31

STRONG написал(а):

а главное эксклюзив.

Поискал информацию в сети, точно-эксклюзив, никто в мире стендовых производителей пока данной модели не делал. :blush:

0

32

Леня, космическая тематика вообще сплошной эксклюзив, но благодаря твоим работам наш, пусть и региональный форум, имеет подобные ЭКСКЛЮЗИВНЫЕ вещи.

0

33

После некоторой задержки, вызванной поиском вариантов оформления тепловакуумной изоляции на поверхности шарика ЛС-9, работа продолжается. Вариантов было перебрано в голове много, но что-то было очень сложным в исполнении, для чего-то не нашлось материалов, но выход все-таки был найден. В ходе подготовки к весенне-полевым работам во время недавней поездки на дачу на глаза попался листок алюминированного пенофлена, оставшийся от строительства бани. Его и решил использовать в качестве тепловакуумной изоляции.

http://s9.uploads.ru/t/4UVqb.jpg

По выполненному шаблону нарезал из пенофлена лепестков, наклеил их на ленту двухстороннего скотча и обрезал по контуру.

http://sh.uploads.ru/t/Guxem.jpg   http://s5.uploads.ru/t/wFbU2.jpg

http://s4.uploads.ru/t/6EGip.jpg   http://s5.uploads.ru/t/rBahP.jpg

А затем обклеил ими нижнюю поверхность шарика ЛС.

http://sd.uploads.ru/t/O3GqT.jpg   http://s9.uploads.ru/t/p0Awn.jpg

Места стыков проклеил алюминиевой лентой-самоклейкой.

http://s1.uploads.ru/t/PGcpu.jpg   http://s4.uploads.ru/t/N4Bf6.jpg

Подобные операции проделал и с верхней частью шарика.

http://s1.uploads.ru/t/4odgB.jpg   http://s6.uploads.ru/t/PLr1q.jpg

http://s3.uploads.ru/t/Wudos.jpg   http://s2.uploads.ru/t/Jou8z.jpg

http://s2.uploads.ru/t/qRd9I.jpg

0

34

Следующий этап- изготовление ленточных антенн. Во время перелета данные антенны находятся в свернутом состоянии на катушках, как в рулетке, а после раскрытия лепестковых антенн распускаются на всю свою длину. Жесткость им придает корытообразный профиль, заданный заранее в стальной ленте. Применение инъекционных игл в данном случае неуместно, так как масштаб 1:6, поэтому рассмотрев фото станции, пойду по проторенному пути, т.е. буду делать ленточные антенны из стальной ленты от сломанной рулетки. Еще для этого мне потребовались литник, трубка от радиоантенны, листовой пластик и металл.

http://s8.uploads.ru/t/nshrN.jpg   http://s7.uploads.ru/t/VrNsf.jpg

http://sa.uploads.ru/t/r3FYK.jpg   http://sd.uploads.ru/t/DCtO7.jpg

При помощи ножниц по металлу нарезал из мерного полотна рулетки заготовки, сдеформировал их при помощи плоскогубцев до корытообразного состояния, затем на трубке большего диаметра отрихтовал заготовки. придав им некую округлость. Из литника нарезал клинья-распорки, а из антенной трубки вырезал комли-держатели ленточных антенн.

http://s7.uploads.ru/t/nNoxc.jpg   http://se.uploads.ru/t/ajMt7.jpg

http://se.uploads.ru/t/YzZcu.jpg   http://sh.uploads.ru/t/ZMUQC.jpg

http://s9.uploads.ru/t/gquD9.jpg

Соединив все детали воедино, получил ленточные антенны с удовлетворяющей меня жесткостью.

http://s0.uploads.ru/t/KG43b.jpg   http://sd.uploads.ru/t/beV3B.jpg

http://se.uploads.ru/t/sHBf7.jpg   http://sf.uploads.ru/t/XgfFd.jpg

0

35

Несколько поменял технологию изготовления ленточных антенн. Попробовал протягивать заготовку ленты через фильеру, изготовленную из пластины металла. Получилось прекрасно.

http://sa.uploads.ru/t/5hl6i.jpg   http://sf.uploads.ru/t/mk7u1.jpg

http://sa.uploads.ru/t/MVzWQ.jpg   http://s9.uploads.ru/t/fgTuk.jpg

А затем продолжил изготовление кронштейнов для крепления ленточных антенн на корпусе станции. Заготовки кронштейнов вырезал из листового 1мм алюминия, обработал надфилем, согнул, просверлил крепежные отверстия. Из листового пластика сделал вкладыш, из литника выточил гайки  и затем соединил все детали в единый узел.

http://s3.uploads.ru/t/95Sjp.jpg   http://sf.uploads.ru/t/LxVau.jpg

http://sa.uploads.ru/t/7NqaC.jpg   http://sf.uploads.ru/t/0egcY.jpg

http://s8.uploads.ru/t/2ZrGk.jpg   http://sa.uploads.ru/t/odZXk.jpg

http://se.uploads.ru/t/e9f1P.jpg   http://s4.uploads.ru/t/3KHsT.jpg

http://s5.uploads.ru/t/cOfuL.jpg   http://s8.uploads.ru/t/pHVNY.jpg

0

36

Пособие юным слесарям !!! :glasses: Отлично, дядь Лёня, очень наглядный и познавательный процесс. :cool:

0

37

Вот такая картинка получилась после общей предварительной сборки.

http://s6.uploads.ru/t/h7DyO.jpg   http://s8.uploads.ru/t/bQ1Zy.jpg

http://s1.uploads.ru/t/AKGIV.jpg   http://s6.uploads.ru/t/ynAru.jpg

http://se.uploads.ru/t/J2rIf.jpg   http://sg.uploads.ru/t/RXpYB.jpg

0

38

Bertych написал(а):

Пылинки из стаканчика надо убирать

Наконец то нашел прозрачный, без включений блёсток,пластиковый стакан для фототелевизионной камеры. Пока искал, "нарыл" в сети снимки этого самого устройства и узрел, что внутри прозрачного корпуса вращается черненный стакан  с вертикальной щелью, через которую и производится сканирование поверхности зеркалом . Ранее сделанные детали на выброс не пошли , а стали элементами новой фототелевизионной установки.
Заготовкой для внешнего прозрачного корпуса стала пластиковая тара для иголок. Из черной пленки с клеящим слоем вырезал маску со щелью и оклеил ею предыдущий стаканчик, а затем произвел его сборку с зеркалом.

http://s2.uploads.ru/t/CaUi8.jpg   http://s5.uploads.ru/t/YLchk.jpg

http://s5.uploads.ru/t/cLA2R.jpg   http://s3.uploads.ru/t/OlZUc.jpg

Подобным же образом с помощью листового пластика и ленты доработал прозрачный стакан, соединив его в единый узел фототелевизионного устройства с остальными комплектующими.

http://sg.uploads.ru/t/b6YWk.jpg   http://s2.uploads.ru/t/TeIHs.jpg

http://s7.uploads.ru/t/s3d8x.jpg   http://sd.uploads.ru/t/1yHtp.jpg

http://sa.uploads.ru/t/RyQ1A.jpg

0

39

Теплоизоляция на станции удерживается на шарообразном корпусе при помощи металлической сетки. Замену ей нашел в овощном магазине -это оказалась сетка , в которой продают овощи. Покрыл ее из баллона хром-металликом и начал примерять на корпус.

http://s0.uploads.ru/t/n5NTm.jpg   http://sh.uploads.ru/t/KUkVq.jpg

http://sd.uploads.ru/t/KYwxX.jpg   http://s0.uploads.ru/t/8j3Mu.jpg

0

40

Во, именно продолжения данной темы я и ждал! :flag:

Леонид написал(а):

это оказалась сетка , в которой продают овощи

Во истину, чему только не найдёшь применение. :glasses:

0

41

Но найденная сетка оказалась несколько большего диаметра, чем корпус станции, поэтому процесс постройки несколько застопорился, пока на днях случайно на улице не обнаружил пластиковый сетчатый рукав  диаметром в 4см. и дело пошло ... Для равномерной растяжки и покраски металликом рукава использовал 1,5 литровую ПЭТ-бутылку. А для облегчения переноса рукава на поверхность станции отрезал у бутылки дно и использовал оставшуюся часть бутылки как направляющий кондуктор. Сетка закреплена на корпусе при помощи медного эмаль-провода и проволочных скоб. После закрепления осталось только вынуть из сетки корпус бутылки , а далее сетка равномерно облегла полушария станции, а места обрезки спрятались за деталями корпуса. Теперь можно продолжать дальнейшее оформление корпуса станции.

http://sf.uploads.ru/t/nhHIM.jpg   http://s4.uploads.ru/t/iIp8w.jpg

http://sh.uploads.ru/t/eSHVp.jpg   http://s8.uploads.ru/t/r32Uy.jpg

http://sg.uploads.ru/t/zn1r7.jpg   http://s1.uploads.ru/t/F6sxi.jpg

http://s9.uploads.ru/t/P1LjH.jpg   http://s9.uploads.ru/t/HfWe2.jpg

http://s3.uploads.ru/t/0bQso.jpg   http://sd.uploads.ru/t/mkvJX.jpg

0

42

Здорово!
Значит необходимо ей было отлежаться, чтобы попалось на глаза то, что нужно. :hobo:

0

43

Изготовил замковую часть, удерживавшую лепестки антенн в сложенном состоянии во время перелета Земля-Луна. и прострочил "клеп" на лепестках антенн.

http://s7.uploads.ru/t/HEaIo.jpg   http://s1.uploads.ru/t/keLYQ.jpg

http://s9.uploads.ru/t/l9emT.jpg   http://s9.uploads.ru/t/HfqxJ.jpg

А дальше-чудеса в решете...Три макета станции из центральных музеев космической техники и как говорится -"найдите десять различий". А вот что же оказалось на Луне - большая загадка. Будем копать до руды, может что и найдем...

Макет станции из музея НПО им. Лавочкина (Москва).

http://se.uploads.ru/t/ByIEf.jpg

Макет станции из музея РКК "Энергия (Королев)

http://sh.uploads.ru/t/bX1Vw.jpg

Макет станции из музея космонавтики им. Циолковского (Калуга)

http://s2.uploads.ru/t/la5jf.jpg

И рисунок станции из тех времен. Наличие штанги магнитометра на одном из лепестков антенны подтверждается и кадрами документального фильма об испытаниях и полете станции.

http://se.uploads.ru/t/O9Eg5.jpg   http://se.uploads.ru/t/w3Lhv.jpg

http://sd.uploads.ru/t/V8pmN.jpg

И еще ряд замечаний по отсутствию увиденных в фильме  элементов  конструкции станции на музейных макетах.

0

44

А вот с "крупнячком" всё в порядке, здорово смотрится! :cool:

0

45

Леня, не могу понять, клеп просто просверлен или это внешний клеп?

0

46

Юра , извини за задержку ответа. дома бываю совсем редко, набегом. Клеп выполнен зенковкой сверлом, после грунтовки и покраски лунки подзаплывут, не будут так ярко выделяться.

0

47

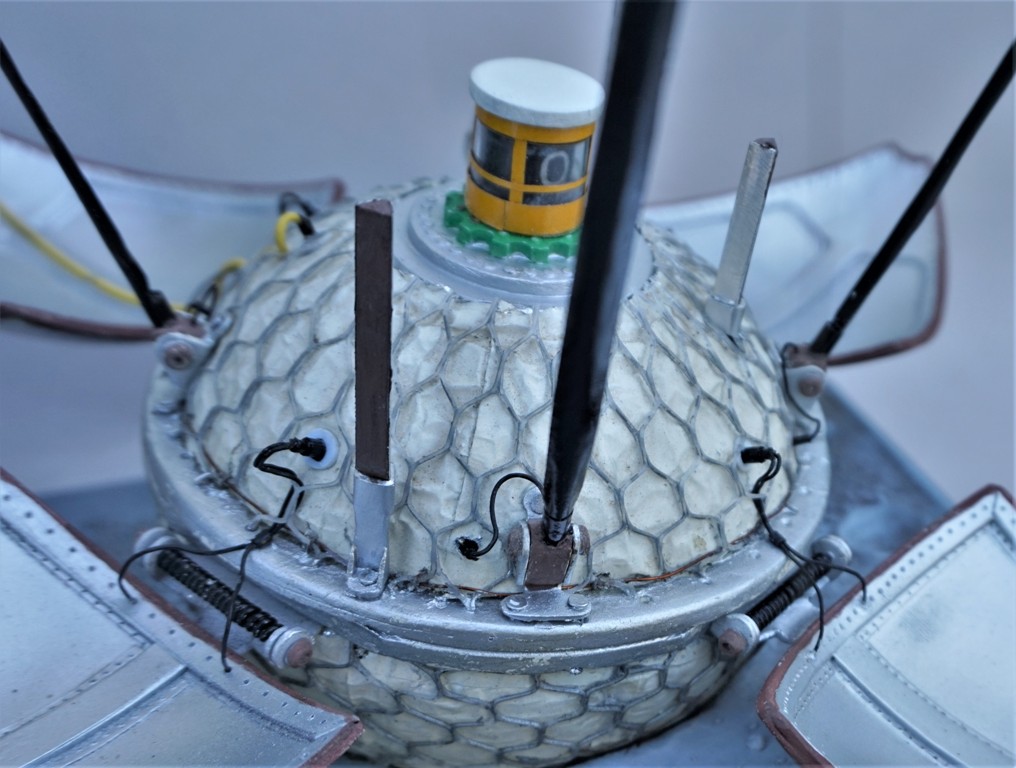

Давно я не заглядывал в данную тему, но процесс самоизоляции не прошел бесследно- модель закончена, правда подробностей процесса не зафиксировано, но есть снимки отдельных узлов с окончательной модели. Лепестки антенн покрашены, вклеены на шарнирах в корпус, на них подведена фидерная проводка. На штатные места установлены ленточные антенны, к ним также подведены фидера. На корпус установлены граненные зеркала для стерефотосъемки.

http://forumupload.ru/uploads/0014/f6/ef/27/t289757.jpg

0

48

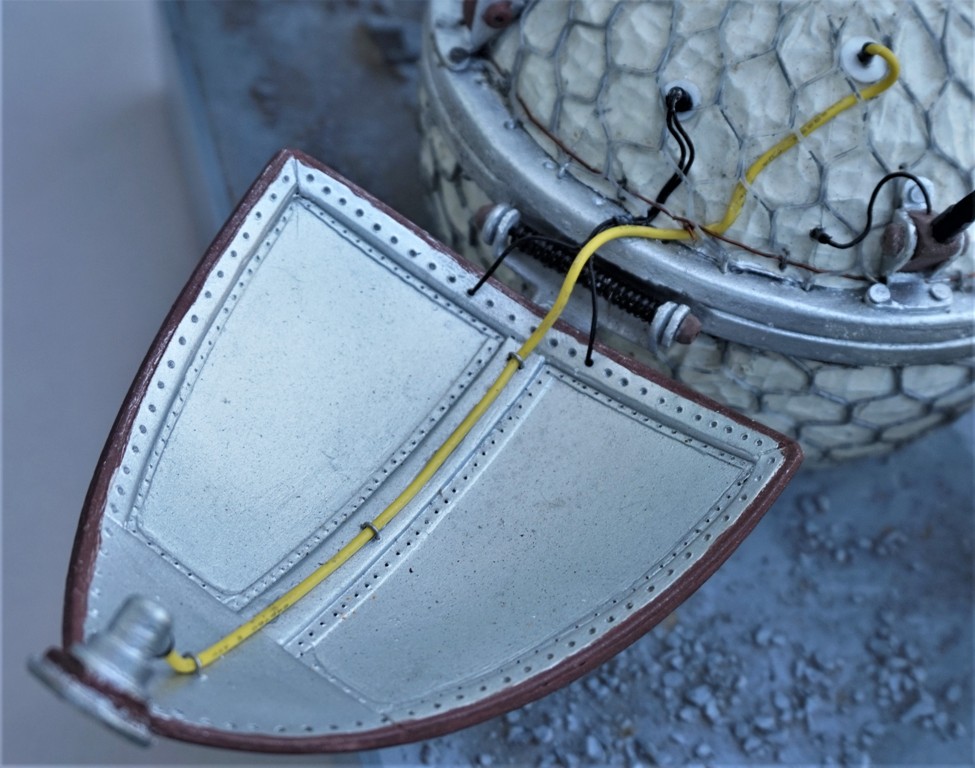

От замкового механизма раскрытия лепестков на герморазъем корпуса проведена проводка.

http://forumupload.ru/uploads/0014/f6/ef/27/t442415.jpg

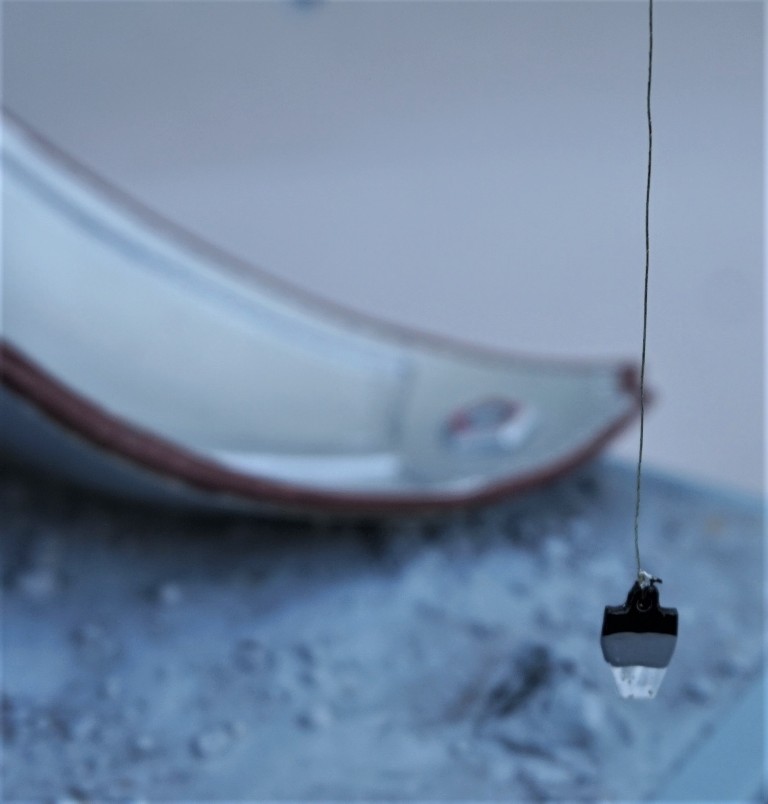

На ленточные антенны навешаны маркеры для определения условий для фотосъемки лунной поверхности.

http://forumupload.ru/uploads/0014/f6/ef/27/t41160.jpg

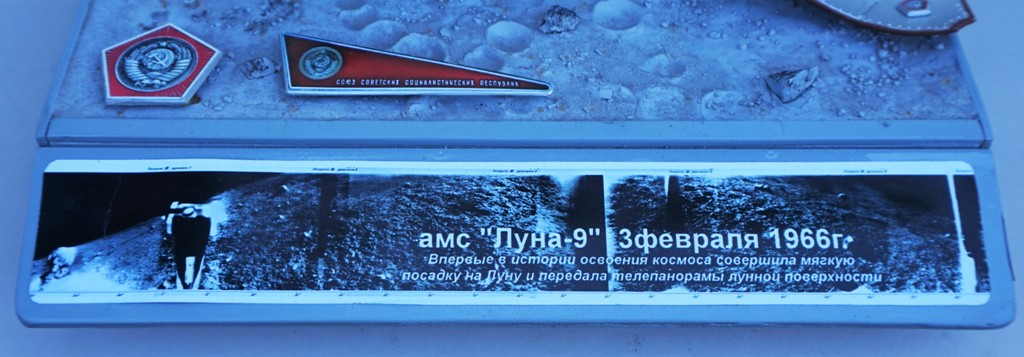

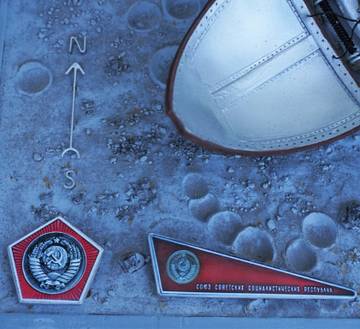

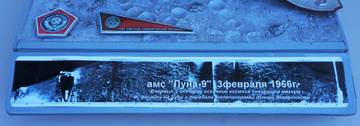

На подставку наклеена фотография с телепанорамой лунной поверхности, переданной станцией, а также укреплены вымпелы, доставленные станцией на Луну.

http://forumupload.ru/uploads/0014/f6/ef/27/t832541.jpg     http://forumupload.ru/uploads/0014/f6/ef/27/t867824.jpg

0

49

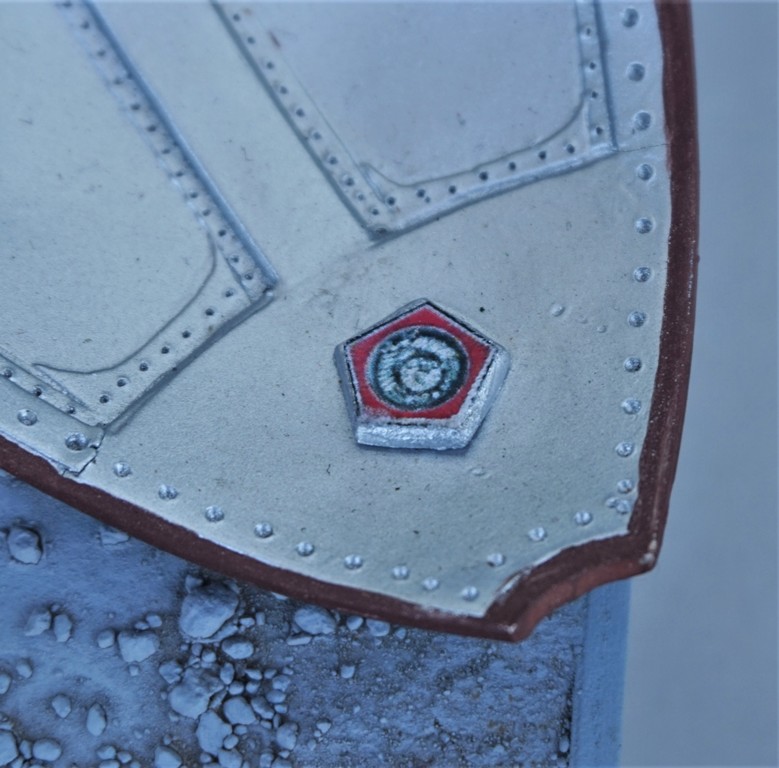

На штатном месте на лепестке антенны укреплен вымпел, который в музее почему-то приклеили на крышку корпуса телефотометра.

http://forumupload.ru/uploads/0014/f6/ef/27/t489465.jpg

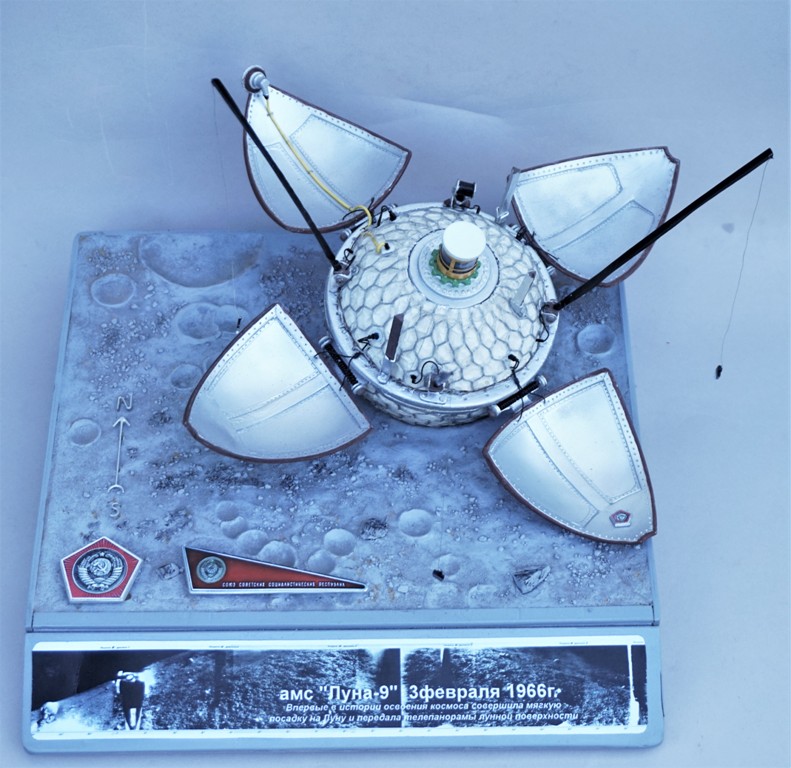

В конечном итоге получилась вот такая модель.

http://forumupload.ru/uploads/0014/f6/ef/27/t927716.jpg

+1
