1/72 Як-40 от MARS models - тестовая сборка.

Сообщений 31 страница 44 из 44

31

Да, подточить не сложно. Только я всё время злюсь на производителей, есть же перед глазами и чертежи и проекции, так нет, они что нибудь да испортят, а моделист пили.

0

32

Ветеран написал(а):

они что нибудь да испортят, а моделист пили.

Нам не привыкать, а испортить - это маркетинговый ход. :D

0

33

http://sh.uploads.ru/t/25Aft.jpg

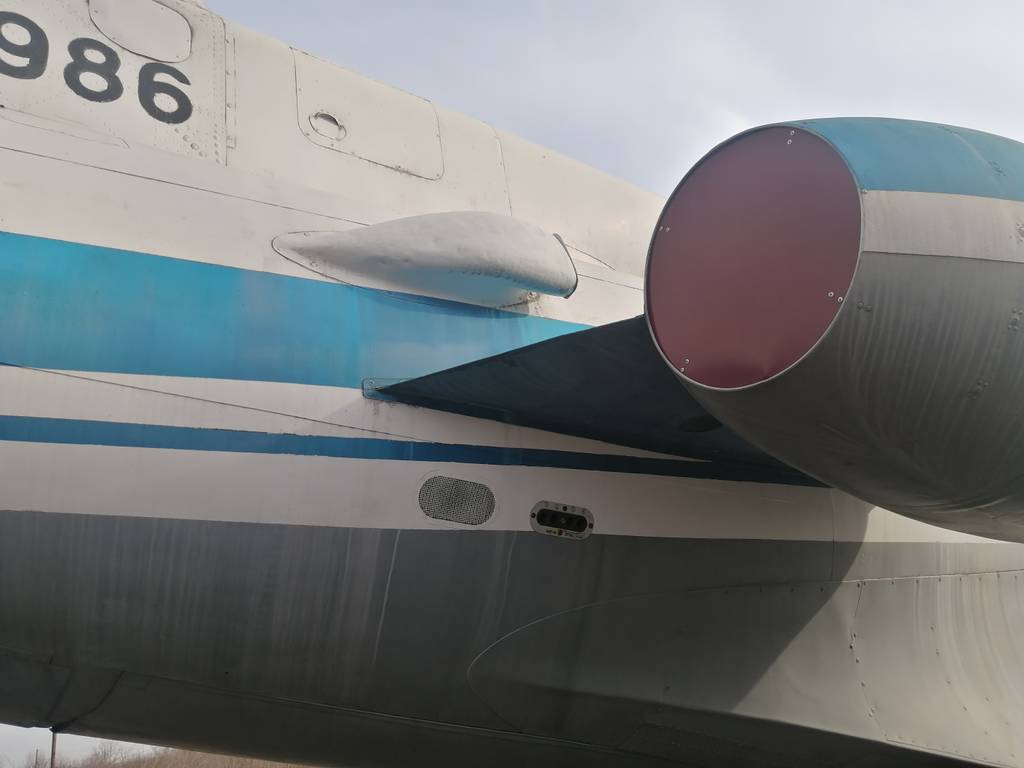

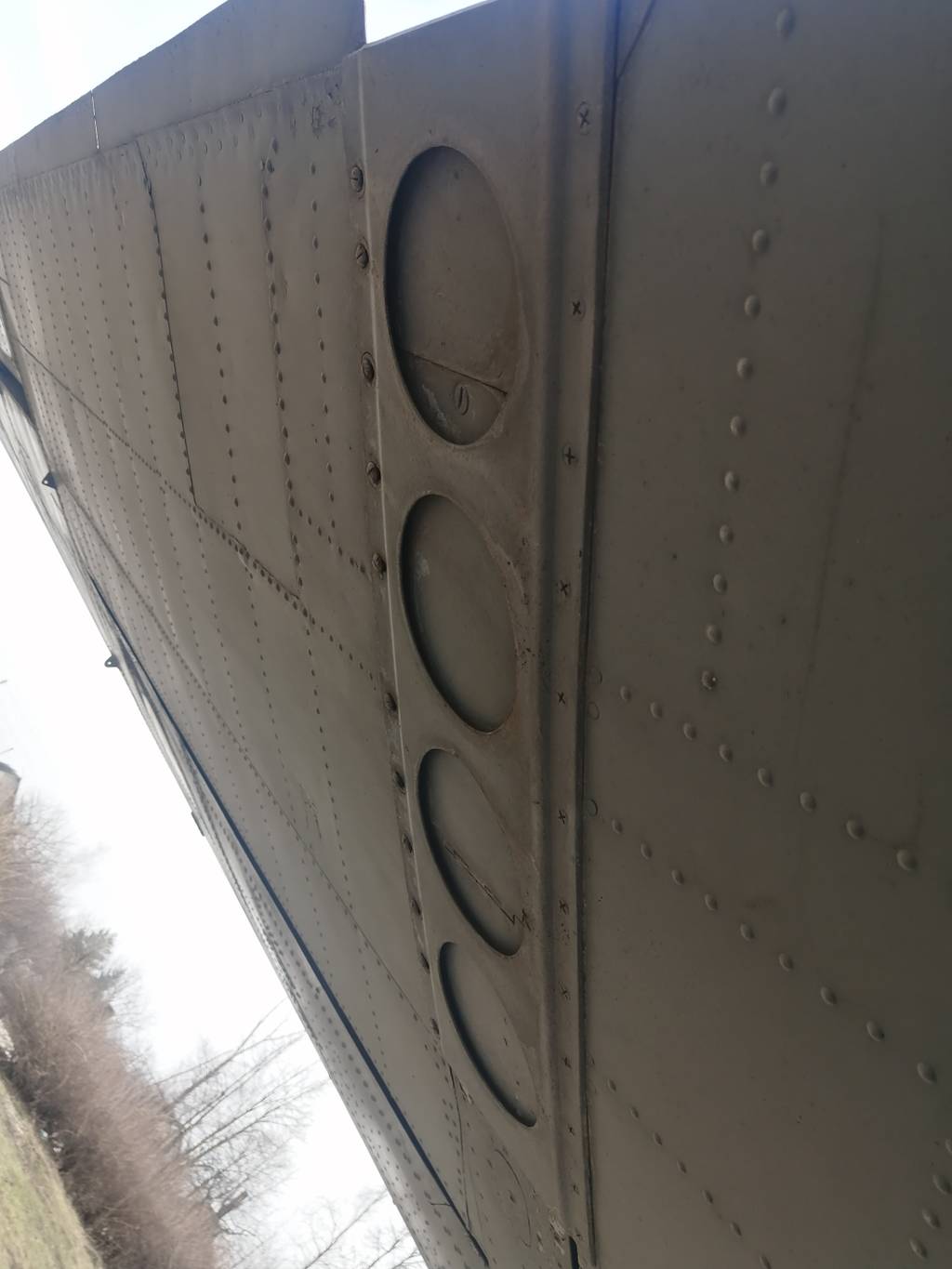

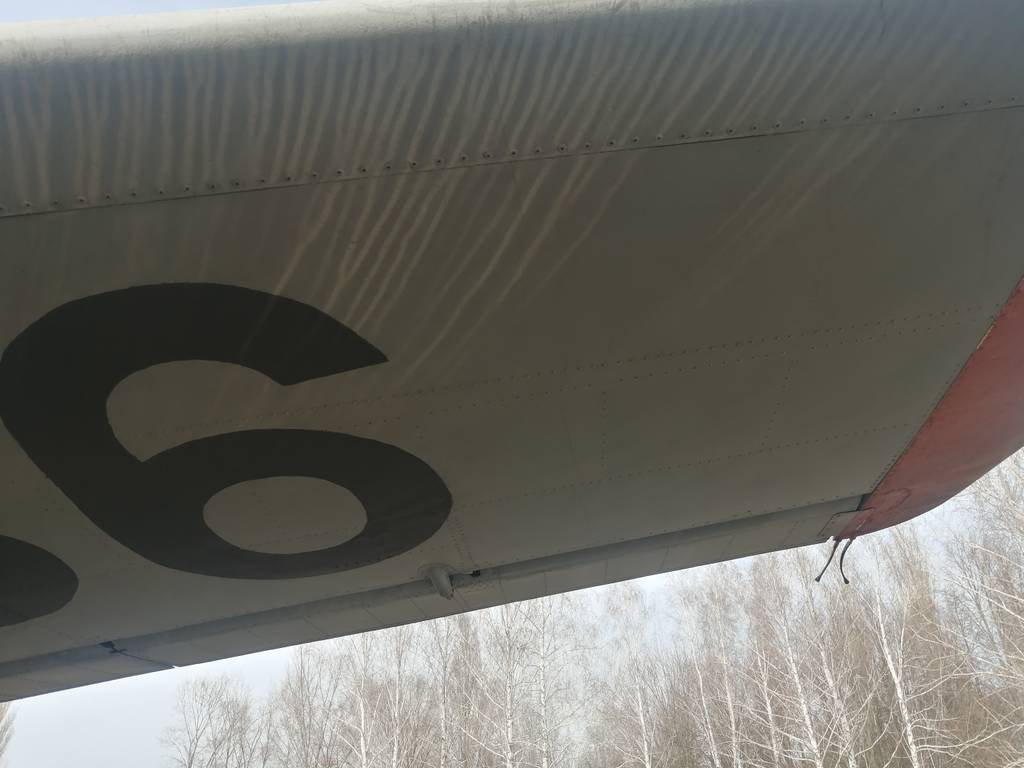

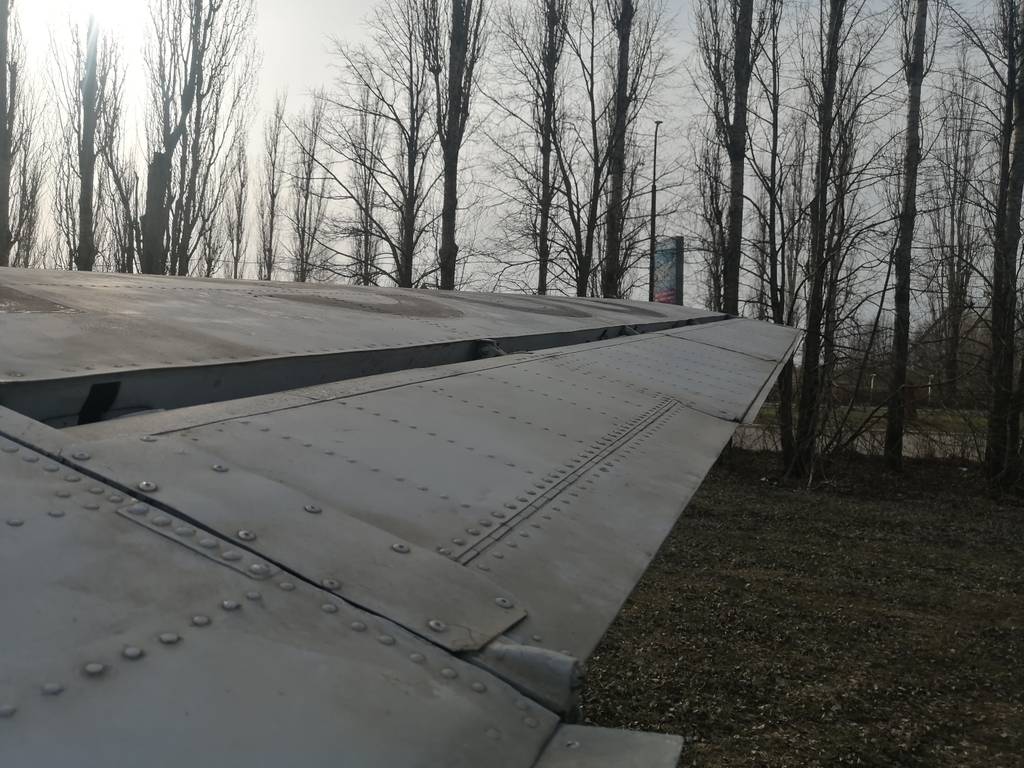

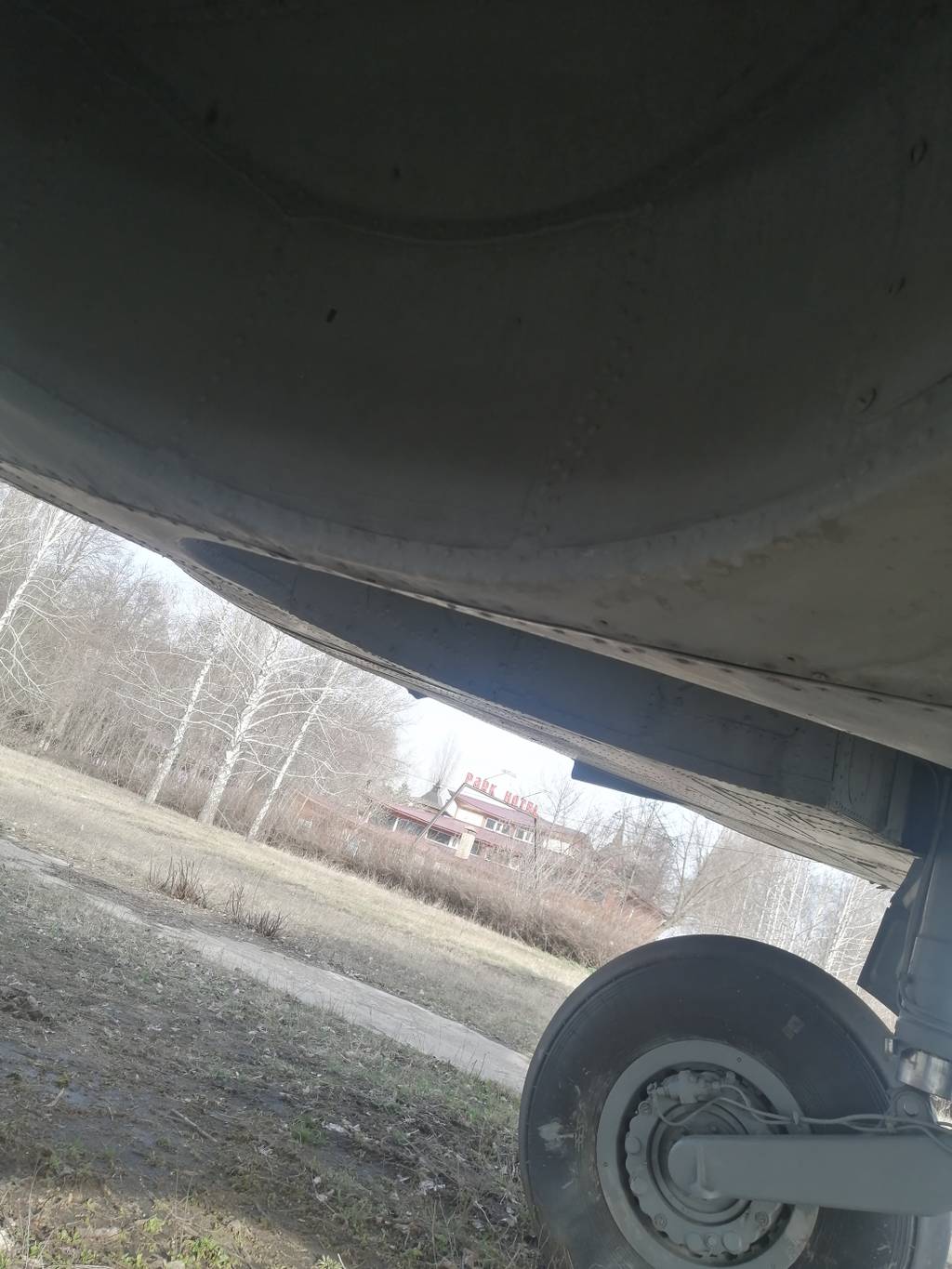

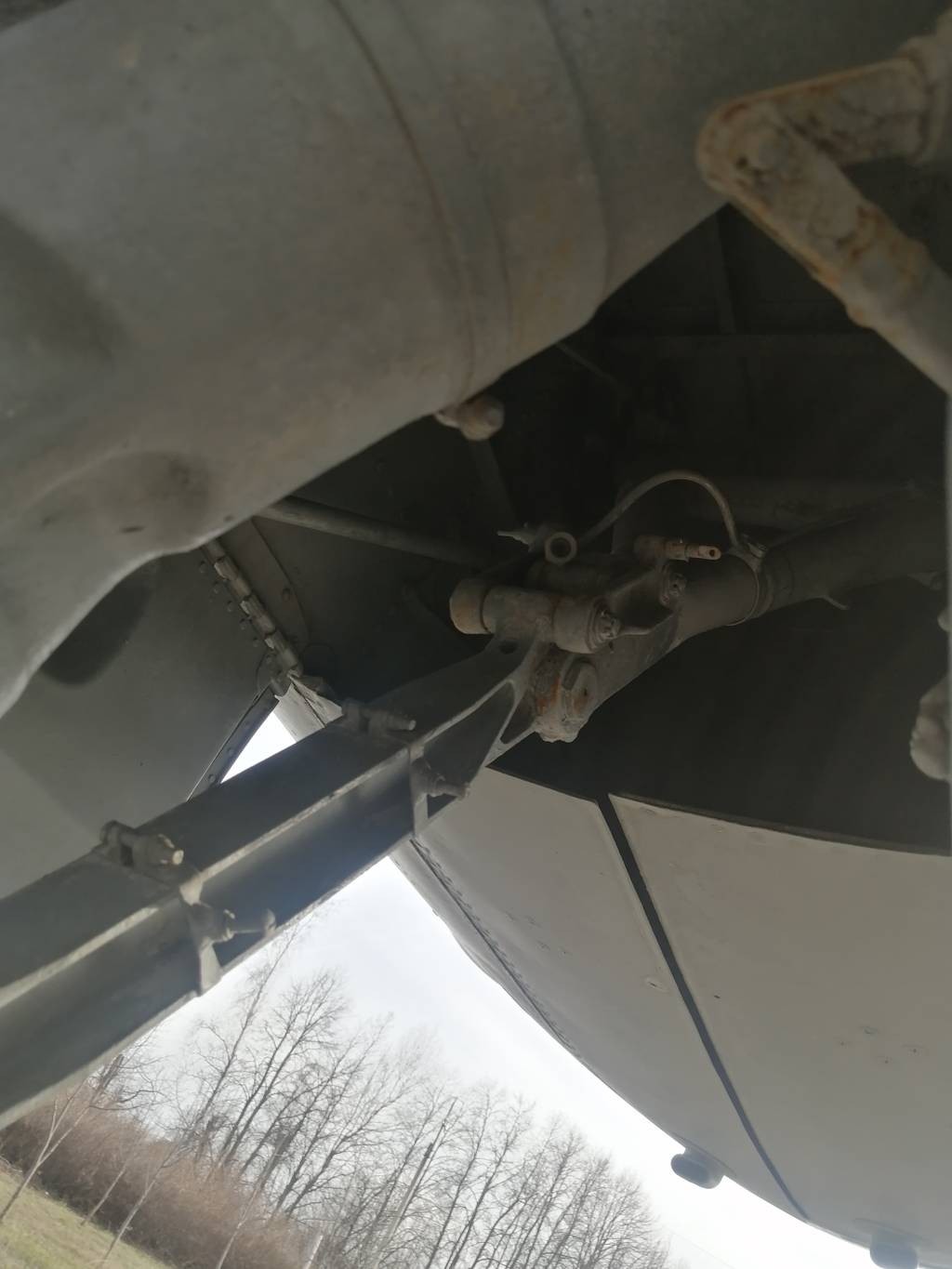

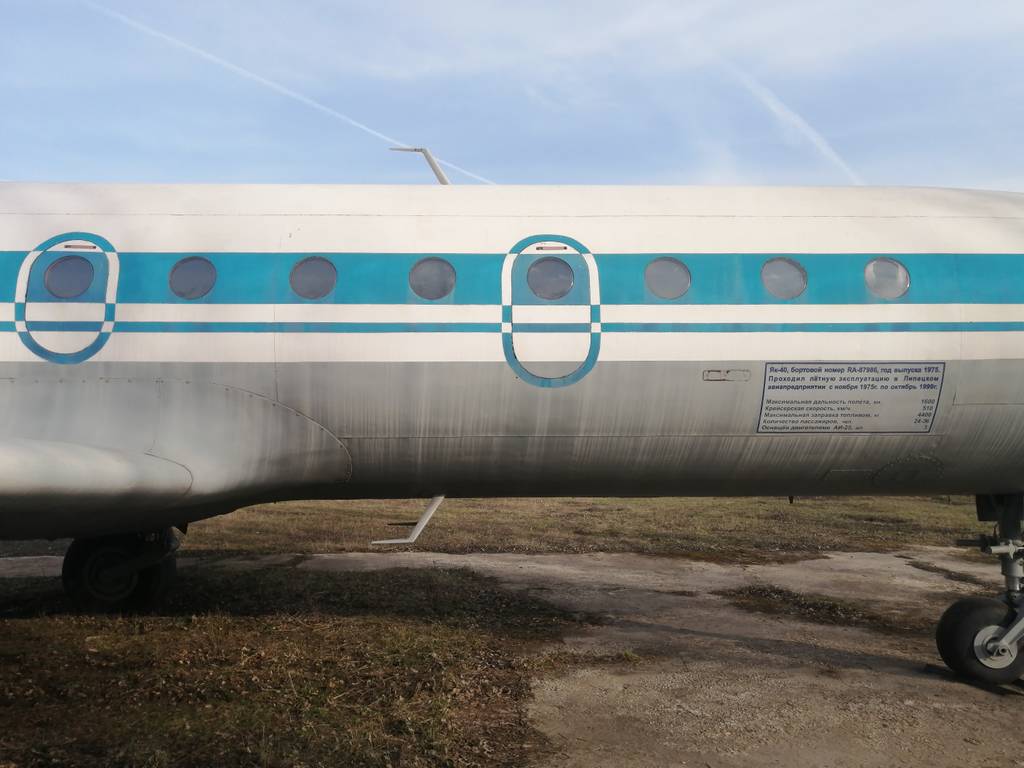

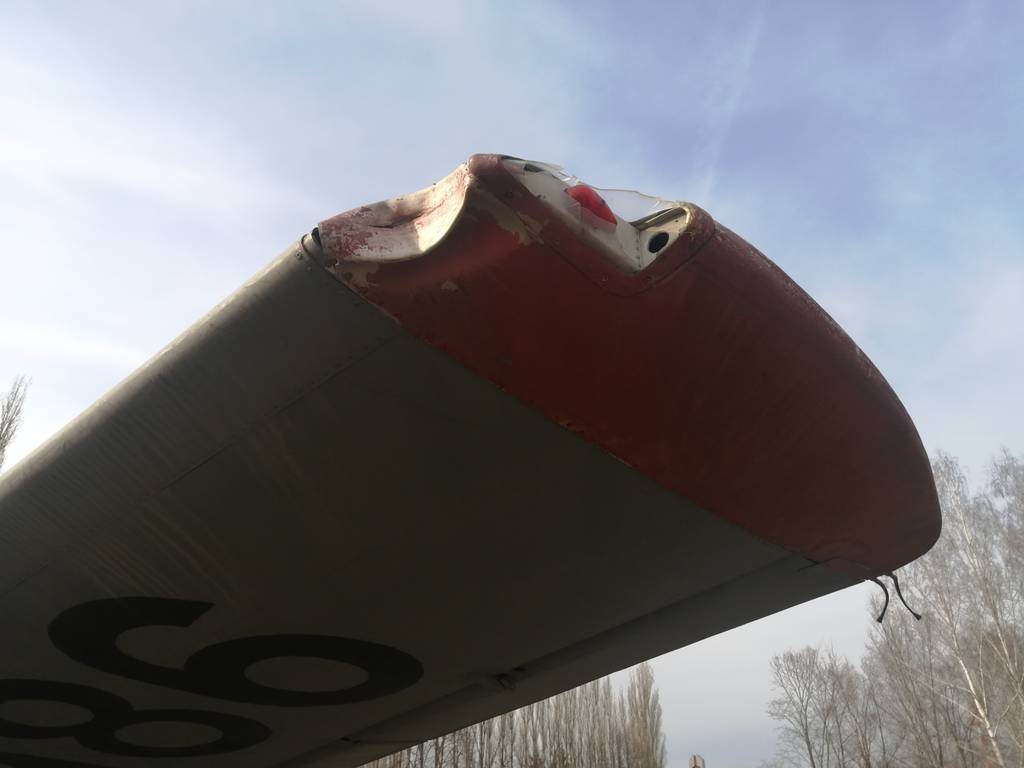

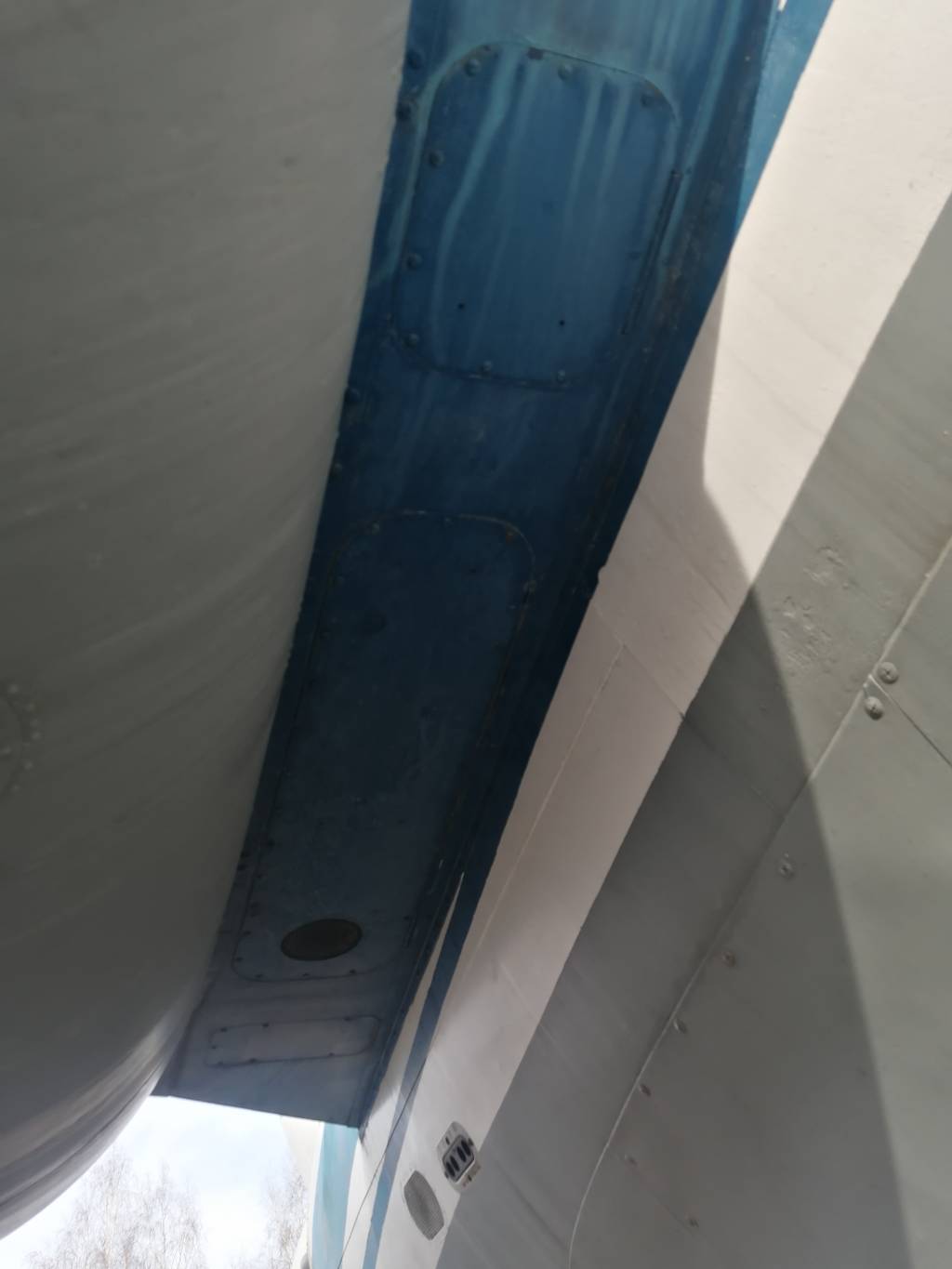

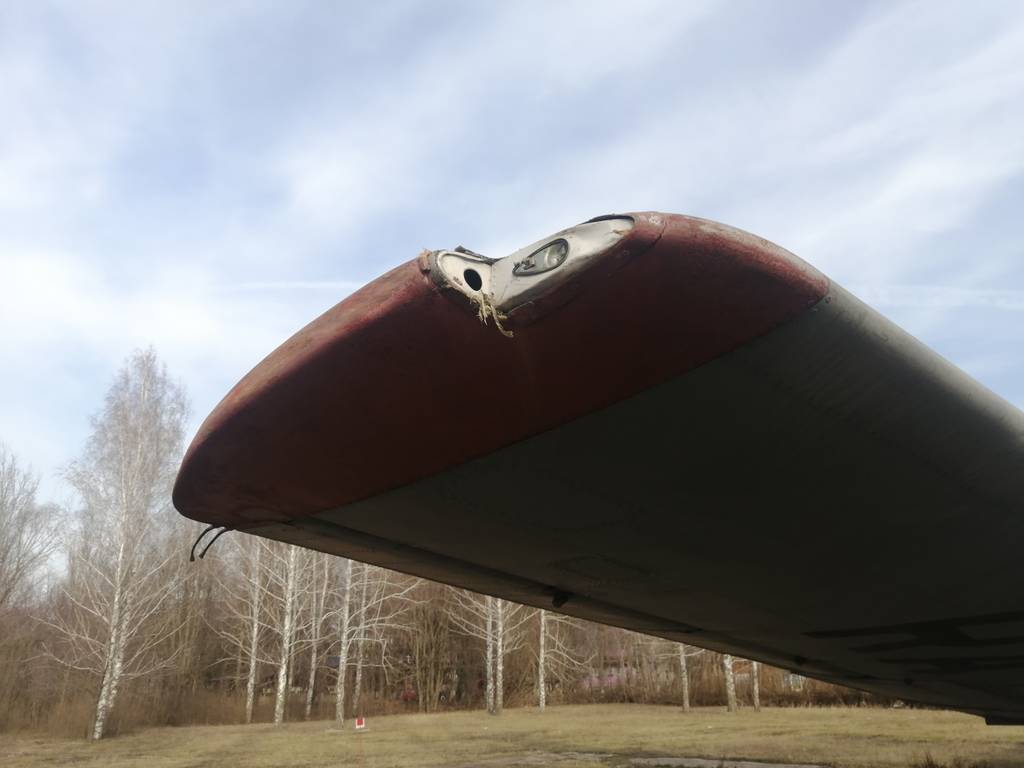

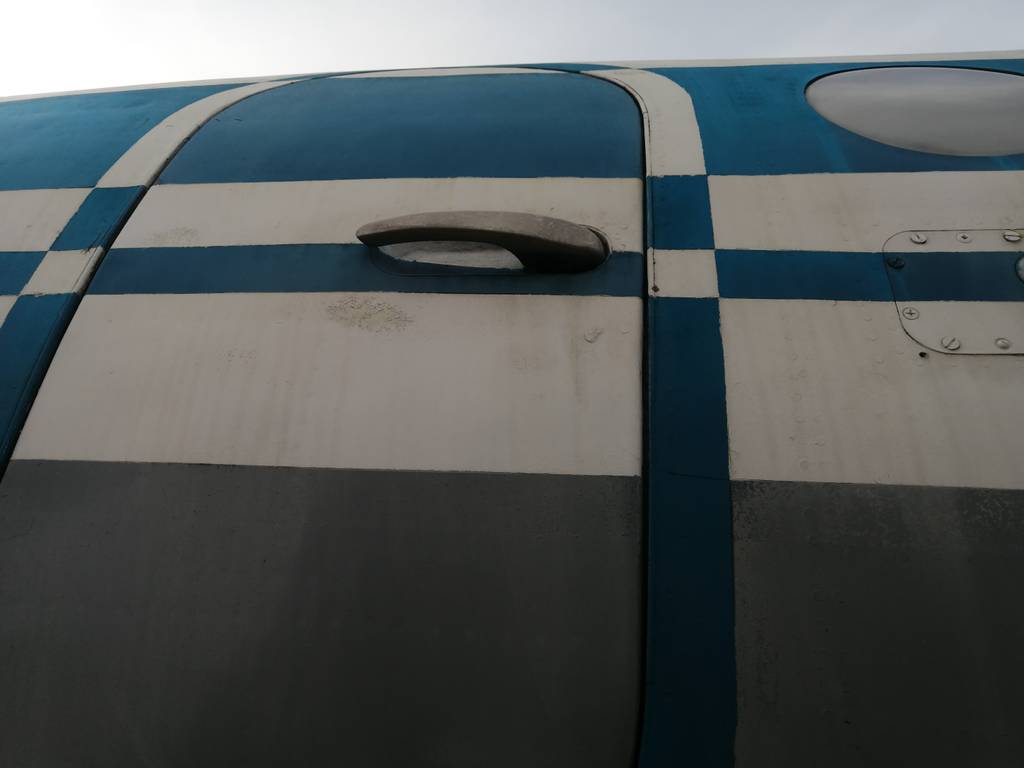

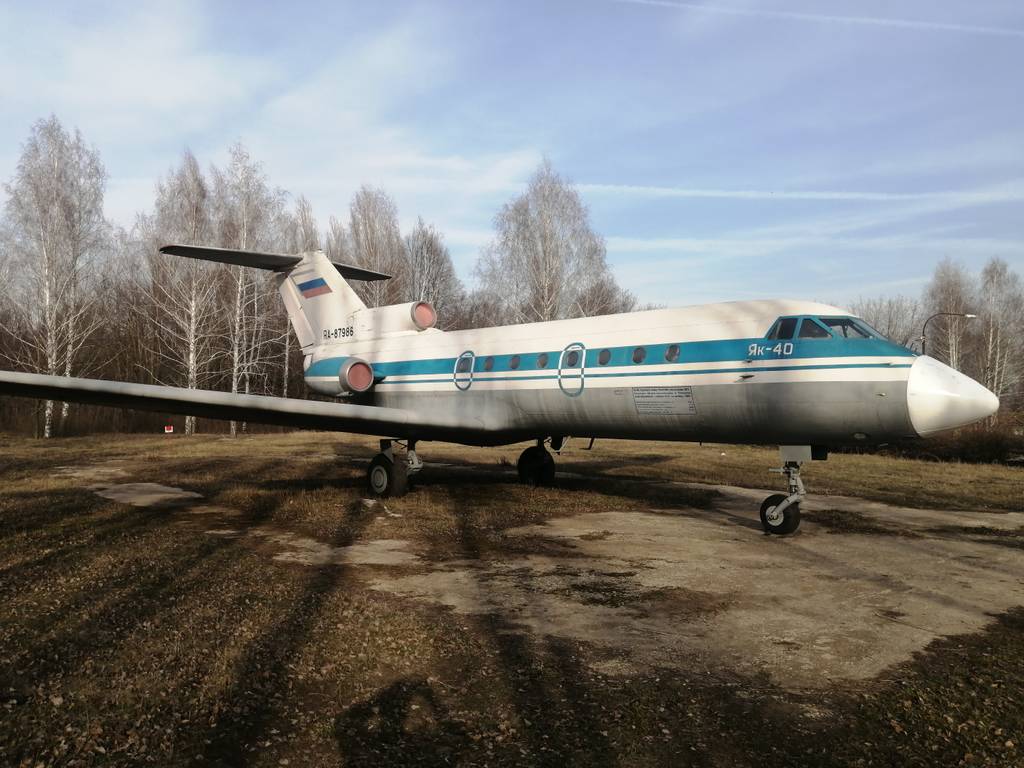

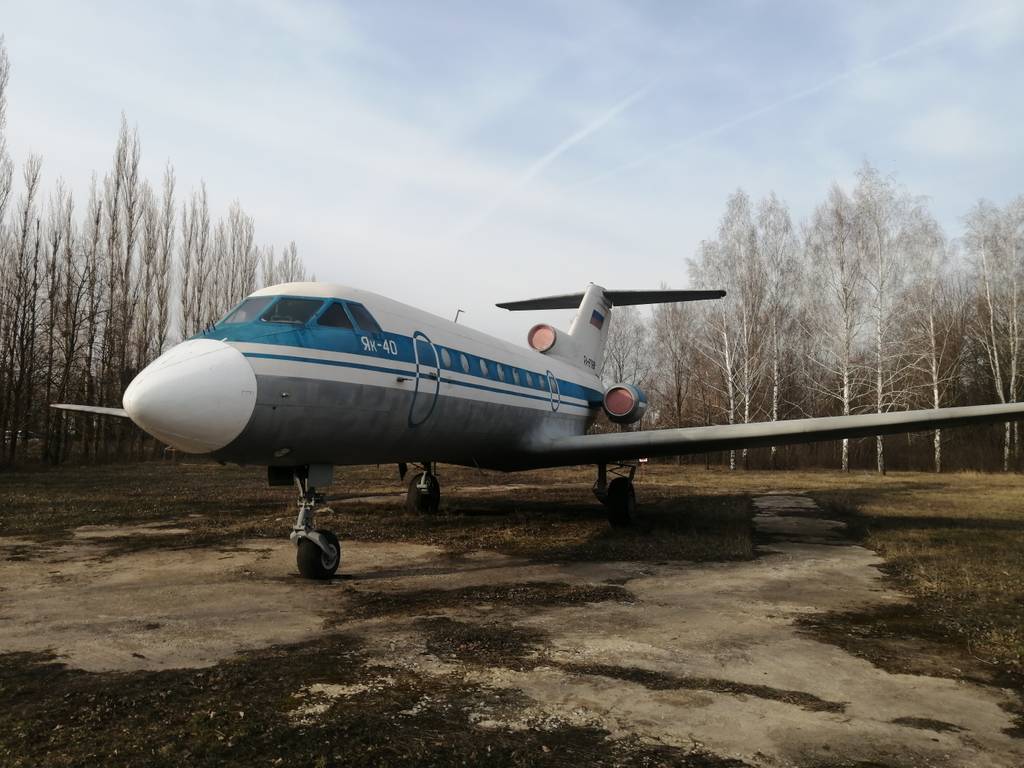

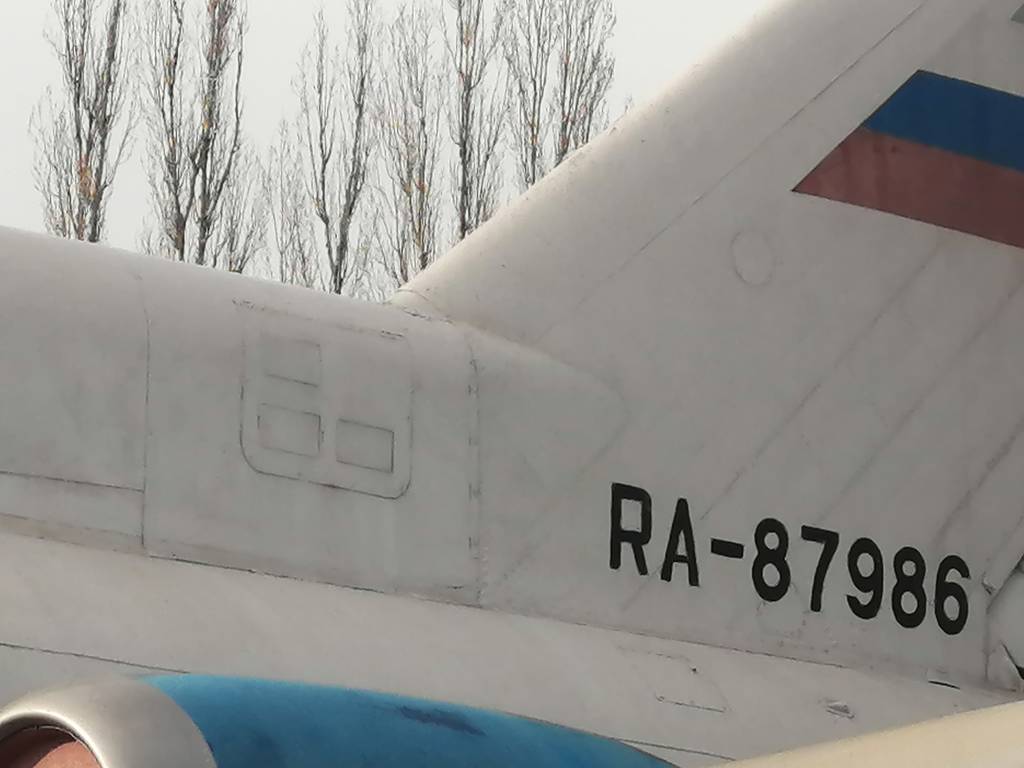

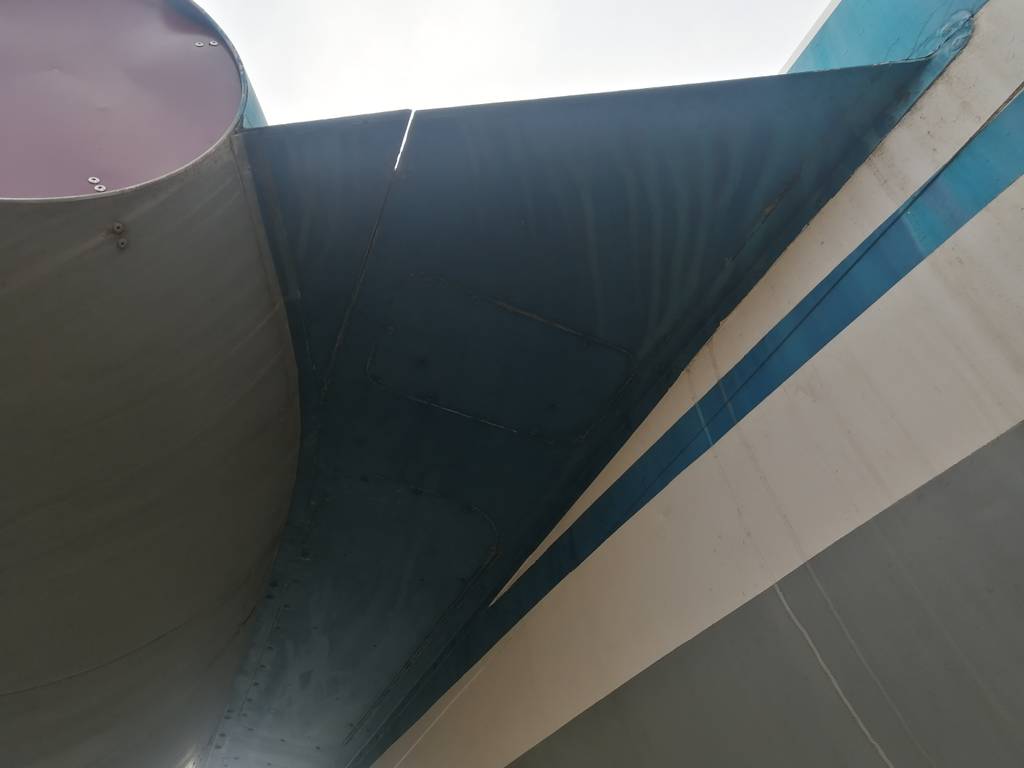

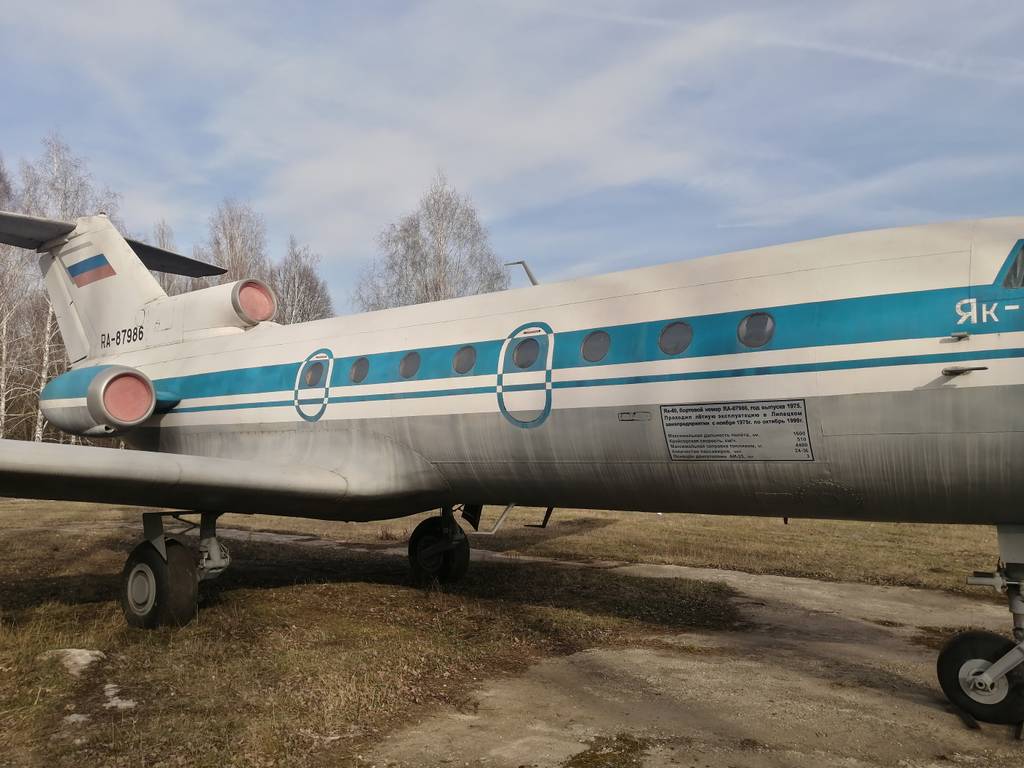

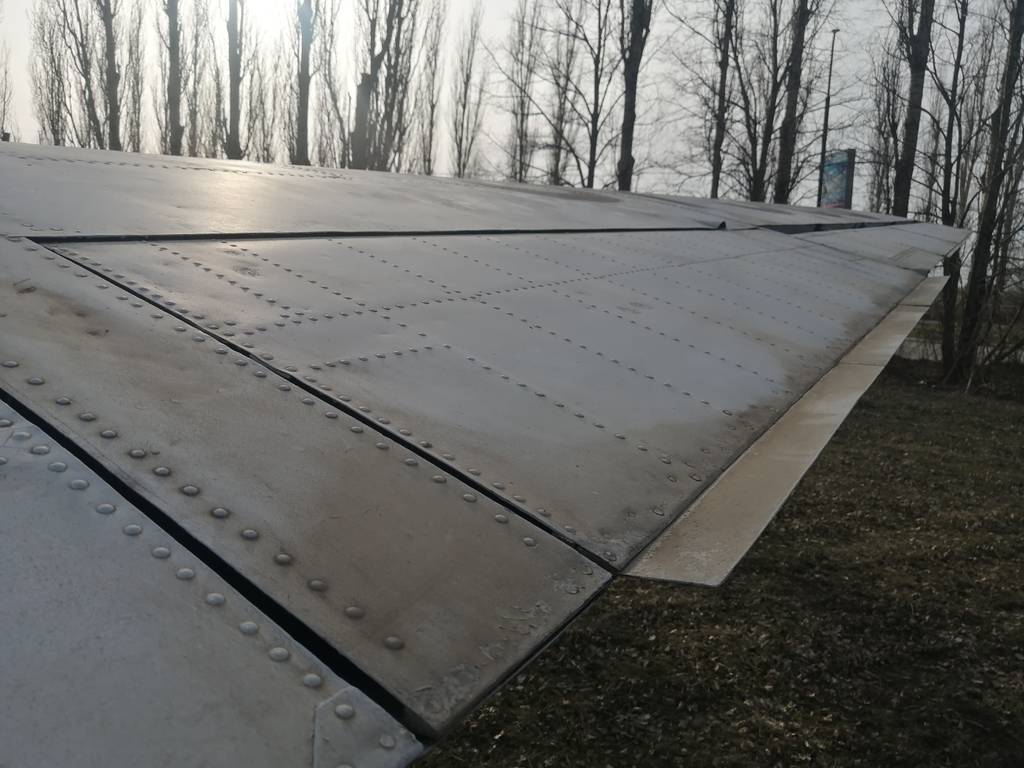

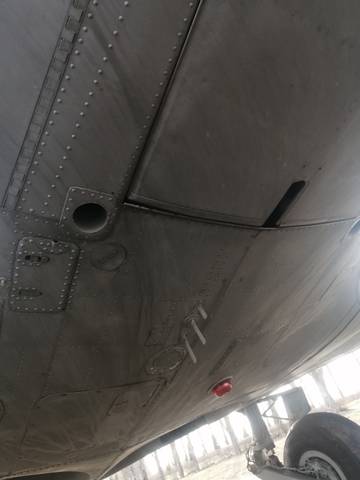

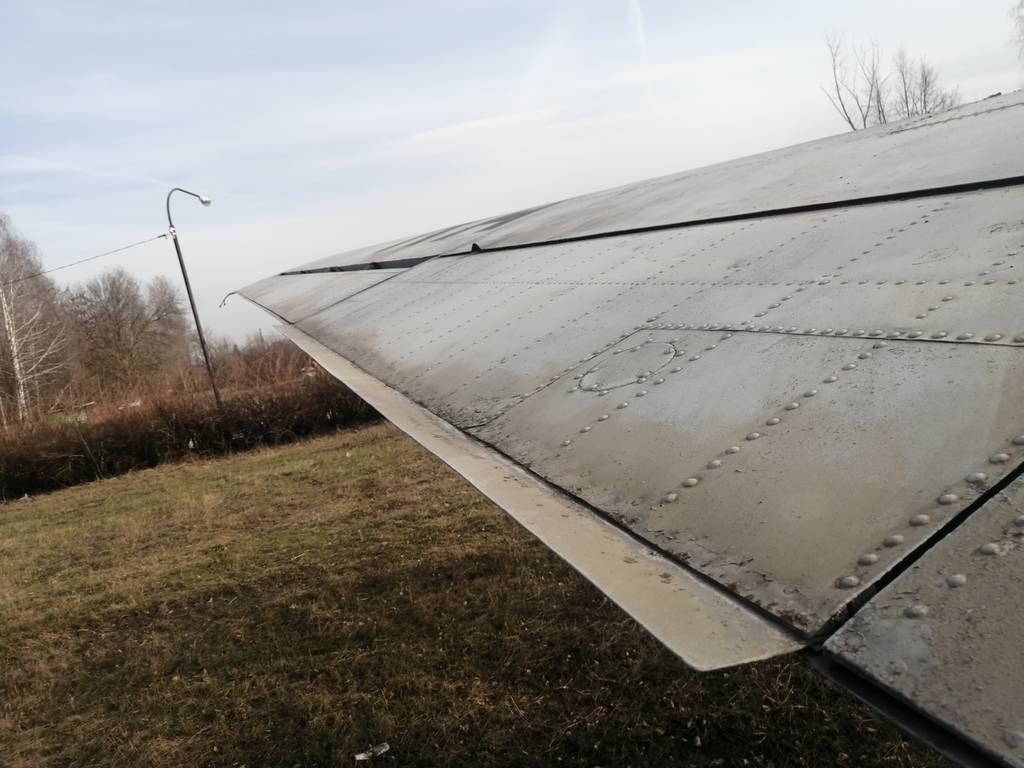

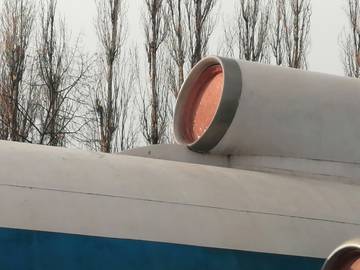

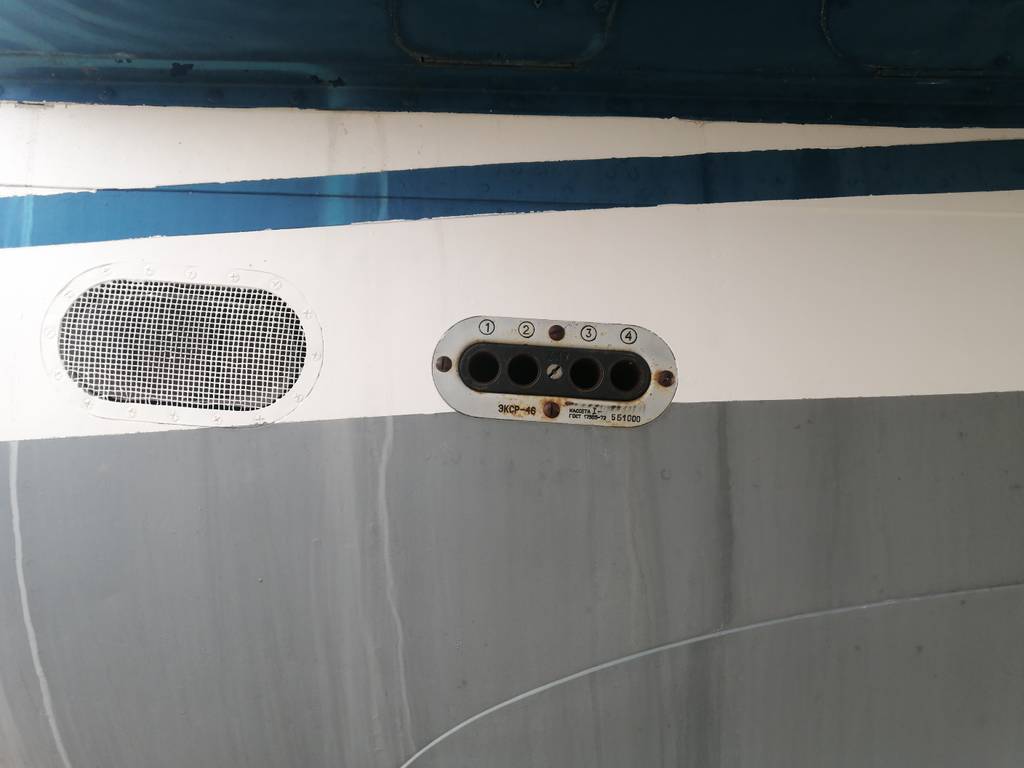

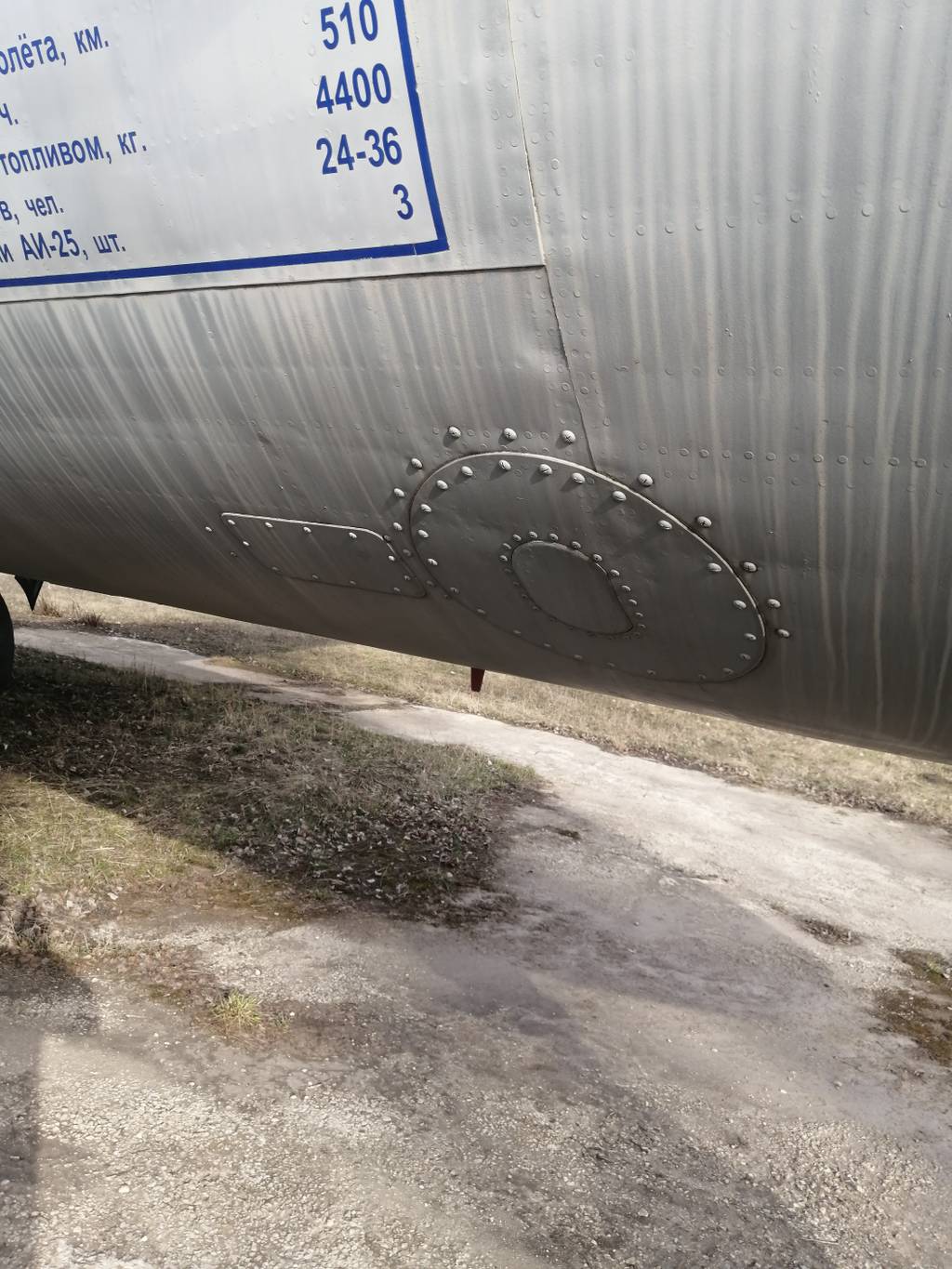

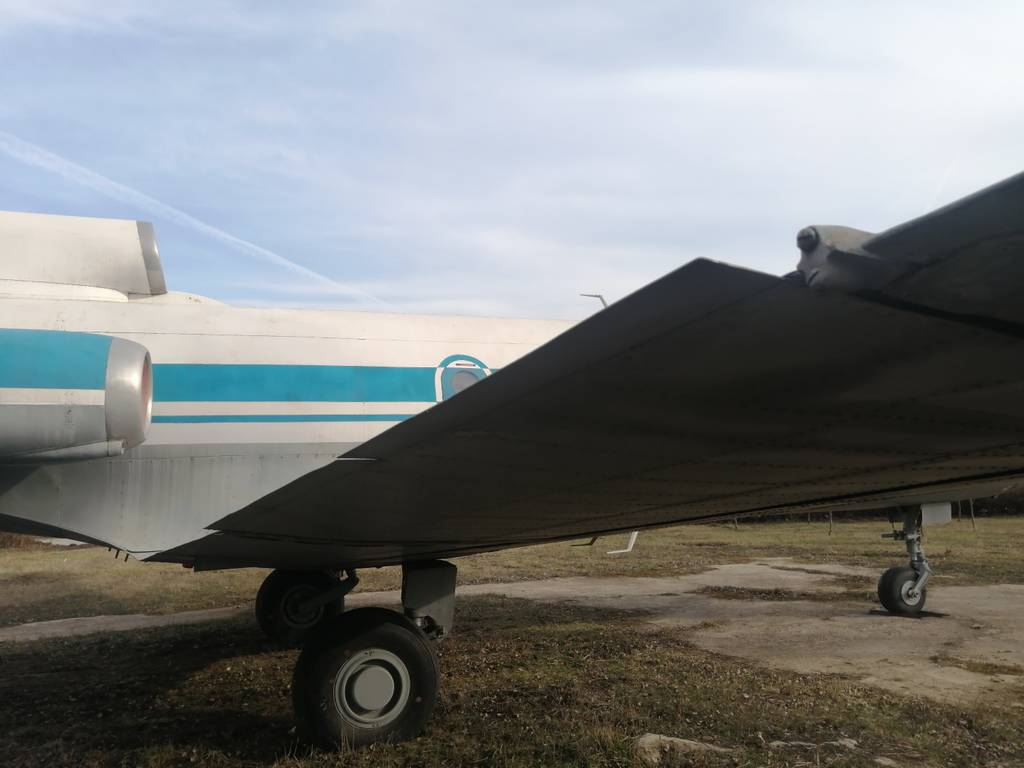

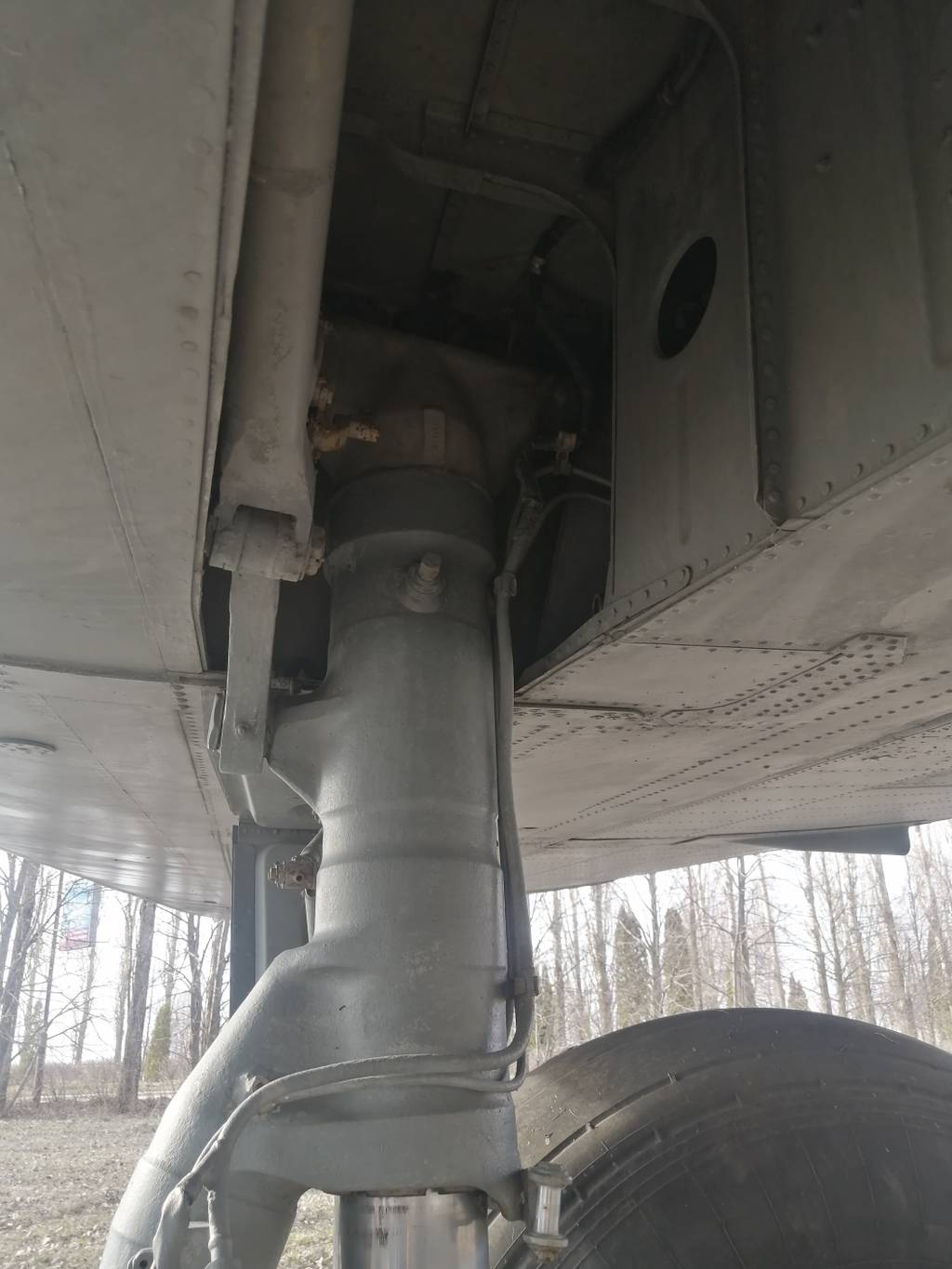

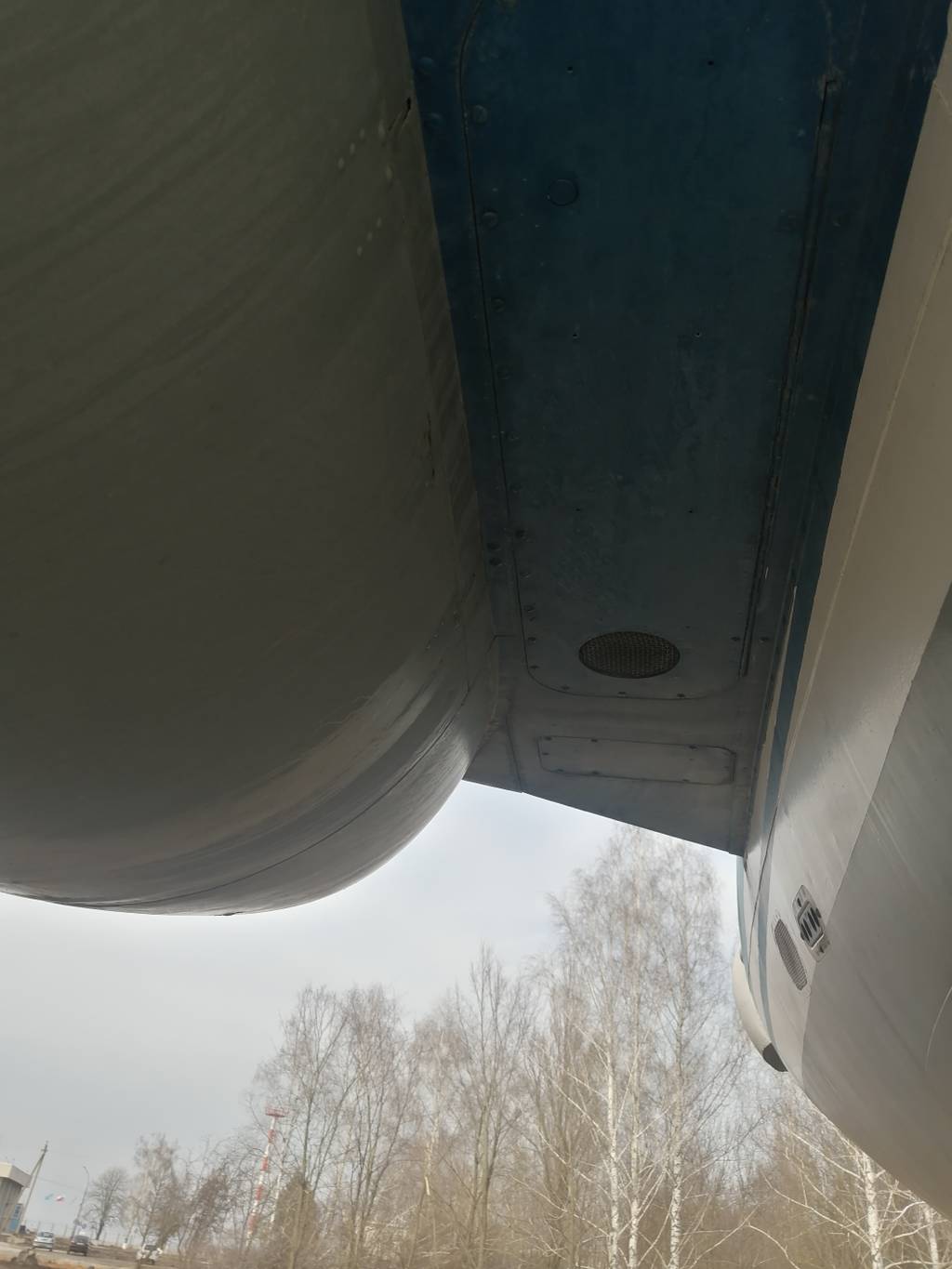

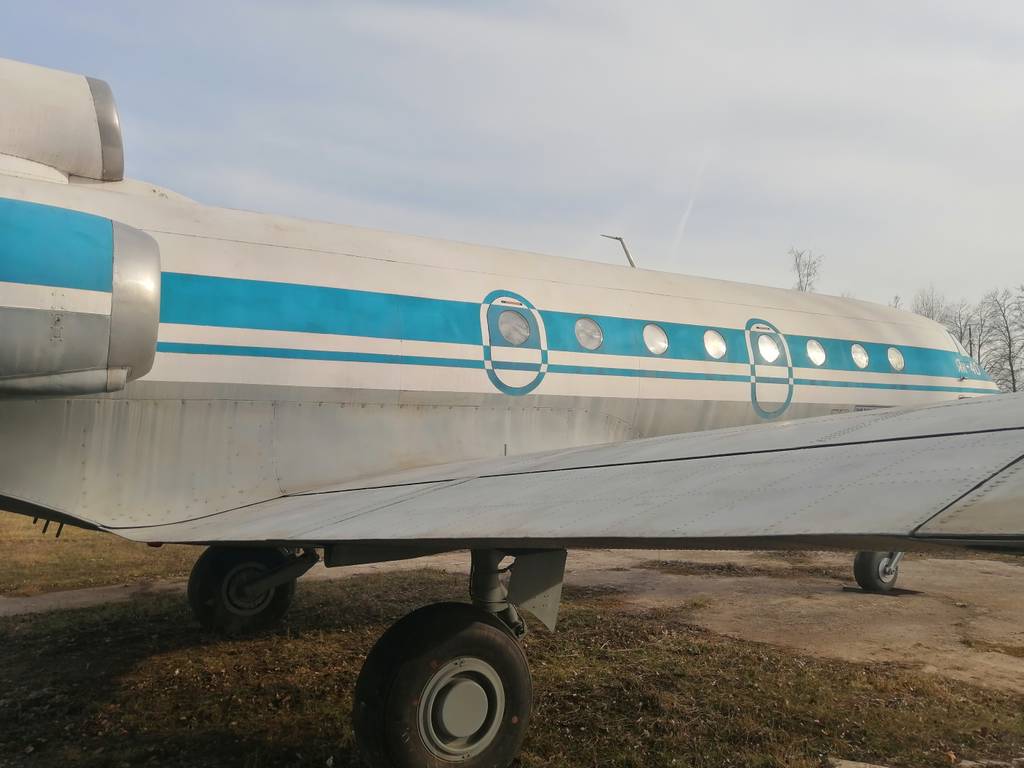

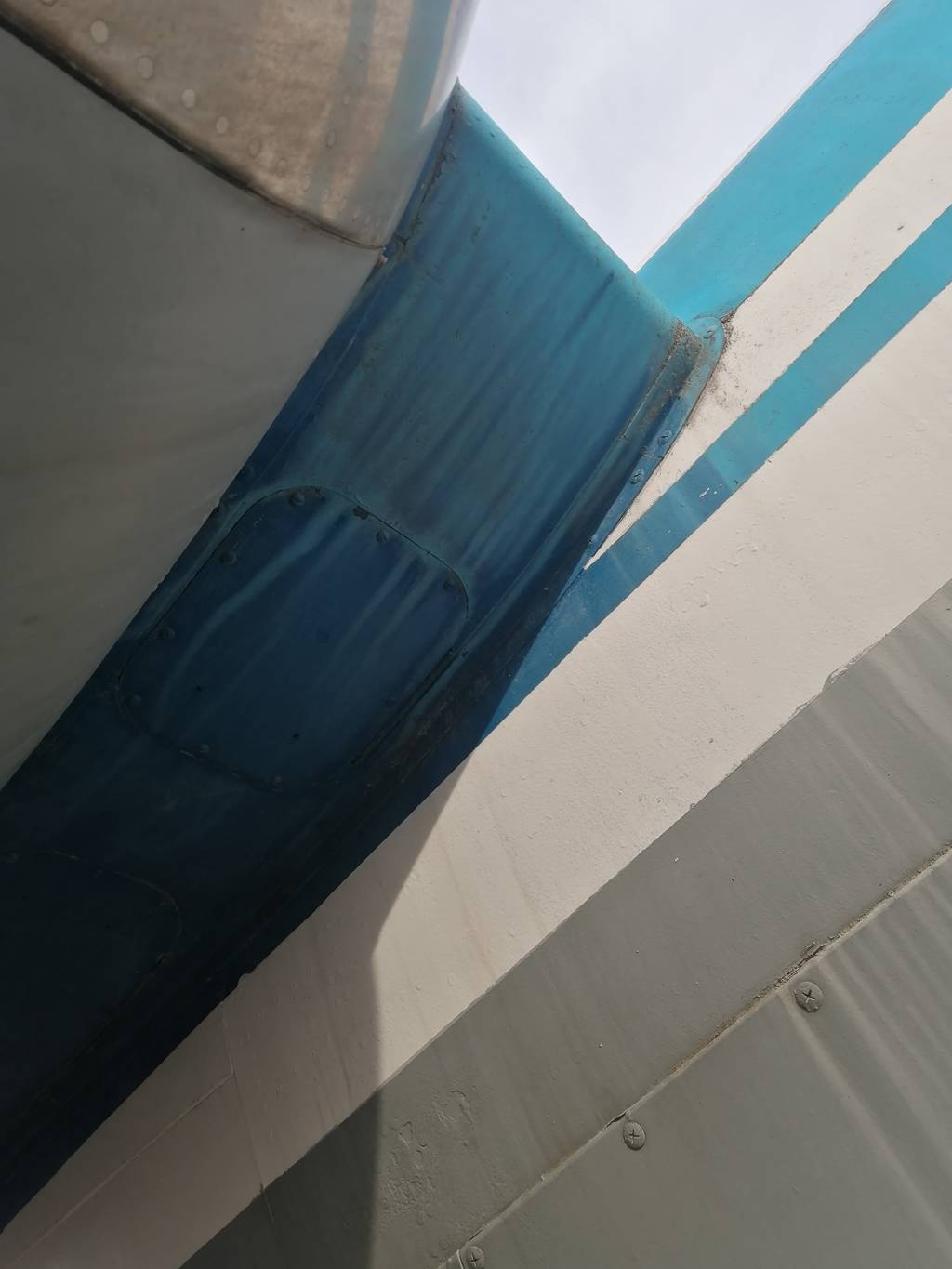

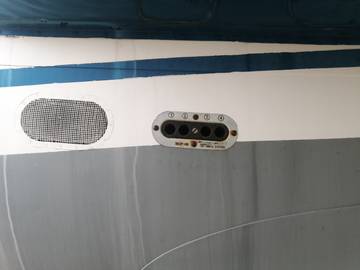

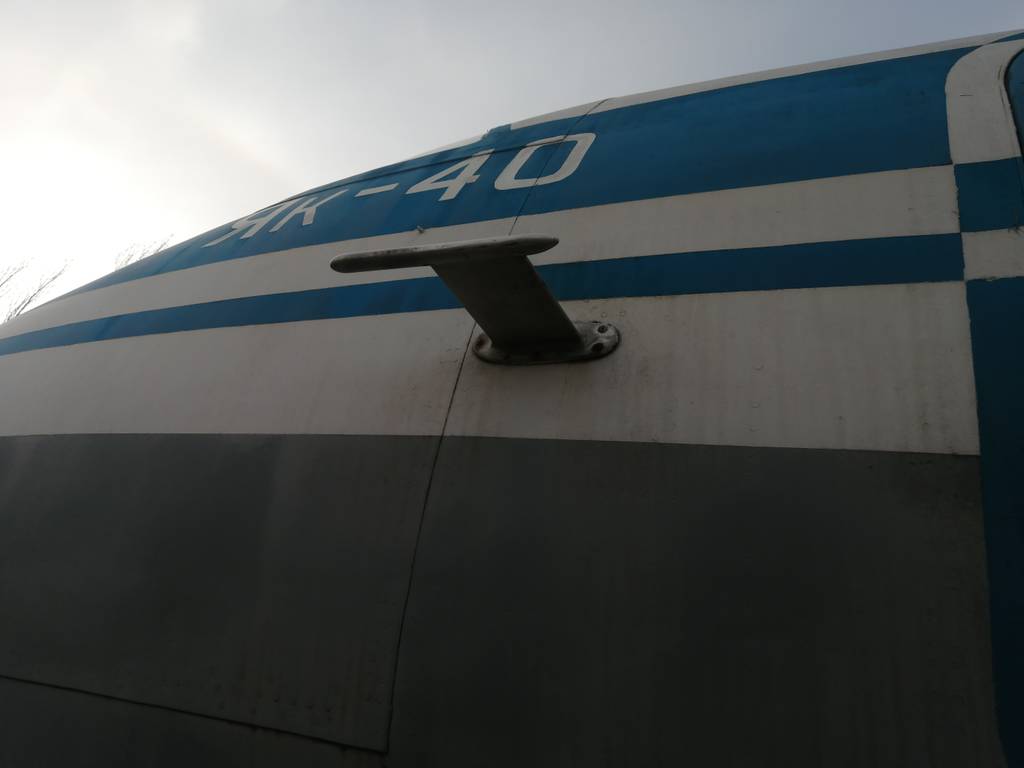

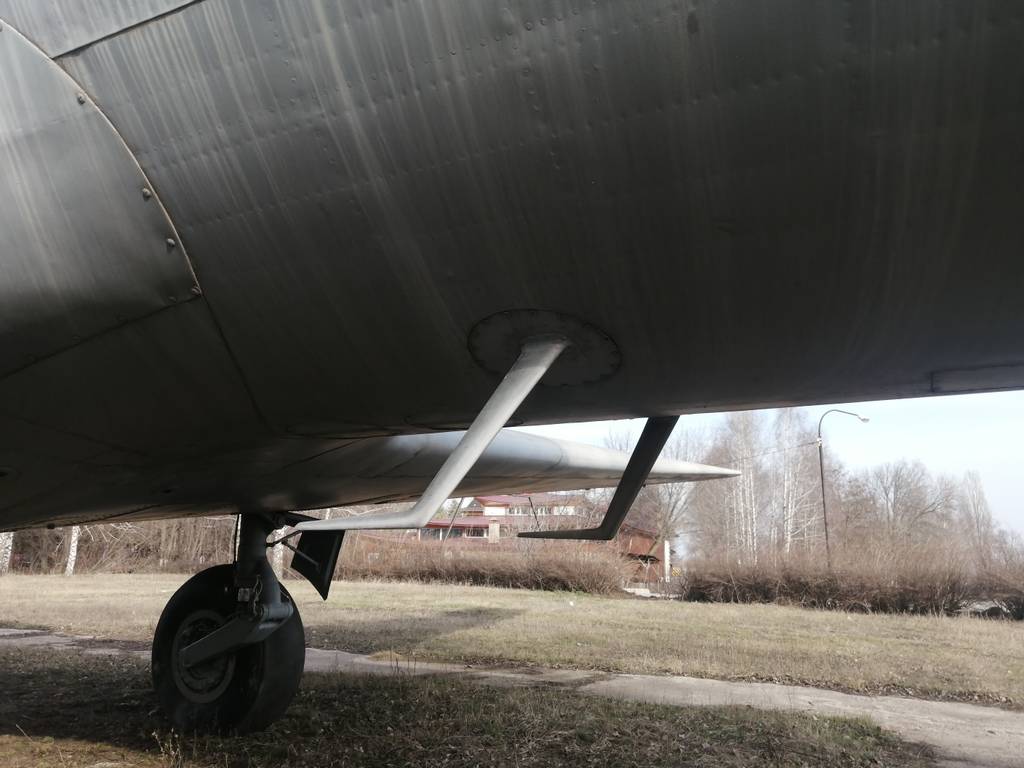

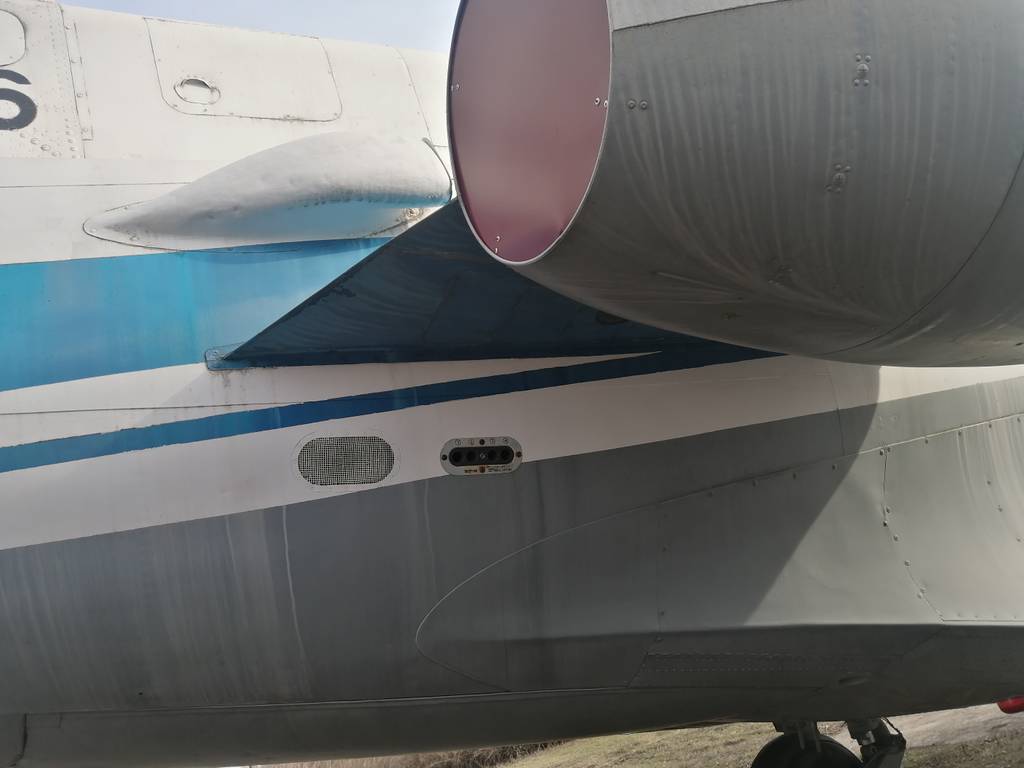

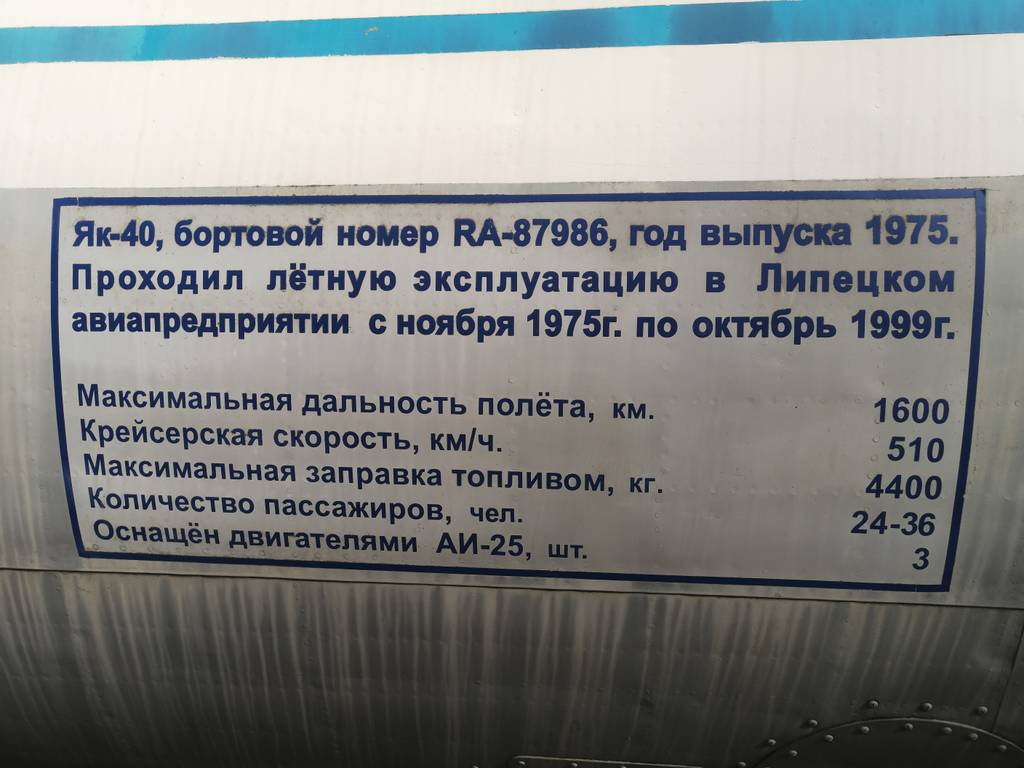

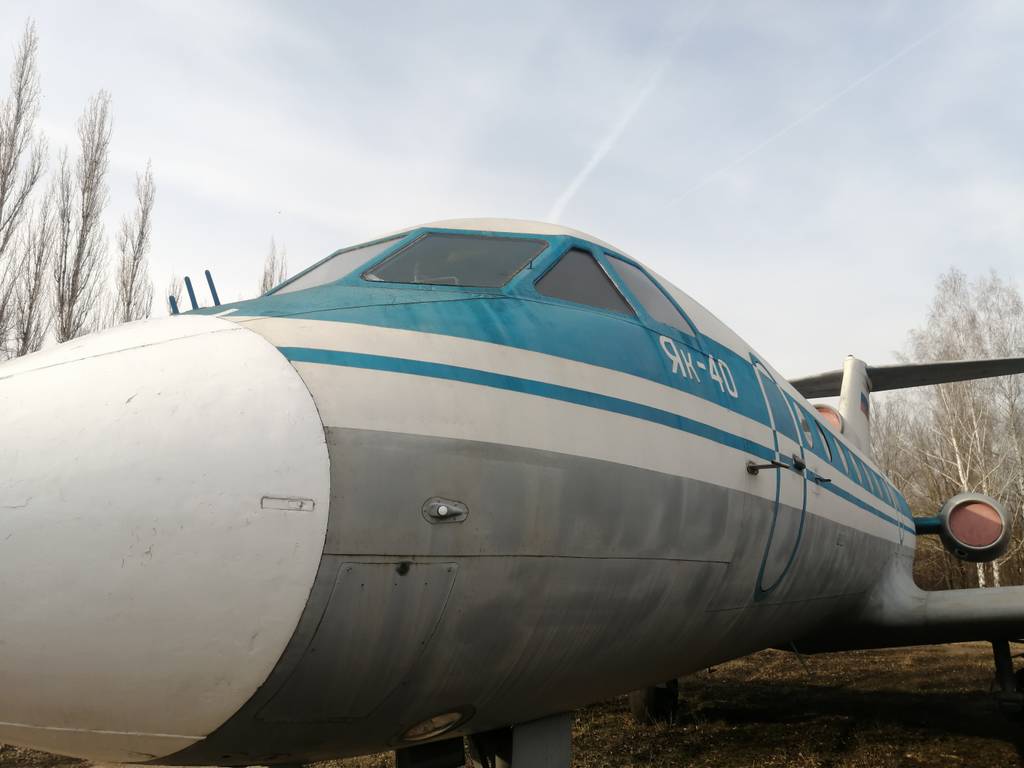

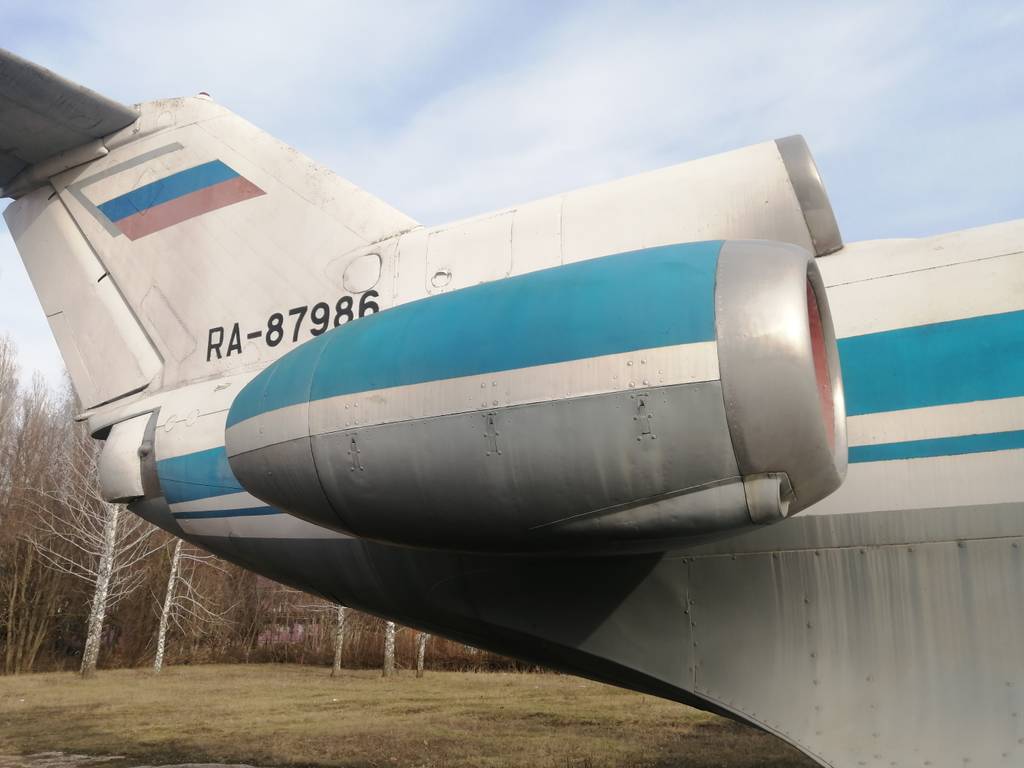

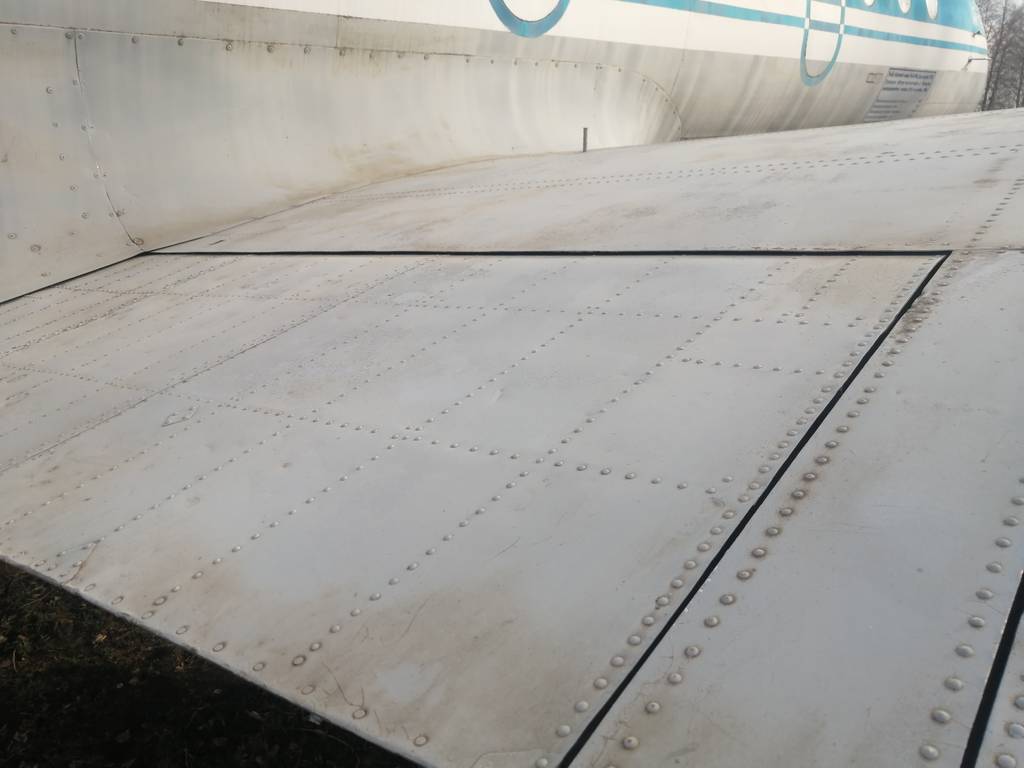

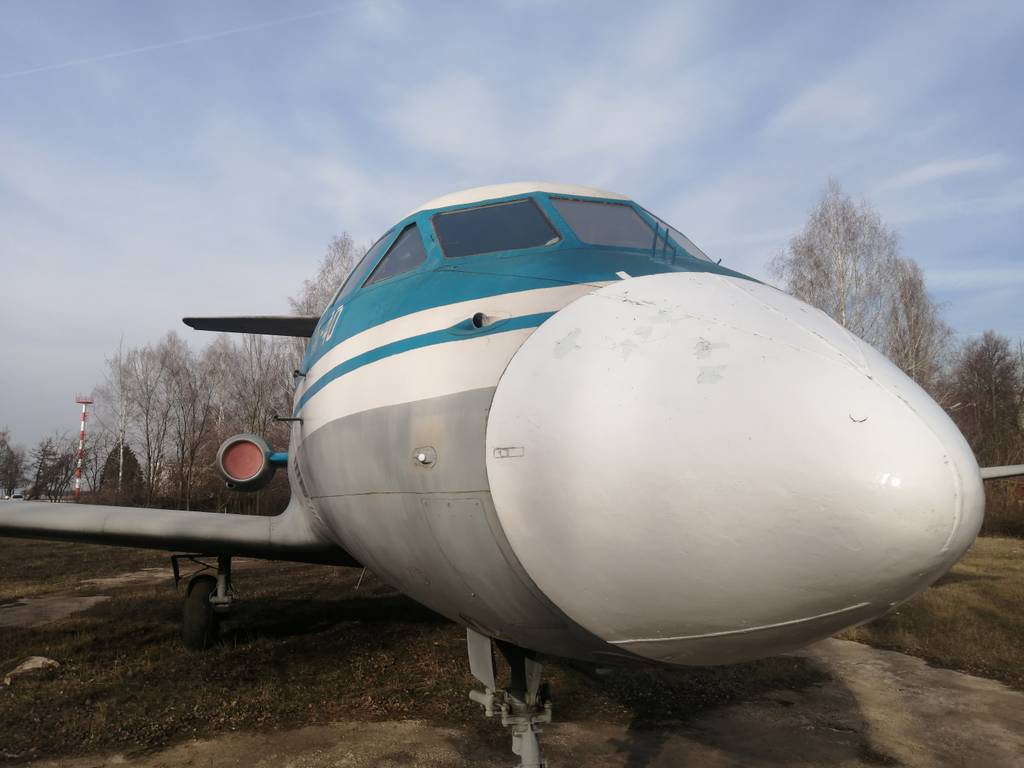

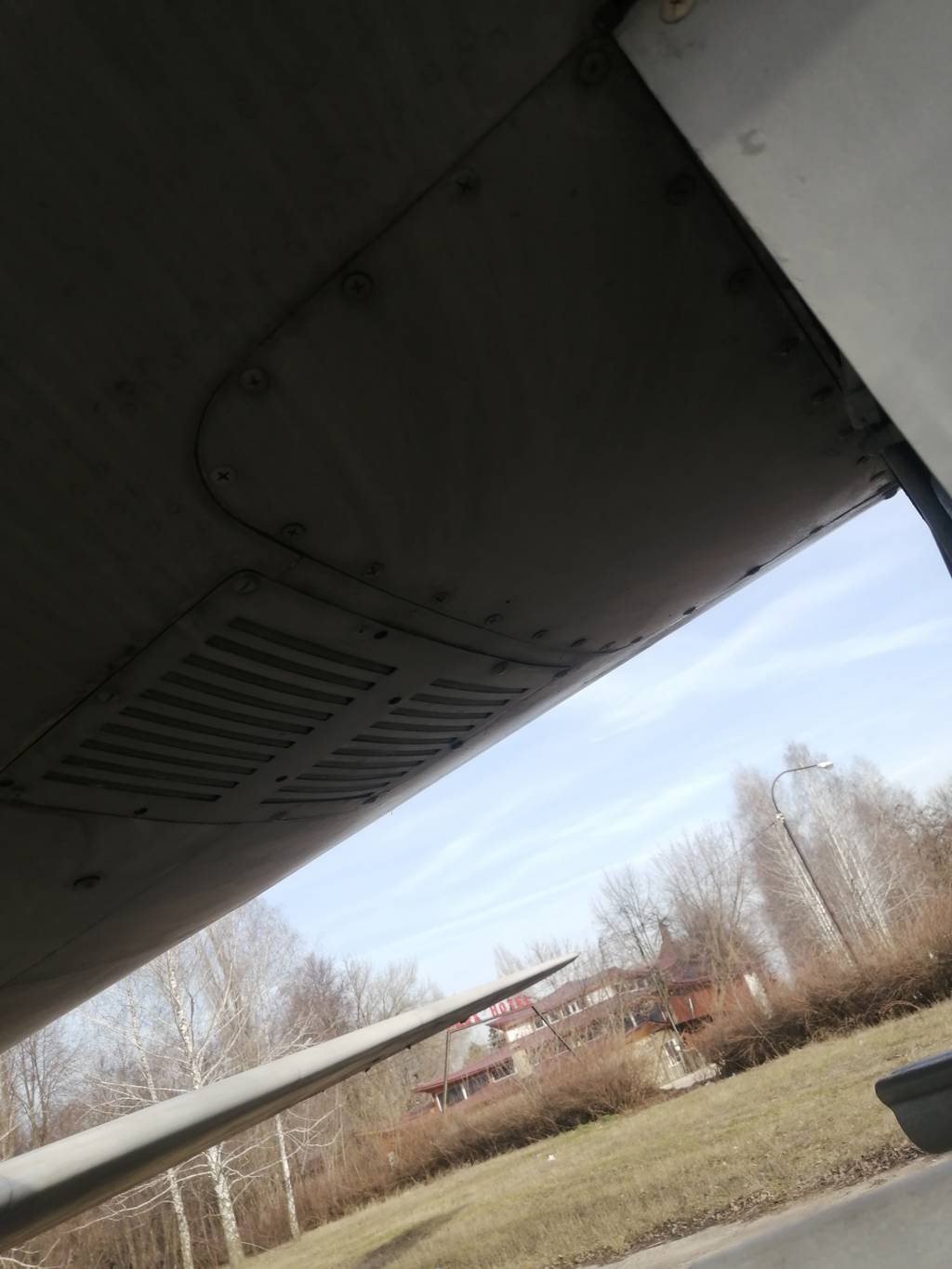

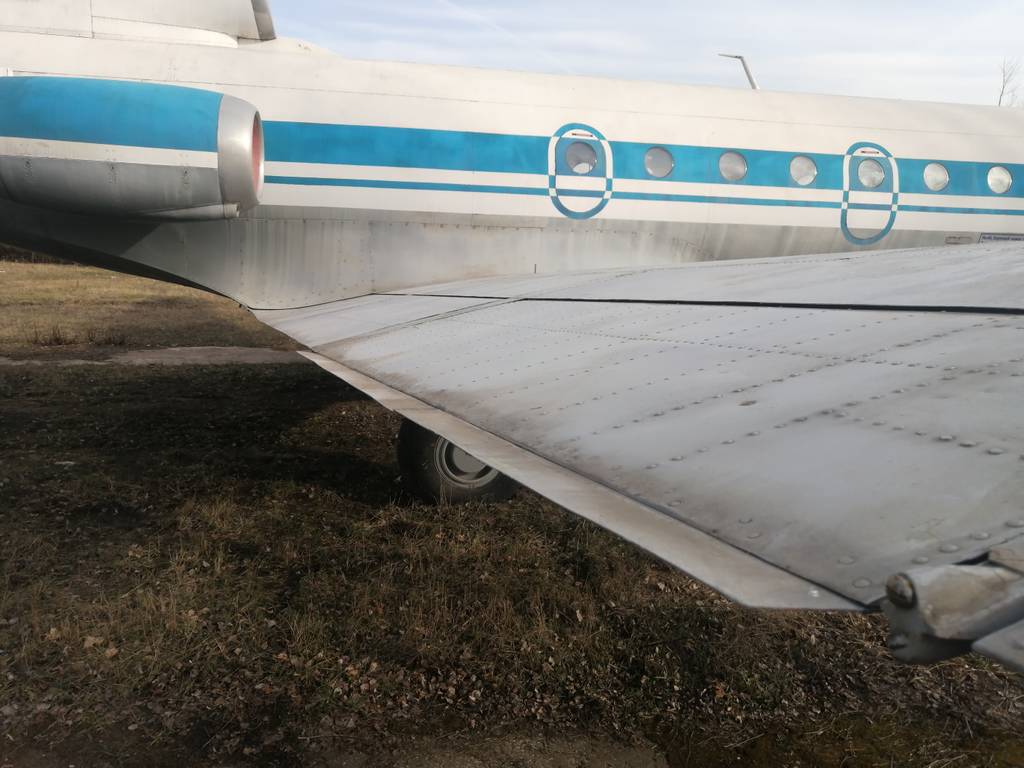

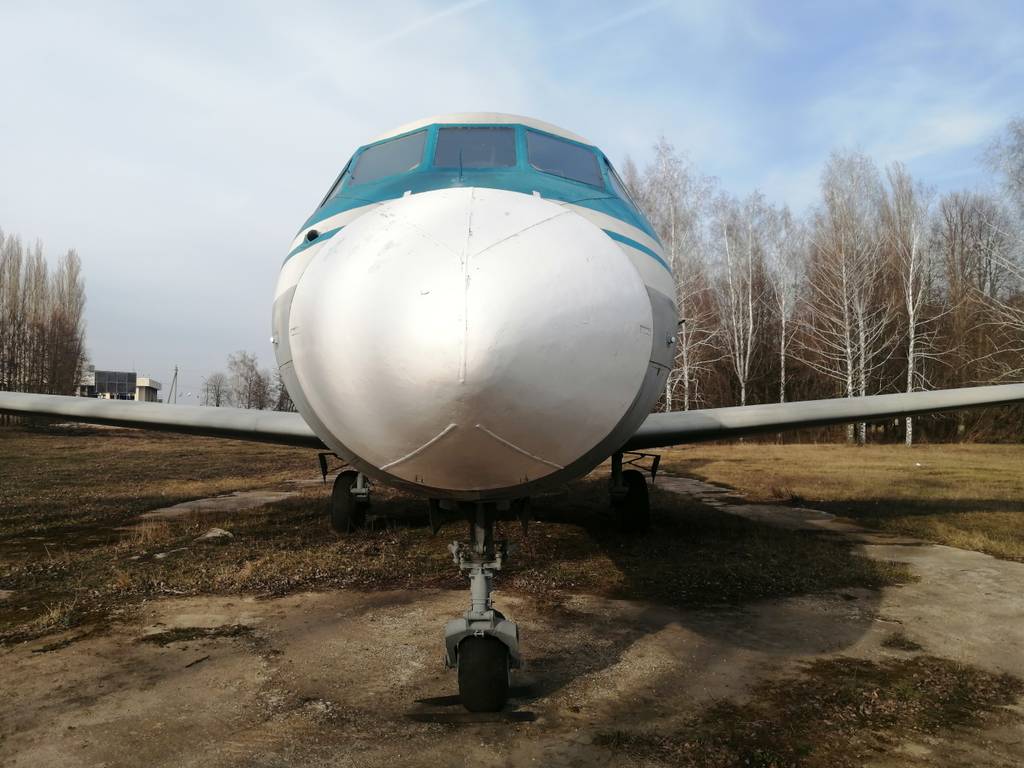

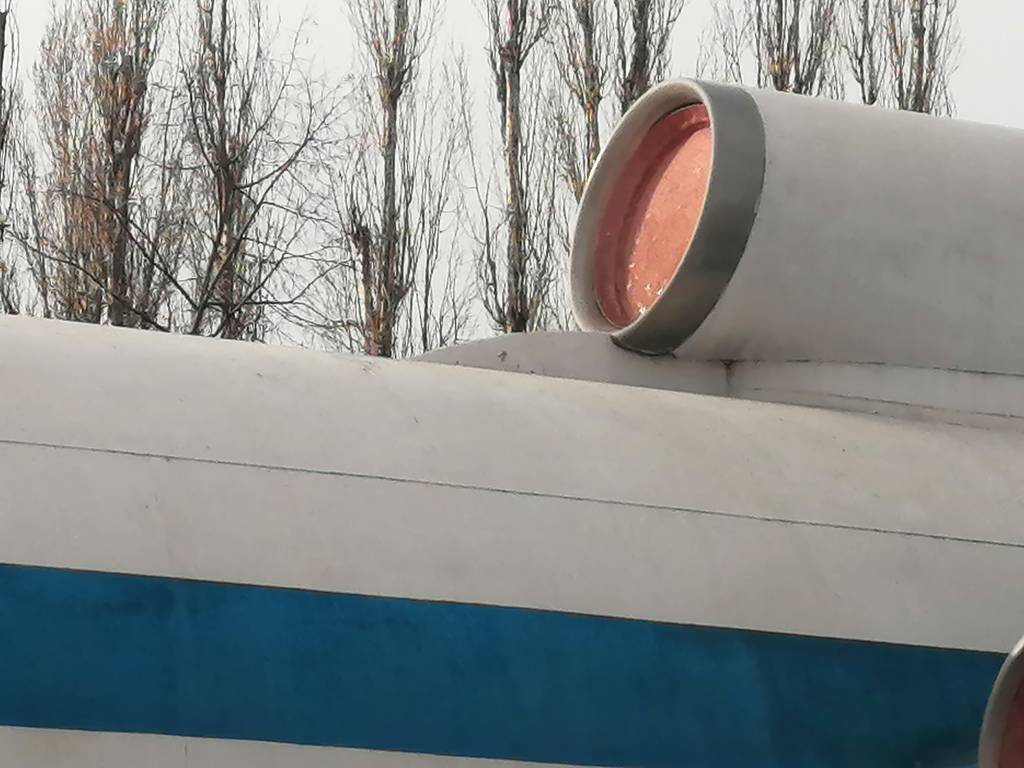

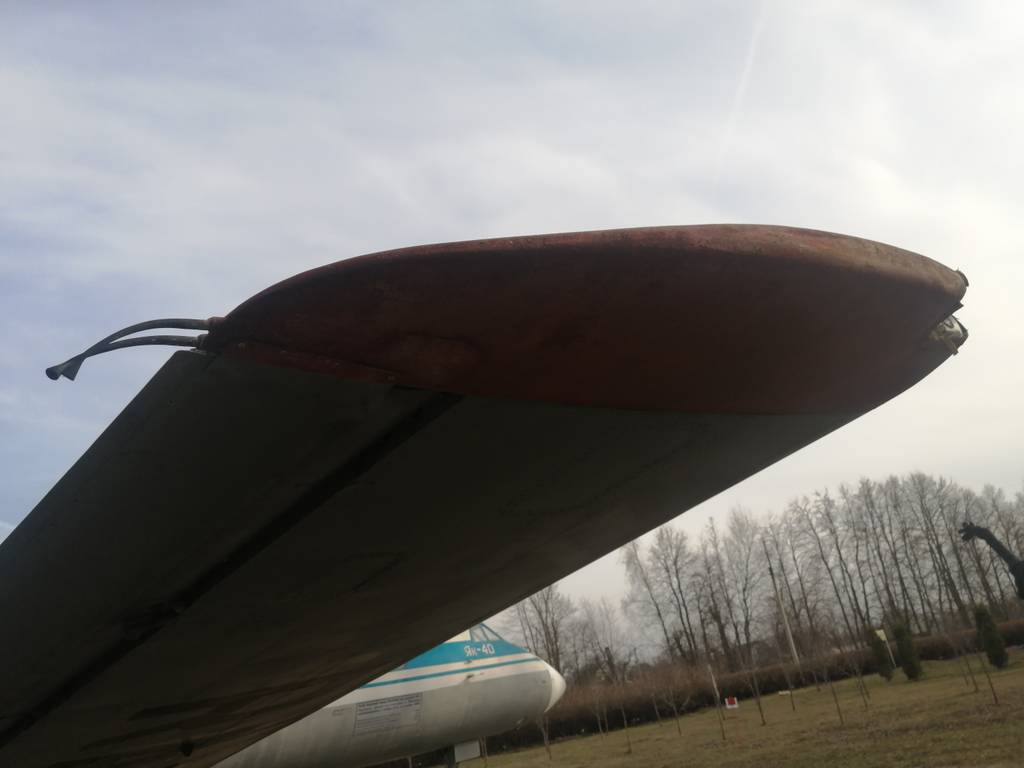

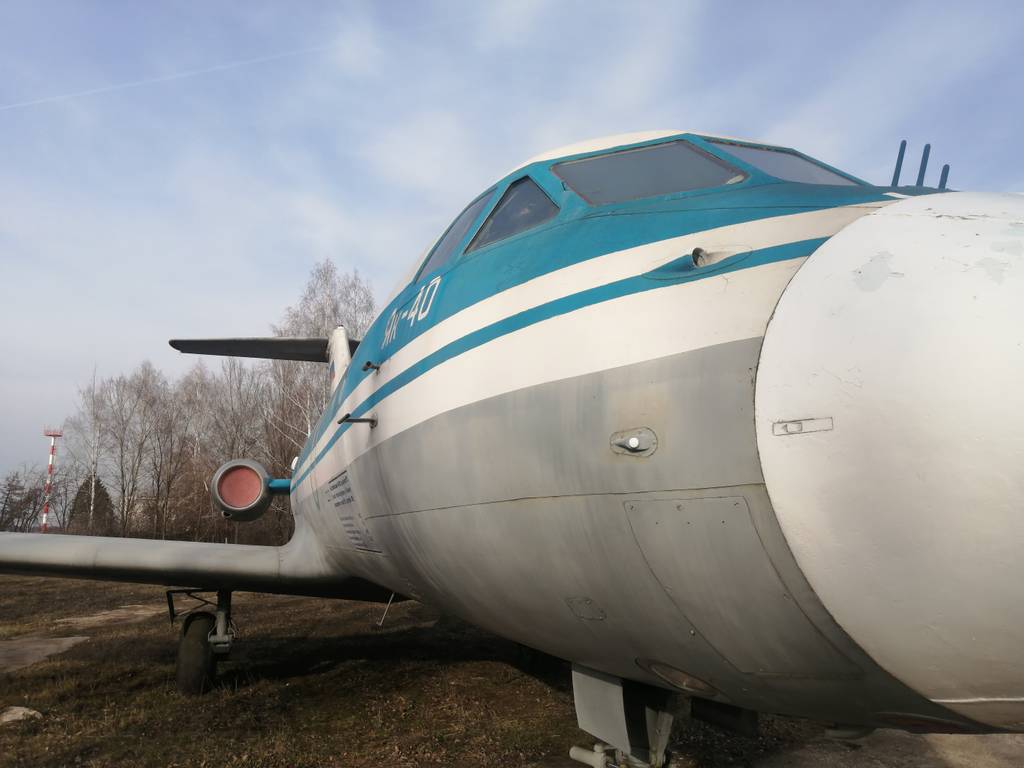

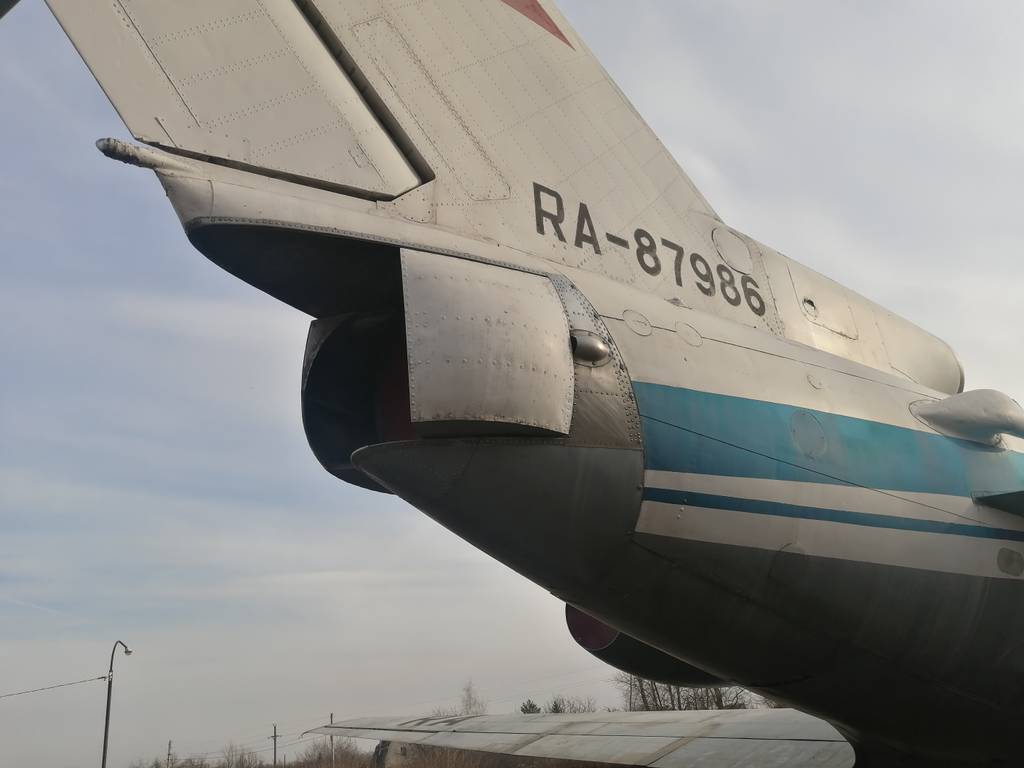

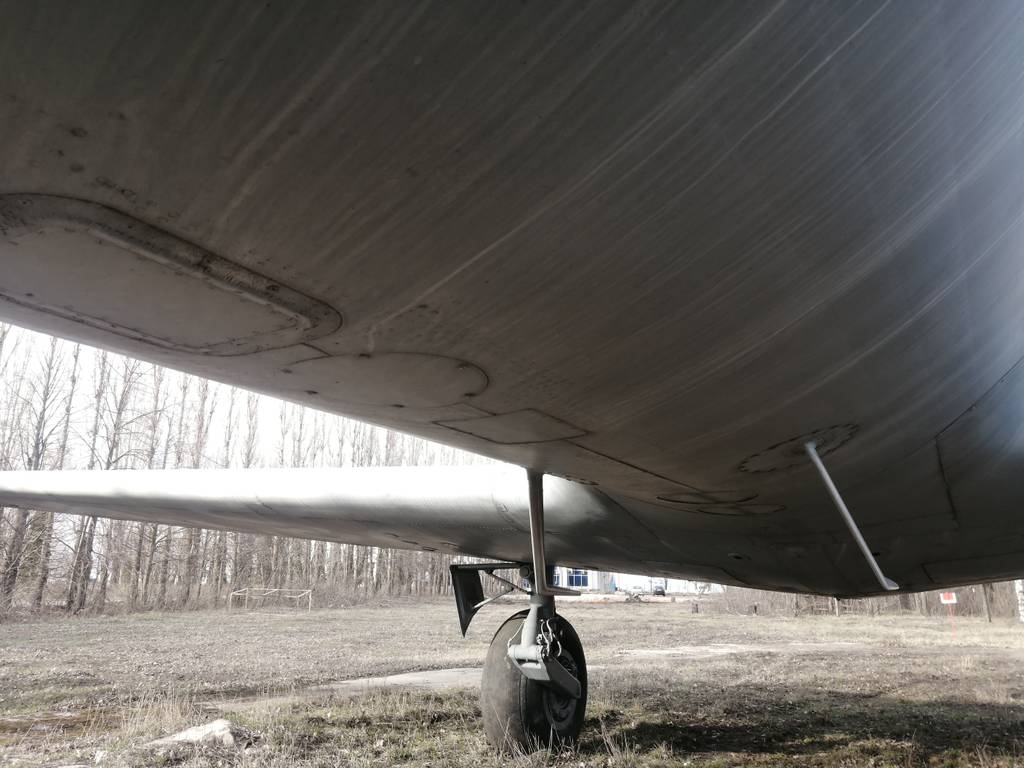

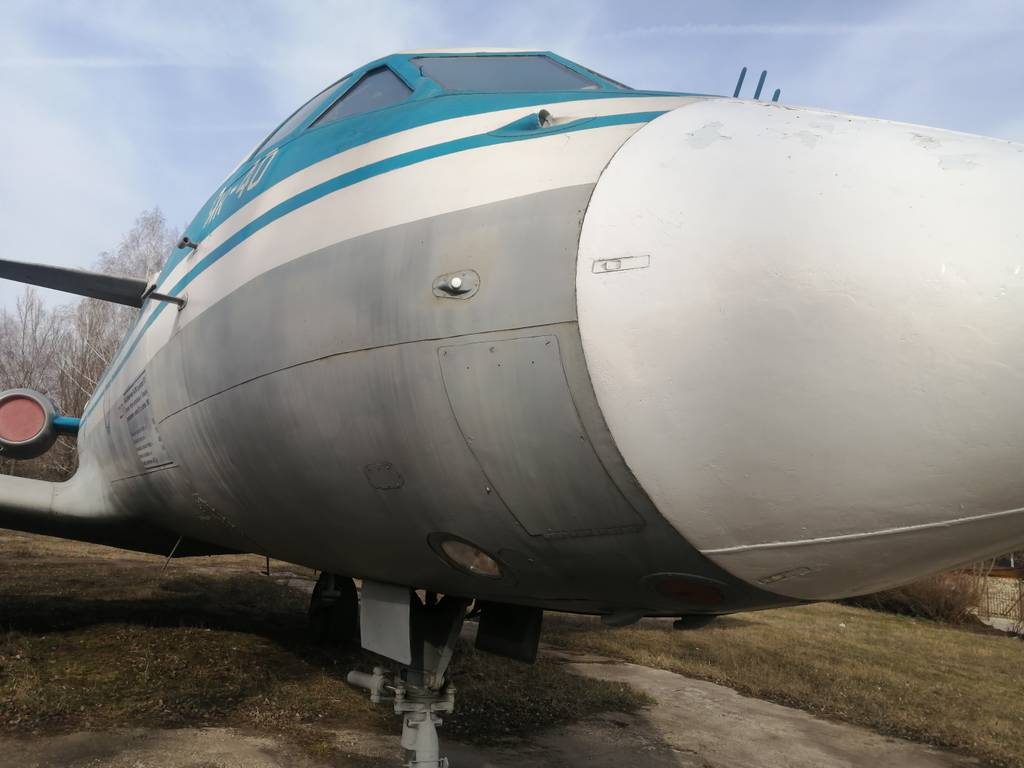

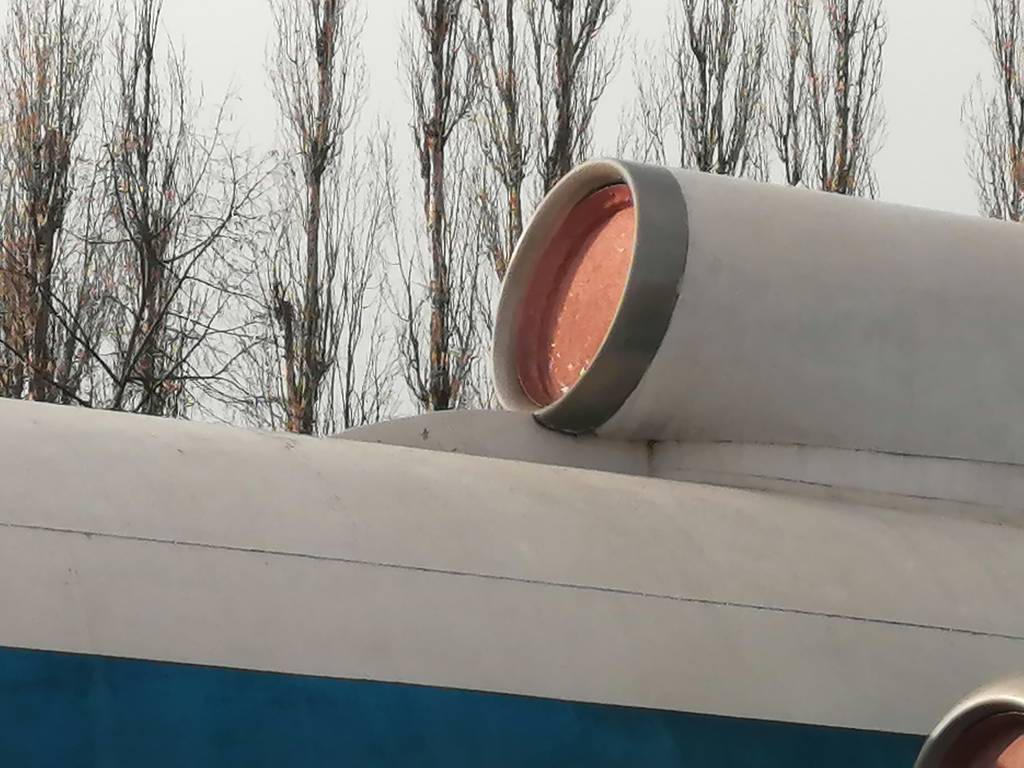

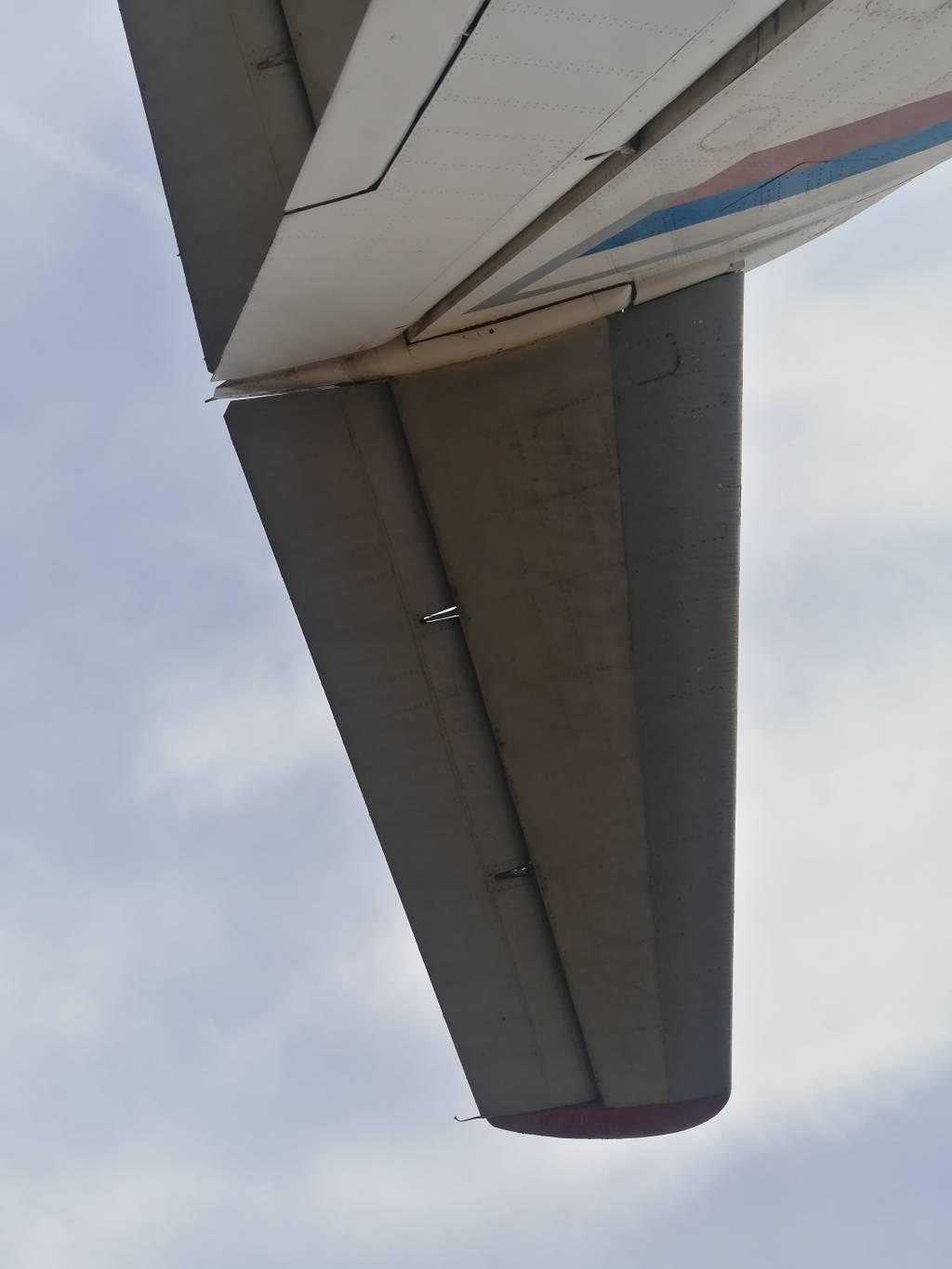

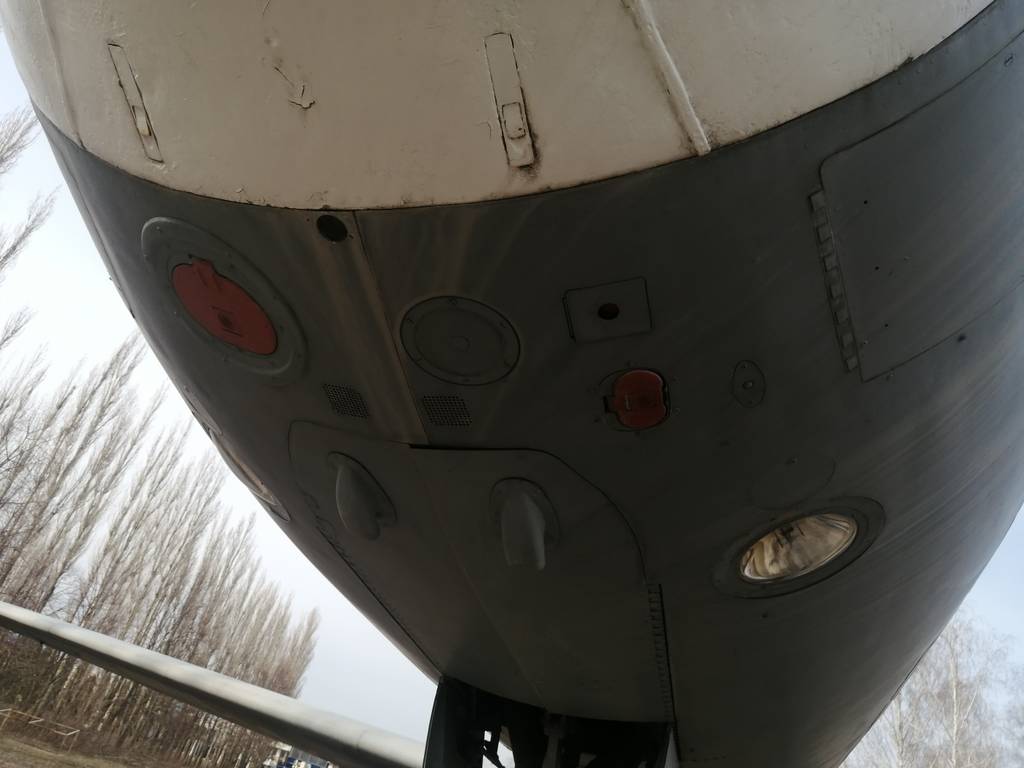

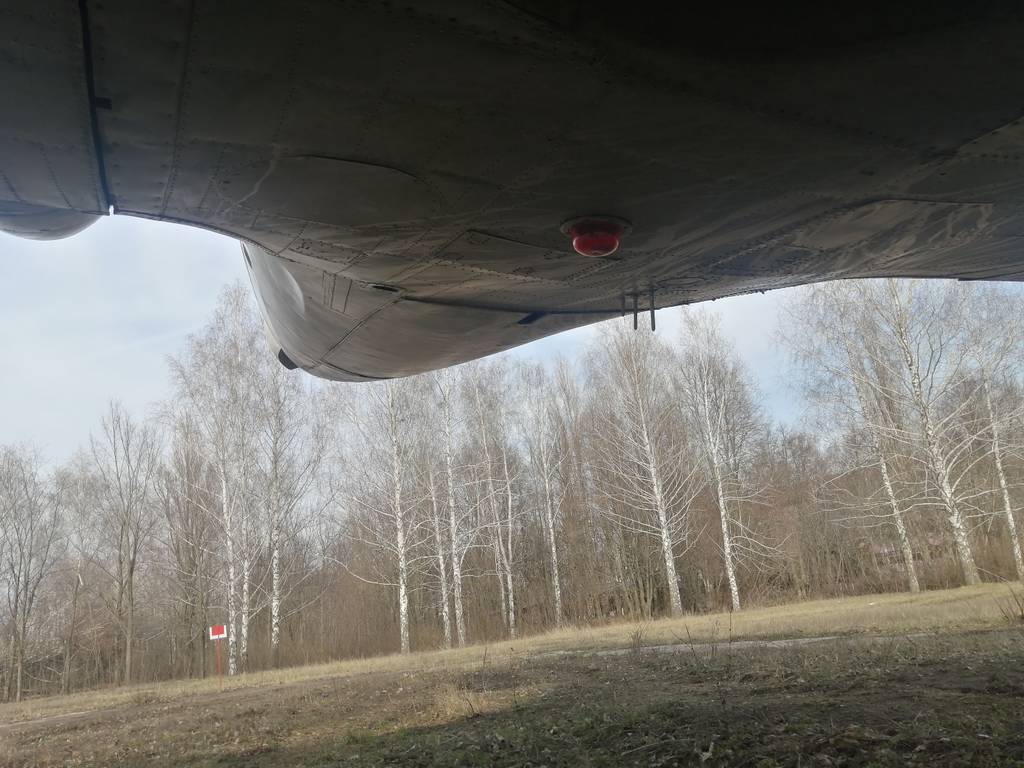

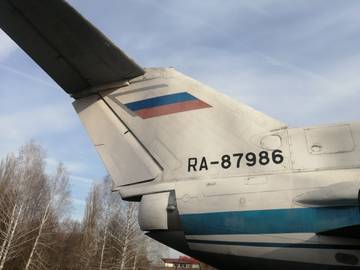

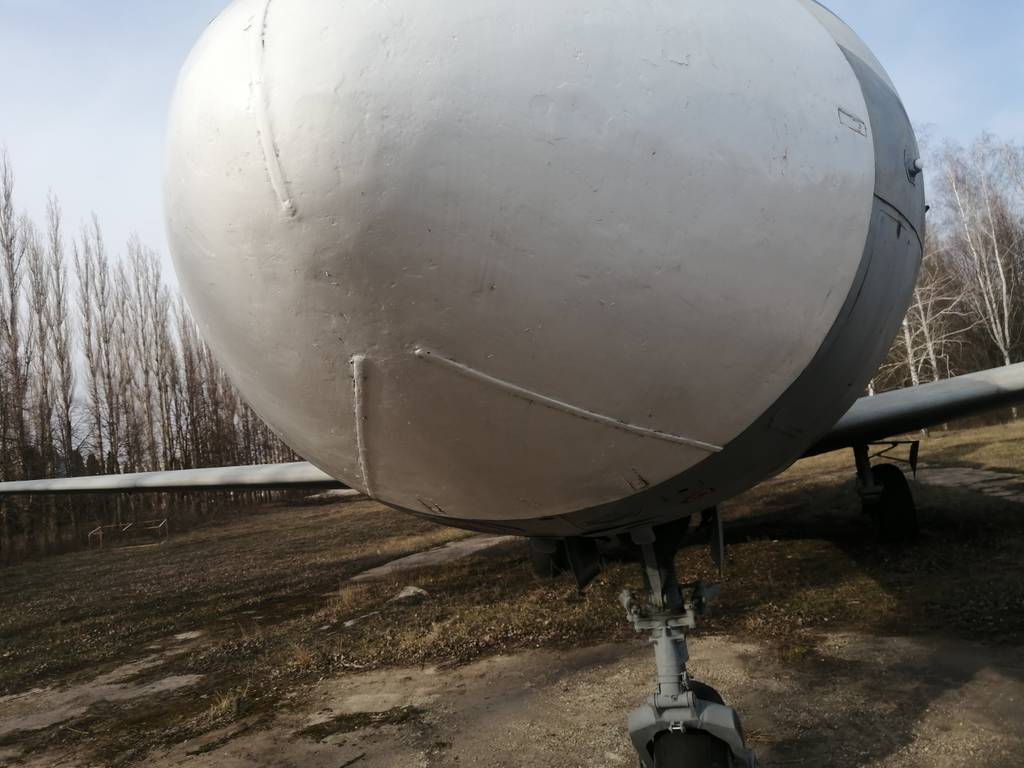

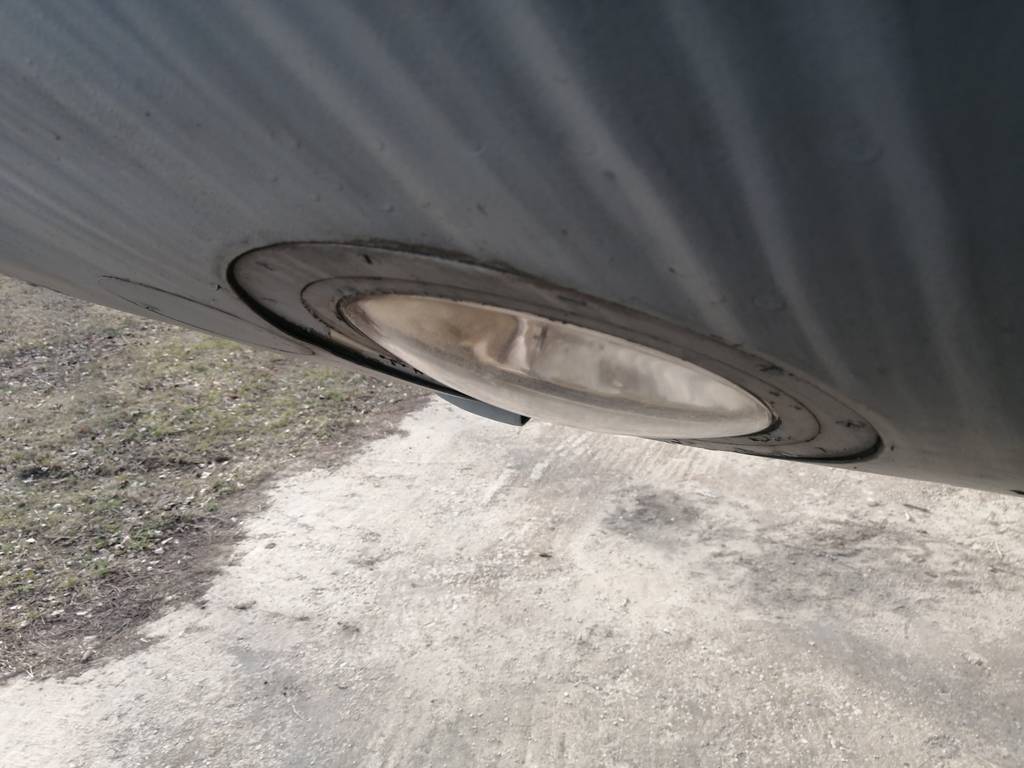

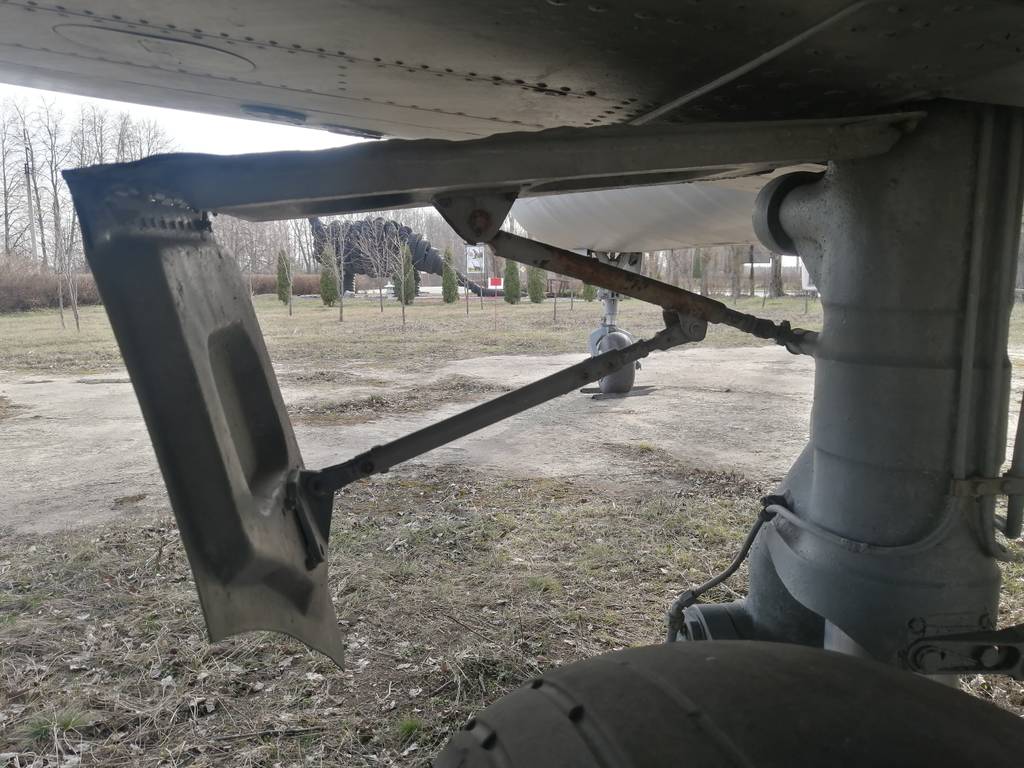

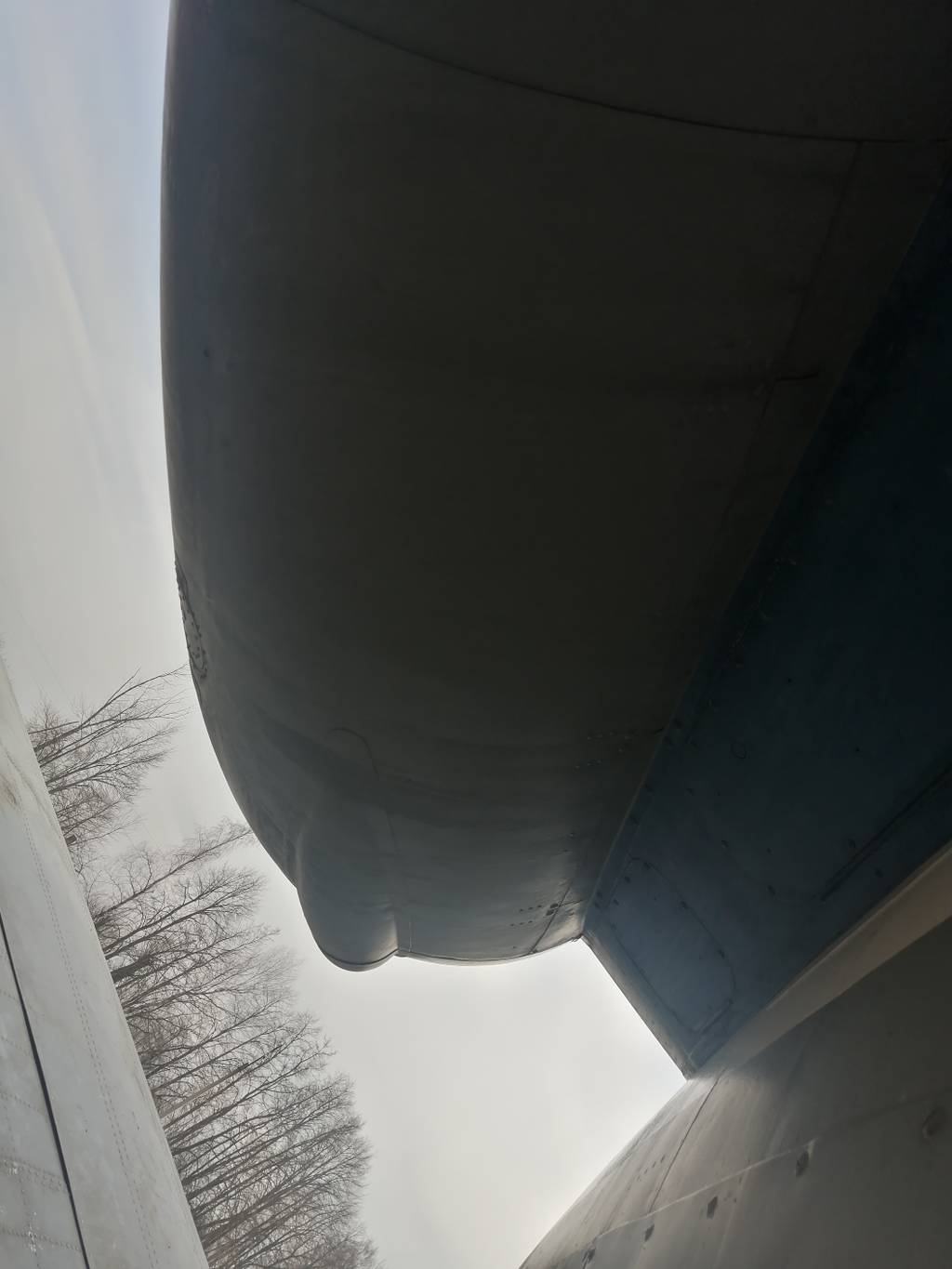

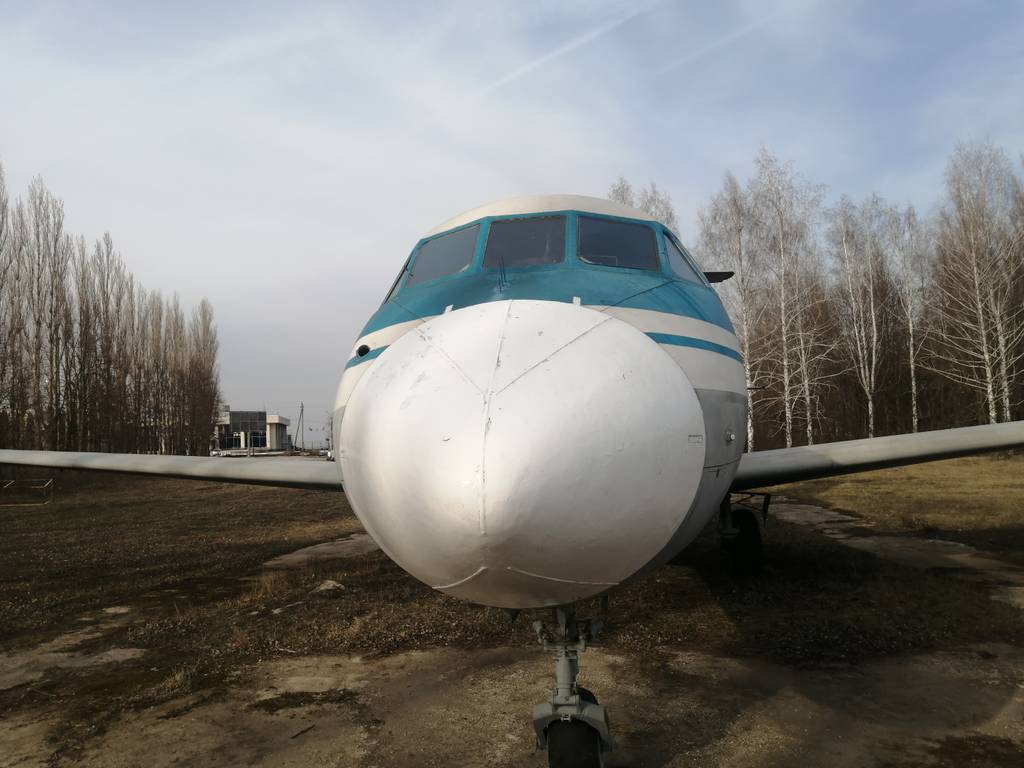

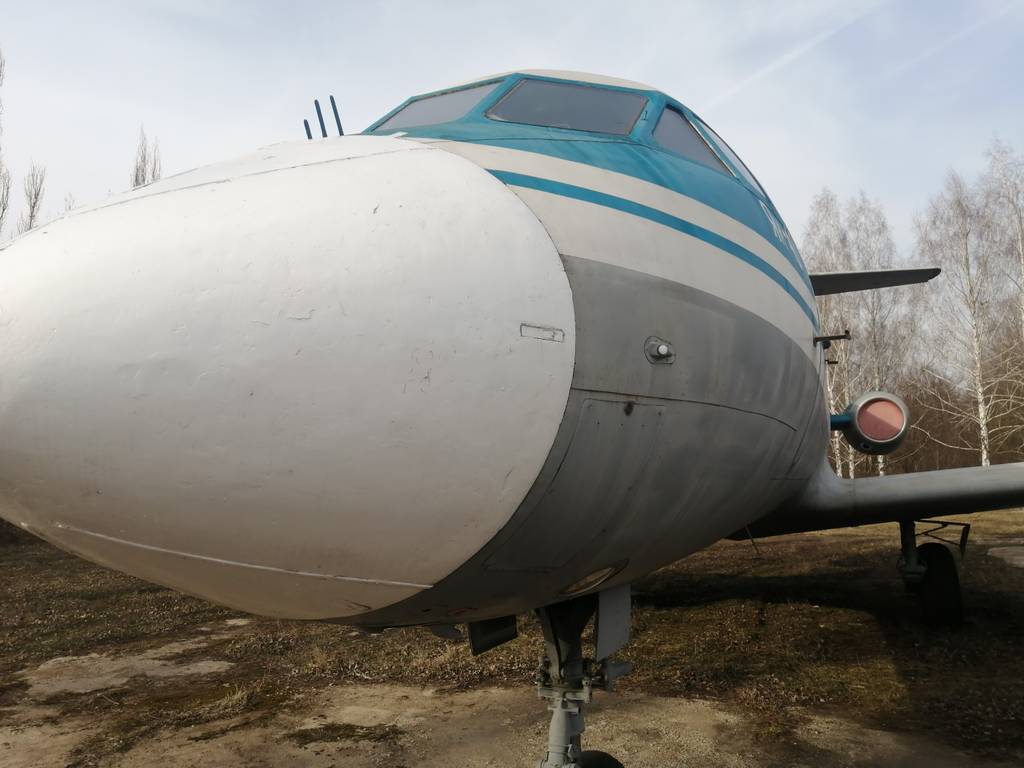

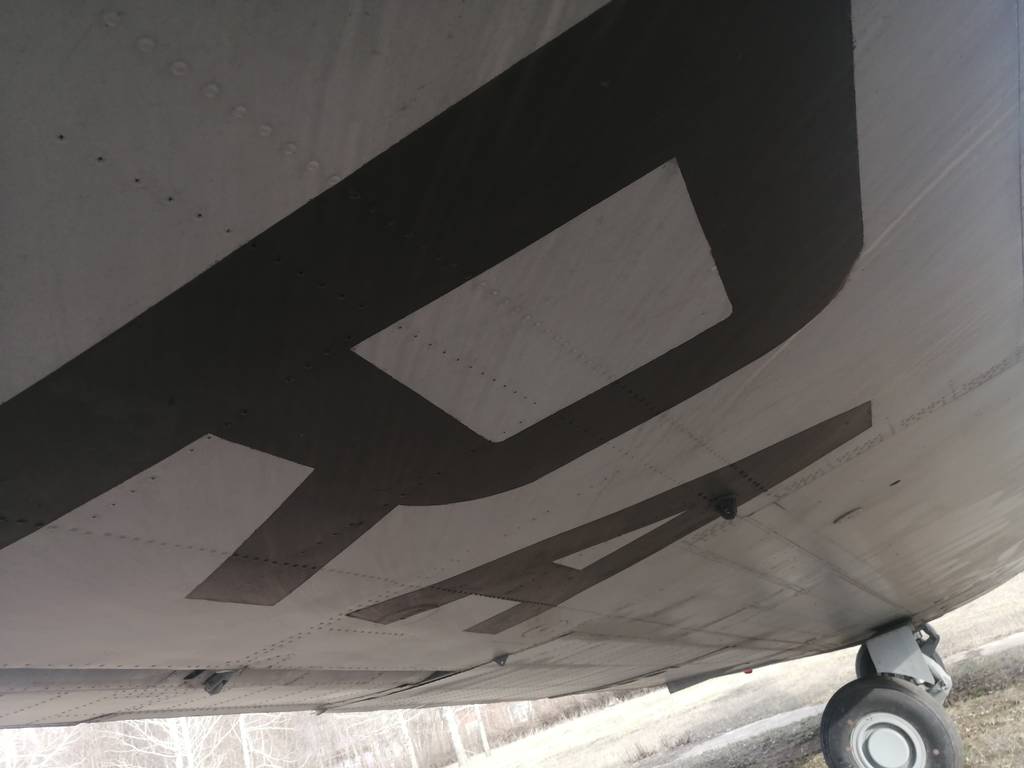

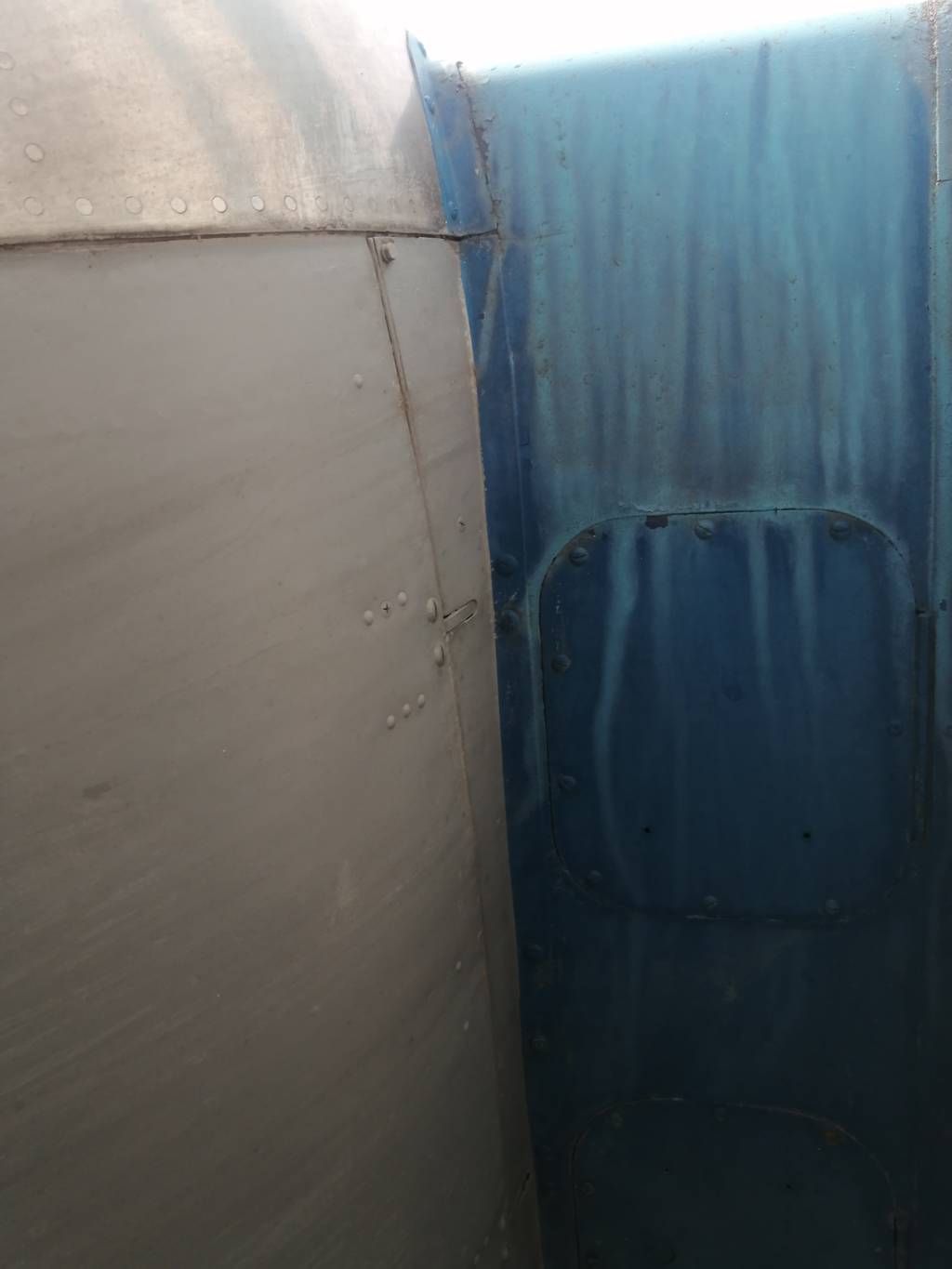

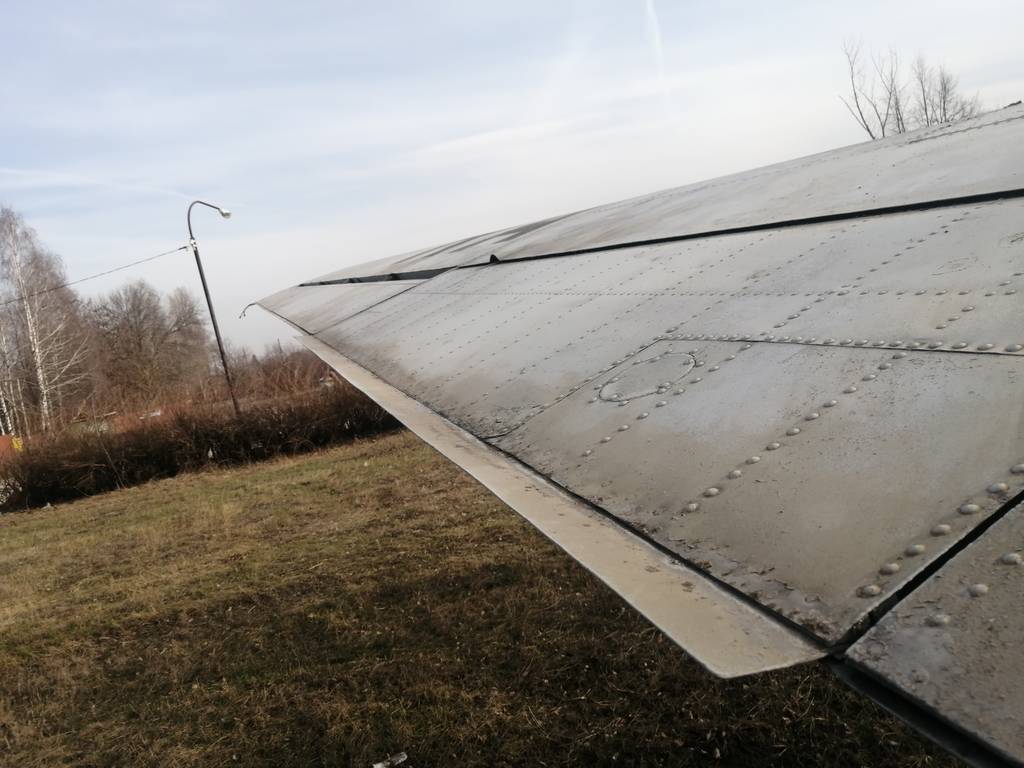

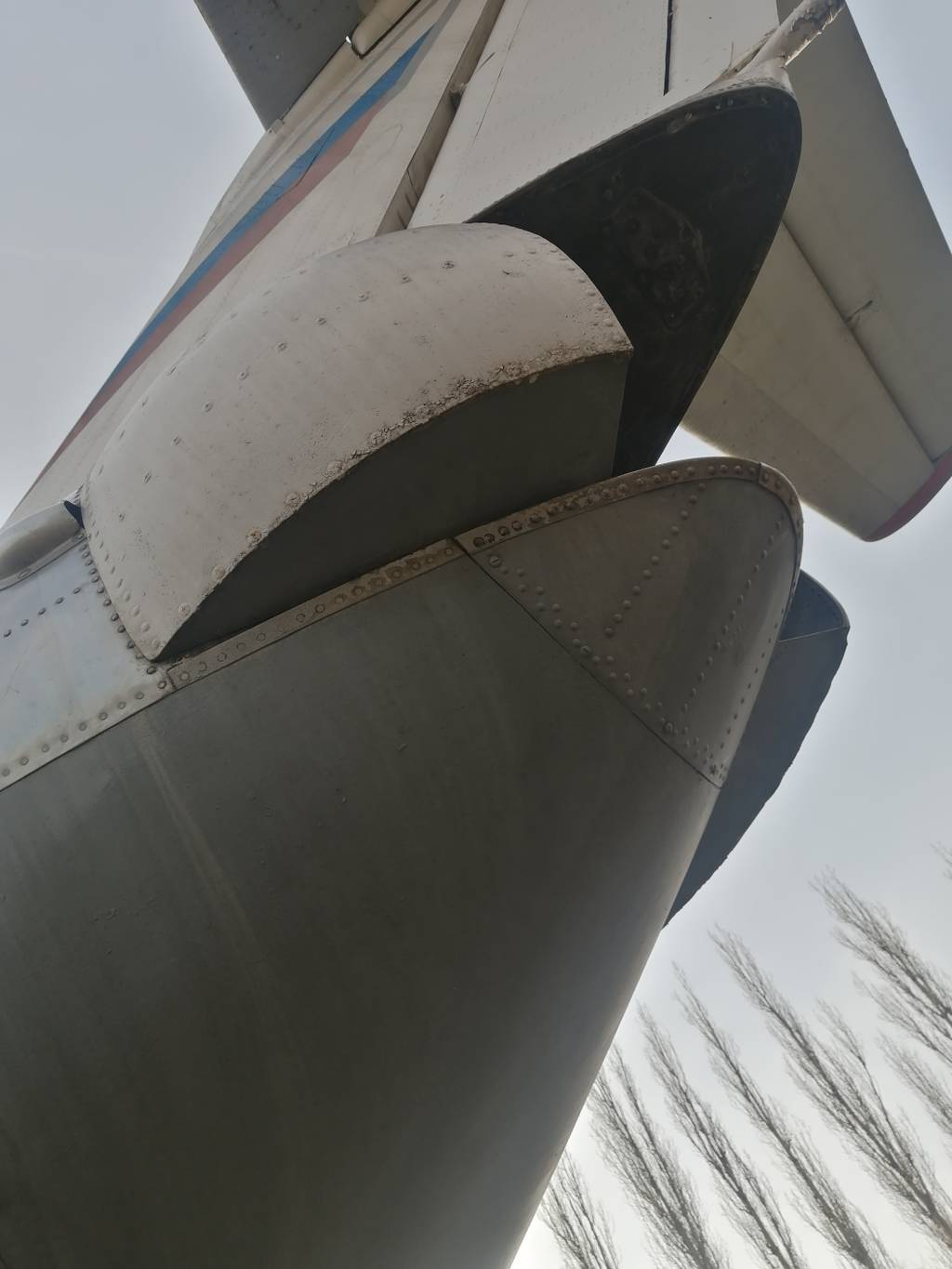

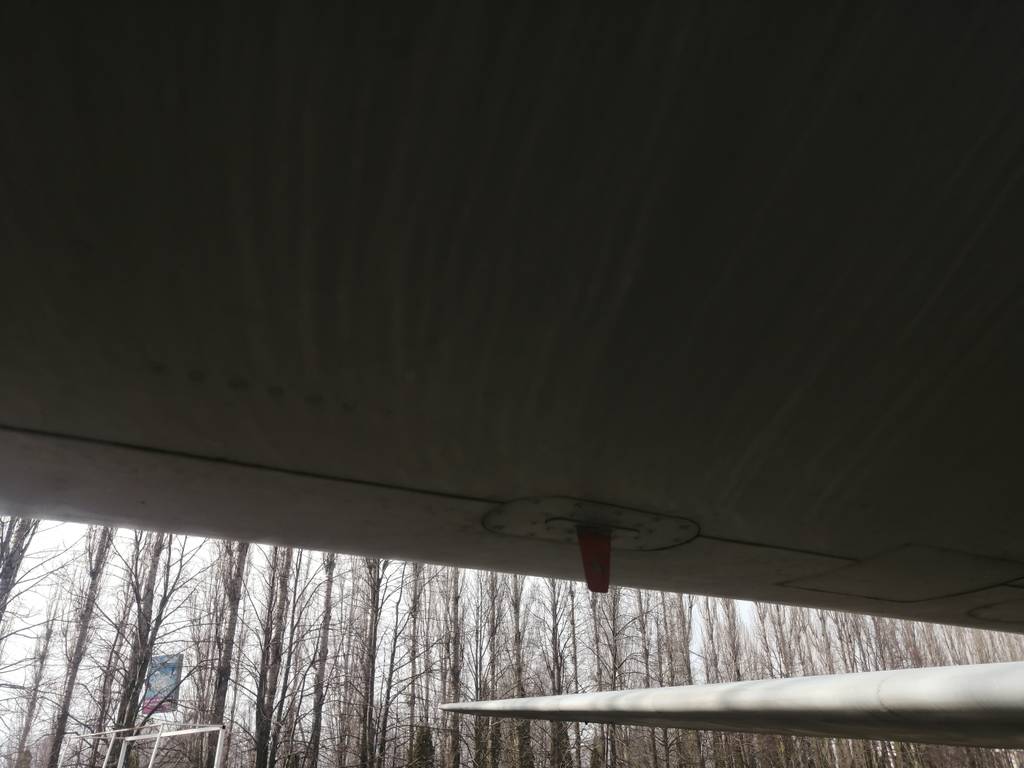

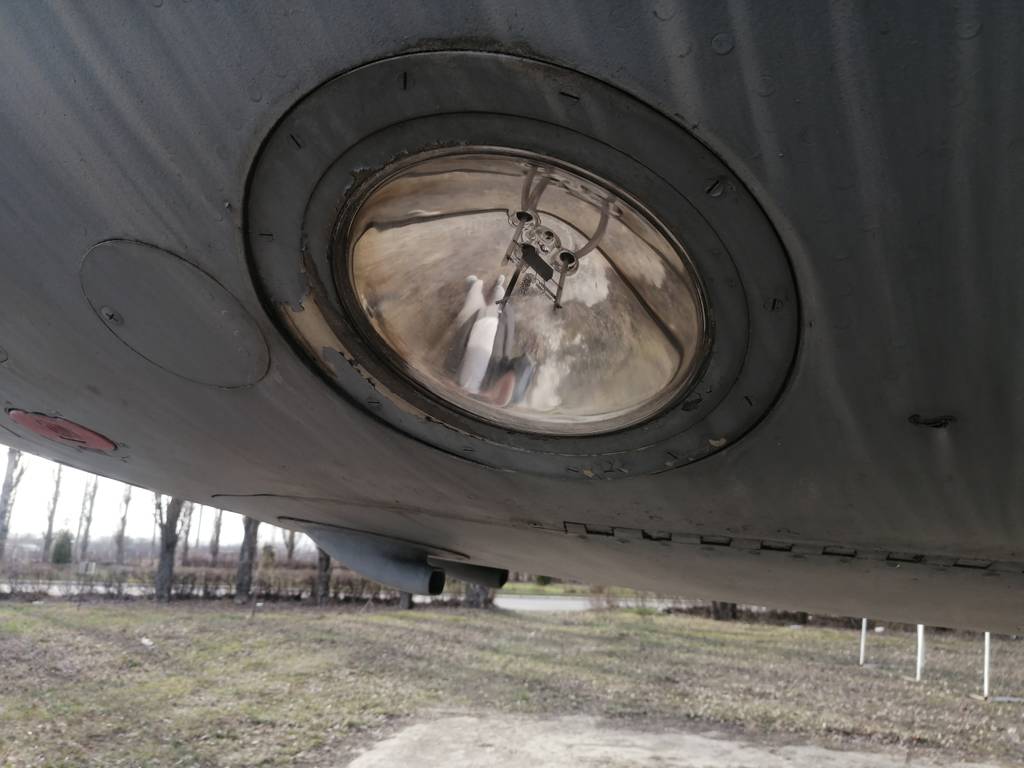

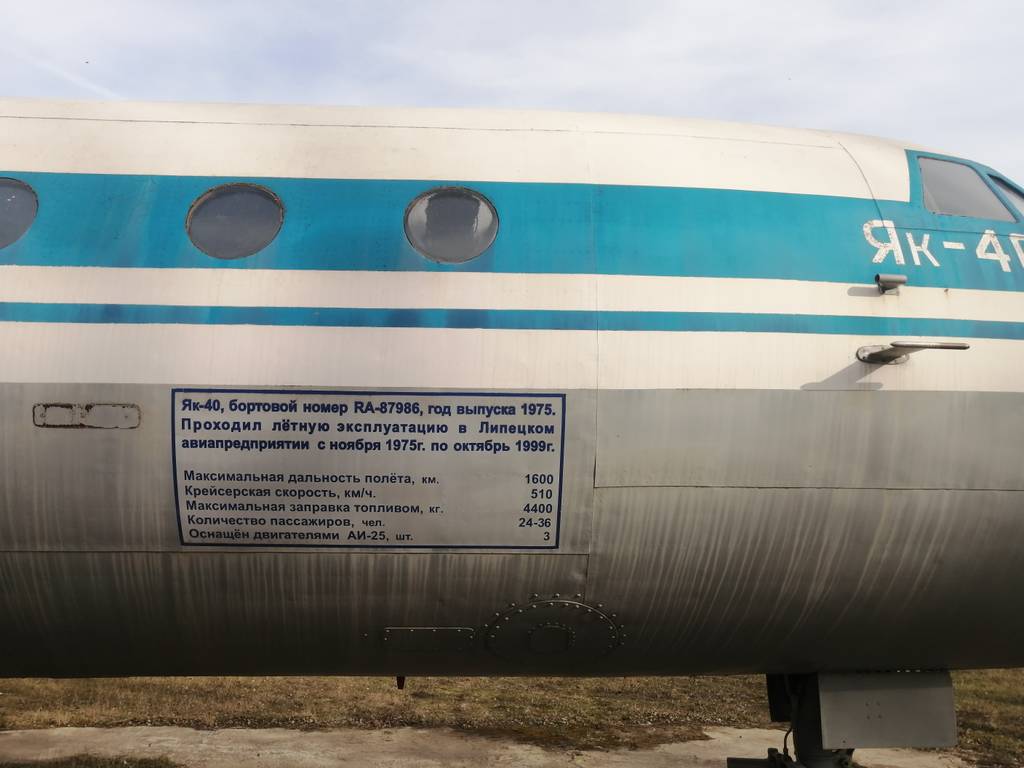

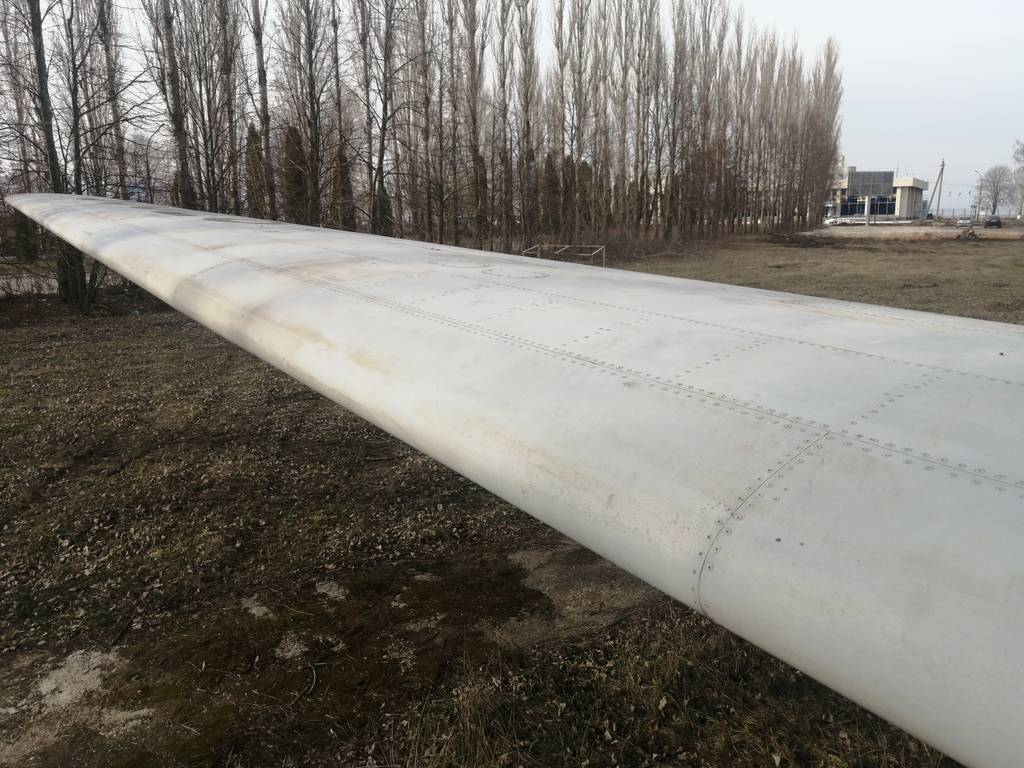

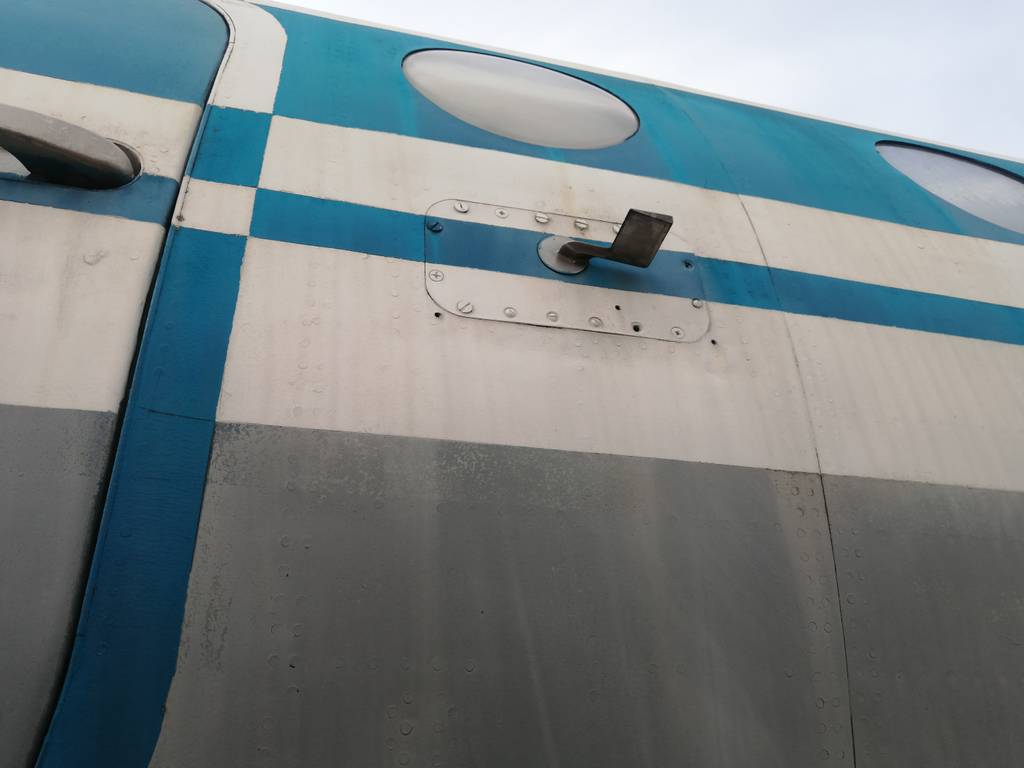

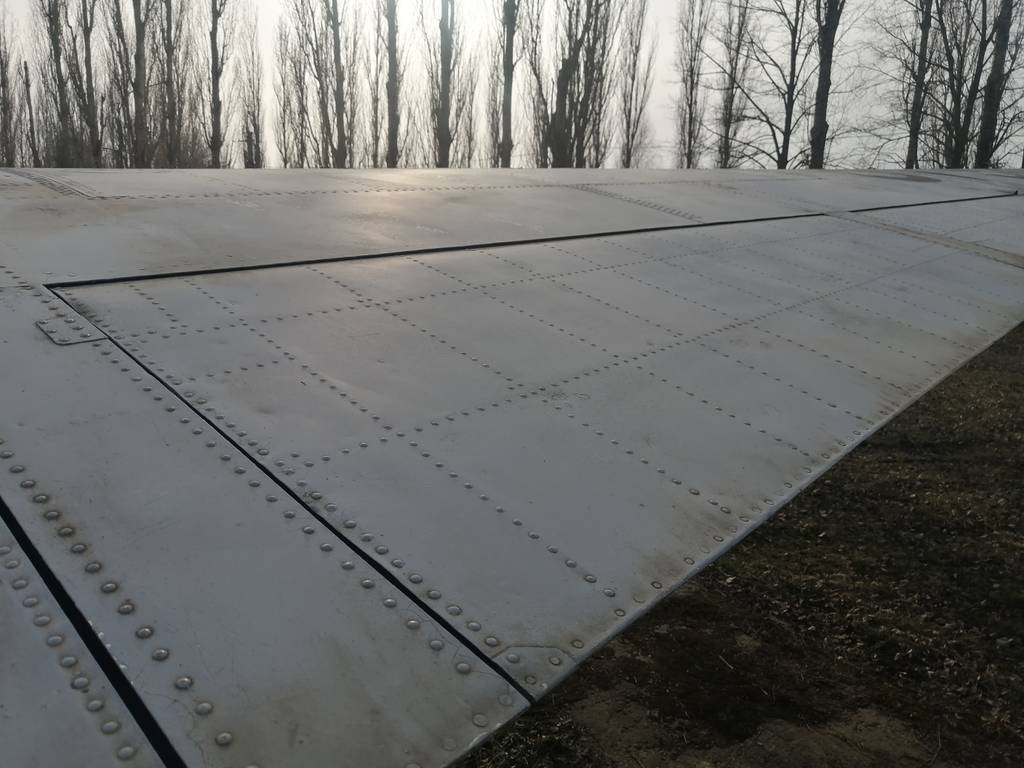

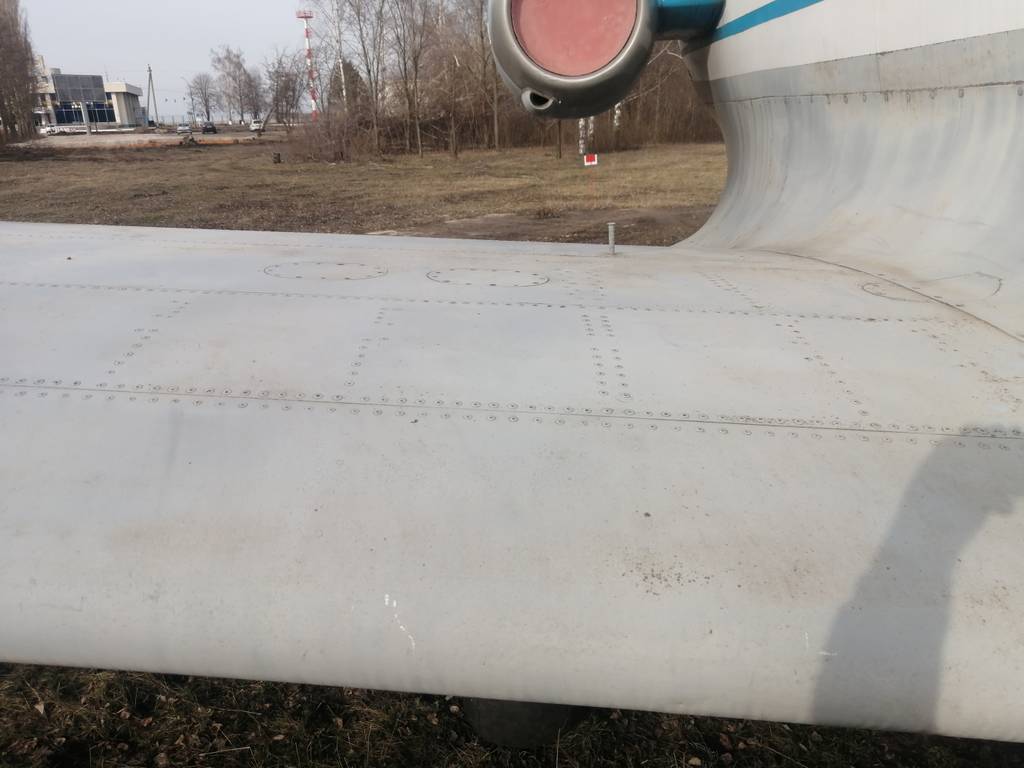

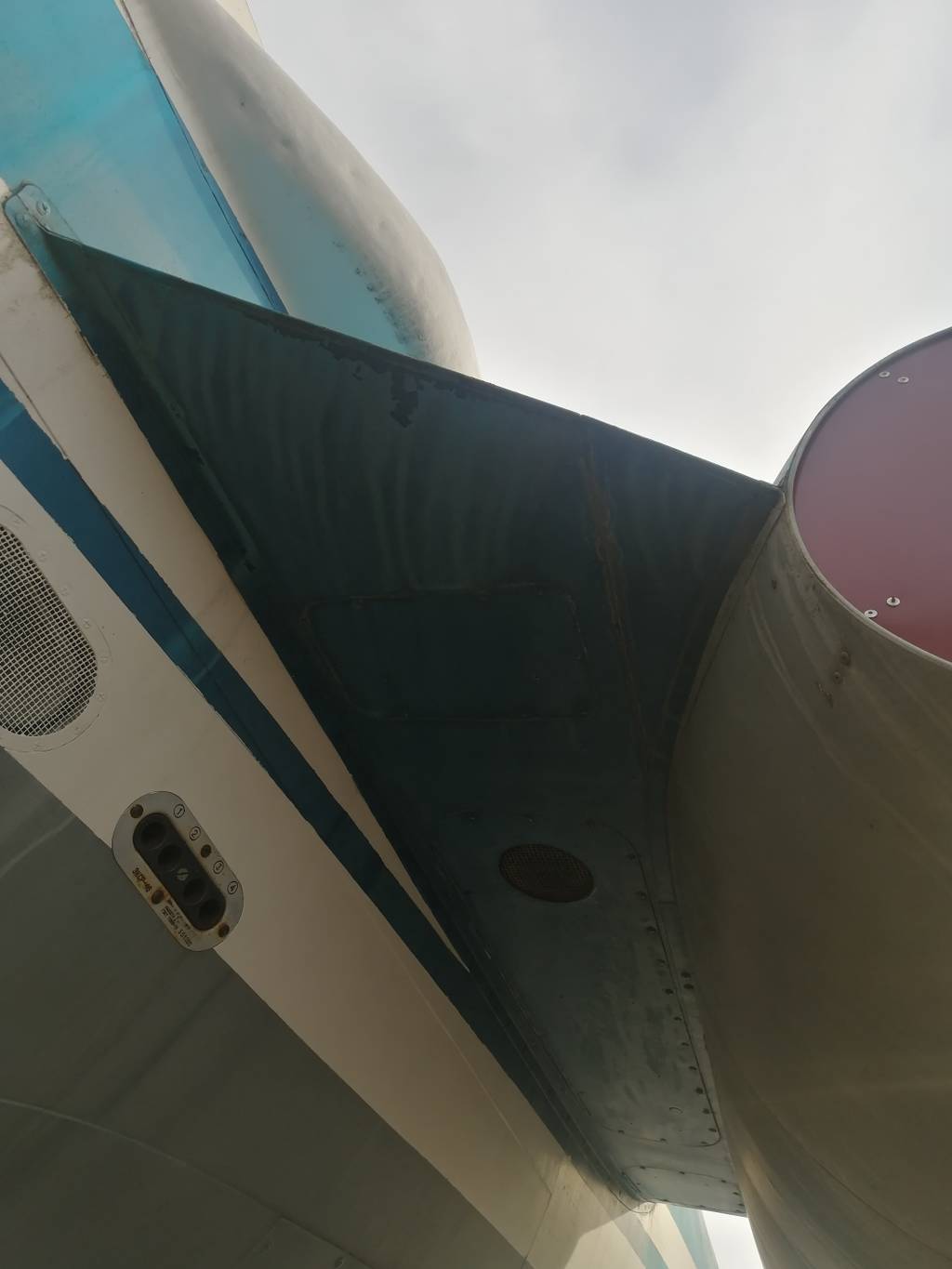

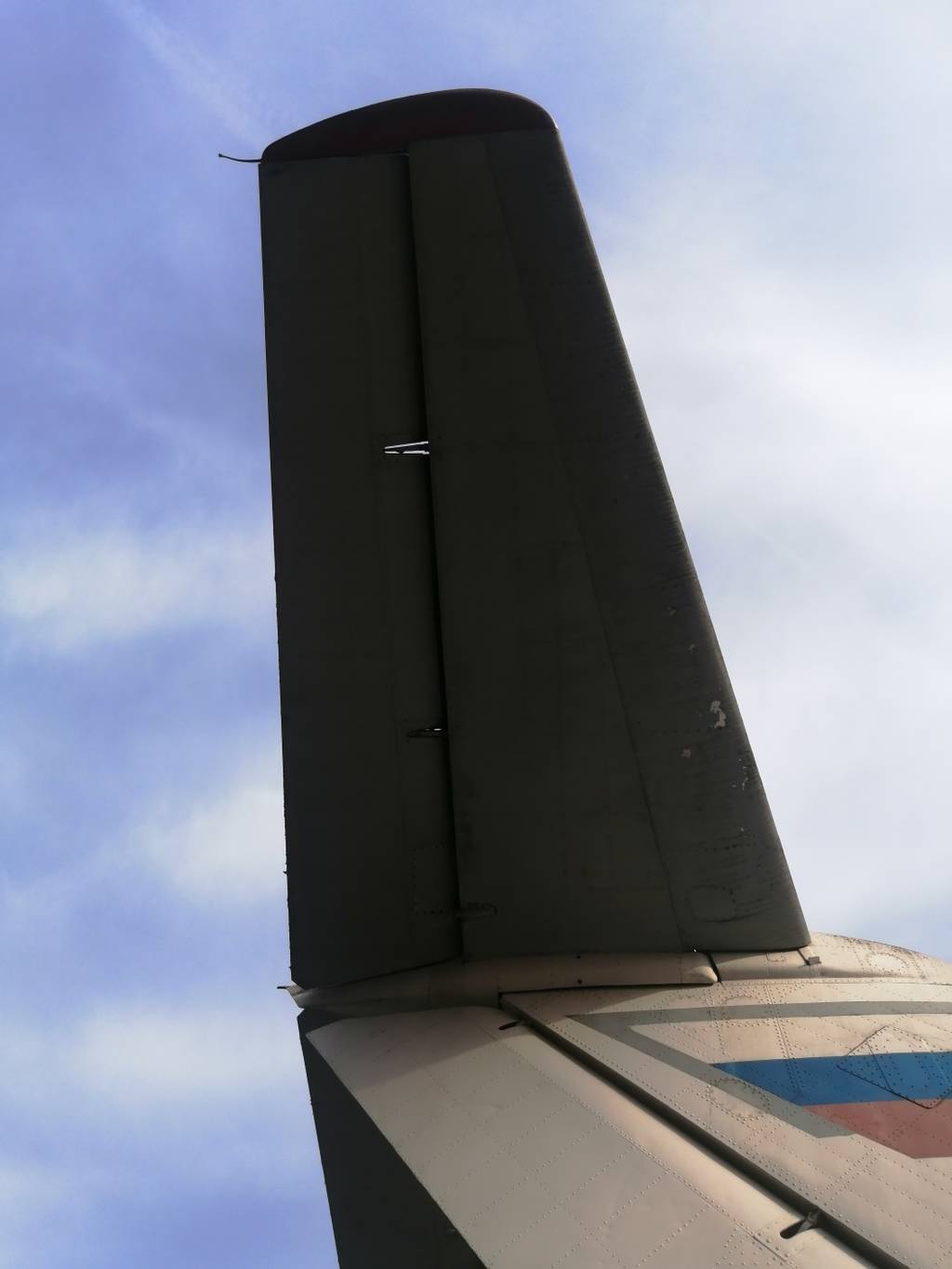

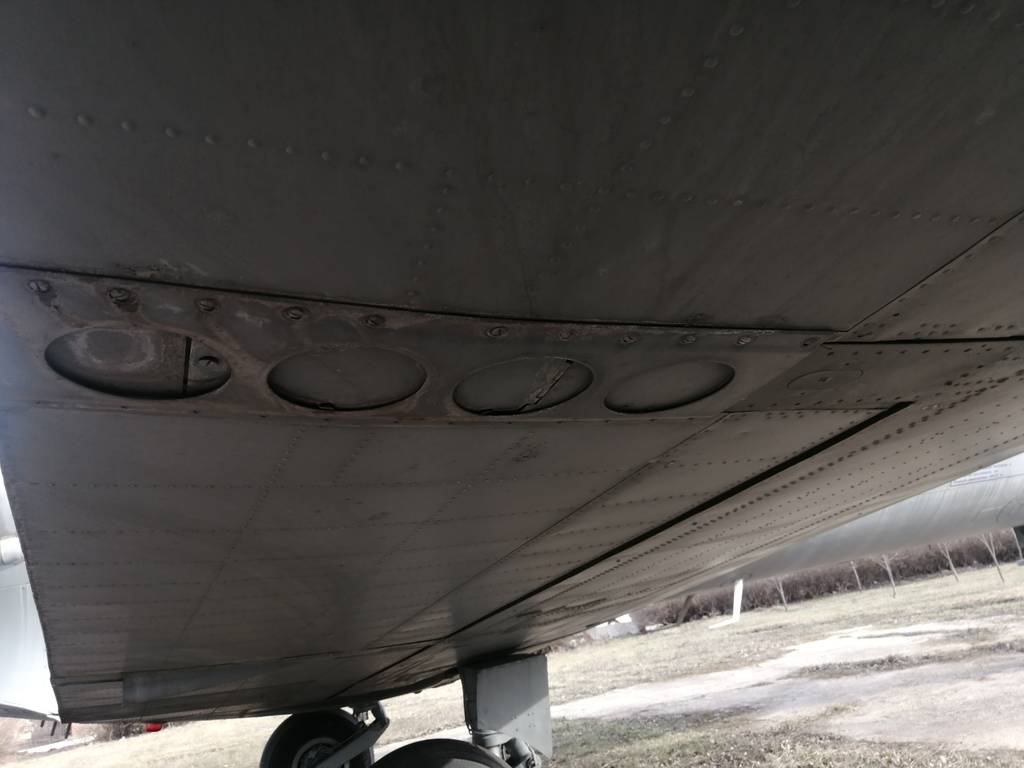

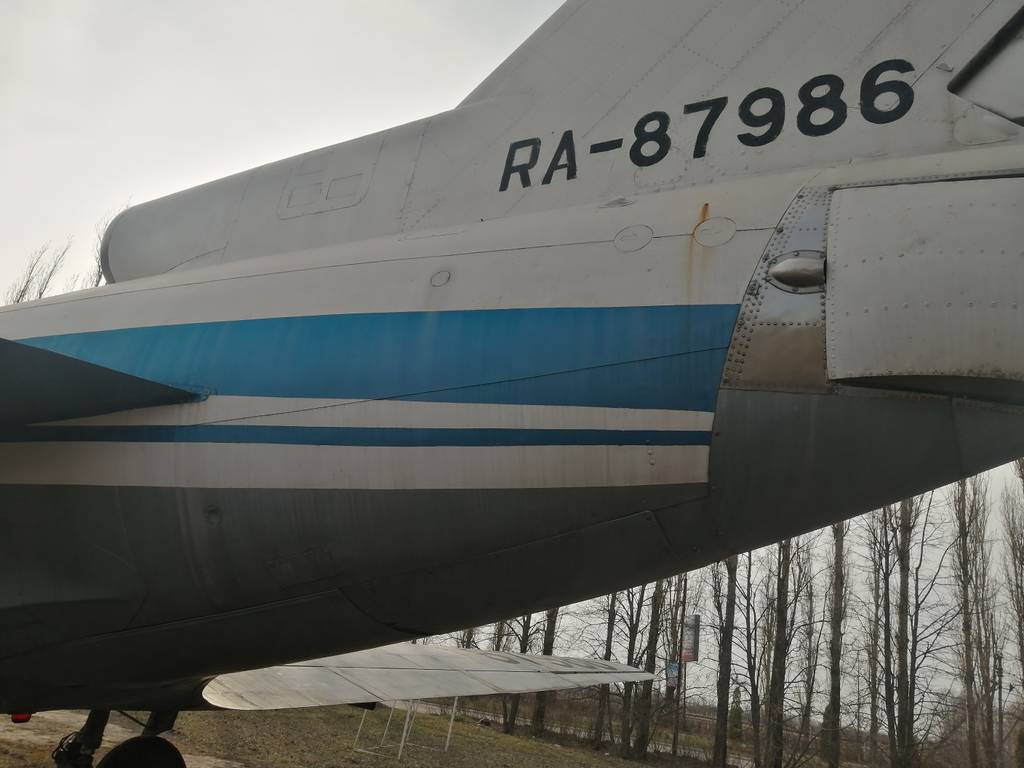

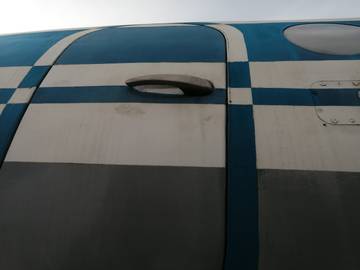

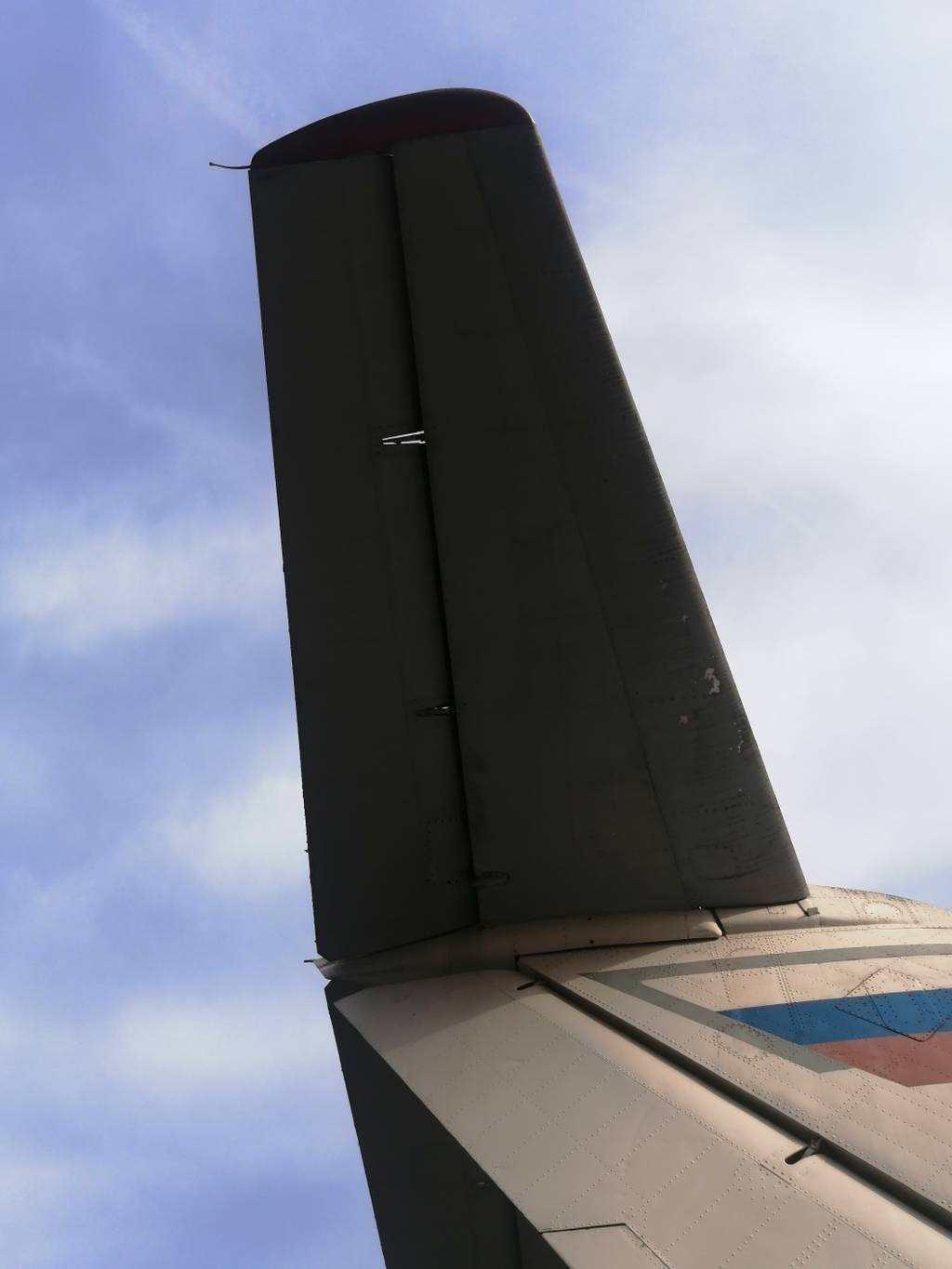

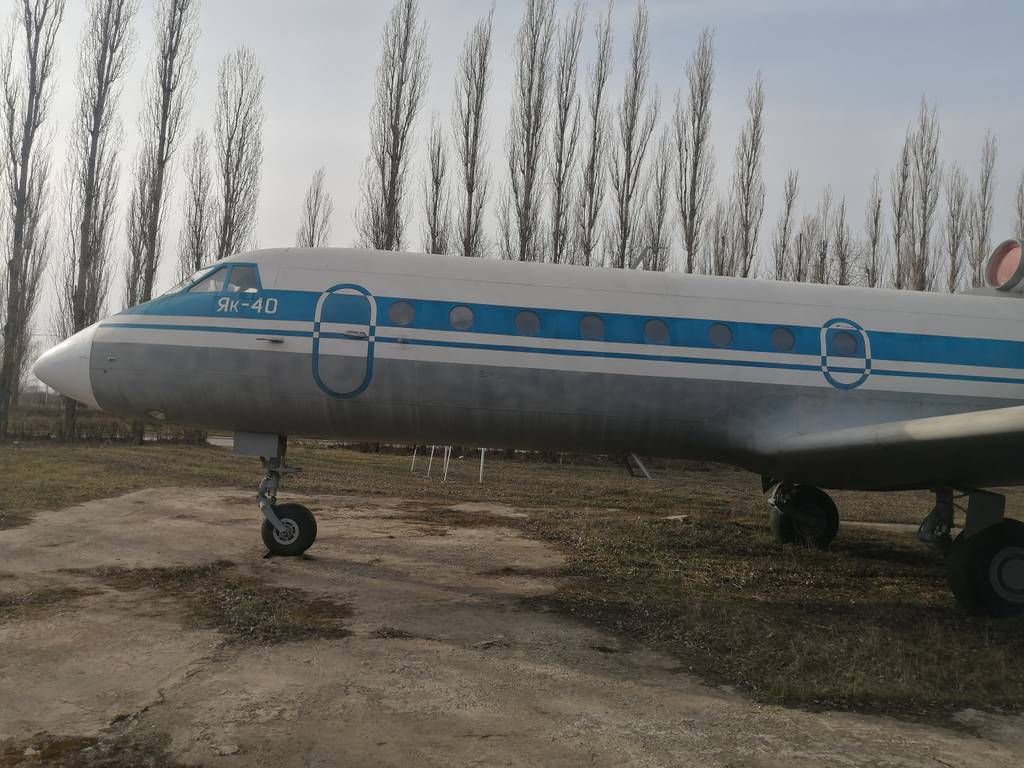

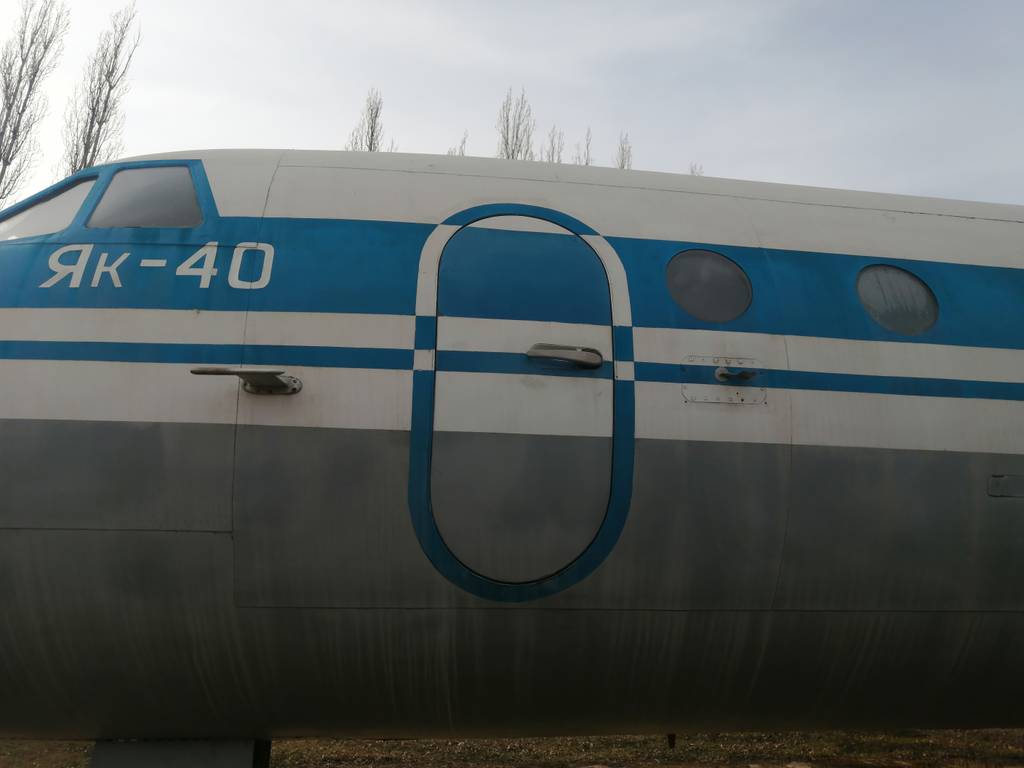

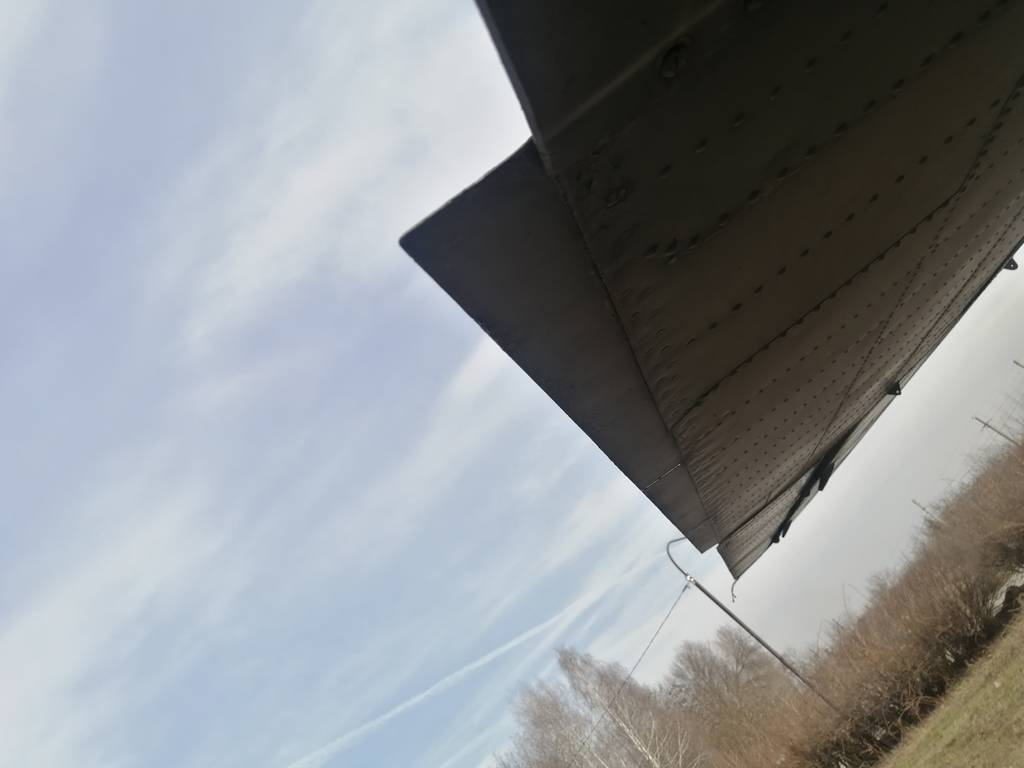

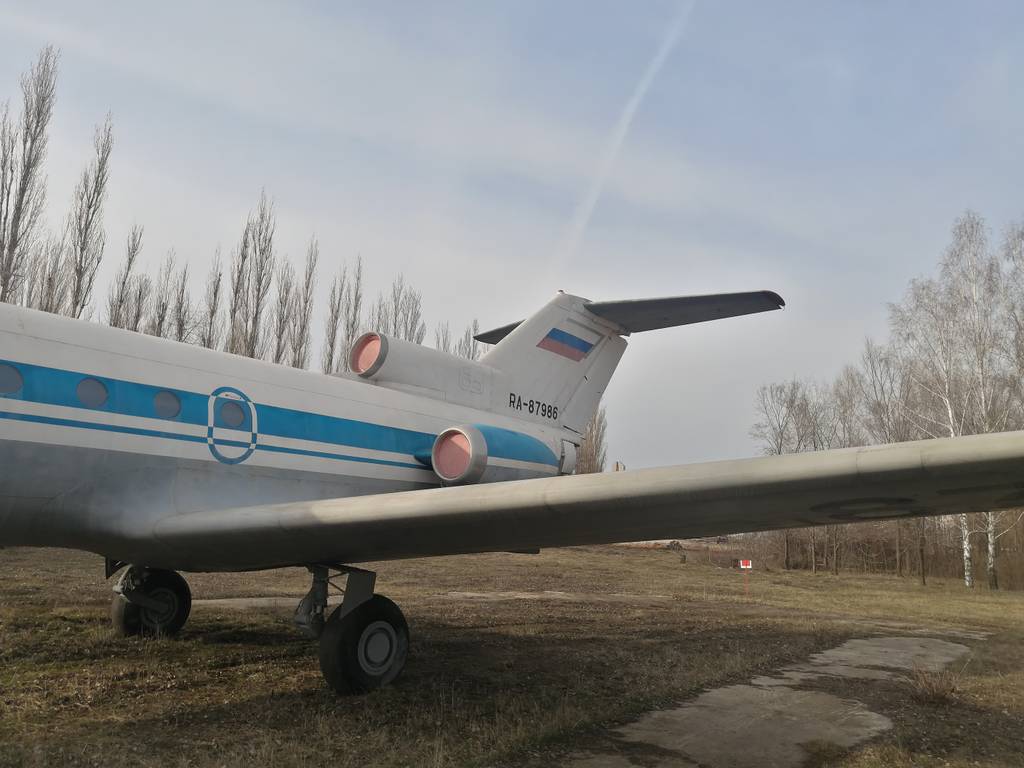

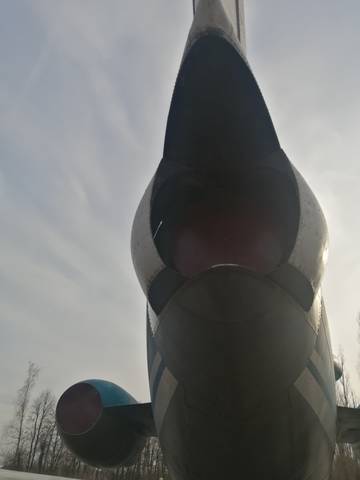

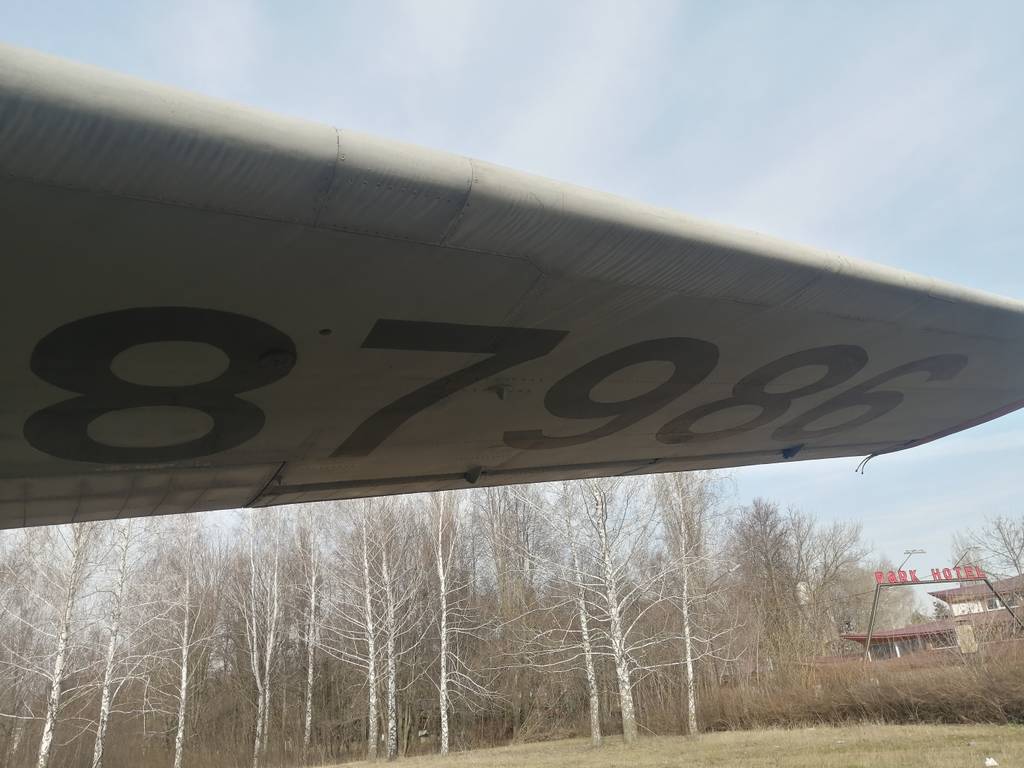

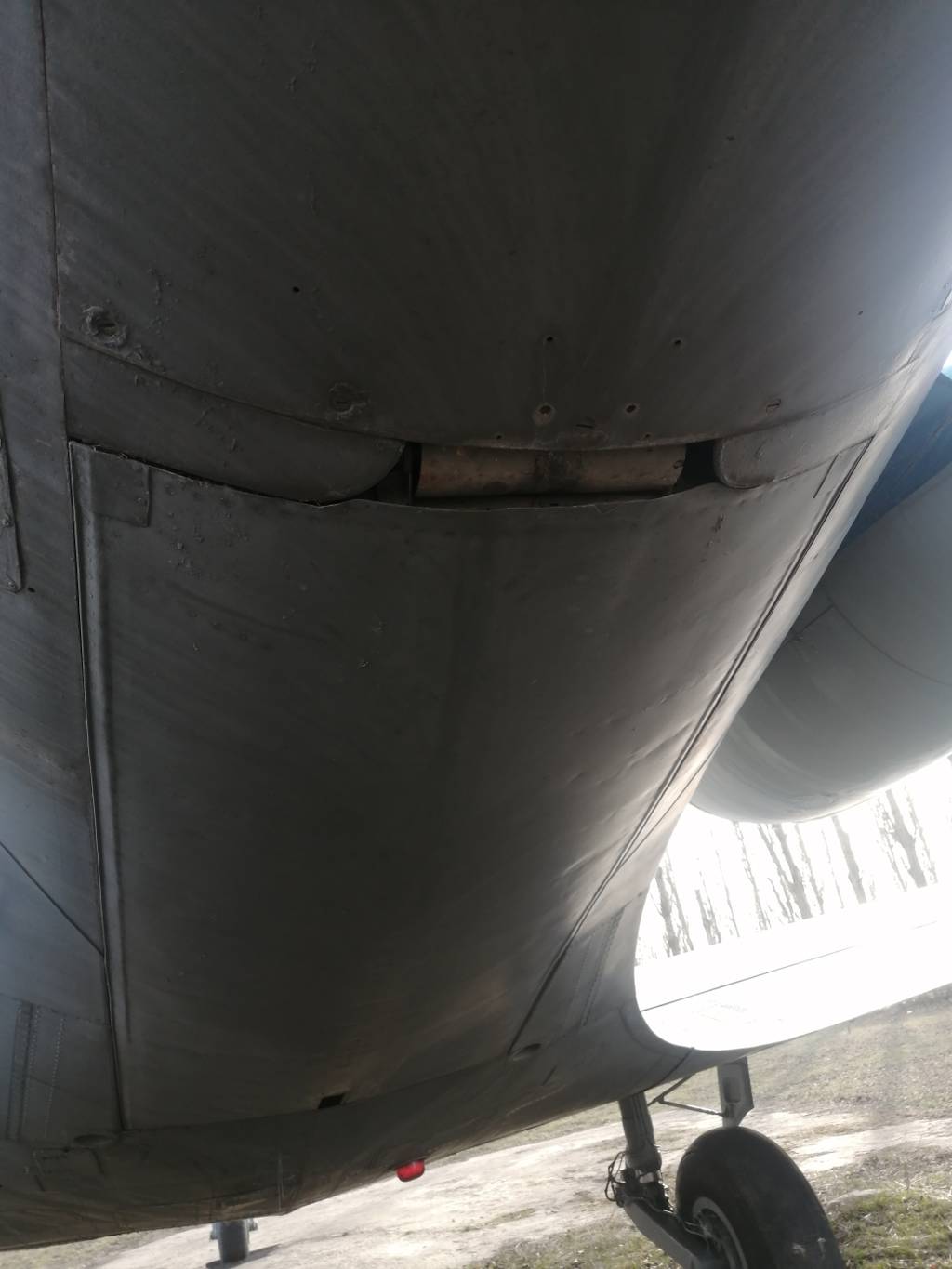

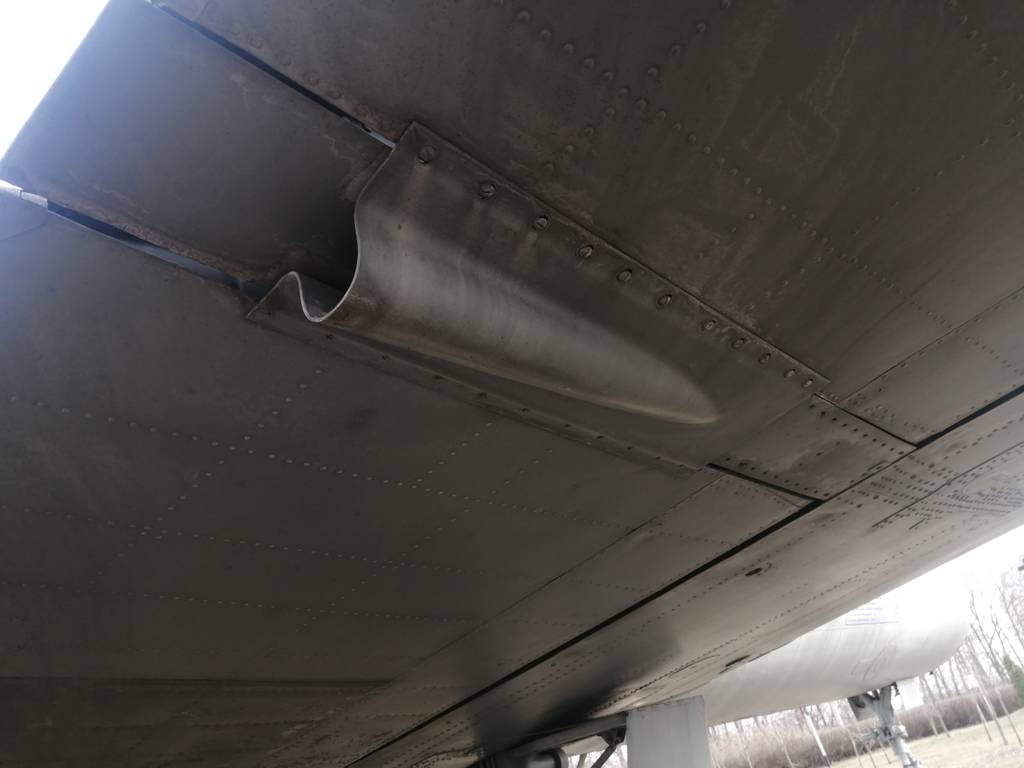

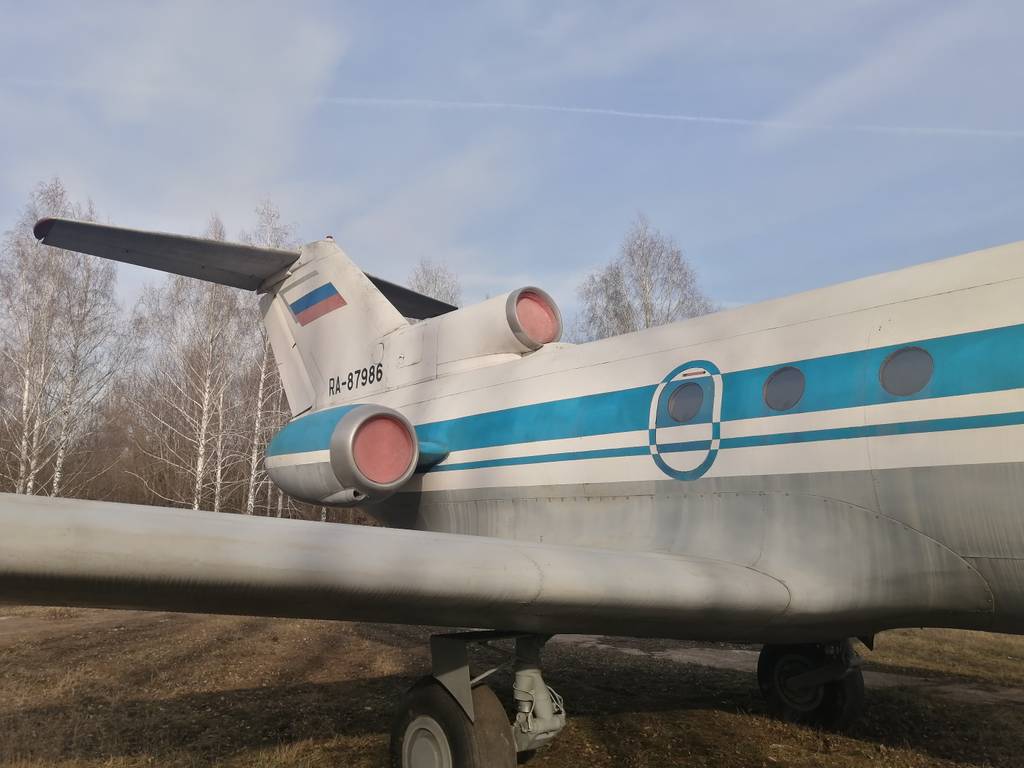

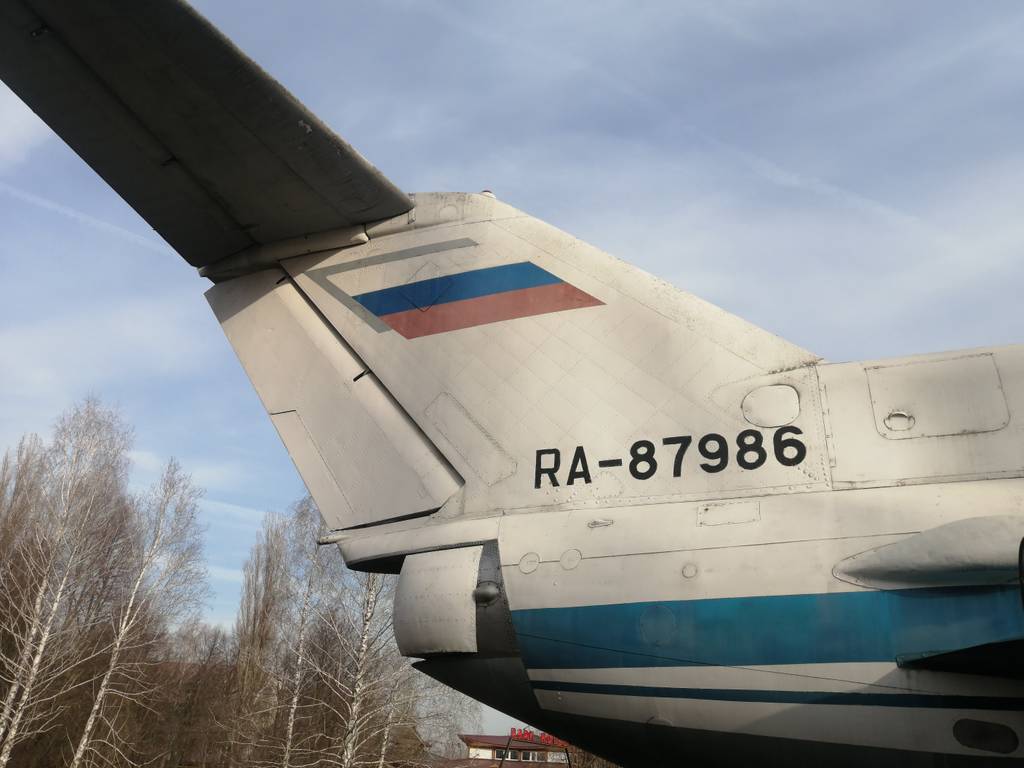

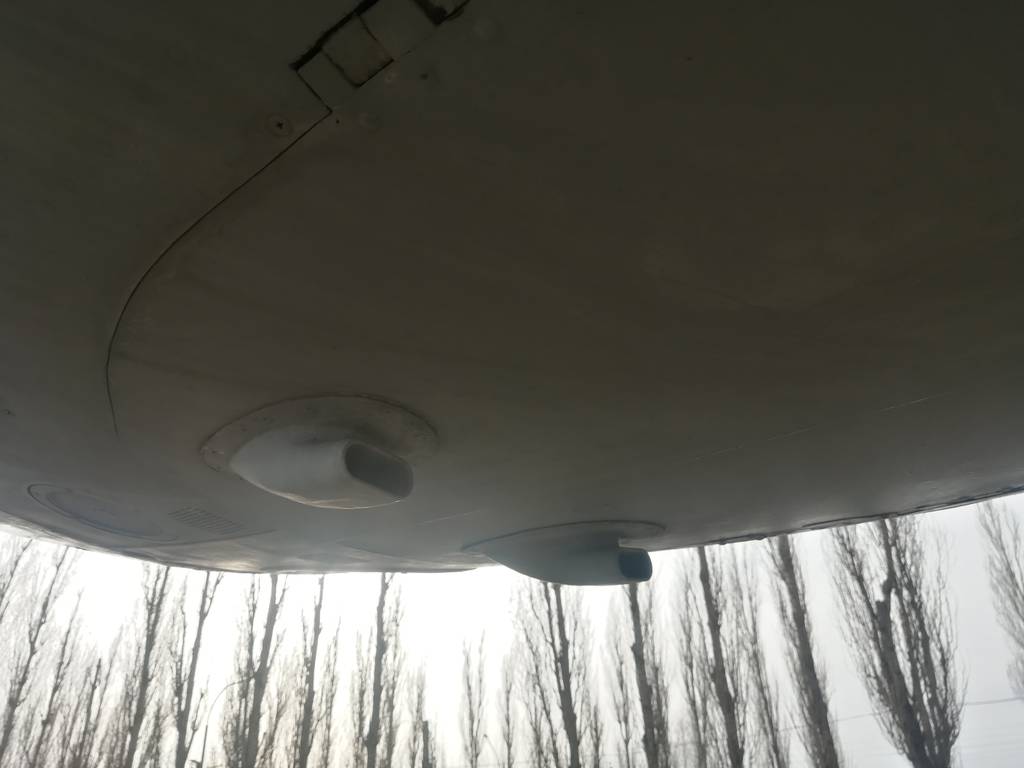

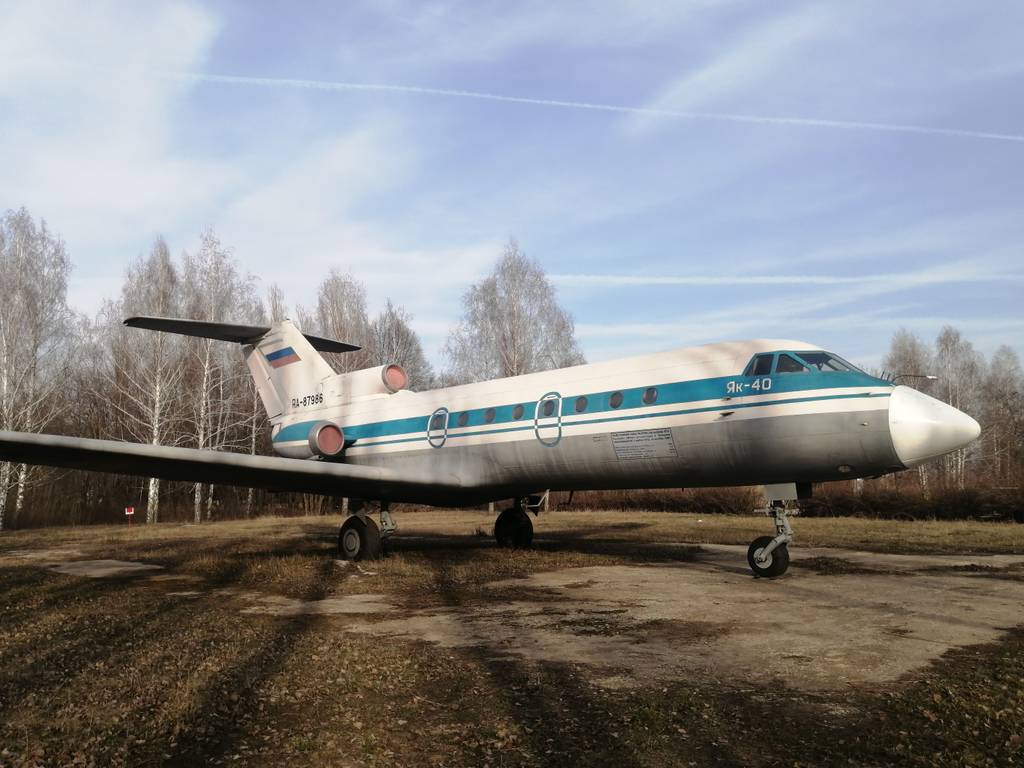

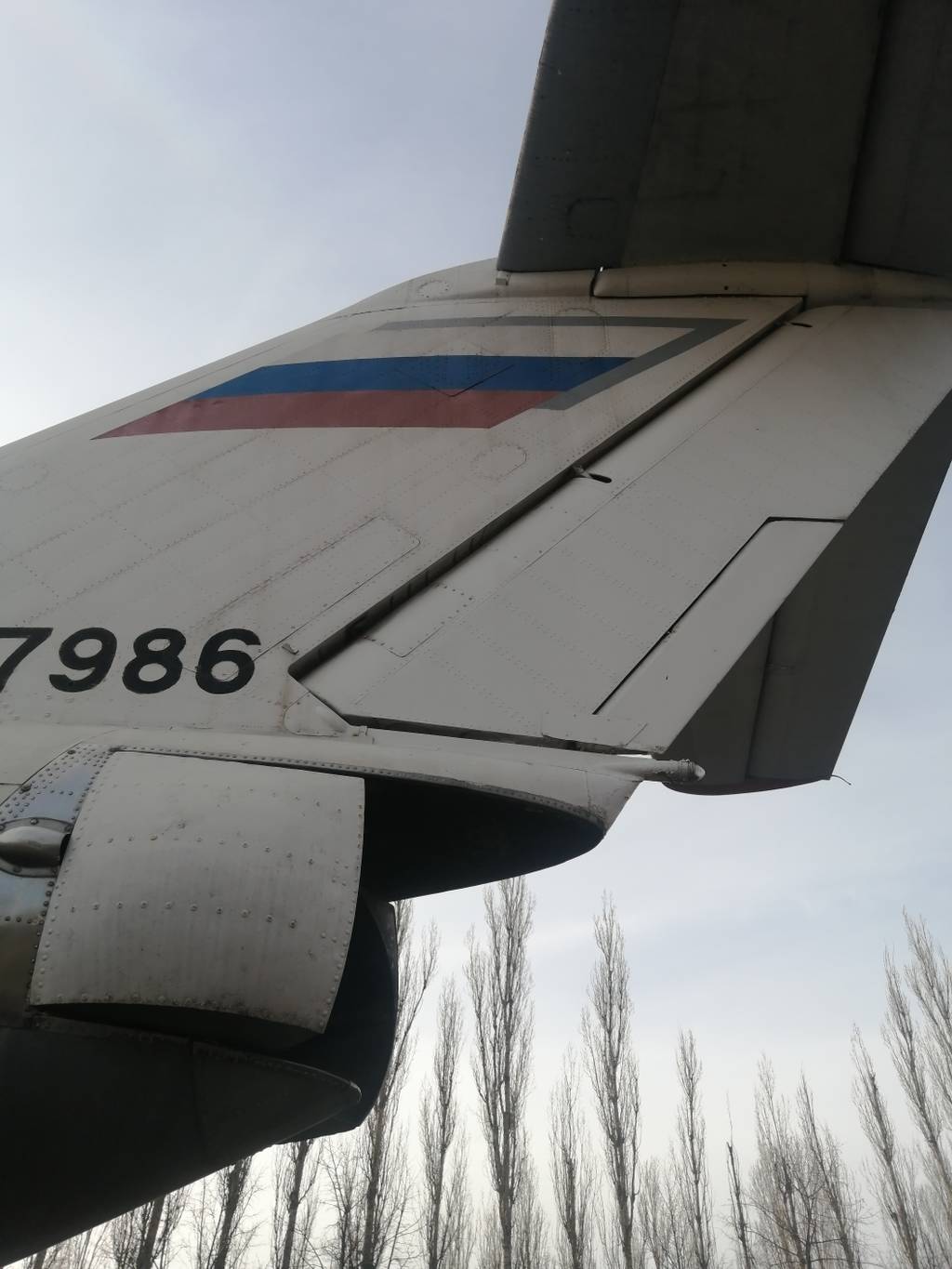

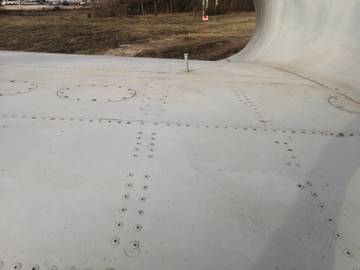

Замерил сечение по вертикали и по горизонтали на самолёте. По вертикали 120см, по горизонтали 142см.  На модели получается при перерасчёте масштаба вертикально примерно 108см, горизонтально 1548см. Нету микрометра для точных измерений. Контур сечения сделан по снятому обтекателю.

Отредактировано Ветеран (Четверг, 4 апреля, 2019г. 23:04:38)

0

34

Ну вот пришла пора добраться и до него. :D Надо успеть сделать к 23му сентября... %-)

Ветеран написал(а):

Замерил сечение по вертикали и по горизонтали на самолёте. По вертикали 120см, по горизонтали 142см.  На модели получается при перерасчёте масштаба вертикально примерно 108см, горизонтально 1548см. Нету микрометра для точных измерений. Контур сечения сделан по снятому обтекателю.

Принимая во внимание Ваши цифры, делаю пересчёт (что-то подозрительно показалось...) и получаю, что в 72ом должно быть 1420мм = 19,722222мм, а 1200мм = 16,666667мм, т.е. грубо 19,7х16,7.Проверяю носовой конус - 20,5х16
http://sd.uploads.ru/t/PgTnh.jpg   http://s5.uploads.ru/t/QcC65.jpg

Значит, немного нарастить высоту и поджать с боков, победим. :D

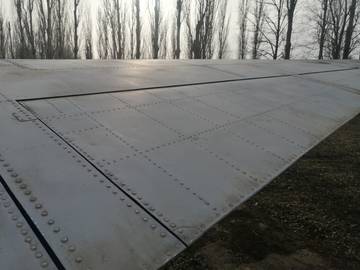

Обработал давно склеенные фюзель, крыло, киль. Расшивку восстановлю только по чертежам из АиВ (100% ТОЧНОСТЬ НЕ ТРЕБУЕТСЯ), а не как на реальном самолёте - Як-40. А вот канал к фюзеляжному движку сделать надо, поэтому расширяю ВЗ под него. :glasses:
http://s9.uploads.ru/t/laC28.jpg   http://s3.uploads.ru/t/yYCPR.jpg

http://s5.uploads.ru/t/The9q.jpg   http://s7.uploads.ru/t/SiWbk.jpg

+1

35

Всю неделю не до того было, а сегодня подобрался к нему плотнее. :writing:

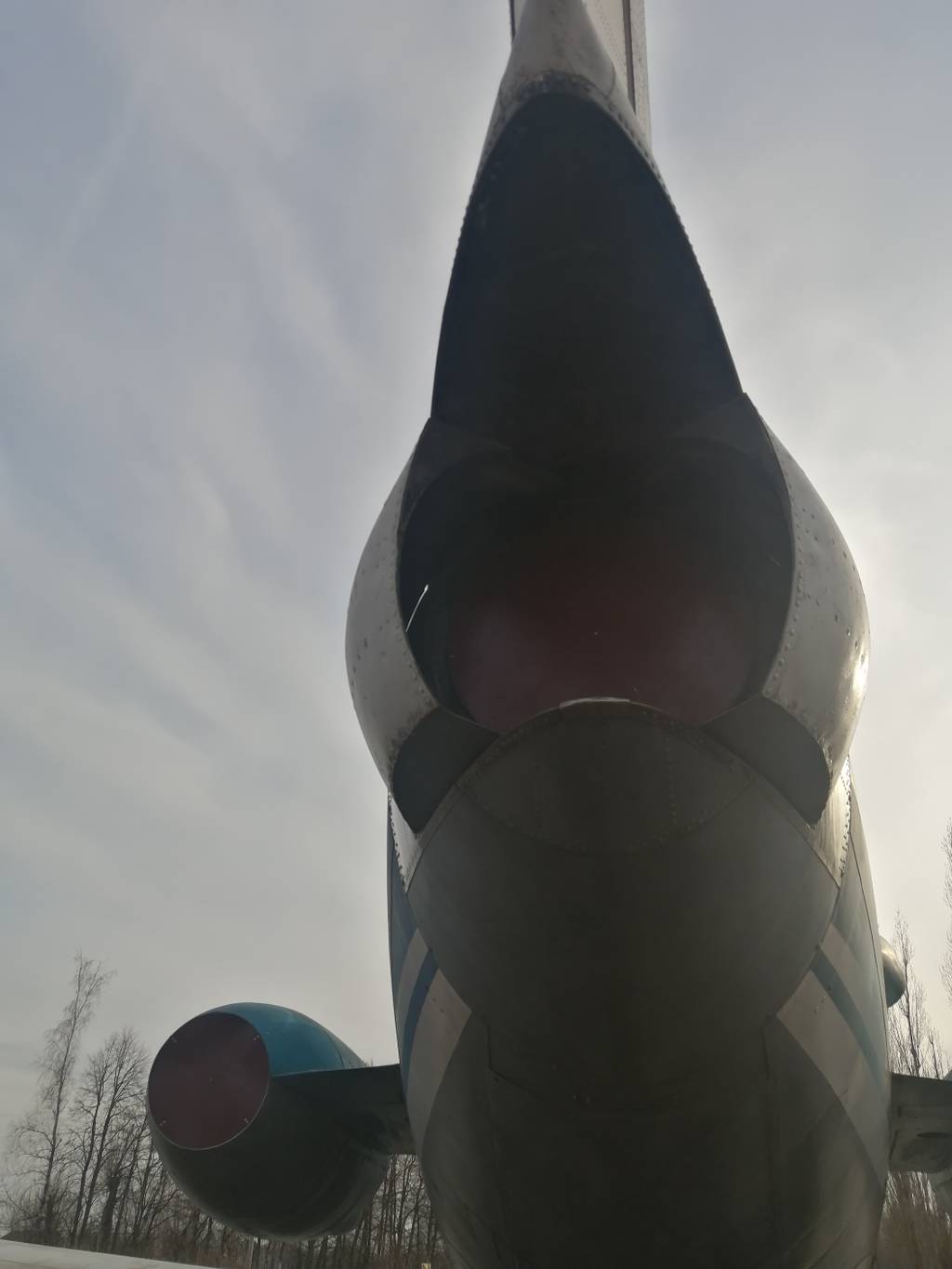

Сделан S-образный канал среднего двигателя, но вот "потроха" видно только при помощи фонарика. Чтобы киль сел на своё место с этой "приблудой", пришлось увеличить вырез под неё - потом закину шпаклей.
http://s3.uploads.ru/t/yxPhA.jpg   http://s8.uploads.ru/t/TVdie.jpg

http://sd.uploads.ru/t/sWnzC.jpg

Вклеил на свои места прокрашенные "задние"части движков:
http://s8.uploads.ru/t/3FyfY.jpg   http://sh.uploads.ru/t/BRU9v.jpg

0

36

Подкорректировал форму носового обтекателя сжатием снизу со сторон. После приклеивания видно, где надо нарастить, а где сточить.
http://sd.uploads.ru/t/xhWFQ.jpg   http://sh.uploads.ru/t/hw3WB.jpg

http://sg.uploads.ru/t/8pJyq.jpg   http://s8.uploads.ru/t/pqDyt.jpg

Вот теперь всё исправлено и полностью соответствует оригиналу.
http://s5.uploads.ru/t/rMvum.jpg   http://s5.uploads.ru/t/Gj6LY.jpg

http://s5.uploads.ru/t/oJrA4.jpg

0

37

Приклеил киль, зашпаклевал щели, образованные увеличенным вырезом. В фюзеле вклеил распорки, чтобы слегка расширить его в зоне стыковки с крылом. Сточил в плоскость выступающие иллюминаторы и отполировал их - если делать для себя, то надо менять на "самопальные", там не должно быть канавки по стыку.
http://sd.uploads.ru/t/FhIGp.jpg   http://s7.uploads.ru/t/IcJBU.jpg

http://s7.uploads.ru/t/vuiZJ.jpg   http://sh.uploads.ru/t/8k4Li.jpg

http://s3.uploads.ru/t/bvUrI.jpg

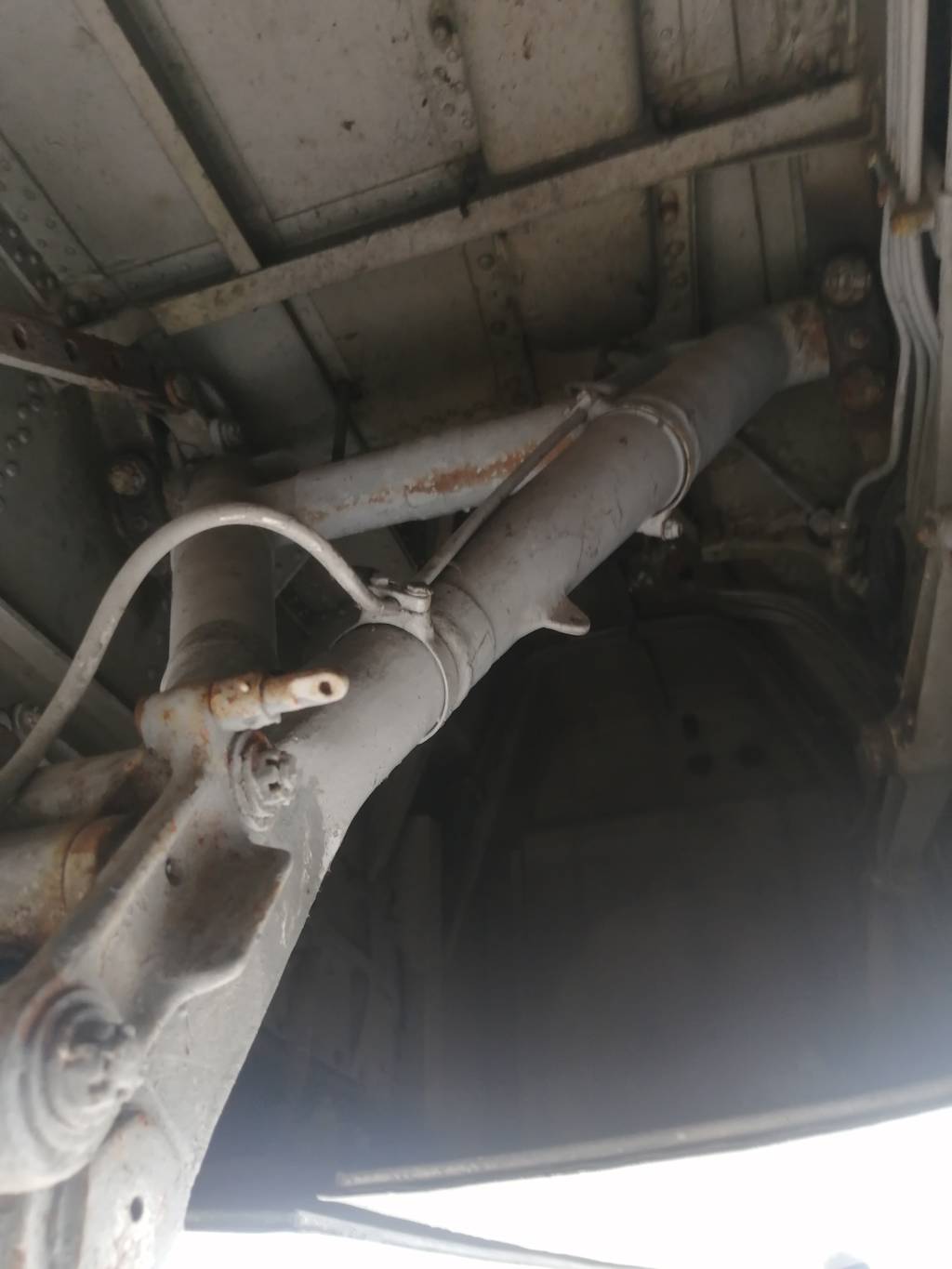

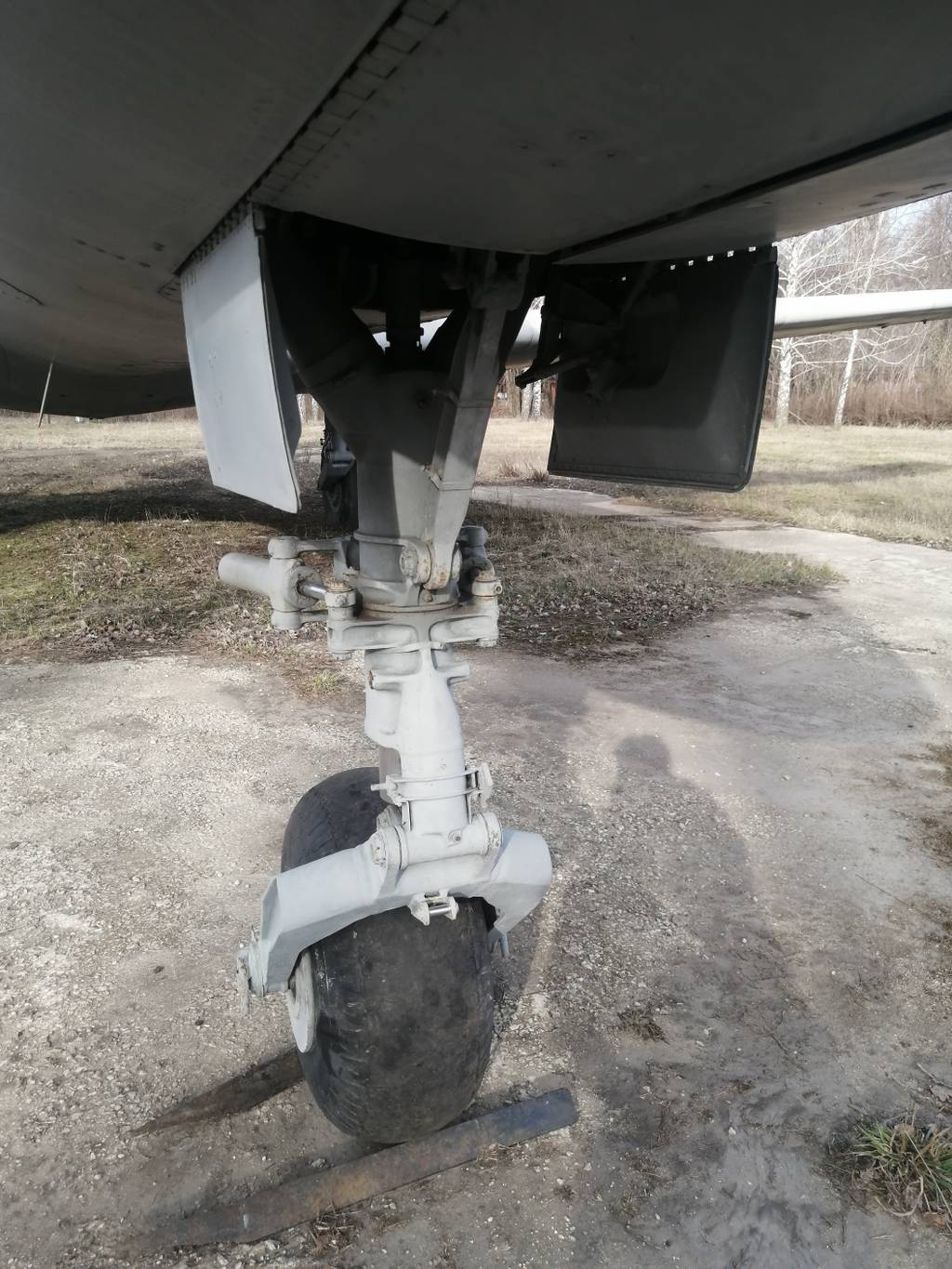

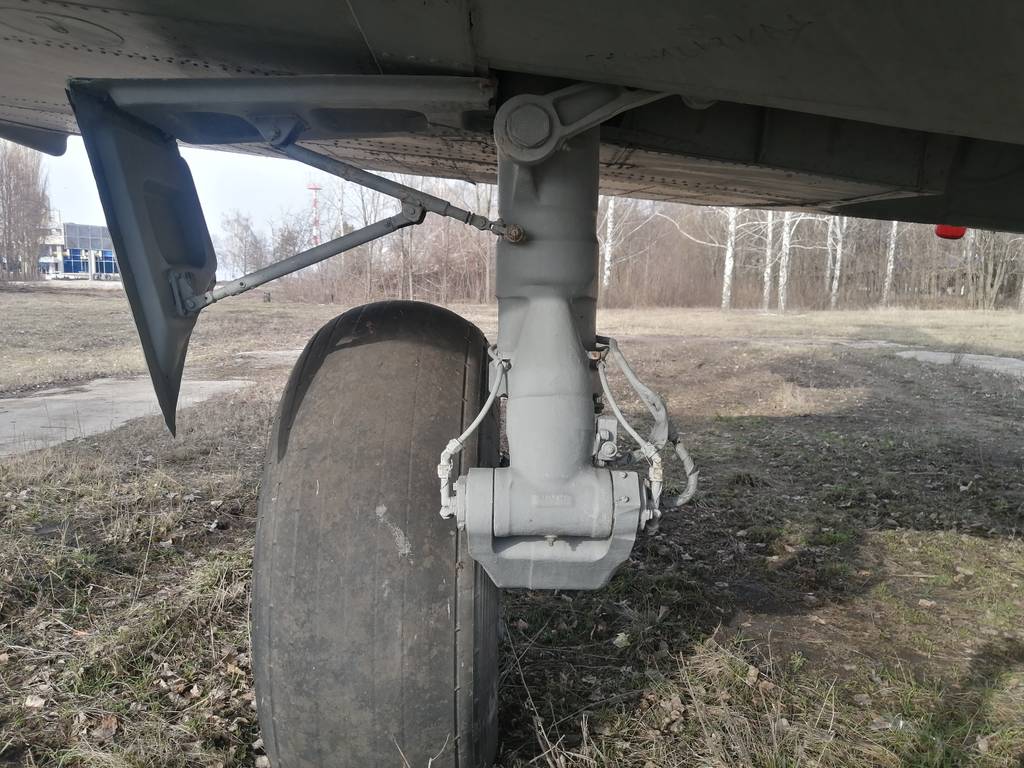

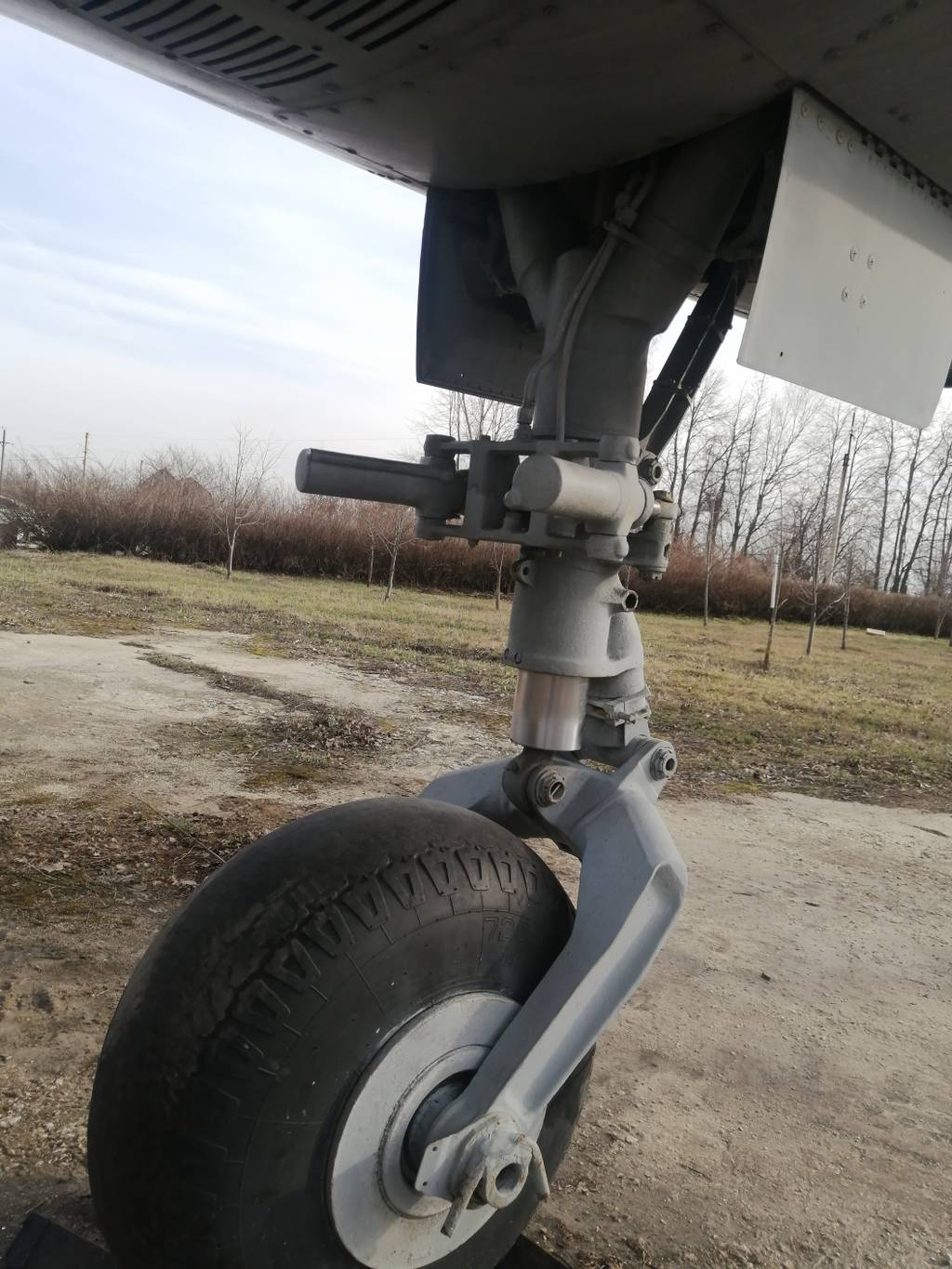

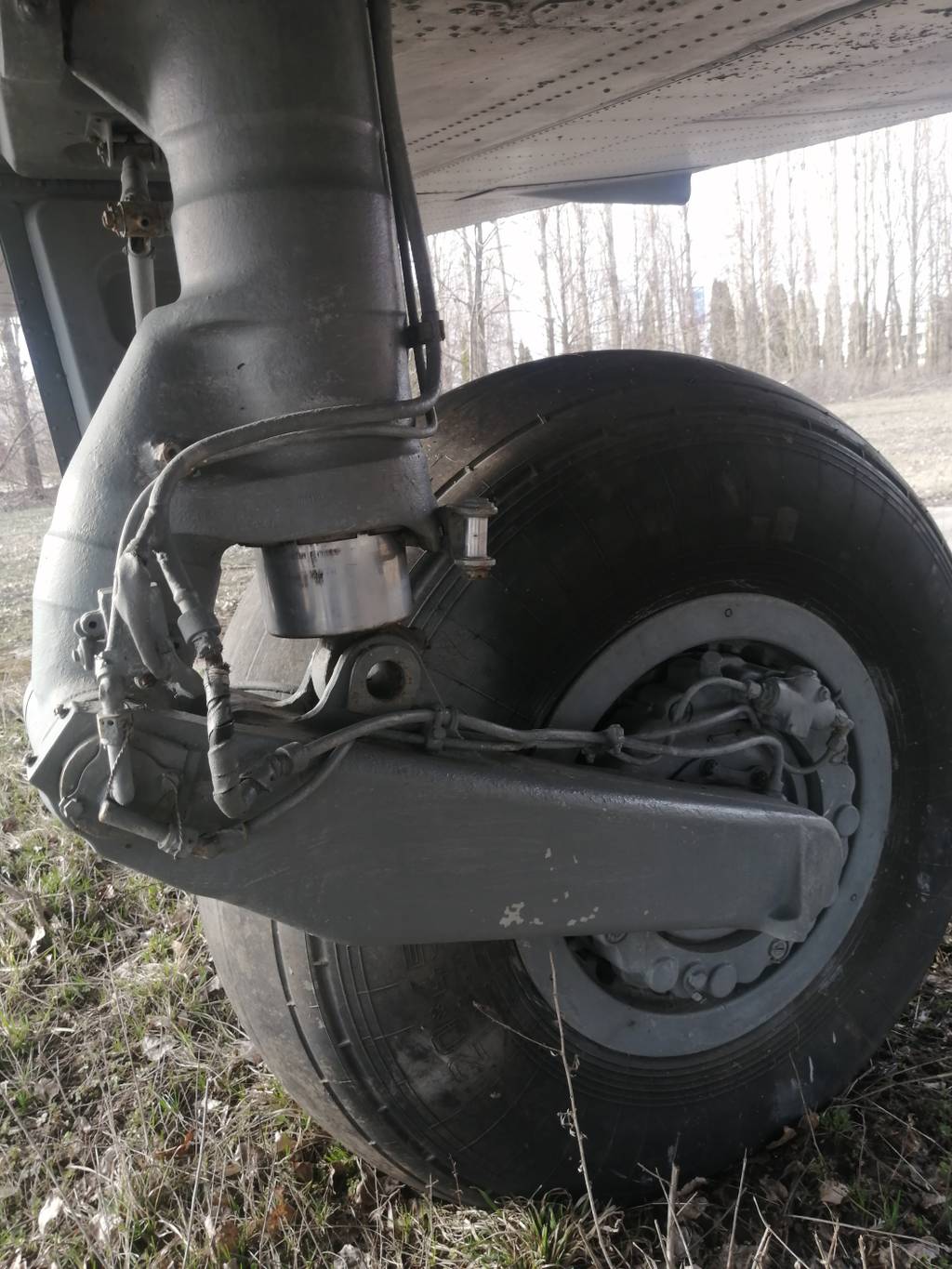

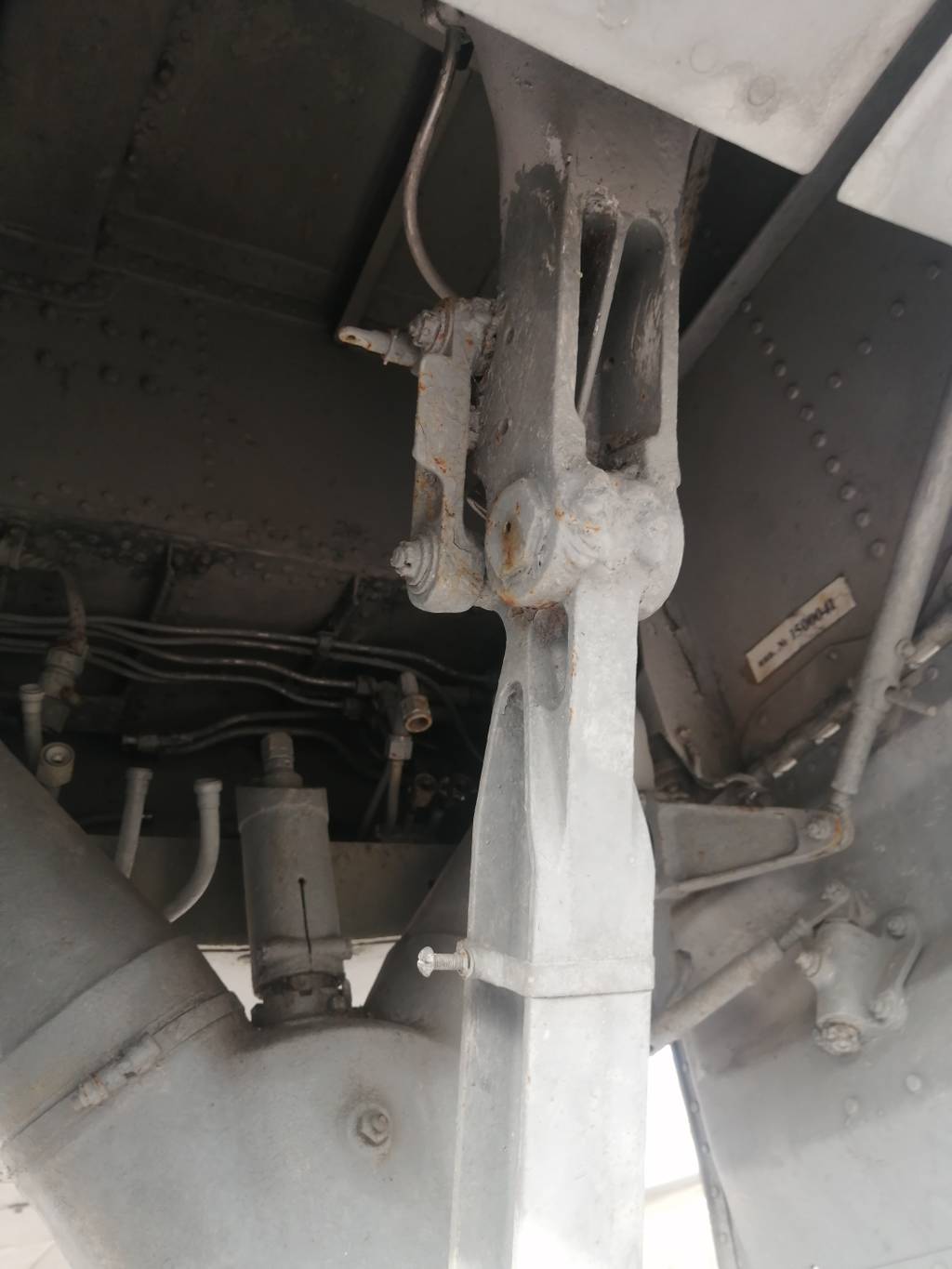

Начал "добивать" мелочёвку. На стойках шасси наблюдается смещение прессформ, особенно это заметно по подкосу передней стойки - если сточить с обоих сторон, то получится очень ослабленная деталь, надо что-то придумывать. Помятуя о том, что носовая стойка сделана почти необжатой, а основные максимально нагруженными, то слегка модернизирую их.
http://sg.uploads.ru/t/P7NXS.jpg

http://s8.uploads.ru/t/dzJNK.jpg   http://s7.uploads.ru/t/BJRel.jpg

0

38

В фюзеляжный движок лопатки КНД были вклеены без ВНА - там всё равно почти ничего не видно (только если с фонариком залазить  :rofl: ), а вот в боковых такая доработка необходима. КНД копирую при помощи смолы и пластилина - там 34 лопатки, а вот ВНА с 25-ю приходится делать самому. Выточил центральные коки, приклеил их в распор с 5-ю лопатками, потом в каждую секцию вклеил ещё по 4. Муторно  :smoke: , корявенько %-) , но симпатично  :D .
http://sd.uploads.ru/t/9DmXb.jpg   http://sh.uploads.ru/t/DQSp8.jpg

http://s9.uploads.ru/t/b6oQ4.jpg   http://sd.uploads.ru/t/PjWu5.jpg

http://s5.uploads.ru/t/drX3N.jpg   http://s9.uploads.ru/t/OUjm8.jpg

0

39

Bertych написал(а):

........ а вот ВНА с 25-ю приходится делать самому. Выточил центральные коки, приклеил их в распор с 5-ю лопатками, потом в каждую секцию вклеил ещё по 4. Муторно   , корявенько  , но симпатично   .

" Ну вы, мужики, блин, даёте!!!" :huh: :cool: Да в общем и не так уж и корявенько. На фото хорошо смотрятся.

Отредактировано andrey - 58 (Среда, 11 сентября, 2019г. 19:40:23)

0

40

andrey - 58 написал(а):

Да в общем и не так уж и корявенько

:glasses: В макросъёмке видно, Андрей, а вот в жизни нет - диаметр лопаток всего 8,5мм.
Очистил "отливку" от пластилина, покрасил, подтонировал. Приклеил КНД к ВНА, потом вклеил в мотогондолы, приклеил снизу маленькие ВЗ.
http://s7.uploads.ru/t/mr9Kg.jpg   http://sd.uploads.ru/t/00SO1.jpg

http://s9.uploads.ru/t/kq8G6.jpg   http://s7.uploads.ru/t/esH0G.jpg

Поскольку крыло почти подогнано по посадочному месту, то удобнее приклеить боковые движки, чтобы обработать их пилоны без крыла, которое будет мешать.
http://s5.uploads.ru/t/97MkP.jpg   http://s8.uploads.ru/t/pSCHD.jpg

http://sg.uploads.ru/t/4cHIC.jpg   http://sd.uploads.ru/t/SRAf5.jpg

http://s9.uploads.ru/t/rmIuw.jpg   http://sd.uploads.ru/t/4zOcS.jpg

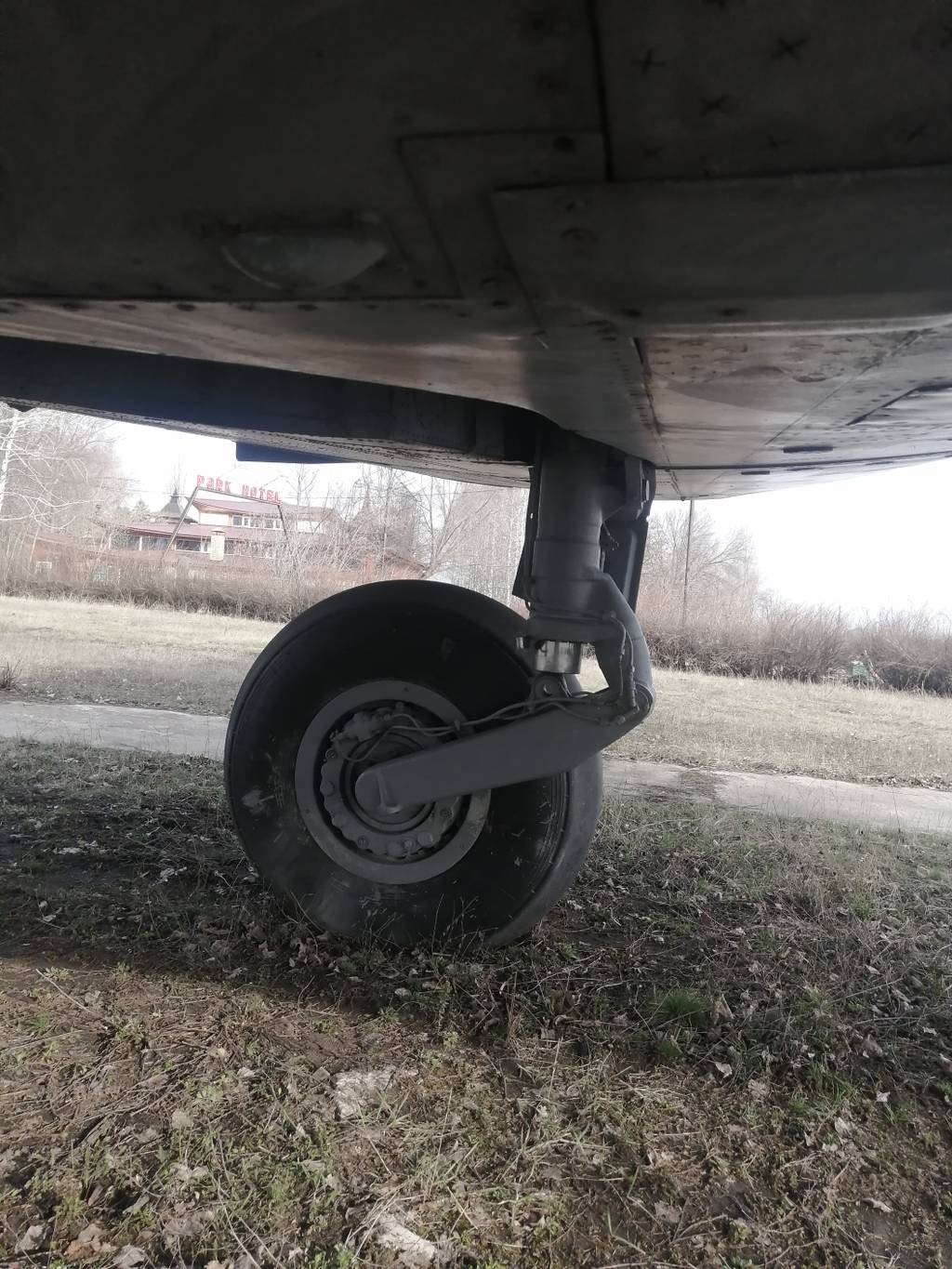

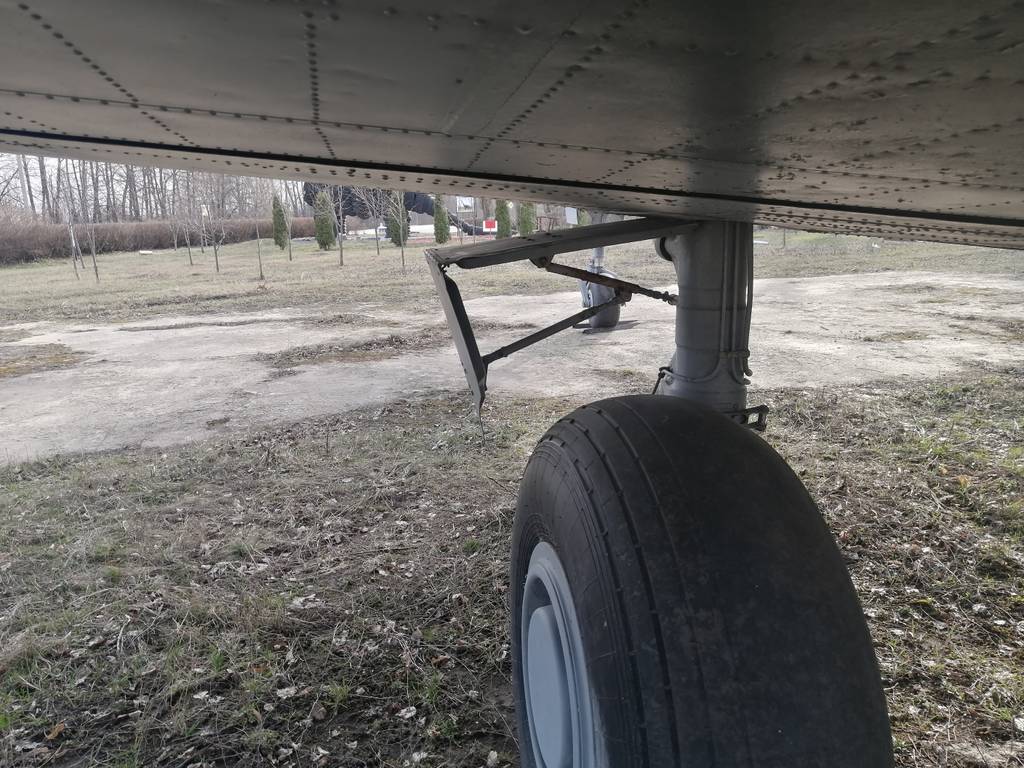

Доделал основные стойки шасси и примерил на модель, чтобы оценить доработку по приближению к стояночному положению настоящего самолёта. Остаётся слегка "нагрузить" пневматики и всё будет в полном порядке. :cool:
http://s3.uploads.ru/t/BdSlA.jpg   http://s3.uploads.ru/t/Xj1Ua.jpg

0

41

Сегодня немного. Покрасил кресла и РУСы, перевёл деку с приборами, приклеил остекление и обмазал вкруговую шпаклей. Обработал стыки мотогондол, кое-где и там подмазал.
http://s7.uploads.ru/t/nAj17.jpg   http://s5.uploads.ru/t/nlSQC.jpg

http://sd.uploads.ru/t/Jb1Uv.jpg   http://sh.uploads.ru/t/tWbro.jpg

http://sg.uploads.ru/t/rA67v.jpg   http://s7.uploads.ru/t/PvSRW.jpg

0

42

Bertych написал(а):

Муторно   , корявенько  , но симпатично   .


Насчет "муторно"- на то даны нам руки-крылья и вместо сердца-пламенный мотор, а "корявенько"-это слово , как вредное, необходимо расстрелять мелкой дробью, но в итоге получилось очень и очень даже симпатично.
Ведь если еще производить фотосъемку через микроскоп, то там таких блох можно высмотреть, что "мама-не горюй", а для нормального созерцания обычными глазами, даже через очки-симпатично. :cool:  :D

0

43

Леонид написал(а):

для нормального созерцания обычными глазами, даже через очки-симпатично.

Спасибо на добром слове, продолжаю... :writing:
Вчера попробовал на черновую обработать фюзель вокруг фонаря - грунтовку положил толстым слоем и она ещё не высохла до конца, тянется пластик под ней... Однако, не успею я его до 23-го, но там и не гонят. %-) Ведь ещё неизвестно, как под краской будет всё это выглядеть. :nope:

До дачных дел успел сделать крыльевые БАНО - в таком масштабе их можно было выдавить, но пошёл по пути упрощения, лишь бы было.
http://s9.uploads.ru/t/YOMkU.jpg   http://s8.uploads.ru/t/VWtlA.jpg

http://sh.uploads.ru/t/cLaV5.jpg   http://s8.uploads.ru/t/r3ZOG.jpg

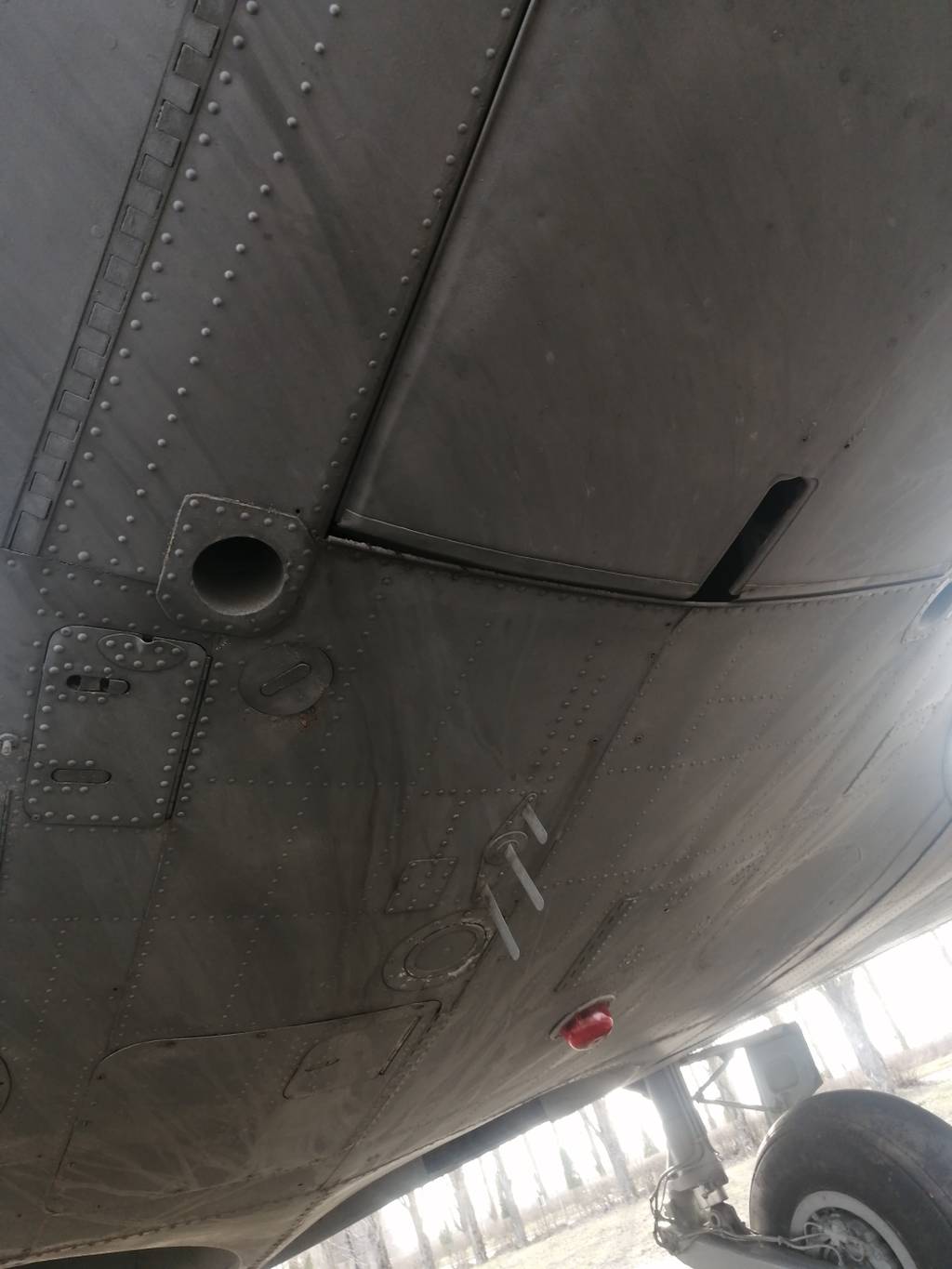

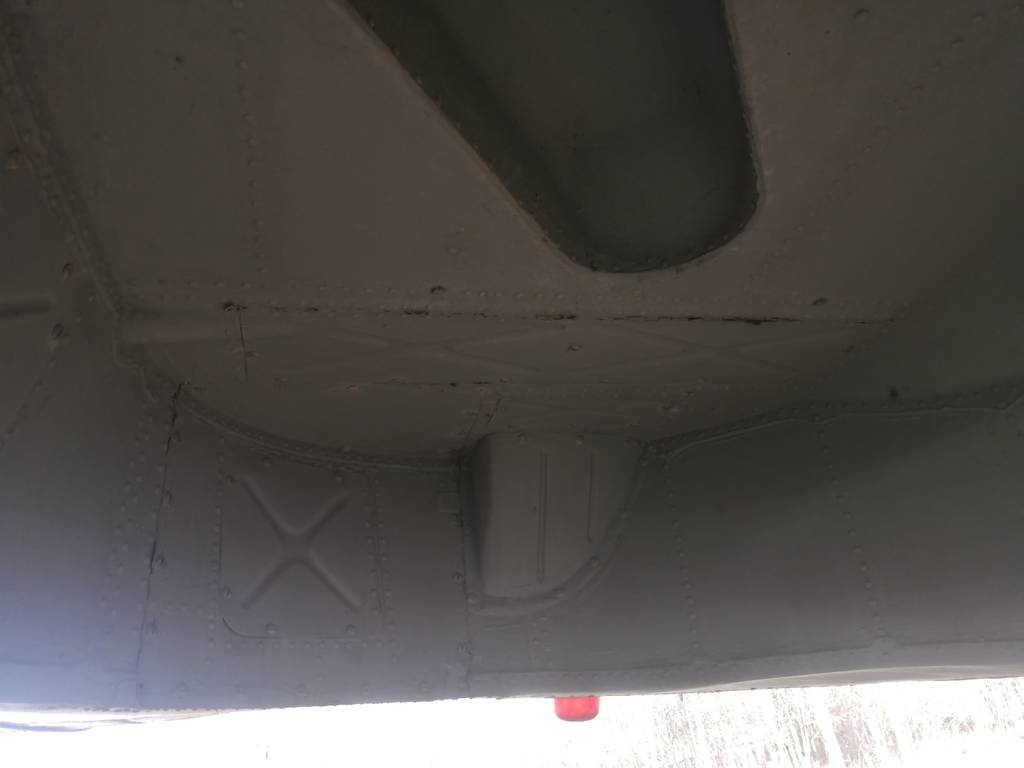

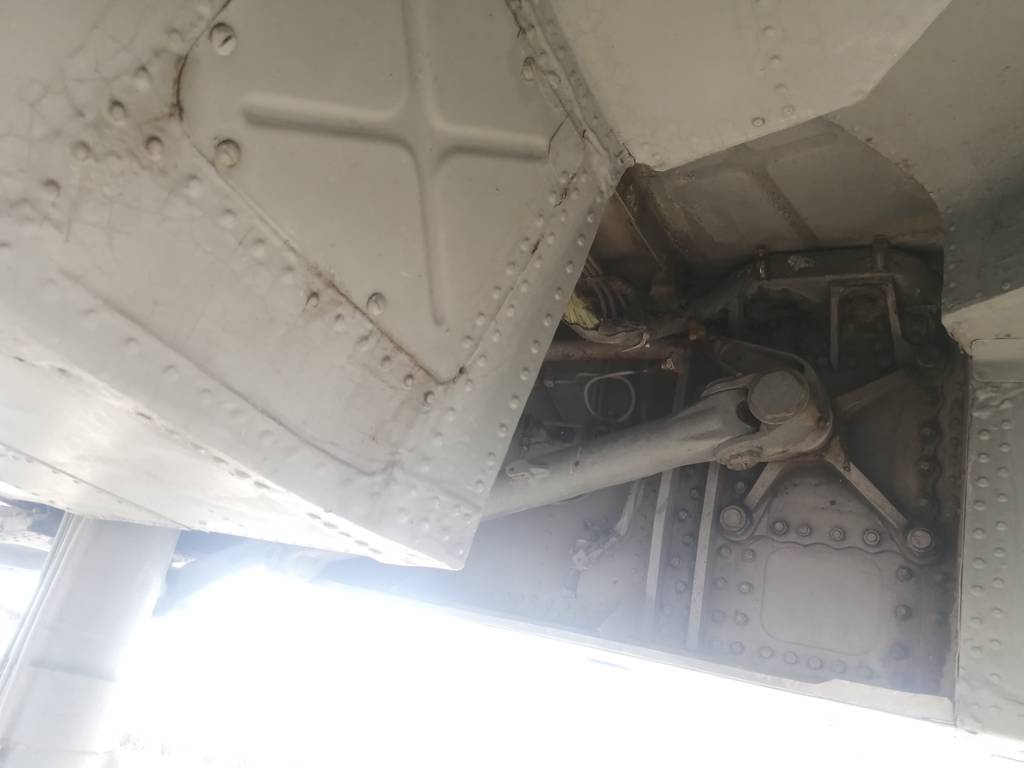

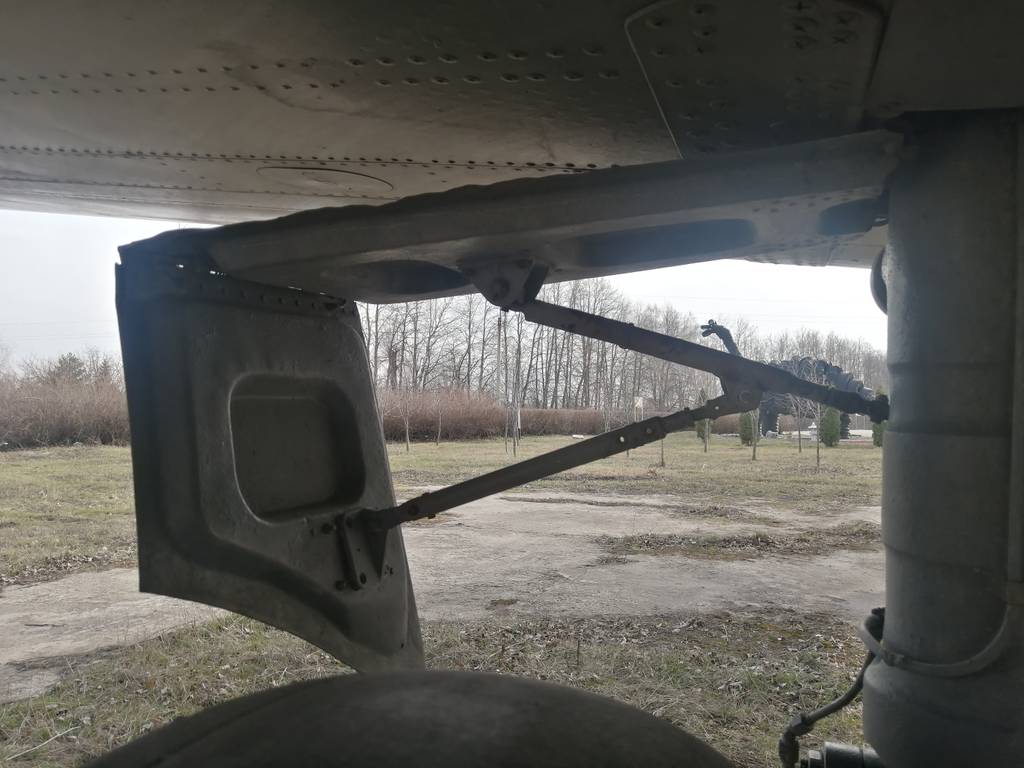

Обработал зашпаклёванные ниши основного шасси - там в колодцах должна быть небольшая галтель между потолком и стенками. Всякие там "выпуклости и вогнутости" изображать не буду.
http://sh.uploads.ru/t/esqam.jpg

+1

44

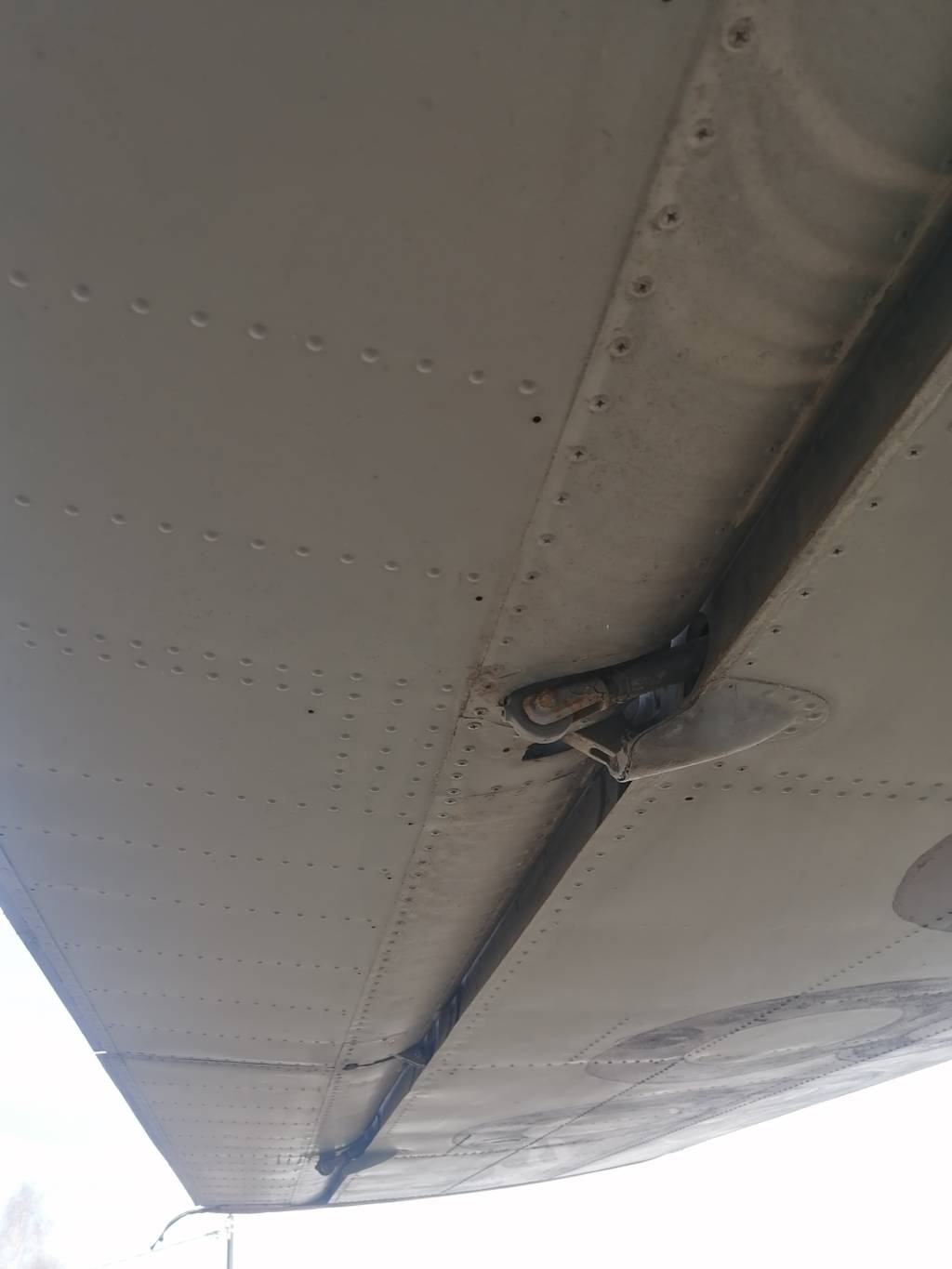

Начались мелкие доработки, призванные улучшить внешний вид модели. Их тоже удобнее сделать пока крыло не приклеено к фюзелю - вроде и самолётик небольшой, но начинаешь вертеть и, то и дело, зацепишься за что-нибудь. Триммерные пластины производитель рекомендует приклеивать к задней кромке снизу. Если сделать соответстующе их рекомендациям, то получается ступенька. Я немного усложнил процесс, сделав выборку в задней кромке и вклеил туда пластины толстой своей частью. Нарисовал для понятности схемки.
http://s7.uploads.ru/t/QZc9F.jpg

http://sd.uploads.ru/t/N7R1n.jpg   http://s8.uploads.ru/t/8G9M4.jpg

Обработал носовую часть фюзеля, добавил "рёбрышки" на носовом обтекателе и расшивку возле остекления.
http://s7.uploads.ru/t/WwDHN.jpg   http://s7.uploads.ru/t/TEPgI.jpg

0
