1/48 МиГ-9 от KEPmodels

Сообщений 31 страница 60 из 69

31

Kastyan76 написал(а):

а как этот материал среагирует на эпоксилин или аналоги?

Думаю нормально будет, Костя.
Сам об этом подумывал. Но увидел ценник в магазине и ахнул... А остатки автомобильной шпаклёвки были под рукой. :D

Ivan Makarenkov написал(а):

Но можно немного доделать...

Нет предела совершенству, Иван. :glasses:
Буду делать себе - обязательно сделаю, а тут, на сколько сил хватило...
Самое главное - что уже намного больше соответствует истине, чем исходник. :rolleyes:

Ivan Makarenkov написал(а):

А еще перед лопатками, 4 распорки-обтекателя, которые ось держат и через которые привода идут. Их совсем просто сделать.

Видел, знаю.
Уверен, что заказчику и этот вариант понравится. Там ещё много, что перепиливать надо, практически всё!

0

32

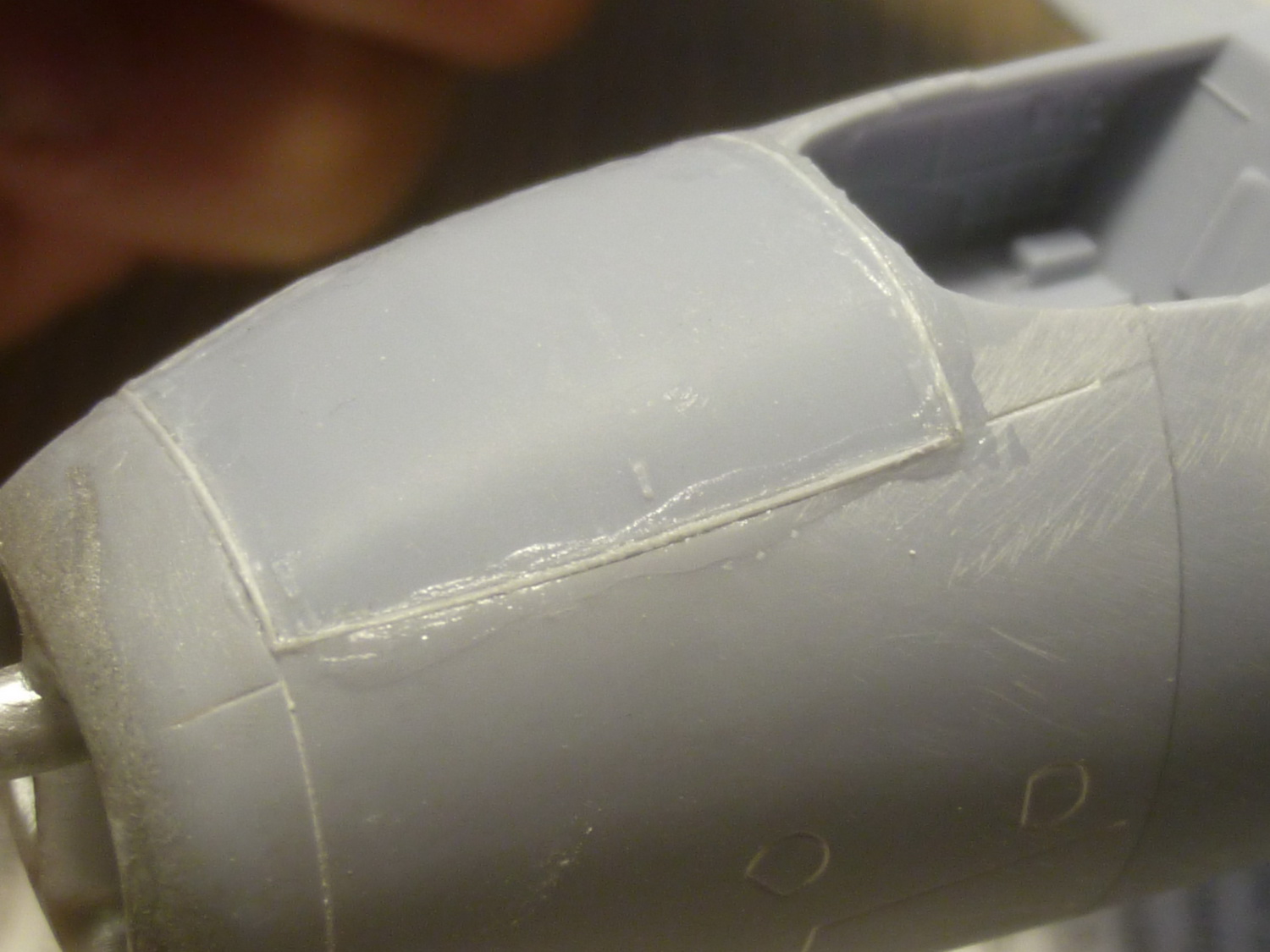

Нарастил крышку дошираком и вклеил, а обводы правки всё равно требуют.https://forumupload.ru/uploads/0014/f6/ef/4/t547769.jpg

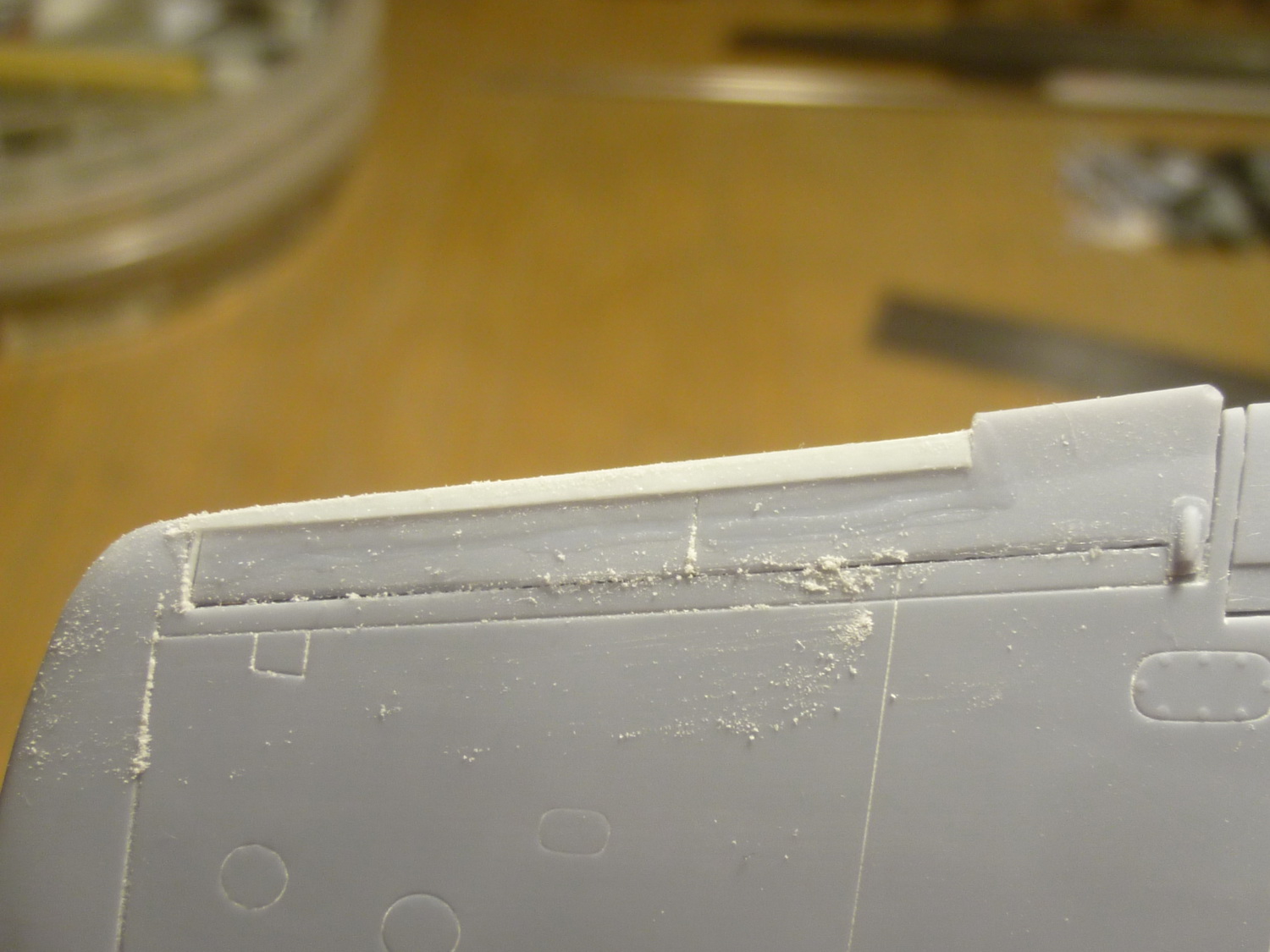

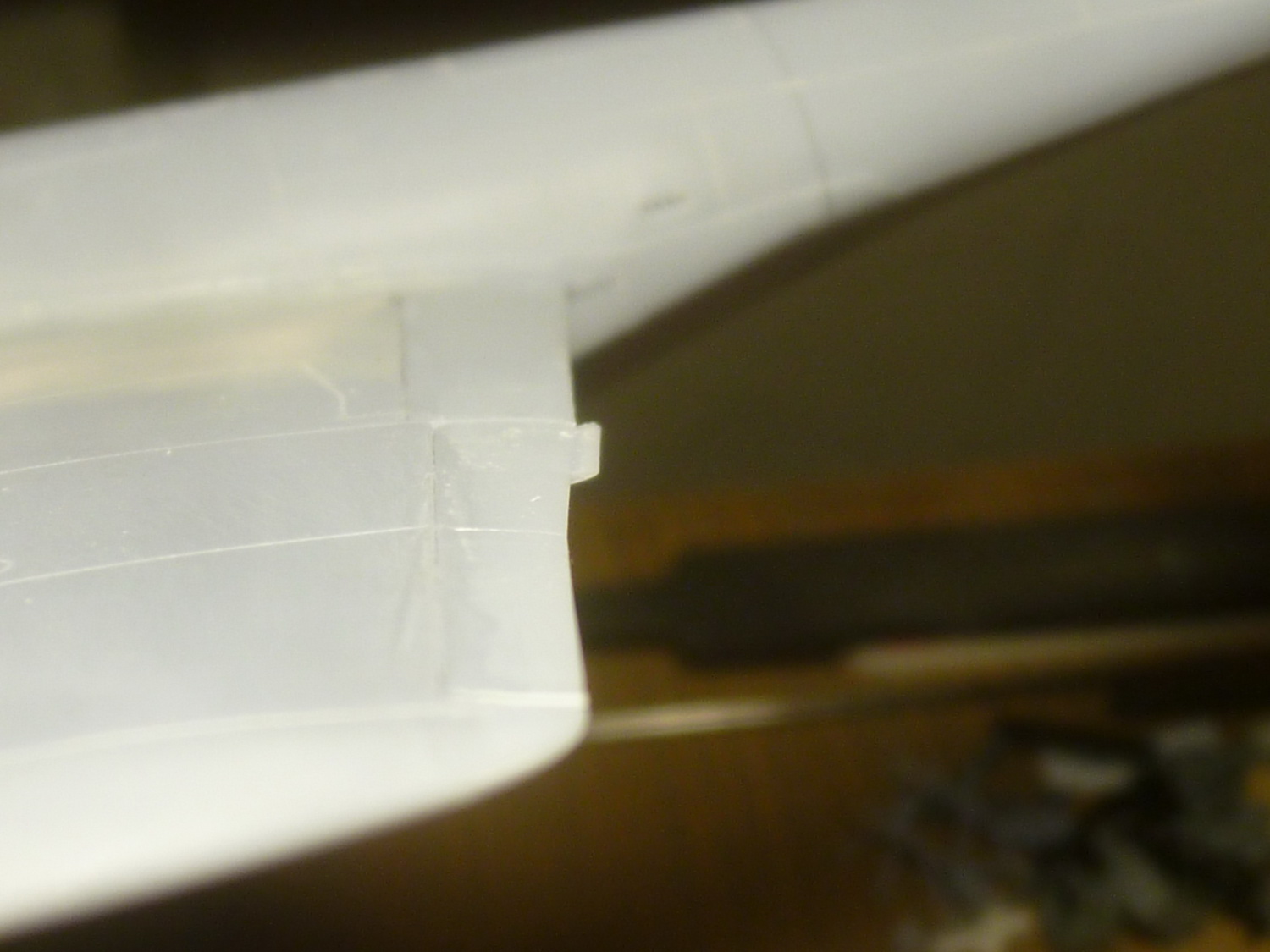

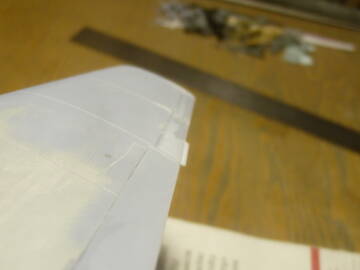

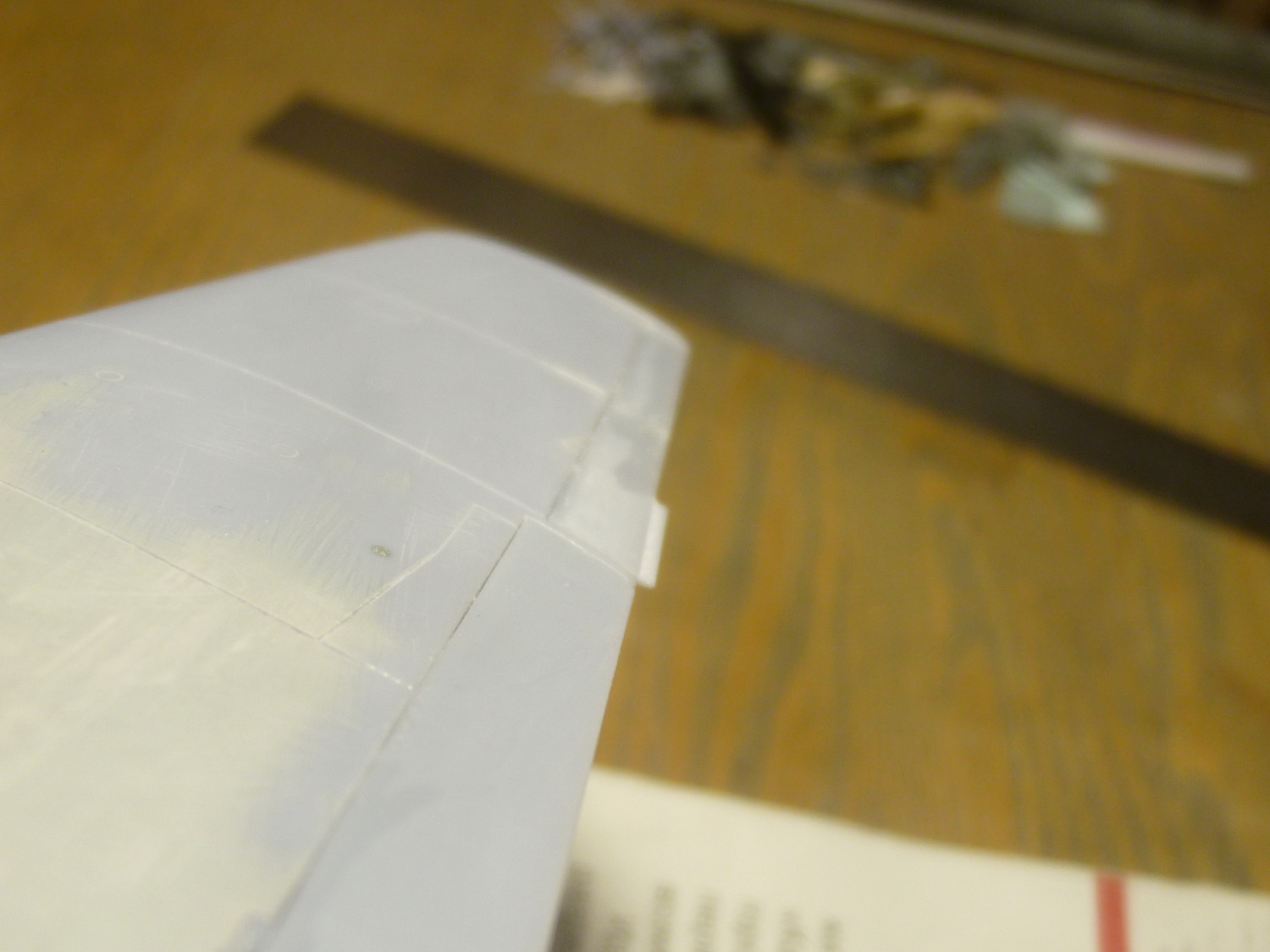

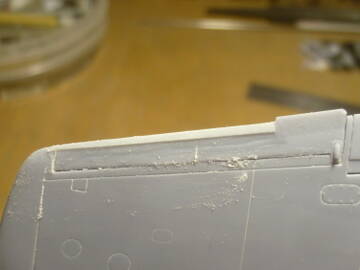

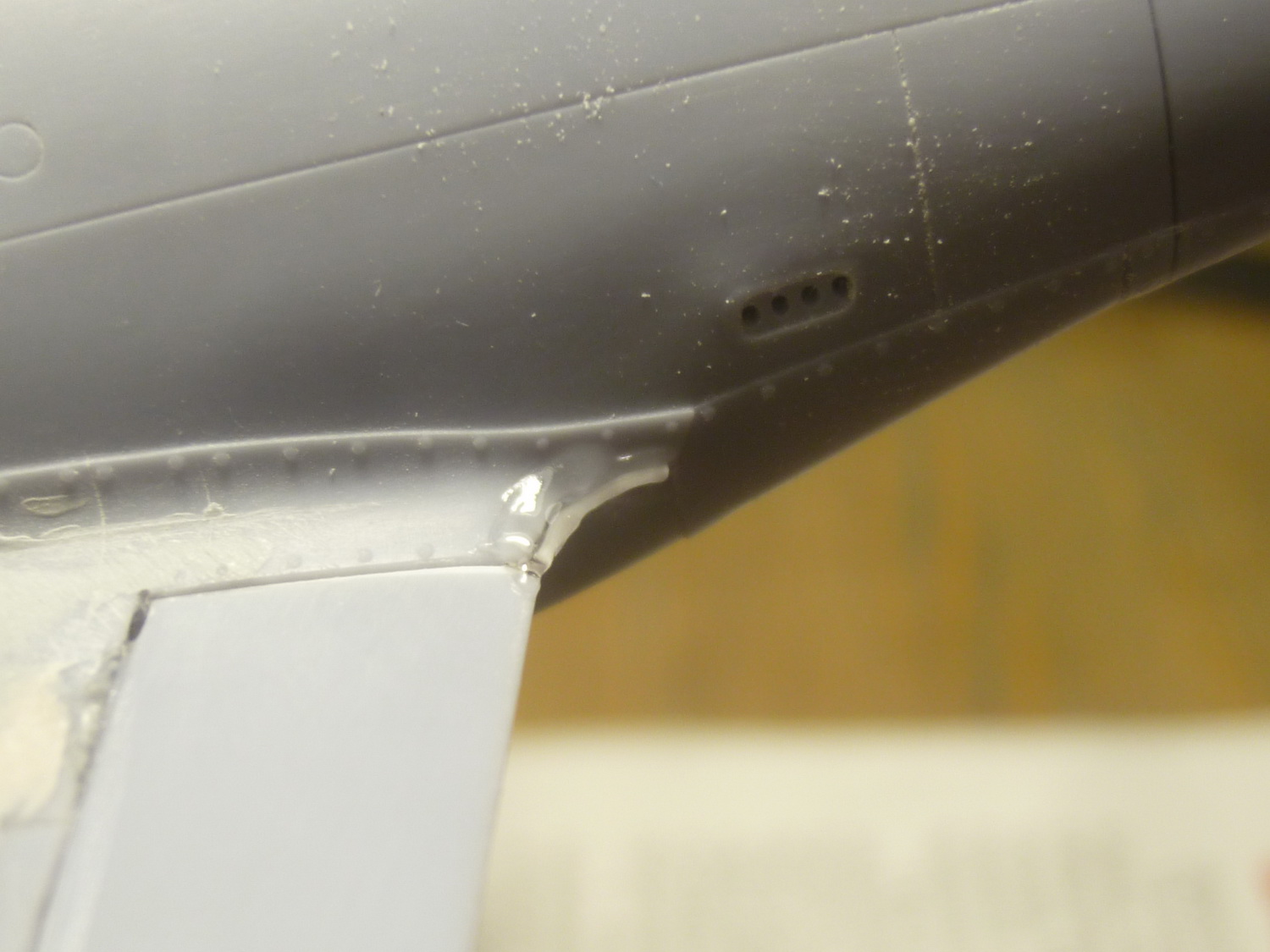

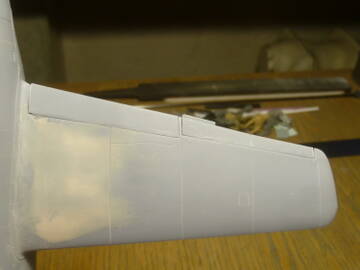

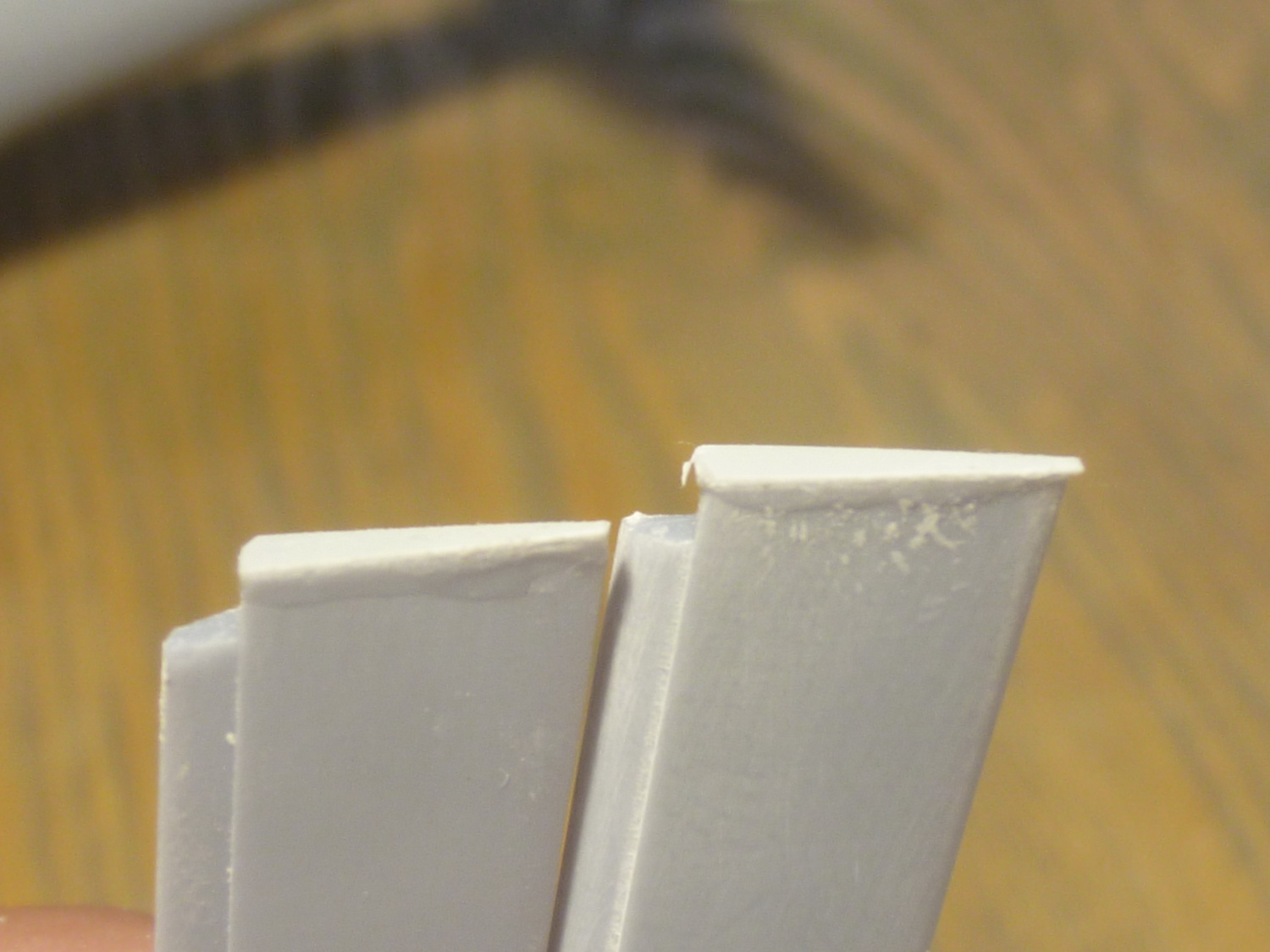

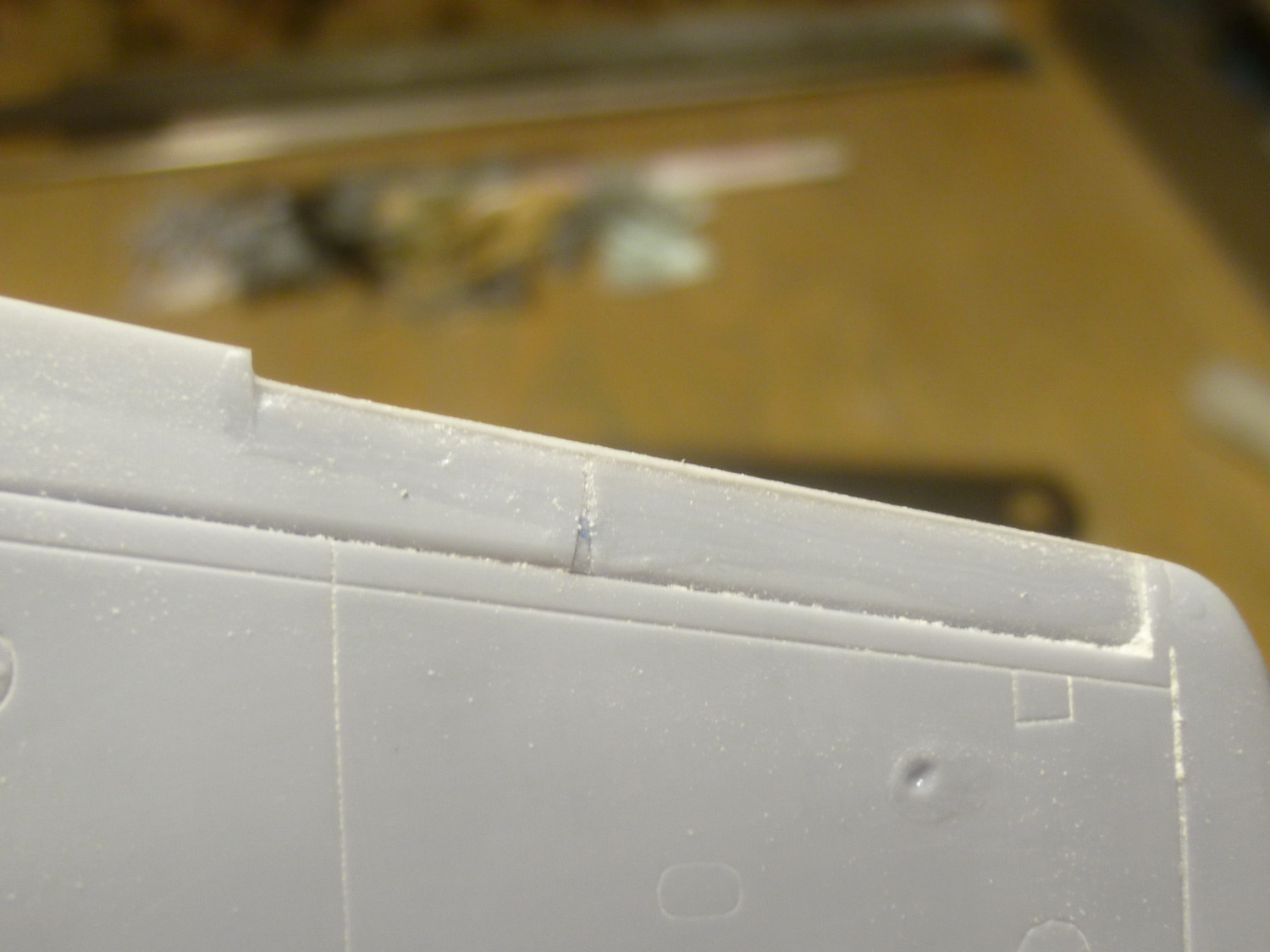

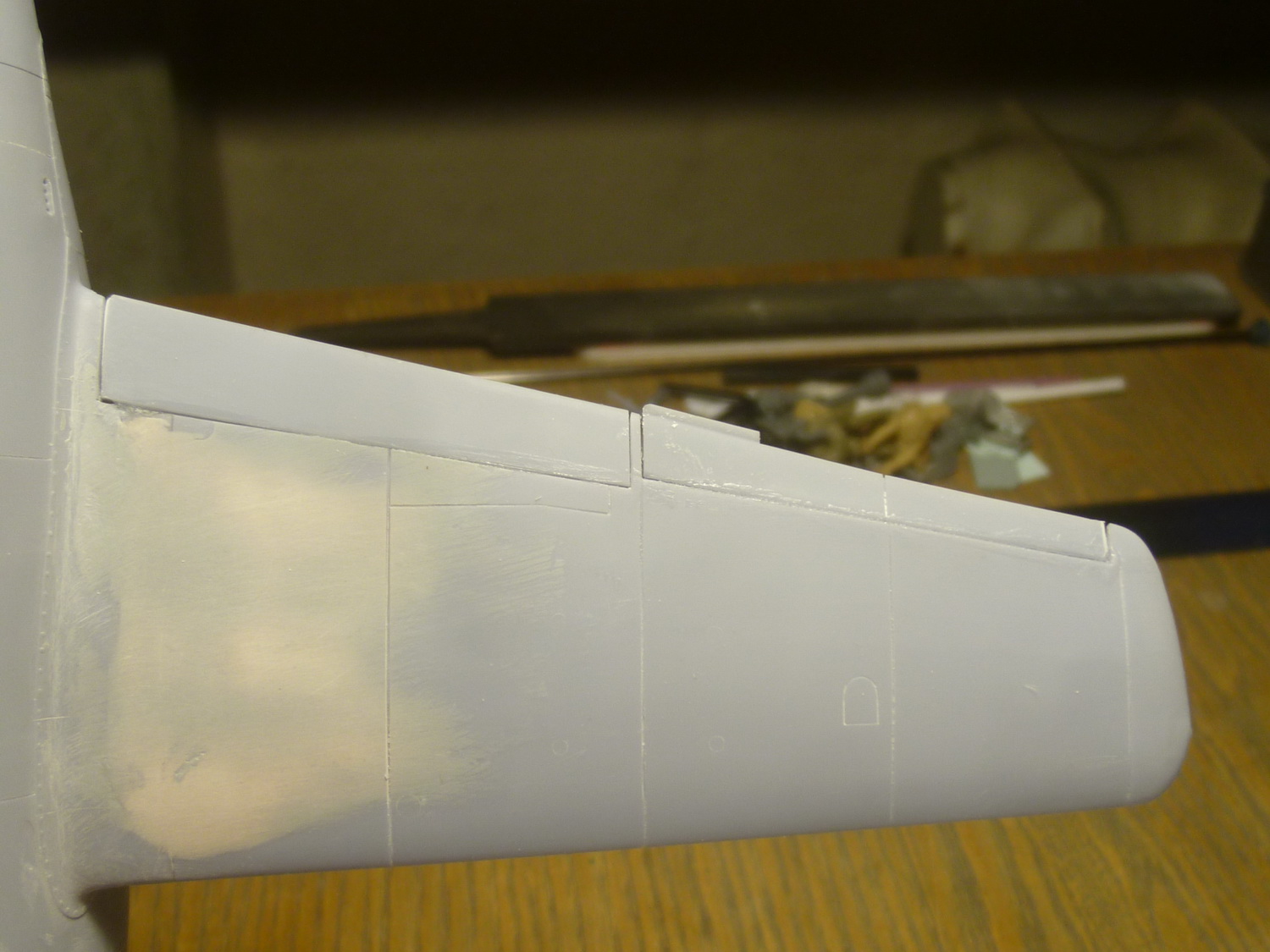

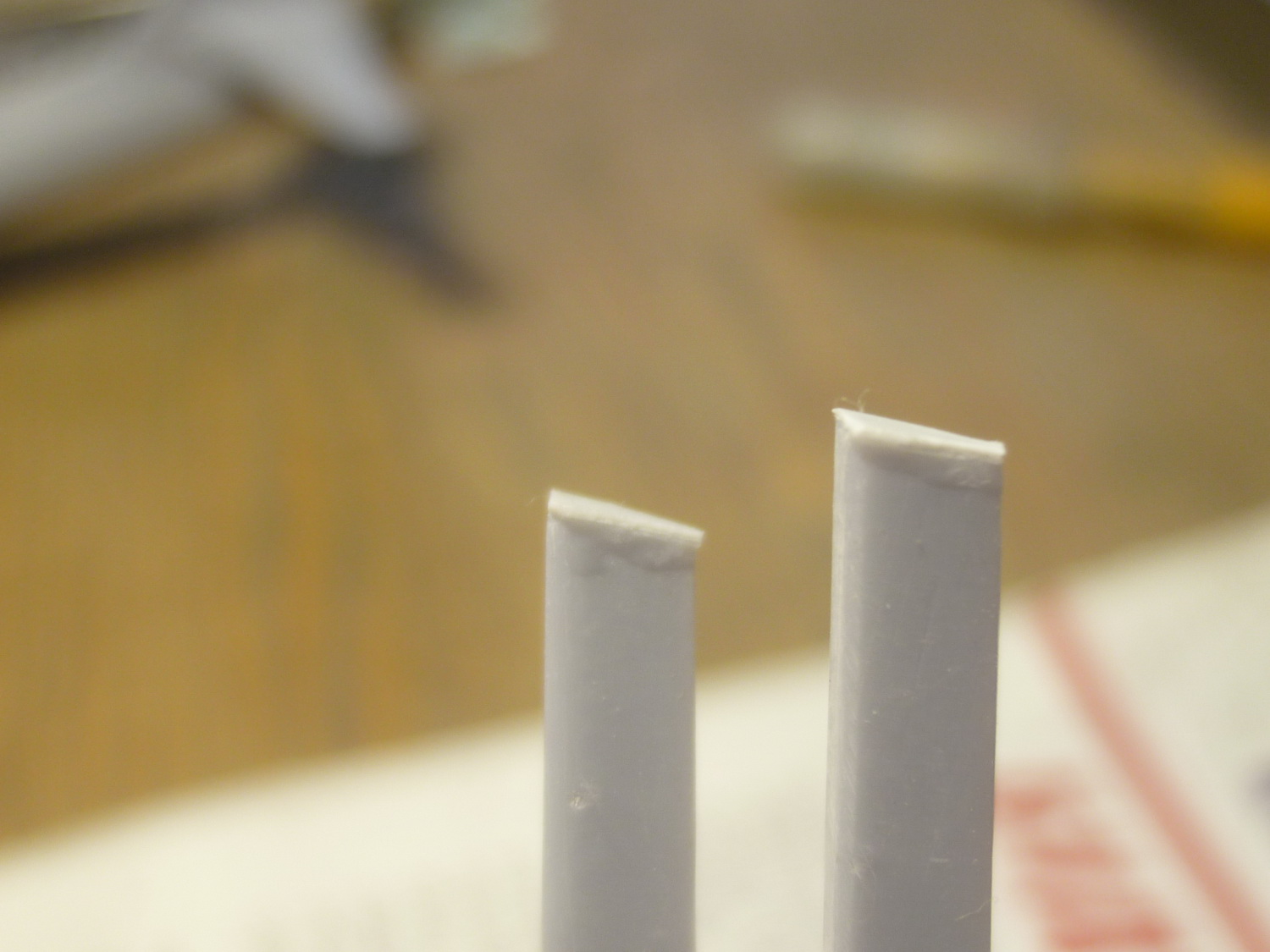

Нарастил и закрылки с элеронами. После приклеивания обнаружил странную "впуклость", а точнее вогнутость. Совсем расстроился и начал исправлять. Ну как можно прямые детали кривыми сделать??? Уже без стеснения начал в открытую использовать супер-момент гель. Нарастил и заднюю часть зализа.
https://forumupload.ru/uploads/0014/f6/ef/4/t392059.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t859102.jpg

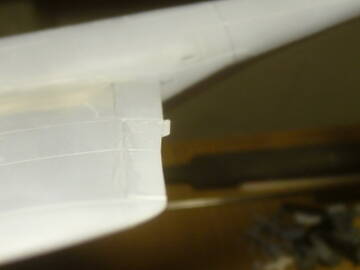

https://forumupload.ru/uploads/0014/f6/ef/4/t328074.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t399104.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t200853.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t950057.jpg

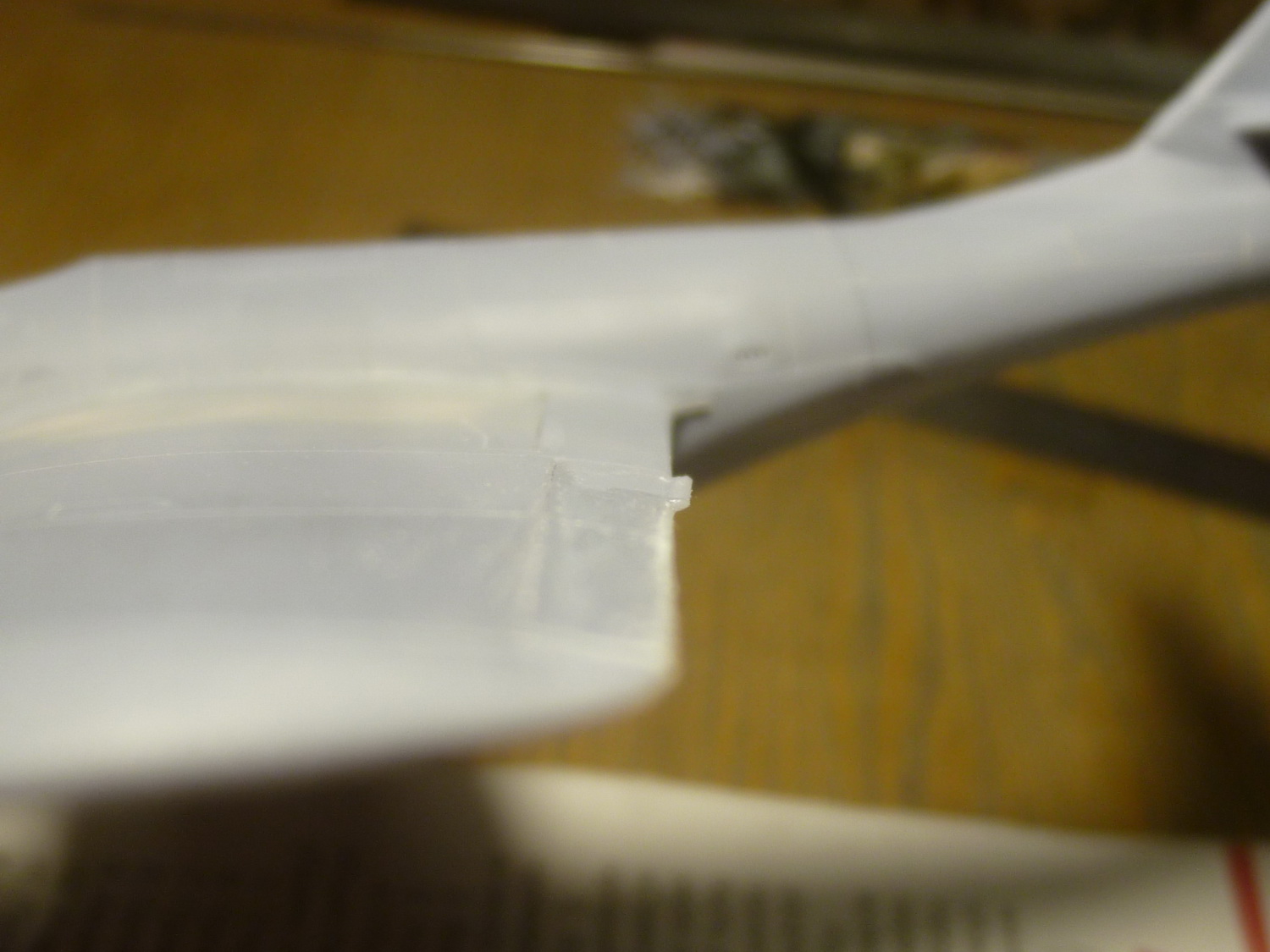

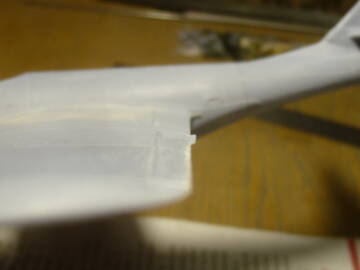

https://forumupload.ru/uploads/0014/f6/ef/4/t53913.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t613642.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t64096.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t955885.jpg

0

33

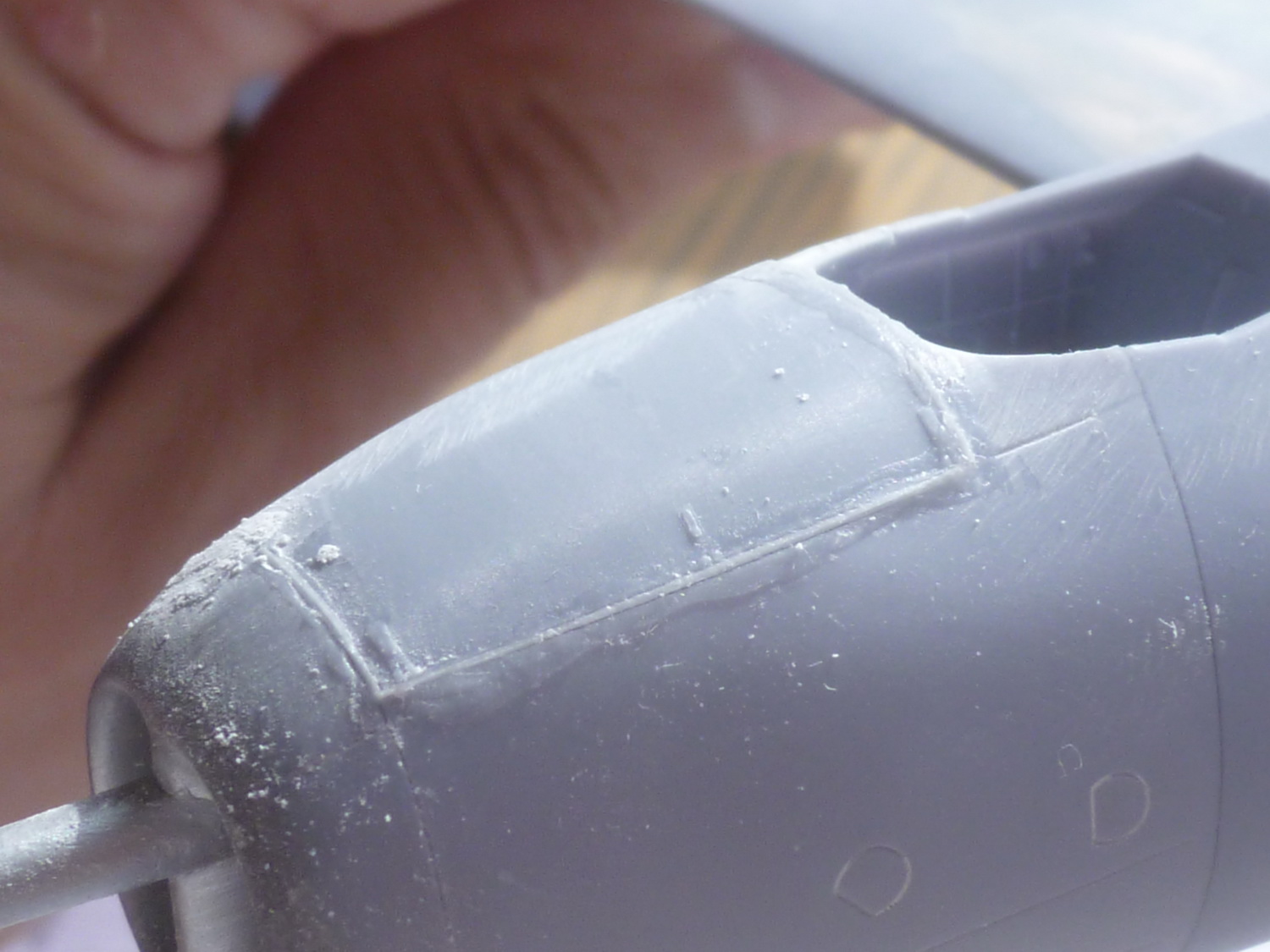

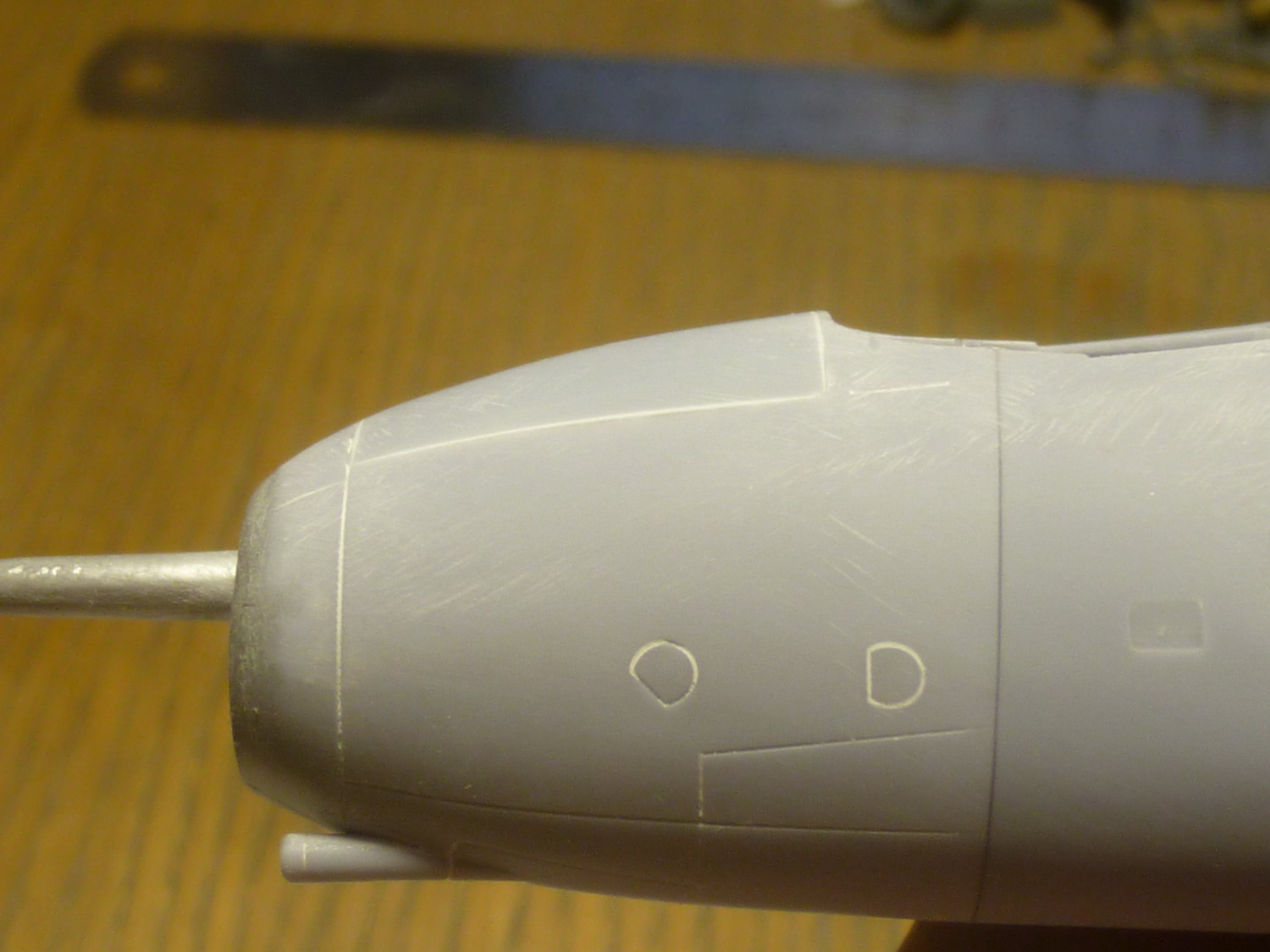

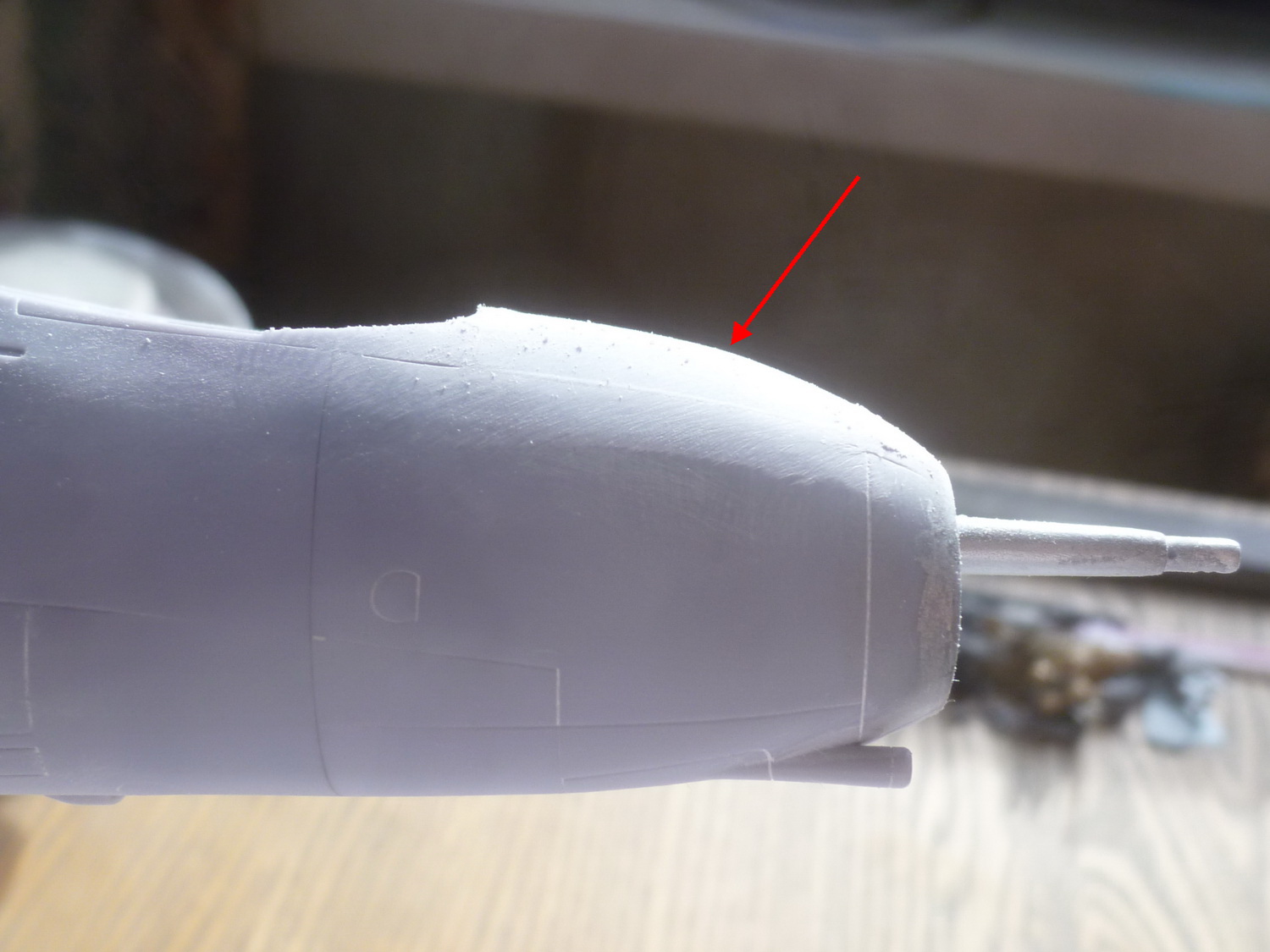

Обточил крышку носового отсека, попутно убрал "непонятную" горбинку.
https://forumupload.ru/uploads/0014/f6/ef/4/t593375.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t566196.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t767726.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t29514.jpg

0

34

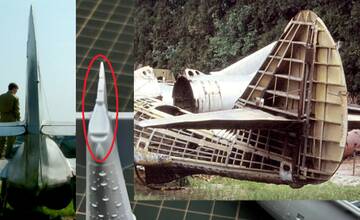

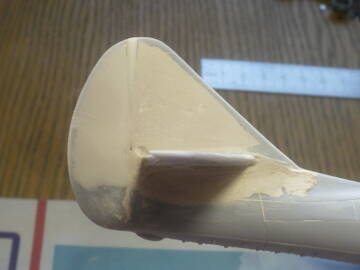

Ну а дальше, как в той присказке - "нос вытащили, а хвост увяз..."

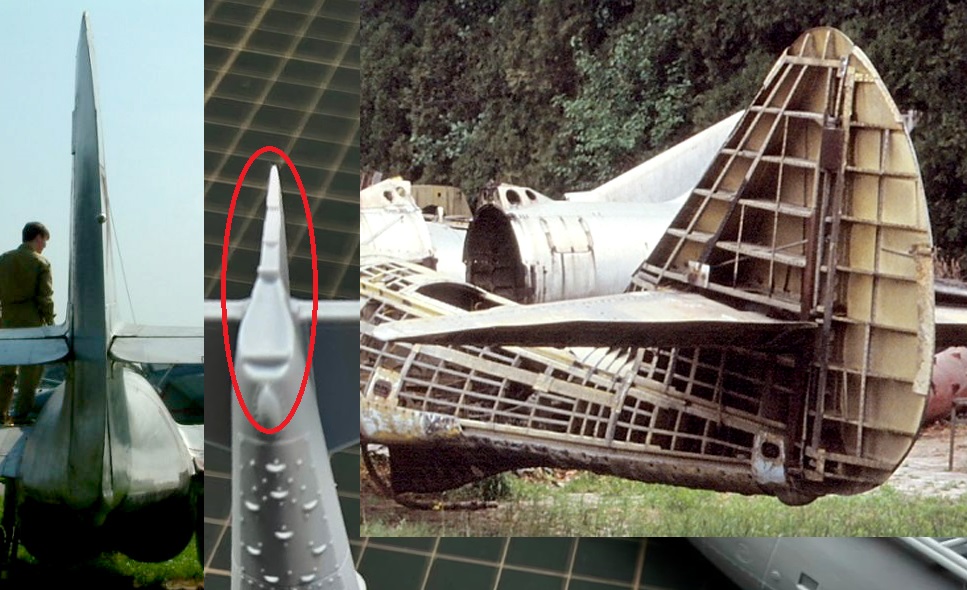

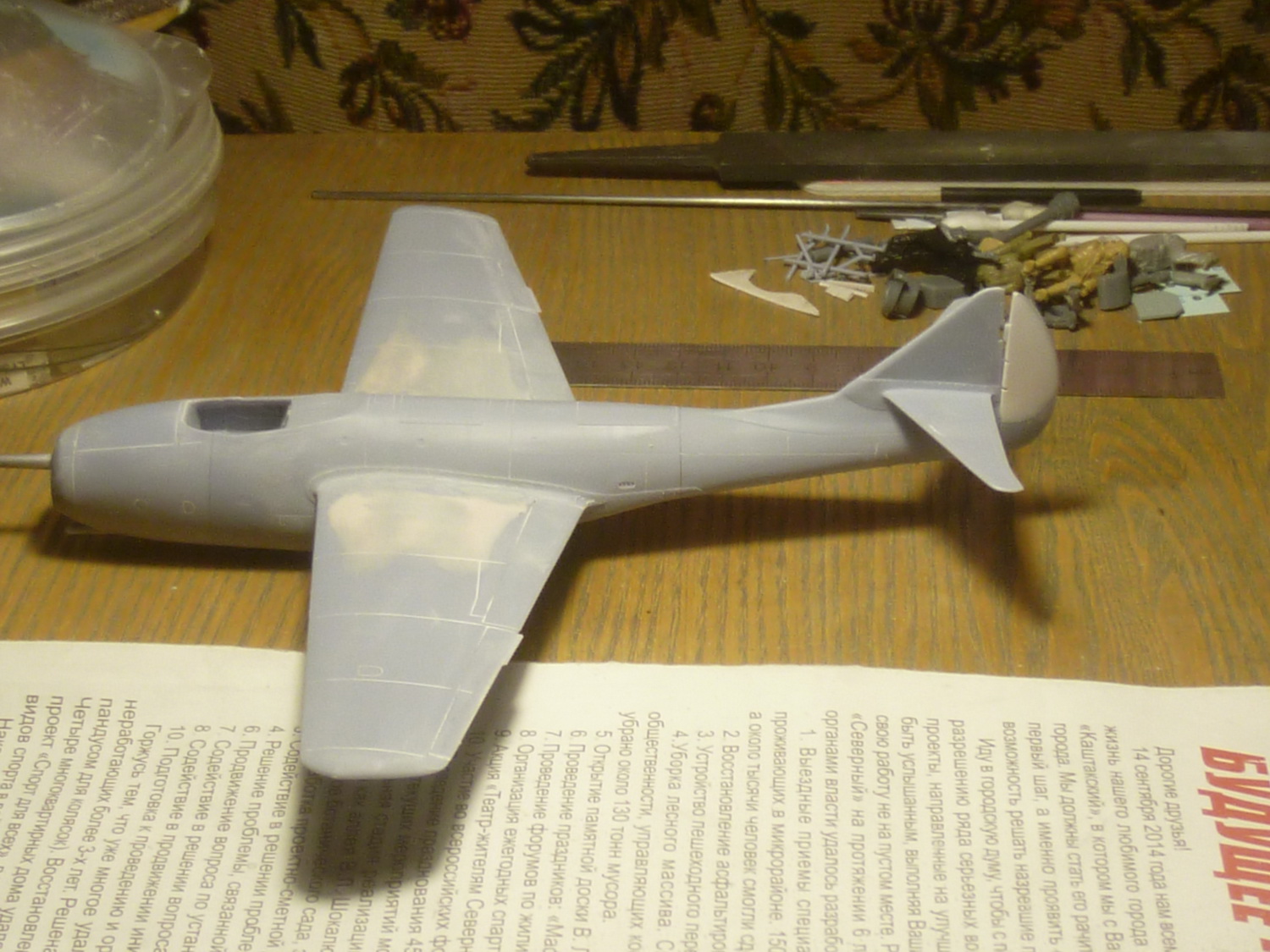

Закрываю глаза на форму днища за реданом, плоскую форму стабилизатора, но не могу пройти мимо ярко выраженного "графина" в поперечном сечении киля и руля направления. Ну как же можно было так пролететь...
https://forumupload.ru/uploads/0014/f6/ef/4/t226168.jpg

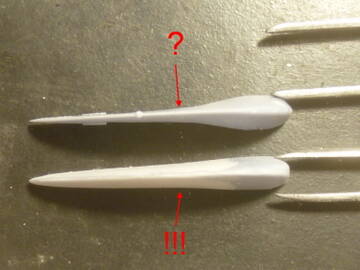

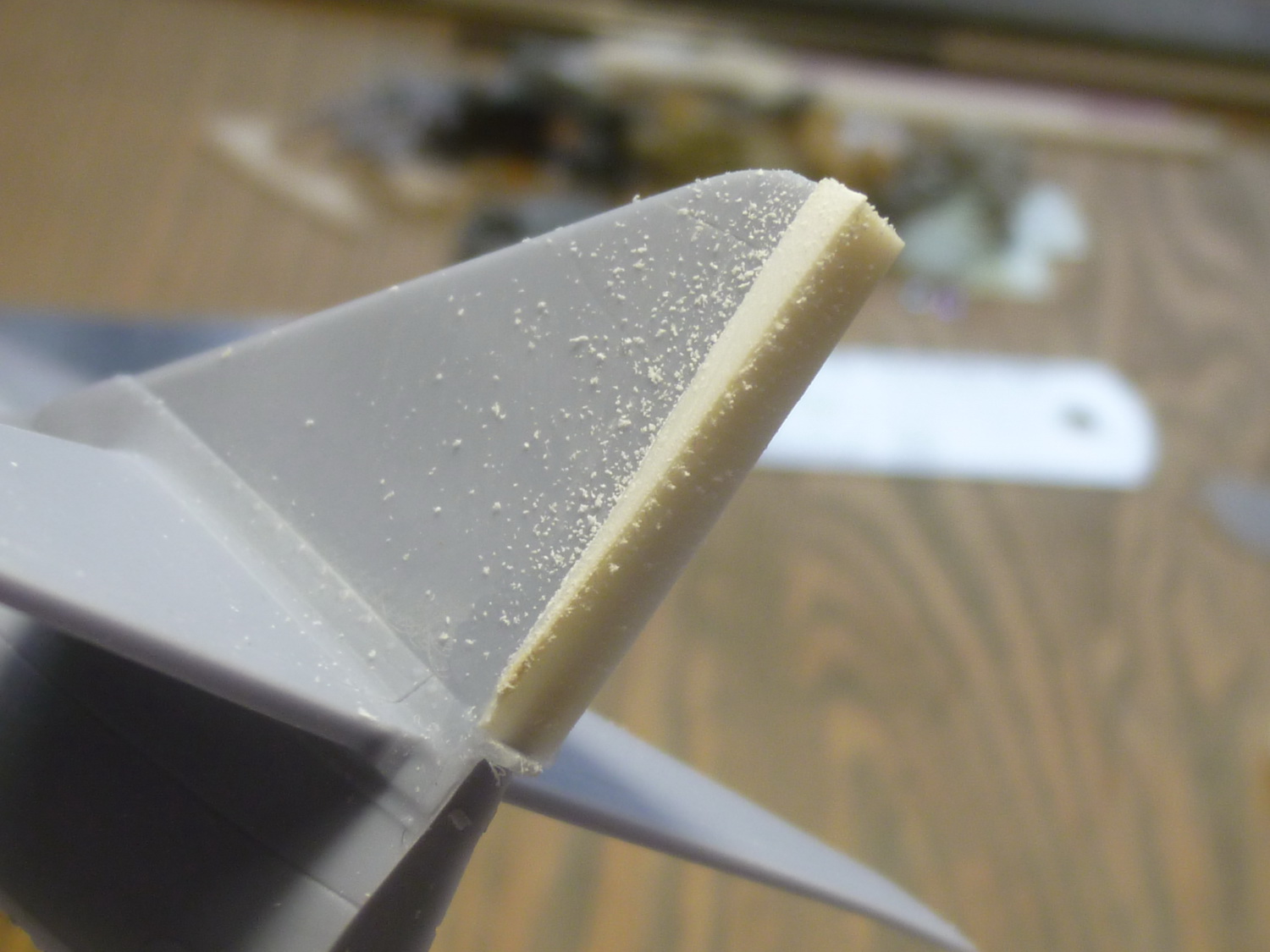

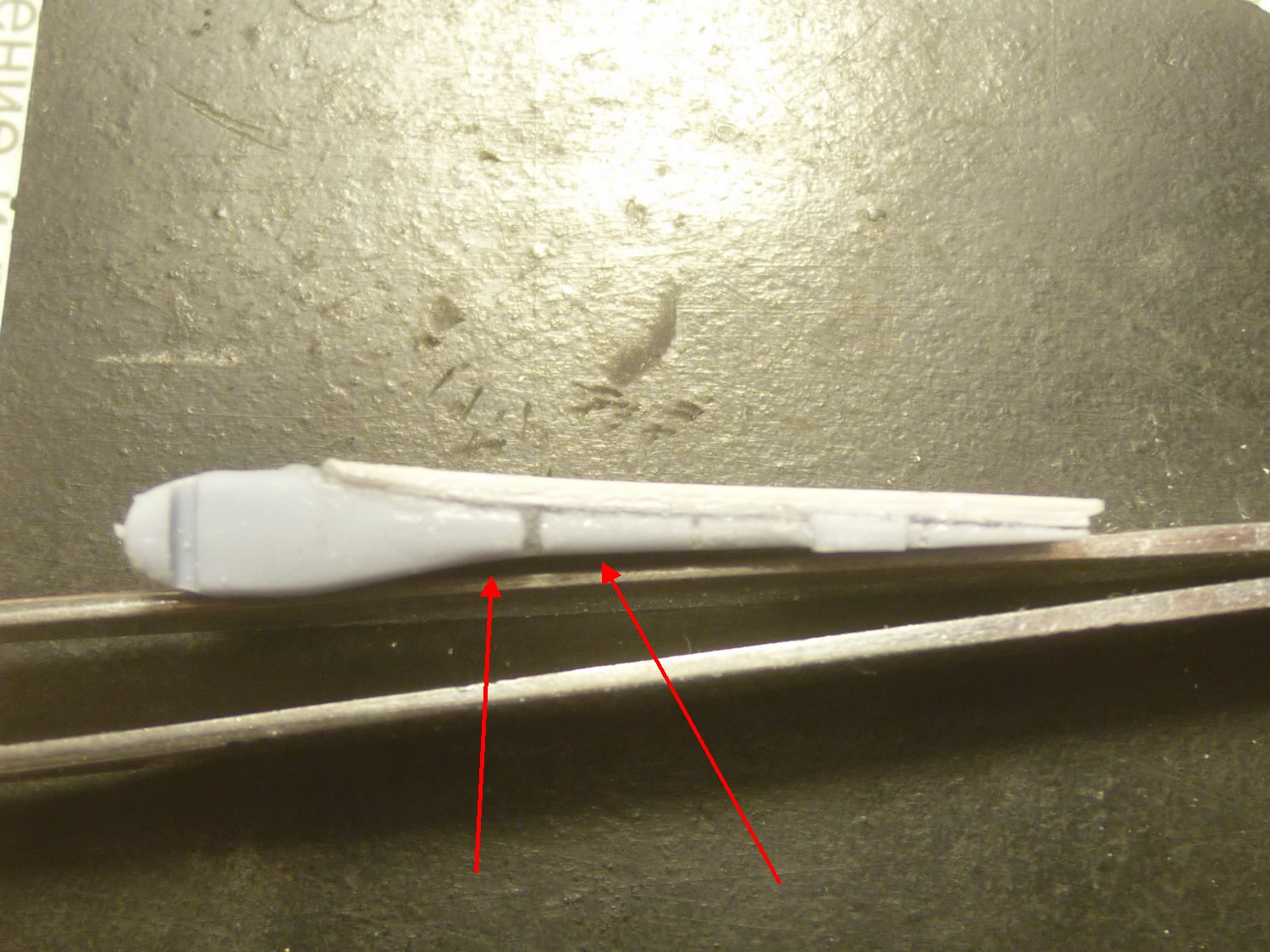

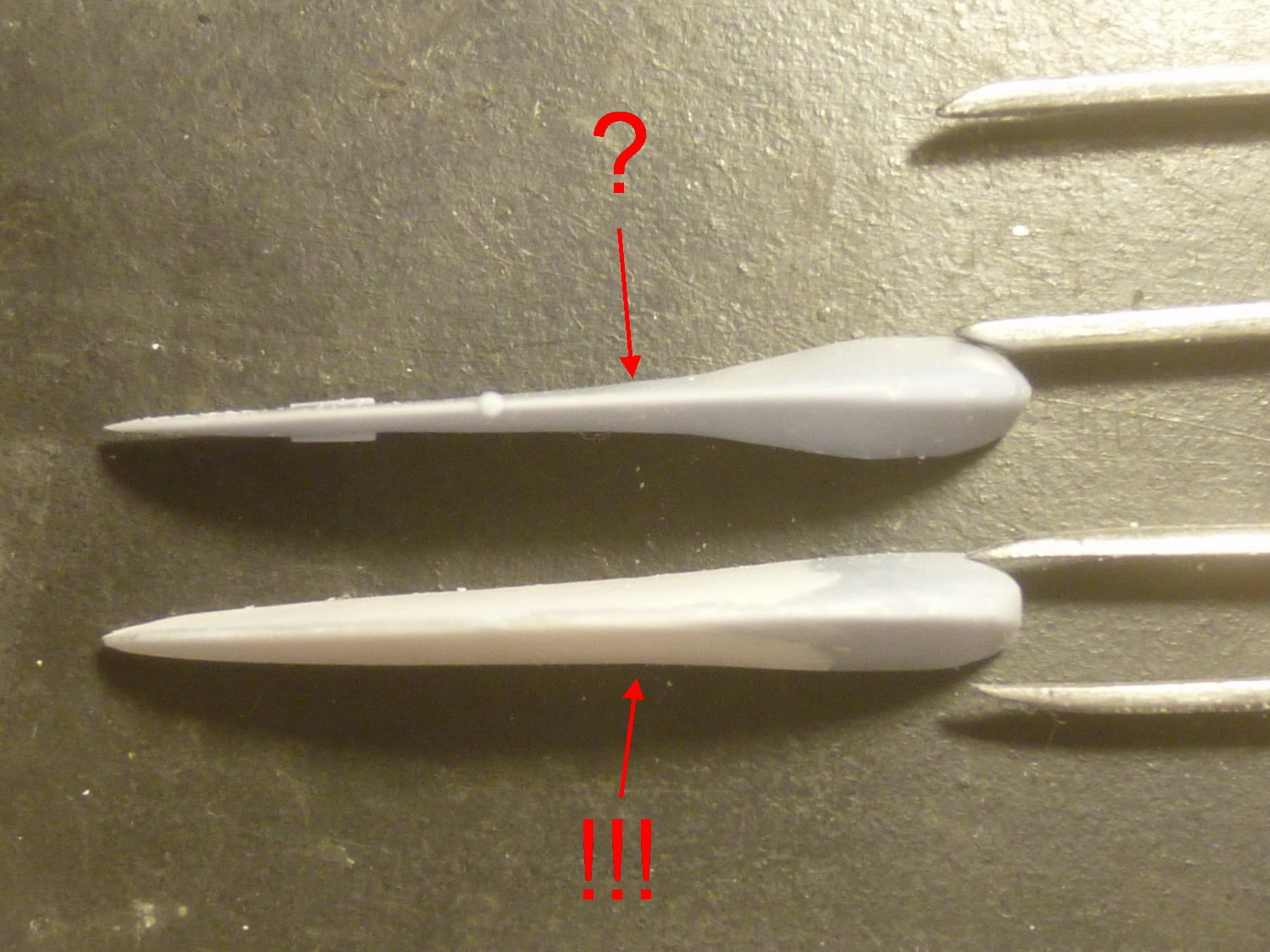

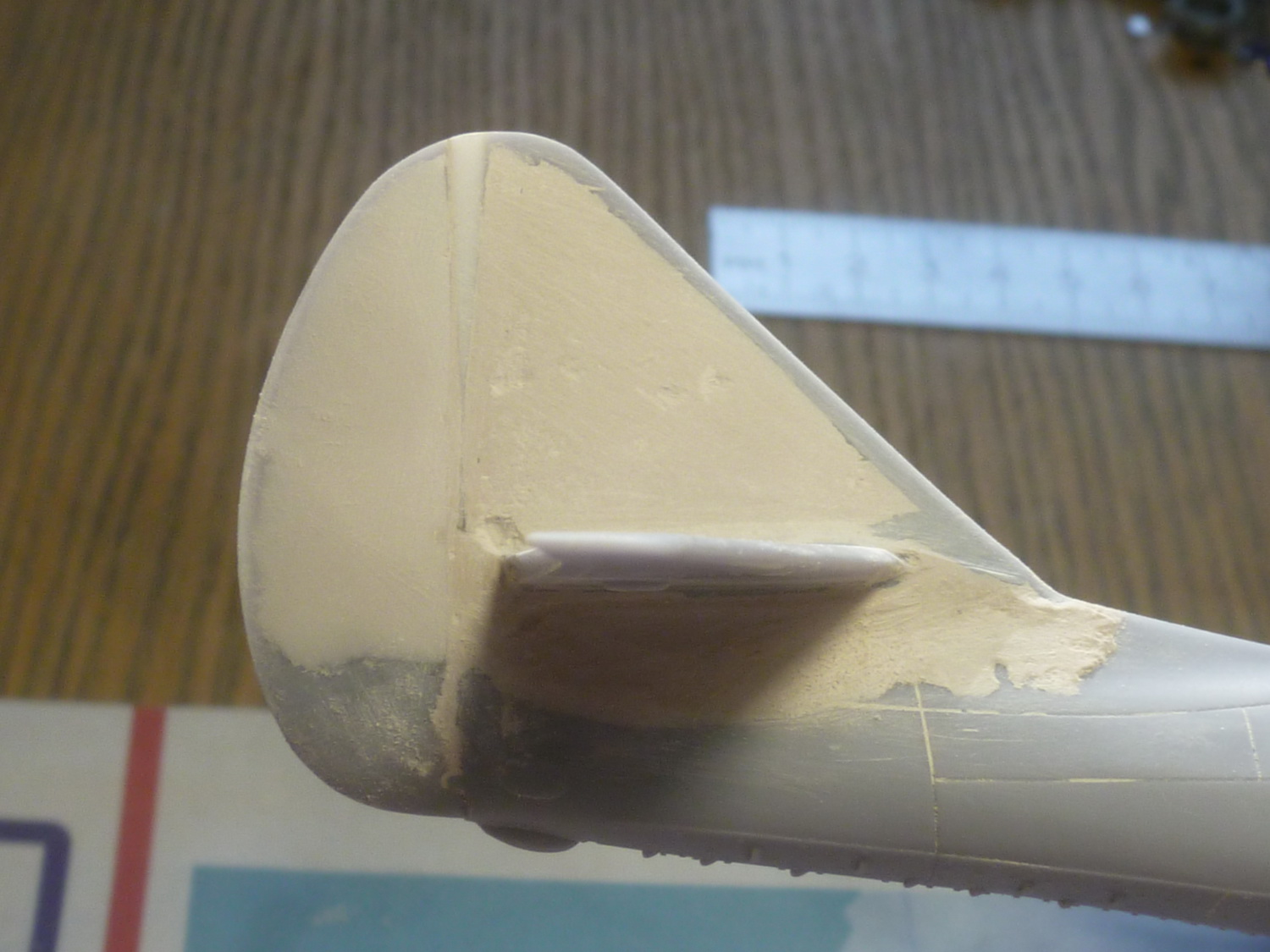

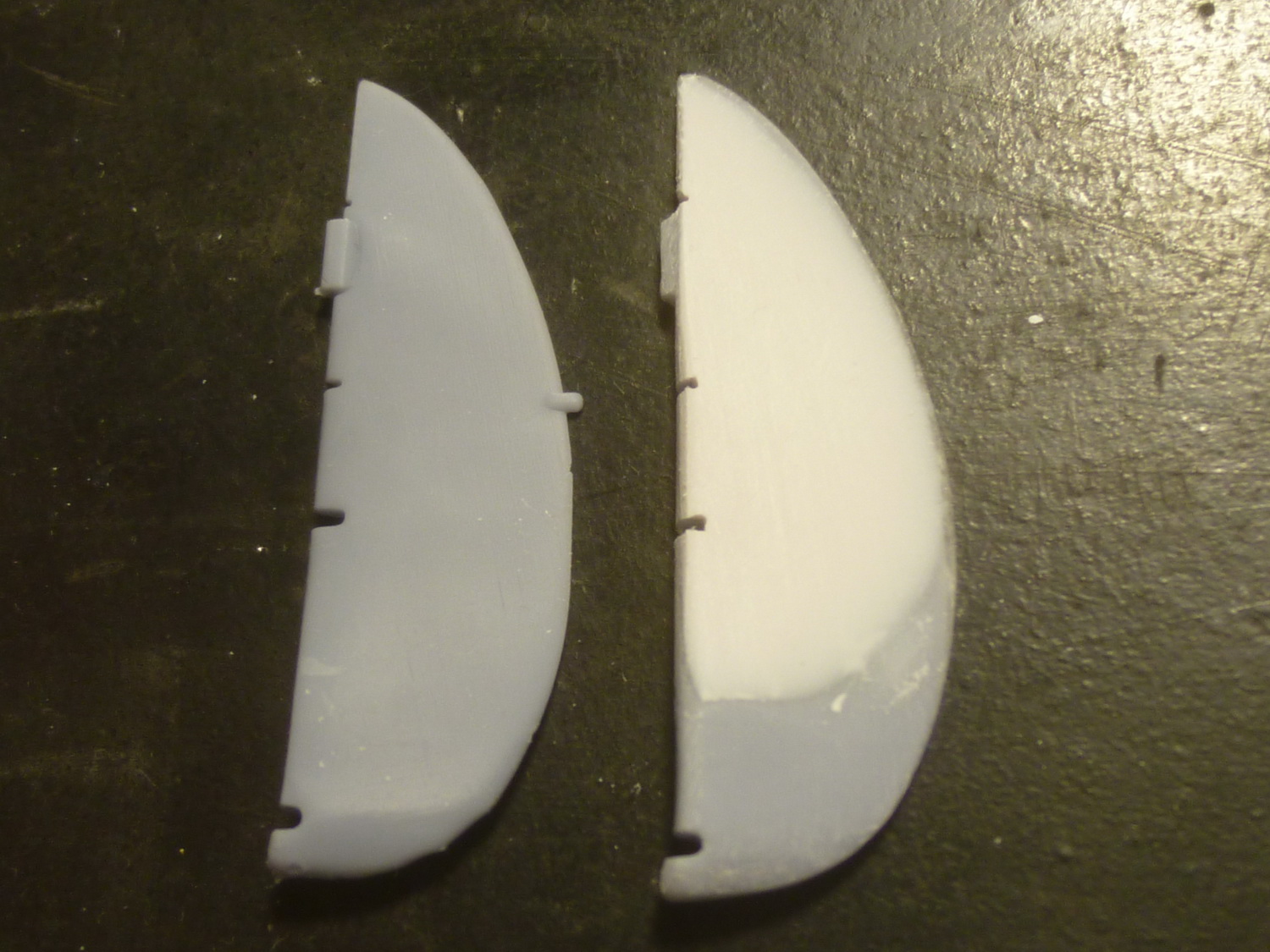

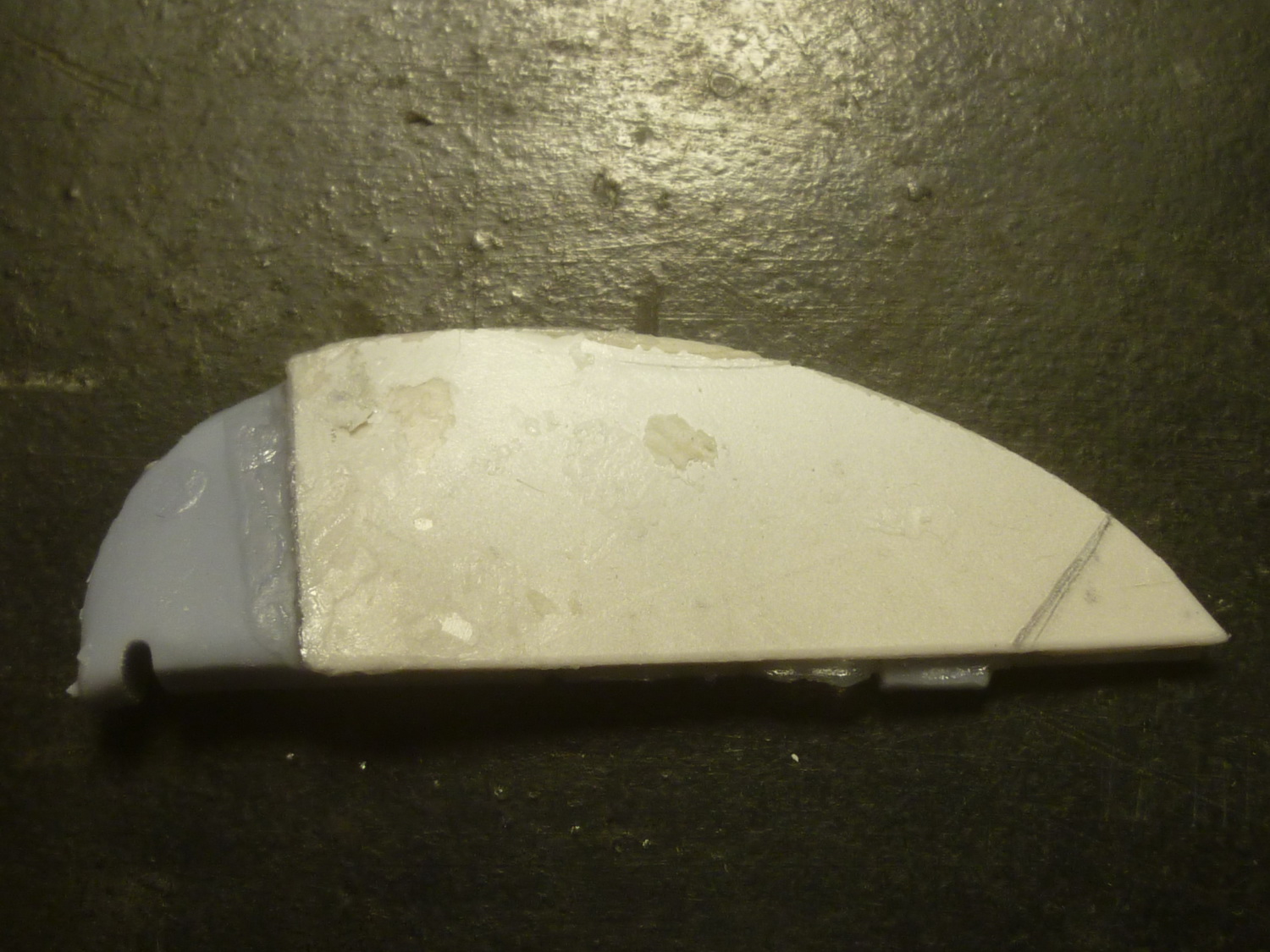

Наращиваю первым делом толщину РН.
https://forumupload.ru/uploads/0014/f6/ef/4/t12801.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t338783.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t51874.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t198122.jpg

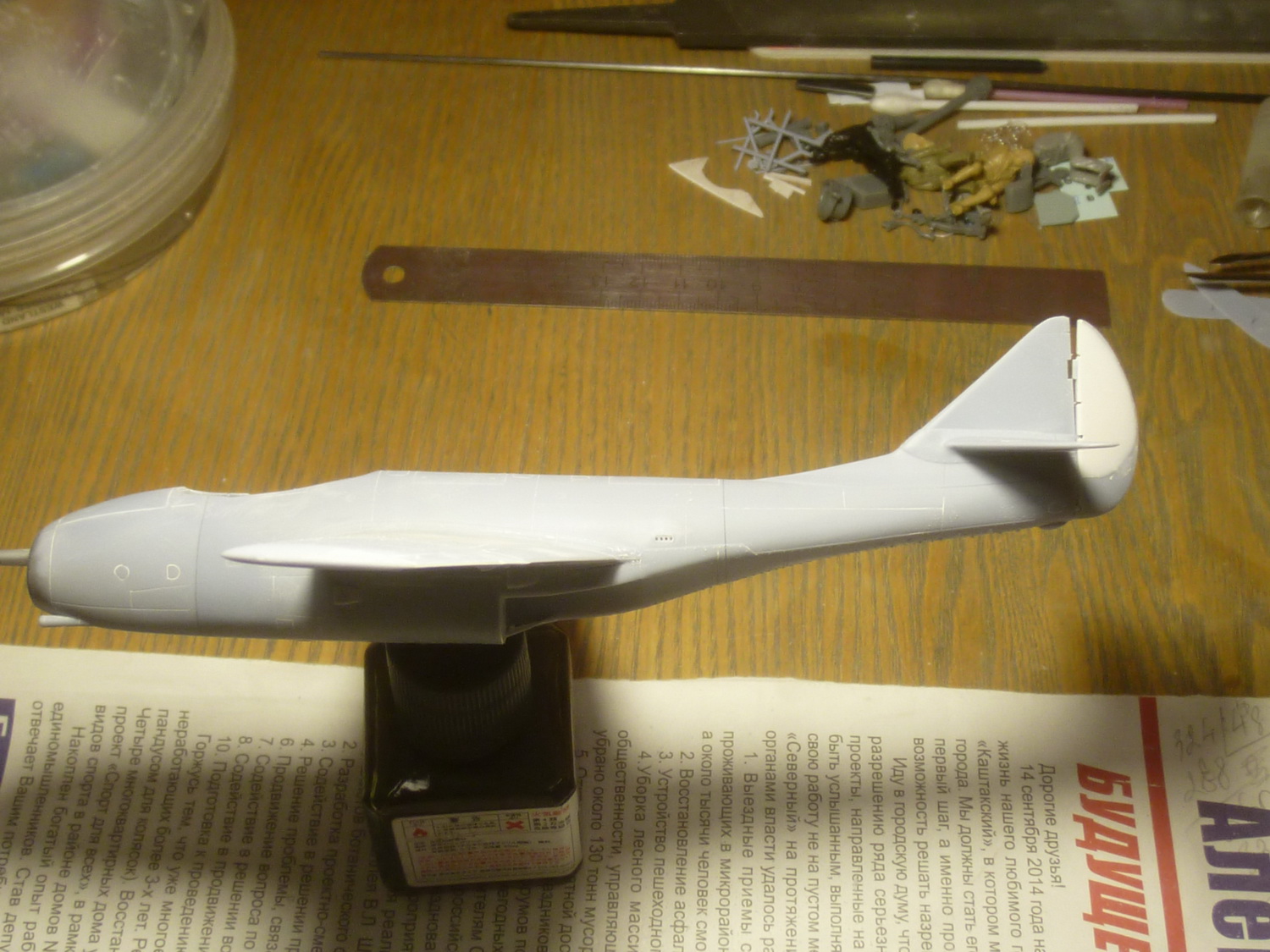

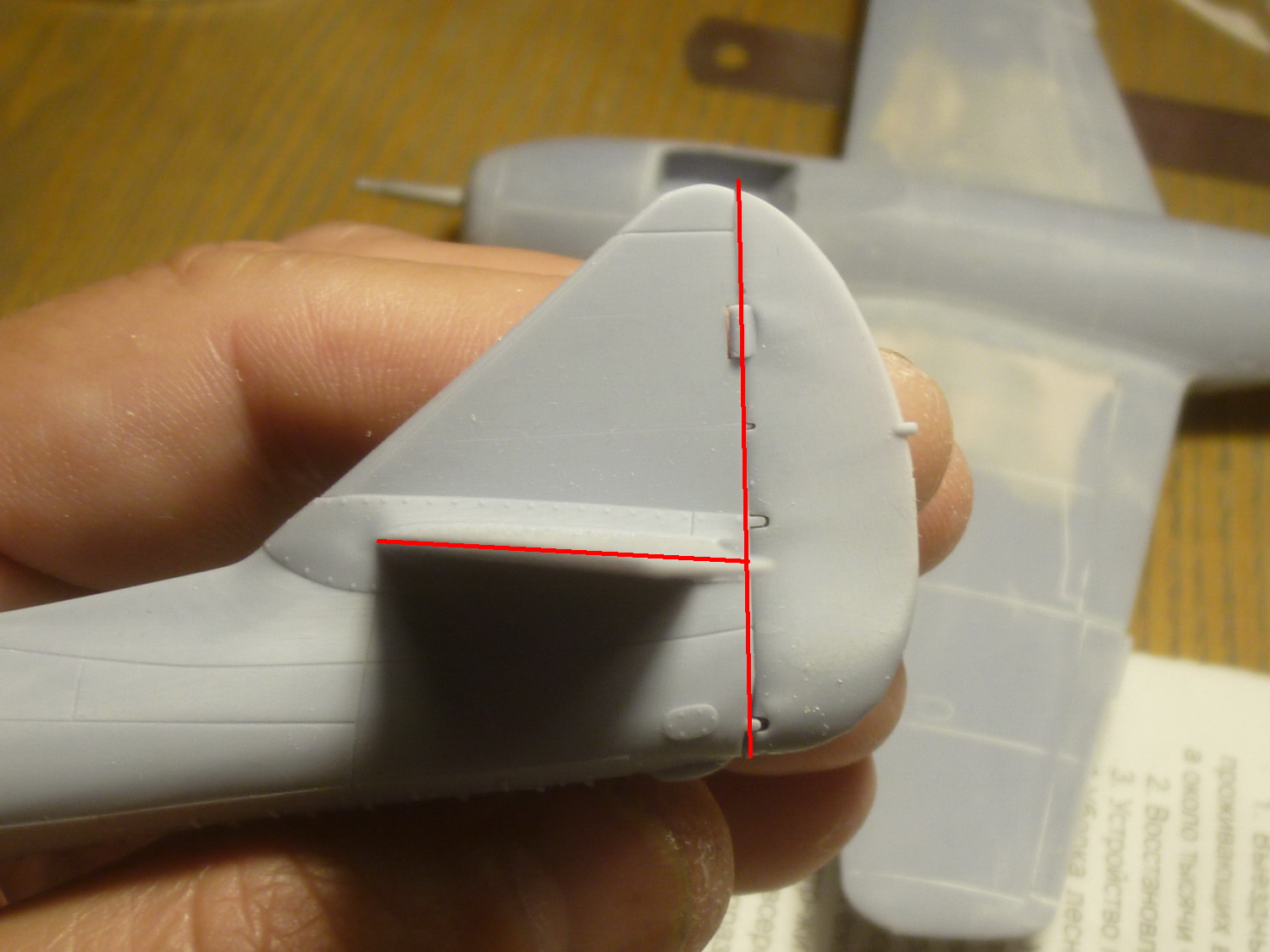

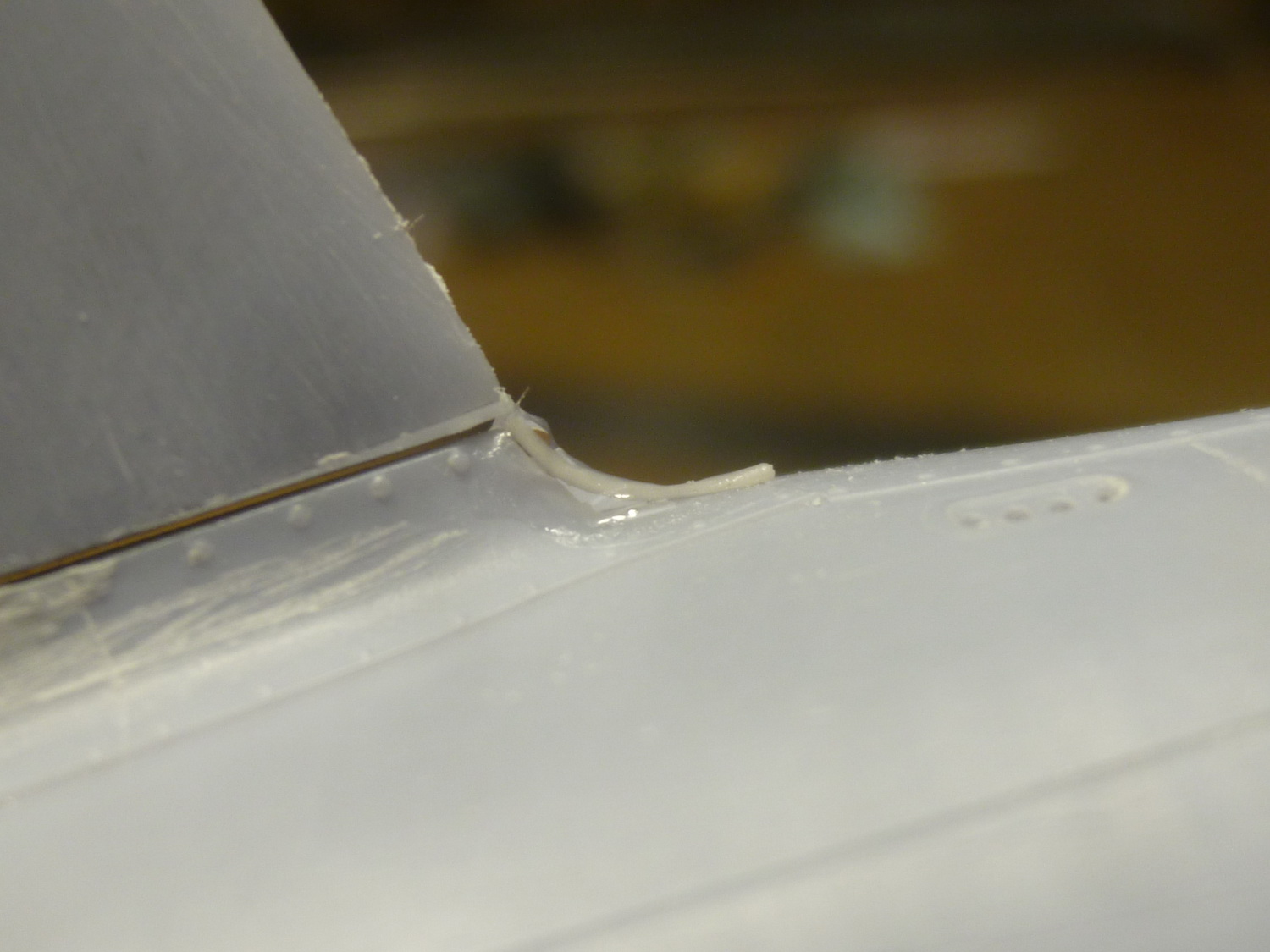

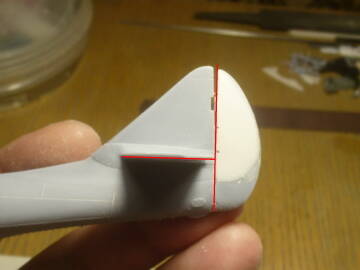

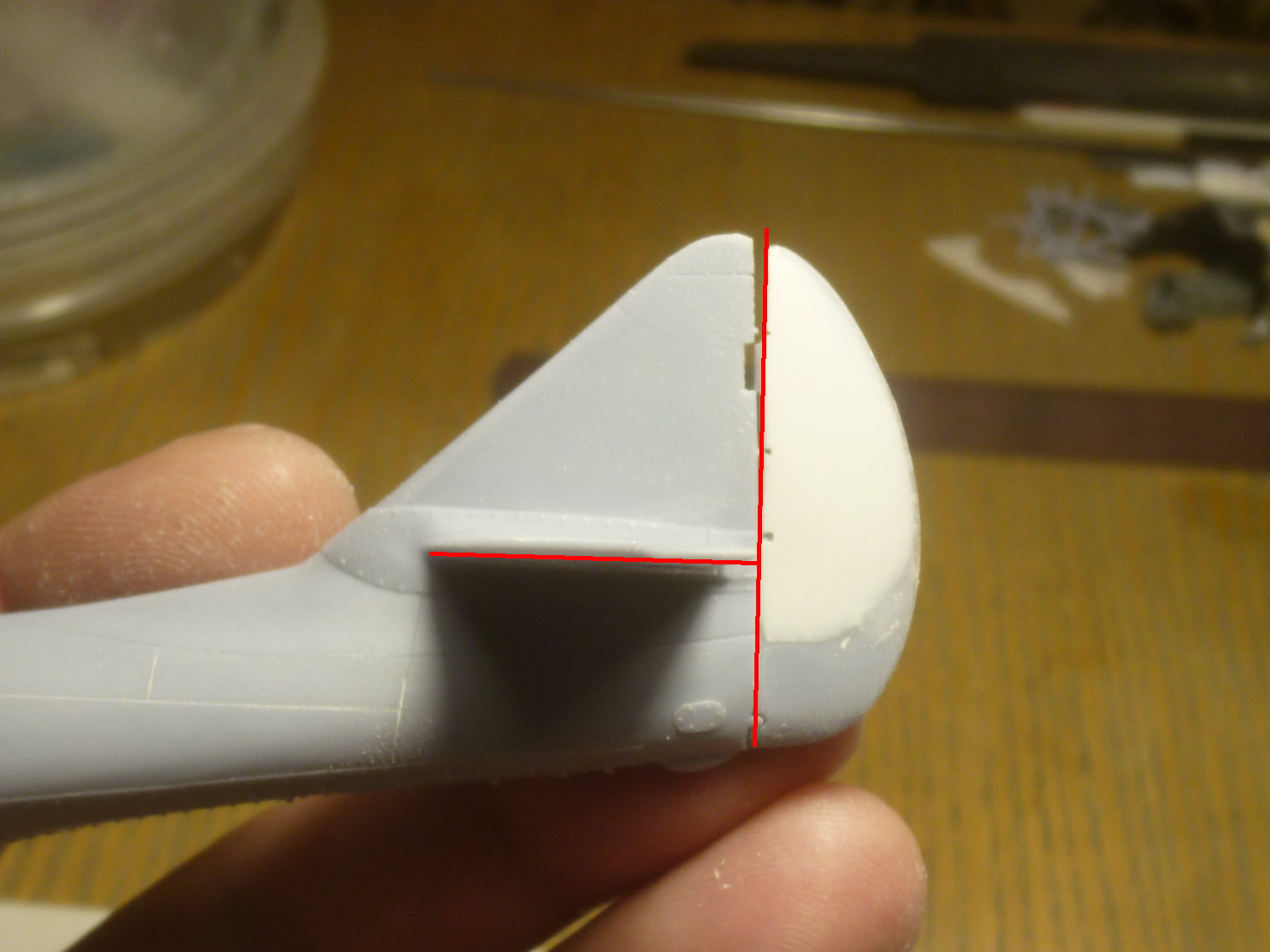

При дальнейшей примерке вылазит ещё один "косяк". Если оставлять так как есть, то верхушка хвостового оперения получается слишком острой и ось вращения РН наклонена вперед. :mad:
https://forumupload.ru/uploads/0014/f6/ef/4/t711218.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t79921.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t660962.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t664485.jpg

0

35

Вот это поворот! Неожиданно...
Я б спиливал, а не наращивал. Очень интересно!

0

36

Ivan Makarenkov написал(а):

Я б спиливал, а не наращивал.

Нет, Иван...
Там как раз толщины не хватает.
Буду делать себе - ещё и стаб утолщу.

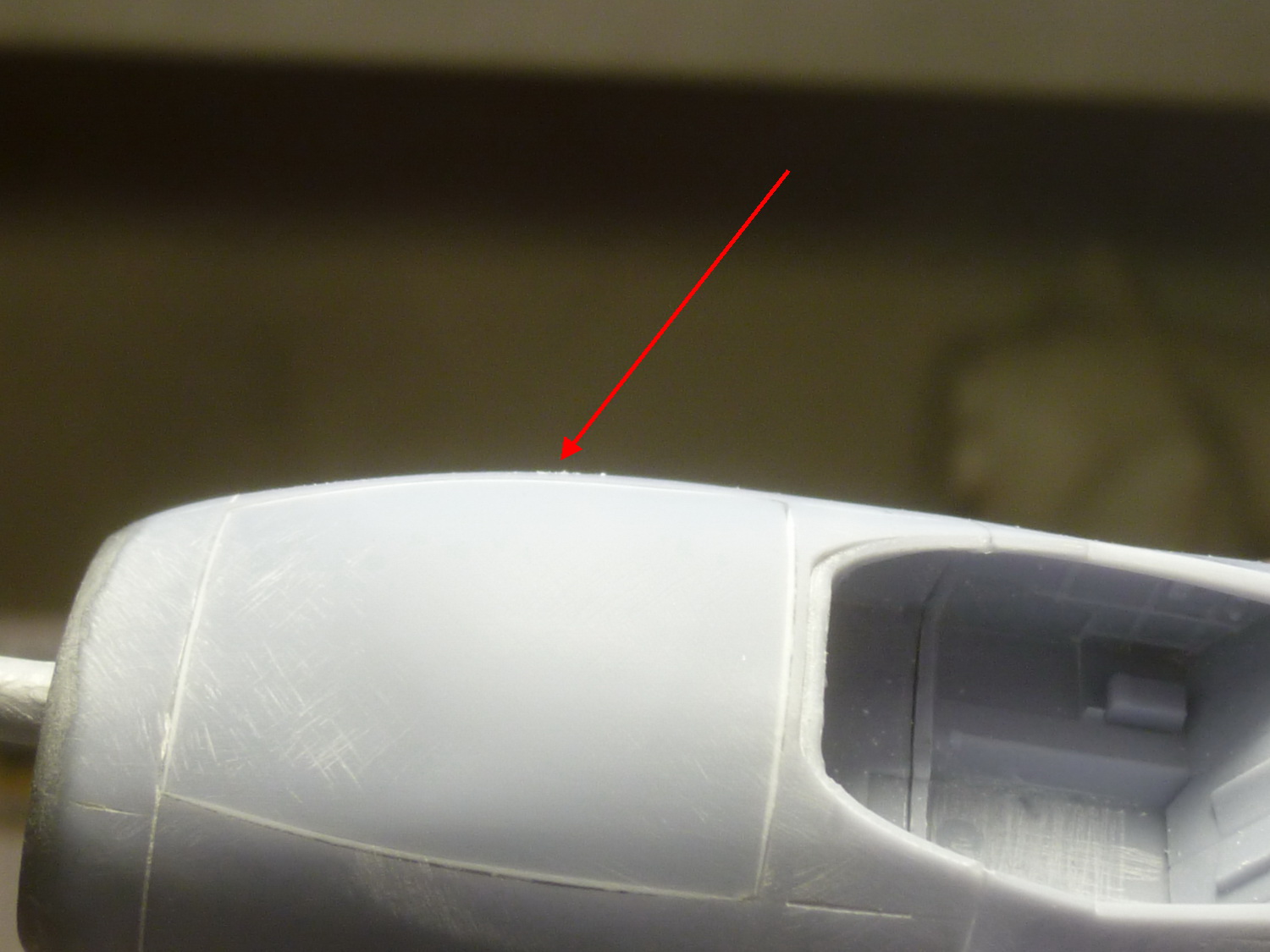

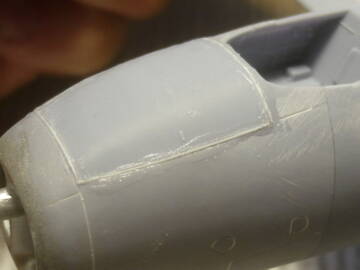

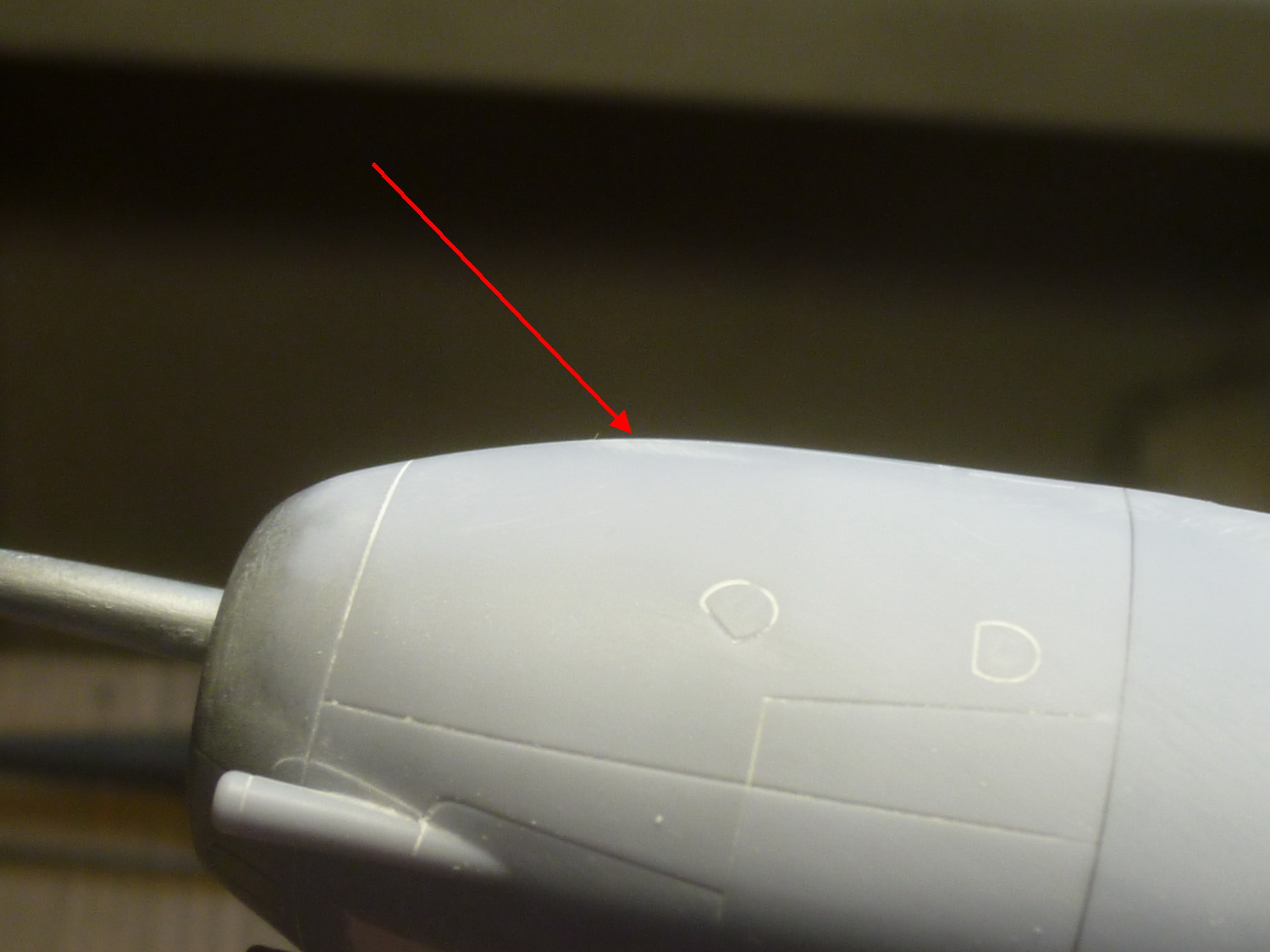

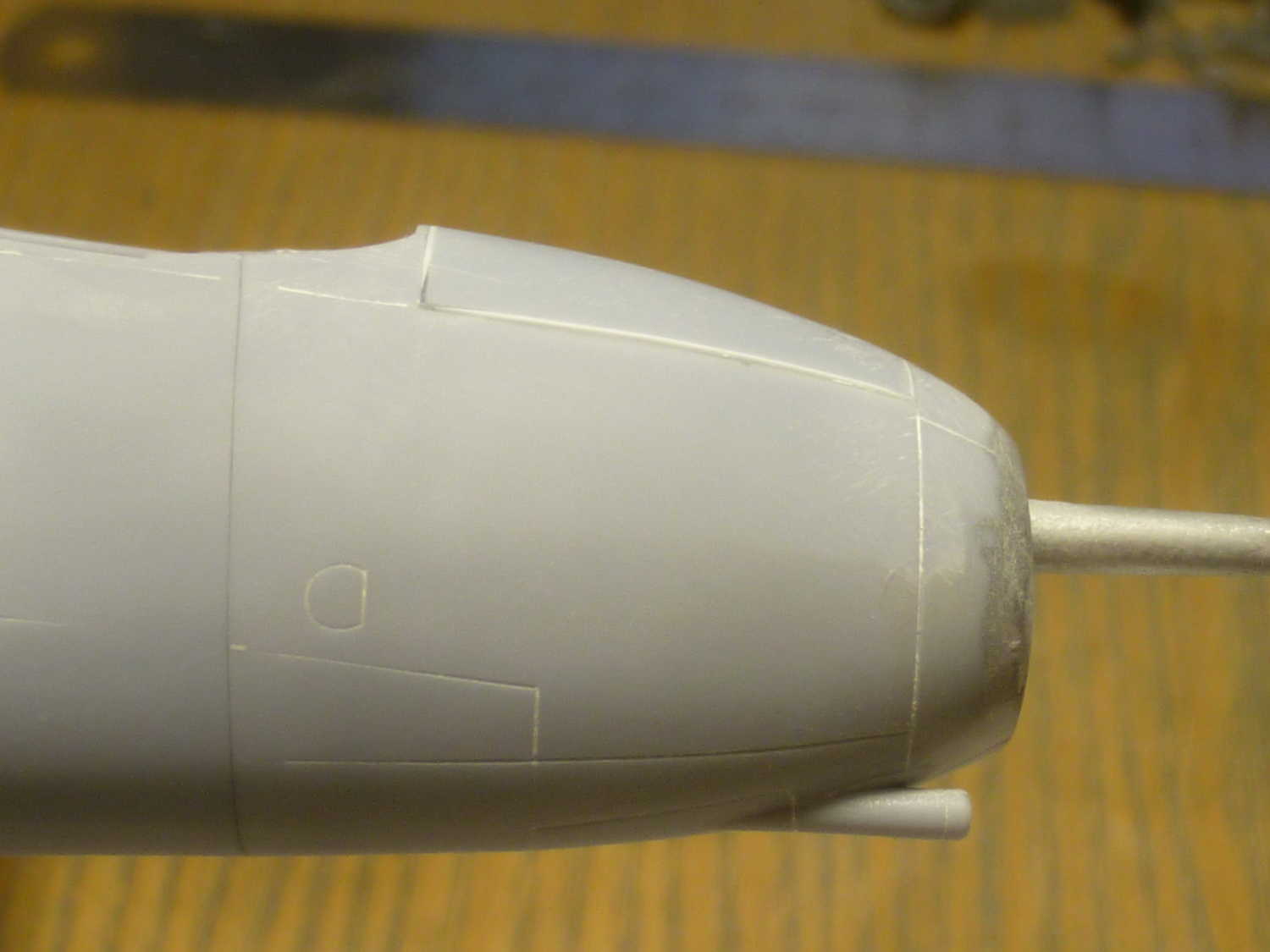

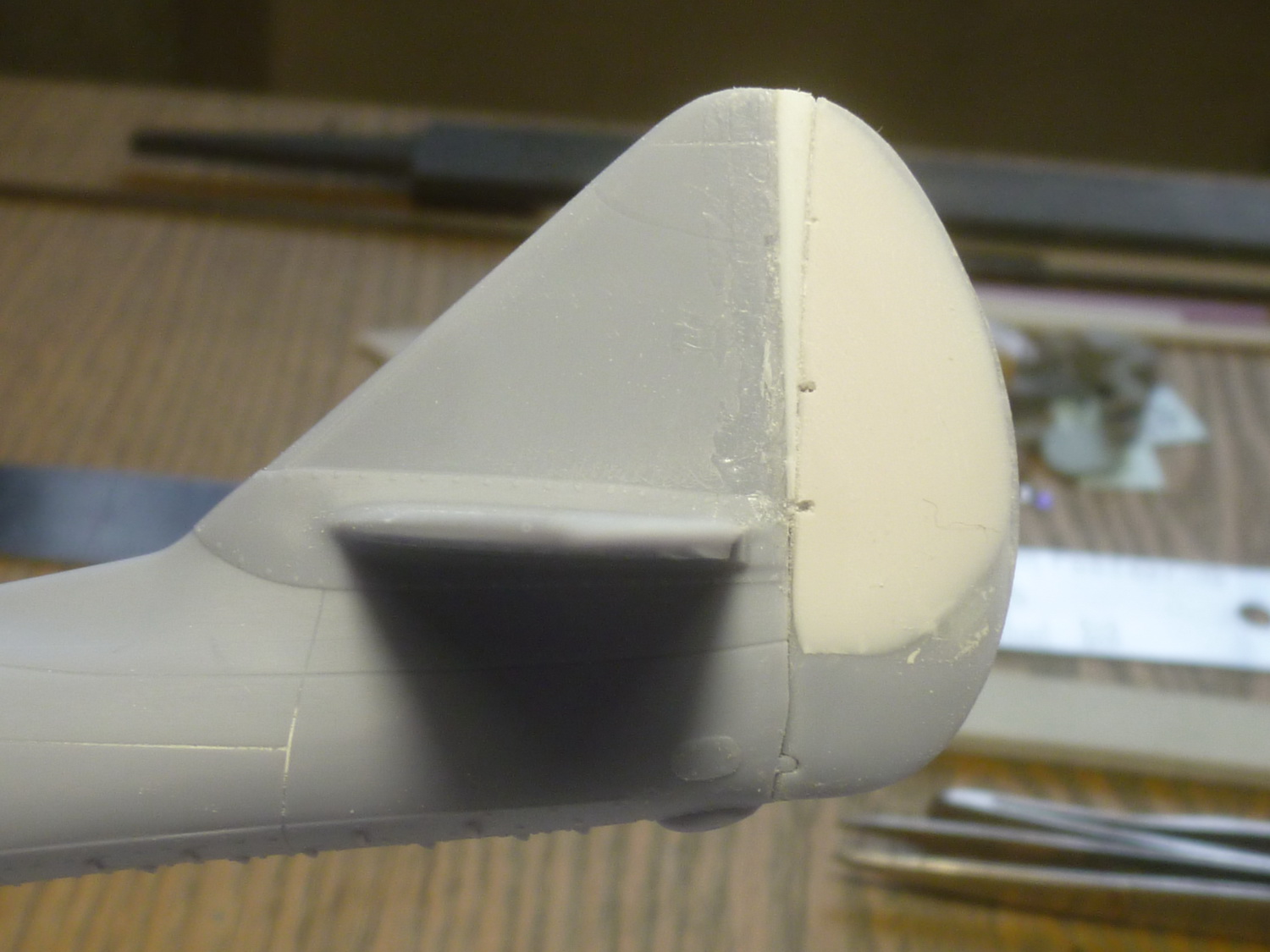

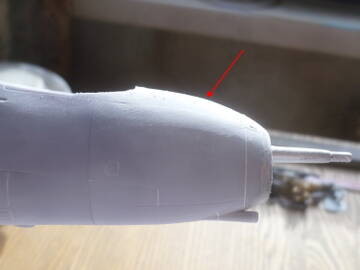

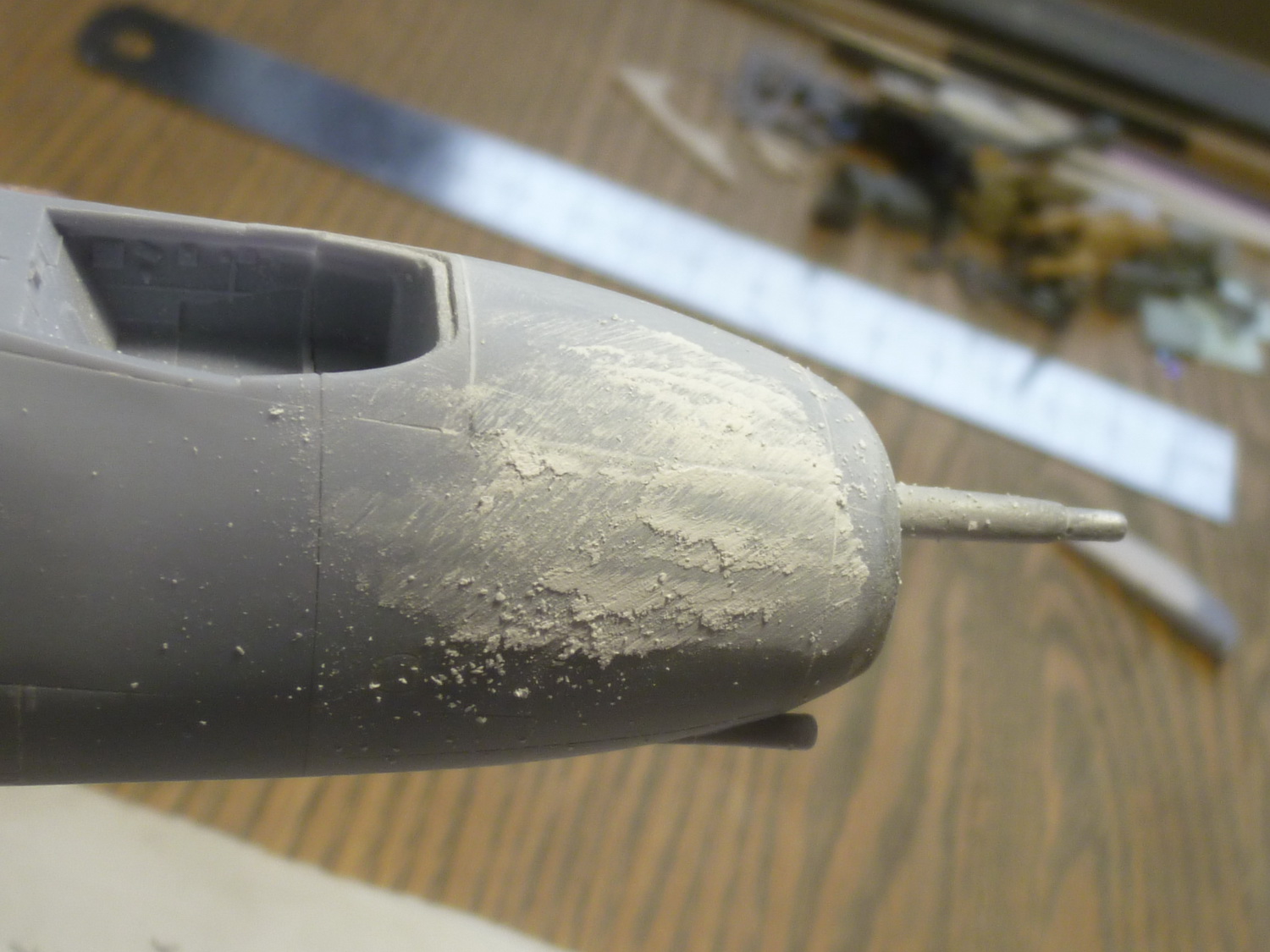

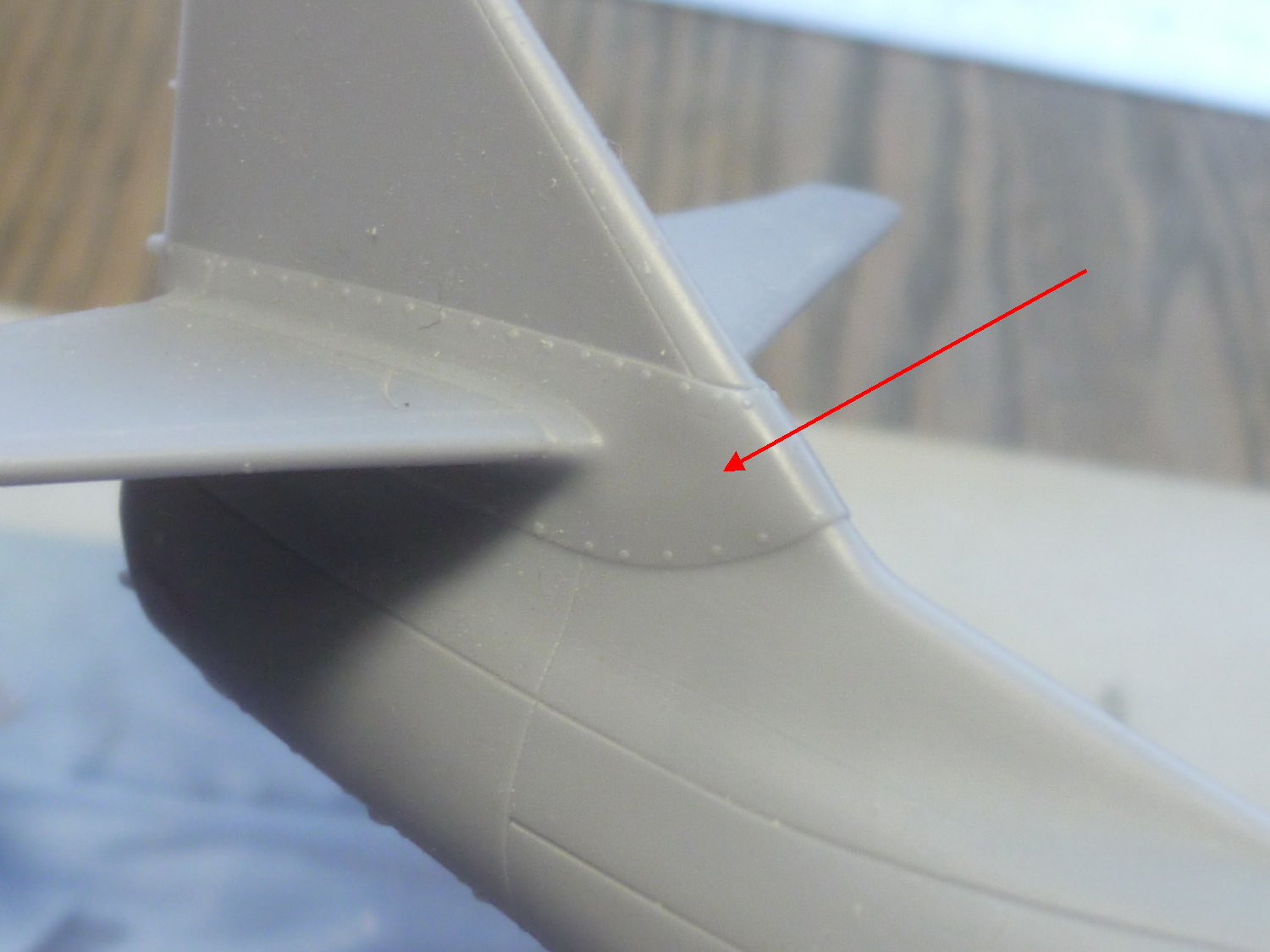

Покрутил обточенную морду и увидел ещё пару "горбиков", сточил. Теперь более похоже на истину. К килю приклеил обточенный до конуса кусок пластика, толщина в верхней его части около 1,8мм. Подогнал посадочное место под РН, приклеил его и сточил вклеенный кусочек до профиля РН. Потом зашпатлевал и при обработке выяснилось, что толщина зализа стабилизатора в передней части киля излишняя. Немного снял, снова подшпатлевал и после обработки намазал грунтовку кистью.

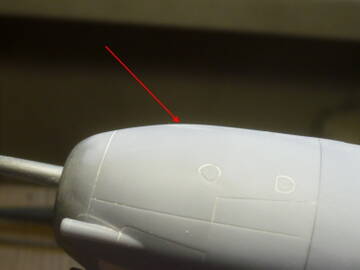

https://forumupload.ru/uploads/0014/f6/ef/4/t234674.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t210154.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t299078.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t575346.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t254950.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t15319.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t127772.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t609387.jpg

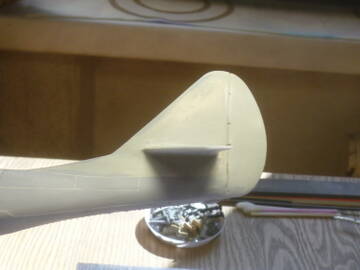

Сегодня с утра подшлифовал и вот что получилось.

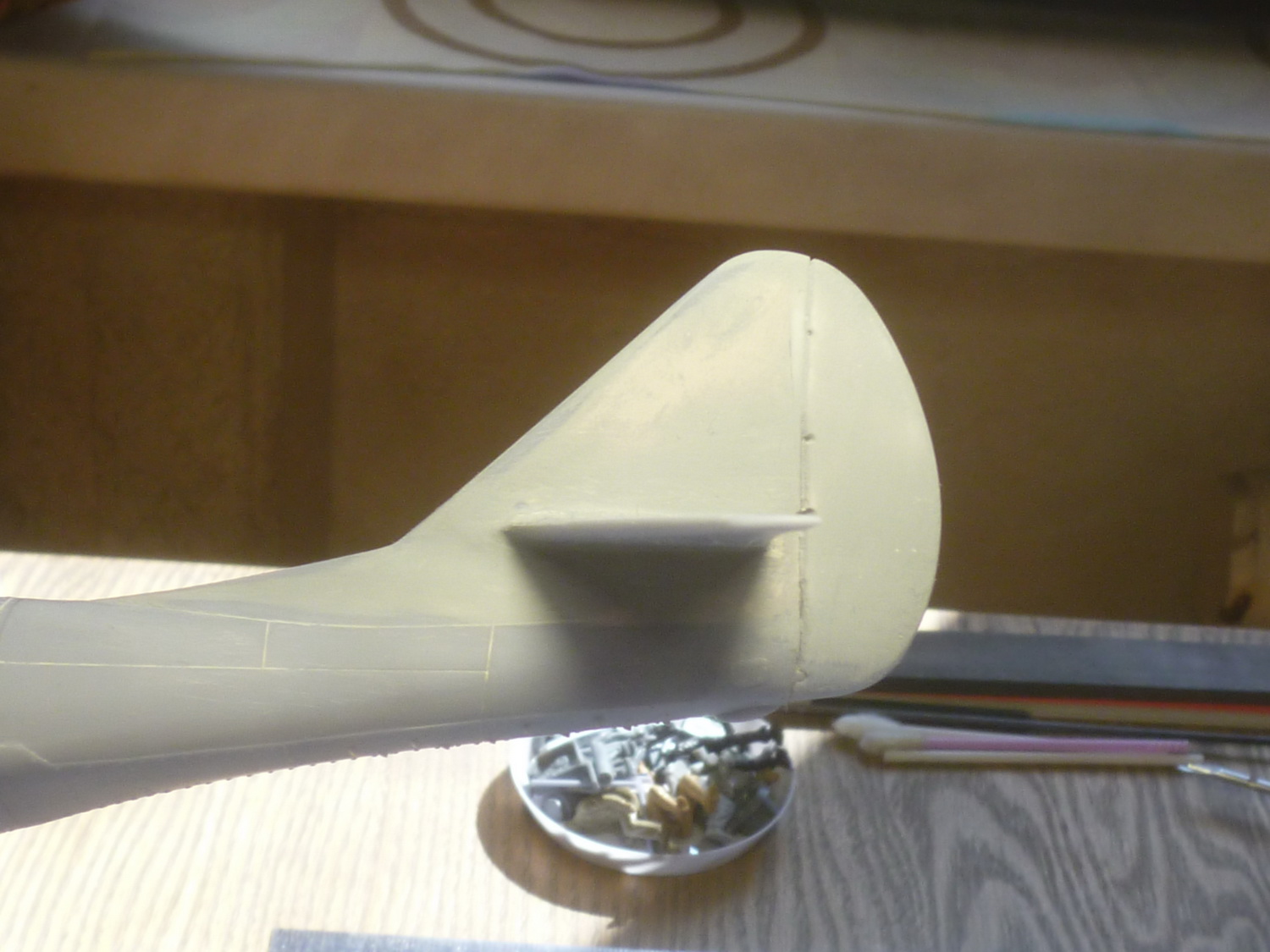

https://forumupload.ru/uploads/0014/f6/ef/4/t454069.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t180223.jpg

0

37

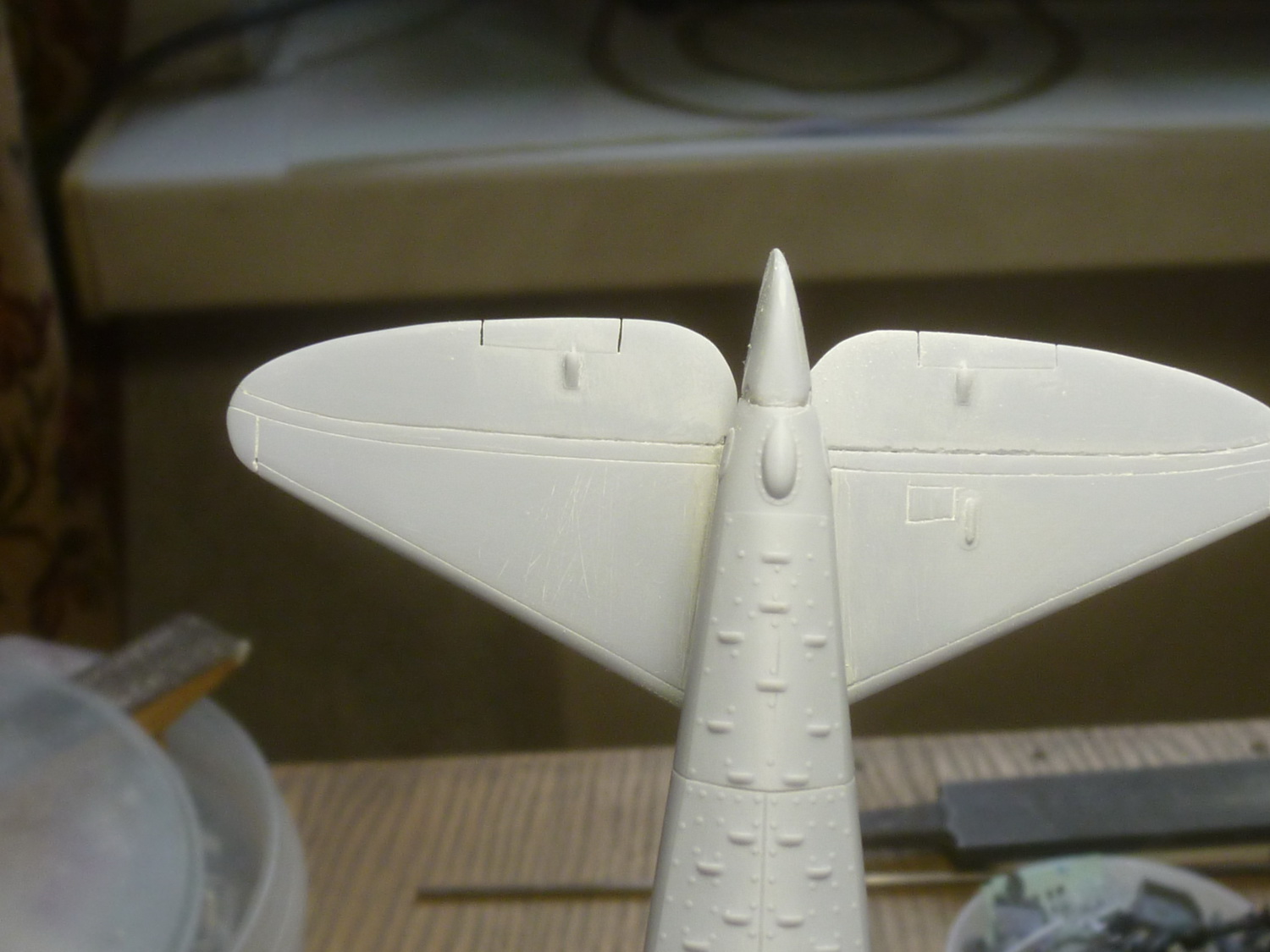

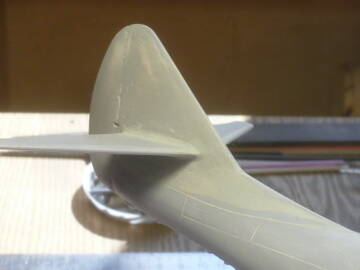

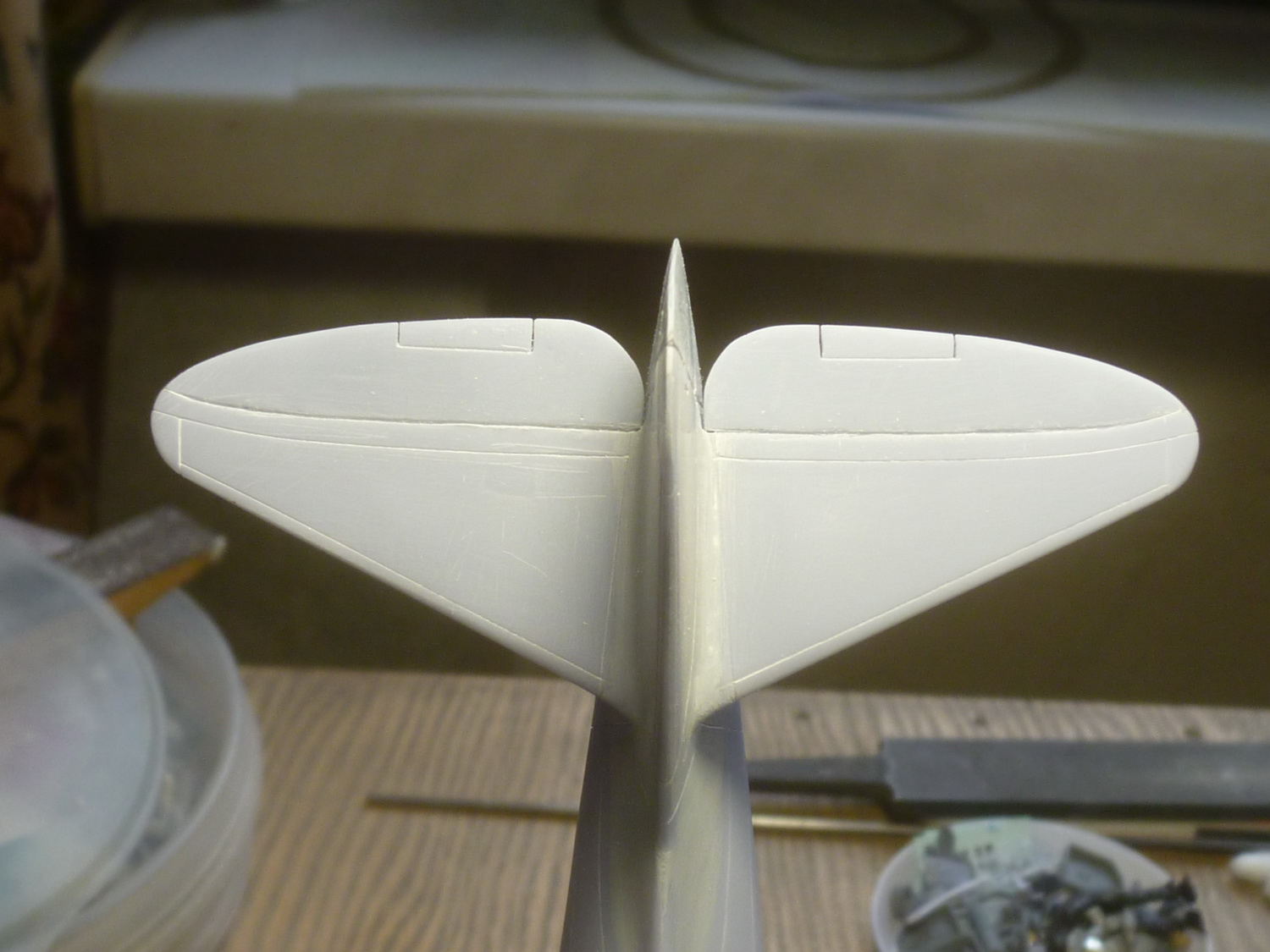

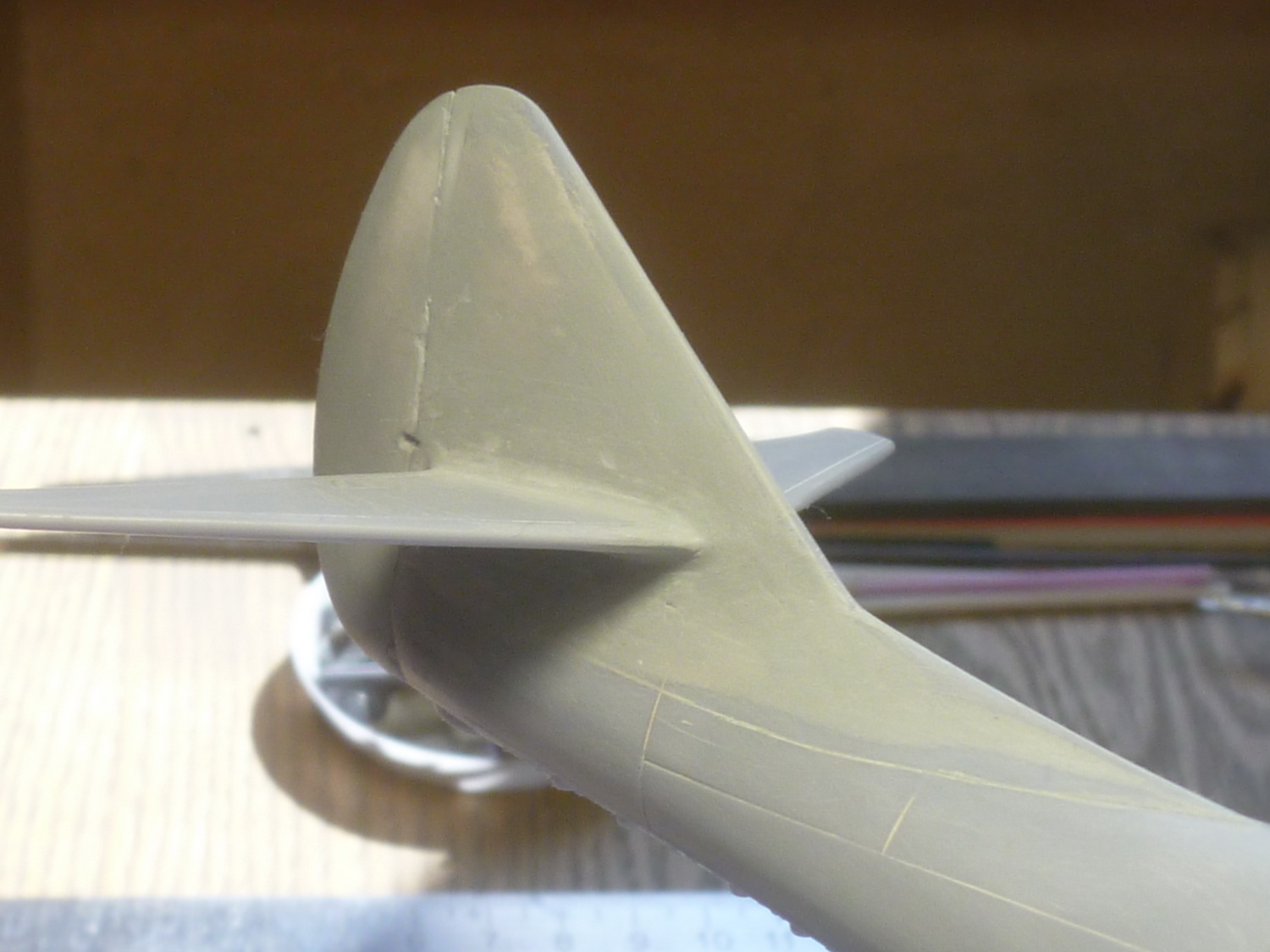

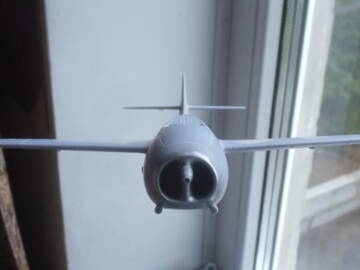

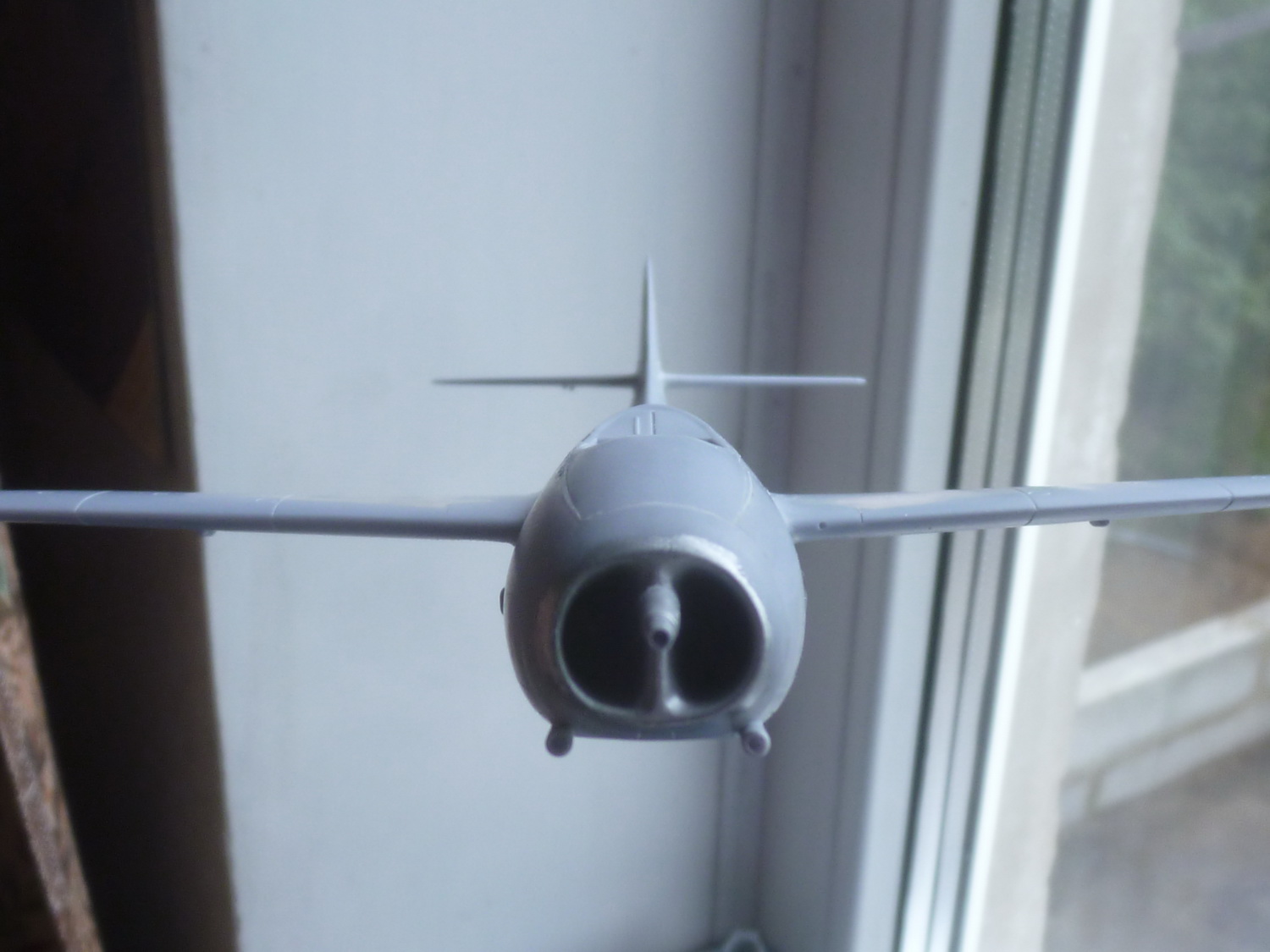

В очередной, уже пятый раз по счёту :tired: , подправил стабы в кипятке и приклеил РВ. Что будет - то будет!

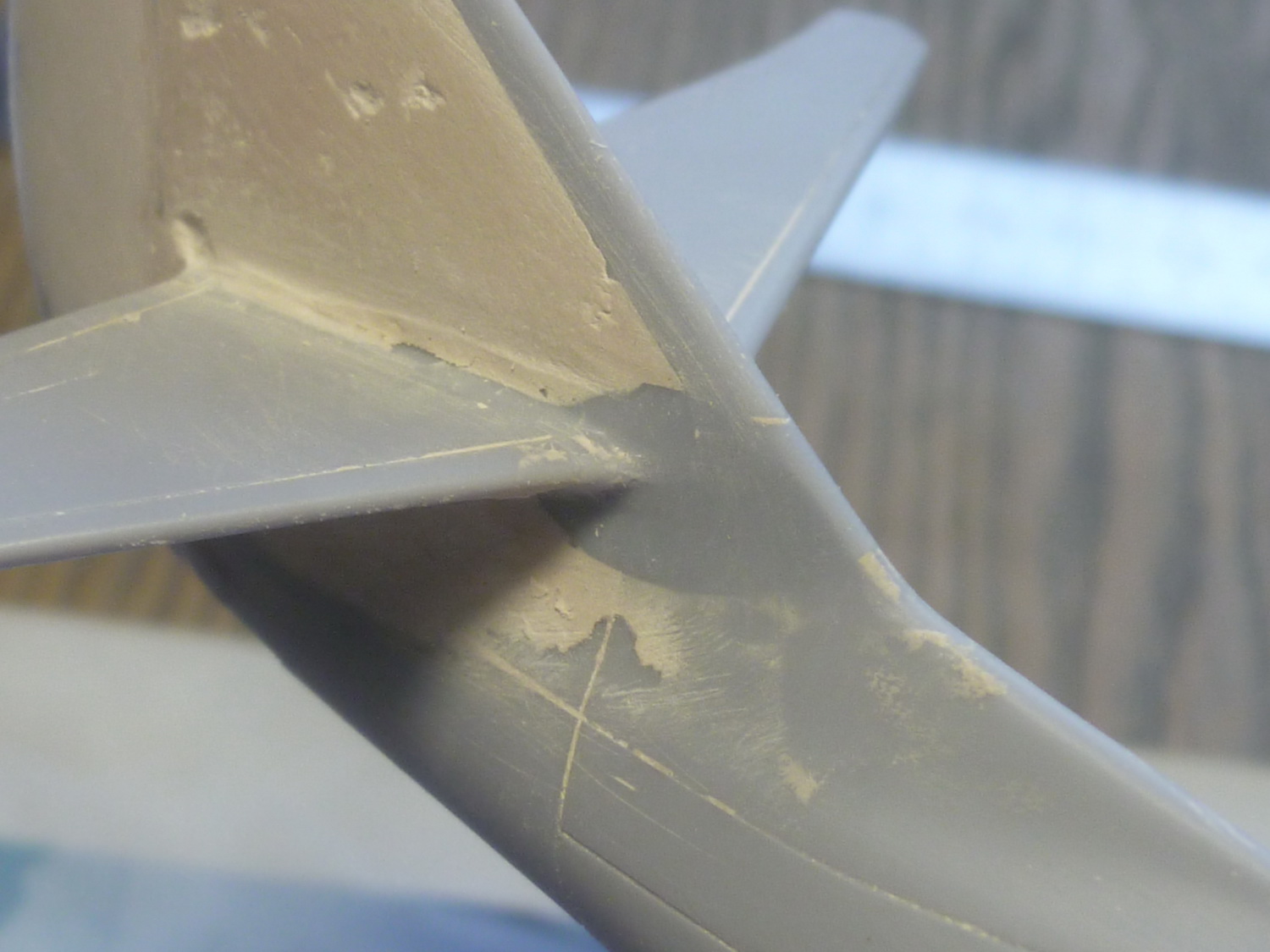

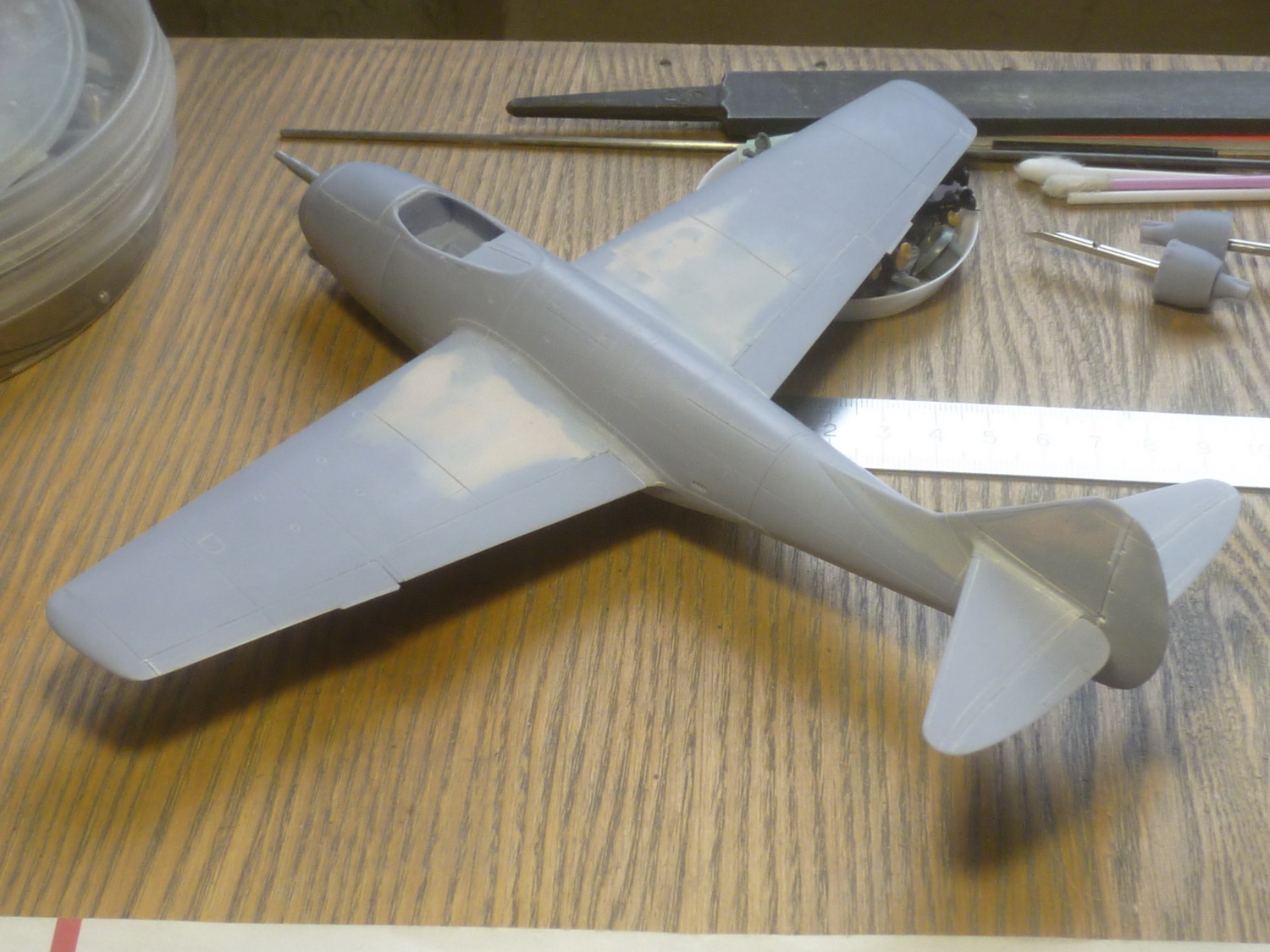

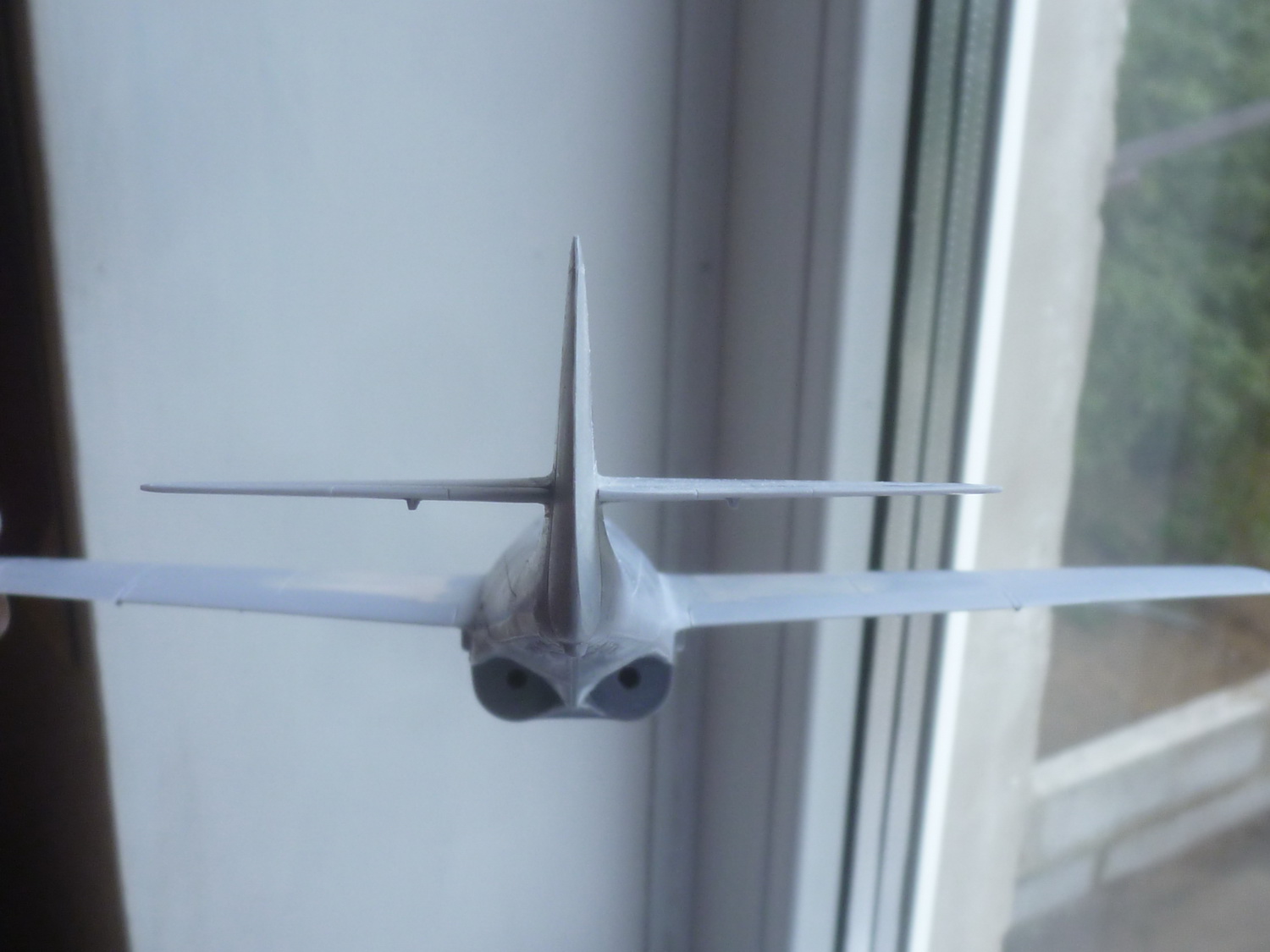

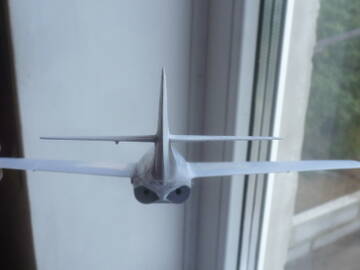

Обработал, подправил расшивку. Осталось ещё на морде поправить и зализы на крыле. Потом буду серебрянкой автомобильной задувать.
https://forumupload.ru/uploads/0014/f6/ef/4/t211452.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t515168.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t278603.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t403475.jpg

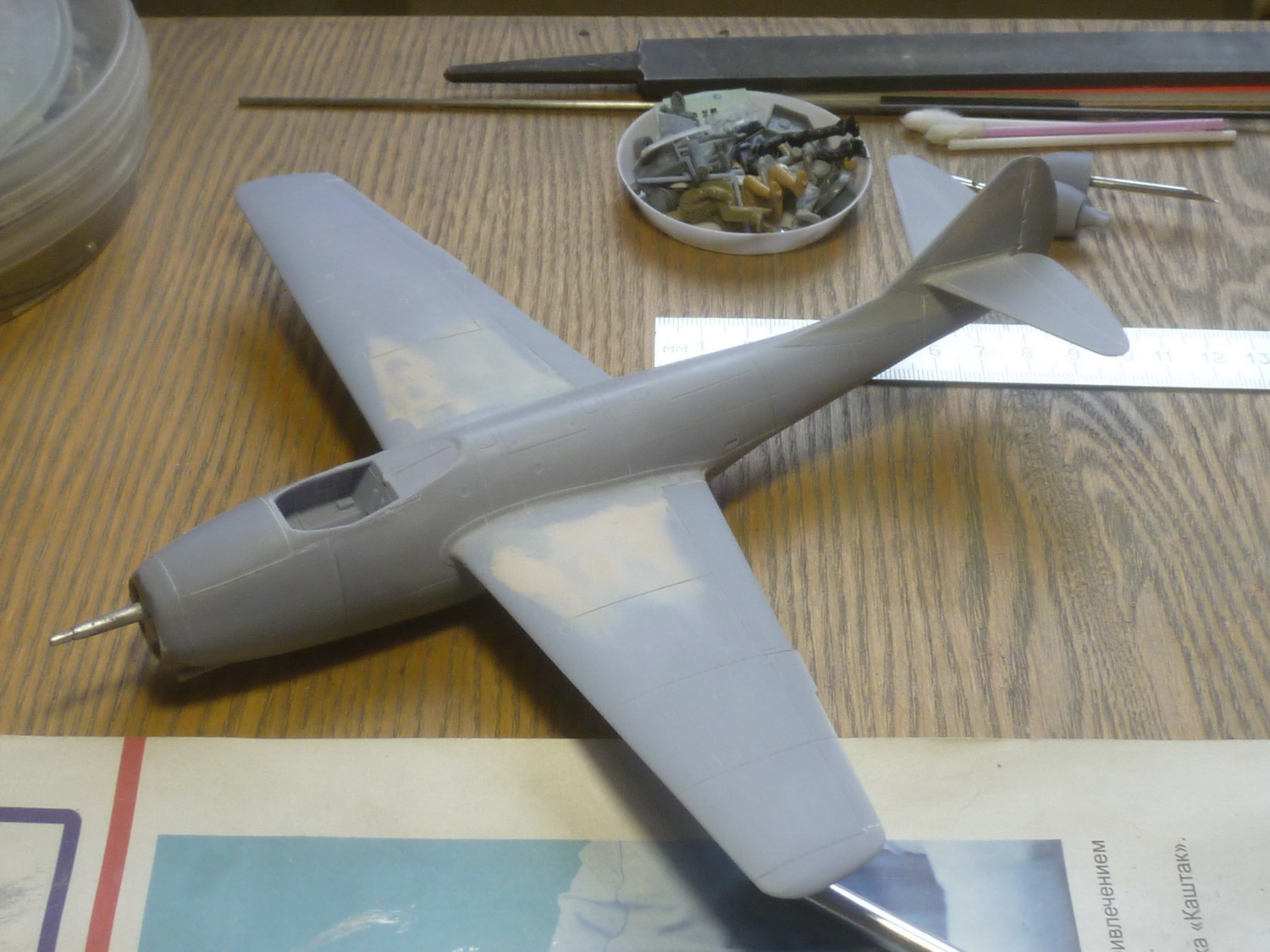

https://forumupload.ru/uploads/0014/f6/ef/4/t713394.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t658440.jpg

0

38

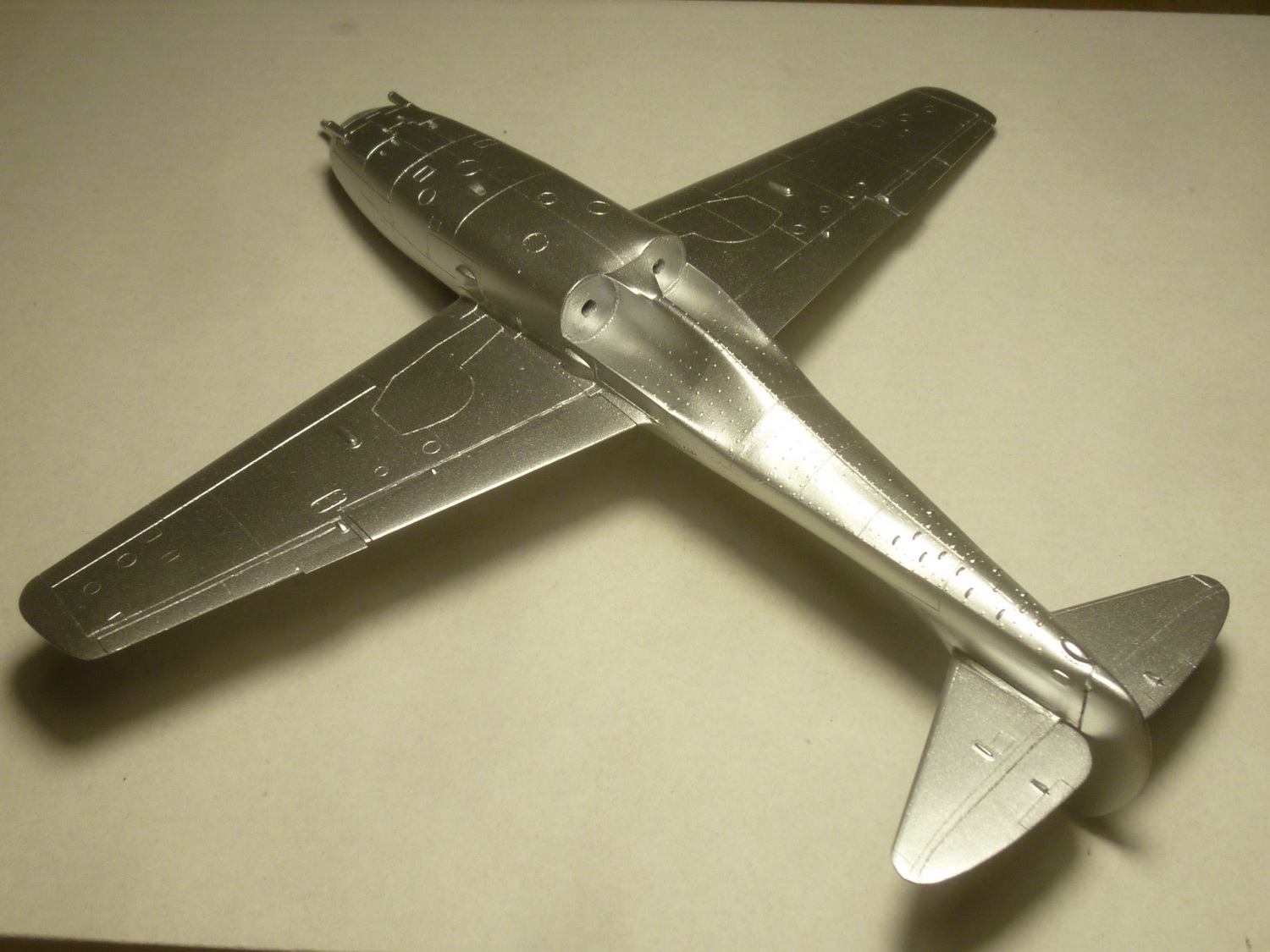

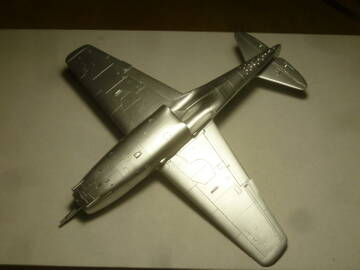

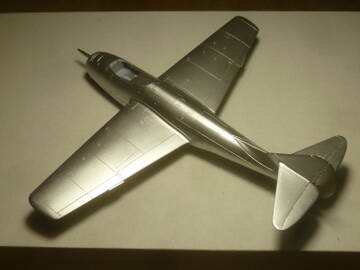

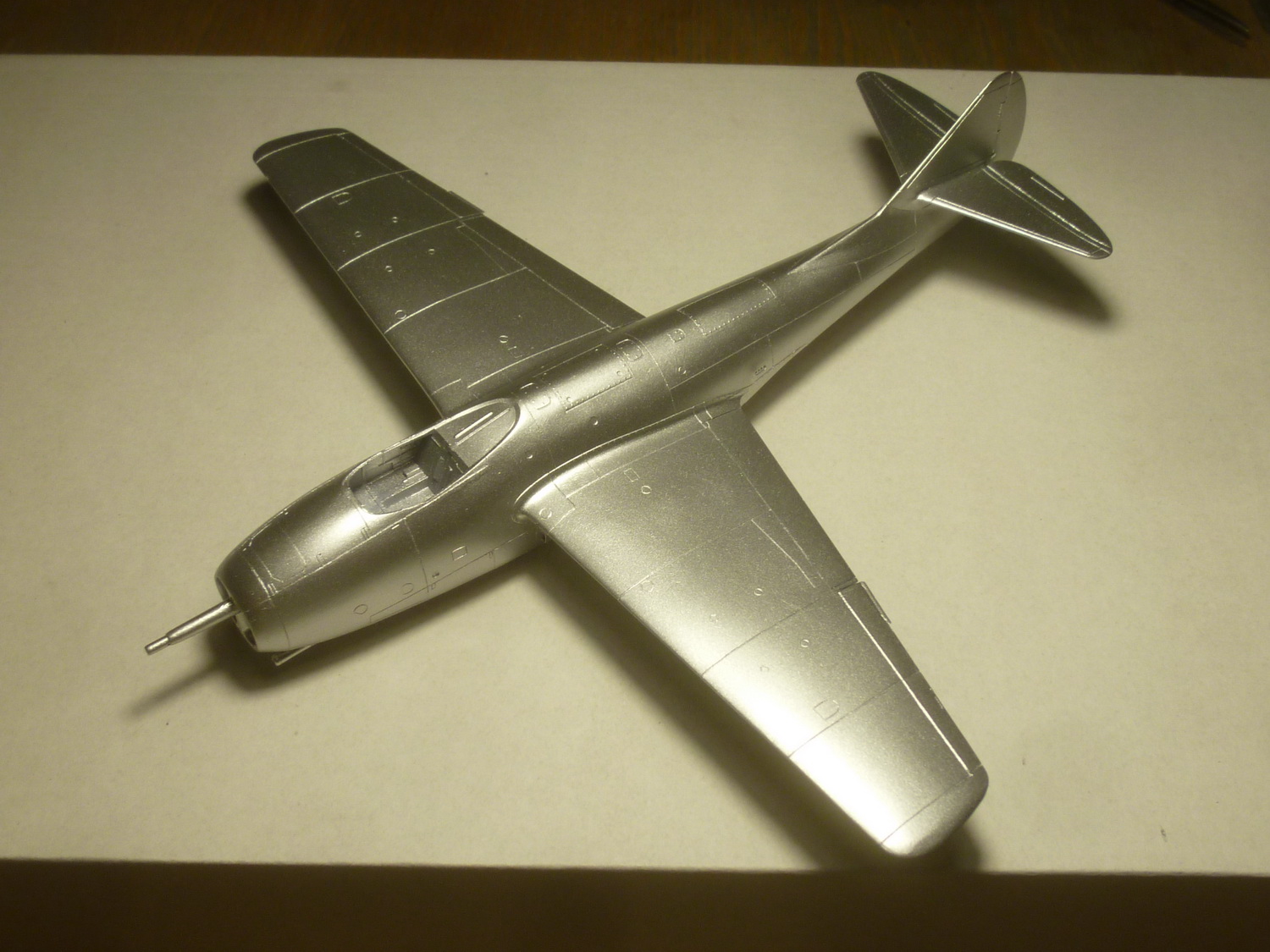

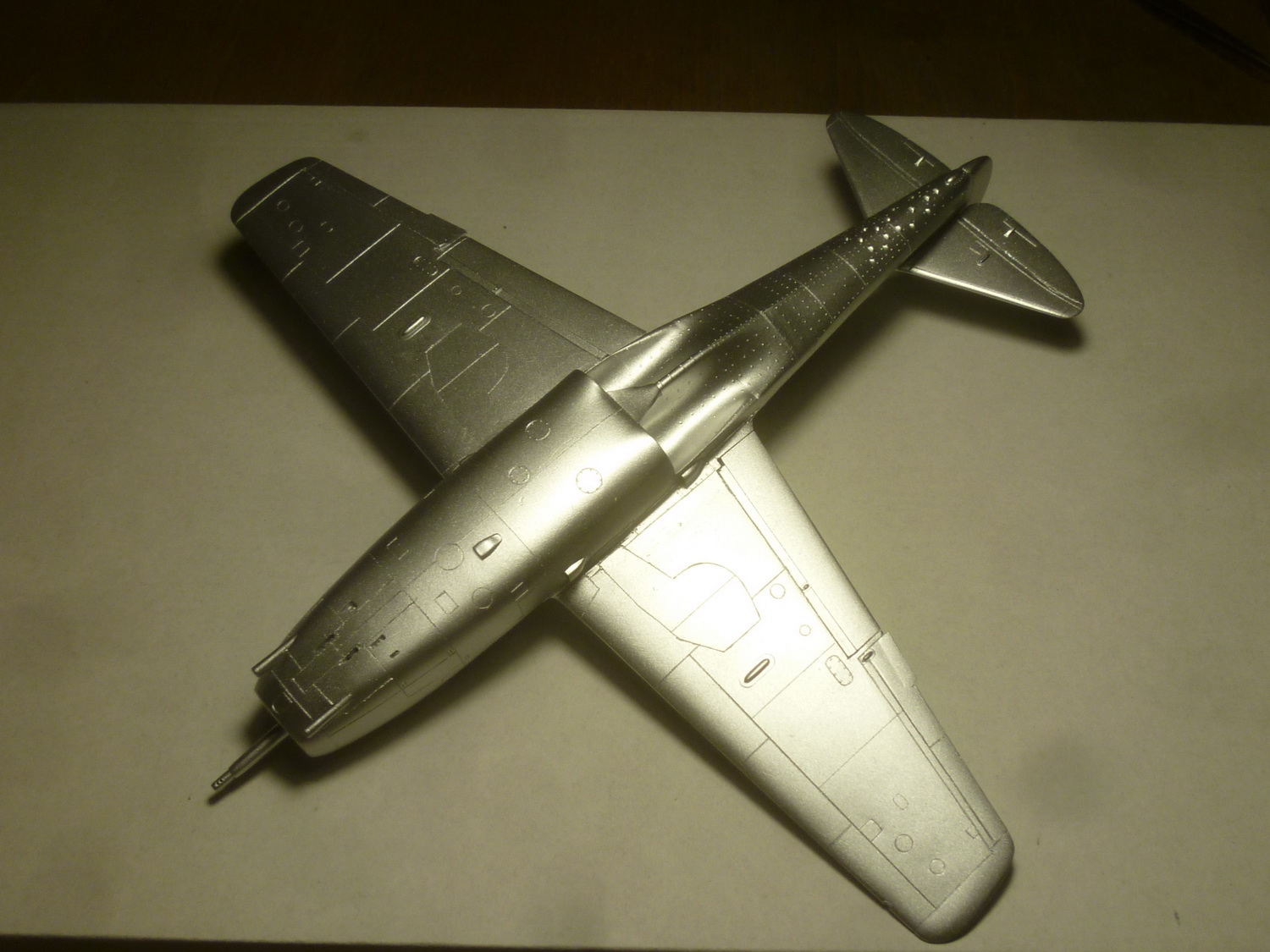

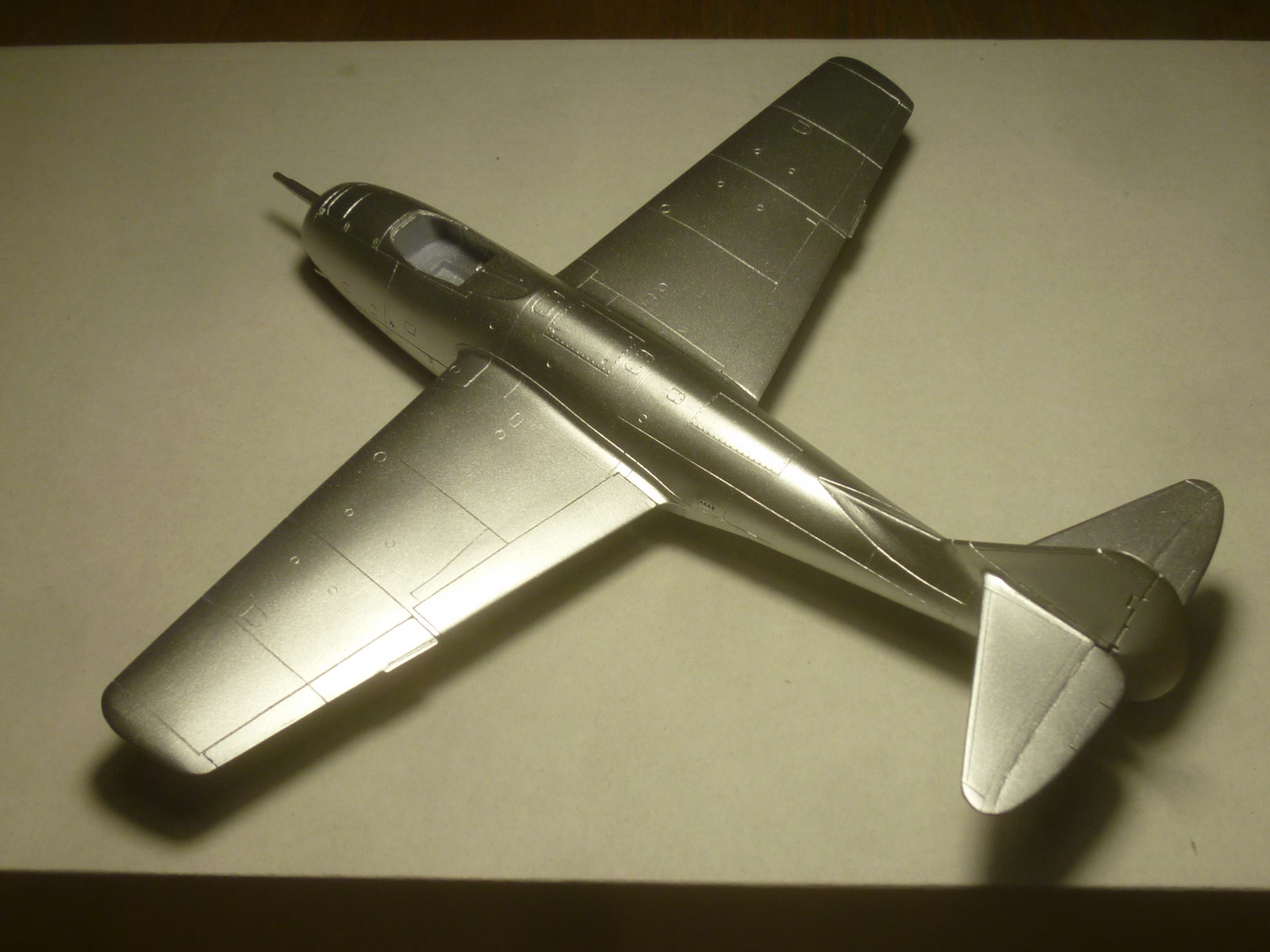

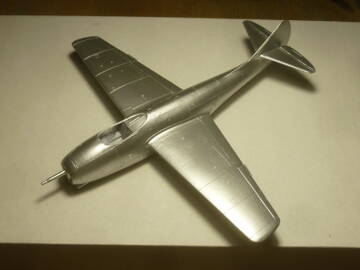

Задул серебрянкой, очень даже сносно получилось.
https://forumupload.ru/uploads/0014/f6/ef/4/t254228.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t233194.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t503785.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t721656.jpg

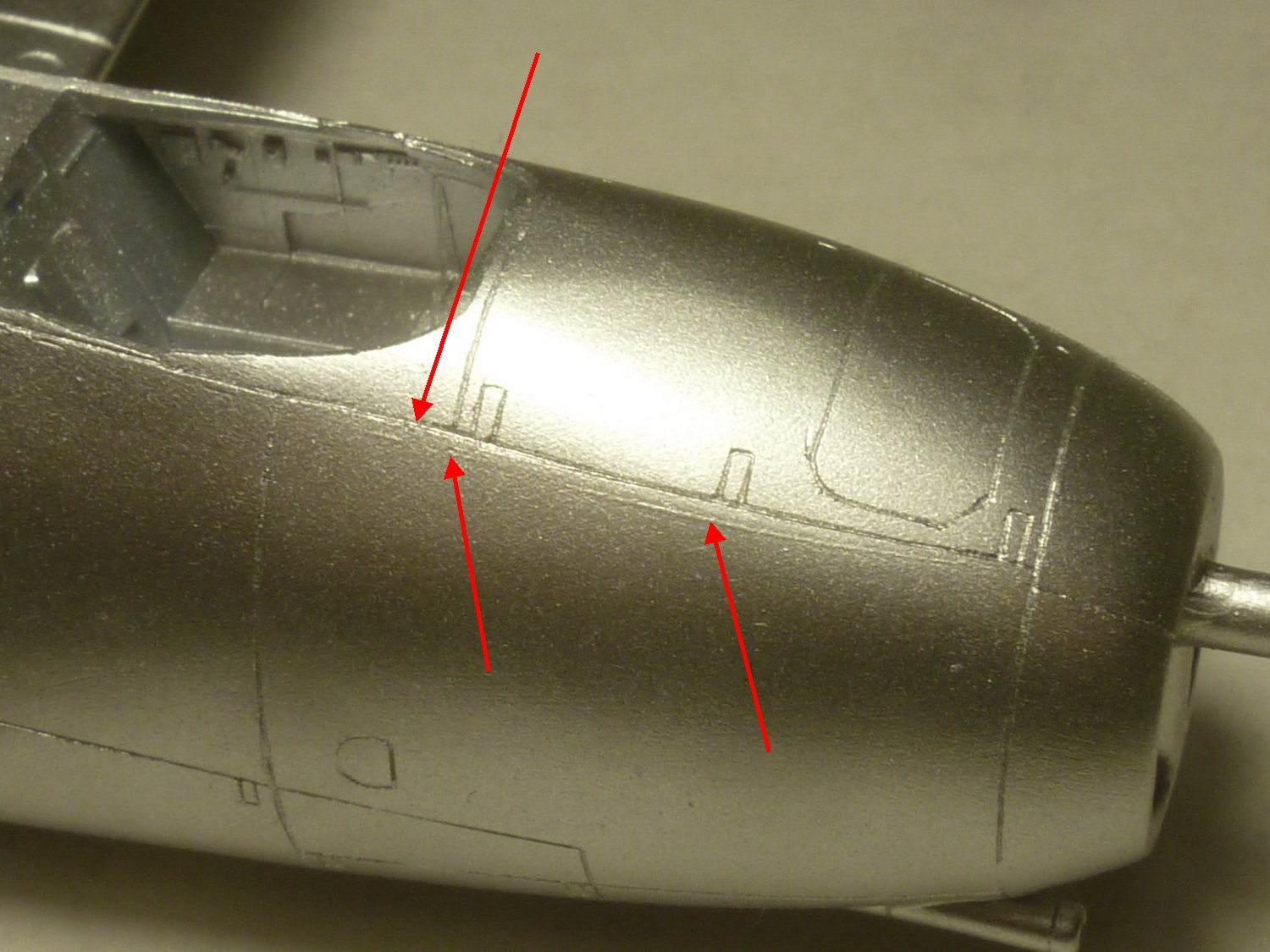

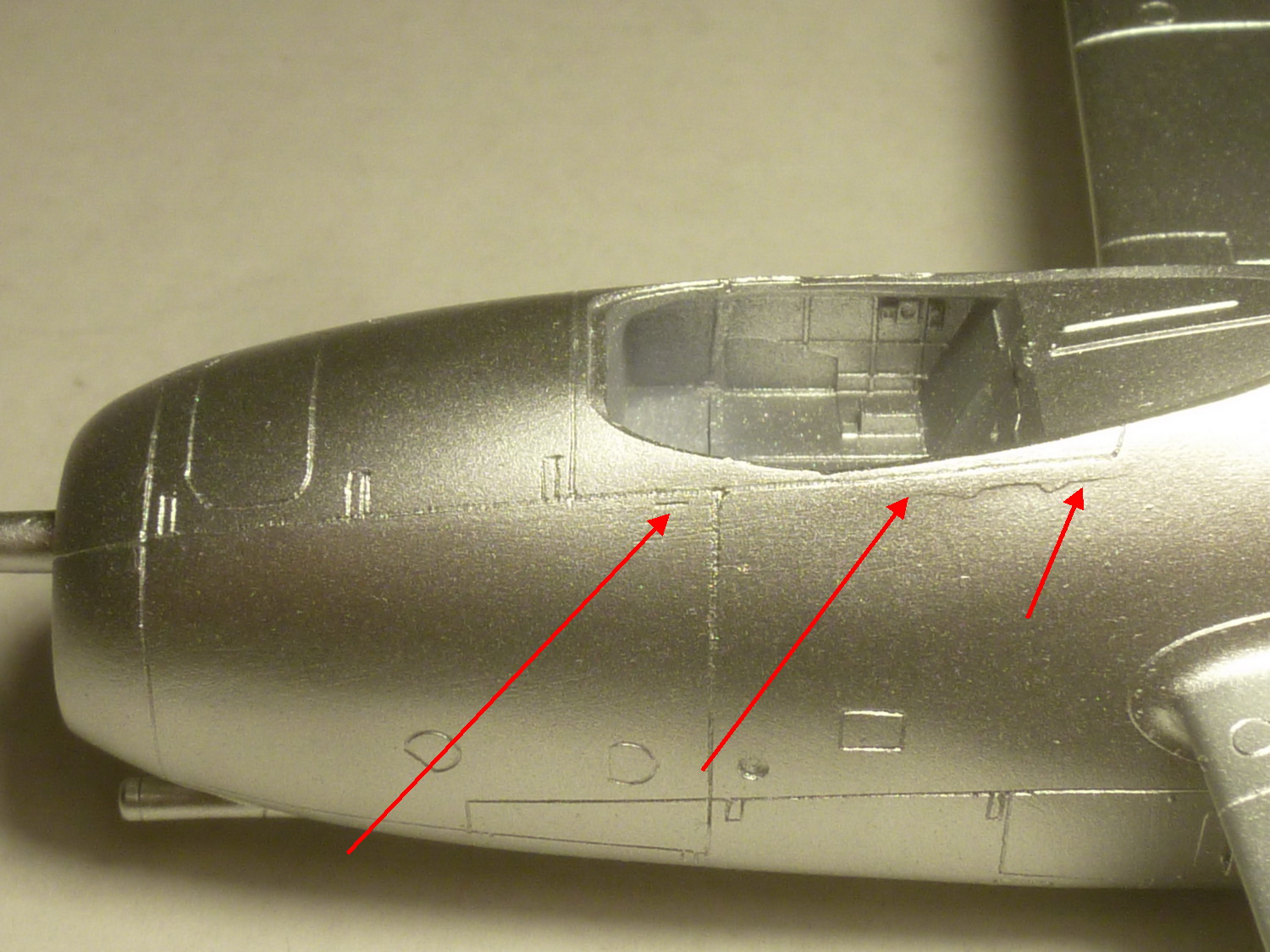

Но мелкие недочёты всё равно имеются - проглядывает старая неточная расшивка на морде и слегка "вильнула" новая, исправлю. Недошпаклевал фюзель под фонарём...
https://forumupload.ru/uploads/0014/f6/ef/4/t899458.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t282613.jpg

0

39

Красиво!

0

40

К великому сожалению, форум опять начал "глючить" и я не могу загрузить картинки... :(
Но после краткосрочного отпуска и "вкатывания" в рабочую колею работа над моделью продолжена.
Откорректированы недочёты и осталась только кабина. :rolleyes:

0

41

Альберт, привет! Сейчас пробовал картинку вставить - получилось, может это у тебя лимит? Если что кинь мне на почту, я выложу. ndrey-novikov@mail.ru
https://forumupload.ru/uploads/0014/f6/ef/45/t952429.jpg

Отредактировано andrey - 58 (Понедельник, 11 сентября, 2023г. 14:29:03)

0

42

Привет, Андрей!
Спасибо за предложение. :glasses:
ДА, ЭТО У МЕНЯ ЛИМИТ!
Но с моими объёмами выкладывания твоё предложение проблемы не решит.
Та же самая проблема у Олега Анатольевича и, скорее всего, скоро появится у дядь Лёни (он ещё пока с дачи не вернулся на ПМЖ).
Тут надо с ресурсом решать... :question:

0

43

Ну я попробовал.... Но еслиф чо - пишыте... ^^

0

44

andrey - 58 написал(а):

Но еслиф чо - пишыте...

Спасибо за предложение, Андрей!
Если ничего не решится, обязательно обращусь. :glasses:

0

45

:cool:

0

46

Альберт , по фото - (если с форумом ничего не придумал)- заведи облако, кинь сюда ссылку и размещай фото там....

0

47

Друзья, напоминаю, что в воскресенье (вчера!!!!) у Альберта был день рождения! Не забываем поздравлять мастера)))
А я, в качестве подарка, и строго выполняя его поручение, выкладываю снимки работы над изготовлением нового (геометрически правильного) фонаря кабины

Спасибо, Антон, за поздравление! :flag:

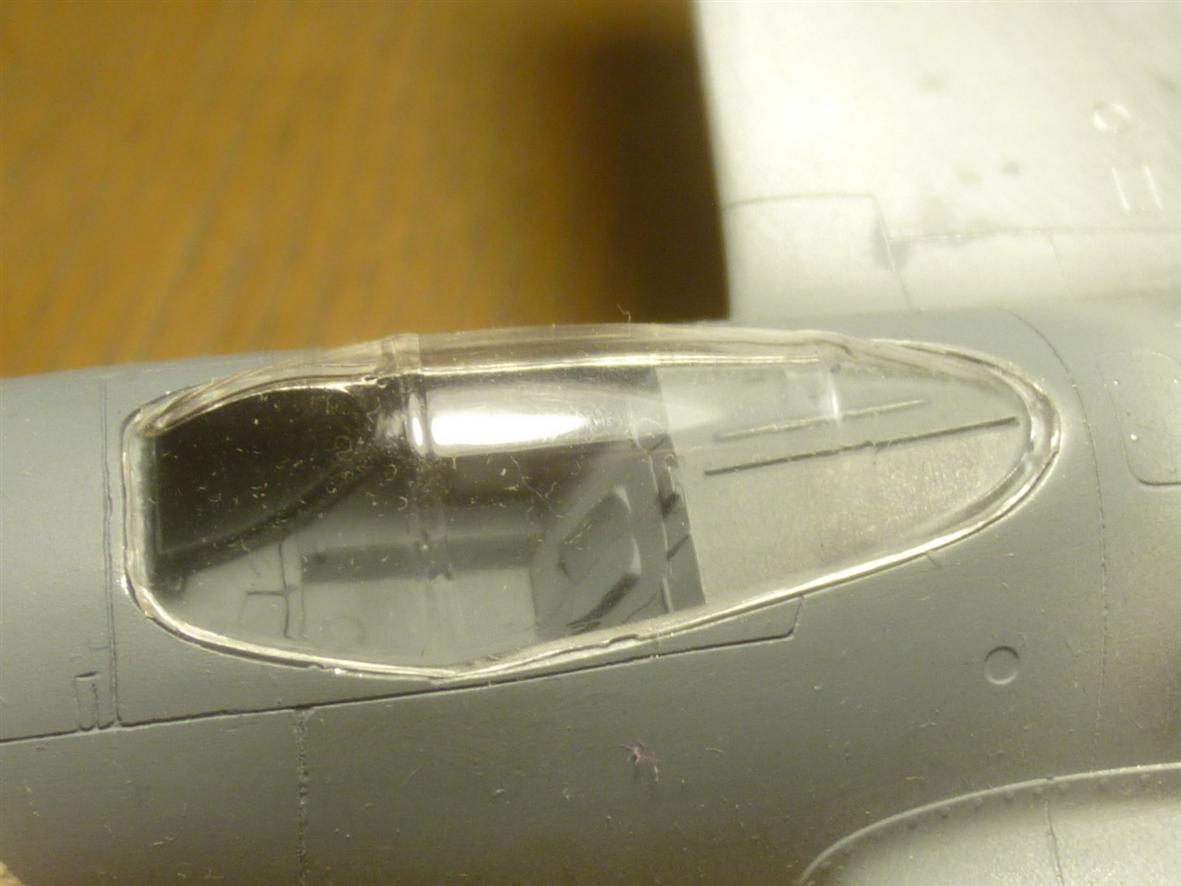

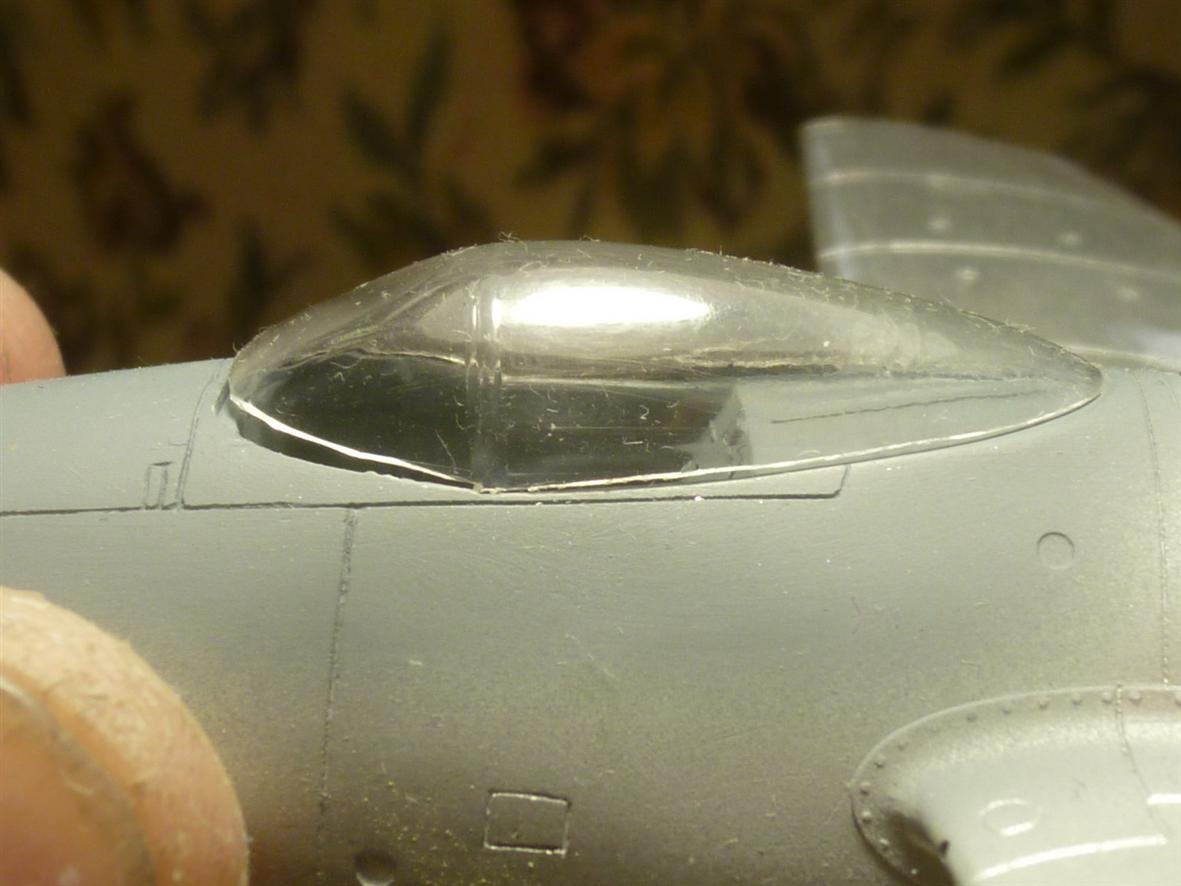

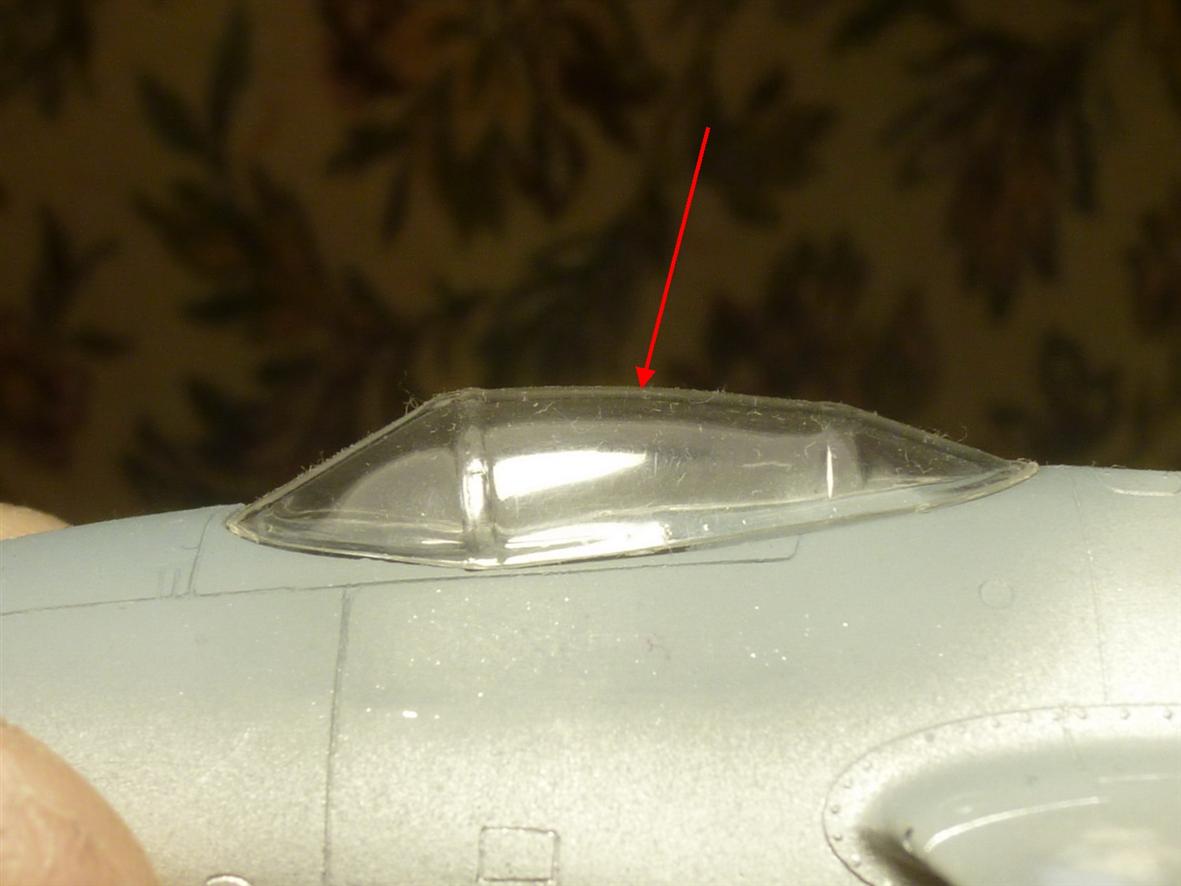

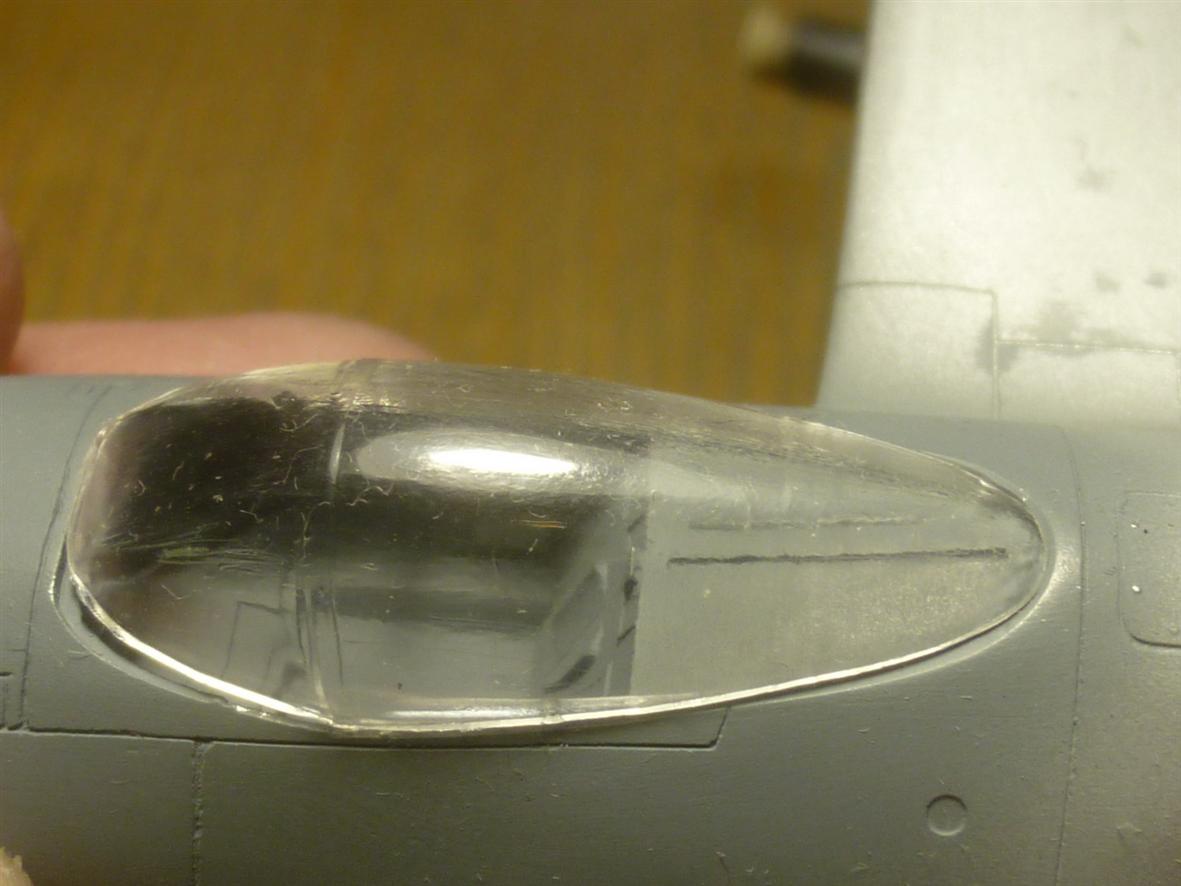

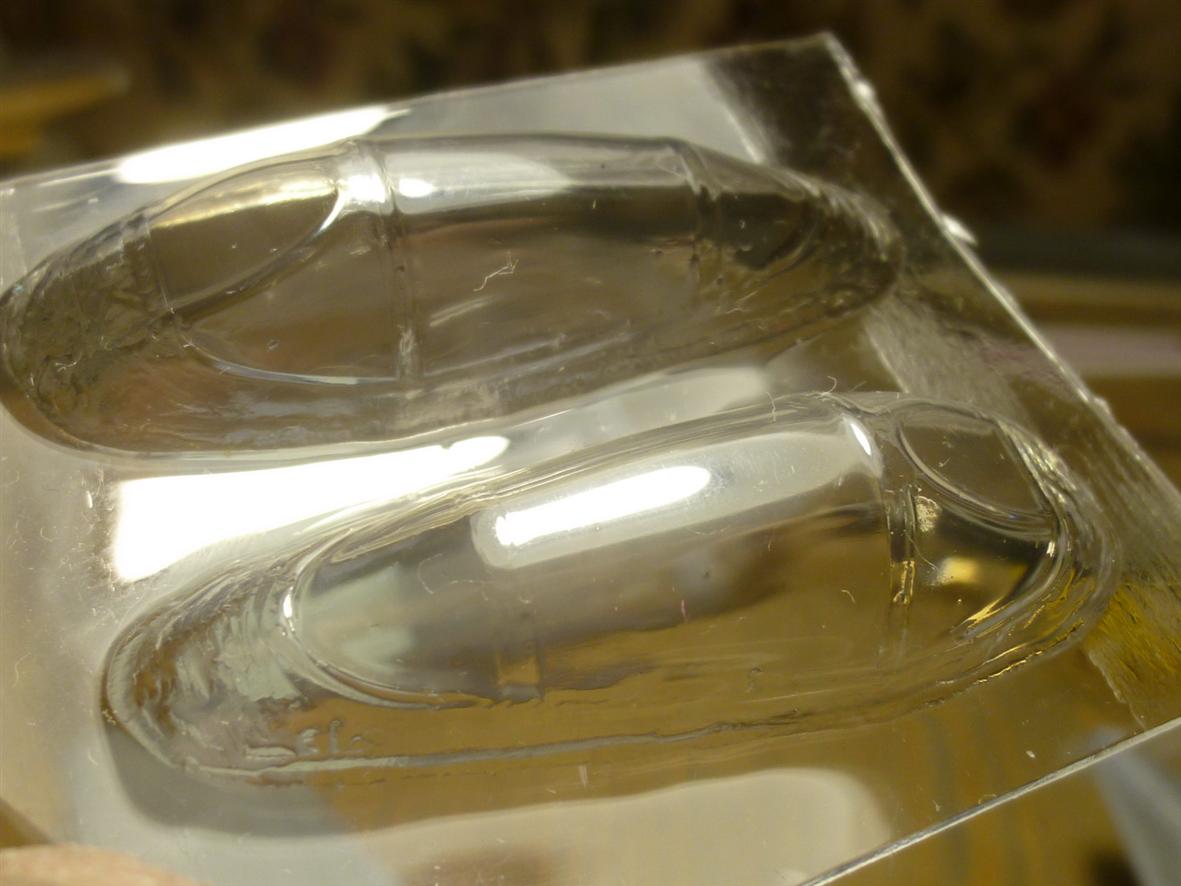

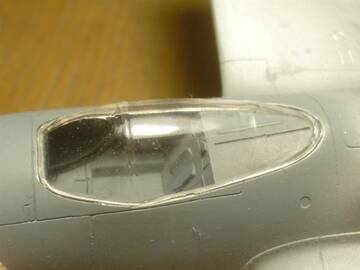

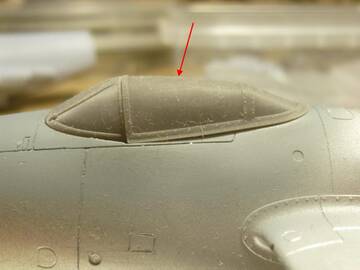

В модели идёт вакуумный фонарь из ПЭТГ пластика. Смотрится он здорово, но сдвижная часть почти прямая, что совершенно неверно!
https://forumupload.ru/uploads/0014/f6/ef/132/t682578.jpg
https://forumupload.ru/uploads/0014/f6/ef/132/t786297.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t70192.jpg

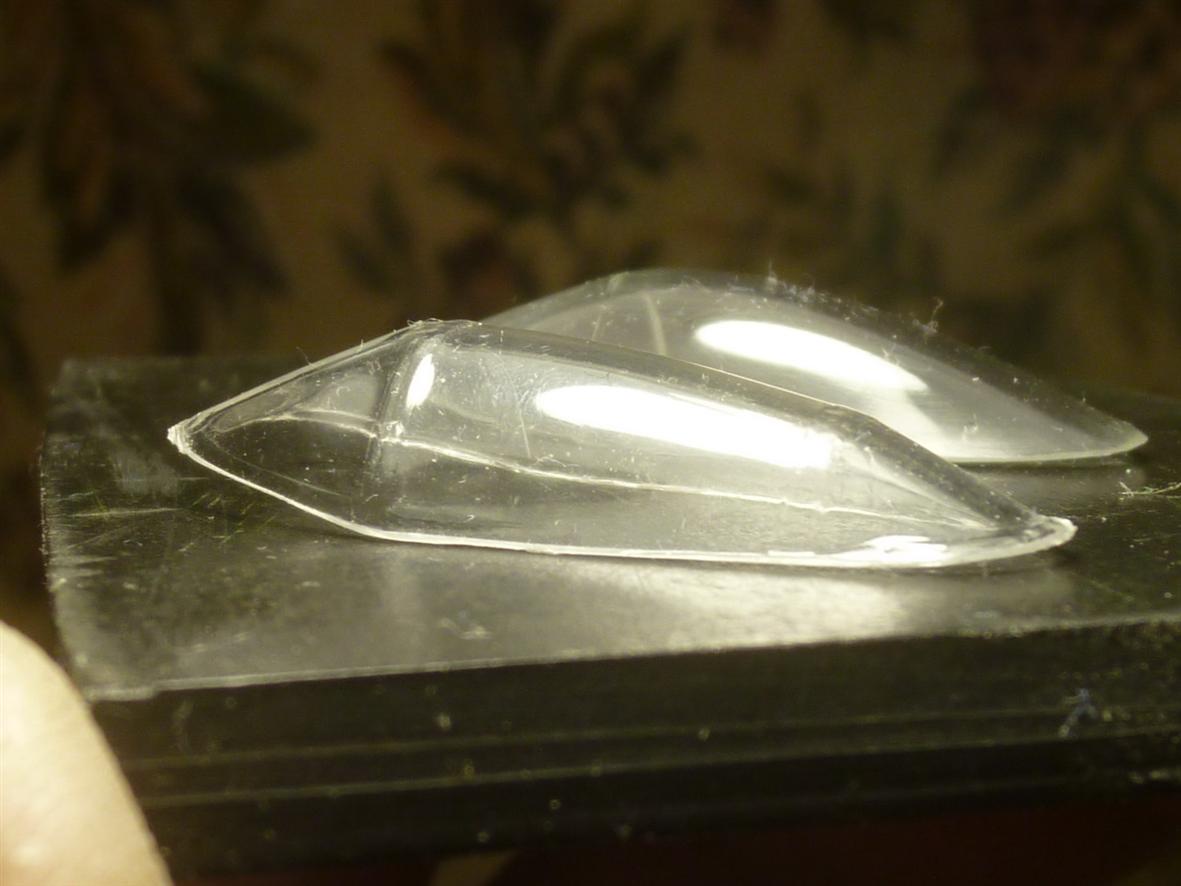

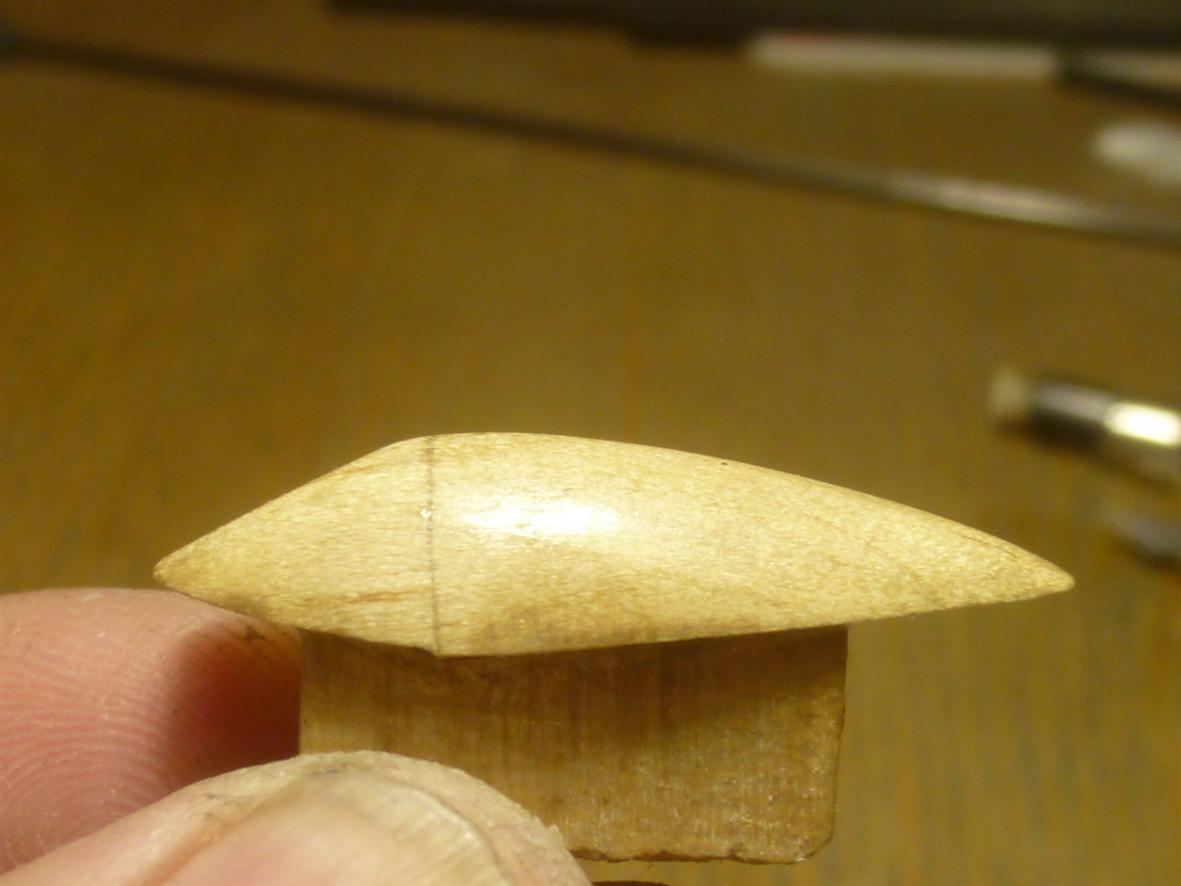

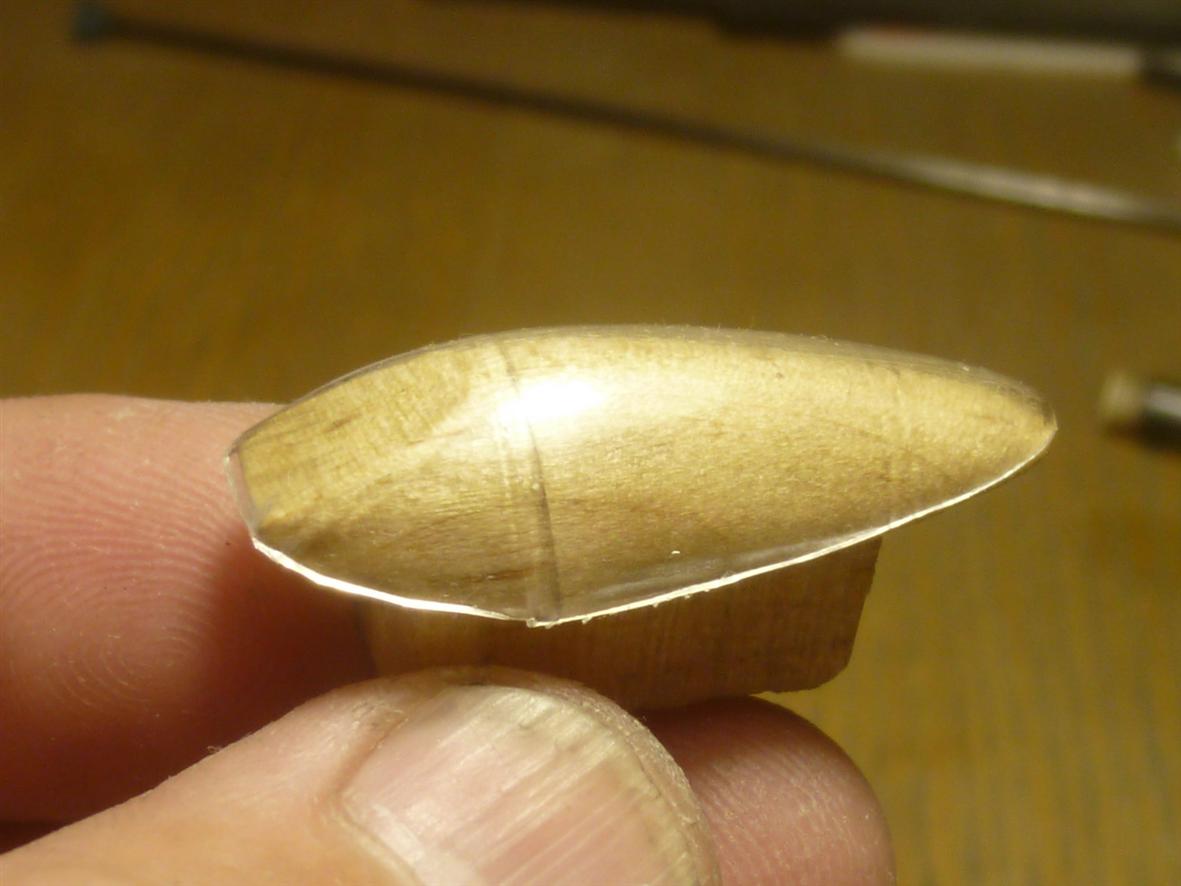

Попробовал сделать пуасон и исправить. После нагрева и давления он стал более правильным, но вылезла другая проблема - пуасон был неидеальным, а пластик этот не полируется, не шлифуется...
https://forumupload.ru/uploads/0014/f6/ef/132/t471241.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t543656.jpg
https://forumupload.ru/uploads/0014/f6/ef/132/t644377.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t576884.jpg

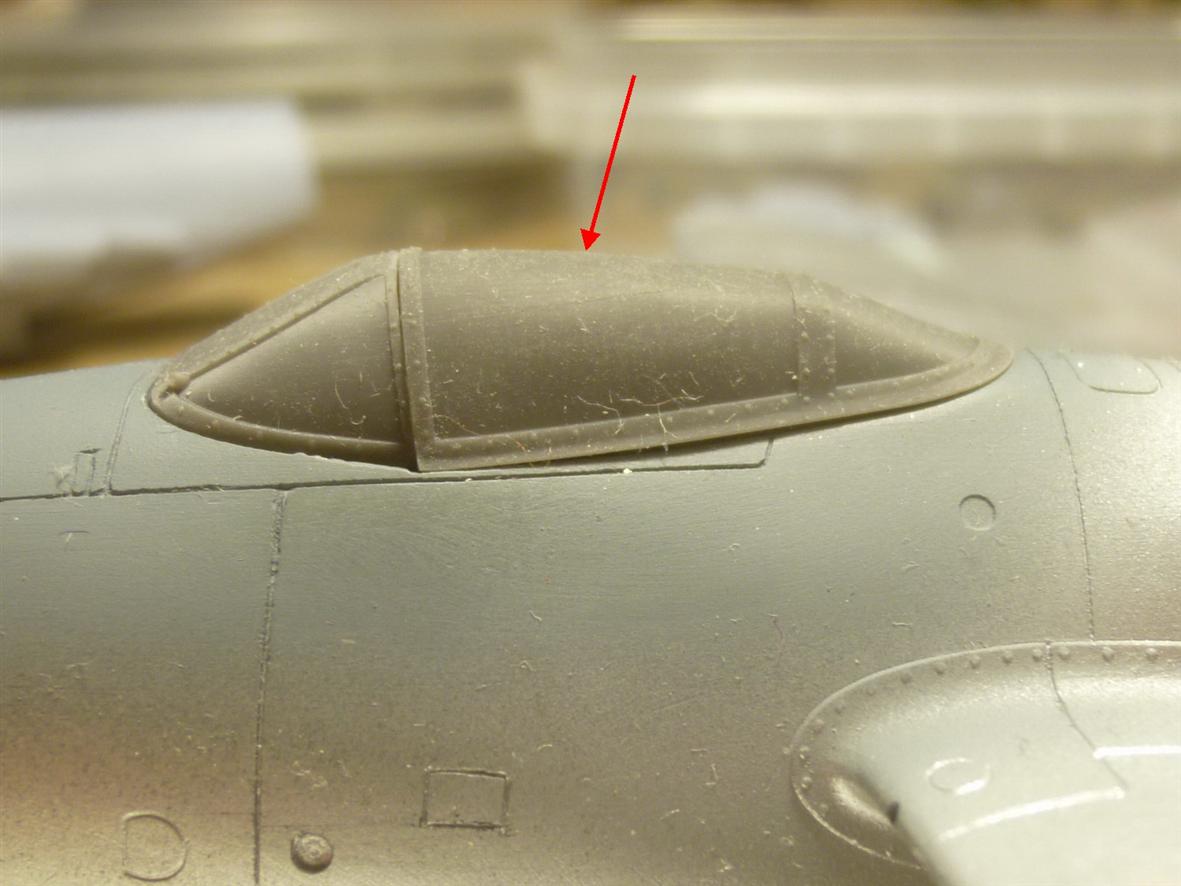

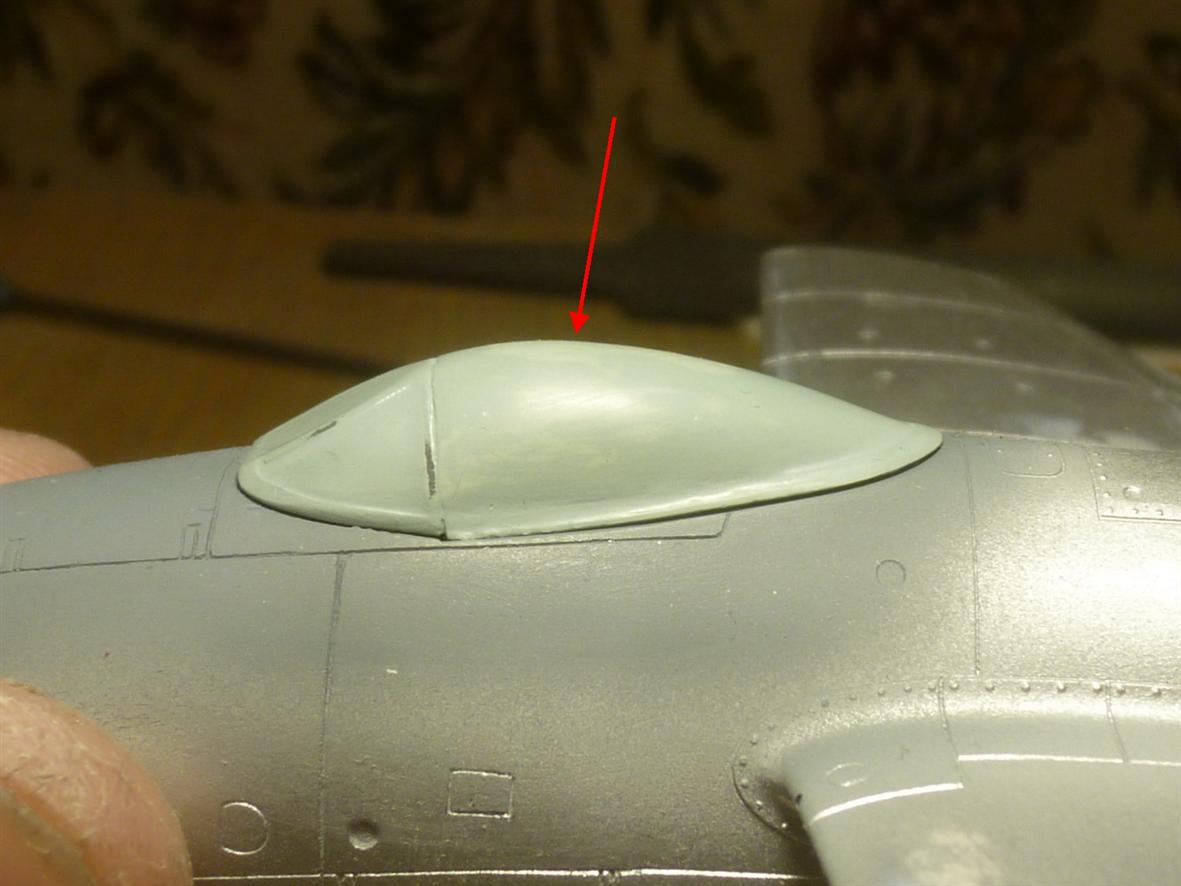

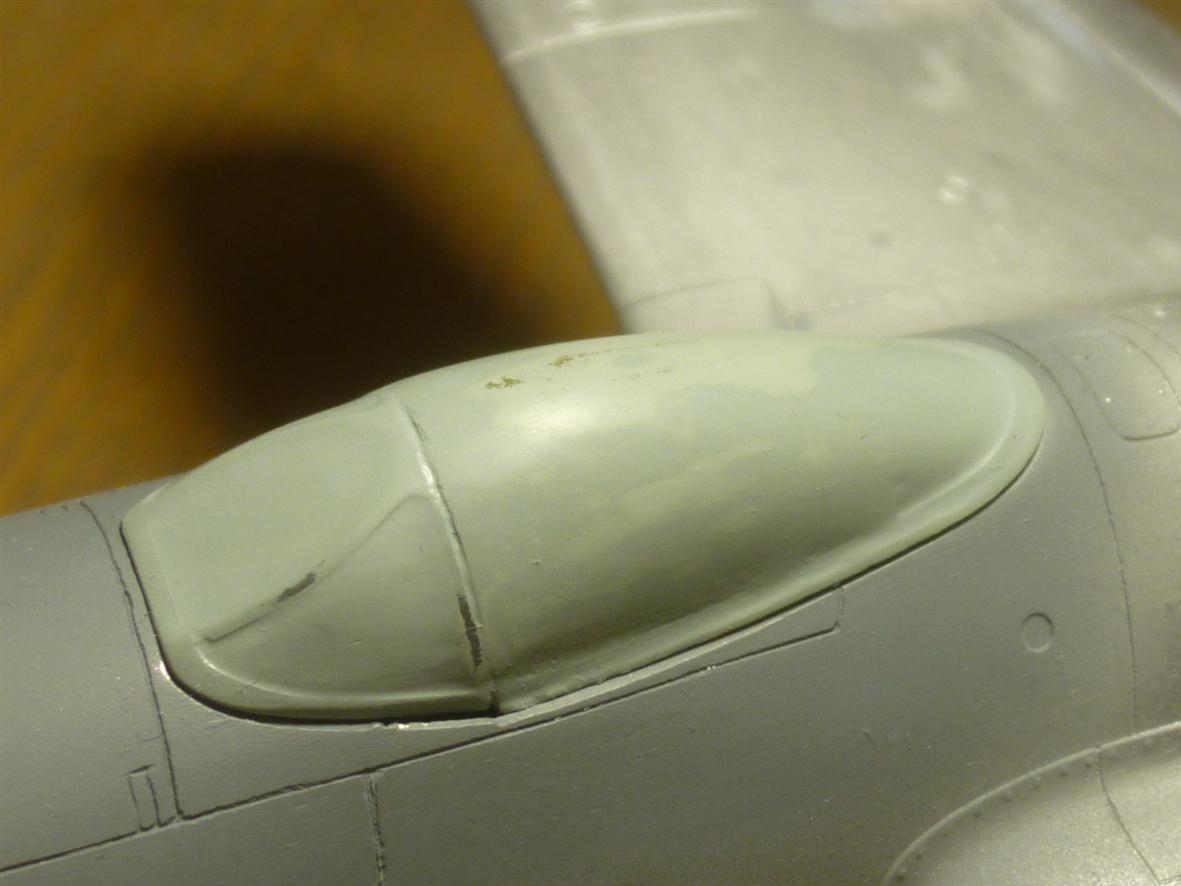

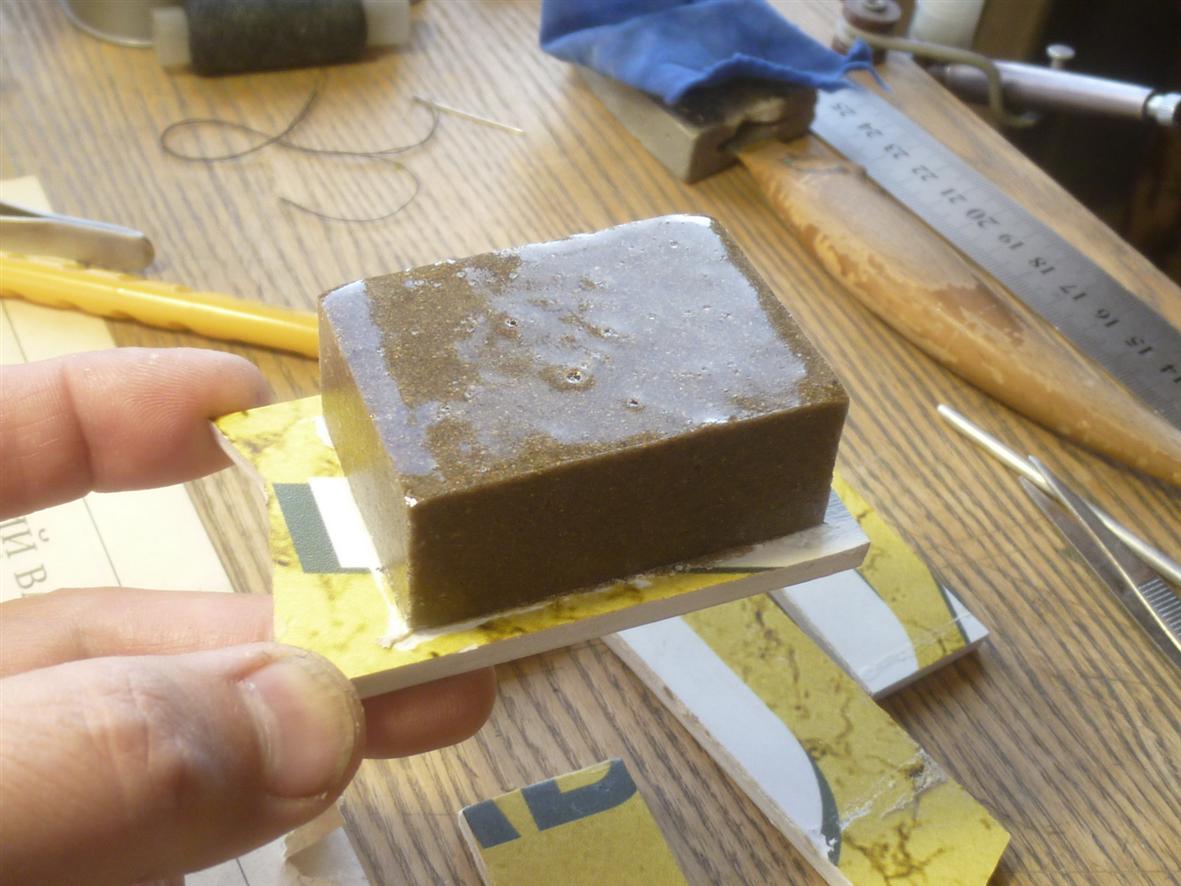

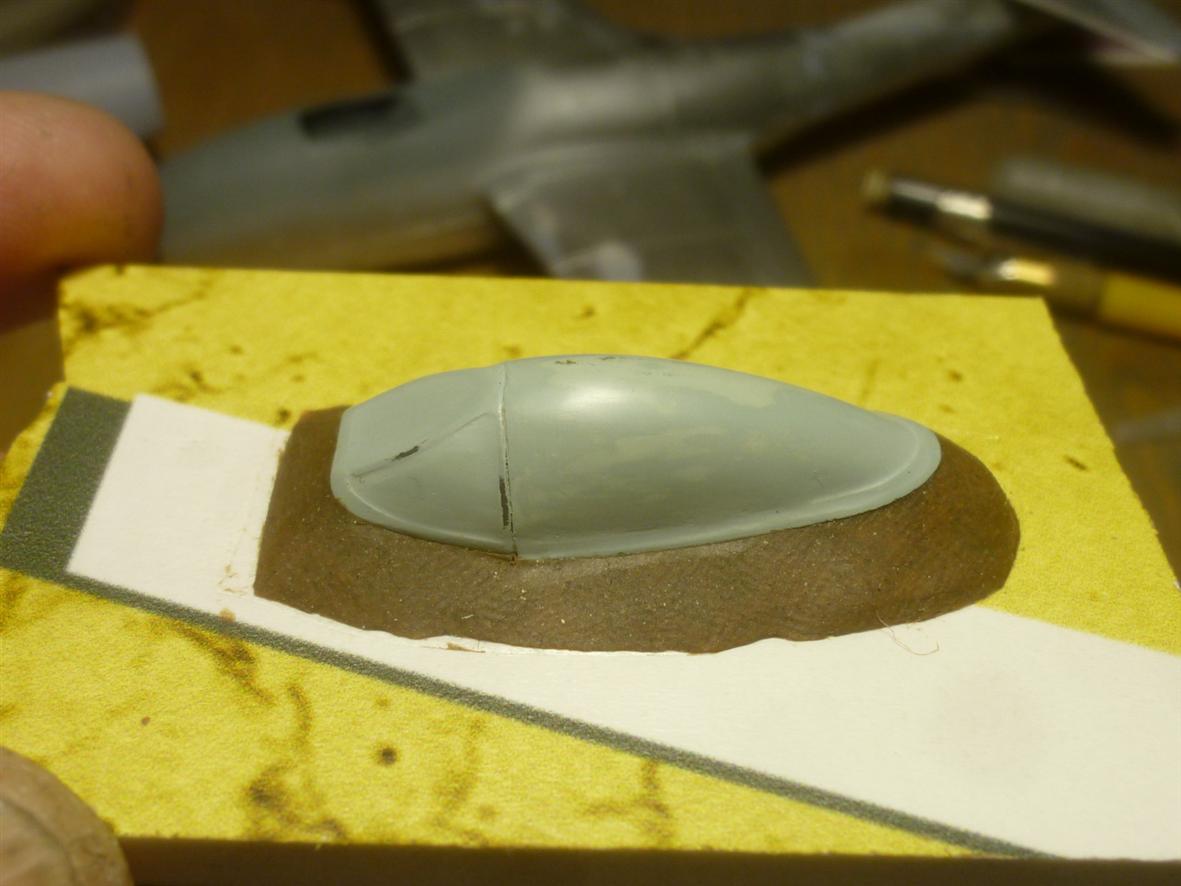

Пришлось склеивать имеющийся в наборе 3D напечатанный, наращивать центральную часть и по ней отливать матрицу для будущего.

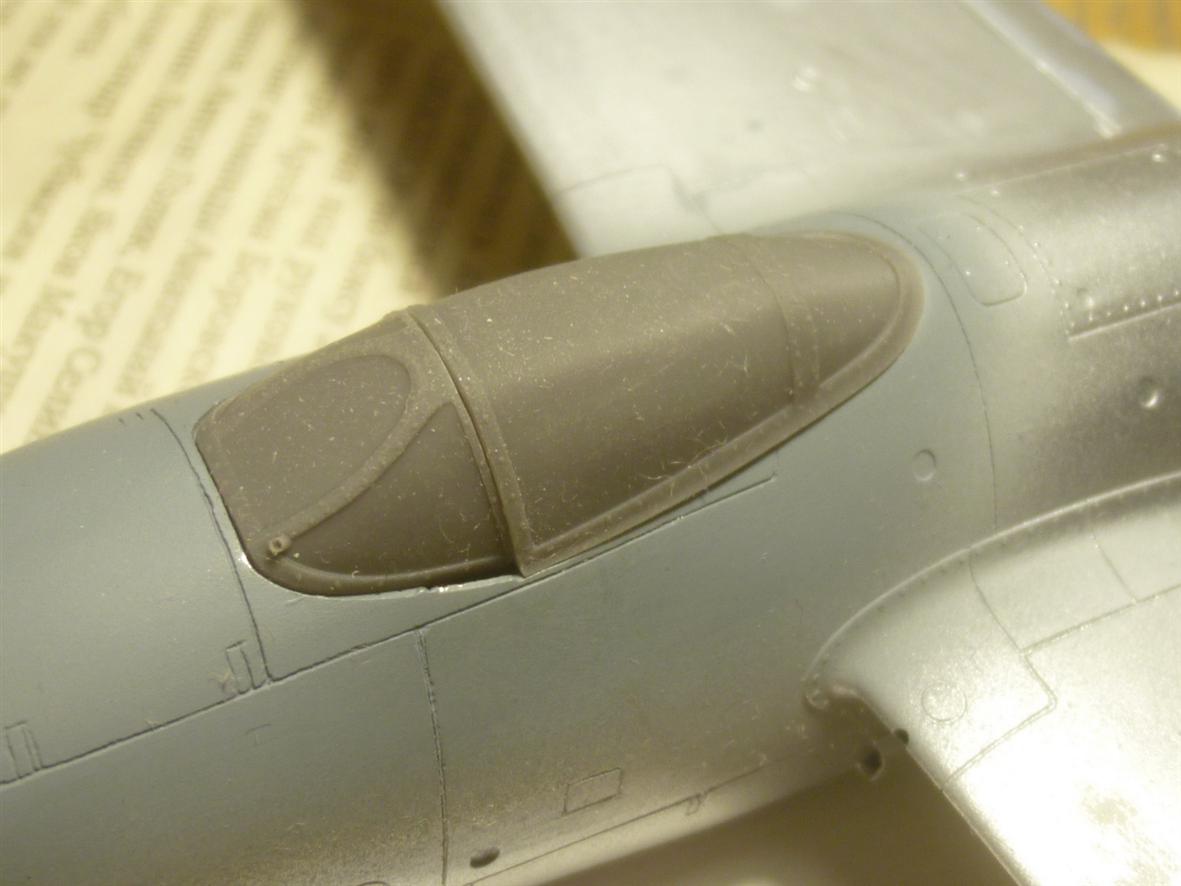

https://forumupload.ru/uploads/0014/f6/ef/132/t59099.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t922144.jpg

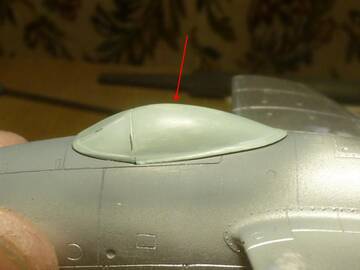

https://forumupload.ru/uploads/0014/f6/ef/132/t537934.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t409266.jpg
https://forumupload.ru/uploads/0014/f6/ef/132/t922871.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t532086.jpg
https://forumupload.ru/uploads/0014/f6/ef/132/t367658.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t320314.jpg

Возможно я немного накосячил с последовательностью фотографий  :tomato:  ... но мастер придёт и всё поправит :writing:

:glasses: Всё правильно, как я и просил. Корректирую только в два столбца и даю пояснения.

Отредактировано Antoxa29 (Понедельник, 16 октября, 2023г. 17:12:56)

0

48

Прошу прощения, т.е. сам новый фонарь пока не готов?

Альберт, с прошедшим! Всех благ и творческих успехов  :flag:

Отредактировано Ivan Makarenkov (Понедельник, 16 октября, 2023г. 22:30:06)

0

49

Ivan Makarenkov написал(а):

сам новый фонарь пока не готов?

Да, Иван, пока не сделал ещё...
Запорол матрицу, переделываю сейчас. Фото будут попозже.

Ivan Makarenkov написал(а):

Альберт, с прошедшим! Всех благ и творческих успехов

Спасибо большое! :)

0

50

Продолжаем публикацию фотографий процесса изготовления остекления кабины.
Альберт, мы все во внимании)))

Спасибо, Антон, за выкладку фото. Описываю процесс.:writing:

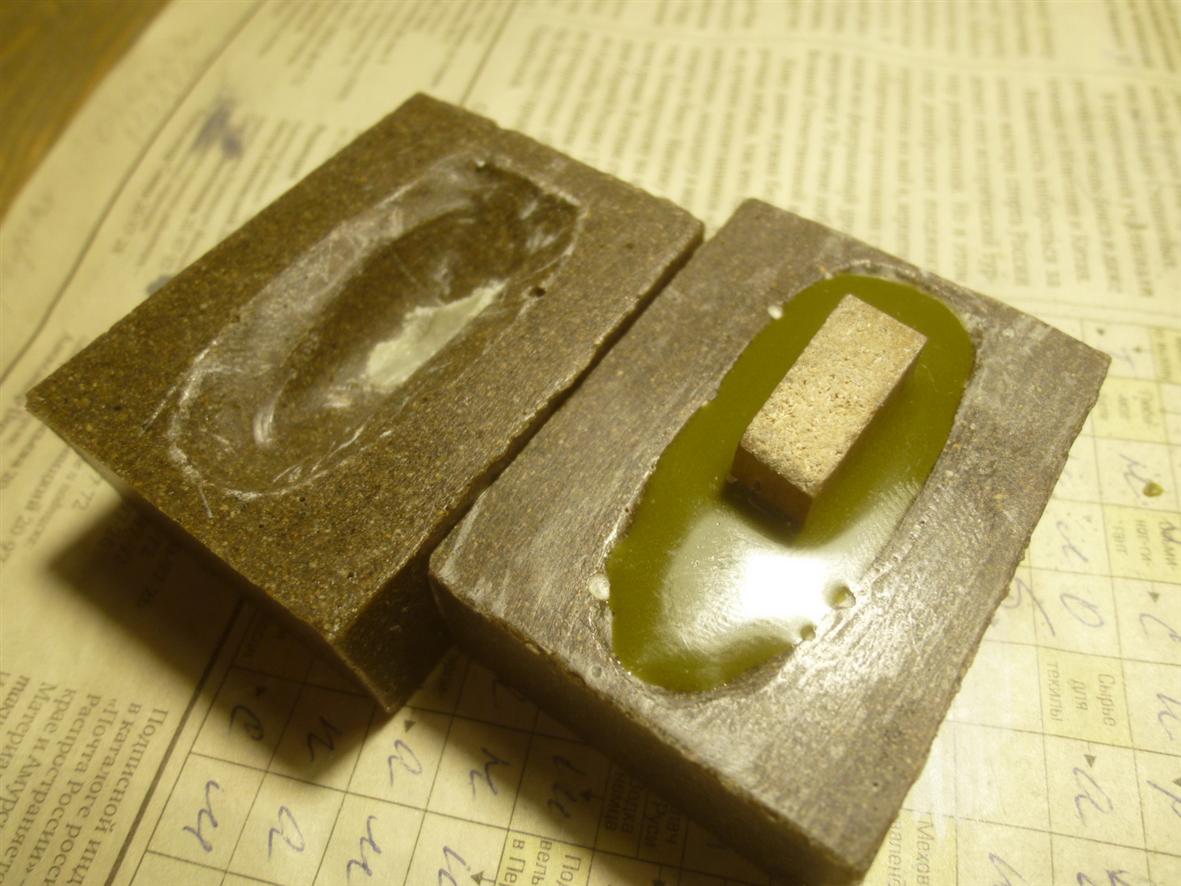

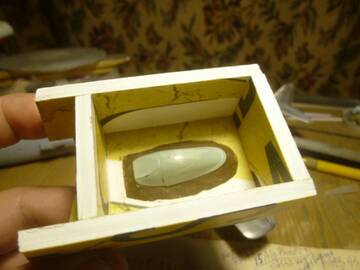

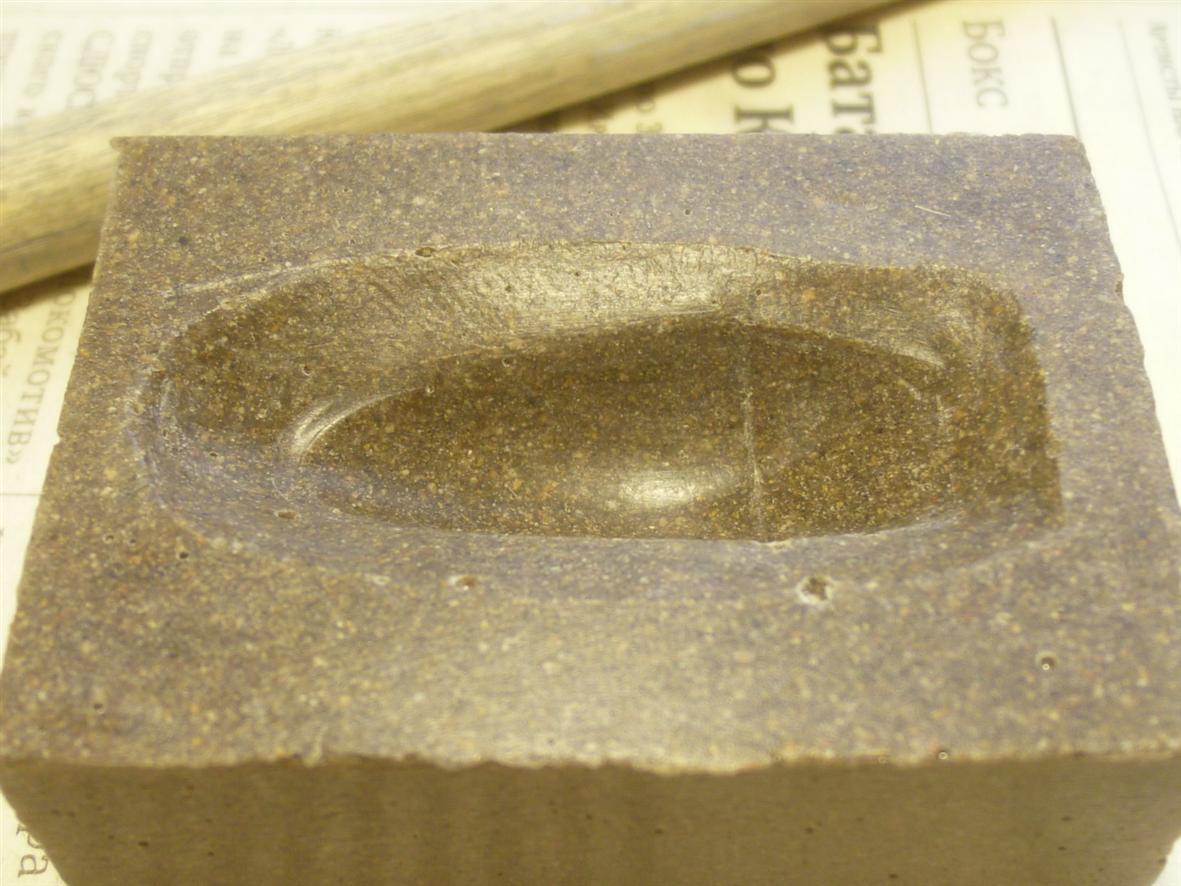

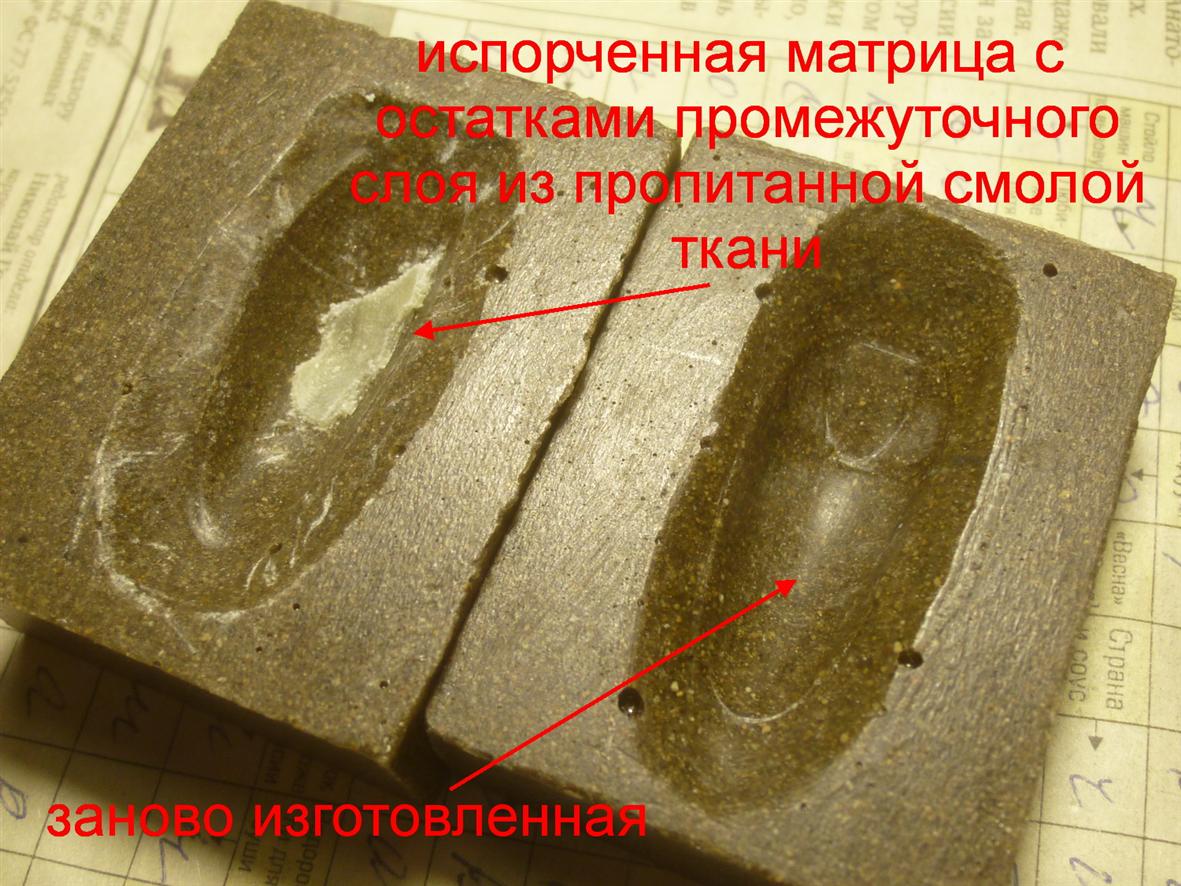

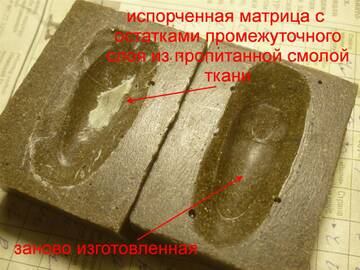

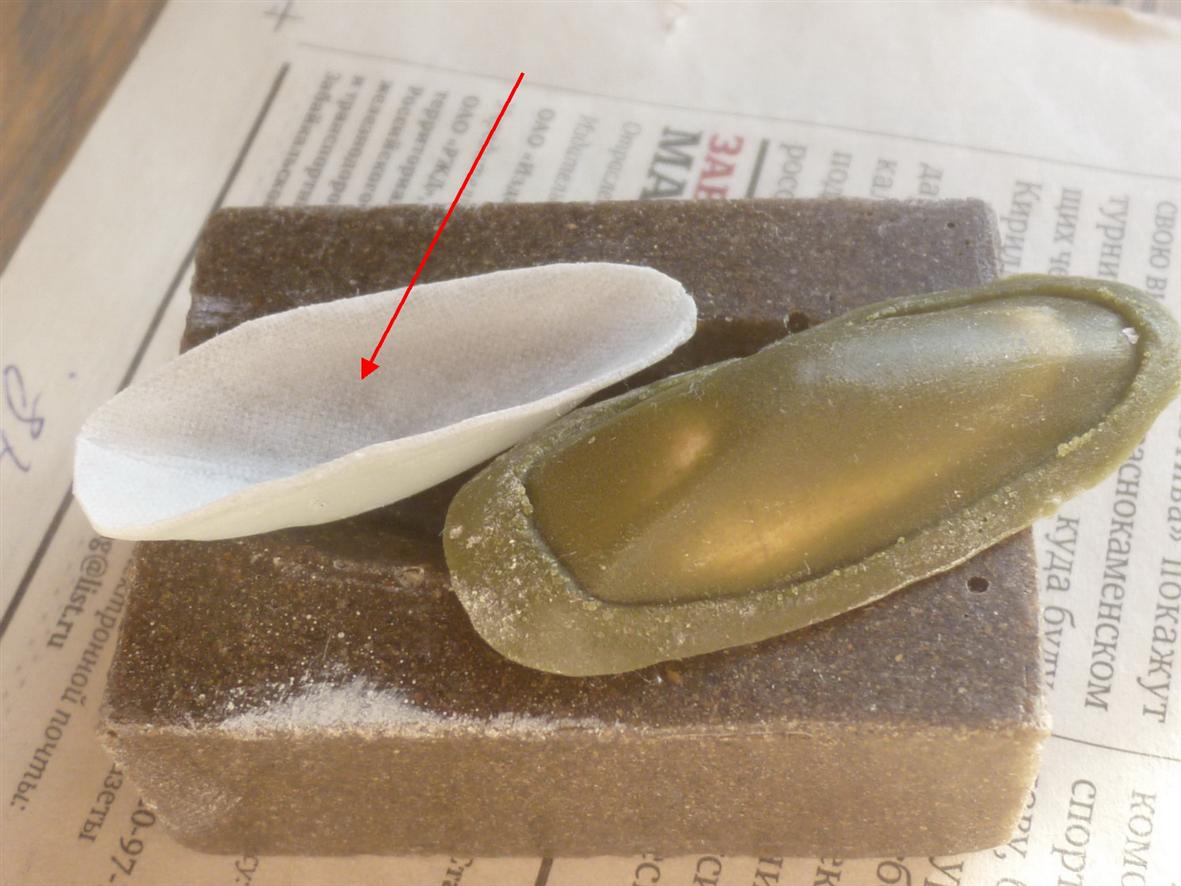

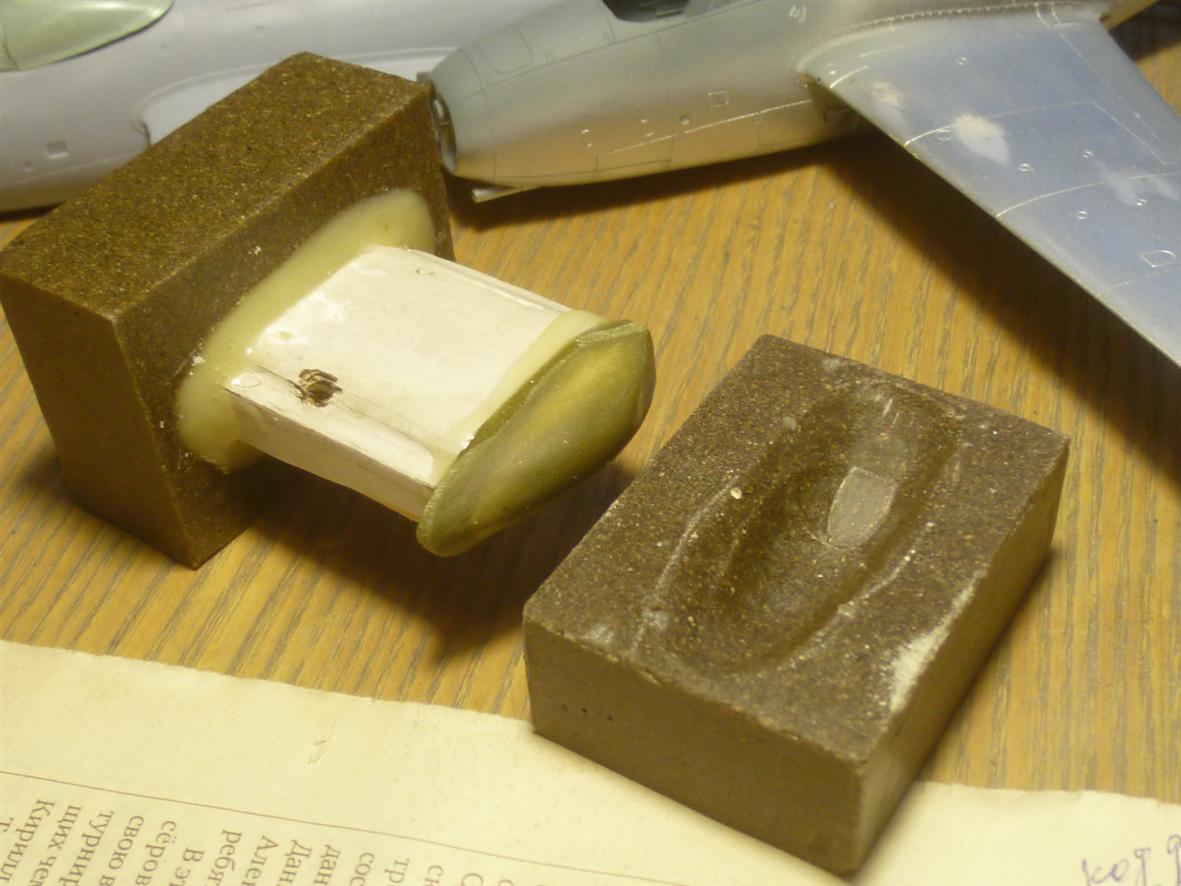

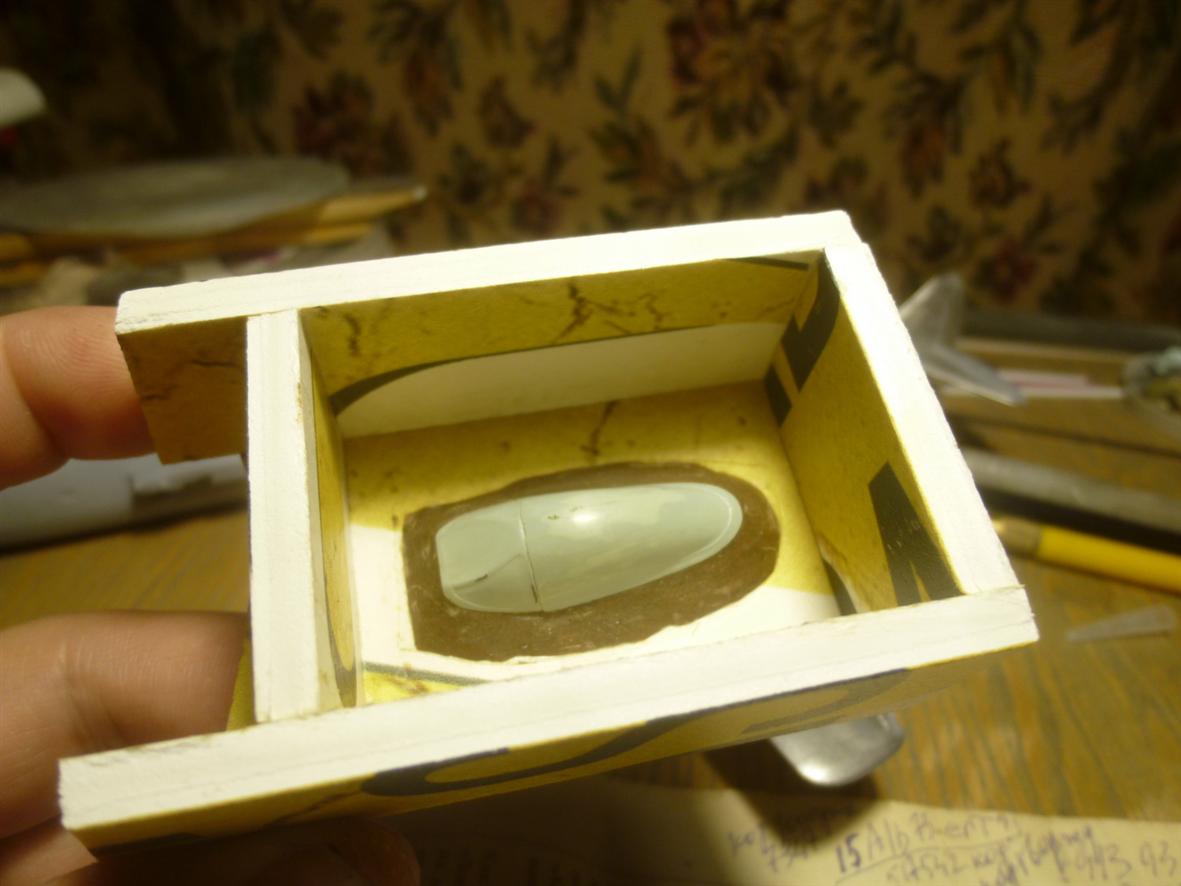

Заложил в первую матрицу два слоя хб ткани, пропитанной эпоксидкой. После высыхания не смог её извлечь без повреждений "прослойки" и самой матрицы. Пришлось заново изготавливать вторую.
https://forumupload.ru/uploads/0014/f6/ef/132/t325095.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t429189.jpg

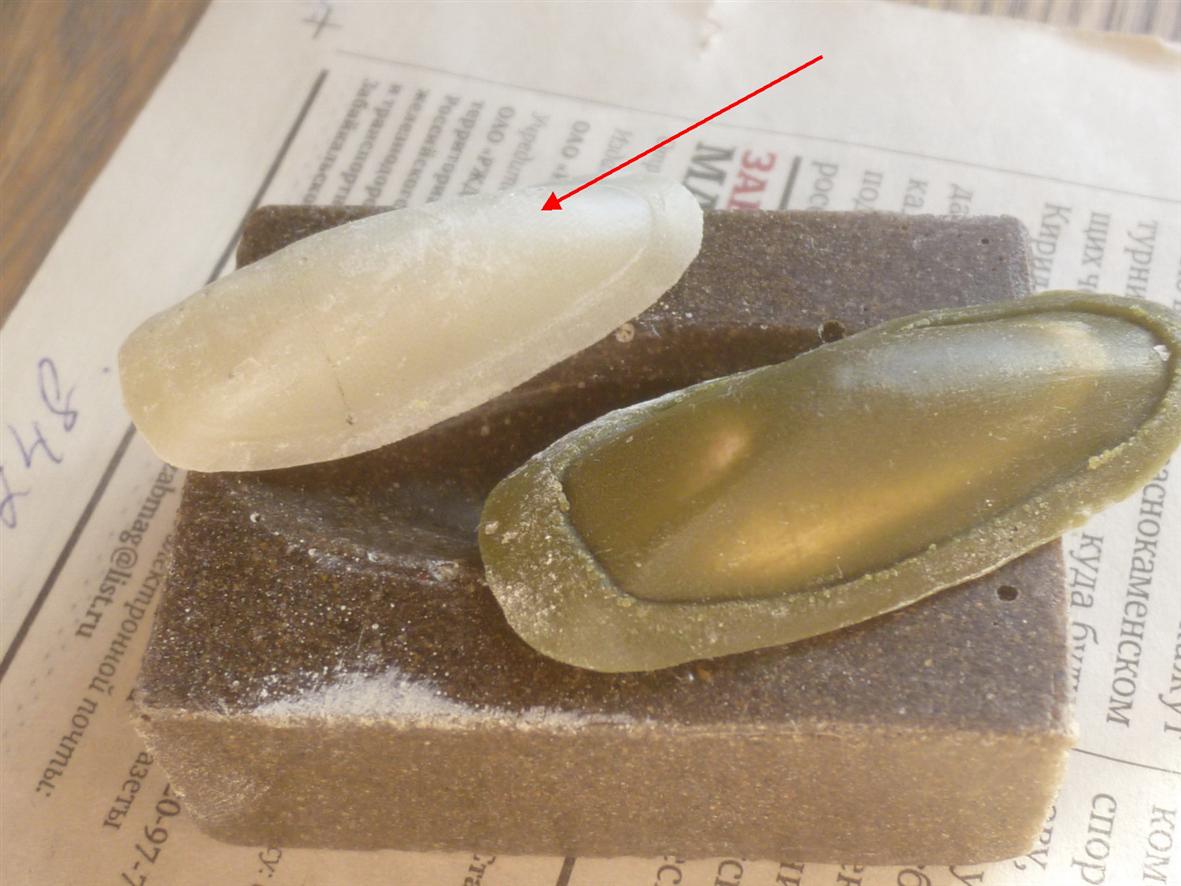

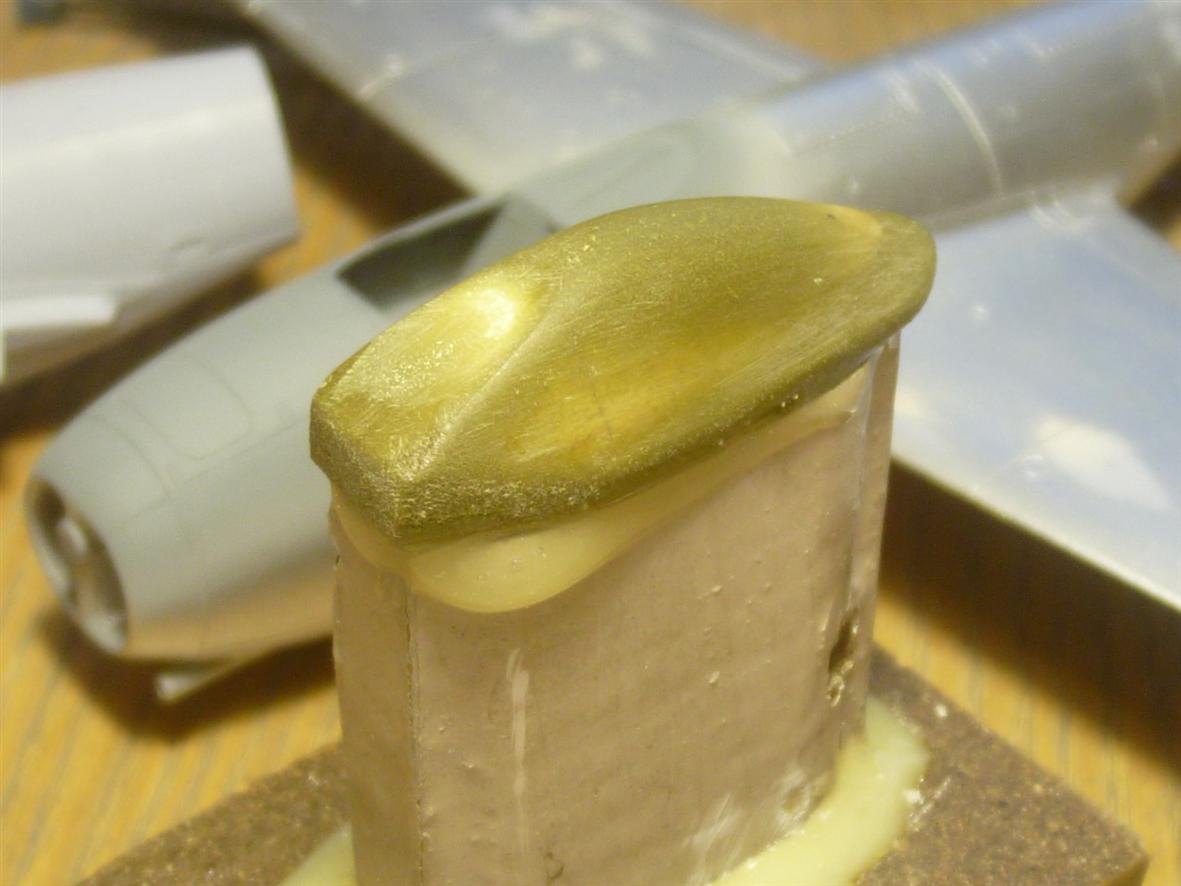

Со второй всё прошло на "ура" и после обработки "прослойки" был отлит пуасон. Смысл прослойки в том, что она позволяет сформировать внутреннюю часть остекления - обтачивается изнутри на величину толщины стекла. У меня в наличии немного плекса толщиной 0,8-1мм, который я довожу до 0,6-0,7мм.
https://forumupload.ru/uploads/0014/f6/ef/132/t329705.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t179183.jpg

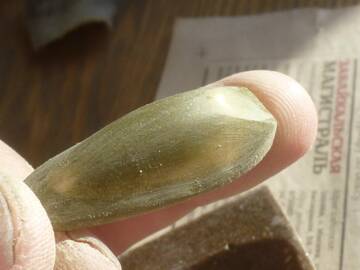

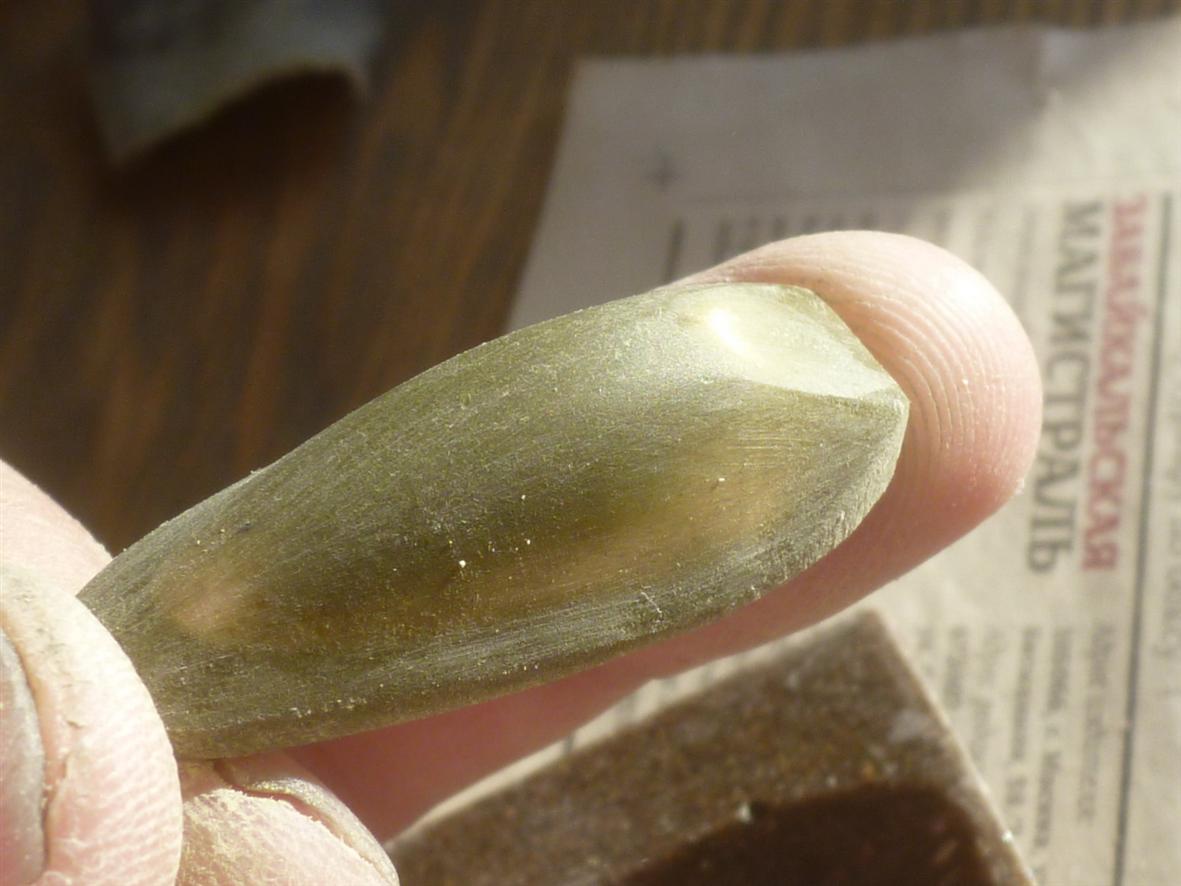

https://forumupload.ru/uploads/0014/f6/ef/132/t604856.jpg
https://forumupload.ru/uploads/0014/f6/ef/132/t741496.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t552058.jpg

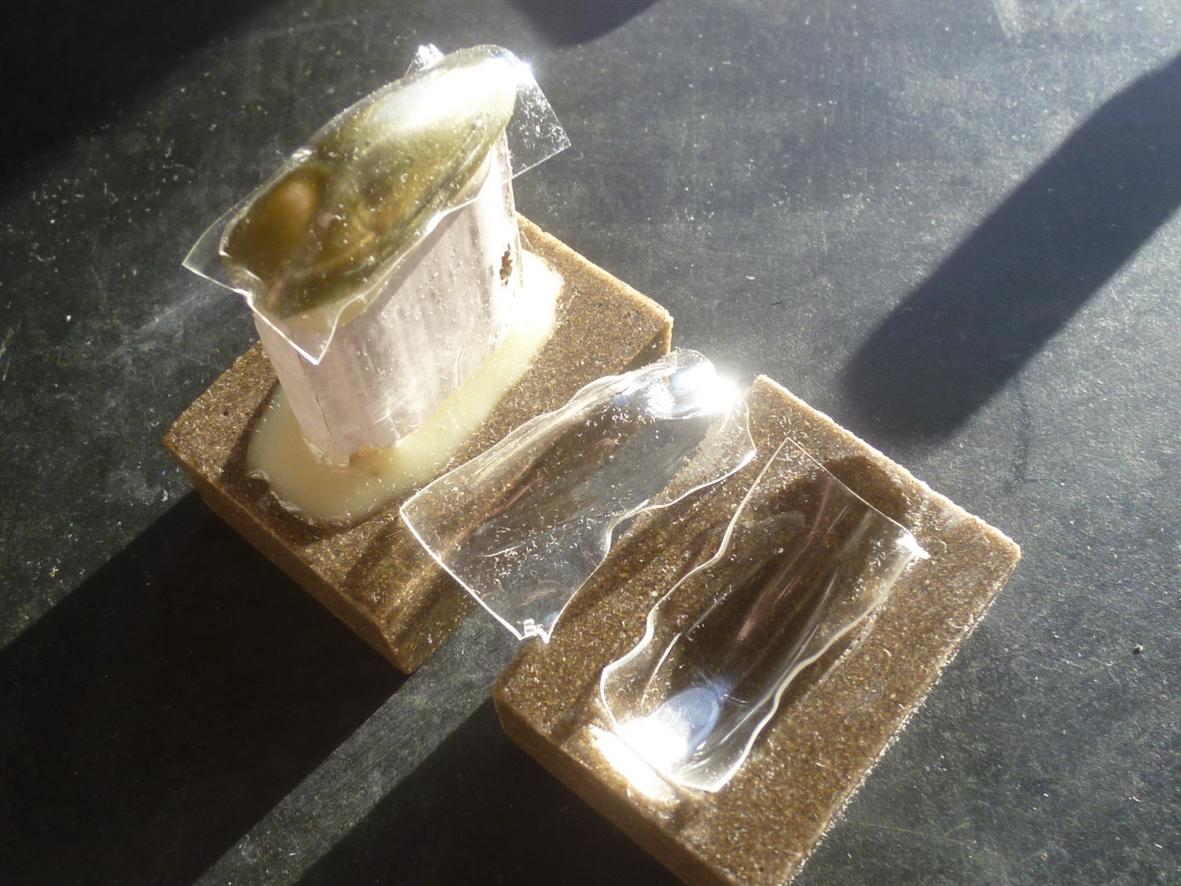

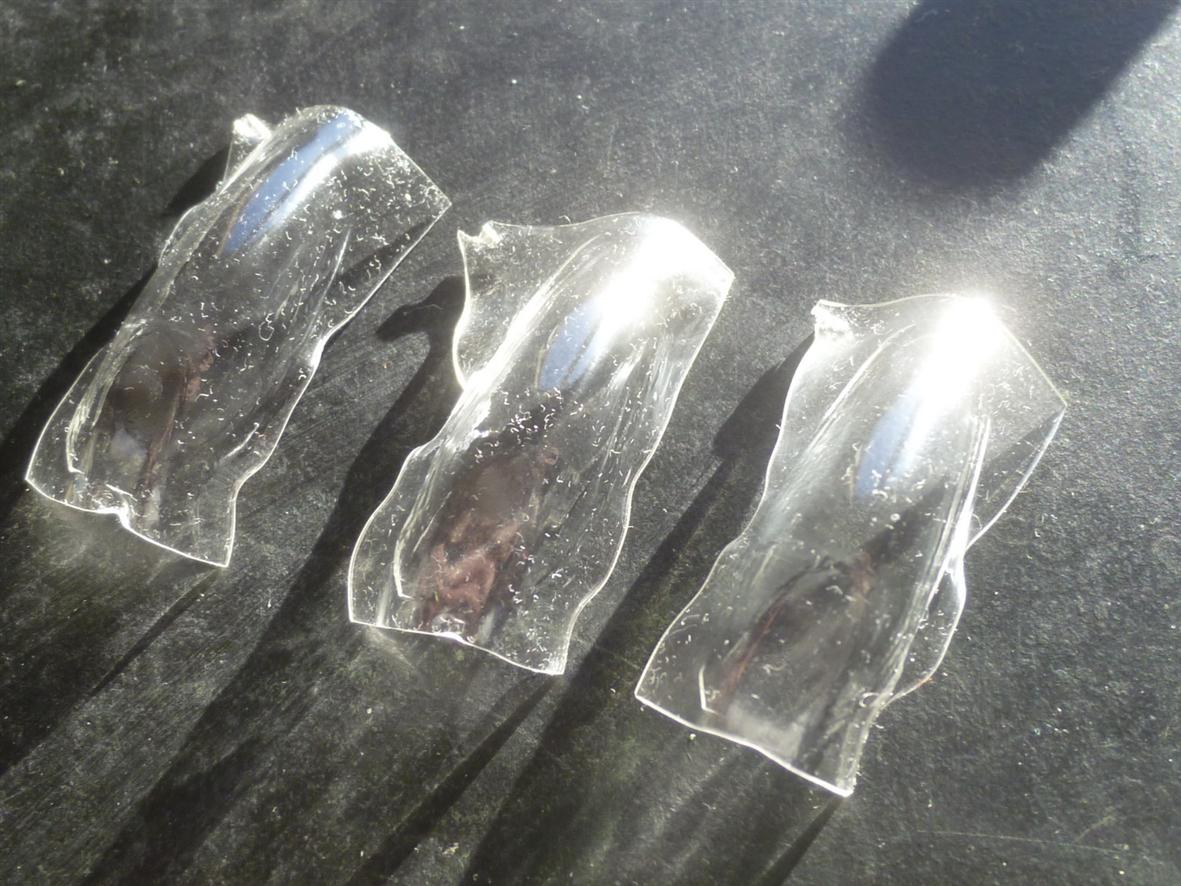

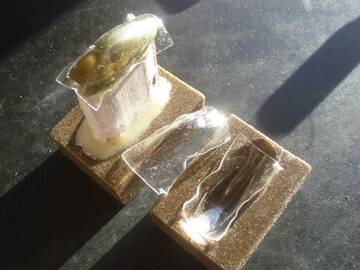

Теперь вперёд на кухню. Грею отработанное подсолнечное масло в металлической кружке и выдавливаю сразу три фонарика (брак и случайные поломки ещё никто не отменял...)
https://forumupload.ru/uploads/0014/f6/ef/132/t143778.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t732650.jpg

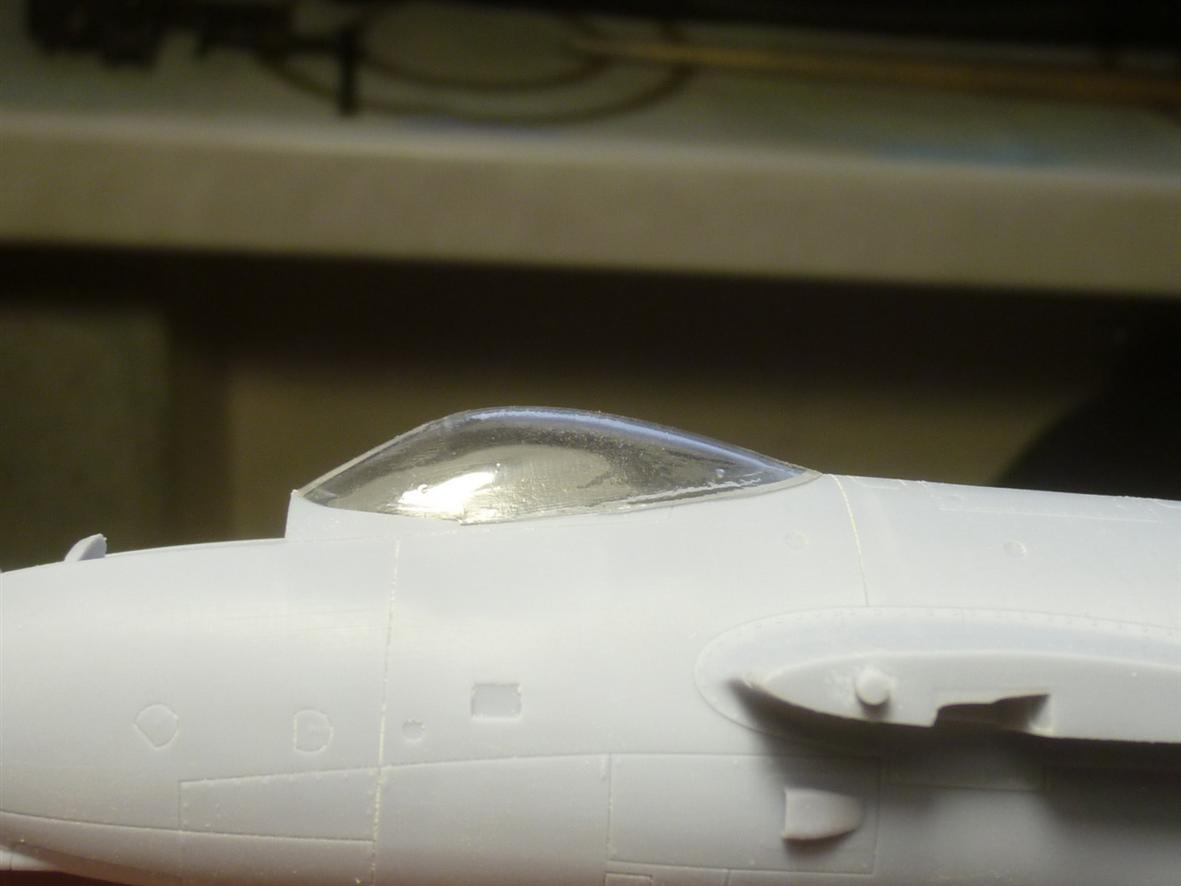

С первого же захода удачно обрезаю лишнее и подгоняю фонарь по посадочному месту. Видать я немного переточил пуасон в задней части сдвижной крышки фонаря, поэтому получилась чуть более обтекаемая форма (с точки зрения аэродинамики :glasses: ) - он должен быть "попузатее" в середине... Но выглядит всё равно лучше, чем из набора!
https://forumupload.ru/uploads/0014/f6/ef/132/t888086.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t466159.jpg

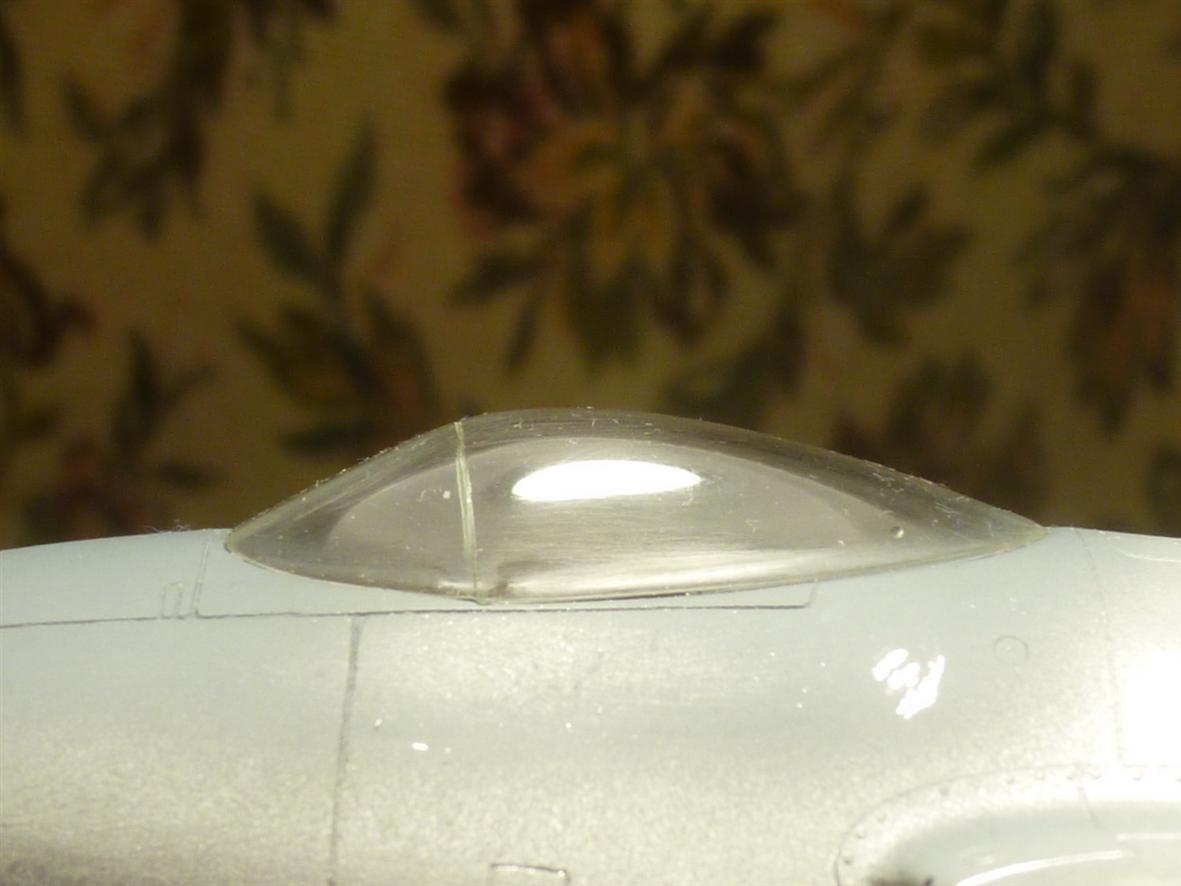

Затем пошлифовал и прошёлся пастой ГОИ. Прелесть плекса в том, что его можно безбоязненно шлифовать и полировать, естественно, до разумной толщины!  :D
https://forumupload.ru/uploads/0014/f6/ef/132/t595657.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t523622.jpg

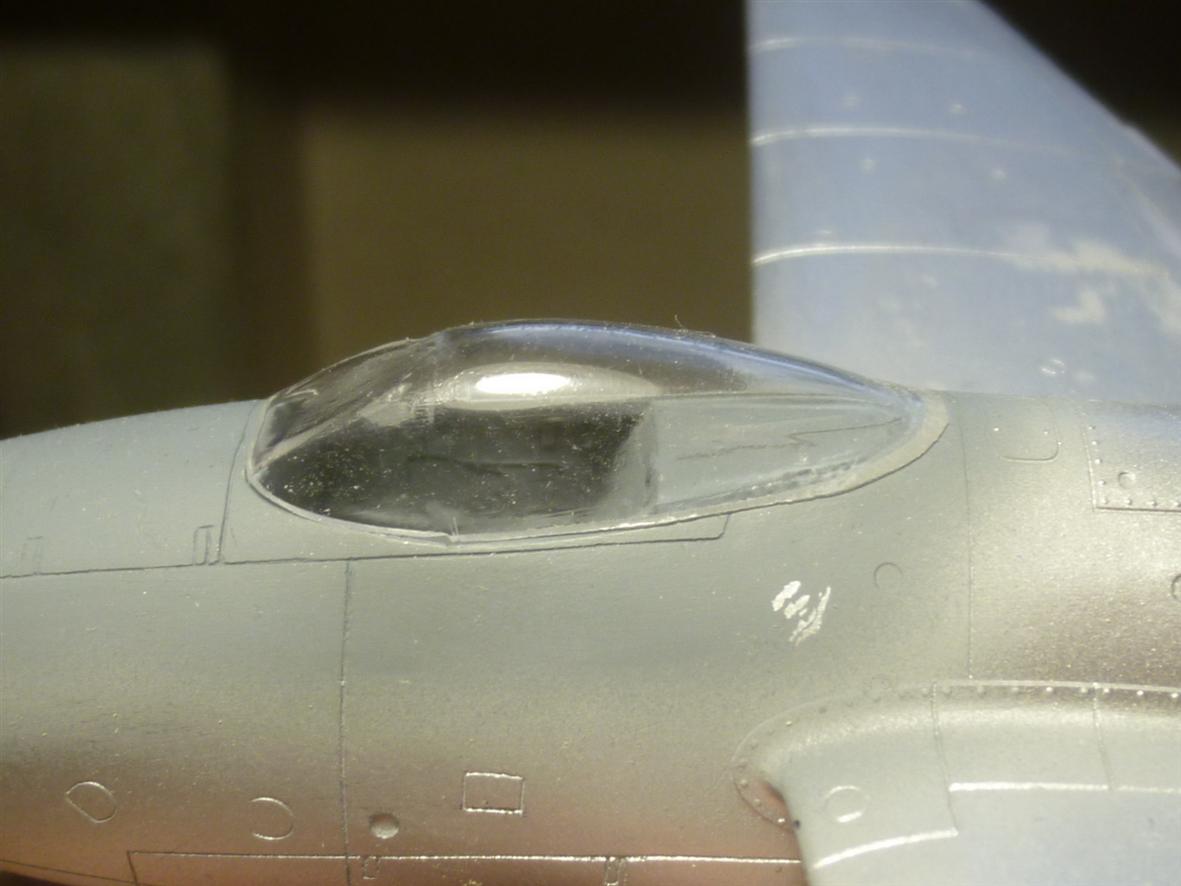

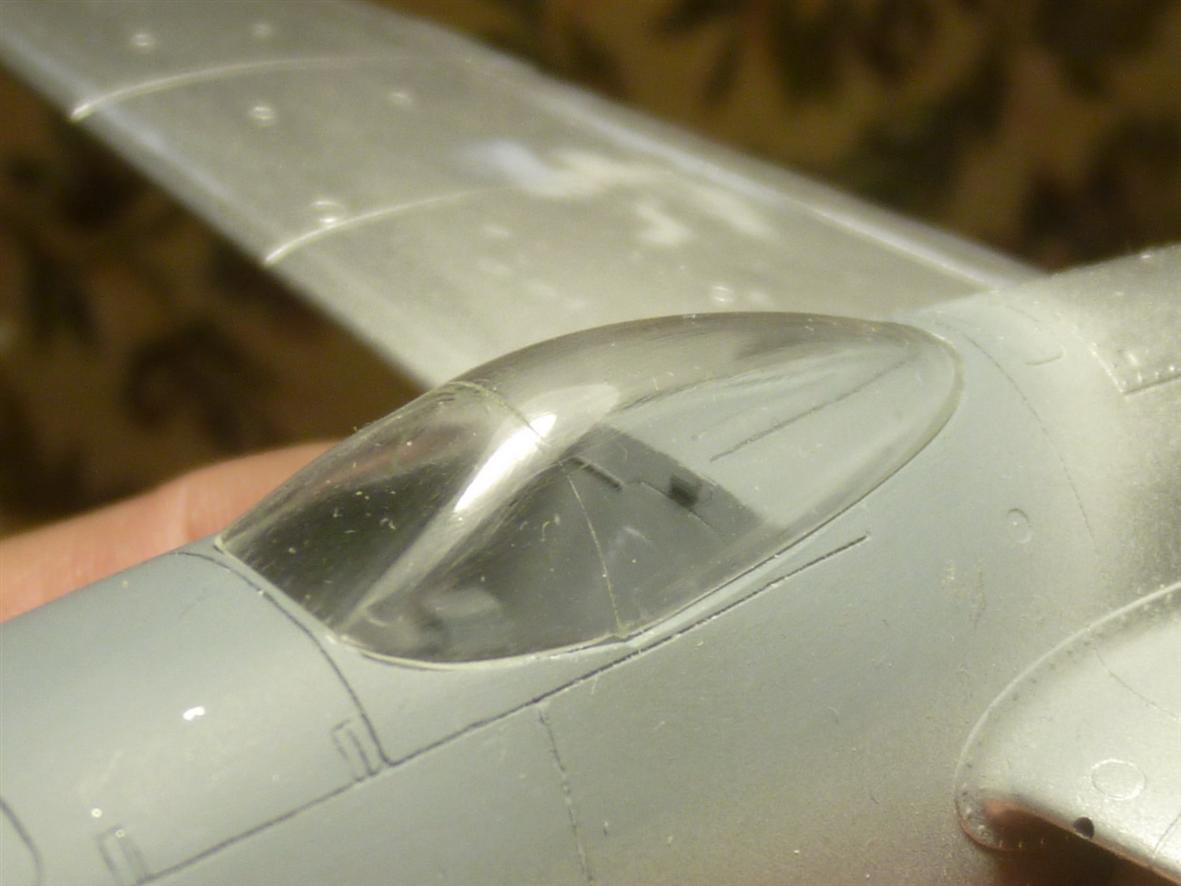

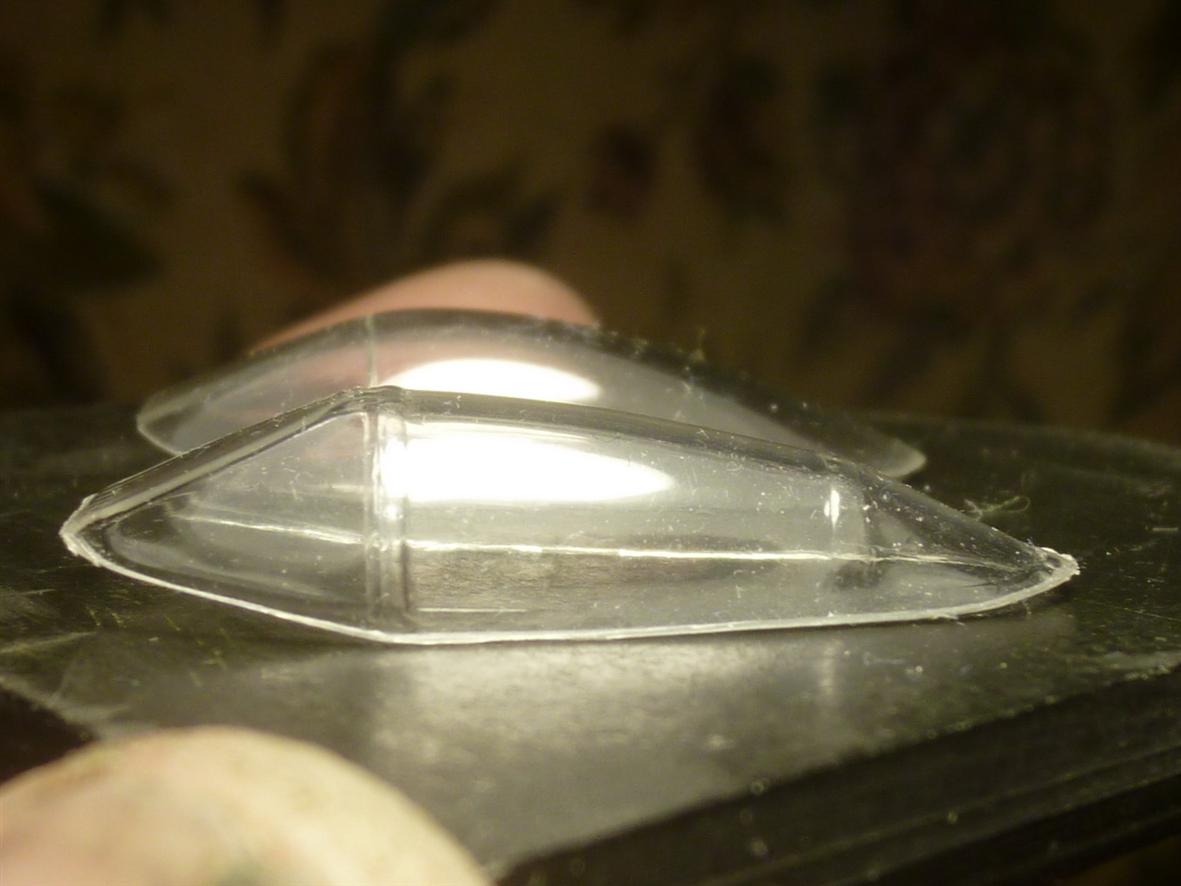

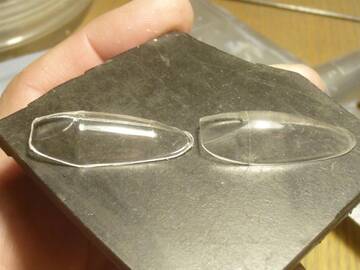

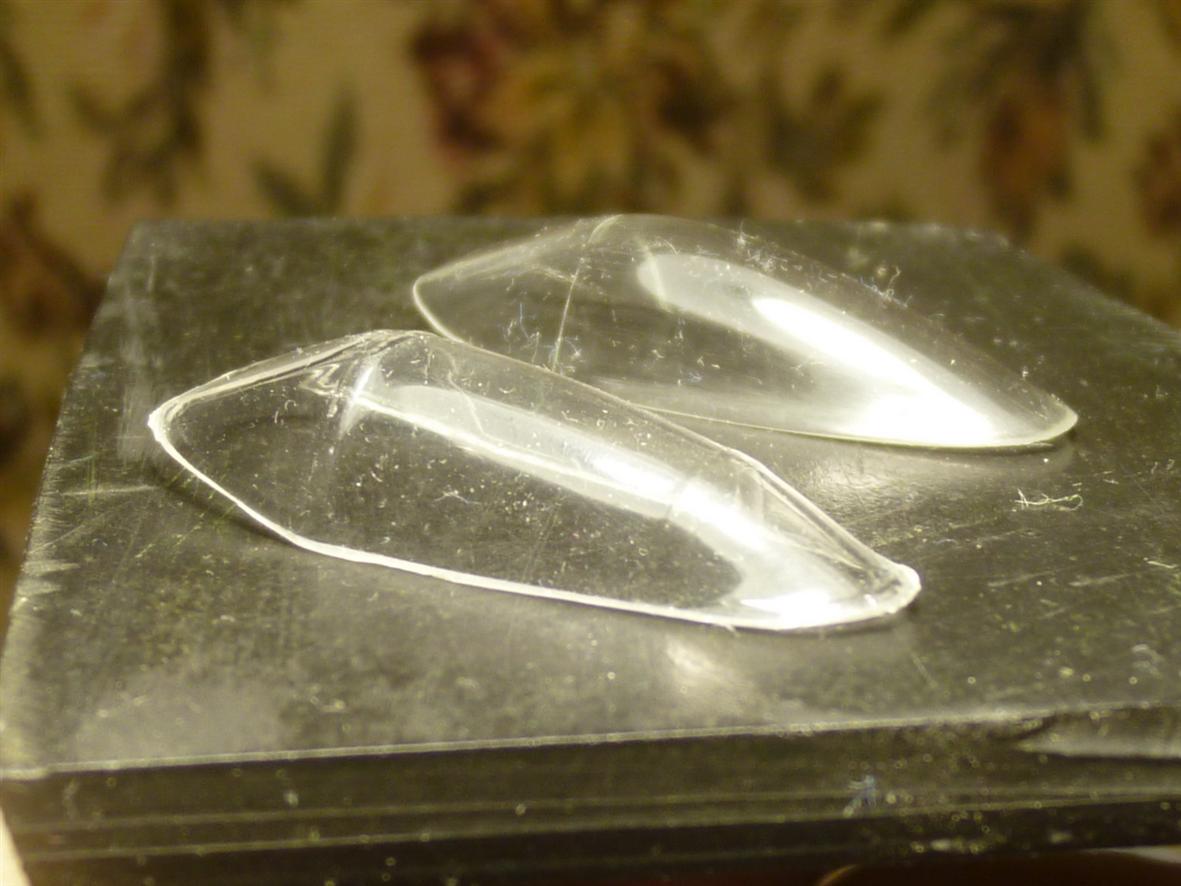

Для наглядности фото вакушного из ПЭТГ и заново изготовленного из плекса. Он ещё недошлифован и не прошёл через купание в футуре, а выглядит уже не хуже выкушного.
https://forumupload.ru/uploads/0014/f6/ef/132/t389130.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t981134.jpg
https://forumupload.ru/uploads/0014/f6/ef/132/t366671.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t729909.jpg

0

51

Альберт, Приветствие!

Antoxa29 написал(а):

Теперь вперёд на кухню. Грею отработанное подсолнечное масло в металлической кружке и выдавливаю сразу три фонарика

Есть смутное ощущение, некоторой недосказанности  :crazyfun:
Мне кажется еще страничка текста должна быть? :)

0

52

Ivan Makarenkov написал(а):

Мне кажется еще страничка текста должна быть?

Могла бы быть, запросто! :D Но получилось вот так... :glasses:
Немножечко осталось. :rolleyes:

0

53

Так как, все же, кухня и подсолнечное масло связанно с давлением фонарей? :)
Даже не представляю... :question:

0

54

Да тут всё просто, Иван!  :D
На кухне газовая плита, которая позволяет очень быстро разогреть масло.
А отработанное подсолнечное масло - это после всяких пирожков, беляшей, чебуреков. :glasses:
Я просто сливаю все остатки в бутылку, со временем всякая фигня выпадает в осадок, а чистенькое сверху используется для разогрева оргстекла. Остаётся только быстренько перенести разогретое стекло  на матрицу и уверенно вдавить пуасоном. Всё просто, как дважды два. :rolleyes:

Неужели ты ни разу не давил таким образом стекло?

0

55

Альберт, Спасибо!
Более-менее ясно. Греем НАД маслом?

Не, я давил над свечкой и оч. давно это было: https://www.dishmodels.ru/gshow.htm?p=5279

Отредактировано Ivan Makarenkov (Пятница, 27 октября, 2023г. 20:32:28)

0

56

Ivan Makarenkov написал(а):

Более-менее ясно. Греем НАД маслом?

Альберт, тоже первый раз про такую технологию узнал. Все время грел над плиткой.Так как все-таки греть -над маслом или окунув в масло. Во втором случае вроде бы еще и вытяжка происходит со смазкой.

Отредактировано Леонид (Пятница, 27 октября, 2023г. 22:51:17)

0

57

Ivan Makarenkov написал(а):

я давил над свечкой и оч. давно это было

Я очень редко пользуюсь таким методом, в основном при вытягивании небольших полусфер, используя шарики от подшипников. :glasses:

Леонид написал(а):

Альберт, тоже первый раз про такую технологию узнал. Все время грел над плиткой.Так как все-таки греть -над маслом или окунув в масло. Во втором случае вроде бы еще и вытяжка происходит со смазкой.

Ну вы блин, даёте... Конечно же в самом масле!
Я то думал, что за свою жизнь ты уже всё попробовал, дядь Лёня!
Я таким методом с детства занимаюсь, как начал на авиамодельный ходить, фонари на копии всегда так делали.
Брали плоскую ванну, заливали машинное масло и нагревали на электроплите, вонища была... :canthearyou:  :D
Второй недостаток был в том, что нагревая стекло до мягкого состояния, всегда надо следить, чтобы под ним масло не начало закипать - пузырьки могут испортить заготовку.
А подсолнечное так не воняет, нагревая его в кружке, постоянно шевелю заготовку из стекла. Её держу за уголок медицинским зажимом. Прогрев идёт равномерно и, когда стекло начинает свободно гнуться, очень быстренько переношу его на матрицу и вдавливаю пуасоном. Если не получилось сразу - снова её в масло и передавливаю. Но бесконечно этот процесс длиться не может, иногда стекло всё-таки трескается или рвётся. А масло да, работает как смазка ещё. ^^

0

58

Bertych написал(а):

Ну вы блин, даёте...

Тебя в кружке научили, а я в кружок не ходил, все самообразованием доходило. Так что, век живи-век учись, попивая чаек с маргарином... :rolleyes:  :flag:

0

59

Альберт, Спасибо!
Попробую!

0

60

Леонид написал(а):

Так что, век живи-век учись

Это точно, Лёня!
Только не пойму, как вы просмотрели, ведь я таким же методом делал фонари на миги-23, 27... А ещё намного ранее давил на вдову, году эдак в 2014-м! :D

Ivan Makarenkov написал(а):

Попробую!

Звони, если что. :glasses:

0
