Cу-33

Сообщений 1 страница 21 из 21

1

Самолет весьма известный, информации по нему достаточно. Попробую внести небольшую свою лепту.

http://s9.uploads.ru/t/g7p1Z.jpg   http://sd.uploads.ru/t/dA7oS.jpg

http://sd.uploads.ru/t/IeaWk.jpg   http://s8.uploads.ru/t/HczjW.jpg

http://sd.uploads.ru/t/hL4G3.jpg   http://s7.uploads.ru/t/MkGCr.jpg

http://s8.uploads.ru/t/sbH0n.jpg   http://s7.uploads.ru/t/xYTfS.jpg

http://s7.uploads.ru/t/oj7dz.jpg   http://s9.uploads.ru/t/wrVLR.jpg

http://sg.uploads.ru/t/MWZhS.jpg   http://s7.uploads.ru/t/7Okeu.jpg

http://sg.uploads.ru/t/QUDbO.jpg   http://s5.uploads.ru/t/bYLOu.jpg

http://s3.uploads.ru/t/s7kCE.jpg   http://s7.uploads.ru/t/dXPMI.jpg

http://sg.uploads.ru/t/PR0pL.jpg   http://sg.uploads.ru/t/E2Dhf.jpg

http://s9.uploads.ru/t/KXEOP.jpg   http://sg.uploads.ru/t/H76kE.jpg

http://sg.uploads.ru/t/ewyEx.jpg   http://s5.uploads.ru/t/19XNP.jpg

http://s7.uploads.ru/t/j8lHf.jpg   http://sd.uploads.ru/t/2WiEC.jpg

http://s3.uploads.ru/t/leWpw.jpg   http://s8.uploads.ru/t/gfSLc.jpg

Могу продолжить тему по окраске и нанесению ОЗ. Несмотря на свою малочисленность Су-33 имели различия по этим вопросам в зависимости от года выпуска и последующих КВР. Не знаю, уместно это будет делать здесь?

Отредактировано poa54 (Воскресенье, 31 марта, 2019г. 05:22:34)

0

2

Олег Анатольевич, конечно продолжайте, тема крайне интересная.

0

3

poa54 написал(а):

уместно это будет делать здесь?

Конечно уместно! :cool: У Вас отличные фотографии, не везде такие найдёшь. И конструктивные детали хорошо просматриваются. :rolleyes:

0

4

Теперь по окраске. Возьмем за "эталон" борт № 80. По нему у меня больше всего информации. В принципе окраска стандартная для всех машин: сверху трехцветный камуфляж: светло серый, светло голубой и темно голубой пятнами неправильной формы, при этом на каждой машине пятна отличаются размерами и формой, т.е. нет двух абсолютно одинаковых. Низ светло серый, на один тон светлее серого сверху фюзеляжа.

http://s3.uploads.ru/t/lPIYF.jpg   http://sg.uploads.ru/t/l6Uny.jpg

http://s7.uploads.ru/t/mYj1s.jpg   http://s3.uploads.ru/t/d16D9.jpg

http://sd.uploads.ru/t/2GjJ9.jpg   http://sg.uploads.ru/t/BqTd9.jpg

http://s7.uploads.ru/t/gZ3Gh.jpg   http://s8.uploads.ru/t/e2Fkm.jpg

http://sg.uploads.ru/t/bJGdu.jpg  http://sh.uploads.ru/t/I8Y7F.jpg
                                                                                                   Андреевский флаг на боку фюзеляжа 3-х видов, это будем
                                                                                                   считать первым.
http://sg.uploads.ru/t/dsyhK.jpg   http://s9.uploads.ru/t/G5rn4.jpg

http://sh.uploads.ru/t/FatbZ.jpg   http://sd.uploads.ru/t/zmPqe.jpg

http://sd.uploads.ru/t/f1gEy.jpg

Знак 2аэ 279 окиап.

Отредактировано poa54 (Воскресенье, 31 марта, 2019г. 20:08:39)

0

5

Ух, красотень-то какая. Теперь осталось дождаться модель от наших соседей, и смело в бой :blush:

0

6

Продолжим тему. Одно замечание. Окраску Су-33 я показываю в период 2004-2007 года. В другое время, что раньше, что позже  она может отличаться. Теперь возьмем машину 1 аэ, с бортовым № 61.

http://sg.uploads.ru/t/Dg8SR.jpg   http://sh.uploads.ru/t/Z4p8x.jpg

http://sd.uploads.ru/t/vAieD.jpg   http://sd.uploads.ru/t/twXlk.jpg

http://s8.uploads.ru/t/GxHPC.jpg   http://s3.uploads.ru/t/64af9.jpg

http://s9.uploads.ru/t/UywtL.jpg   http://sg.uploads.ru/t/o1KwD.jpg

http://s8.uploads.ru/t/fRluL.jpg   http://sd.uploads.ru/t/EqPAH.jpg

http://sg.uploads.ru/t/CWcUa.jpg   http://s3.uploads.ru/t/C6shG.jpg
Андреевский флаг вариант 2. Полосы темнее и извилистей по                 Знак 1аэ. На РП нанесен логотип КНААПО.
сравнению с № 80.

http://s5.uploads.ru/t/zrELN.jpg   http://s5.uploads.ru/t/nYM7l.jpg
Сравните с № 80 размер и место размещения звезды, триколора и логотипа Су. Я уже говорил, что нет двух абсолютно одинаковых машин по камуфляжу, но их нет и по ОЗ.
В следующий раз разберем более подробно некоторые "аномалии".

Отредактировано poa54 (Понедельник, 1 апреля, 2019г. 16:14:36)

0

7

Ну как там в кабинке? :question: Интересно, удобно, комфортно? :D  :cool:

0

8

В завершение темы небольшой разбор по "аномалиям" в окраске Су-33.

http://s5.uploads.ru/t/HYDBI.jpg   http://sh.uploads.ru/t/5Hce1.jpg
Сравните размеры, размещение ОЗ самолетов даже из одной эскадрильи. Наш стандарт самый стандартный...

http://sh.uploads.ru/t/skX6p.jpg   http://s7.uploads.ru/t/aCtVY.jpg

http://s7.uploads.ru/t/za6g8.jpg   http://s7.uploads.ru/t/5JeDS.jpg
Камуфляж борта № 88 пятнами более мелкими (худыми) и соответственно их больше, чем на стандартном камуфляже Су-33.

http://s9.uploads.ru/t/qTot0.jpg   http://s9.uploads.ru/t/80YHU.jpg
Наконец и его привели в соответствие с остальными. Учитывая то, что он засветился на Раменском, возможно одной перекраской дело не ограничилось.

http://s5.uploads.ru/t/jnsTL.jpg   http://s9.uploads.ru/t/190fJ.jpg
68 борт к 2004 году поизносился до неприличия. Или из-за                 В 2004 камуфляж обновили, но... Без комментарий.
интенсивной  эксплуатации или скорее всего из-за
некачественной покраски. В 90-х годах такое бывало частенько.
http://s3.uploads.ru/t/pYtv2.jpg   http://s5.uploads.ru/t/BwgTA.jpg
                          На настоящий момент привели к общему "знаменателю".

http://s8.uploads.ru/t/vIwnS.jpg
  Борт 64 единственный имеет андреевский флаг в варианте 3.

http://sh.uploads.ru/t/JghwE.jpg   http://sh.uploads.ru/t/pinQU.jpg
Здесь голова тигра повернута явно не в ту сторону.                Знак на ВЗ говорит о том, что этот борт участвовал в 3-х дальних походах

Отредактировано poa54 (Суббота, 6 апреля, 2019г. 23:33:08)

0

9

poa54 написал(а):

...Юра прошу прощения, что пришлось использовать фото размещенное тобой ранее.


    Без проблем, спасибо за фотографии.

0

10

ЗДОРОВО !!! :cool: Теперь хоть более-менее понятно с окраской. Осталось дождаться модели. :flag:

0

11

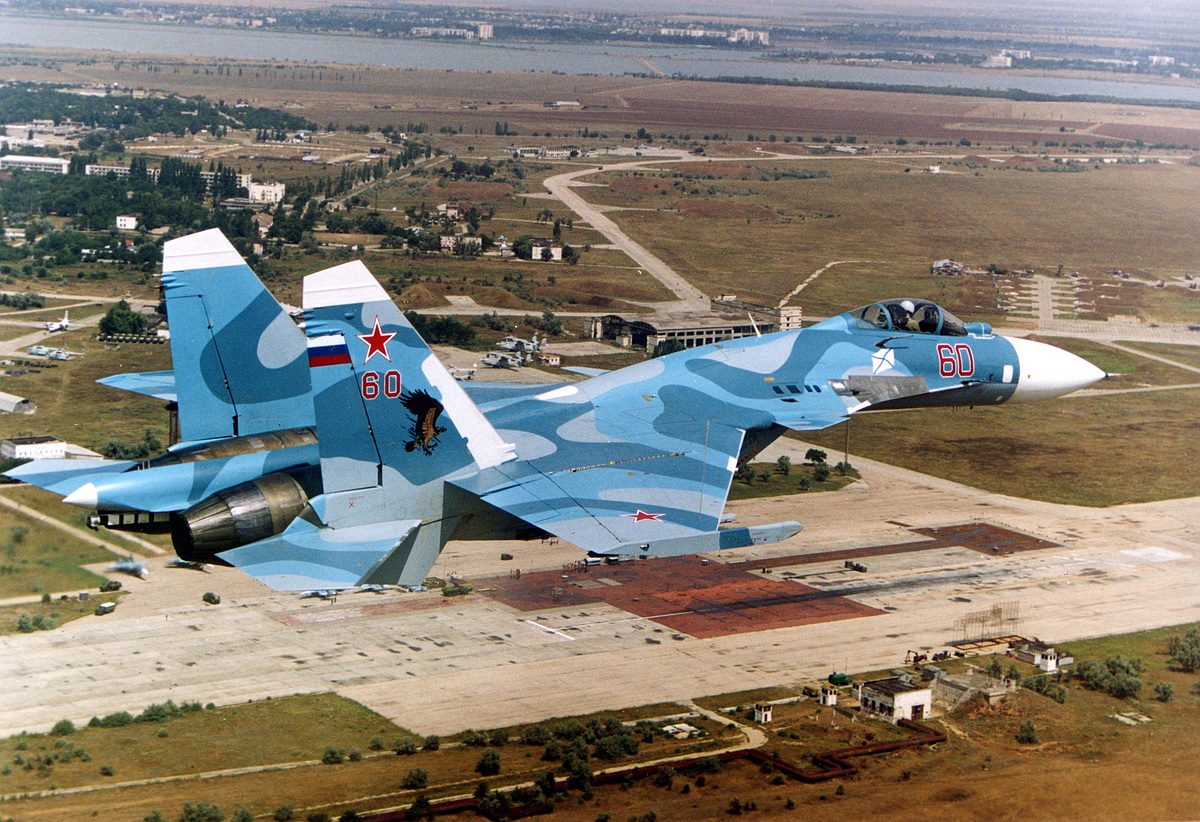

Свежее для почитателей Су-33. Несколько машин прошли модернизацию с целью получения возможностей работы по "земле" и новое оборудование РЭБ. Технические тонкости подобной модернизации это не моя тема. А вот то, что они при этом получают новую окраску, об этом пойдет речь. Конкретно на сайте РП появились фото борта №60. Общий камуфляж остался практически без изменений (конфигурация пятен изменилась, но не значительно), а вот нанесение ОЗ изменилось. И если допустим нанесение андреевского флага, эмблем эскадрильи и знаков о дальнем походе дело времени (после заводской окраски они не нанесены), то место нанесения этих рисунков скорее всего поменяется. В первую очередь это касается килей с РП. То что нанесено на заводе меняться не будет и где будут наноситься эмблемы можно только гадать. Я думаю, что они прежде всего уменьшатся в размере... А может вообще их запретят наносить, всякое может быть. Ну а пока смотрите отличия новой окраски от прежней (2006г.).

http://s7.uploads.ru/t/f53GU.jpg   http://s9.uploads.ru/t/gXULB.jpg

http://s2.uploads.ru/t/dEqV1.jpg   http://sg.uploads.ru/t/2qsla.jpg

http://s6.uploads.ru/t/4lJji.jpg   http://s4.uploads.ru/t/BAQSv.jpg

http://s1.uploads.ru/t/RG7Vp.jpg   http://se.uploads.ru/t/09krR.jpg

0

12

Вкусненько !!! :hobo: Подкупает своей относительной простотой в плане покраски - чёткие маски, никаких потёртостей и сколов. Надо будет подумать над этим, но пока не до него... :glasses:

0

13

Борт №88 поменял камуфляж.

0

14

poa54 написал(а):

Борт №88 поменял камуфляж.

Он стал похожим на 60 и 80 борт? :question:

0

15

Да Альберт. Кстати фото я разместил через редактирование в соответствующем месте.

0

16

Вот теперь увидел и дополнительно подписал. Границы переходов у него похоже размытые, в отличие от 60 и 80. :glasses:

0

17

Очередная новость о Су-33. Борт №61 получил контейнеры РЭБ, но судя по выцветшей окраске с 2006 года по н.в. не был в ремонте. Свежие фото 2018 года.

http://s3.uploads.ru/t/JwWP9.jpg   http://sd.uploads.ru/t/SkQZj.jpg

http://s5.uploads.ru/t/bHXwY.jpg   http://s5.uploads.ru/t/kqrY3.jpg

0

18

Начал восстанавливать забаненные рекламой фото.

0

19

У борта №68 добавилась регистрация и эмблема в виде касатки.

http://s8.uploads.ru/t/lXiSb.jpg

0

20

Без мата на это смотреть невозможно!!! В сравнении с прежним обличьем.

http://s5.uploads.ru/t/YZUIw.jpg

0

21

Пипец полный................ :mad: , этож кто такую "фигню" замутил?
Неее, братцы, пошёл бардак, как ни крути. :tired:
