ЗРК С-25

Сообщений 1 страница 12 из 12

1

Решить поднять тему ПВО, а то все в основном летать хотят...

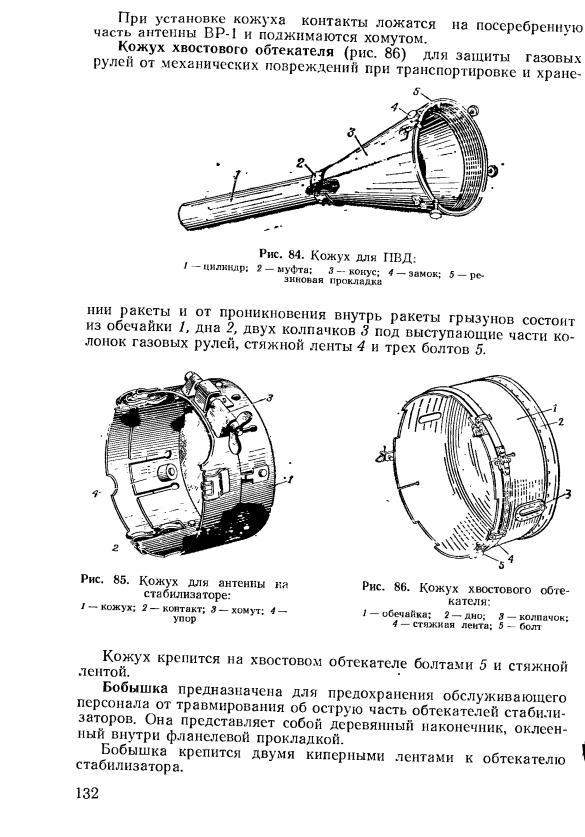

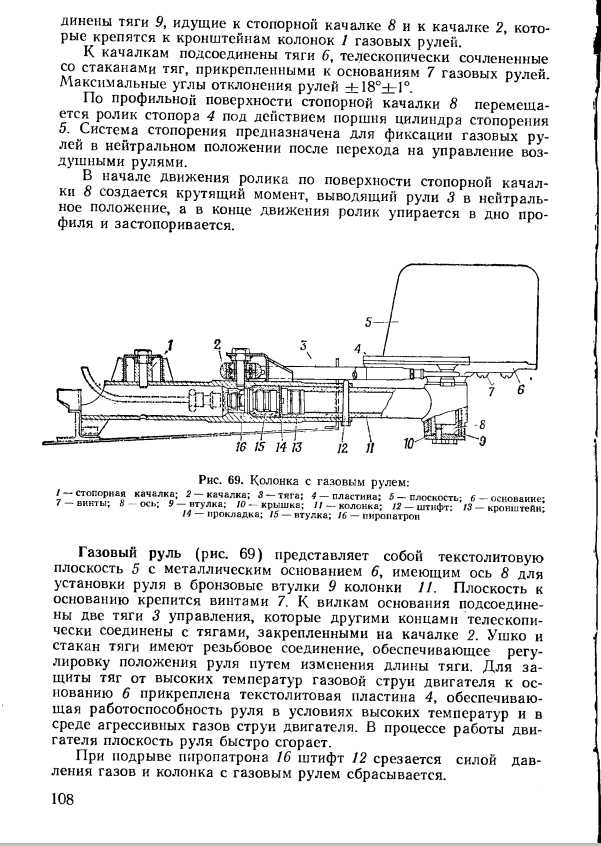

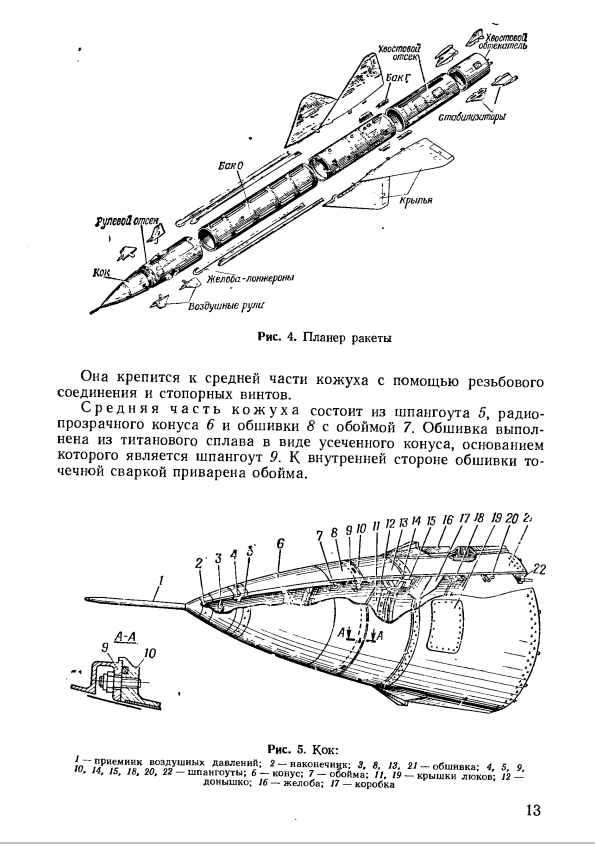

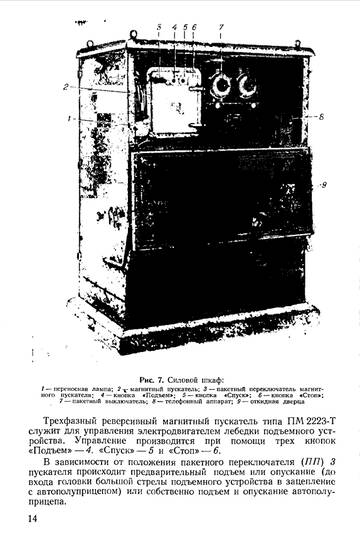

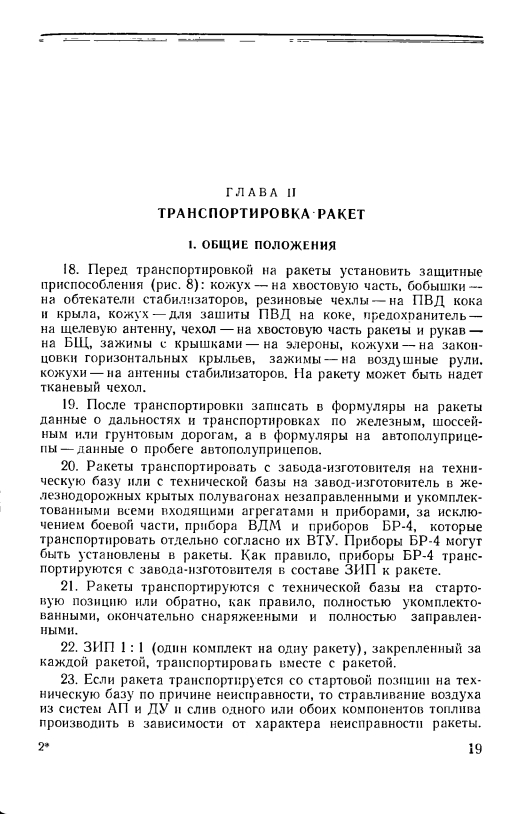

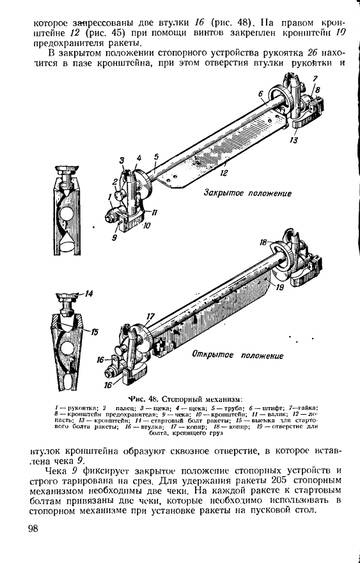

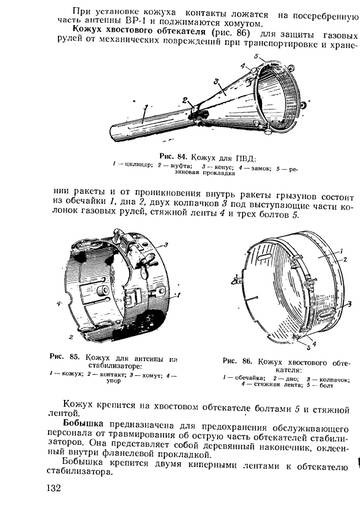

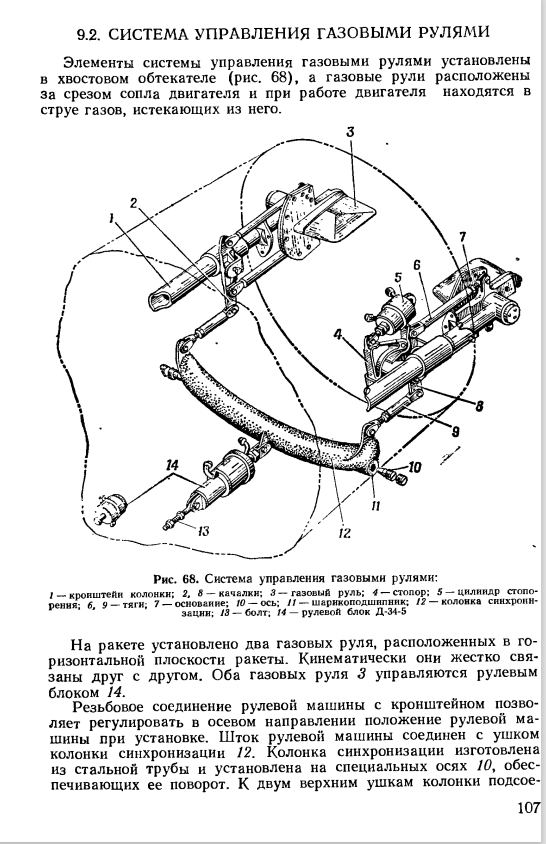

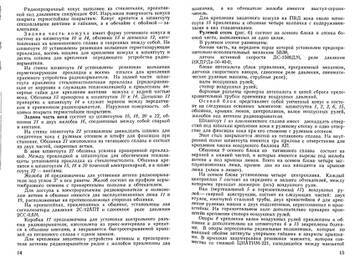

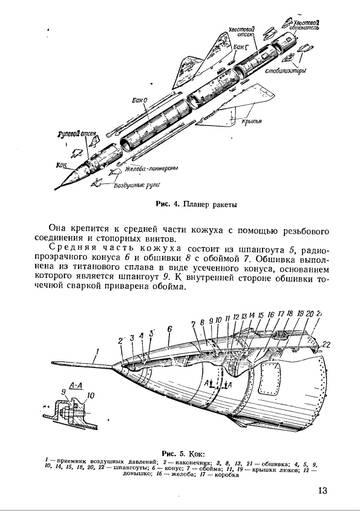

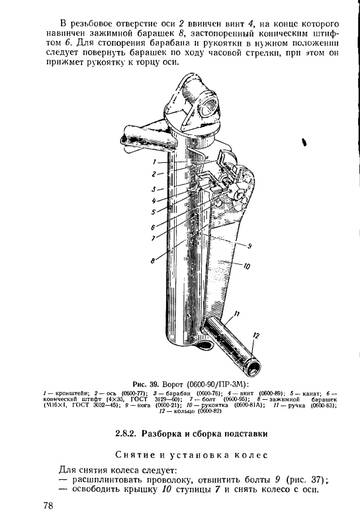

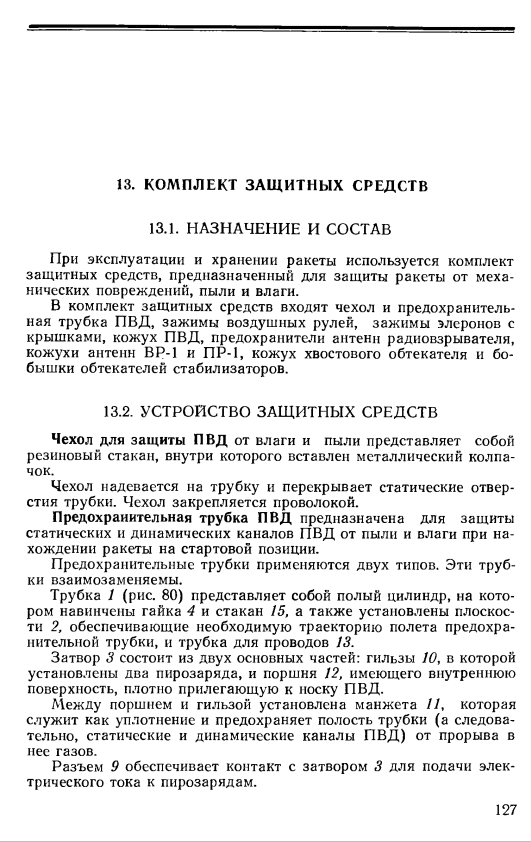

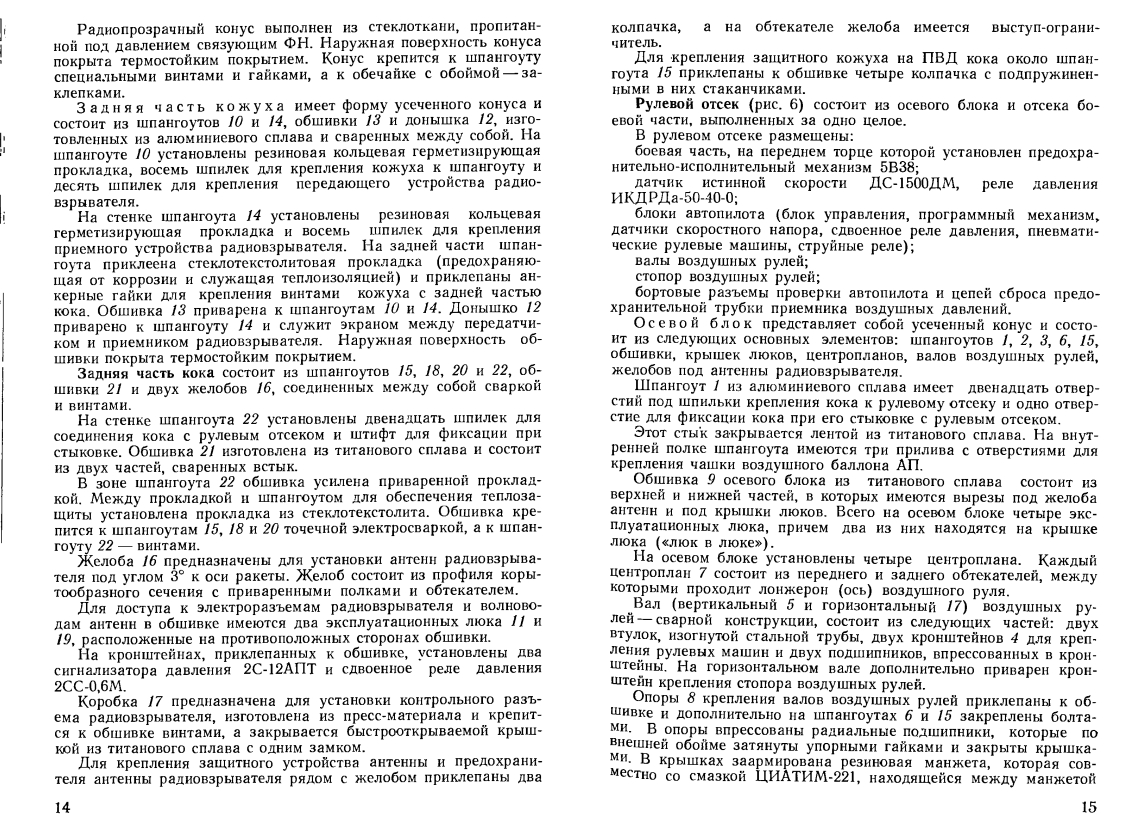

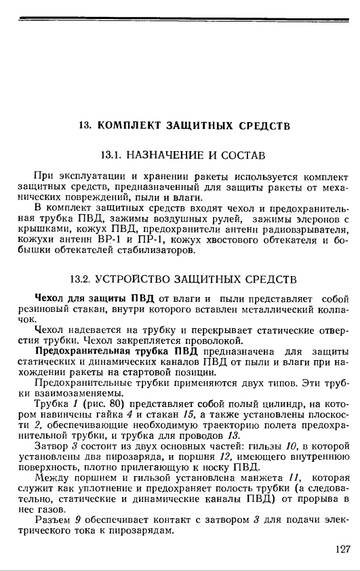

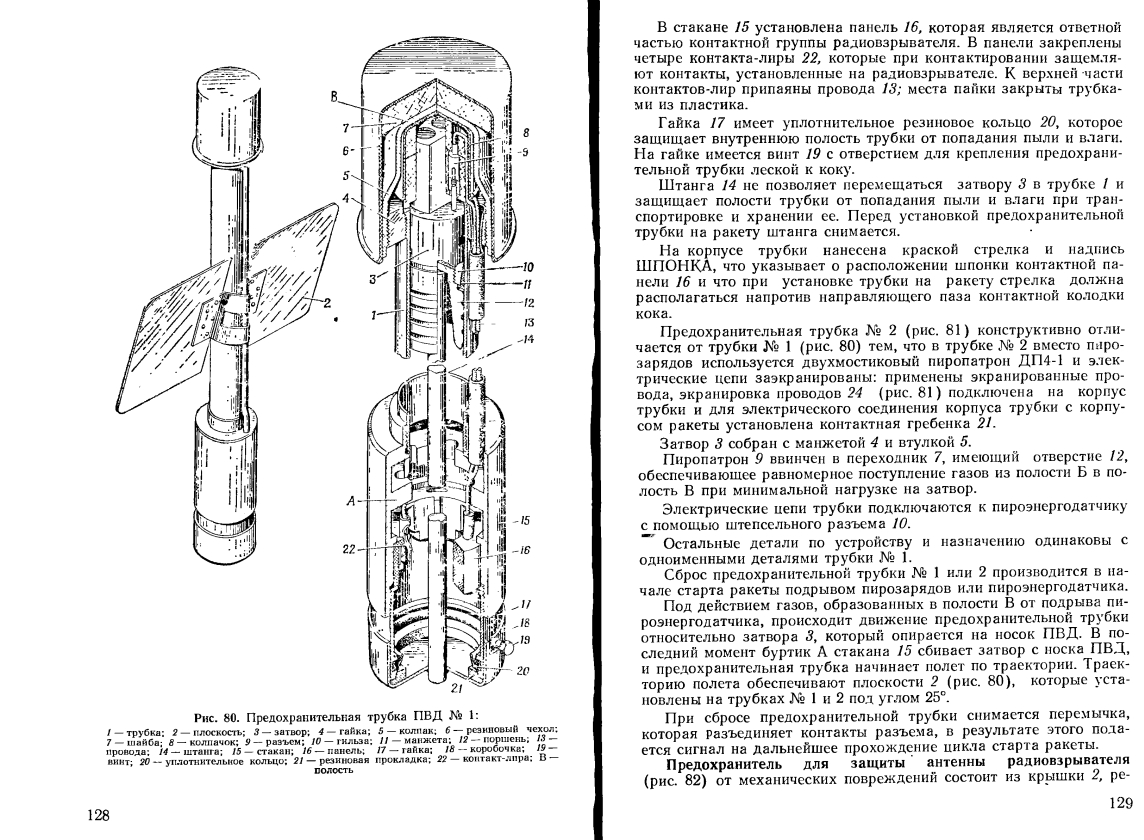

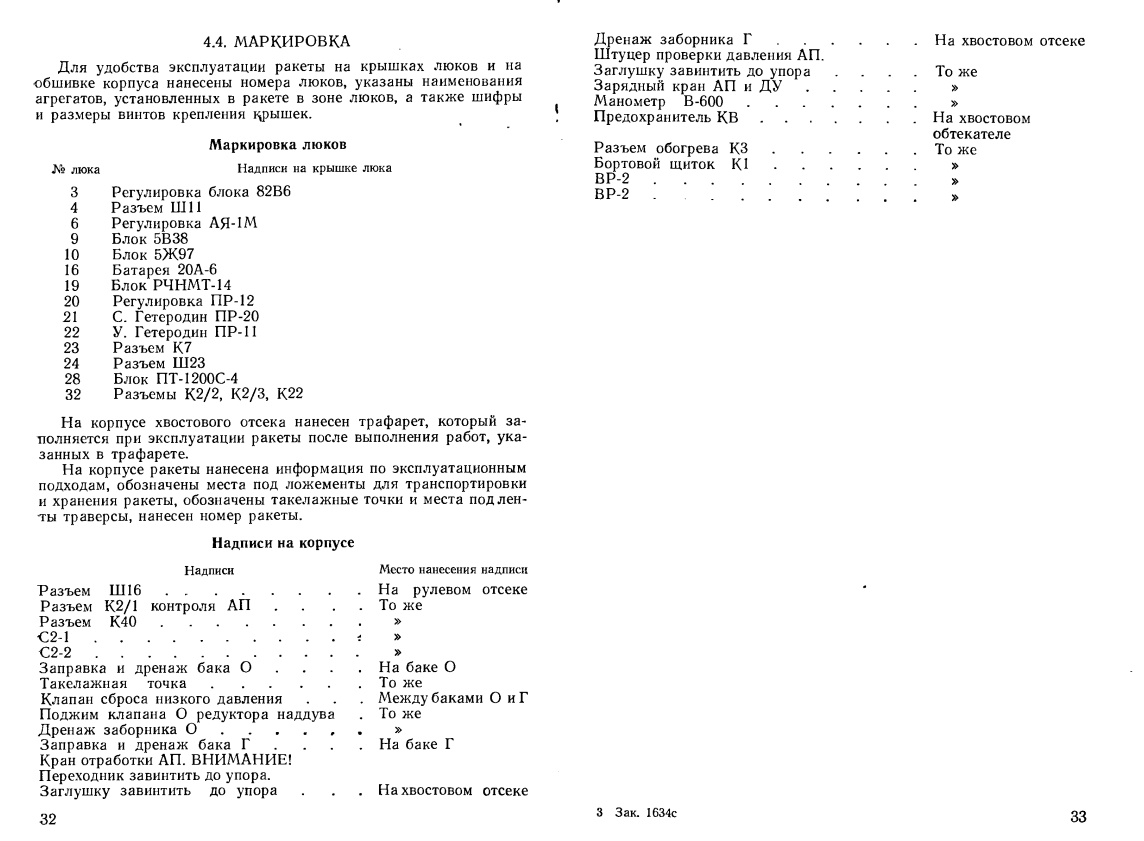

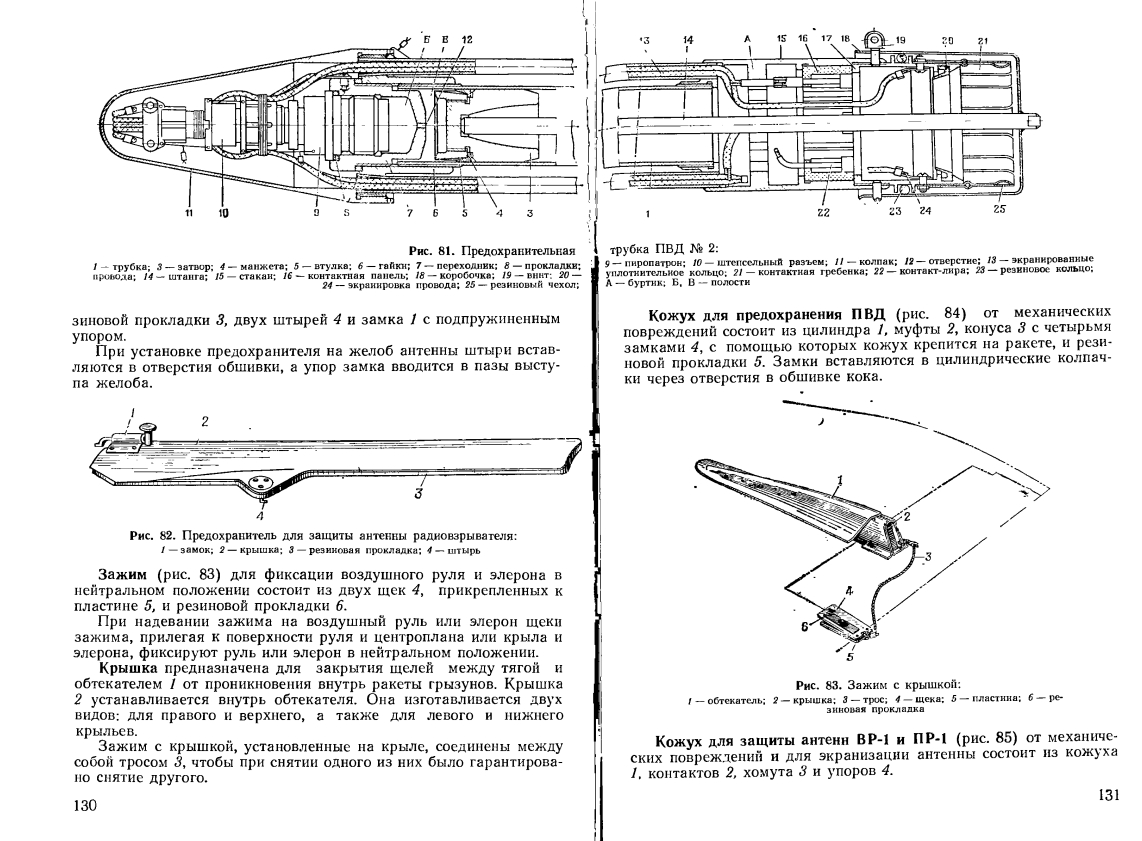

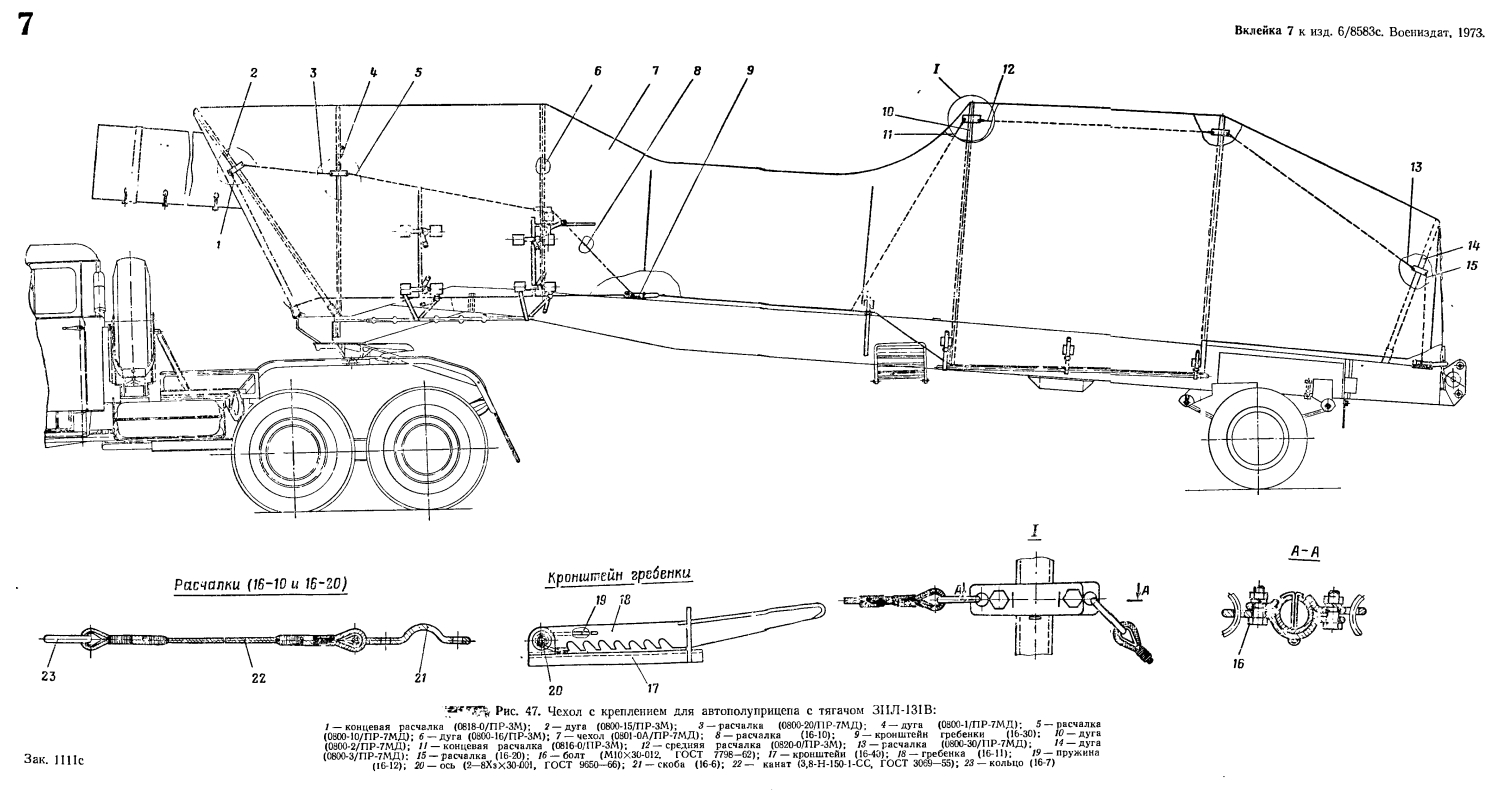

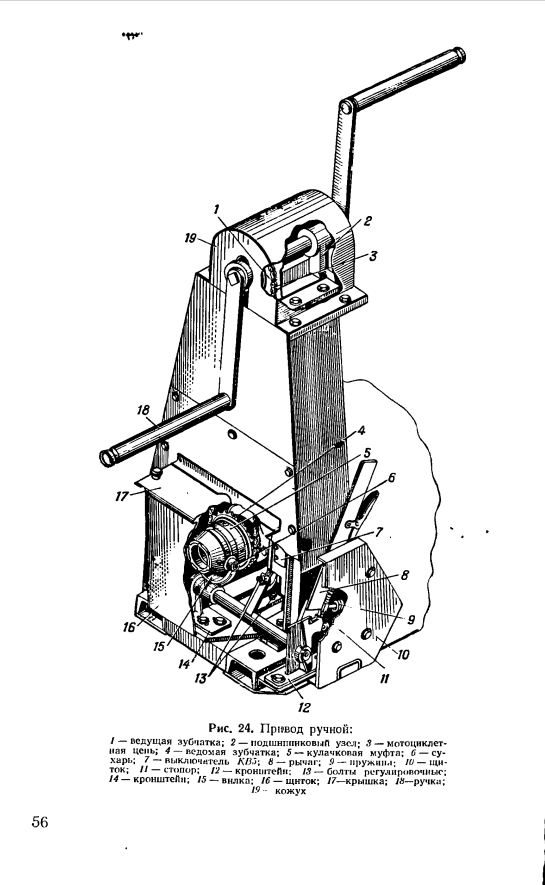

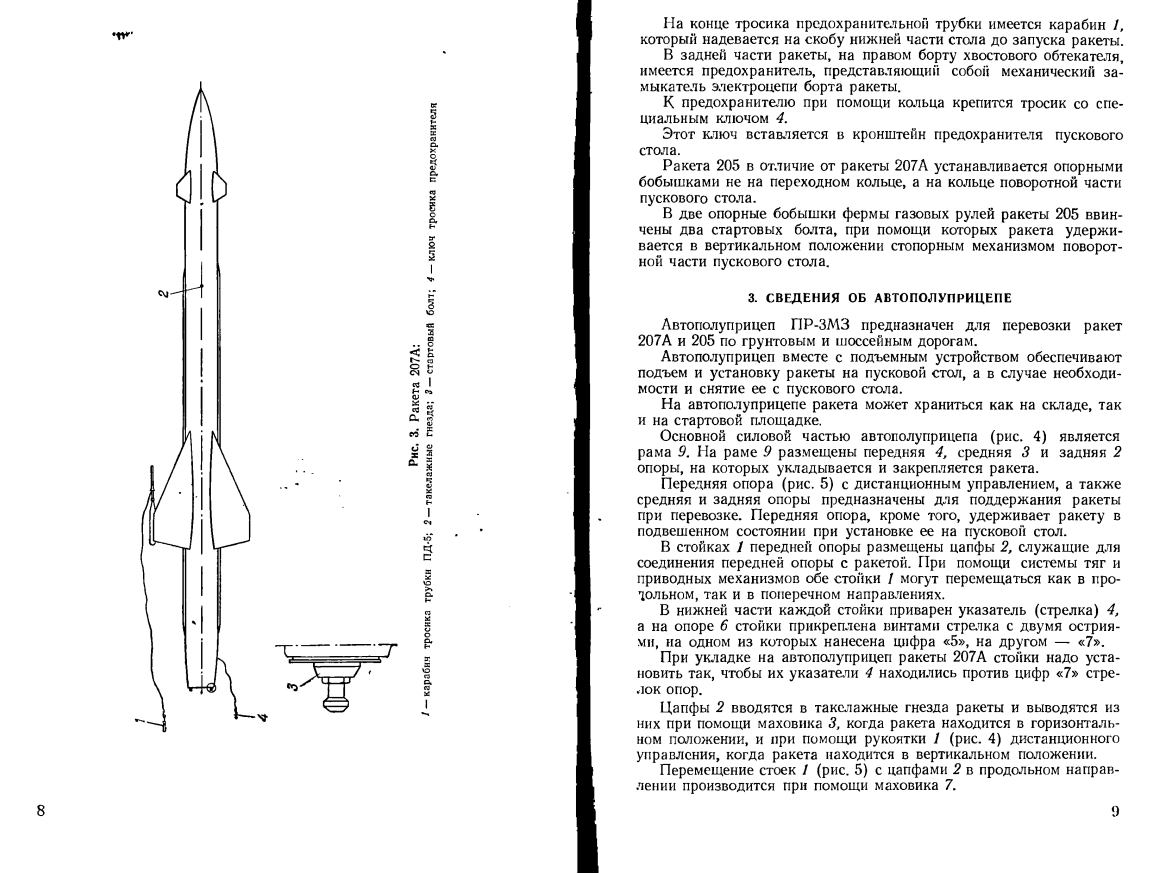

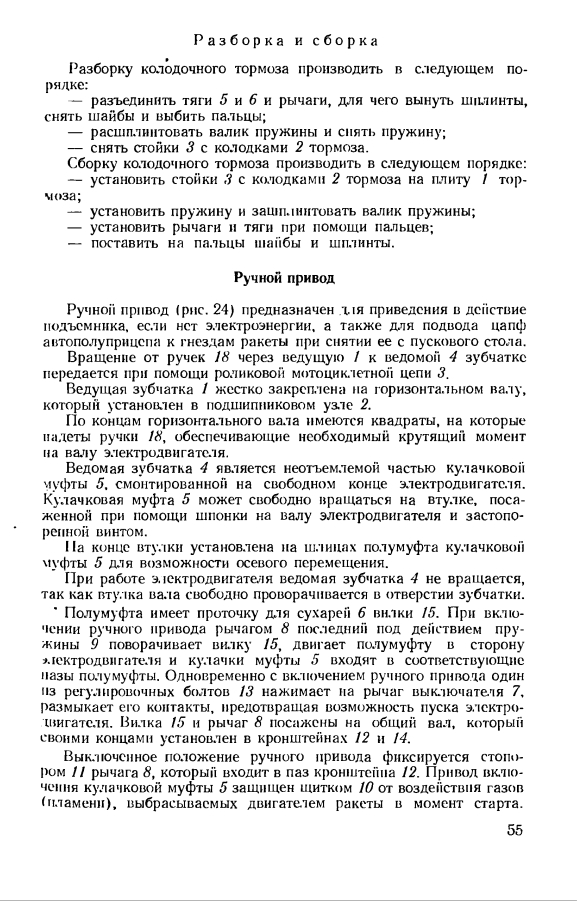

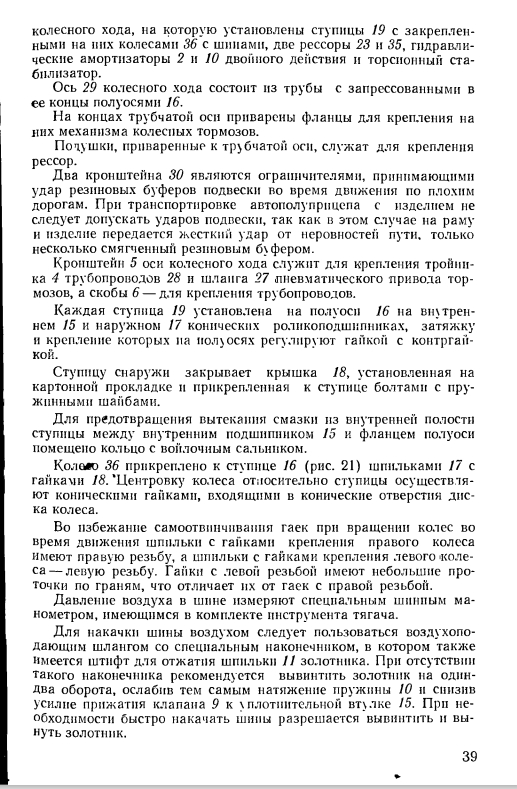

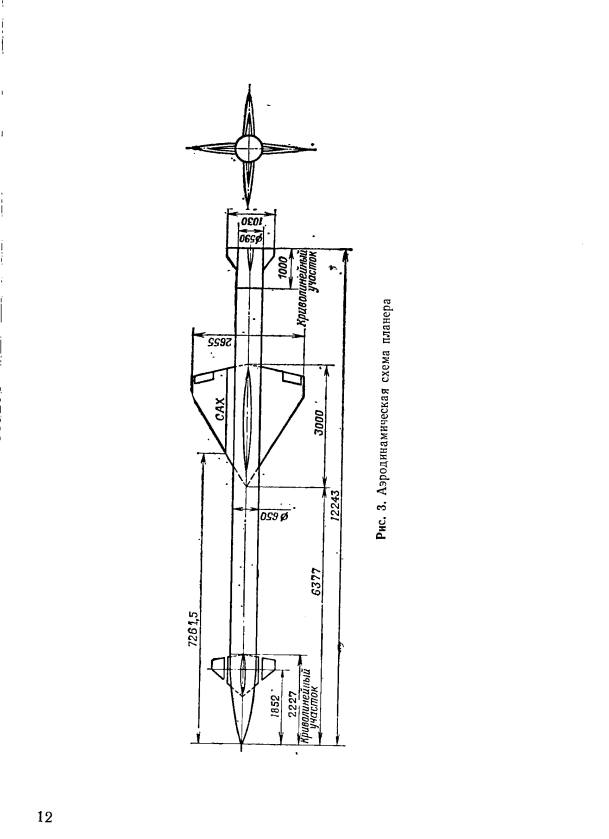

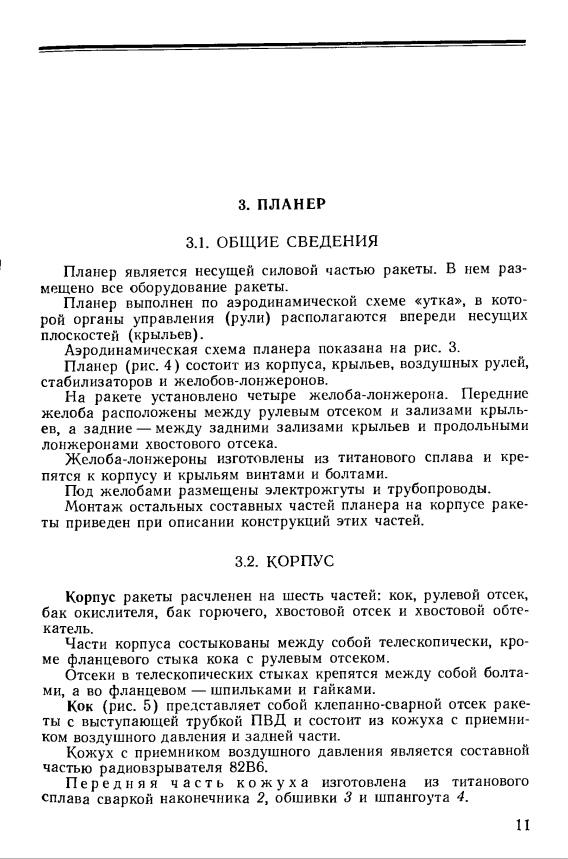

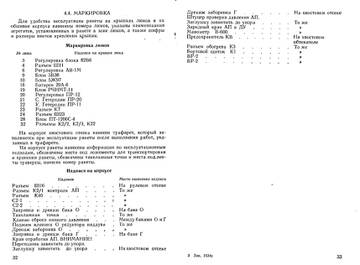

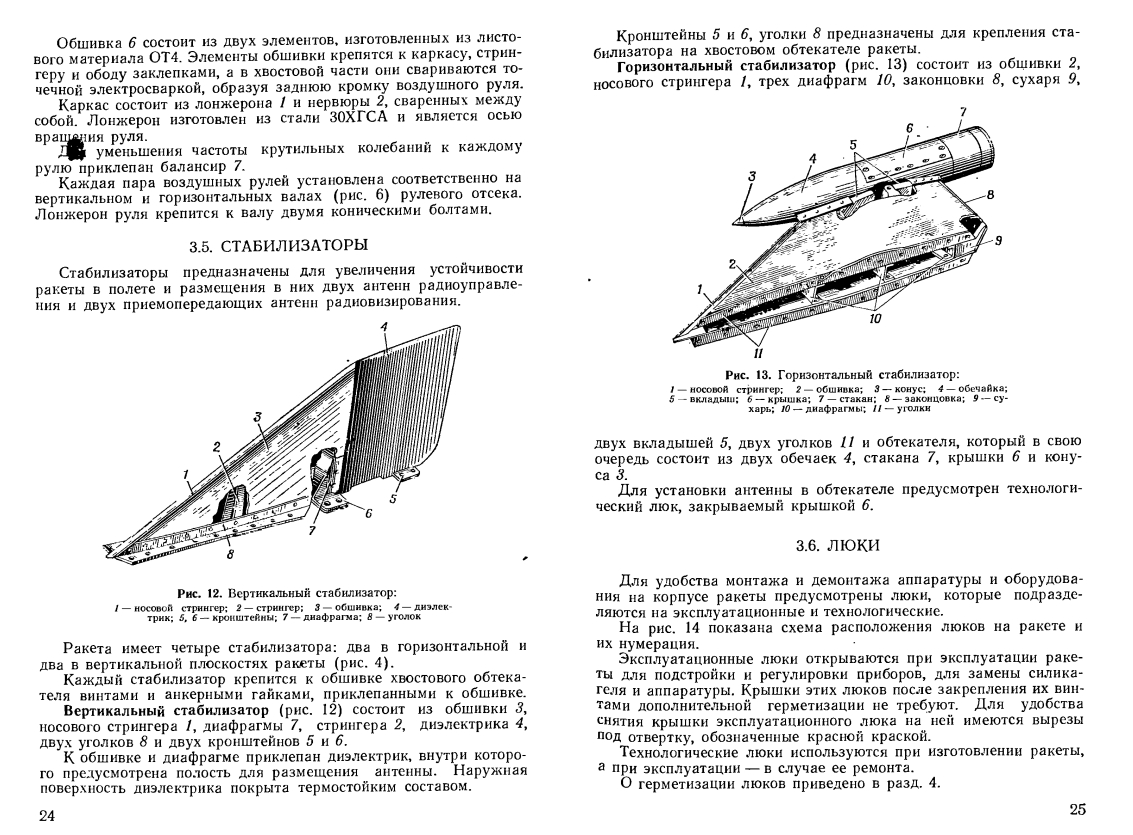

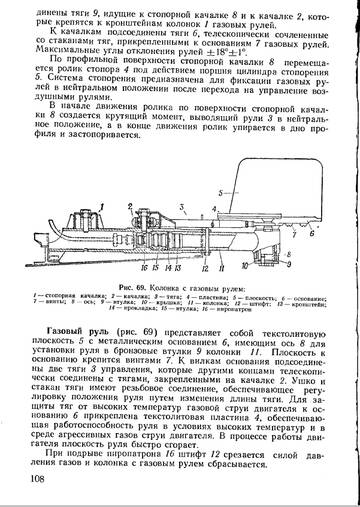

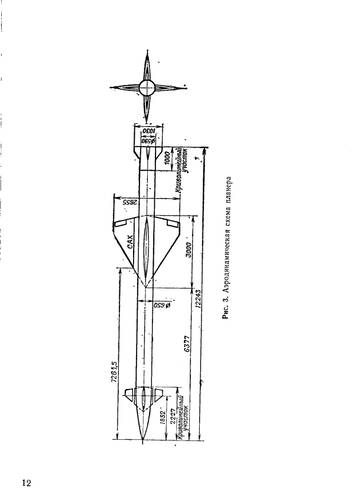

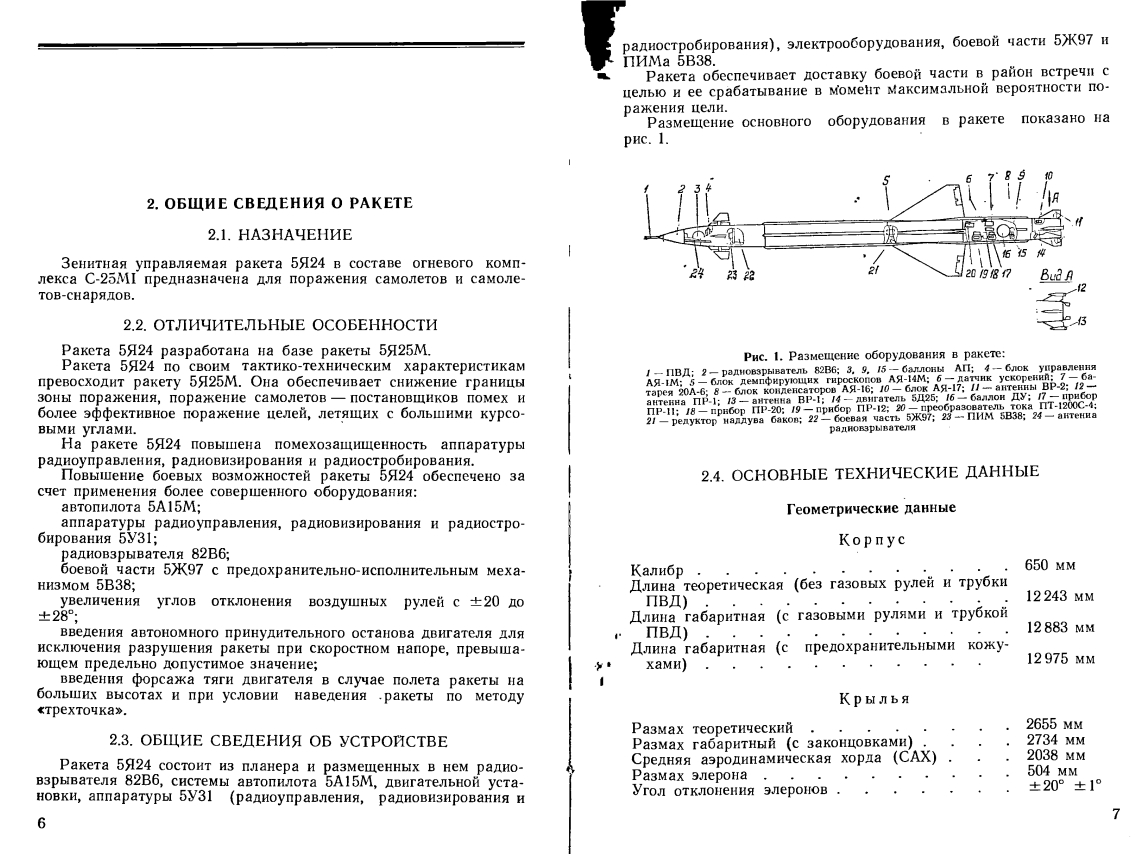

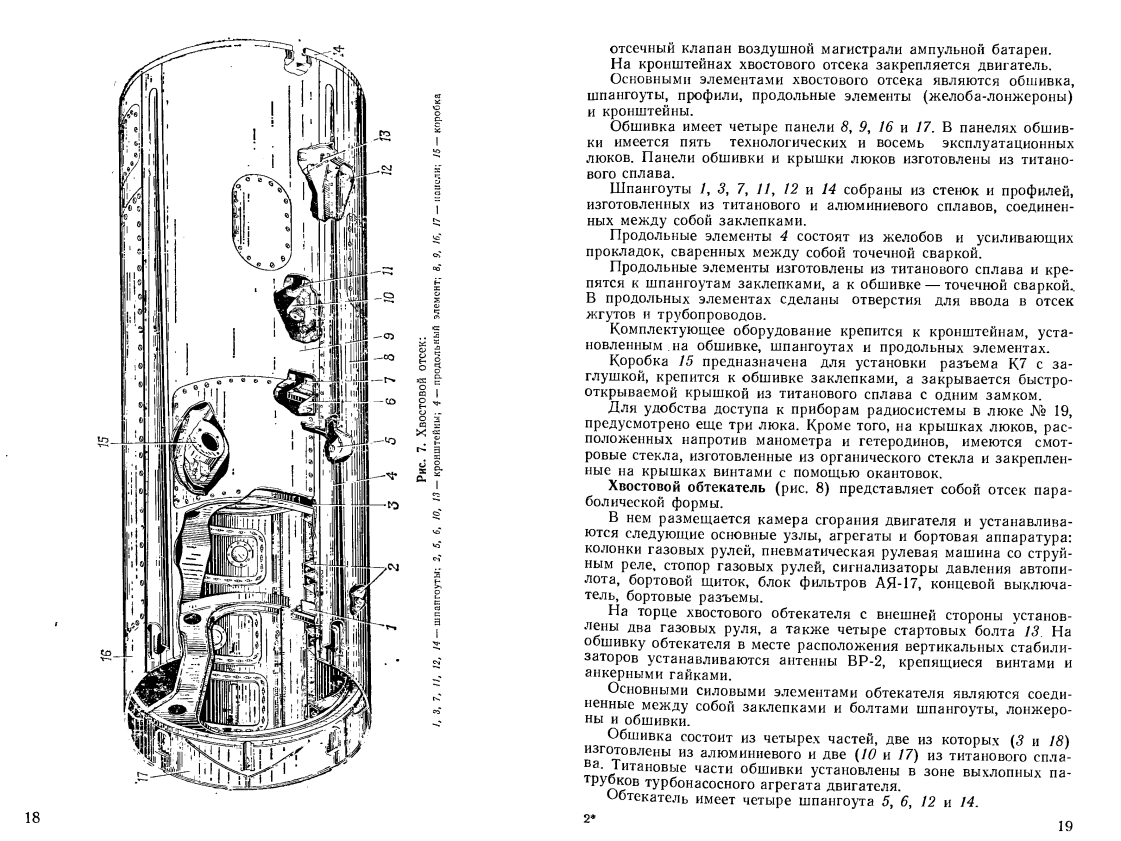

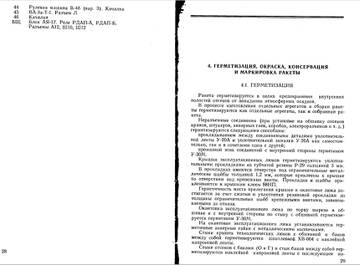

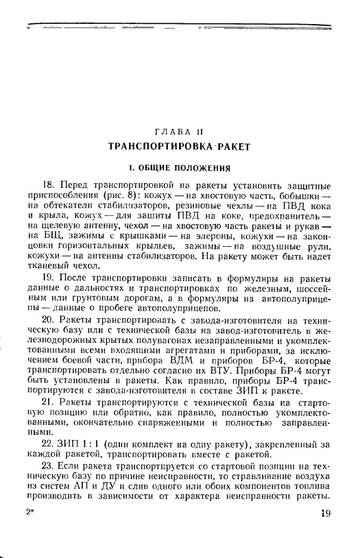

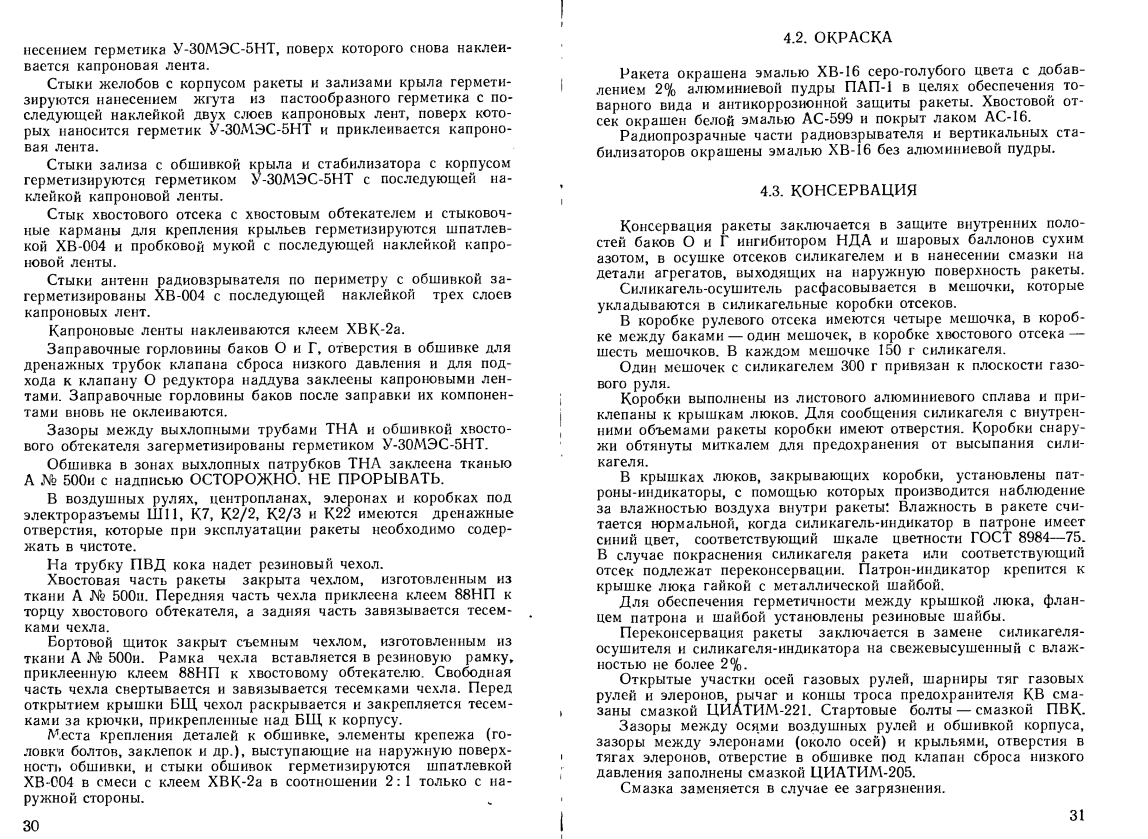

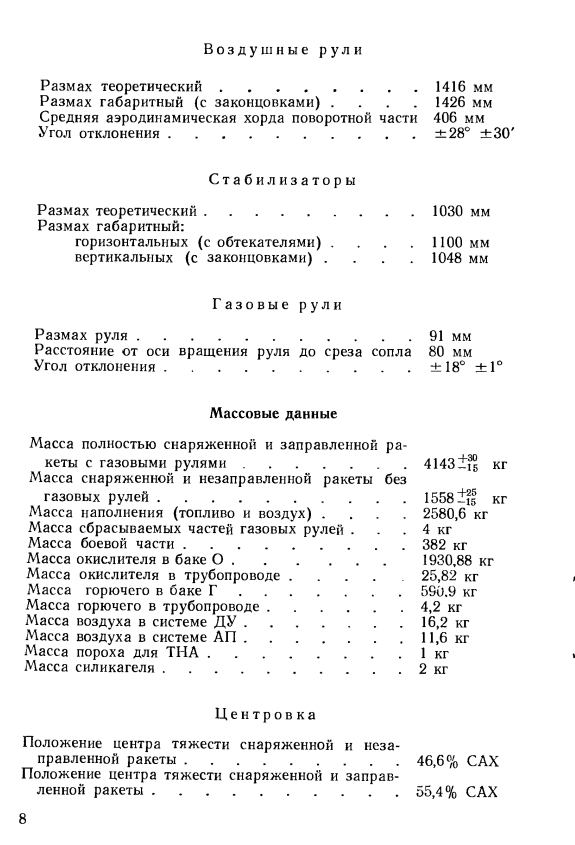

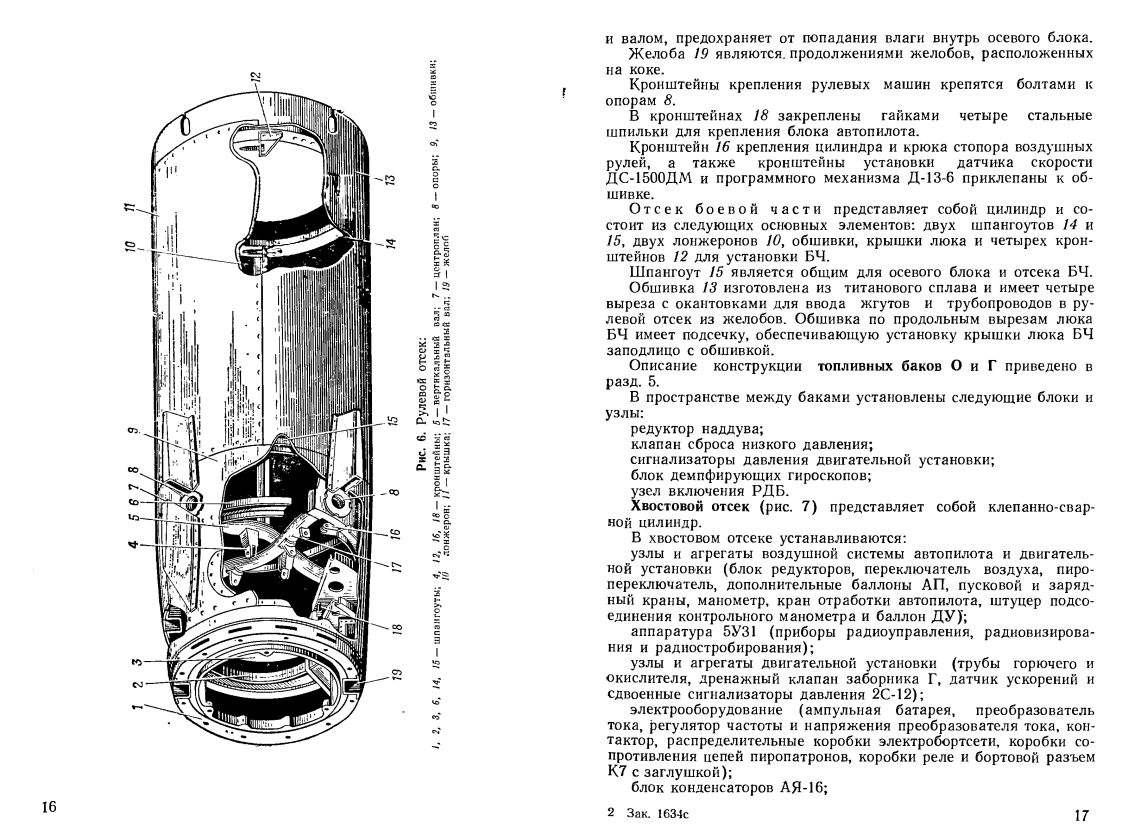

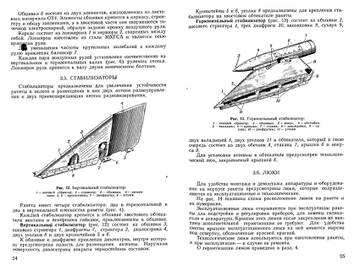

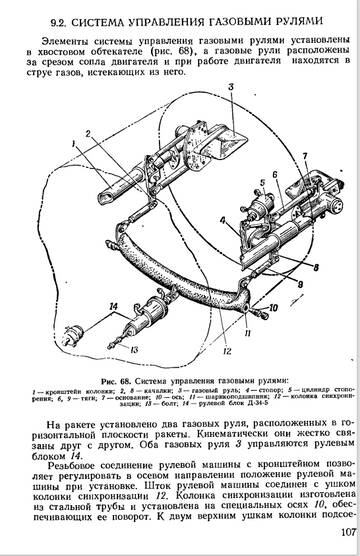

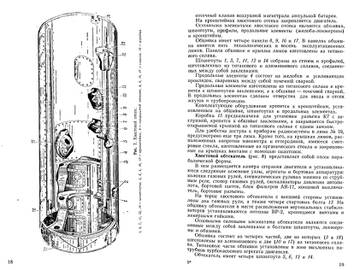

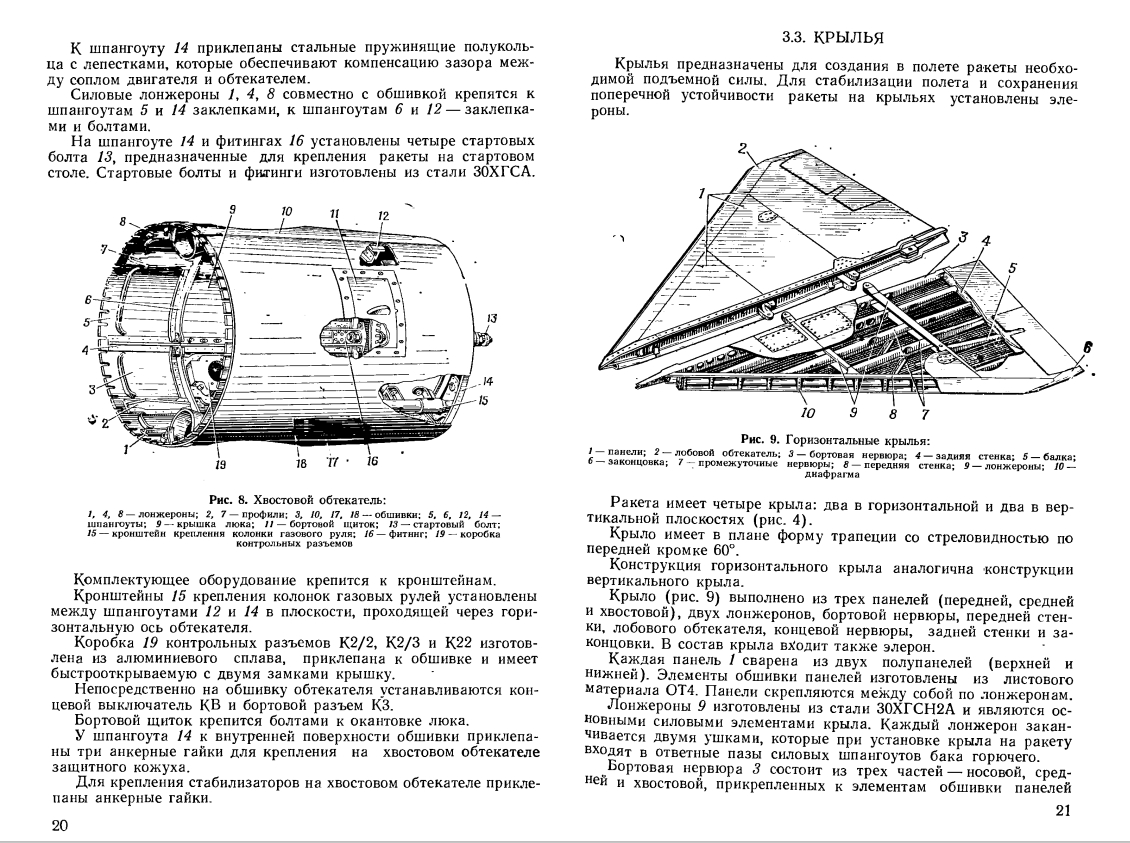

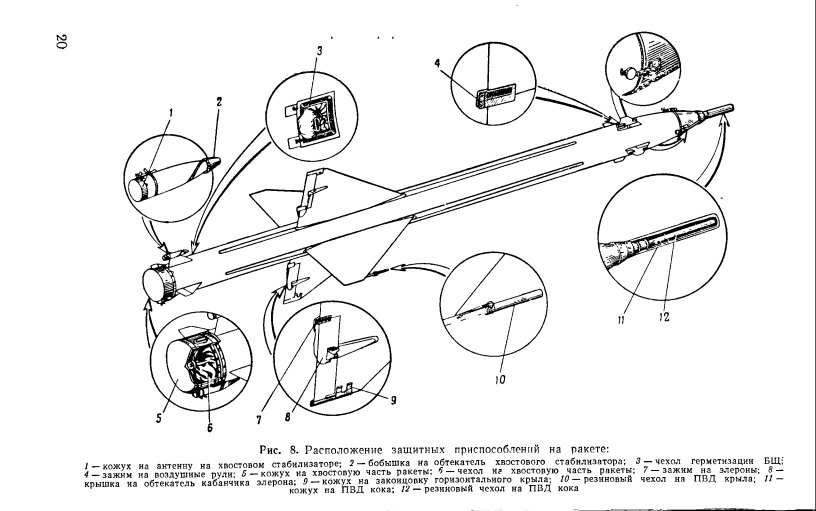

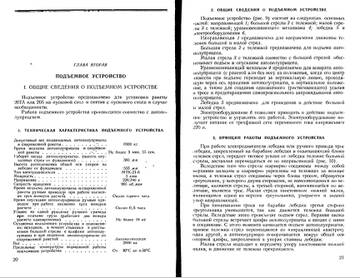

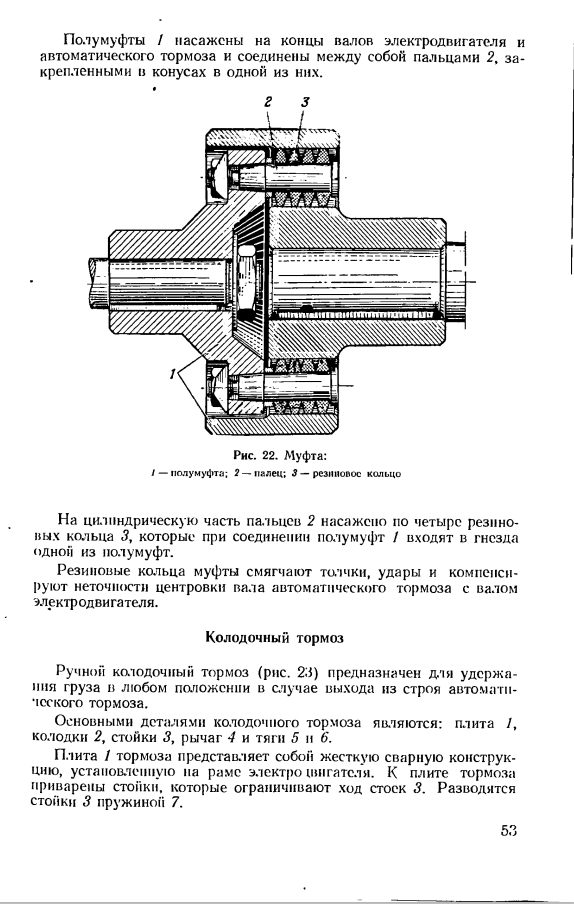

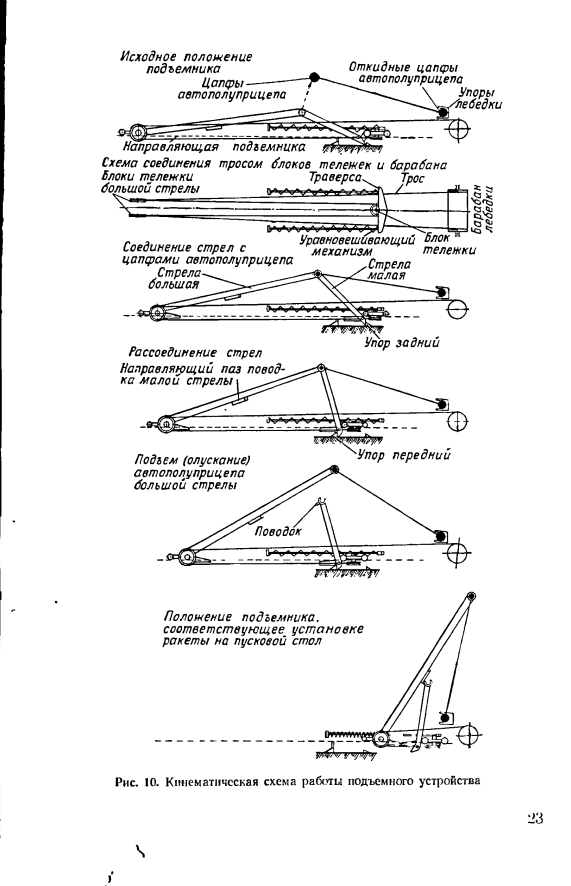

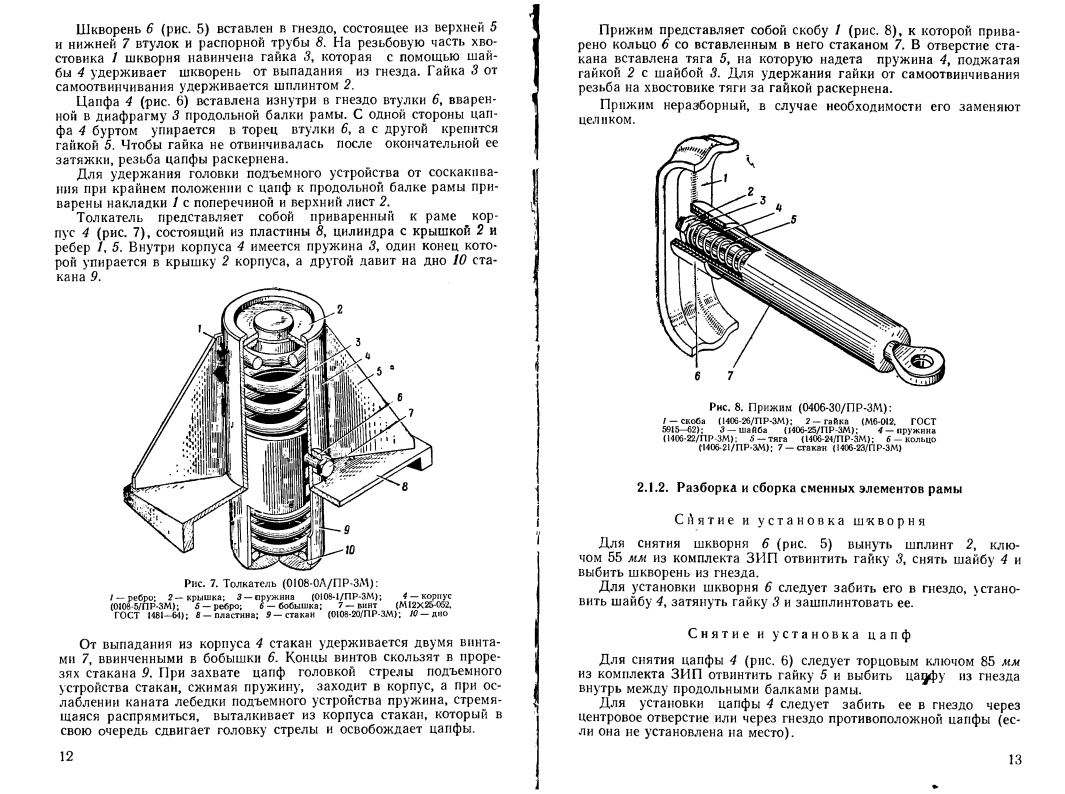

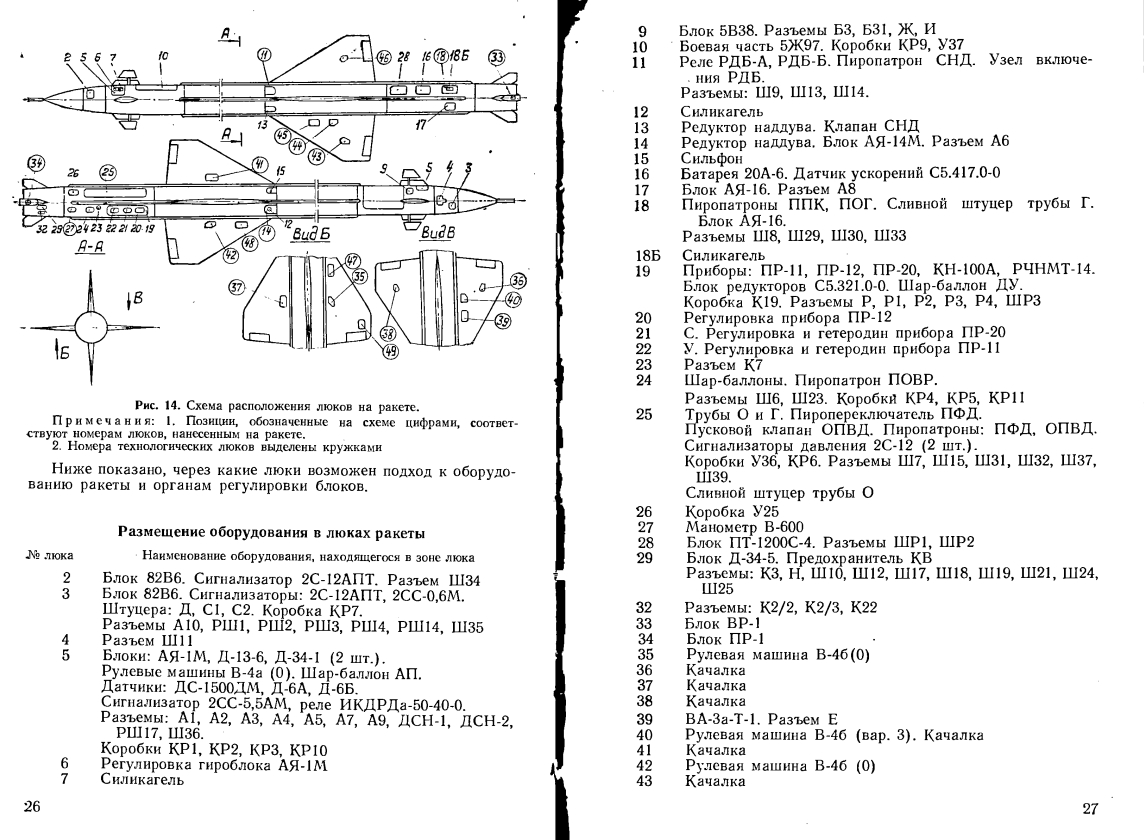

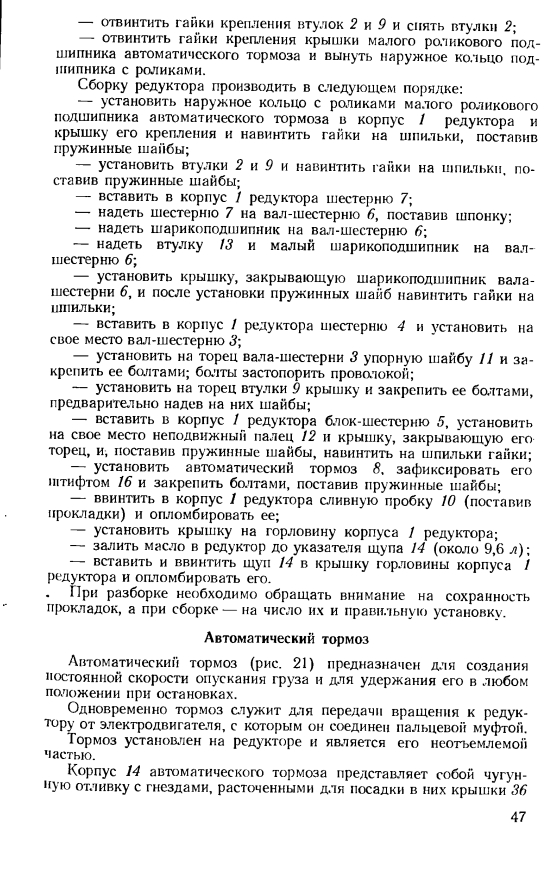

С-25 это первый поступивший на вооружение Советской Армии зенитно-ракетный комплекс. Комплекс чисто стационарный и предназначался для защиты Москвы. В интернете о нем много сведений, поэтому как всегда минимум слов и максимум (по возможности) информации. В силу своей специфики и закрытости (хотя комплекс находился на вооружении 27 лет) моделистами особо не жалован. Здесь речь пойдет в основном о ракете комплекса. В музеях как правило в процессе реставрации ракеты красят серебрянкой, закрашивая всю "техничку", а именно это является их "изюминкой" при скромных аэродинамических формах. Но есть места, где еще можно найти самую настоящую боевую ракету (даже не "учебную"). Такое место в поселке Заря (ныне мкр. Заря г. Балашиха) в Подмосковье. Здесь и музей войск ПВО и на территории бывших воинских частей можно найти то, о чем шла речь выше. Это одна из модификаций ракеты В-300.

http://sg.uploads.ru/t/1w8C2.jpg   http://sh.uploads.ru/t/ZKRM1.jpg

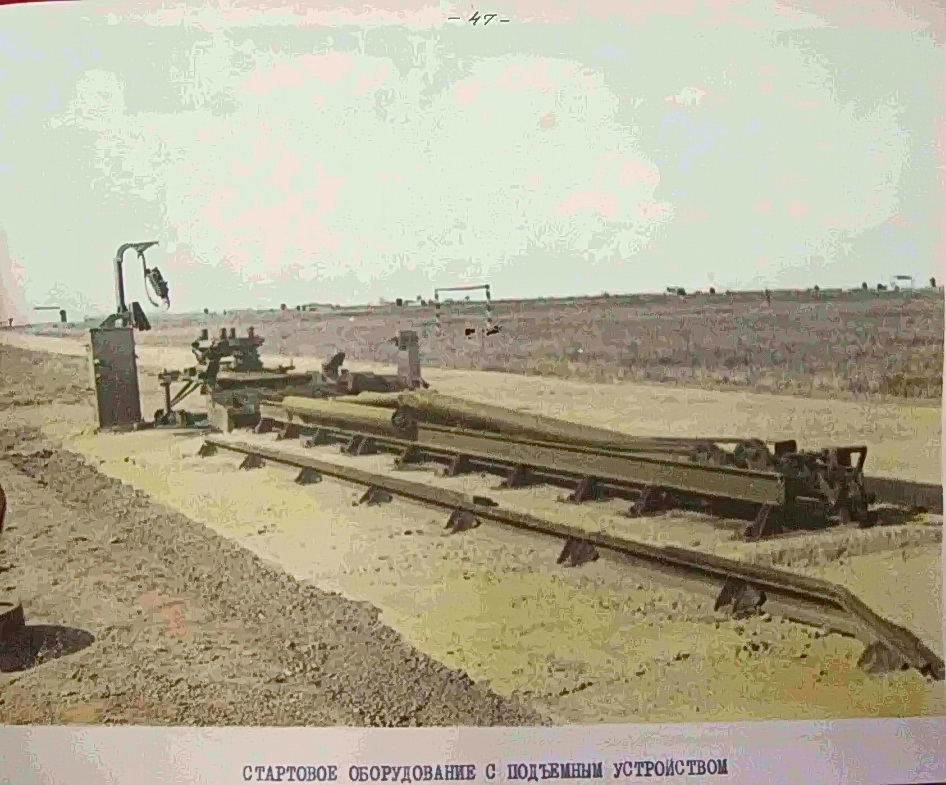

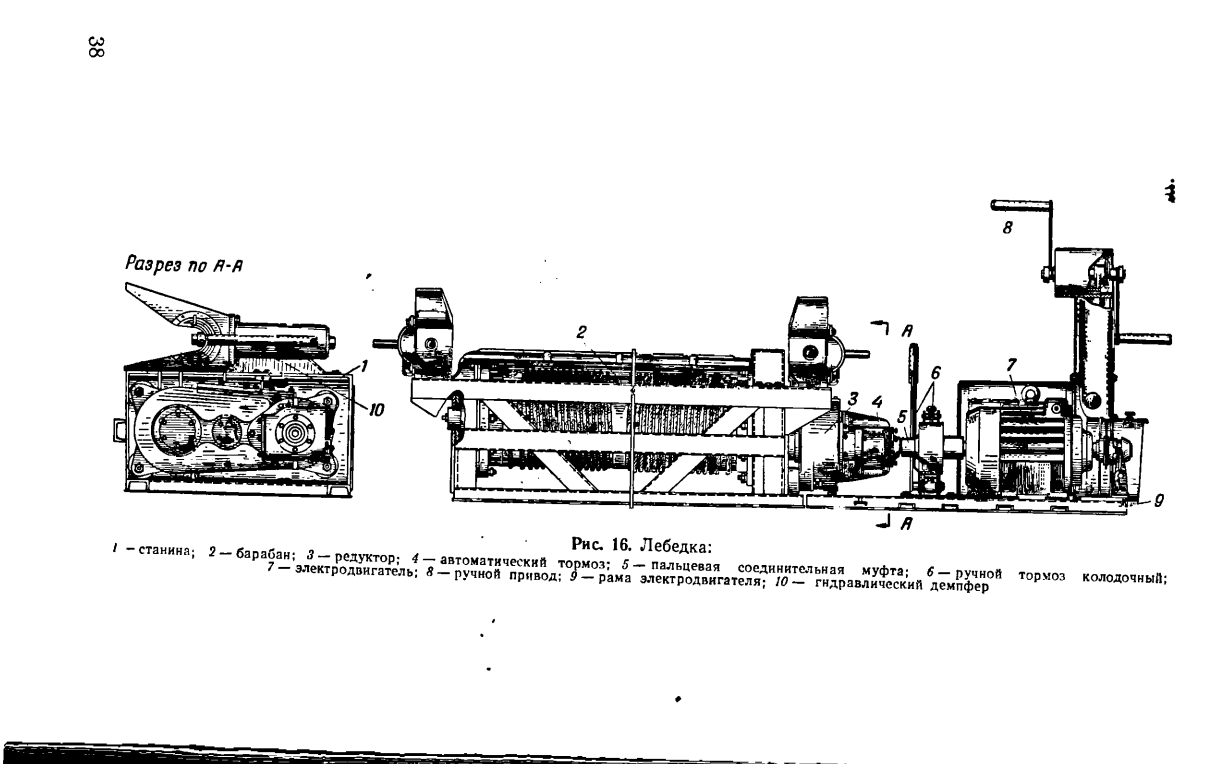

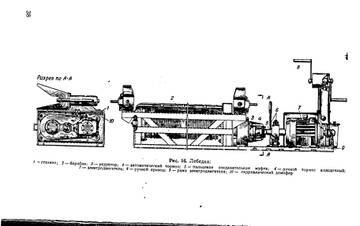

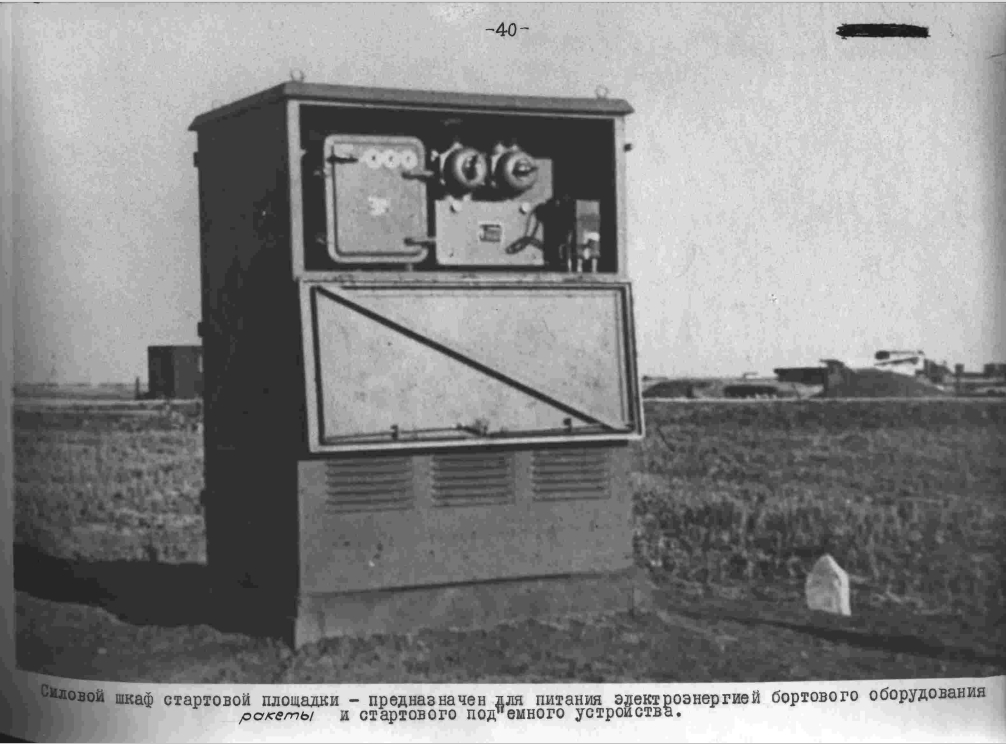

Для общего развития: пусковые позиции комплекса и антенная система РЛС.

http://sh.uploads.ru/t/NMk4y.jpg   http://sh.uploads.ru/t/jWHPG.jpg

http://sh.uploads.ru/t/Vm31U.jpg   http://sg.uploads.ru/t/zC1jl.jpg

http://sg.uploads.ru/t/5xNnJ.jpg   http://sh.uploads.ru/t/1ui5K.jpg

http://sg.uploads.ru/t/NxTAW.jpg   http://sh.uploads.ru/t/uPr1N.jpg

http://sh.uploads.ru/t/uiA5V.jpg   http://sh.uploads.ru/t/PK5JL.jpg

http://sh.uploads.ru/t/5nwzu.jpg   http://sh.uploads.ru/t/zD3j9.jpg

http://sg.uploads.ru/t/OSk5R.jpg   http://sh.uploads.ru/t/PdbEI.jpg

http://sh.uploads.ru/t/Sco4k.jpg   http://sh.uploads.ru/t/3RyqF.jpg

http://sg.uploads.ru/t/HTe6j.jpg   http://sg.uploads.ru/t/PFrEa.jpg

http://sg.uploads.ru/t/ezD6O.jpg   http://sg.uploads.ru/t/Bd0YK.jpg

http://sh.uploads.ru/t/hMfq6.jpg   http://sh.uploads.ru/t/wRuAT.jpg

http://sh.uploads.ru/t/fLNyT.jpg   http://sh.uploads.ru/t/75E2Y.jpg

http://sh.uploads.ru/t/FDZdQ.jpg   http://sg.uploads.ru/t/c801l.jpg

http://sh.uploads.ru/t/mSRLF.jpg   http://sh.uploads.ru/t/Pu2Qm.jpg

http://sh.uploads.ru/t/qI3cf.jpg   http://sg.uploads.ru/t/2xtnR.jpg

http://sh.uploads.ru/t/WXkfA.jpg   http://sh.uploads.ru/t/swOjL.jpg

http://sg.uploads.ru/t/jxole.jpg   http://sg.uploads.ru/t/5HyFI.jpg

http://sh.uploads.ru/t/OsvJn.jpg   http://sh.uploads.ru/t/dtDBy.jpg

http://sg.uploads.ru/t/LUgEh.jpg   http://sg.uploads.ru/t/LBoku.jpg

http://sh.uploads.ru/t/bmVxL.jpg   http://sh.uploads.ru/t/xM7Td.jpg

http://sg.uploads.ru/t/z3h16.jpg   http://sg.uploads.ru/t/H89Fq.jpg

http://sh.uploads.ru/t/zNUsW.jpg   http://sh.uploads.ru/t/VAIYa.jpg

http://sh.uploads.ru/t/h9nek.jpg   http://sg.uploads.ru/t/iarkV.jpg

http://sg.uploads.ru/t/BM3oD.jpg   http://sg.uploads.ru/t/Zui6l.jpg

http://sh.uploads.ru/t/g5fEw.jpg   http://sg.uploads.ru/t/Qp5HI.jpg

http://sh.uploads.ru/t/pJ5WF.jpg   http://sg.uploads.ru/t/itoD3.jpg

http://sh.uploads.ru/t/UEg0b.jpg   http://sh.uploads.ru/t/mq92U.jpg

http://sg.uploads.ru/t/FJSWV.jpg   http://sh.uploads.ru/t/En8TN.jpg

http://sh.uploads.ru/t/oJC5l.jpg

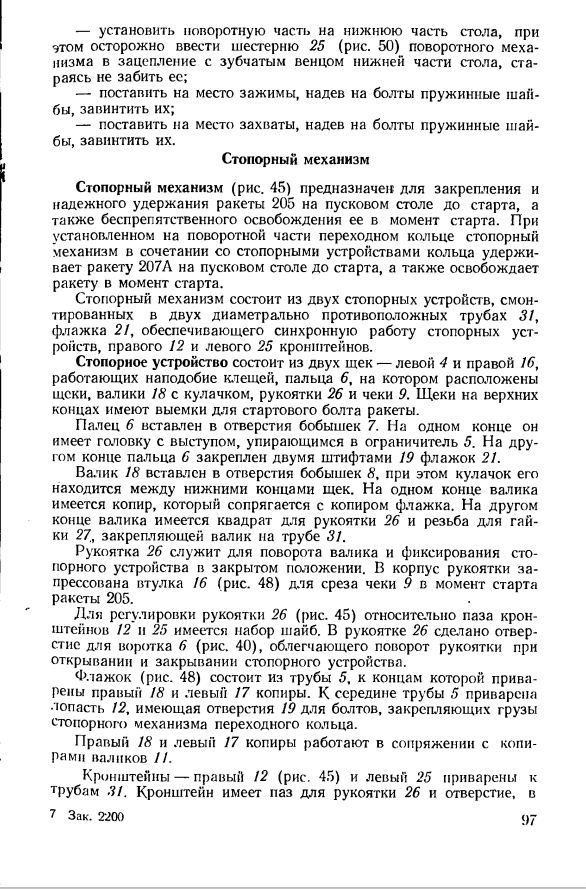

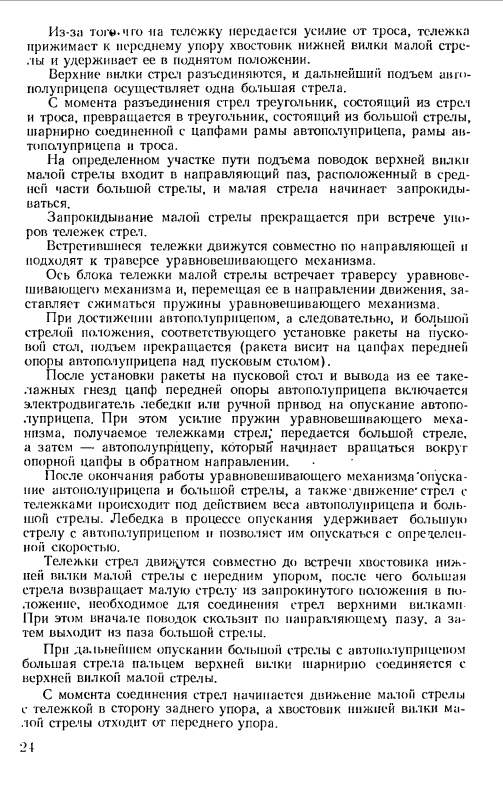

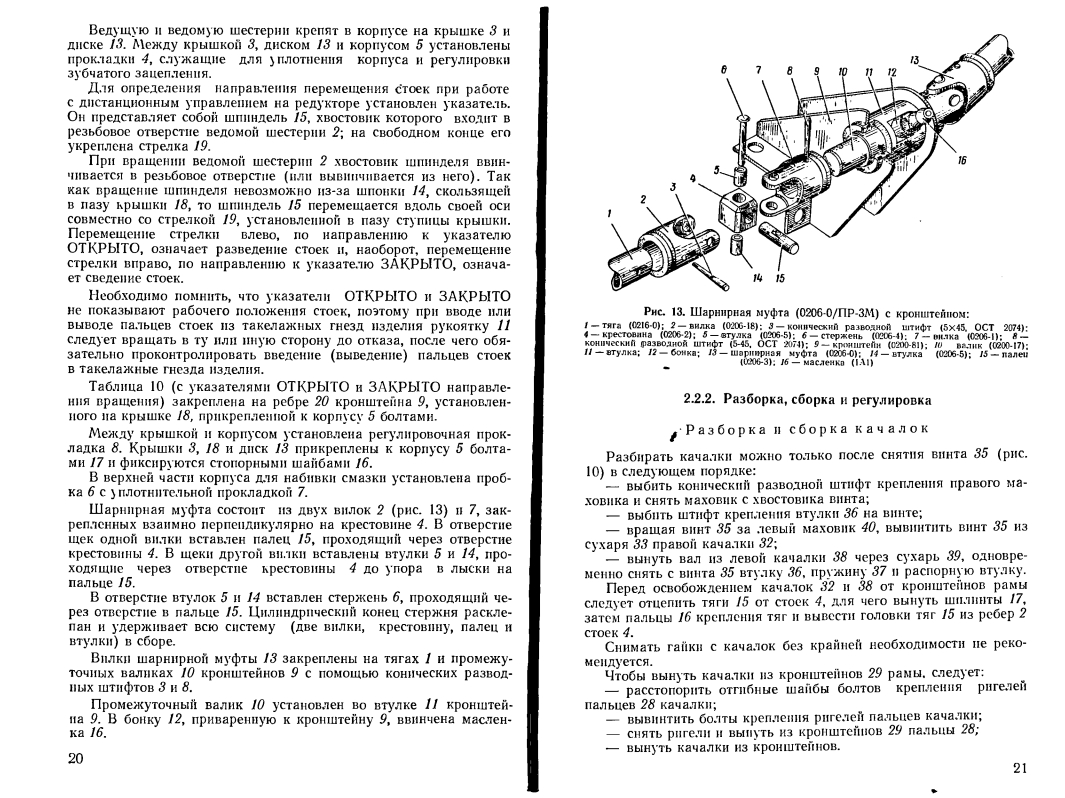

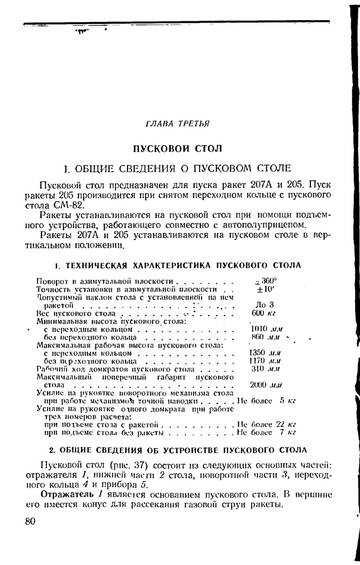

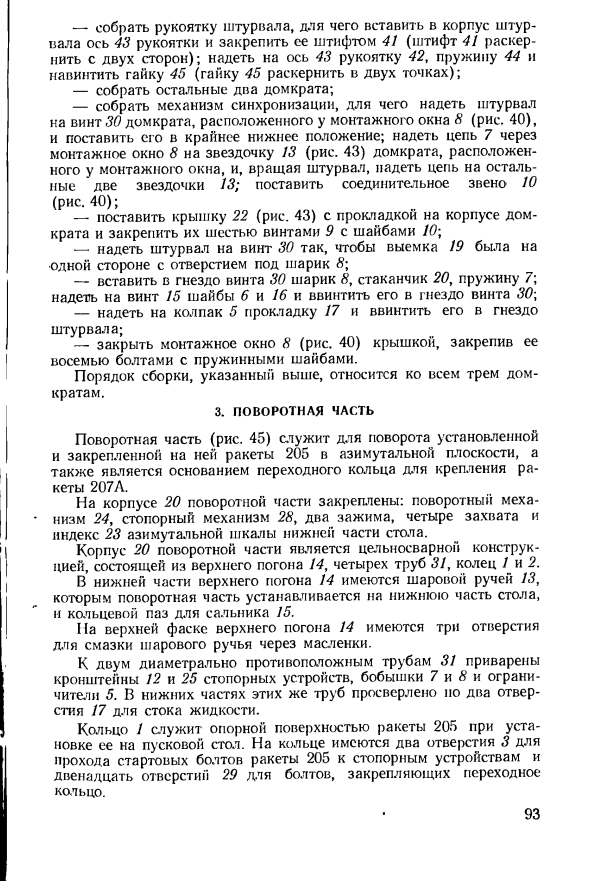

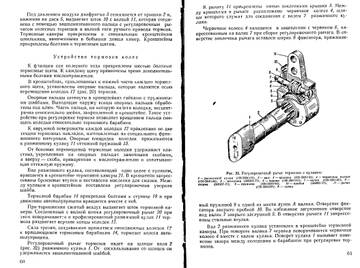

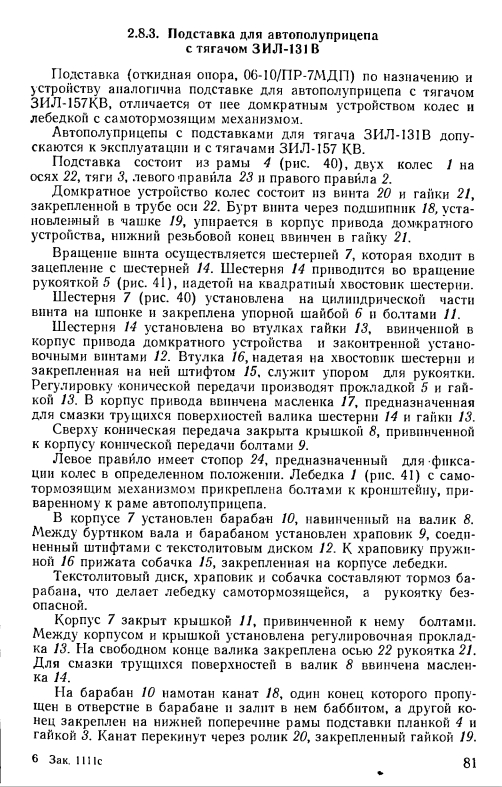

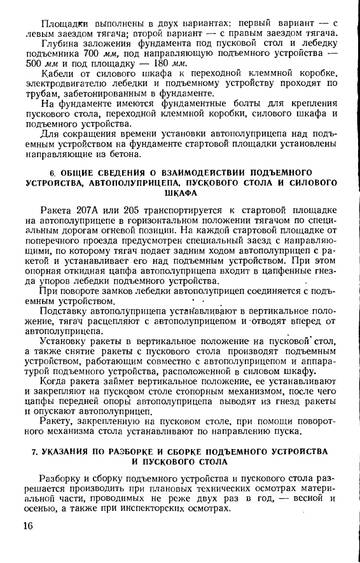

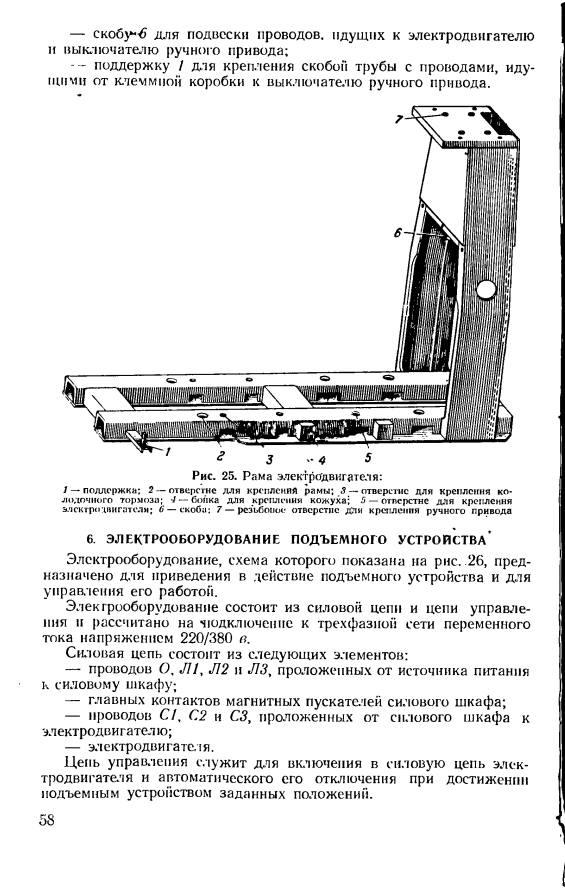

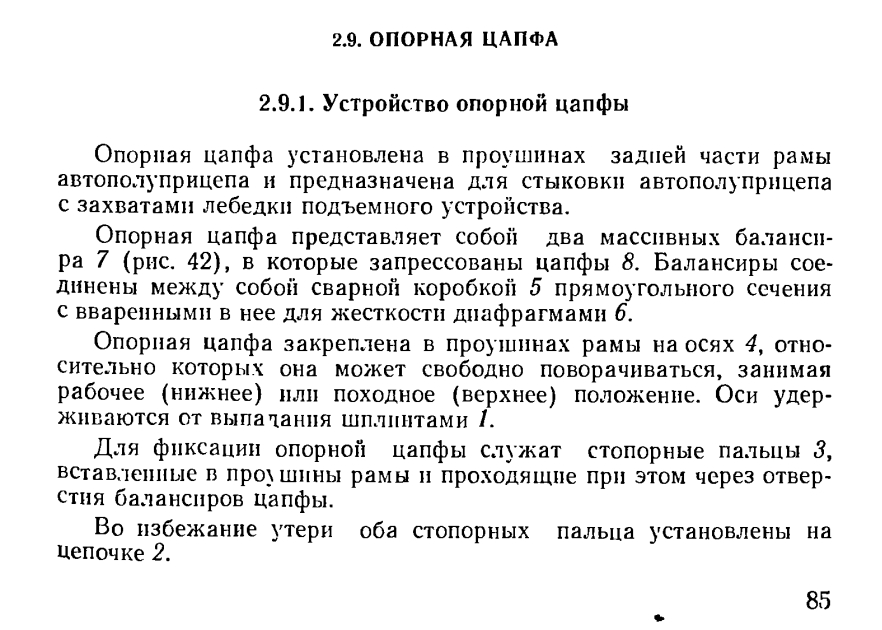

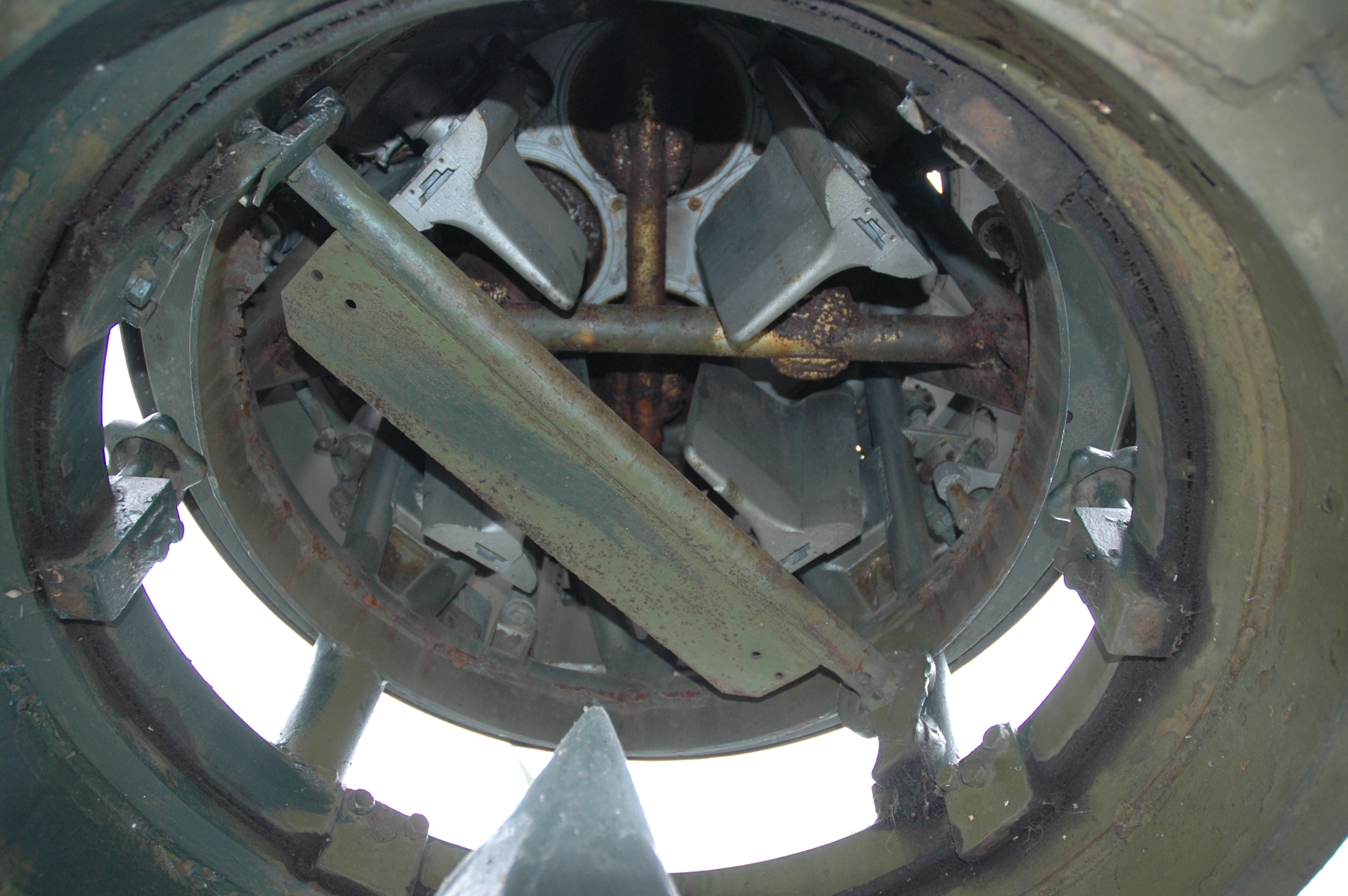

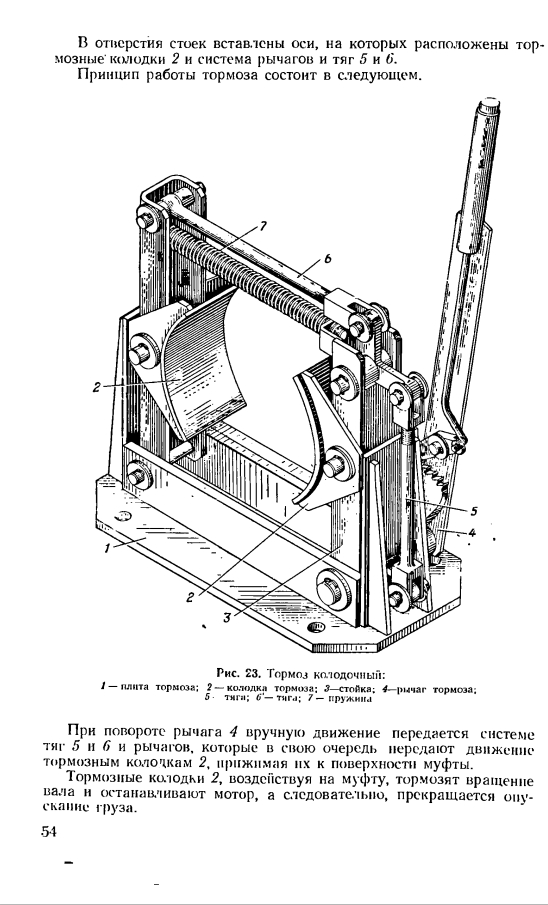

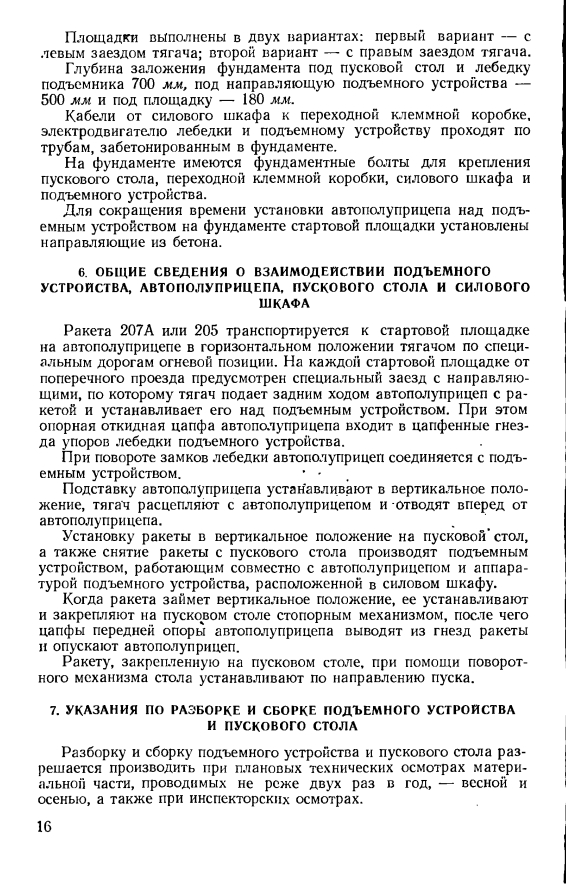

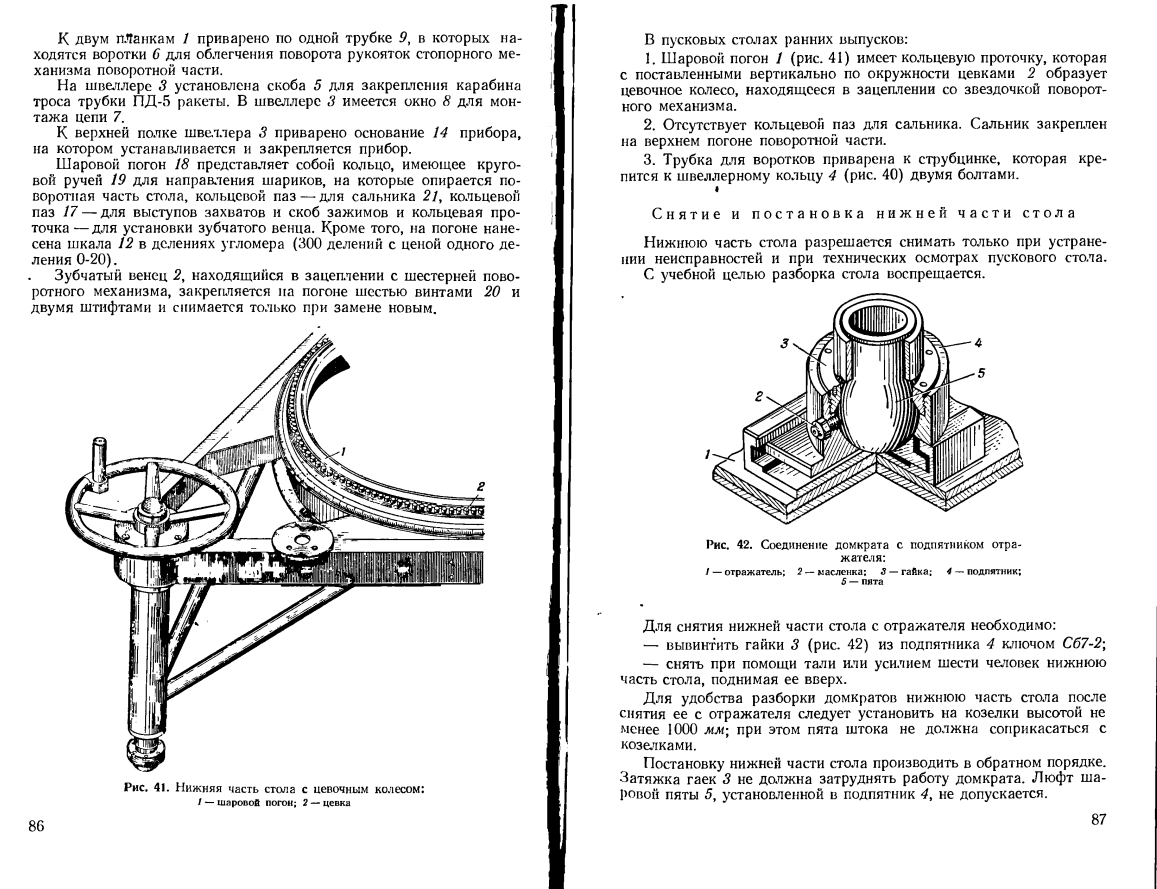

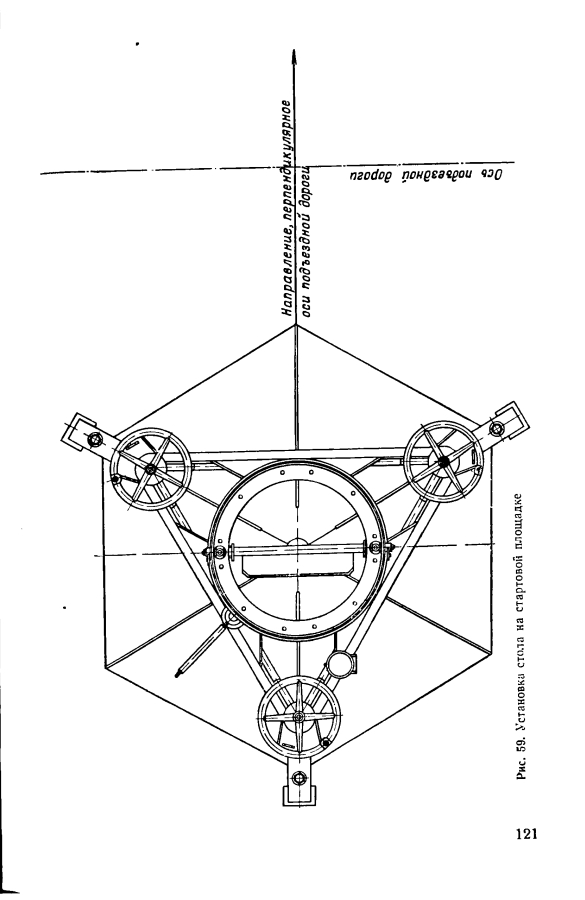

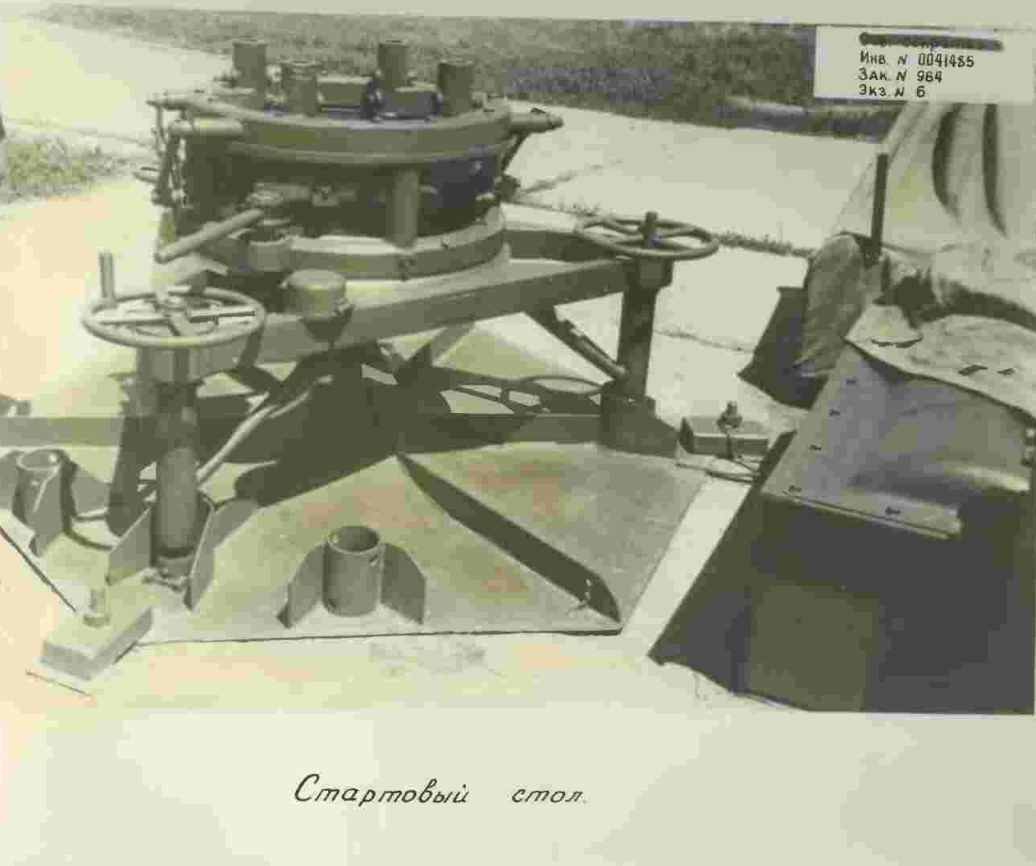

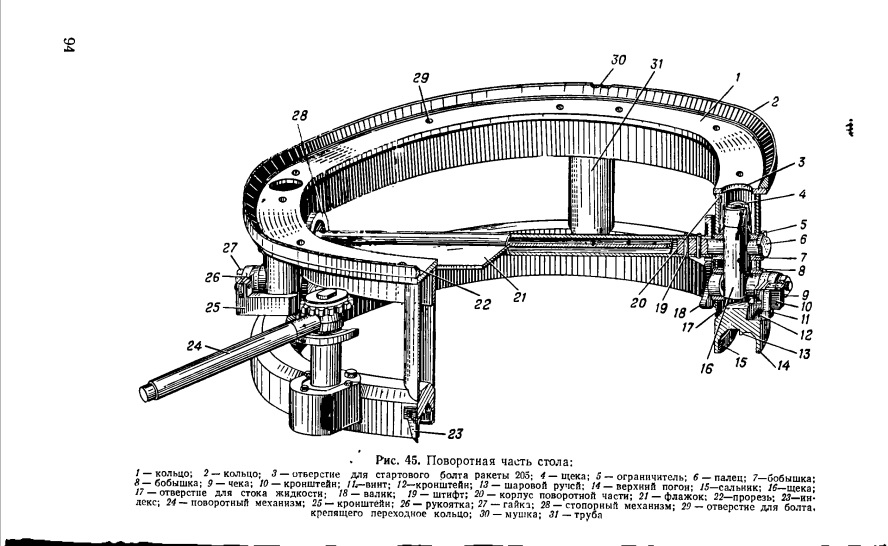

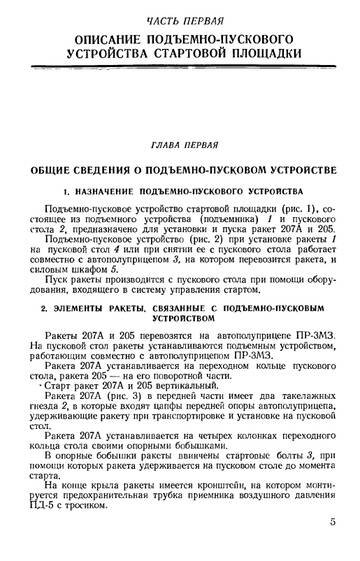

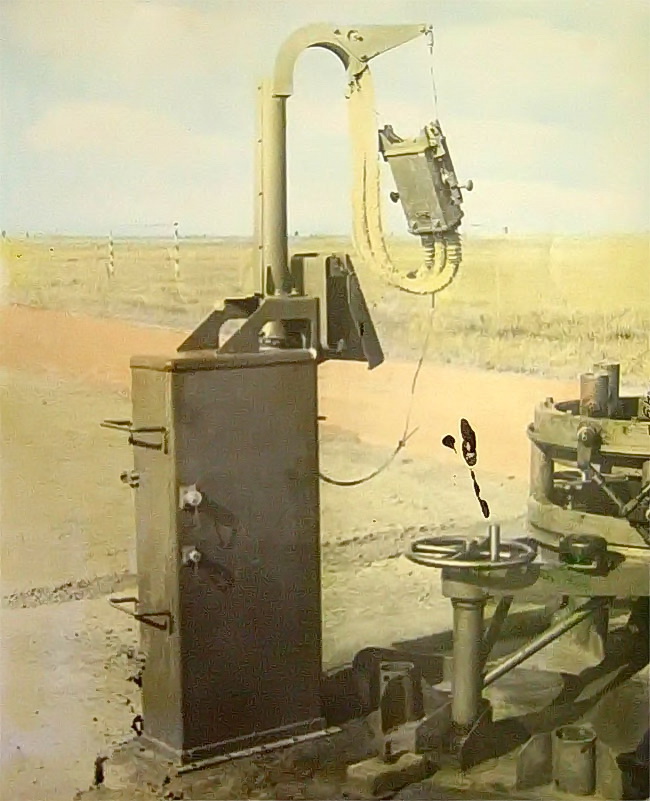

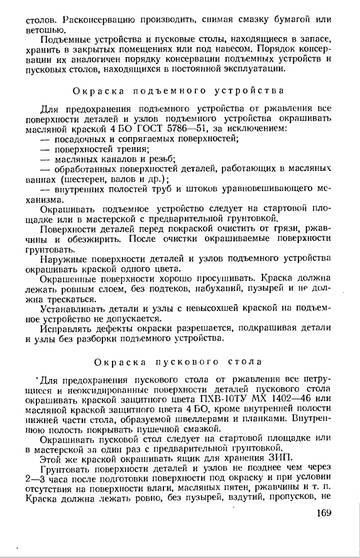

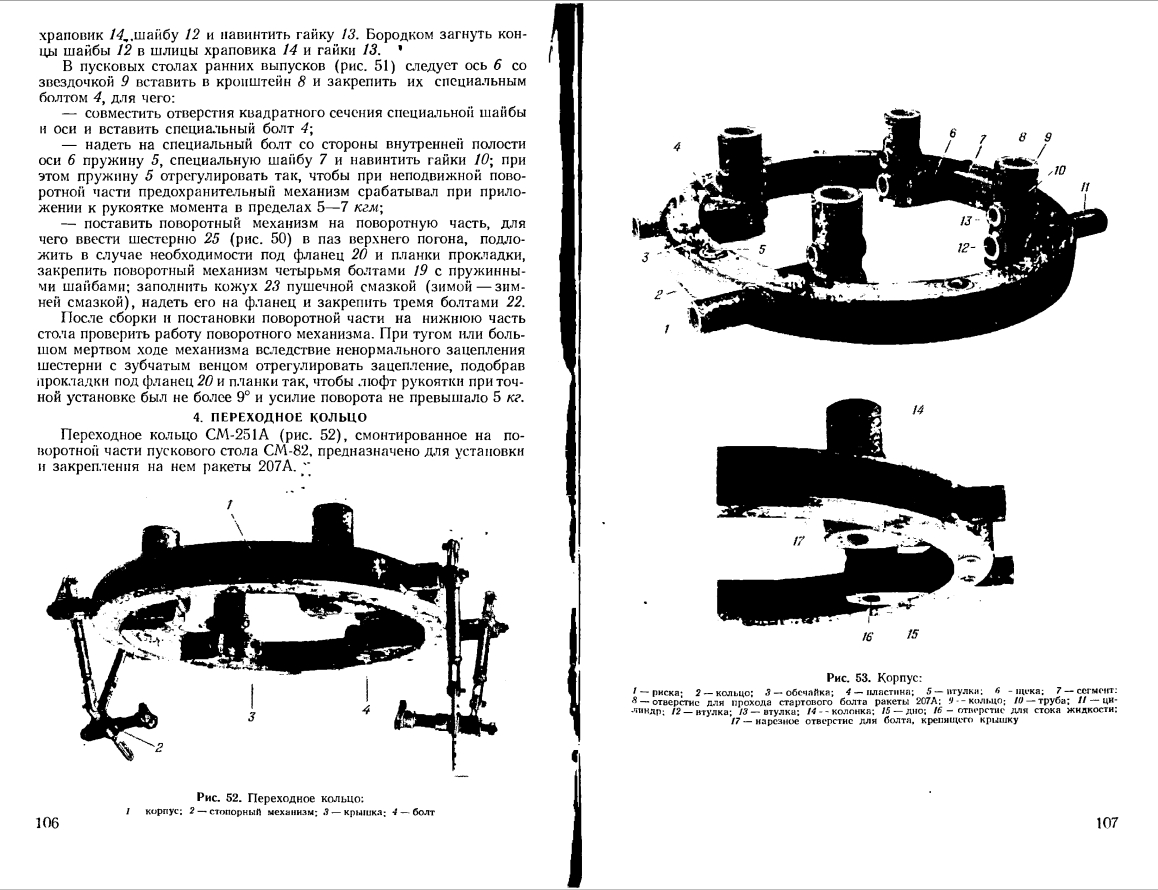

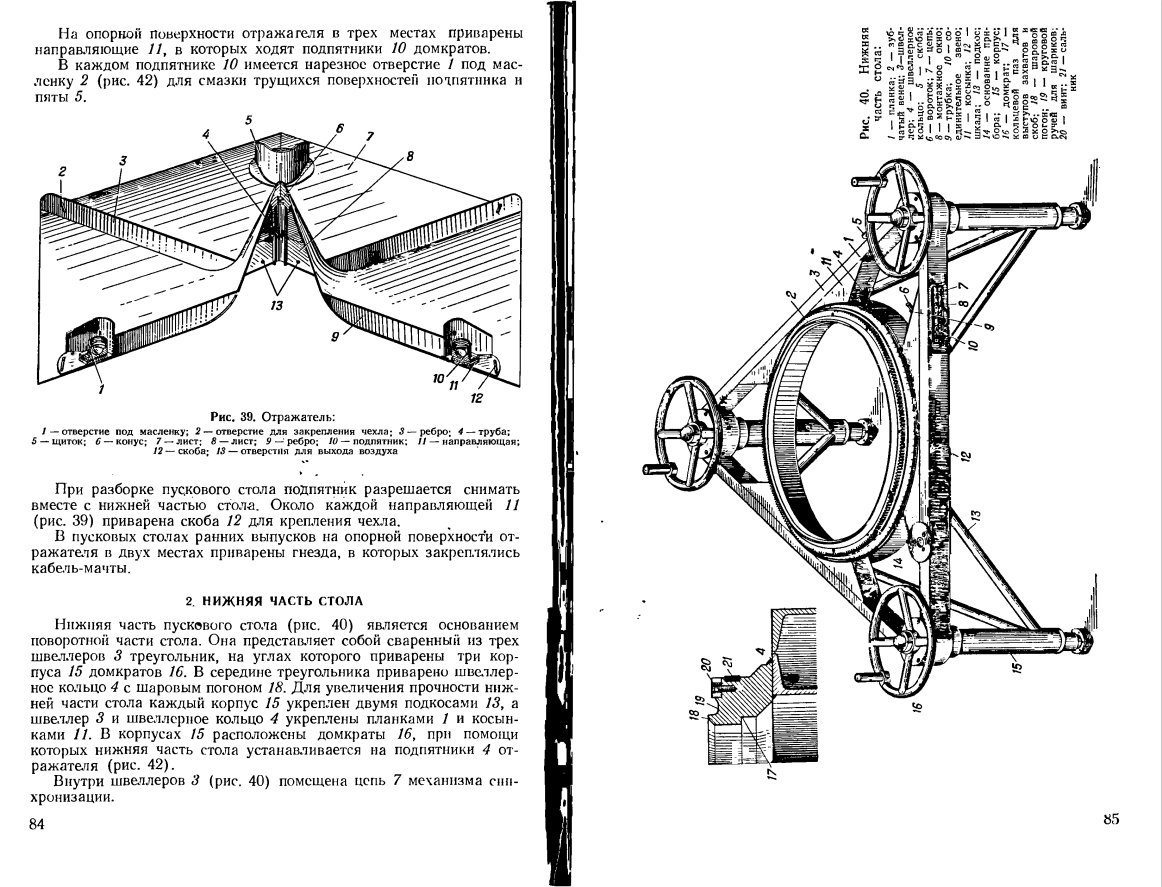

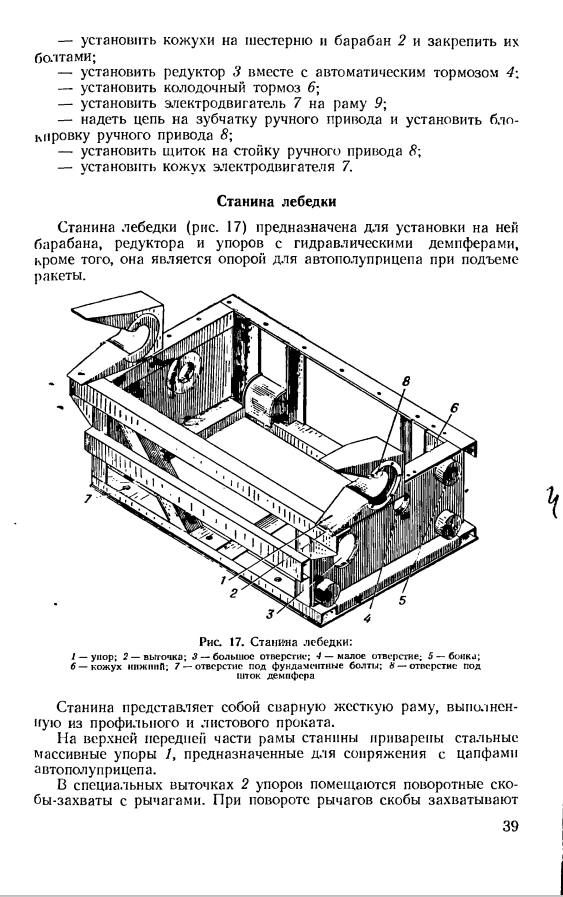

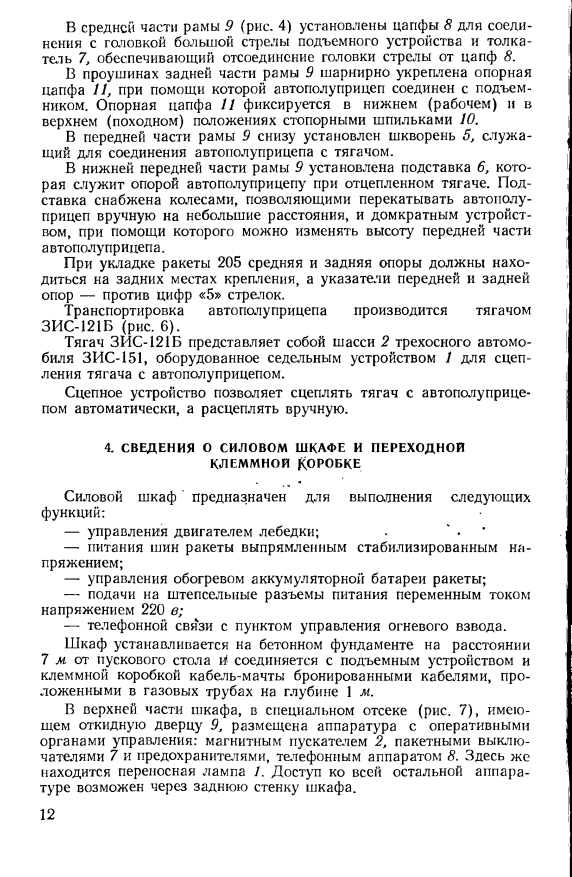

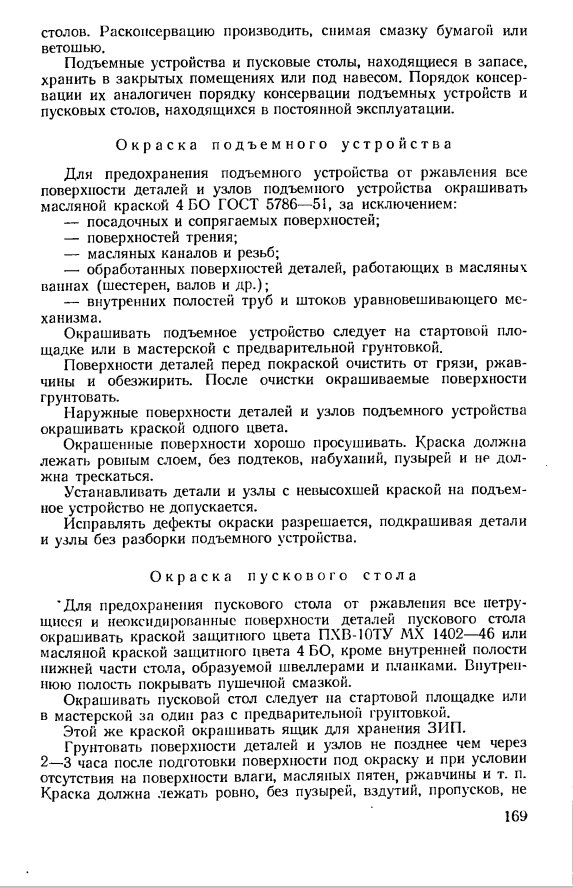

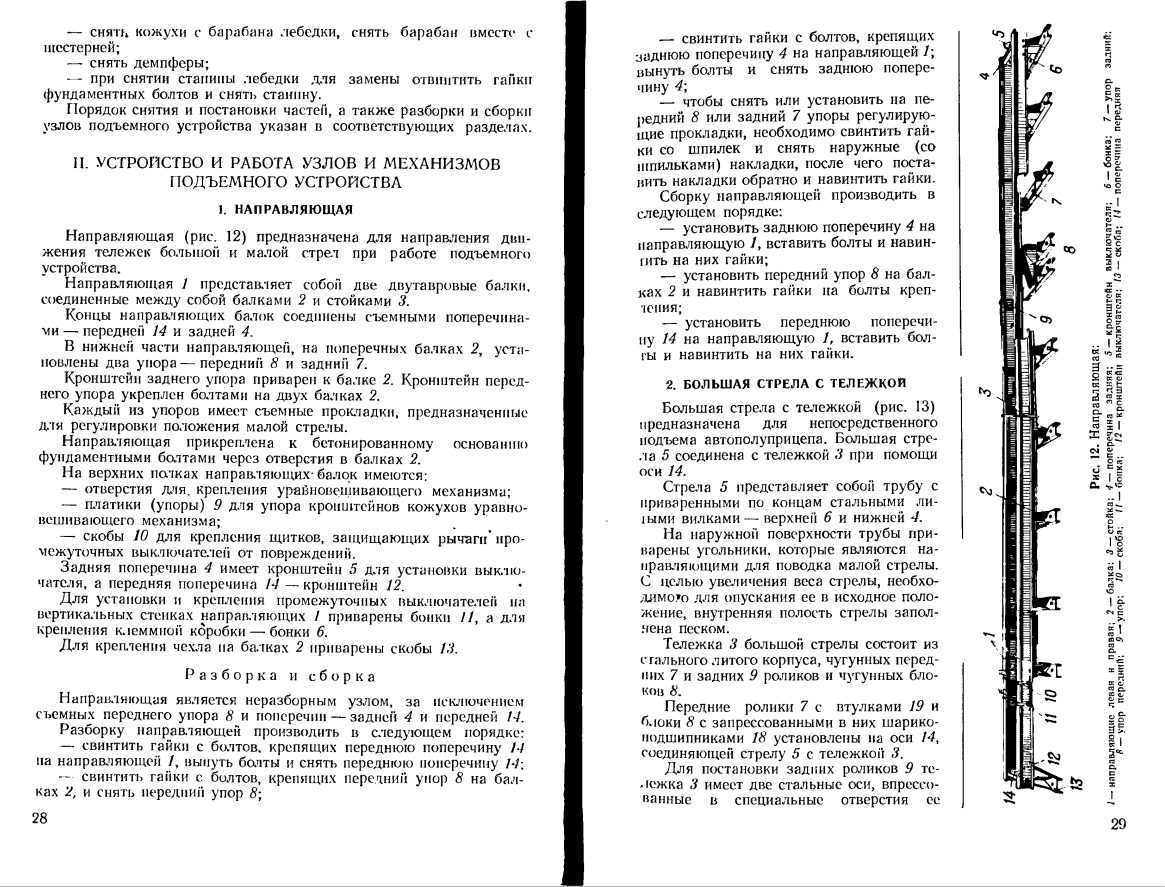

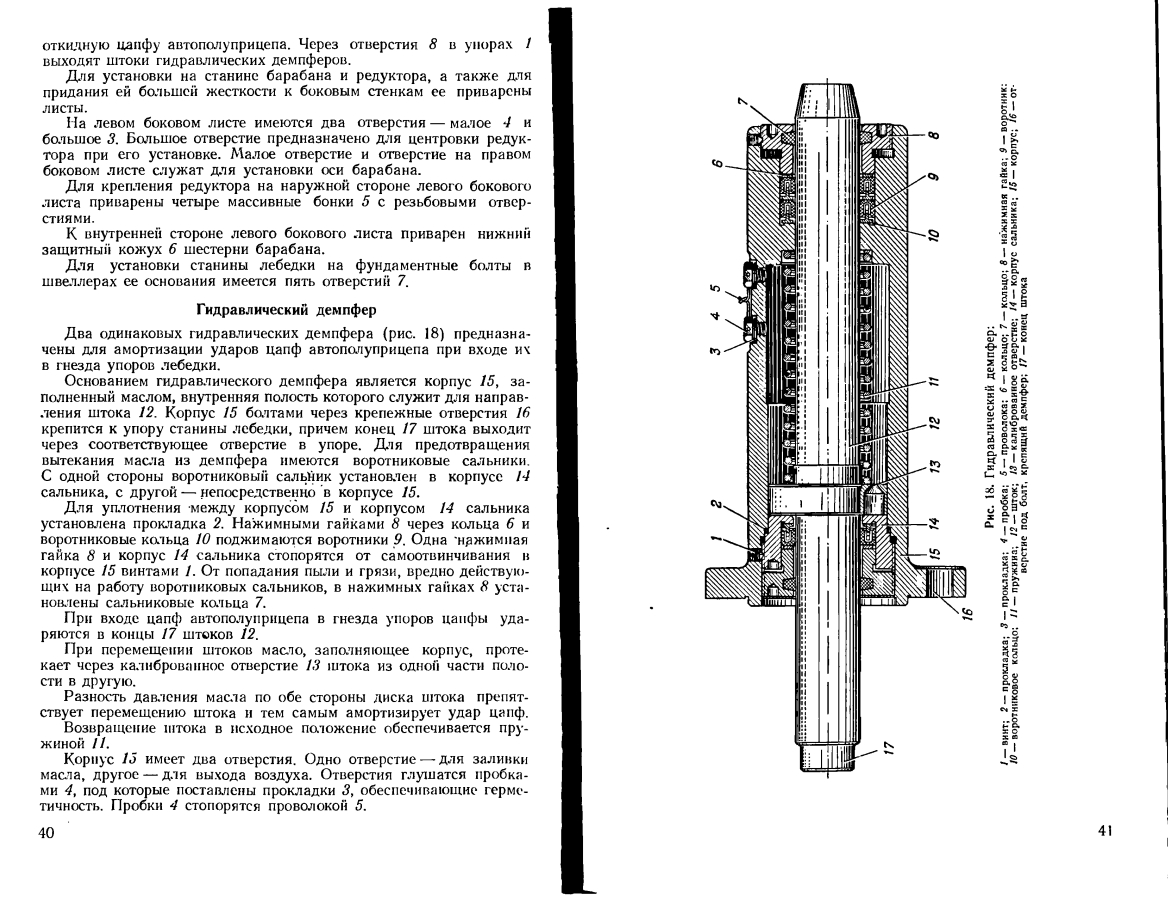

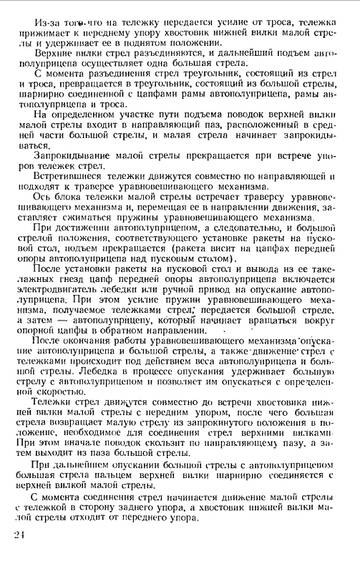

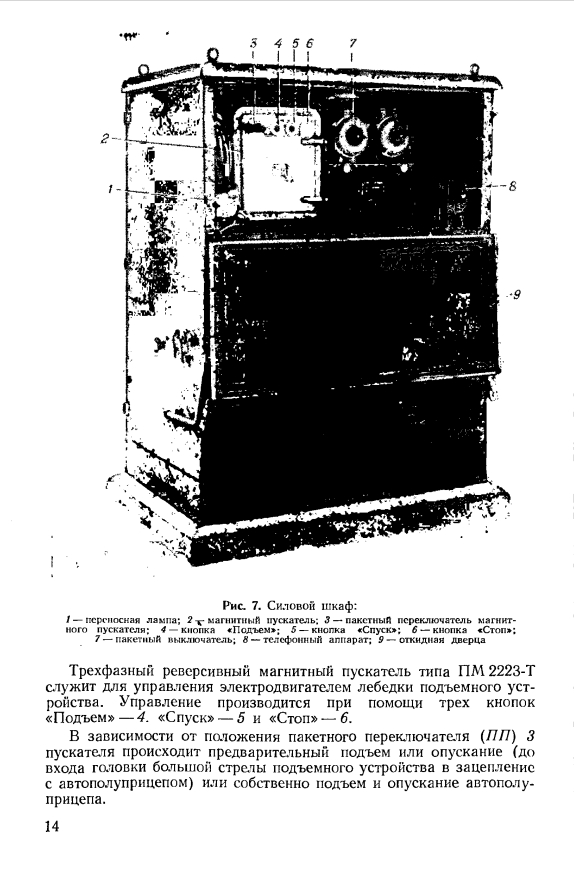

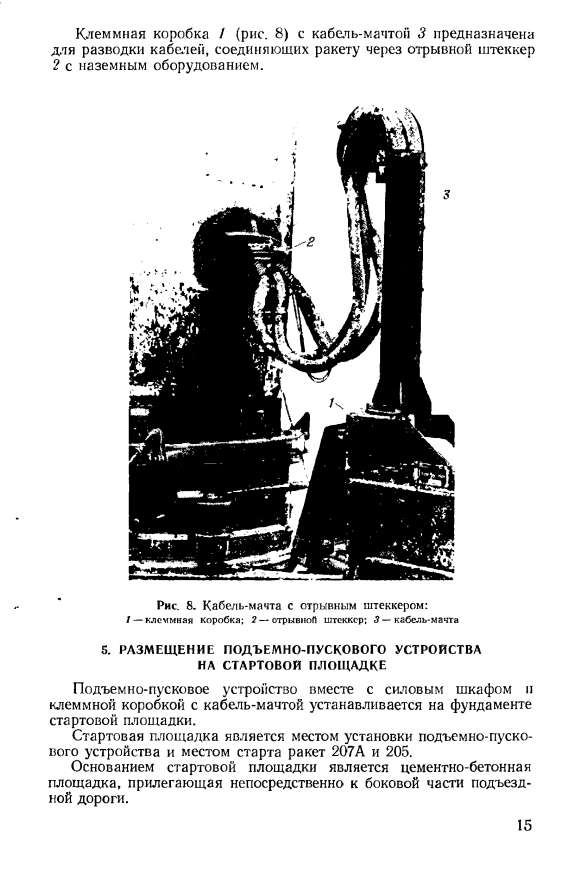

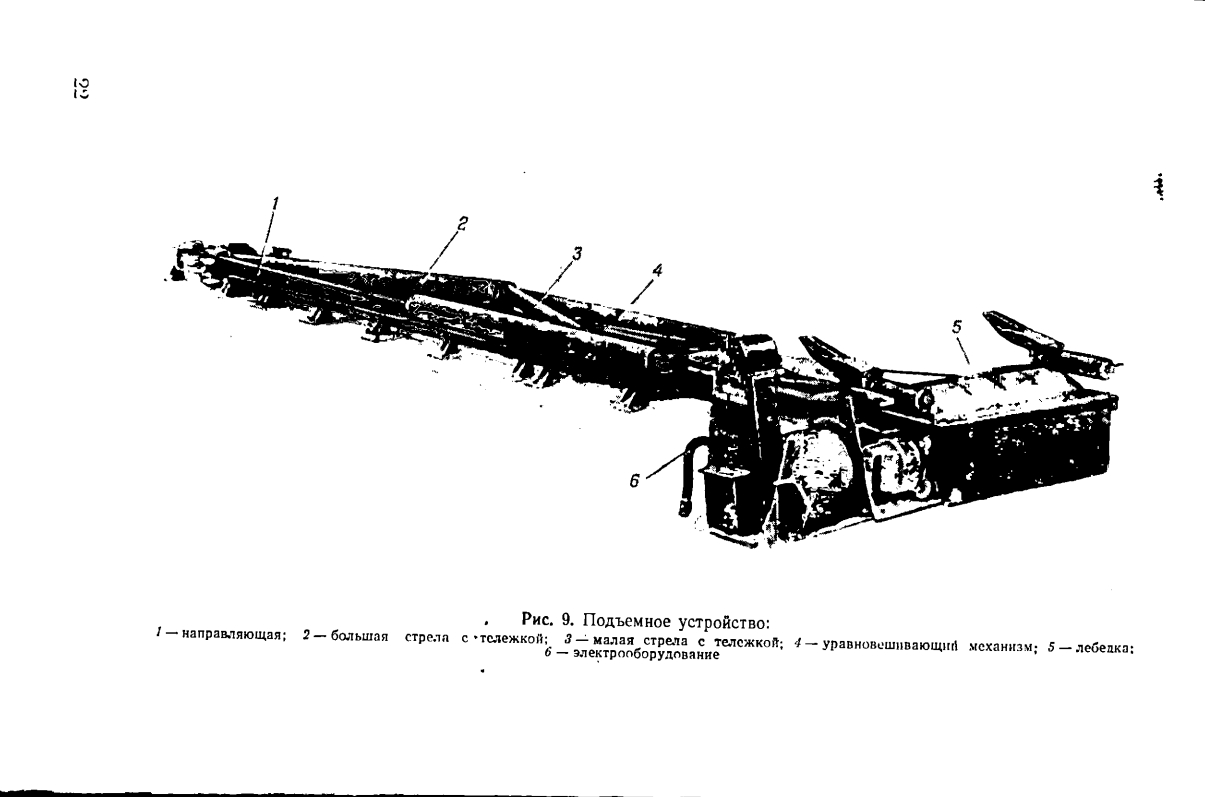

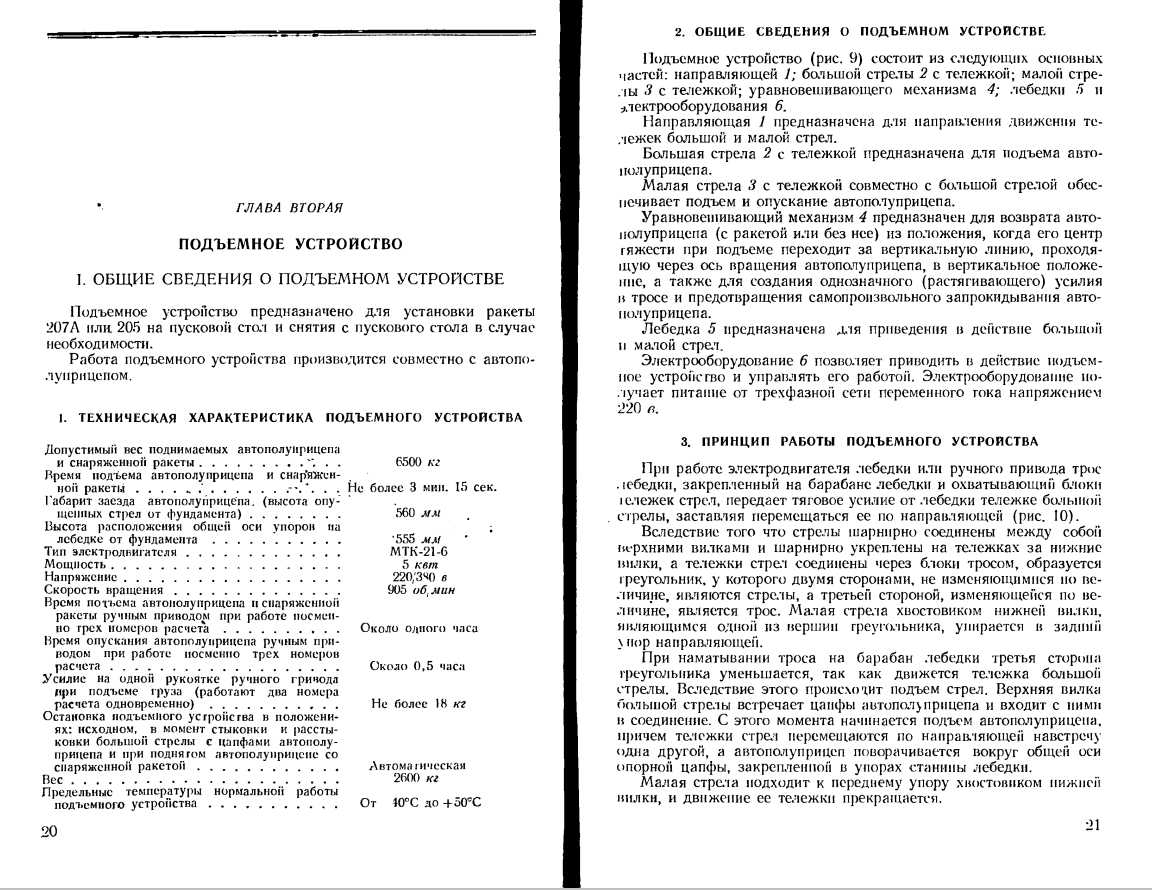

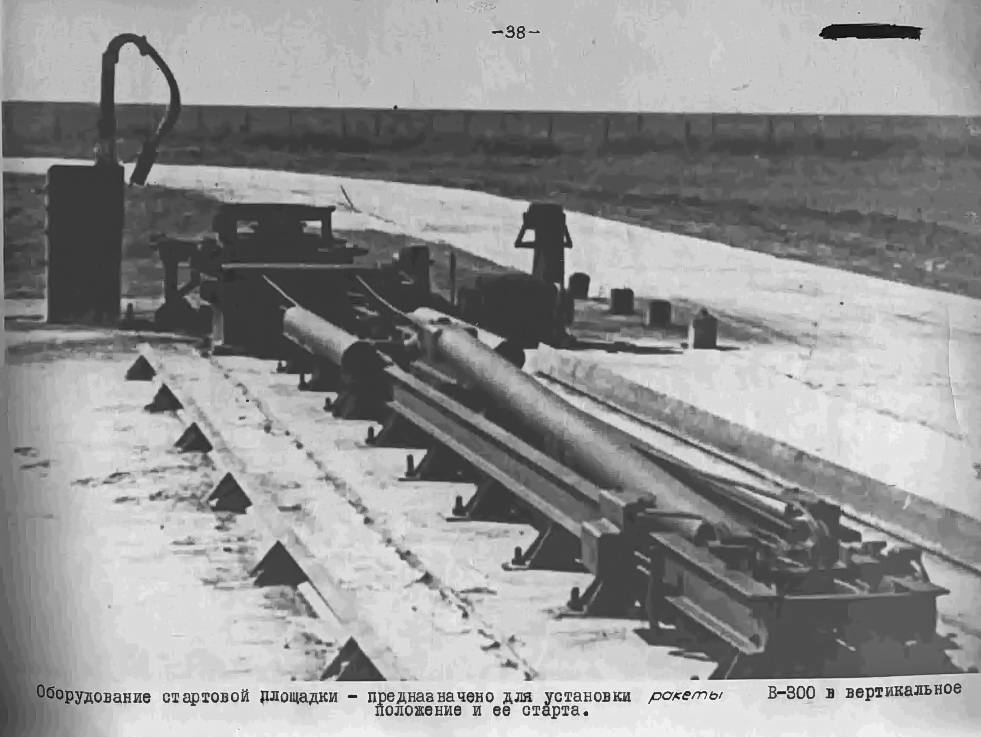

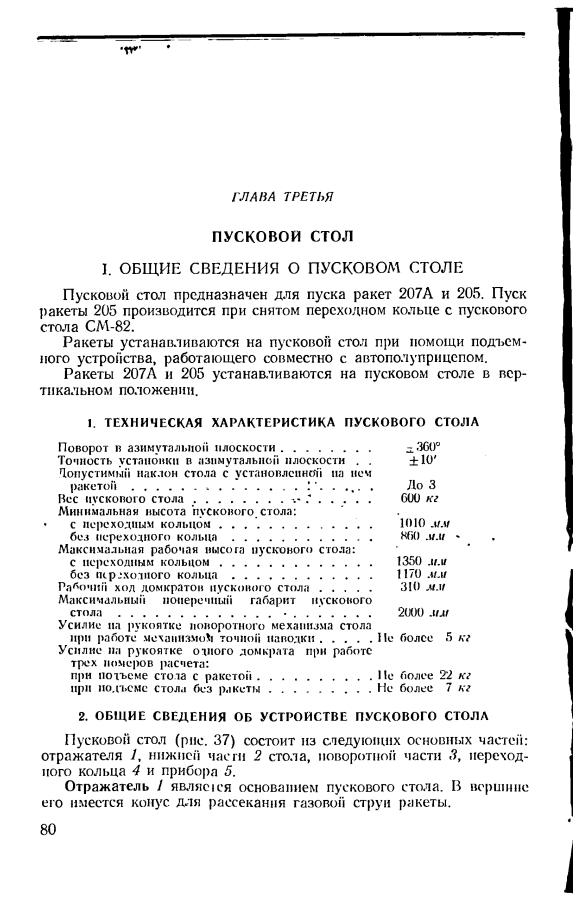

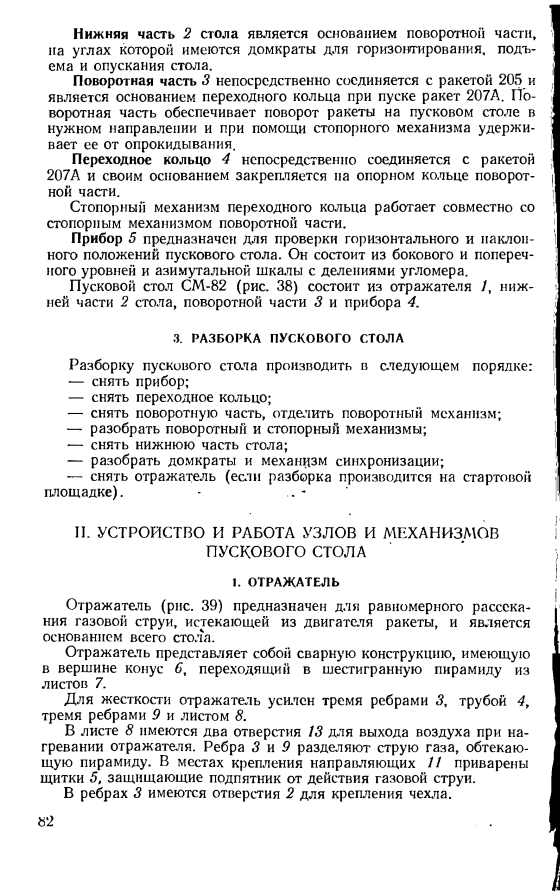

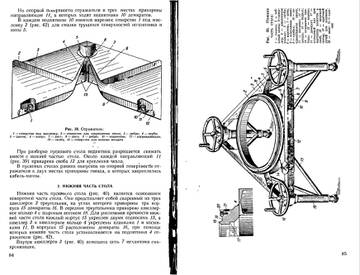

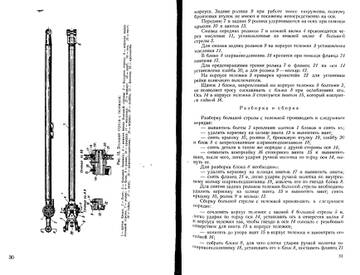

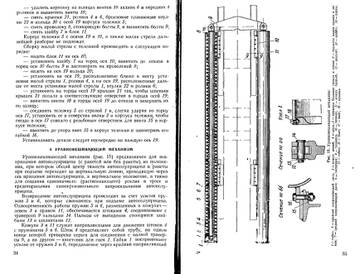

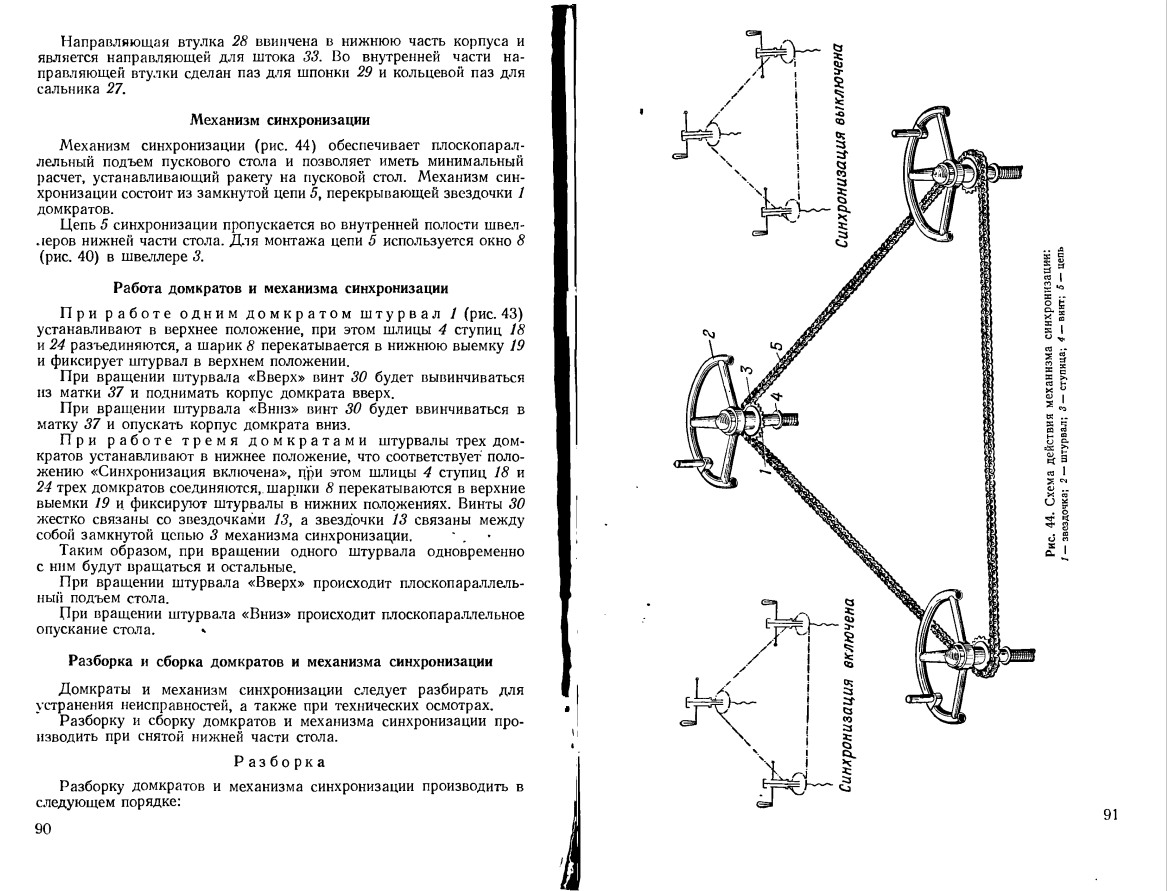

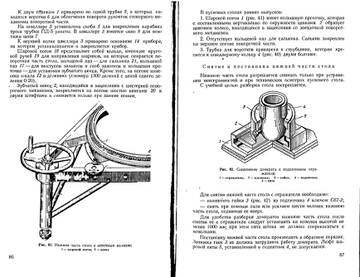

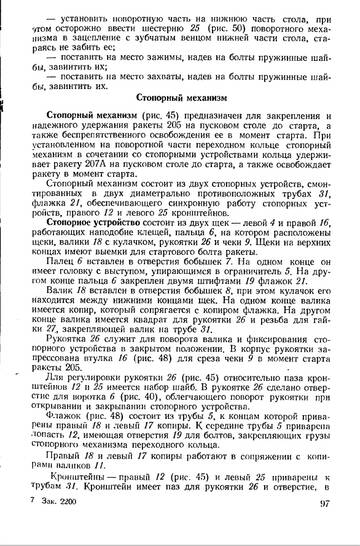

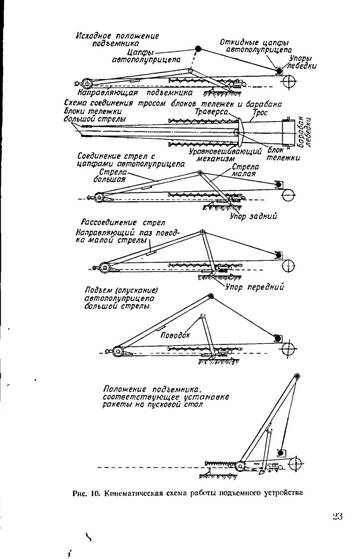

Далее музей. Это габаритно-весовой макет еще одной модификации В-300. Сам макет особого интереса не представляет, здесь нас интересует штуковина на которой он закреплен. Называется это устройство "пусковой стол".

http://sh.uploads.ru/t/f5eIF.jpg   http://sg.uploads.ru/t/vVWpG.jpg

http://sg.uploads.ru/t/XMTgE.jpg   http://sg.uploads.ru/t/SKw7t.gif

http://sg.uploads.ru/t/dQ0O9.jpg   http://sh.uploads.ru/t/hwbNJ.jpg

http://sg.uploads.ru/t/VKP2t.jpg   http://sh.uploads.ru/t/bsdx0.jpg

http://sg.uploads.ru/t/4EQki.jpg   http://sg.uploads.ru/t/LHVUY.jpg

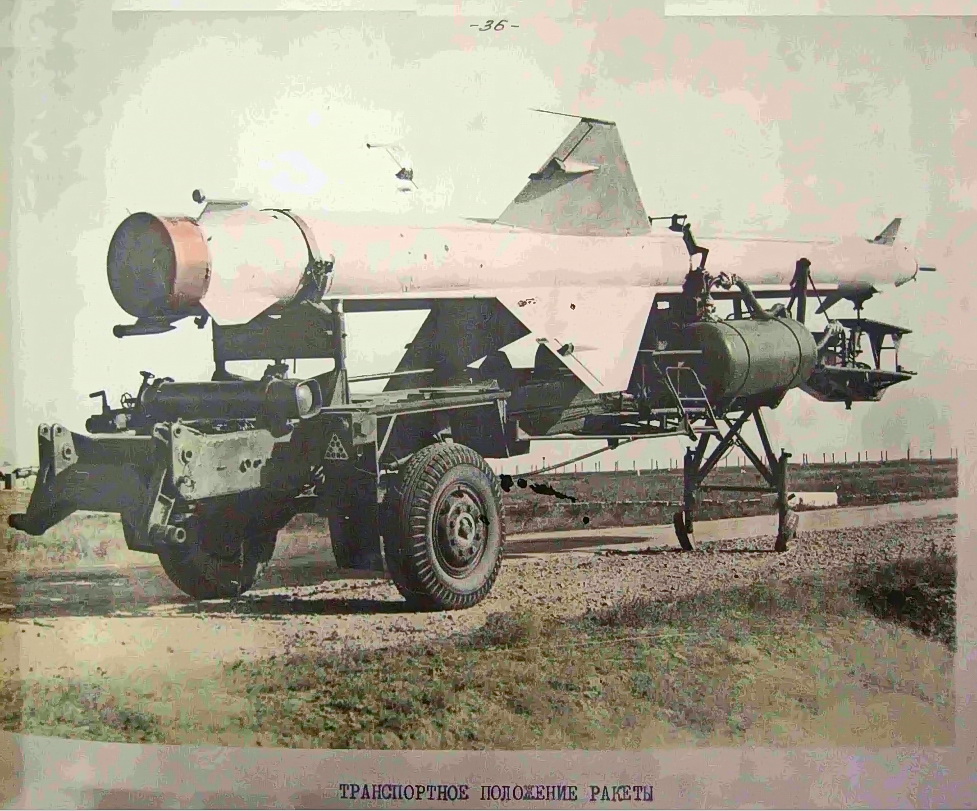

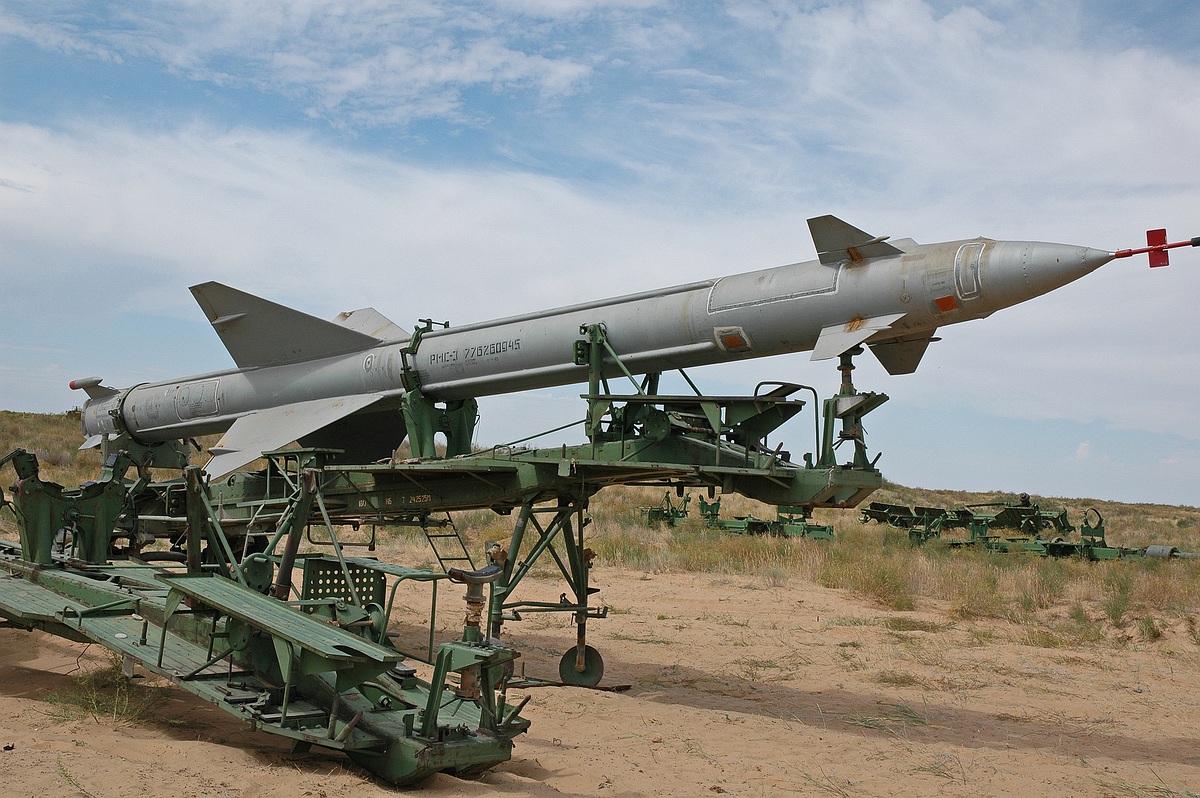

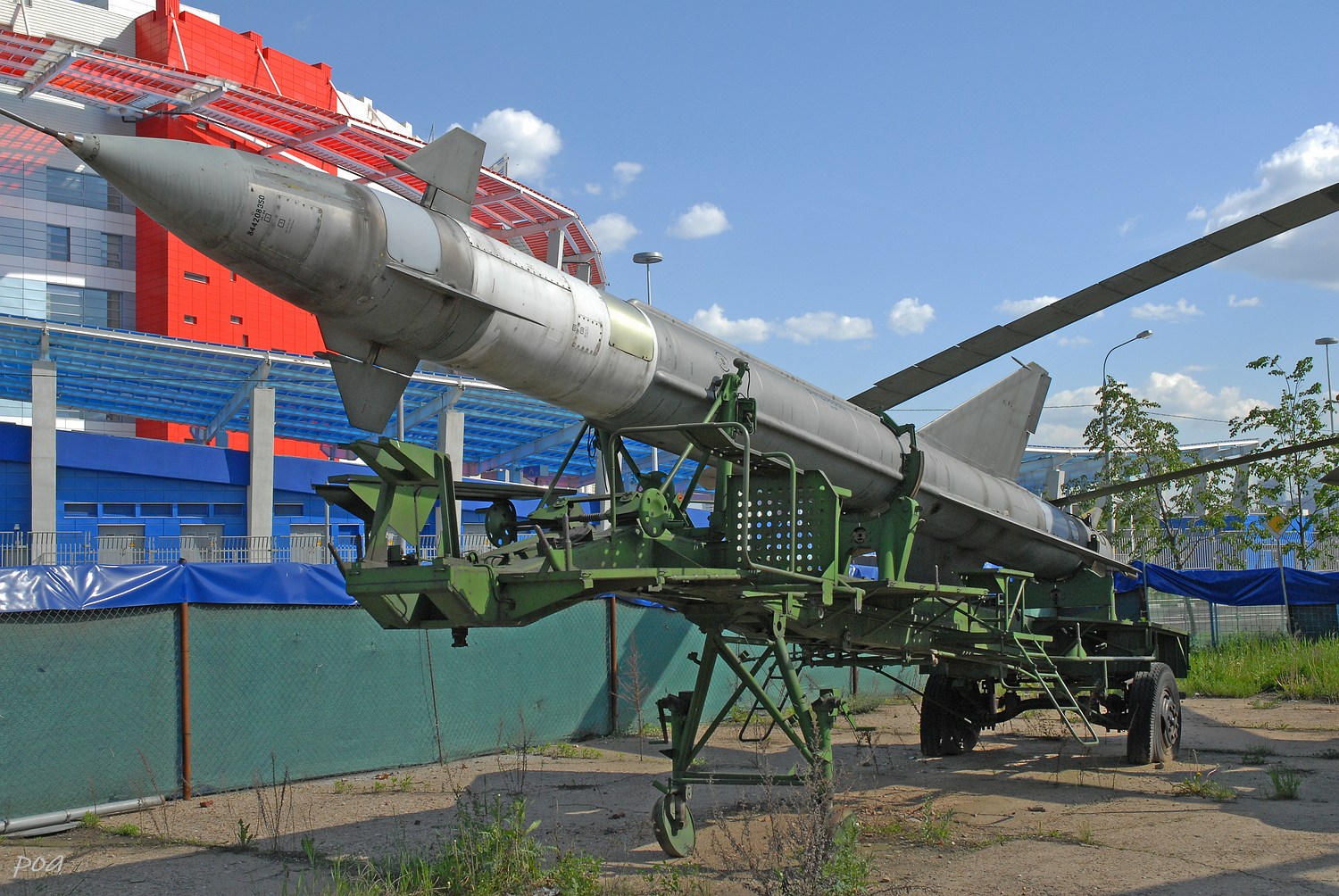

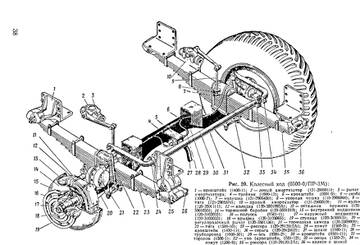

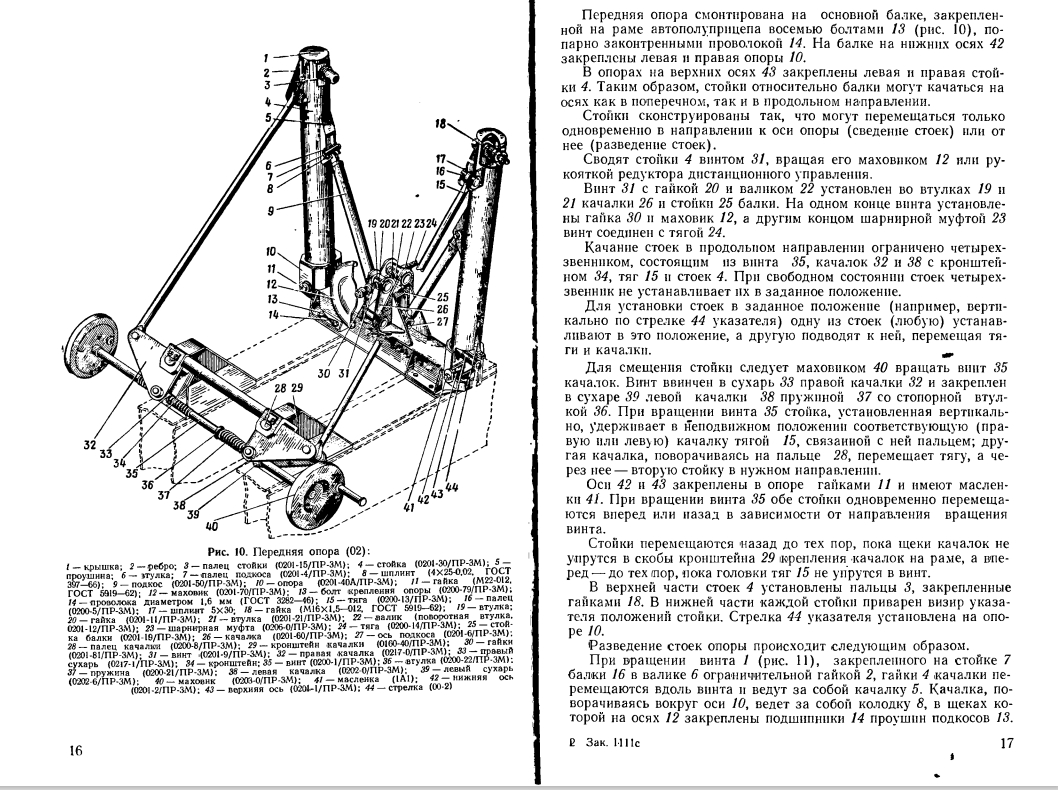

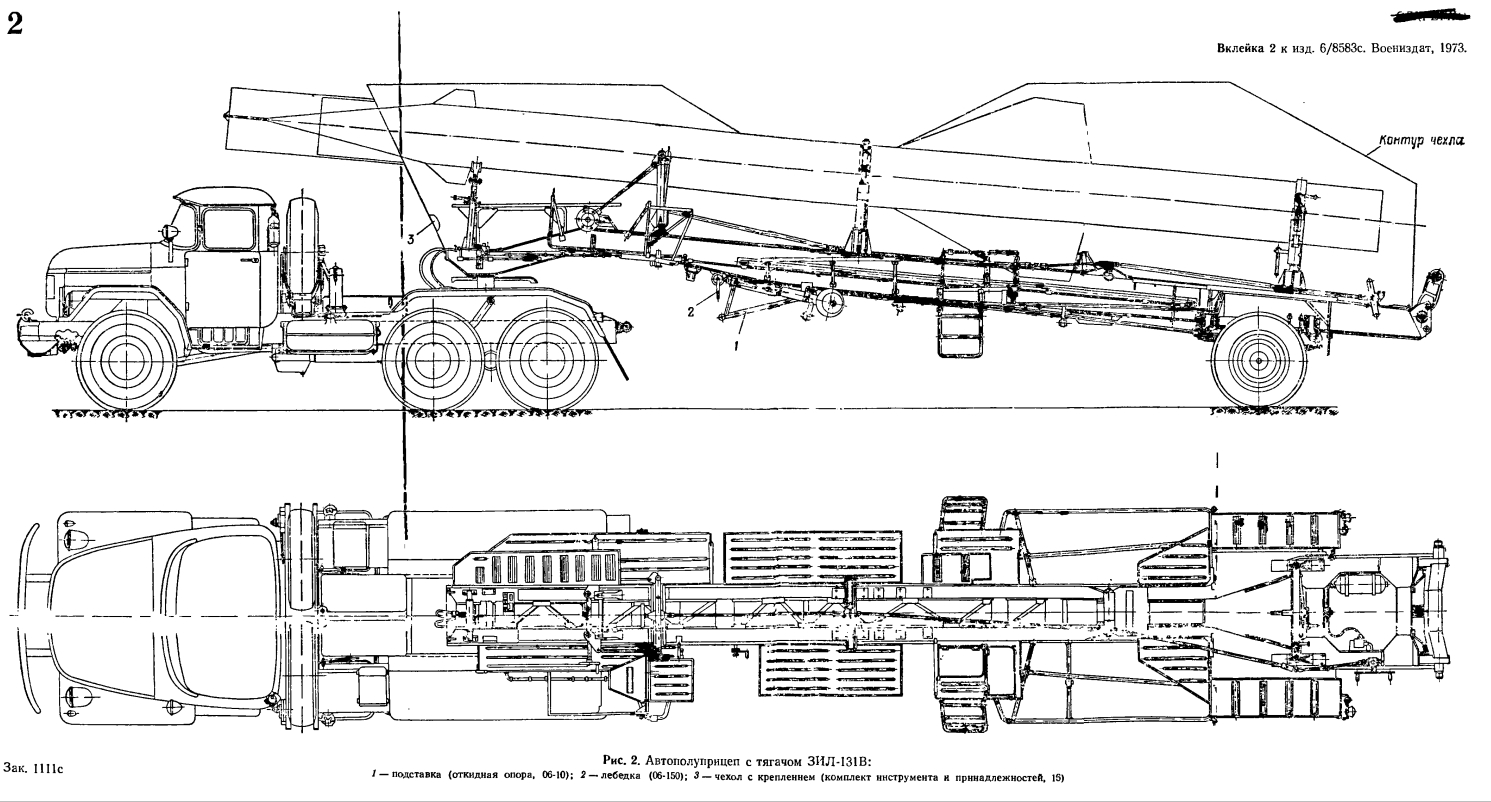

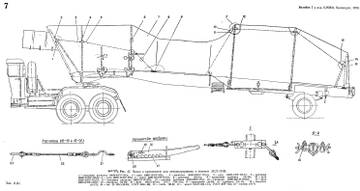

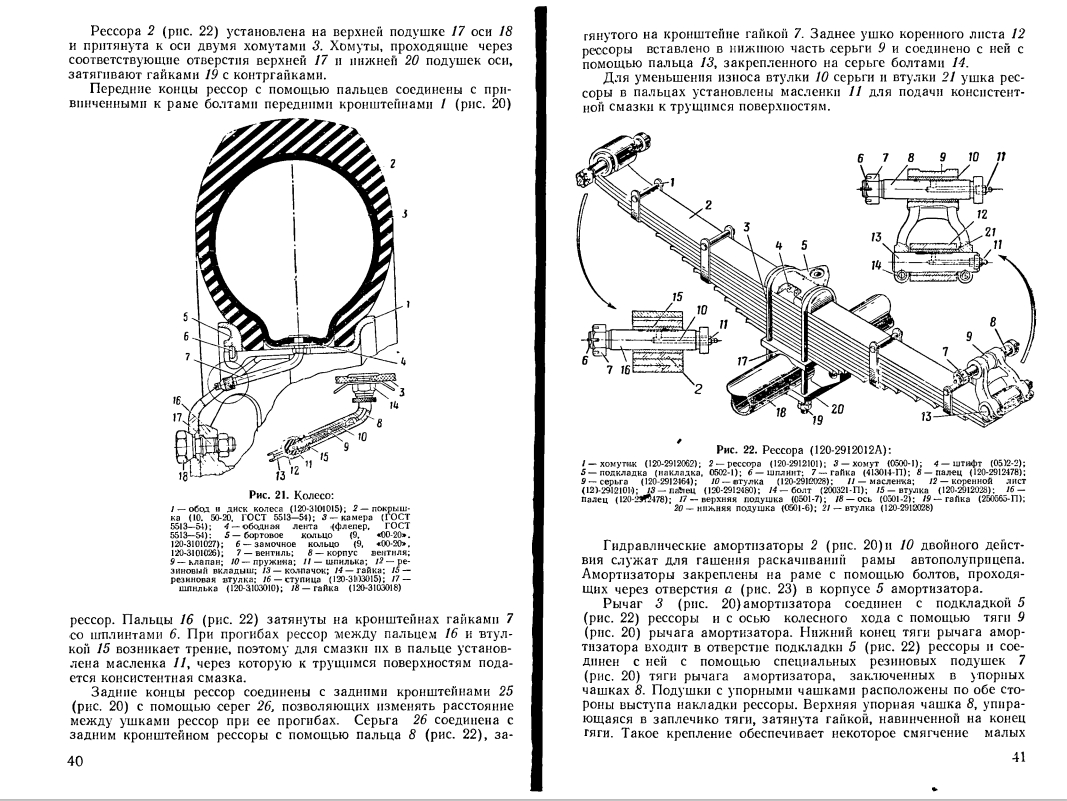

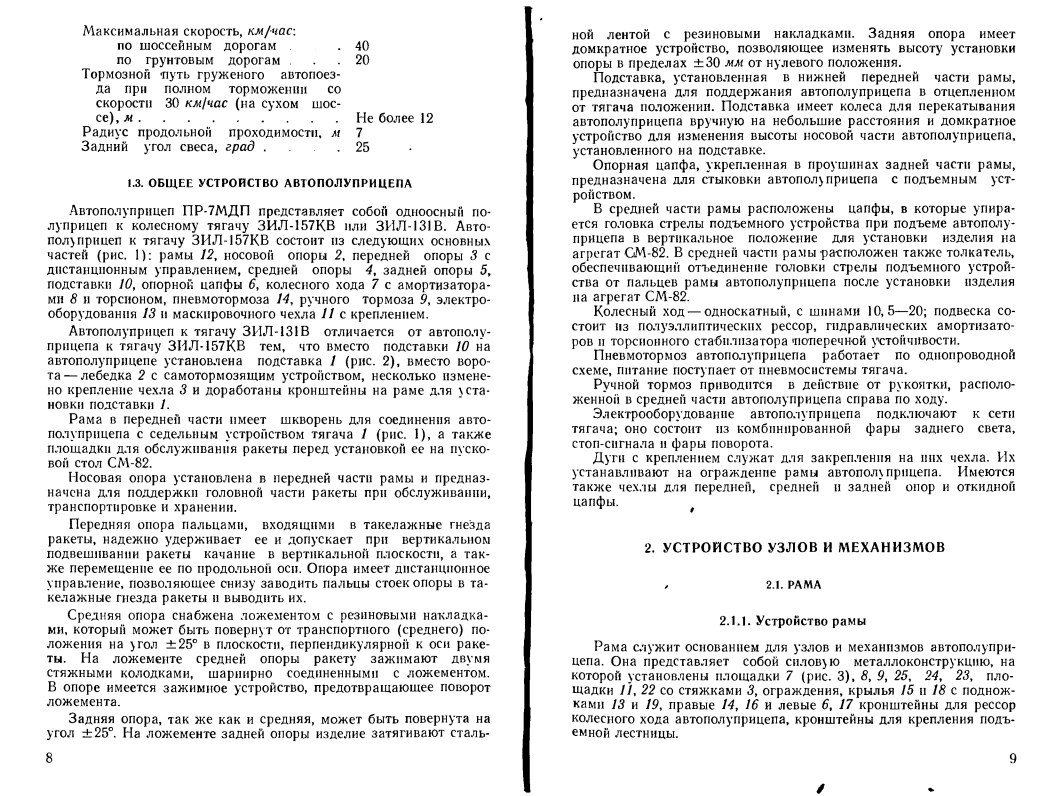

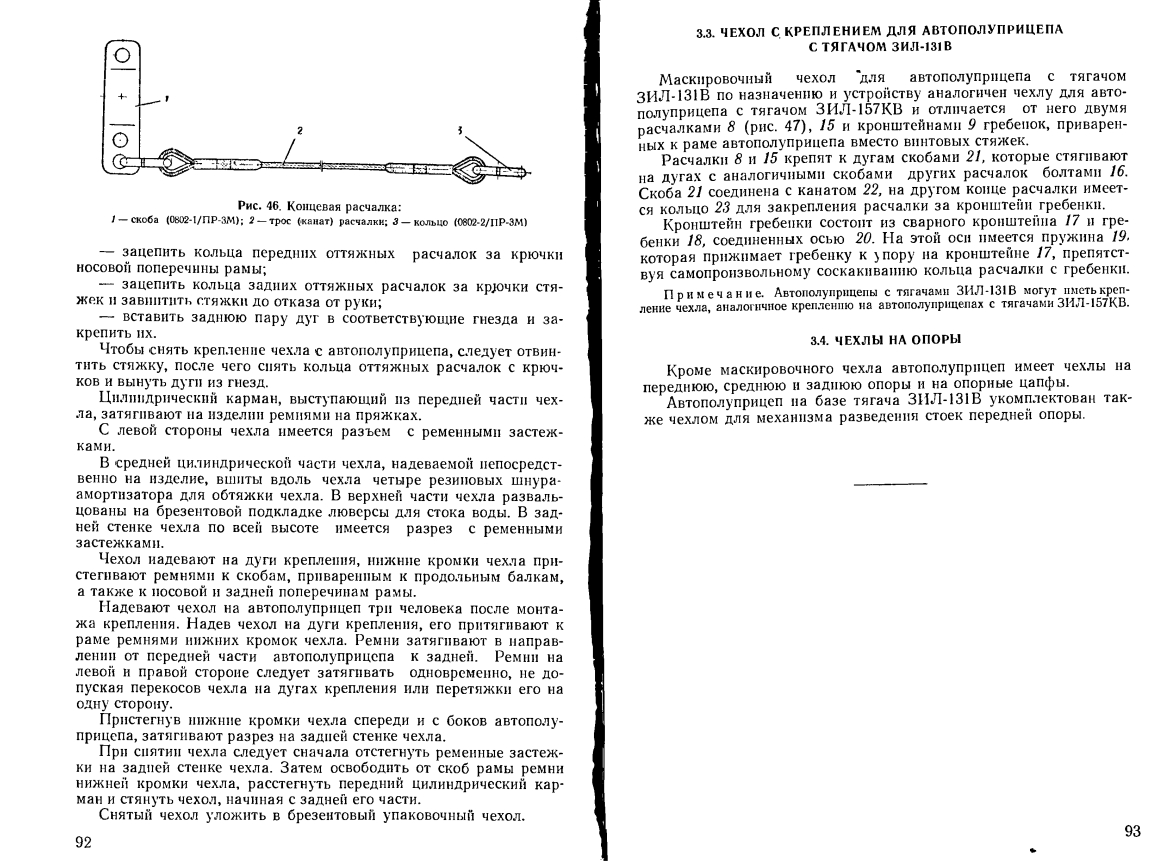

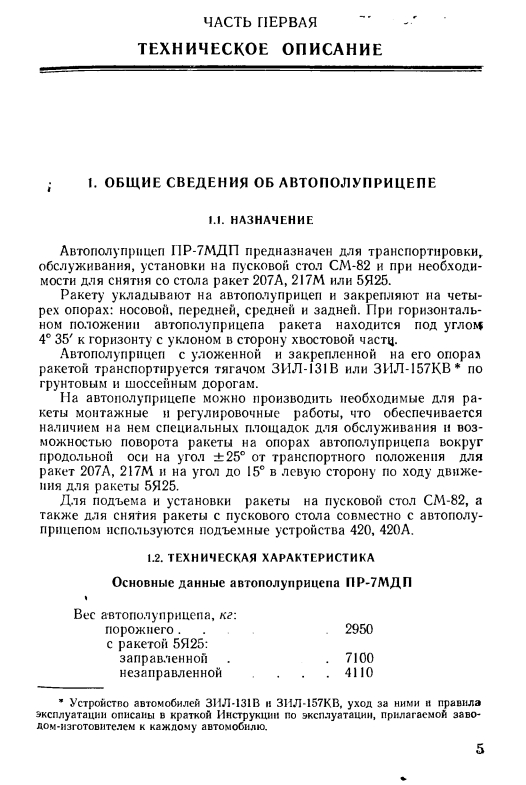

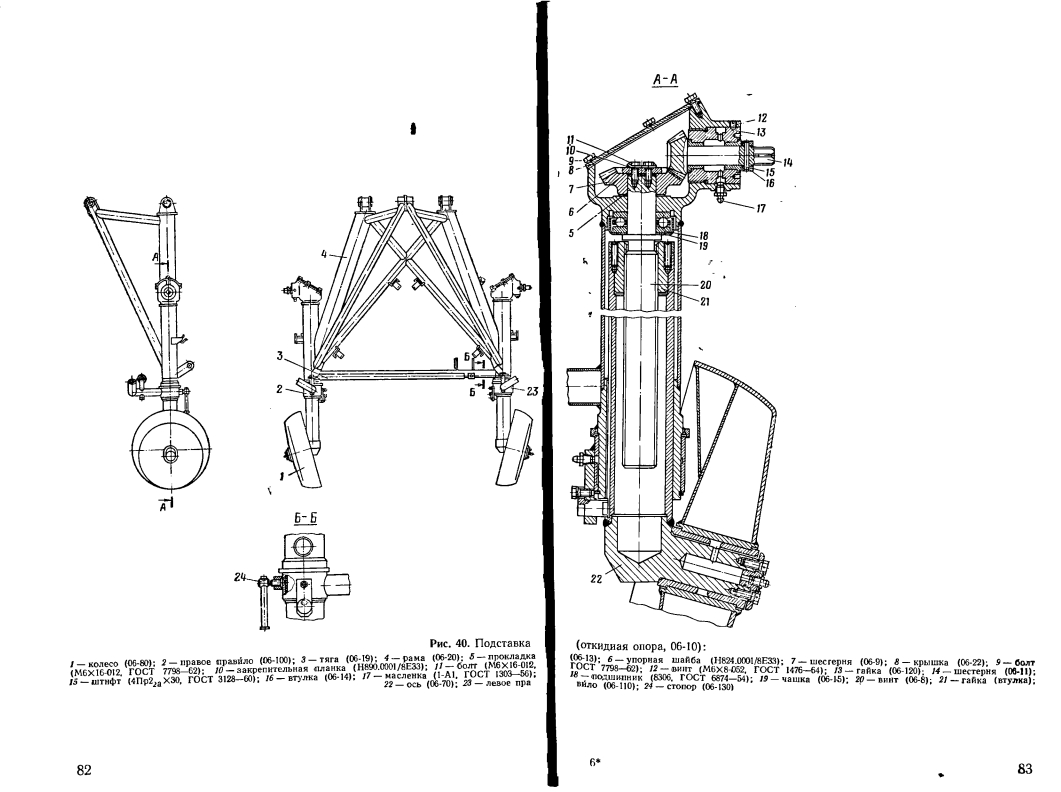

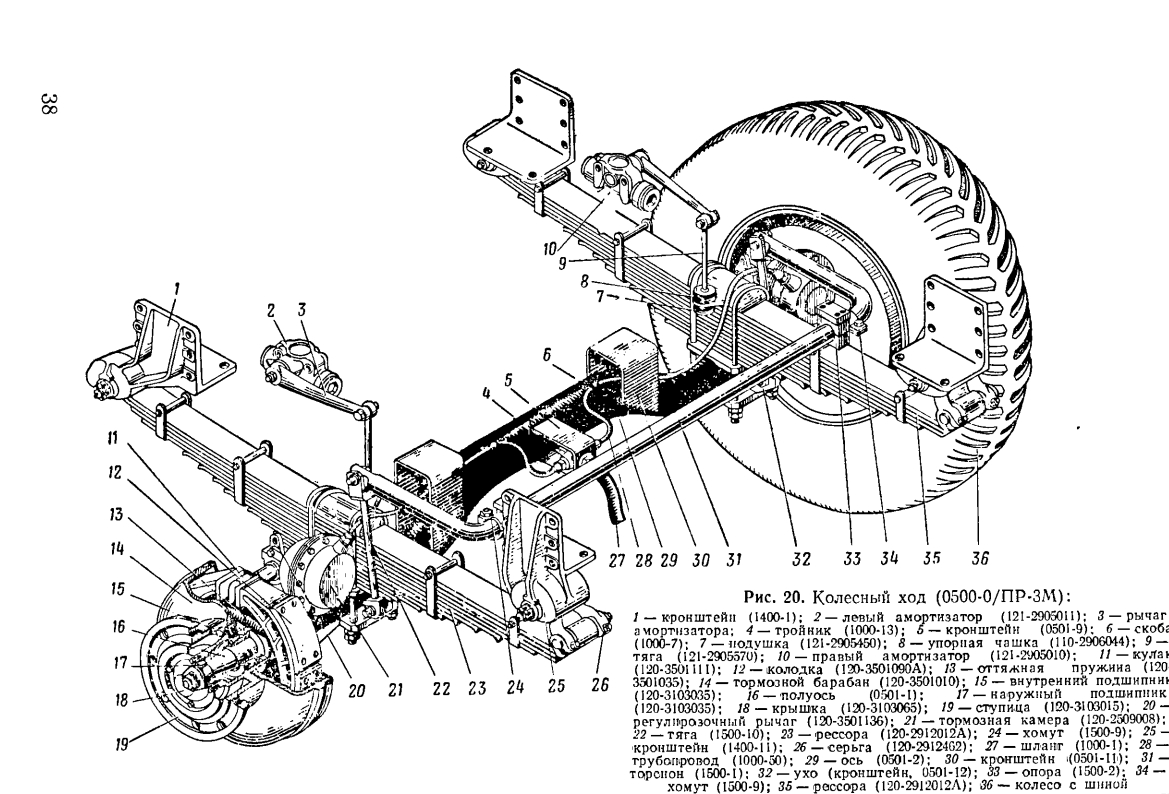

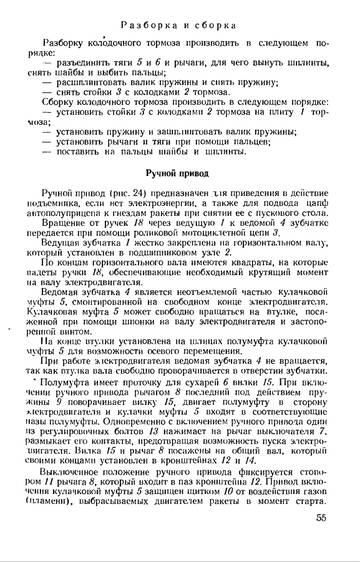

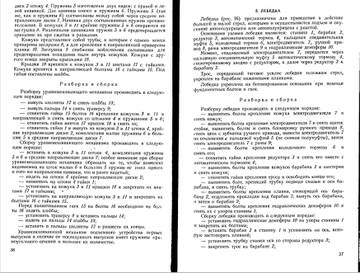

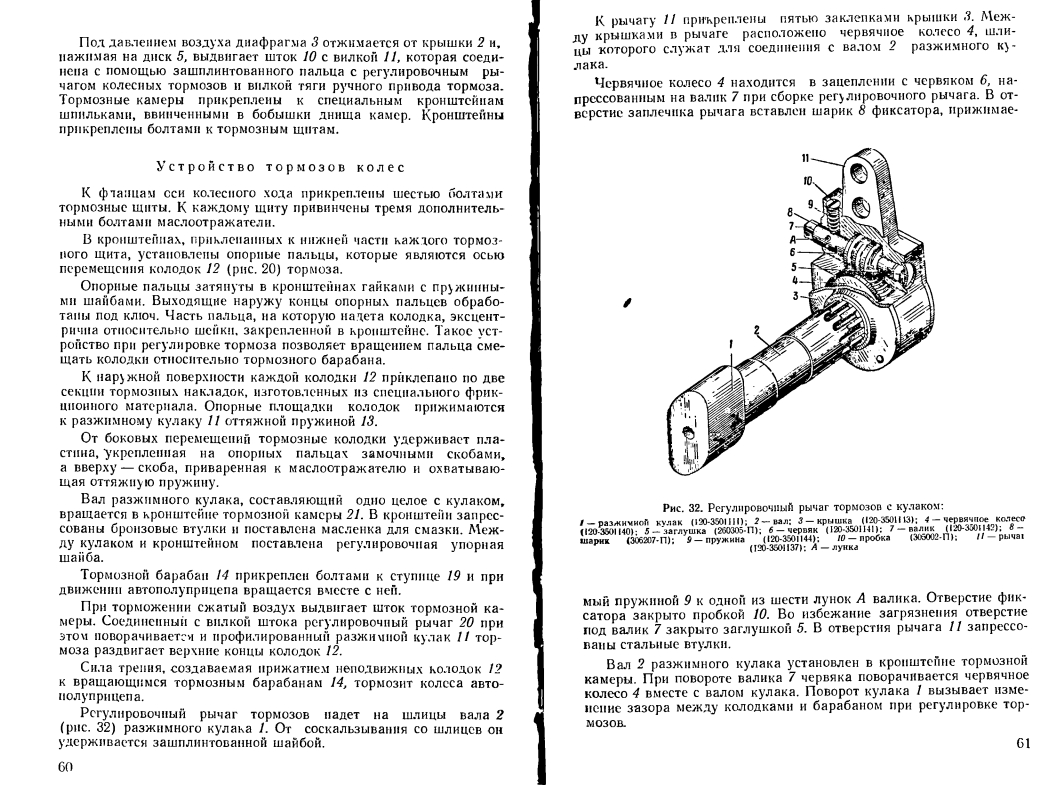

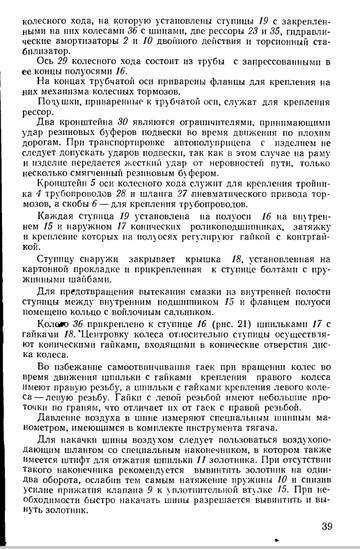

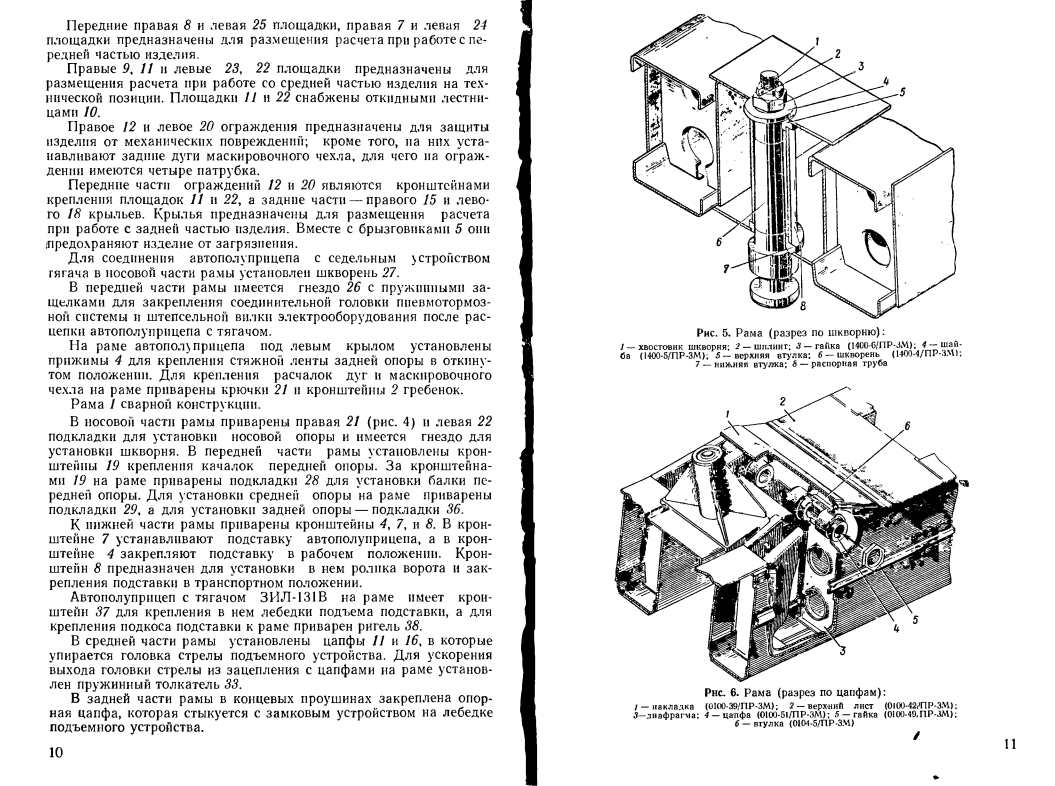

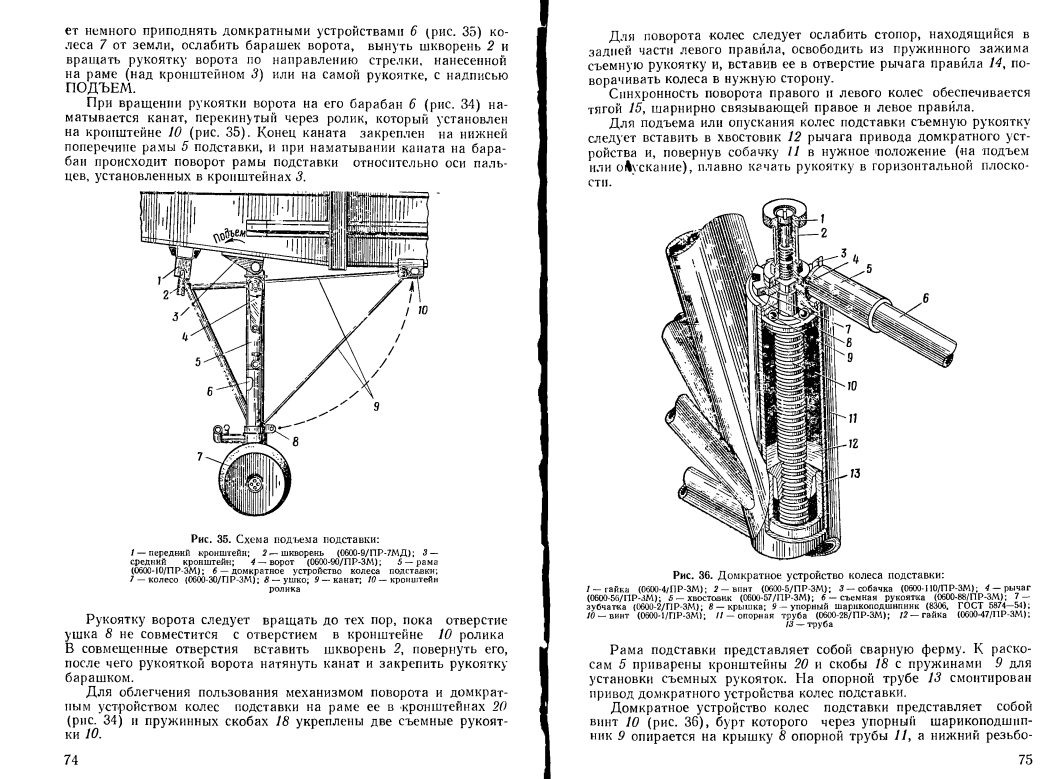

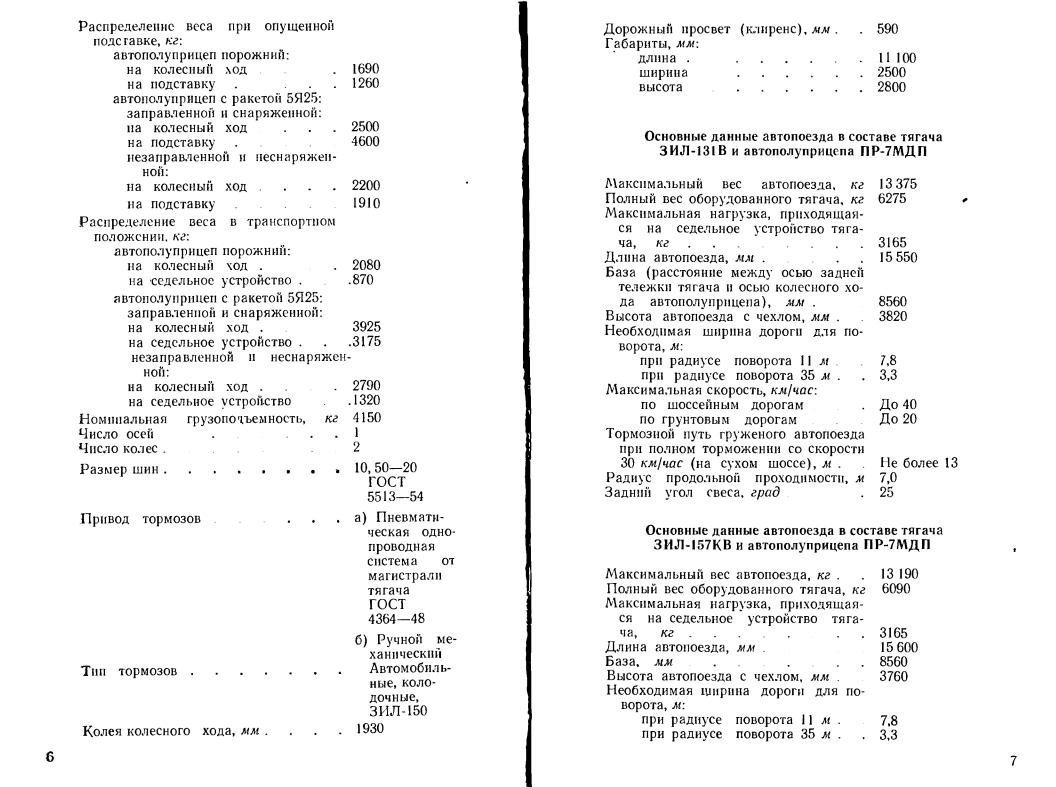

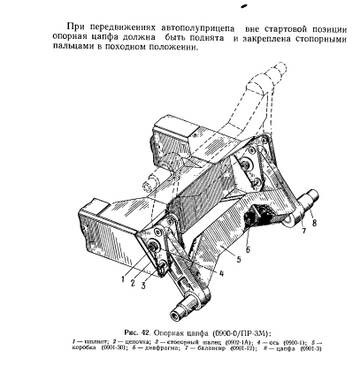

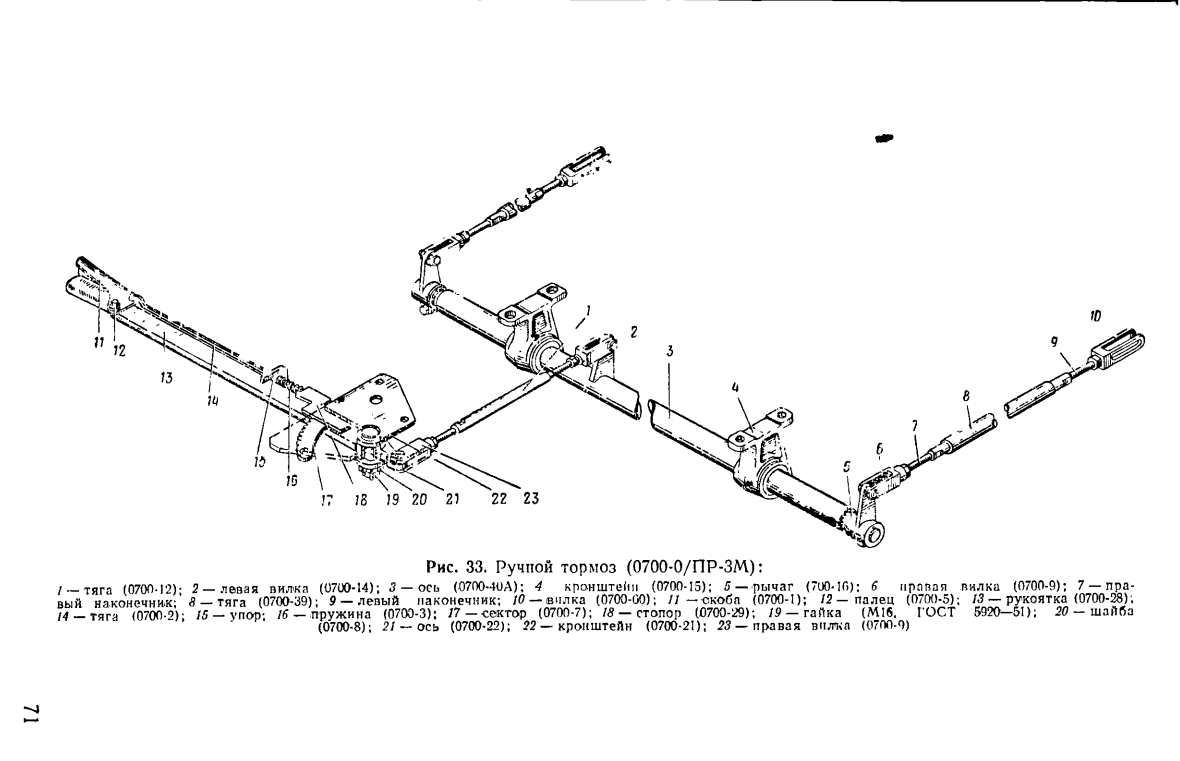

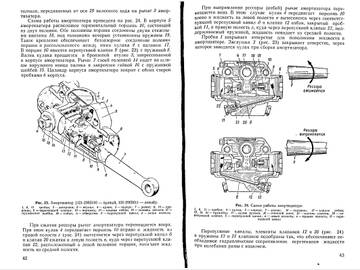

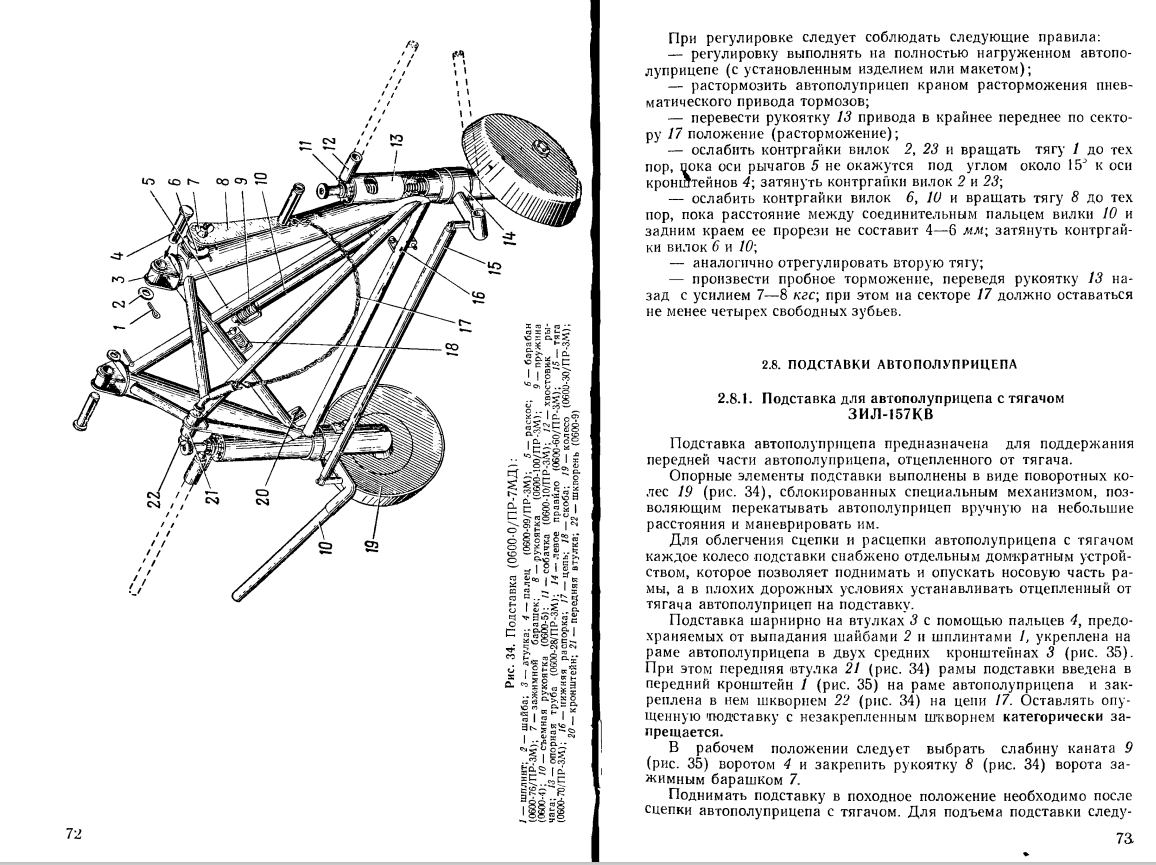

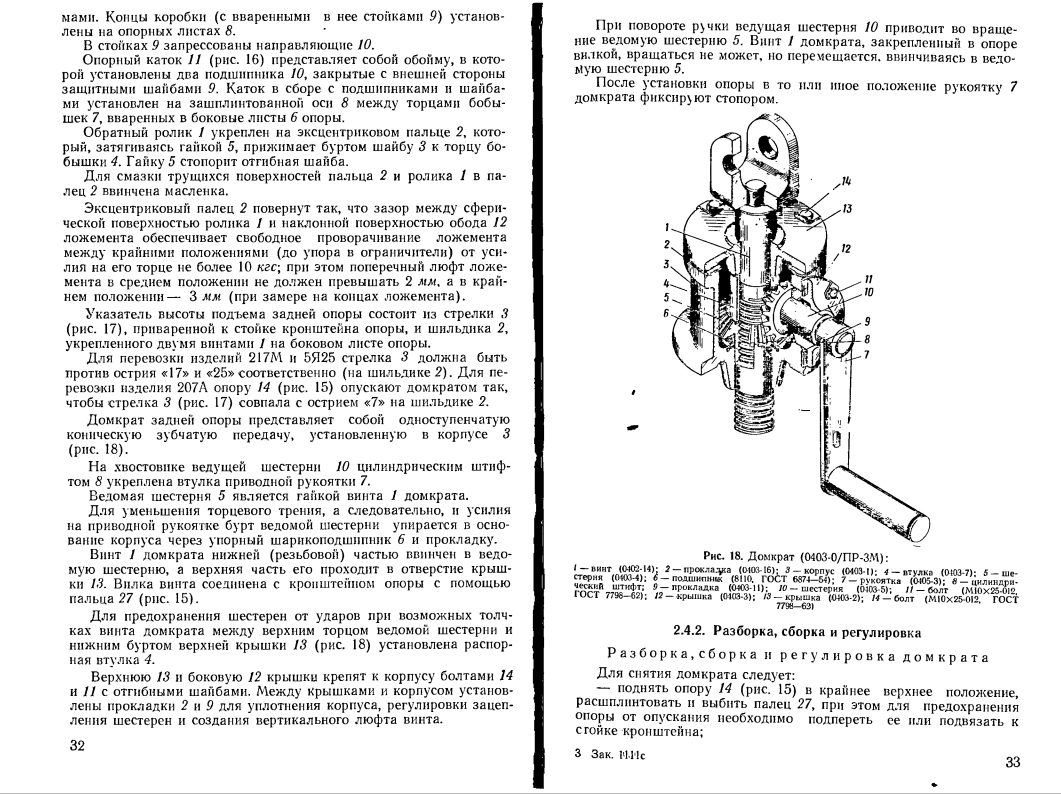

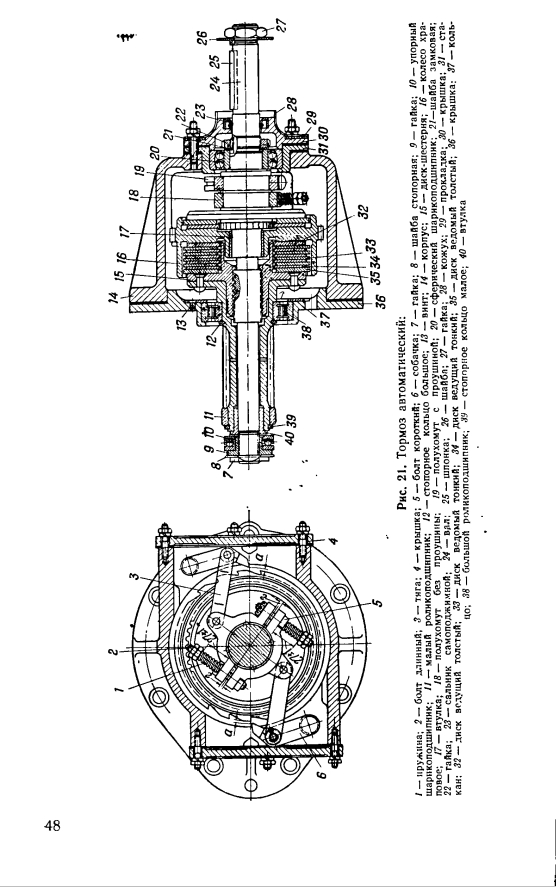

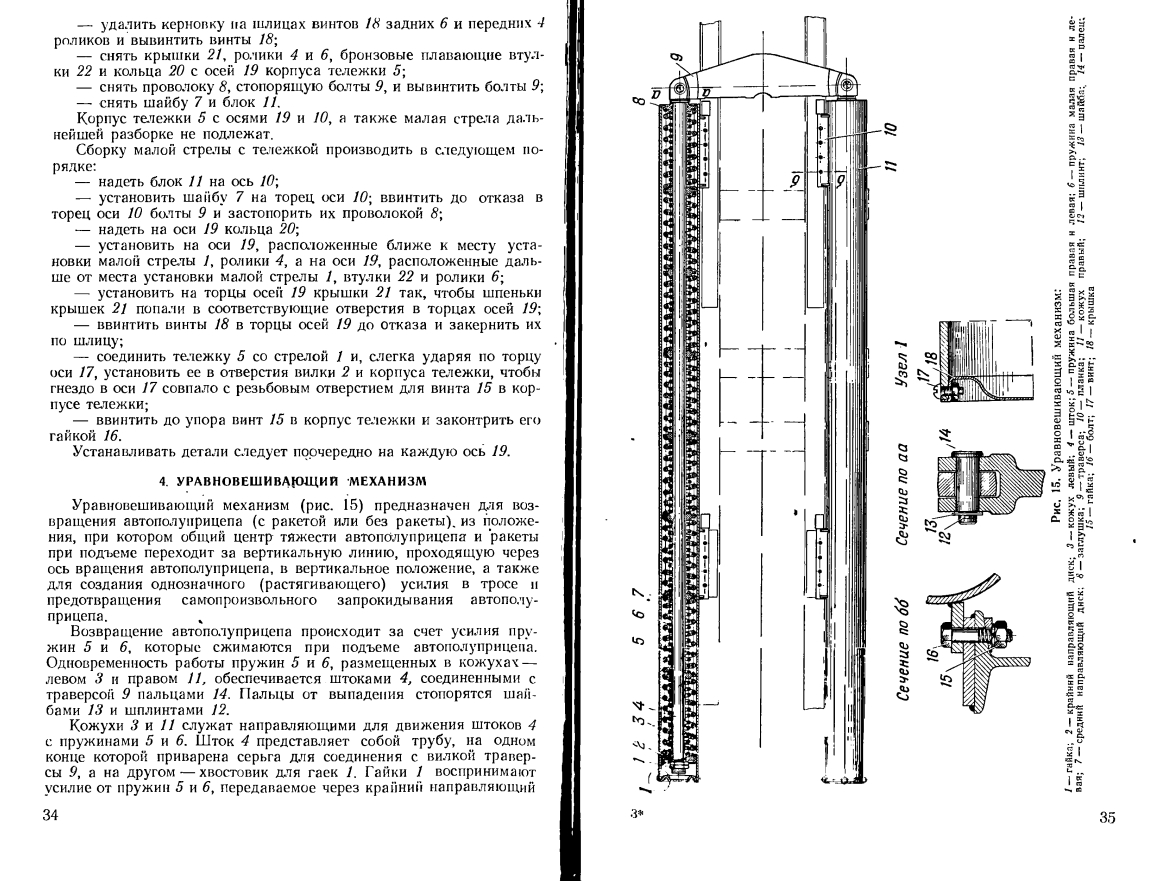

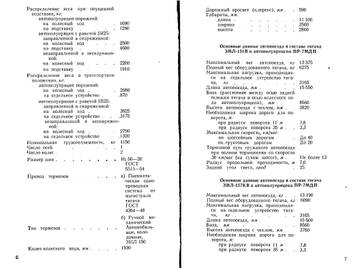

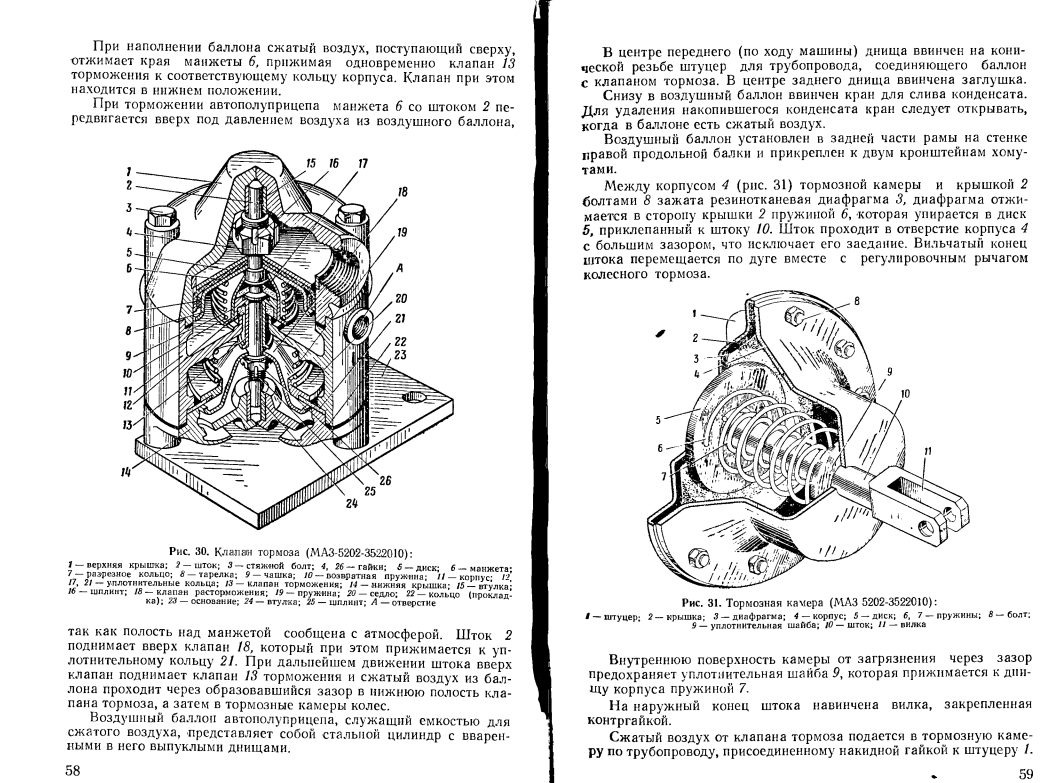

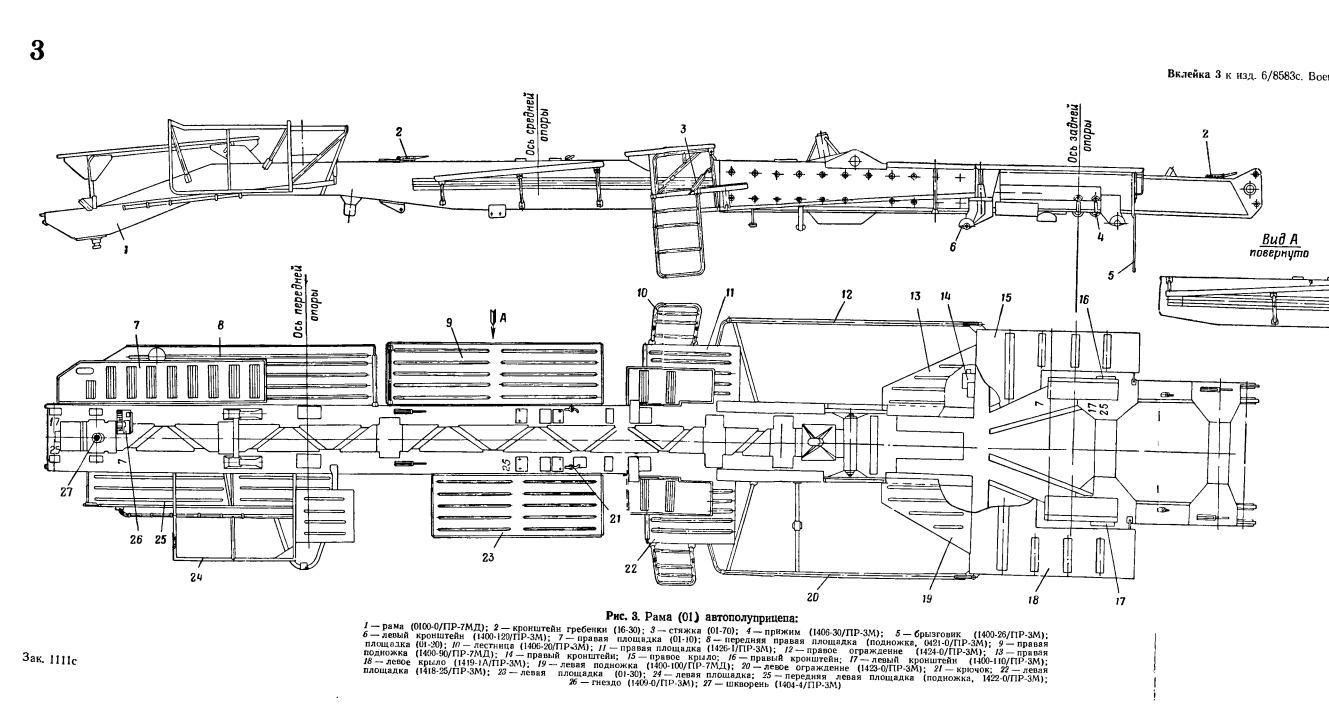

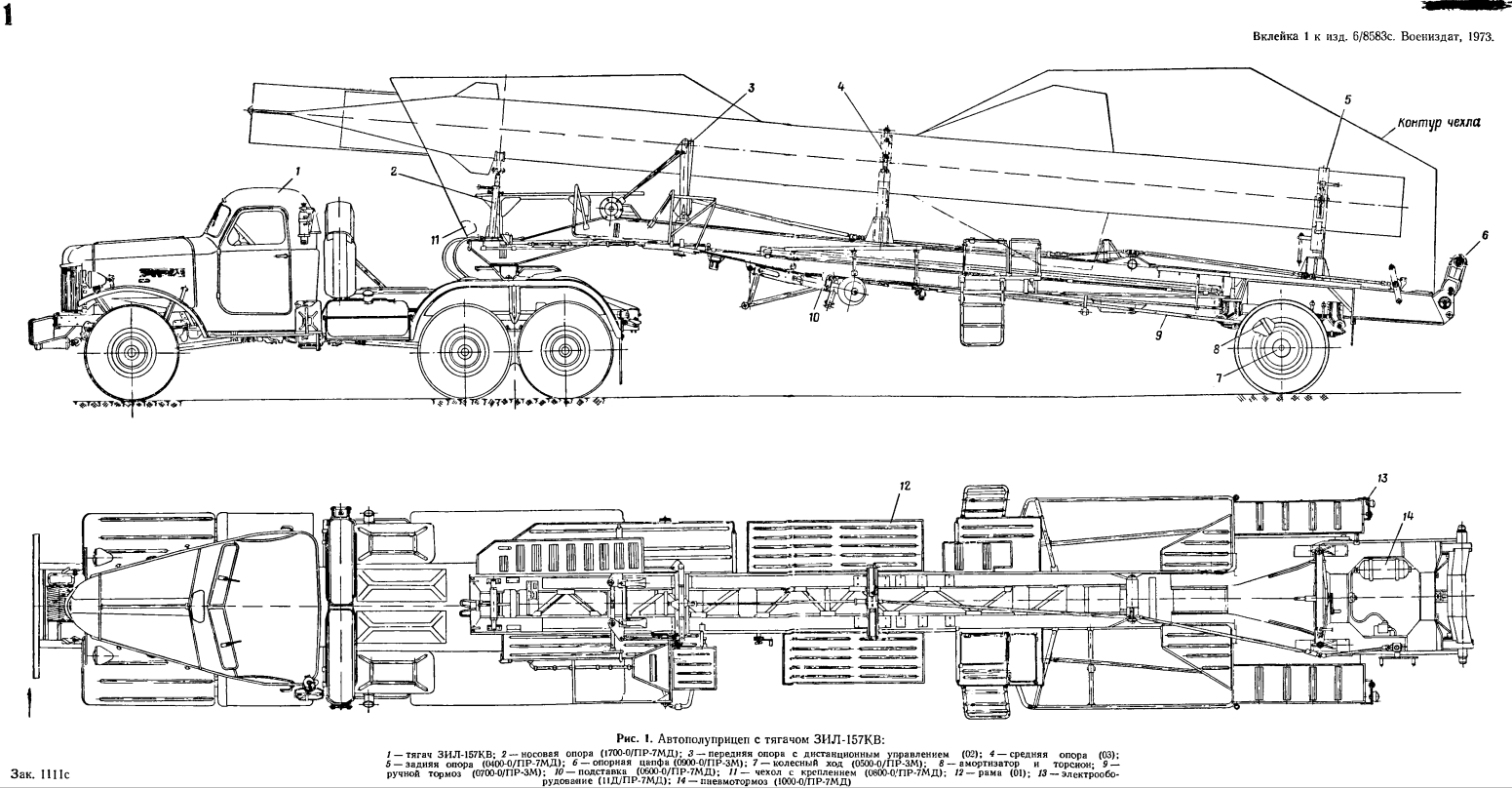

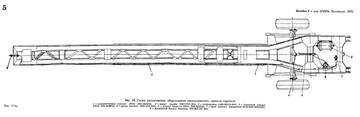

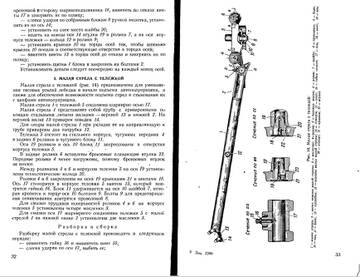

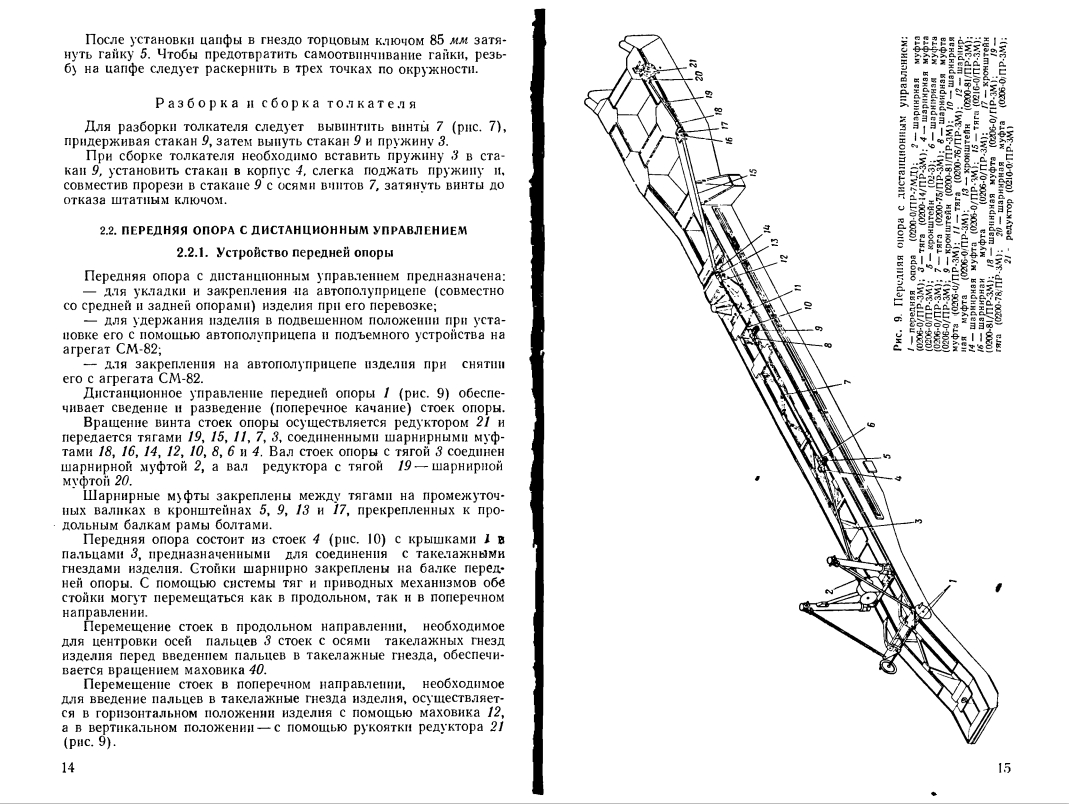

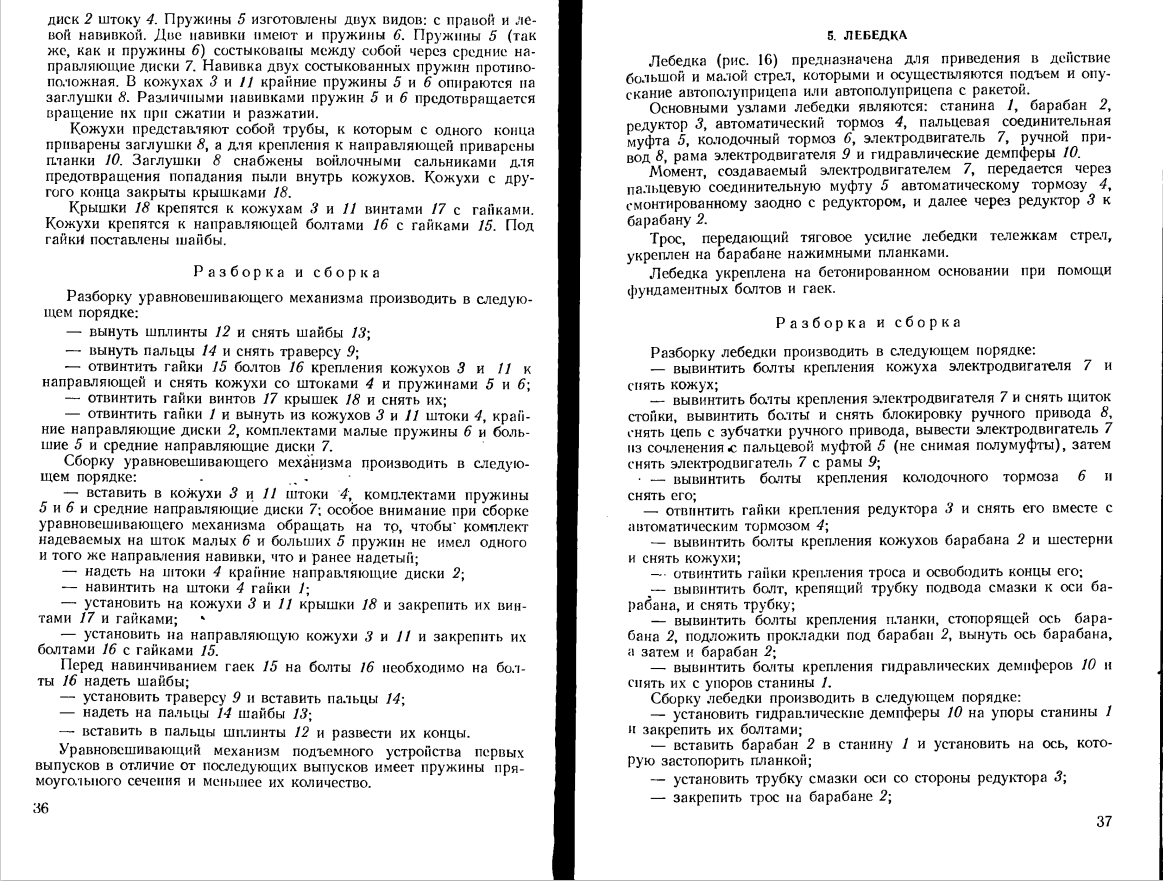

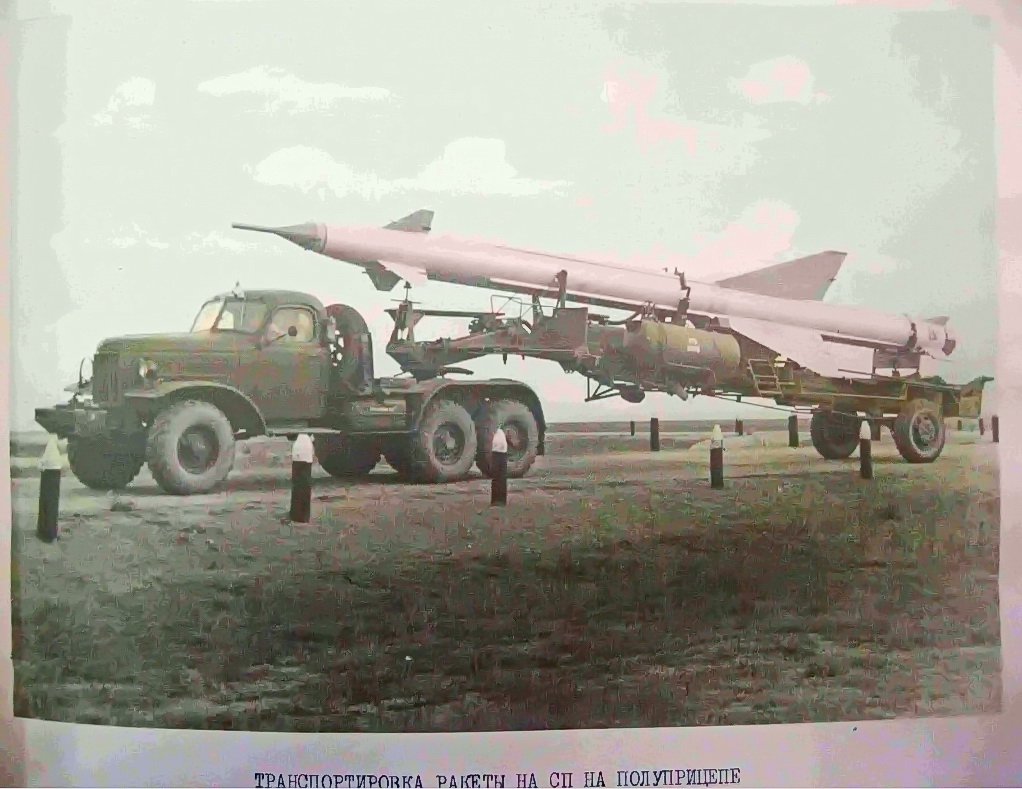

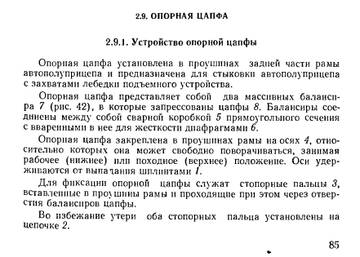

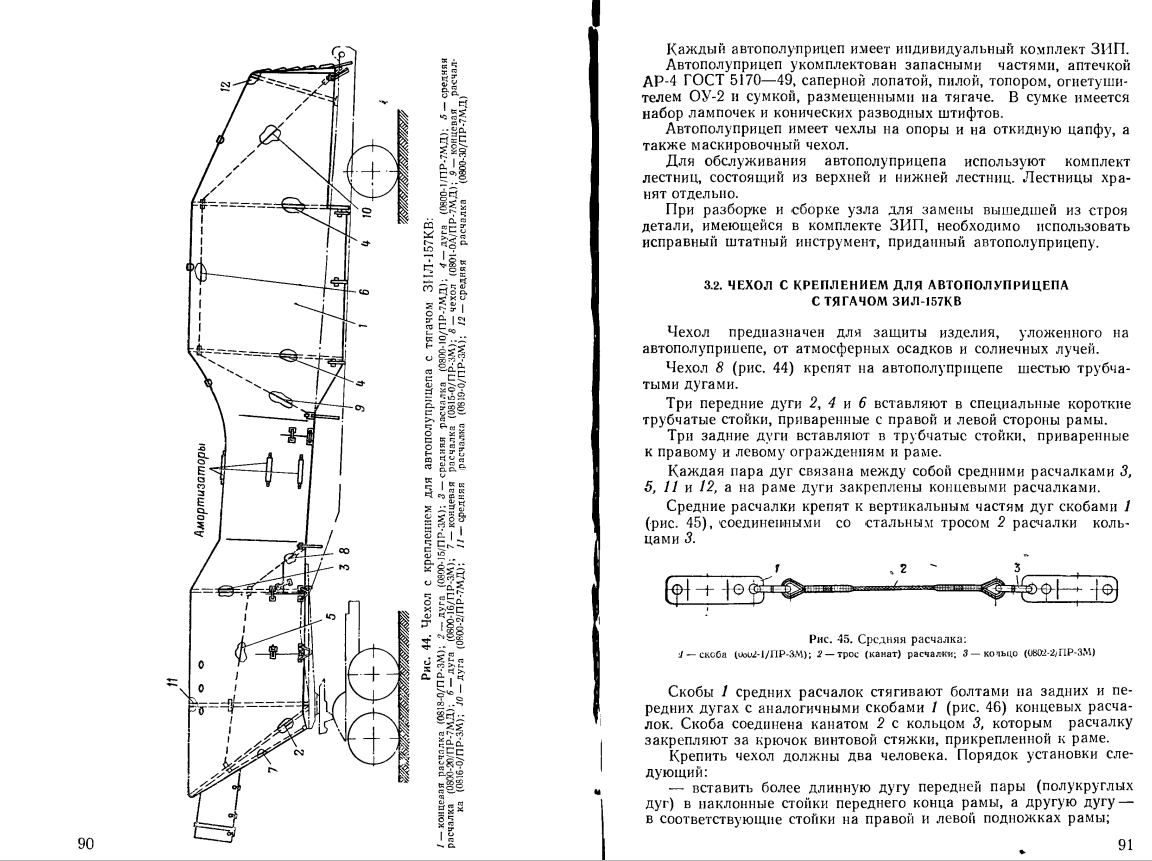

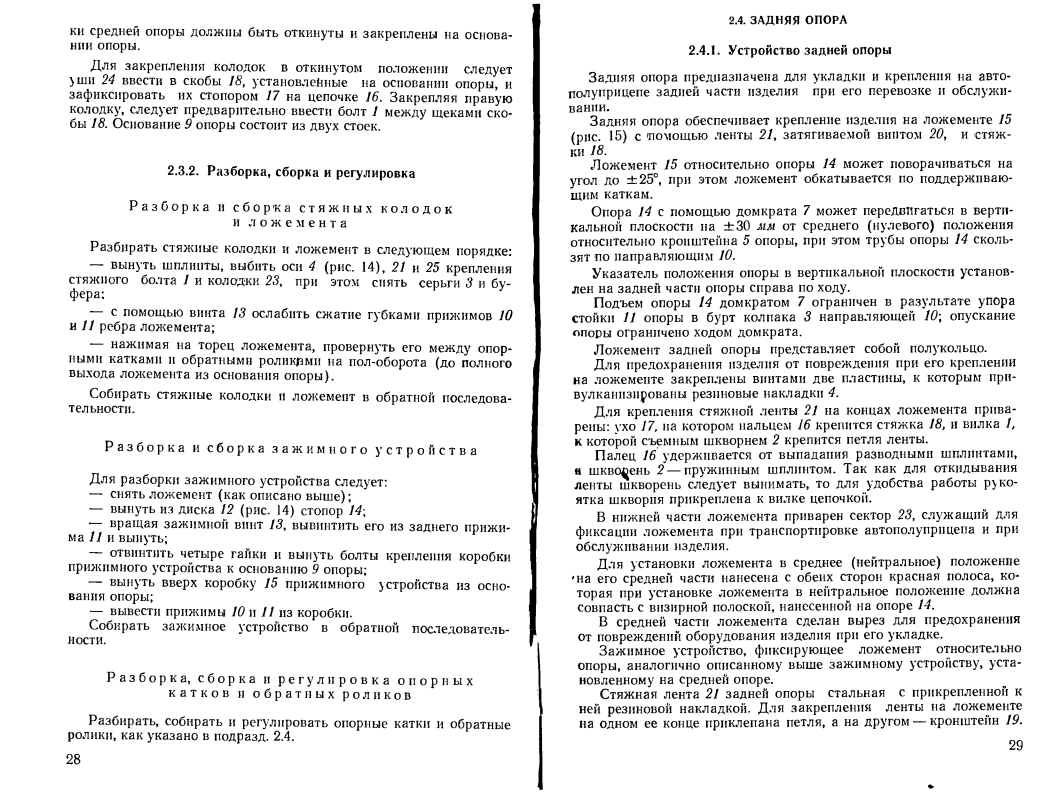

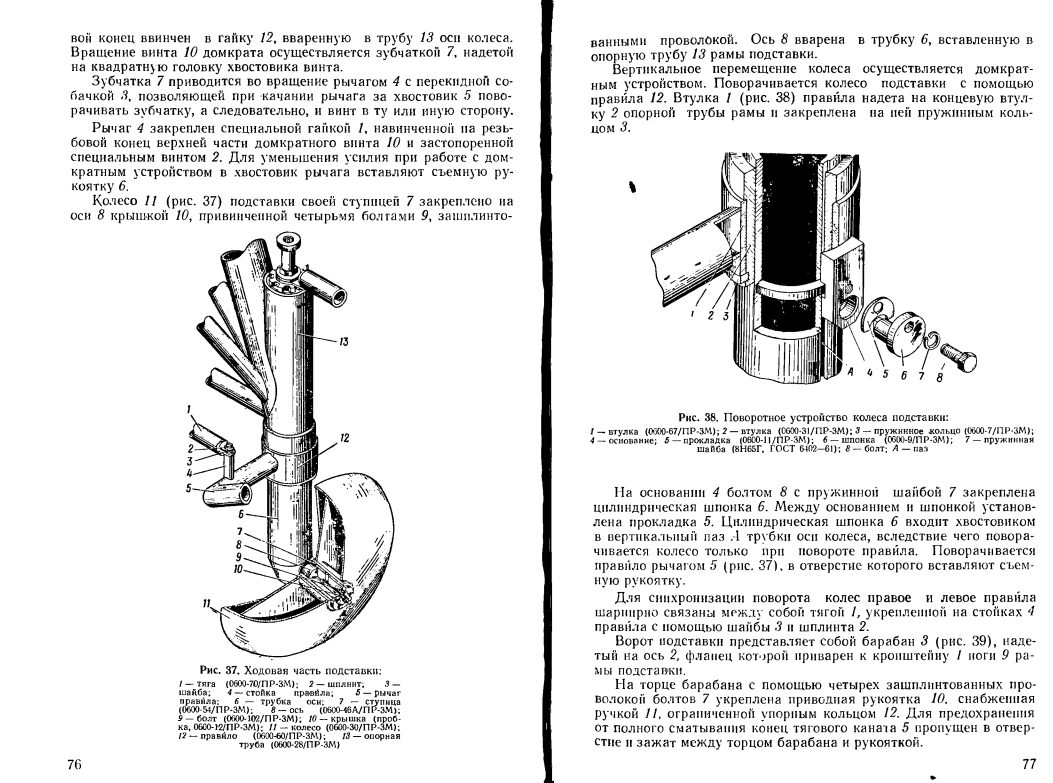

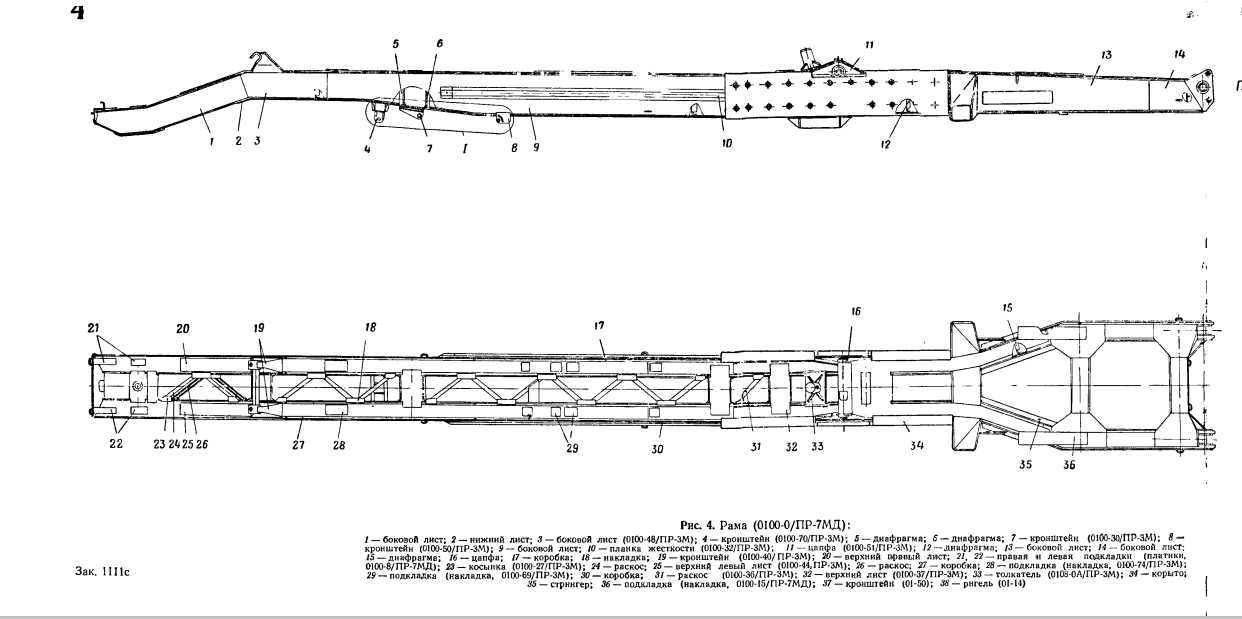

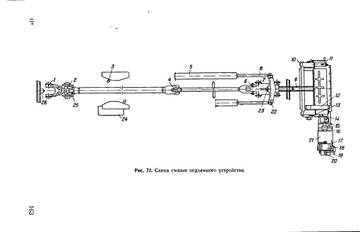

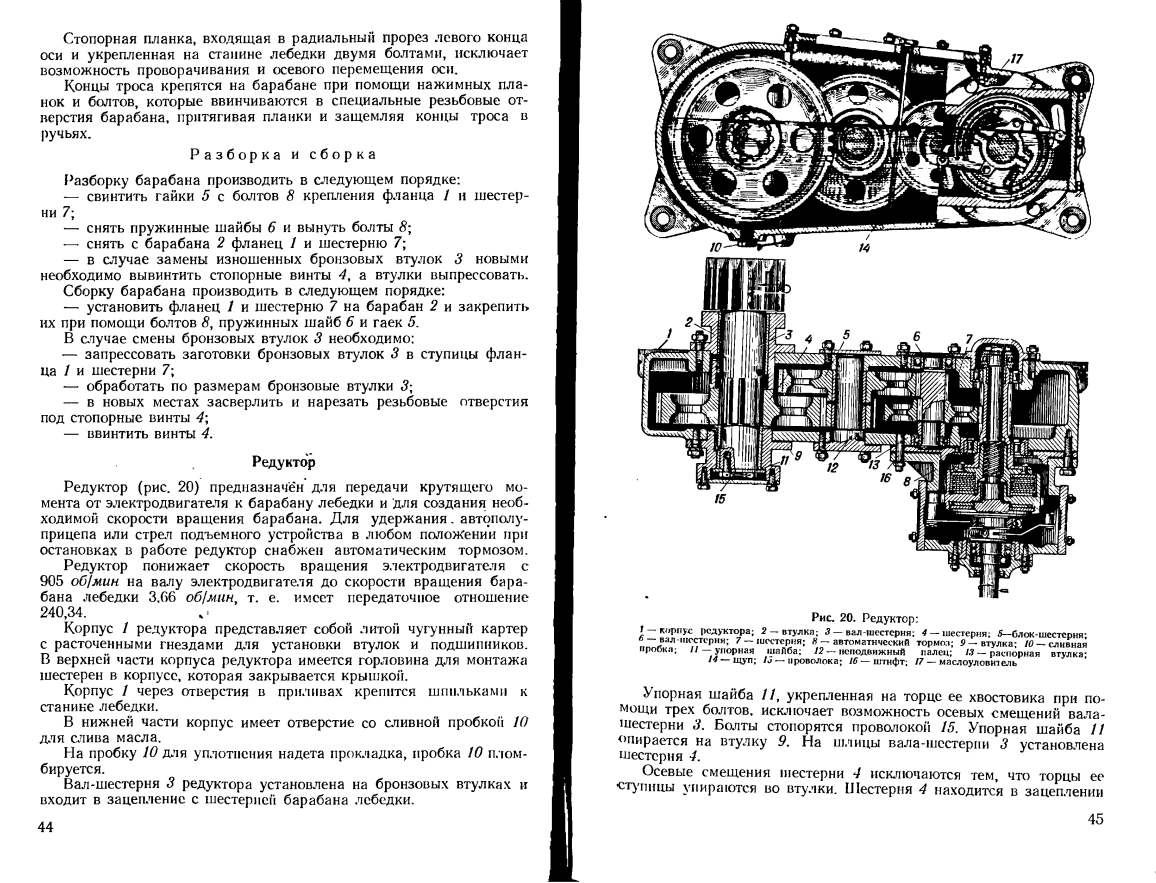

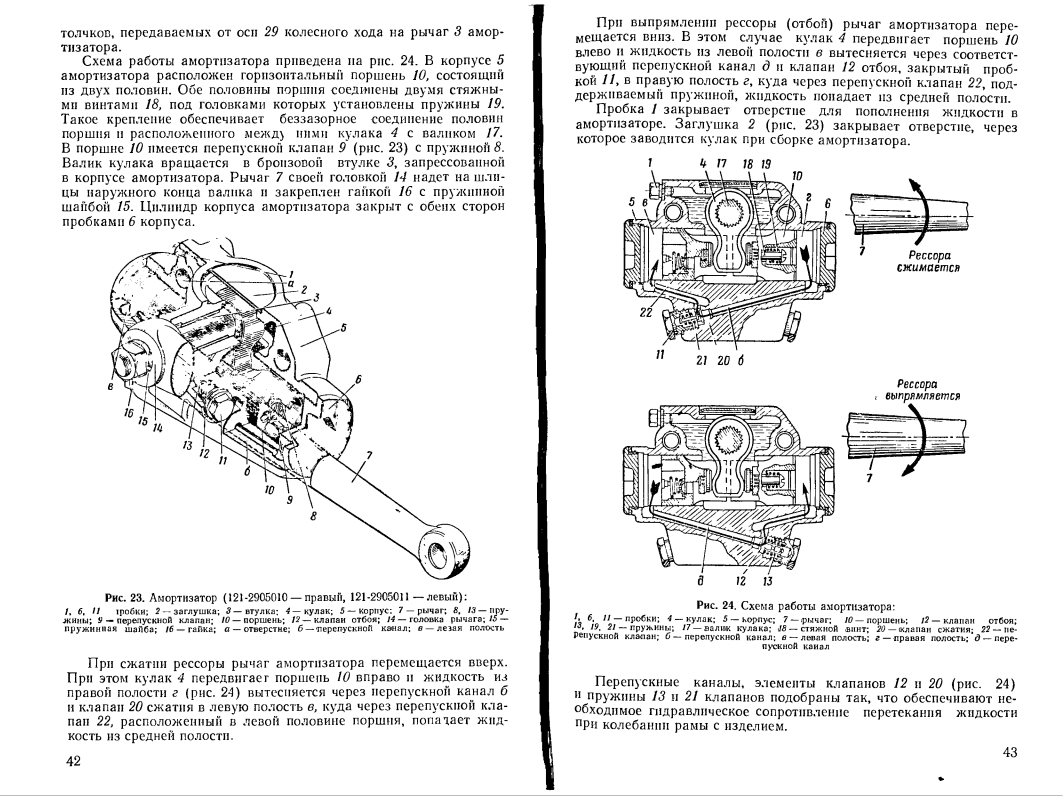

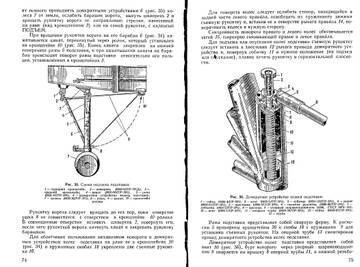

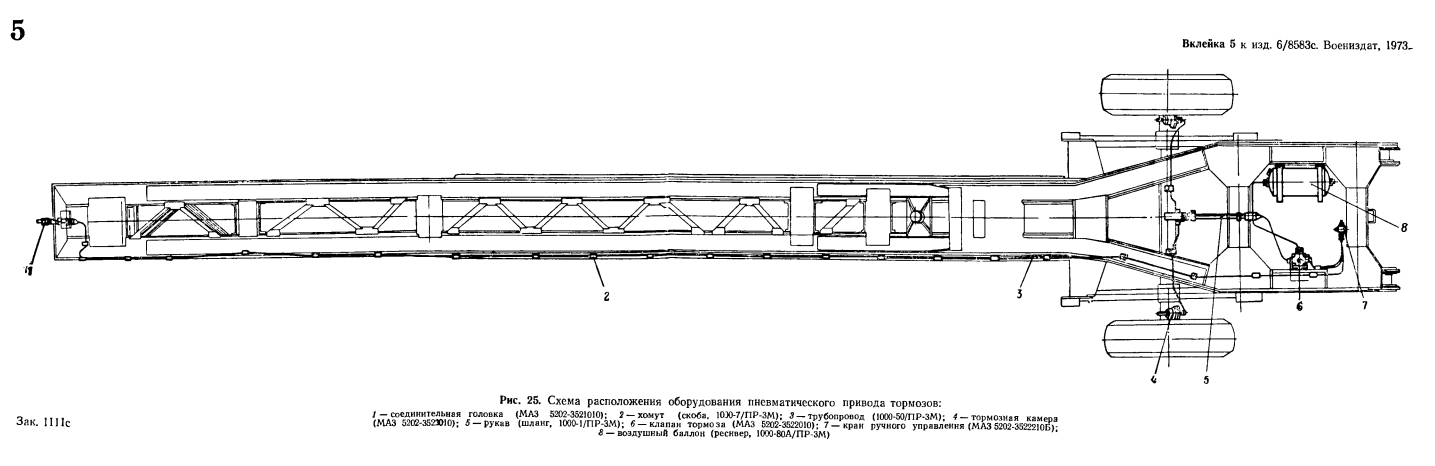

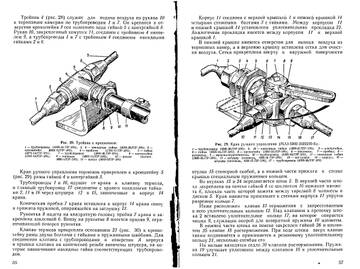

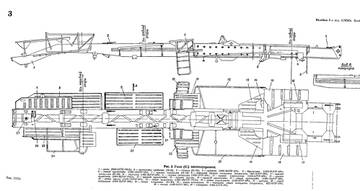

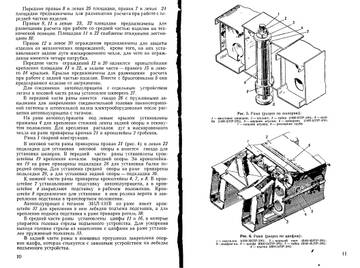

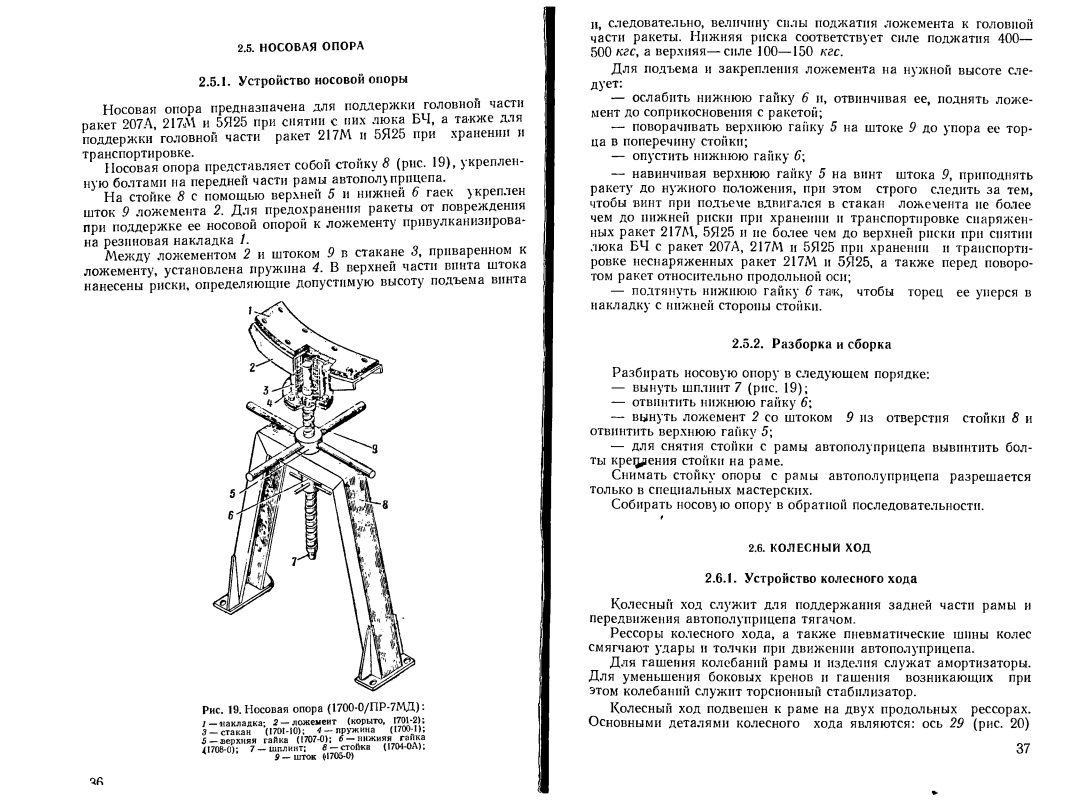

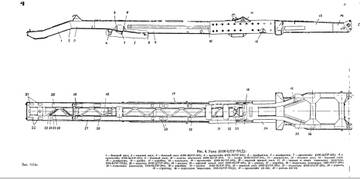

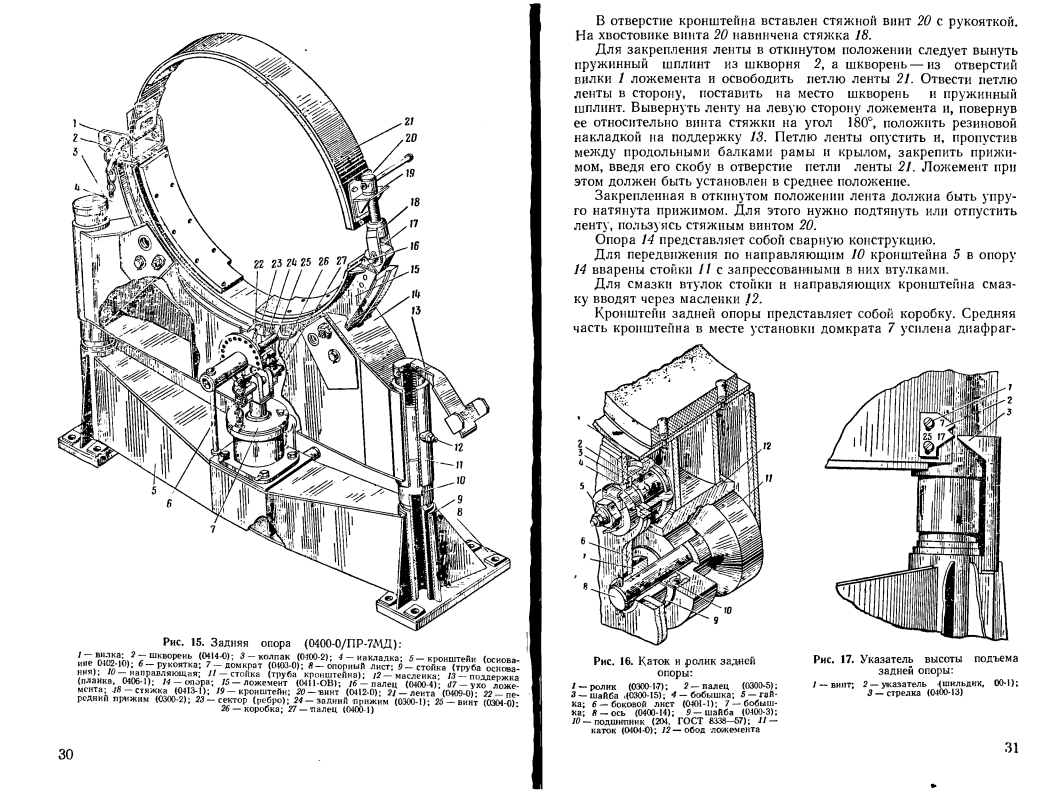

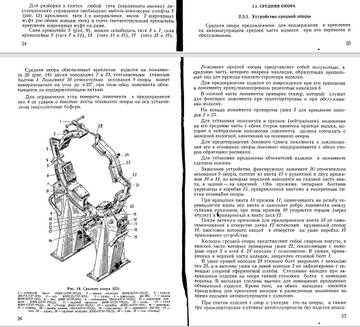

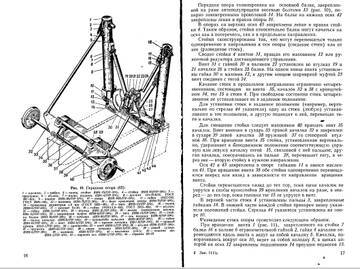

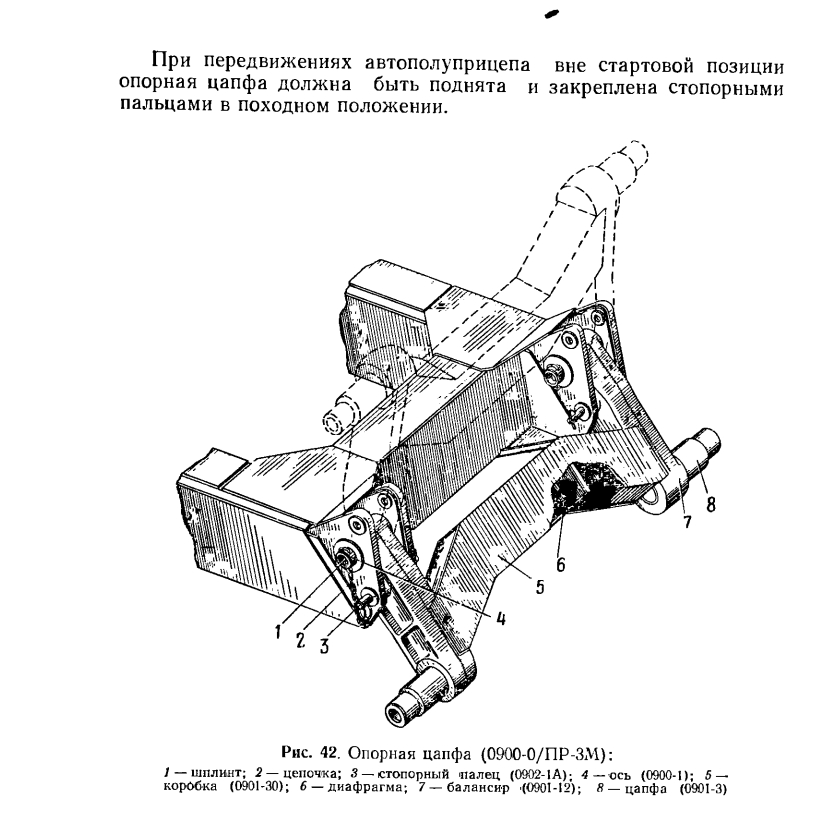

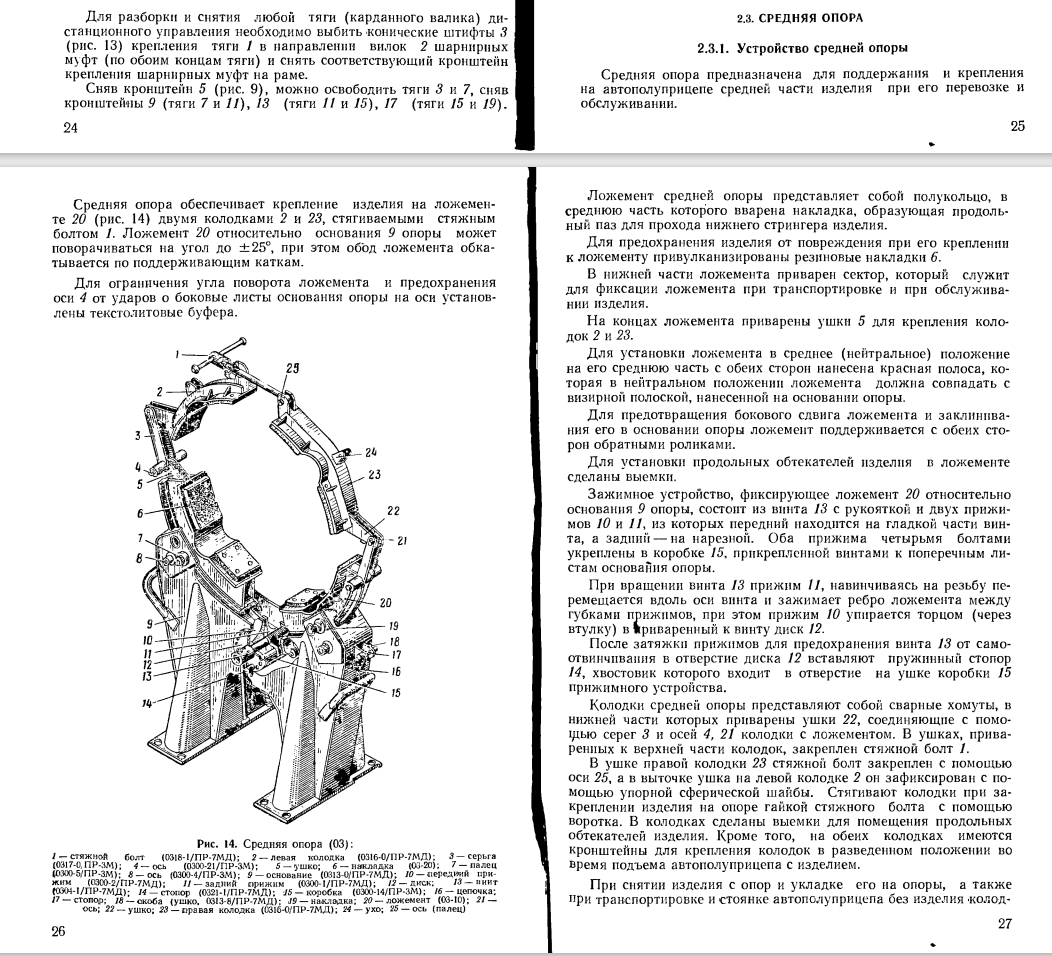

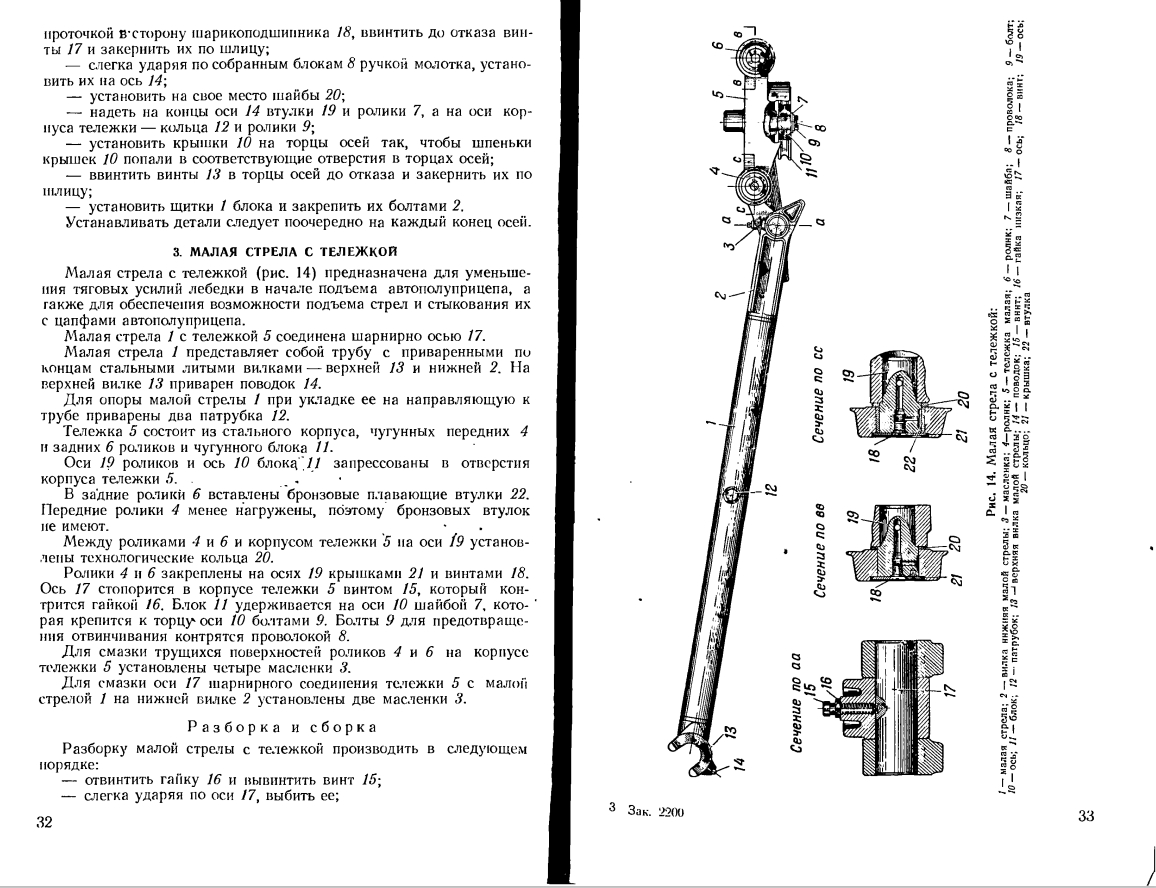

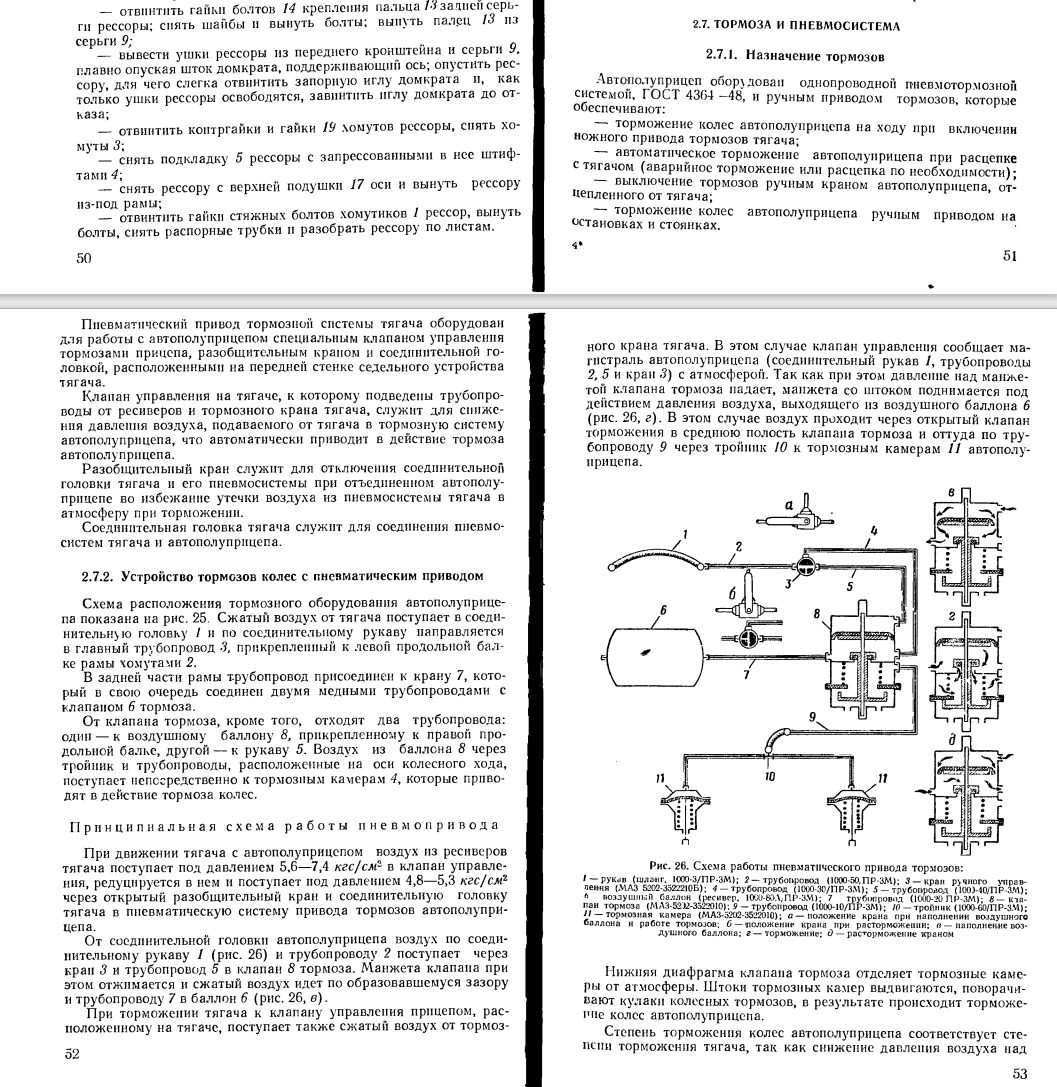

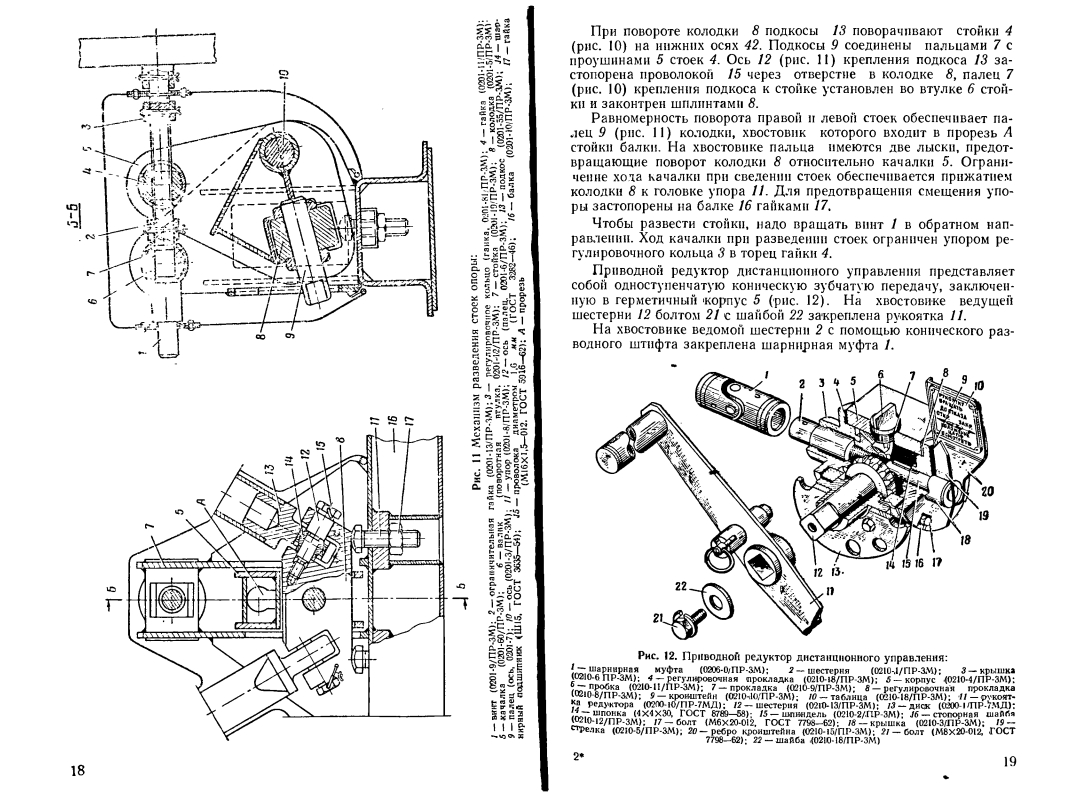

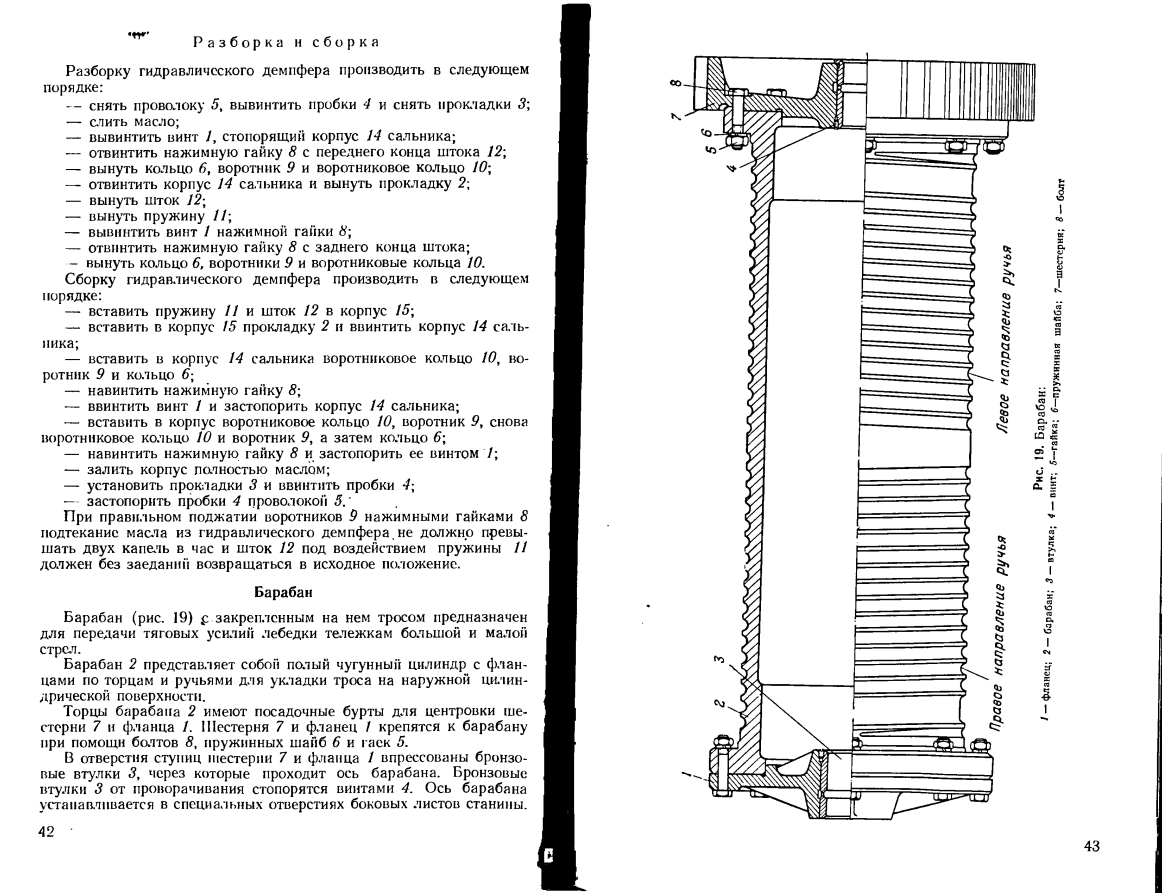

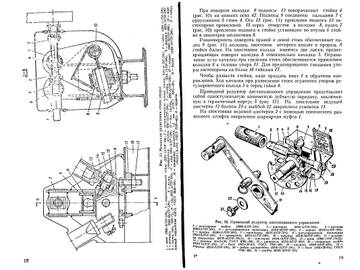

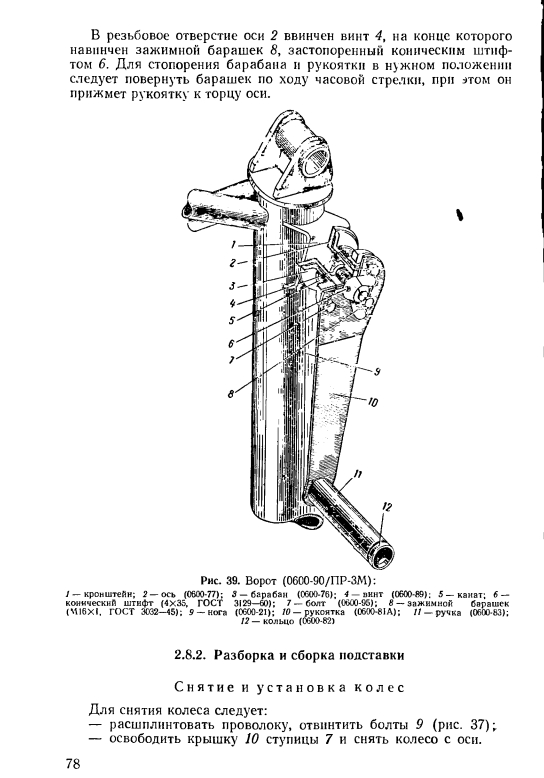

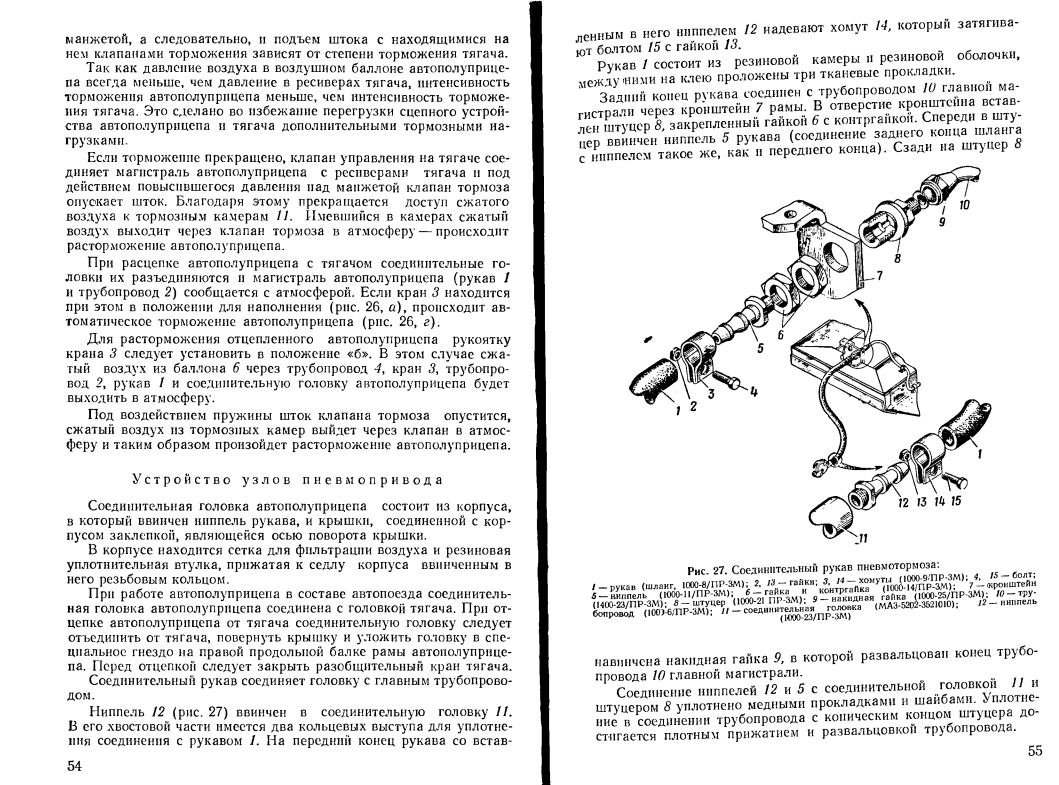

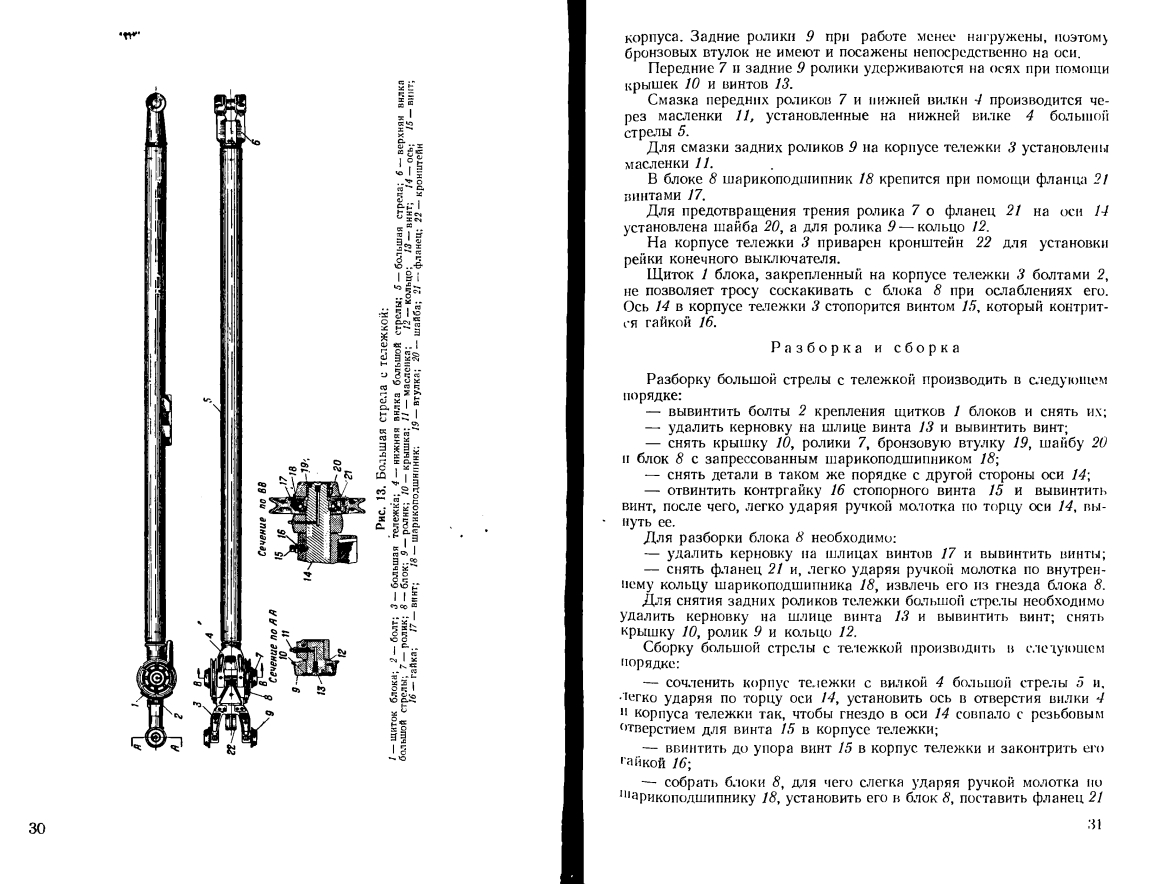

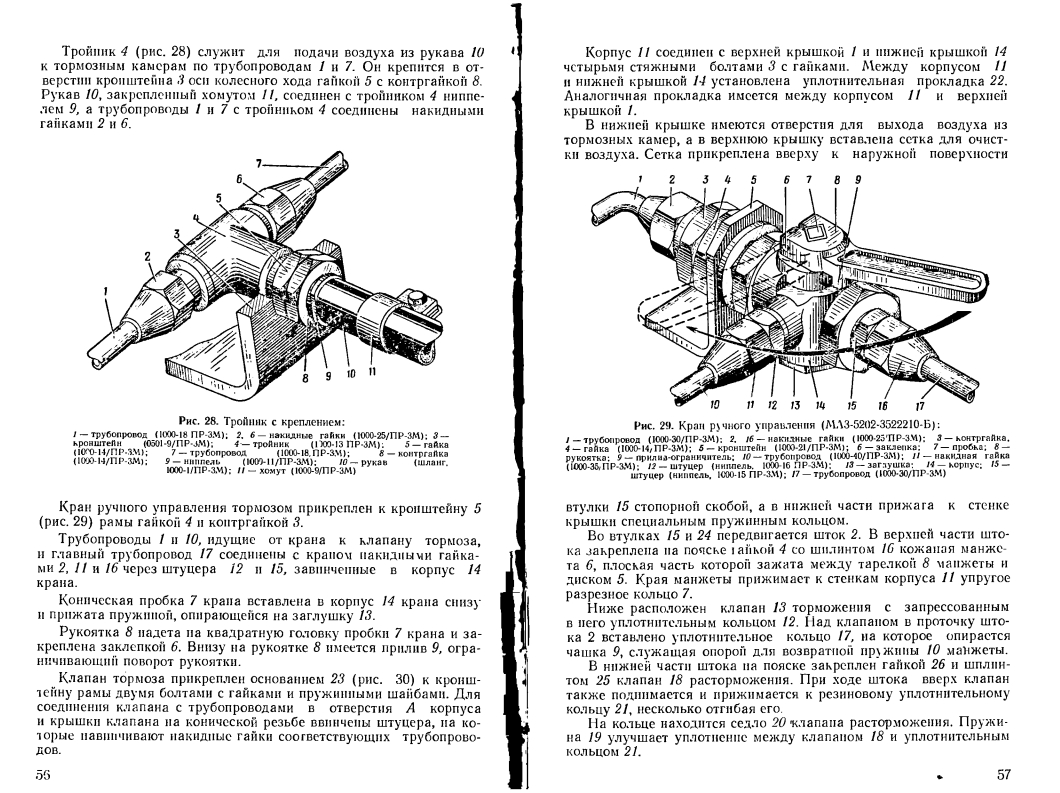

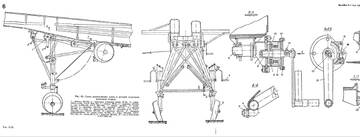

В-300 в музее Задорожного в Подмосковье, со всеми прелестями реставрации. И опять Ходынка. Еще более, менее "живая" ракета на транспортной машине-установщике.

http://sg.uploads.ru/t/nKhyS.jpg   http://sh.uploads.ru/t/8tq0S.jpg

+1

2

Шикарно, Олег Анатольевич! :cool:
Хоть и говорят, что ракеты - существа неодушевлённые, но как красиво смотрятся они!
Действительно, не популярен среди моделистов этот комплекс, всё-таки только ПВО Москвы. :glasses:

0

3

тута есть много о ЗРК. Спасибо Олегу Анатольевичу, подтолкнул заполнить пробел в познаниях о ПВО :cool:

0

4

В продолжение темы С-25. Этот комплекс имеет прямое отношение к Забайкалью. После снятия его с вооружения, ракеты
комплекса переделали в ракеты-мишени и они попали на полигон ПВО Телемба. На первых двух фото хорошо видно два
варианта (цвета) окраски ракет. Мелкую технологичку не видно из-за низкого разрешения фото (скан с фотополенки).
Крупная маркировка указывает, что это ракета-мишень и заводской серийник, который не не изменился.

http://s2.uploads.ru/t/5avA8.jpg   http://s7.uploads.ru/t/jq1XR.jpg

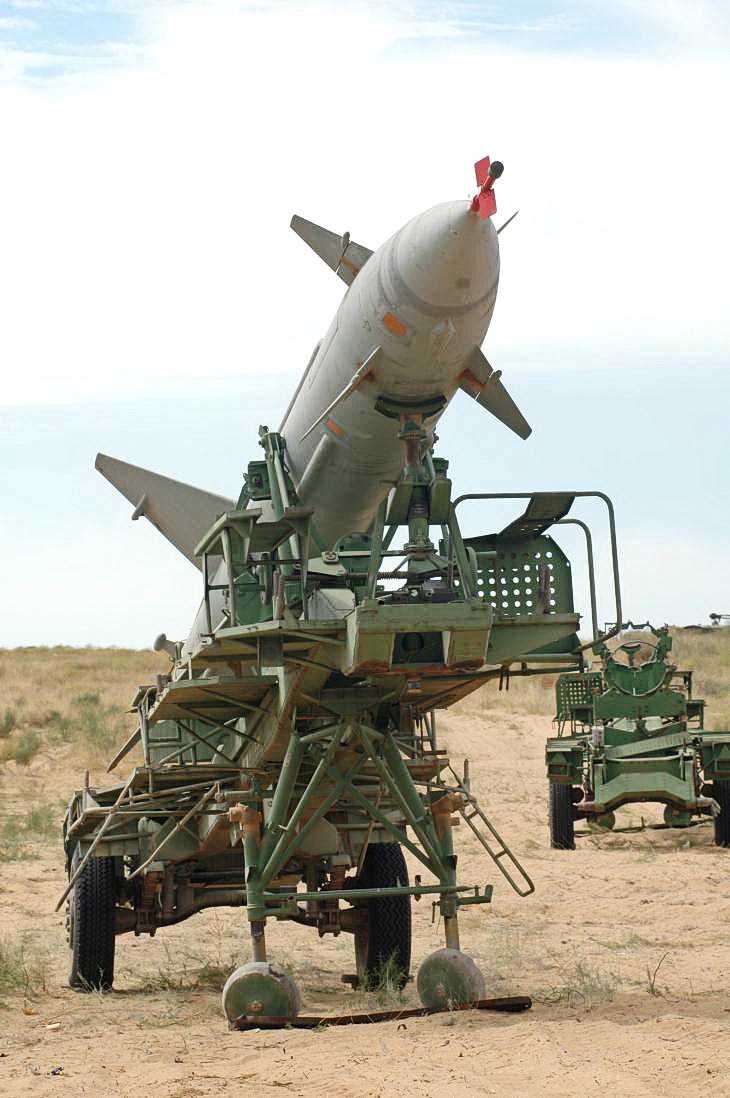

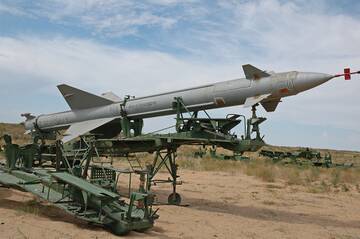

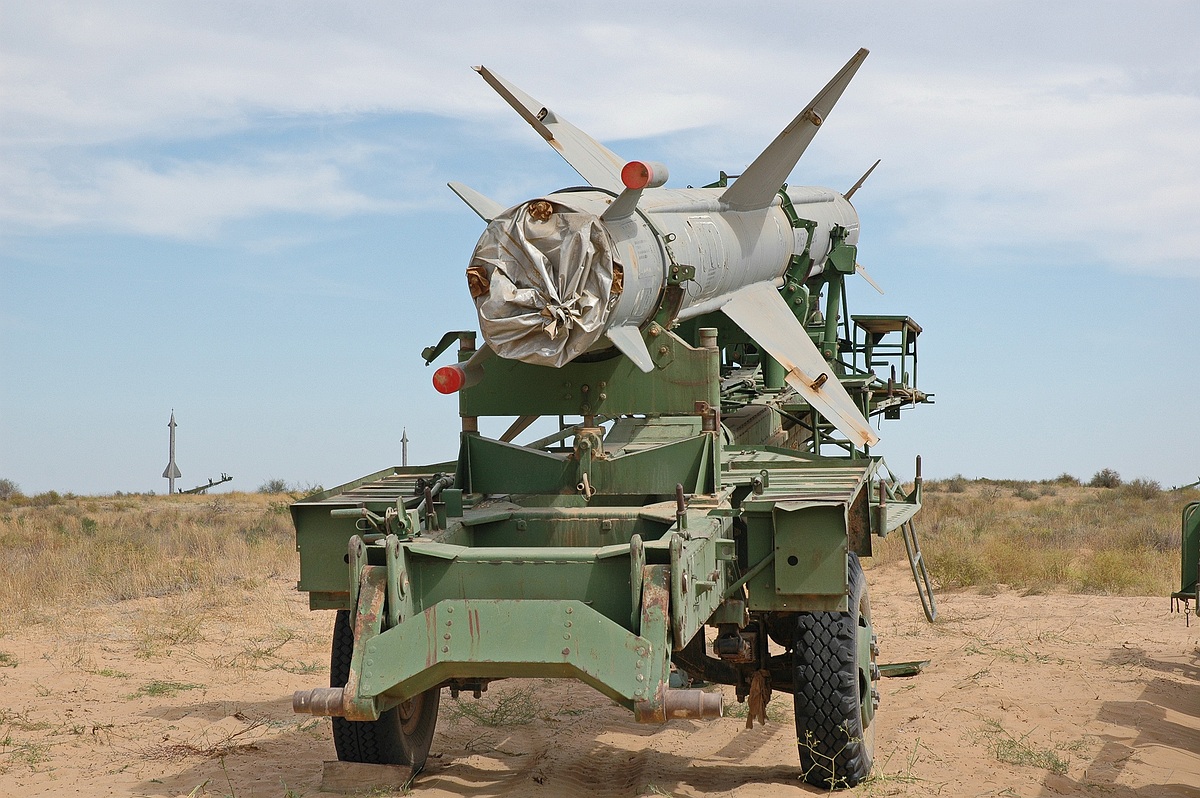

На остальных фото оригинальная пусковая установка для ракет-мишеней В-300. Насколько я понял она состоит из станка ПУ
комплекса С-75 с установленной, вместо родной направляющей, доработанной рамой от от транспортной машины-установщика
и кронштейном на котором закреплен пусковой стол комплекса С-25.

http://s2.uploads.ru/t/jZF2O.jpg   http://s6.uploads.ru/t/bWQ28.jpg

http://s7.uploads.ru/t/4AScg.jpg   http://s3.uploads.ru/t/L2wX1.jpg

http://s3.uploads.ru/t/yrFfS.jpg   http://s3.uploads.ru/t/MSP7G.jpg

http://s7.uploads.ru/t/ZhkIt.jpg   http://s6.uploads.ru/t/G5WQD.jpg

http://s3.uploads.ru/t/m8f63.jpg

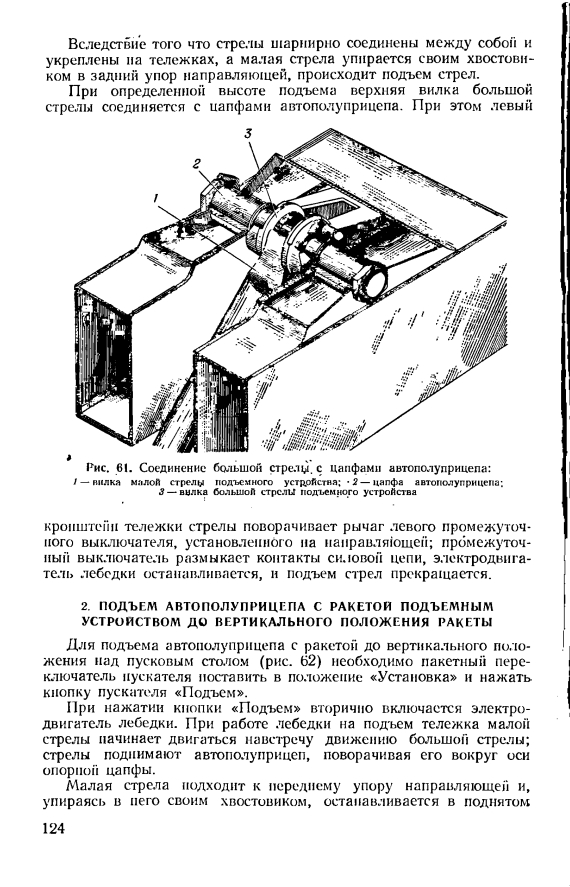

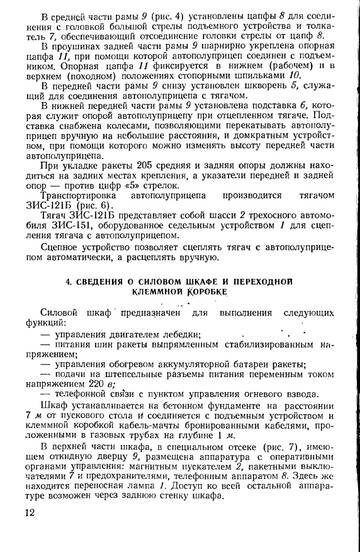

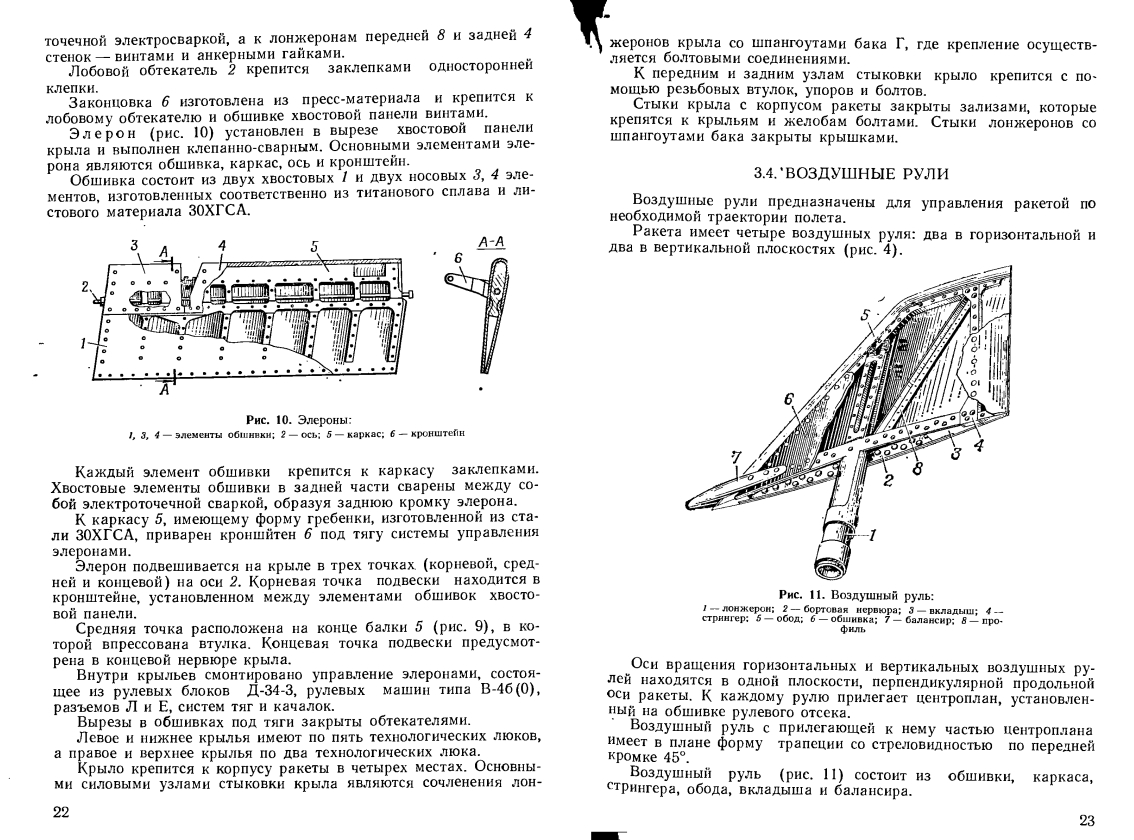

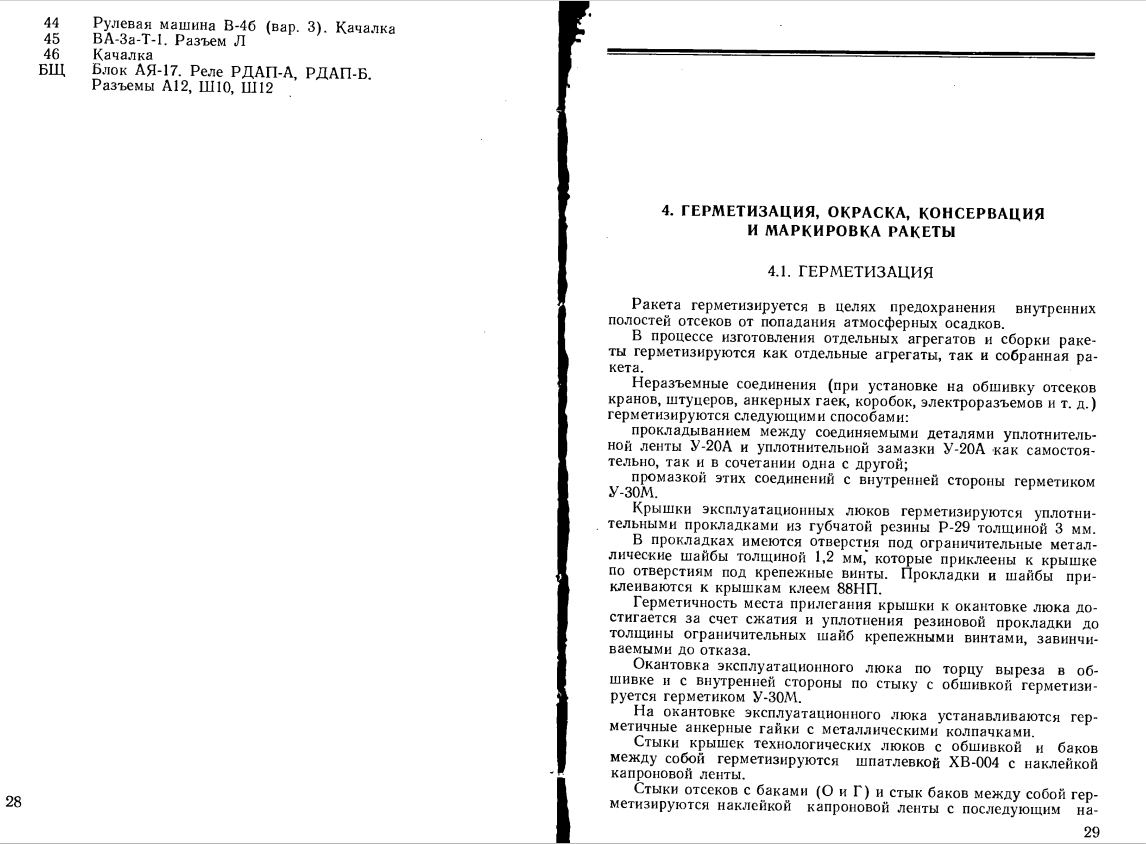

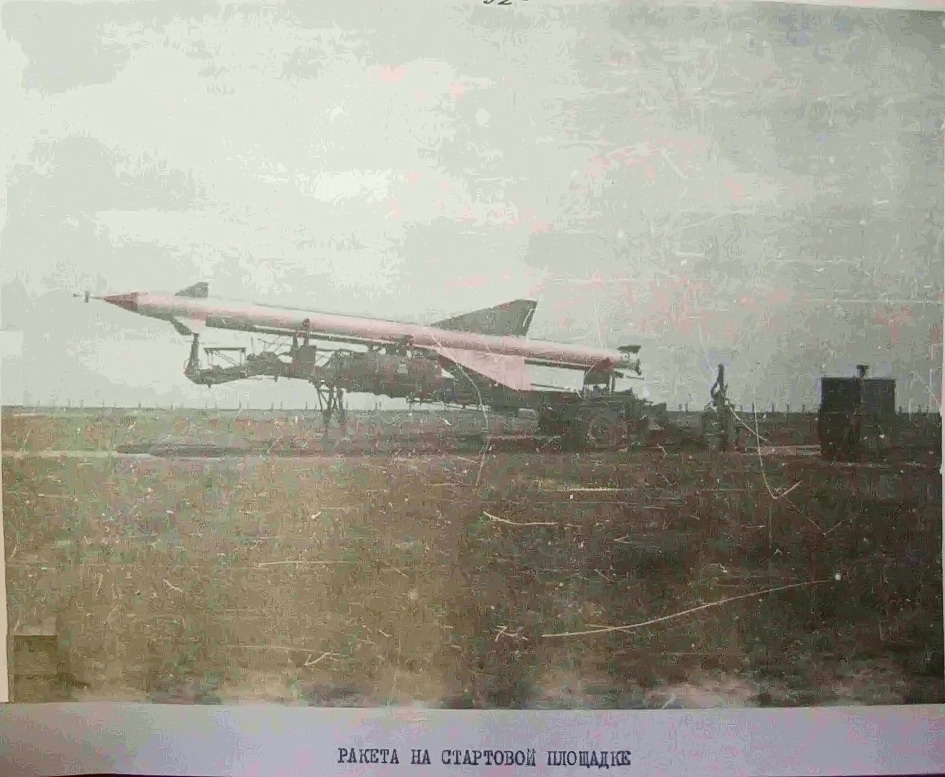

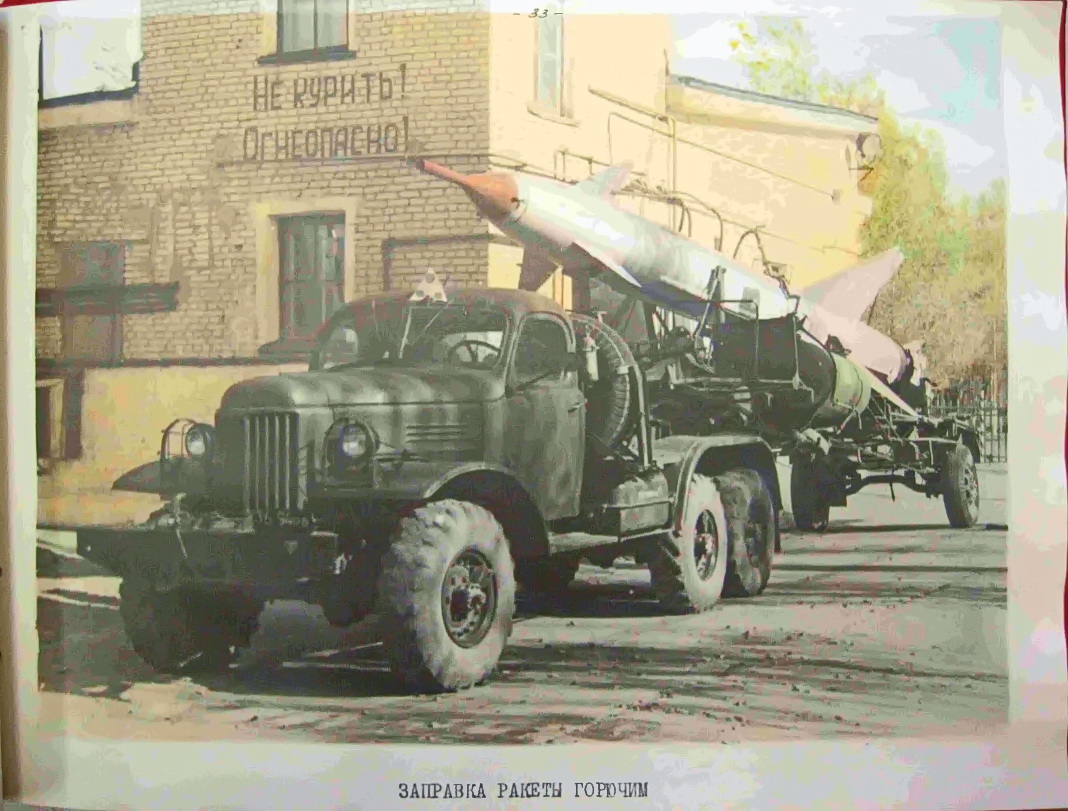

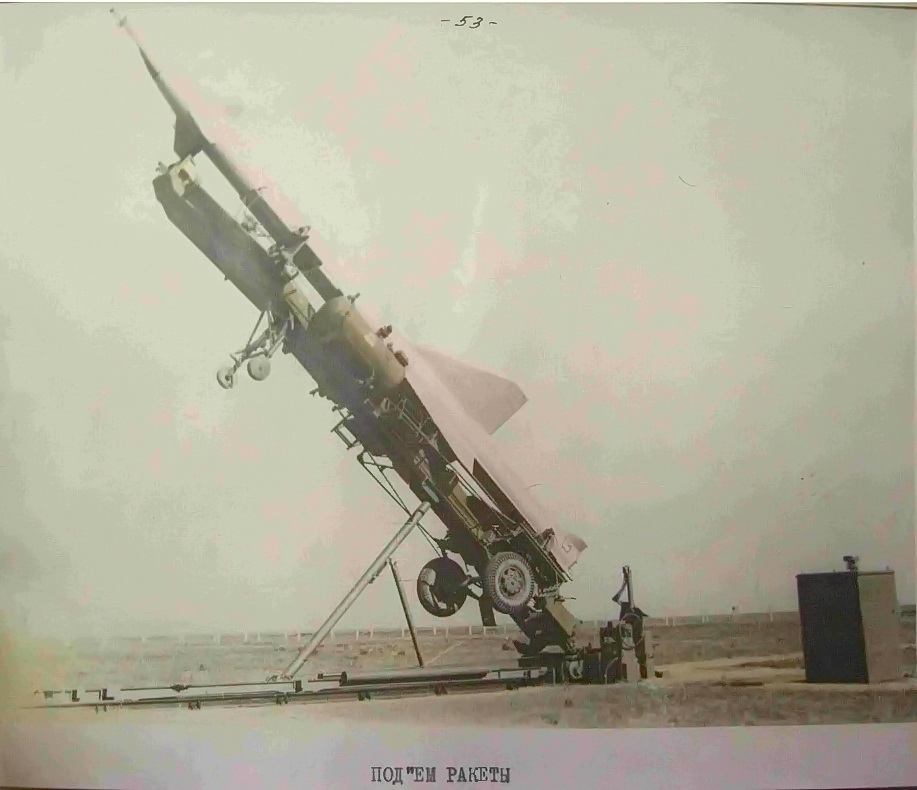

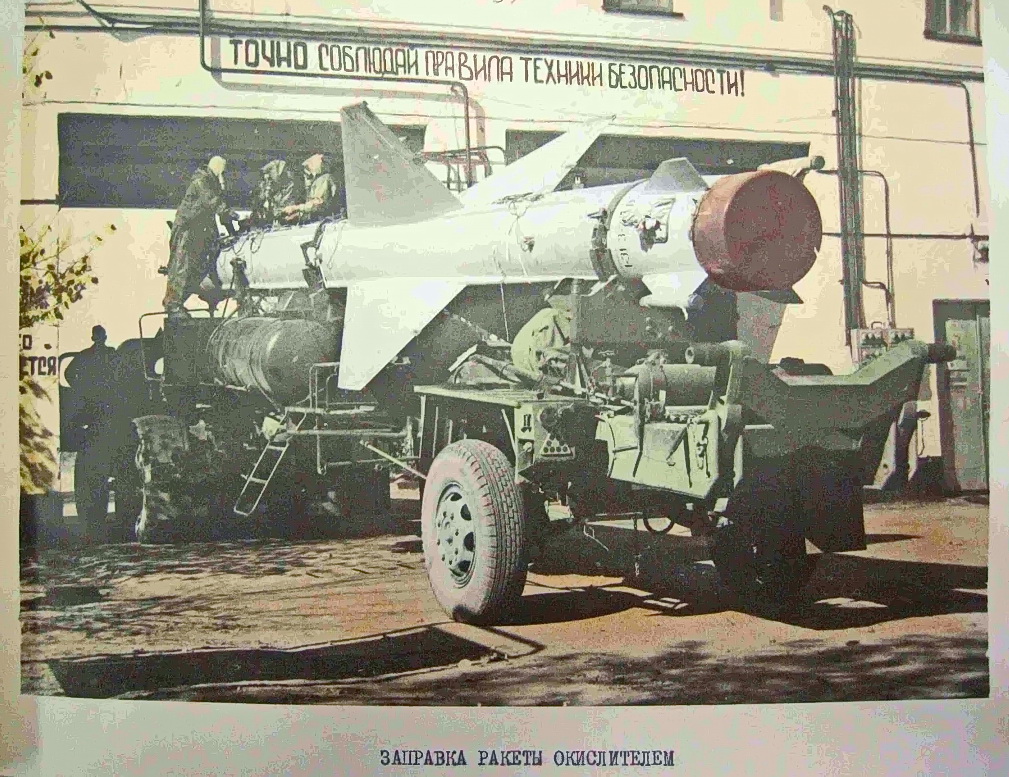

Нашел еще пару фото, одно из них весьма познавательно (в каком-то музее), поэтому больше не зарекаюсь.
P.S. А ракеты, по которой я выложил деталировку, уже нет. Военный городок где она была установлена открыли со всеми
вытекающими отсюда последствиями. Но музей ПВО сохранили. Мы к нему еще не раз вернемся. Следующий комплекс С-75

Отредактировано poa54 (Воскресенье, 23 августа, 2015г. 03:24:57)

0

5

Очень интересные фото и весьма познавательная информация - такого в пластике точно никто не делает, вот бы чертёжики, и можно было бы эксклюзив сделать! :flag:
Спасибо, Олег Анатольевич, за интересную информацию - оказывается, столько не знаем. Ждём 75-й. :cool:

0

6

Очень познавательные фото! Жаль, что данная модель уже стоит на полке. Собранная без каких-либо доработок.

0

7

Константин написал(а):

Жаль, что данная модель уже стоит на полке. Собранная без каких-либо доработок.

Костя! Ты что-то попутал, али не разобрался? У тебя 75-ый комплекс, а здесь 25-ый. :D

0

8

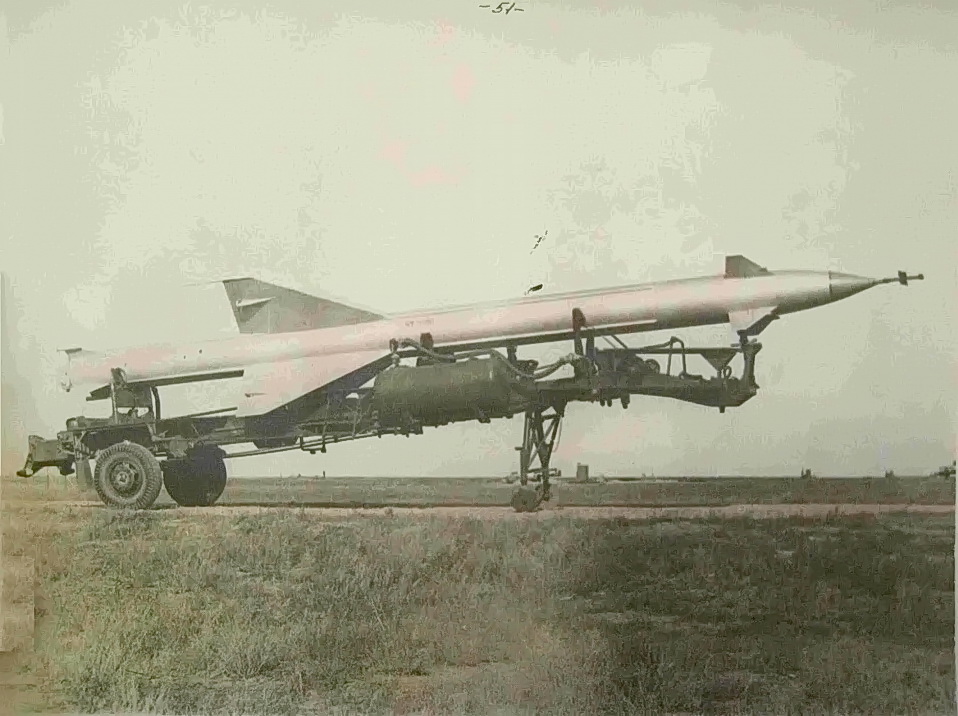

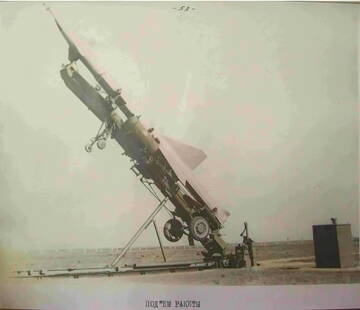

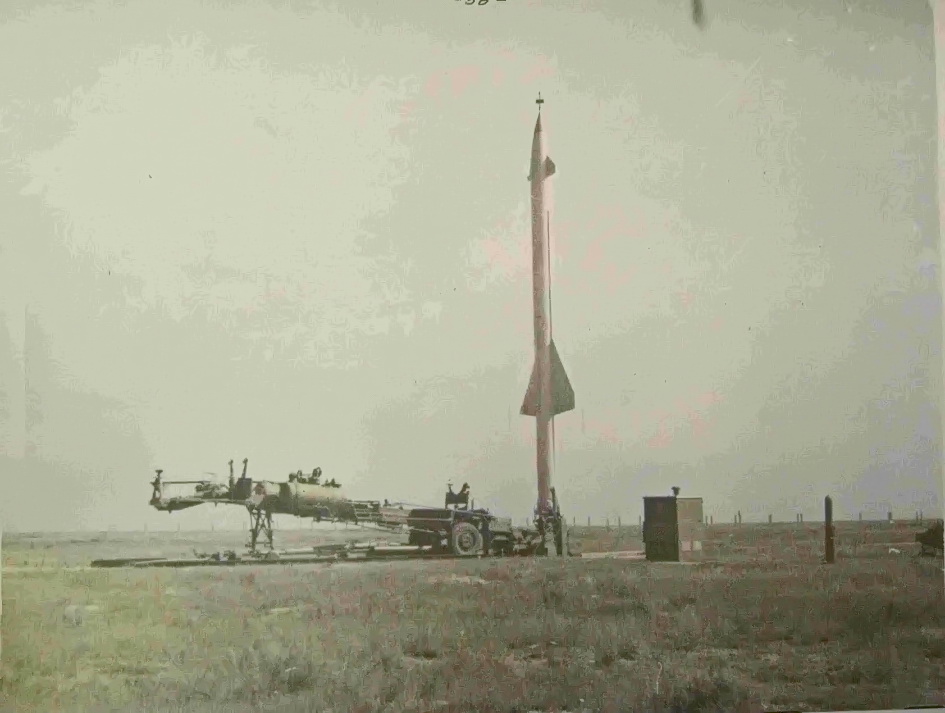

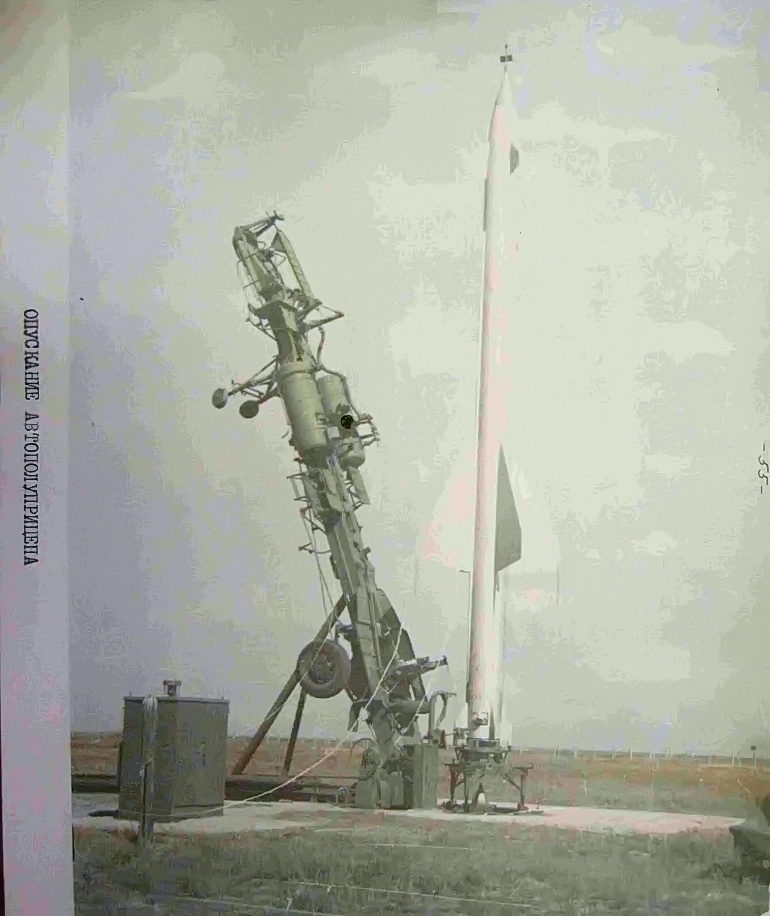

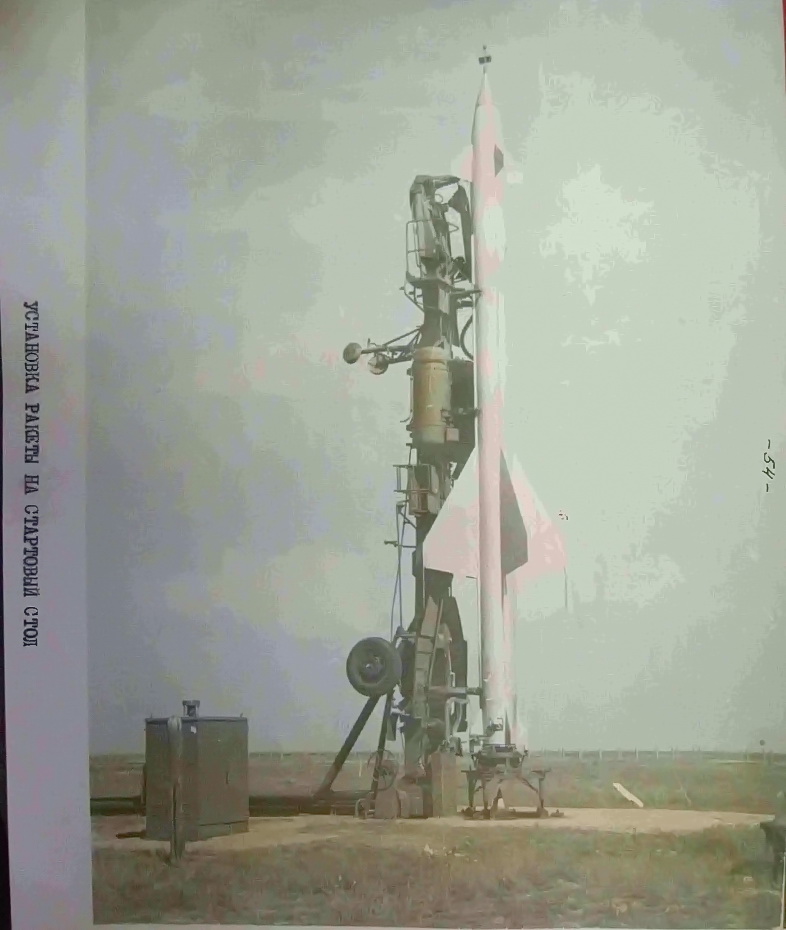

Нашел в своем архиве фото из старого журнала "Техника и вооружение". Судя по этому фото изначально для пуска ракет-мишеней применялся и стационарный пусковой стол и и штатная машина-установщик.

http://s6.uploads.ru/t/wV2Fe.jpg

Кстати в интернете много информации по ракетам - мишеням С-25, есть даже форум. Правда там почему-то в основном речь идет о Кап.Яре.
В любом поисковике набираете "Ракеты-мишени С-25", а там уж кто, что найдет.

0

9

poa54 написал(а):

Судя по этому фото изначально для пуска ракет-мишеней применялся и стационарный пусковой стол и и штатная машина-установщик.

Тут всё-таки установка на стол, Олег Анатольевич, а ТЗМ она и есть ТЗМ. :flag:
Надо покупать "полуфабрикат" 75-ой и дорабатывать - больно симпатично ракетки смотрятся, а сейчас ещё и Тандерчиф начал. :rolleyes:

0

10

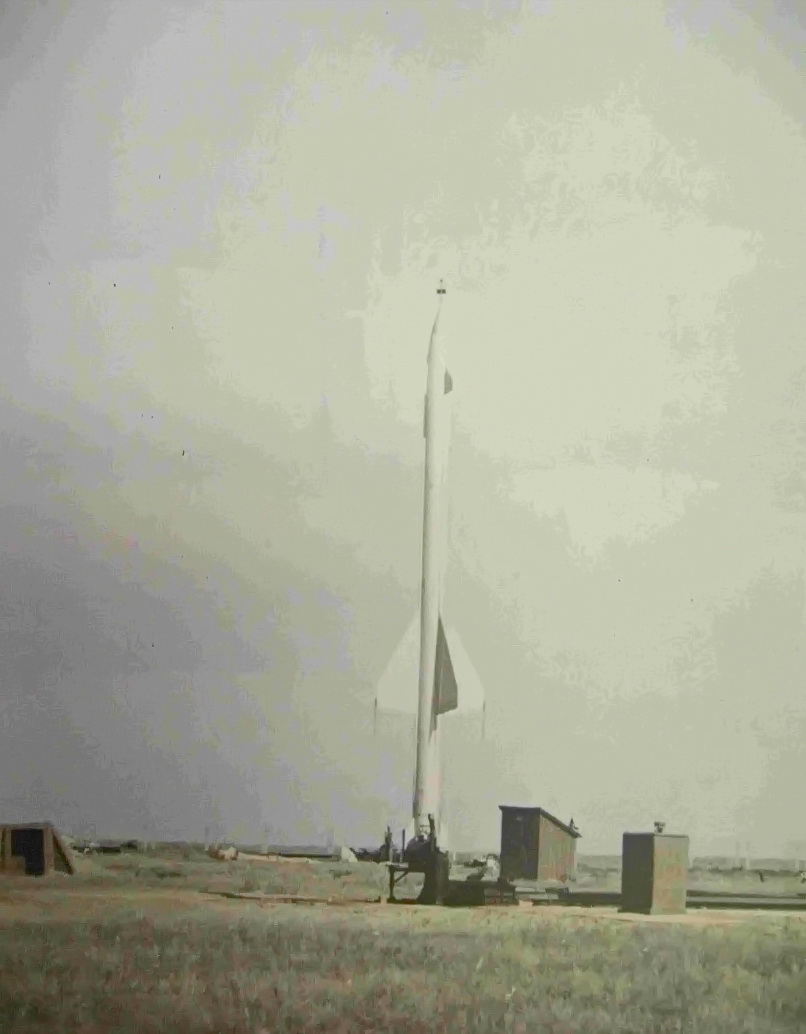

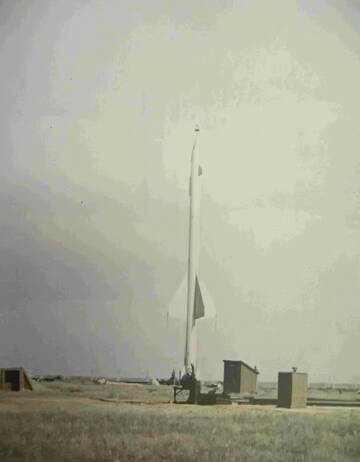

Ну и финальный штрих - останки мишени С-25 после использования по назначению. Полигон Телемба.

http://s2.uploads.ru/t/lMX0s.jpg

0

11

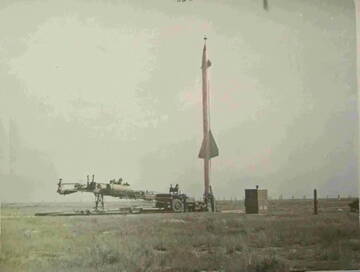

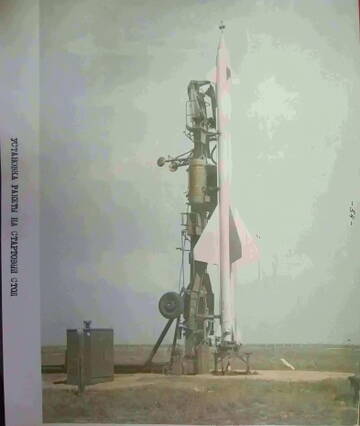

Приходиться опять реанимировать тему С-25. Предистория такова: нашел в своих архивах снимок некоего "монстра" (снимок сделан на полигоне Телемба).

http://sf.uploads.ru/t/mwN9v.jpg

Естественно обратился к интернету, но к великому сожалению информации там оказалось немного. Но все-же кое-что есть. Этот аппарат являлся транспортной базой ПУ передвижного наземного комплекса (мишенного) "Лиса-М" с РМ С-25. Фото в интернете минимум.

http://sd.uploads.ru/t/oyxb6.jpg   http://sf.uploads.ru/t/4xLHT.jpg

http://s8.uploads.ru/t/xyWS5.jpg   http://s2.uploads.ru/t/3sEn0.jpg

http://s1.uploads.ru/t/JfxQZ.jpg   http://s8.uploads.ru/t/Whe5g.jpg

Но и из этого уже многое становится понятно. Аппарат этот позаимствован у ОТРК Р-11. Изготавливались они специально или переделывались из списываемых ракетных комплексов уточнить пока не удалось. Ходовая полностью от ИСУ-152, все остальное под заказ. В настоящий момент более, менее сохранилась одна ПУ в Ахтубинске на полигоне (3, 4 фото сверху), а вот ПУ ОТРК есть как минимум в трех музеях на территории России. Основное отличие ПУ "Лисы-М" от ПУ ОТРК, это замена направляющей. При этом многие элементы остались от прежней системы: гидроцилиндры подъема, узлы крепления направляющей, кормовые упоры, кронштейн с пусковым столом и т.д. Кому это будет интересно, посмотрят на фото. В Ахтубинске мне к сожалению побывать не удалось, а вот по музеям с ПУ ОТРК пройдемся. Первые два: ЦМВС в Москве и музей Артиллерии и т.д. в Питере. Деталировку выбирал ту которая подходит для ПУ "Лисы".

http://s5.uploads.ru/t/s5zHk.jpg   http://sh.uploads.ru/t/ZhNaC.jpg

http://s5.uploads.ru/t/OTn1h.jpg   http://s2.uploads.ru/t/uRpqk.jpg

http://se.uploads.ru/t/LE2oR.jpg   http://s1.uploads.ru/t/I6YXb.jpg

http://se.uploads.ru/t/NV6Ld.jpg

http://s8.uploads.ru/t/Zazhj.jpg   http://s0.uploads.ru/t/jJRgi.jpg

http://s4.uploads.ru/t/i0DL2.jpg   http://s3.uploads.ru/t/SpeE2.jpg

http://s9.uploads.ru/t/Yr5vO.jpg   http://s8.uploads.ru/t/ZVnxE.jpg

http://sf.uploads.ru/t/A0f3i.jpg   http://s8.uploads.ru/t/SVpQN.jpg

http://se.uploads.ru/t/mr1Au.jpg   http://s1.uploads.ru/t/19Zyd.jpg

http://sh.uploads.ru/t/4K9kB.jpg   http://se.uploads.ru/t/g4w7C.jpg

http://s1.uploads.ru/t/IHQBz.jpg   http://s6.uploads.ru/t/SCdpo.jpg

http://s2.uploads.ru/t/FOwIK.jpg   http://s2.uploads.ru/t/Jcsvf.jpg

http://se.uploads.ru/t/nSM1I.jpg   http://se.uploads.ru/t/3VdTg.jpg

http://s0.uploads.ru/t/mQ9KW.jpg   http://s8.uploads.ru/t/493wz.jpg

http://s5.uploads.ru/t/kBlRr.jpg   http://sf.uploads.ru/t/ZXp4Y.jpg

http://s3.uploads.ru/t/LAYlM.jpg   http://sg.uploads.ru/t/odGqs.jpg

http://s8.uploads.ru/t/F0Dqm.jpg   http://s9.uploads.ru/t/MnCWf.jpg

http://s4.uploads.ru/t/MEpPl.jpg   http://s7.uploads.ru/t/L45NT.jpg

http://s7.uploads.ru/t/IUT1P.jpg   http://sd.uploads.ru/t/ZbOq4.jpg

http://sd.uploads.ru/t/9fTig.jpg   http://sg.uploads.ru/t/Z3eYf.jpg

http://s3.uploads.ru/t/lnCAv.jpg

http://sf.uploads.ru/t/DhIbj.jpg   http://se.uploads.ru/t/AoxUW.jpg

http://s4.uploads.ru/t/sPVEG.jpg   http://s5.uploads.ru/t/b1TXB.jpg

http://sg.uploads.ru/t/Un51d.jpg   http://s7.uploads.ru/t/UDTY3.jpg

http://s7.uploads.ru/t/ktg7A.jpg   http://s8.uploads.ru/t/kGIPj.jpg

http://s8.uploads.ru/t/Mvkhl.jpg   http://s9.uploads.ru/t/D4u0R.jpg

http://s0.uploads.ru/t/GLoXN.jpg   http://sa.uploads.ru/t/3aF17.jpg

http://s1.uploads.ru/t/dYLxf.jpg   http://sh.uploads.ru/t/1sb4G.jpg

А вот в Техническом музее в Тольятти оказалась несколько препарированная ПУ ОТРК, что дает возможность лучше увидеть и понять конструкцию.

http://se.uploads.ru/t/GDsIw.jpg   http://s0.uploads.ru/t/DCYUT.jpg

http://s0.uploads.ru/t/M5gpc.jpg   http://s8.uploads.ru/t/AjFKd.jpg

Тему закрывать уже не зарекаюсь. Что-нибудь еще найдется.

0

12

Очень интересная тема получилась,  Олег Анатольевич! С удоовольствием изучаю................. :cool:

0
