ЗРК С-75

Сообщений 1 страница 12 из 12

1

Итак С-75. Самый первый боевой ЗРК, самый боевой и самый известный. Информации по нему более чем... Поэтому тезисно характерные моменты идентифицирующие этот комплекс.
Сбитый над территорией Свердловской области самолет-разведчик U-2 ВВС США, пилотируемый Фрэнсисом Пауэрсом. Майор авиации ВМС США Джон Маккейн (ныне сенатор и ярый русофоб, ясно от чего) сбитый над Вьетнамом.

http://s7.uploads.ru/t/4MdWn.jpg   http://s7.uploads.ru/t/sxnq5.jpg

Вьетнам, Египет, да и весь Ближний Восток и т.д.

http://s3.uploads.ru/t/Ggwjr.jpg   http://s2.uploads.ru/t/7D3Ir.jpg

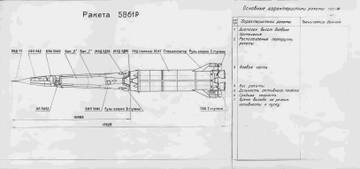

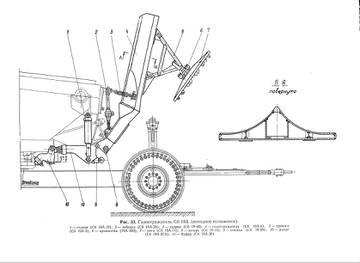

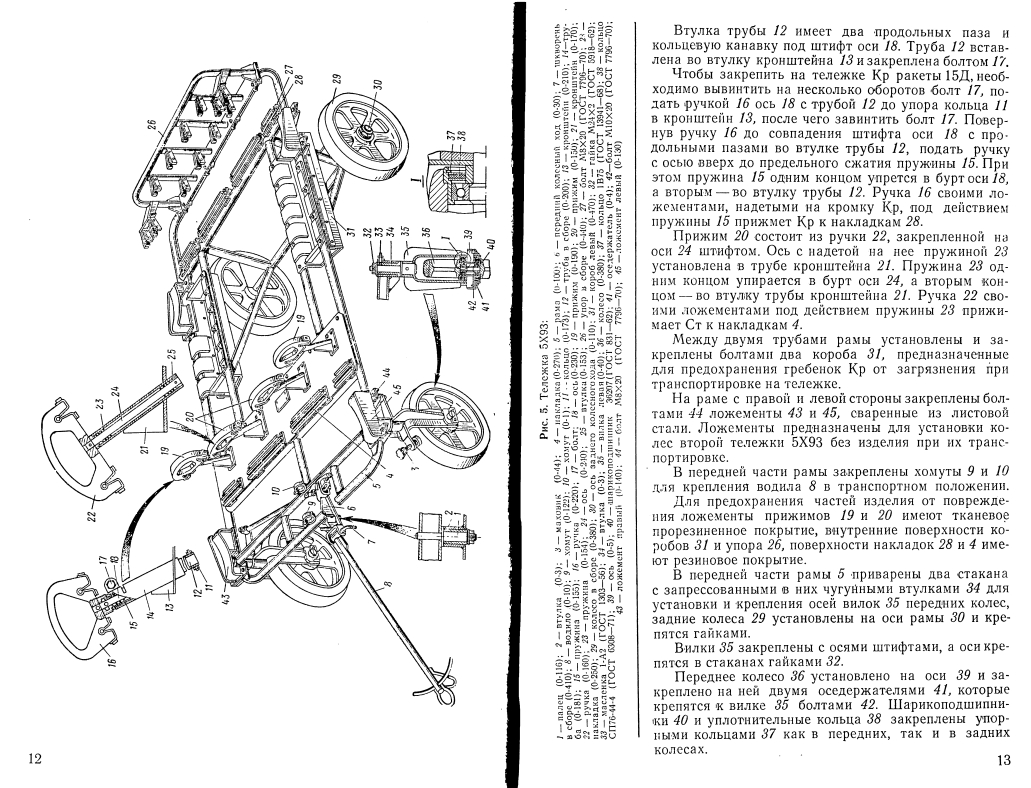

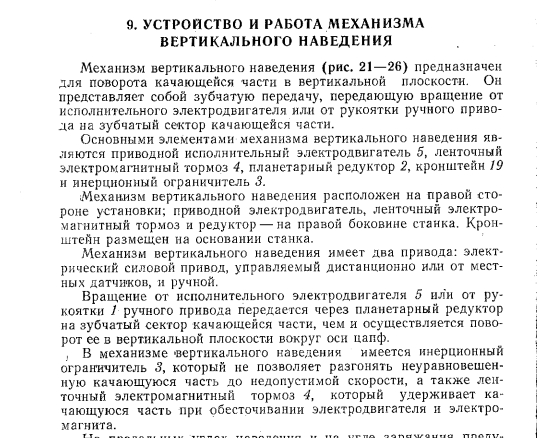

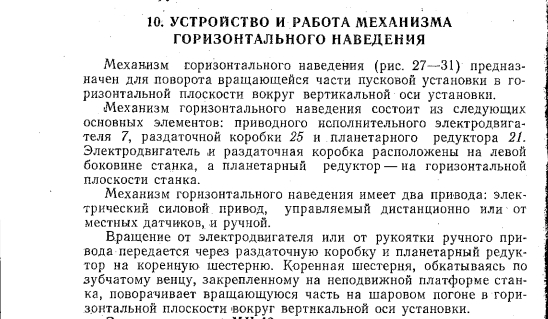

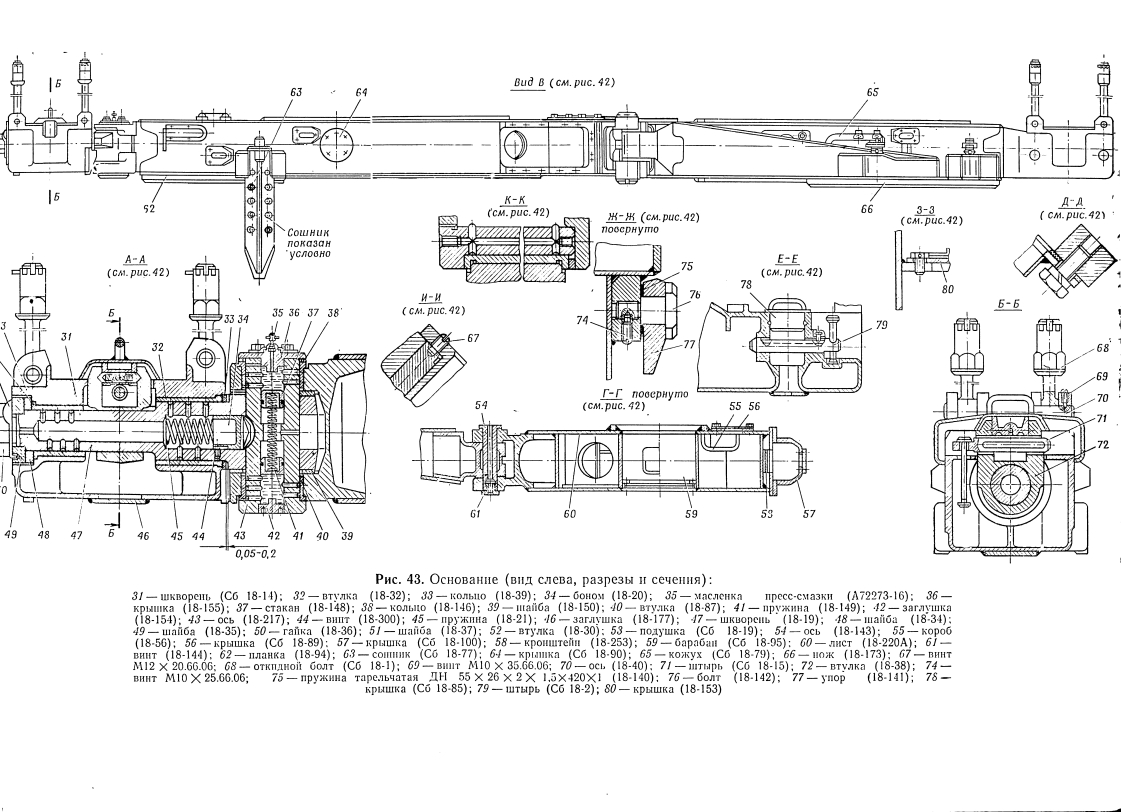

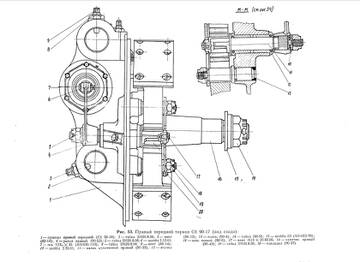

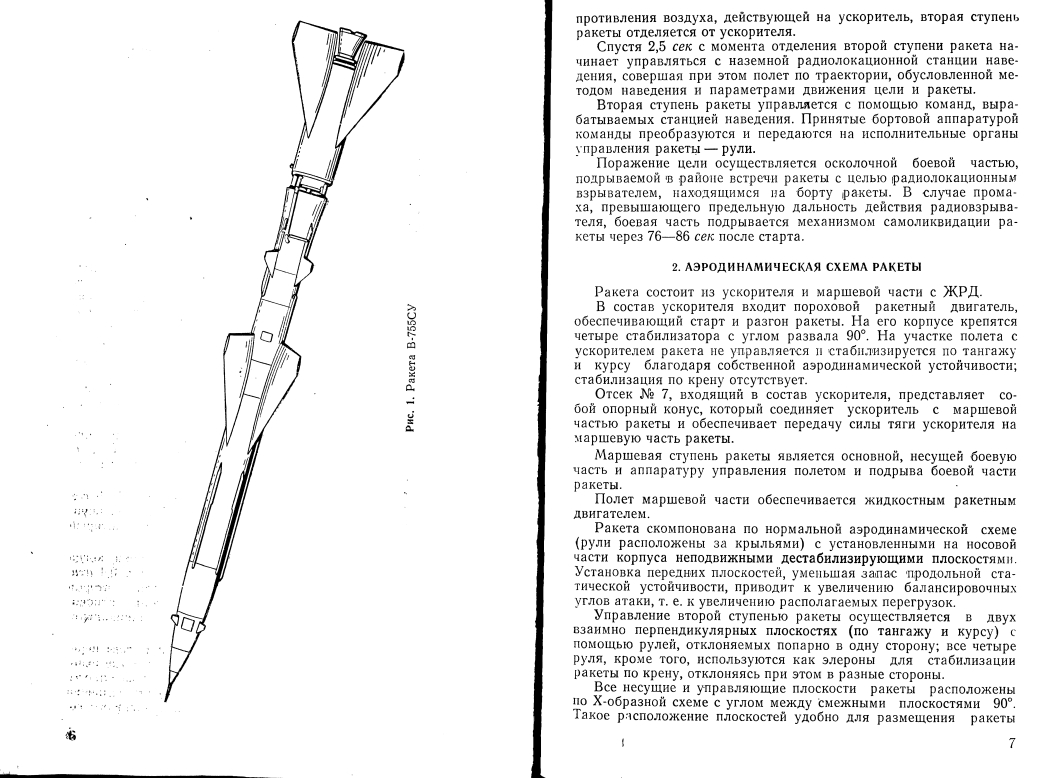

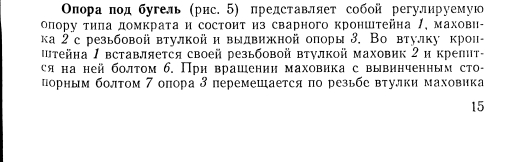

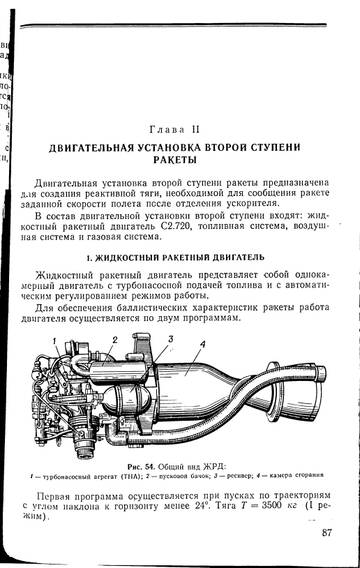

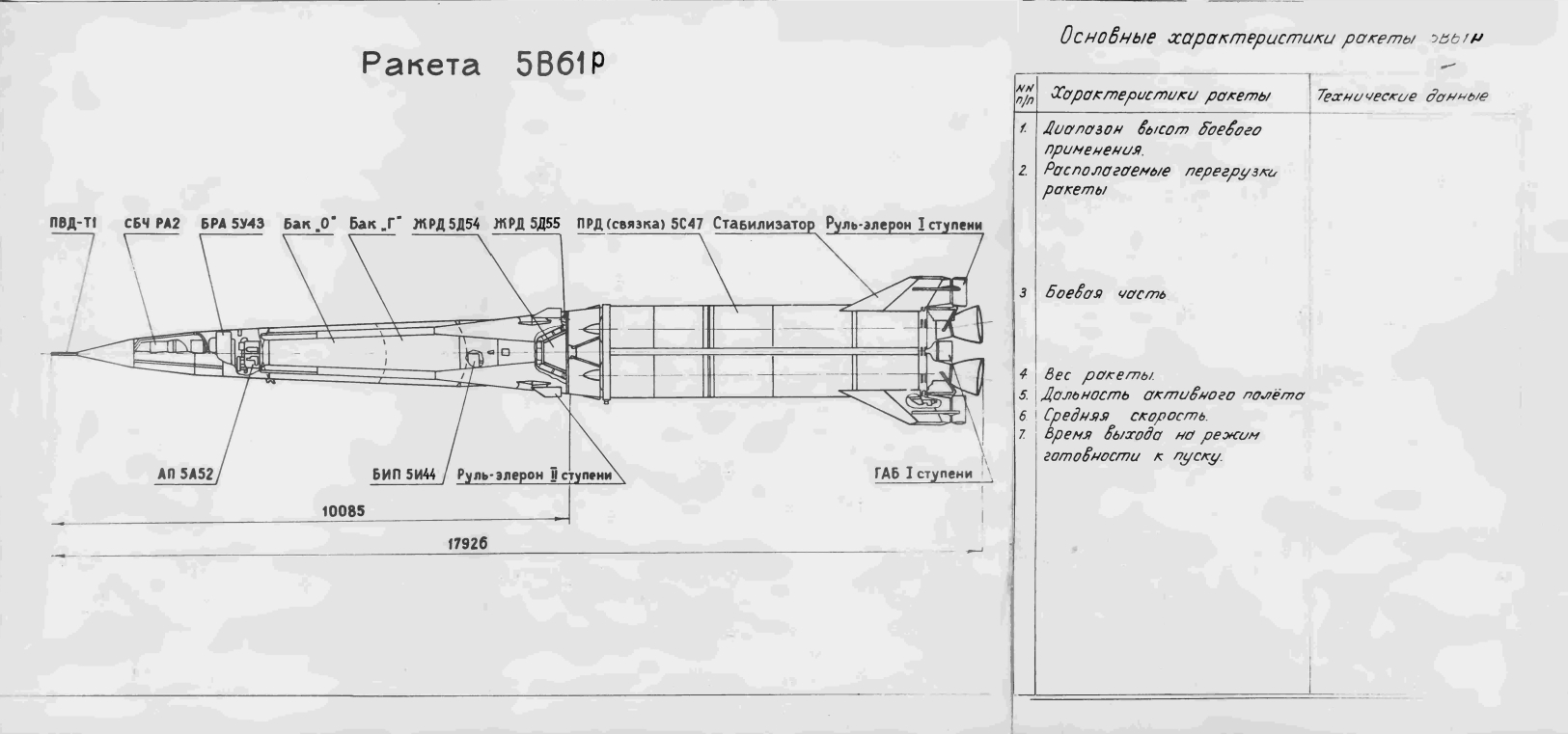

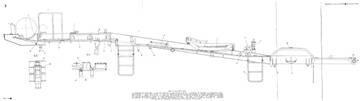

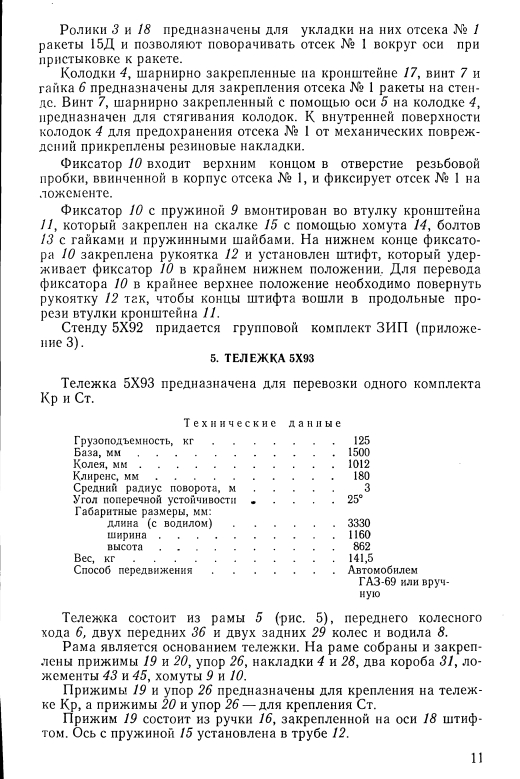

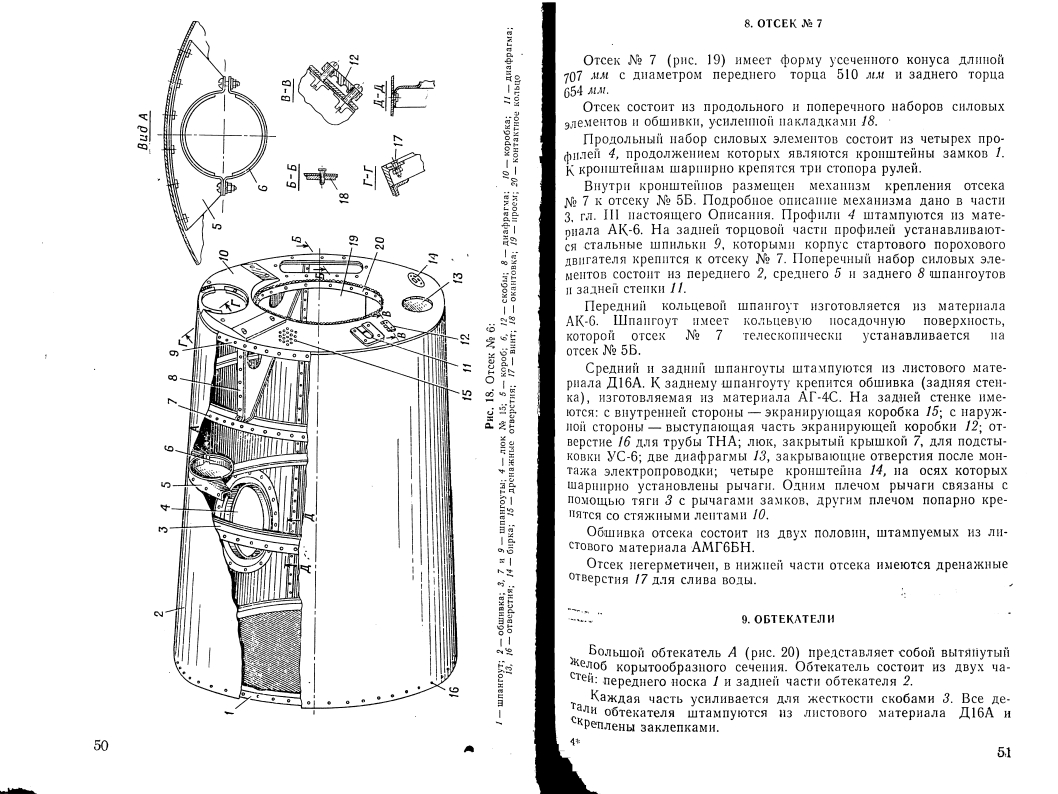

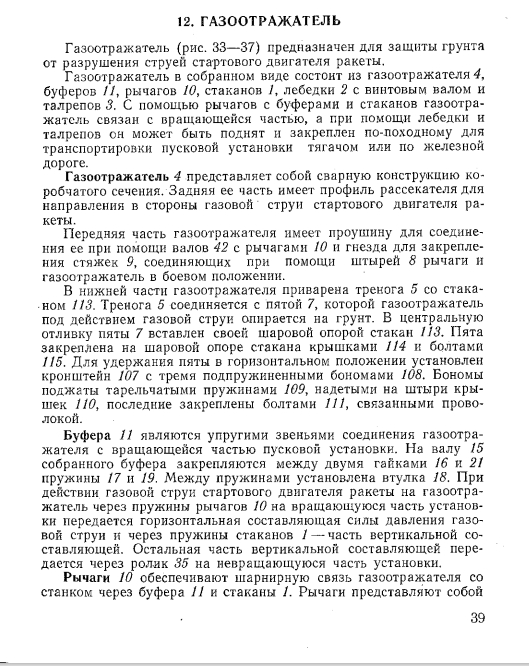

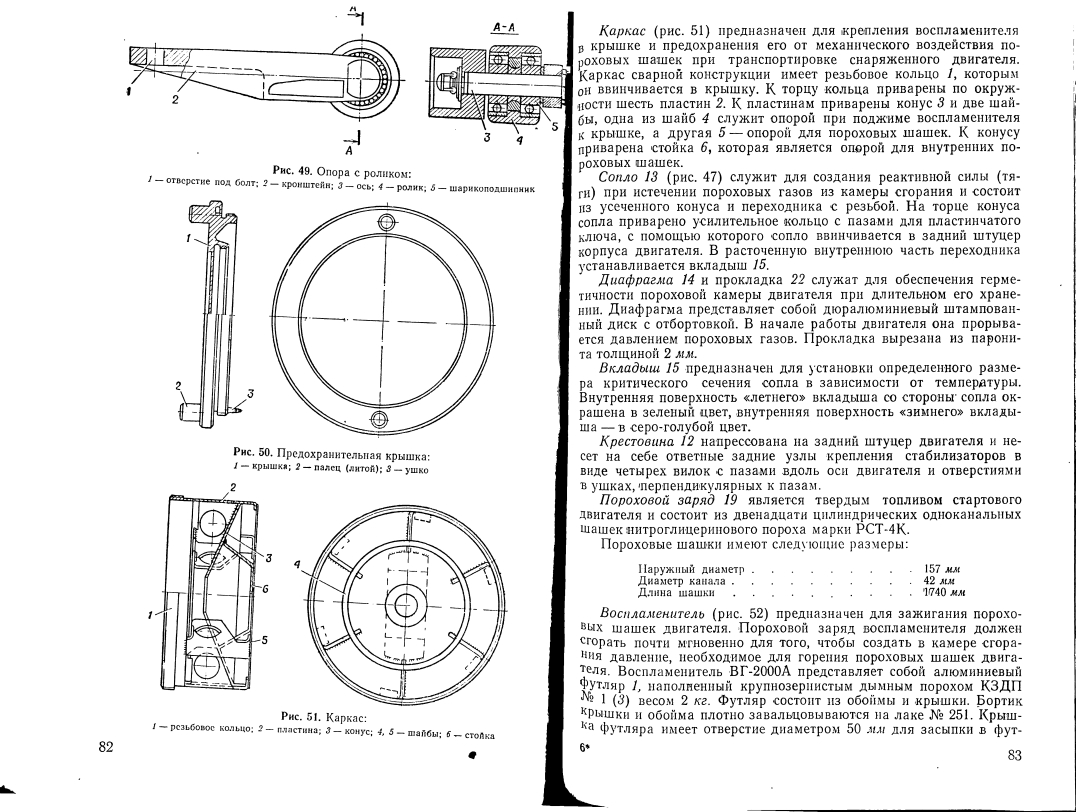

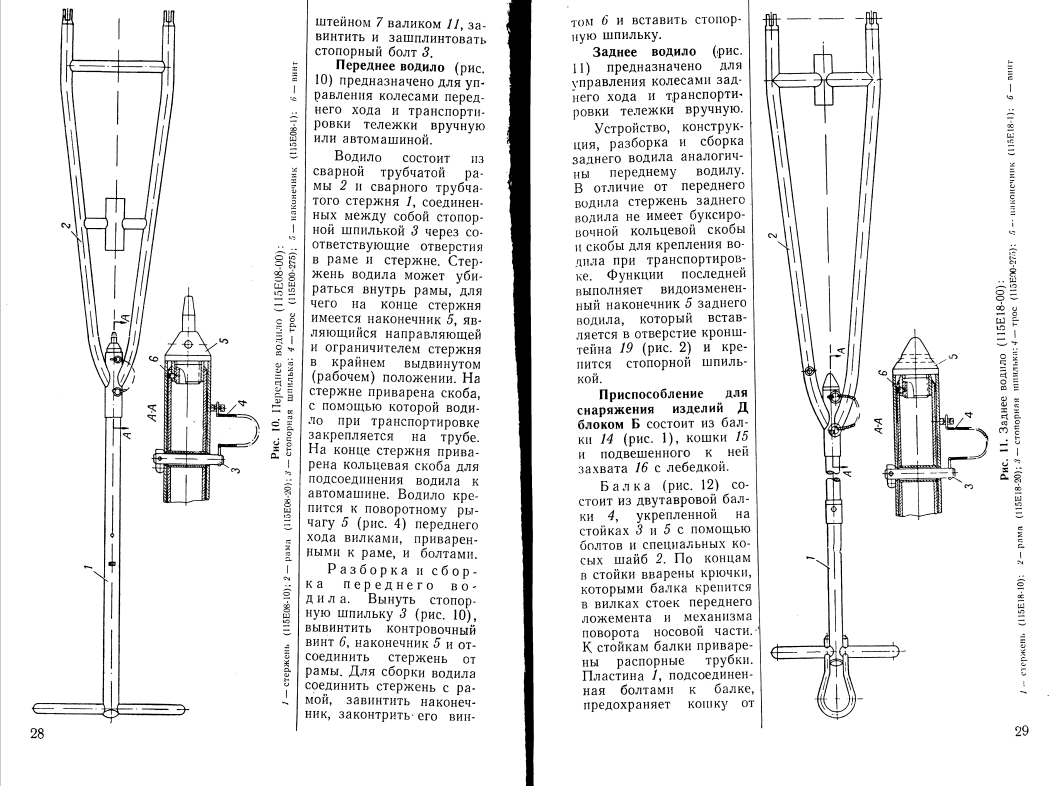

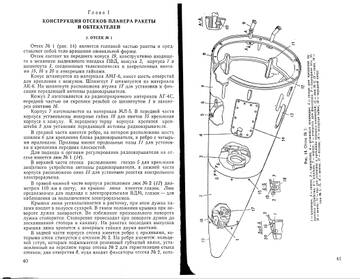

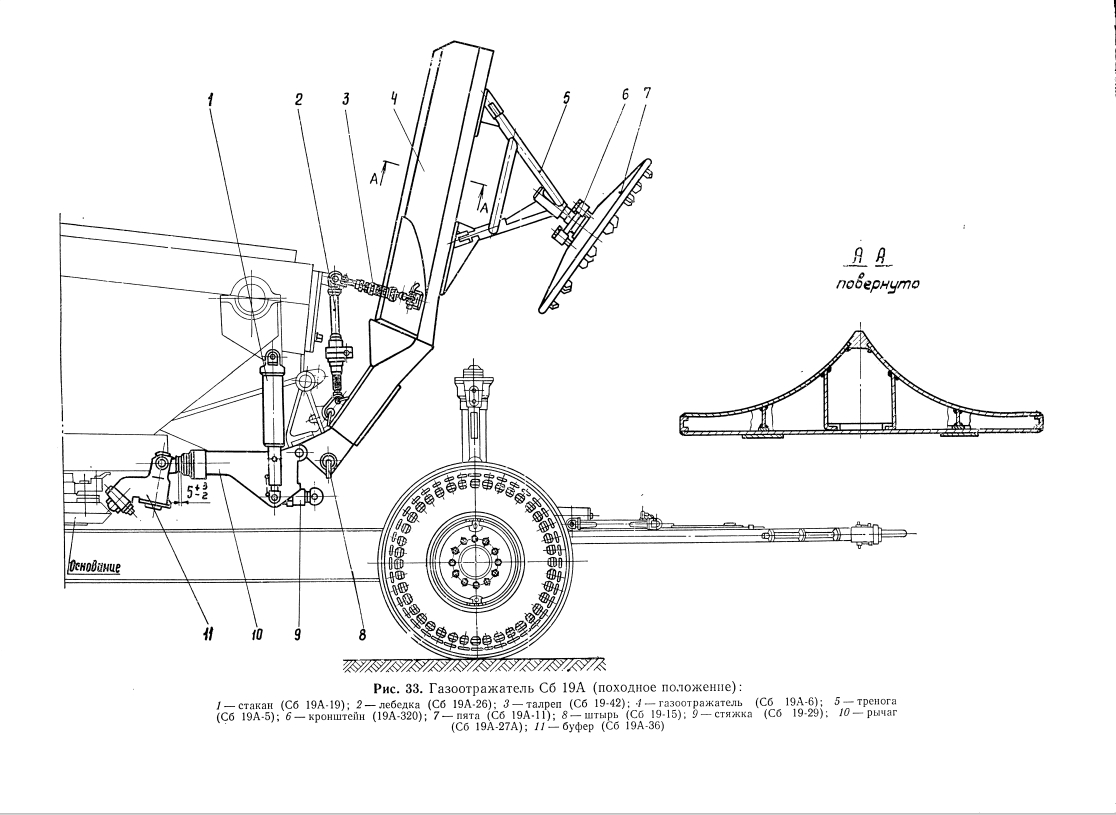

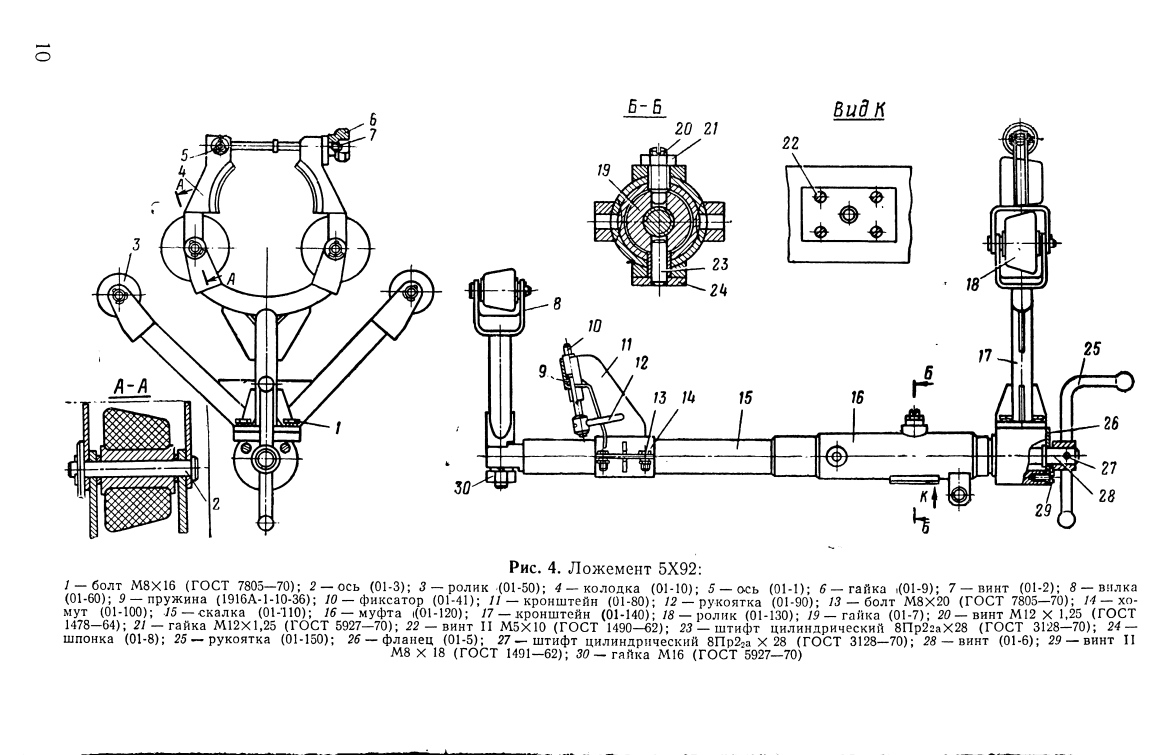

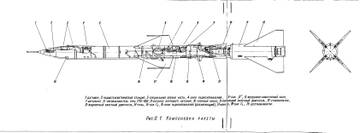

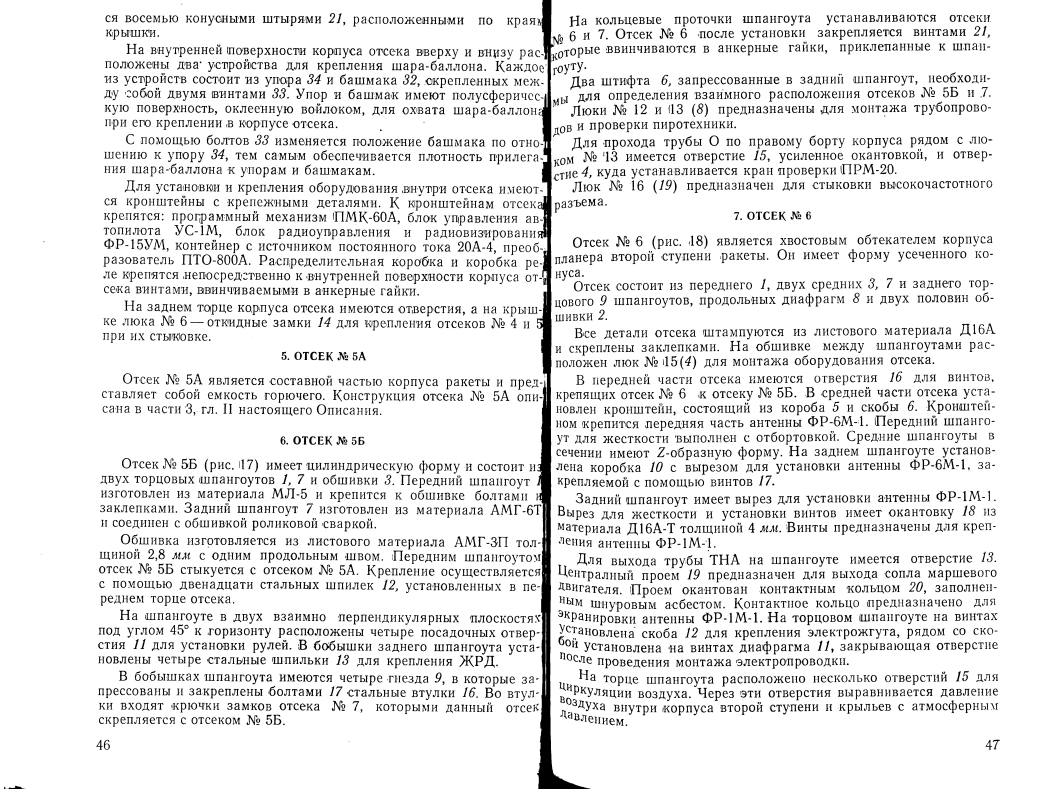

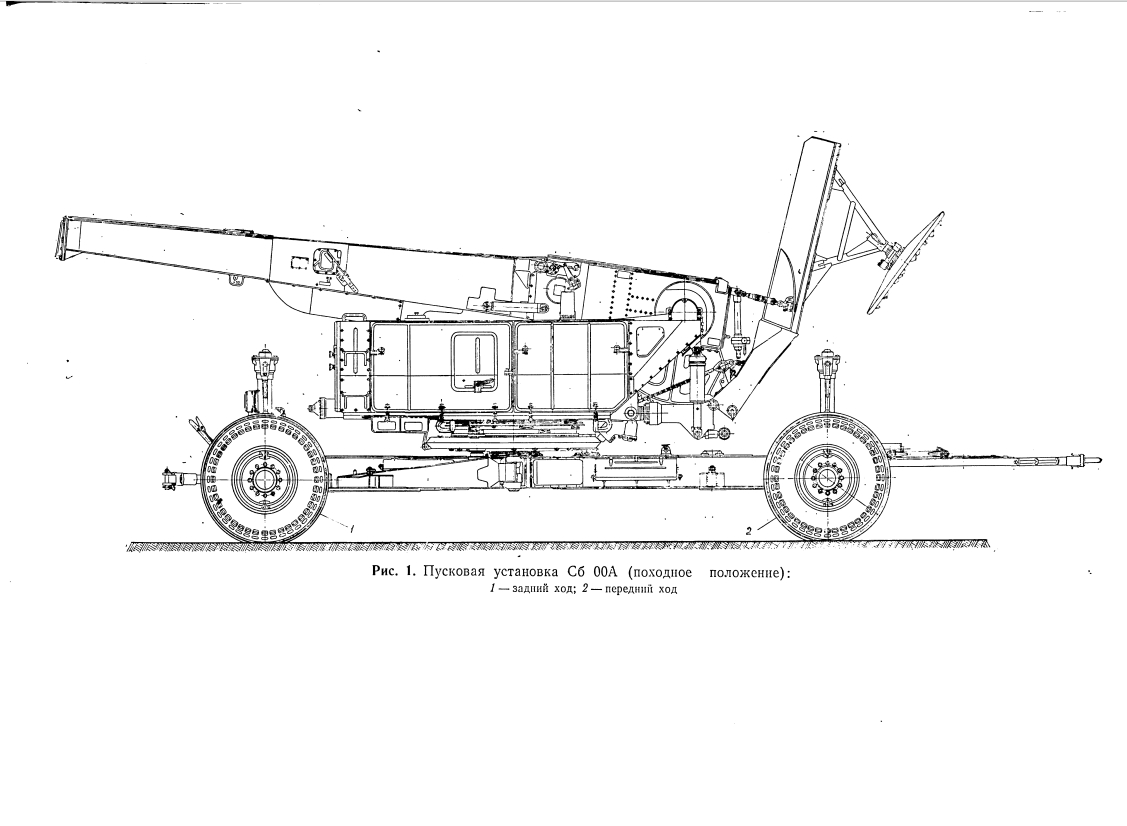

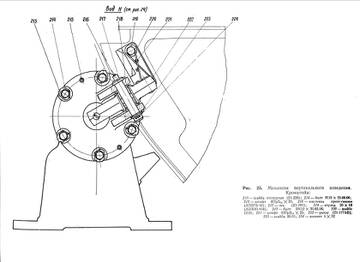

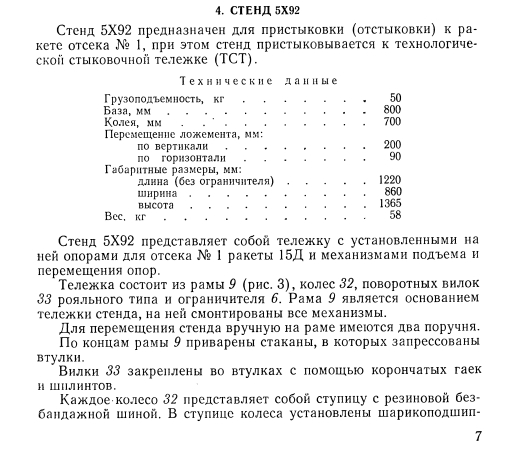

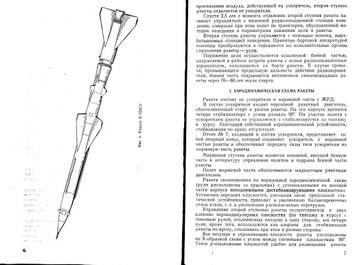

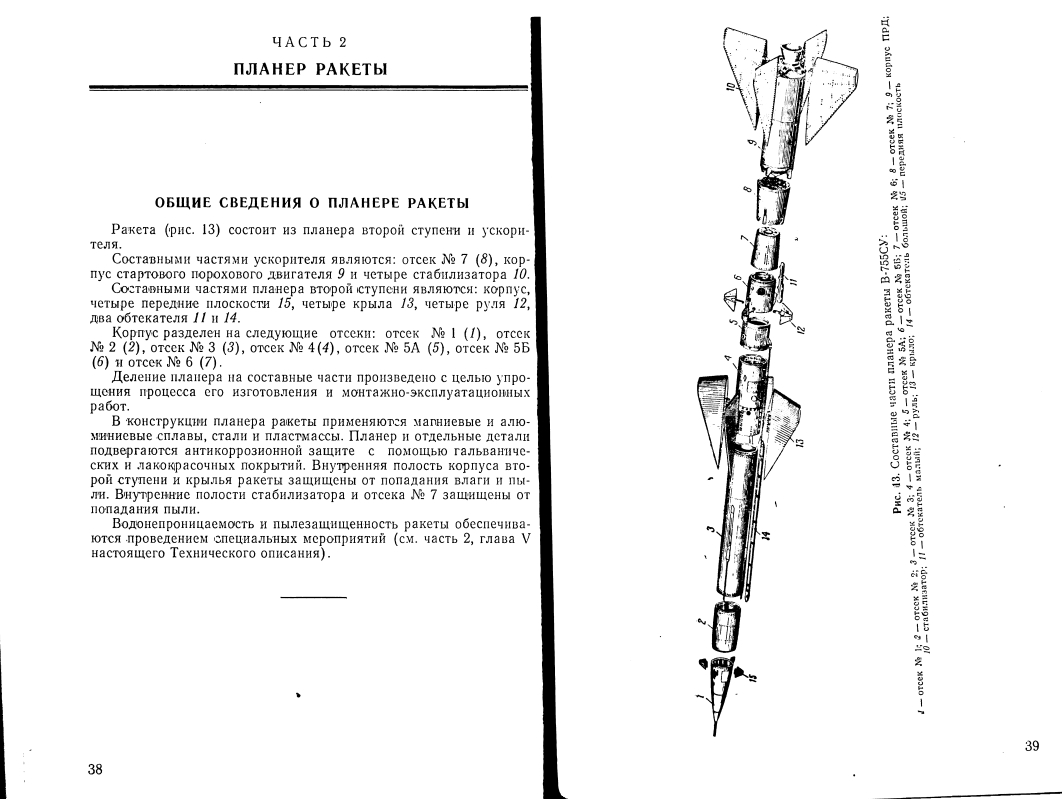

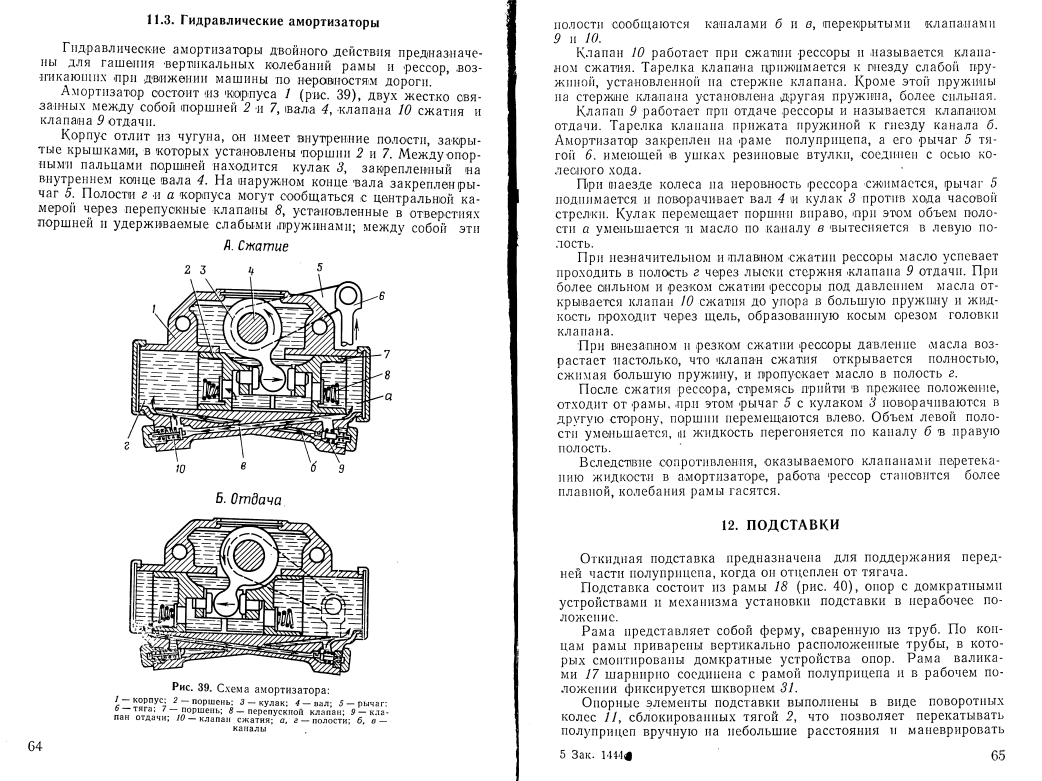

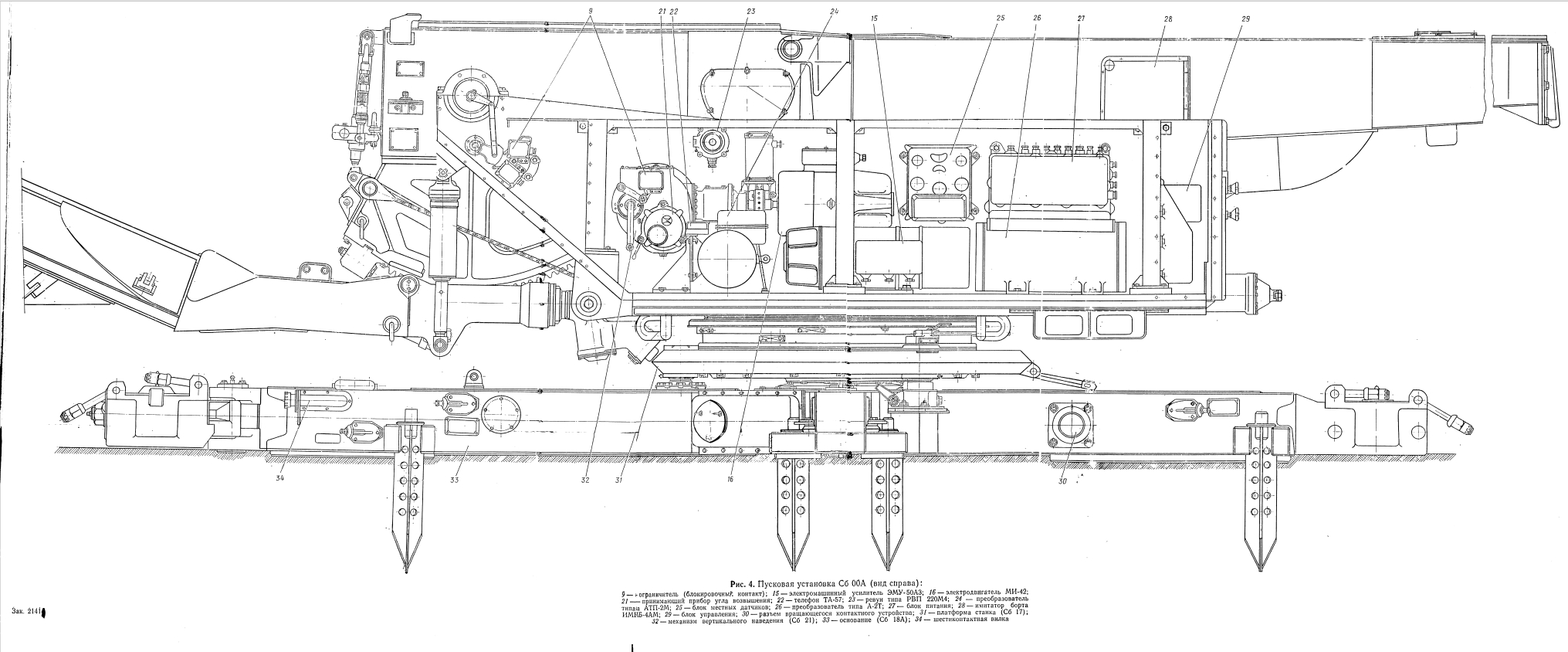

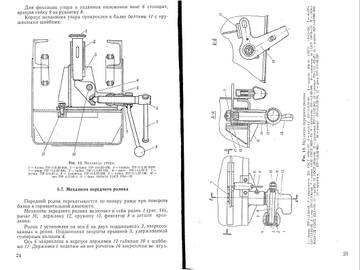

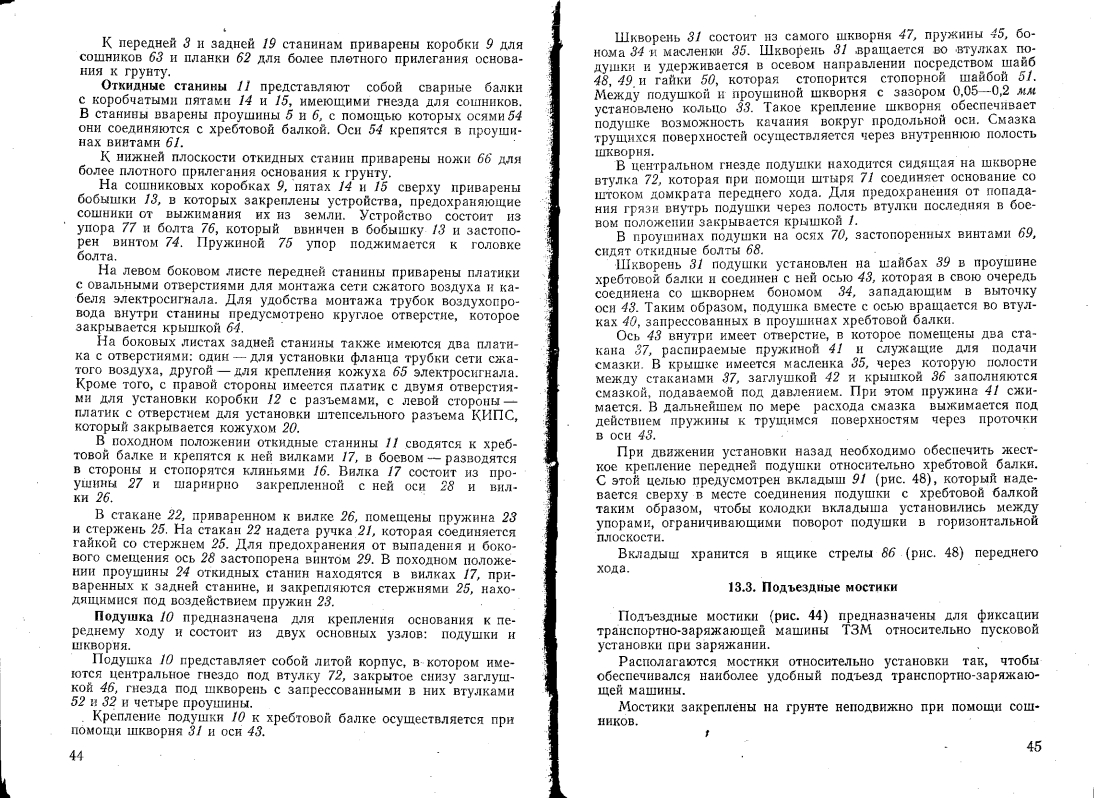

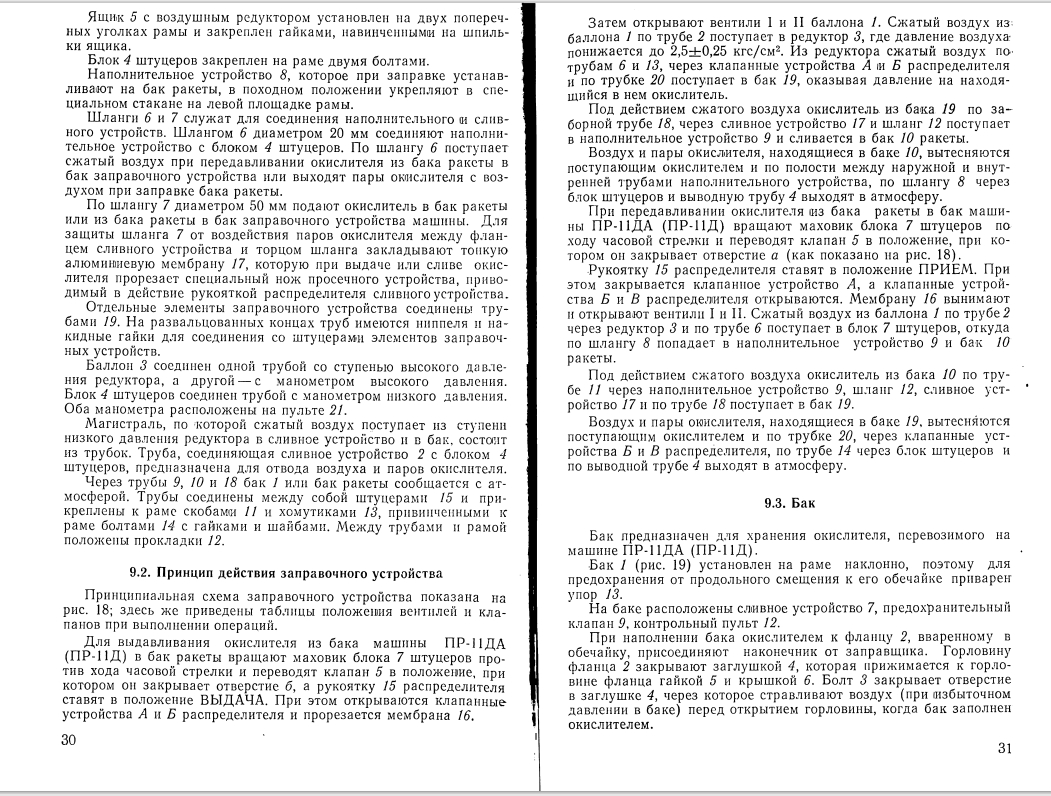

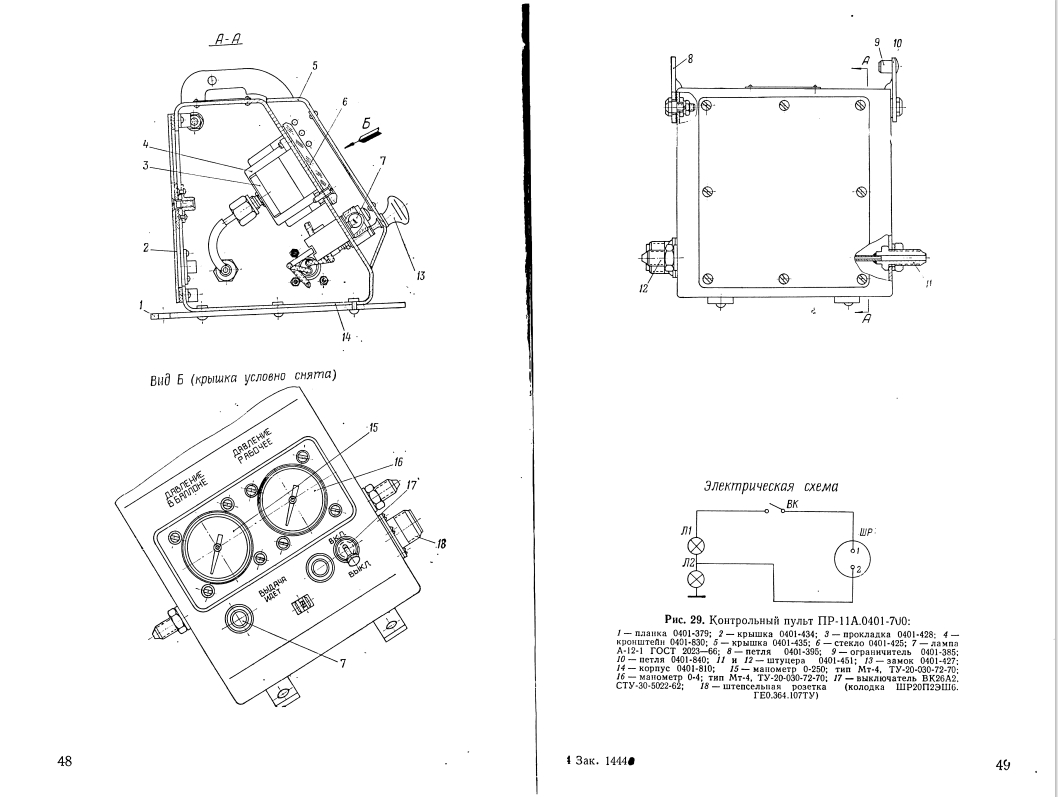

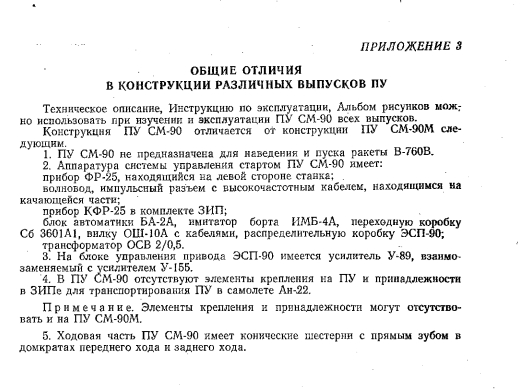

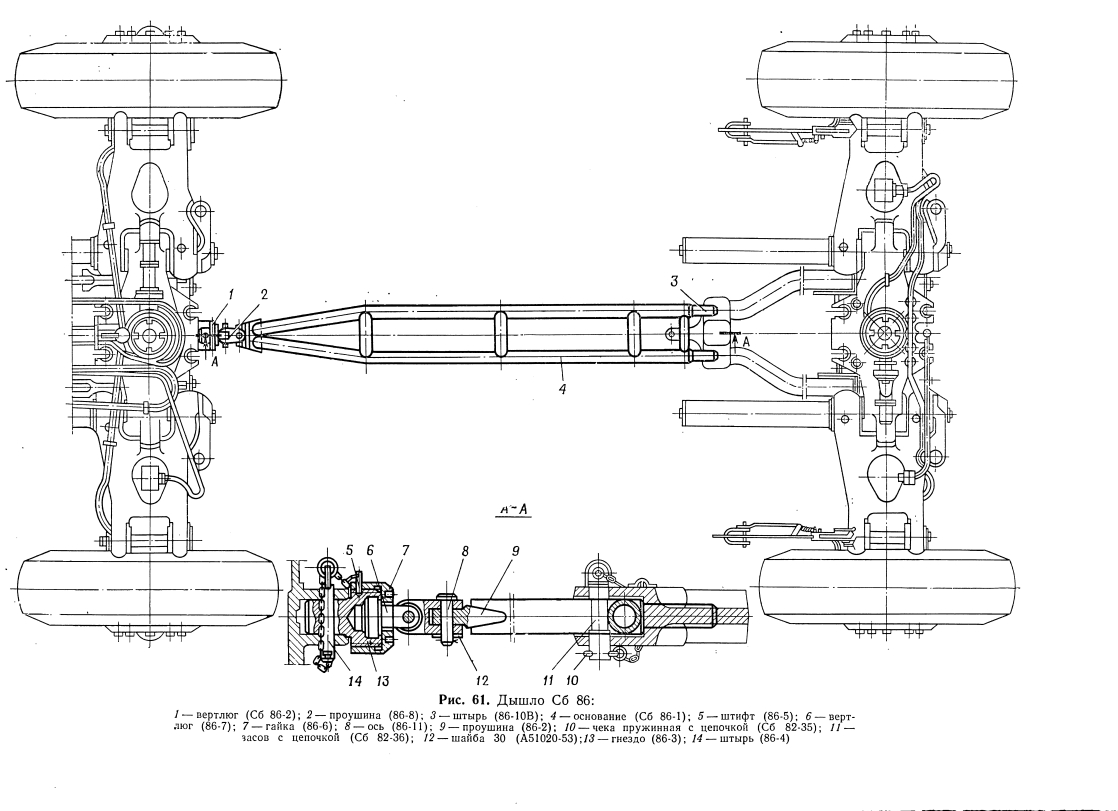

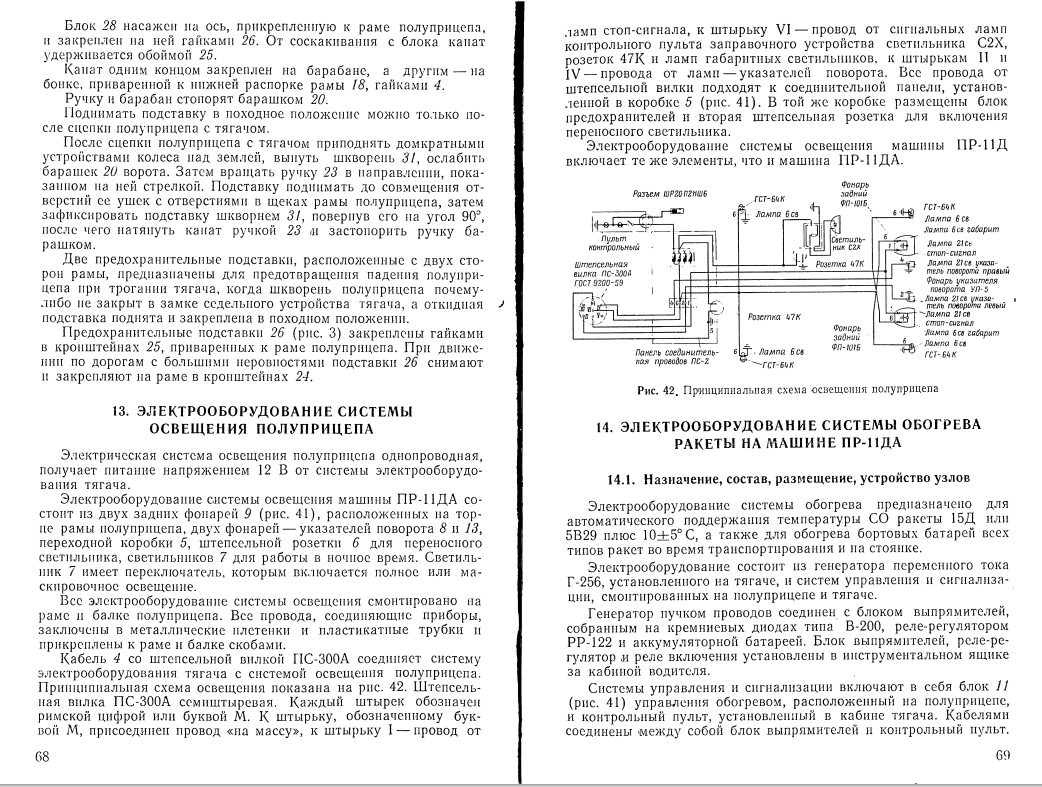

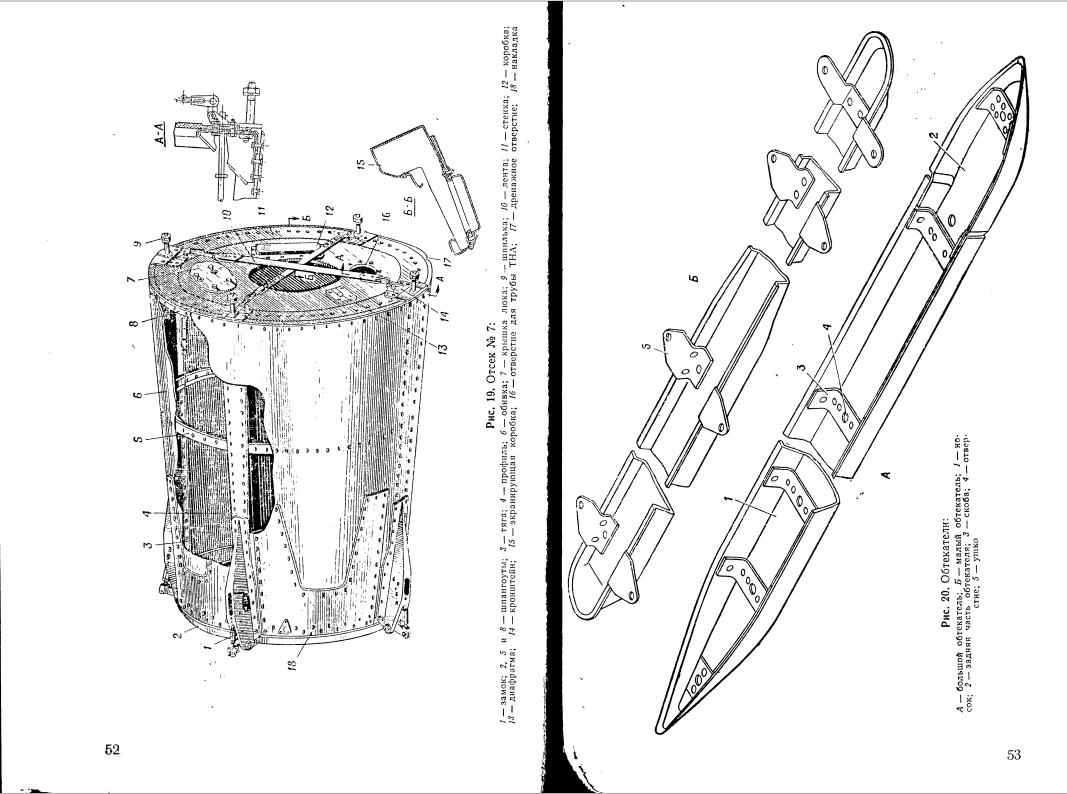

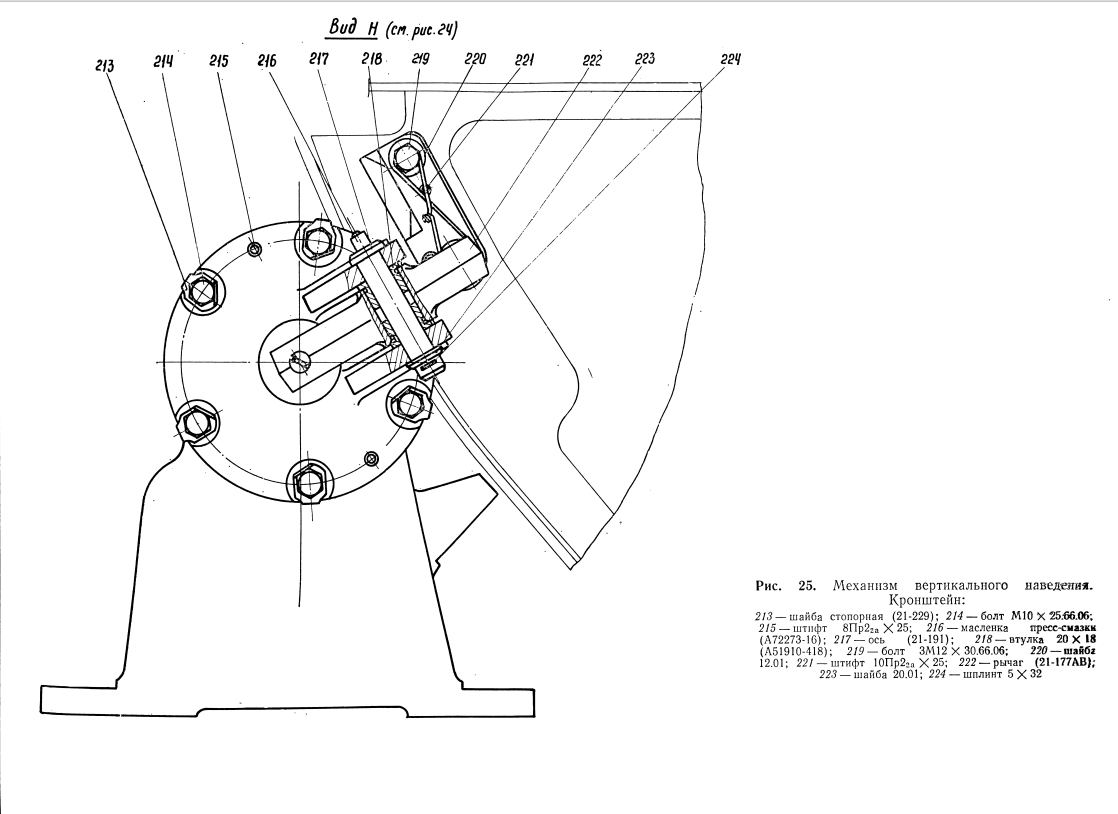

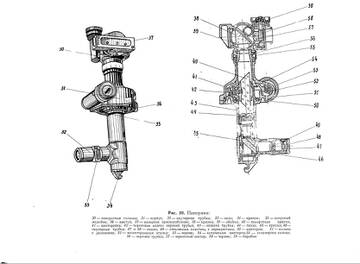

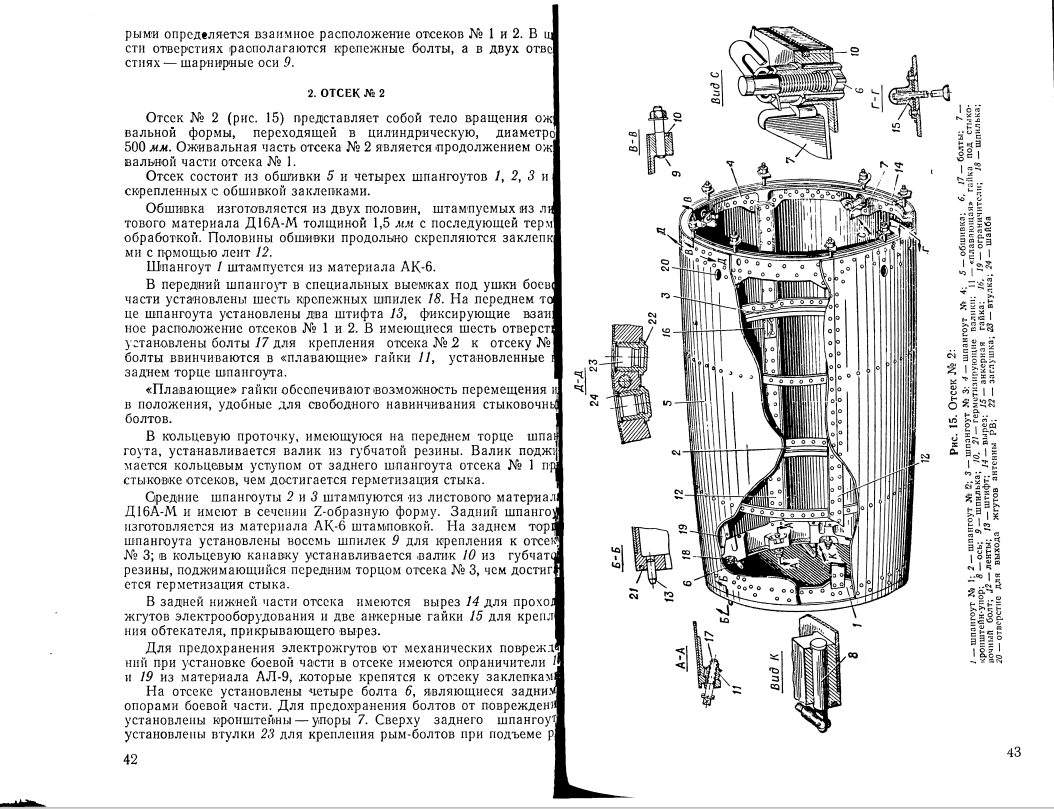

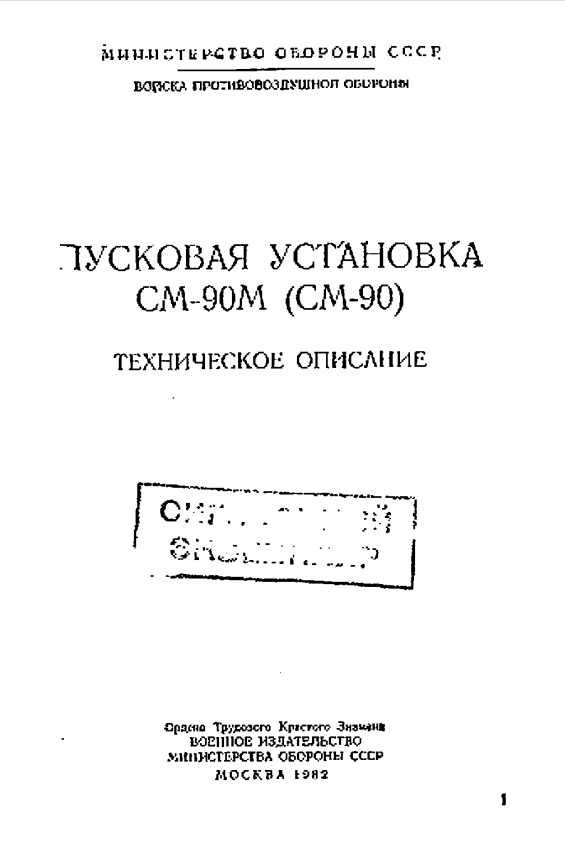

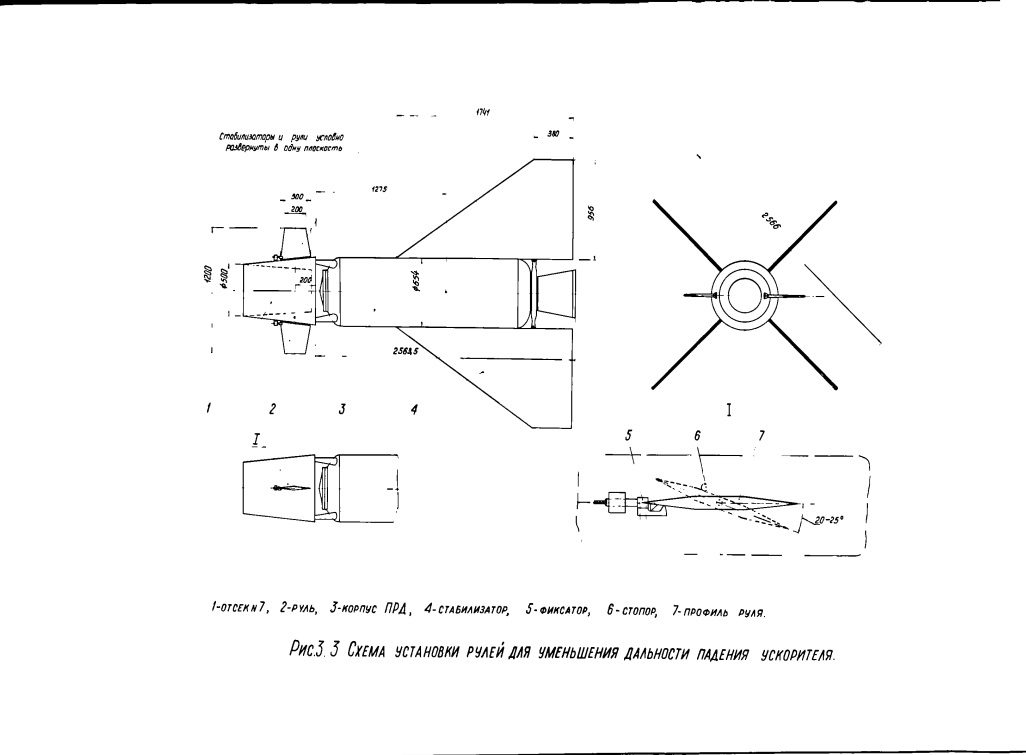

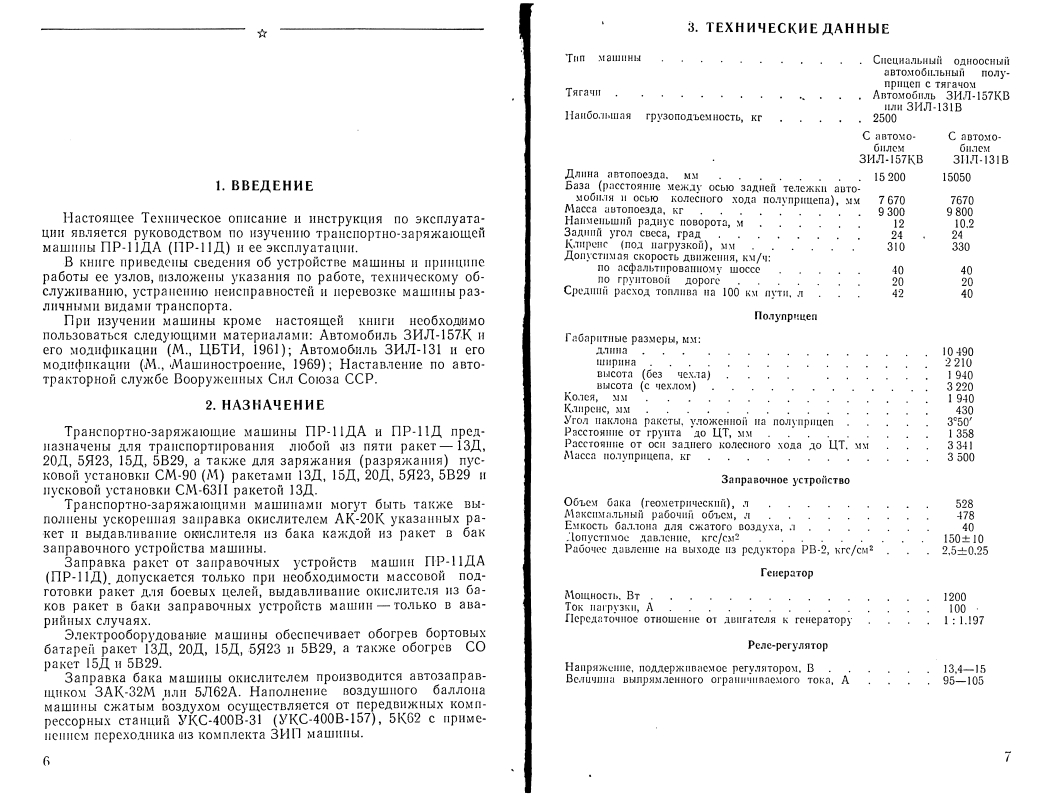

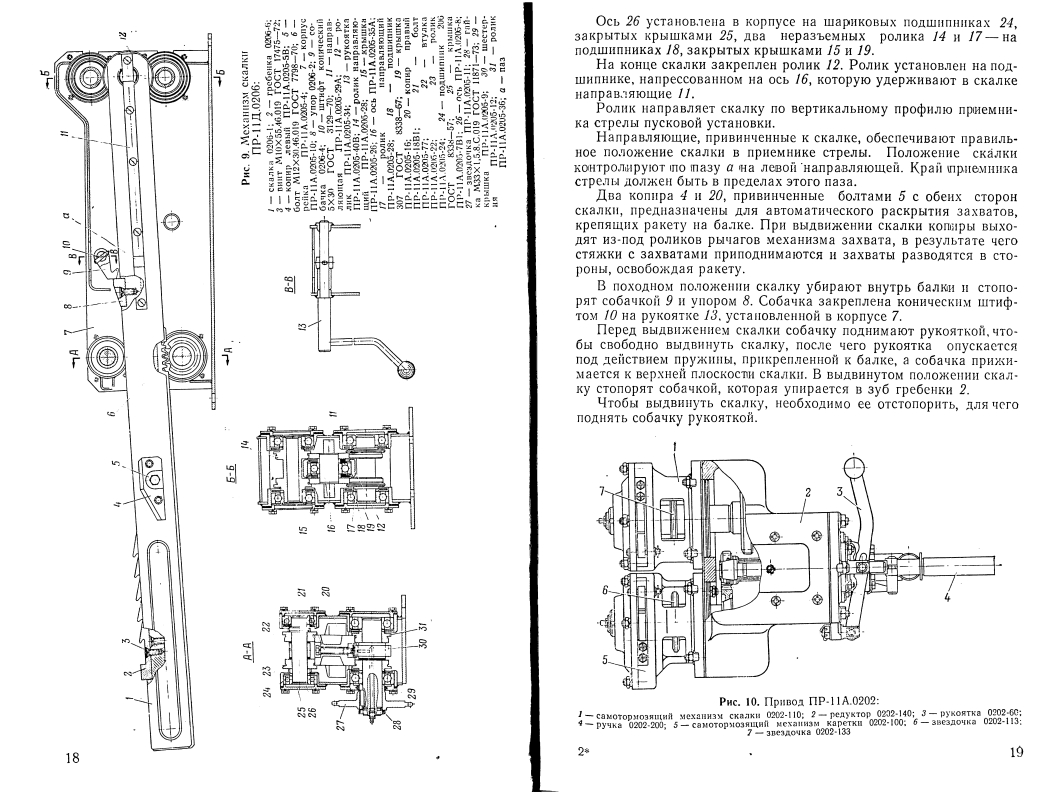

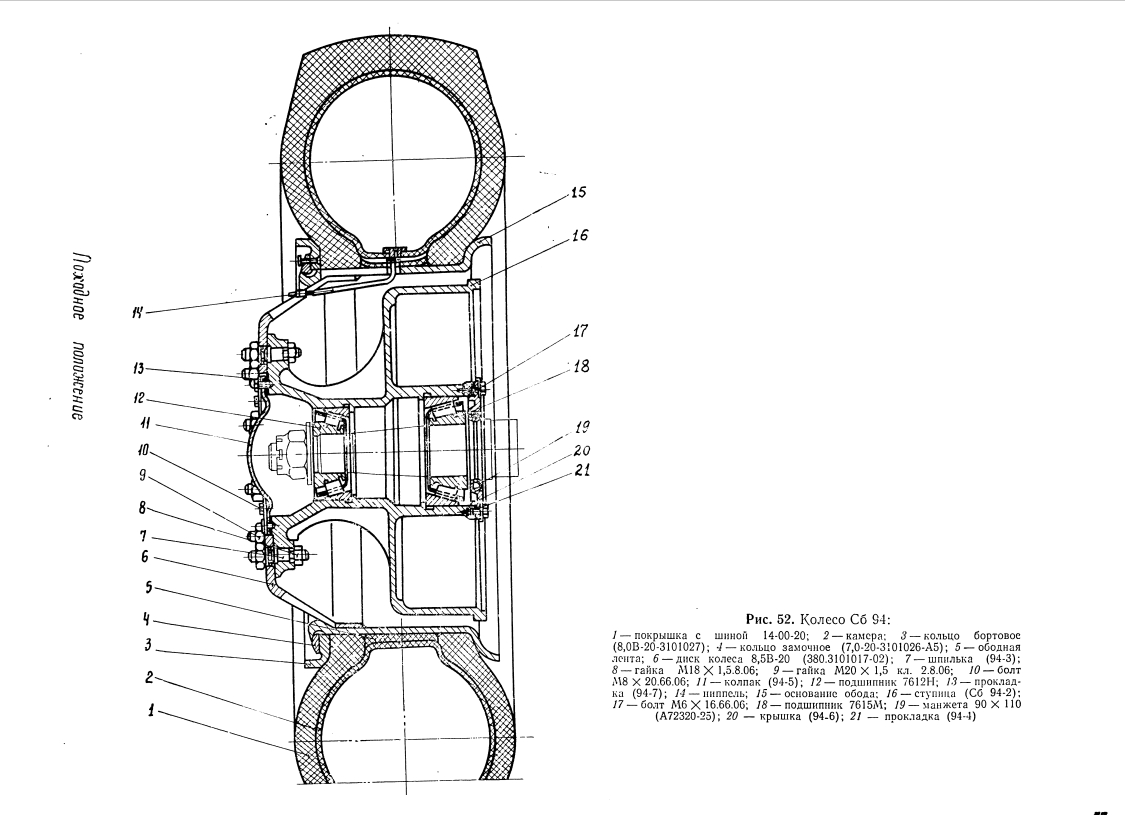

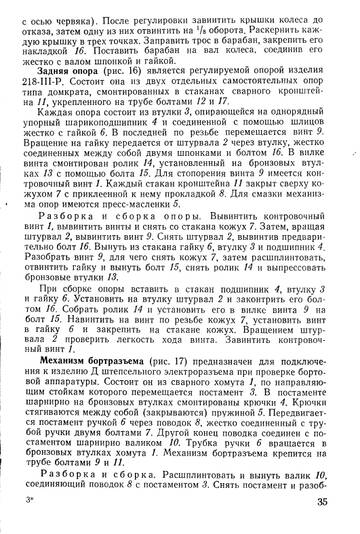

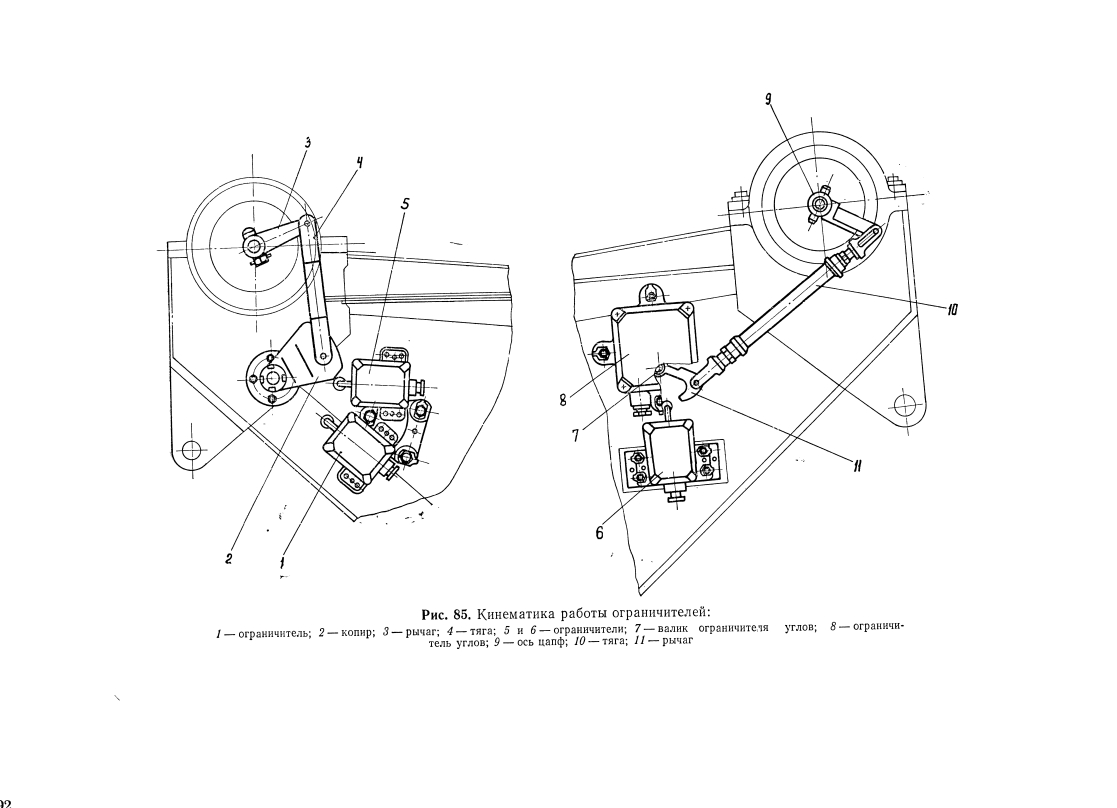

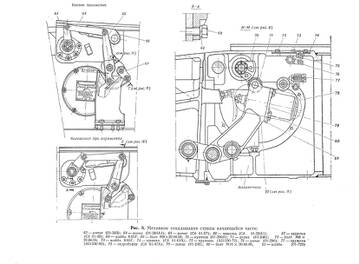

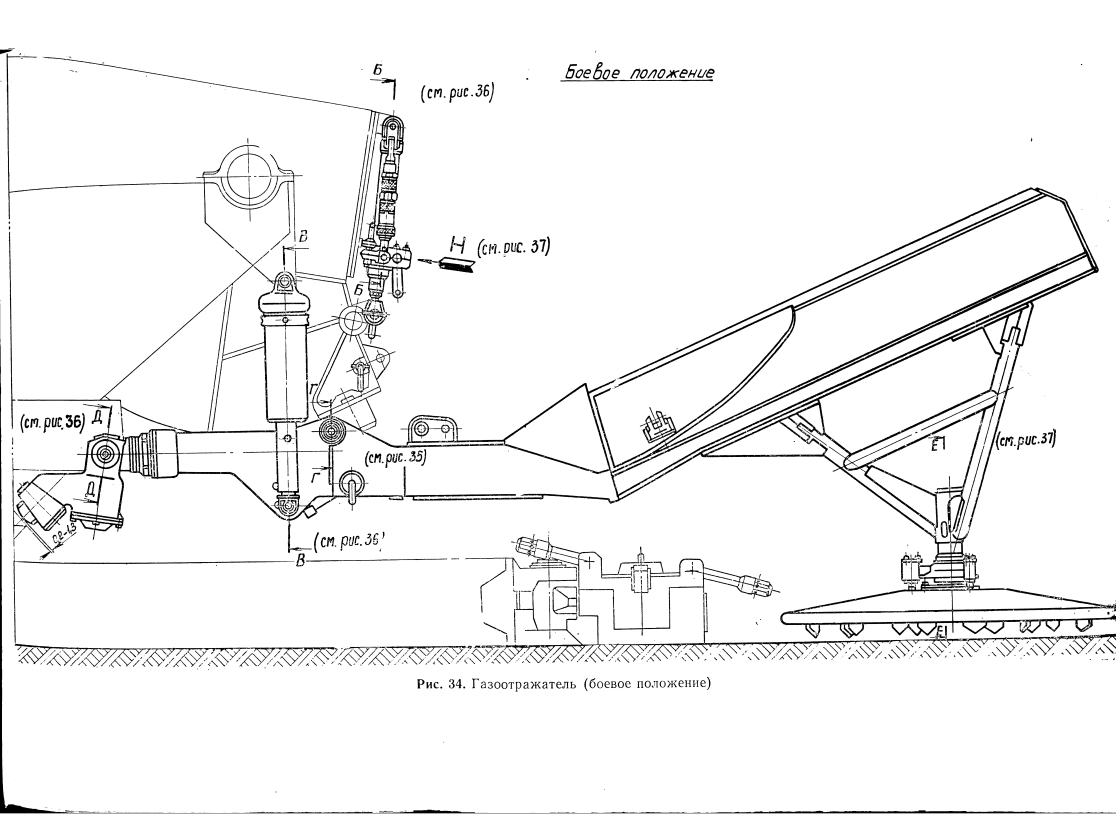

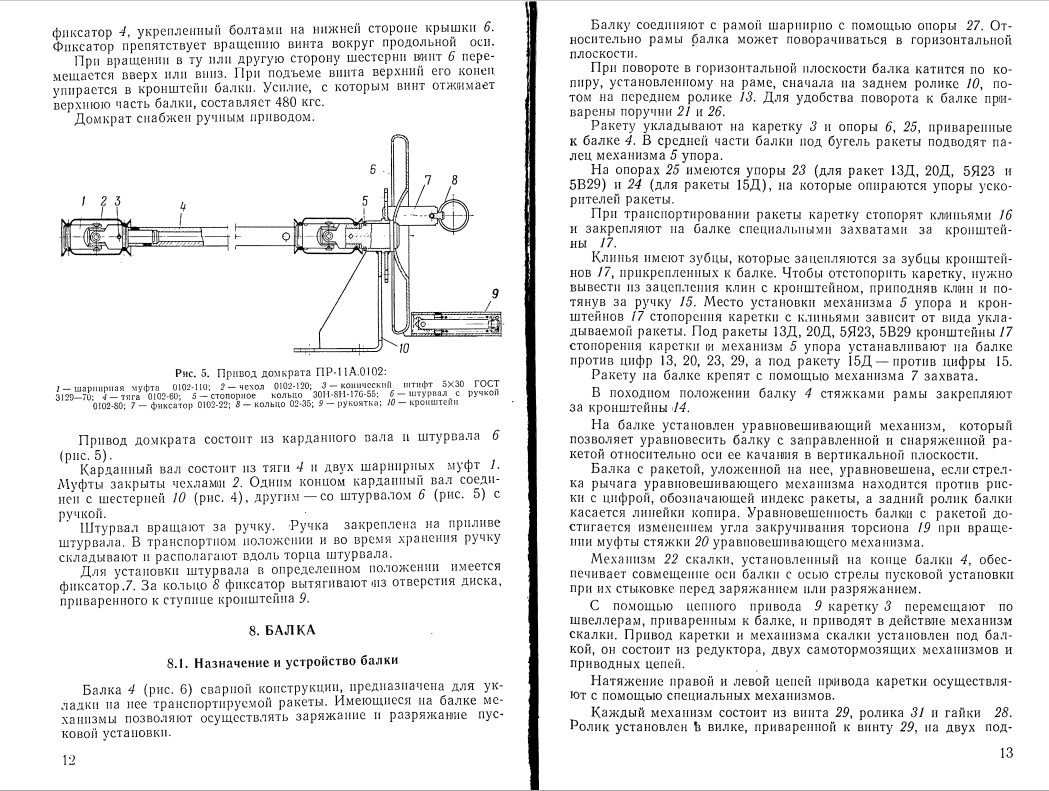

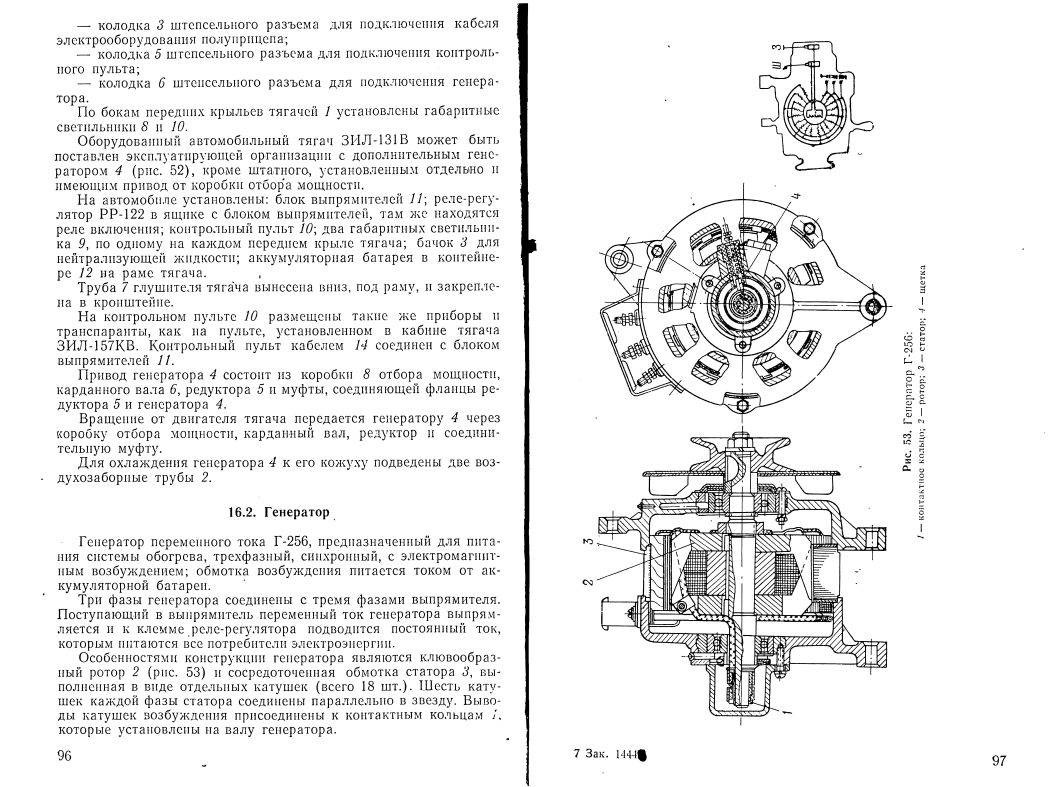

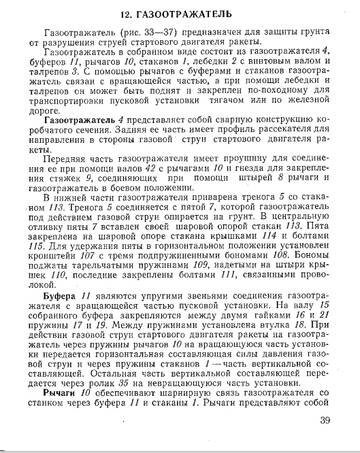

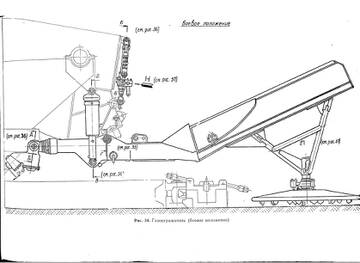

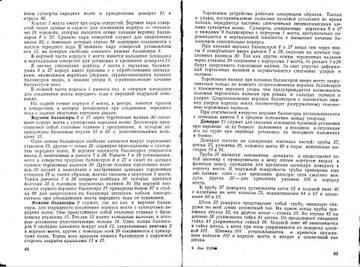

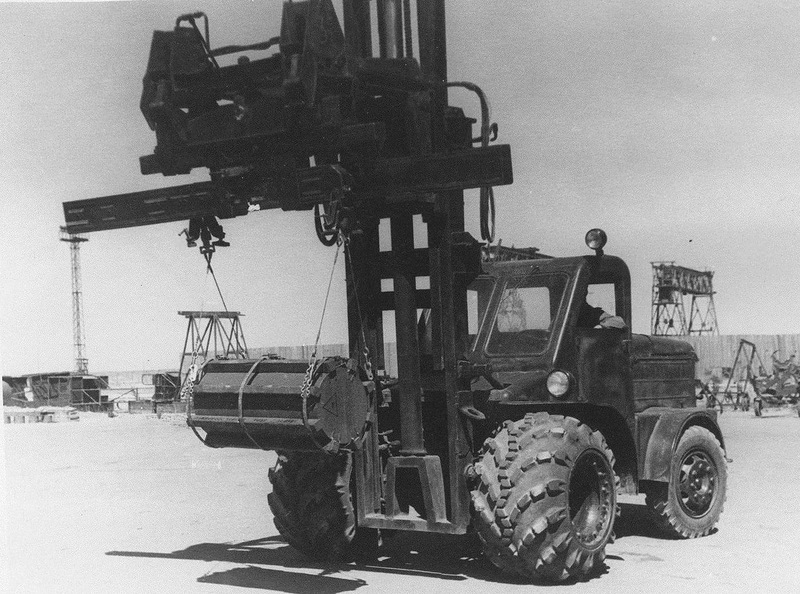

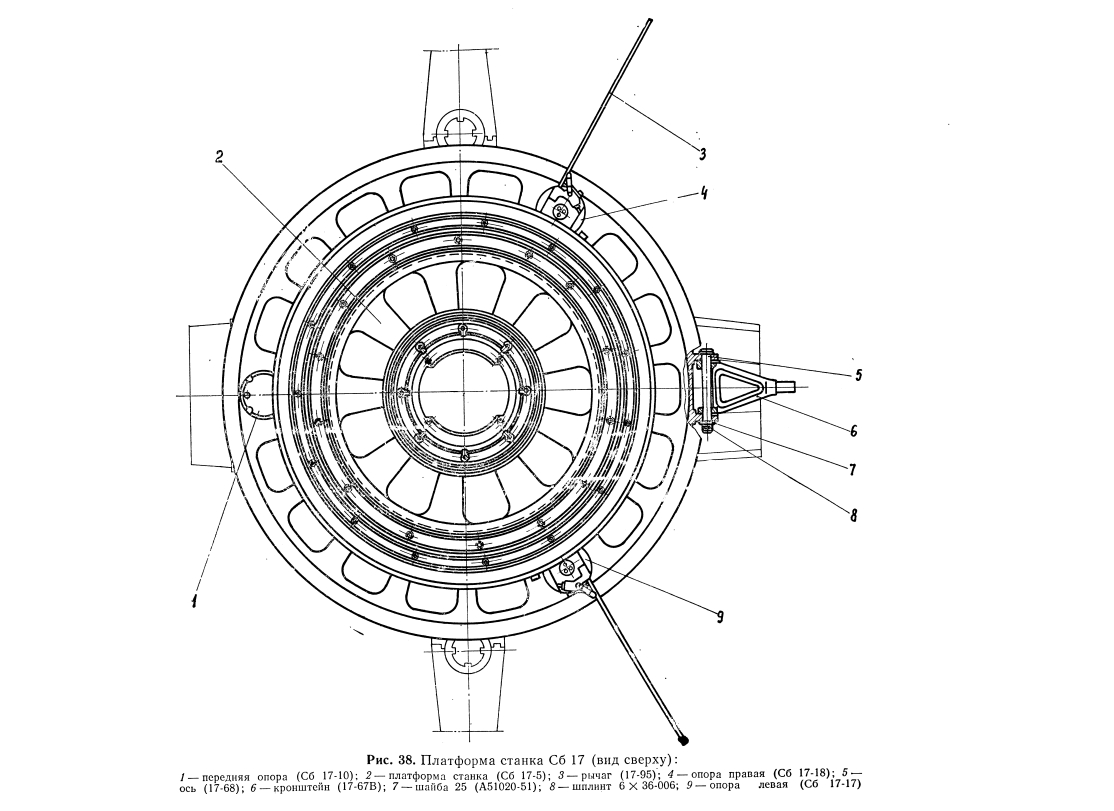

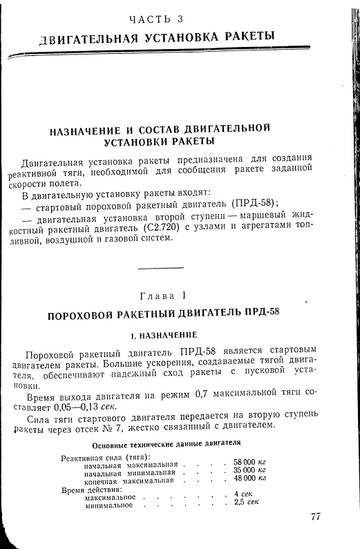

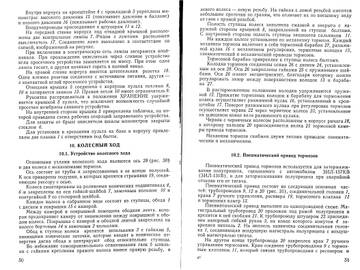

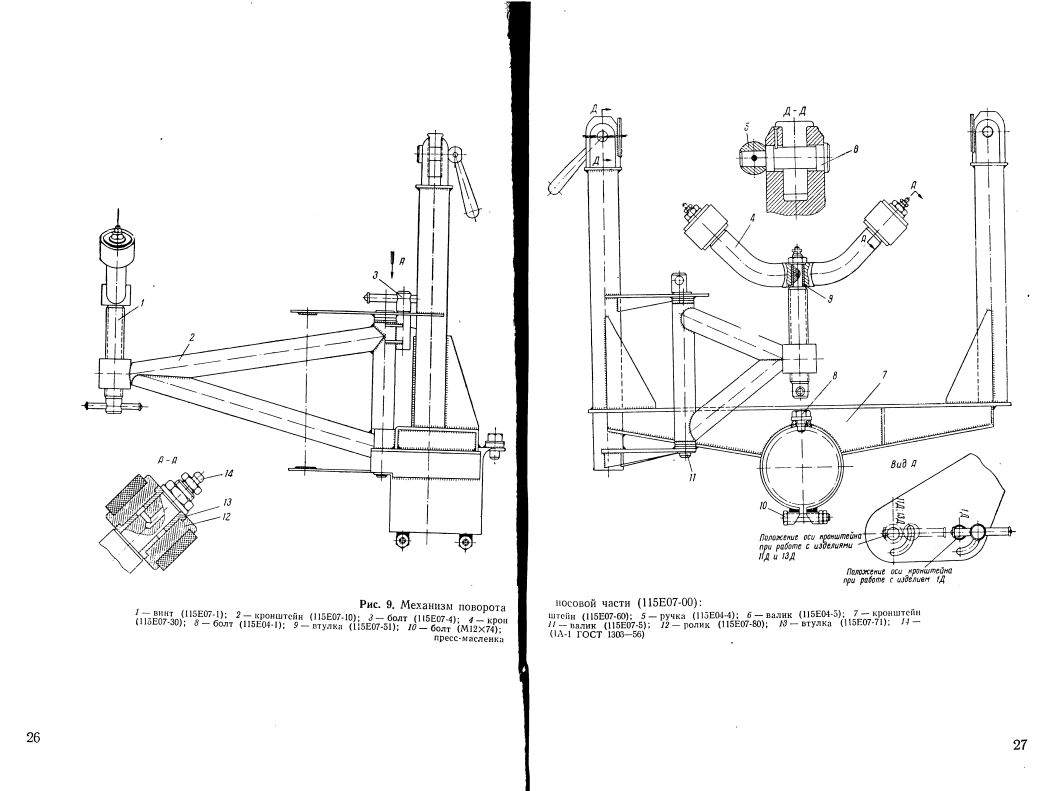

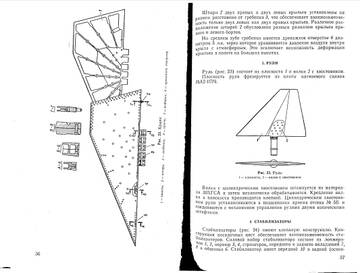

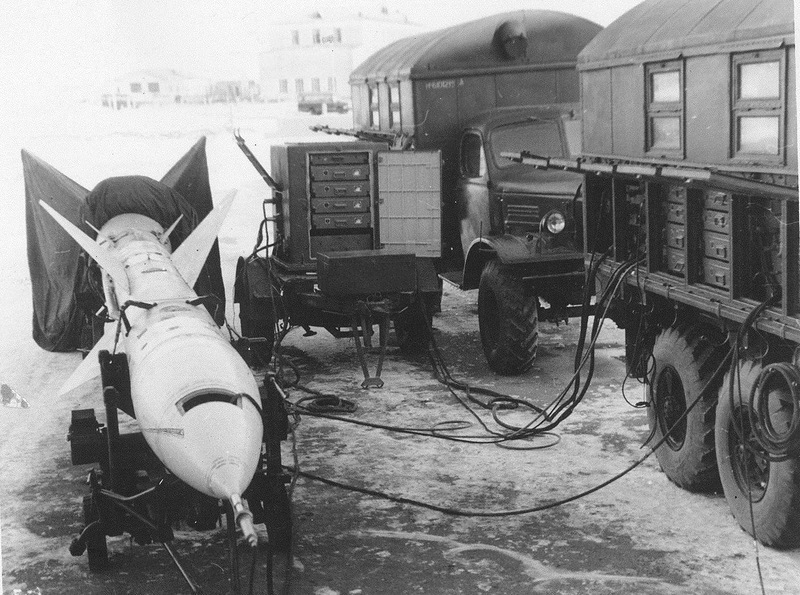

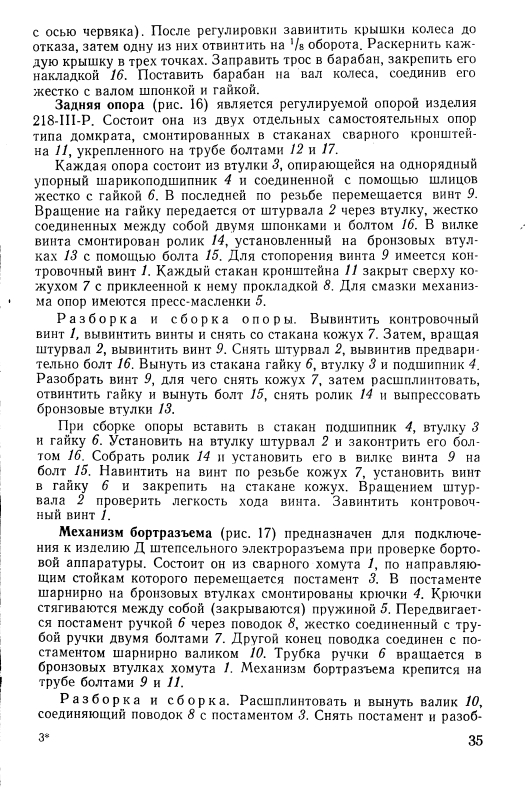

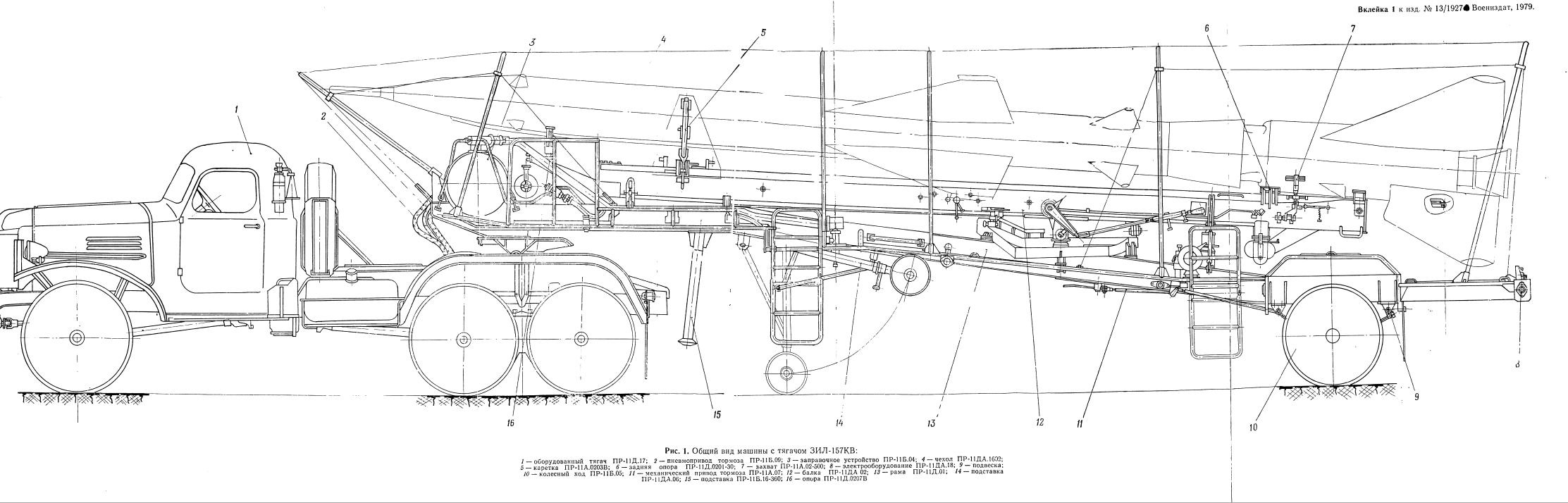

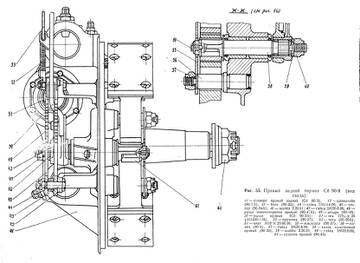

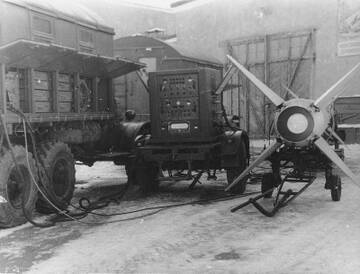

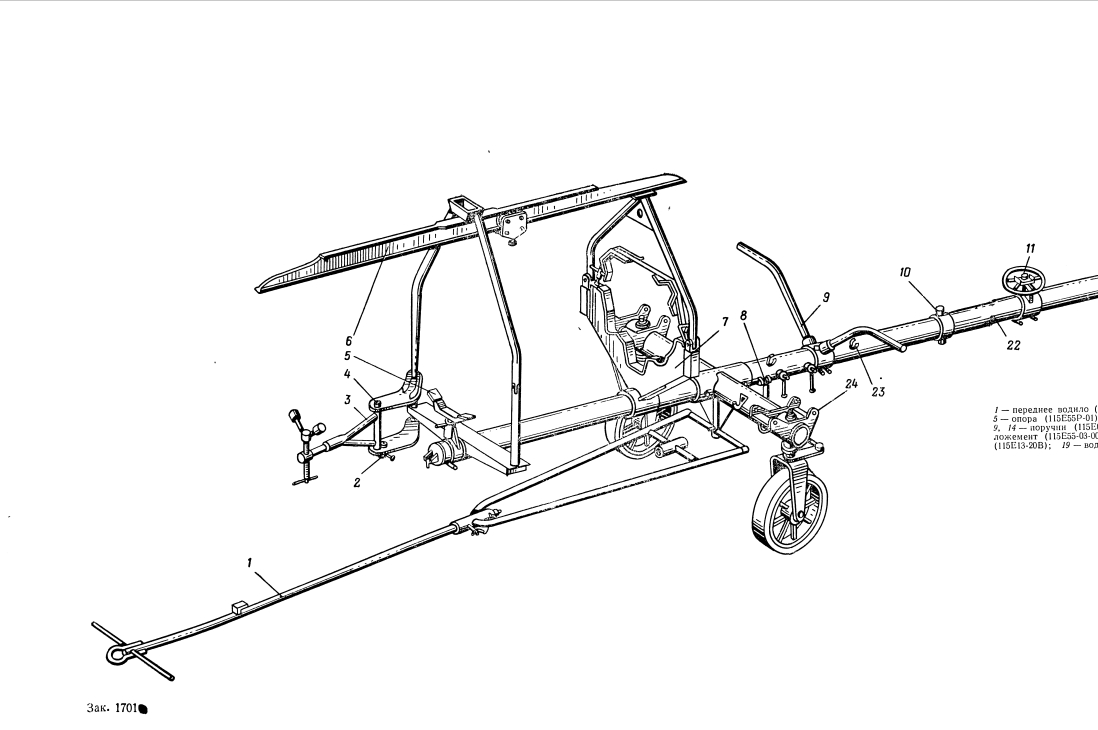

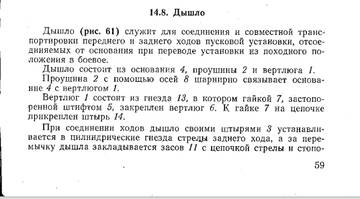

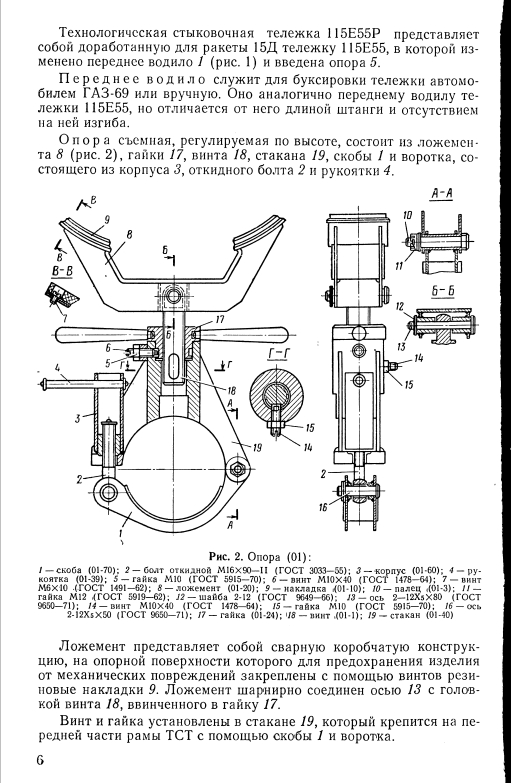

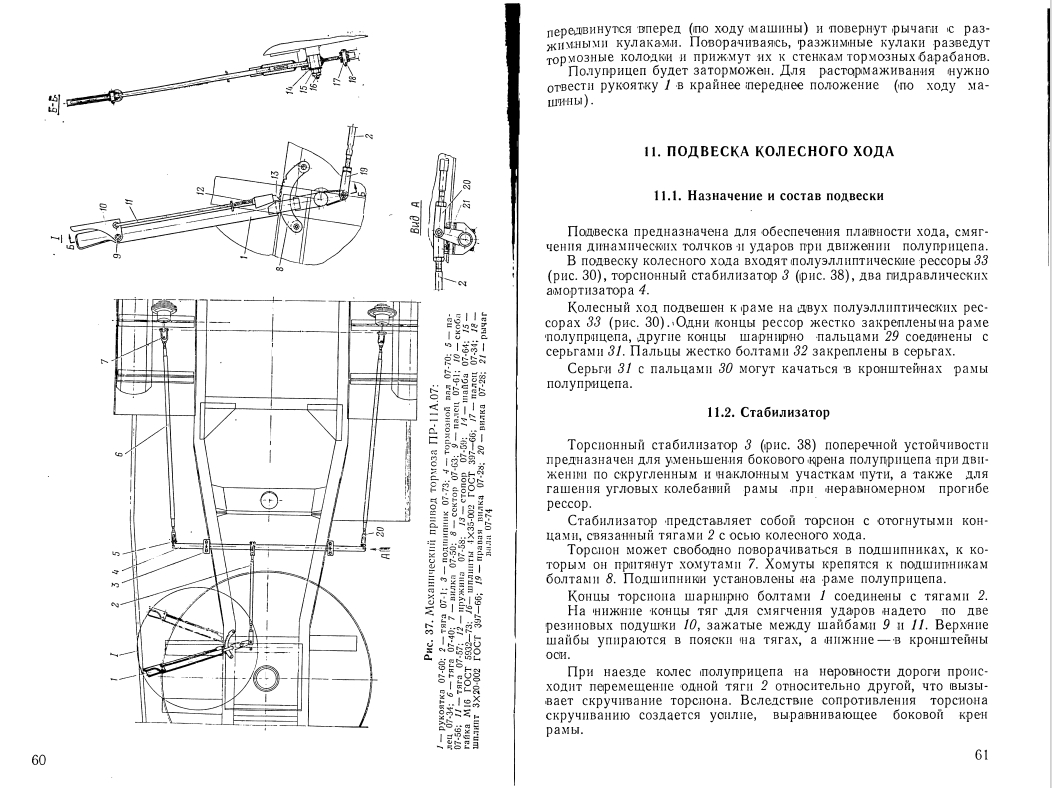

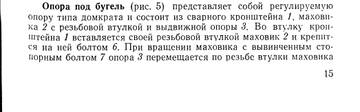

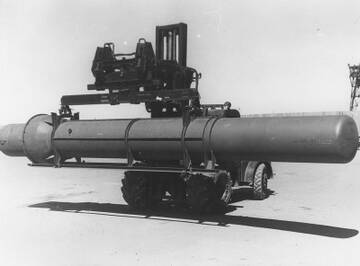

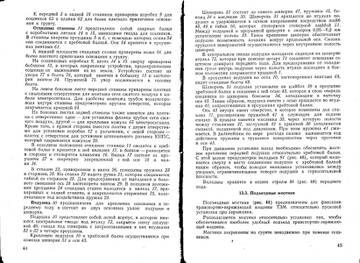

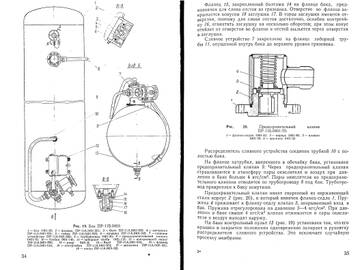

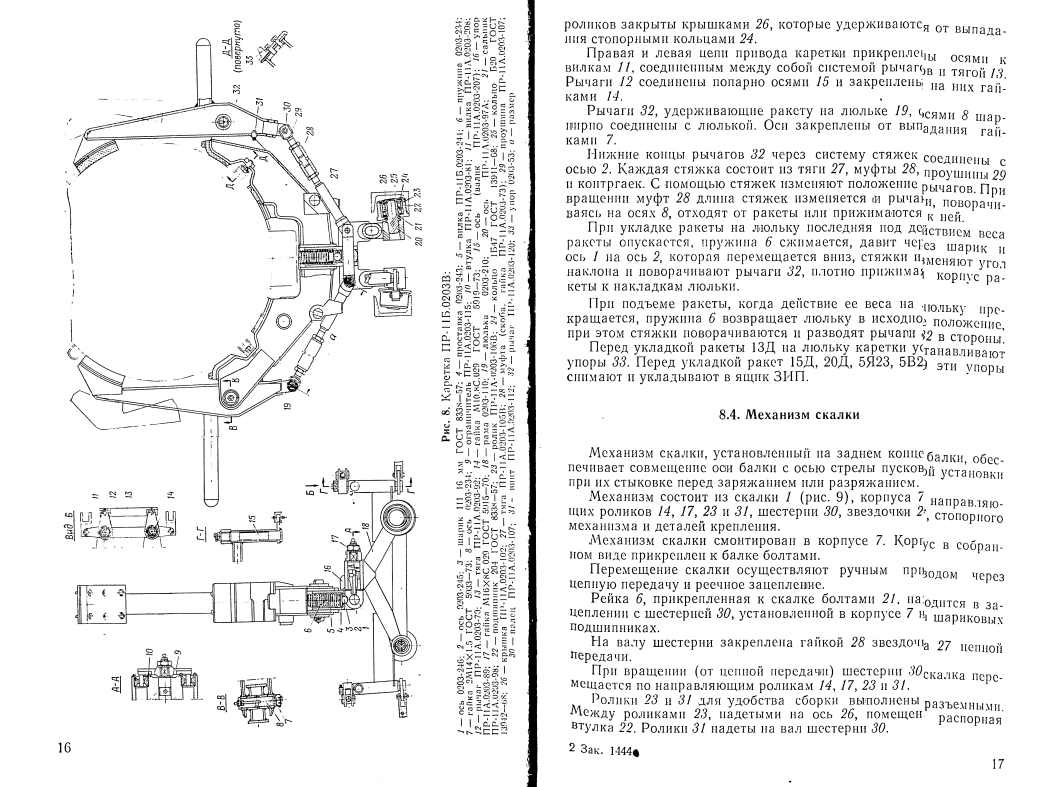

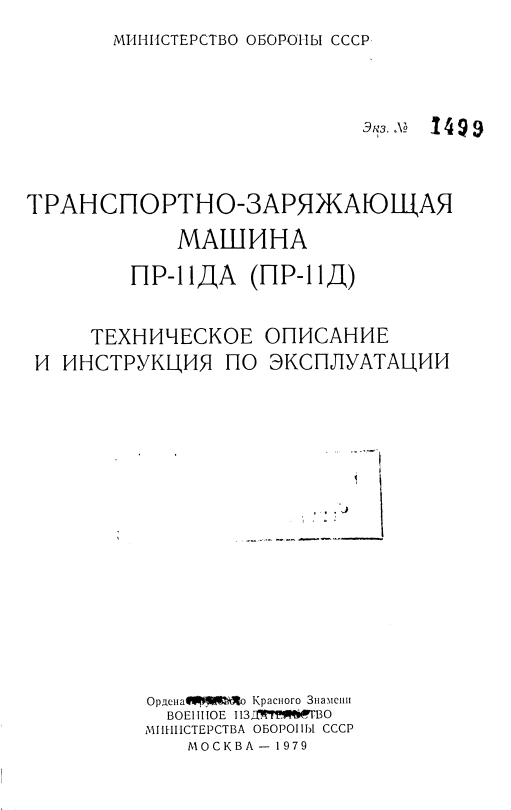

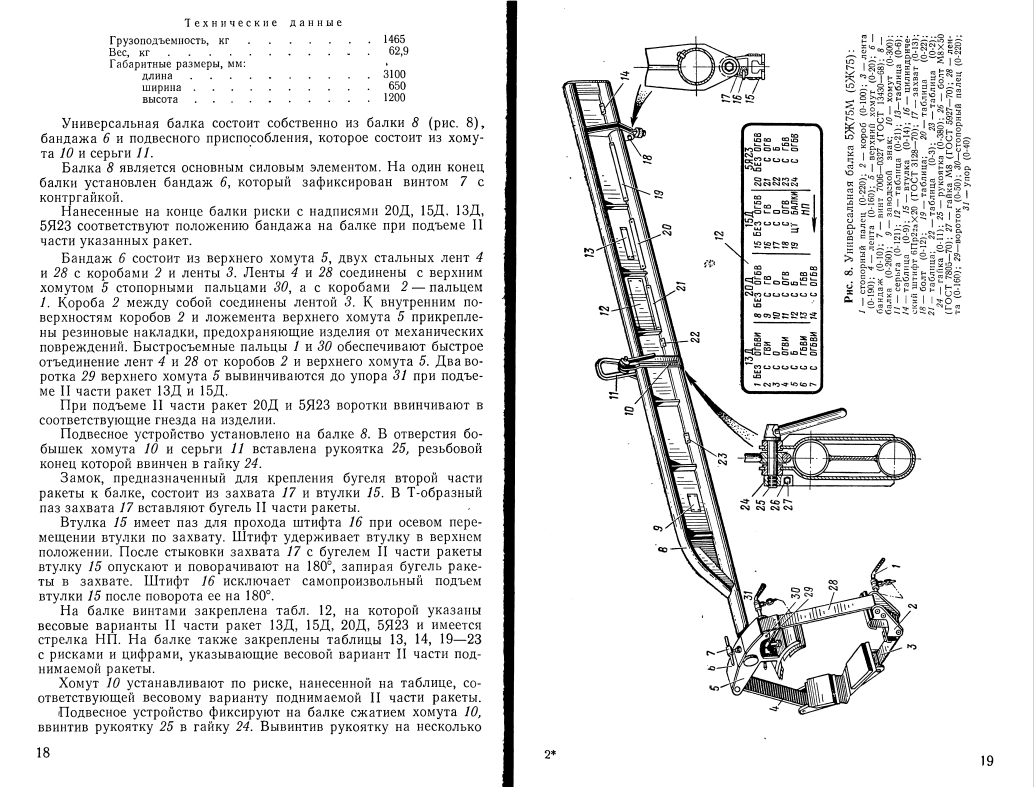

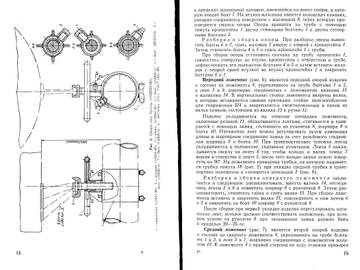

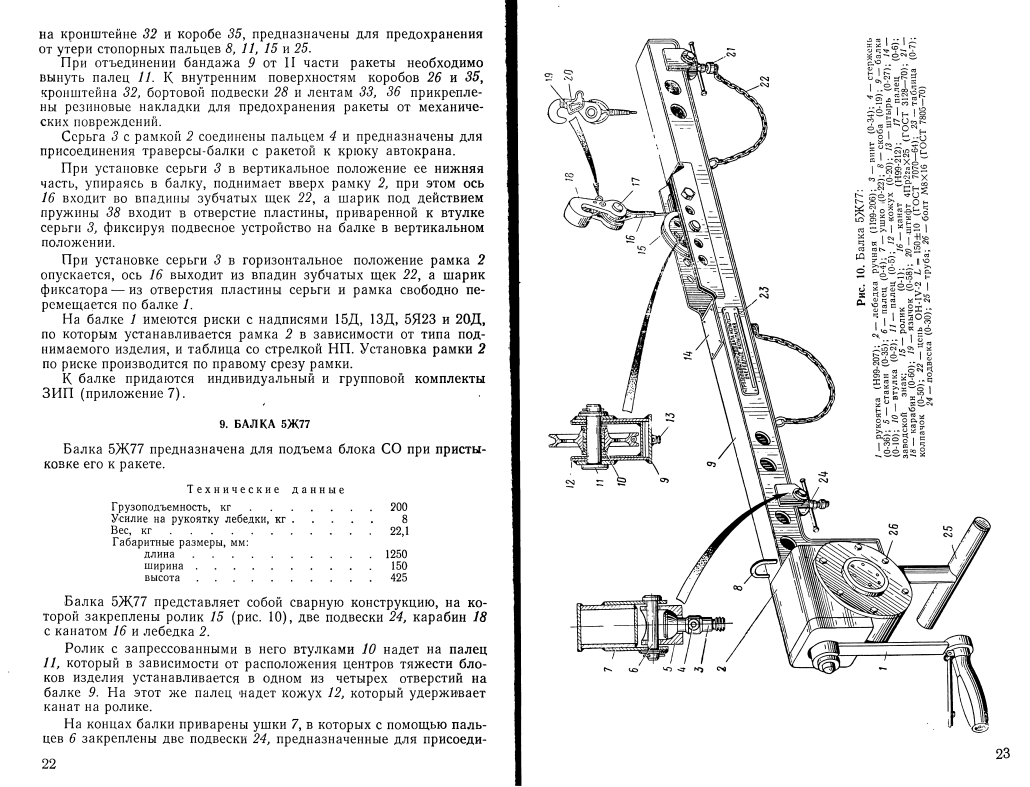

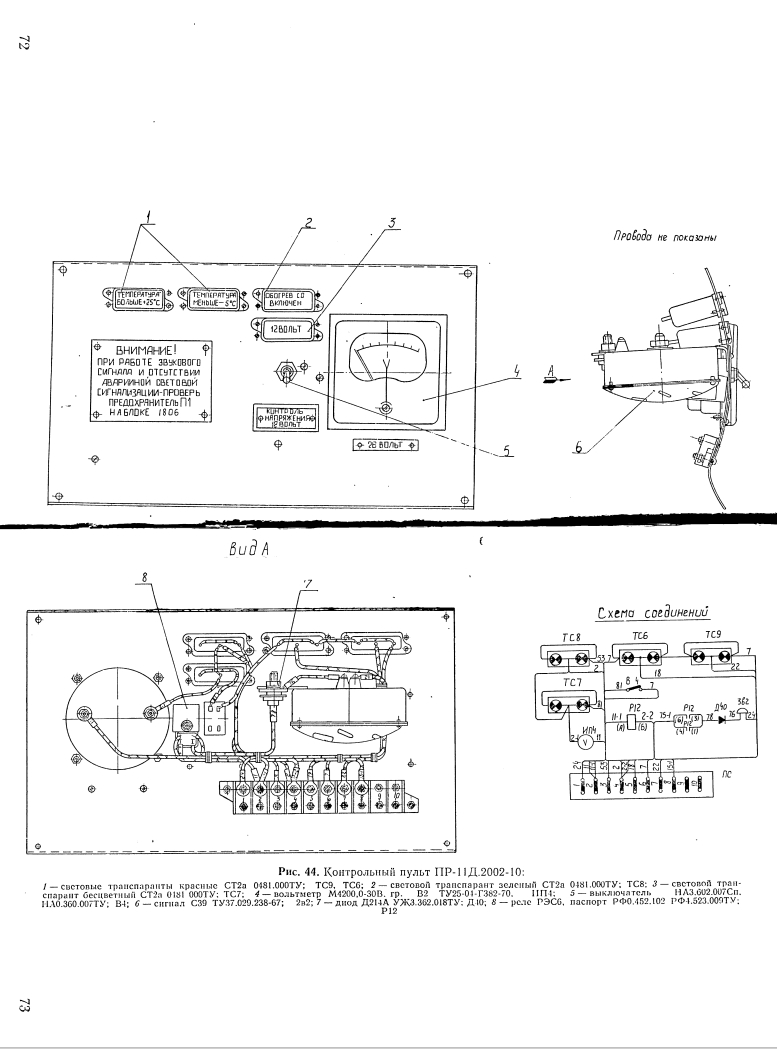

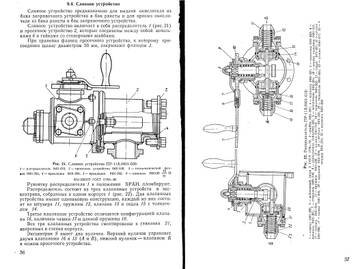

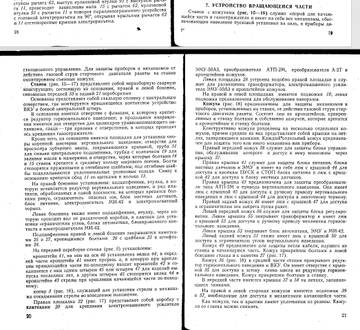

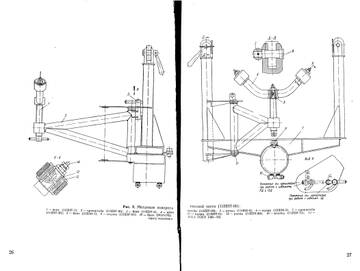

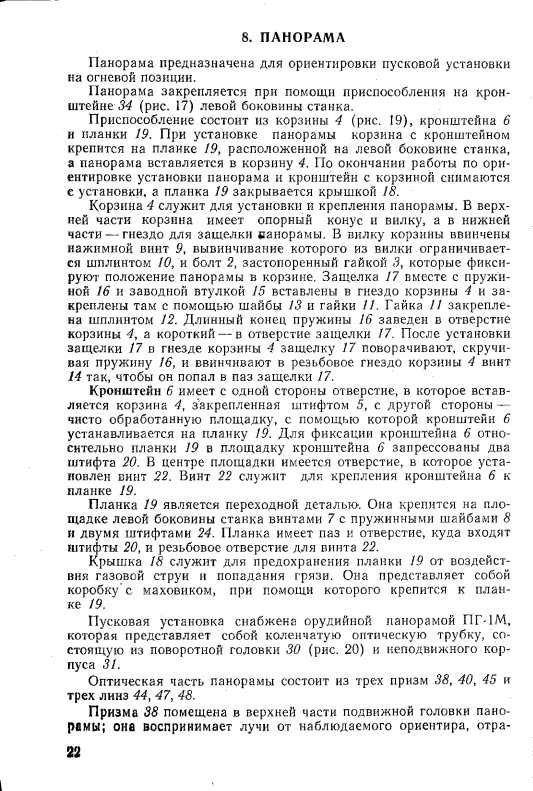

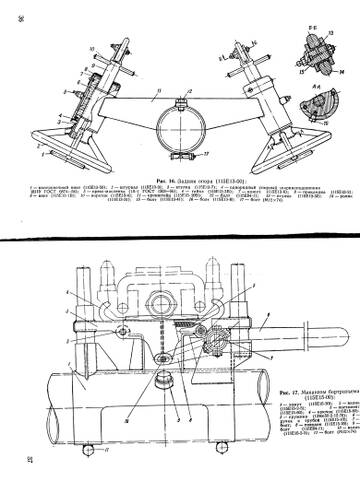

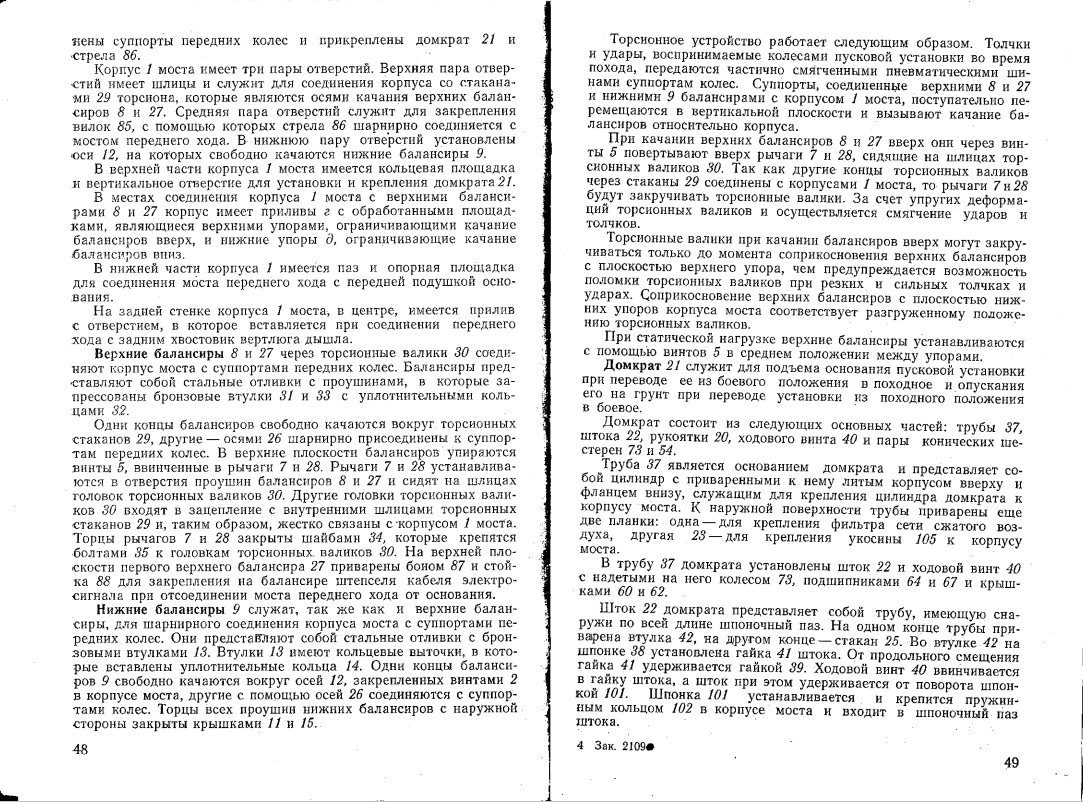

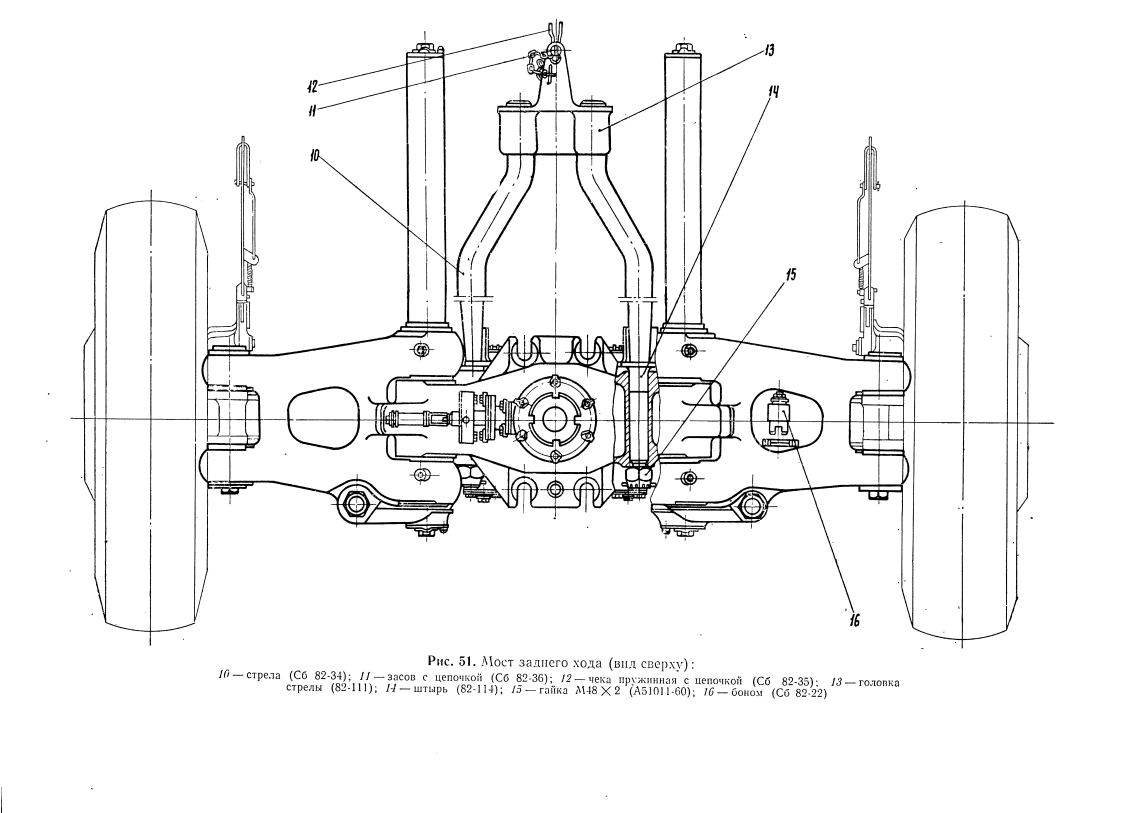

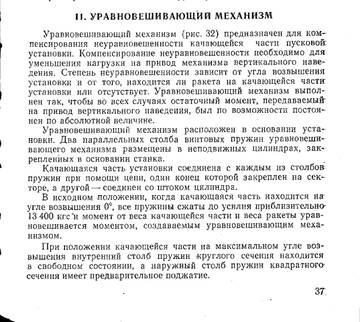

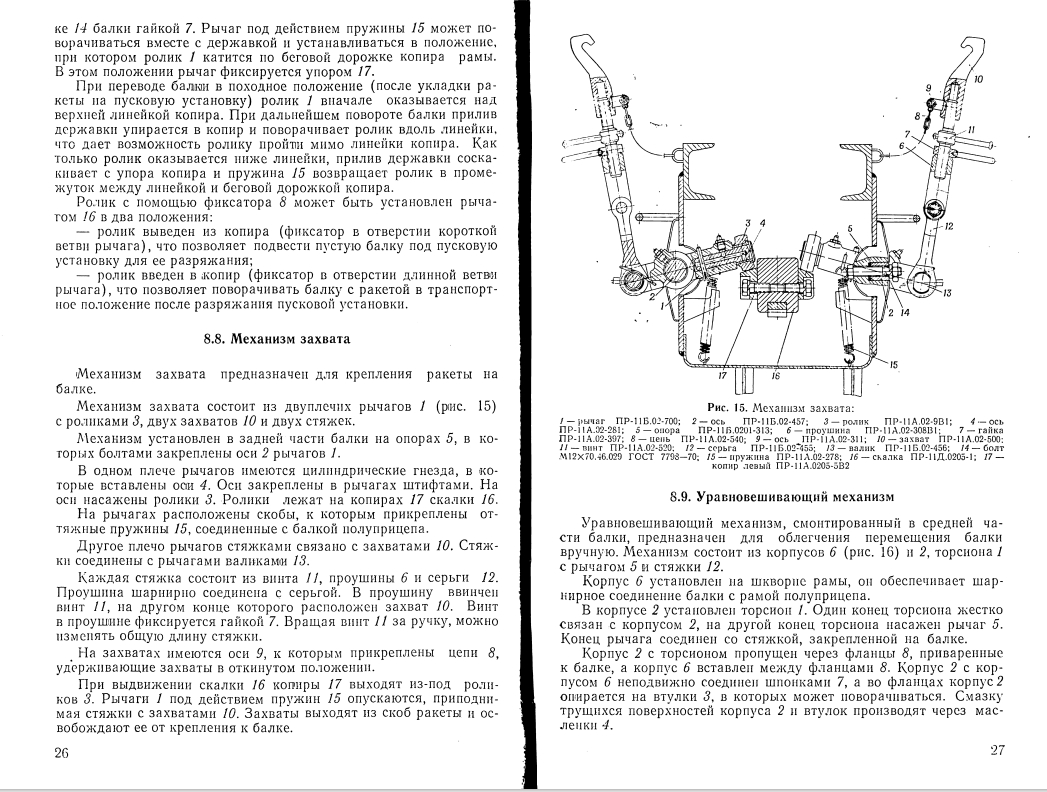

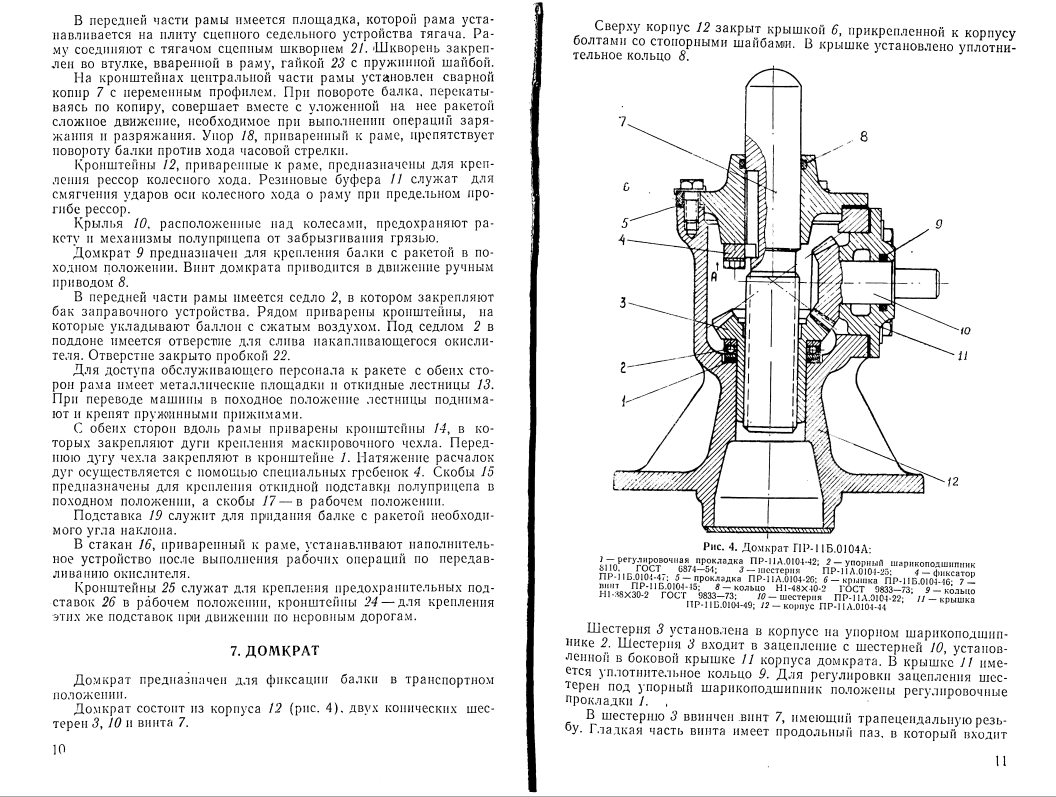

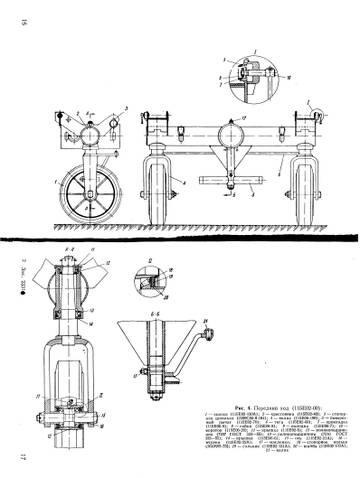

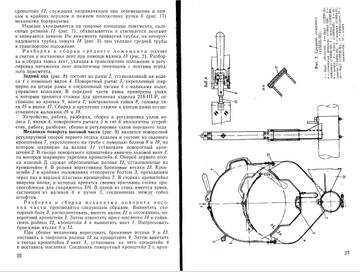

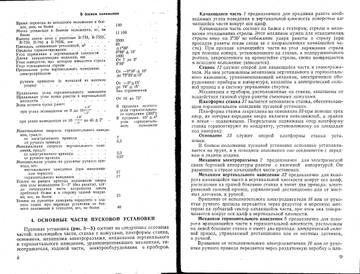

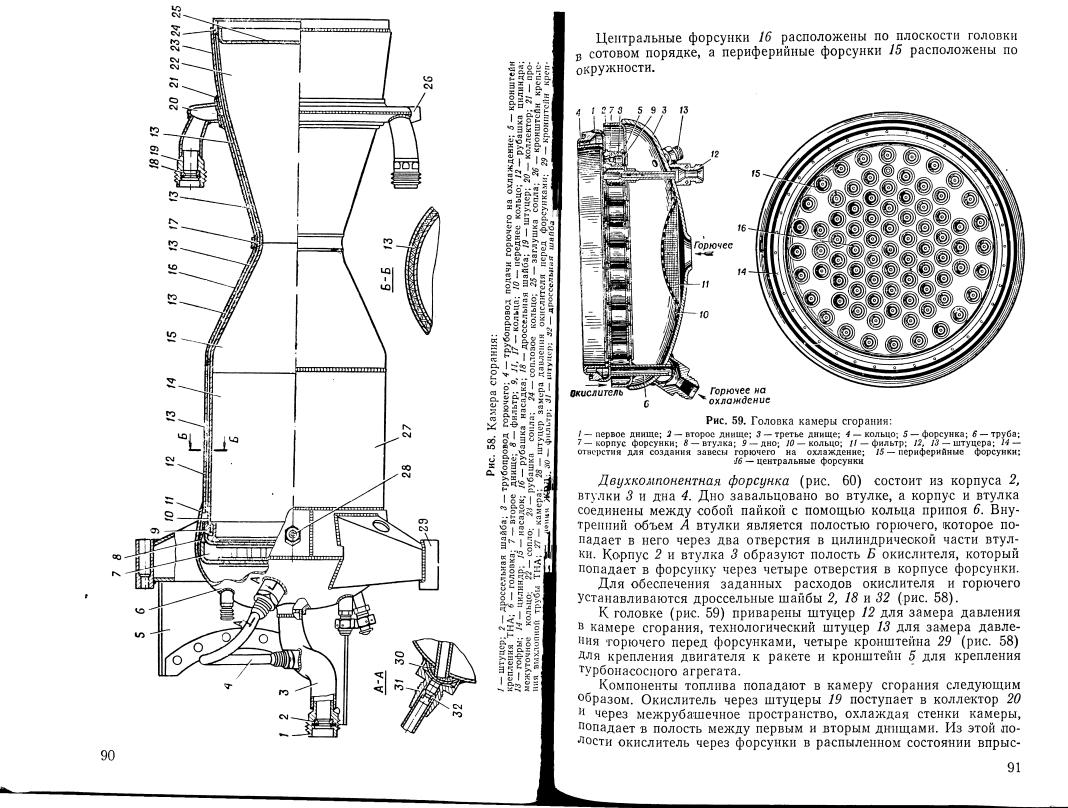

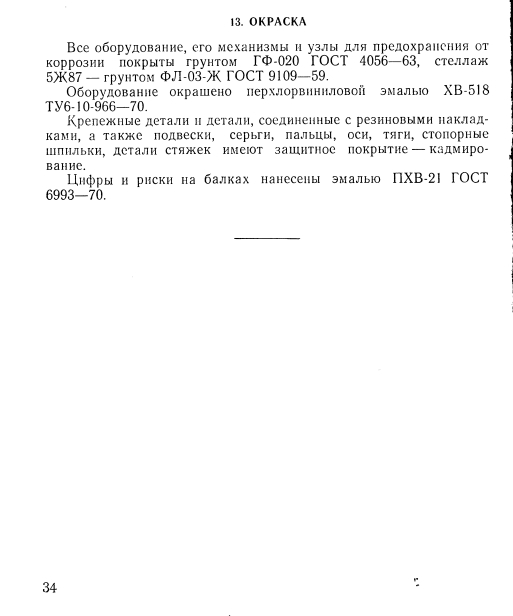

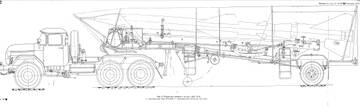

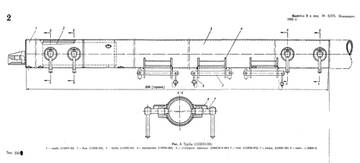

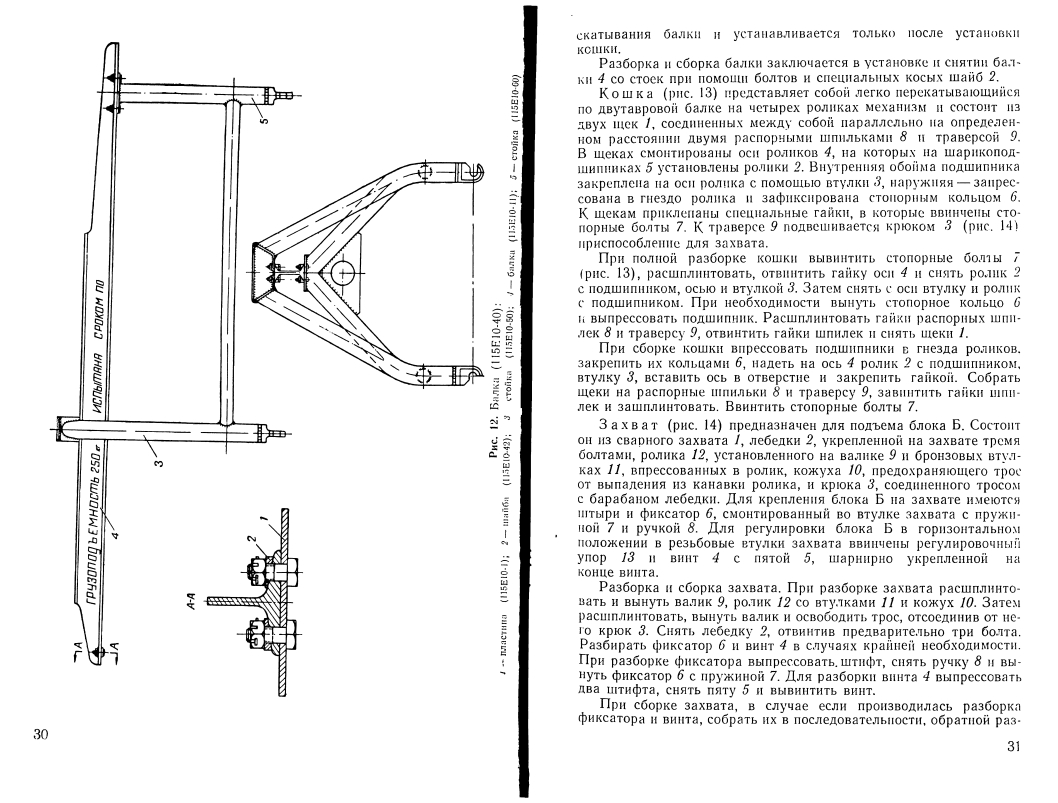

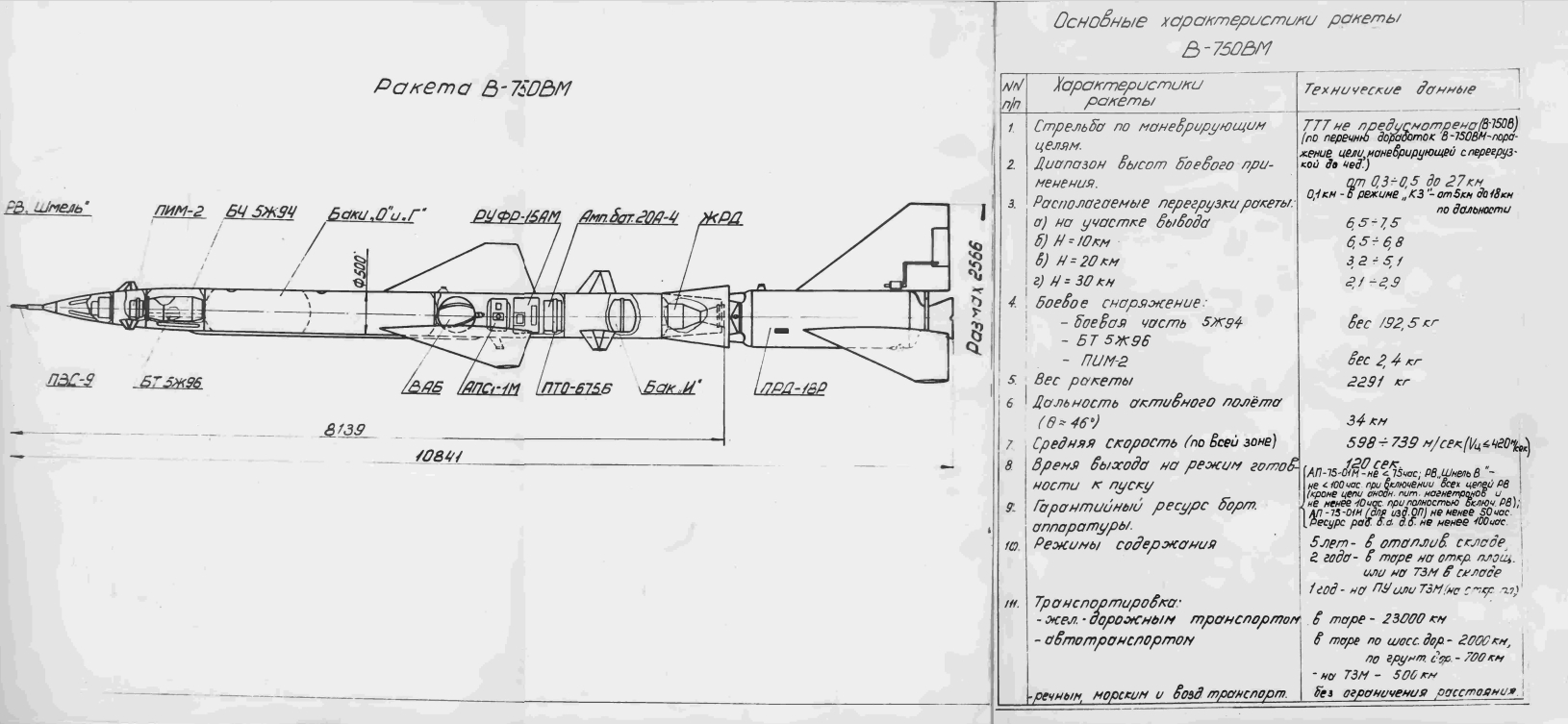

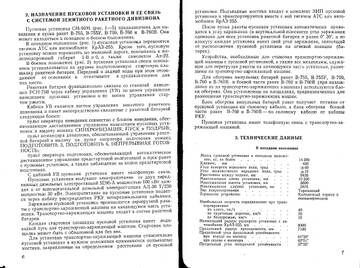

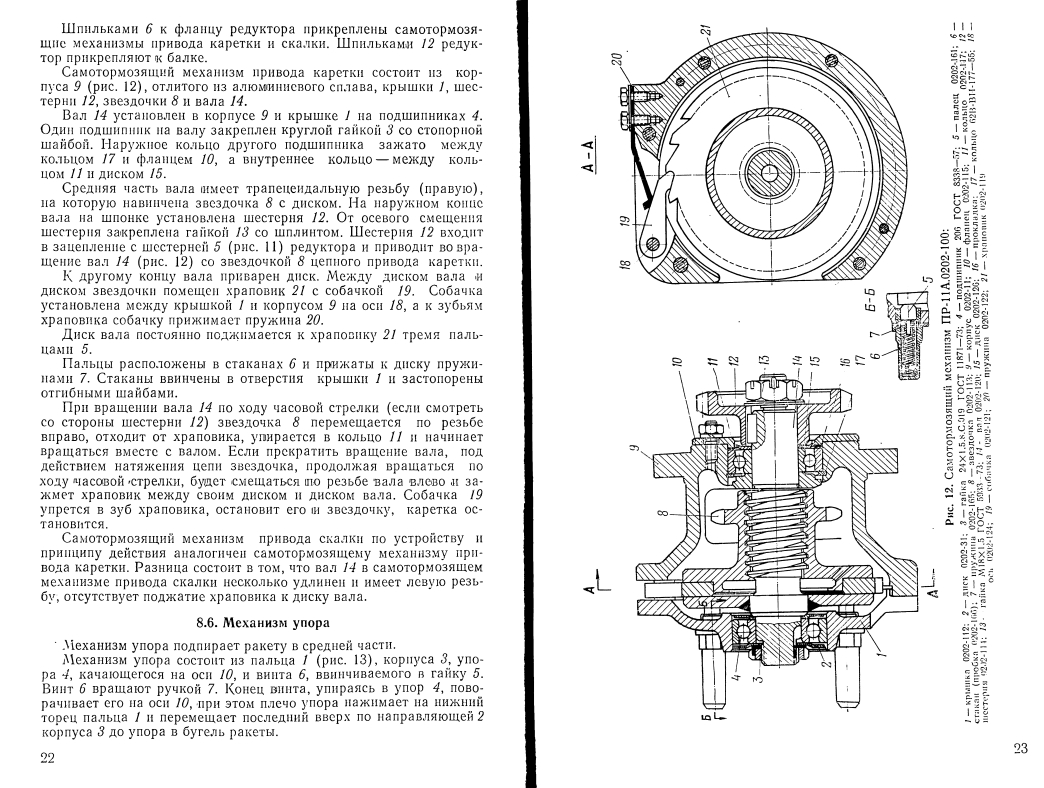

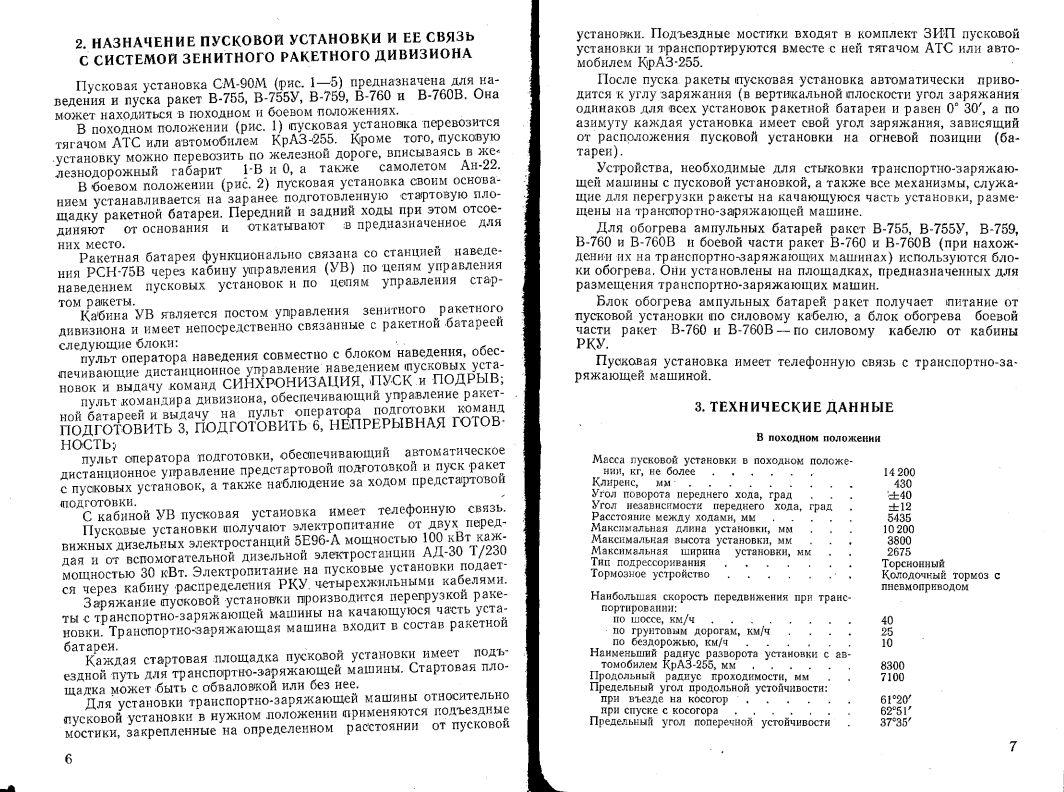

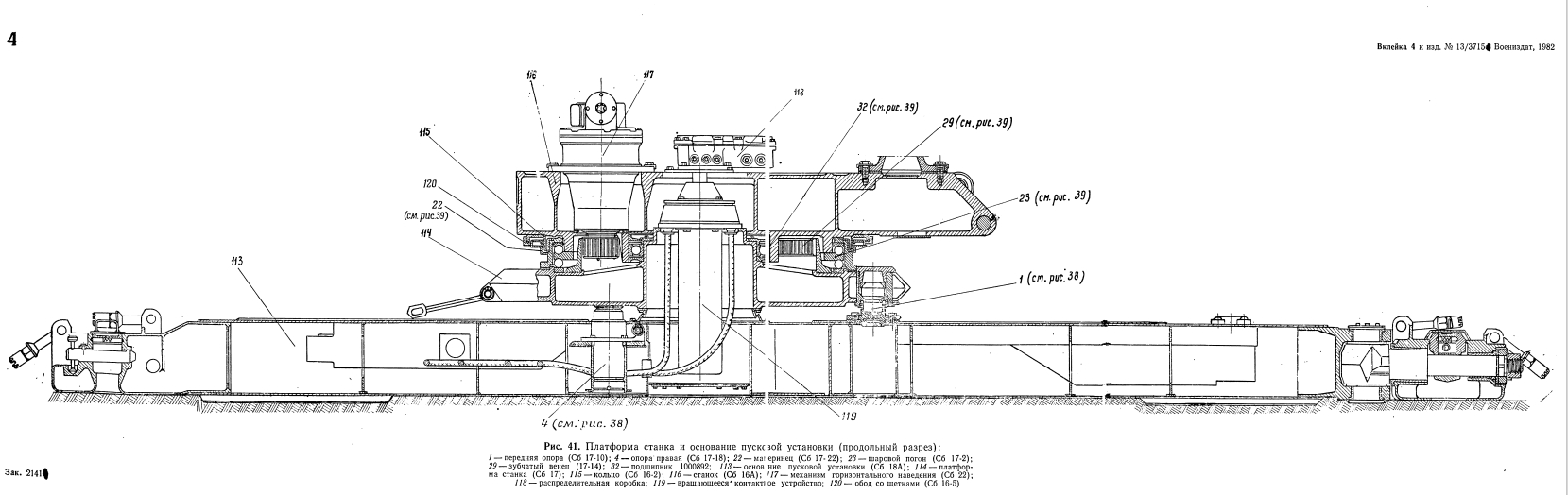

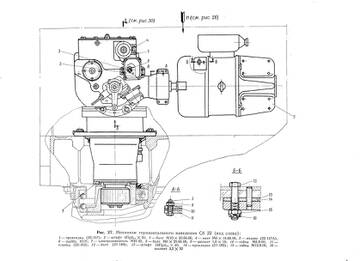

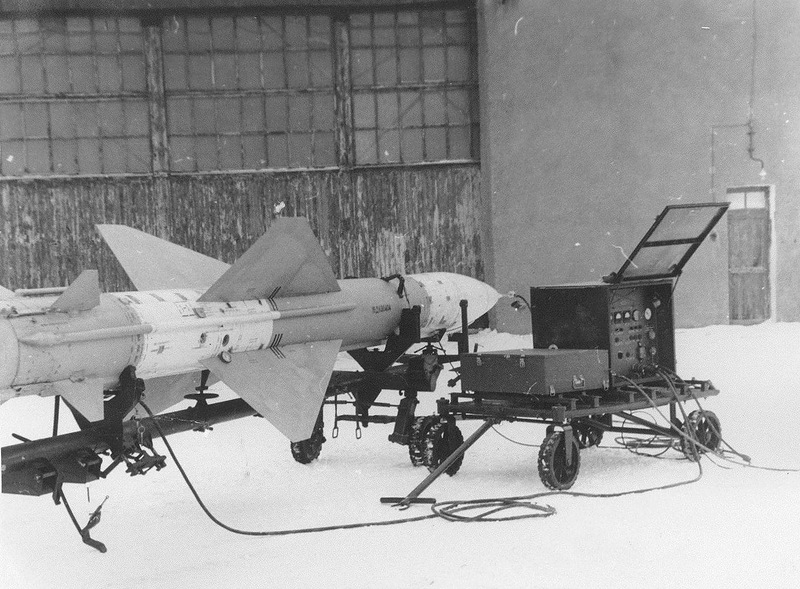

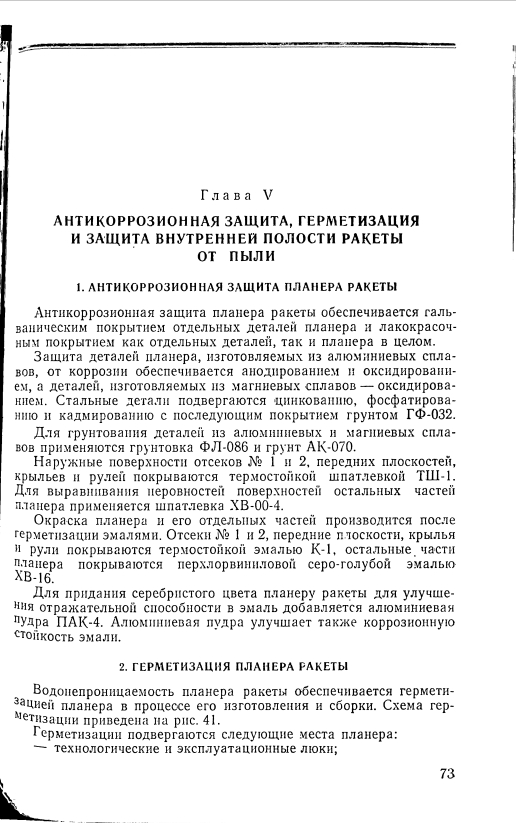

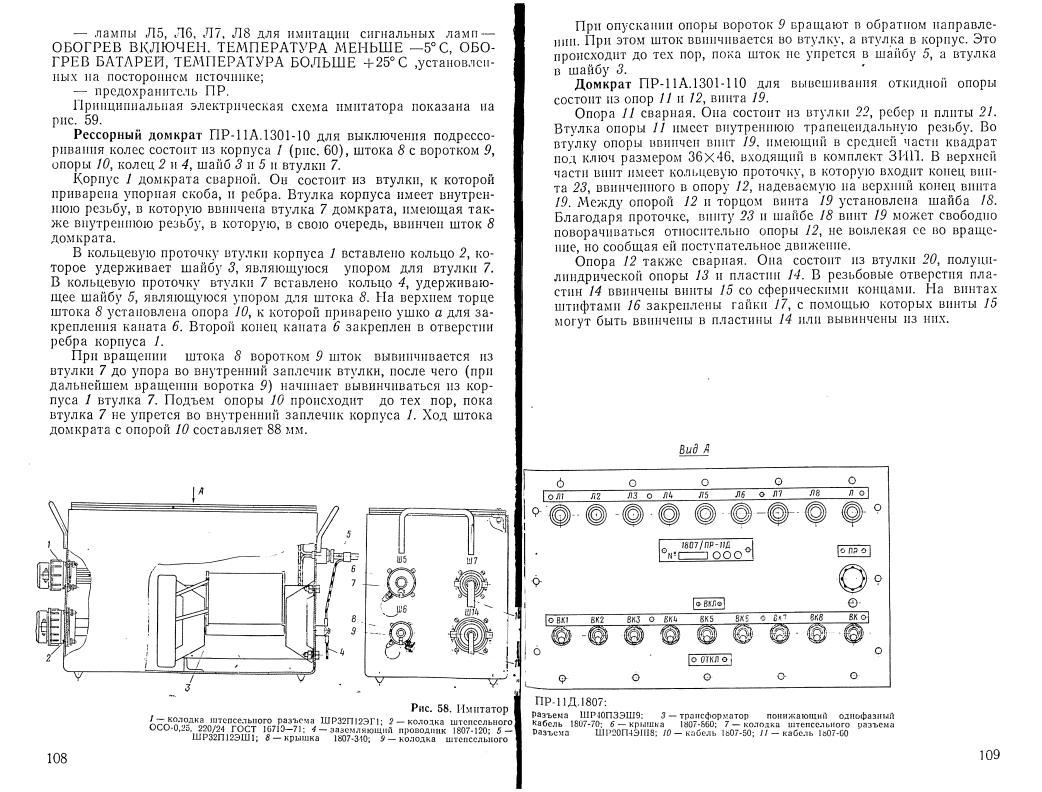

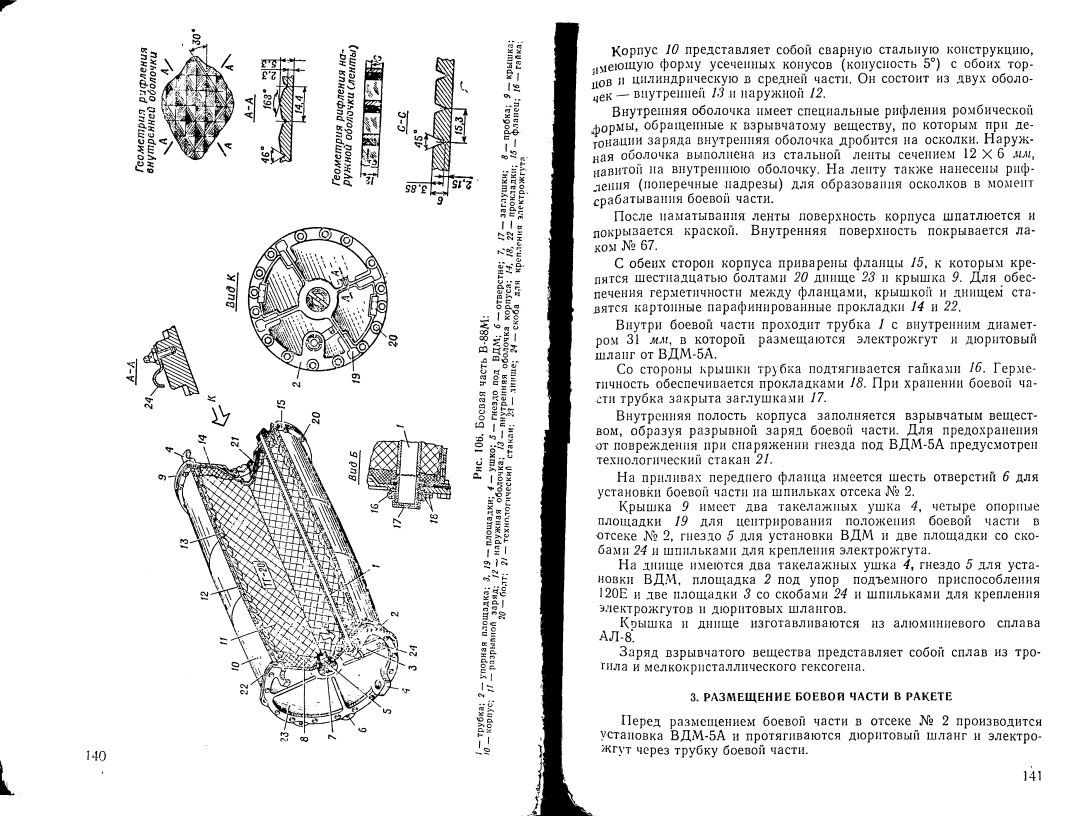

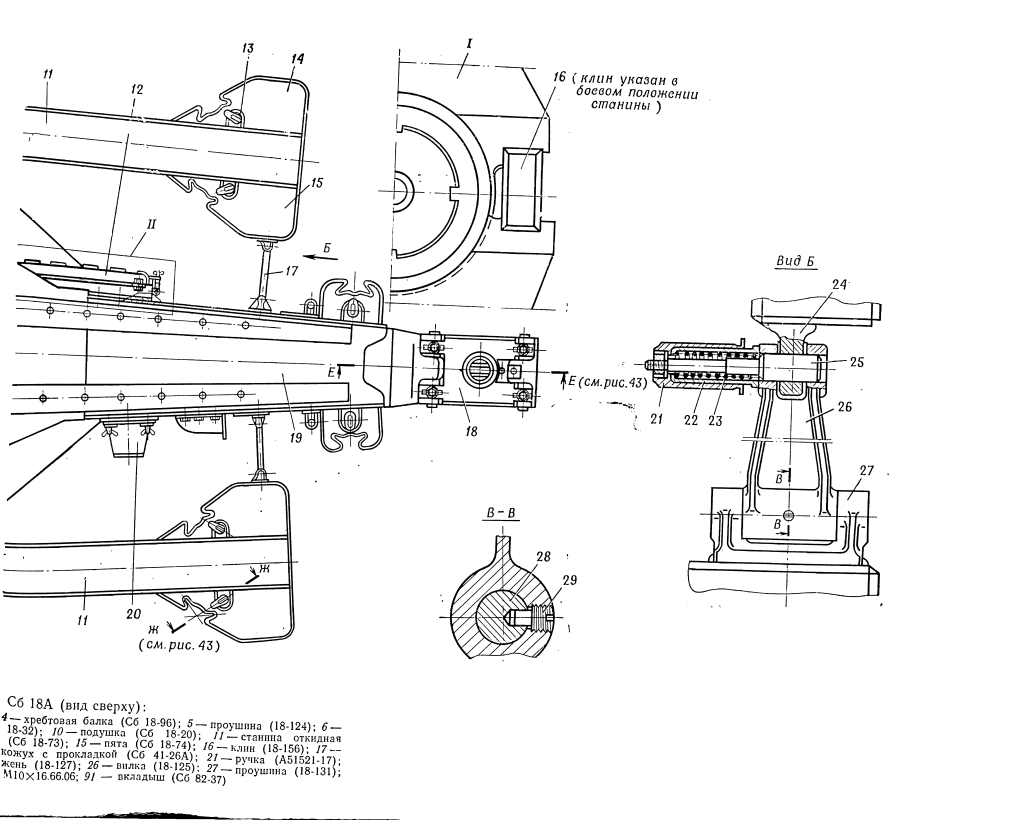

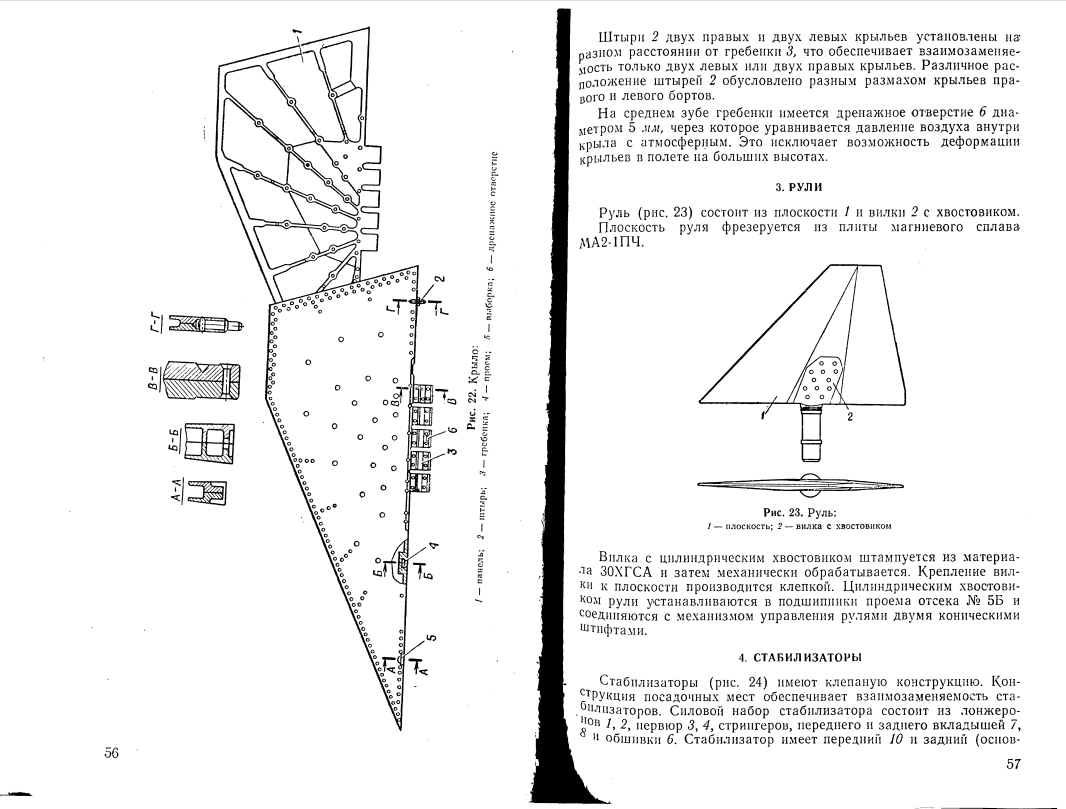

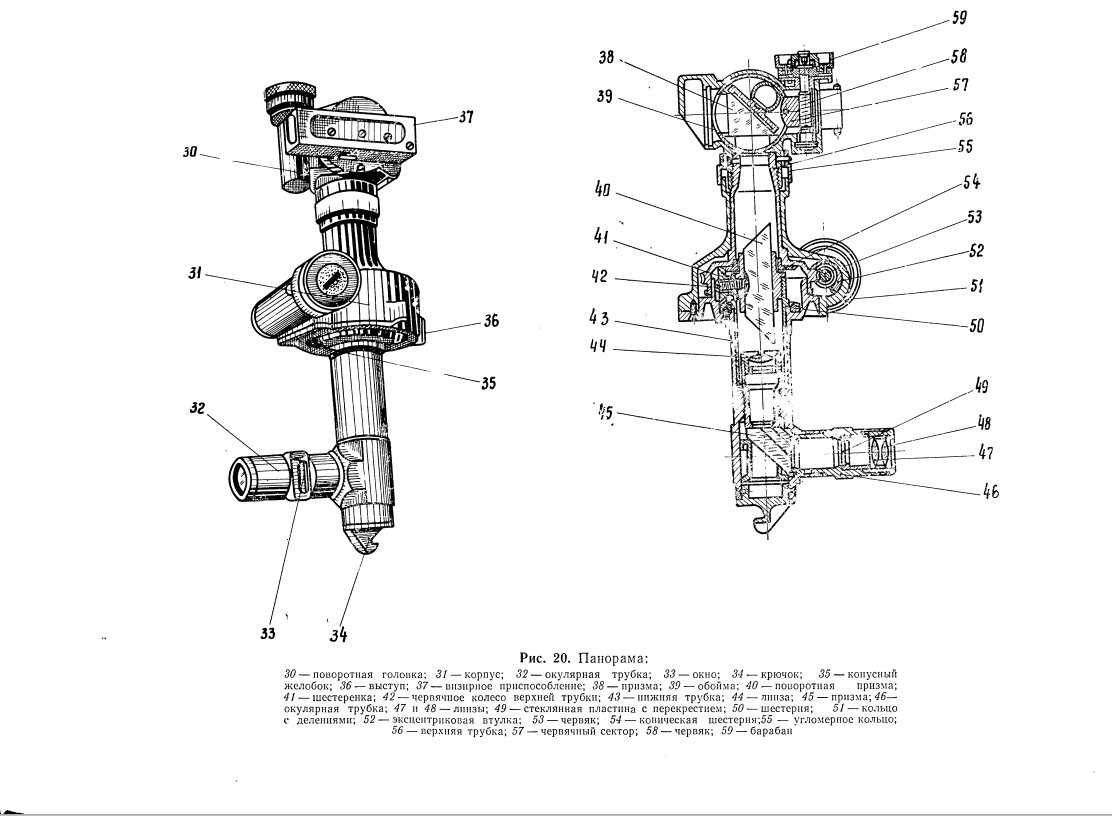

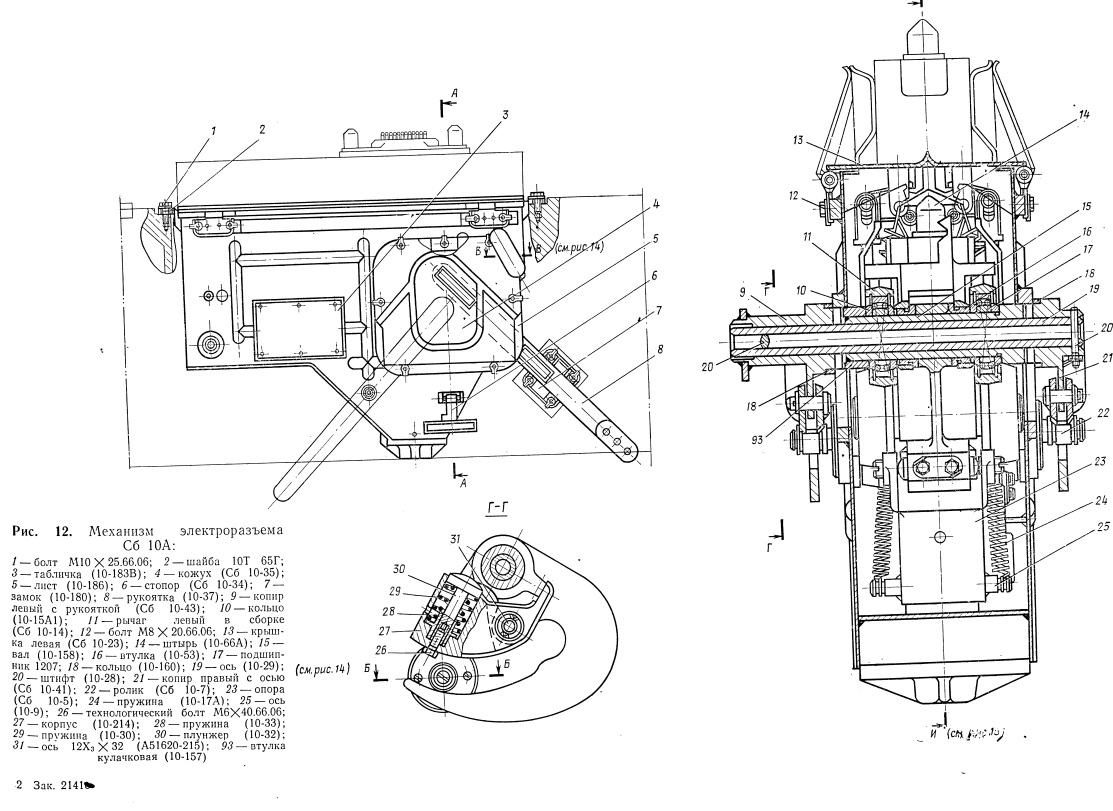

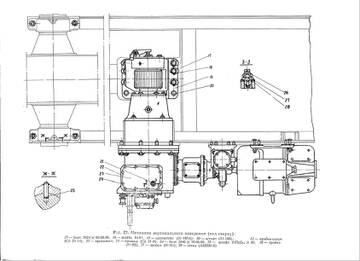

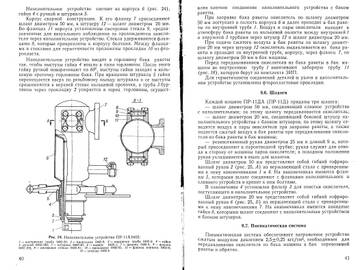

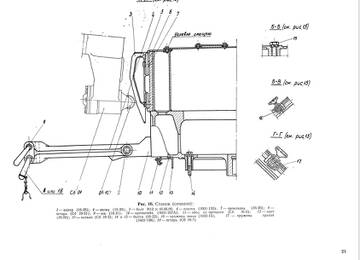

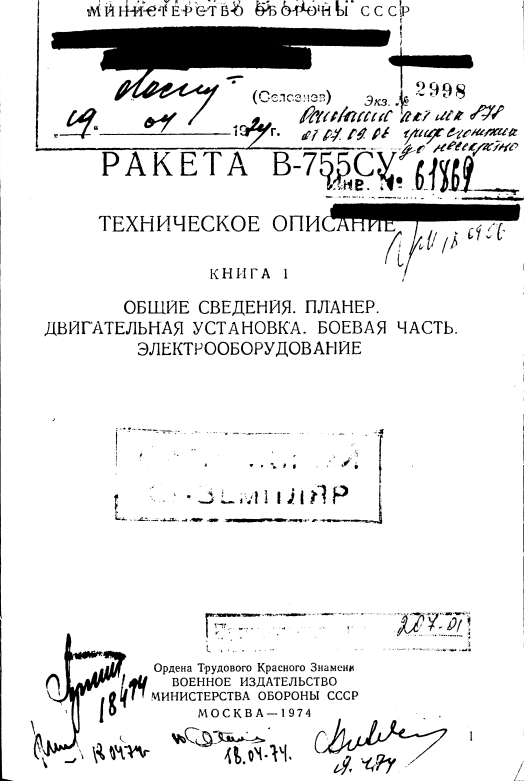

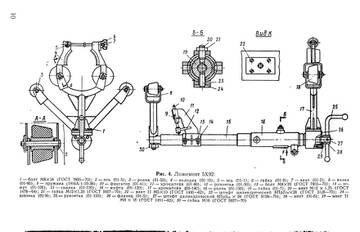

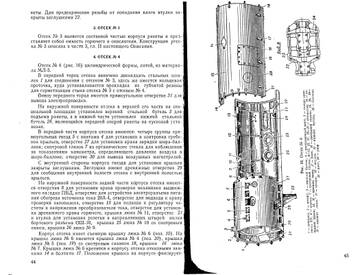

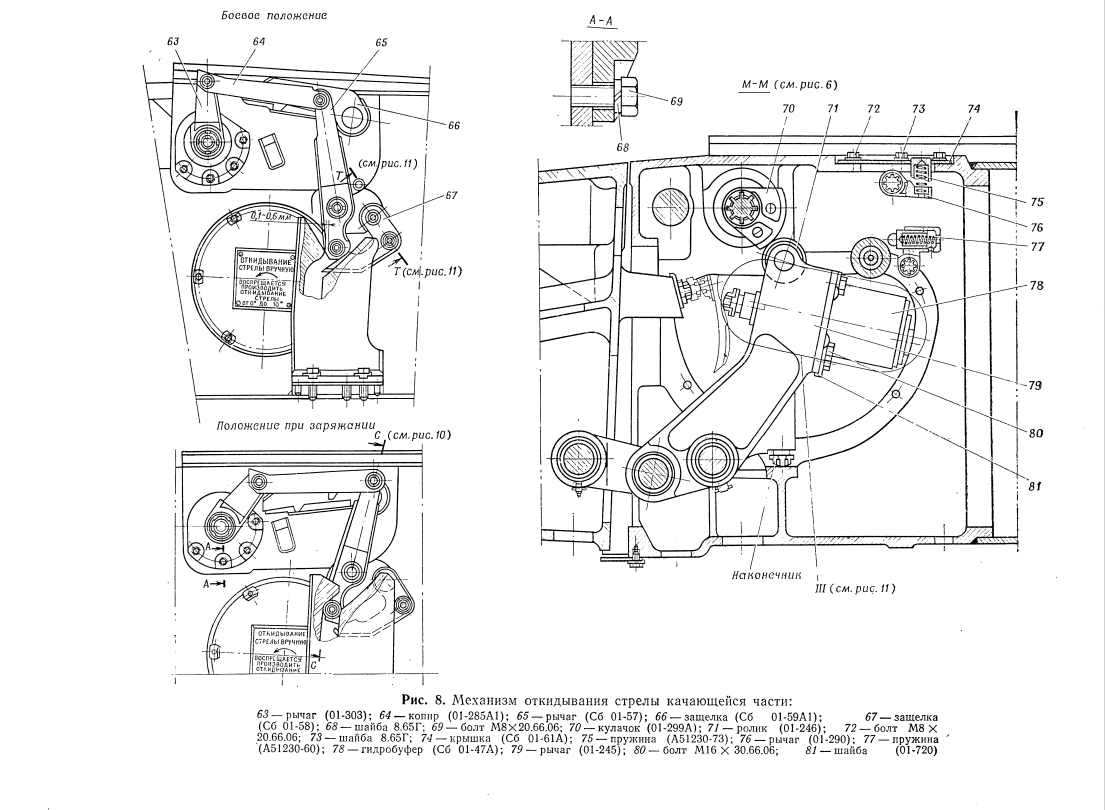

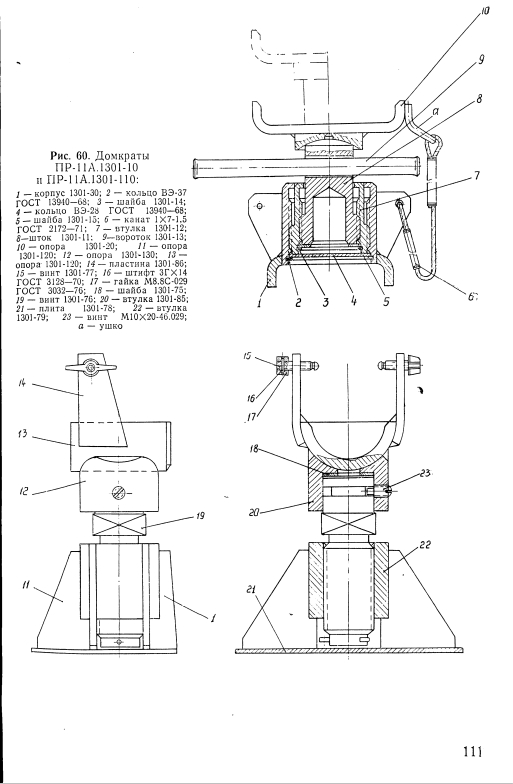

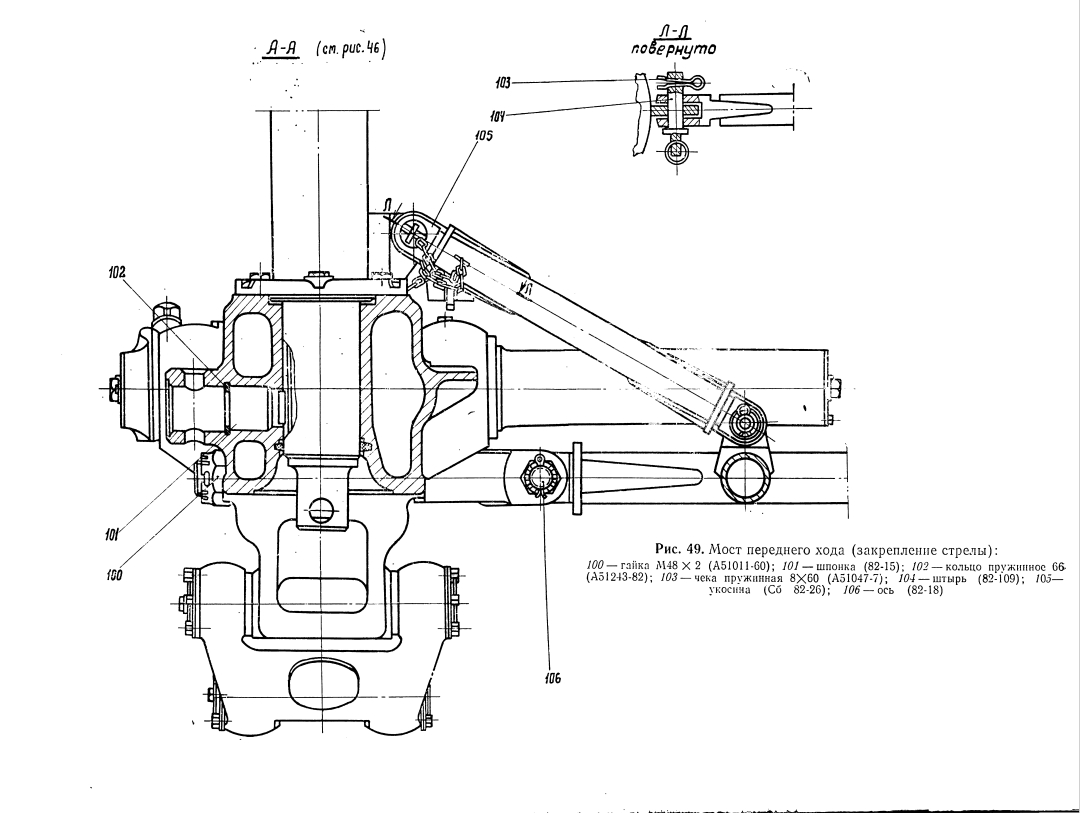

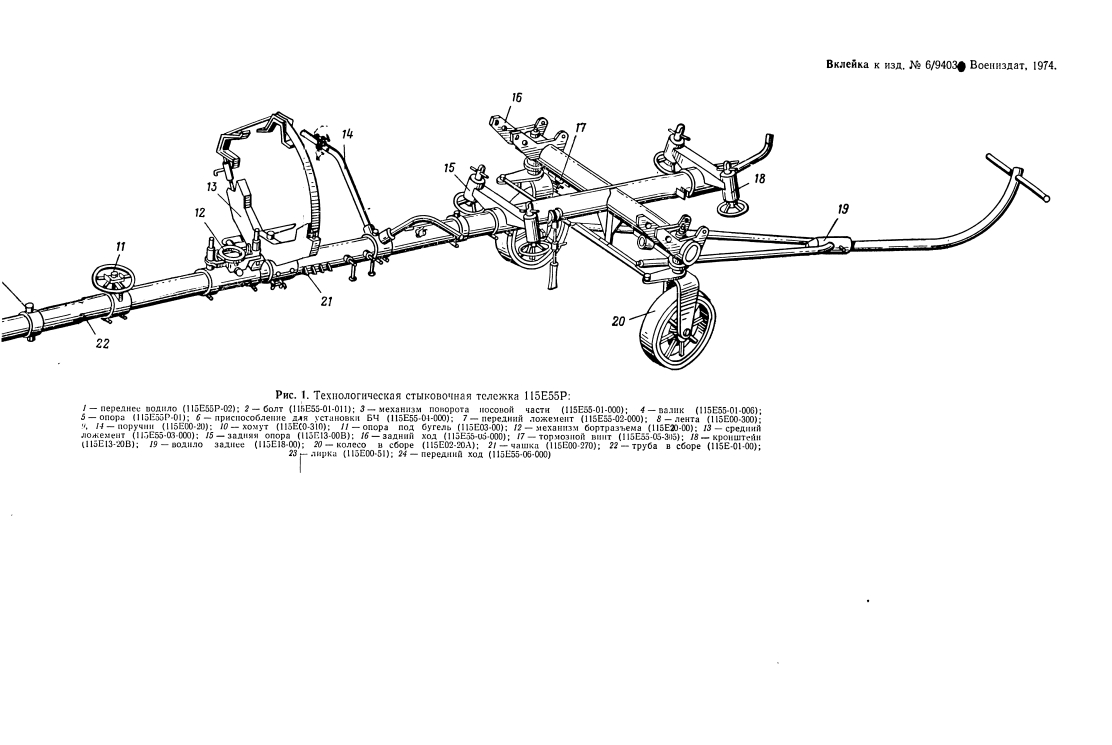

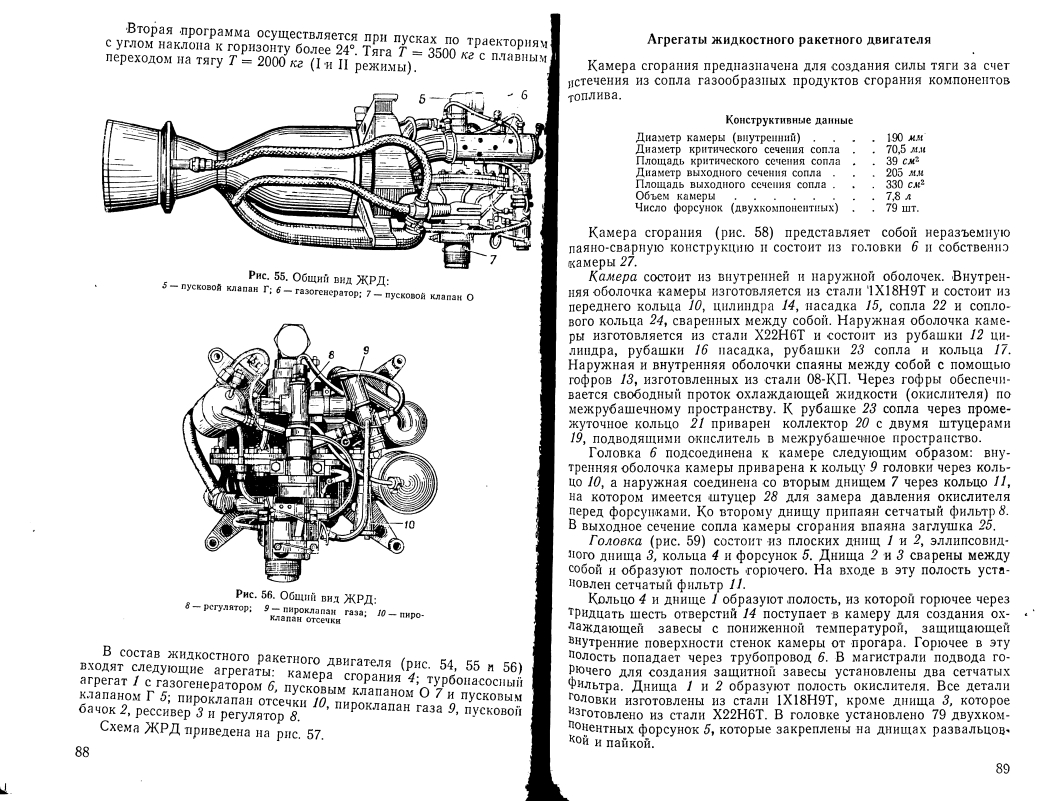

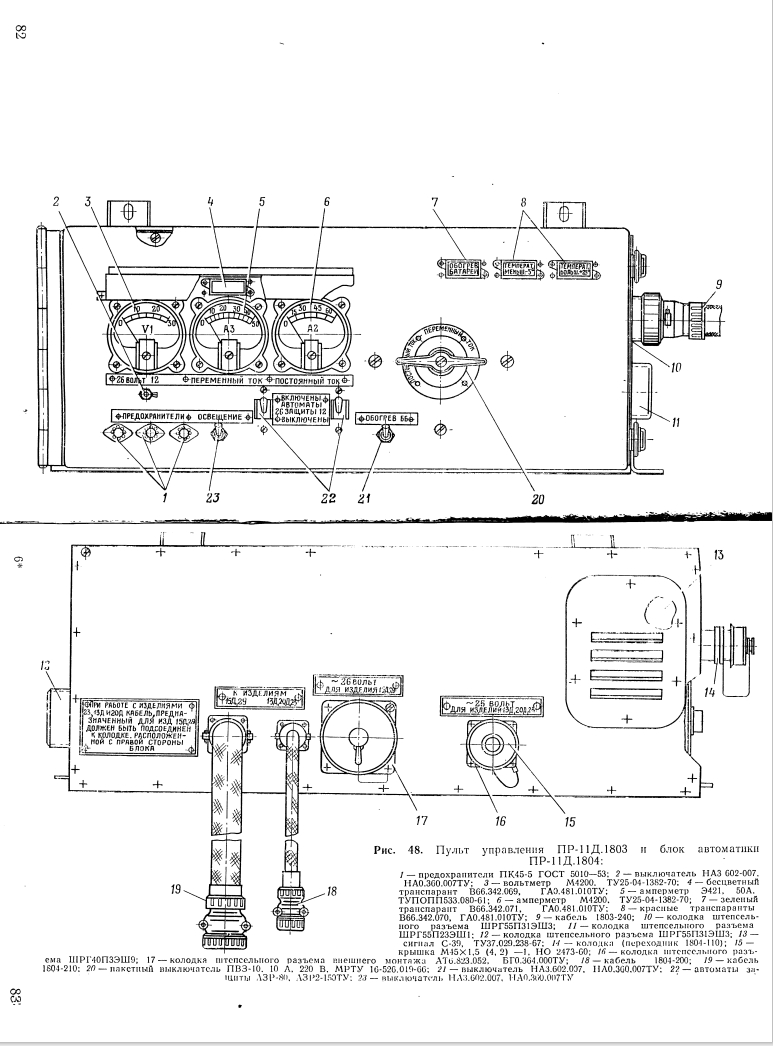

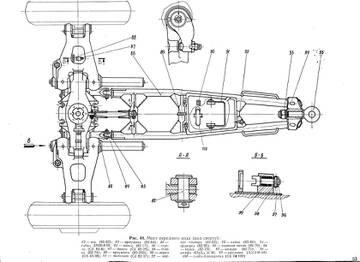

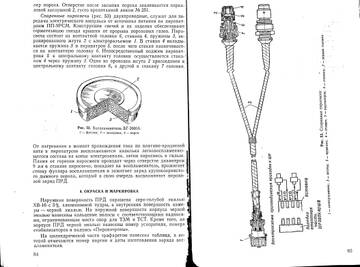

По комплектации С-75 гораздо богаче С-25, но начнем также с ракеты и ПУ из музея войск ПВО, что в мкр. Заря г.Балашиха. На ракету здесь стоит обратить внимание, в отличие от С-25. Это скорее всего первая модификация (комплекс "Двина"), от поздних модификаций имеет отличия. К сожалению по-поводу музейной реставрационной покраски мы уже говорили, здесь аналогично, поэтому на окраску в т.ч. ПУ  не обращайте внимание, она не соответствует реальной. На ПУ имеется шильдик, где написано, что с этой ПУ был сбит U-2 Пауэрса. Насколько это верно не подтвердить, не опровергнуть не могу. Факт что ПУ тоже одной из ранних модификаций и в этом ее ценность. Теперь подробности:(к сожалению возникла проблема с загрузкой файлов. Попробую попозже, может быть интернет освободится.)

http://s3.uploads.ru/t/fNC1e.jpg   http://s6.uploads.ru/t/NZcXL.jpg

http://s6.uploads.ru/t/IpUho.jpg   http://s6.uploads.ru/t/h0eQg.jpg

http://s7.uploads.ru/t/MYZwT.jpg   http://s6.uploads.ru/t/cgWyX.jpg

http://s3.uploads.ru/t/5qncQ.jpg   http://s6.uploads.ru/t/cgWyX.jpg

http://s3.uploads.ru/t/5qncQ.jpg   http://s7.uploads.ru/t/9Wwso.jpg

http://s7.uploads.ru/t/wTdWR.jpg   http://s3.uploads.ru/t/M1dpw.jpg

http://s7.uploads.ru/t/dTrvs.jpg   http://s3.uploads.ru/t/jz1Ao.jpg

http://s6.uploads.ru/t/rAfak.jpg   http://s2.uploads.ru/t/zc60w.jpg

http://s7.uploads.ru/t/yXOwe.jpg   http://s3.uploads.ru/t/QRJkt.jpg

http://s3.uploads.ru/t/vnGzD.jpg   http://s6.uploads.ru/t/BkXOP.jpg

http://s6.uploads.ru/t/mxHb2.jpg   http://s6.uploads.ru/t/4LRbm.jpg

http://s6.uploads.ru/t/qL1tA.jpg   http://s7.uploads.ru/t/KZaYP.jpg

http://s7.uploads.ru/t/jcIMn.jpg   http://s3.uploads.ru/t/JZ7Wj.jpg

http://s6.uploads.ru/t/2ChAY.jpg   http://s3.uploads.ru/t/IFjpx.jpg

http://s2.uploads.ru/t/ME3F7.jpg   http://s2.uploads.ru/t/JfiFg.jpg

http://s6.uploads.ru/t/XDGqy.jpg   http://s6.uploads.ru/t/p9mAk.jpg

http://s3.uploads.ru/t/AzDCJ.jpg   http://s6.uploads.ru/t/8Bca1.jpg

http://s3.uploads.ru/t/ciGU9.jpg   http://s2.uploads.ru/t/H1fMY.jpg

http://s6.uploads.ru/t/S7GYp.jpg   http://s6.uploads.ru/t/8xmhH.jpg

http://s2.uploads.ru/t/oiW7s.jpg   http://s6.uploads.ru/t/1PJ3u.jpg

http://s3.uploads.ru/t/ChWDv.jpg   http://s3.uploads.ru/t/S5j4l.jpg

http://s3.uploads.ru/t/LHFro.jpg   http://s7.uploads.ru/t/9QeDV.jpg

http://s2.uploads.ru/t/dX2KJ.jpg   http://s7.uploads.ru/t/FgXYf.jpg

http://s6.uploads.ru/t/FvkHc.jpg   http://s3.uploads.ru/t/Lb9Gd.jpg

http://s6.uploads.ru/t/gZqYl.jpg   http://s7.uploads.ru/t/yp3fT.jpg

http://s2.uploads.ru/t/FVwJn.jpg   http://s3.uploads.ru/t/ed04f.jpg

http://s2.uploads.ru/t/YLTBP.jpg   http://s3.uploads.ru/t/fkyS4.jpg

http://s3.uploads.ru/t/mxcQ0.jpg   http://s3.uploads.ru/t/4Jxze.jpg

http://s7.uploads.ru/t/yHW6f.jpg   http://s7.uploads.ru/t/Lpguq.jpg

http://s7.uploads.ru/t/yxXS3.jpg   http://s2.uploads.ru/t/ZRjFX.jpg

http://s2.uploads.ru/t/39mVo.jpg   http://s3.uploads.ru/t/RQhPt.jpg

http://s2.uploads.ru/t/fXx3N.jpg   http://s2.uploads.ru/t/SB6w3.jpg

http://s2.uploads.ru/t/eahb9.jpg   http://s3.uploads.ru/t/mIYKF.jpg

http://s3.uploads.ru/t/0gSVb.jpg   http://s2.uploads.ru/t/4J2IM.jpg

http://s7.uploads.ru/t/NiWEH.jpg   http://s6.uploads.ru/t/4x9oX.jpg

http://s2.uploads.ru/t/v7X4u.jpg   http://s6.uploads.ru/t/37IGe.jpg

http://s3.uploads.ru/t/gk15M.jpg   http://s6.uploads.ru/t/37IGe.jpg

http://s3.uploads.ru/t/gk15M.jpg   http://s7.uploads.ru/t/vFyGQ.jpg

http://s6.uploads.ru/t/sMehg.jpg   http://s3.uploads.ru/t/sTd3l.jpg

http://s3.uploads.ru/t/Sr25B.jpg   http://s3.uploads.ru/t/aHnzR.jpg

http://s3.uploads.ru/t/Km7ET.jpg   http://s7.uploads.ru/t/syO0K.jpg

http://s3.uploads.ru/t/mBPiQ.jpg   http://s6.uploads.ru/t/BcVFl.jpg

http://s6.uploads.ru/t/SgP3t.jpg   http://s3.uploads.ru/t/l8axH.jpg

http://s3.uploads.ru/t/OYAvg.jpg   http://s7.uploads.ru/t/8WphF.jpg

Отредактировано poa54 (Понедельник, 26 октября, 2015г. 05:31:43)

0

2

Отлично, наконец-то мой любимый комплекс "вылез". :cool:
А в чём отличия раннего от позднего, подскажите, надеюсь, Олег Анатольевич. :hobo:

0

3

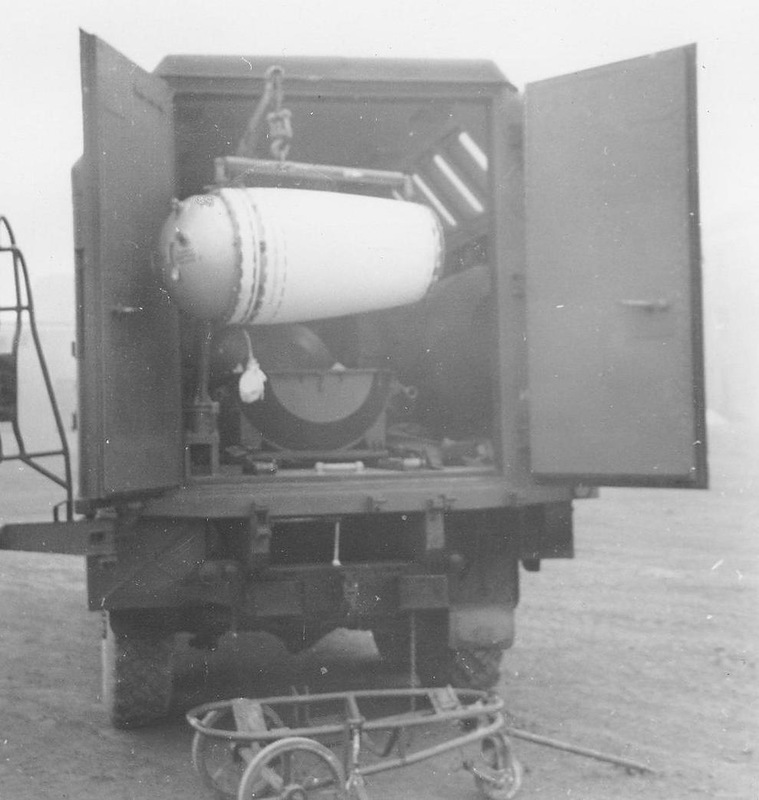

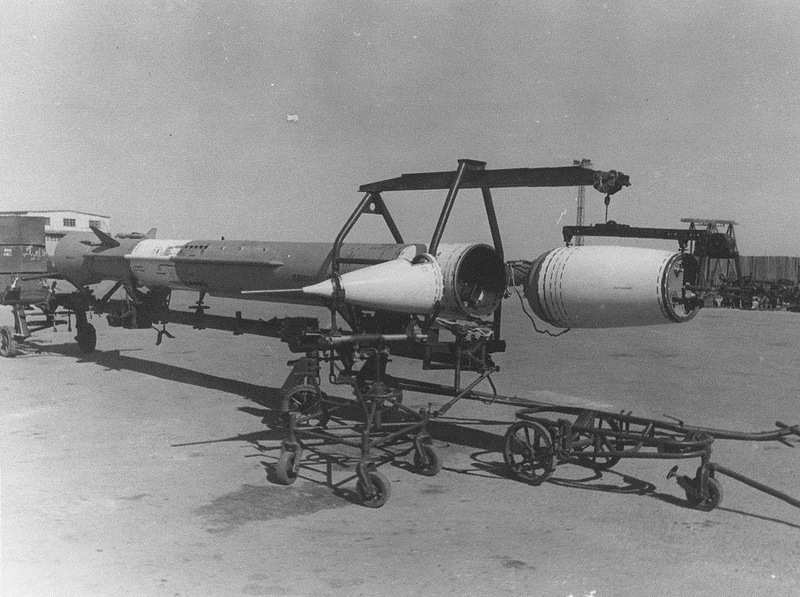

Продолжаем. Сегодня опять ракеты и ПУ. Но настоящие, не тронутые руками реставраторов. Первая из них установлена у трассы на въезде в г. Екатеринбург, вторая в Техническом музее в г.Тольятти. Ракеты более поздней модификации, как и ПУ. Отличия на фото.  На фото из музея видны подкатные ходы. К сожалению подробно не отснял. Их более, менее видно на фото ПУ ракет-мишеней С-25. Еще пара фото, когда дойдем до ракет -мишеней С-75.  Два варианта окраски ракет, реально их было больше, но остальные известно где искать. Извиняюсь за качество фото первой ракеты - оцифровка пленки.

http://s2.uploads.ru/t/dQ79K.jpg   http://s6.uploads.ru/t/3S6do.jpg

http://s2.uploads.ru/t/nF63U.jpg   http://s3.uploads.ru/t/bVE6l.jpg

http://s7.uploads.ru/t/0EBl3.jpg   http://s6.uploads.ru/t/ZJXM9.jpg

http://s6.uploads.ru/t/ViZpC.jpg   http://s6.uploads.ru/t/mkOsi.jpg

http://s6.uploads.ru/t/YpyJ1.jpg   http://s6.uploads.ru/t/eNlfV.jpg

http://s7.uploads.ru/t/CsVOF.jpg   http://s3.uploads.ru/t/yPDzK.jpg

http://s3.uploads.ru/t/Da04Z.jpg   http://s2.uploads.ru/t/zgbWj.jpg

http://s6.uploads.ru/t/1N0XS.jpg   http://s7.uploads.ru/t/RdbOH.jpg

http://s3.uploads.ru/t/OB31x.jpg   http://s3.uploads.ru/t/RAla5.jpg

http://s7.uploads.ru/t/c4IOo.jpg   http://s6.uploads.ru/t/YC1vK.jpg

http://s3.uploads.ru/t/dDfeF.jpg   http://s6.uploads.ru/t/AkF0Q.jpg

http://s6.uploads.ru/t/XsVOz.jpg   http://s3.uploads.ru/t/pgIfm.jpg

http://s3.uploads.ru/t/IUYkn.jpg   http://s7.uploads.ru/t/5lLe6.jpg

http://s7.uploads.ru/t/smZG6.jpg

0

4

Продолжаем тему. Сегодня станция наведения ракет СНР-75, вернее один из элементов - кабина ПВ (антенный пост). Еще один (после ПУ с ракетой) характерный элемент С-75. Ч.1.

http://s2.uploads.ru/t/nKWa2.jpg   http://s3.uploads.ru/t/or05p.jpg

http://s2.uploads.ru/t/ALMyi.jpg   http://s6.uploads.ru/t/Rlpqf.jpg

http://s3.uploads.ru/t/VJdrl.jpg   http://s2.uploads.ru/t/l1fqh.jpg

http://s2.uploads.ru/t/LYBh1.jpg   http://s3.uploads.ru/t/3yN6D.jpg

http://s6.uploads.ru/t/Z1wz9.jpg   http://s6.uploads.ru/t/e7sa9.jpg

http://s6.uploads.ru/t/k9xO0.jpg   http://s6.uploads.ru/t/2eQzJ.jpg

http://s2.uploads.ru/t/3XlUC.jpg   http://s7.uploads.ru/t/qmivu.jpg

http://s7.uploads.ru/t/bfStw.jpg   http://s2.uploads.ru/t/woJYn.jpg

http://s6.uploads.ru/t/ZTyFE.jpg   http://s6.uploads.ru/t/cpGPU.jpg

http://s7.uploads.ru/t/aIi8W.jpg   http://s3.uploads.ru/t/vfaQq.jpg

http://s3.uploads.ru/t/dIRqo.jpg   http://s3.uploads.ru/t/HrYt9.jpg

http://s6.uploads.ru/t/x52aZ.jpg   http://s6.uploads.ru/t/oRtZj.jpg

http://s2.uploads.ru/t/5qGBj.jpg   http://s6.uploads.ru/t/xydhD.jpg

http://s3.uploads.ru/t/Dv6LQ.jpg   http://s7.uploads.ru/t/wKx0Q.jpg

http://s2.uploads.ru/t/LTeYM.jpg   http://s2.uploads.ru/t/q2BgX.jpg

http://s6.uploads.ru/t/S4kuA.jpg   http://s6.uploads.ru/t/o8UBj.jpg

http://s2.uploads.ru/t/aEjX4.jpg   http://s6.uploads.ru/t/ks8VS.jpg

http://s7.uploads.ru/t/DsfQu.jpg   http://s2.uploads.ru/t/SxBml.jpg

http://s6.uploads.ru/t/gdCRJ.jpg   http://s2.uploads.ru/t/Sq3ZI.jpg

http://s6.uploads.ru/t/b7UCF.jpg   http://s2.uploads.ru/t/1t3lL.jpg

http://s3.uploads.ru/t/3GVgC.jpg   http://s7.uploads.ru/t/4ZYoh.jpg

http://s2.uploads.ru/t/naWx2.jpg   http://s7.uploads.ru/t/8THQb.jpg

http://s2.uploads.ru/t/gTcYN.jpg   http://s6.uploads.ru/t/UjVL9.jpg

http://s2.uploads.ru/t/cEmiJ.jpg   http://s6.uploads.ru/t/XhNnx.jpg

http://s2.uploads.ru/t/qVm1H.jpg   http://s3.uploads.ru/t/heCRQ.jpg

http://s6.uploads.ru/t/jxJD3.jpg   http://s7.uploads.ru/t/EILfC.jpg

http://s2.uploads.ru/t/QSuml.jpg   http://s6.uploads.ru/t/QB04d.jpg

http://s6.uploads.ru/t/NF1O2.jpg   http://s7.uploads.ru/t/xU0Rg.jpg

http://s7.uploads.ru/t/AnG16.jpg   http://s3.uploads.ru/t/Yb3iw.jpg

http://s6.uploads.ru/t/Smhzw.jpg   http://s7.uploads.ru/t/5y4Q0.jpg

http://s7.uploads.ru/t/DyPbS.jpg   http://s6.uploads.ru/t/uMwrO.jpg

http://s6.uploads.ru/t/XAfSl.jpg   http://s7.uploads.ru/t/2qixo.jpg

http://s7.uploads.ru/t/AwkS2.jpg   http://s2.uploads.ru/t/h34bu.jpg

http://s7.uploads.ru/t/xsmbO.jpg   http://s6.uploads.ru/t/0IH6F.jpg

http://s3.uploads.ru/t/bzLQ5.jpg   http://s3.uploads.ru/t/1zYhs.jpg

http://s6.uploads.ru/t/ZJ0i7.jpg   http://s2.uploads.ru/t/ALNl8.jpg

http://s6.uploads.ru/t/cSwbZ.jpg   http://s6.uploads.ru/t/evAPw.jpg

http://s6.uploads.ru/t/Eo12V.jpg   http://s6.uploads.ru/t/RXaFz.jpg

http://s7.uploads.ru/t/BGZ9n.jpg   http://s6.uploads.ru/t/OguRp.jpg

http://s7.uploads.ru/t/lP3Lb.jpg   http://s6.uploads.ru/t/5qFNu.jpg

http://s7.uploads.ru/t/6OzNJ.jpg   http://s2.uploads.ru/t/qSW9e.jpg

http://s3.uploads.ru/t/6PfZ8.jpg   http://s6.uploads.ru/t/zdxtg.jpg

http://s6.uploads.ru/t/vorTP.jpg   http://s2.uploads.ru/t/m2AYg.jpg

http://s7.uploads.ru/t/Sh2u5.jpg   http://s3.uploads.ru/t/mfI1W.jpg

0

5

Попробую немного добавить в тему, зная "нежелание" многих трудящихся :D заглядывать в книжки и копаться в архивных фото. Немного по Въетнаму из этой вот книжки:
http://s3.uploads.ru/t/R847M.jpg

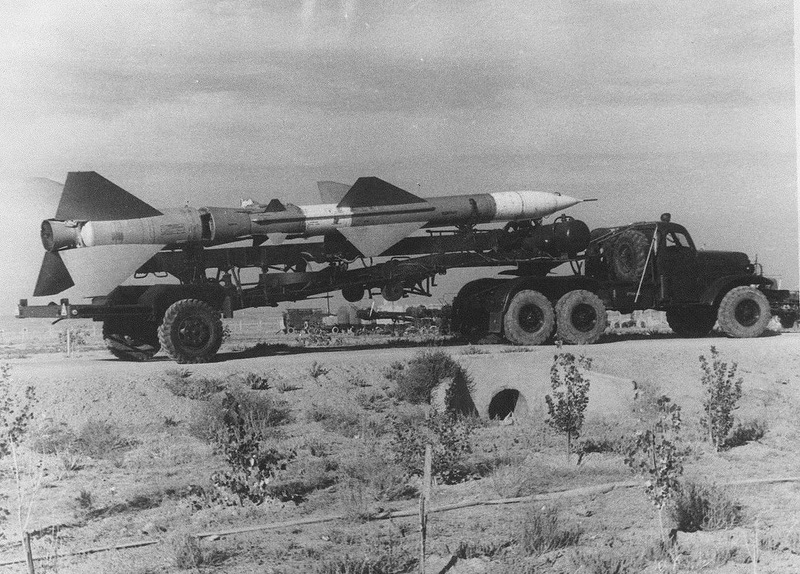

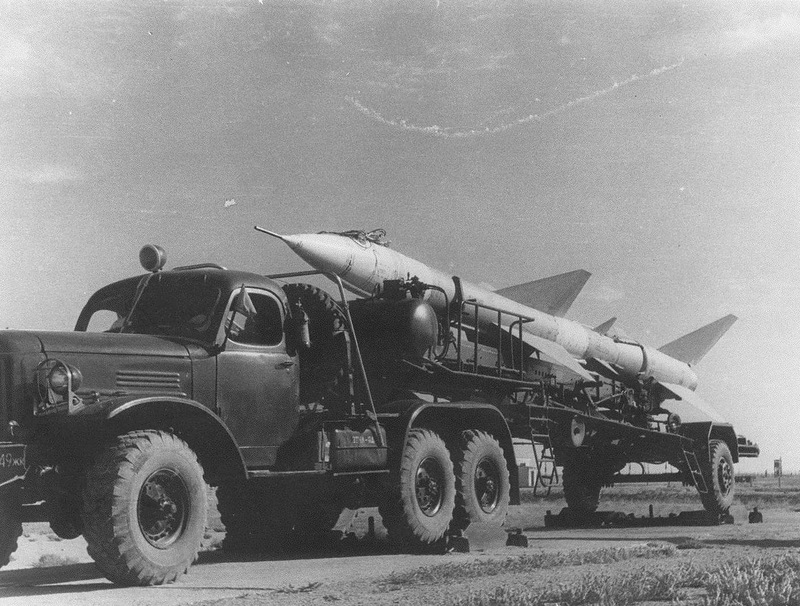

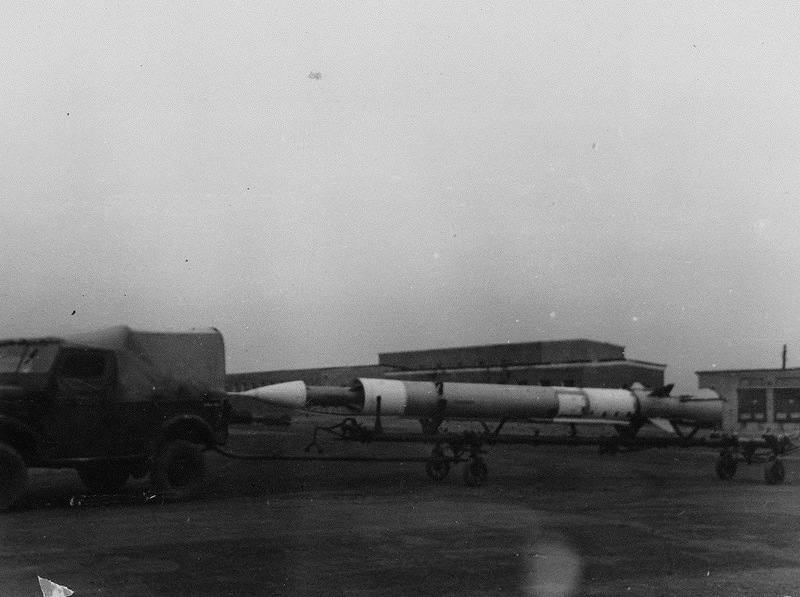

На марше. Пишут, что использовались151-е и 157-е ЗИЛы:
http://s2.uploads.ru/t/DniQH.jpg   http://s3.uploads.ru/t/MuDyQ.jpg

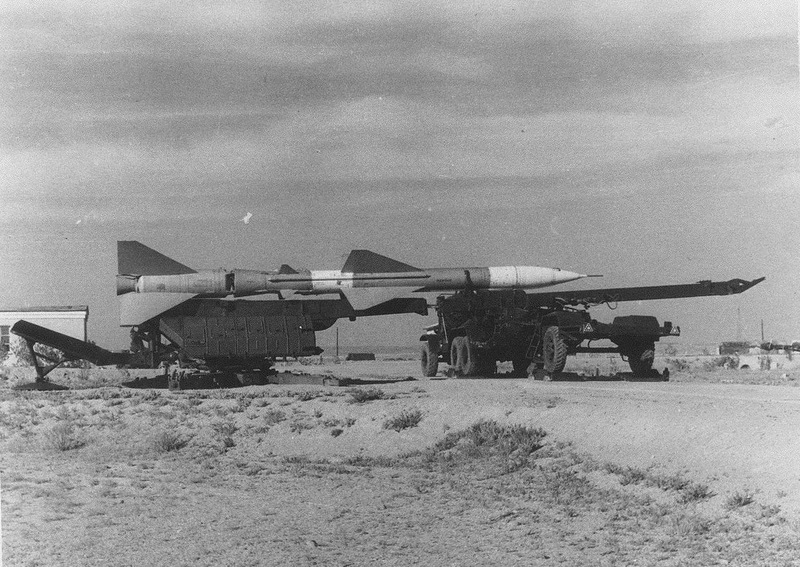

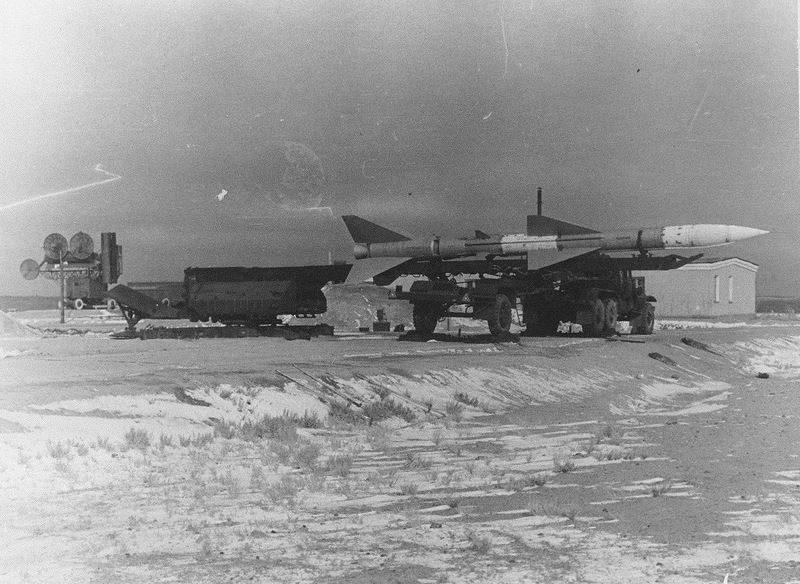

На стартовых позициях:
http://s3.uploads.ru/t/MTbkw.jpg   http://s6.uploads.ru/t/W1fQM.jpg

http://s6.uploads.ru/t/wQxjt.jpg   http://s6.uploads.ru/t/W3t9b.jpg

http://s6.uploads.ru/t/rqC8f.jpg   http://s2.uploads.ru/t/aFPEp.jpg

http://s2.uploads.ru/t/bUefM.jpg   http://s6.uploads.ru/t/9ASOk.jpg

Фото позиций с борта RF-101:
http://s7.uploads.ru/t/e0pXQ.jpg   http://s2.uploads.ru/t/tSINV.jpg

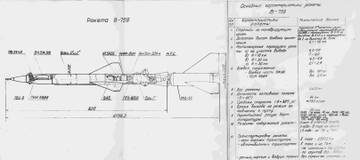

Немного ТТД:
http://s7.uploads.ru/t/A3UlP.jpg

http://s3.uploads.ru/t/ke6ZS.jpg   http://s3.uploads.ru/t/LTilH.jpg

Другой ракурс:
http://s6.uploads.ru/t/Ewbtm.jpg

http://s2.uploads.ru/t/xlcWg.jpg   http://s7.uploads.ru/t/fjJPR.jpg

Пост управления:
http://s2.uploads.ru/t/1Fesu.jpg

http://s6.uploads.ru/t/kiJbo.jpg   http://s6.uploads.ru/t/VA8BZ.jpg

Пуск:           http://s3.uploads.ru/t/PIB9Y.jpg

И в Египте:   http://s6.uploads.ru/t/V1Inw.jpg

0

6

Продолжаем тему. Кабина ПВ, ч.2. К сожалению говорить о полной комплектности кабины не приходиться. Отсутствует множество волноводов, про кабели я вообще молчу. В интернете кое-что еще можно найти. Эта кабина относится к поздней модификации комплекса. Если брать войну во Вьетнаме, то кабины отличались в основном антеннами, сами кабины и артиллерийские повозки КЗУ-16, на которых были установлены кабины, у всех модификаций были практически идентичны.

http://s6.uploads.ru/t/qoAwO.jpg   http://s7.uploads.ru/t/I98FK.jpg

http://s7.uploads.ru/t/sfDeA.jpg   http://s6.uploads.ru/t/oc4uY.jpg

http://s7.uploads.ru/t/pV80m.jpg   http://s2.uploads.ru/t/tEp29.jpg

http://s3.uploads.ru/t/fNKEz.jpg   http://s3.uploads.ru/t/9kFXy.jpg

http://s7.uploads.ru/t/OdDtL.jpg   http://s2.uploads.ru/t/i2kEq.jpg

http://s3.uploads.ru/t/qREZ4.jpg   http://s3.uploads.ru/t/sFVdY.jpg

http://s7.uploads.ru/t/x8qfl.jpg   http://s6.uploads.ru/t/am0u4.jpg

http://s6.uploads.ru/t/KYUTq.jpg   http://s6.uploads.ru/t/rin9V.jpg

http://s7.uploads.ru/t/IcYpA.jpg   http://s3.uploads.ru/t/s4rWT.jpg

http://s3.uploads.ru/t/Omejy.jpg   http://s2.uploads.ru/t/Ng8aP.jpg

http://s3.uploads.ru/t/yfREe.jpg   http://s6.uploads.ru/t/HIViy.jpg

http://s2.uploads.ru/t/8ue3O.jpg   http://s6.uploads.ru/t/8lFU6.jpg

http://s2.uploads.ru/t/RaxTE.jpg   http://s7.uploads.ru/t/X3QbF.jpg

http://s7.uploads.ru/t/nbWVm.jpg   http://s7.uploads.ru/t/yi69G.jpg

http://s2.uploads.ru/t/vuygY.jpg   http://s3.uploads.ru/t/q3Mbs.jpg

http://s3.uploads.ru/t/TsfW3.jpg   http://s2.uploads.ru/t/SCtnr.jpg

http://s6.uploads.ru/t/wciD2.jpg   http://s3.uploads.ru/t/A28zD.jpg

http://s3.uploads.ru/t/dzV2x.jpg   http://s6.uploads.ru/t/y5VTt.jpg

http://s7.uploads.ru/t/pHW9I.jpg   http://s2.uploads.ru/t/7ljxe.jpg

http://s3.uploads.ru/t/InpZL.jpg   http://s7.uploads.ru/t/U58Pz.jpg

http://s3.uploads.ru/t/HupF9.jpg   http://s3.uploads.ru/t/cRJIU.jpg

http://s7.uploads.ru/t/vmGhN.jpg   http://s2.uploads.ru/t/yTE10.jpg

http://s7.uploads.ru/t/jBi3c.jpg   http://s2.uploads.ru/t/OiXDl.jpg

http://s3.uploads.ru/t/MSFY5.jpg   http://s2.uploads.ru/t/kEH9d.jpg

http://s7.uploads.ru/t/JaKYC.jpg   http://s6.uploads.ru/t/4lRmV.jpg

http://s3.uploads.ru/t/p1wAy.jpg   http://s7.uploads.ru/t/zNZHh.jpg

http://s3.uploads.ru/t/tblxS.jpg   http://s7.uploads.ru/t/H4l5k.jpg

http://s2.uploads.ru/t/H0VPl.jpg   http://s3.uploads.ru/t/FKDU0.jpg

http://s7.uploads.ru/t/9ZDyM.jpg   http://s7.uploads.ru/t/5jczE.jpg

http://s3.uploads.ru/t/7DzqR.jpg   http://s2.uploads.ru/t/0RkbT.jpg

http://s3.uploads.ru/t/vea1N.jpg   http://s6.uploads.ru/t/vuQ87.jpg

http://s6.uploads.ru/t/vzWmL.jpg   http://s7.uploads.ru/t/QpOfe.jpg

http://s3.uploads.ru/t/CpZ5w.jpg   http://s2.uploads.ru/t/Ne65k.jpg

http://s7.uploads.ru/t/STrAi.jpg   http://s6.uploads.ru/t/BMG3L.jpg

http://s3.uploads.ru/t/N6ET7.jpg   http://s2.uploads.ru/t/KTC5L.jpg

http://s3.uploads.ru/t/7qG1K.jpg

0

7

В продолжение темы С-75. Необходимым элементом комплекса является ТЗМ ПР-11, представляющая собой специальный полуприцеп, буксируемый седельным тягачем на базе: ЗиЛ-151, ЗиЛ-157, ЗиЛ-131. Очень здорово смотрится модель в такой связке с ракетой. Пожалуй даже интереснее нежели ракета на ПУ. К сожалению подробно отснять ТЗМ не довелось, но пару снимков представляю. Один из них на полигоне Телемба- натуральные ТЗМ и один в музее Задорожного в Подмосковье, но ТЗМ уже подвергнутая реставрации. Кстати на одном из сайтов моделистов эта ТЗМка выложена подробно.

http://s3.uploads.ru/t/pAjQ4.jpg   http://s3.uploads.ru/t/T459Z.jpg

В комплект поздних модификаций комплекса входил радиодальномер. Его снимок также сделан на Телембе.

                                             http://s2.uploads.ru/t/Vclkq.jpg

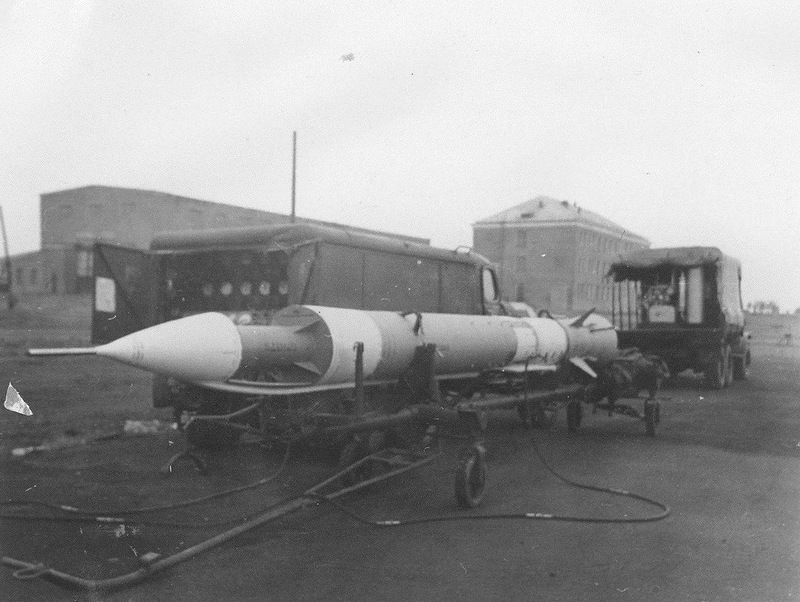

Далее к ракетам-мишеням С-75. Местность вам уже знакомая, родное Забайкалье, полигон Телемба, позиции пуска ракет-мишеней. С ракетами-мишенями С-75 было намного проще. Для их пусков применялось все штатное оборудование. Переделка боевых ракет в мишени производилась силами обслуживающего персонала, чуть-ли не "на коленке". На крайней фотографии стрелка показывает как стопорили РП обыкновенными дюралевыми уголками.

http://s6.uploads.ru/t/xs2ZG.jpg   http://s3.uploads.ru/t/8lSHo.jpg

http://s6.uploads.ru/t/ZMUzD.jpg   http://s2.uploads.ru/t/b2Pzi.jpg

http://s3.uploads.ru/t/I2L0i.jpg   http://s2.uploads.ru/t/4t2rg.jpg

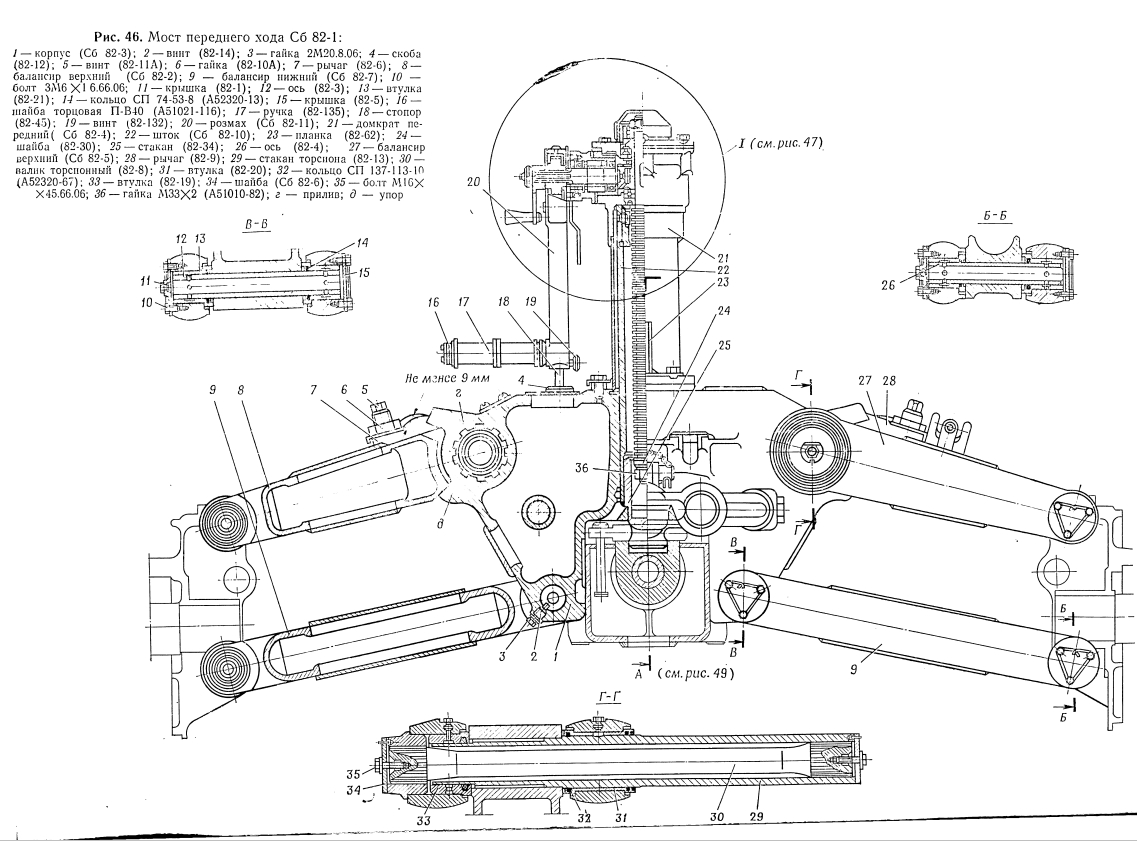

Ну и последнее - подкатные ходы, на которых транспортировались ПУ.

http://s6.uploads.ru/t/BZk0a.jpg   http://s6.uploads.ru/t/ToItq.jpg

Вот вроде бы и все, что пока имею. Если что-то найду, еще добавлю. Может быть у кого-то найдется эксклюзив: фото от деда, от отца, милости прошу.

0

8

poa54 написал(а):

Очень здорово смотрится модель в такой связке с ракетой. Пожалуй даже интереснее нежели ракета на ПУ.

Верное замечание, Олег Анатольевич! :cool:
Вот и я хочу в свою коллекцию именно этот комплекс - один с камуфлированной ракетой на ПУ, второй в транспортном варианте со "ступой", скорее всего египетский. Но пока есть плохонькая модель из смолы на ПУ, ТЗМ нету. :(

0

9

Bertych написал(а):

... второй в транспортном варианте со "ступой", скорее всего египетский.


   Я в деле :D  Сам такой же хочу.

0

10

На прошлой неделе посетил Ярославль. Отснял ТЗМ С-75 в музее Боевой славы. Ч.1:

http://s7.uploads.ru/t/ZdSpz.jpg   http://sg.uploads.ru/t/zOVw6.jpg

http://s3.uploads.ru/t/TFjU0.jpg   http://se.uploads.ru/t/EdF3k.jpg

http://s2.uploads.ru/t/eLoRs.jpg   http://sd.uploads.ru/t/glCvQ.jpg

http://s2.uploads.ru/t/dkHqK.jpg   http://s7.uploads.ru/t/eIODs.jpg

http://se.uploads.ru/t/r5AHV.jpg   http://s8.uploads.ru/t/QYoCX.jpg

http://s1.uploads.ru/t/YvyKh.jpg   http://s9.uploads.ru/t/0PTal.jpg

http://sh.uploads.ru/t/VdSpl.jpg   http://s5.uploads.ru/t/9zsGT.jpg

http://sa.uploads.ru/t/7vofw.jpg   http://se.uploads.ru/t/Qtbgu.jpg

http://s6.uploads.ru/t/510Um.jpg   http://s5.uploads.ru/t/xb98L.jpg

http://sd.uploads.ru/t/uD5KY.jpg   http://sh.uploads.ru/t/Nf6gE.jpg

http://s3.uploads.ru/t/W6Bty.jpg   http://s2.uploads.ru/t/ZSOhP.jpg

http://s6.uploads.ru/t/R43te.jpg   http://s7.uploads.ru/t/xPlWU.jpg

http://sd.uploads.ru/t/UScMH.jpg   http://s3.uploads.ru/t/zULow.jpg

http://s2.uploads.ru/t/qQUkS.jpg   http://s7.uploads.ru/t/DVRca.jpg

http://s8.uploads.ru/t/V7tAc.jpg   http://s4.uploads.ru/t/wkam6.jpg

http://sd.uploads.ru/t/APYUn.jpg   http://s4.uploads.ru/t/9erho.jpg

http://s3.uploads.ru/t/esVPS.jpg   http://s3.uploads.ru/t/sec8m.jpg

http://s3.uploads.ru/t/Fdef3.jpg   http://s0.uploads.ru/t/5fXmF.jpg

http://s2.uploads.ru/t/N8Z5n.jpg   http://sg.uploads.ru/t/OFyHe.jpg

http://s0.uploads.ru/t/PZwgL.jpg   http://sd.uploads.ru/t/Bq5Tz.jpg

http://s5.uploads.ru/t/L28x7.jpg   http://s8.uploads.ru/t/dyMeR.jpg

http://sa.uploads.ru/t/Qq7Uw.jpg   http://s5.uploads.ru/t/iYHFm.jpg

http://se.uploads.ru/t/Yu817.jpg   http://sd.uploads.ru/t/v2VjJ.jpg

http://sg.uploads.ru/t/iu25E.jpg   http://sa.uploads.ru/t/Tc8zd.jpg

http://sd.uploads.ru/t/uNz6b.jpg   http://sh.uploads.ru/t/qEGcj.jpg

http://s8.uploads.ru/t/hSwkN.jpg   http://sa.uploads.ru/t/WJMma.jpg

http://s4.uploads.ru/t/fdEBb.jpg   http://se.uploads.ru/t/nGKyW.jpg

http://s6.uploads.ru/t/Zjgsc.jpg   http://sg.uploads.ru/t/xq6Rh.jpg

http://s9.uploads.ru/t/7K3Uv.jpg   http://s4.uploads.ru/t/7cgMn.jpg

http://s4.uploads.ru/t/5vKaO.jpg   http://sg.uploads.ru/t/JdTBS.jpg

http://sh.uploads.ru/t/XOQ4T.jpg   http://s7.uploads.ru/t/aXgnW.jpg

http://sf.uploads.ru/t/7OjlZ.jpg   http://sh.uploads.ru/t/Orfse.jpg

http://sg.uploads.ru/t/3BzOk.jpg   http://s6.uploads.ru/t/wVRvU.jpg

http://s5.uploads.ru/t/7yl6b.jpg   http://sf.uploads.ru/t/1vbIa.jpg

http://s3.uploads.ru/t/pugXk.jpg   http://se.uploads.ru/t/xjNqf.jpg

http://s1.uploads.ru/t/8Y7Xb.jpg   http://sg.uploads.ru/t/uzZt0.jpg

http://se.uploads.ru/t/Gkyd7.jpg   http://s4.uploads.ru/t/7Uosp.jpg

http://s5.uploads.ru/t/U1nB3.jpg   http://s9.uploads.ru/t/hx8VU.jpg

http://s8.uploads.ru/t/1cN5t.jpg

0

11

Красота !!! :cool: Шикарнейшая подборка фото получается, Олег Анатольевич.
Но за самодел пока браться не хочется, планы на ближайший год уже расписаны, остаётся уповать на китайцев - "Звезда" всё профукала со своими играми. :tomato:

0

12

Ч.2:

http://s0.uploads.ru/t/VDbto.jpg   http://s1.uploads.ru/t/CGnhR.jpg

http://s6.uploads.ru/t/sRnEQ.jpg   http://sh.uploads.ru/t/jeDJC.jpg

http://s0.uploads.ru/t/v21ba.jpg   http://sf.uploads.ru/t/idVZq.jpg

http://sh.uploads.ru/t/Oxhq0.jpg   http://sg.uploads.ru/t/sRP3d.jpg

http://s1.uploads.ru/t/claAp.jpg   http://s9.uploads.ru/t/WJODL.jpg

http://sf.uploads.ru/t/zgvML.jpg    http://sf.uploads.ru/t/bxJiO.jpg

http://sd.uploads.ru/t/g0xFL.jpg   http://s9.uploads.ru/t/NsYWd.jpg

http://s8.uploads.ru/t/EGQnS.jpg   http://s3.uploads.ru/t/I2OrK.jpg

http://sh.uploads.ru/t/naIJK.jpg   http://sg.uploads.ru/t/8ON9E.jpg

http://sd.uploads.ru/t/zU9TN.jpg   http://s7.uploads.ru/t/koYWu.jpg

http://sf.uploads.ru/t/7maMT.jpg   http://s3.uploads.ru/t/MuV0Z.jpg

http://s2.uploads.ru/t/f4da9.jpg   http://s6.uploads.ru/t/04vbU.jpg

http://sa.uploads.ru/t/xNvQT.jpg   http://s2.uploads.ru/t/CvMzi.jpg

http://sf.uploads.ru/t/QxTyq.jpg   http://s8.uploads.ru/t/I34Nd.jpg

http://sg.uploads.ru/t/n834B.jpg   http://s1.uploads.ru/t/uxcqf.jpg

http://s8.uploads.ru/t/tjUL2.jpg   http://s0.uploads.ru/t/IFTux.jpg

http://s6.uploads.ru/t/1NHkV.jpg   http://se.uploads.ru/t/GyaBK.jpg

http://s9.uploads.ru/t/oAZiX.jpg   http://s9.uploads.ru/t/QbI9h.jpg

http://s6.uploads.ru/t/qR7Ad.jpg   http://s9.uploads.ru/t/Woywe.jpg

0
