1/72 Троллейбус ЗиУ-9 самодел.

Сообщений 1 страница 25 из 25

1

Начну авто-WIP.  Есть у меня скромная идейка собрать коллекцию авто под лозунгом
"Легенды советских-российских дорог", там будут  автомобили,автобусы, троллейбусы в общем
колесная техника, которая тарахтела на дорогах нашей страны, планируется не только машины
отечественного производства, но и зарубежные авто, к примеру Икарус-250, а почему нет? Кстати говоря он
уже на стапелях :blush: , но это все потом, а пока ЗиУ-9.

    Традиционно начну с кузова/корпуса. Материал использую тамиевский полистирол толщиной 1мм.

    Первые элементы необходимые для сборки корпуса
http://sf.uploads.ru/t/SD9GJ.jpg

    Собран и загрунтован черновым (первым) слоем грунта. Грунт использую только автомобильный однокомпонентный
серого цвета, время на просушку  3-5 часов, в зависимости от нанесенного слоя.

http://sf.uploads.ru/t/t5Kf9.jpg   http://sf.uploads.ru/t/Pyxfq.jpg

http://sf.uploads.ru/t/sLpaX.jpg   http://sf.uploads.ru/t/VDzdF.jpg

http://sf.uploads.ru/t/h0uk2.jpg   http://sf.uploads.ru/t/RusnU.jpg

                                              http://sf.uploads.ru/t/wra0X.jpg

  Детали пола  и водительская перегородка в салоне.

http://sf.uploads.ru/t/F5Icq.jpg   http://sf.uploads.ru/t/rBvmo.jpg

http://sf.uploads.ru/t/4XAJl.jpg   http://sf.uploads.ru/t/i9JNQ.jpg

                                                  http://sf.uploads.ru/t/ivtyJ.jpg

  ...и примерка на сухую.

http://sf.uploads.ru/t/pr8ci.jpg   http://sf.uploads.ru/t/JilGq.jpg

         Попутно подобрал колеса от смоляной модели МаЗ-500, с классическим протектором. После копирования изменю
диски.

http://sf.uploads.ru/t/ioVOm.jpg   http://sf.uploads.ru/t/PwUvZ.jpg

0

2

Продолжим.

   Пора облагородить пол салона и салон в общем. На данный момент сделаны колесные арки со всеми уступами, ступени и установлена водительская перегородка.
На этом этапе использовал крышку от Доширака.

http://sf.uploads.ru/t/wHjTk.jpg   http://sf.uploads.ru/t/0ljrH.jpg

http://sf.uploads.ru/t/DEqcB.jpg   http://sf.uploads.ru/t/bnZ8x.jpg

http://sf.uploads.ru/t/lEfhg.jpg   http://sf.uploads.ru/t/Pni0V.jpg

http://sf.uploads.ru/t/Lqba1.jpg   http://sf.uploads.ru/t/rgUpX.jpg

0

3

Сделаны крышки приводов открывания/закрывания дверей. Дверцы на крышках-мембрана от банки кофе.

                                                    http://sf.uploads.ru/t/pChe7.jpg

http://sf.uploads.ru/t/czvwm.jpg   http://sf.uploads.ru/t/crujA.jpg

0

4

Вчера изобразил переднюю водительскую панель, сегодня все предыдущие наработанные элементы грунтанул
и к вечеру обработал, результат пока следующий.

http://sf.uploads.ru/t/kvcK5.jpg   http://sf.uploads.ru/t/8vym7.jpg

http://sf.uploads.ru/t/K5na3.jpg   http://sf.uploads.ru/t/ONZc5.jpg

http://sf.uploads.ru/t/GlgVu.jpg   http://sf.uploads.ru/t/uxwTA.jpg

http://sf.uploads.ru/t/zVHBi.jpg   http://sf.uploads.ru/t/uciOK.jpg

                                              http://sf.uploads.ru/t/V4eNa.jpg

   Ну и по традиции прикидка на сухую, что бы увидеть где какие недочеты.

http://sf.uploads.ru/t/vT7Fa.jpg   http://sf.uploads.ru/t/BTgy3.jpg

   Макросъемка конечно дает о себе знать, но без нее ни как.

    Впереди окончательная обработка/подгонка деталей, покраска салона и оформление пола салона.

0

5

Под шумок всего процесса подбираю вариант прототипа, хотелось бы сделать один из читинских троллейбусов 70-80-х годов,
но увы с фотками проблема.

    Нашел пока что вот такие варианты.

http://sf.uploads.ru/t/7HK3Y.jpg   http://sf.uploads.ru/t/MTjRy.jpg

http://sf.uploads.ru/t/59oqP.jpg   http://sf.uploads.ru/t/6eRlZ.jpg

                                          http://sf.uploads.ru/t/5IBjh.jpg

    Может-быть у кого-нибудь есть старые советские открытки Читы или просто фотографии, просьба поделиться, с меня кефир :blush:

0

6

Пора заняться покраской салона и половыми работами :blush:

Нижние части салона (боковые и передние стенки ступеней, колесных арок и низ водительской перегородки)
покрасил очень темным серым цветом, в реале они не черные, но и не серые, поэтому и выбрал более-менее
похожий цвет.

Так в реальности (со вспышкой)

http://sf.uploads.ru/t/K2NR8.jpg

Так у меня.

http://sf.uploads.ru/t/a1mgw.jpg

Заготовки на пол. Пока для  72-ого масштаба лучше чем фольга от пачки сигарет нет.

http://sf.uploads.ru/t/zenYD.jpg

Не стал хорошо  прокрашивать, оставил проплешены, смотрится лучше.

http://sf.uploads.ru/t/idj5y.jpg

Отредактировано STRONG (Воскресенье, 18 января, 2015г. 20:06:42)

0

7

Да нет, в реале они черные, такая гофрированно-полосатая резина, просто на фото она шибоко загажена, КВР все таки ( Капитально-Восстановительный Ремонт). 8-)  В нашем регионе только у Читы есть лицензия на эти работы.

0

8

Андрюха, резина  черная, но панели темно-серые

http://sf.uploads.ru/t/KJITG.jpg

0

9

Сижу вспоминаю, это 220-какой-то сарай, а в 70-80 года там вроде как было покрытие типа ПВХ или ПХВ, а вот цвет не могу сообразить, но точно не крашено, а то токнет ебом, електрический все таки. :crazy: А цвет возможно серо- голубой, не сильно тёмный.

Отредактировано GAV (Воскресенье, 18 января, 2015г. 22:16:09)

0

10

GAV написал(а):

Сижу вспоминаю, это 220-какой-то сарай, а в 70-80 года там вроде как было покрытие типа ПВХ или ПХВ, а вот цвет не могу сообразить, но точно не крашено, а то токнет ебом, електрический все таки.  А цвет возможно серо- голубой, не сильно тёмный


   Было покрытие типа линолеума  грязно-коричневого цвета или что-то подобное, но было и окрашено примерно так

http://sf.uploads.ru/t/KOrBV.jpg

фотка 1982 года ЗиУ-7

0

11

Основательно потрепанный, перекрашенный. Видно по креплению перегородочки на поручнях, типа хомутов которые

0

12

В общем конкретной привязки к тому или иному прототипу не будет, поэтому будем искать золотую середину.

   Еще не покрыты ступени и колесные арки. Пока в таком виде.

http://sf.uploads.ru/t/AgdSO.jpg   http://sf.uploads.ru/t/tVZKO.jpg

http://sf.uploads.ru/t/ZvTtg.jpg   http://sf.uploads.ru/t/mNqs1.jpg

http://sf.uploads.ru/t/GygeR.jpg   http://sf.uploads.ru/t/FU53v.jpg

0

13

А кассы с билетиками? Компостер - чёрт с ним, мелкий, а касса - огого какая! :crazy:
Помню, их большая куча валялась, когда отошли от тех билетов.
2 штук  :D

Отредактировано GAV (Понедельник, 19 января, 2015г. 08:58:10)

0

14

Щас гугленул: касса в троллейбусе, их есть в тырнете, среди ентих фотов есть цветные музейного сарая в окраске, как на последних двух фотах выше. И фонарики посмотри :flag:

Отредактировано GAV (Понедельник, 19 января, 2015г. 09:15:27)

0

15

GAV написал(а):

...касса в троллейбусе, их есть в тырнете, среди ентих фотов есть цветные...


   Есть-то они есть, а размеры хде взять?

0

16

Обнаружил в нашем музее заводскую модель сего аппарата, в масштабе где-то 1/4(+/-). Весьма похожа. В четверг возьму с собой фотографический аппарат, запечатлею сей агрегат с линейкой. Ещё посоветовали склад посетить, авось где завалялся натурный экземпляр. Компостеры есть, 2 вида, надо? :crazy:

0

17

Не много отвлекся от данной темы на другой  проект, сейчас будем возвращаться и трудиться в ударных темпах,
поскольку времени до Новосибирска остается все меньше и меньше.

   Пришлось вернуться не много назад и обратиться к вопросу о прототипе. Не давно мне удалось, с помощью
Андрея Гурулева, посетить очень скромный музей нашего троллейбусного управления, покопались в альбомах
с фотографиями разных лет и в одном из таких альбомов нашли одну фотку, которую я здесь уже выкладыва,
вот она...

http://se.uploads.ru/t/jIsYK.jpg

... естественно, что в альбоме находится оригинал на котором очень хорошо переданы цвета, верх до нижней стороны окон и двери
белые, середина бежевая, низ красно-коричневый, год указан - 1985, в общем это то, что было нужно.
  Поскольку вариант окраски 80-ых годов, по просьбе трудящихся :blush:  пришлось перекрасить салон и "перестелить пол".
Теперь это выглядит вот так: Светлый серо-голубой - цвет салона, боковые и передние стенки ступеней, колесные арки и низ водительской перегородки - непонятный коричневый цвет :D

http://se.uploads.ru/t/Ln0Fi.jpg   http://se.uploads.ru/t/gyN2P.jpg

                                              http://se.uploads.ru/t/Iy6B0.jpg

http://se.uploads.ru/t/3WGgL.jpg   http://se.uploads.ru/t/h1SFZ.jpg

http://se.uploads.ru/t/VSO0i.jpg   http://se.uploads.ru/t/BZOwb.jpg

                                               http://se.uploads.ru/t/V9Irx.jpg

0

18

Работа идет очень медленно, пришлось переделать салон, а именно водительскую перегородку, форма окон была совершенно не правильной,
сказывается отсутствие компьютера под рукой на работе.
Теперь это выглядет вот так:

http://se.uploads.ru/t/qxsVe.jpg   http://se.uploads.ru/t/VIpue.jpg

Между просушкой шпатли и грунтовки сделал заготовки для сидений.

http://se.uploads.ru/t/lUvzB.jpg

... а меж тем работа над корпусом продолжается, сделаны "резиновые" уплотнители на окна и  проемы люков вентиляции салона,
пока все в сыром не обработанном виде.

http://se.uploads.ru/t/LFXRt.jpg   http://se.uploads.ru/t/xgYtL.jpg

                                                 http://se.uploads.ru/t/WOUsd.jpg

Не очень  приятны момент на корпусе это гнезда для фар и стоп сигналов, на более ранних версиях стопари были утоплены в корпус,
поэтому пришлось изначально  делать вырезы такие же , как и под фары. Единственный способ, который мне пришел в голову,
как все это хозяйство изобразить это так называемый способ шпатлевка/мыло.  Необходимо сделать кондуктор по форме гнезда...

http://se.uploads.ru/t/6uClU.jpg

... после смазать мыльным раствором сам кондуктор, а в посадочное место нанести шпатлевку, вдавить  и дать просохнуть,
после просушки извлечь, очень аккуратно, формочку.

http://se.uploads.ru/t/m0YjX.jpg   http://se.uploads.ru/t/XkJyg.jpg

  Лишнее обработать и загрунтовать. Способ довольно известный и проверенный, так можно делать соединения различных деталей, которые
требуется покрасить по отдельности и соединить после покраски.

http://se.uploads.ru/t/s7PAc.jpg

Гнезда под фары не получилось сделать поскольку пришлось править обводы передней панели корпуса.

http://se.uploads.ru/t/IVULF.jpg

В заключении заготовки для дверей, передняя и средняя двери.

http://se.uploads.ru/t/mMkaq.jpg

0

19

Юра, здорово получается, только уплотнитель как-то напрягает - сильно массивно выглядит. Не думал фольгой самоклейкой изобразить?

0

20

Пробовал и фольгой  и по трафарету грунтом-не то, а массивно это еще и из-за макросъемки. После покраски объем "резинки"
не много уходит и получается более смотрибельно. В этот раз оставлю, как есть, просто других вариантов пока не вижу.

0

21

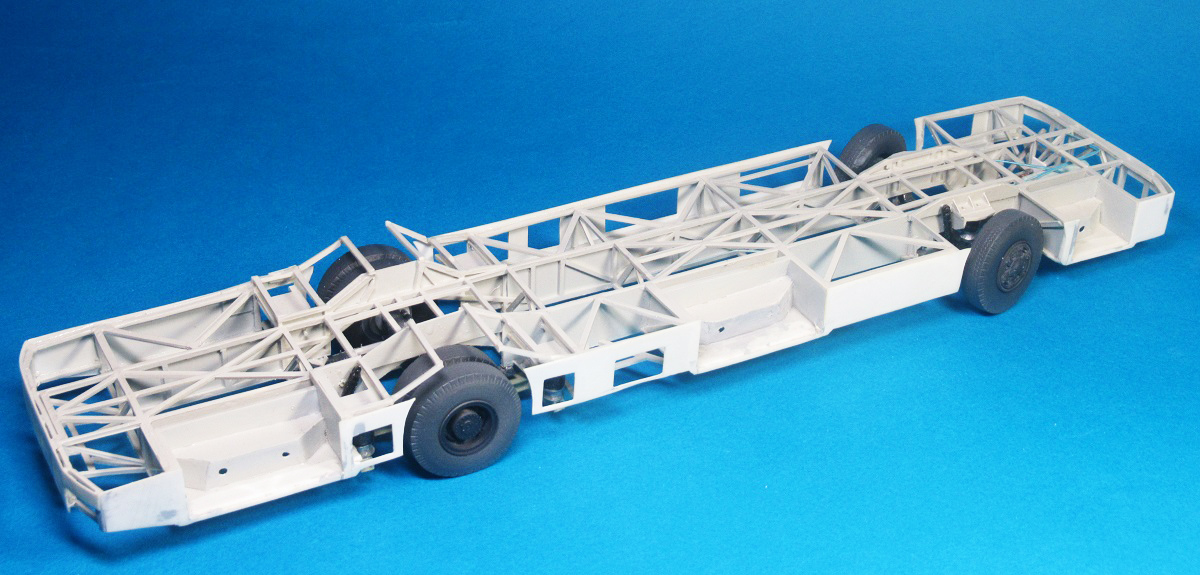

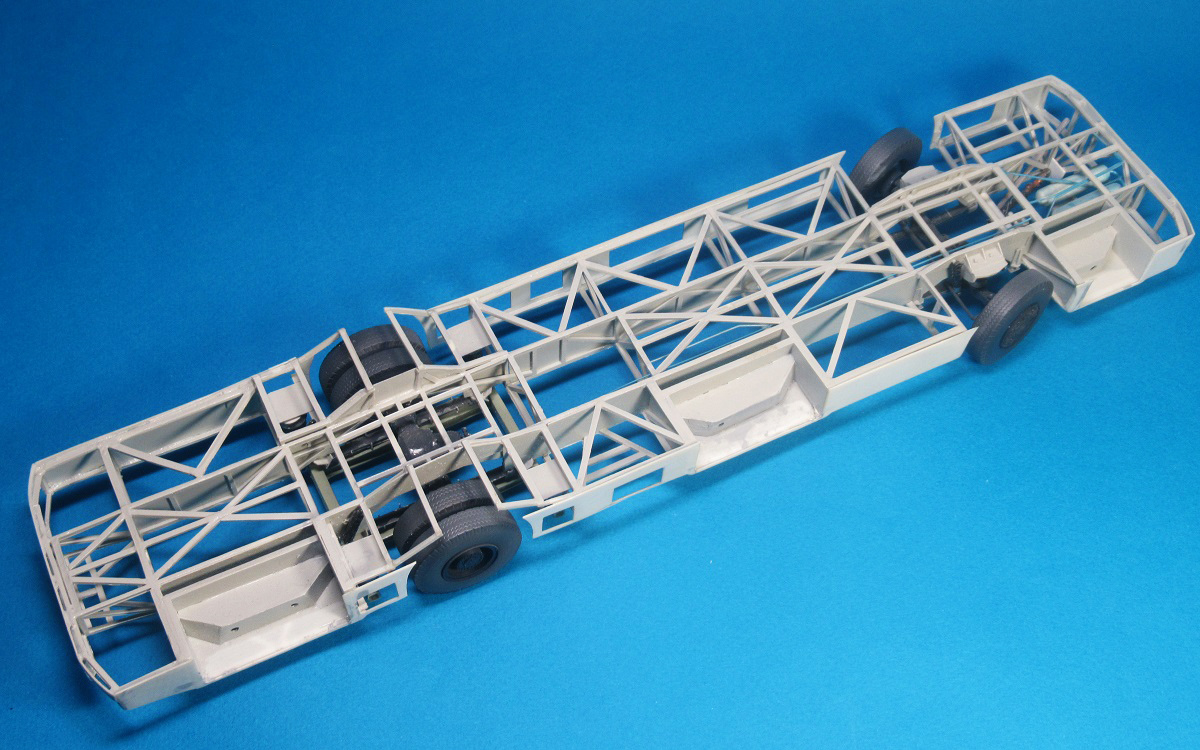

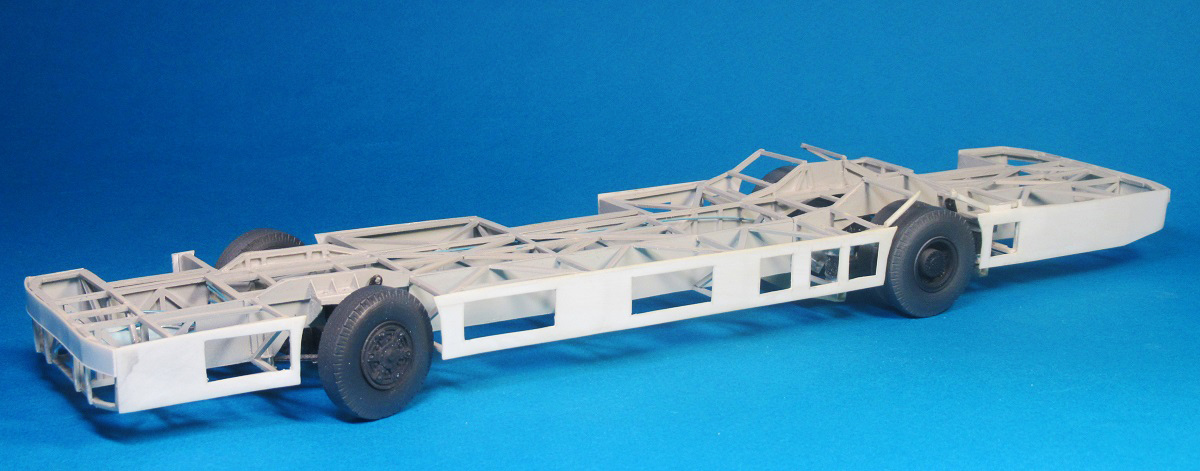

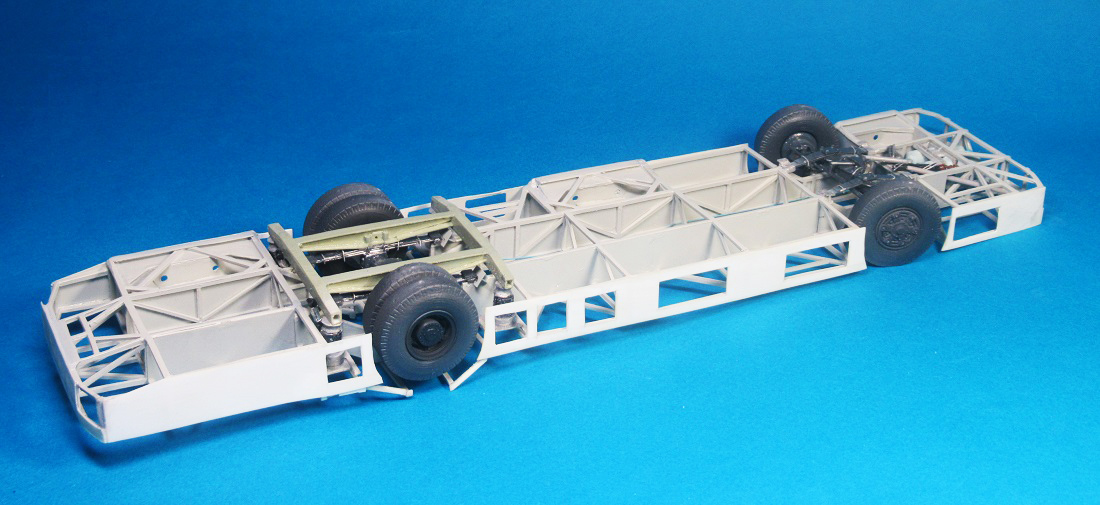

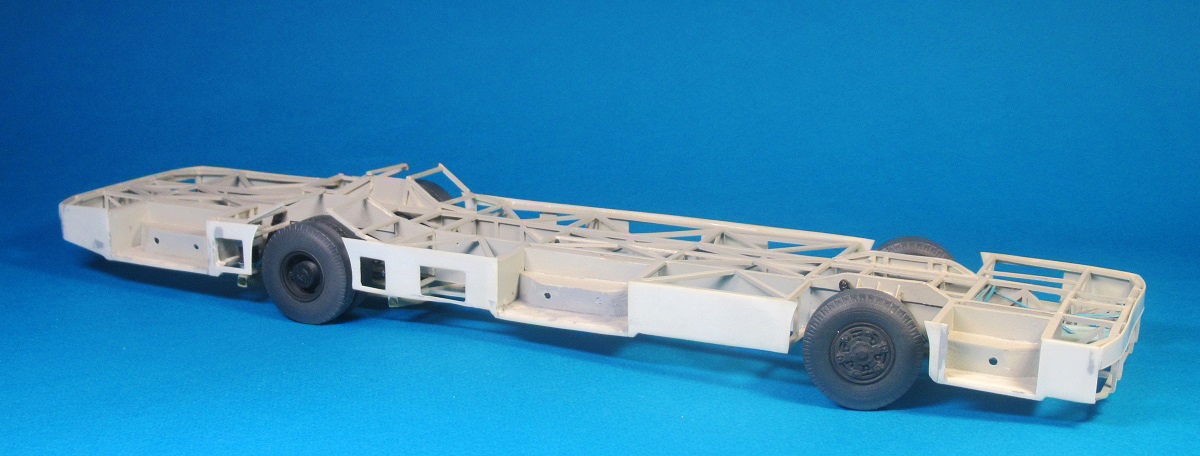

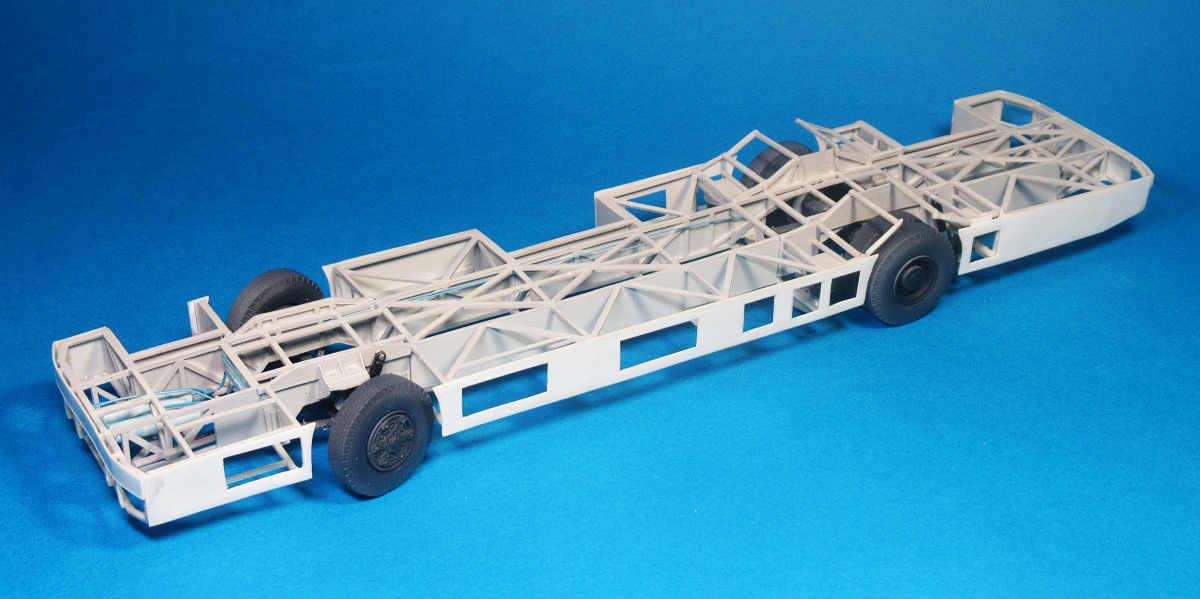

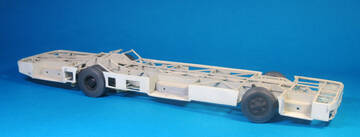

Я ведь про раму и правда забыл :blush: ,  она только на начальном этапе, в процентном эквиваленте сделано около 30%,
а сколько еще впереди %-)

http://sh.uploads.ru/t/PeiFK.jpg   http://sg.uploads.ru/t/sXkva.jpg

http://sg.uploads.ru/t/v8Doh.jpg   http://sg.uploads.ru/t/Yp1Oe.jpg

http://sh.uploads.ru/t/lSL84.jpg   http://sg.uploads.ru/t/GZsYk.jpg

                                            http://sh.uploads.ru/t/RD5Xl.jpg

0

22

Процесс возобновился, будем заинтересованно наблюдать и морально поддерживать. 72-й масштаб... Тонкая работа!  :flag:

0

23

Юра, понимаю что поднимаю мёртвую тему, но все же.
Окно водительское по высоте должно быть таким же как и остальные.  Люки на крыше у тебя получились больше чем нужно. Их проёмы сформированы рамой кузова и меньшая сторона должна вписываться в размер широкой вертикальной стойки в задней части кузова сразу за колесом.
Люка на задней площадке быть не должно, там никакого оборудования нет. Во всяком случае на модификации ЗиУ-682Б которую ты строишь. Должен быть люк над задним мостом, тяговым двигателем и сразу за постаментами передних колес, там ящик пусковых резисторов КФ-51Г.
И с контакторной панелью у тебя проблема. Форма не та.
По окраске салона: первый вариант окраски надколёсных постаментов был правильным (заводским). Все короба дверных редукторов, стойки окон, оборудование кабины и кабинная перегородка красились в основной цвет кузова. Исключение составляют лишь контроллер (вперед/назад) под креслом водителя и корпус выключателей аккумуляторных батарей и двигателя гидроусилителя руля они были светло-серыми.

0

24

Дима привет!

   Честно говоря я уже готов пересмотреть проект полностью, мне самому многое не нравится. Прошло много времени с начала работы,
сейчас на некоторые детали смотрю с откровенным отвращением.  Спасибо за внимание к деталям и к теме в общем.  Единственное , что могу сказать,
проект "заморожен", но не навсегда.  Найду вариант с резиновым уплотнителем на окнах,  и обязательно верну проект к жизни.

0

25

Проект, на самом деле очень интересный и не стандартный!
Второй раз пересмотрел его сначала и до конца, кропотливость работы впечатляет!
У тебя, по моему, получилась небольшая солянка между разными модификациями.
Но, работа очень красивая, надеюсь, ты его скоро разморозишь!
