1/72 Мотовоз МГ-2 Самодел.

Сообщений 1 страница 23 из 23

1

Давно меня уже "щекочет" одна тема, которую я бы хотел увидеть в собранной модели в М 1:72. Речь идет о крылатой ракете "Буря" ОКБ Лавочкина.
И не столько о самой ракете, а о всем стартовом комплексе, вместе с тягой.
Вот с тяги я и начну работу, а дальше все приложится.Материала по этой теме немного, но если смотреть внимательно документальные фильмы об испытаниях ракеты, то и из них кое-что можно почерпнуть. Так я высмотрел, что в качестве транспортных средств для передвижения железнодорожного лафета-установщика с КР "Буря" на полигоне во Владимировке применялись мотовозы ДК-2/15 и МГ-2.

http://s8.uploads.ru/t/hvWjJ.gif   http://s6.uploads.ru/t/mifQ5.jpg

http://s2.uploads.ru/t/Jwm4F.jpg   http://sa.uploads.ru/t/mEU7k.jpg

Последний я и выбрал в качестве образца для изготовления его модели в М 1:72. Данная модель выпускается модельной фирмой, но масштаб у нее "железнодорожный", так что придется делать все с "0". В сети нарыл, что смог, главное нашел боковики с основными размерами и фото с внутренним убранством кабины машиниста. На фото видны некоторые различия во внешнем виде мотовозов, изменяющиеся от номера к номеру, но буду руководствоваться тем, что увидел в кадрах фильма на мотовозе с №5.

http://sa.uploads.ru/t/BnPcO.jpg   http://sg.uploads.ru/t/MDwVz.jpg

http://s6.uploads.ru/t/1mgjX.jpg   http://s4.uploads.ru/t/ldvE7.jpg

http://sf.uploads.ru/t/07Z2W.jpg   http://sa.uploads.ru/t/SefIV.jpg

http://s1.uploads.ru/t/TmjDS.jpg   http://s1.uploads.ru/t/btThy.jpg

http://sd.uploads.ru/t/VwpA4.jpg   http://se.uploads.ru/t/q2Ta6.jpg

http://sa.uploads.ru/t/KGekI.jpg

При изучении полученных материалов, пришел к выводу, что с данного образца мотовоза МГ-2 ( производства Австрии ), наши конструктора скопировали и запустили в массовое производство маневровый тепловоз ТГК-2, полностью повторяющий схему предшественника ( дизель + гидромуфта), поэтому все пространство снизу рамы буду делать по найденной схеме.

  http://sd.uploads.ru/t/UV2ES.jpg

http://sd.uploads.ru/t/kpC74.jpg   http://sd.uploads.ru/t/7EQv4.jpg

0

2

Перегнал картинки в масштабные эскизы и принялся за вырезку и склейку заготовок машинного отделения и кабины машиниста. Для изготовления модели пригодился листовой пластик, привезенный Юрой и Альбертом из Барнаула.

http://sd.uploads.ru/t/sIzg1.jpg   http://s3.uploads.ru/t/Gep9B.jpg

http://se.uploads.ru/t/A2ud9.jpg   http://sg.uploads.ru/t/usWOJ.jpg

http://sf.uploads.ru/t/udFxP.jpg   http://s2.uploads.ru/t/xV0sr.jpg

На лицевую часть моторного отсека установил сетку от кинескопа цветного телевизора и закрыл ее обрешеткой, выполненной из пластиковой "лапши".

http://sa.uploads.ru/t/CitAS.jpg   http://sh.uploads.ru/t/6U7zx.jpg

Створки машинного отсека нарезал из листового пластика, жалюзийные решетки выполнил из сетки от кинескопа.

http://s0.uploads.ru/t/KRY7t.jpg   http://s8.uploads.ru/t/OQYyW.jpg

http://s0.uploads.ru/t/VTytY.jpg   http://s7.uploads.ru/t/K0TFw.jpg

http://sa.uploads.ru/t/zIlb7.jpg   http://sd.uploads.ru/t/mnZN3.jpg

В углах прорисованных карандашом  оконных проемов сверлом засверлил отверстия и модельным ножом вырезал проемы, которые затем окончательно подравнял при помощи надфиля.

http://s9.uploads.ru/t/l9wZG.jpg   http://s7.uploads.ru/t/e75gY.jpg

http://sg.uploads.ru/t/udATE.jpg

0

3

Леня, интереснейшую тему ты поднял ж/д техника, сам давно заглядываю на подобные вещи,
но пока все лежит мертвым грузом.  Сделал отдельный WIP думаю, что железнодорожные модели у нас еще будут.

0

4

Классная тема, бум смотреть........ :rolleyes:  :glasses:

0

5

Леонид, знаю Вас "заочно" -что жаль..
В свое время частенько были в Удэ (это 2005-2010 года)  , и знал о Вас (по вашим работам) и пробовал на вас выйти, что не получилось. Очень интересны ваши работы ,т.к. вы "самодельщик" - очень сподвигает ))) . Сильный пример. Ж/д правда ,не мое , но приемственность и аналогии в моделизме никто не отменял. Очень рад видеть Вас  и именно на этом сайте !
До сих пор под впечатлением от Ваших Миговских Ешек.."Рейс" тоже великолепен.

Отредактировано GROWLER (Среда, 30 ноября, 2016г. 16:47:52)

0

6

GROWLER написал(а):

Ж/д правда ,не мое


Да я и сам впервые взялся за ж/д тему, поскольку возникла необходимость в наличии тяги для более всеобъемлющей работы- КР "Буря" на ж/д лафете -транспортере и все это - на стартовой позиции с устройством азимутальной наводки. Во какой объем работы предстоит еще впереди... Но как говорится -  " Глаза боятся, а руки делают".

Так было и с комплексом стратегической беспилотной разведки ДБР-1 "Ястреб" с БПЛА Ту-123 (это не "Рейс"- он много меньше в размерах и летает поближе)- все началось с самолета а закончилось диорамой о предстартовой подготовке этого самолета к выполнению задания.

0

7

Продолжаю делать кабину машиниста. Вклеил внутрь кабины переднюю стенку, которая скроет засверленные отверстия под фары. Оголовки фар выполняются из толстого литника посредством высверливания и обработки надфилем и пилкой.

http://sa.uploads.ru/t/ouZcq.jpg   http://s7.uploads.ru/t/IUglM.jpg

http://sd.uploads.ru/t/uGs7F.jpg   http://s3.uploads.ru/t/uzIjn.jpg

Готовые оголовки вклеены в отверстия, далее из литников вырезается электроразъем с крышкой и клеится на лицевую часть кабины.

http://s9.uploads.ru/t/CeGx5.jpg   http://s9.uploads.ru/t/HUjlX.jpg

http://s1.uploads.ru/t/o5w3E.jpg   http://s2.uploads.ru/t/BxpHN.jpg

На крыше добавляется фара, вырезанная из литника,  из проволоки выгибаются поручни и устанавливаются на боковые стенки кабины у дверей.

http://s0.uploads.ru/t/FfVxh.jpg   http://se.uploads.ru/t/wOnYp.jpg

Из листового пластика вырезается корпус выхлопной трубы дизеля, трубы делаются из подходящей по диаметру трубки радиоантенны.

http://s7.uploads.ru/t/3sEBO.jpg   http://s1.uploads.ru/t/WACoG.jpg

0

8

Рама мотовоза вырезается ножом из листового пластика. Отверстия засверливаются, вырезаются ножом и обрабатываются надфилем соответствующего профиля. Для более надежного крепления к боковинам рамы приклеиваются уголки, посредством которых рама затем клеится к основанию корпуса мотовоза.

http://s1.uploads.ru/t/iEWbT.jpg   http://s1.uploads.ru/t/mcrBN.jpg

http://s1.uploads.ru/t/M1bmY.jpg   http://s0.uploads.ru/t/O4Aih.jpg

http://s1.uploads.ru/t/89M7i.jpg   http://sg.uploads.ru/t/WeYn9.jpg

0

9

Изготовление экипажной части мотовоза начал с изготовления рессорного комплекта. В качестве первого листа рессоры использую полоску алюминиевого проката, а следующие листы выполнены из пластика. При помощи штифтов рессоры устанавливаются на боковины рамы.

http://s6.uploads.ru/t/DEPit.jpg   http://se.uploads.ru/t/9P6Hk.jpg

http://sg.uploads.ru/t/SOJnx.jpg   http://sg.uploads.ru/t/nulWj.jpg

                                                    http://s6.uploads.ru/t/iCTgA.jpg

0

10

Следом идет навивка пружин, разрезка на части, установка всего этого хозяйства на раме. Параллельно с установкой рессорно-пружинного комплекта на раму установлены воздушные цилиндра тормозной системы, изготовленные из литников и баки для масла гидромуфты и дизтоплива для двигателя, изготовленные из 2мм листового пластика и литников.

http://sa.uploads.ru/t/27UYc.jpg   http://s0.uploads.ru/t/sVabU.jpg

http://s8.uploads.ru/t/U5nVB.jpg   http://se.uploads.ru/t/WyhY2.jpg

Из 5мм пластика вырезал буксовые узлы, крышки подшипников вырубил из 0,3мм пластика и сверху прикрыл металлическими пятачками от кнопочной системы сотового телефона.

http://sf.uploads.ru/t/qi7vh.jpg   http://s5.uploads.ru/t/FKodD.jpg

http://sd.uploads.ru/t/mEvd4.jpg

На верхних люках моторного отсека установил ручки и поручни на корпусе.

http://sh.uploads.ru/t/0B4u6.jpg   http://sf.uploads.ru/t/suznO.jpg

0

11

С оглядкой на фото внутренностей кабины машиниста из листового пластика вырезал и склеил подобие пульта машиниста и украсил его элементами управления в виде кранов машиниста, переключателей режима, штурвалов наполнения гидромуфты с обоих сторон кабины и штурвала ручного тормоза, расположенного по центру пульта. Теперь дело осталось за покраской этого внутреннего убранства и остеклением кабины, ну и может еще какими то добавлениями интерьера кабины.

http://s0.uploads.ru/t/VsTQv.jpg   http://s2.uploads.ru/t/HhCxZ.jpg

http://sg.uploads.ru/t/SkZt2.jpg   http://sd.uploads.ru/t/j5Fit.jpg

http://s0.uploads.ru/t/uR6cS.jpg   http://sg.uploads.ru/t/1qduz.jpg

http://sg.uploads.ru/t/sQjiw.jpg   http://sf.uploads.ru/t/ATuRs.jpg

0

12

Загружаться деталями стало и подкабинное пространство. Хотя при виде сверху или сбоку там особенно ничего и не видно, но все-же пустоту оставлять негоже.
Из пластика вырезал , склеил и обработал корпус гидромуфты и одного из колесных редукторов. Из иглы вырезал карданный вал. Все полученные детали примерил на корпусе.

http://sh.uploads.ru/t/eMPO8.jpg   http://sa.uploads.ru/t/2on37.jpg

http://s2.uploads.ru/t/2jQme.jpg   http://s4.uploads.ru/t/tf7vT.jpg

http://sg.uploads.ru/t/MnHql.jpg   http://s2.uploads.ru/t/xKzWe.jpg

http://s2.uploads.ru/t/OLXIG.jpg   http://s6.uploads.ru/t/xIVPp.jpg

http://sh.uploads.ru/t/o03xJ.jpg

0

13

Выкладка материала по мотовозу идет практически он-лайн. Изготовлен второй колесный редуктор, а также тормозной цилиндр.

http://sh.uploads.ru/t/m9eiC.jpg   http://s0.uploads.ru/t/m4MyE.jpg

http://s2.uploads.ru/t/Mxlhp.jpg   http://s2.uploads.ru/t/Eh4AH.jpg

http://s9.uploads.ru/t/c2eGs.jpg

0

14

Леня, смотрю хандру ты одолел :rolleyes: .

0

15

Да, помаленьку запыхтел... :D

0

16

Просмотрел еще раз кинофильм, исправил кое-что на кабине машиниста -перенес фонарь с крыши кабины на лицевую ее сторону и доделал крепление буксовых узлов в соответствии с найденным фото.

http://s1.uploads.ru/t/FCUjS.jpg   http://s8.uploads.ru/t/2xeEc.jpg

http://s0.uploads.ru/t/N1EhY.jpg   http://sd.uploads.ru/t/yjsDX.jpg

http://sh.uploads.ru/t/Cl47a.jpg   http://s3.uploads.ru/t/k8Rfe.jpg

0

17

Ну все. С мотовозом МГ-2 запилочно-сборочные дела закончены. Вот что в результате получилось. Осталось только покрасить и застеклить кабину машиниста.

http://sg.uploads.ru/t/uhirp.jpg   http://s3.uploads.ru/t/73Rls.jpg

http://s8.uploads.ru/t/7wxFi.jpg   http://sg.uploads.ru/t/KjrSE.jpg

http://sa.uploads.ru/t/ulbaG.jpg   http://sa.uploads.ru/t/YPZeA.jpg

http://s0.uploads.ru/t/Rz0bi.jpg   http://s6.uploads.ru/t/b3qgV.jpg

http://s8.uploads.ru/t/ieuJD.jpg   http://sf.uploads.ru/t/5NHSm.jpg

http://s1.uploads.ru/t/saSAg.jpg   http://sh.uploads.ru/t/Dd0PY.jpg

http://s1.uploads.ru/t/cF9ID.jpg   http://sf.uploads.ru/t/MpBWJ.jpg

http://s8.uploads.ru/t/sjQpM.jpg

0

18

Зачетный мотовоз, теперь покрасить его грамотно со всеми тонировочными приблудами.

0

19

Юра! Данный мотовоз является тяговой лошадкой в большом-большом " запиле" под названием "Железнодорожный лафет-установщик крылатой ракеты "Буря"", где еще пилить и пилить, если делать все, что задумано. :canthearyou:

0

20

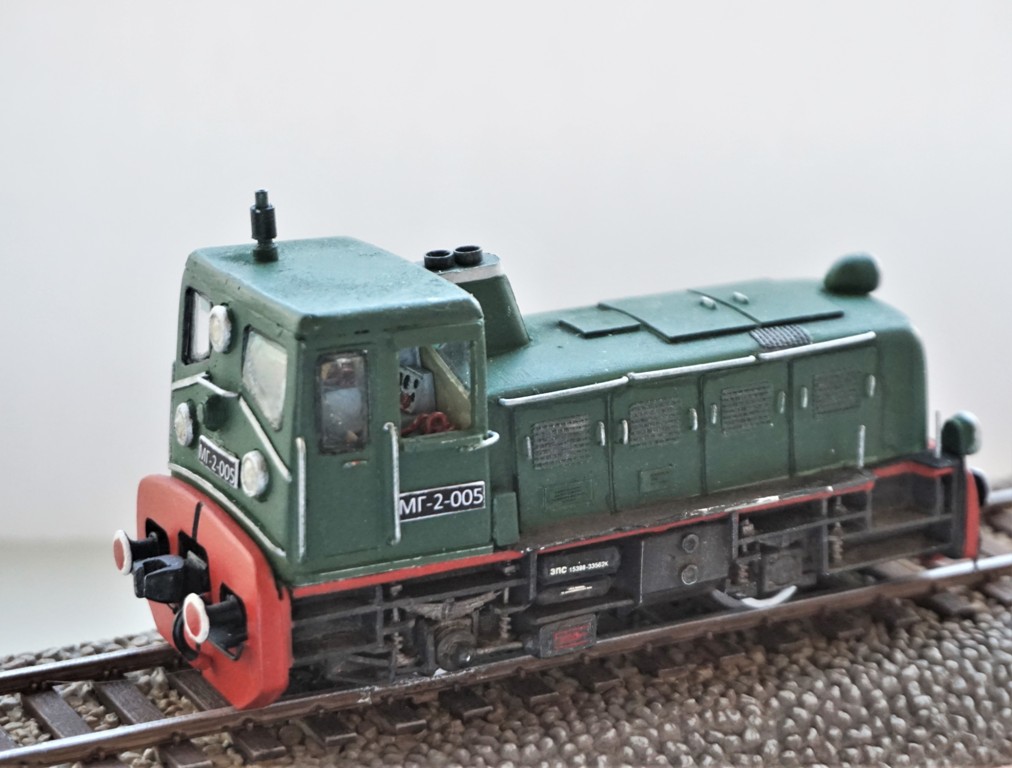

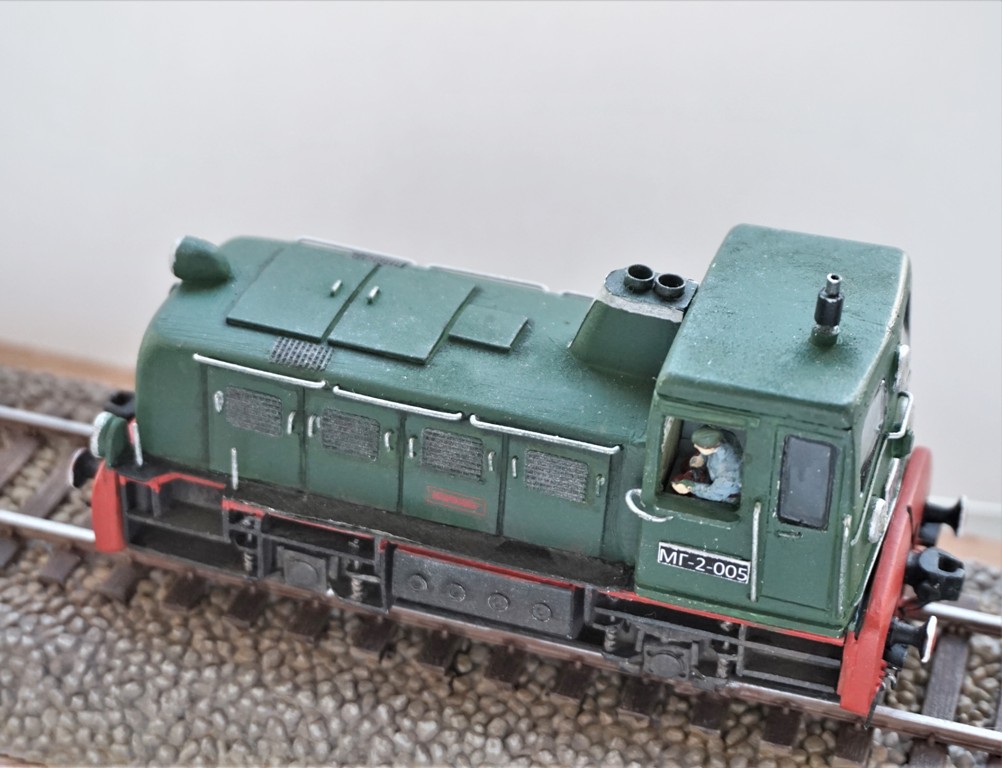

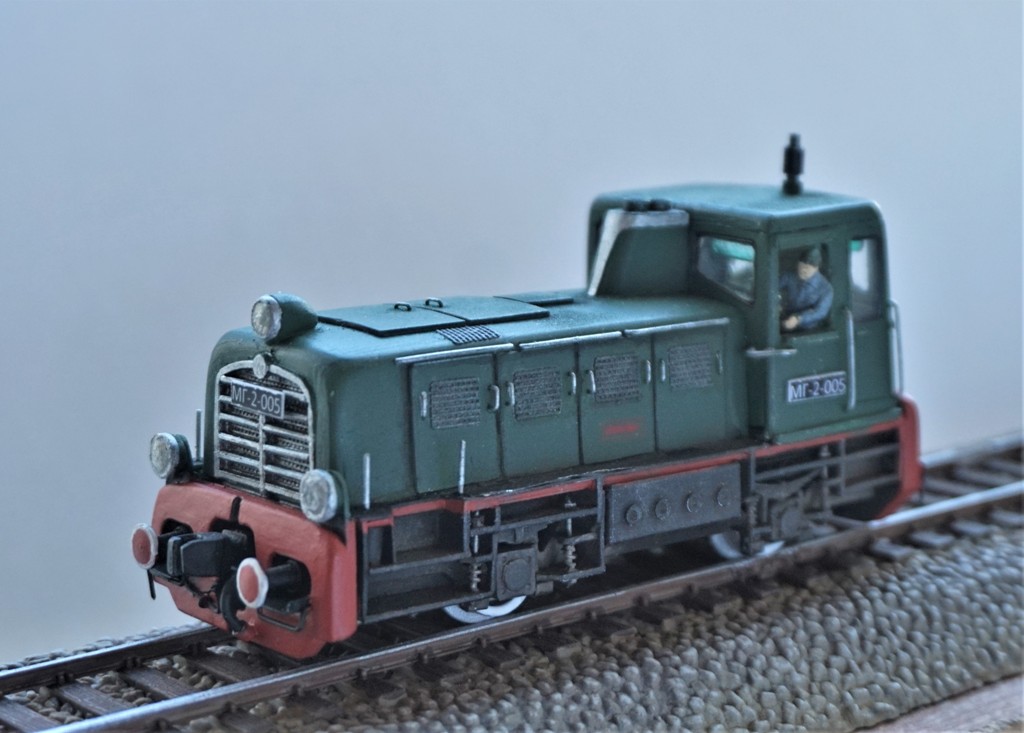

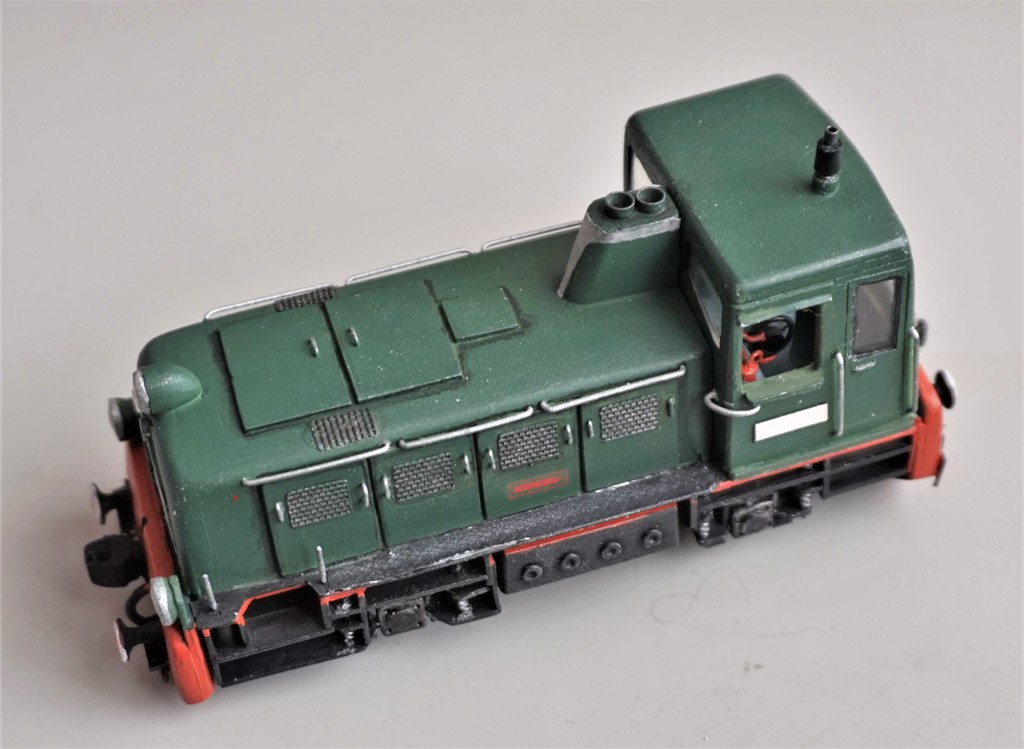

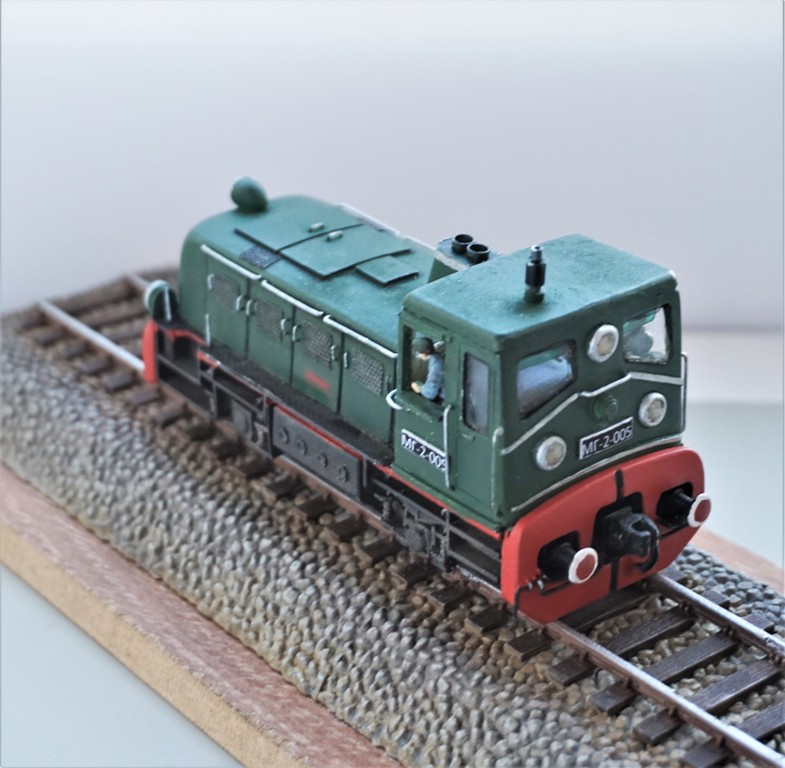

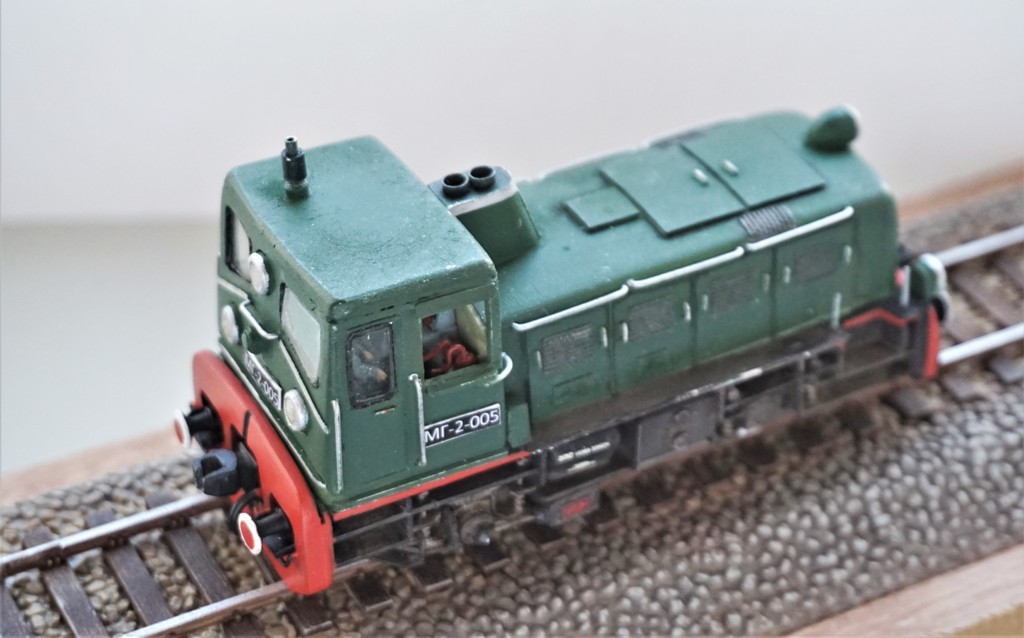

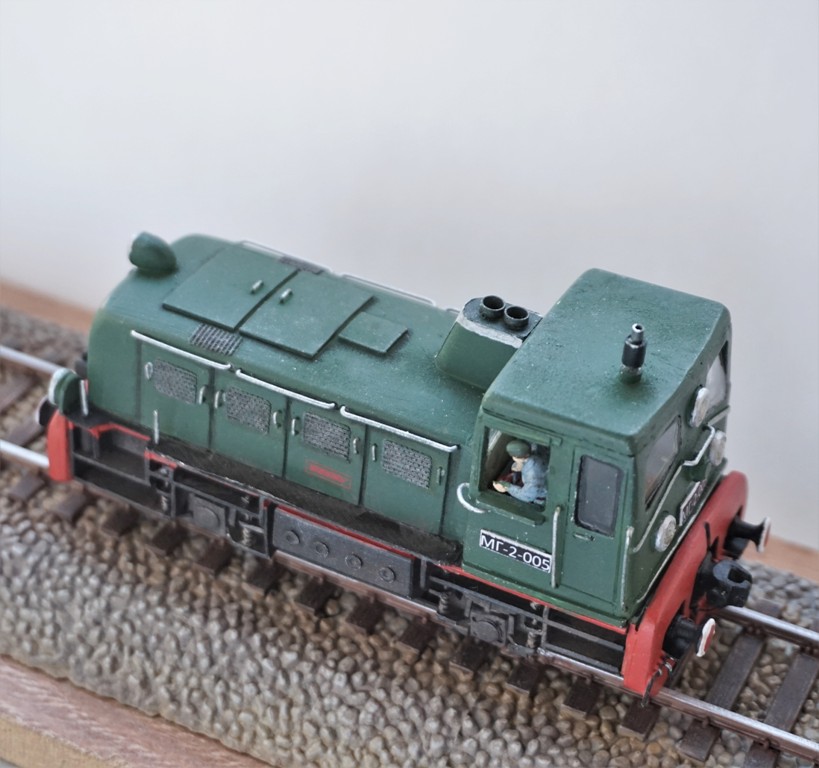

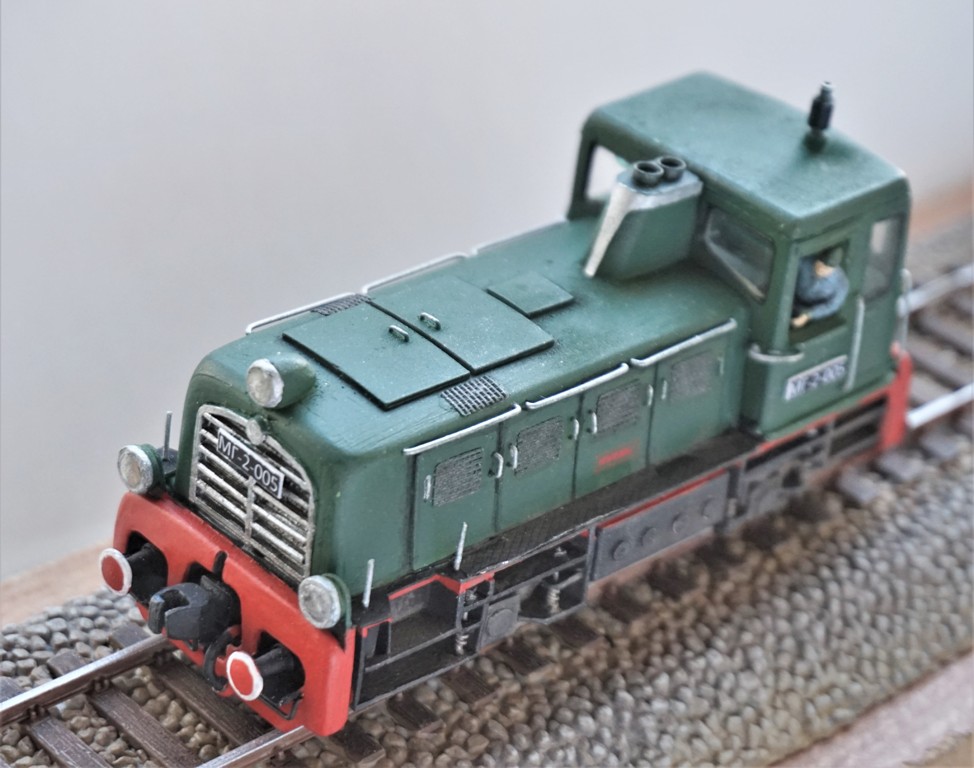

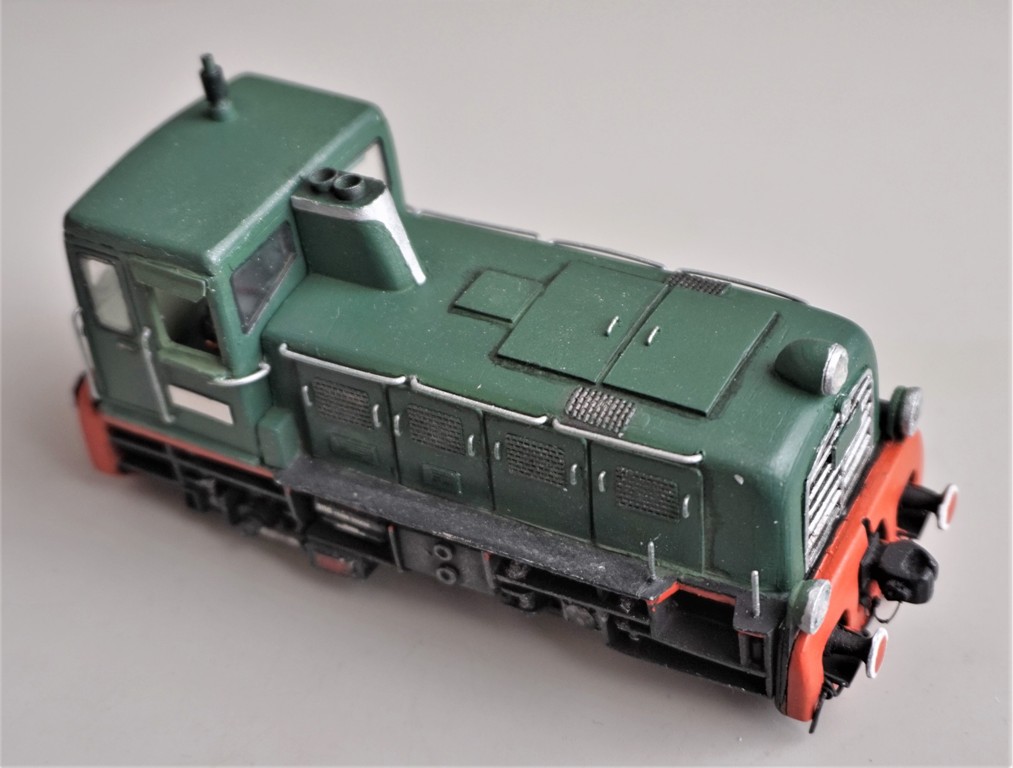

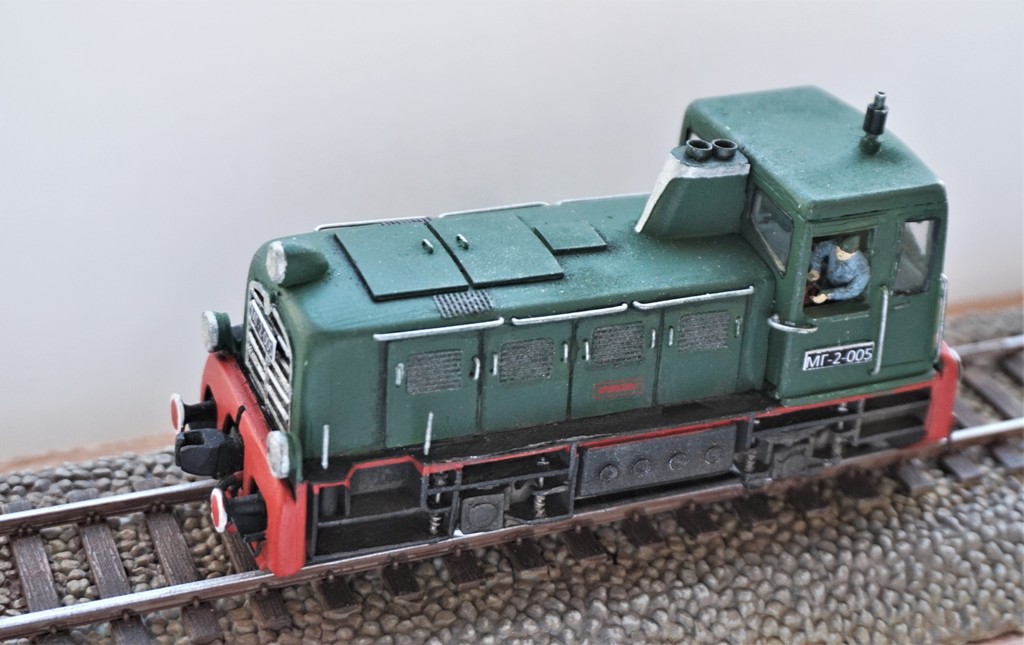

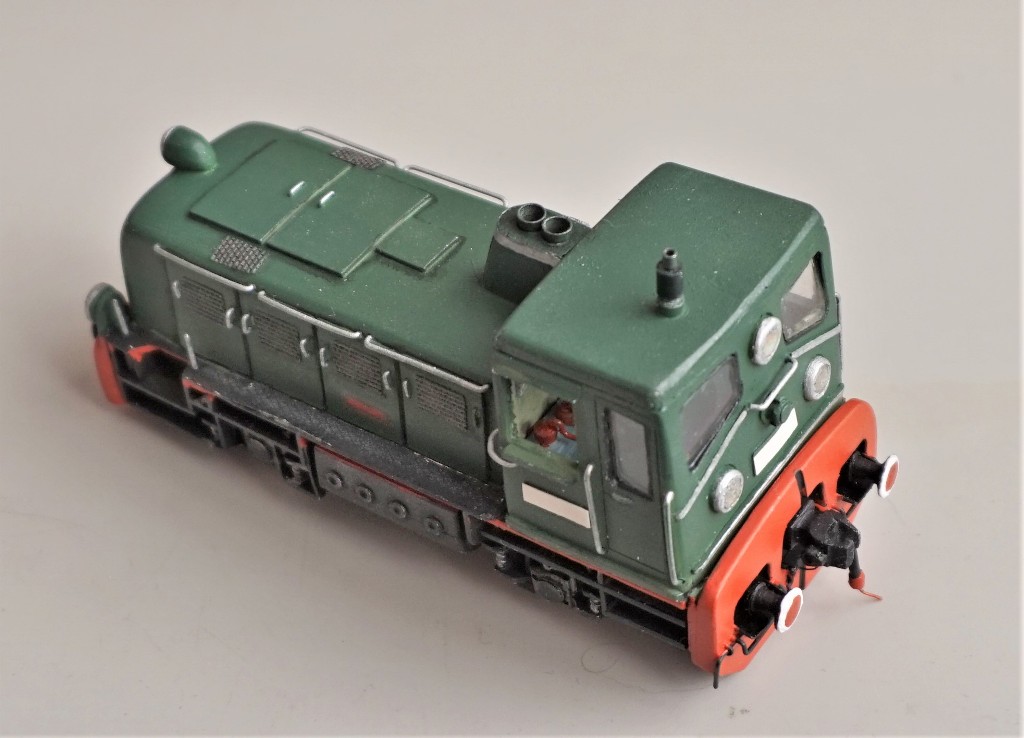

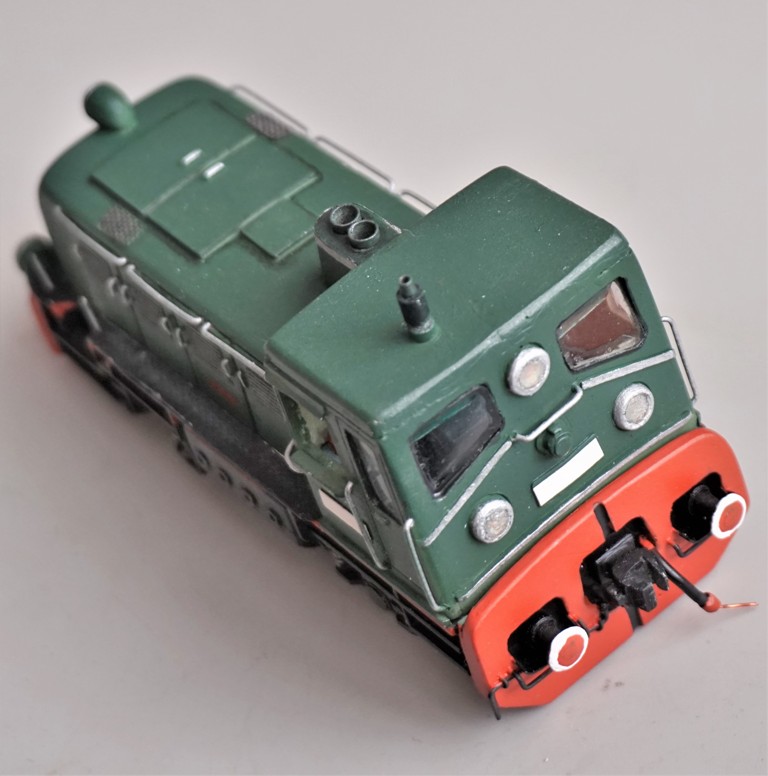

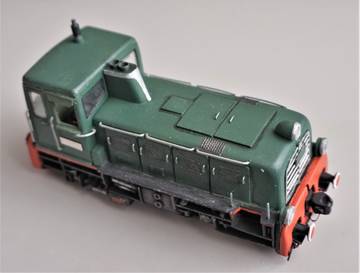

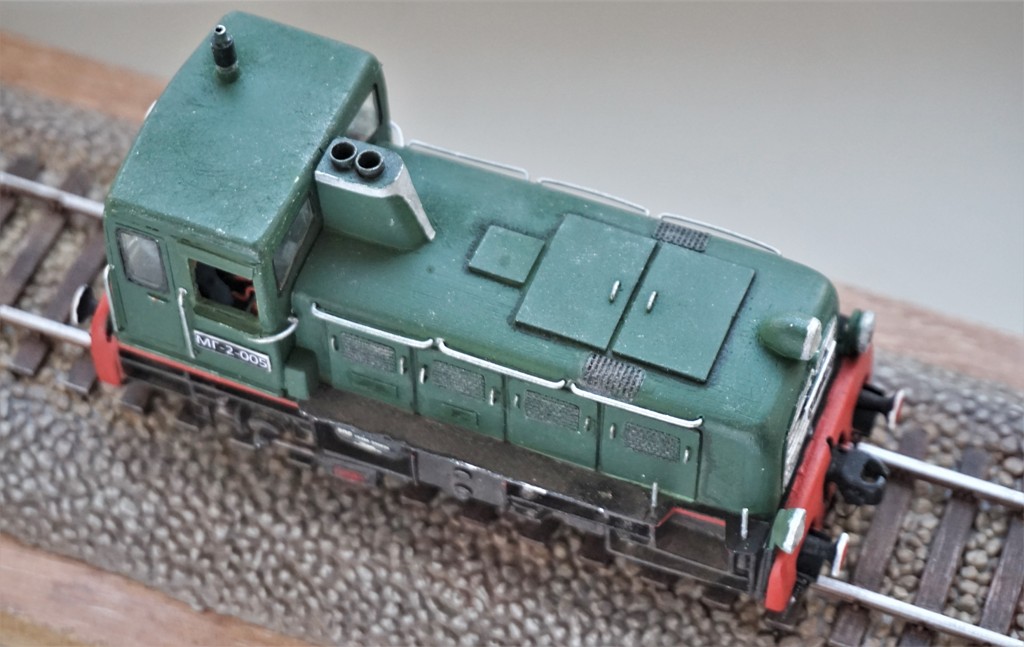

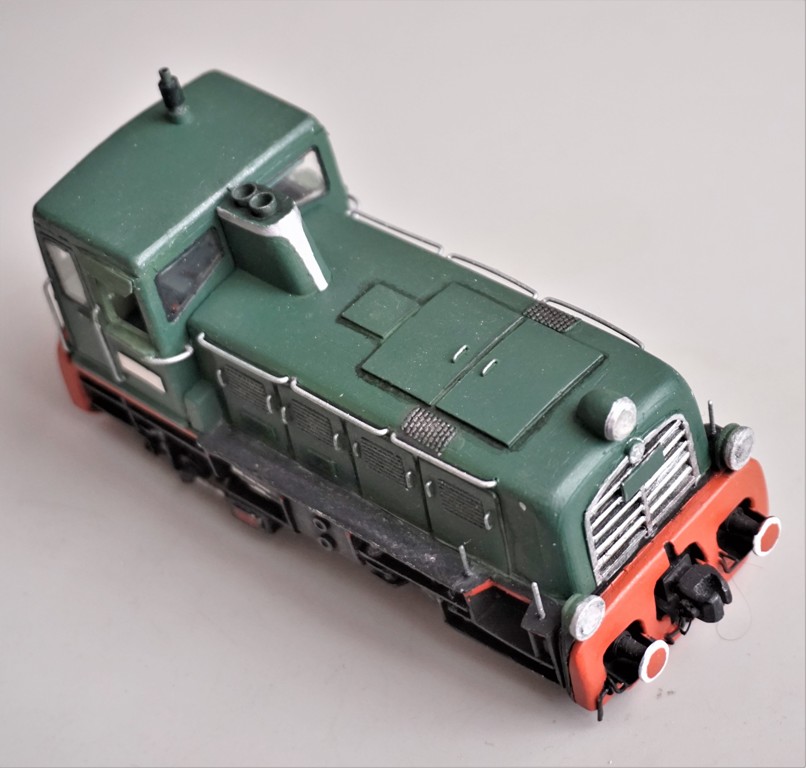

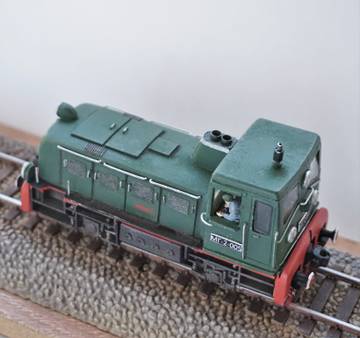

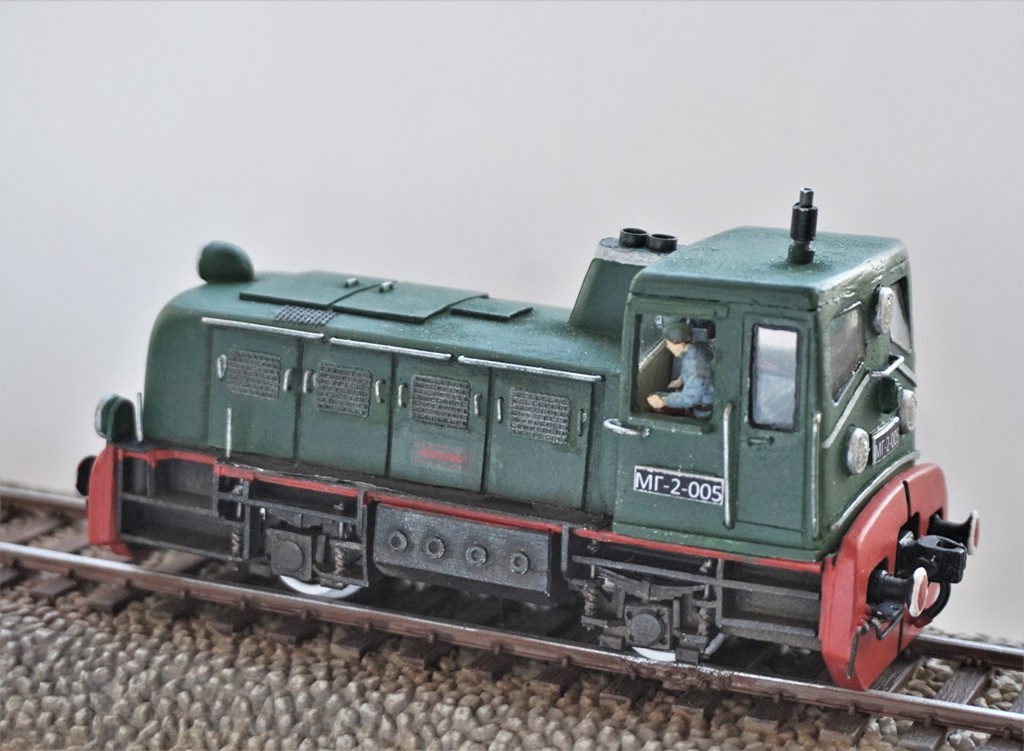

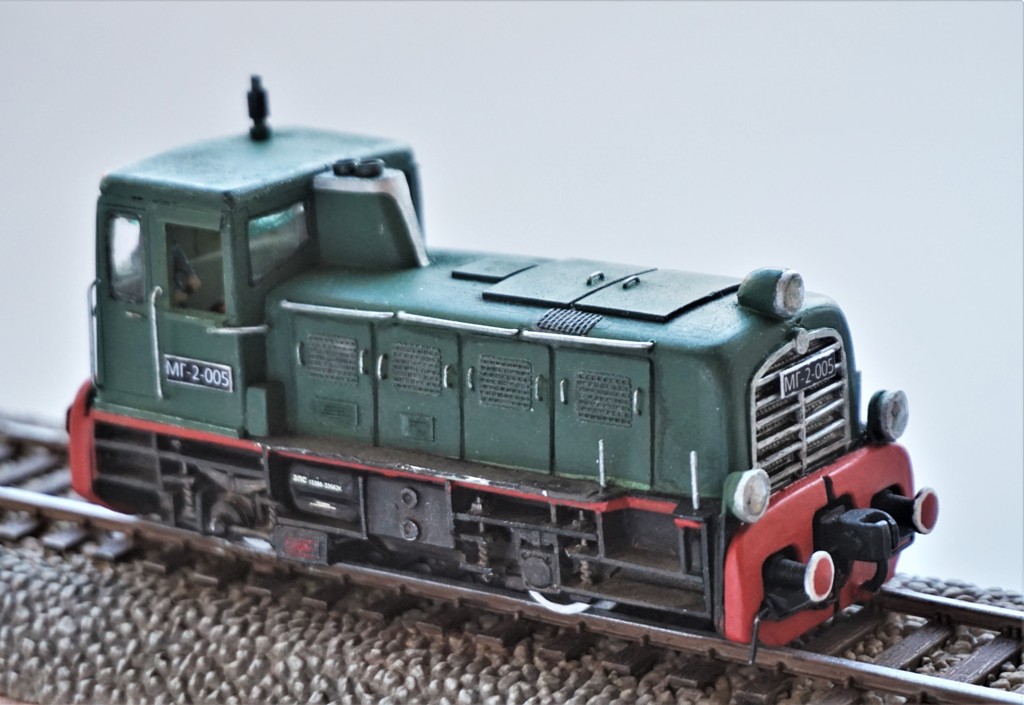

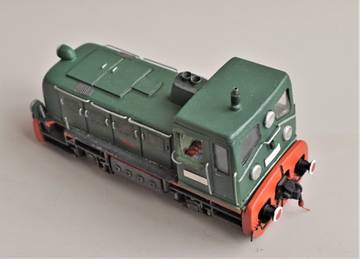

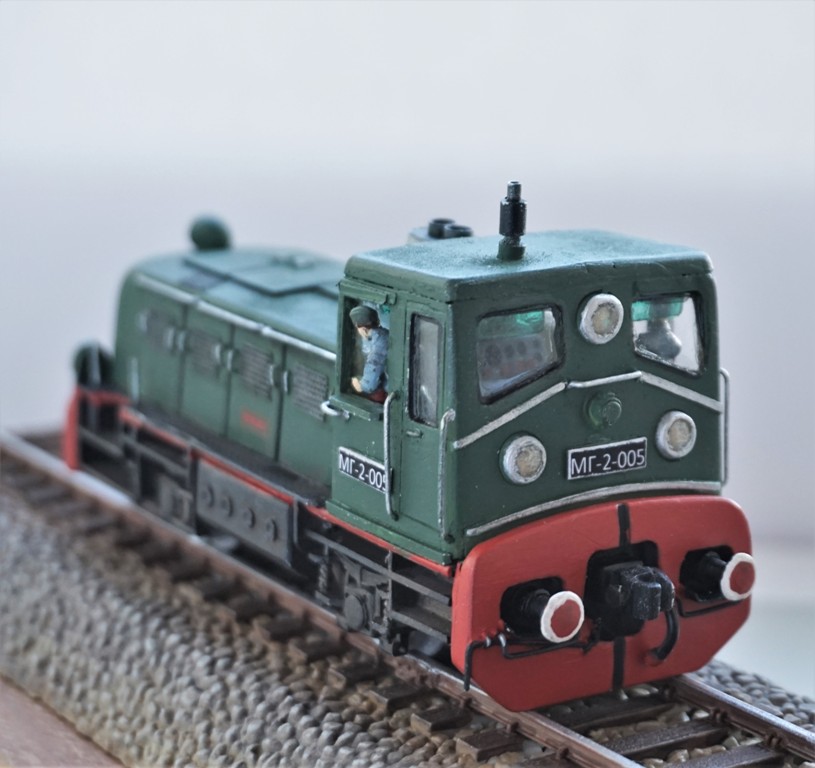

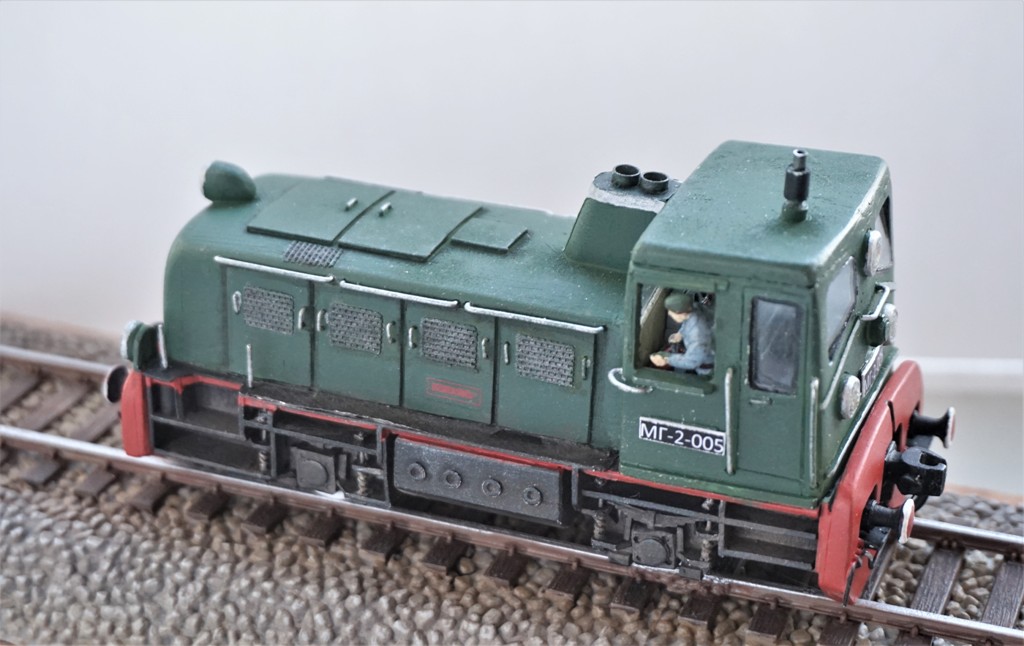

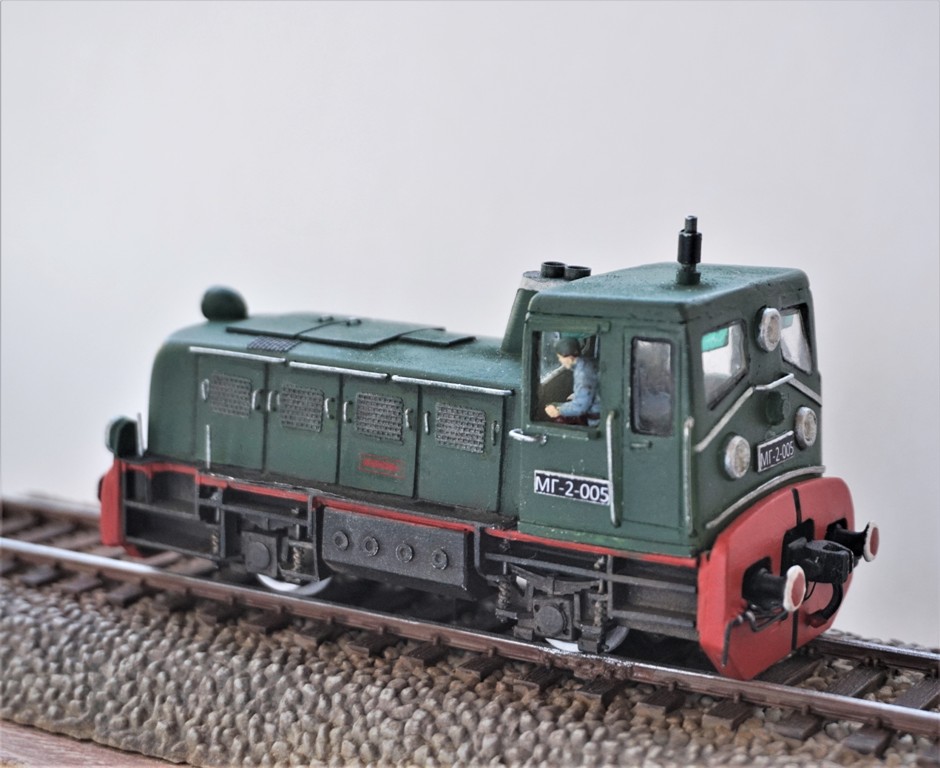

Еще немного приложил руки к доводке внешнего облика модели мотовоза: дооформил лицевую часть кабины молдингами и скобой, в кабине установил зеленые солнцезащитные щитки, два боковых окна мотовоза дополнил прозрачными ветрозащитными щитками-стеклами, соединил расцепной рычаг с замком автосцепки имитацией цепи, установил на кожух выхлопной трубы дизеля молдинг, доработал переднюю тележку, установив на ней привод электрогенератора и сам генератор на раме мотовоза.

http://s5.uploads.ru/t/aWOKu.jpg   http://s6.uploads.ru/t/38CNL.jpg

http://s4.uploads.ru/t/gaHsn.jpg   http://s3.uploads.ru/t/kGjMl.jpg

http://s4.uploads.ru/t/c3Dht.jpg   http://sg.uploads.ru/t/9ptZf.jpg

http://sf.uploads.ru/t/wyuCB.jpg   http://s9.uploads.ru/t/wBNSe.jpg

http://se.uploads.ru/t/yv5jZ.jpg   http://s2.uploads.ru/t/yMVhI.jpg

0

21

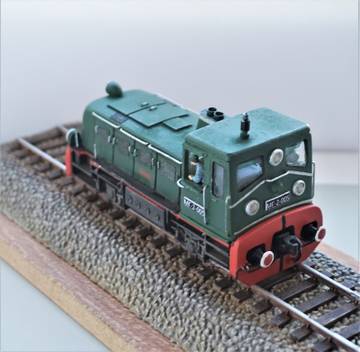

К участию в слете "Кузница Победы-2017" готовы...

http://sf.uploads.ru/t/qRfWx.jpg

0

22

В завершение изготовил еще пару тормозных башмаков и разместил их на мотовозе.

http://sf.uploads.ru/t/QS4Np.jpg   http://s1.uploads.ru/t/YkcgR.jpg

+1

23

Шикарная работа! Леонид Молодец!
