1/48 МиГ-25БМ из ПД (KITTYHAWK)+ МиГ-25РБТ(ICM) + МиГ-25ПД(ICМ)

Сообщений 61 страница 90 из 120

61

Совместный проектик вкусный получается - подождём железо! :D

0

62

Итак, черновой вариант травла сделан и можно его опробовать в сборке. :writing:

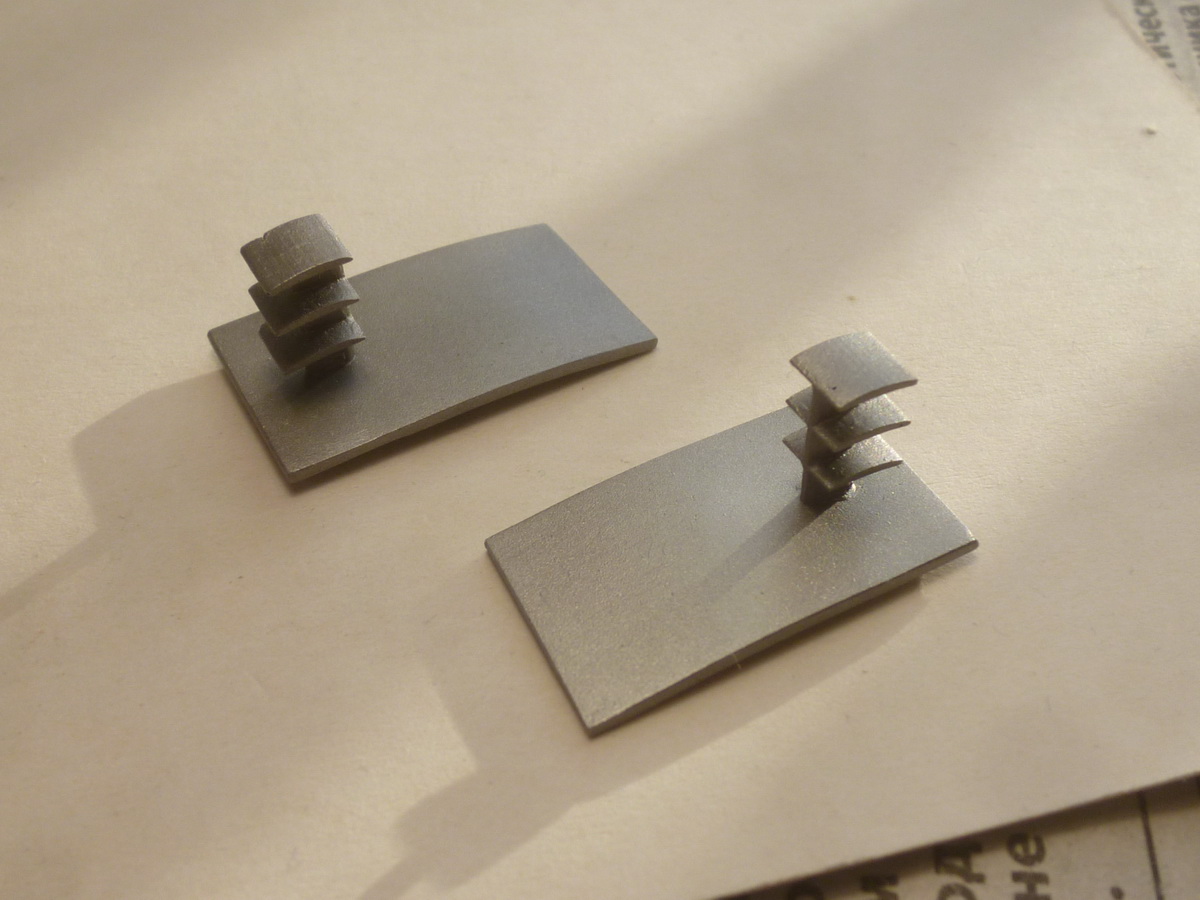

Для начала фото того, что получилось. Верхняя стенка ВЗ с подвижным клином гораздо красивее того, что предлагают чехи. Из недочётов - есть слегка непротравленные места и при окраске в металл это сильно заметно.
http://s9.uploads.ru/t/iFob9.jpg

http://s0.uploads.ru/t/DxgZI.jpg   http://s4.uploads.ru/t/XdPQl.jpg

http://sa.uploads.ru/t/zV8u1.jpg   http://sf.uploads.ru/t/nJVpa.jpg

http://s1.uploads.ru/t/cd6v9.jpg   http://s2.uploads.ru/t/eVkA6.jpg

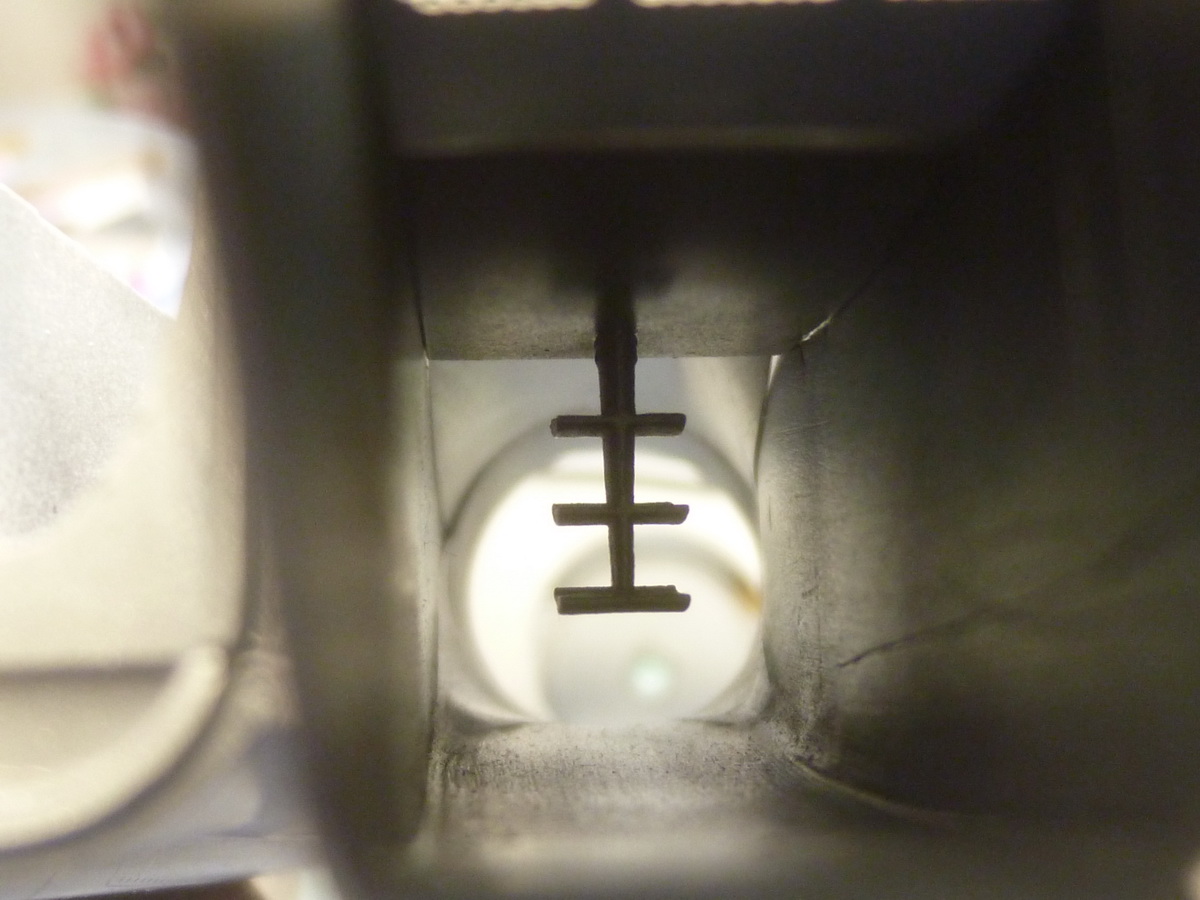

Вот так они выглядят на своём месте в модели. Передняя, неподвижная часть стенки сделана под "удлинённый ВЗ", желающие сделать с "коротким" могут её подрезать, для этого только нужно внимательно поизучать фотографии прототипа.
http://s8.uploads.ru/t/v3QRL.jpg   http://s5.uploads.ru/t/ZxArm.jpg

А вот и покрашенные под металл:
http://sa.uploads.ru/t/IENH0.jpg   http://s2.uploads.ru/t/2EqUd.jpg

0

63

Лопатки ВНА и первой ступени КНД сделаны методом полутравления.
Изначальная толщина латунного листа 0,2мм, сами же лопатки имеют толщину 0,08 - 0,1мм.
Собираются они из 2-х частей по 15 и 13 лопаток, в результате получается 30 штук на ВНА и 26 на КНД.
Лопатки ВНА разворачиваются под 90гр., а КНД примерно под 30гр. При виде спереди КНД должен крутиться по часовой стрелке.
http://s9.uploads.ru/t/91vQB.jpg   http://s4.uploads.ru/t/4WyCu.jpg

Для того чтобы объёдинить ВНА и КНД необходимо изготовить корпуса. Их я сделал из полосок доширакостирола в три слоя. Оправкой служила рублёвая монетка (должна проходить свободно!), ширина 2мм.
http://sf.uploads.ru/t/oLR7p.jpg   http://s0.uploads.ru/t/T0LnN.jpg

http://sh.uploads.ru/t/Q8WEf.jpg   http://s2.uploads.ru/t/Px2yw.jpg

http://s6.uploads.ru/t/oSXzv.jpg   http://sh.uploads.ru/t/ihrpZ.jpg

А вот в сравнении с чехами - почувствуйте разницу. :D
http://s1.uploads.ru/t/vFXuj.jpg

Продолжение будет завтра... :mybb:

0

64

Альберт, продолжай. Интересно, почему образовались залысины на клёпке. Серебрянка выявила эти места очень сурово . Может, попробовать перетравить ? Давай, пока есть материал . Или сделай из двух комплектов один хороший.

0

65

Продолжаю. :writing:
Были выточены половинки центрального тела, образующие характерный вид (с расширением) ВНА. По ним сделана форма и первая отливка, сейчас залил вторую - вечером буду обрабатывать и склеивать.
http://s9.uploads.ru/t/7VcJA.jpg   http://s9.uploads.ru/t/86GK0.jpg

http://s6.uploads.ru/t/38TLW.jpg   http://se.uploads.ru/t/zgIxl.jpg

0

66

И заканчиваю.

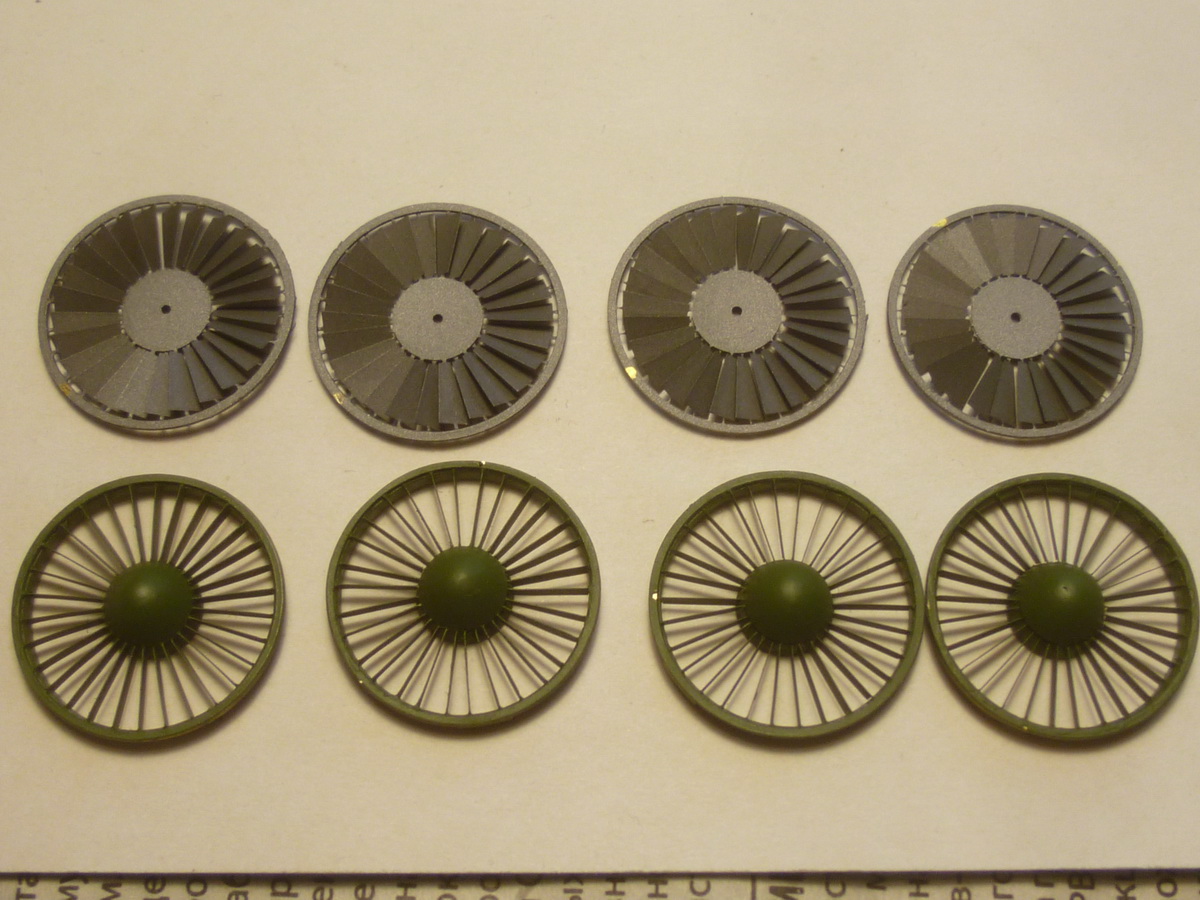

Смоляные детали приклеил с двух сторон на диск ВНА, покрасил его зелёным (RLM 82 от ганзы), покрасил тамиевским матовым металлик грэем XF56 первую ступень КНД и приклеил её с задней стороны. В модели переход из квадратного сечения ВЗ в круглое будет сделан снова при помоци косынок (см. посты по 25 БМ выше, на первой странице), непосредственно же перед ВНА будет вклеиваться круглый кусочек длиной 15мм. Для более "глубокого" восприятия сзади сделаю заглушку с окрашенной в чёрный цвет внутренней поверхностью.
http://s8.uploads.ru/t/XkNQw.jpg   http://s5.uploads.ru/t/gIqa8.jpg

http://s4.uploads.ru/t/XVd9P.jpg   http://sh.uploads.ru/t/xZPTq.jpg

http://se.uploads.ru/t/fm28D.jpg   http://s1.uploads.ru/t/iVPSm.jpg

http://sa.uploads.ru/t/UK0ux.jpg   http://s9.uploads.ru/t/jGshC.jpg

+1

67

Альберт, чего мелочиться? Сажай крыльчатку КНД на электродвигатель, грех такое качество не использовать! (шутка)

0

68

Далековато будет, да и не всяк туда залазит своими глазёнками (крайний слёт показал это), а вот на 777 хочется такое сделать, там вентиляторы на виду и размер у них ого-го! :glasses:

0

69

Кудесники!   :flag:

0

70

Sergei_Kochanov написал(а):

Кудесники!

Это ты, Серёжа, на скале посмотрел новость? :glasses: Здесь-то я и забыл чистовой вариант выложить. :rolleyes:
http://s1.uploads.ru/t/djhvb.jpg   http://sh.uploads.ru/t/p8tHv.jpg

+2

71

Если бы не твоя помощь,Альберт, с матчастью, я бы ничего не разобрал -)
Да и проект был сложным, многому научился . Спасибо !

Отредактировано Sergeik (Воскресенье, 5 ноября, 2017г. 16:12:59)

0

72

Альберт, добрый день!
Не осталось ли в запасе травление на МиГ-25?
С уважением, Соколов Виктор.
г. Томск.

0

73

Здравствуйте, Виктор!
Выпуском травления занимается Сергей (Sergeik), пишите ему - _koser_@mail.ru , он должен был уже до серийного производства довести.

0

74

Спасибо за информацию!

0

75

Возвращаемся в отложенные темы... :writing:
Пока я планировал переделать РБТ в РБФ, появилась и соответствующая модификация. :glasses:
http://s9.uploads.ru/t/FSdYN.jpg

Ф будет делаться себе, Т на заказ в полётном виде.
Также произойдёт смена опознавательных знаков на БМ - иракские ОЗ будут закрашены и поверх нанесены звёзды. После этого модель уедет к заказчику. :hobo:

0

76

Работа началась со склеивания заготовок форкамер двигателей. Себе буду ставить смоляные амиговские, заказчику пойдут доработанные из набора, так как они более подходят для усиления с целью установки штырей. Внешняя же часть сопла (лепестки) пройдёт доработку как на БМ (там, кстати, использовались от аси). :writing:

В смоляных деталях обнаружил небольшое расхождение по диаметру внутренних лепестков сопла. Мелочь, но неприятно...
http://s8.uploads.ru/t/GWyw9.jpg   http://s7.uploads.ru/t/lSG0O.jpg

http://s3.uploads.ru/t/UPKC0.jpg   http://sh.uploads.ru/t/k94sv.jpg

Производитель непонятно прорисовал схему отделения отливок от литников и я на этом попался! :tired: Посмотрел на рисунок детали, отпилил, и она оказалась по высоте ниже, чем надо. :mad:  Пришлось отпиливать оставленное, наращивать и по новой подгонять.
http://s9.uploads.ru/t/gWa7Z.jpg   http://sd.uploads.ru/t/dHnrI.jpg

http://sh.uploads.ru/t/u05Oe.jpg

0

77

В травлёных рассекателях пламени просверлил отверстия и попытался увеличить их диаметр под установку штырей, не получилось - переломал... Пришлось комбинировать.
http://s3.uploads.ru/t/KT7eb.jpg   http://s3.uploads.ru/t/3qeWj.jpg

http://s8.uploads.ru/t/uUnR2.jpg

Вот так выглядят детали из смолы и доработанные из набора.
http://sh.uploads.ru/t/XNELs.jpg   http://s9.uploads.ru/t/ecdkT.jpg

http://s3.uploads.ru/t/leu8C.jpg   http://s7.uploads.ru/t/DBxNI.jpg

http://sh.uploads.ru/t/isUA1.jpg   http://sd.uploads.ru/t/CIAat.jpg

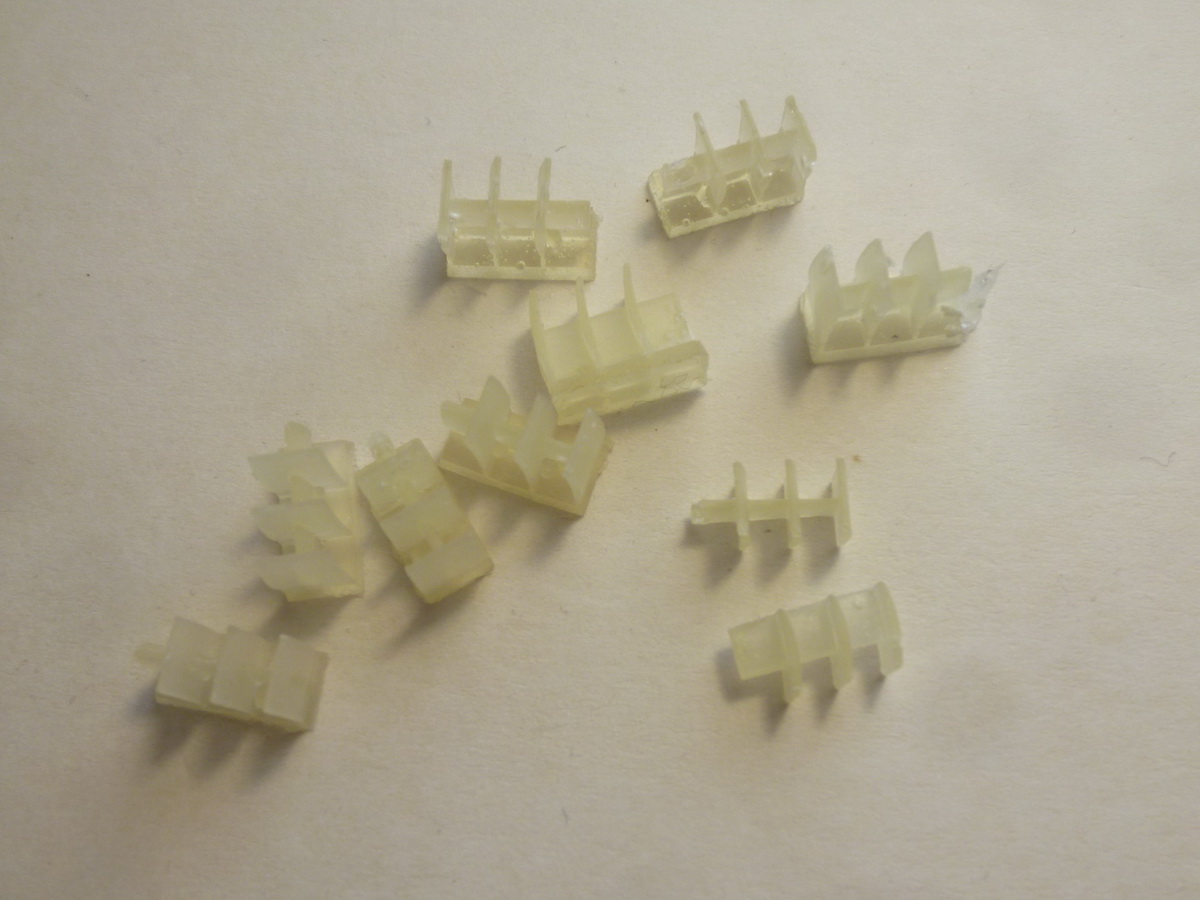

Остатки от смолы, кое-что из этого можно будет ещё использовать... :shine:
http://s9.uploads.ru/t/2QF0e.jpg

0

78

Склеил плоскости, попутно и на перехватчика (всё равно потом придётся делать и его в двойном количестве :D ). В отличие от разведчика они больше по размаху и имеют излом по передней кромке.
http://sg.uploads.ru/t/2wsft.jpg

http://s8.uploads.ru/t/KDuF2.jpg   http://s8.uploads.ru/t/wPWm0.jpg

Сделал подсборку некоторых частей фюзеля, на заказном заклеил ниши шасси.
http://s5.uploads.ru/t/gB5rW.jpg   http://sh.uploads.ru/t/qAhu8.jpg

В наборе с РБТ нос идёт на РБ, а вот в РБФ идёт правильный на него и исправленный на РБТ. Также склеил и нос перехватчика.
http://sd.uploads.ru/t/4v8tz.jpg   http://s8.uploads.ru/t/0Zdn6.jpg

http://s5.uploads.ru/t/oj9QY.jpg   http://sd.uploads.ru/t/q0WC6.jpg

http://sh.uploads.ru/t/1J9kS.jpg

0

79

Bertych написал(а):

Склеил плоскости, попутно и на перехватчика (всё равно потом придётся делать и его в двойном количестве  ).

не понял... почему "потом"? предлагаю отказаться от "потом" в пользу "сейчас" :rolleyes:

0

80

Antoxa29 написал(а):

почему "потом"? предлагаю отказаться от "потом" в пользу "сейчас"

:D  :rofl:
Ценю твоё чувство юмора, Антон.......... Однако, там (в твоих загашниках) помимо 25ПД лежат ещё и два 21-х, два 29-х, 23МЛД и ещё 17-й.  :tired:  :tomato:
Велик соблазн взяться за всё это, но тогда для себя ничего не сделается. А в конце апреля нам ехать в Томск на слёт, и туда штуки четыре своих надо сделать, а лучше пять... :glasses:
Так что всё по порядку, а вот сидя вечером у ящика можно кое-какие подсборки сделать, чтобы просыхало.

Немного покрасил сегодня.
Попробовал алкладовскую краску - этот оттенок пойдёт на имитацию сопел ранних реактивов, для поздних не годится.
Базовым был выбран металлический серый, по верху горелый металл и термостойкая зелёная краска, обгорание - матовый земельный.
Пока что ещё не финиш...
http://sg.uploads.ru/t/O2ZGi.jpg   http://s3.uploads.ru/t/IrMev.jpg

http://sd.uploads.ru/t/yAhZn.jpg   http://s5.uploads.ru/t/H60Lp.jpg

http://s8.uploads.ru/t/7DxUM.jpg   http://s9.uploads.ru/t/5O0VR.jpg

Начал подсборку смоляного движка:
http://s9.uploads.ru/t/4rpdJ.jpg   http://s3.uploads.ru/t/F20nC.jpg

http://s9.uploads.ru/t/60YEx.jpg   http://s8.uploads.ru/t/XLqiz.jpg

и из набора:
http://s8.uploads.ru/t/5aGoy.jpg

+1

81

Отвлекался на свой КОР-2 (http://scalemodels.ru/modules/forum/viewtopic_t_78406.html - соскучился по поршням! :hobo: ), теперь можно и к свисткам вернуться.
Понятное дело, что до НГ сделать двух разведчиков не получится, а вот произвести "русификацию" БМ и отправить заказчику в самый раз. :writing:
Созрел я на акт "вандализма" и сегодня снял иракские обозначения. Почему-то на бортах ВЗ они приварились наиболее сильно, как и бортовой номер. А вот на крыле и флаги на хвосте снялись относительно легко, потом подточил наждачкой с водичкой, чтобы до конца убрать лаковый слой, оставшийся от декали. В противном случае, после закраски этих участков, могут появиться ступеньки, чего быть не должно. Ведь на настоящем самолёте национальные эмблемы накрашивались, а не наклеивались. Самолётик сразу "побледнел"...
http://sd.uploads.ru/t/dDh9S.jpg

http://s9.uploads.ru/t/KqfAI.jpg   http://sd.uploads.ru/t/t96mr.jpg

http://sd.uploads.ru/t/Y40uv.jpg   http://s7.uploads.ru/t/Z3Rs8.jpg

http://s3.uploads.ru/t/vfhUC.jpg   http://sg.uploads.ru/t/Mztu4.jpg

http://s9.uploads.ru/t/dHE8M.jpg   http://sd.uploads.ru/t/56LBM.jpg

http://sh.uploads.ru/t/gYxmt.jpg   http://s7.uploads.ru/t/7NHl5.jpg

0

82

После подкраски по "содранным" местам прошёлся тоненьким слоем лака (под звёзды), на одном киле аэрограф устроил мне западню - хорошенько так "плюнул" ... :mad: Пришлось смывать и по новой подкрашивать. Хорошо, что у меня остались намешанные к нему цвета.
http://s9.uploads.ru/t/4qChj.jpg   http://s3.uploads.ru/t/UfCZN.jpg

http://s7.uploads.ru/t/ksxhq.jpg   http://sg.uploads.ru/t/LIqH5.jpg

Вчера целый день "изобретал" две коробки - непосредственно под модель и транспортную, с запасом под "амортизацию". Результат трудов запечатлел на фотик и телефон.
http://s5.uploads.ru/t/71XOS.jpg   http://s7.uploads.ru/t/G6uol.jpg

http://s3.uploads.ru/t/XylAK.jpg   http://sd.uploads.ru/t/67P3l.jpg

А вот так выглядит крепление модели в коробке. Самое прочное в ней - фюзель, вот за него и крепим, а так как крепёжку между крылом и стабом делать очень неудобно, то используем сопла движков, в которые входят скрученные трубки.
http://sd.uploads.ru/t/Z2MJs.jpg   http://sg.uploads.ru/t/pV0ZI.jpg

http://s8.uploads.ru/t/CXIPq.jpg   http://s7.uploads.ru/t/7NxZu.jpg

Модель отправилась к своему заказчику, проделав перед этим немалый путь по России (Чита - Нижний Новгород - Москва - Ступино - Новокузнецк - Чита), и вновь возвращается в столицу. :mybb:

0

83

После пары моделей (КОР-2 и ТБ-3) возвращаюсь к 25м.

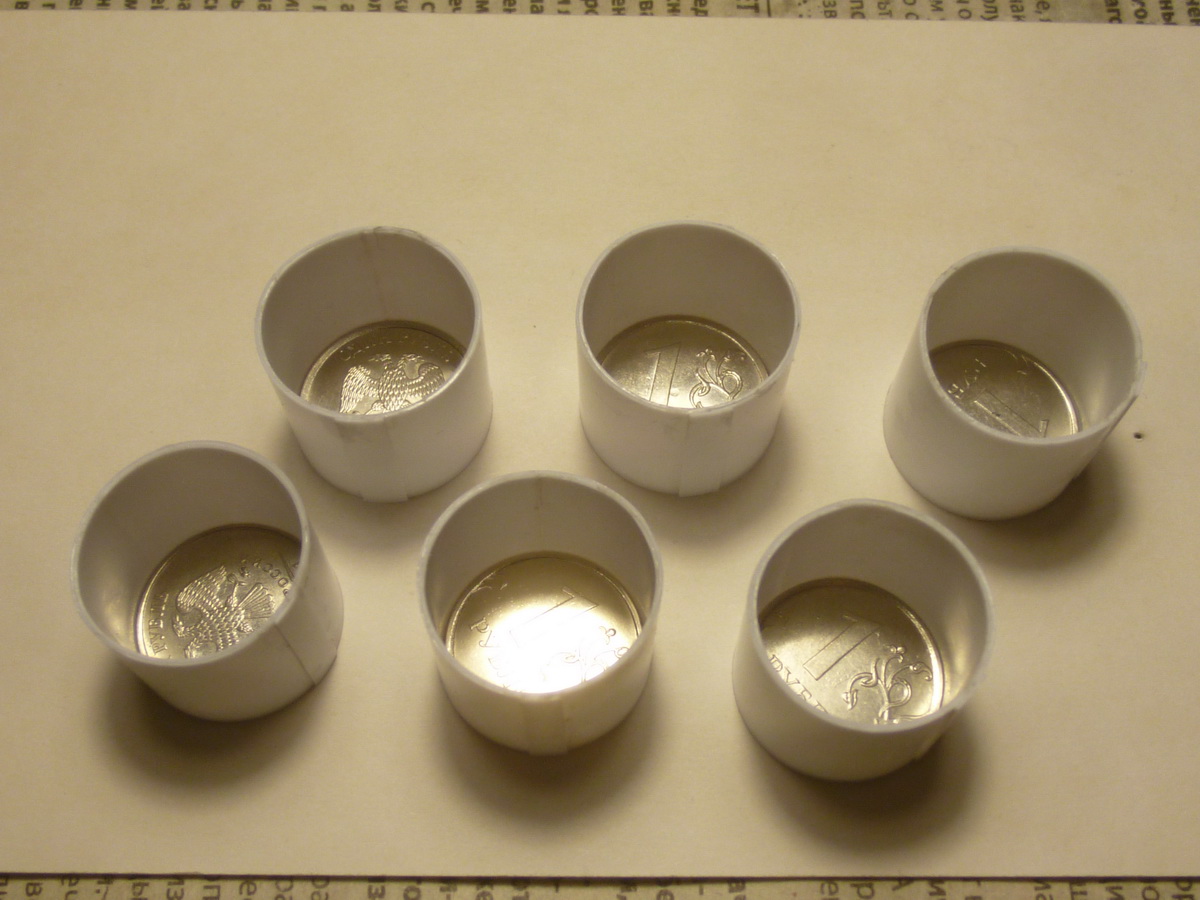

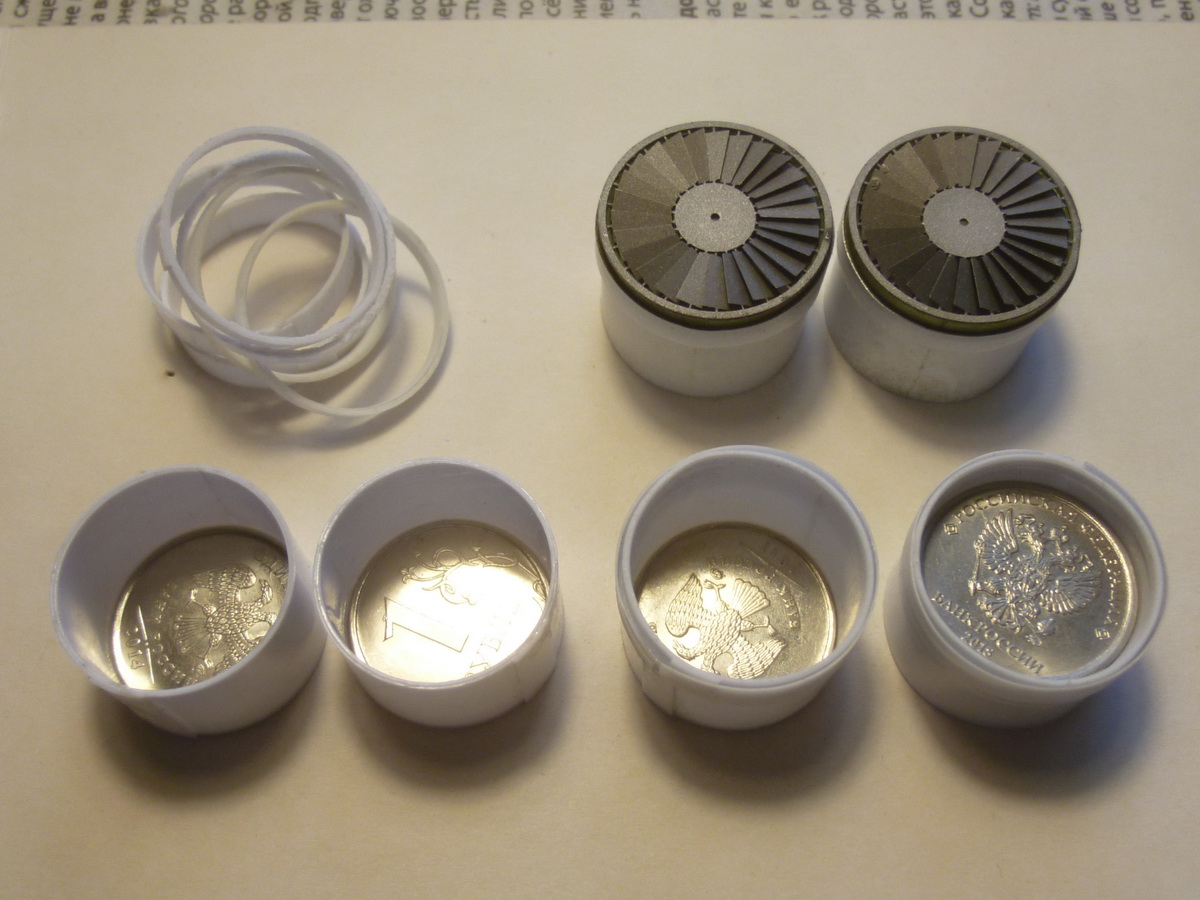

Склеил сегодня заготовки для круглых частей каналов ВЗ перед ВНА и вклеил внутренние стенки каналов, предварительно подогнав шаблон по месту. Сразу и на второй, только там пока не вклеены ниши шасси, требующие доработки.
http://forumuploads.ru/uploads/0014/f6/ef/4/t32511.jpg   http://forumuploads.ru/uploads/0014/f6/ef/4/t40313.jpg

0

84

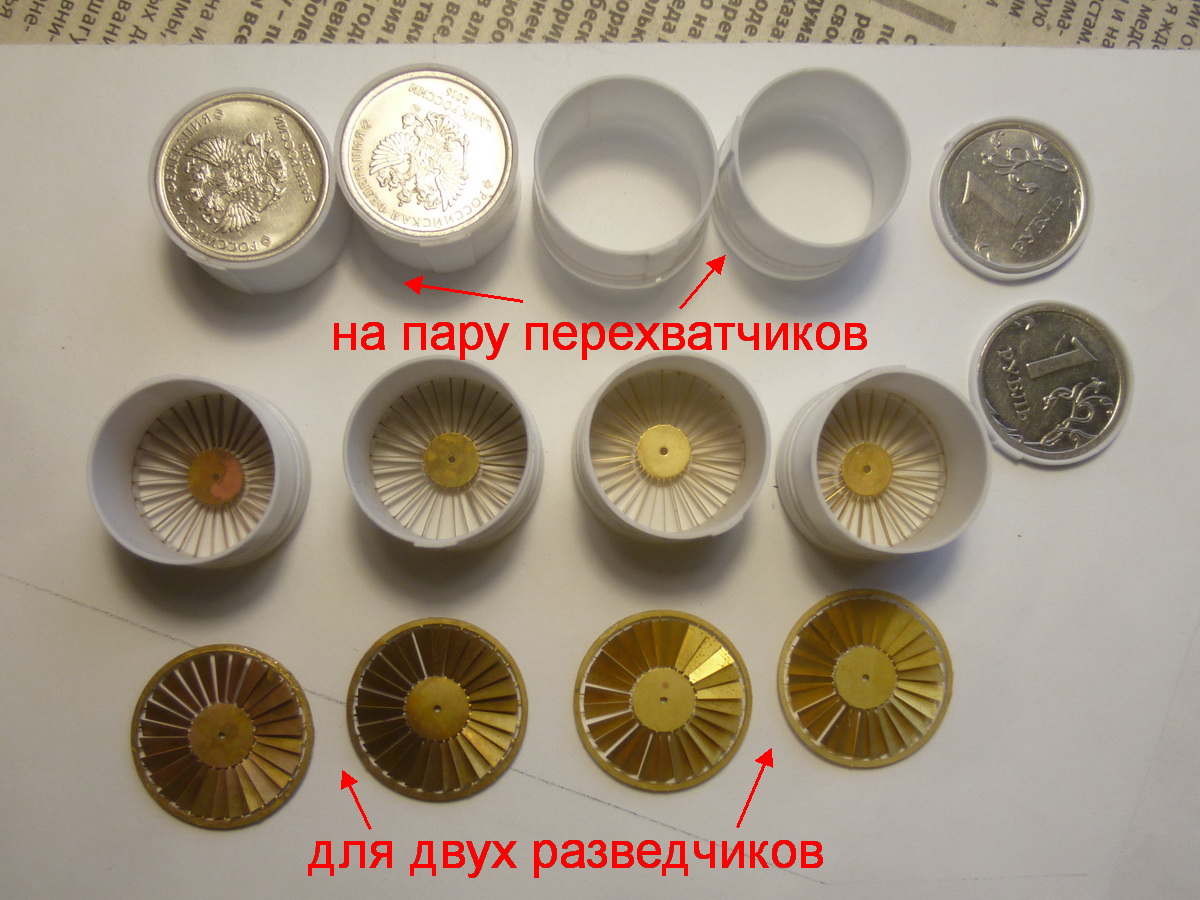

Среда, четверг, пятница "вылетели" из моделизма по причине приезда знакомого и необходимости находится на работе, но вот вчера немного позанимался. Склеил лопатки ВНА и КНД, обработал контуры под них, добавил заготовки для будущих перехватчиков.
http://forumuploads.ru/uploads/0014/f6/ef/4/t47575.jpg

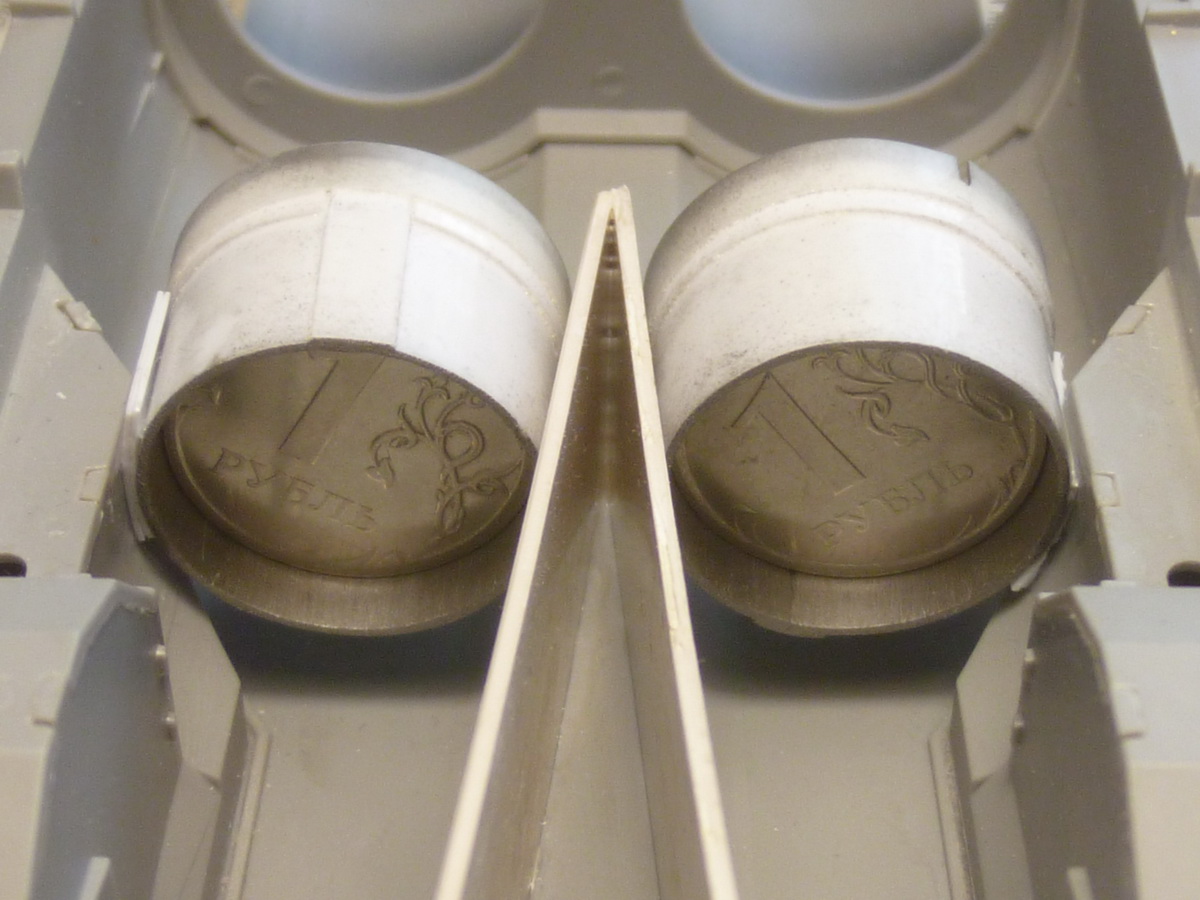

Покрасил внутреннюю часть контура и приклеил на своё место, монетки не вытаскивал, чтобы сохранить форму до окончательного высыхания. На "своём" не смогу этого сделать, пока не будут доработаны ниши шасси.
http://forumuploads.ru/uploads/0014/f6/ef/4/t36478.jpg   http://forumuploads.ru/uploads/0014/f6/ef/4/t35414.jpg

0

85

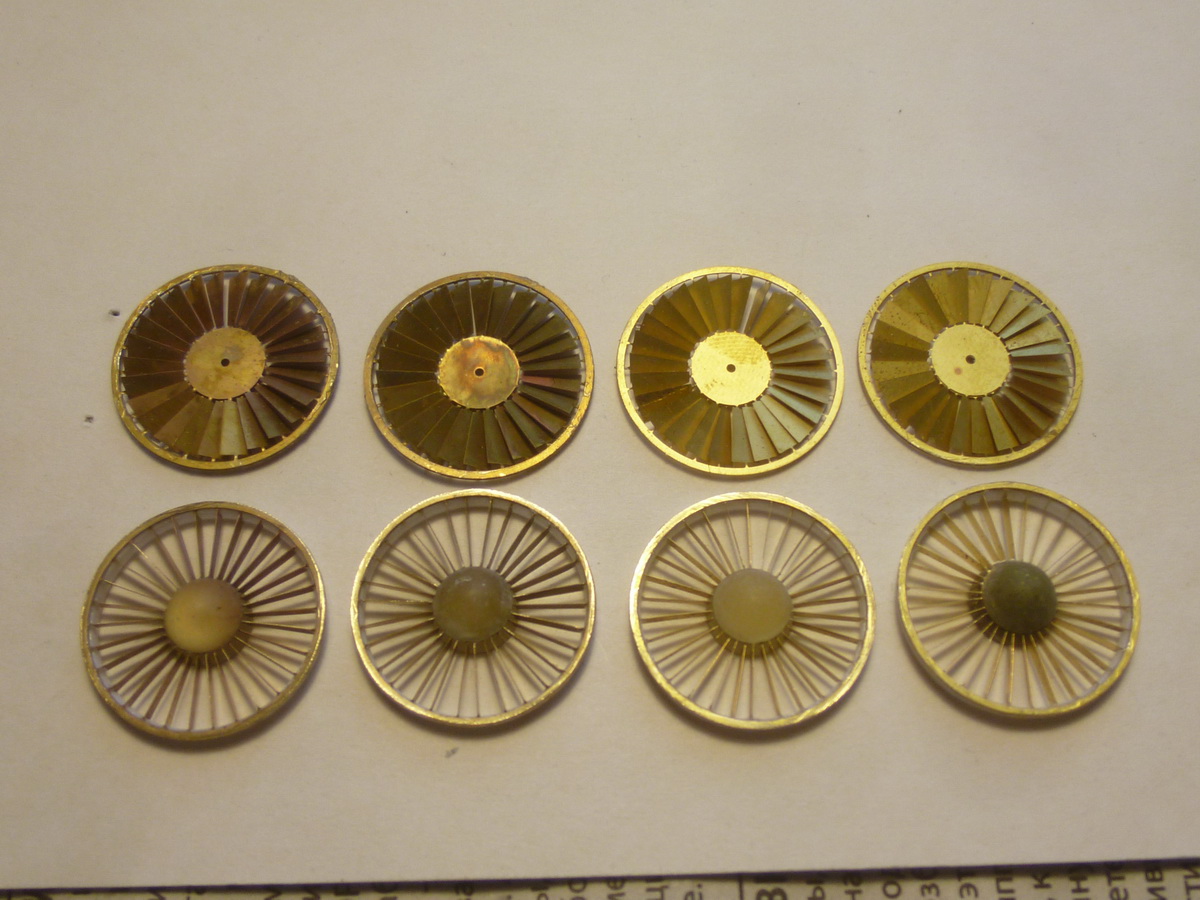

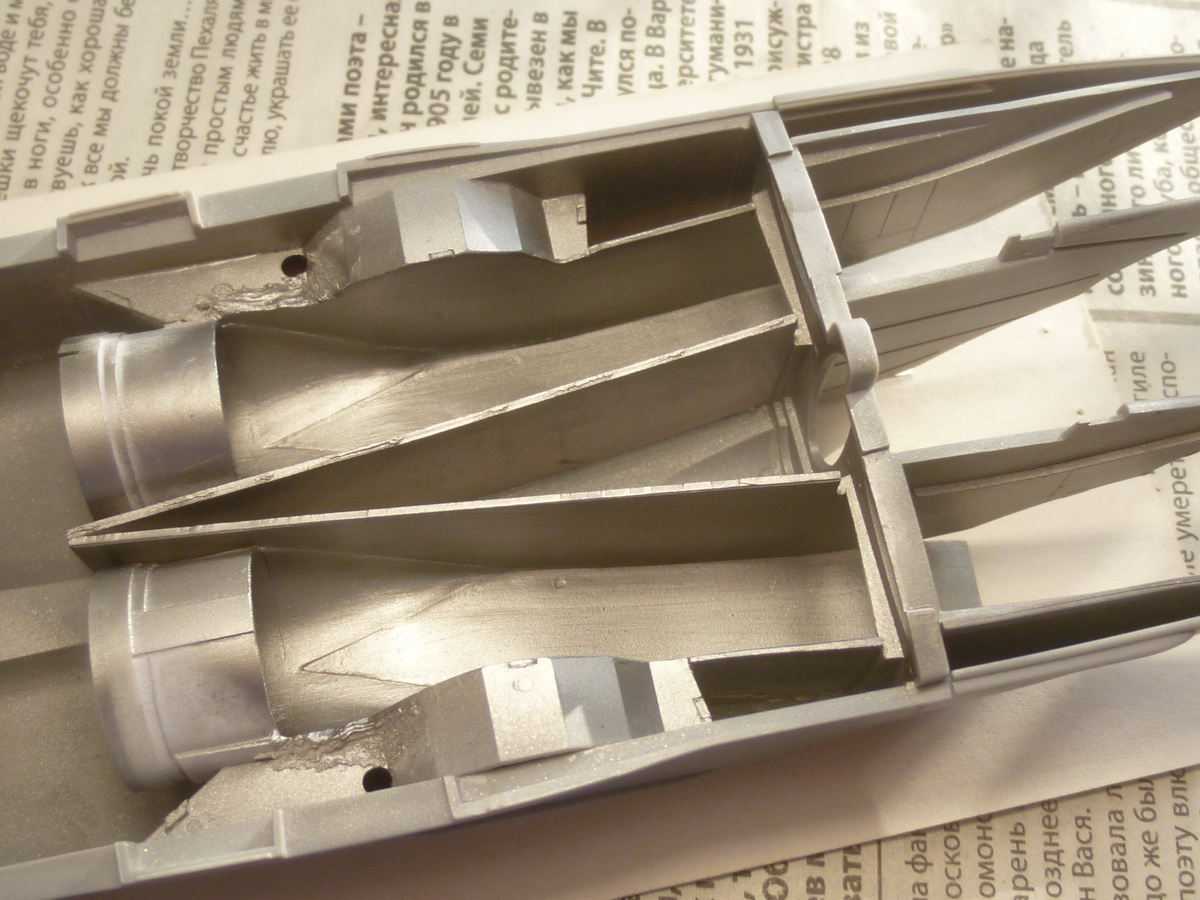

Пока идёт "муторный" процесс формирования каналов ВЗ двигателей доделал и сами лопатки. Сейчас все силы брошу на заказной - себе буду потом делать и показывать на скале, там как раз открылся годовой ГБ "Красные звёзды - 5".
http://forumuploads.ru/uploads/0014/f6/ef/4/t58513.jpg   http://forumuploads.ru/uploads/0014/f6/ef/4/t43418.jpg

http://forumuploads.ru/uploads/0014/f6/ef/4/t31582.jpg   http://forumuploads.ru/uploads/0014/f6/ef/4/t16733.jpg

0

86

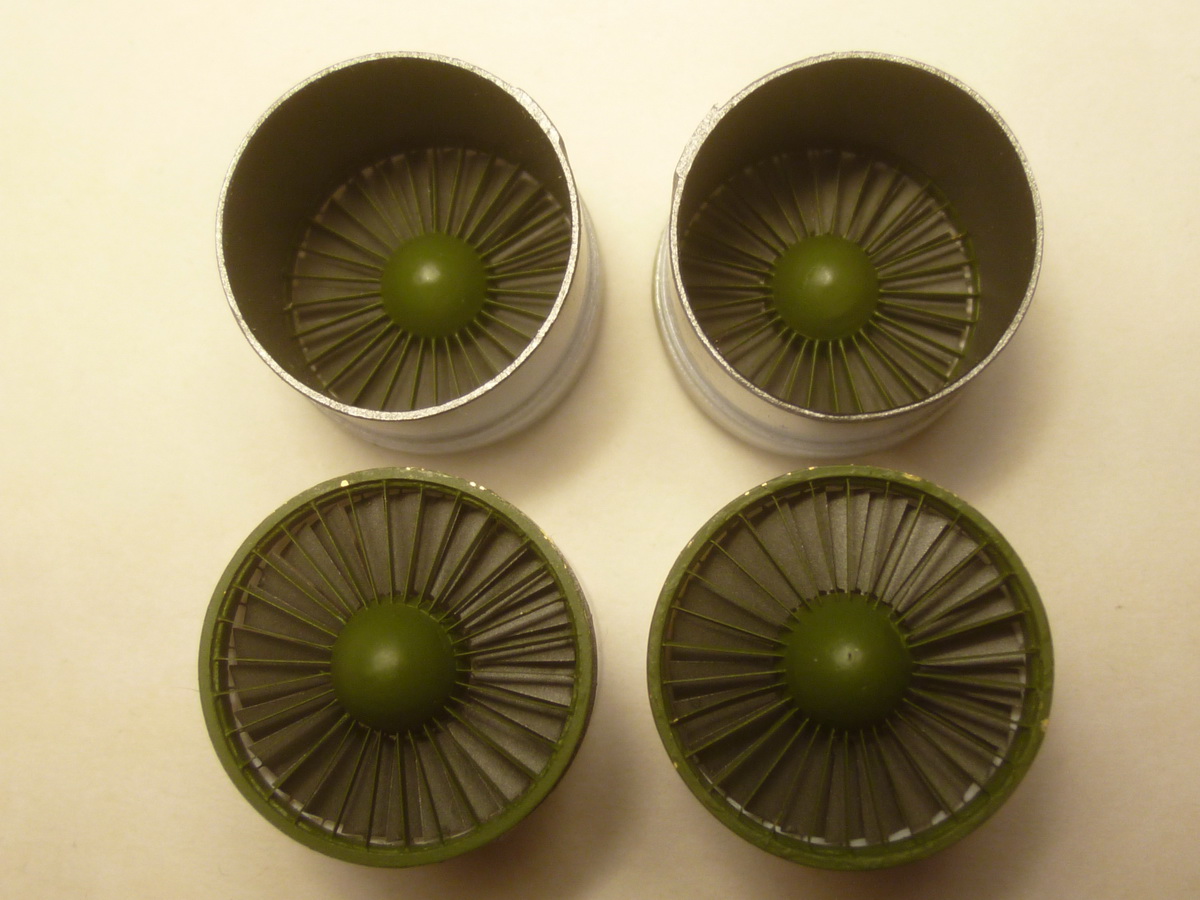

Процесс формирования каналов ВЗ двигателей закончен!

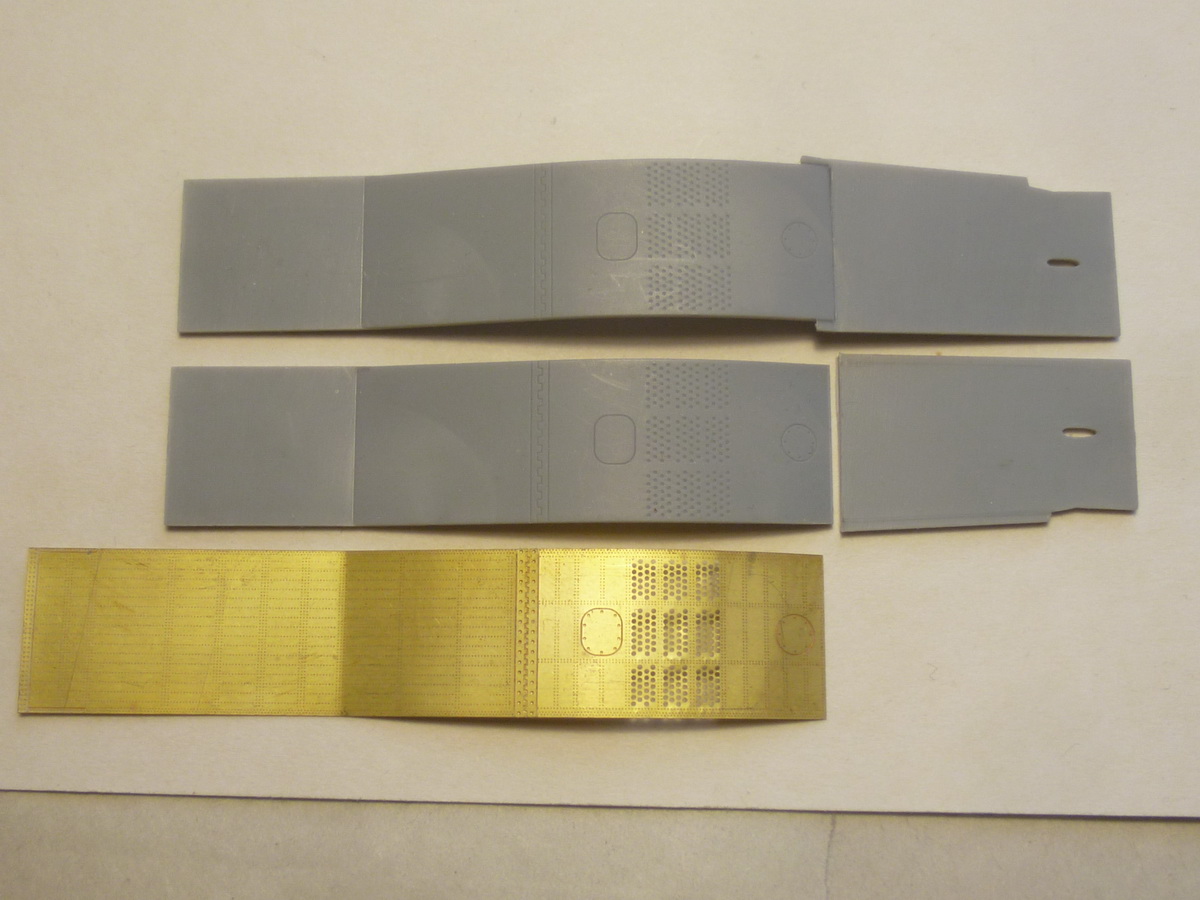

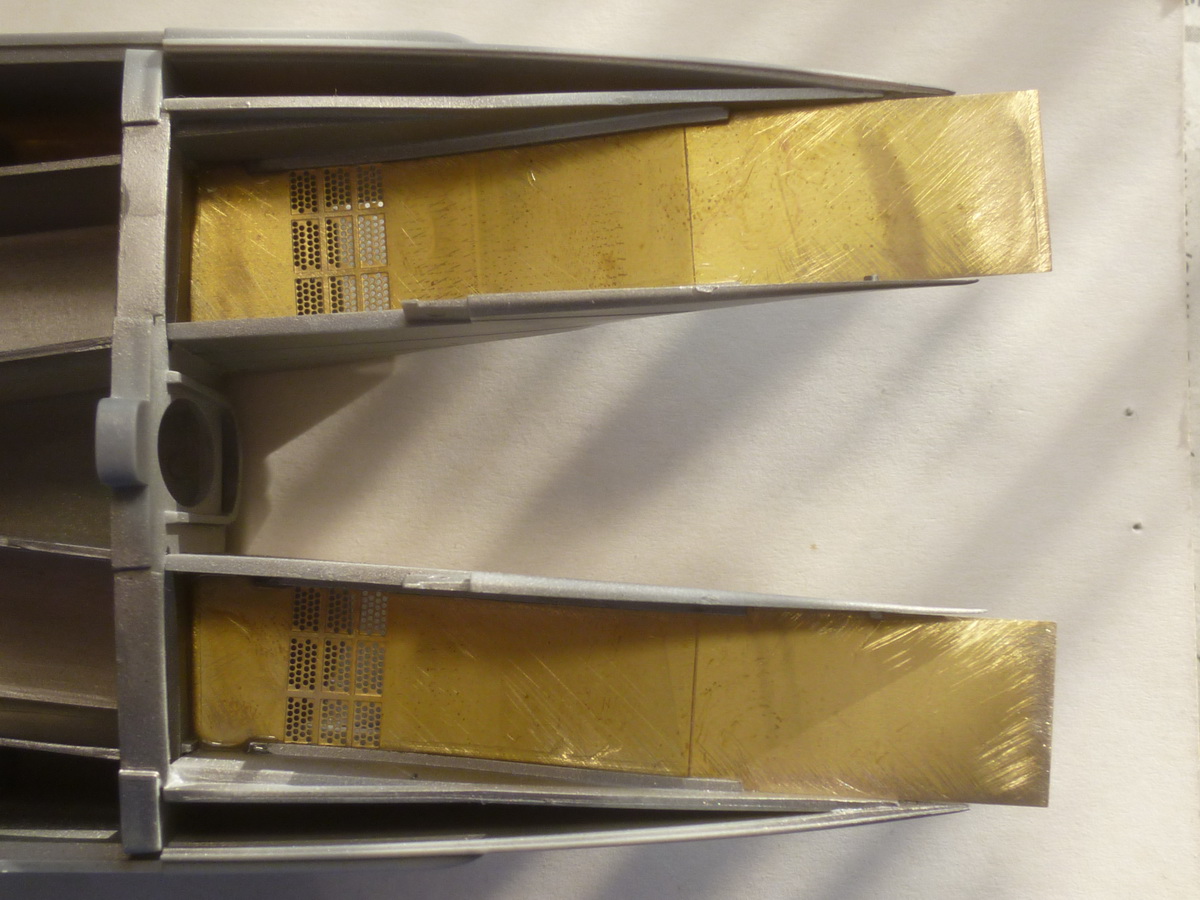

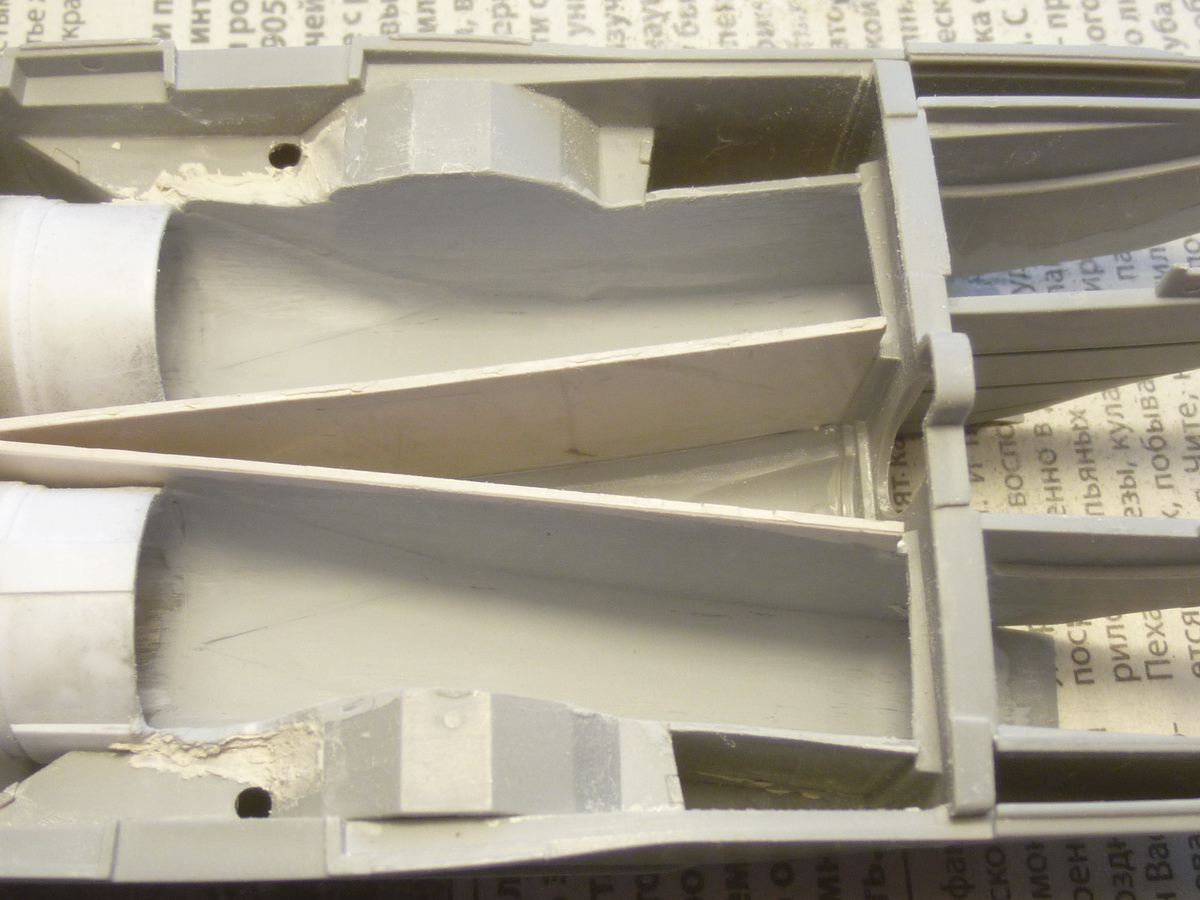

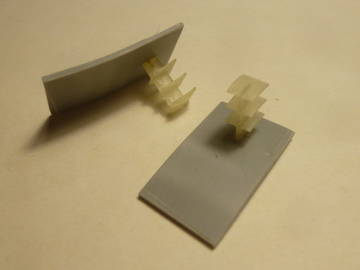

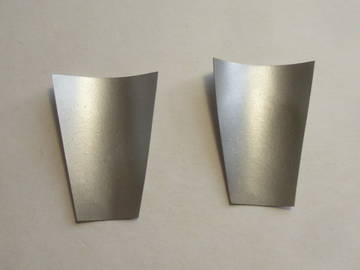

Для нижней стенки были взяты обрезанные подвижные клинья из набора, ведь вместо них пойдут травлёные. Слегка распрямил их, переходы к круглому сечению сделаны как на настоящем самолёте - с помощью треугольных косынок. После вышкуривания и шпаклевания прошёлся автомобильным грунтом прямо кистью, после чистовой обработки задул стальным.
http://forumuploads.ru/uploads/0014/f6/ef/4/t39704.jpg   http://forumuploads.ru/uploads/0014/f6/ef/4/t91448.jpg
http://forumuploads.ru/uploads/0014/f6/ef/4/t78072.jpg   http://forumuploads.ru/uploads/0014/f6/ef/4/t52446.jpg

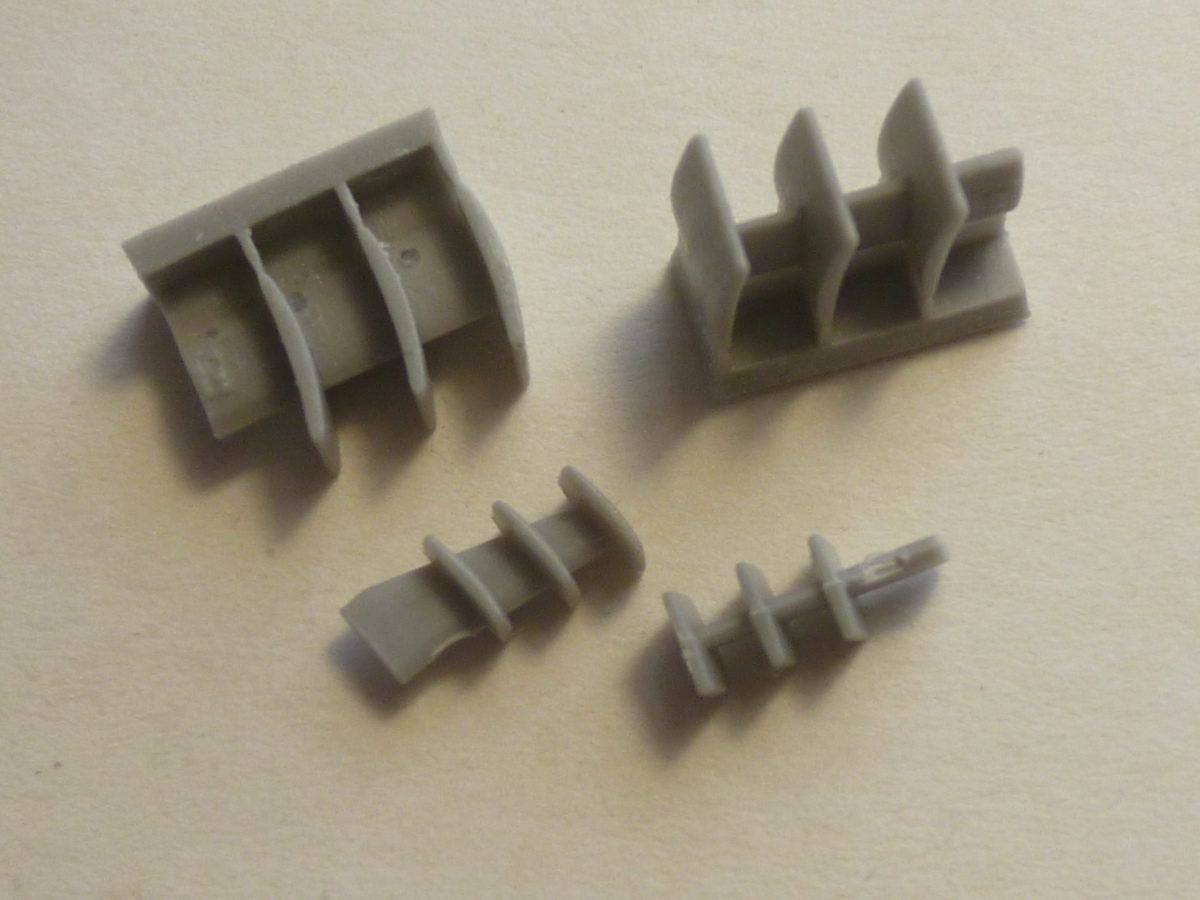

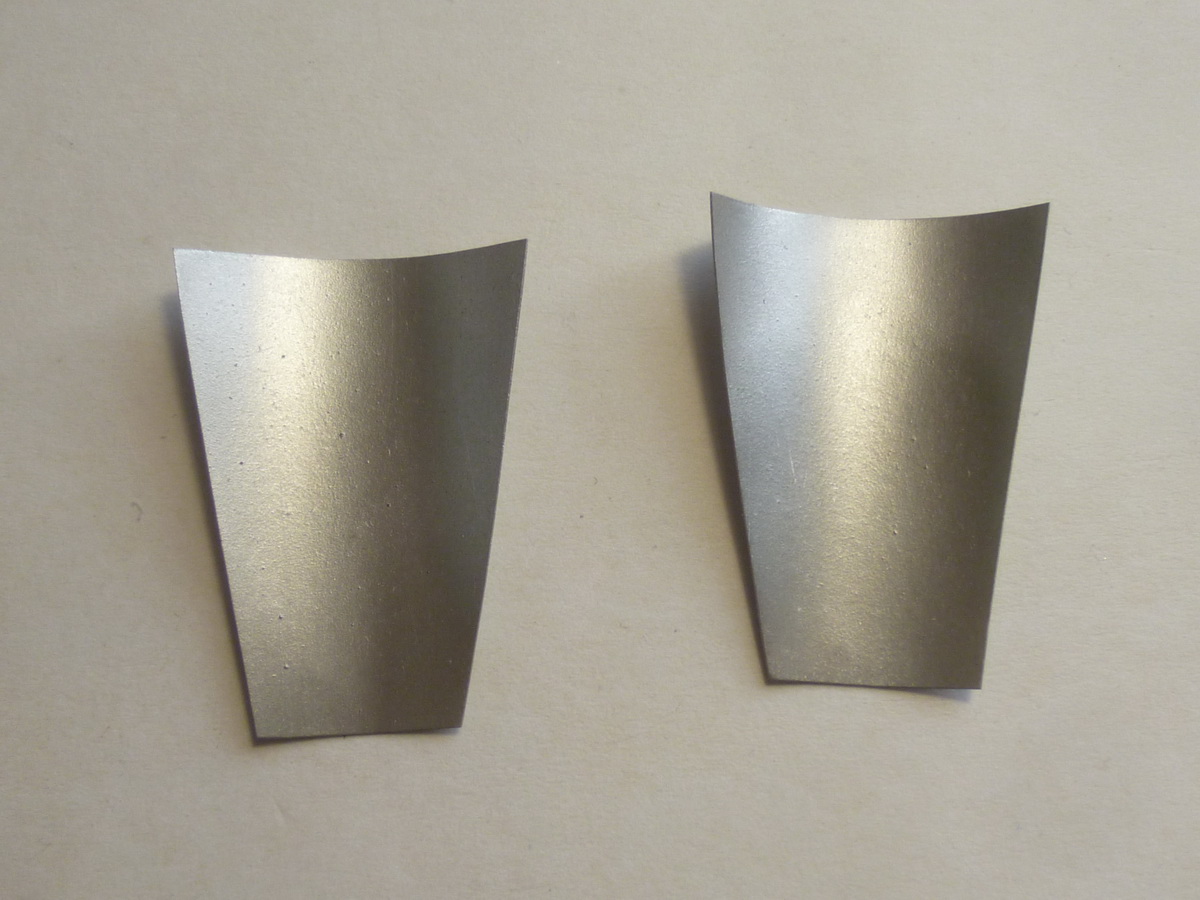

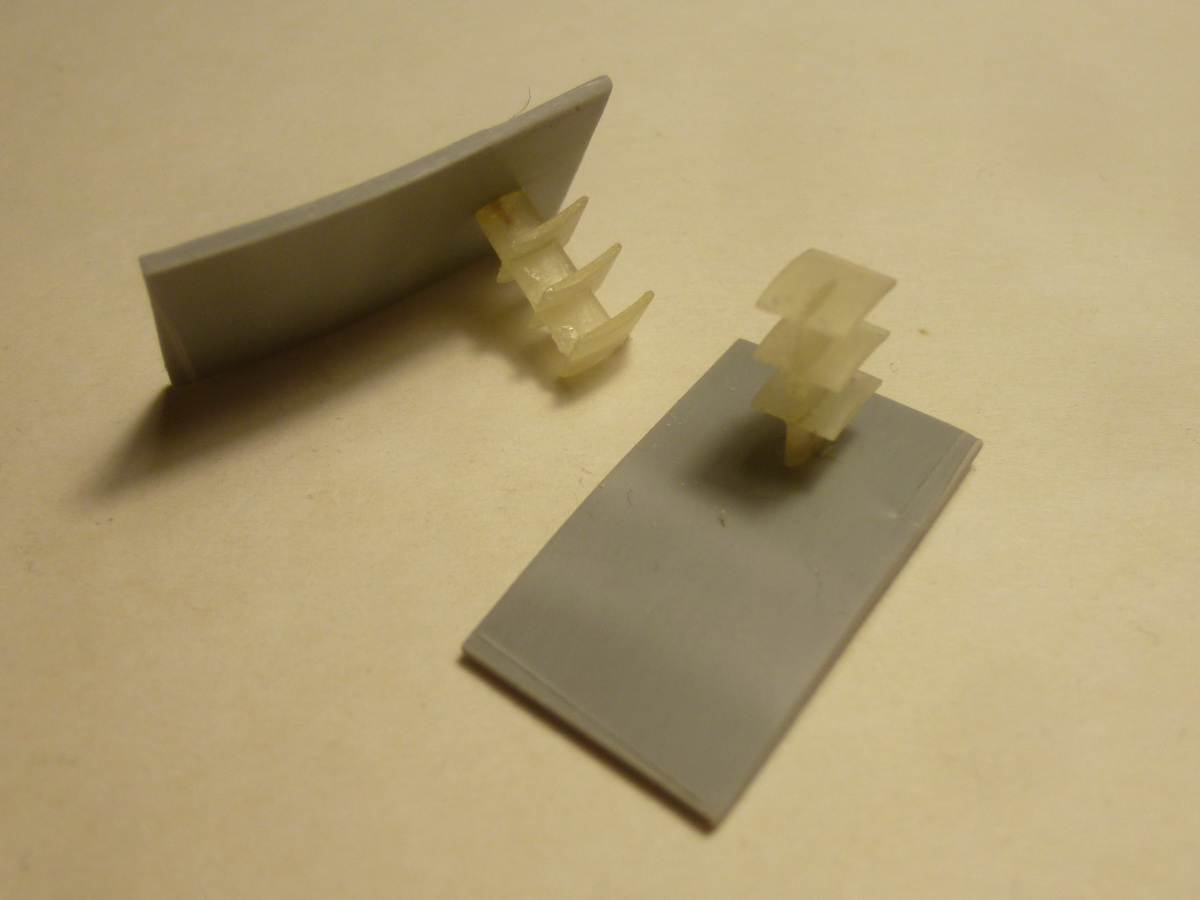

Спрямители воздушного потока в наборе маловаты по размеру. Я снял несколько копий с изделия хохляцкой армори и приклеил пару обработанных на слегка изогнутые створки задней части клина.
http://forumuploads.ru/uploads/0014/f6/ef/4/t58049.jpg   http://forumuploads.ru/uploads/0014/f6/ef/4/t28183.jpg
http://forumuploads.ru/uploads/0014/f6/ef/4/t74261.jpg   http://forumuploads.ru/uploads/0014/f6/ef/4/t85784.jpg

0

87

Да. уж... :cool:  :cool:  :cool:  И сколько же всего  "сусликов" спрячется в этих норках? o.O  :huh:  :dontknow:

0

88

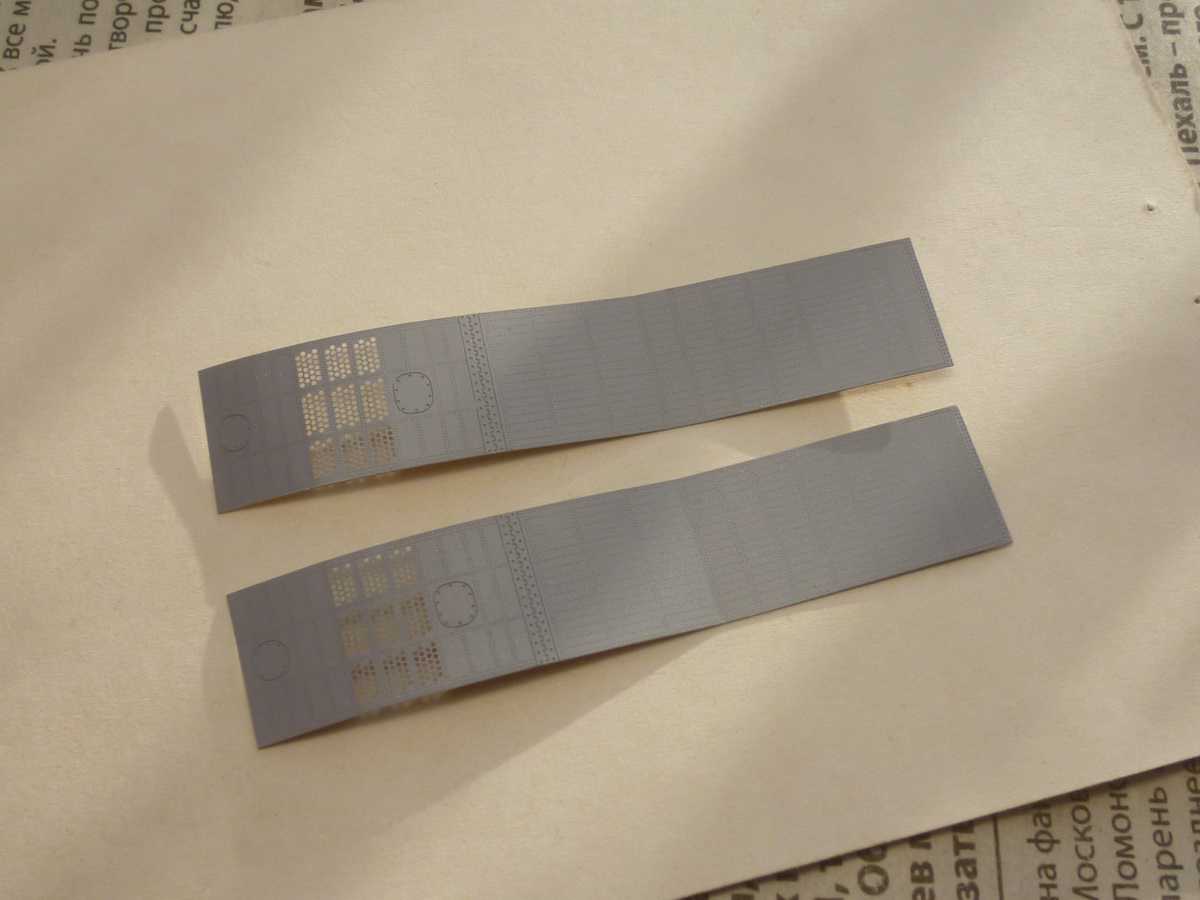

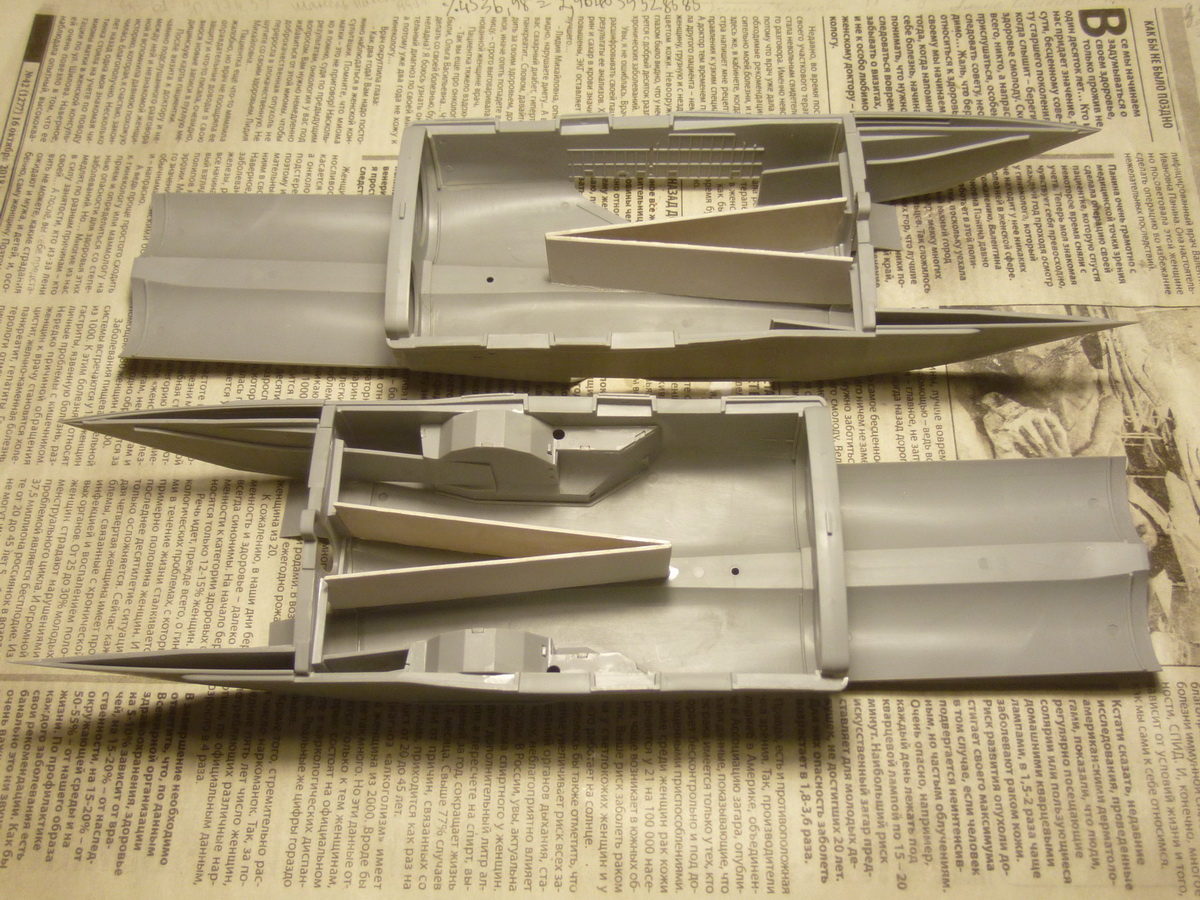

Травлёные пластины покрасил в слегка осветлённый базовый серый и вклеил их на своё место - до установки верхней части ВЗ. Потом вклеил задние части клина и вырезал по шаблону верхние полукруглые стенки каналов ВЗ. Покрасил их и приклеил на своё место, после чего установил лопатки движков на место.
http://forumuploads.ru/uploads/0014/f6/ef/4/t23530.jpg   http://forumuploads.ru/uploads/0014/f6/ef/4/t22228.jpg

http://forumuploads.ru/uploads/0014/f6/ef/4/t15420.jpg   http://forumuploads.ru/uploads/0014/f6/ef/4/t56931.jpg

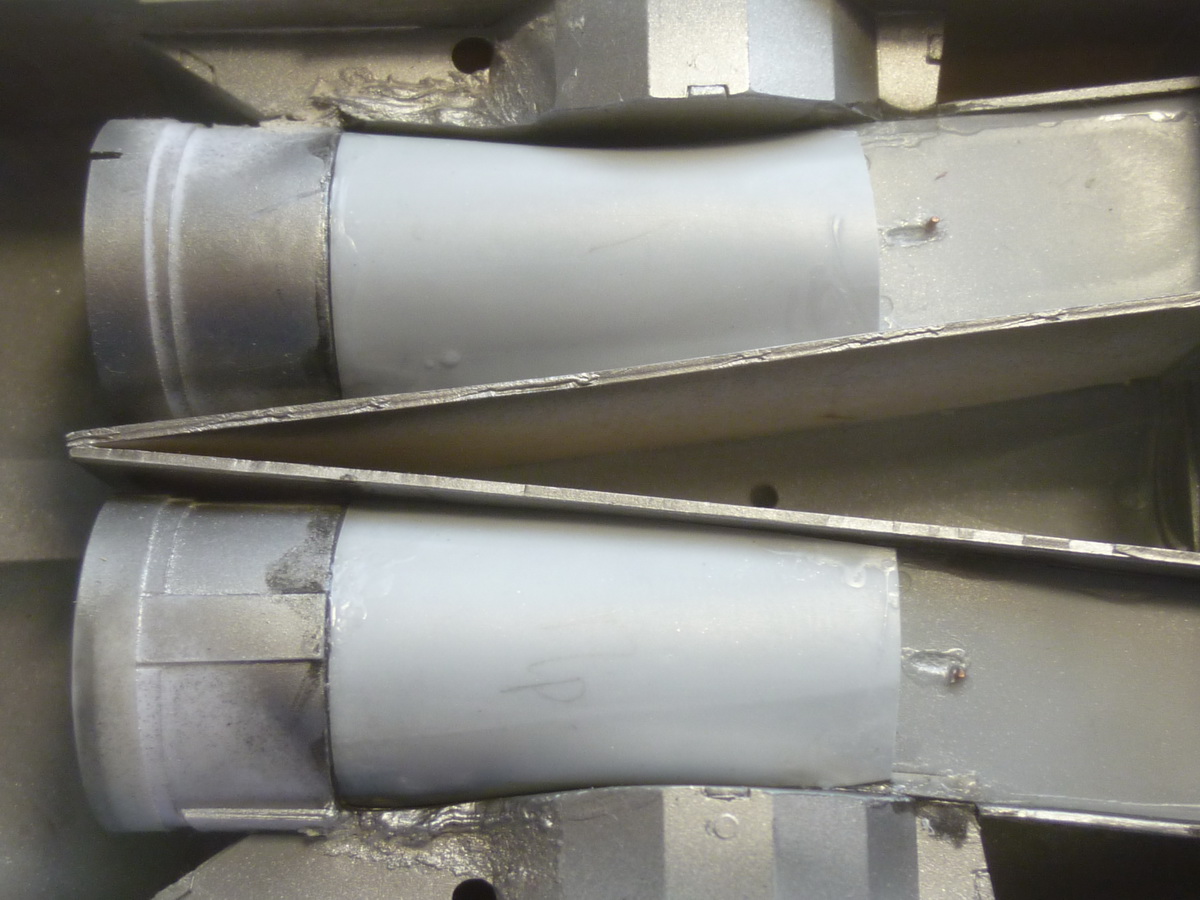

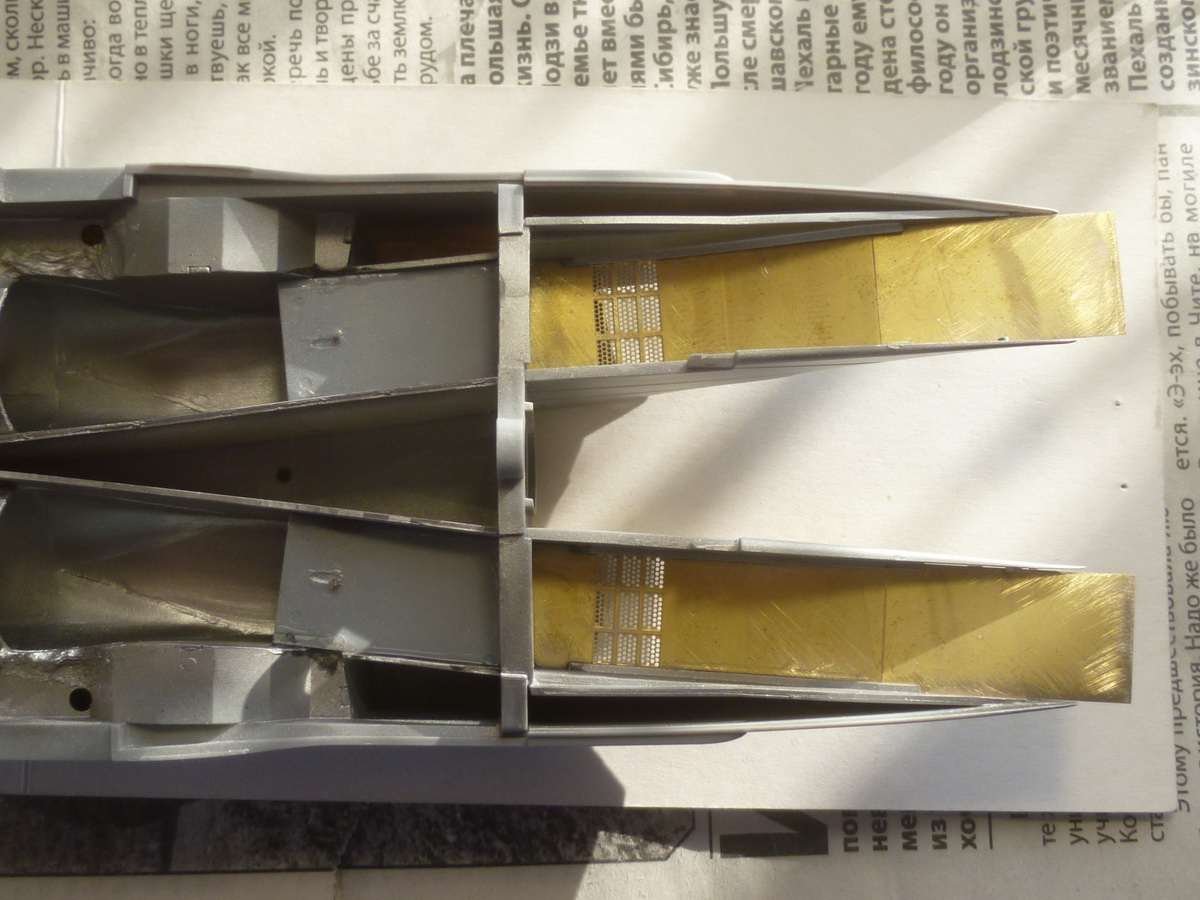

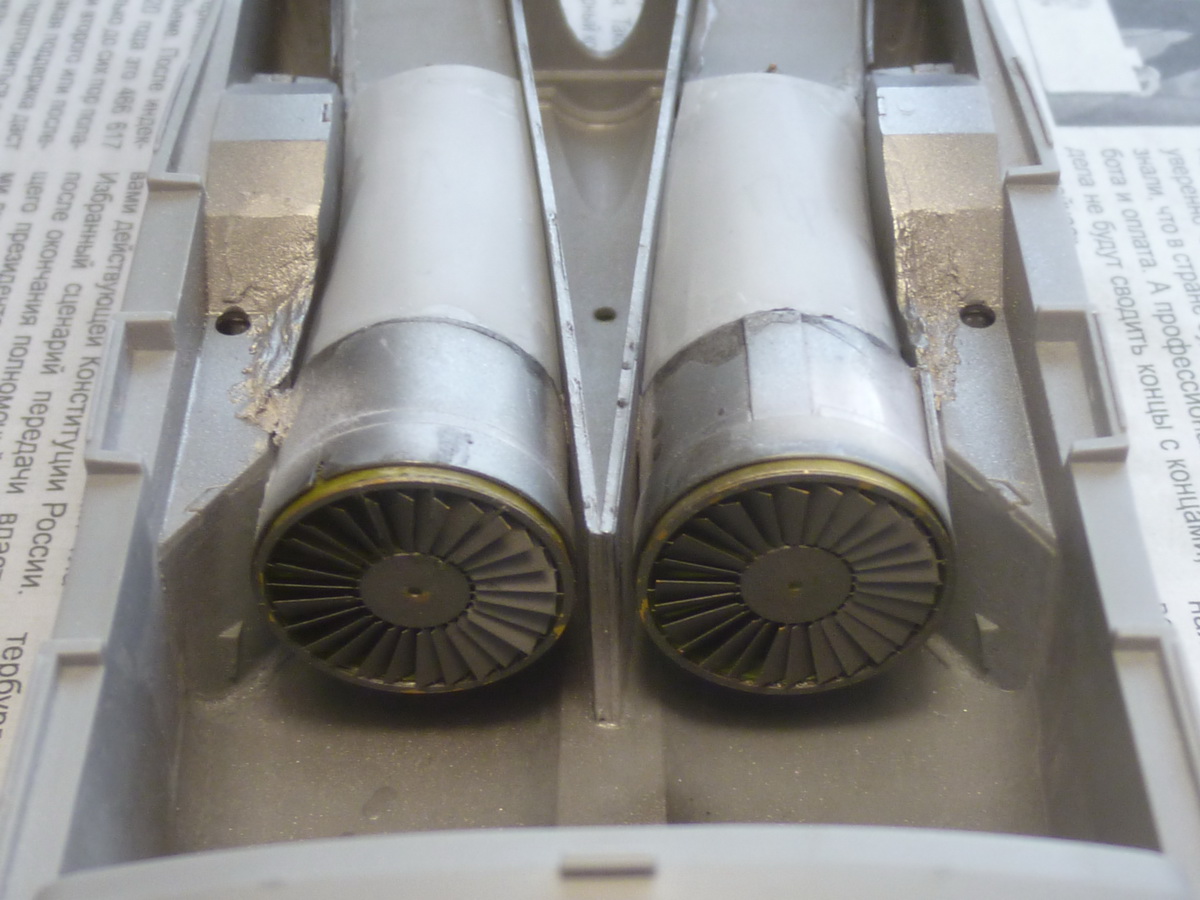

http://forumuploads.ru/uploads/0014/f6/ef/4/t88247.jpg   http://forumuploads.ru/uploads/0014/f6/ef/4/t72001.jpg

http://forumuploads.ru/uploads/0014/f6/ef/4/t52156.jpg   http://forumuploads.ru/uploads/0014/f6/ef/4/t72789.jpg

0

89

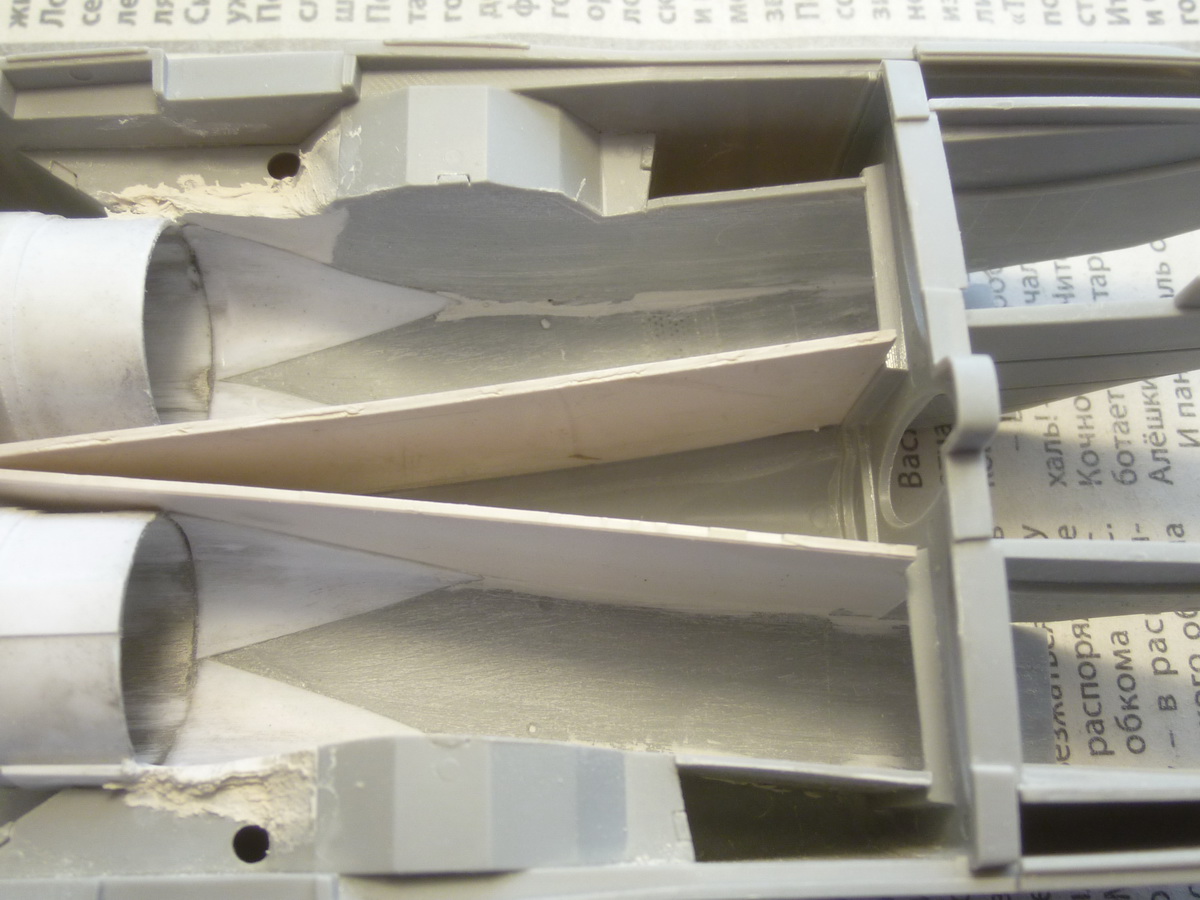

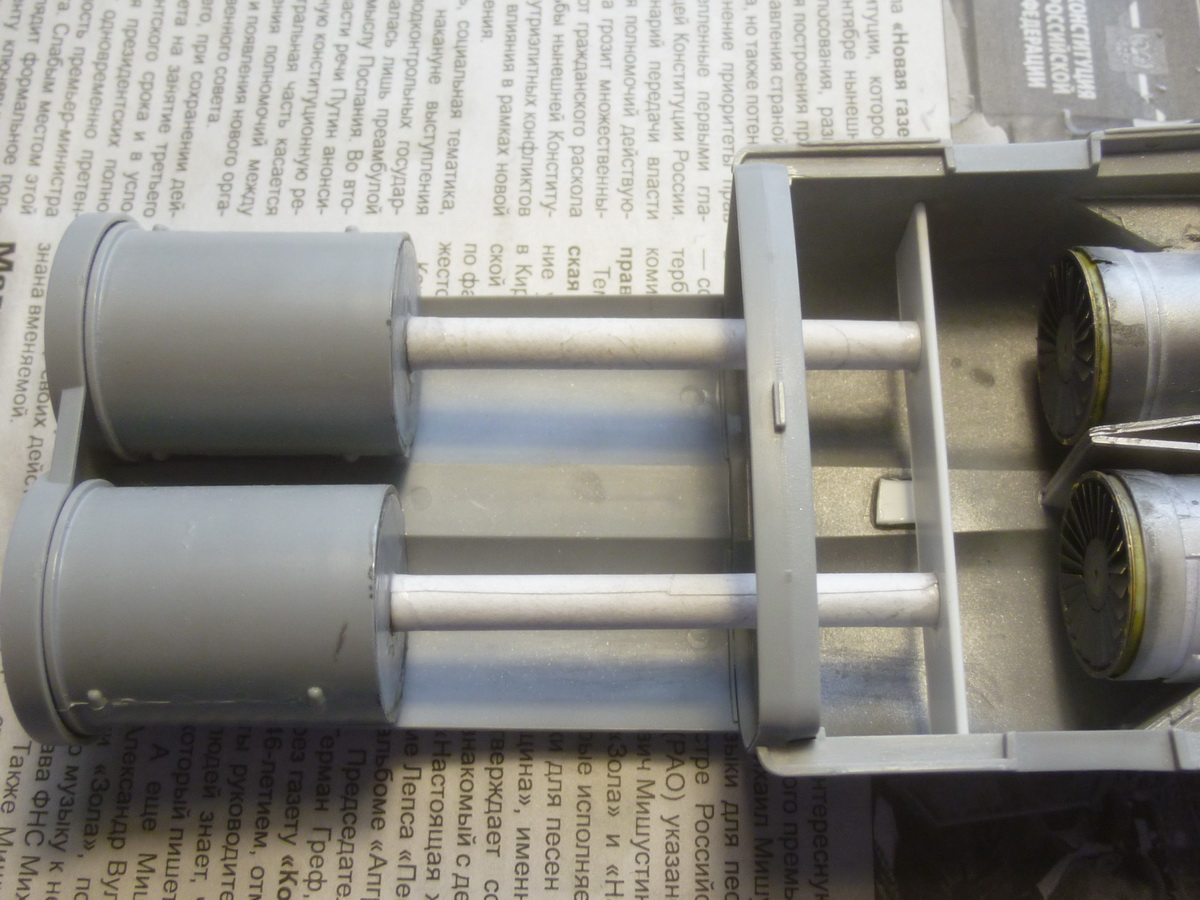

Затем приклеил скрученные из бумаги и пропитанные ПВА трубочки под стержни, зафиксировав их на суперклей одним концом на входе в форкамеру, вторым на поперечную пластинку. Приклеил верхние части фюзеляжа - сегменты над каналами ВЗ и "спинку". Потом подточил чрезмерно толстые носики килей и приклеил их на свои места. Полученный "чемодан" отправился на батарею.

http://forumuploads.ru/uploads/0014/f6/ef/4/t86389.jpg   http://forumuploads.ru/uploads/0014/f6/ef/4/t43522.jpg

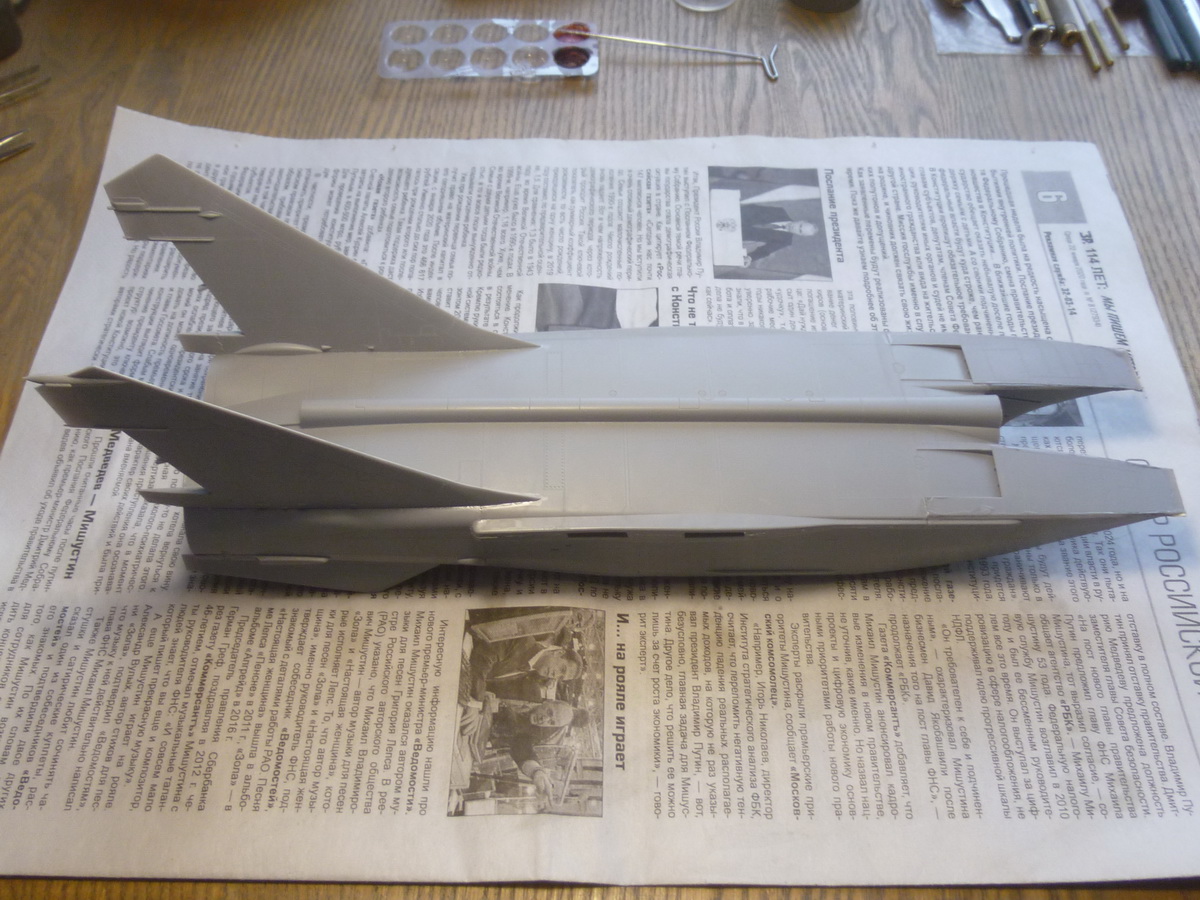

http://forumuploads.ru/uploads/0014/f6/ef/4/t90141.jpg

0

90

Леонид написал(а):

И сколько же всего  "сусликов" спрячется в этих норках?

И делаются только самые видимые. :glasses: По уму в таких каналах надо и расшивку делать. :tired:

0
