ЗРК С-200

Сообщений 1 страница 16 из 16

1

Первый Советский ЗРК дальнего радиуса действия. Дальность действия от 160км, по высоте 40км на первых модификациях С-200А ("Ангара"), до 300км, по высоте до 40км на С-200Д ("Дубна"). Принят на вооружение СА в 1967 году. Состоял на вооружении Российской армии, если мне память не изменяет как минимум до 2009 года (БФ). На Украине снят с вооружения в 2013 году. Поставлялся во все страны Варшавского договора, а также в ряд других стран, включая Сирию (сирийцы раз в два года приезжали на Телембу для учебных стрельб, возможно до 2010 года. Стреляли у нас на Телембе и БФ и Беларусы).
     Боевое применение имело место на Ближнем Востоке: по неподтвержденным данным Е-2С "Хокай" ВВС Израиля сбит сирийцами и пара беспилотников оттуда же. Ливийцы тоже якобы что-то сбивали у наших "американских друзей", но "друзья" это упорно отрицают. Единственная точно пораженная цель С-200, это российский Ту-154, сбитый над Черным морем доблестными украинскими ПВО 4 октября 2001 года в ходе проведения учебных стрельб (как парадокс этот инцидент стоил должности Главкому ВВС РФ Корнукову). Вообщем в интернете на эту тему информации более, чем достаточно, не буду терять на этом время.

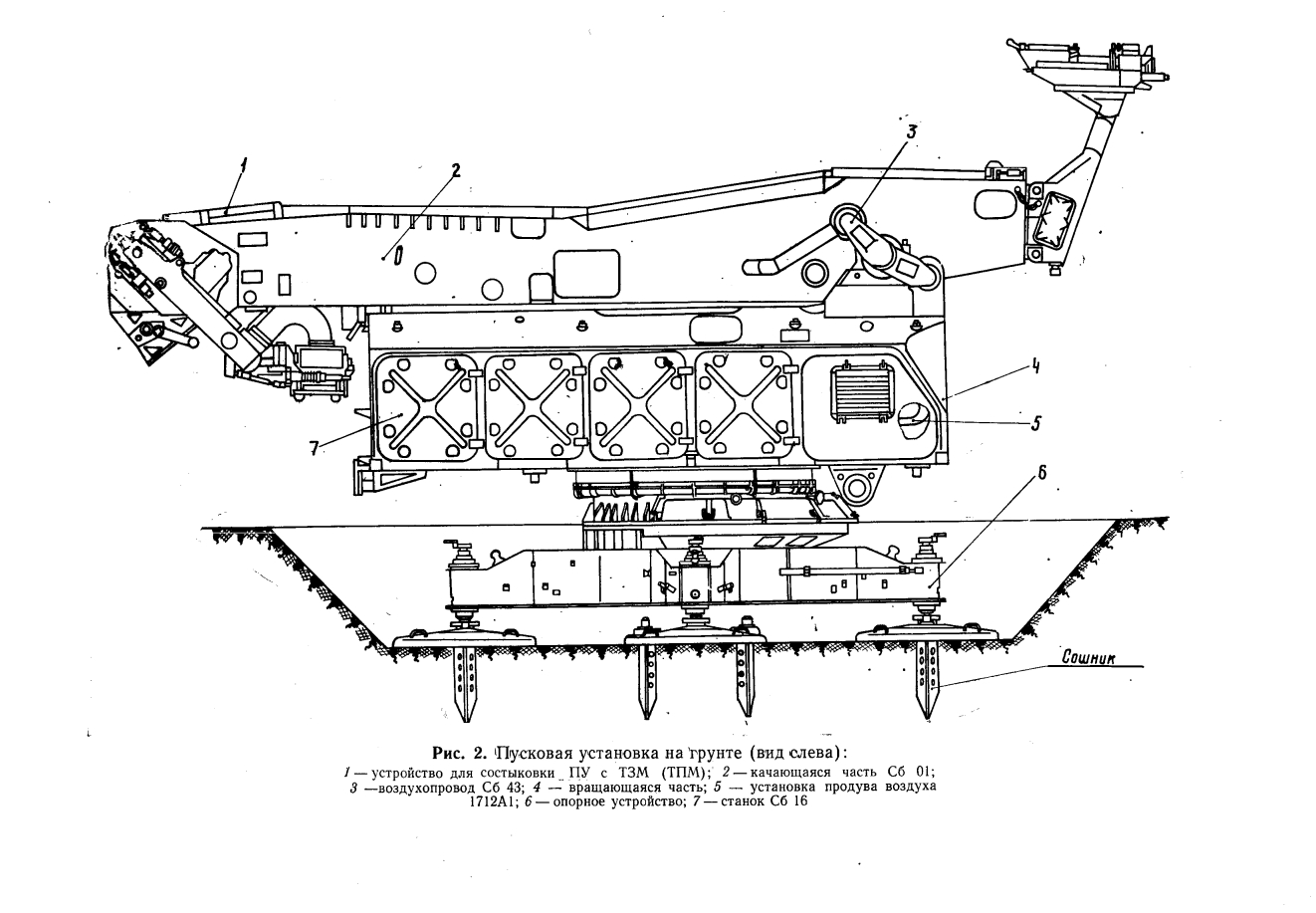

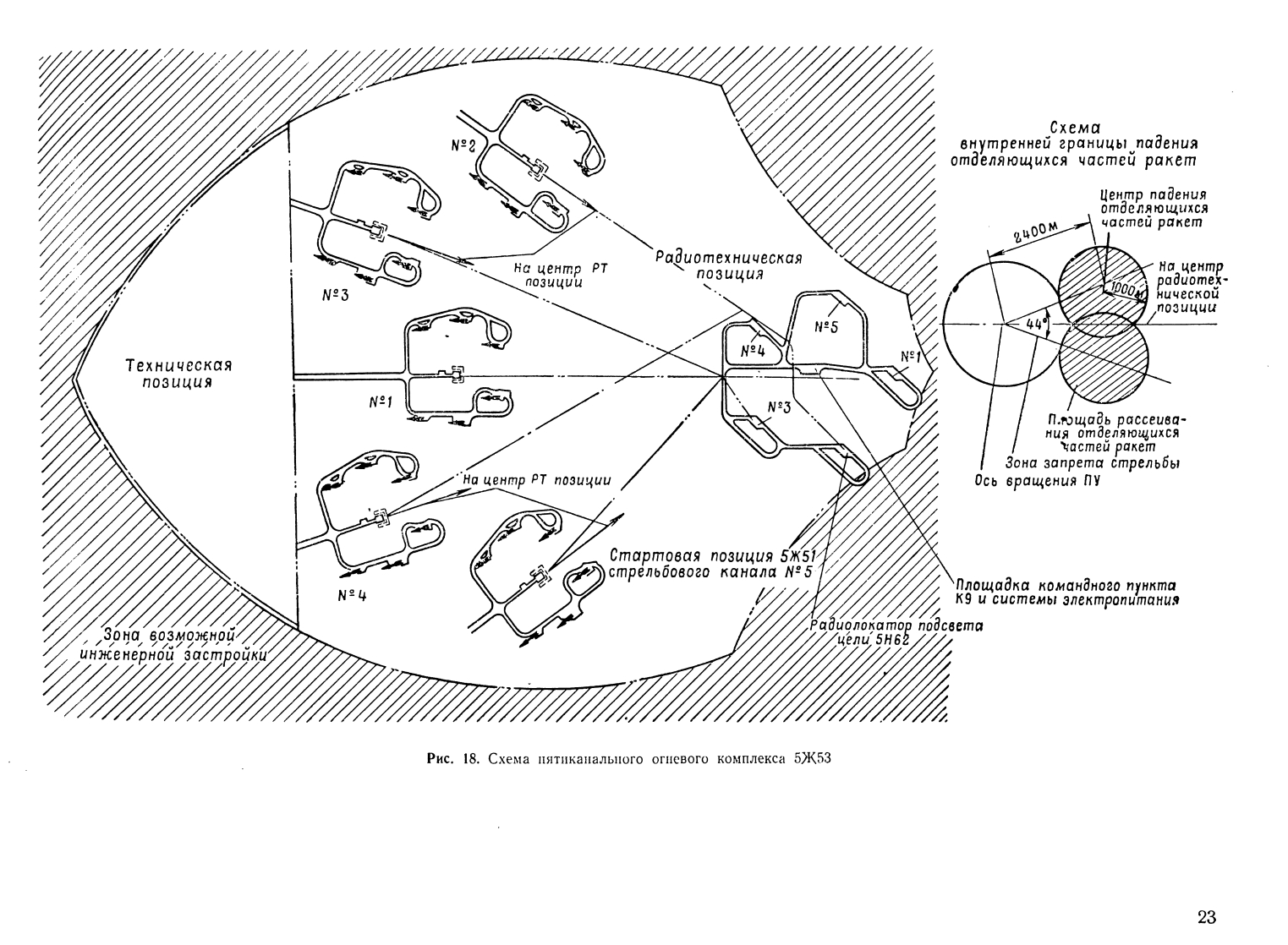

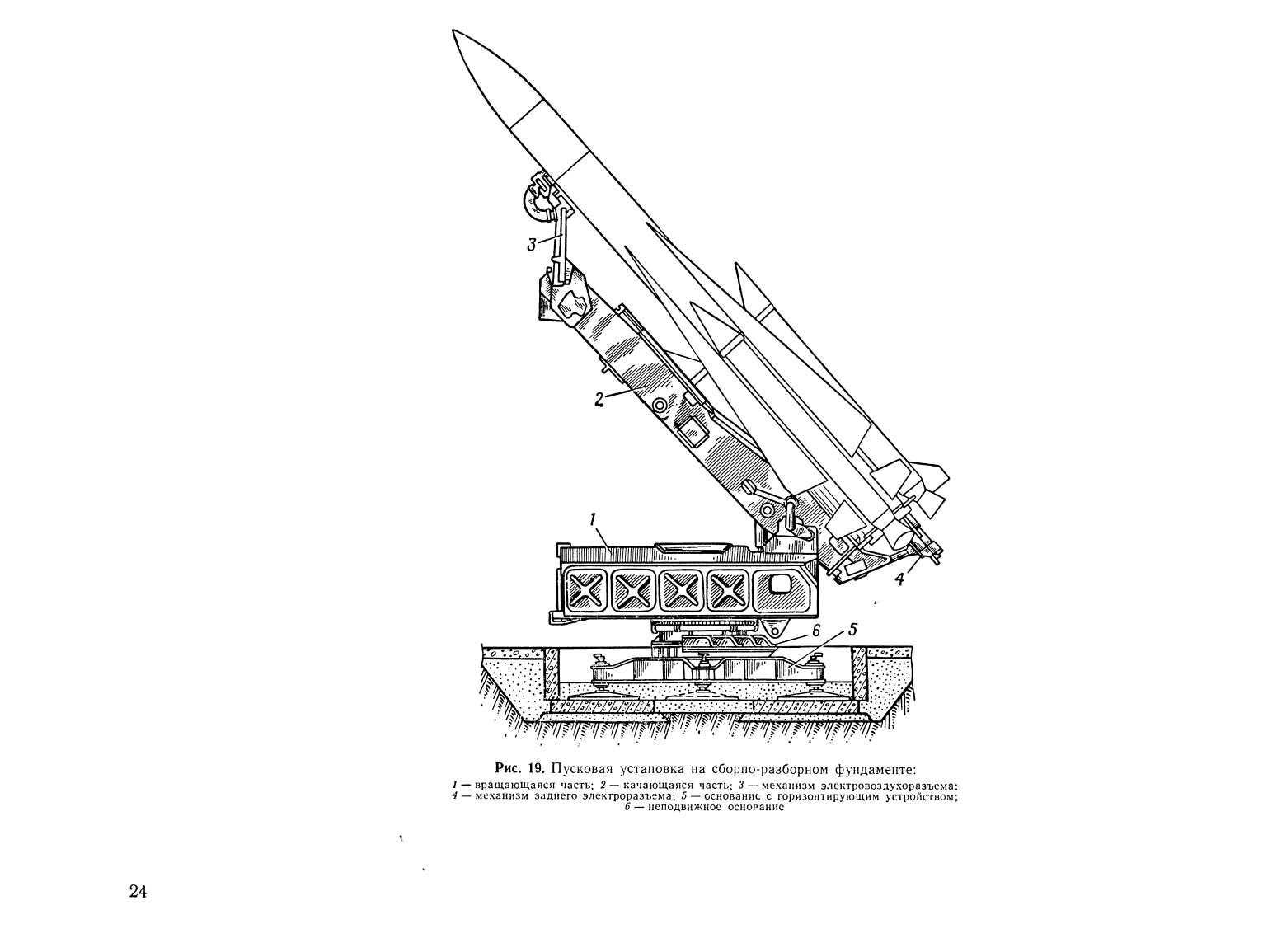

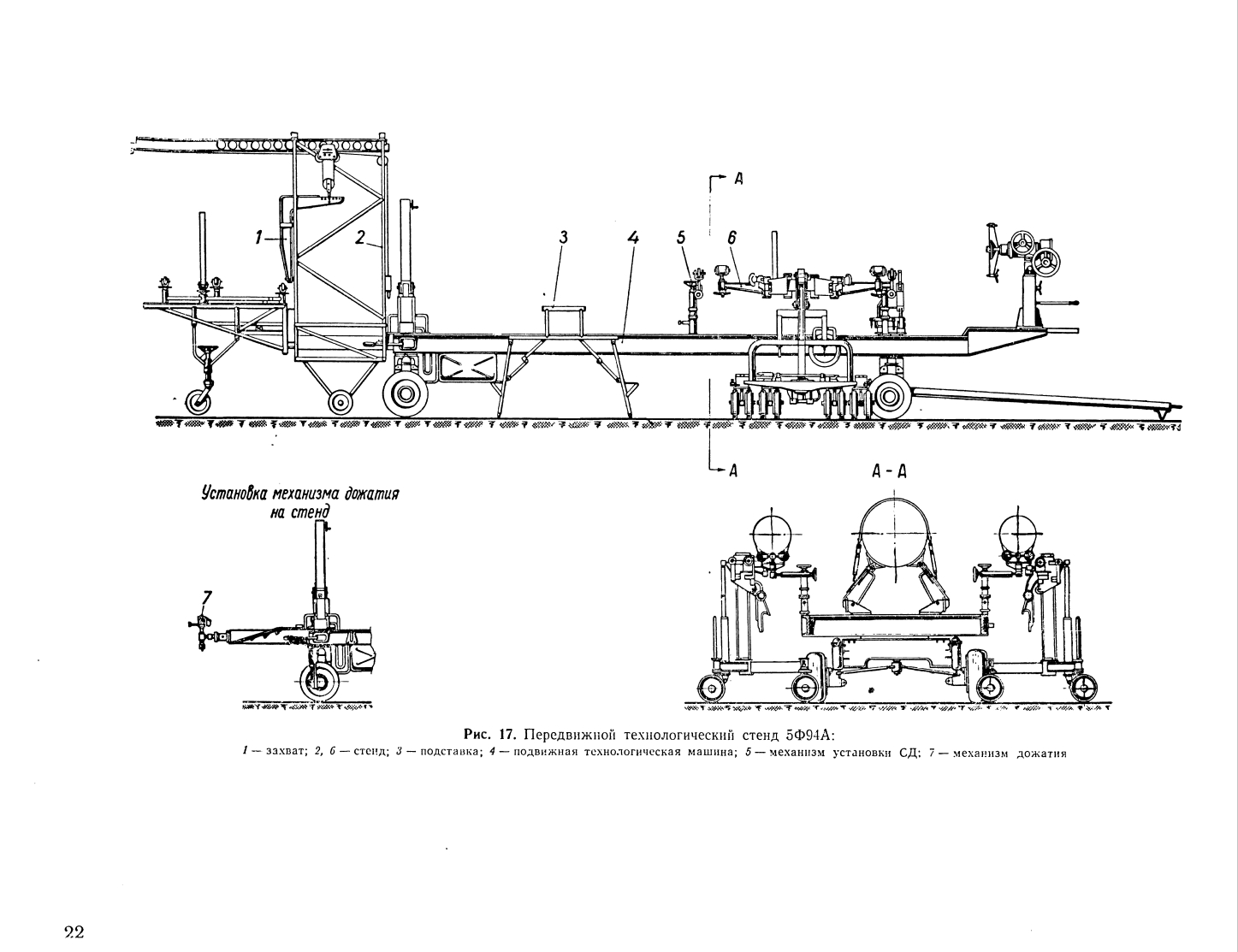

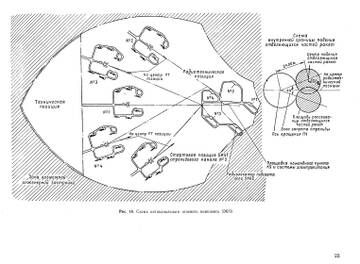

     Итак, что из себя представлял ЗРК С-200 в интересующем нас плане:

http://sf.uploads.ru/t/dzOmS.jpg   http://s5.uploads.ru/t/DFUIv.jpg

http://s4.uploads.ru/t/cxKv6.jpg

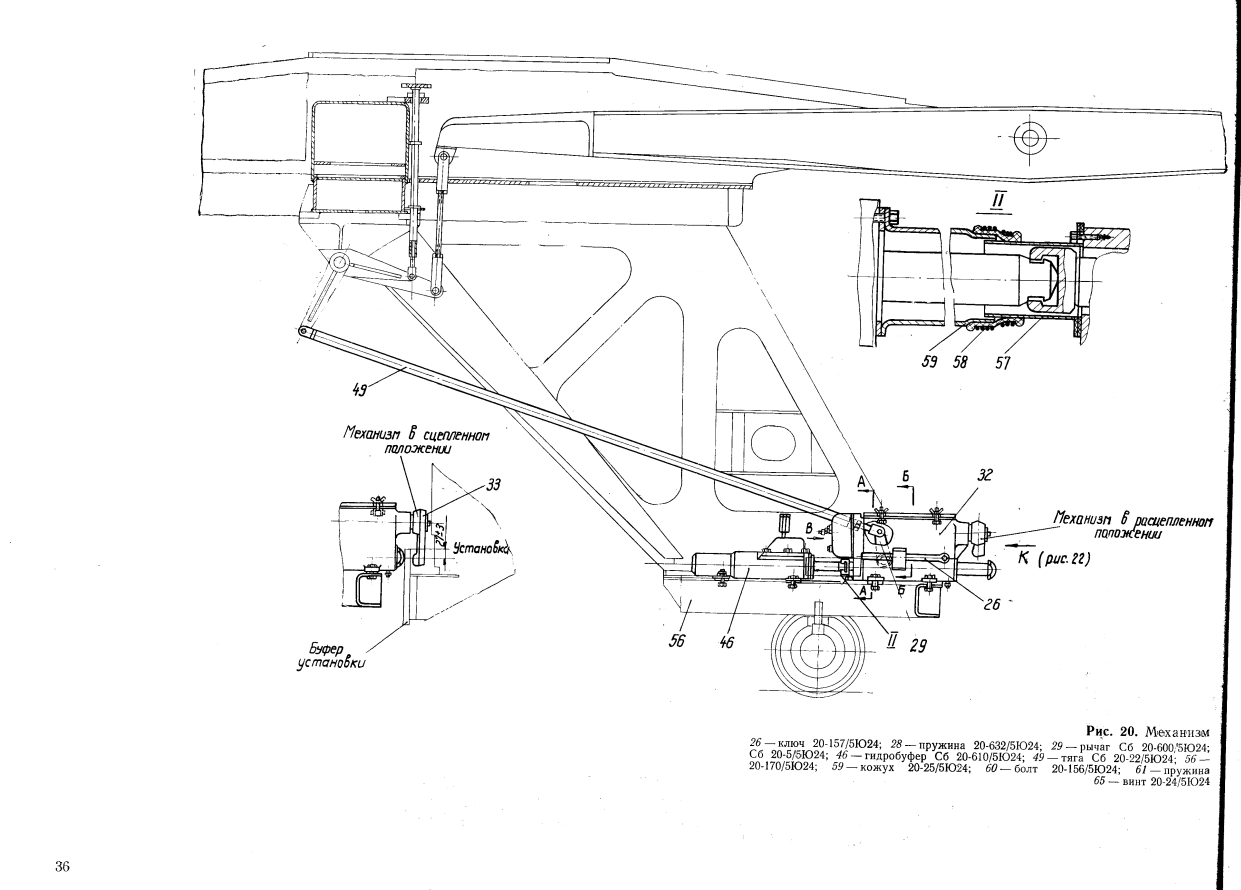

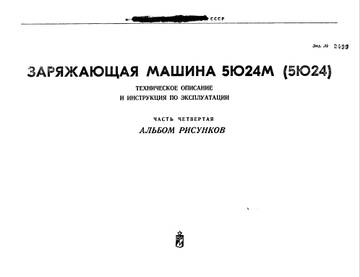

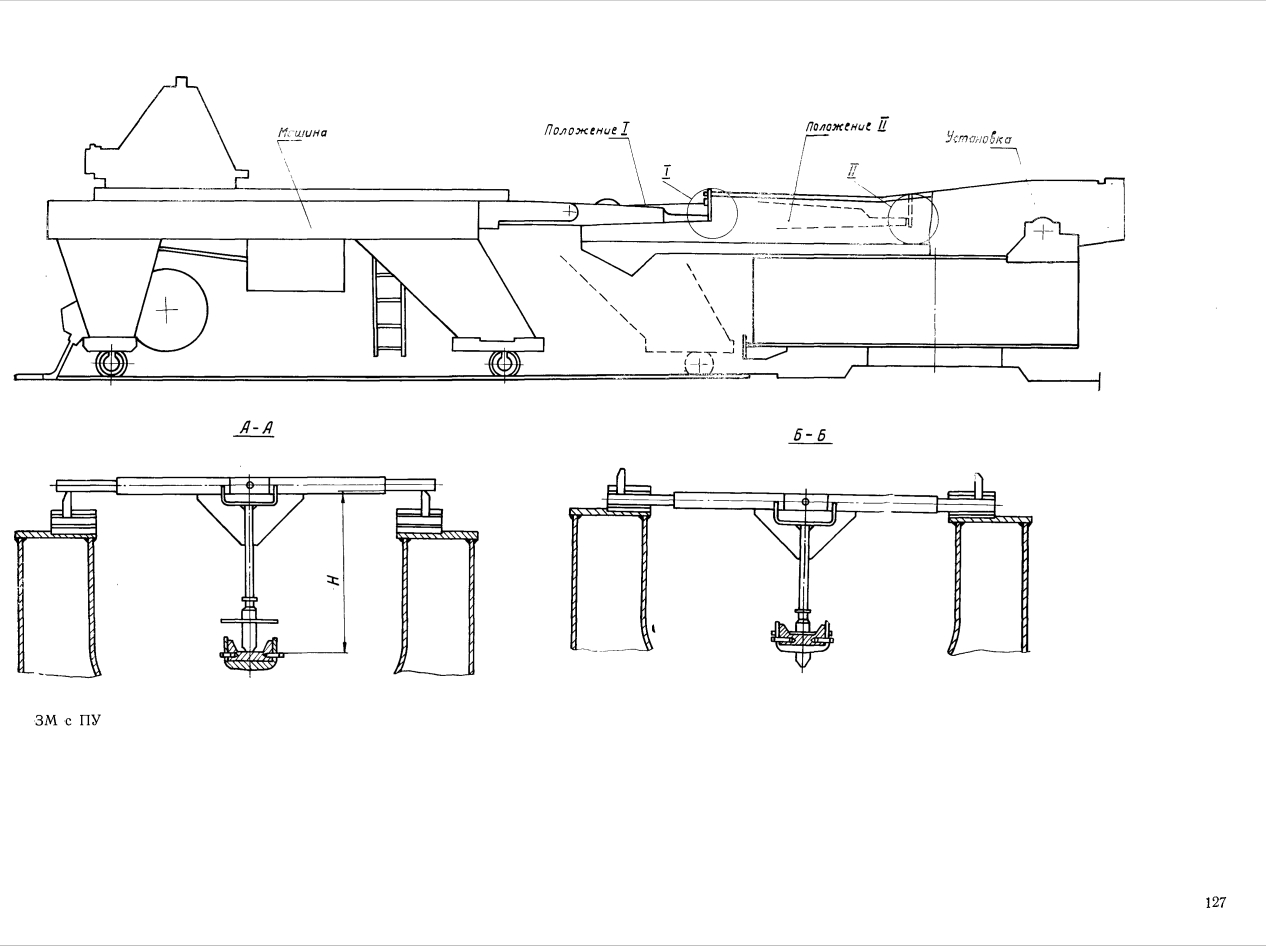

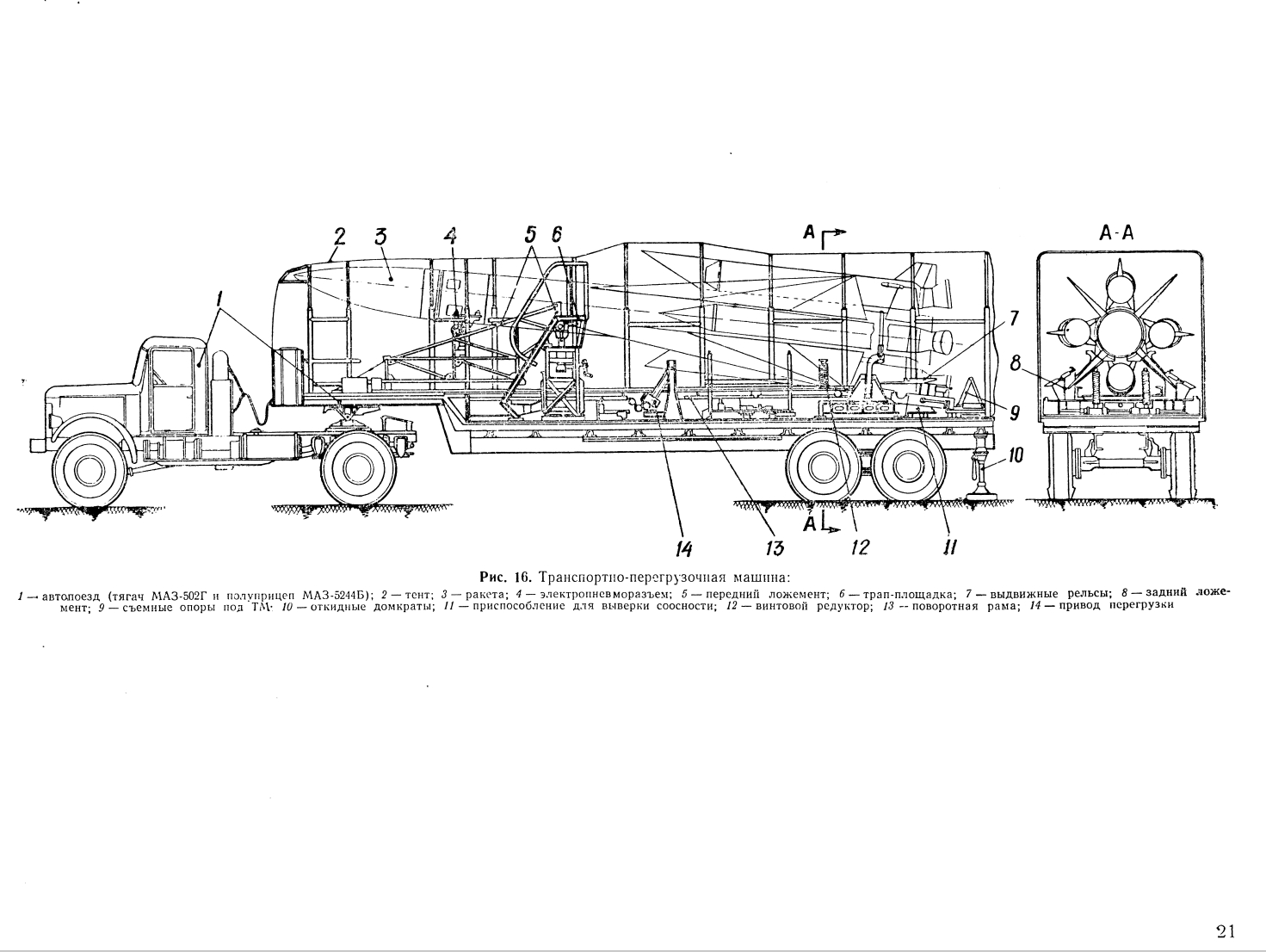

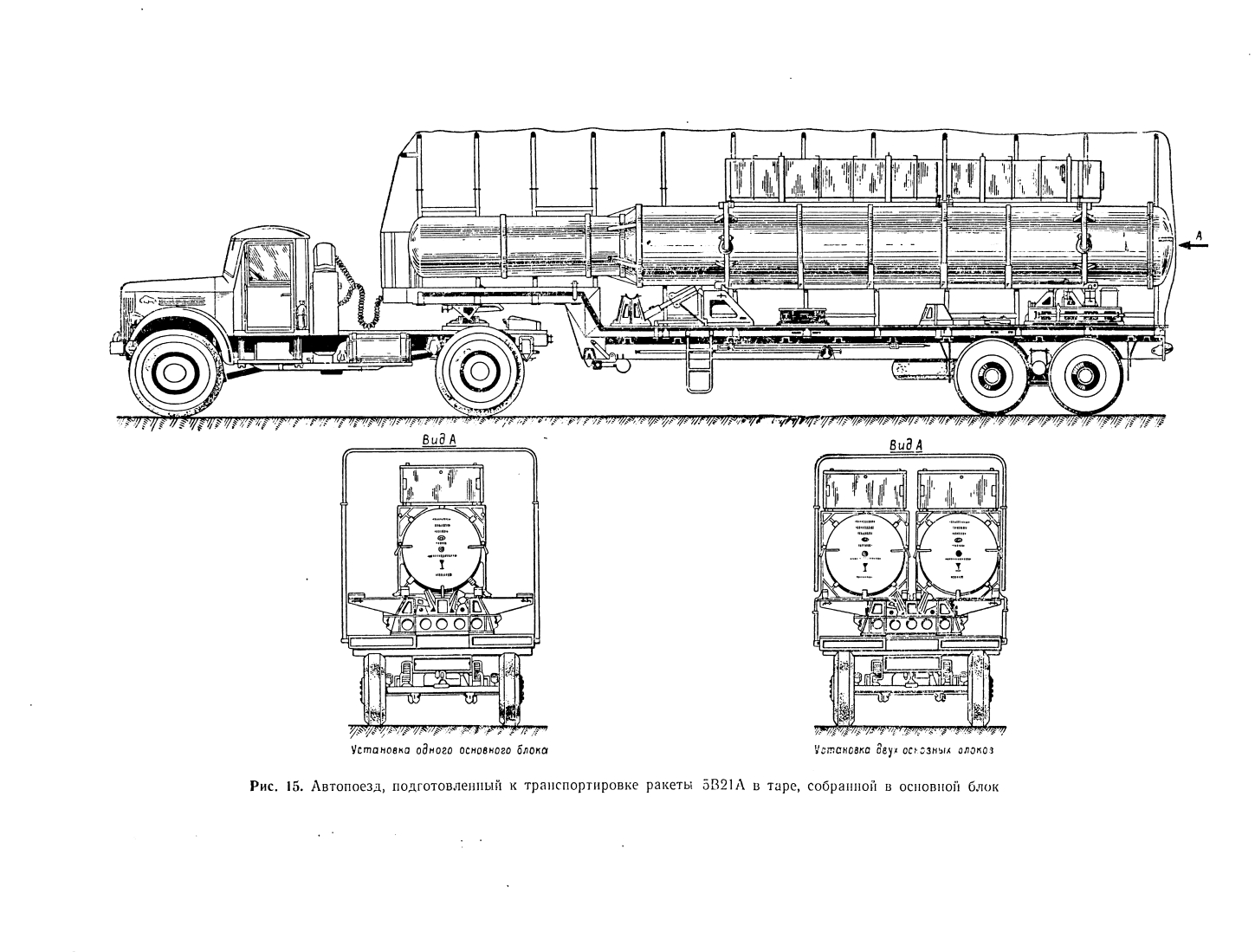

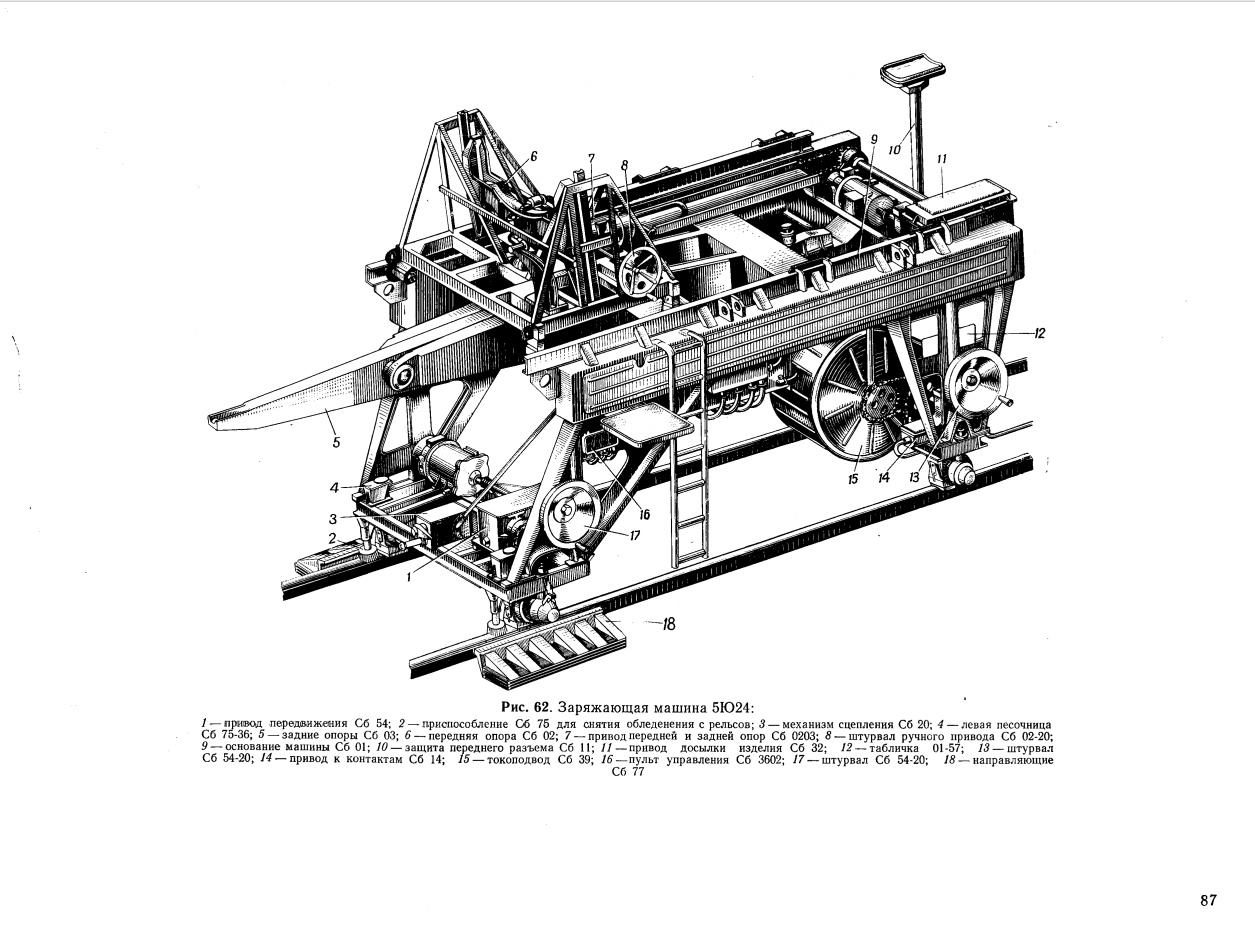

Кстати ПУ это на Телембе. Сюда же добавляются ТЗМ и заряжающие машины.

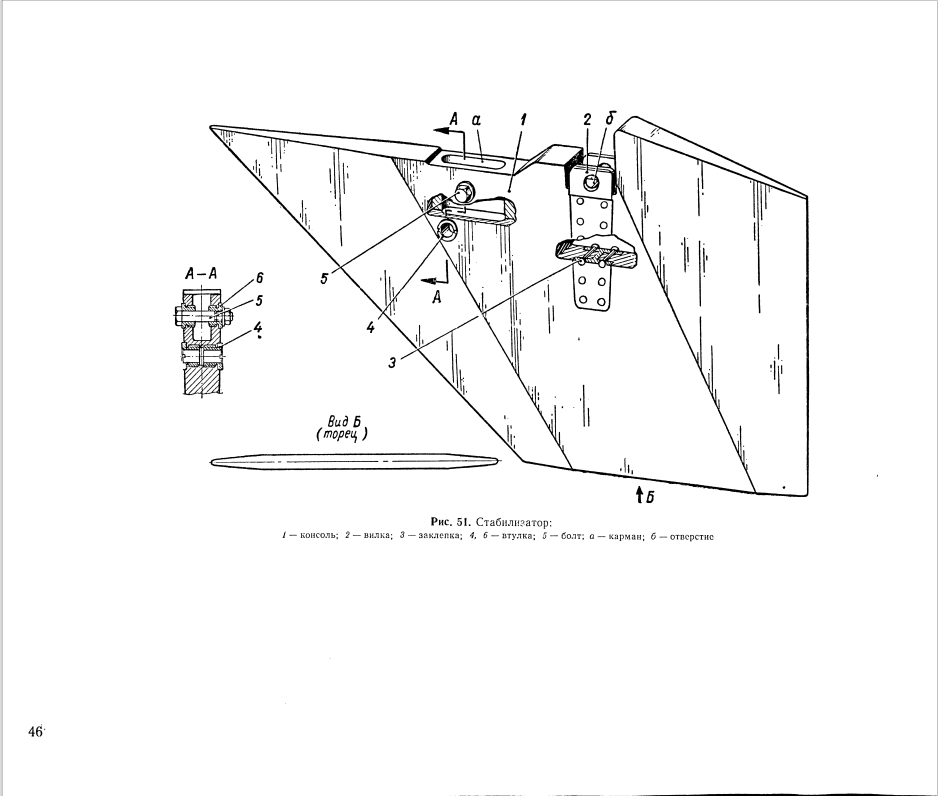

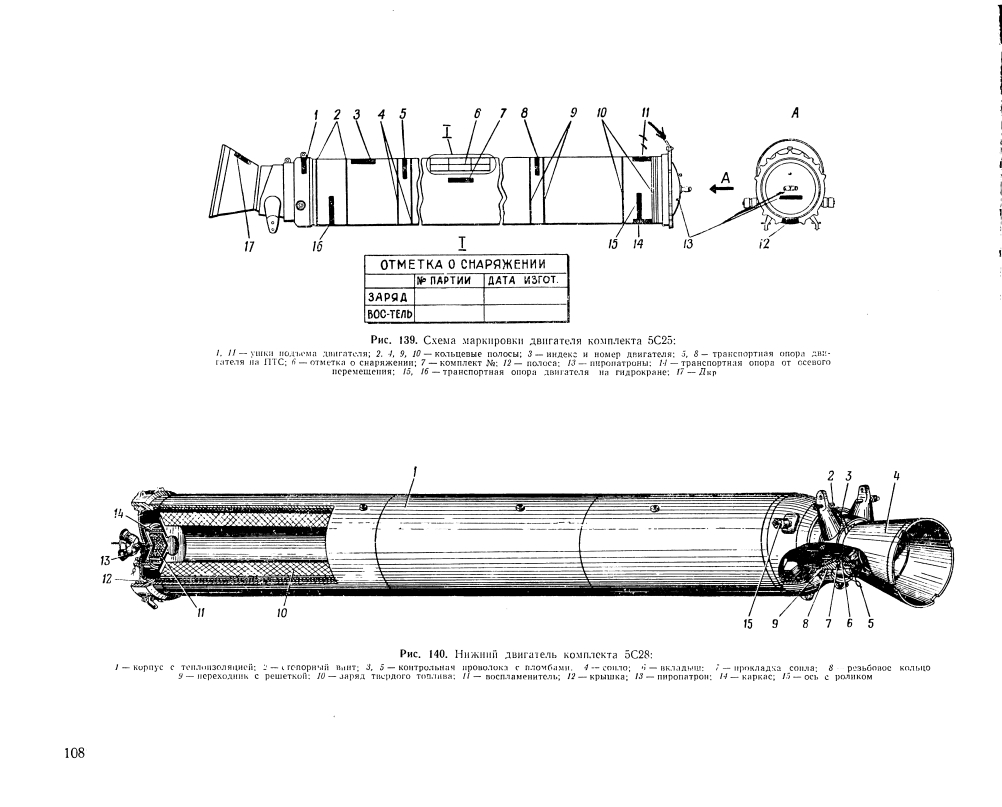

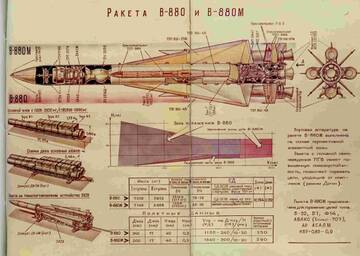

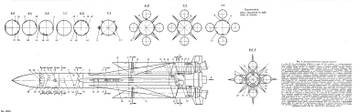

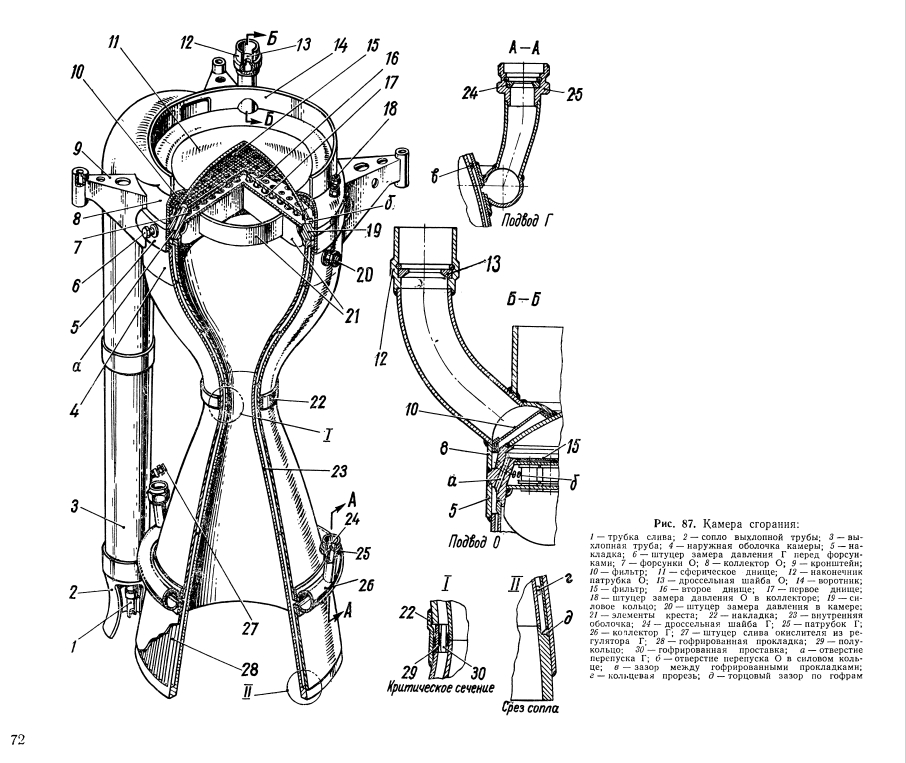

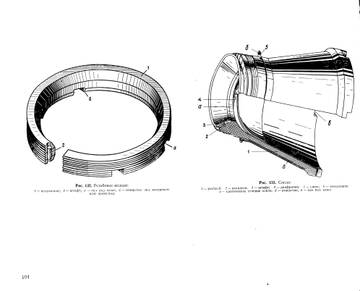

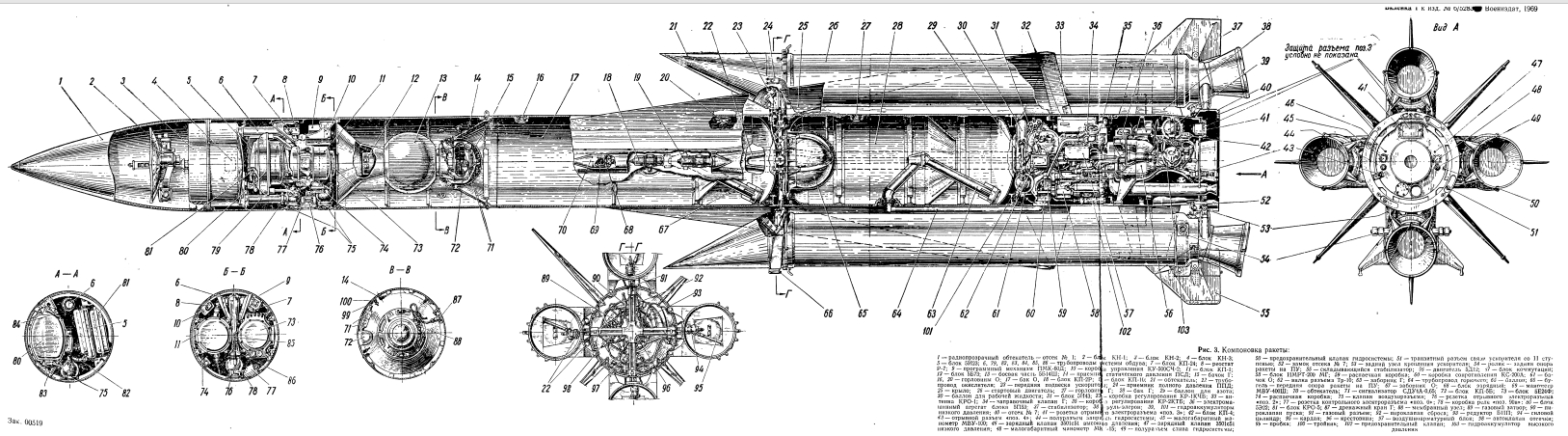

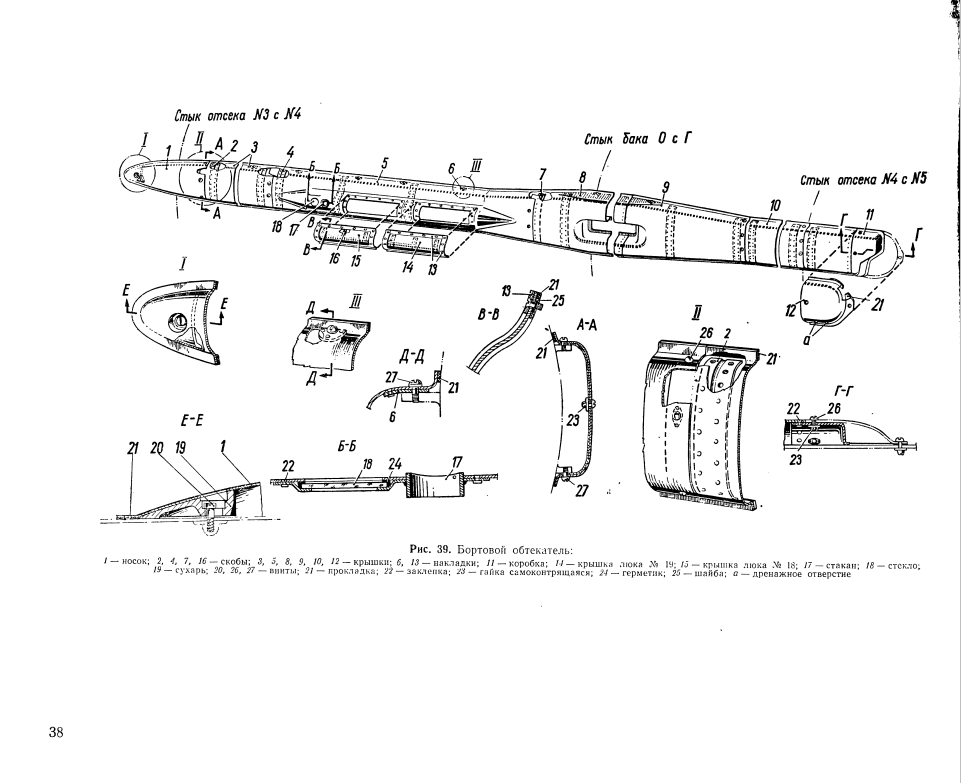

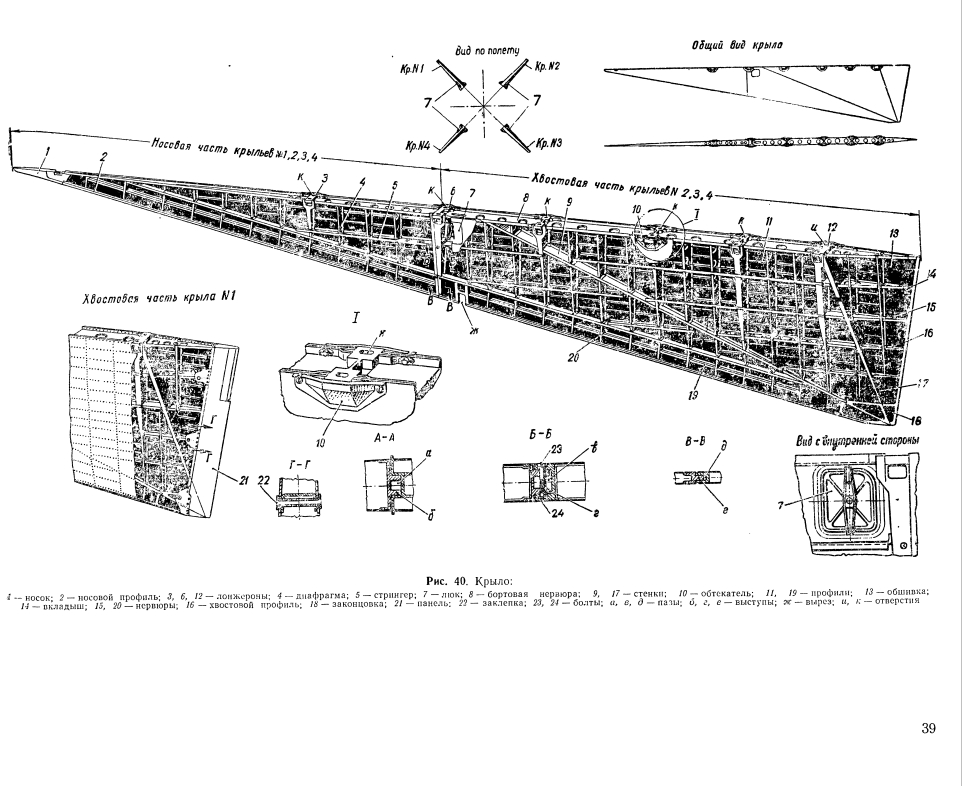

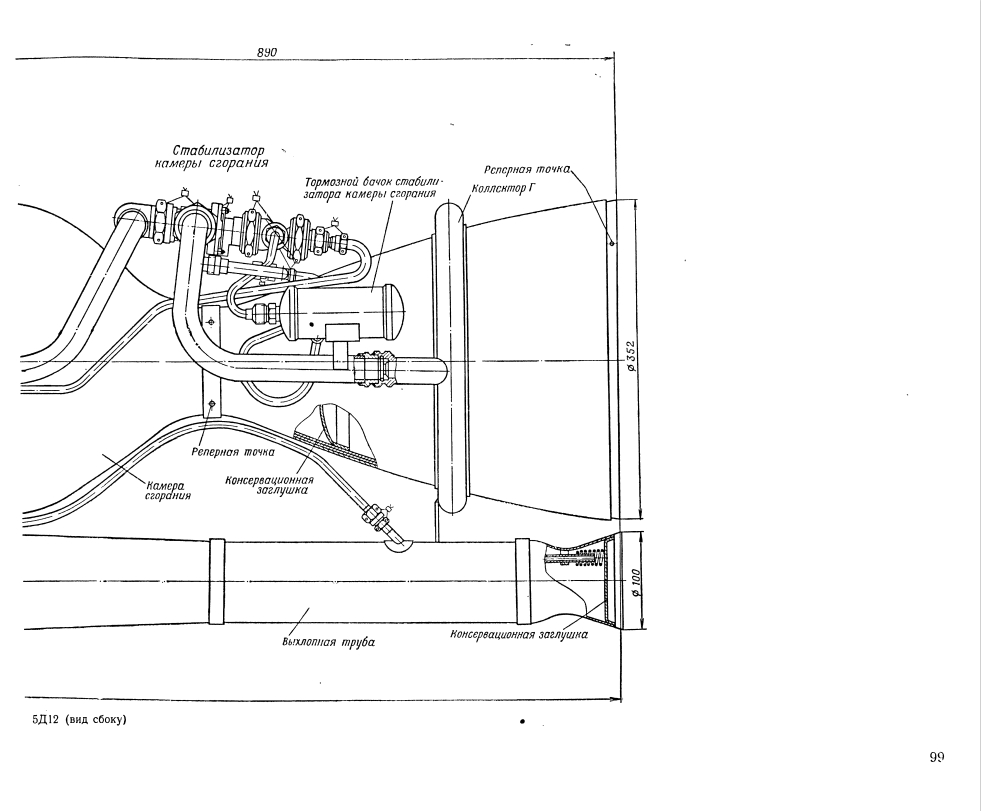

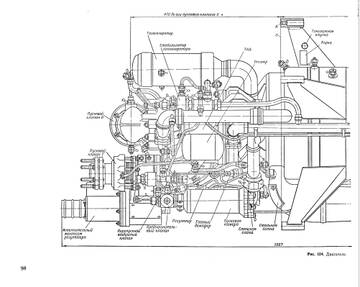

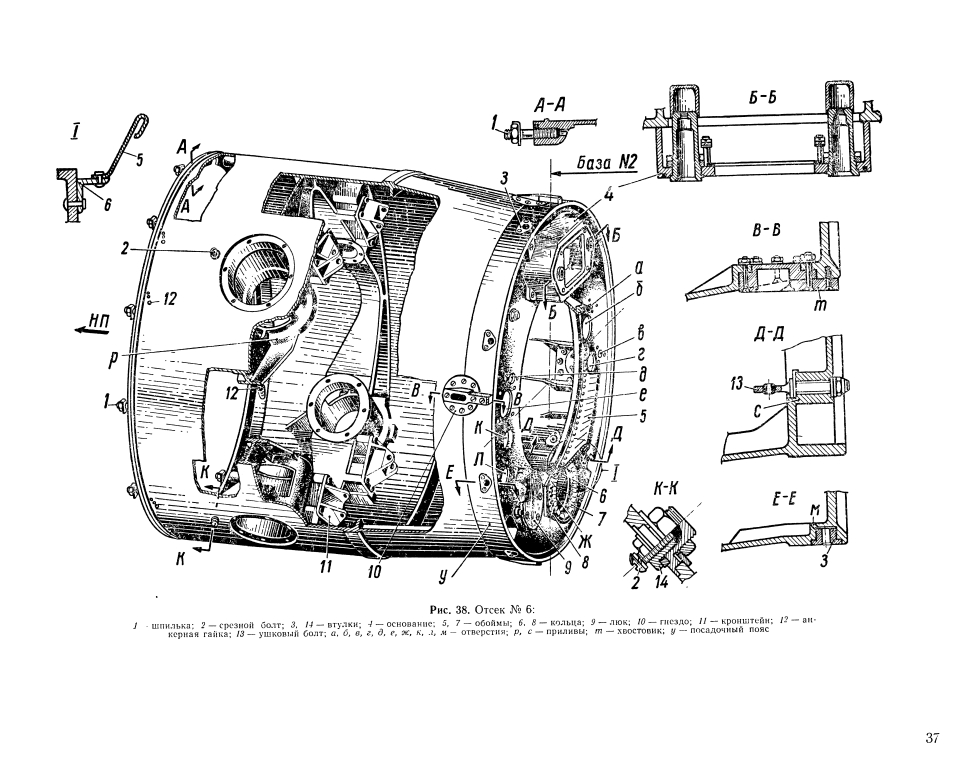

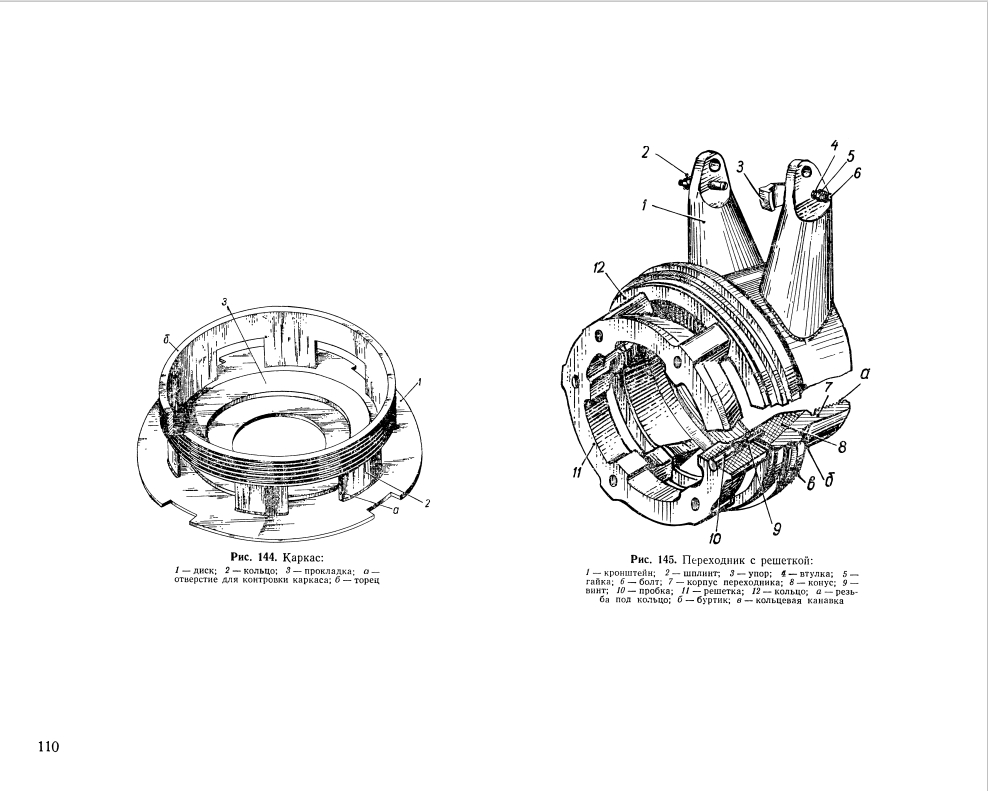

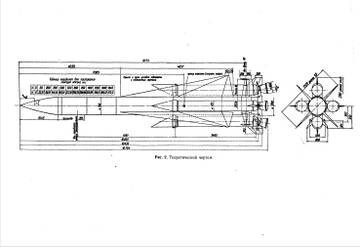

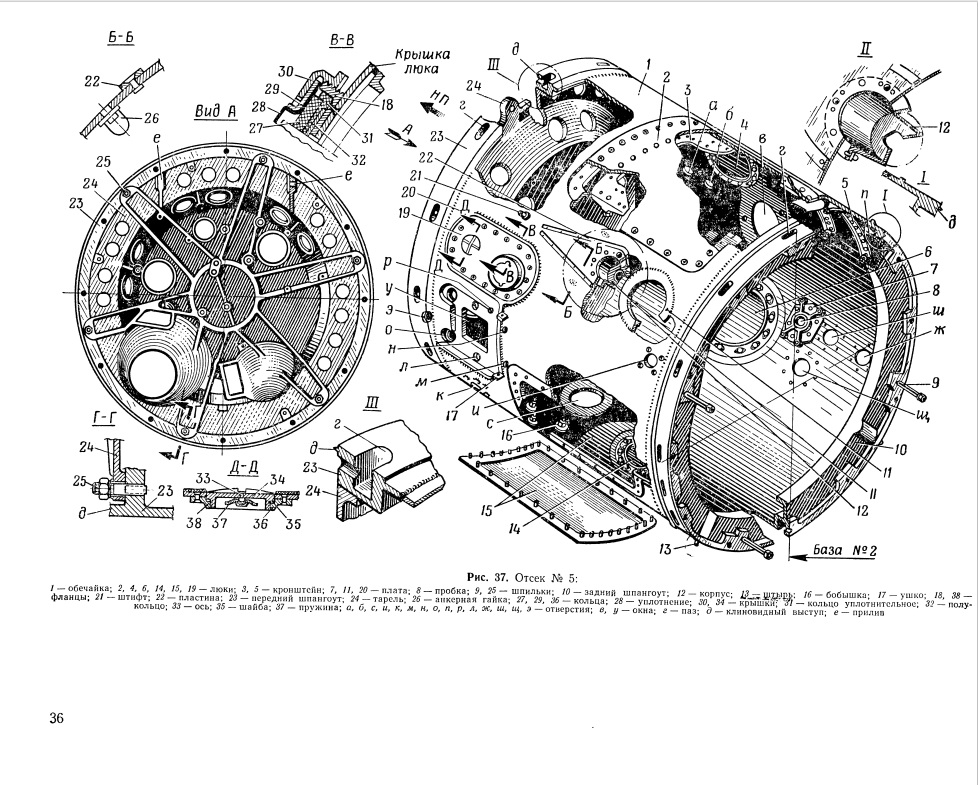

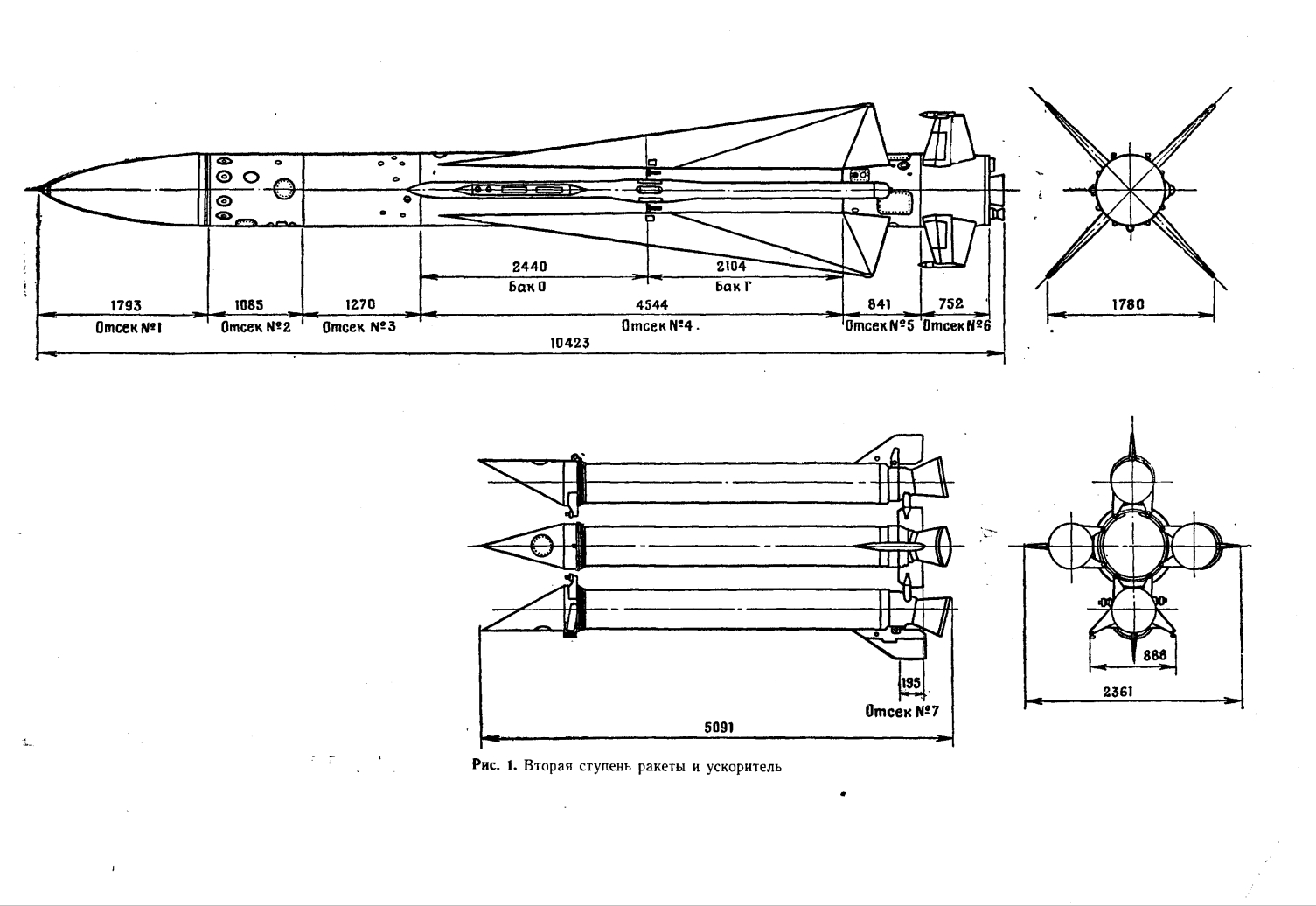

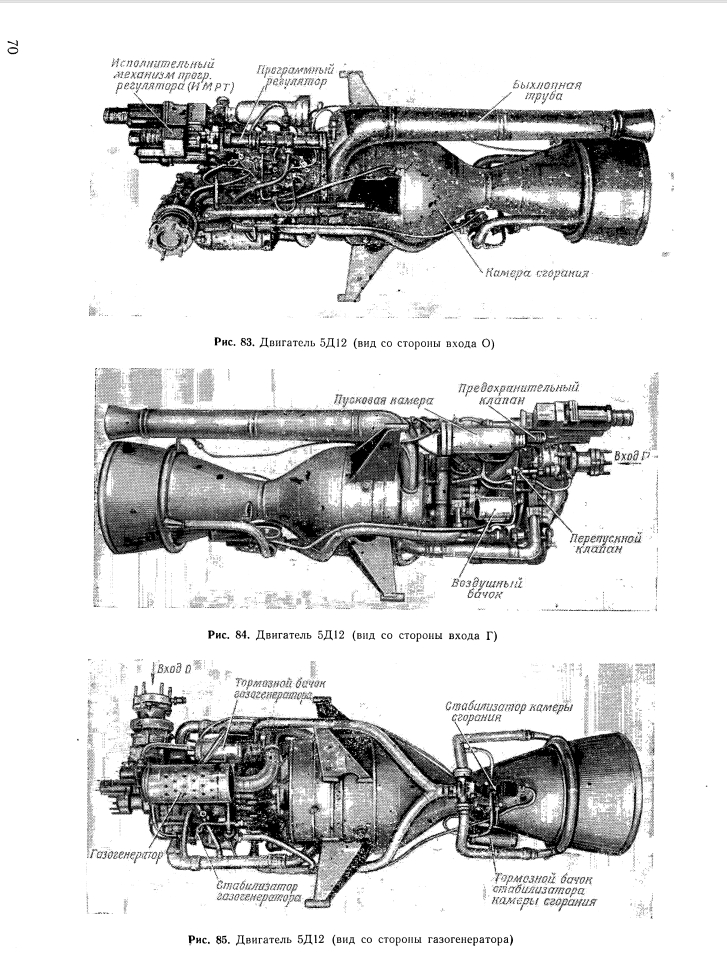

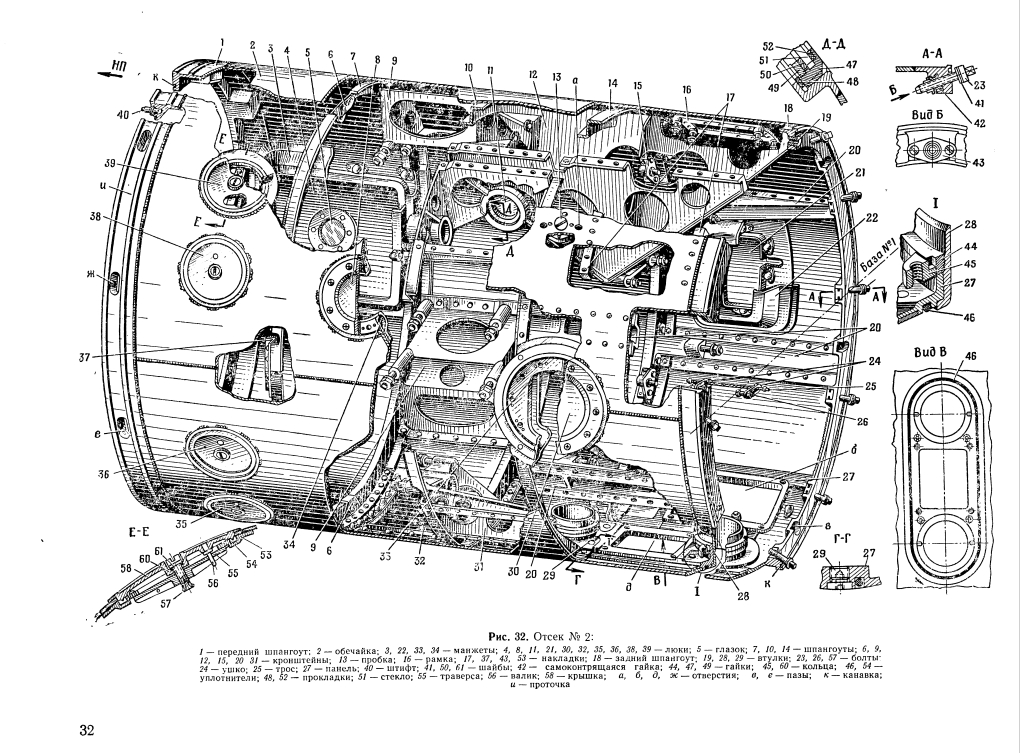

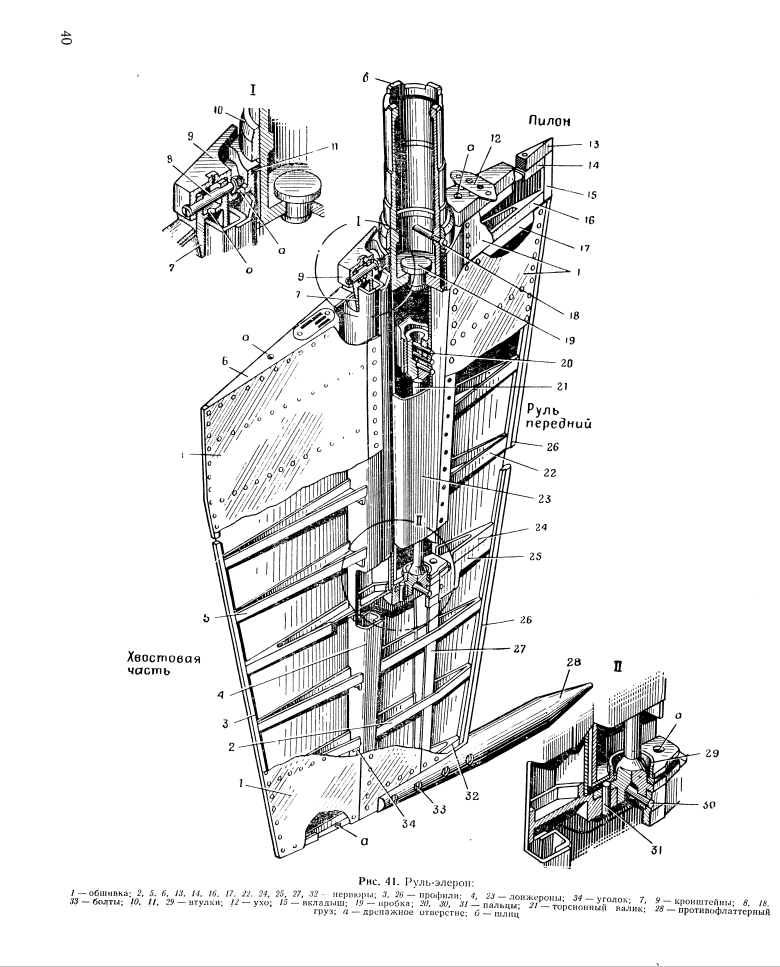

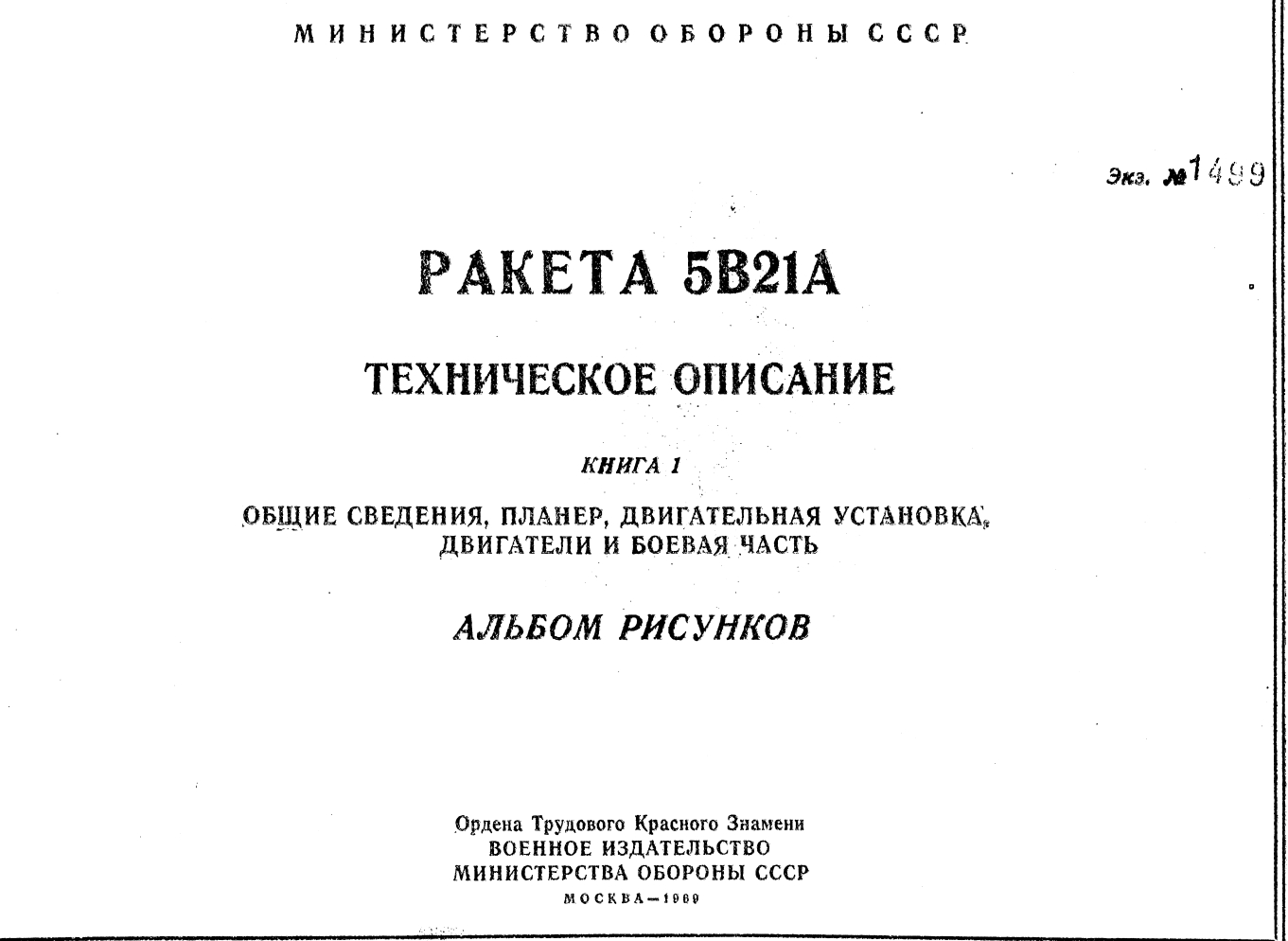

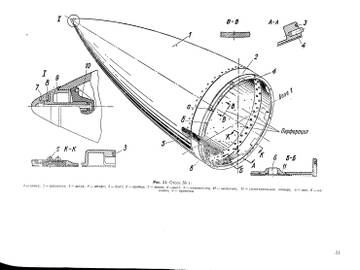

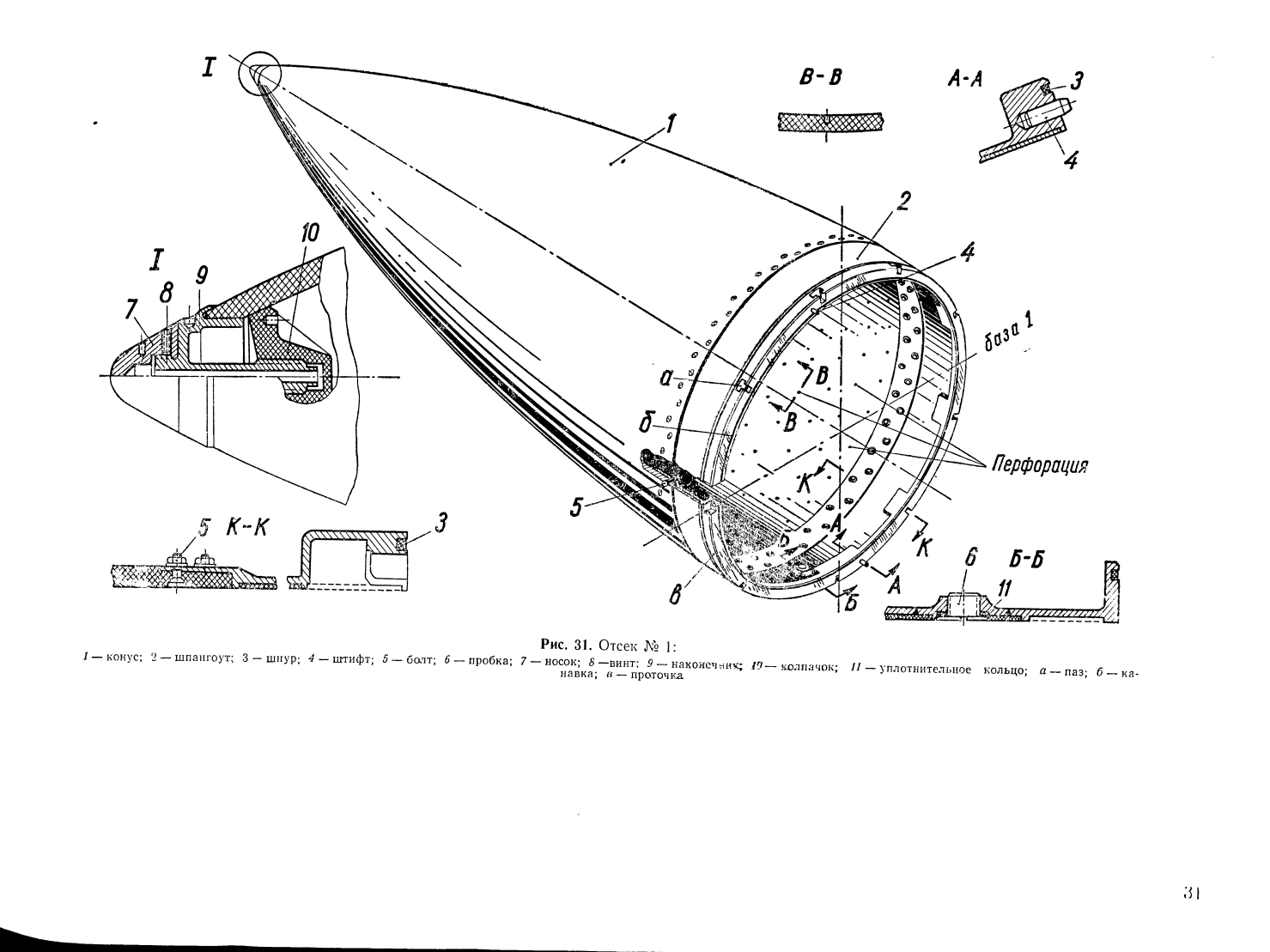

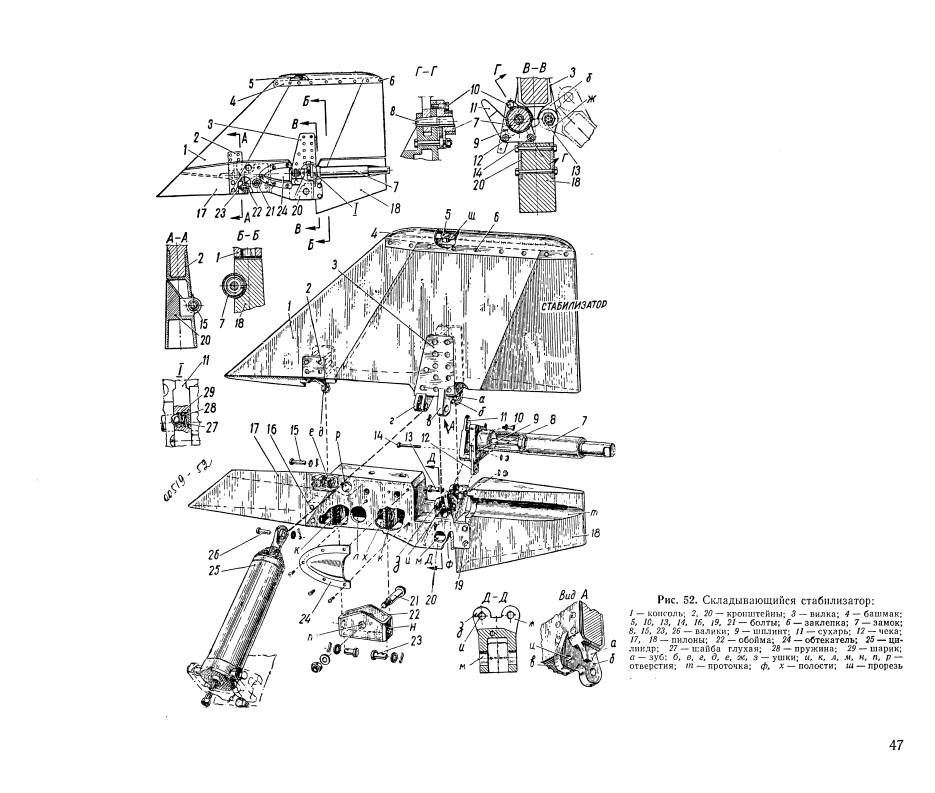

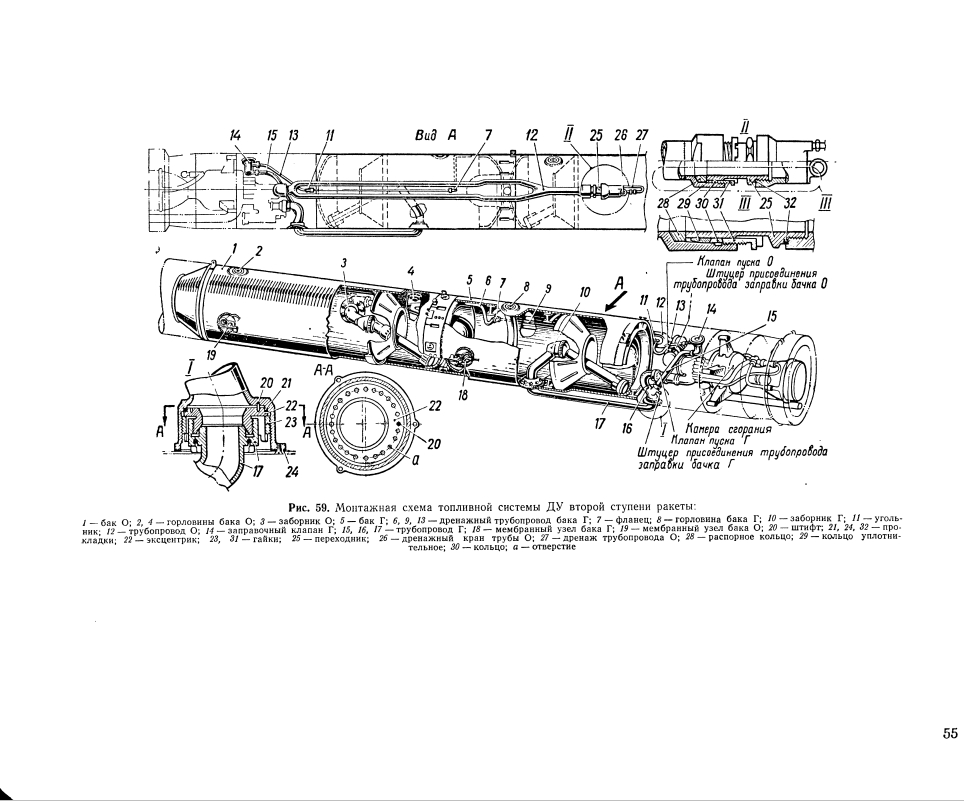

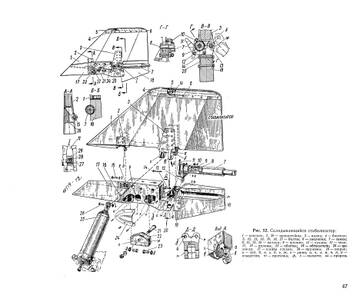

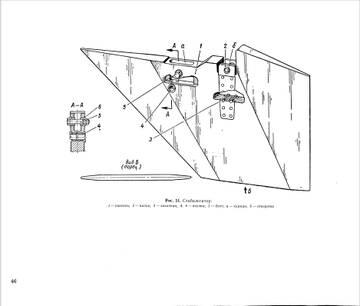

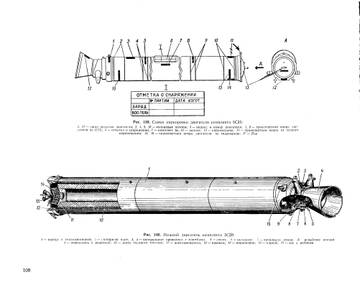

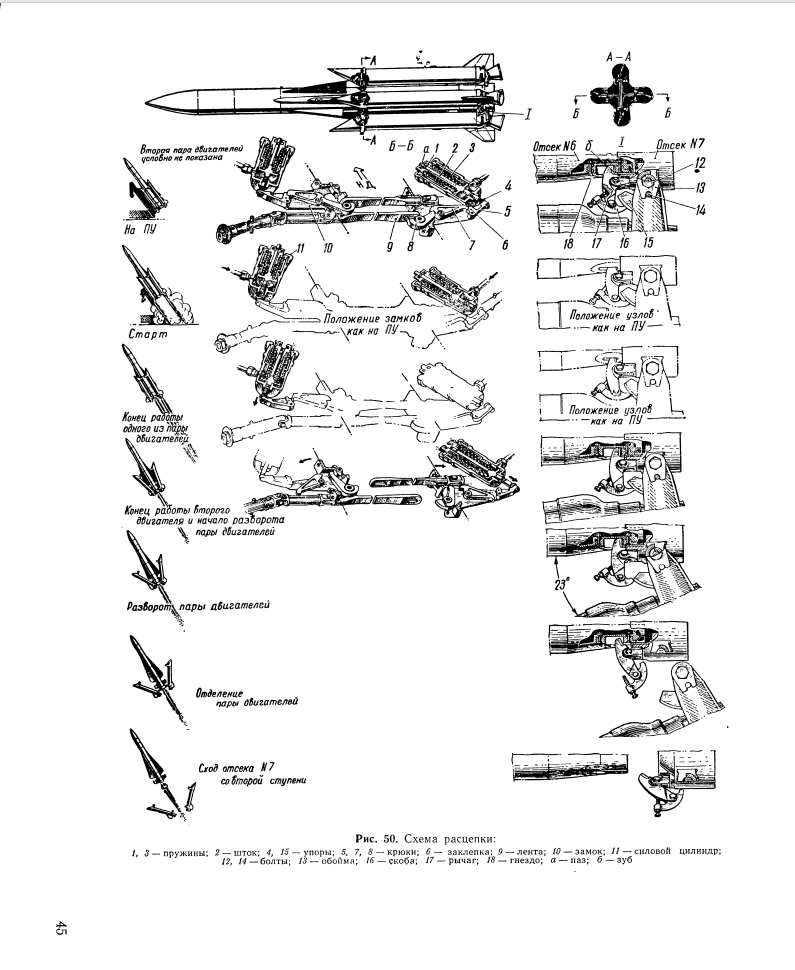

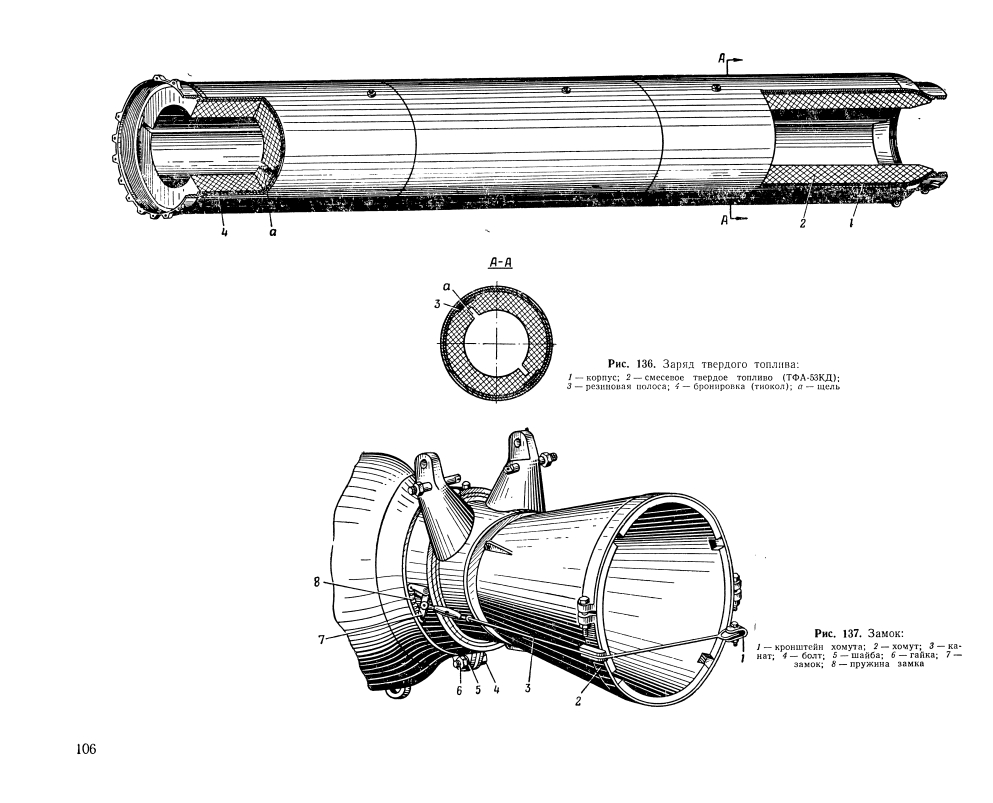

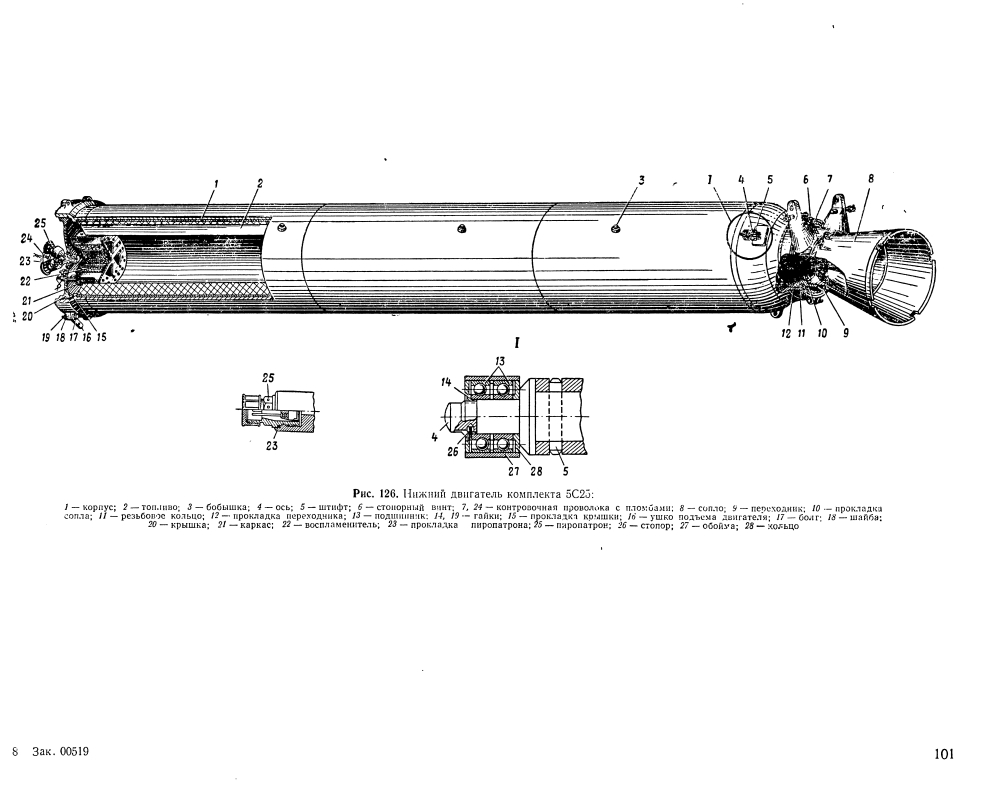

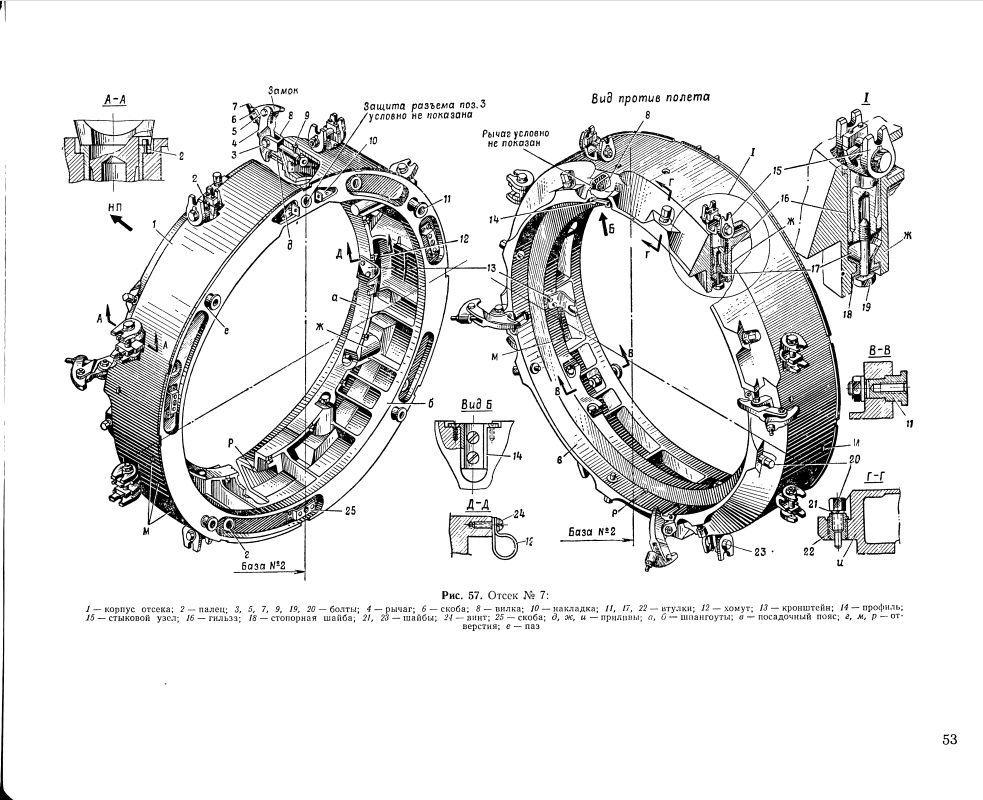

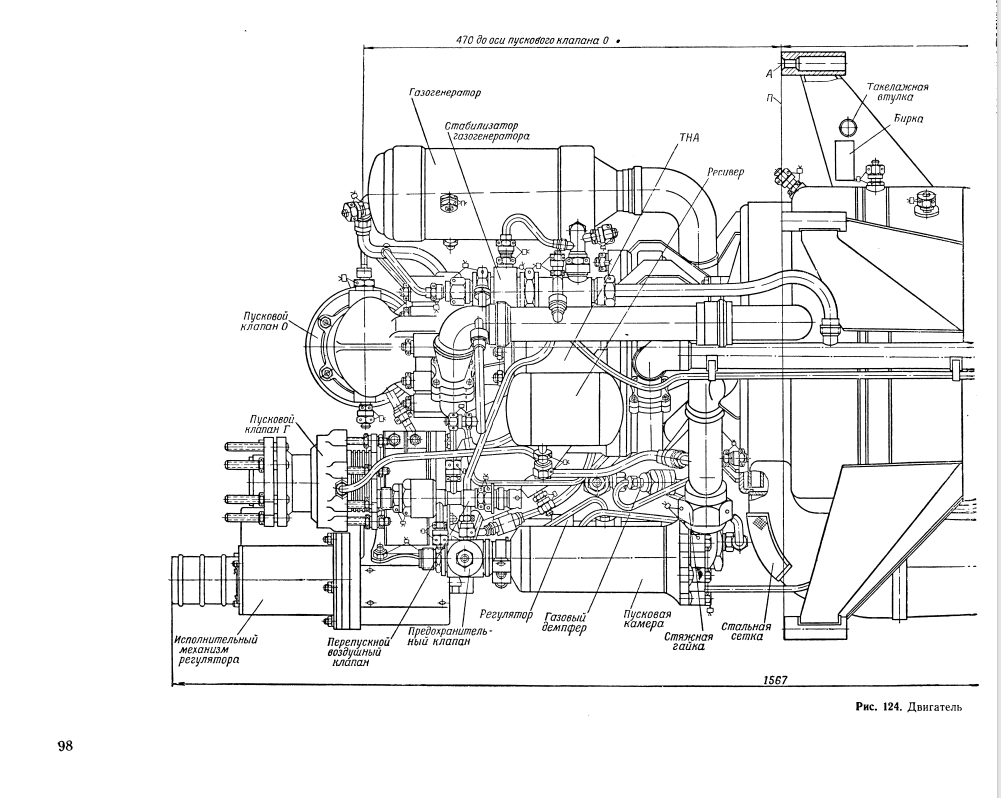

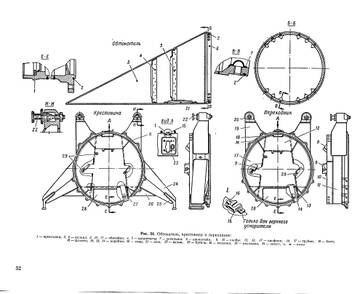

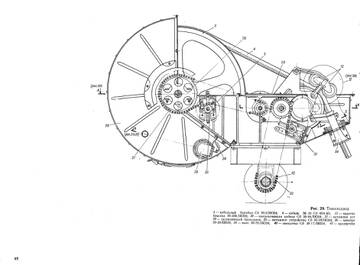

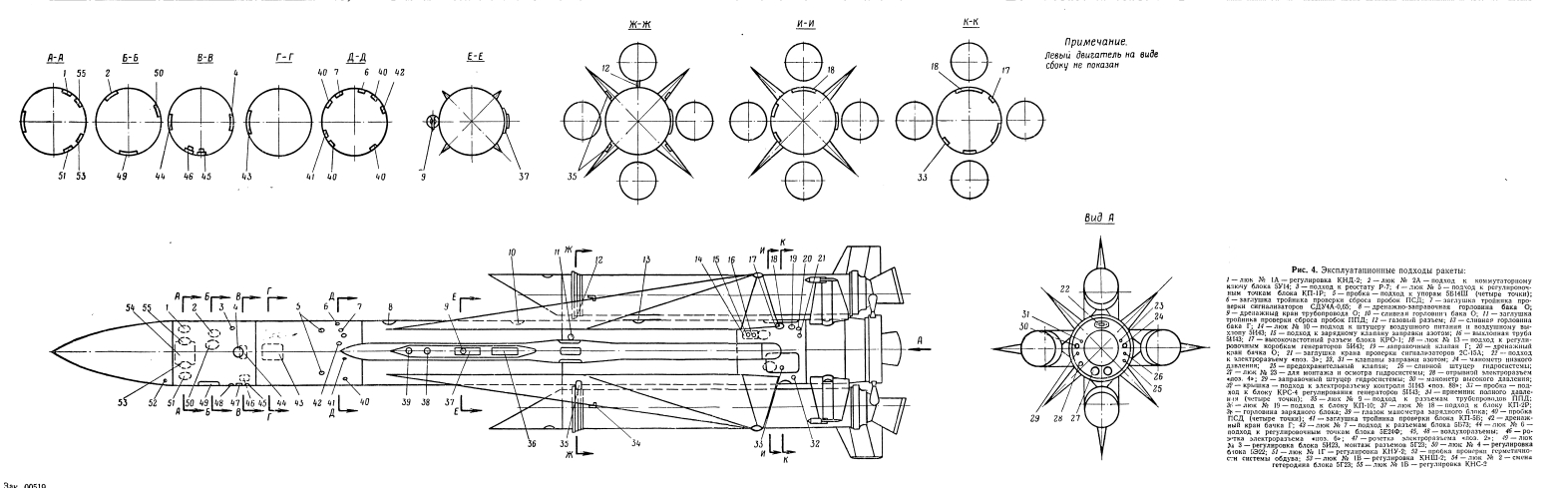

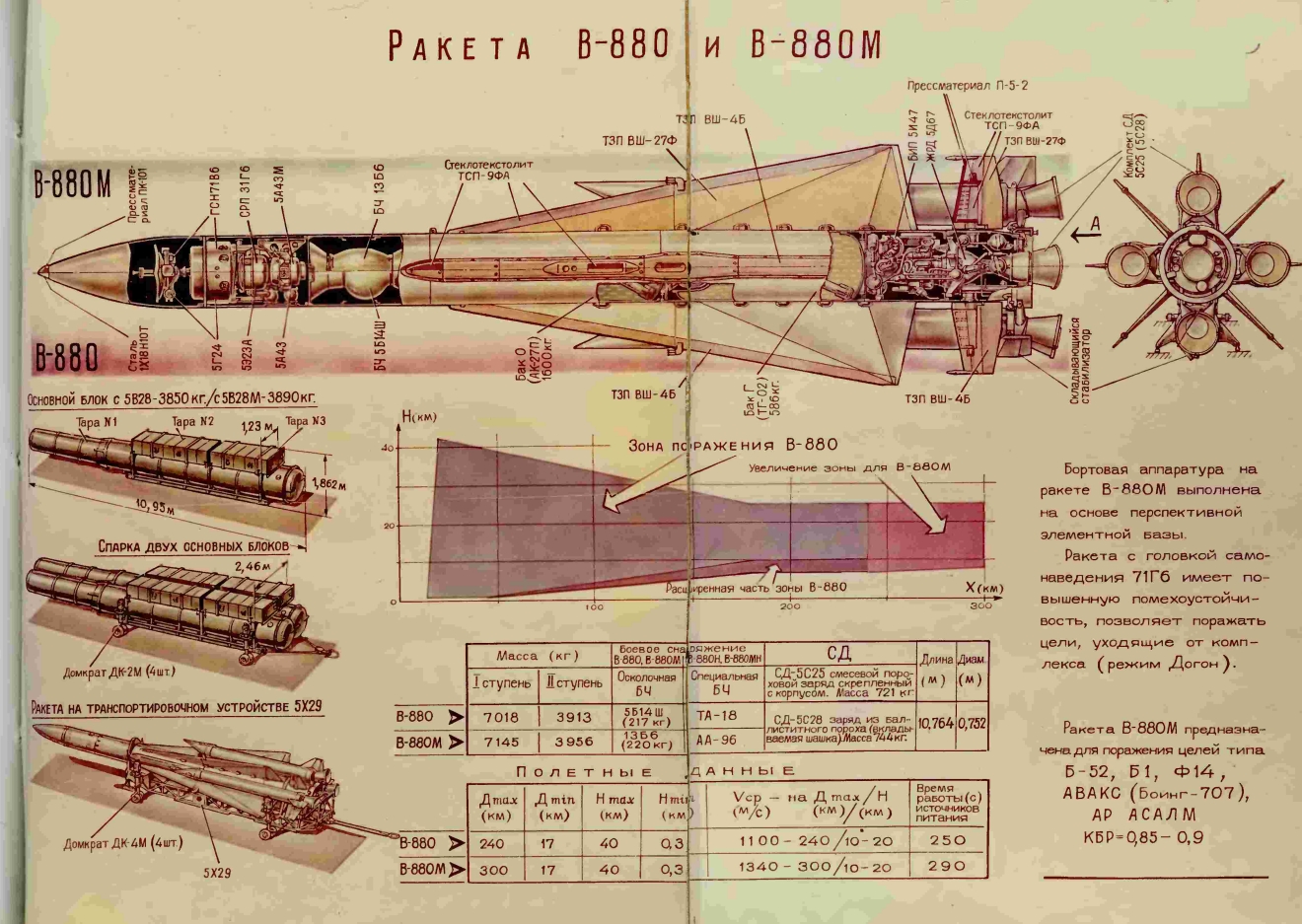

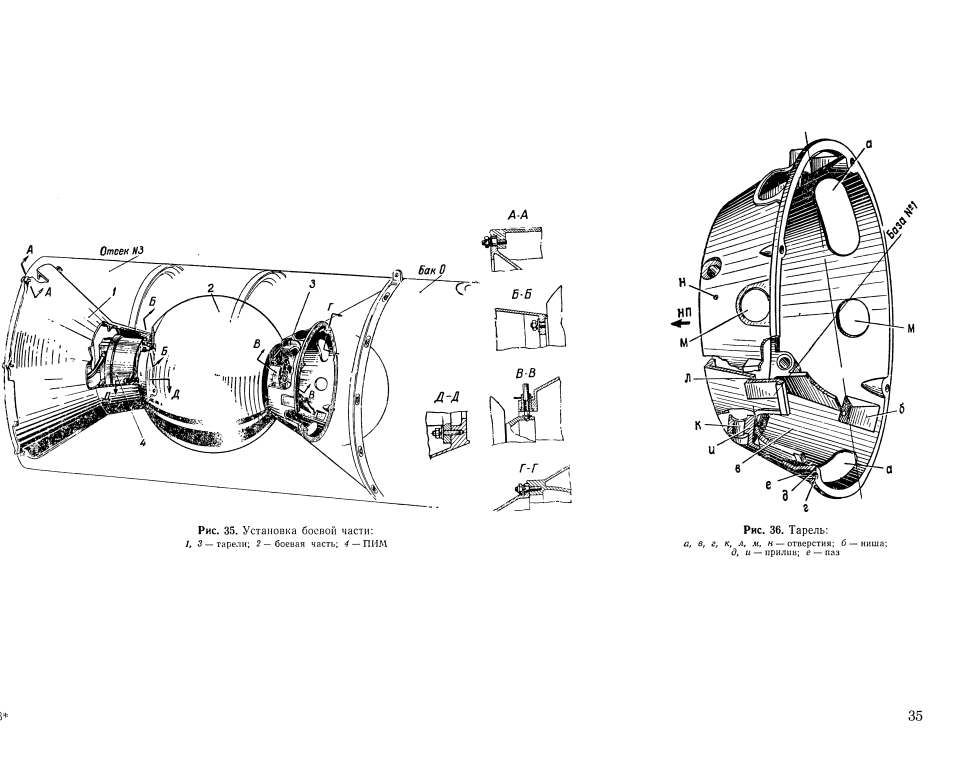

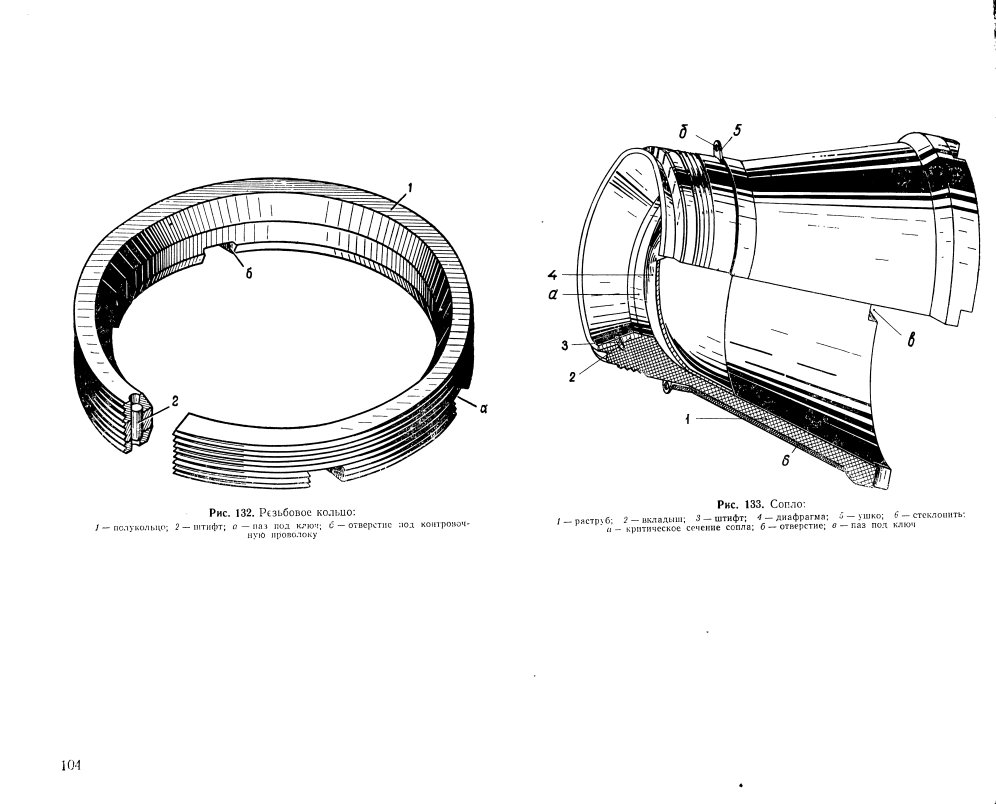

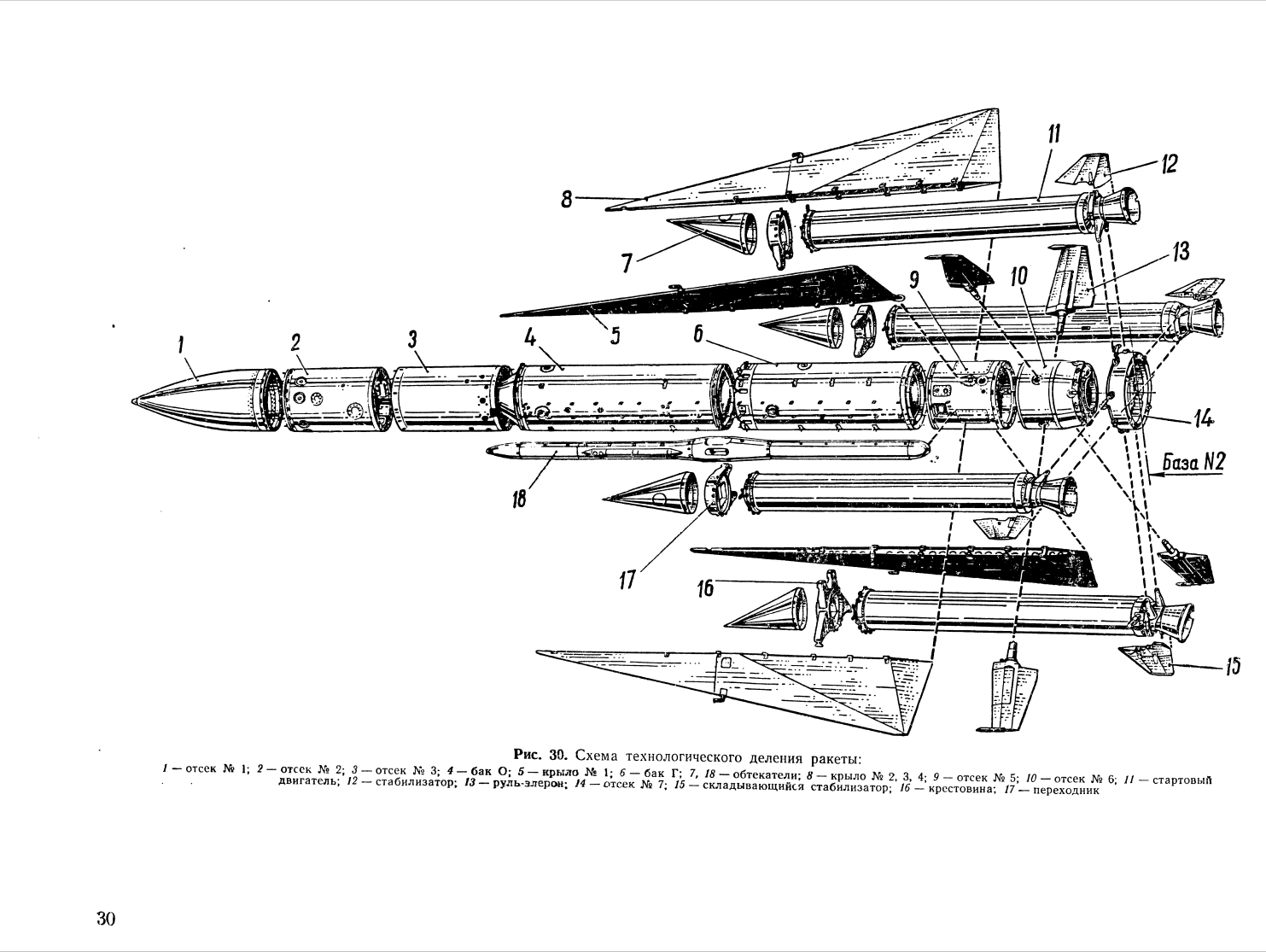

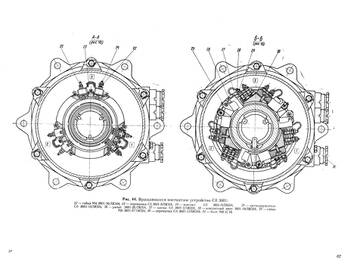

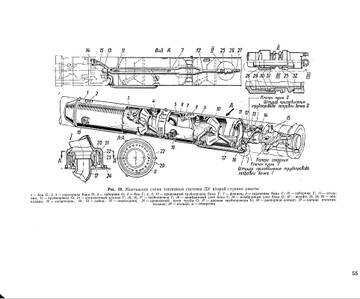

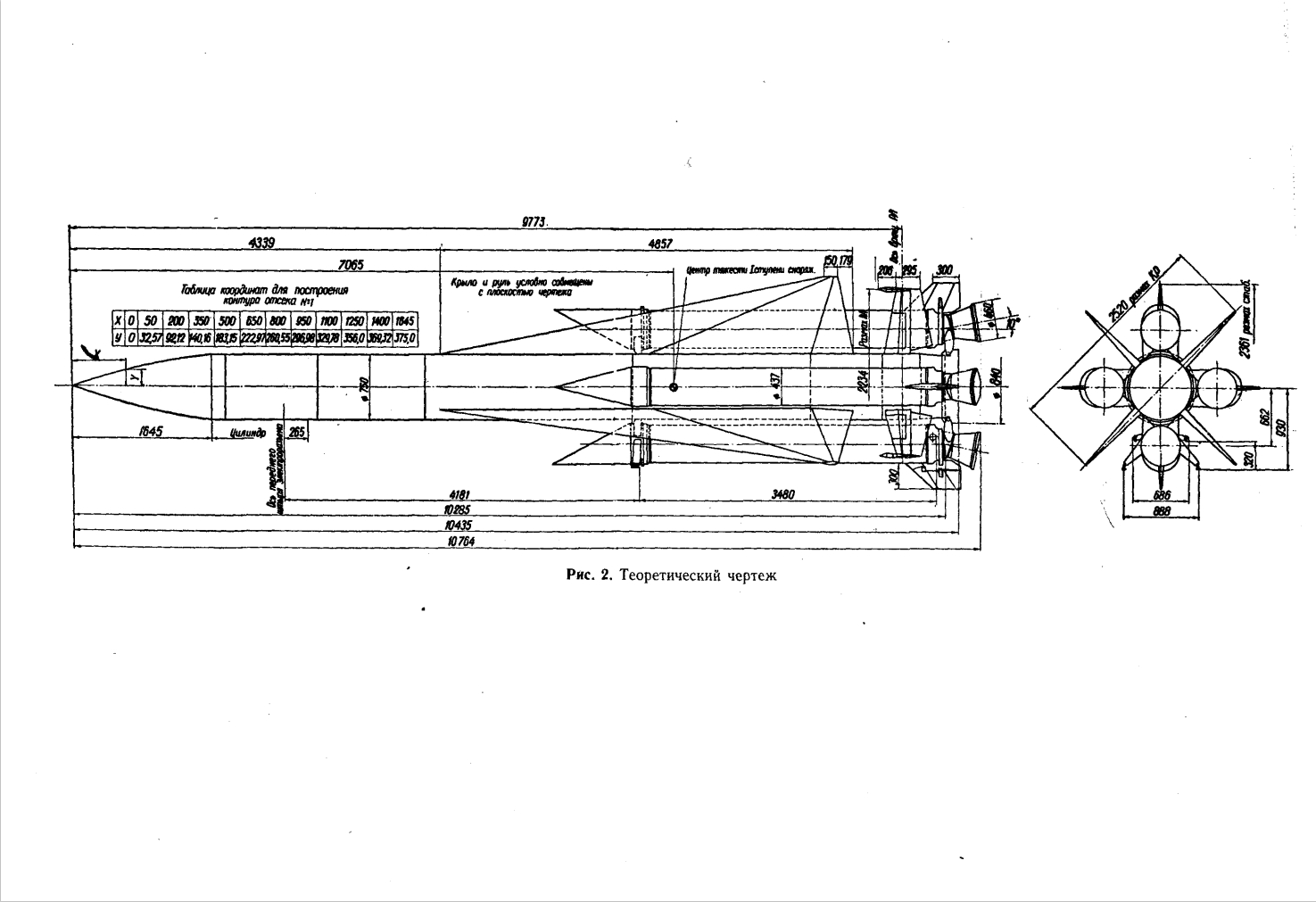

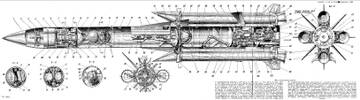

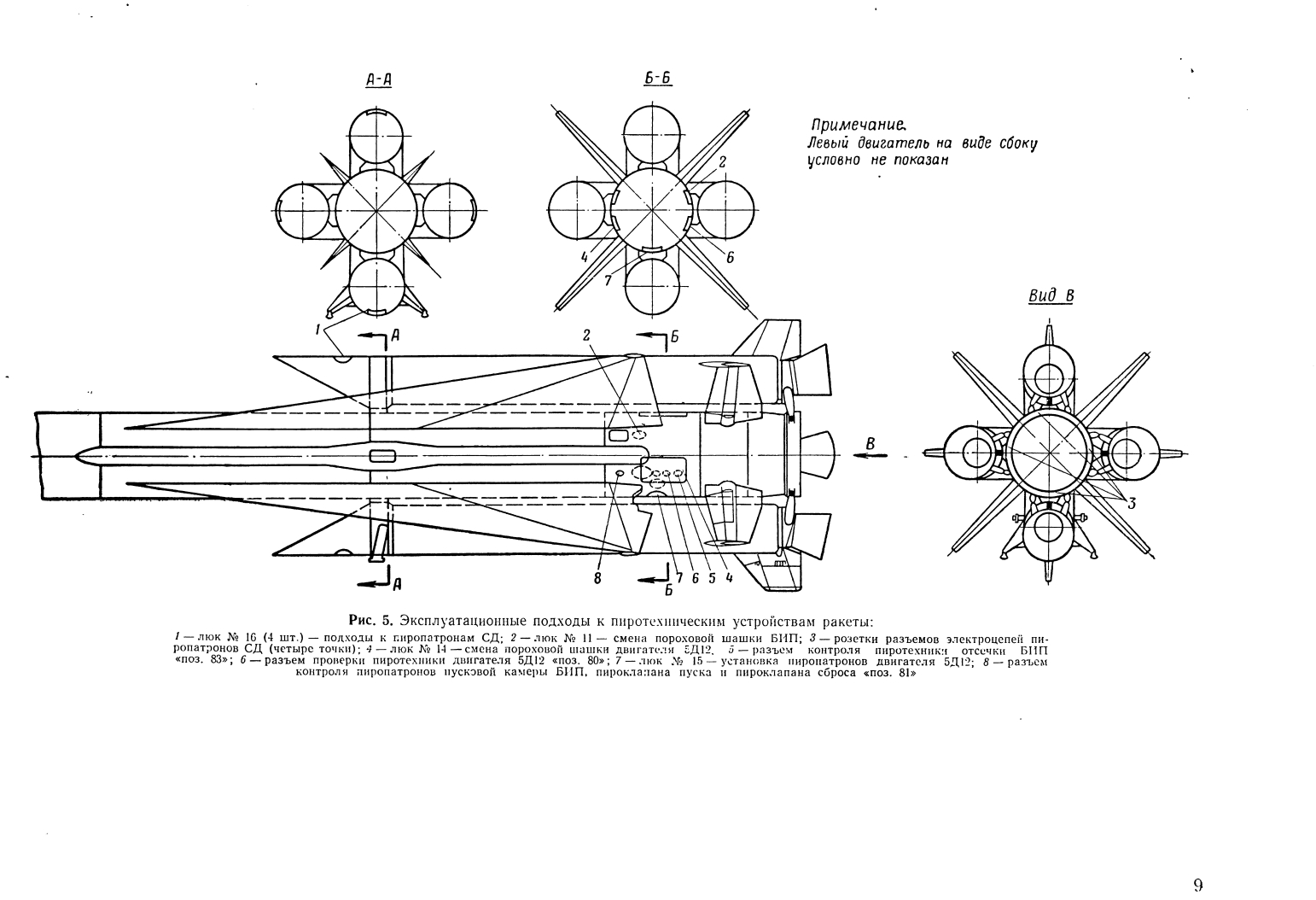

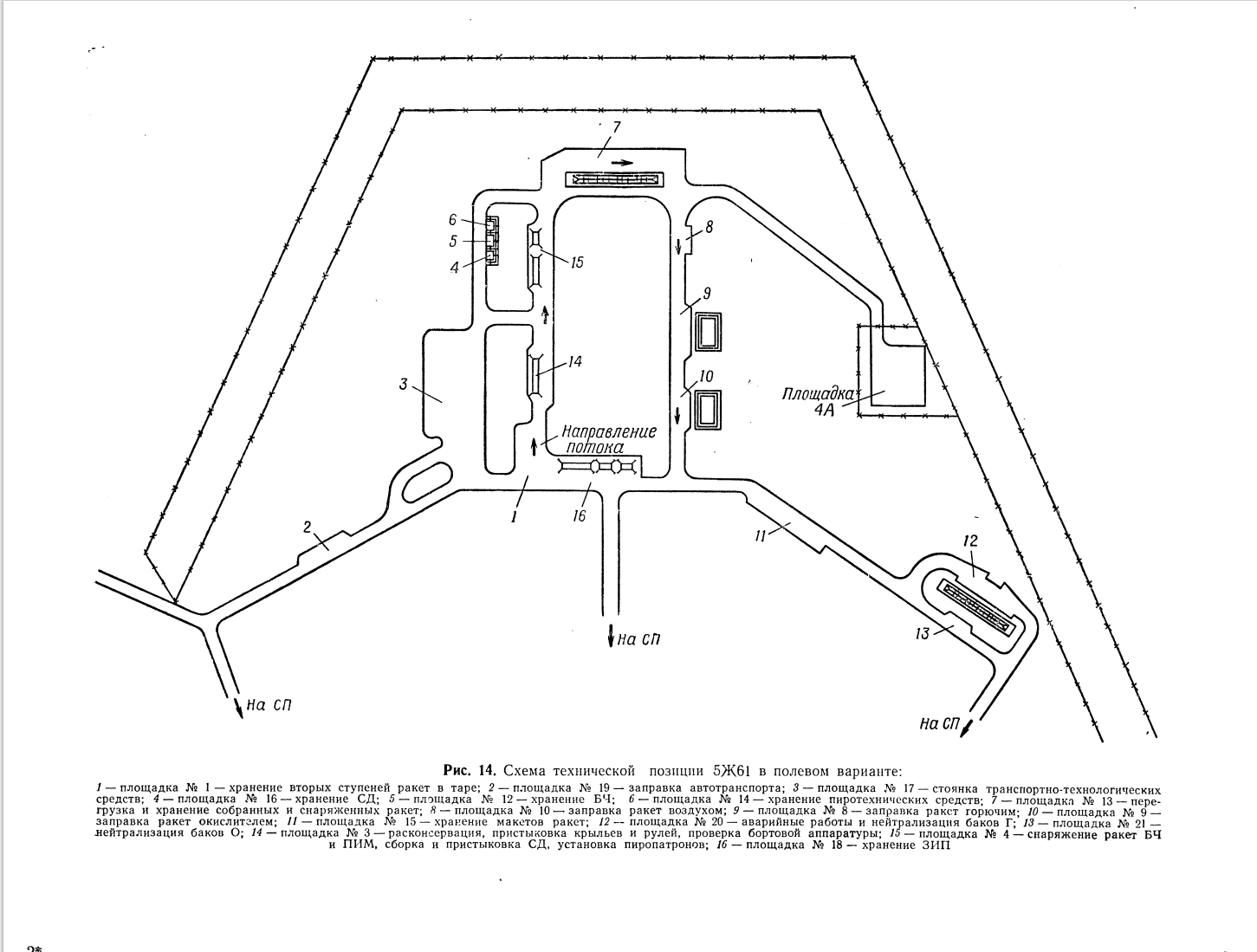

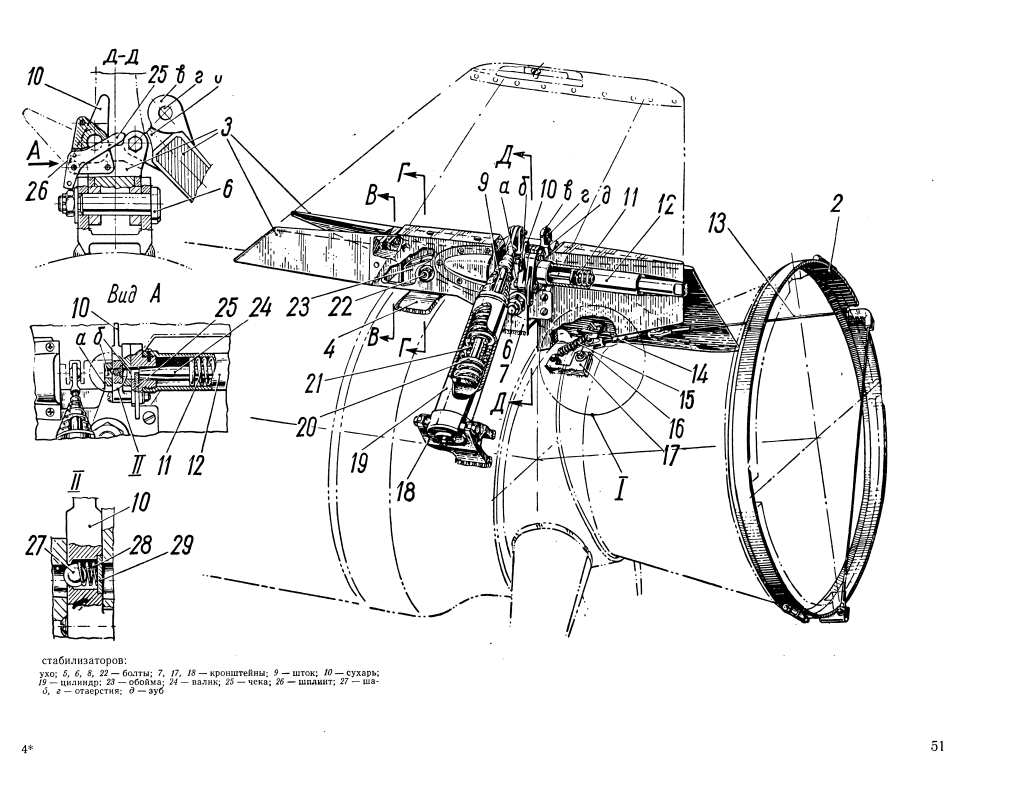

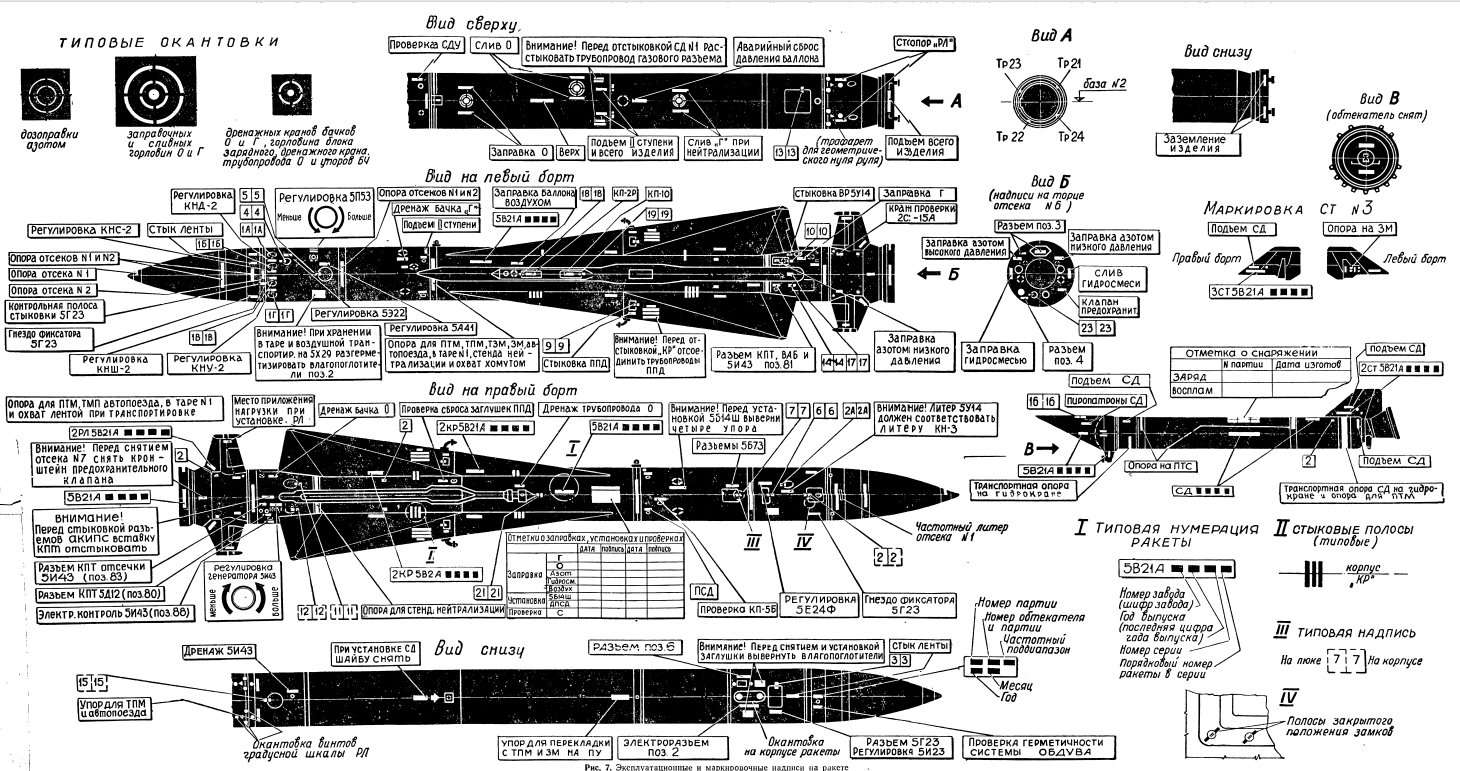

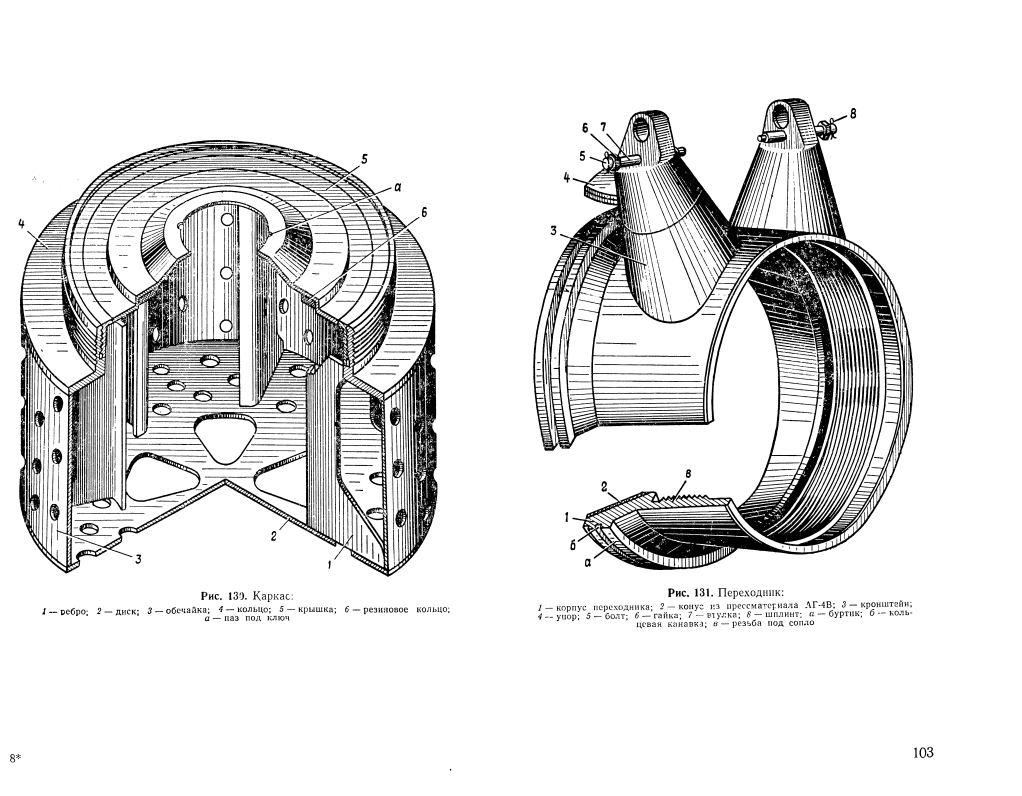

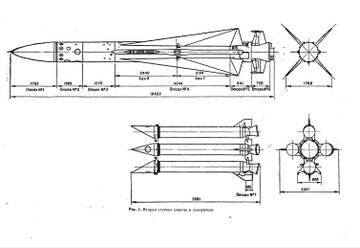

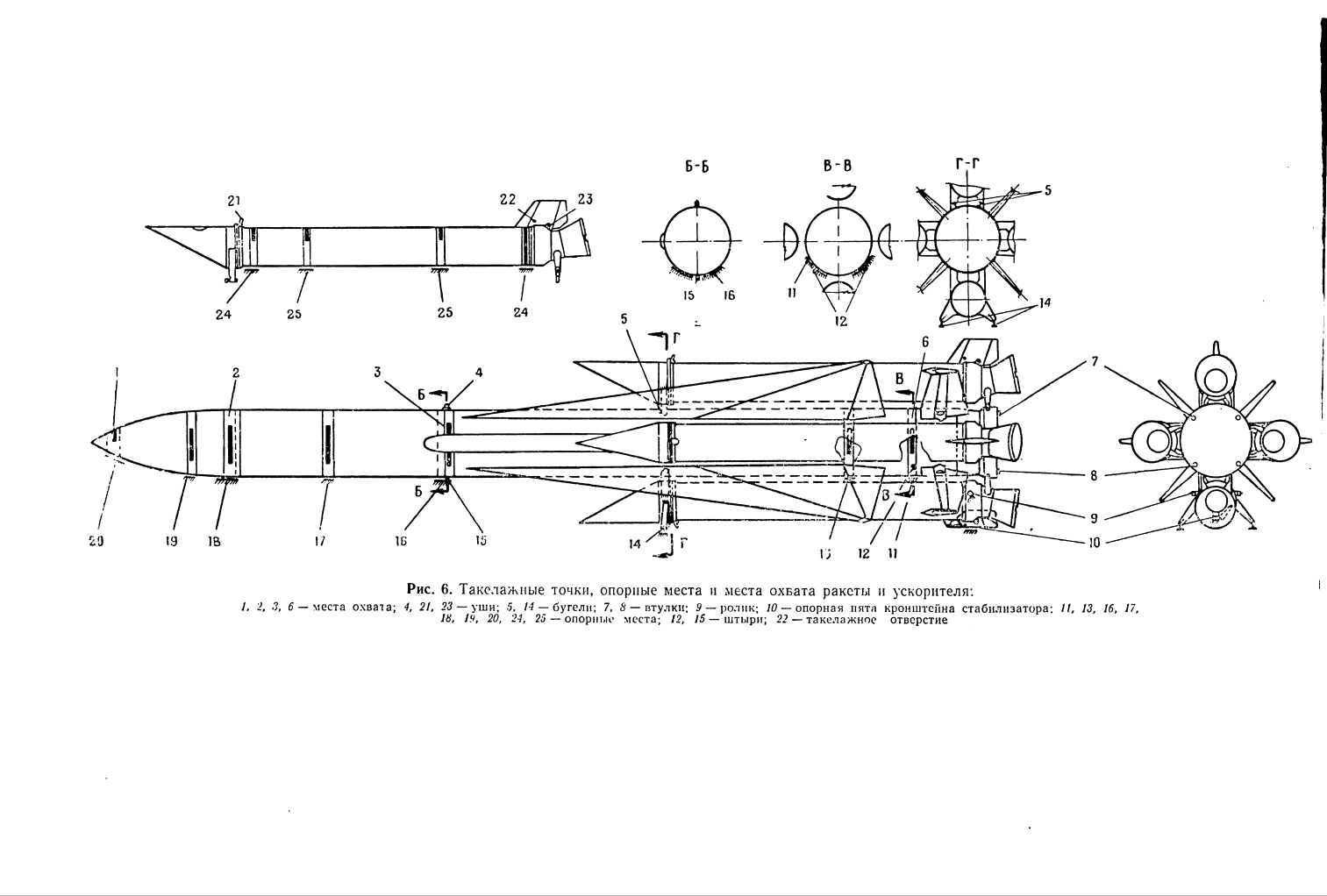

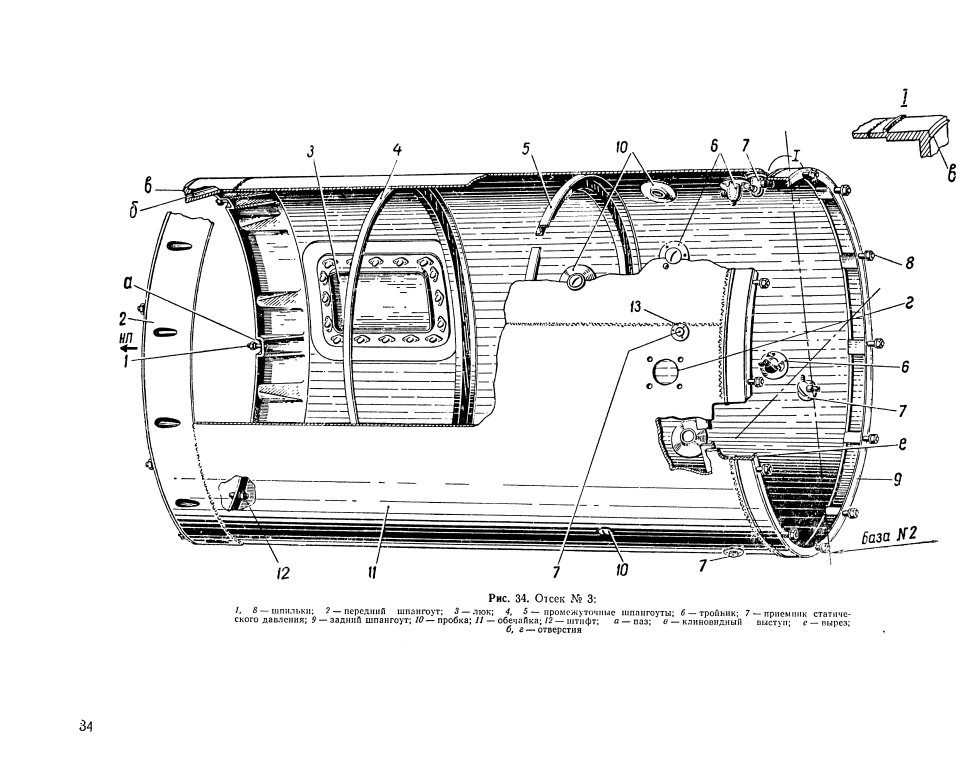

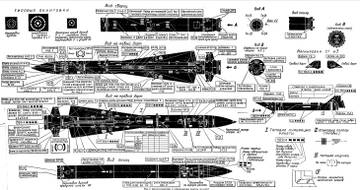

Ч.1 Ракета В-860 (5В21).

http://s7.uploads.ru/t/VxGjN.jpg   http://s3.uploads.ru/t/K10ks.jpg

http://s7.uploads.ru/t/sKjW3.jpg   http://se.uploads.ru/t/jzVMv.jpg

http://sf.uploads.ru/t/J1Wsv.jpg   http://sa.uploads.ru/t/0cQWv.jpg

http://sa.uploads.ru/t/EsSdn.jpg   http://s4.uploads.ru/t/mqTDA.jpg

http://s0.uploads.ru/t/AxvET.jpg   http://sf.uploads.ru/t/kRSY2.jpg

http://s8.uploads.ru/t/RSckH.jpg   http://sf.uploads.ru/t/rK6Gq.jpg

http://sd.uploads.ru/t/SFehR.jpg   http://s2.uploads.ru/t/t74pq.jpg

http://s4.uploads.ru/t/gEnXl.jpg   http://s3.uploads.ru/t/jMw3q.jpg

http://s3.uploads.ru/t/WYnfD.jpg   http://s0.uploads.ru/t/fwItZ.jpg

http://s7.uploads.ru/t/dONpk.jpg   http://s5.uploads.ru/t/R6VKc.jpg

http://s9.uploads.ru/t/UWJwb.jpg   http://s6.uploads.ru/t/hfBSy.jpg

http://s7.uploads.ru/t/PdHLv.jpg   http://s8.uploads.ru/t/wBl0r.jpg

http://s9.uploads.ru/t/CwMeN.jpg   http://sg.uploads.ru/t/KAPjB.jpg

http://s7.uploads.ru/t/RujNL.jpg   http://s3.uploads.ru/t/UHvCt.jpg

http://s4.uploads.ru/t/wrUlH.jpg   http://s0.uploads.ru/t/OmdUJ.jpg

0

2

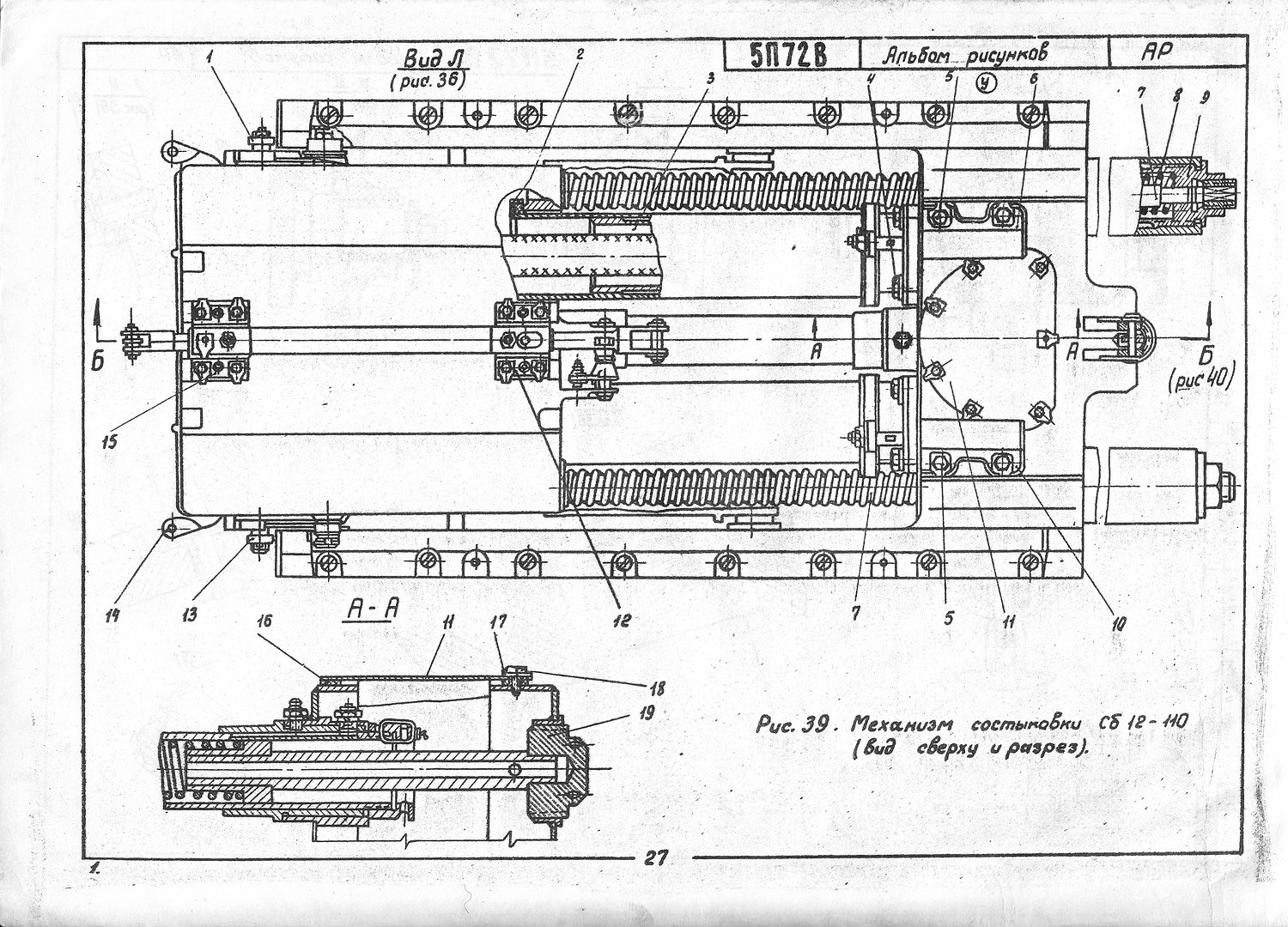

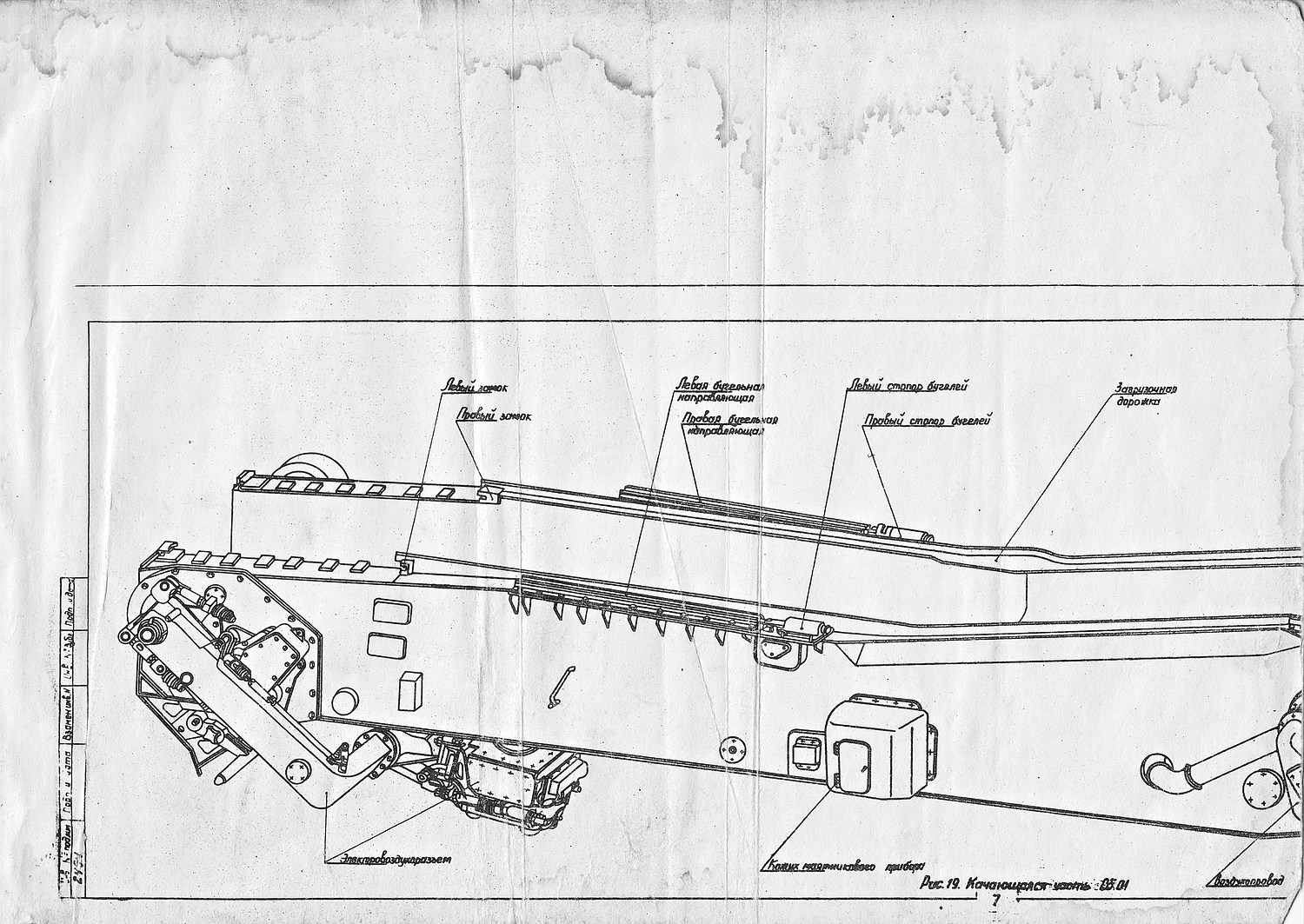

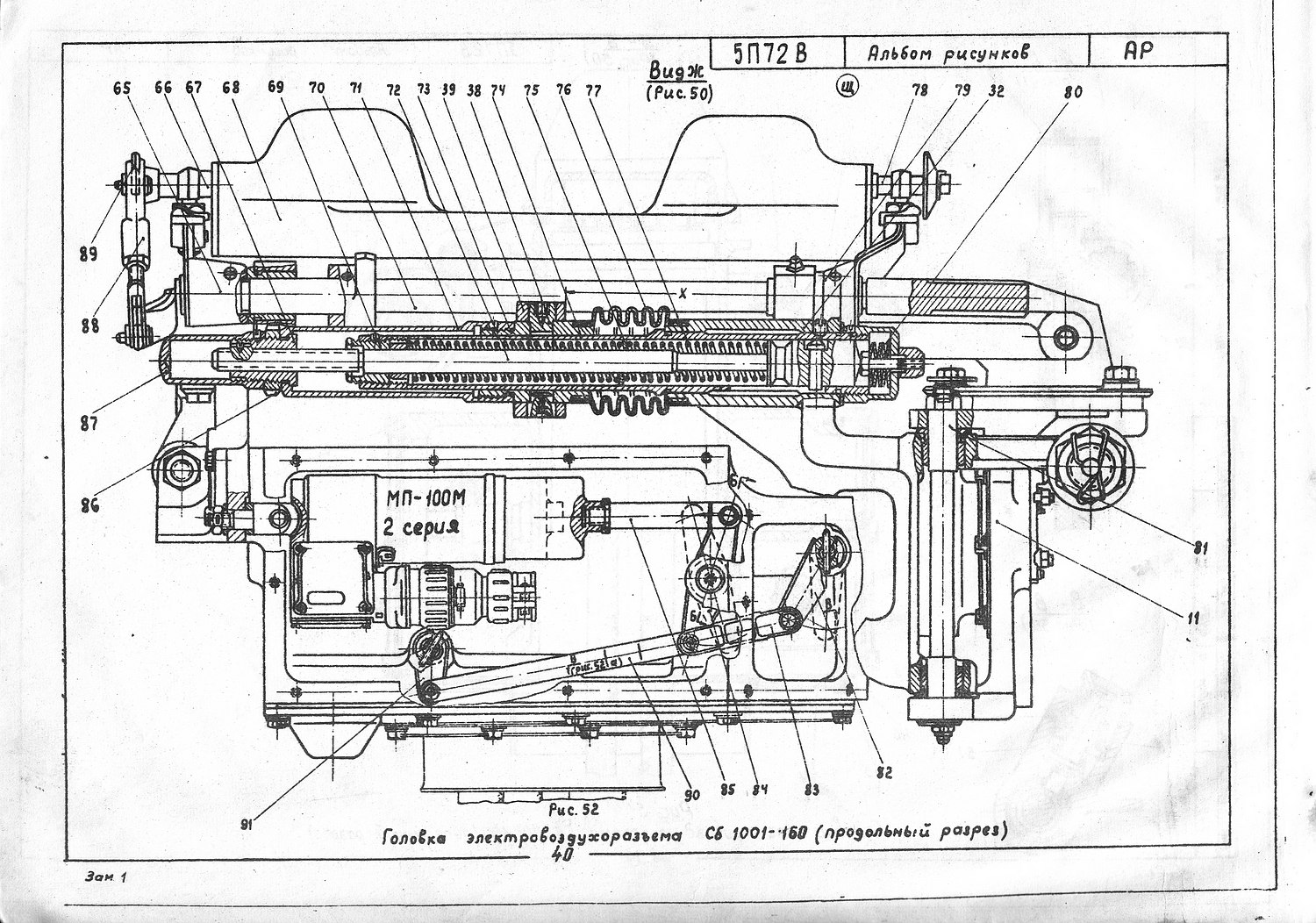

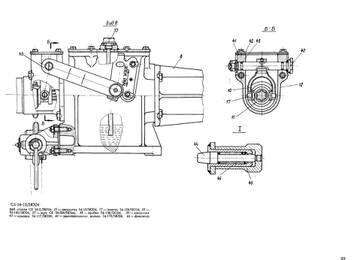

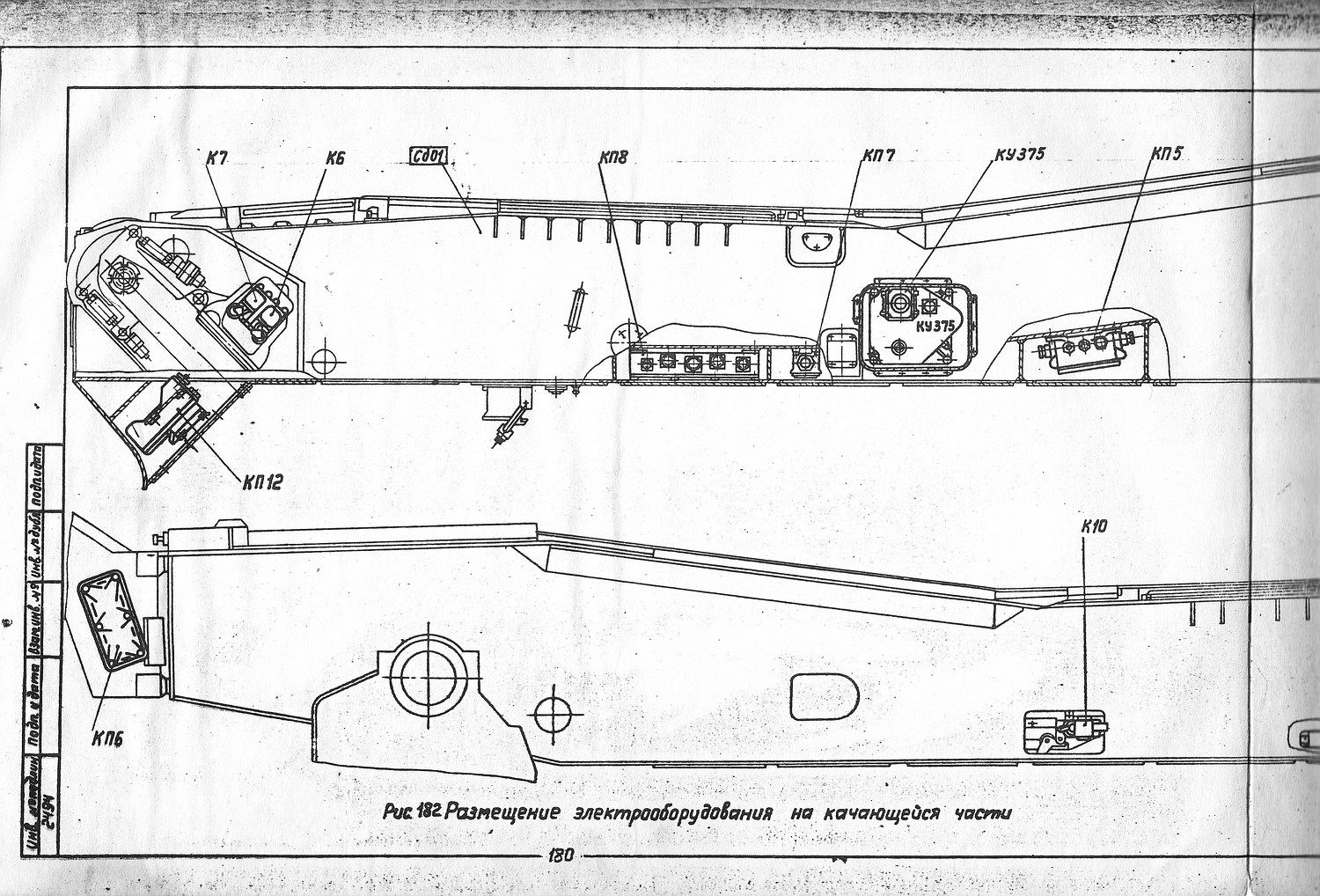

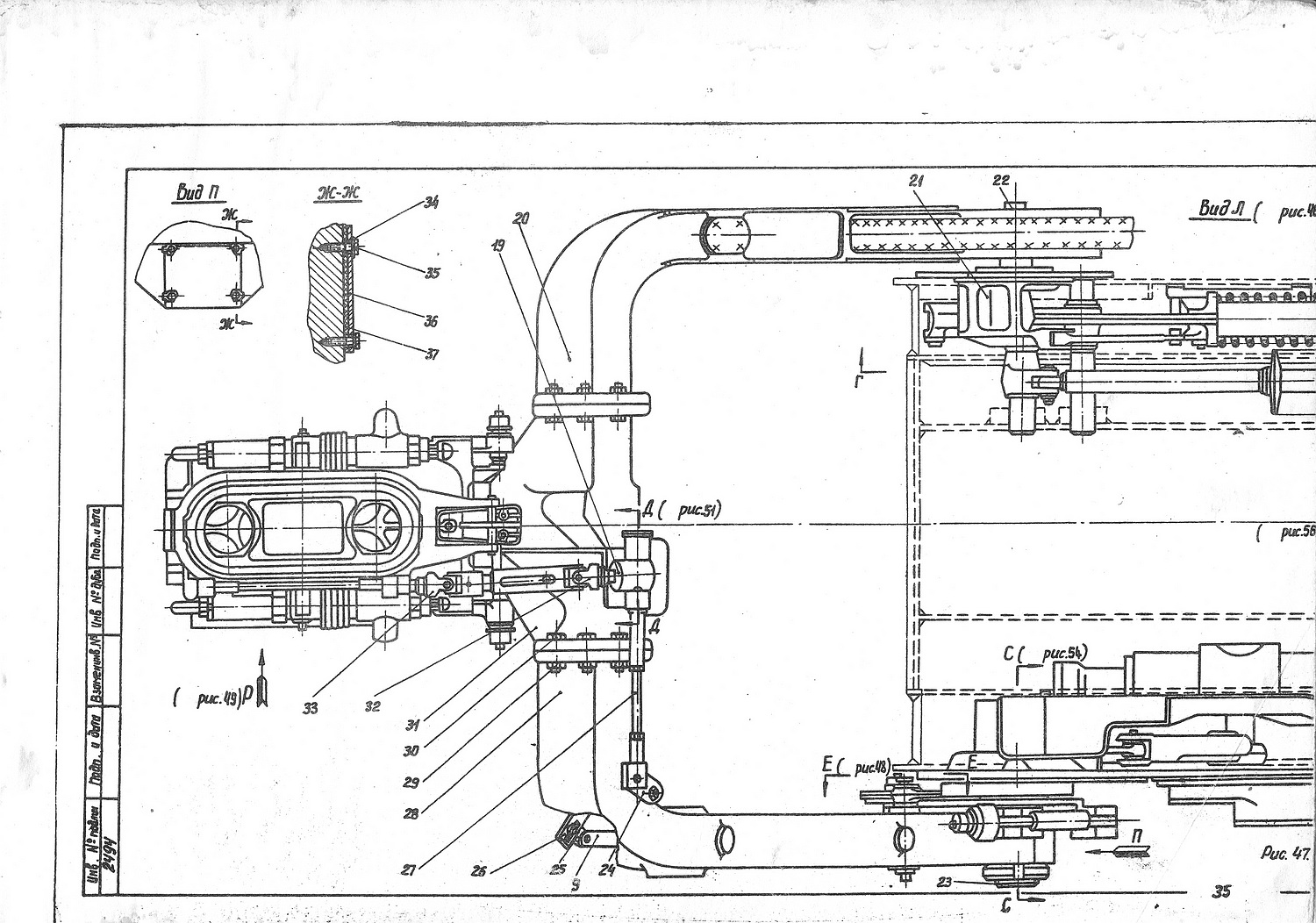

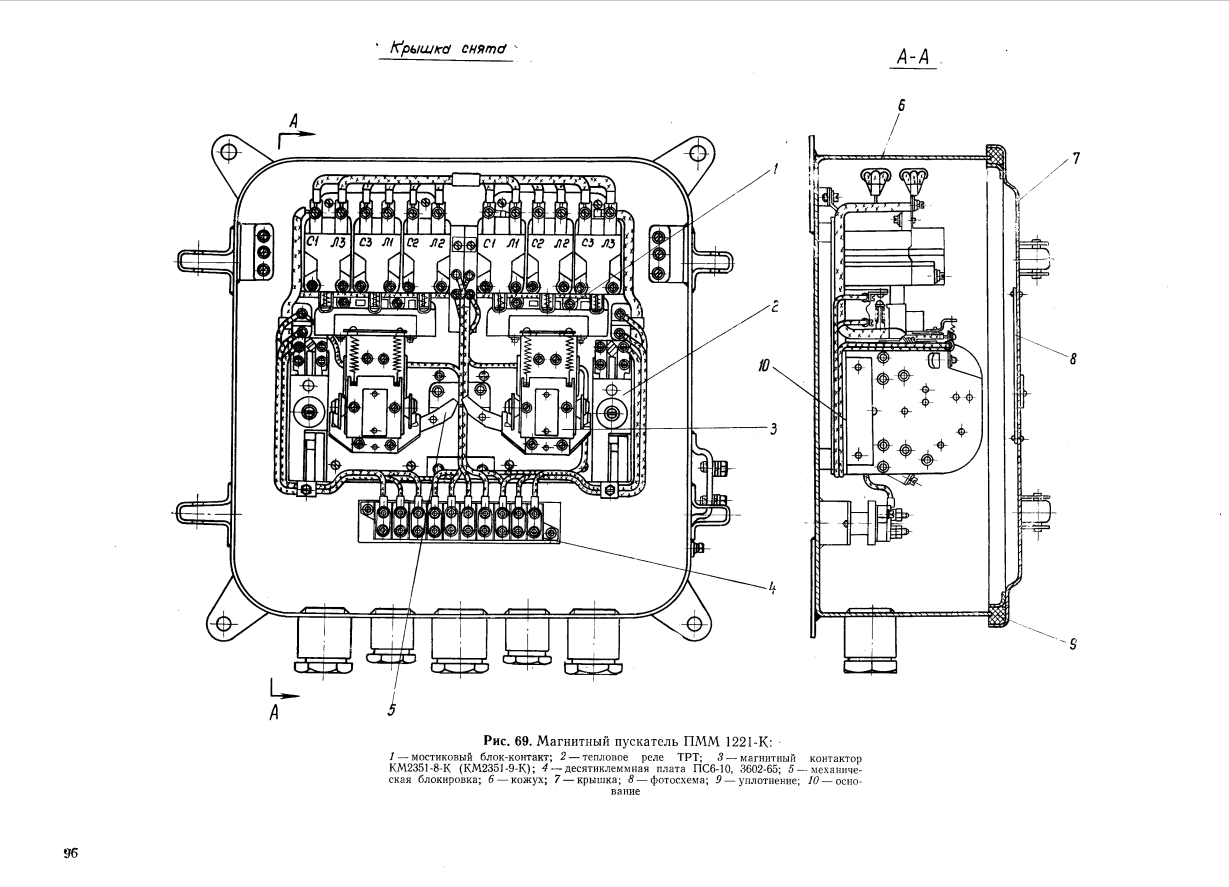

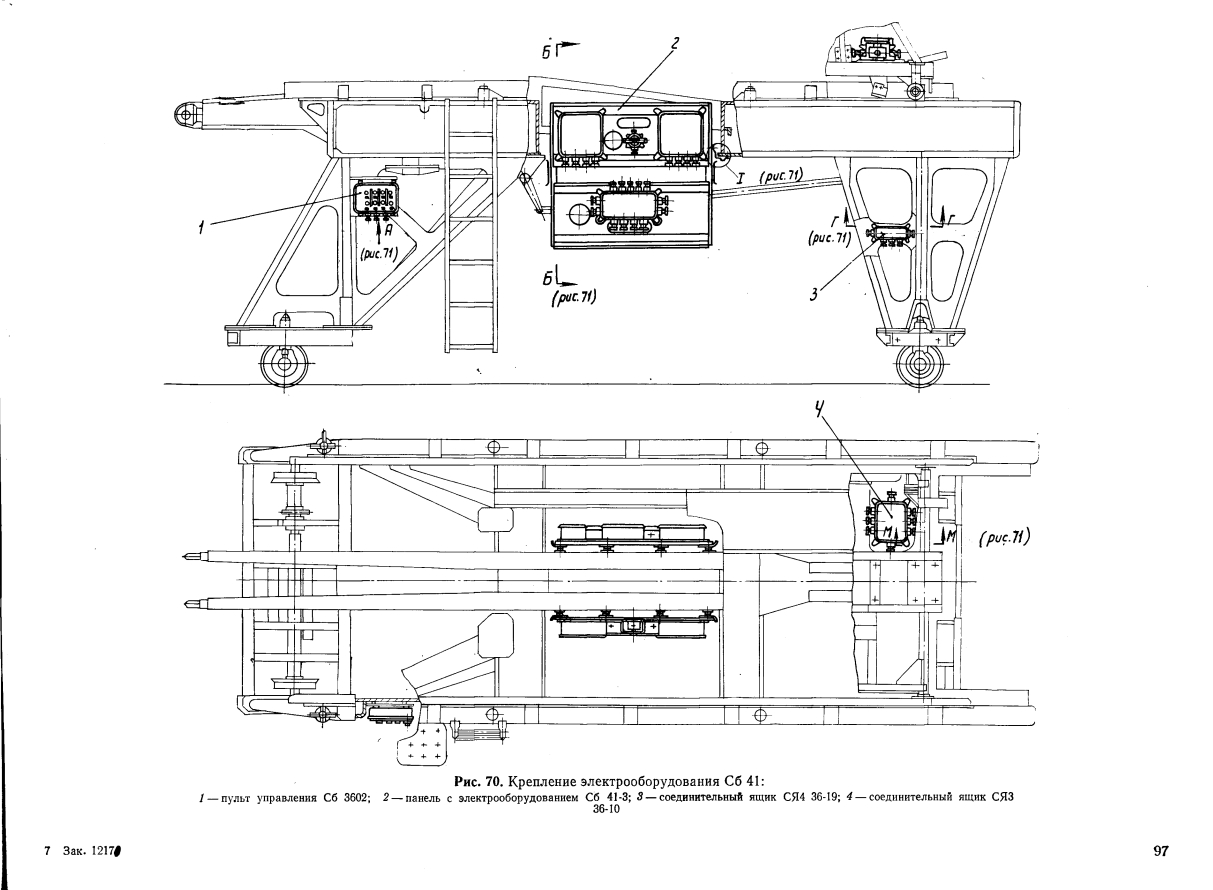

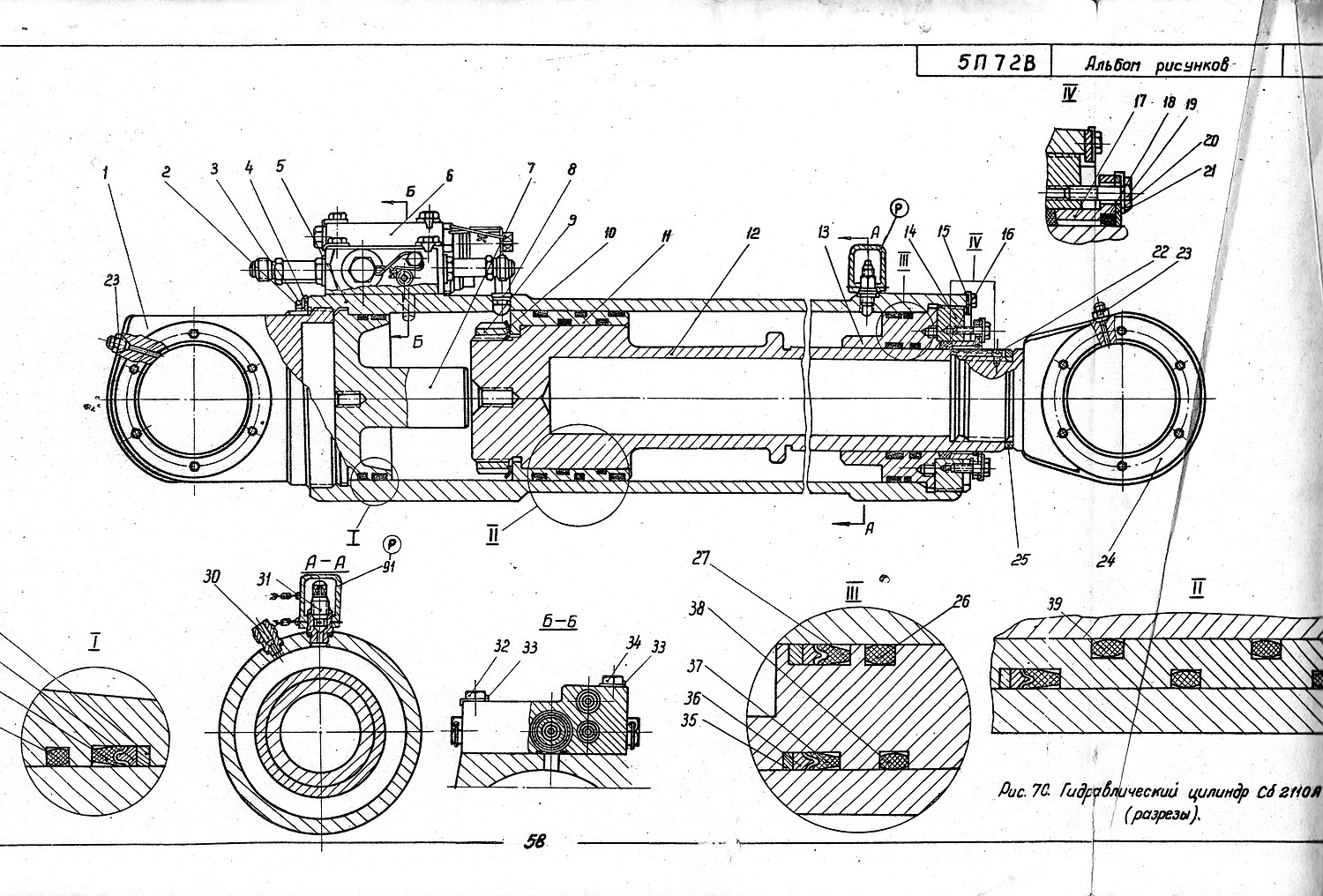

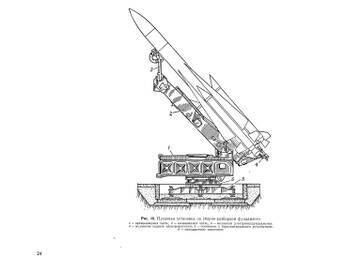

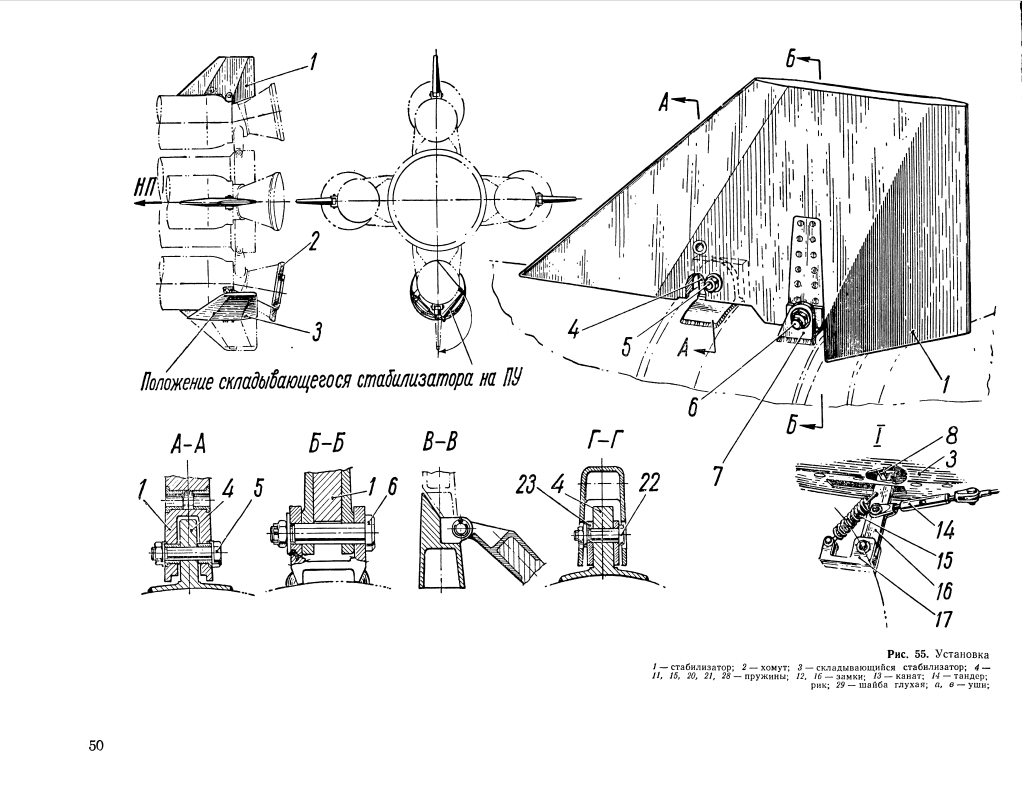

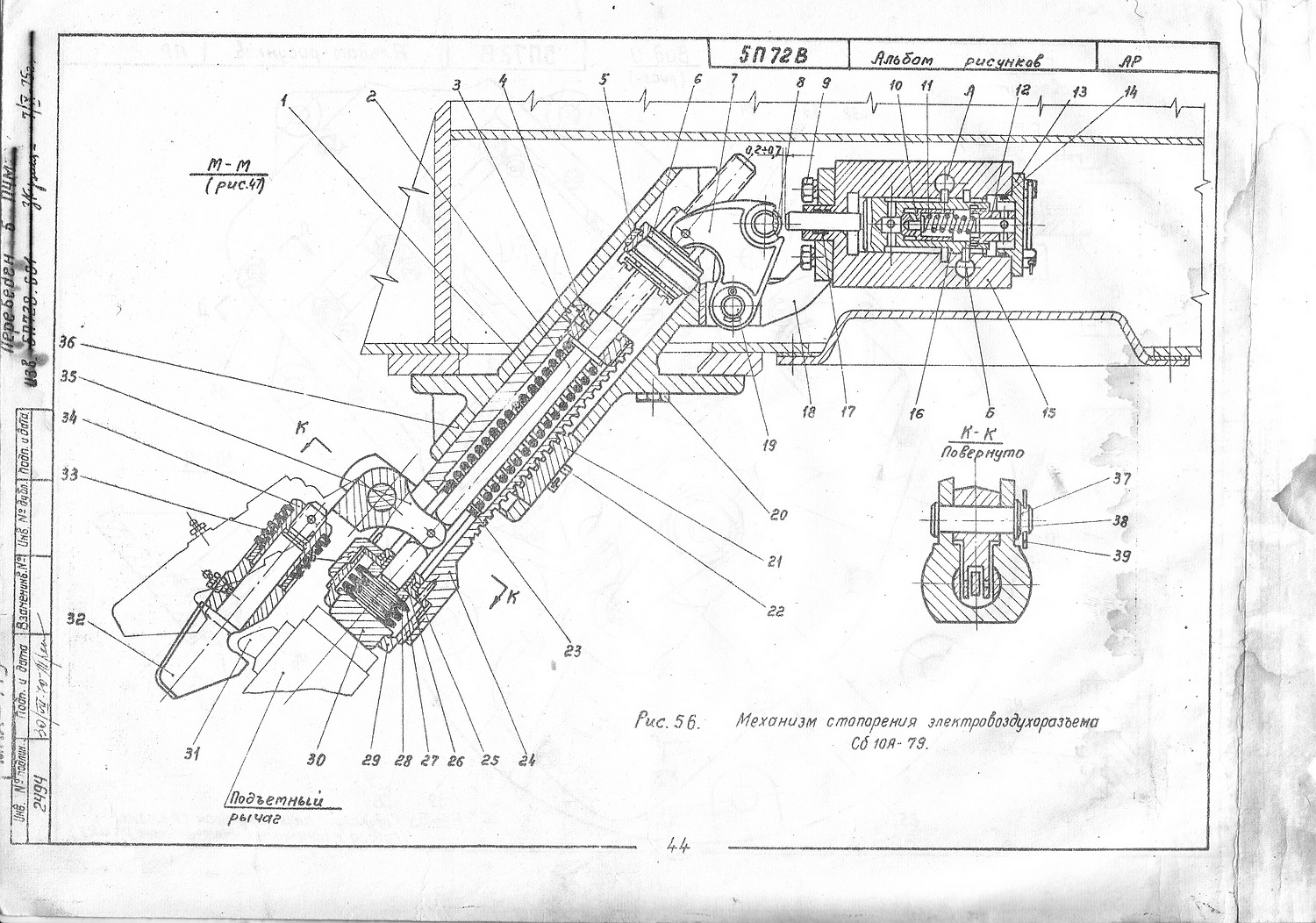

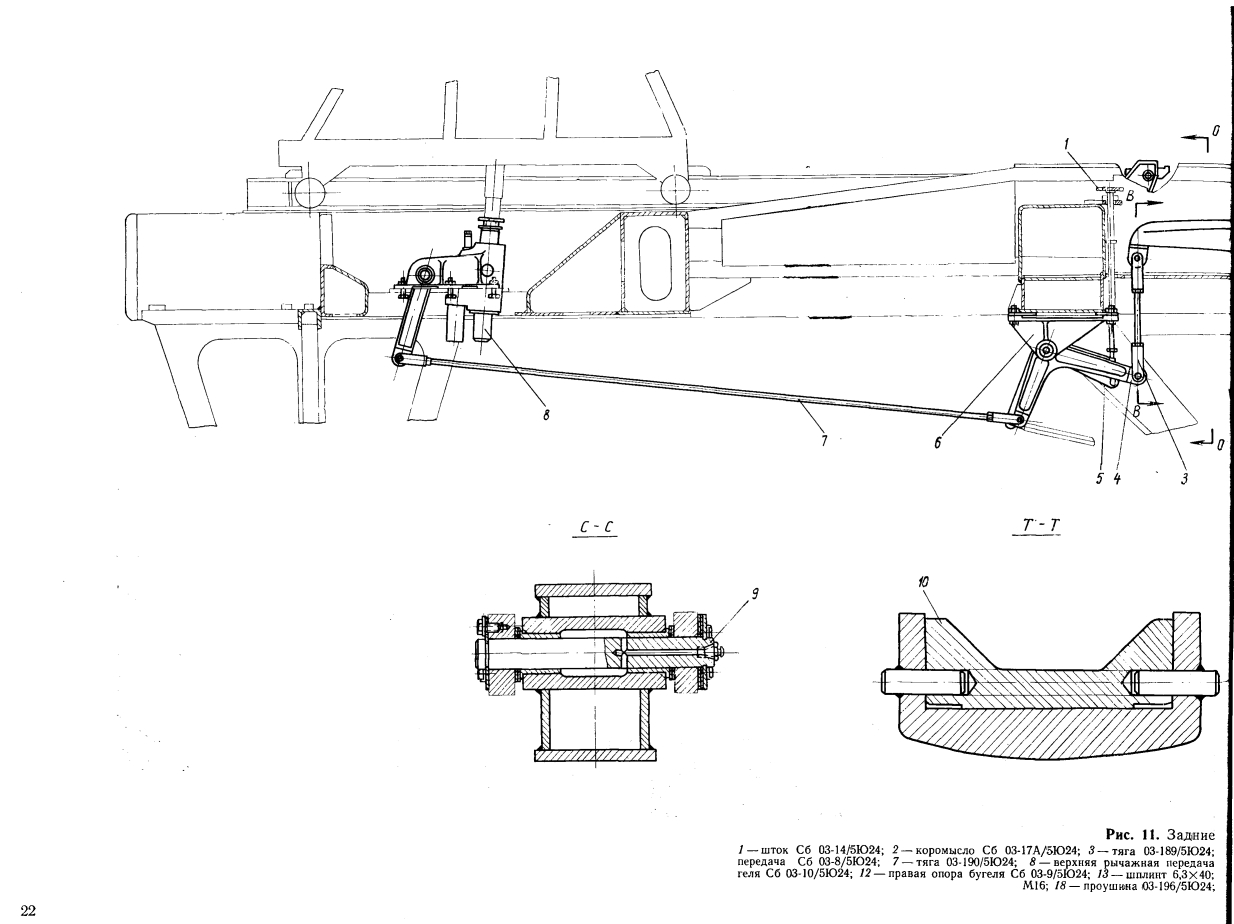

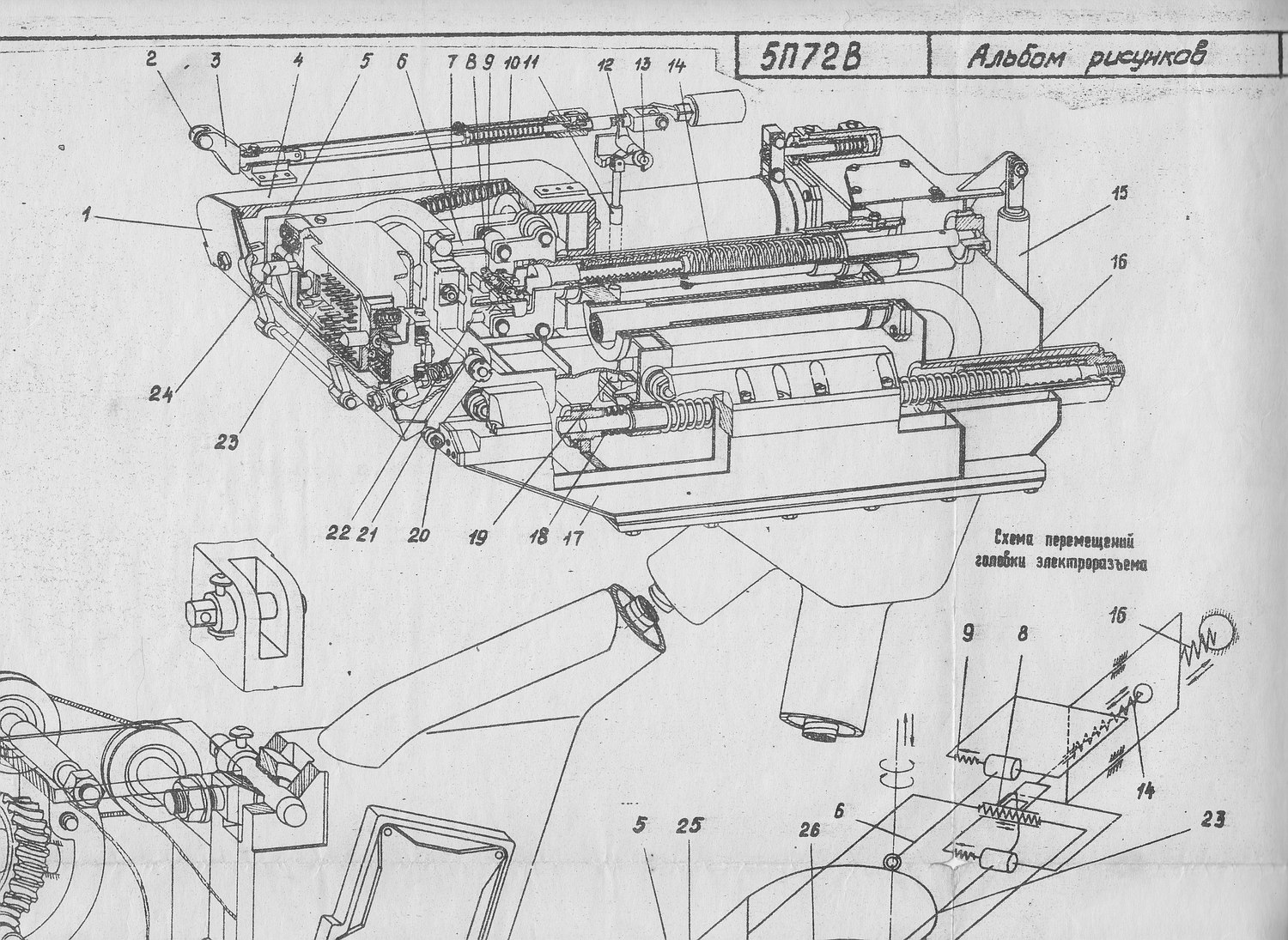

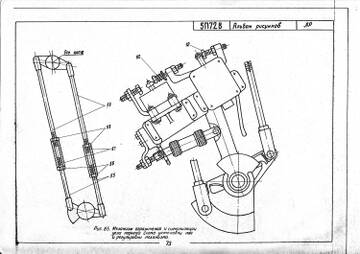

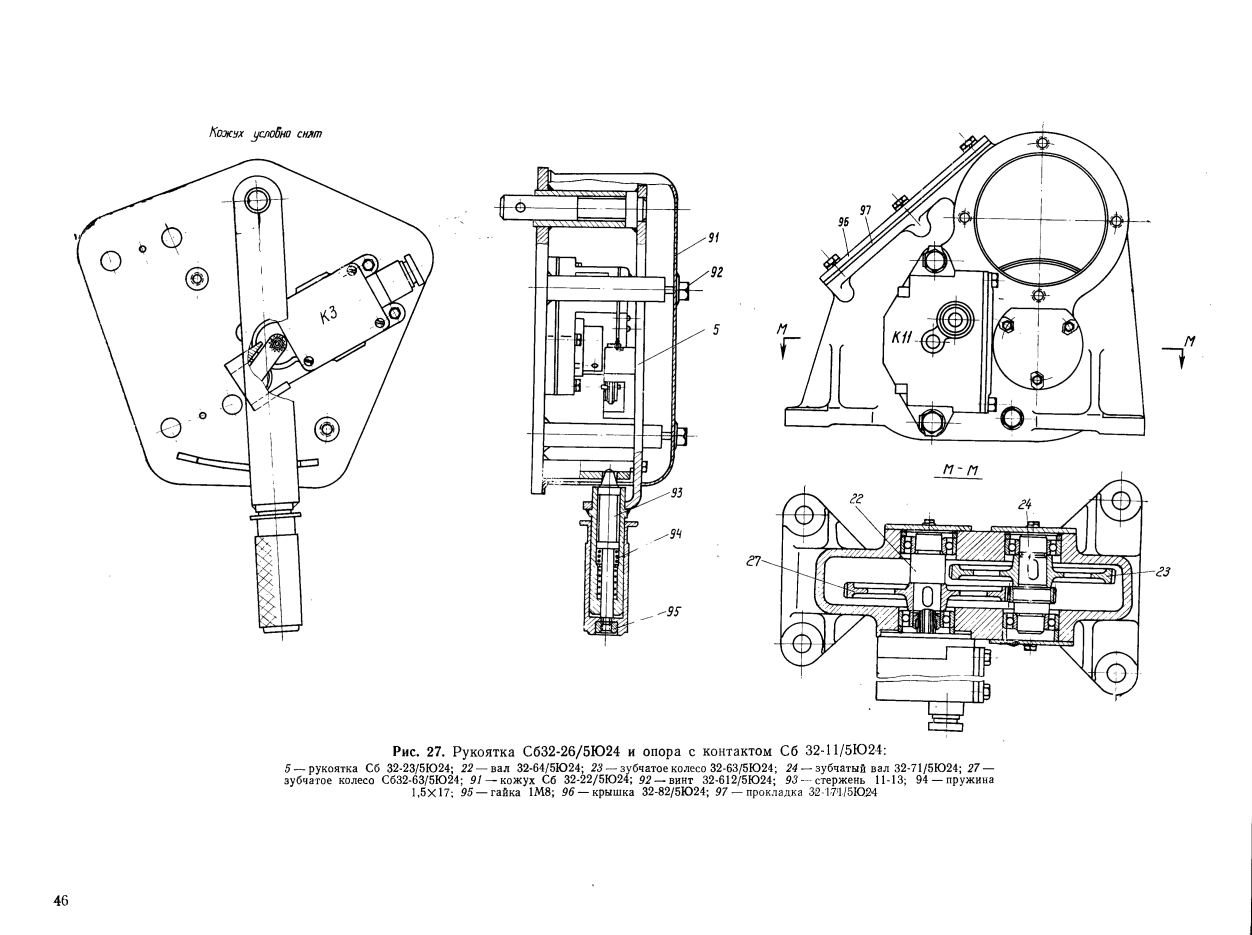

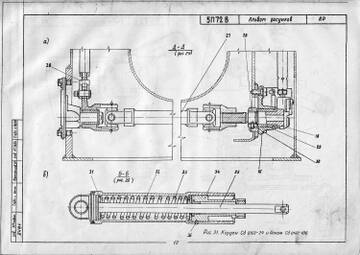

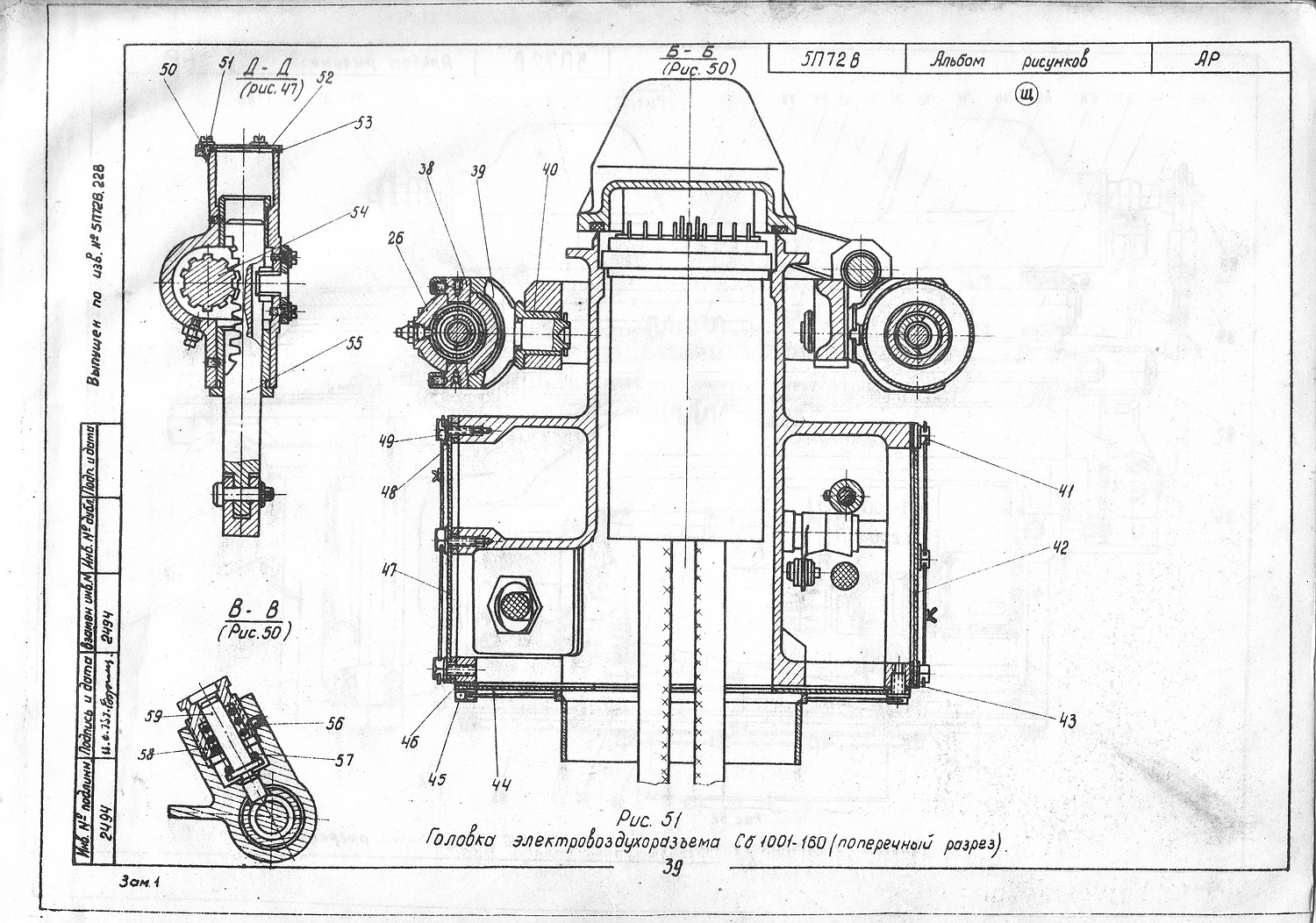

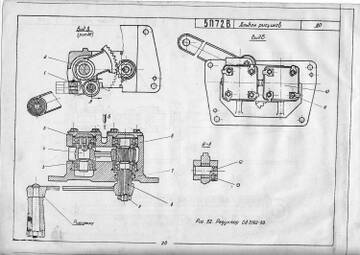

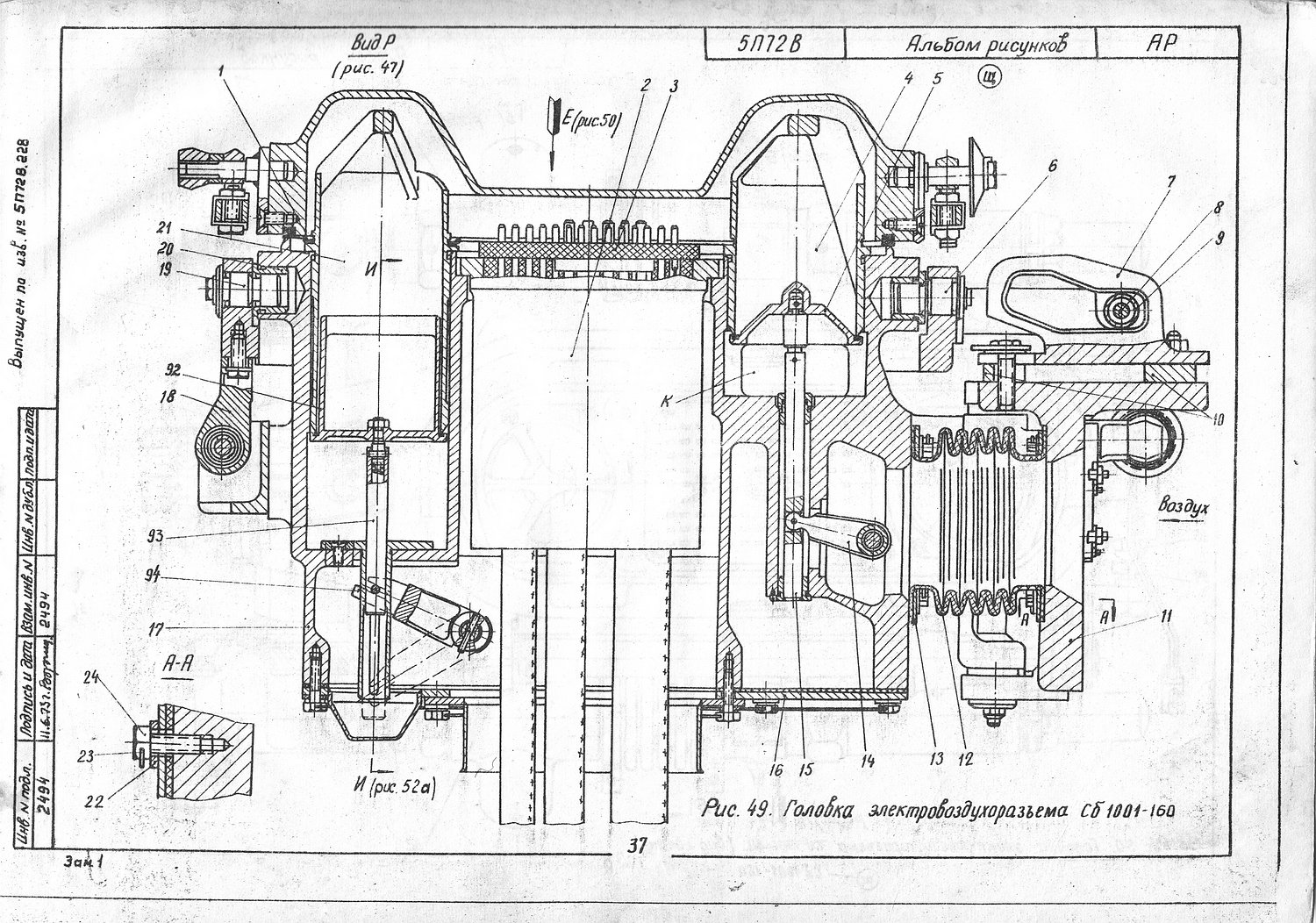

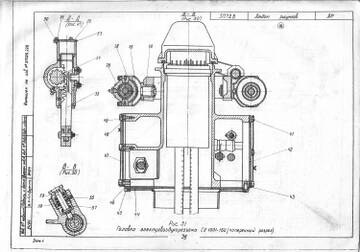

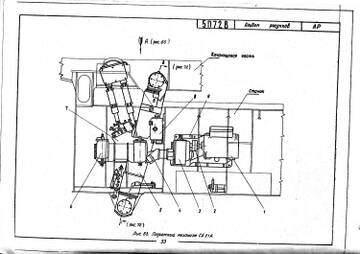

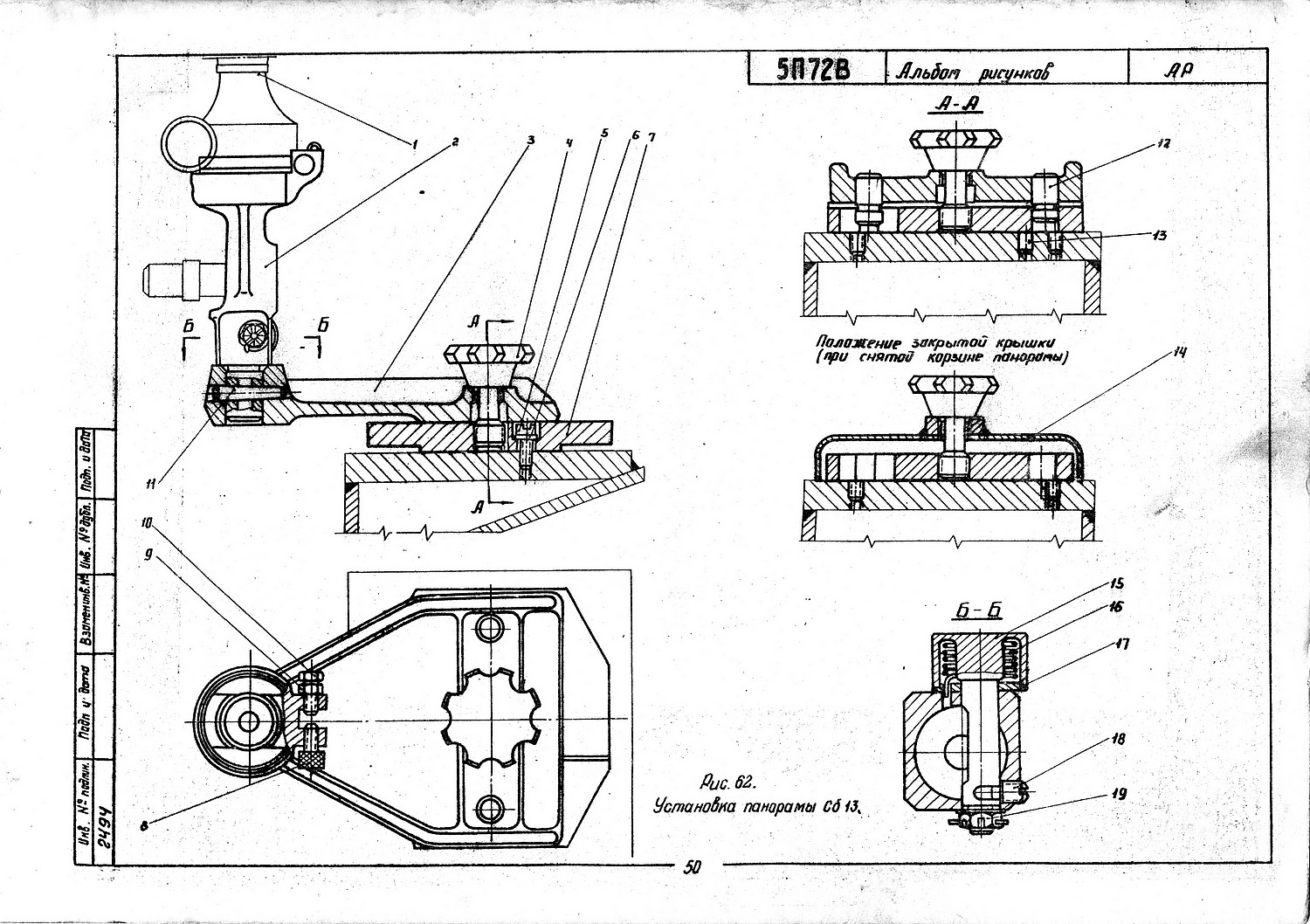

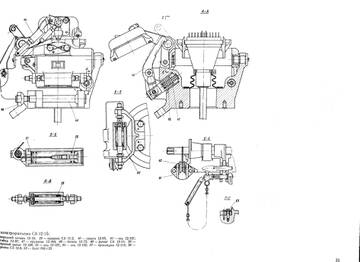

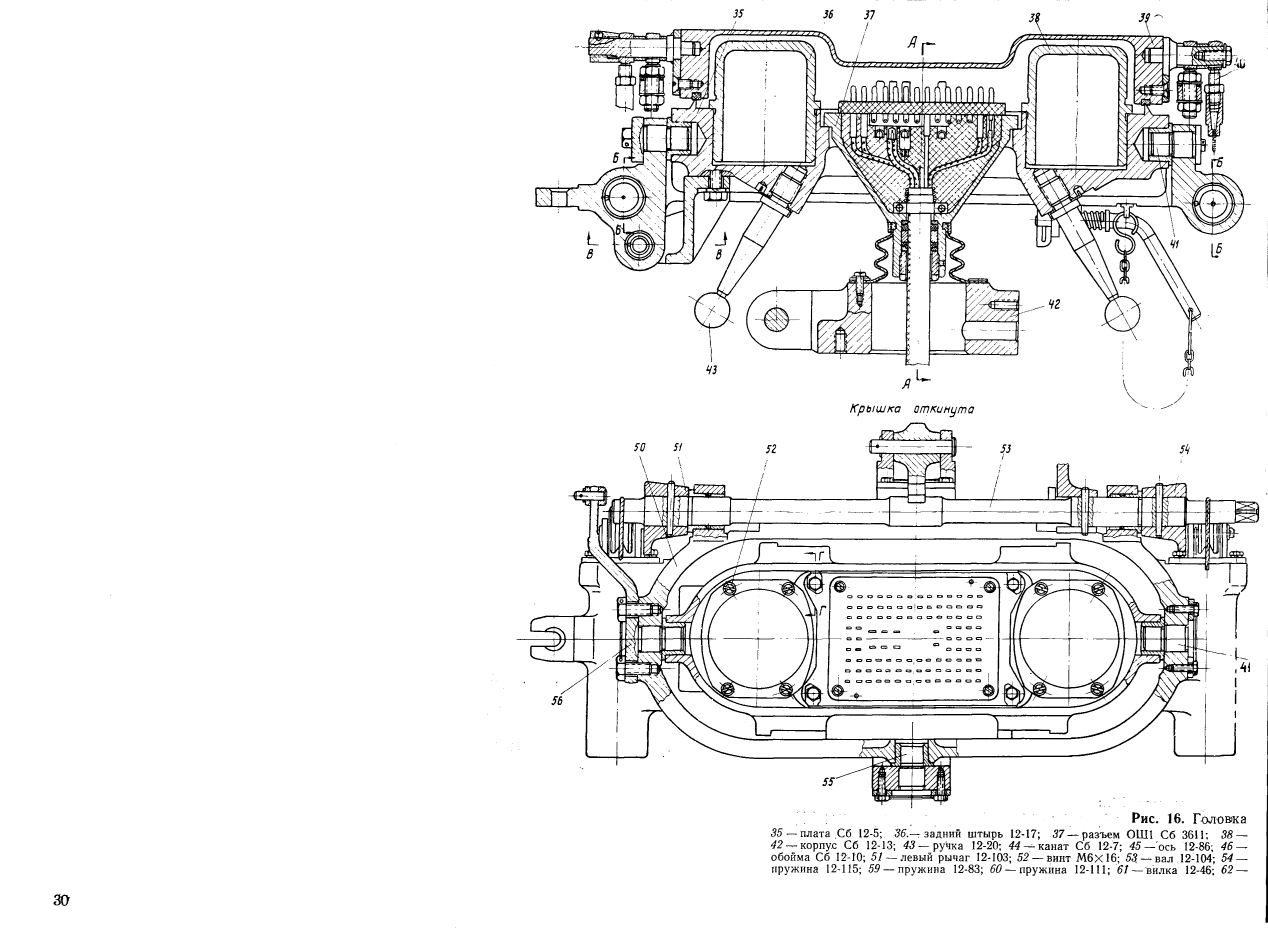

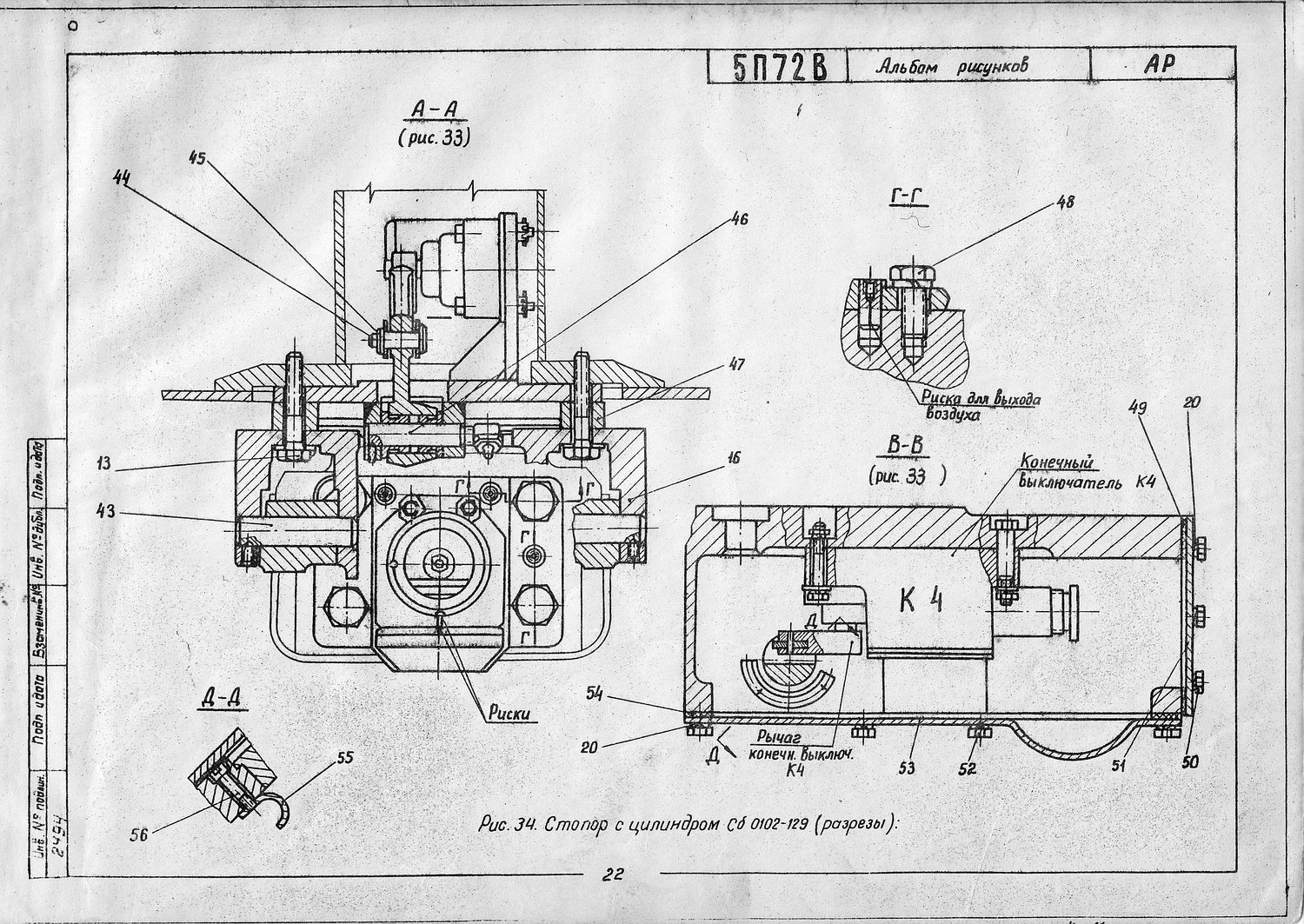

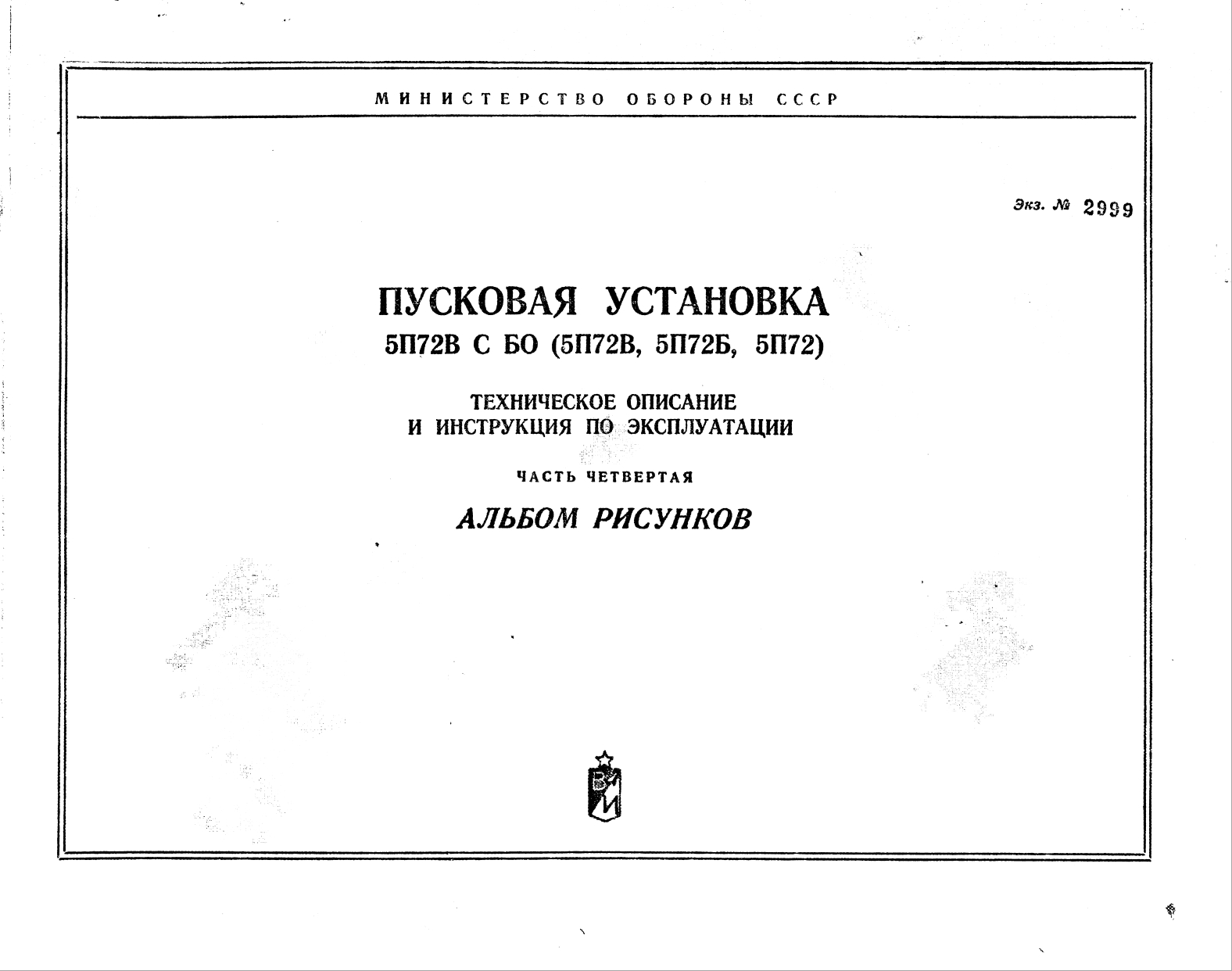

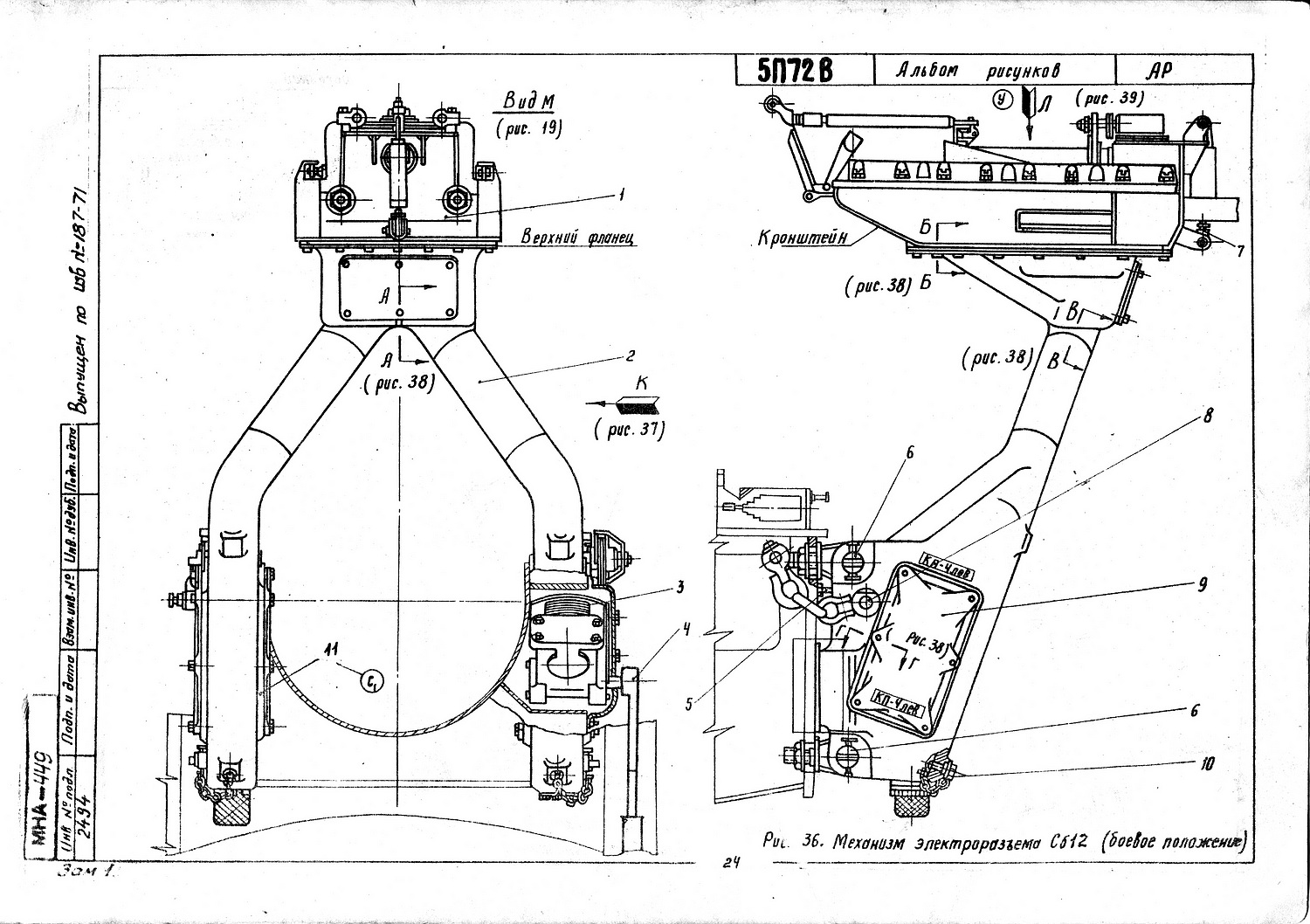

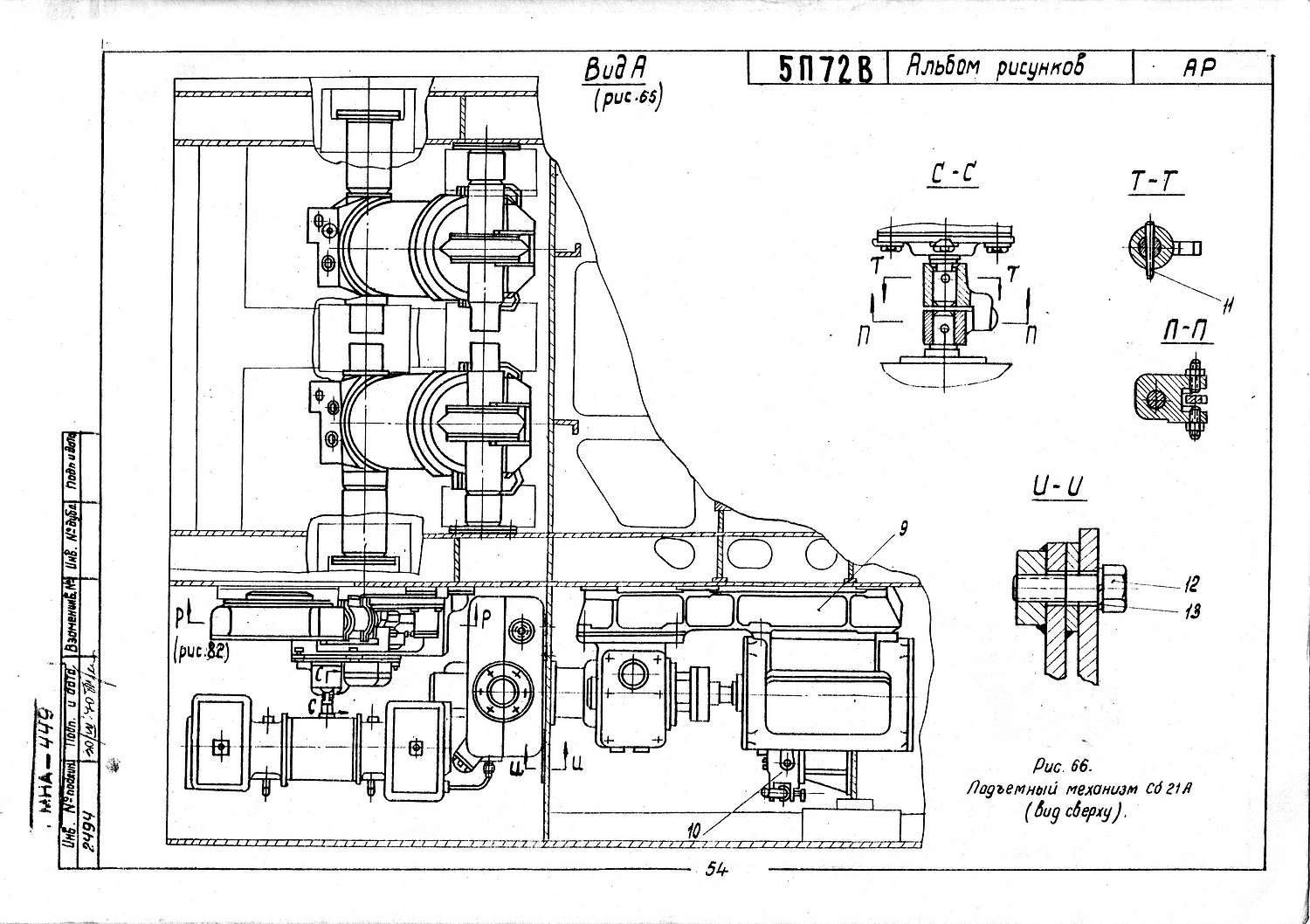

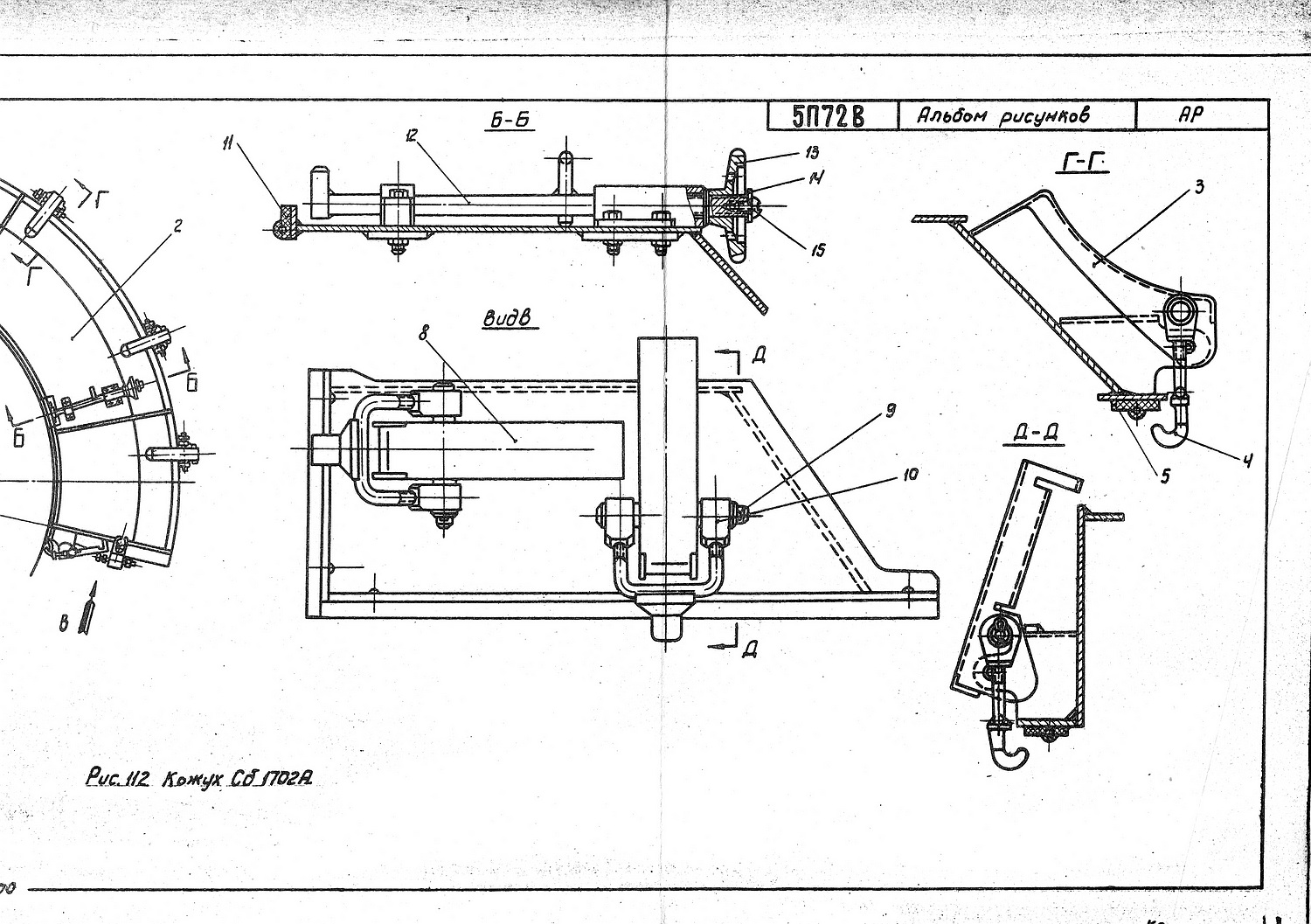

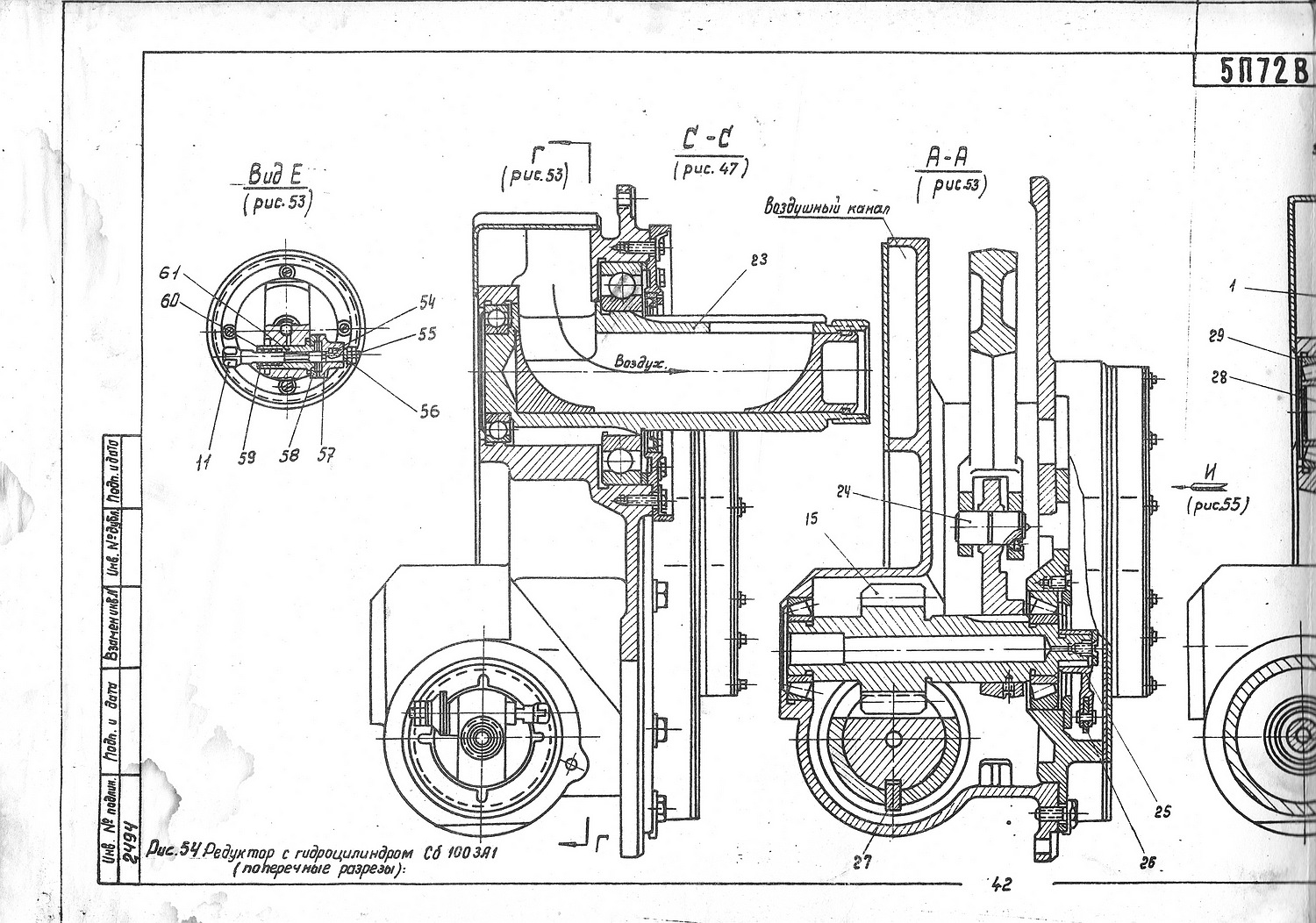

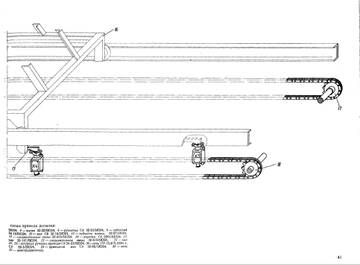

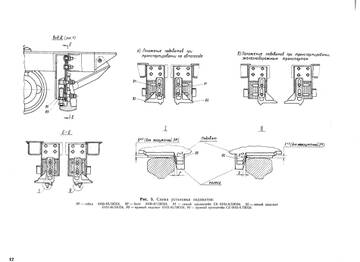

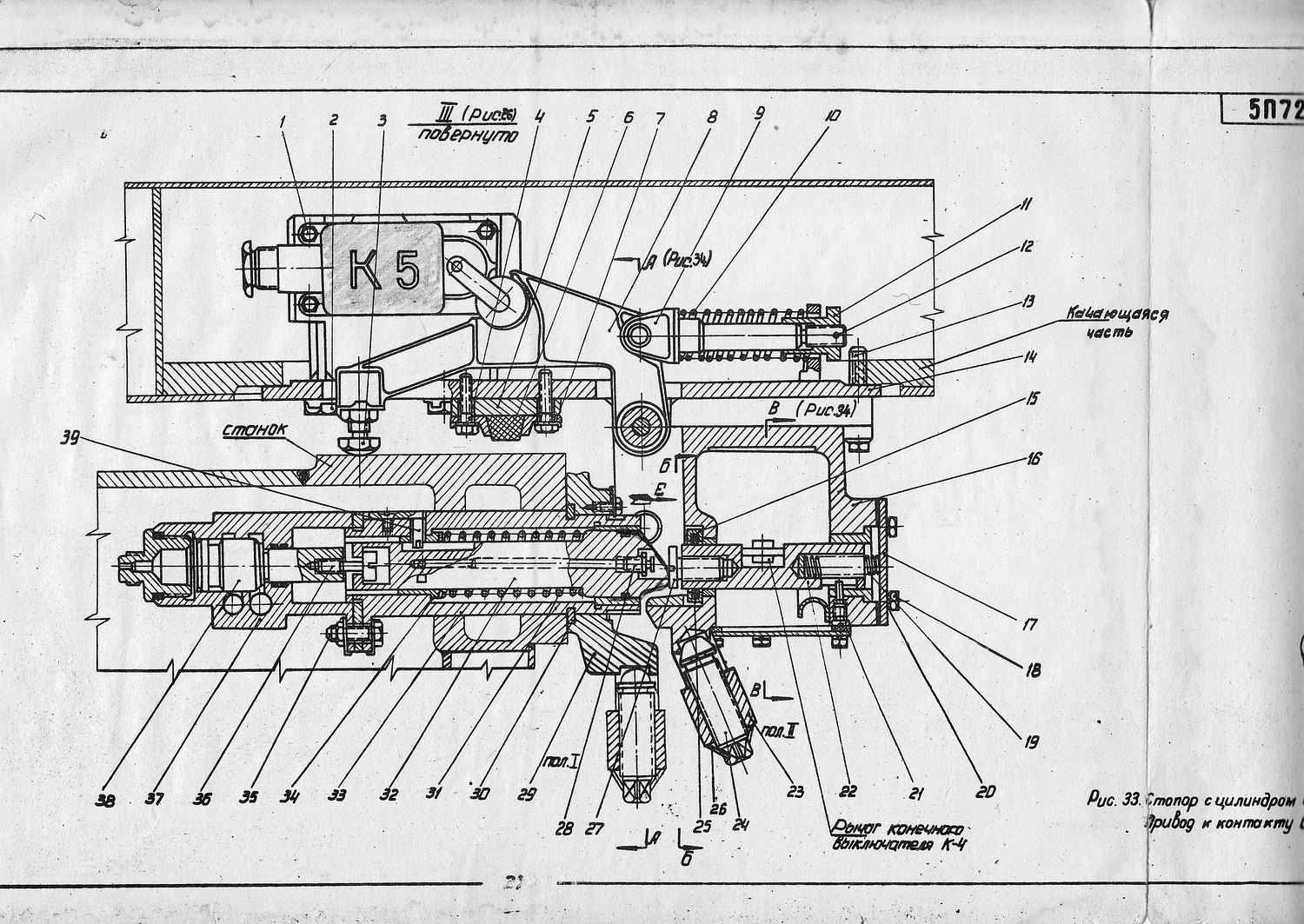

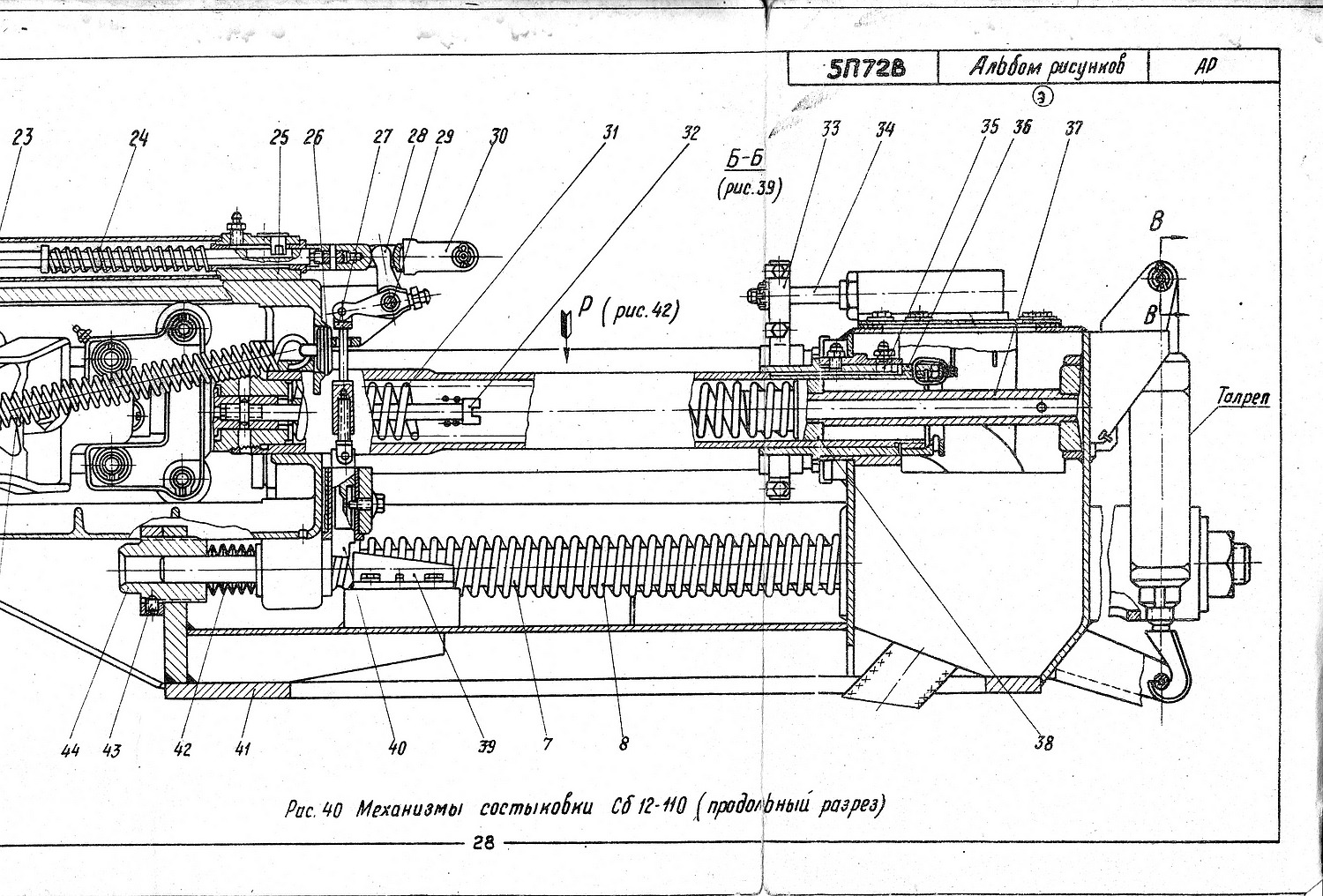

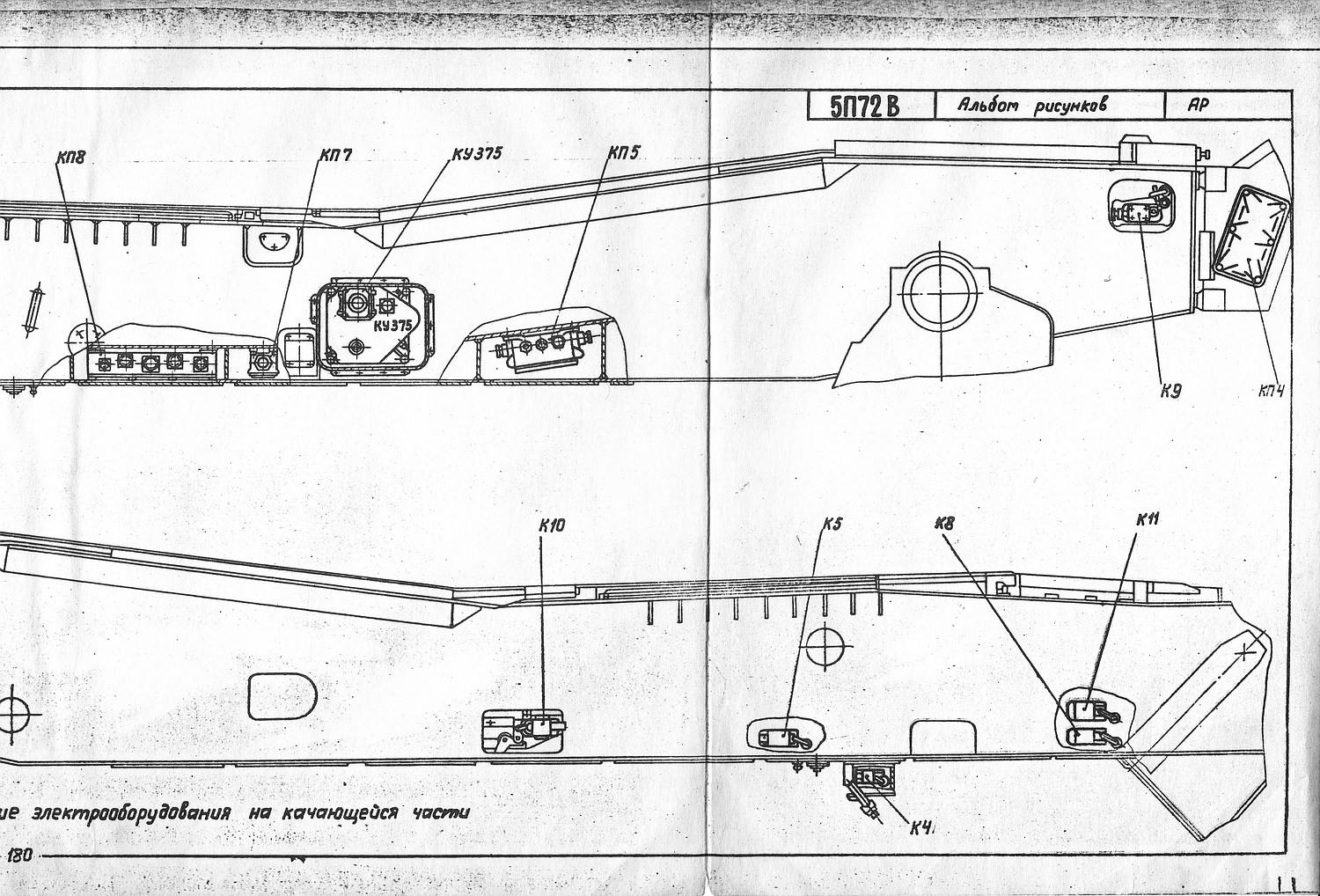

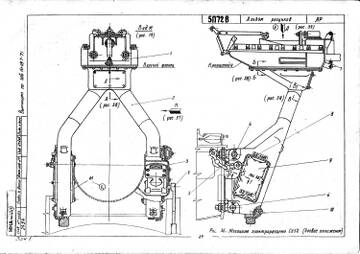

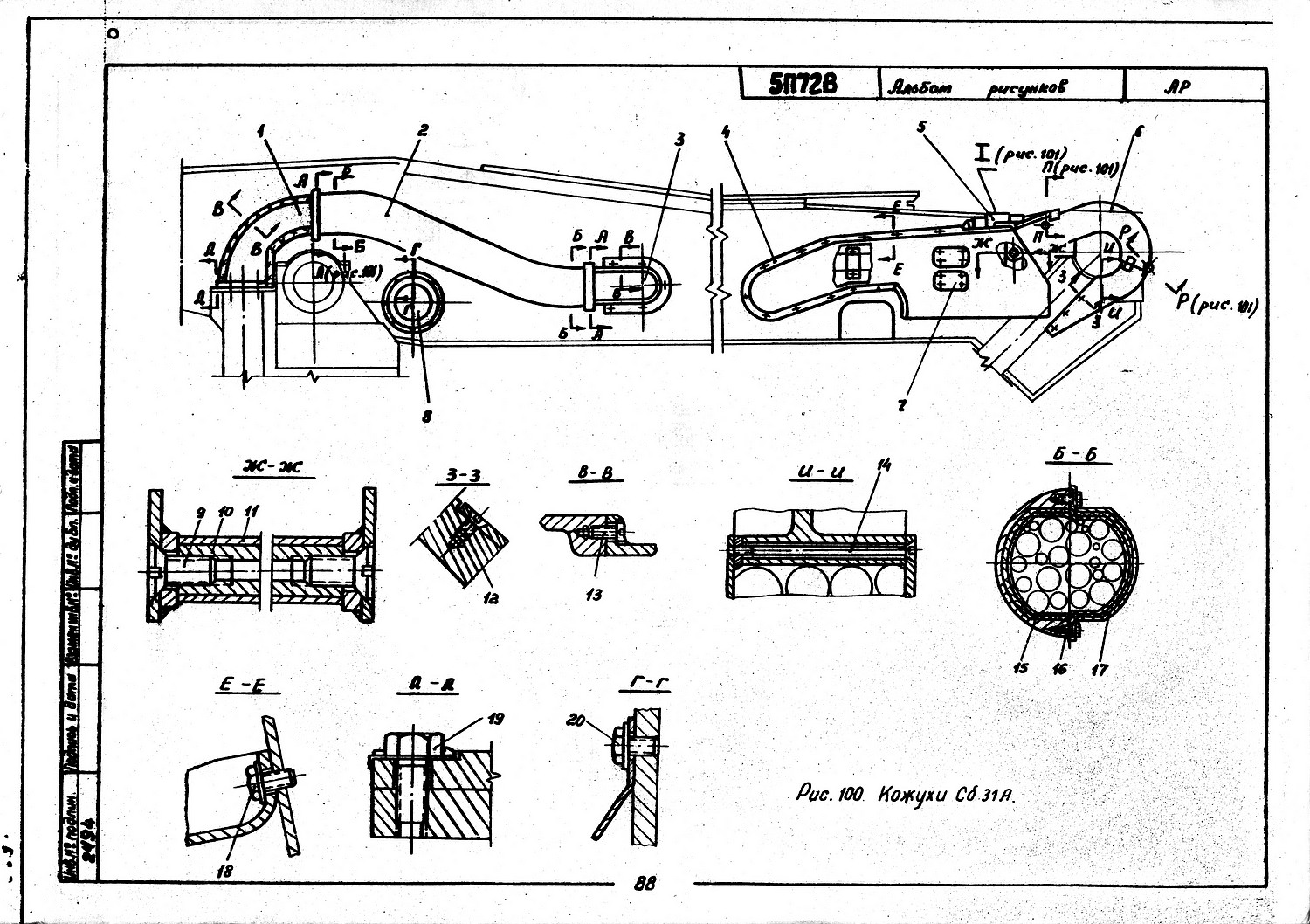

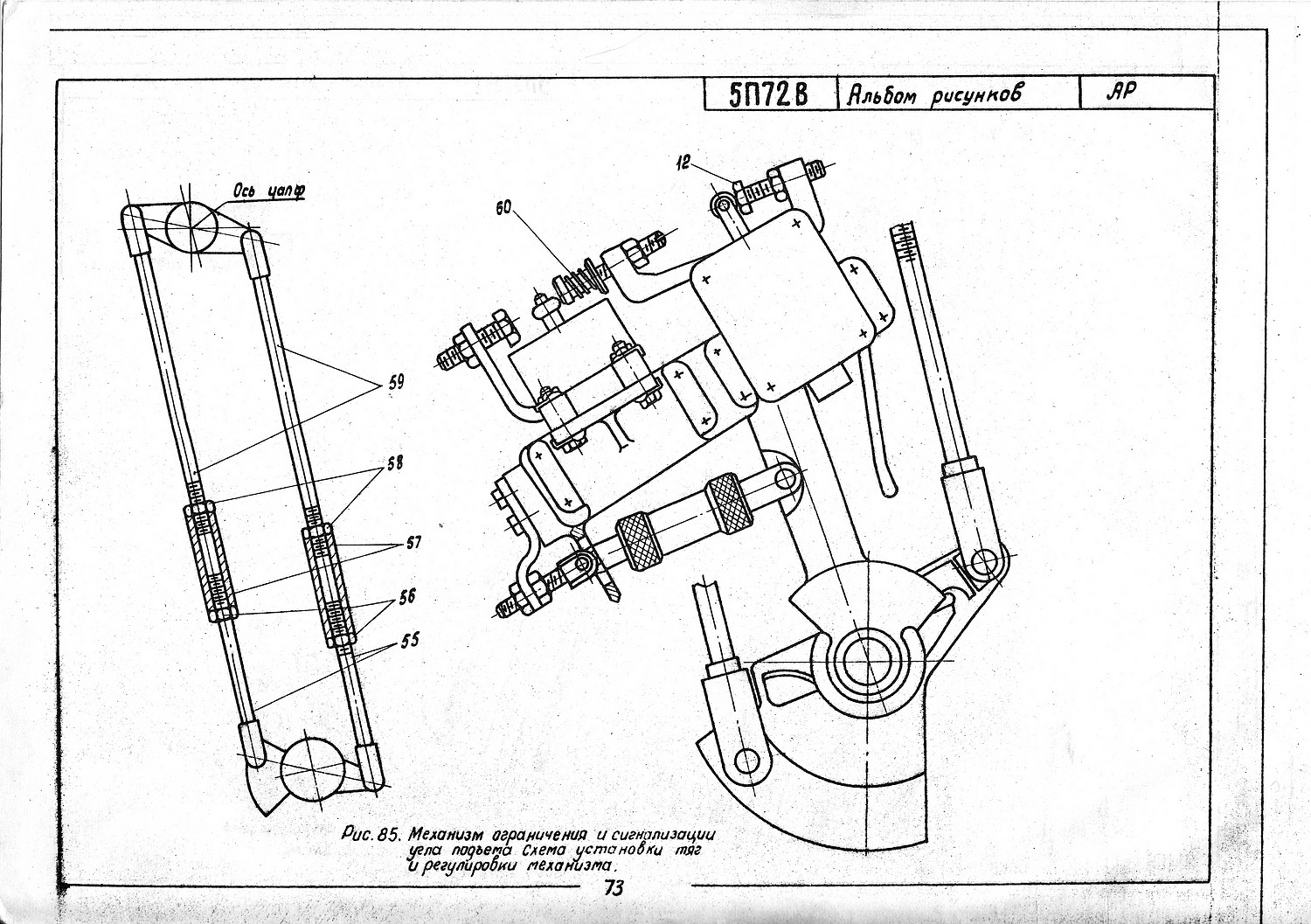

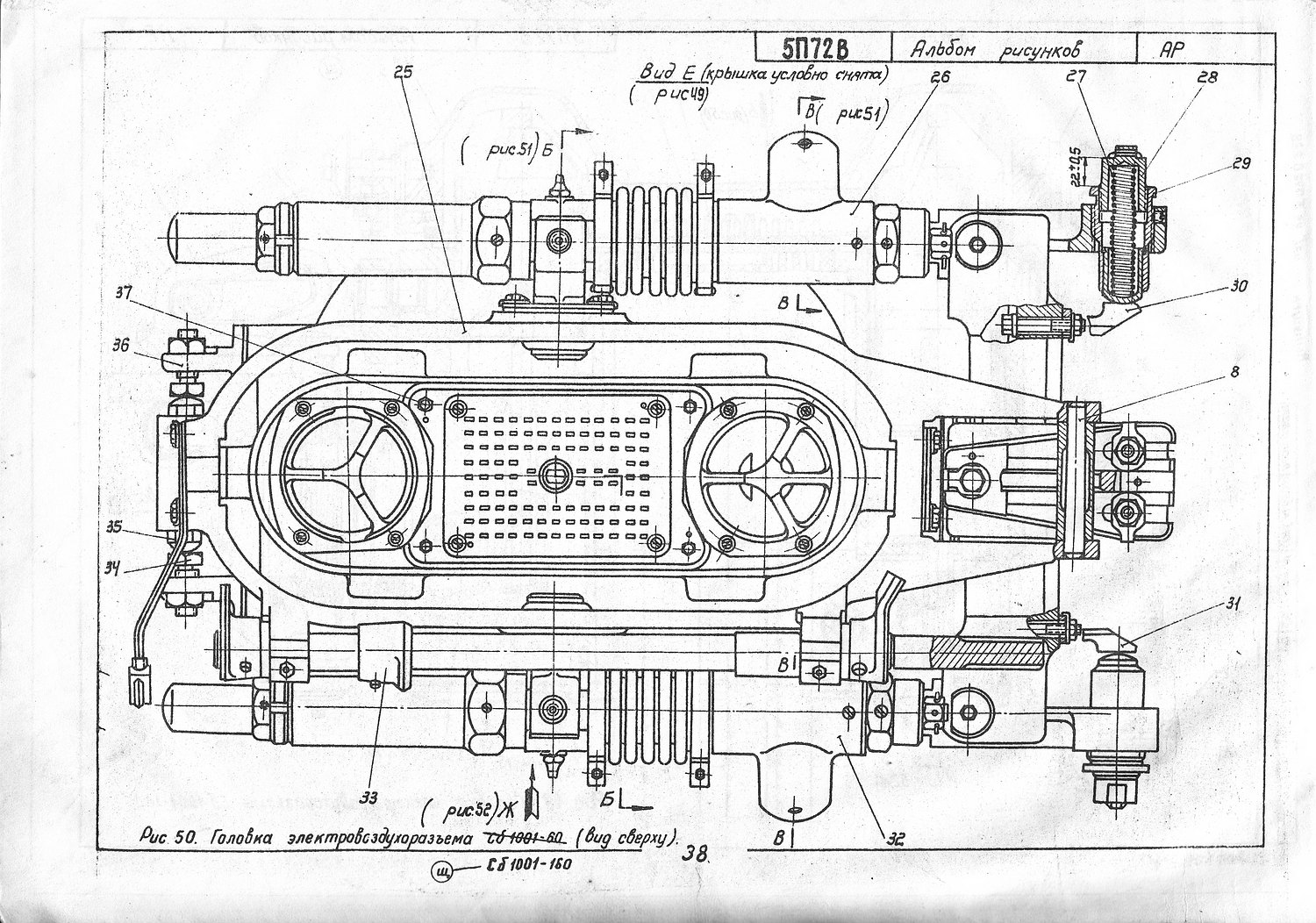

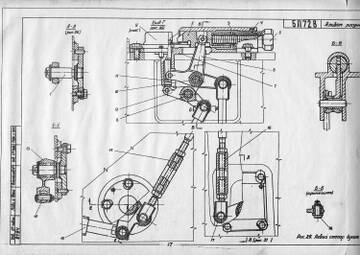

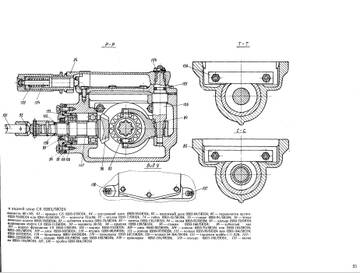

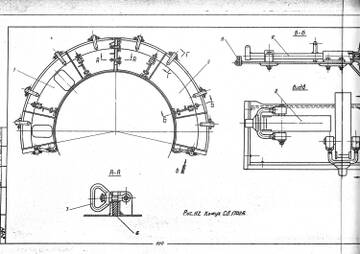

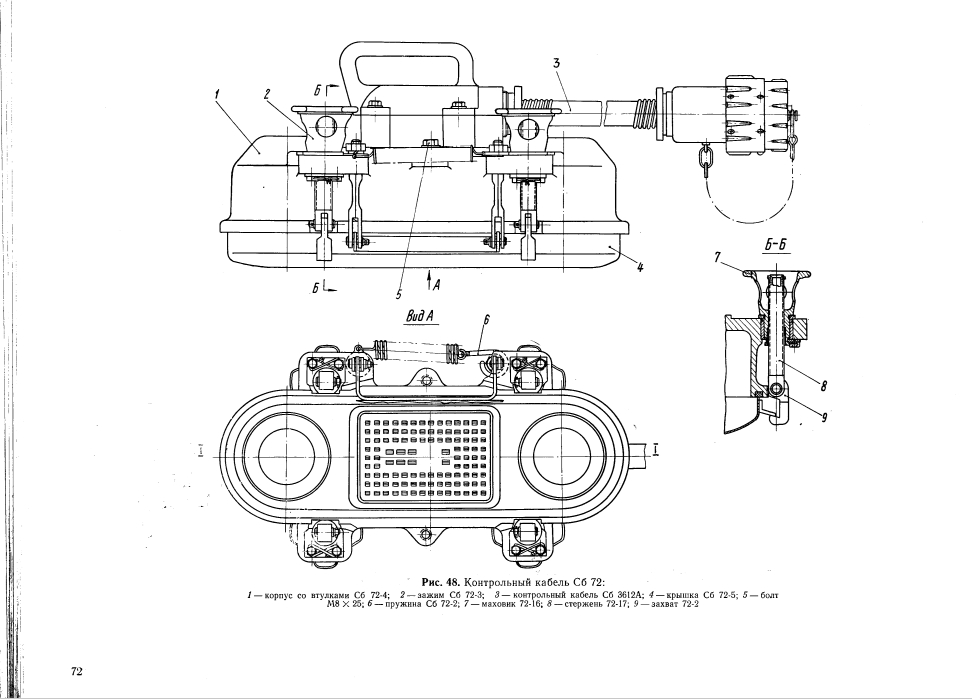

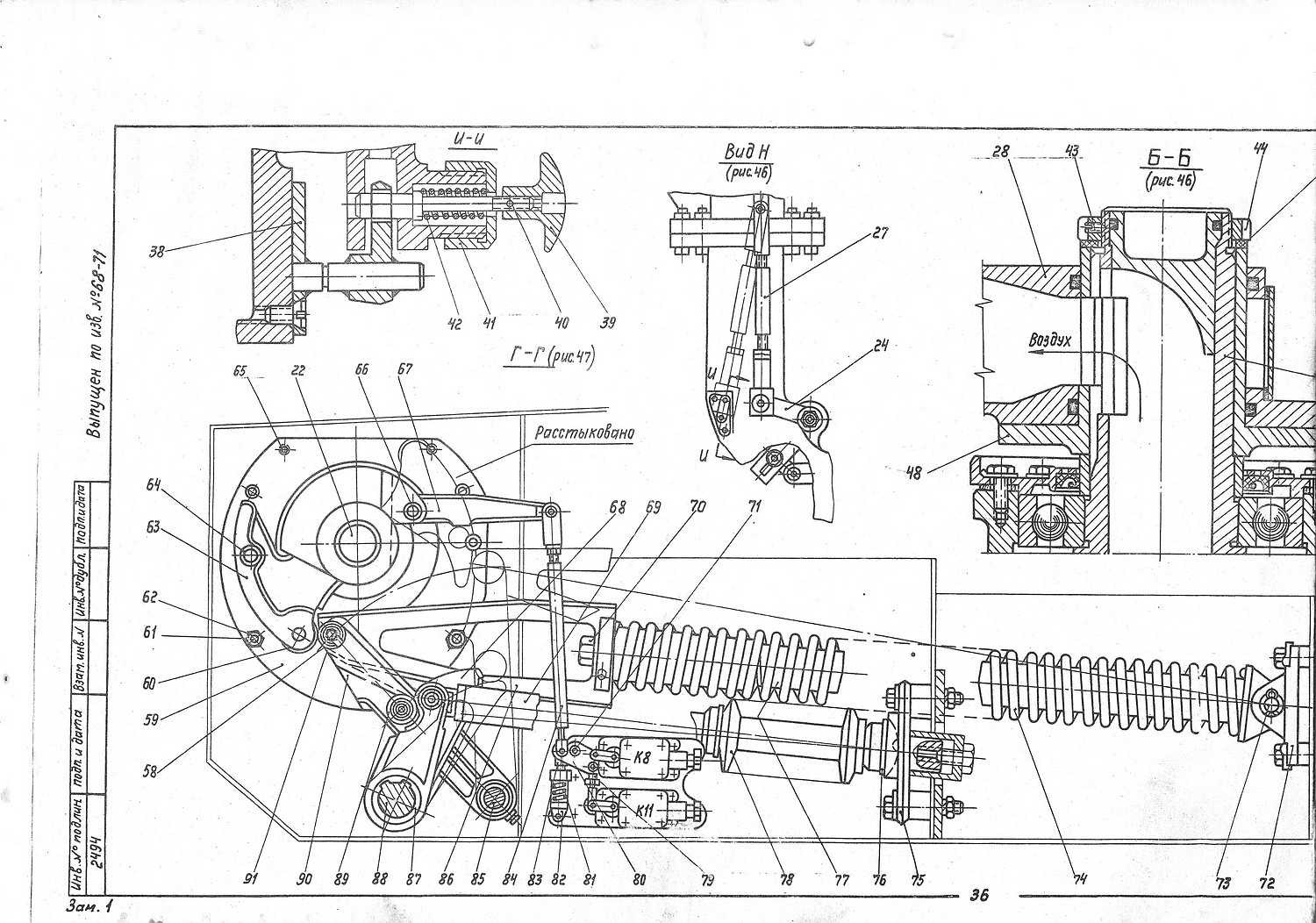

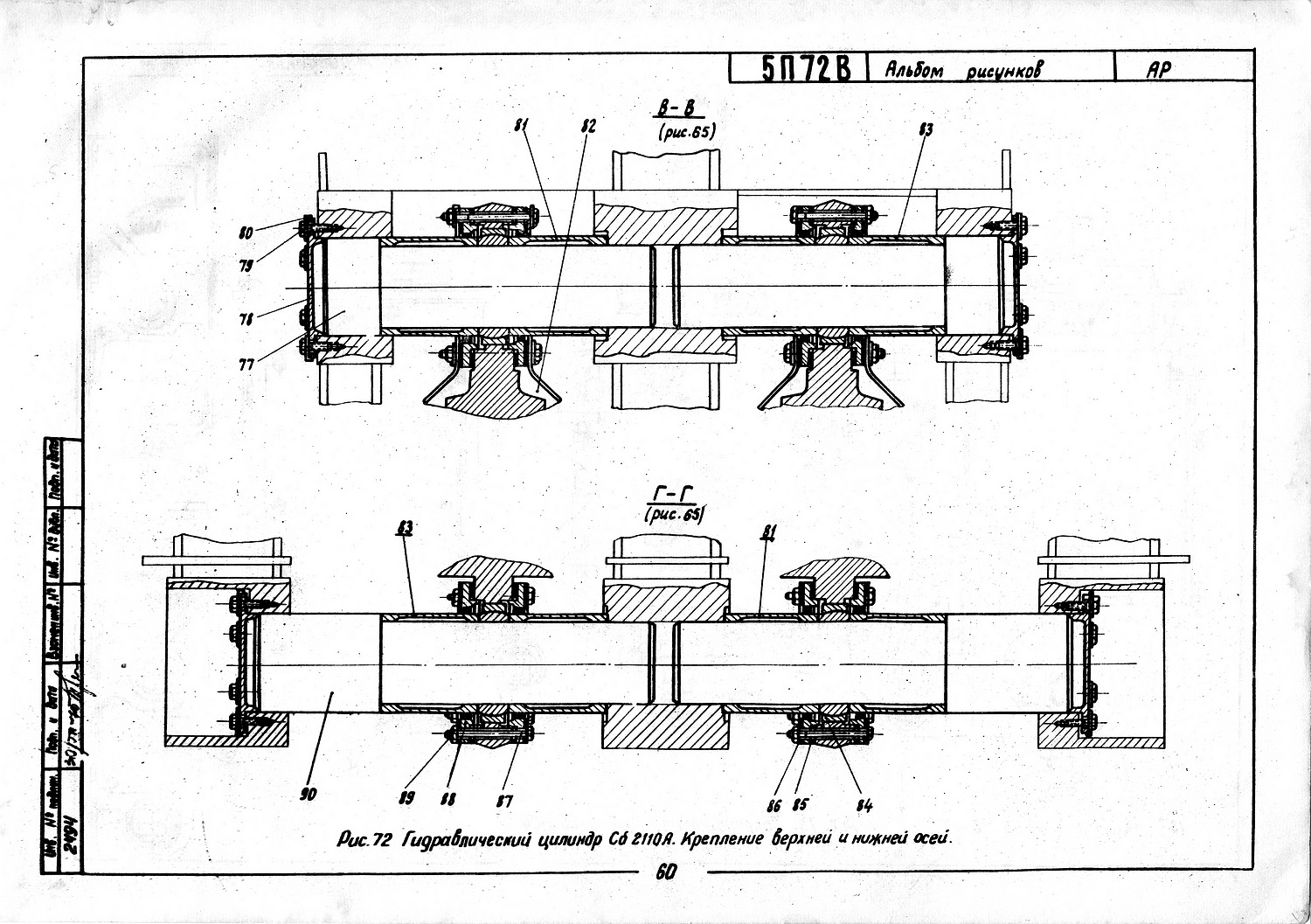

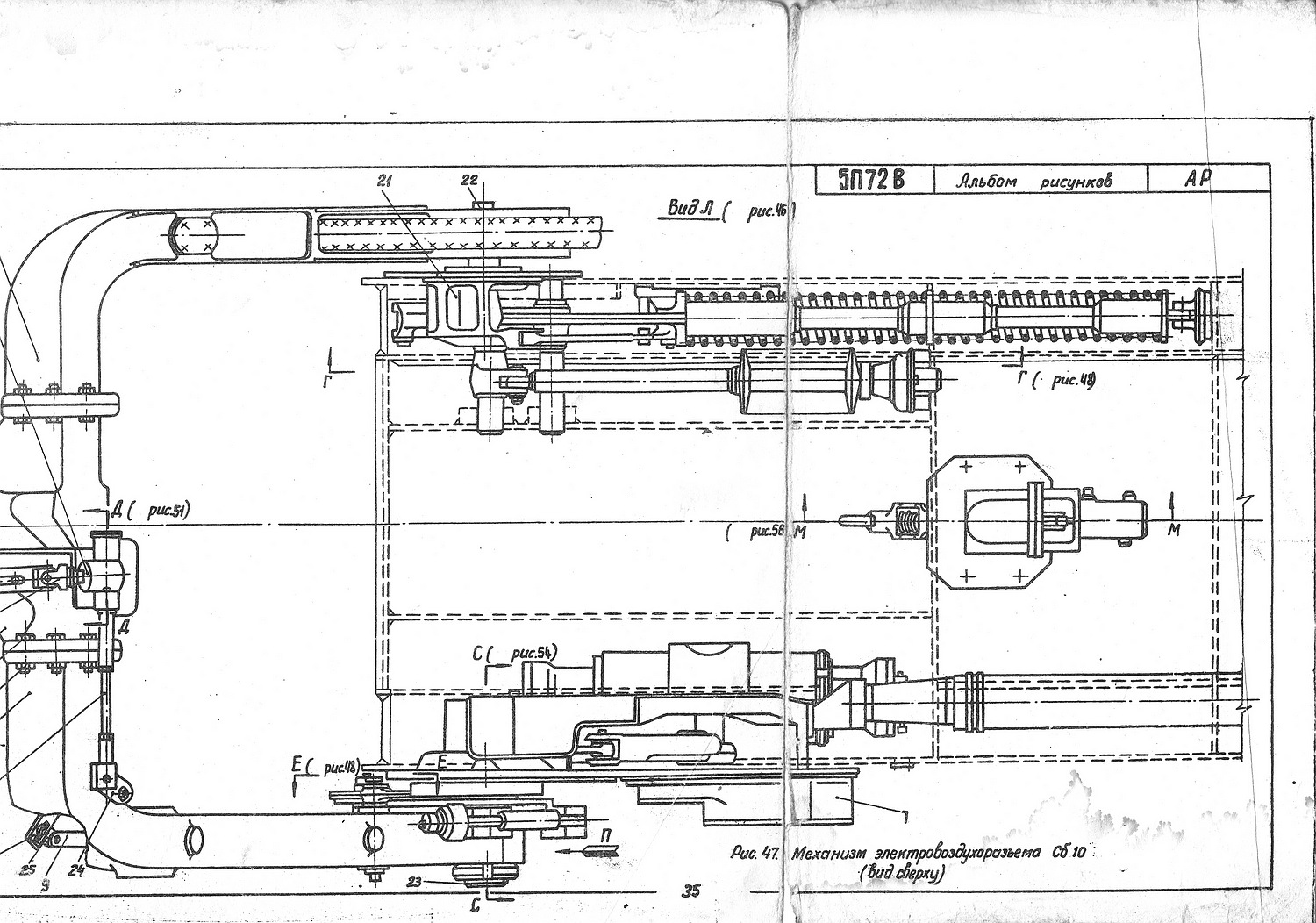

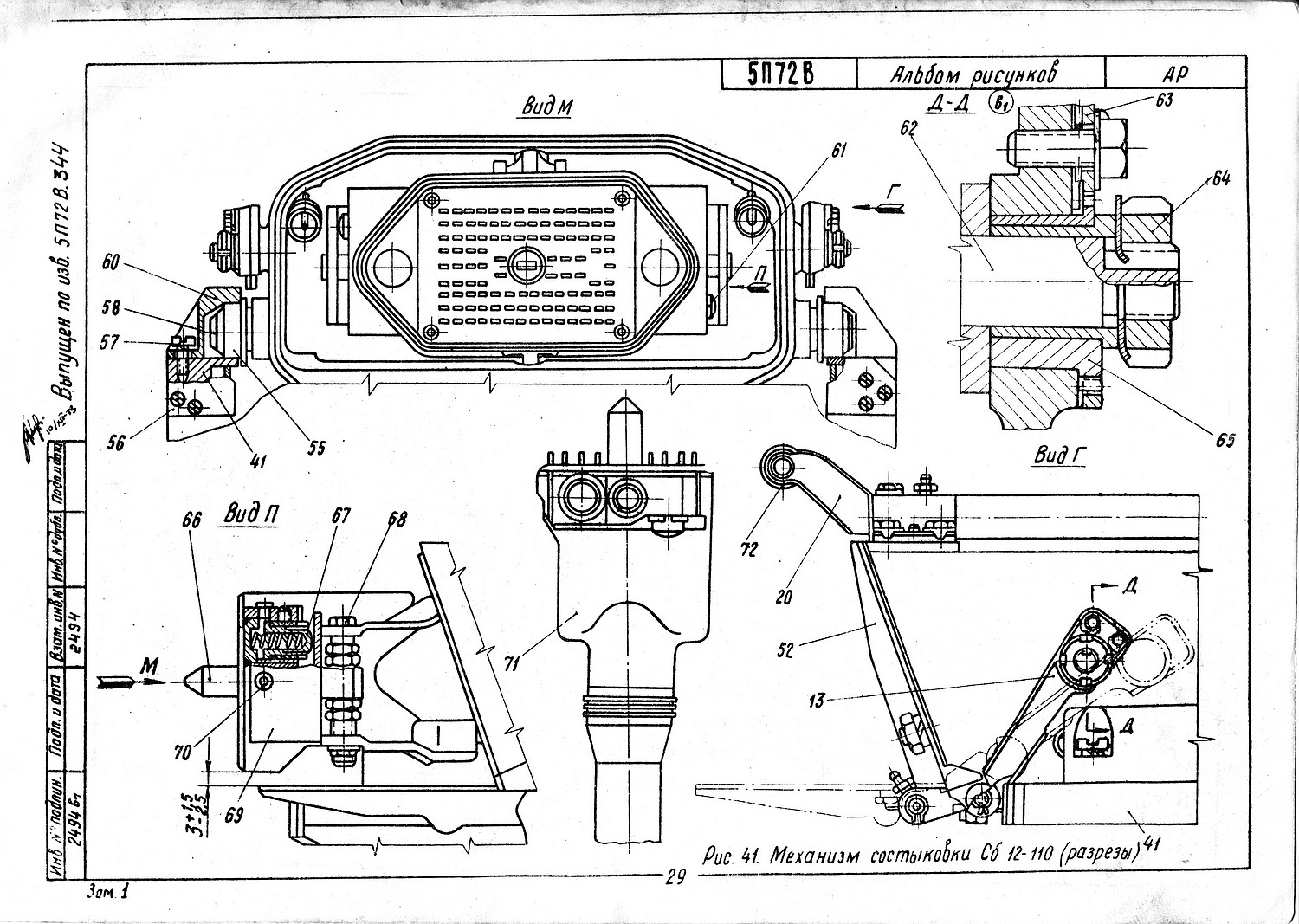

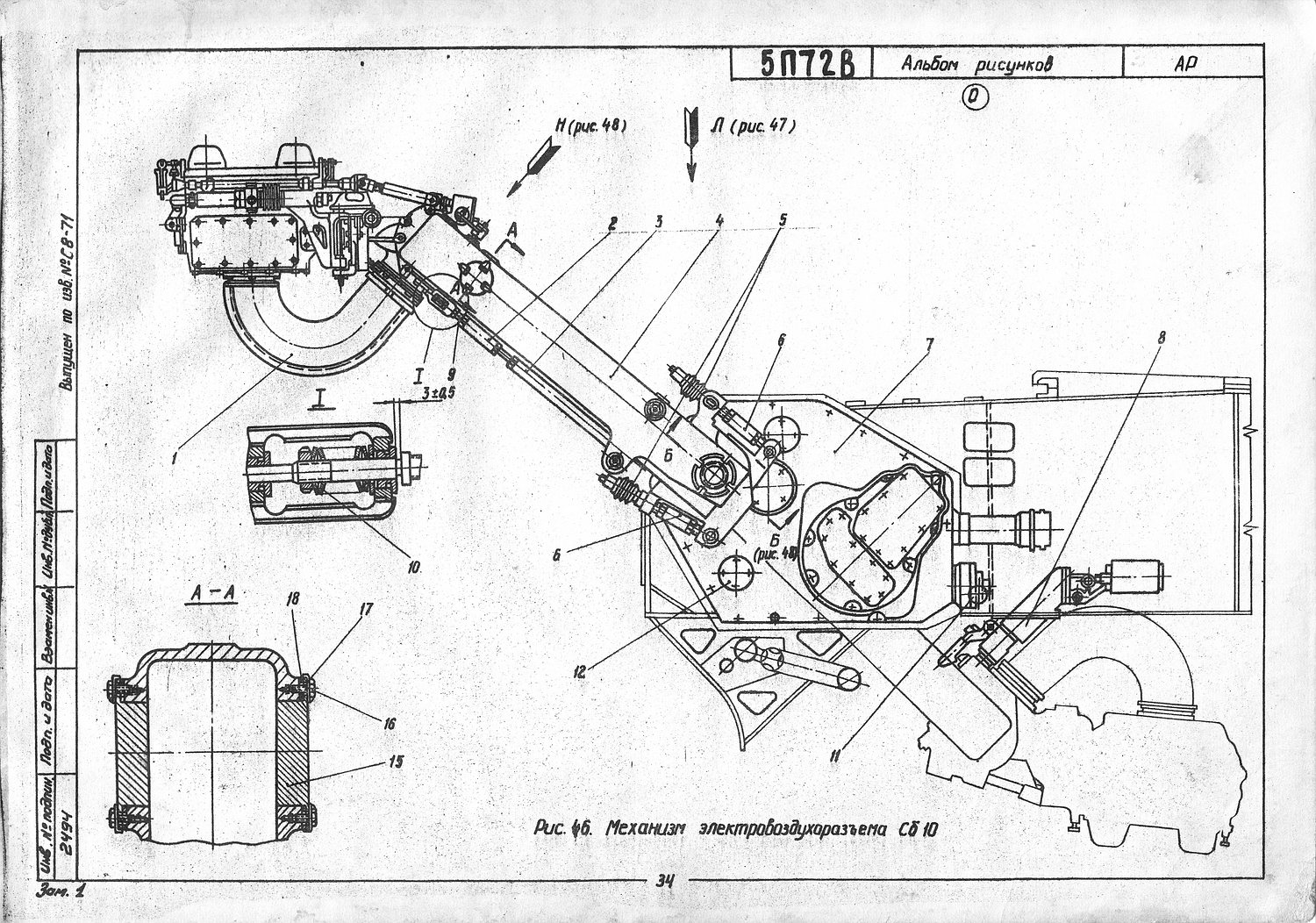

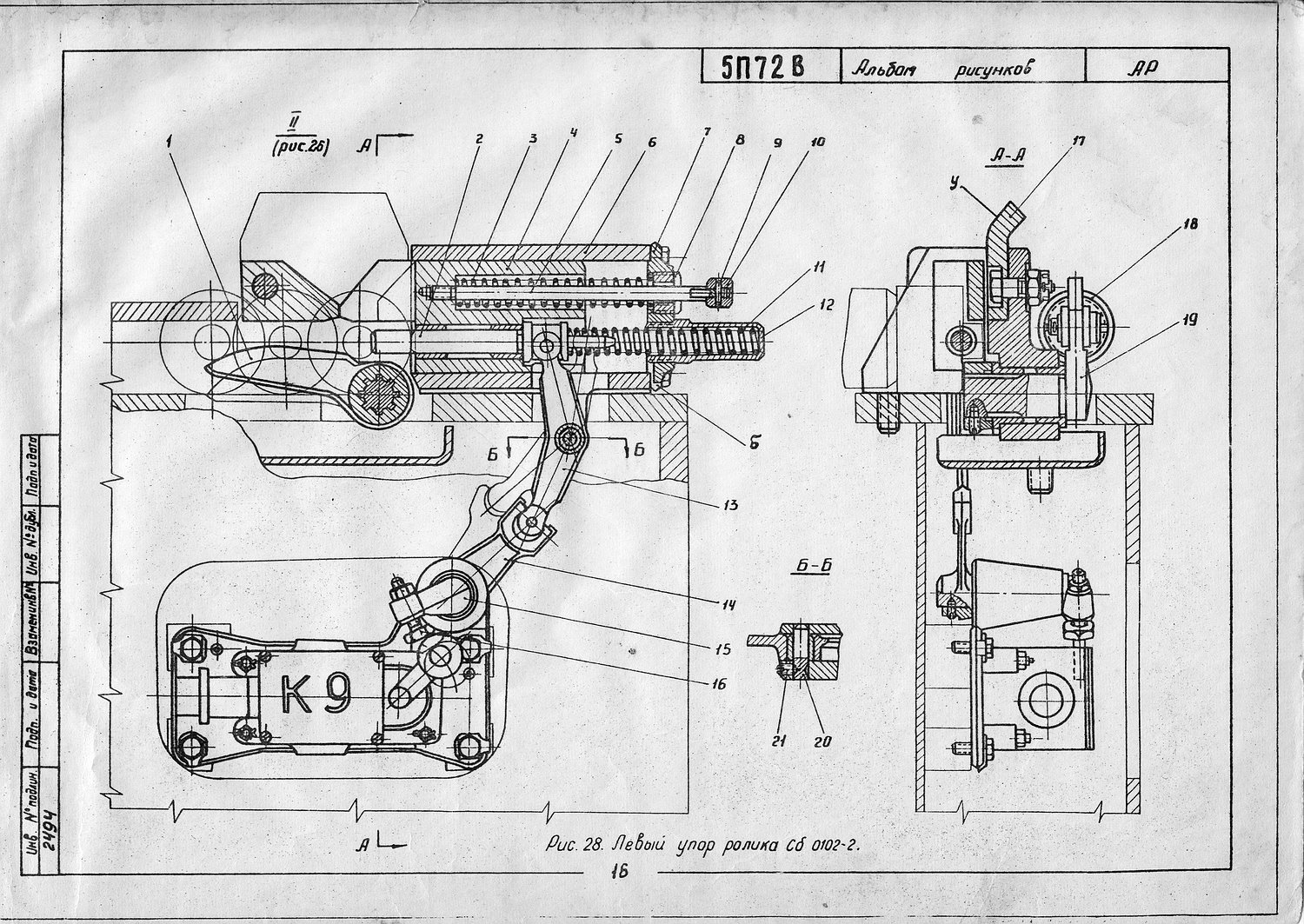

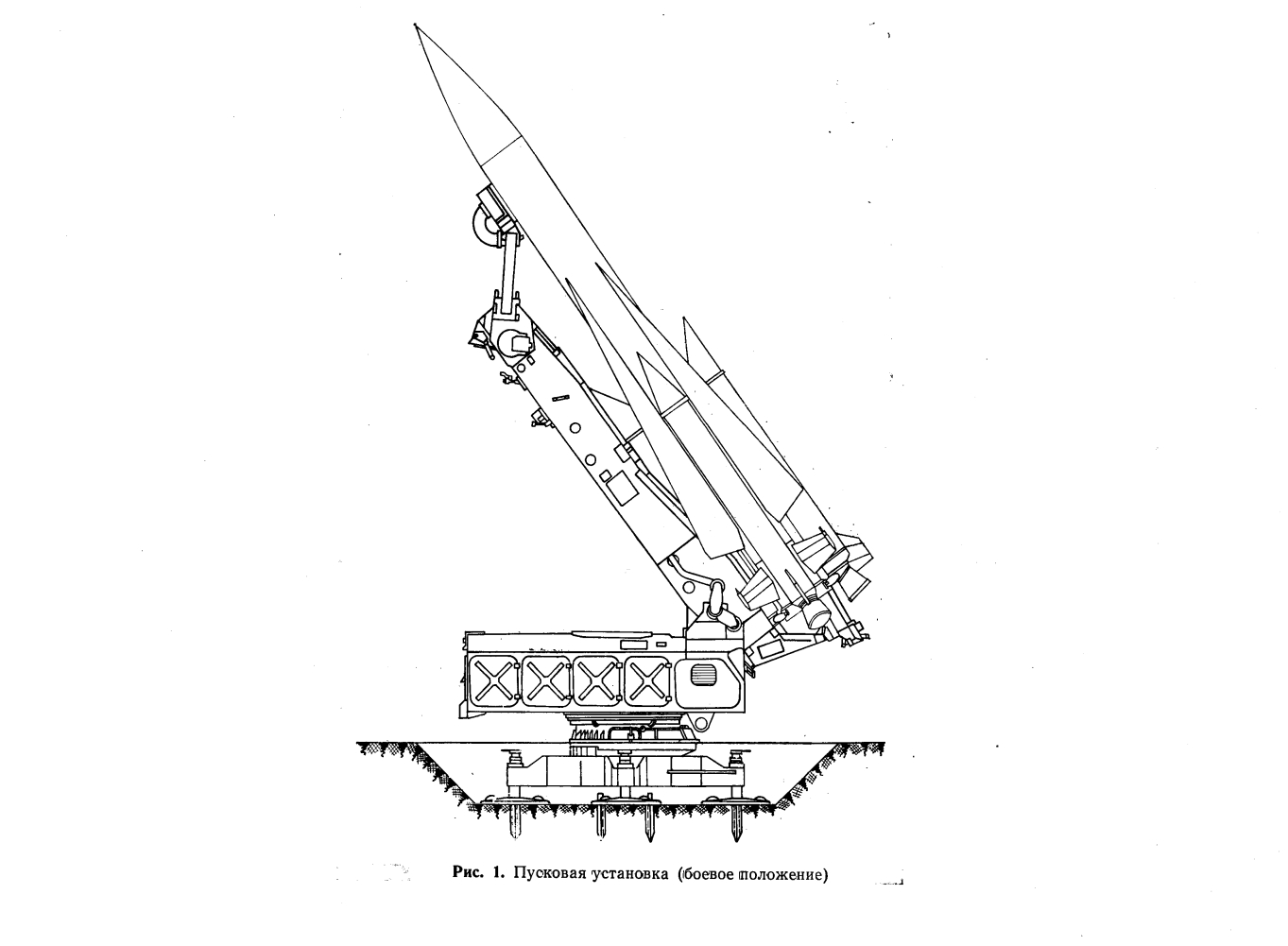

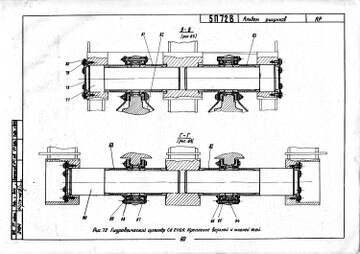

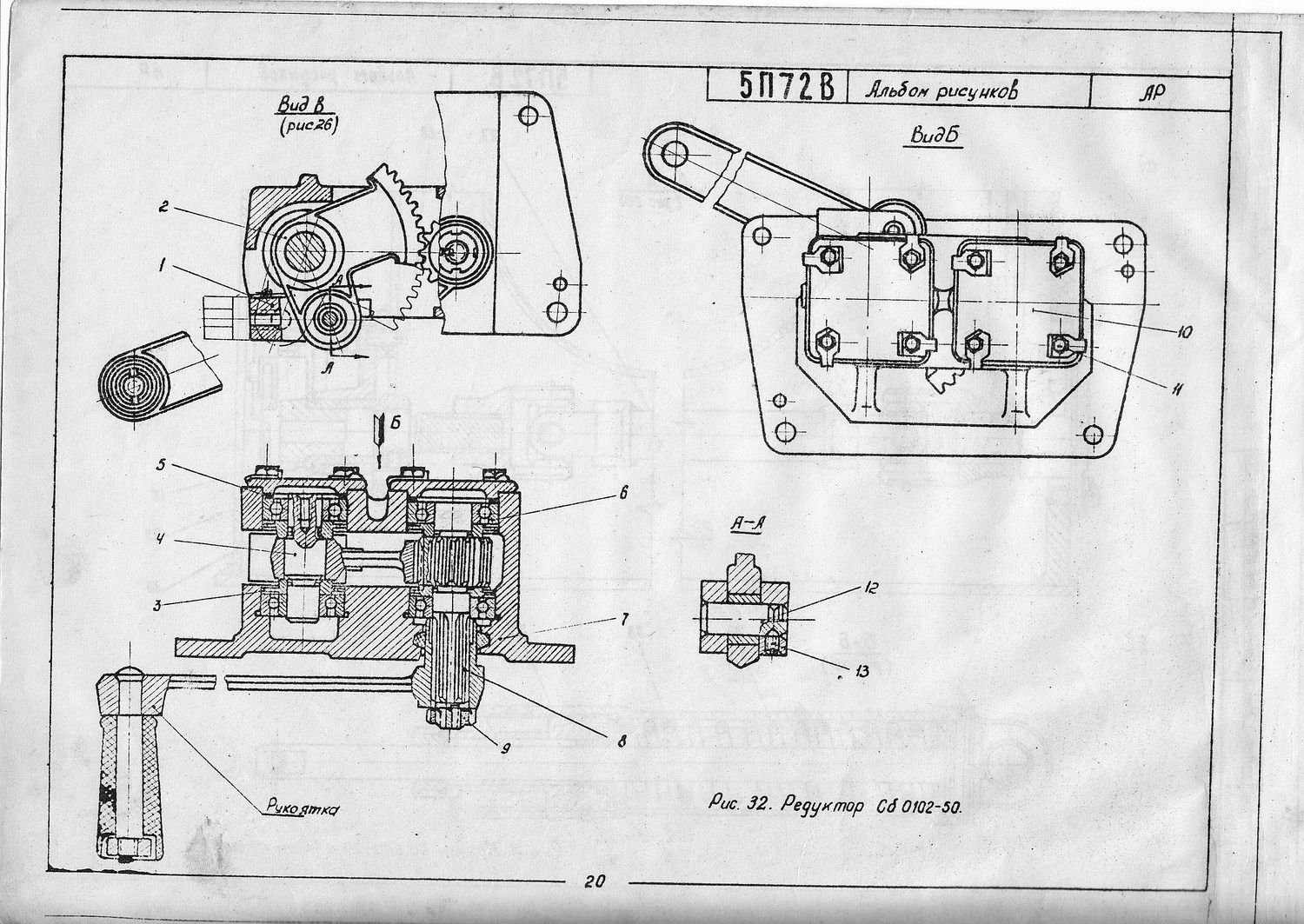

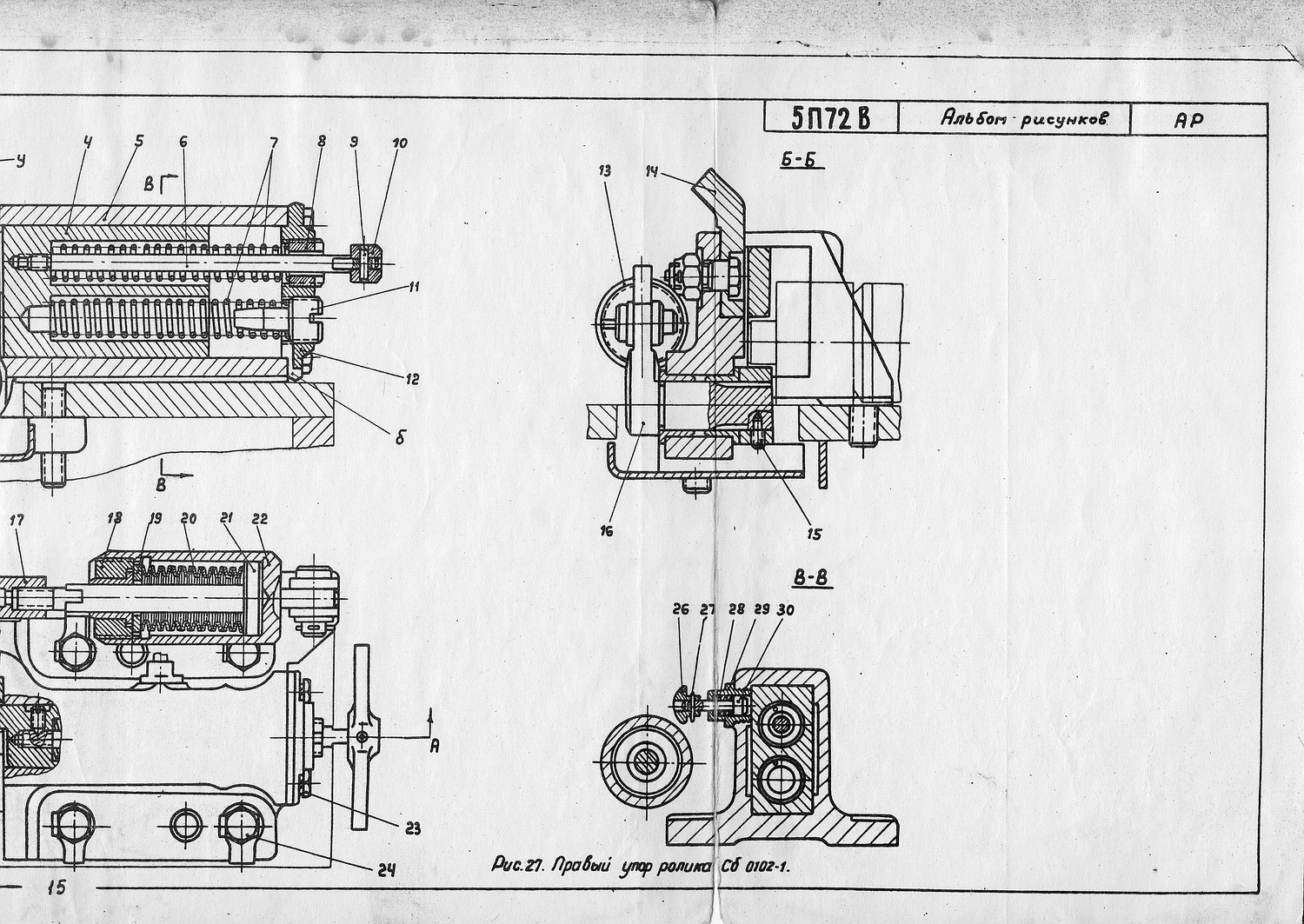

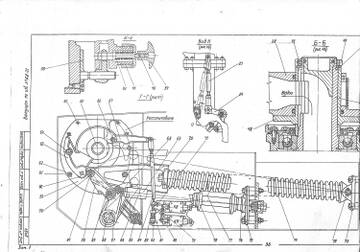

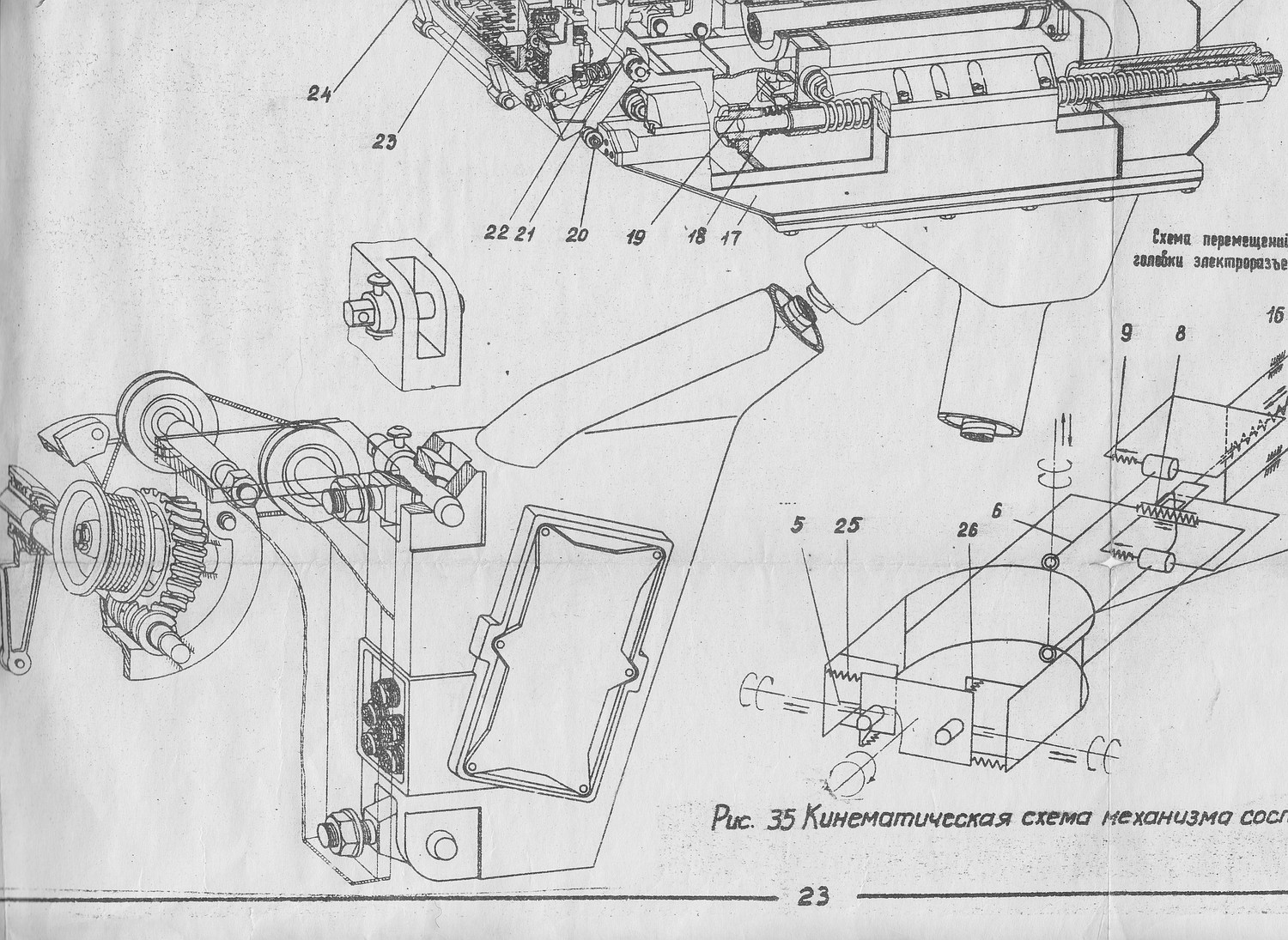

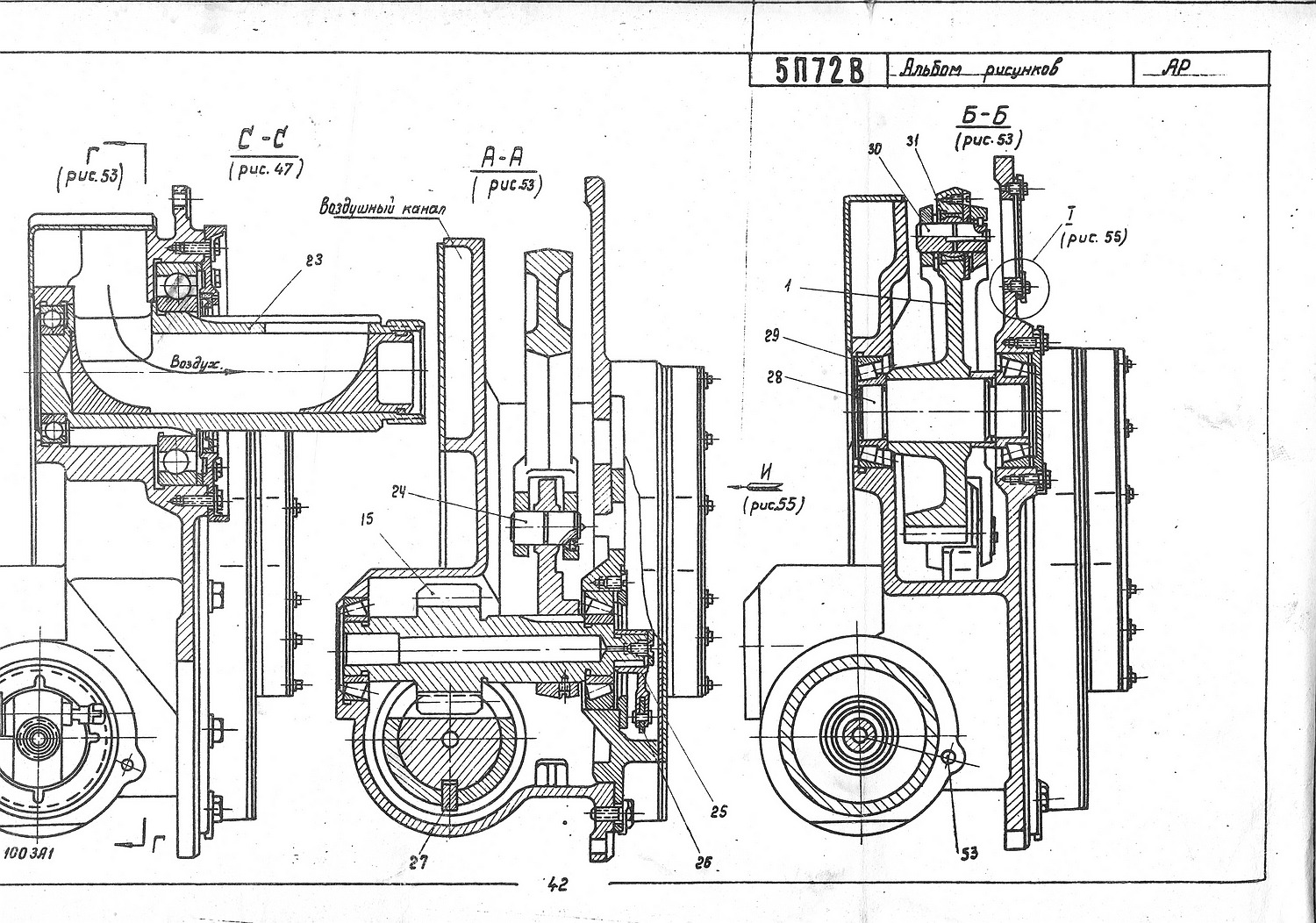

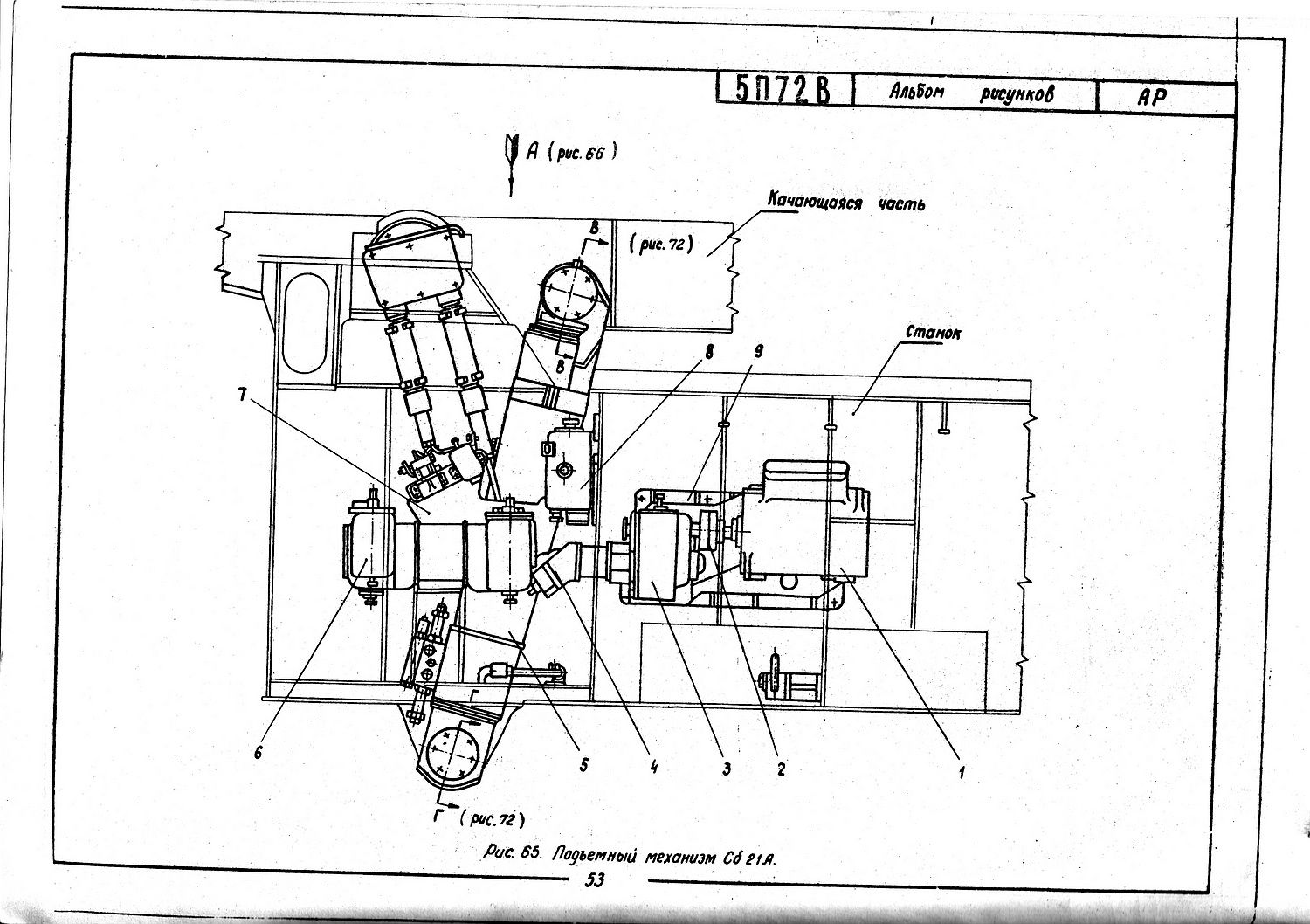

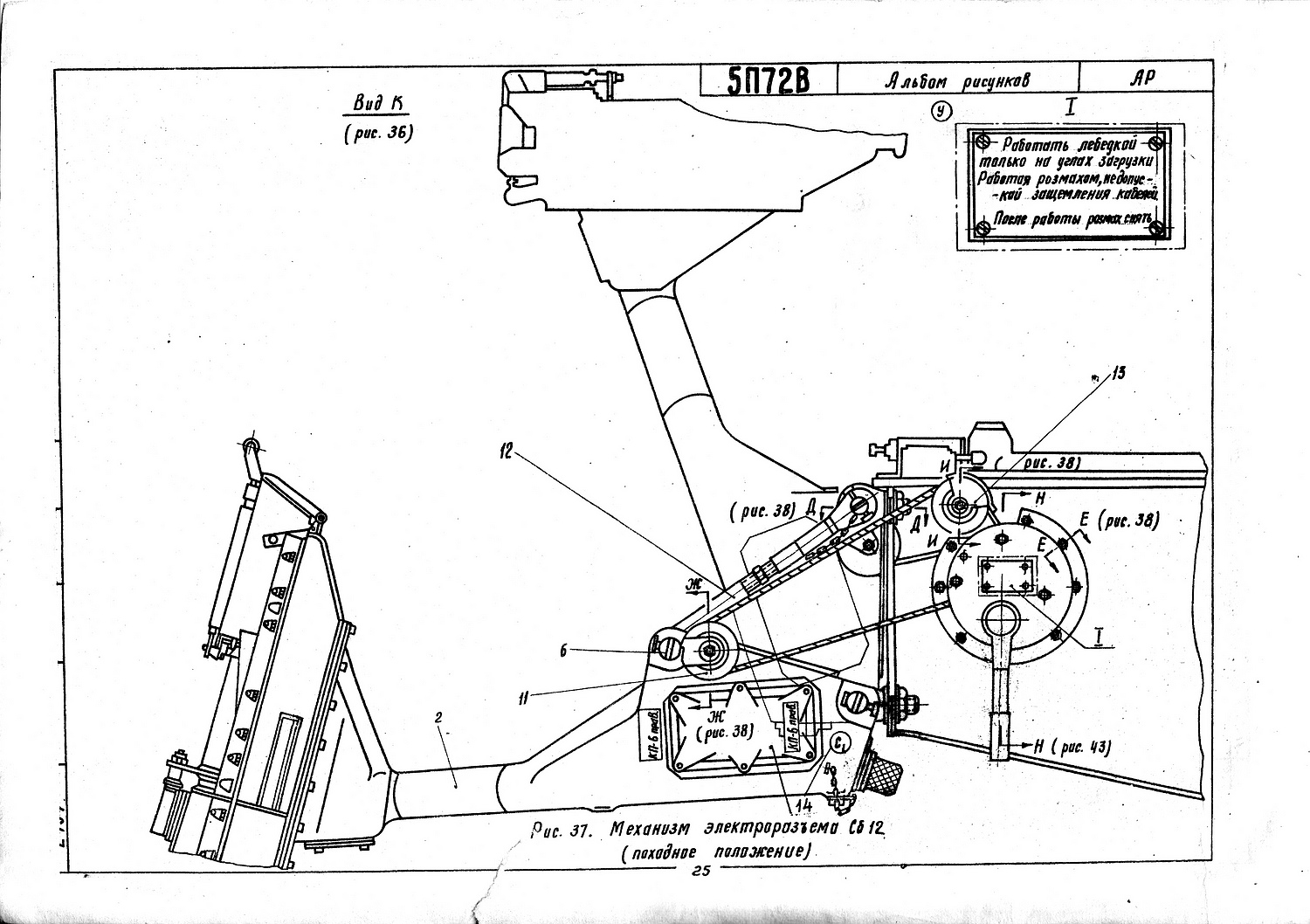

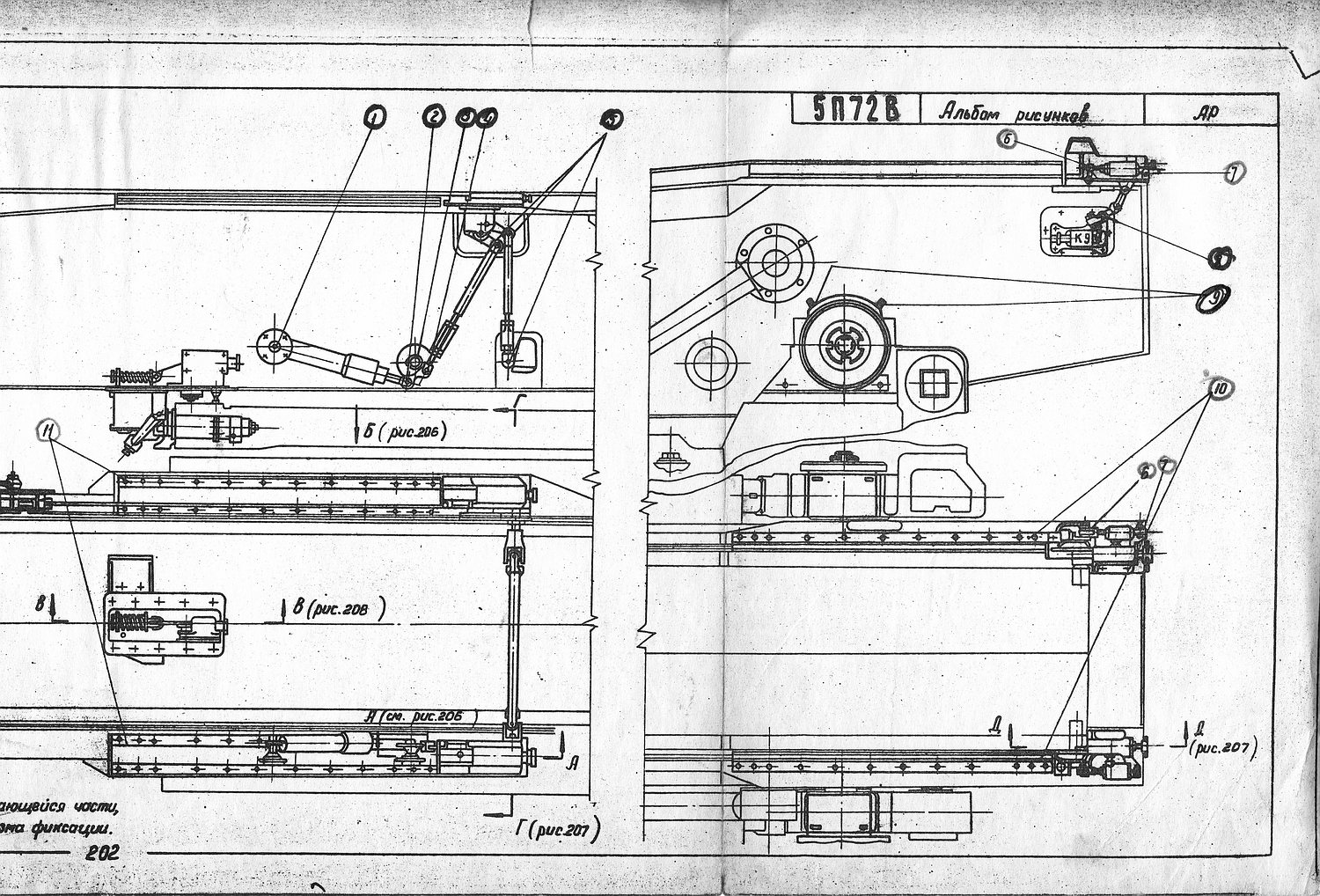

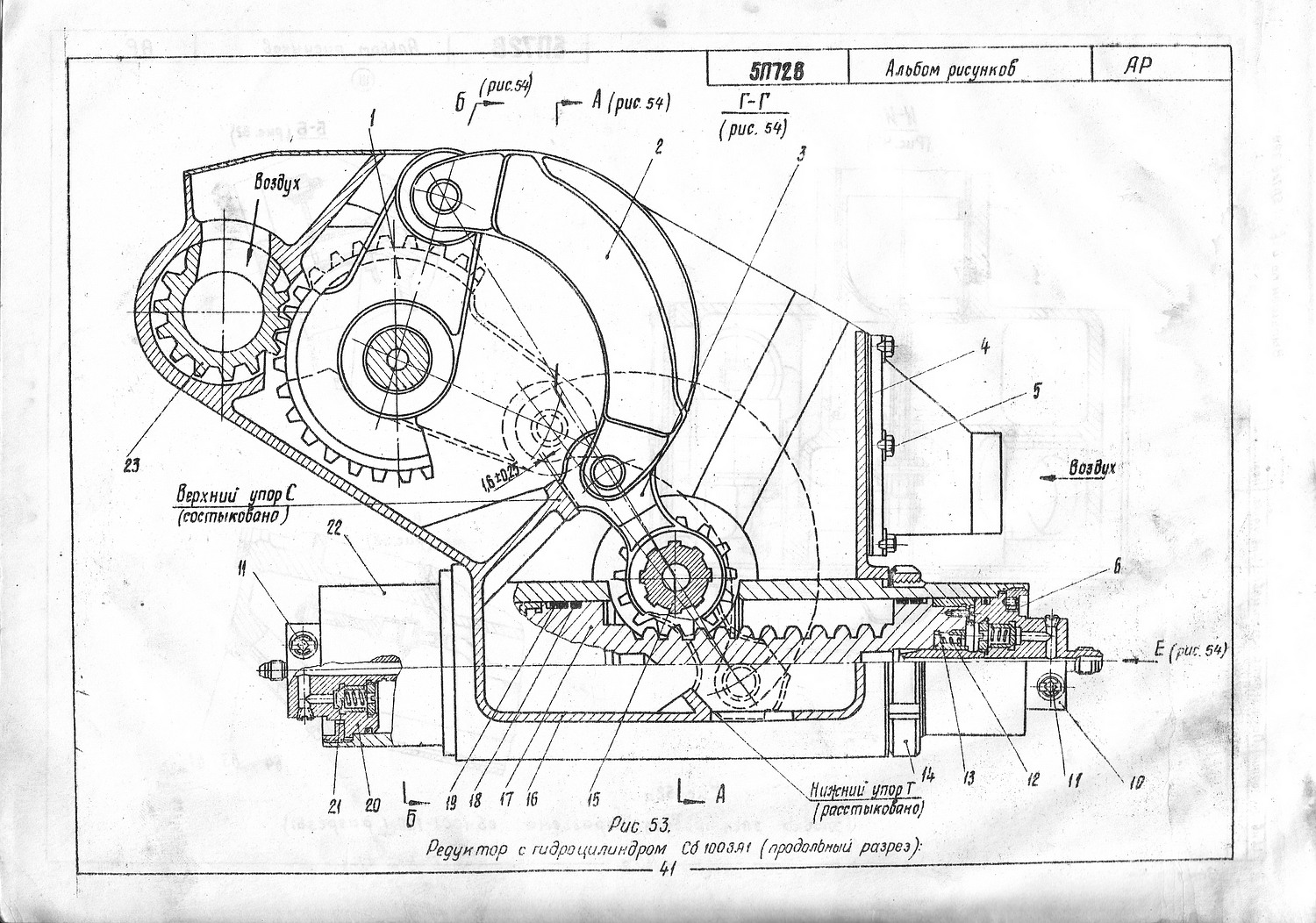

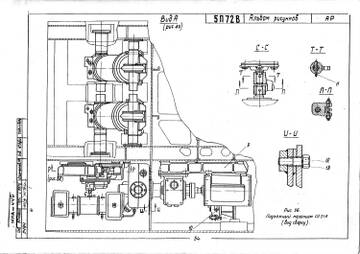

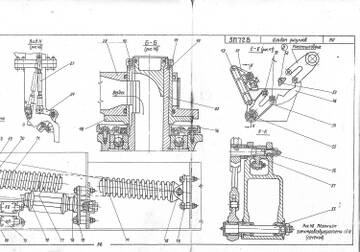

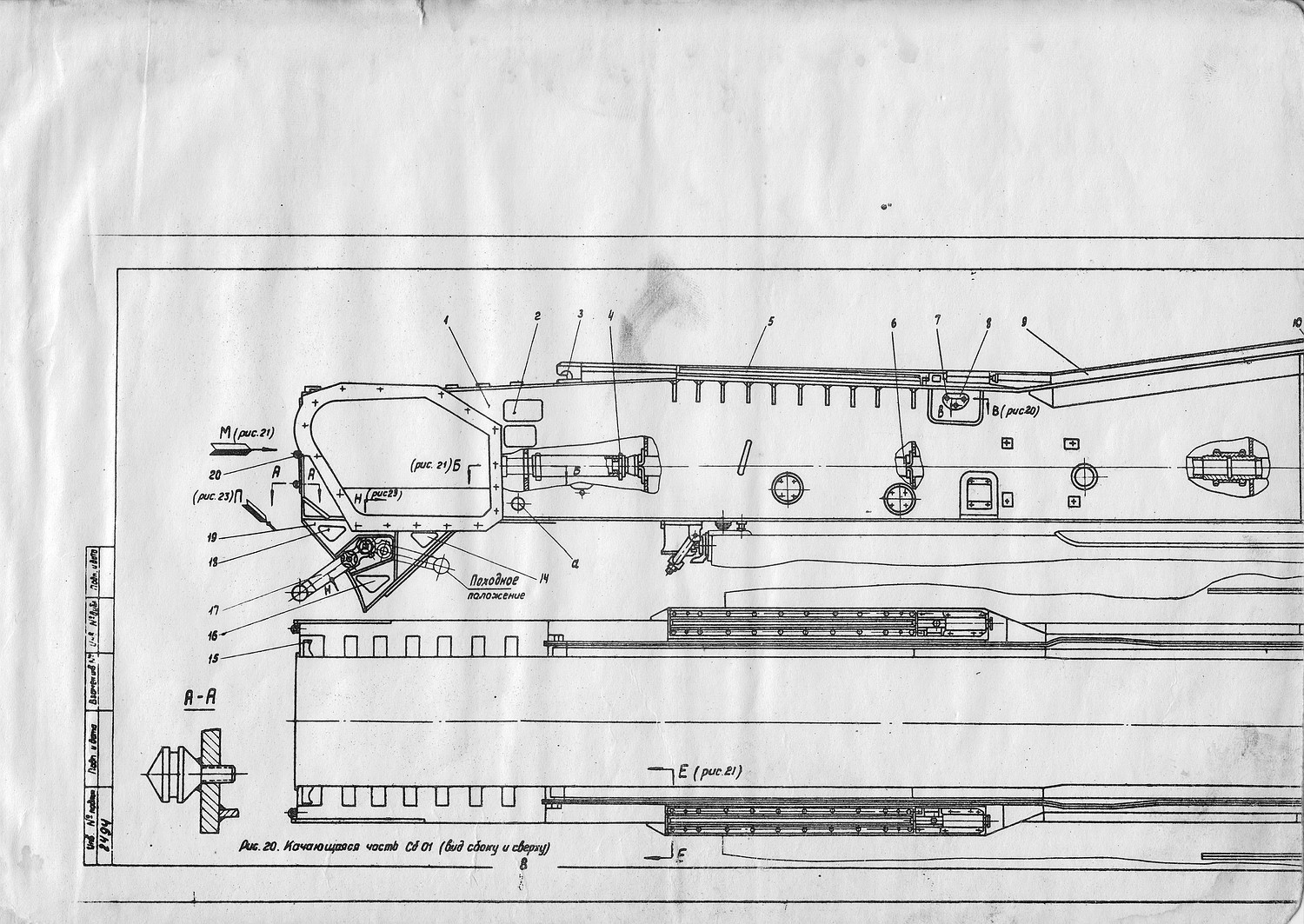

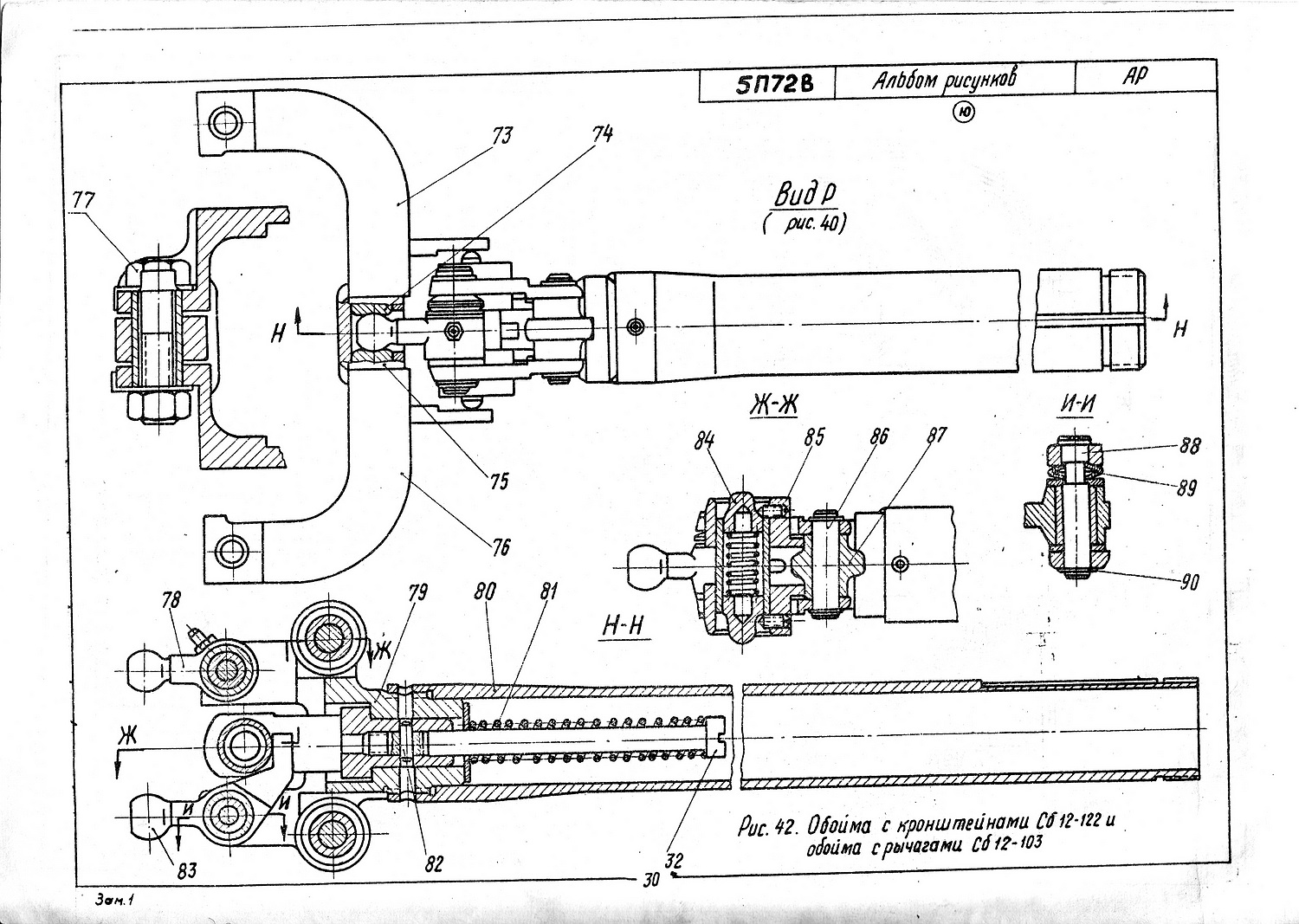

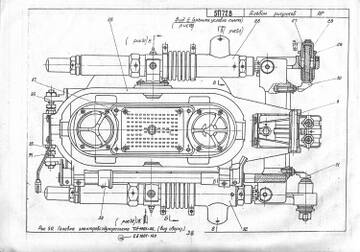

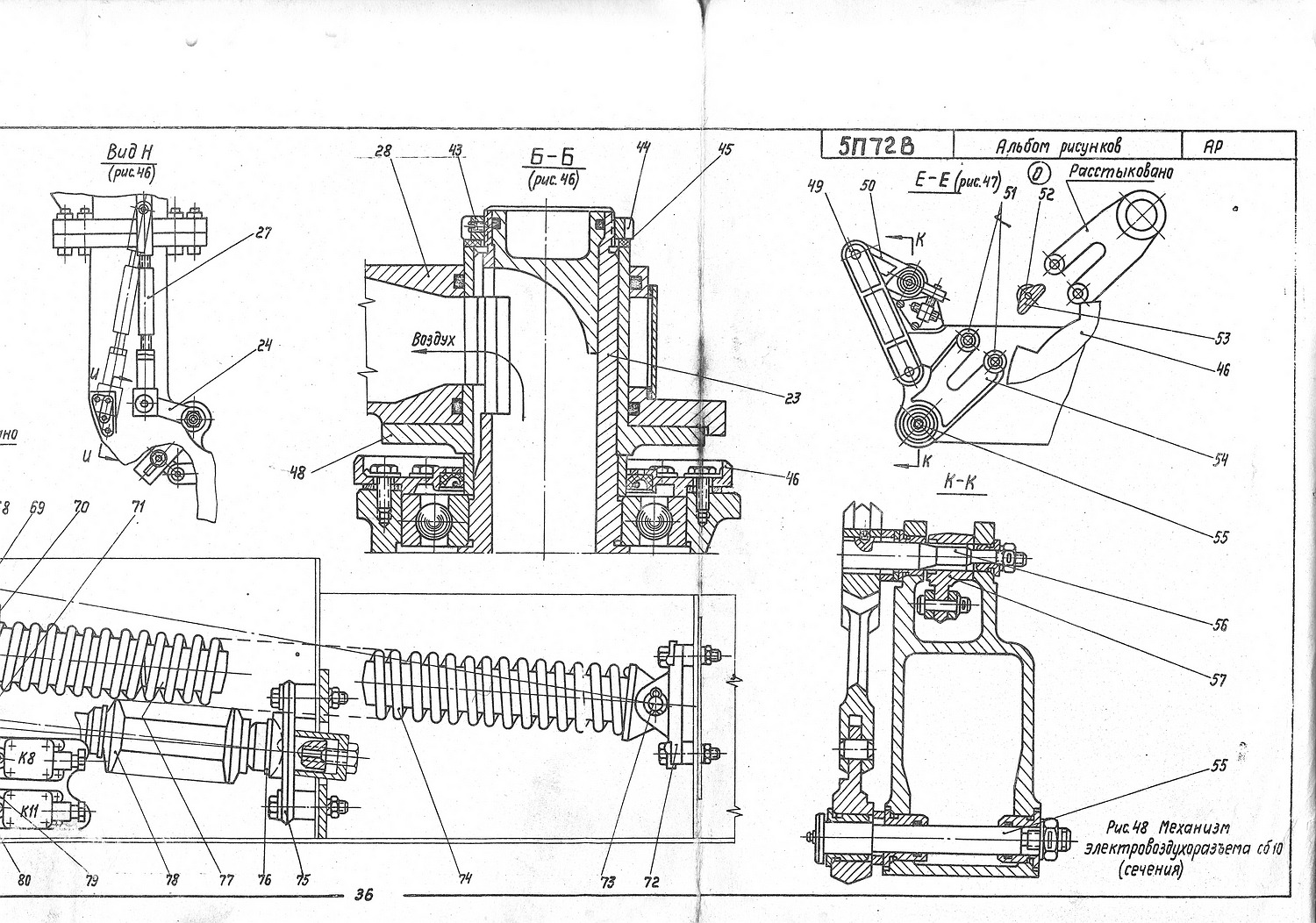

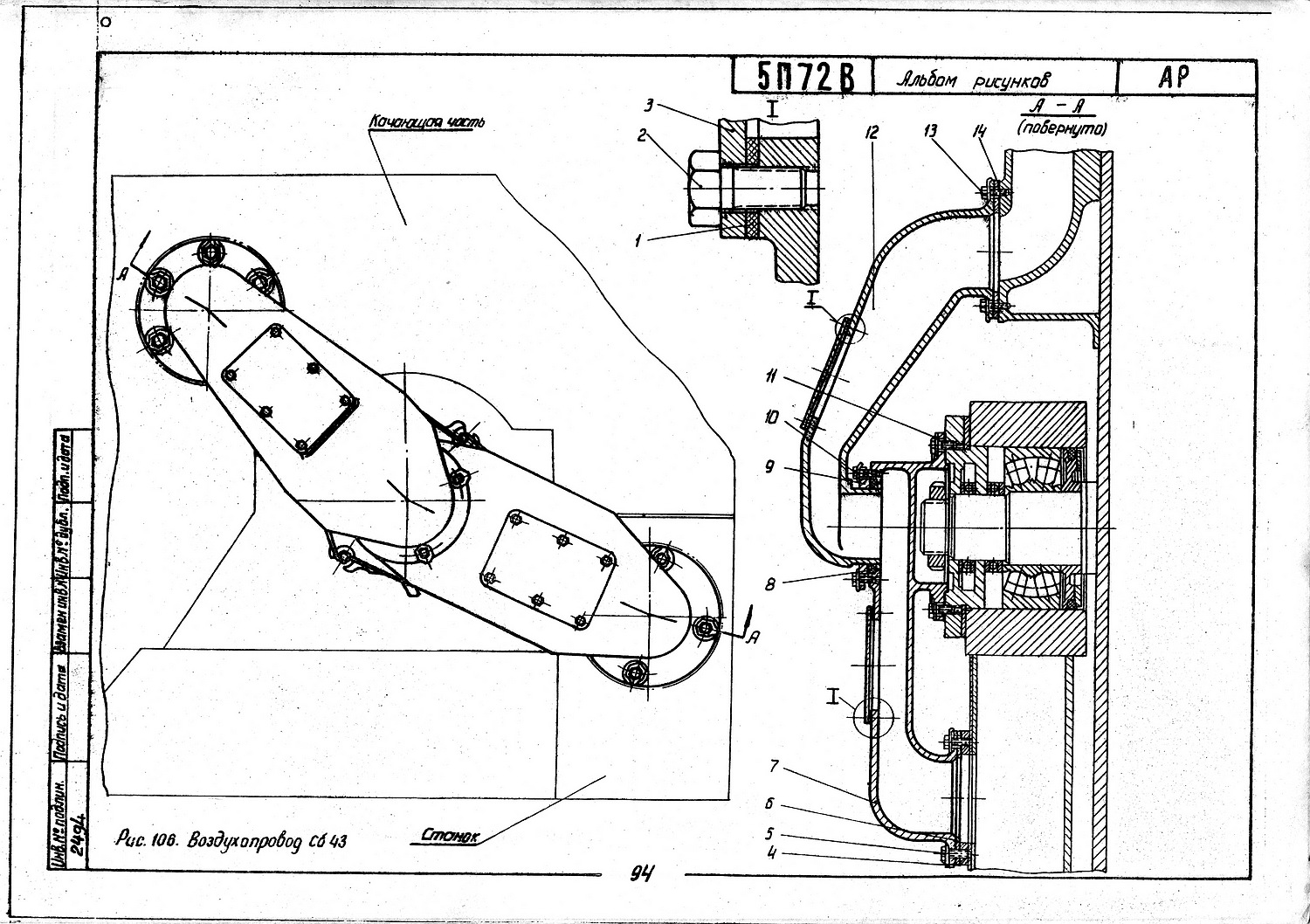

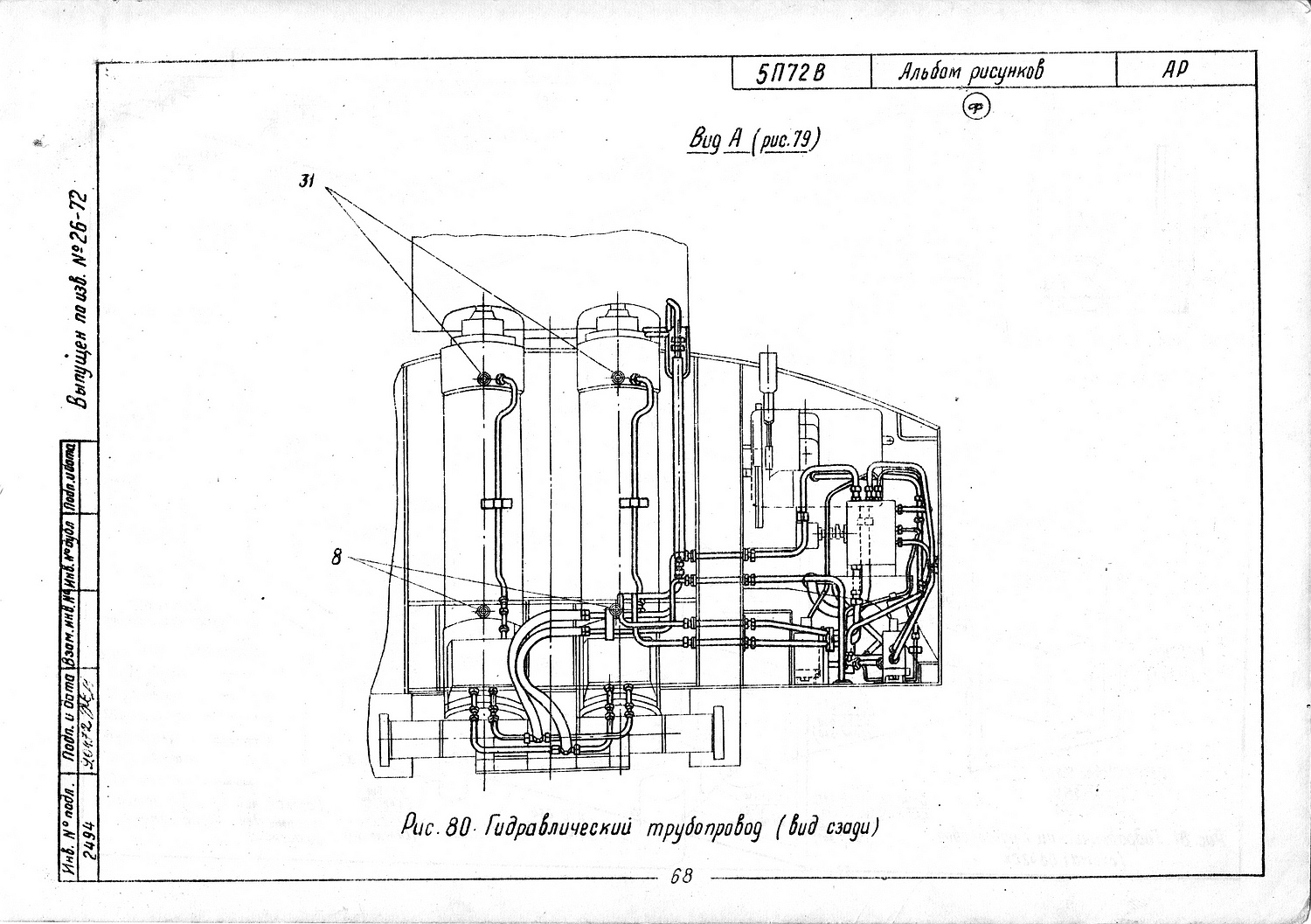

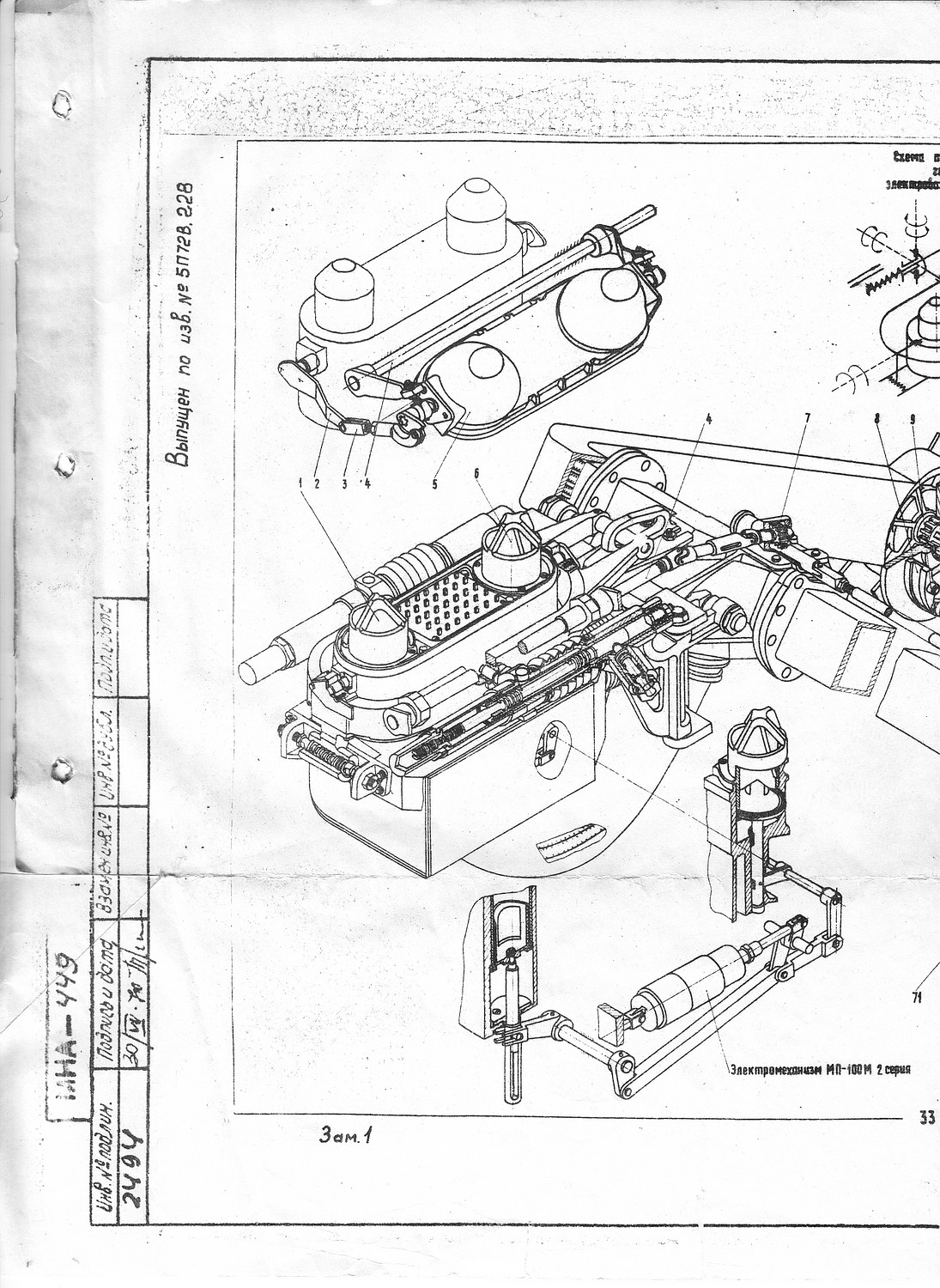

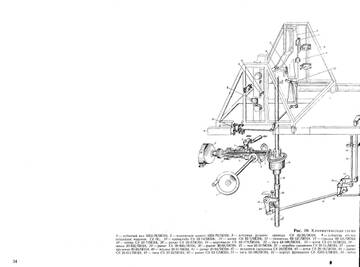

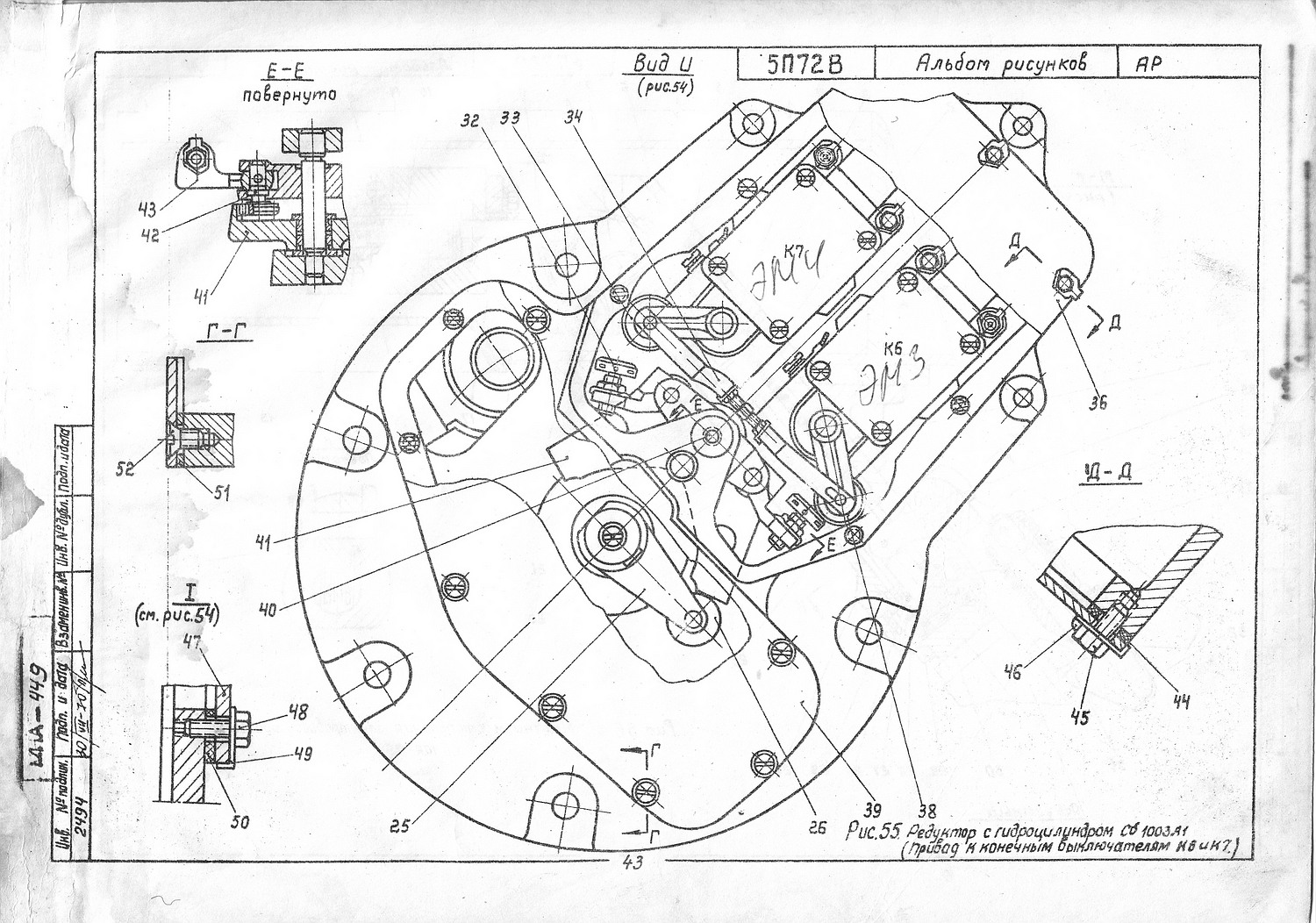

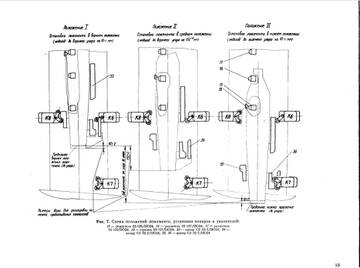

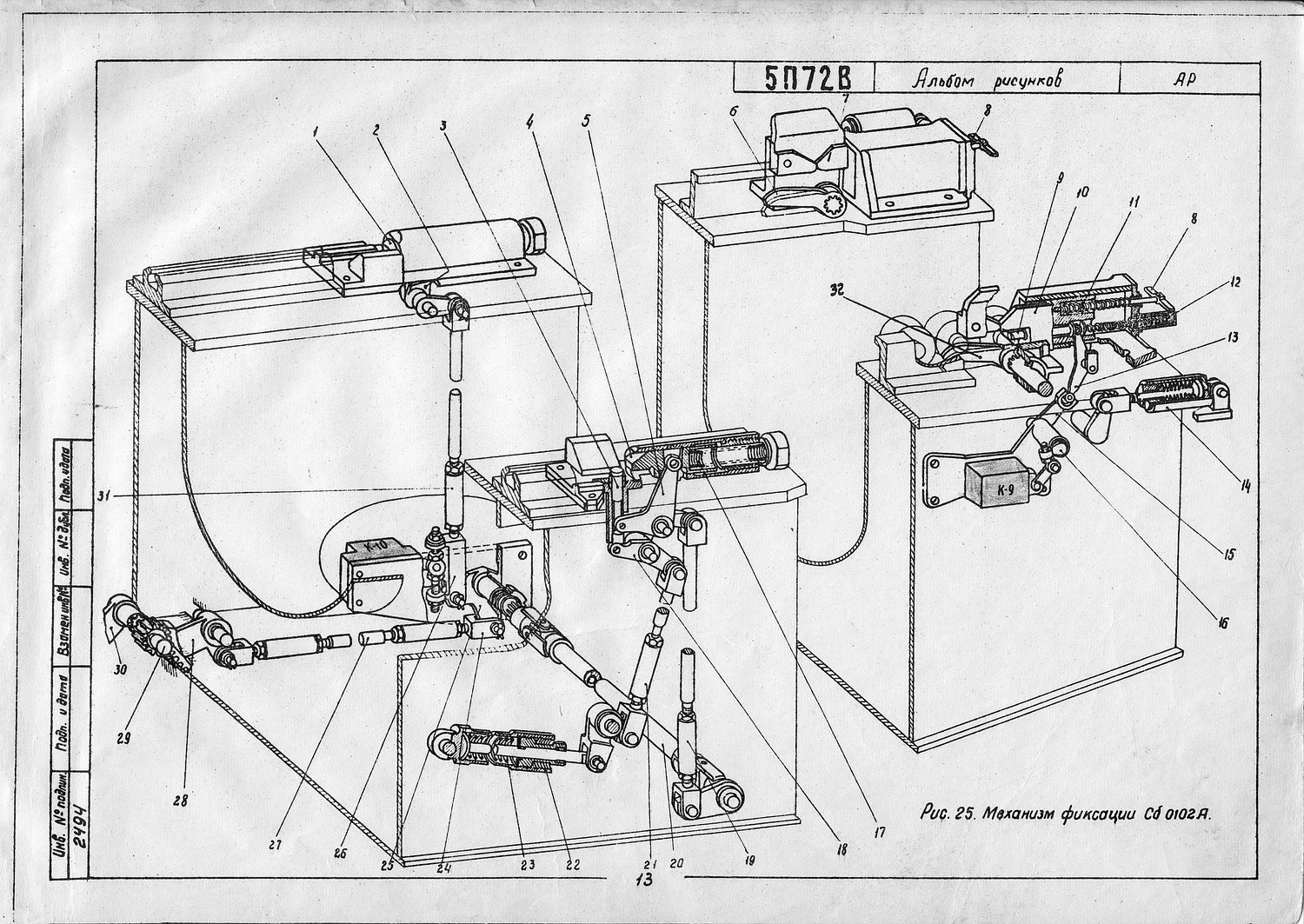

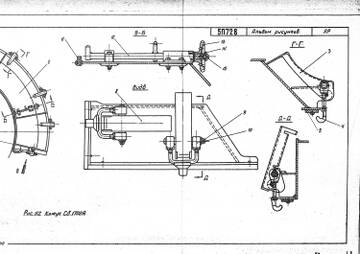

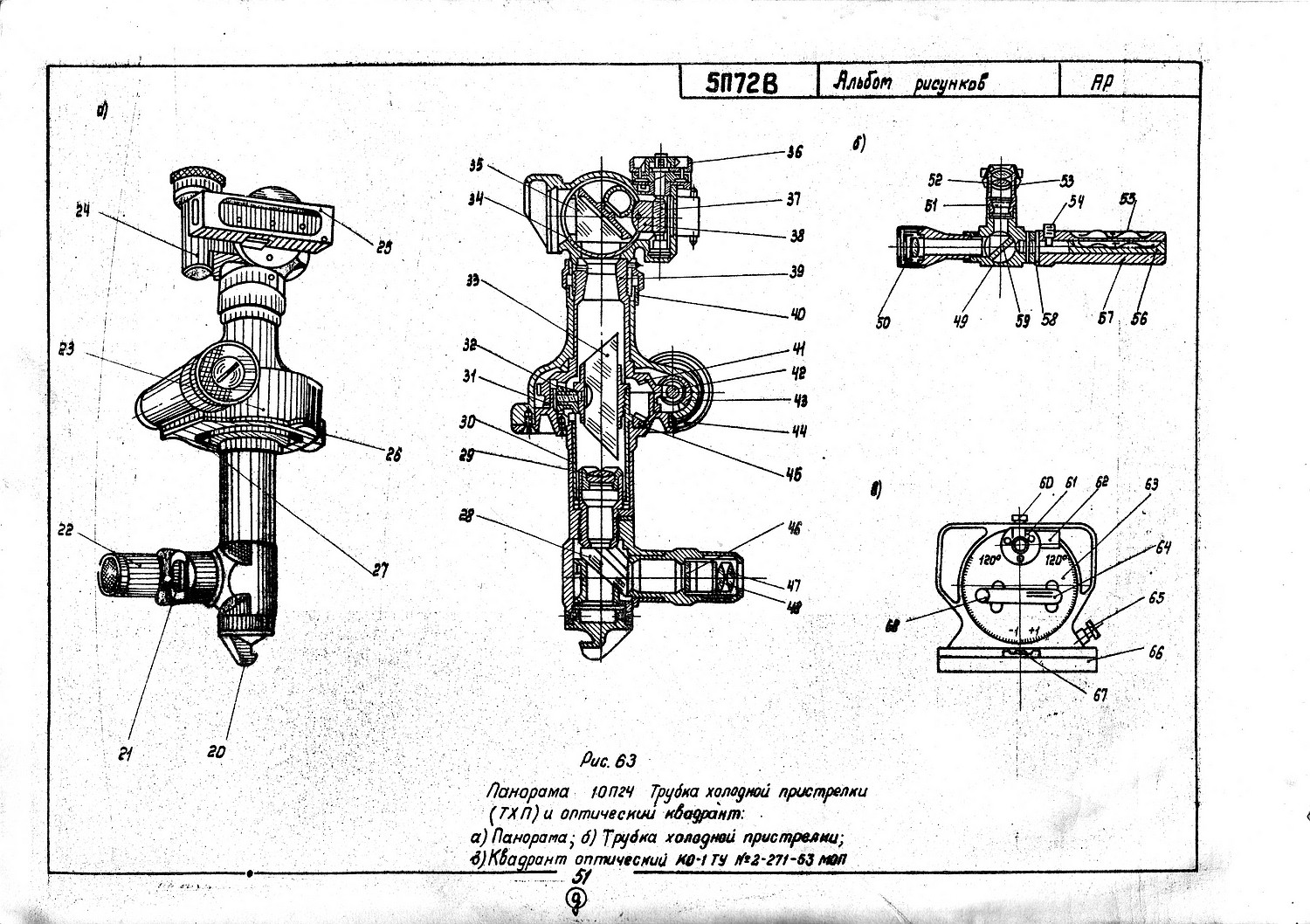

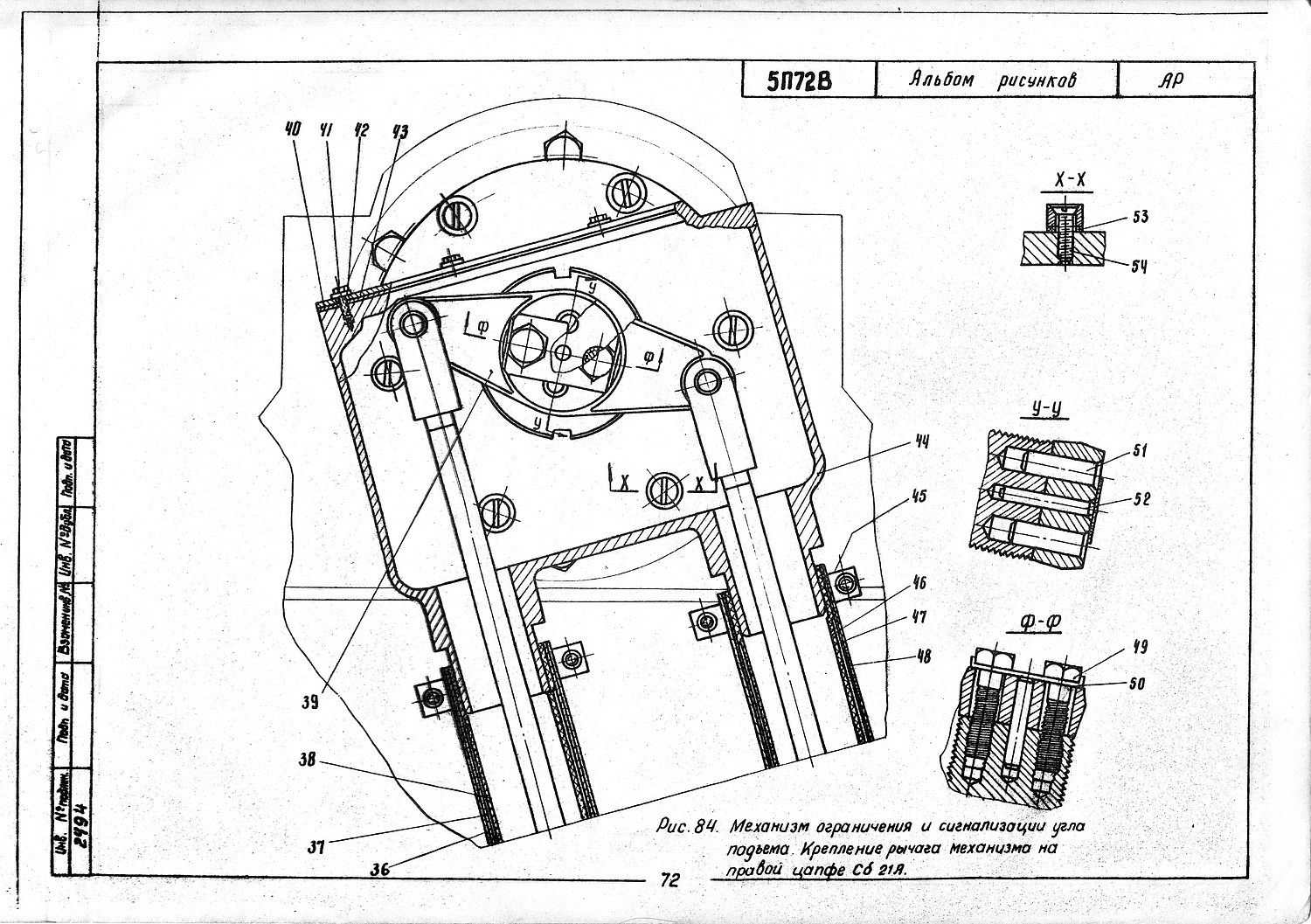

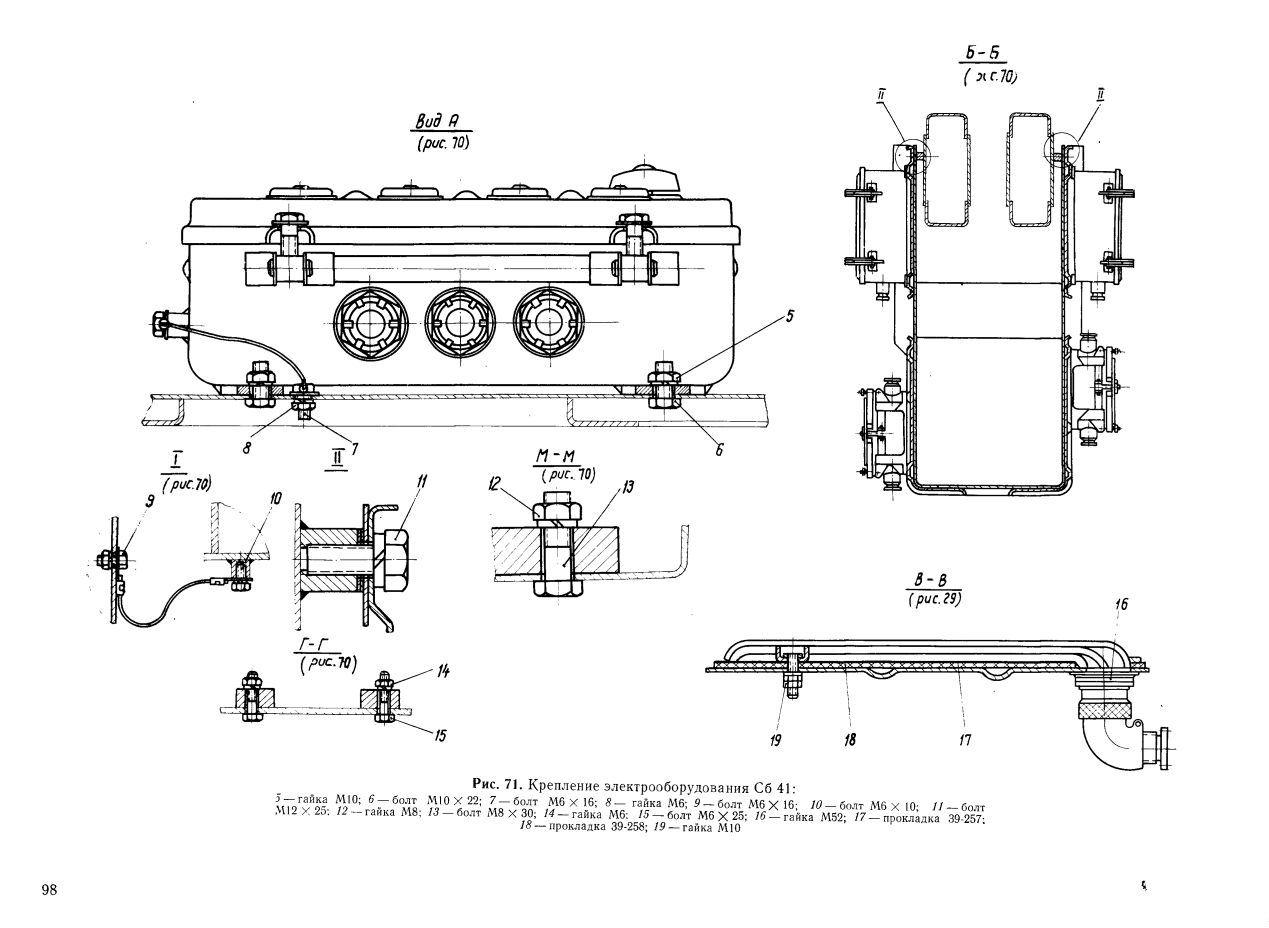

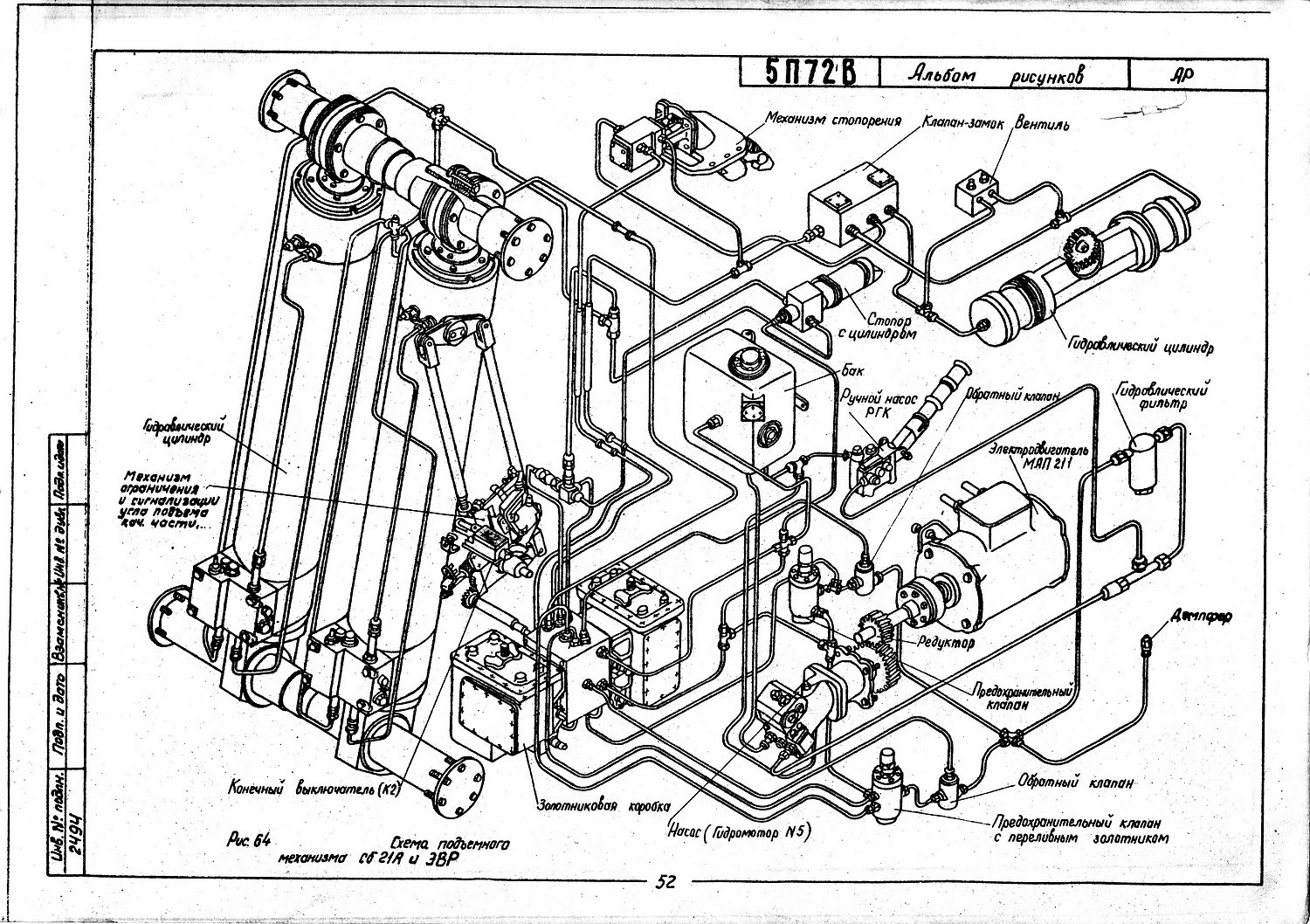

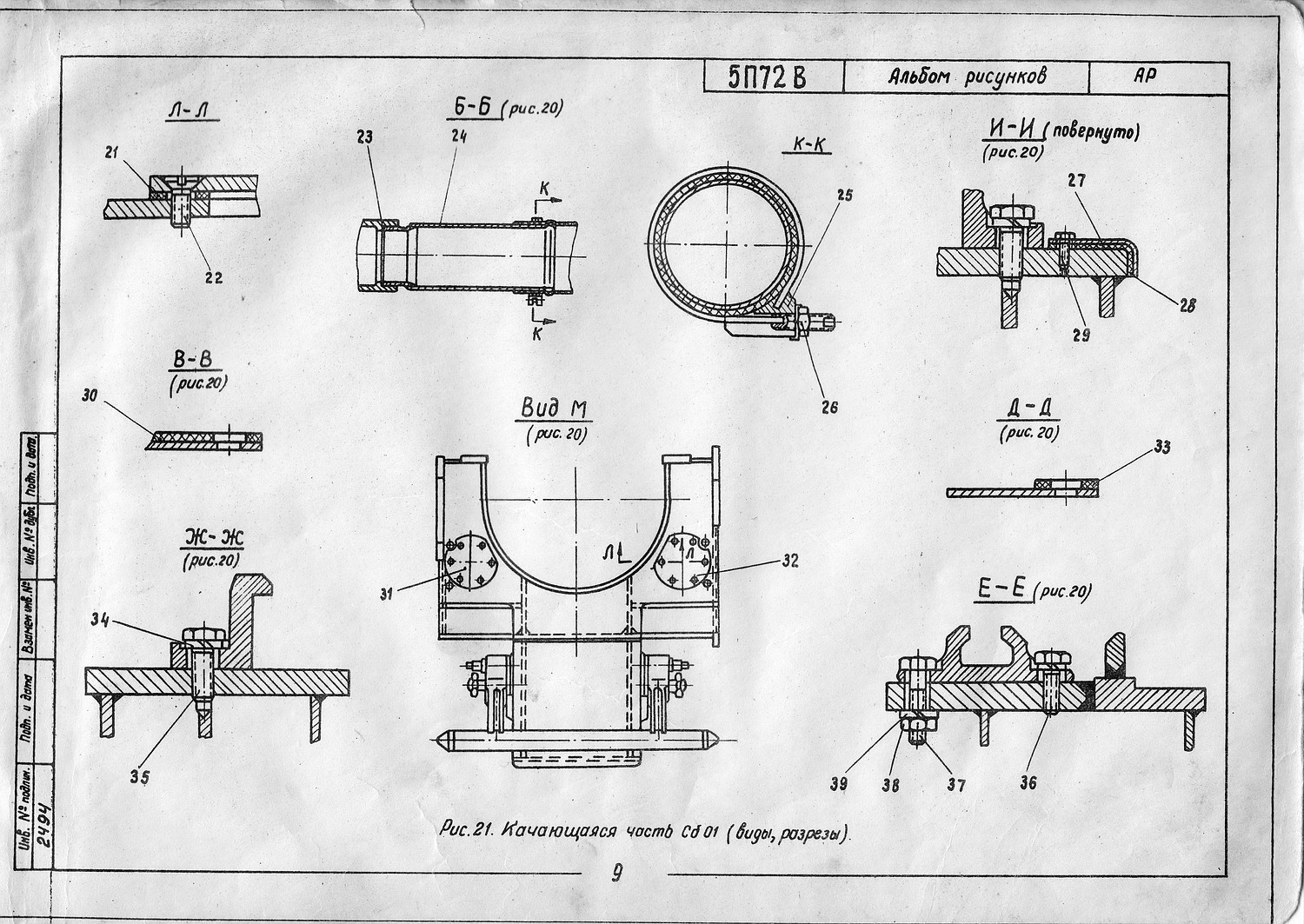

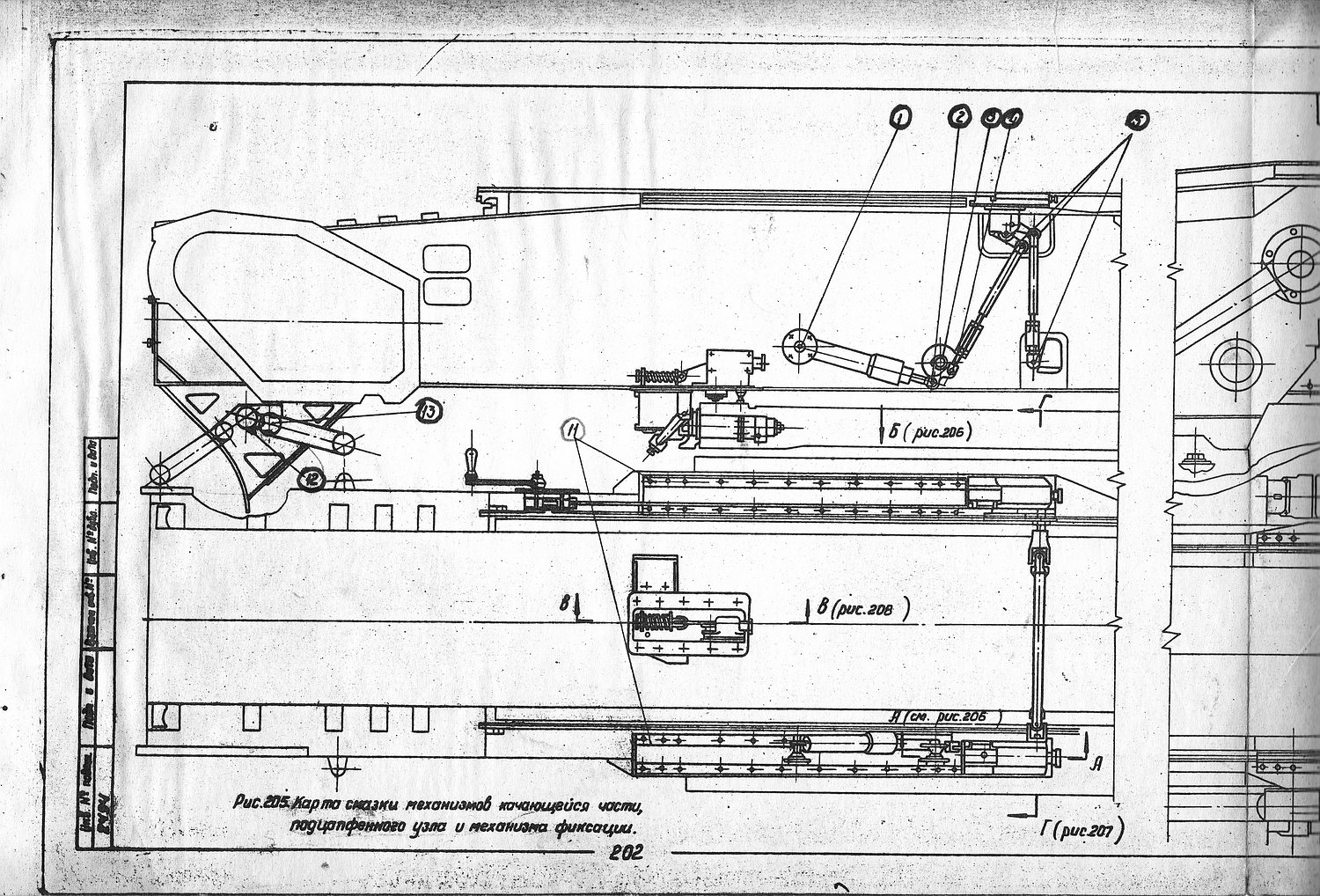

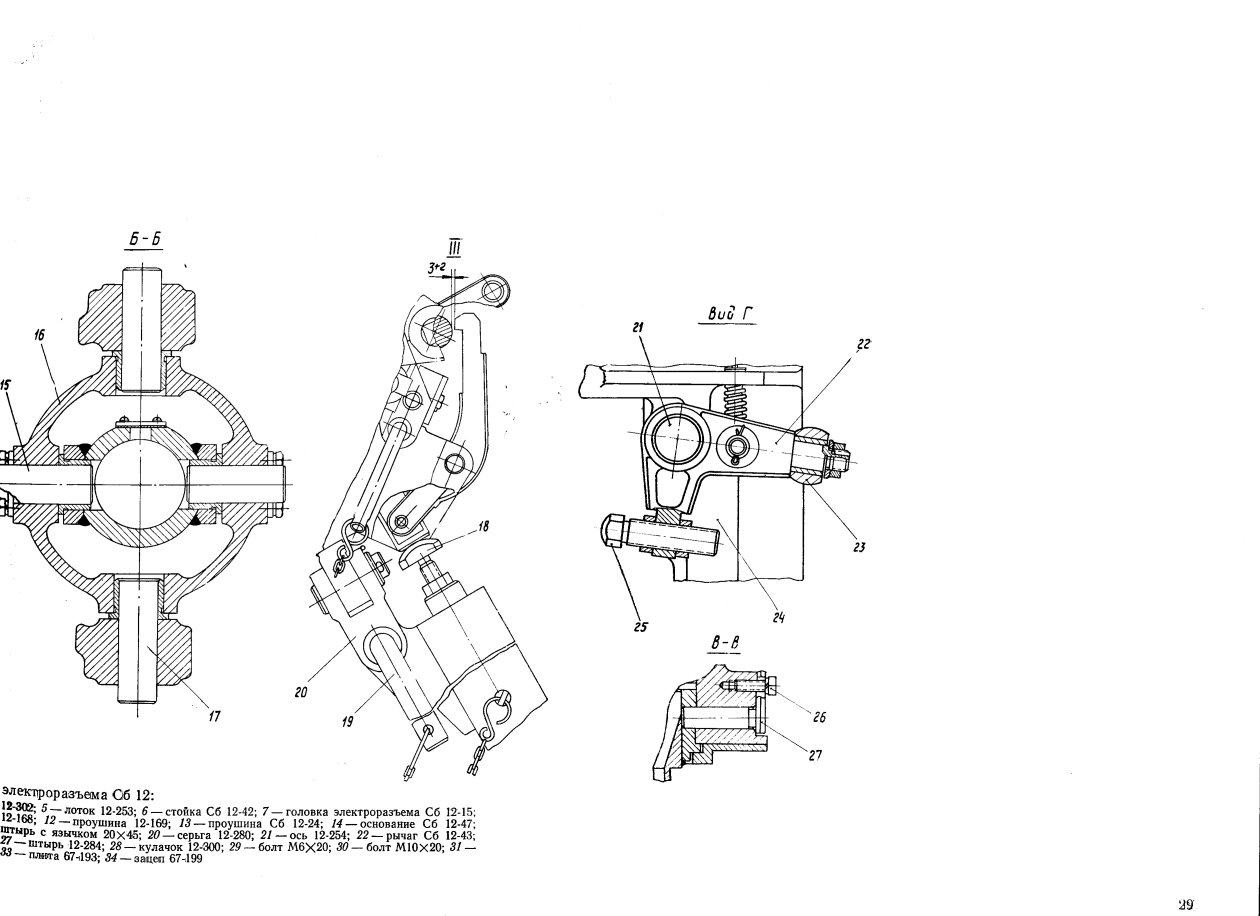

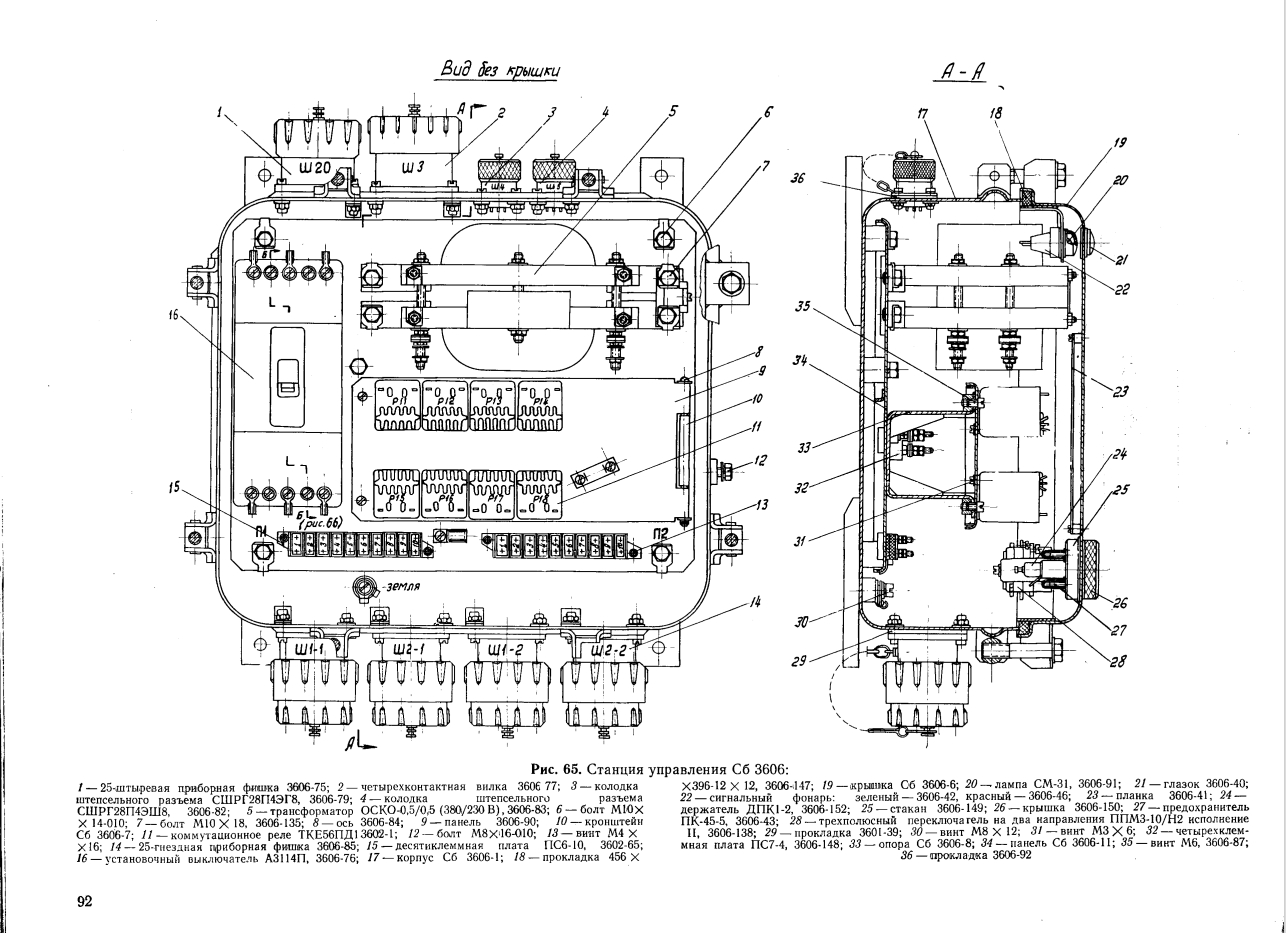

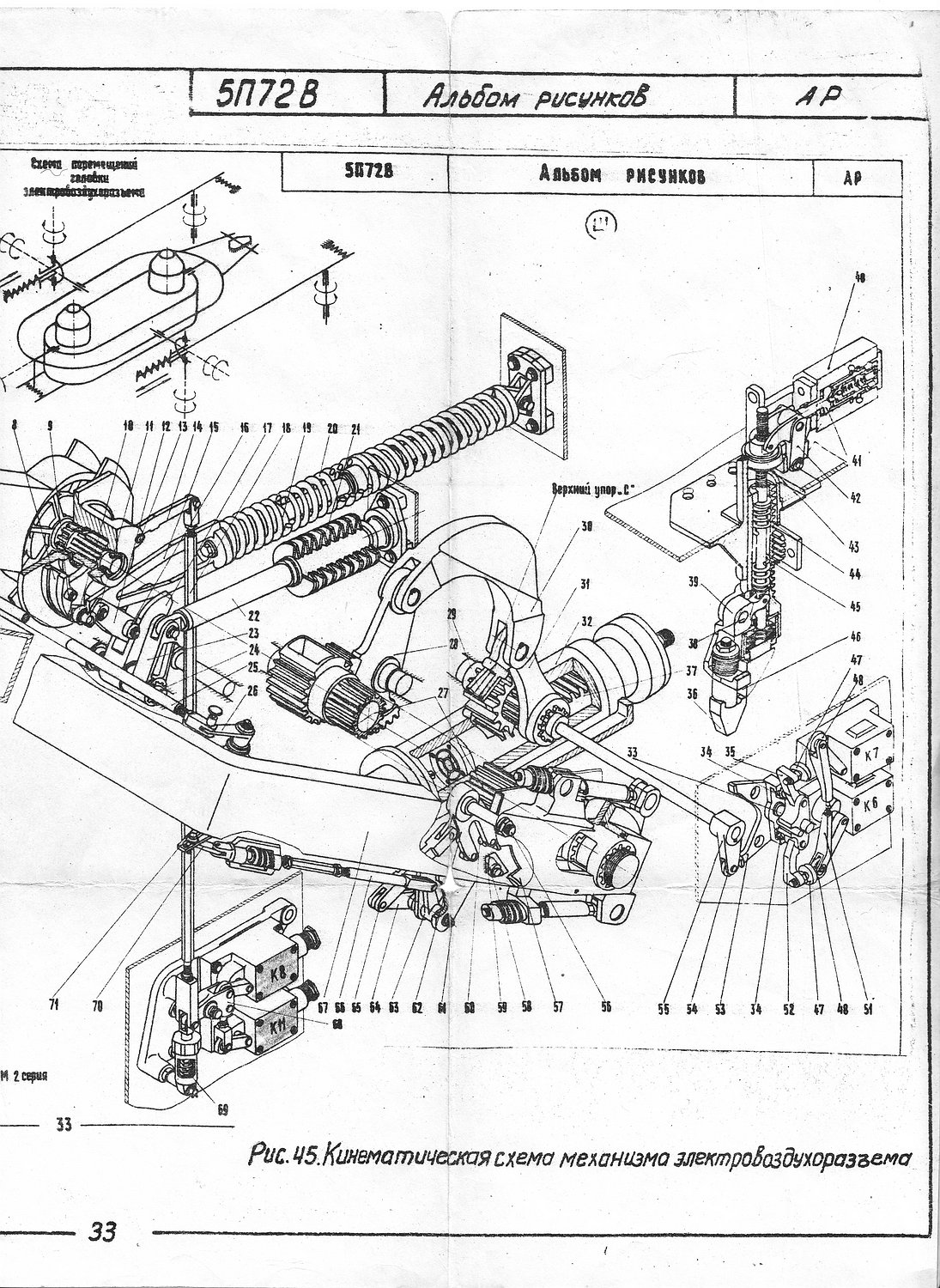

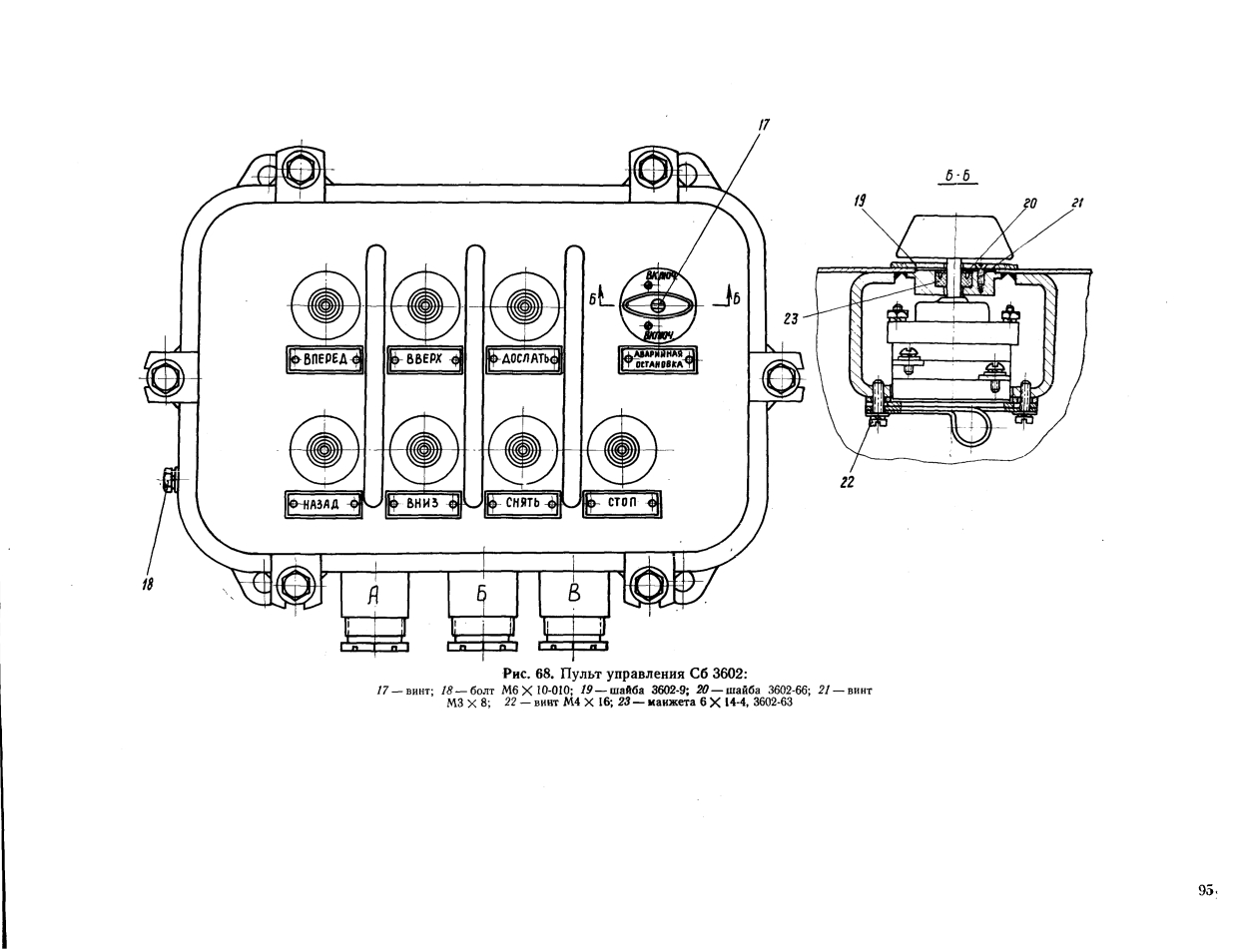

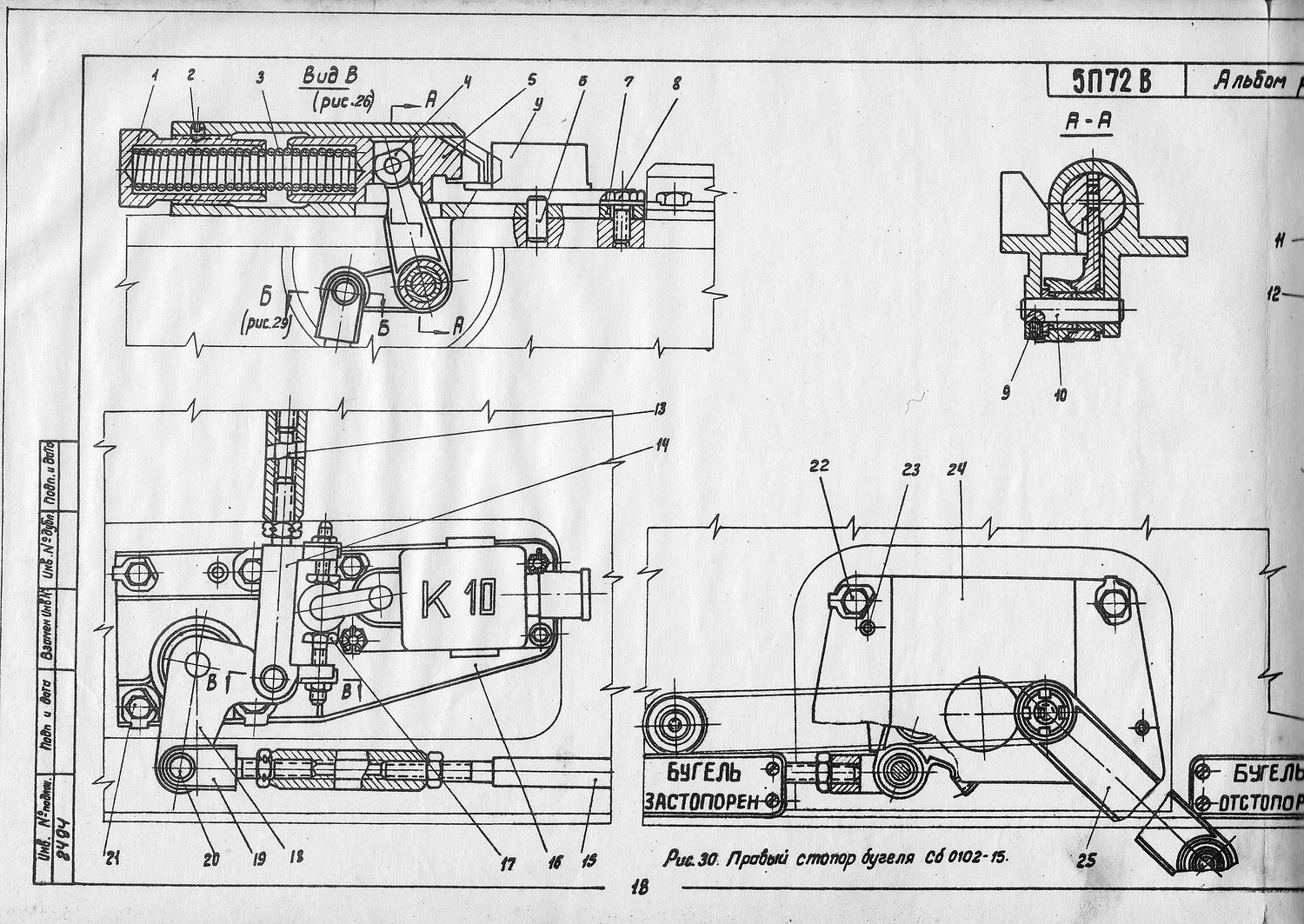

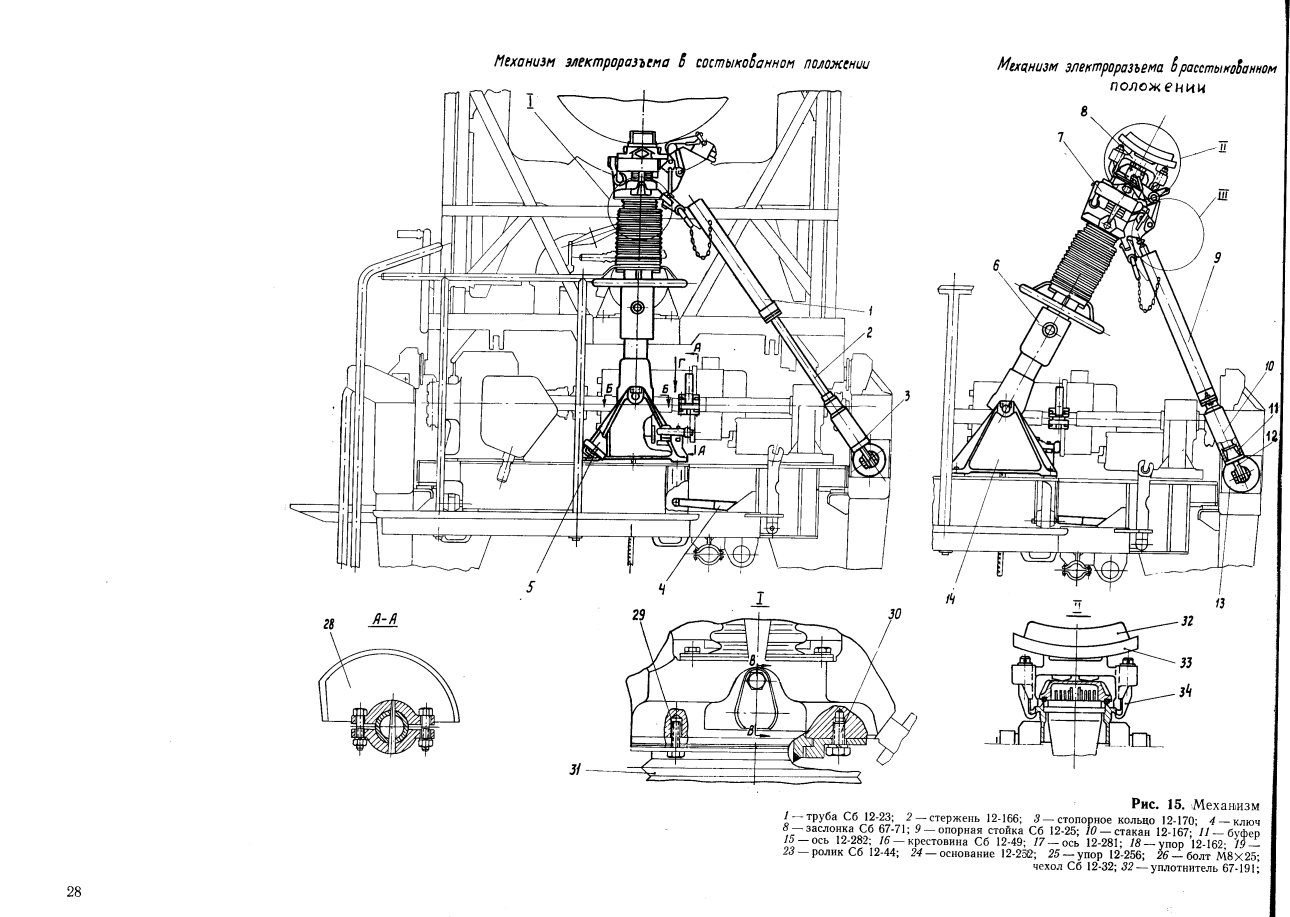

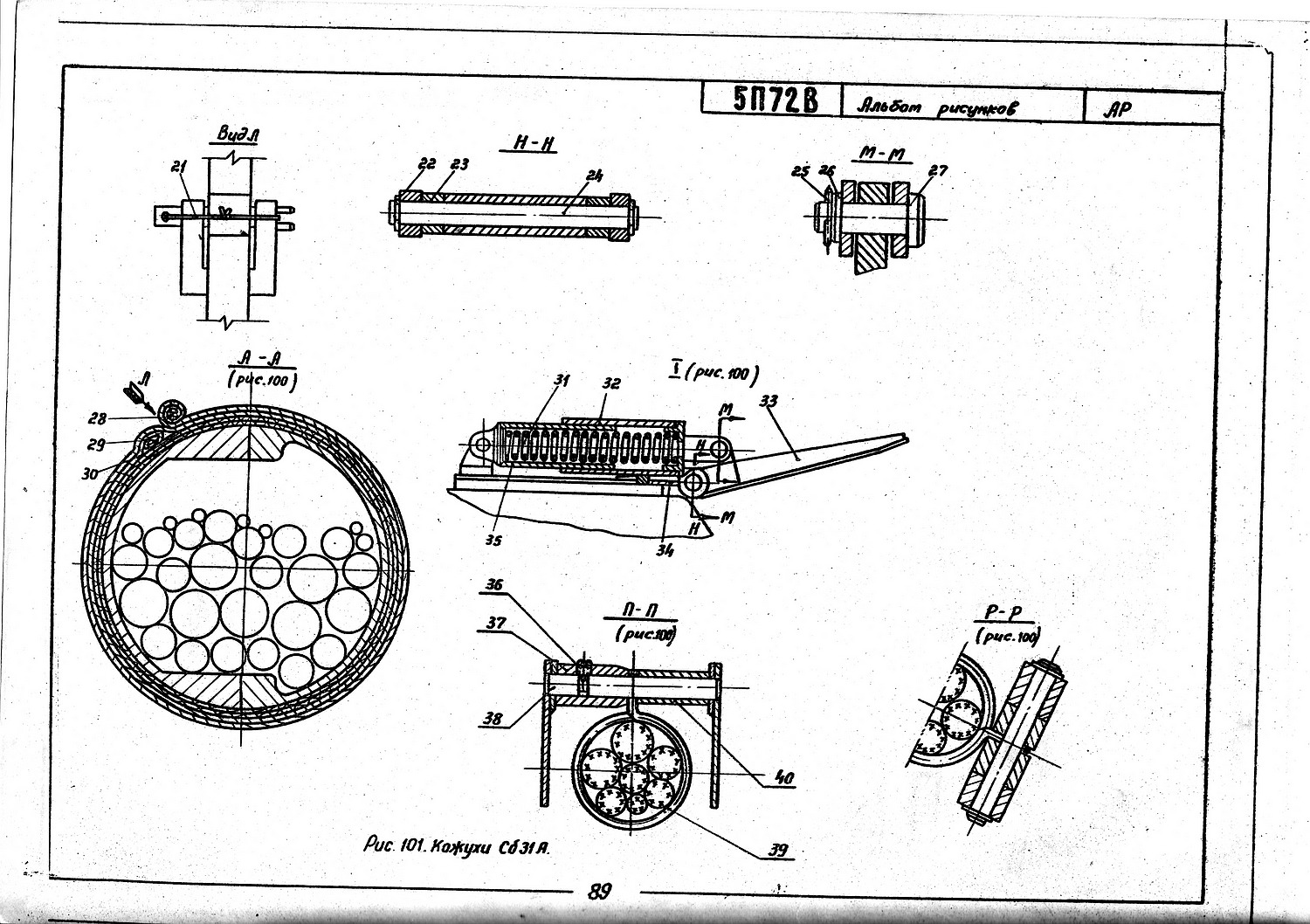

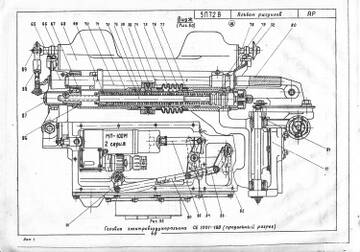

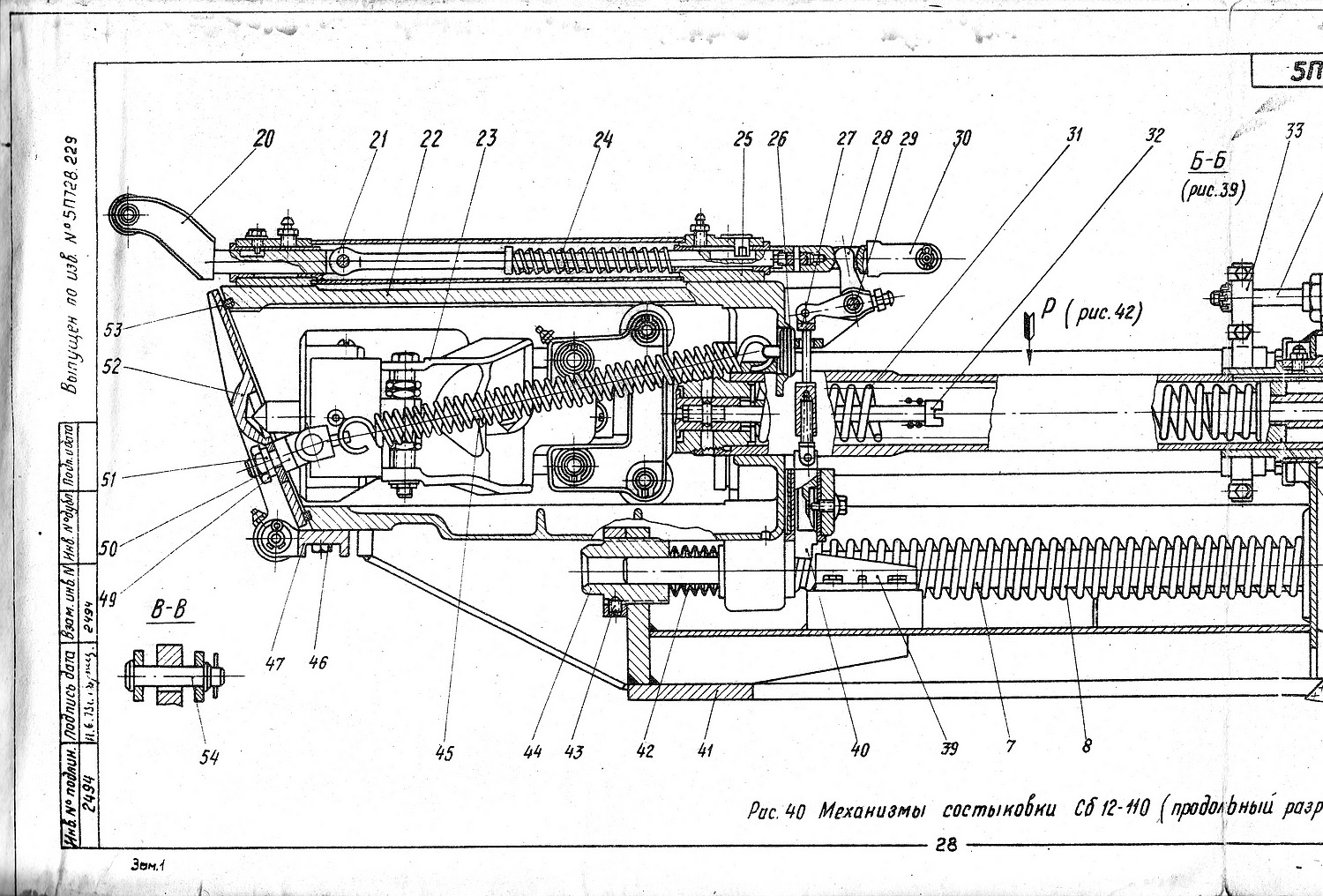

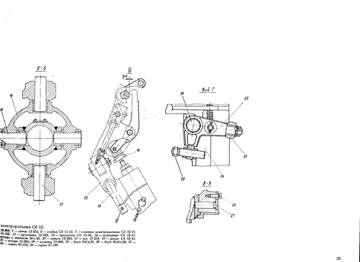

Ч.2 ПУ 5П72В. Качающаяся часть.

http://s8.uploads.ru/t/ZODUP.jpg   http://s1.uploads.ru/t/t4r31.jpg

http://se.uploads.ru/t/xUFDI.jpg   http://s9.uploads.ru/t/VtxXd.jpg

http://s7.uploads.ru/t/1yg5E.jpg   http://s8.uploads.ru/t/EcfU6.jpg

http://s4.uploads.ru/t/0Uiw5.jpg   http://s6.uploads.ru/t/awWIT.jpg

http://s6.uploads.ru/t/q71Pl.jpg   http://s2.uploads.ru/t/OTWlS.jpg

http://s7.uploads.ru/t/vIlyO.jpg   http://s6.uploads.ru/t/ePLxB.jpg

http://sa.uploads.ru/t/LNvVZ.jpg   http://se.uploads.ru/t/GzRy2.jpg

http://s5.uploads.ru/t/qkeRn.jpg   http://s3.uploads.ru/t/639wW.jpg

http://s5.uploads.ru/t/AauGn.jpg   http://sd.uploads.ru/t/ML7wh.jpg

http://s7.uploads.ru/t/oBieP.jpg   http://sa.uploads.ru/t/Ntrn8.jpg

http://s6.uploads.ru/t/apxhf.jpg   http://se.uploads.ru/t/MfhCi.jpg

http://s6.uploads.ru/t/vQHkt.jpg   http://s3.uploads.ru/t/1VxUh.jpg

http://s5.uploads.ru/t/2xnYa.jpg   http://s1.uploads.ru/t/g9DNk.jpg

http://s4.uploads.ru/t/VfveO.jpg   http://s1.uploads.ru/t/1B5ok.jpg

http://sh.uploads.ru/t/LF3cB.jpg   http://s9.uploads.ru/t/PRXNS.jpg

http://sa.uploads.ru/t/VWsQR.jpg   http://s7.uploads.ru/t/YtgLK.jpg

http://s8.uploads.ru/t/j3RuT.jpg   http://sh.uploads.ru/t/18ksI.jpg

http://s9.uploads.ru/t/ctSW2.jpg   http://sf.uploads.ru/t/0OGWl.jpg

http://sg.uploads.ru/t/sltnE.jpg   http://s1.uploads.ru/t/axlq3.jpg

http://s1.uploads.ru/t/FfVB4.jpg   http://sa.uploads.ru/t/KobOr.jpg

http://s3.uploads.ru/t/liNId.jpg   http://s2.uploads.ru/t/Aa7Ez.jpg

http://s3.uploads.ru/t/CE9jX.jpg   http://sg.uploads.ru/t/27UBq.jpg

http://se.uploads.ru/t/TnsYC.jpg   http://sa.uploads.ru/t/Phy3p.jpg

http://sh.uploads.ru/t/wVXx4.jpg   http://s3.uploads.ru/t/Y02MT.jpg

http://s4.uploads.ru/t/aImJ9.jpg   http://s8.uploads.ru/t/1r7lv.jpg

http://s5.uploads.ru/t/nlfSO.jpg   http://s4.uploads.ru/t/xRj0O.jpg

http://s7.uploads.ru/t/afVPG.jpg   http://s1.uploads.ru/t/pywSJ.jpg

http://s9.uploads.ru/t/Ds0nI.jpg   http://s5.uploads.ru/t/aZ1dV.jpg

http://s7.uploads.ru/t/5OE4M.jpg   http://sd.uploads.ru/t/AXfOi.jpg

http://s5.uploads.ru/t/Aq3fl.jpg   http://sh.uploads.ru/t/NafMU.jpg

http://s7.uploads.ru/t/NJ4Qc.jpg   http://s9.uploads.ru/t/mPvtO.jpg

http://sa.uploads.ru/t/L0yOc.jpg   http://sh.uploads.ru/t/KrAL0.jpg

http://s6.uploads.ru/t/oYG93.jpg   http://s3.uploads.ru/t/VfY65.jpg

0

3

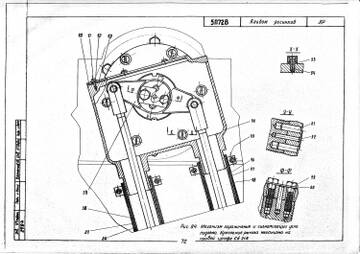

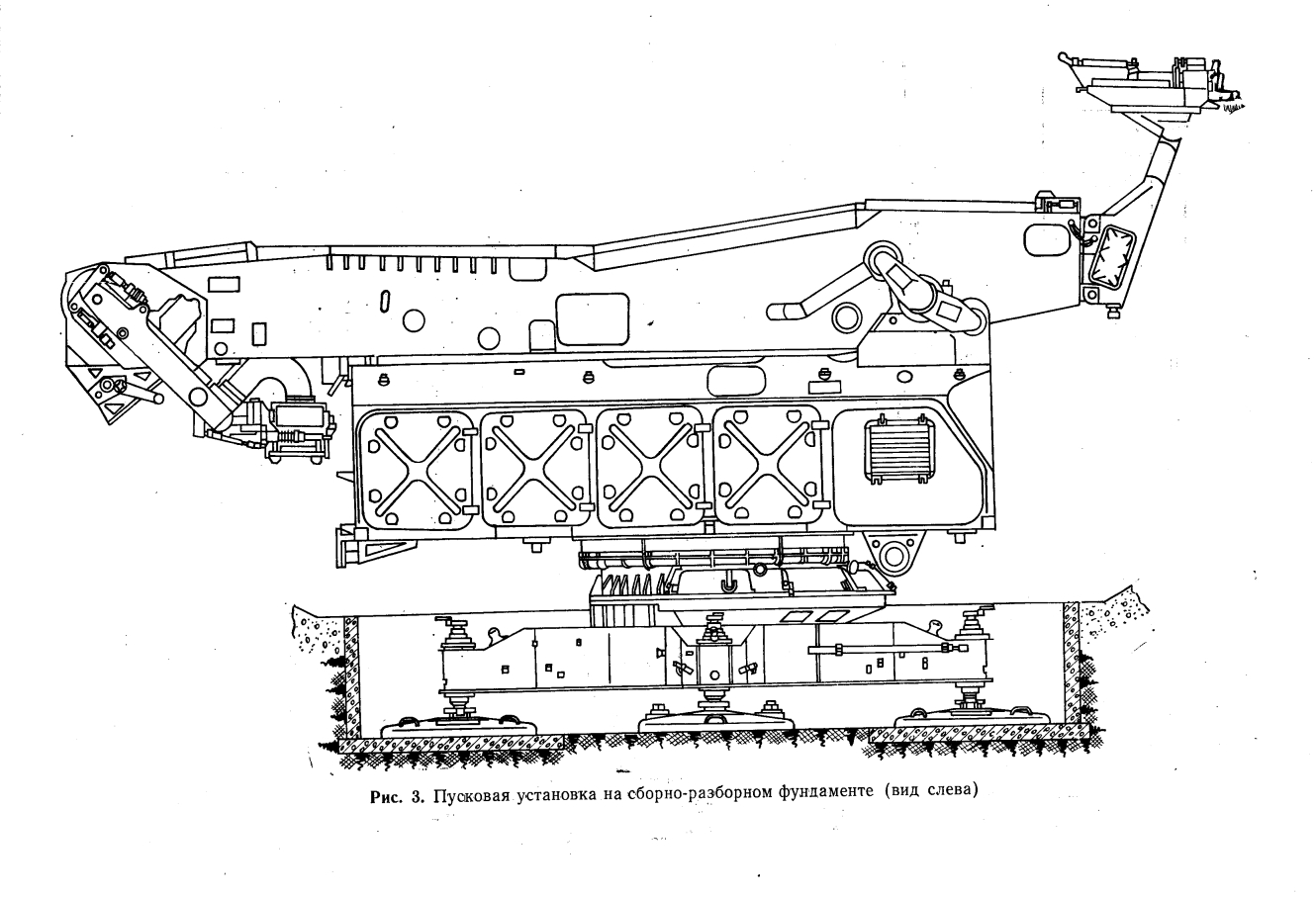

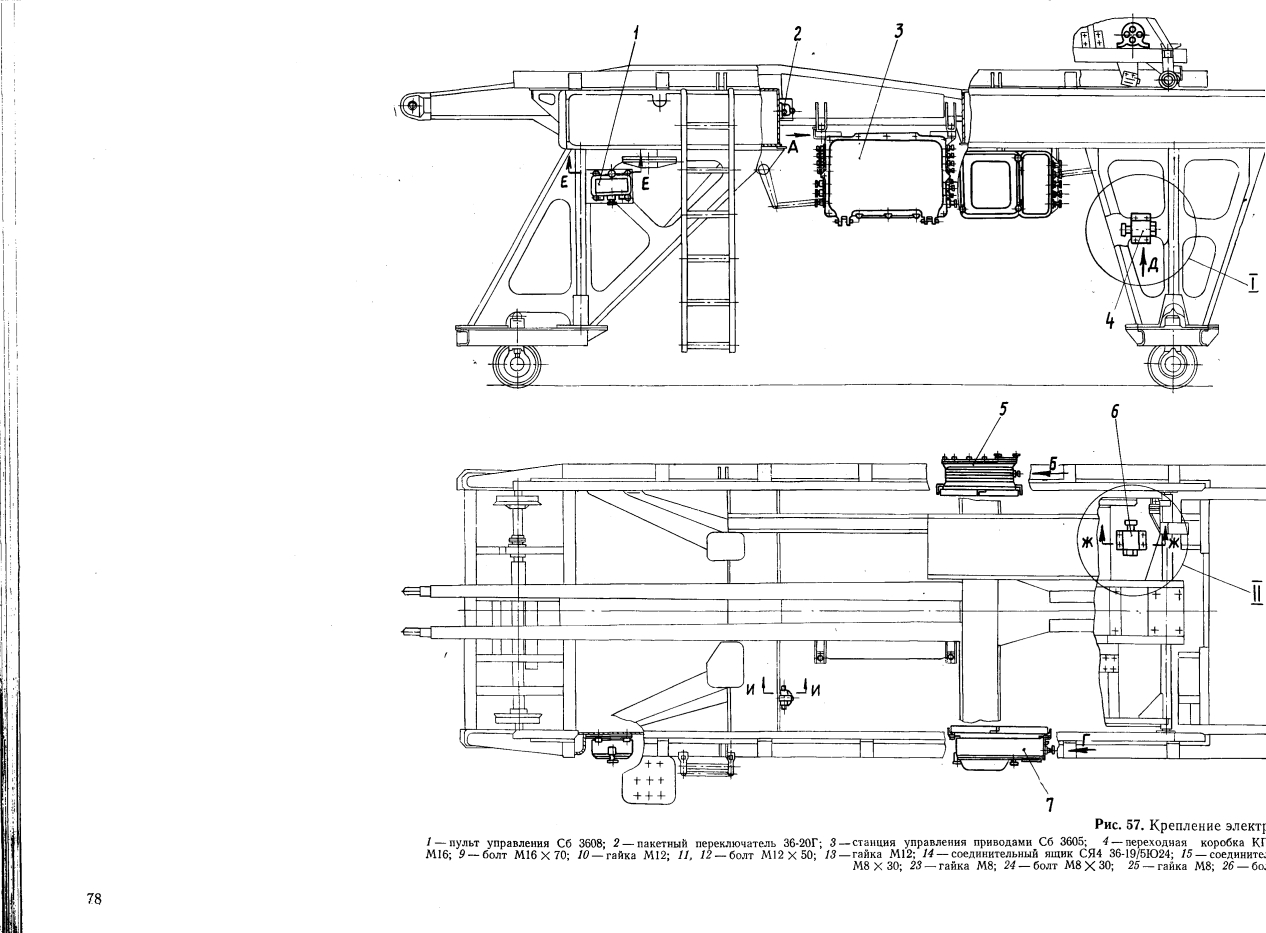

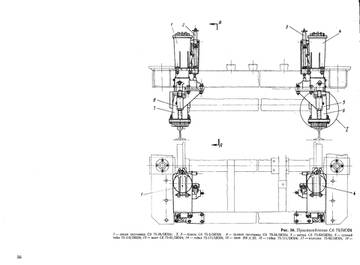

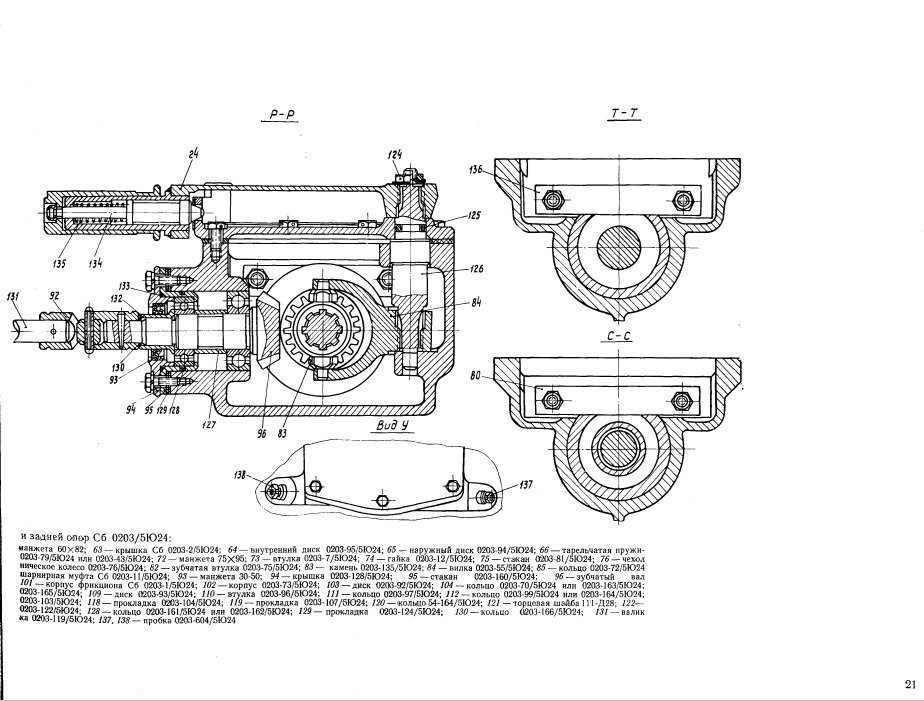

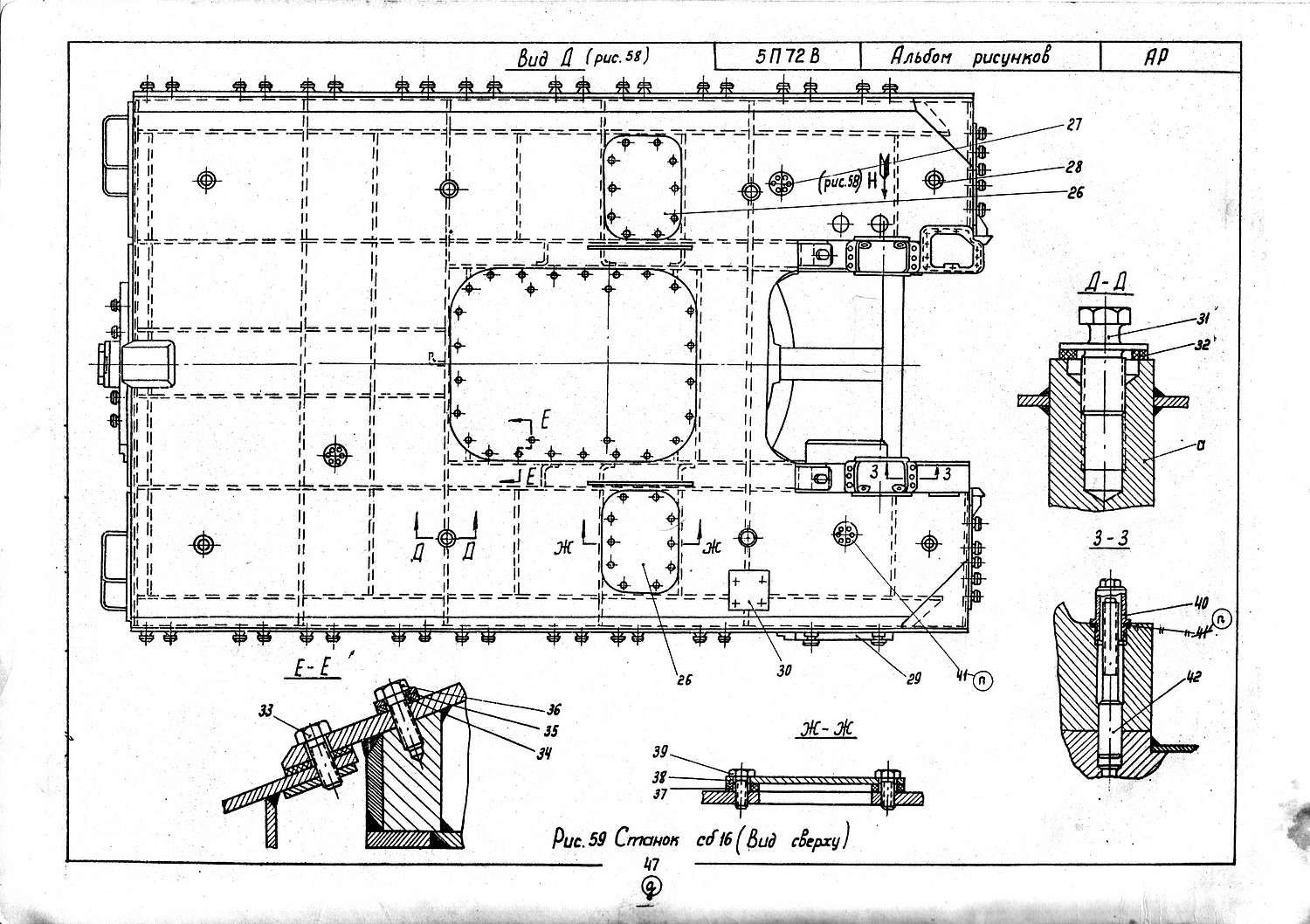

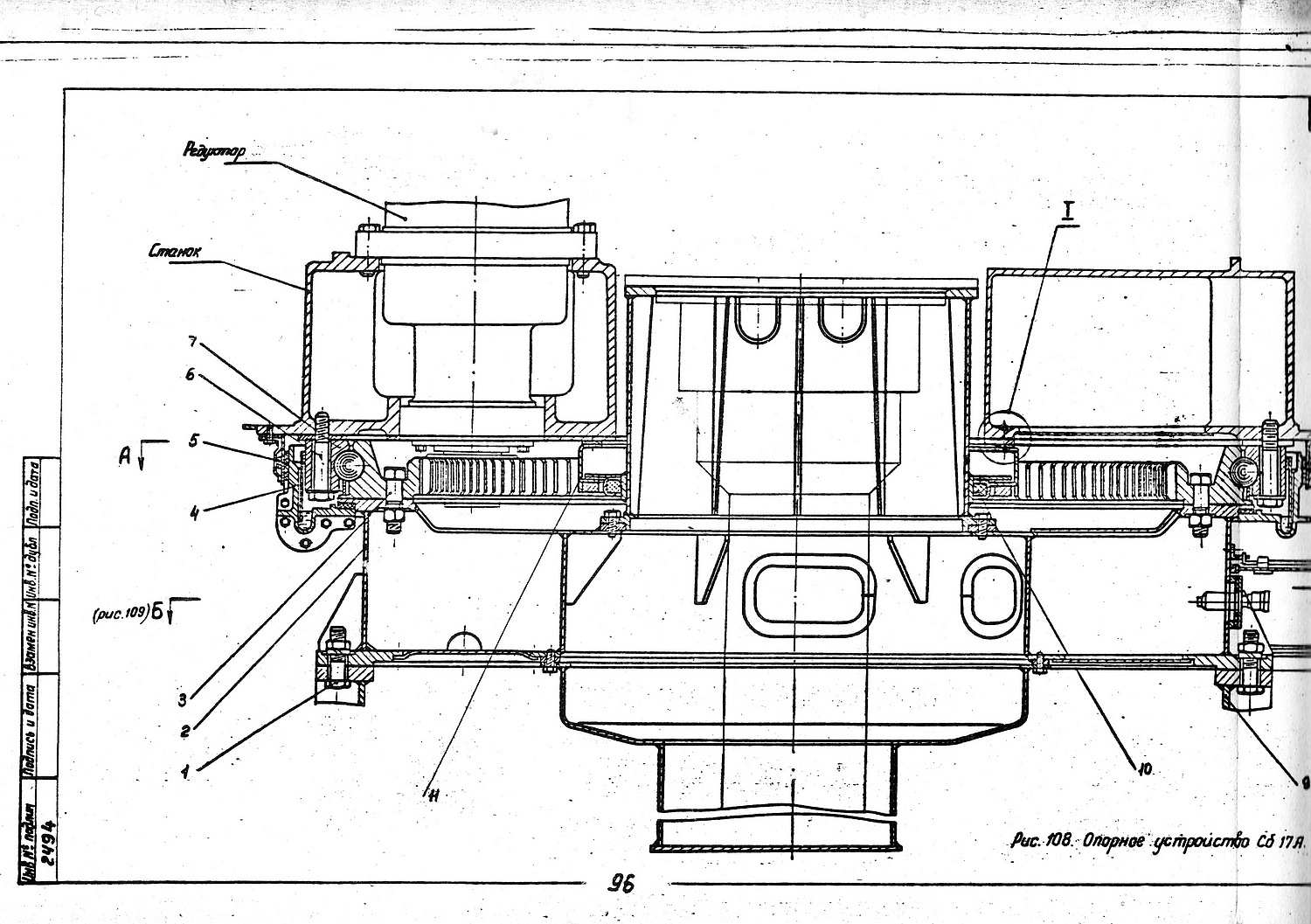

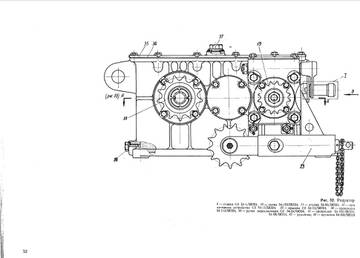

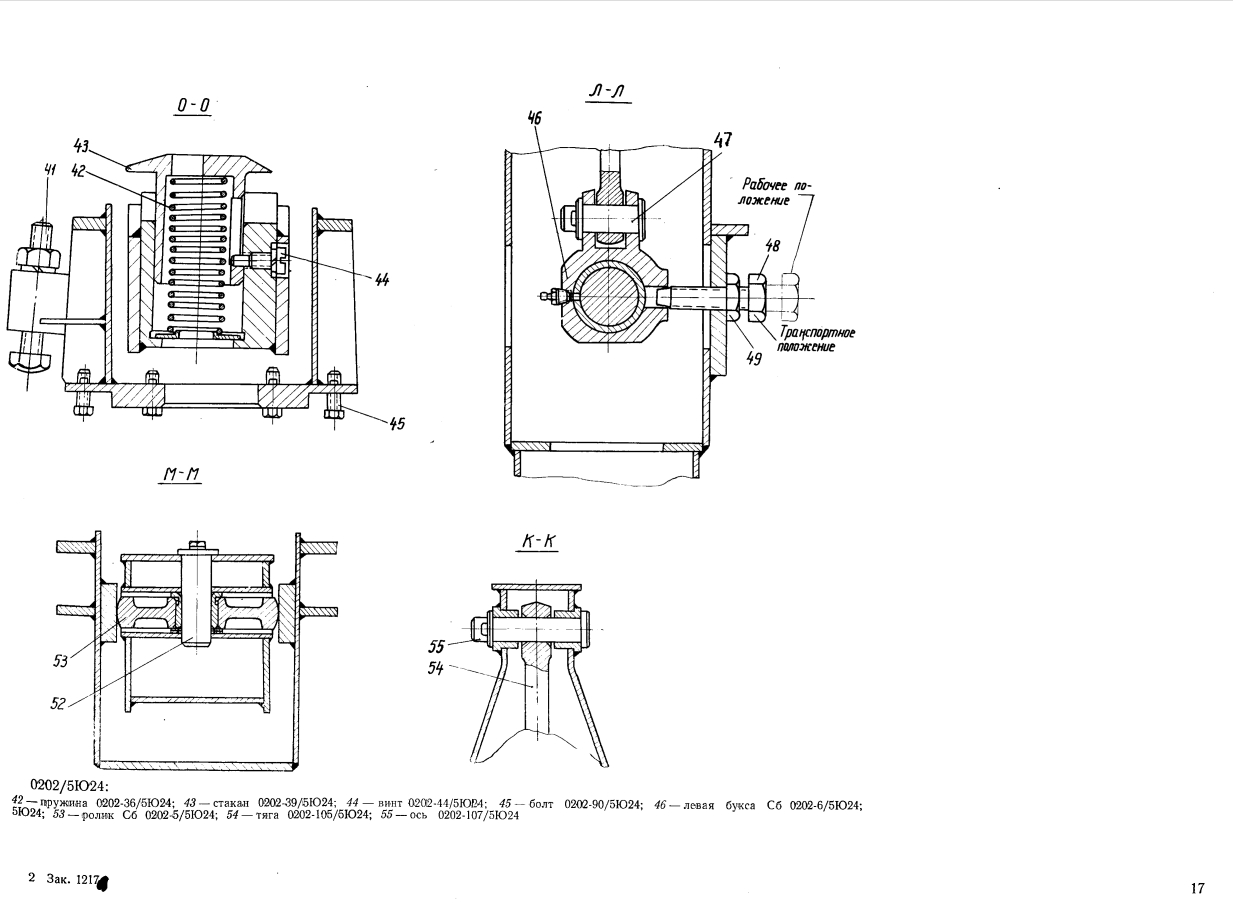

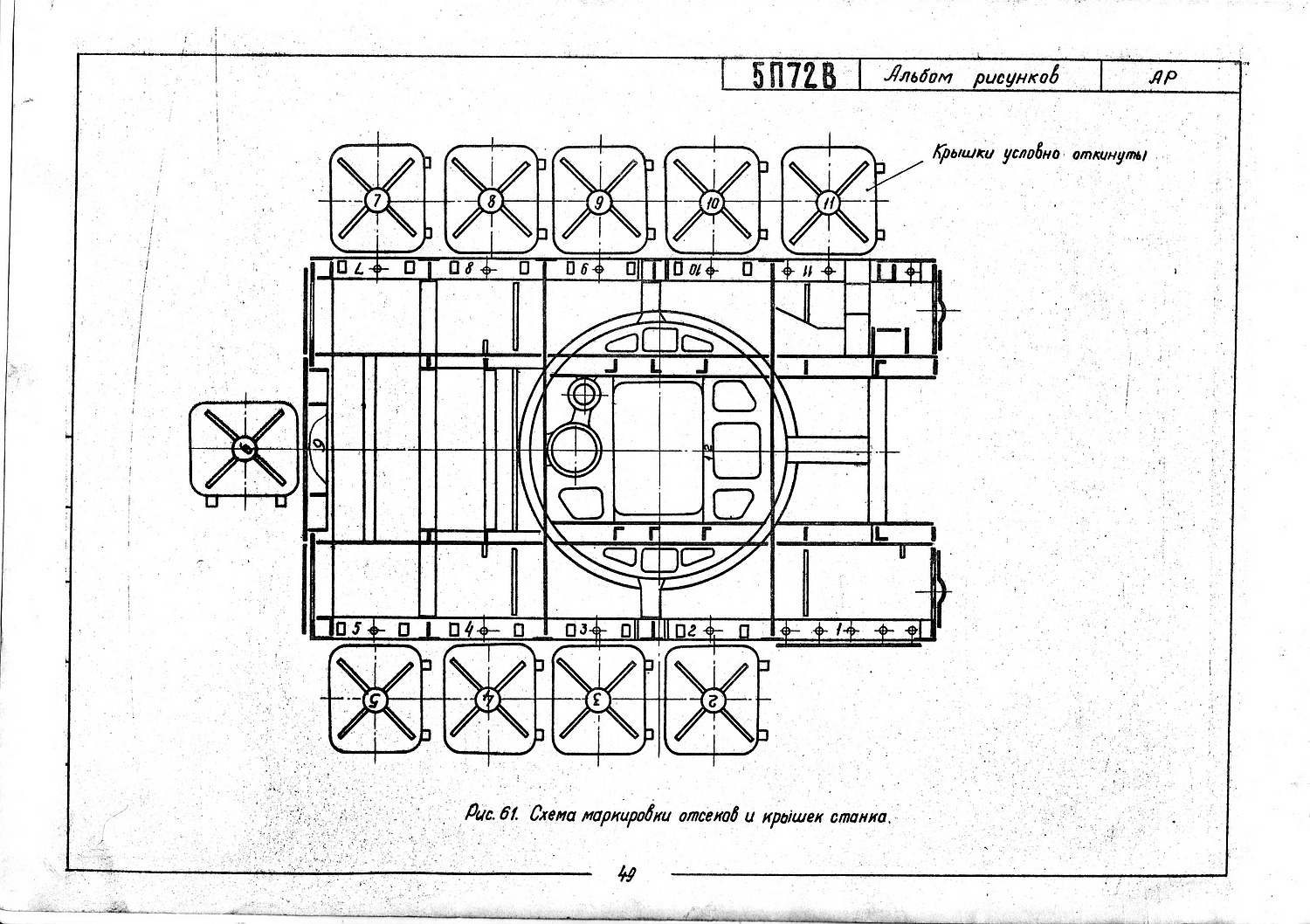

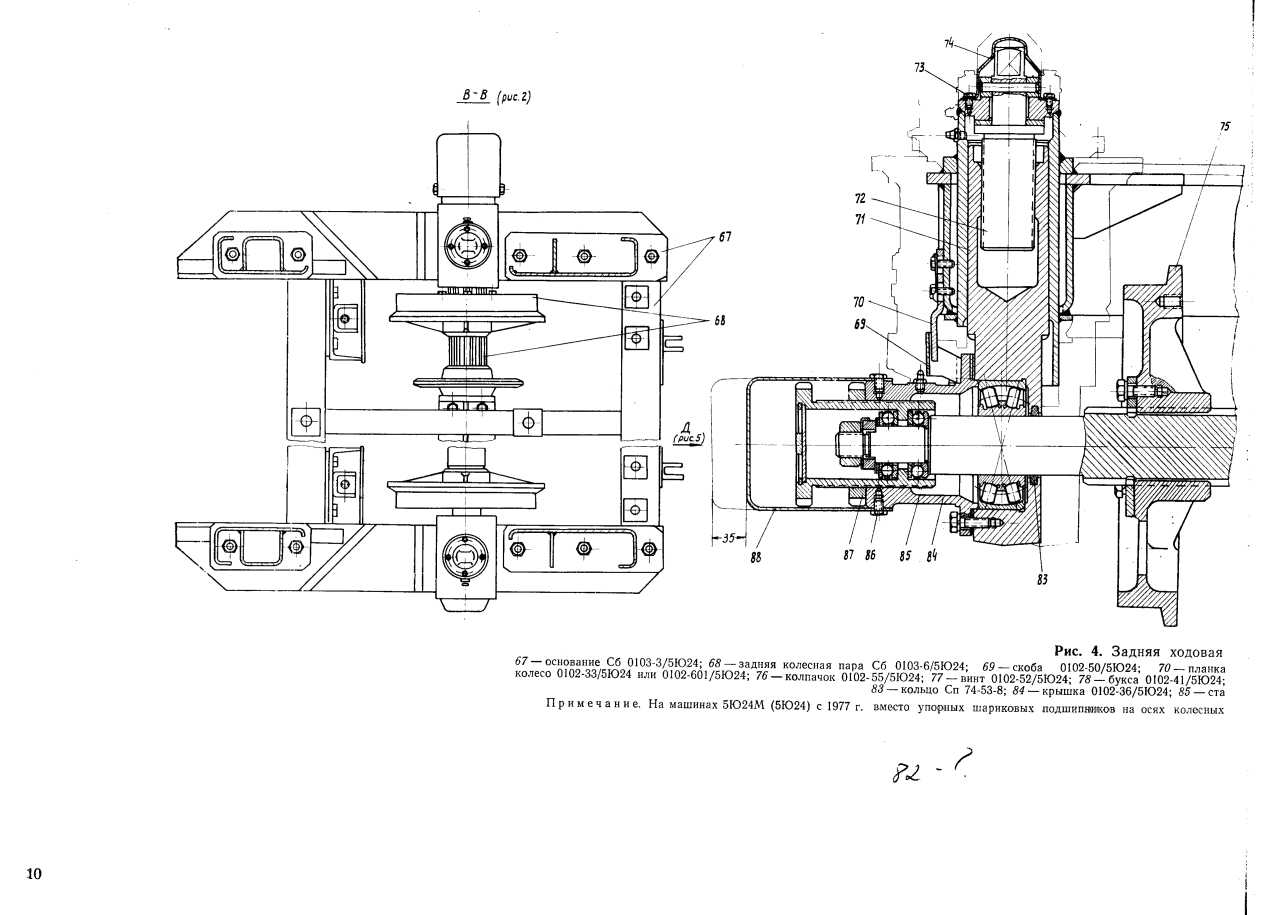

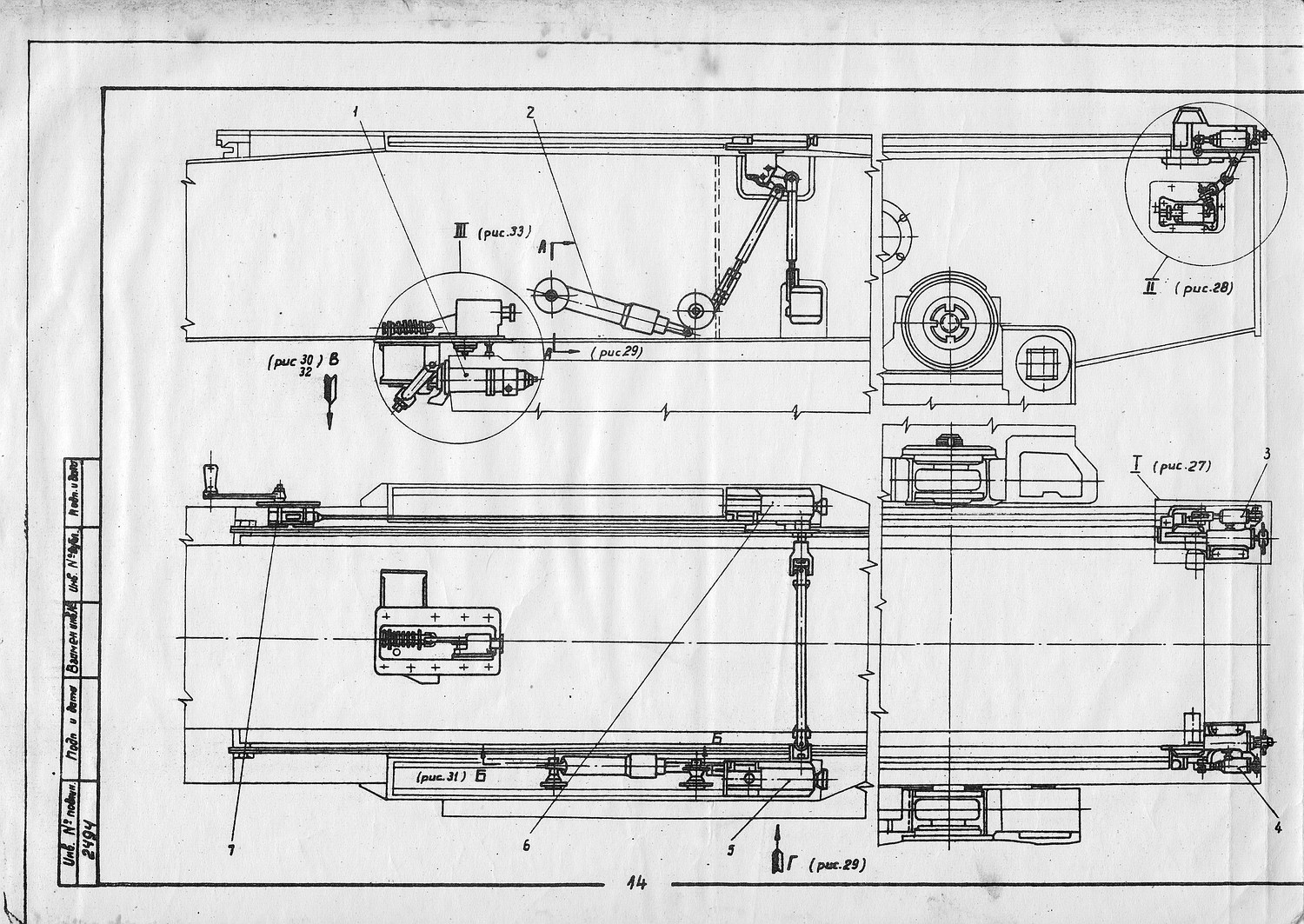

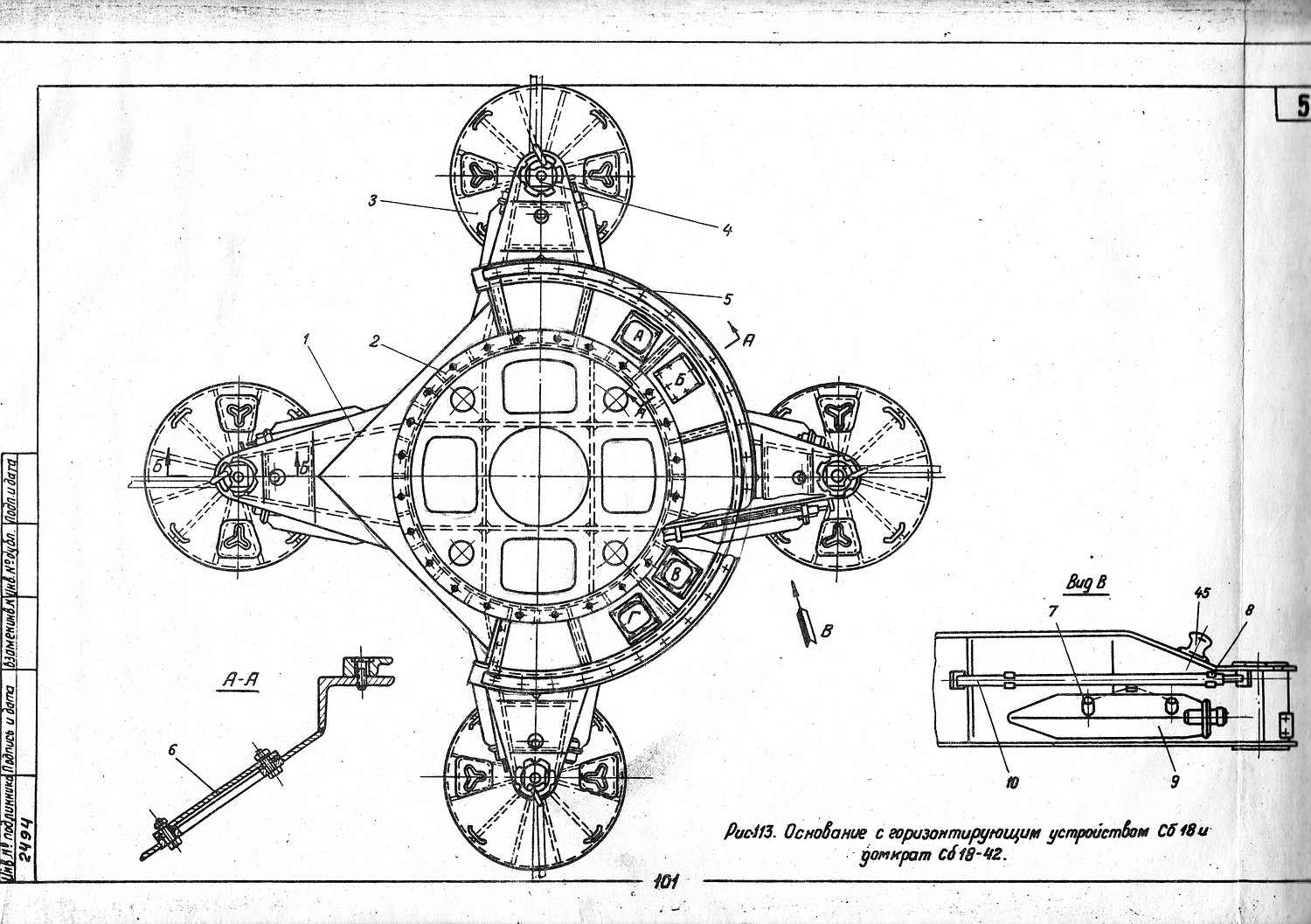

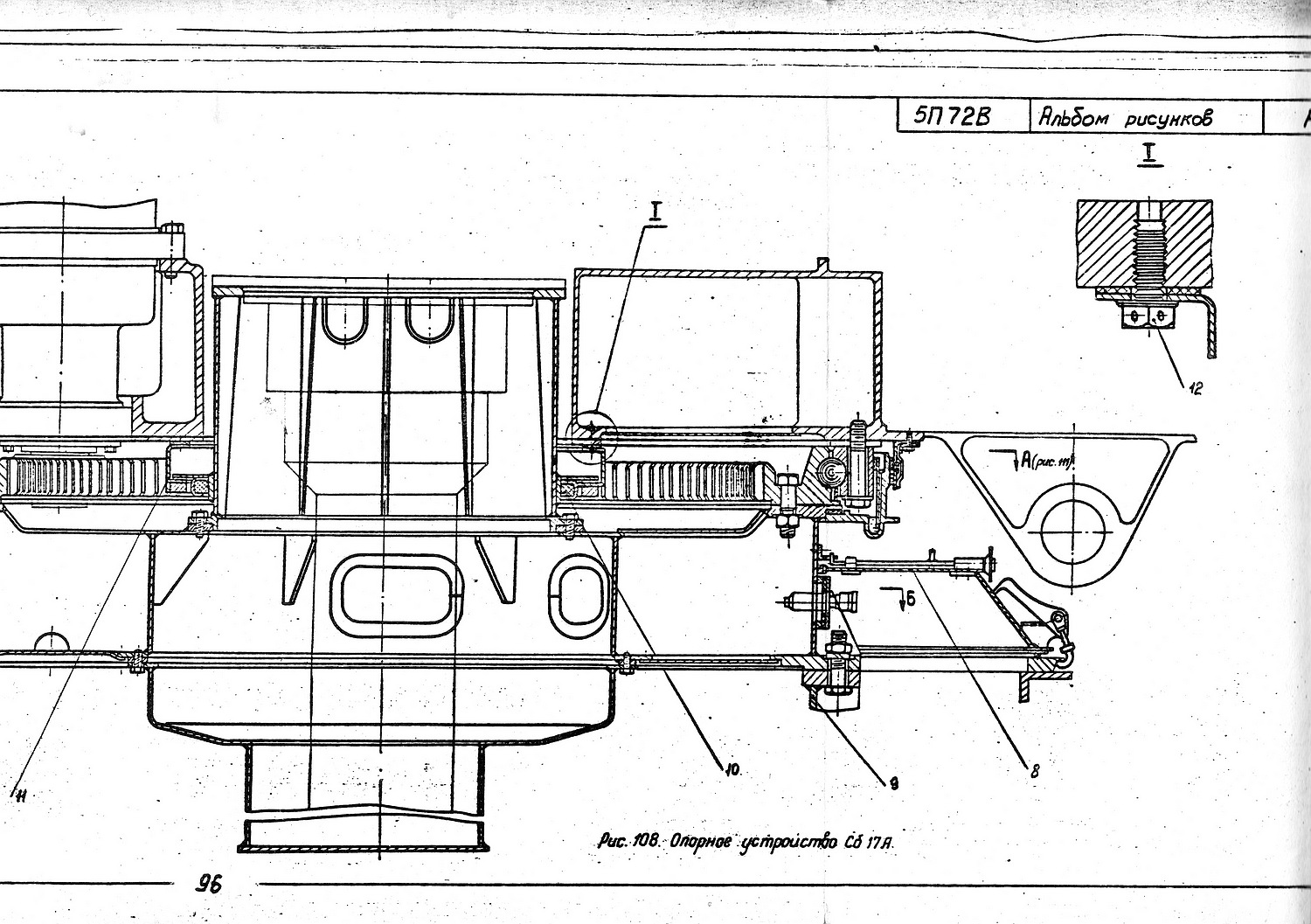

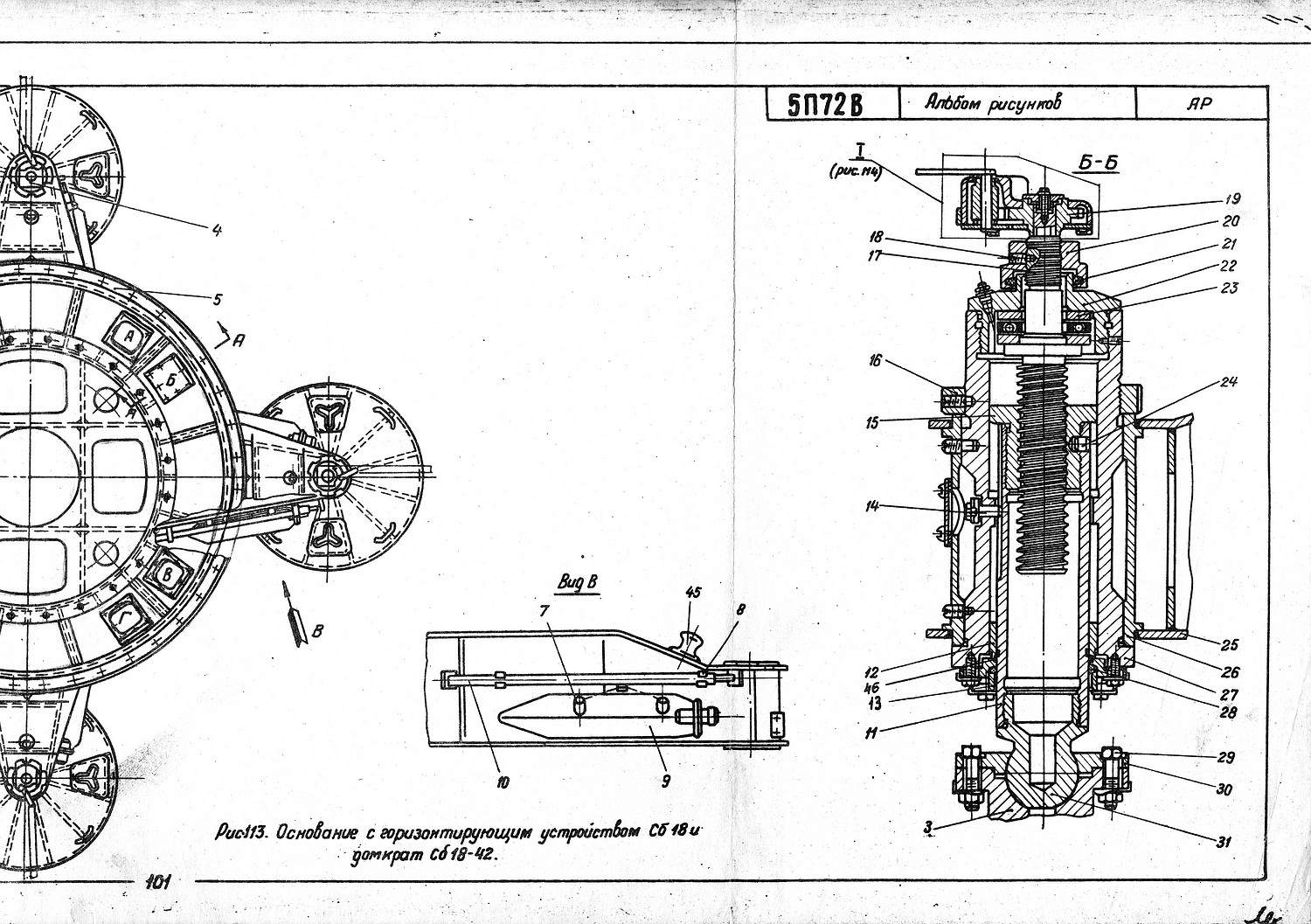

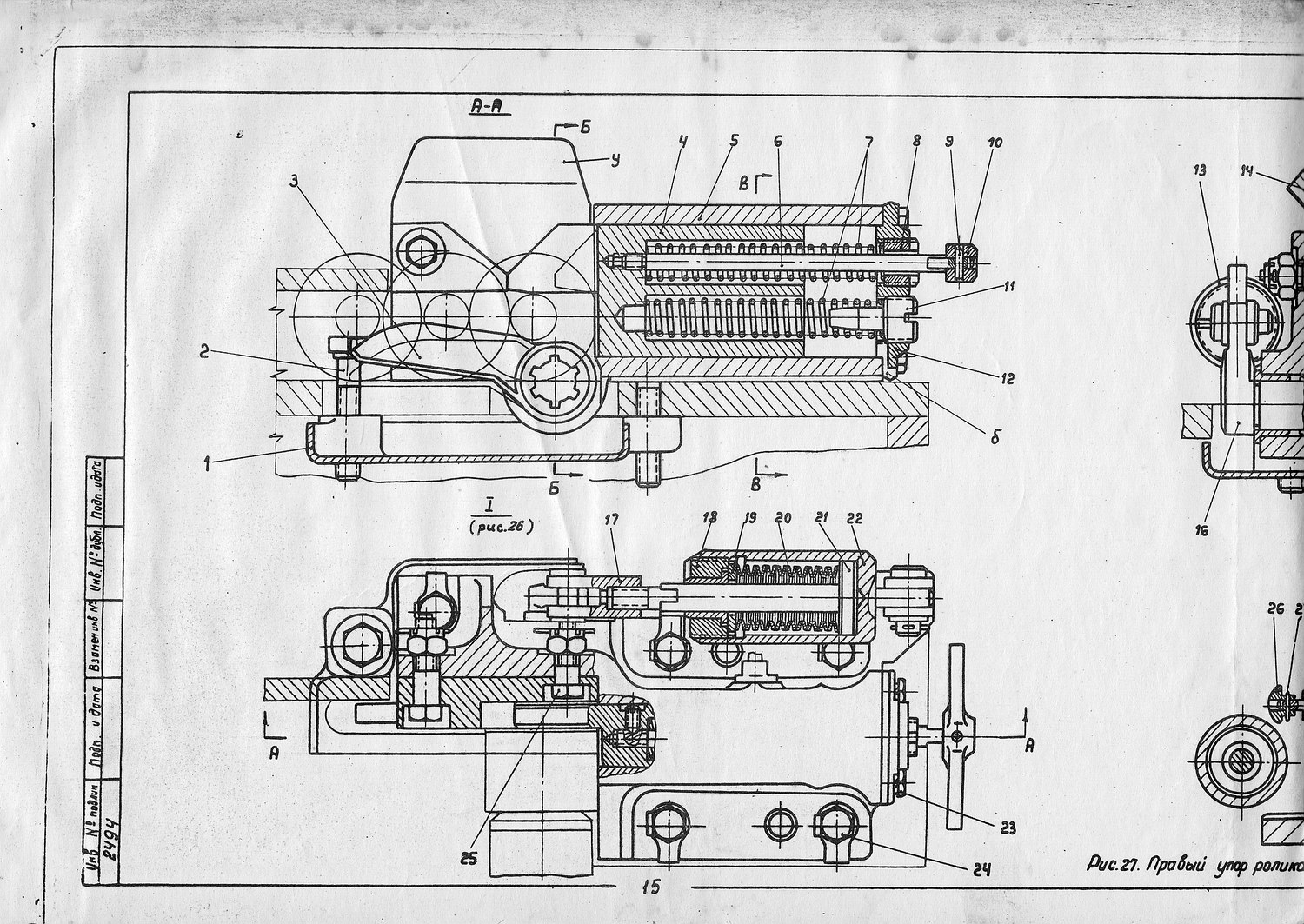

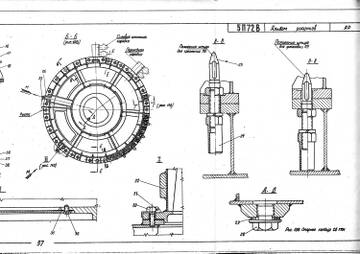

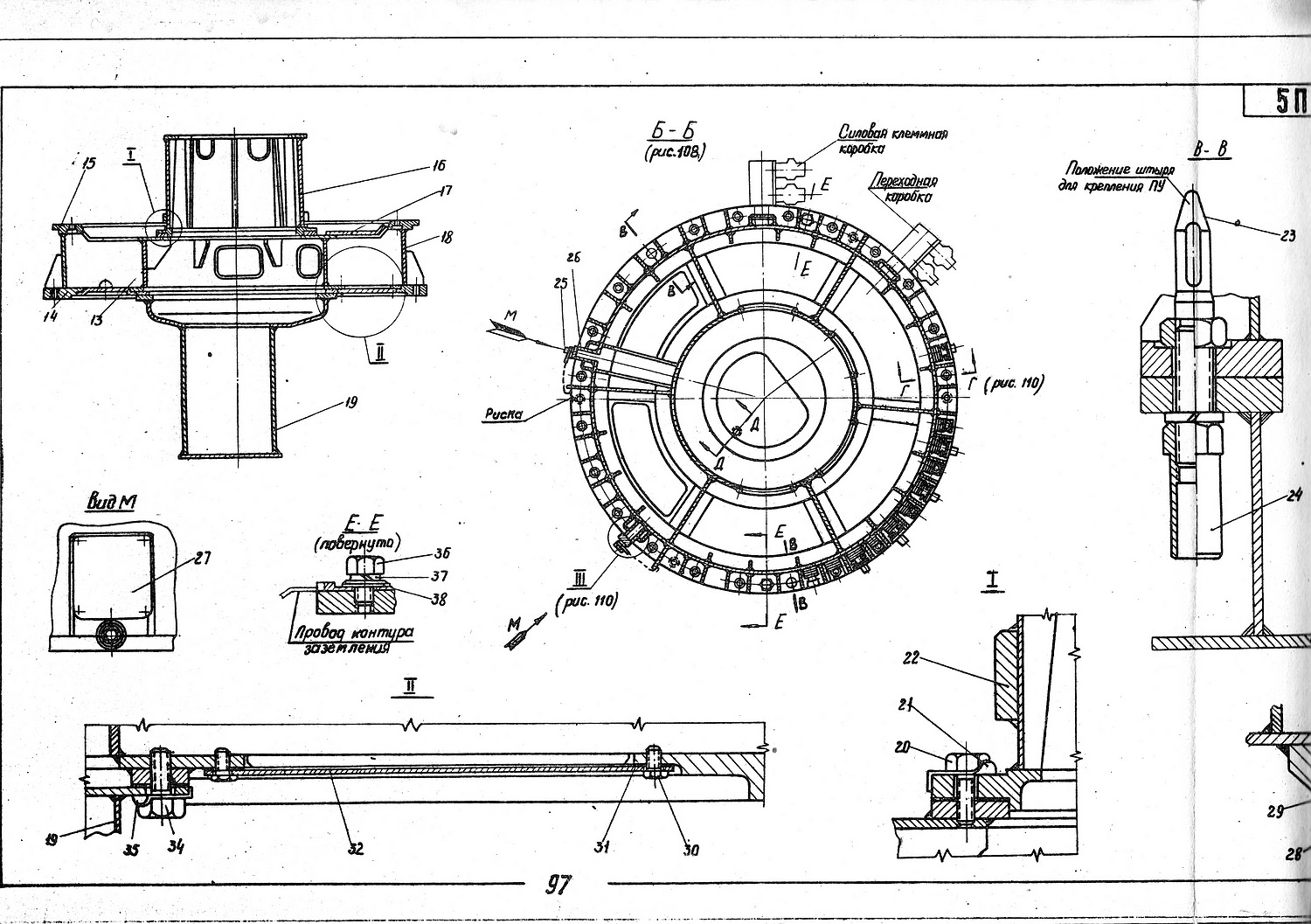

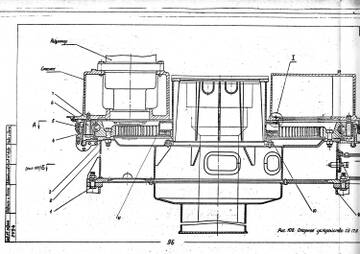

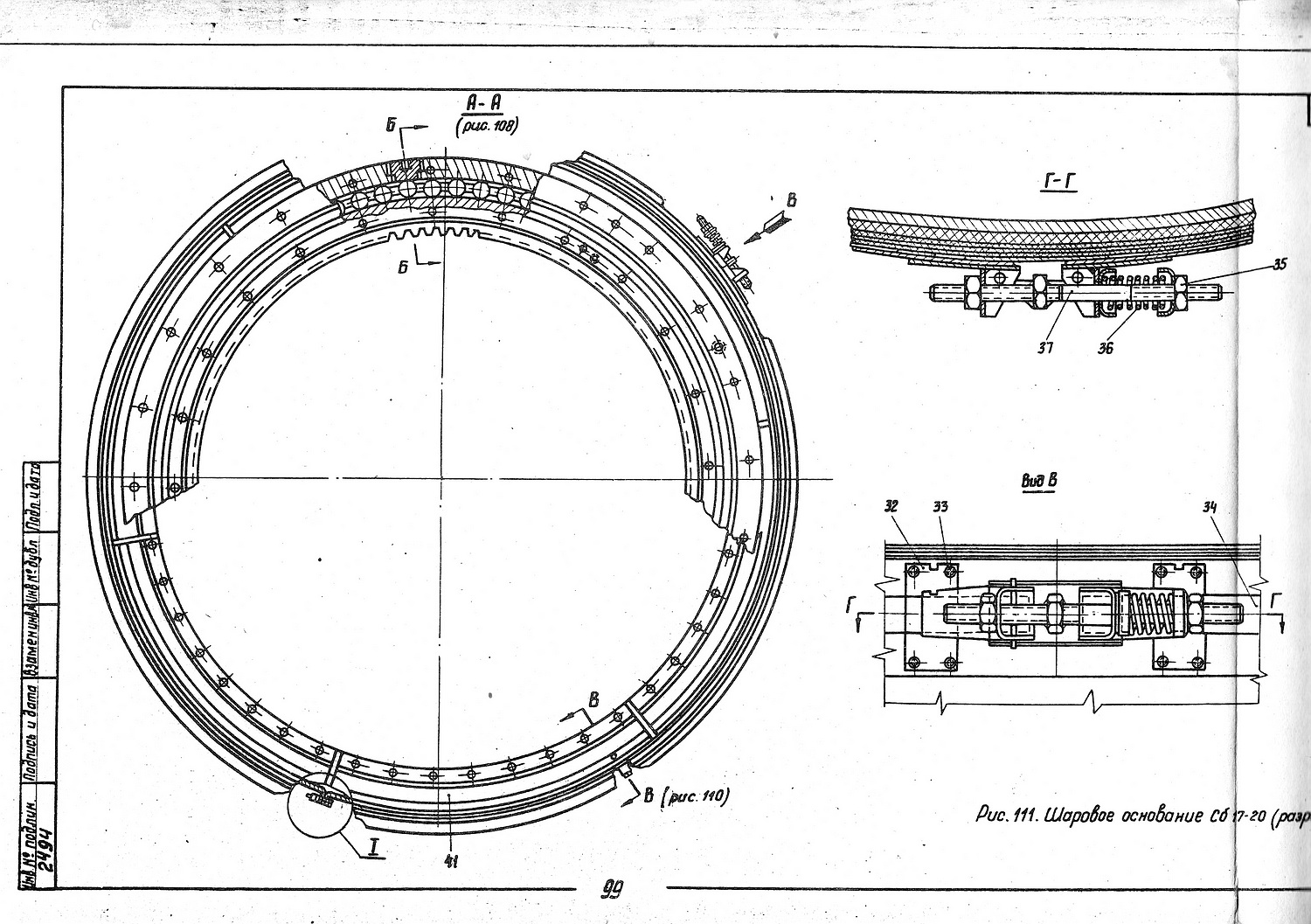

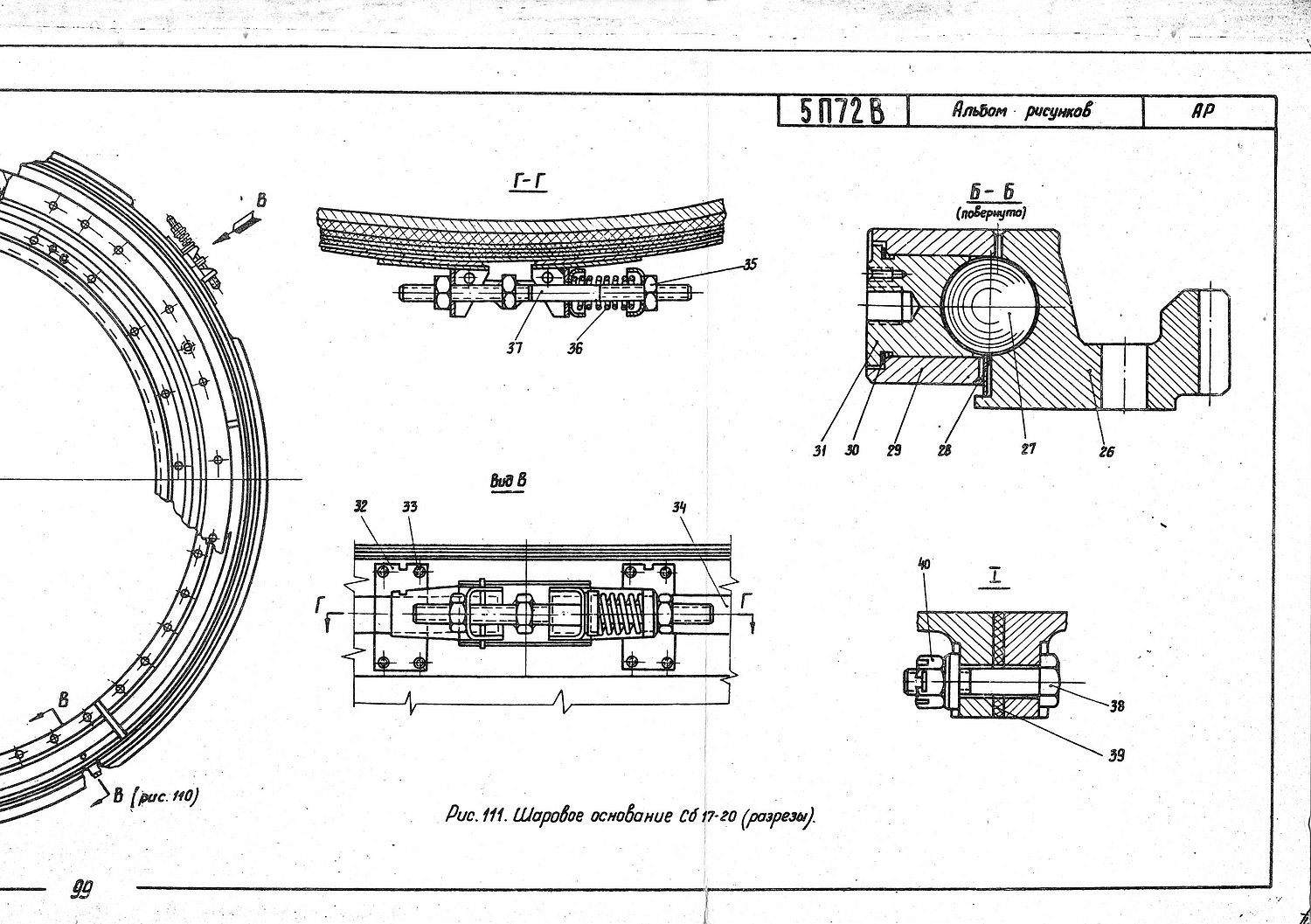

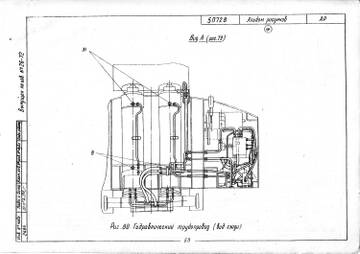

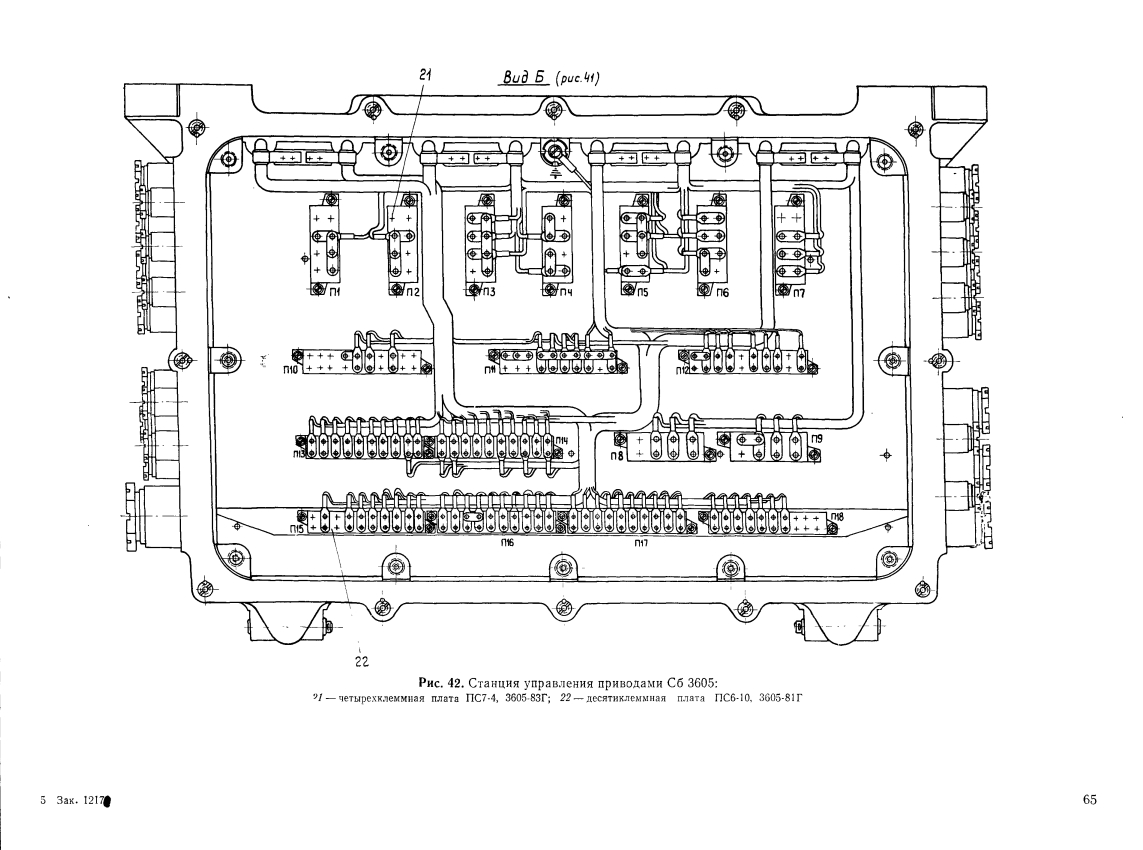

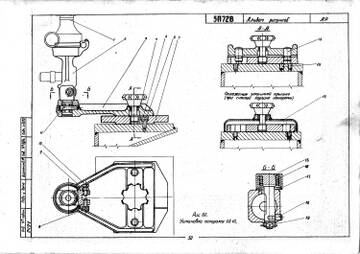

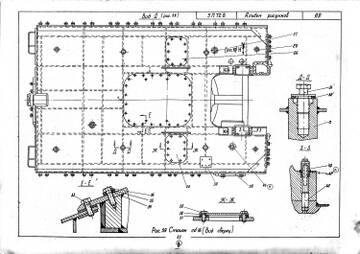

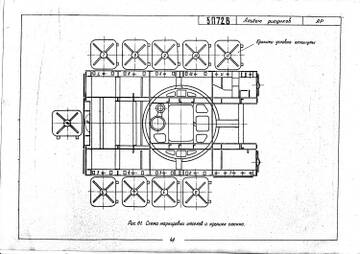

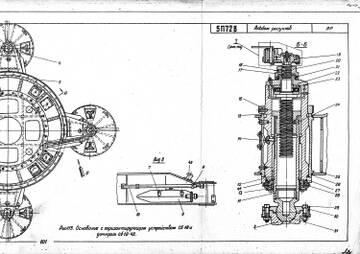

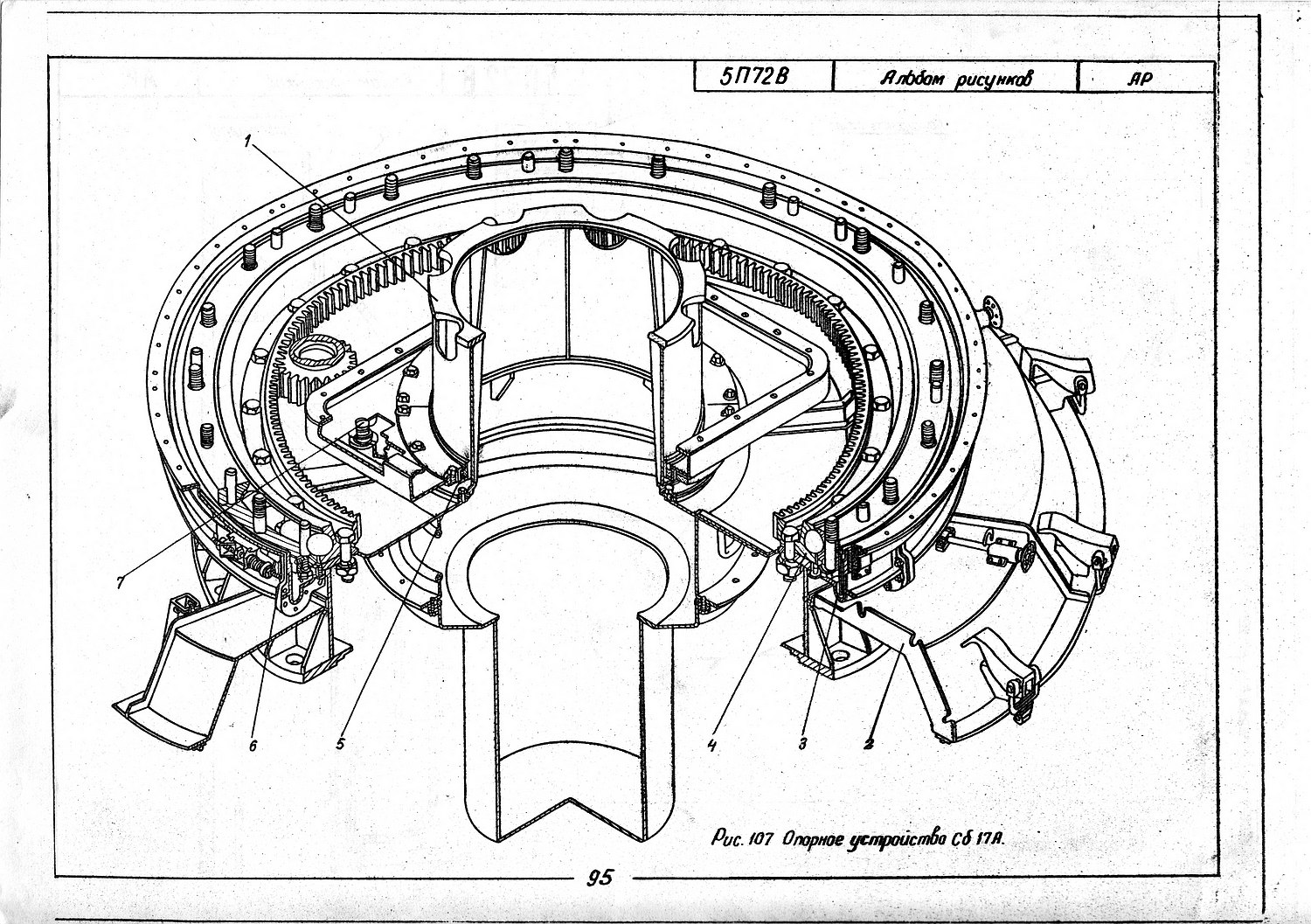

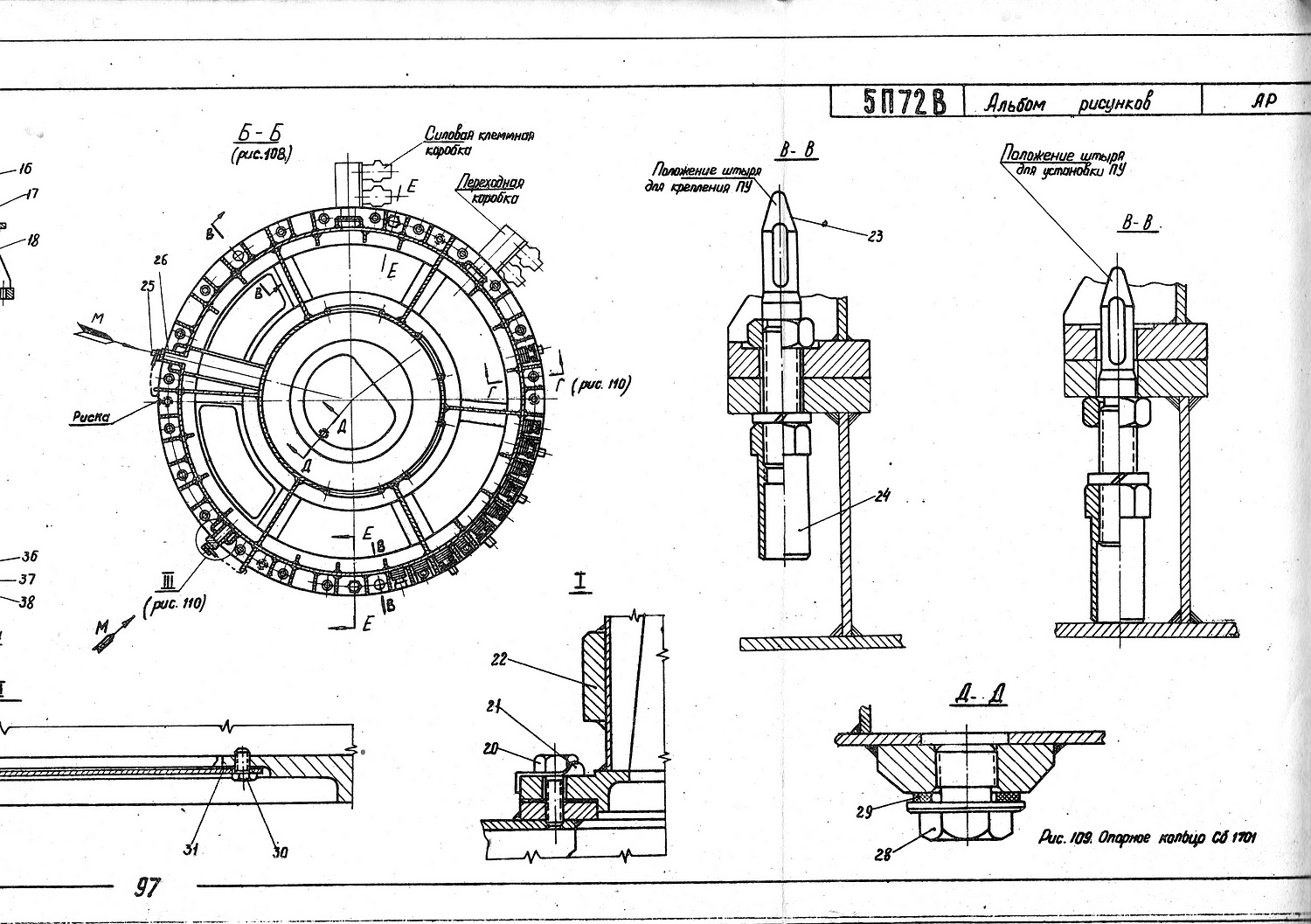

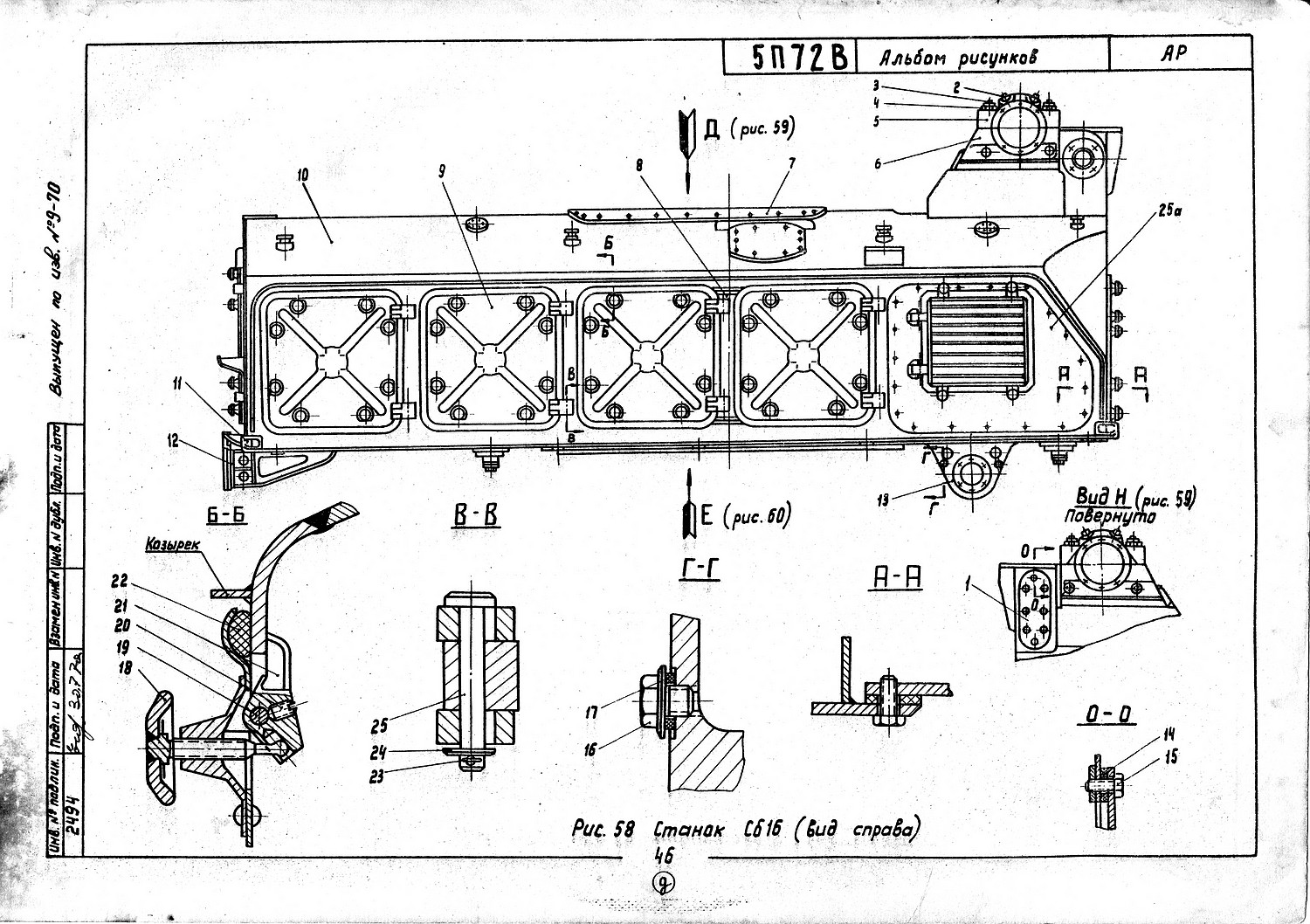

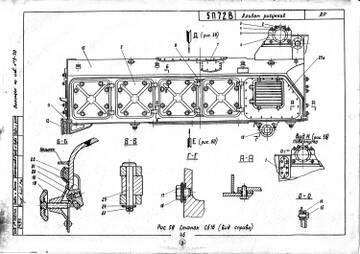

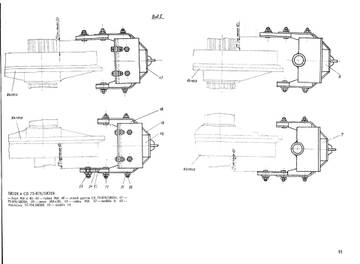

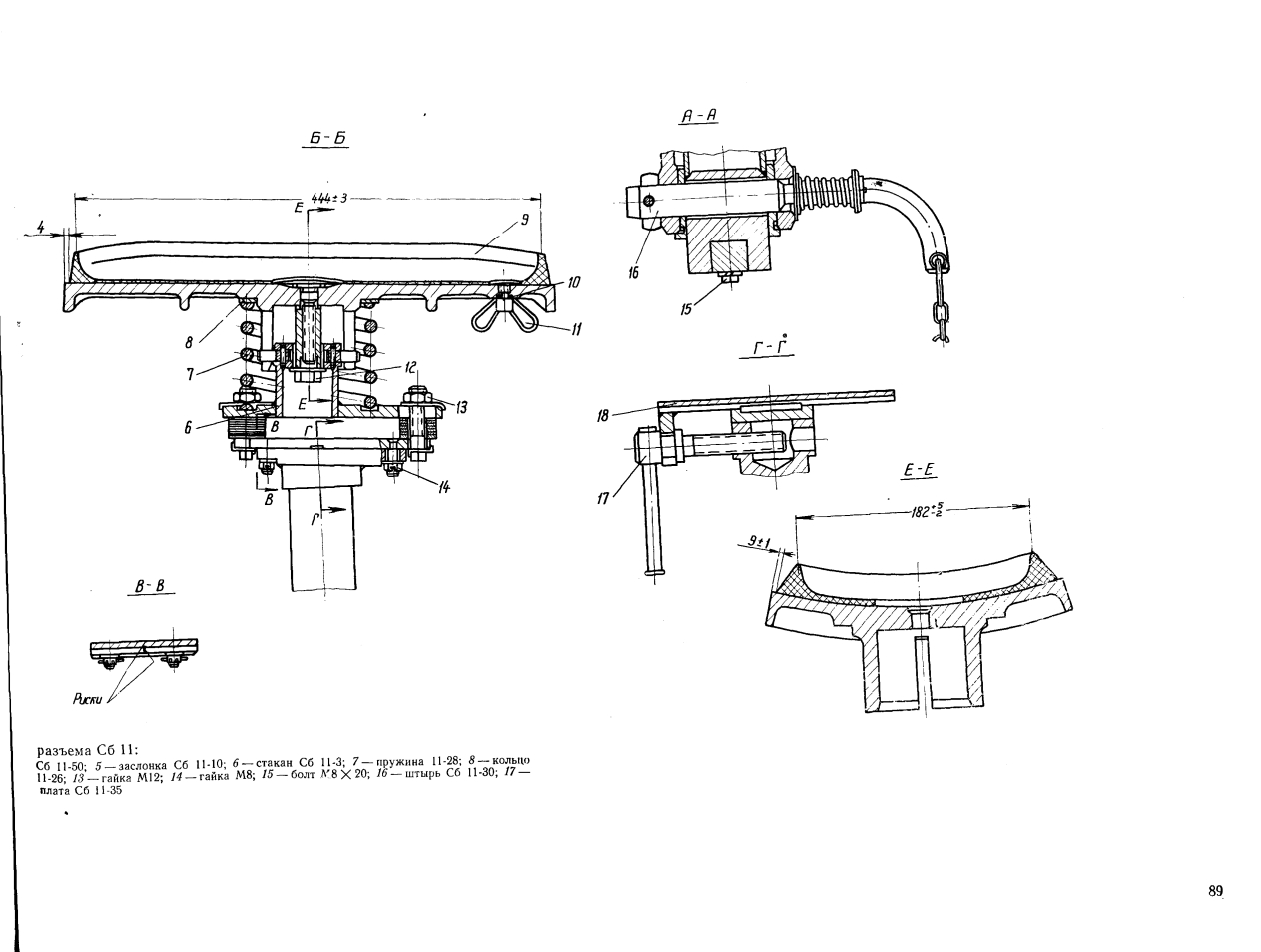

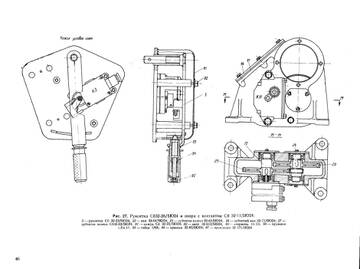

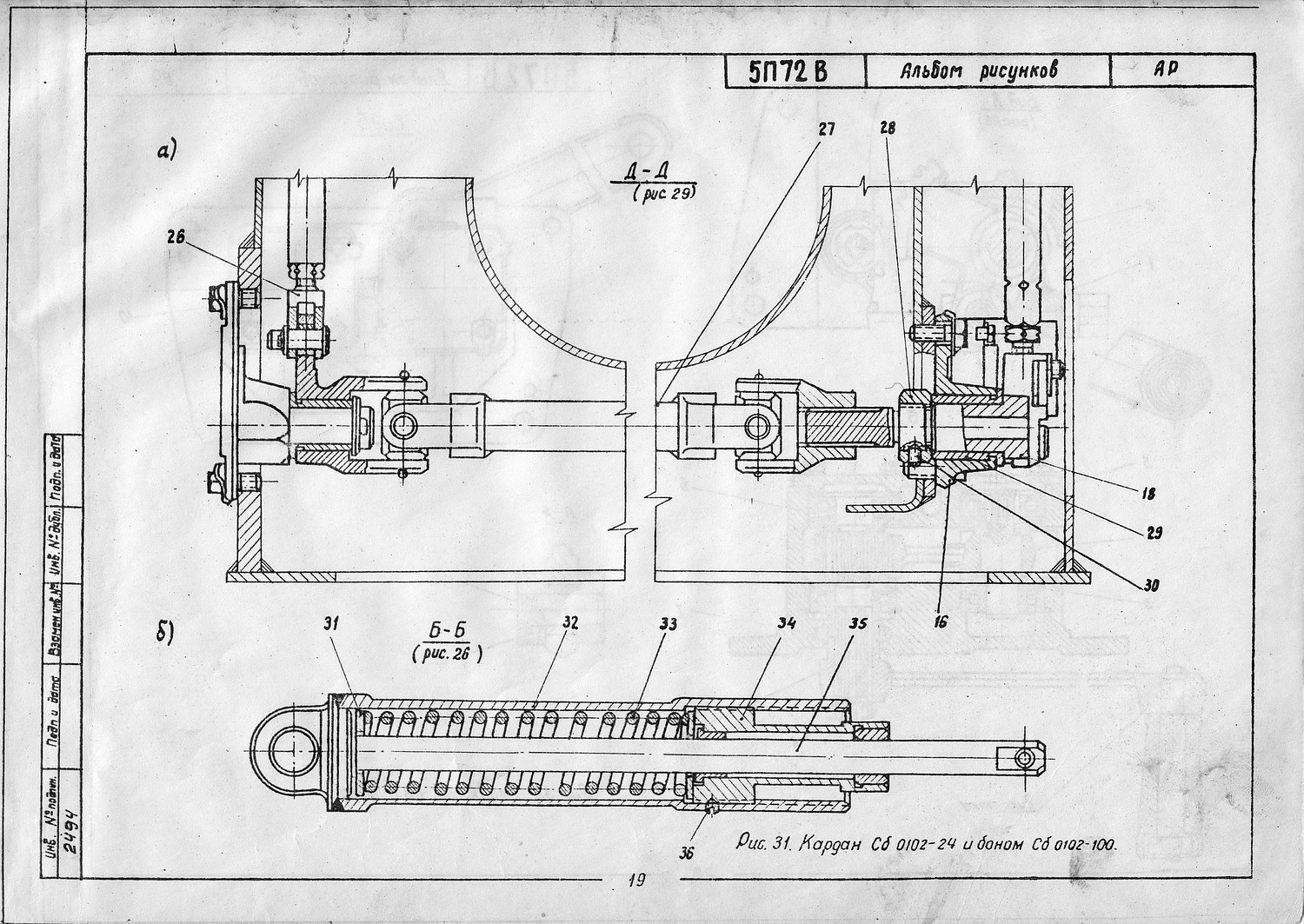

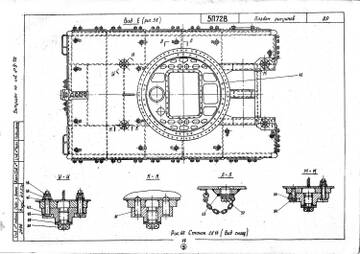

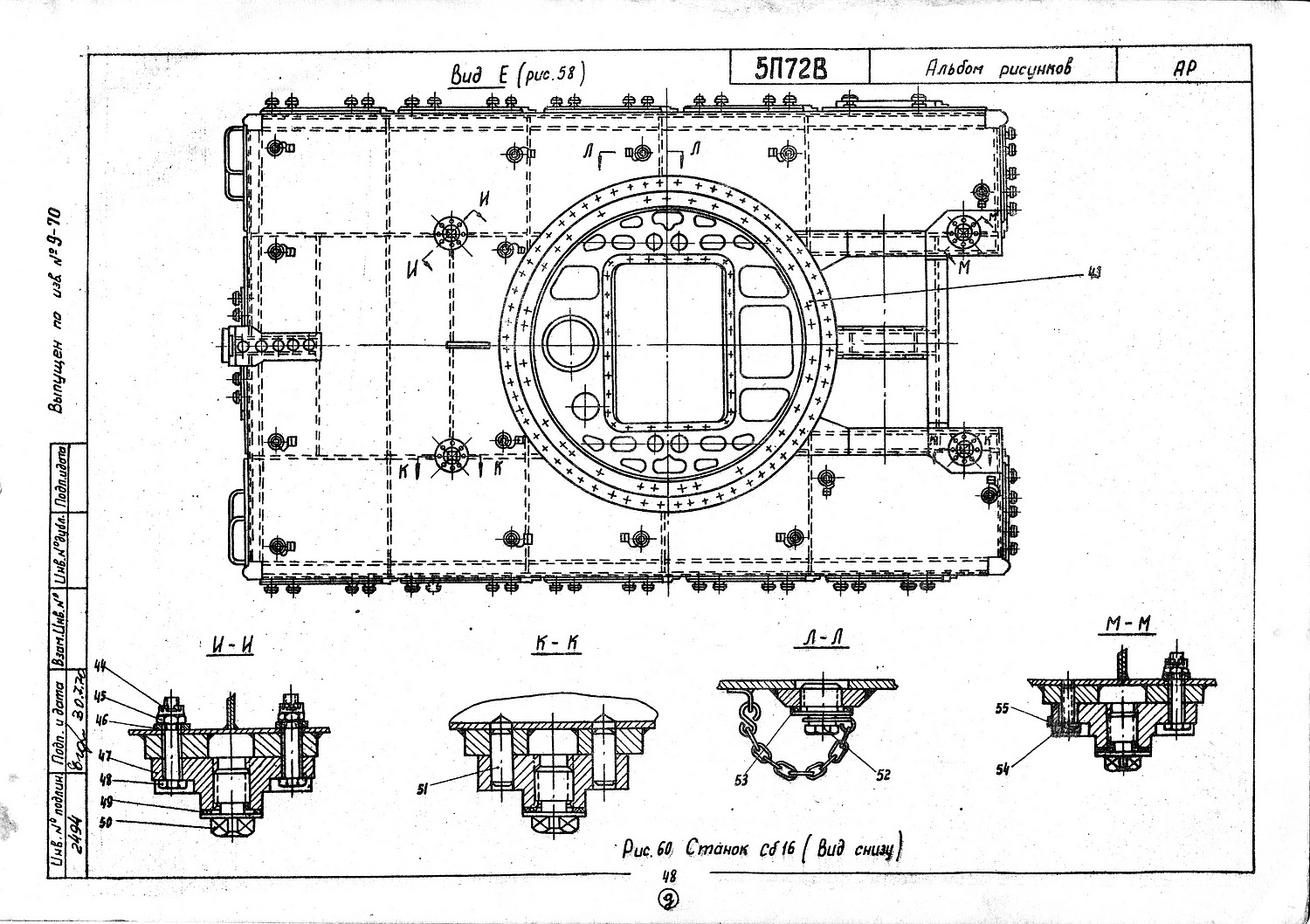

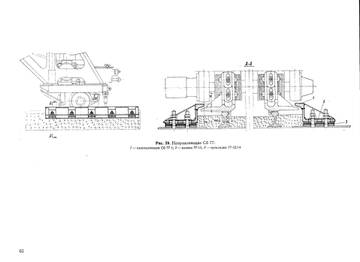

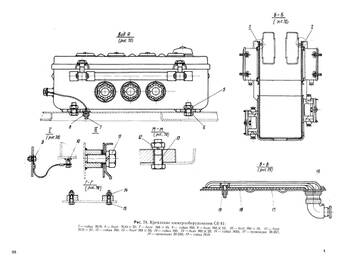

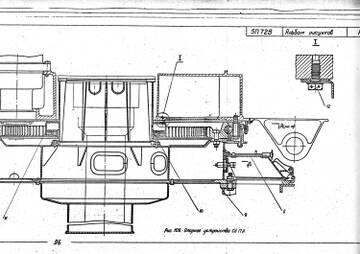

Ч.3 ПУ 5П72В. Станок с опорным и горизонтирующим устройствами.

http://s4.uploads.ru/t/SeFsI.jpg   http://s3.uploads.ru/t/jcr37.jpg

http://s5.uploads.ru/t/vAYI1.jpg   http://s6.uploads.ru/t/Xuw6V.jpg

http://s3.uploads.ru/t/E7byv.jpg   http://s2.uploads.ru/t/VqQfA.jpg

http://s2.uploads.ru/t/ZsQJn.jpg   http://s3.uploads.ru/t/MPOqy.jpg

http://se.uploads.ru/t/lCmKM.jpg   http://s7.uploads.ru/t/lJ8QE.jpg

http://s5.uploads.ru/t/V0NcI.jpg   http://s3.uploads.ru/t/bnEg7.jpg

http://s5.uploads.ru/t/Xbvk2.jpg   http://sh.uploads.ru/t/7wT6c.jpg

http://s8.uploads.ru/t/UIRGc.jpg   http://s6.uploads.ru/t/ufe2b.jpg

http://sh.uploads.ru/t/hHUIy.jpg   http://s1.uploads.ru/t/iFAKv.jpg

http://s5.uploads.ru/t/PGjdA.jpg   http://s4.uploads.ru/t/MJzOt.jpg

http://se.uploads.ru/t/AXMNP.jpg   http://s1.uploads.ru/t/wTuys.jpg

http://s1.uploads.ru/t/B3Hwz.jpg   http://sd.uploads.ru/t/C3veF.jpg

http://sg.uploads.ru/t/NJGHq.jpg   http://sa.uploads.ru/t/zdIBV.jpg

http://s2.uploads.ru/t/NVvMy.jpg   http://s2.uploads.ru/t/YHtz4.jpg

http://s2.uploads.ru/t/6Iob5.jpg   http://s7.uploads.ru/t/WelyK.jpg

http://sd.uploads.ru/t/9mKZW.jpg   http://sf.uploads.ru/t/VDyFY.jpg

http://sa.uploads.ru/t/dEfbM.jpg   http://sa.uploads.ru/t/B1wXJ.jpg

http://s2.uploads.ru/t/6eOWA.jpg   http://sg.uploads.ru/t/hadN8.jpg

http://s4.uploads.ru/t/m9YyQ.jpg   http://s4.uploads.ru/t/lmISC.jpg

http://s1.uploads.ru/t/Cqa0H.jpg   http://sf.uploads.ru/t/JWCVt.jpg

http://s2.uploads.ru/t/N5u7B.jpg   http://s7.uploads.ru/t/MtzE9.jpg

http://se.uploads.ru/t/4UVHS.jpg   http://sd.uploads.ru/t/wdb6k.jpg

http://s4.uploads.ru/t/yMXFJ.jpg   http://se.uploads.ru/t/5uHEI.jpg

http://s7.uploads.ru/t/p4Arb.jpg   http://sg.uploads.ru/t/clSoU.jpg

http://s5.uploads.ru/t/lsELz.jpg   http://se.uploads.ru/t/Bqce4.jpg

http://s2.uploads.ru/t/jIKS7.jpg   http://se.uploads.ru/t/toKhb.jpg

http://s2.uploads.ru/t/O3iDq.jpg   http://sa.uploads.ru/t/HgzQx.jpg

http://s4.uploads.ru/t/OaYtp.jpg   http://s3.uploads.ru/t/c1oPM.jpg

http://s1.uploads.ru/t/jPbJW.jpg   http://sd.uploads.ru/t/FGjJD.jpg

http://s0.uploads.ru/t/TUYB2.jpg   http://s7.uploads.ru/t/ZqU7o.jpg

http://s5.uploads.ru/t/0hjmr.jpg   http://sd.uploads.ru/t/iEpyG.jpg

http://s6.uploads.ru/t/9qHjN.jpg

0

4

Блин!!!!!!!!!!!!!!!, красава, что же такое в 48-ом не делают - 75й хочу, 125й тоже, теперь вот и 200ка глянется! :glasses:  :D  %-)

0

5

Да уж, есть где развернуться таланту и золотым рукам!

0

6

Ч.4 Антенный пост К-1В с радиолокатором подсвета цели -РПЦ (не путать с русской православной церковью). Второй из характерных элементов С-200. Состоит из 2-х кабин: собственно РПЦ и пункт управления и ЦВМ (цифровой вычислительной машины). Сегодня РПЦ.

http://sa.uploads.ru/t/3wORF.jpg   http://s3.uploads.ru/t/GF8BA.jpg

http://s1.uploads.ru/t/E7AFV.jpg   http://s3.uploads.ru/t/aMD3F.jpg

http://s7.uploads.ru/t/Vgd2J.jpg   http://sa.uploads.ru/t/f09WE.jpg

http://s5.uploads.ru/t/r7WNa.jpg   http://sf.uploads.ru/t/wIsOQ.jpg

http://s9.uploads.ru/t/mCXkh.jpg   http://s6.uploads.ru/t/UrB5x.jpg

http://s6.uploads.ru/t/hqdXU.jpg   http://sa.uploads.ru/t/js6kc.jpg

http://sd.uploads.ru/t/2nbAW.jpg   http://s1.uploads.ru/t/54RI2.jpg

http://sh.uploads.ru/t/GY9gA.jpg   http://s9.uploads.ru/t/FDzde.jpg

http://s9.uploads.ru/t/jYp5D.jpg   http://s5.uploads.ru/t/h8yil.jpg

http://sh.uploads.ru/t/wvpSm.jpg   http://sg.uploads.ru/t/xuWBn.jpg

http://sf.uploads.ru/t/v7V5e.jpg   http://sg.uploads.ru/t/H5pD6.jpg

http://se.uploads.ru/t/M2fFk.jpg   http://sa.uploads.ru/t/qIar6.jpg

http://s3.uploads.ru/t/WebX6.jpg   http://sa.uploads.ru/t/C4Dga.jpg

http://sd.uploads.ru/t/59yPZ.jpg   http://sg.uploads.ru/t/9cdeQ.jpg

http://sf.uploads.ru/t/6JzfV.jpg   http://s3.uploads.ru/t/R9Gwf.jpg

http://s9.uploads.ru/t/xCRce.jpg   http://sg.uploads.ru/t/iJBla.jpg

http://s0.uploads.ru/t/YZfBc.jpg   http://sa.uploads.ru/t/wLsmK.jpg

http://s4.uploads.ru/t/NjxsB.jpg   http://s0.uploads.ru/t/cSCiA.jpg

http://s3.uploads.ru/t/0n1fp.jpg   http://s8.uploads.ru/t/uZLmc.jpg

http://s5.uploads.ru/t/pdTcf.jpg   http://s3.uploads.ru/t/OLCg9.jpg

http://s8.uploads.ru/t/u4ezE.jpg   http://sg.uploads.ru/t/7WrVo.jpg

http://s7.uploads.ru/t/o3UFz.jpg   http://sf.uploads.ru/t/rpv7B.jpg

http://s2.uploads.ru/t/bdxUZ.jpg   http://sg.uploads.ru/t/7WrVo.jpg

http://s7.uploads.ru/t/o3UFz.jpg   http://sf.uploads.ru/t/rpv7B.jpg

http://s2.uploads.ru/t/bdxUZ.jpg   http://s3.uploads.ru/t/wjbVQ.jpg

http://sg.uploads.ru/t/15Wi9.jpg   http://s5.uploads.ru/t/hDKiZ.jpg

http://s9.uploads.ru/t/Mv9Vl.jpg   http://s9.uploads.ru/t/6a13g.jpg

http://sa.uploads.ru/t/1exEz.jpg   http://s4.uploads.ru/t/d0EQJ.jpg

http://sa.uploads.ru/t/GKbXO.jpg   http://sa.uploads.ru/t/rpFdD.jpg

http://s4.uploads.ru/t/MtdrL.jpg   http://s4.uploads.ru/t/eUY31.jpg

http://s1.uploads.ru/t/SFQ6H.jpg   http://s0.uploads.ru/t/sQuHY.jpg

http://sd.uploads.ru/t/lX1OH.jpg   http://s3.uploads.ru/t/bTzPZ.jpg

http://sg.uploads.ru/t/3NZwQ.jpg   http://s2.uploads.ru/t/gwQcS.jpg

http://s4.uploads.ru/t/3gE2Y.jpg   http://s1.uploads.ru/t/MItqi.jpg

http://s5.uploads.ru/t/EW749.jpg   http://s2.uploads.ru/t/YENvp.jpg

http://sh.uploads.ru/t/kmY2H.jpg   http://sd.uploads.ru/t/204am.jpg

http://sh.uploads.ru/t/54K9O.jpg   http://s2.uploads.ru/t/q25jU.jpg

http://s5.uploads.ru/t/jLzGp.jpg   http://sd.uploads.ru/t/0FzbI.jpg

http://se.uploads.ru/t/eNSkf.jpg   http://s8.uploads.ru/t/xQj8d.jpg

http://sf.uploads.ru/t/ubCcj.jpg   http://s7.uploads.ru/t/tSWp2.jpg

http://se.uploads.ru/t/wOgiP.jpg   http://sd.uploads.ru/t/BjE62.jpg

http://s9.uploads.ru/t/r92YO.jpg   http://se.uploads.ru/t/6HOqm.jpg

http://sg.uploads.ru/t/CSVOl.jpg   http://se.uploads.ru/t/eXkVn.jpg

http://sg.uploads.ru/t/mRsBM.jpg   http://s3.uploads.ru/t/FaQNS.jpg

http://sh.uploads.ru/t/e9FCP.jpg   http://sg.uploads.ru/t/n3QwT.jpg

http://s7.uploads.ru/t/0NOWh.jpg   http://s6.uploads.ru/t/hSgOq.jpg

http://sd.uploads.ru/t/2Guwd.jpg

0

7

Ч.5 Антенный пост К-1В. ПУ с ЦВМ. Деталировка из "Центрального музея войск ПВО" в мкр. Заря. Здесь кунг ПУ имеет некоторые отличия от ранее показанных общих видов. Очевидно более позднего выпуска.

http://sg.uploads.ru/t/m1Mvg.jpg   http://sf.uploads.ru/t/8TDXU.jpg

http://s8.uploads.ru/t/cJDe7.jpg   http://s4.uploads.ru/t/5NR0G.jpg

http://s2.uploads.ru/t/iDKYX.jpg   http://s5.uploads.ru/t/Yevan.jpg

http://sh.uploads.ru/t/V6bfY.jpg   http://s1.uploads.ru/t/3tUPd.jpg

http://s2.uploads.ru/t/rI6sU.jpg   http://s4.uploads.ru/t/Xnv8E.jpg

http://s8.uploads.ru/t/Cscf3.jpg   http://se.uploads.ru/t/O79Jj.jpg

http://sd.uploads.ru/t/DUM6B.jpg   http://se.uploads.ru/t/sLZMp.jpg

http://sd.uploads.ru/t/gWQ5b.jpg   http://s3.uploads.ru/t/AlvhE.jpg

http://s0.uploads.ru/t/aZQ7y.jpg   http://sa.uploads.ru/t/PEvco.jpg

http://se.uploads.ru/t/CZ26h.jpg   http://s0.uploads.ru/t/cExI7.jpg

http://s1.uploads.ru/t/R1VOs.jpg   http://s1.uploads.ru/t/iv8fw.jpg

http://s8.uploads.ru/t/c2ute.jpg   http://s4.uploads.ru/t/ac3y1.jpg

http://s1.uploads.ru/t/AIuYg.jpg   http://s1.uploads.ru/t/zh710.jpg

http://s9.uploads.ru/t/FDSiv.jpg   http://se.uploads.ru/t/mUxs7.jpg

http://s0.uploads.ru/t/slCBa.jpg   http://sg.uploads.ru/t/7ReTp.jpg

http://sa.uploads.ru/t/cY3wA.jpg   http://s9.uploads.ru/t/HXjAc.jpg

http://sa.uploads.ru/t/HfjQ4.jpg   http://s7.uploads.ru/t/nKedJ.jpg

http://s8.uploads.ru/t/Lpdsj.jpg   http://s6.uploads.ru/t/A6P2g.jpg

http://sg.uploads.ru/t/5kM6q.jpg   http://sa.uploads.ru/t/MzVYg.jpg

http://se.uploads.ru/t/Hg9sl.jpg   http://sg.uploads.ru/t/AindT.jpg

http://s0.uploads.ru/t/Bagjs.jpg   http://sg.uploads.ru/t/JZBsl.jpg

http://sh.uploads.ru/t/0r6kx.jpg   http://sf.uploads.ru/t/iT0dU.jpg

http://s3.uploads.ru/t/8ZFoq.jpg   http://s5.uploads.ru/t/PO14I.jpg

http://s1.uploads.ru/t/TnBJ6.jpg   http://s8.uploads.ru/t/vrCB6.jpg

http://s0.uploads.ru/t/eNhCG.jpg   http://sh.uploads.ru/t/RlTI9.jpg

http://s6.uploads.ru/t/rcCtQ.jpg   http://sg.uploads.ru/t/A0nve.jpg

http://s4.uploads.ru/t/SXRPg.jpg   http://s6.uploads.ru/t/cxkL4.jpg

http://s2.uploads.ru/t/mMlwO.jpg   http://s5.uploads.ru/t/Wj5Ox.jpg

http://s6.uploads.ru/t/SCLU8.jpg   http://s4.uploads.ru/t/h6WUd.jpg

http://s5.uploads.ru/t/gksQ0.jpg   http://s2.uploads.ru/t/PyYo8.jpg

0

8

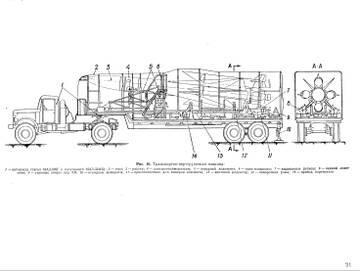

Ч.6 ТЗМ. Первые 4 фото из Венгрии, из какого-то музейчика. Уже и не помню где скачал. Как раз для начпрода, на тему "сталкера". Судя по состоянию, особого ухода за техникой нет, но фары и даже зеркало на месте.

http://s2.uploads.ru/t/qTC9Y.jpg   http://s7.uploads.ru/t/E1wfu.jpg

http://s7.uploads.ru/t/zEget.jpg   http://s7.uploads.ru/t/Whrqy.jpg

"Валк" из "Музея  Боевой славы" в Ярославле.
http://s2.uploads.ru/t/DsoBr.jpg   http://s6.uploads.ru/t/j1bP4.jpg

http://s4.uploads.ru/t/9HRfa.jpg   http://s4.uploads.ru/t/RpFQS.jpg

http://s5.uploads.ru/t/M8SN7.jpg   http://sg.uploads.ru/t/BpgMN.jpg

http://s7.uploads.ru/t/f4MRE.jpg   http://sg.uploads.ru/t/xg2j3.jpg

http://sa.uploads.ru/t/nswSY.jpg   http://sf.uploads.ru/t/u3J81.jpg

http://sf.uploads.ru/t/10b76.jpg   http://s1.uploads.ru/t/Pbqk6.jpg

http://s2.uploads.ru/t/wsHb2.jpg   http://s4.uploads.ru/t/PA3Dv.jpg

http://s7.uploads.ru/t/59xUo.jpg   http://s8.uploads.ru/t/8zlL3.jpg

http://s3.uploads.ru/t/7ZtY6.jpg   http://s8.uploads.ru/t/wvIch.jpg

http://s2.uploads.ru/t/A6dSR.jpg   http://sd.uploads.ru/t/twlk2.jpg

http://s4.uploads.ru/t/6UhRo.jpg   http://s7.uploads.ru/t/OhzZS.jpg

http://sh.uploads.ru/t/rtRHu.jpg   http://s7.uploads.ru/t/8IOEm.jpg

http://s1.uploads.ru/t/EMKPu.jpg   http://se.uploads.ru/t/wFGJp.jpg

http://se.uploads.ru/t/Ywg4k.jpg   http://s9.uploads.ru/t/SH8U1.jpg

http://sd.uploads.ru/t/xXnRS.jpg   http://s8.uploads.ru/t/G95w0.jpg

http://s9.uploads.ru/t/OFXLn.jpg   http://s7.uploads.ru/t/Zdpmf.jpg

http://s2.uploads.ru/t/wyS3f.jpg   http://s4.uploads.ru/t/Q4rGh.jpg

http://s5.uploads.ru/t/NCZzT.jpg   http://sa.uploads.ru/t/4mvYA.jpg

http://s2.uploads.ru/t/nHDZy.jpg   http://se.uploads.ru/t/1s93v.jpg

http://s1.uploads.ru/t/e2NZ8.jpg   http://s4.uploads.ru/t/Tzegc.jpg

http://se.uploads.ru/t/SKF57.jpg   http://s7.uploads.ru/t/9qw7S.jpg

http://s3.uploads.ru/t/WQuZF.jpg   http://s1.uploads.ru/t/we4Ac.jpg

http://s2.uploads.ru/t/8rqN0.jpg   http://s0.uploads.ru/t/g73zD.jpg

http://s4.uploads.ru/t/2HXwv.jpg   http://sg.uploads.ru/t/t9C2W.jpg

http://s6.uploads.ru/t/CFX79.jpg   http://s9.uploads.ru/t/sv5KN.jpg

http://s7.uploads.ru/t/v5QmJ.jpg   http://s9.uploads.ru/t/AzvoY.jpg

http://s4.uploads.ru/t/pJtVq.jpg   http://s4.uploads.ru/t/E07T9.jpg

http://sf.uploads.ru/t/AajV1.jpg   http://sf.uploads.ru/t/MCckD.jpg

http://s3.uploads.ru/t/HES27.jpg   http://s8.uploads.ru/t/hUQ9b.jpg

http://se.uploads.ru/t/vVkOD.jpg   http://s6.uploads.ru/t/zvEFX.jpg

http://se.uploads.ru/t/sQHdv.jpg   http://s7.uploads.ru/t/RIV8D.jpg

http://s1.uploads.ru/t/YA230.jpg   http://sd.uploads.ru/t/Yz0eA.jpg

http://s0.uploads.ru/t/bvSYr.jpg   http://s4.uploads.ru/t/yhNbx.jpg

http://s7.uploads.ru/t/Fi3Bm.jpg   http://sf.uploads.ru/t/MJsV2.jpg

http://s3.uploads.ru/t/xX26U.jpg   http://s3.uploads.ru/t/VUdHF.jpg

http://s9.uploads.ru/t/YyV3f.jpg   http://sh.uploads.ru/t/SKw51.jpg

http://s3.uploads.ru/t/xX26U.jpg   http://s3.uploads.ru/t/VUdHF.jpg

http://s9.uploads.ru/t/YyV3f.jpg   http://sh.uploads.ru/t/SKw51.jpg

http://s1.uploads.ru/t/2kB9j.jpg

0

9

poa54 написал(а):

Судя по состоянию, особого ухода за техникой нет, но фары и даже зеркало на месте.

Да уж, вот где можно "оторваться по полной! :D

0

10

Отрываться на чем?  В 72-ом еще куда не шло, а в 48-ом - нет модели, и к тому же я столько не выпью :canthearyou:
одна цепь велосипедного типа чего стоит.

   Олег Анатольевич, спасибо за фотообзор, посмотрел с удовольствием.

0

11

STRONG написал(а):

В 72-ом еще куда не шло, а в 48-ом - нет модели

Помечтать никогда не вредно :D , вдруг кто-то наверху услышит... :hobo:

0

12

Юра, это еще не окончание.
Ч.7 ТЗМ продолжение.

http://s4.uploads.ru/t/e90d3.jpg   http://sh.uploads.ru/t/Vj2X8.jpg

http://s8.uploads.ru/t/1bfGg.jpg   http://s7.uploads.ru/t/UwQ2R.jpg

http://s0.uploads.ru/t/0zSje.jpg   http://sh.uploads.ru/t/Foyrt.jpg

http://s3.uploads.ru/t/LvRaM.jpg   http://s2.uploads.ru/t/lT62S.jpg

http://s2.uploads.ru/t/hl5I6.jpg   http://sa.uploads.ru/t/2MPyS.jpg

http://sf.uploads.ru/t/ofv3G.jpg   http://sh.uploads.ru/t/P23ju.jpg

http://sg.uploads.ru/t/kYoUc.jpg   http://sd.uploads.ru/t/lLGxc.jpg

http://s1.uploads.ru/t/fbjmq.jpg   http://s6.uploads.ru/t/9ldC2.jpg

http://sh.uploads.ru/t/tPheK.jpg   http://sa.uploads.ru/t/K8MIA.jpg

http://s6.uploads.ru/t/cutnl.jpg   http://sh.uploads.ru/t/RsElh.jpg

http://s6.uploads.ru/t/XTlar.jpg   http://s0.uploads.ru/t/bBXzv.jpg

http://sg.uploads.ru/t/X6Qwc.jpg   http://s1.uploads.ru/t/OLeUq.jpg

http://s7.uploads.ru/t/HgYkX.jpg   http://sf.uploads.ru/t/hf0ik.jpg

http://s9.uploads.ru/t/Is9tr.jpg   http://se.uploads.ru/t/X8DCL.jpg

http://s9.uploads.ru/t/0ox4W.jpg   http://sf.uploads.ru/t/QuX2o.jpg

http://s9.uploads.ru/t/lSWEd.jpg   http://s8.uploads.ru/t/xSNnu.jpg

http://s6.uploads.ru/t/jMO7o.jpg   http://s7.uploads.ru/t/ReoAa.jpg

http://s0.uploads.ru/t/DibB6.jpg   http://se.uploads.ru/t/U5wZI.jpg

http://s1.uploads.ru/t/JZiCE.jpg   http://s5.uploads.ru/t/WeEuH.jpg

http://s7.uploads.ru/t/trQGO.jpg   http://s1.uploads.ru/t/ATP6H.jpg

http://s1.uploads.ru/t/mv1cO.jpg   http://s1.uploads.ru/t/MRAQT.jpg

http://sg.uploads.ru/t/nW69x.jpg   http://s4.uploads.ru/t/MCRGu.jpg

http://s5.uploads.ru/t/yQkUm.jpg   http://s7.uploads.ru/t/CmhtS.jpg

http://s1.uploads.ru/t/xcsat.jpg   http://s7.uploads.ru/t/1mQSo.jpg

http://se.uploads.ru/t/iTk3D.jpg   http://sd.uploads.ru/t/bNrVn.jpg

http://s2.uploads.ru/t/doLt8.jpg   http://sh.uploads.ru/t/GOoih.jpg

http://sg.uploads.ru/t/cynfR.jpg   http://s6.uploads.ru/t/hMpKH.jpg

http://sa.uploads.ru/t/wmPiN.jpg   http://sa.uploads.ru/t/0UDJ5.jpg

http://s5.uploads.ru/t/gFUmX.jpg   http://s7.uploads.ru/t/rk9SH.jpg

http://sg.uploads.ru/t/mMa2O.jpg   http://s5.uploads.ru/t/S9qLV.jpg

http://s8.uploads.ru/t/zMICu.jpg   http://sg.uploads.ru/t/NcH3f.jpg

http://s3.uploads.ru/t/oEstV.jpg   http://s9.uploads.ru/t/GlKTt.jpg

http://sd.uploads.ru/t/WvP0y.jpg   http://sf.uploads.ru/t/cdjsF.jpg

http://sh.uploads.ru/t/5N1WH.jpg

0

13

Олег Анатольевич, что могу сказать,   http://acemodel.com.ua/   и    http://format72.ru/      просто курят в сторонке по ДВЕ ПАЧКИ  в час :D

0

14

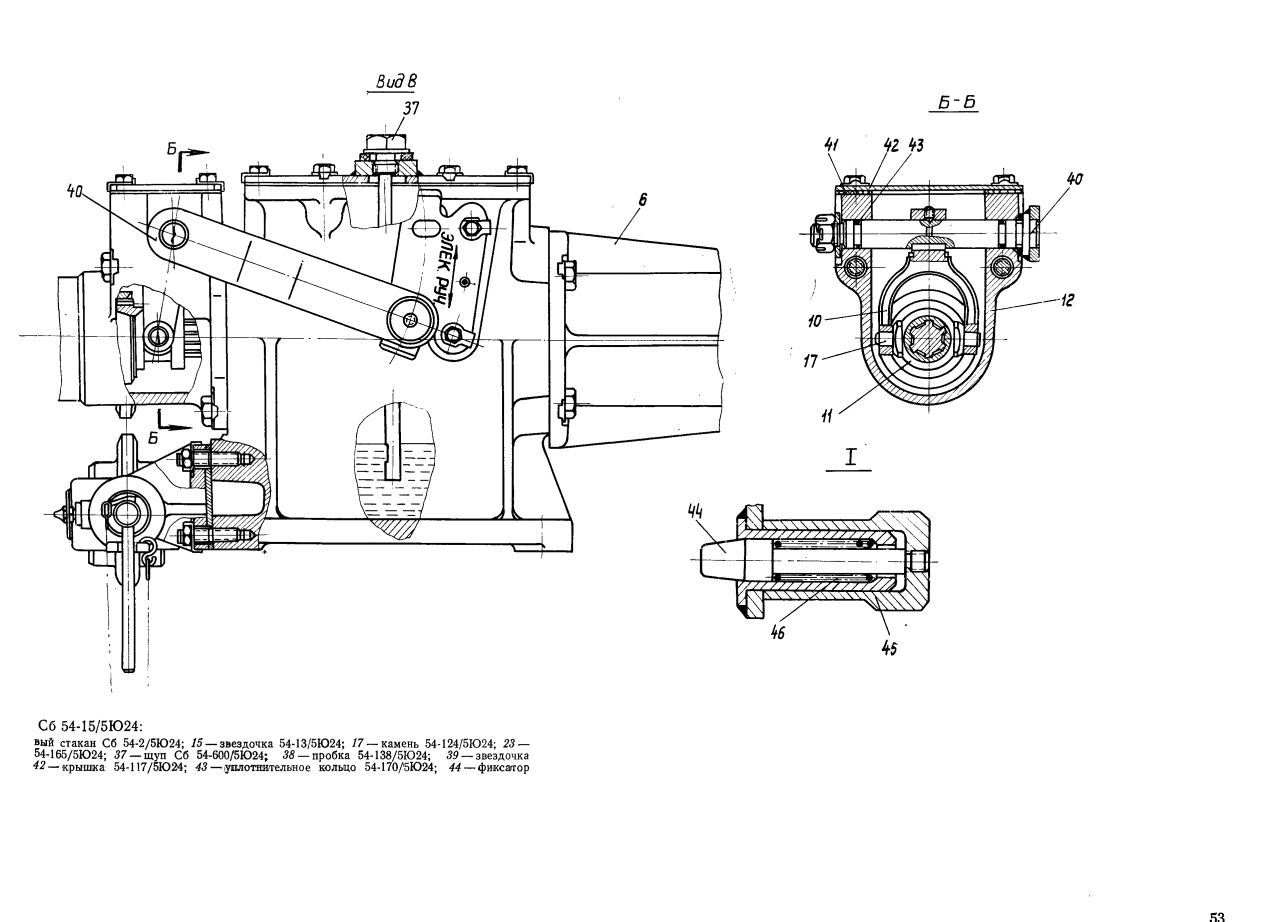

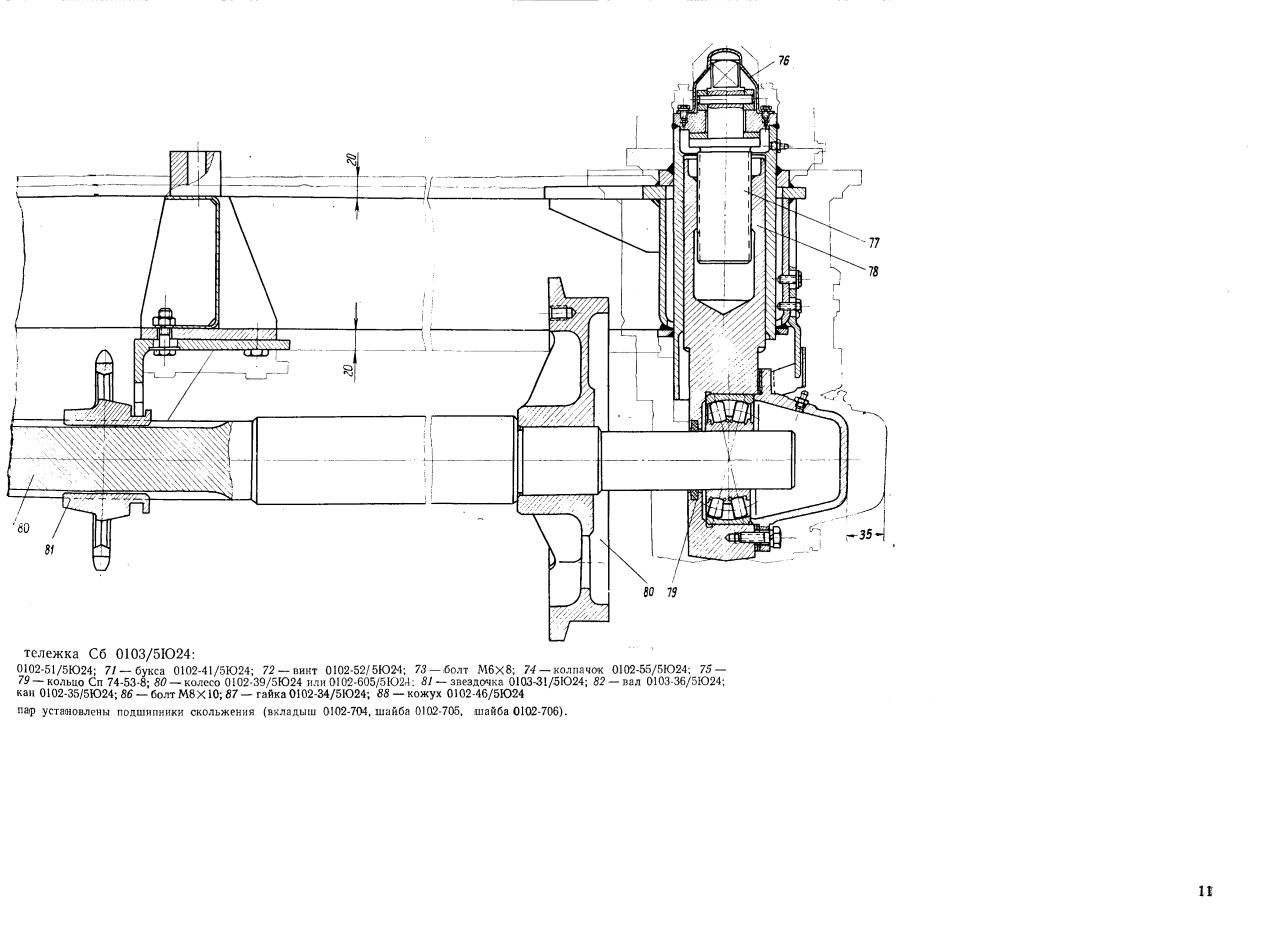

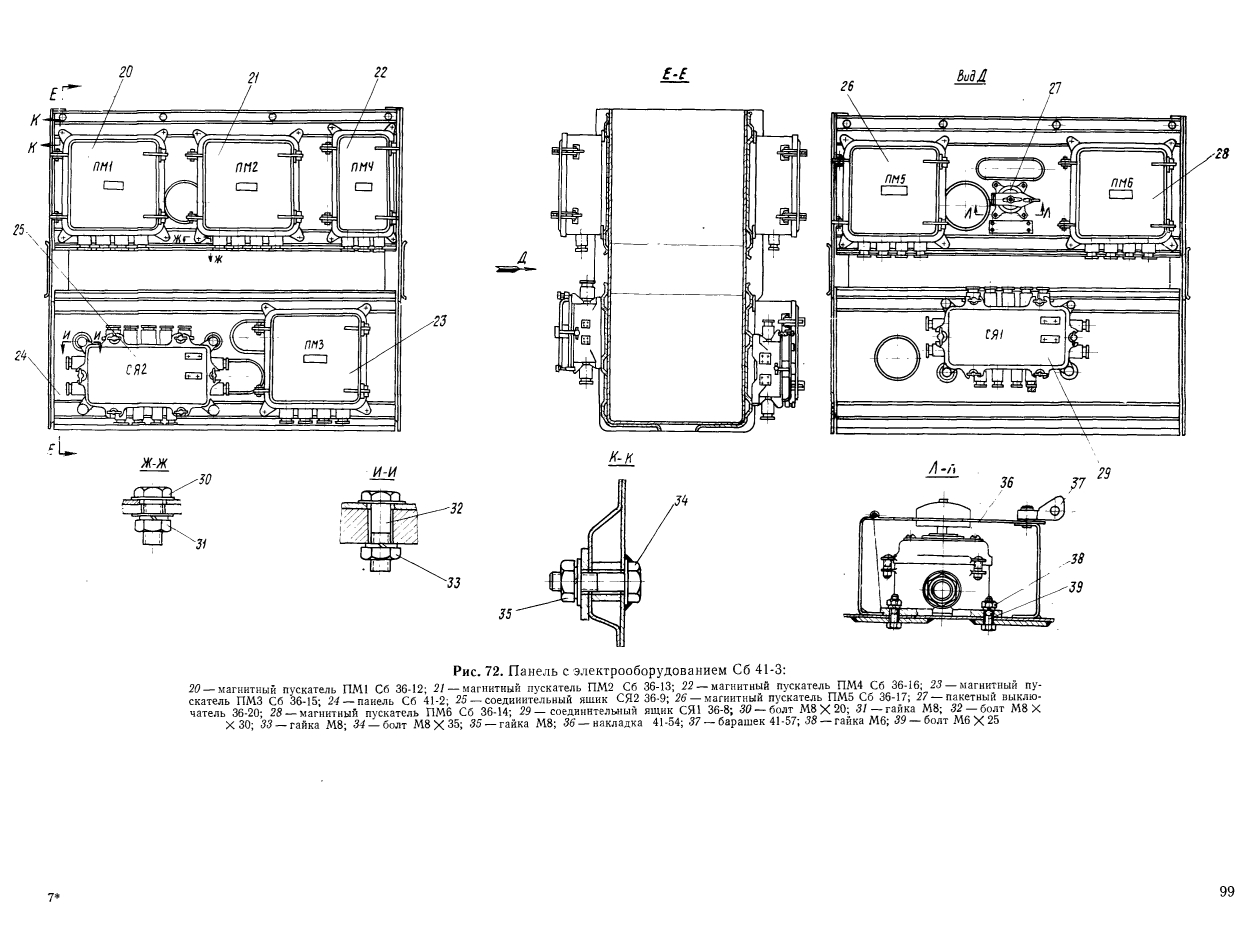

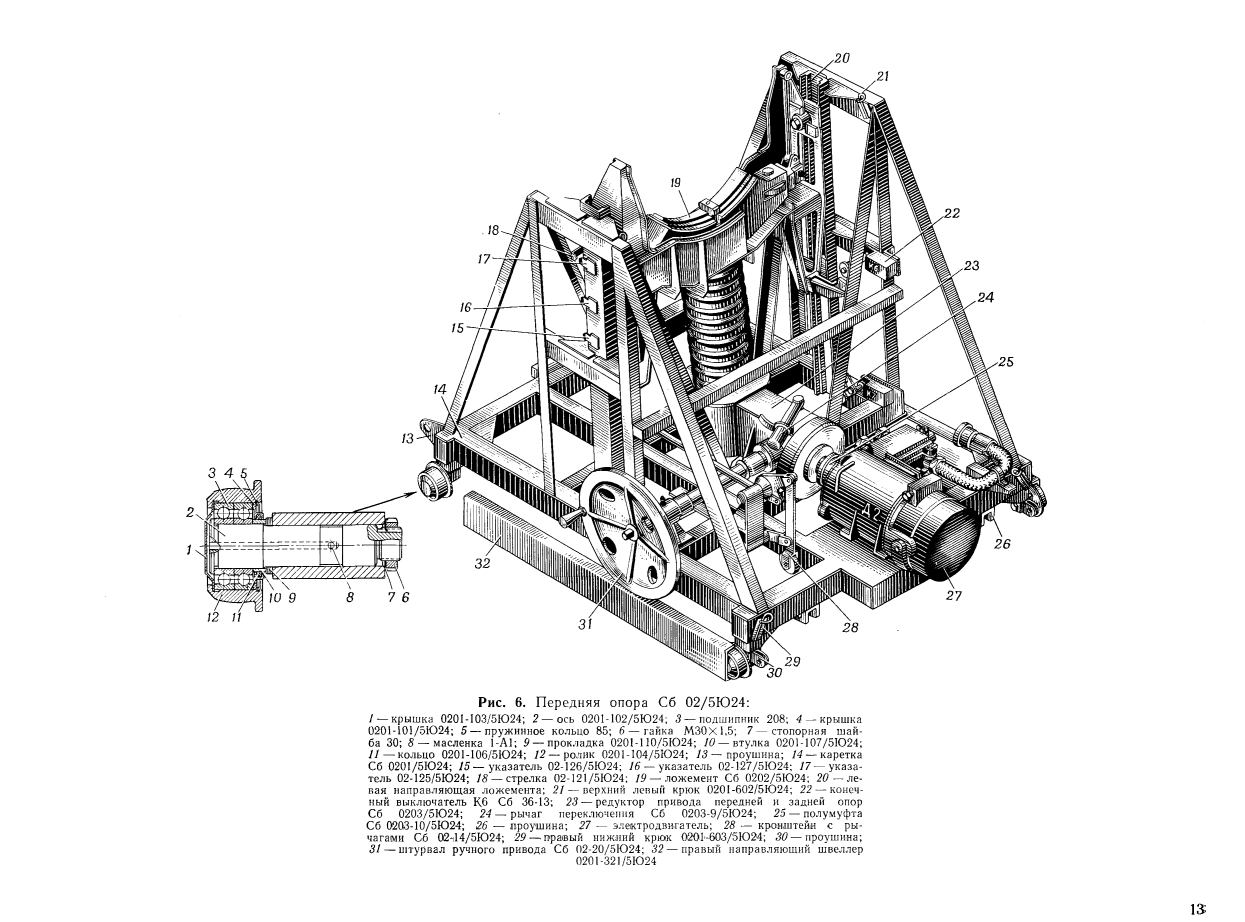

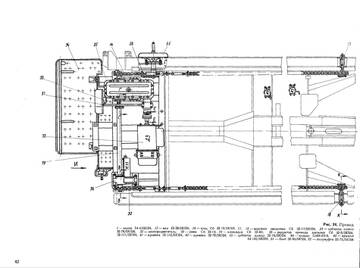

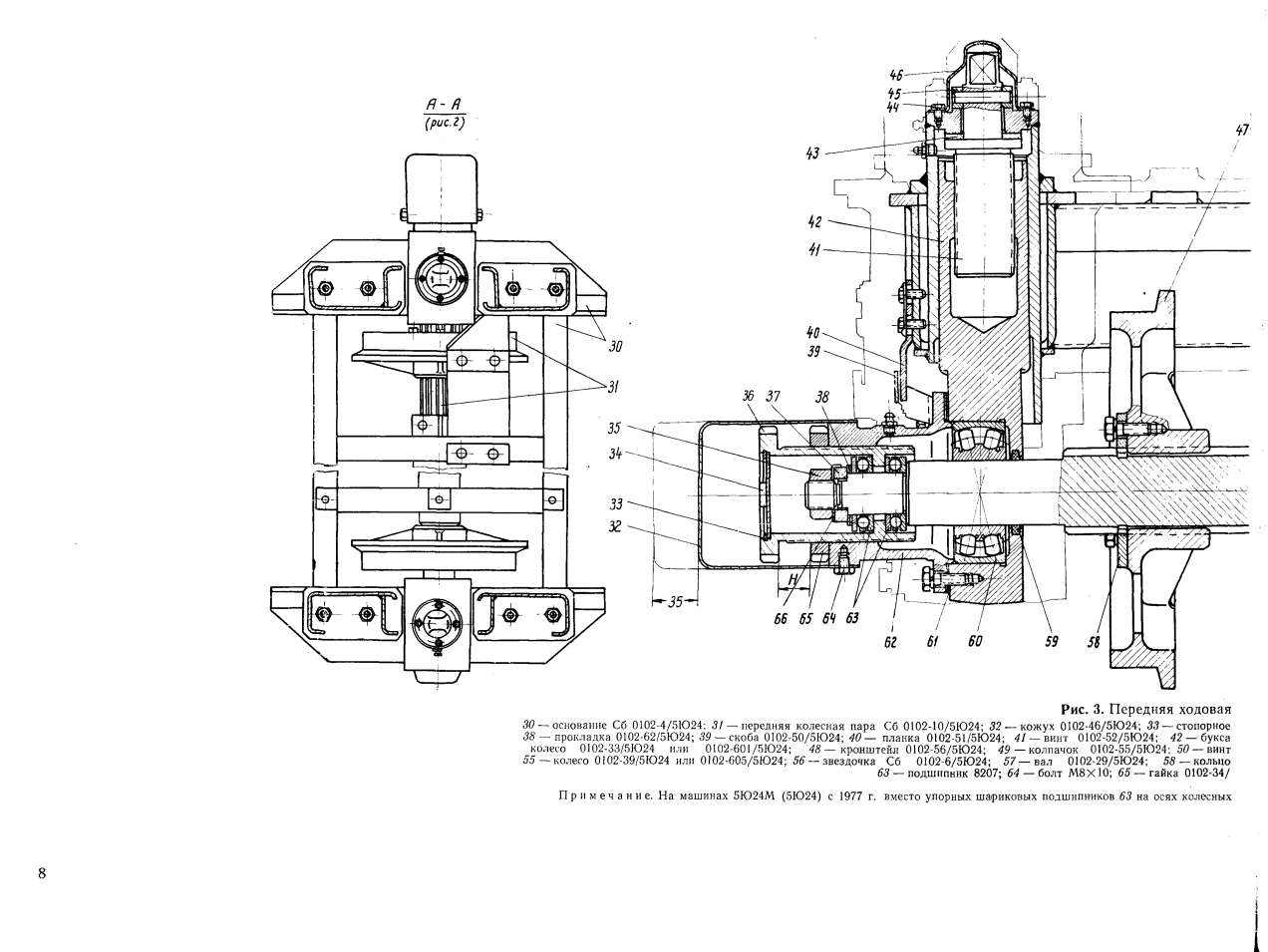

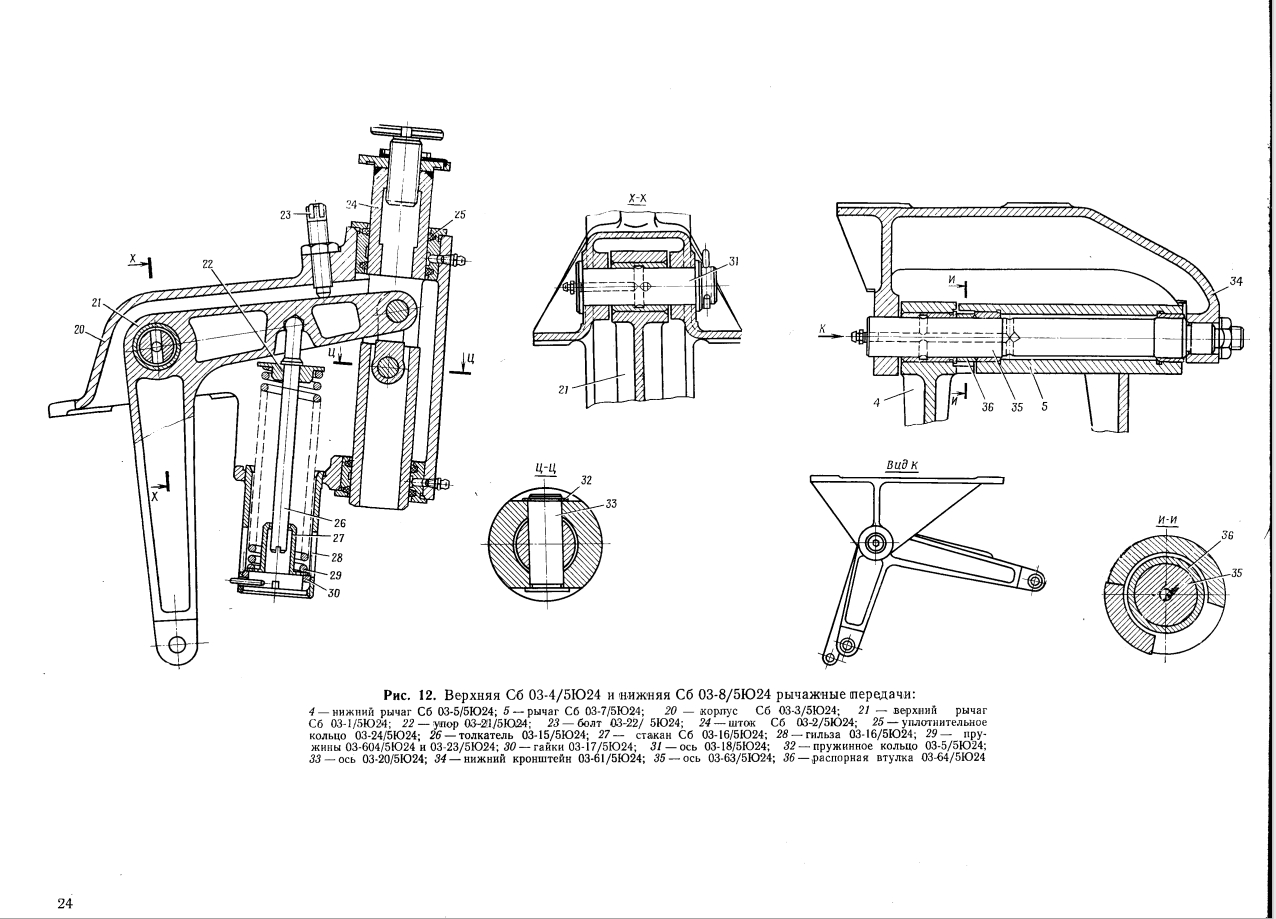

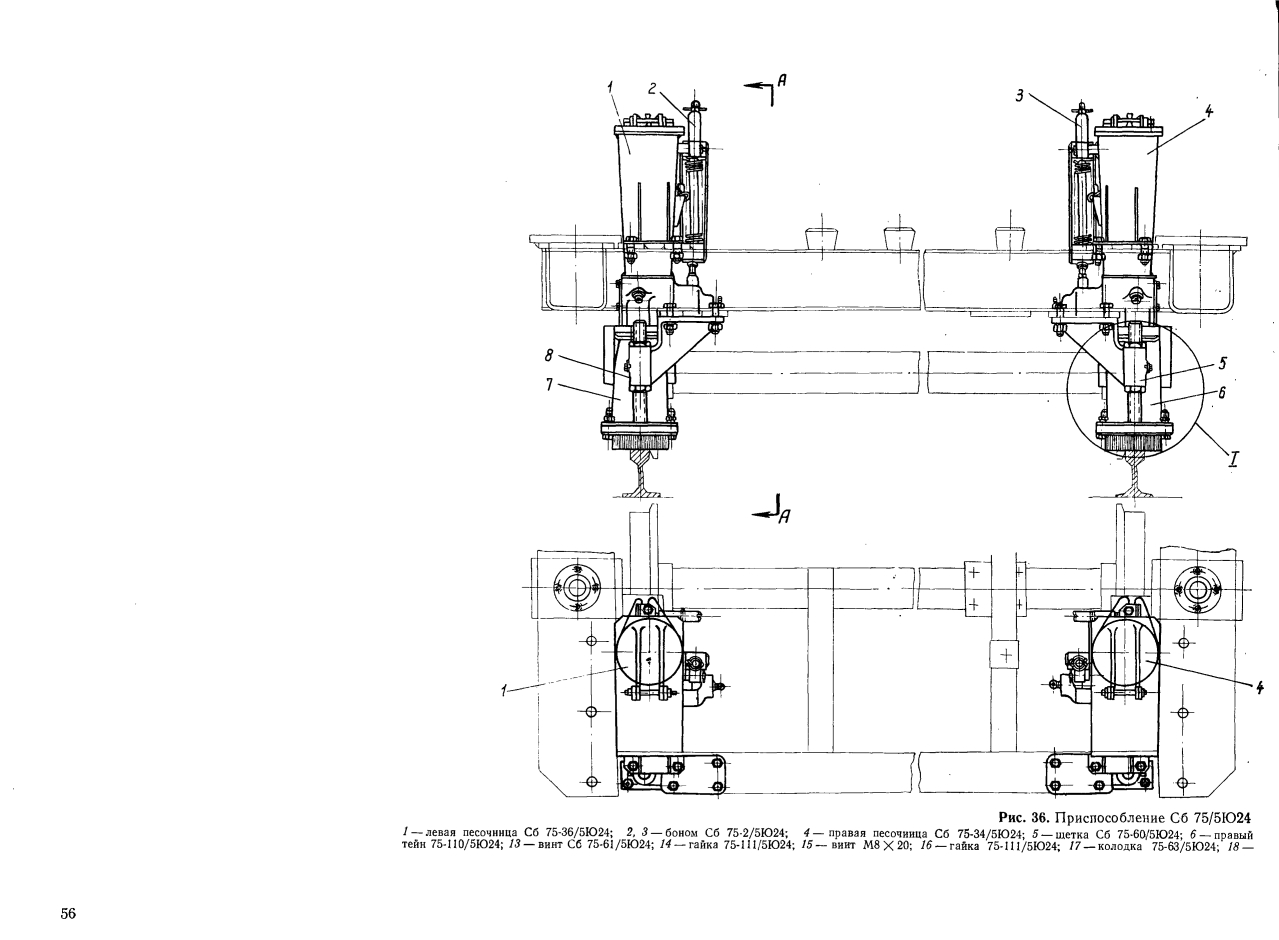

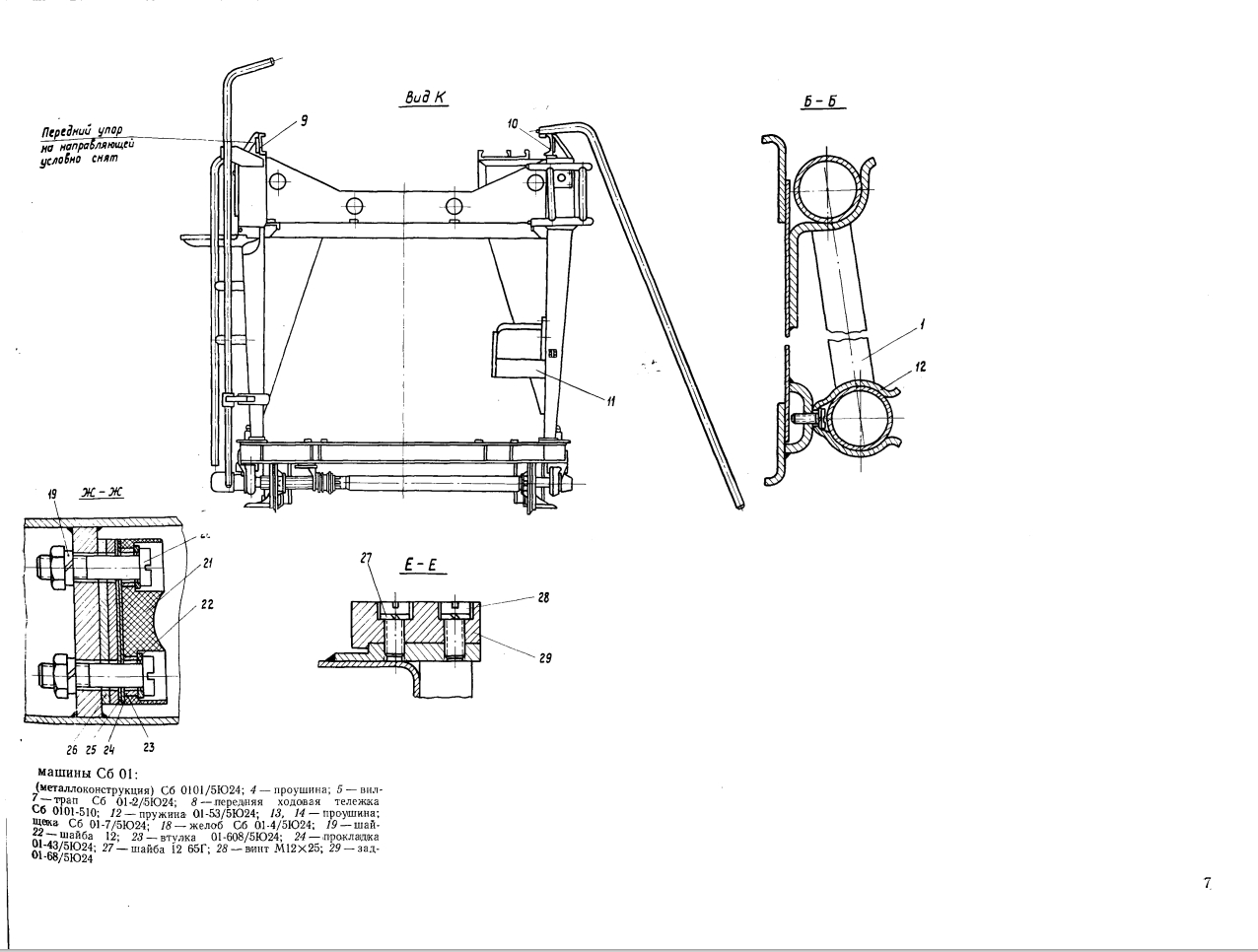

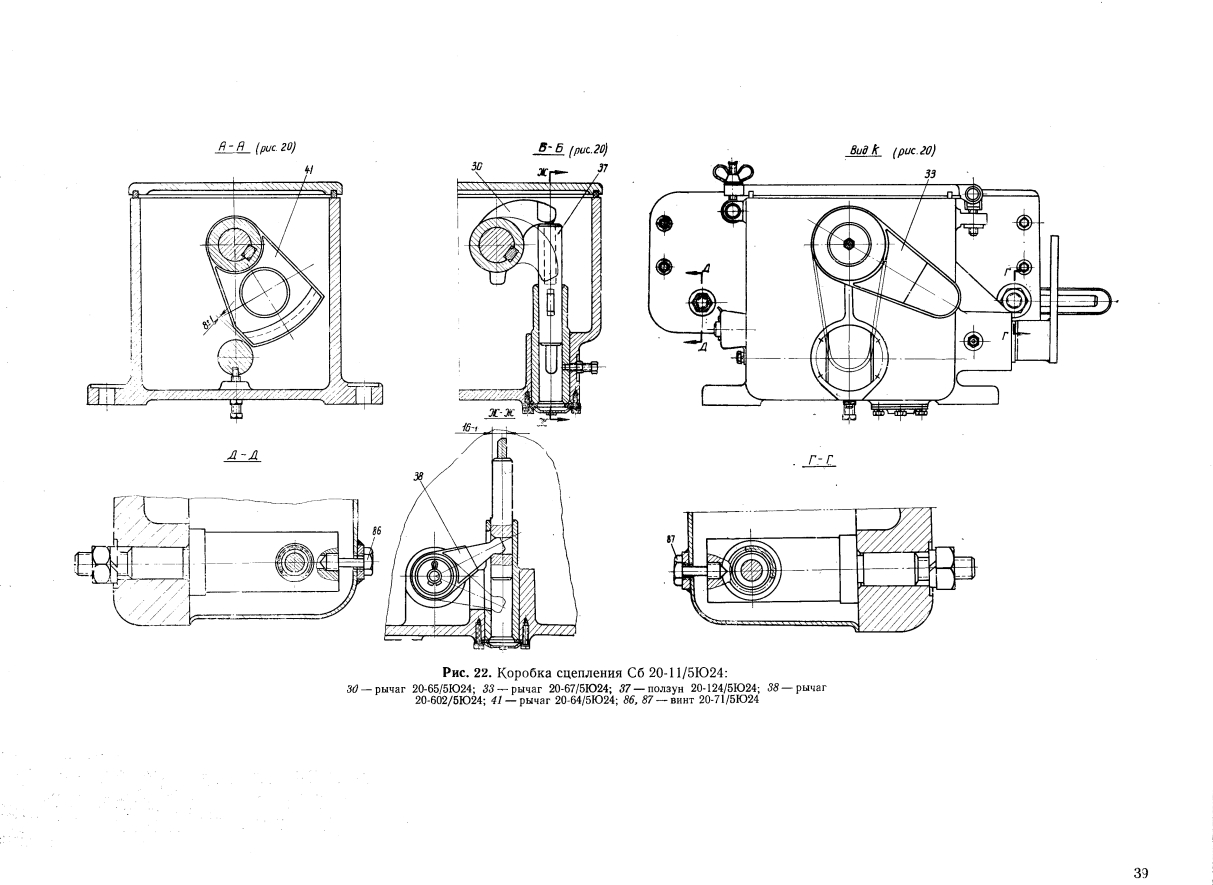

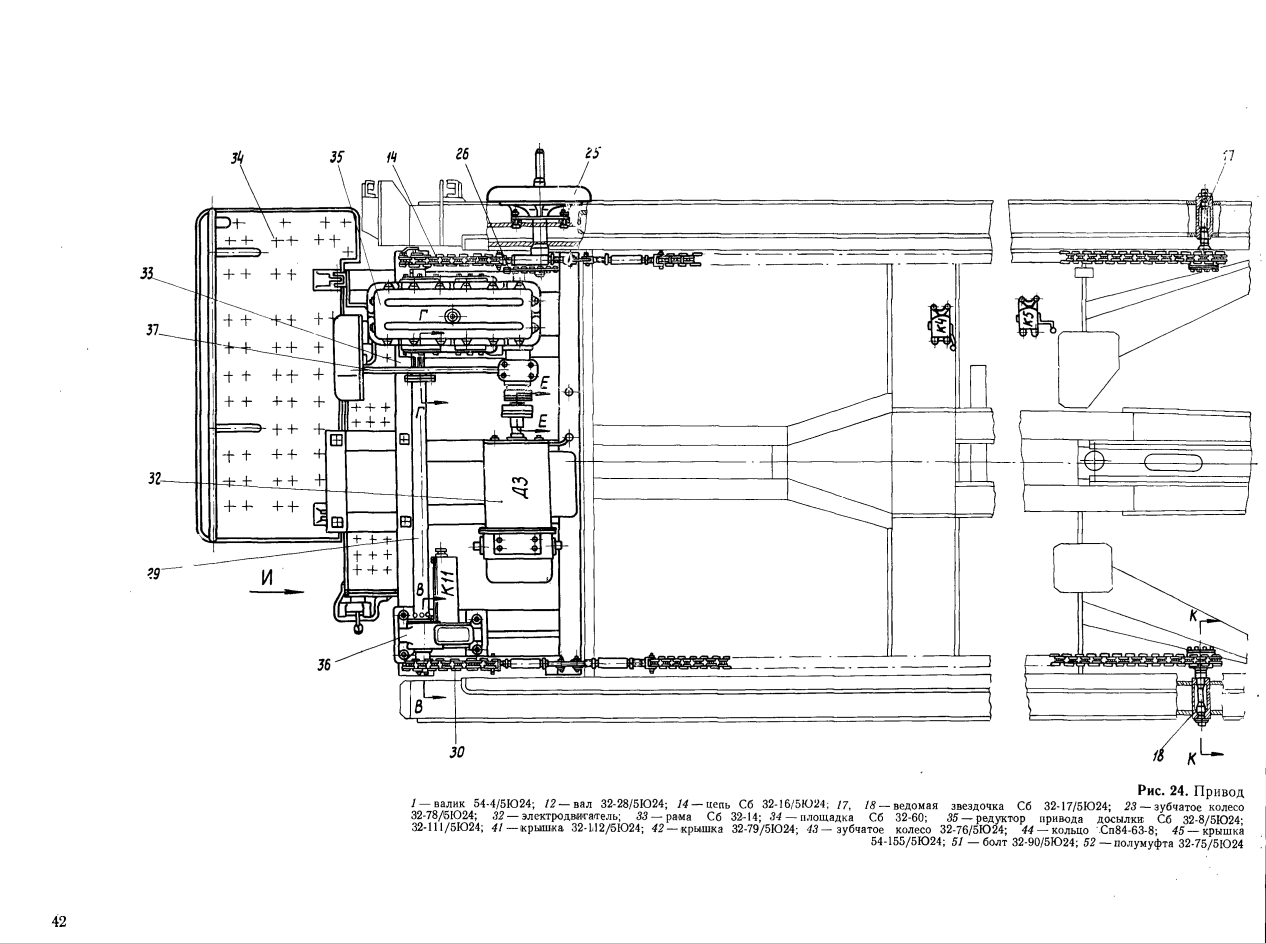

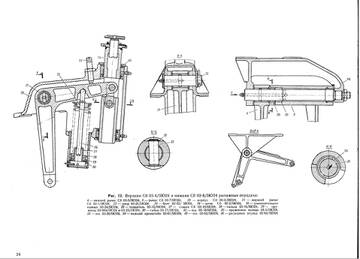

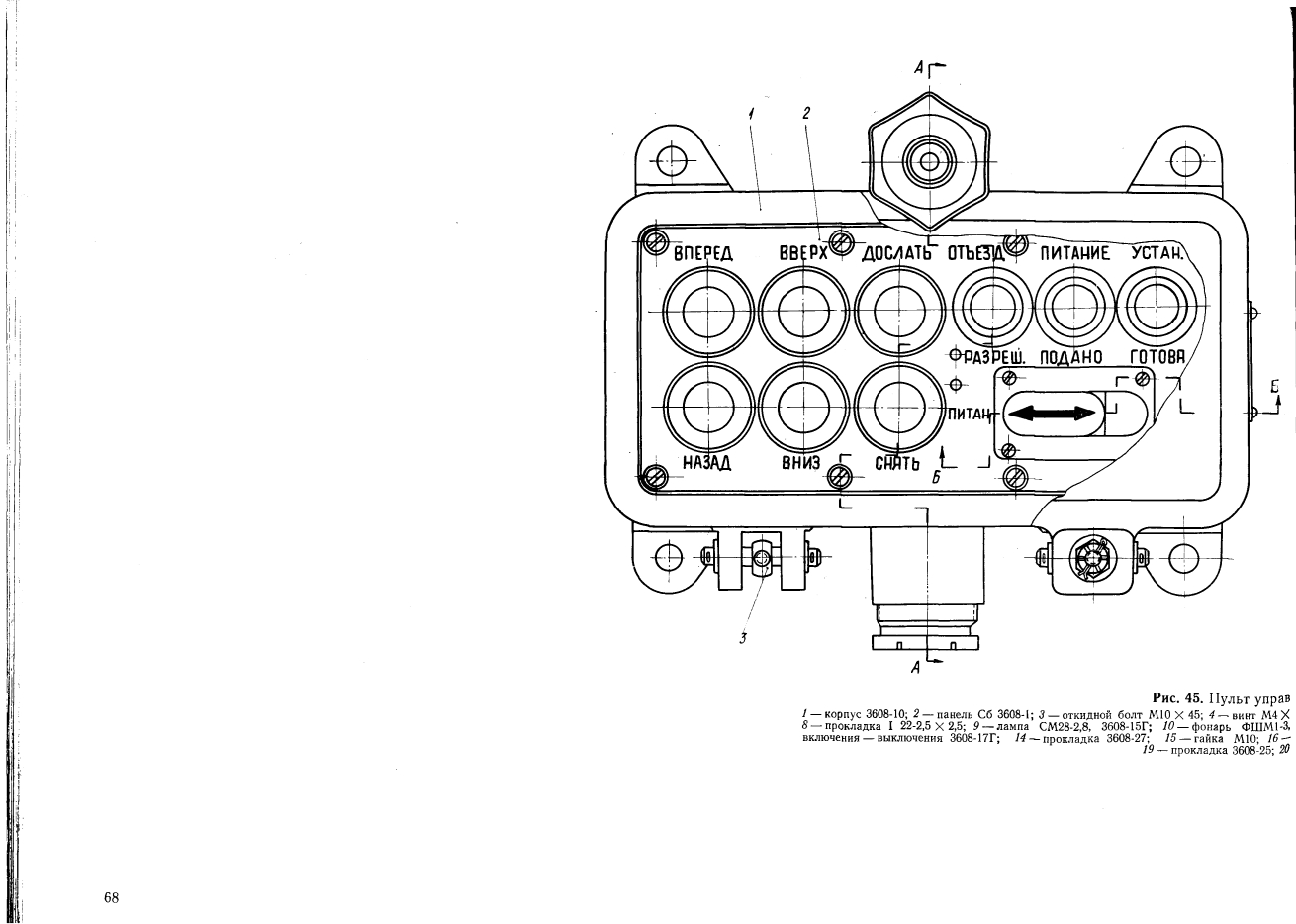

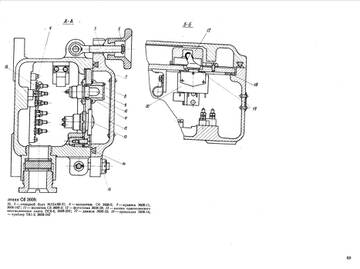

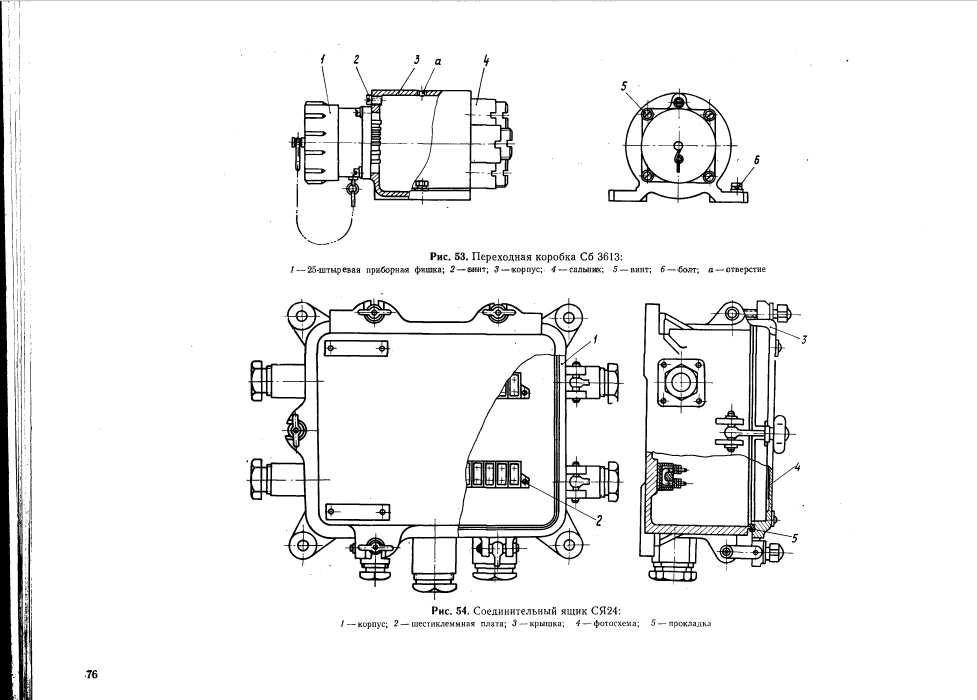

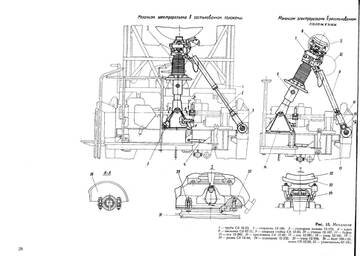

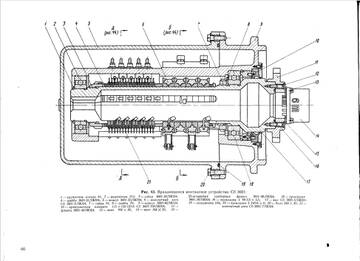

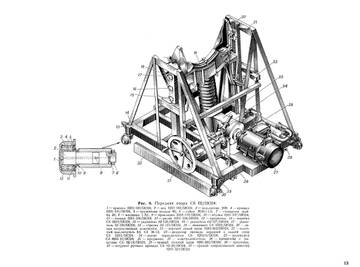

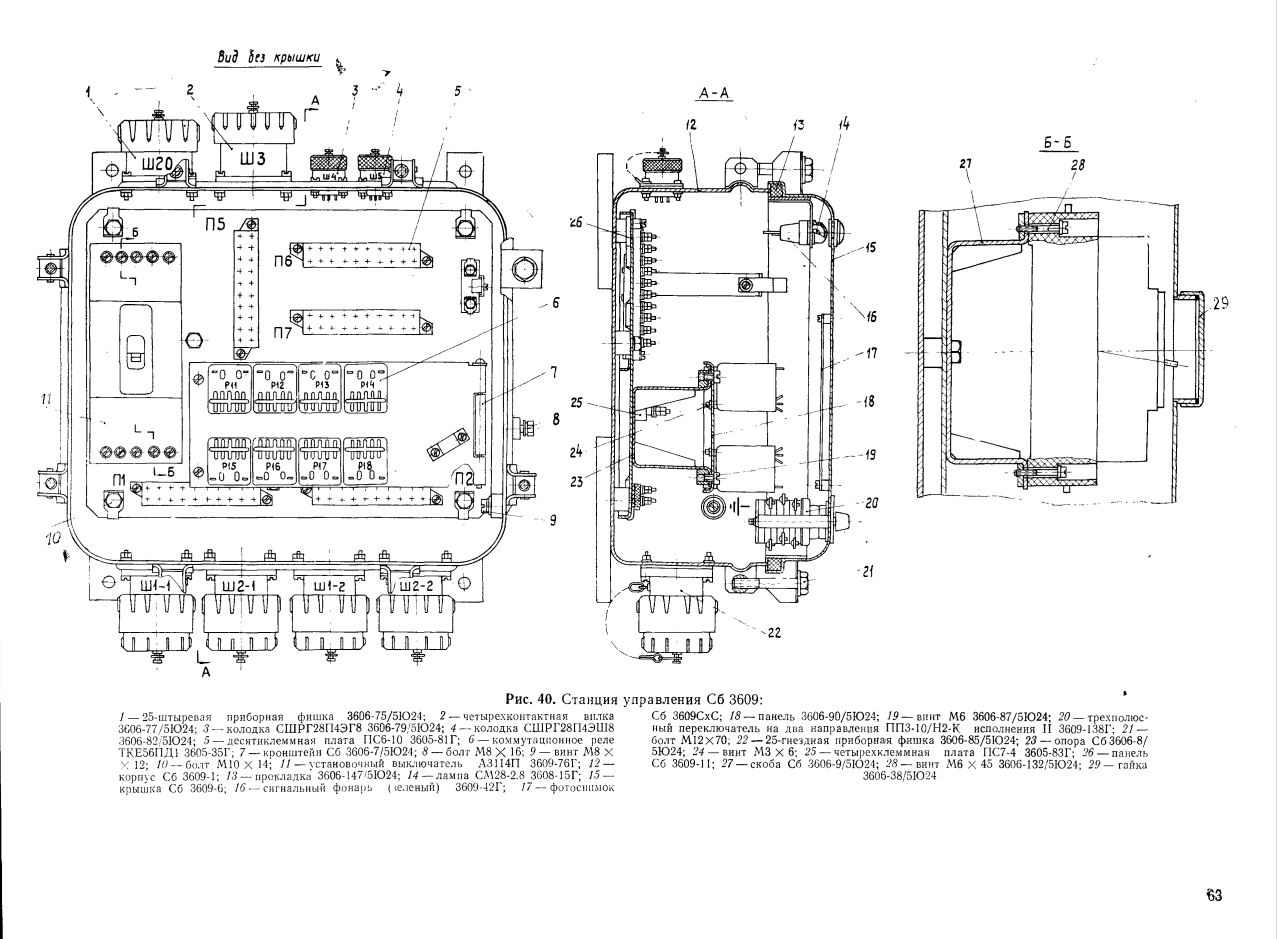

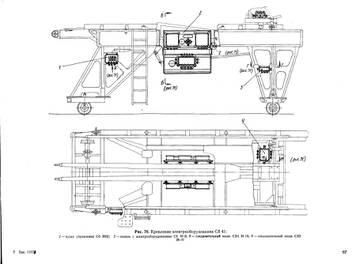

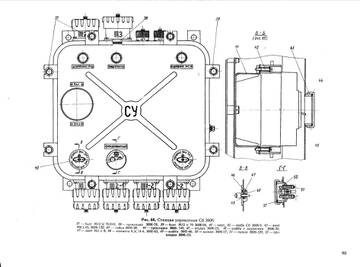

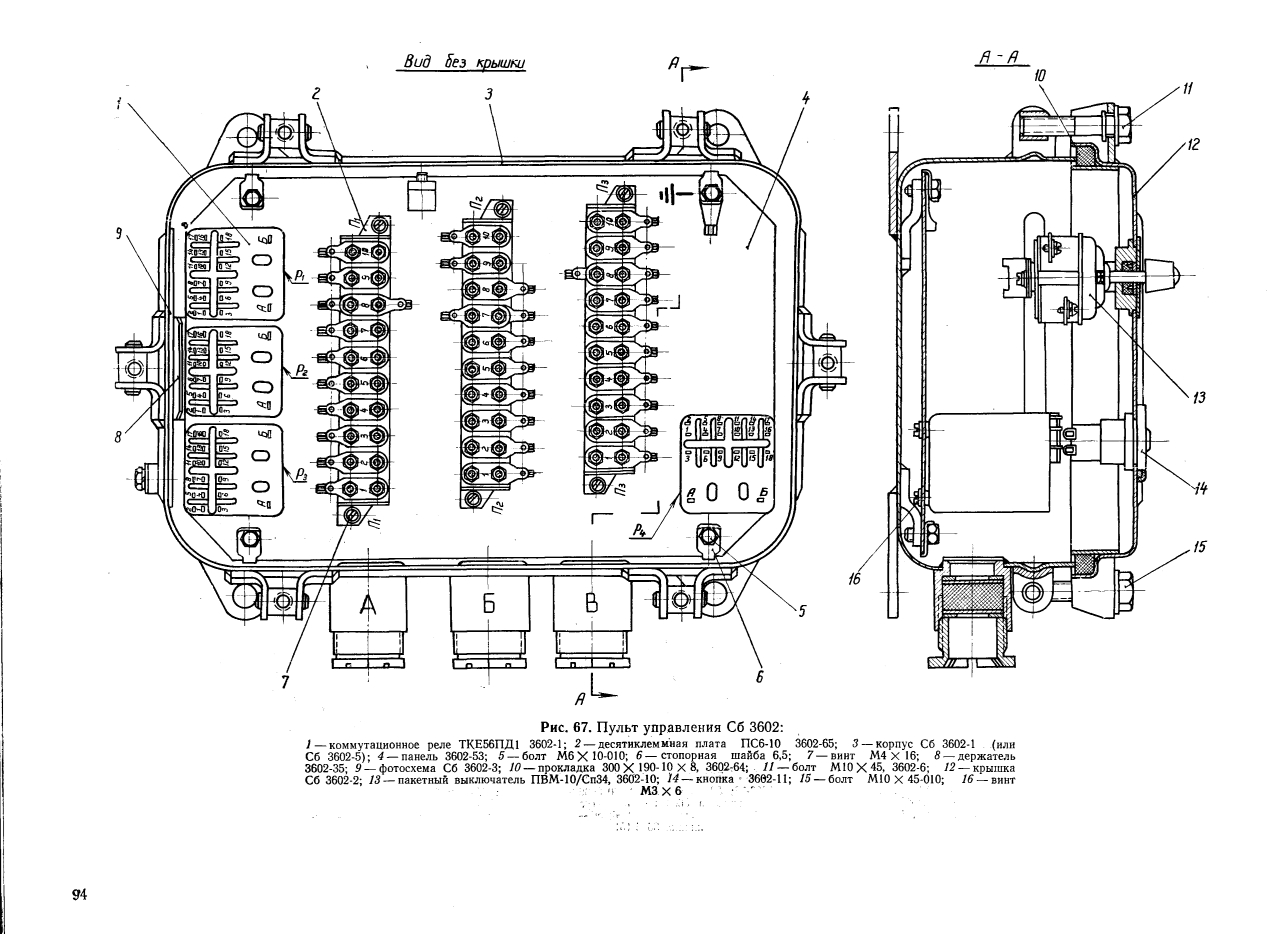

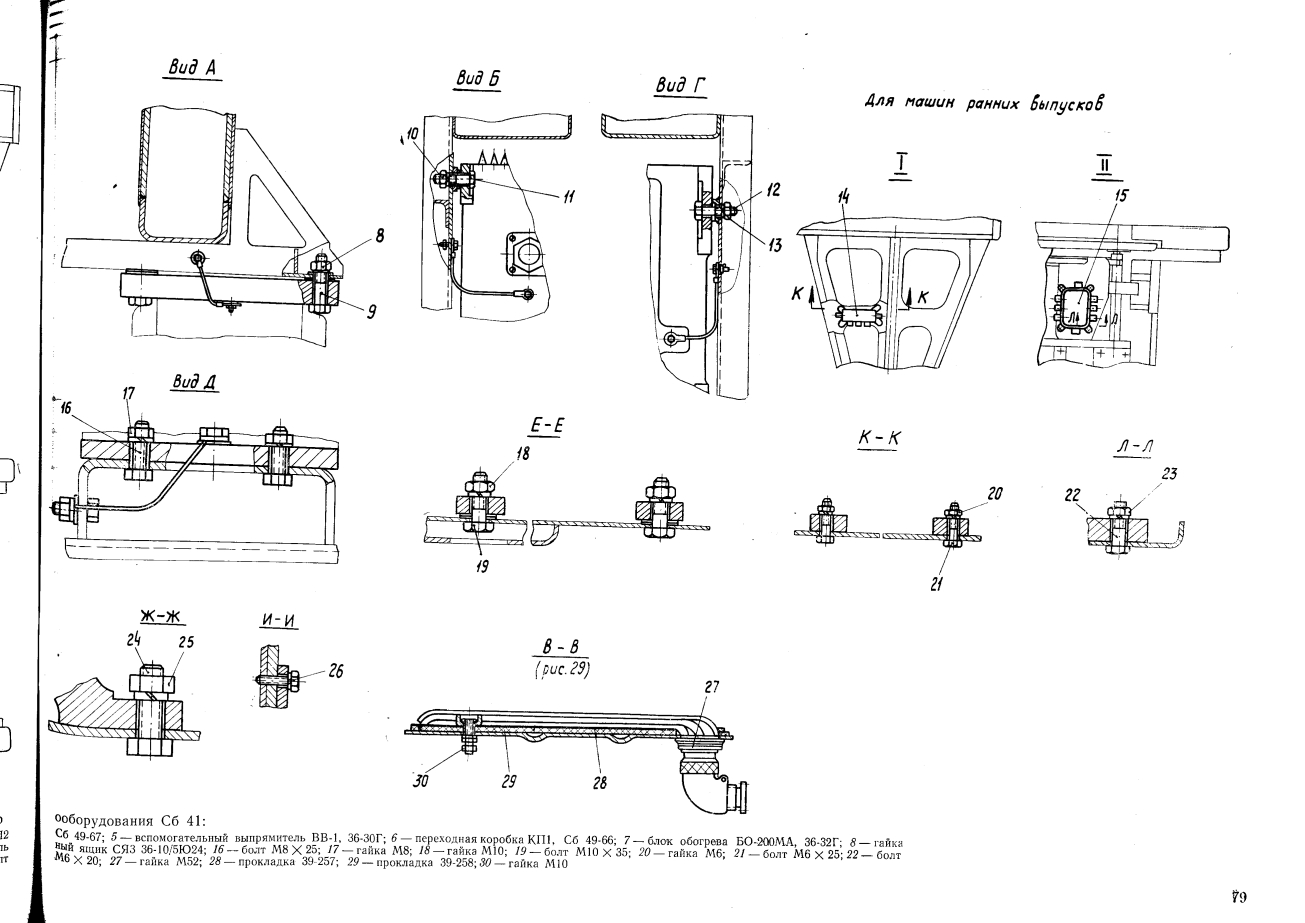

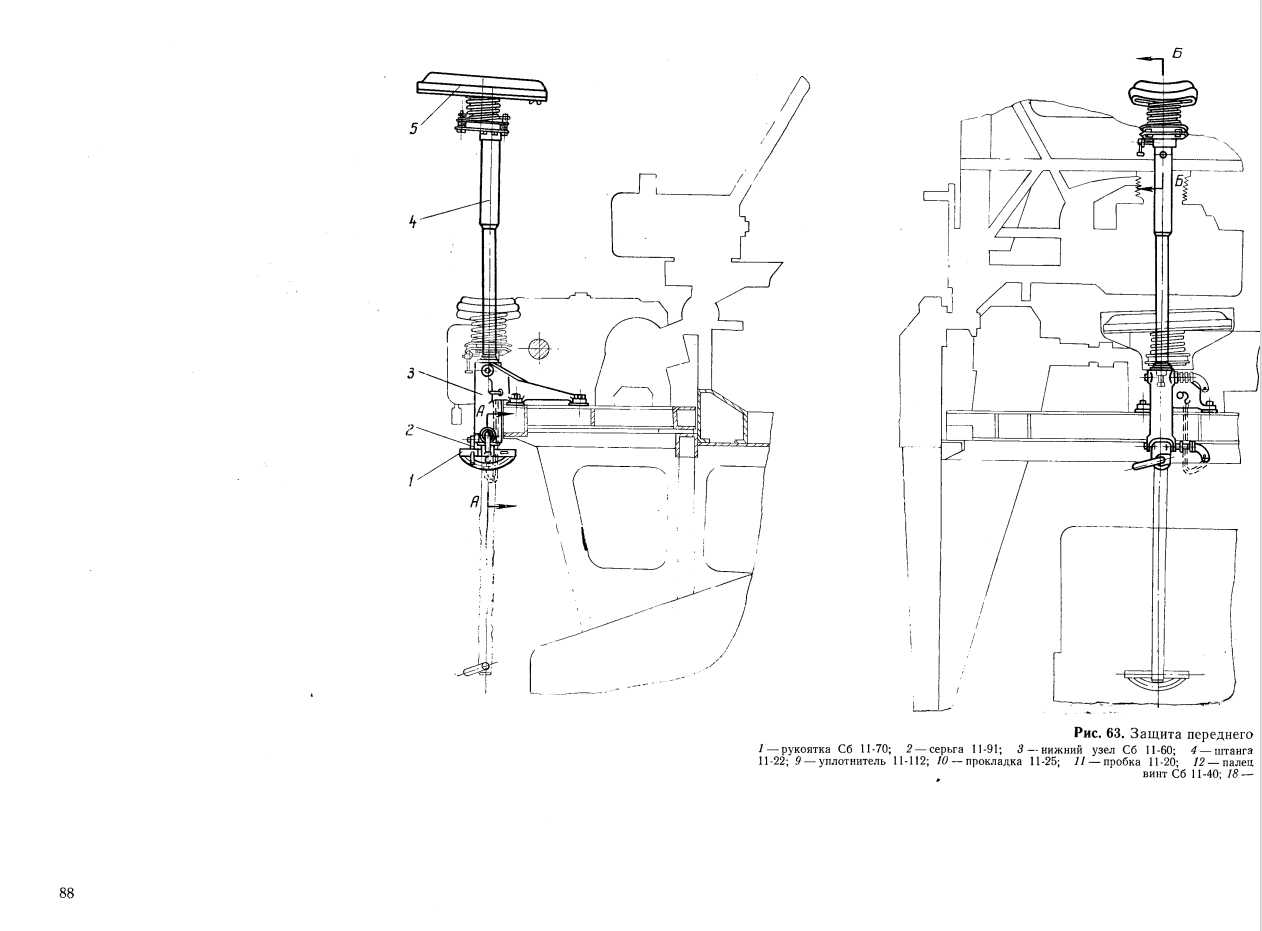

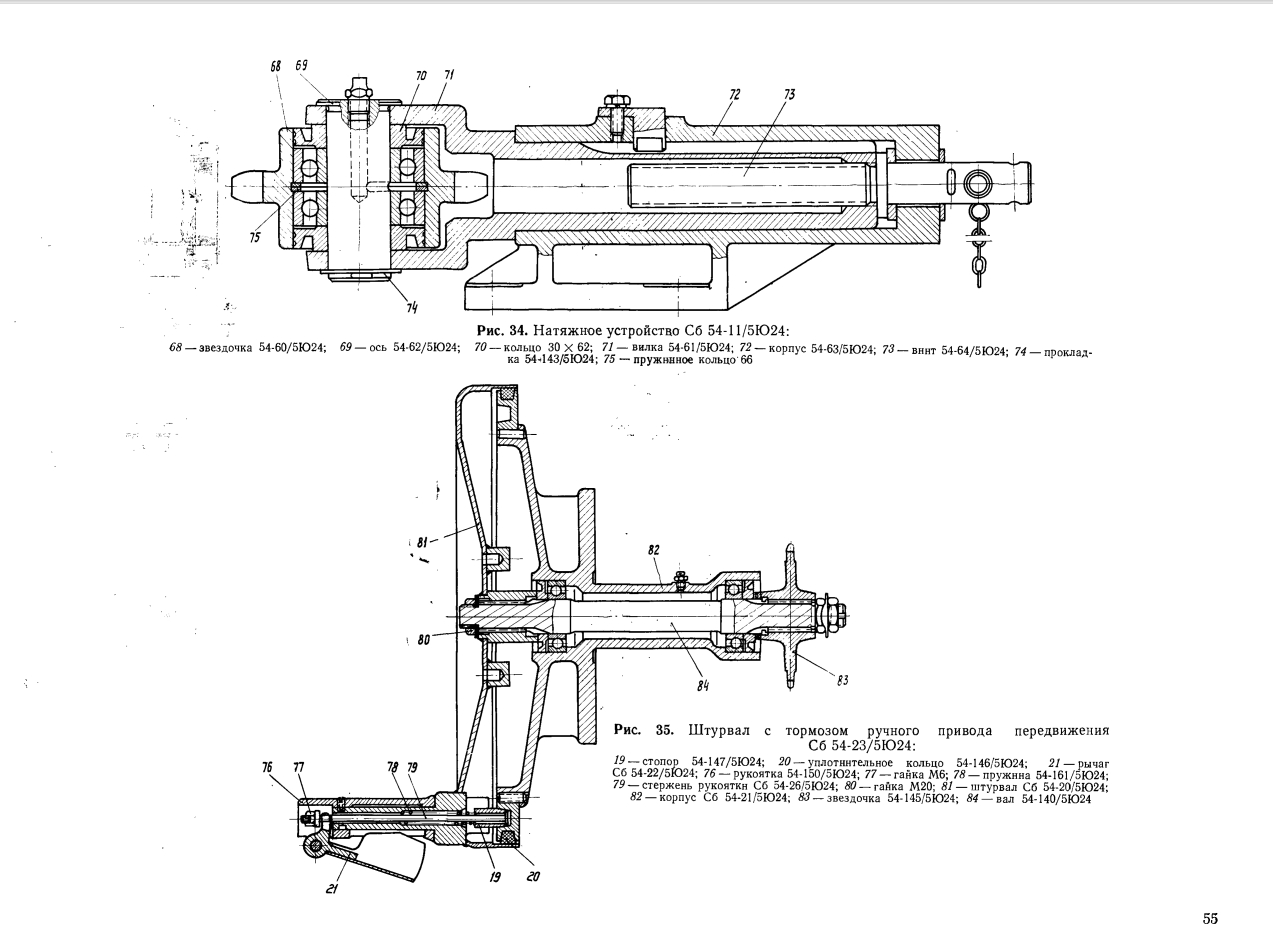

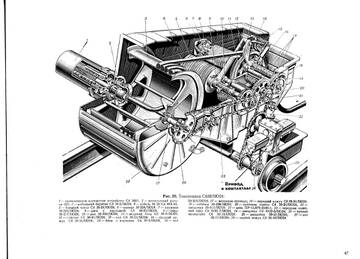

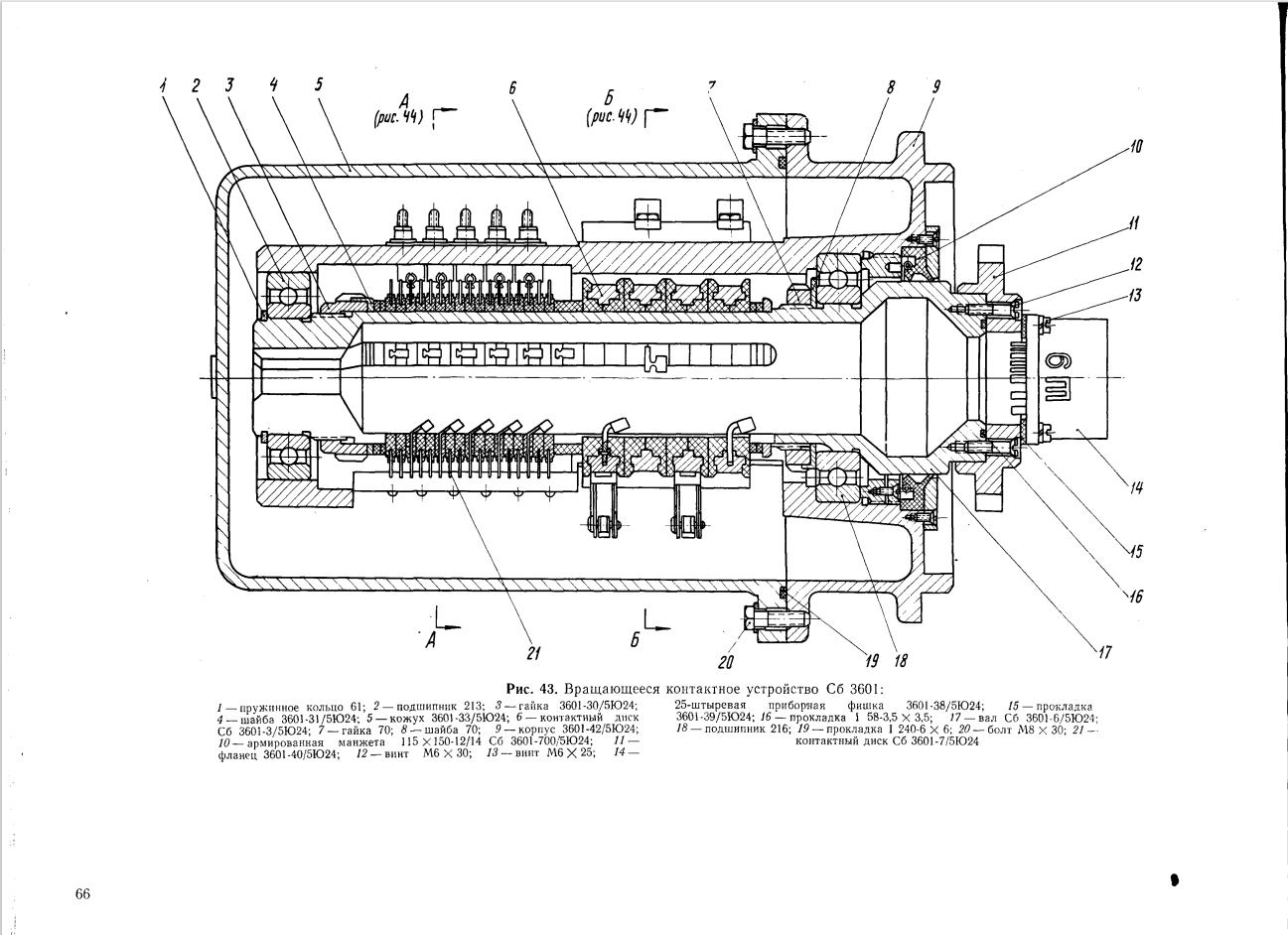

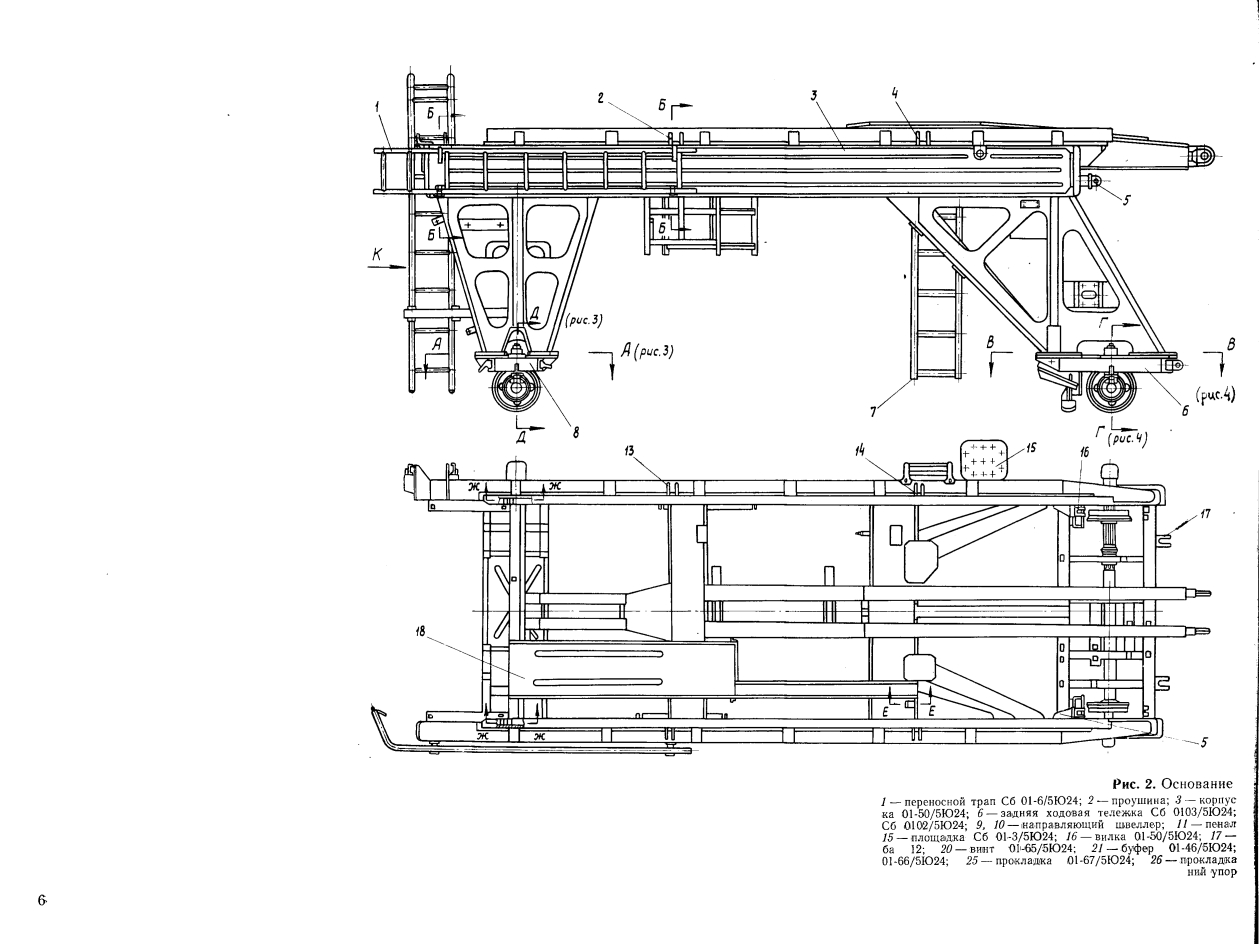

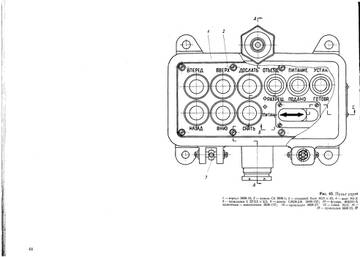

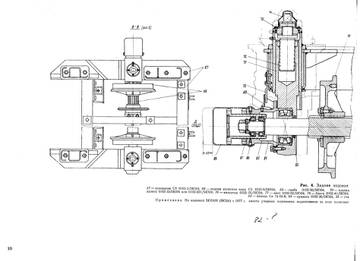

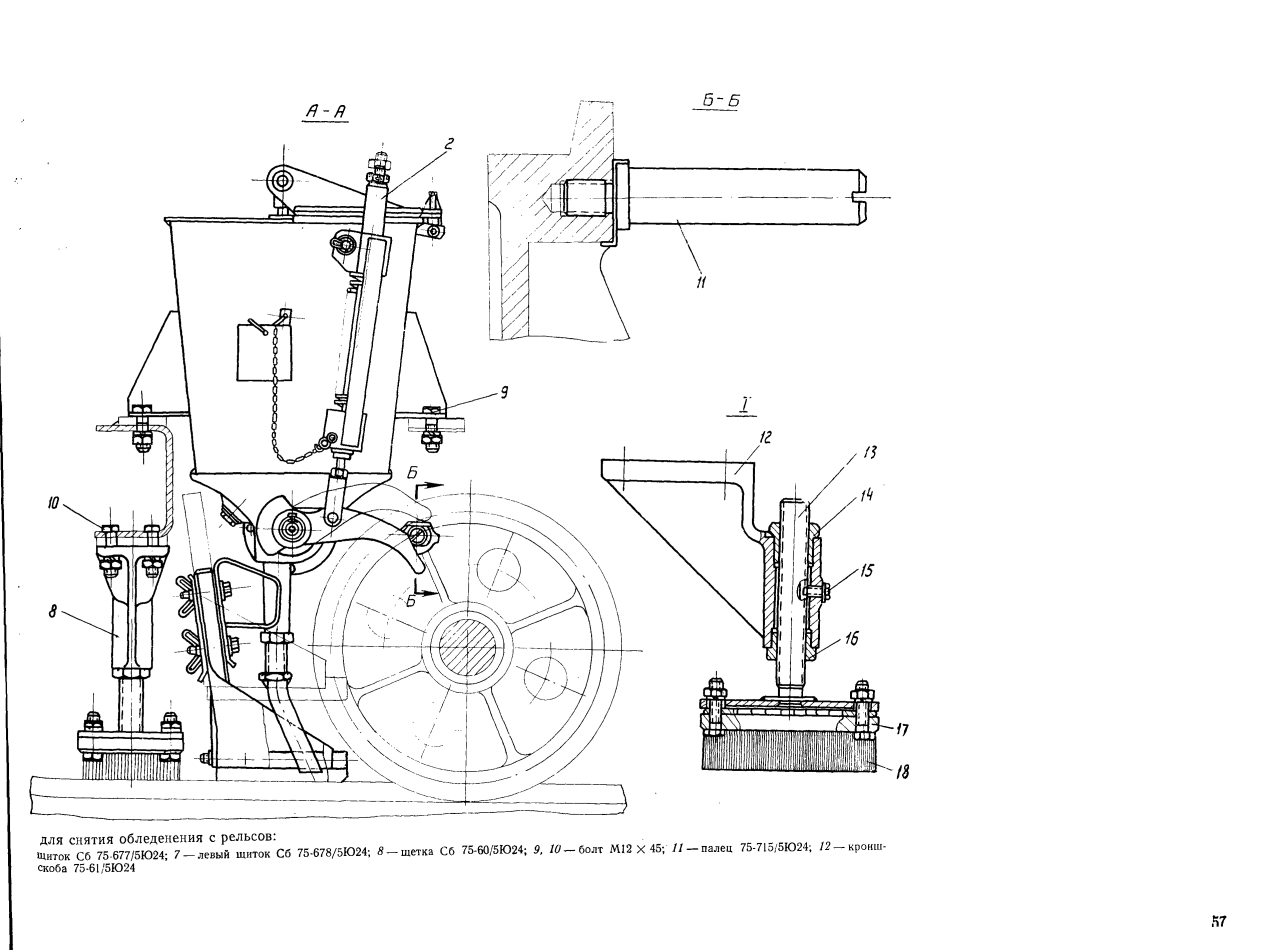

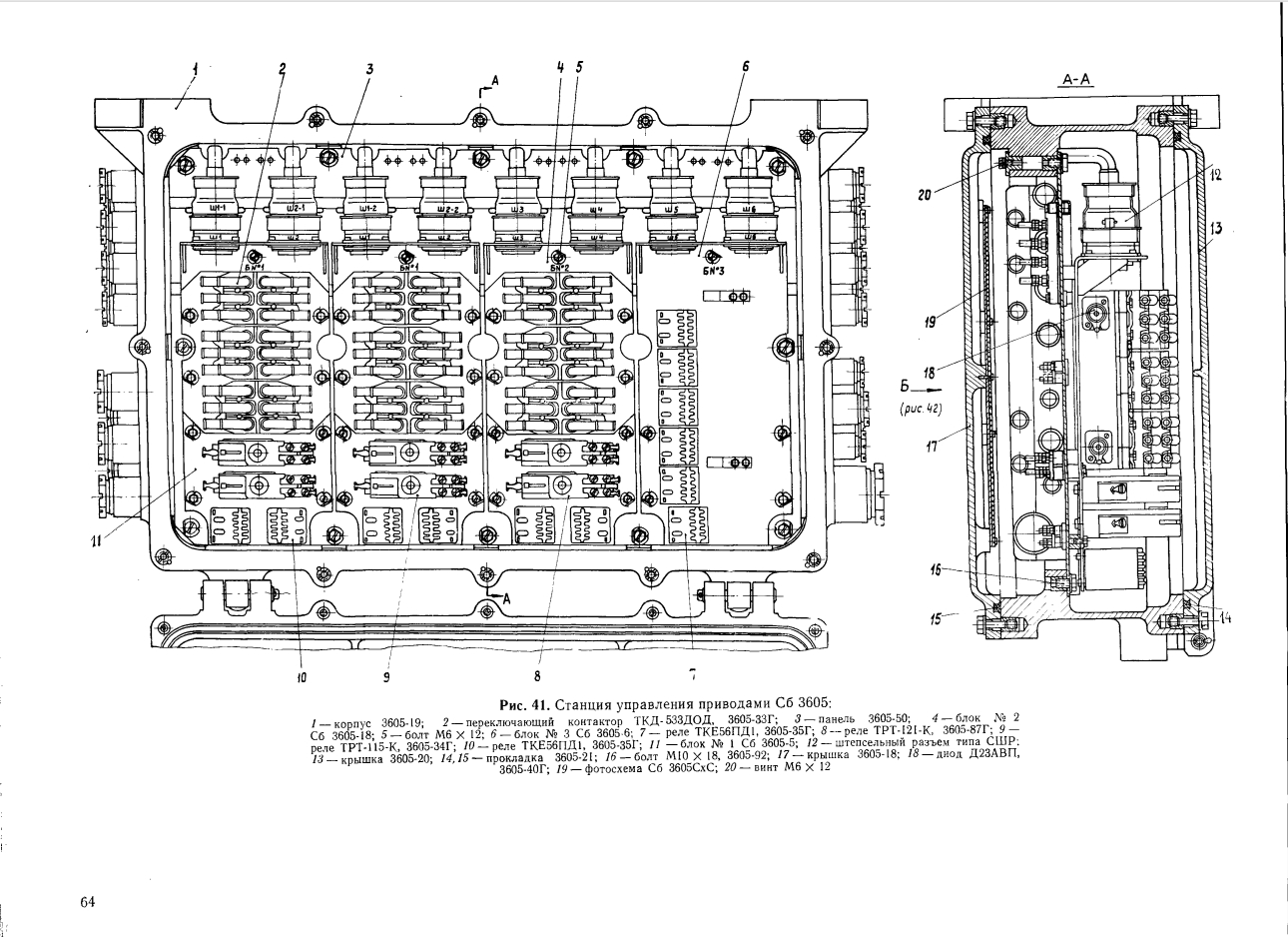

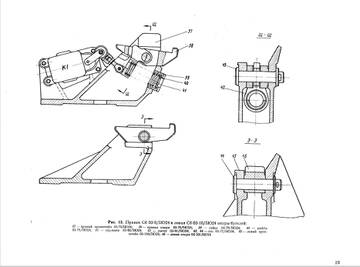

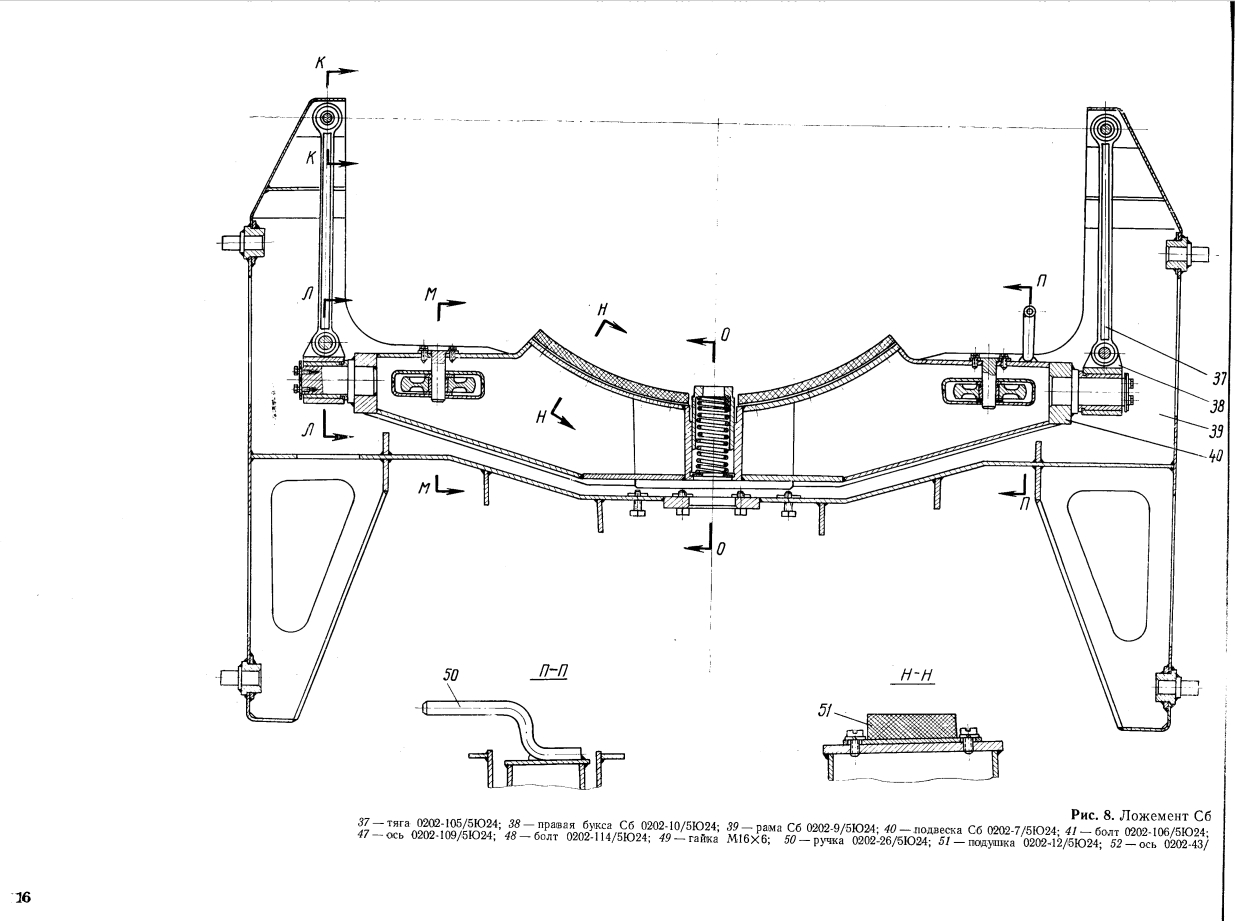

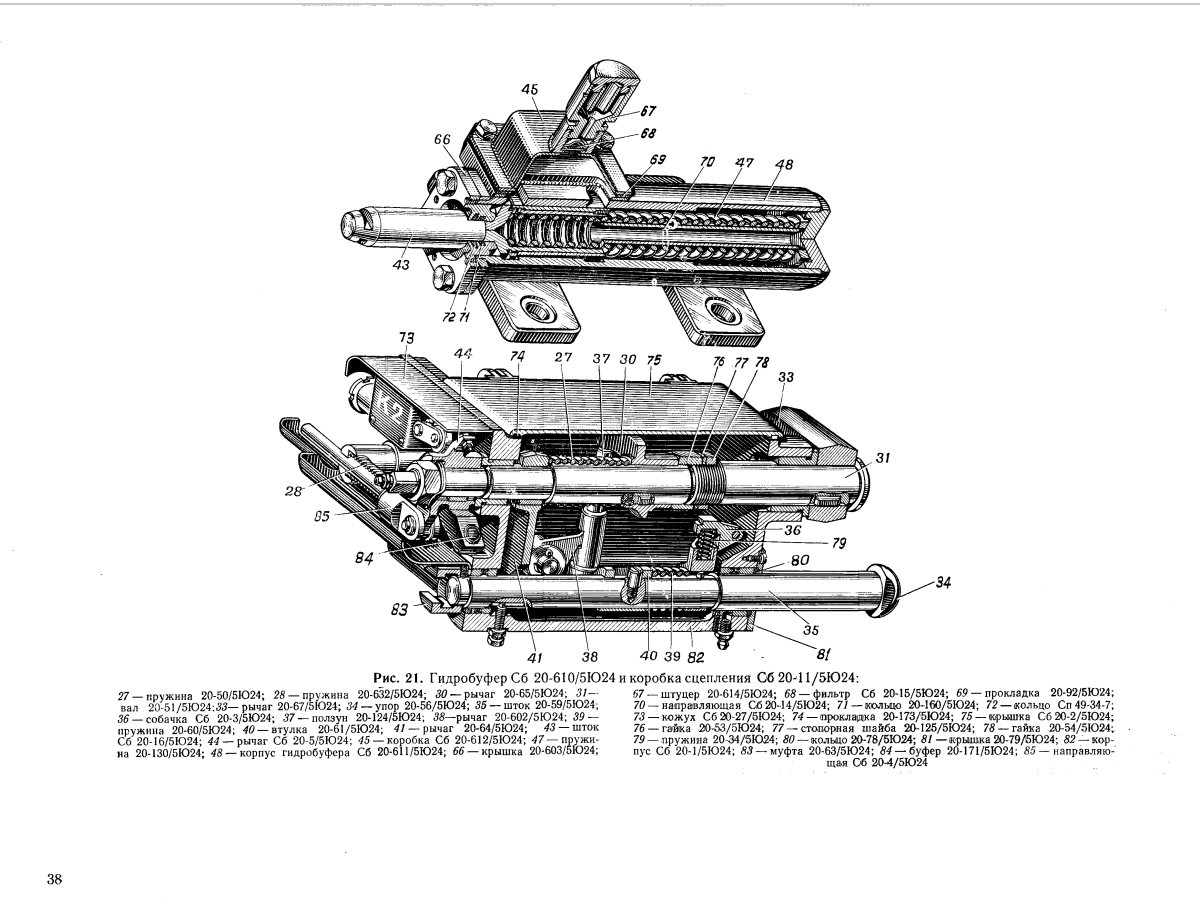

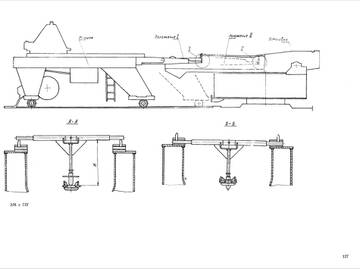

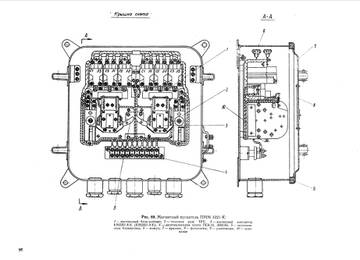

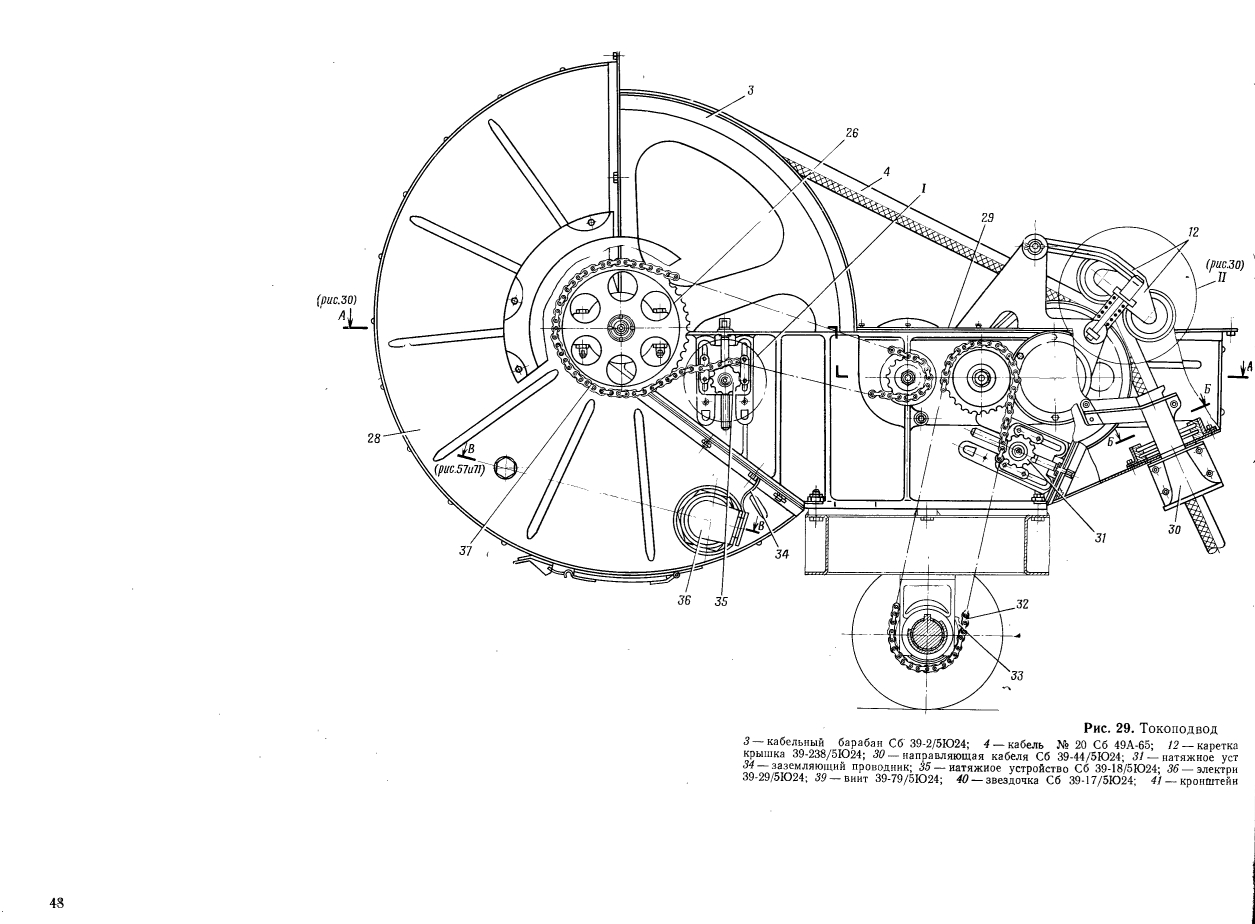

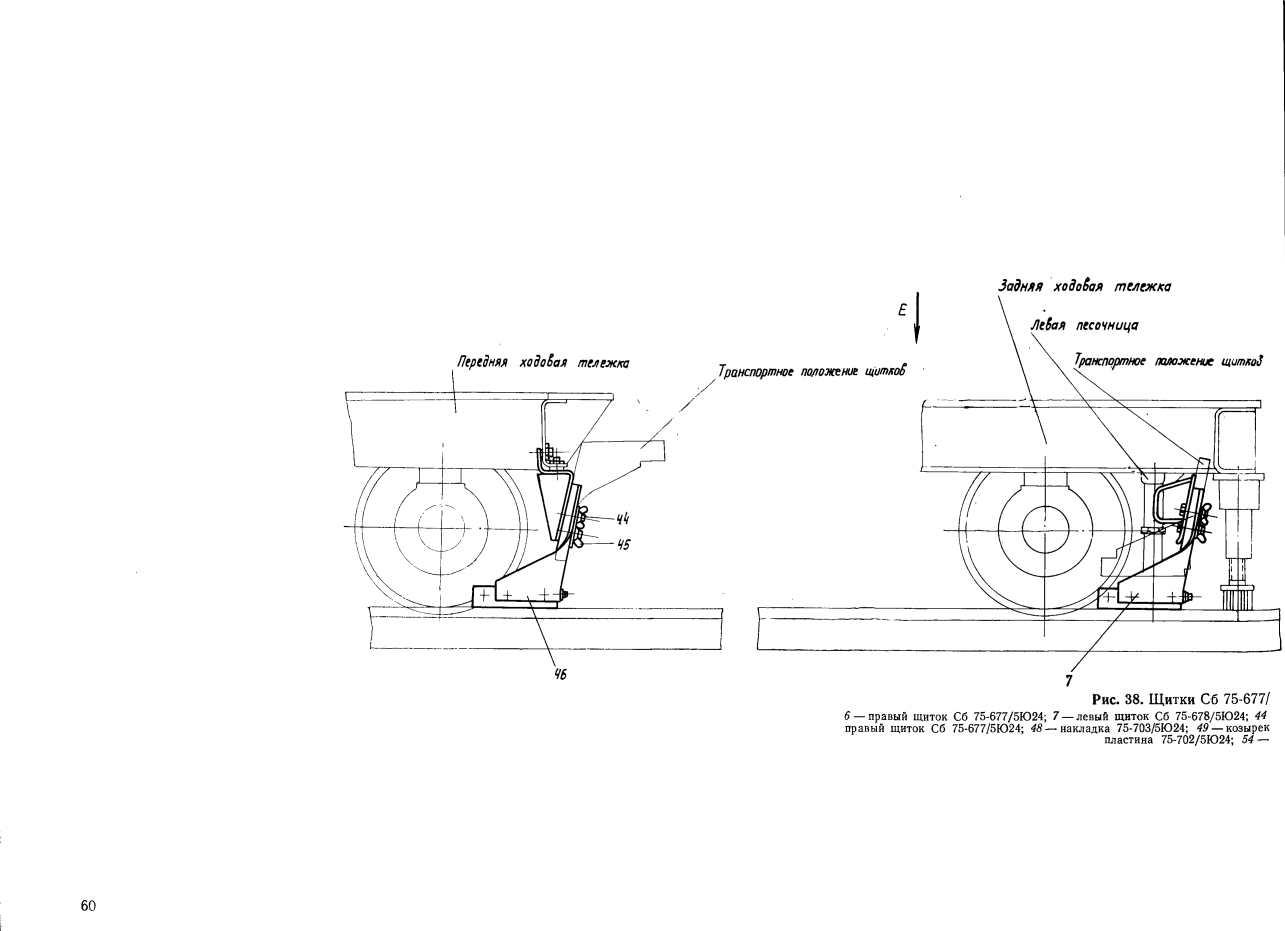

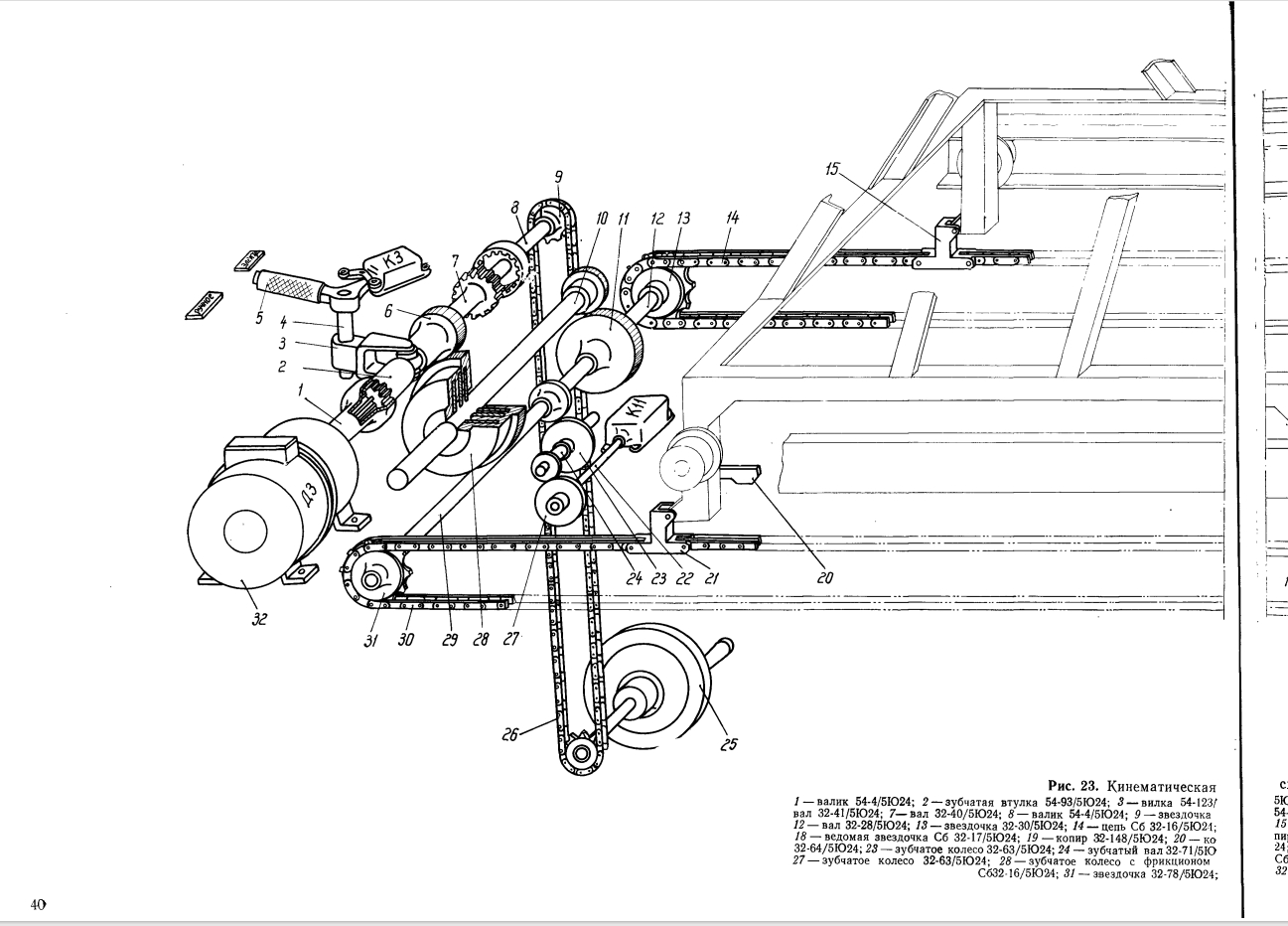

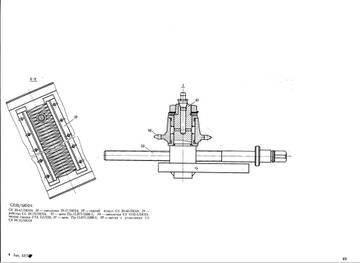

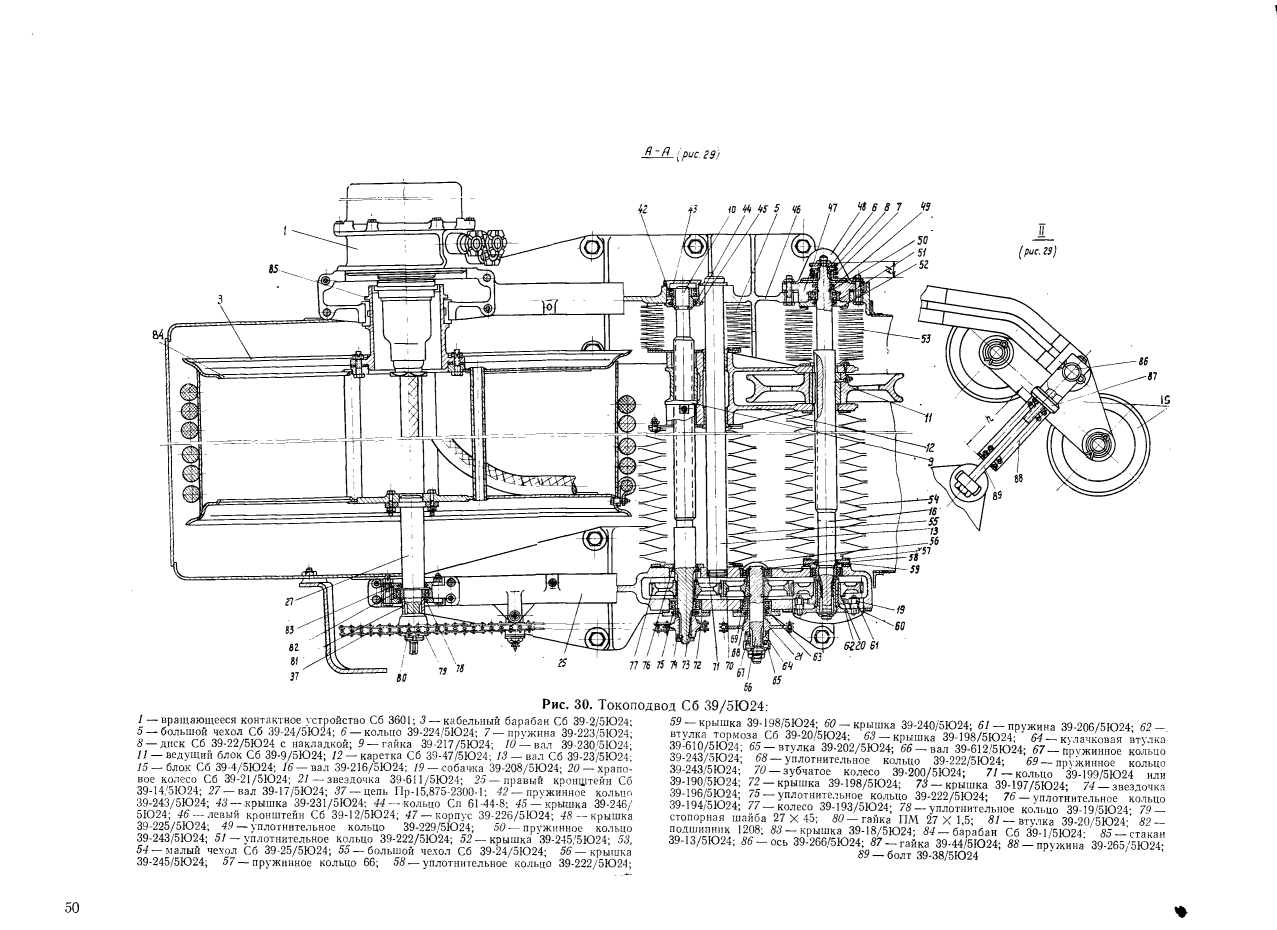

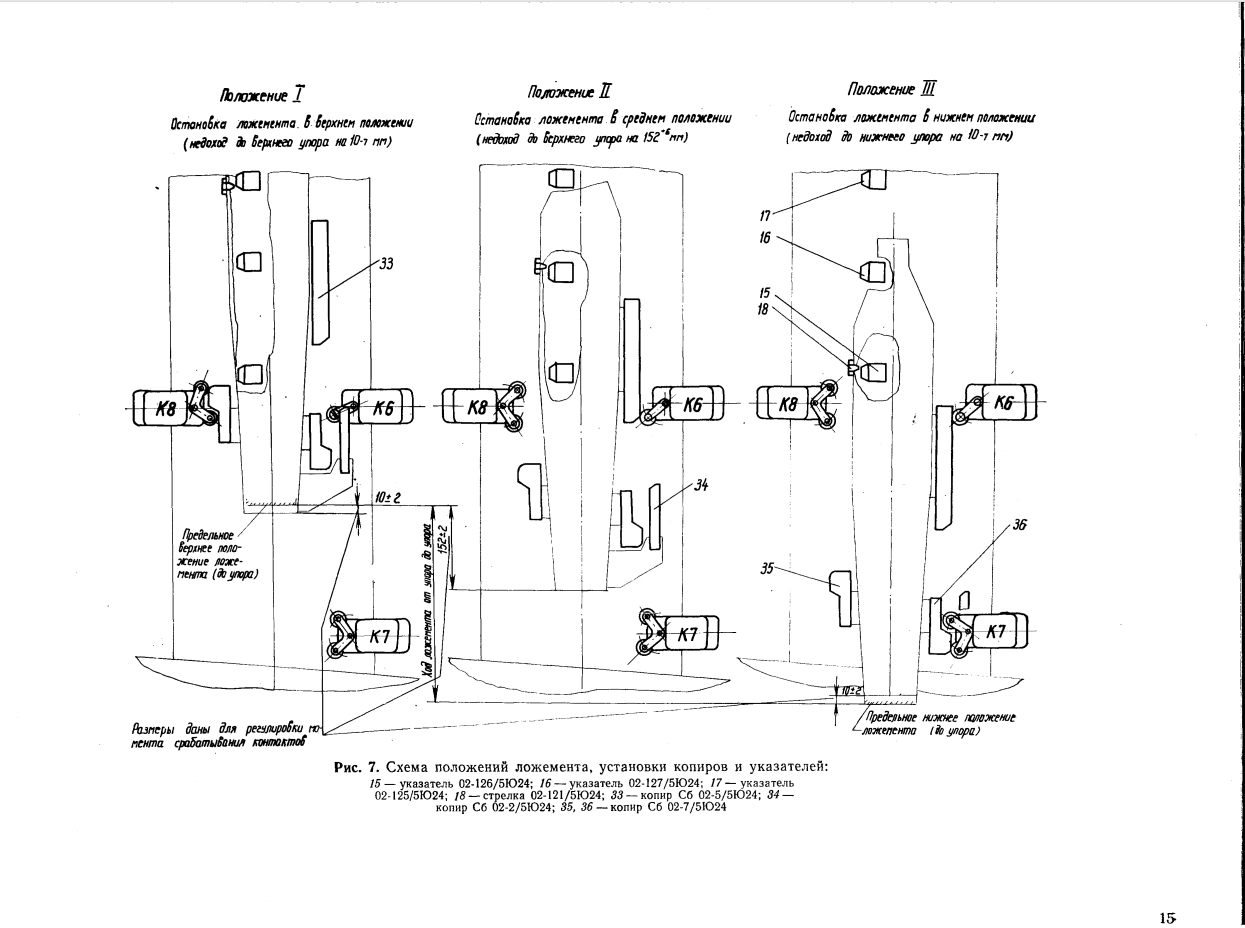

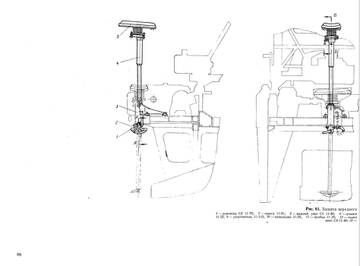

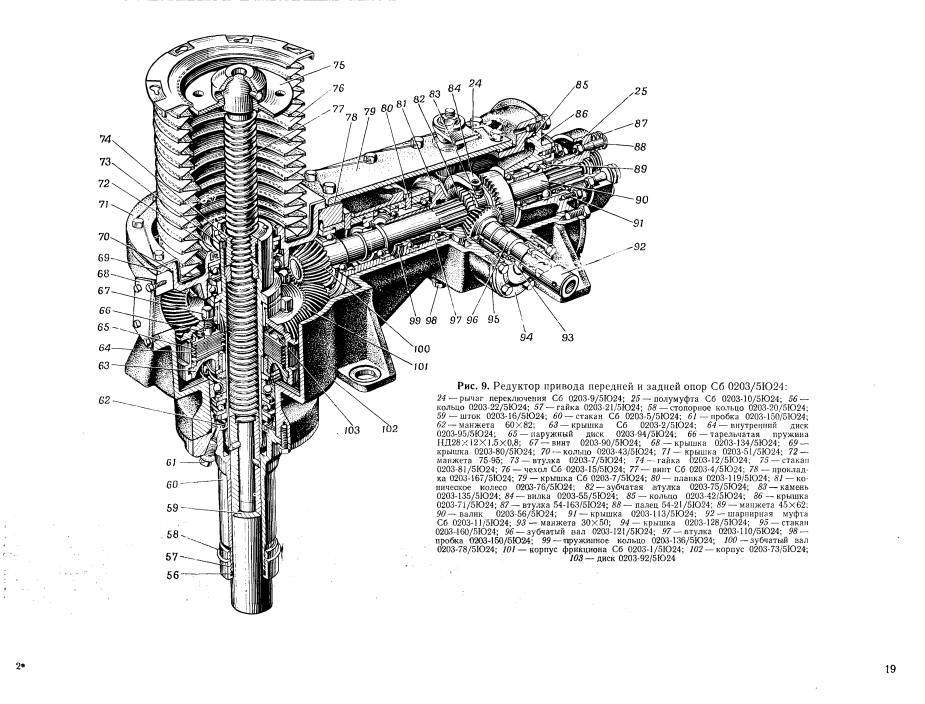

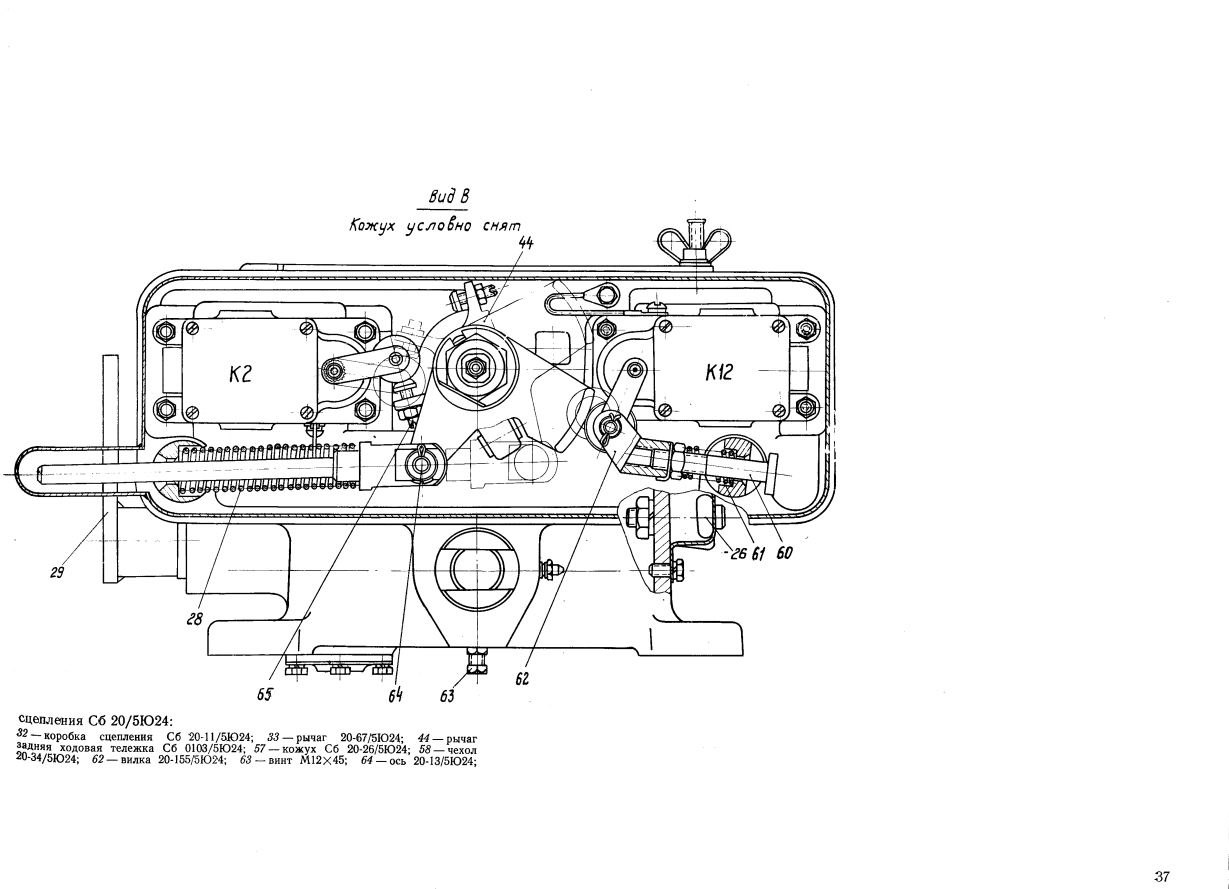

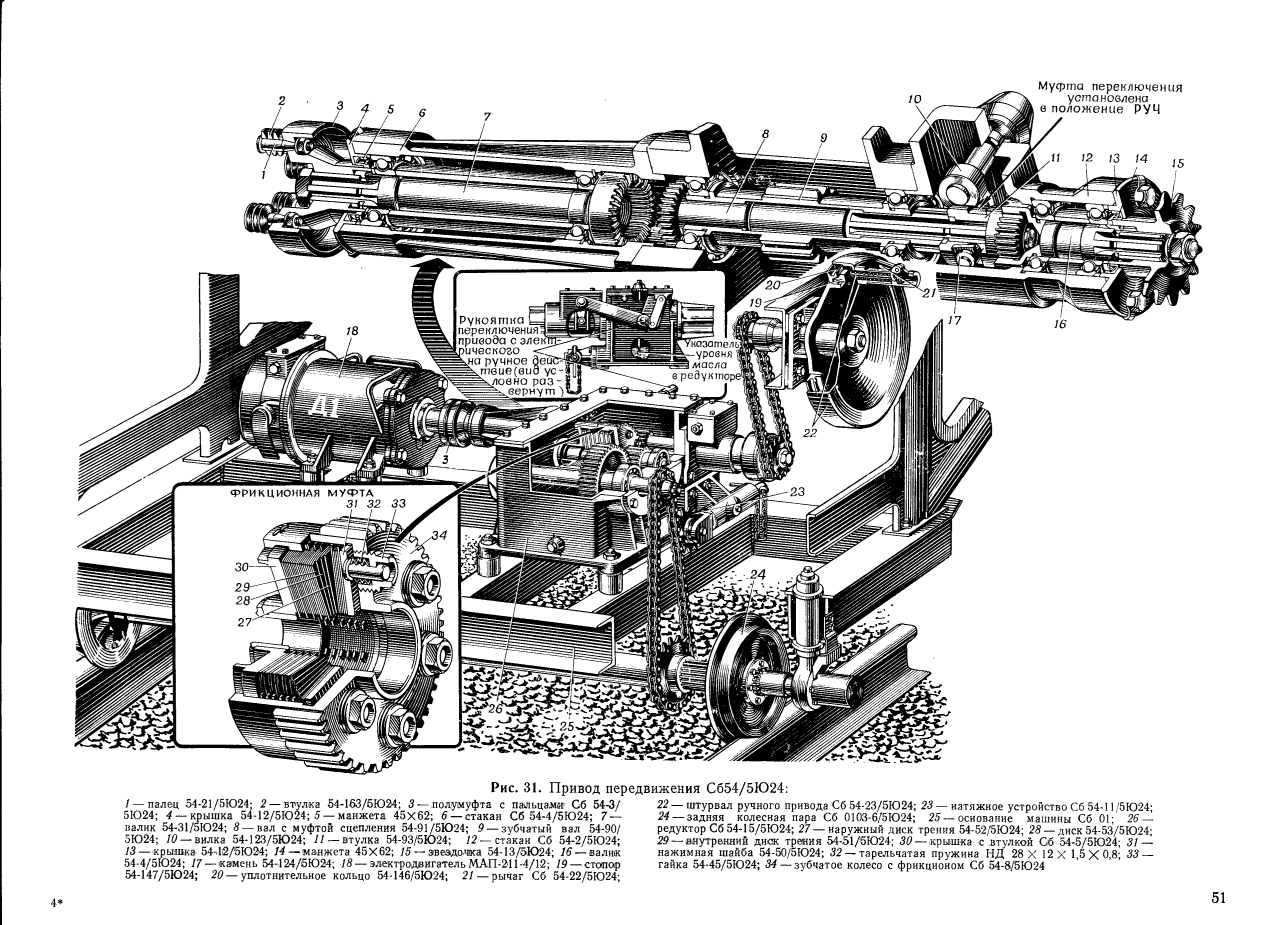

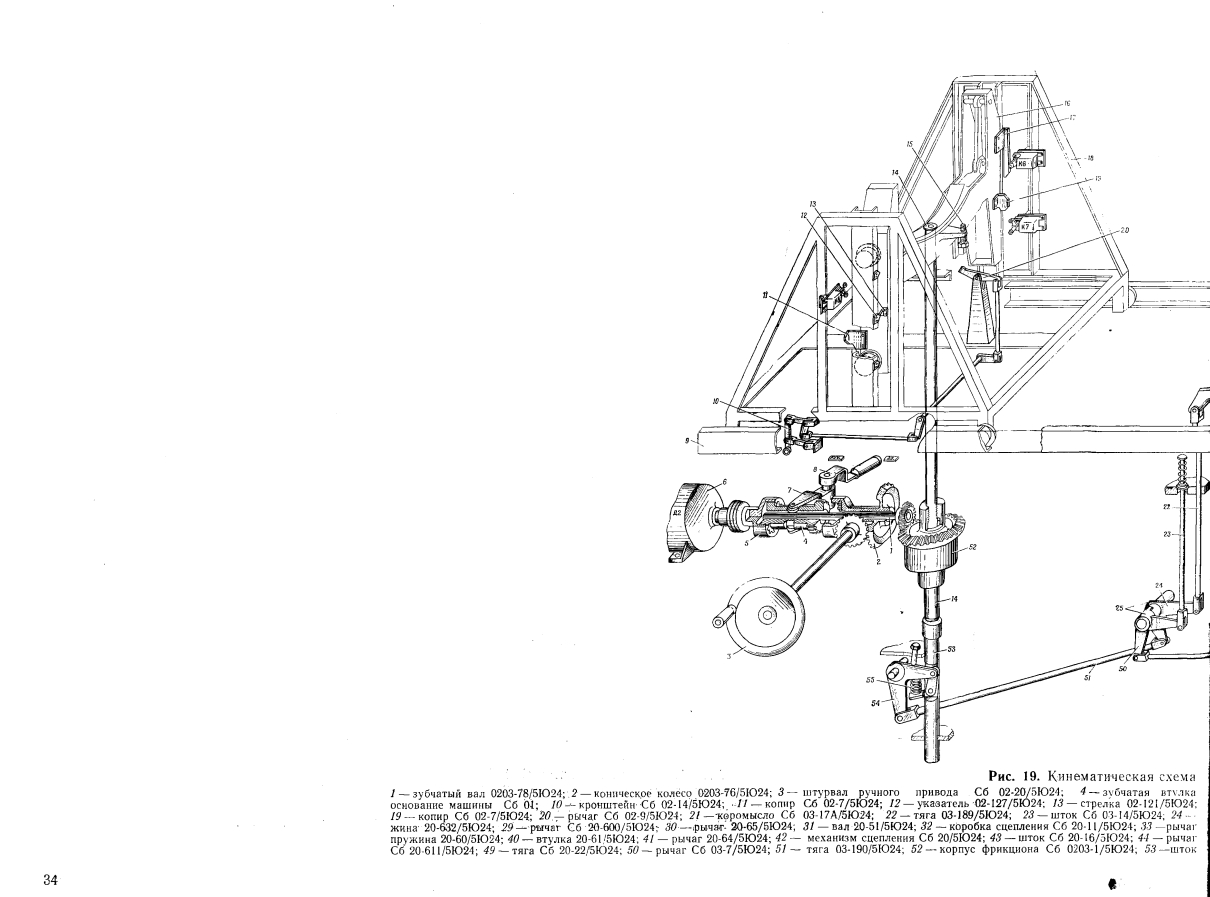

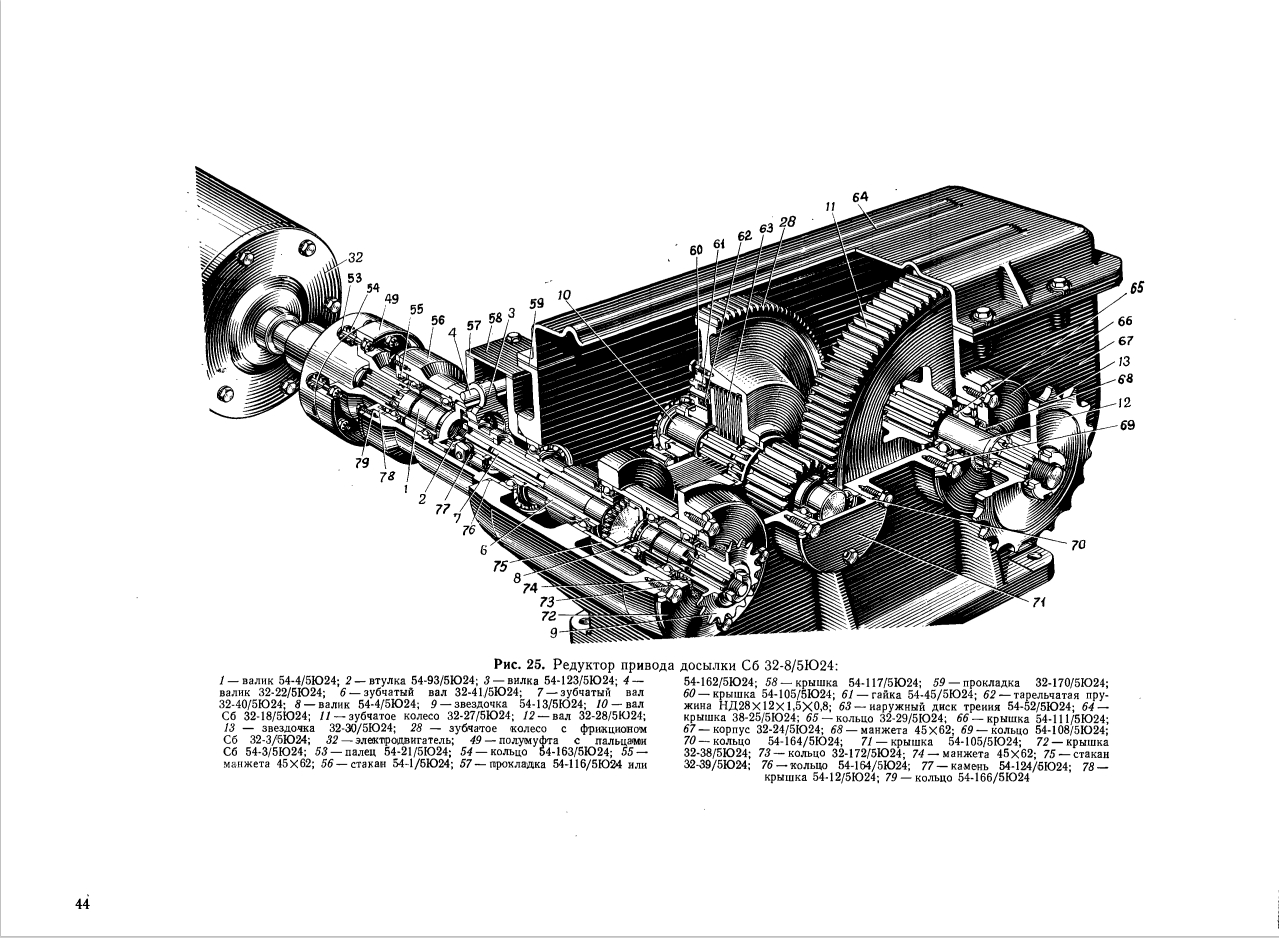

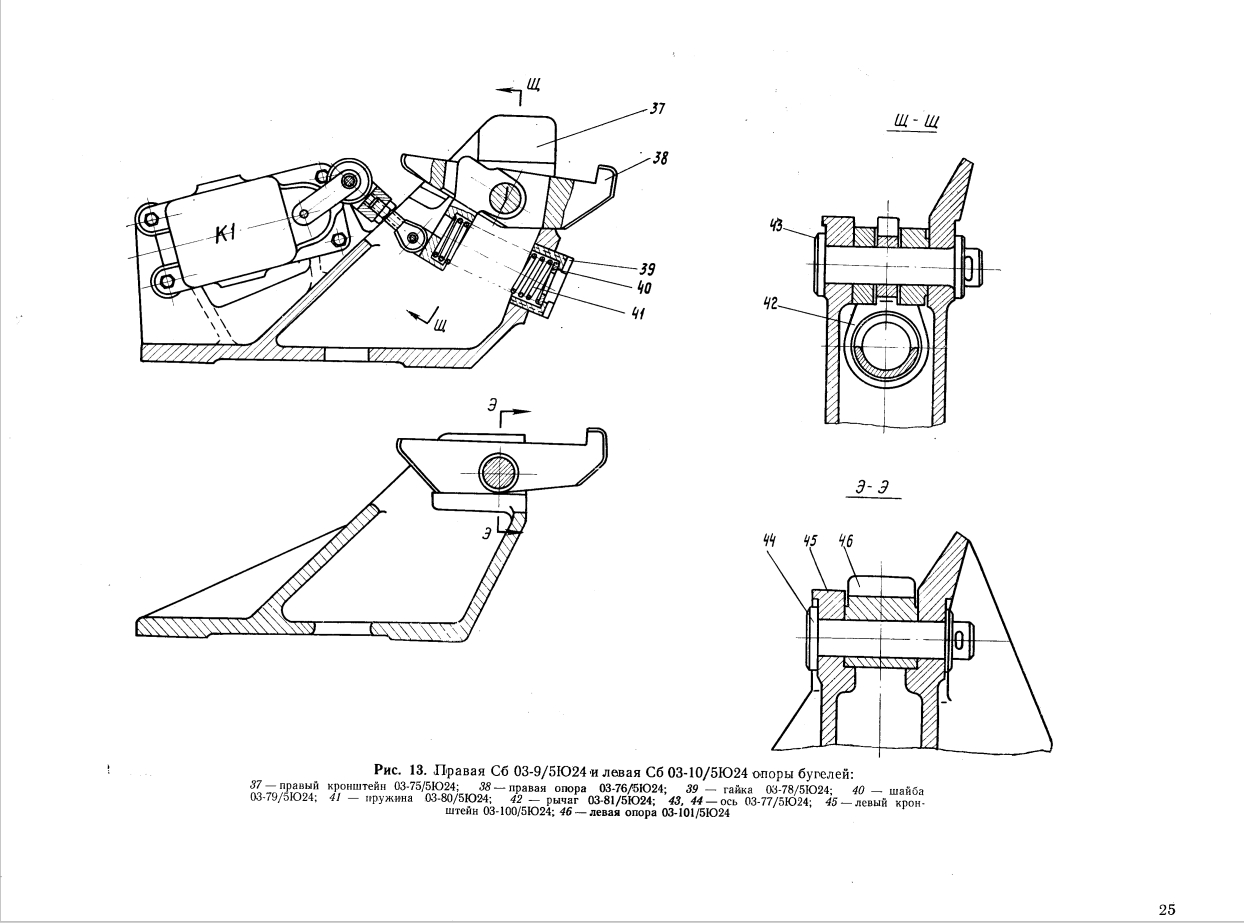

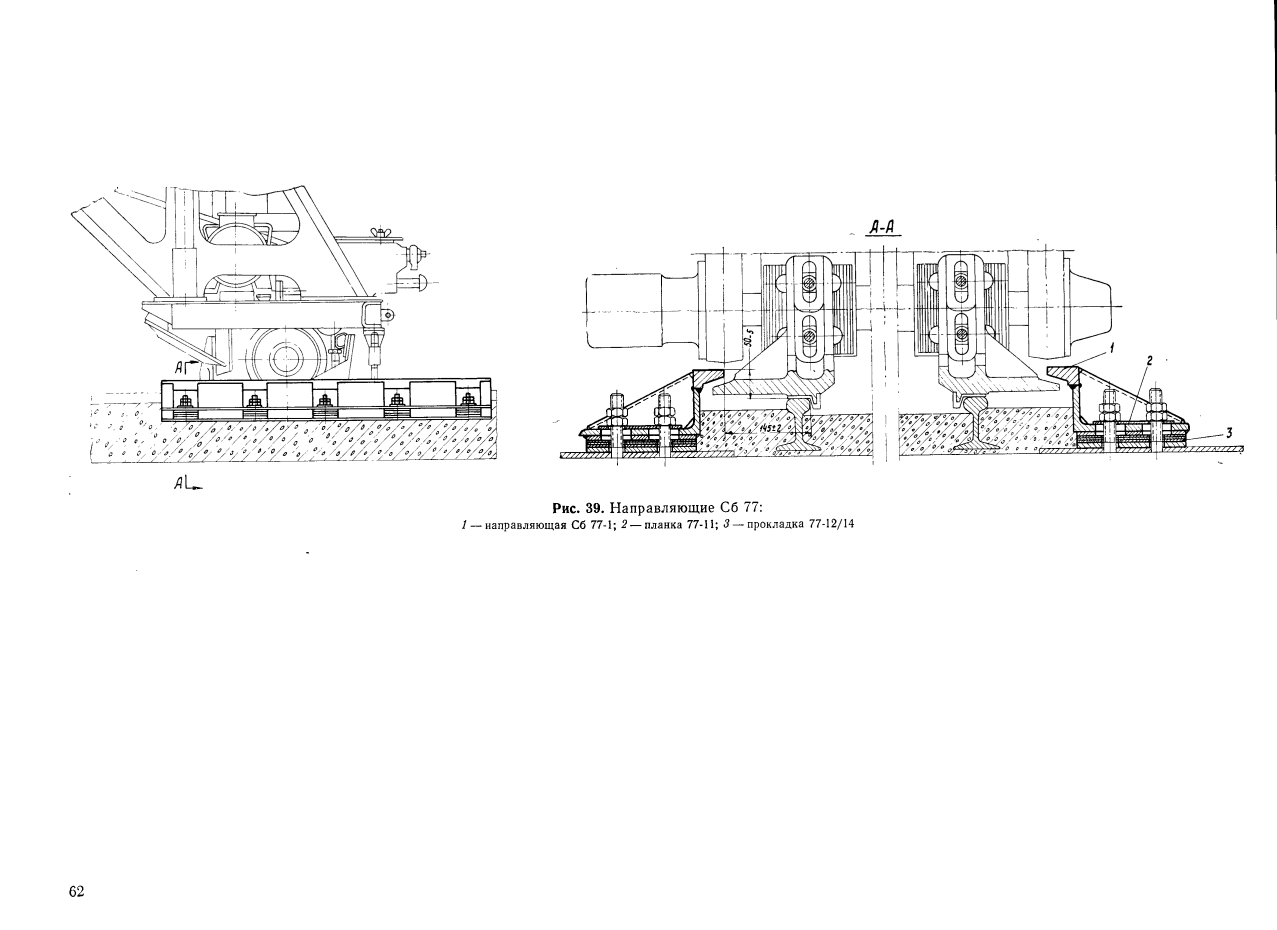

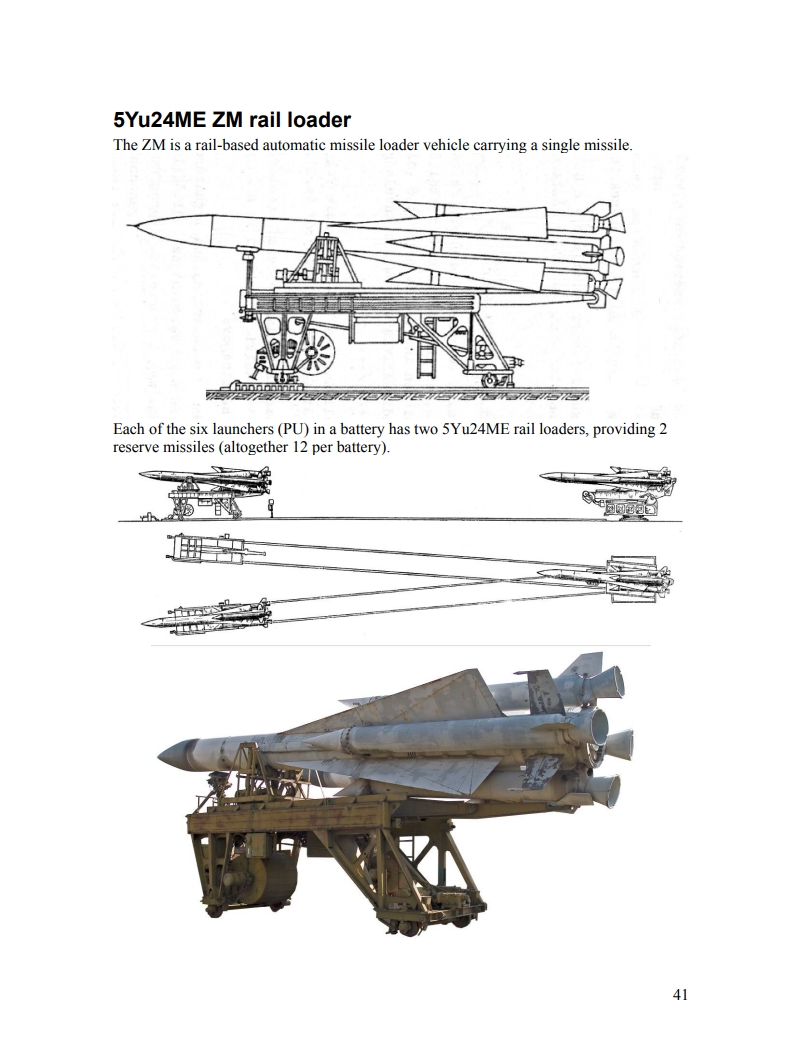

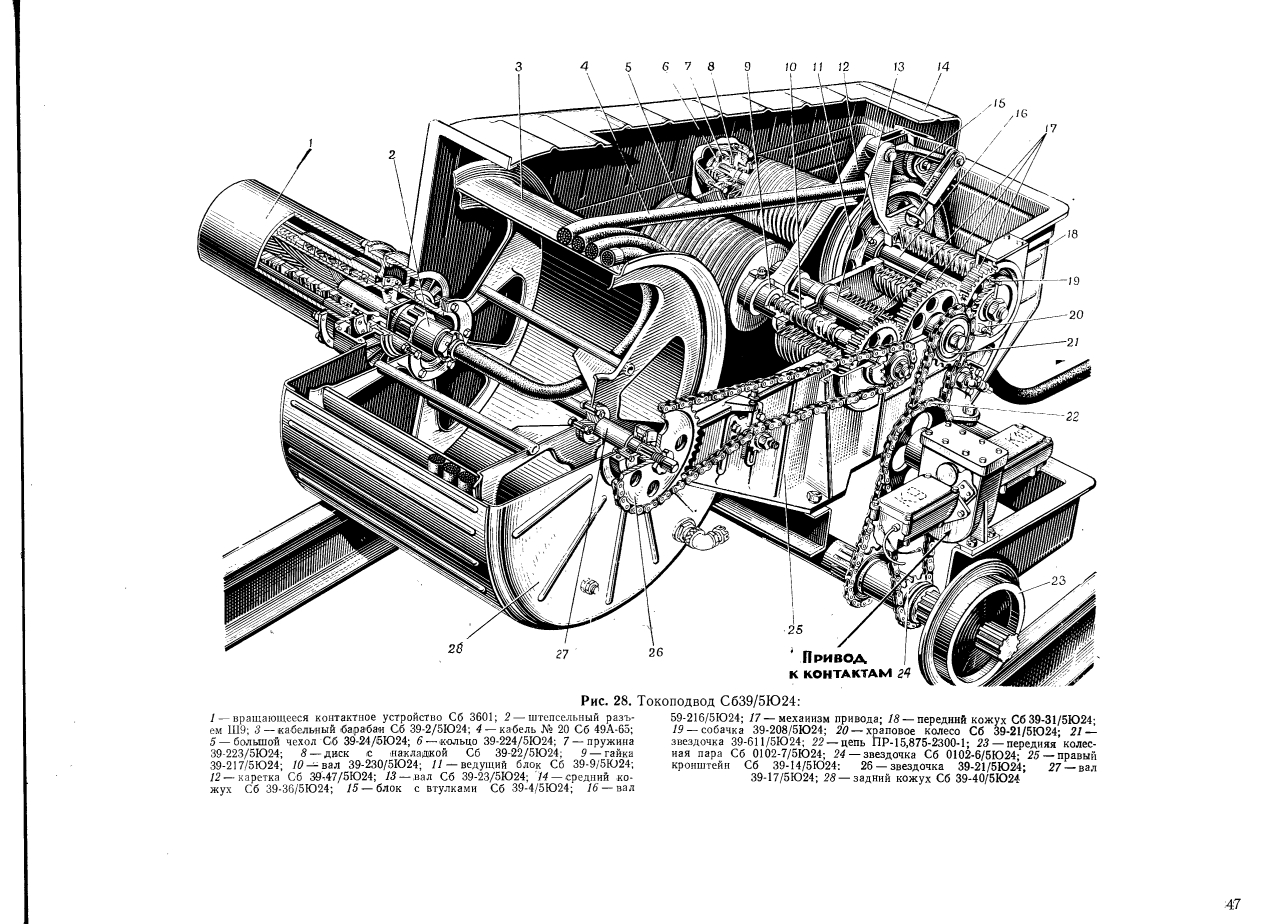

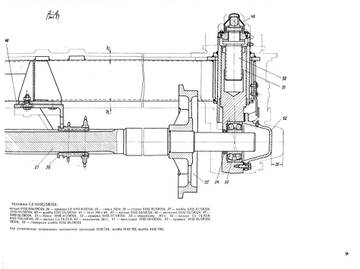

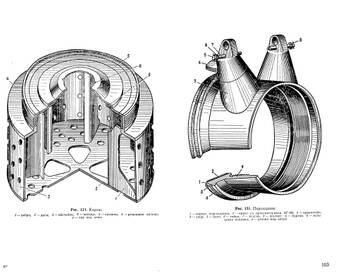

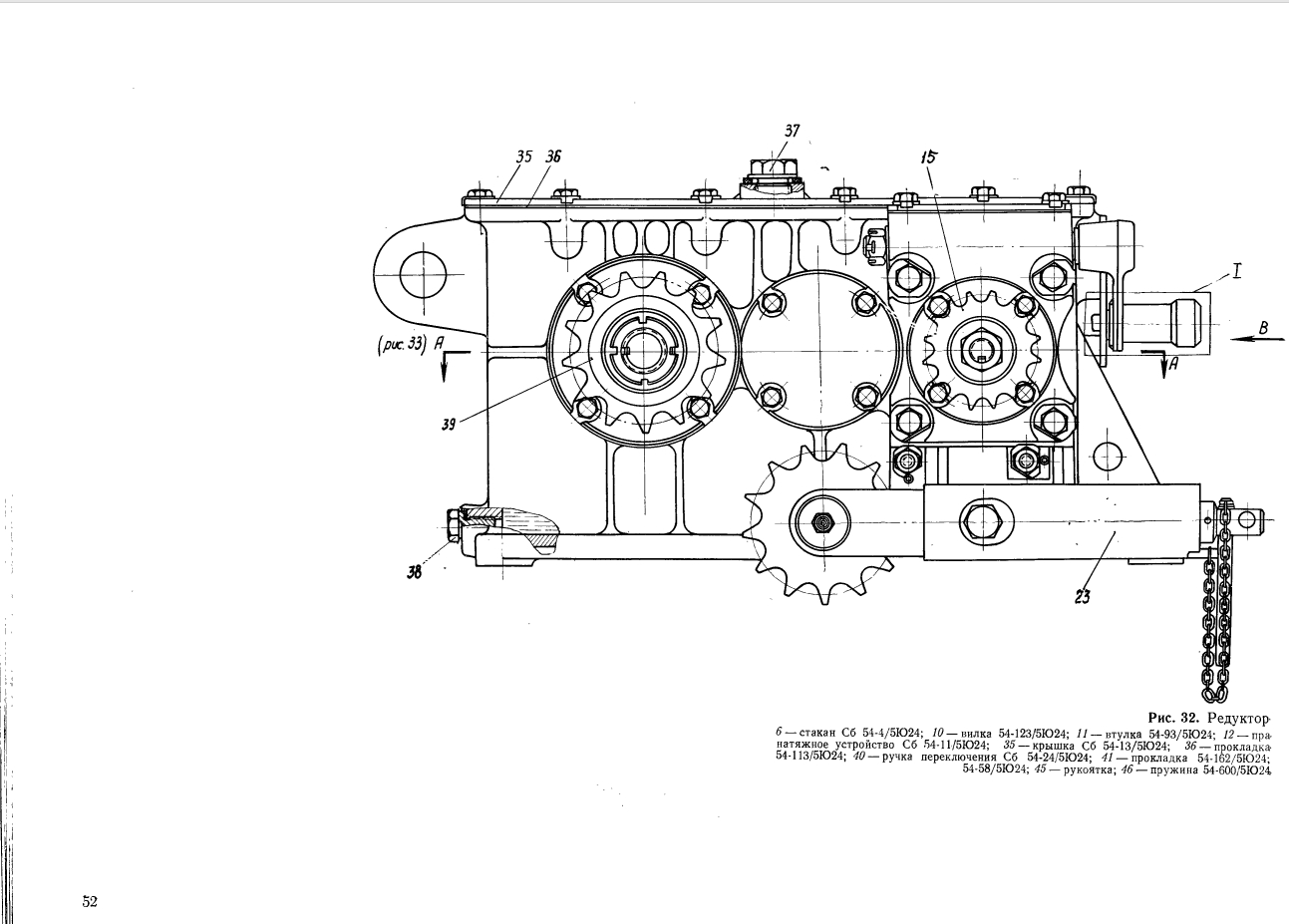

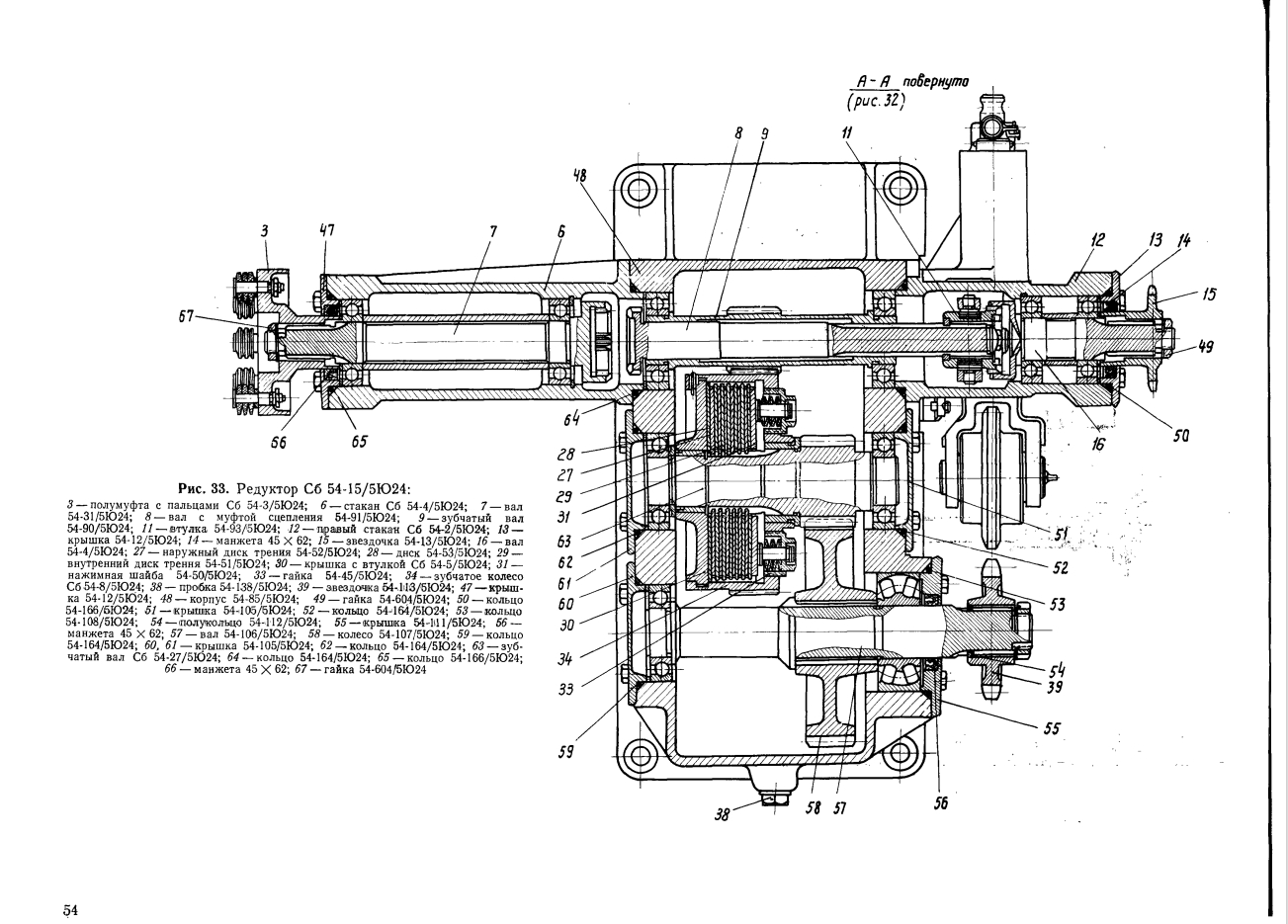

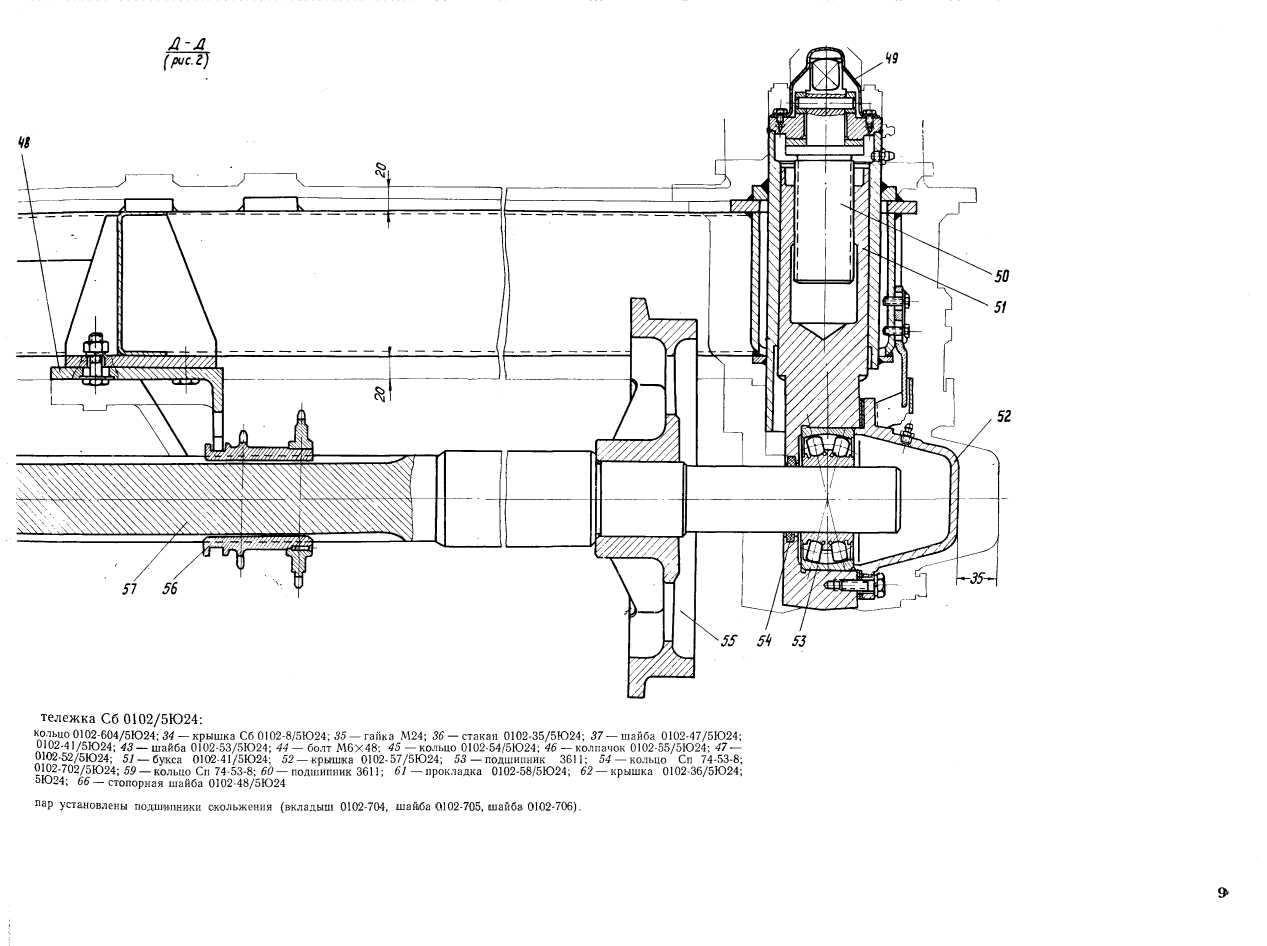

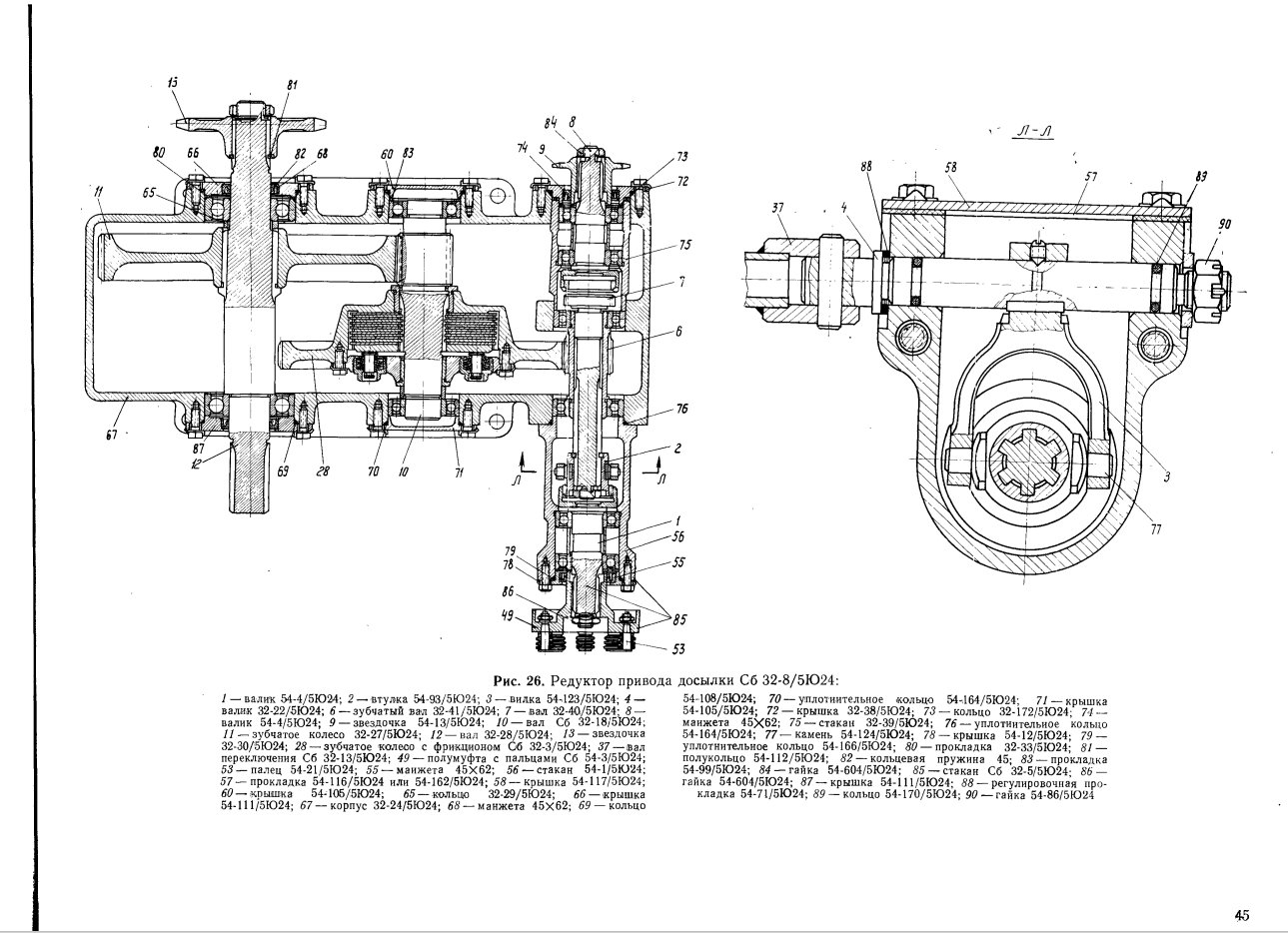

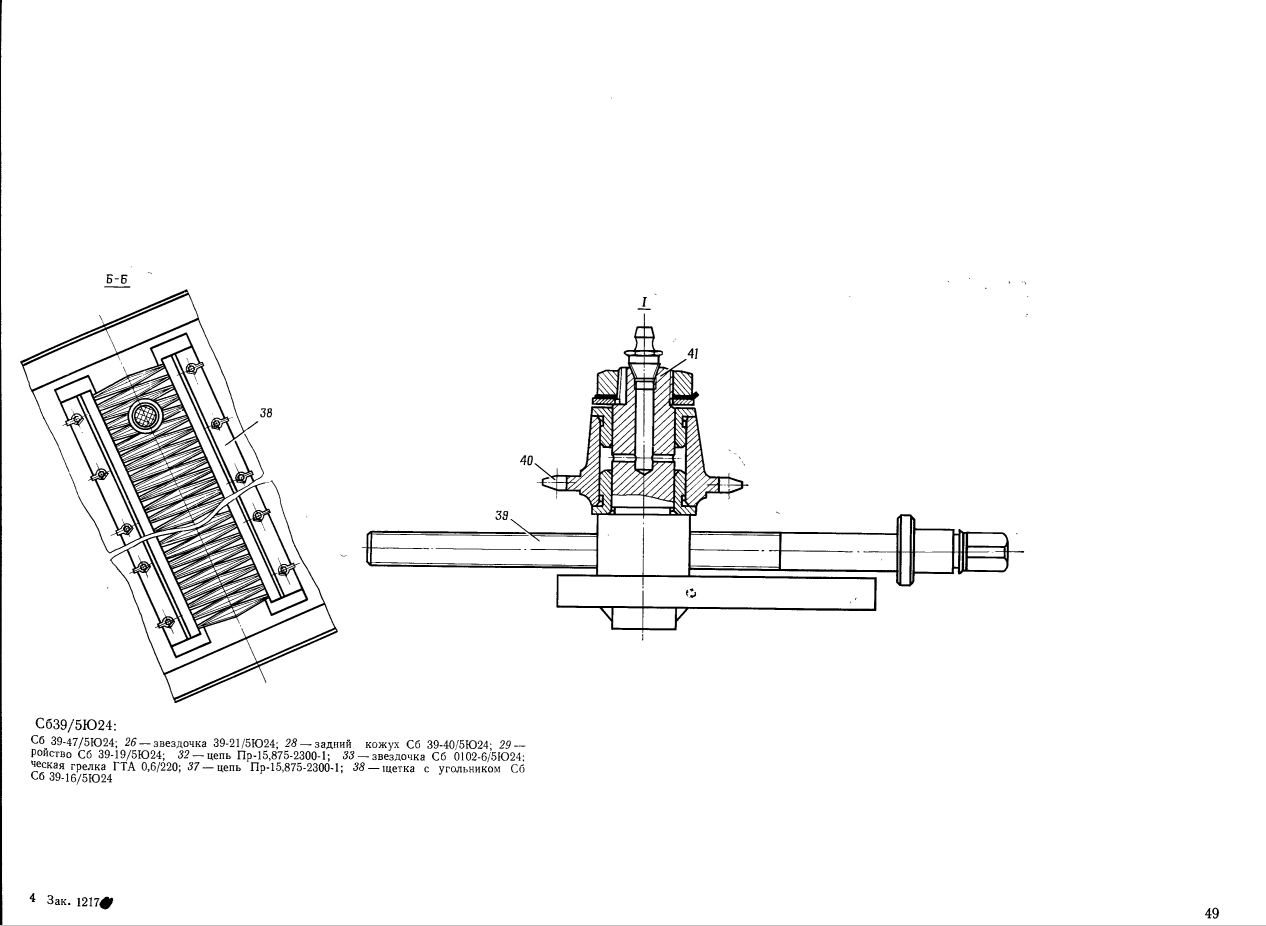

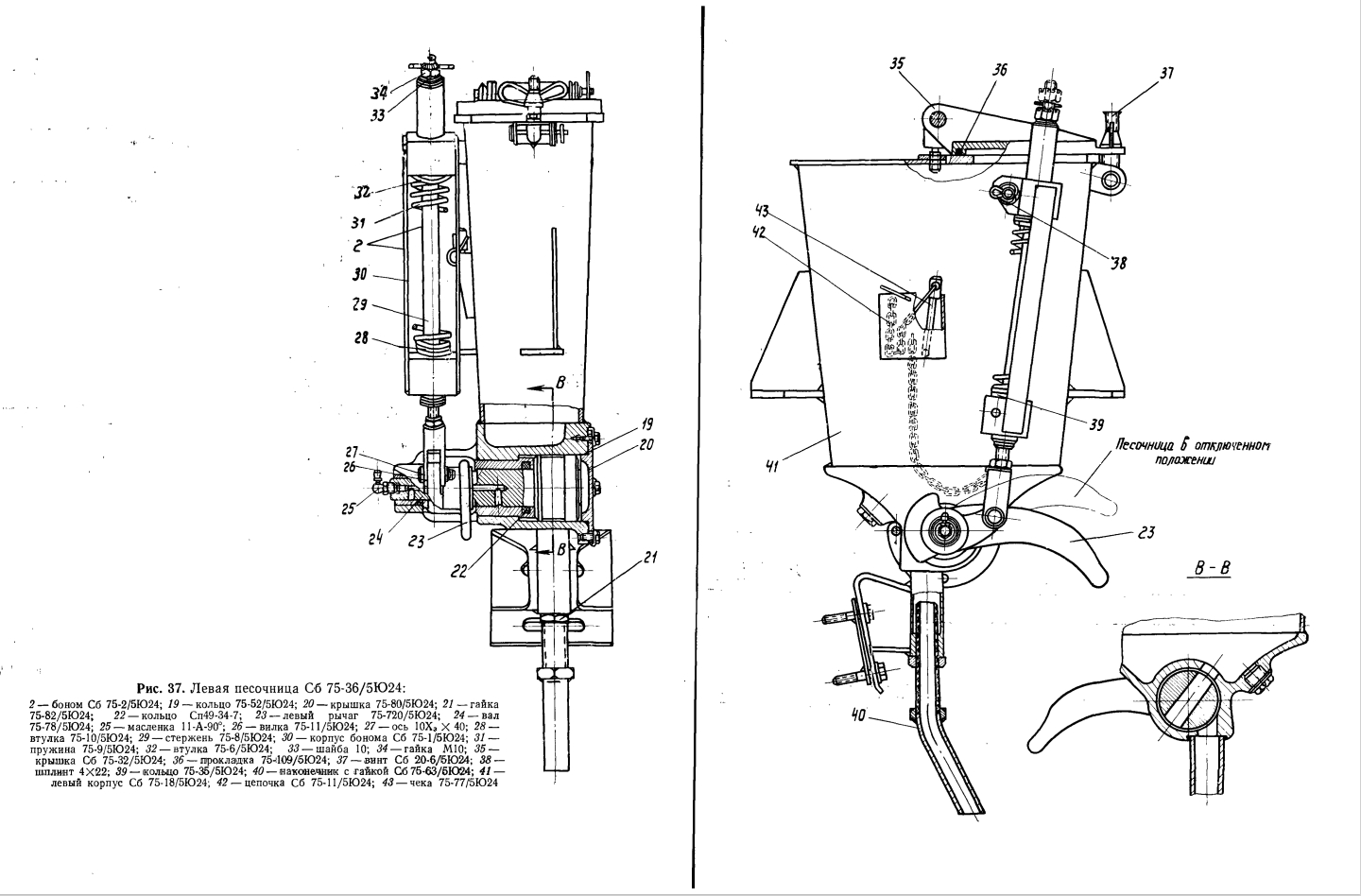

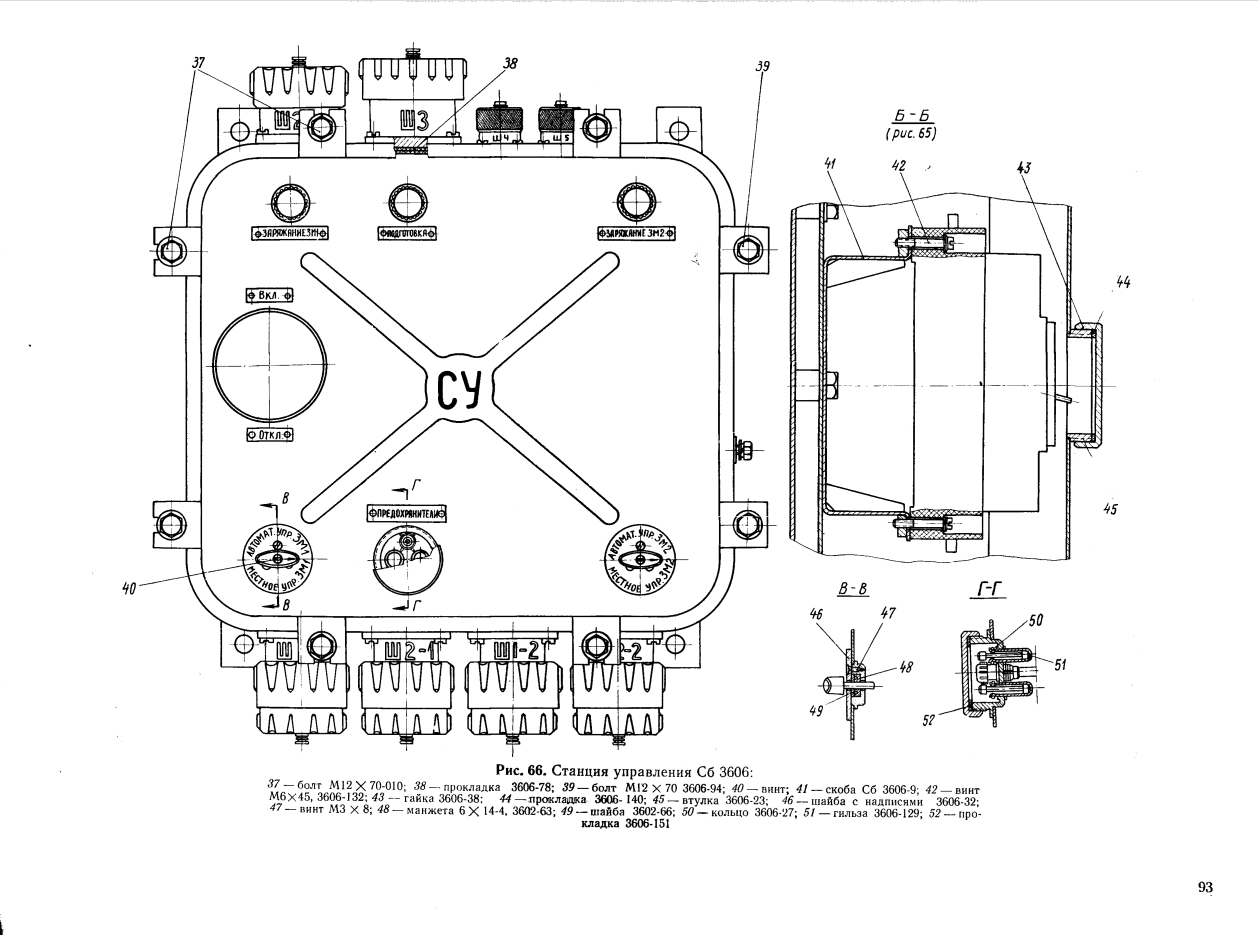

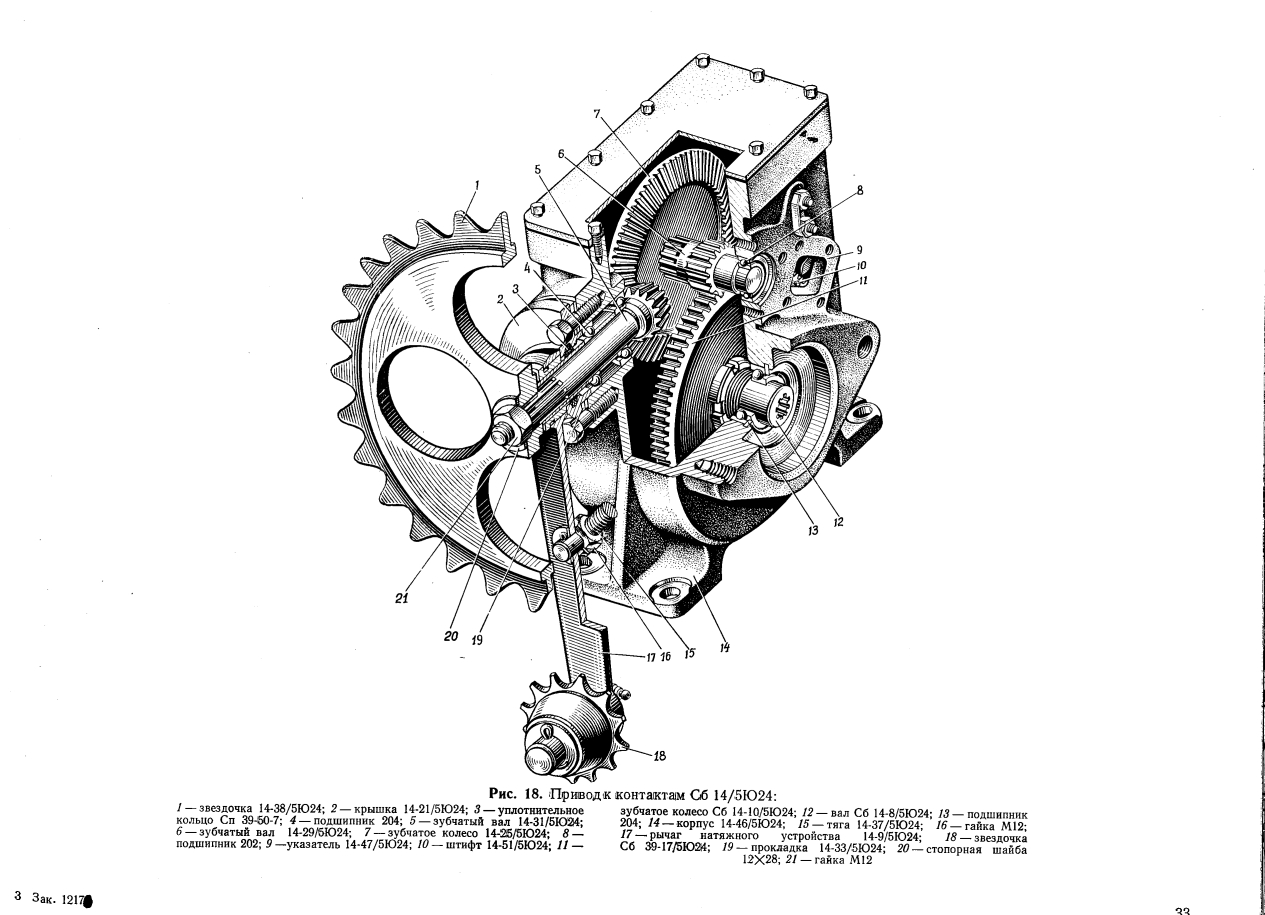

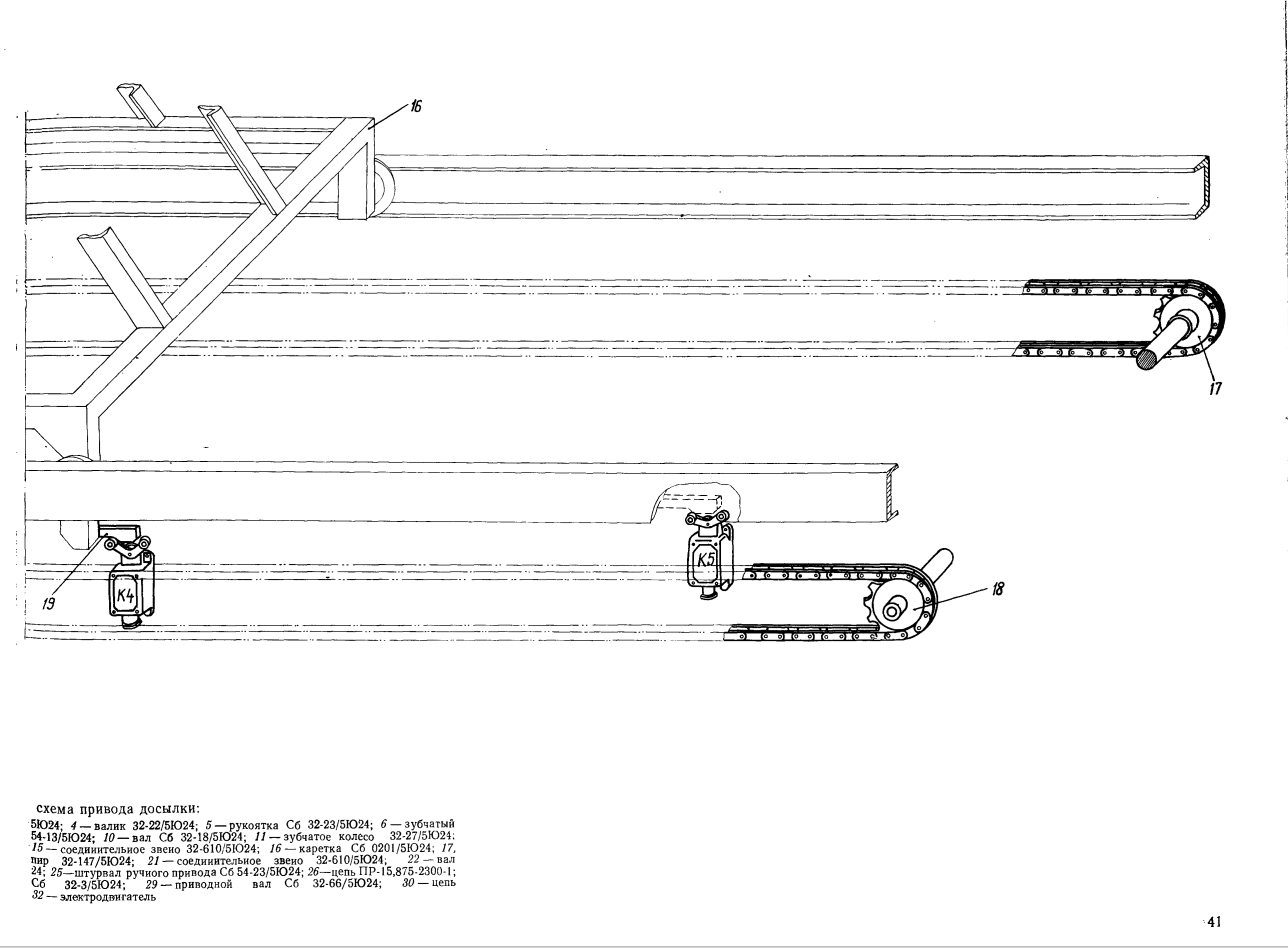

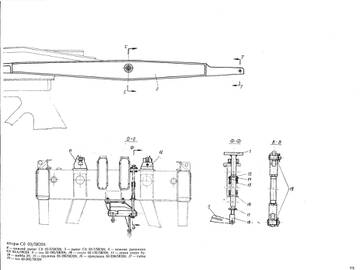

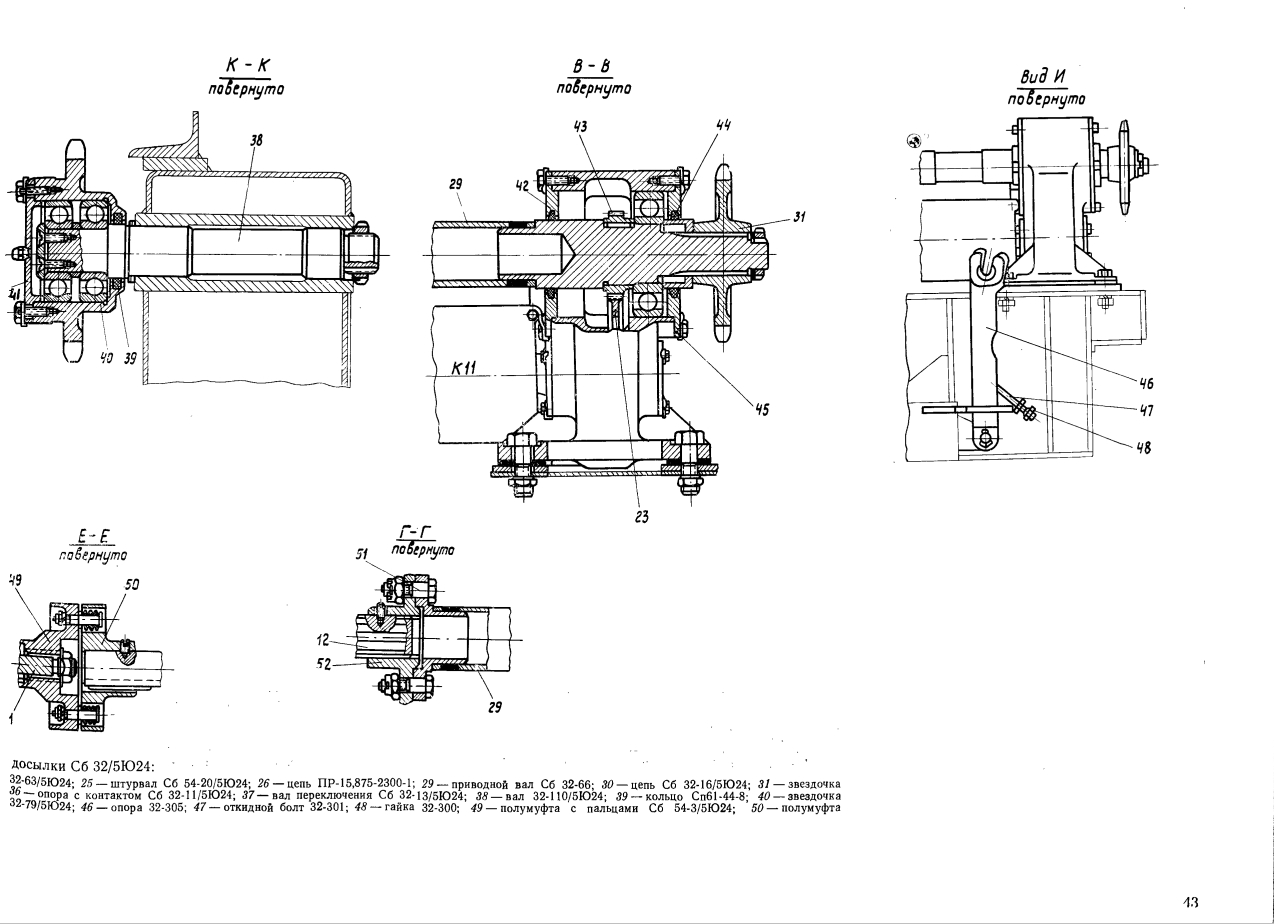

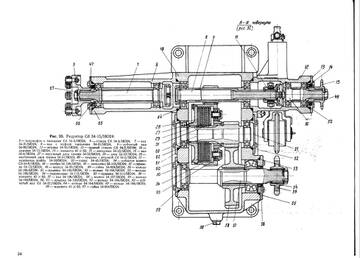

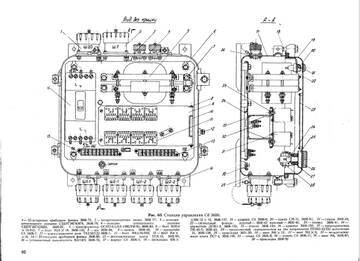

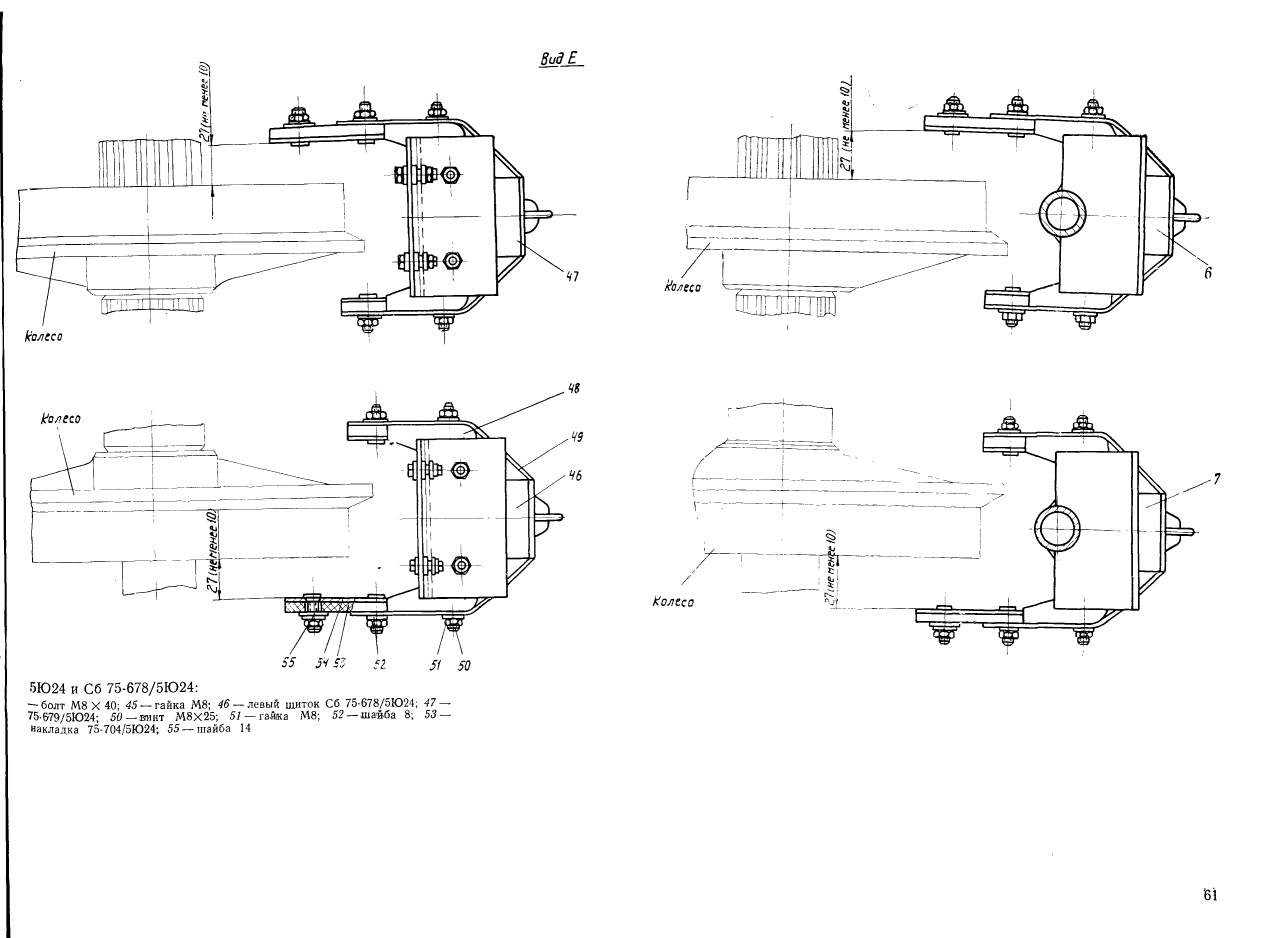

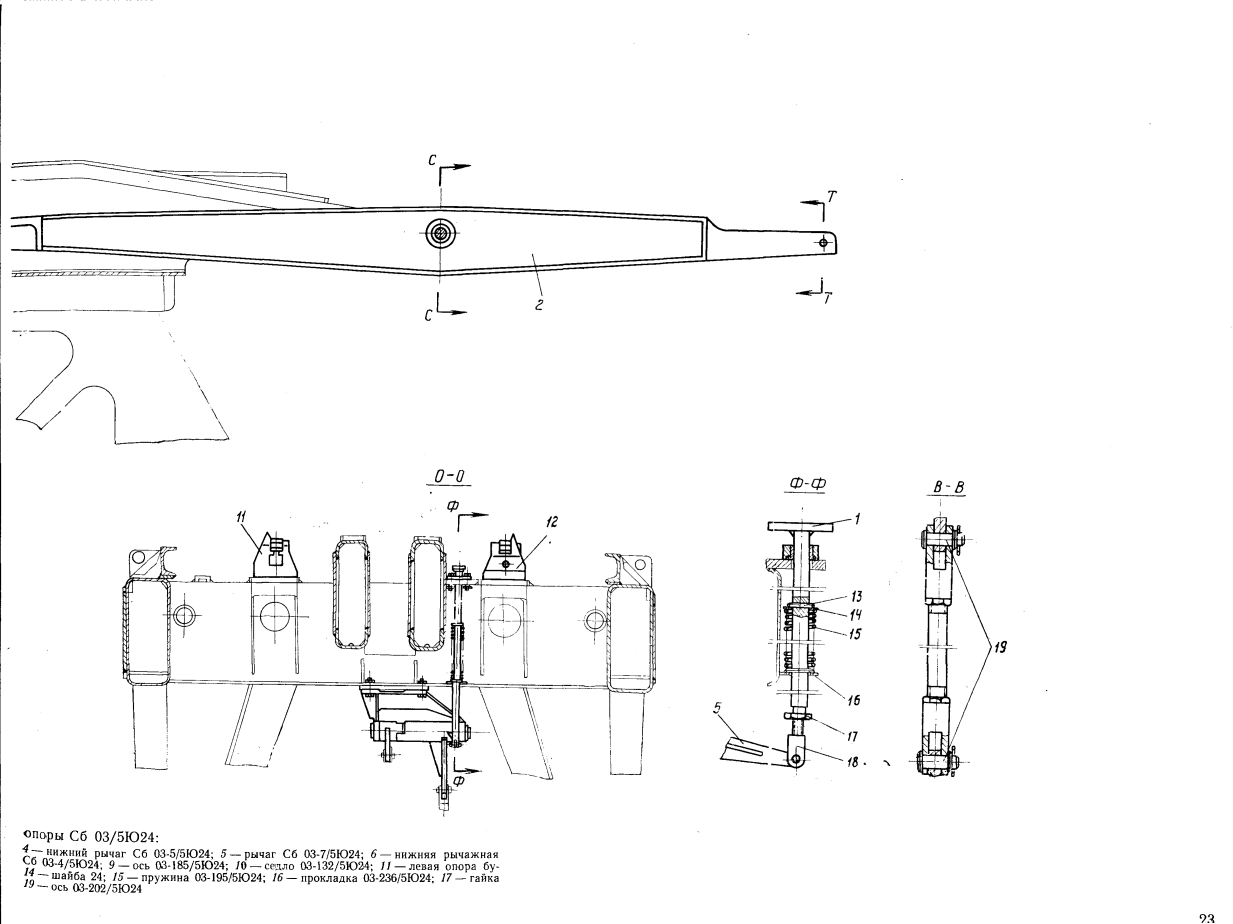

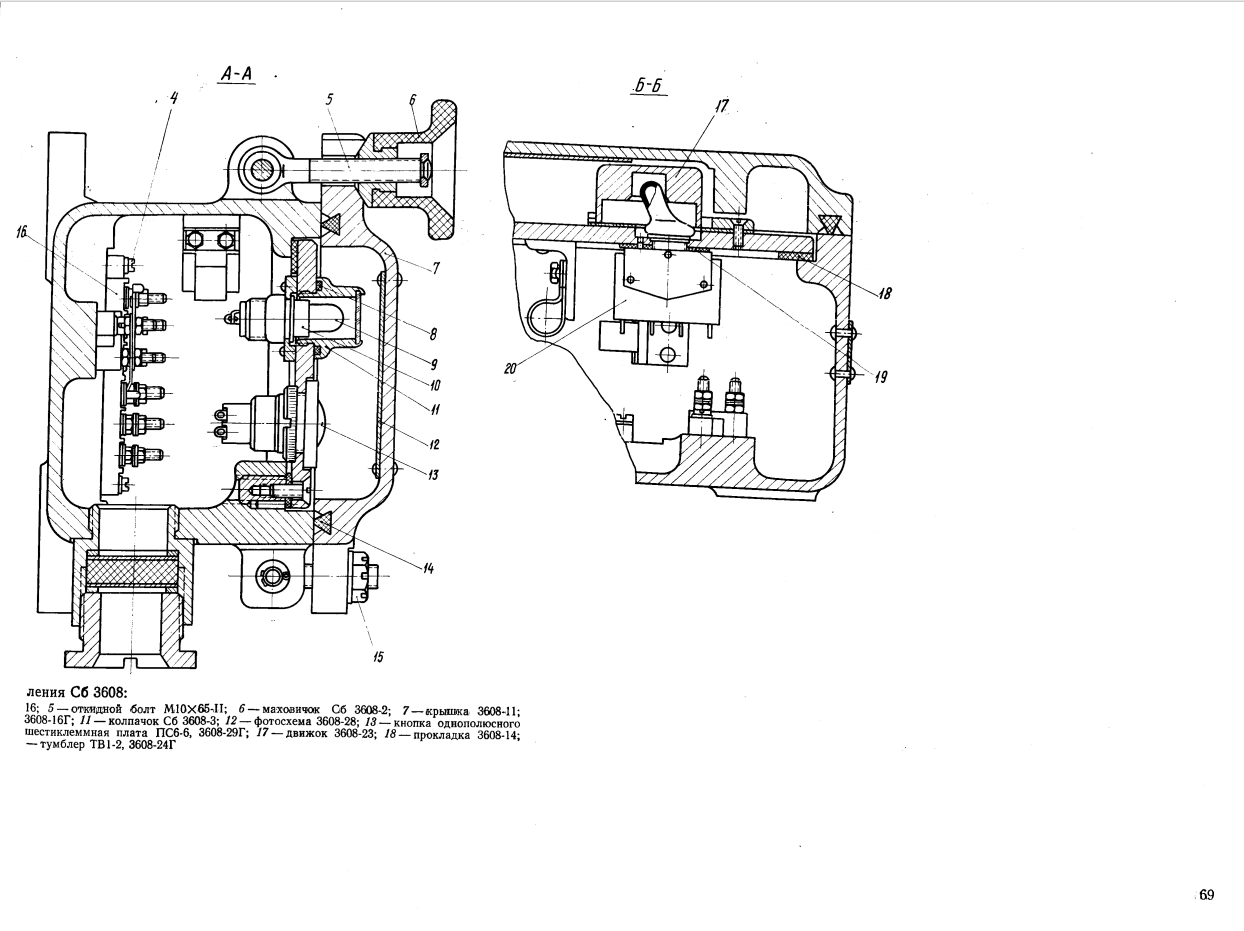

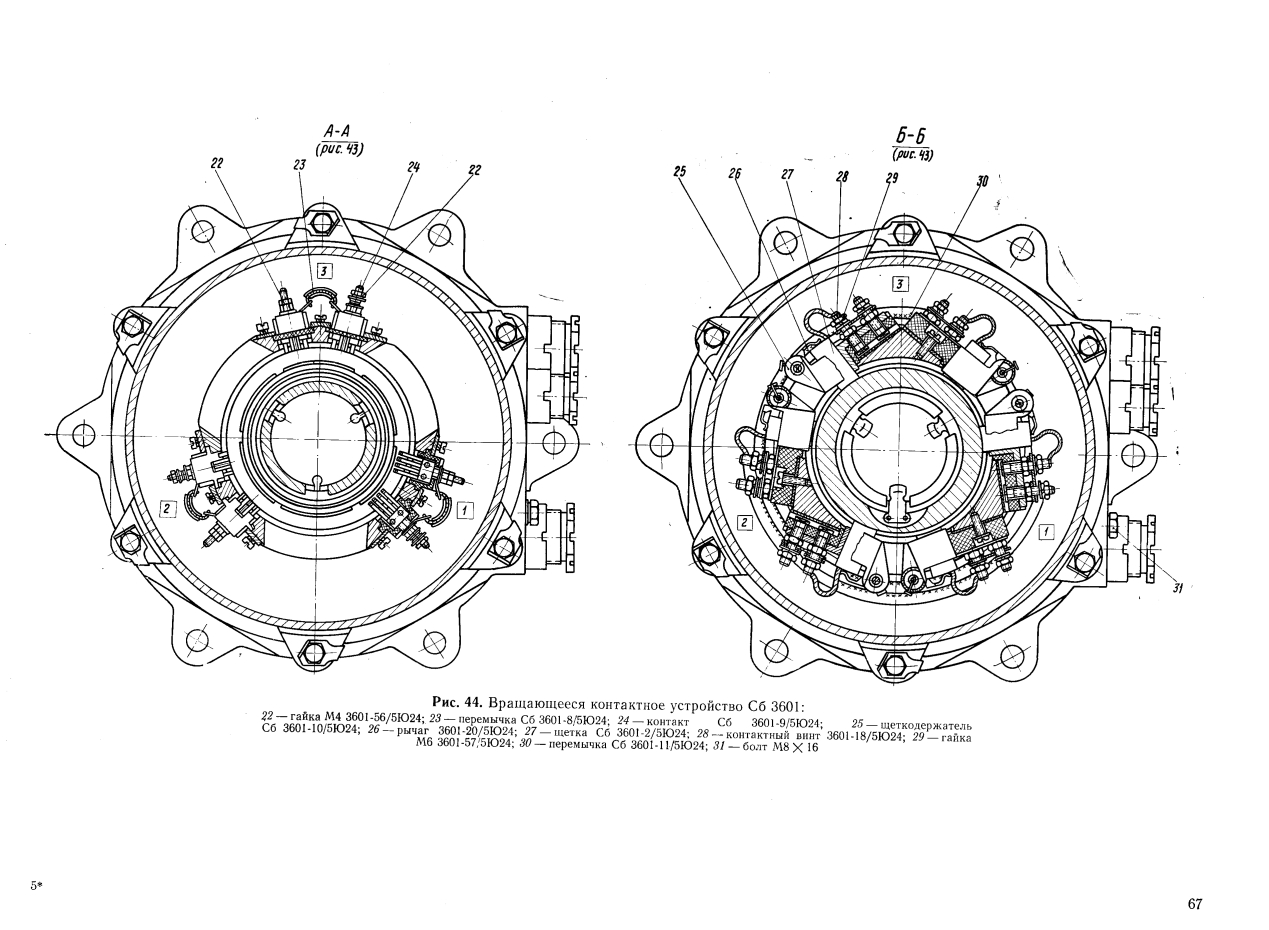

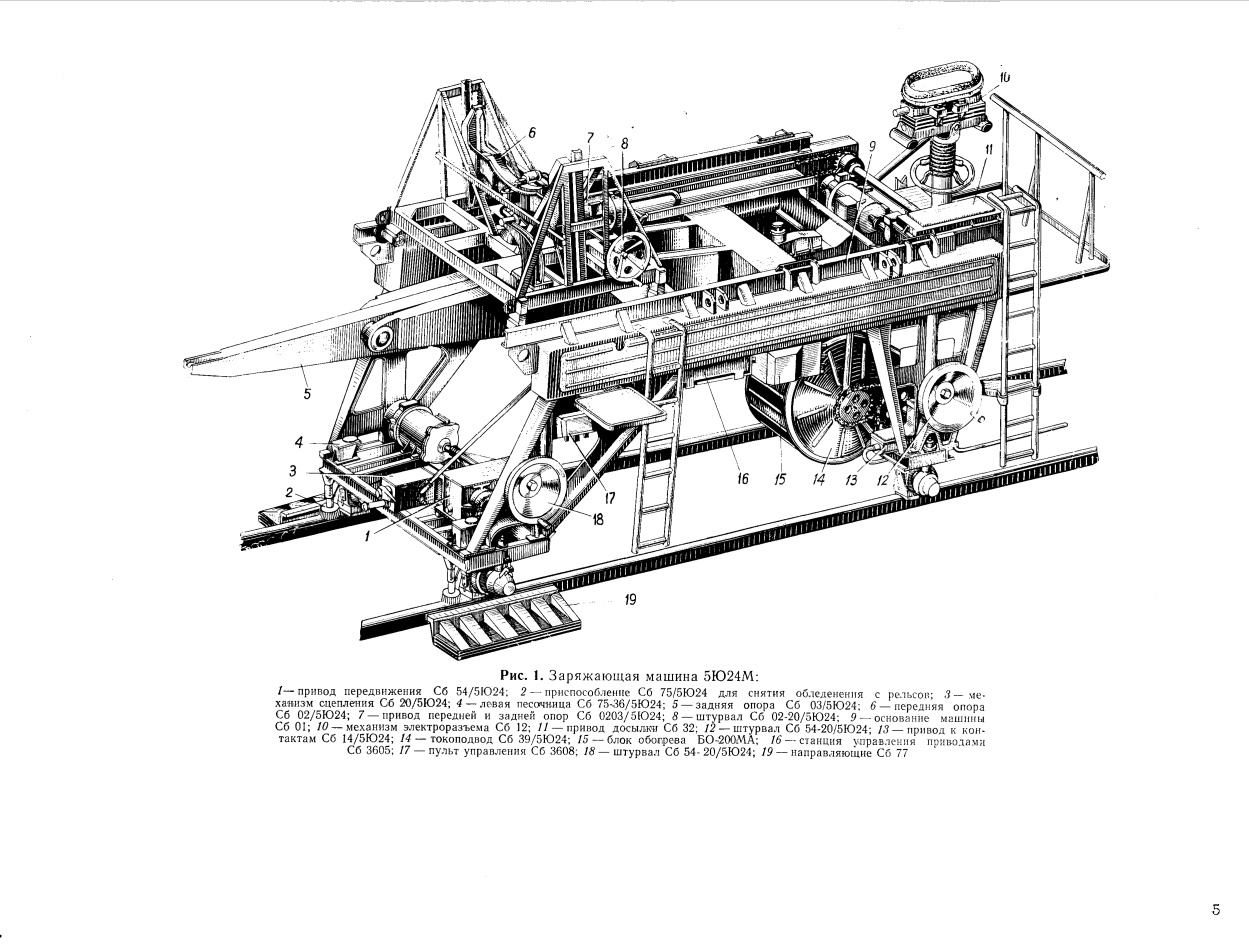

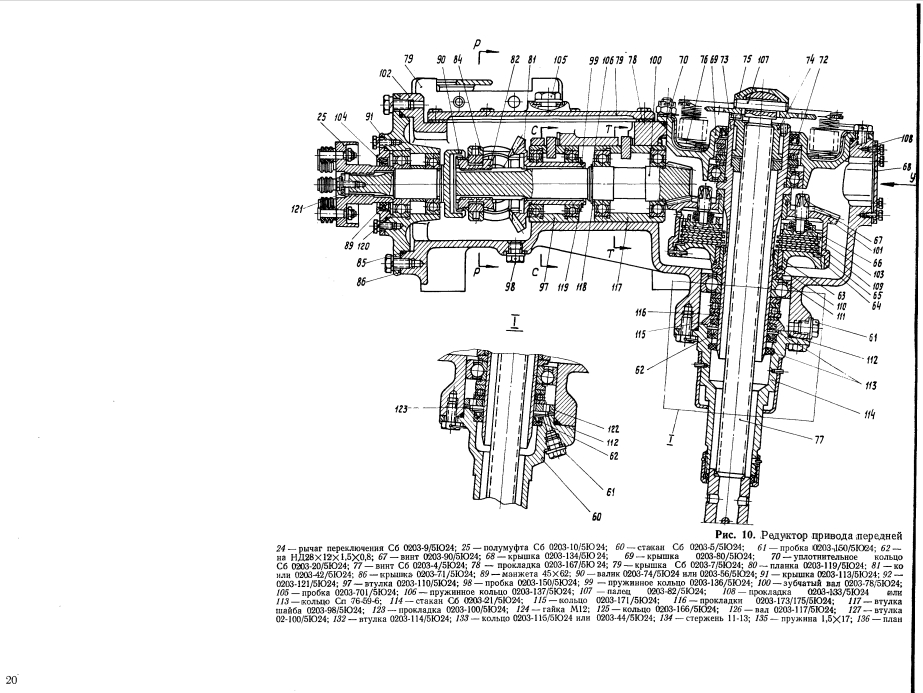

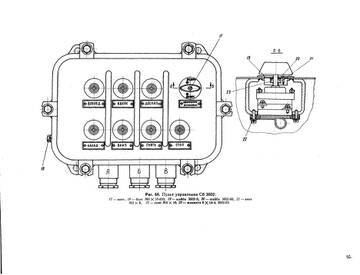

Ч.8 Заряжающая машина 5Ю24. Заряжание ПУ С-200 могло производится двумя способами: с помощью ТЗМ или заряжающей машины. В комплект каждой ПУ входили две ЗМ.

http://sh.uploads.ru/t/BuoOe.jpg    http://s3.uploads.ru/t/ZA5r3.jpg

http://sg.uploads.ru/t/H8CAE.jpg   http://s2.uploads.ru/t/cnuEy.jpg

http://s6.uploads.ru/t/horR0.jpg   http://s9.uploads.ru/t/1YsvS.jpg

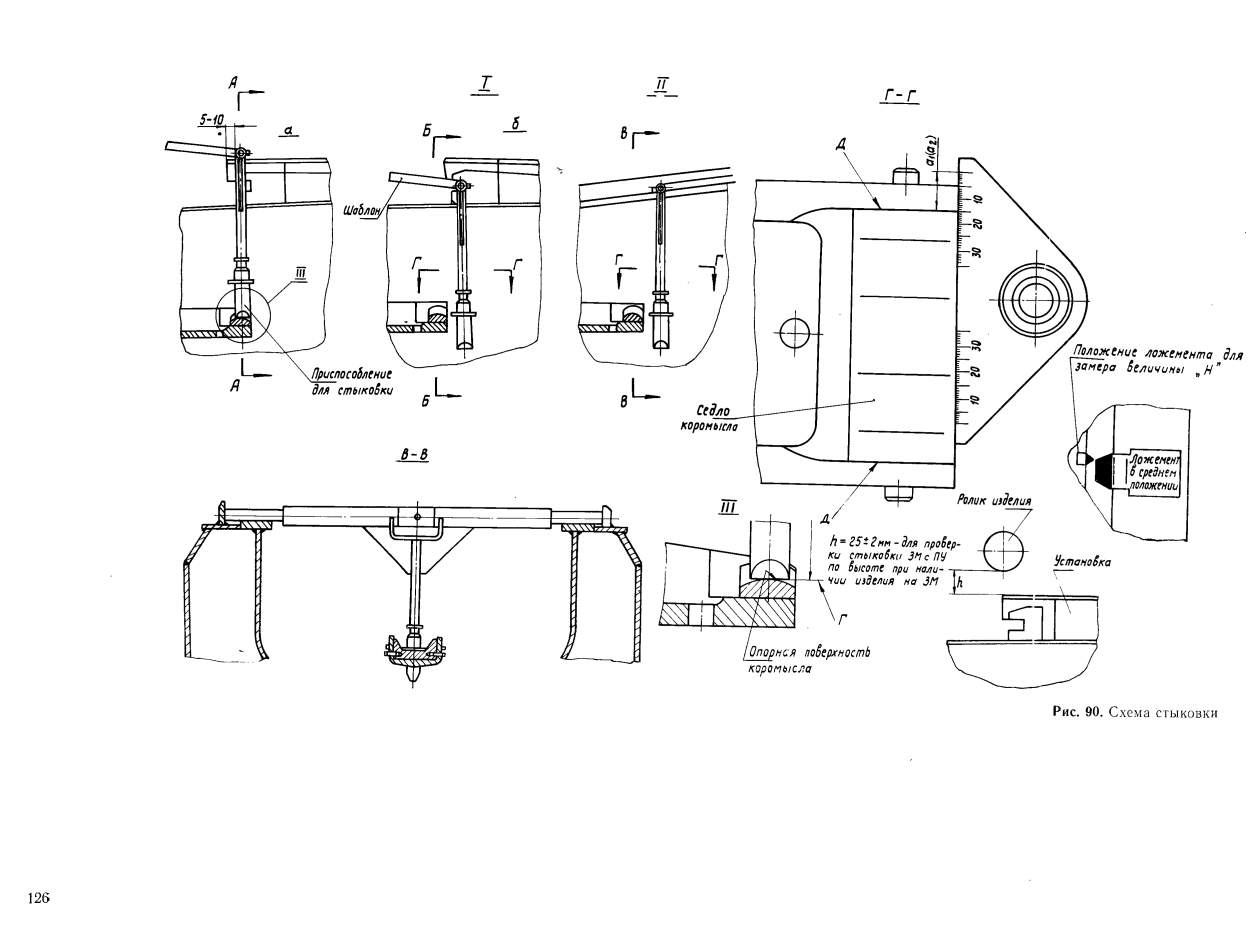

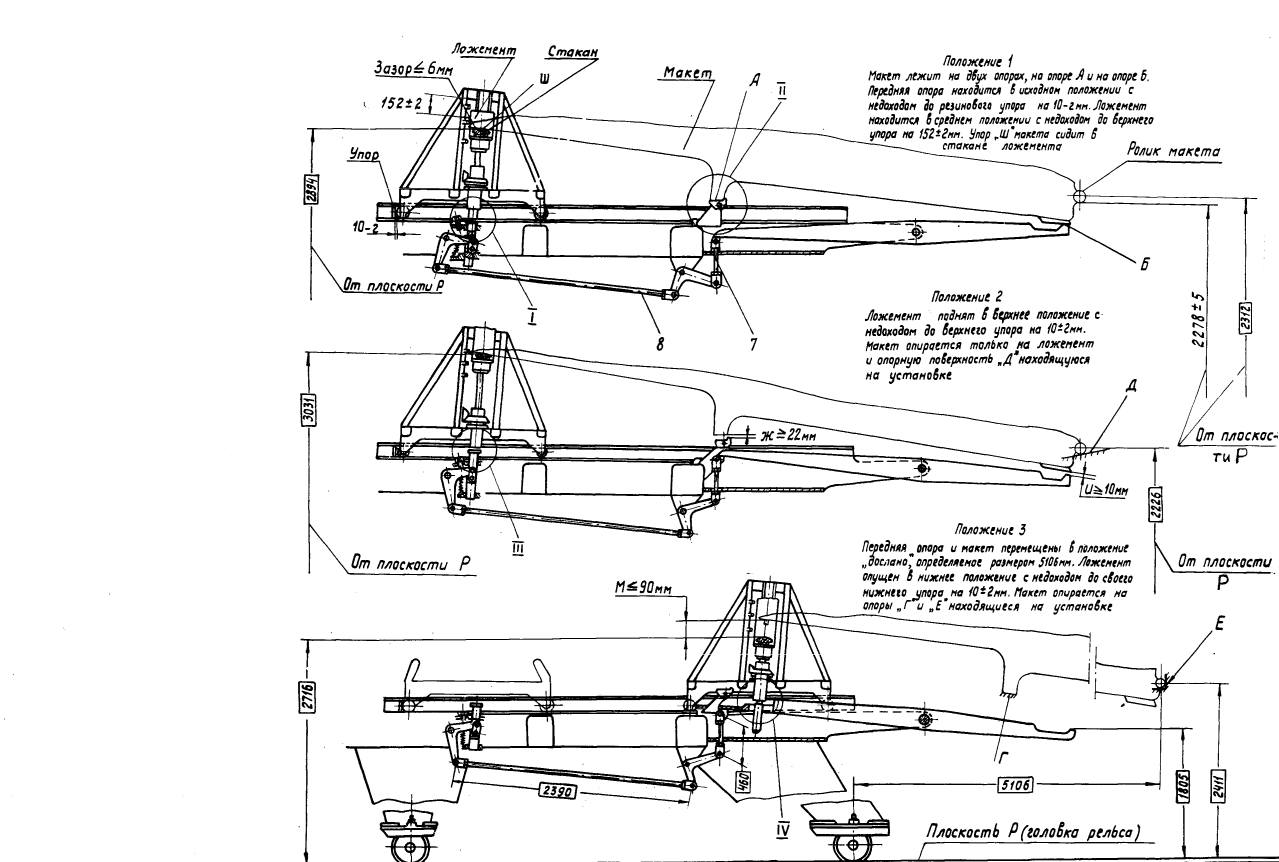

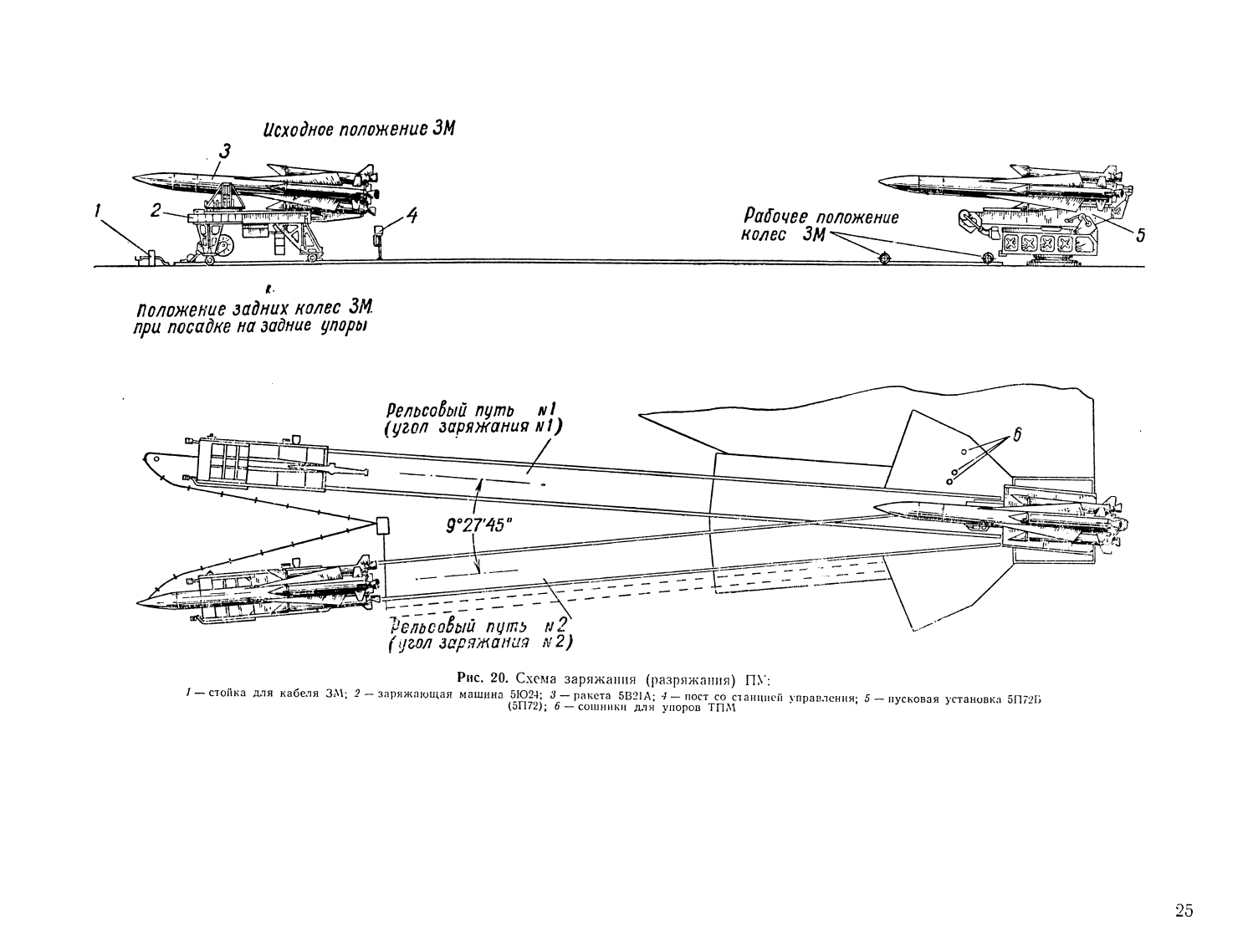

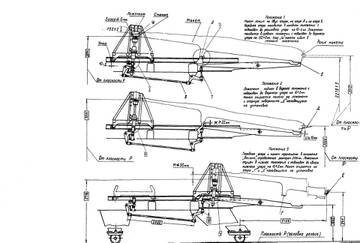

Теперь процесс заряжания с заряжающей машины:

http://sa.uploads.ru/t/R3gpC.jpg    http://s2.uploads.ru/t/4LCZN.jpg

http://sa.uploads.ru/t/phJjI.jpg    http://s1.uploads.ru/t/xQJYB.jpg

http://s9.uploads.ru/t/Nq5Sj.jpg   http://s2.uploads.ru/t/CHXEk.jpg

http://sd.uploads.ru/t/RO71d.jpg   http://s0.uploads.ru/t/3xOWv.jpg

http://se.uploads.ru/t/N0tpY.jpg   http://s2.uploads.ru/t/OJtvl.jpg

http://sa.uploads.ru/t/S4o7N.jpg   http://se.uploads.ru/t/Tba46.jpg

http://s2.uploads.ru/t/rlpyf.jpg   http://s5.uploads.ru/t/Uqhy0.jpg

http://s9.uploads.ru/t/GW4lq.jpg   http://s8.uploads.ru/t/Rn2Ad.jpg

http://s9.uploads.ru/t/ny9qj.jpg   http://s1.uploads.ru/t/lC290.jpg

Пара фото интерьера одной из аппаратных комплекса:

http://se.uploads.ru/t/lqzLY.jpg   http://sd.uploads.ru/t/n9Prd.jpg

В 1:72 ПУ с ракетой делала "Грань". Но это было давно. Правда фирма в этот раз несмотря на мою информационную помощь (см. фото на коробке) модель мне почему-то не подарила. Так что Леонид на этот раз помочь не смогу.

http://s0.uploads.ru/t/sBlhd.jpg

На этом пока по С-200 все. Надеюсь, что кому-то эта информация будет нужной и полезной.

0

15

poa54 написал(а):

На этом пока по С-200 все. Надеюсь, что кому-то эта информация будет нужной и полезной.

Круто и толково! Информация бесценна! :cool:

0

16

poa54 написал(а):

Так что Леонид на этот раз помочь не смогу.


Видел данную модель в предложениях интернет-магазинов. А с таким объемом информации ( огромный воз и маленькая тележка) -из нее можно что-то сотворить прекрасное. Спасибо за обзор.

0
