1/48 Ми-24В от Звезды "Hind-D с тигровым хвостом"

Сообщений 121 страница 148 из 148

121

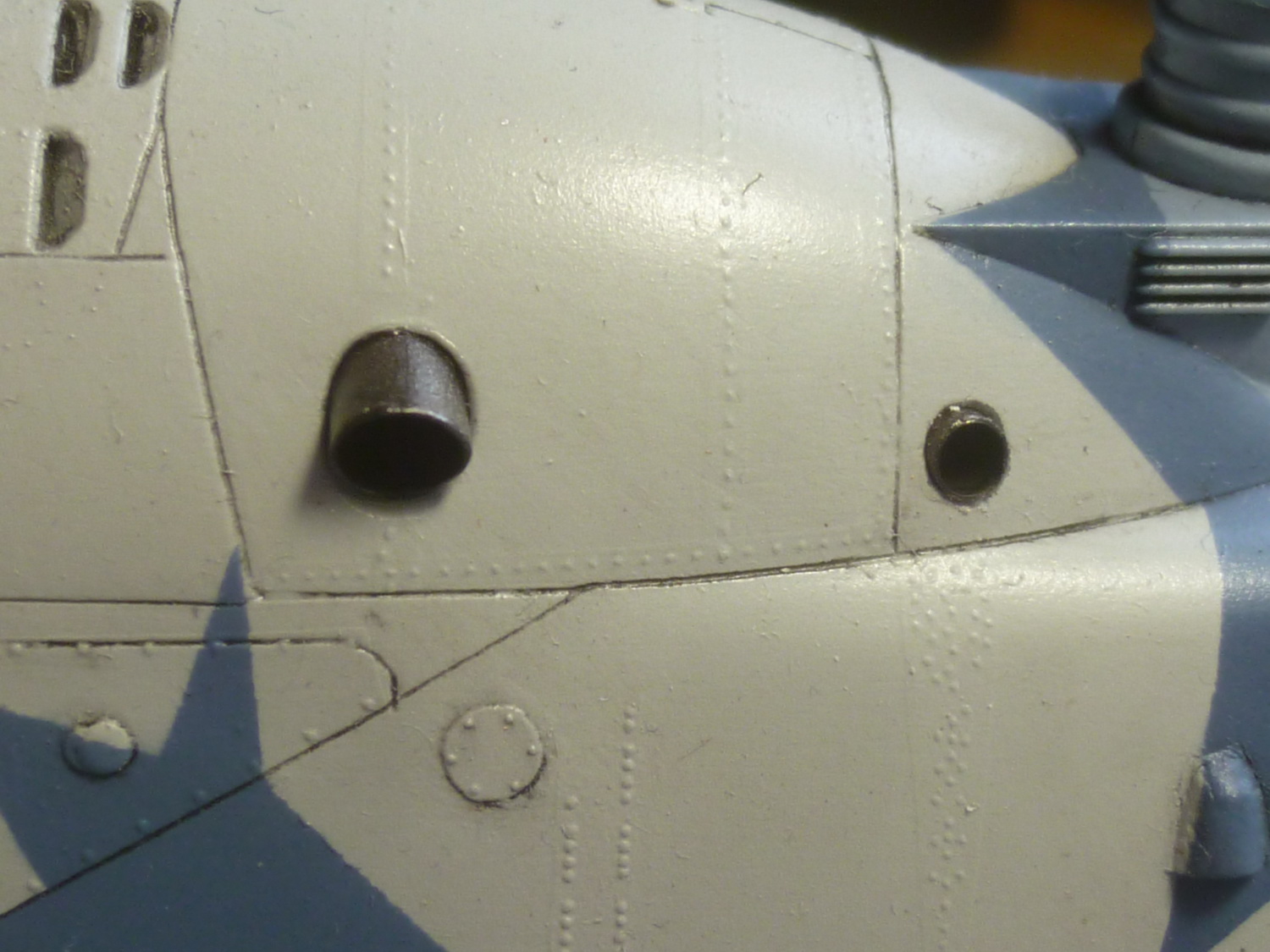

Трубки дренажа какого диаметра использовали? Судя по фото одна трубка чуть тоньше чем остальные. Неплохие доработки, будет что порассматривать на готовой модели! :cool:

0

122

Vzcjjjjj написал(а):

Трубки дренажа какого диаметра использовали?

Тоненькая 0,4, толстые 0,6мм.
Логичнее было бы использовать 0,3 и 0,5 мм, но они в дефиците! :D

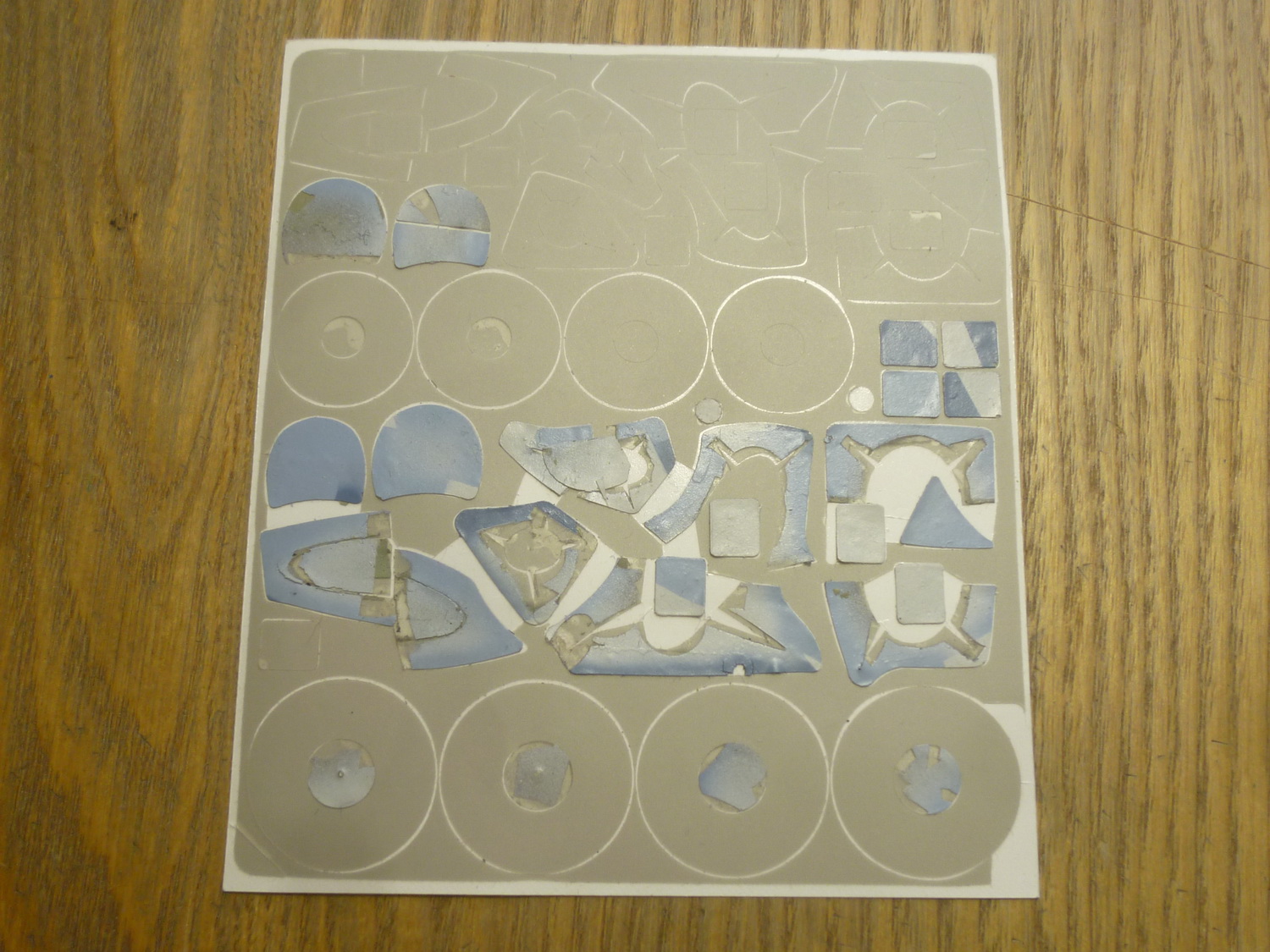

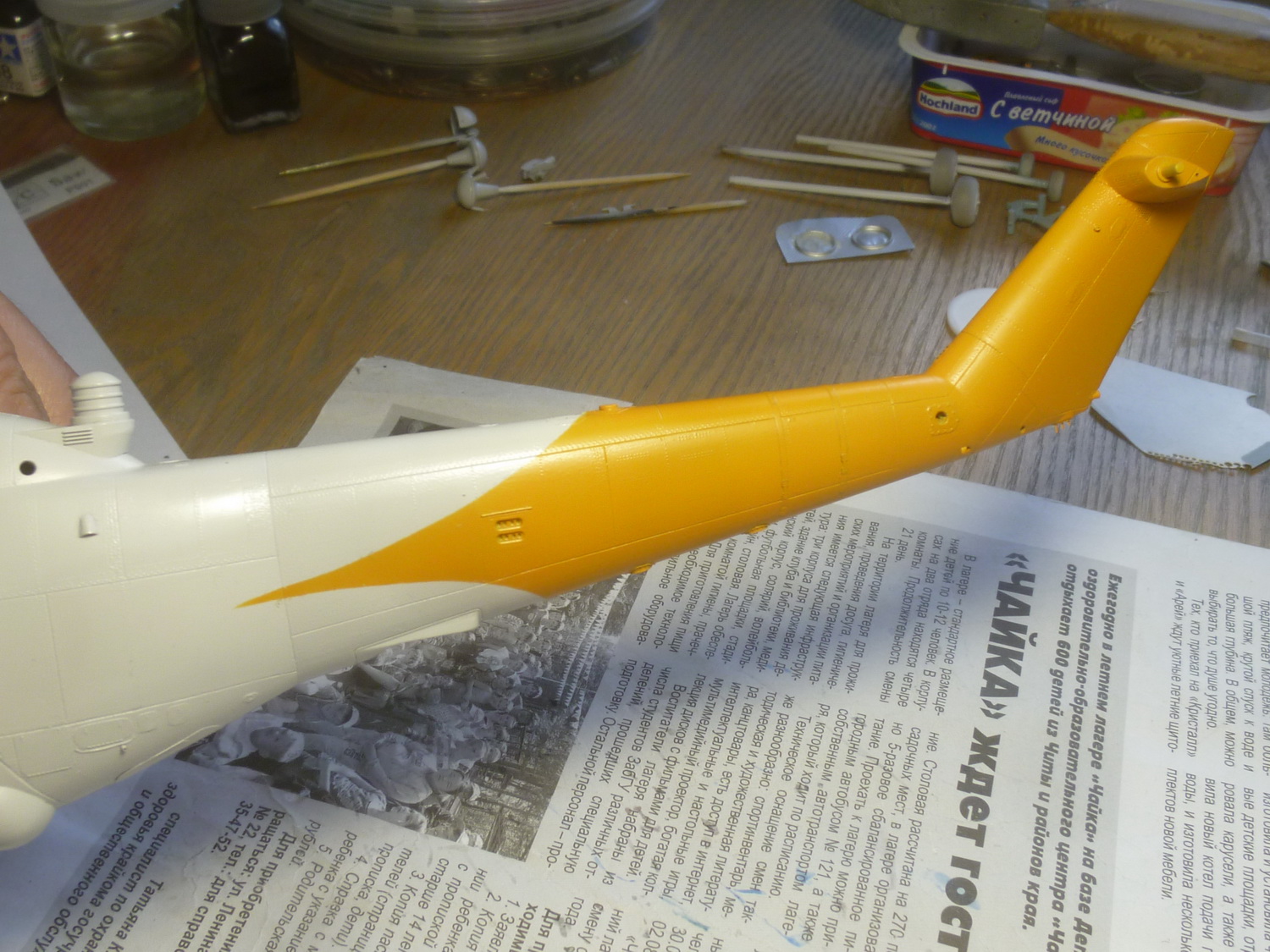

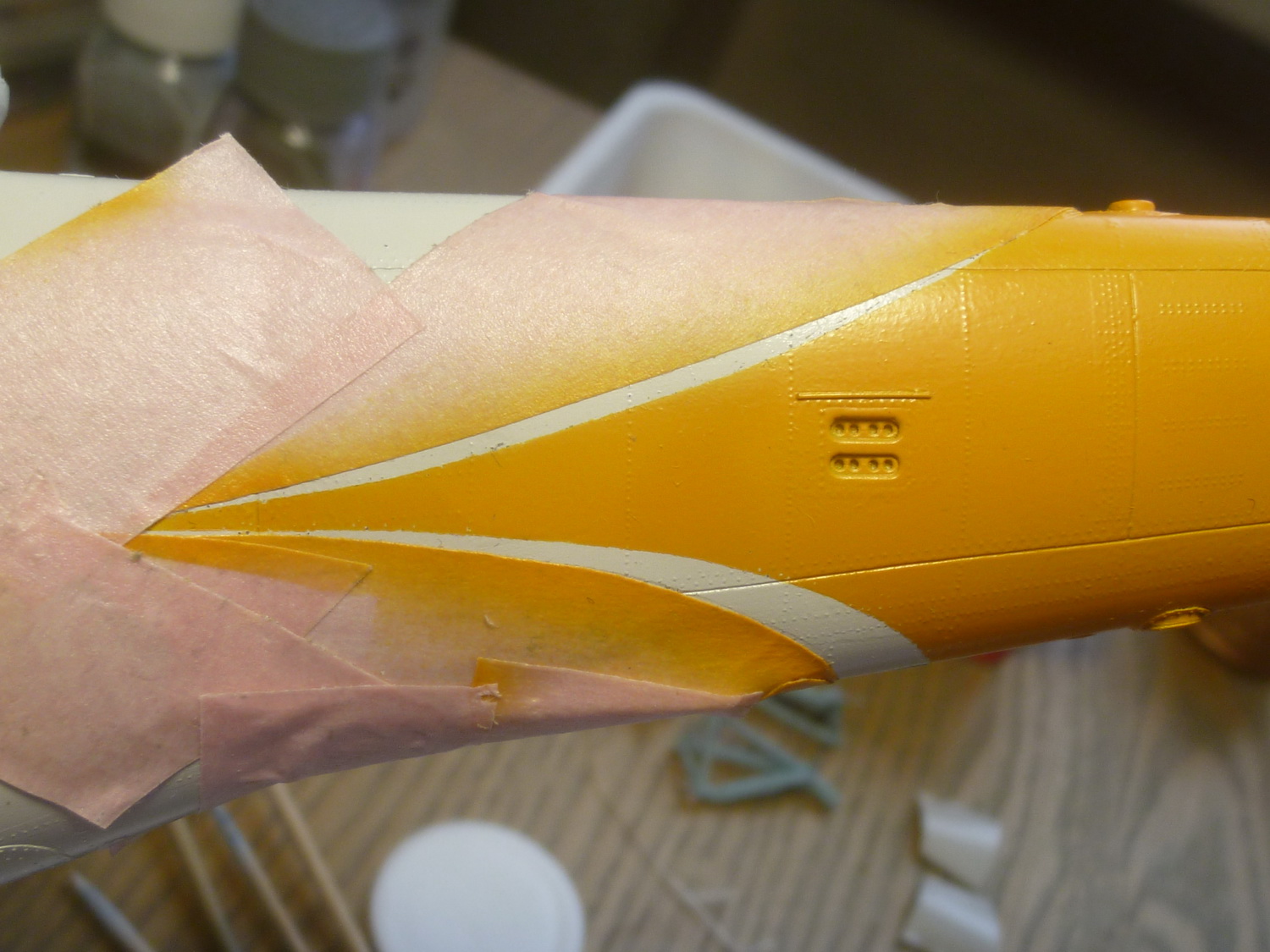

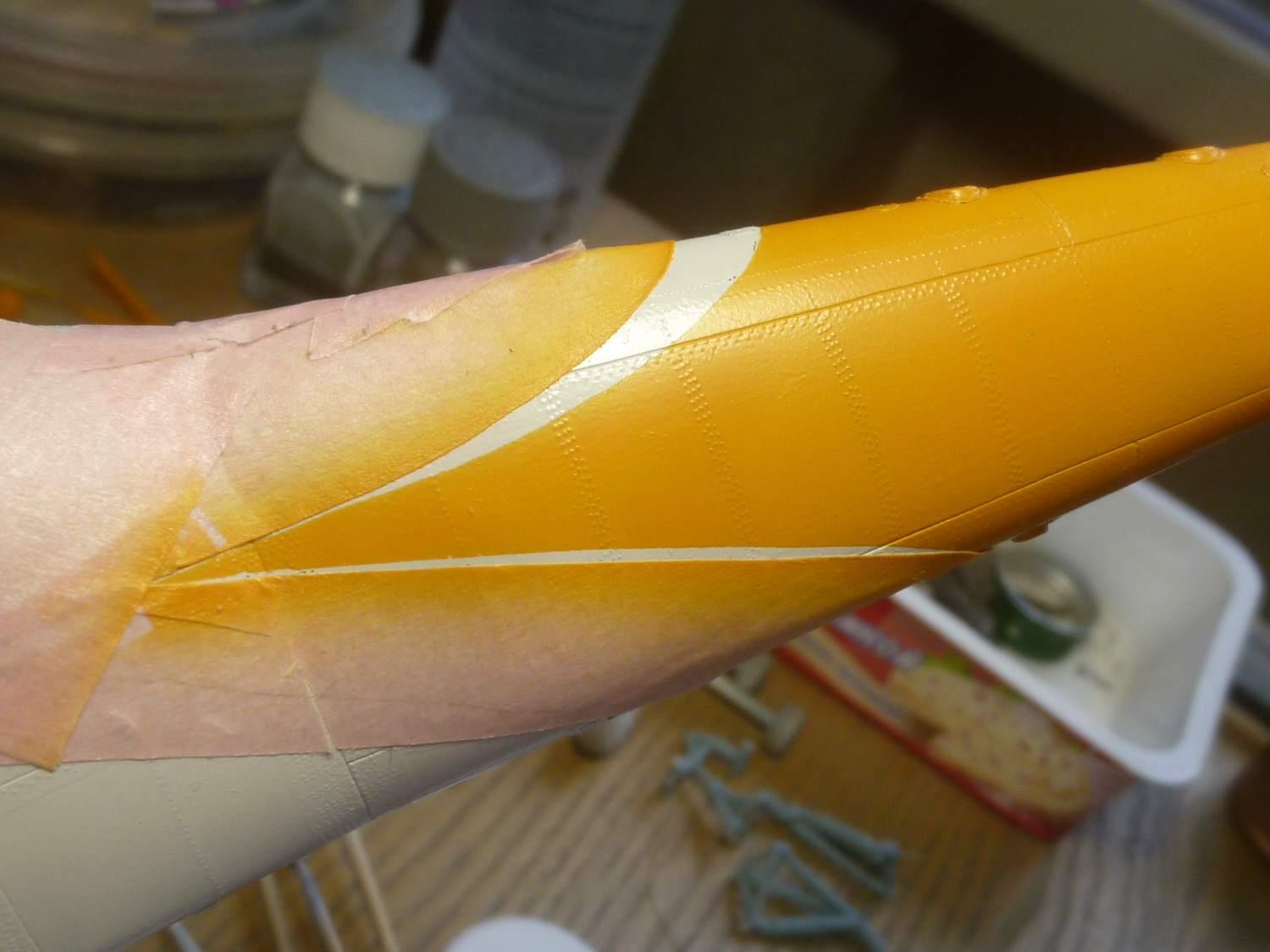

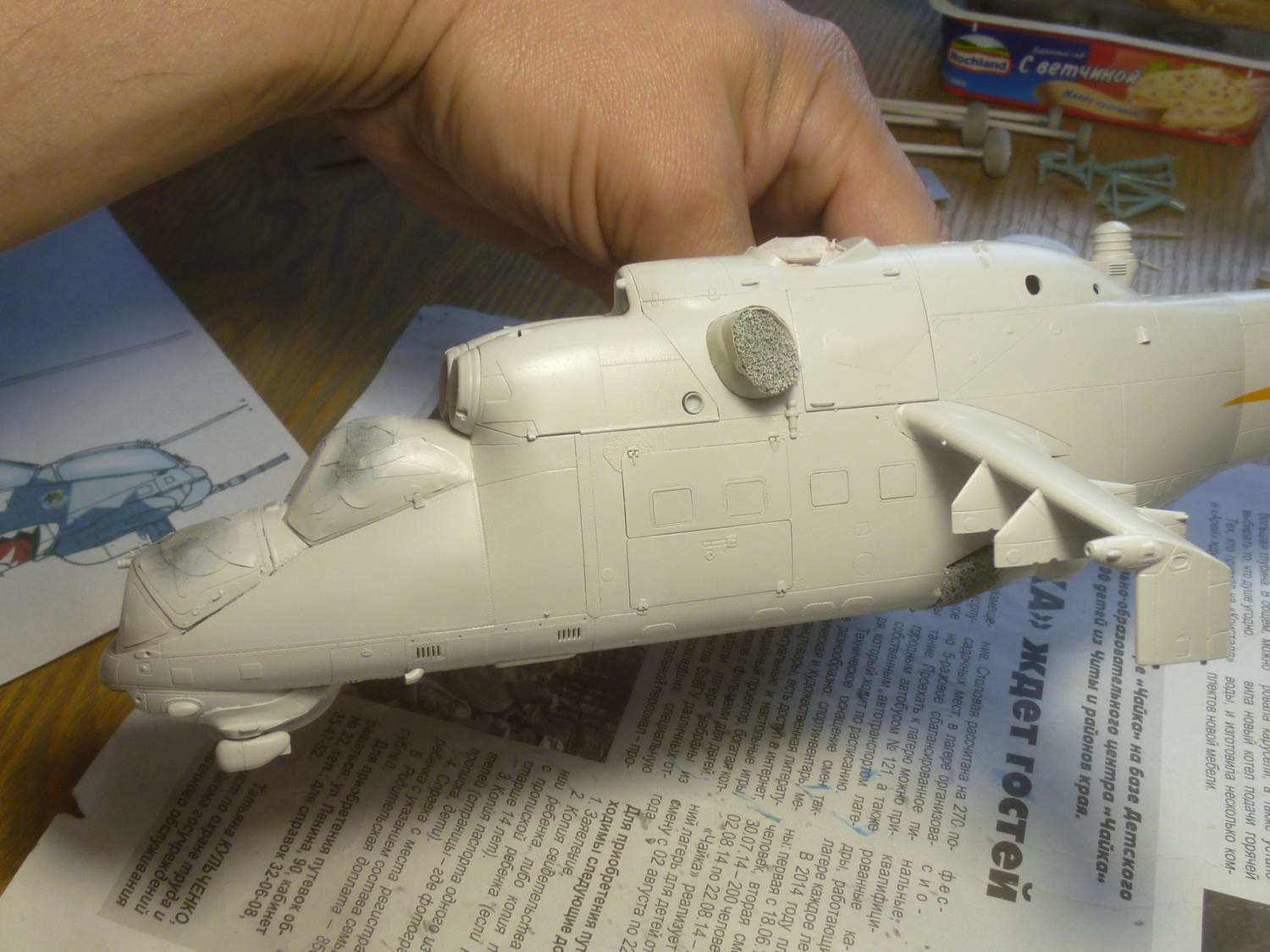

Покрасил весь фюзель светло-серым, нанёс маски для покраски оранжевого хвоста и "пролетел"... Пришлось корректировать по фотографиям. Кстати, пришлось удалить антенну "Эвкалипта" - именно на этом её нет.
http://forumupload.ru/uploads/0014/f6/ef/4/t981255.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t23767.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t426107.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t246929.jpg

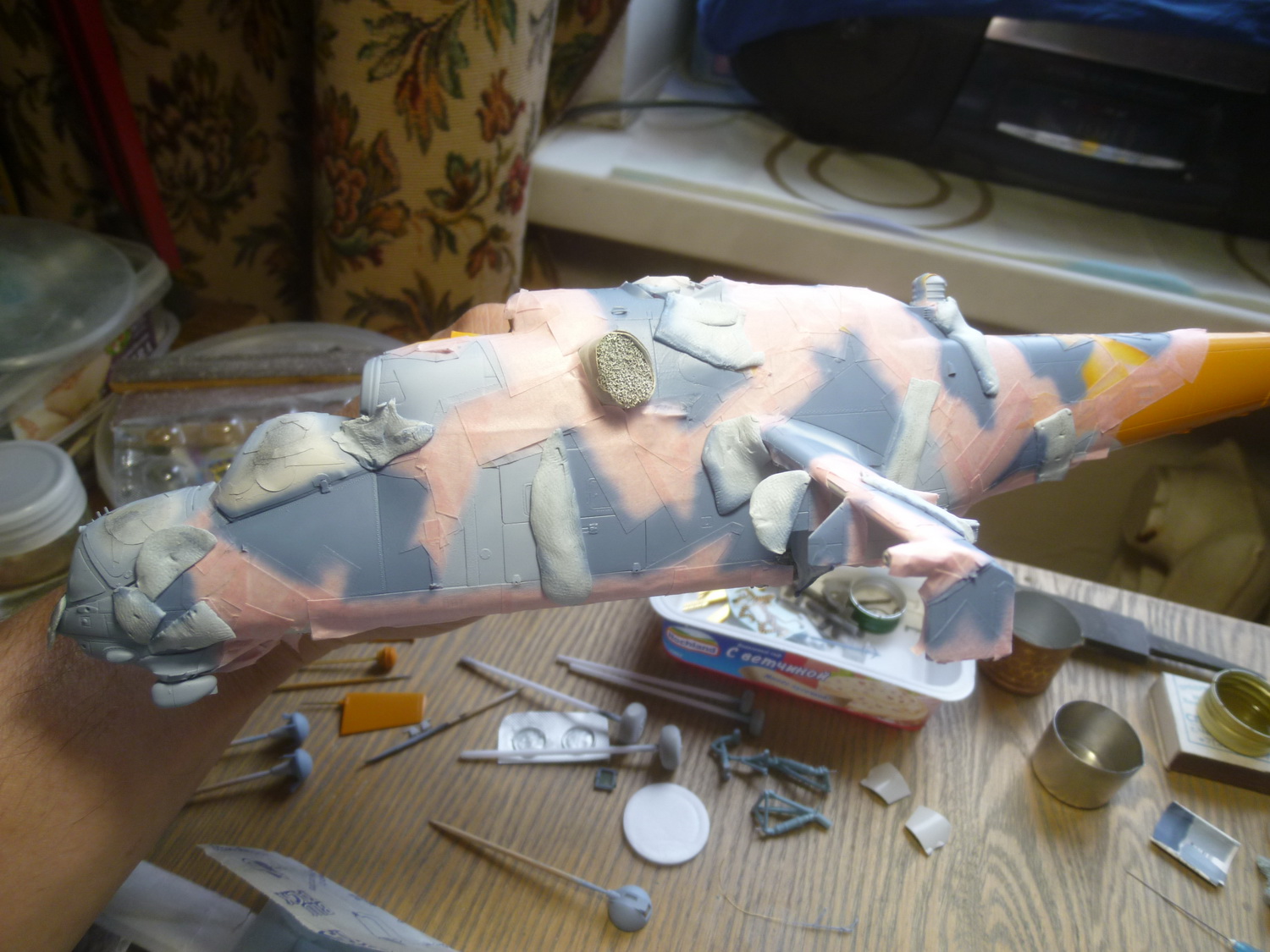

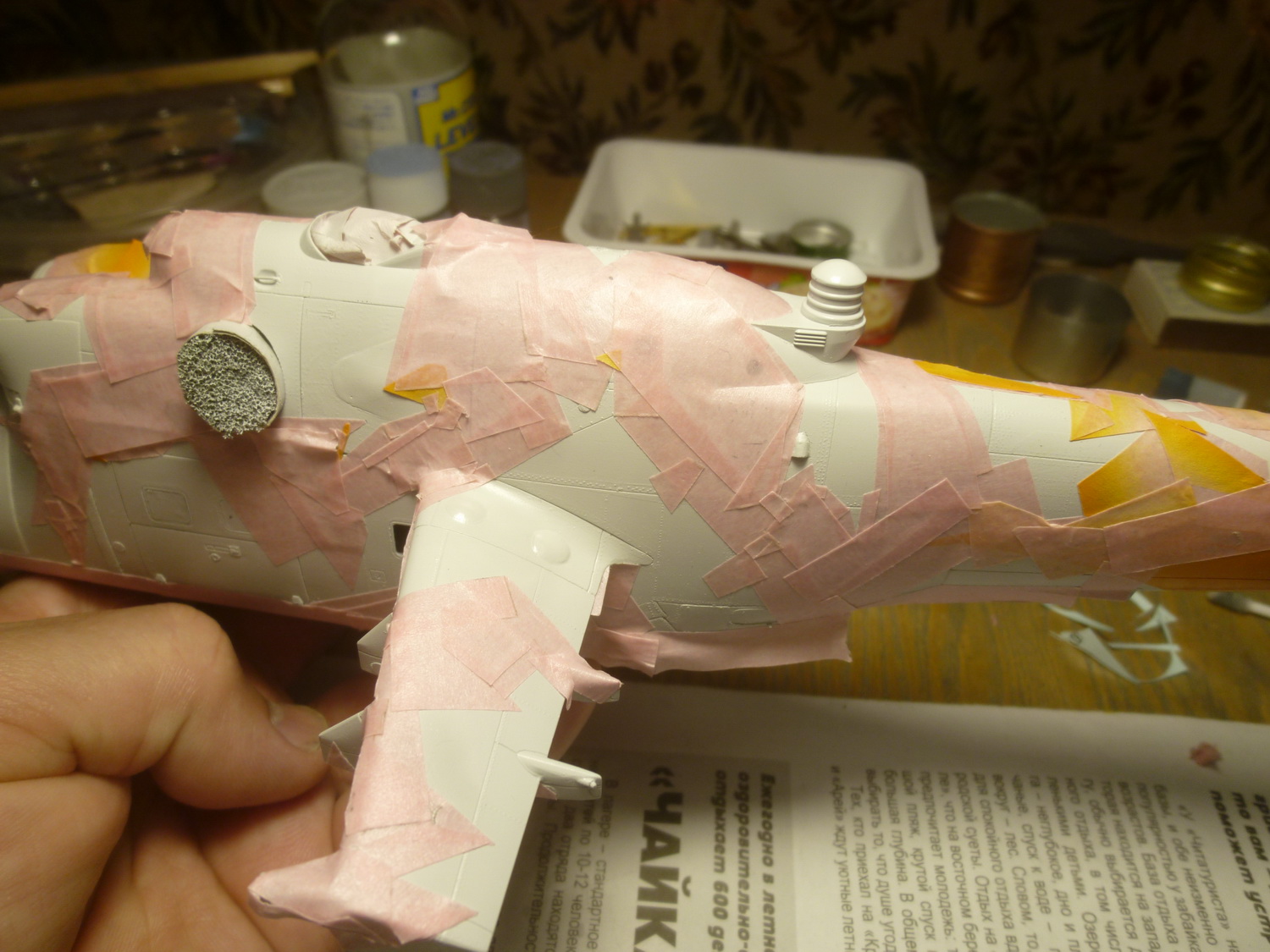

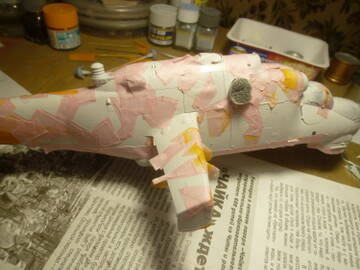

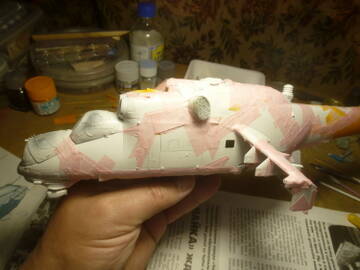

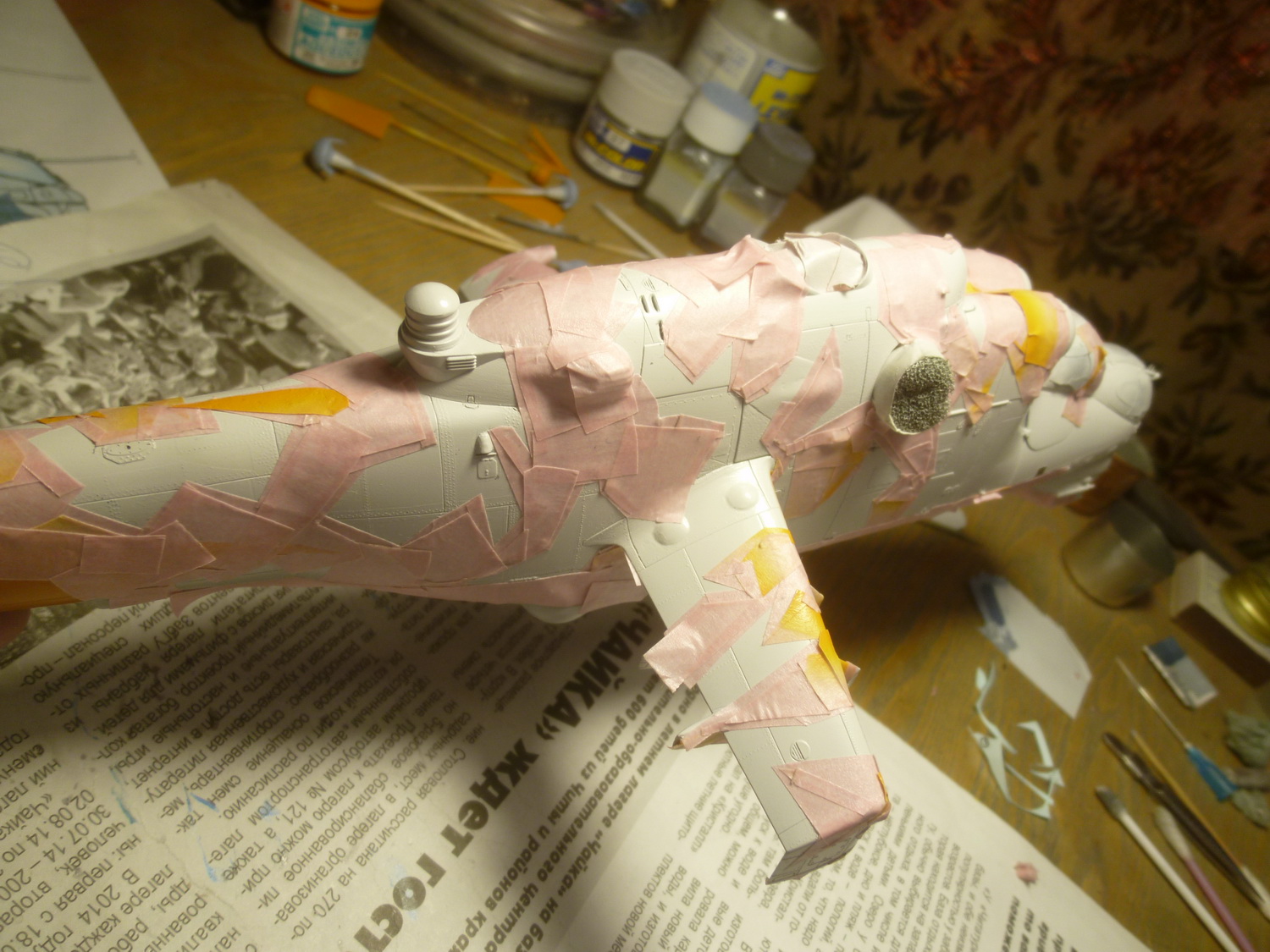

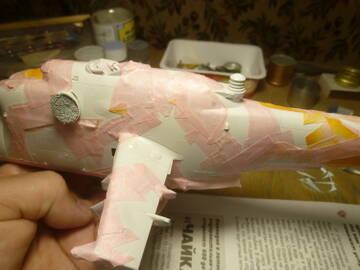

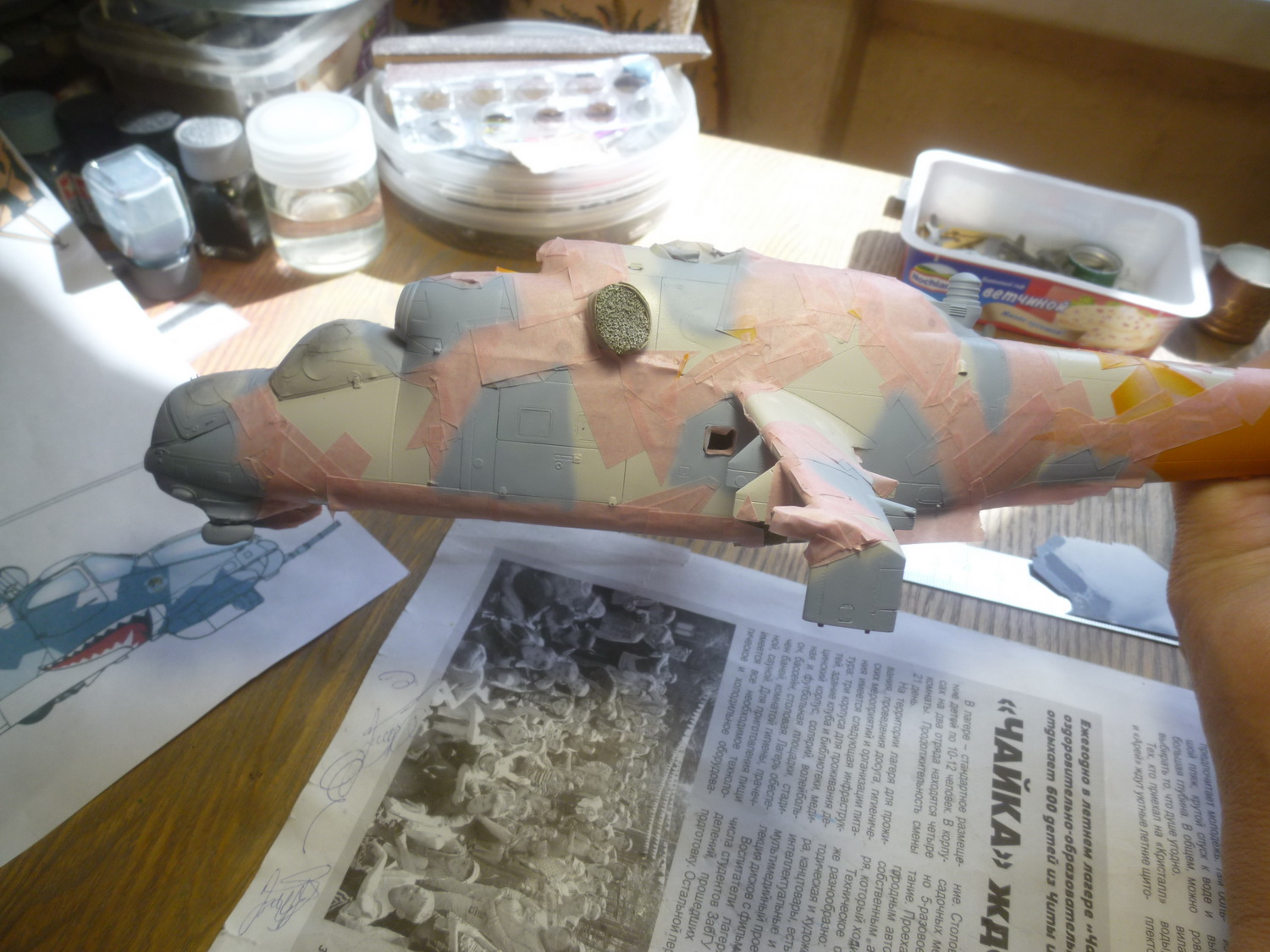

На выкладывание масок под светлый серо-голубой у меня ушло в общей сложности почти девять часов!!! %-)  :tired:
Никогда у  меня такого ещё не было... В инструкции схема нарисована неплохо, но имеются "нестыковочки" - пришлось всё корректировать по имеющимся фото
http://forumupload.ru/uploads/0014/f6/ef/4/t511968.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t86575.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t678570.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t289322.jpg

0

123

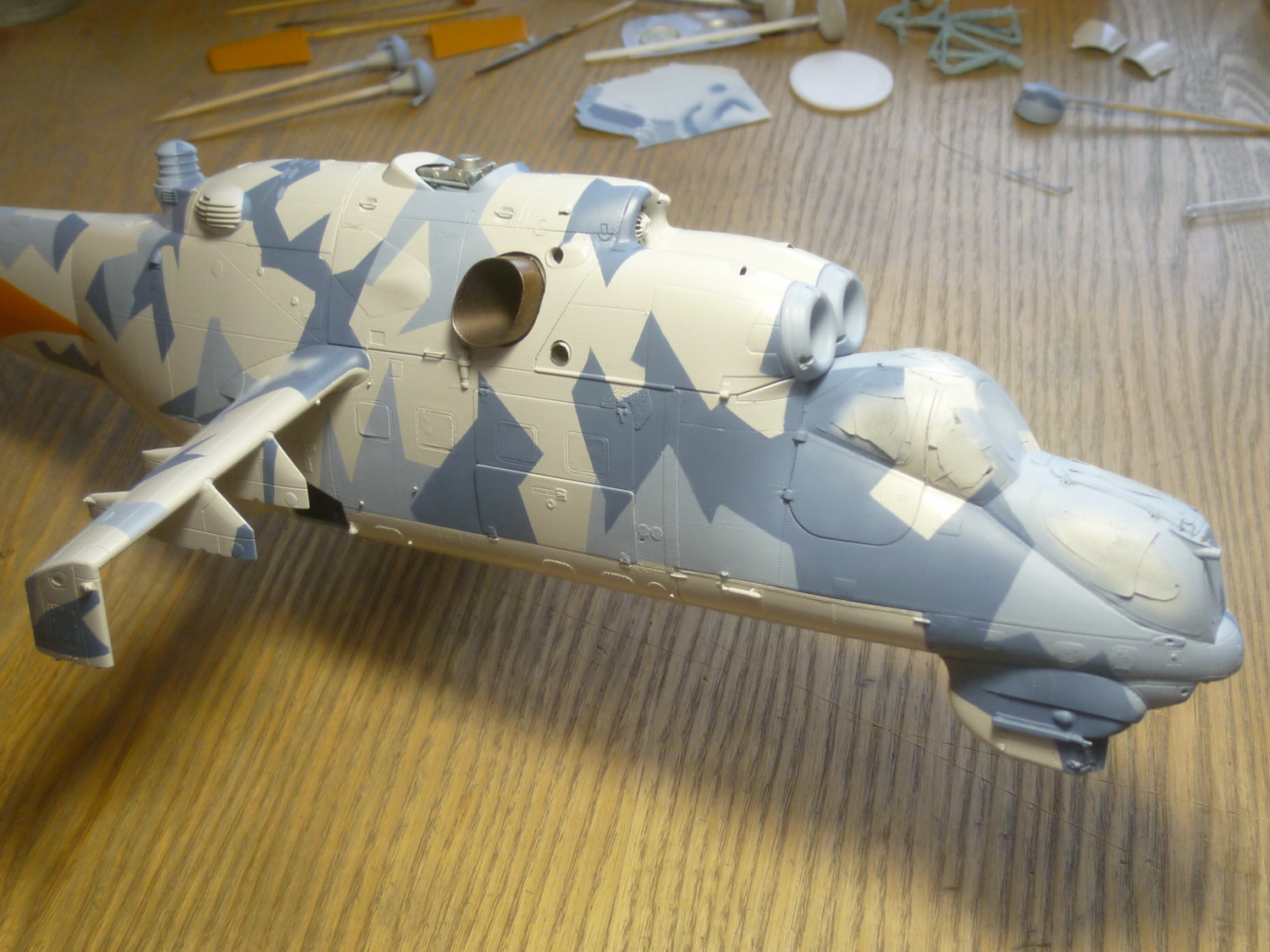

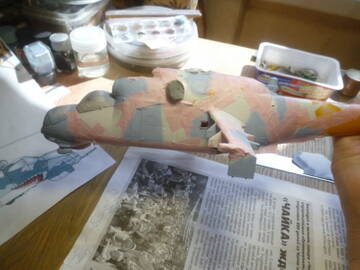

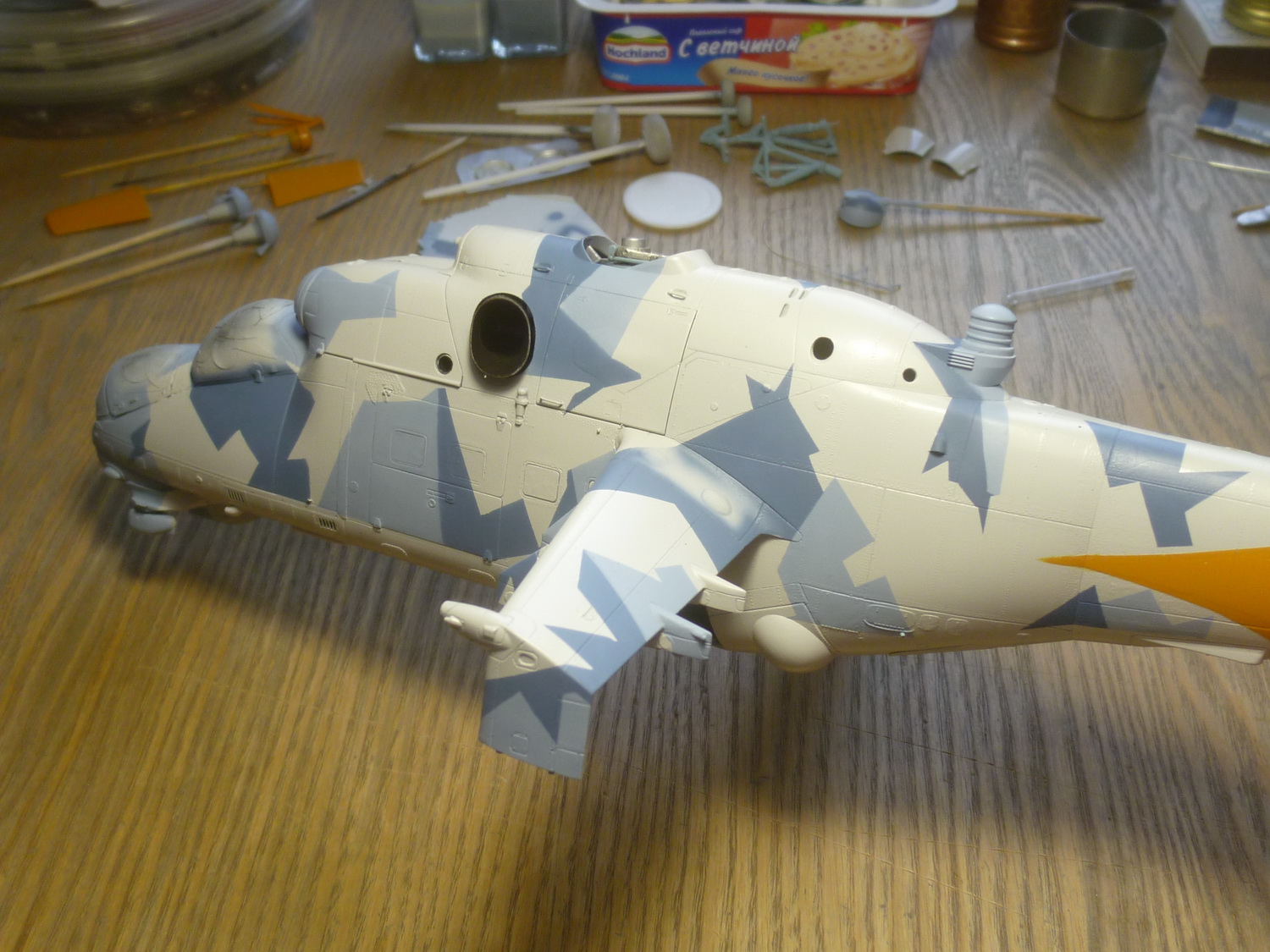

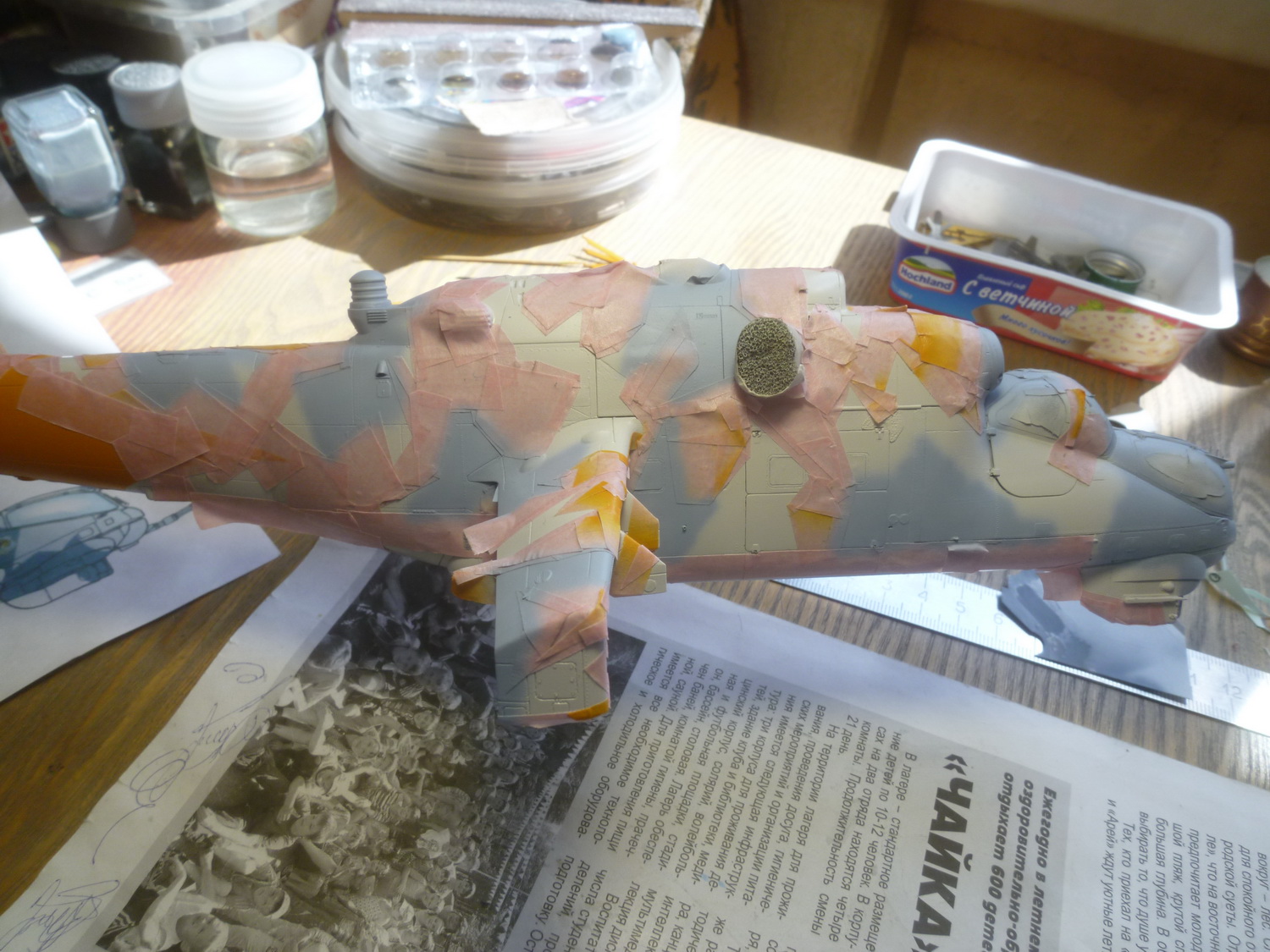

Нанёс сначала светлый серо-голубой.
http://forumupload.ru/uploads/0014/f6/ef/4/t425967.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t686857.jpg

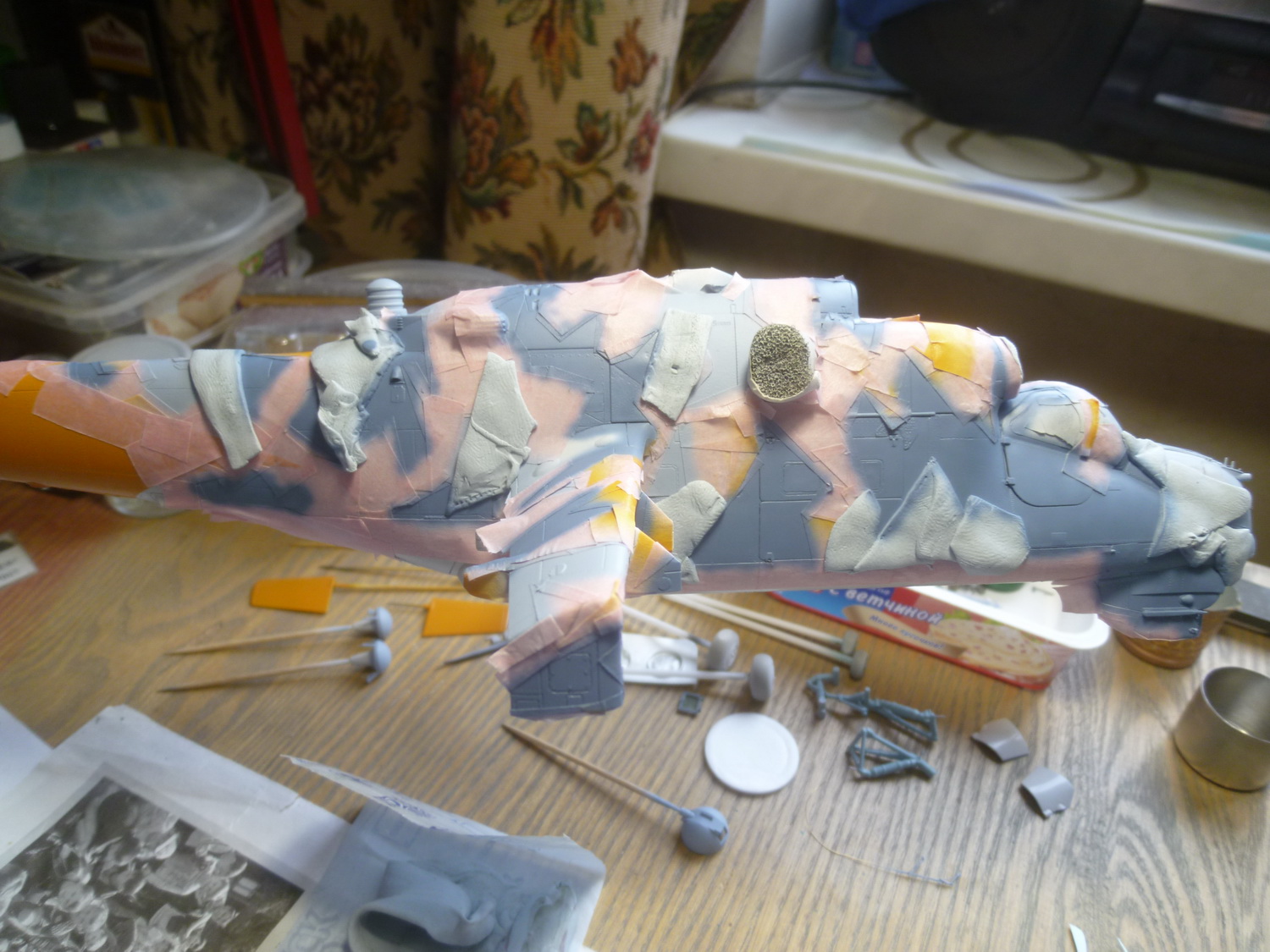

Потом пластинками из блютака закрыл там, где идёт сопряжение с тёмным серо-голубым и нанёс его. Потому как на реальном аппарате границы на переходе этих цветов более плавные.
http://forumupload.ru/uploads/0014/f6/ef/4/t942021.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t559726.jpg

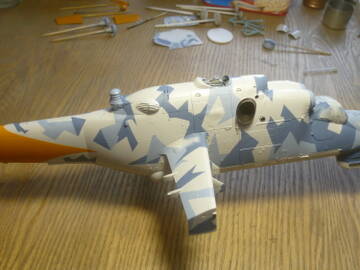

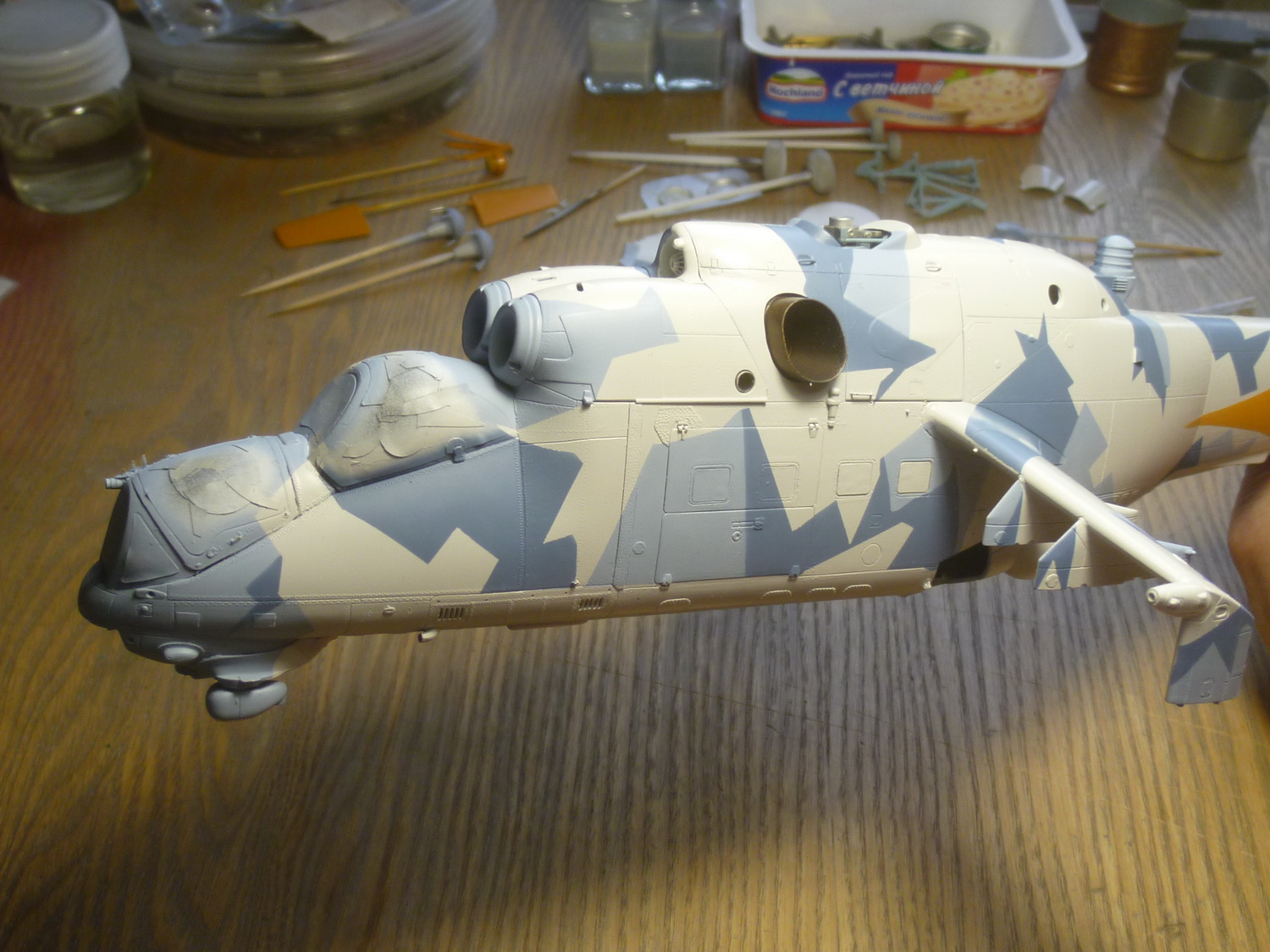

Вот что сегодня получилось!
http://forumupload.ru/uploads/0014/f6/ef/4/t456691.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t52215.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t281769.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t764207.jpg

0

124

Ура, кроко-тигр скоро родится 👏👏👏👍

0

125

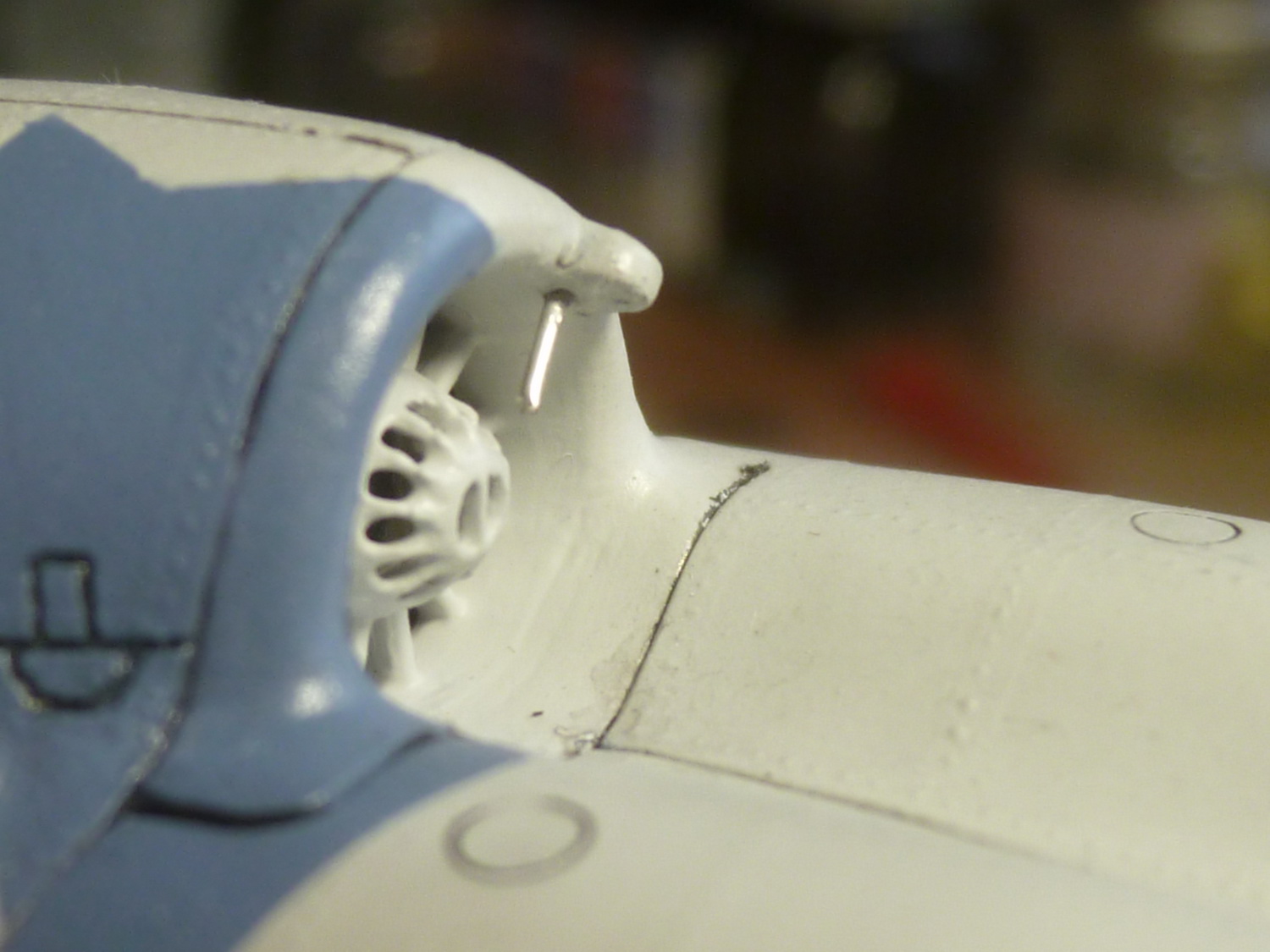

Дренажи смотрятся на макро немного толстоватыми.... :blush: Если использовать трубку 0,3 кончик надо побольше выпускать, ибо на собранной модели 0,3 почти не видно будет! Возможно ваши решения правильны, для того что-бы увидеть их не вооруженным глазом! А так трубки 0,25;0,3;0,35 - применяются в инсулиновых шприцах и продаются в любой аптеке, диаметр надо смотреть на упаковке в виде пакета.
   Быстро-вы камуфляж надудунили!!!! :flag:  :flag:  :flag:

0

126

Vzcjjjjj написал(а):

Возможно ваши решения правильны, для того что-бы увидеть их не вооруженным глазом!

Исключительно из этих побуждений и сделал. Про инсулиновые знаю, буду использовать на пушечном.

Vzcjjjjj написал(а):

Быстро-вы камуфляж надудунили!!!!

Это медленно!!! И выбрал такой окрас только для того, чтобы одинаковые в глазах не рябили.

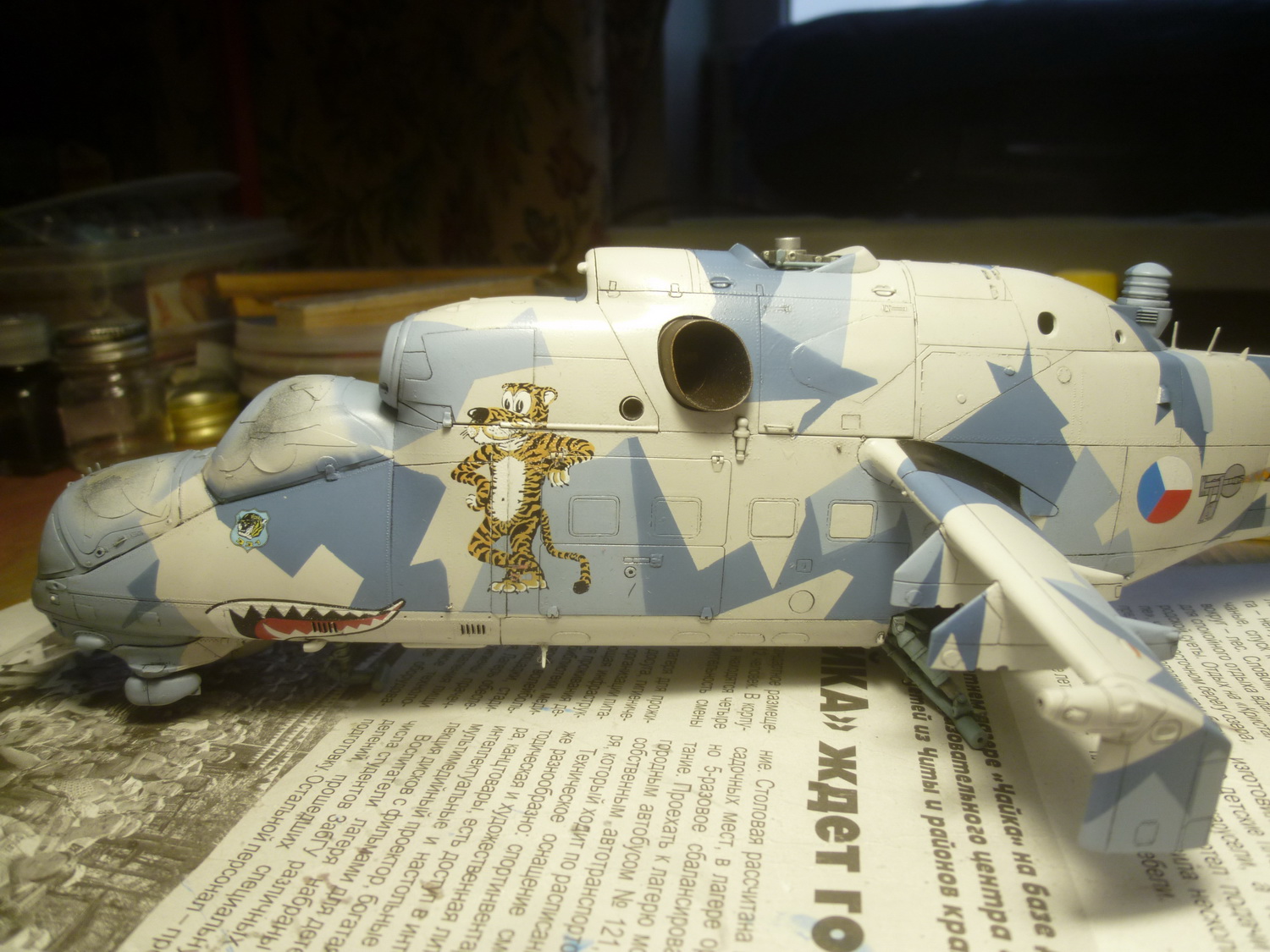

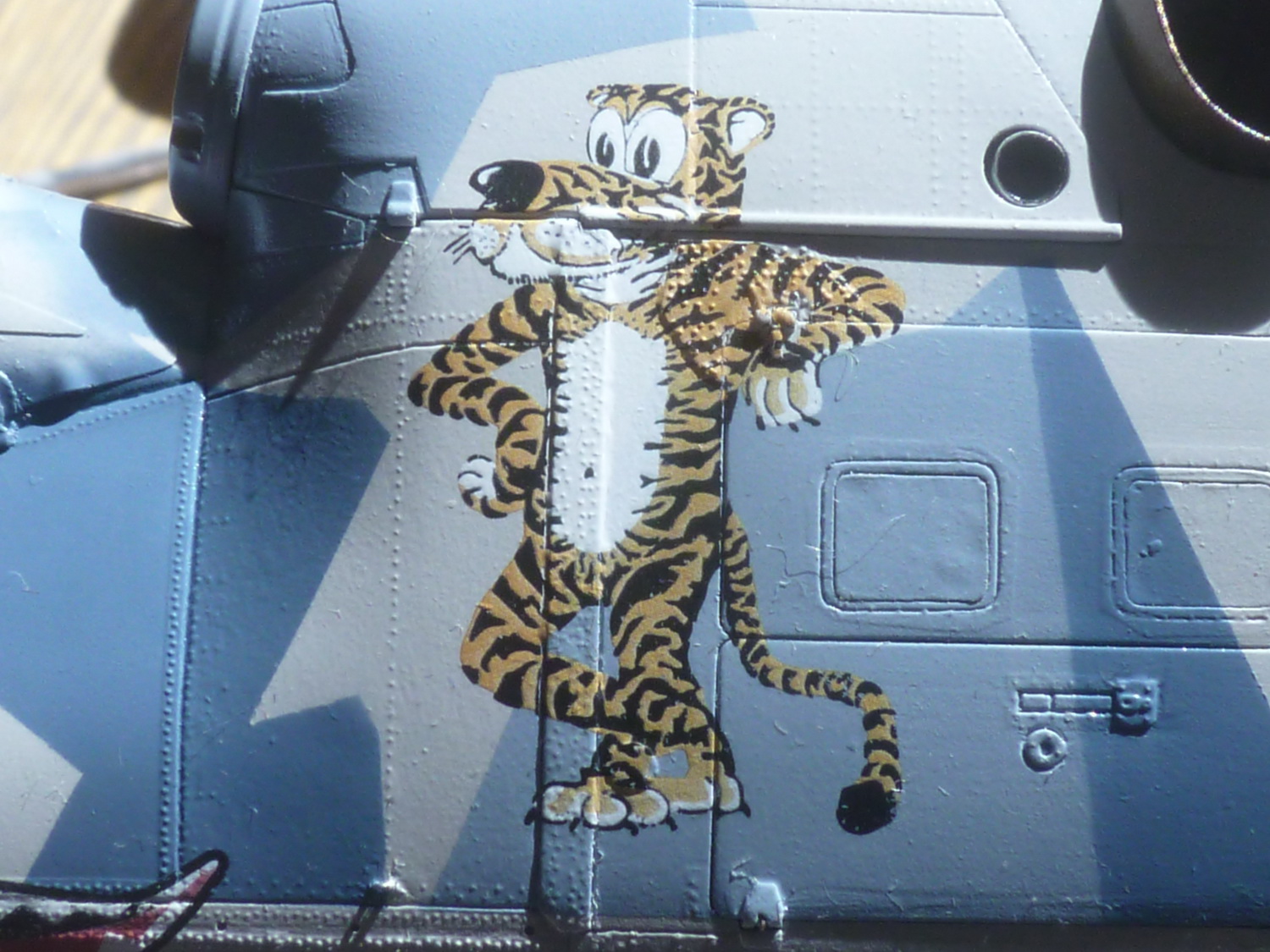

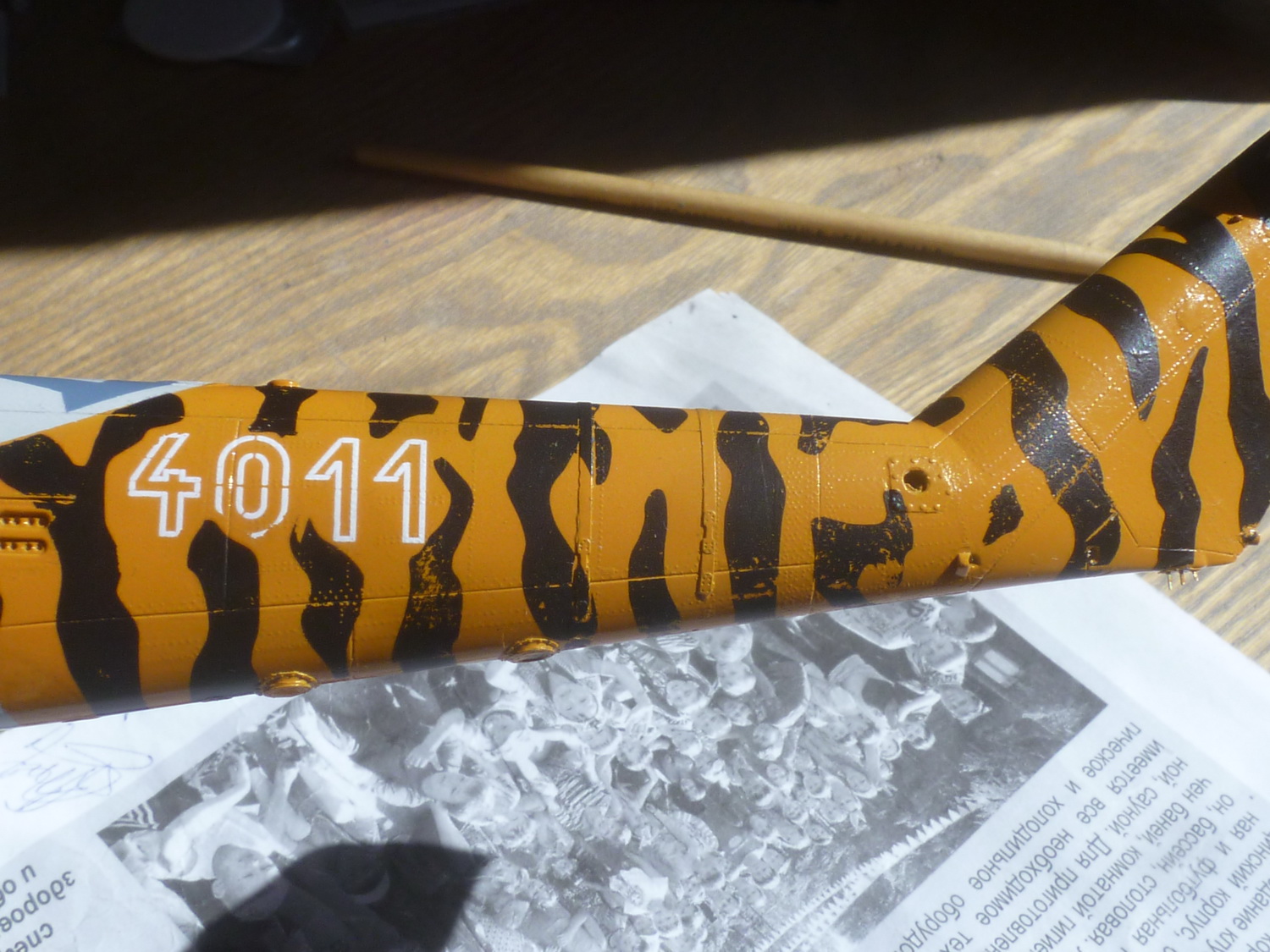

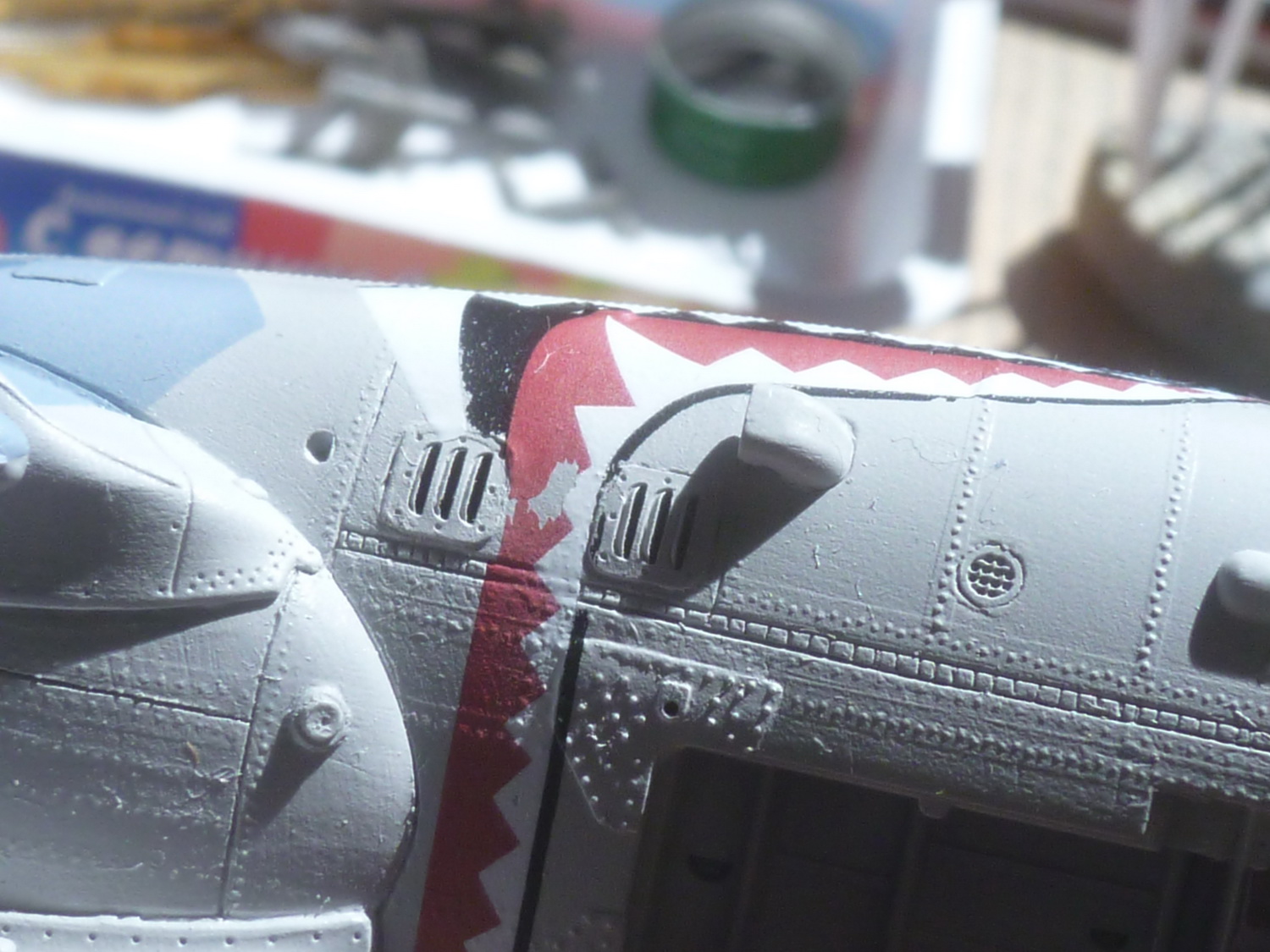

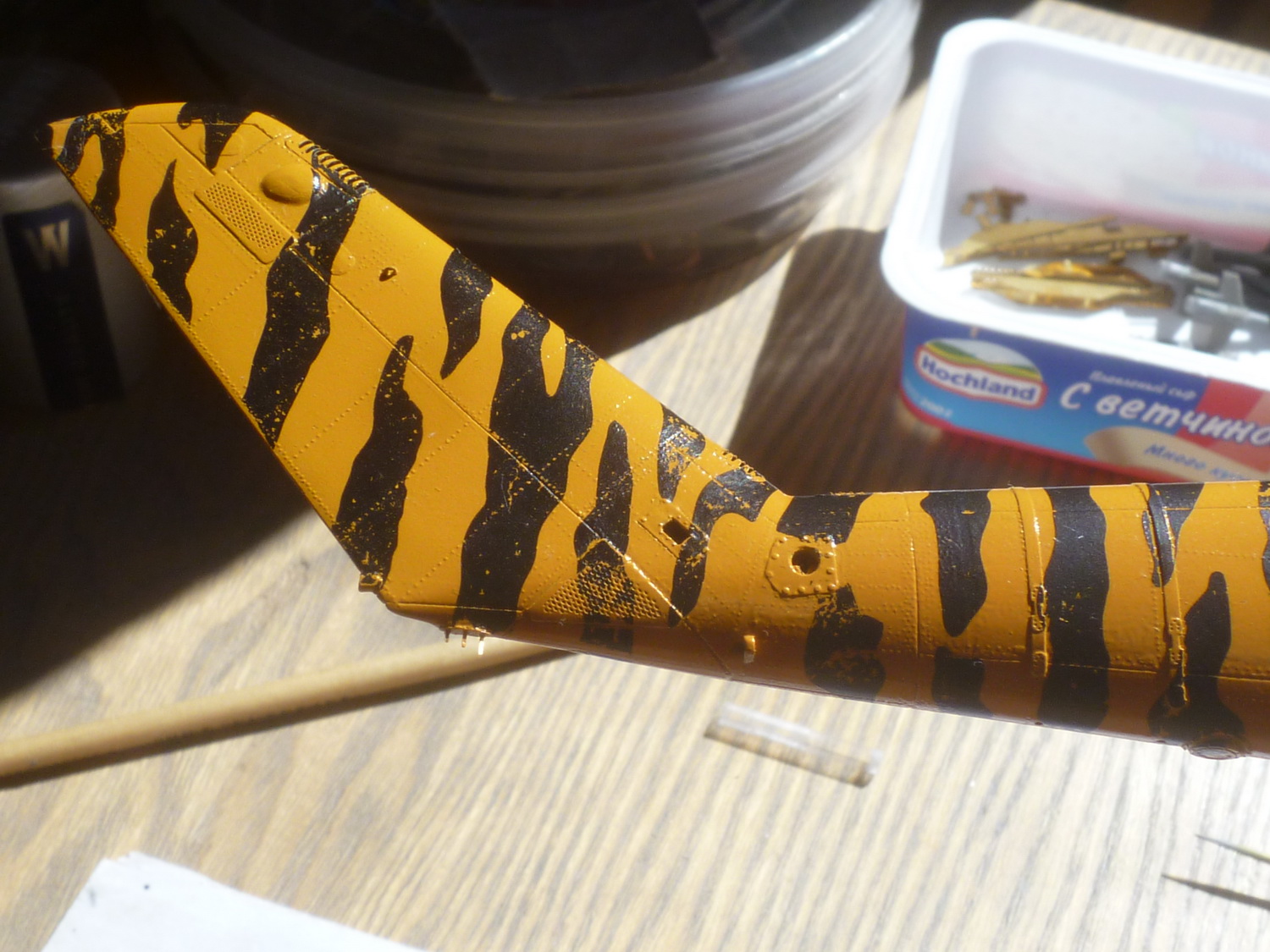

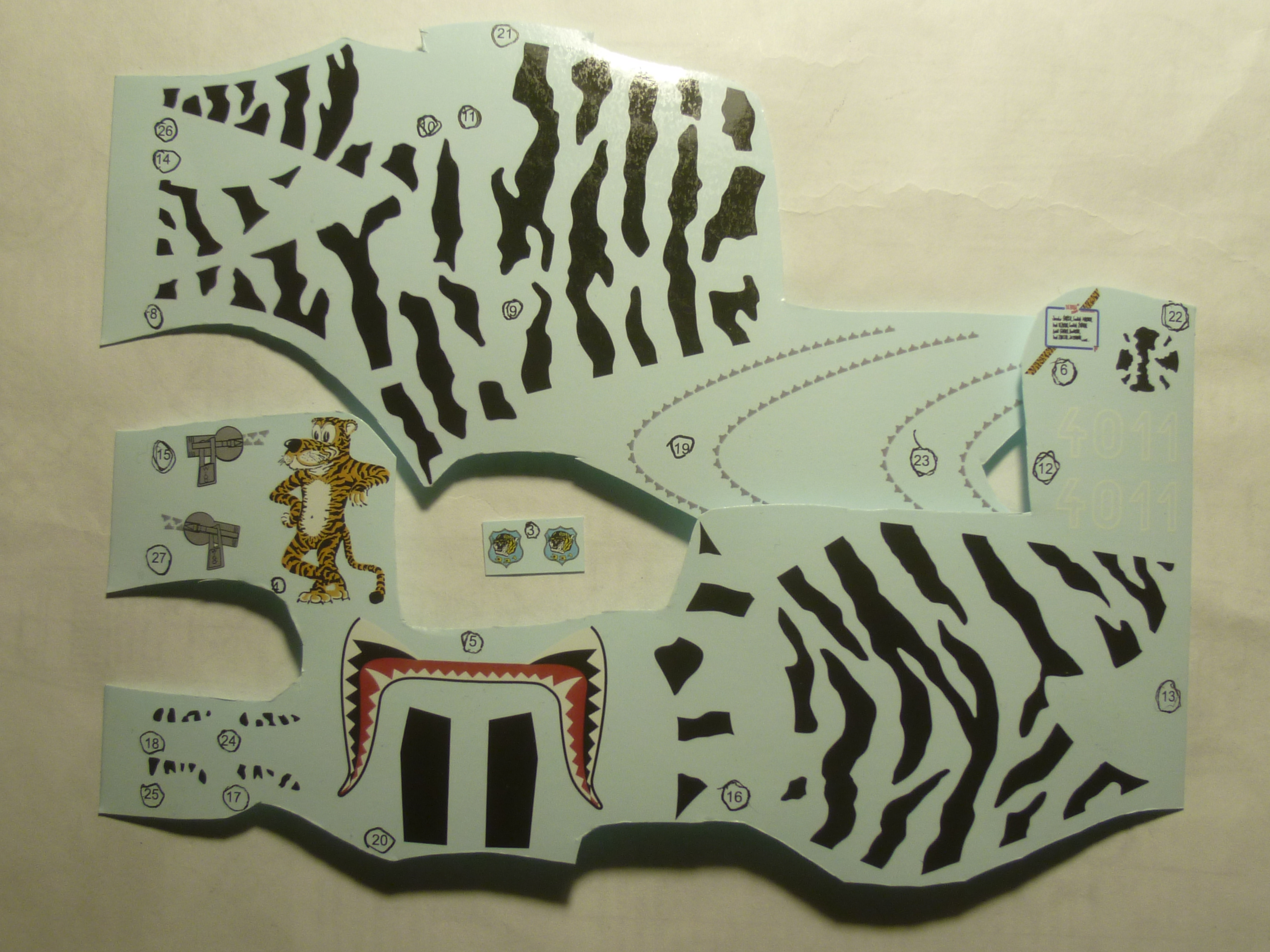

Такую вот декальку мне прислал хороший человек - http://forumupload.ru/uploads/0014/f6/ef/4/t879257.jpg

Начиная с 2021 года Эдик в основной своей массе делает декали со снятием лакового слоя. Так и здесь. И хорошо прилипают они только на глянцевую основу. Но даже в этом случае не исключены мелкие "неприятности".

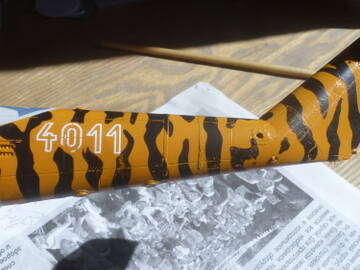

http://forumupload.ru/uploads/0014/f6/ef/4/t543066.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t489256.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t417665.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t488975.jpg

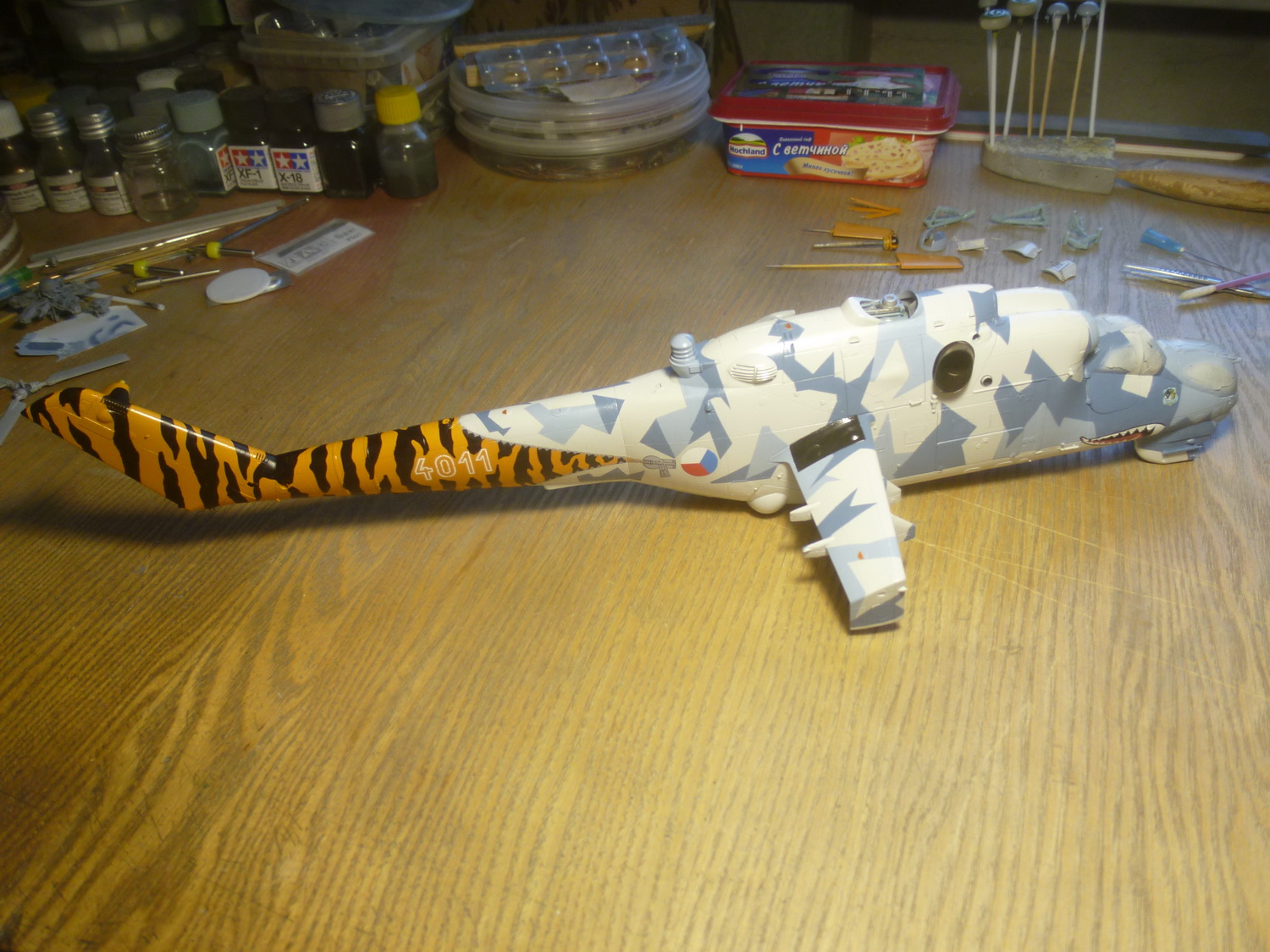

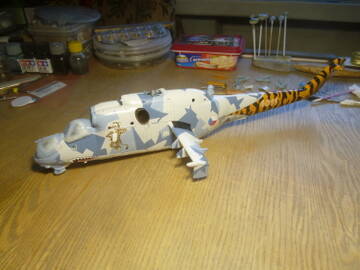

Подправил огрехи кистью.
http://forumupload.ru/uploads/0014/f6/ef/4/t231348.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t87631.jpg

Теперь надо браться за мелочёвку.
Ну и потом останется сделать винты и вооружение.

0

127

Замечательный крокодил!!! :flag:  :cool:  :flag:

0

128

Спасибо на добром слове, Vzcjjjjj. :glasses:

Вчера получил очередную посылочку и занимался разглядыванием, но кое-какую мелочёвку сделал.

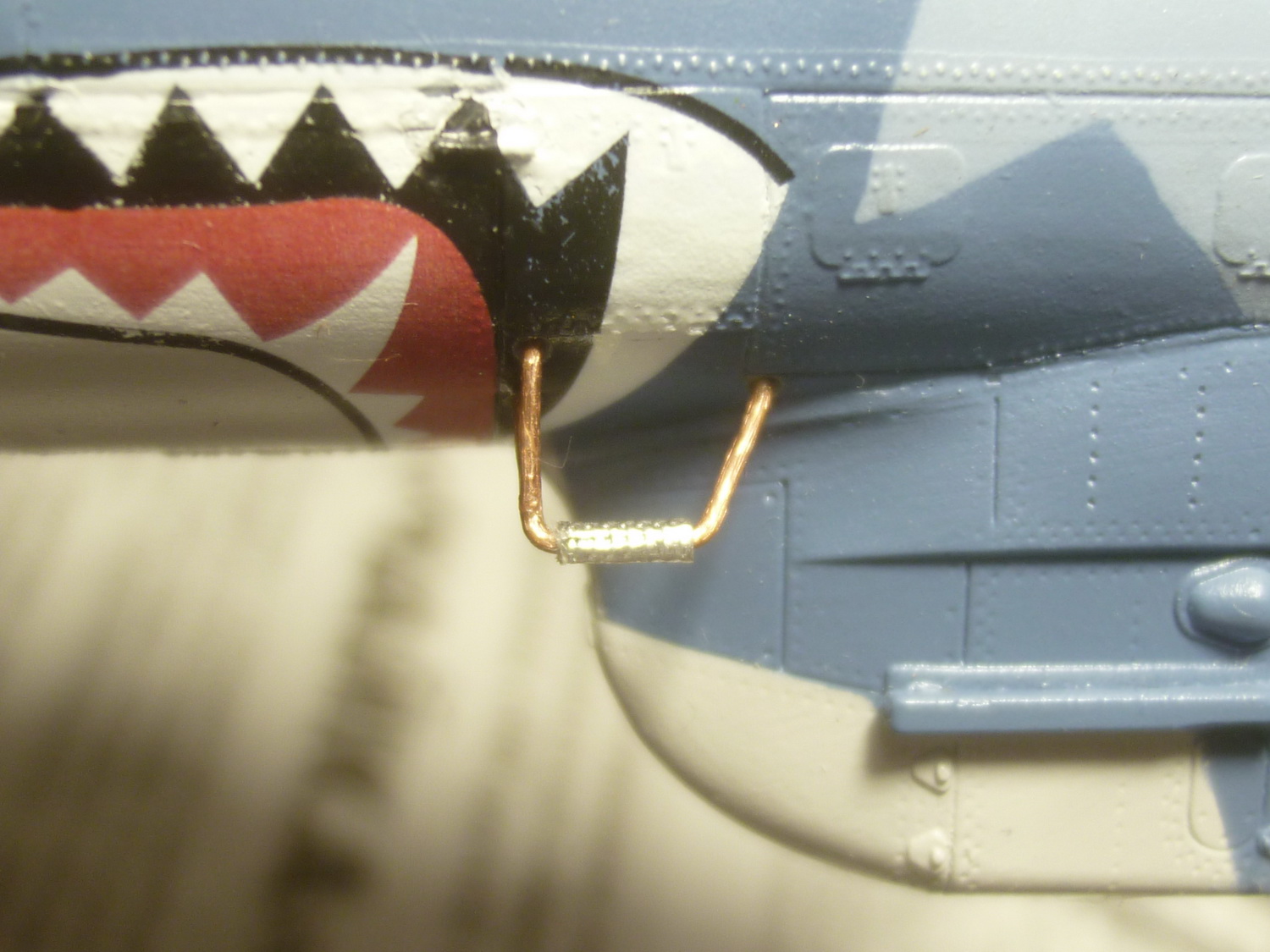

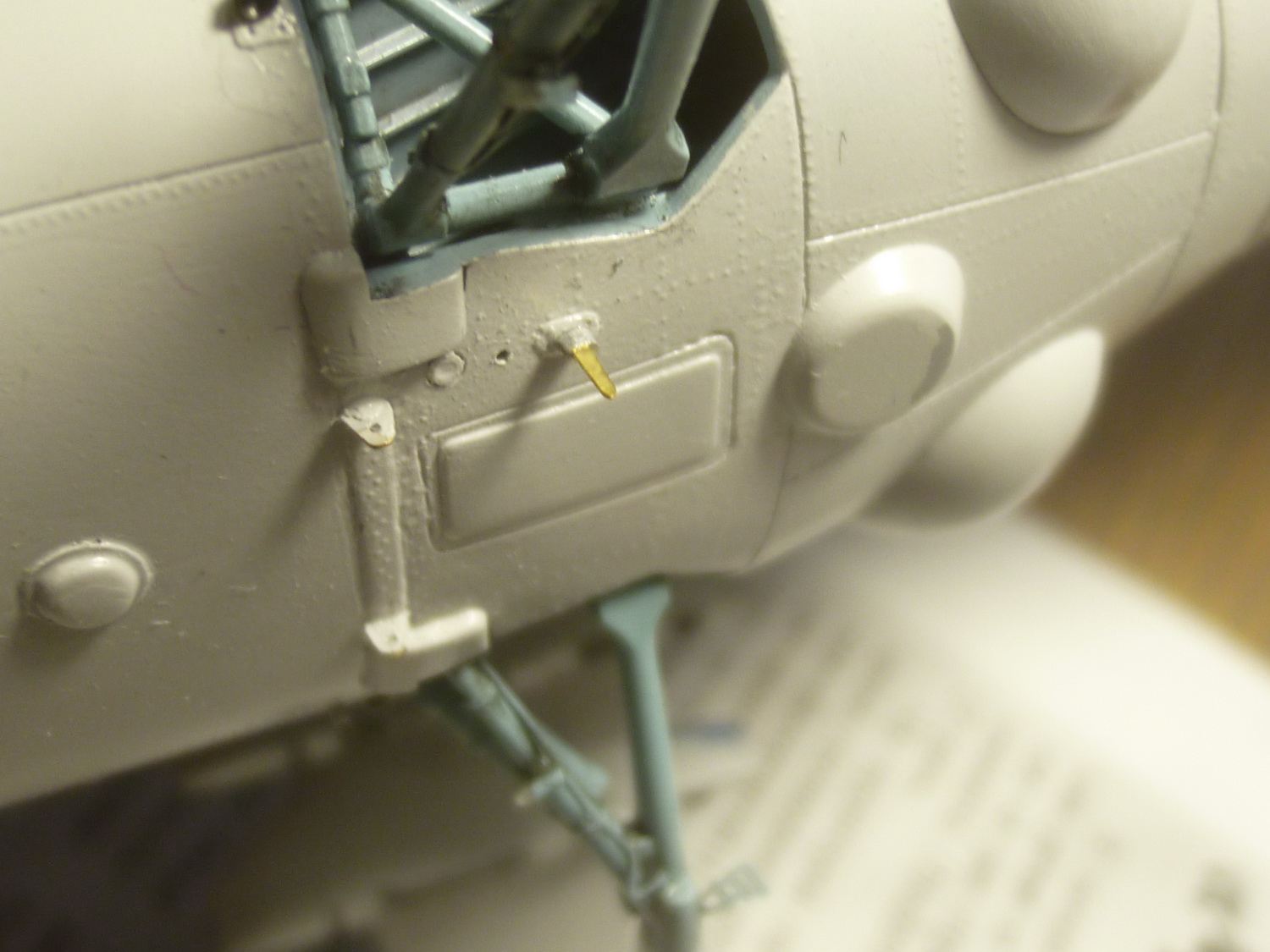

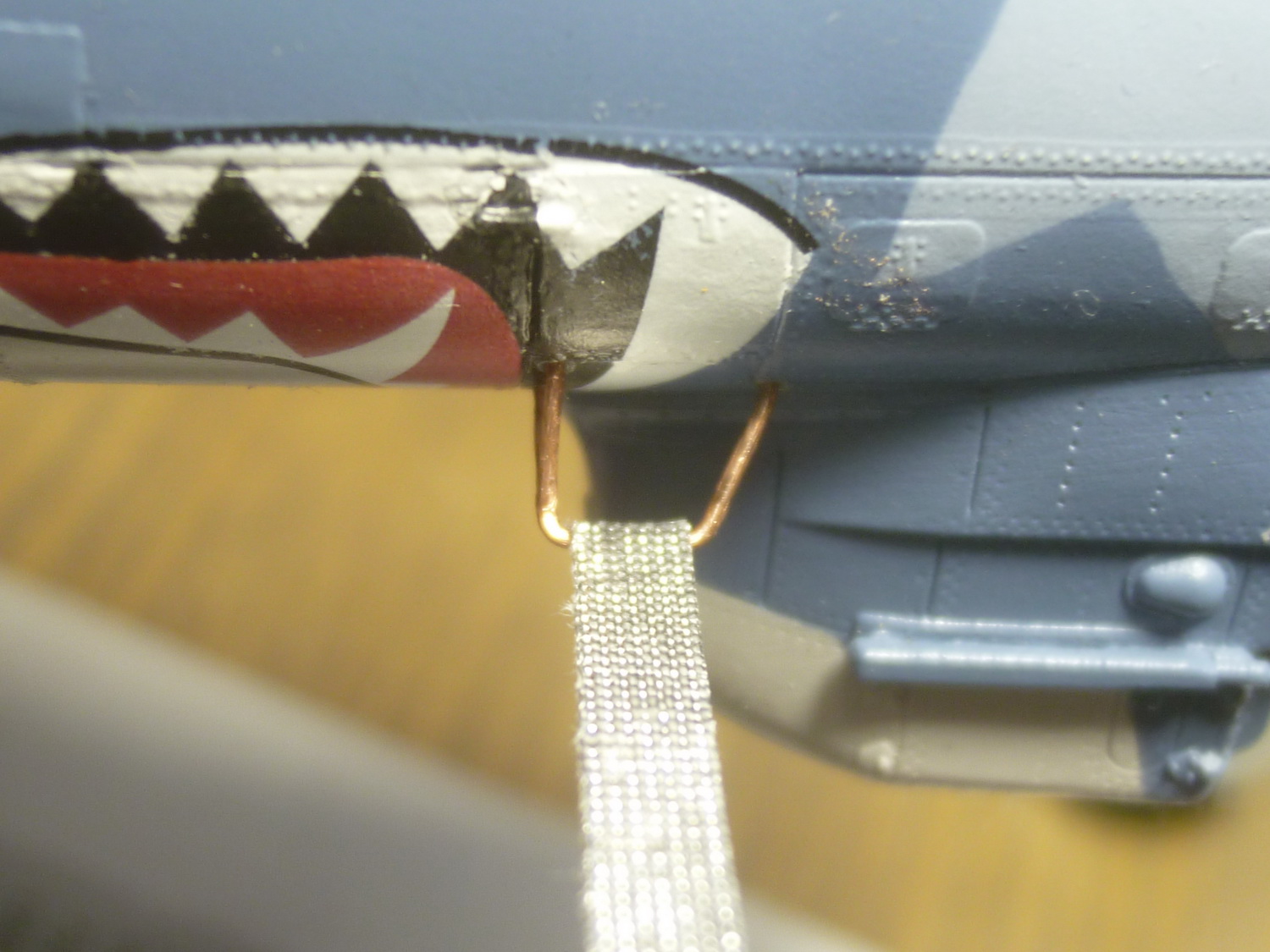

Изобразил подножку и противоскользящее покрытие на ней.
http://forumupload.ru/uploads/0014/f6/ef/4/t245484.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t217030.jpg

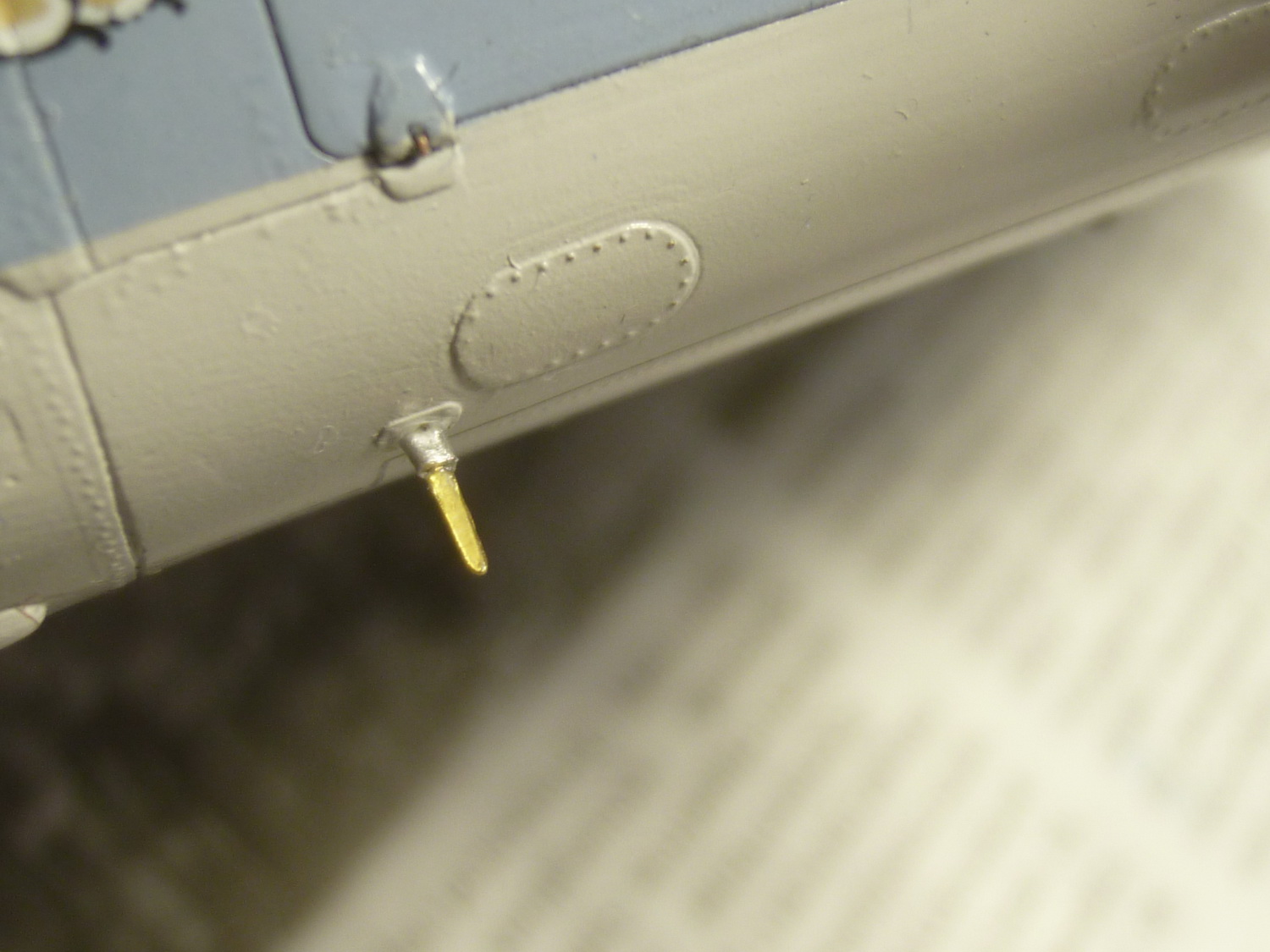

Потом сделал стойки под тросовую антенну на нижней части фюзеля - в основании они имеют утолщение.
http://forumupload.ru/uploads/0014/f6/ef/4/t726889.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t176869.jpg

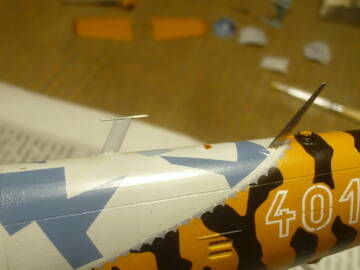

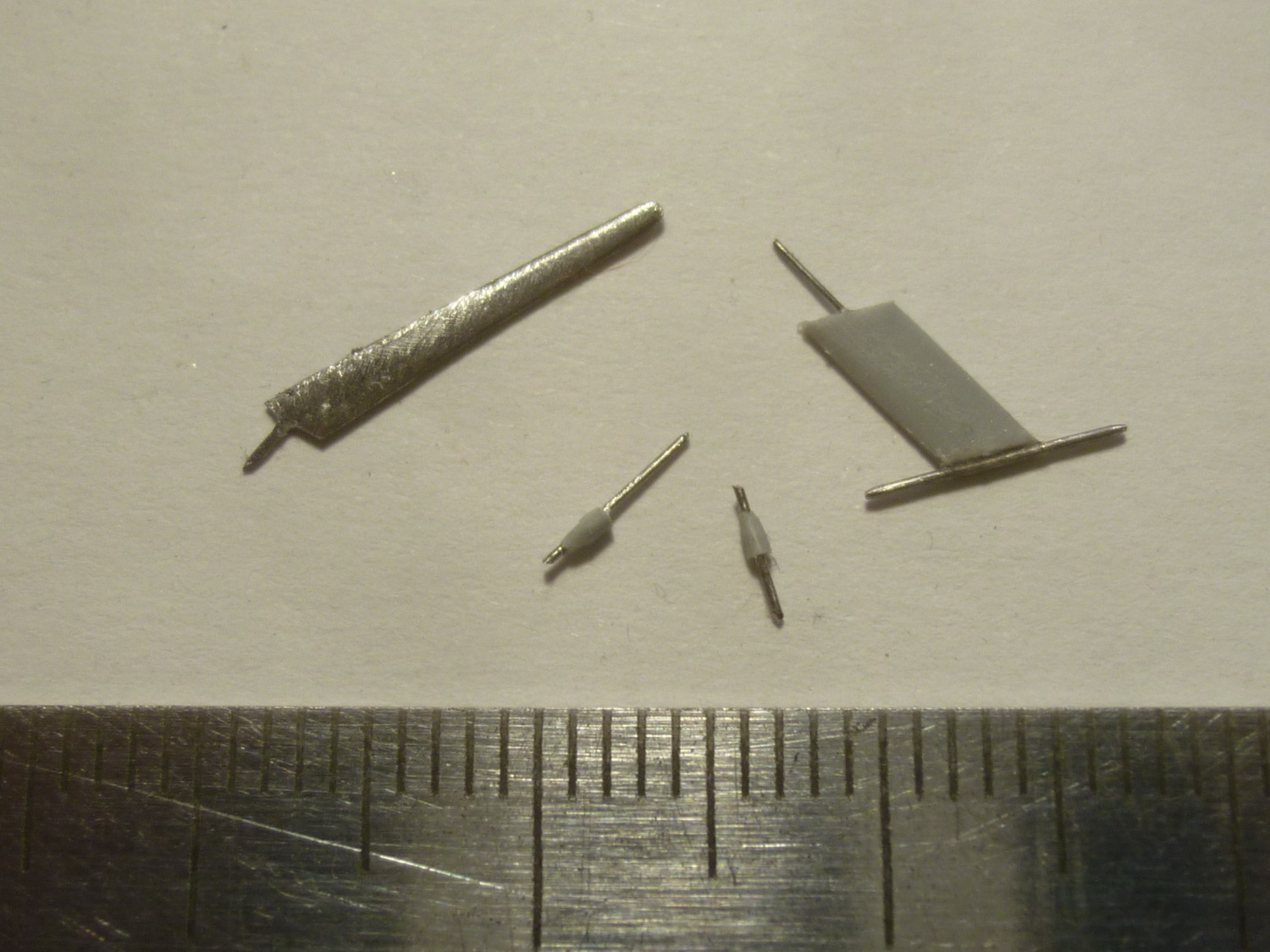

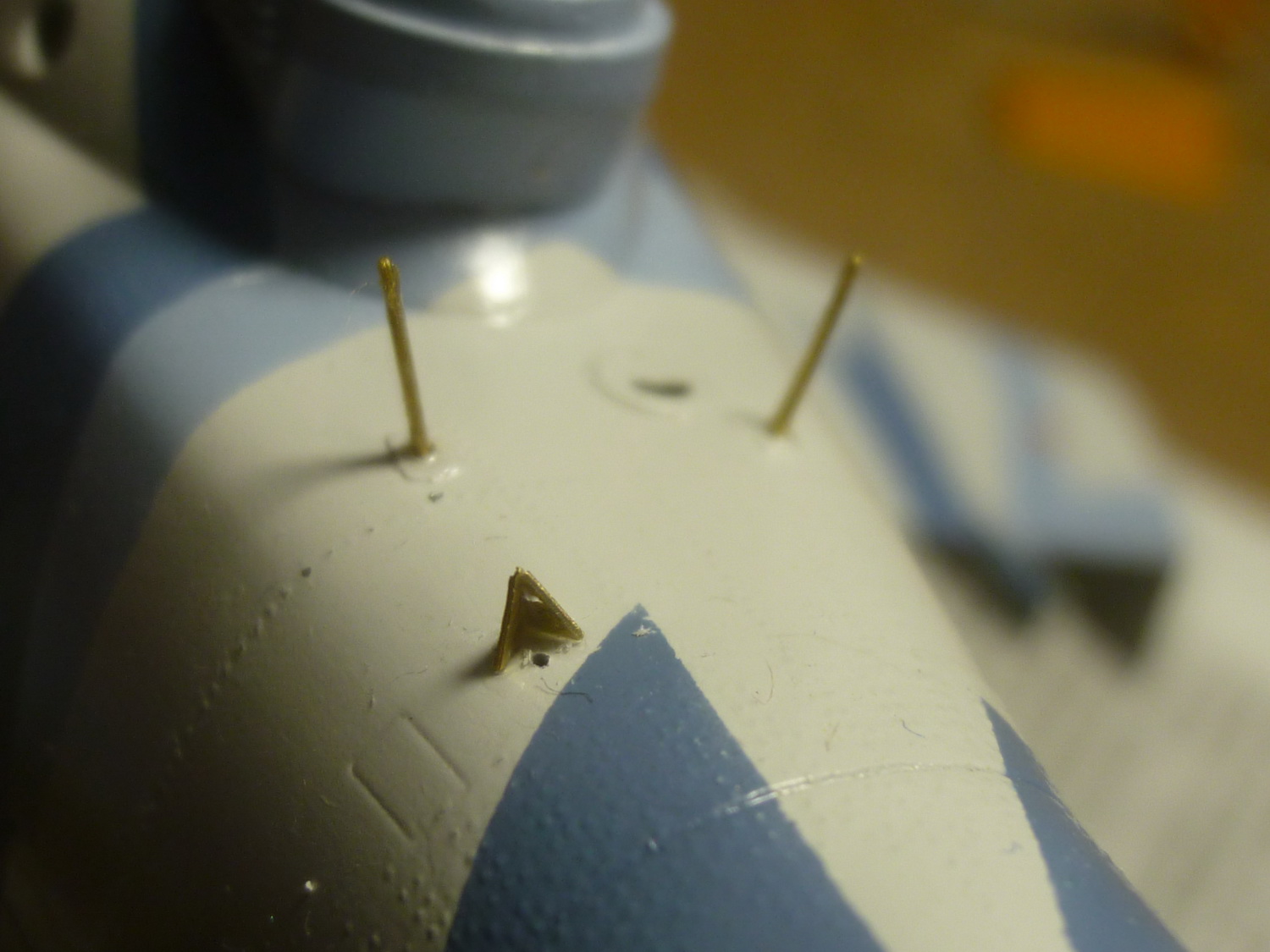

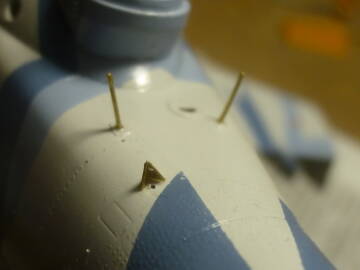

Сделал по новой антенны на верхнюю часть хвостовой балки и пару выводов в изоляторах. Вклеил кусочки прозрачного пластика в законцовки лопастей НВ с уже намеченными лампочками.
http://forumupload.ru/uploads/0014/f6/ef/4/t677392.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t301713.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t97125.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t772158.jpg

0

129

Афигенно, финал близок  :cool:  :flag: 👏👏👏👏

0

130

После подкраски антенн и кое-какой мелочёвки, нанесения декалей, снова нанёс слой глянцевого лака и отложил фюзель в сторону для "капитальной" просушки перед смывкой.

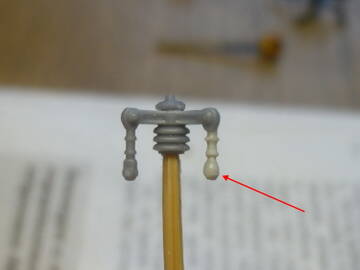

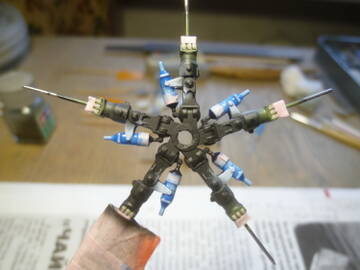

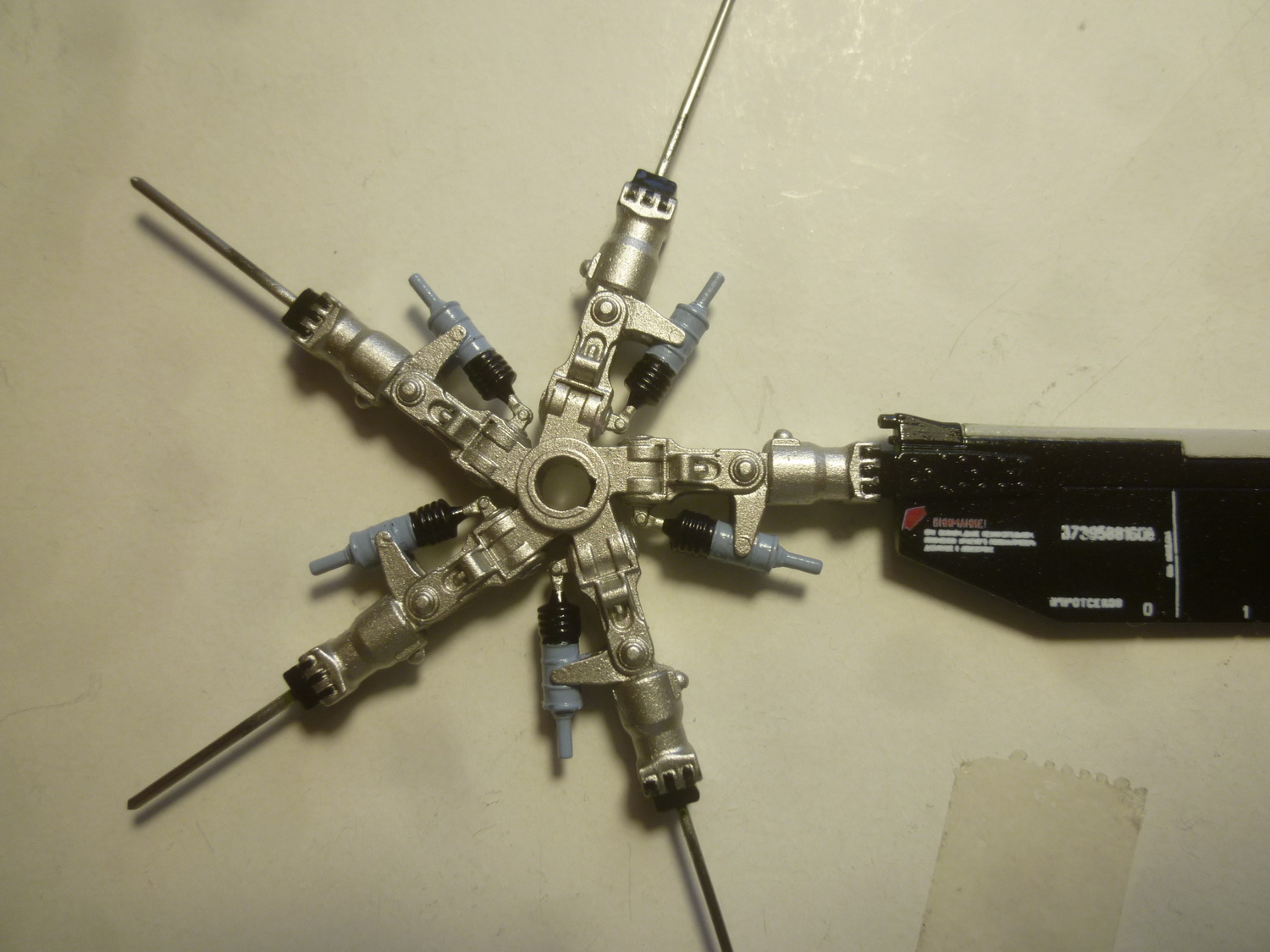

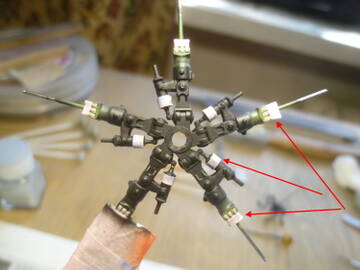

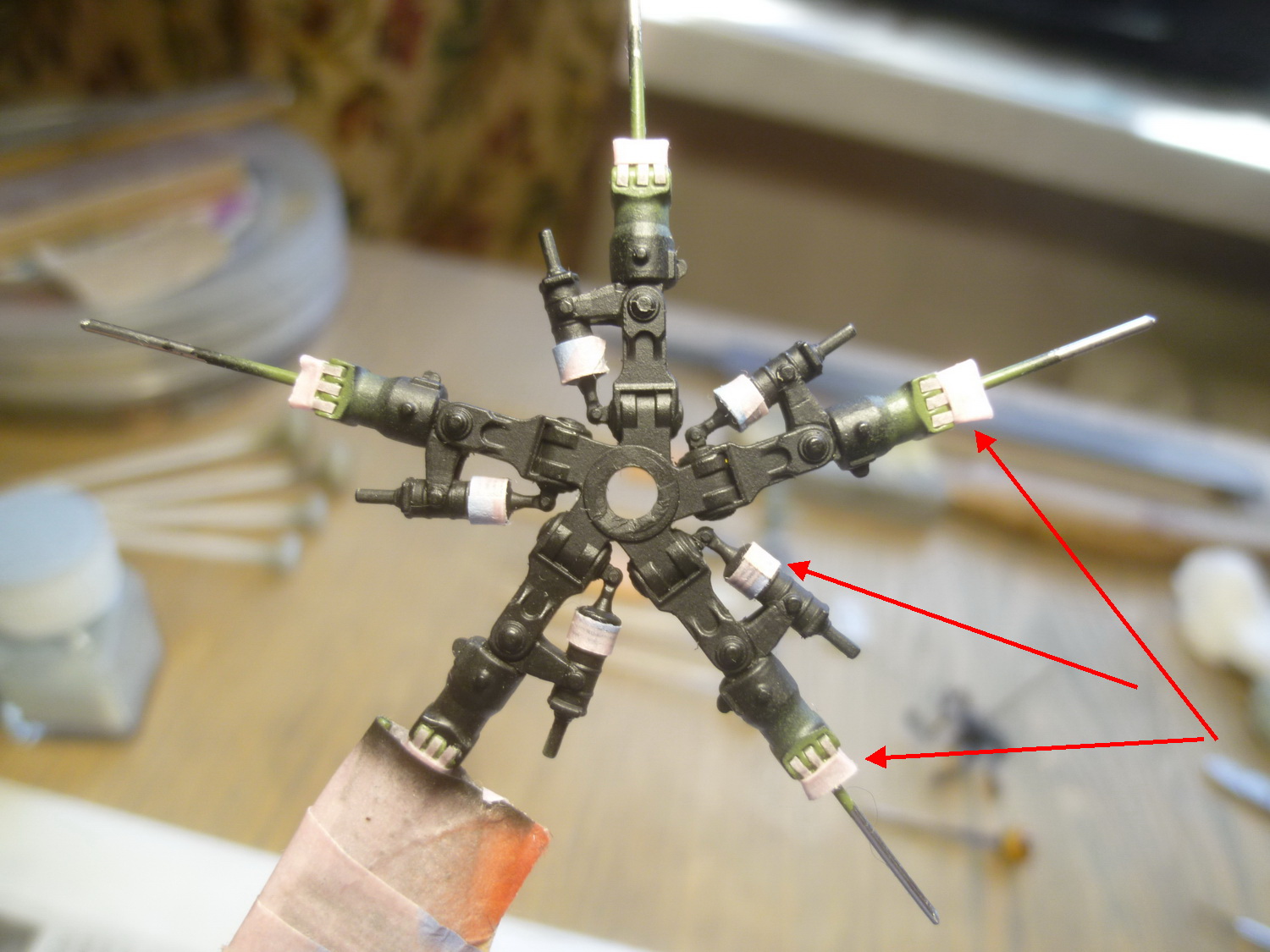

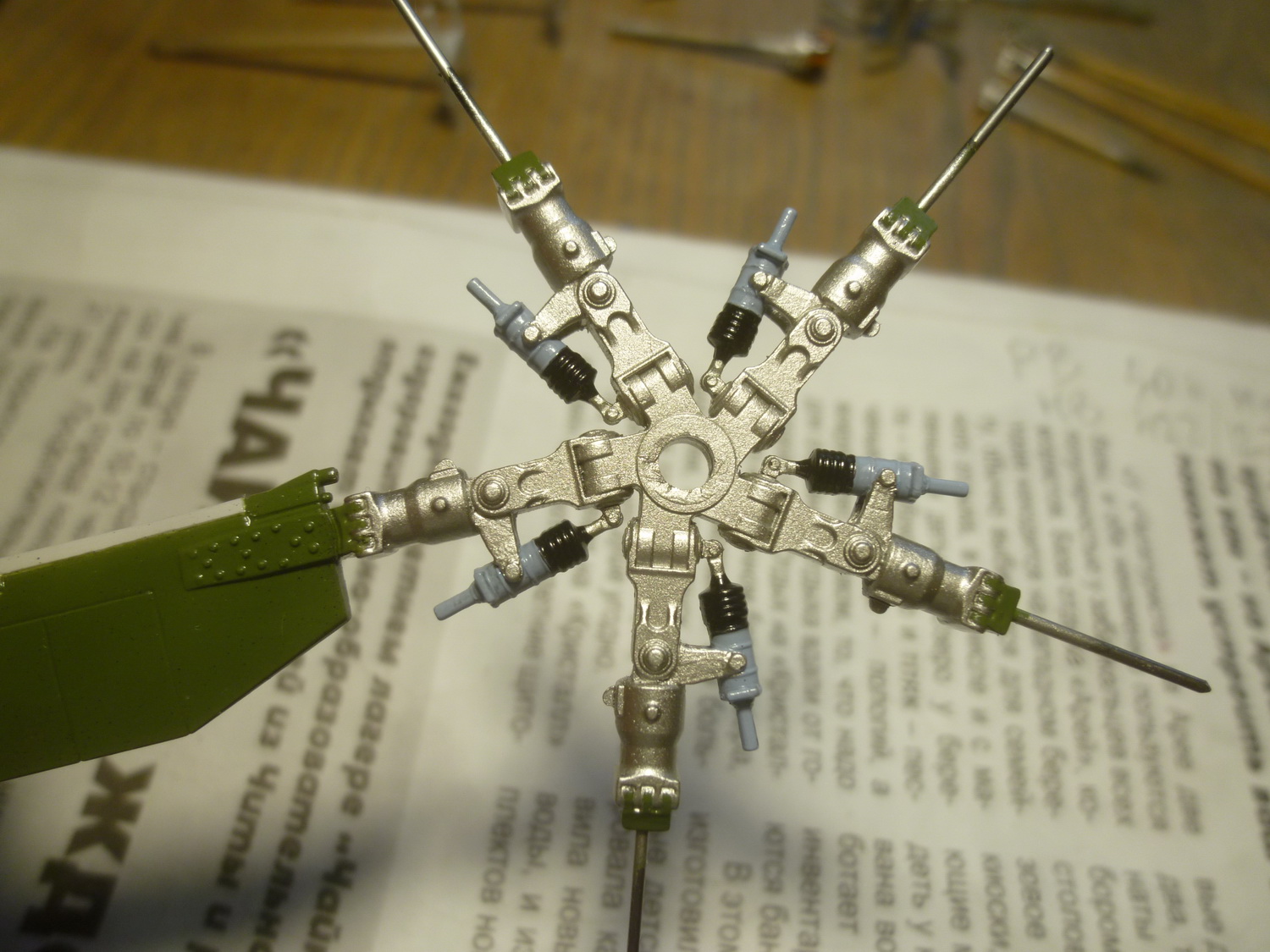

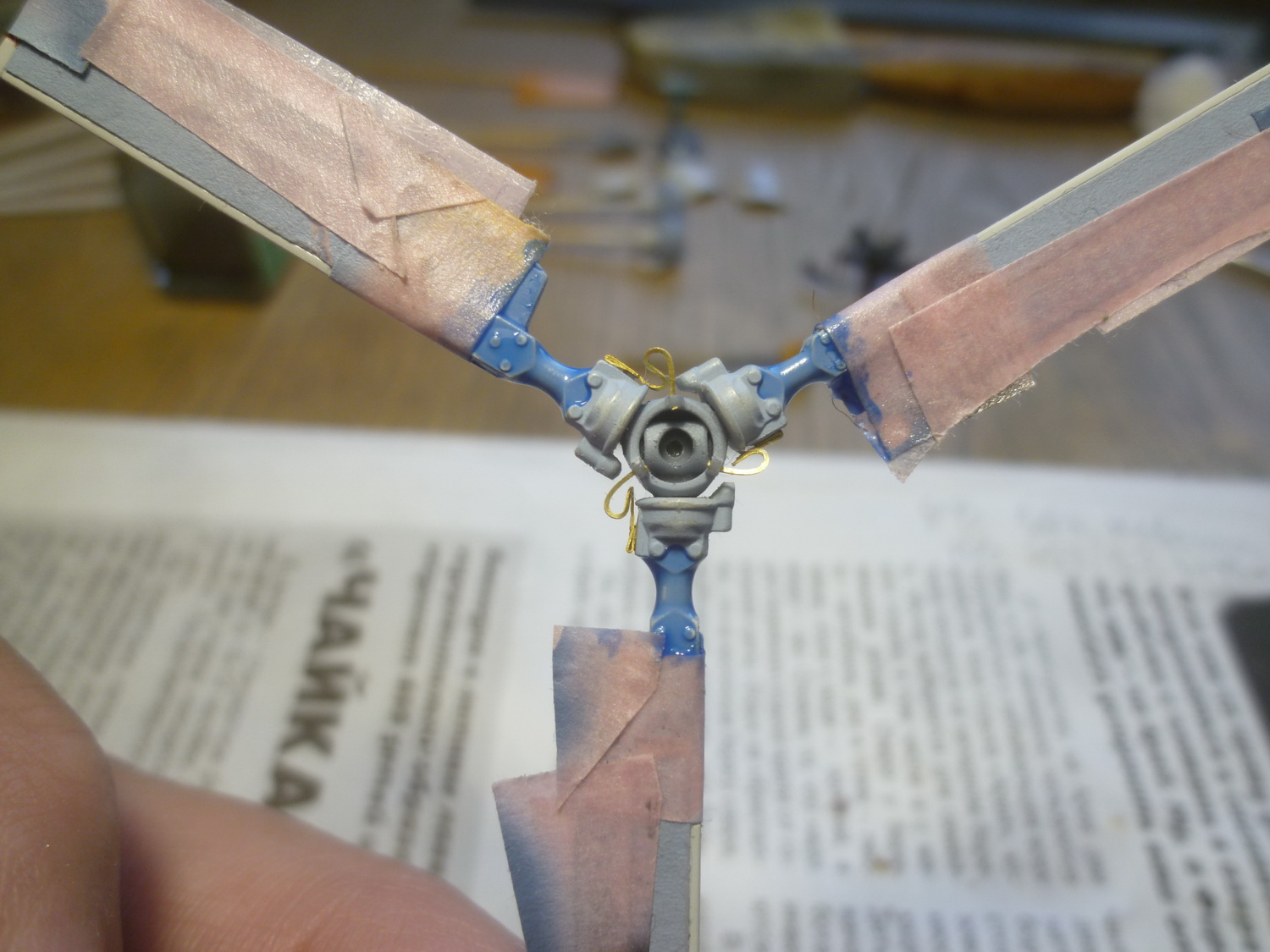

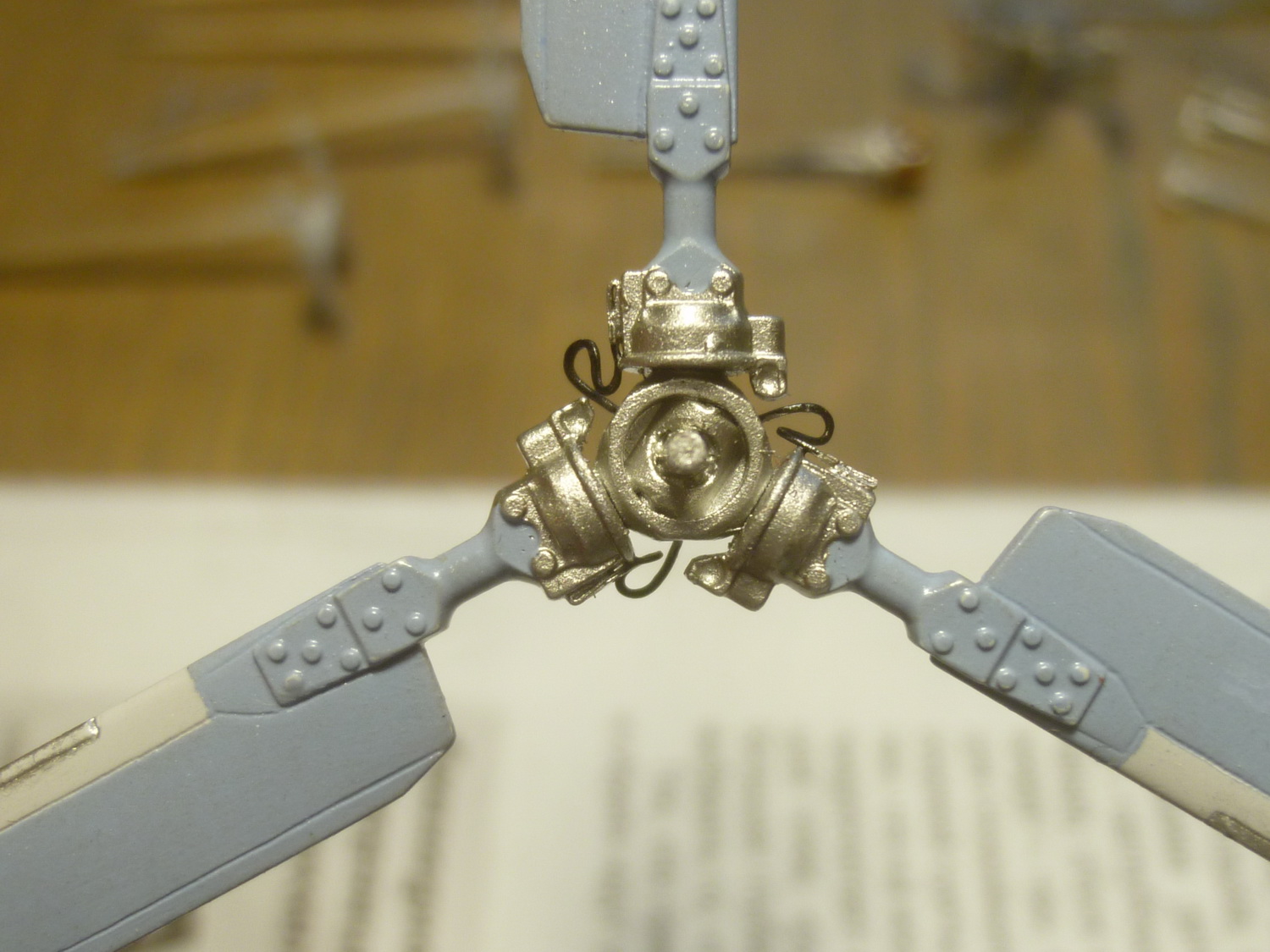

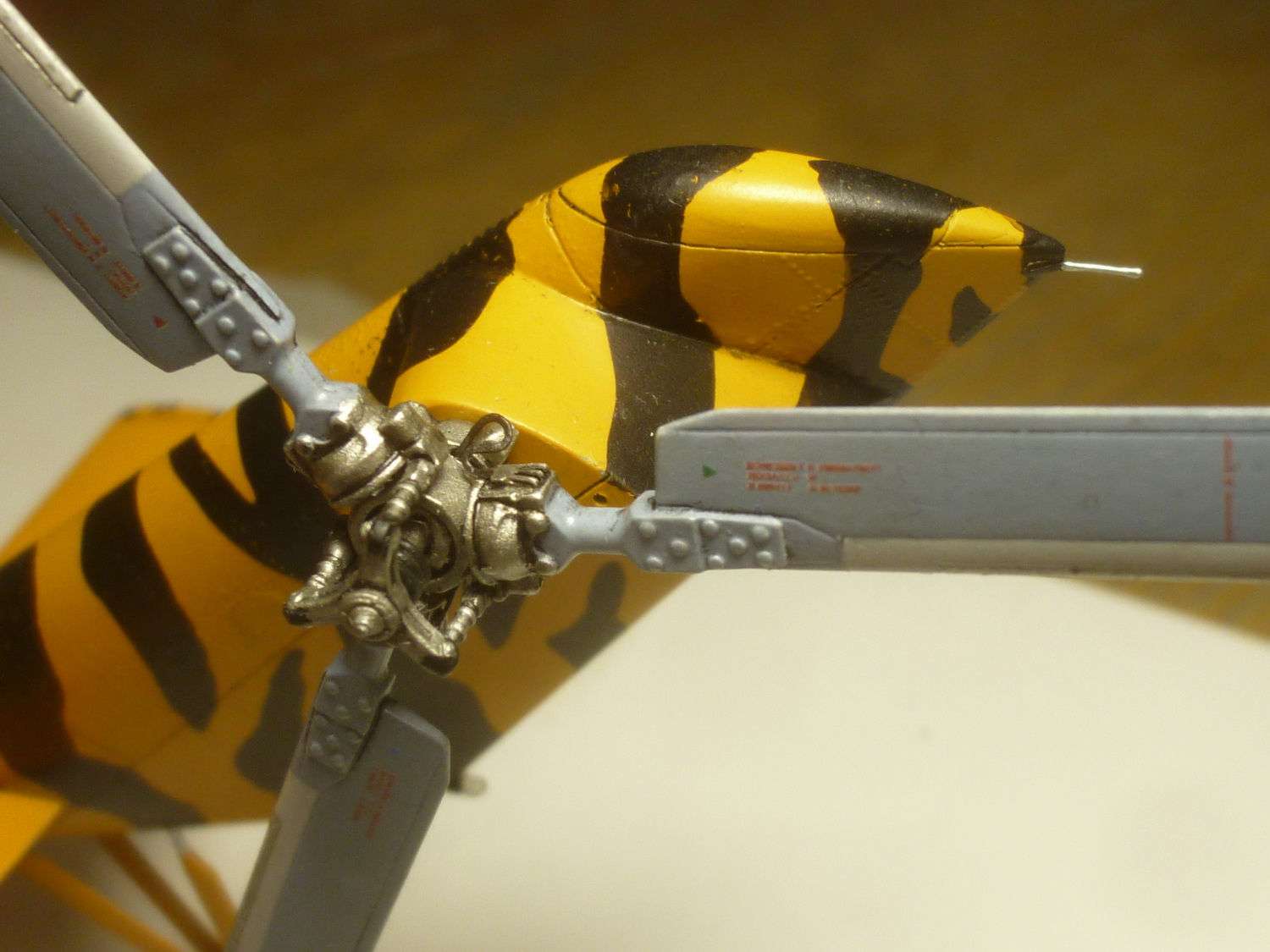

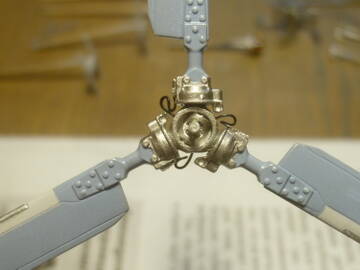

Доработал лопасти и колонки винтов. В рэскитовском наборе, который я приобрёл для будущего Ми-24П некоторые детали даны в двойном экземпляре ввиду поломок. Вот и взял оттуда автомат перекоса на РВ, сделав недостающее... Налепил маски в несколько заходов и покрасил.
http://forumupload.ru/uploads/0014/f6/ef/4/t177564.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t817438.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t870731.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t827806.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t524970.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t79897.jpg

0

131

Оч. интересно какие манипуляции вы еще произведете с этими автоматами перекоса, как тонируете, что дорисуете.... пока это покрытие в базовые цвета. Дальше должно быть поинтересней! :writing:

0

132

Vzcjjjjj, да там всё по накатанной, коллега...
Блестящий лак, смывка, матовый лак, установка проводки и ещё небольшой "чумазинг". :D

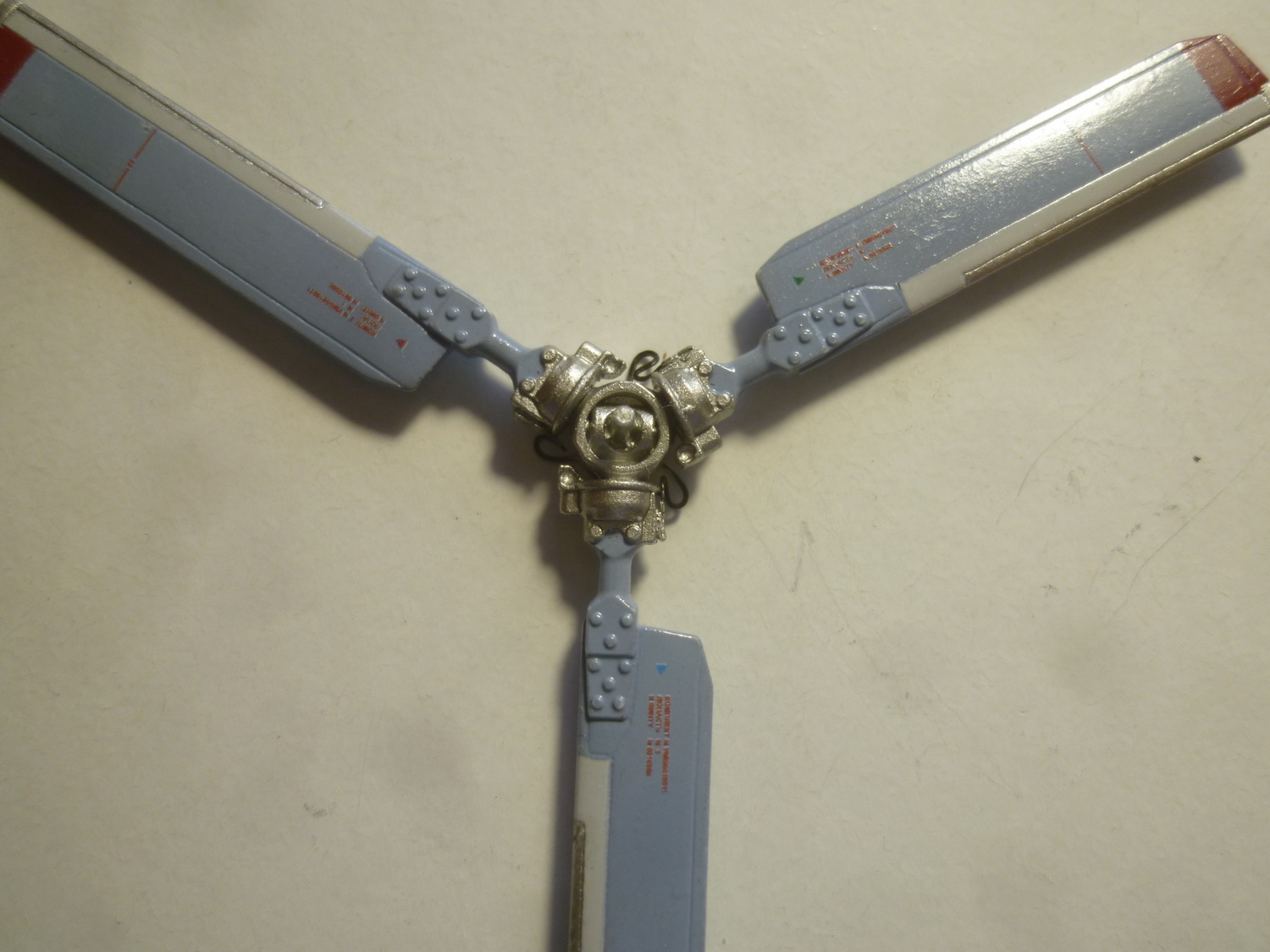

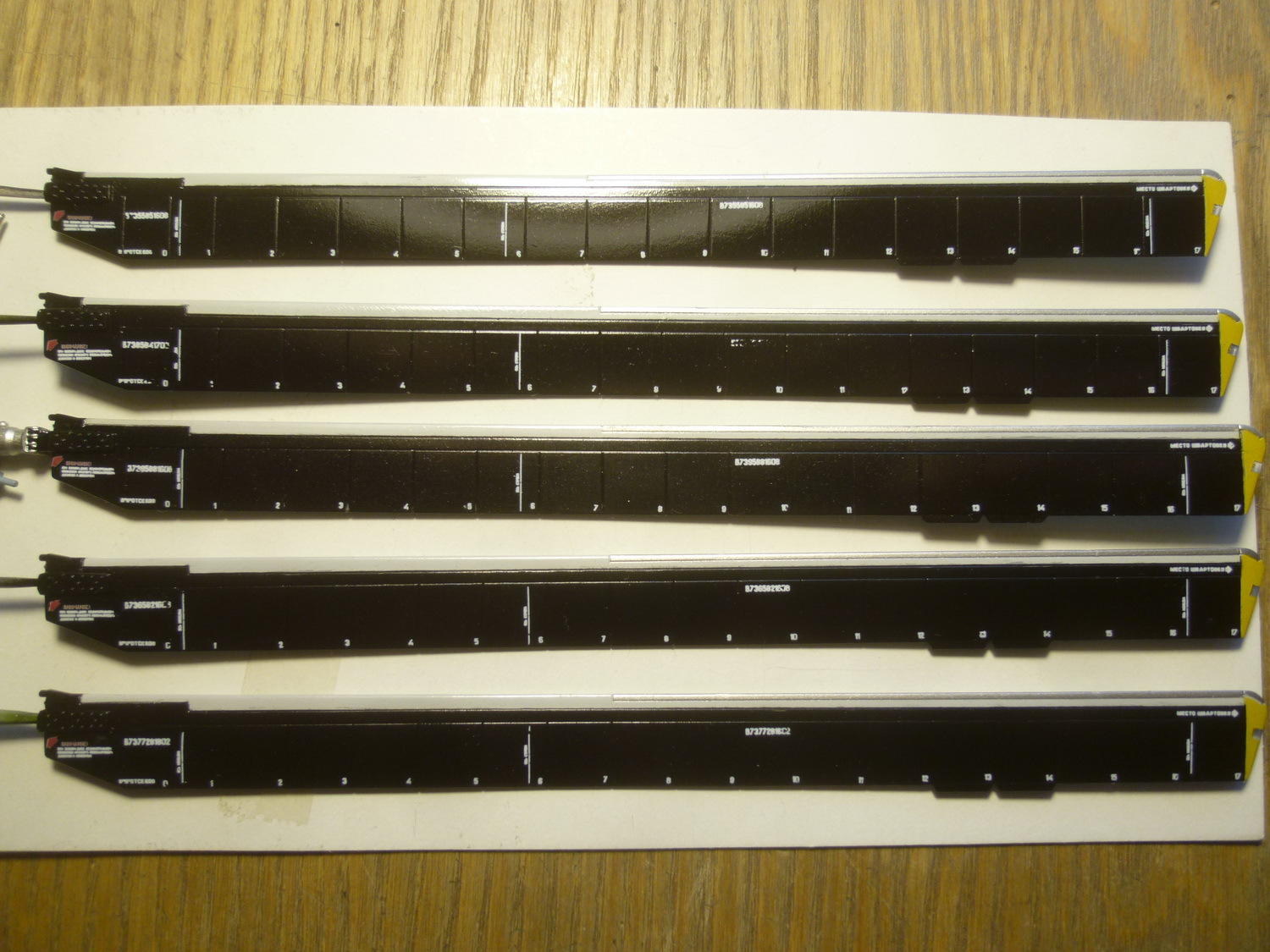

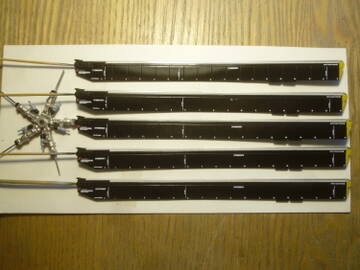

Перевёл всё что надо на лопасти винтов - эдиковская дека точней звездинской, это факт! Закрепил блестящим лаком.
http://forumupload.ru/uploads/0014/f6/ef/4/t36787.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t273876.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t64690.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t290107.jpg

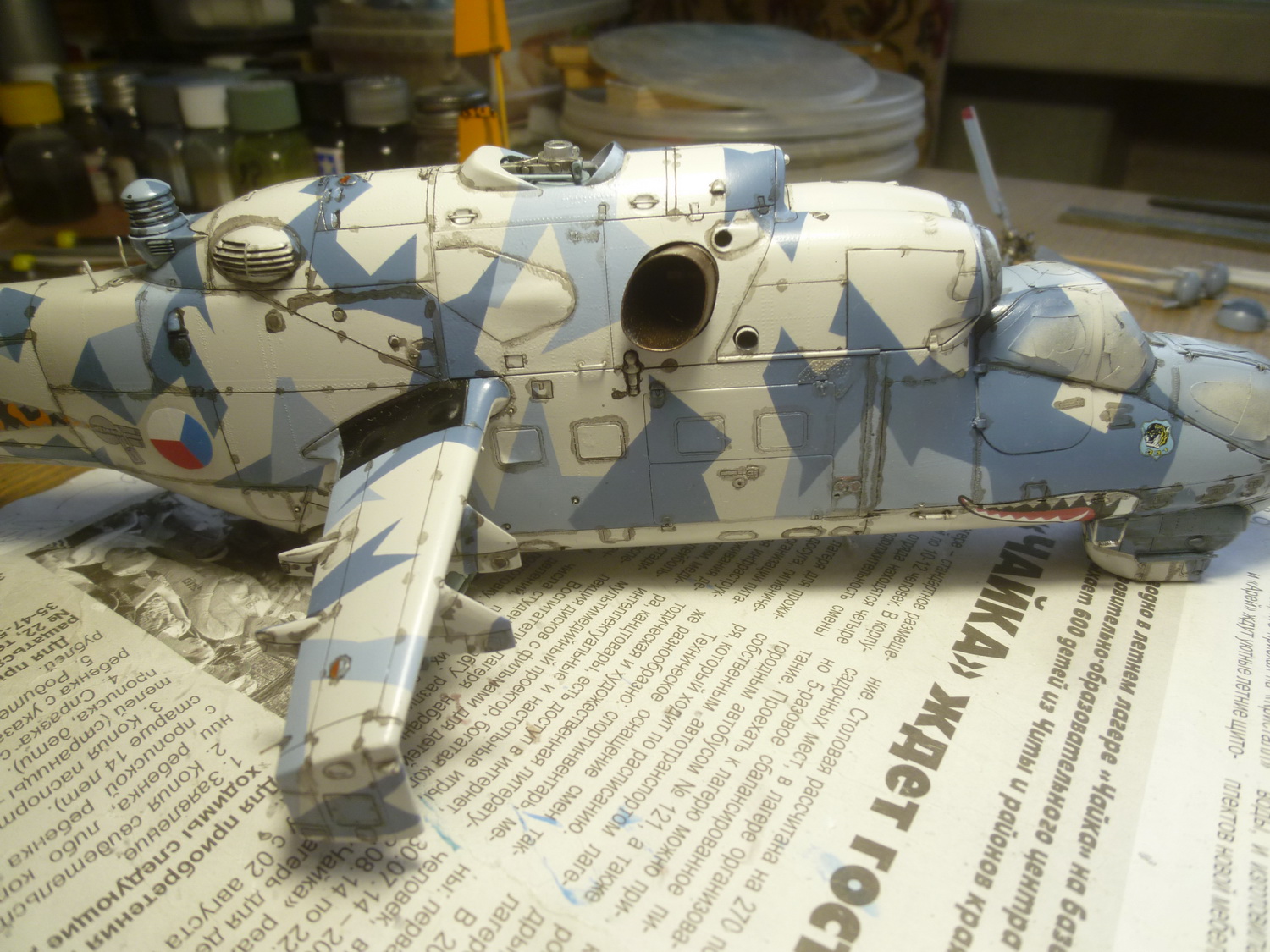

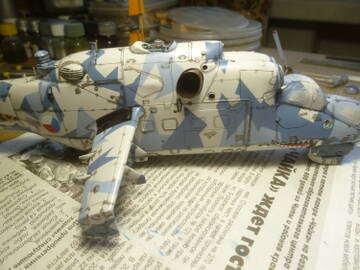

Заполнил расшивку чёрным линером от тамии.
http://forumupload.ru/uploads/0014/f6/ef/4/t881774.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t188167.jpg

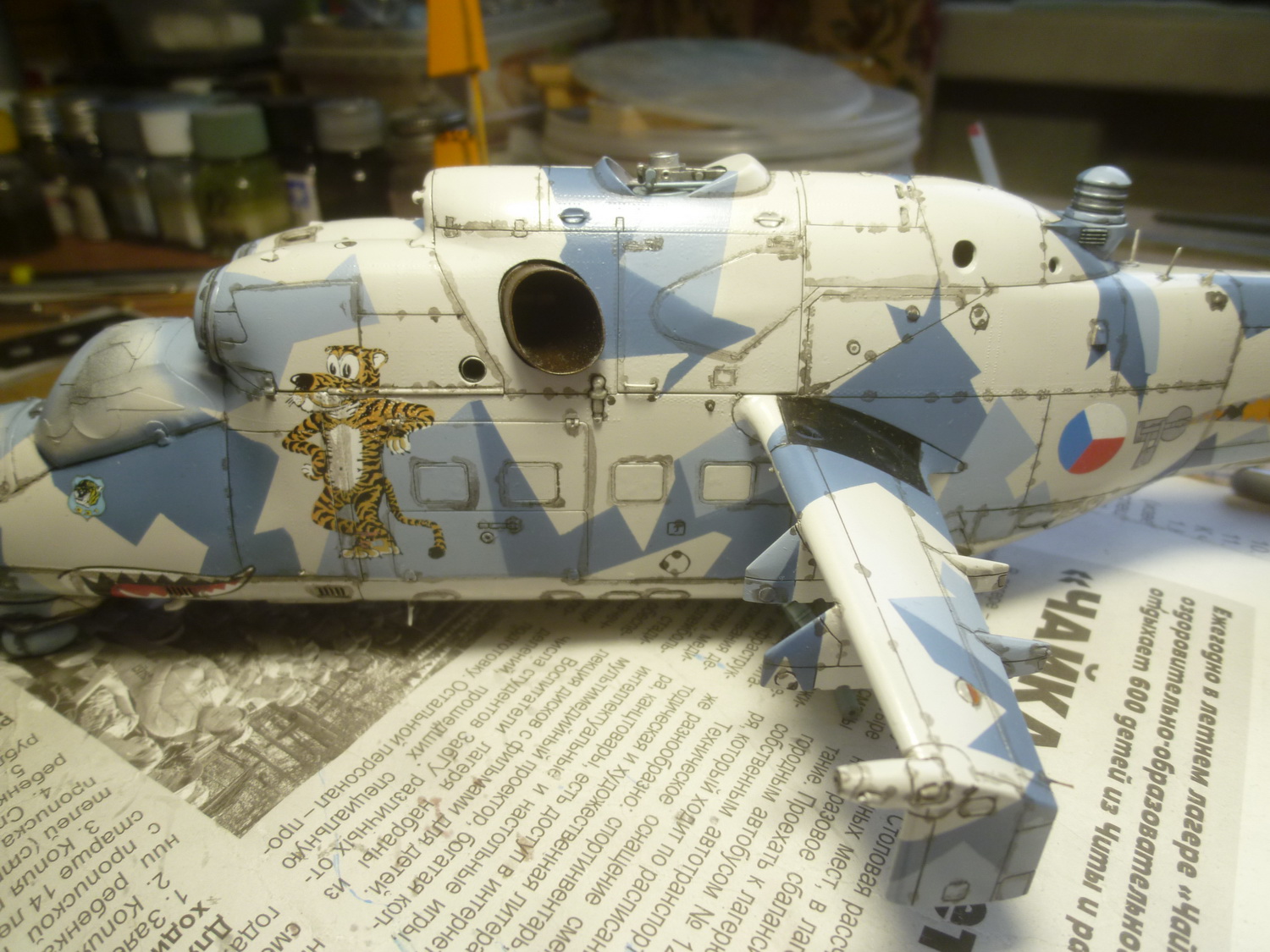

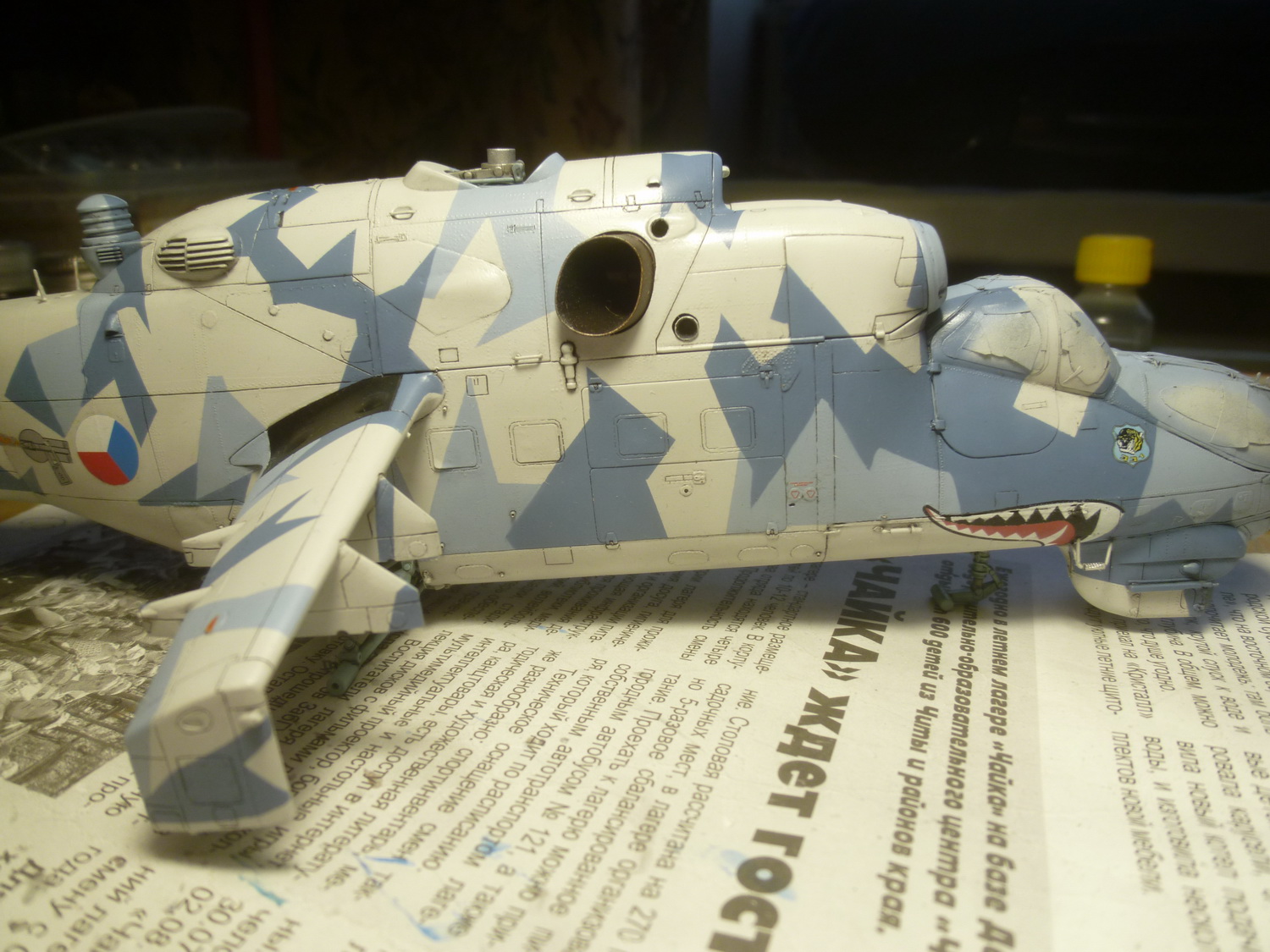

Хорошенько поработал ватными палочками с уайтспиритом, прототип как-никак почти "вылизанный" для демполётов на авиашоу. Закрепил матовым лаком - получился сатин, таким фюзель и оставлю.
http://forumupload.ru/uploads/0014/f6/ef/4/t794656.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t178572.jpg

А вот лопасти винтов завтра ещё раз покрою матовым.

0

133

Альберт, загрязинг неплохо прошел! Как понимаю пользовались обычными смывками.
   Мне в последнее время больше нравиться расшивку выделять маслом соответствующего оттенка, как правило темнее цветов камуфляжа. Модель становится немного объемней, расшивка выглядит более интересно. Правда не всегда уместна смывка маслом, всё зависит от того что нужно получить на выходе.
    Ждемс продолжения! :jumping:

0

134

Конечно если модель на заказ, масло увеличит стоимость модели.... Заказчику это вряд-ли надо.... :'(

0

135

Vzcjjjjj написал(а):

Как понимаю пользовались обычными смывками.

Да, так и есть. На масло пока "разориться" не получается, хватает и тамии. Но кое-где нужны иные оттенки, особенно это касается реактивов.
Так что придётся брать, однозначно. :glasses:

А модель эта делается себе, интересно будет потом рядом с ней поставить афганский пушечный - зрелищная будет парочка крокодилов! :hobo: И заказчики, слава богу, такой сложной окраски не требуют. и, к тому же, слишком много времени ушло на подгонку и исправление допов, на всякую мелочёвку... Но теперь я поднатаскался по матчасти крокодилов, чтобы к пушечному подойти со всей серьёзностью. Только вот морально "подвыгорел"... :smoke:

Ладно, хватит лирики, к делу.

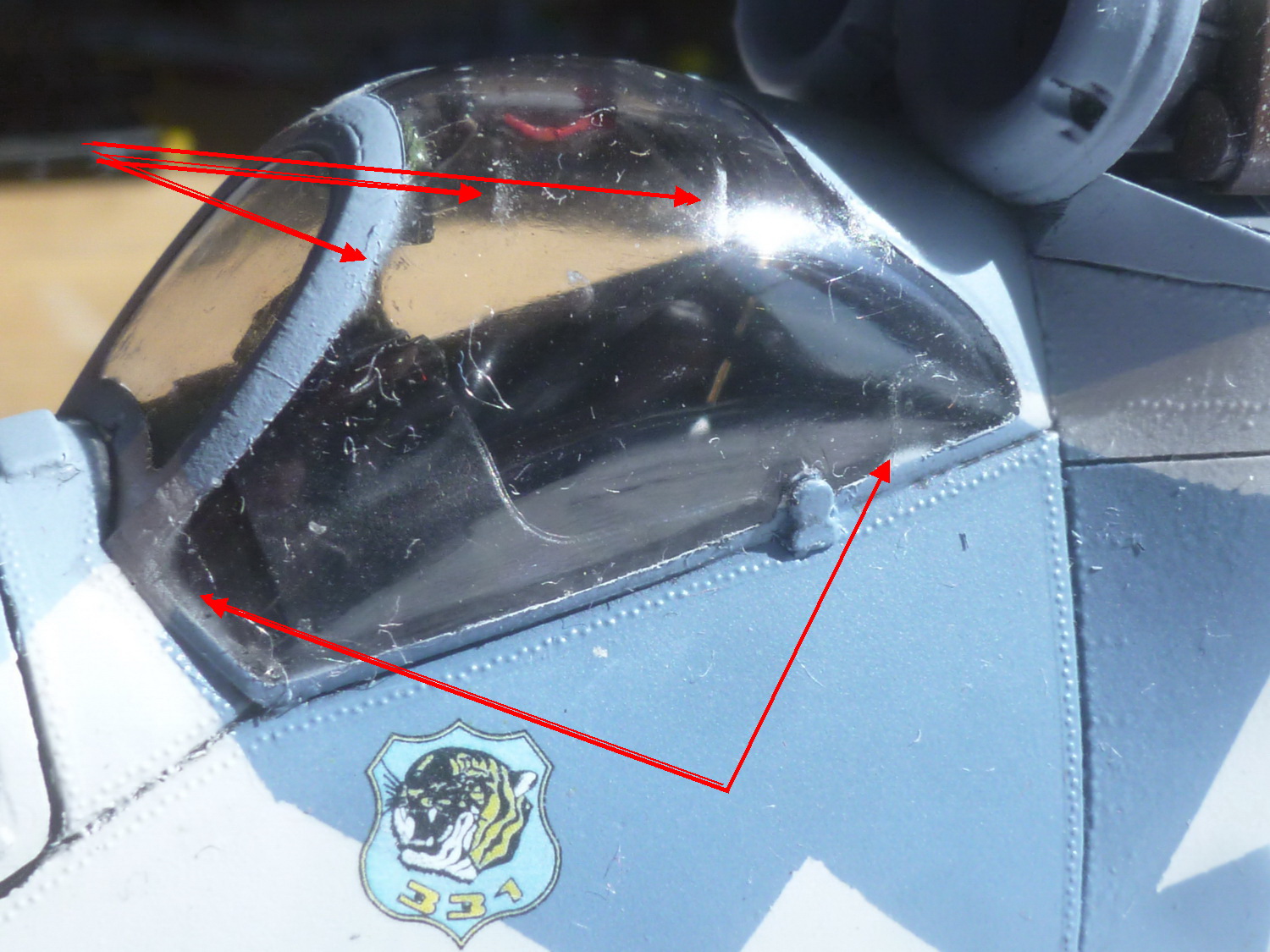

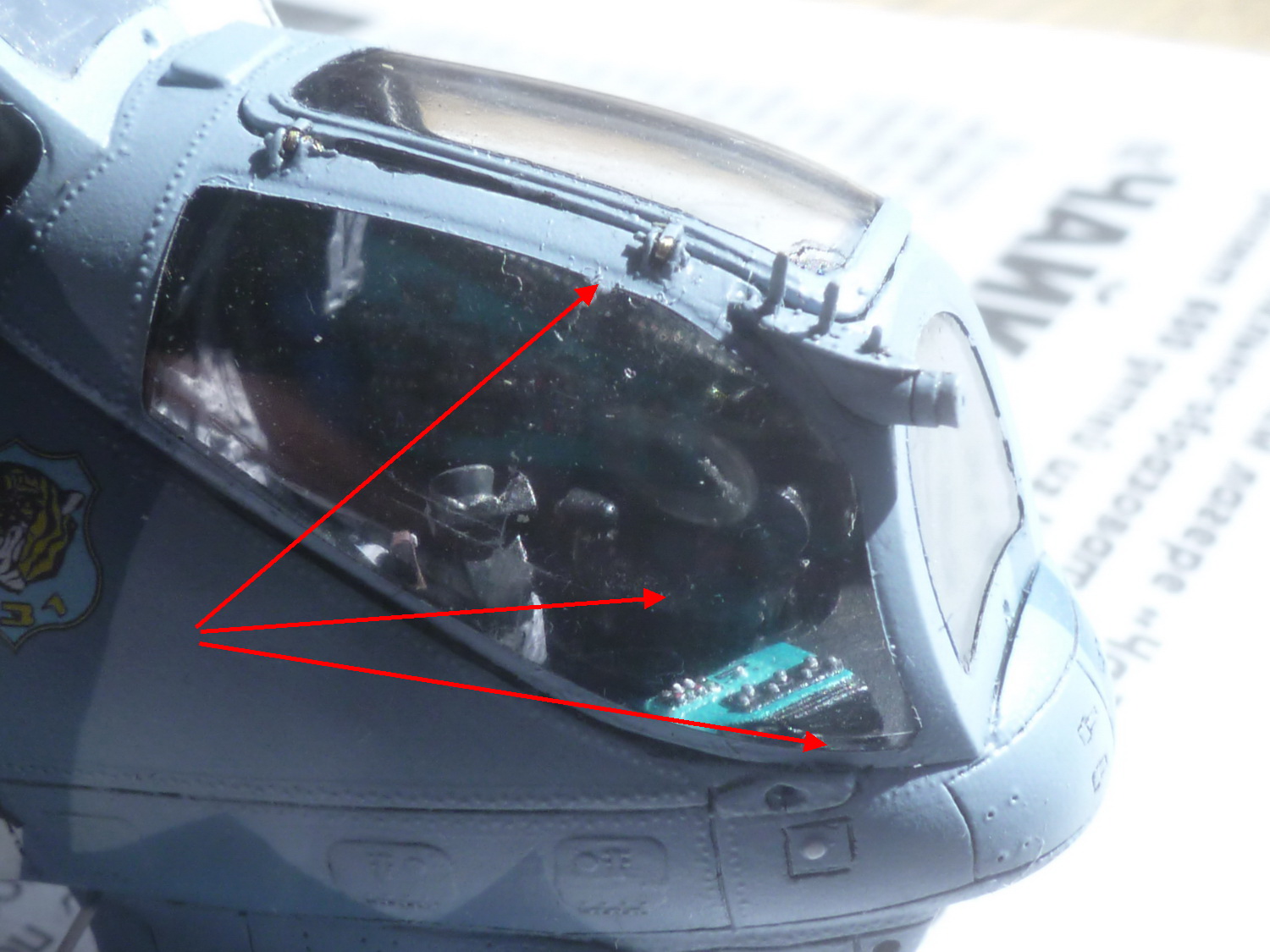

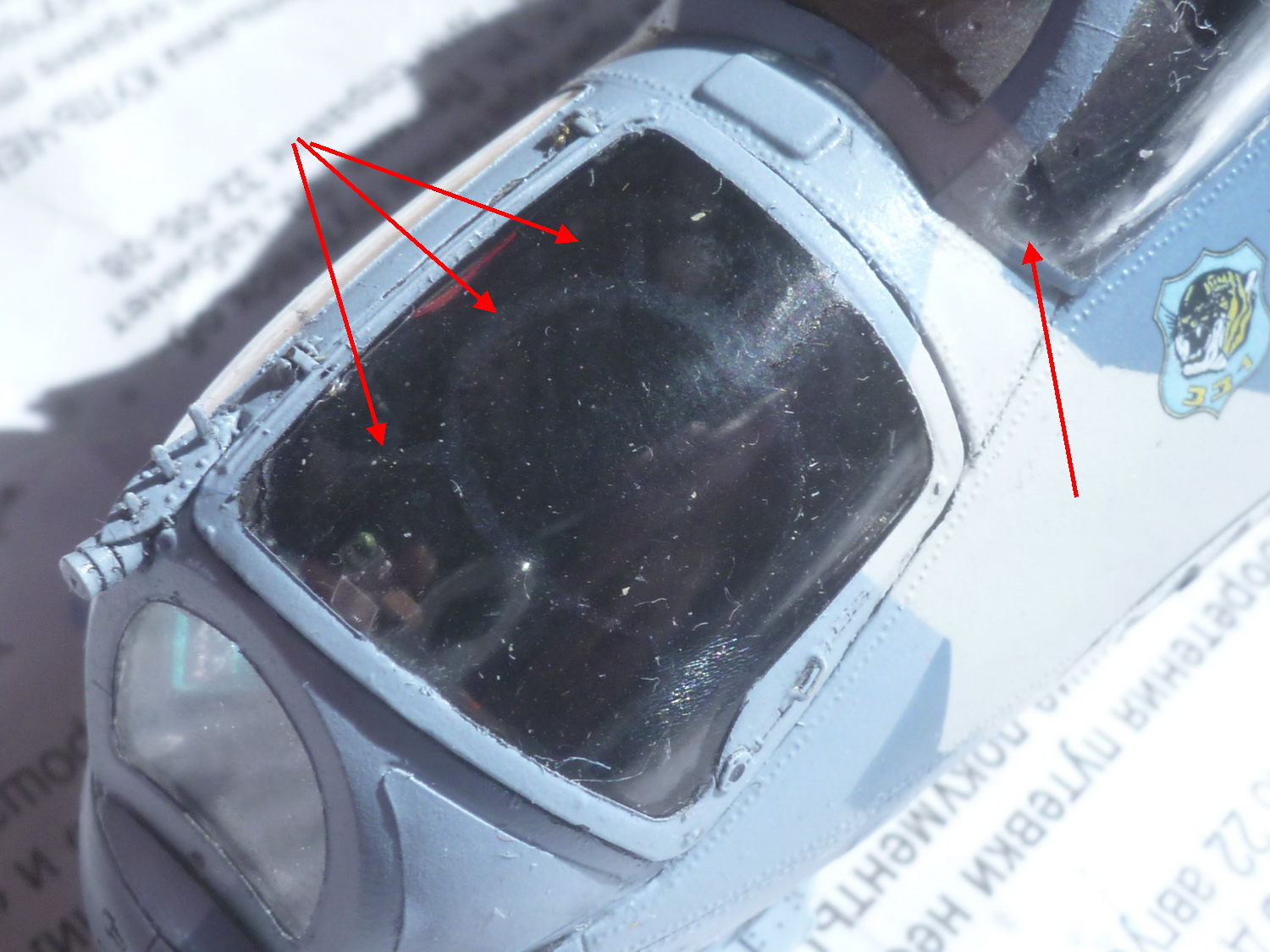

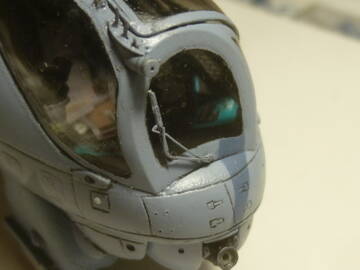

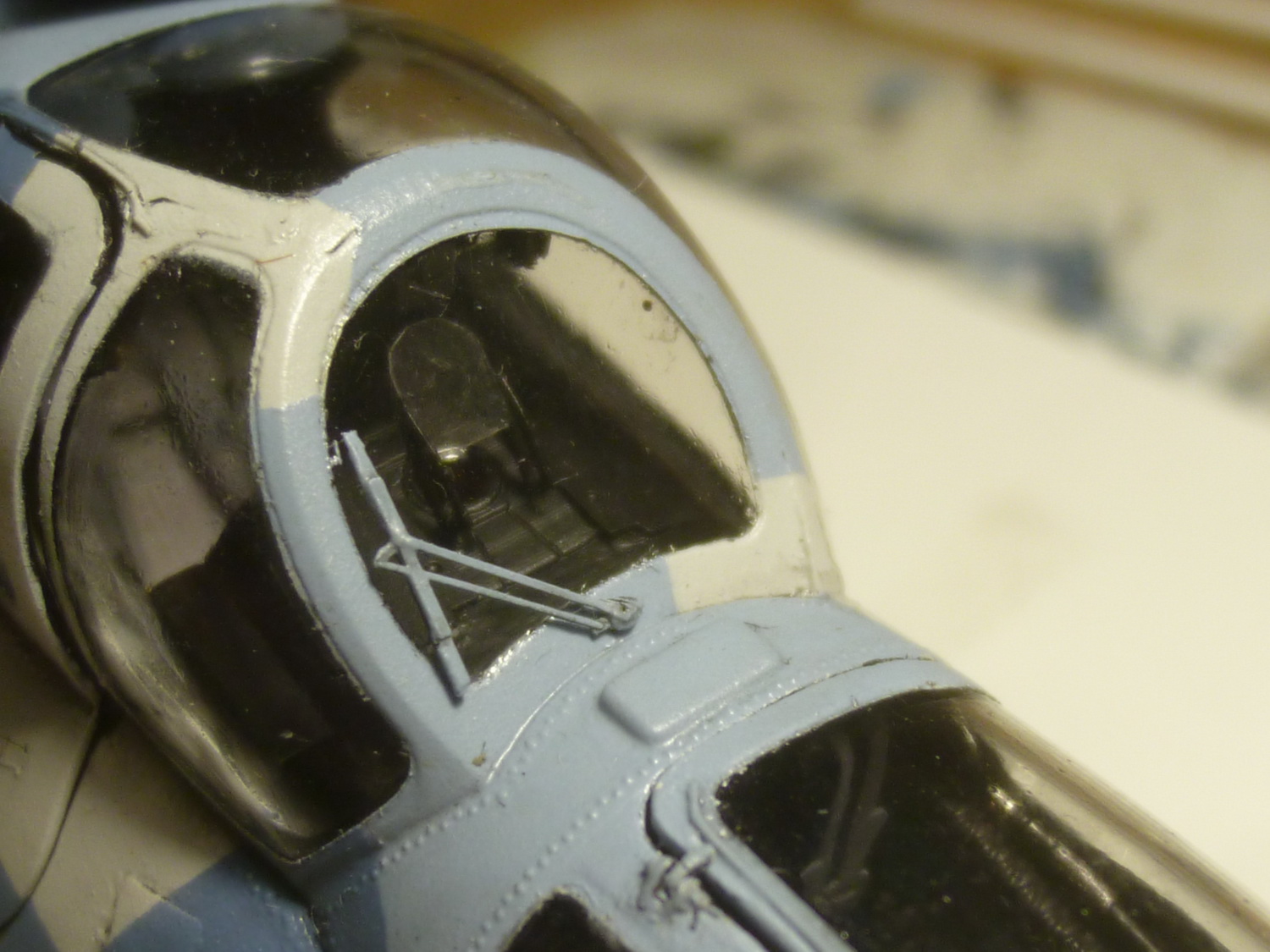

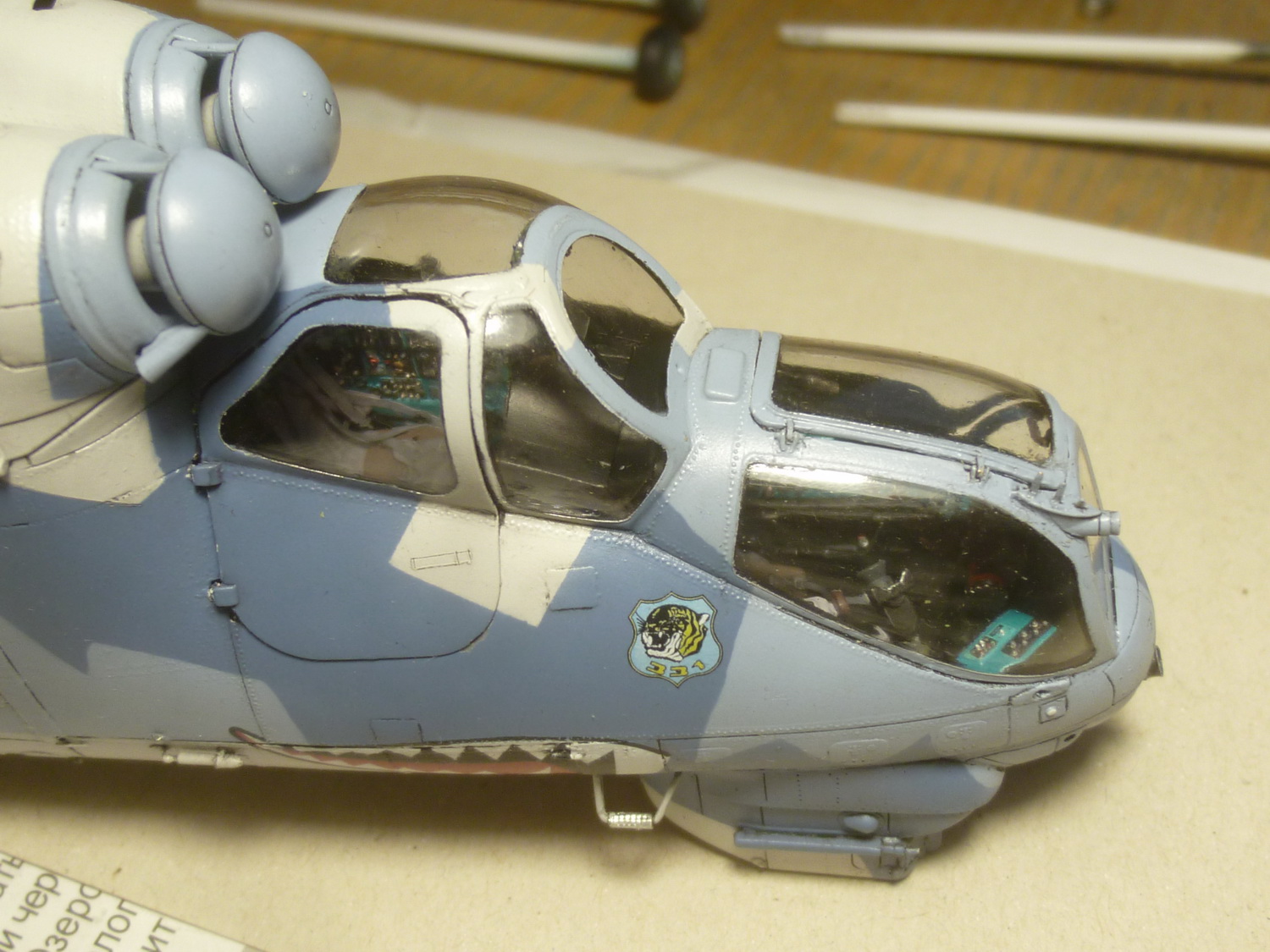

Очередные неприятности вылезли после снятия масок с фонаря. Когда делал заказной пушечный, думал, что это единичный случай. Но нет - закономерность! Никогда больше не буду пользоваться такими масками на фонарь. Всё дело в толщине и жесткости пленки. Кое-где она отходит от поверхности, как не придавливай. В месте стыков и накладок тоже образуются поддувы. Да и по точности контуров есть вопросы.
http://forumupload.ru/uploads/0014/f6/ef/4/t637690.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t933683.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t385304.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t154071.jpg

Пришлось всё это дело подчищать "мягкими" палочками-зубочистками (не из бамбука) и потом подправлять футурой. Результат вполне приличный вышел.
http://forumupload.ru/uploads/0014/f6/ef/4/t584439.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t834235.jpg

0

136

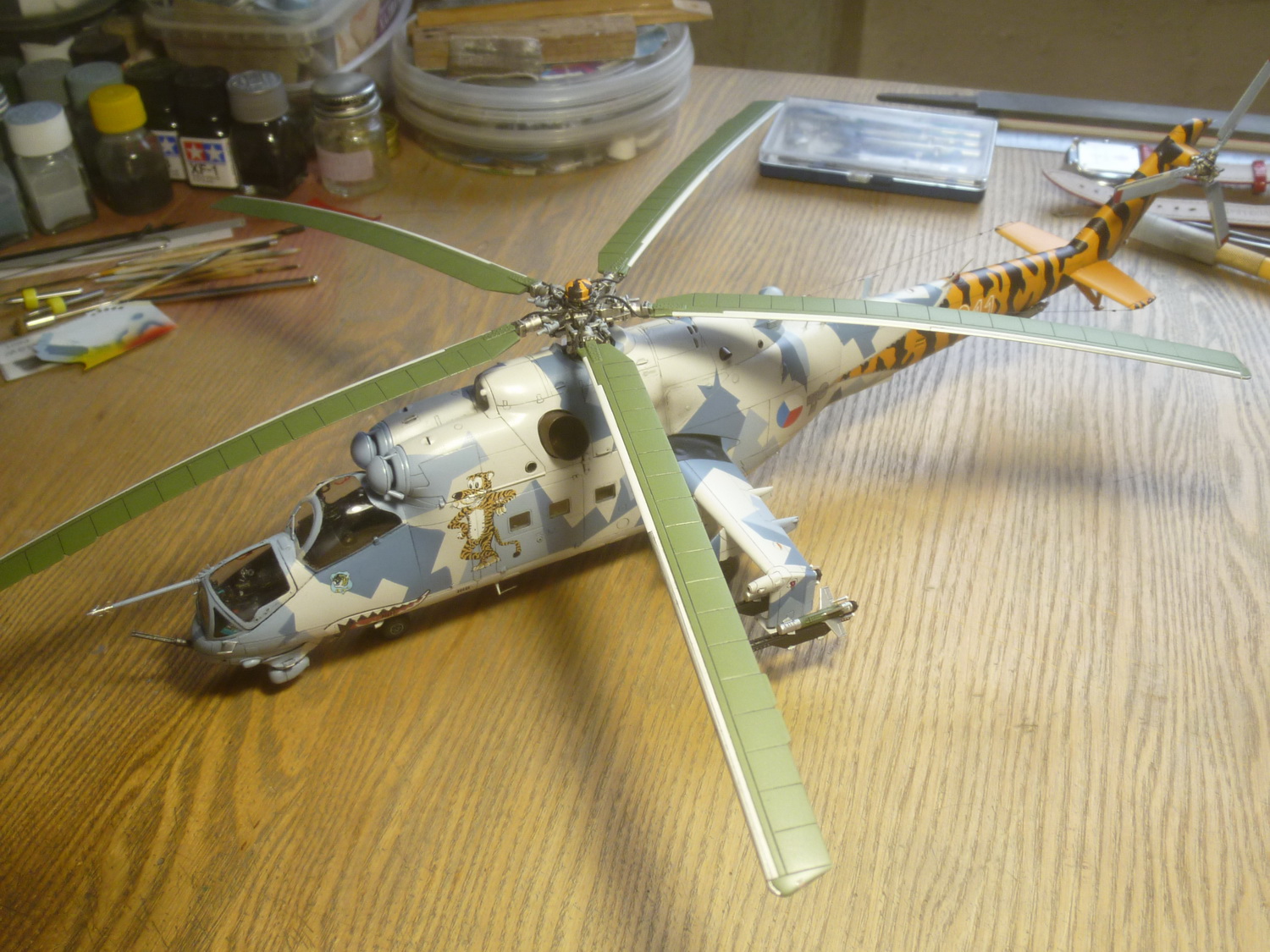

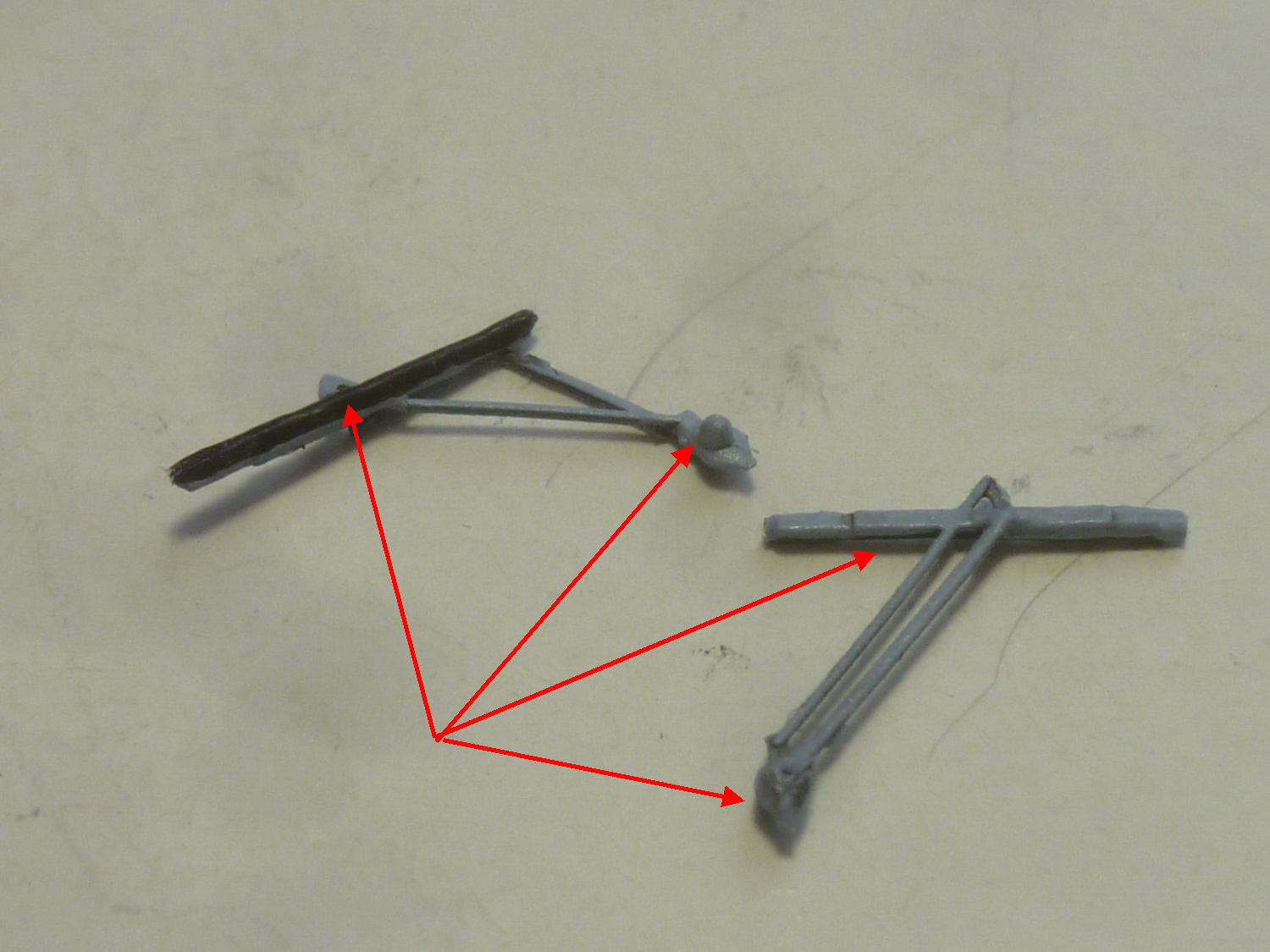

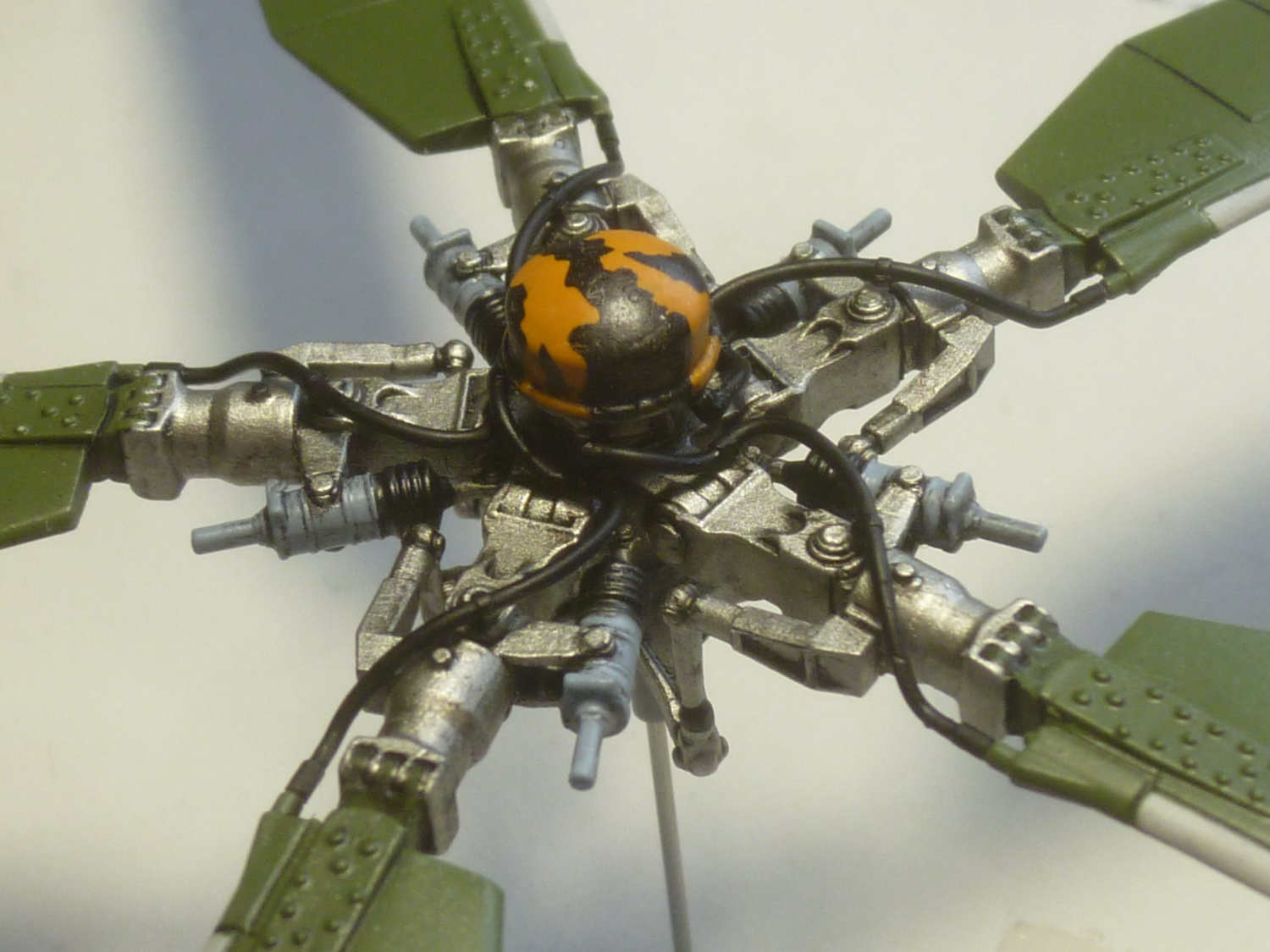

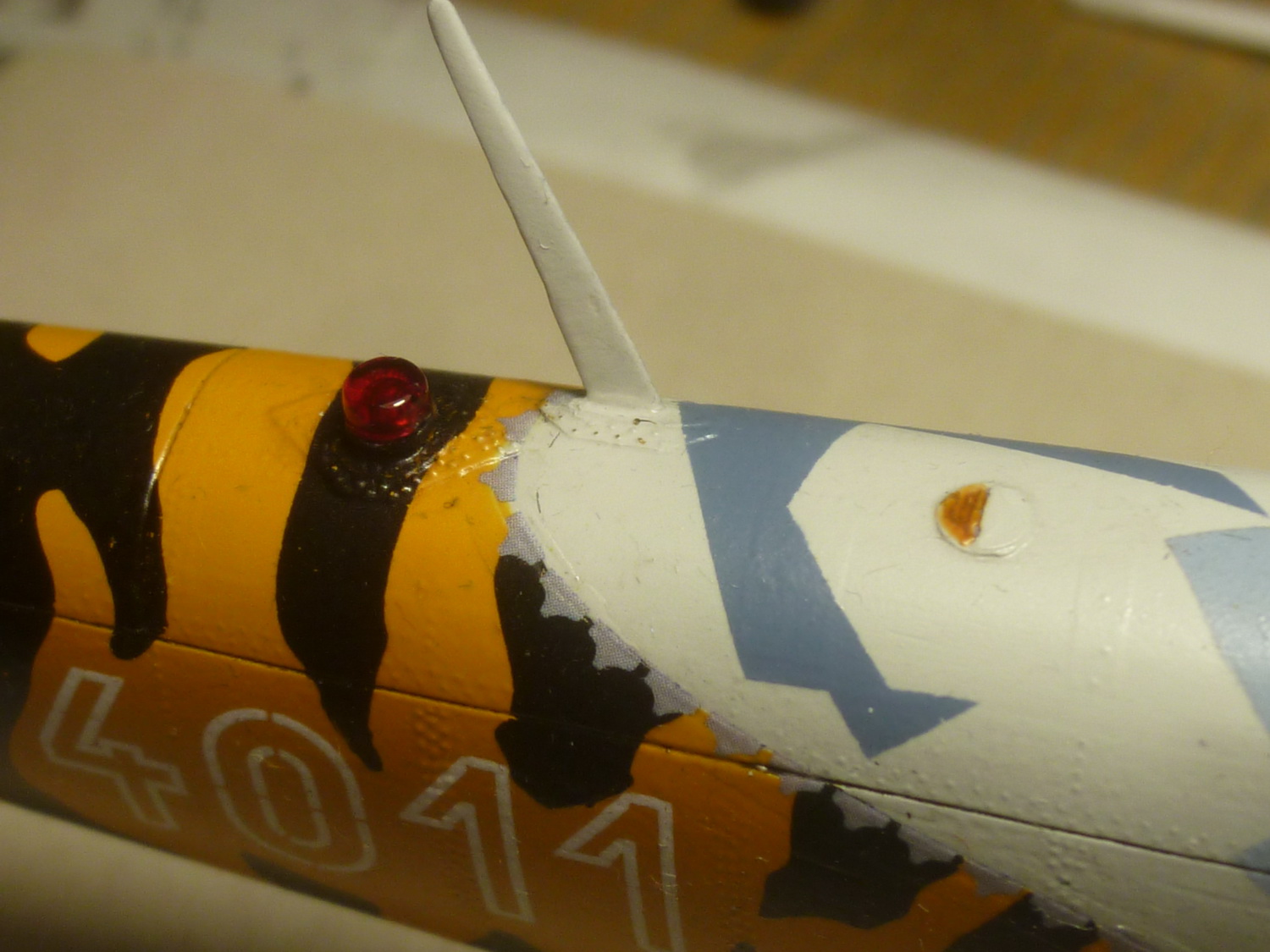

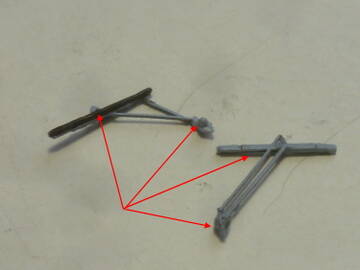

Доделал НВ и РВ, установил проблесковый огонь сверху хвостовой балки, накрасил строевые огни и воткнул хвостовой БАНО, покрасил статики. Установил на своё место турельку и решётку на фару под носовой частью фюзеля. Изобразил "щётку" на задней части дворников и установил их на свои места. Благодаря подклеенному шарику, пантограф находится на некотором расстоянии от стекла, что соответствует истине.
http://forumupload.ru/uploads/0014/f6/ef/4/t847879.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t760523.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t928933.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t212371.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t84652.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t125437.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t887335.jpg

0

137

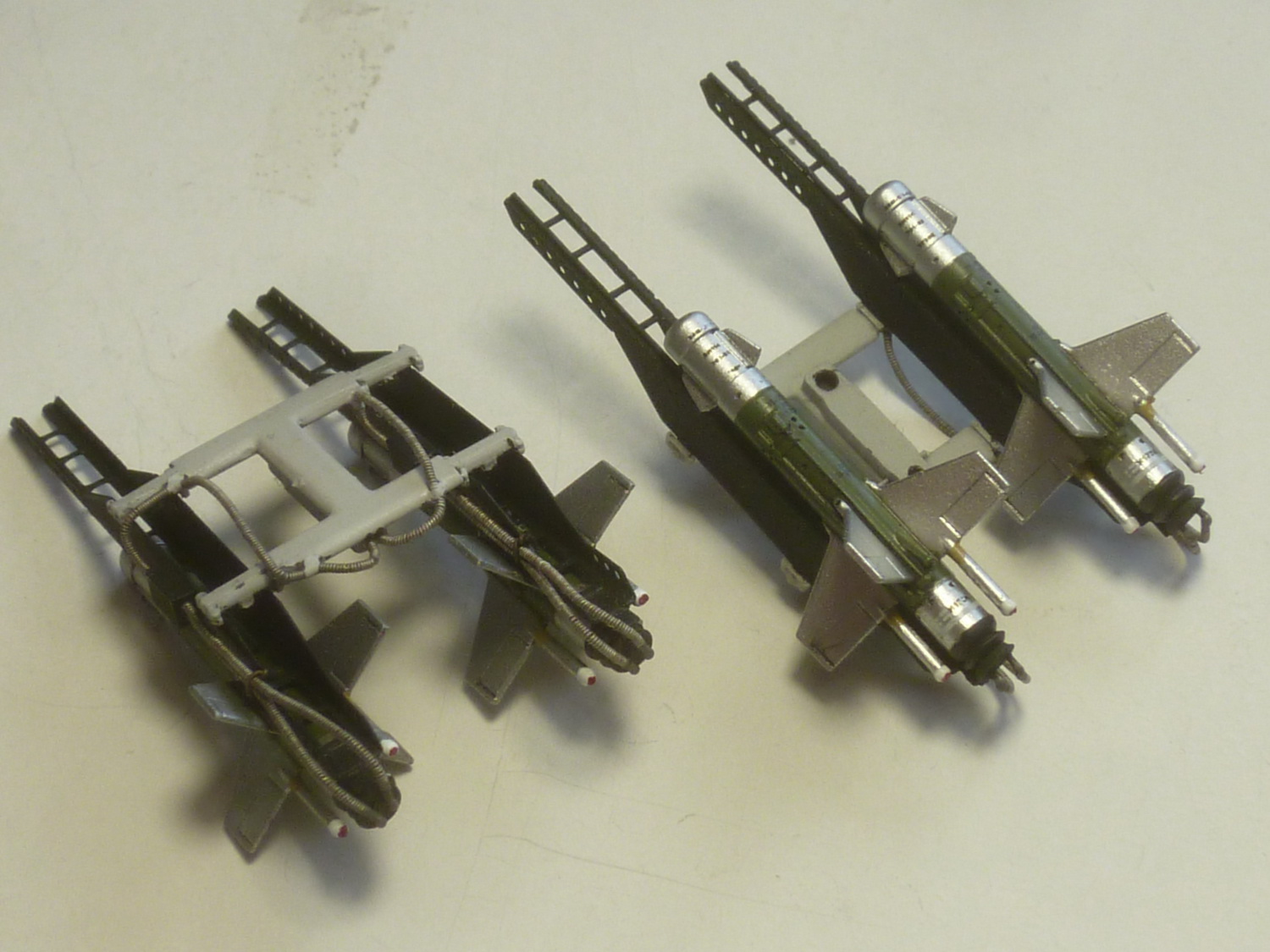

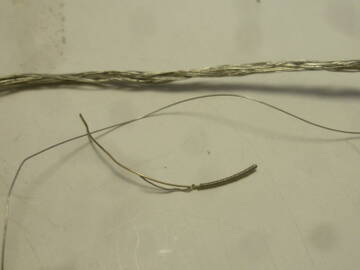

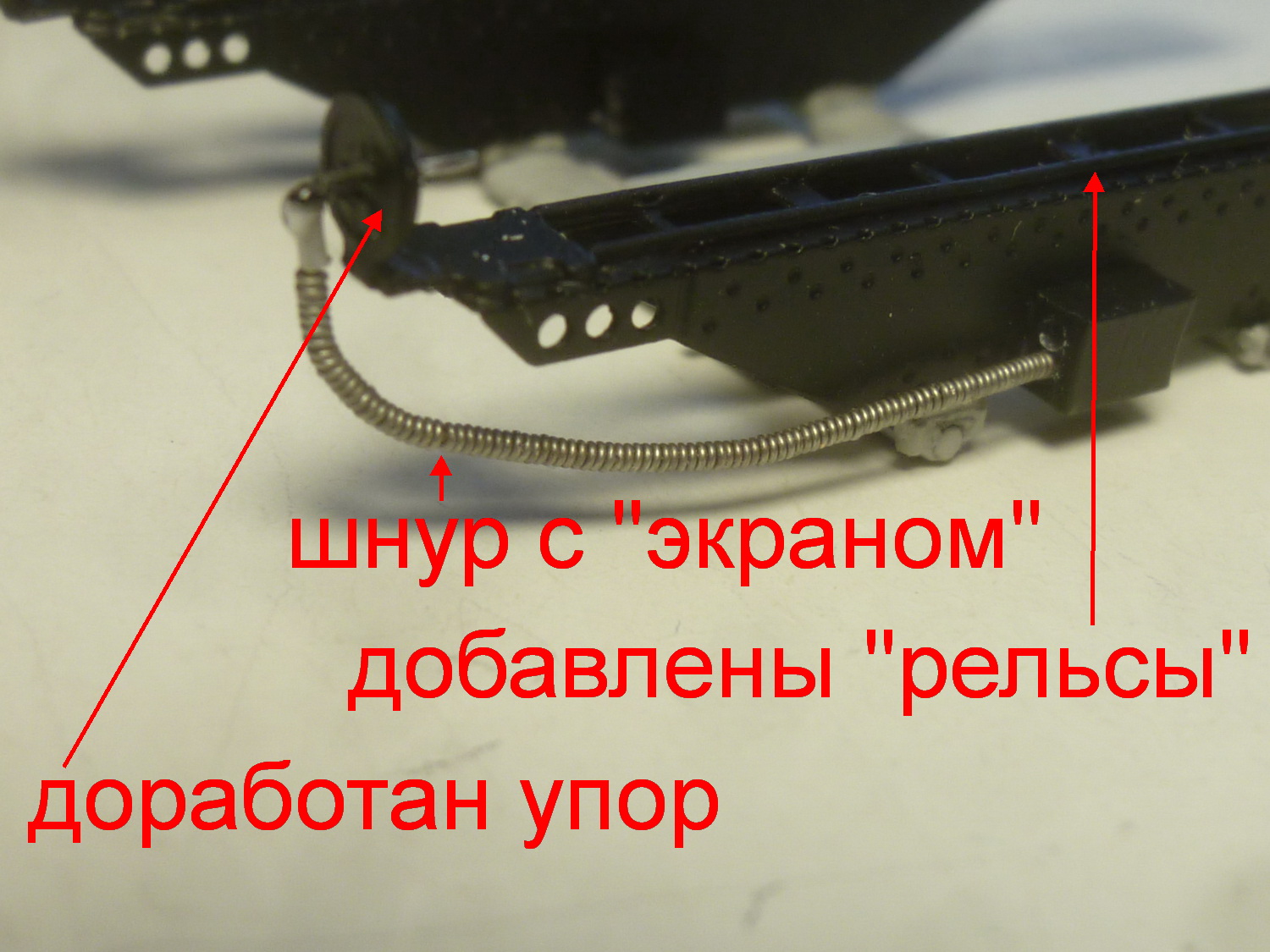

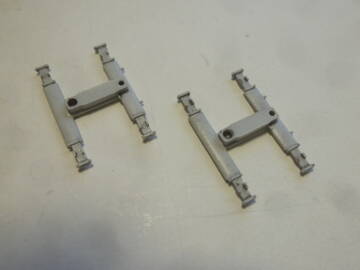

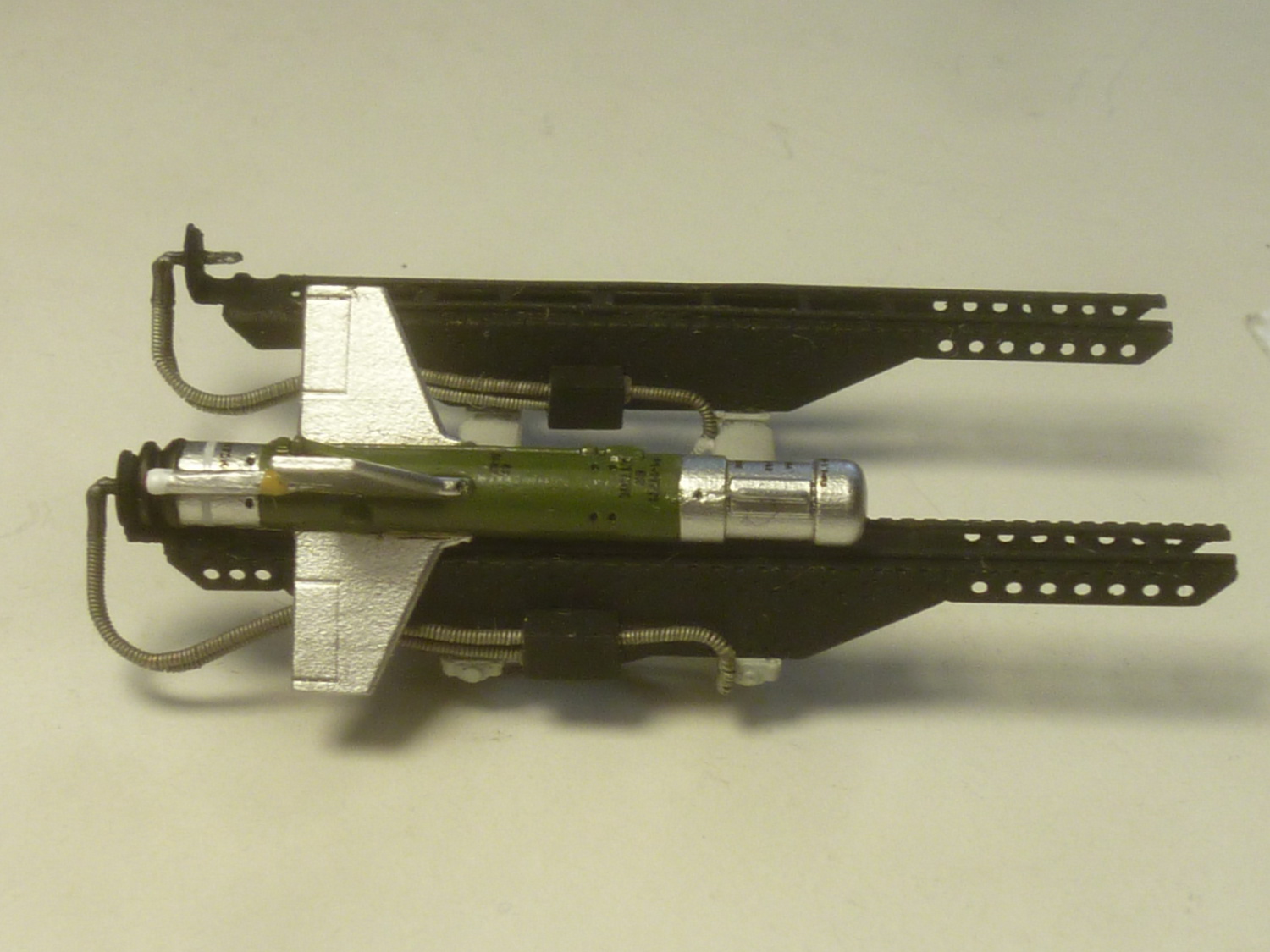

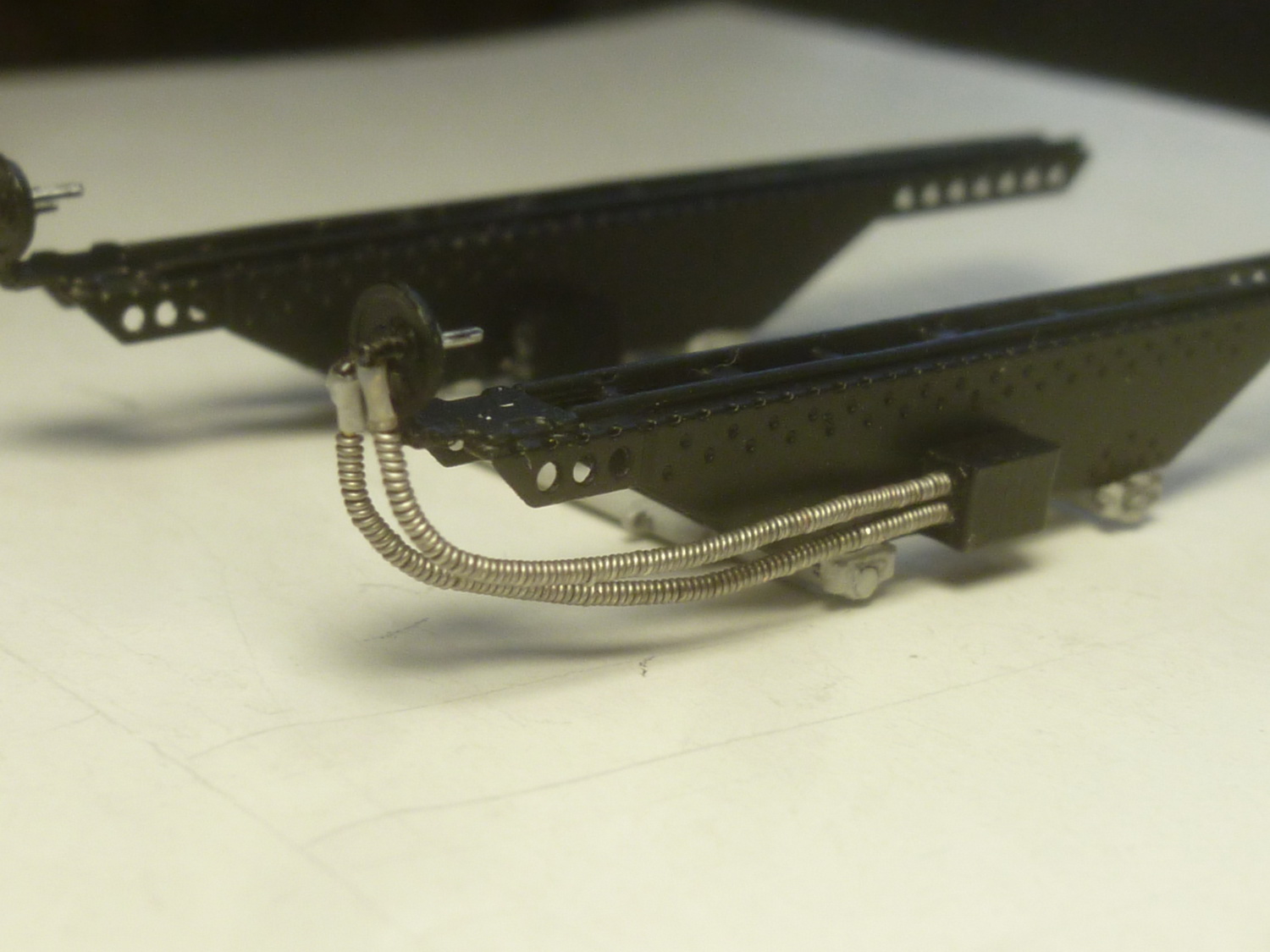

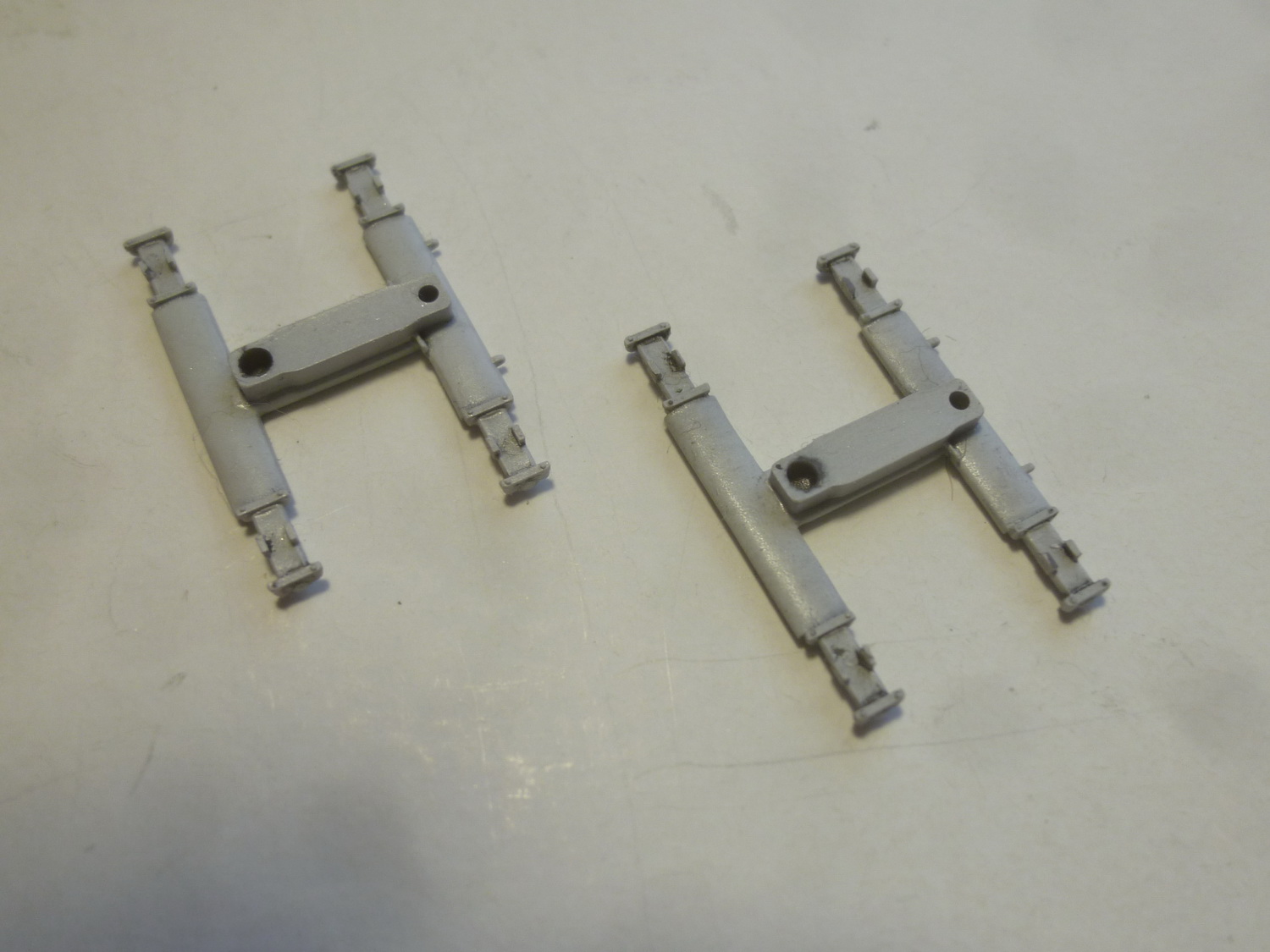

Занялся "Фалангами". Для этого был прикуплен соответствующий дополнительный набор от Эдика. Доработал направляющие фермы для ракет установкой рельс (про которые чехи забыли), в упор под ракеты вклеены электроконтакты и сделан экранированный шнур - всяко разно лучше чем из травлёнки! :glasses: Для него использовал латунную проволоку 0,2мм, на которую намотал 0,15мм нить из распущенной косы от экрана монитора. Совсем забыл сфотографировать направляющие до покраски, чтобы нагляднее было - извините... :dontknow:
http://forumupload.ru/uploads/0014/f6/ef/4/t585332.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t666663.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t834854.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t108041.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t656592.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t323641.jpg

0

138

Интересьненько смотрится!!! :cool:

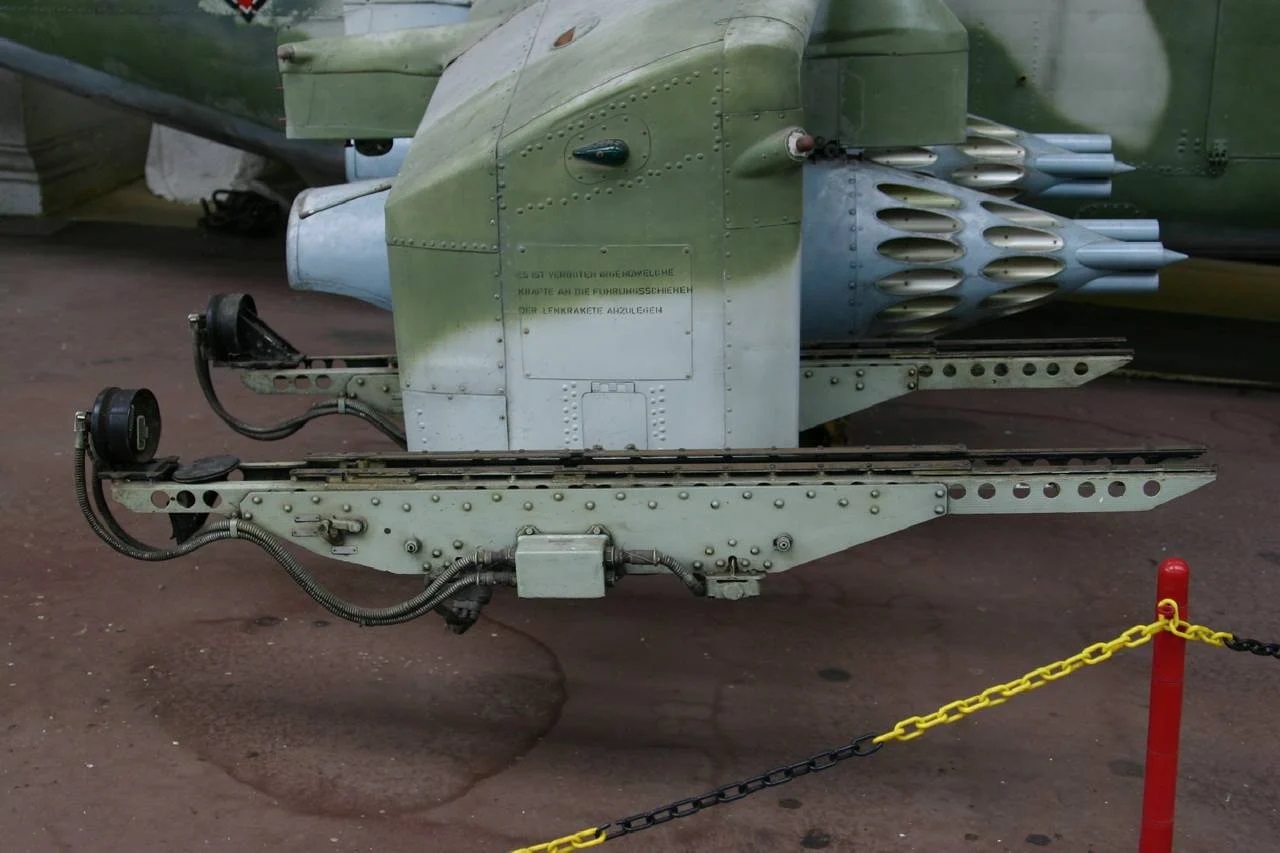

   Раз уж пошла такая "пьянка" - можно было наклеить полоску доширака свернутую в кольцо на торец электроконтактов (или от литника круглого сечения отрезать тонкую шайбу и надеть на ваши электроконтакты, предварительно просверлив в этой шайбе отверстия).  Провода в бронешланге прикрепить к направляющим, чтоб не болтались.
Примерно как на этом фотоhttp://forumupload.ru/uploads/0014/f6/ef/203/t58909.jpg
Если электроконтакты дорабатьвать не будете , то хотя-бы уменьшите их длинну, а то очень напоминают вилку от розетки. :blush:
   ... это вам пища для размышления, а делать или нет решать вам!  :tomato:     :rolleyes:

0

139

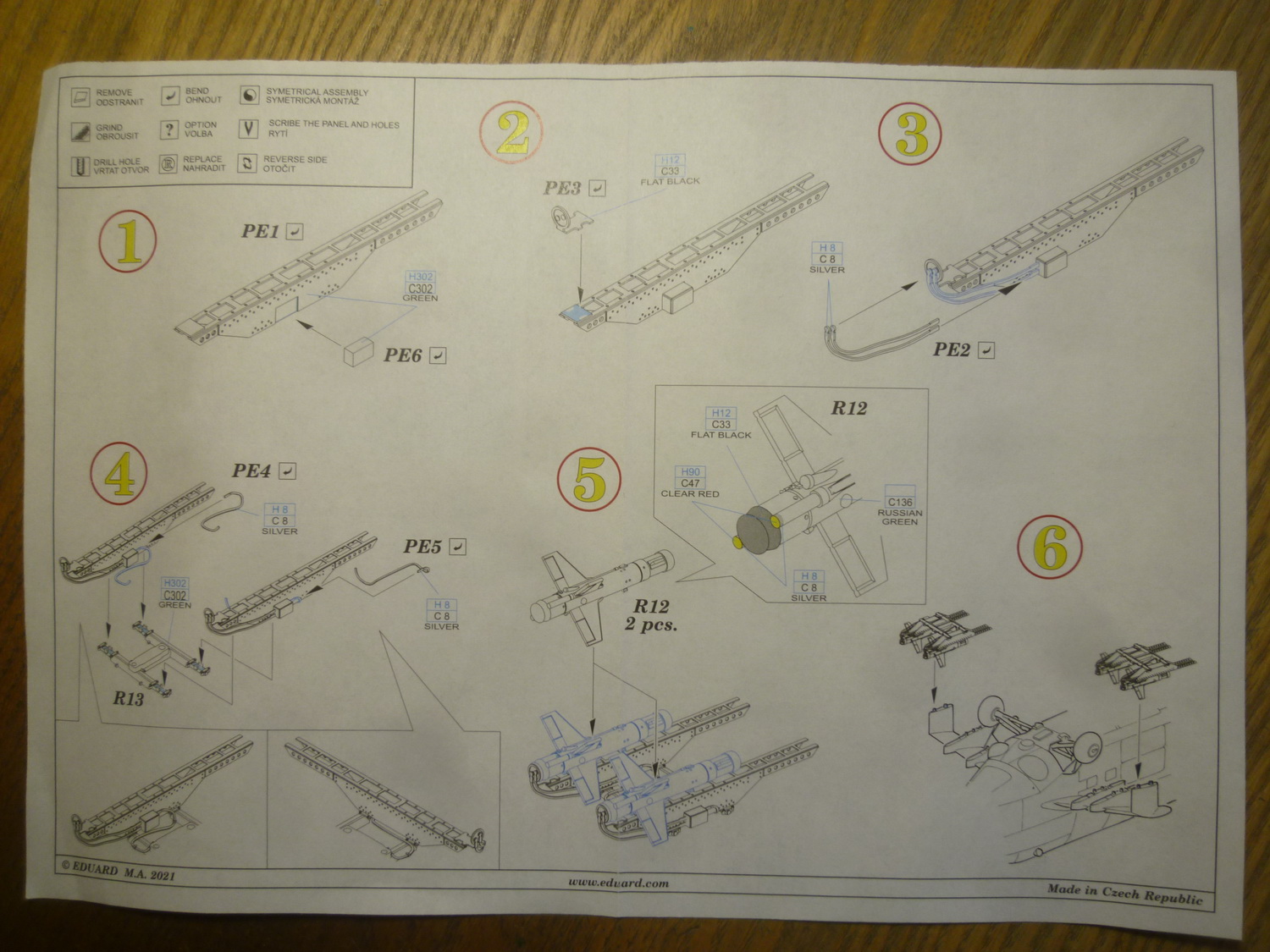

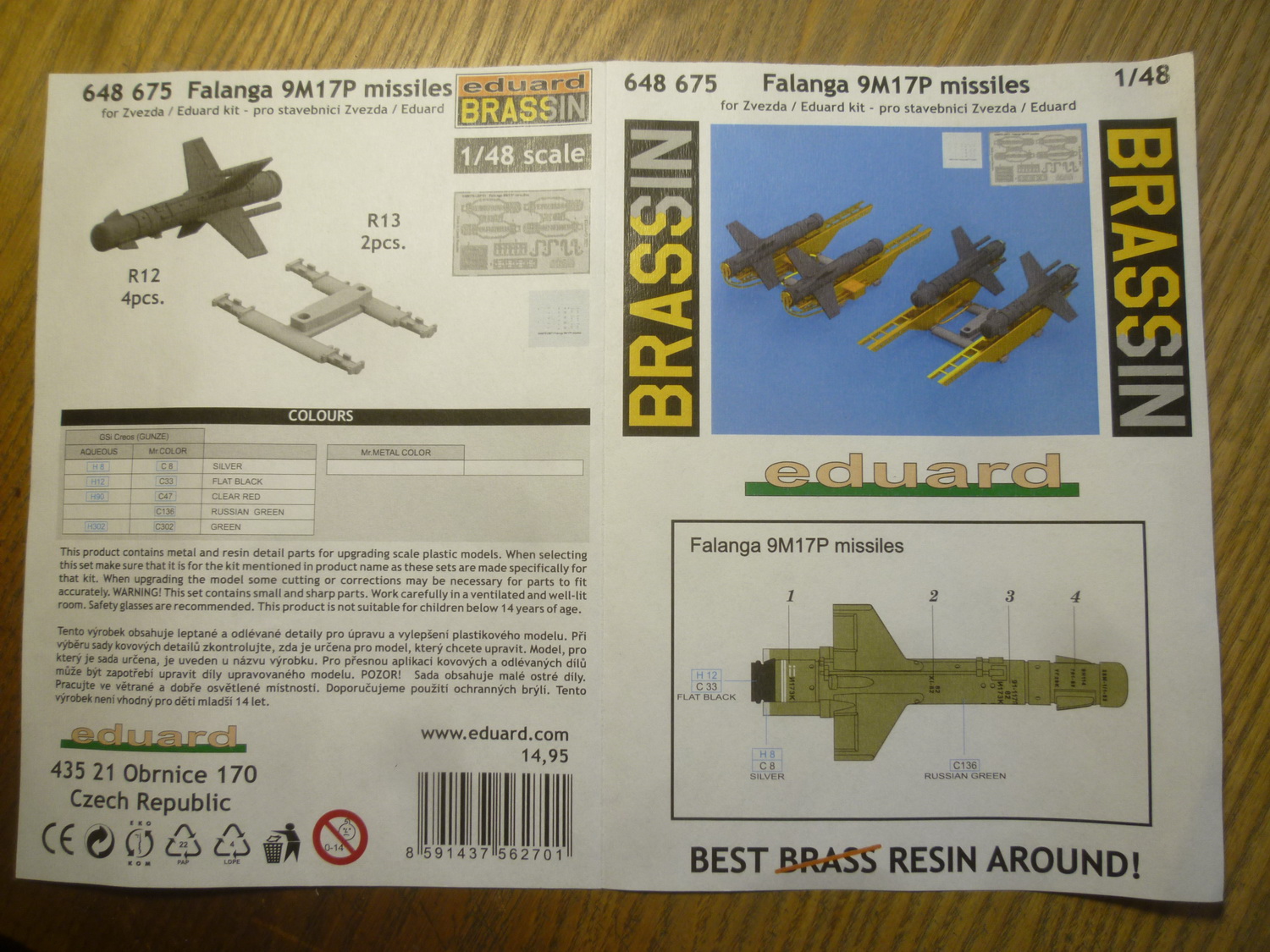

Инструкция от исходного набора.
http://forumupload.ru/uploads/0014/f6/ef/4/t57644.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t889002.jpg

Vzcjjjjj написал(а):

Раз уж пошла такая "пьянка" - можно было наклеить полоску доширака свернутую в кольцо на торец электроконтактов (или от литника круглого сечения отрезать тонкую шайбу и надеть на ваши электроконтакты, предварительно просверлив в этой шайбе отверстия).  Провода в бронешланге прикрепить к направляющим, чтоб не болтались.

Vzcjjjjj написал(а):

хотя-бы уменьшите их длинну, а то очень напоминают вилку от розетки.

Усё было продумано! :D

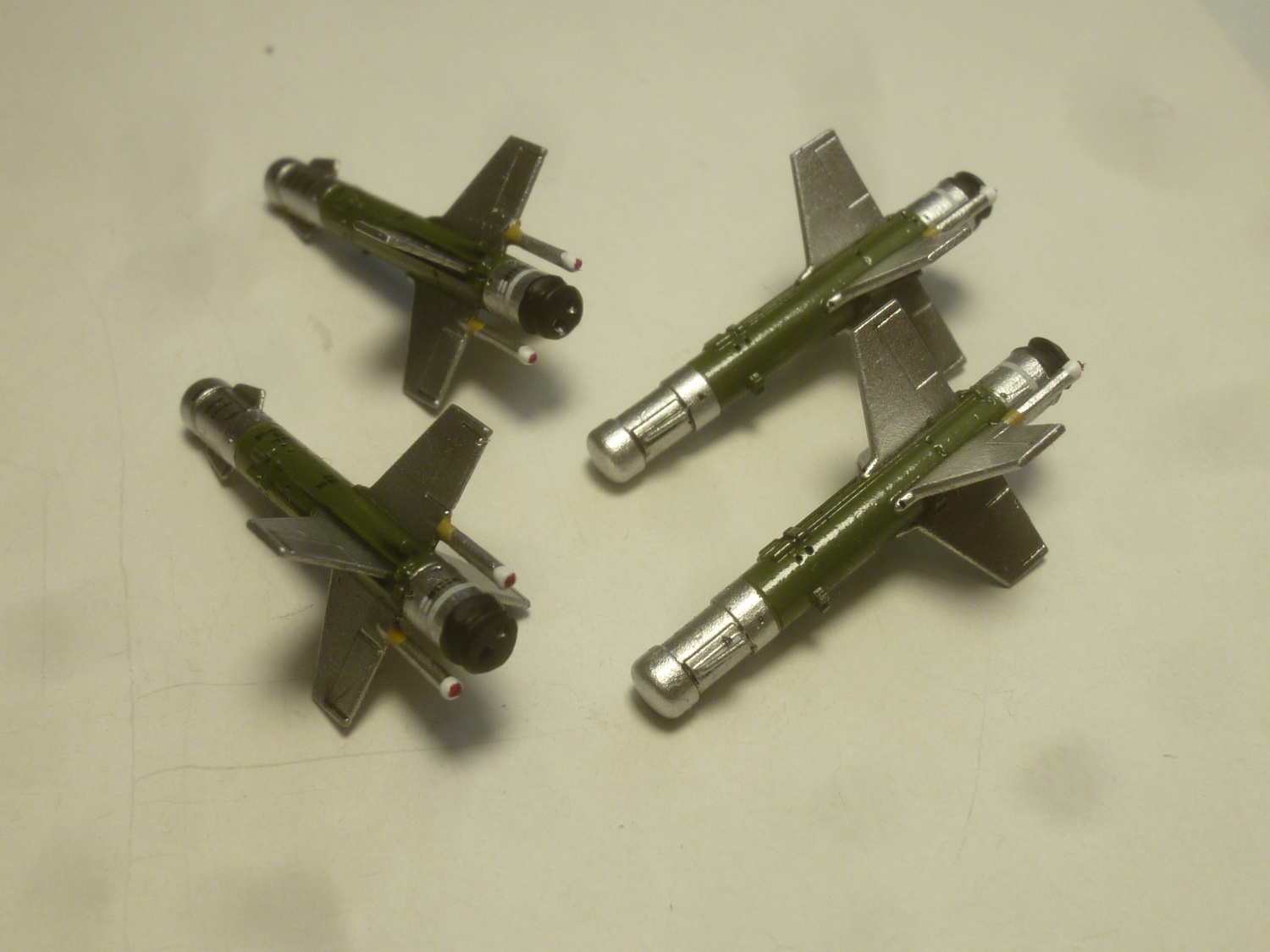

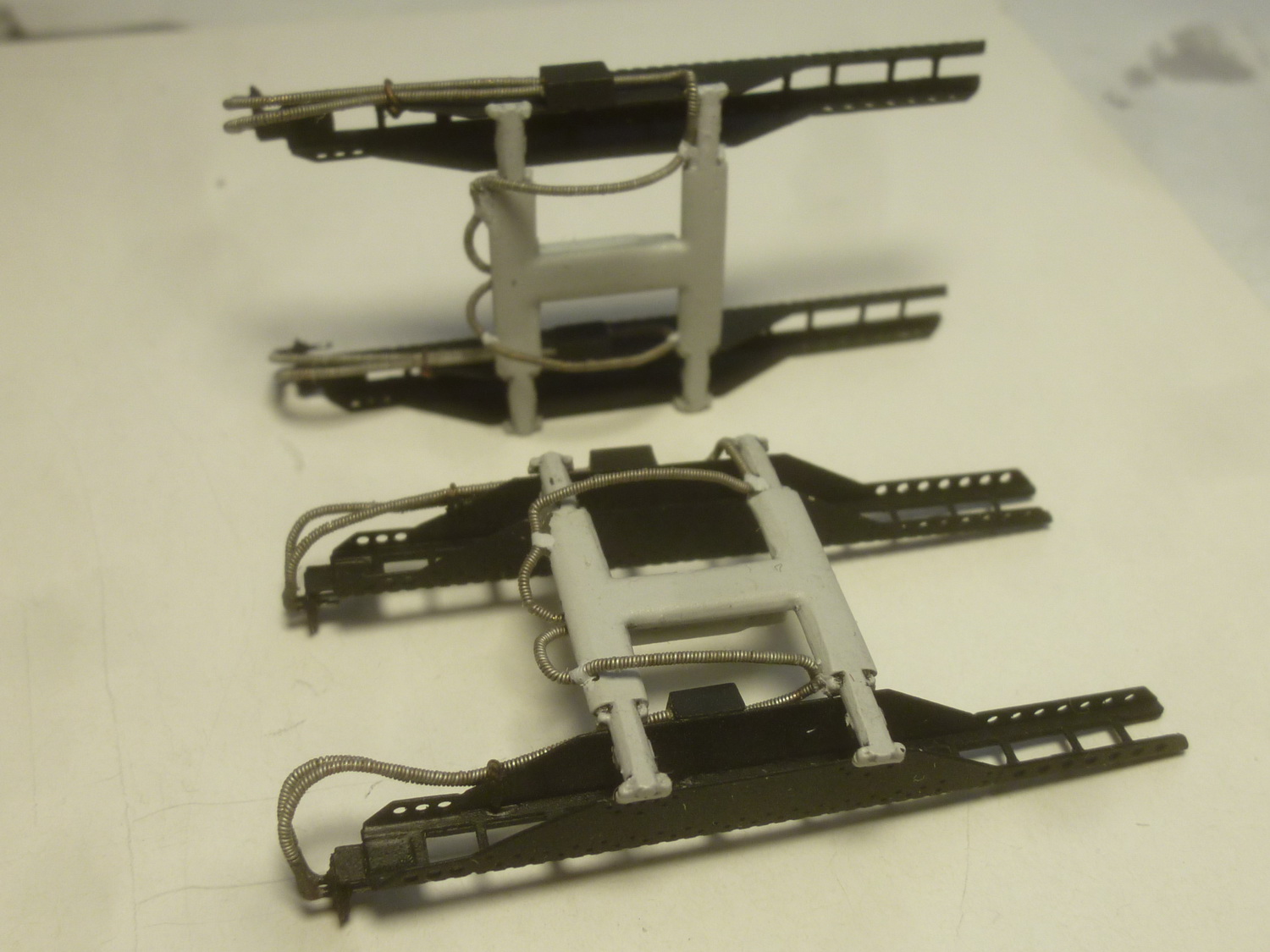

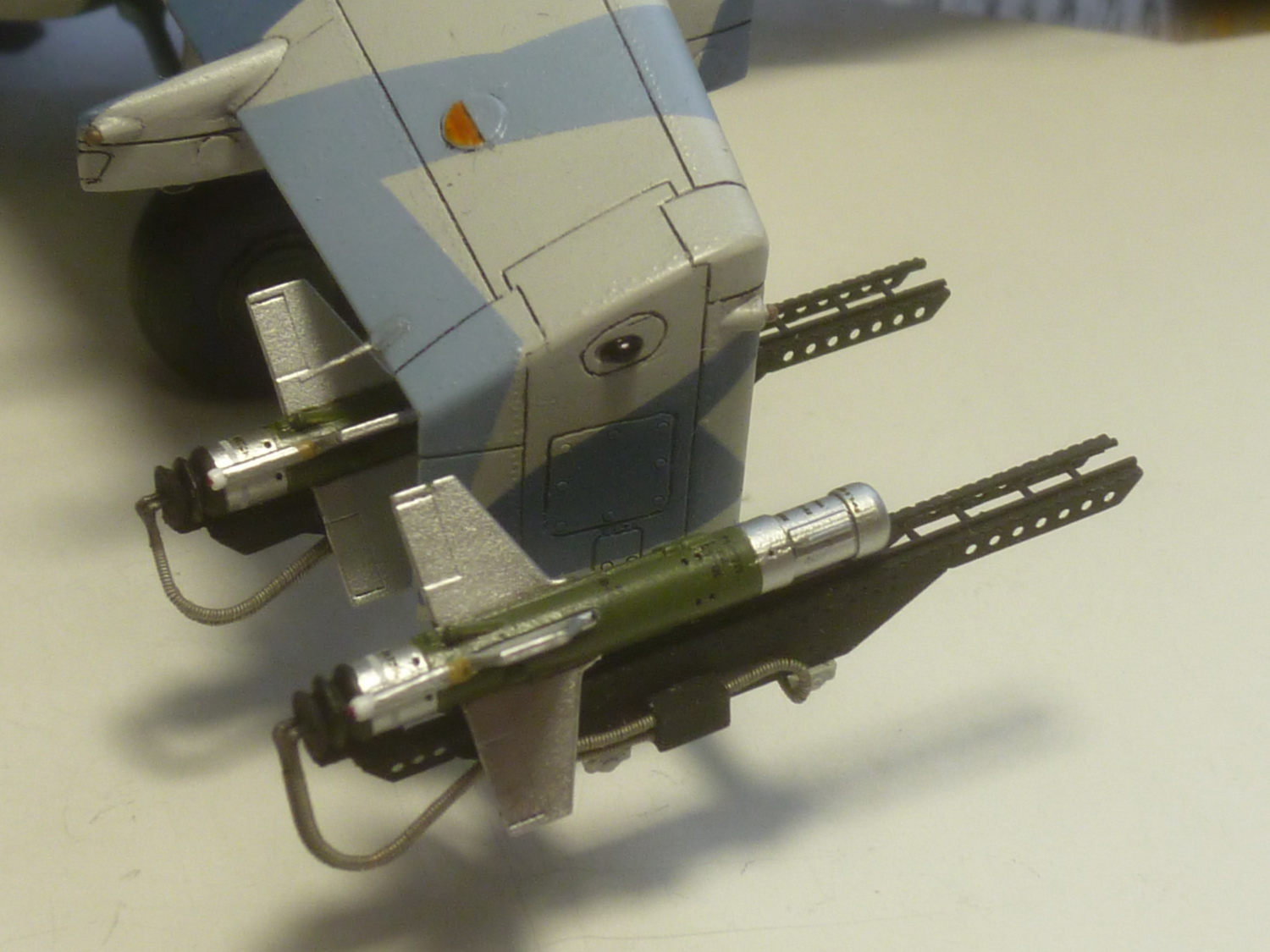

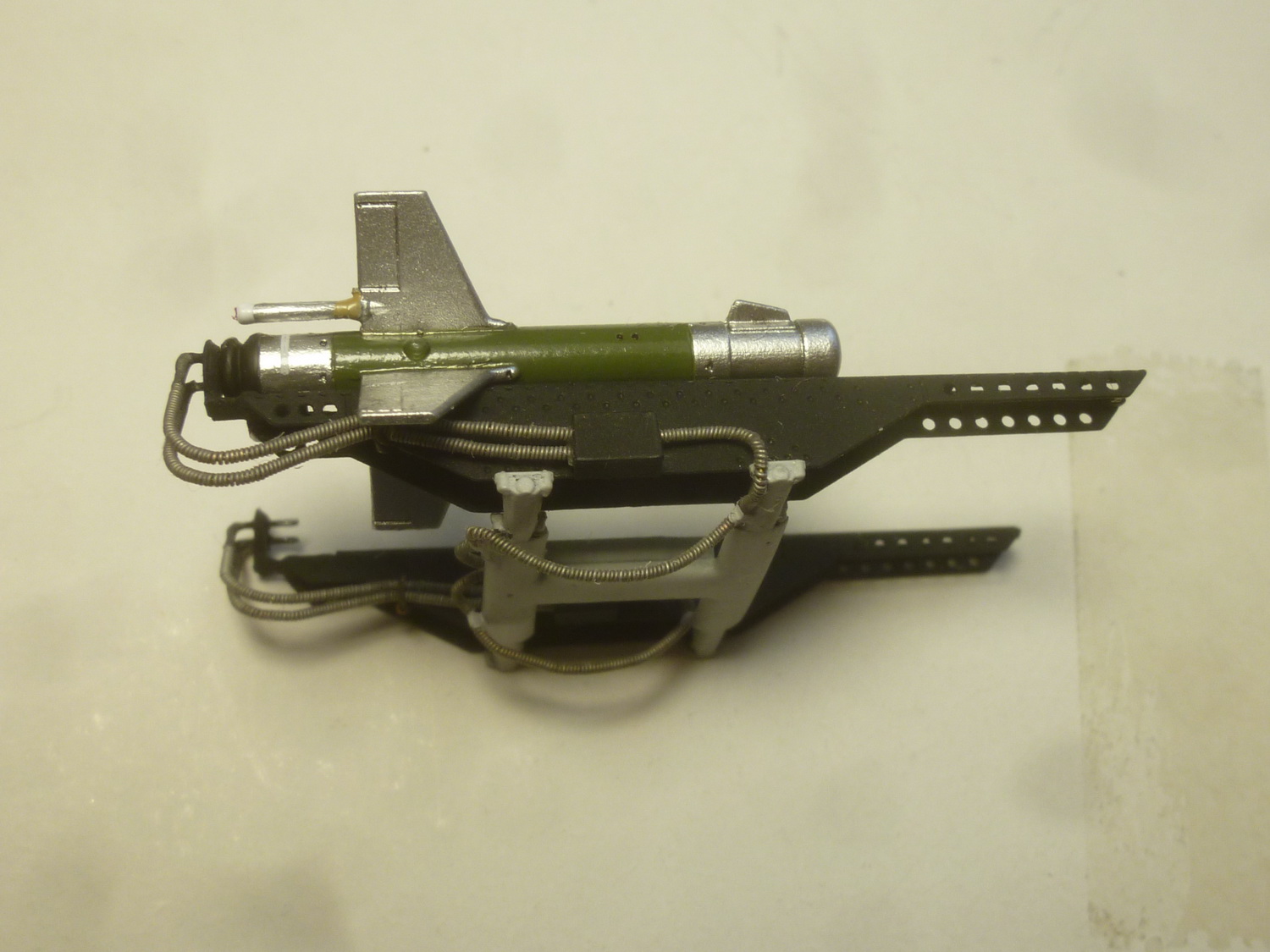

Резиновый уплотнитель сымитирован прямо на ракетах. А контакты специально сделал подлиннее, чтобы ракеты на них насаживались. Они плотненько входят в направляющие и сдвигаются назад на контакты, абсолютно как на настоящем. Провода тоже зафиксированы и не "болтаются". :crazyfun:
http://forumupload.ru/uploads/0014/f6/ef/4/t251481.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t347797.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t673779.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t26861.jpg

Осталось немного "приглушить" блеск на ракетах и установить их на своё место. А съёмные сделал специально - можно вместо них поставить Р-60!!! Есть у меня такая фотка. :D

0

140

Браво Альберт! А Р-60 начали подвешивать к Ми-24 после инцидента с Рустом специально для борьбы с низкоскоростными легкими ЛА. Даже организовывалось БД на таких Ми-24 специально обученными экипажами. В основном это касалось Москвы и области.

0

141

poa54 написал(а):

А Р-60 начали подвешивать к Ми-24 после инцидента с Рустом специально для борьбы с низкоскоростными легкими ЛА.

Вот и прояснилось с ними. Я тоже в этом направлении думал. Спасибо, Олег Анатольевич, Ваше мнение много значит. :cool:

А между тем закончил я его сегодня! УРРРРААААА, надо отметить... :flag:
Покрыл ракетки матовым лаком и установил их на место.
http://forumupload.ru/uploads/0014/f6/ef/4/t462901.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t189612.jpg

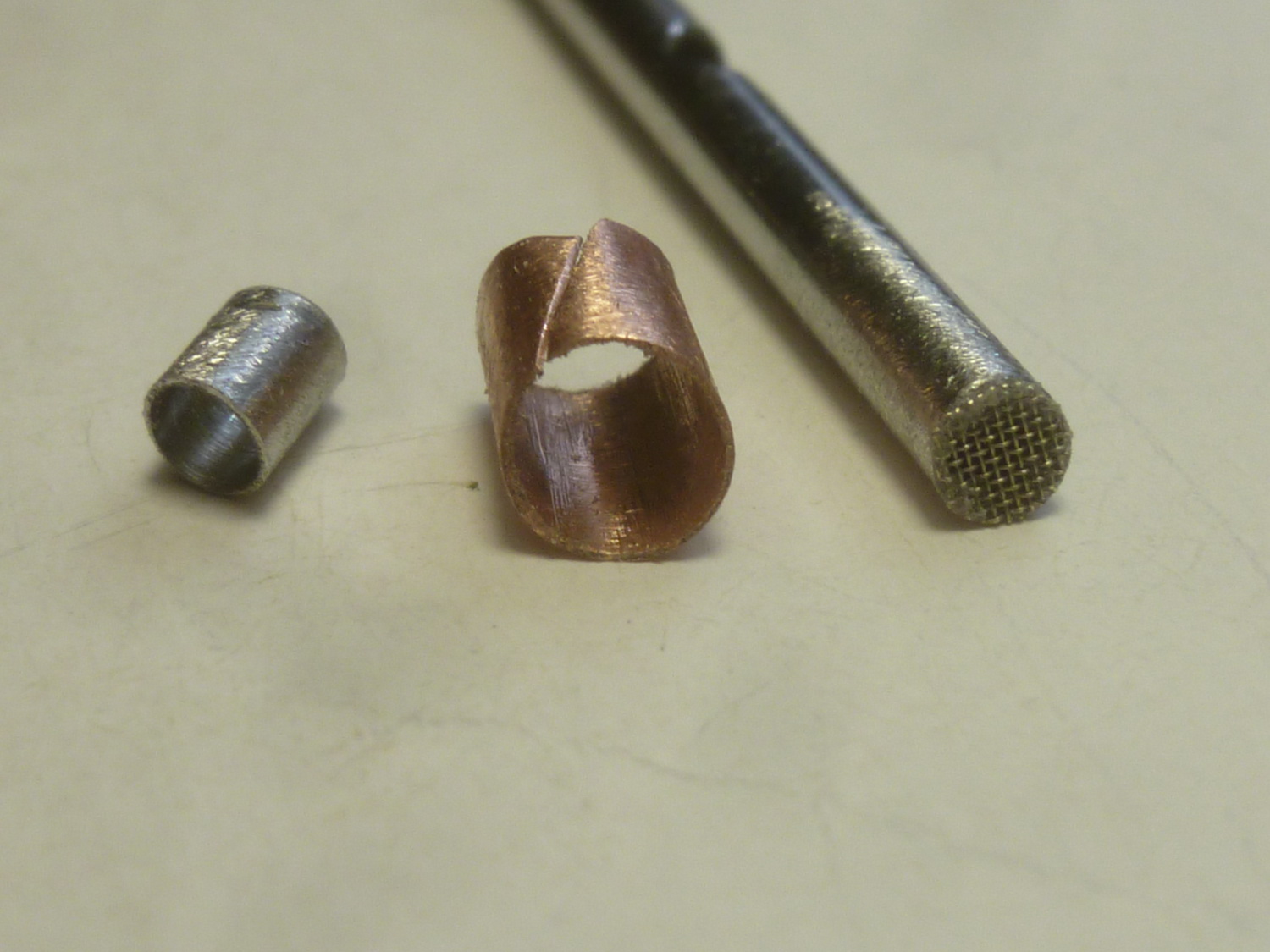

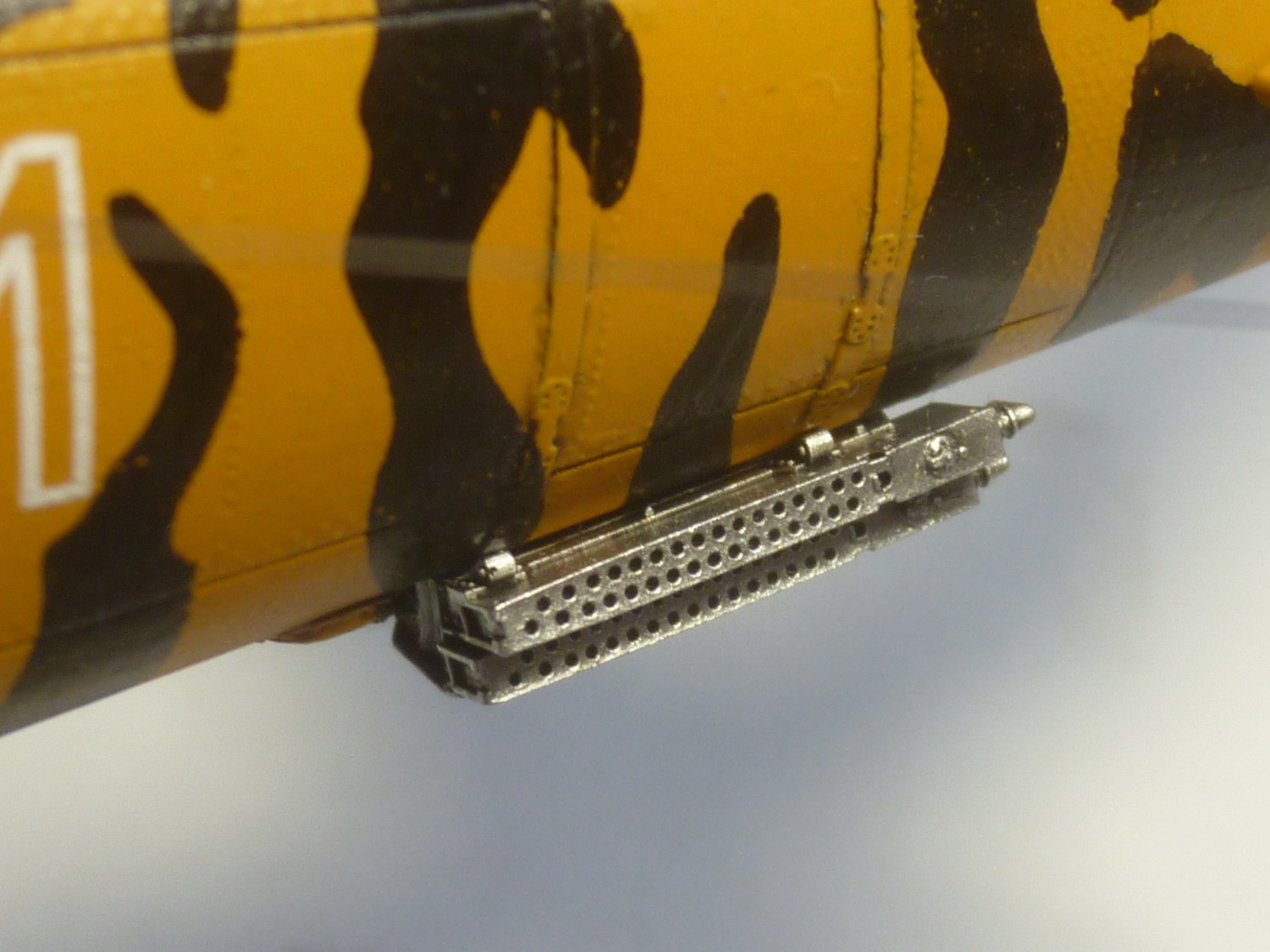

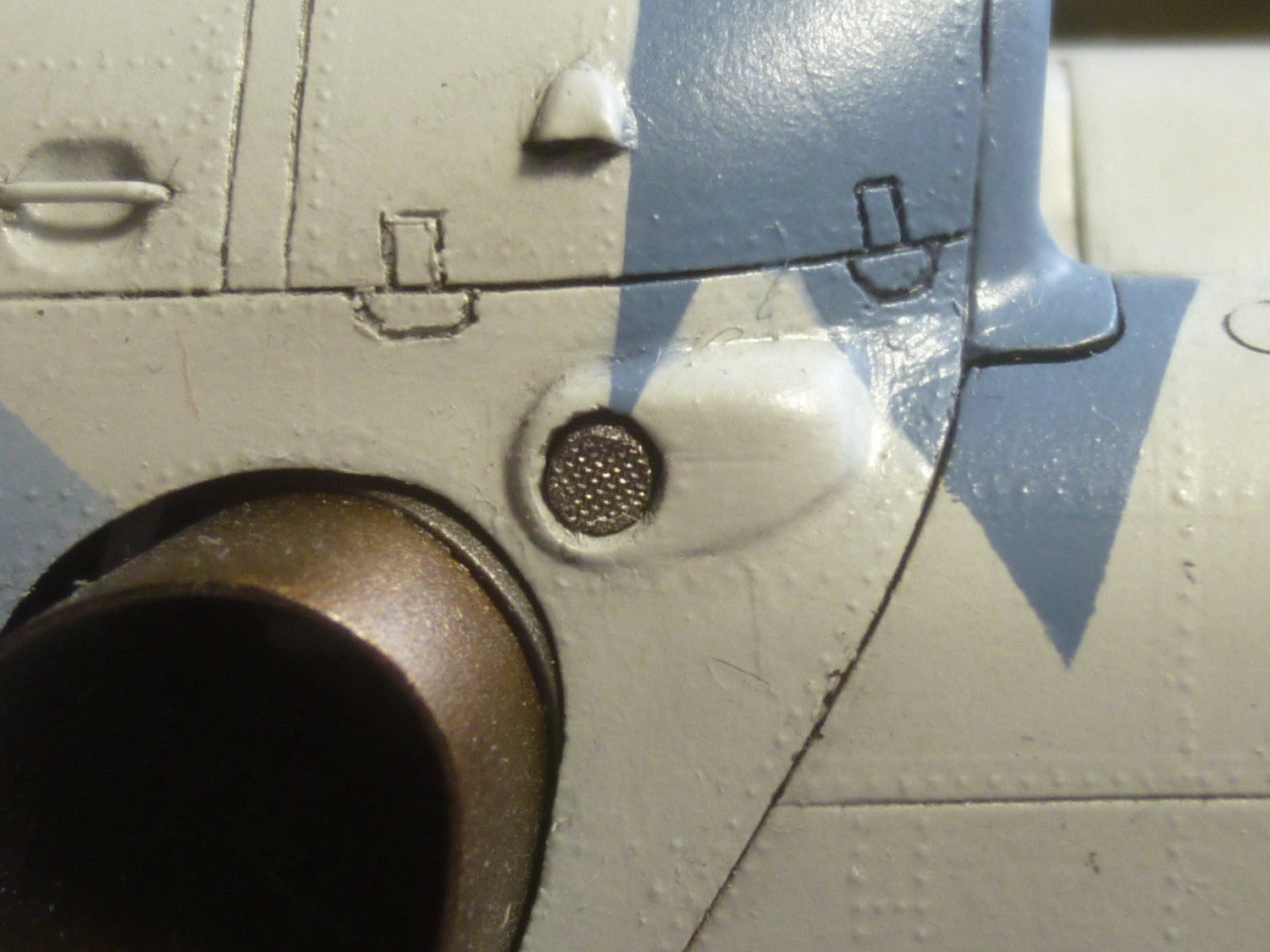

Сделал выхлоп турбостартера и ещё парочку других. Установил датчик обледенения.
http://forumupload.ru/uploads/0014/f6/ef/4/t750802.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t346606.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t448146.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t423525.jpg

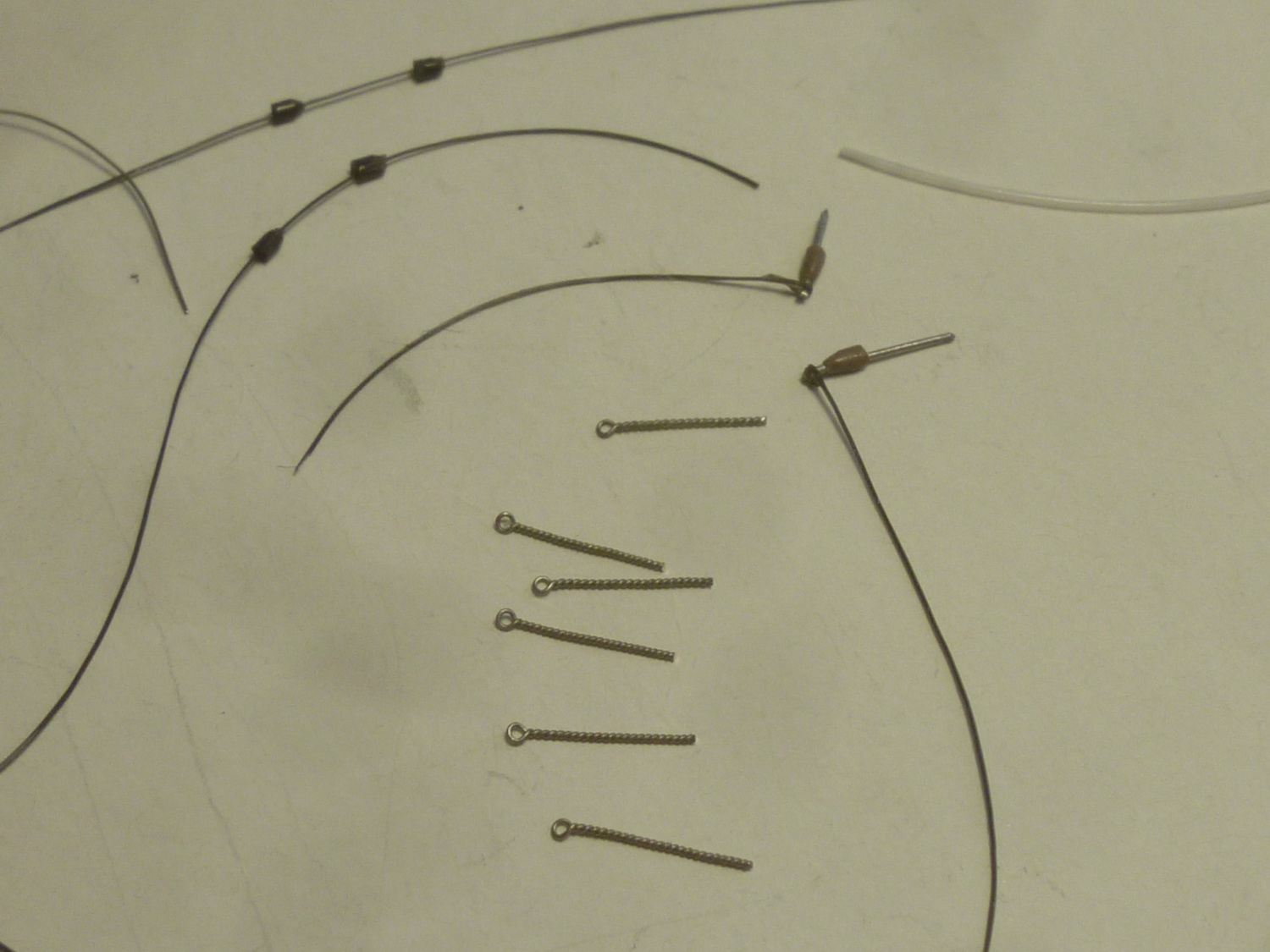

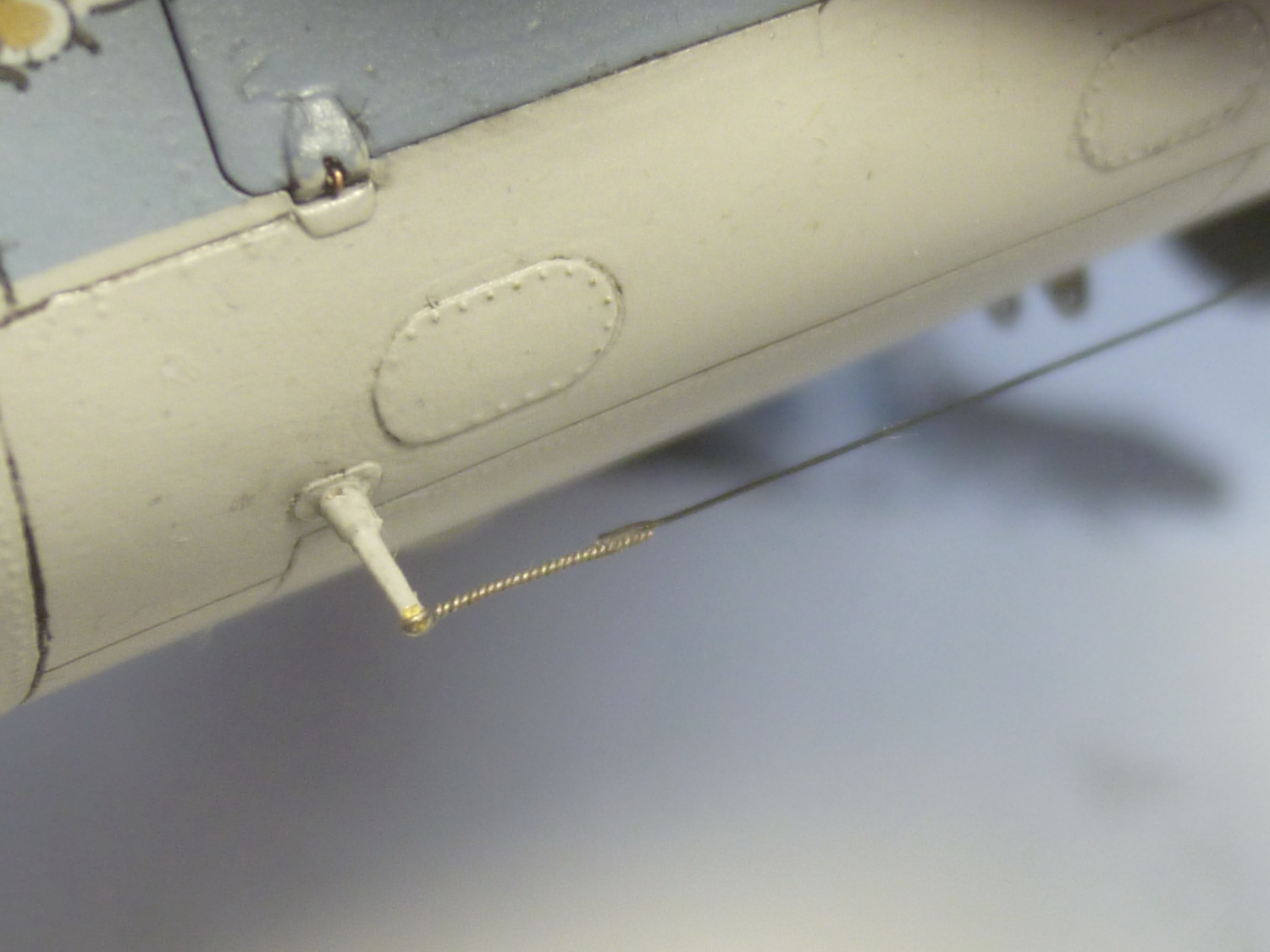

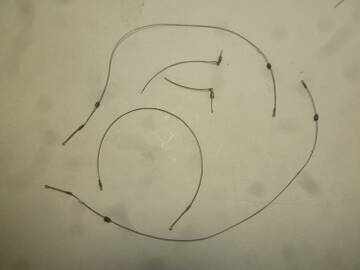

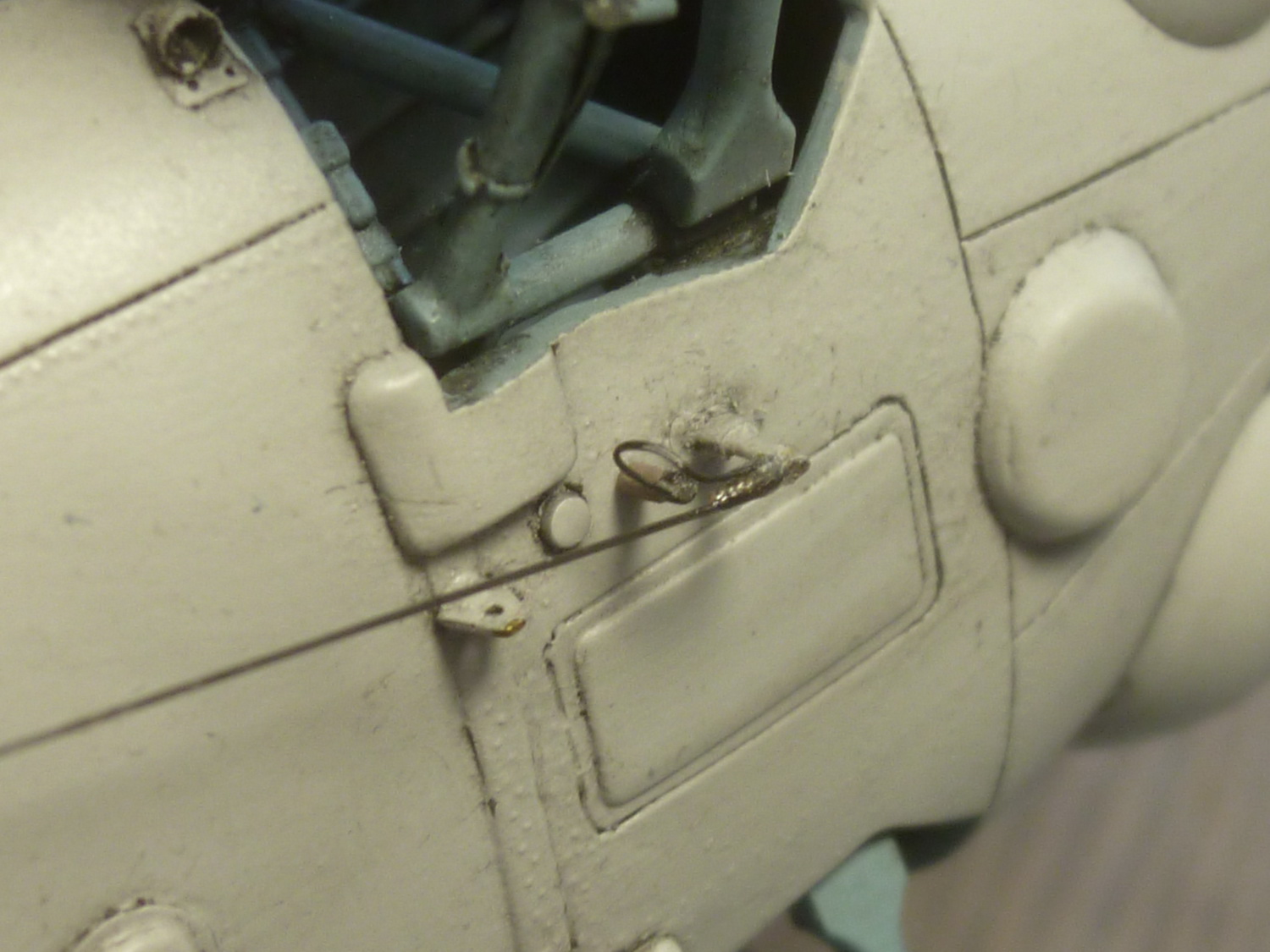

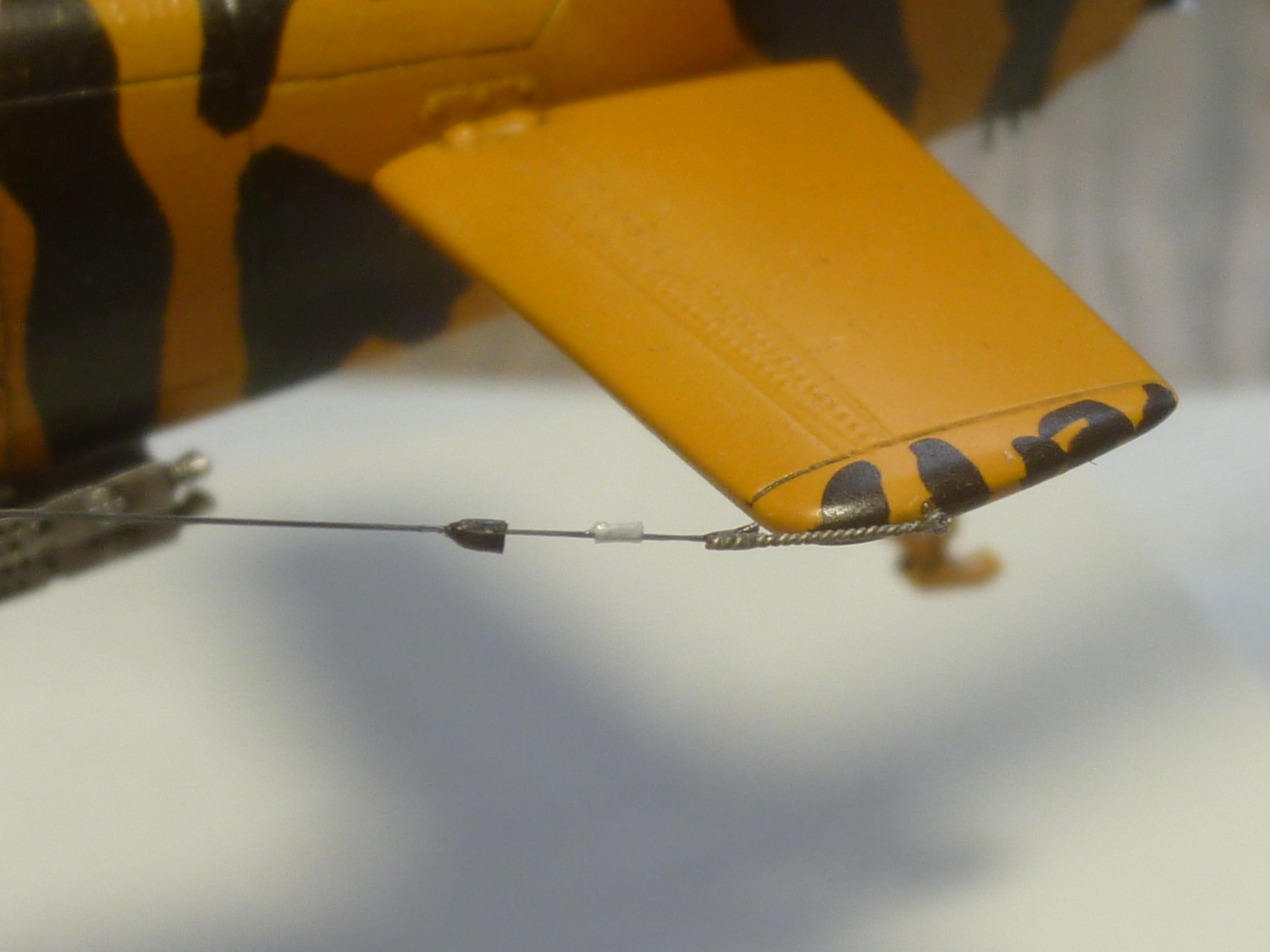

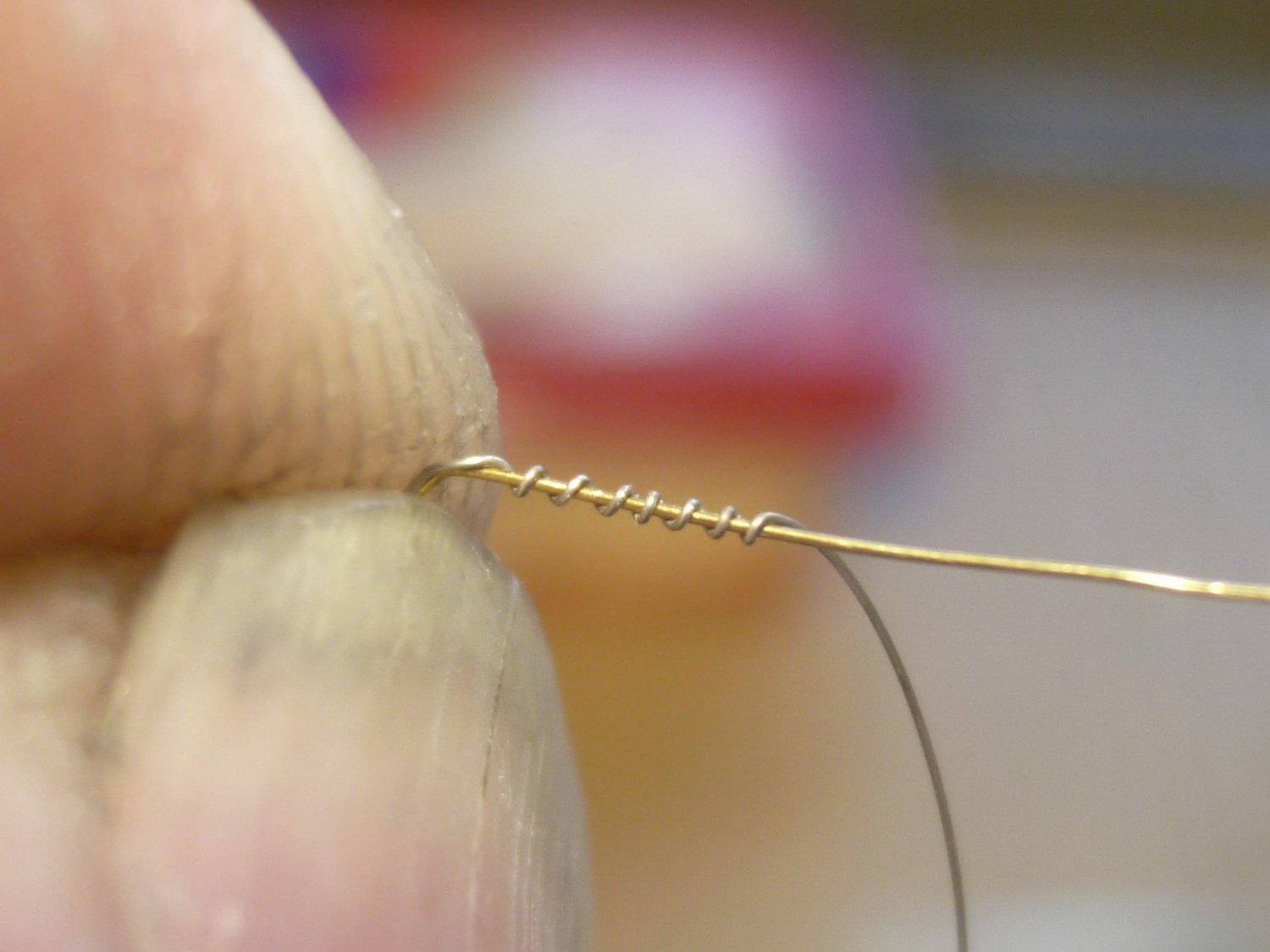

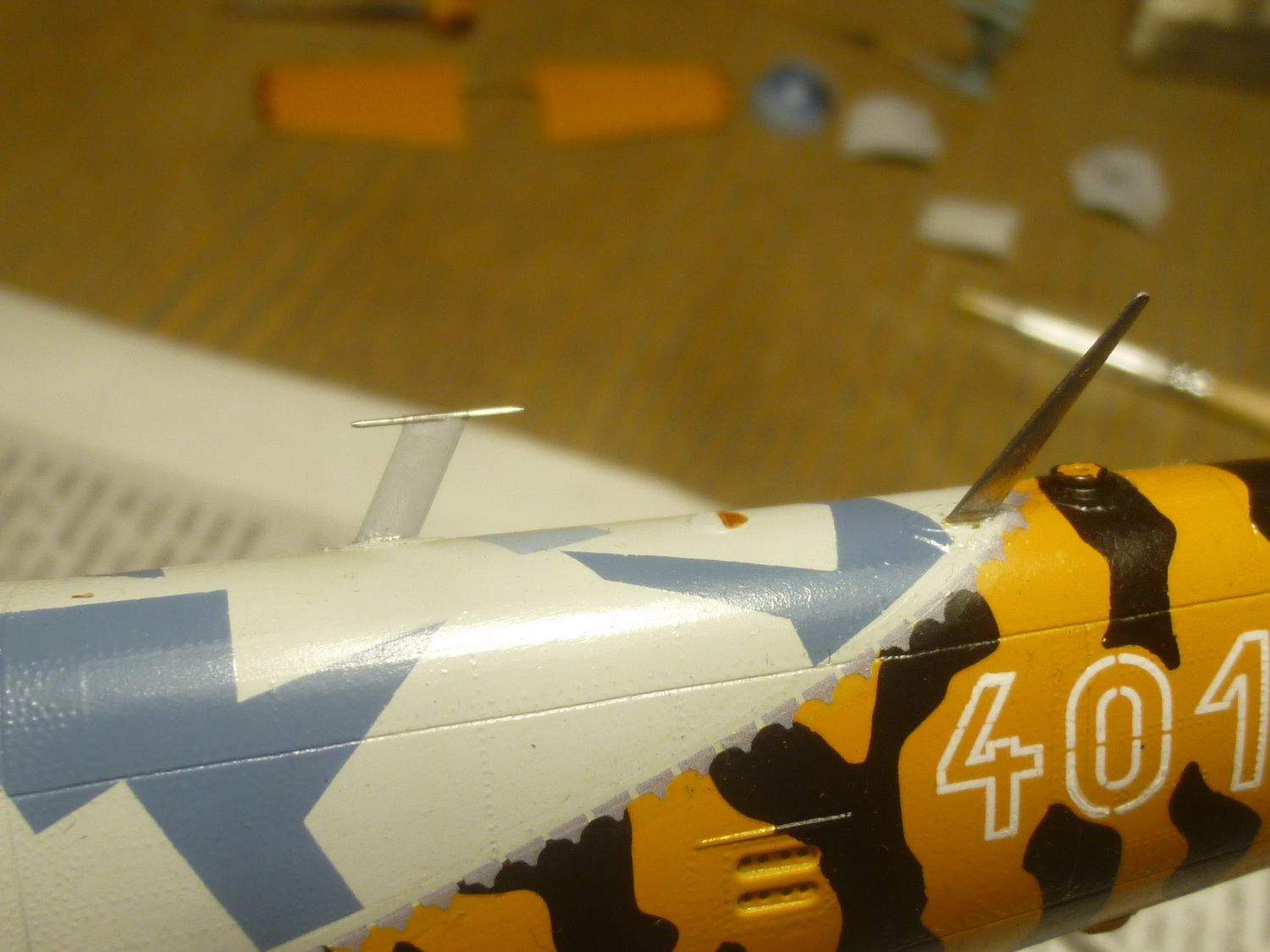

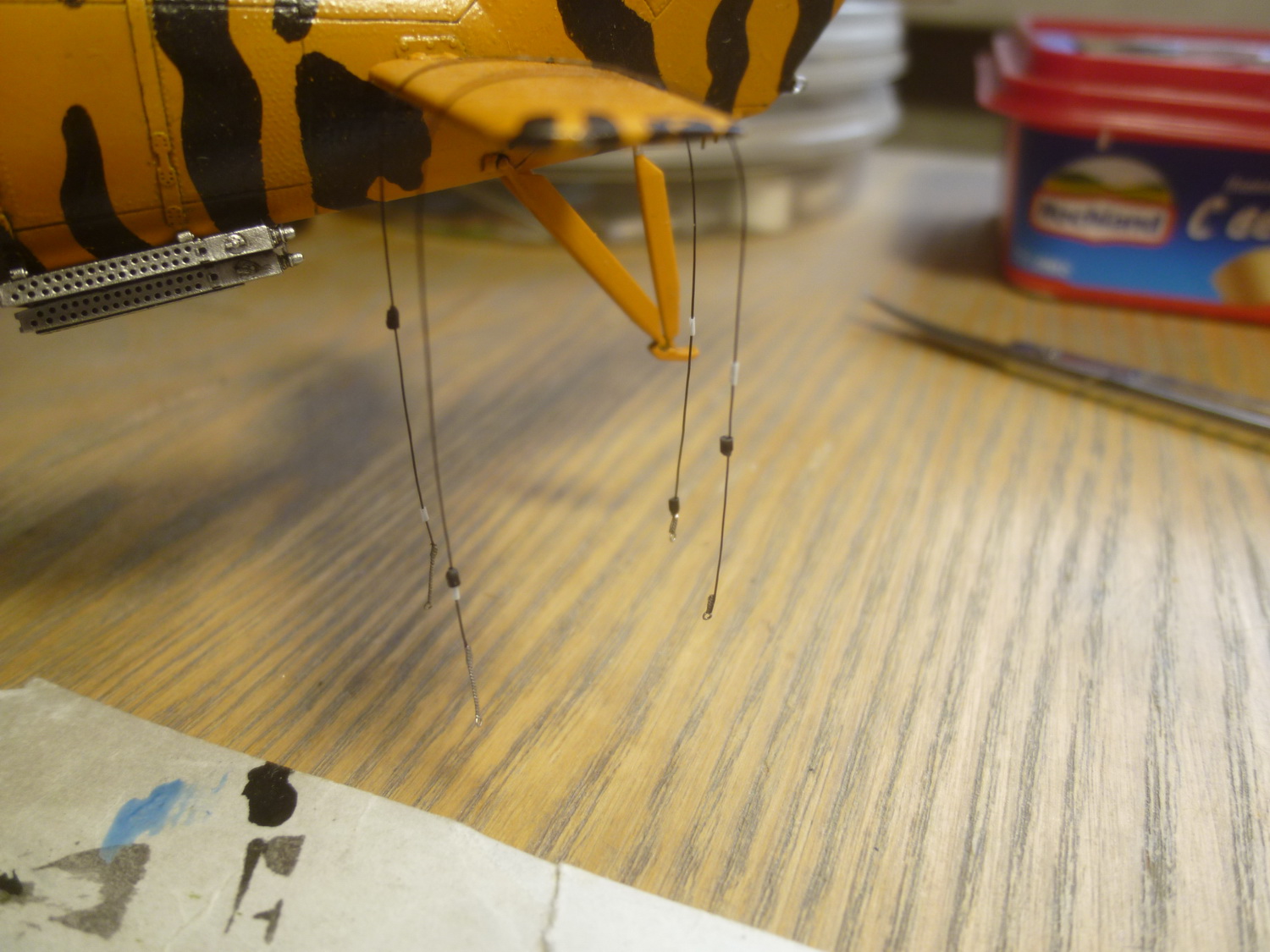

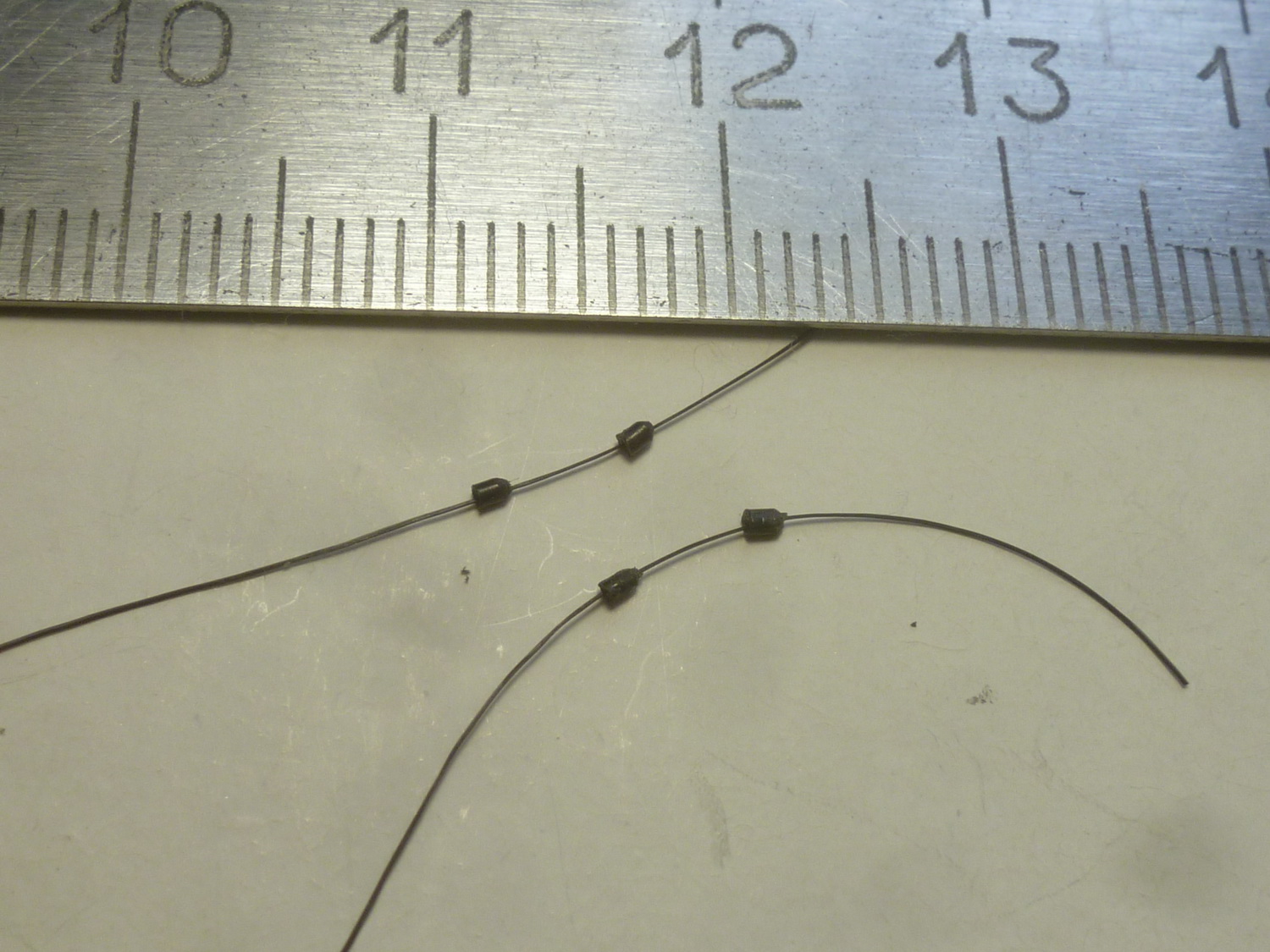

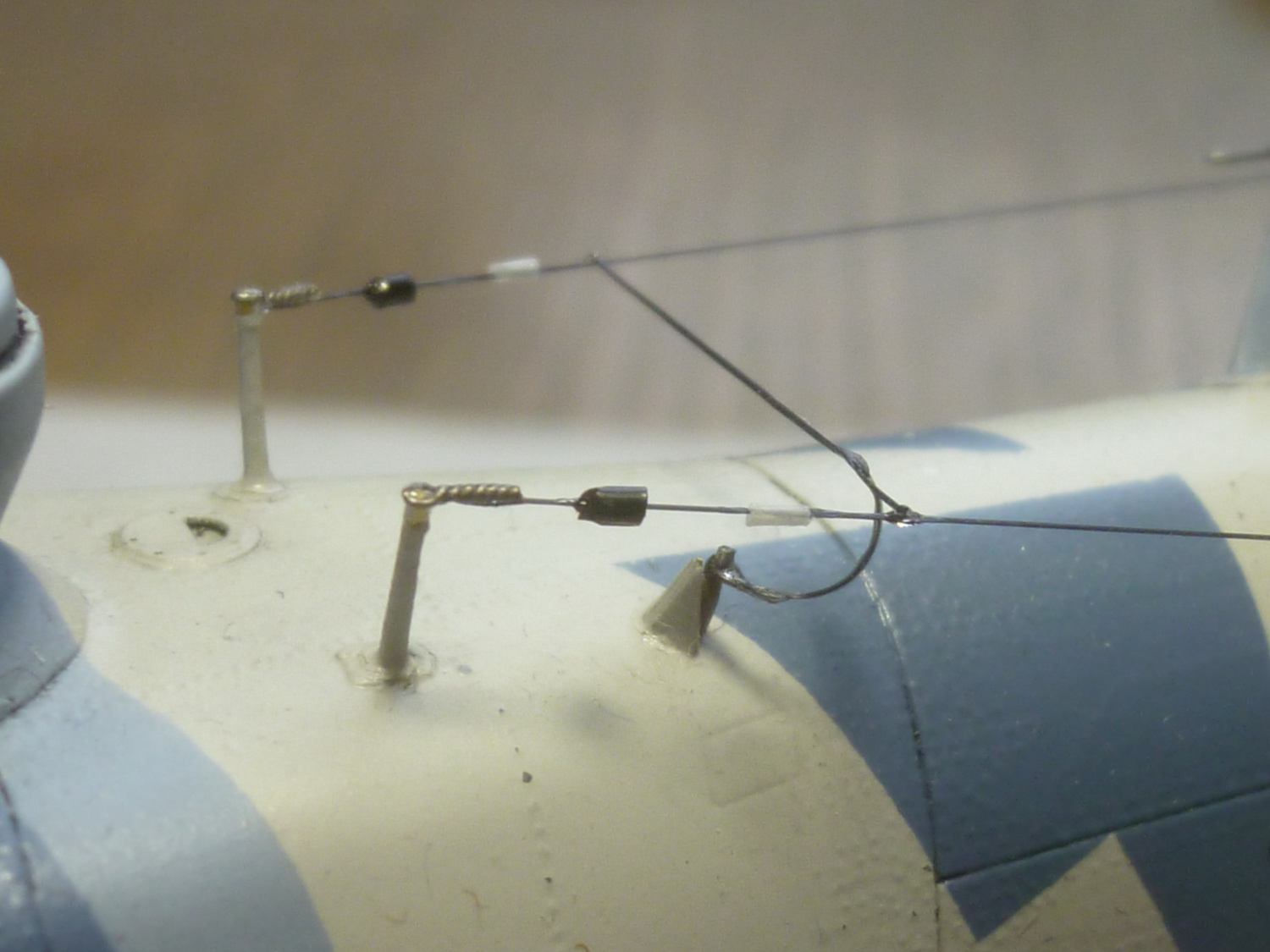

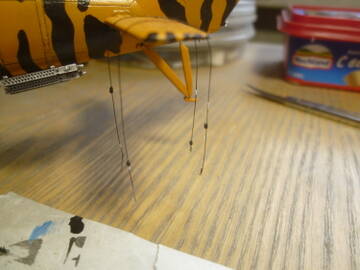

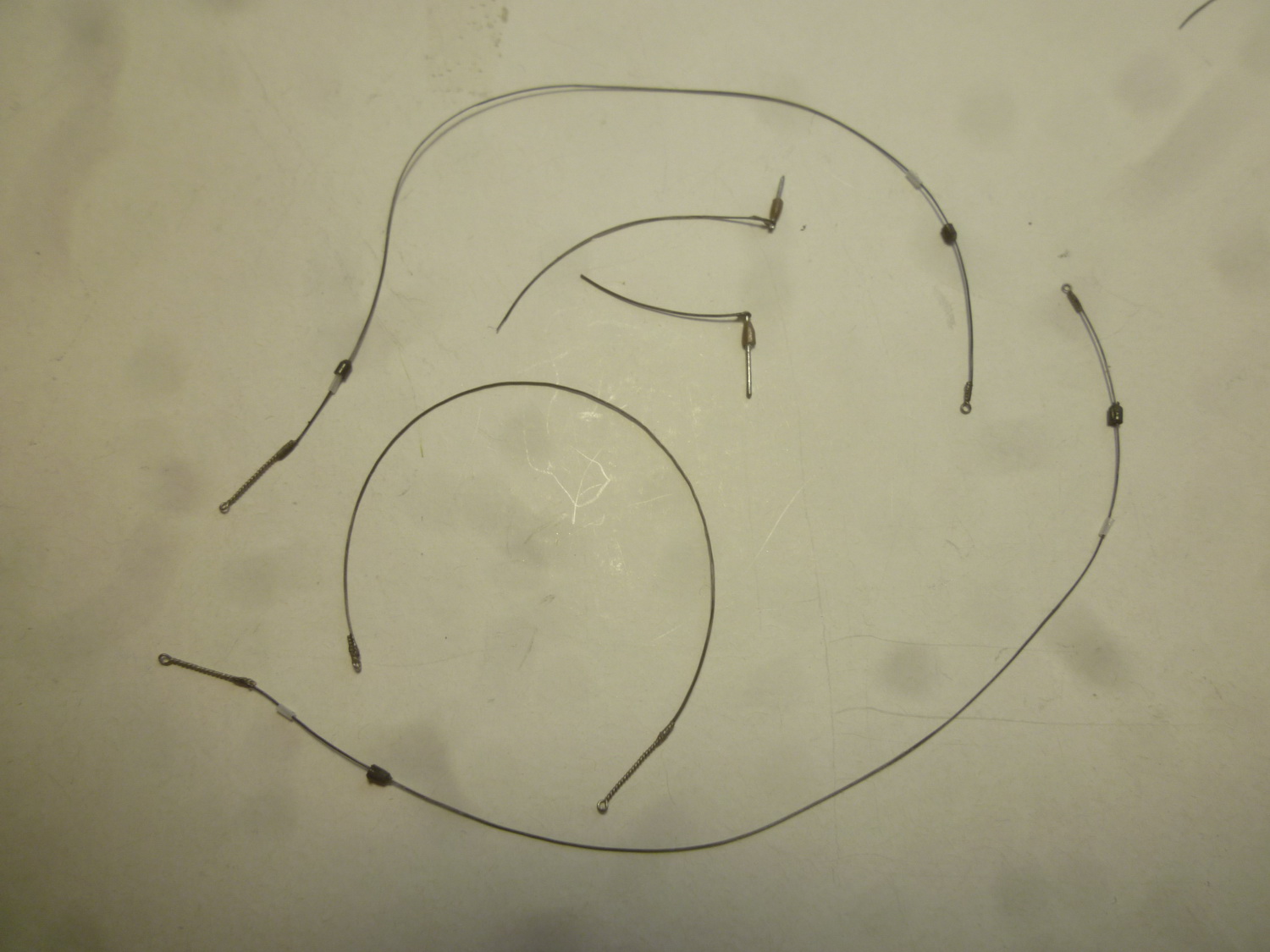

Повозился с антеннами, изобразив крепления и изоляторы.
http://forumupload.ru/uploads/0014/f6/ef/4/t213733.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t239753.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t157932.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t49465.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t765186.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t536426.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t521841.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t804304.jpg

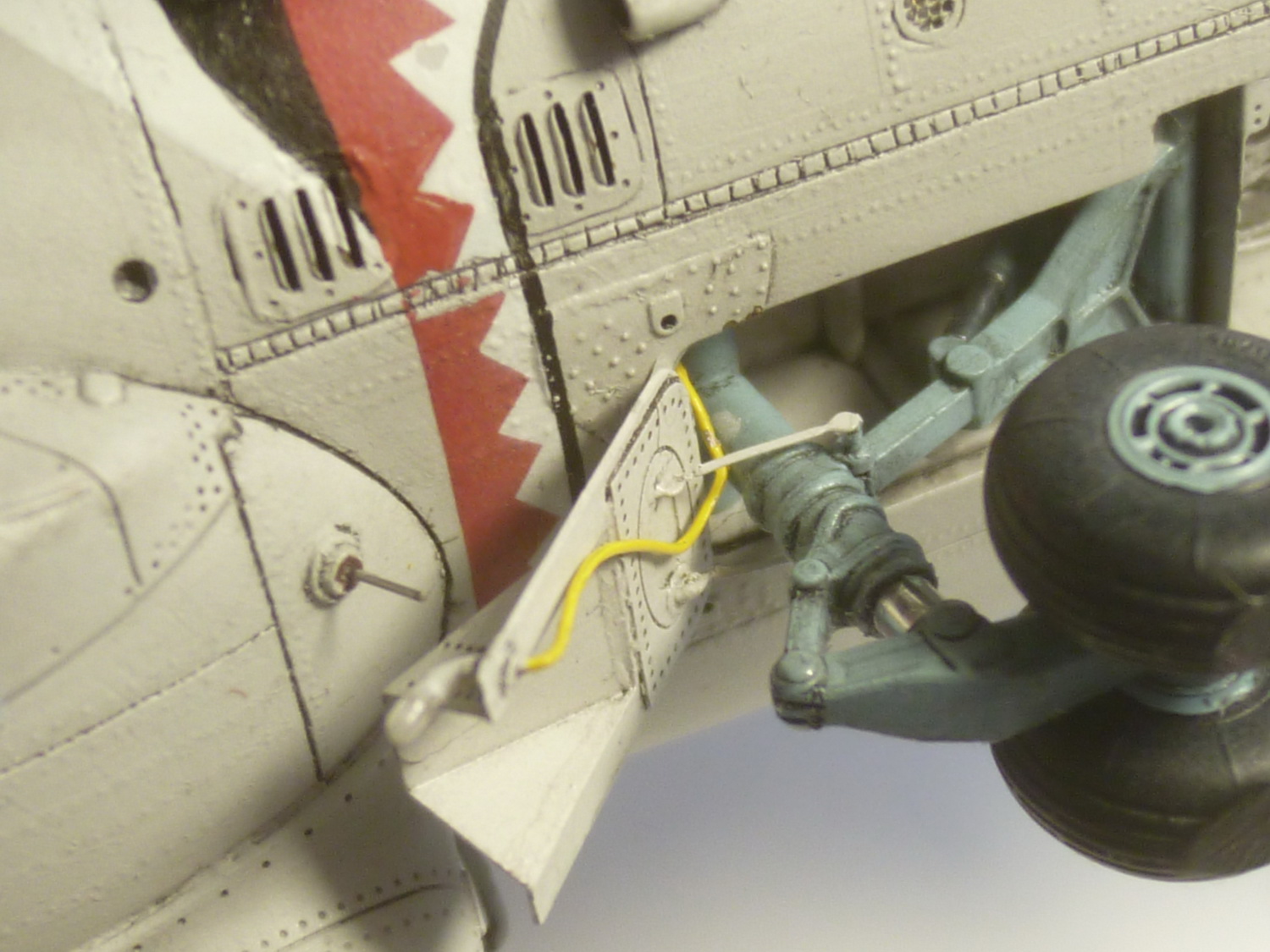

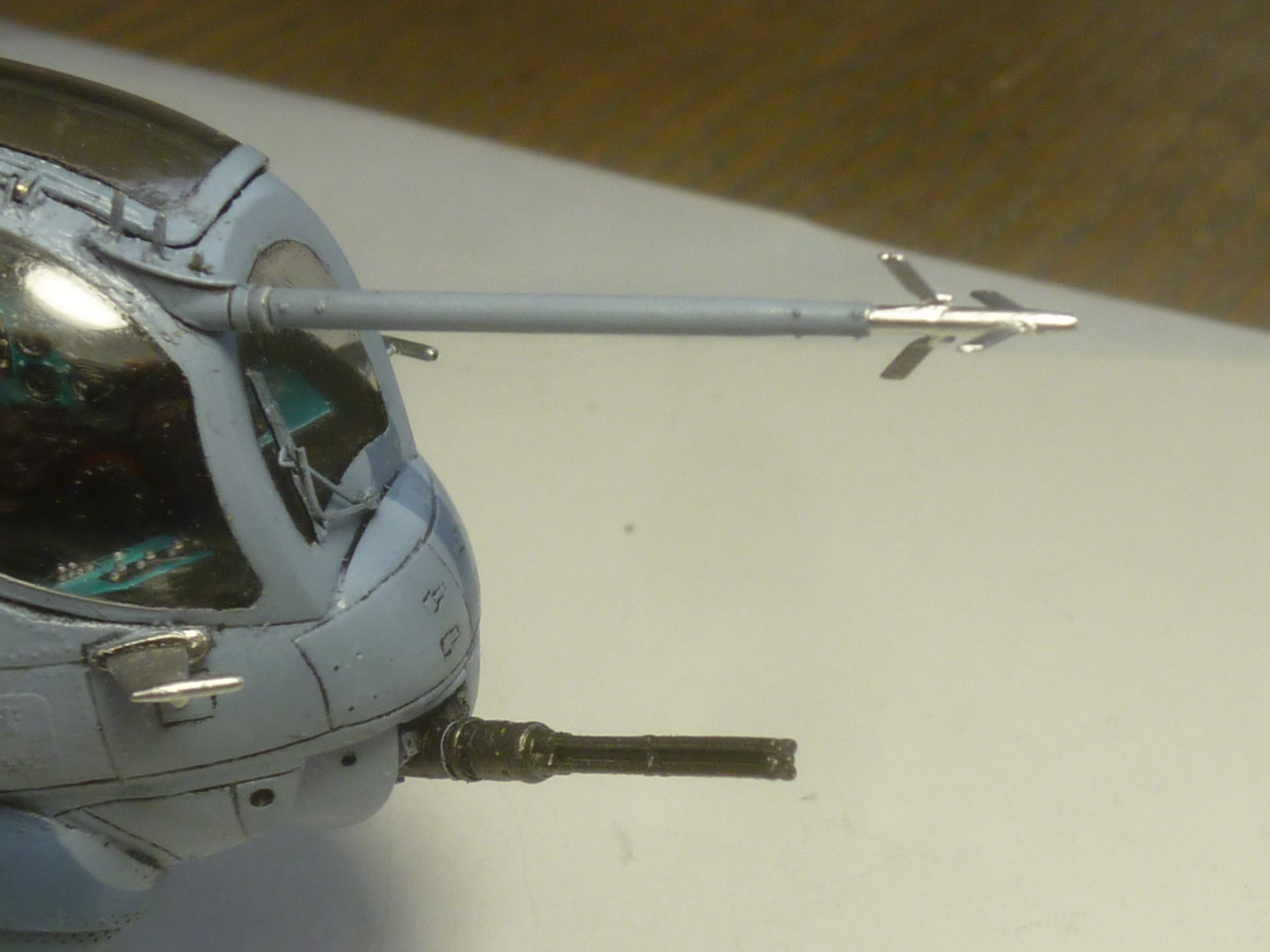

Поставил на место щиток передней стойки шасси с соответствующей проводкой, блок ЛТЦ под хвостовую балку. Финальный аккорд - ПВД, трубка Пито с ДУА и вращающийся блок стволов ЯКБ-12,7.
http://forumupload.ru/uploads/0014/f6/ef/4/t981013.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t334740.jpg
http://forumupload.ru/uploads/0014/f6/ef/4/t962151.jpg  http://forumupload.ru/uploads/0014/f6/ef/4/t751310.jpg

Теперь надо настроиться на фотосессию и написать статейку на скалу. :writing:
Финальные фото в соответствующей теме - 1/48 Ми-24В от Звезды  - конверсия в "Hind-D с тигровым хвостом"

0

142

Bertych написал(а):

Теперь надо настроиться на фотосессию и написать статейку на скалу.

Получилась прекрасная модель. Поздравляю!!! А статью писать надо обязательно, и не только на Скалу, но и в М-Хобби.

0

143

Леонид написал(а):

А статью писать надо обязательно, и не только на Скалу, но и в М-Хобби.

М-Хобби требует эксклюзива - чтобы у них было опубликовано впервые.

0

144

Удался  однозначно :flag: 👏👏👏

0

145

Mosquito 74, спасибо, Вова!
По-другому и быть не могло, при таком вложении сил и средств... :tired:  :D

0

146

:cool:  :cool:  :cool:

0

147

Отличная модель, если до своего руки дойдут буду делать с оглядкой на вашу тему!

0

148

Vzcjjjjj написал(а):

если до своего руки дойдут буду делать с оглядкой на вашу тему

У меня самого "чешется" на ещё более "правильный" пушечный. Если бы не заказные, то взялся сразу...
Надеюсь не забыть матчасть. :glasses:
