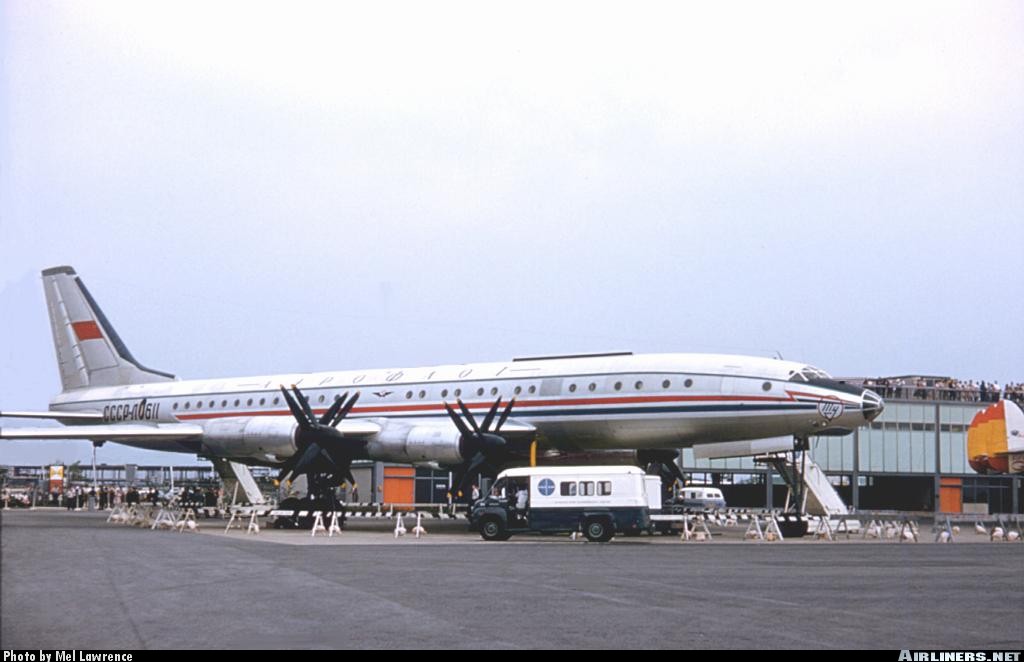

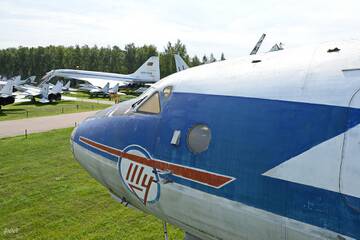

Ту-114 в Монино (думаю этот самолет в комментариях не нуждается).

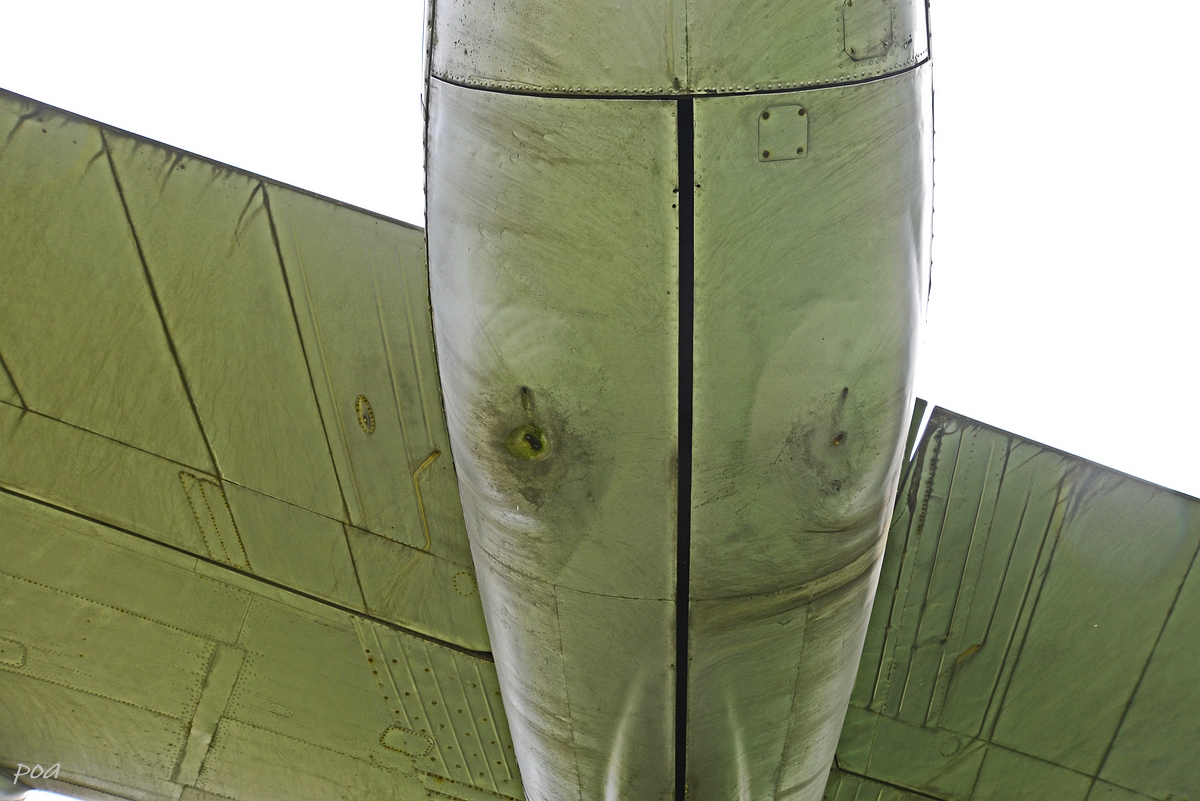

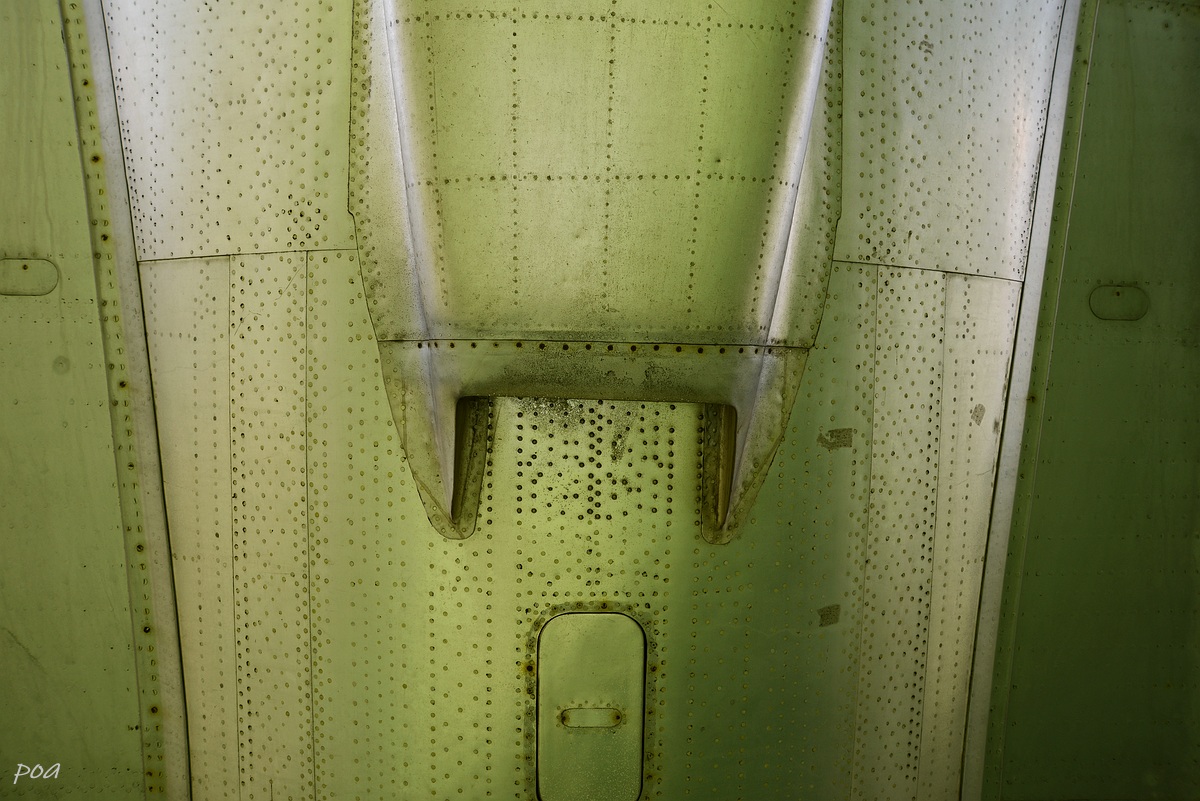

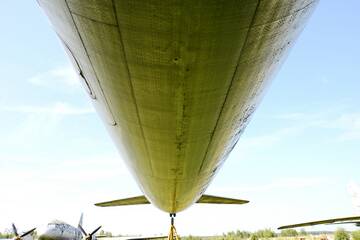

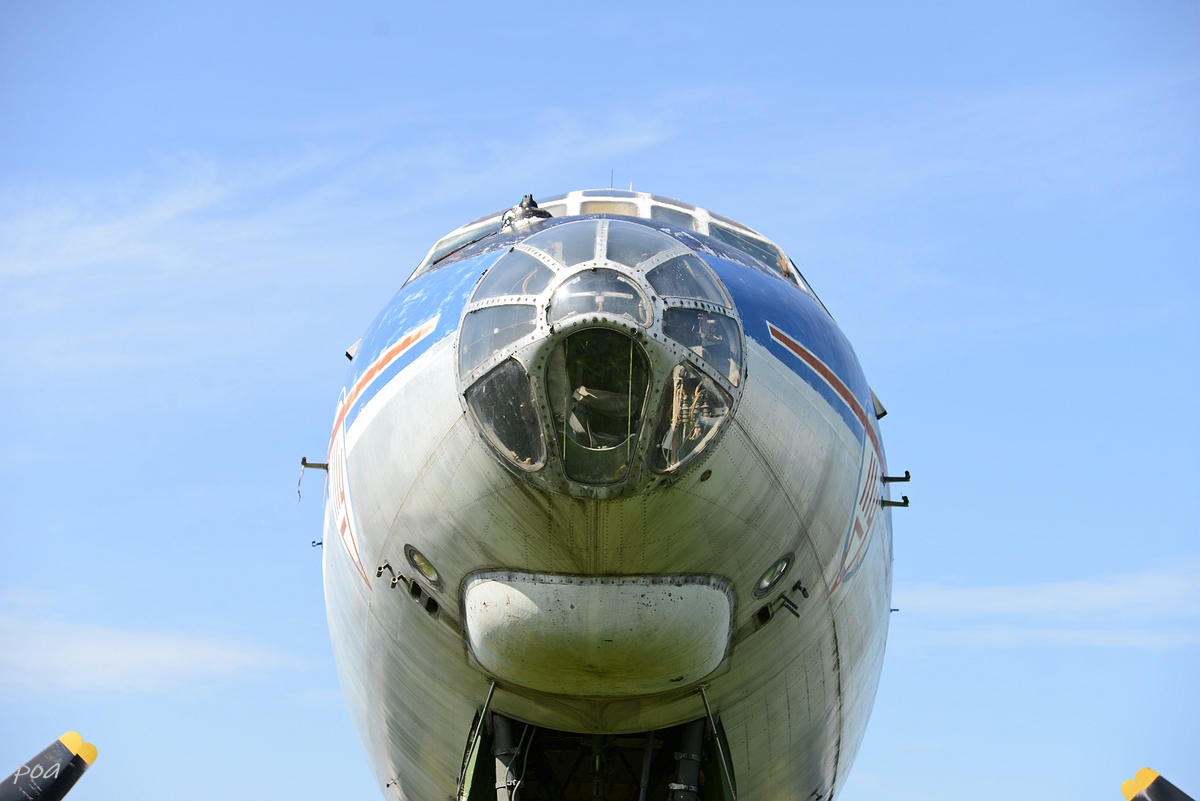

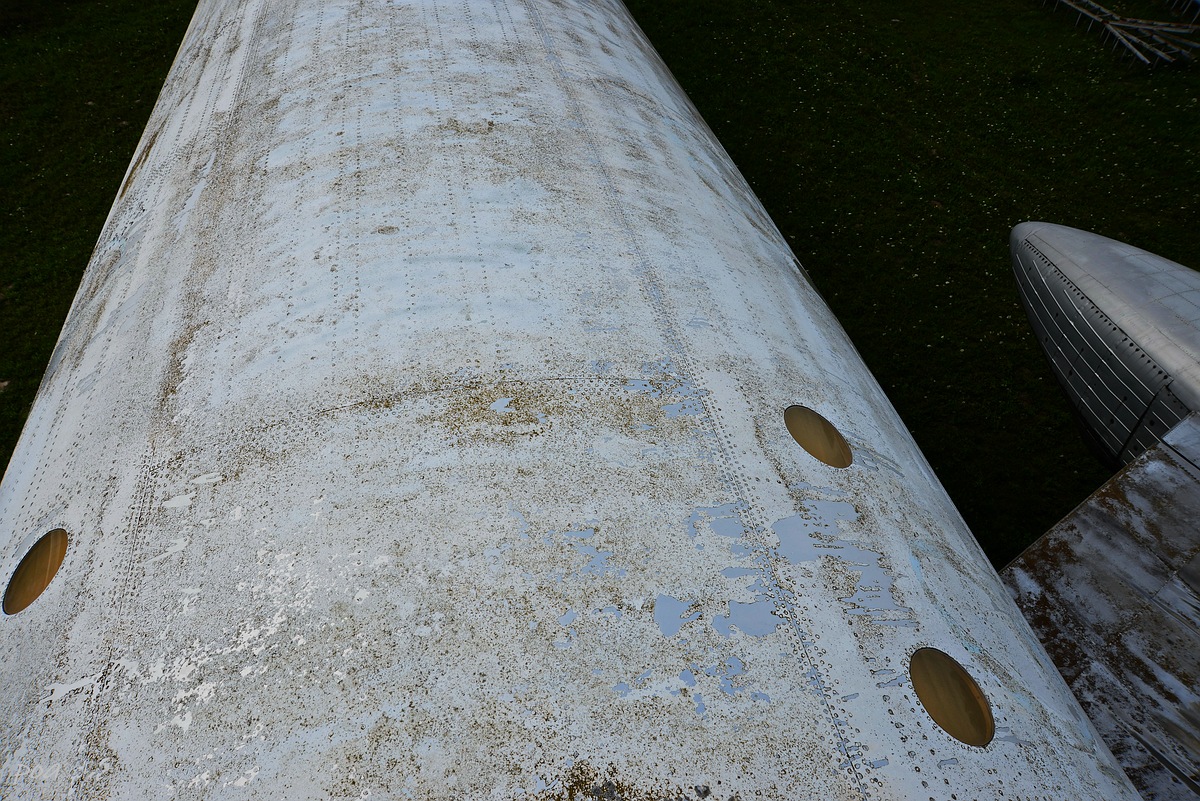

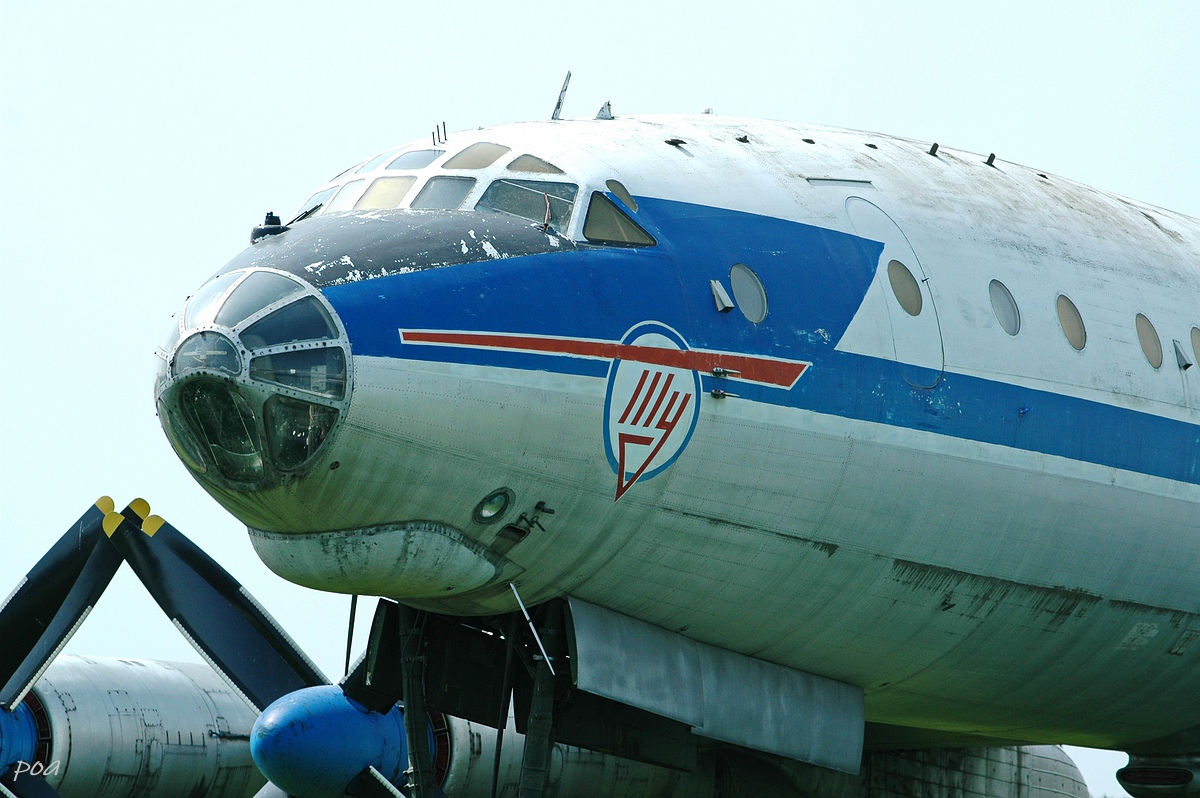

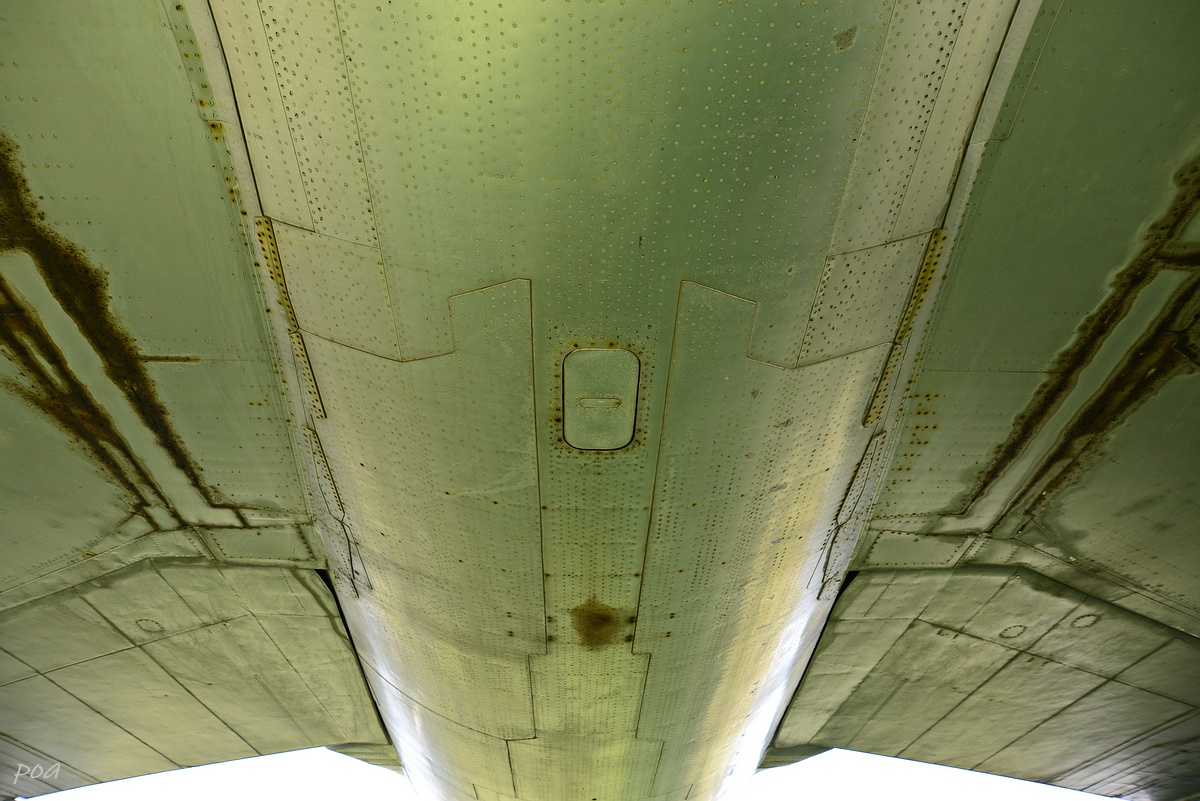

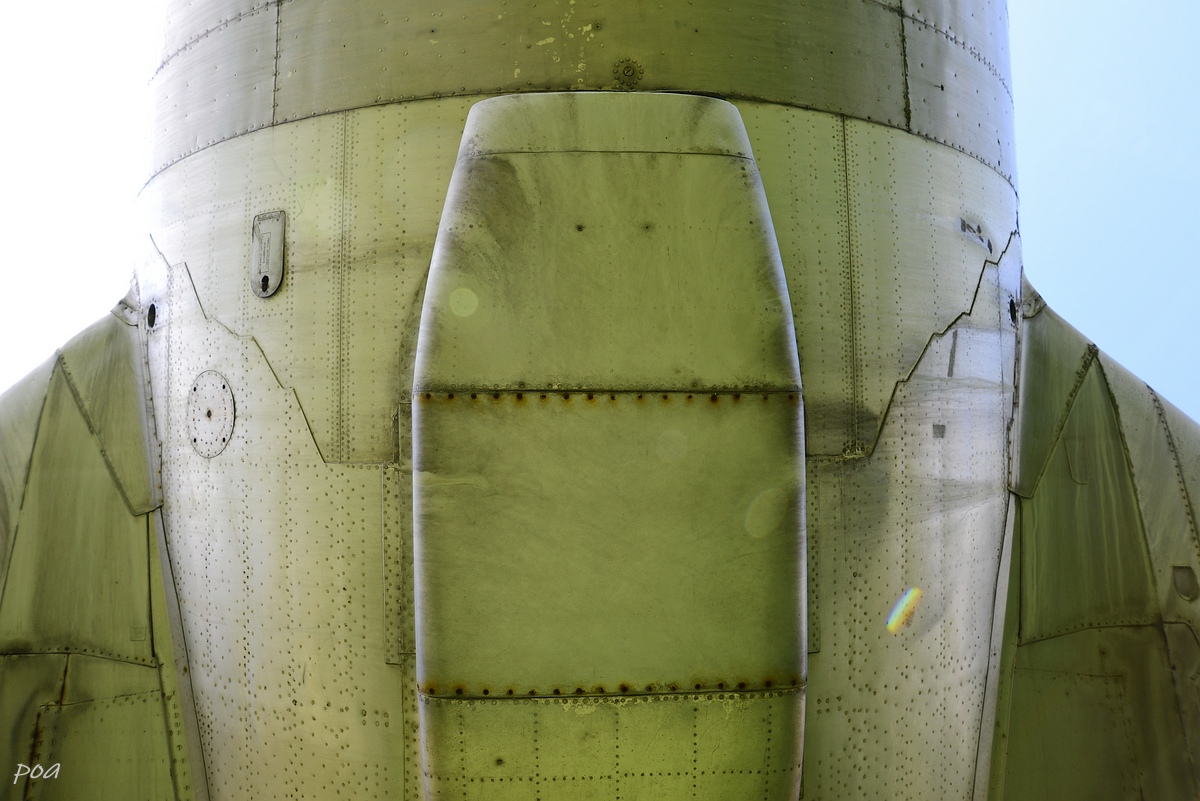

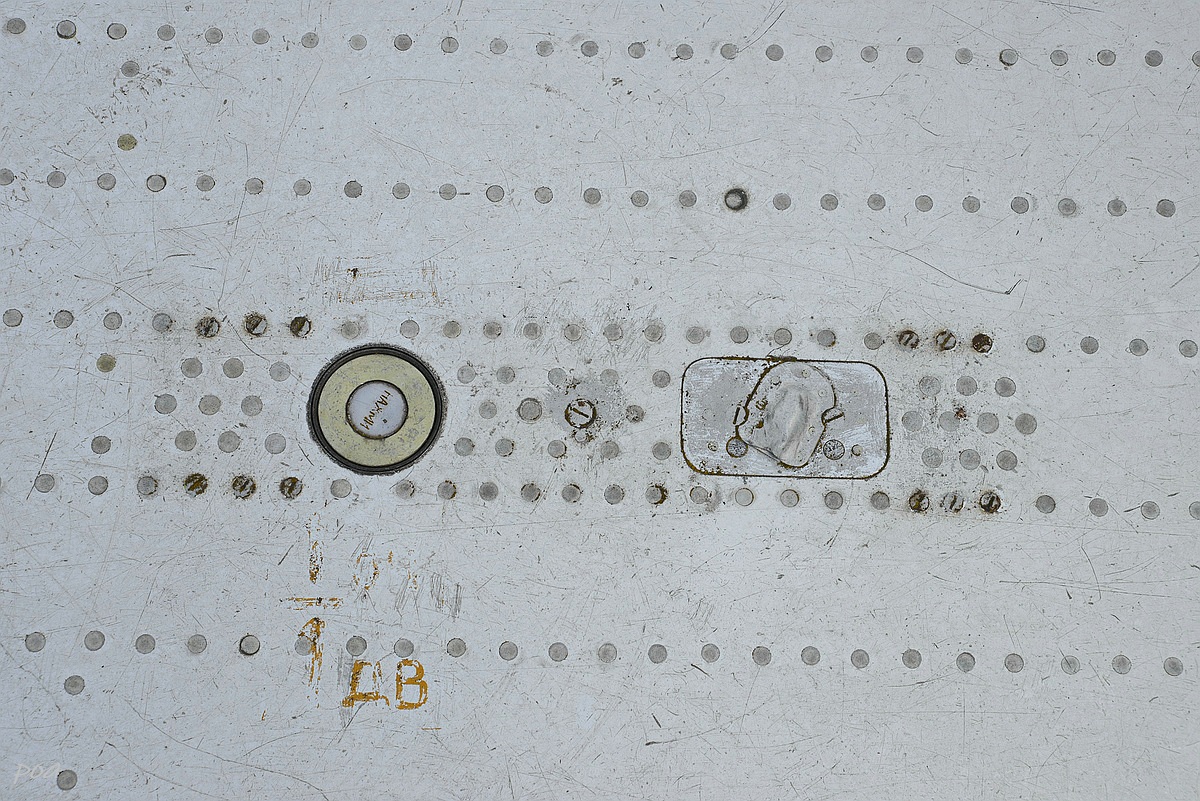

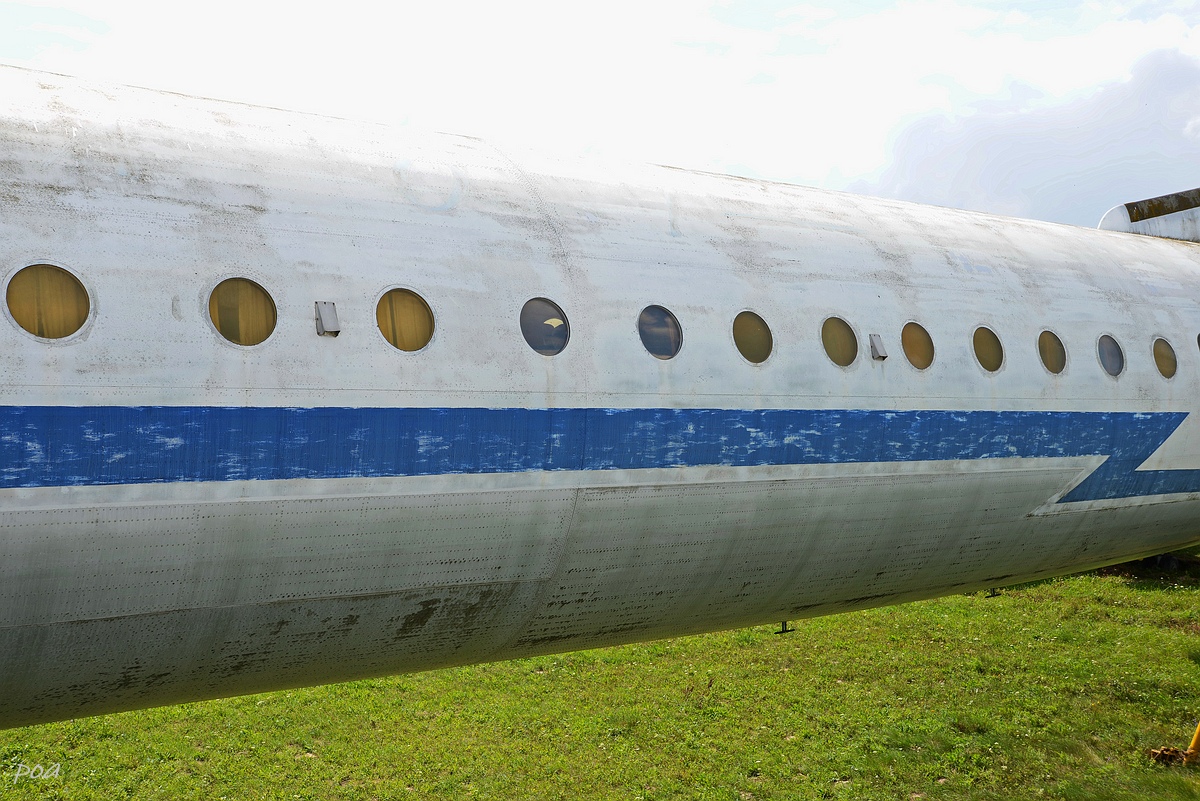

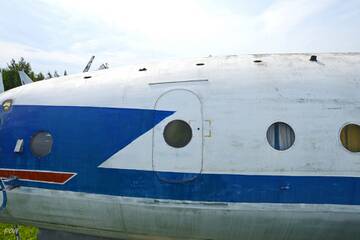

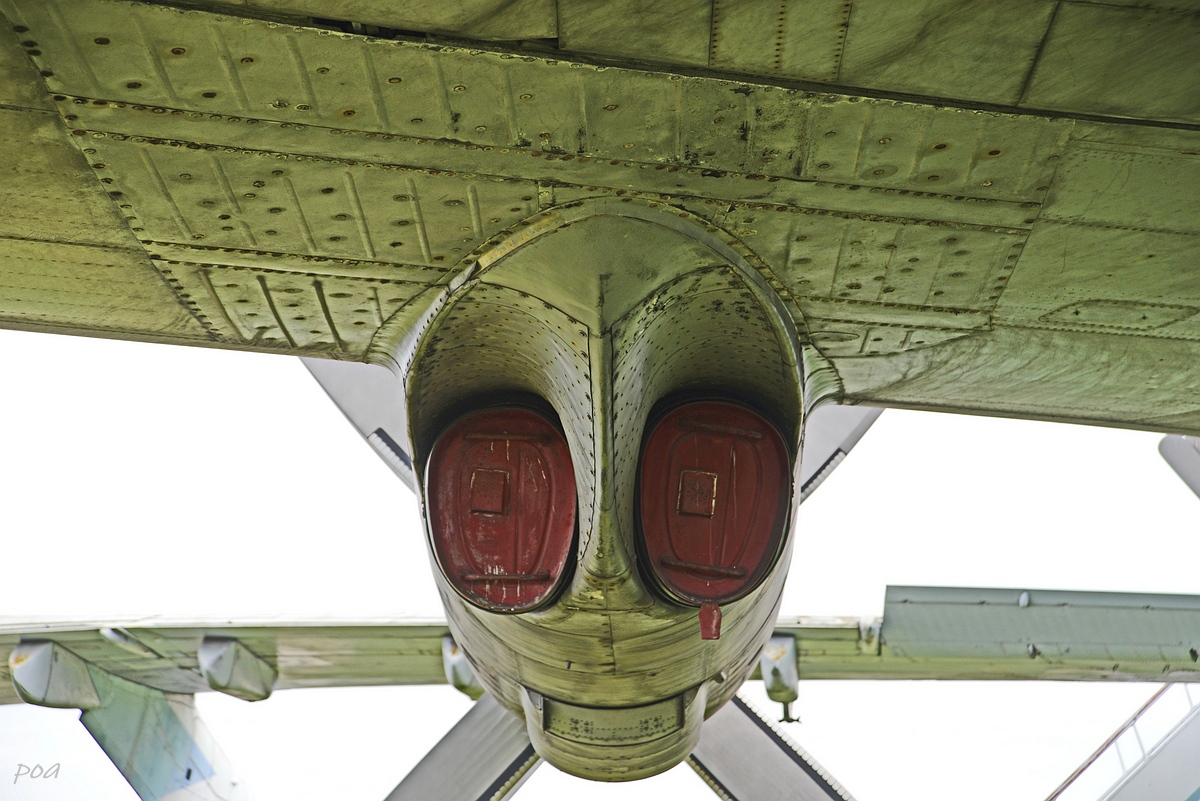

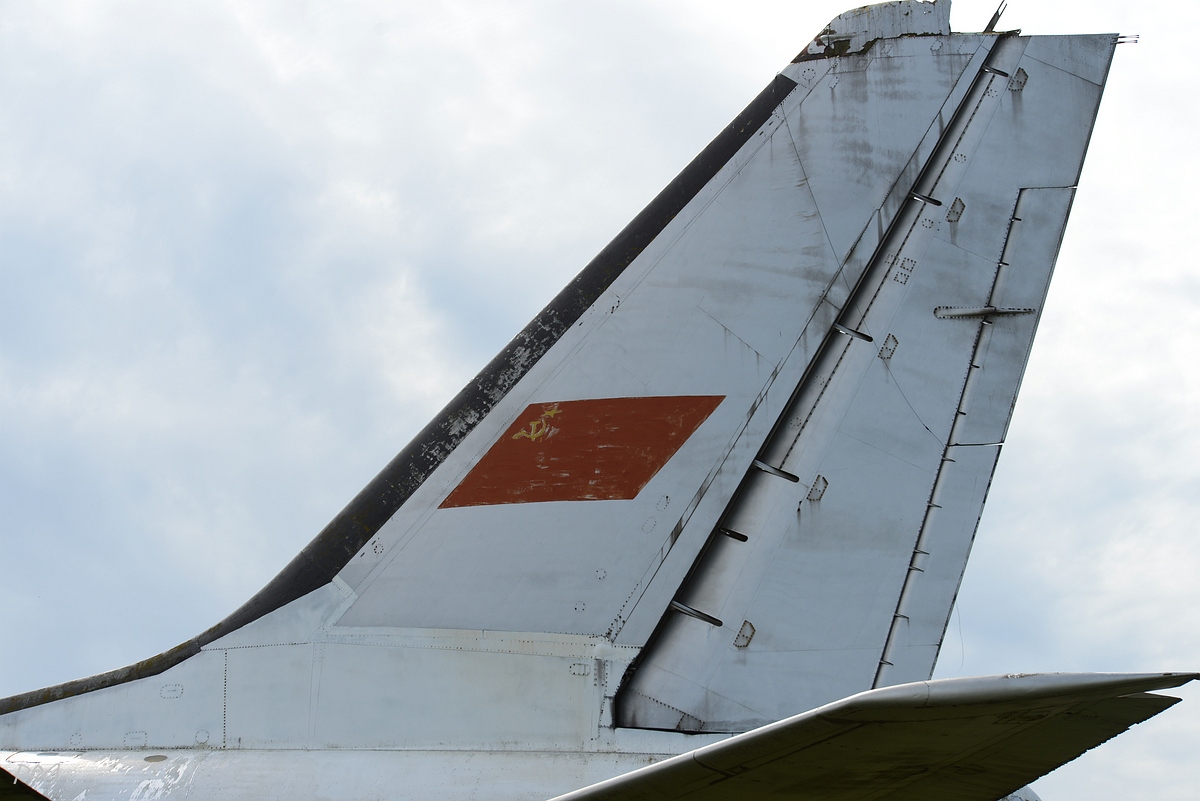

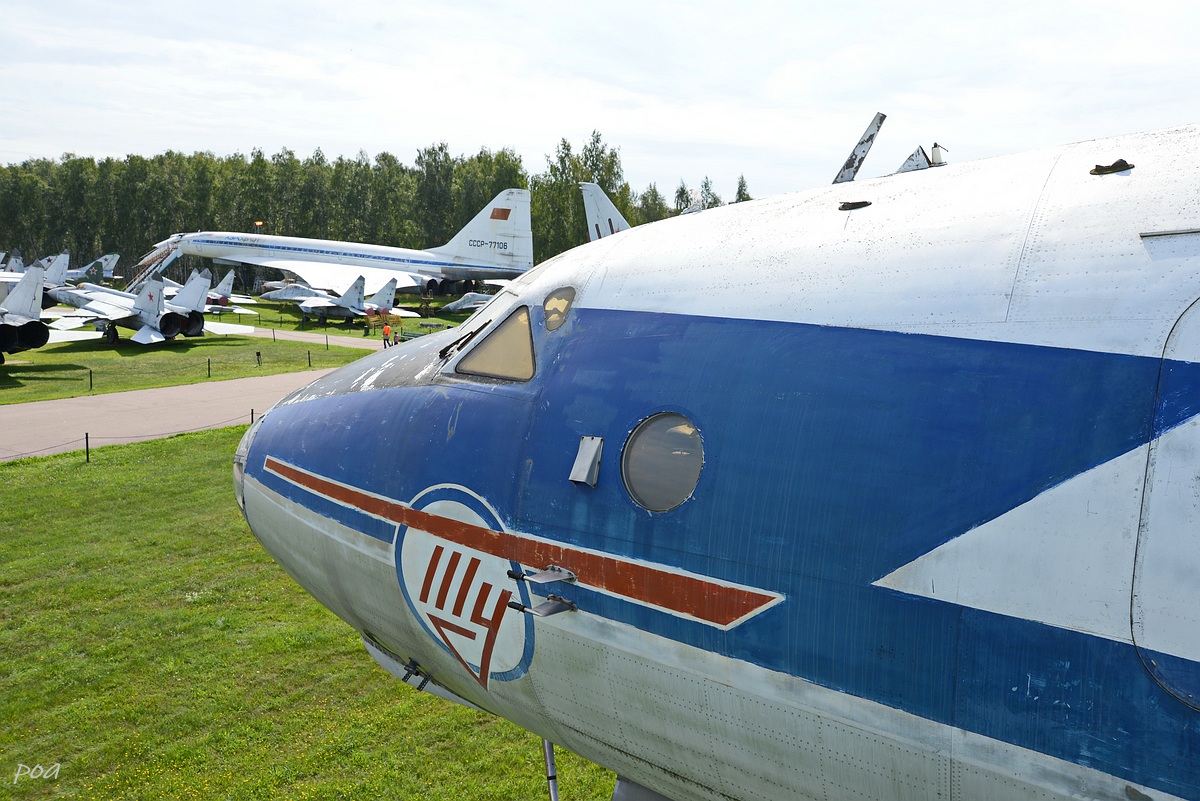

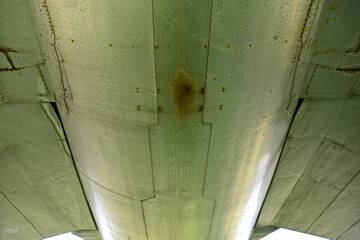

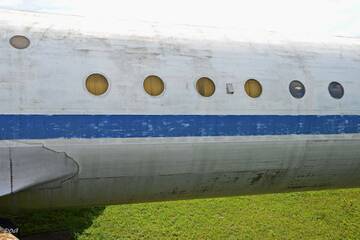

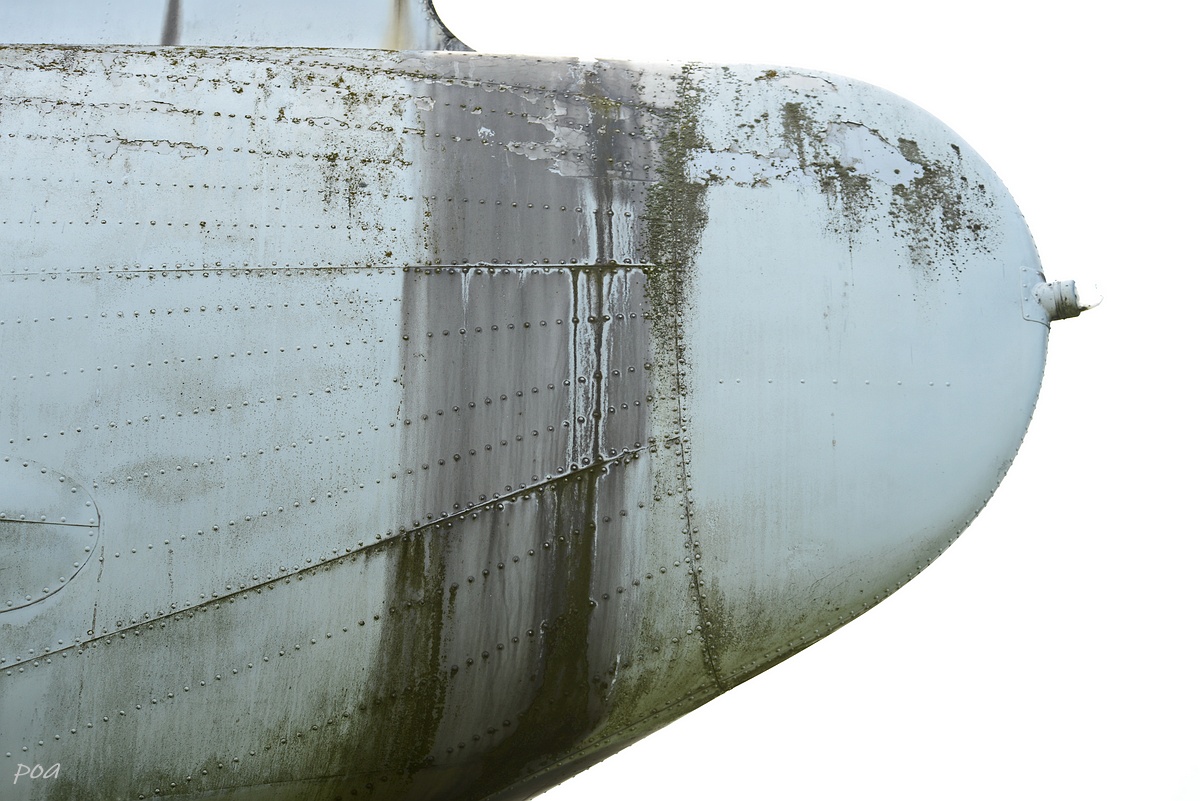

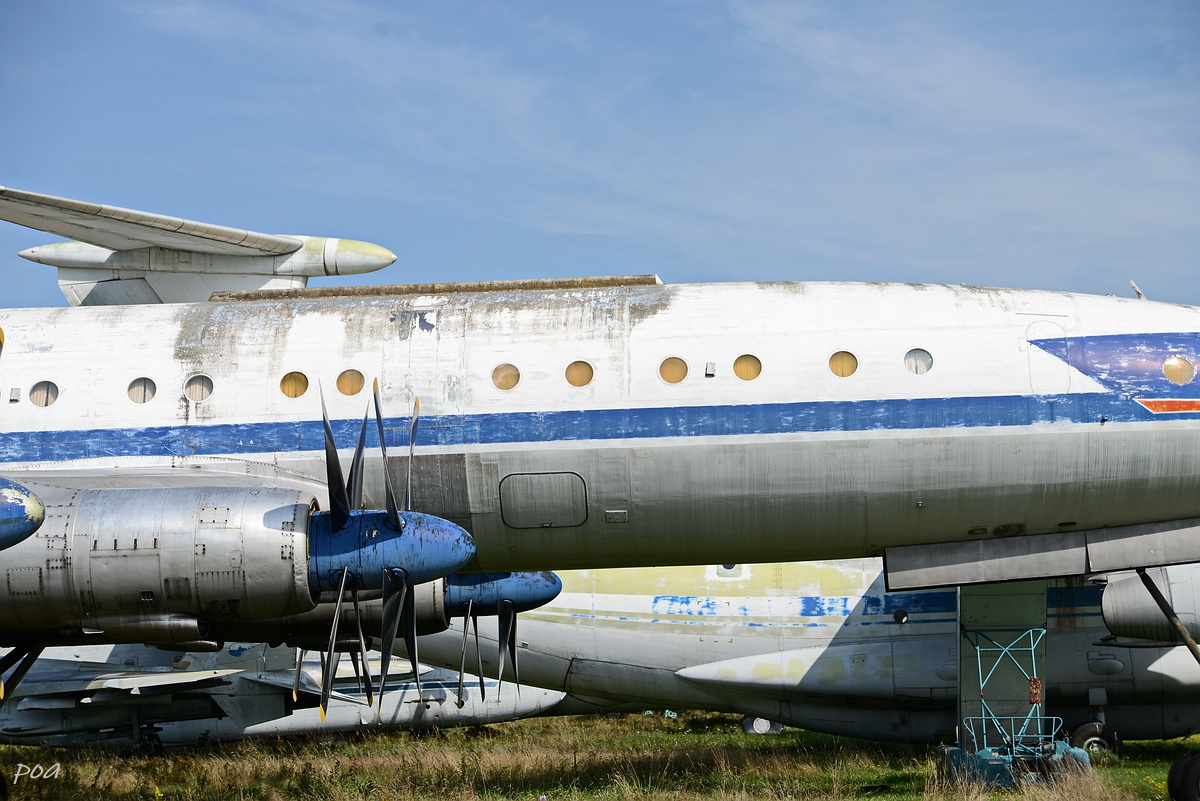

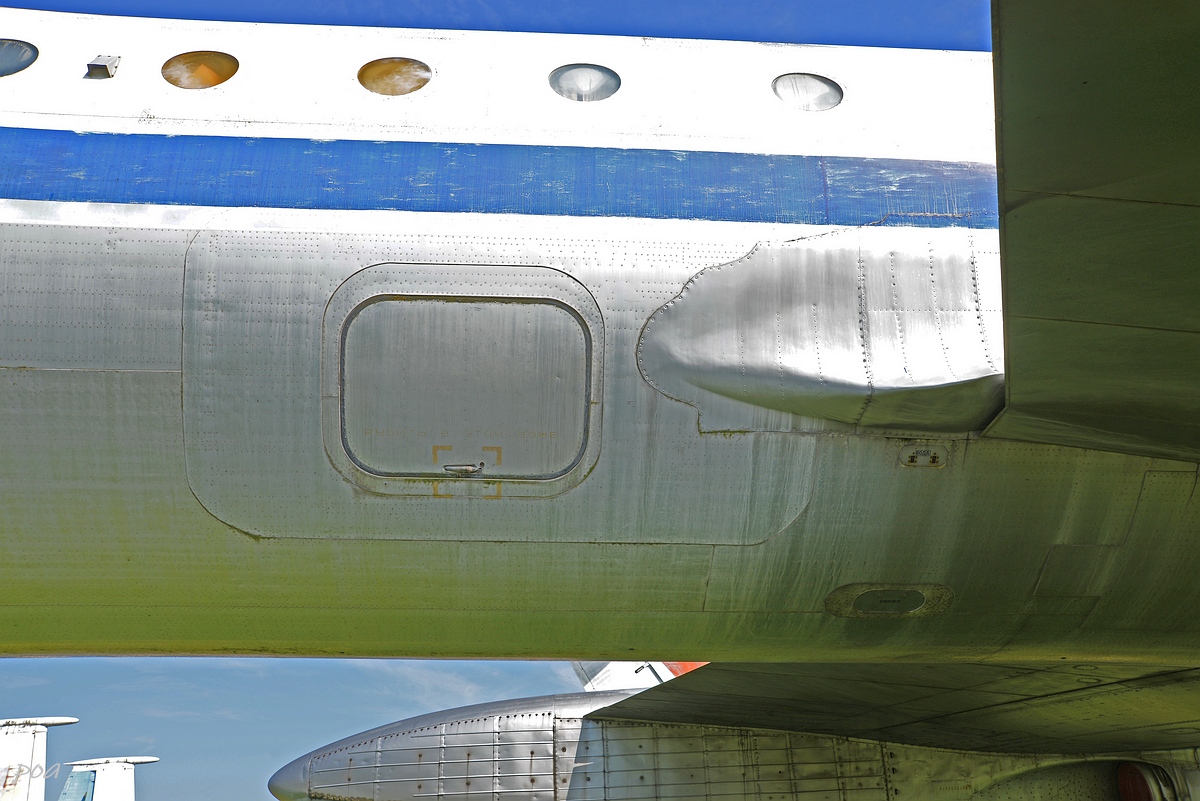

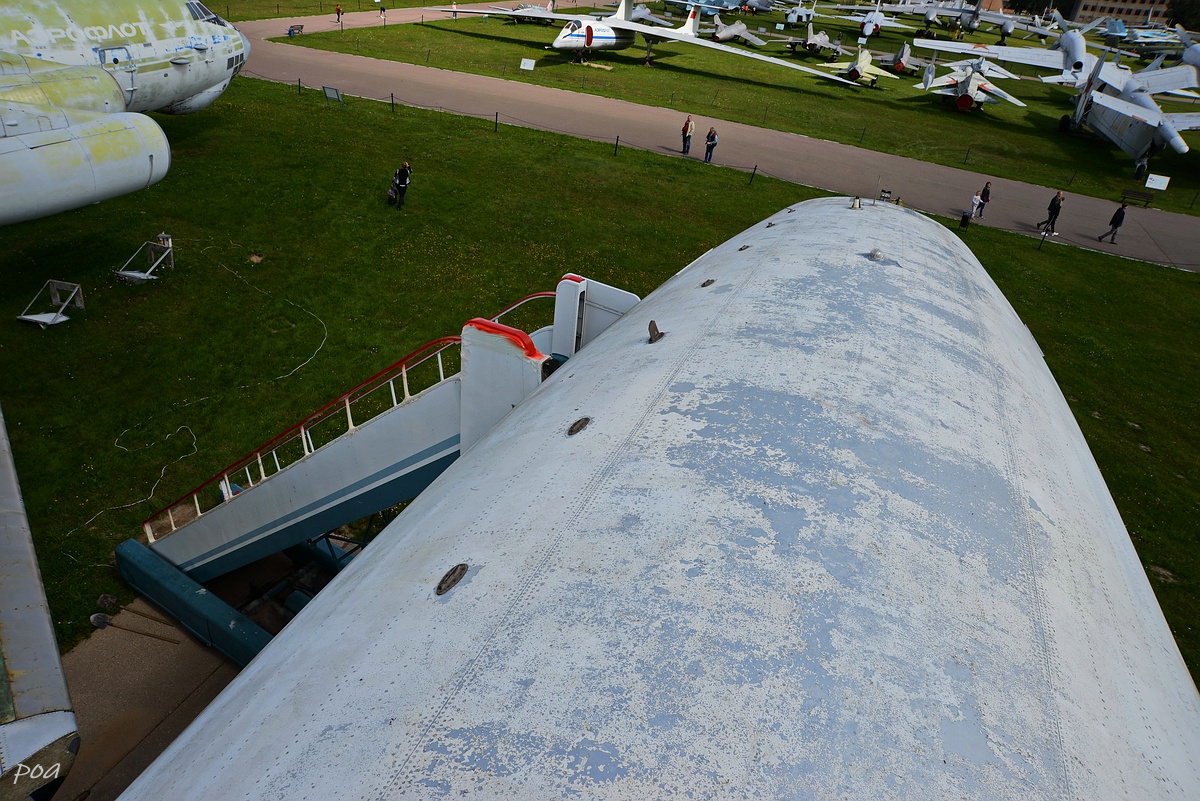

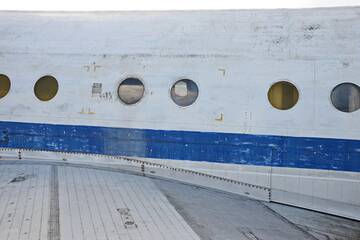

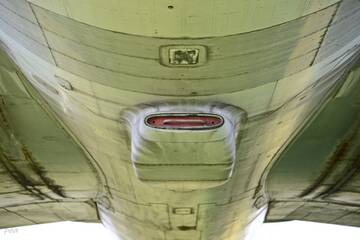

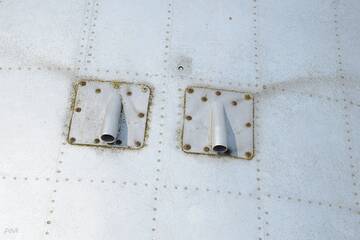

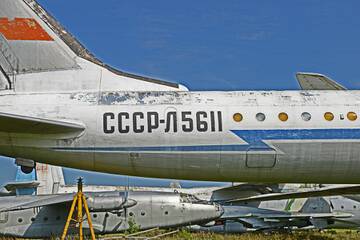

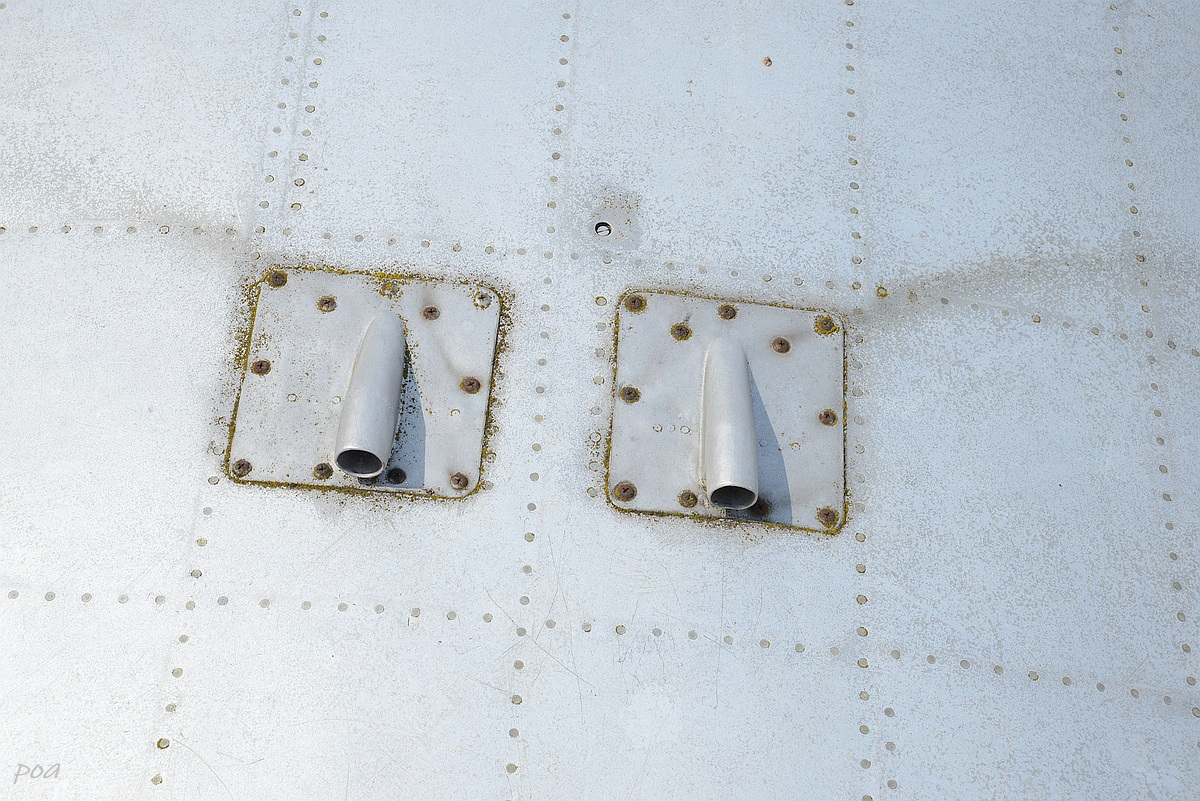

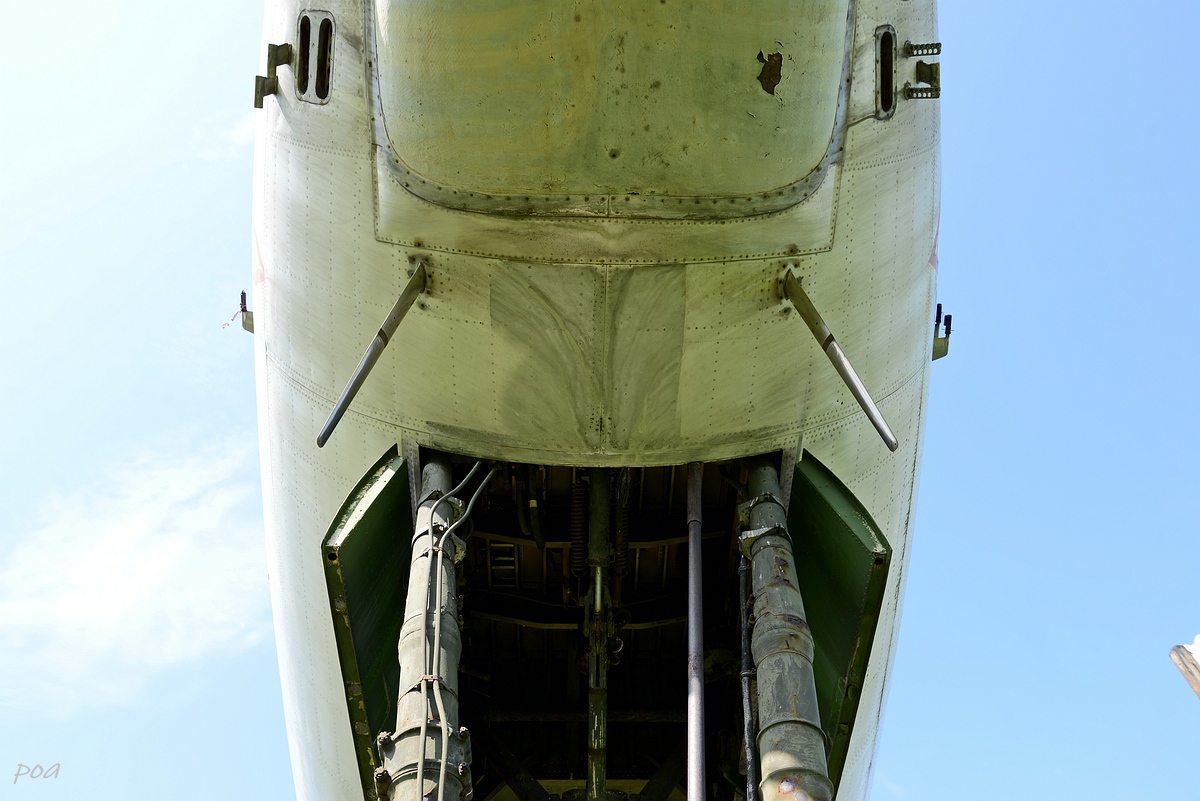

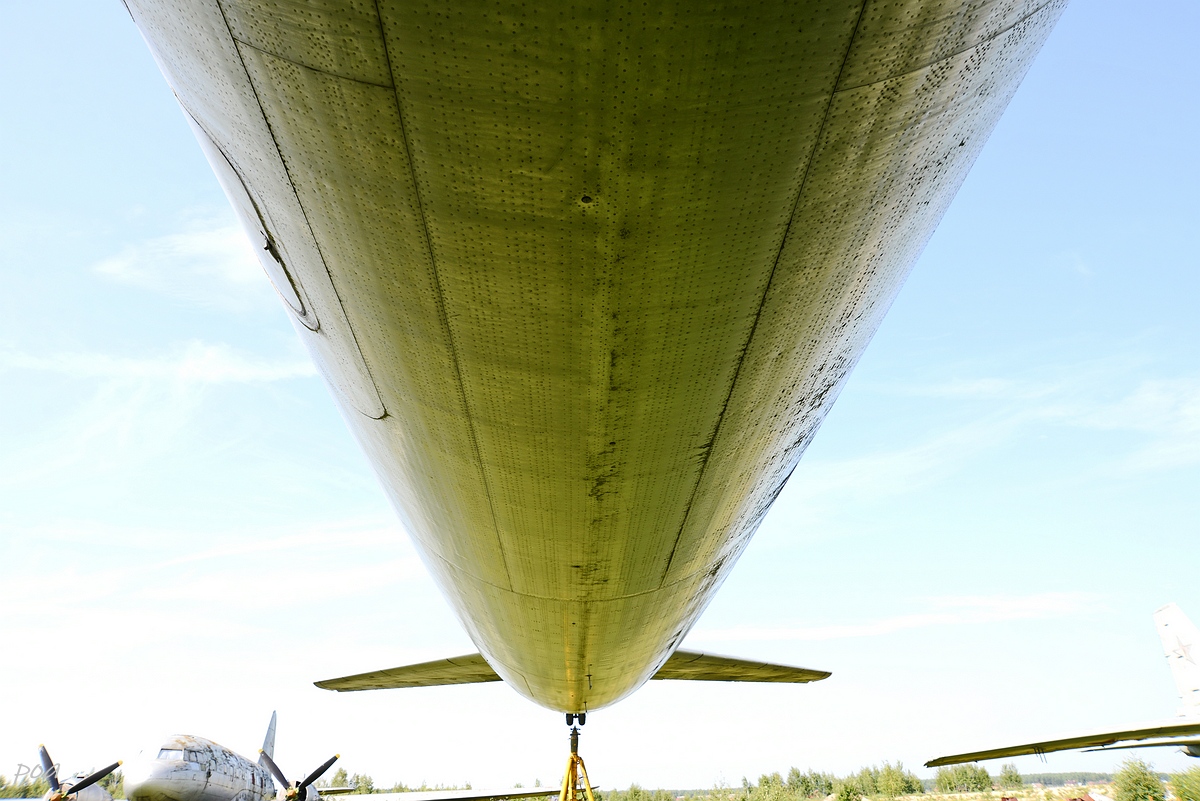

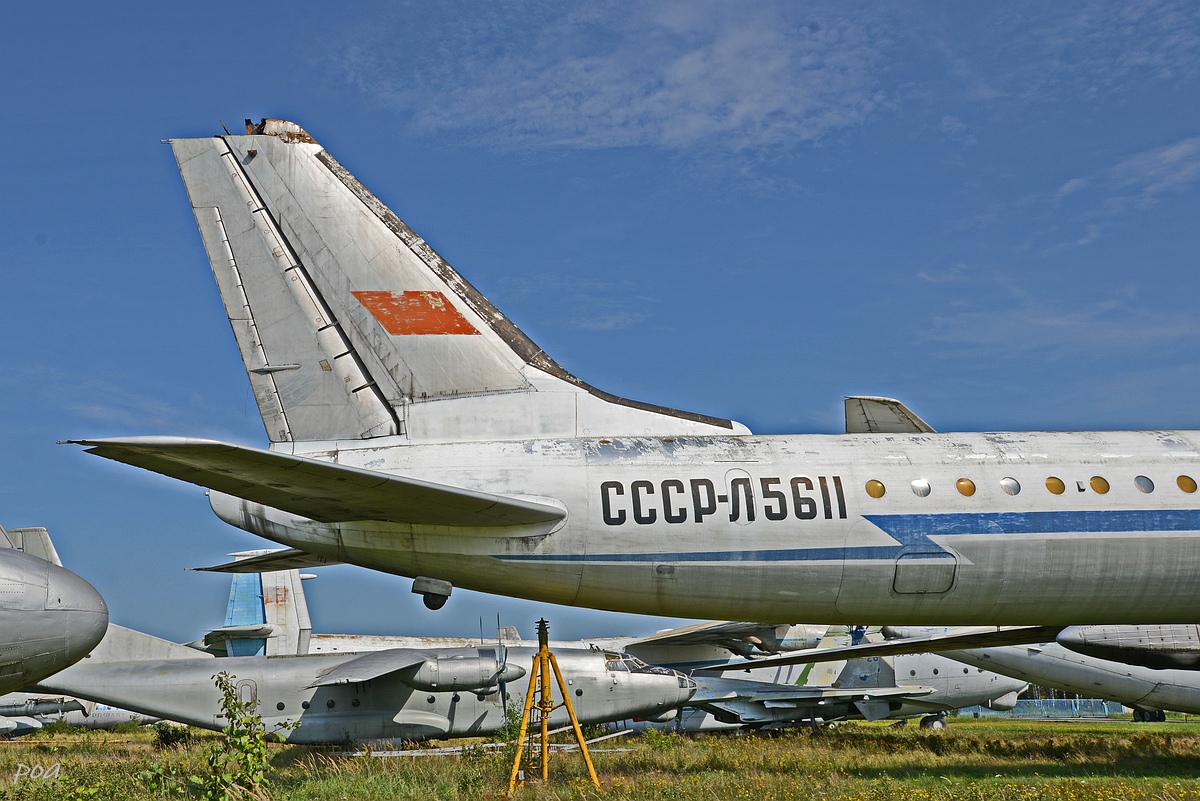

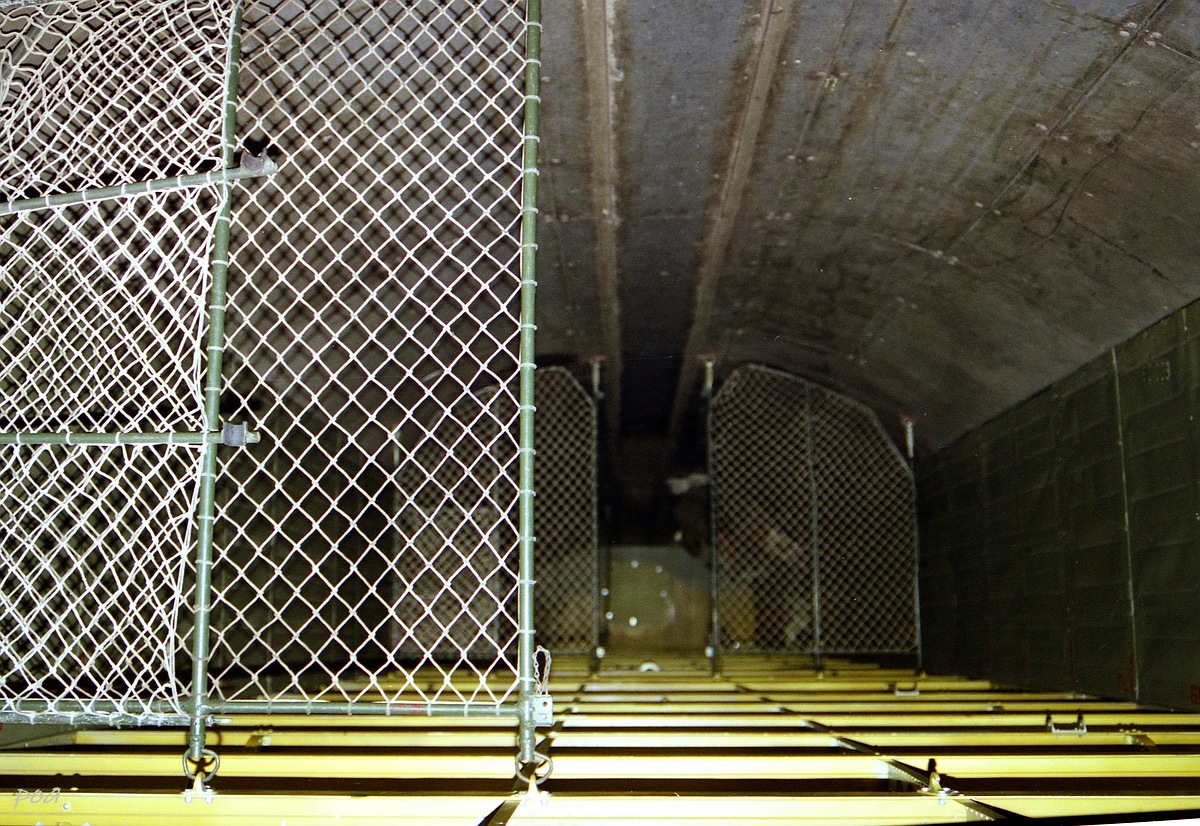

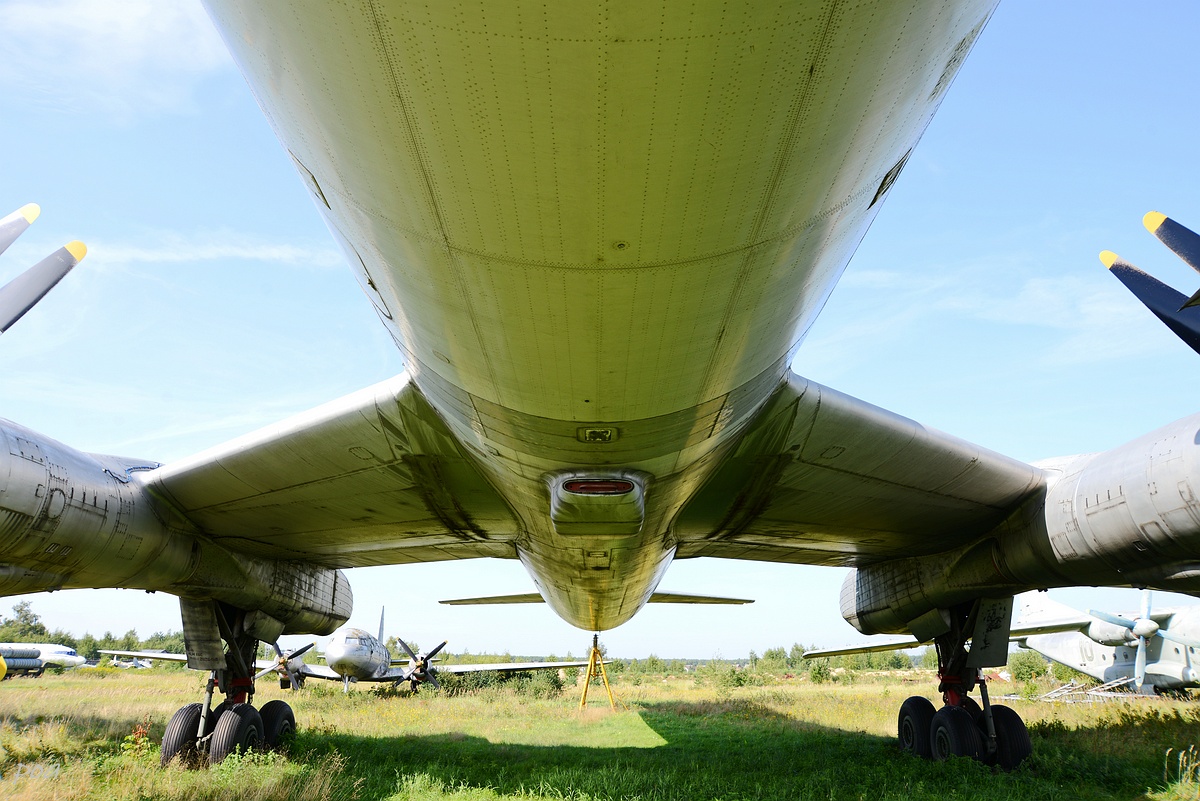

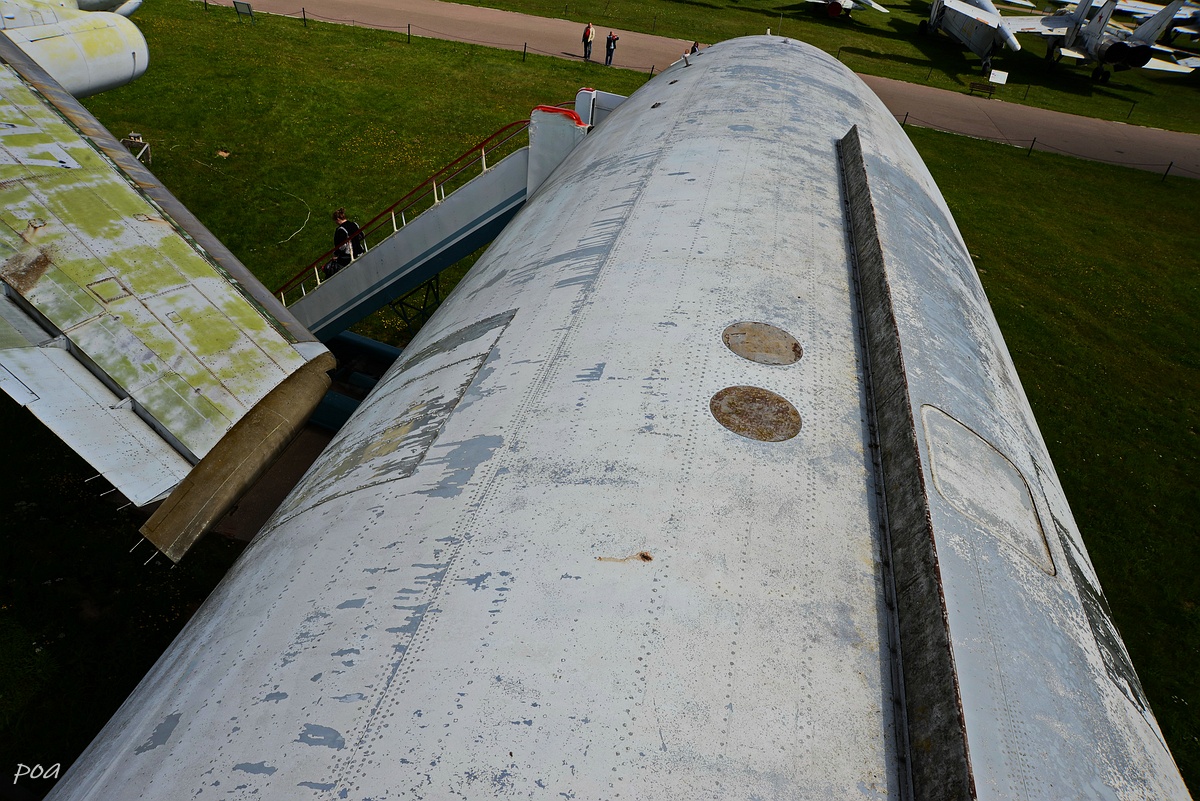

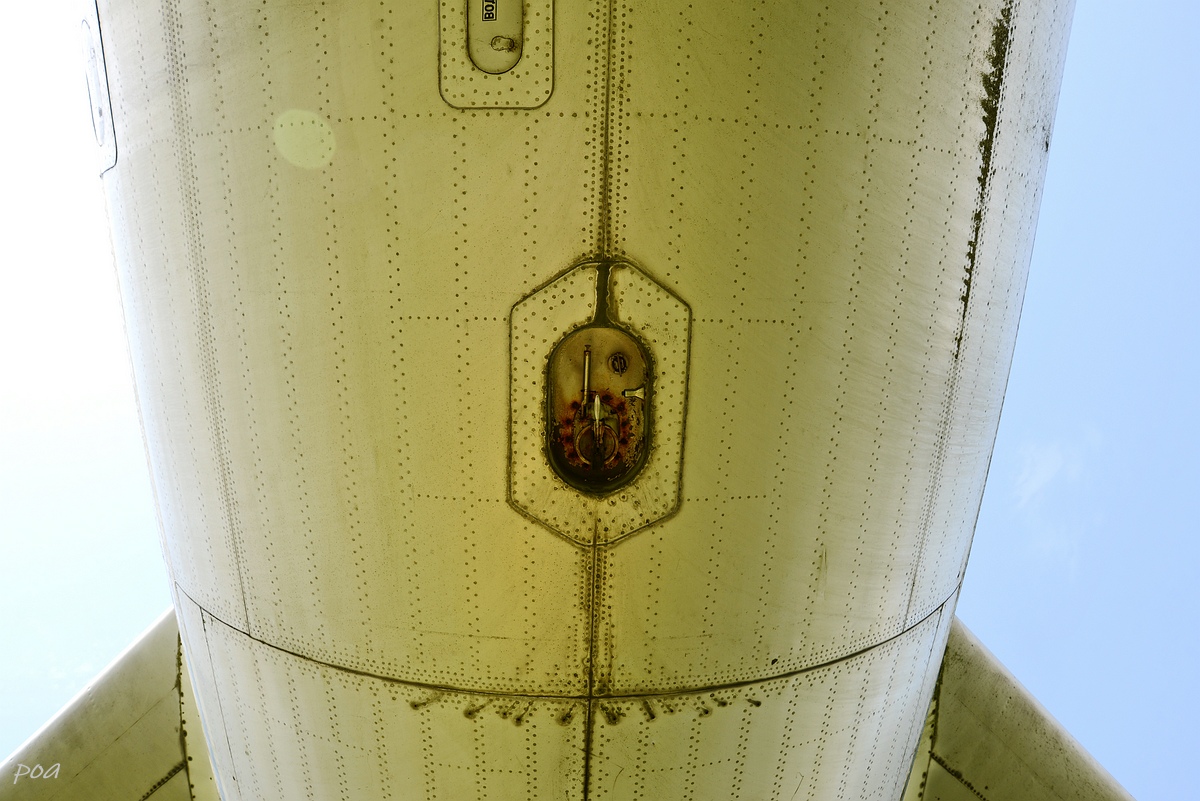

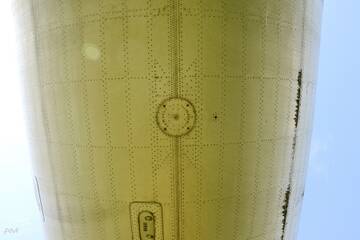

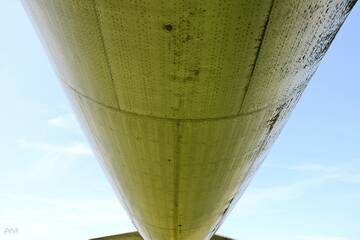

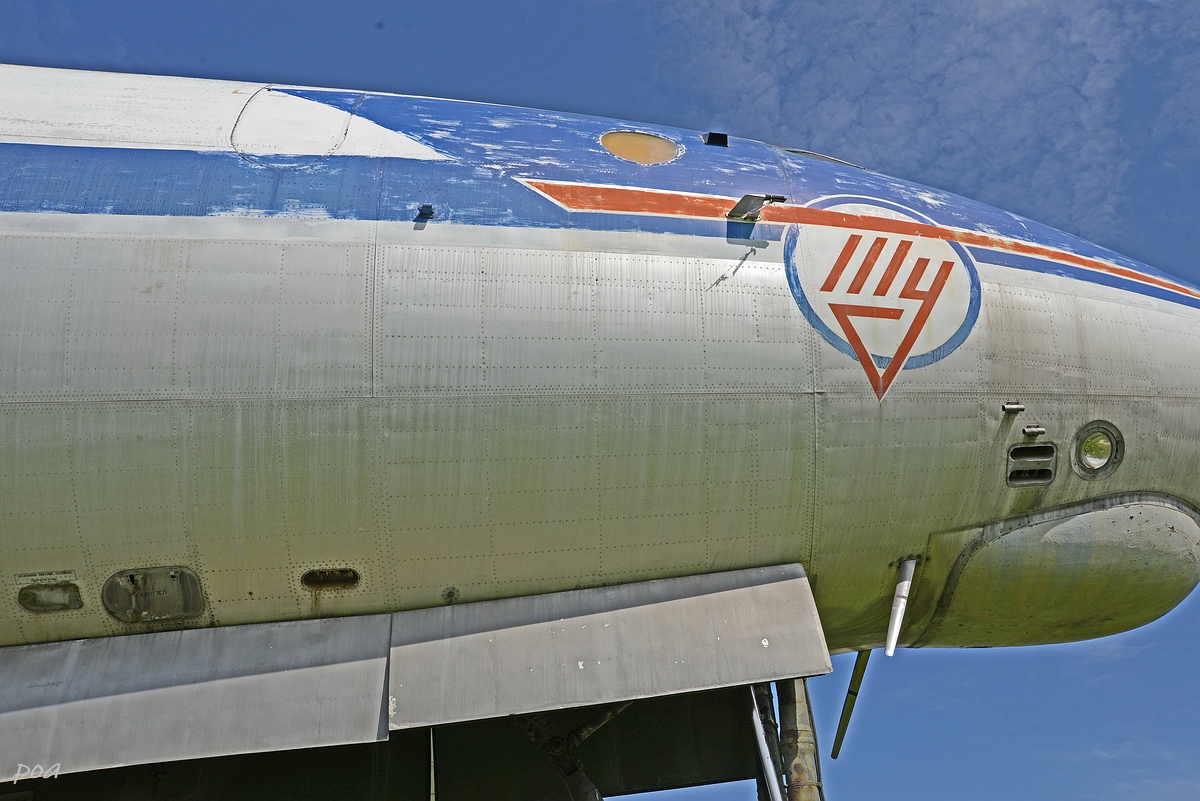

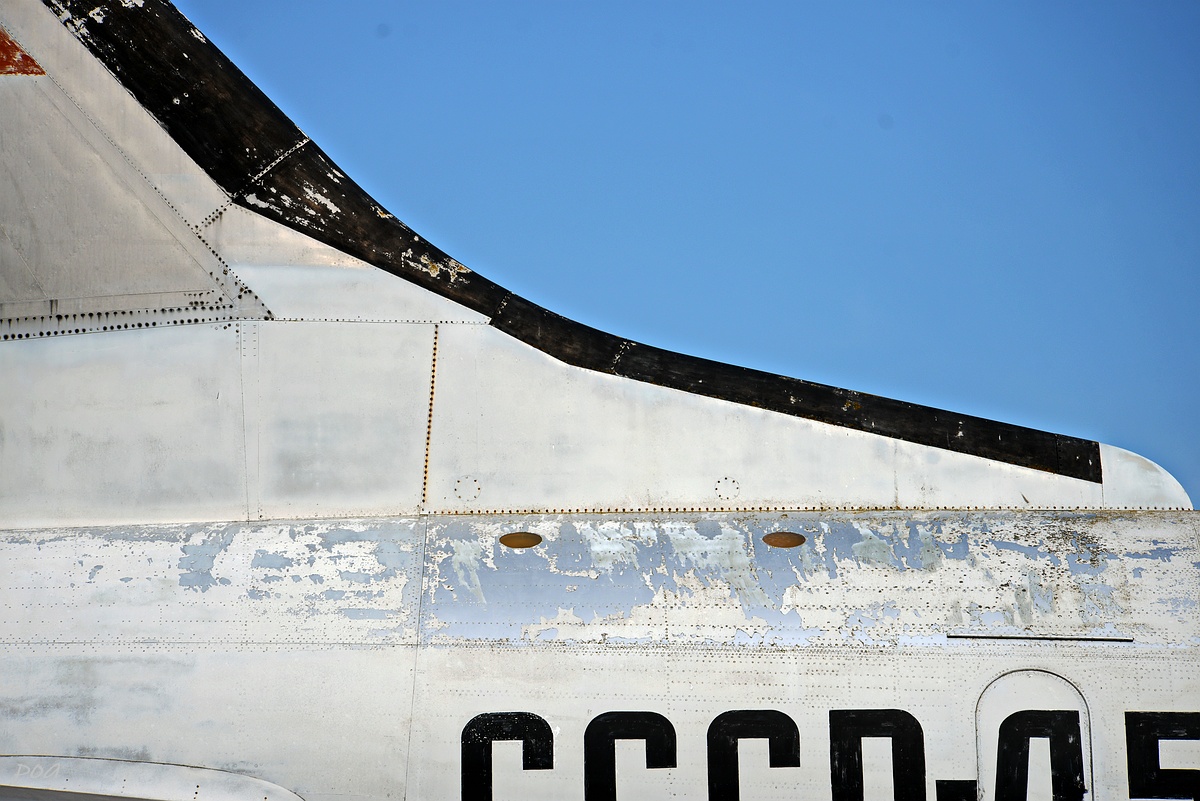

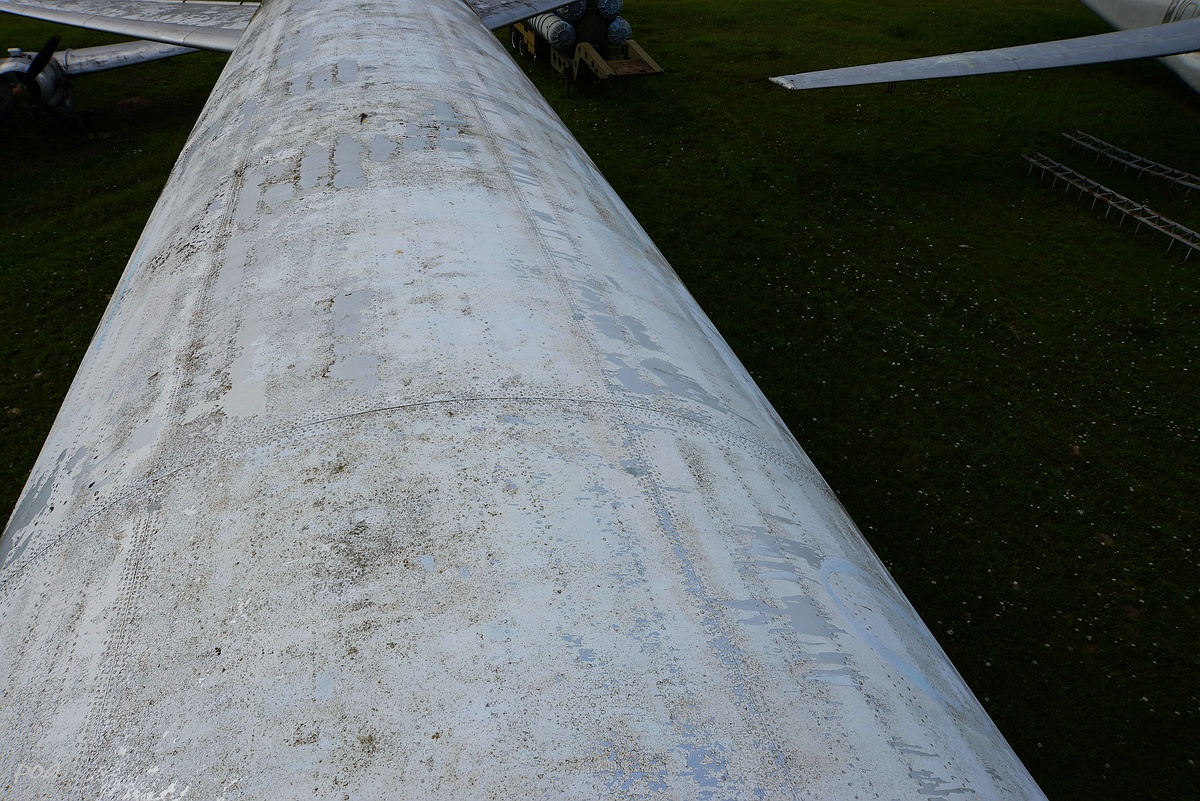

Ч.1 Фюзеляж.
Ту-114
Страница: 1
Сообщений 1 страница 14 из 14
Поделиться2Вторник, 12 января, 2021г. 13:55:45
- Администратор
- Откуда: г.Чита
- Зарегистрирован: Понедельник, 12 января, 2015г.
- Приглашений: 0
- Сообщений: 3135
- Уважение: [+118/-0]
- Позитив: [+78/-2]
- Пол: Мужской
- Возраст: 51 [1973-10-15]
- Провел на форуме:
27 дней 3 часа - Последний визит:
Пятница, 25 октября, 2024г. 20:15:30
Красавчик!
Один из немногих, которого хочется в 144-м..........
Поделиться3Среда, 13 января, 2021г. 04:52:18

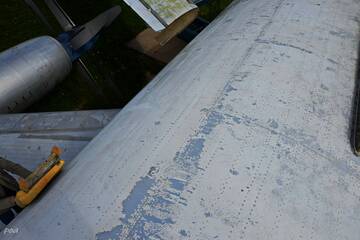

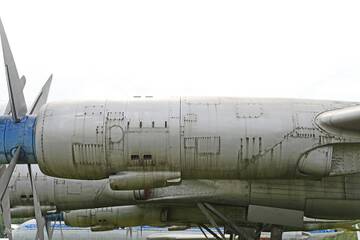

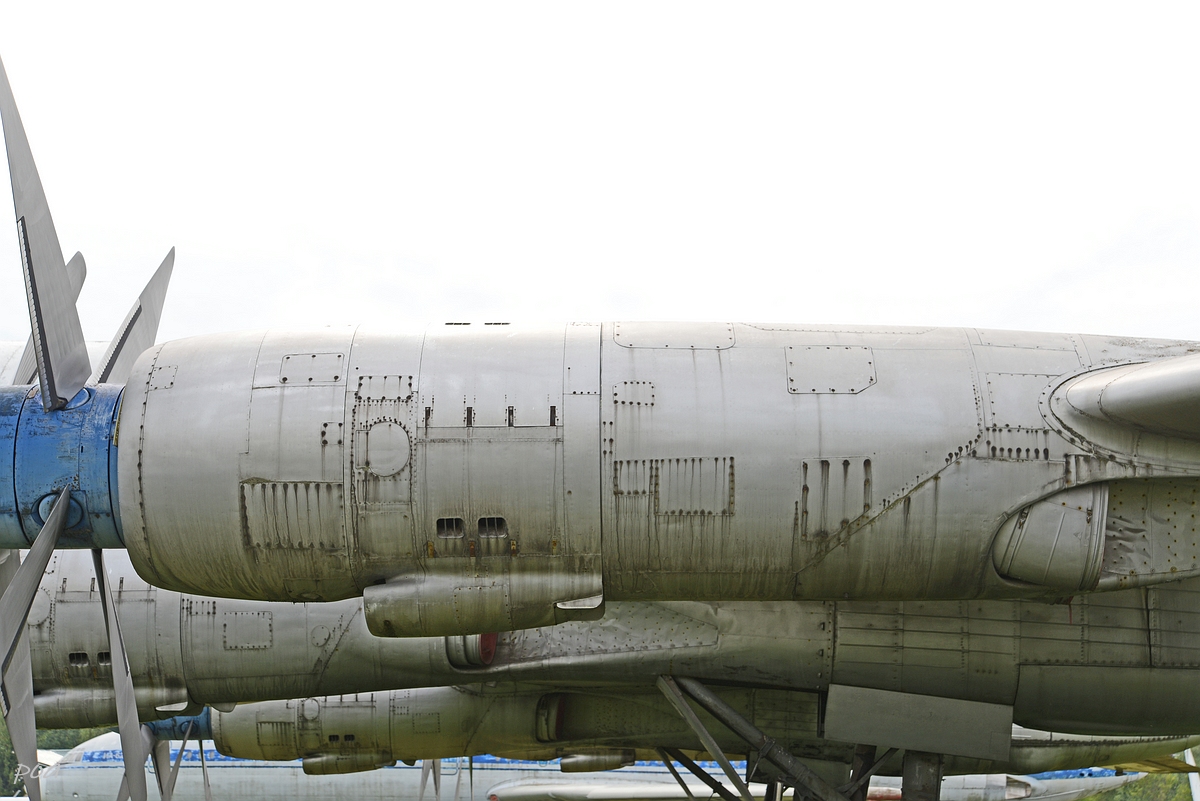

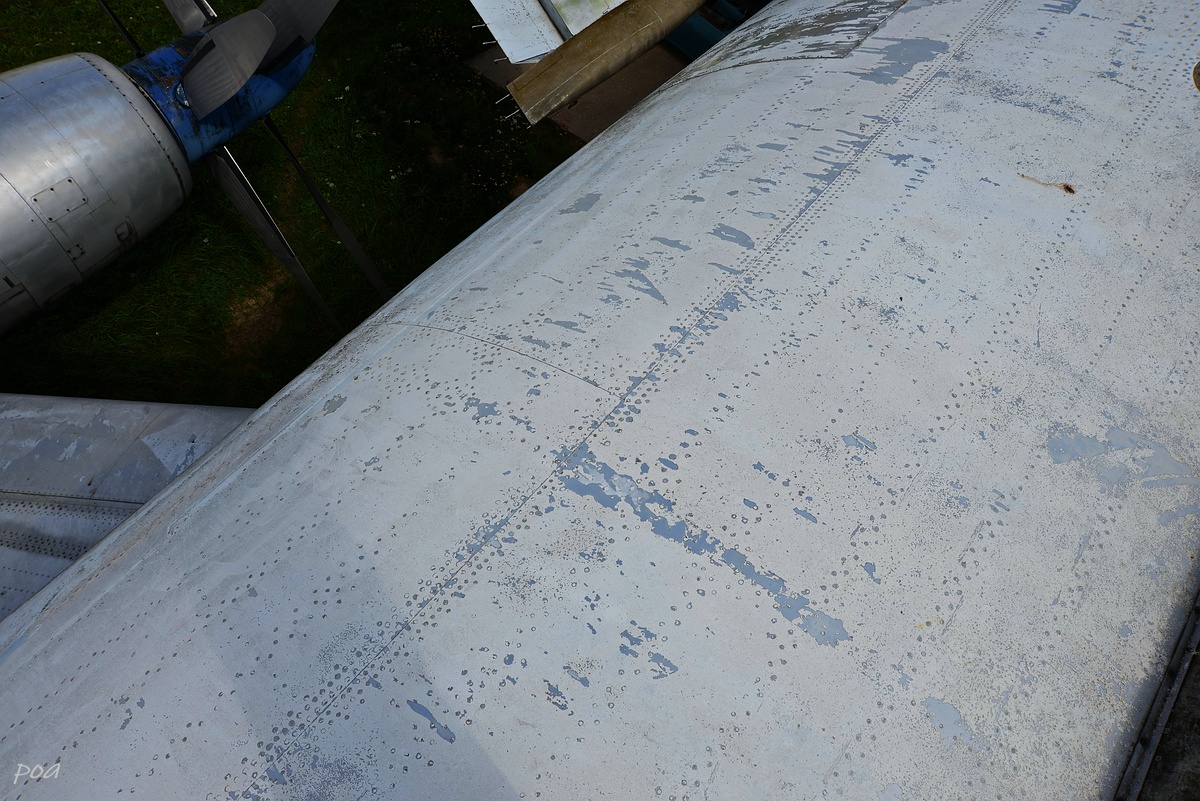

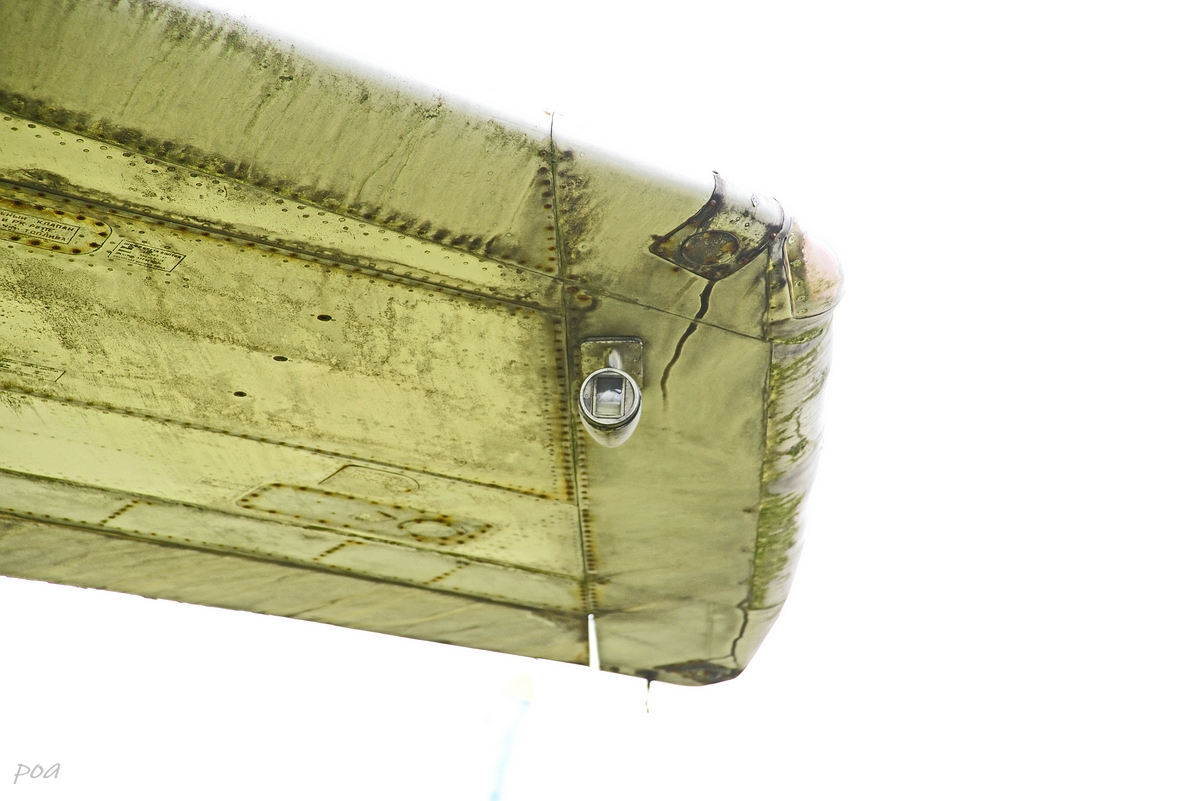

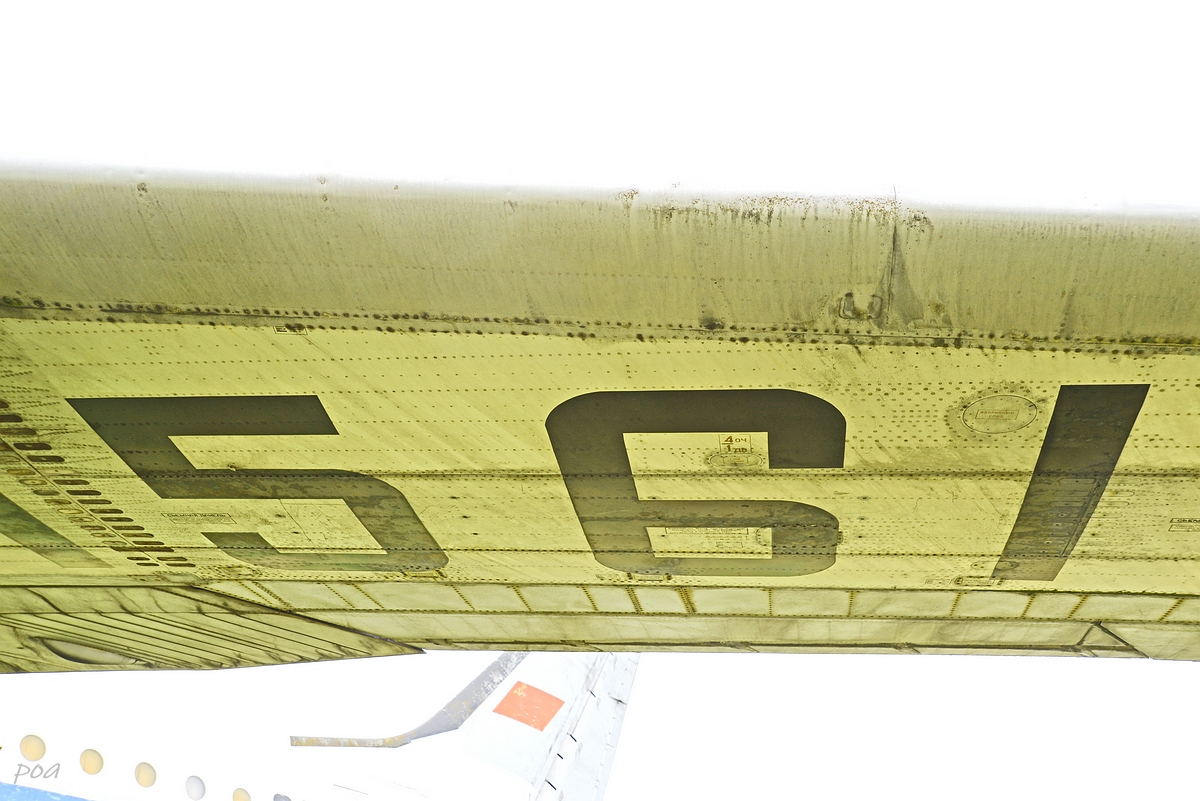

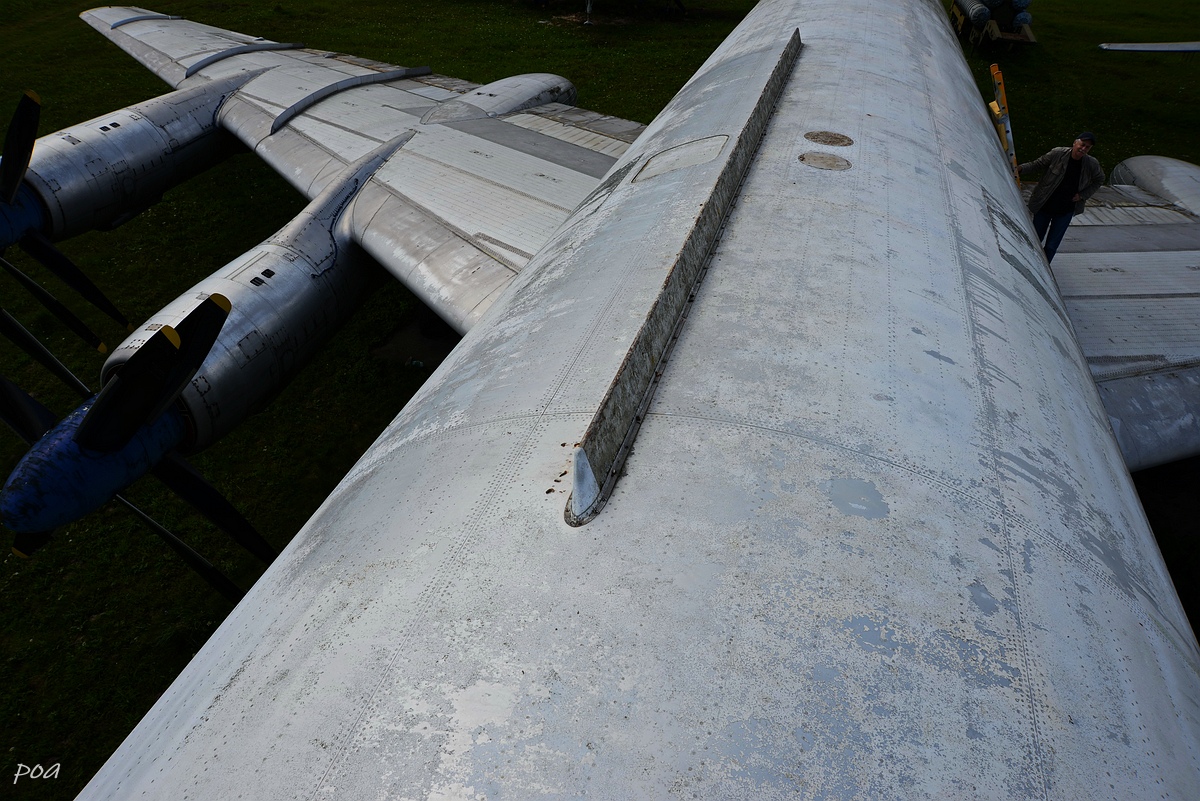

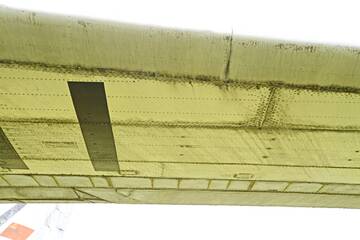

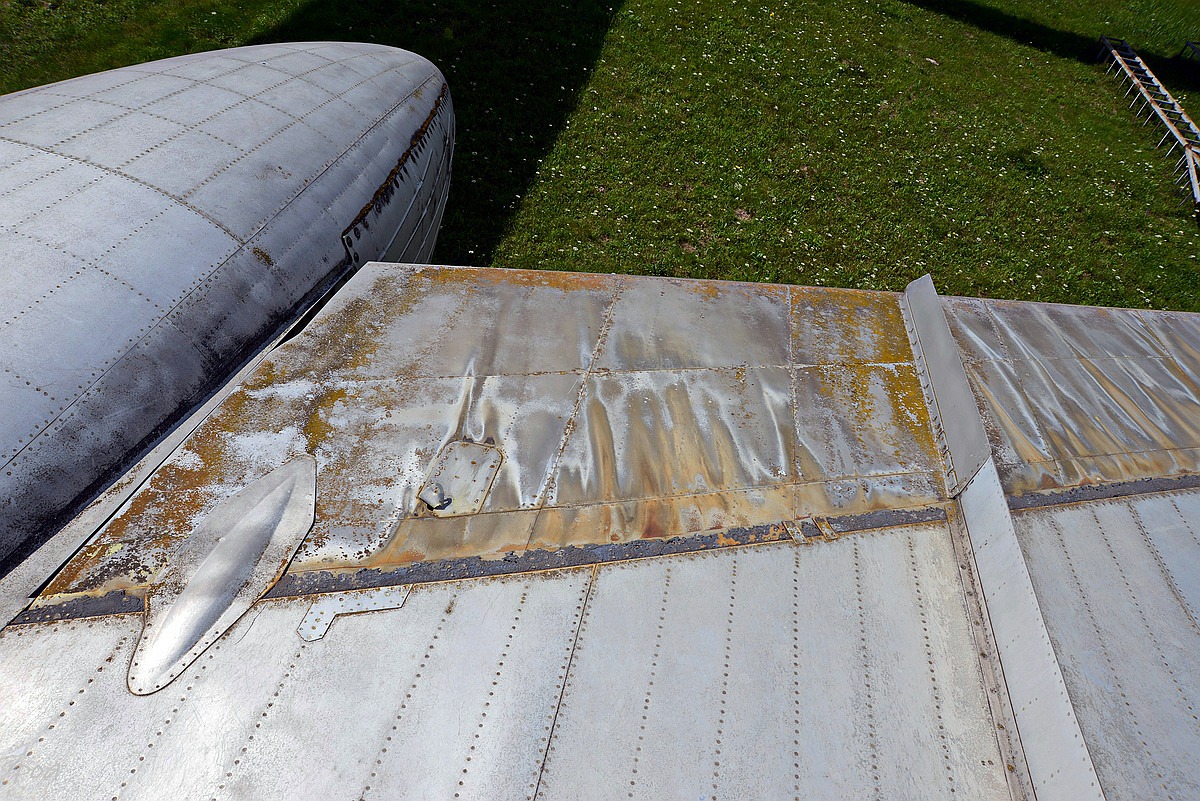

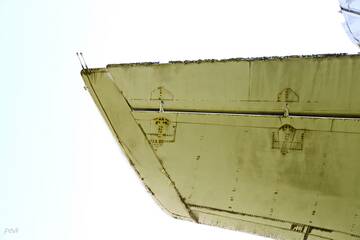

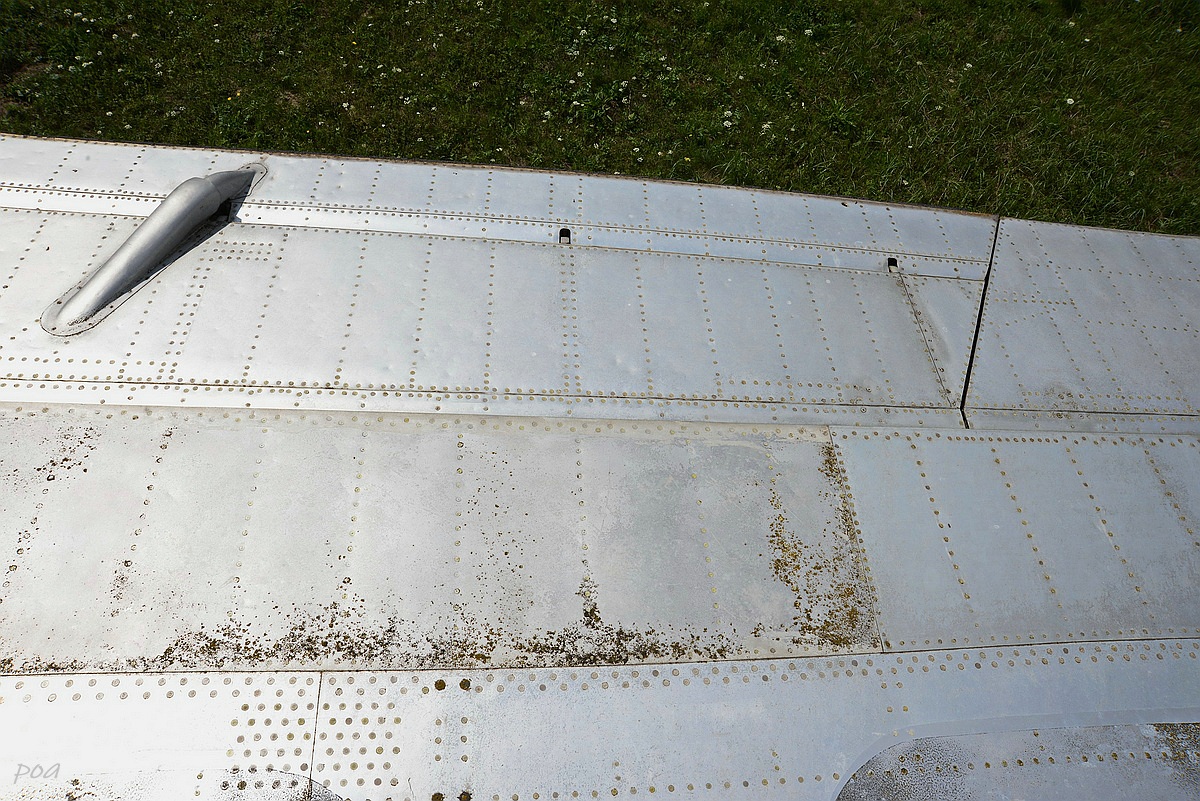

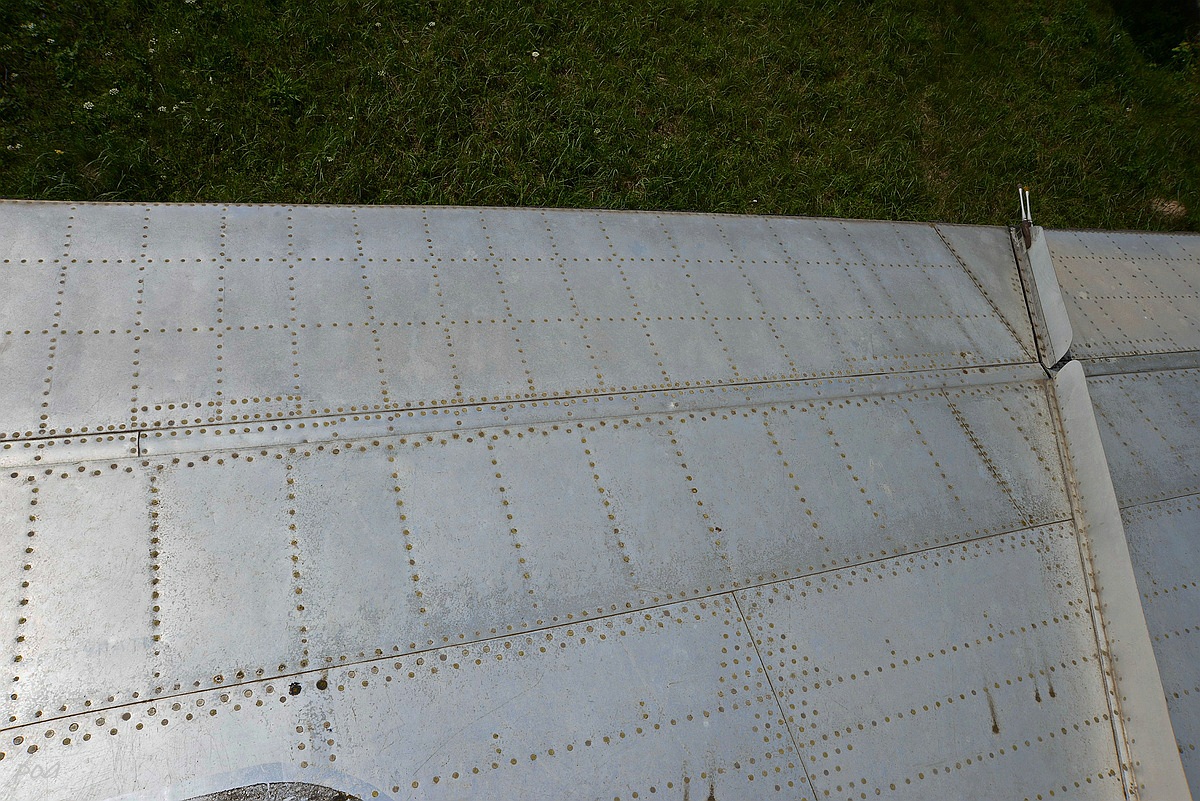

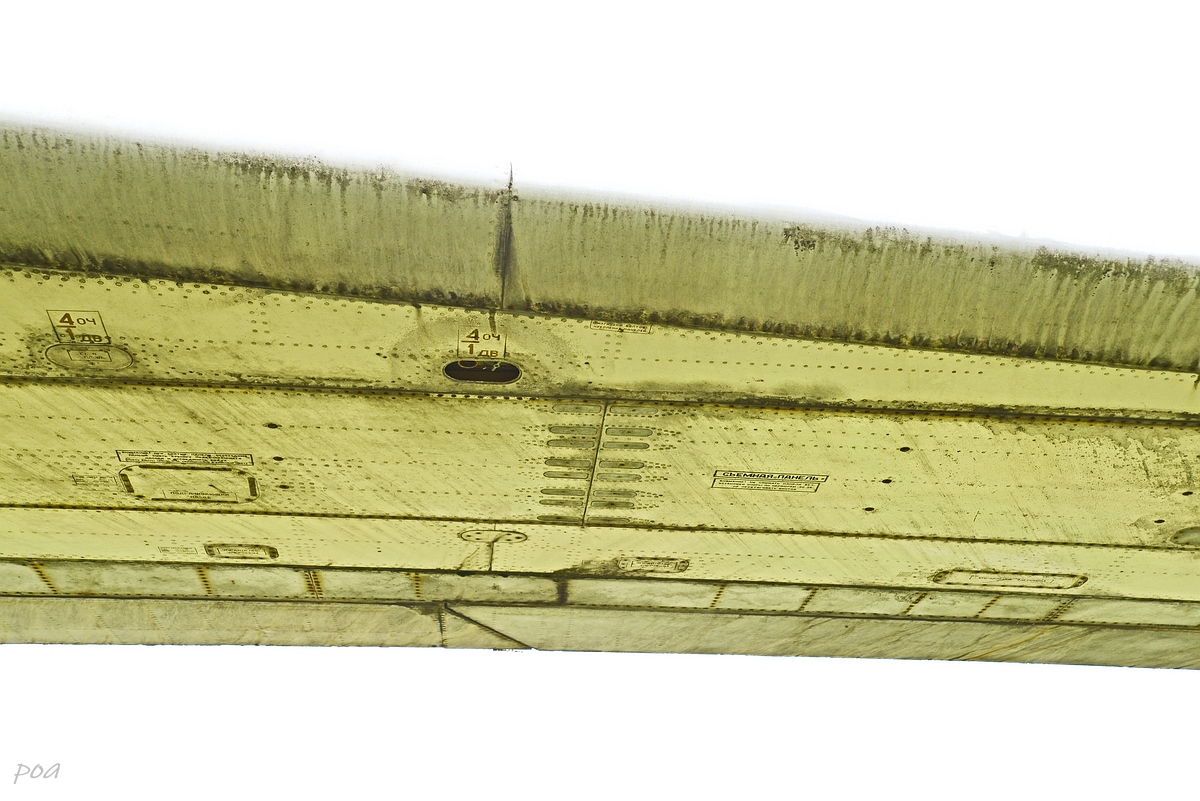

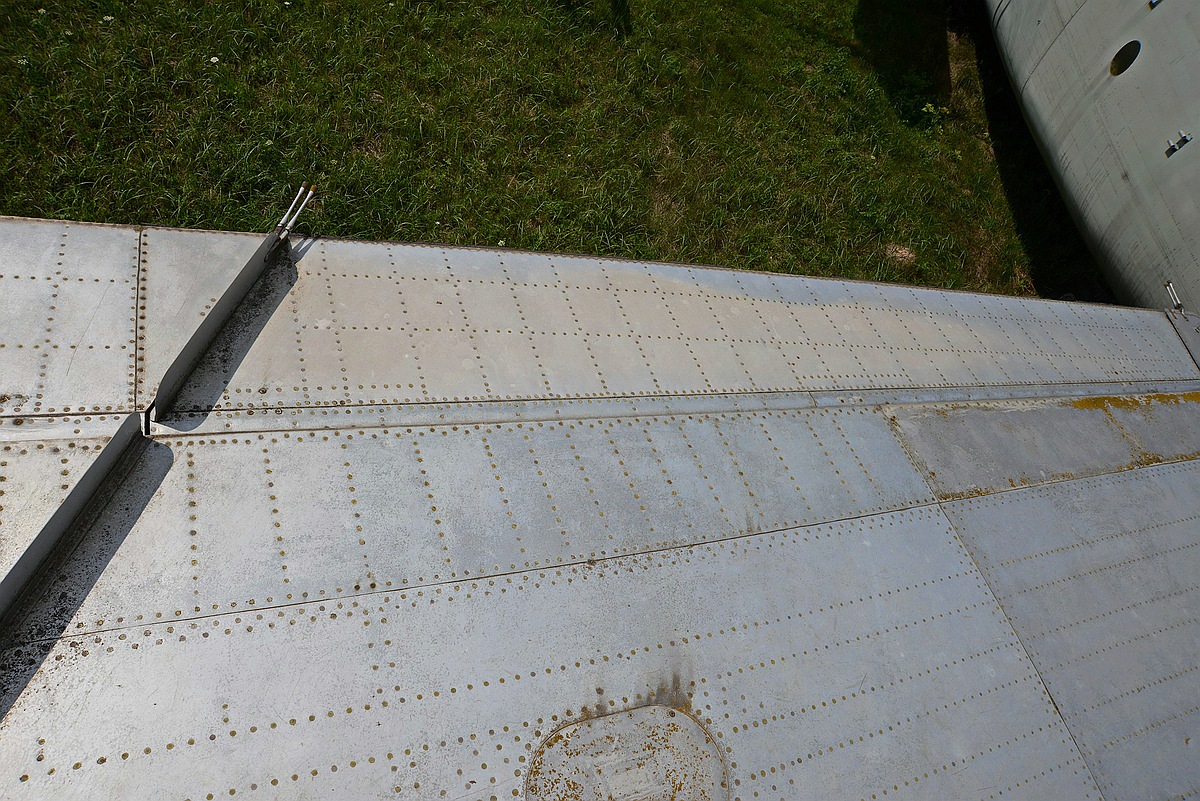

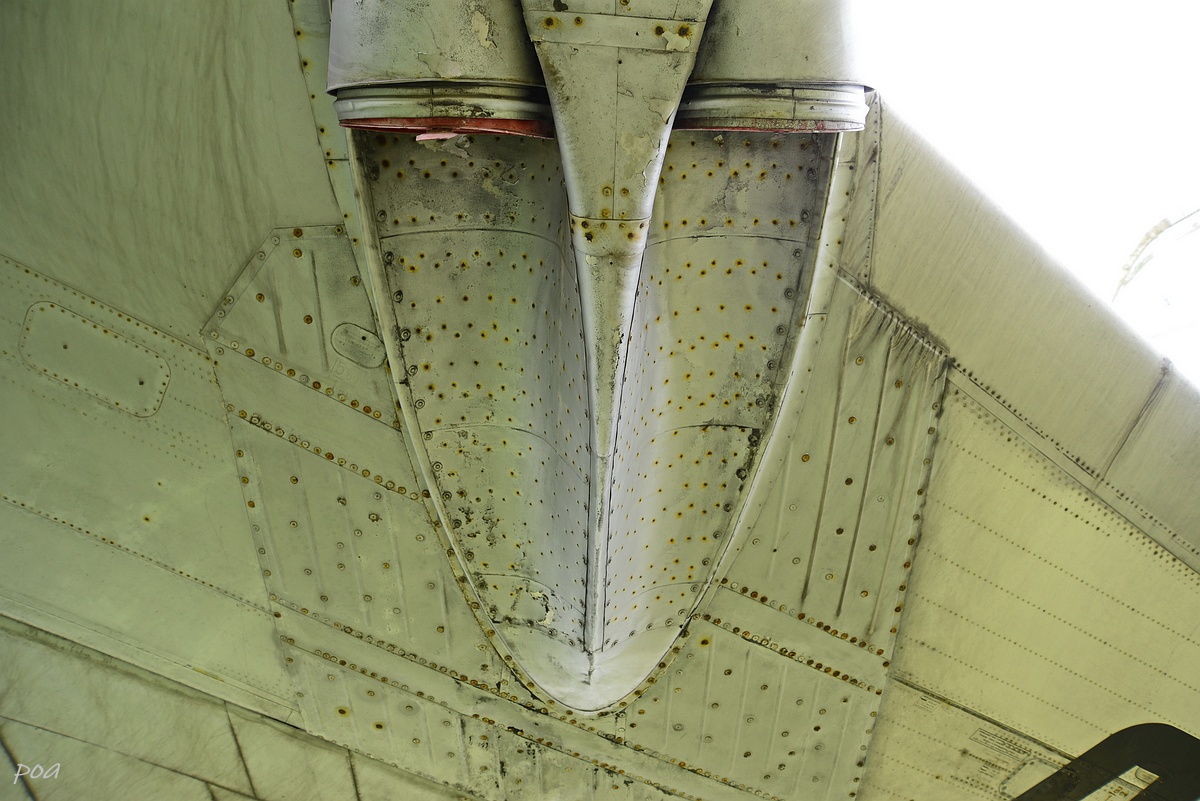

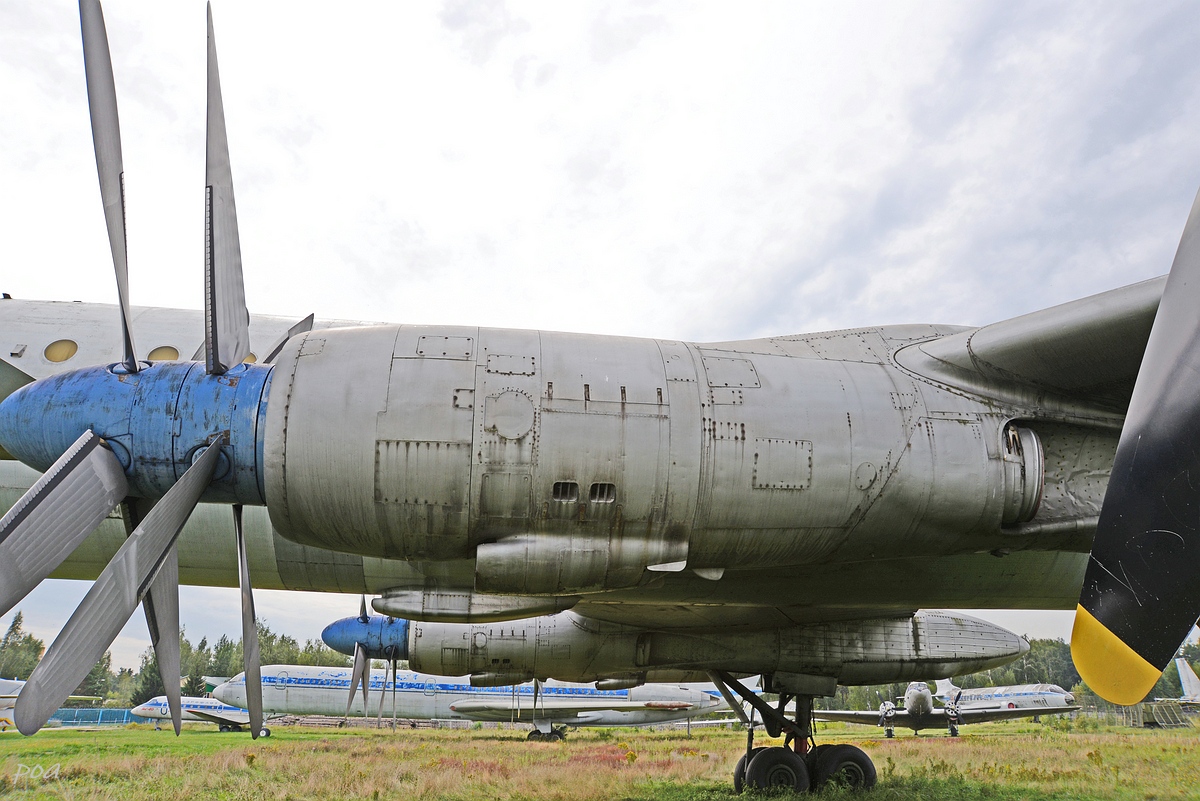

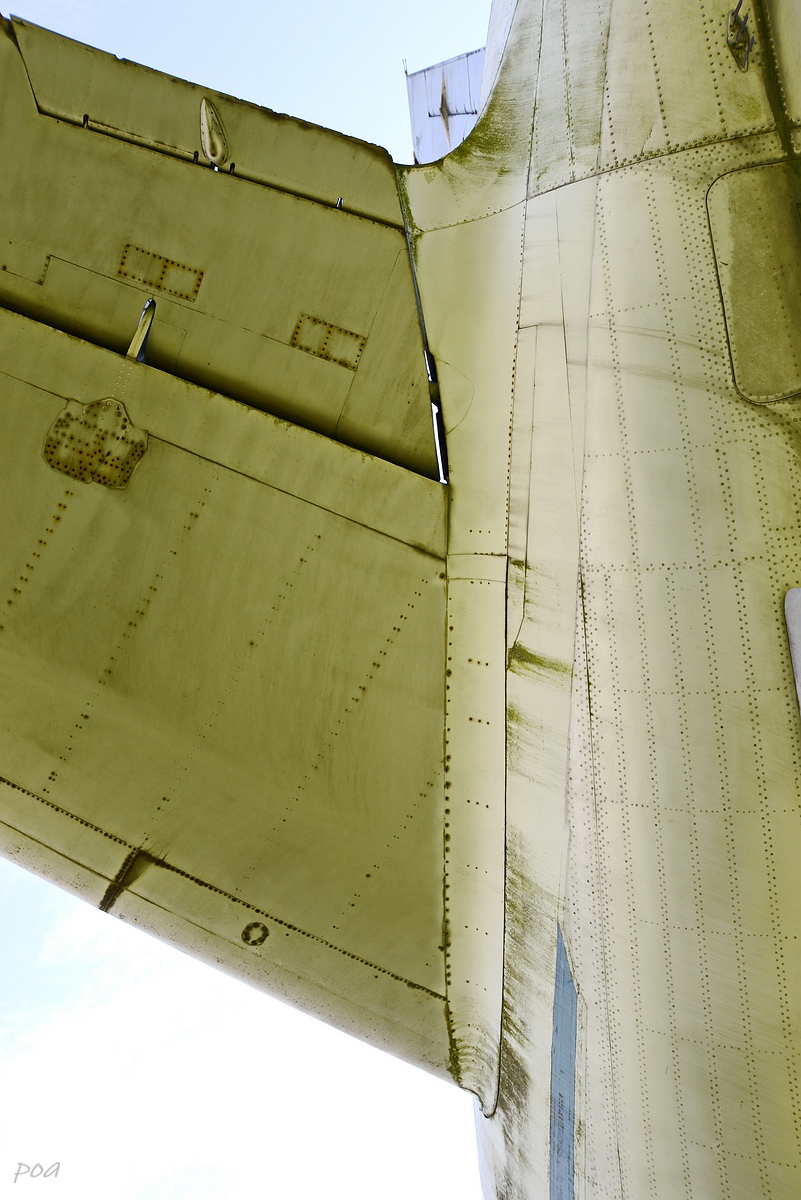

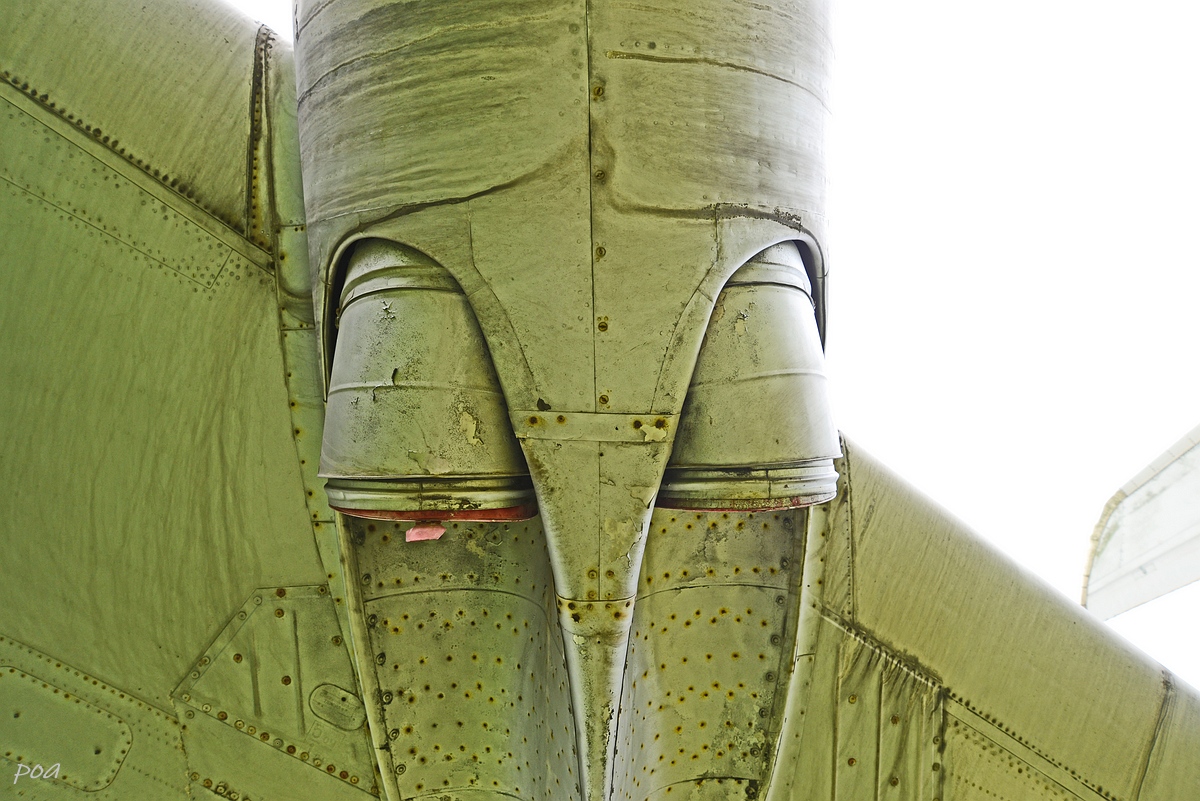

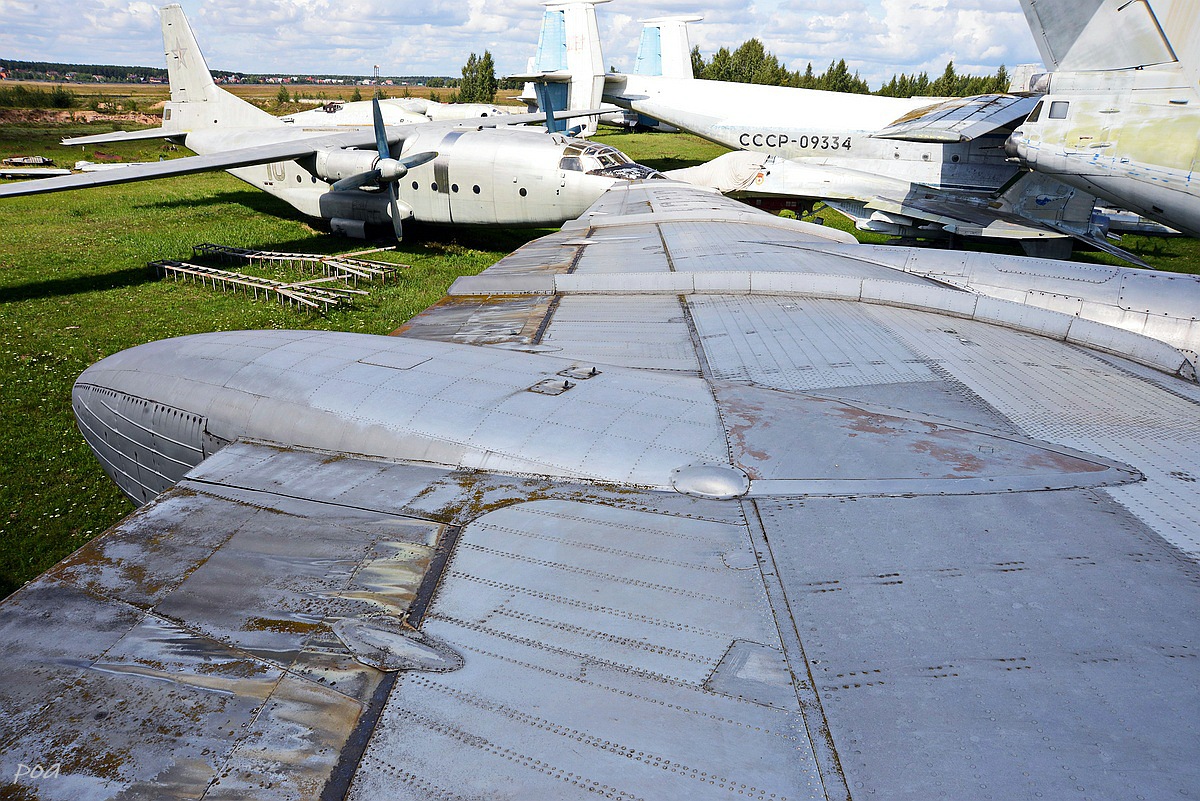

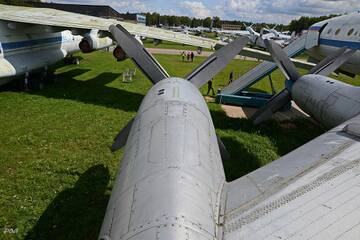

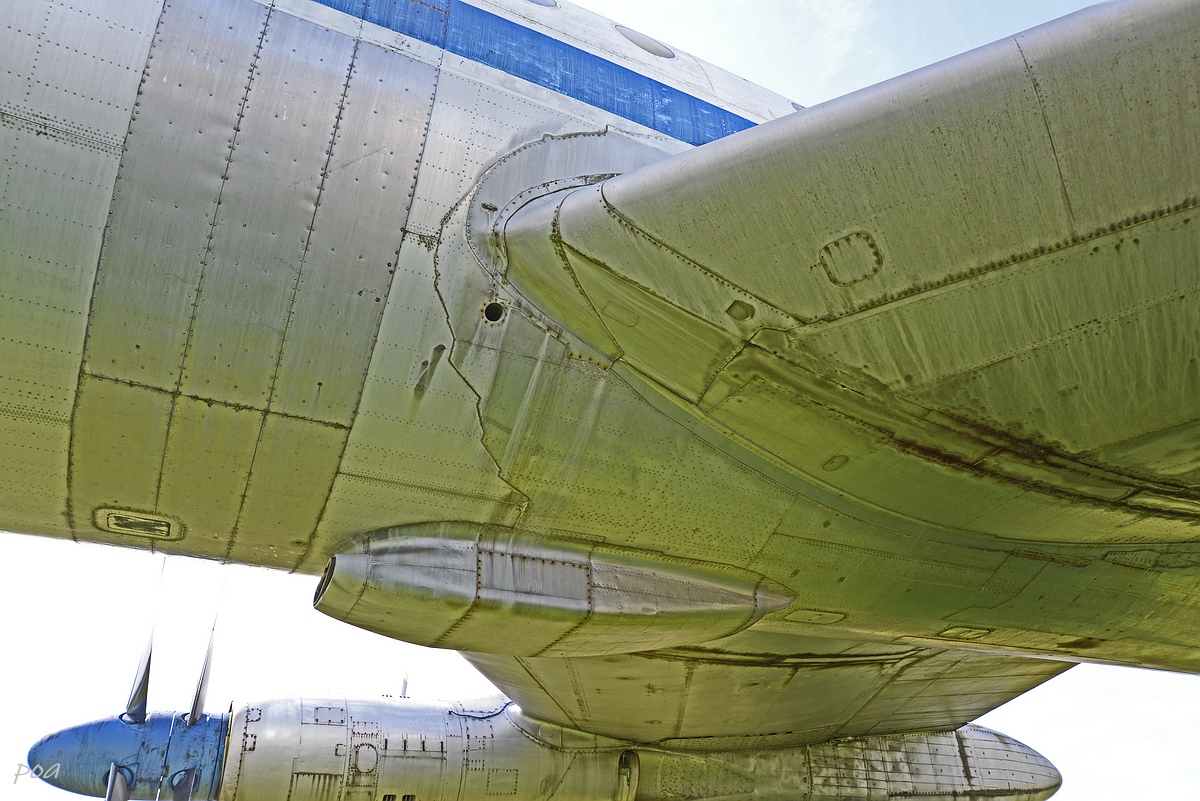

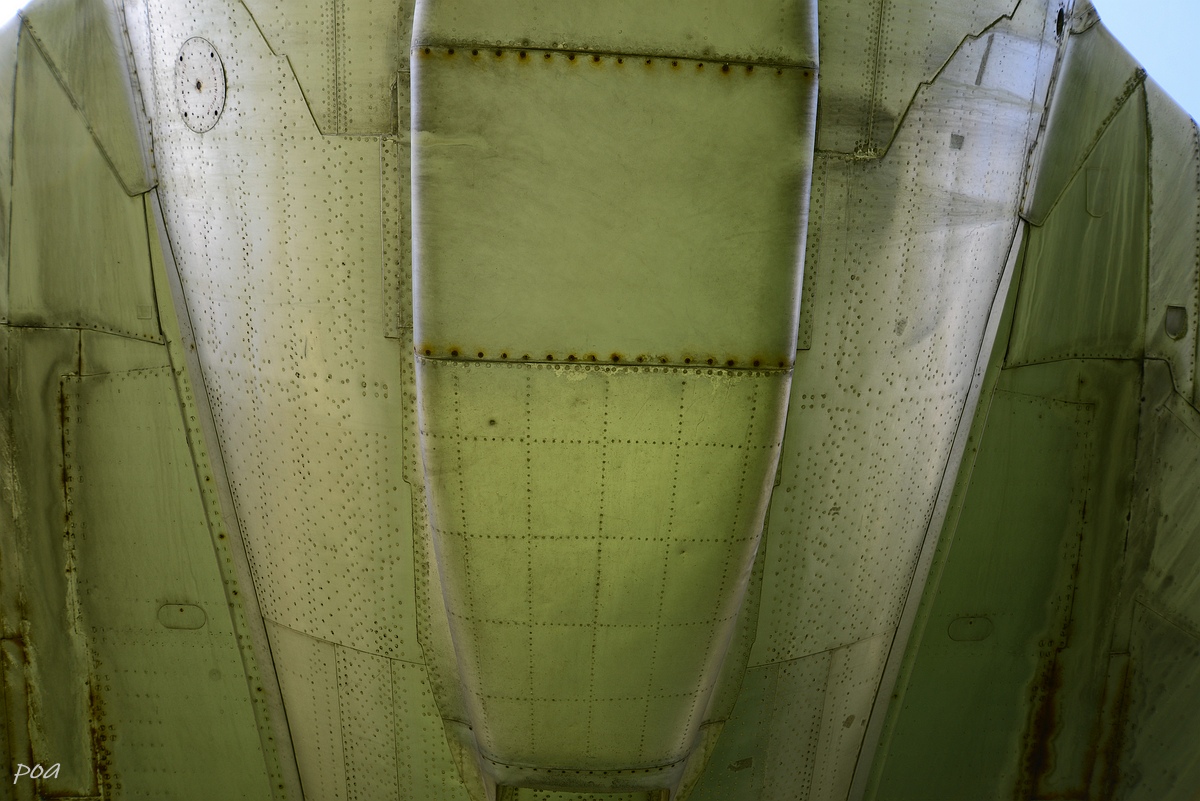

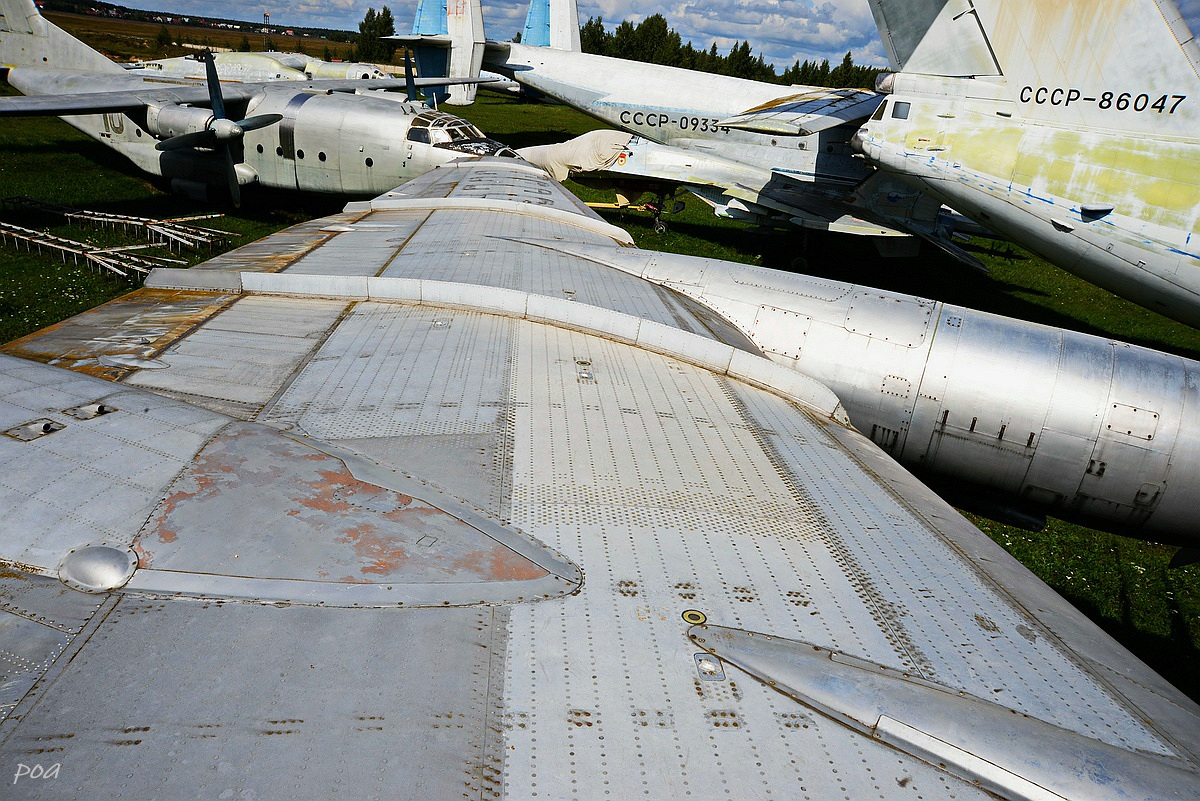

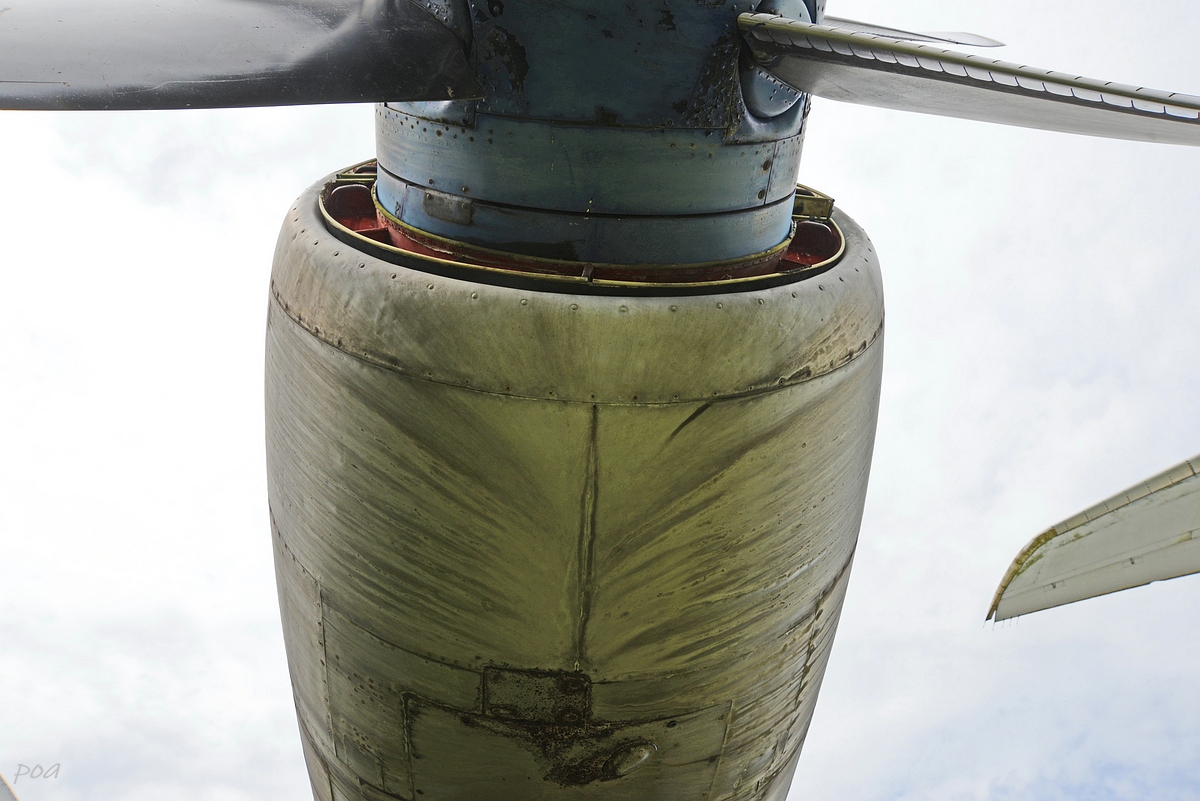

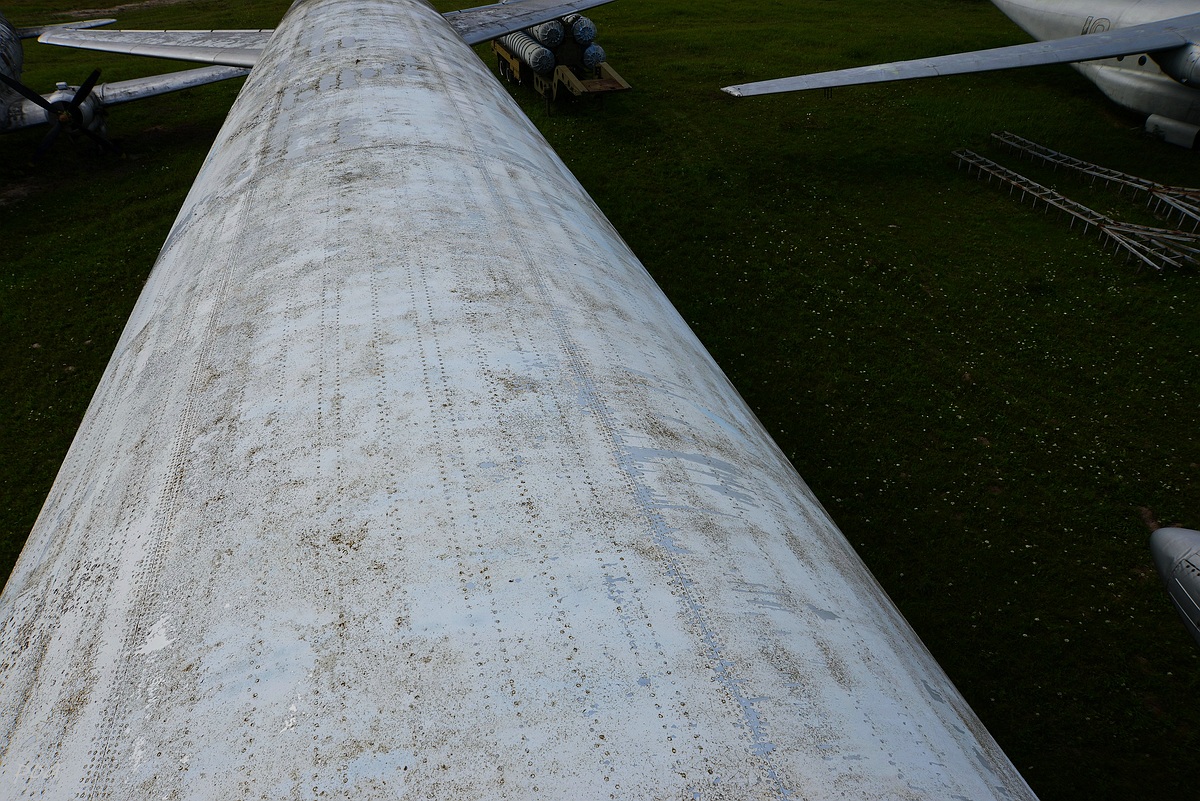

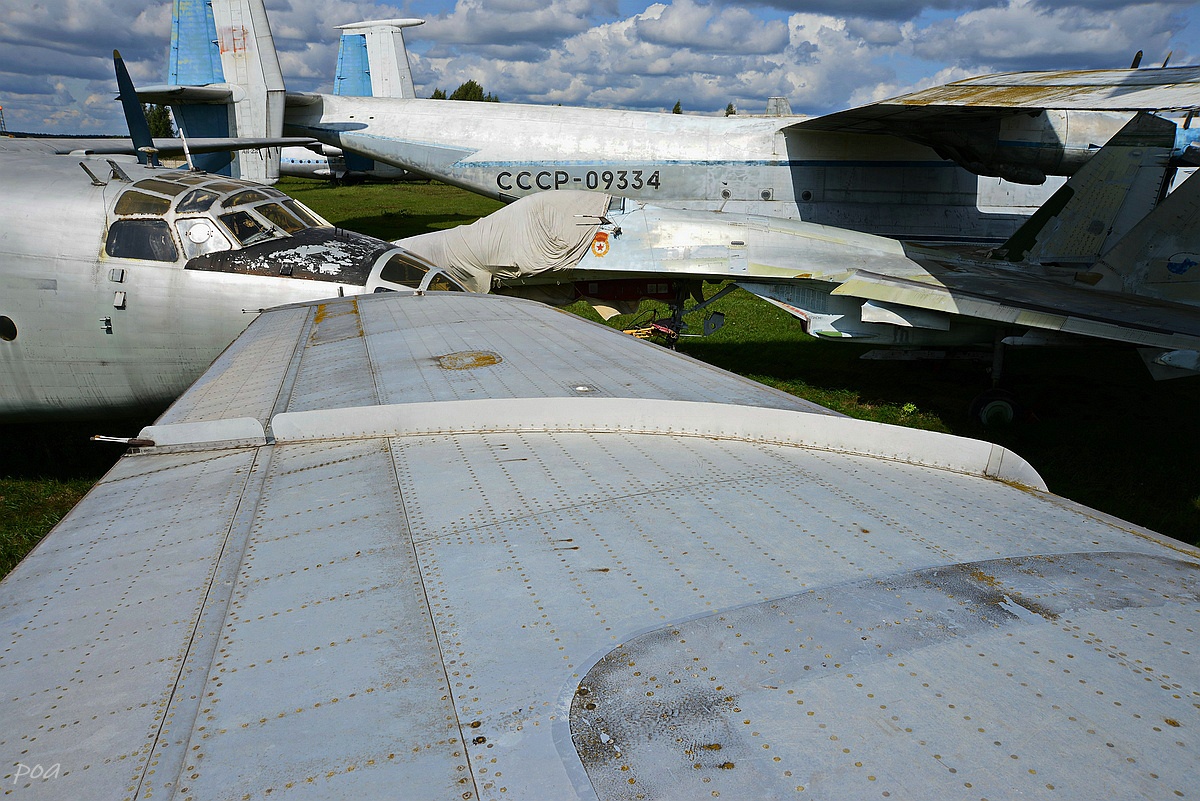

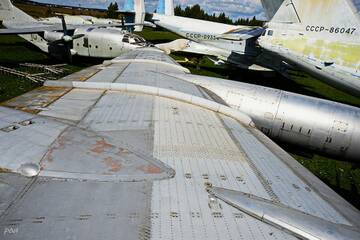

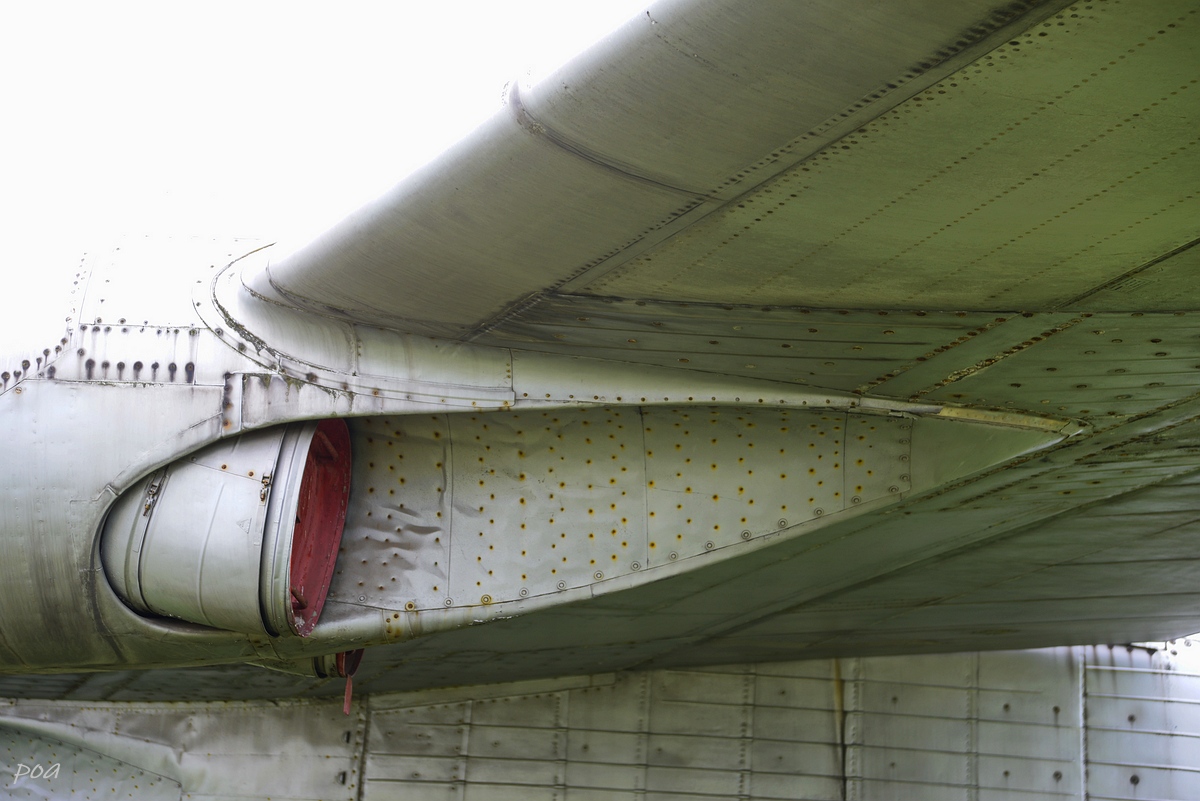

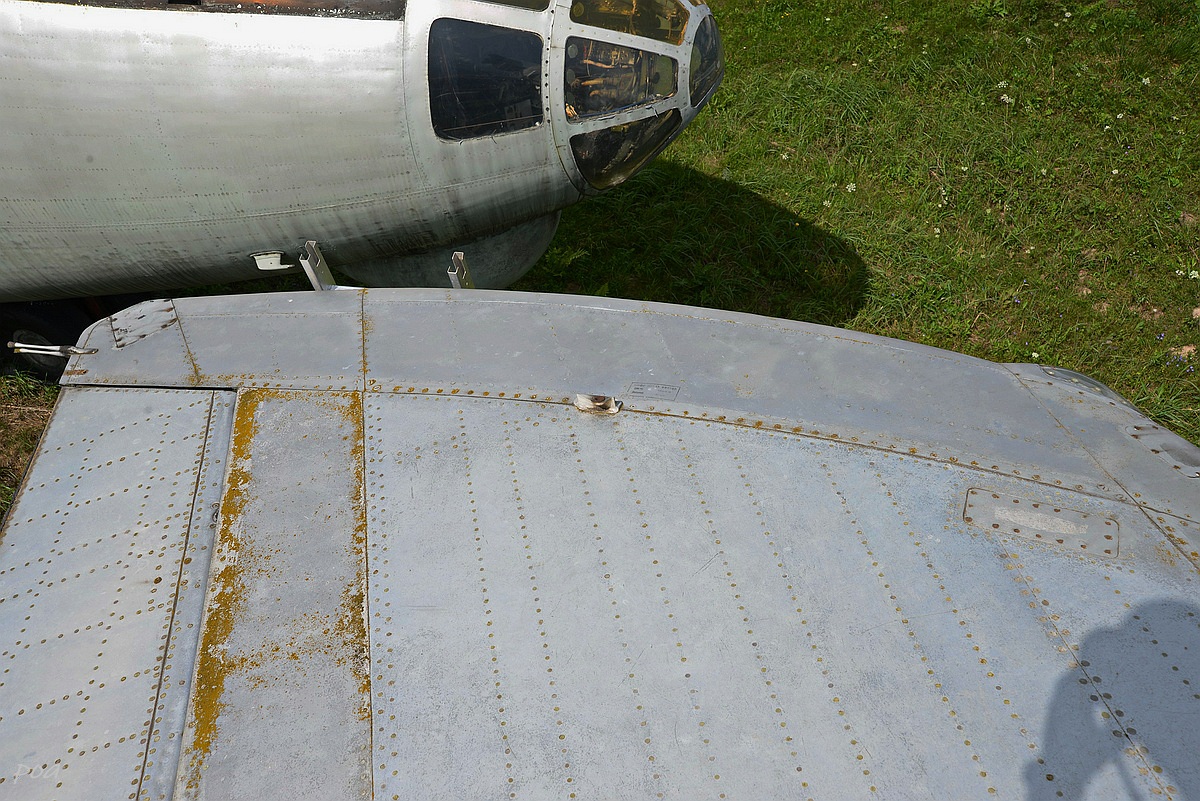

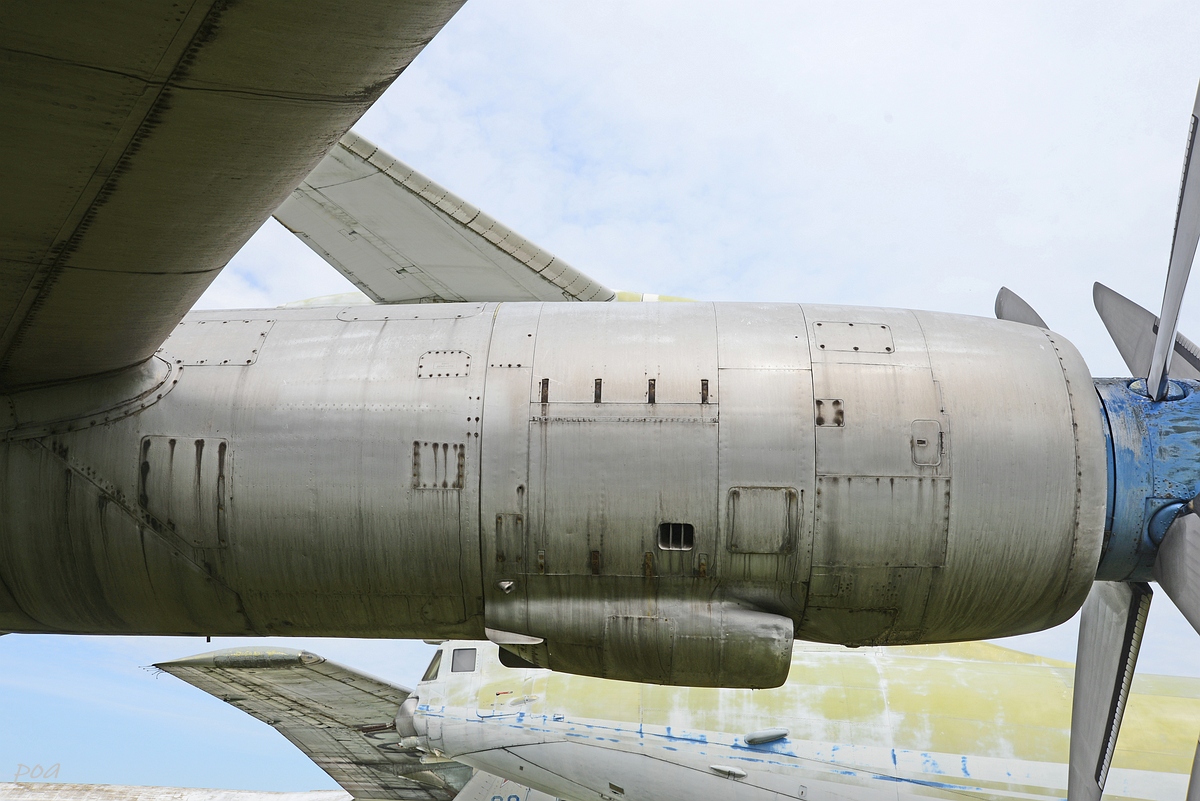

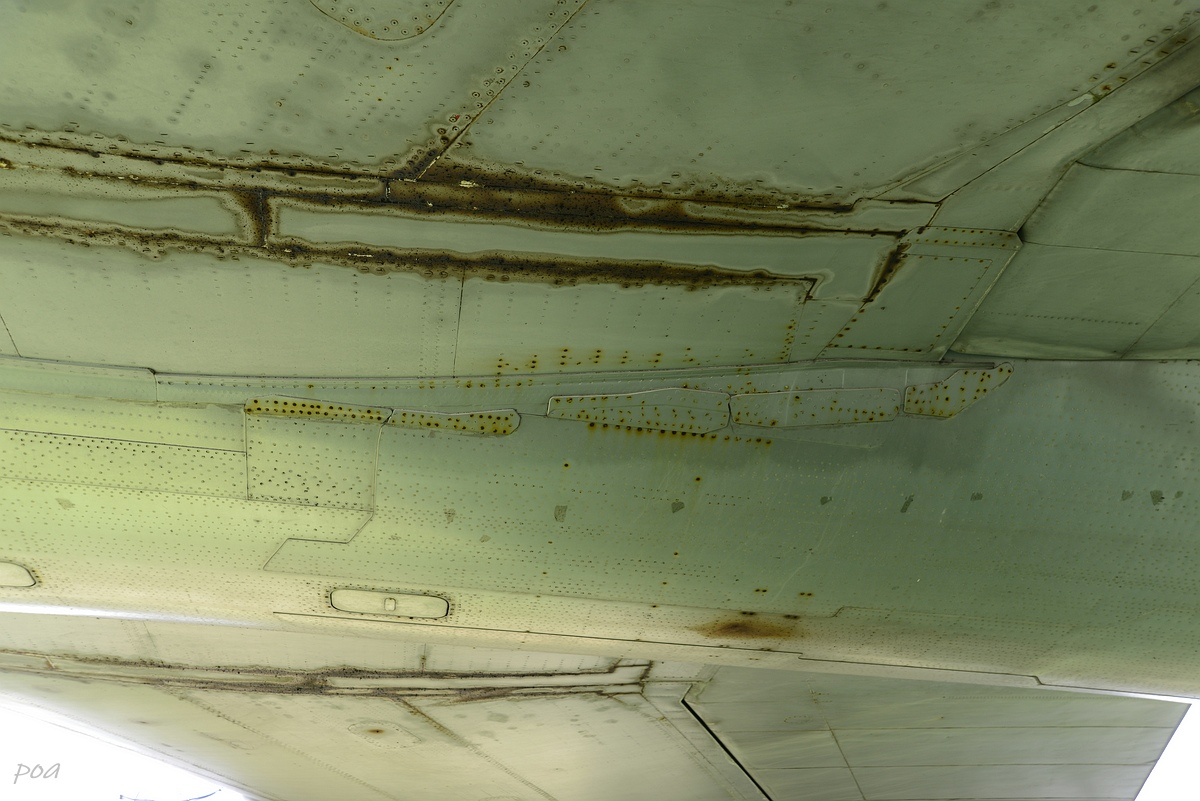

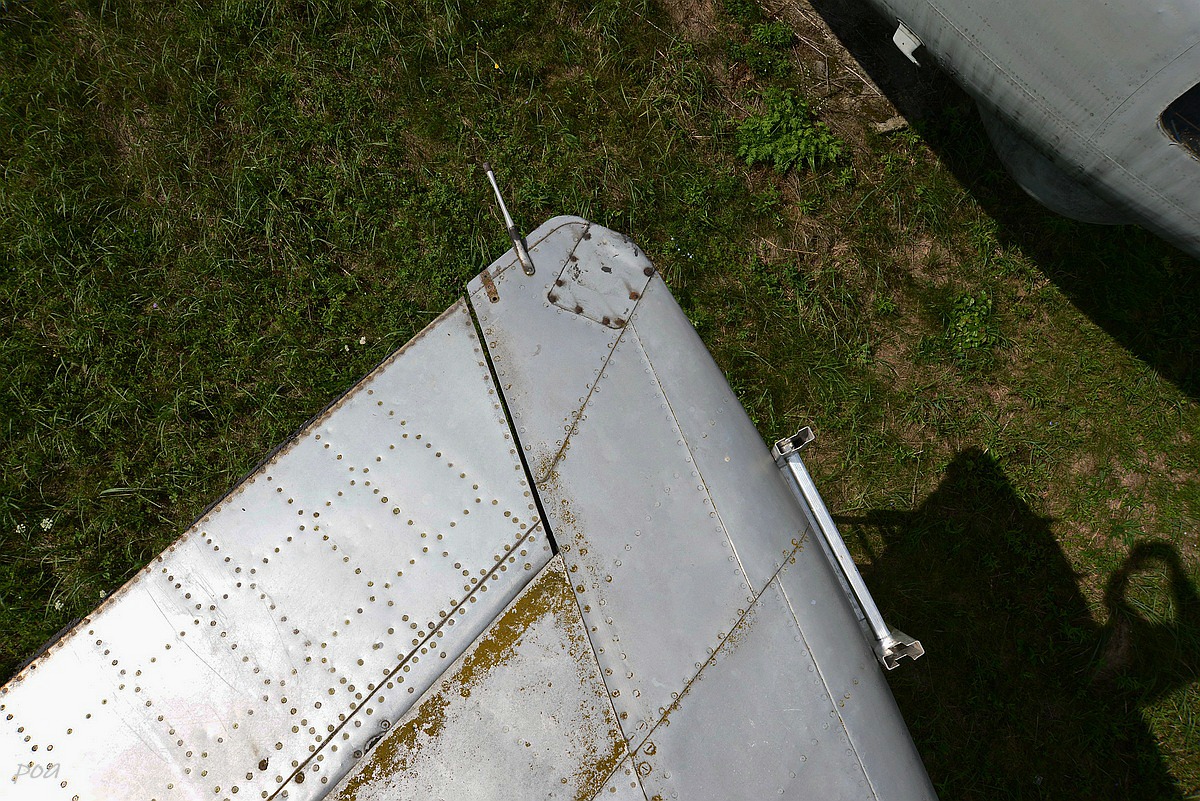

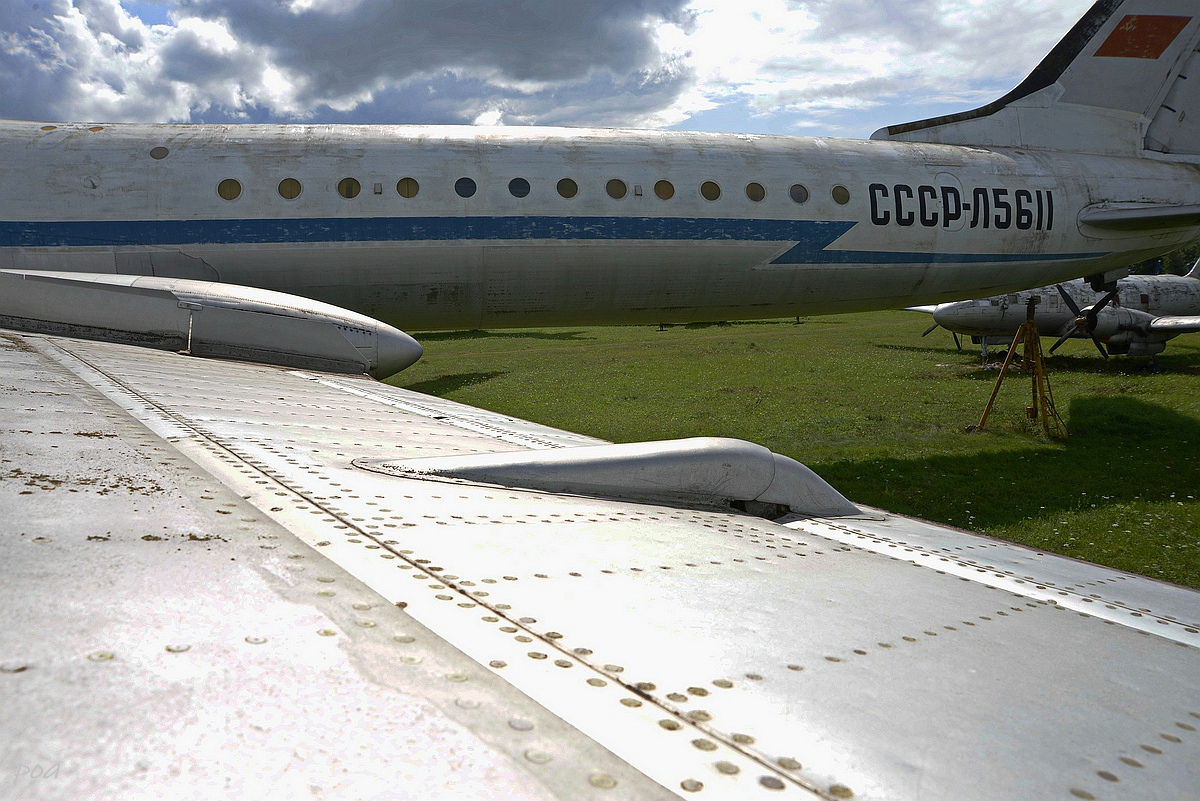

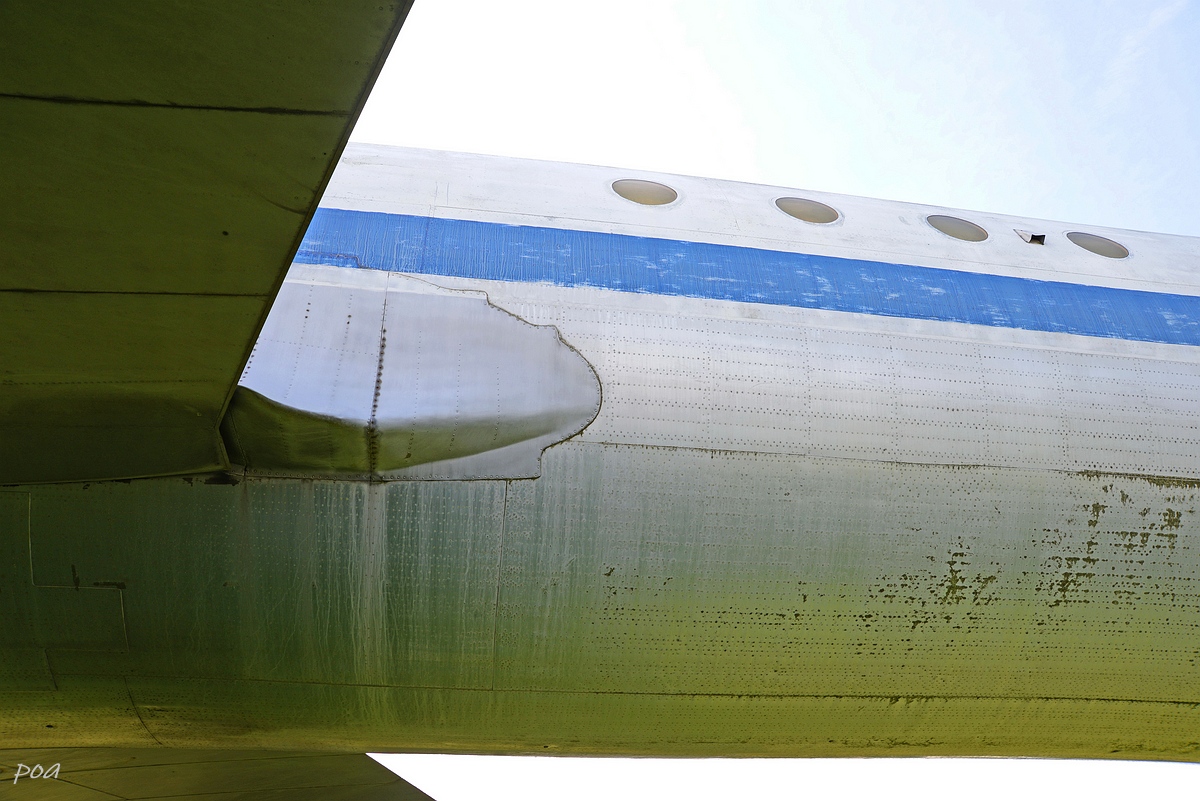

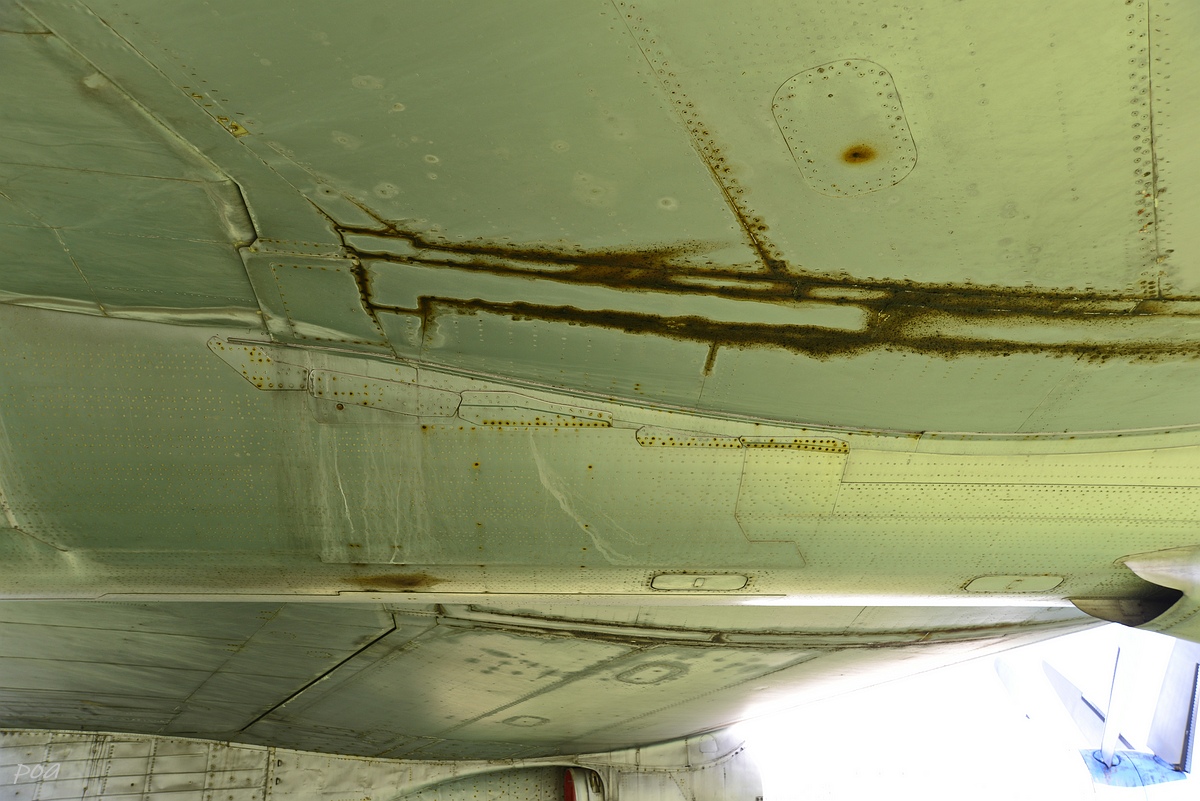

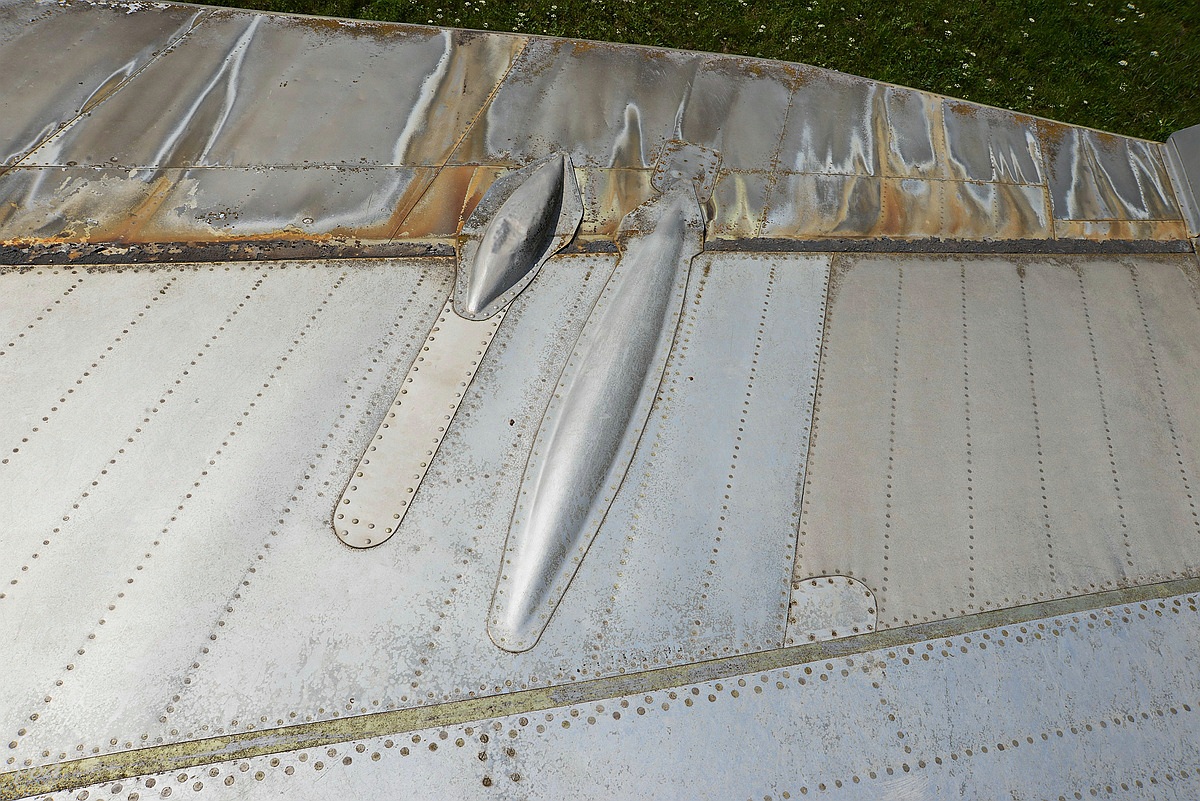

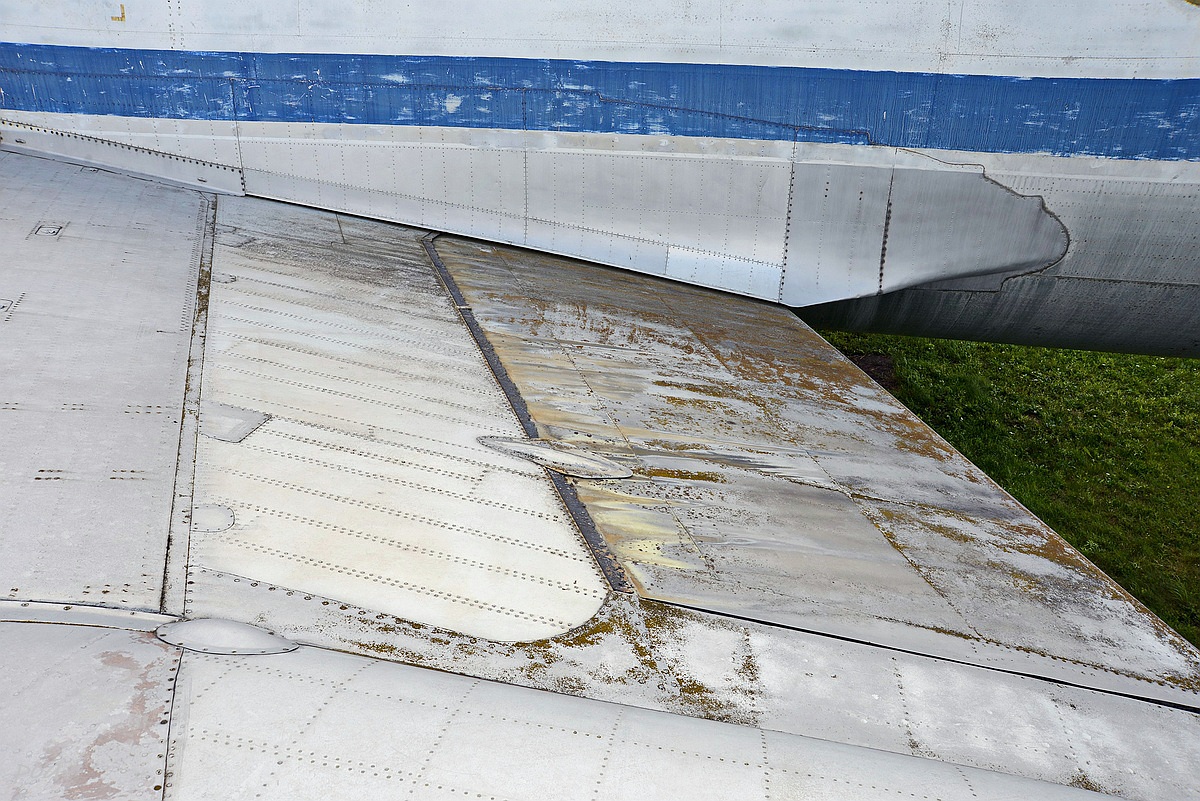

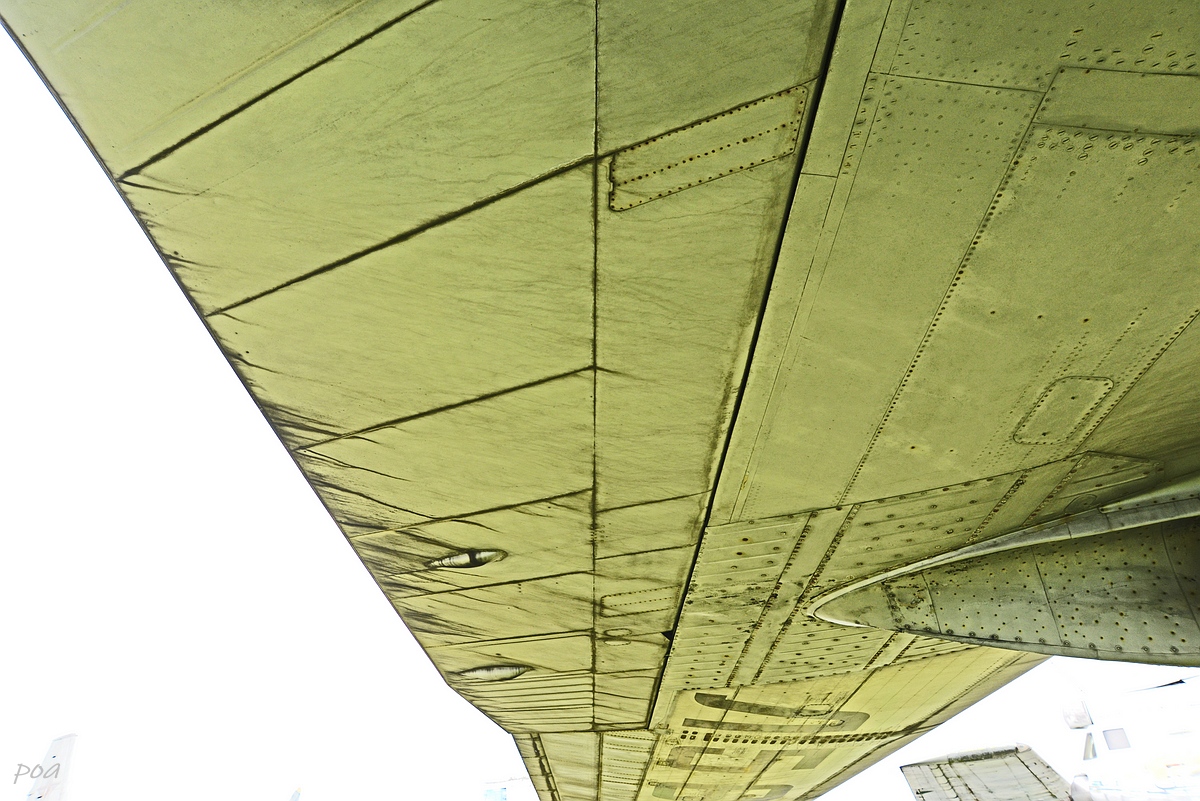

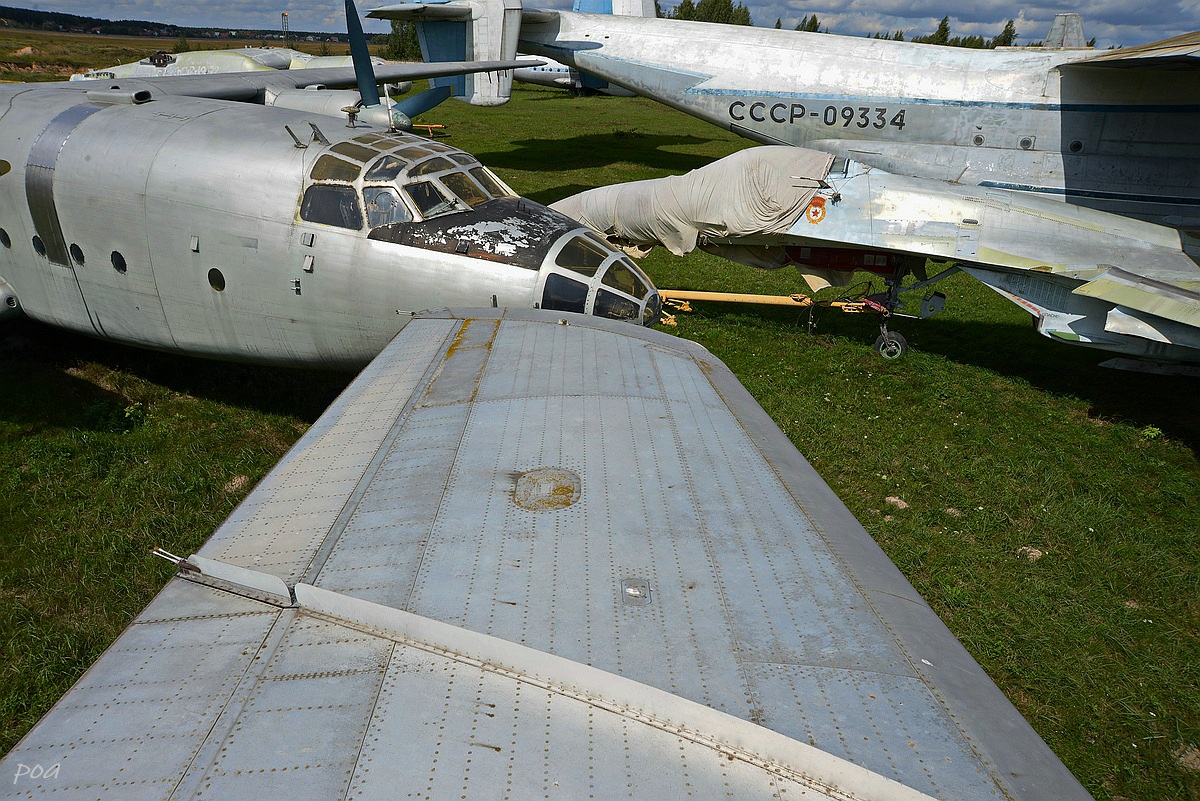

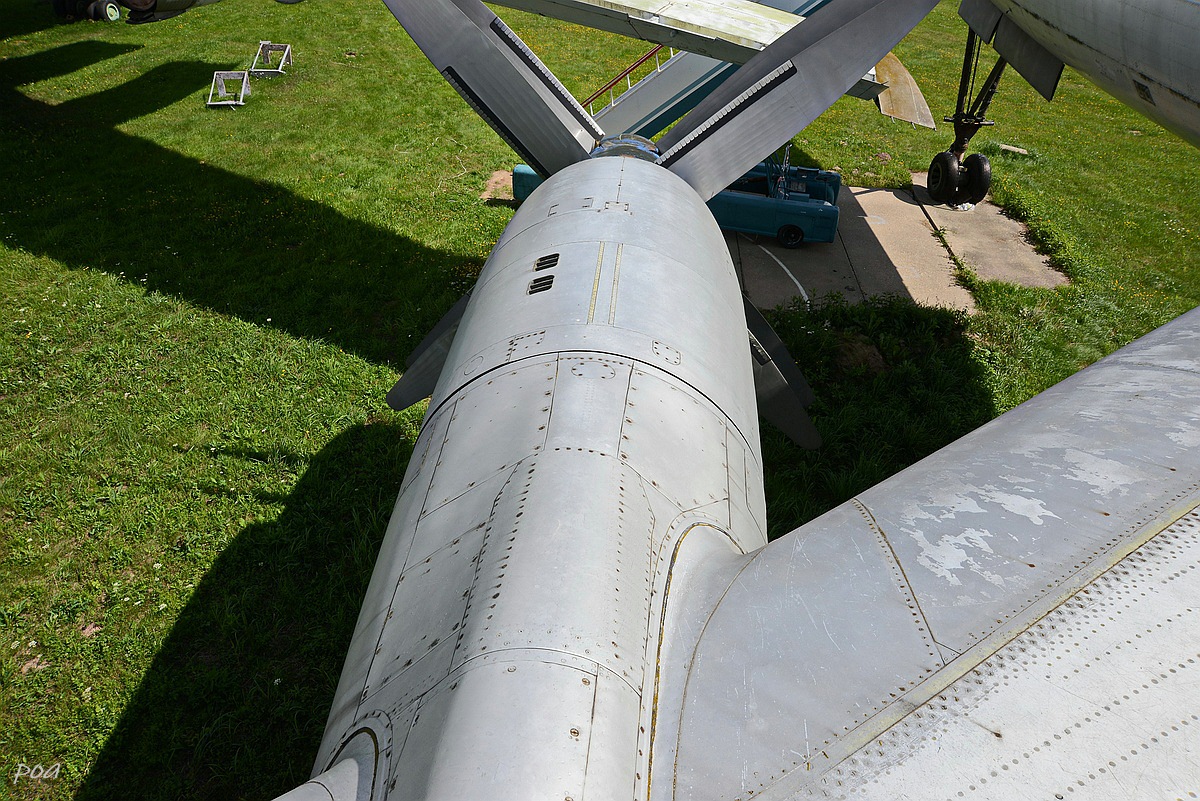

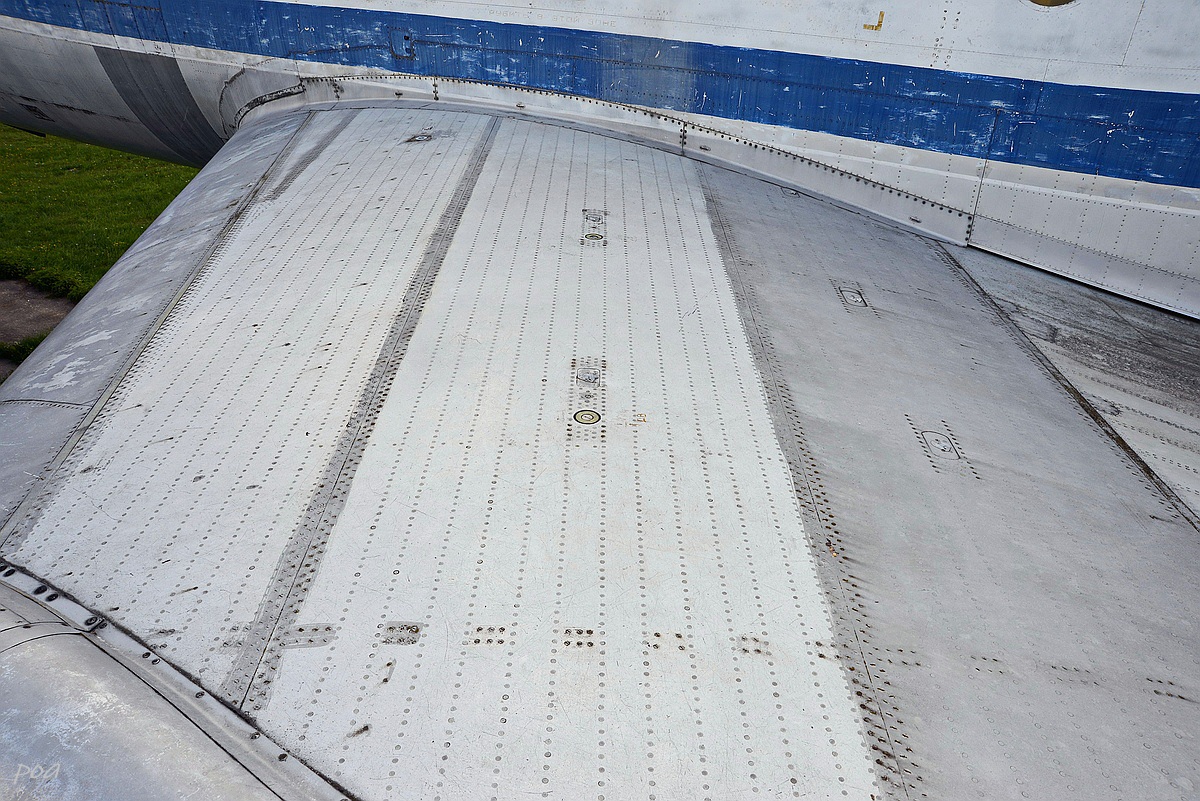

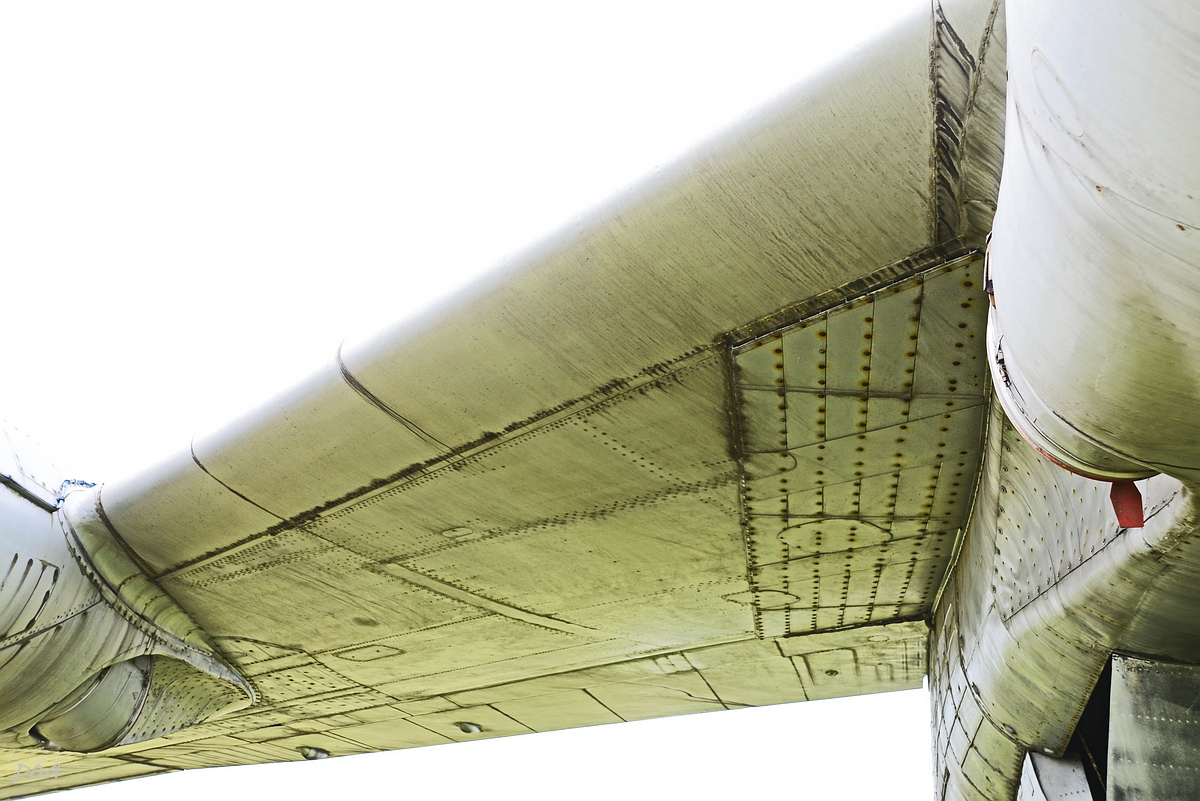

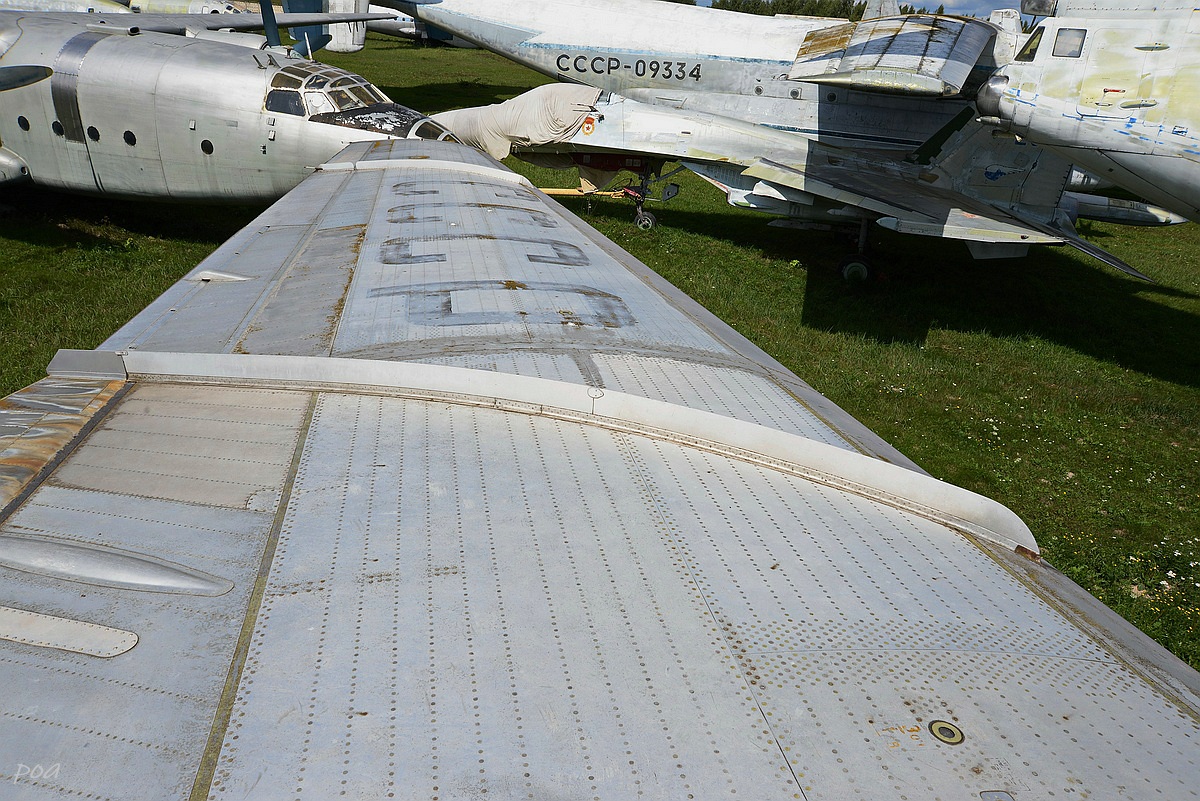

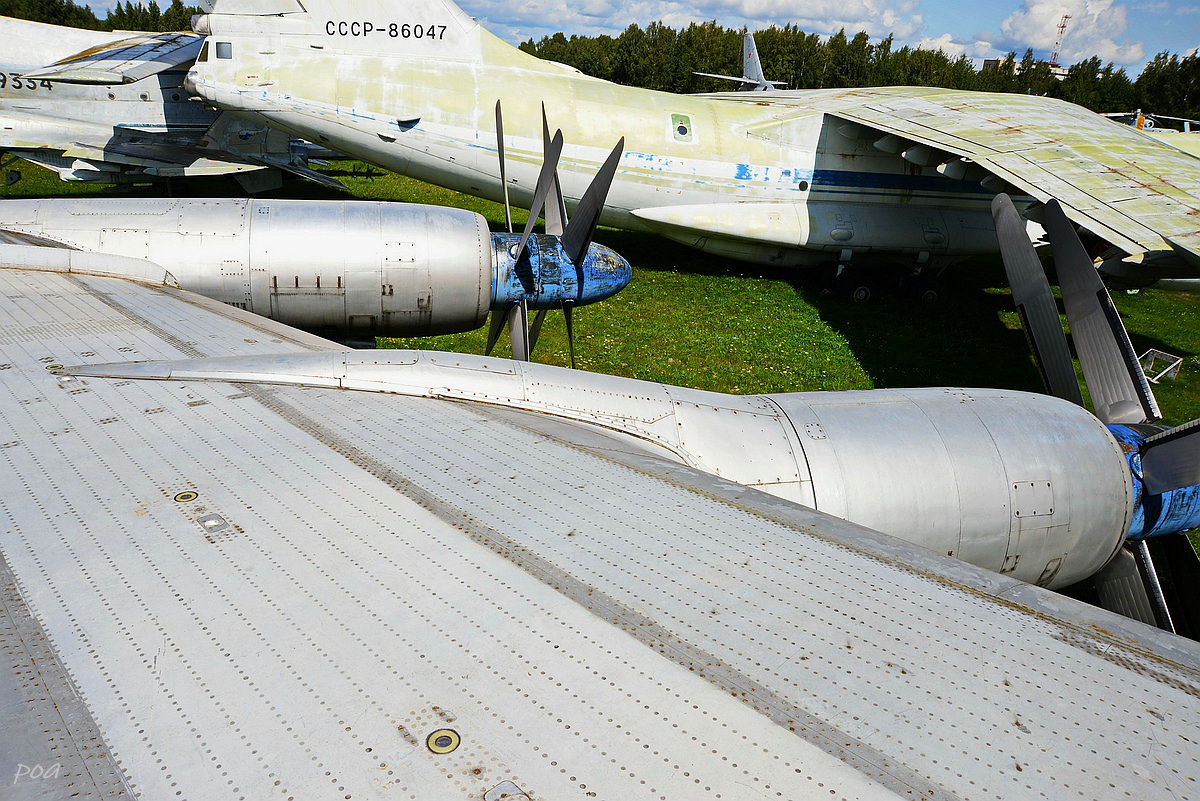

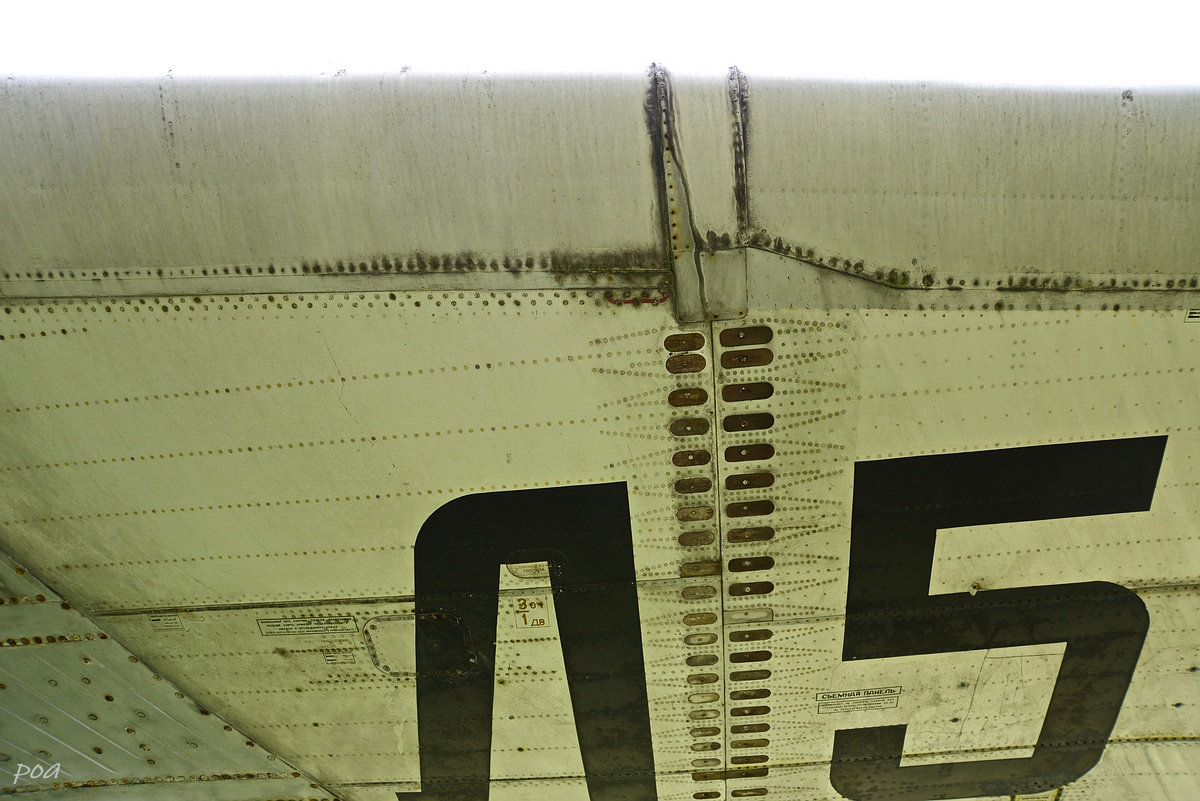

Ч.2 Крыло.
Поделиться4Четверг, 14 января, 2021г. 04:15:44

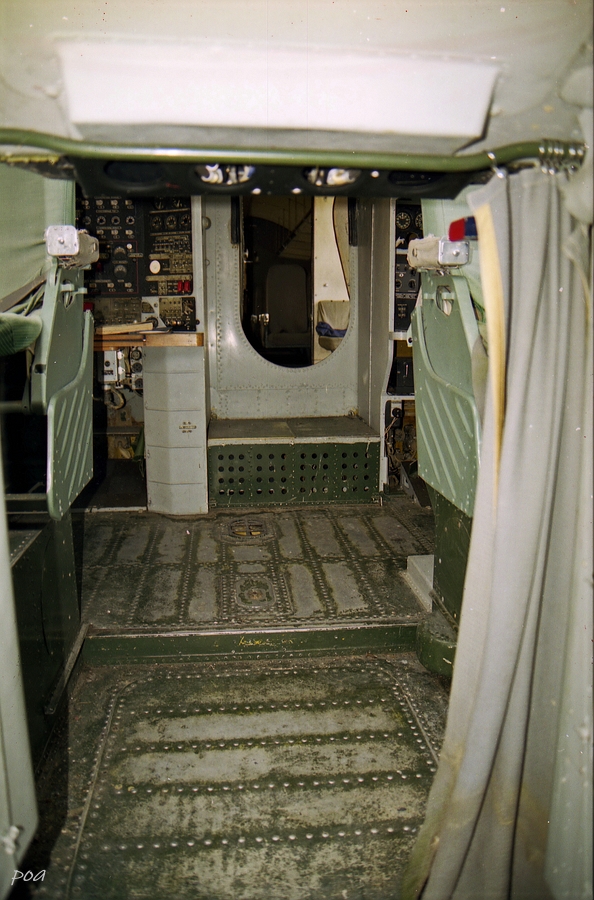

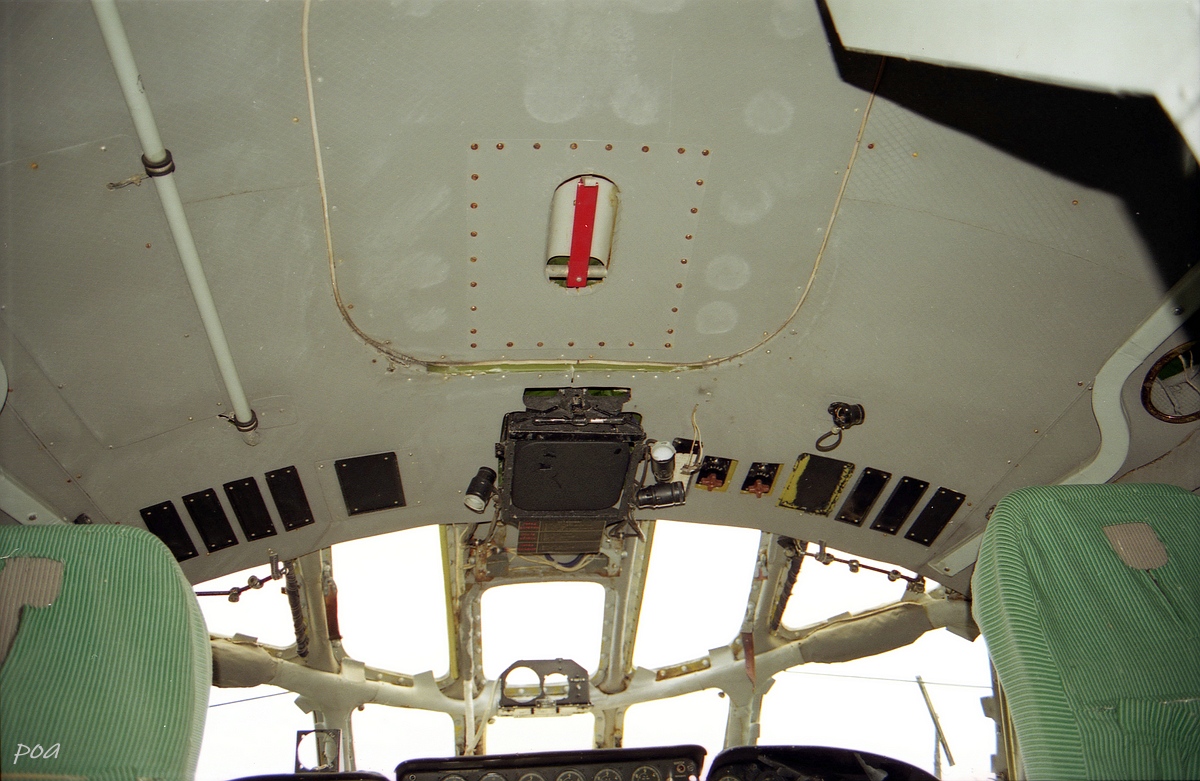

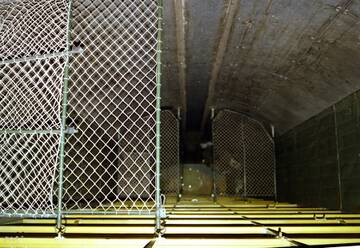

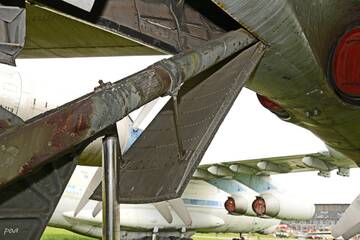

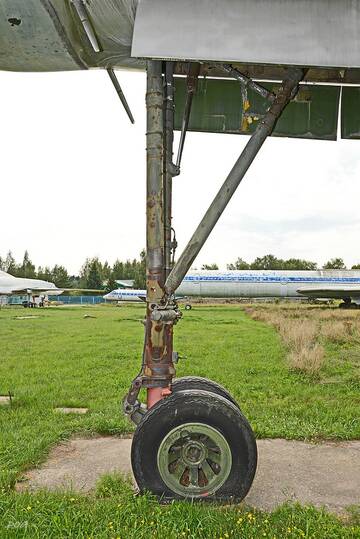

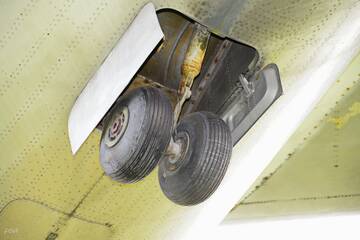

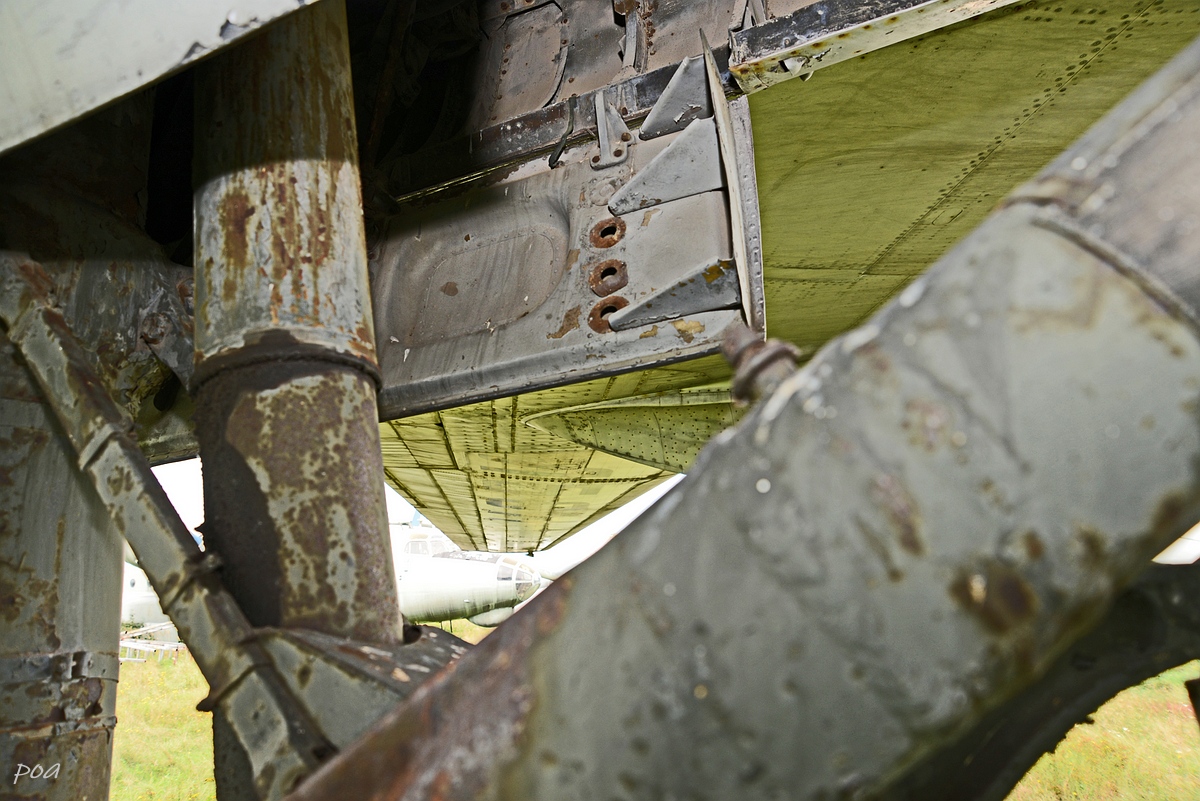

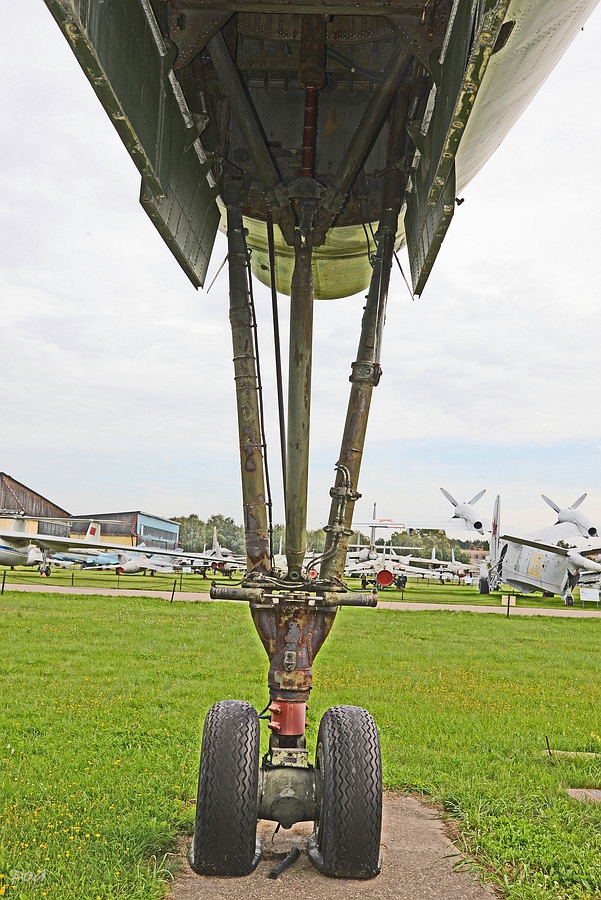

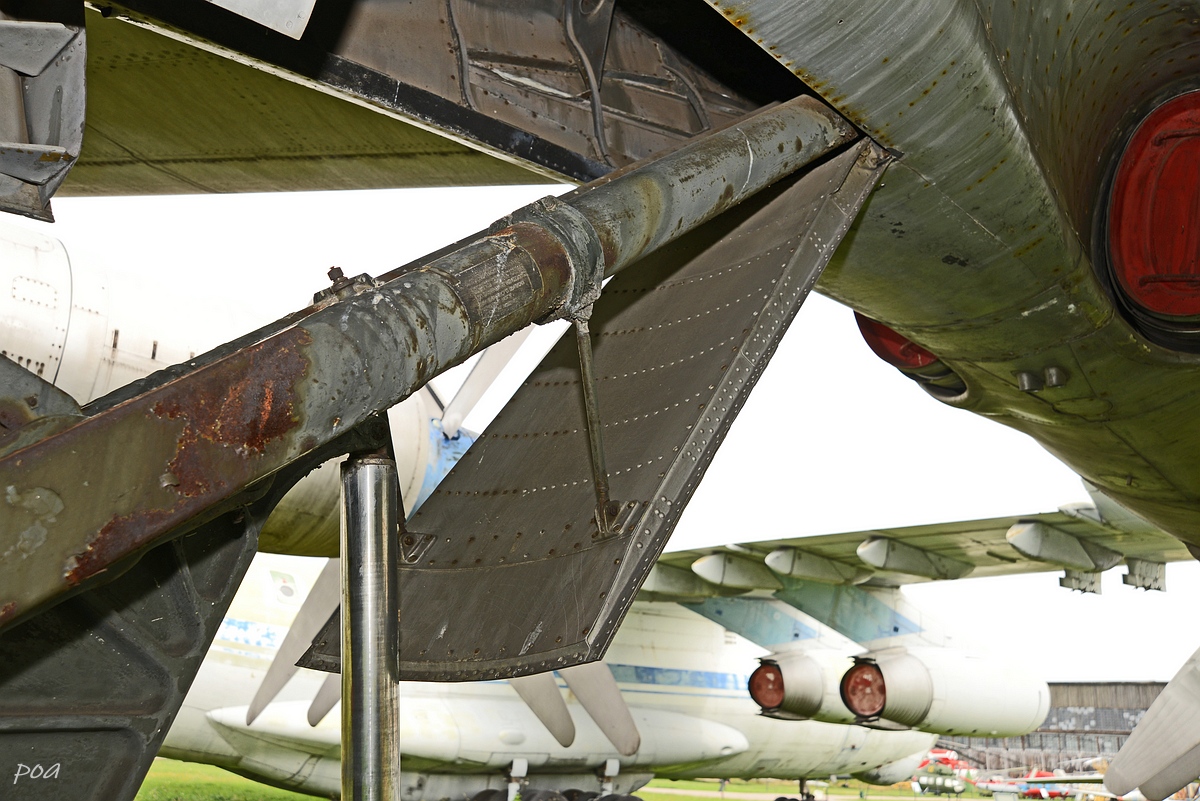

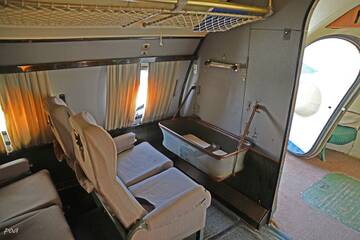

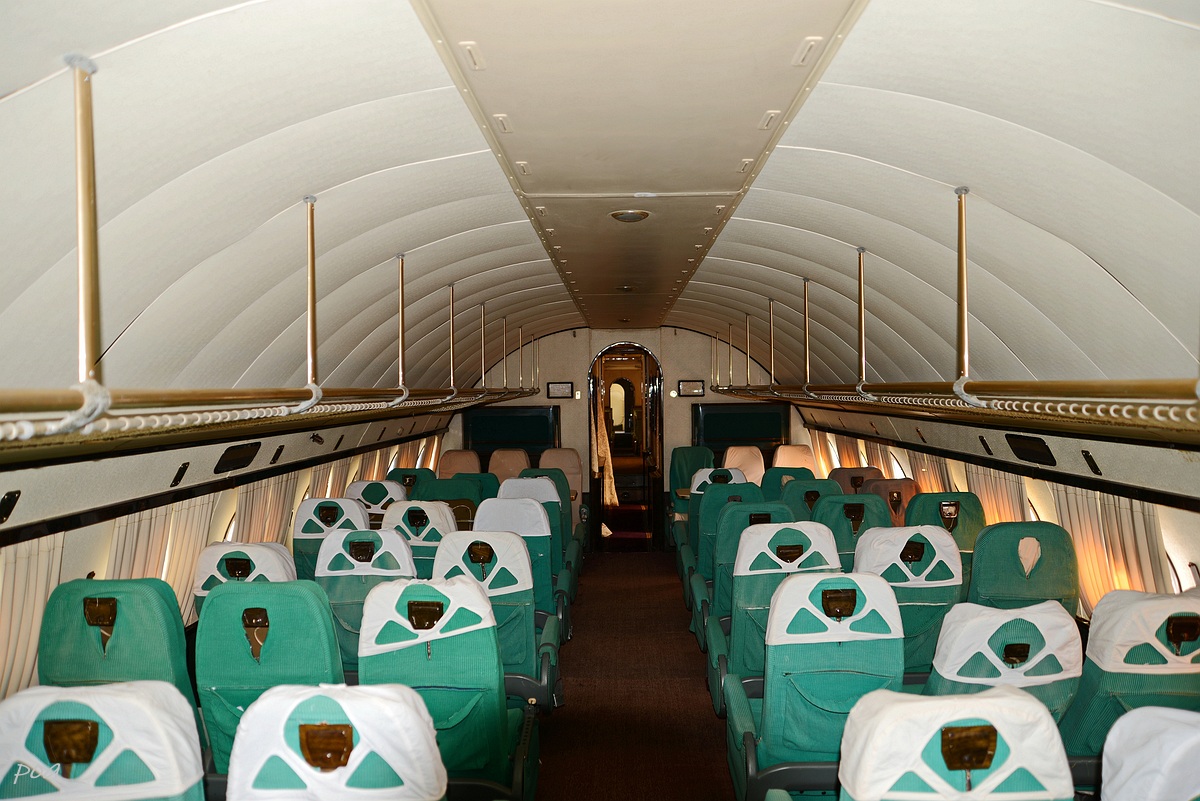

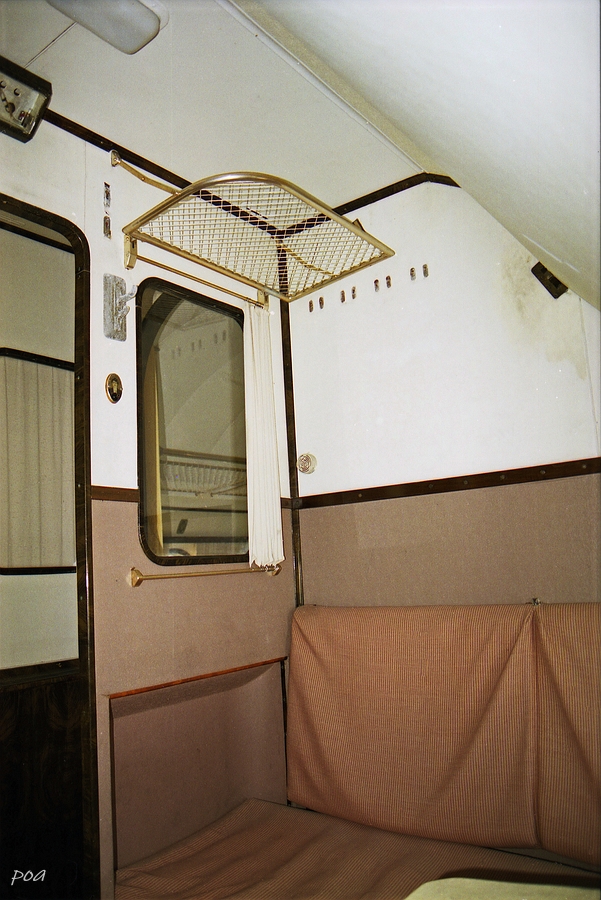

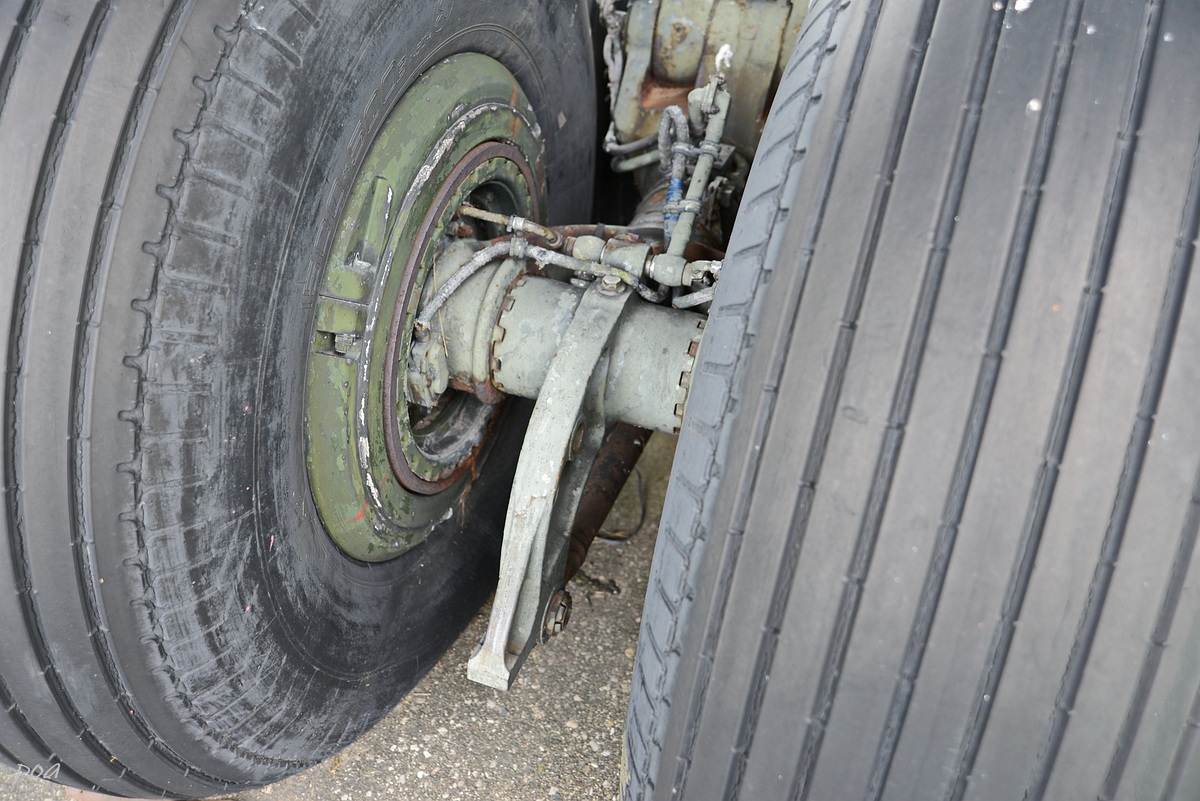

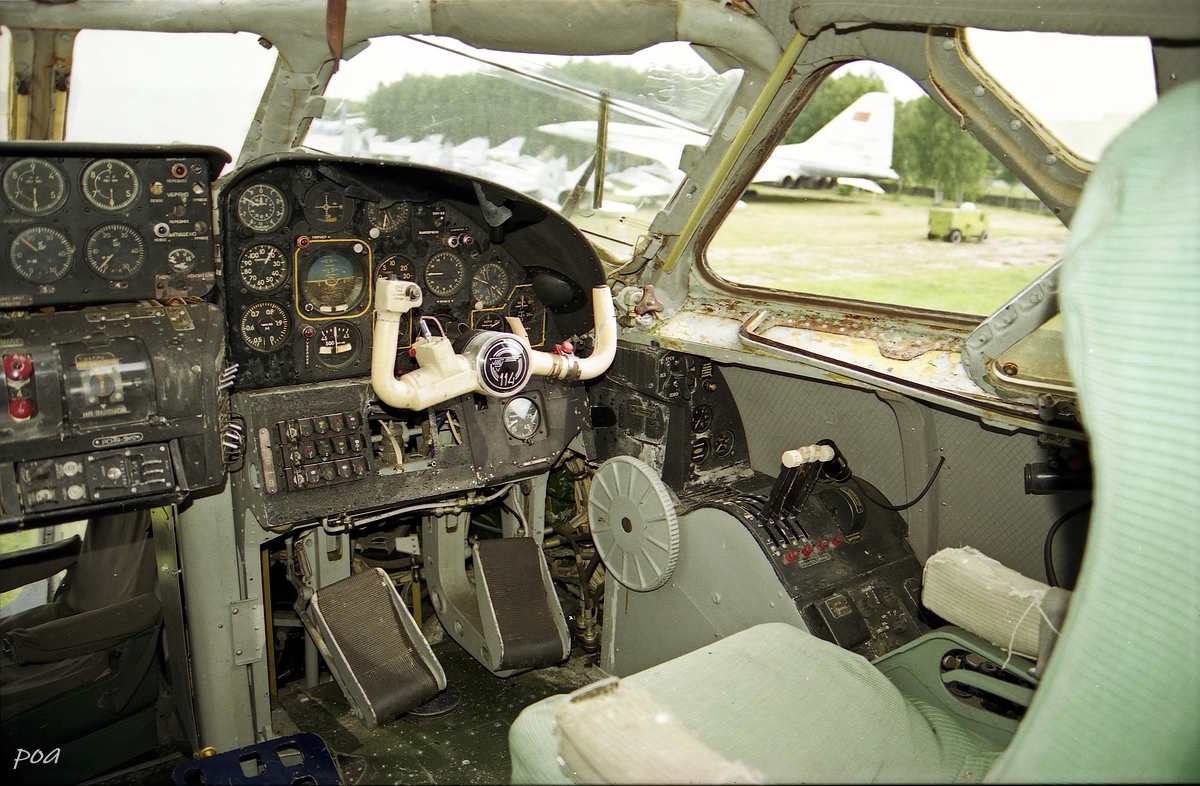

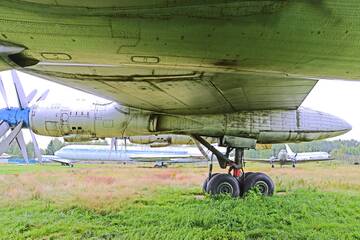

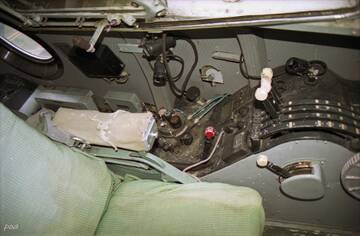

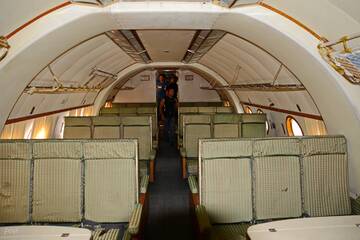

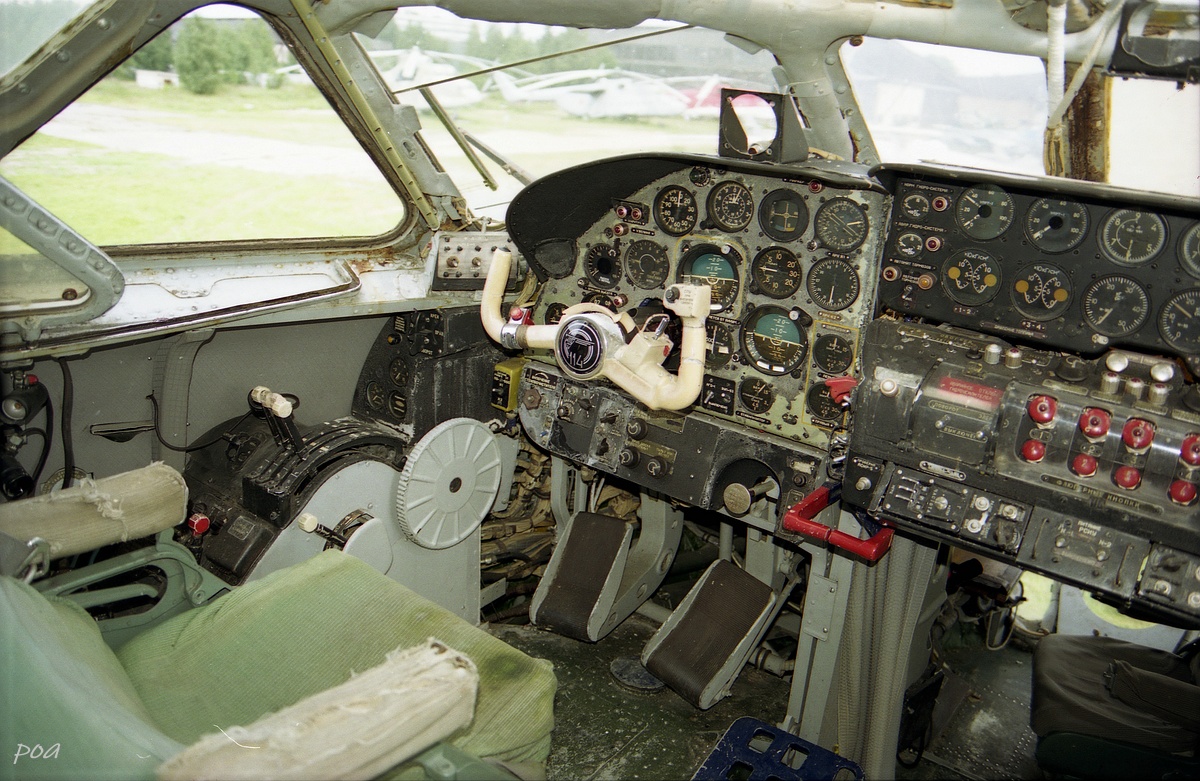

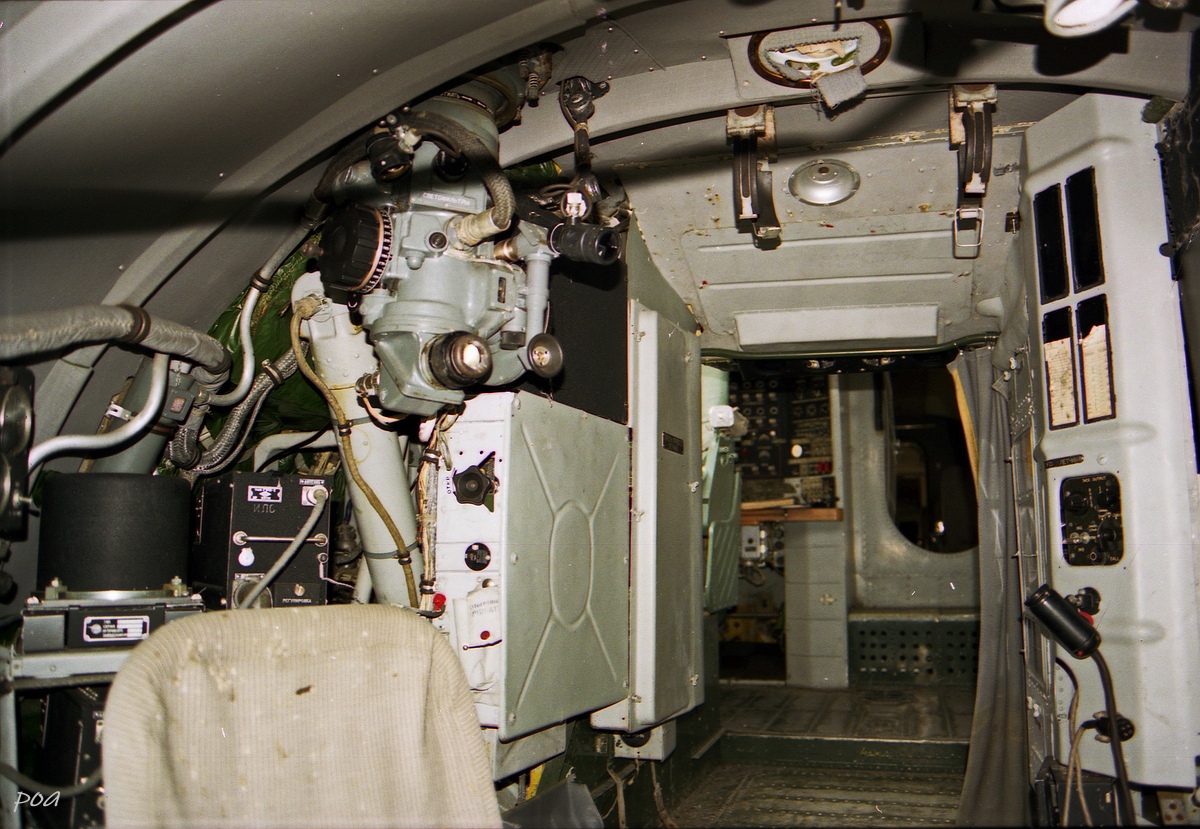

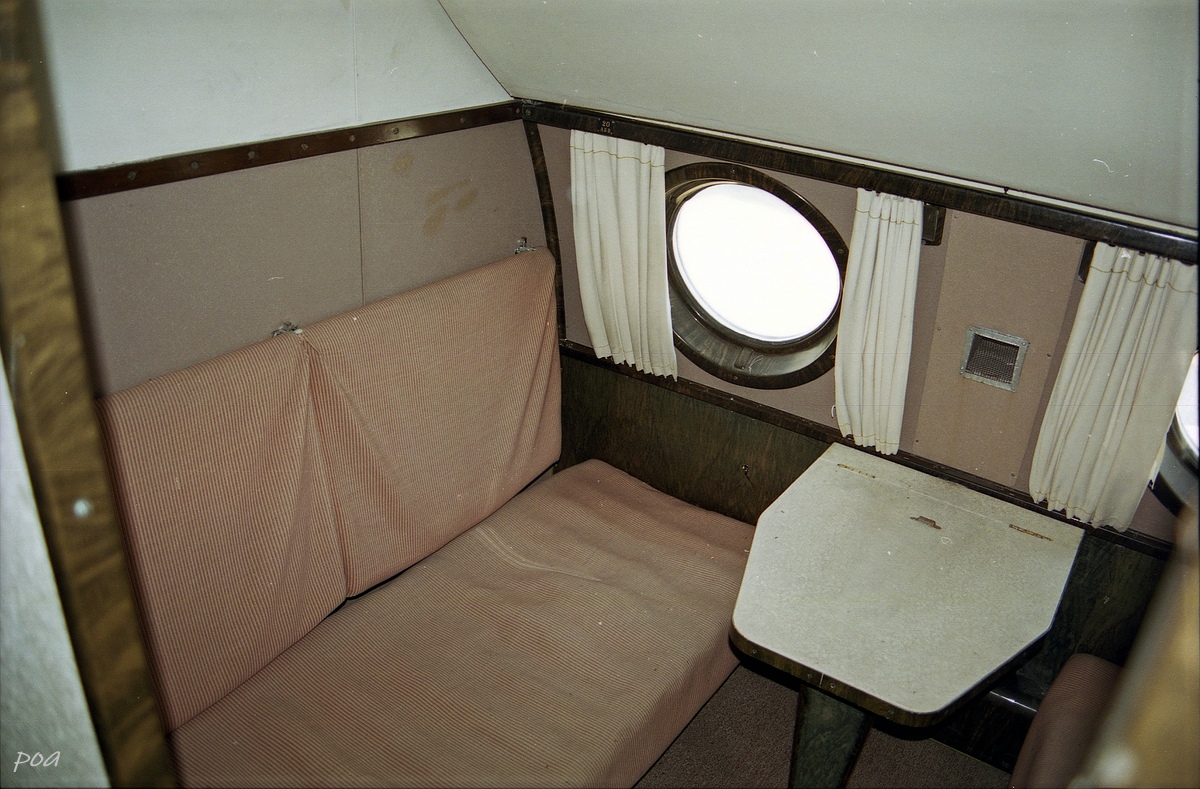

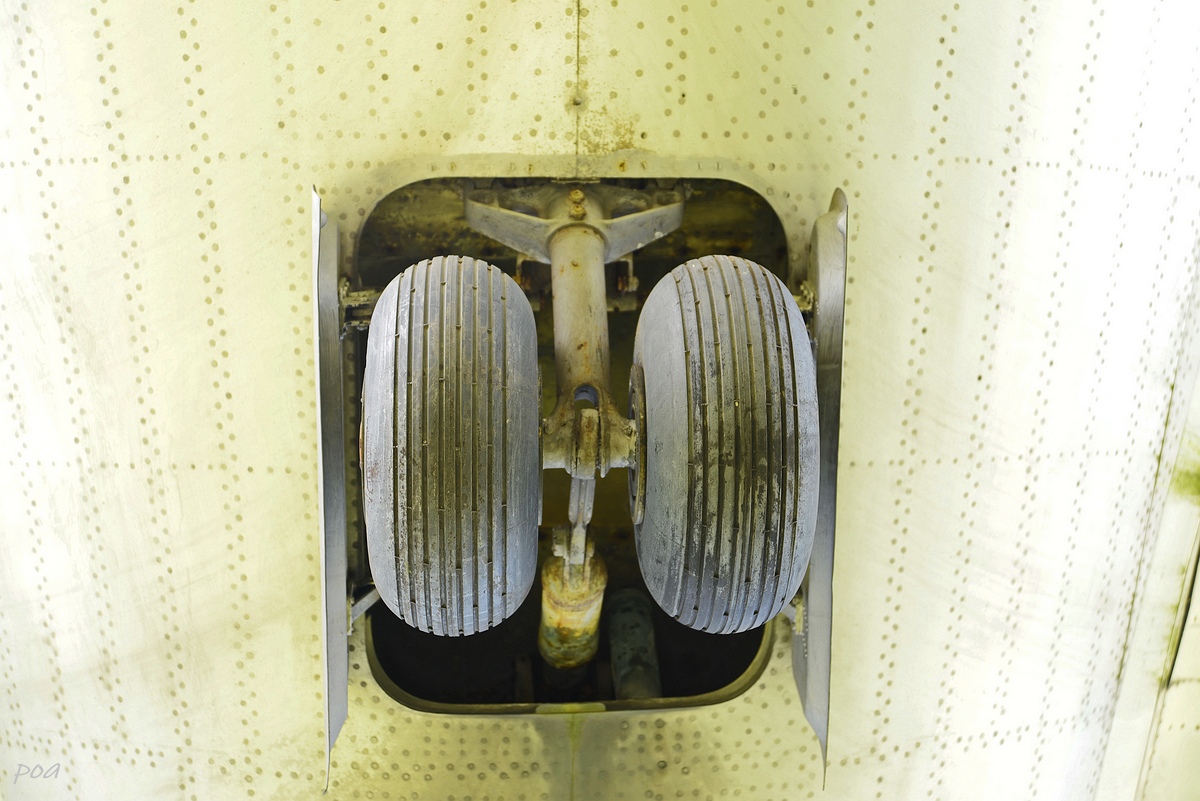

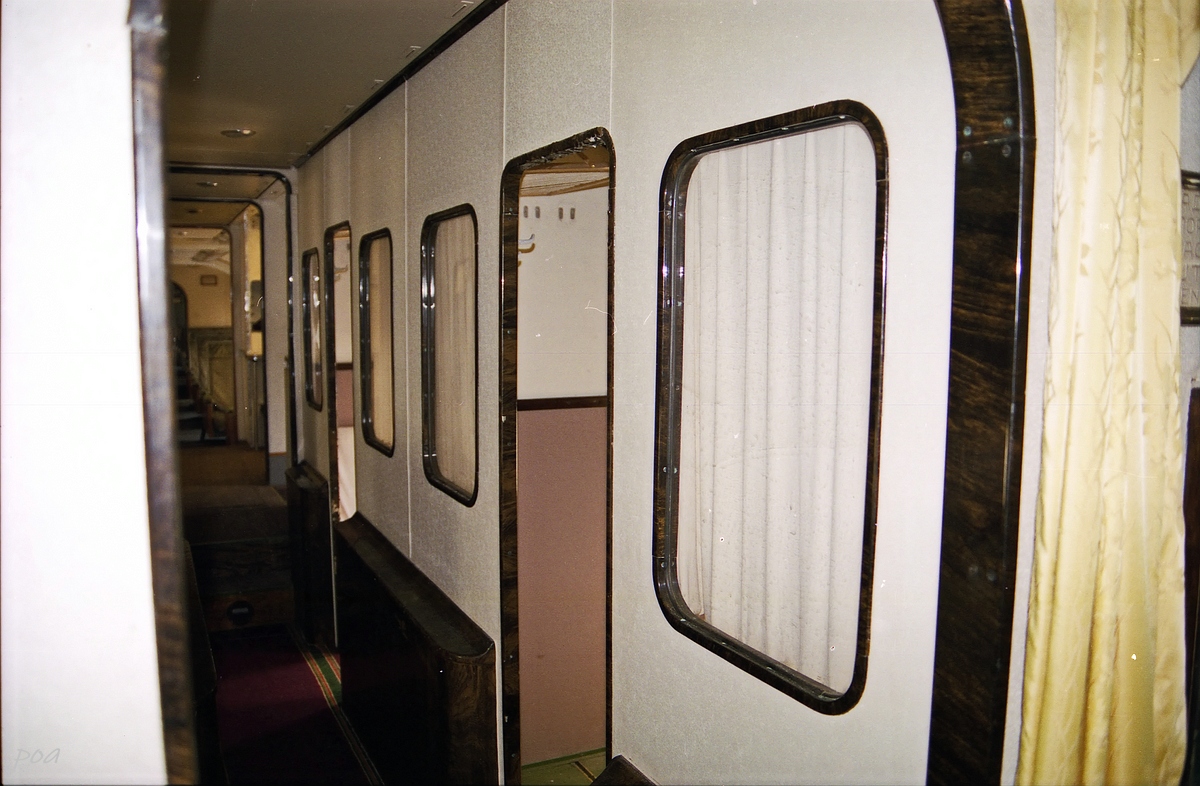

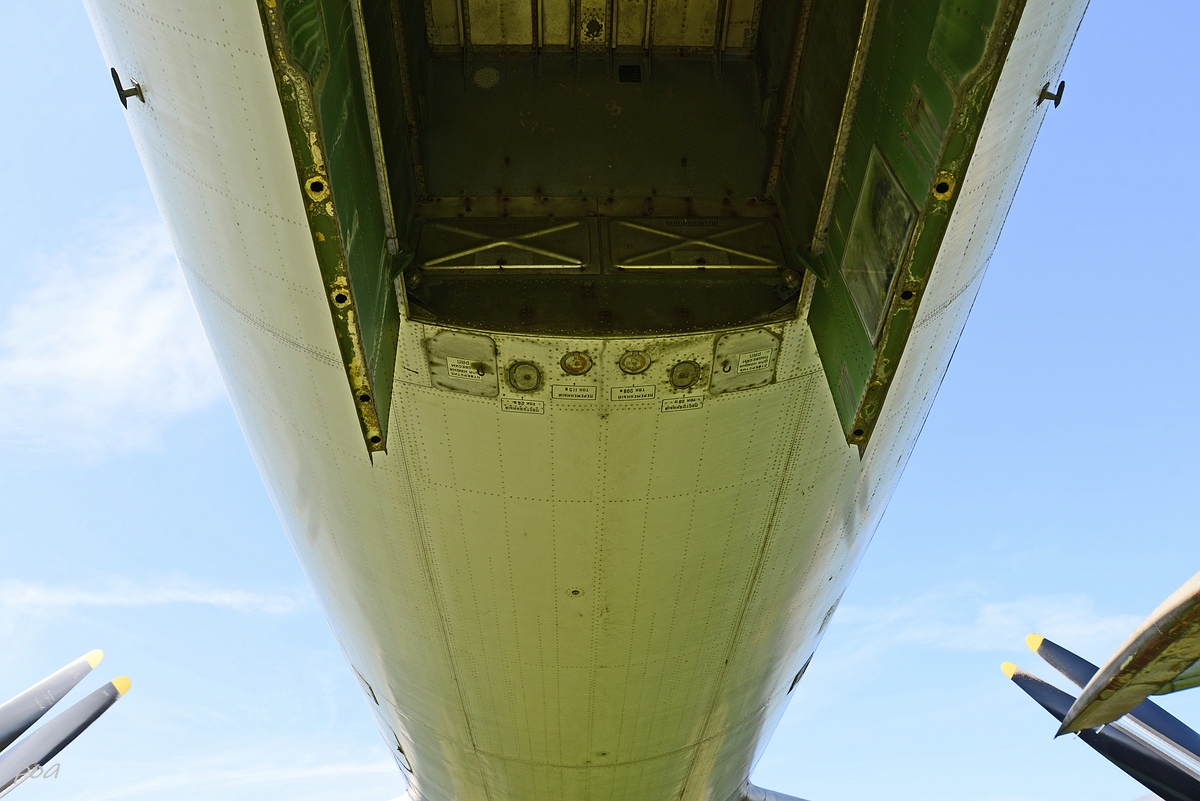

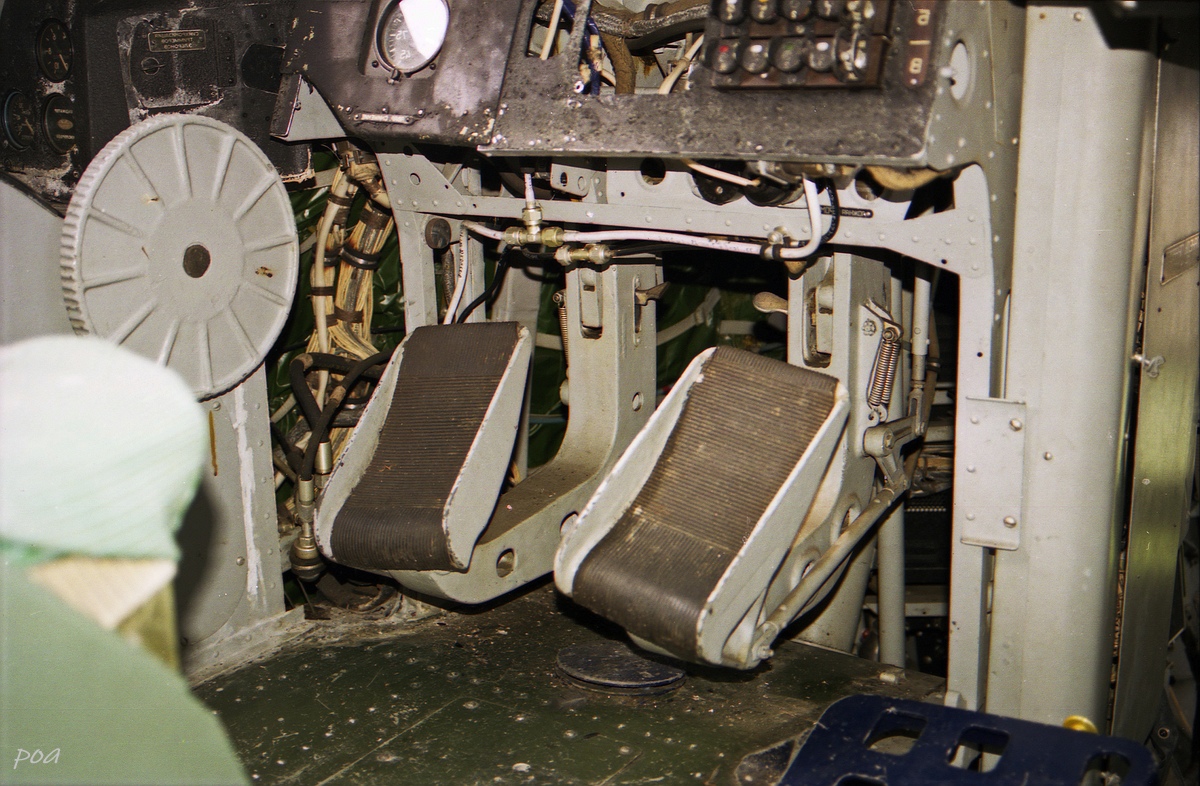

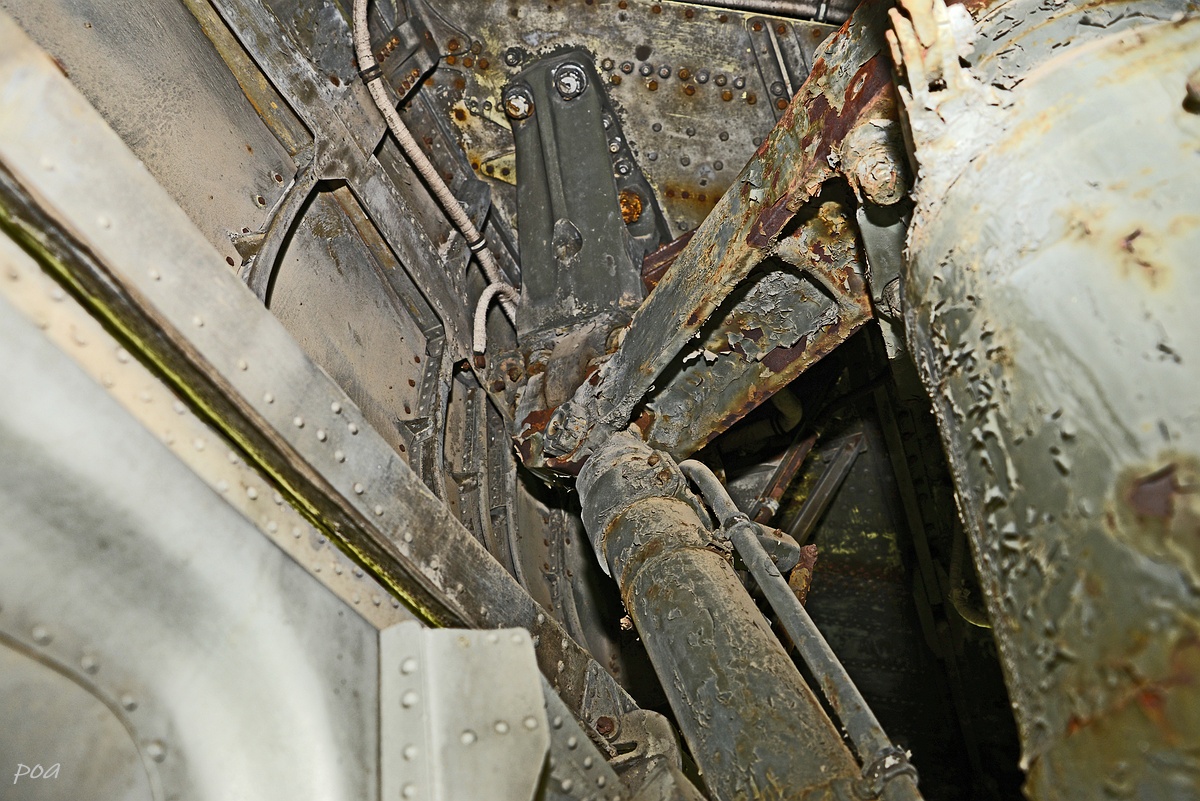

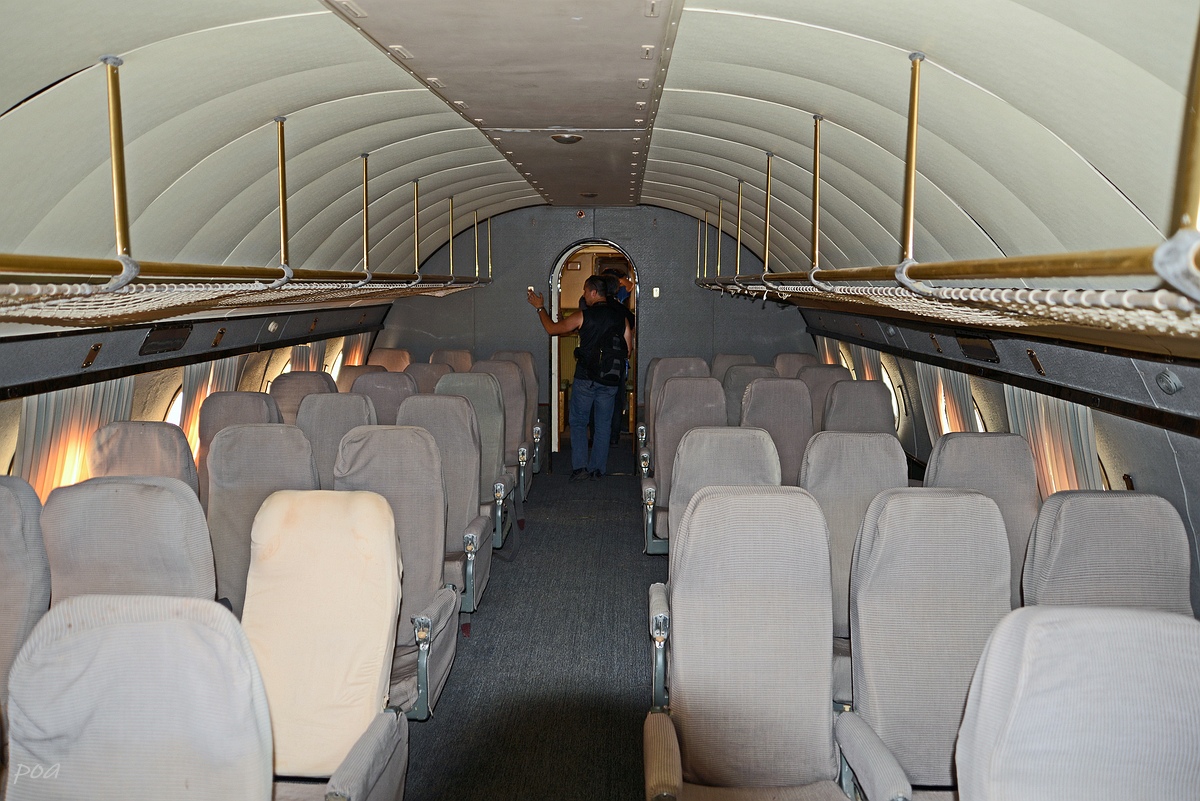

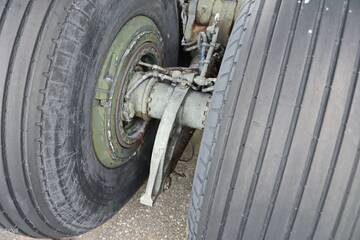

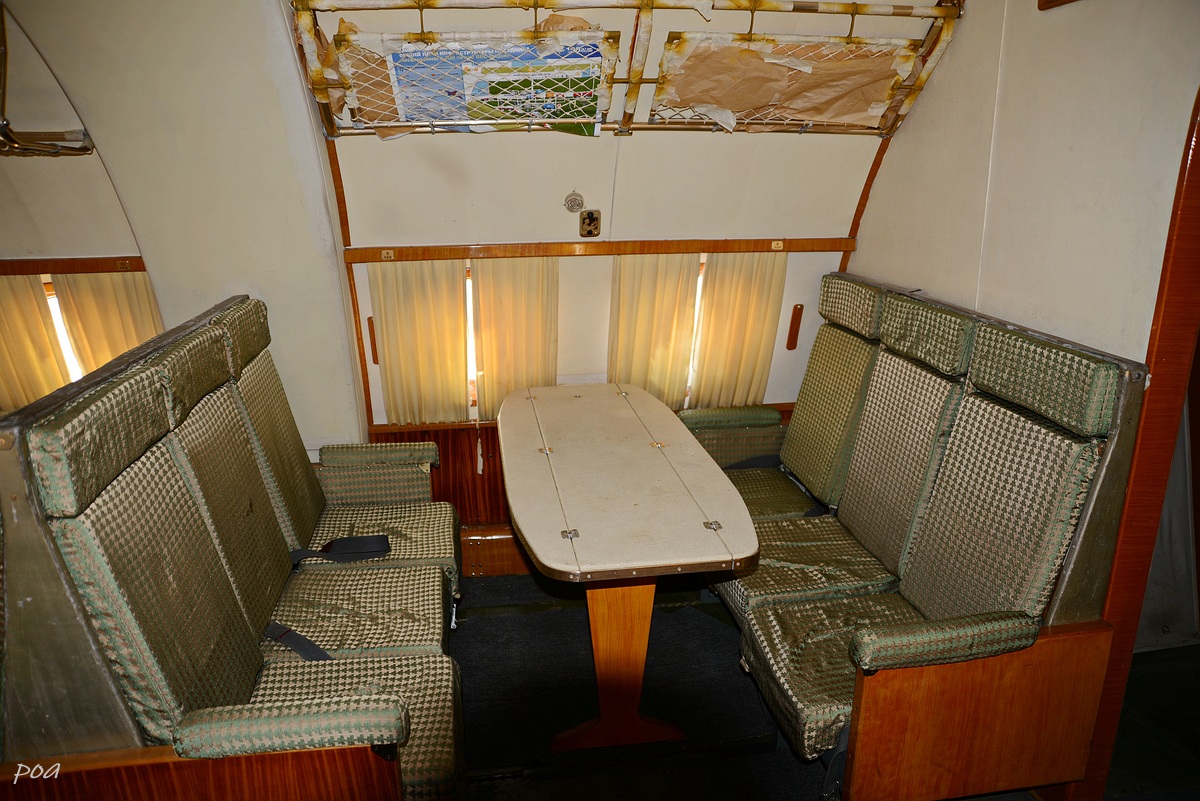

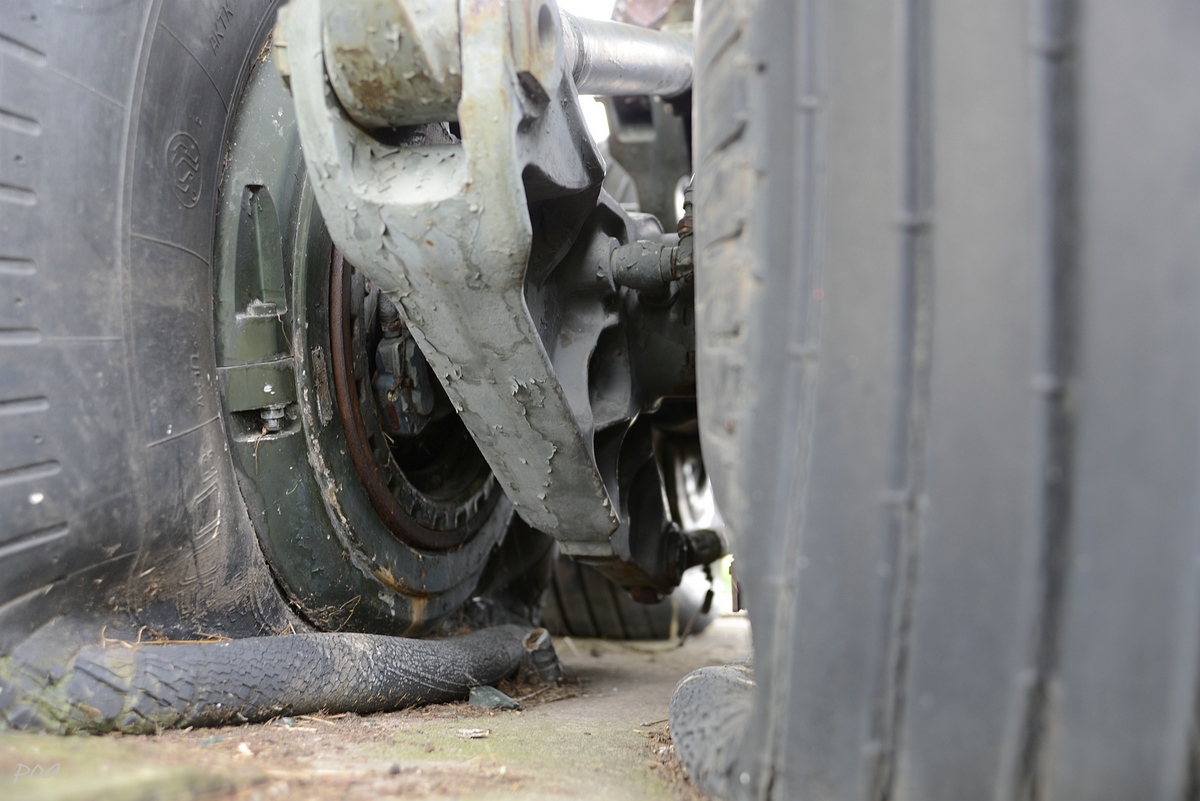

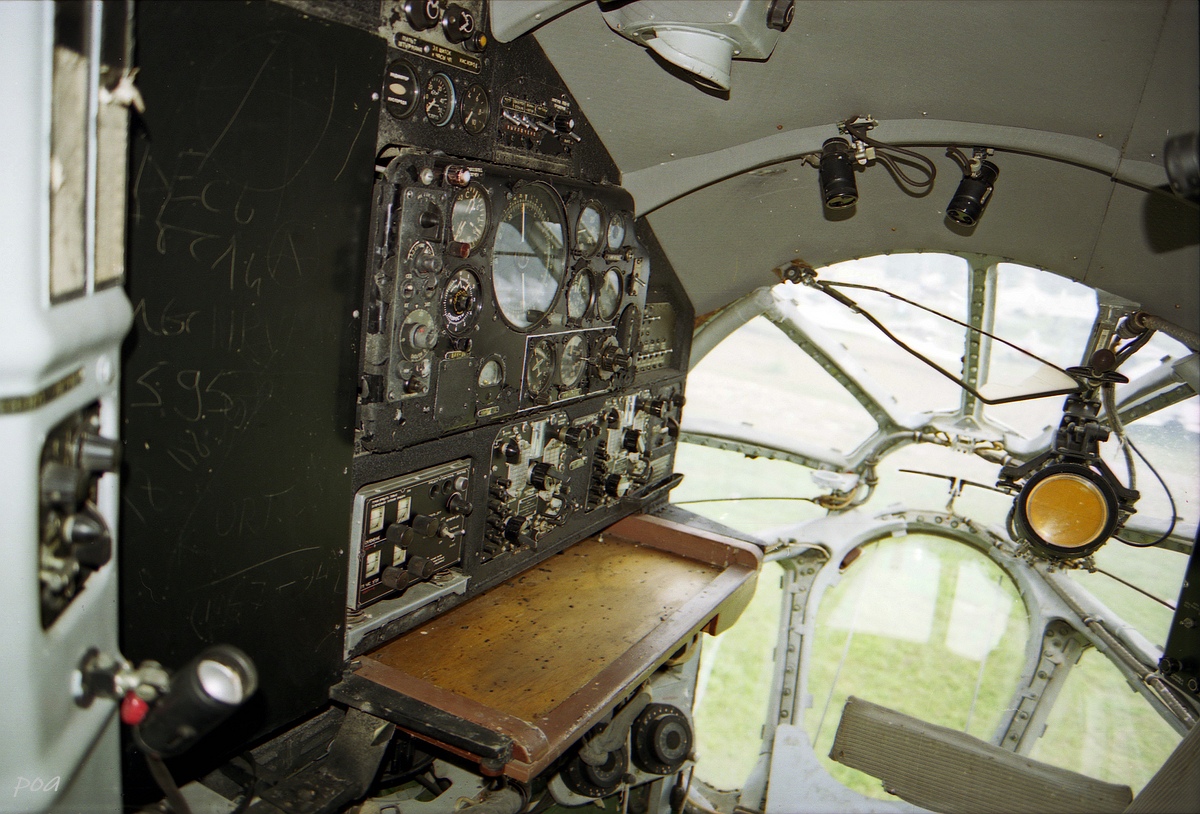

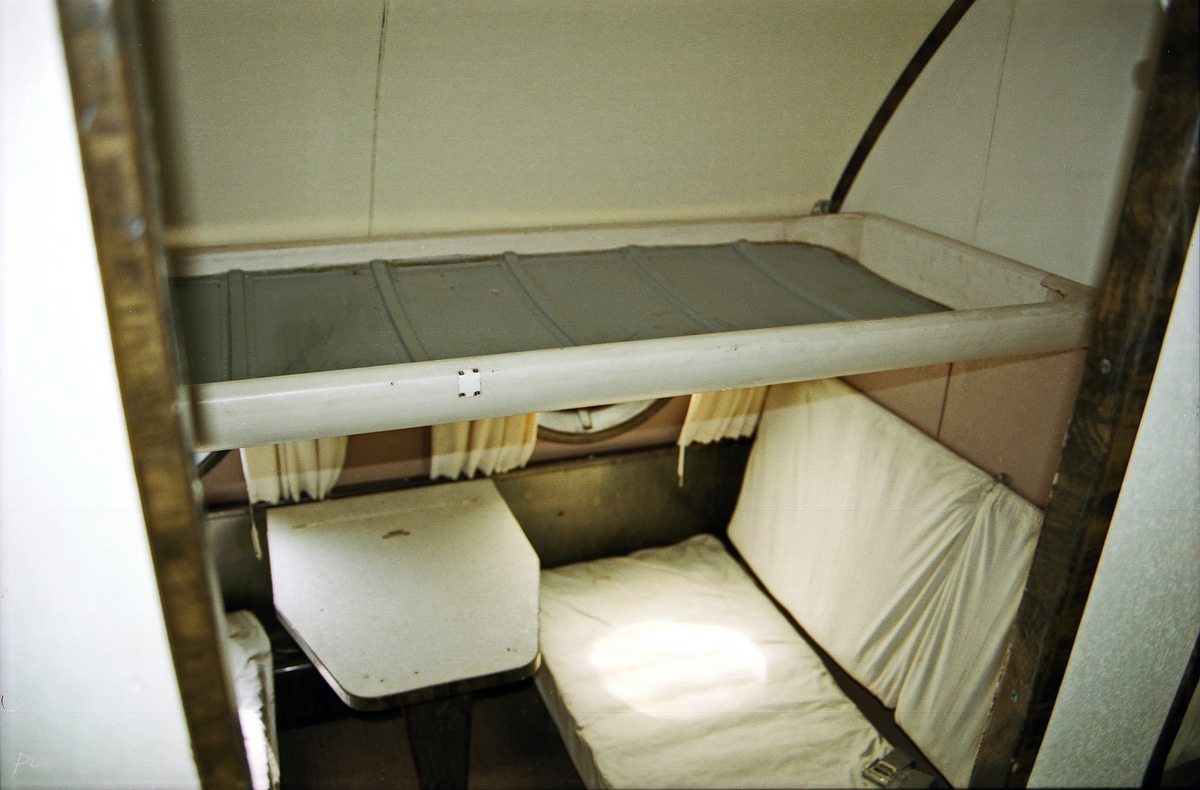

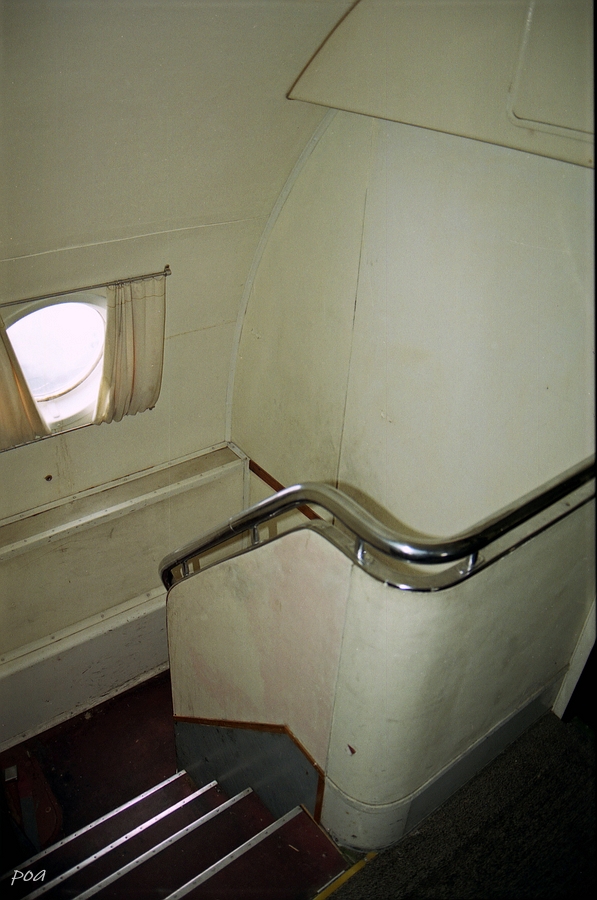

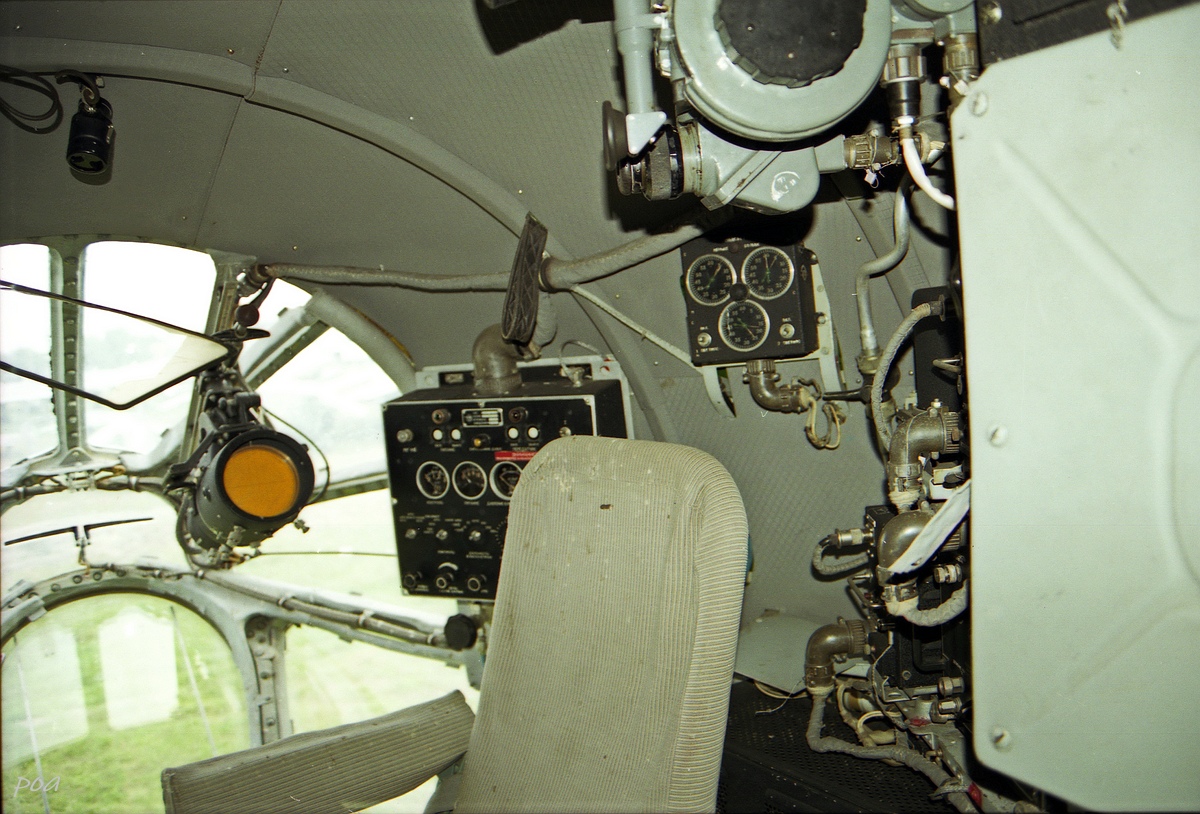

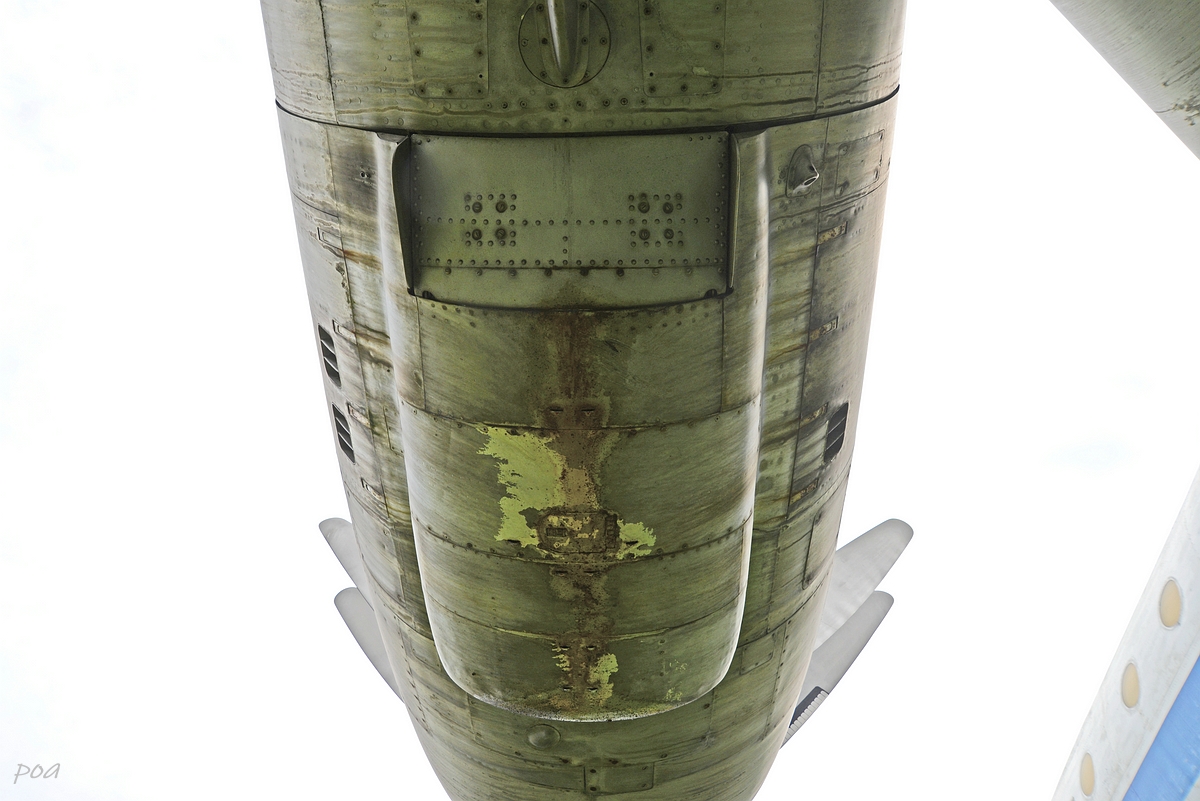

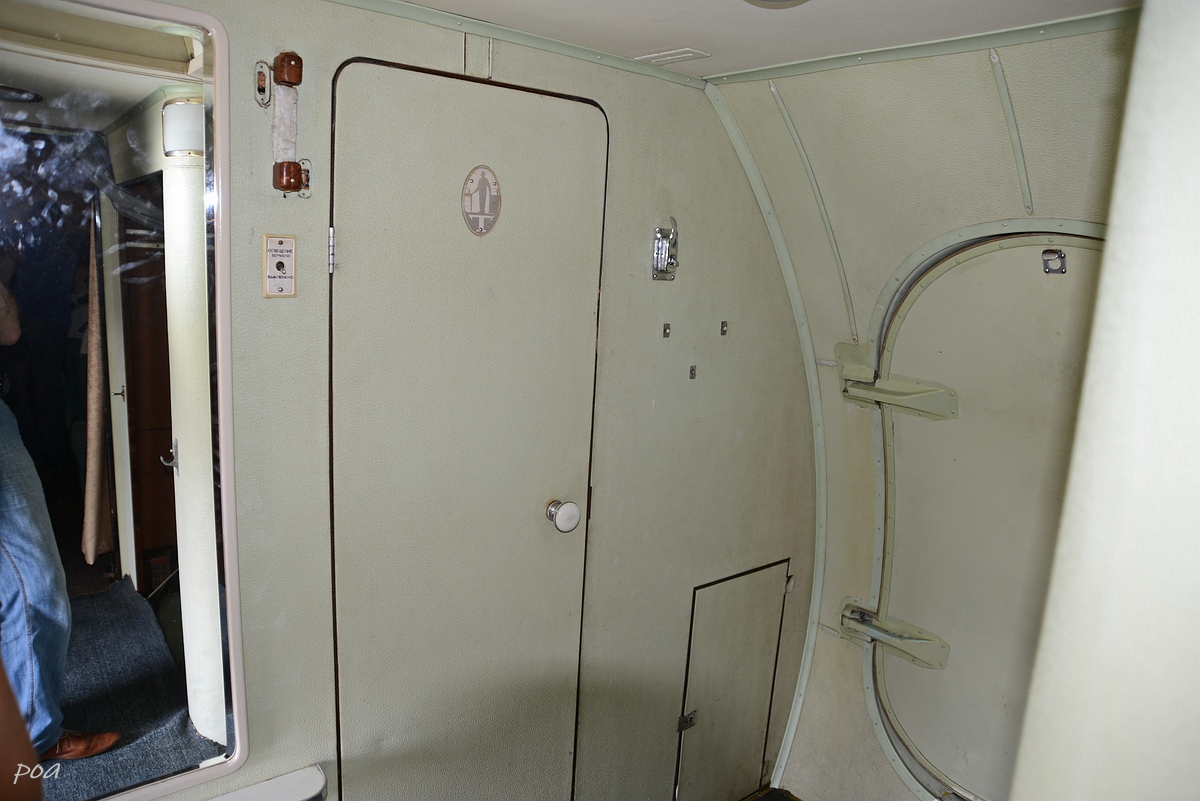

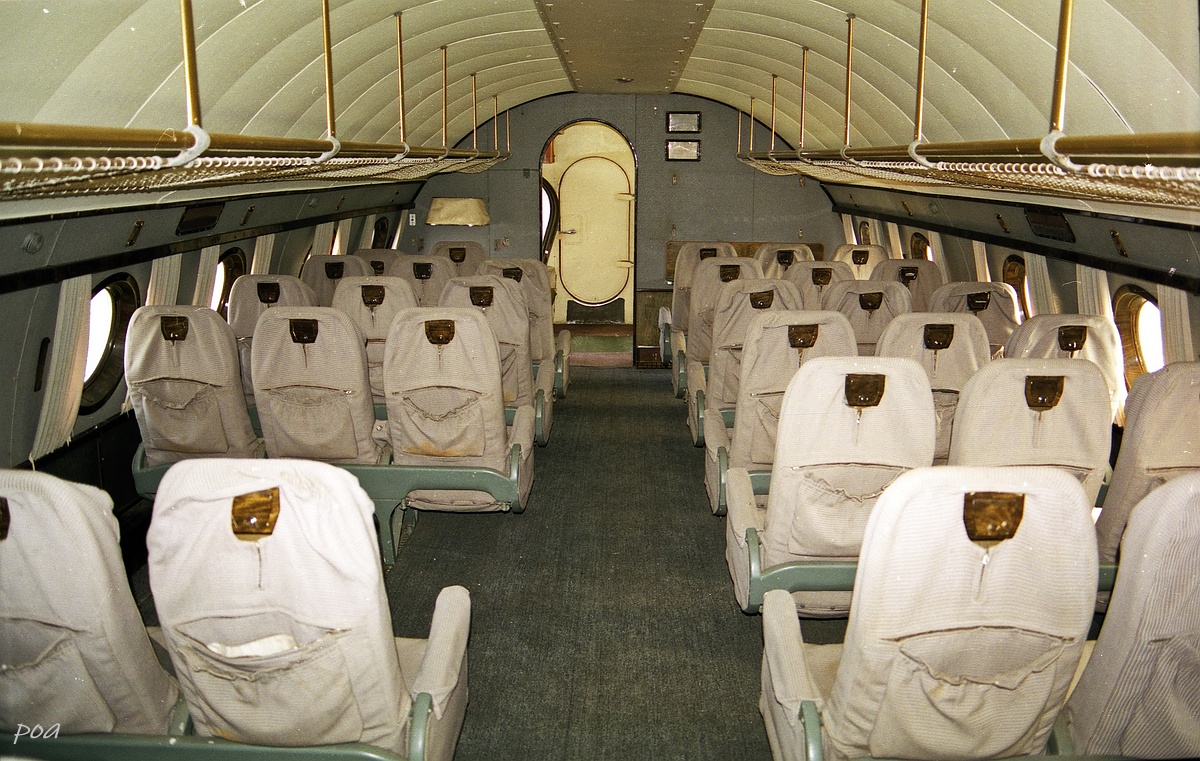

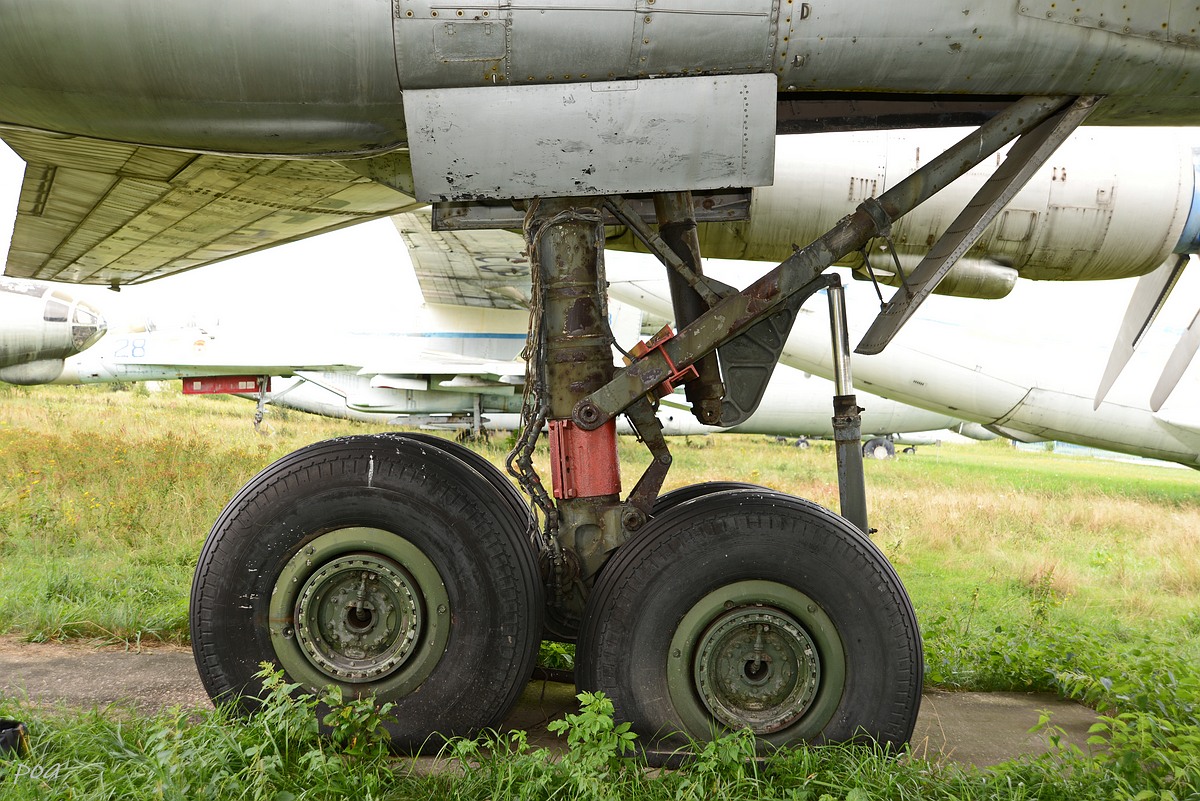

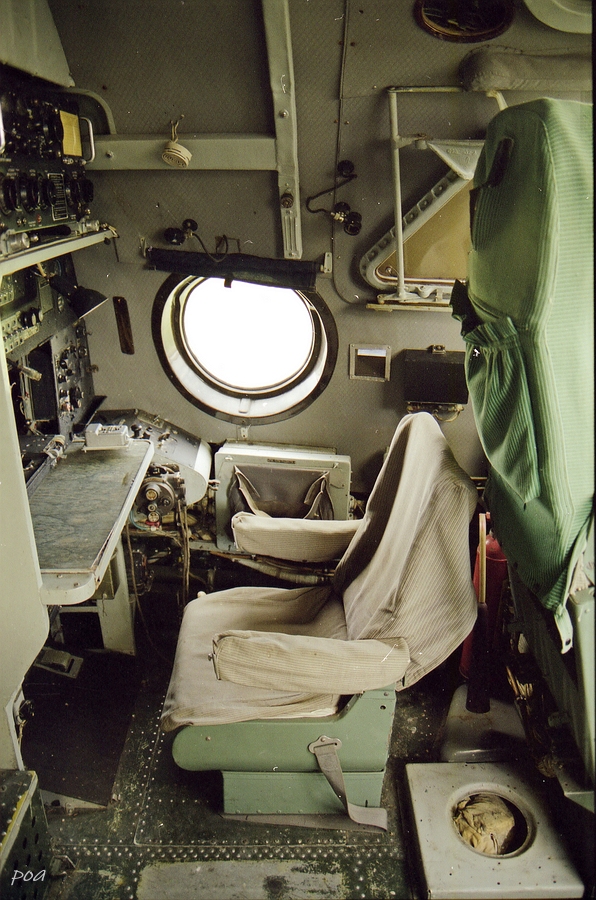

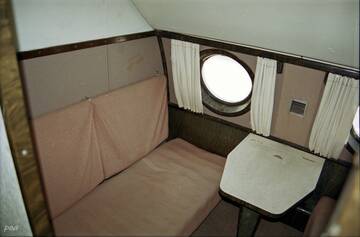

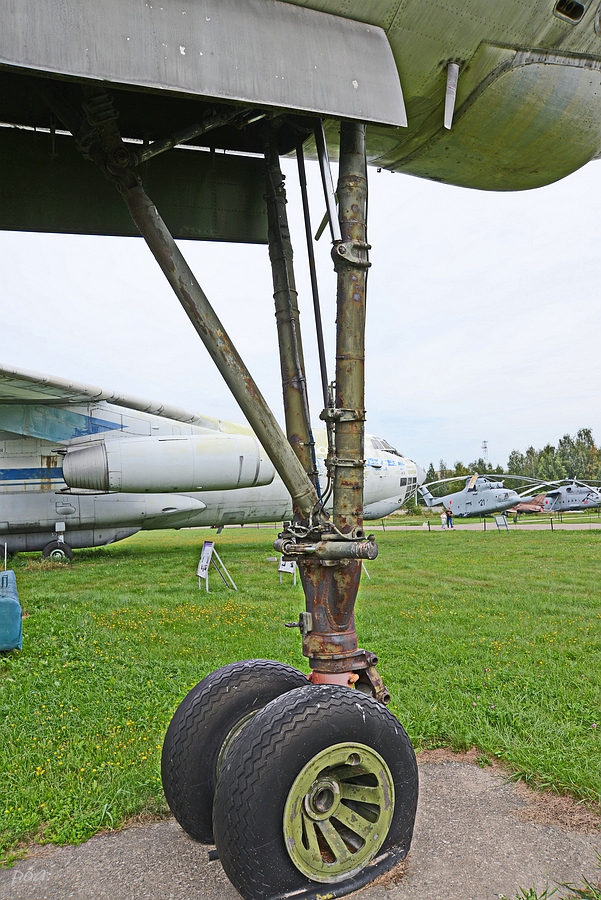

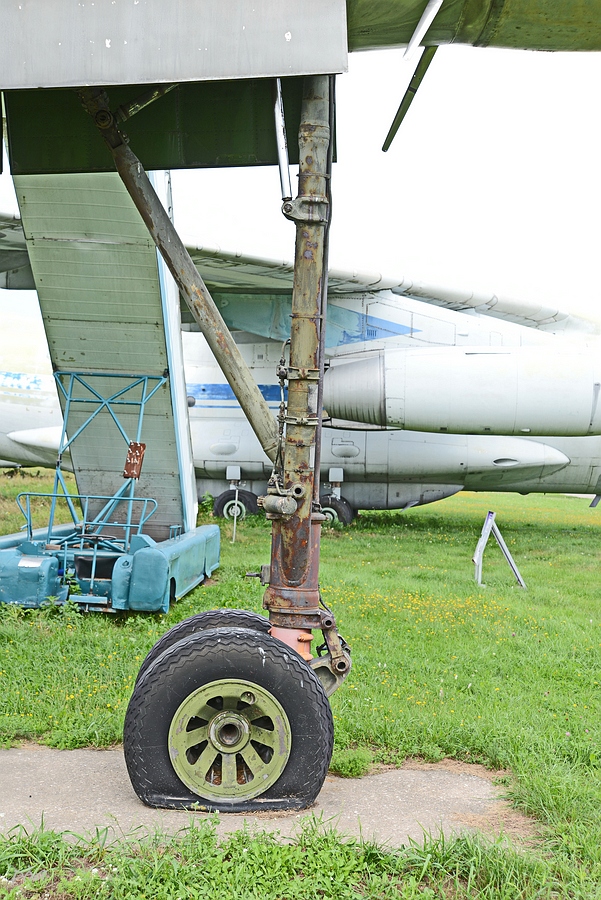

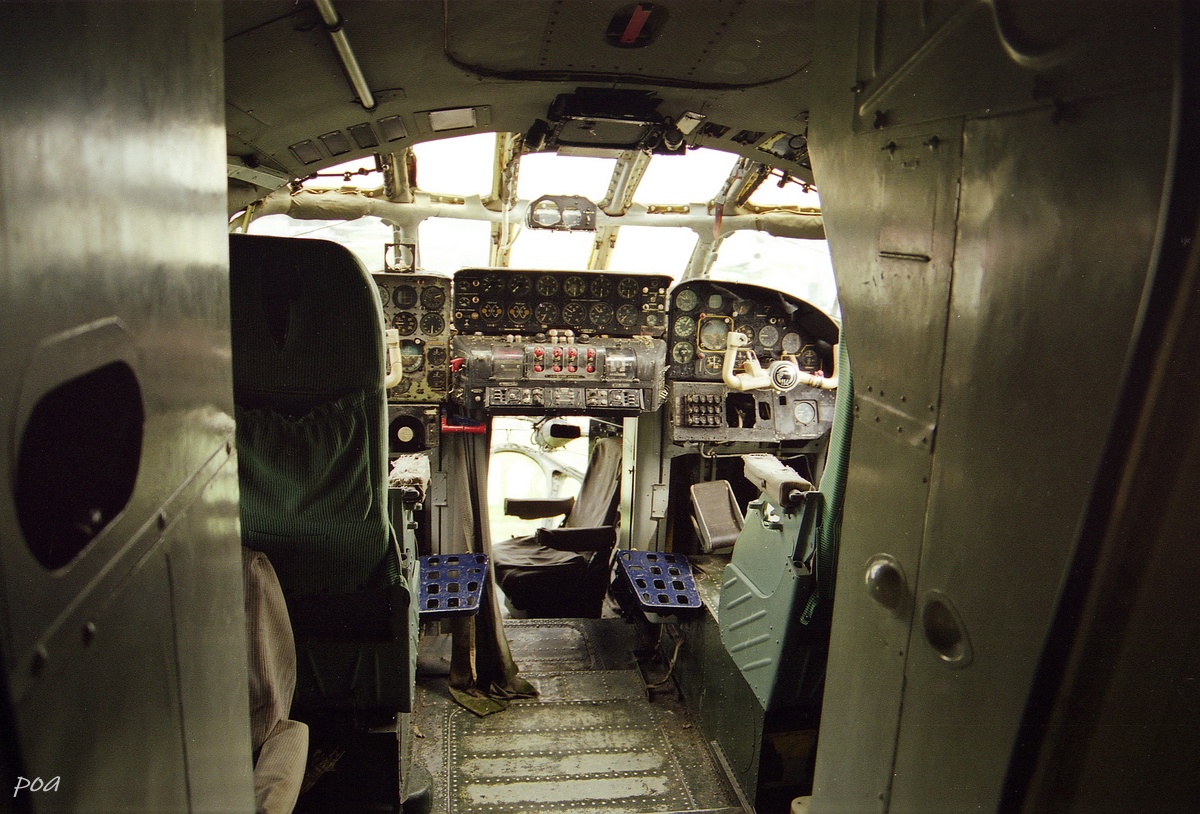

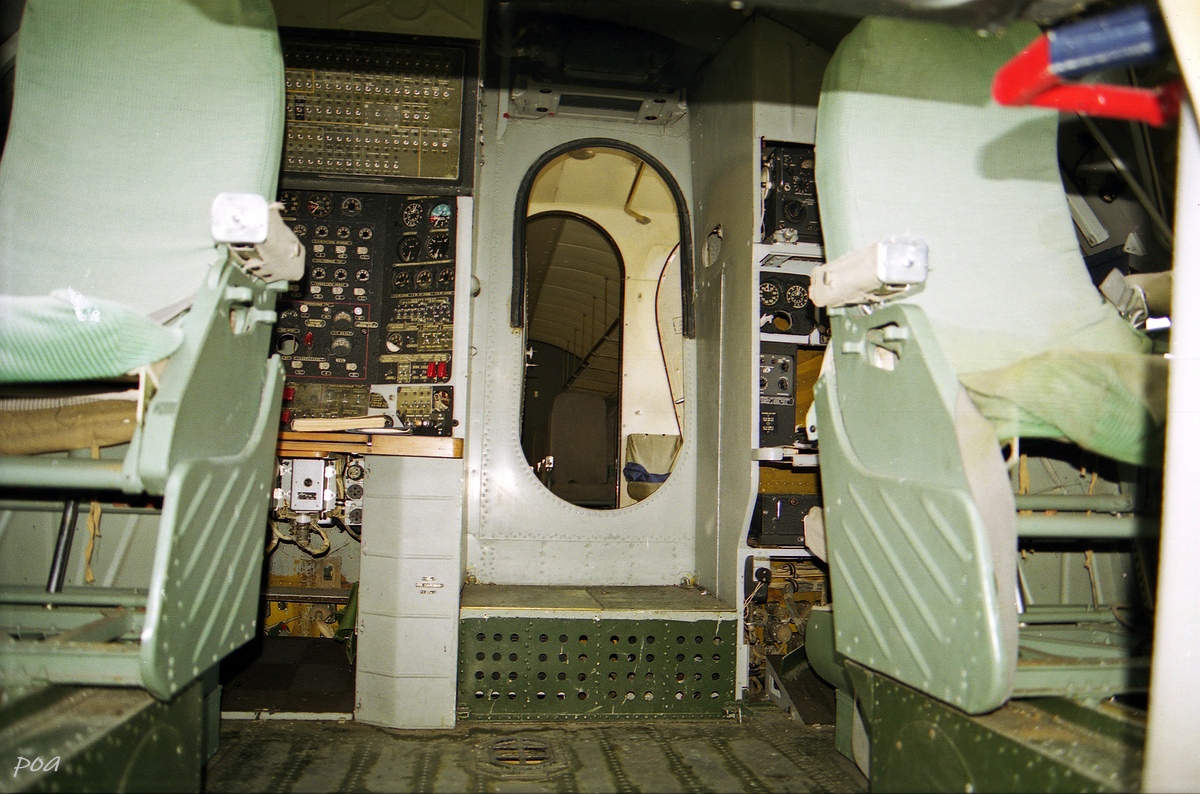

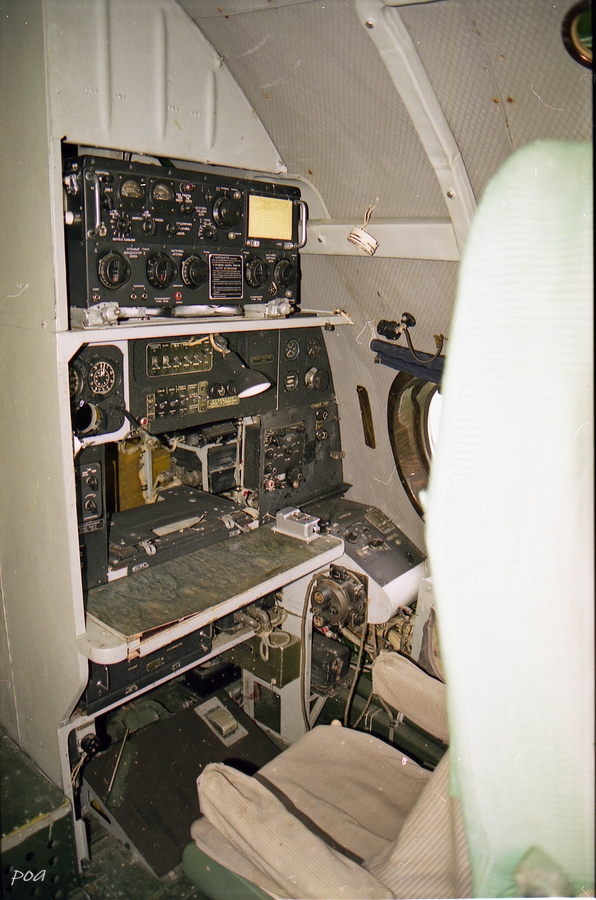

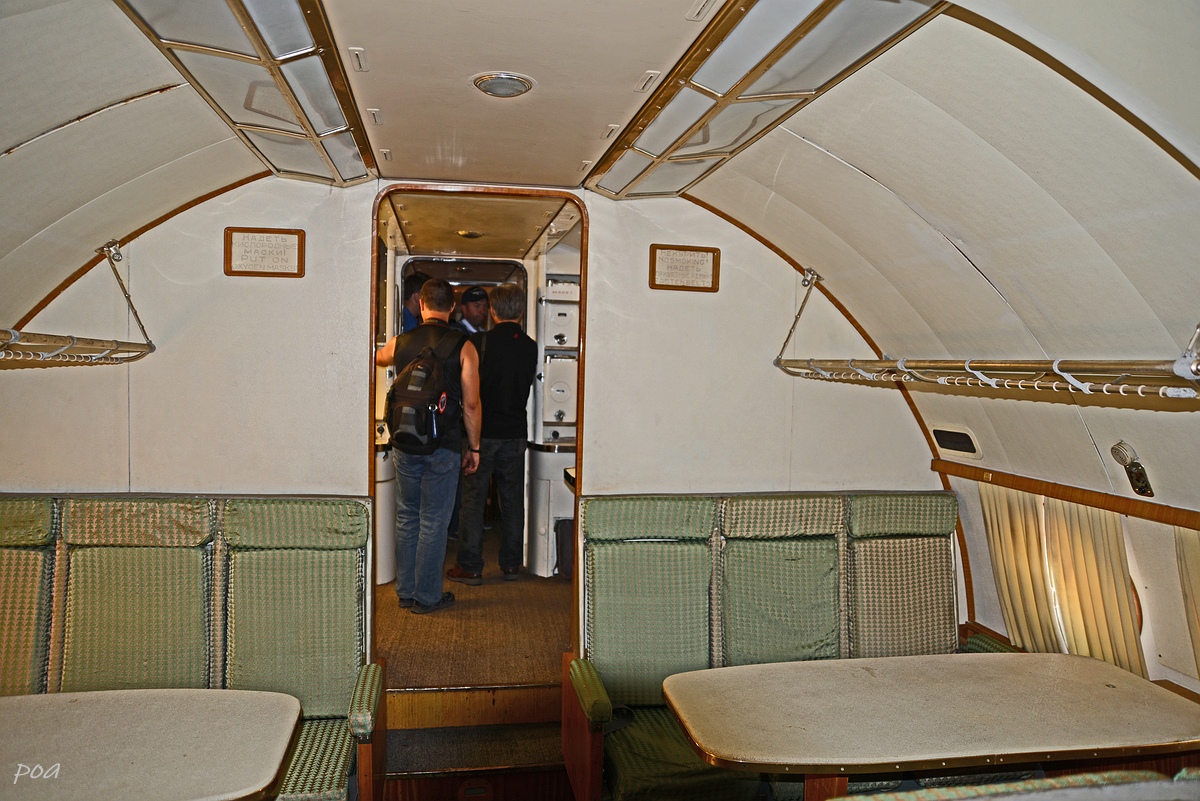

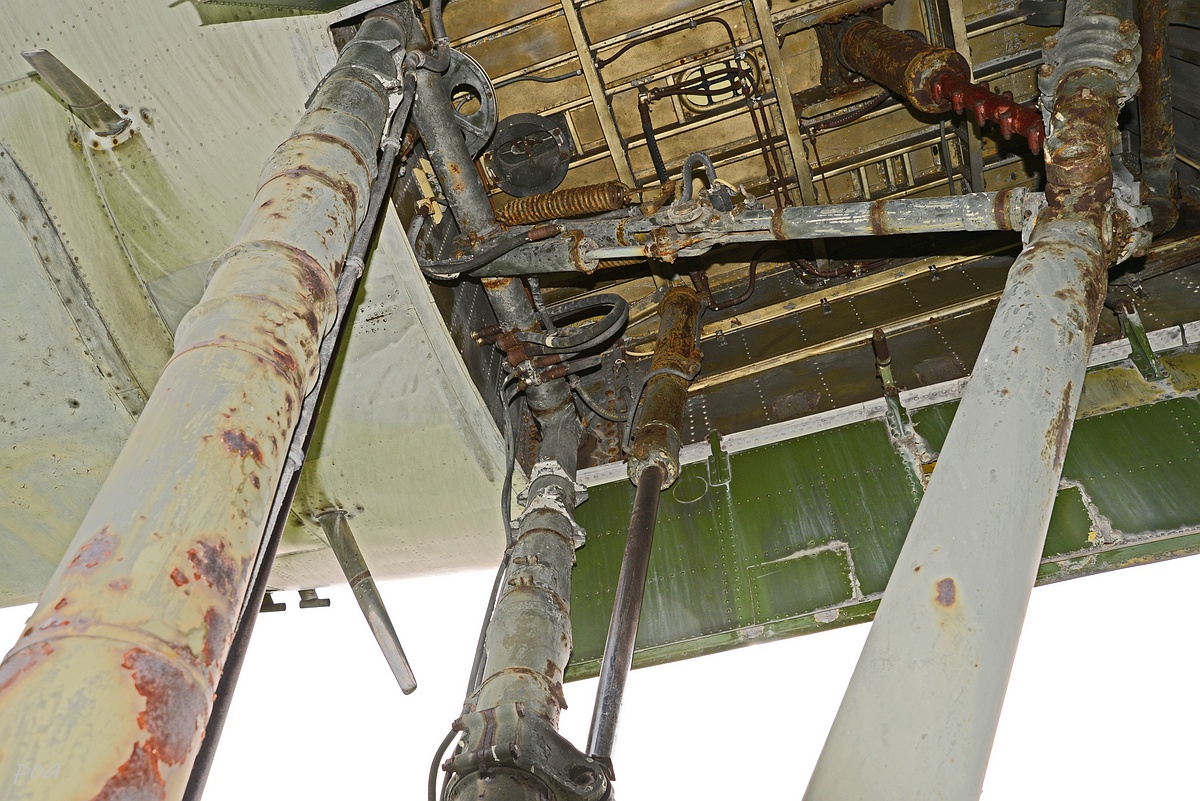

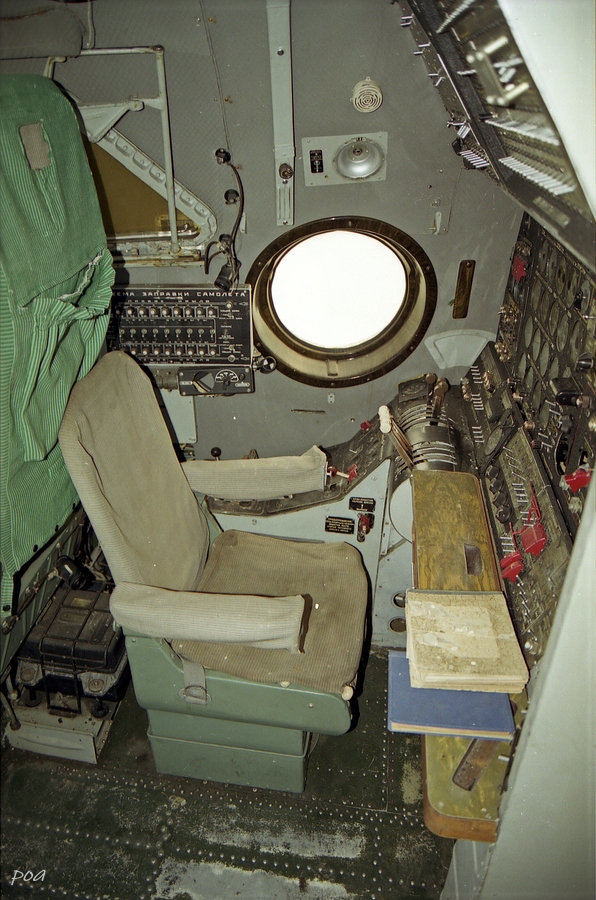

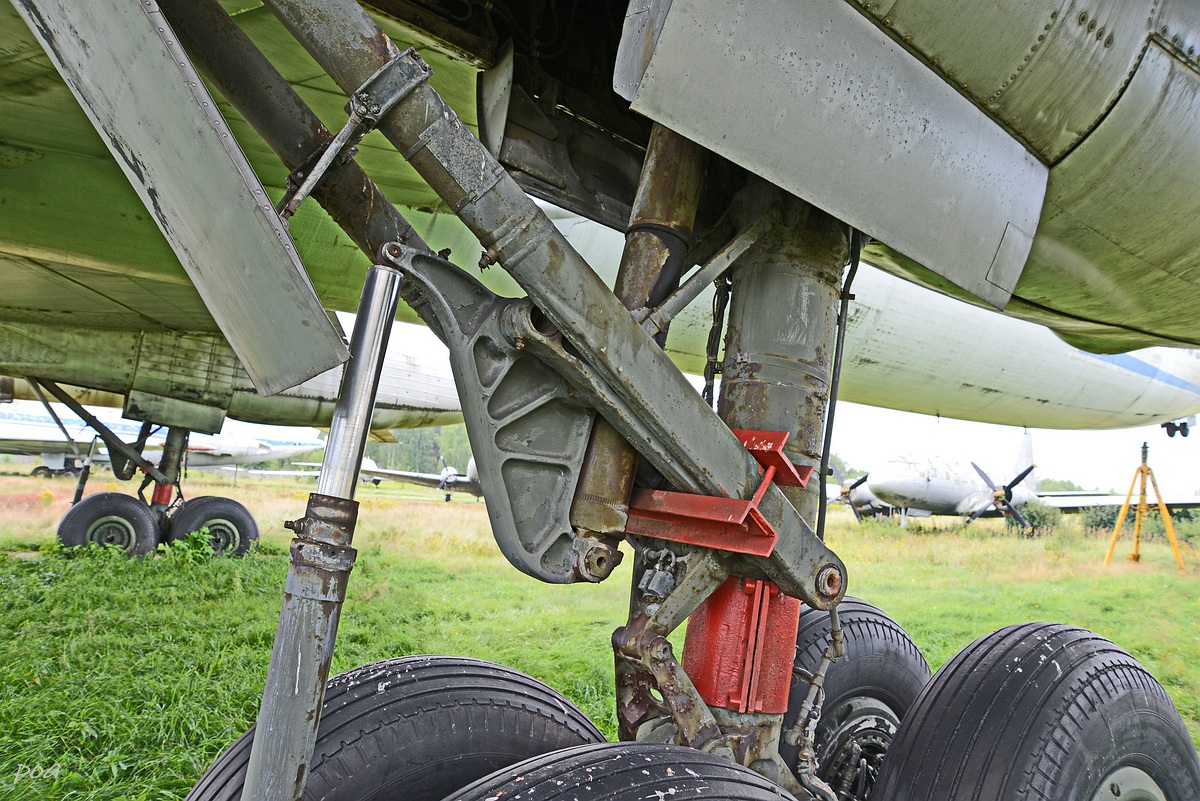

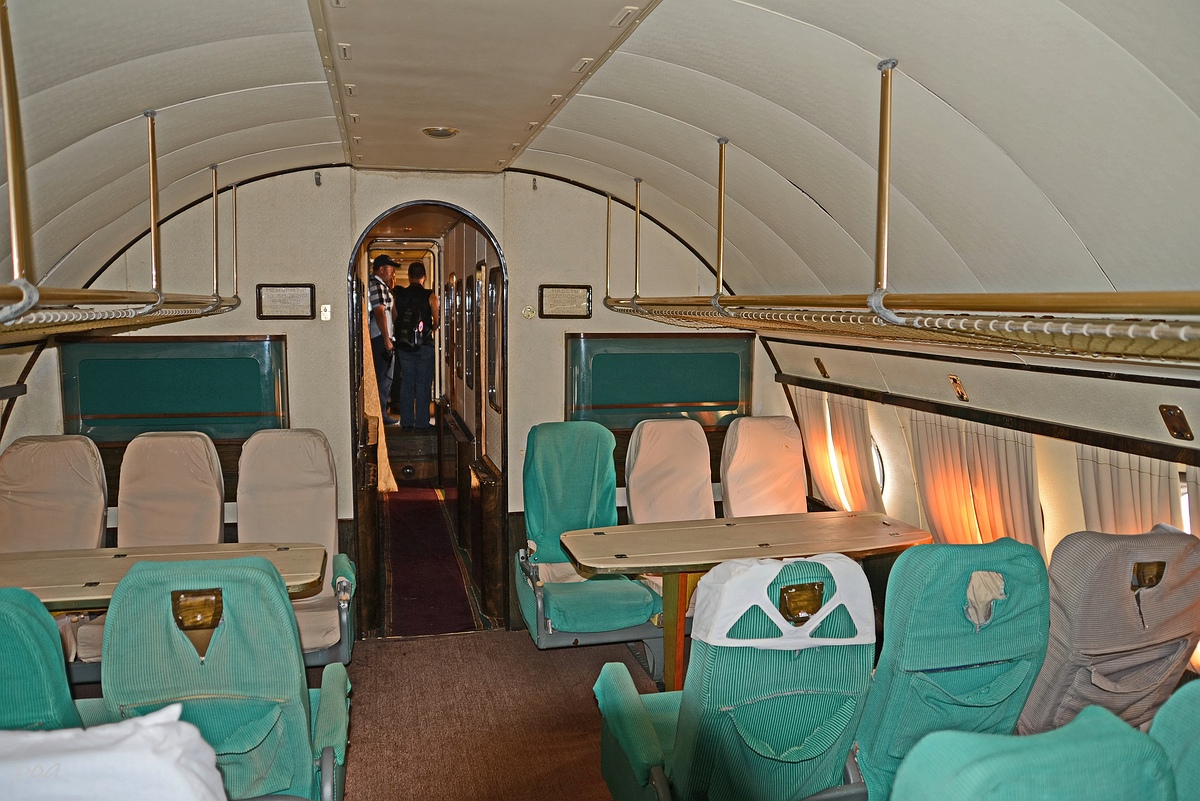

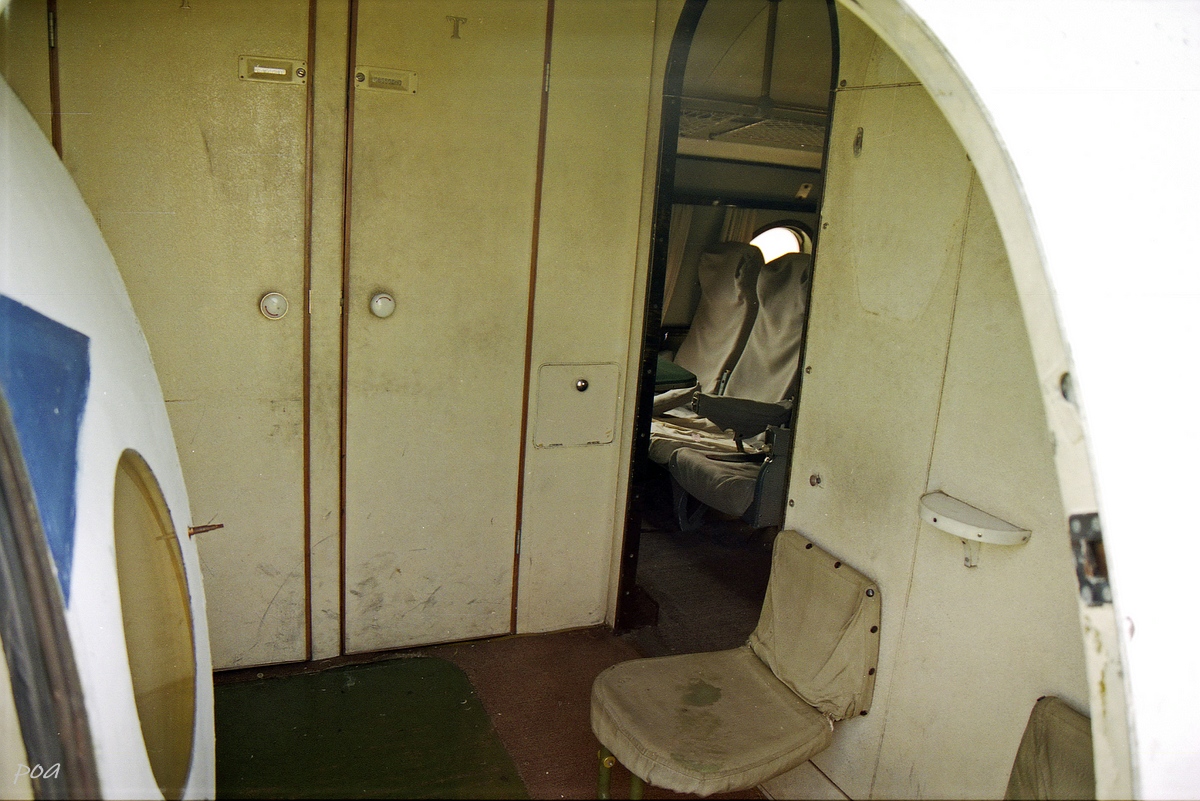

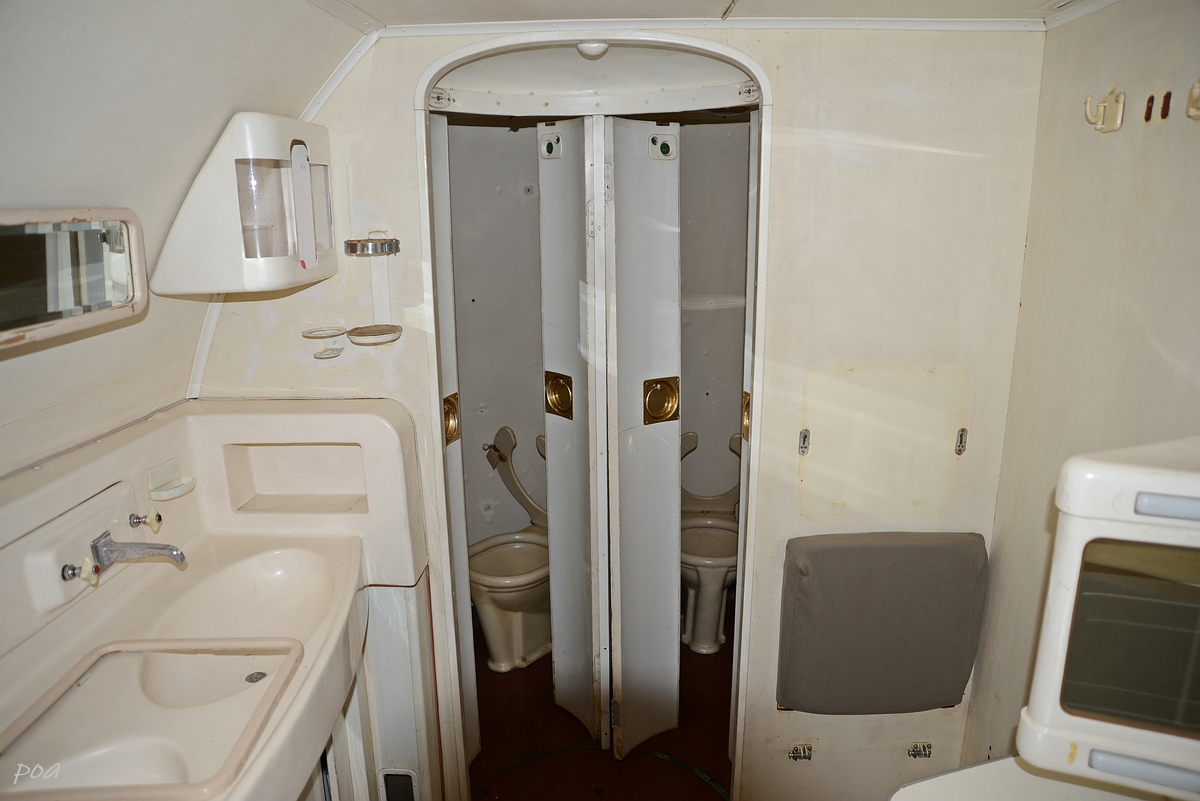

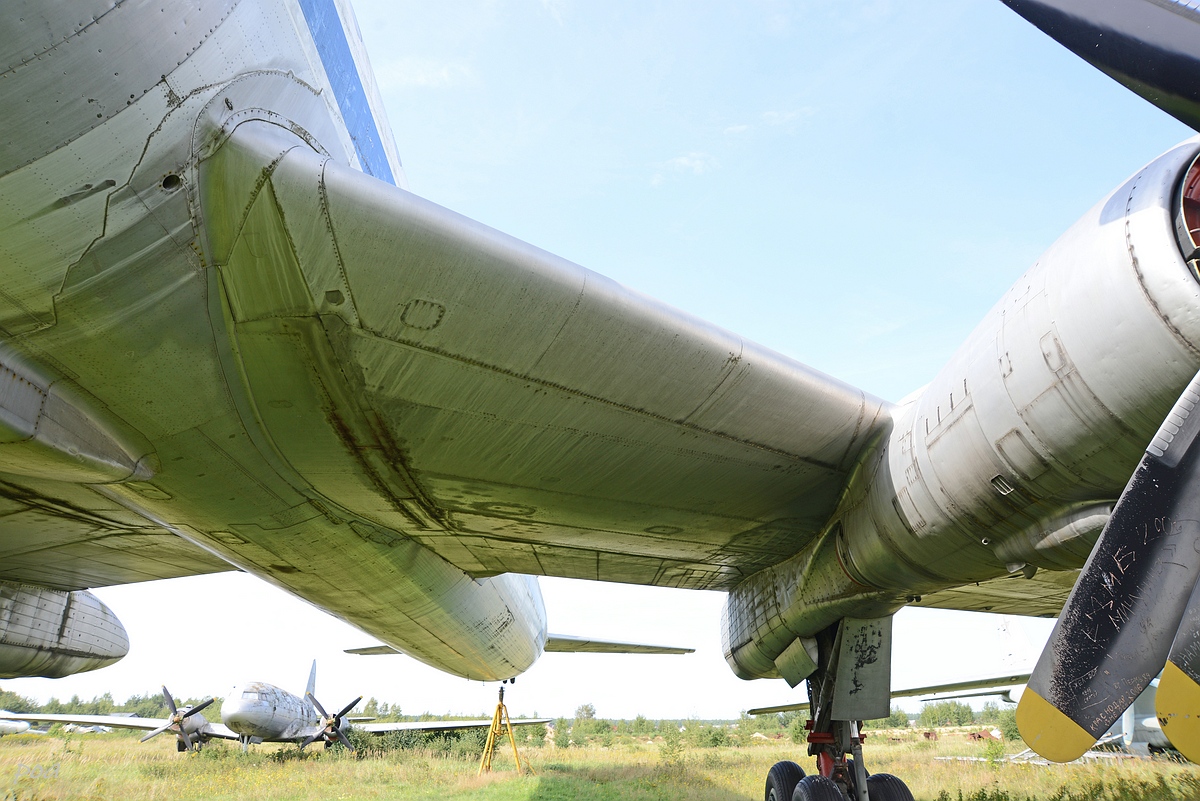

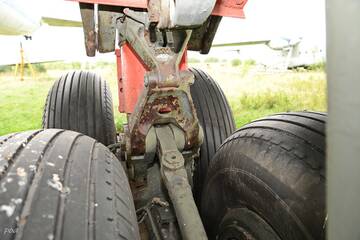

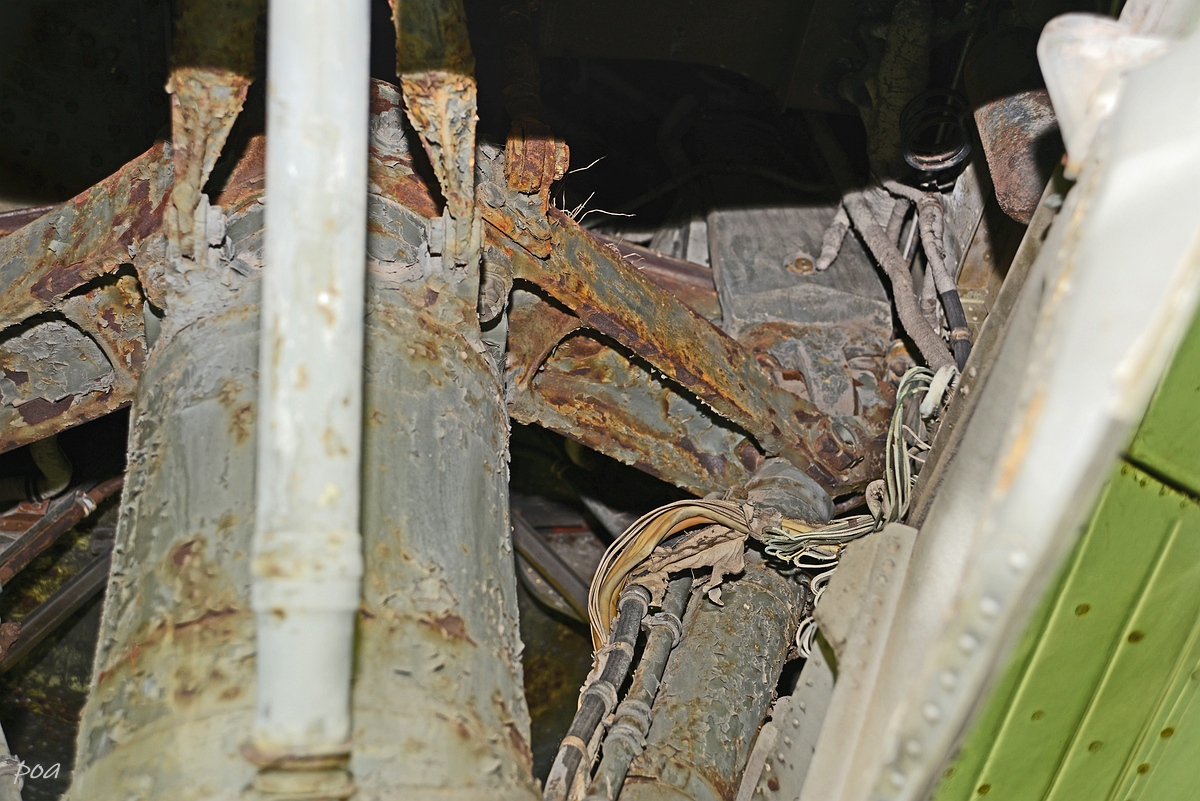

Ч.3 Шасси, интерьер.

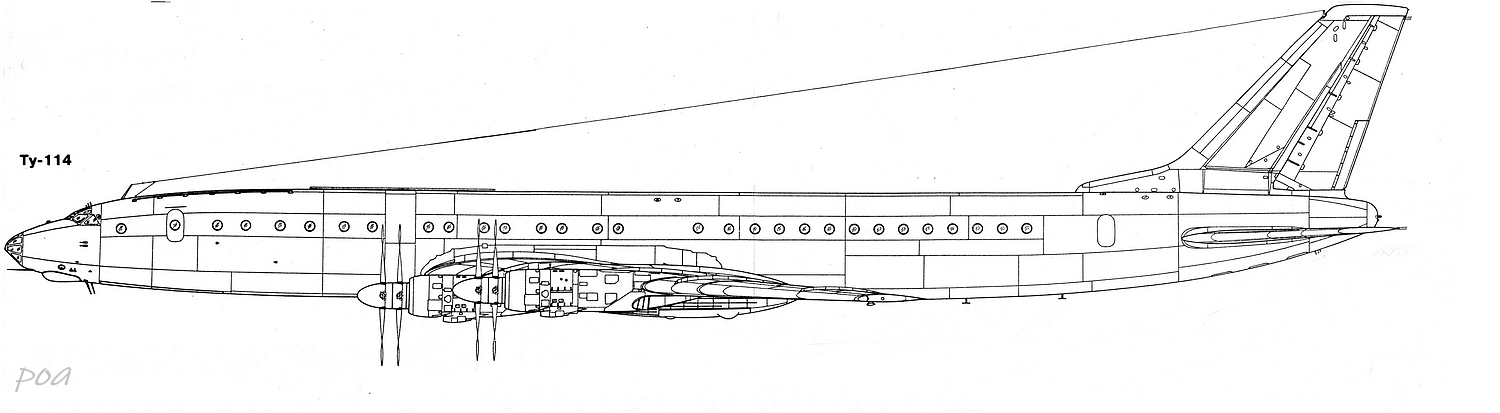

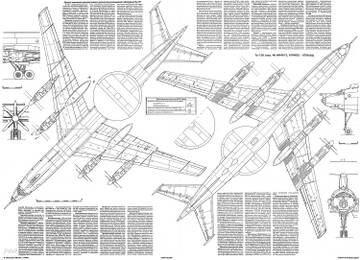

Нормальных чертежей Ту-114 я не встречал (это не значит, что они не существуют). Более 20 лет назад я начертил Ту-126 по заказу редакции АиВ. Они прислали мне копии заводских калек Ту-114. Поэтому общую геометрию Ту-126 (Ту-114)можно брать за основу (АиВ №2 1999г.). Ну а расшивку и детали скорее всего придется корректировать. Двадцать лет назад доступ к информации был гораздо скромнее.
Поделиться5Среда, 6 июля, 2022г. 20:21:37
Интересуют закрылки. какие они были, одно щелевые или двух щелевые? Может у кого есть какие схемы закрылков, фото.
Поделиться6Пятница, 8 июля, 2022г. 17:03:51
2-3 года назад в сети выкладывались техописания на Ту-114. "Имеются четыре щелевых закрылка, два внутренних и два внешних. Каждый закрылок подвешен на трех каретках к рельсам и управляется с помощью двух винтовых подъемников. Угол отклонения закрылков 25 градусов на взлете и 35 градусов на посадке".
С разгону не нашел фото самолета на взлете или посадке при виде сзади. А рулит и стоит уже с убранными закрылками. Учитывая консервативность Туполева, могу предположить, что механизмы уборки закрылок схожие у Ту-1о4 и даже у Ту-134.
Поделиться7Суббота, 9 июля, 2022г. 18:18:20
- Модератор
- Откуда: г.Люберцы
- Зарегистрирован: Вторник, 20 января, 2015г.
- Приглашений: 0
- Сообщений: 863
- Уважение: [+84/-3]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 70 [1954-02-20]
- Провел на форуме:
18 дней 12 часов - Последний визит:
Воскресенье, 3 марта, 2024г. 19:02:18
Скорее всего как у Ту-95 (исключая Ту-95МС и Ту-142М и далее). Лучше конечно смотреть конкретику.
Поделиться8Понедельник, 18 июля, 2022г. 19:23:02
poa54 написал(а):
Скорее всего как у Ту-95 (исключая Ту-95МС и Ту-142М и далее). Лучше конечно смотреть конкретику.
Подпись автора
Cчастье не в том, чтобы делать всегда, что хочешь, а в том, чтобы всегда хотеть того, что делаешь.
Л.Н. Толстой
На Ту-95 и Ту-142 закрылки двух щелевые. Похожие одно щелевые на Ту-16.
Поделиться9Понедельник, 18 июля, 2022г. 19:51:57
исак написал(а):
2-3 года назад в сети выкладывались техописания на Ту-114. "Имеются четыре щелевых закрылка, два внутренних и два внешних. Каждый закрылок подвешен на трех каретках к рельсам и управляется с помощью двух винтовых подъемников. Угол отклонения закрылков 25 градусов на взлете и 35 градусов на посадке".
С разгону не нашел фото самолета на взлете или посадке при виде сзади. А рулит и стоит уже с убранными закрылками. Учитывая консервативность Туполева, могу предположить, что механизмы уборки закрылок схожие у Ту-1о4 и даже у Ту-134.
Спасибо. Попробую поискать. Фото все с выпущенными закрылками Ту-114 неважнецкого качества. Да, закрылки Ту-104 похожи. А у Ту-134 двух щелевые.
Поделиться10Вторник, 19 июля, 2022г. 23:56:36
Захотелось сделать модель с выпущенной механизацией? Судя по выложенным моделям там особенно и не видно каретки закрылок.
Отослал на электронку кое-что. Может и поможет.
Поделиться11Воскресенье, 24 июля, 2022г. 19:41:36

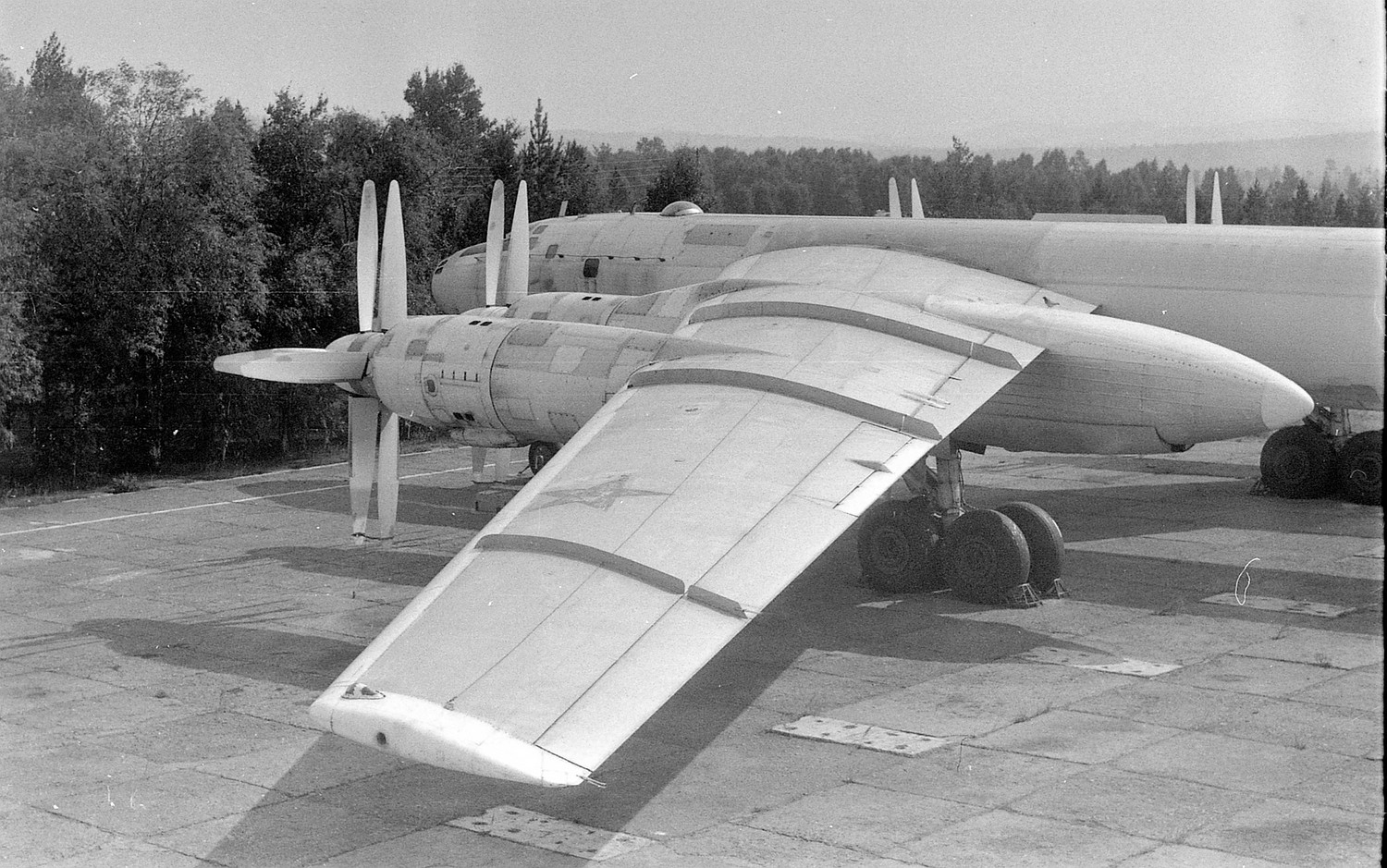

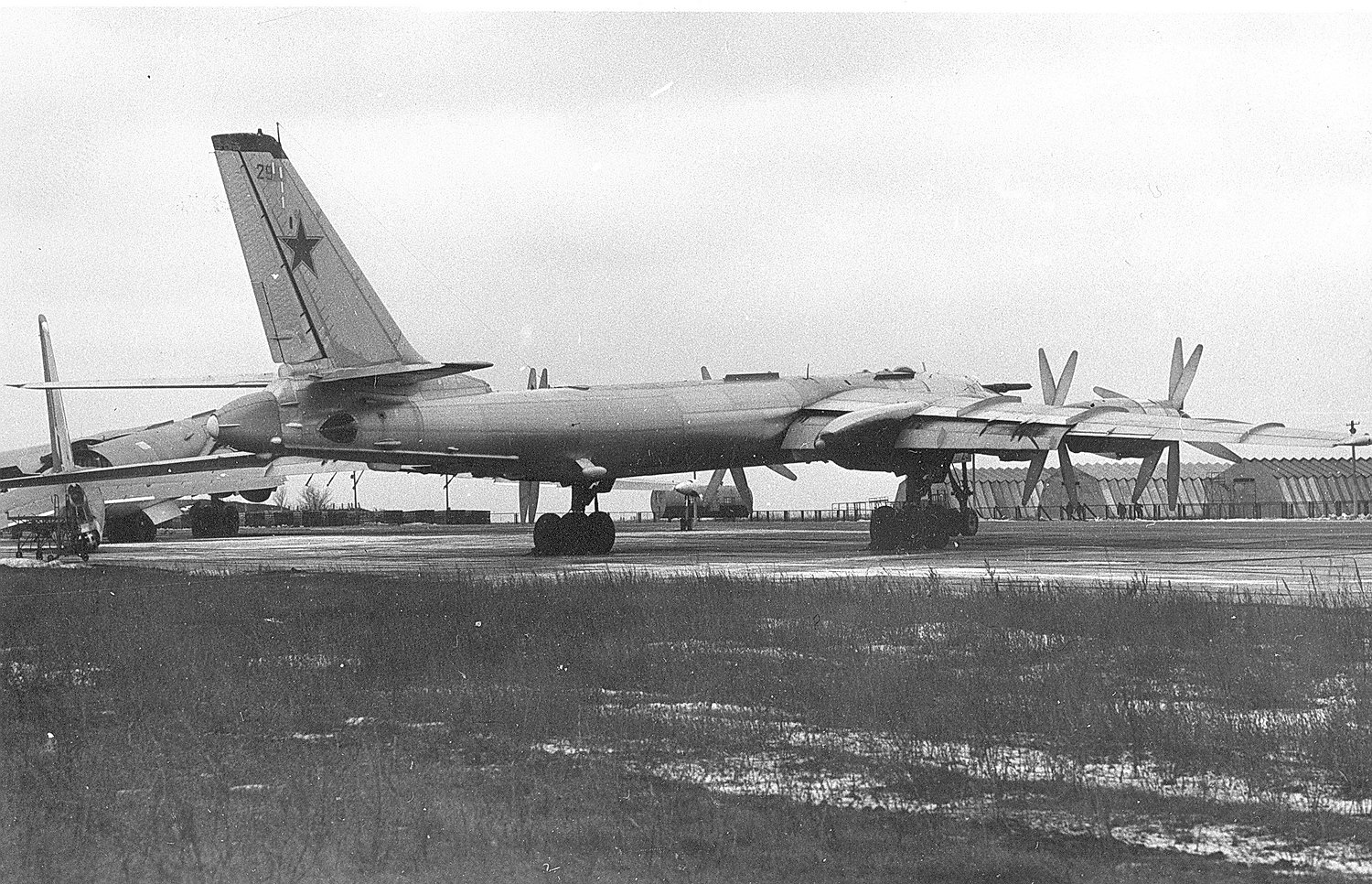

И все-таки учитывая консервативность Туполева закрылки у Ту-114 были практически идентичны ранним Ту-95. Увеличена была лишь их площадь:
Поделиться12Суббота, 13 августа, 2022г. 05:04:32
- Участник
- Откуда: Геленджик
- Зарегистрирован: Пятница, 20 марта, 2015г.
- Приглашений: 0
- Сообщений: 727
- Уважение: [+15/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 66 [1958-02-21]
- Провел на форуме:
6 дней 7 часов - Последний визит:
Понедельник, 27 января, 2025г. 04:40:35

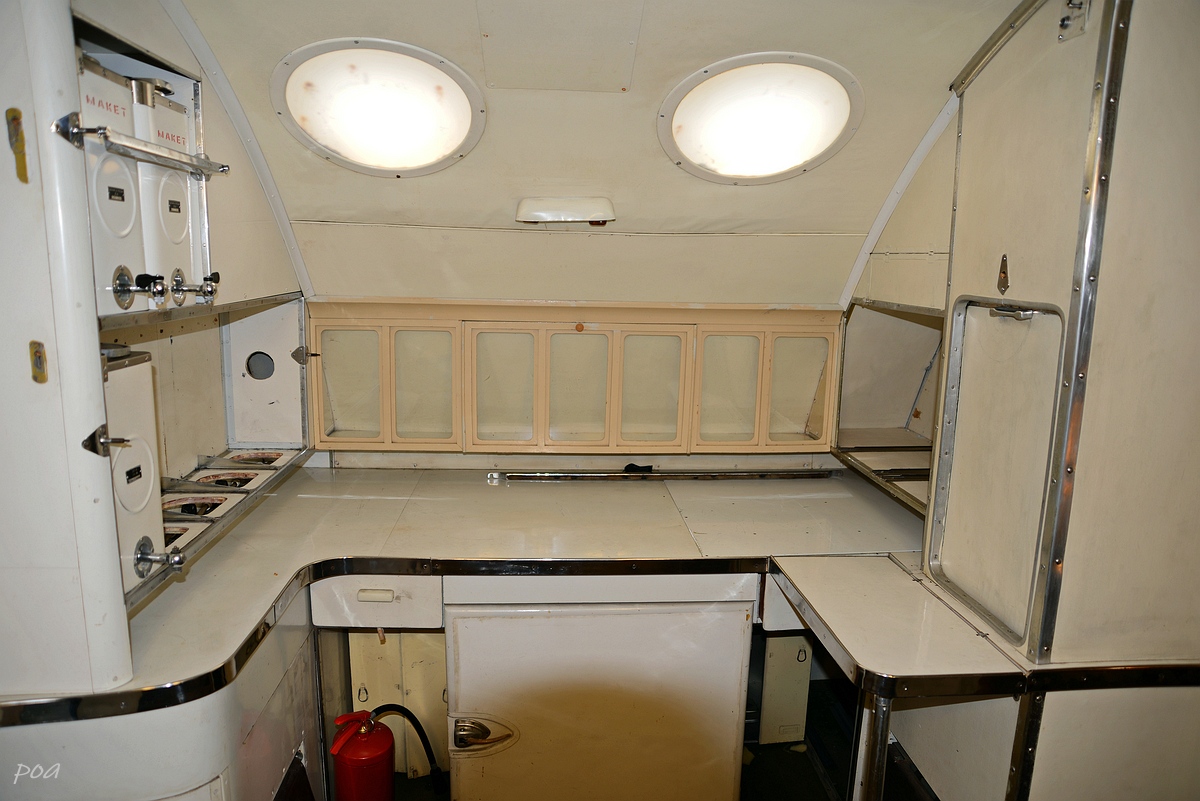

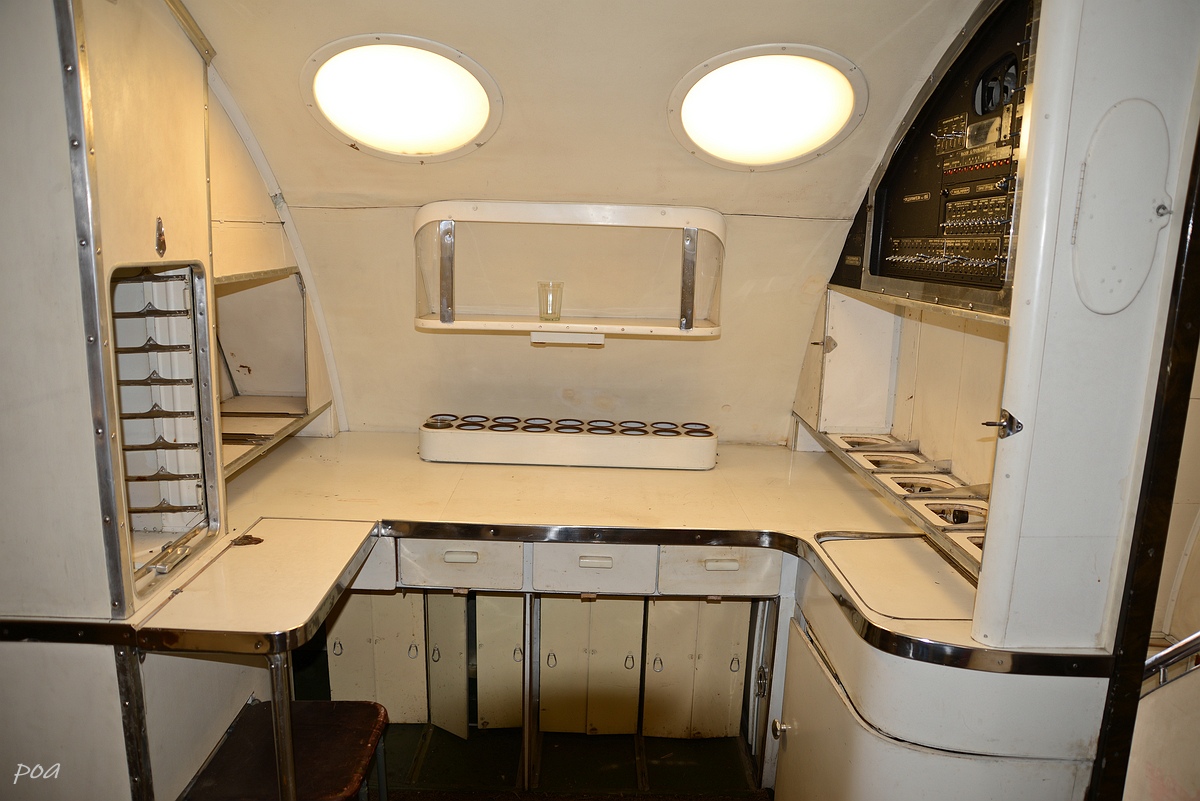

Олег Анатольевич, спасибо большое-пребольшое!!! Даже слеза прошибла: вспомнил, как добрейшие стюардессы провели в "низы" и показали камбуз. Как давно это было!!! Спасибо!!!
Поделиться13Воскресенье, 14 августа, 2022г. 12:36:13
- Администратор
- Откуда: г.Чита
- Зарегистрирован: Понедельник, 12 января, 2015г.
- Приглашений: 0
- Сообщений: 3135
- Уважение: [+118/-0]
- Позитив: [+78/-2]
- Пол: Мужской
- Возраст: 51 [1973-10-15]
- Провел на форуме:
27 дней 3 часа - Последний визит:
Пятница, 25 октября, 2024г. 20:15:30

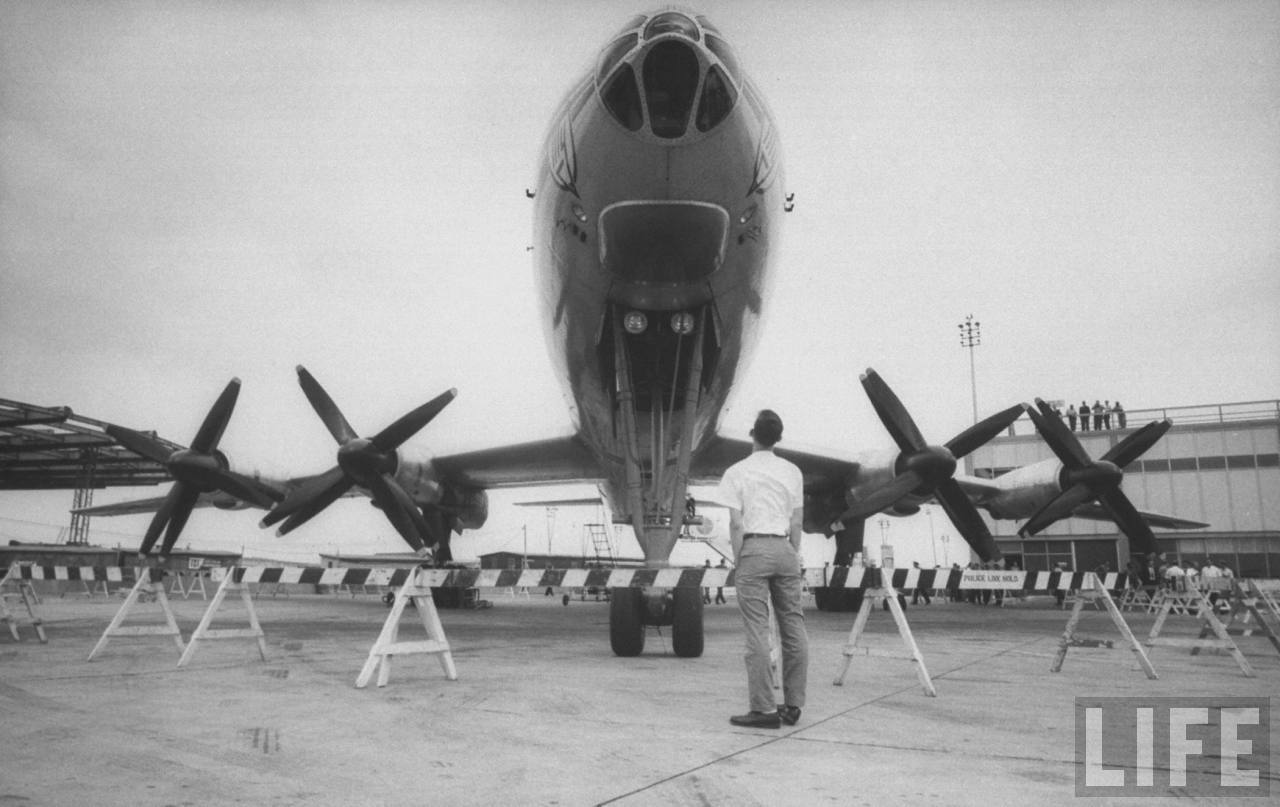

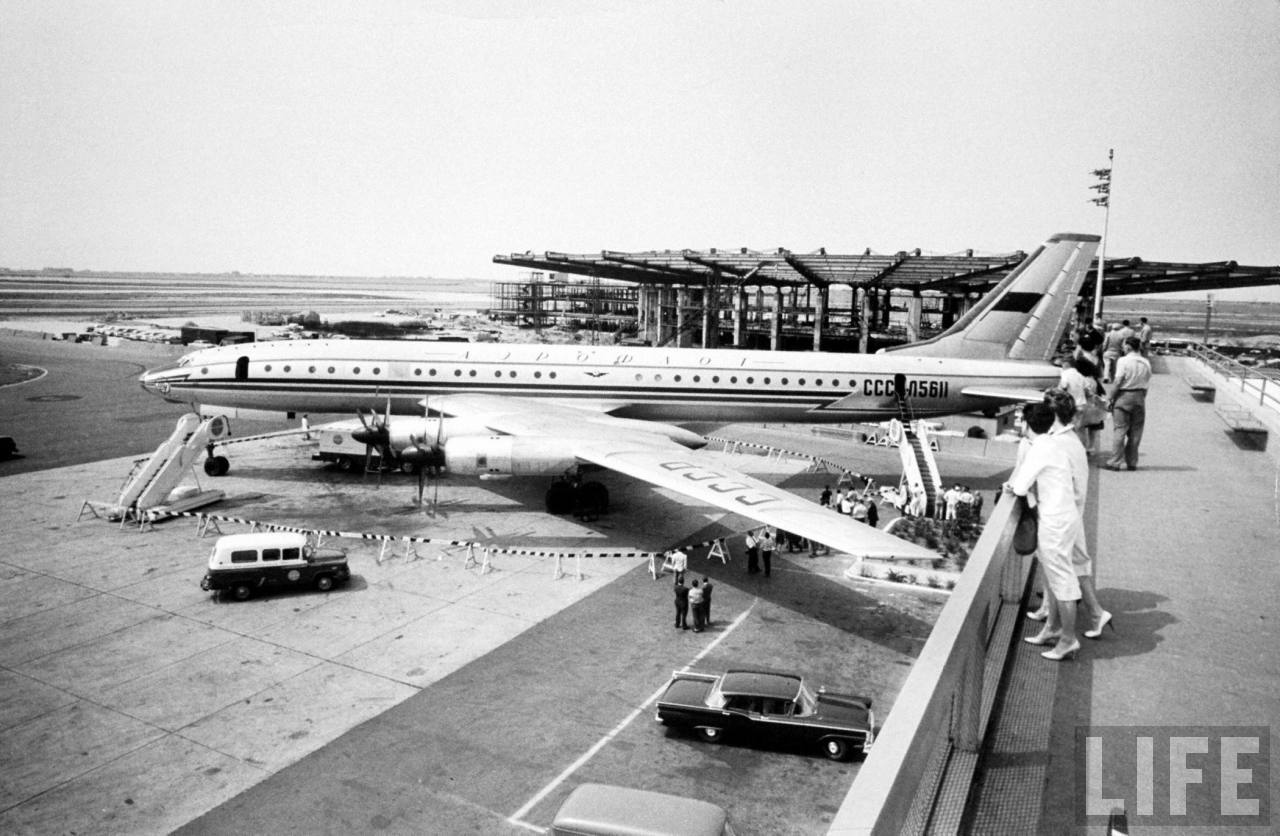

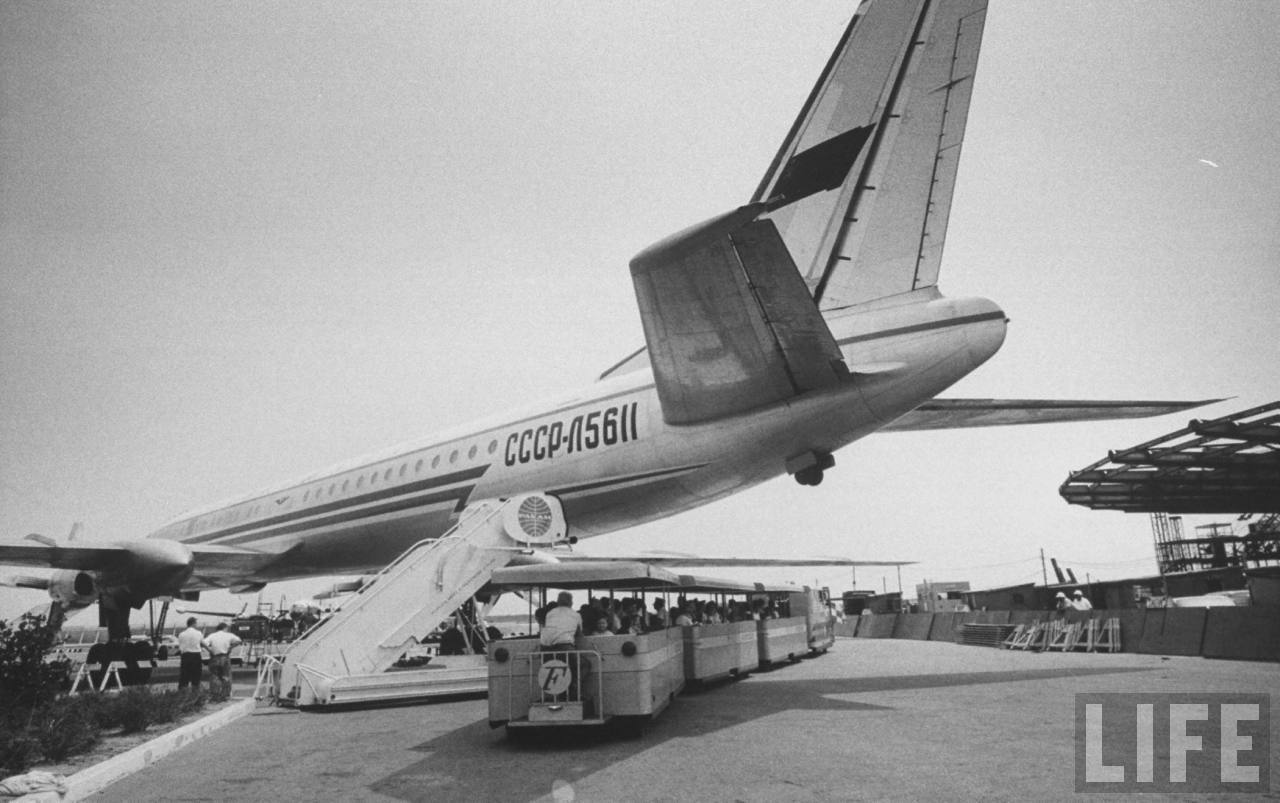

Попались на глаза фотки из журнала LIFE, сделанные во время визита А.Н.Туполева в США, в июле 1969г.
Поделиться14Понедельник, 15 августа, 2022г. 03:36:17
- Участник
- Откуда: Геленджик
- Зарегистрирован: Пятница, 20 марта, 2015г.
- Приглашений: 0
- Сообщений: 727
- Уважение: [+15/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 66 [1958-02-21]
- Провел на форуме:
6 дней 7 часов - Последний визит:
Понедельник, 27 января, 2025г. 04:40:35
Впечатляет! Интересно, что по этому поводу говорили американе? У них-то необходимости ваять пассажирские машины из бомбардировщиков не было.
