АМС "Марс-1" М1/35 Самодел

Сообщений 1 страница 25 из 25

1

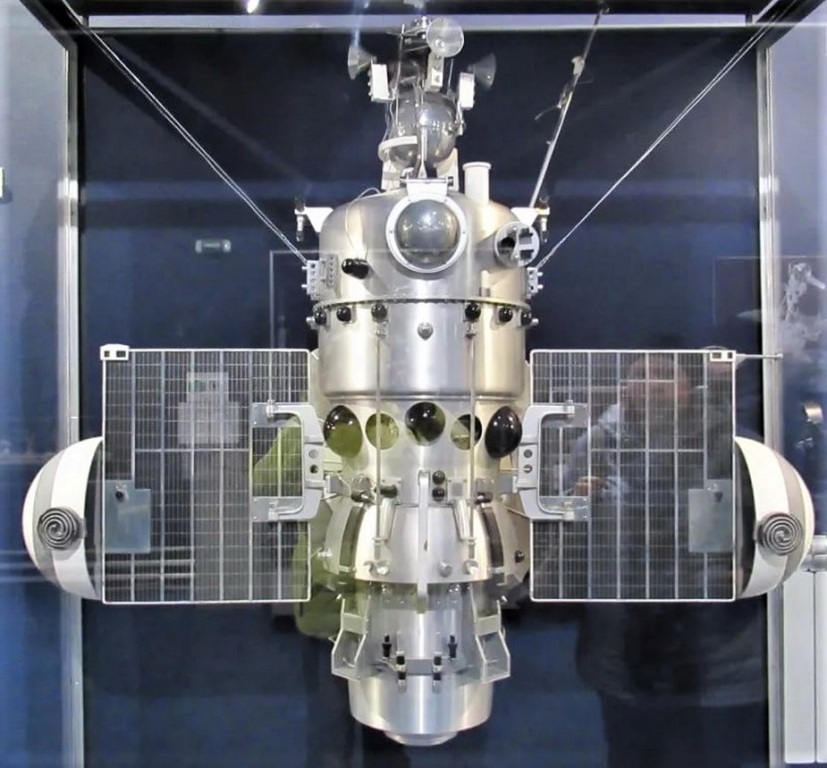

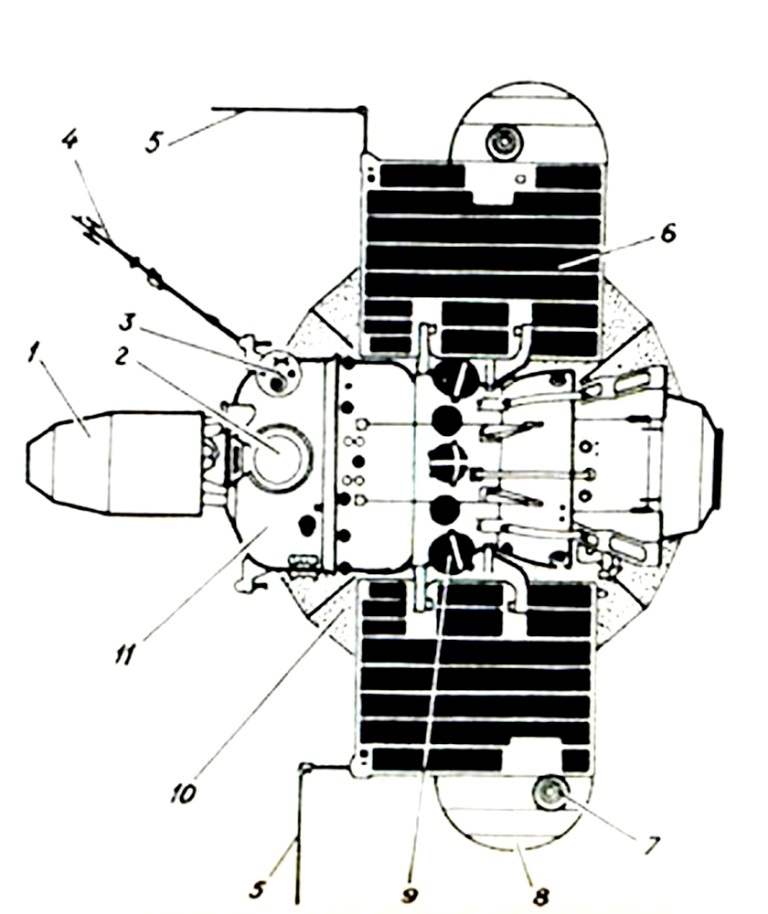

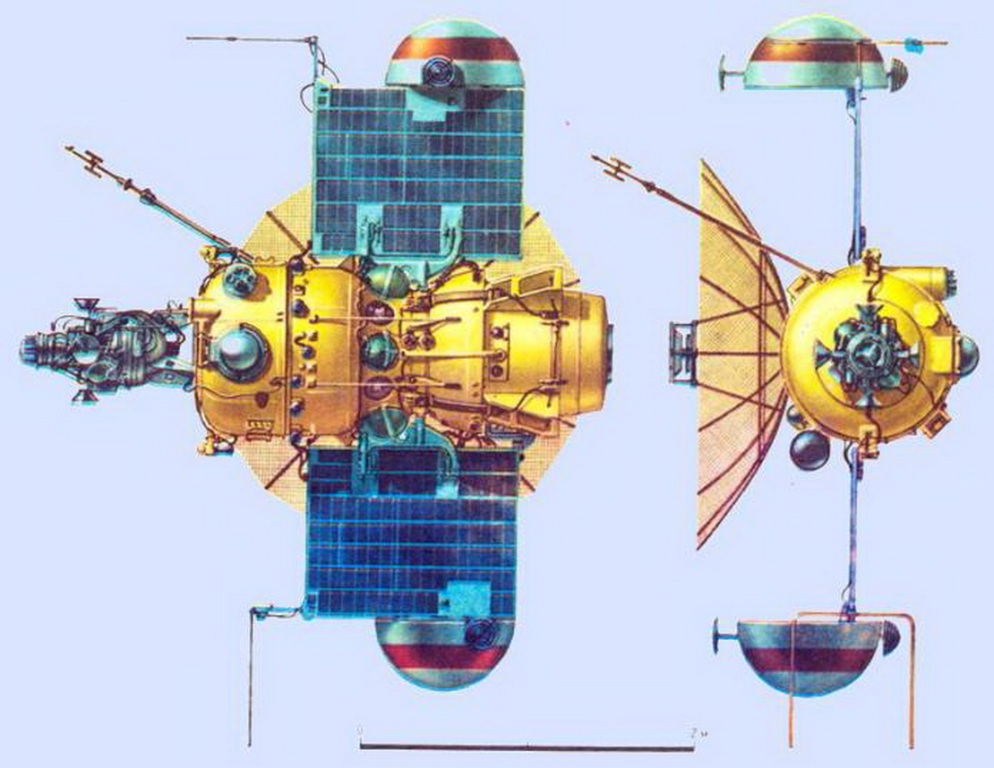

Следующей станцией, сумевшей вырваться из оков земного притяжения и отправиться в дальний путь к соседней планете, была советская автоматическая межпланетная станция второго поколения серии М-62. «Марс-1» — первый в истории космический аппарат, выведенный на траекторию полёта к Марсу, предназначался для проведения научных исследований, а также фотографирования поверхности Марса с пролётной траектории и передачи информации о межпланетном пространстве и о пространстве около Марса. Изначально запуск был запланирован на срок до 29 октября 1962 года, но в т. н. «Чёрную субботу» 27 октября на пике Карибского кризиса на подготовленный для 9К78 с 2МВ-4 № 4 «Гагаринский старт» (равно как и на площадку № 31) была установлена дежурная боевая МБР Р-7А с 3-мегатонной термоядерной боевой частью. В итоге запуск состоялся 1 ноября с космодрома Байконур при помощи 4-ступенчатой ракеты-носителя среднего класса «Молния».
Последняя четвертая ступень ракеты-носителя с космическим аппаратом была выведена на промежуточную орбиту искусственного спутника Земли и затем при повторном включении ракетного двигателя обеспечила старт и необходимое приращение скорости для полёта к Марсу. «Марс-1» успешно вышел на межпланетную траекторию, однако в одном из клапанов микродвигателей системы ориентации обнаружилась течь. Утечка газа приводила к отказу системы ориентации и потере аппарата. В связи с этим руководители полёта решили перевести АМС в режим стабилизации вращением, который обеспечил постоянное освещение солнечных панелей, но оставлял нерабочей остронаправленную параболическую антенну.
Связь со станцией по дециметровой радиолинии проводилась через малонаправленную антенну в моменты наилучшей радиовидимости станции. За время полёта космического аппарата «Марс-1» по межпланетной траектории с ним был проведён 61 сеанс радиосвязи. При этом был получен большой объём телеметрической информации, а на его борт передано более 3000 команд.
На дистанции 106 млн км от Земли 21 марта 1963 года состоялся последний сеанс связи с аппаратом. Затем связь была потеряна, но по тем временам это был рекорд дальности космической связи.
Исходя из расчёта движения станции по данным траекторных измерений, можно предполагать, что 19 июня 1963 года «Марс-1» осуществил неуправляемый пролёт на расстоянии около 193 тыс. км от Марса и продолжил полёт вокруг Солнца.

https://forumupload.ru/uploads/0014/f6/ef/27/t244836.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t468279.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t478453.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t37809.jpg

0

2

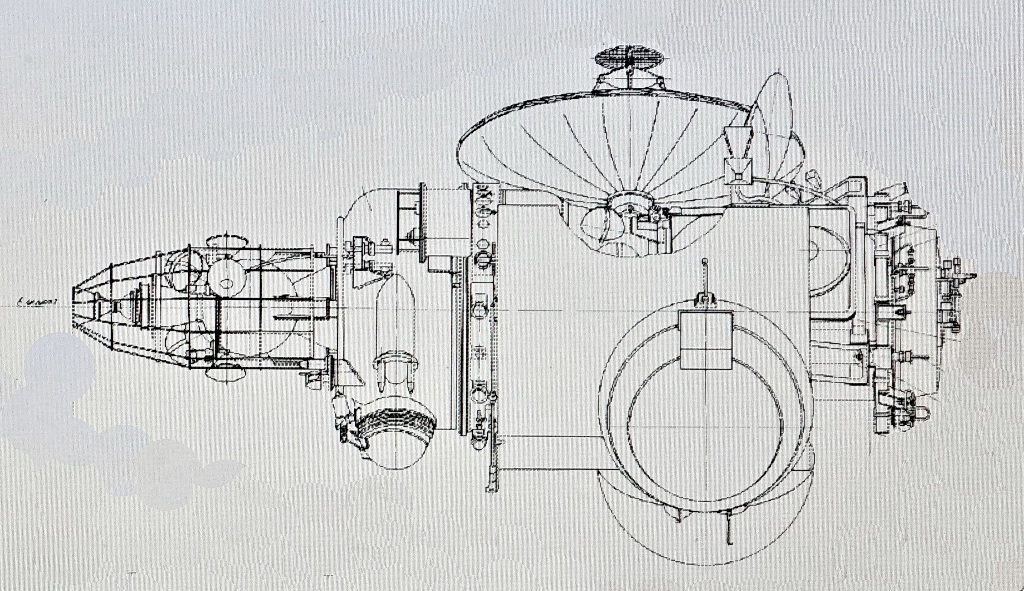

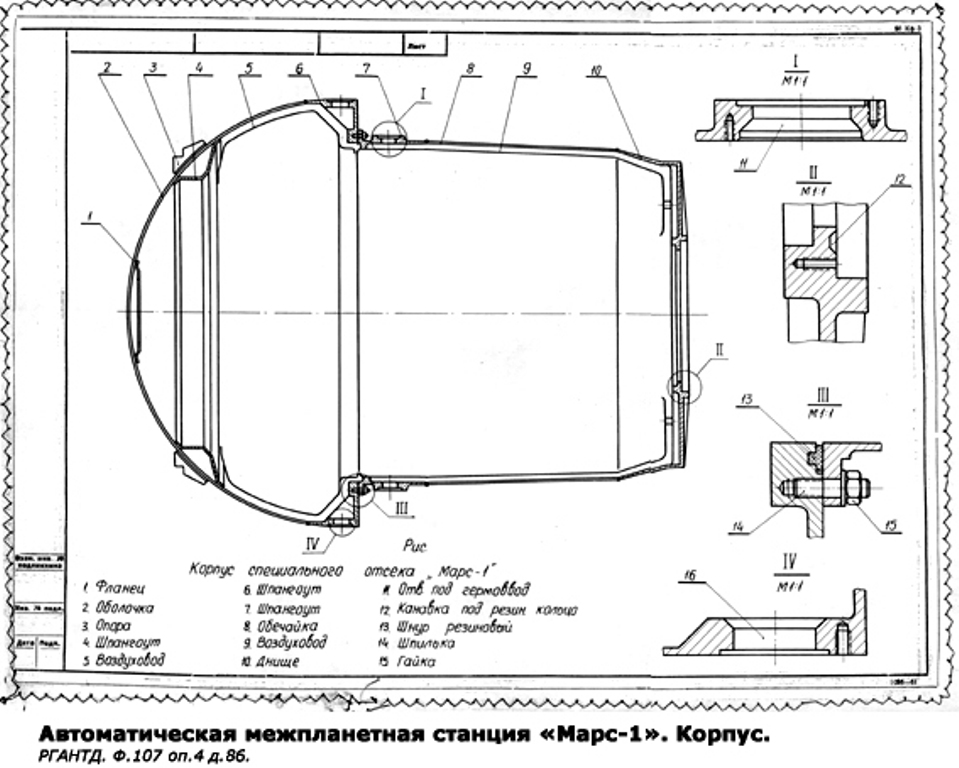

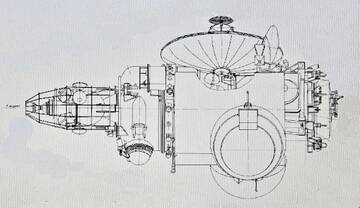

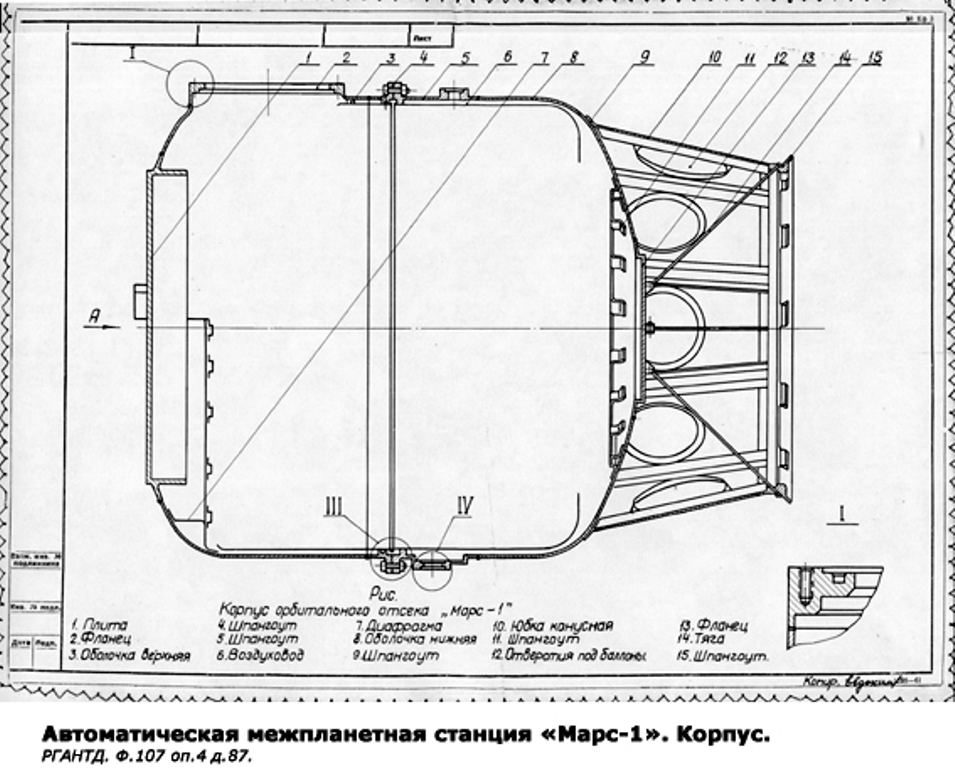

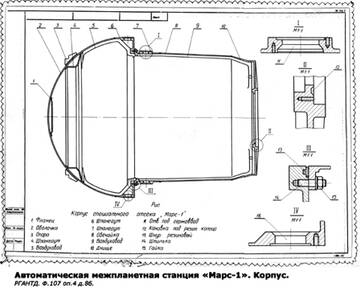

Модель данной станции выполнена в масштабе 1:35 «с нуля», на основании чертежей станции в сборе и ее составных частей, найденных на просторах интернета. Чертежи были переведены в М1/35 и все размеры для изготовления комплектующих деталей взяты с этих чертежей.

https://forumupload.ru/uploads/0014/f6/ef/27/t929162.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t552855.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t227919.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t46943.jpg

0

3

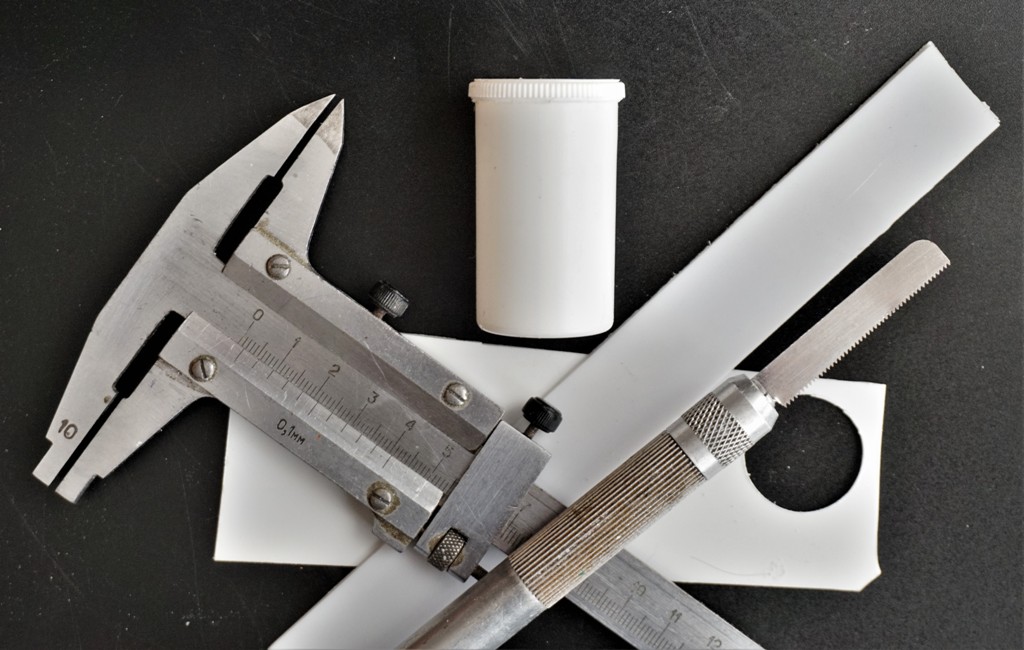

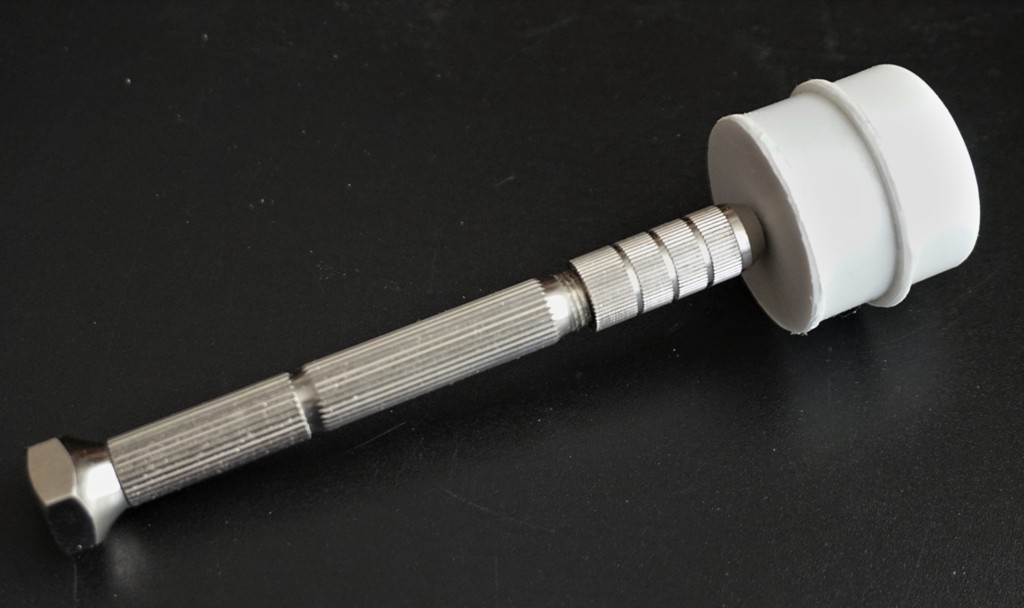

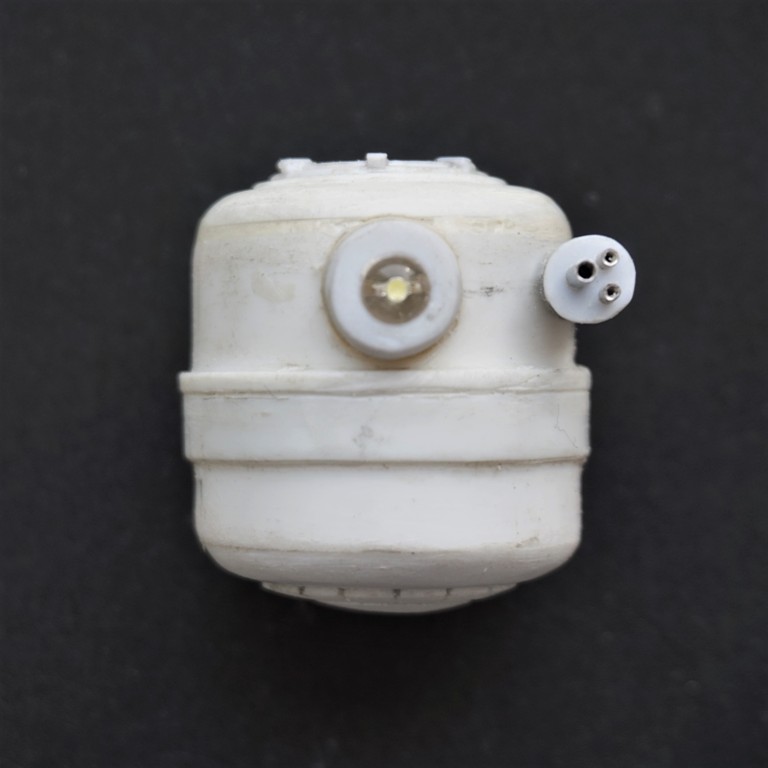

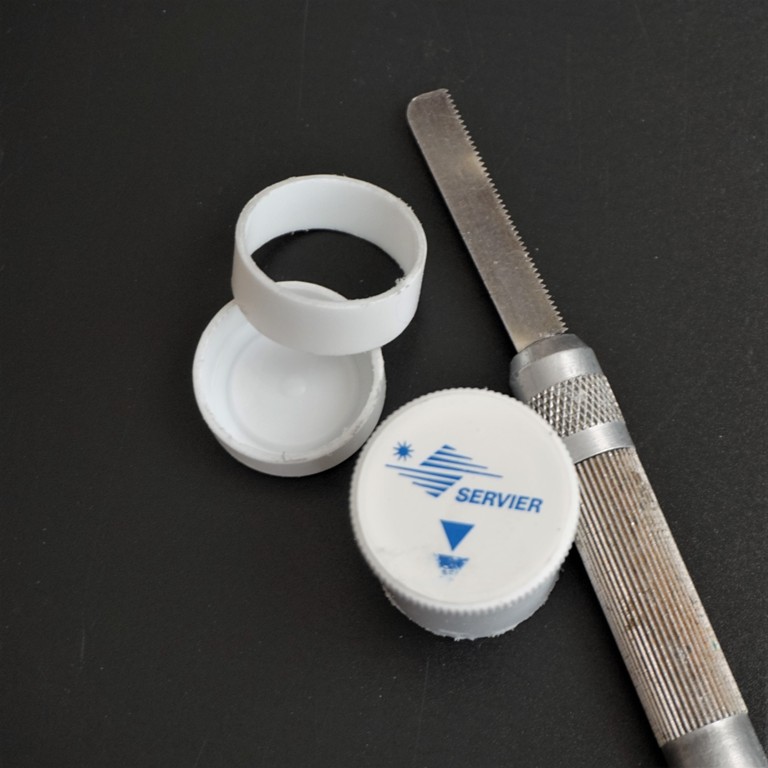

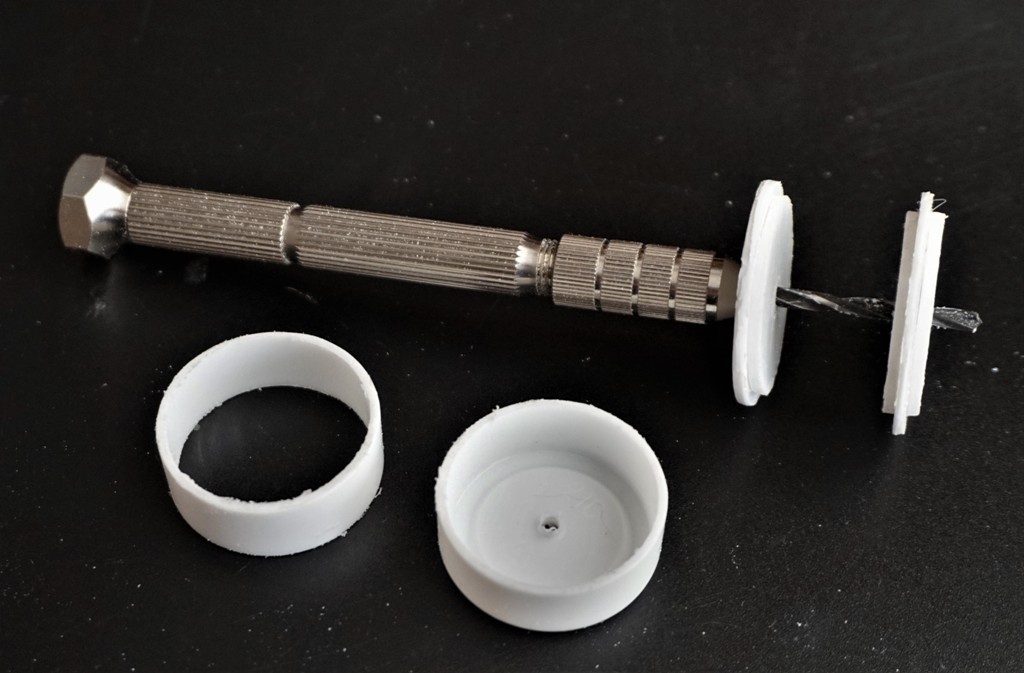

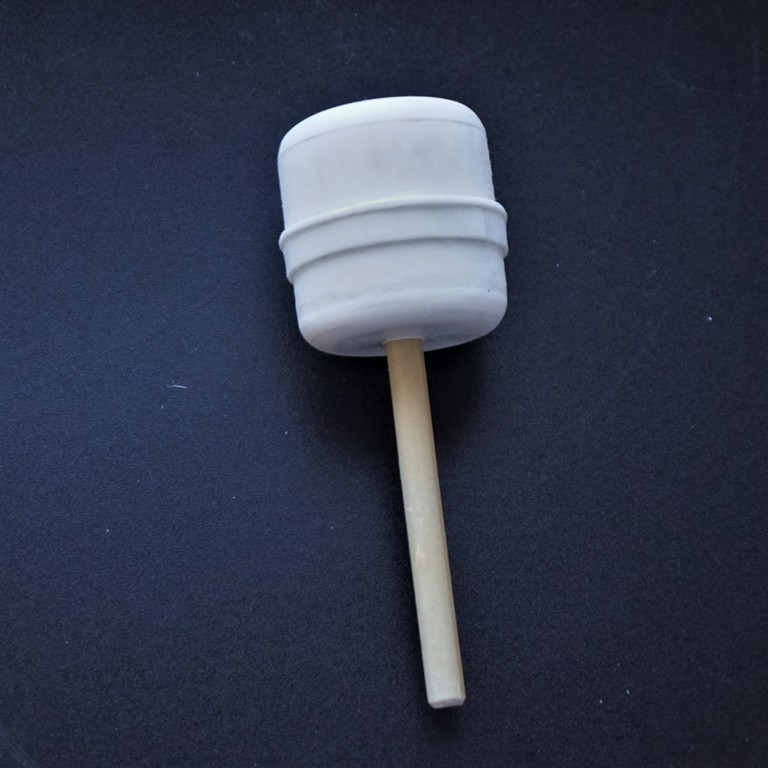

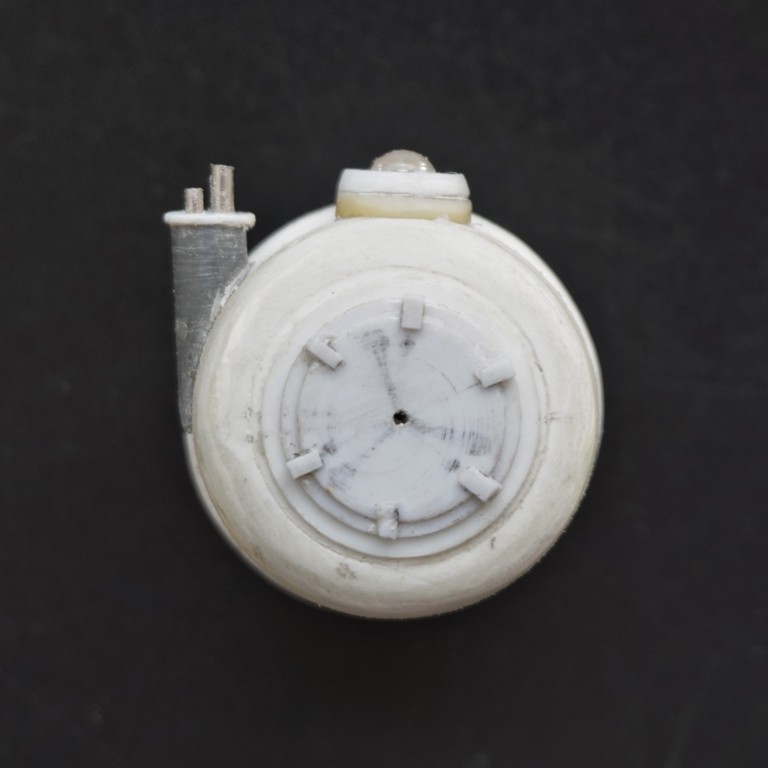

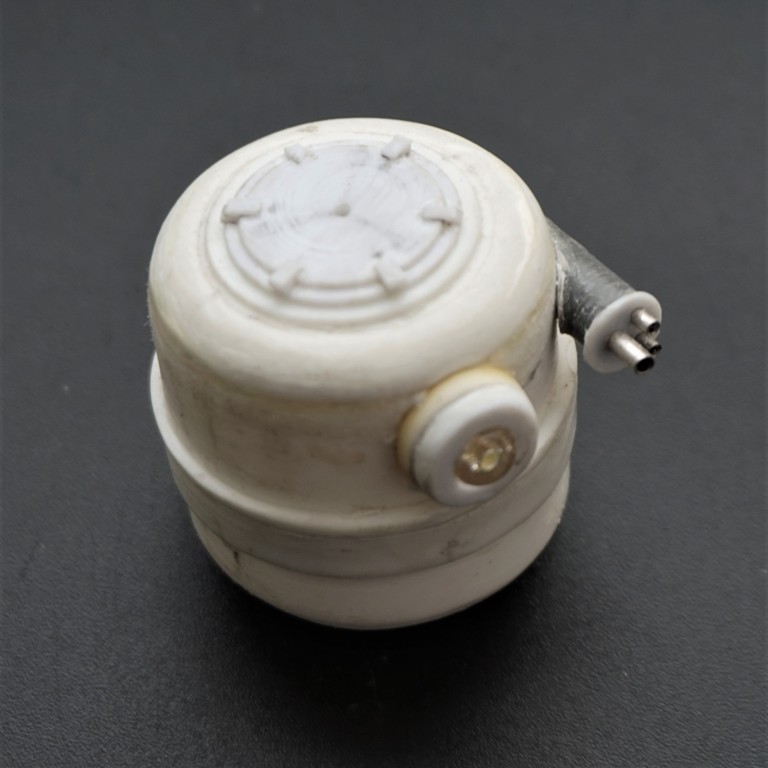

Для изготовления корпусных деталей станции применены пластиковые контейнеры от медпрепаратов, листовой пластик разной толщины, компаунд "Эпоксилин". и пр. и пр.Отрезая и разрезая, а затем склеивая и обрабатывая, получаем верхнюю часть корпуса станции.

https://forumupload.ru/uploads/0014/f6/ef/27/t606346.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t646789.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t653836.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t434429.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t289827.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t672637.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t410322.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t267649.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t303522.jpg

0

4

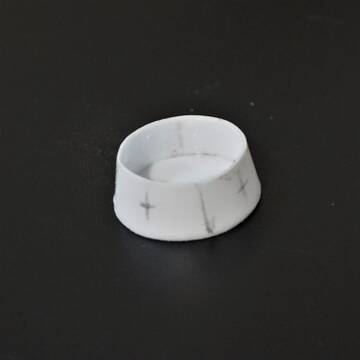

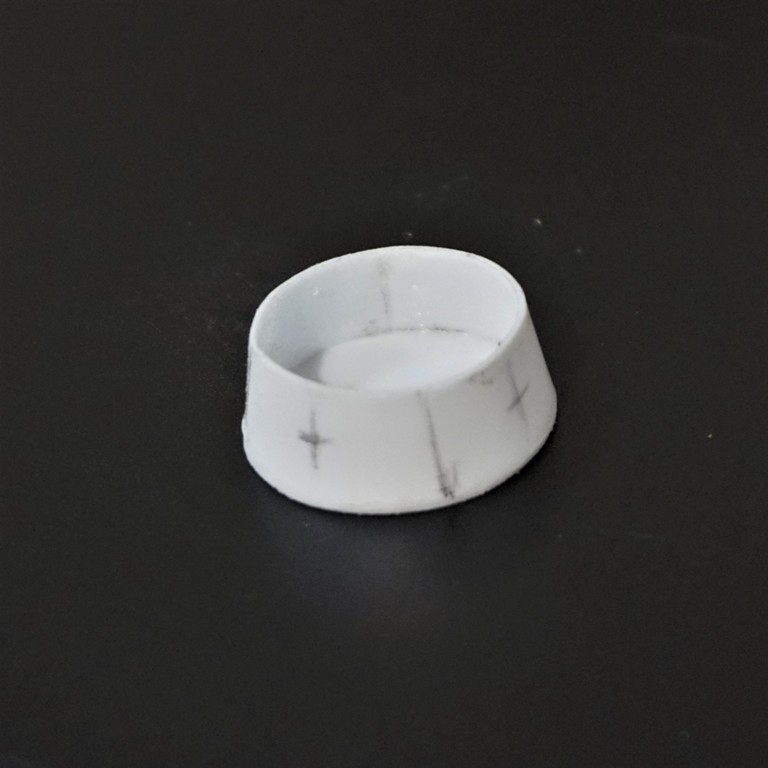

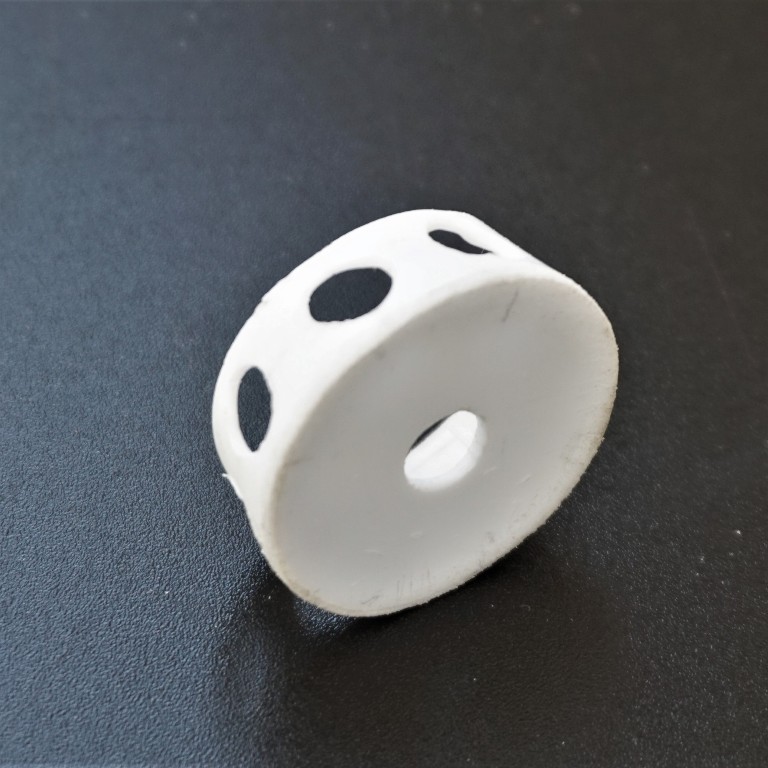

Коническую вставку между верхним и нижним корпусами станции склеиваем в два слоя  из выкройки 0,3мм листового пластика. После сушки в боковой стенке просверлены отверстия для установки шаробаллонов с газом высокого давления, применяемого для работы микродвигателей системы ориентации станции.

https://forumupload.ru/uploads/0014/f6/ef/27/t85531.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t172345.jpg

0

5

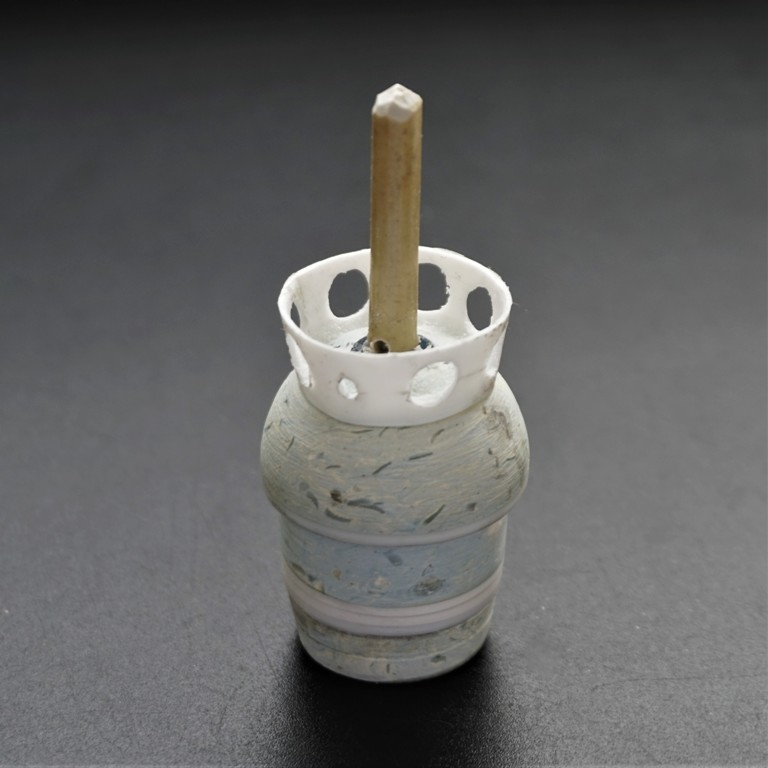

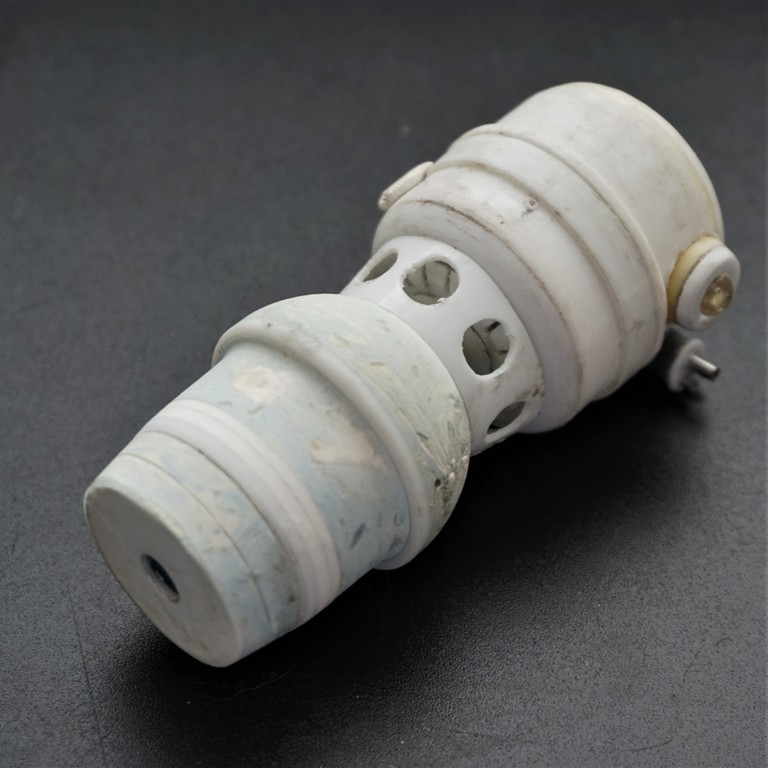

Из листового пластика и Эпоксилина изготавливаем нижнюю часть корпуса станции и соединяем ее с конической проставкой. Вставляем в сборку направляющий штифт и на него насаживаем верхнюю часть корпуса.
https://forumupload.ru/uploads/0014/f6/ef/27/t809876.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t839163.jpg

0

6

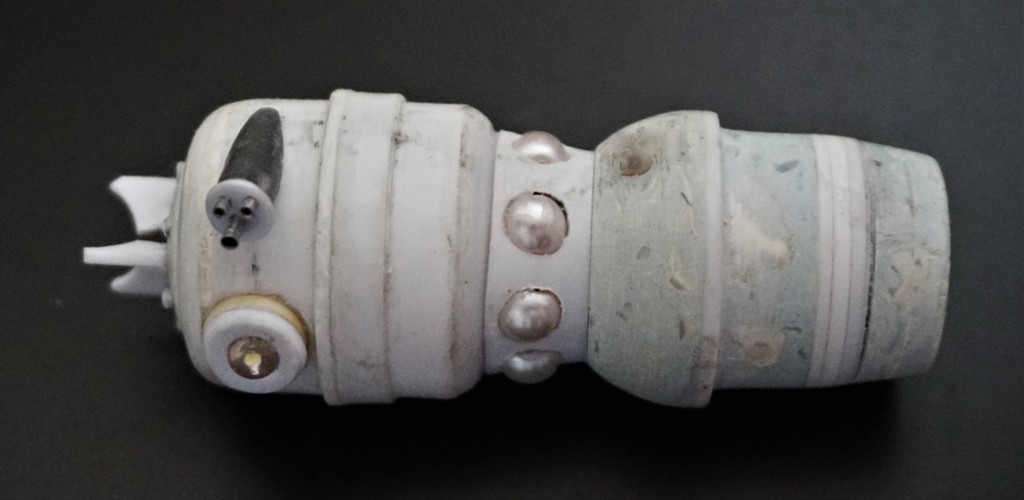

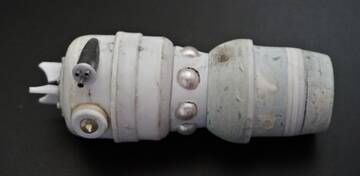

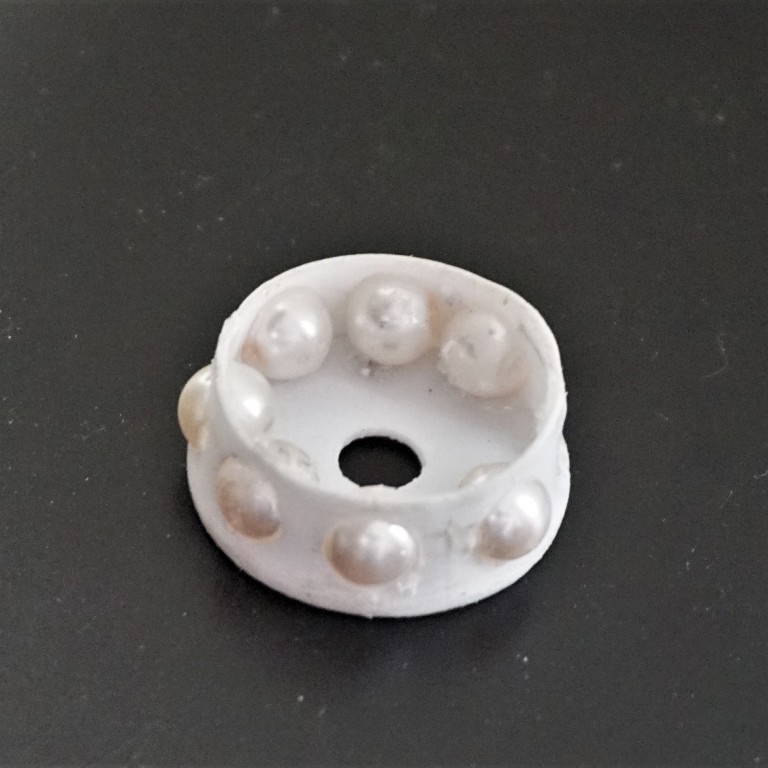

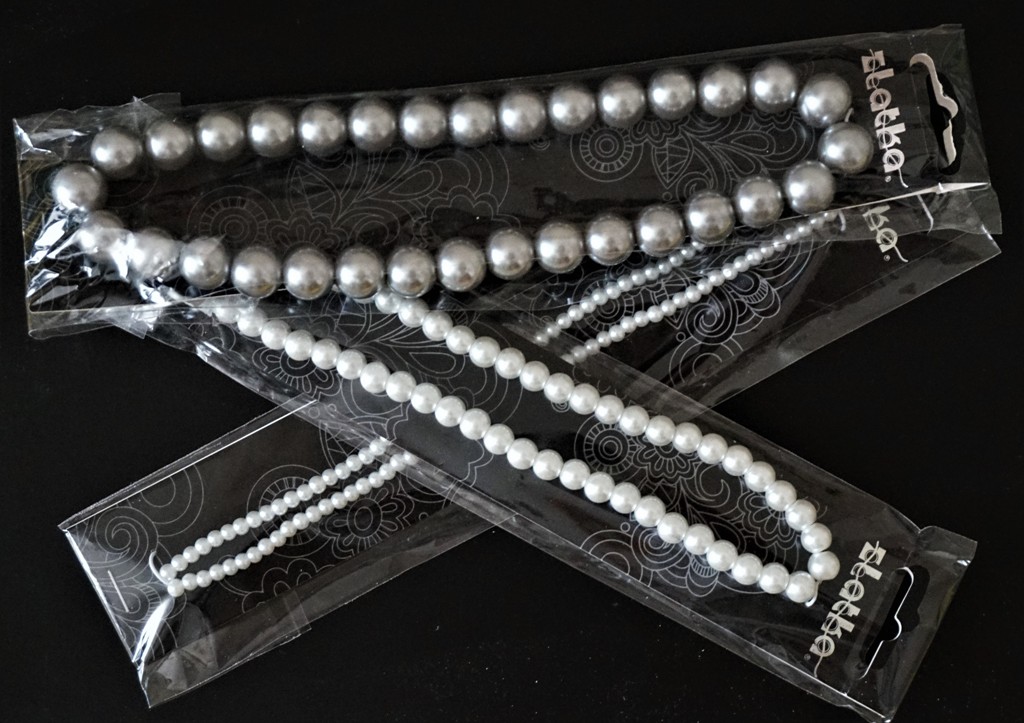

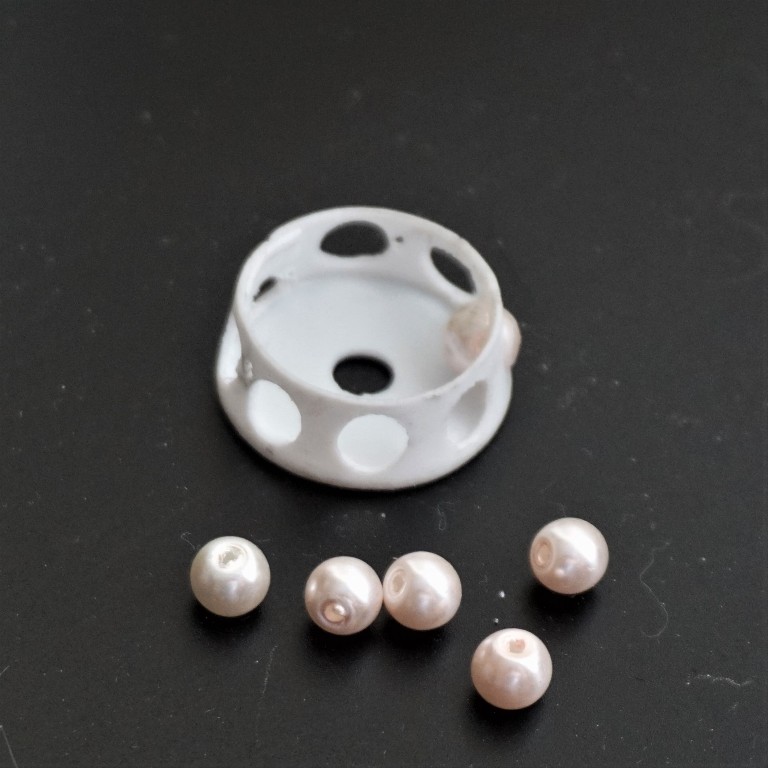

Для имитации шаробаллонов в Леонардо закуплены бусины разного диаметра, которые по подбору вклеены в окна  конической проставки.

https://forumupload.ru/uploads/0014/f6/ef/27/t684135.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t838800.jpg  https://forumupload.ru/uploads/0014/f6/ef/27/t496102.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t672698.jpg

0

7

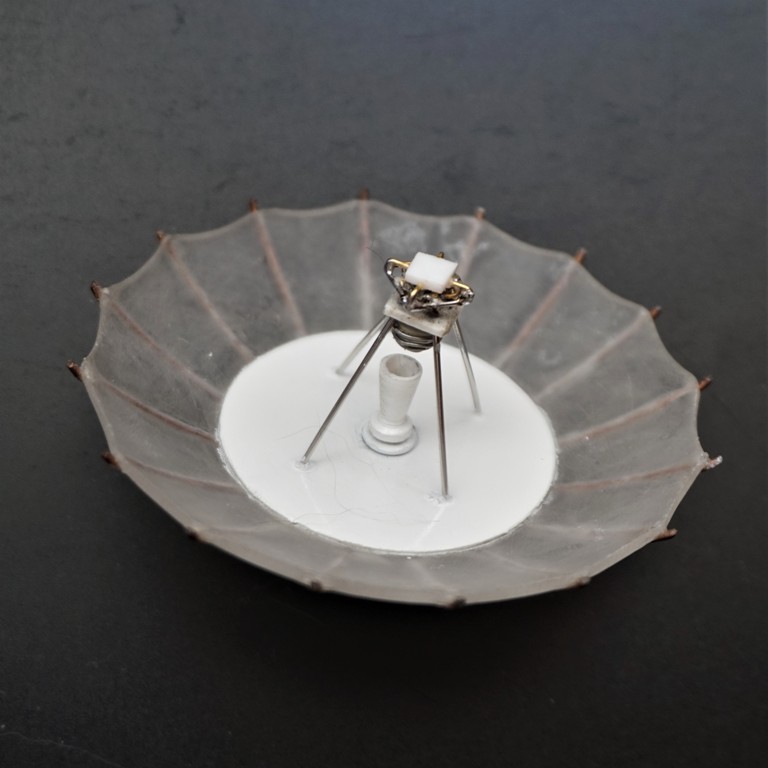

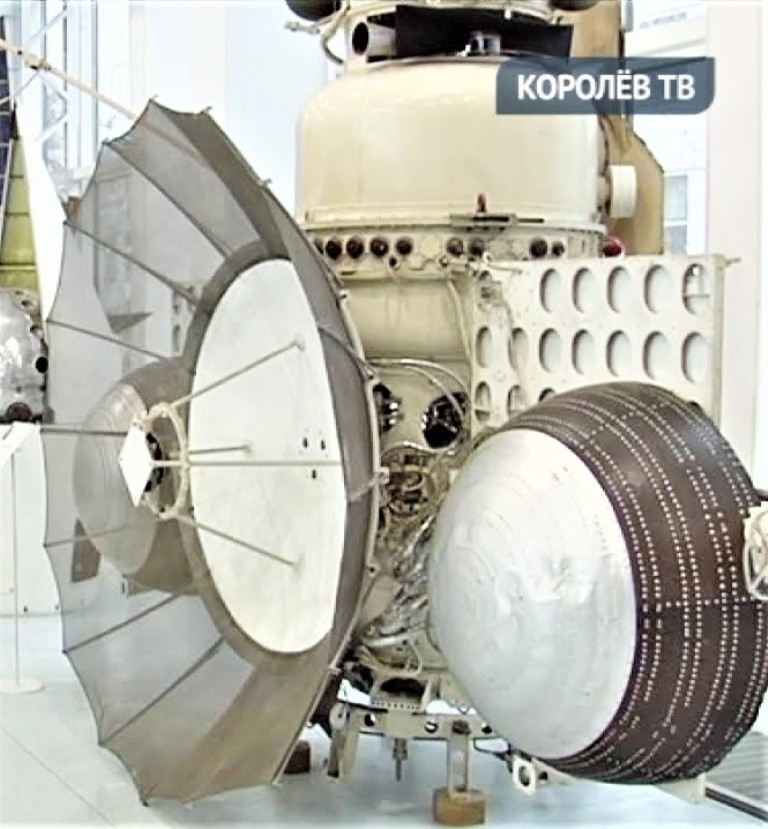

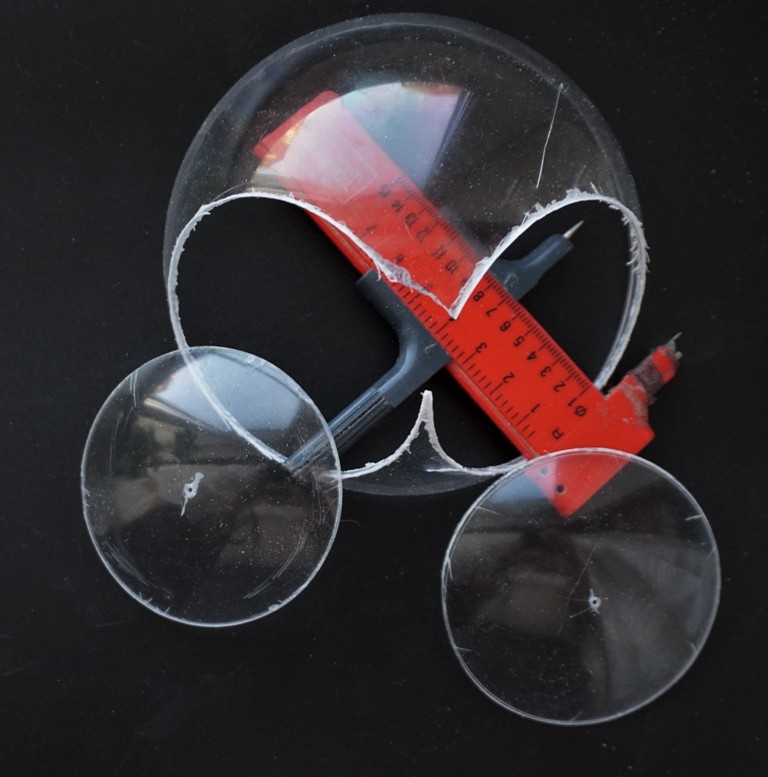

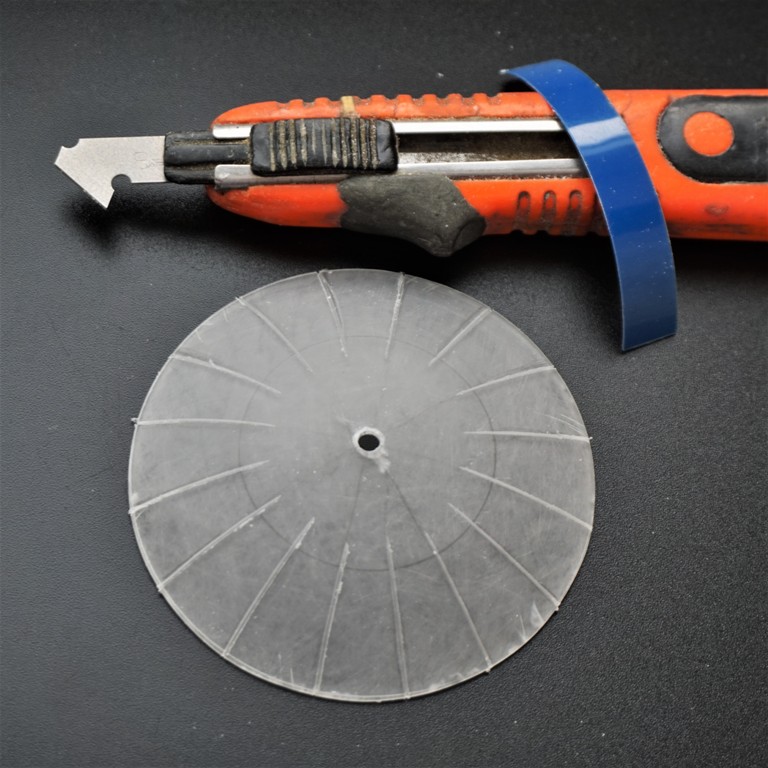

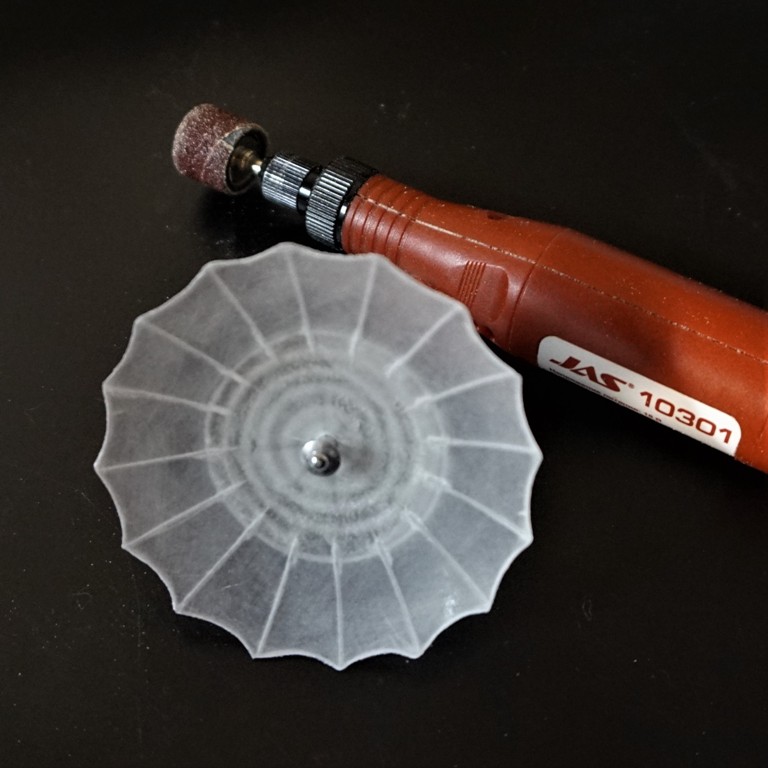

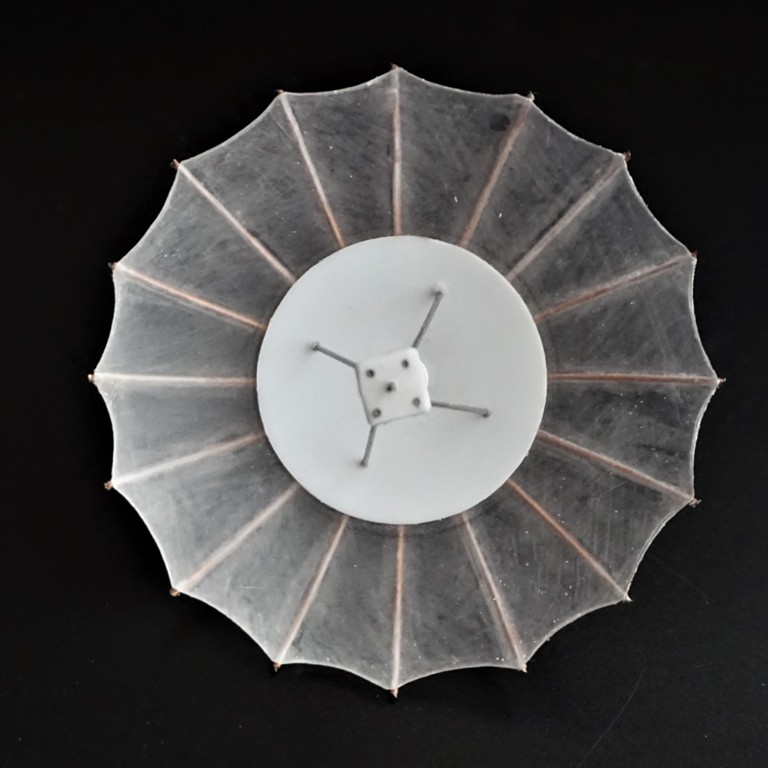

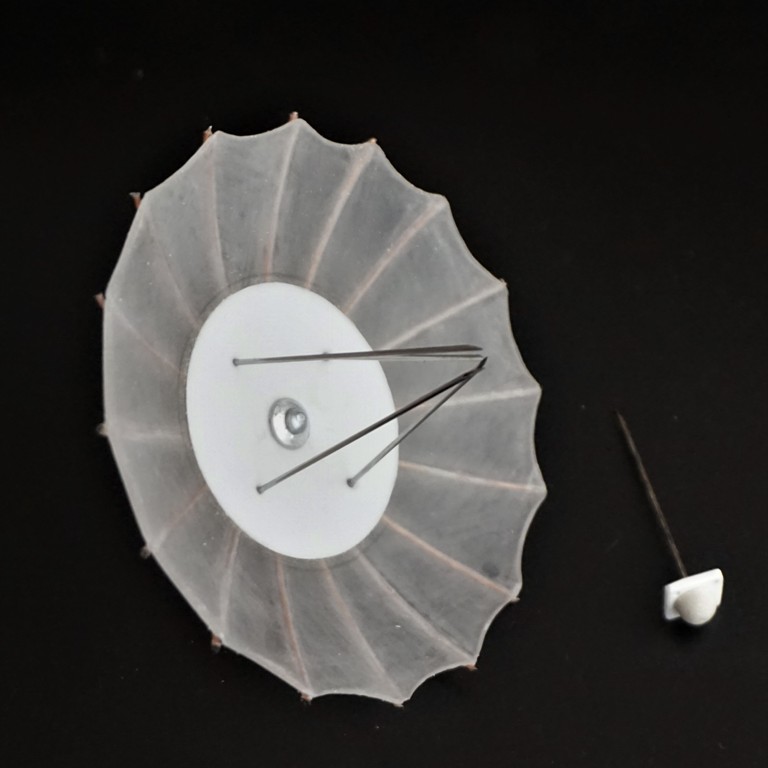

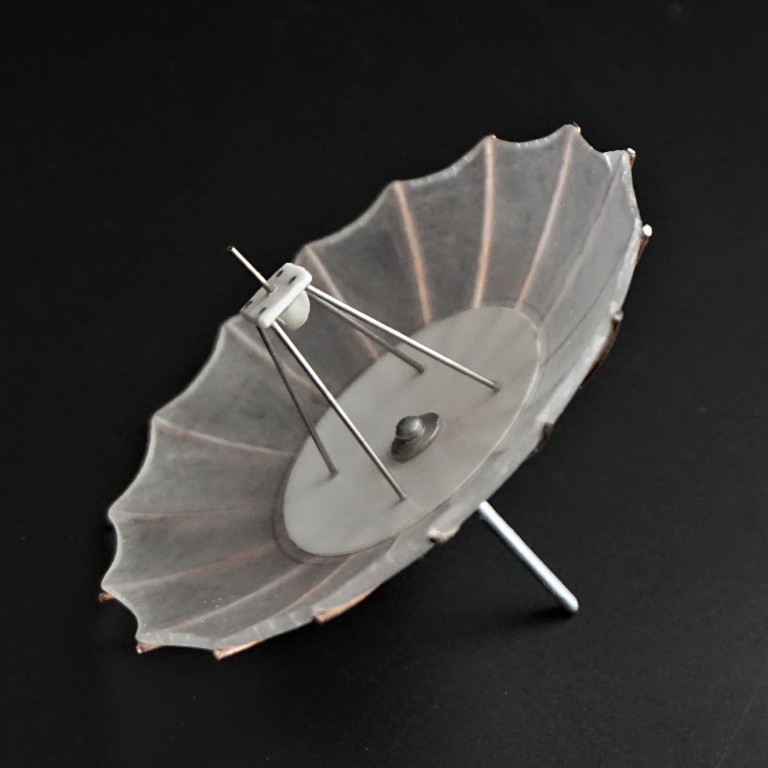

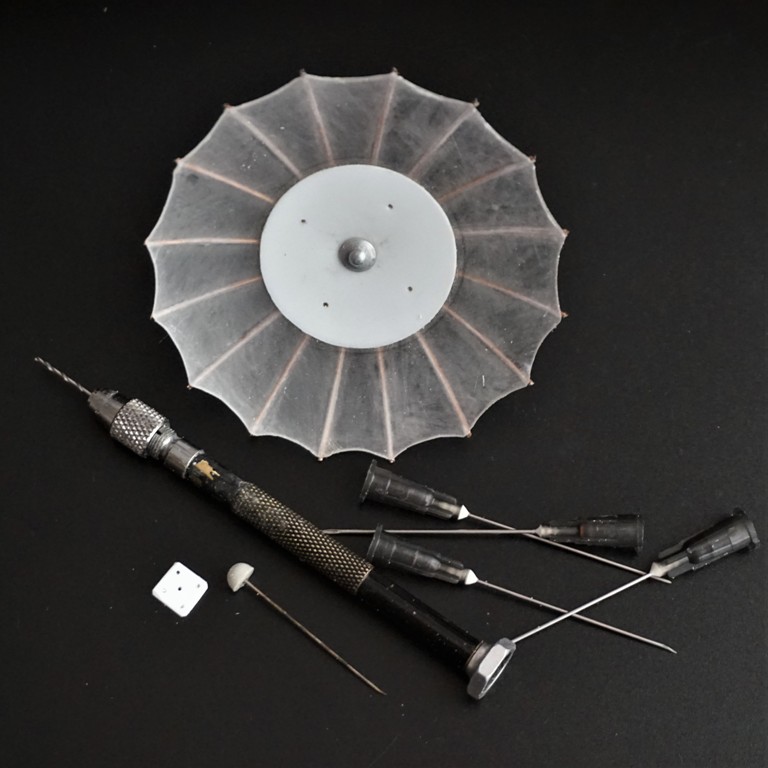

Далее идет изготовление зеркала остронаправленной параболической антенны. Зеркало вырезается при помощи циркульного ножа из пластикового поделочного шара Ф120мм, приобретенного в Леонардо, После вырезки при помощи шлифмашинки обрабатывается кромка зеркала, поверхность его матируется шкуркой, По прорисованной разметке скрайбером прорезаются канавки, в которые вклеиваются зонтичные спицы антенны. А далее из инъекционных игл, листового пластика и латунной трубки изготовлен излучатель антенны.
https://forumupload.ru/uploads/0014/f6/ef/27/t146919.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t125216.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t826865.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t767033.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t544674.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t933432.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t894453.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t32125.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t300958.jpg

0

8

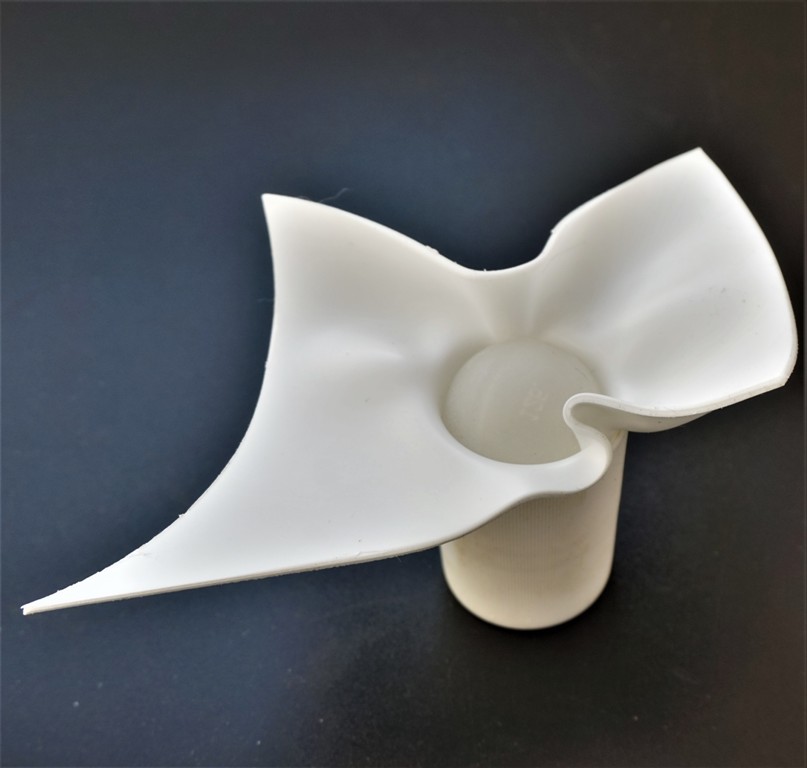

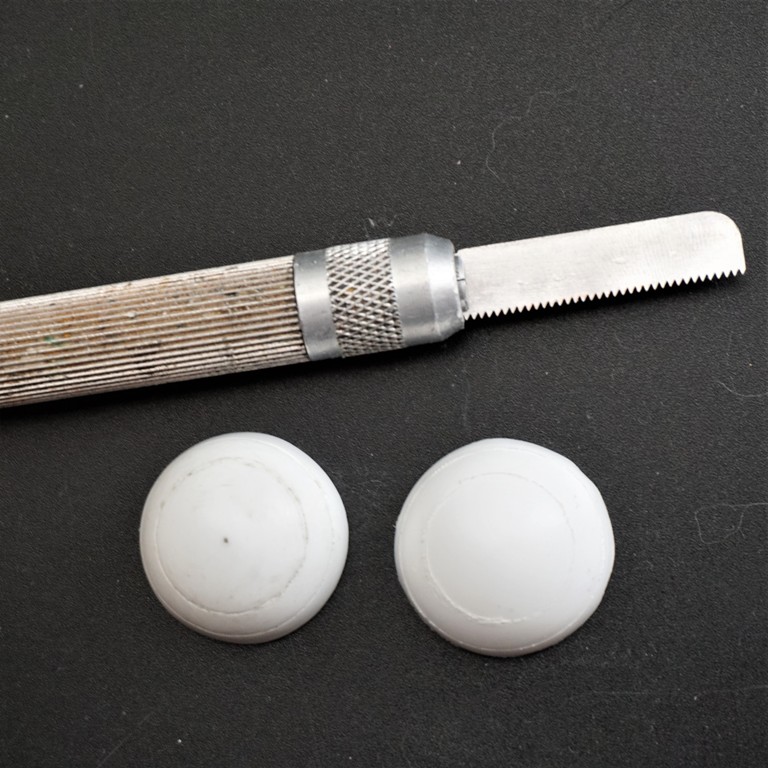

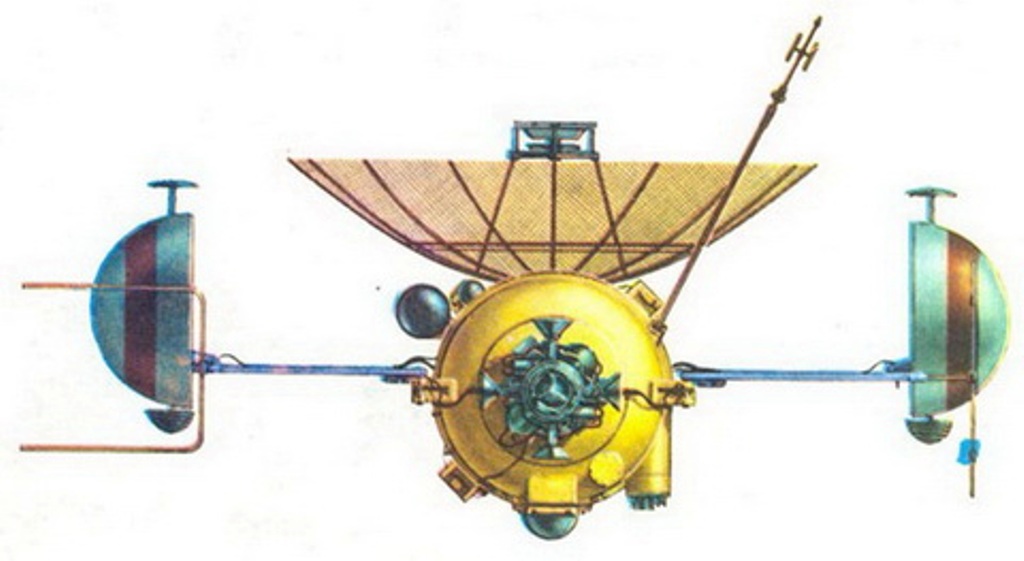

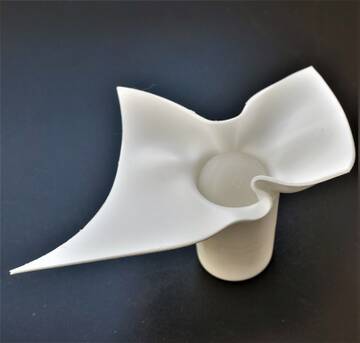

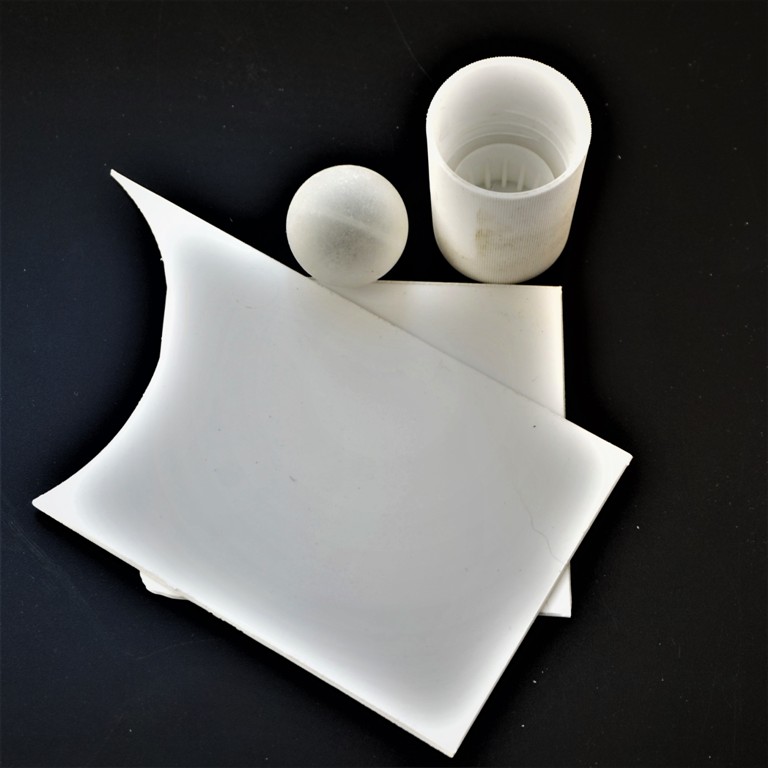

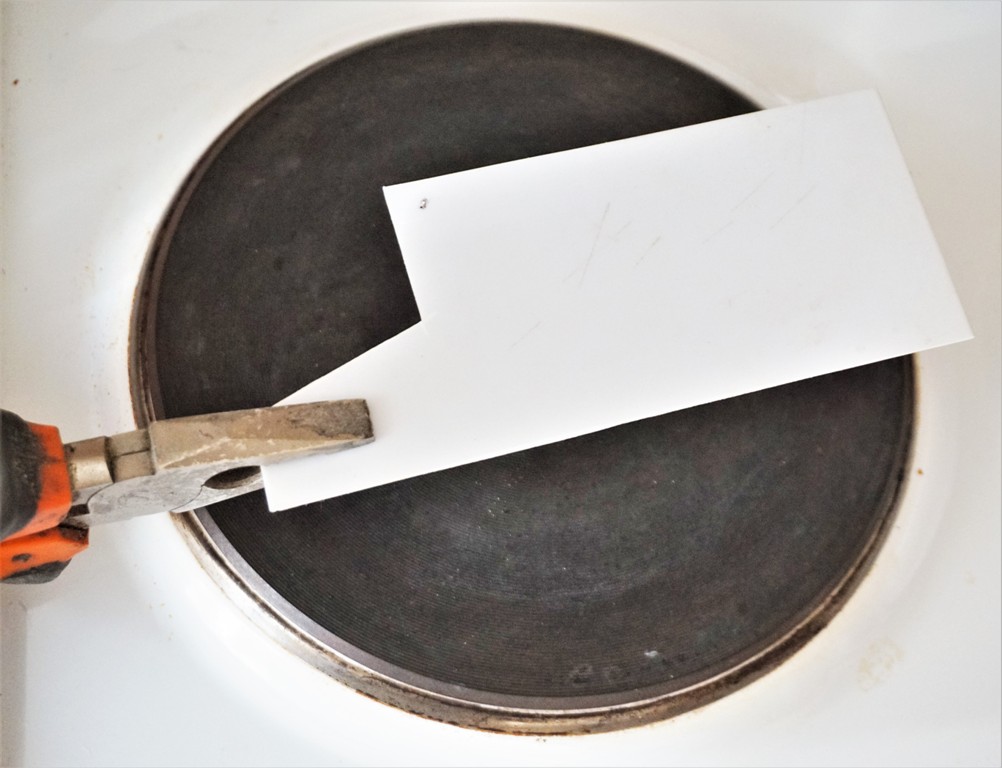

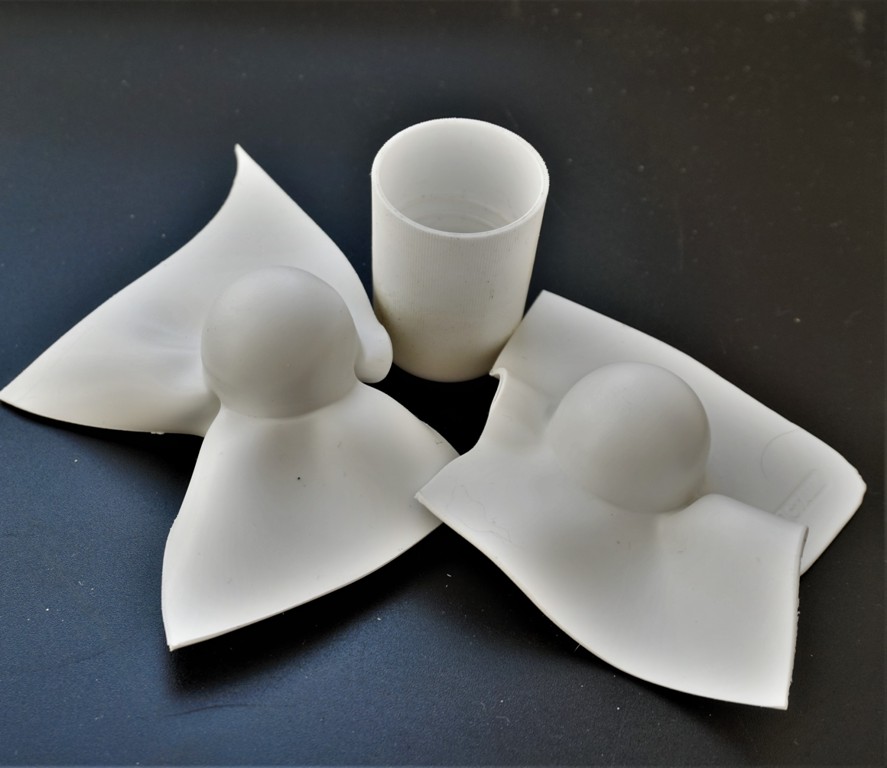

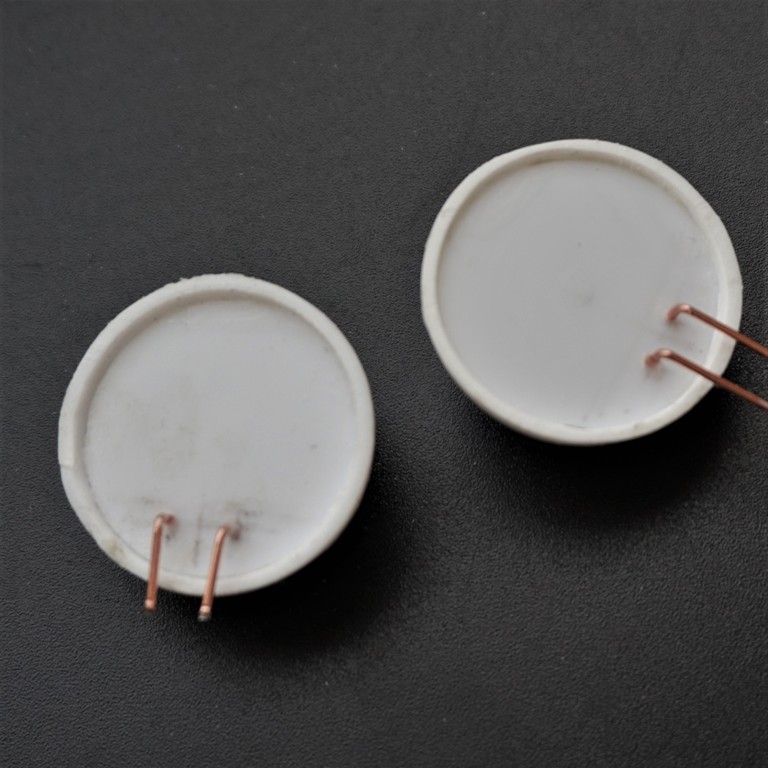

Следом пошло изготовление полусфер радиаторов системы терморегулирования станции. Здесь был использован метод термопластичного формования детали . Матрицей послужила крышка от шампуня, пуансоном  шарик Ф25мм от дезодоранта. Пластинка листового пластика разогревалась над плиткой, после чего производилось термоформование. После обрезки лишнего материала и вклеивания днища получены два радиатора.

https://forumupload.ru/uploads/0014/f6/ef/27/t79085.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t930590.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t595499.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t687228.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t675657.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t828817.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t130441.jpg

0

9

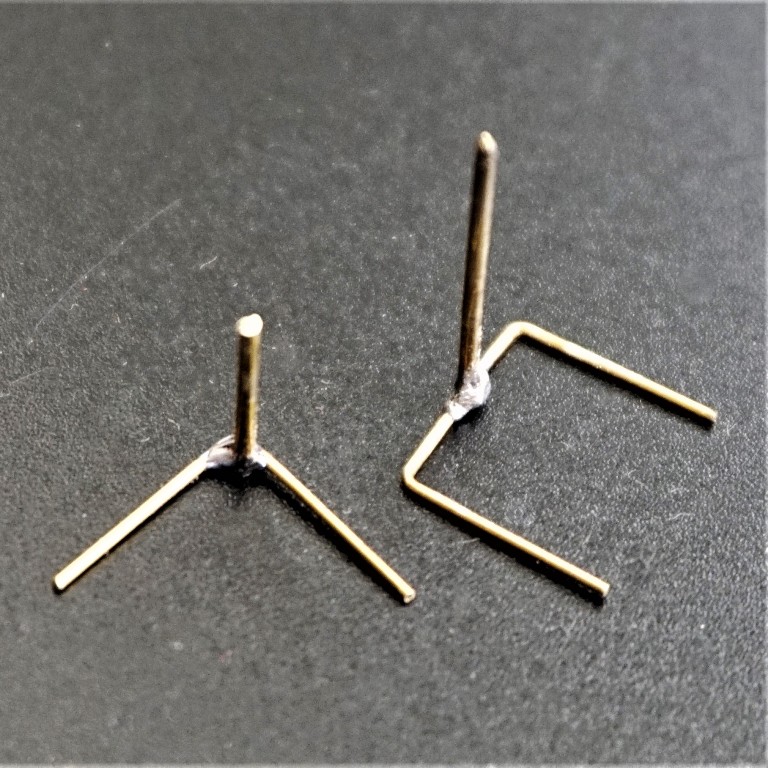

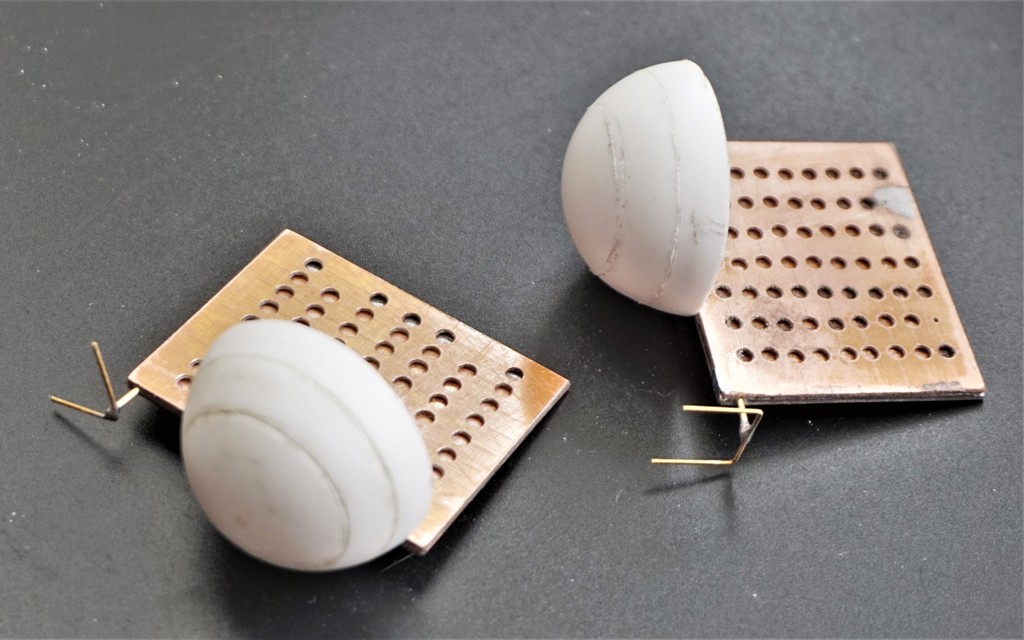

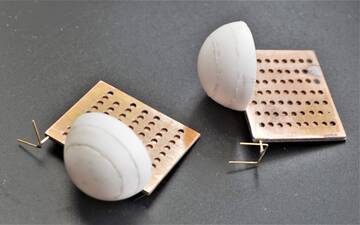

Из латунной трубки спаяны антенны, установленные на панелях солнечных батарей.

https://forumupload.ru/uploads/0014/f6/ef/27/t139097.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t666867.jpg

0

10

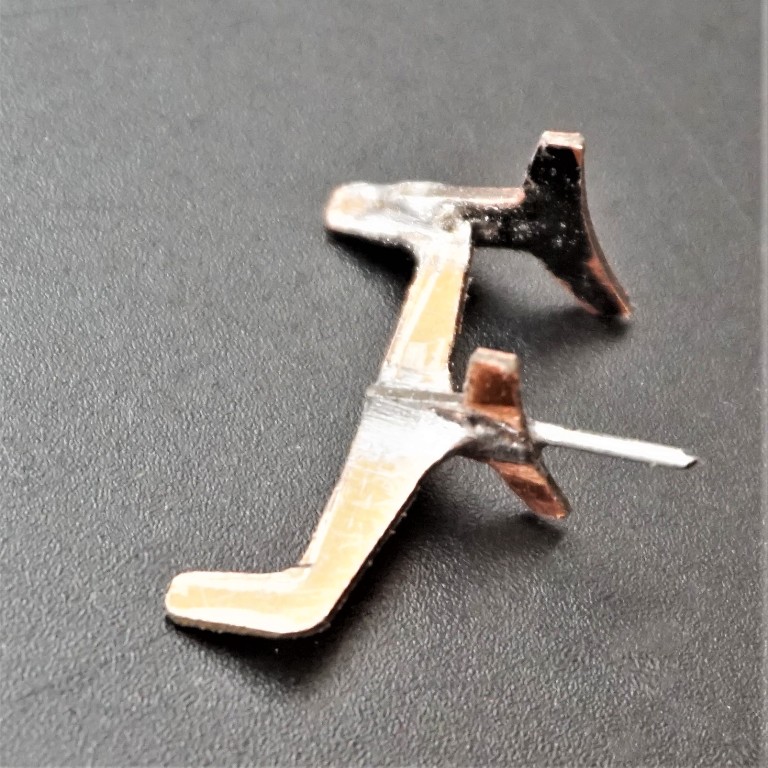

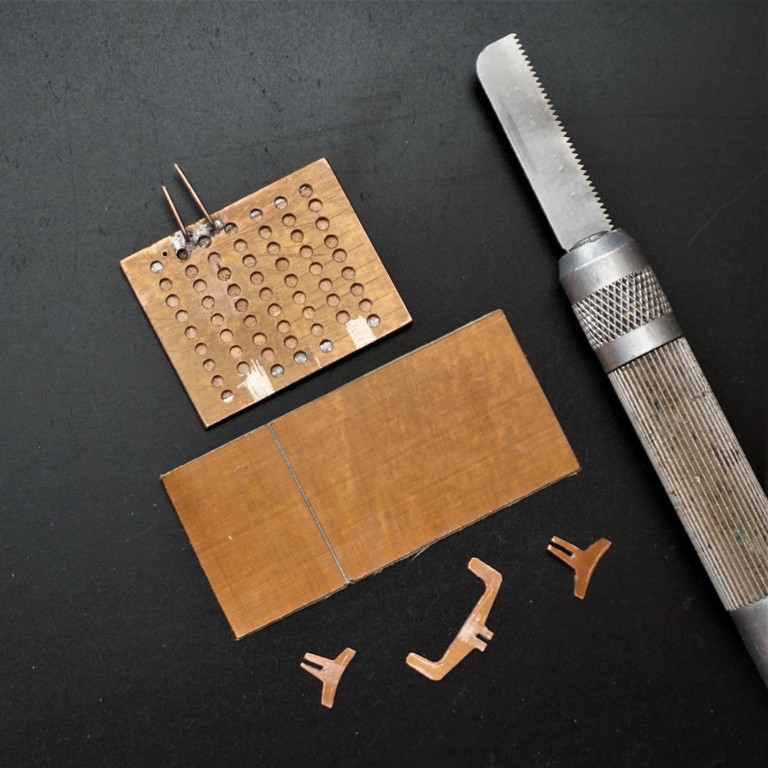

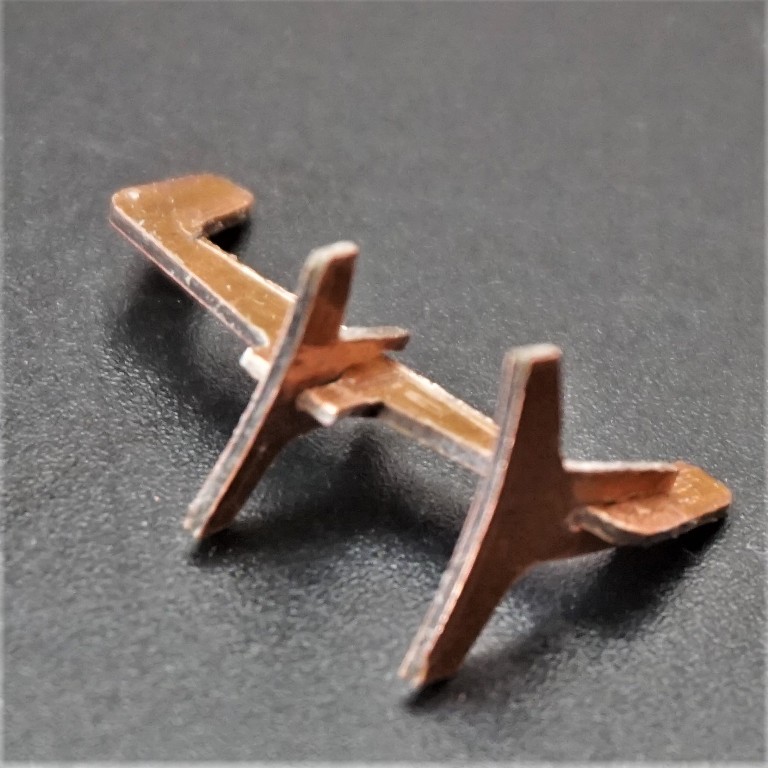

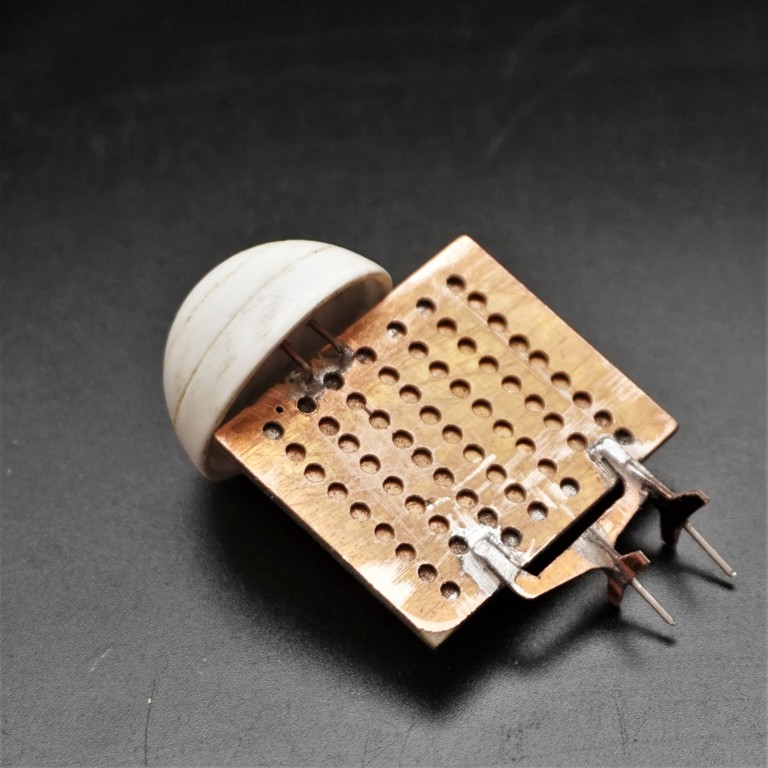

Из фольгированного теклотекстолита  вырезаны элементы шарнирного крепления панели на корпусе станции.

https://forumupload.ru/uploads/0014/f6/ef/27/t471322.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t78378.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t577768.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t882724.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t493926.jpg

0

11

Два раза (7 и 8) посты повторились, Лёня... :glasses:
А так очень интересненько - подход к делу внушает уважение! :cool:

0

12

Повторы удалил, но как они получились, до меня так и не доходит o.O  :dontknow:  :tired:

Отредактировано Леонид (Среда, 9 ноября, 2022г. 10:46:50)

0

13

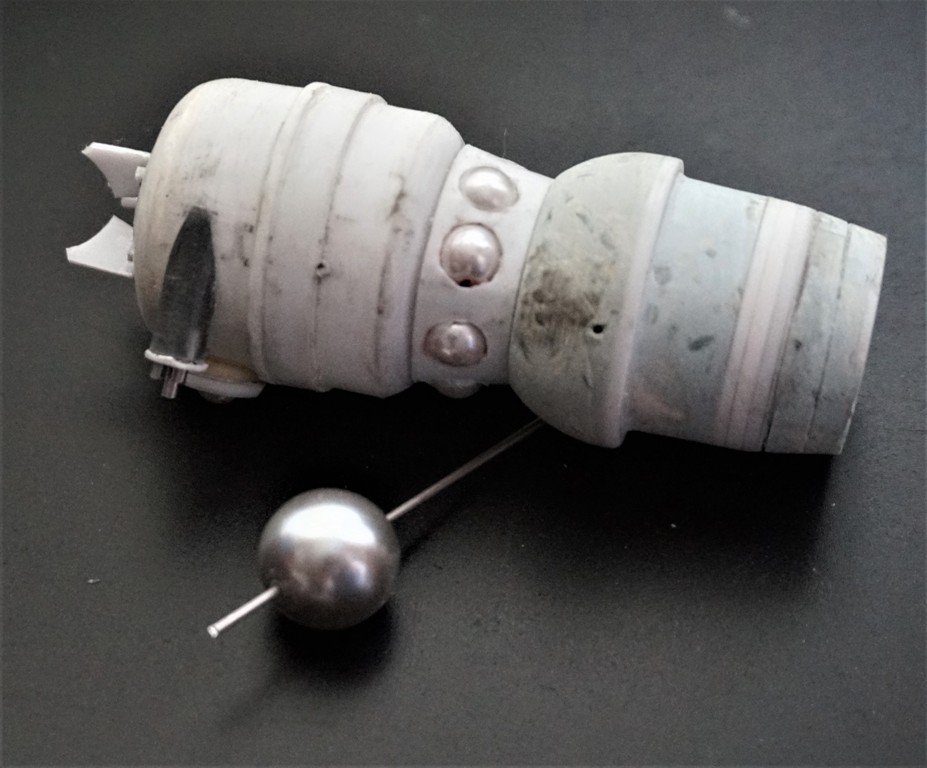

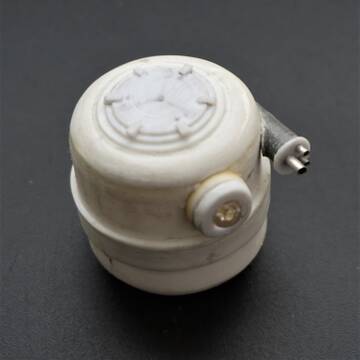

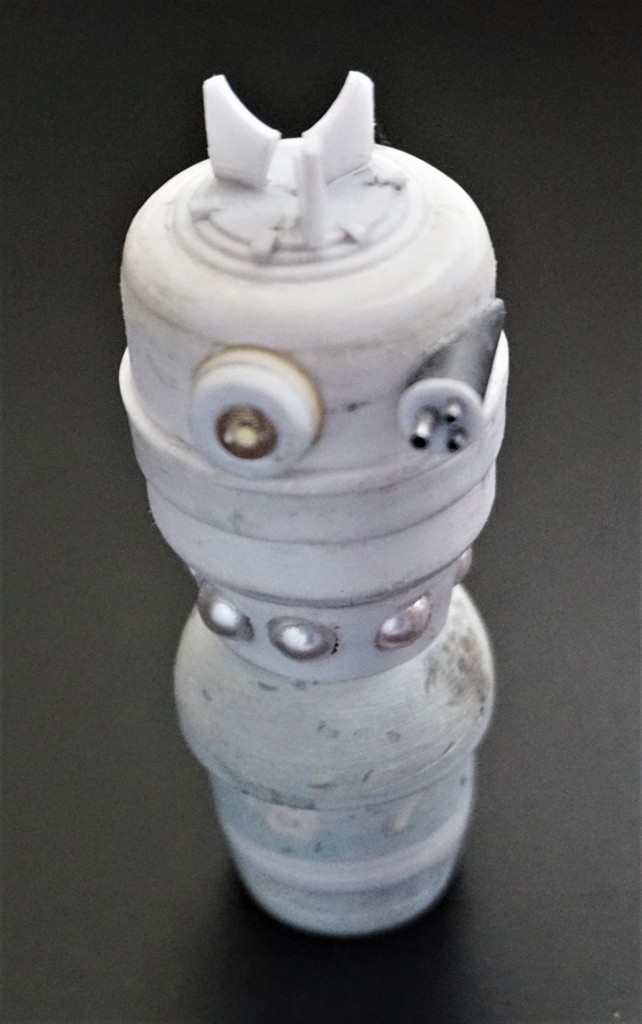

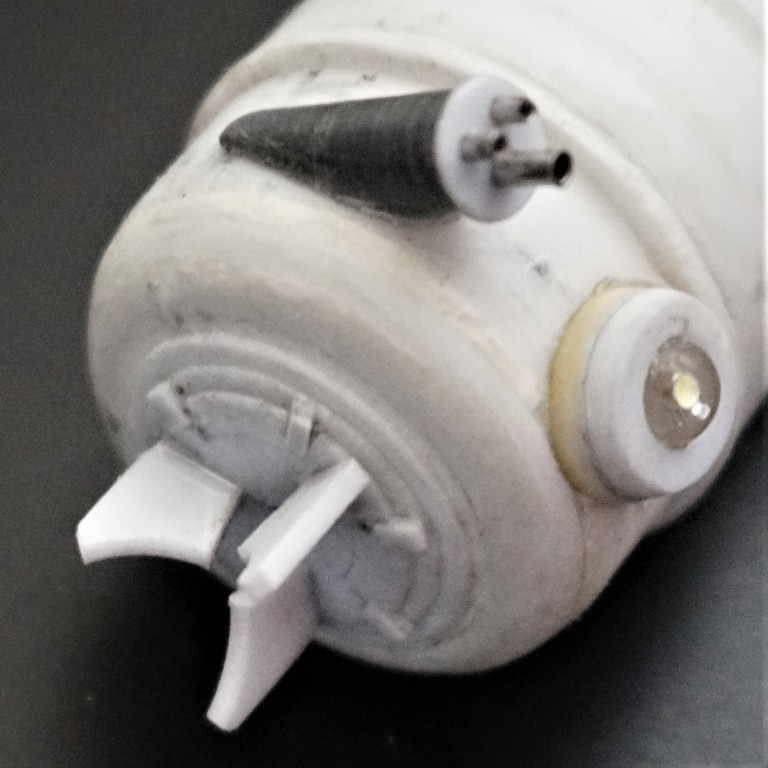

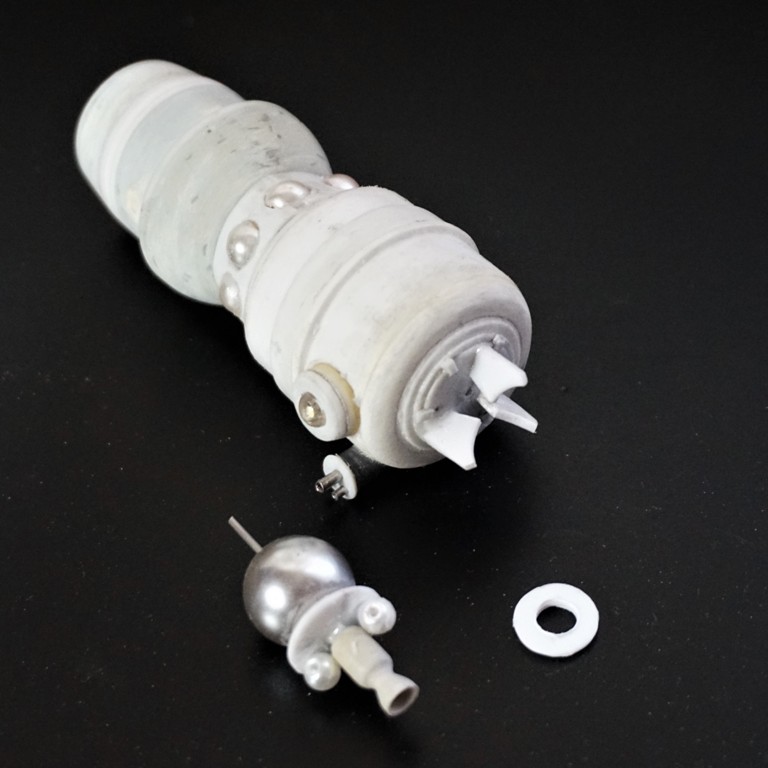

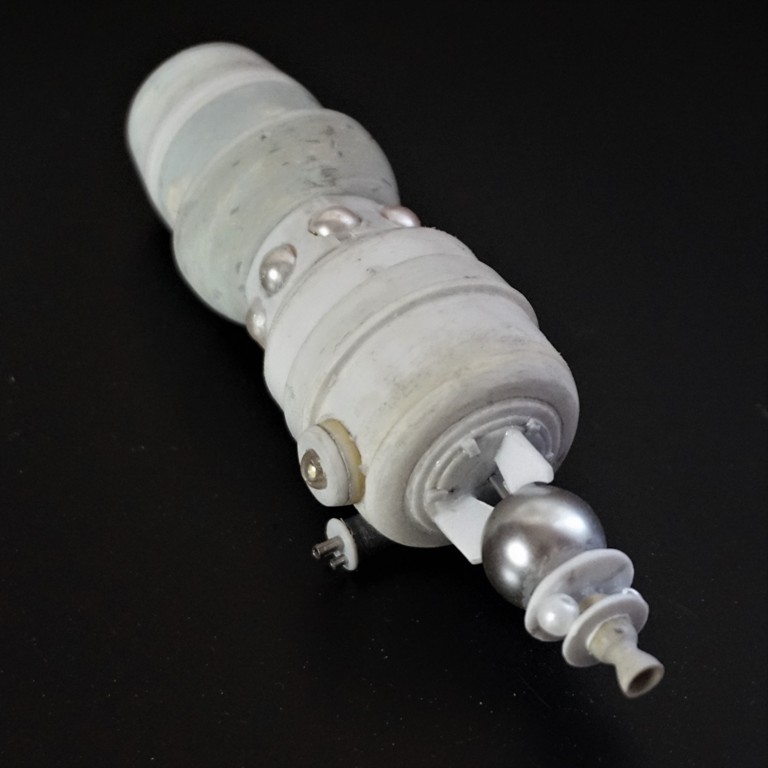

На верхнем блоке станции устанавливаем двигатель коррекции. Для его изготовления понадобился листовой пластик, литник и бусины разного диаметра.

https://forumupload.ru/uploads/0014/f6/ef/27/t956933.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t972881.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t486789.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t412284.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t378597.jpg

0

14

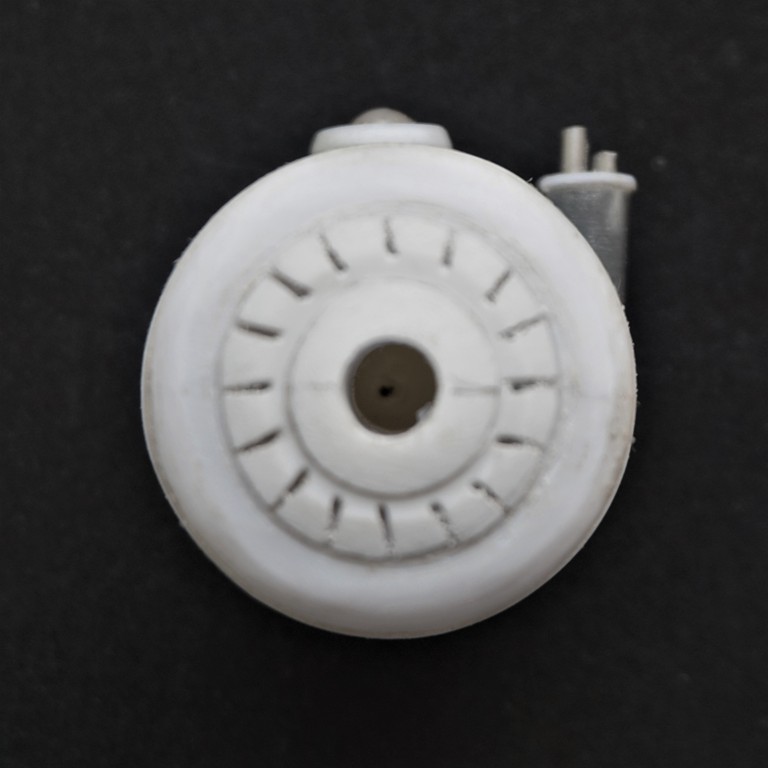

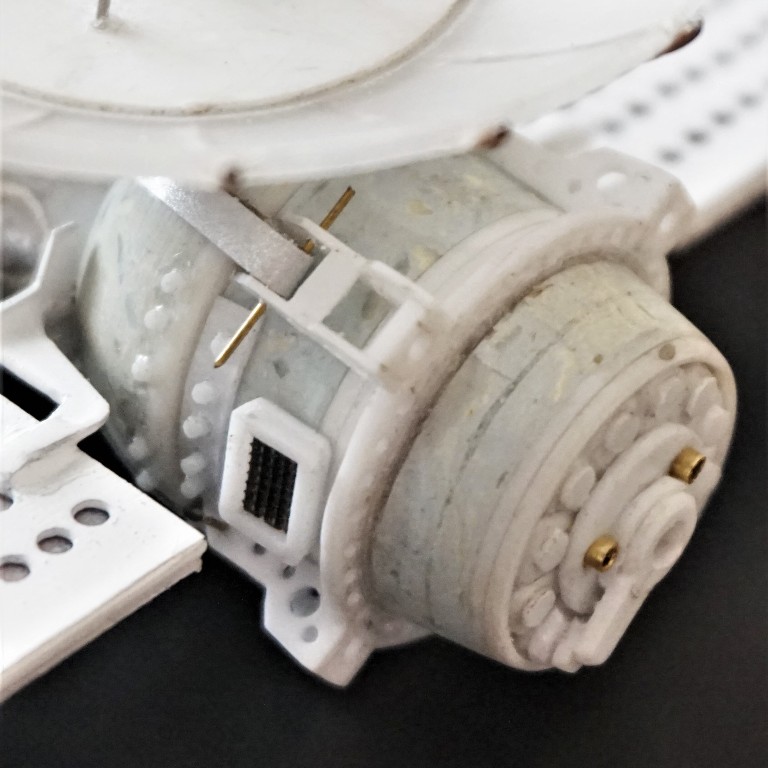

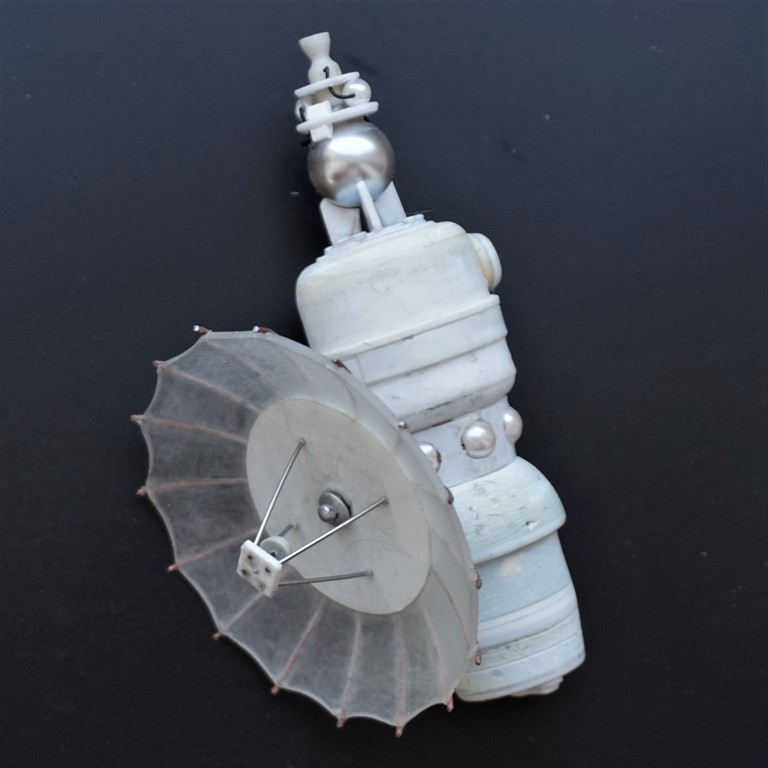

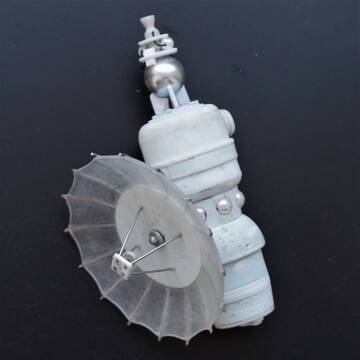

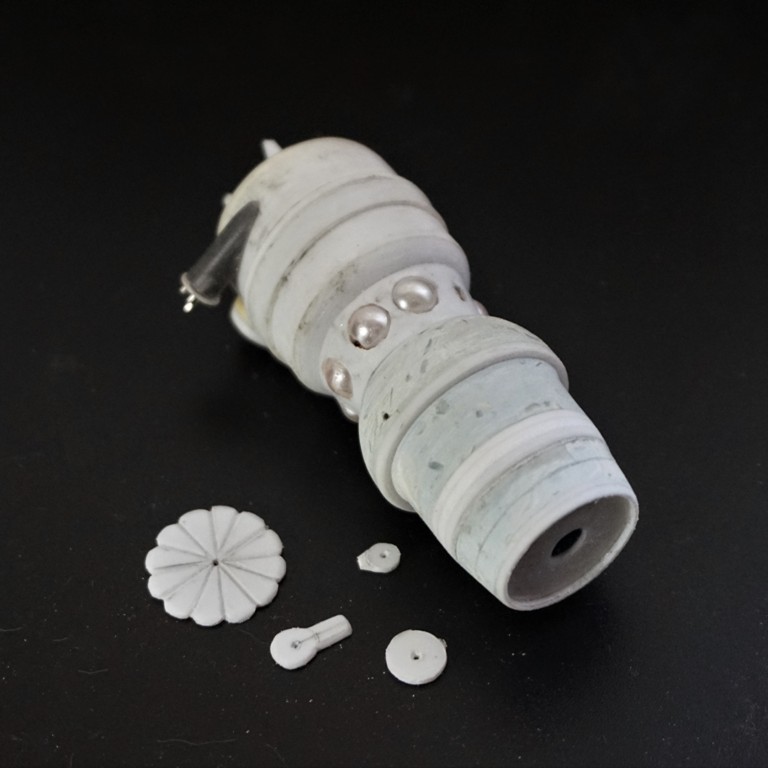

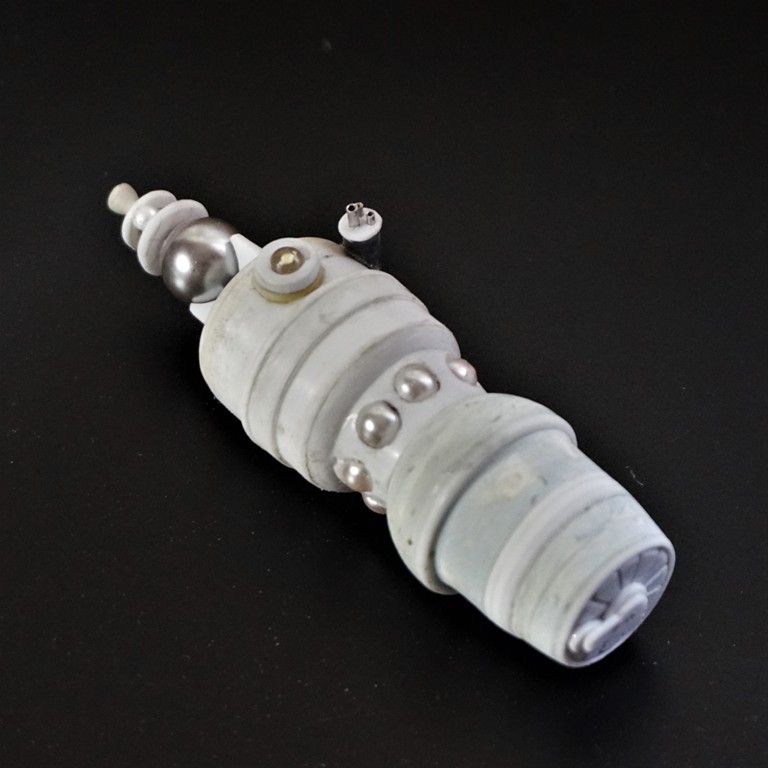

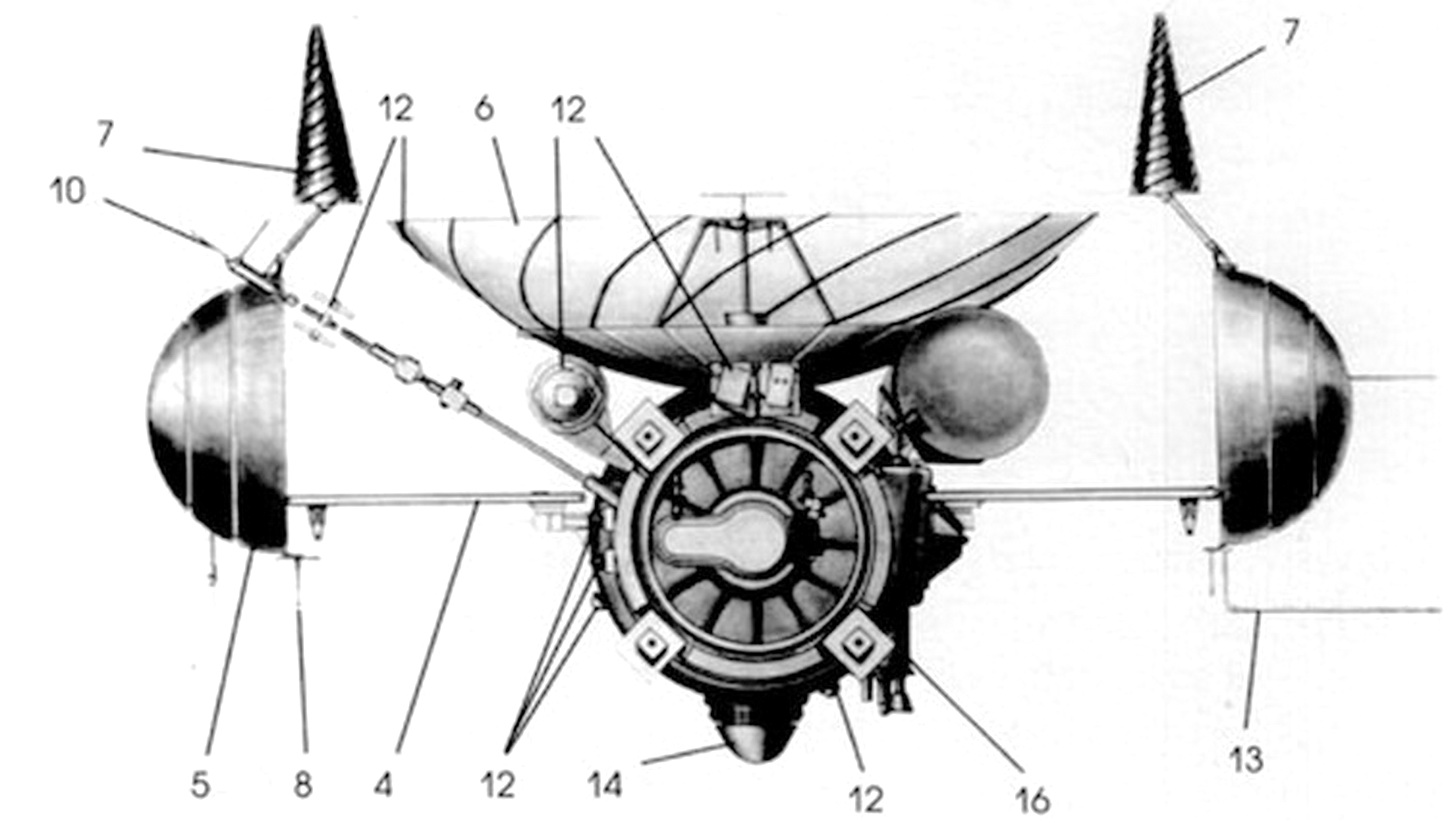

Следом идет оформление торца нижнего блока станции. Здесь размещена фотоаппаратура для съемки поверхности Марса с пролетной траектории, датчики ориентации на диск Марса, блок светофильтров для цветной фотосъемки.

https://forumupload.ru/uploads/0014/f6/ef/27/t105874.jpg    https://forumupload.ru/uploads/0014/f6/ef/27/t415045.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t522563.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t237240.jpg

0

15

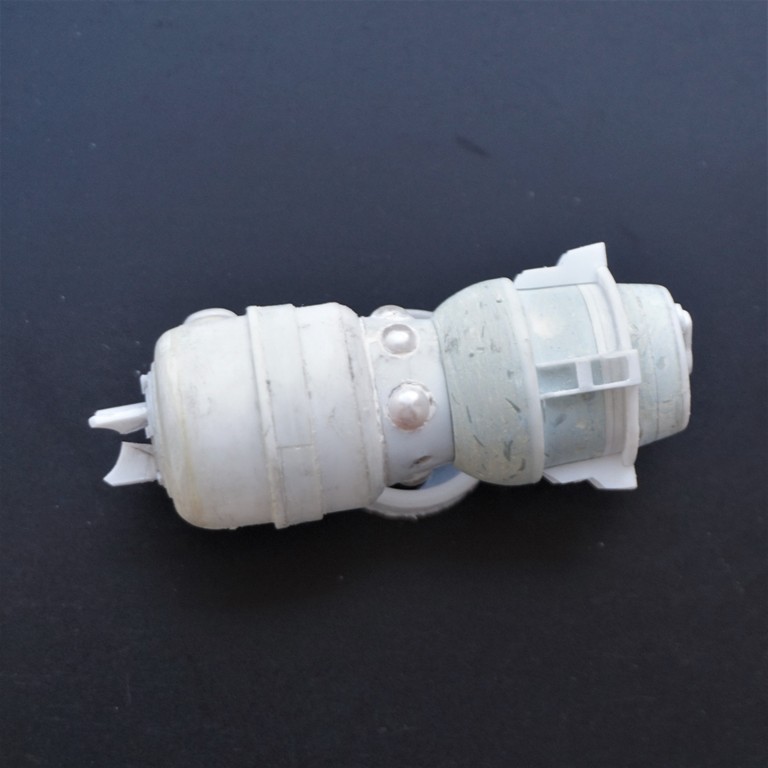

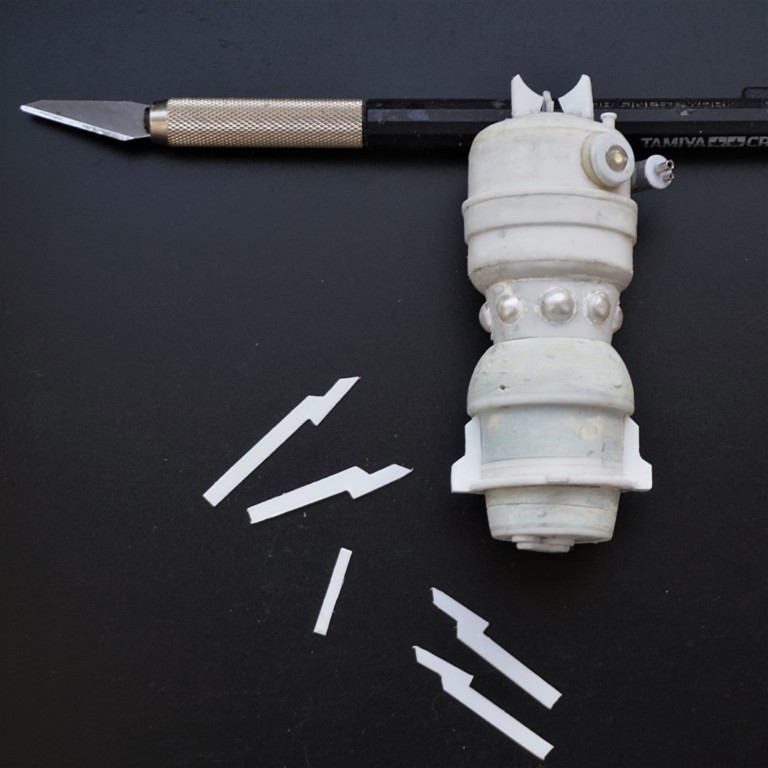

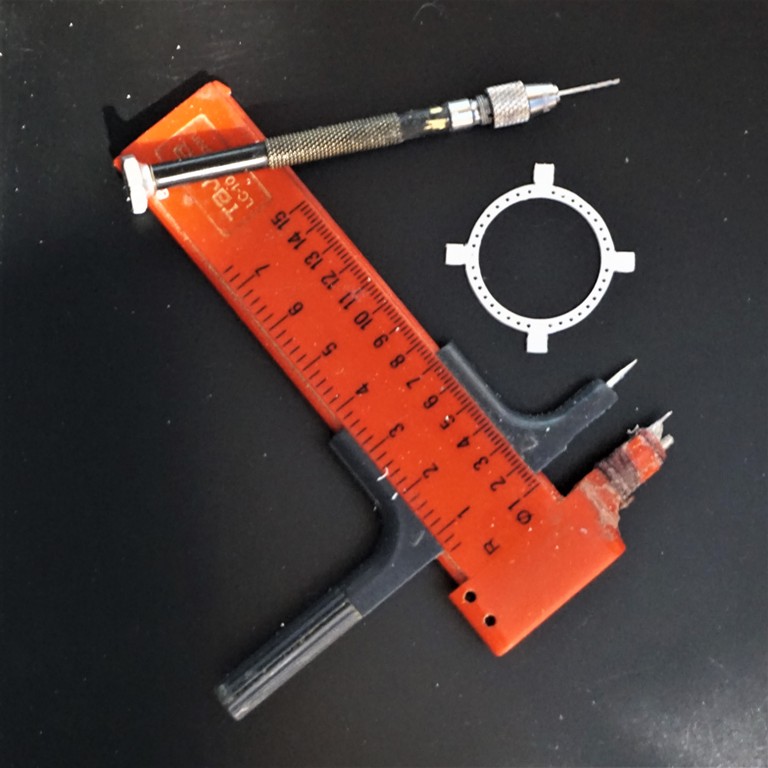

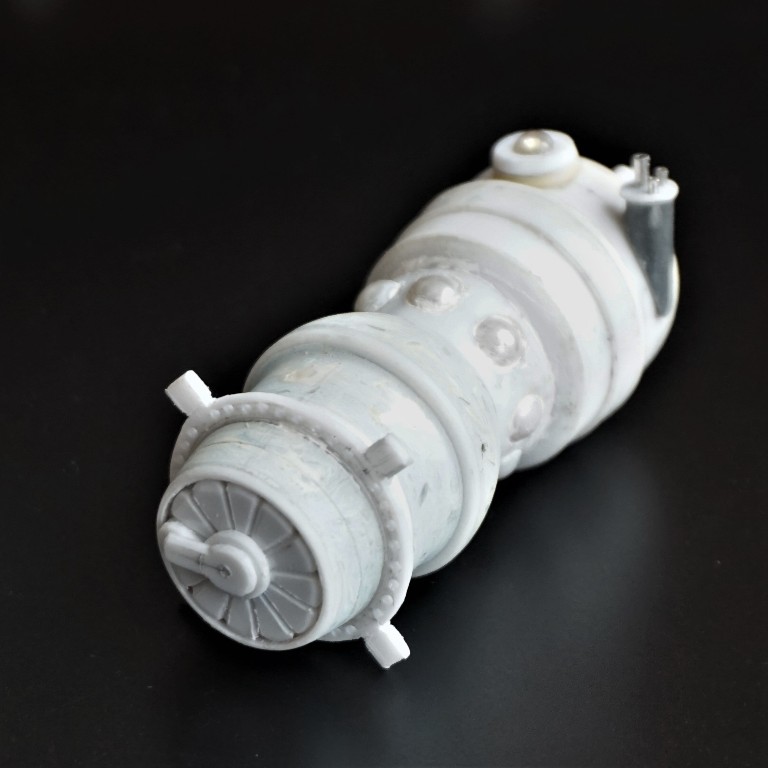

Далее на нижнем блоке станции монтируются элементы системы крепления, выполненные из листового пластика.

https://forumupload.ru/uploads/0014/f6/ef/27/t440148.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t771484.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t187901.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t52546.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t887272.jpg

Отредактировано Леонид (Среда, 9 ноября, 2022г. 17:03:03)

0

16

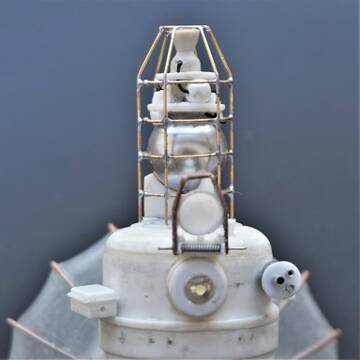

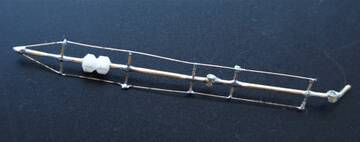

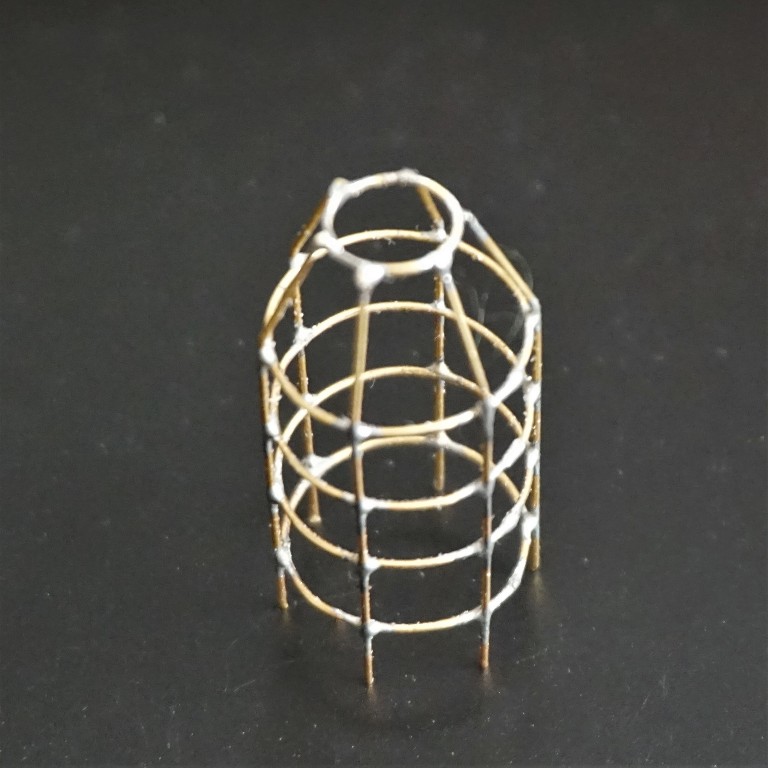

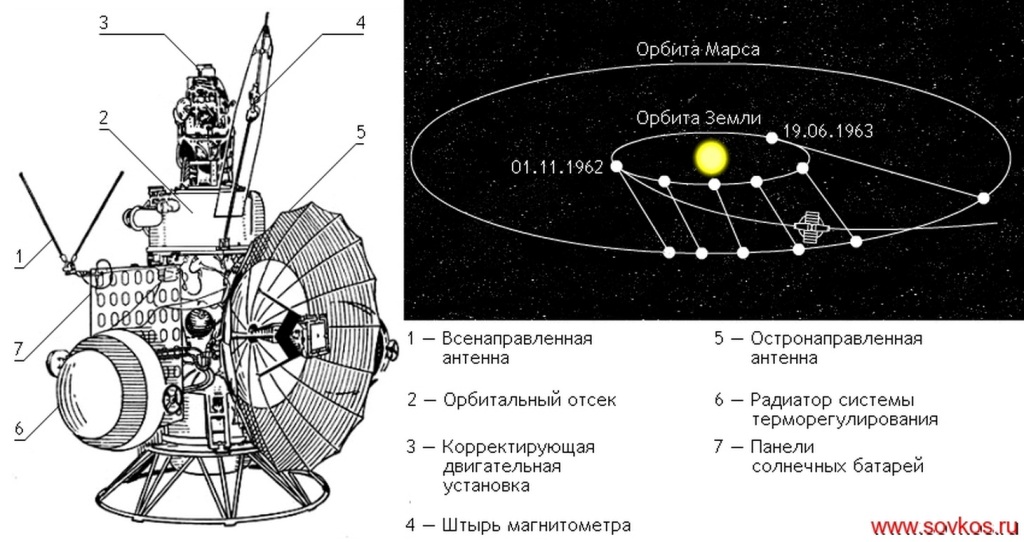

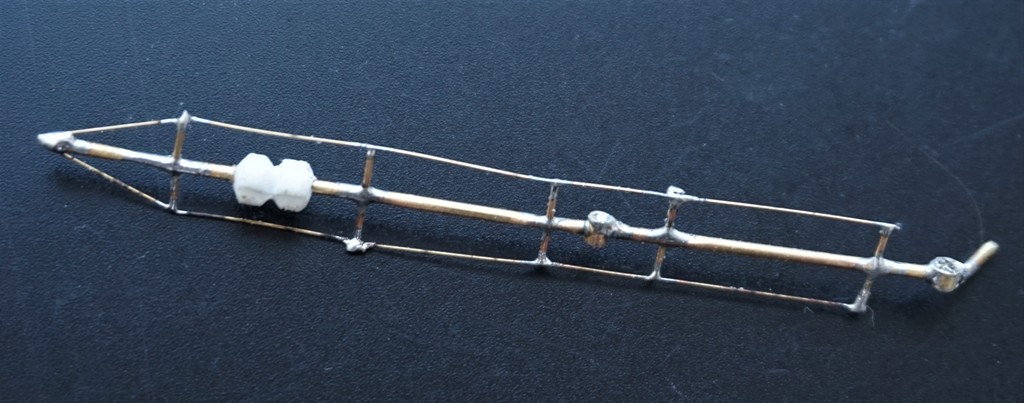

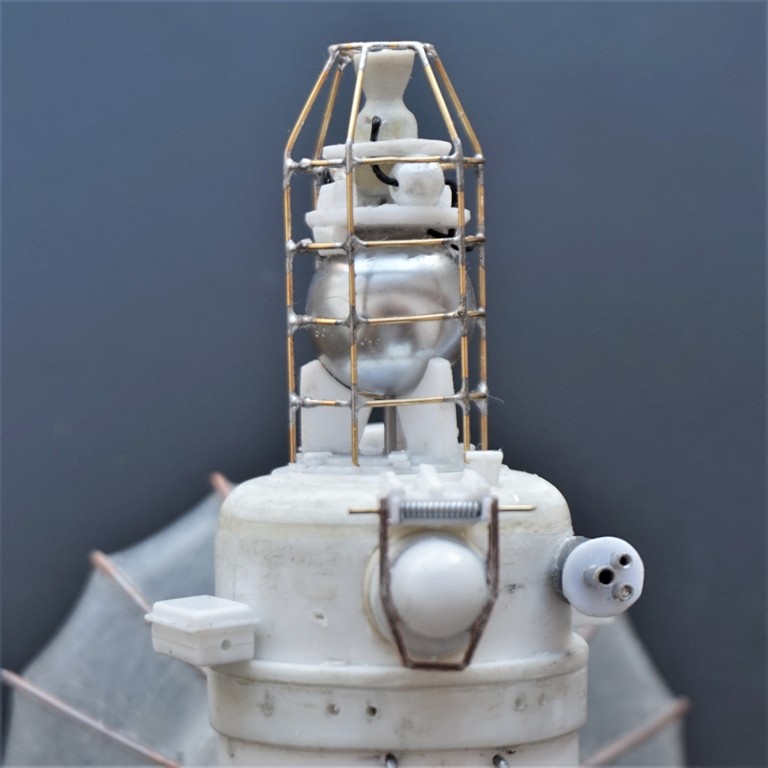

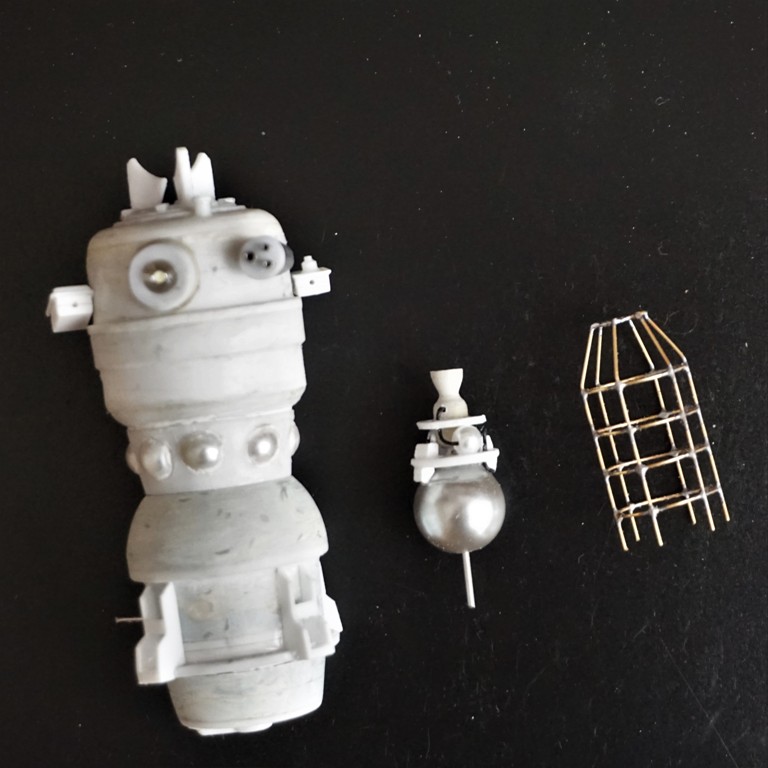

Кожух двигателя, на который крепилась теплоизоляция, спаян из латунной трубки Ф0,4мм.Из трубки разного диаметра спаяна штанга магнитометра.

https://forumupload.ru/uploads/0014/f6/ef/27/t355009.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t626642.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t349820.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t188186.jpg

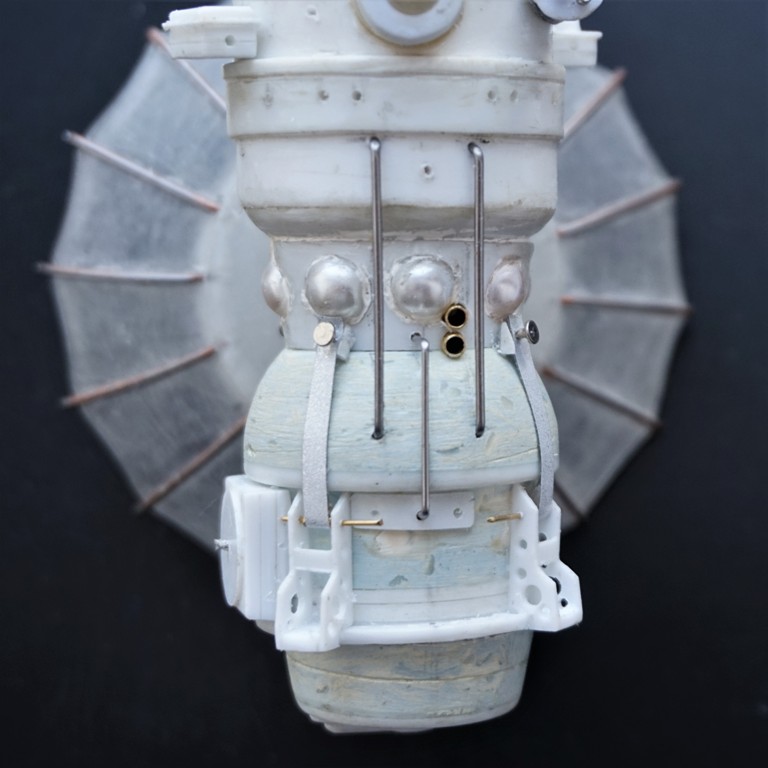

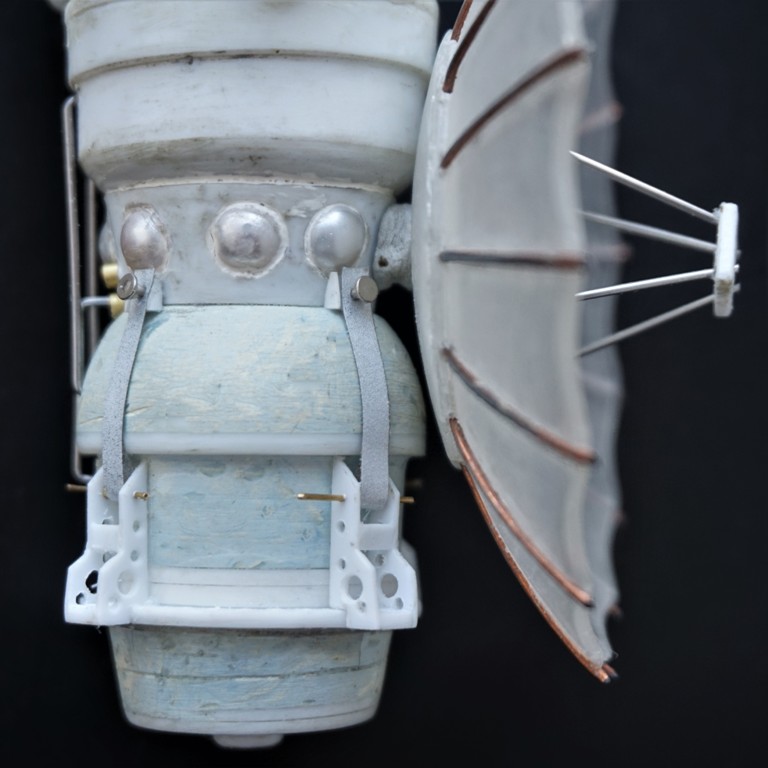

На штатные места установлены перемычки из инъекционных игл  и стяжные ленты, выполненные из пленки с клеевым слоем типа ОРАКЛ.

https://forumupload.ru/uploads/0014/f6/ef/27/t835073.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t471014.jpg

0

17

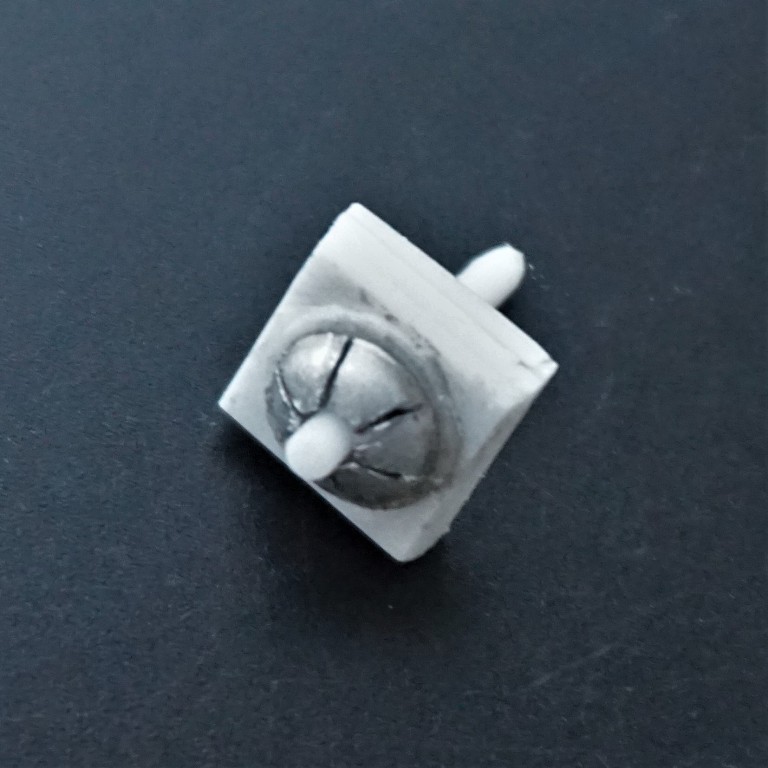

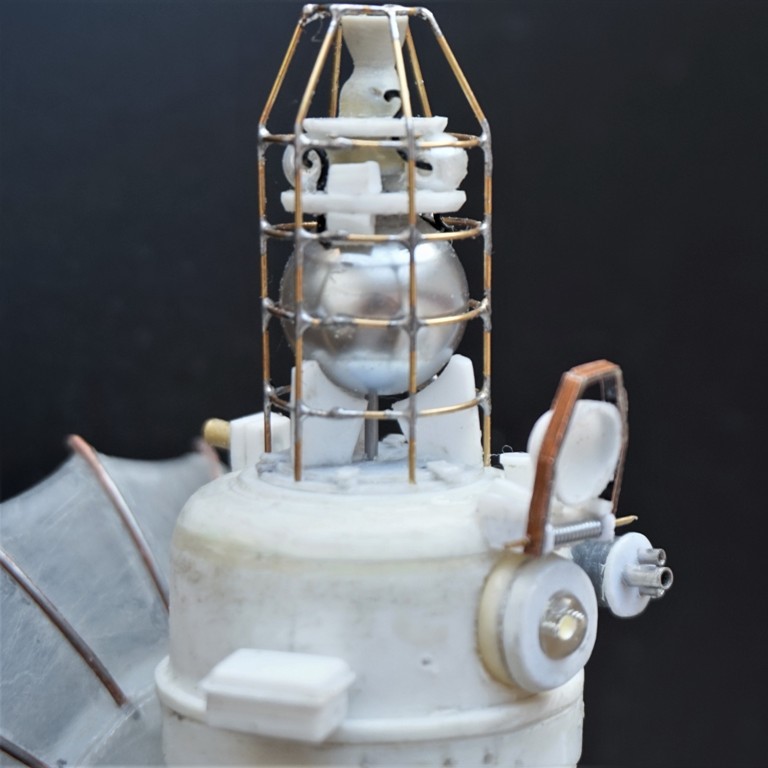

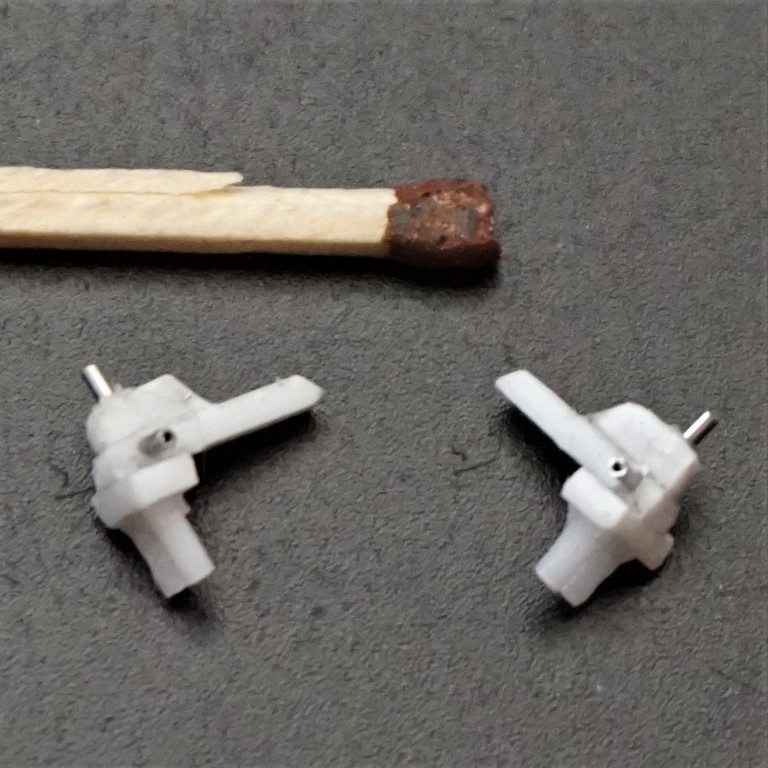

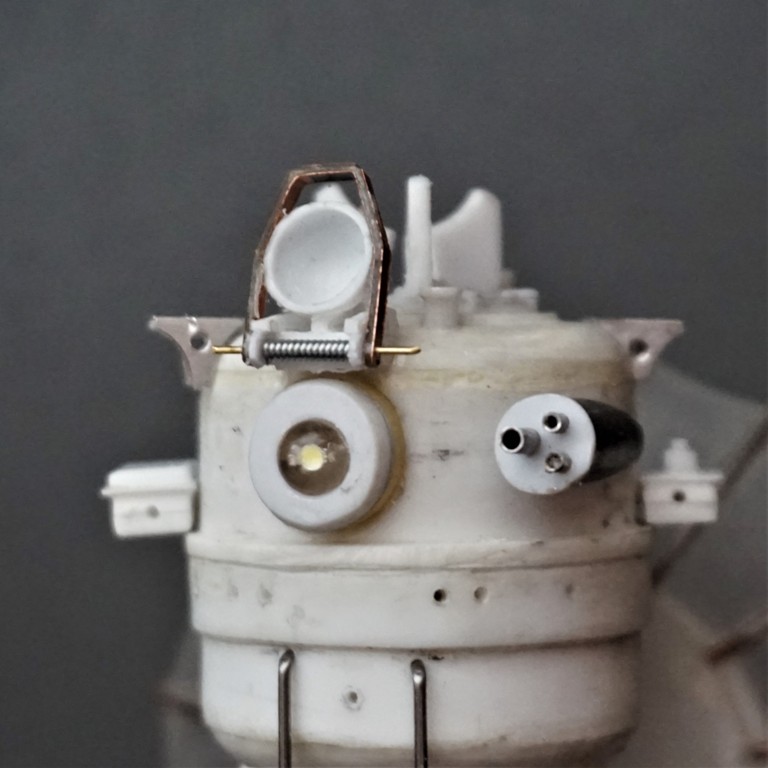

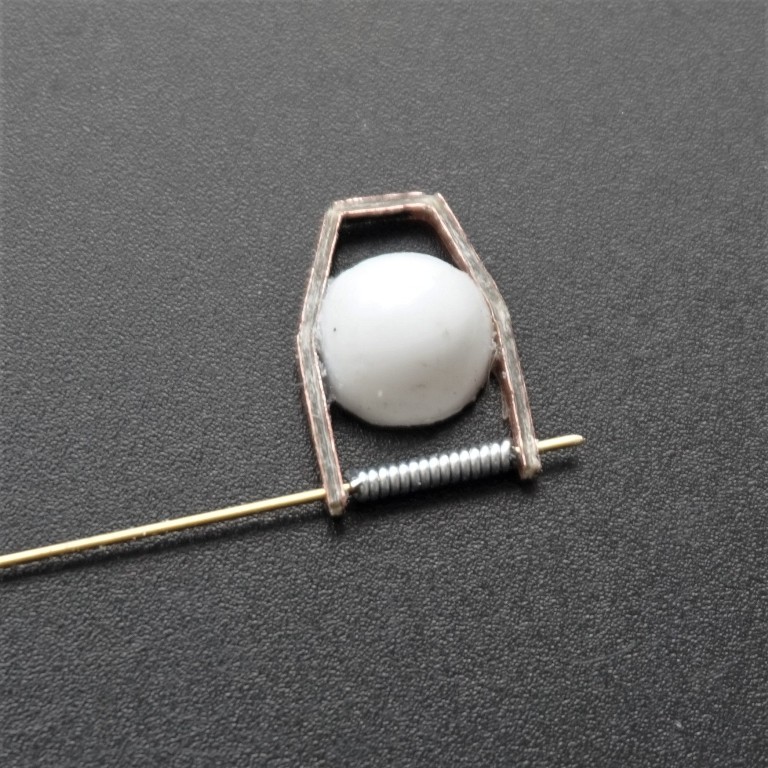

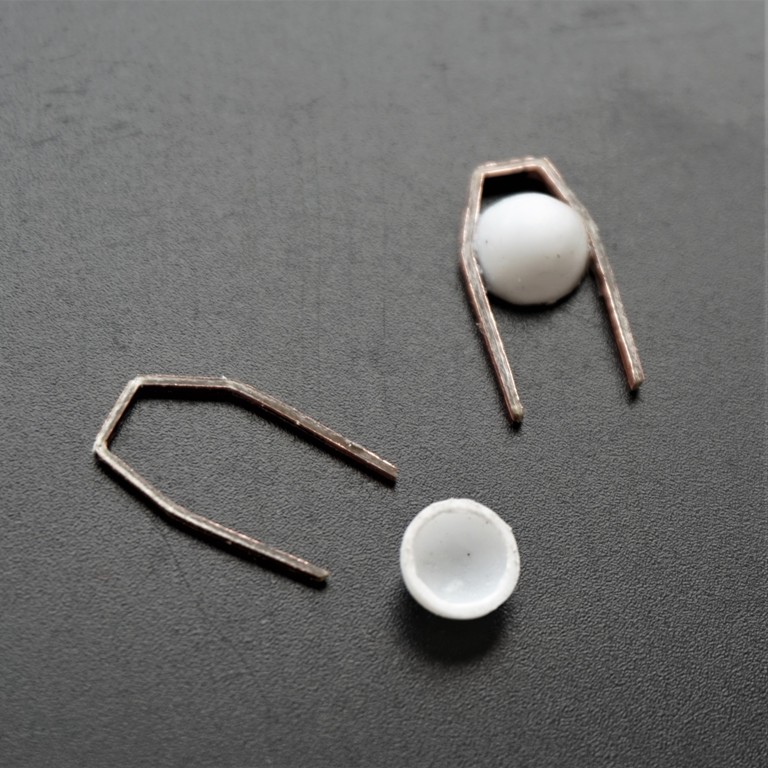

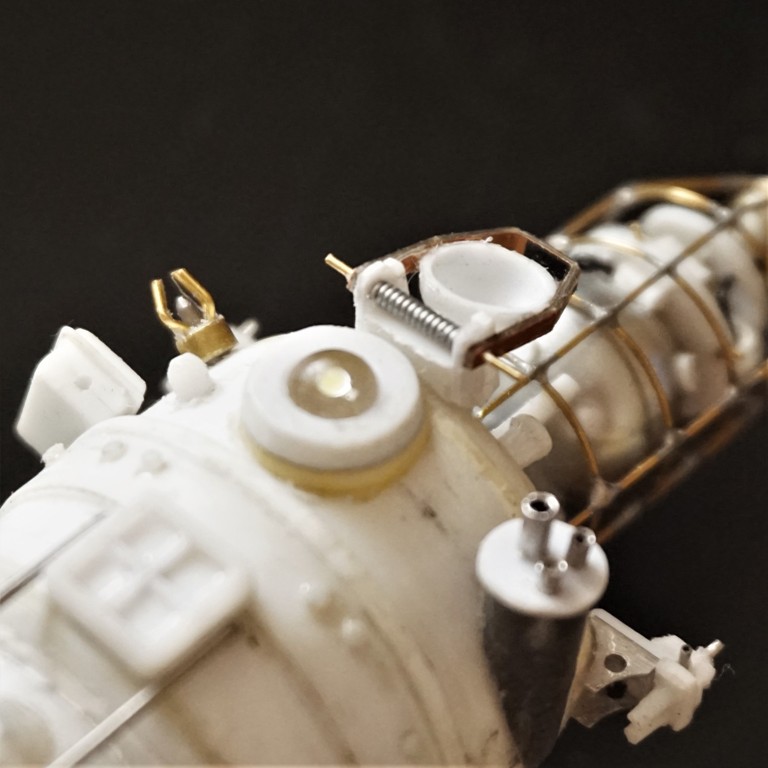

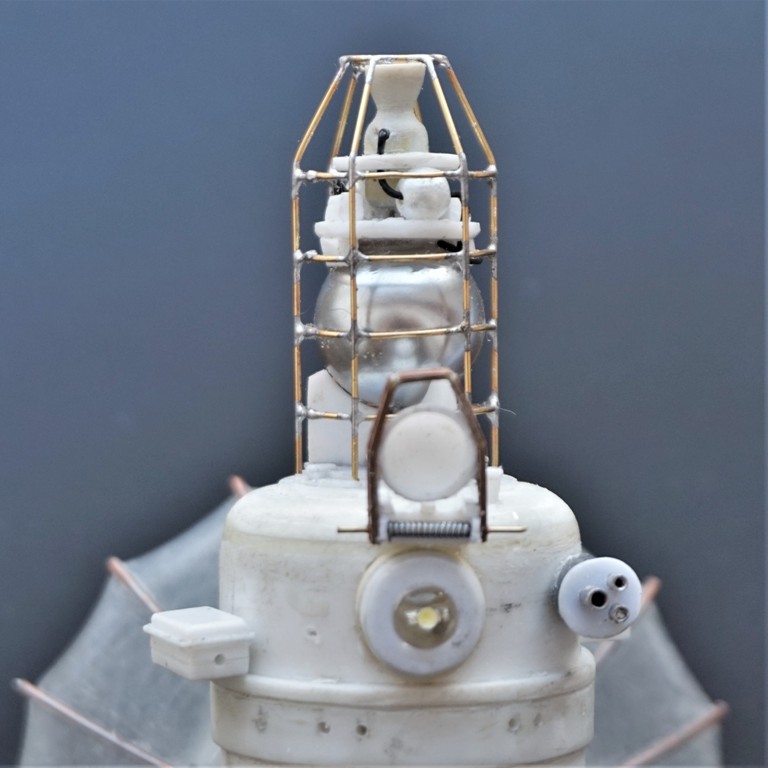

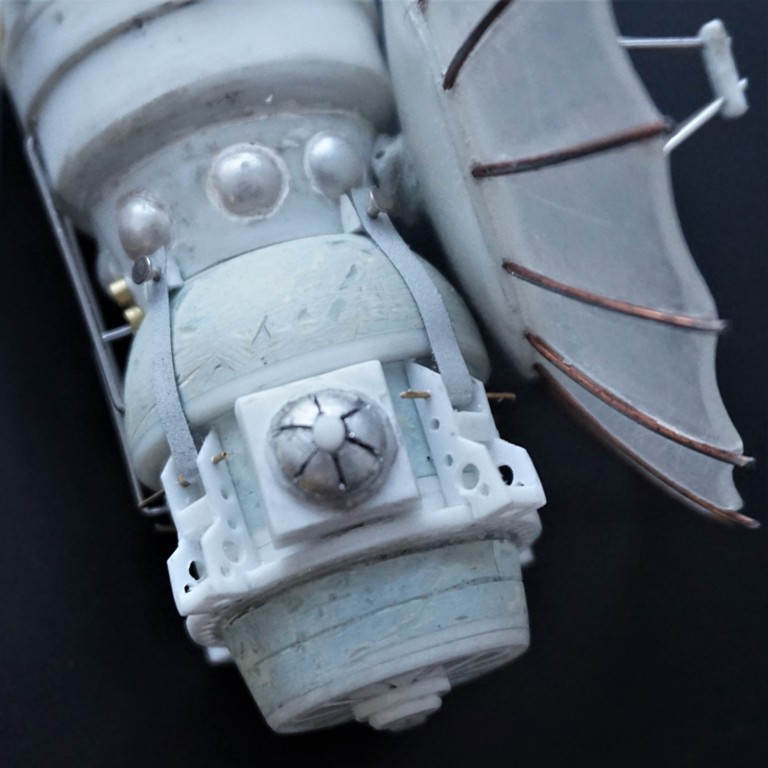

Изготовлены из подручного материала и установлены на корпус станции предметы экстерьера- Крышка датчика астроориентации, пара блоков микродвигателей ориентации станции, прибор,

https://forumupload.ru/uploads/0014/f6/ef/27/t740786.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t854611.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t405241.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t40781.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t629355.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t537871.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t910614.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t580898.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t779893.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t569855.jpg

0

18

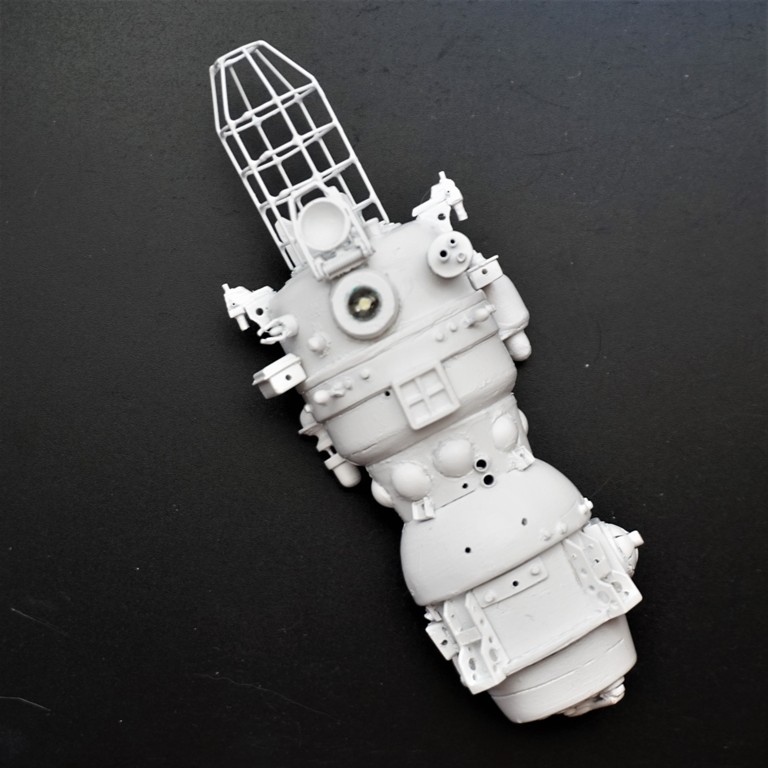

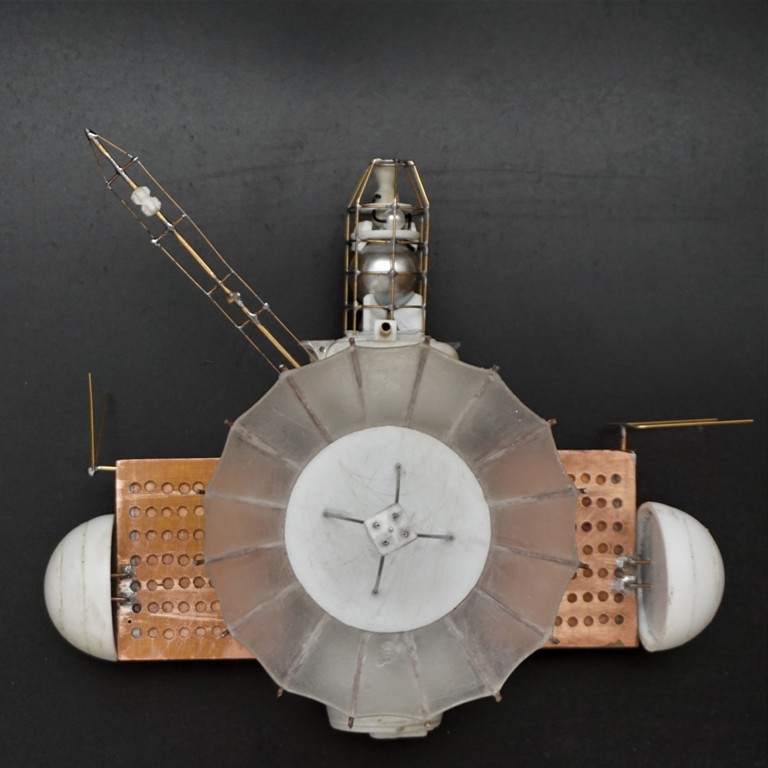

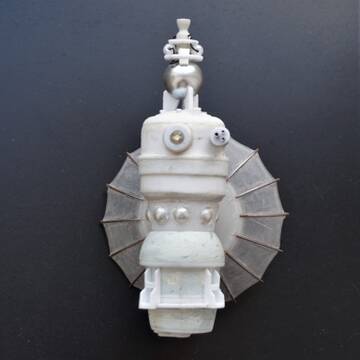

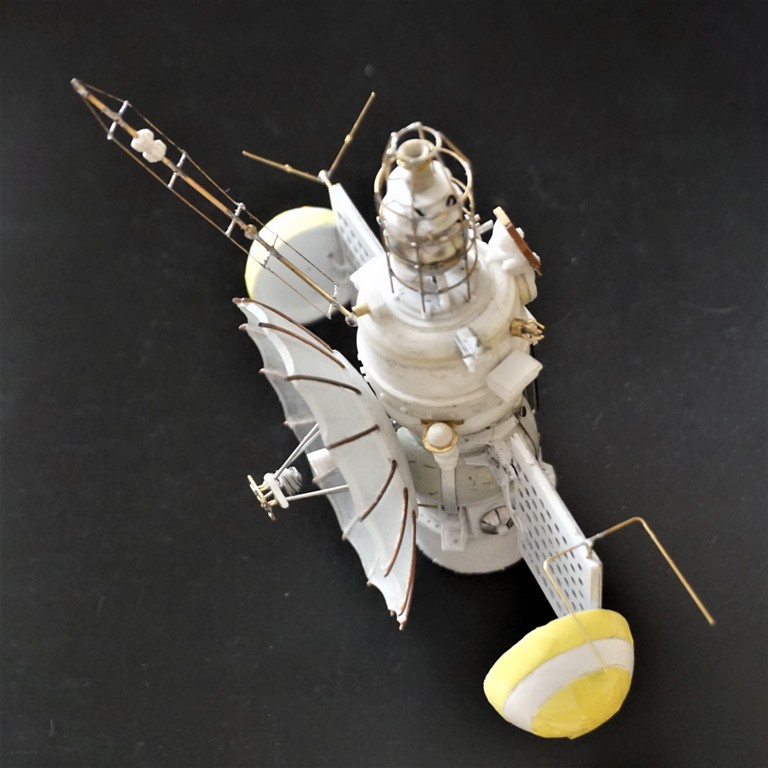

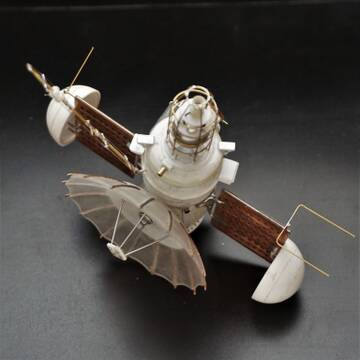

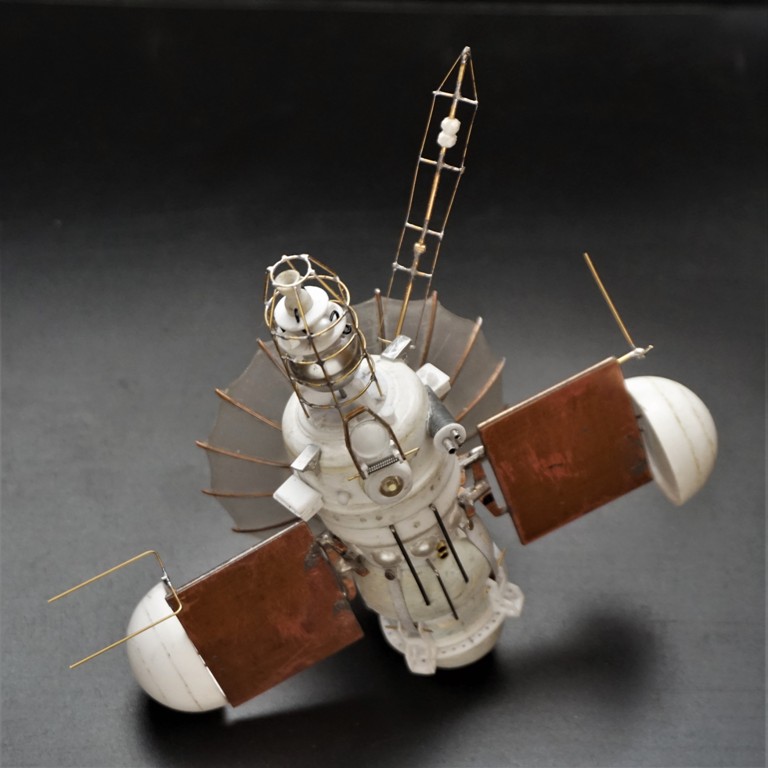

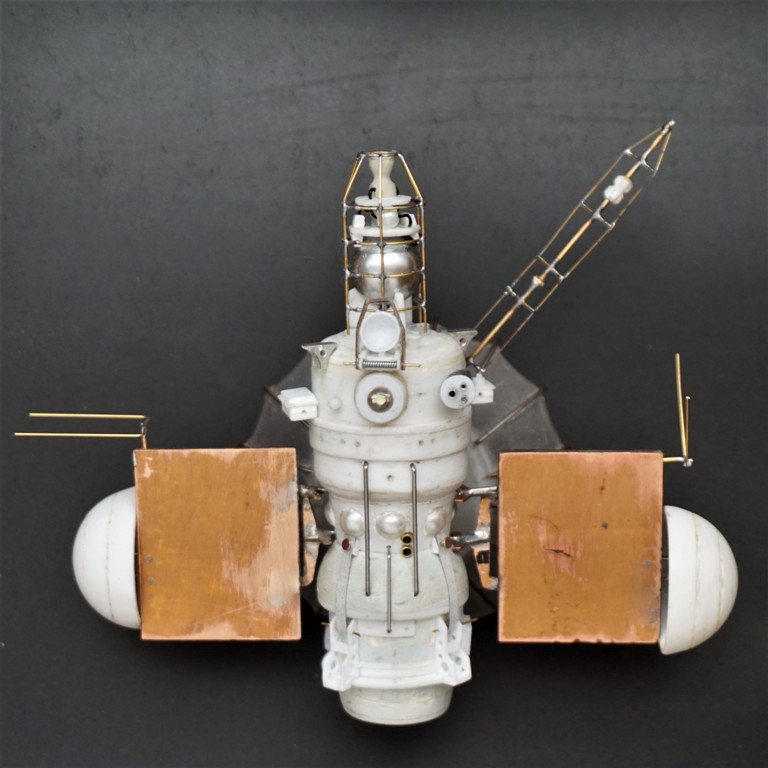

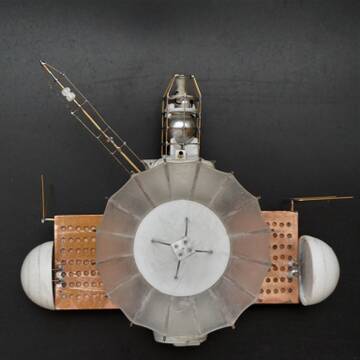

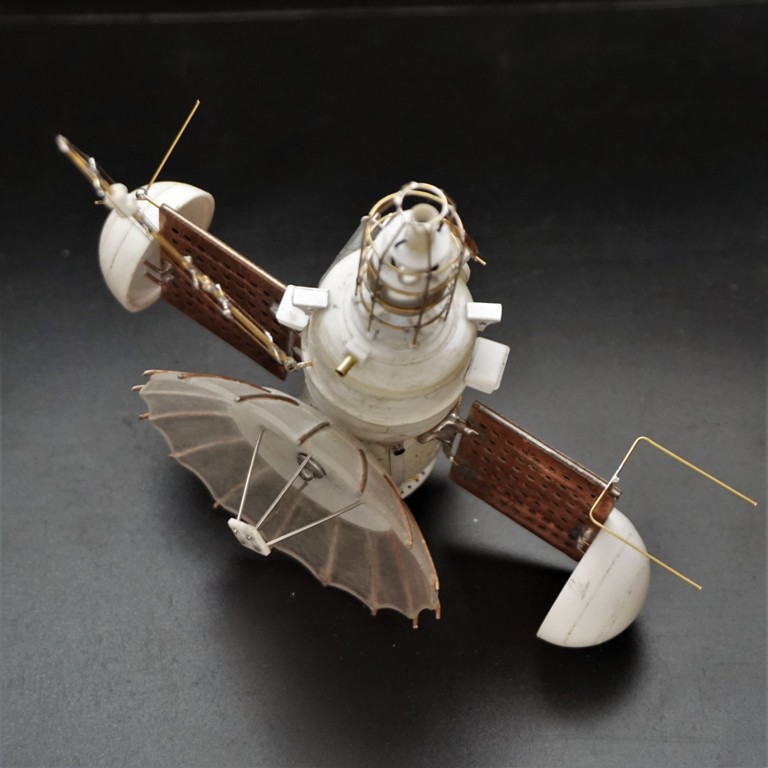

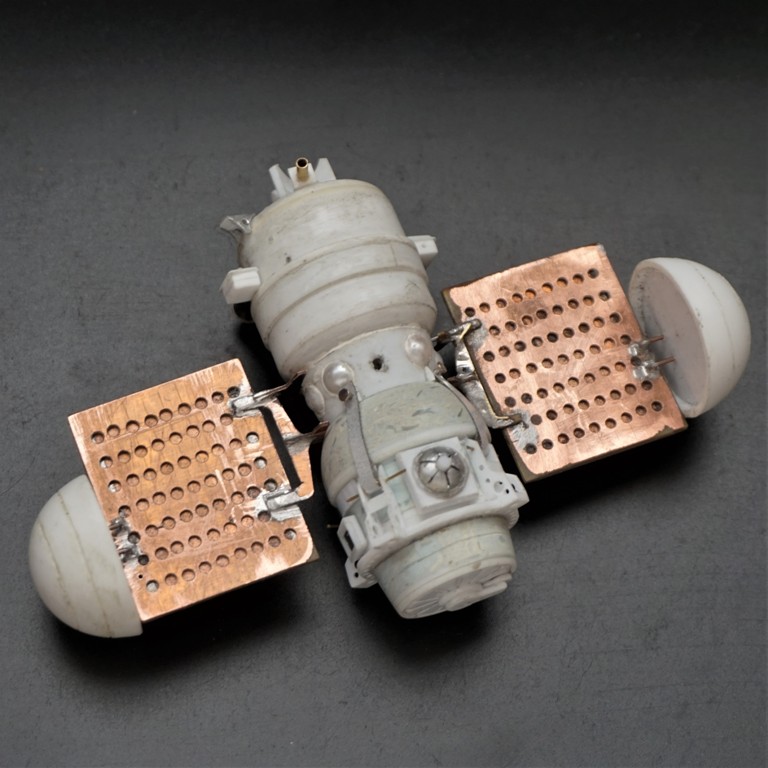

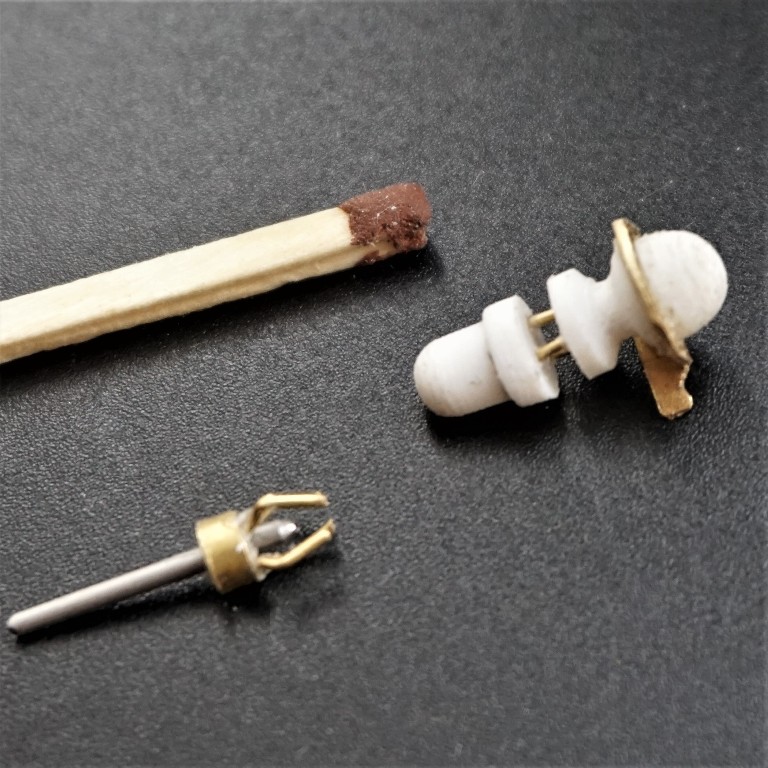

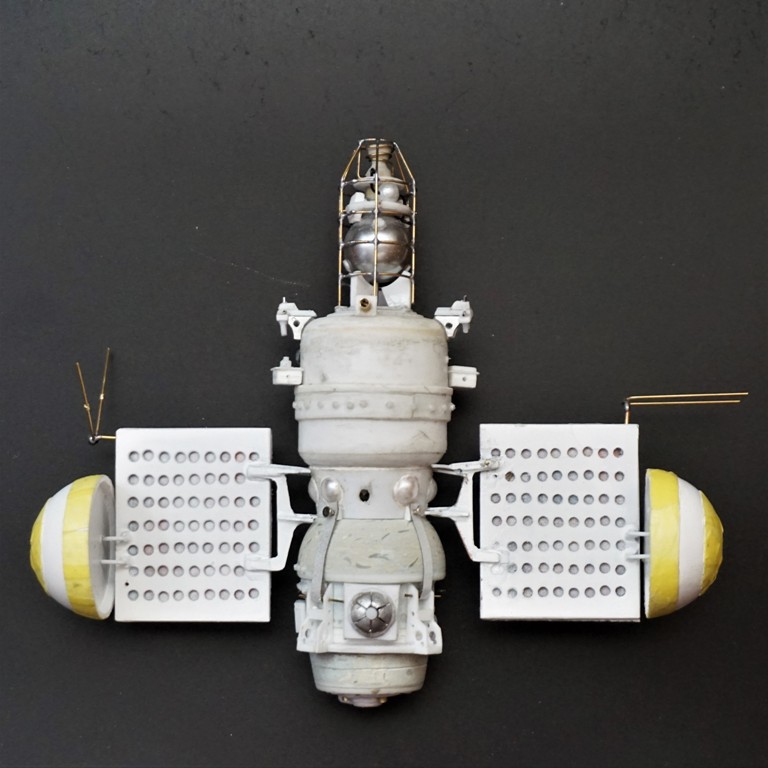

Также на штатные места установлены панели солнечных батарей,штанга магнитометра, датчик и прибор, датчик микрометеоритов, полусферы радиаторов подготовлены к покраске.

https://forumupload.ru/uploads/0014/f6/ef/27/t852098.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t291481.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t720099.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t679686.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t57829.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t628061.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t79320.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t905323.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t430870.jpg

0

19

Титанический труд... :flag:

0

20

Bertych написал(а):

Титанический труд...

Мы рождены, чтоб сказку сделать былью... :blush:  :idea:

0

21

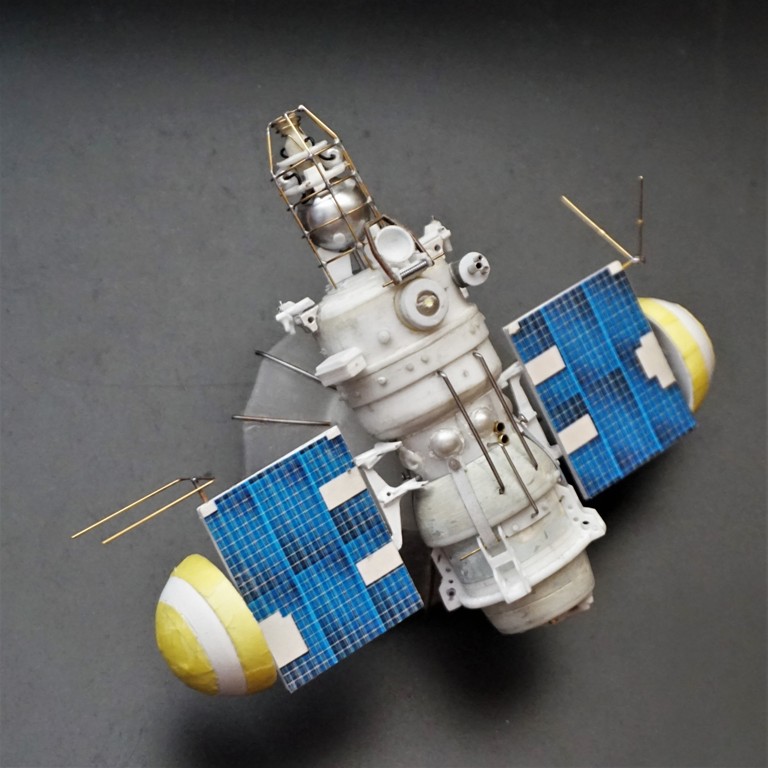

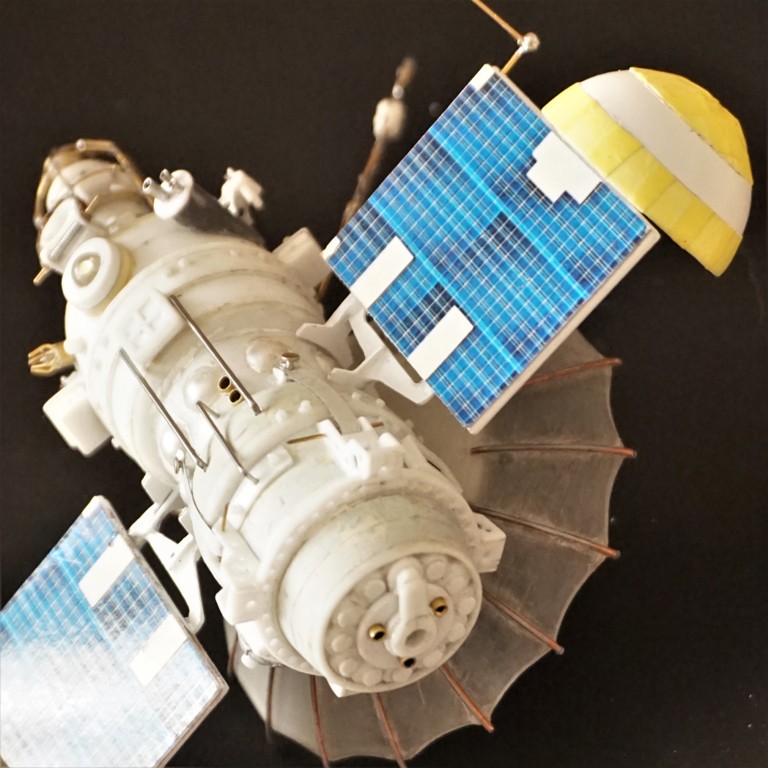

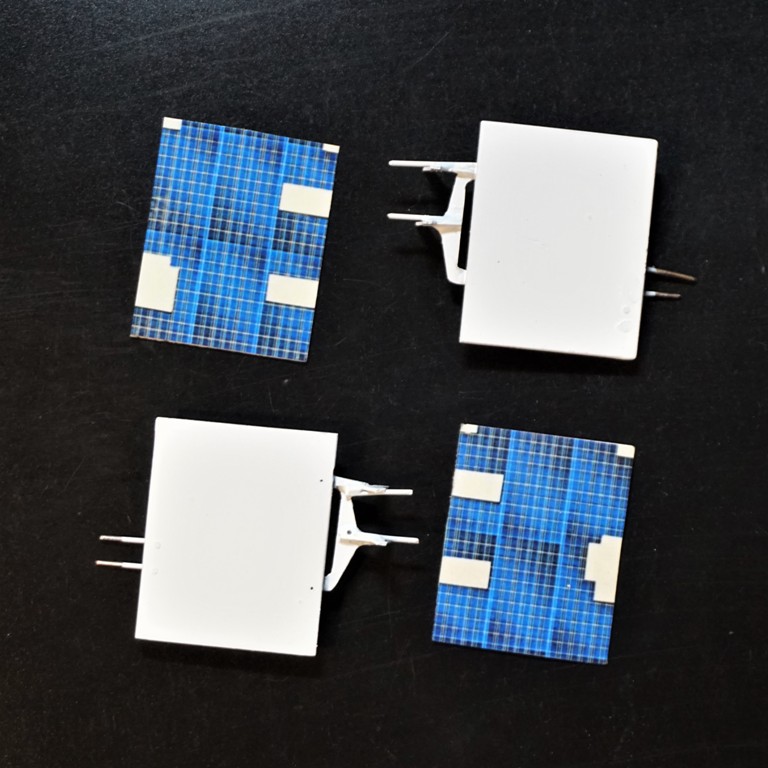

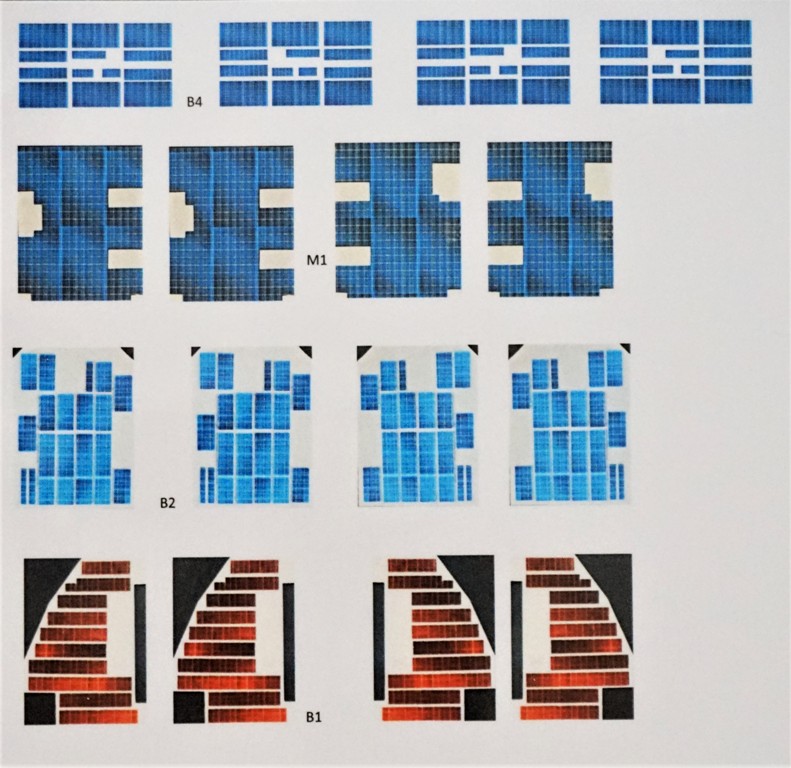

На очереди-оформление солнечных панелей. Рисунок солнечных панелей 4 АМС, что находятся на стапеле, распечатан на принтере, вырезан и наклеен на панели.

https://forumupload.ru/uploads/0014/f6/ef/27/t454096.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t204963.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t965421.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t726569.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t10948.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t497975.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t699005.jpg

0

22

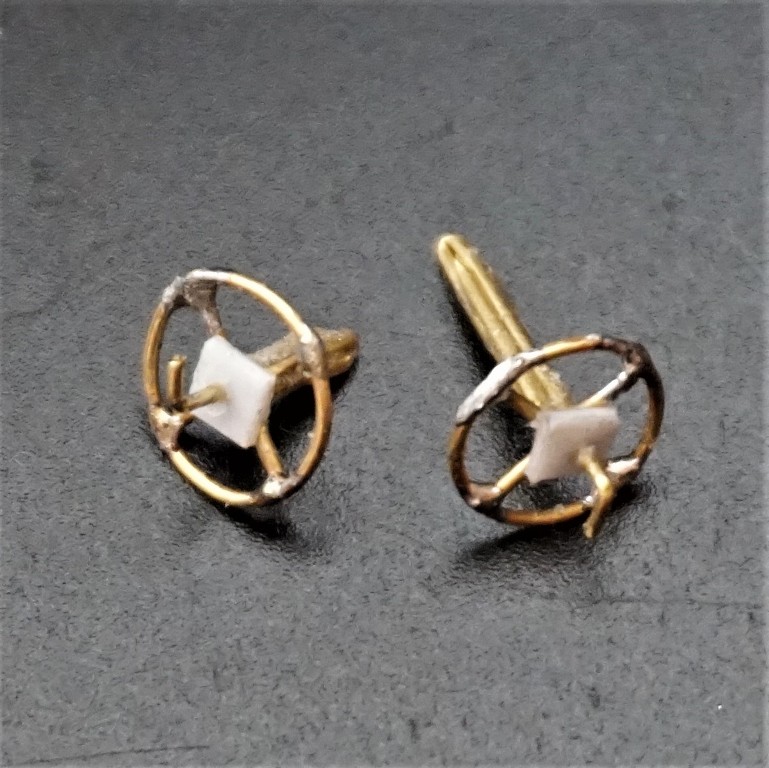

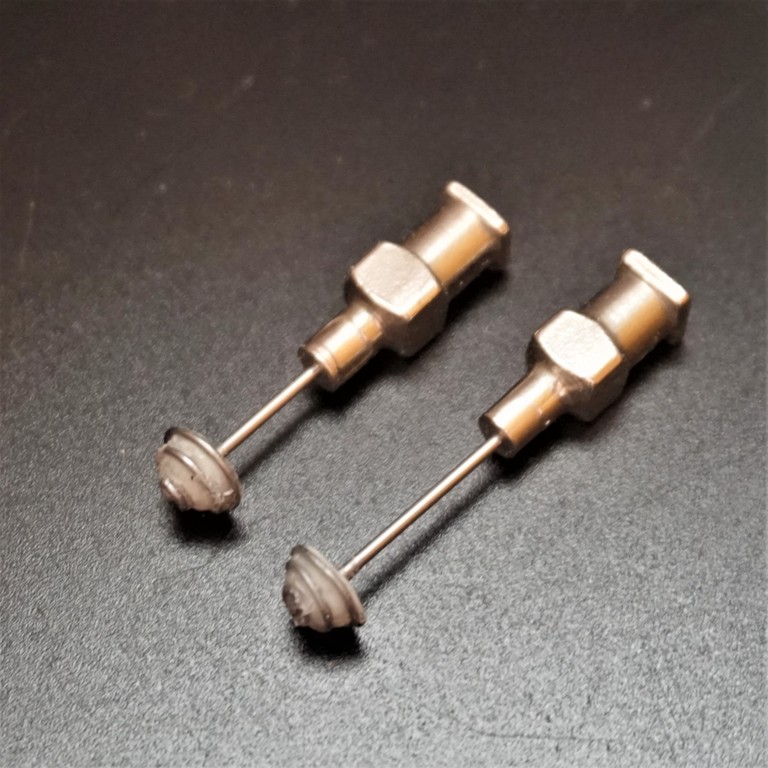

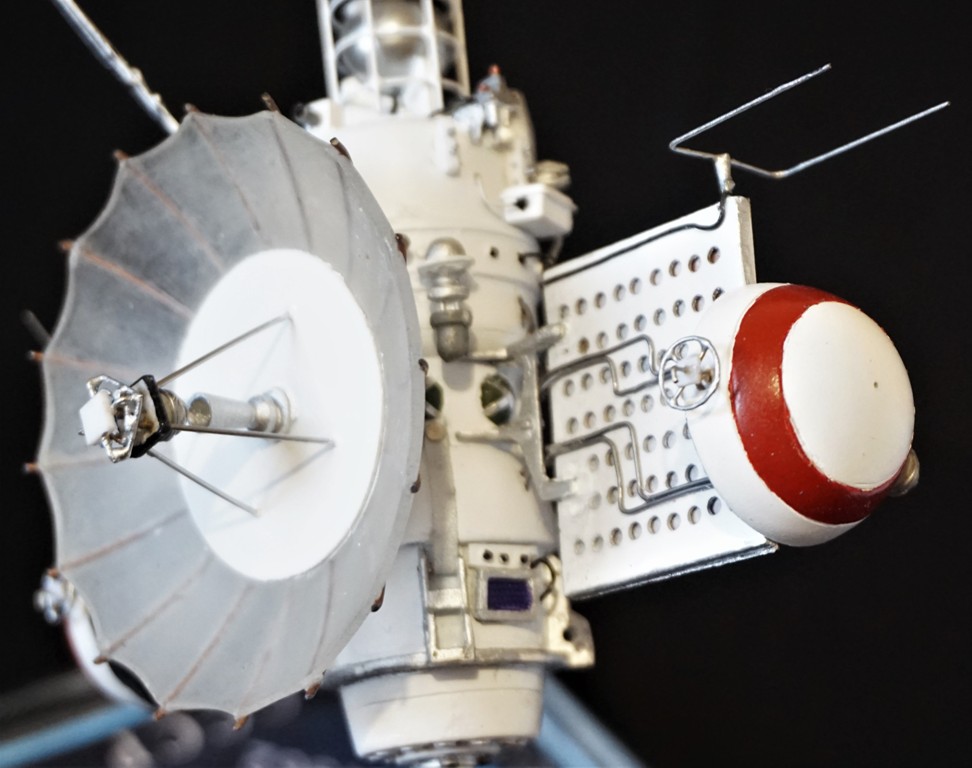

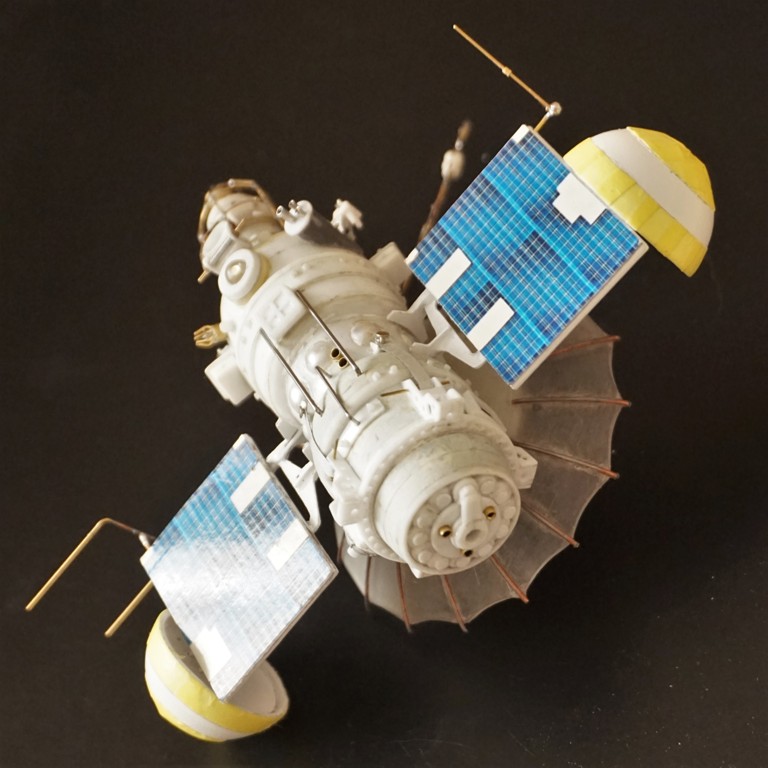

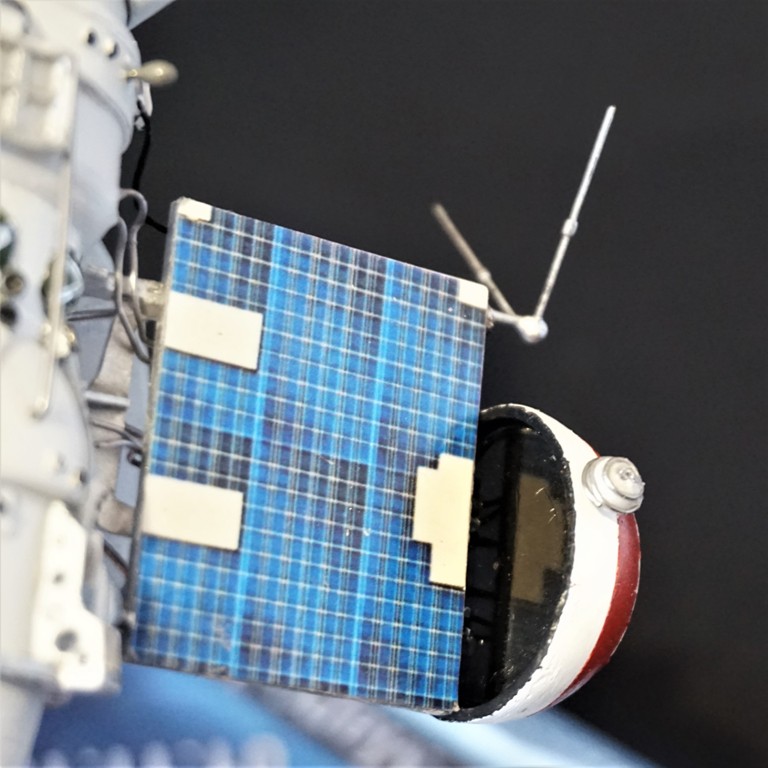

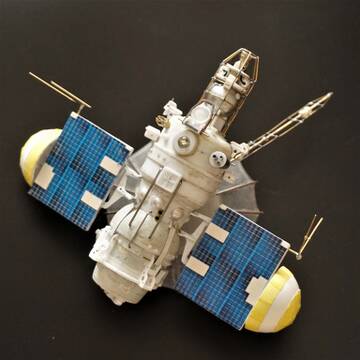

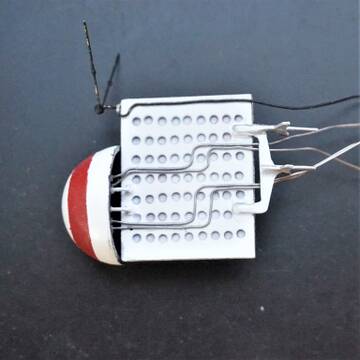

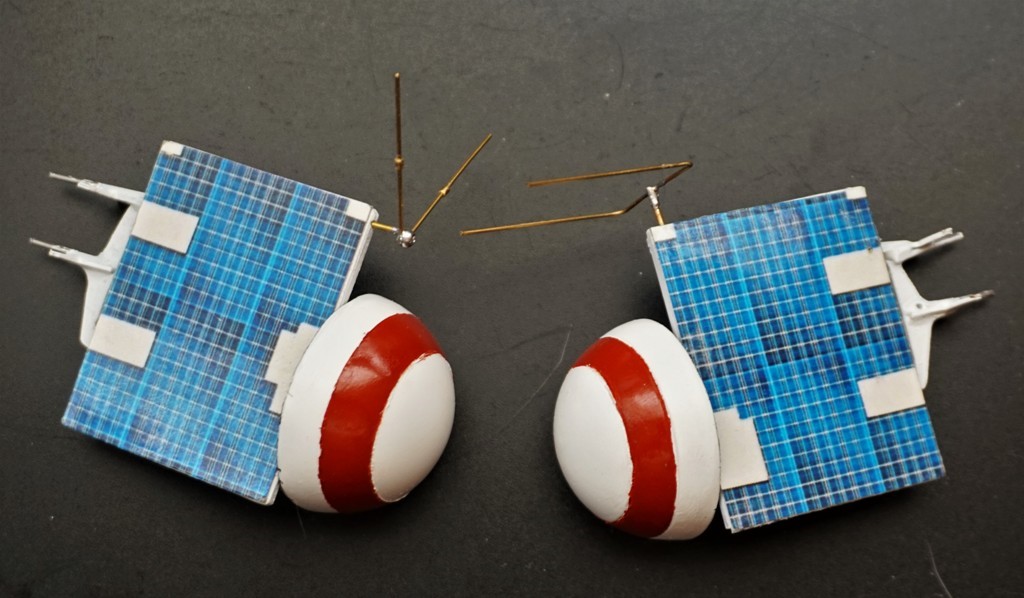

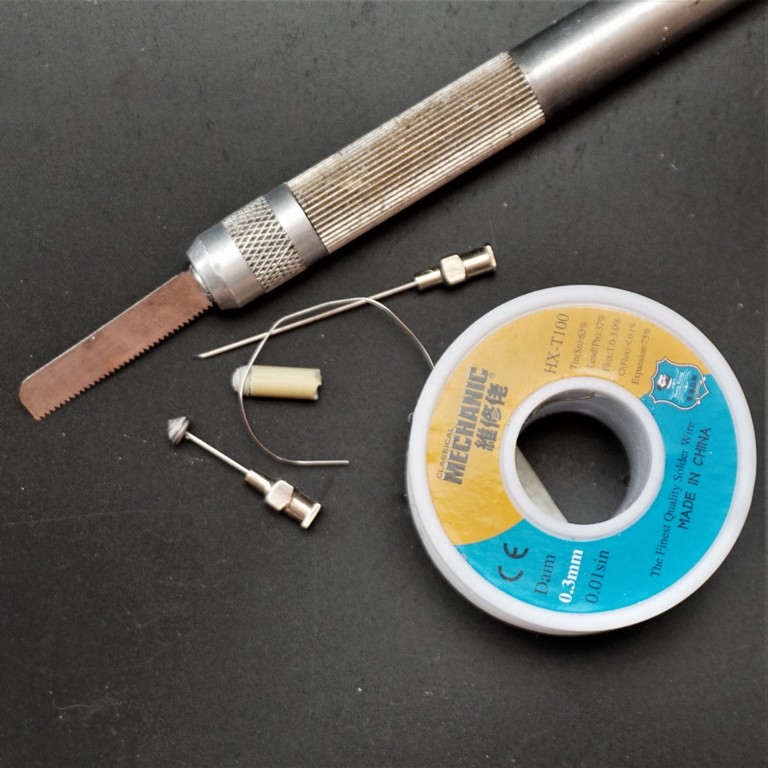

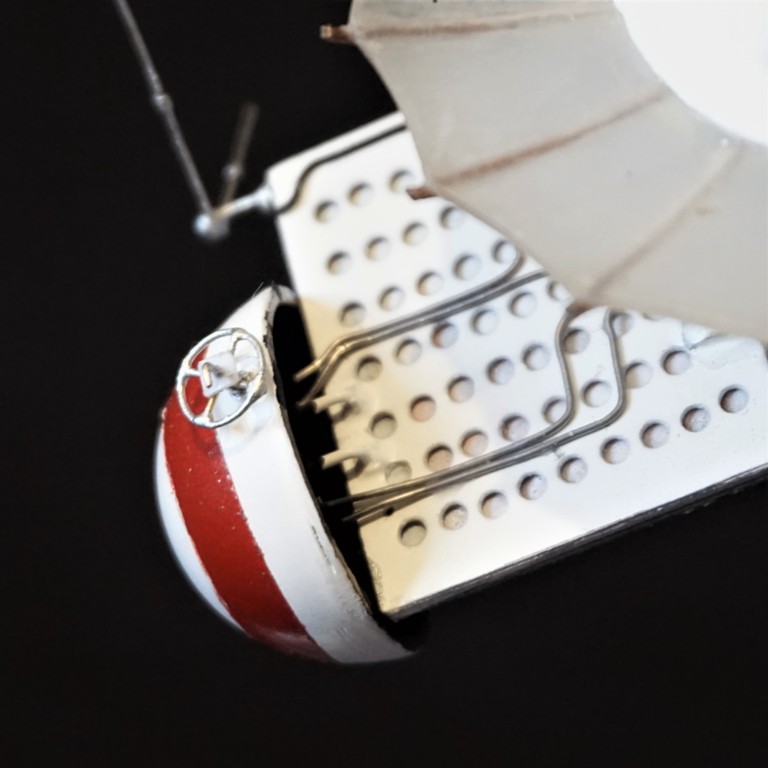

Произведена окраска корпуса станции, солнечных панелей и полусфер радиаторов. При помощи проволочного припоя на солнечных панелях уложены трубопроводы системы охлаждения, из литника и проволоки, латунной трубки изготовлены всенаправленные антенны, которые установлены на штатные места на полусферах радиаторов.

https://forumupload.ru/uploads/0014/f6/ef/27/t585043.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t464069.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t807024.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t685723.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t200235.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t733578.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t423602.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t146320.jpg

0

23

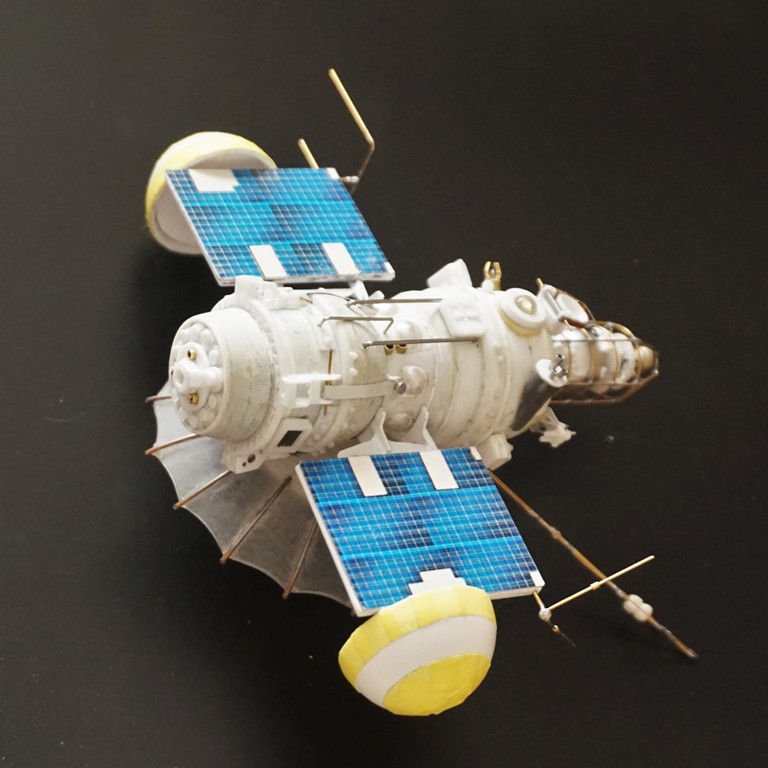

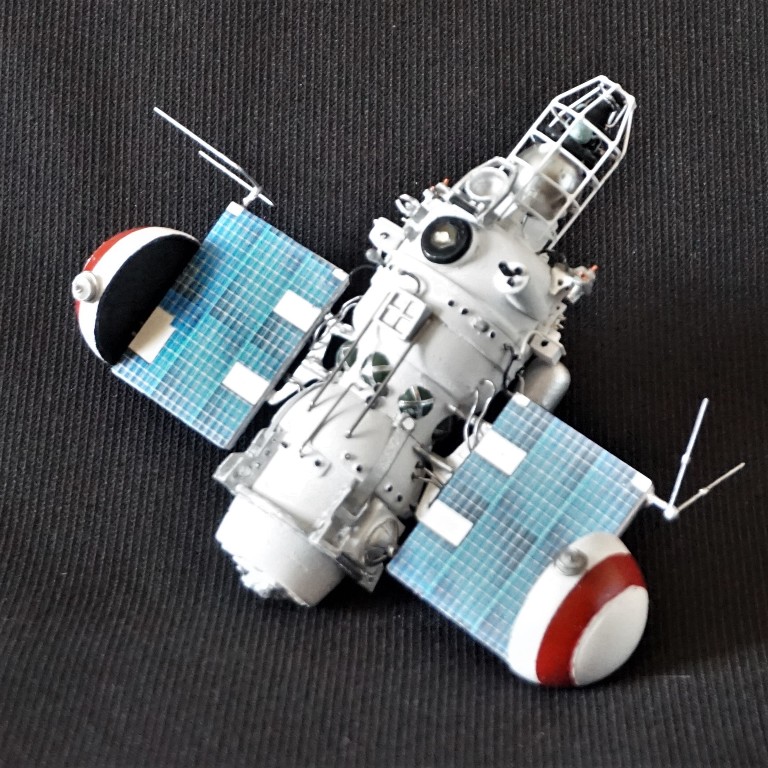

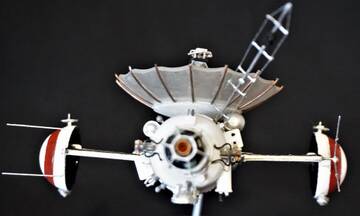

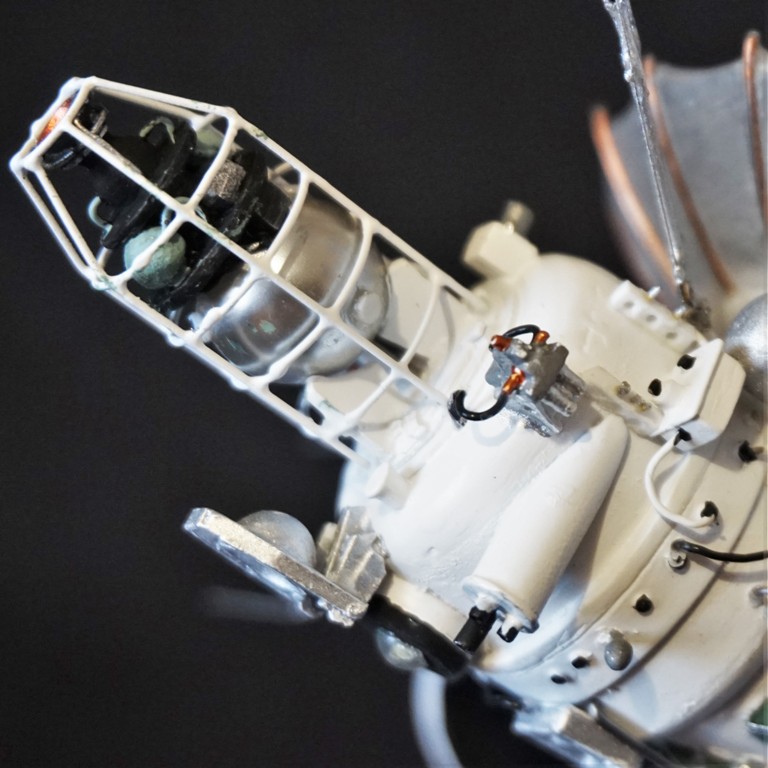

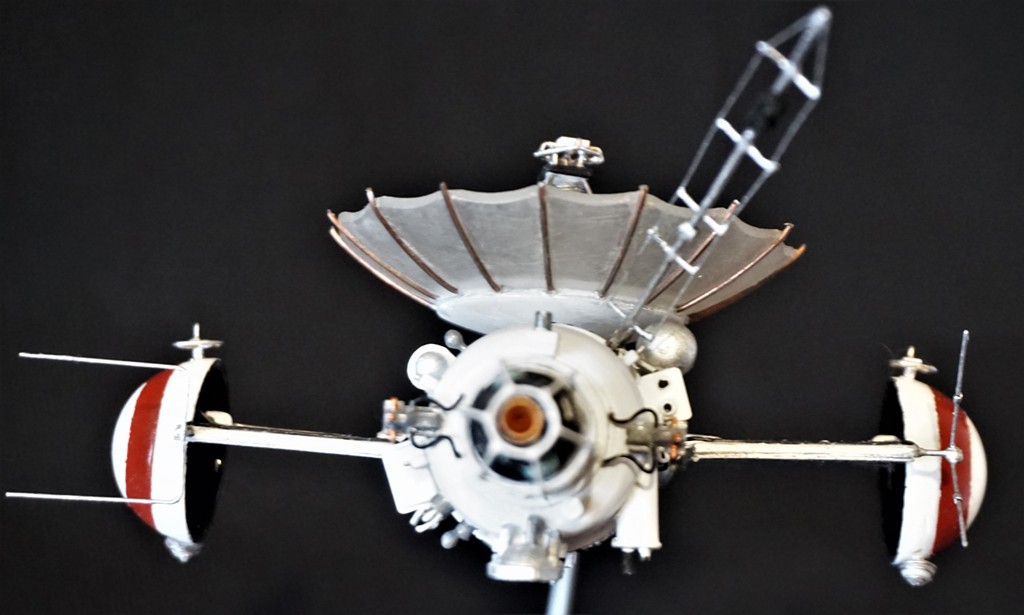

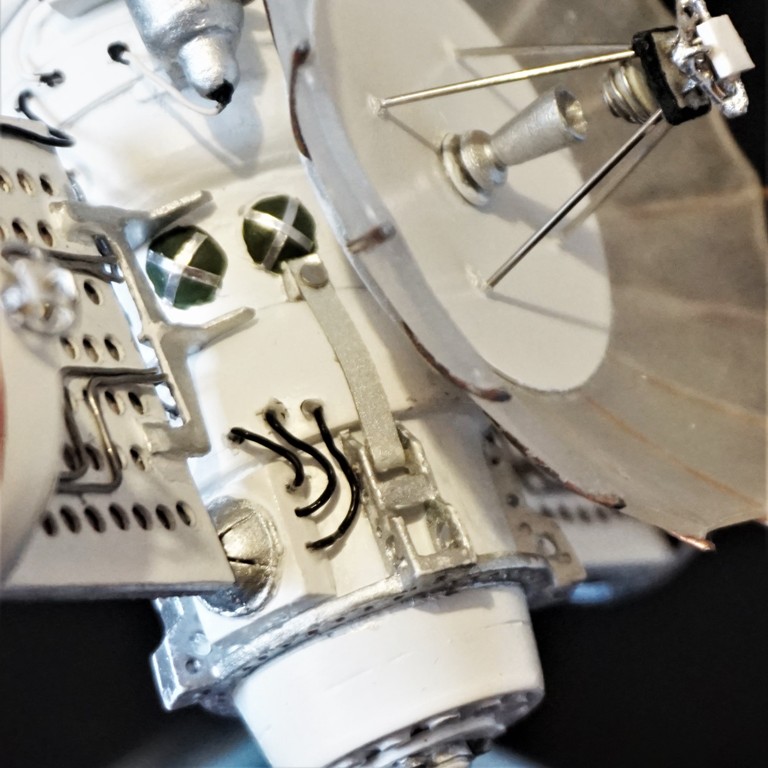

В завершение на корпусе станции уложены жгуты электропроводки, с помощью кисти устранены проявившиеся огрехи окраски.

https://forumupload.ru/uploads/0014/f6/ef/27/t776740.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t694057.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t899261.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t391512.jpg

0

24

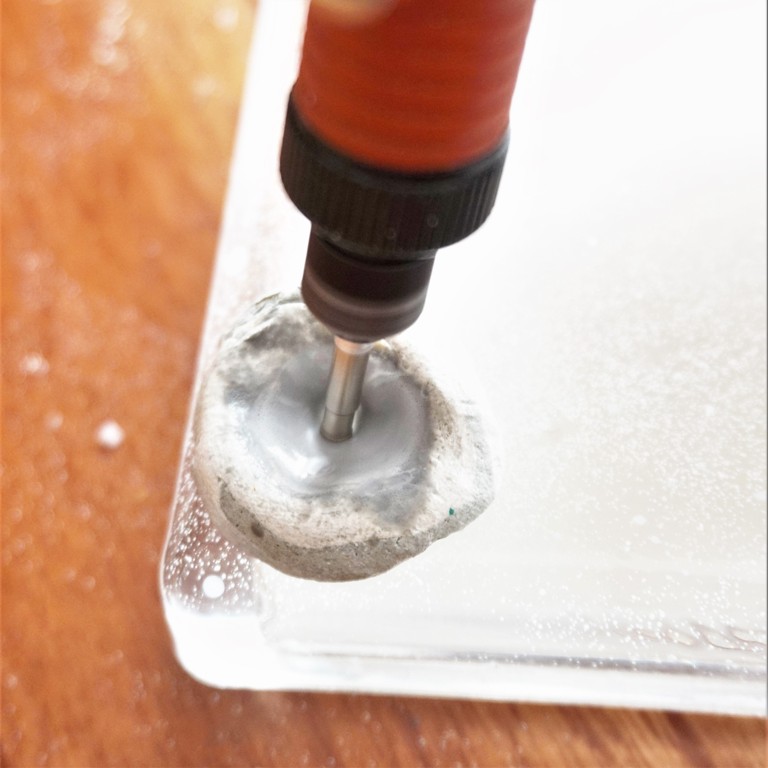

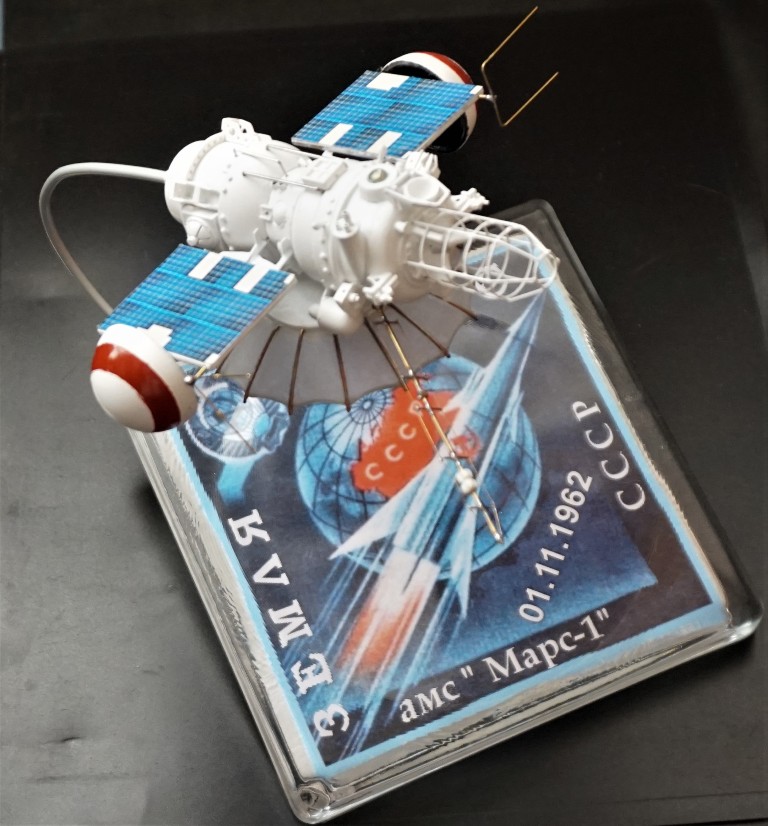

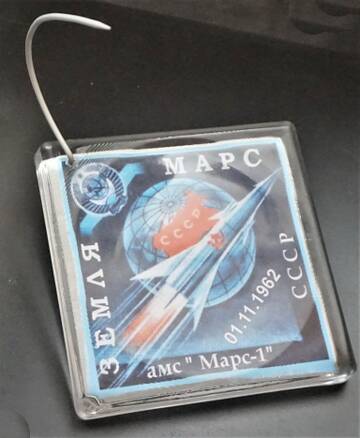

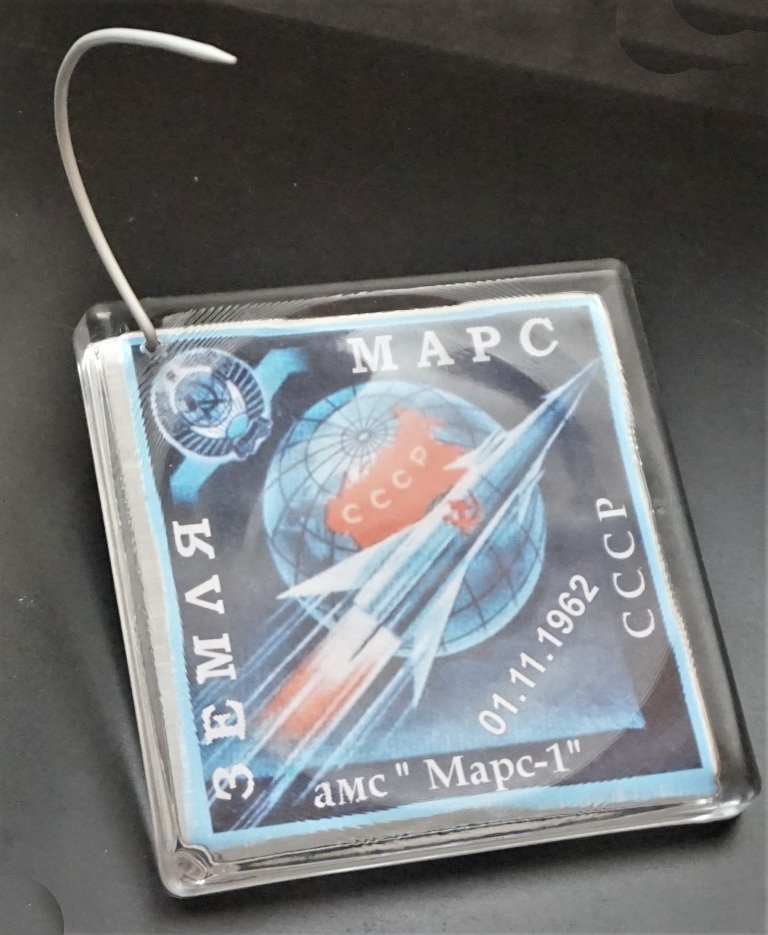

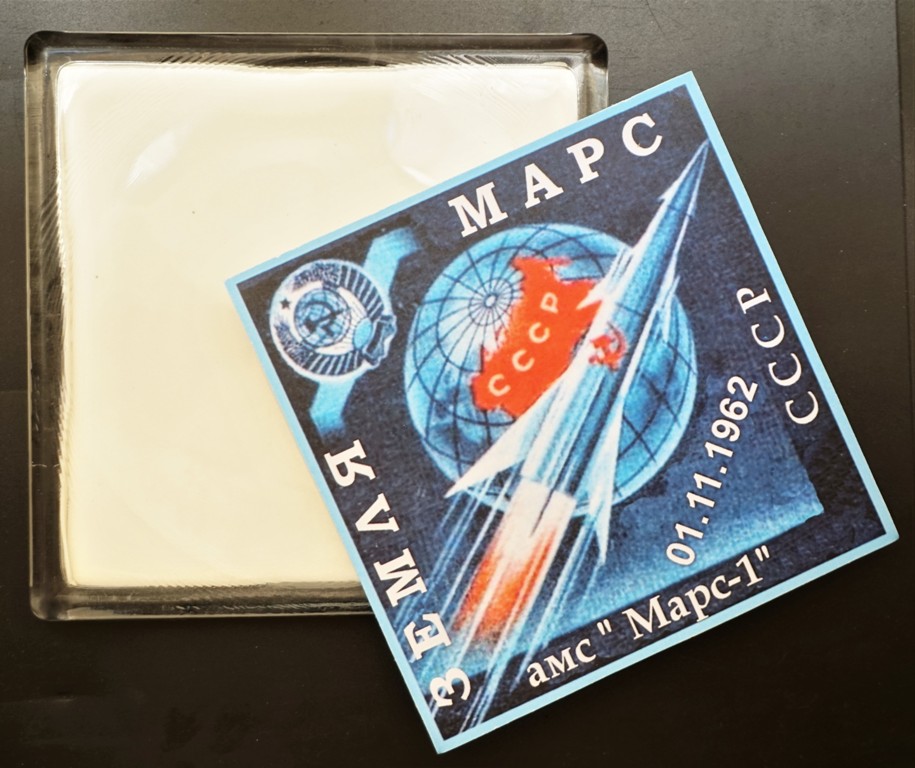

В качестве подставки выбрана массивная стеклянная монетница, в которую  вставлено фото с информативной справкой и дуга, на которую закреплена модель. Сверление подставки произведено трубчатым сверлом с алмазным напылением Ф3мм .

https://forumupload.ru/uploads/0014/f6/ef/27/t785947.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t326417.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t215640.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t74648.jpg

0

25

Гут, вэри гут! :D
