Серия "Время первых". Стыковка кк "Союз-4" и "Союз-5"

Сообщений 1 страница 15 из 15

1

• В завершение юбилейного года, посвященного 60-ти летию полета Ю.А.Гагарина мною была выполнена еще одна работа из цикла "Время первых". В данной работе воплощена стыковка кораблей "Союз-4" (командир кк В.А. Шаталов) и "Союз-5" (командир кк Б.В. Волынов, бортинженер А.С. Елисеев, инженер-исследователь Е.В.Хрунов), а также процесс перехода космонавтов Е.В.Хрунова и А.С. Елисеева из кк "Союз-5" в кк"Союз-4" в ходе отработки одного из этапов лунной пилотируемой программы СССР.

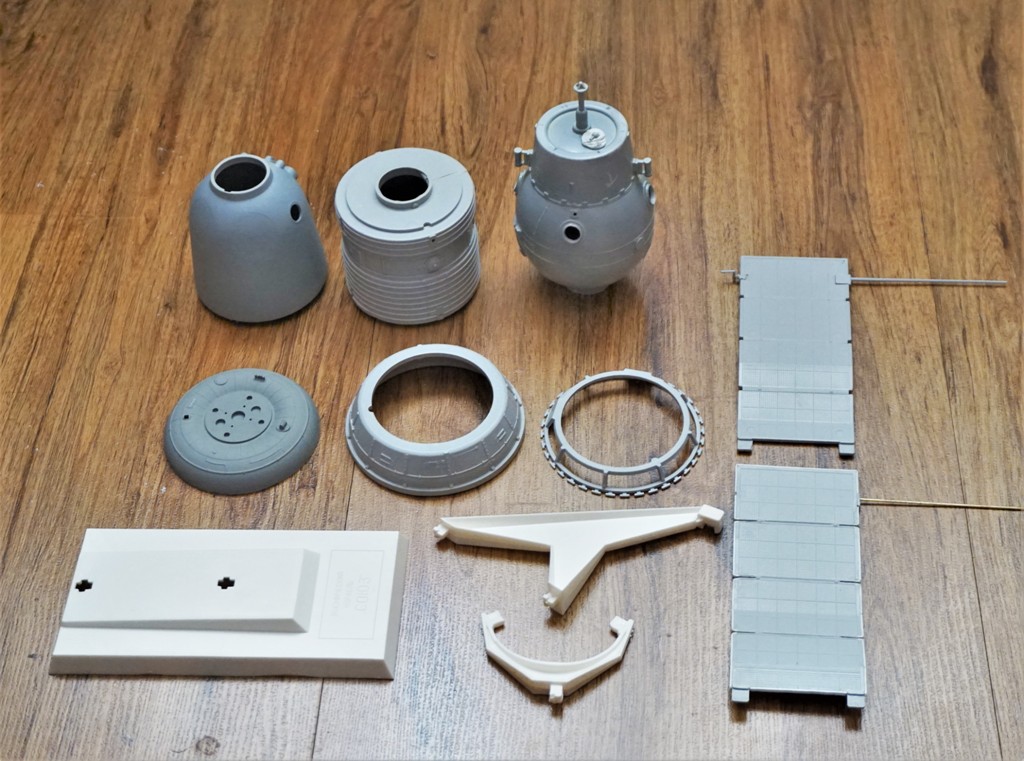

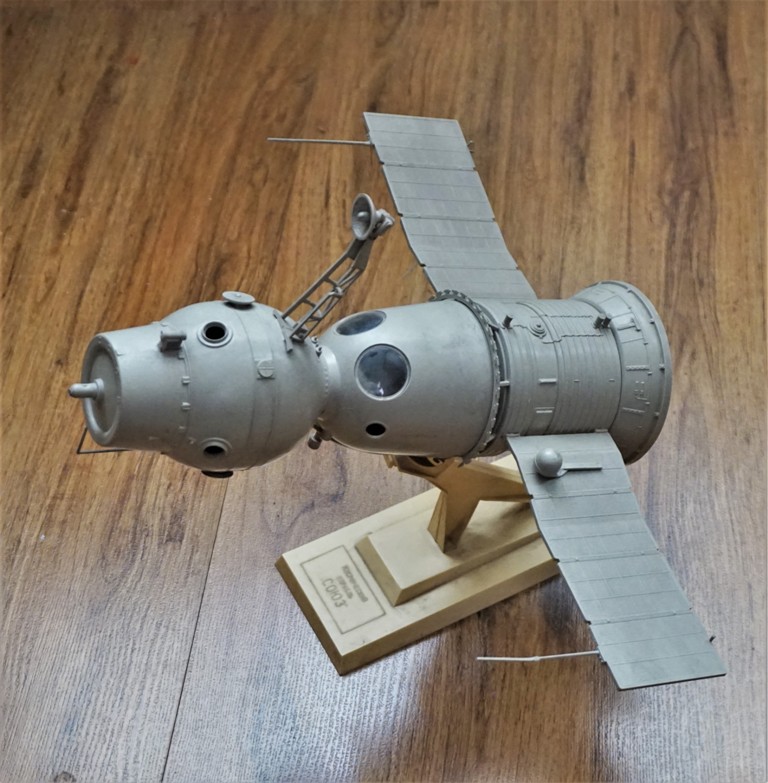

• Для работы были использованы два раритетных набора космического корабля "Союз" выпуска завода "Огонек" (Москва) в М1/30, ранее уже побывавшие в руках моделистов. Один из наборов  ранее прошел узловую сборку, второй был собран,немного поломан  и не покрашен. Пришлось  разбирать склеенную модель  до узлового состояния, а уже затем делать из полученных  деталей от двух комплектов новую модель , внося в нее необходимые доработки. Процесс работы  над моделью вы можете видеть на прилагаемых фотоснимках.В завершение модель была установлена на подставку. Кроме моделей космических кораблей на подставке установлена панель с краткой информацией о полете и фотографиями космонавтов, участников данного эксперимента. По просьбе  московского коллекционера Ю. Алексеева,для которого и предназначалась данная работа,
модель выполнена в том виде, в каком она была представлена в свое время широкой общественности в павильоне "Космос" на ВДНХ в г. Москва.

https://forumupload.ru/uploads/0014/f6/ef/27/t988538.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t888471.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t308171.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t741398.jpg

0

2

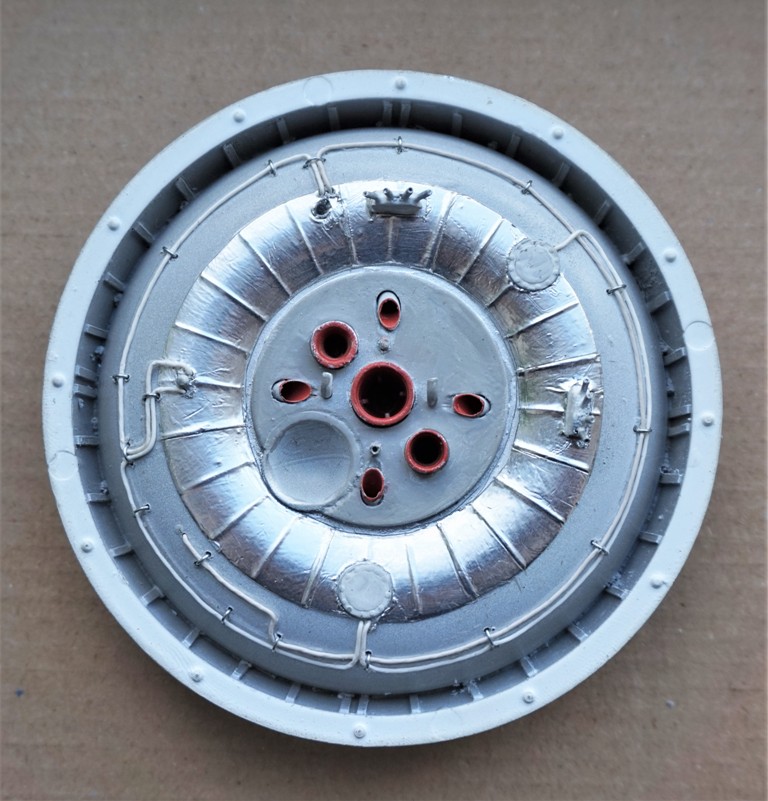

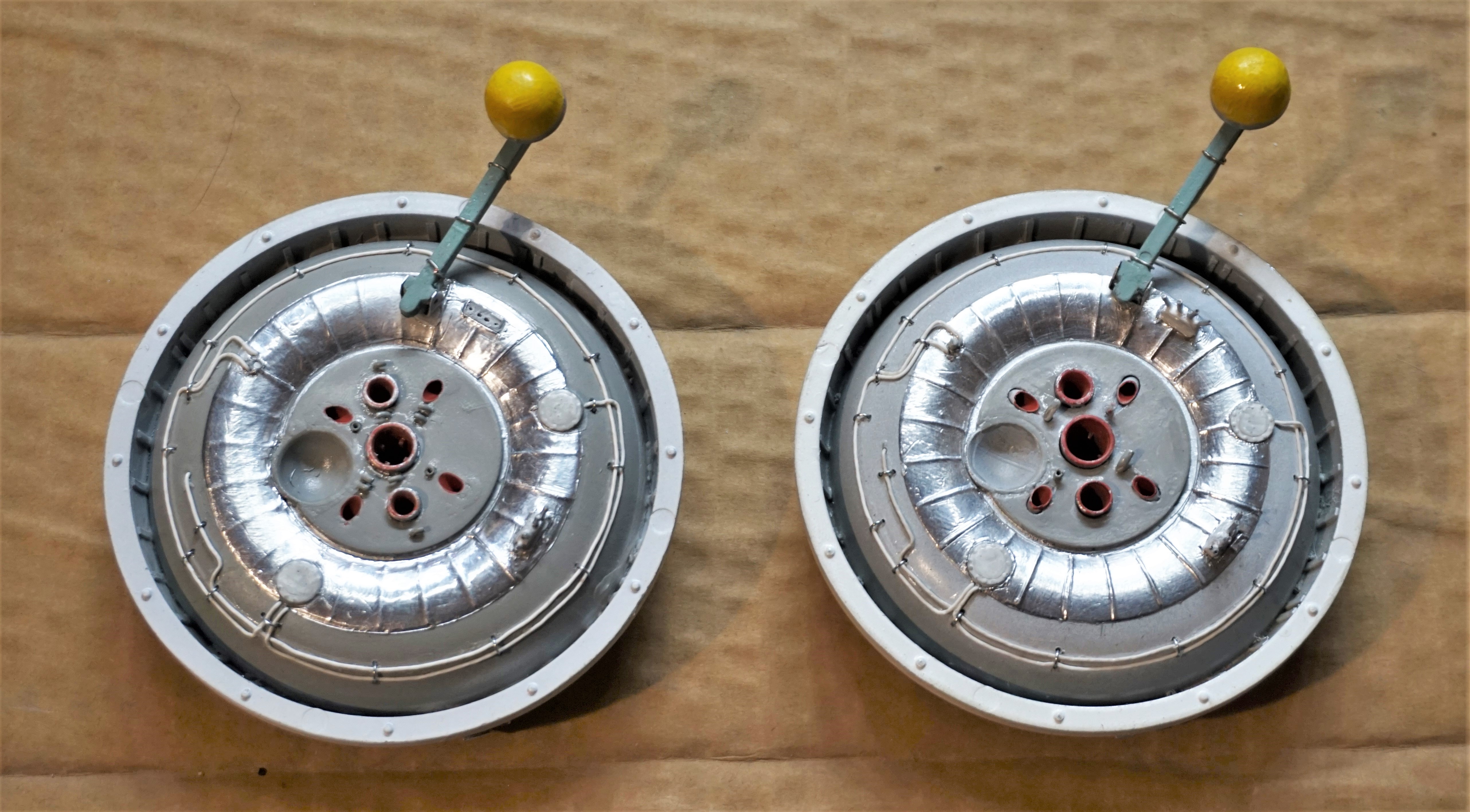

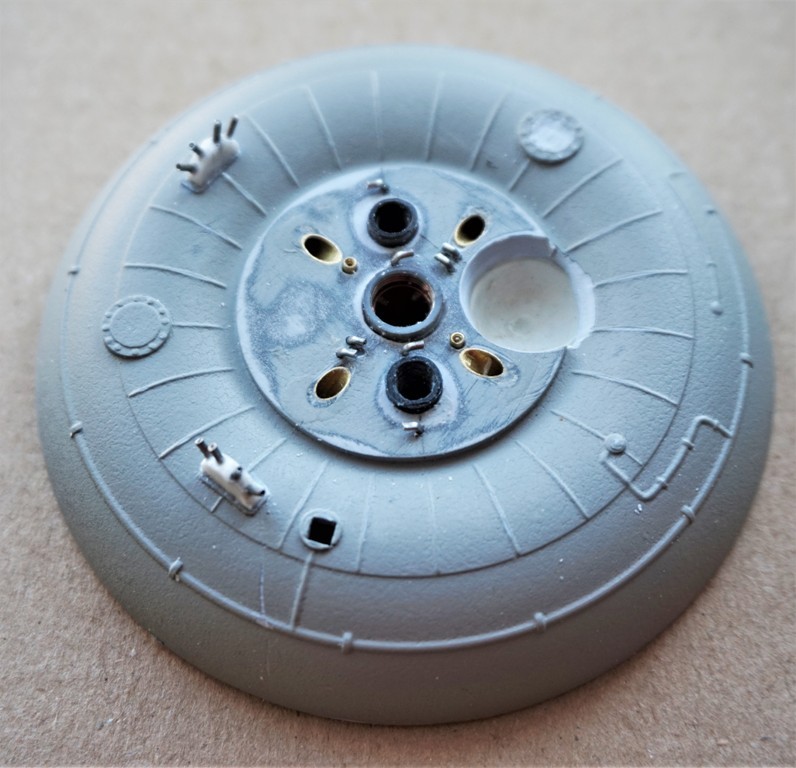

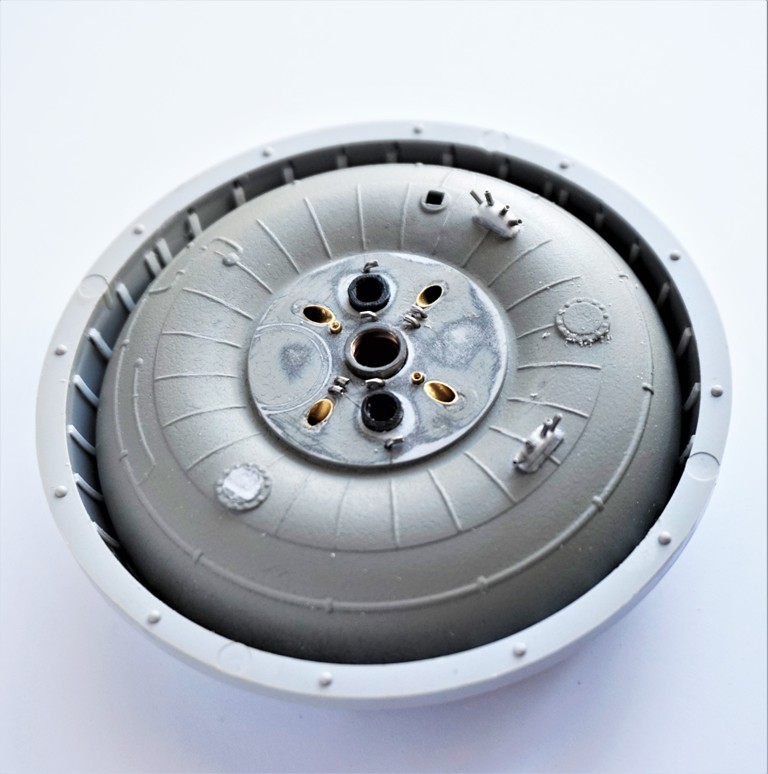

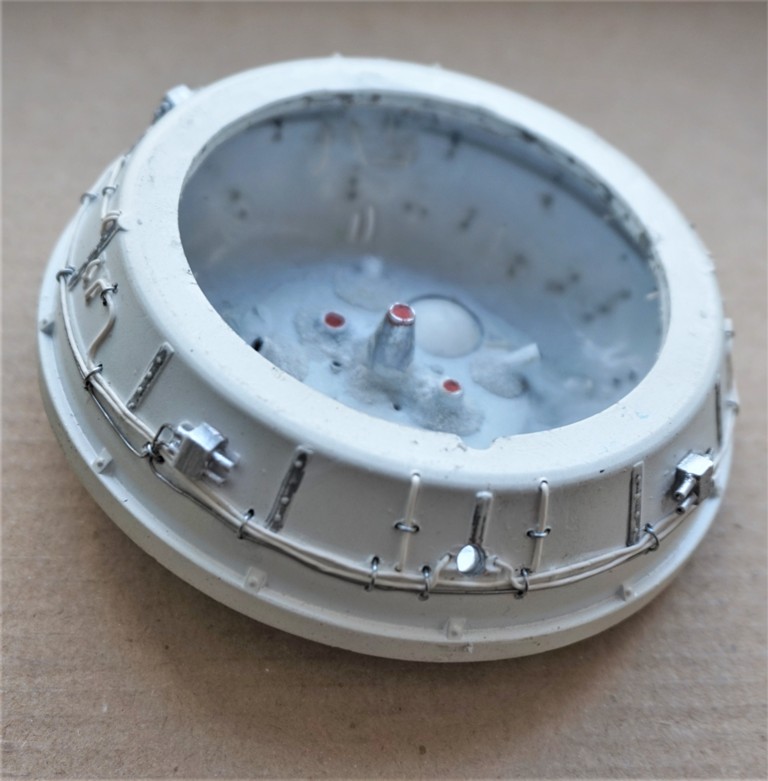

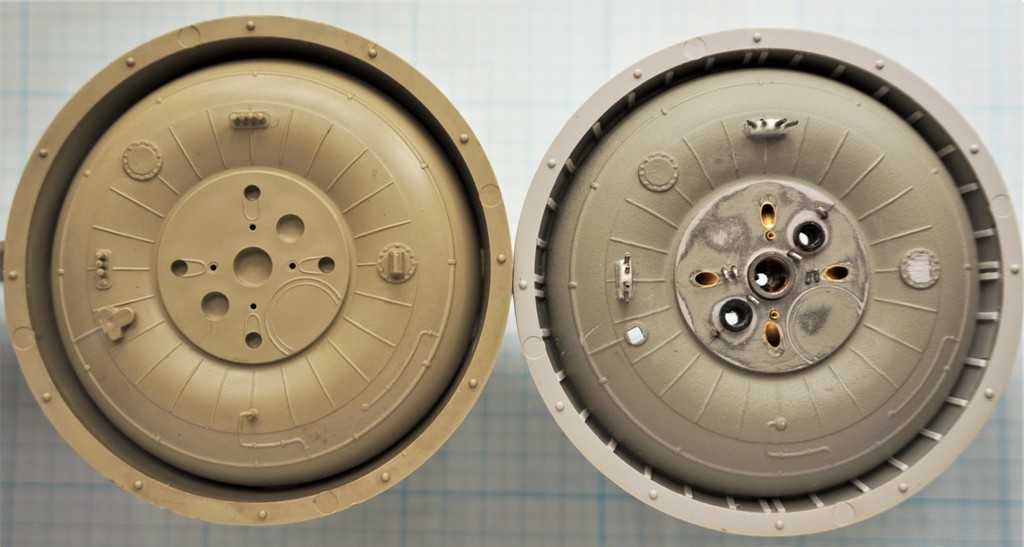

Доработка  началась с кормовой части агрегатного отсека кораблей. Заново были выполнены силовой каркас юбки, металлическое защитное ограждение,  сопла двигателей, ионные датчики, ниша для укладки антенны системы стыковки в транспортном положении, электропроводка, топливопроводы на двигатели ориентации, установлены антенны системы поиска и стыковки аппаратов.

https://forumupload.ru/uploads/0014/f6/ef/27/t429196.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t393178.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t839733.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t522707.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t548058.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t67321.jpg

0

3

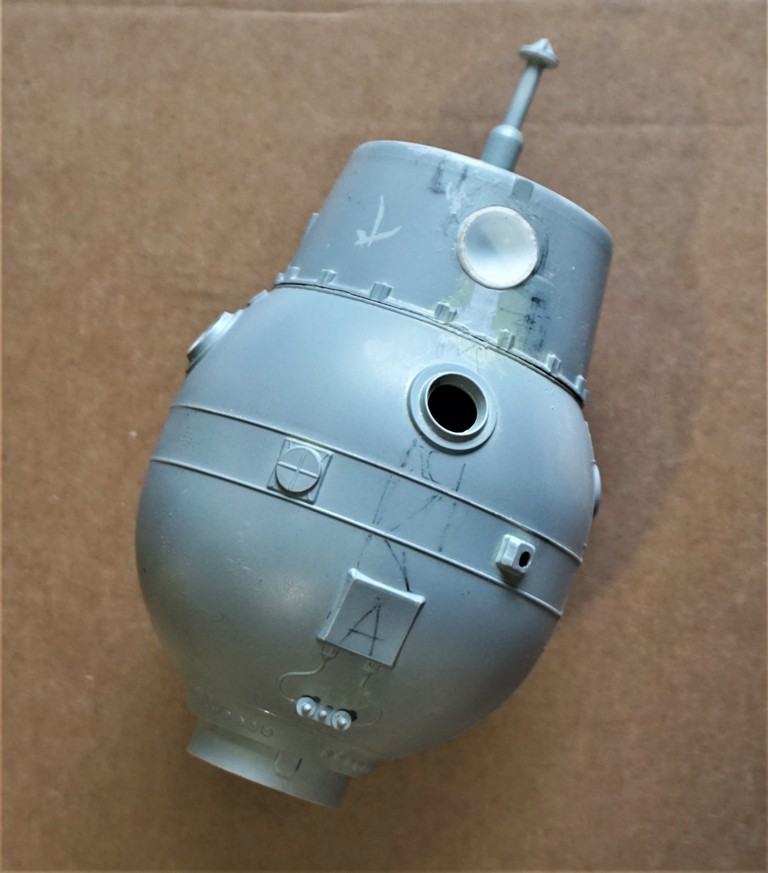

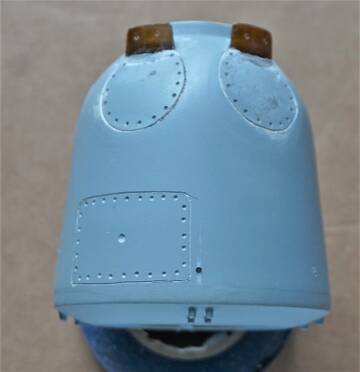

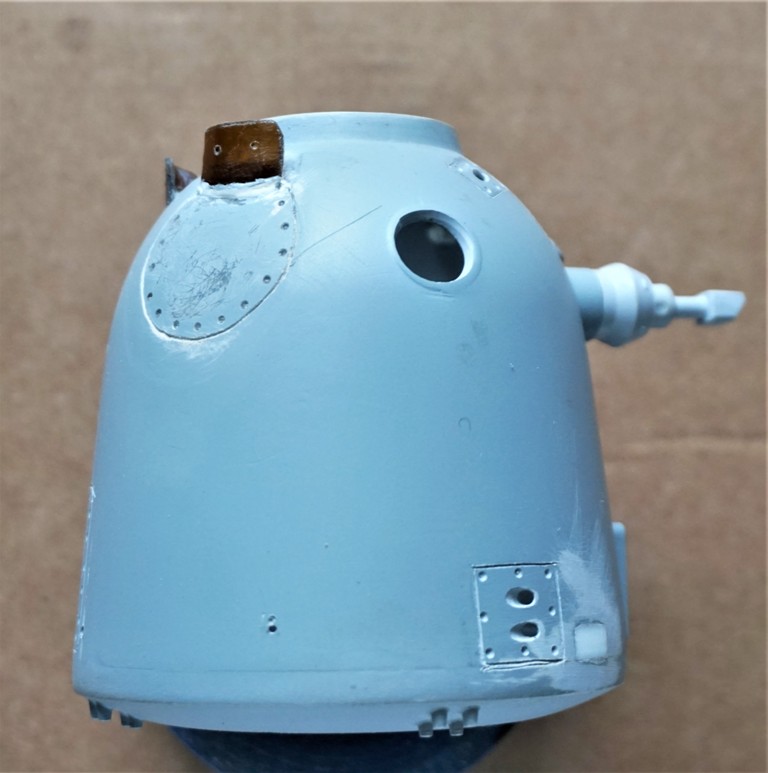

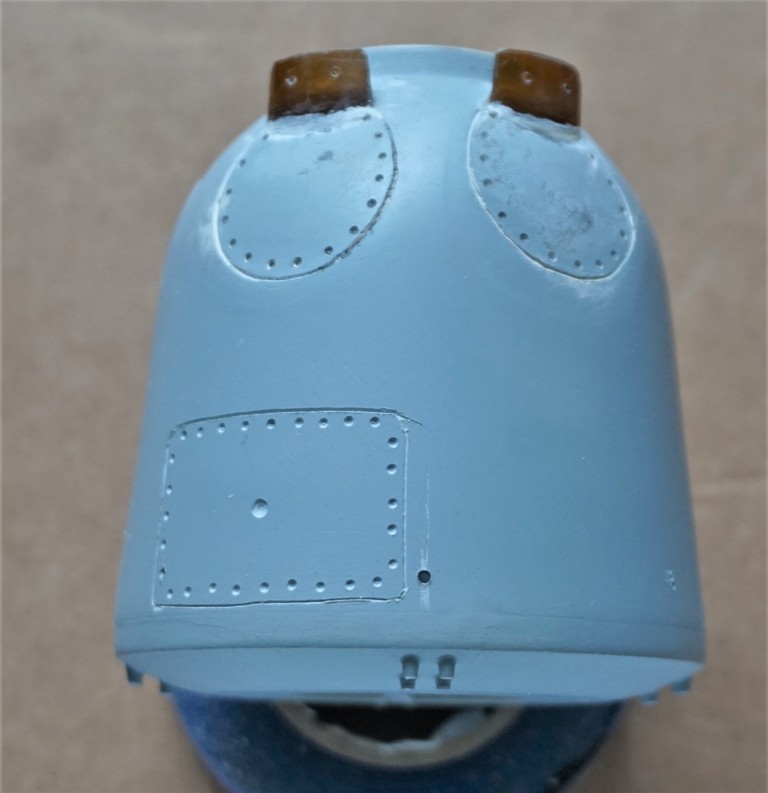

Доработка коснулась и корпуса спускаемого аппарата. На нем были выполнены люки парашютной системы (основной и дублирующей), на крышки люков добавлены аэродинамические поверхности. Также заново проработаны панели и сопла двигателей ориентации СА, работающие при спуске капсулы с орбиты.На орбитальном отсеке выполнена ниша для укладки антенны поиска и сближения кораблей.

https://forumupload.ru/uploads/0014/f6/ef/27/t685117.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t285887.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t420499.jpg

0

4

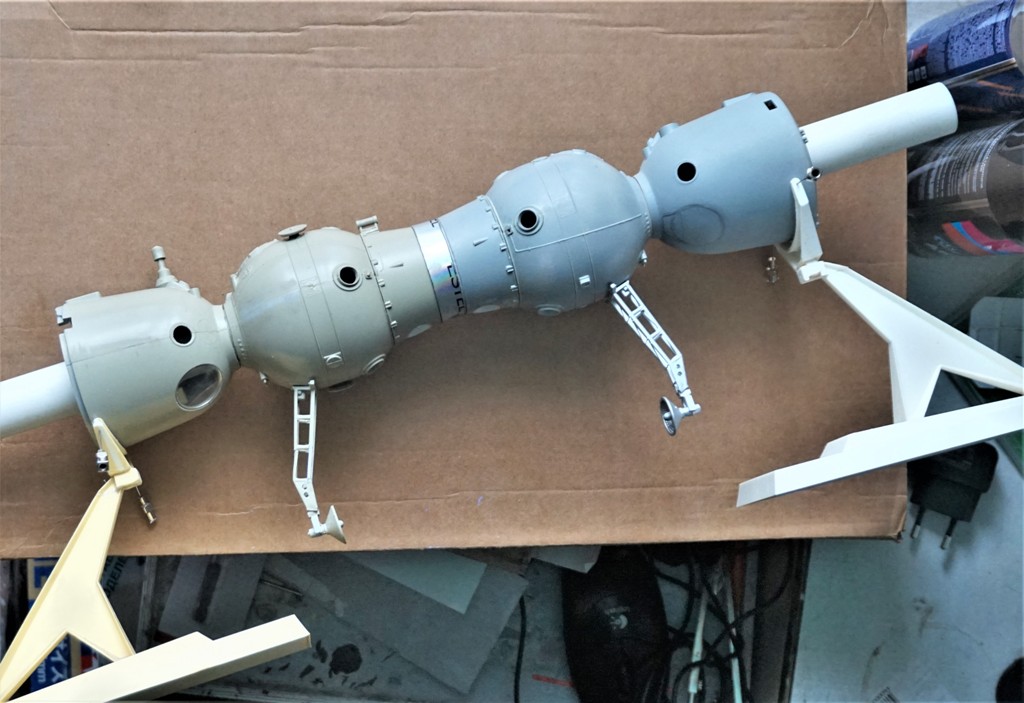

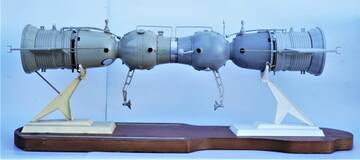

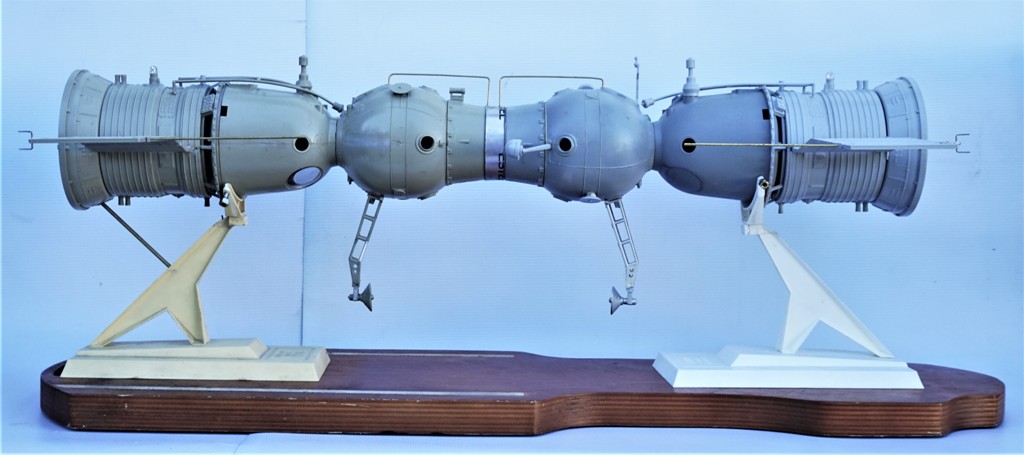

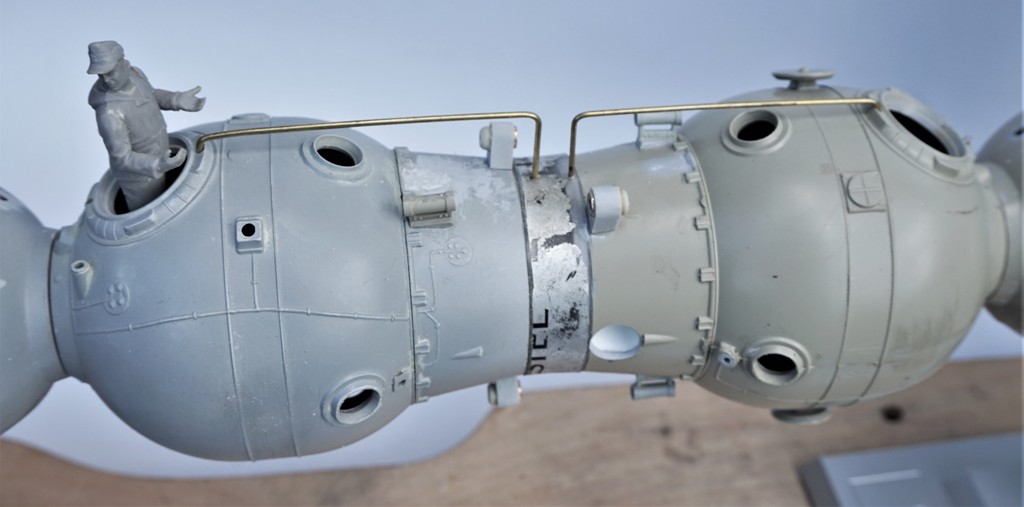

А далее проведена предварительная сборка пакета из отсеков кораблей. Узлы крепления на подставках из наклонного перепилены в горизонтальное положение, добавлен раскос, выполненный из латунной трубки. На стыковочный узел добавлена центральная цилиндрическая вставка. Для большей жесткости  и центровки данной сборки все узлы были с небольшим натягом посажены на полипропиленовую трубу Ф16мм. Установлены поручни для перехода космонавтов из корабля в корабль.

https://forumupload.ru/uploads/0014/f6/ef/27/t123804.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t568590.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t93002.jpg

0

5

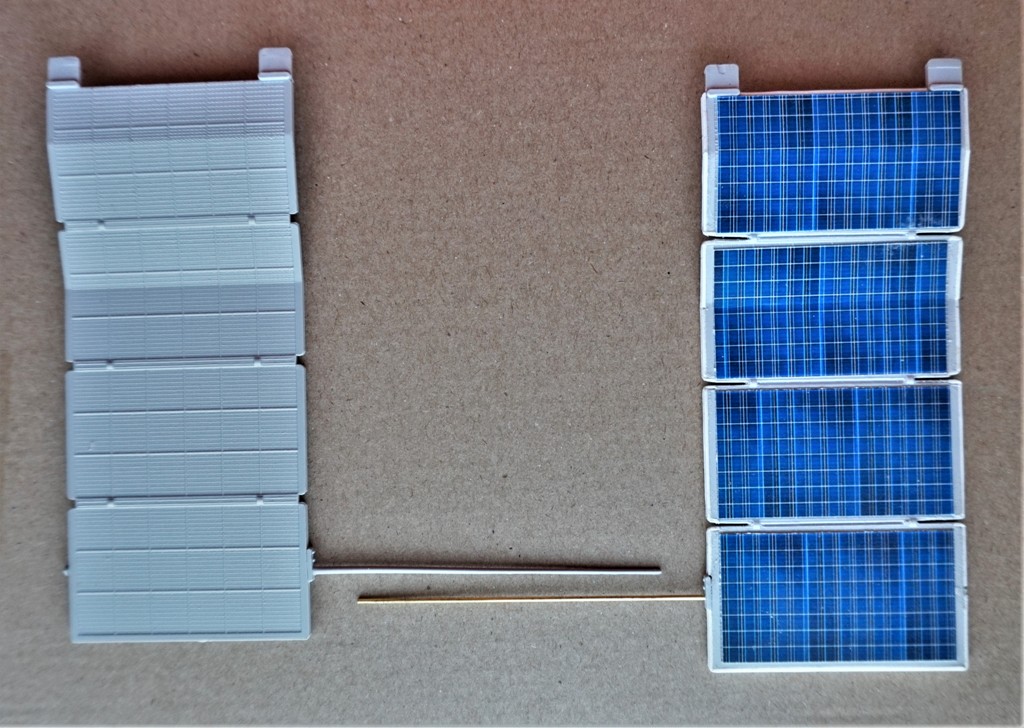

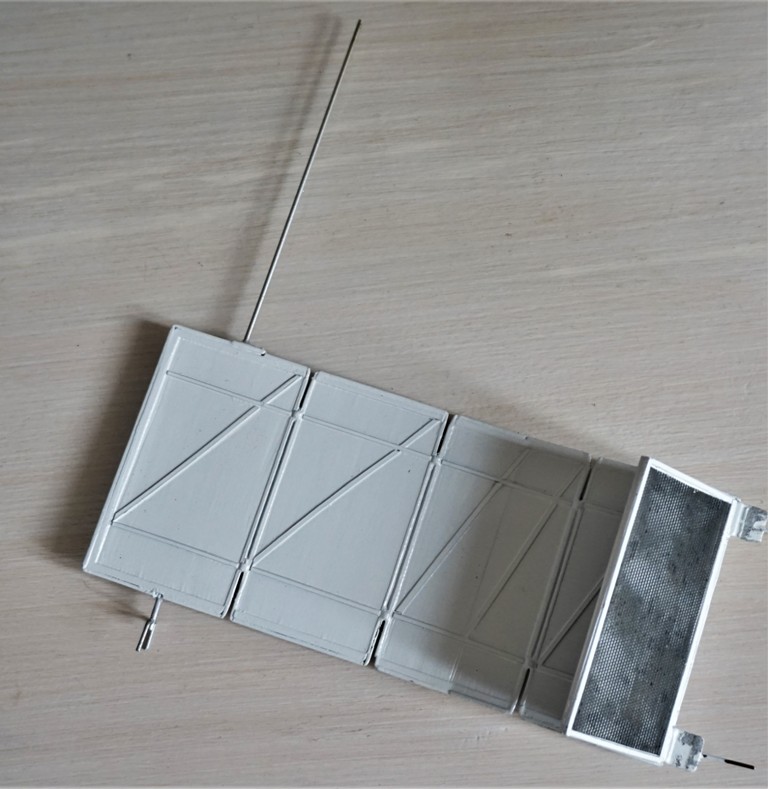

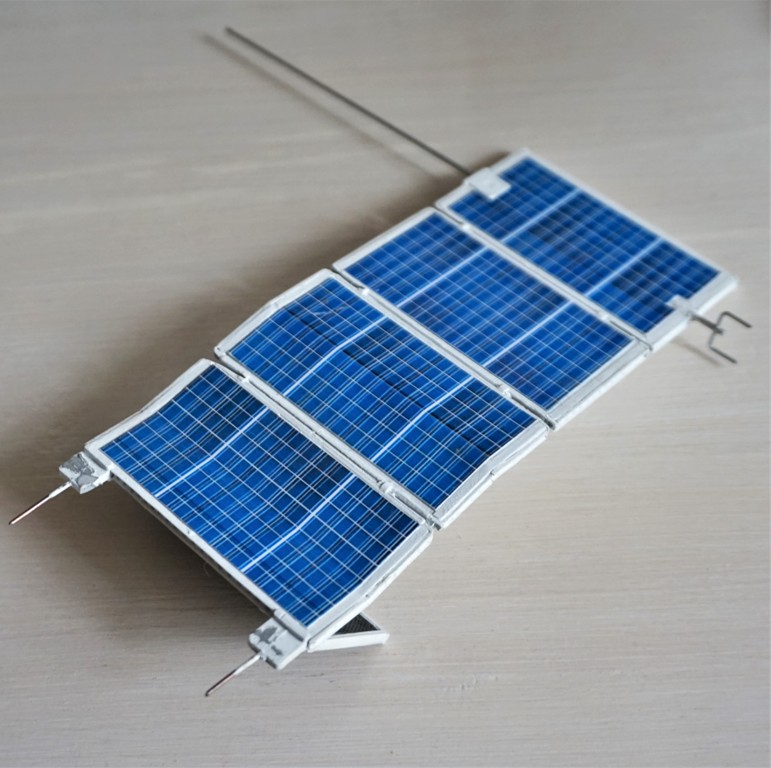

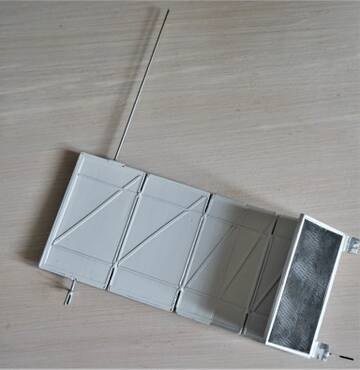

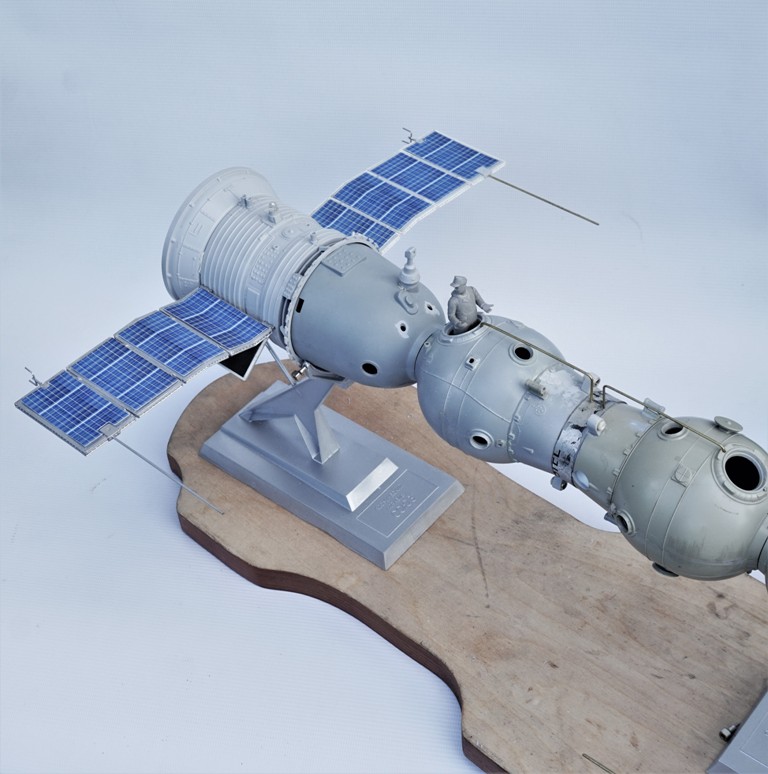

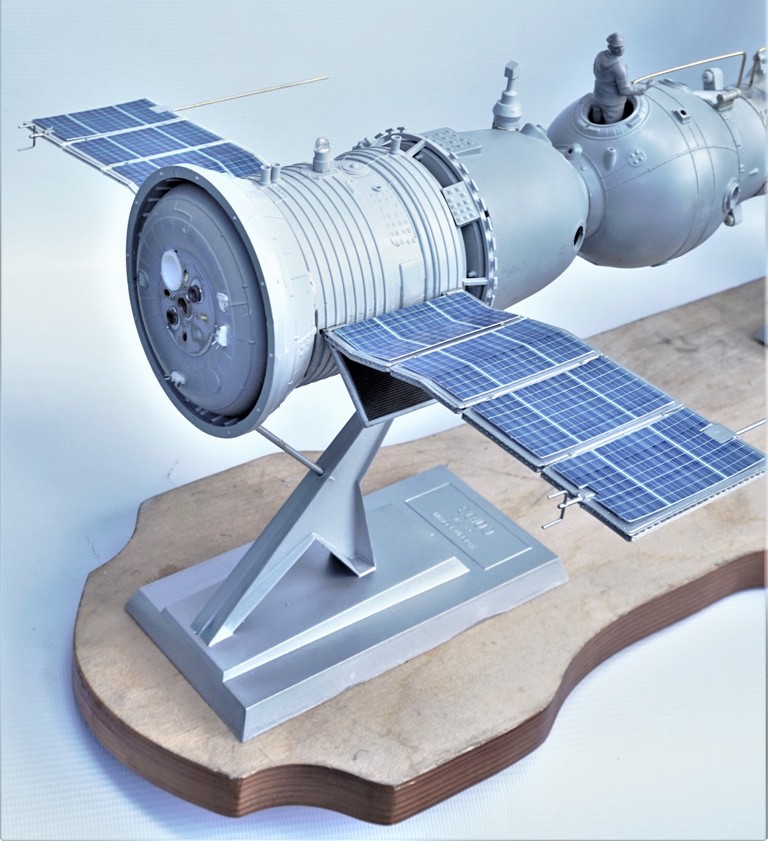

Перепилил панели солнечных батарей. Пластиковые антенны поменяны на латунную трубку, сотовый рисунок панели удален, заменен на вставку с фотопечатью. На оборотной стороне панели удален сотовый рисунок, наклеен каркас рамы панели, добавлена панели радиатора системы терморегулирования спускаемого аппарата.

https://forumupload.ru/uploads/0014/f6/ef/27/t212251.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t384298.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t214920.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t279290.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t528418.jpg

0

6

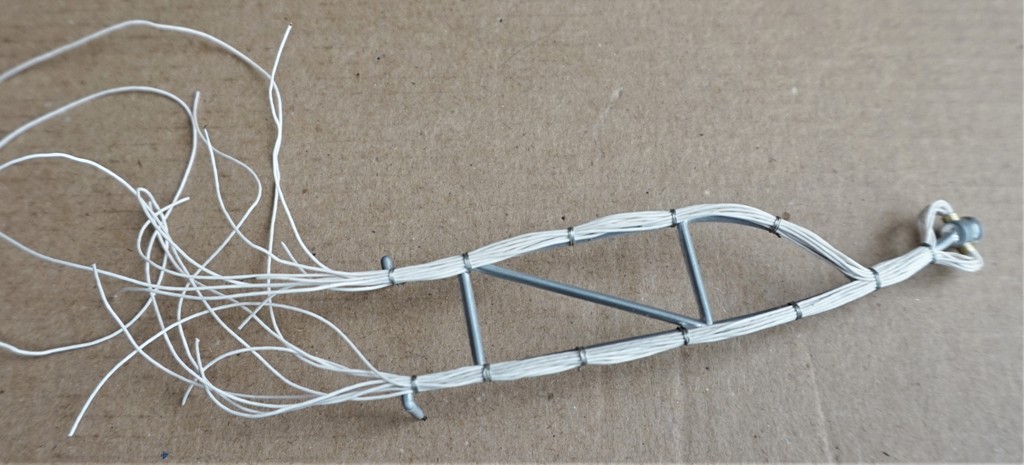

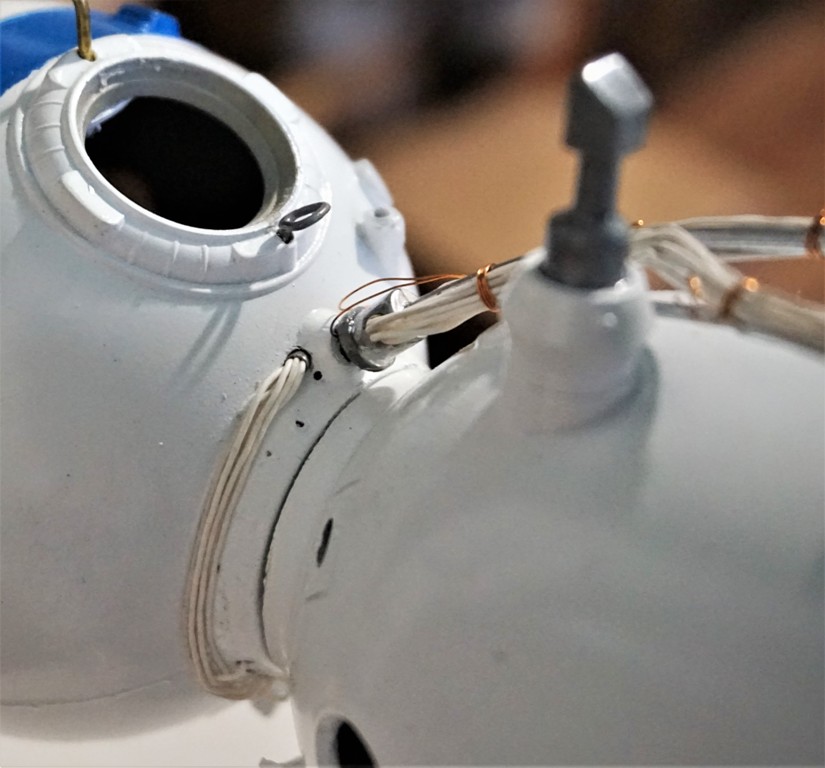

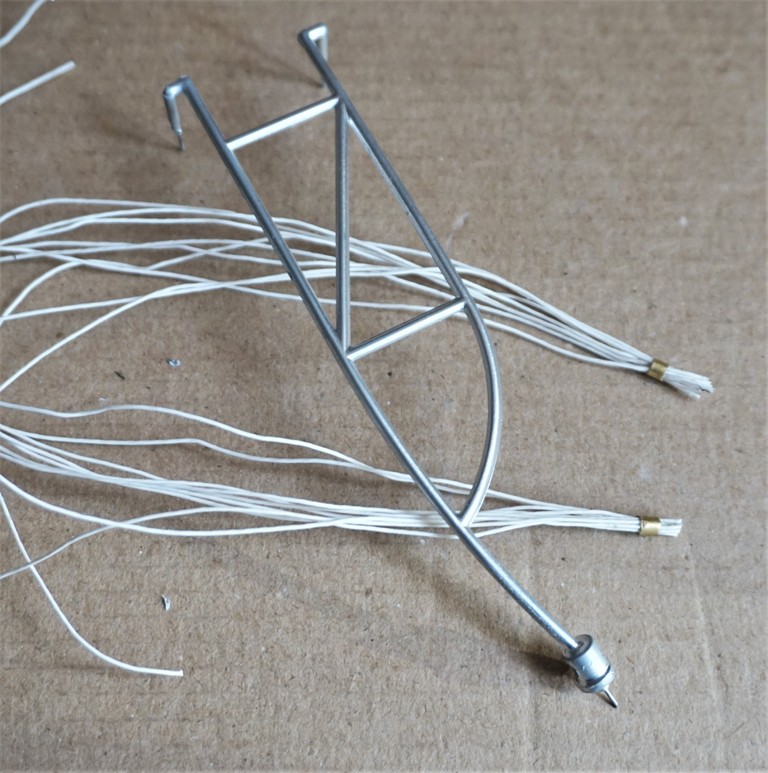

А затем приложил руки к оформлению многочисленной кабельной проводкой кабель-мачты корабля, соединяющей приборно-агрегатный отсек с орбитальным отсеком и спускаемым аппаратом.

https://forumupload.ru/uploads/0014/f6/ef/27/t416337.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t155281.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t156794.jpg

0

7

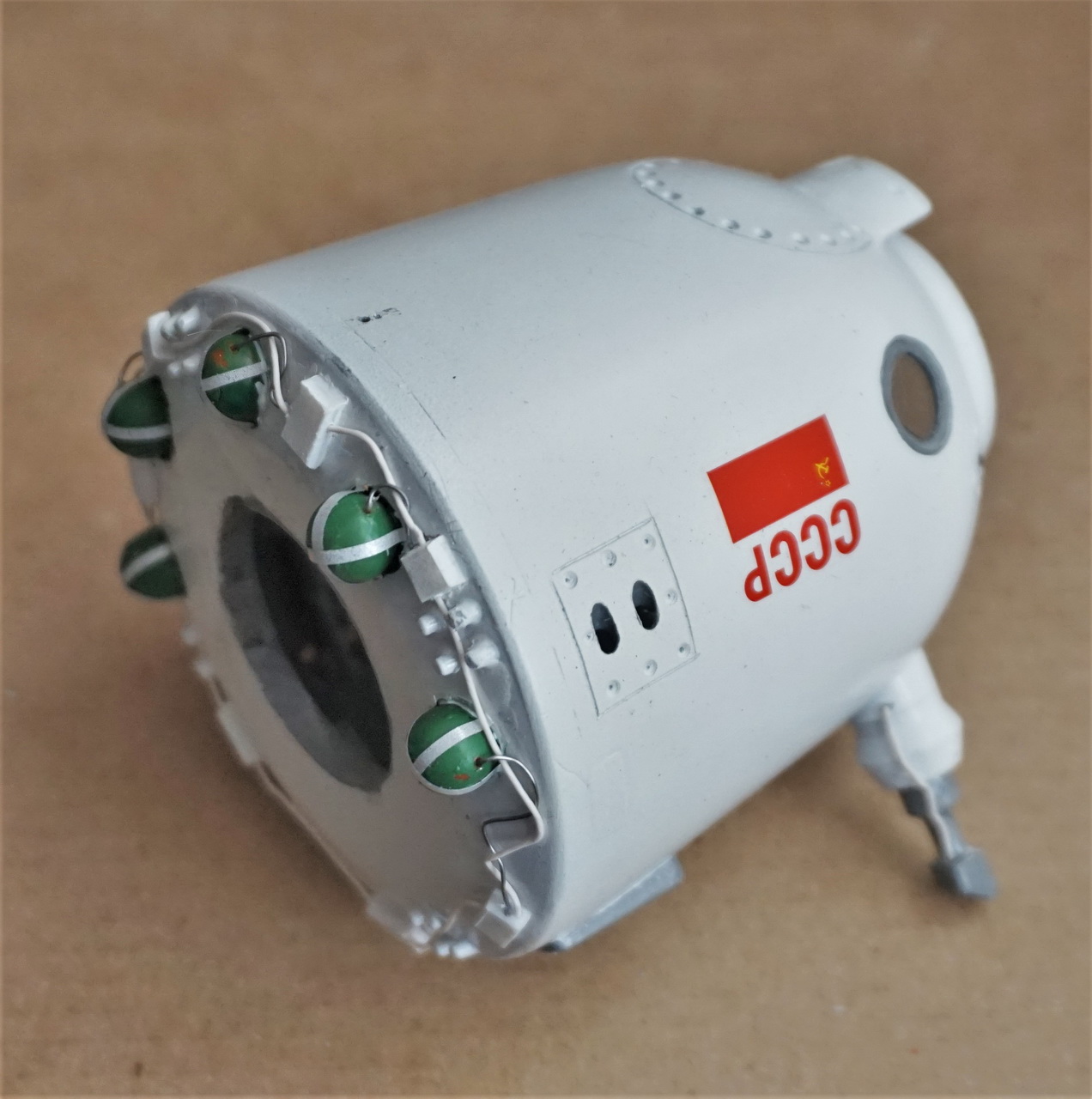

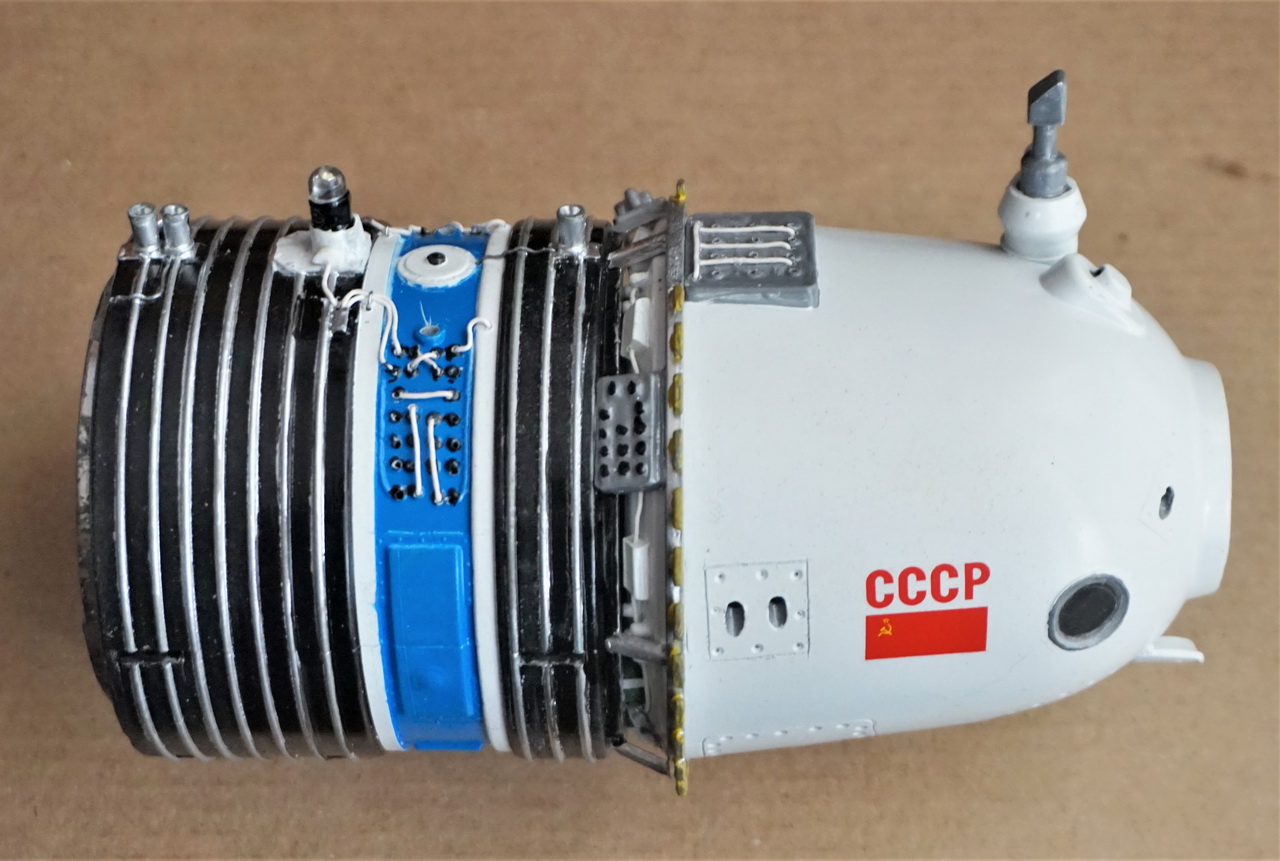

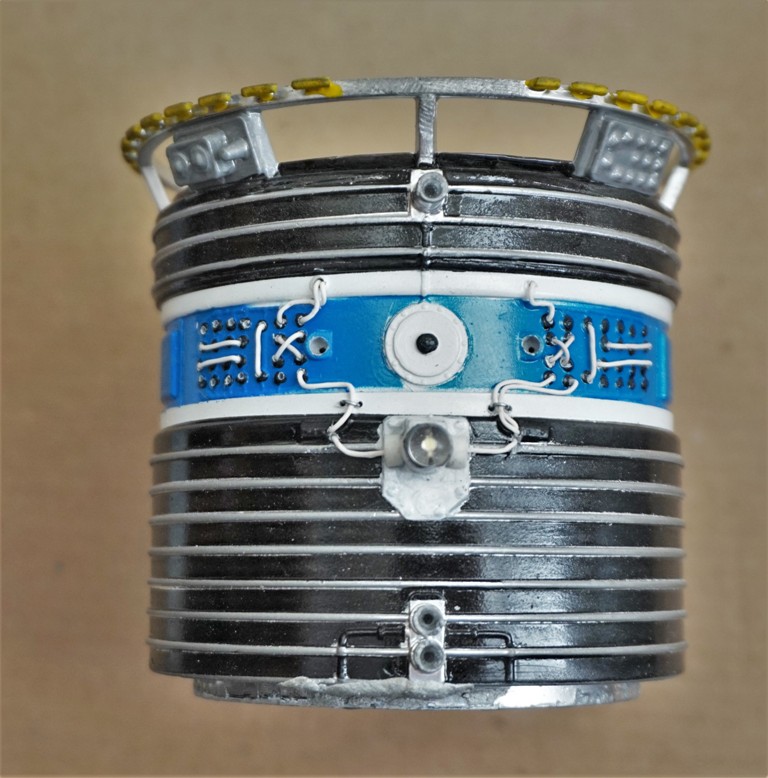

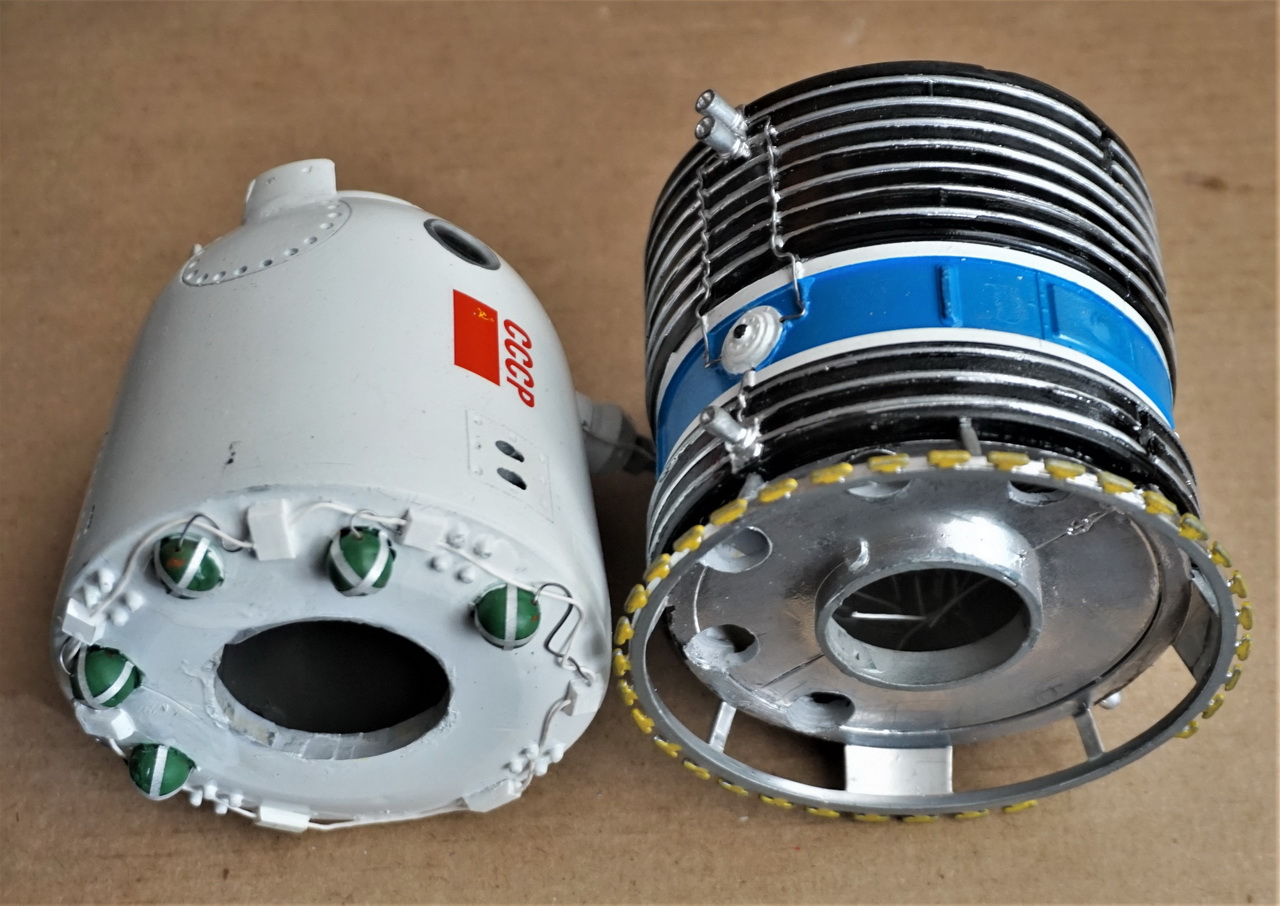

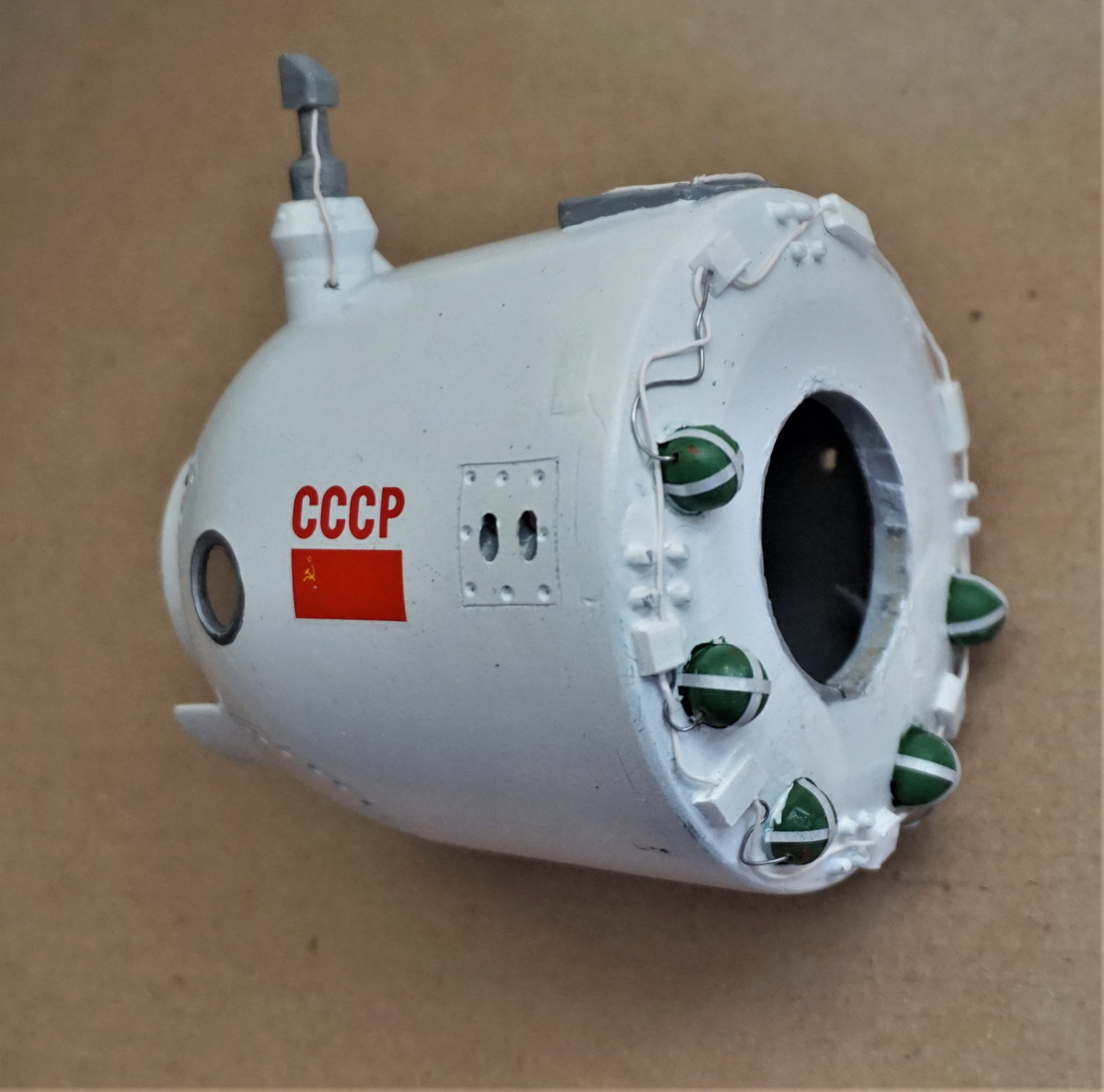

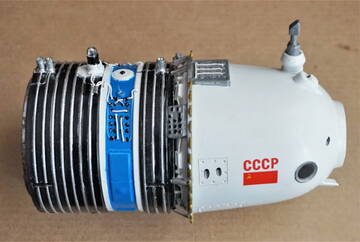

Далее начался процесс окраски деталей,нанесение декали, раскладка кабелей по корпусу ПАО, добавление отсутствующих в наборе из коробки элементов (шаробаллонов с проводкой). И стыковка "на сухую " корпусов ПАО и СА.

https://forumupload.ru/uploads/0014/f6/ef/27/t572656.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t751609.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t123679.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t356081.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t780438.jpg

0

8

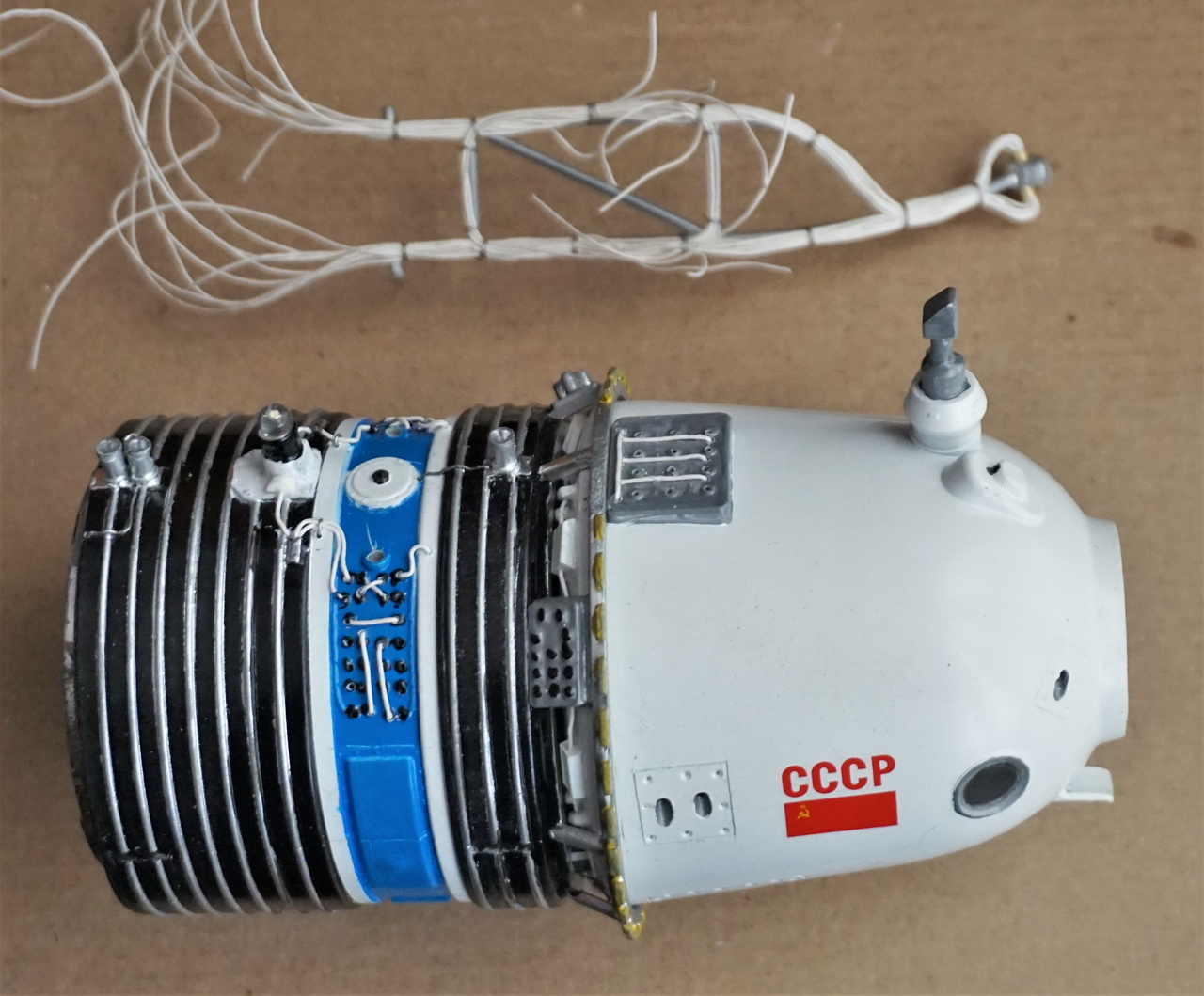

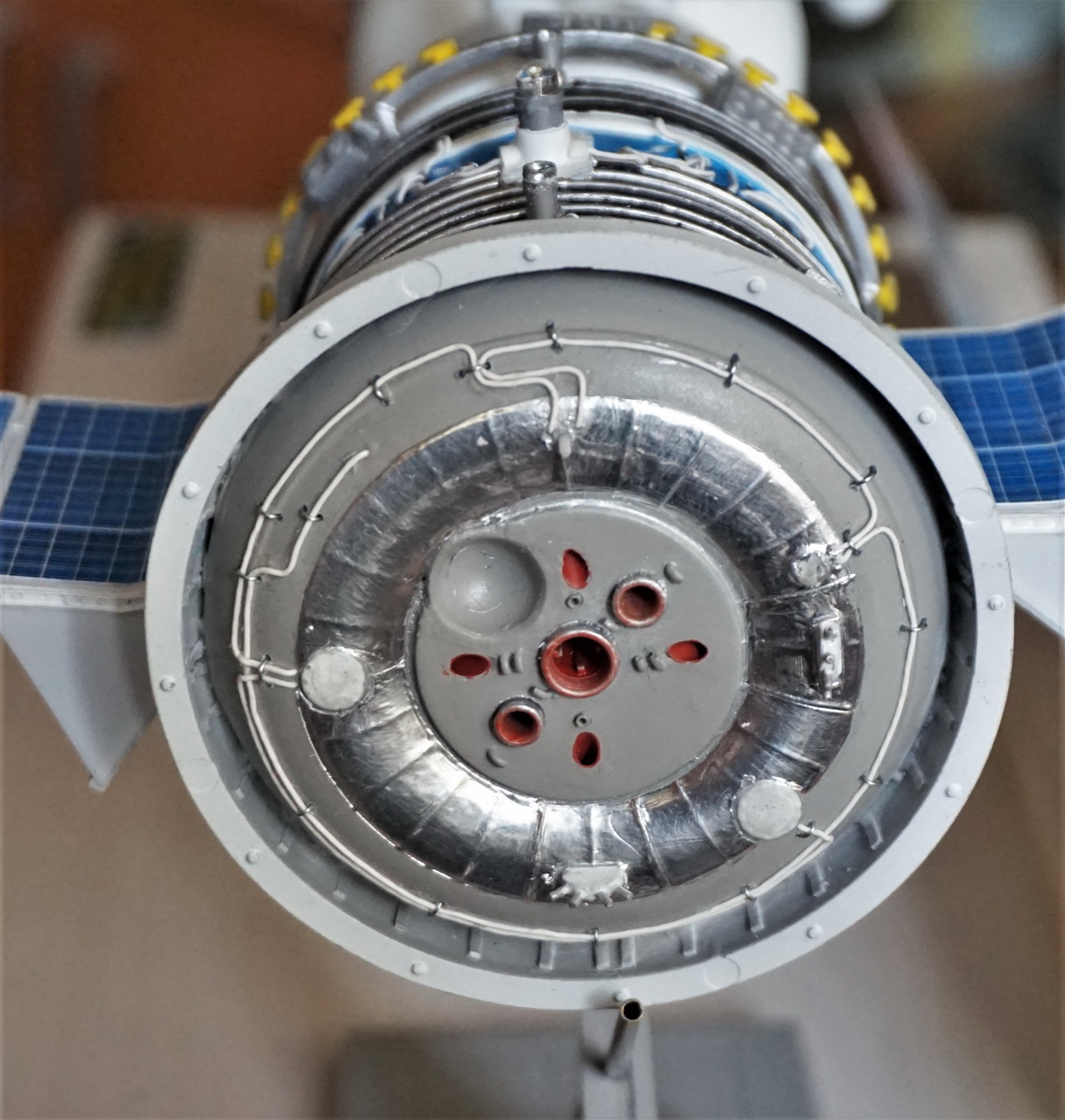

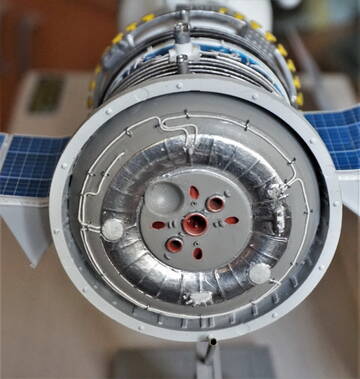

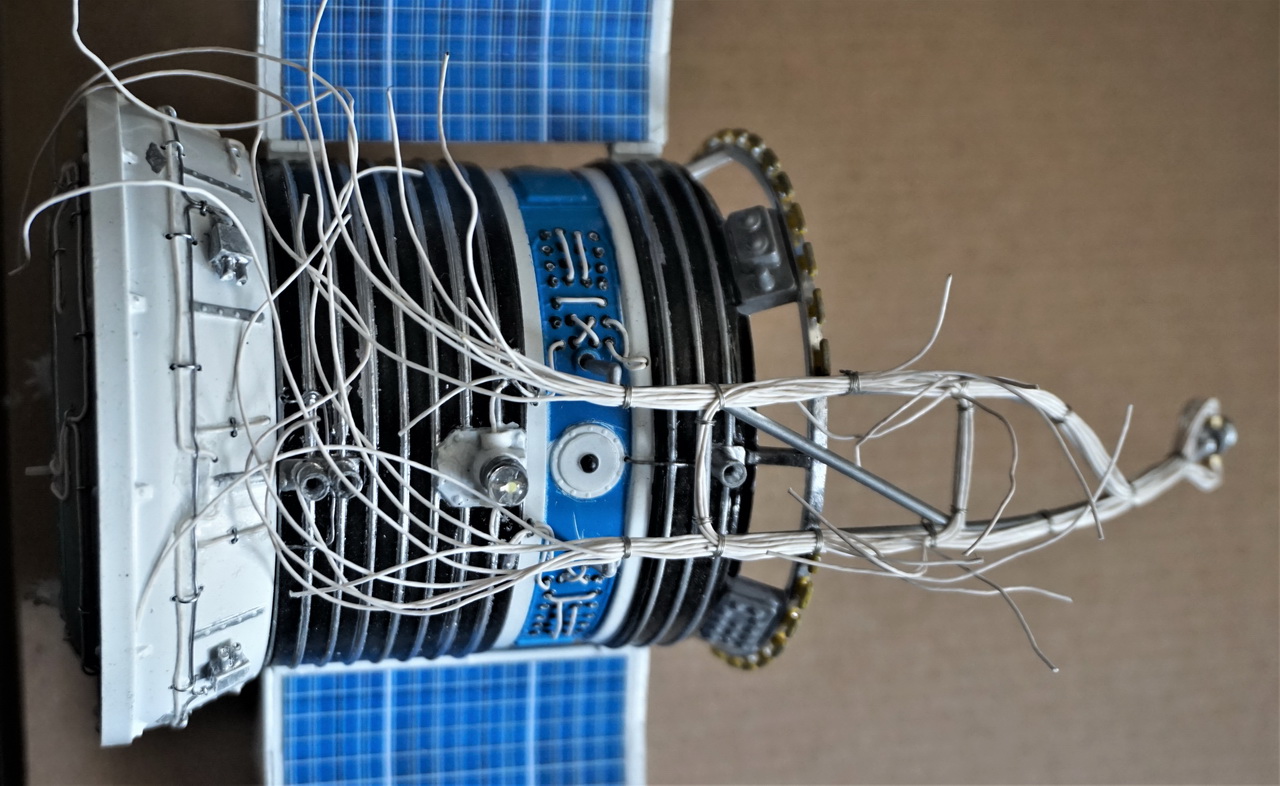

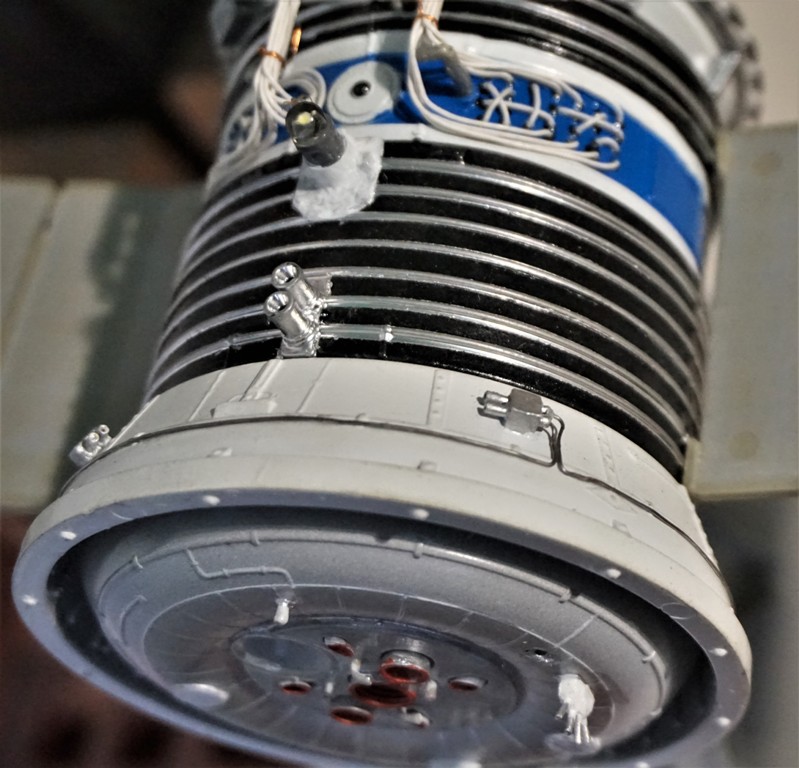

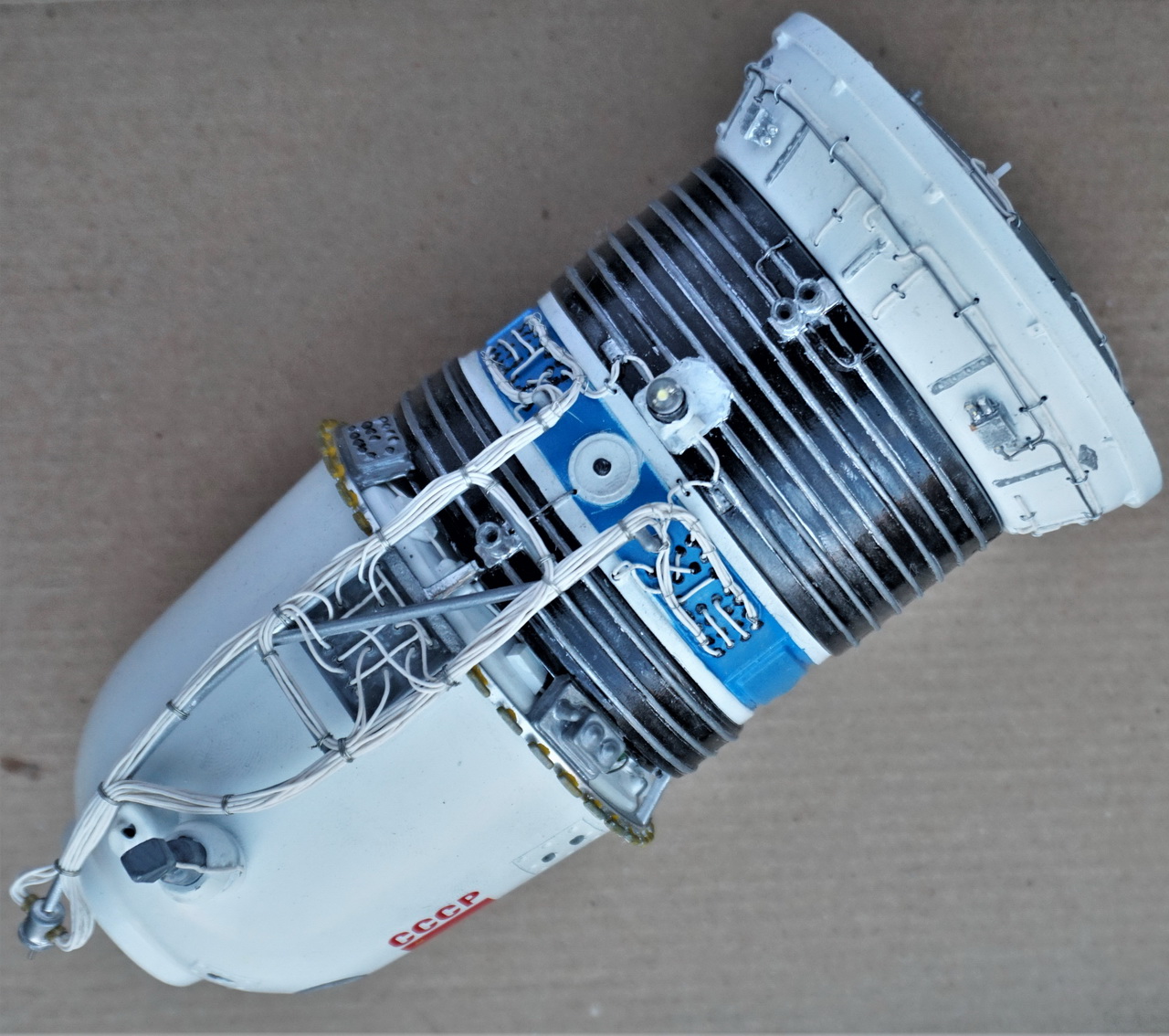

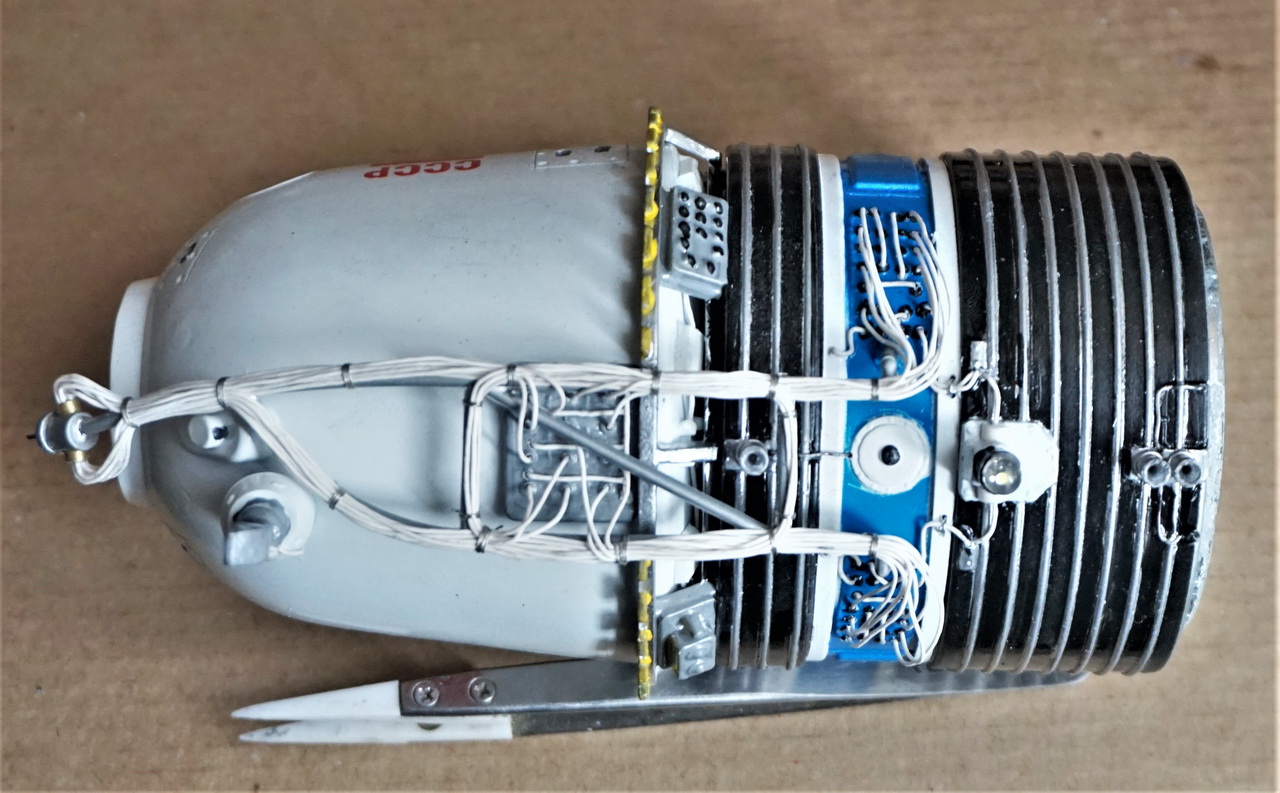

Следующим этапом пошла установка кабель-мачты и разводка  кабелей по точкам подключения.

https://forumupload.ru/uploads/0014/f6/ef/27/t581052.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t760252.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t469699.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t247185.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t92082.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t220122.jpg

0

9

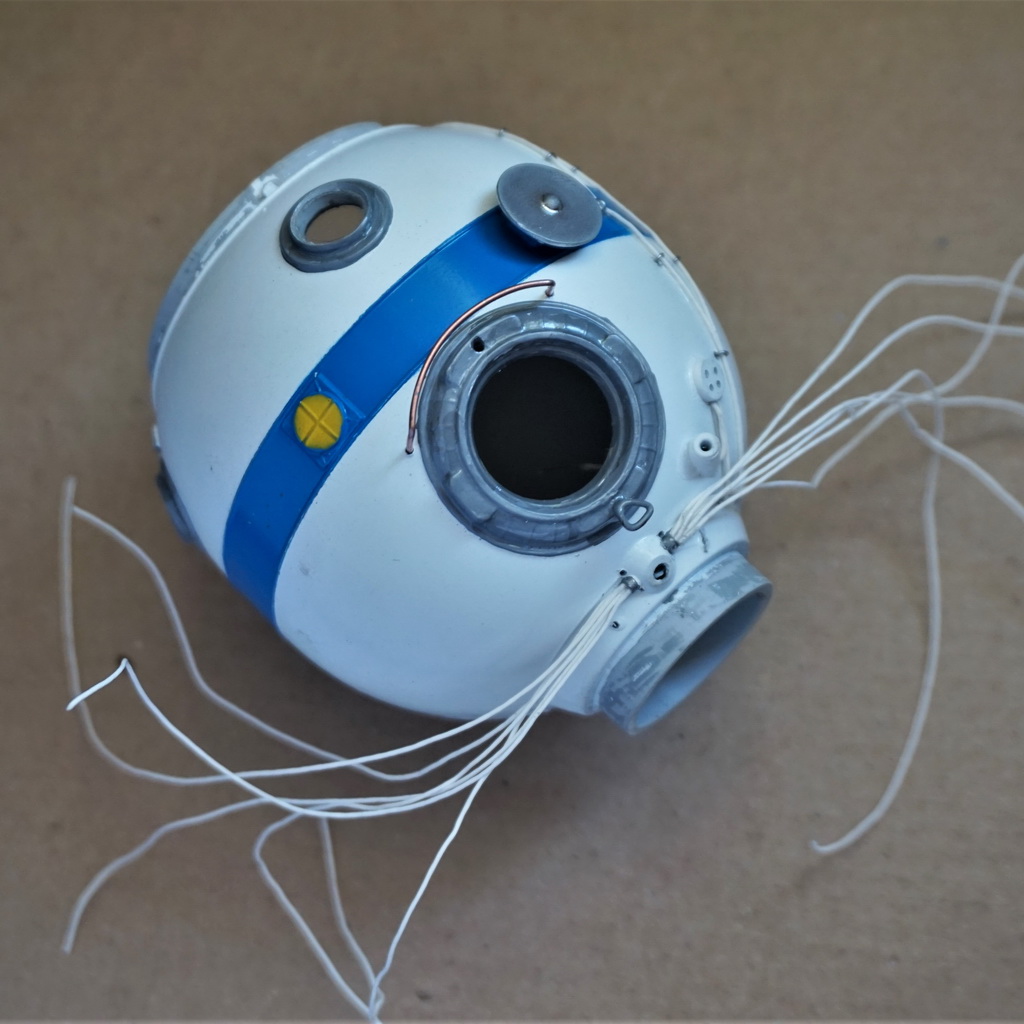

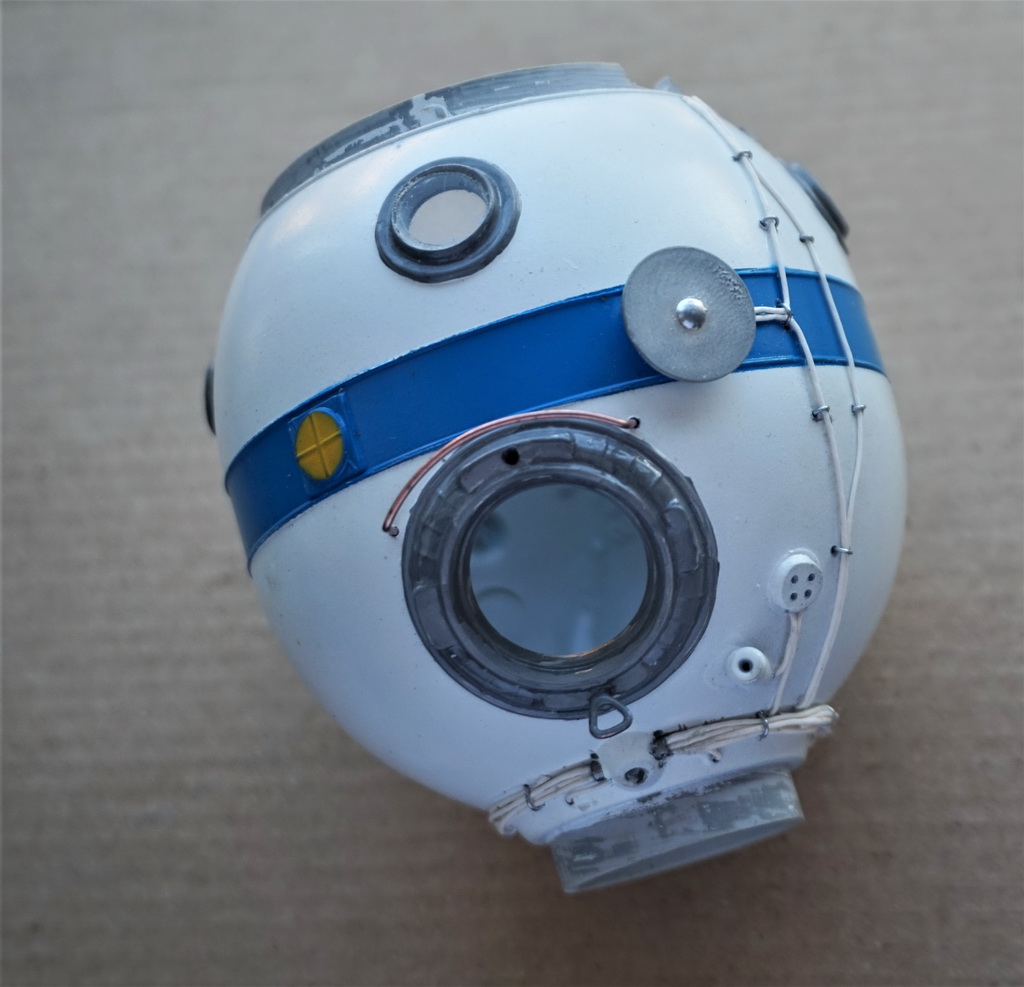

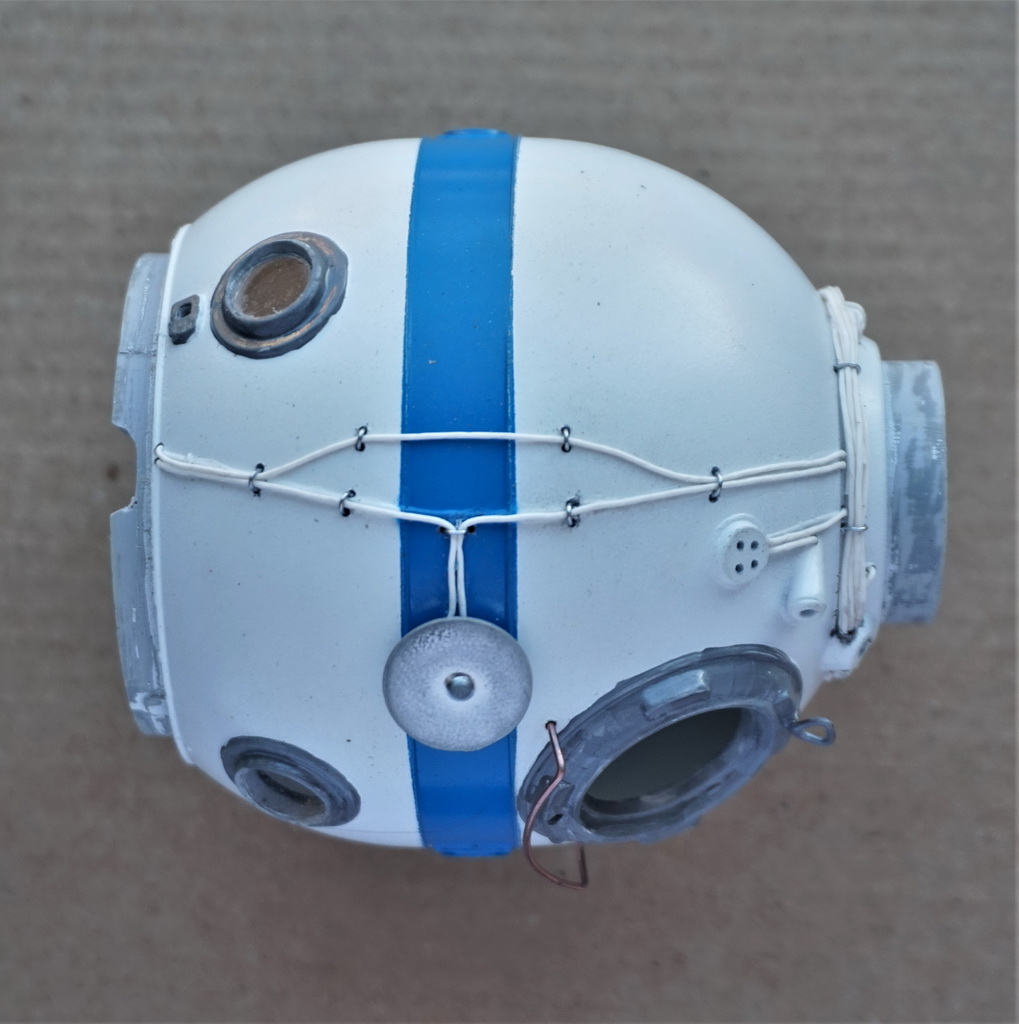

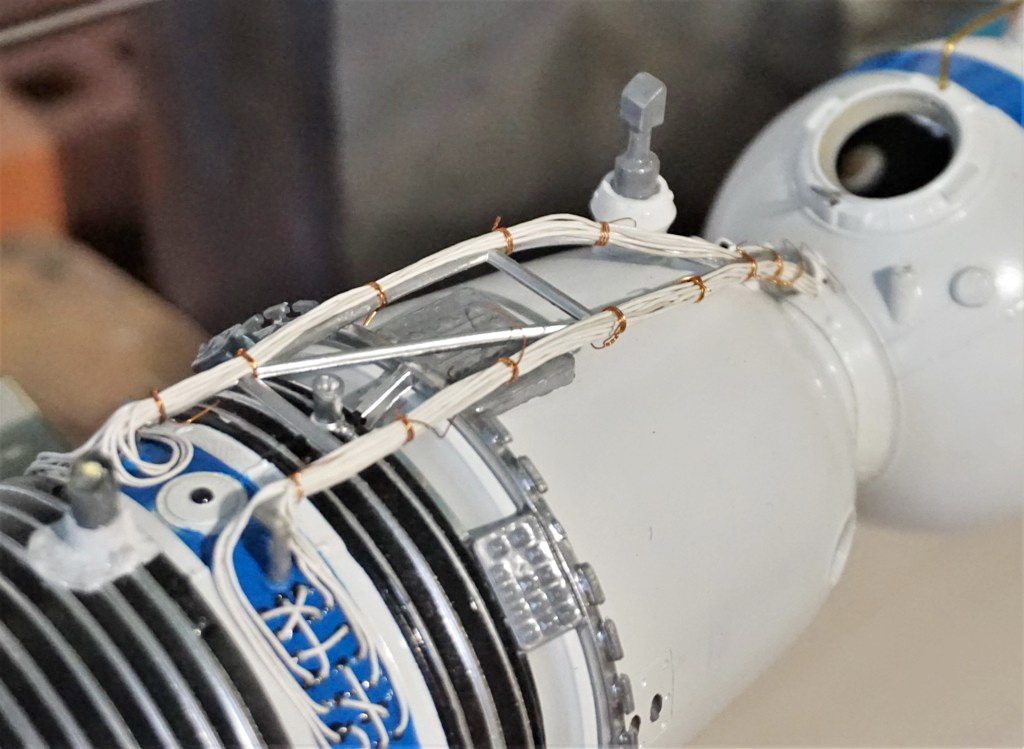

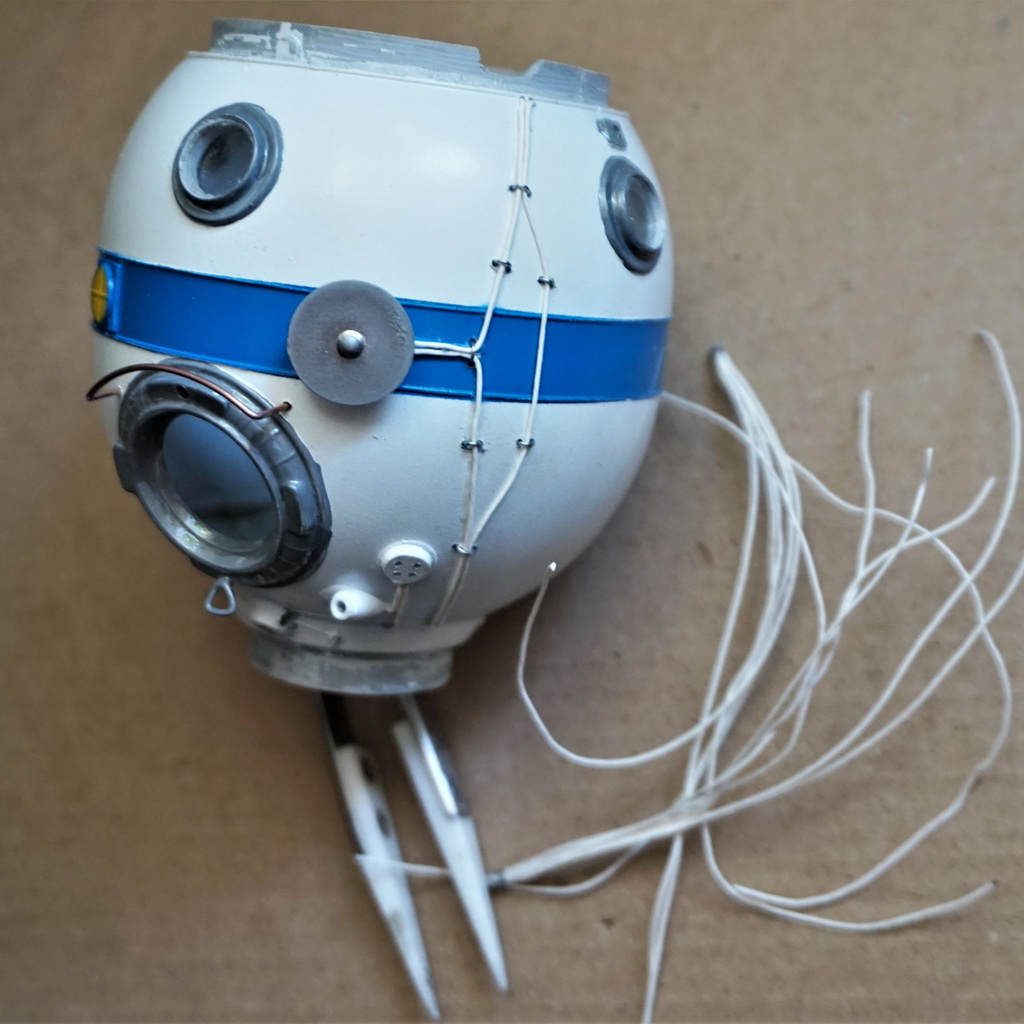

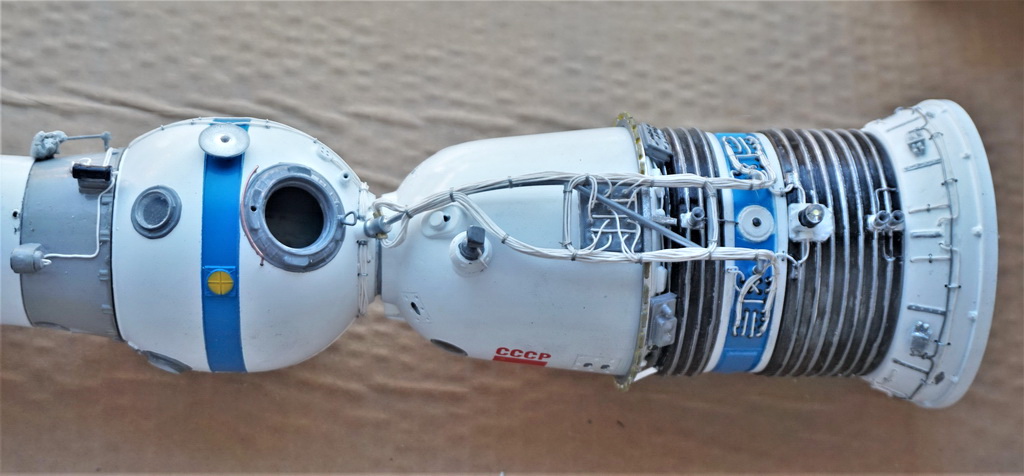

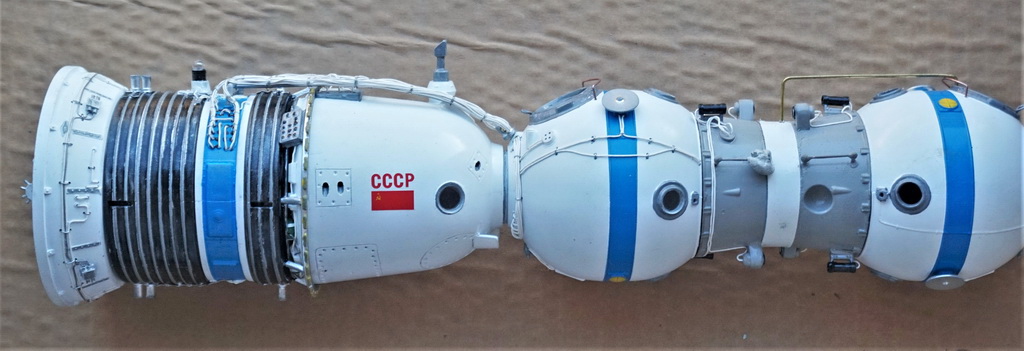

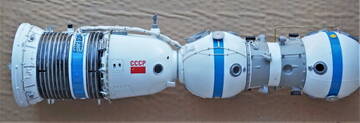

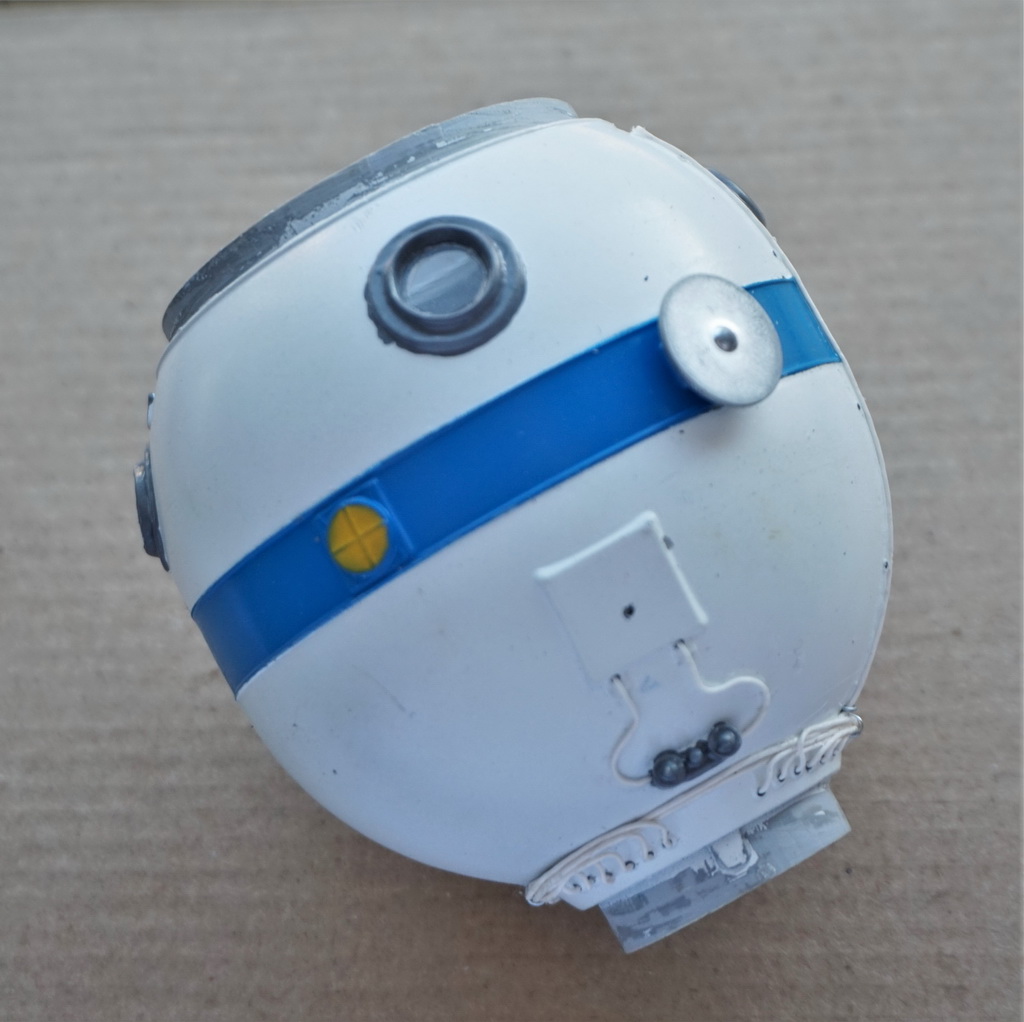

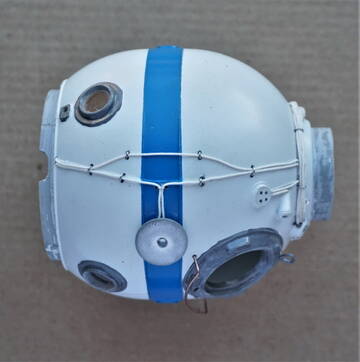

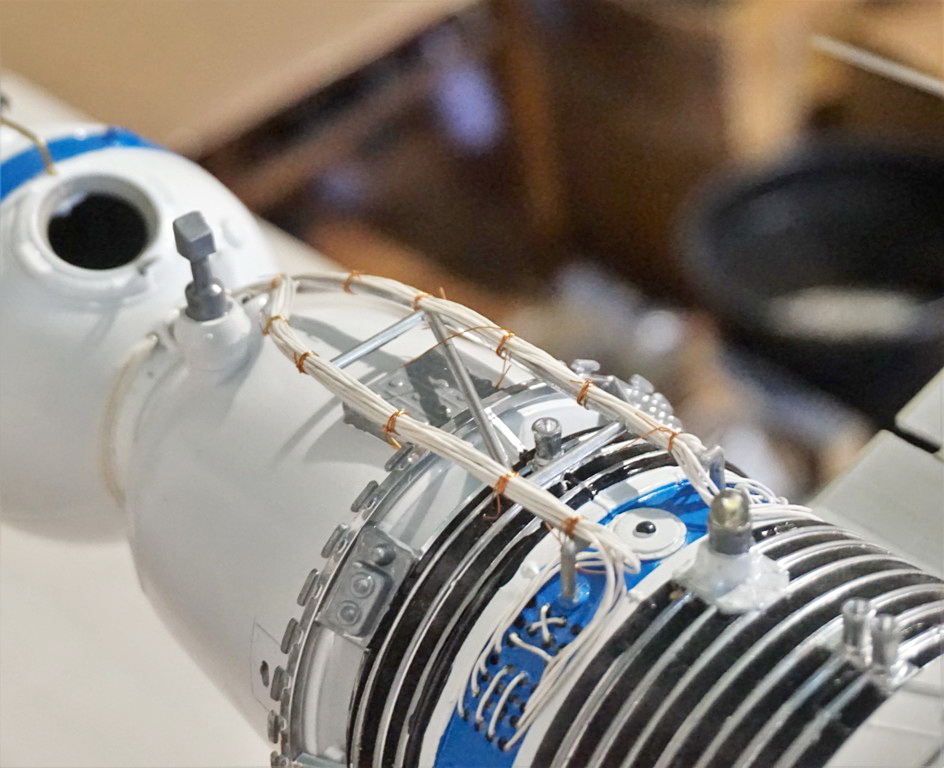

Подошла очередь работы с орбитальным отсеком. Произведена его окраска, разводка кабелей по корпусу орбитального отсека, соединение его с СА. в завершение данной операции проведена окончательная раскладка двух пучков кабелей от ОО до СА по кабель -мачте и разводка их по точкам подключения на СА.

https://forumupload.ru/uploads/0014/f6/ef/27/t992508.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t203017.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t375237.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t797093.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t928945.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t854412.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t475373.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t720352.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t709782.jpg

0

10

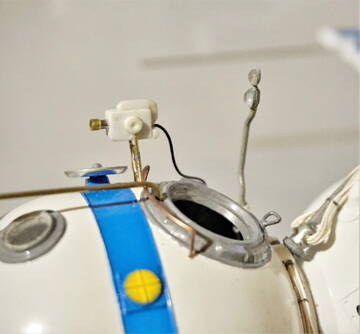

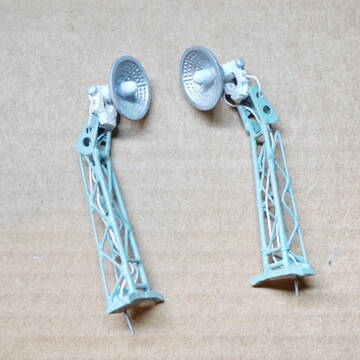

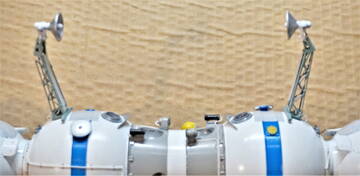

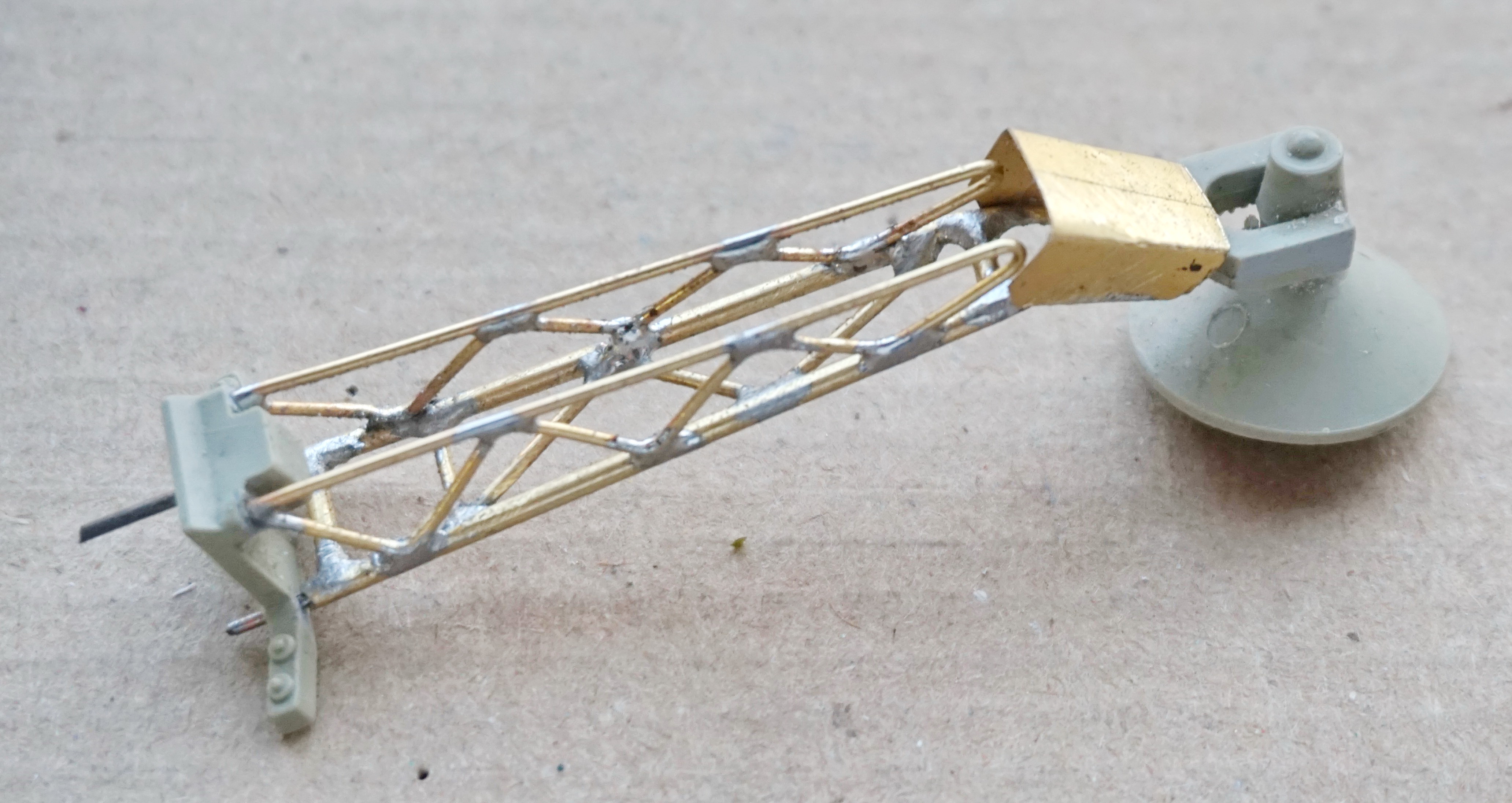

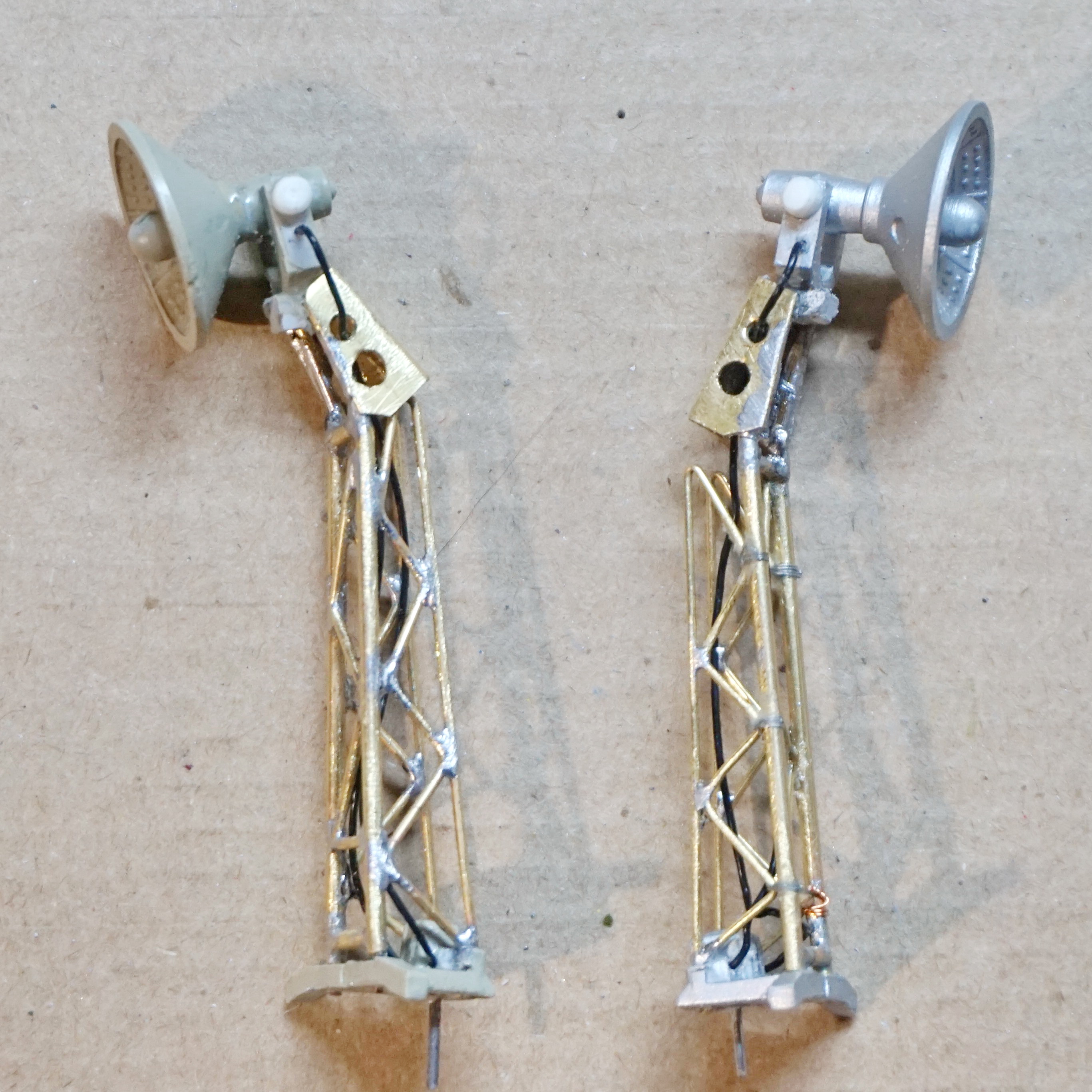

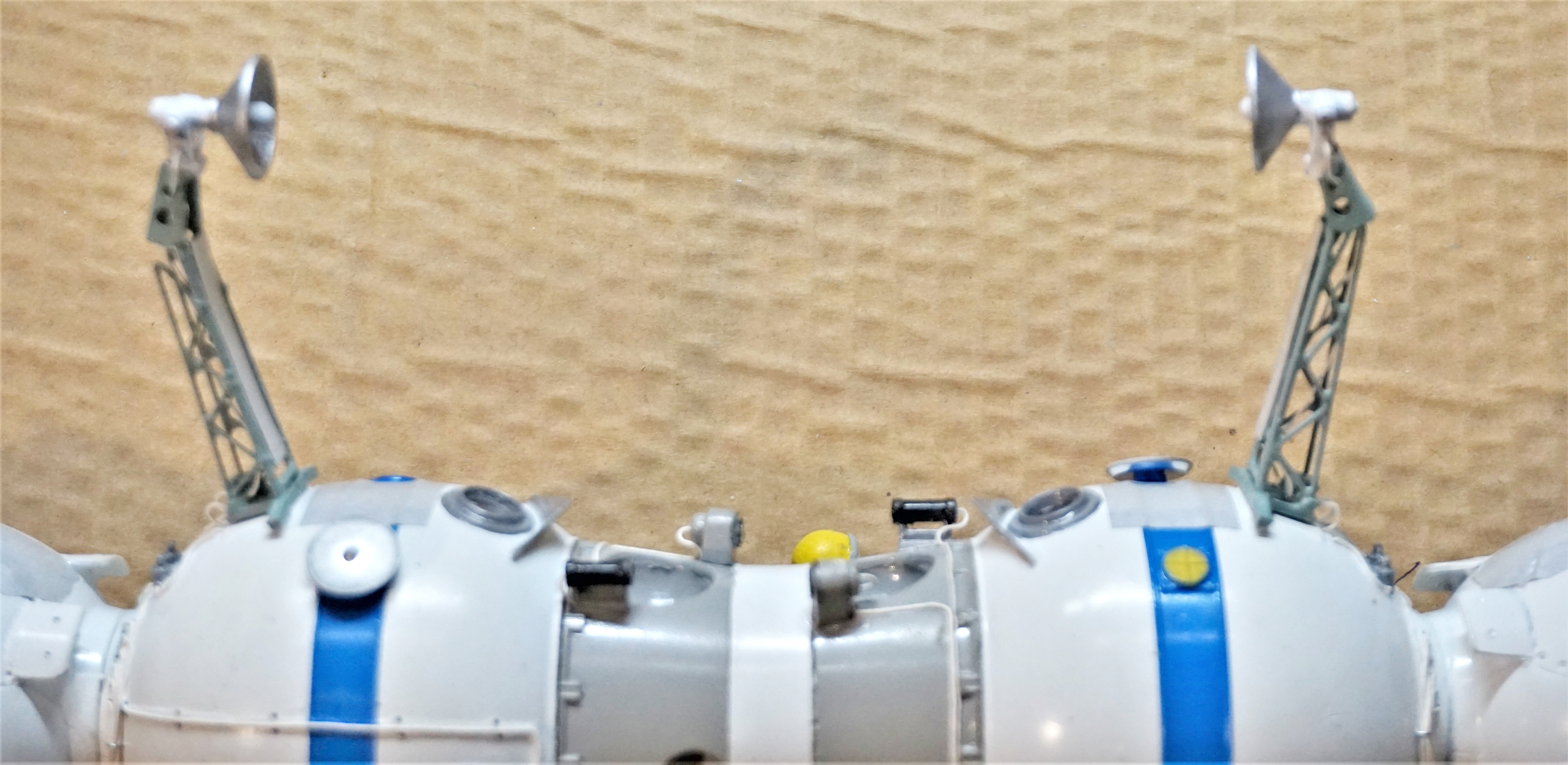

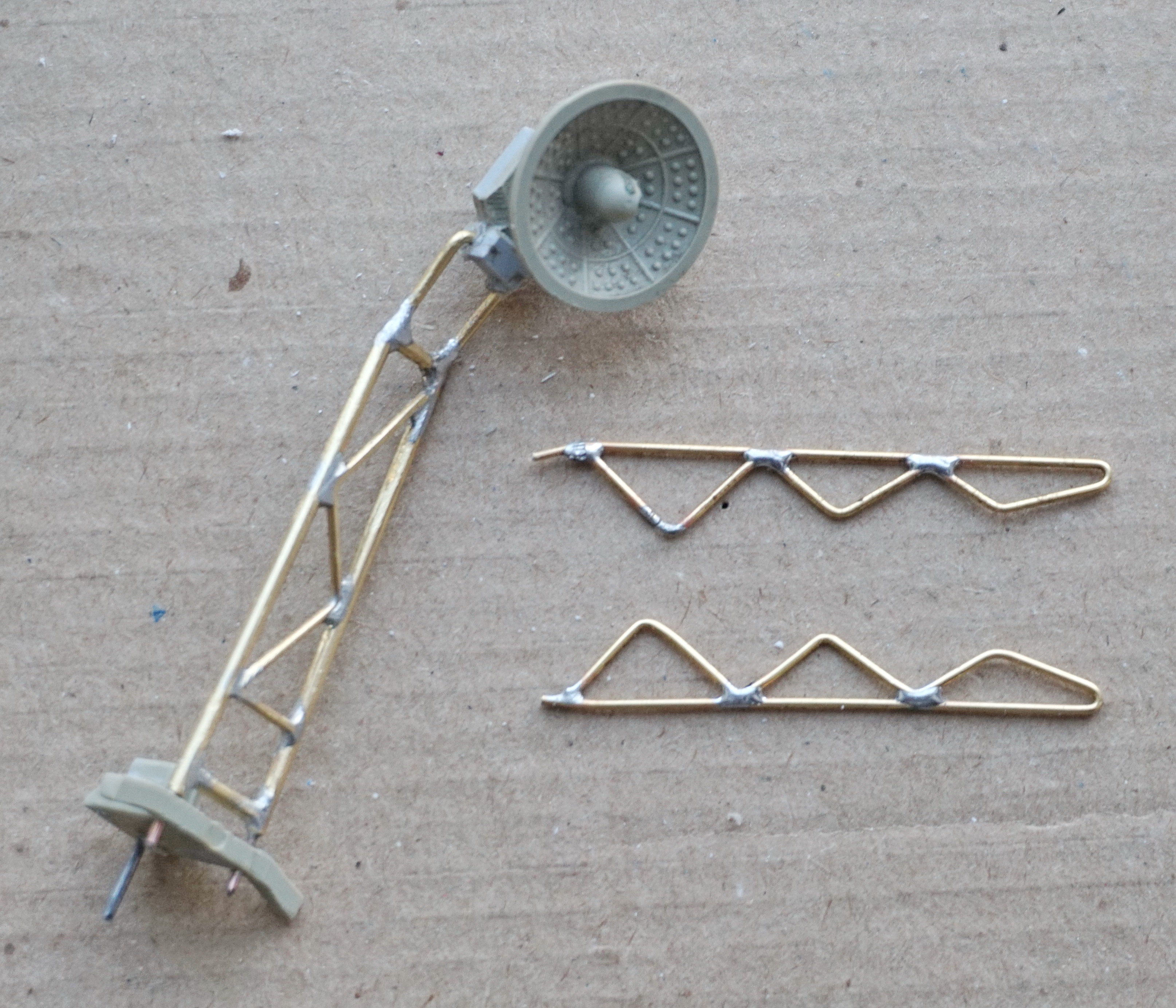

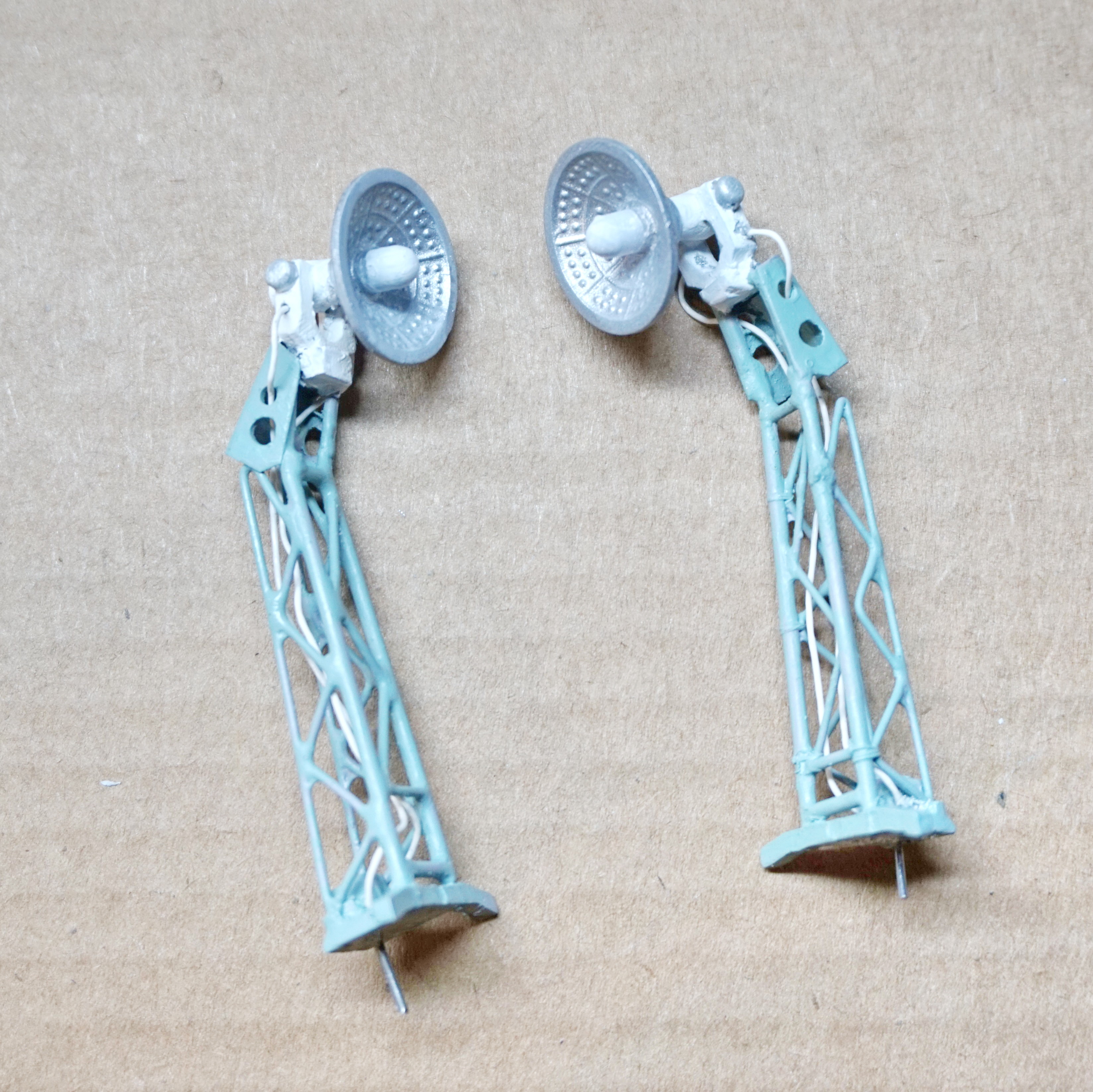

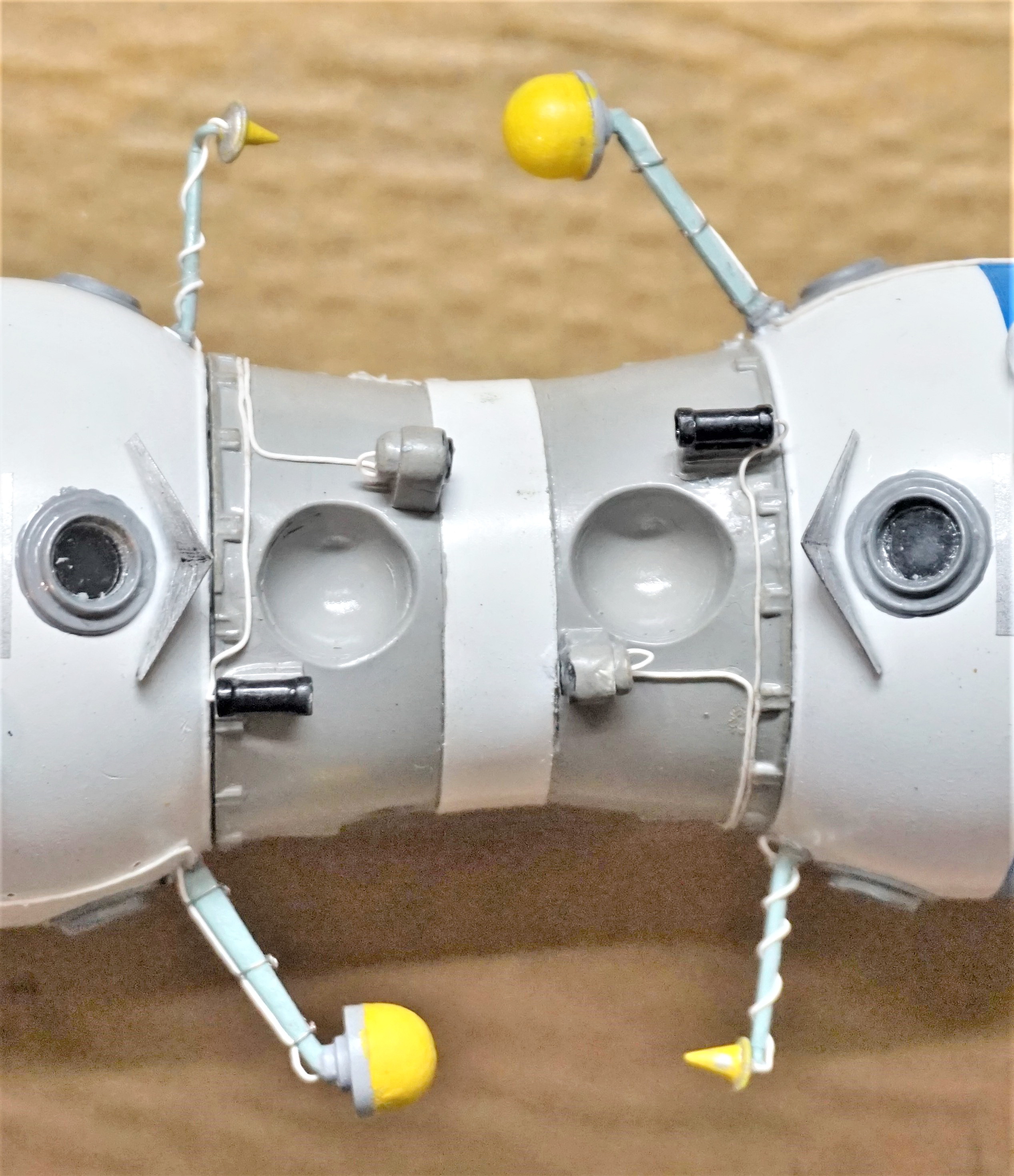

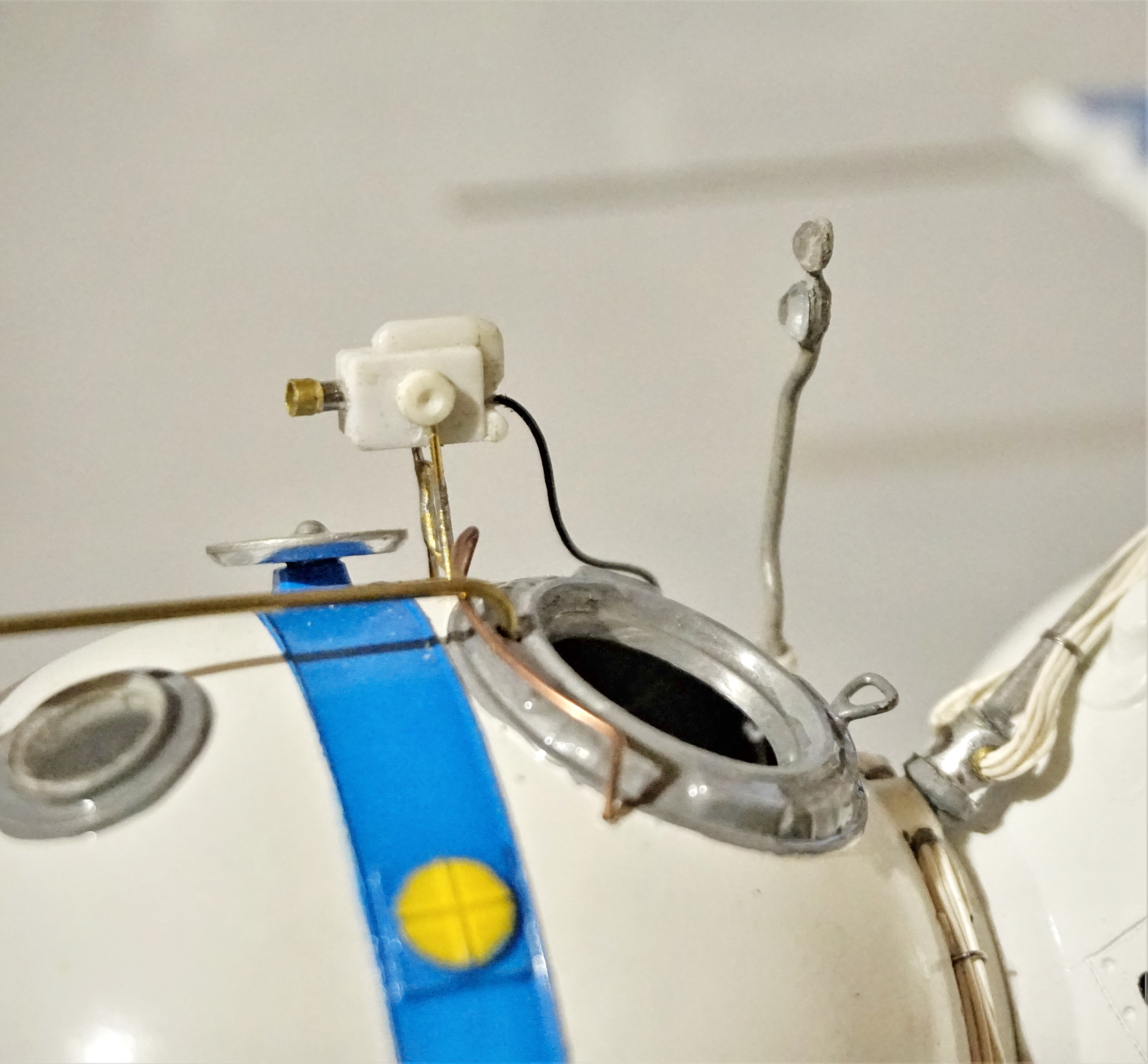

Решетчатые мачты с локаторами системы стыковки "Игла" в имеющихся комплектах были повреждены, да и выполнены не совсем в соответствии с тем, что можно увидеть на многочисленных фотоснимках  кораблей. Поэтому было принято решение спаять из латунных трубок данные мачты, а тарелки локаторов взять из комплекта. Вот что из этого получилось. Помимо этого на корабли установлены еще по паре антенн комплекса стыковки. Выполнена вновь отсутствующая в наборе кинокамера для съемки процесса перехода космонавтов из корабля в корабль, которую эти космонавты  умудрились упустить в просторы открытого космоса со всеми заснятыми кинокадрами перехода. Домой вернулась только  телевизионная запись данного процесса не очень высокого качества, на которой кстати видно, как мимо космонавта пролетает эта злополучная кинокамера и плавно уходит в неведомую даль.

https://forumupload.ru/uploads/0014/f6/ef/27/t268668.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t156960.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t74681.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t199899.jpg     https://forumupload.ru/uploads/0014/f6/ef/27/t397038.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t626191.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t976011.jpg

0

11

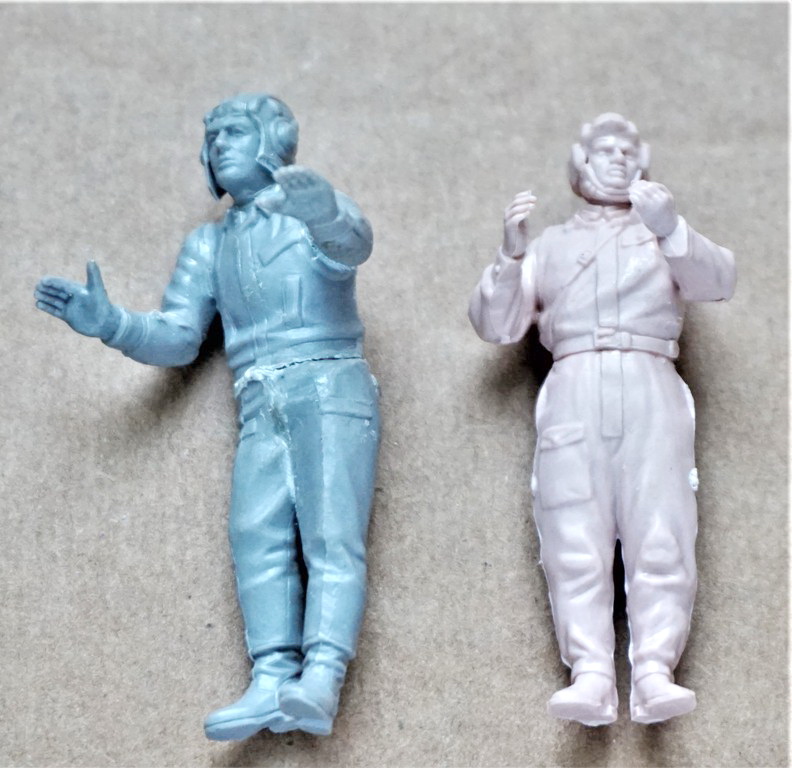

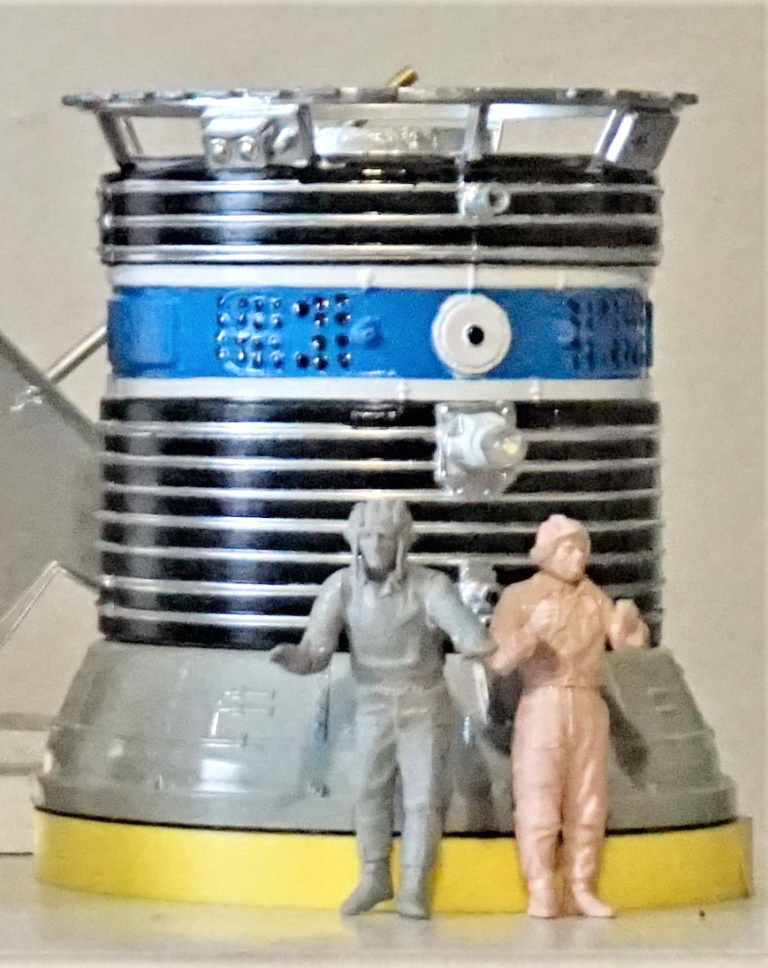

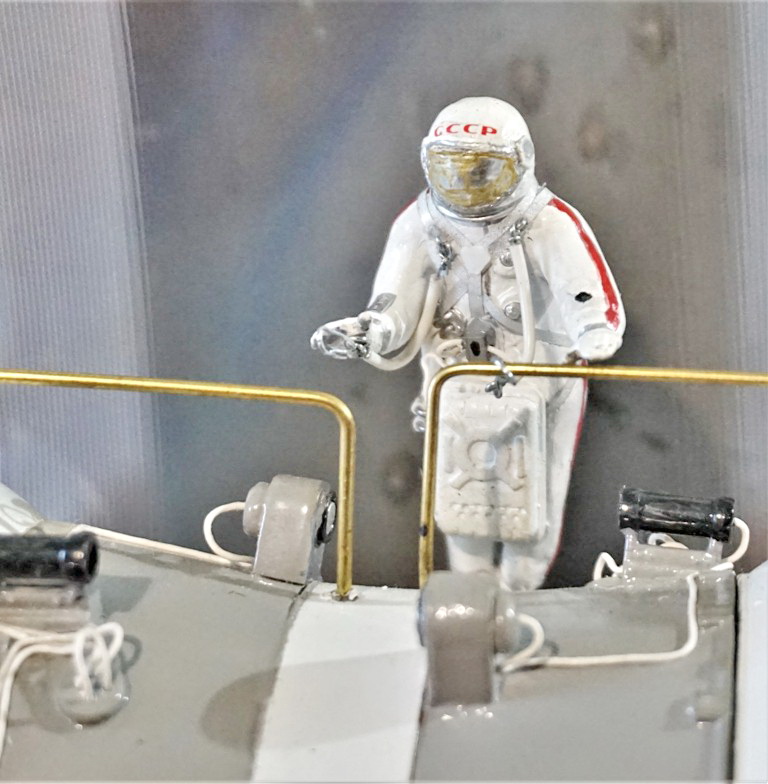

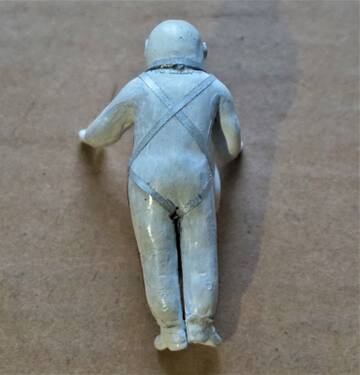

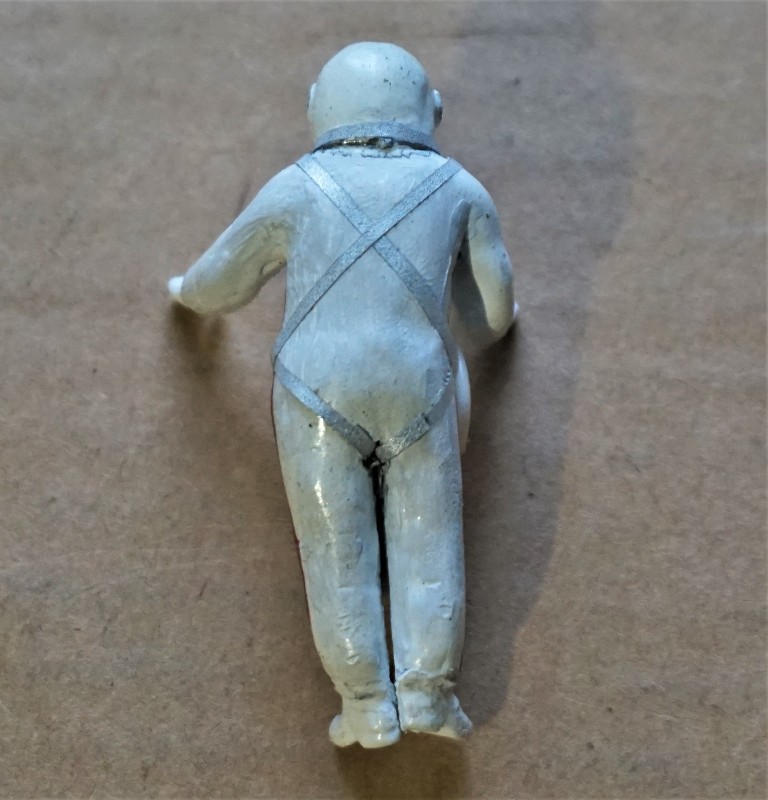

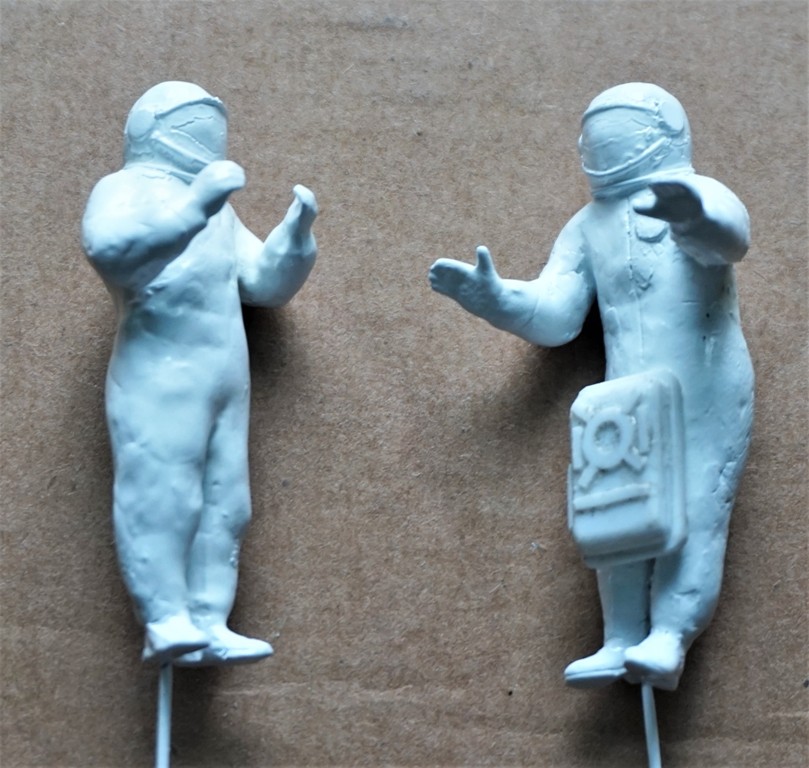

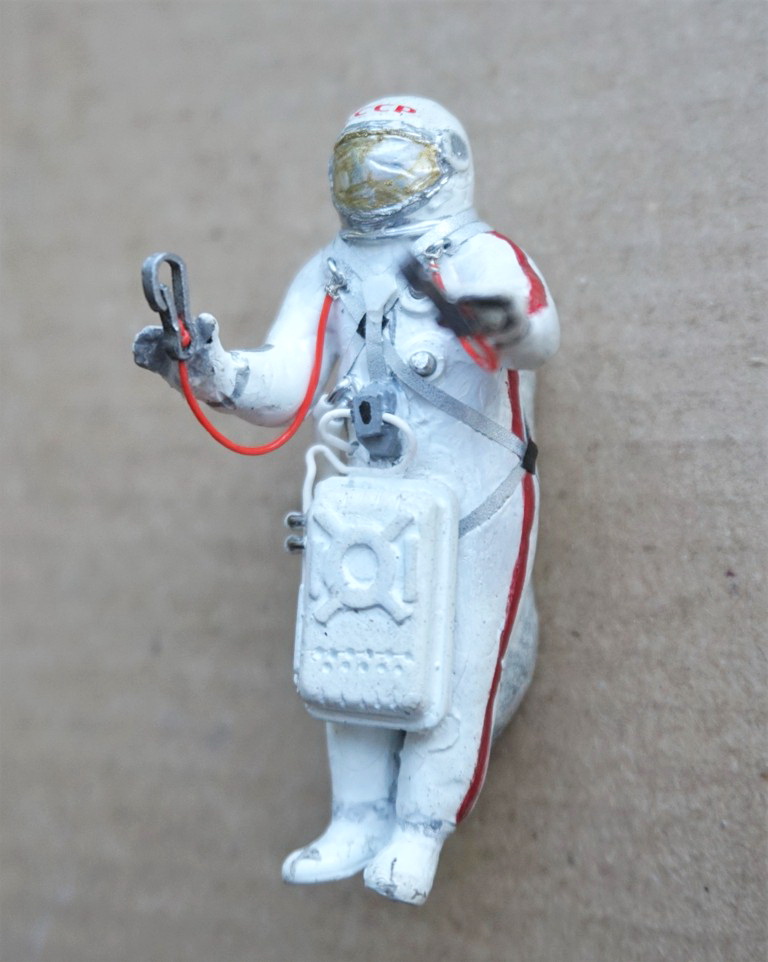

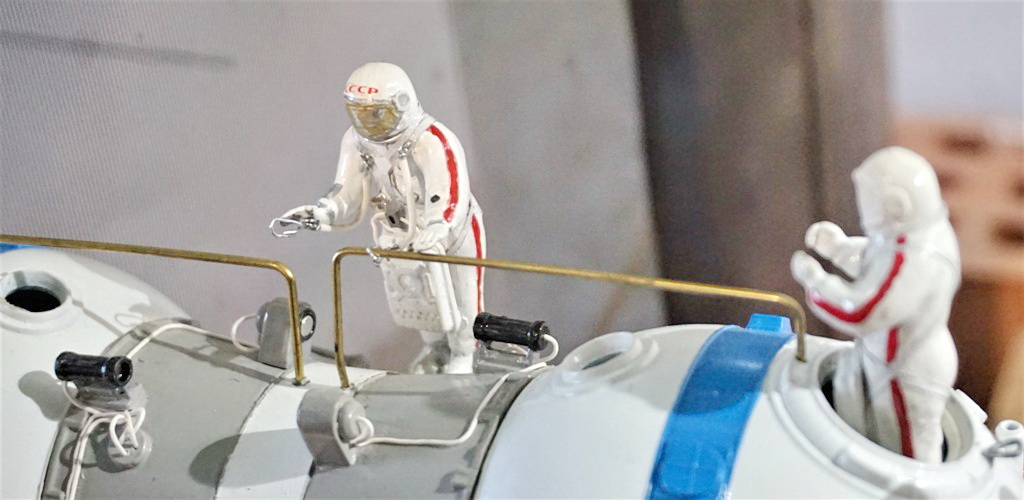

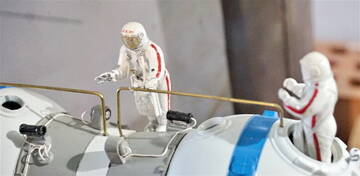

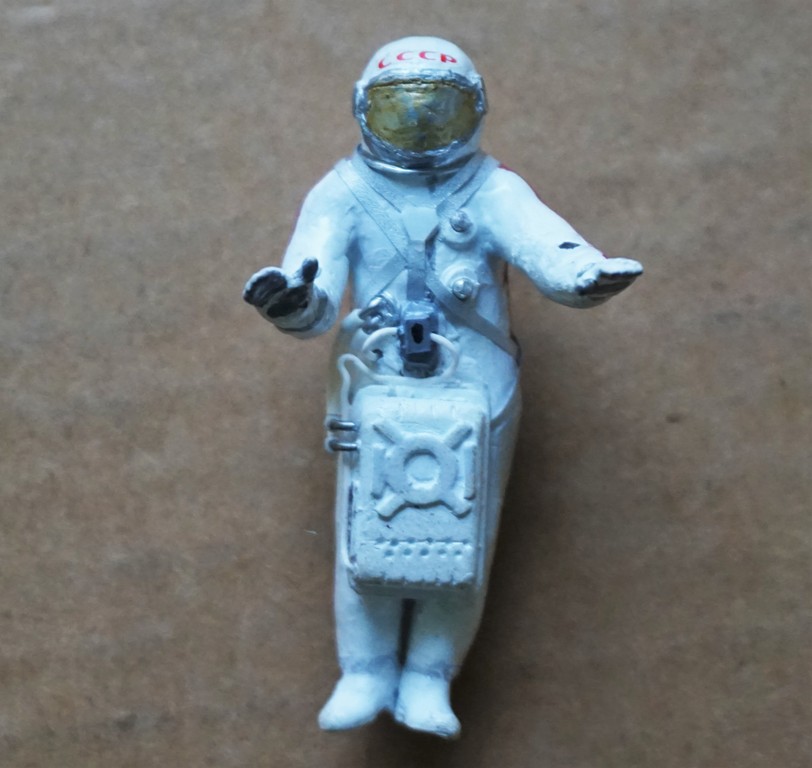

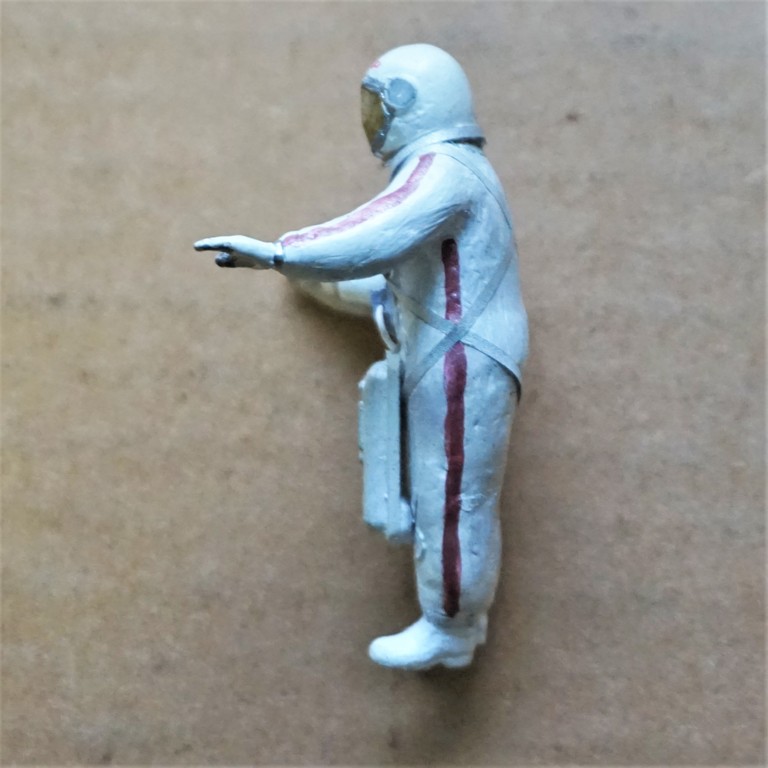

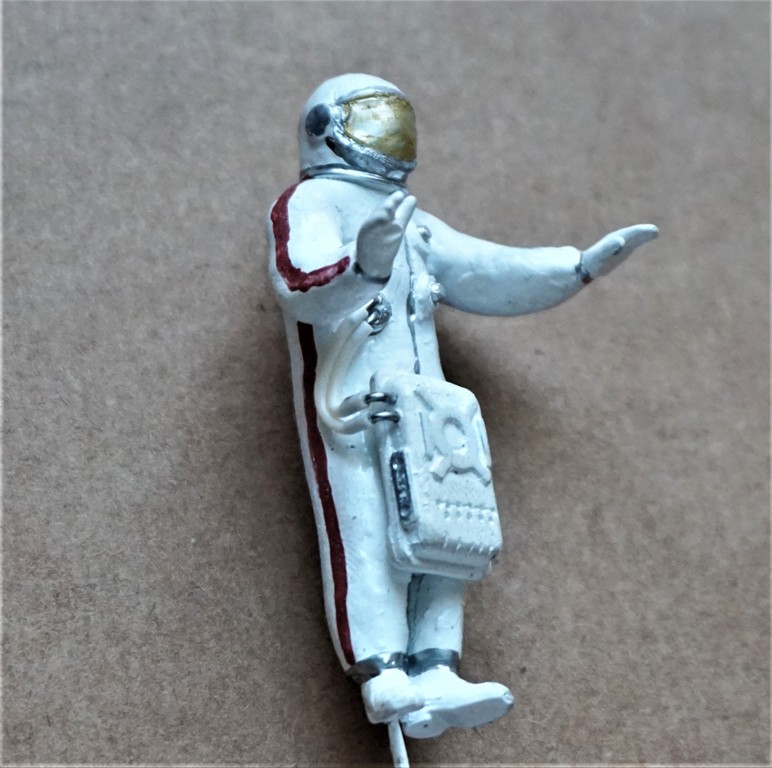

А далее, по просьбе заказчика, пошла работа над фигурками космонавтов - участников перехода из "Союз-5" в "Союз-4". Поскольку готовых фигурок космонавтов в природе не существует, то для этого перевоплощения были подобраны фигурки советских танкистов в М1/35, наиболее близком к масштабу модели М1/30. При помощи серой шпаклевки "Тамия" были выполнены шлемы космонавтов, а на изготовление скафандров пошла жидкая шпаклевка MR HOBBY, нанесенная на фигурки танкистов в несколько слоев с правкой морщин на скафандре зубочисткой. После покраски из клейкой ленты была выполнена обвязка, из проводников изготовлены шлейфы с карабинами, для закрепления космонавтов на поручне во время перемещения. В данной версии скафандра ранец системы жизнеобеспечения космонавта из-за размеров выходного люка  пришлось разместить на ногах космонавта. В модели ранец выполнен из листового пластика. После покраски фигурки были размещены на модели.
https://forumupload.ru/uploads/0014/f6/ef/27/t223040.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t128019.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t570123.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t145201.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t905558.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t586501.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t823316.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t621931.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t758259.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t794701.jpg

0

12

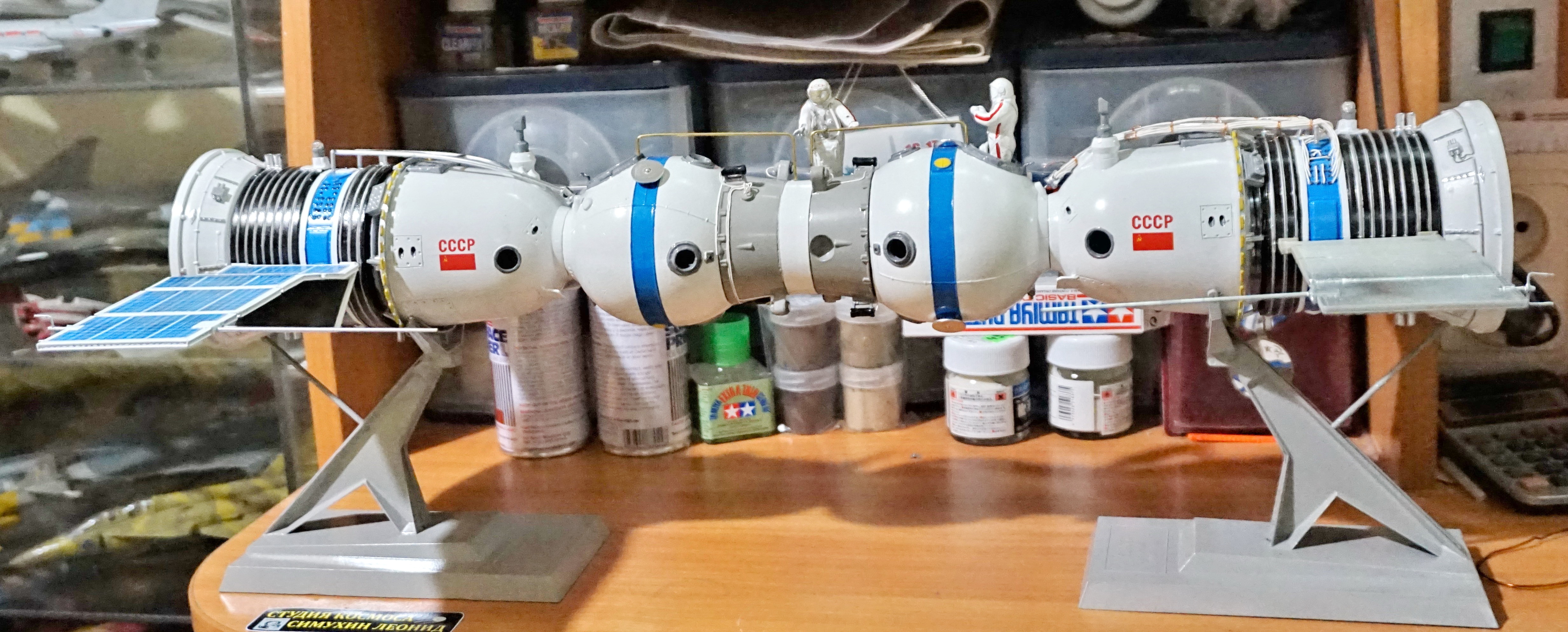

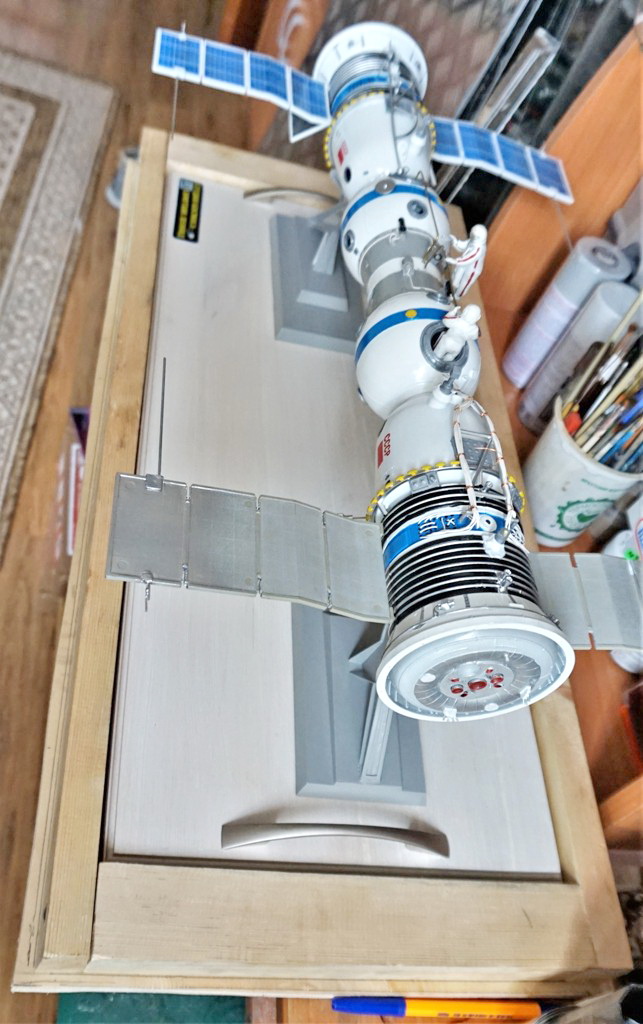

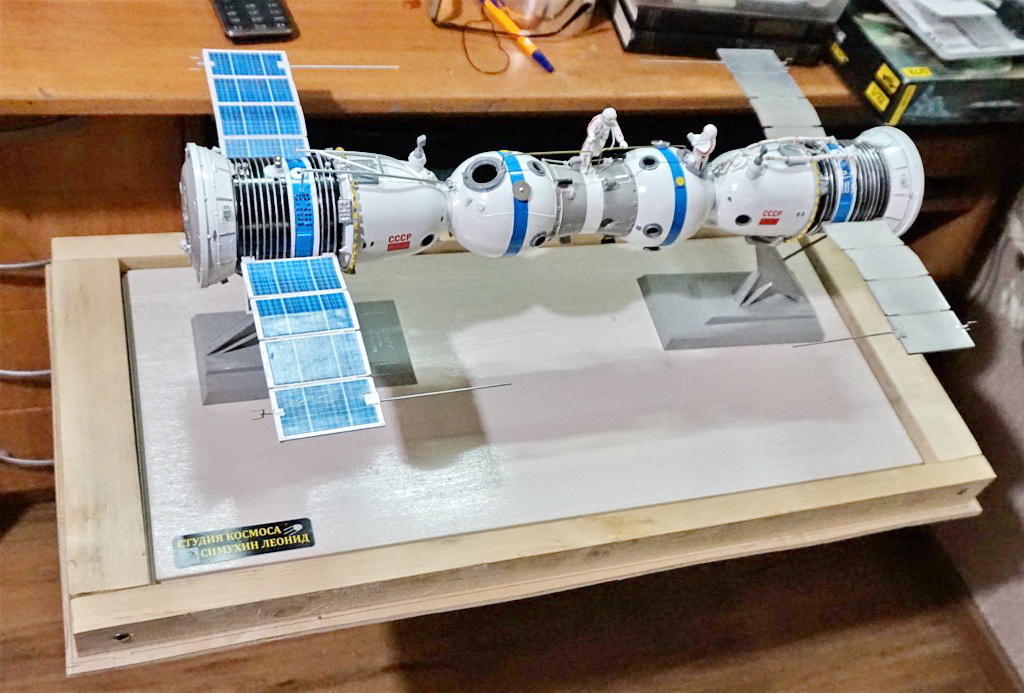

Осталось доработать мелкие моменты, подкрасить повреждения, установить модель на подставку, выполнить информационную табличку.

https://forumupload.ru/uploads/0014/f6/ef/27/t798555.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t160332.jpg   https://forumupload.ru/uploads/0014/f6/ef/27/t622964.jpg

0

13

Вот в таком виде модель уехала к заказчику в Москву.

https://forumupload.ru/uploads/0014/f6/ef/27/t517213.jpg

0

14

:flag:  :flag:  :flag:  И говорить и писать нЕчего.

0

15

Stuurman написал(а):

И говорить и писать нЕчего.

Наоборот!  :rolleyes:  Много что хочется сказать, а вот слова подобрать сложно! :shine:
В общем - молодец, Лёня! :cool:
