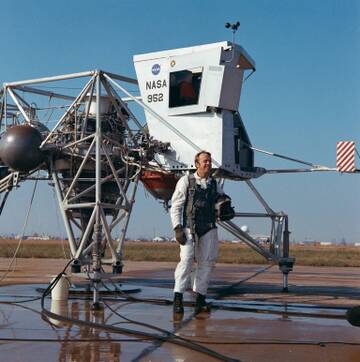

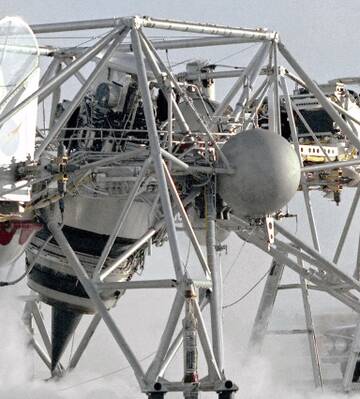

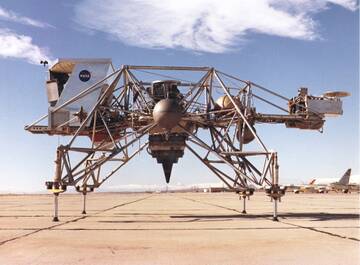

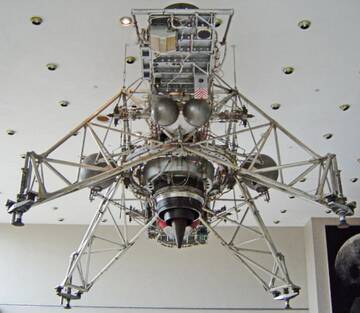

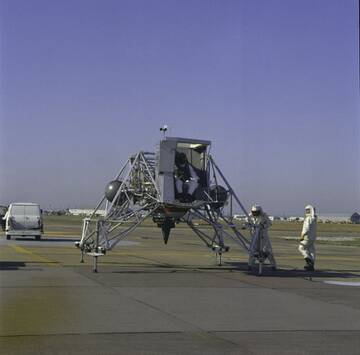

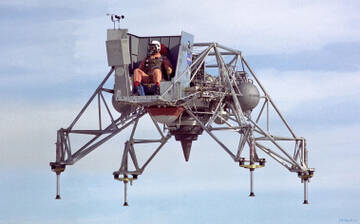

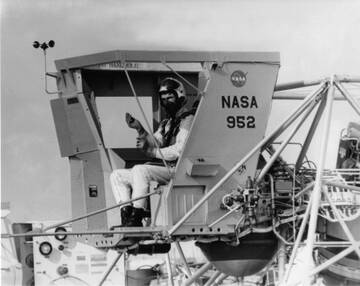

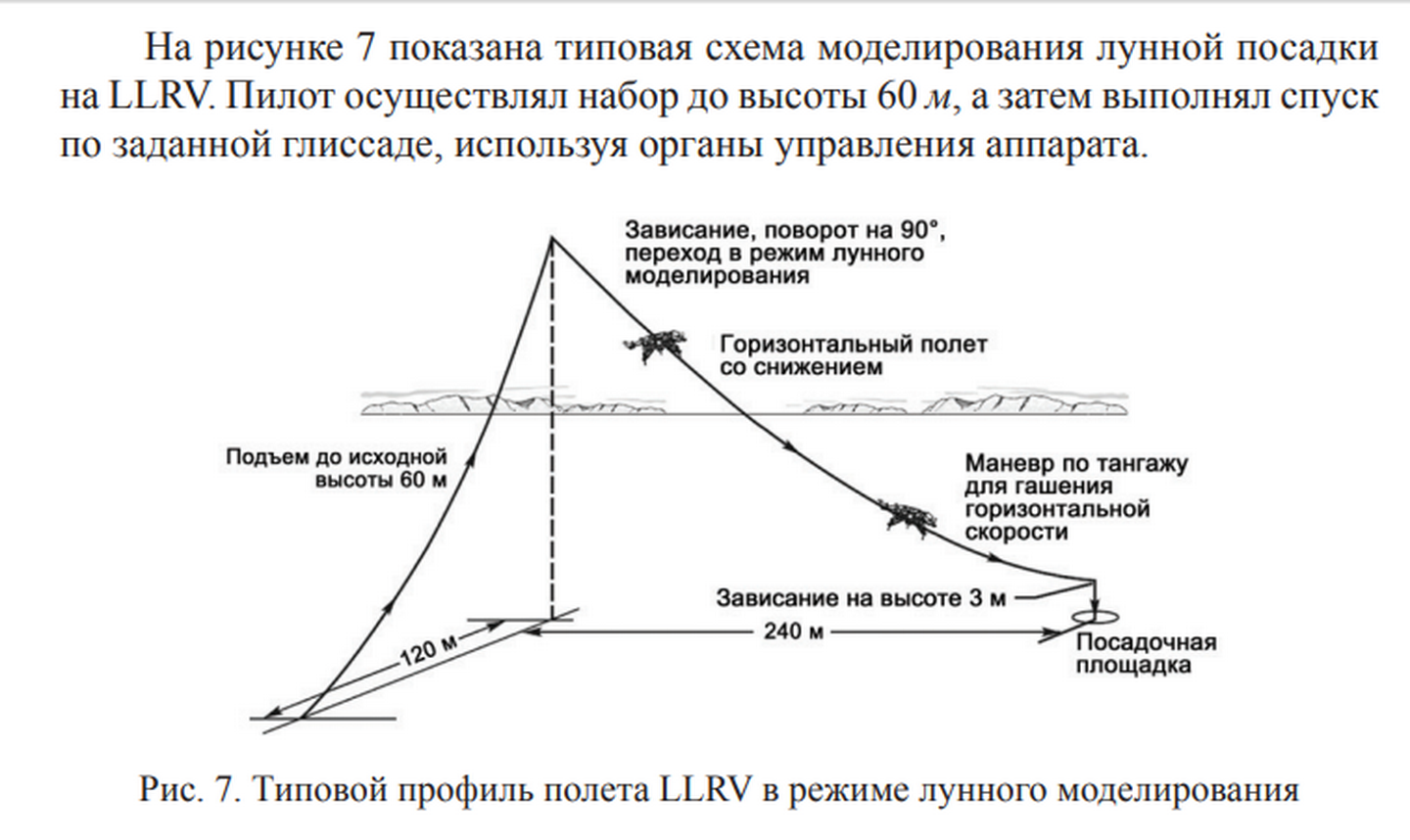

В период подготовки лунных пилотируемых экспедиций в США был спроектирован летательный аппарат для тренировки астронавтов по посадке лунного модуля на поверхность Луны. Всего было изготовлено 5 подобных аппаратов, три из которых были разбиты в процессе тренировки астронавтов.

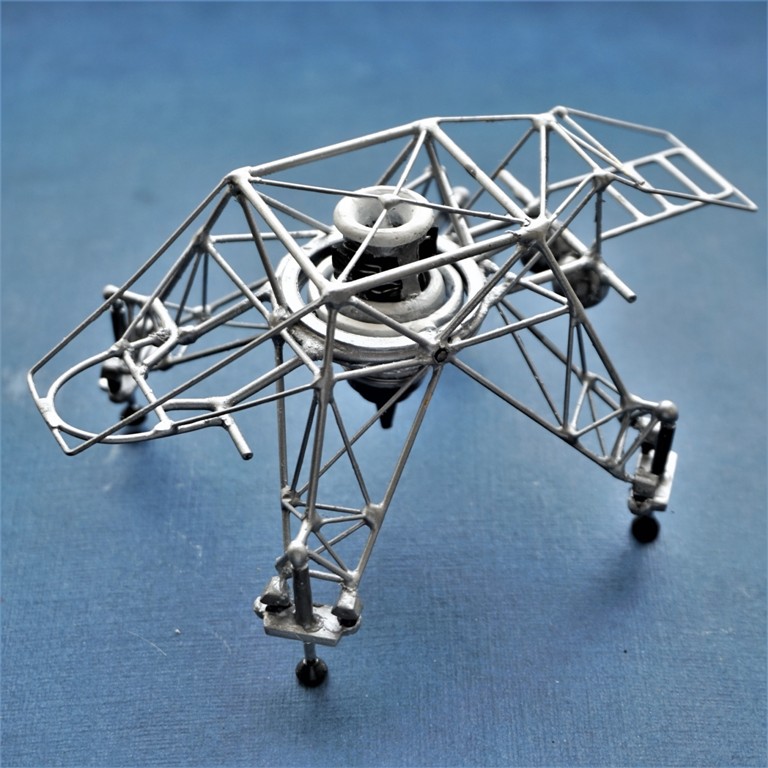

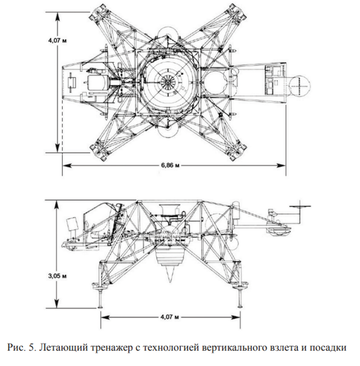

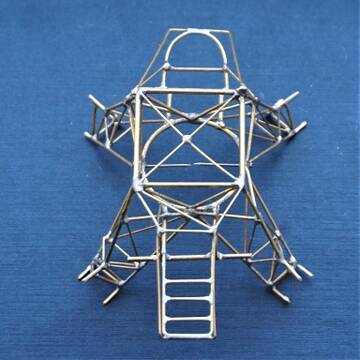

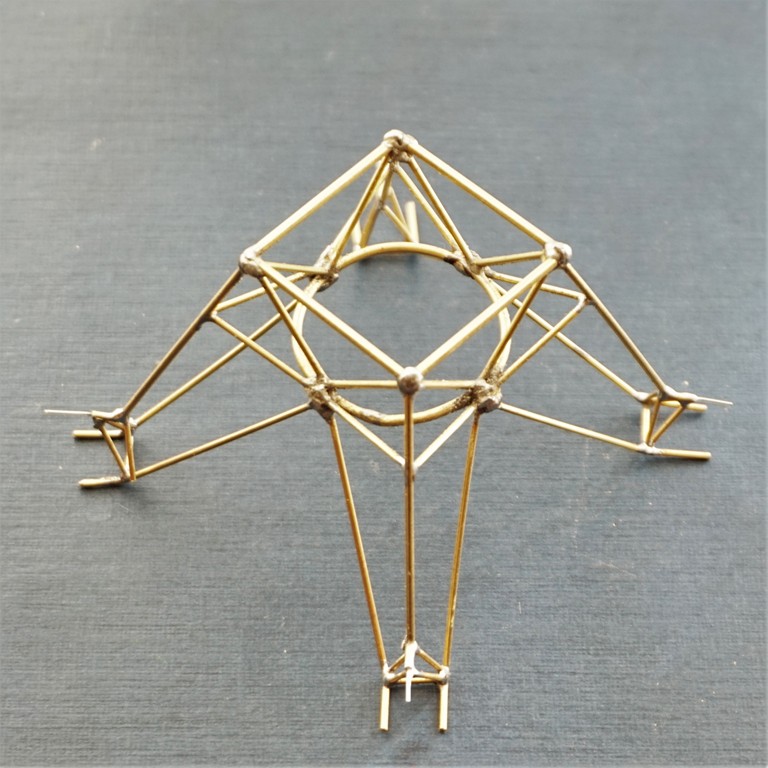

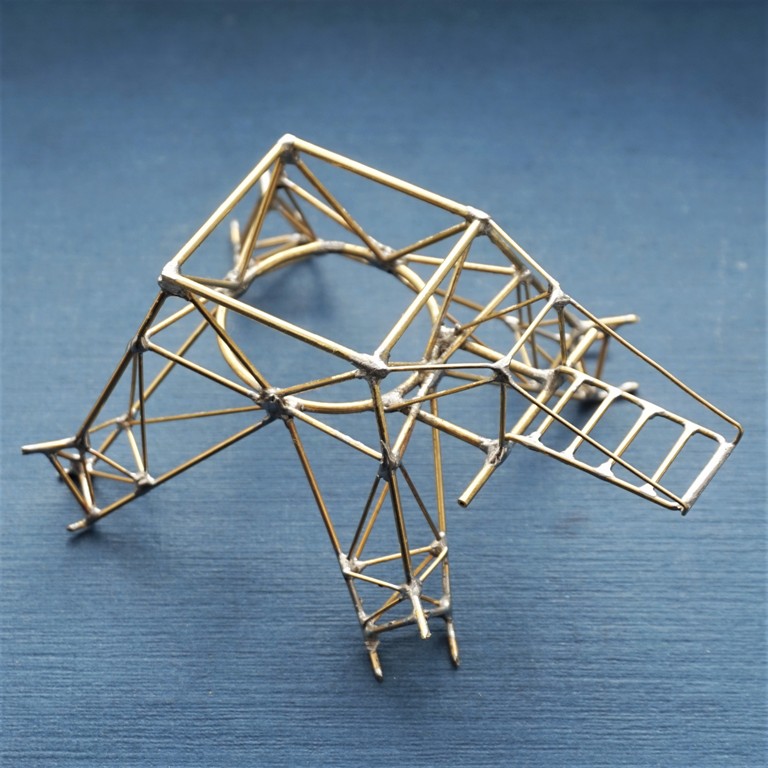

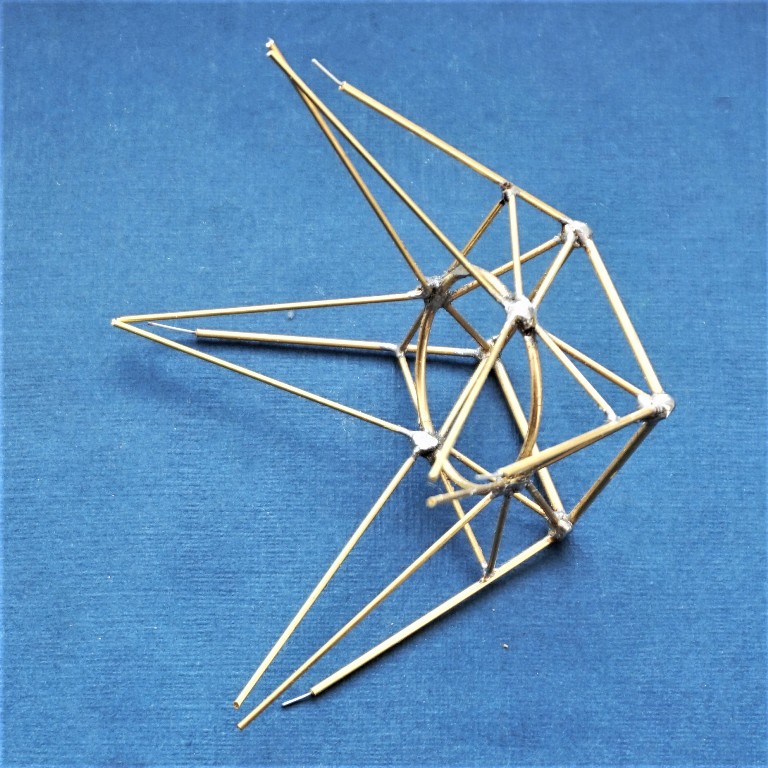

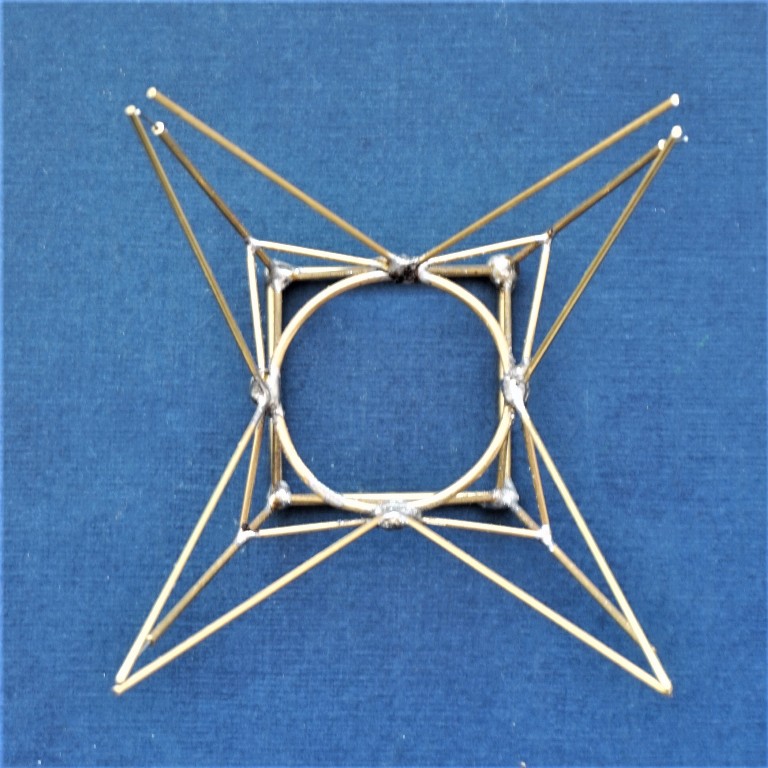

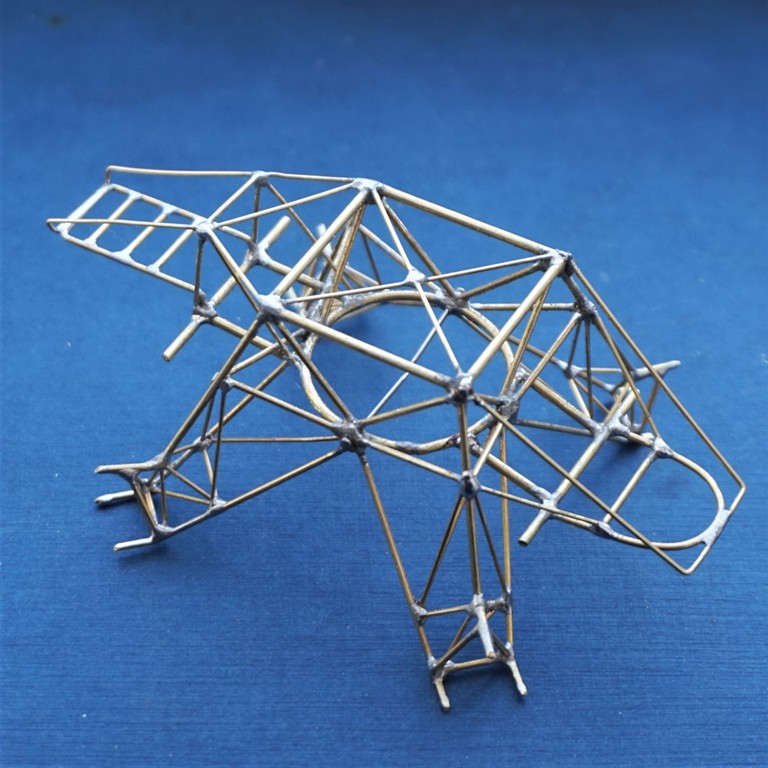

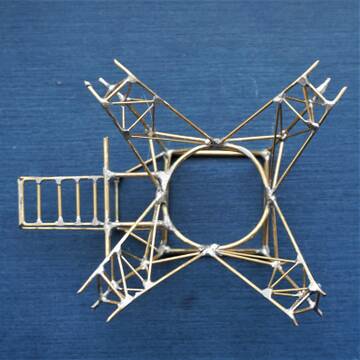

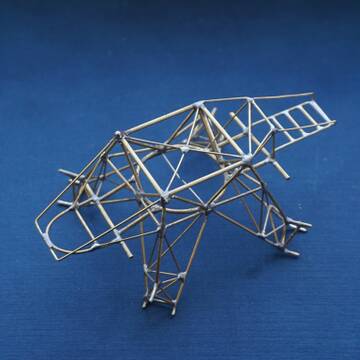

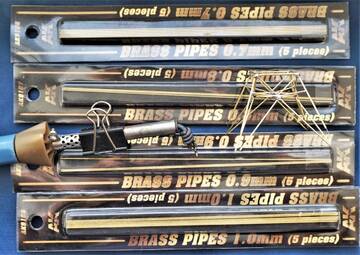

Появилось очень огромное желание претворить этот американский аппарат в масштабную модель, тем более , что данной модели в продаже нет, поскольку ни одна из модельных фирм ее не выпускает. Масштаб был выбран 1/72, поскольку есть задумка сделать еще в данном масштабе советский тренажер для посадки на Луну, выполненный на базе вертолета Ми-4, для реализации которого приобретена модель Ми-4 в М 1/72 от Хобби Босс. Для реализации задуманного были приобретены латунные трубки и бусины разного диаметра, пластиковые доски для лепки пластилина (листвой пластик), провод ФД. Найденные в сети чертежи аппарата были переведены в М1/72 и дело стронулось с мертвой точки. Пошел процесс пайки из латунной трубки каркаса установки.

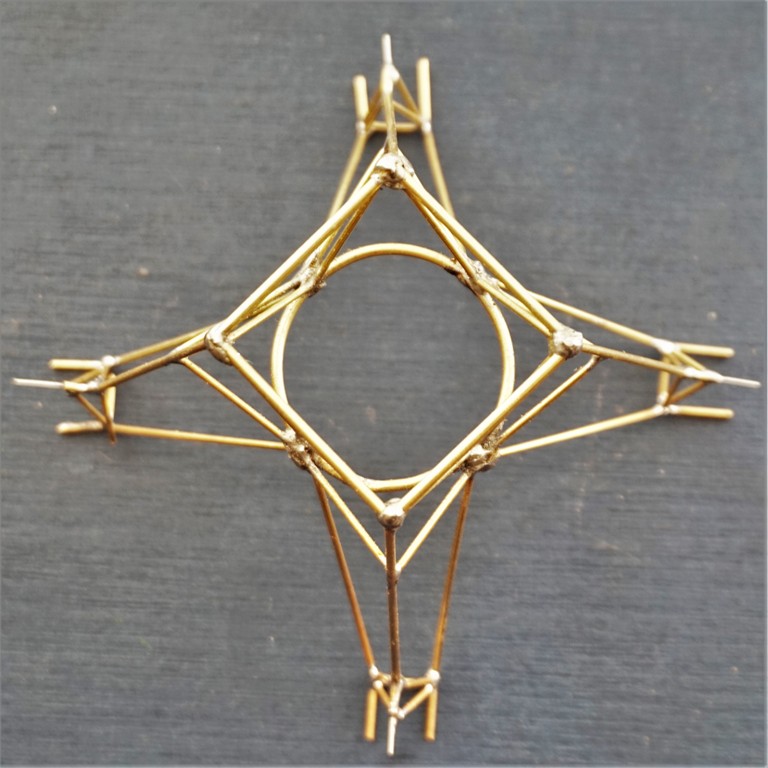

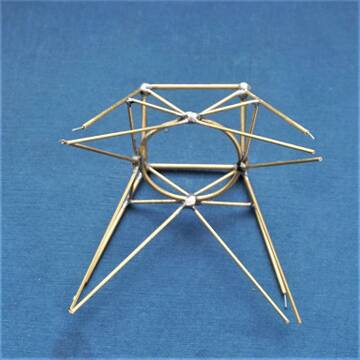

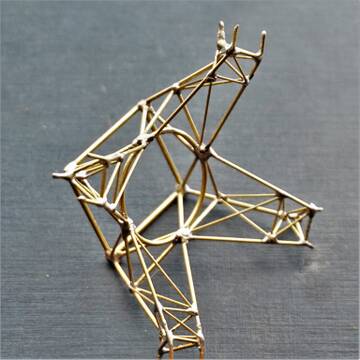

Спаяны узлы крепления опорных ног установки.

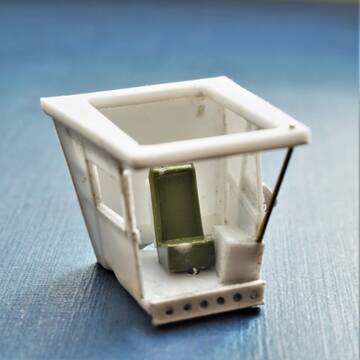

Установлены на каркас площадки размещения приборного отсека и кабины пилота установки.

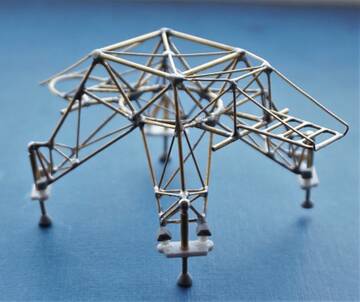

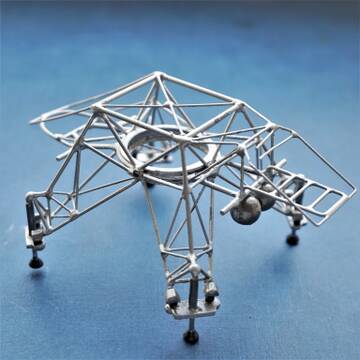

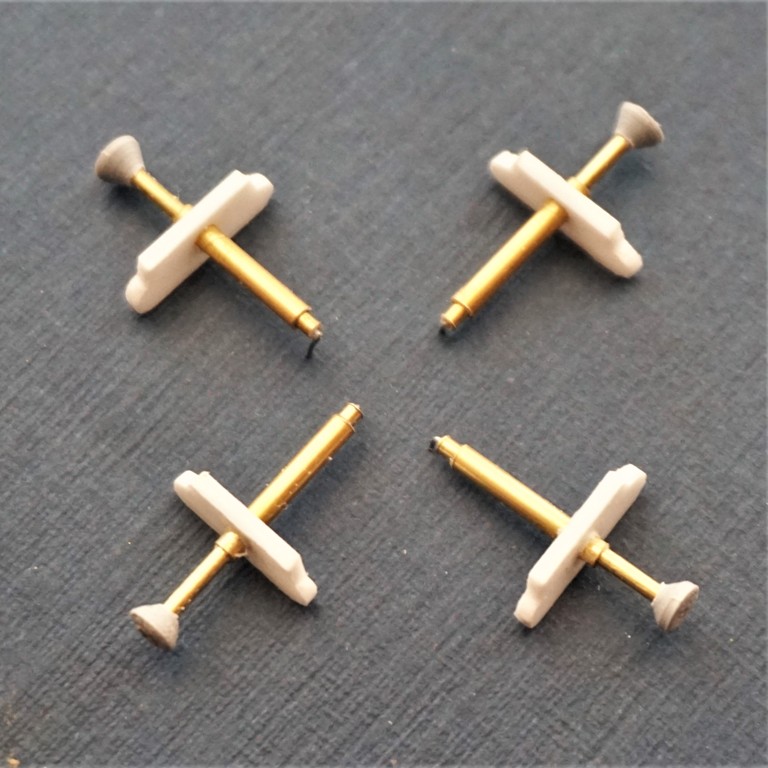

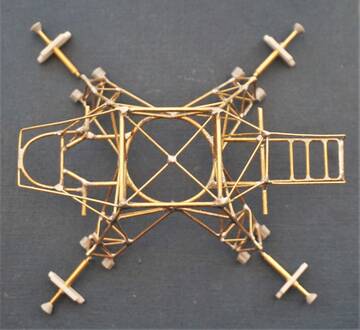

Из латунной трубки разного диаметра, листового пластика и литника выполнены ноги с амортизаторами и установлены на каркас.

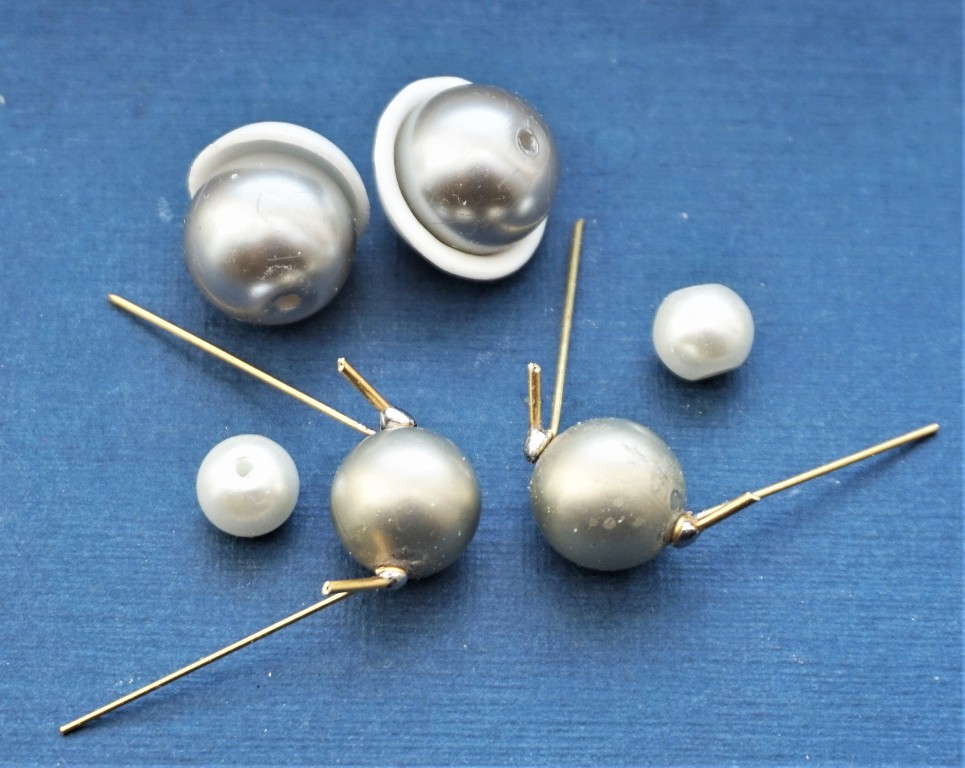

Из бусин разного диаметр, латунной трубки и листового пластика изготовлены топливные баки для топлива турбореактивного двигателя и двигателей ориентации.

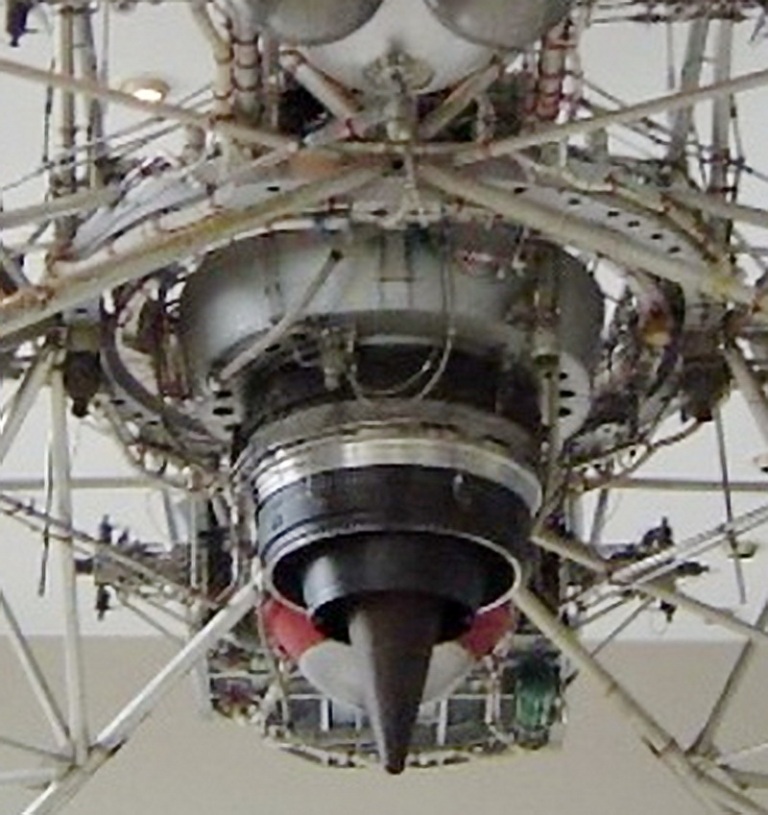

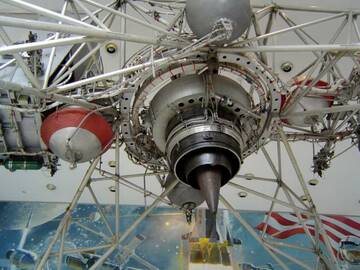

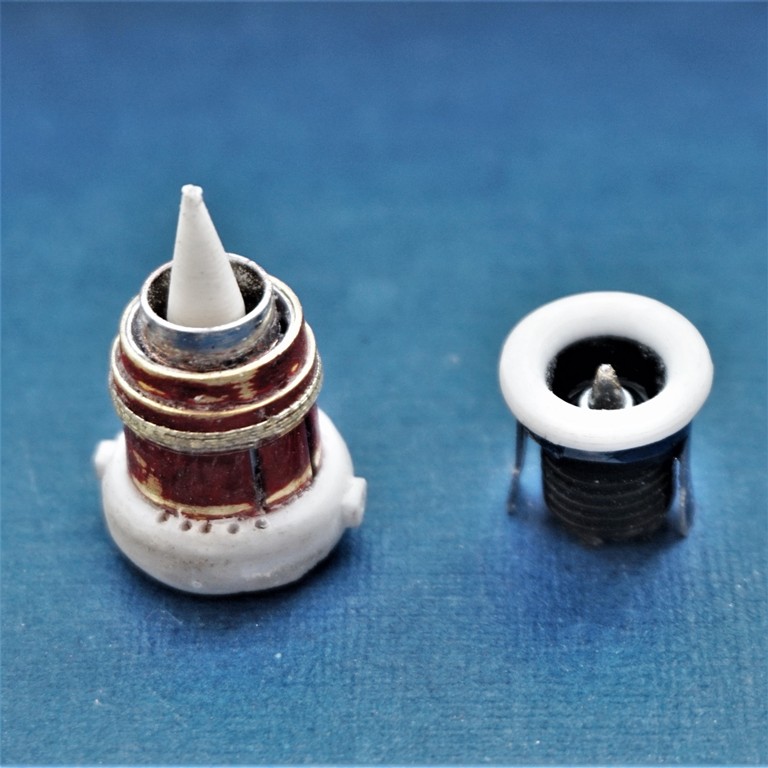

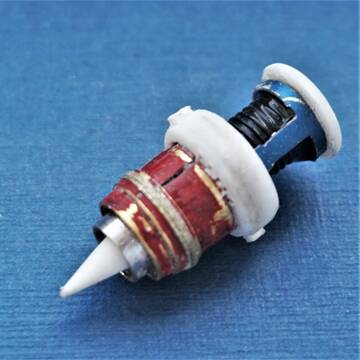

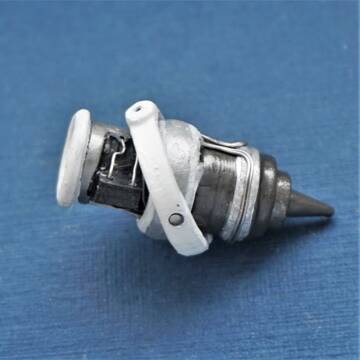

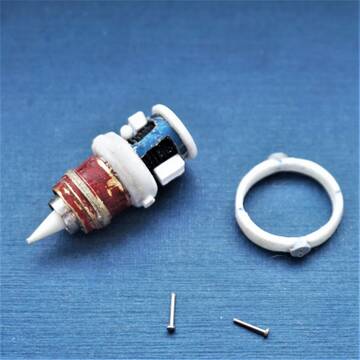

На изготовление турбореактивного двигателя и карданового подвеса пошли металлические колпачки, пластиковые составляющие и пишущий узел от шариковых ручек, а также листовой пластик, проволочный припой, булавки мини-гвоздики.
Отредактировано Леонид (Среда, 8 марта, 2023г. 19:33:31)

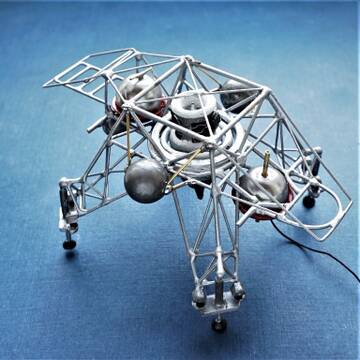

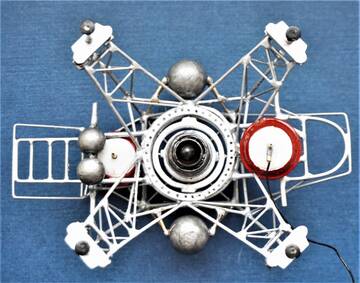

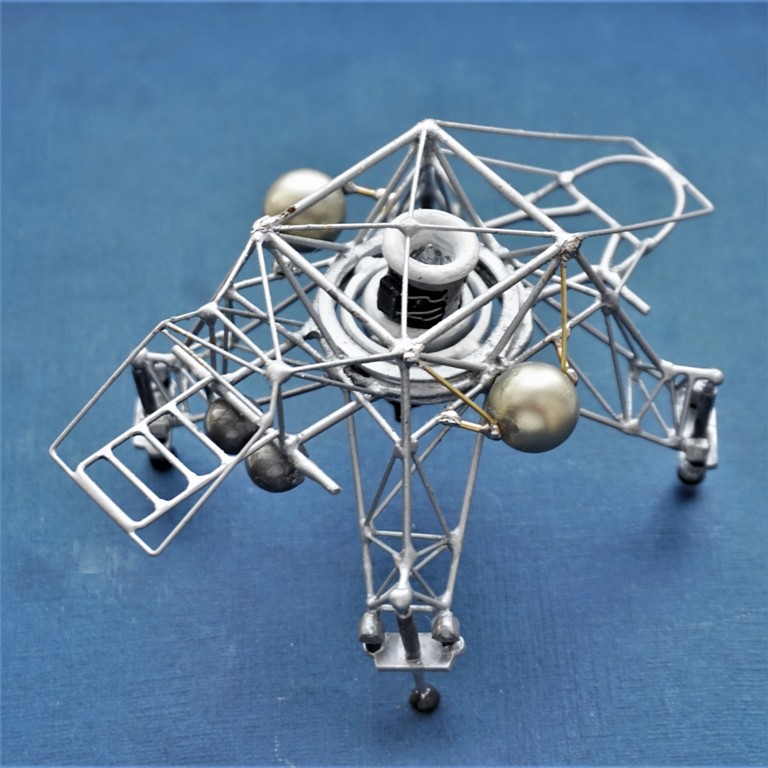

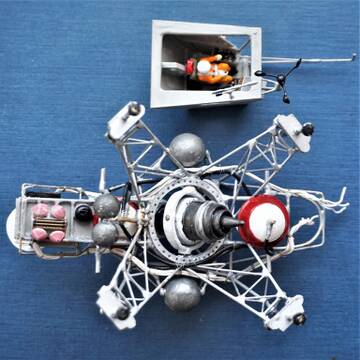

Поочередно на каркас были установлены топливные баки и баки наддува.

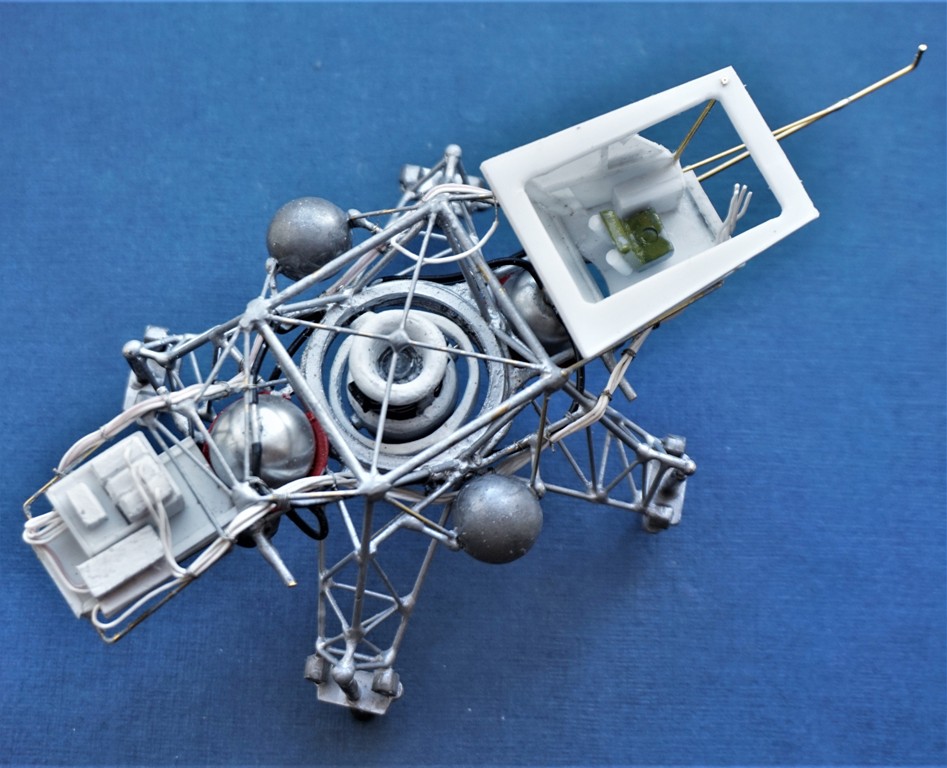

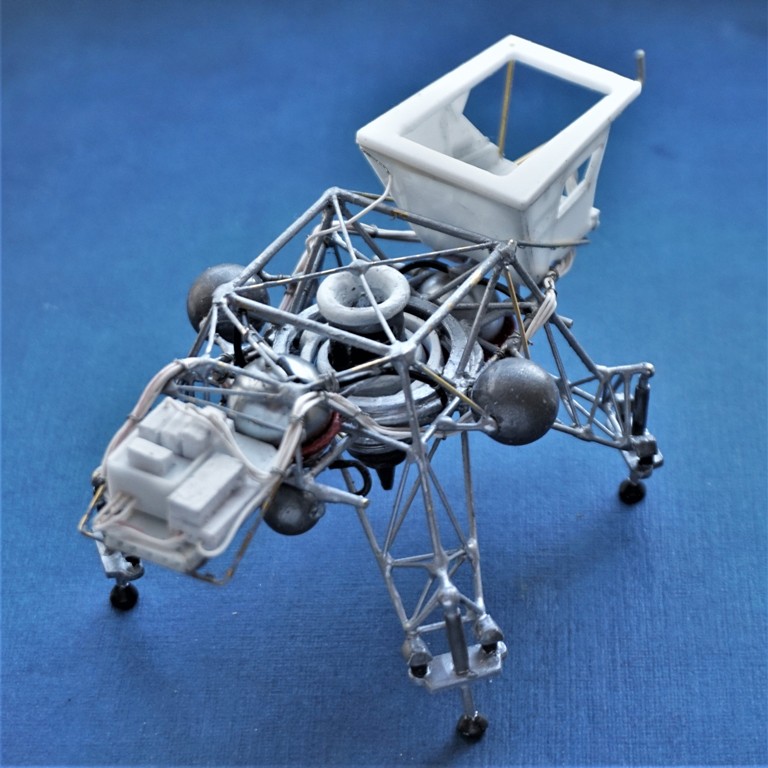

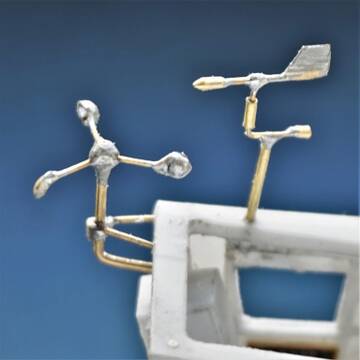

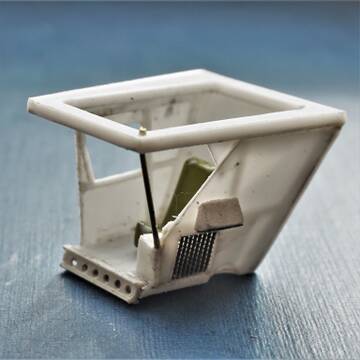

Далее пошла работа над кабиной и приборным отсеком с одновременной укладкой по каркасу жгутов электропроводки. Метеорологические приборы спаяны из латунной трубки.

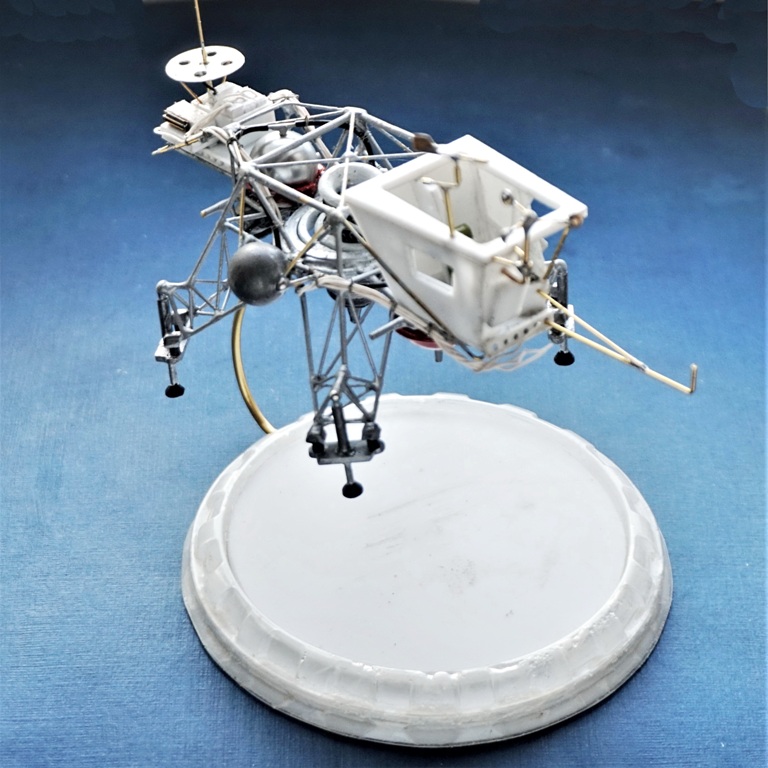

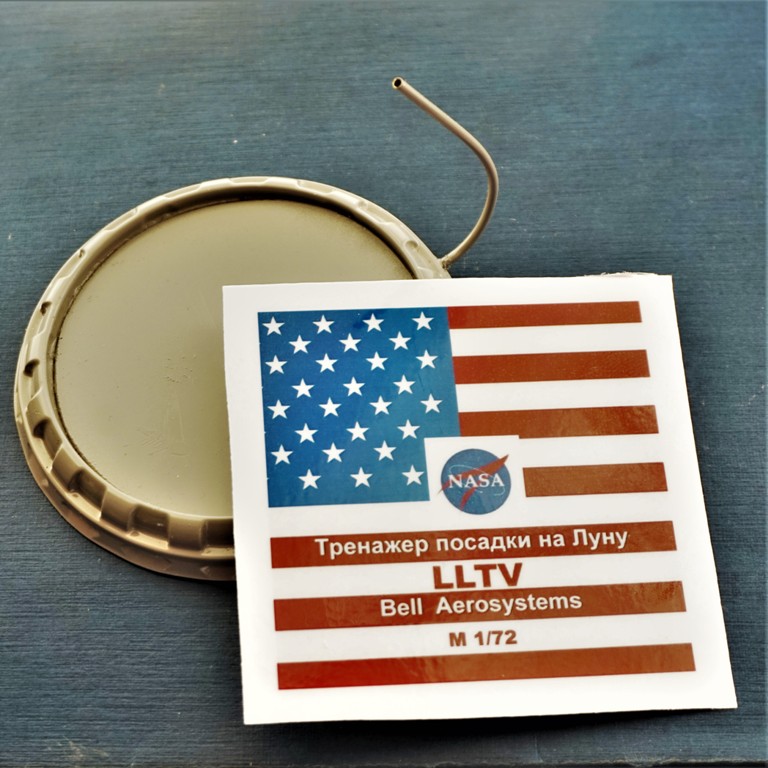

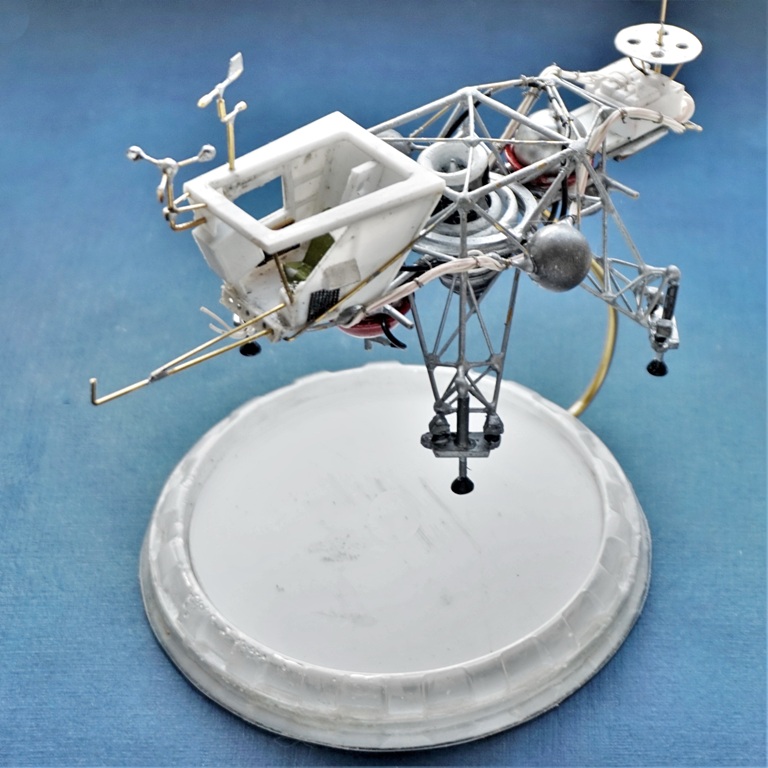

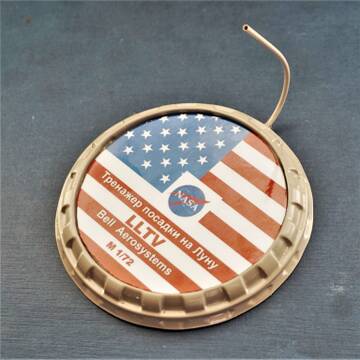

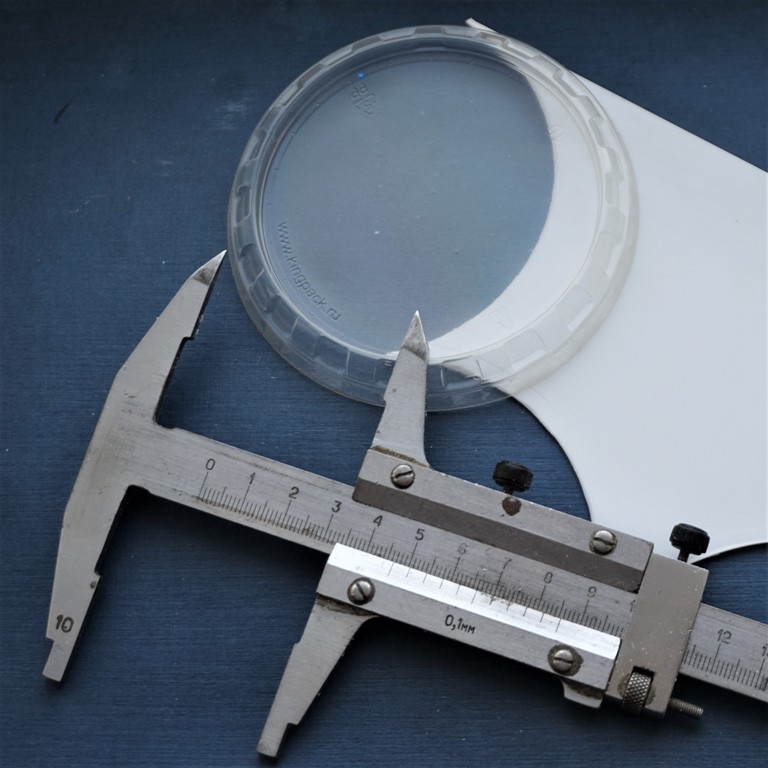

Основание подставки под модель выполнено из крышки от стаканчика сметаны, заполненного дисками, нарезанными из листового пластика. Информационная вставка выполнена фотопечатью и заламинирована, после чего вклеена в основание. Для поддержки модели в основание вставлена дуга, выгнутая из латунной трубки.

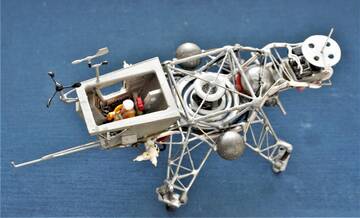

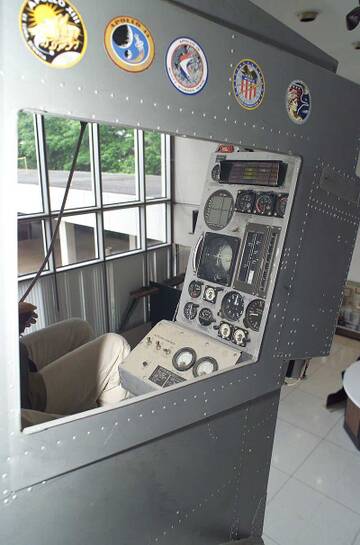

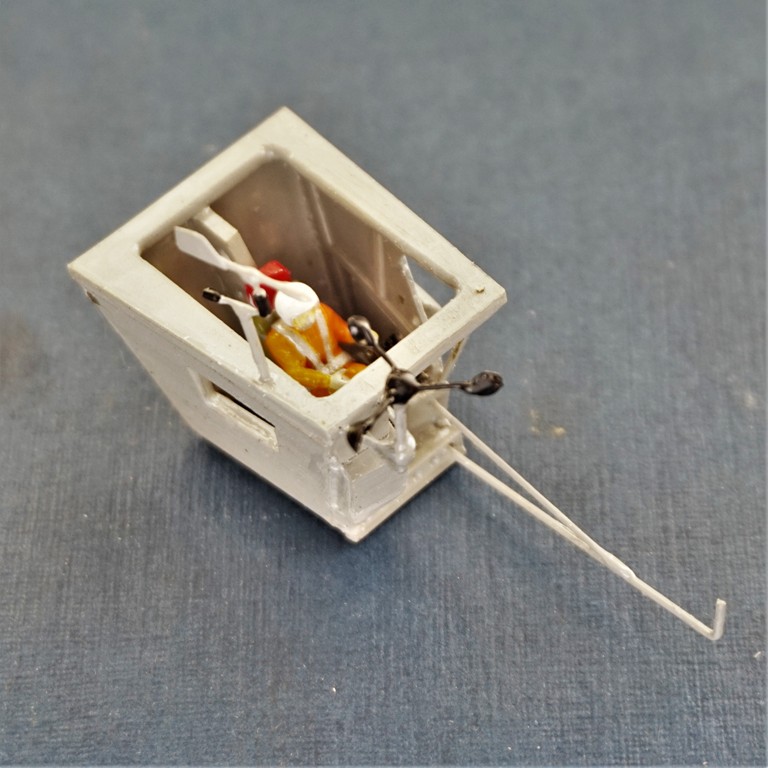

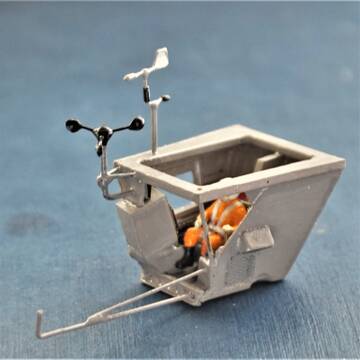

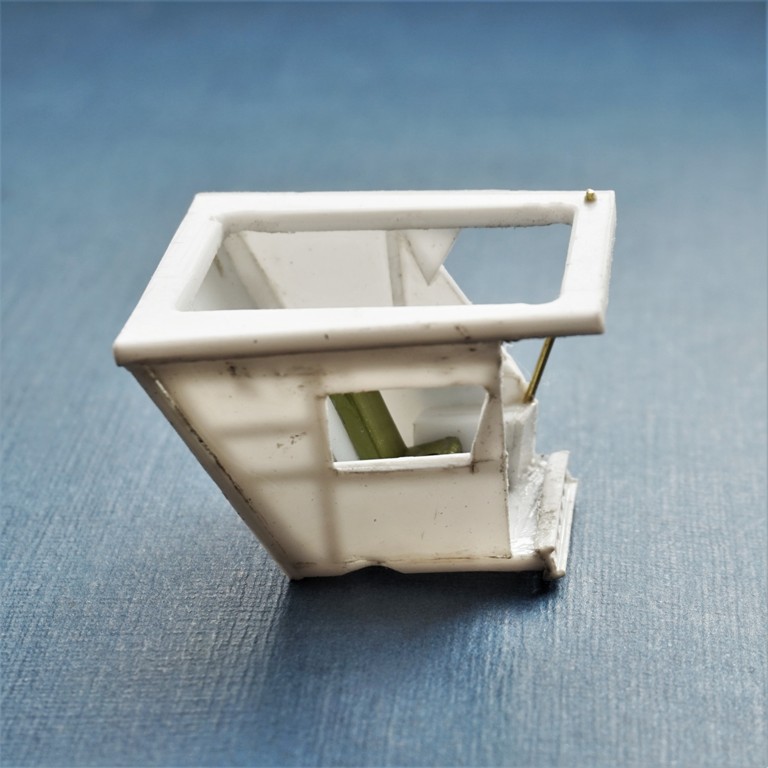

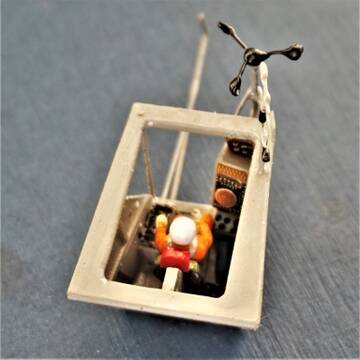

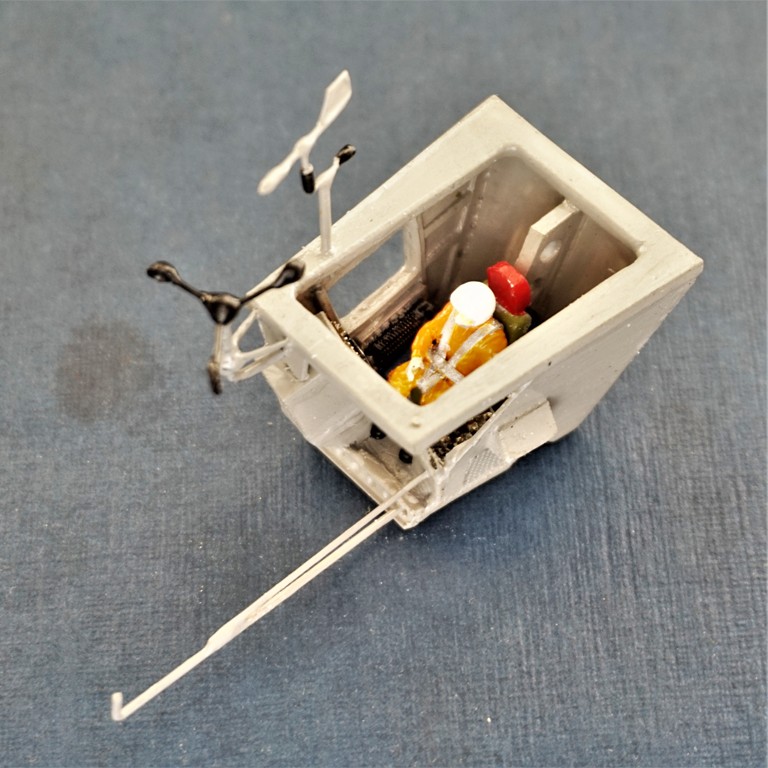

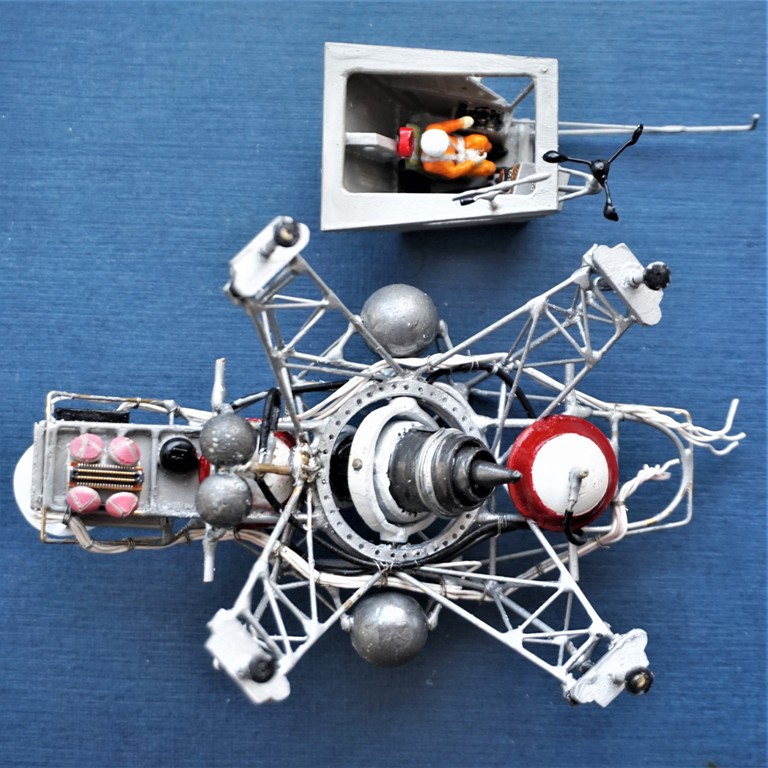

Произведена начинка интерьера кабины пилота, подобрана и усажена в катапультируемое кресло фигурка пилота.

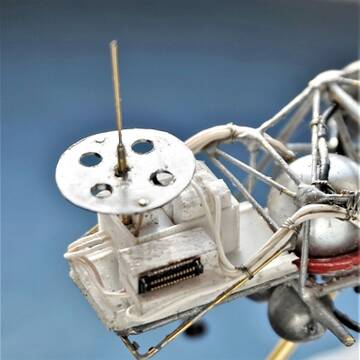

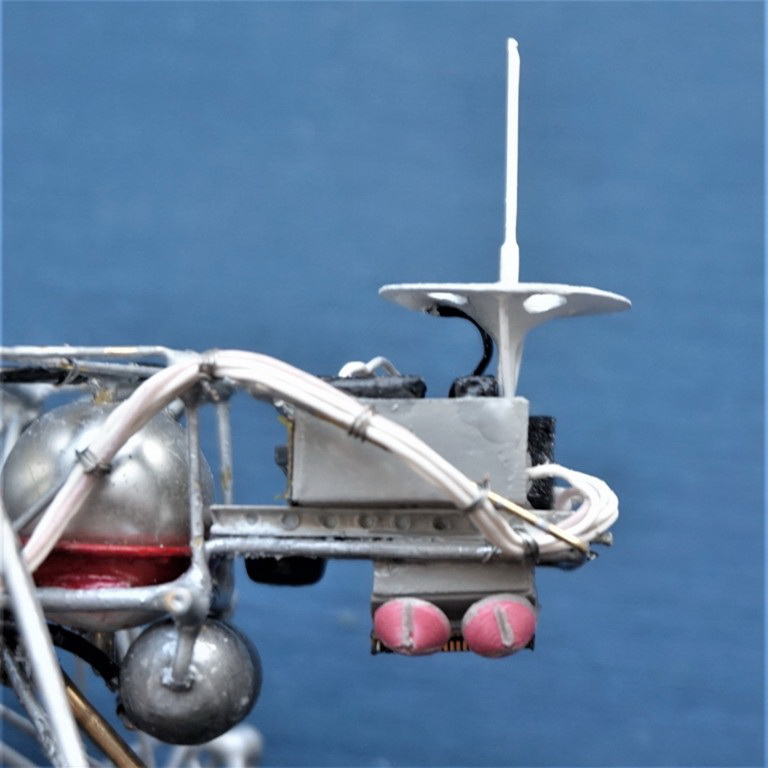

На приборном отсеке добавлены антенны ДИСС.

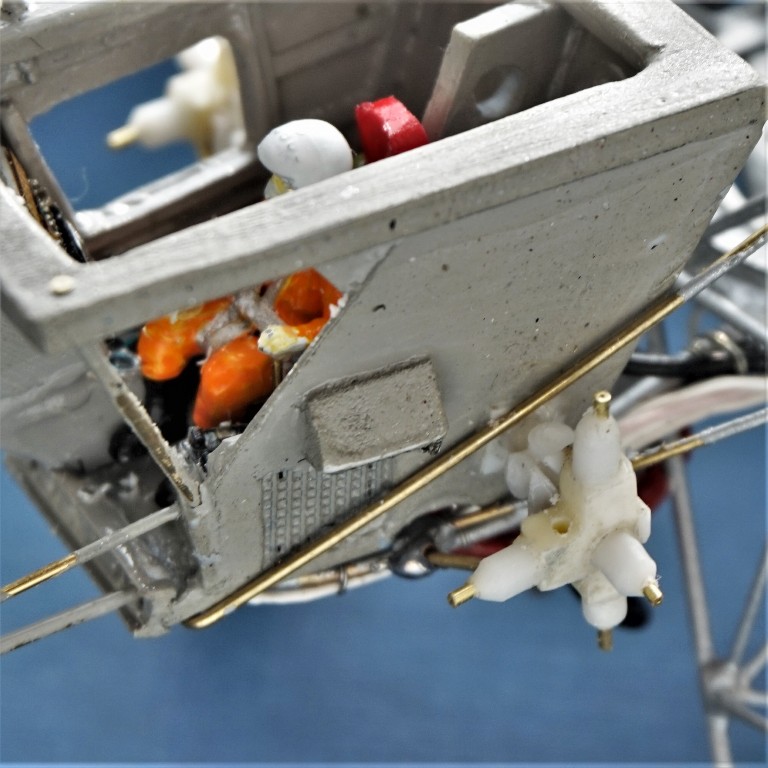

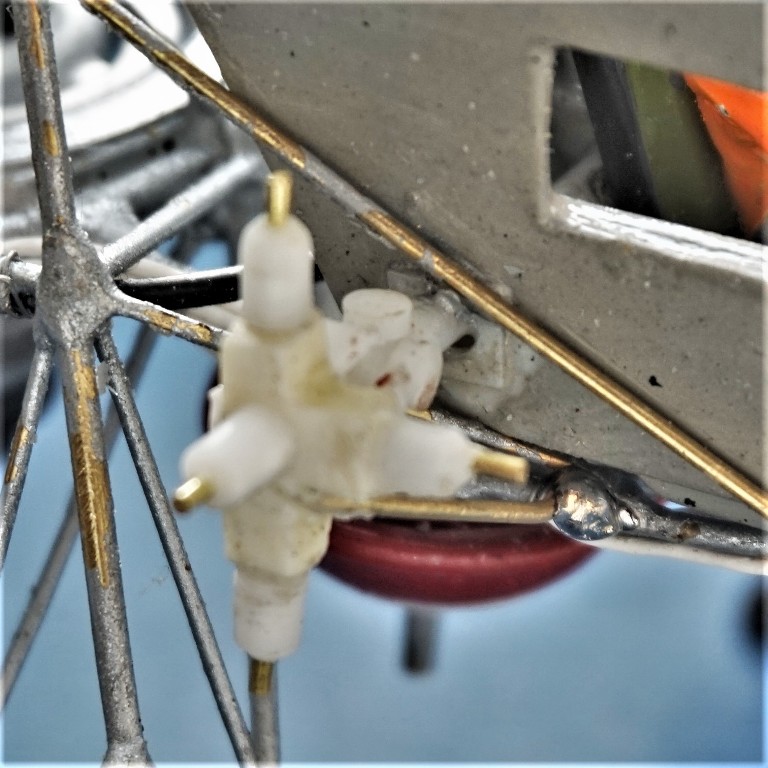

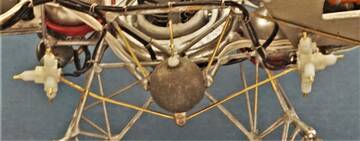

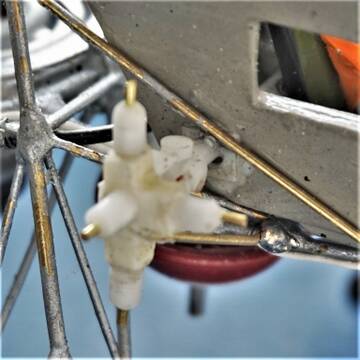

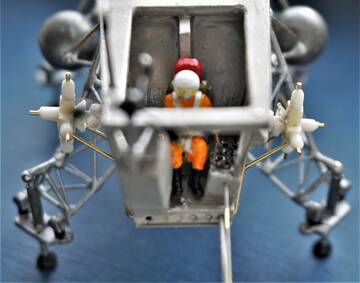

Для управления положением тренажера в пространстве использовались двигатели ориентации в количестве 16 шт, работавшие на перекиси водорода. Данные двигатели были размещены в групповых сборках по 4шт. в носовой и кормовой части установки с левого и правого борта. Работу над этими двигателями начал с групп, размещенных в носовой части тренажера. Для этого использованы листовой пластик, литник, латунная трубка.

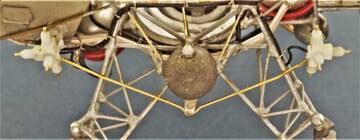

Изготовлены и установлены на кормовую часть тренажера два блока двигателей ориентации.
Безумству храбрых поём мы песню...
А трубок-то, вагон и тележка...
А трубок-то, вагон и тележка...

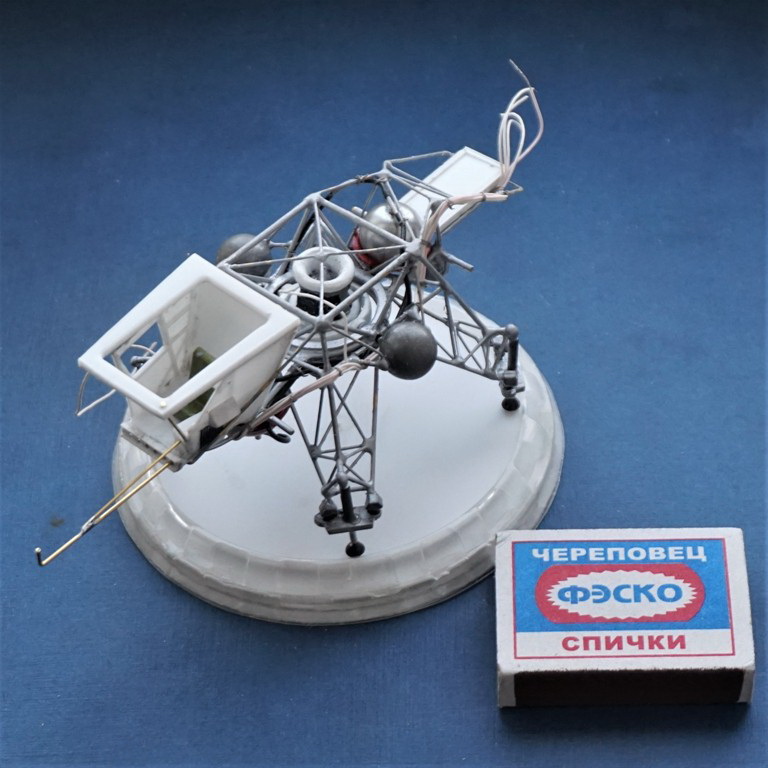

Давно руки чесались эту кракозябру в модели исполнить.Решился делать в М1/72, чтобы можно было для сравнения поставить рядом с советским аналогом лунного посадочного тренажера Ми-ЛК, выполненного на базе вертолета Ми-4, модель которого я сейчас тоже пилю из Ми-4 от Хобби Босс. А трубок ушел не вагон(поскольку модель имеет размер чуть более трех-четырех спичечных коробков), а тележка, но не маленькая, еще осталось для претворения в жизнь очередной американской кракозябры. Осталось доделать немного и на полке будет стоять эксклюзивная модель.
Шикарно! Весьма печатляет!

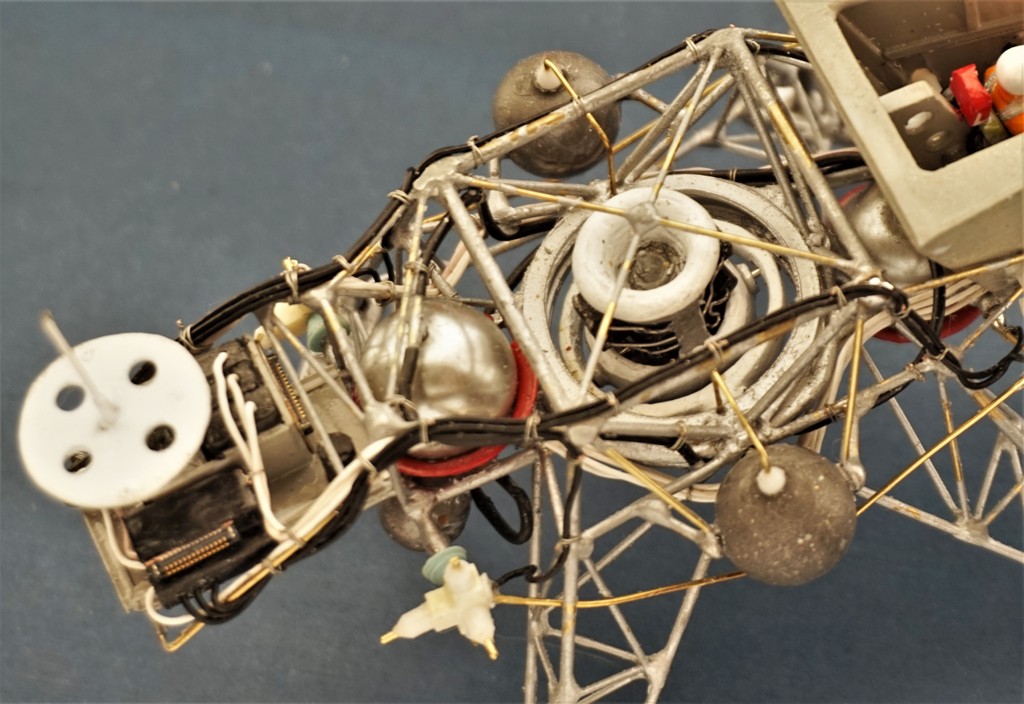

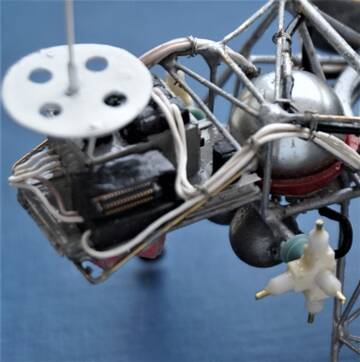

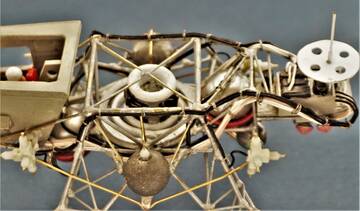

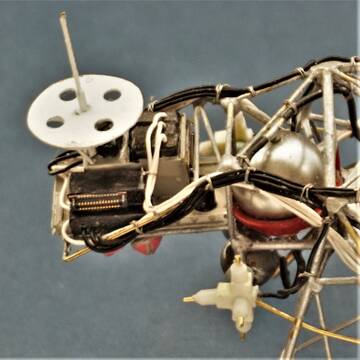

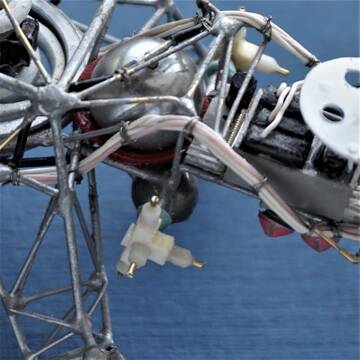

Далее отработаны следующие операции: по укладке жгутов кабелей системы управления двигателями ориентации, по укладке трубопроводов системы подачи топлива и наддува к данным двигателям.

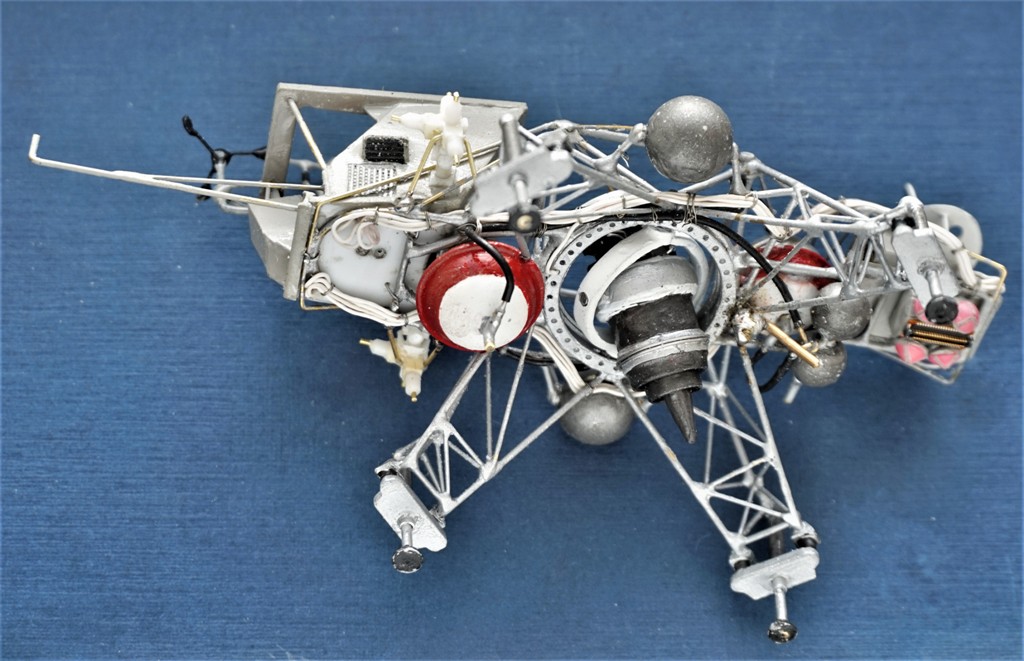

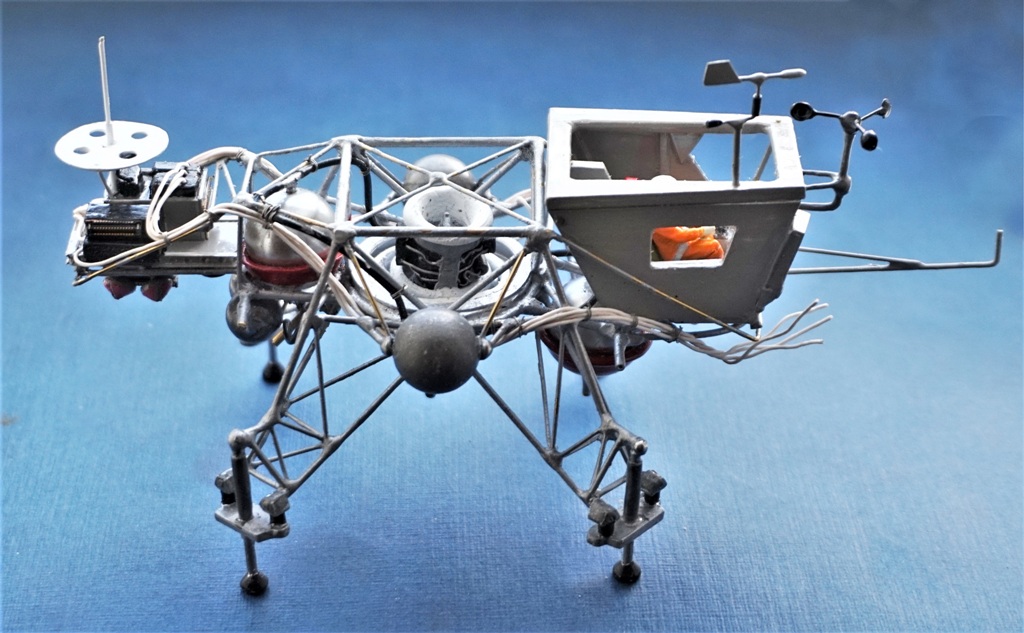

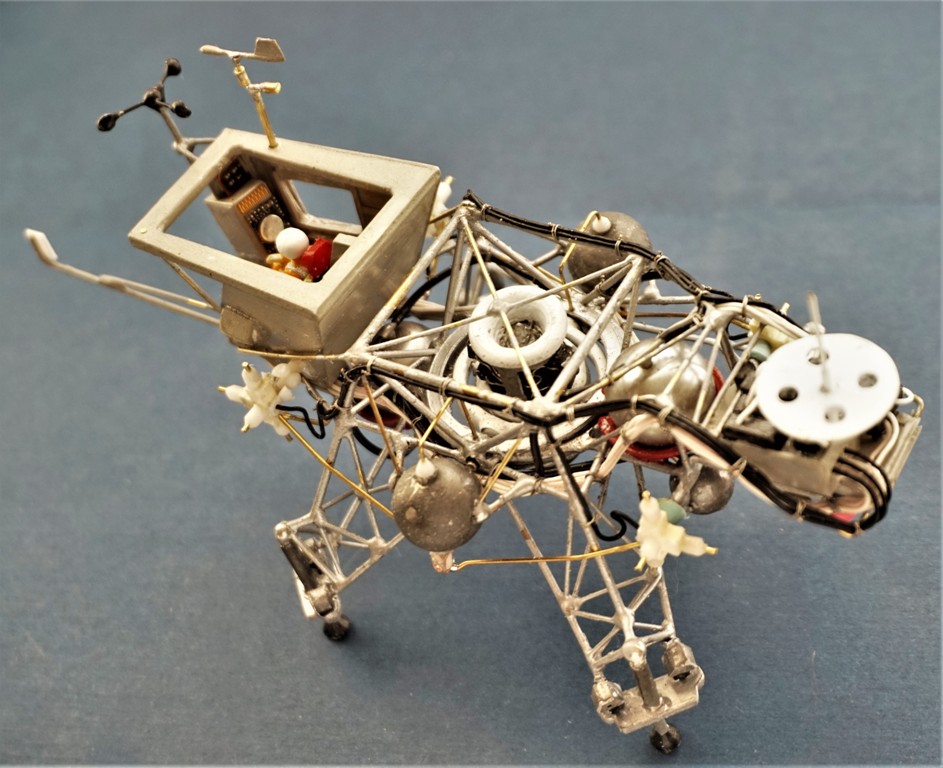

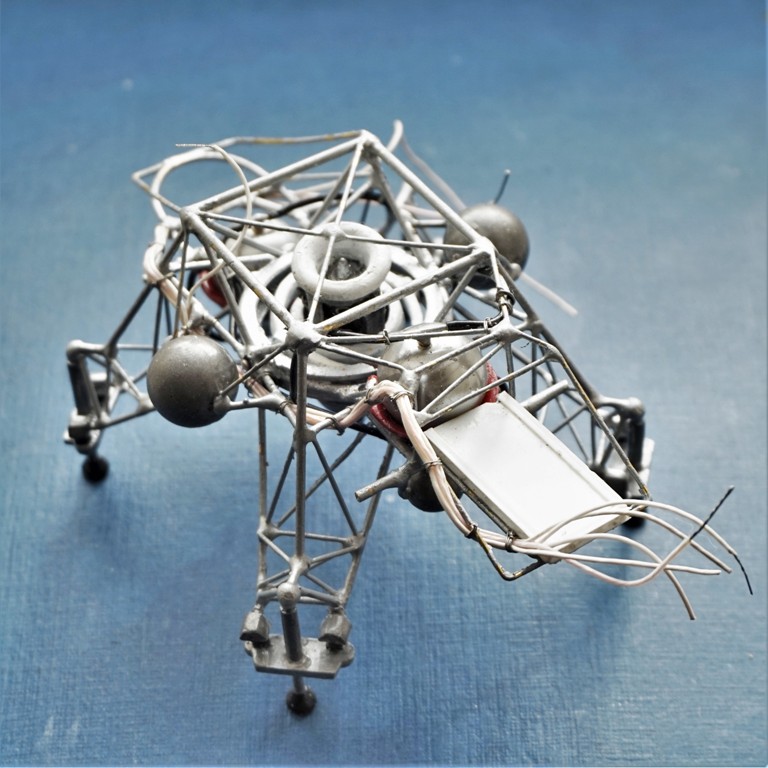

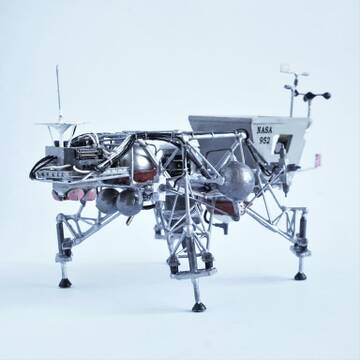

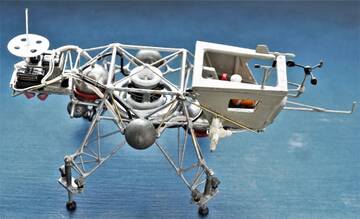

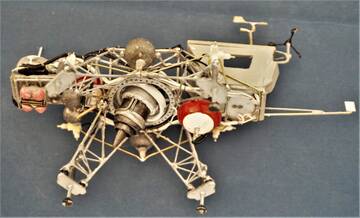

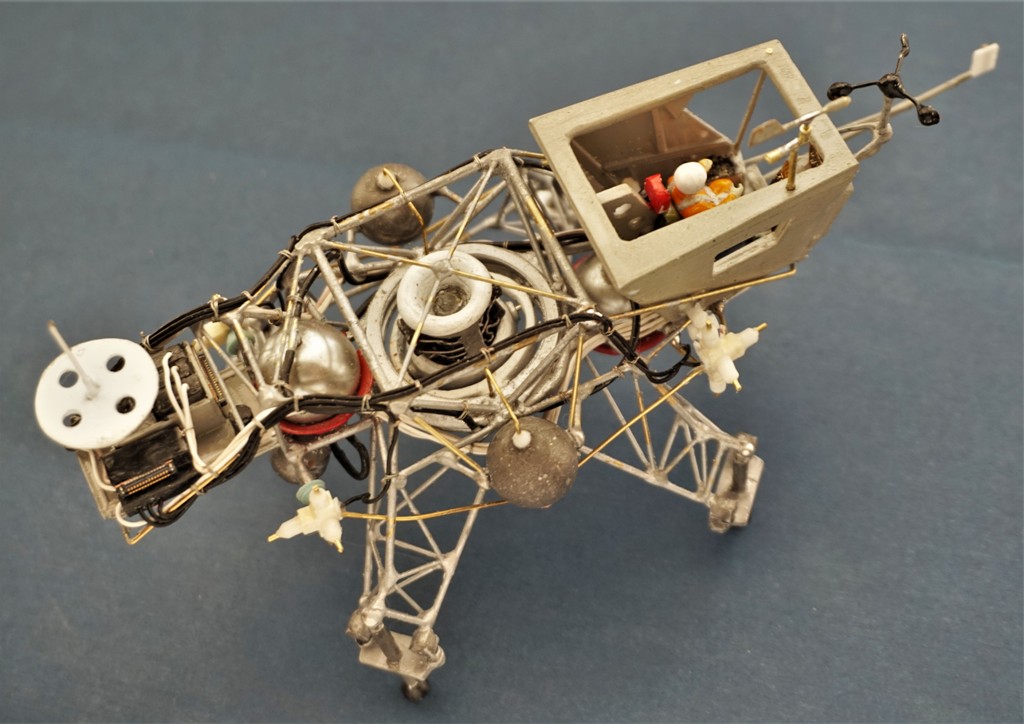

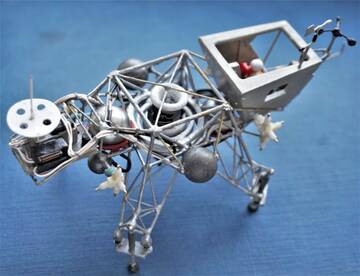

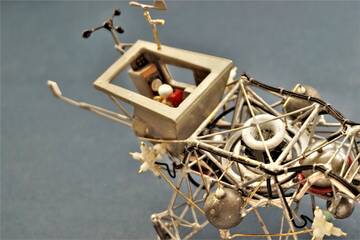

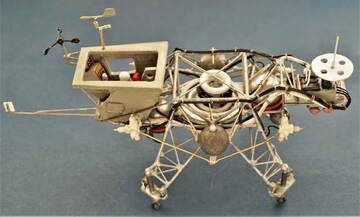

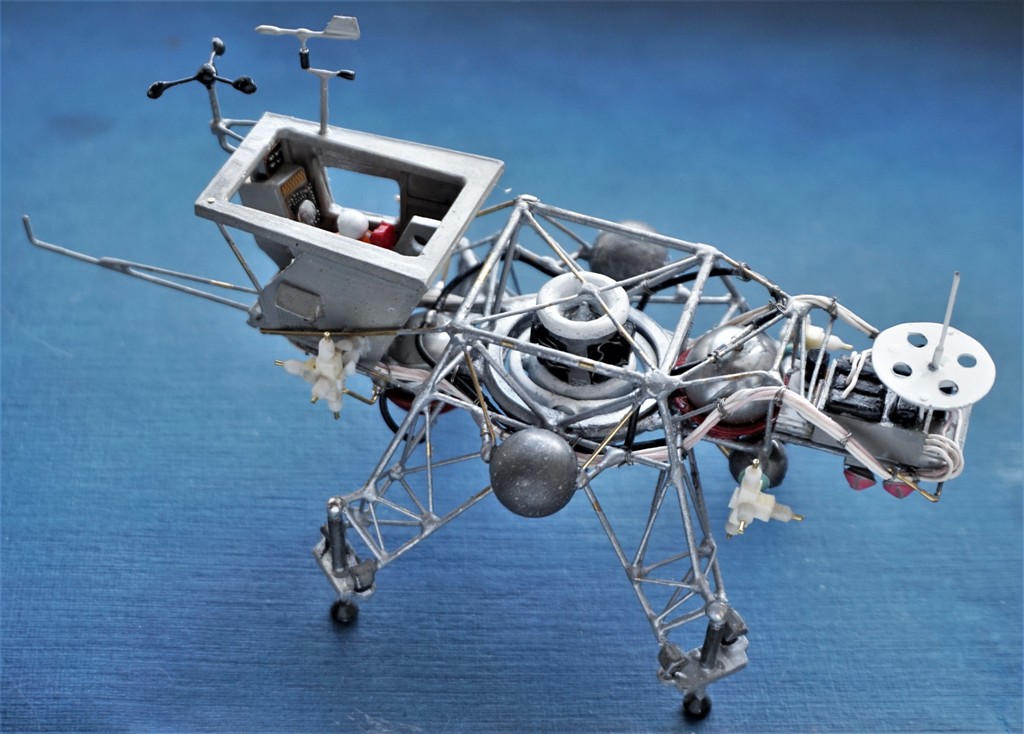

После данных операций модель приобрела вот такой вид. До завершения работы осталось совсем немного.
Час от часу не легче - ещё и проводов куча!
Ну да, с километр наберется, А без них этот дилижанс не полетит, от слова совсем. Так что пришлось потрудиться на вязке жгутов и их укладке. Работа в М 1/72, надо признаться, муторная, сродни подгонке смоляных допов к модели вертолета.
Отредактировано Леонид (Понедельник, 13 марта, 2023г. 11:13:38)
"Ну вы,мужики, блин, даёте!!!!!!!!"
Да-а-а дядь Лёня , это шедевр!!!
Ну в серии " крокозябр" есть ещё советский "Турболёт" ,который Гарнаев облетал, правда не для космоса, но тоже вертикалка...

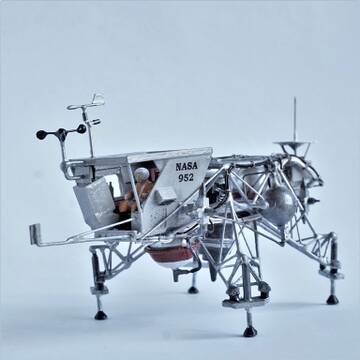

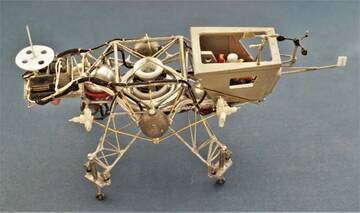

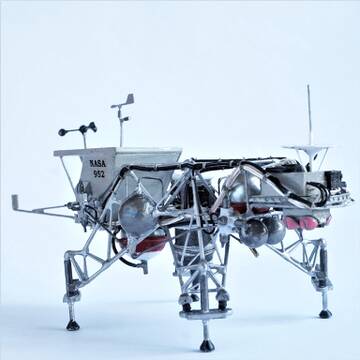

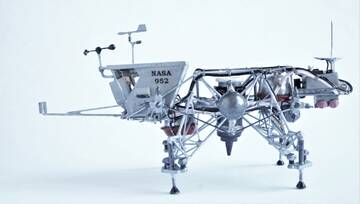

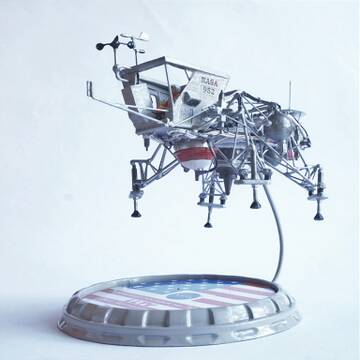

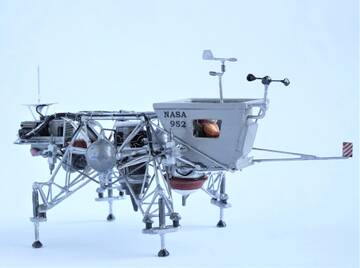

Произведена окончательная покраска неокрашенных узлов, закрашены повреждения лакокрасочного слоя,появившееся в результате укладки кабельной проводки, распечатана и перенесена на кабину небольшая декаль. Модель установлена на подставку. Далее см. раздел КОСМОС Готовые модели.
Отредактировано Леонид (Пятница, 17 марта, 2023г. 18:40:43)
Андрей, Турболетом я пока заниматься не буду, надо Луну по максимуму пробить.
