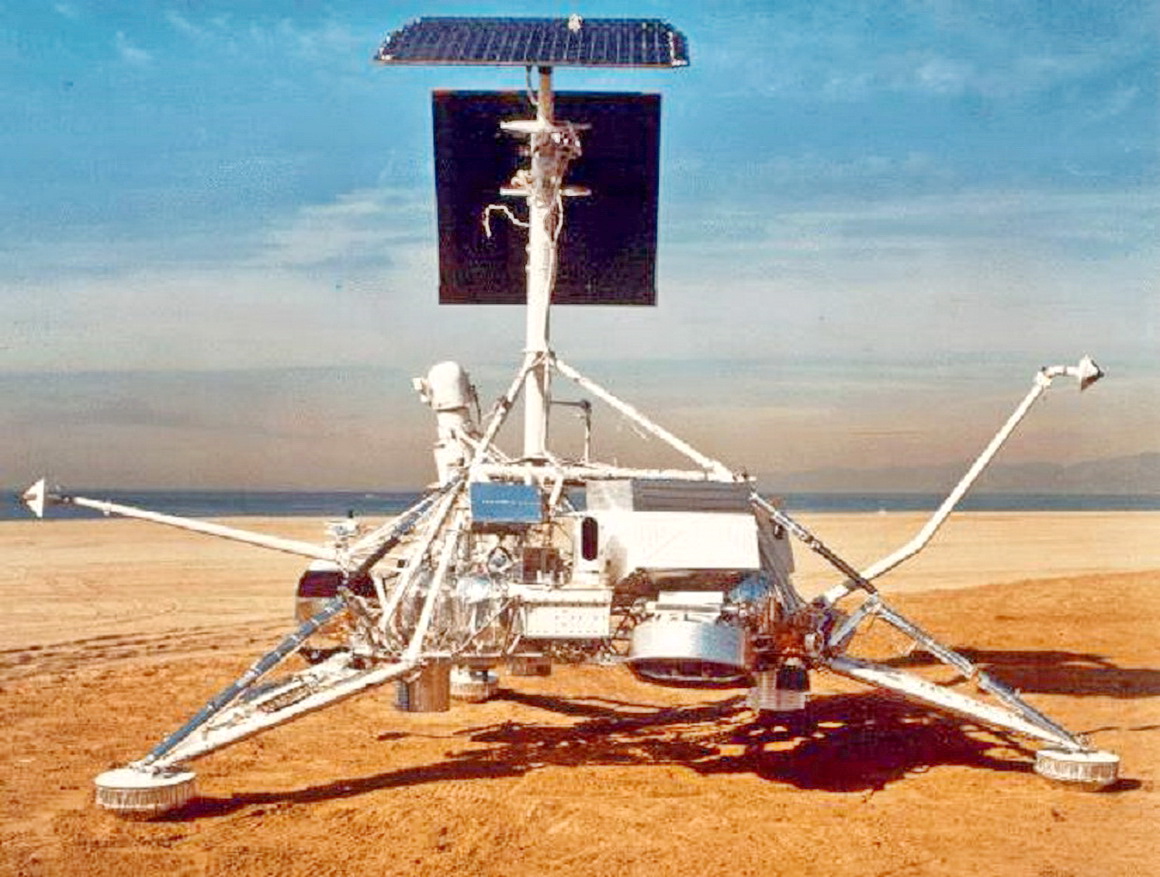

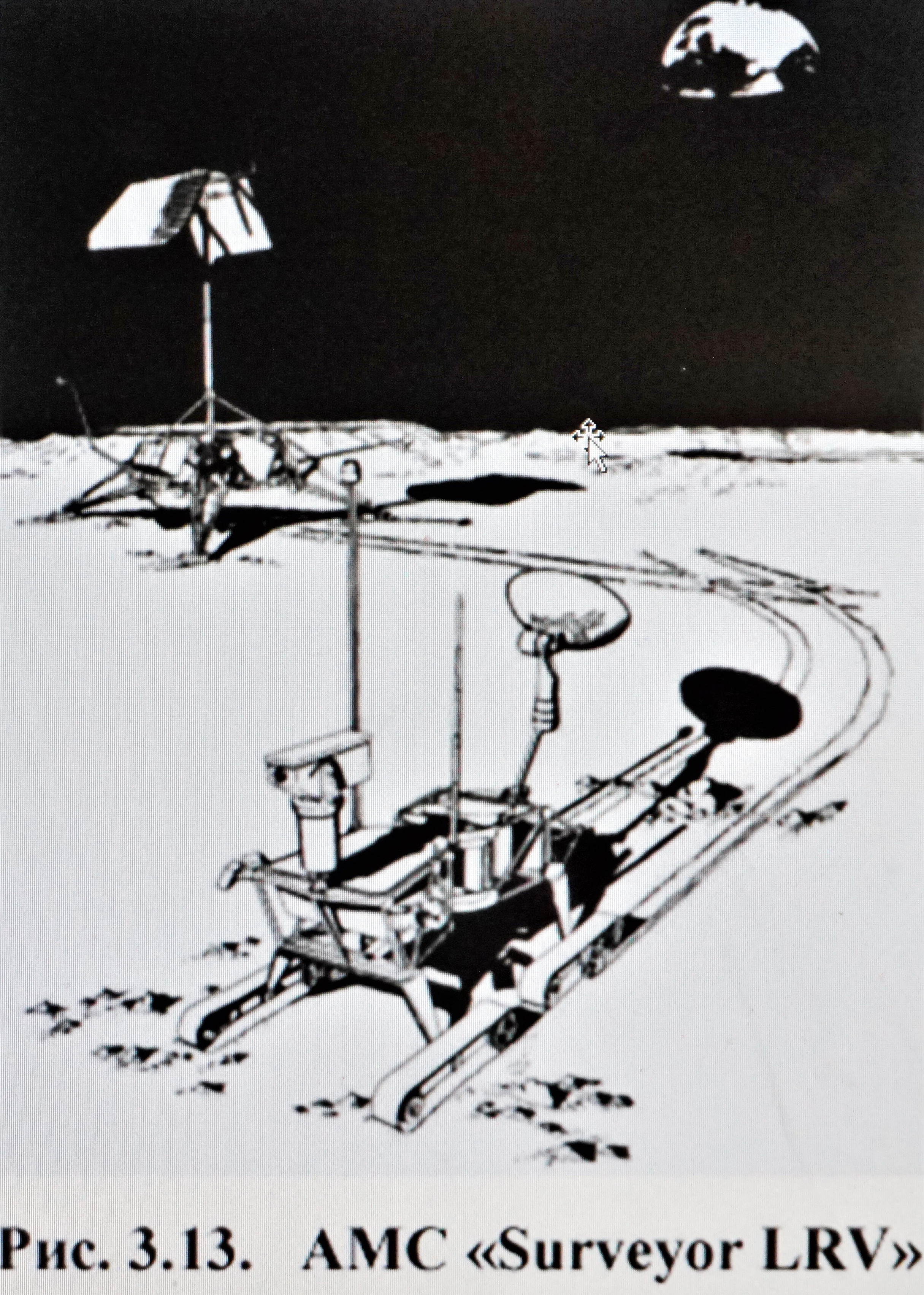

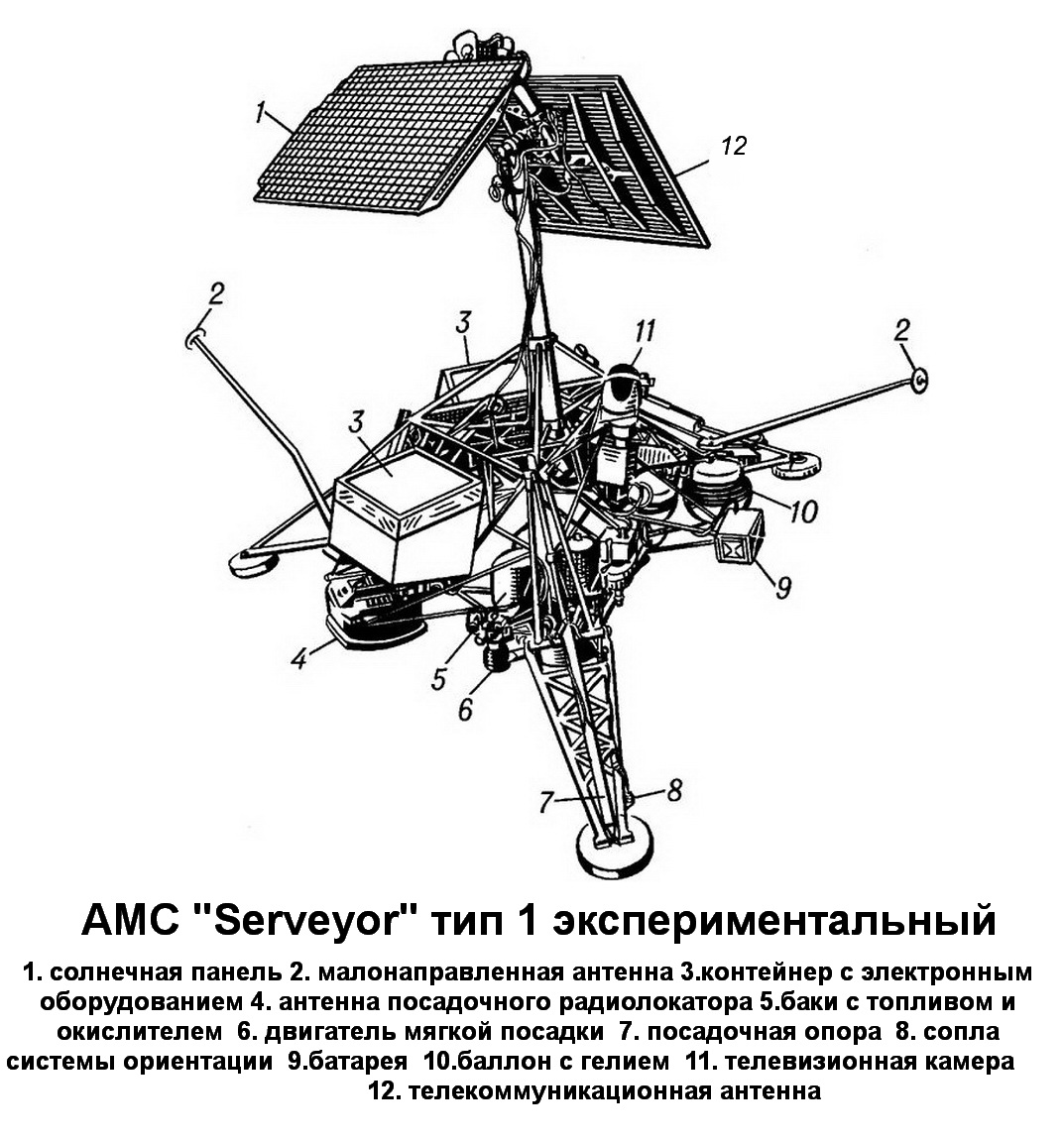

Совсем краткая история данного проекта. В ходе подготовки к выполнению программы пилотируемого полета и высадке человека на Луну в США была разработана программа амс "Serveyor", предназначенная для отработки мягкой посадки на Луну, исследования несущей способности лунного грунта, радиационной обстановки. фотографирования. Программа была обширной и предполагала несколько вариантов станций : для отработки мягкой посадки, для доставки на Луну небольшого вездехода для поиска мест прилунения лунных пилотируемых модулей, буровой установки, искусственного спутника Луны для проведения детальной фотосъемки районов посадки пилотируемых экспедиций кк "Аполлон". Но в связи с недоработками ракеты-носителя и ее относительно небольшой грузоподъемностью от всех этих вариантов пришлось отказаться и довольствоваться только амс "Serveyor" тип1, с помощью которой отработали систему мягкой посадки и изучили несущие свойства лунного грунта. Для фотографирования районов посадки с орбиты ИСЛ была разработана новая программа "Лунар орбитер".

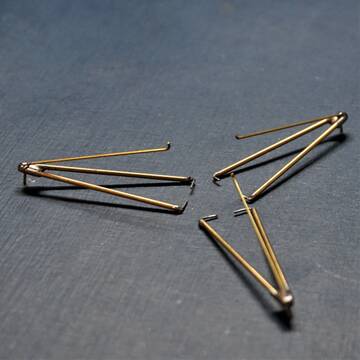

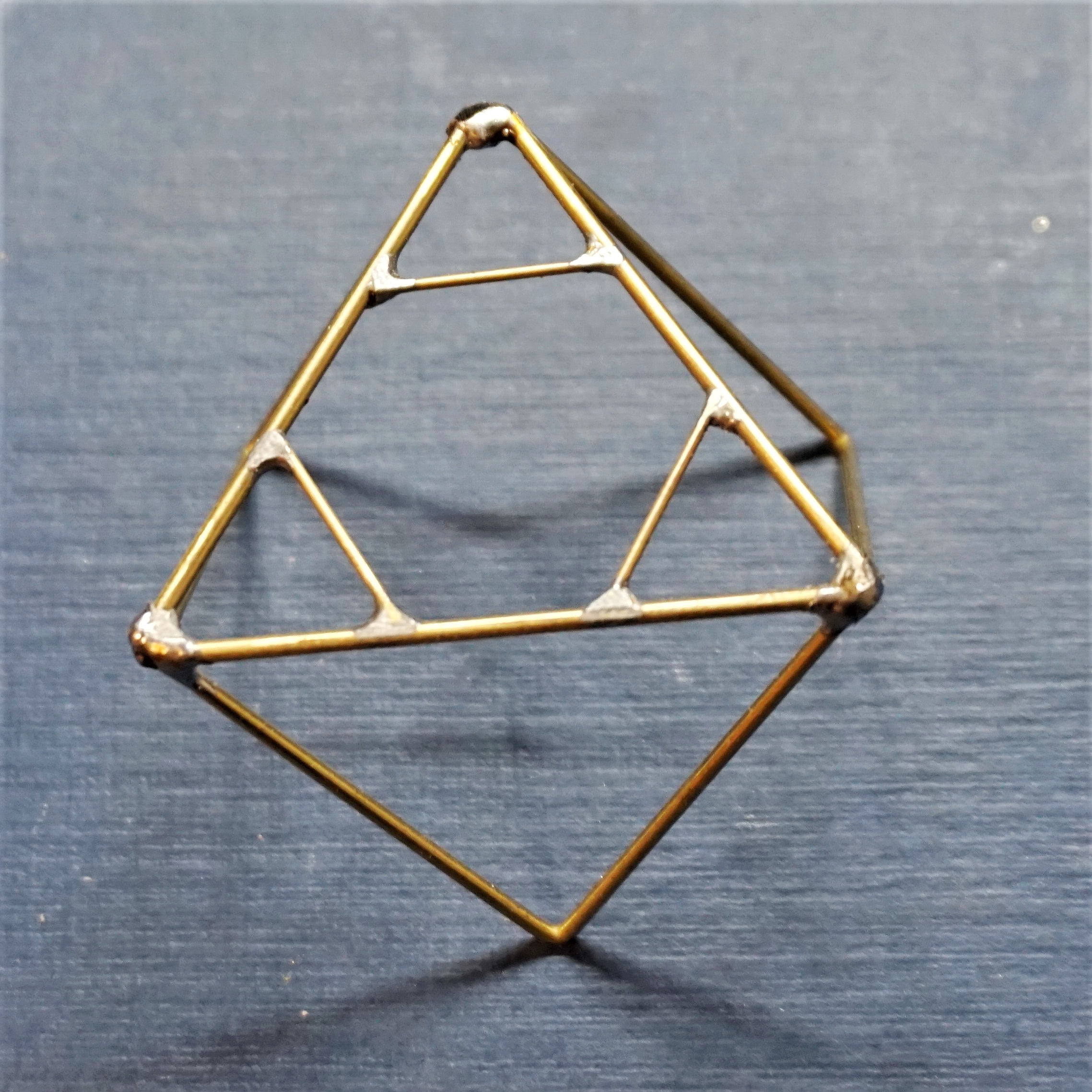

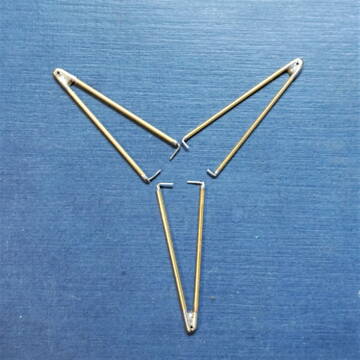

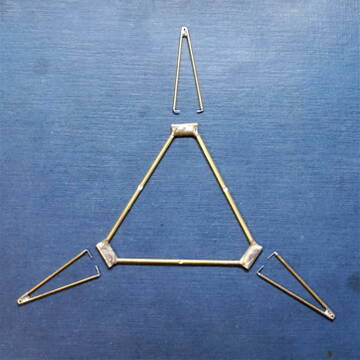

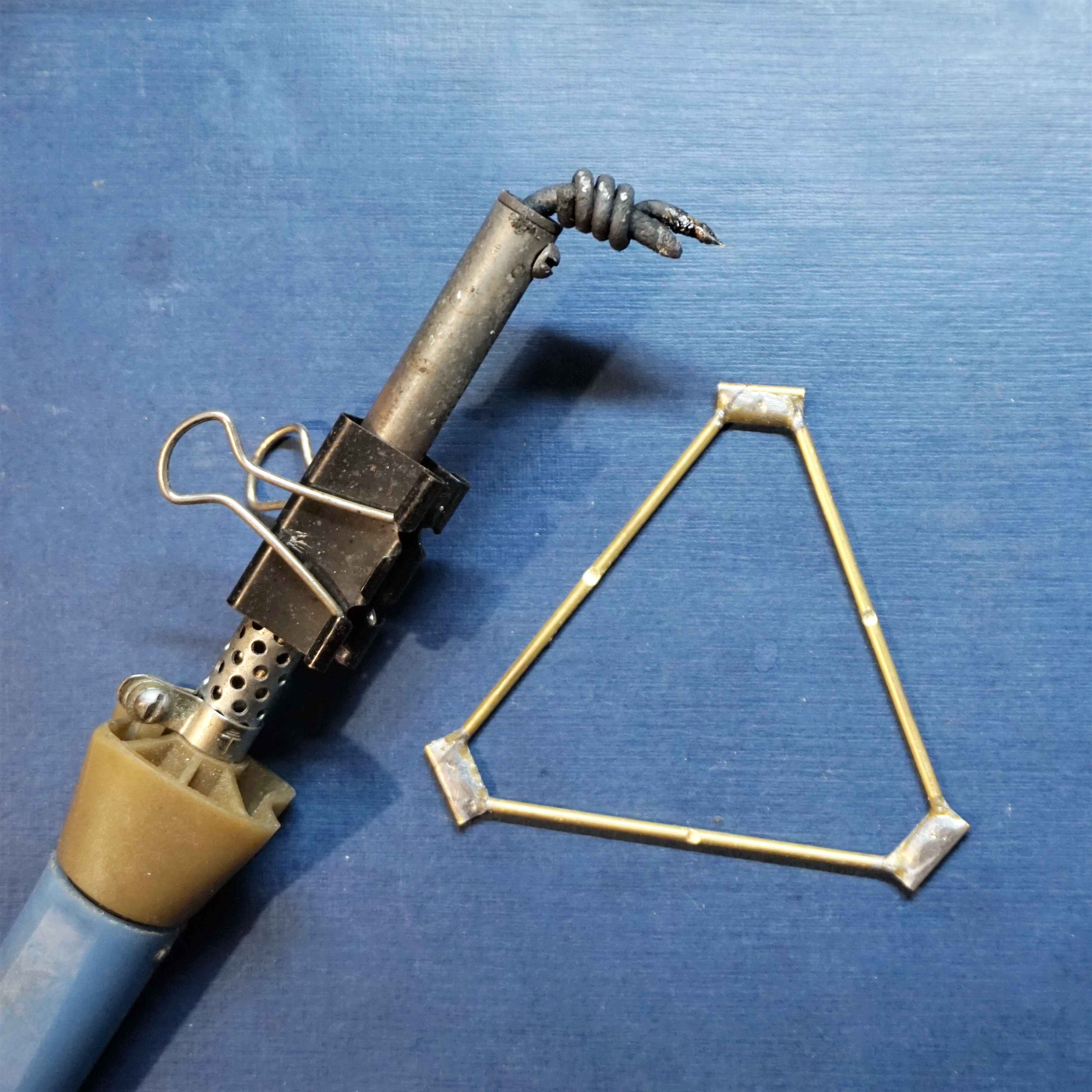

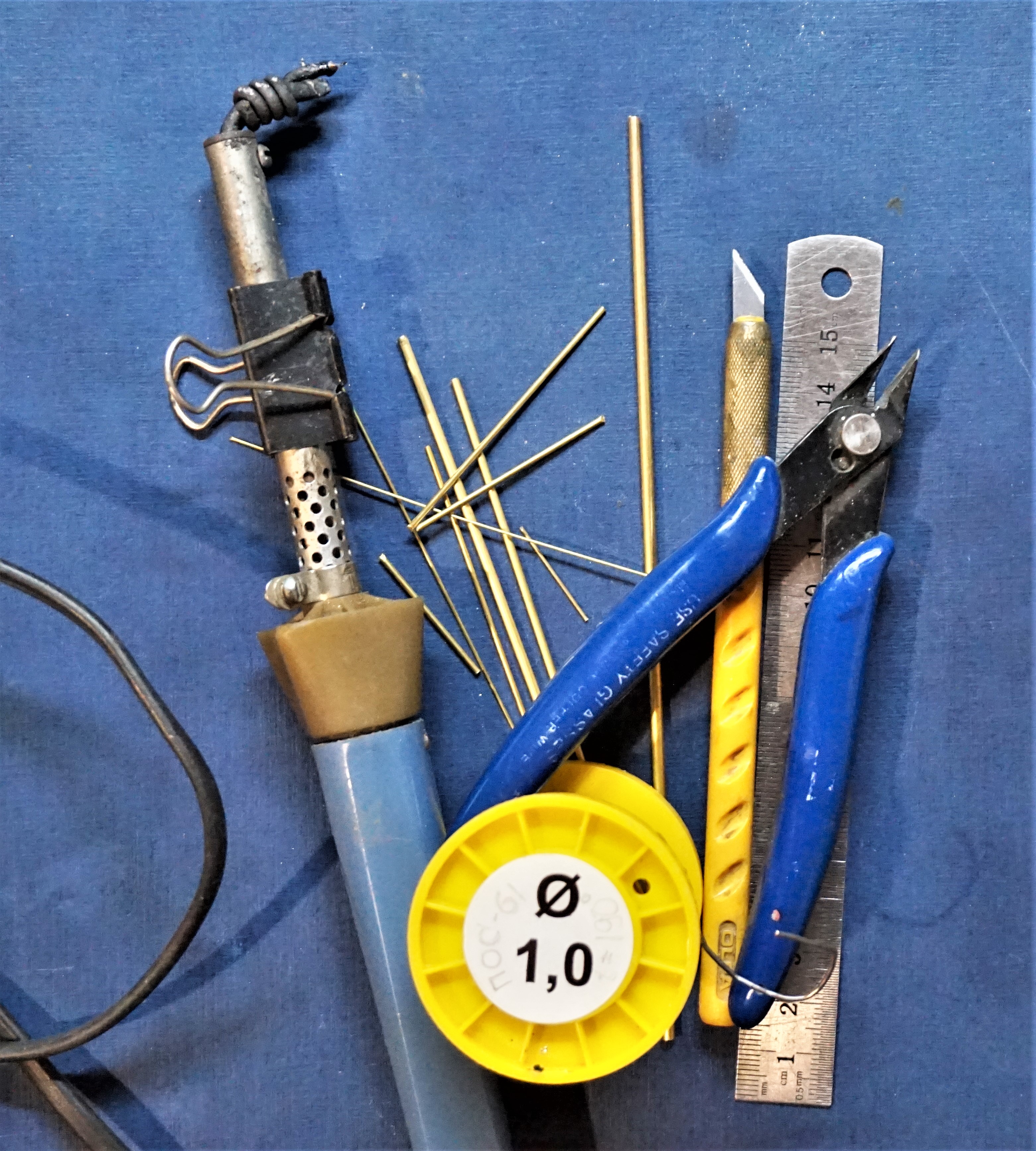

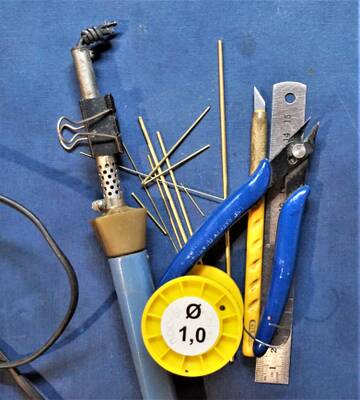

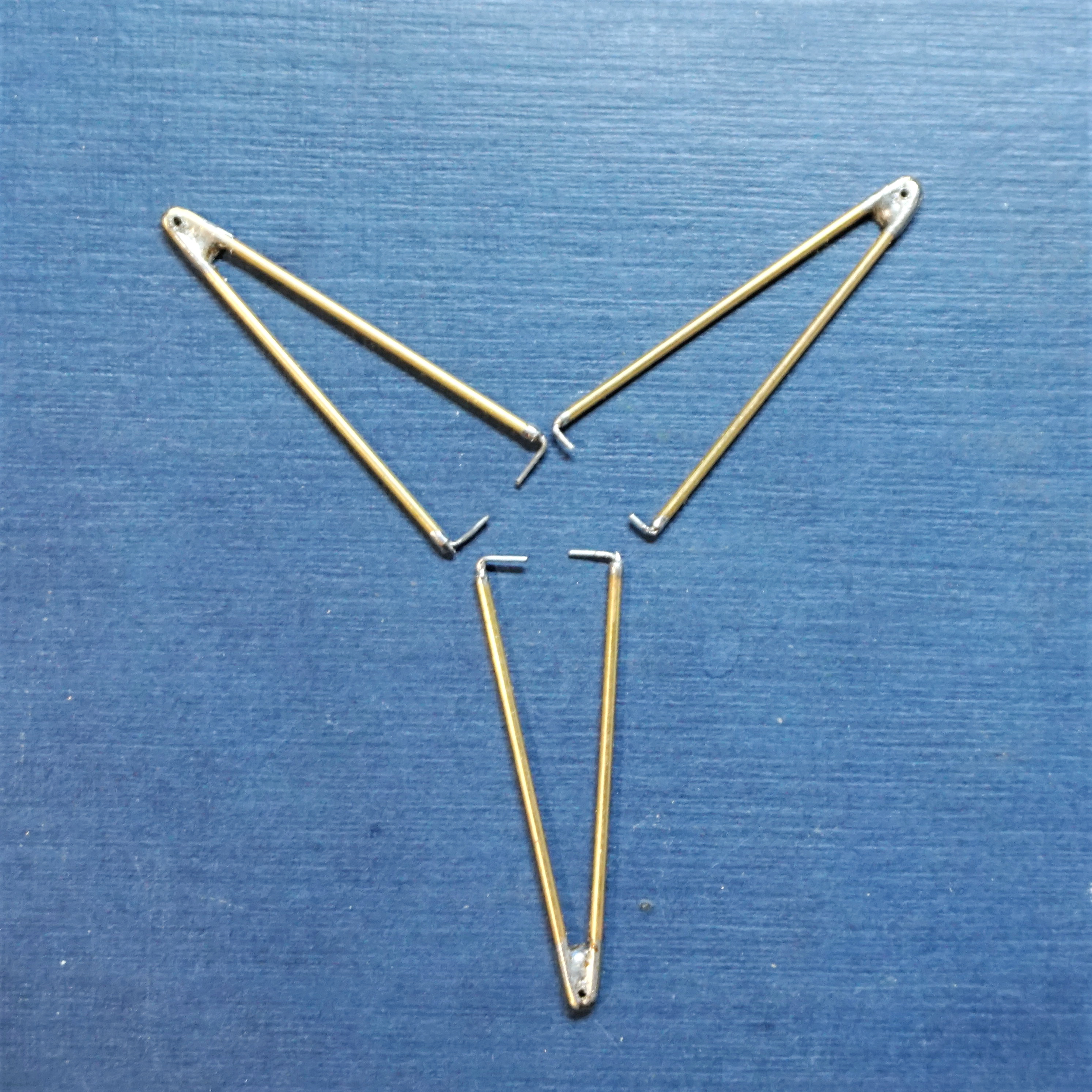

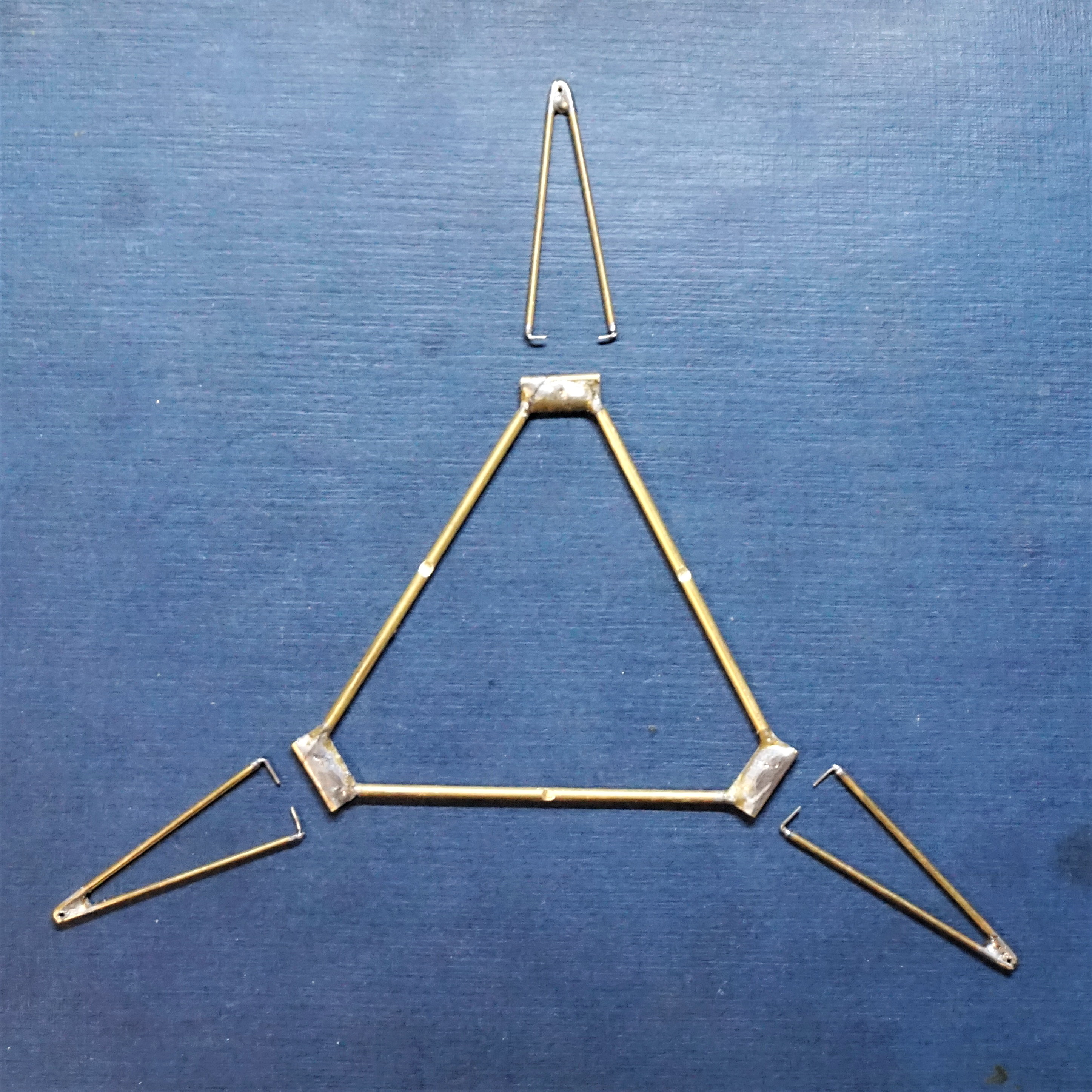

В запасе еще есть латунные трубки и решено опять заняться паяльными работами, чтобы выполнить модель данной станции в М1/24. Каркас станции прочерчен на миллиметровке в М1/24, паяльник в руки и за работу.

0

Поделиться2Вторник, 28 марта, 2023г. 09:08:32

Автор: Bertych
Администратор
Откуда: г.Чита
Зарегистрирован: Понедельник, 12 января, 2015г.
Приглашений: 0
Сообщений: 3135
Уважение: [+118/-0]
Позитив: [+78/-2]
Пол: Мужской
Возраст: 50 [1973-10-15]
Провел на форуме:
27 дней 3 часа
Последний визит:
Суббота, 6 апреля, 2024г. 20:22:00

Успехов Вам, товарищ Самоделкин!

0

Поделиться3Вторник, 28 марта, 2023г. 10:22:25

Автор: Леонид
Участник
Откуда: Улан-Удэ
Зарегистрирован: Пятница, 25 сентября, 2015г.
Приглашений: 0
Сообщений: 2008
Уважение: [+105/-0]
Позитив: [+78/-1]
Пол: Мужской
Возраст: 73 [1950-09-18]
Провел на форуме:
22 дня 19 часов
Последний визит:
Воскресенье, 31 марта, 2024г. 22:17:41

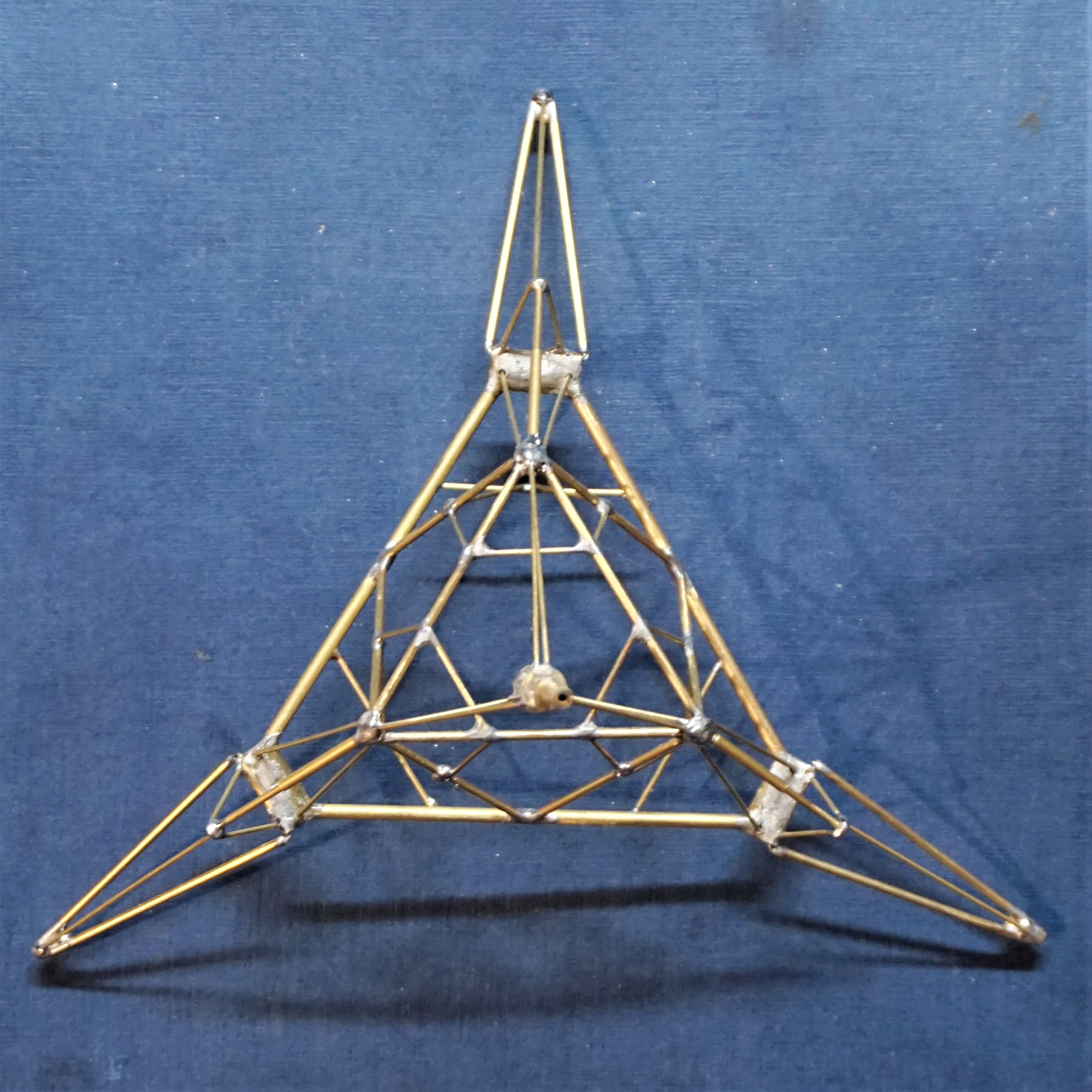

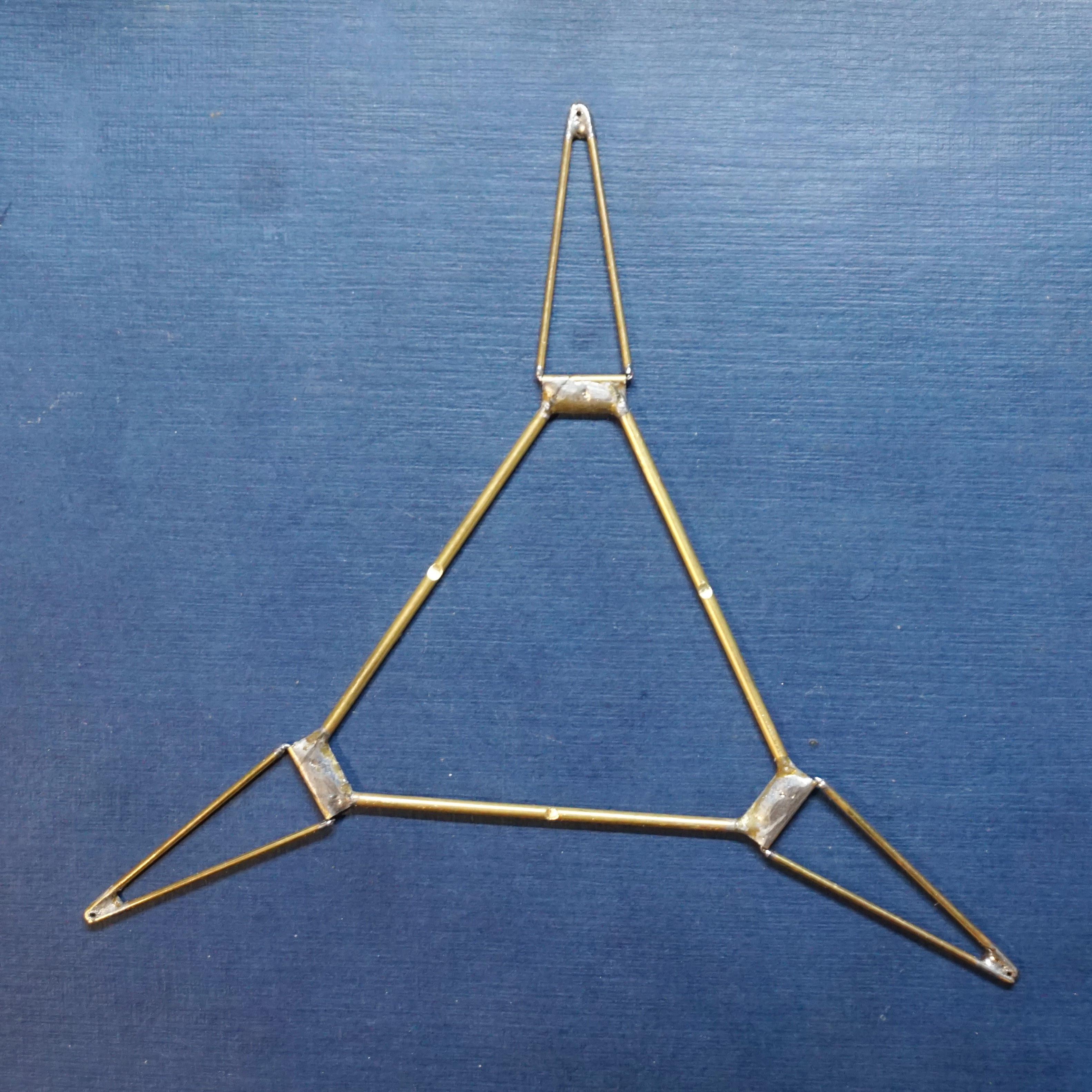

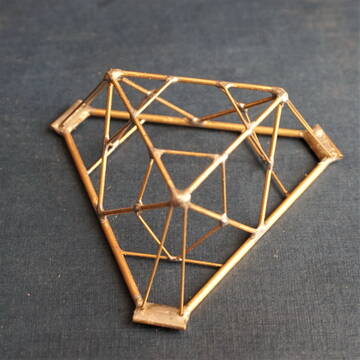

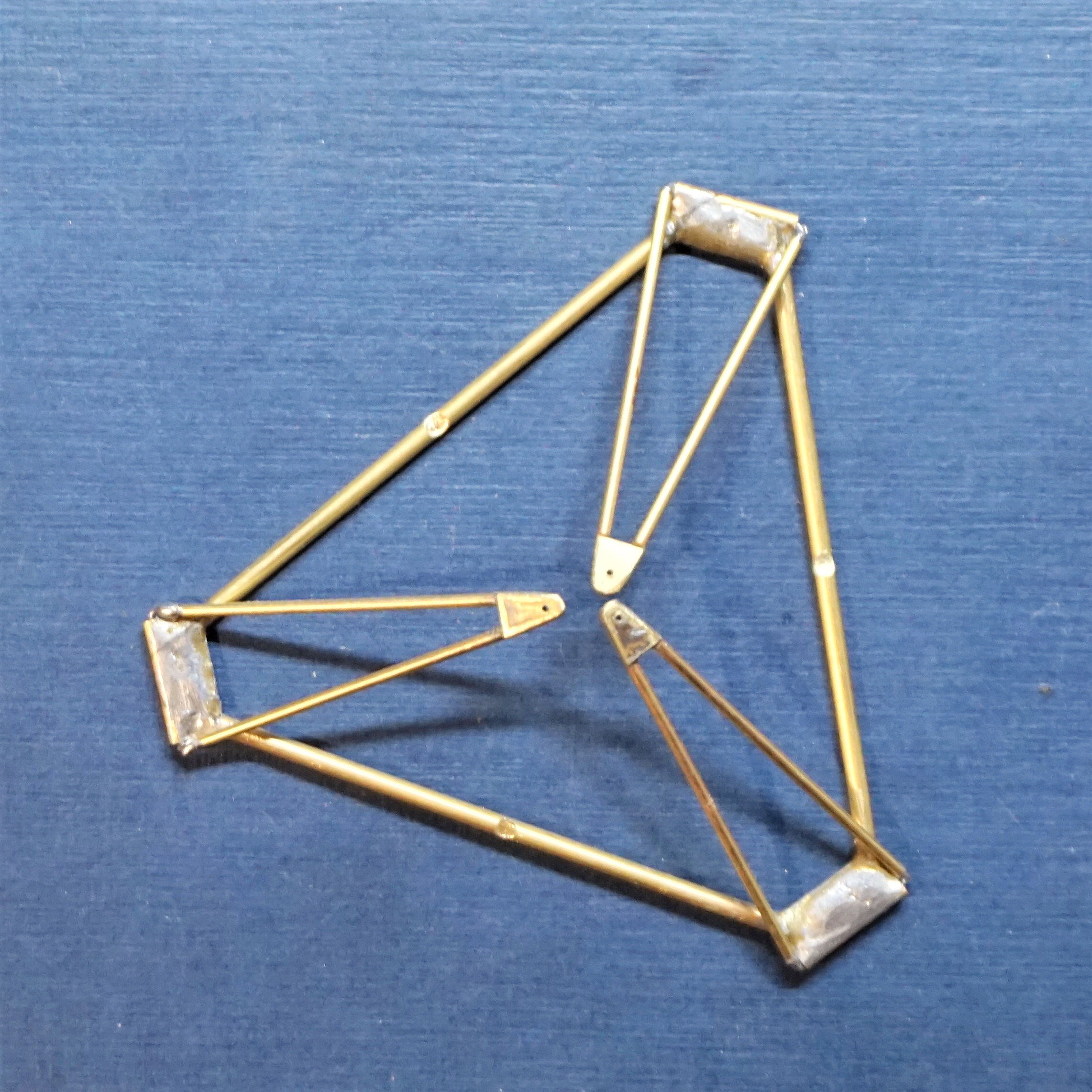

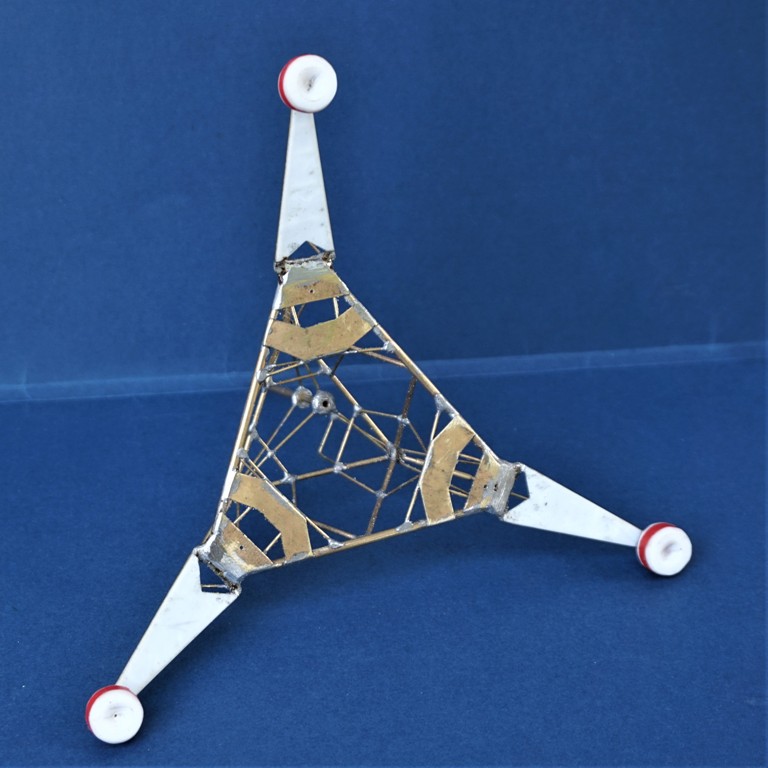

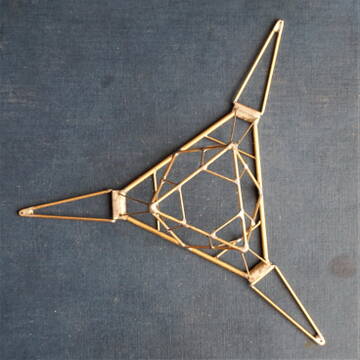

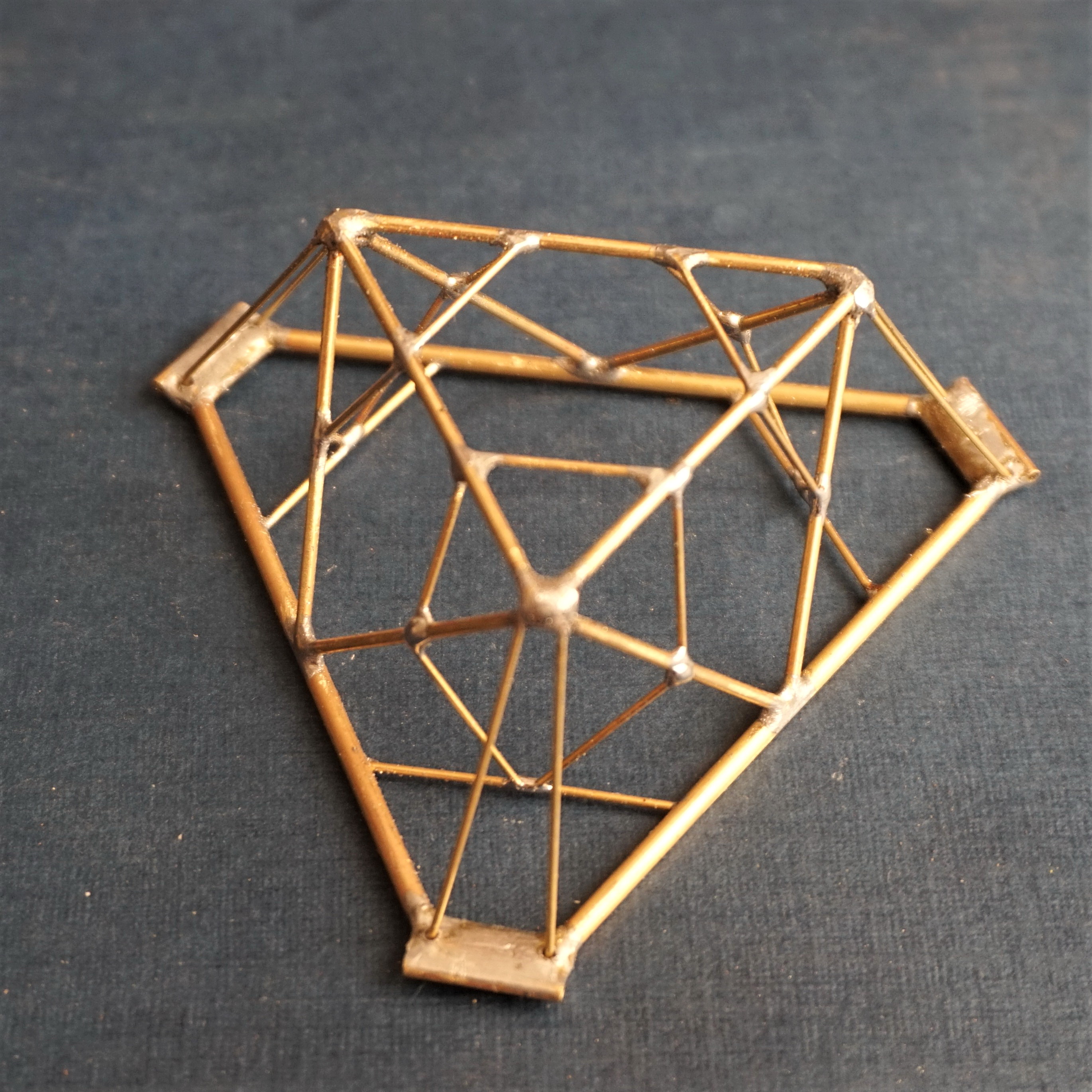

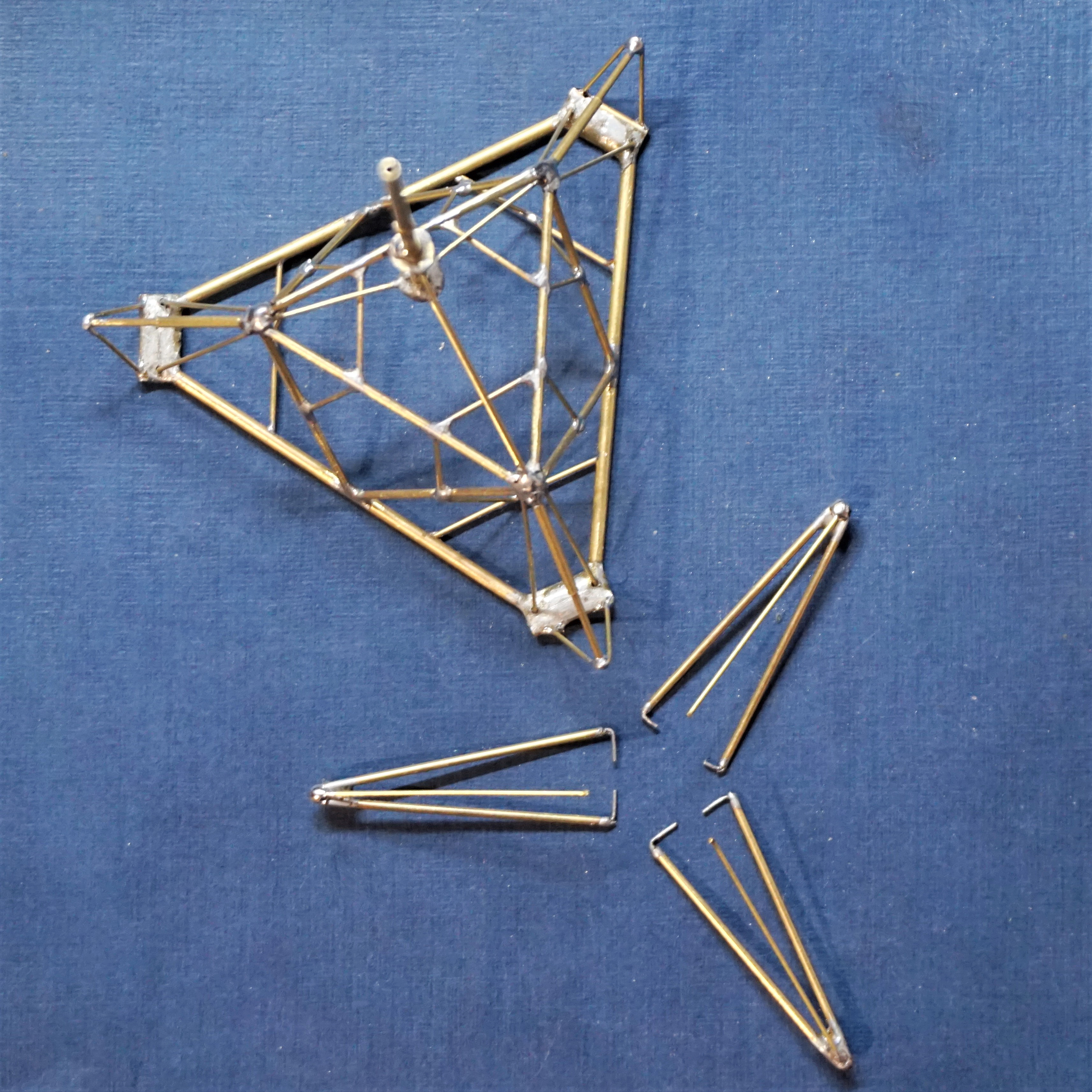

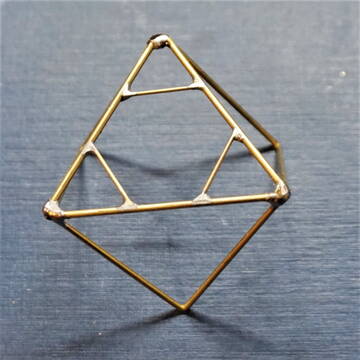

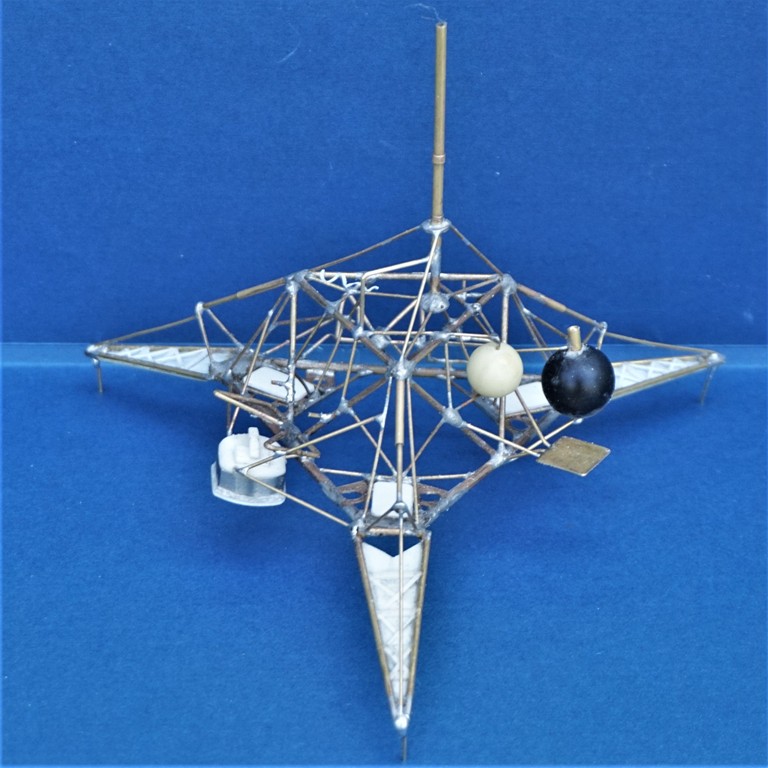

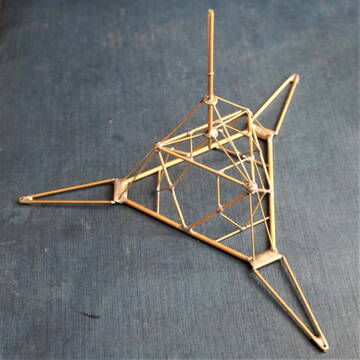

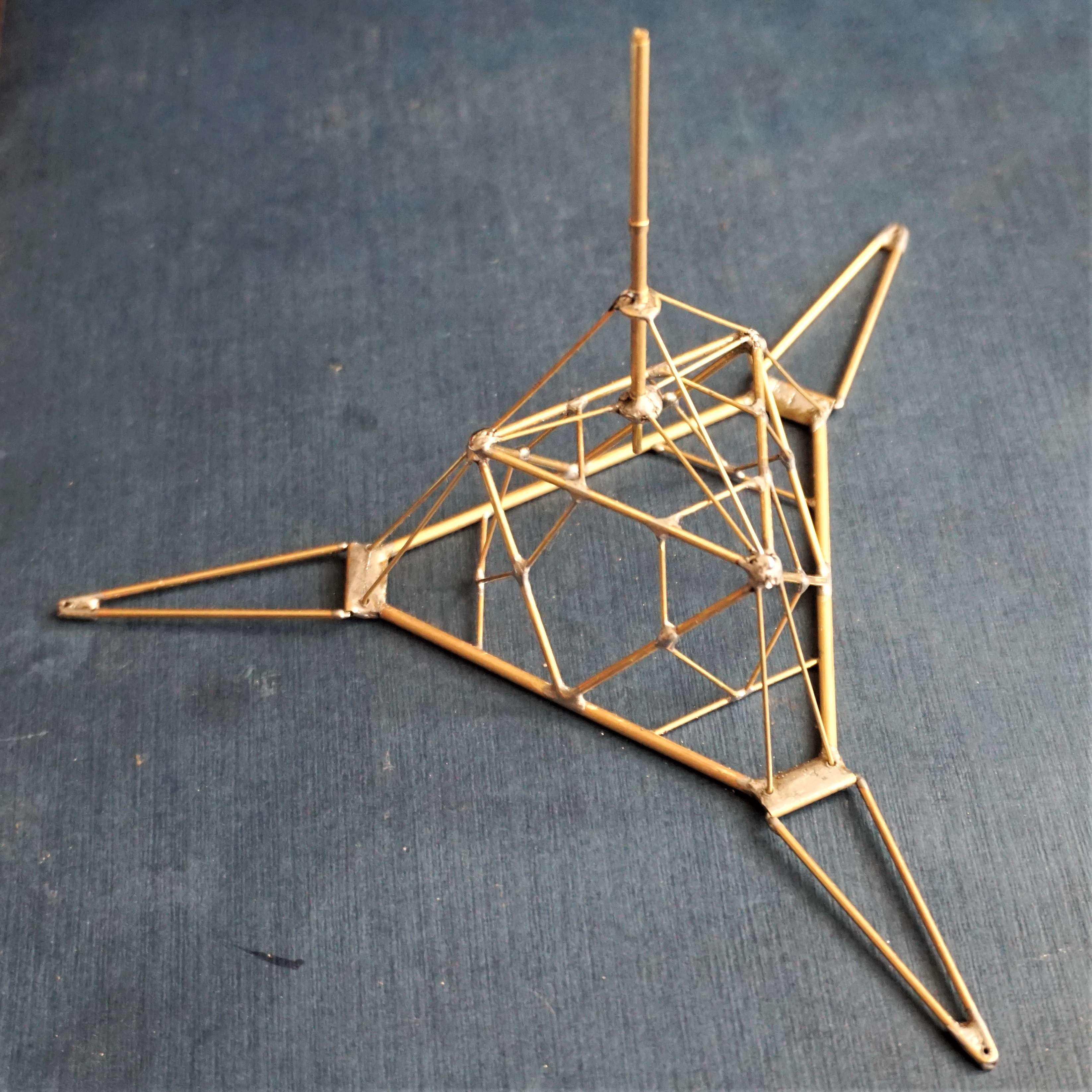

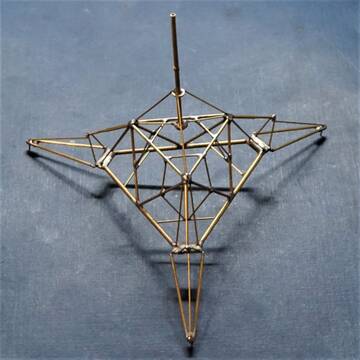

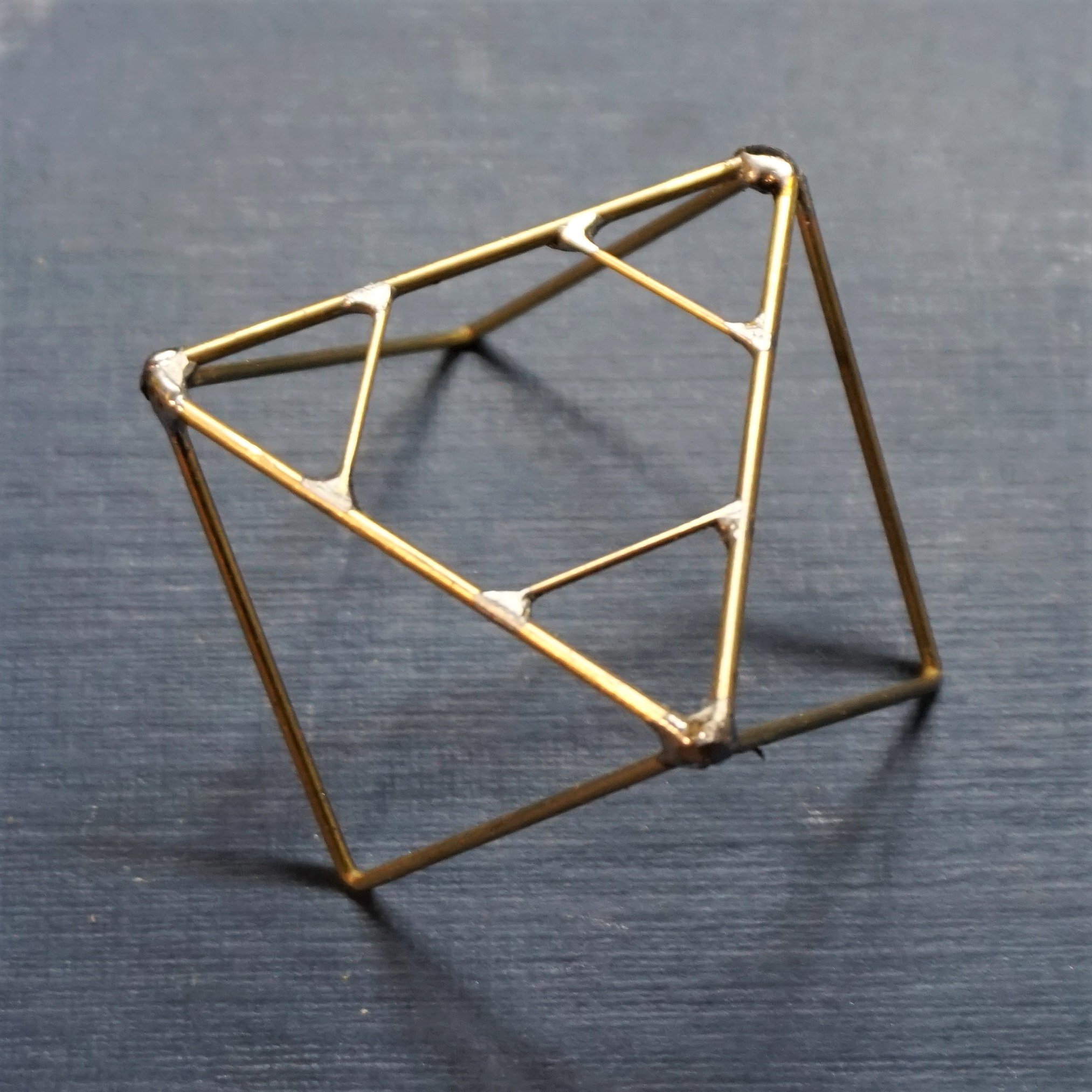

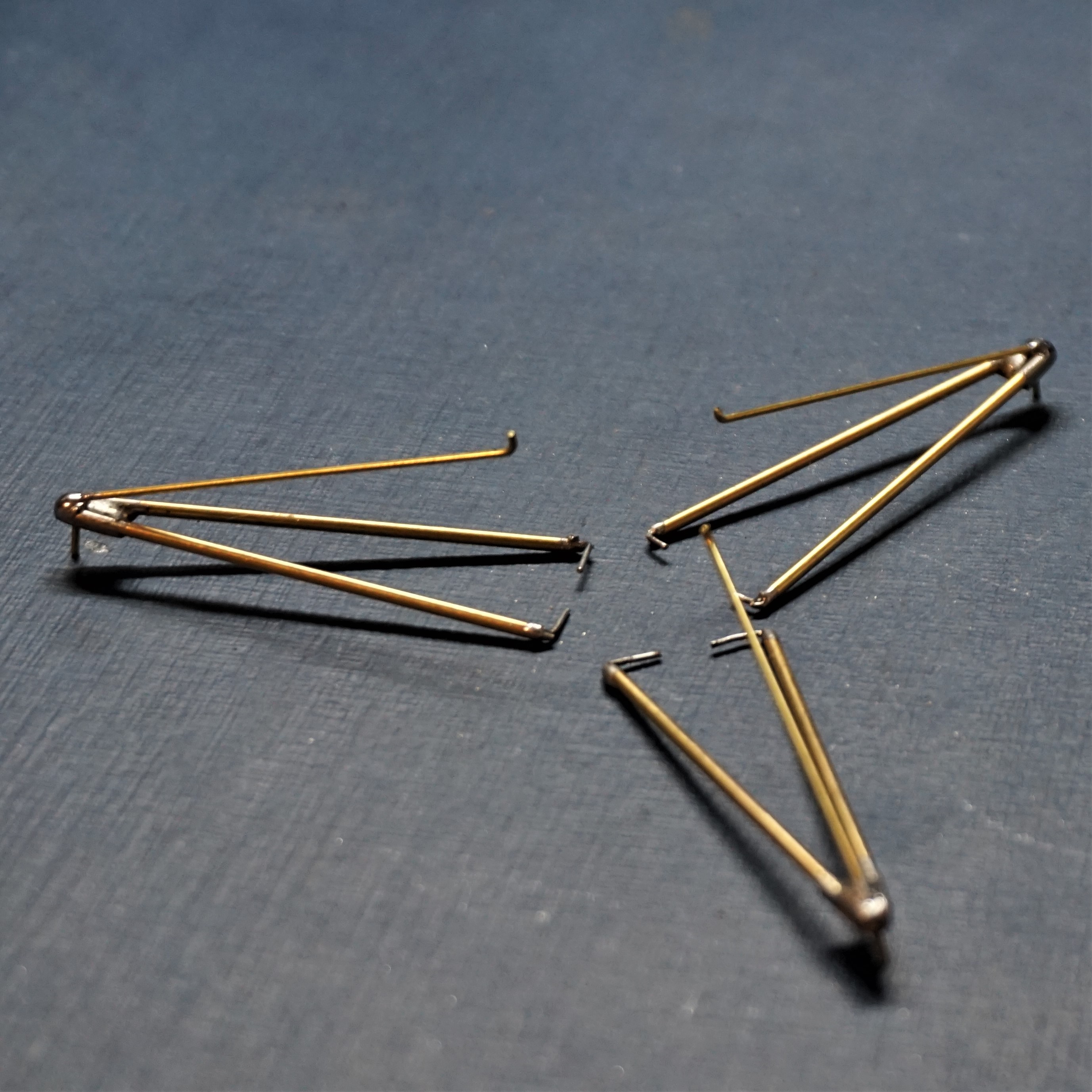

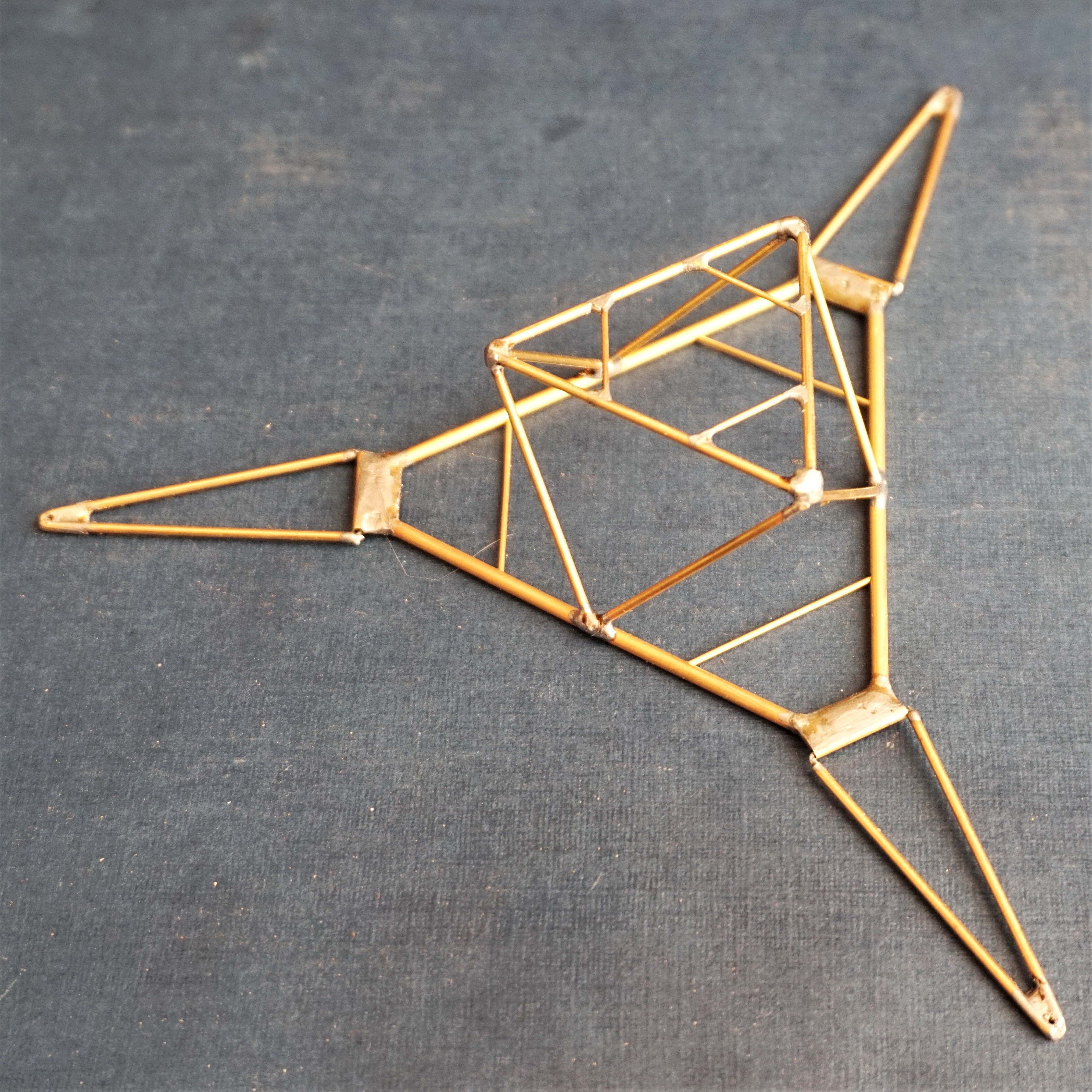

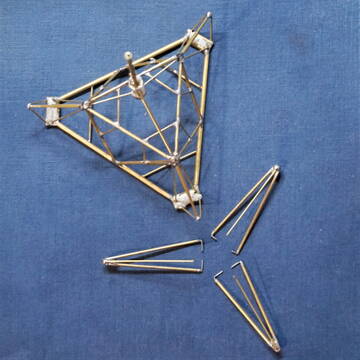

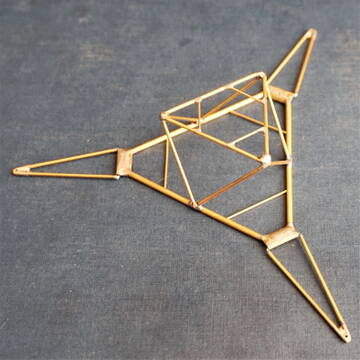

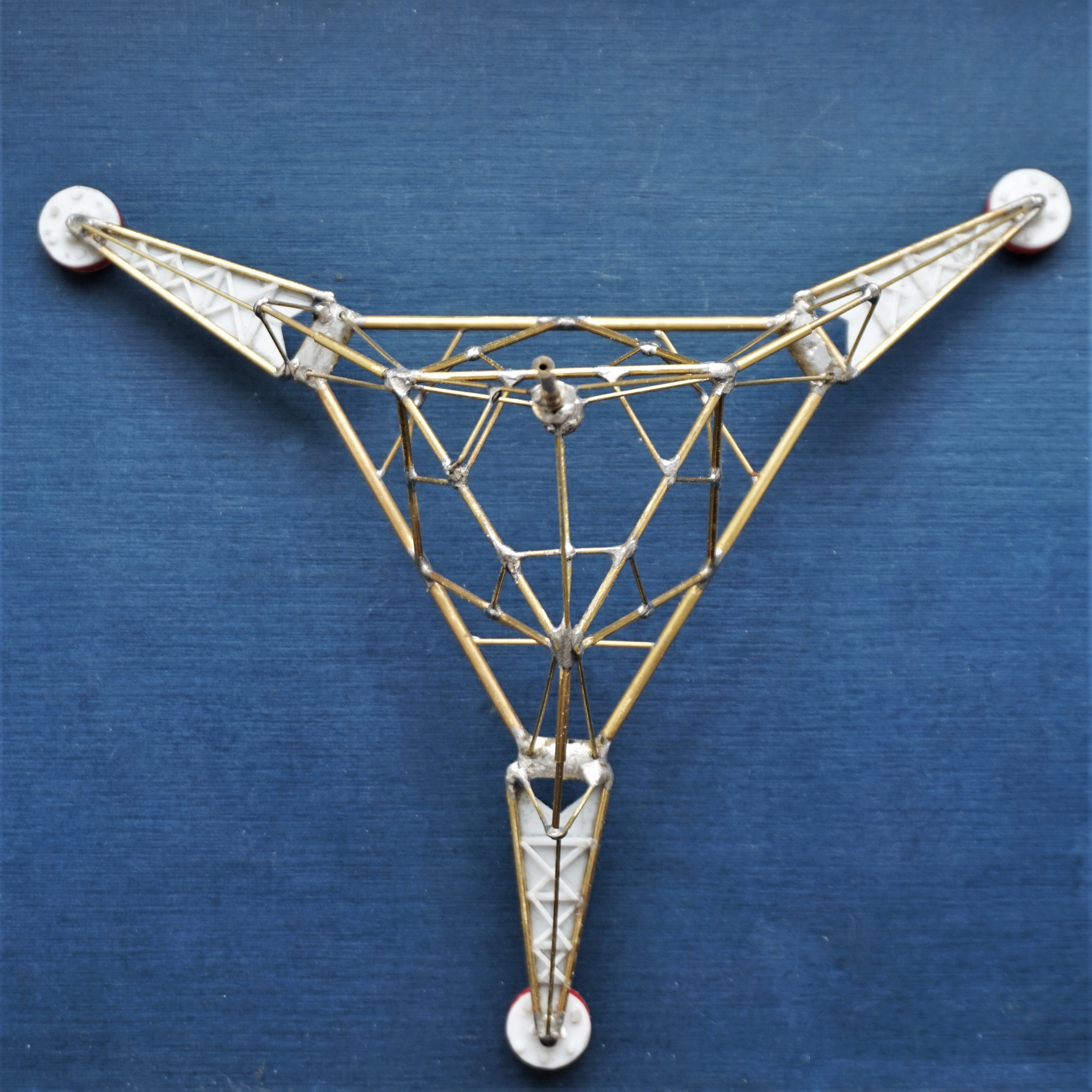

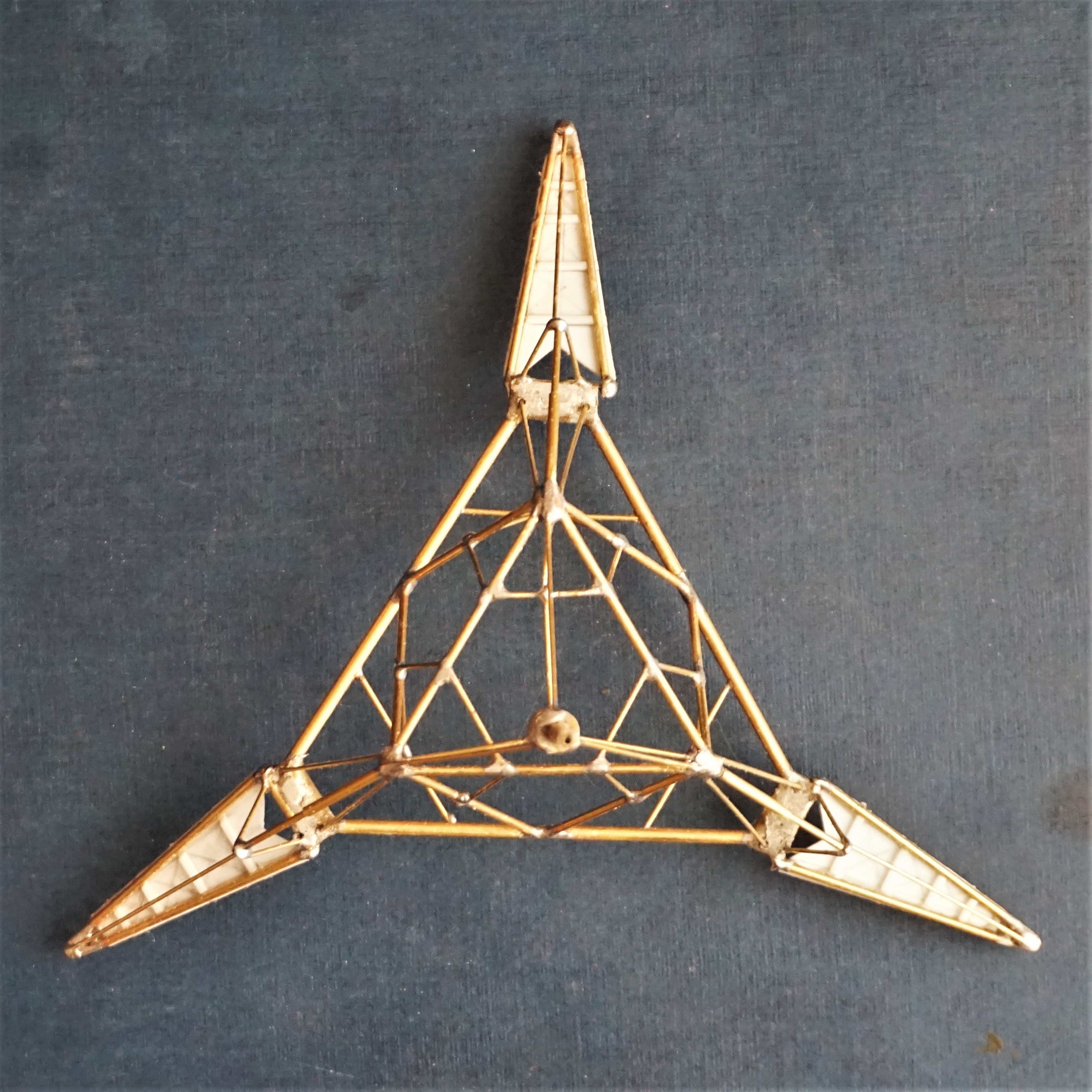

Творческий процесс по пайке ажурной рамы АМС продолжается.

0

Поделиться4Среда, 29 марта, 2023г. 18:29:13

Автор: Леонид
Участник
Откуда: Улан-Удэ
Зарегистрирован: Пятница, 25 сентября, 2015г.
Приглашений: 0
Сообщений: 2008
Уважение: [+105/-0]
Позитив: [+78/-1]
Пол: Мужской
Возраст: 73 [1950-09-18]
Провел на форуме:
22 дня 19 часов
Последний визит:
Воскресенье, 31 марта, 2024г. 22:17:41

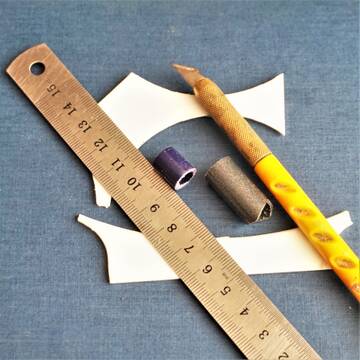

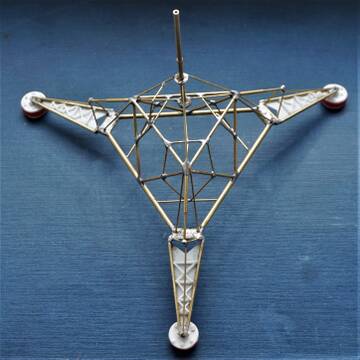

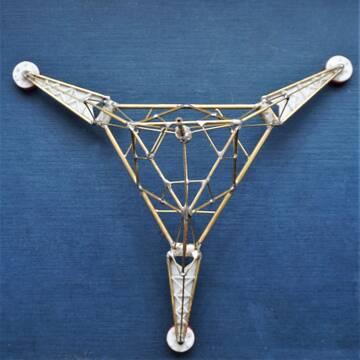

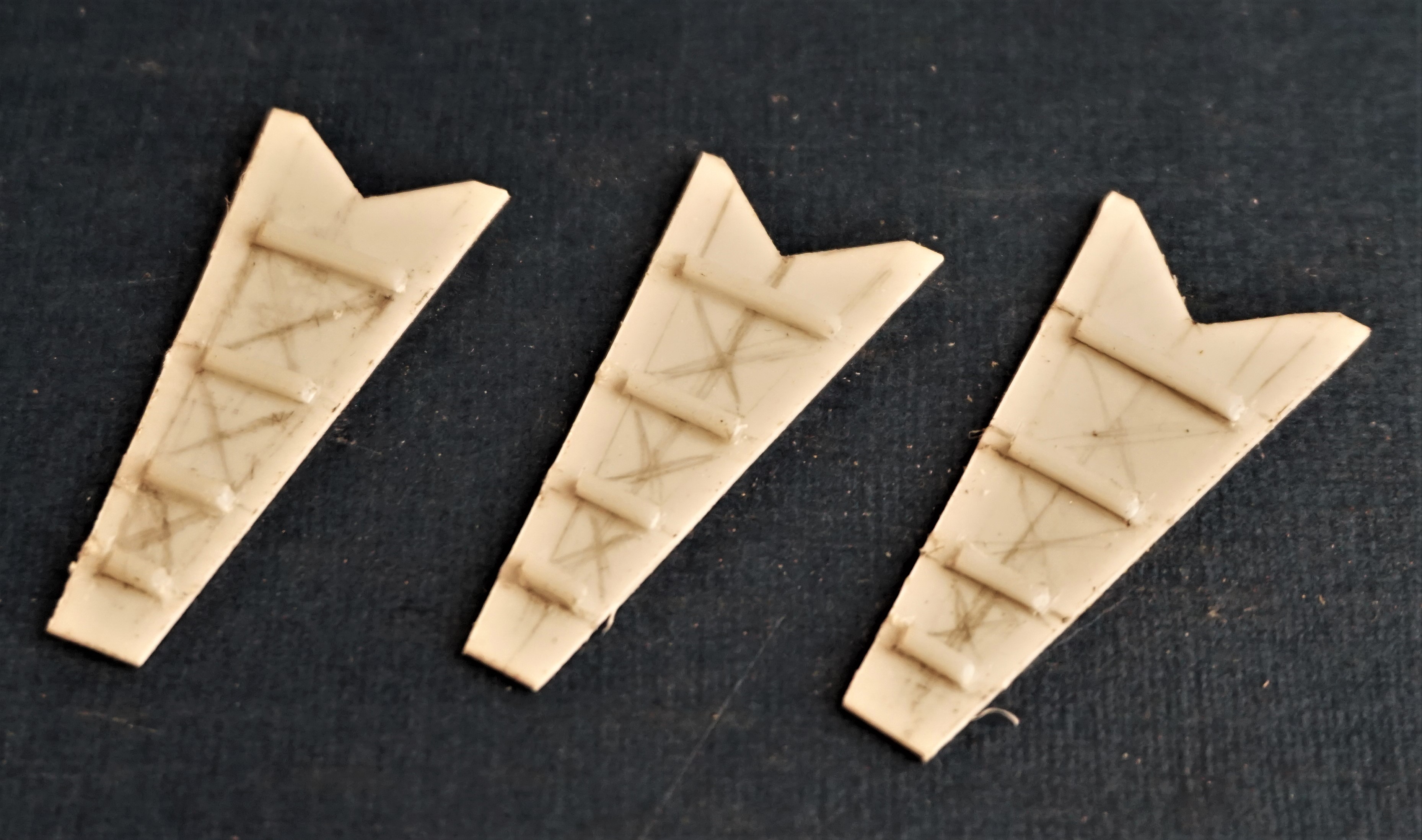

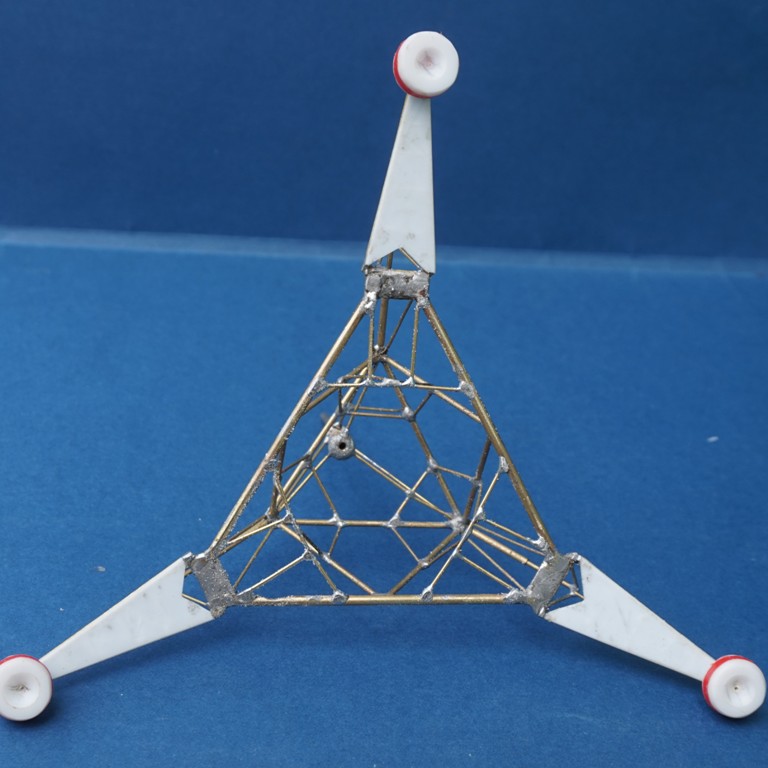

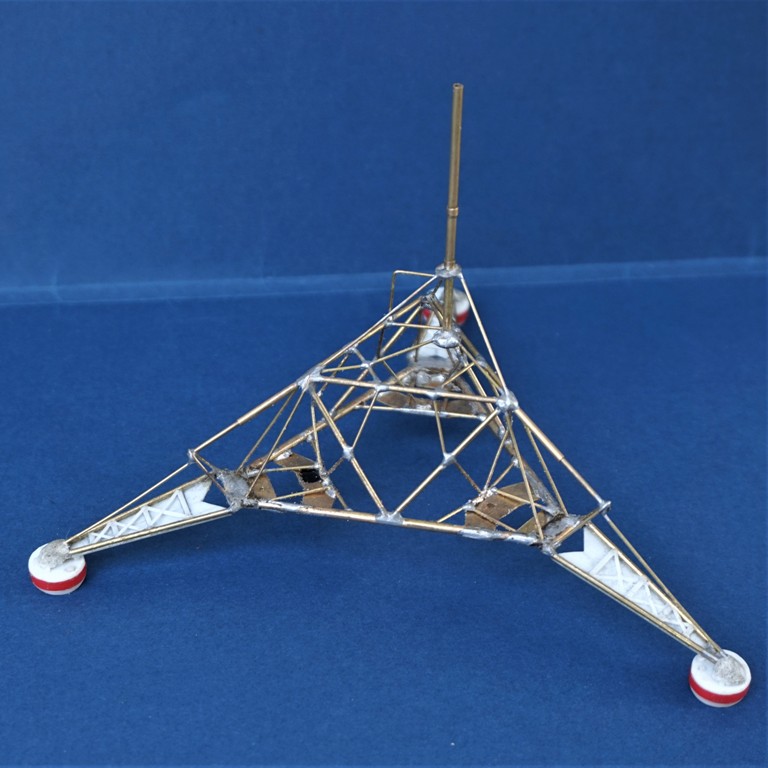

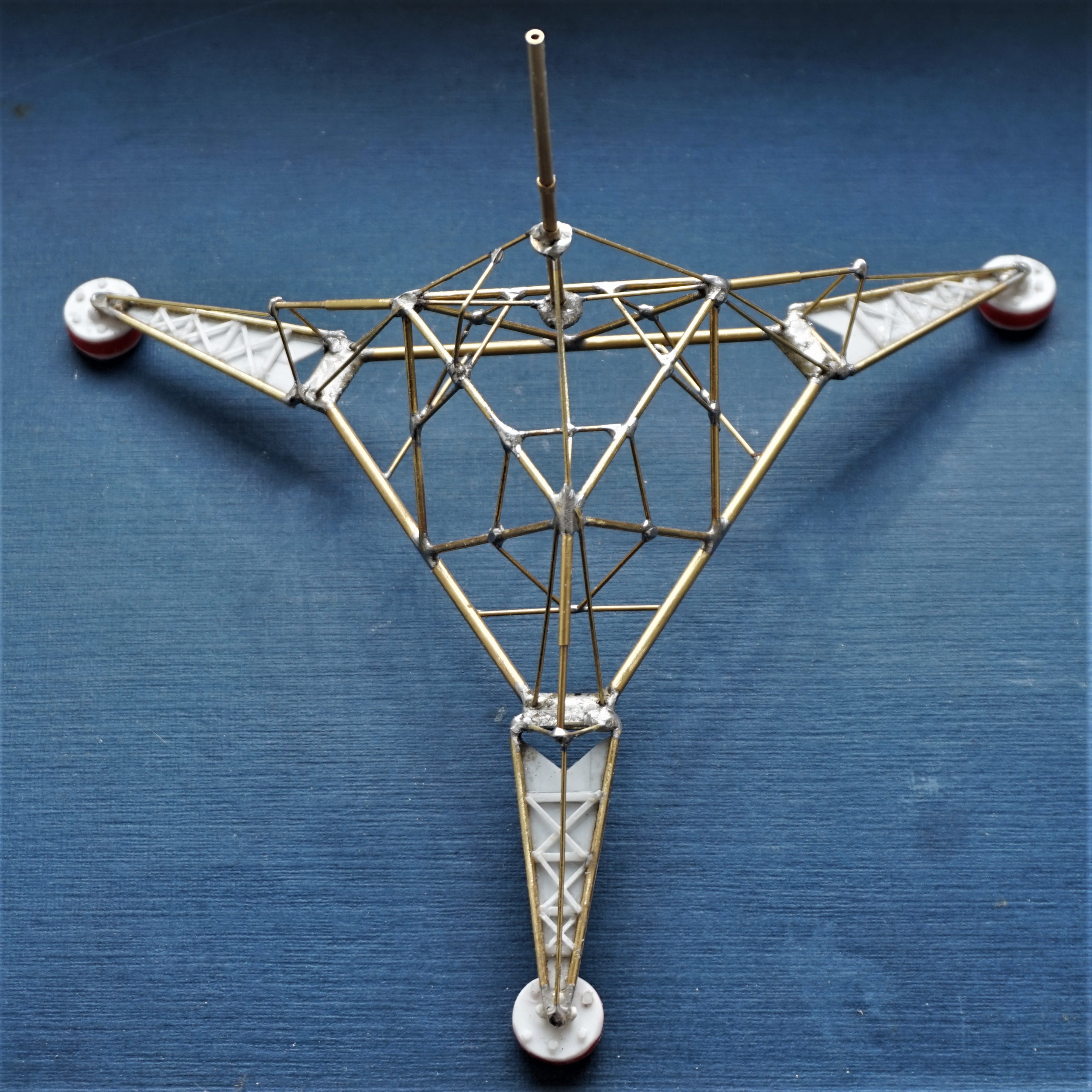

Продолжение следует. Немного поработал с листовым пластиком, оформил ноги-опоры станции.

0

Поделиться5Среда, 29 марта, 2023г. 18:32:10

Автор: Леонид
Участник
Откуда: Улан-Удэ
Зарегистрирован: Пятница, 25 сентября, 2015г.
Приглашений: 0
Сообщений: 2008
Уважение: [+105/-0]
Позитив: [+78/-1]
Пол: Мужской
Возраст: 73 [1950-09-18]
Провел на форуме:
22 дня 19 часов
Последний визит:
Воскресенье, 31 марта, 2024г. 22:17:41

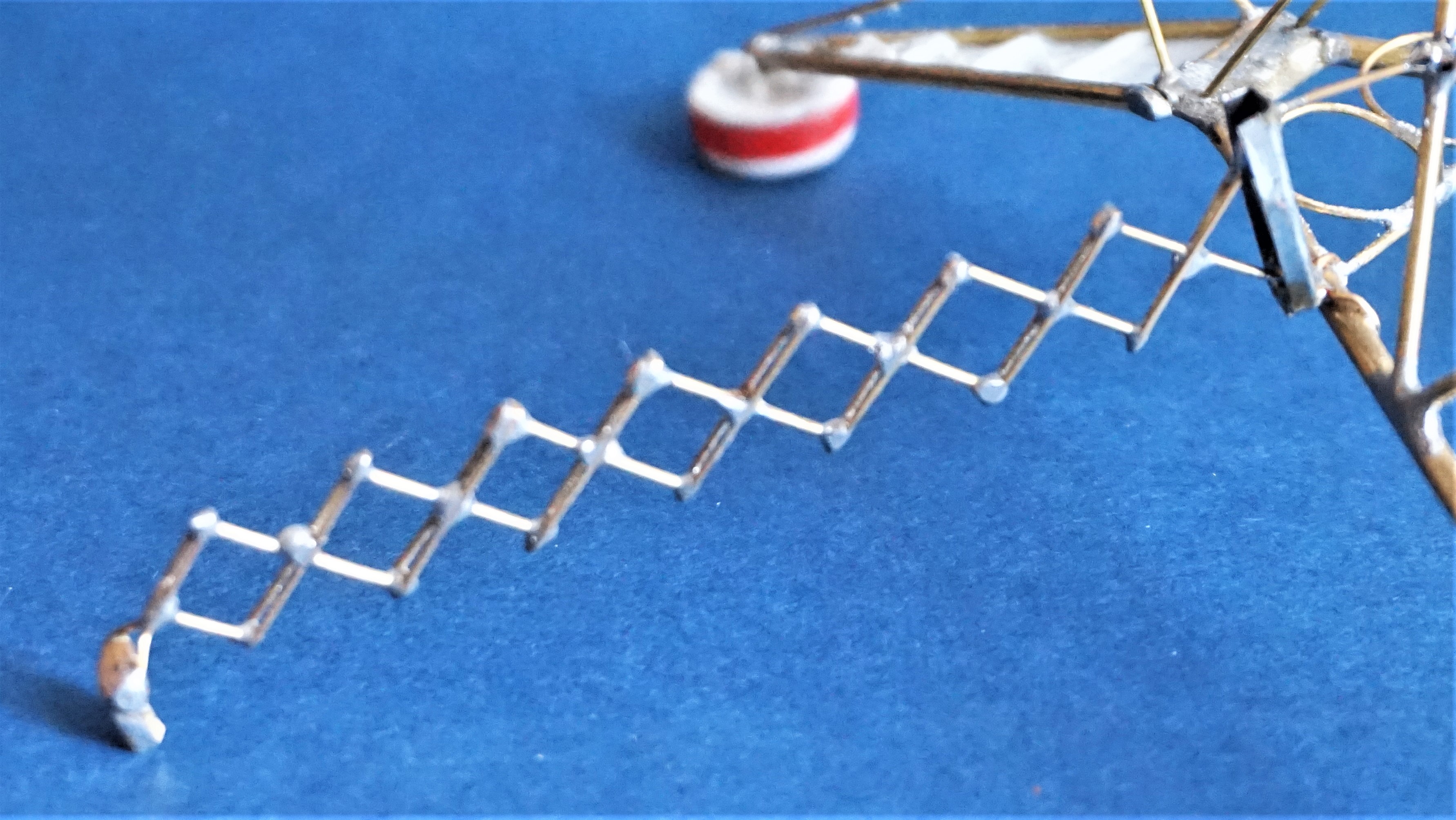

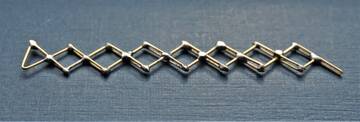

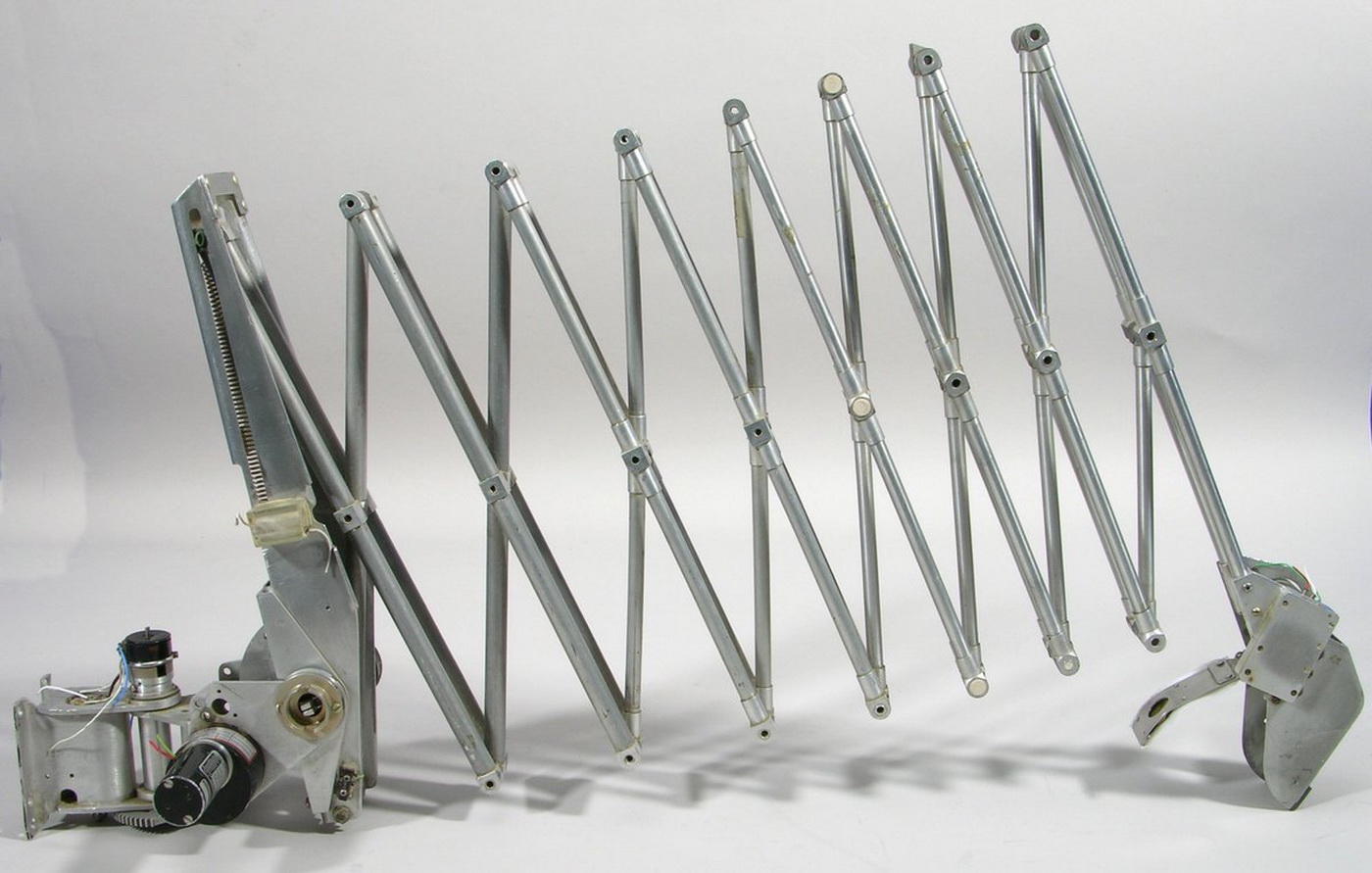

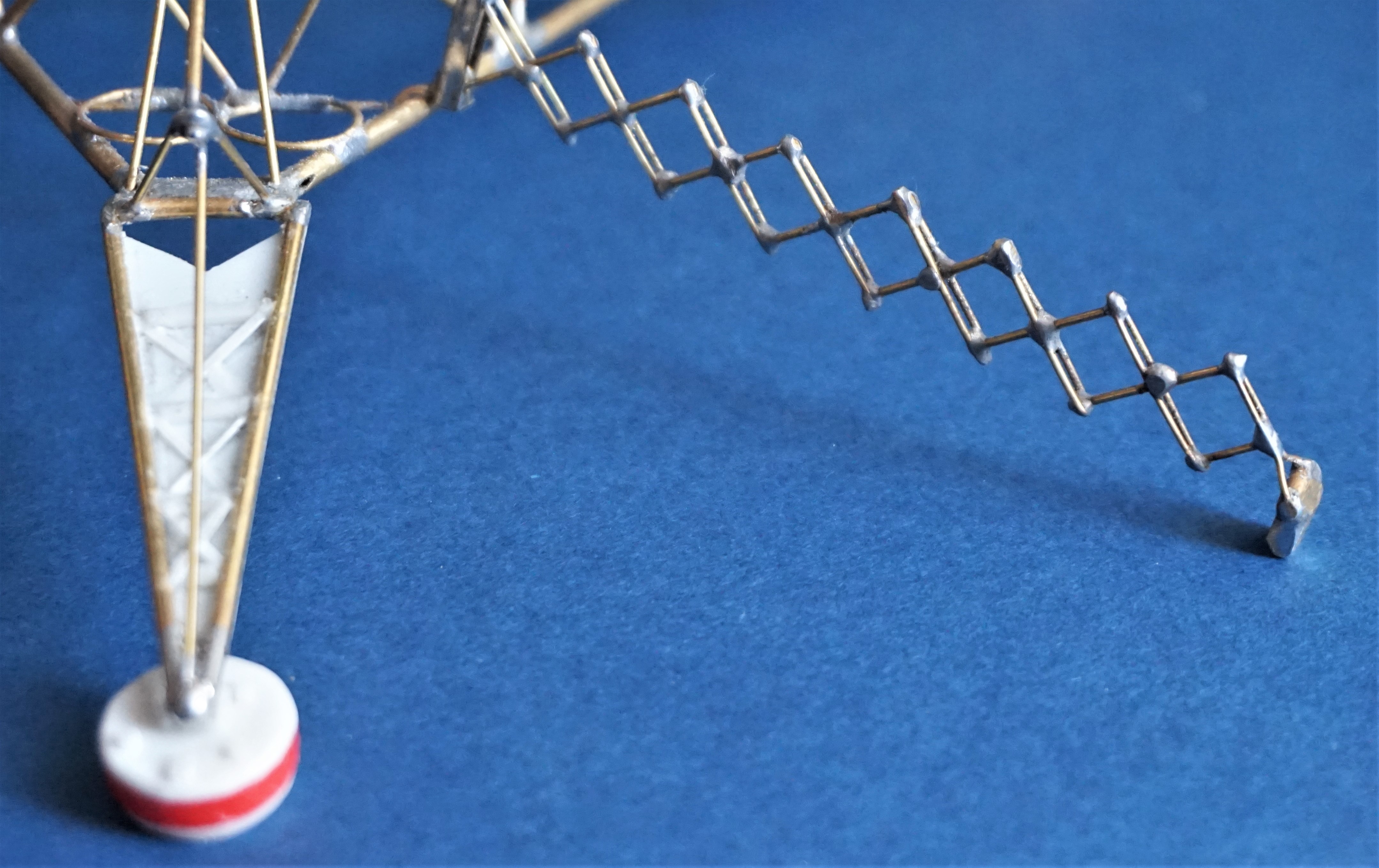

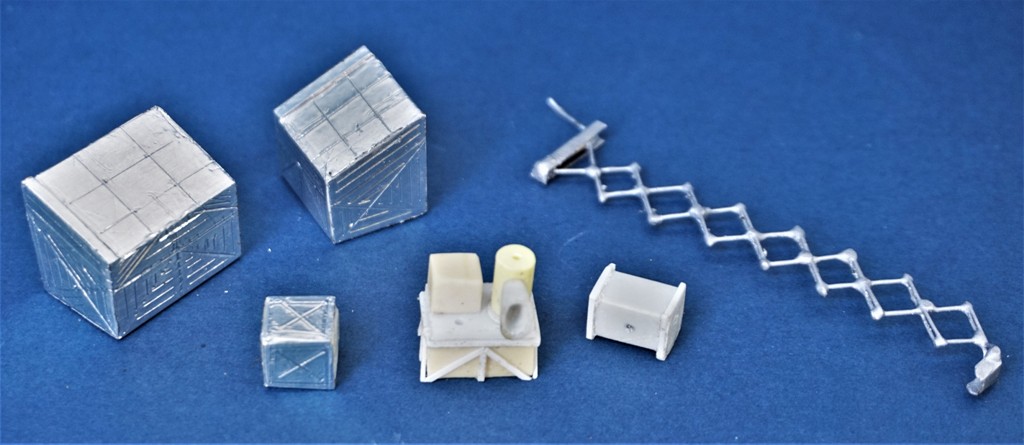

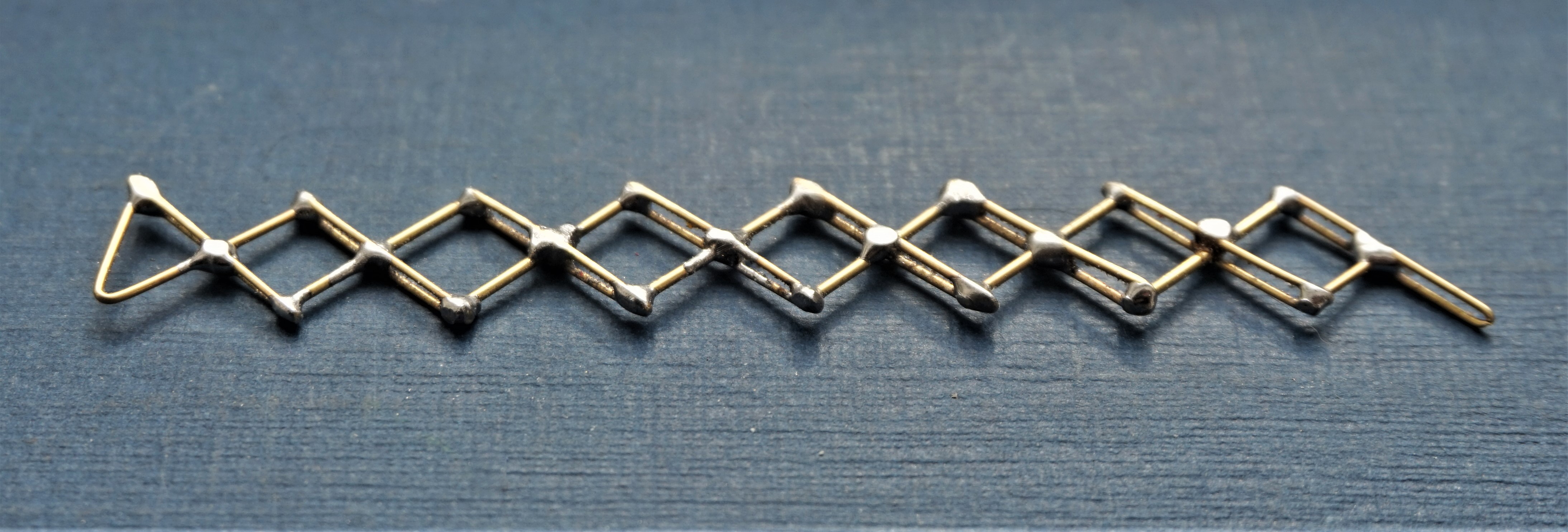

А далее- опять пайка. На этот раз раздвижная рука земле(луно)черпалки.

0

Поделиться6Четверг, 30 марта, 2023г. 15:37:24

Автор: Леонид
Участник
Откуда: Улан-Удэ
Зарегистрирован: Пятница, 25 сентября, 2015г.
Приглашений: 0
Сообщений: 2008
Уважение: [+105/-0]
Позитив: [+78/-1]
Пол: Мужской
Возраст: 73 [1950-09-18]
Провел на форуме:
22 дня 19 часов
Последний визит:
Воскресенье, 31 марта, 2024г. 22:17:41

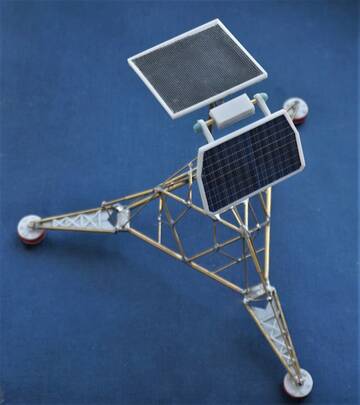

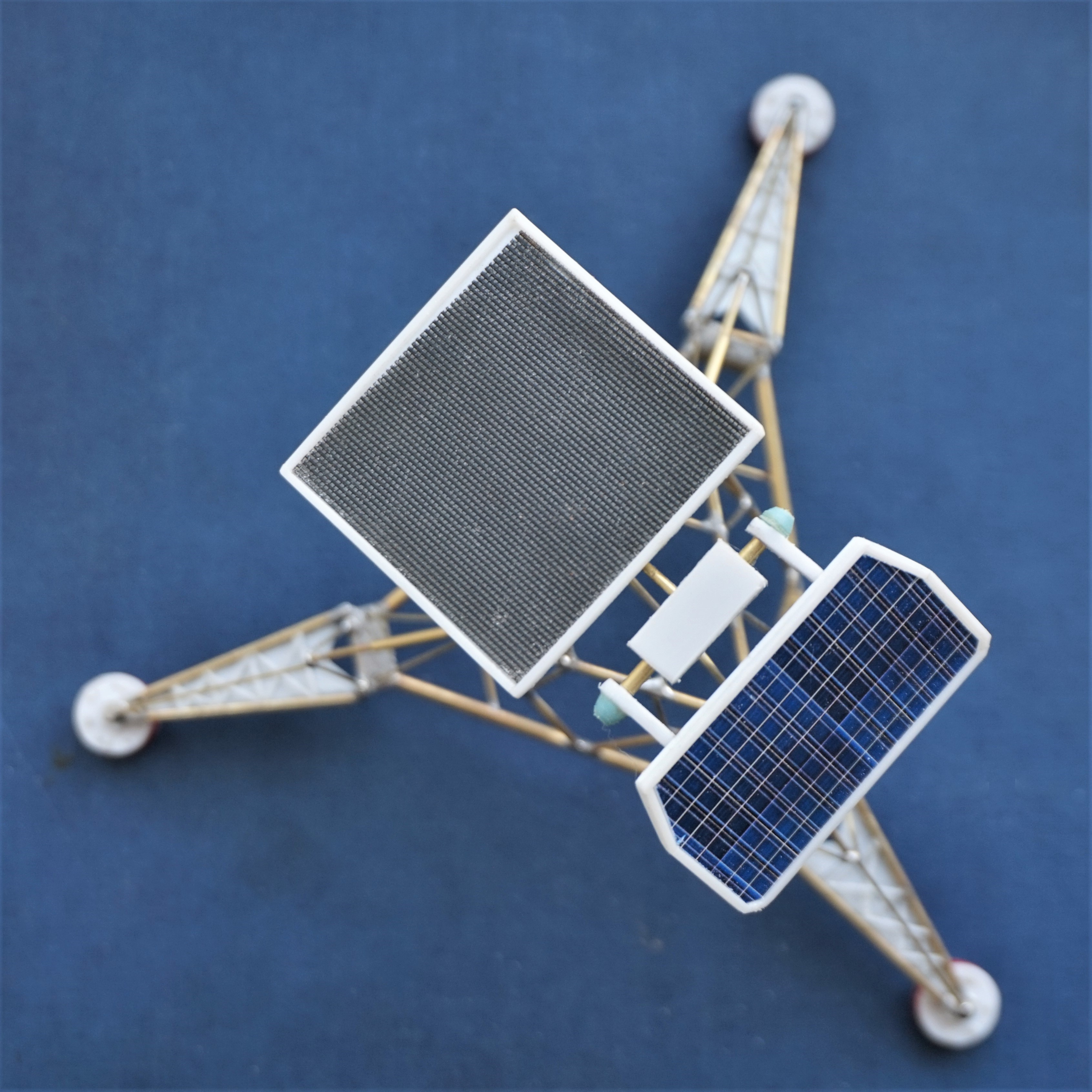

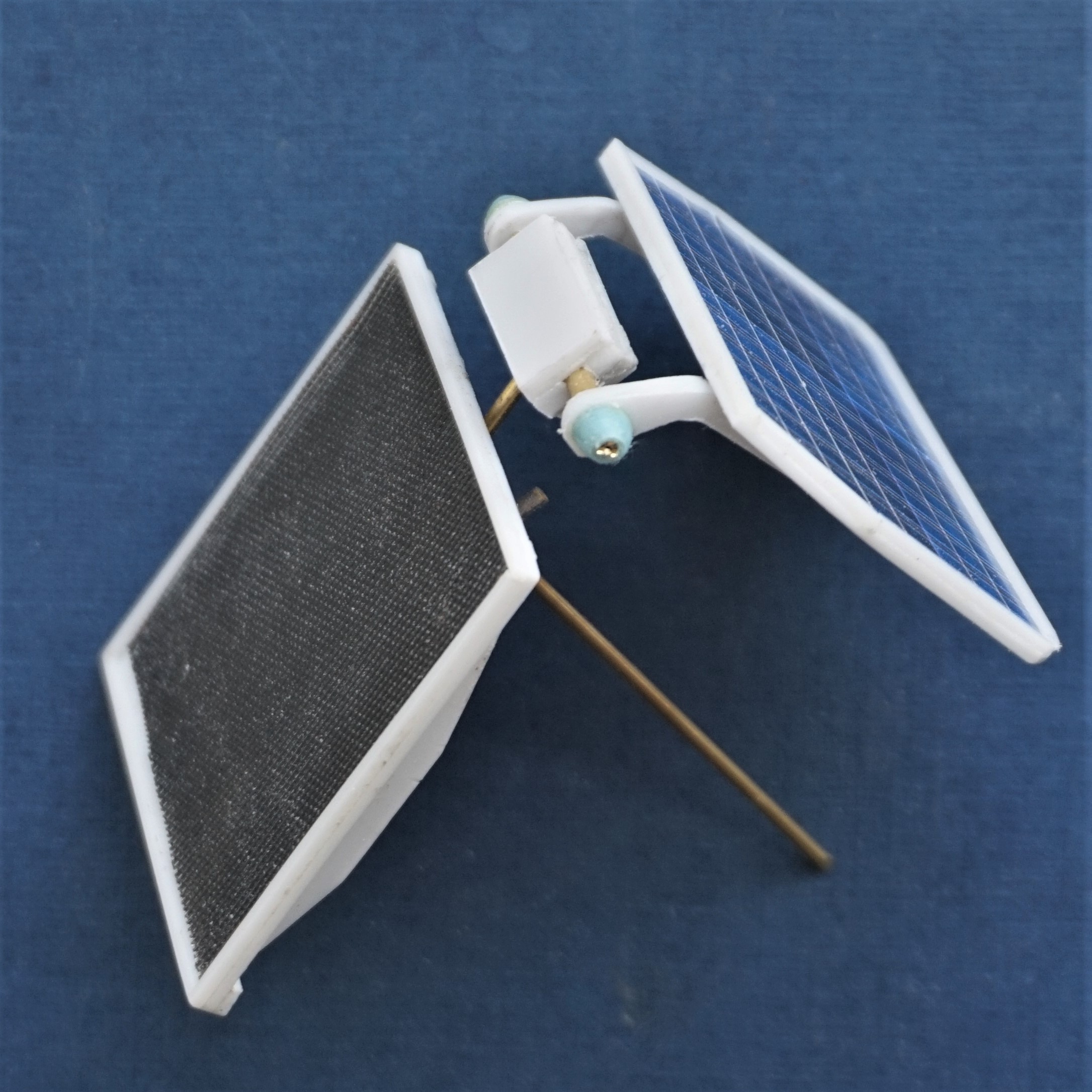

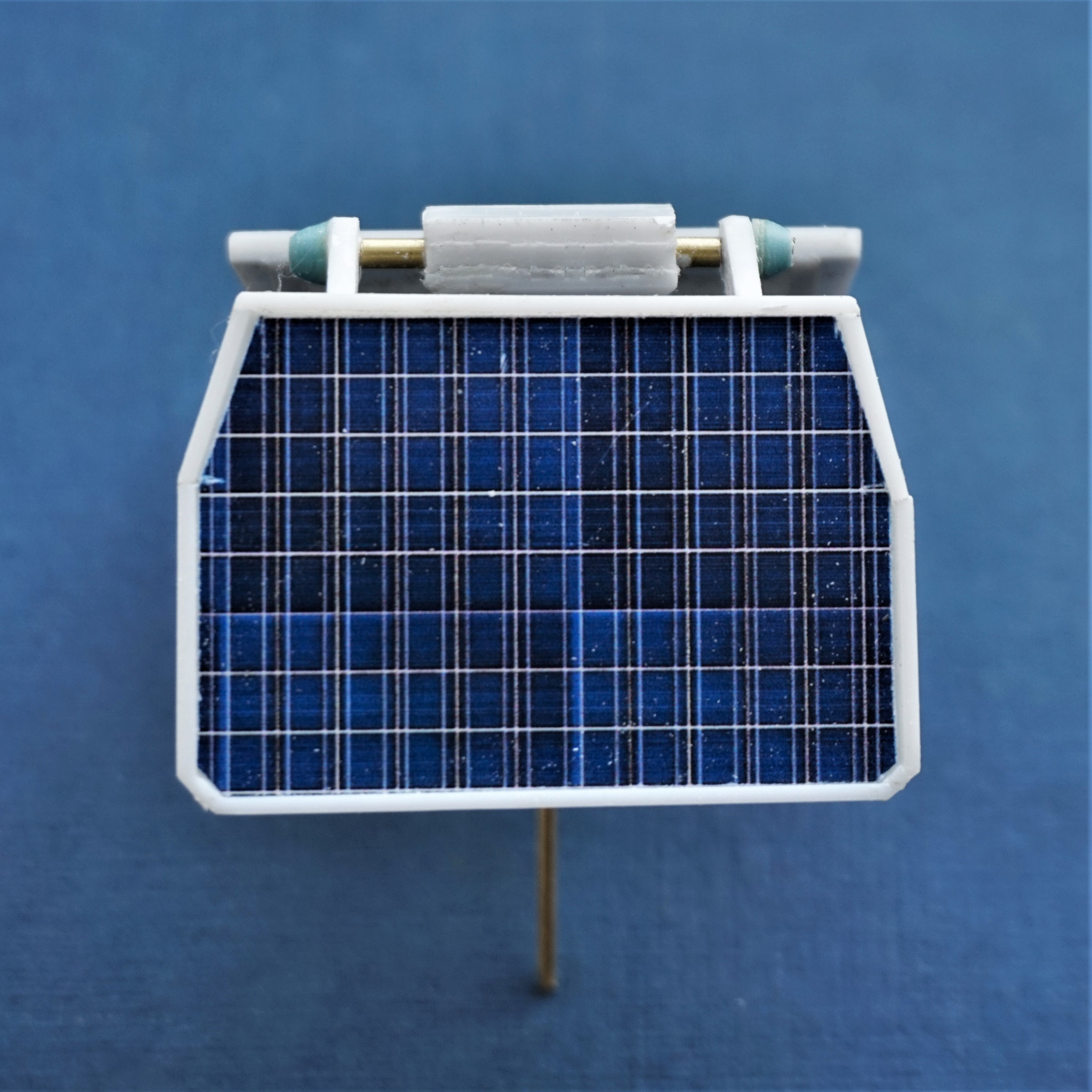

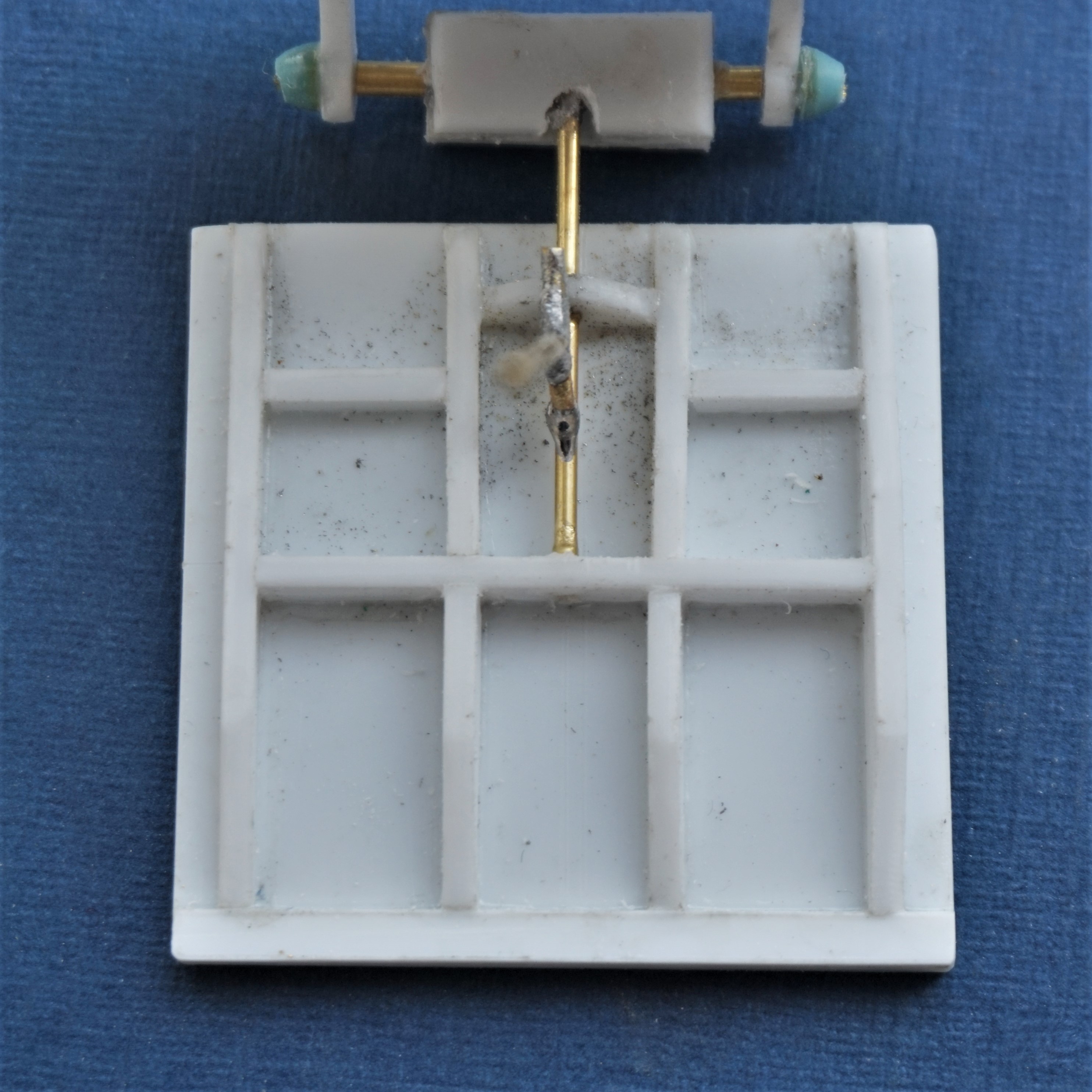

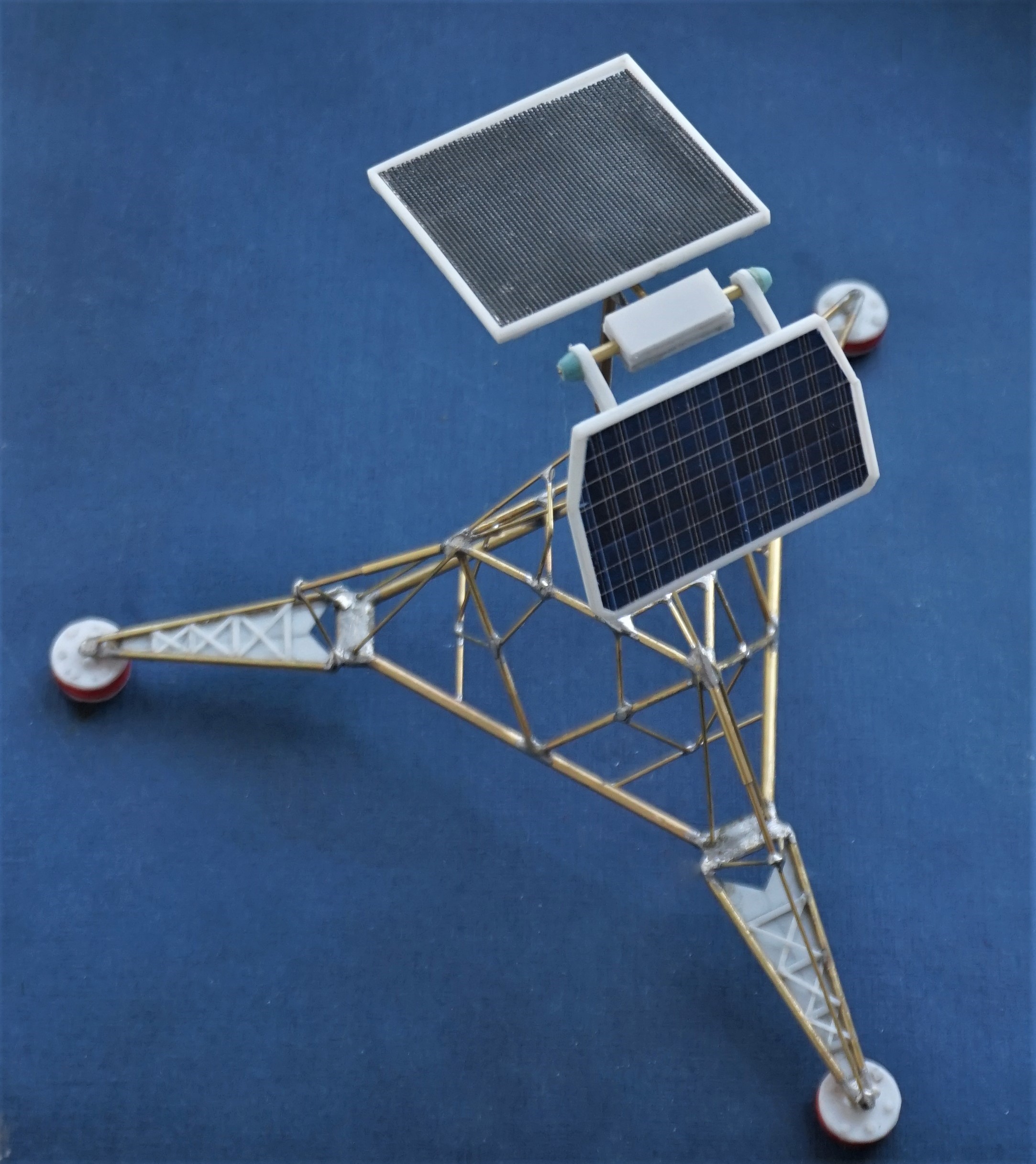

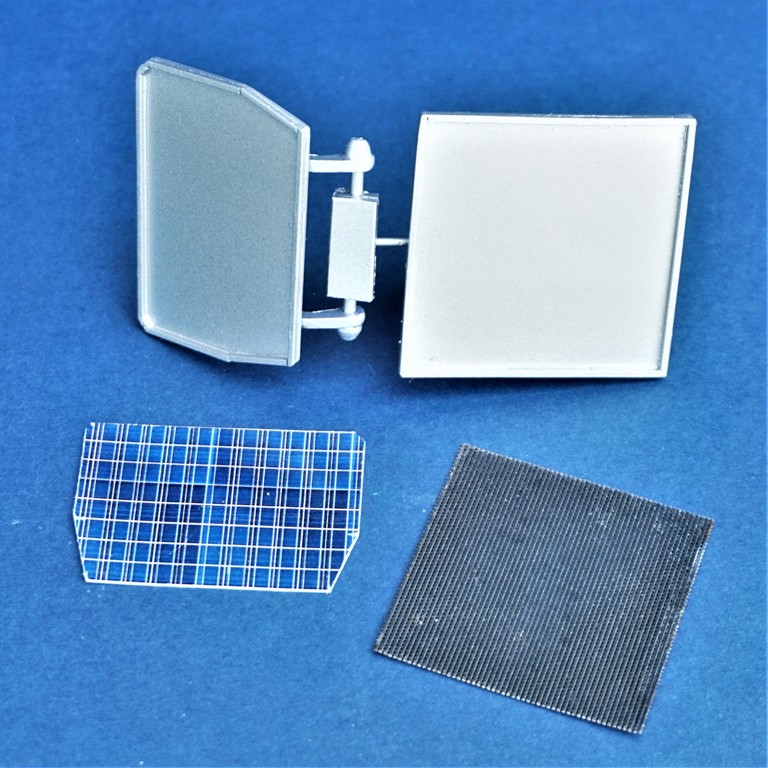

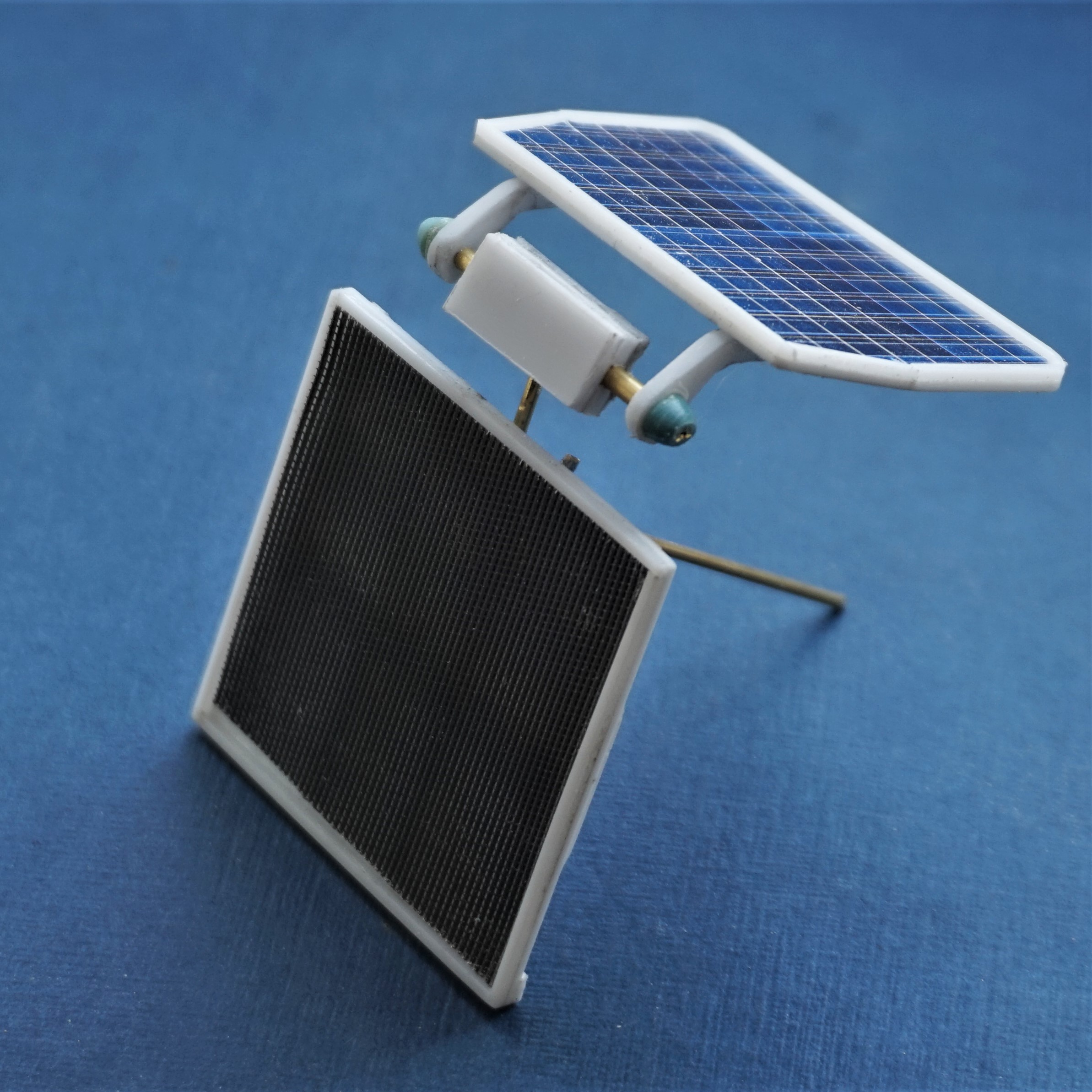

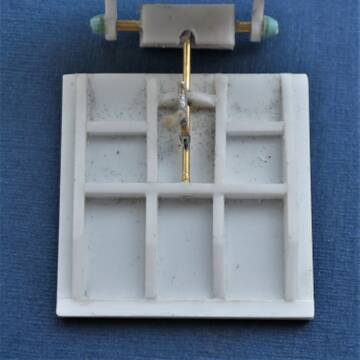

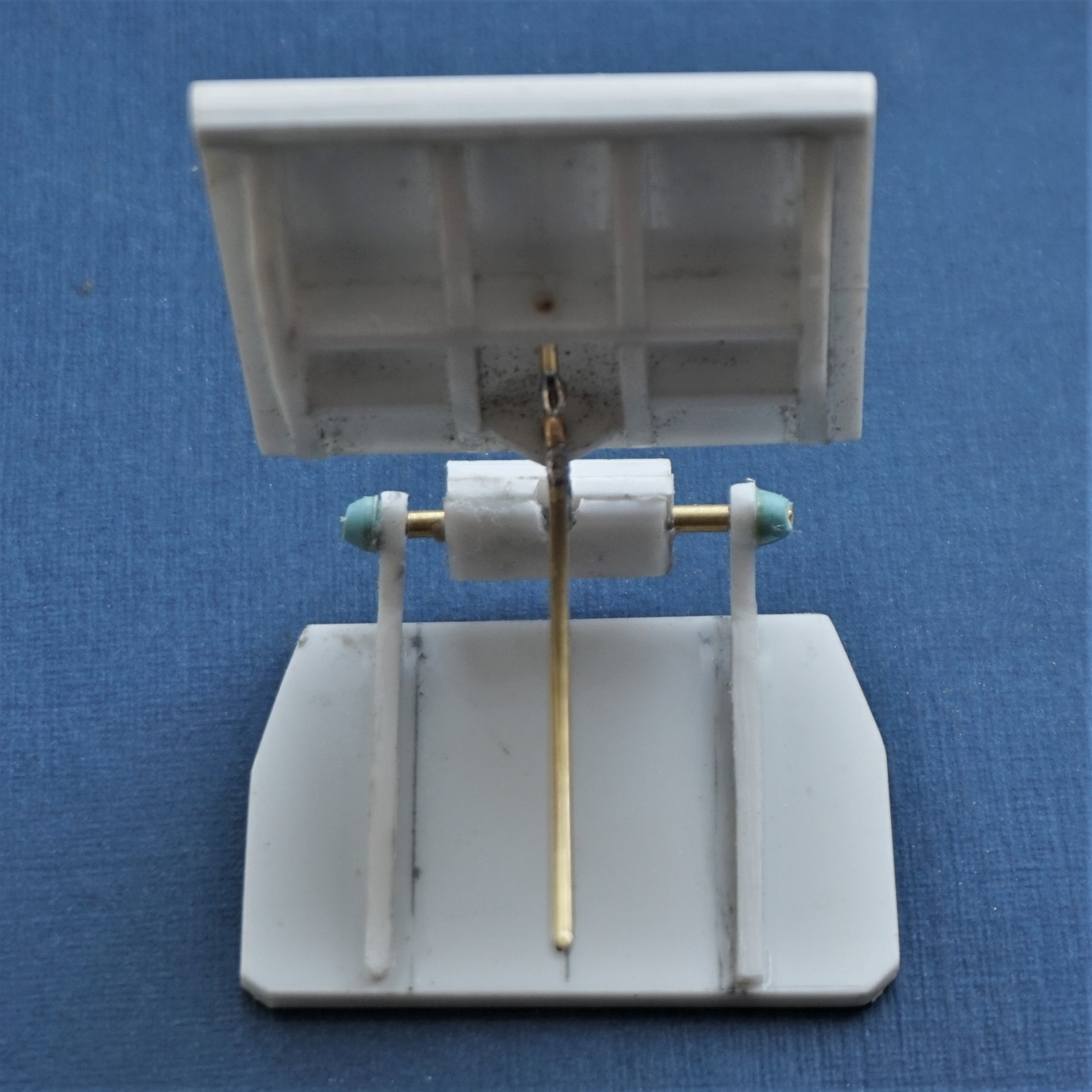

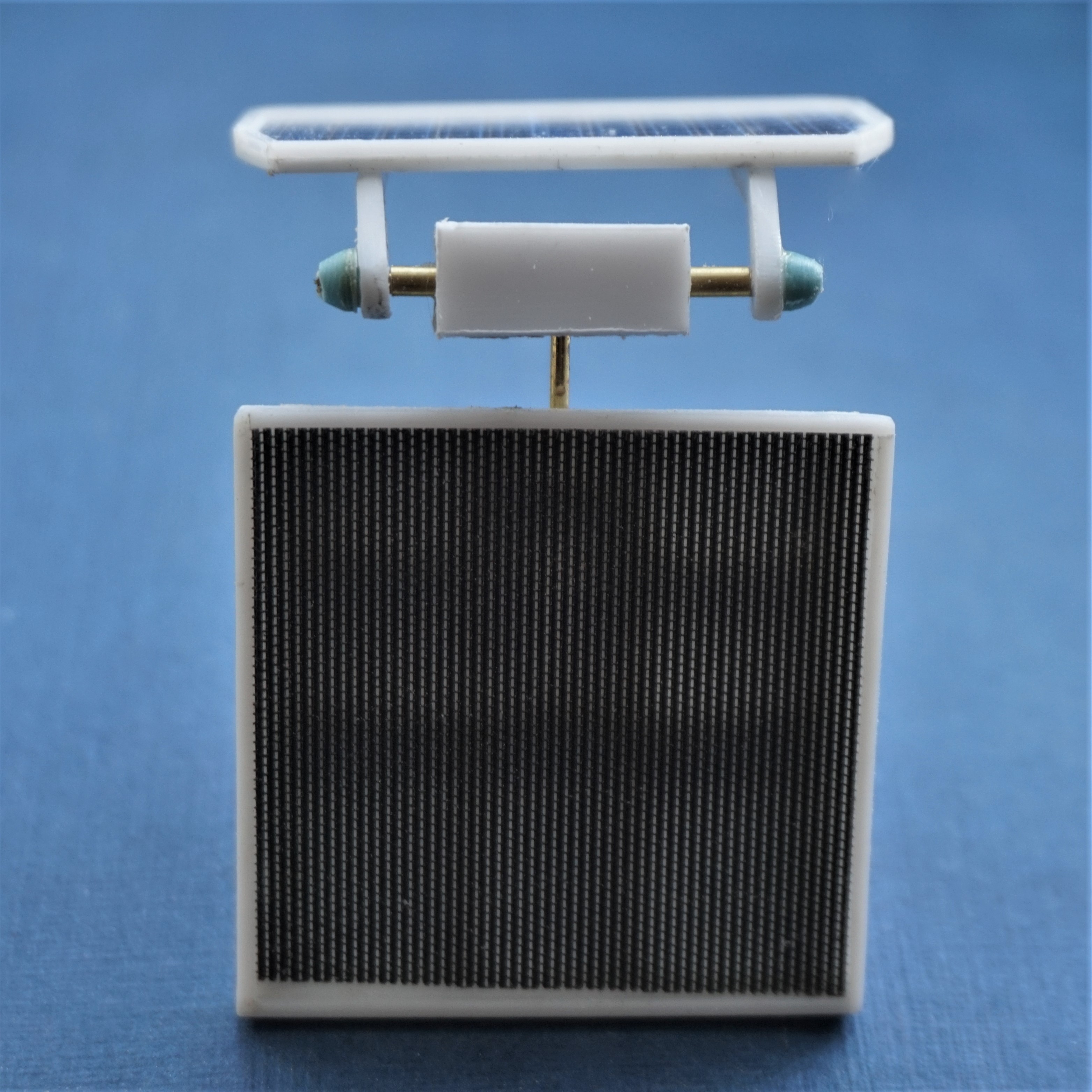

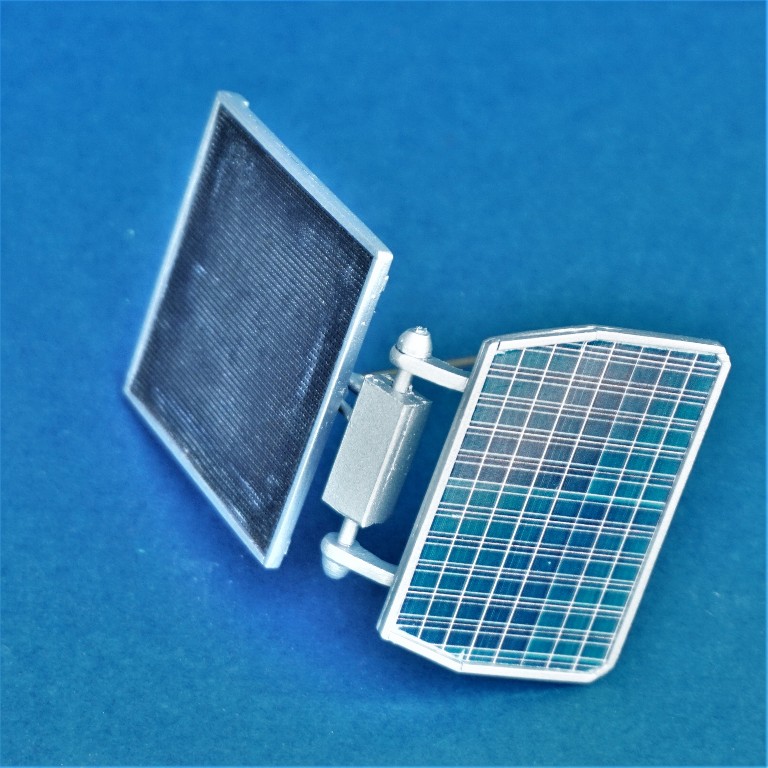

Из листового пластика и латунных трубок собрал узел с телекоммуникационной антенной и солнечной панелью. В качестве излучающей поверхности на антенне применена матричная сетка с кинескопа от цветного телевизора, рисунок солнечной панели распечатан на фотобумаге.

0

Поделиться7Четверг, 25 мая, 2023г. 17:42:14

Автор: Леонид
Участник
Откуда: Улан-Удэ
Зарегистрирован: Пятница, 25 сентября, 2015г.
Приглашений: 0
Сообщений: 2008
Уважение: [+105/-0]
Позитив: [+78/-1]
Пол: Мужской
Возраст: 73 [1950-09-18]
Провел на форуме:
22 дня 19 часов
Последний визит:
Воскресенье, 31 марта, 2024г. 22:17:41

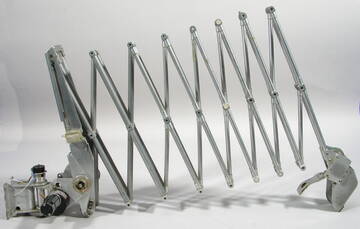

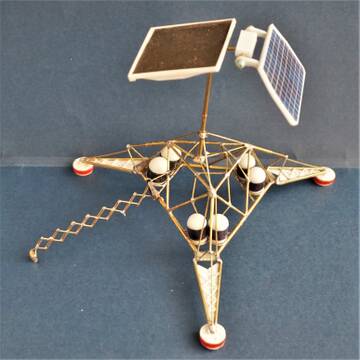

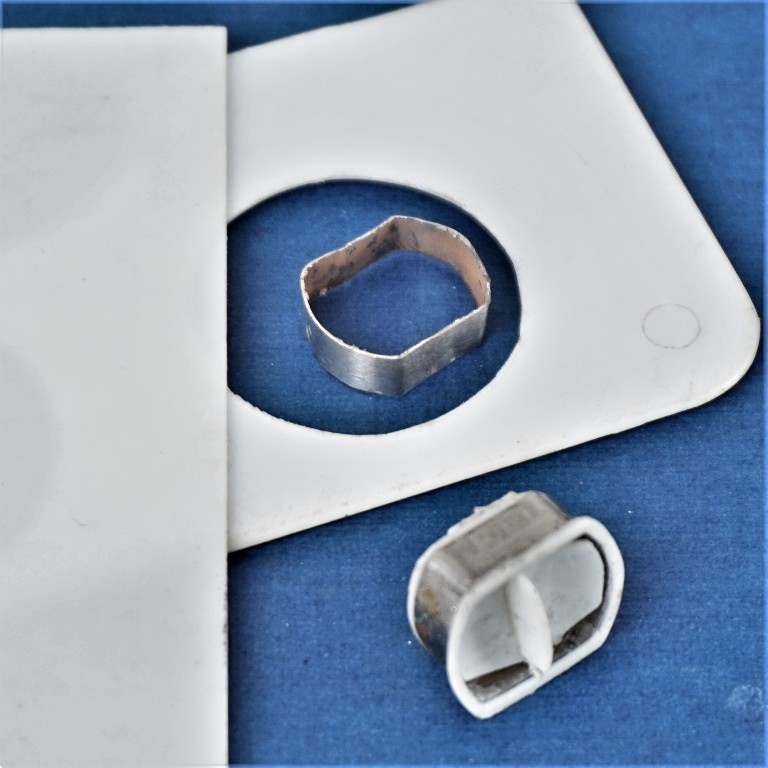

С одной стороны на раздвижную руку-пантограф установлен спаянный из листовой латуни ковш-захват, предназначенный для определения механических свойств грунта, а с противоположной стороны - контейнер для размещения руки в транспортном состоянии.

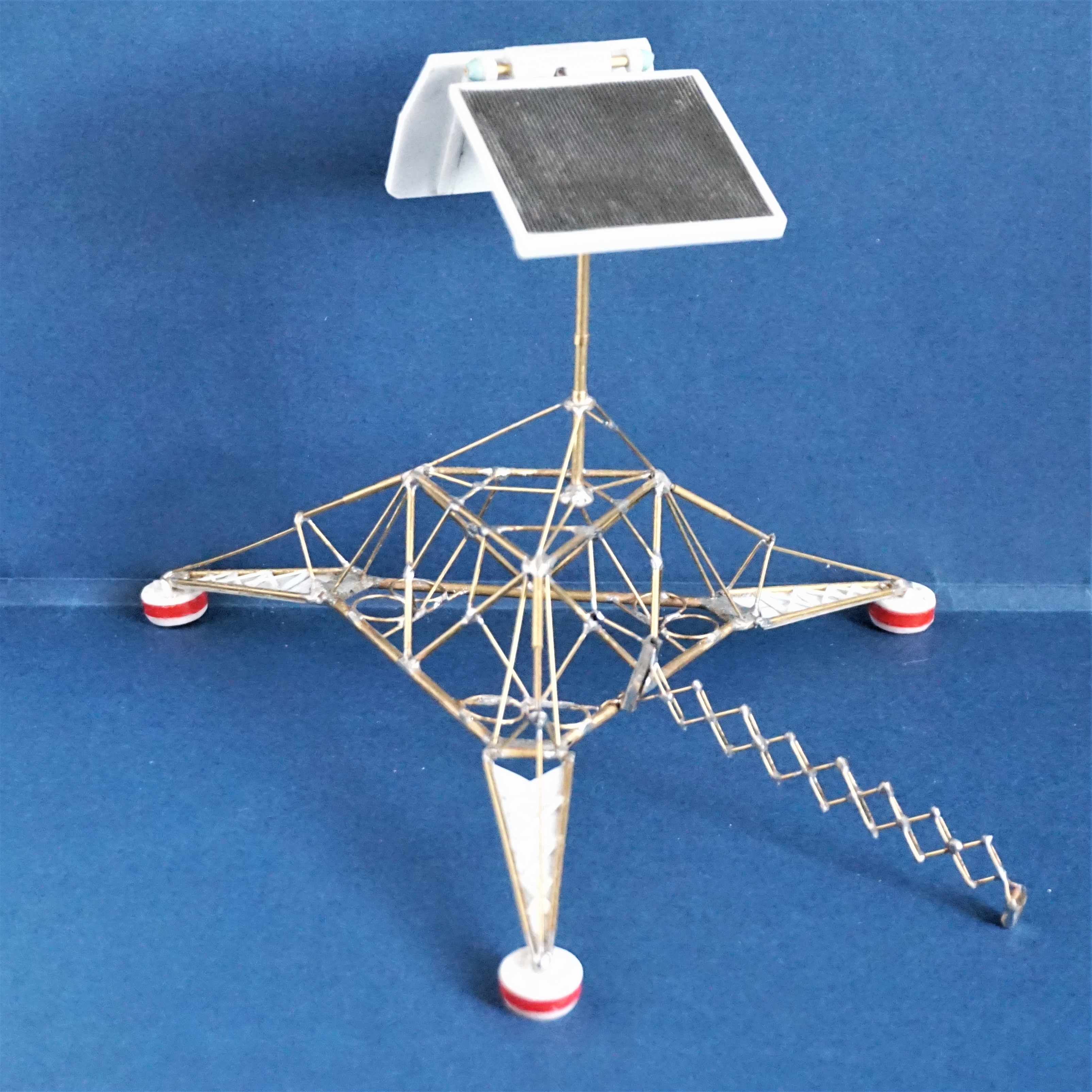

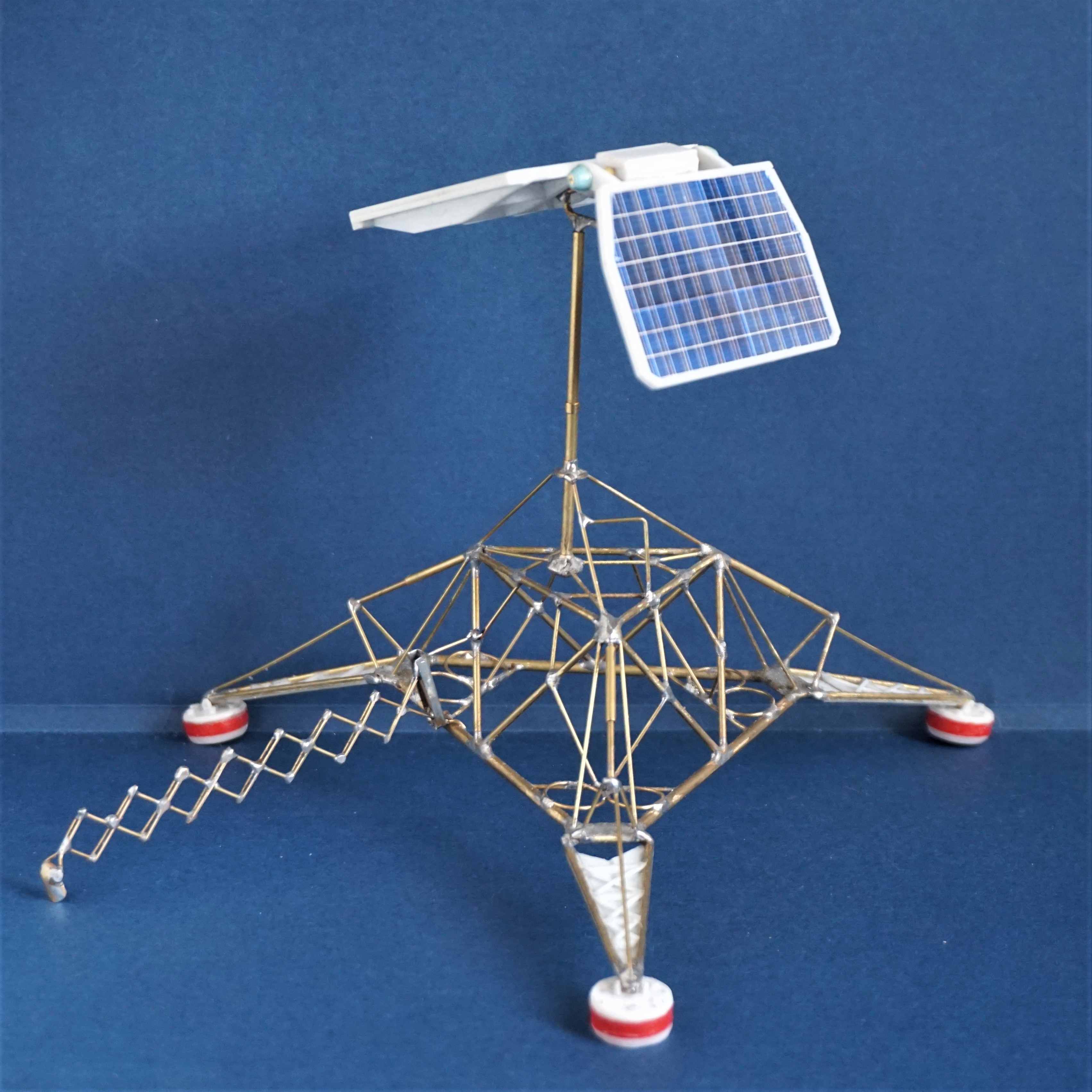

После чего развернутая в рабочее положение рука с ковшом -захватом и транспортным контейнером была установлена на раму АМС.

0

Поделиться8Среда, 31 мая, 2023г. 13:53:09

Автор: Леонид
Участник
Откуда: Улан-Удэ
Зарегистрирован: Пятница, 25 сентября, 2015г.
Приглашений: 0
Сообщений: 2008
Уважение: [+105/-0]
Позитив: [+78/-1]
Пол: Мужской
Возраст: 73 [1950-09-18]
Провел на форуме:
22 дня 19 часов
Последний визит:
Воскресенье, 31 марта, 2024г. 22:17:41

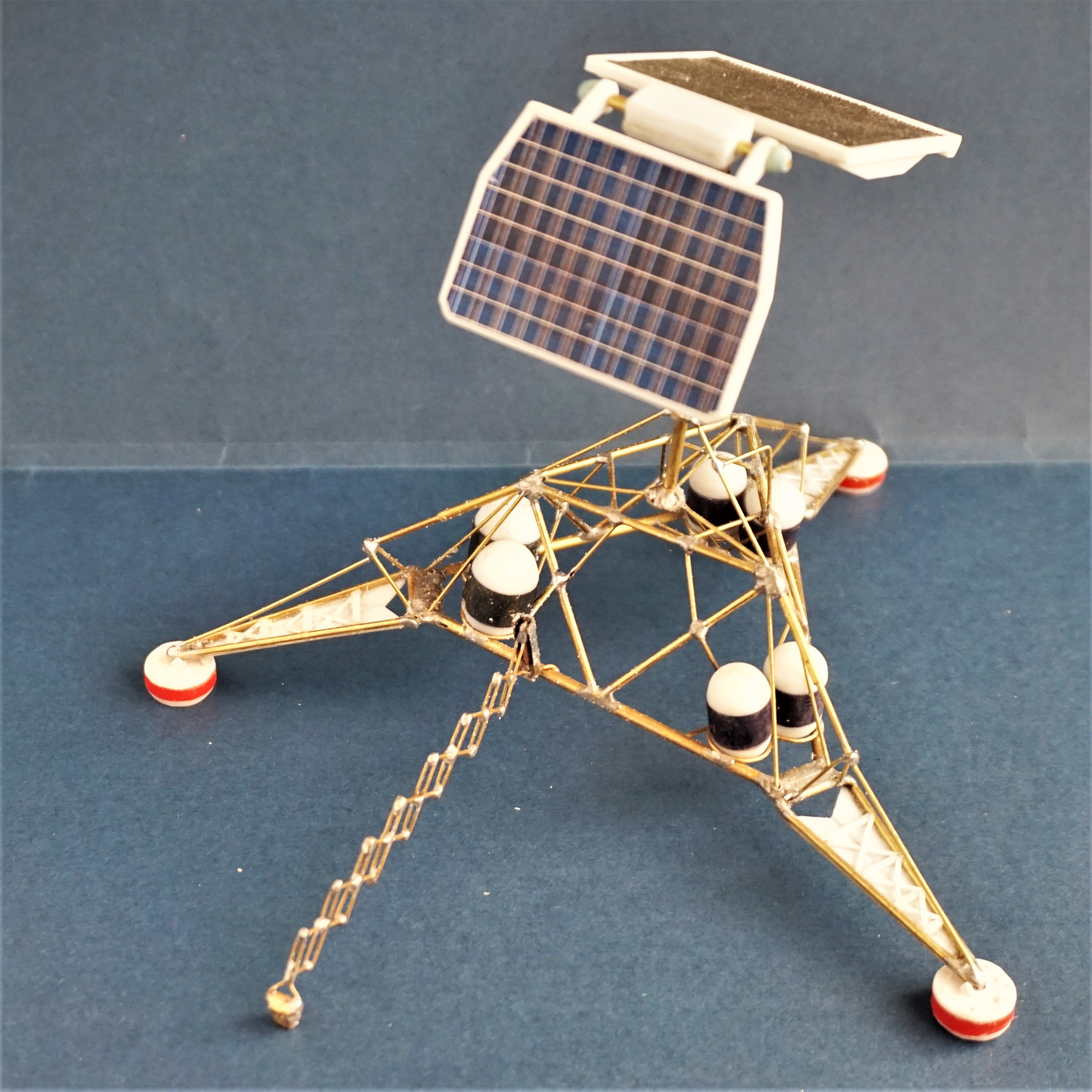

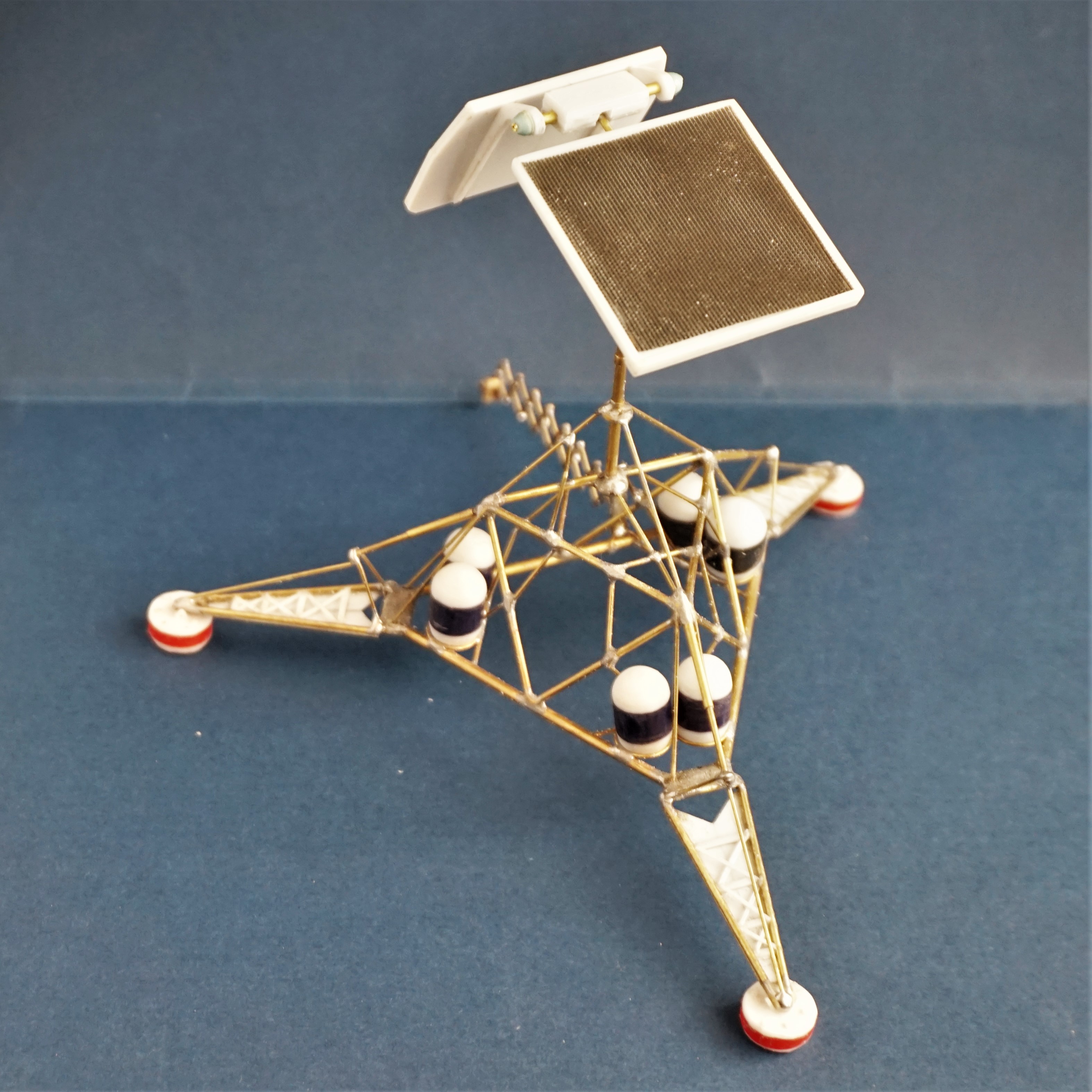

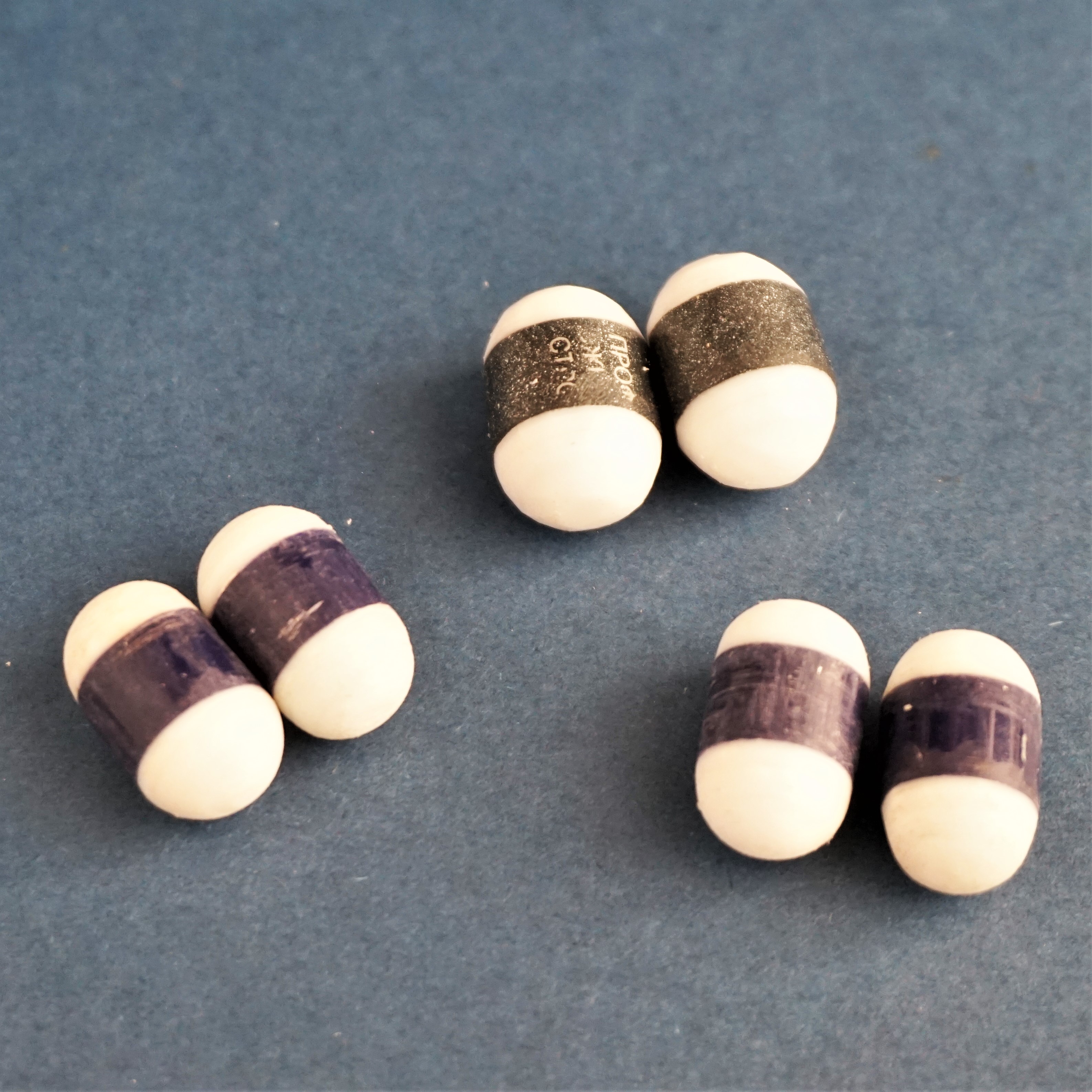

Из корпусов авторучек и листового пластика сооружаем топливные баки.

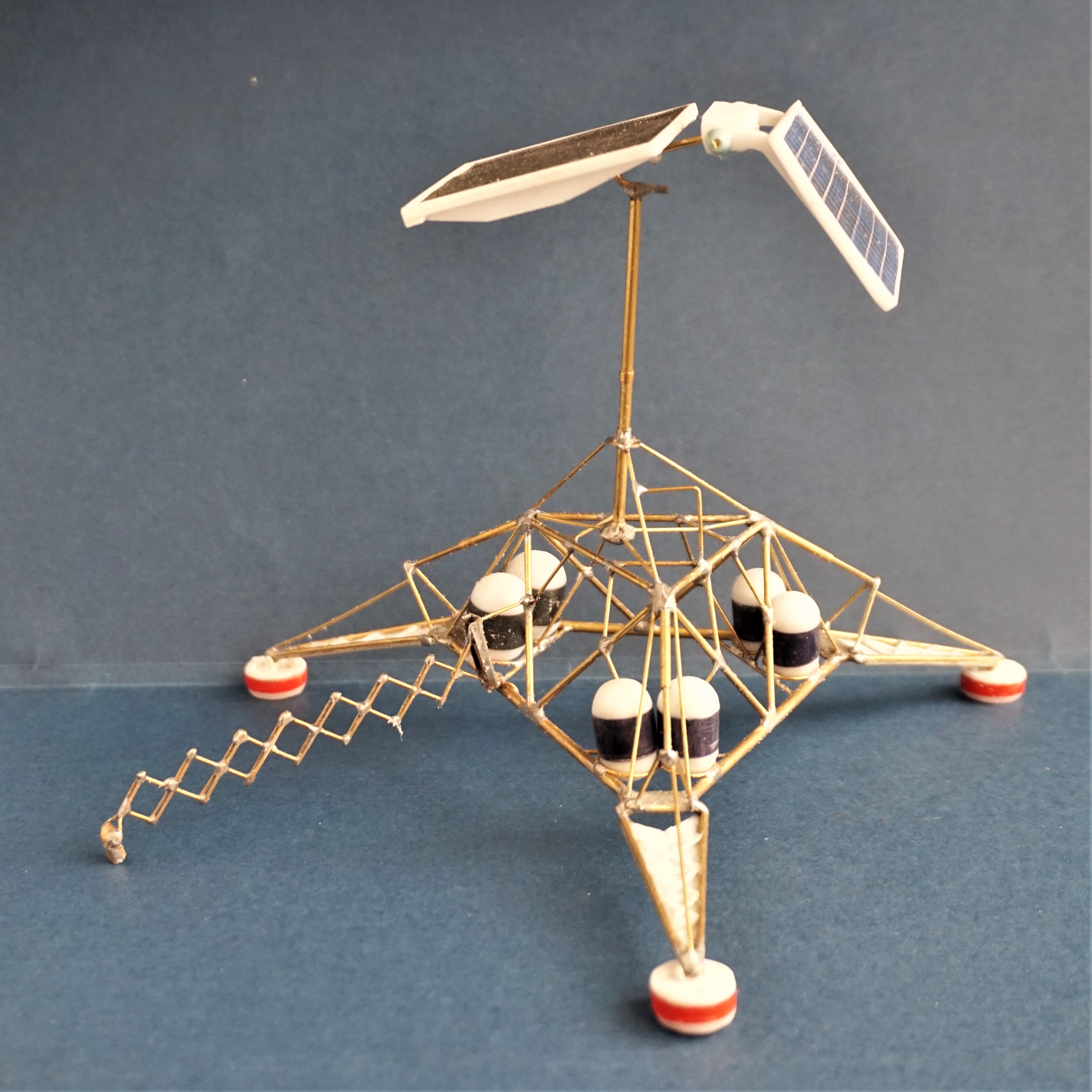

И устанавливаем их на штатные места на каркасе станции.

+1

Поделиться9Среда, 19 июля, 2023г. 14:01:44

Автор: Леонид
Участник
Откуда: Улан-Удэ
Зарегистрирован: Пятница, 25 сентября, 2015г.
Приглашений: 0
Сообщений: 2008
Уважение: [+105/-0]
Позитив: [+78/-1]
Пол: Мужской
Возраст: 73 [1950-09-18]
Провел на форуме:
22 дня 19 часов
Последний визит:
Воскресенье, 31 марта, 2024г. 22:17:41

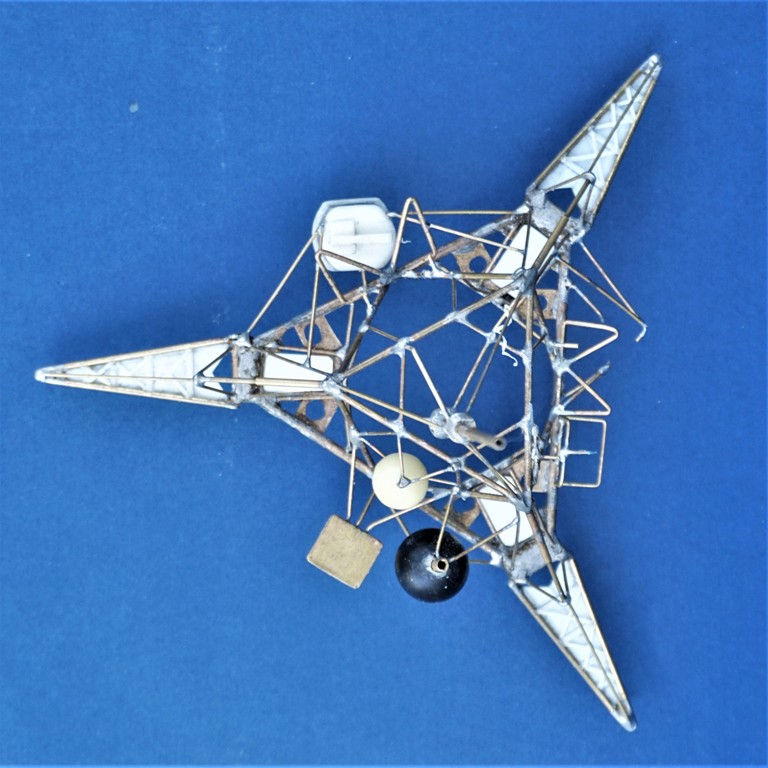

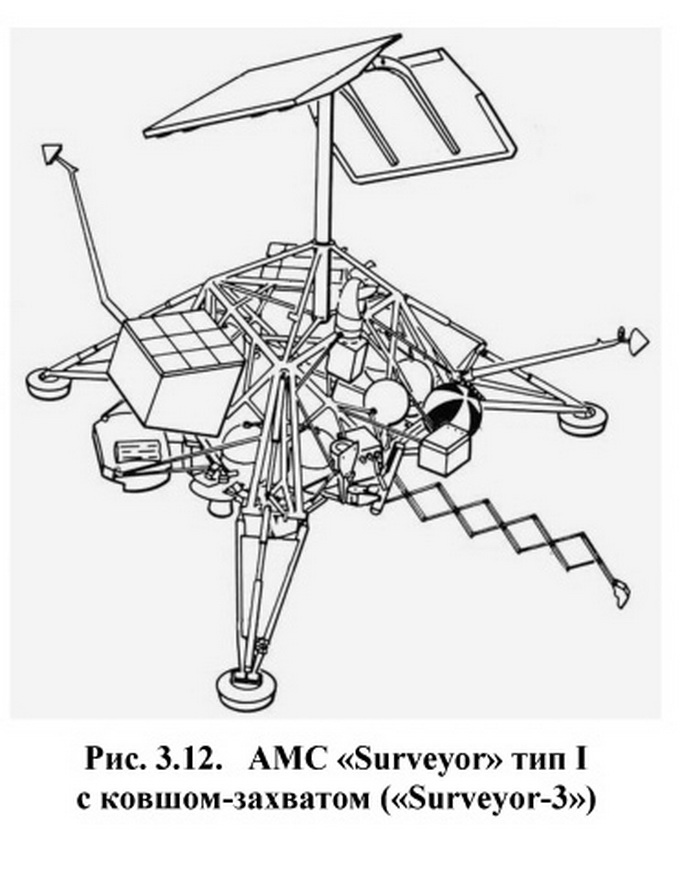

Копаясь в интернете, нашел картинку с изображением станции снизу и стало понятно, что кое что в изготовленном каркасе модели придется перепаивать. Но все к лучшему, модель будет более похожа на реальную станцию.

0

Поделиться10Среда, 19 июля, 2023г. 14:11:14

Автор: Леонид
Участник
Откуда: Улан-Удэ
Зарегистрирован: Пятница, 25 сентября, 2015г.
Приглашений: 0
Сообщений: 2008
Уважение: [+105/-0]
Позитив: [+78/-1]
Пол: Мужской
Возраст: 73 [1950-09-18]
Провел на форуме:
22 дня 19 часов
Последний визит:
Воскресенье, 31 марта, 2024г. 22:17:41

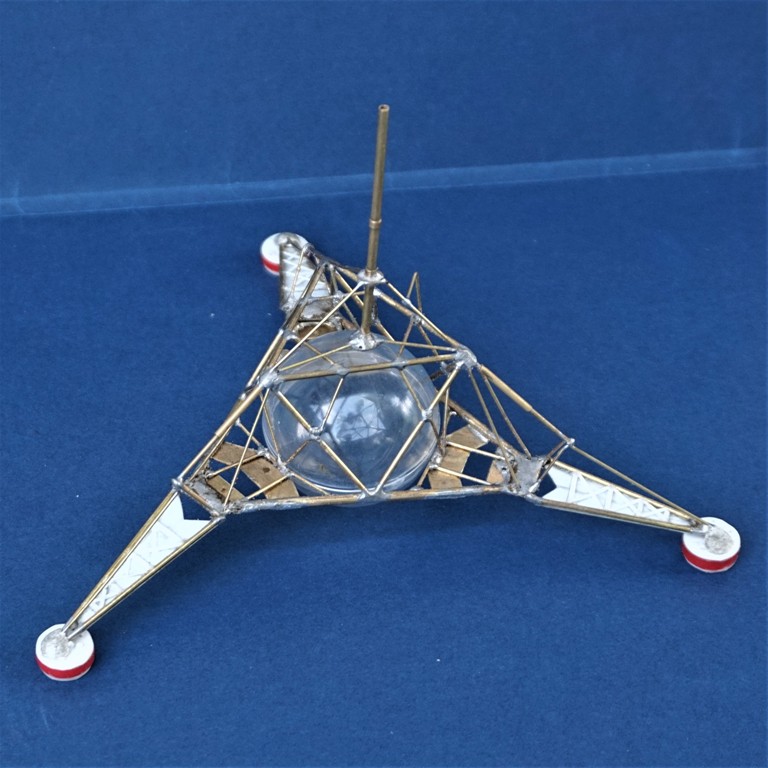

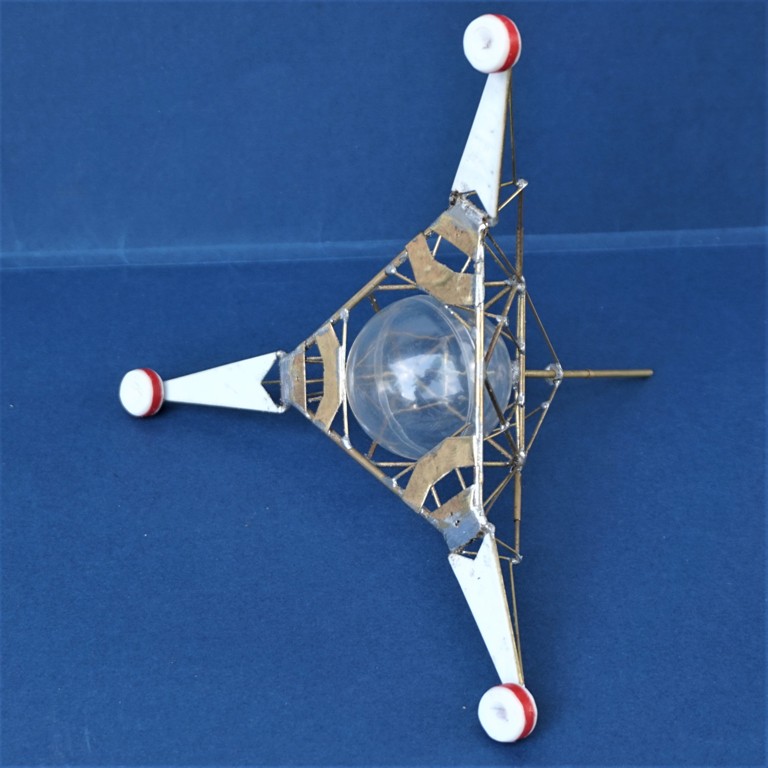

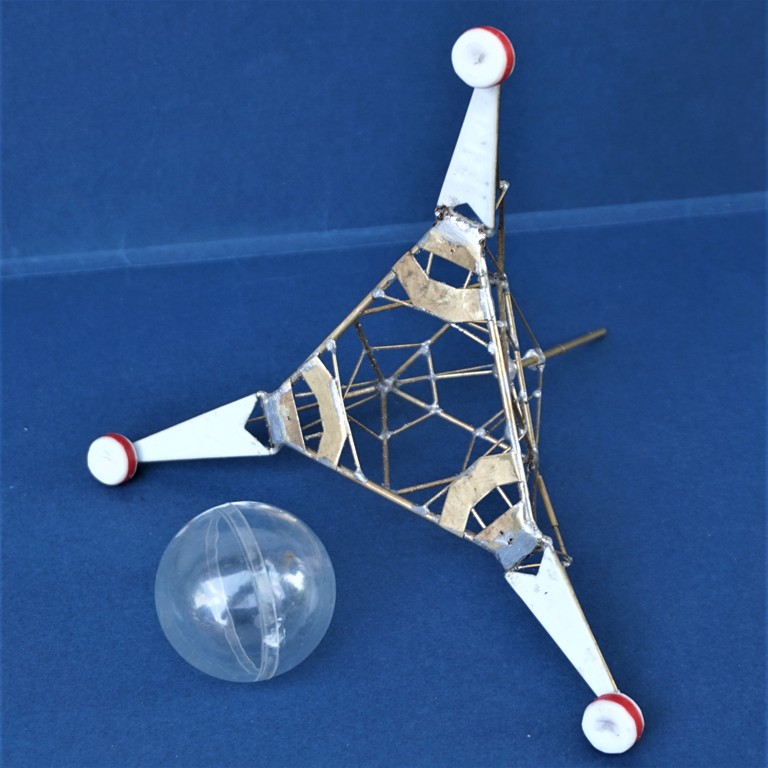

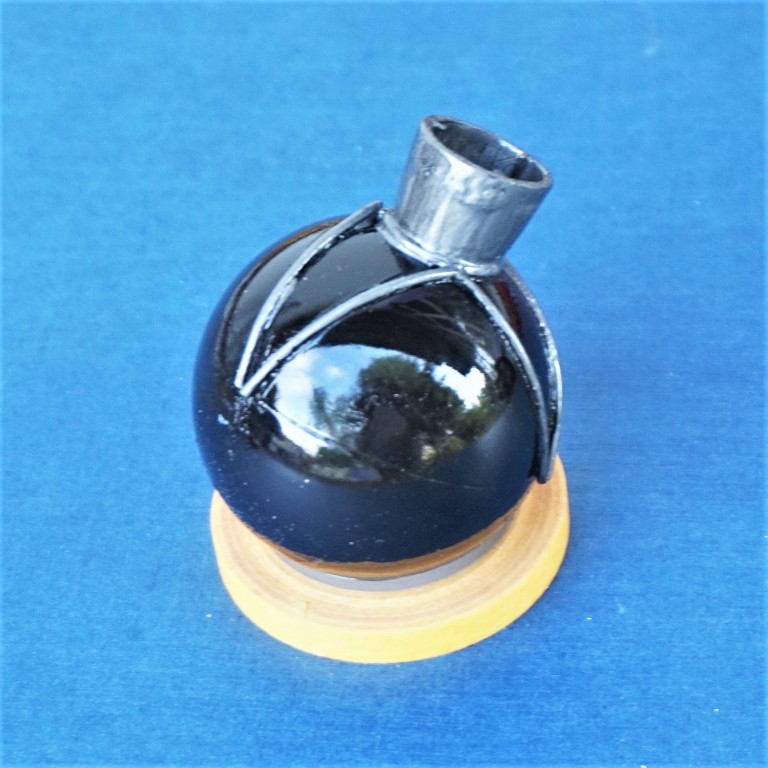

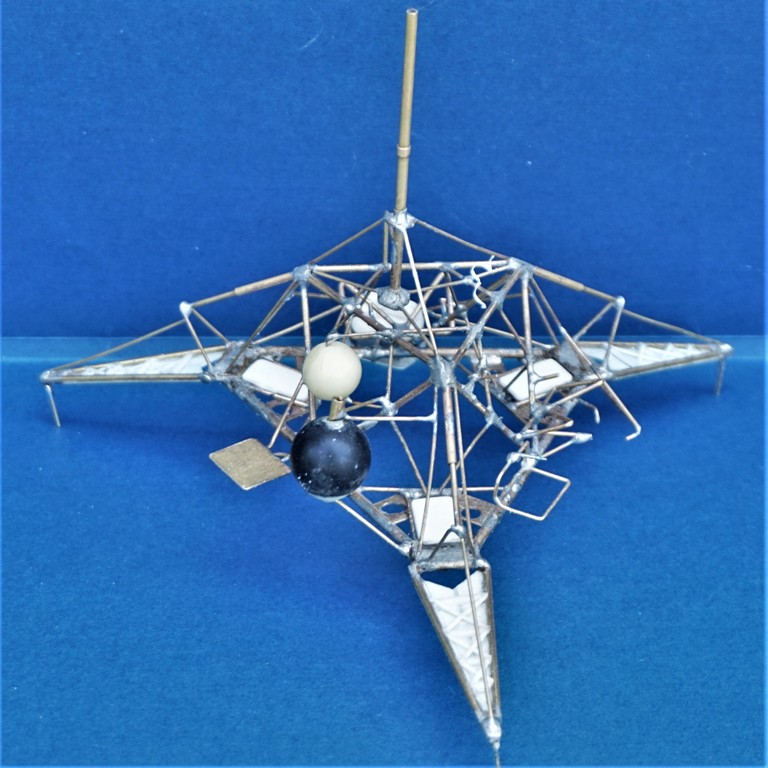

Заодно и узрел изображение твердотопливного тормозного двигателя и его крепление к каркасу станции. В качестве корпуса двигателя использован пластиковый шар Ф40мм. На него приклеено сопло и каркас крепления, после чего вся сборка покрашена. Этот шарик будет использован только один раз - для фотосессии станции при ее перелете по трассе Земля-Луна. После отработки тормозного импульса двигатель сбрасывался, а станция продолжала посадку при помощи трех небольших двигателей мягкой посадки, закрепленных на каркасе станции, близко к вершинам треугольника рамы.

0

Поделиться11Среда, 19 июля, 2023г. 14:29:18

Автор: Леонид
Участник
Откуда: Улан-Удэ
Зарегистрирован: Пятница, 25 сентября, 2015г.
Приглашений: 0
Сообщений: 2008
Уважение: [+105/-0]
Позитив: [+78/-1]
Пол: Мужской
Возраст: 73 [1950-09-18]
Провел на форуме:
22 дня 19 часов
Последний визит:
Воскресенье, 31 марта, 2024г. 22:17:41

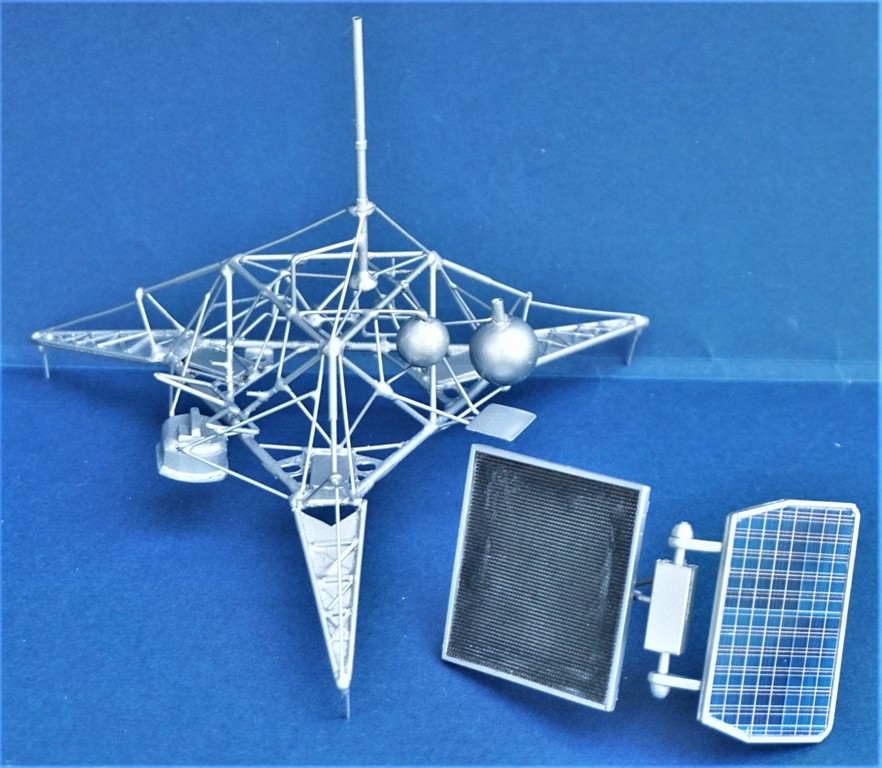

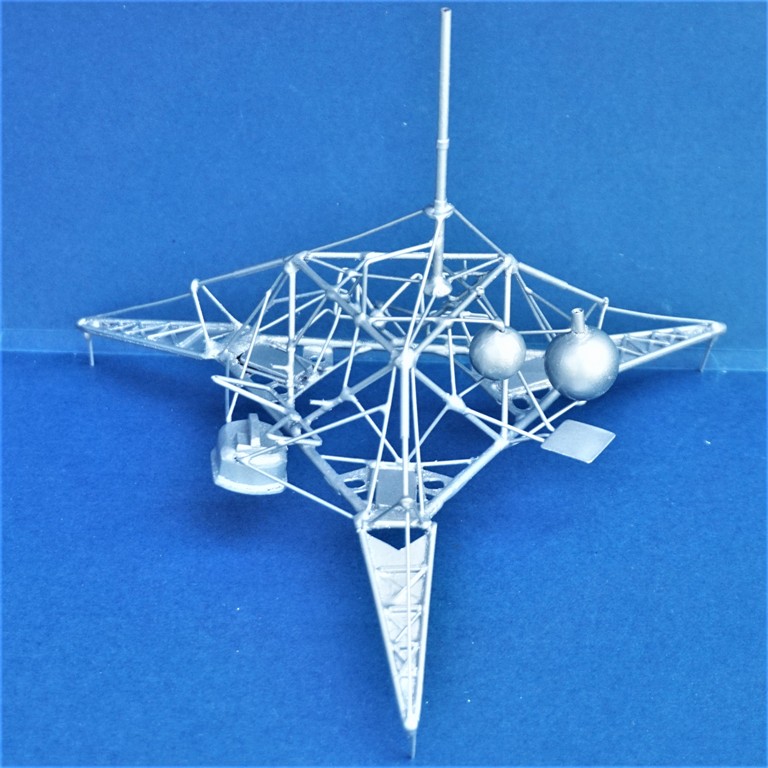

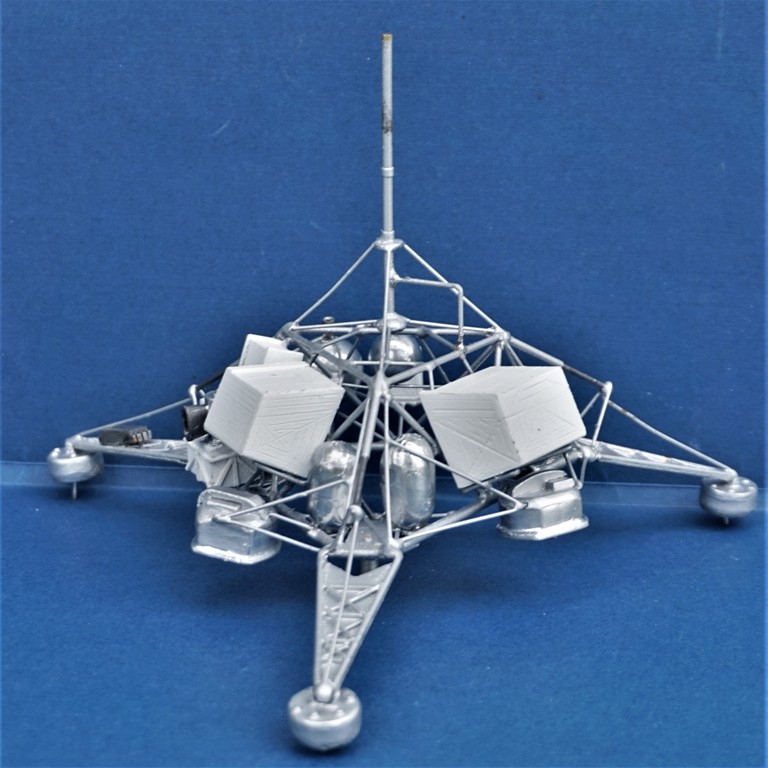

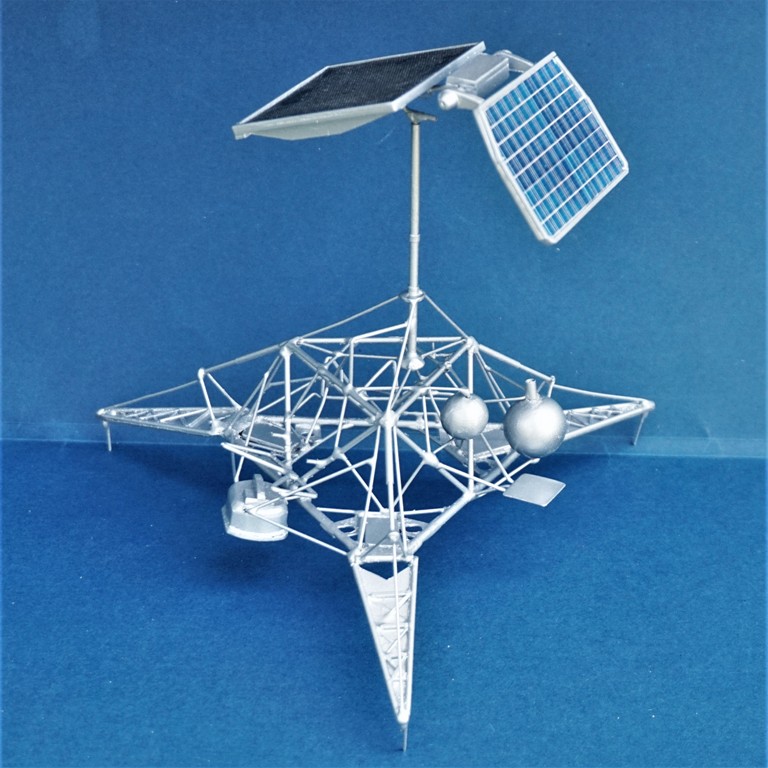

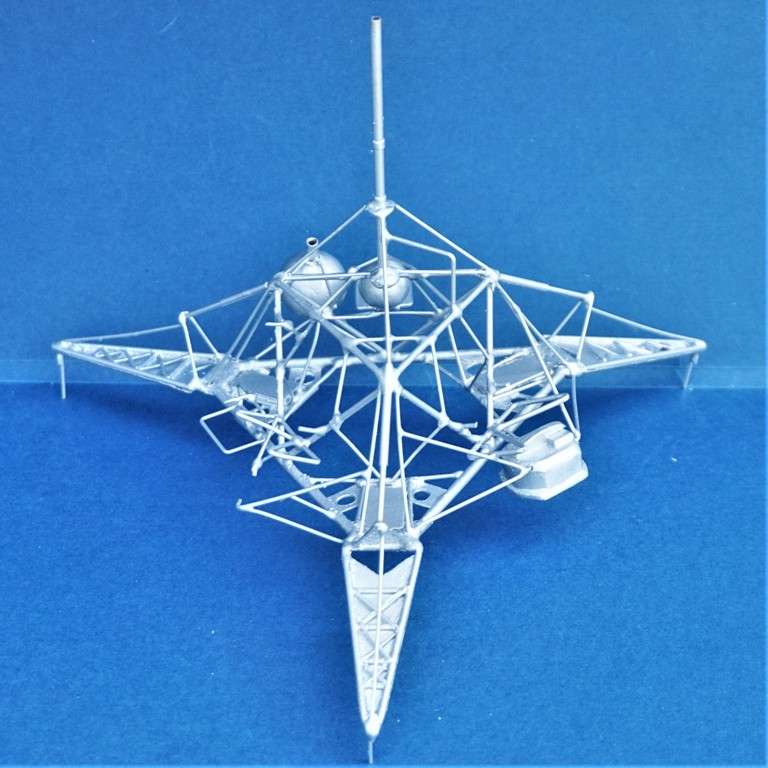

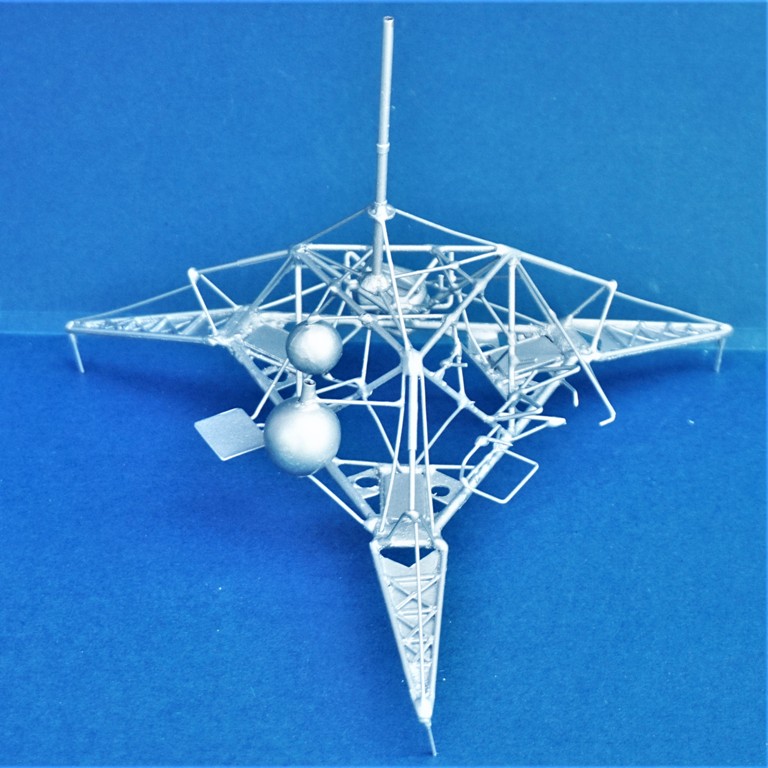

Далее аккуратно снимаем с каркаса станции все , что можно снять и занимаемся покраской каркаса.

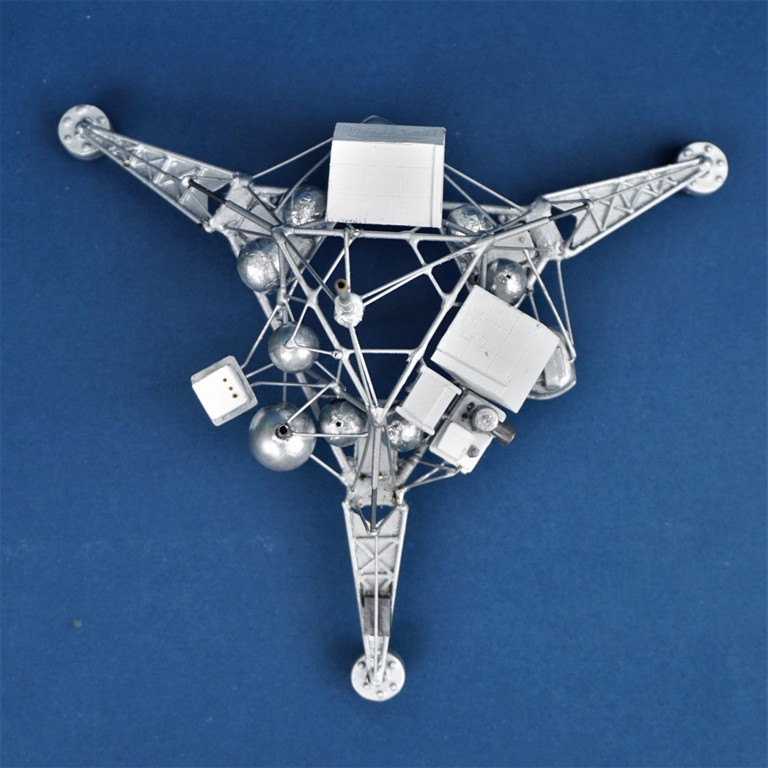

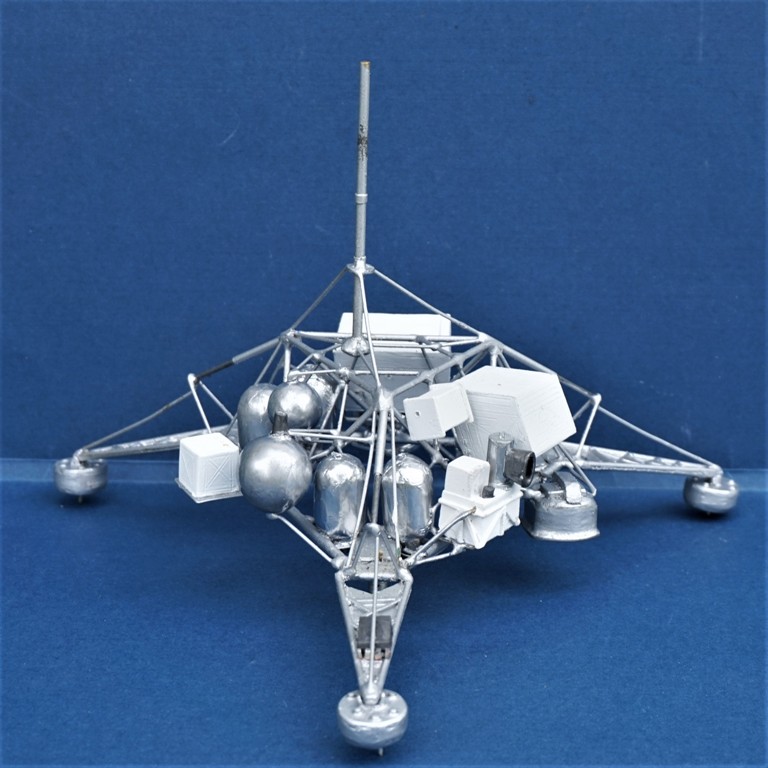

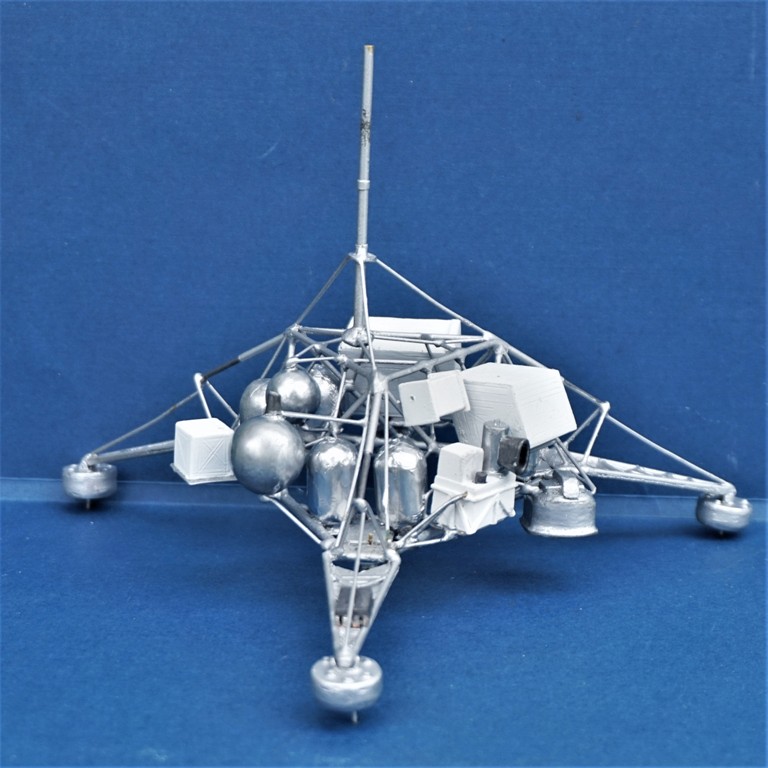

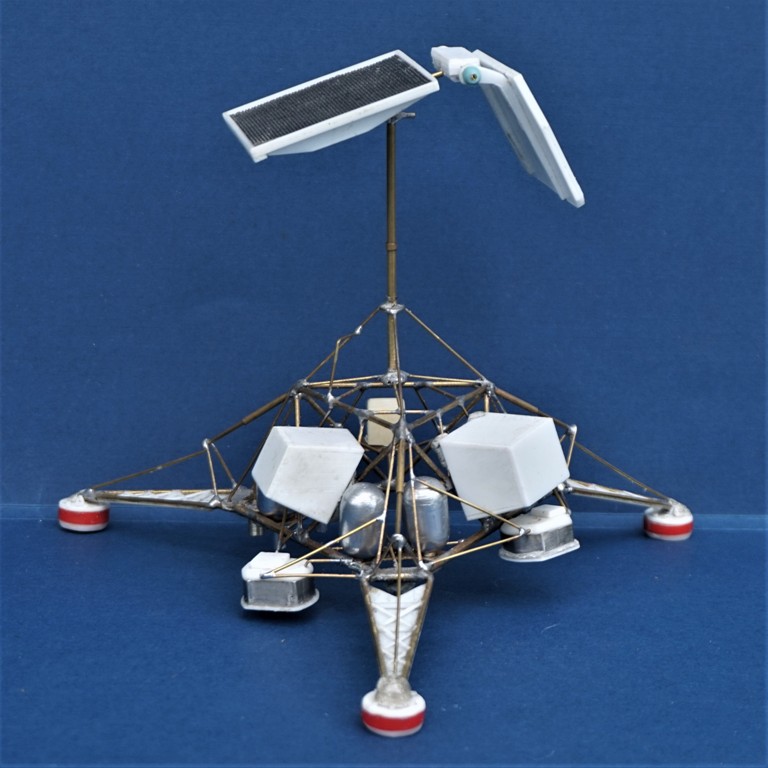

И начинаем установку на штатные места заранее покрашенного и укомплектованного навесного оборудования.

0

Поделиться12Четверг, 20 июля, 2023г. 17:56:31

Автор: Bertych
Администратор
Откуда: г.Чита
Зарегистрирован: Понедельник, 12 января, 2015г.
Приглашений: 0
Сообщений: 3135
Уважение: [+118/-0]
Позитив: [+78/-2]
Пол: Мужской
Возраст: 50 [1973-10-15]
Провел на форуме:
27 дней 3 часа
Последний визит:
Суббота, 6 апреля, 2024г. 20:22:00

Работа на даче "прёт"! Правильно, Лёня, не только на грядках копаться. :cool:

0

Поделиться13Суббота, 7 октября, 2023г. 00:14:59

Автор: Леонид
Участник
Откуда: Улан-Удэ
Зарегистрирован: Пятница, 25 сентября, 2015г.
Приглашений: 0
Сообщений: 2008
Уважение: [+105/-0]
Позитив: [+78/-1]
Пол: Мужской
Возраст: 73 [1950-09-18]
Провел на форуме:
22 дня 19 часов
Последний визит:
Воскресенье, 31 марта, 2024г. 22:17:41

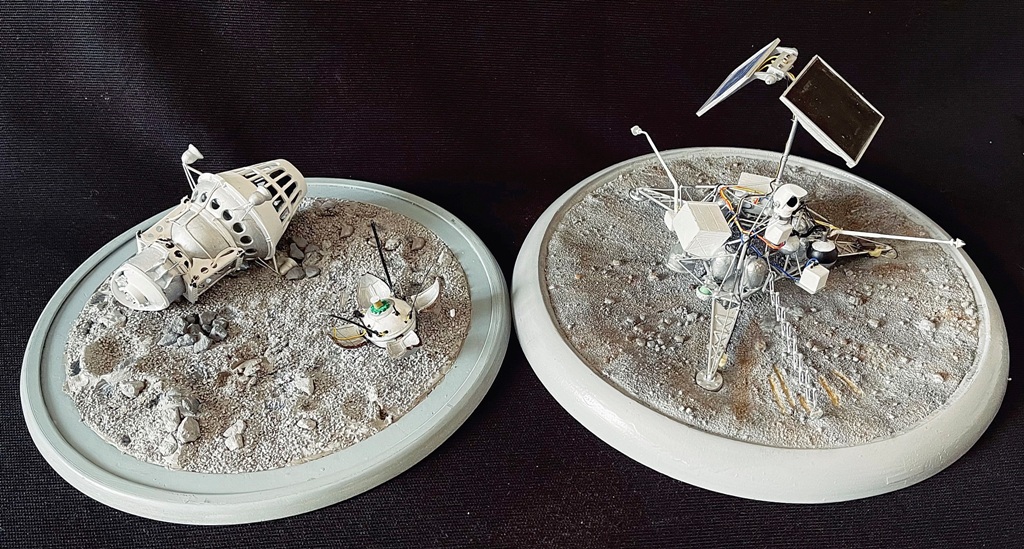

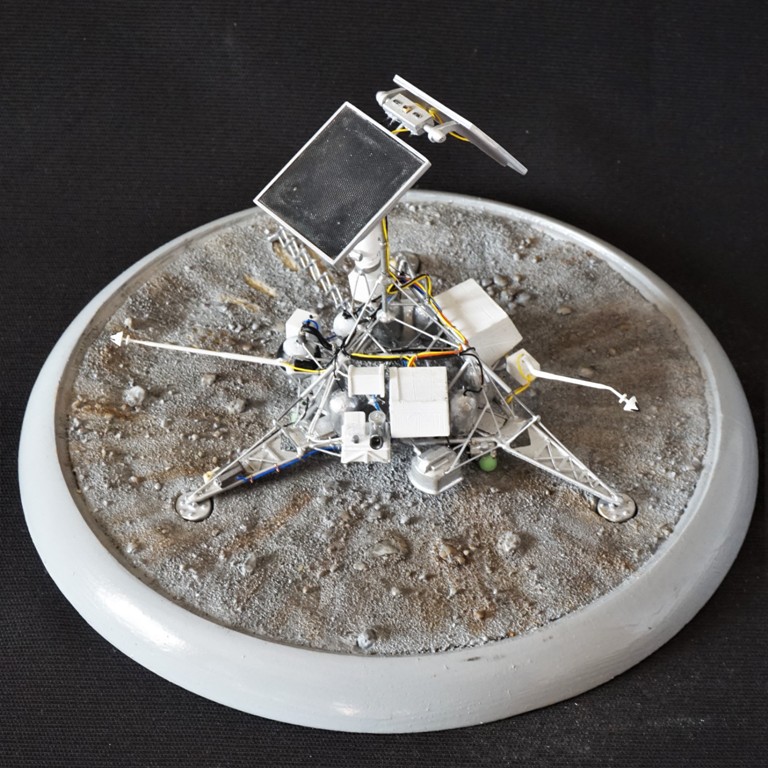

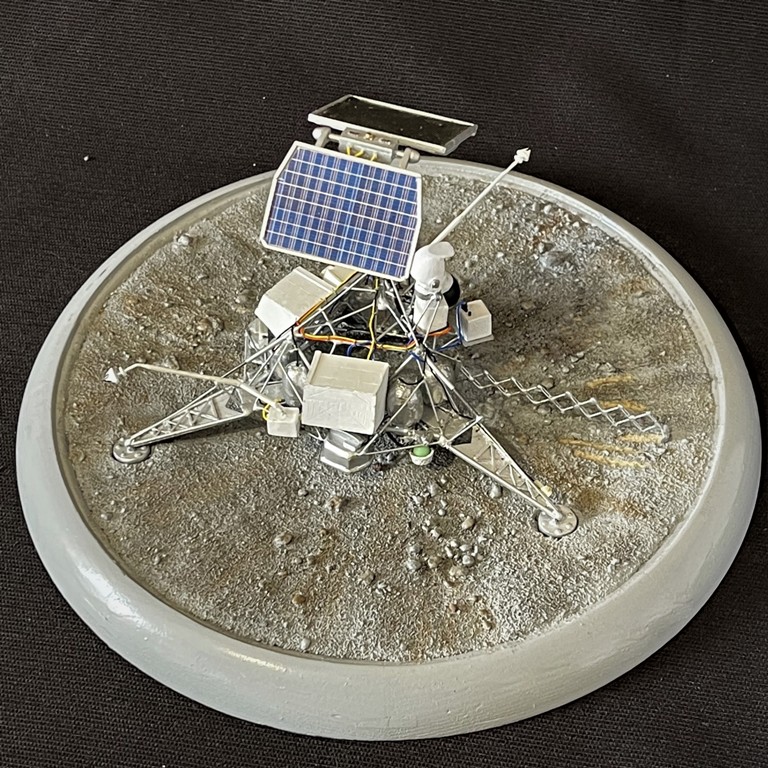

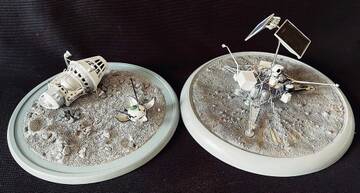

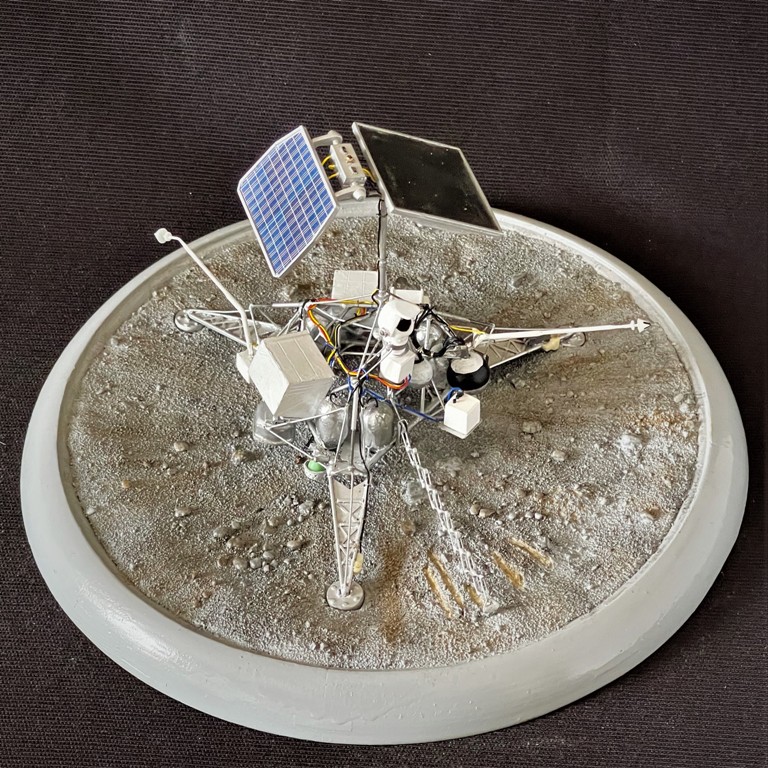

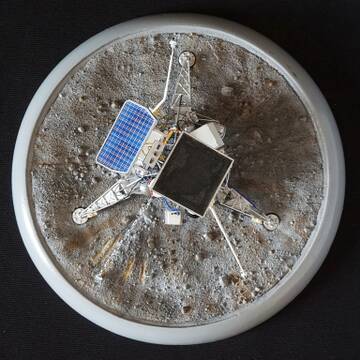

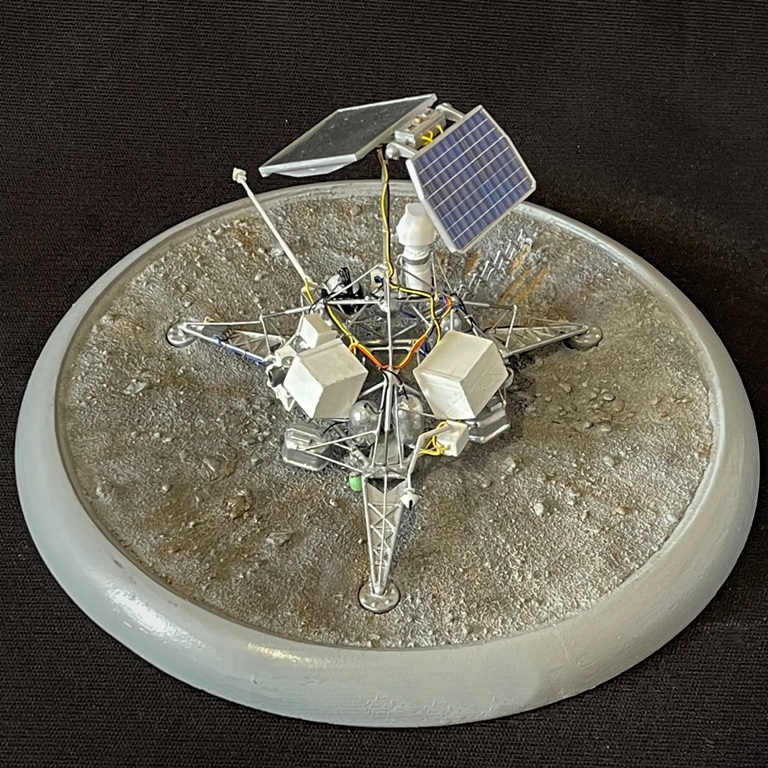

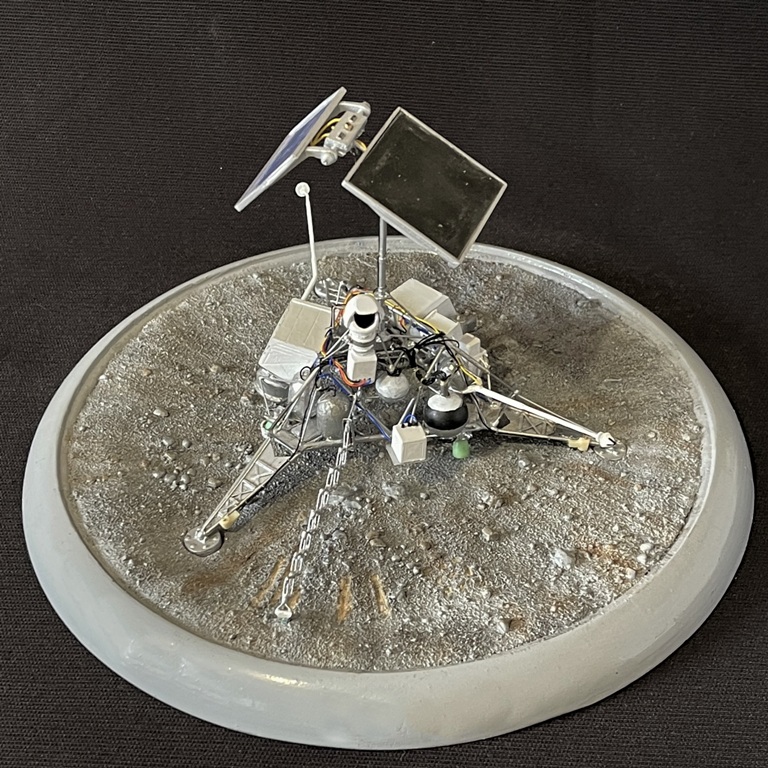

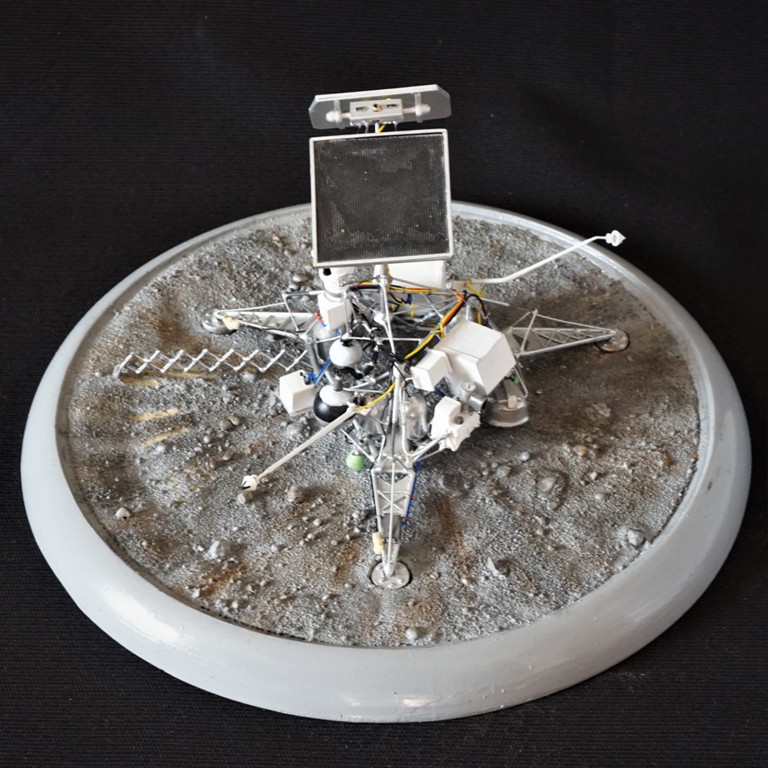

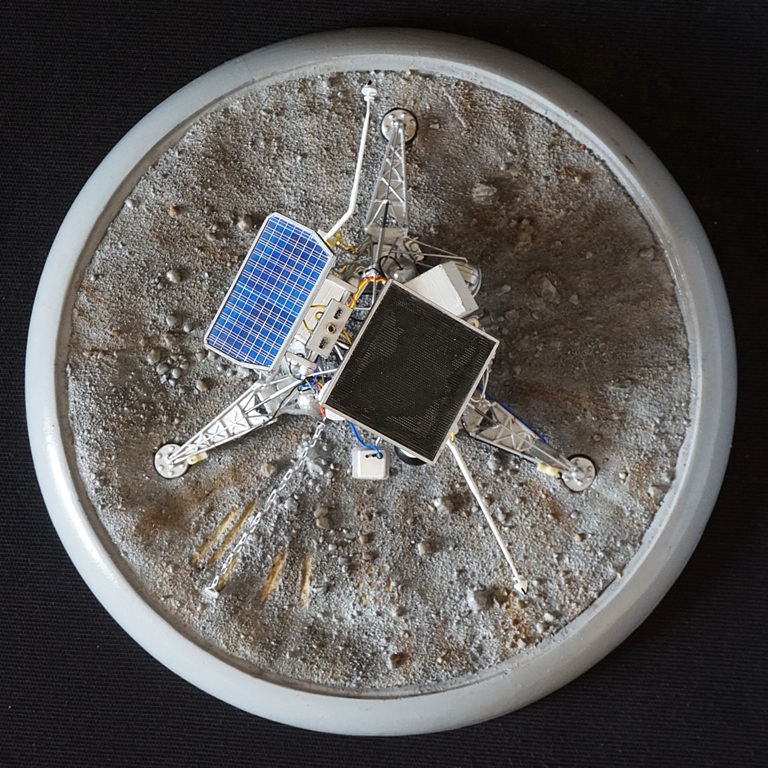

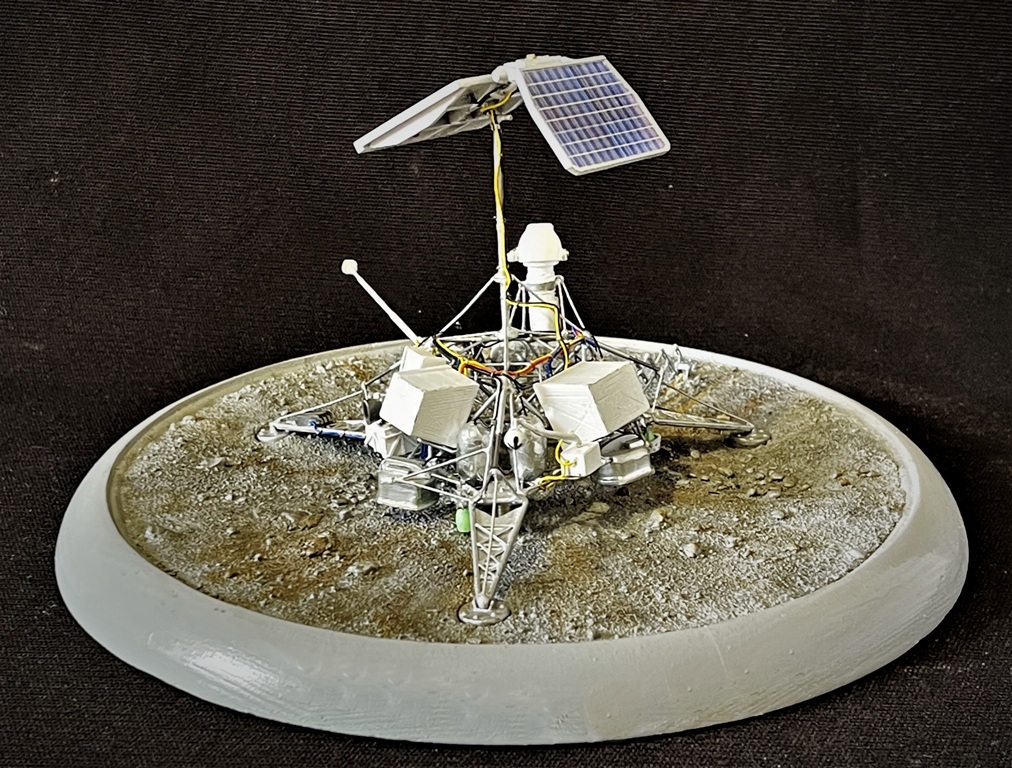

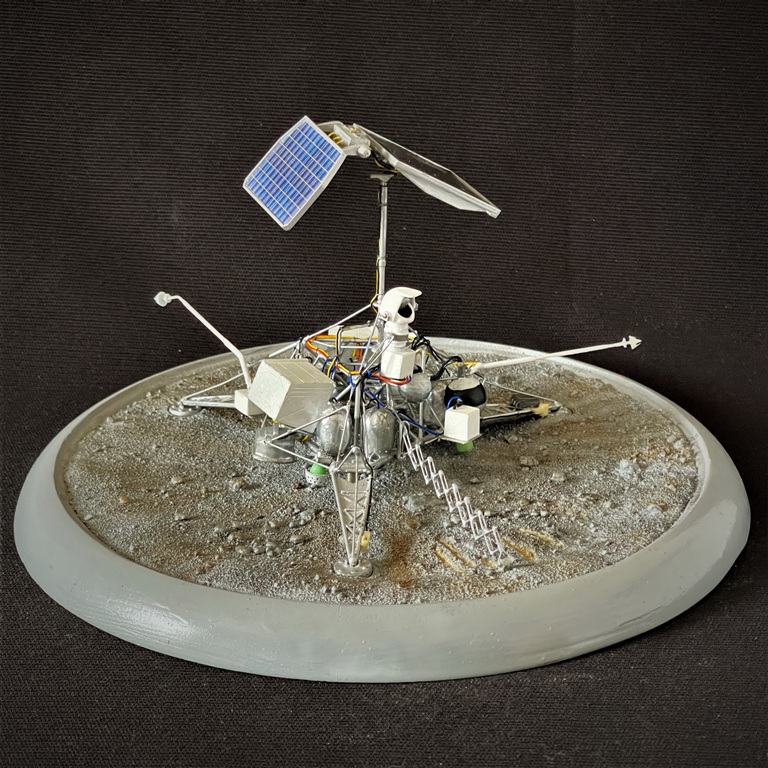

Работа над моделью закончена и она заняла свое место на модельной полке рядом с моделью амс "Луна-9", выполненной также в М1/24

0

Поделиться14Суббота, 7 октября, 2023г. 00:23:07

Автор: Леонид
Участник
Откуда: Улан-Удэ
Зарегистрирован: Пятница, 25 сентября, 2015г.
Приглашений: 0
Сообщений: 2008
Уважение: [+105/-0]
Позитив: [+78/-1]
Пол: Мужской
Возраст: 73 [1950-09-18]
Провел на форуме:
22 дня 19 часов
Последний визит:
Воскресенье, 31 марта, 2024г. 22:17:41

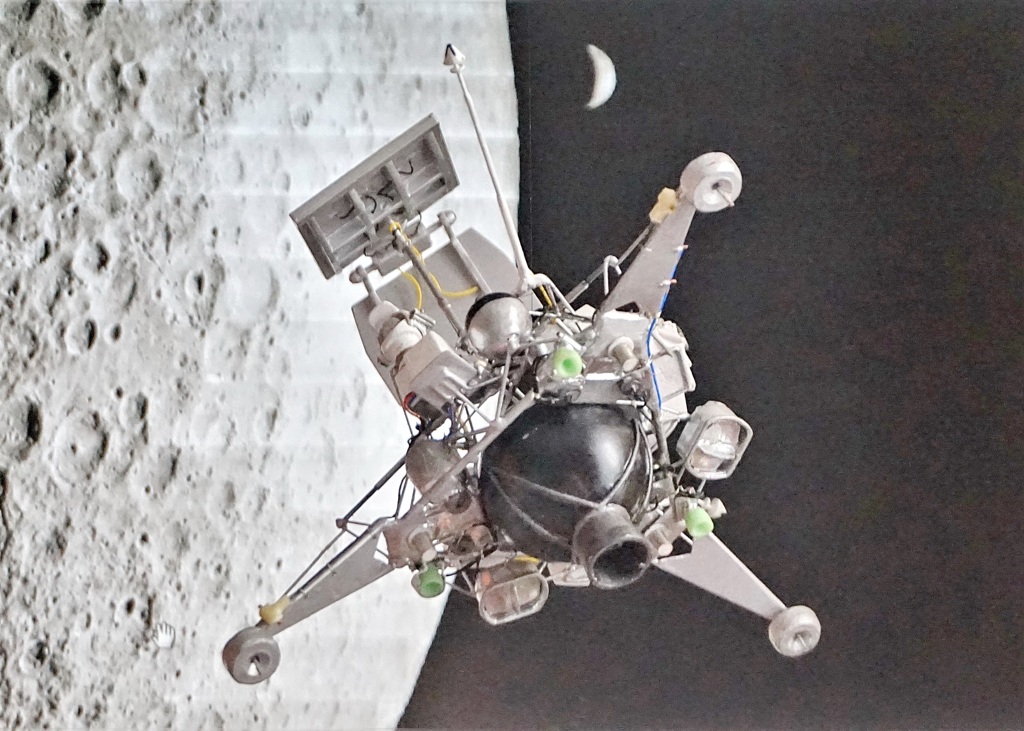

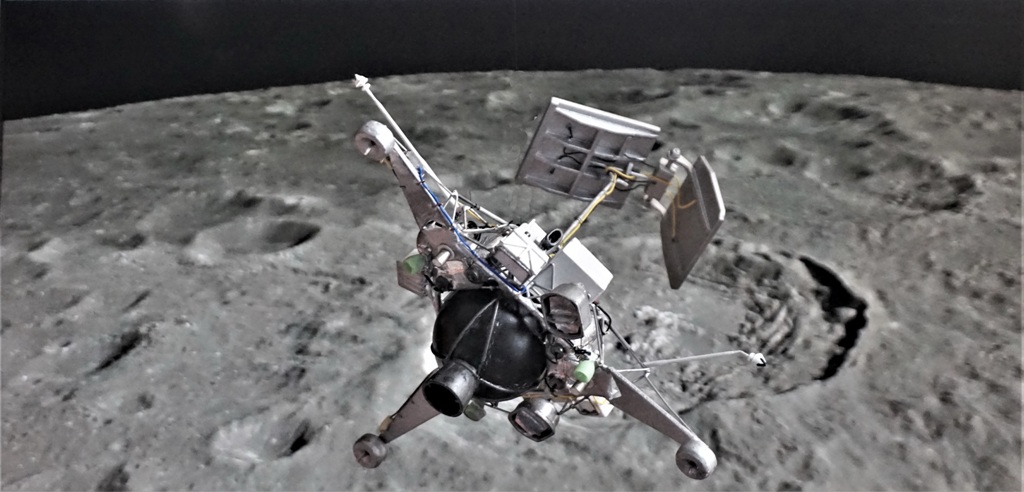

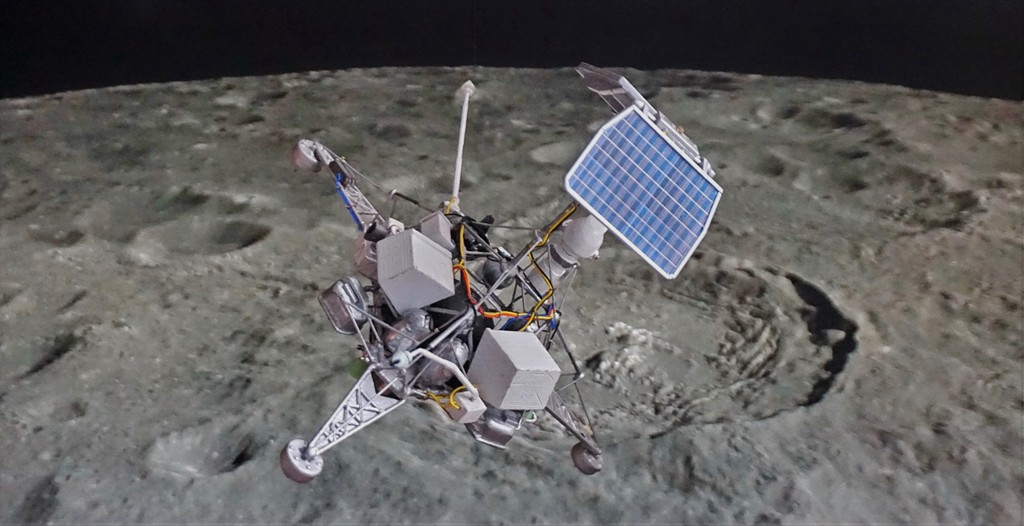

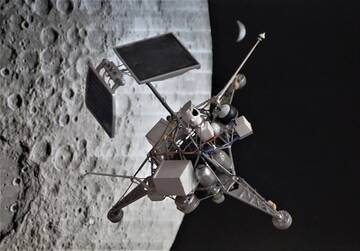

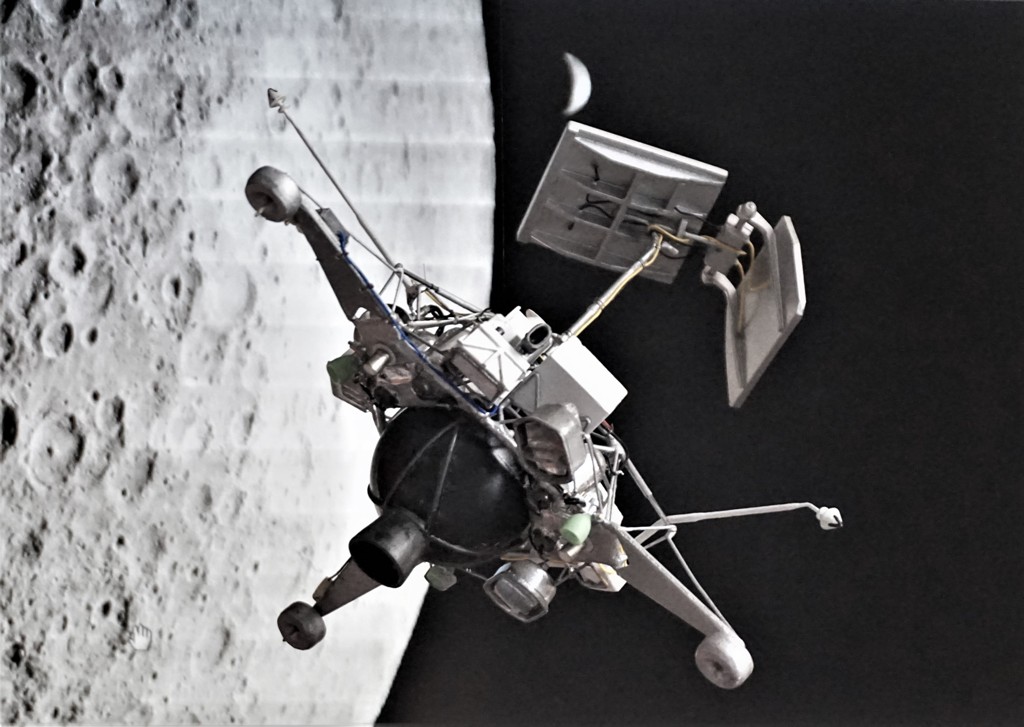

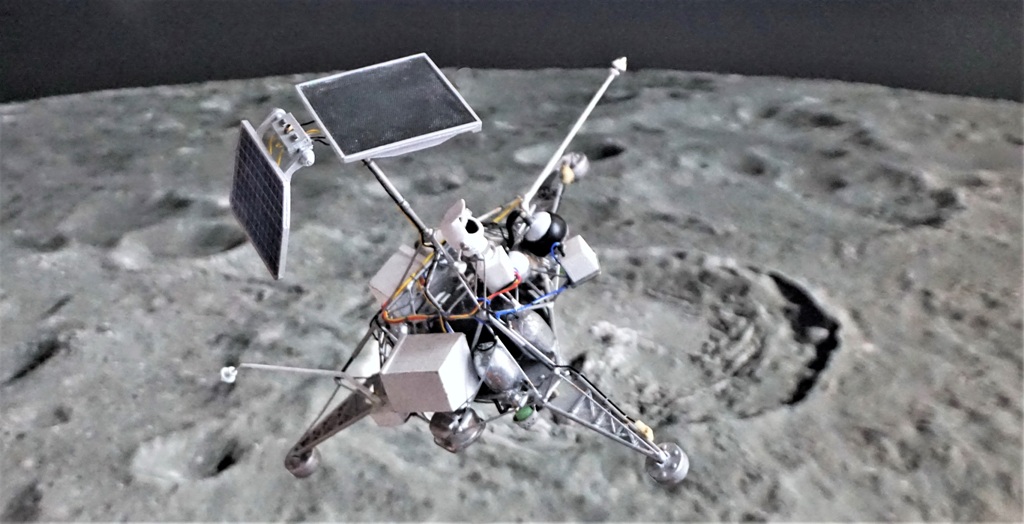

Еще немного фото. Станция на лунной орбите перед прилунением. Сработает шарообразный твердотопливный тормозной двигатель, после чего он будет сброшен, а дальнейший процесс прилунения будет проходить при помощи трех посадочных двигателей малой тяги.
