1/48 Ми-8, конверсия из модели Ми-17 AMK (ex. ANNETRA)

Сообщений 1 страница 15 из 15

1

Привет всем! :flag:

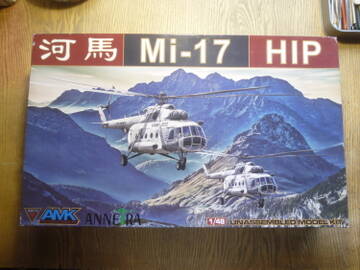

Так получилось, что основной мой заказчик изъявил желание получить Ми-8 в гражданской ливрее для установки в статичной экспозиции на аэродроме Орешково (Калужская обл.). Модель будет установлена на тумбе со стеклянным колпаком возле настоящего вертолёта. Условия "эксплуатации" данного экспоната будут "суровыми" по модельным меркам - мороз, жара и солнце. Поэтому необходима качественная склейка деталей, а покраска - там посмотрим, как он будет выгорать под солнцем... Именно поэтому в качестве исходника для конверсии выбрана модель от АМК из более прочного и жёсткого пластика. Устанавливаться будет на штырь и демонстрироваться в полётном варианте. А вот для себя гражданский буду делать позже из звездинского МТ, если к тому времени не сделают такую модификацию.
https://forumupload.ru/uploads/0014/f6/ef/4/t227870.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t746873.jpg

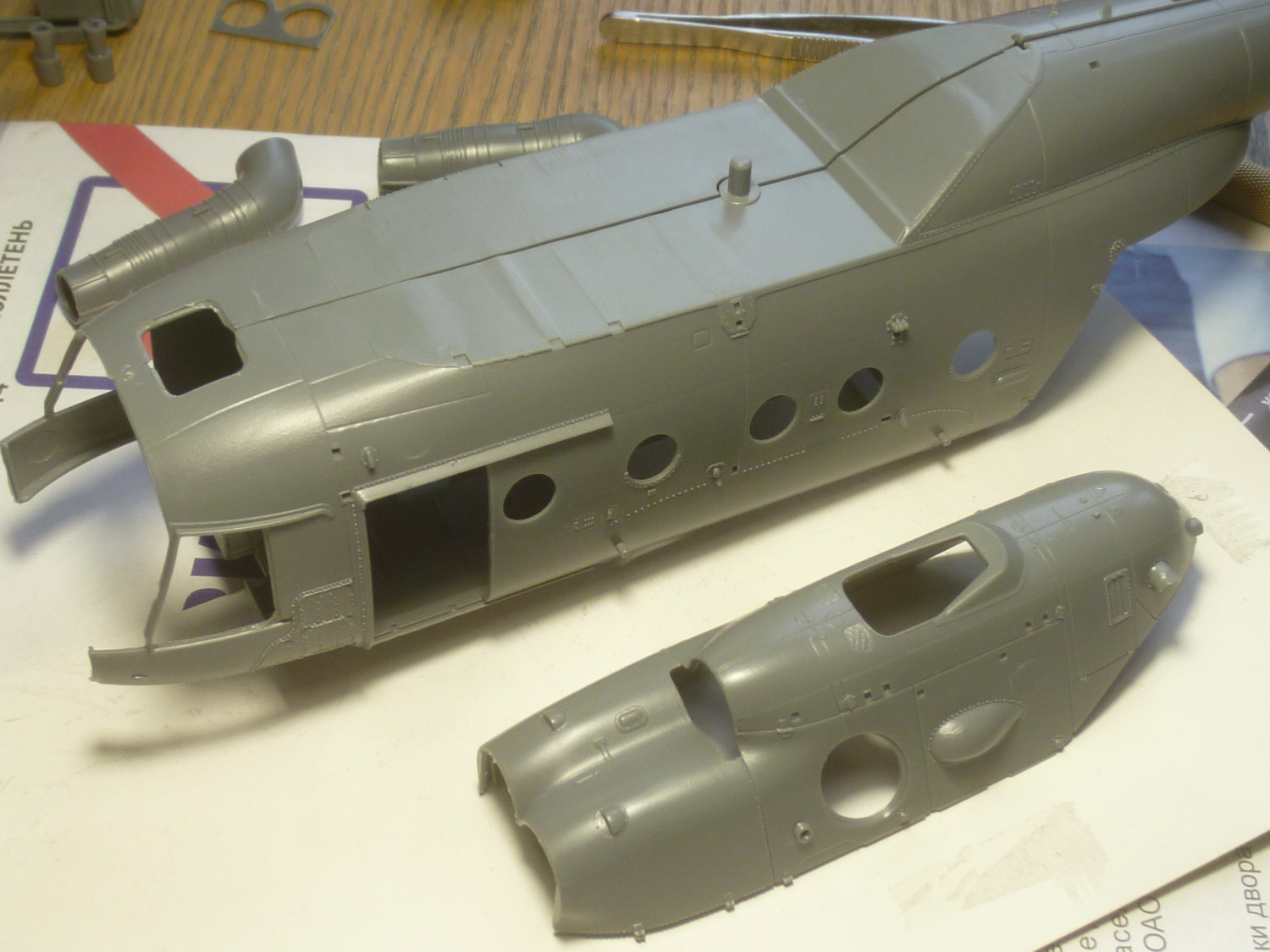

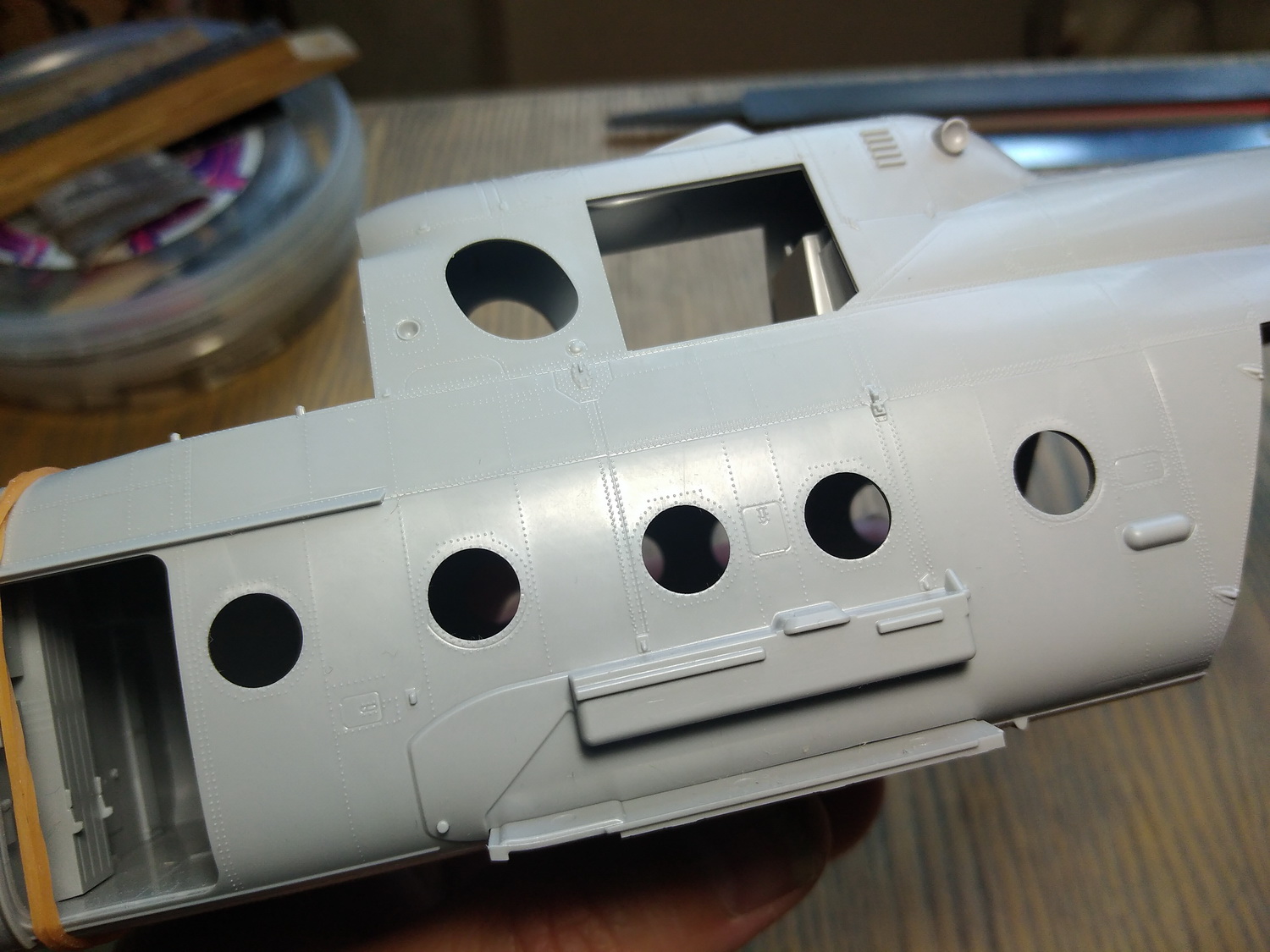

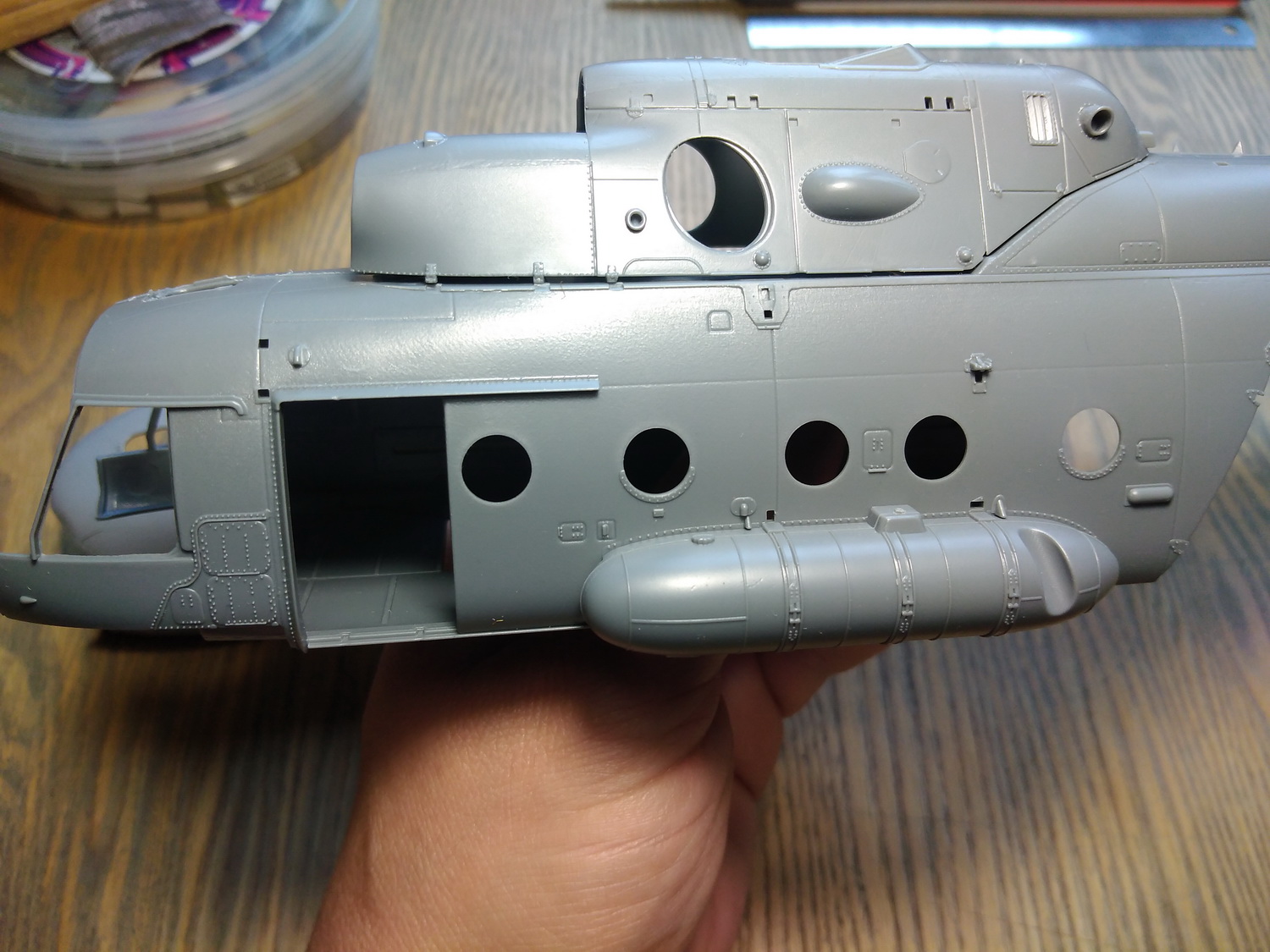

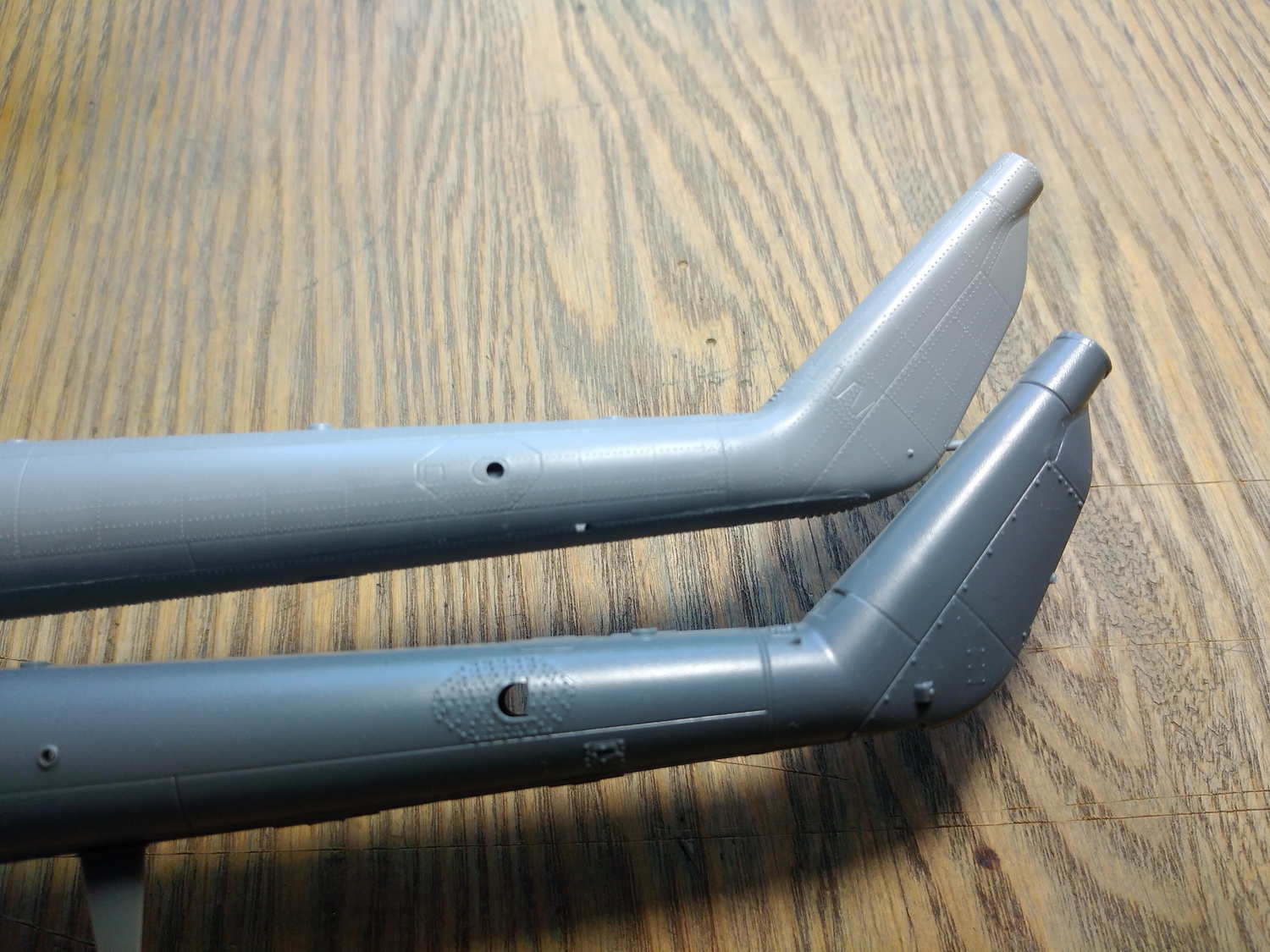

Обе модели имеют свои "+" и "-". Китайская с более выраженным рельефом и пропечатанными деталями, что в данном случае предпочтительнее. Более удобно сделано членение верхней части фюзеля, а именно - отдельной деталью даётся двигательный и редукторный отсек, который потребует основательной переделки. Надо будет удлинять мотогондолы, переделывать входной канал вентилятора, заднюю часть редукторного отсека, выхлопные устройства двигателя. Перенос РВ с левой на правую сторону не представляет проблемы - детский лепет по сравнению с предыдущим! :D
https://forumupload.ru/uploads/0014/f6/ef/4/t310233.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t414517.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t209062.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t382864.jpg

0

2

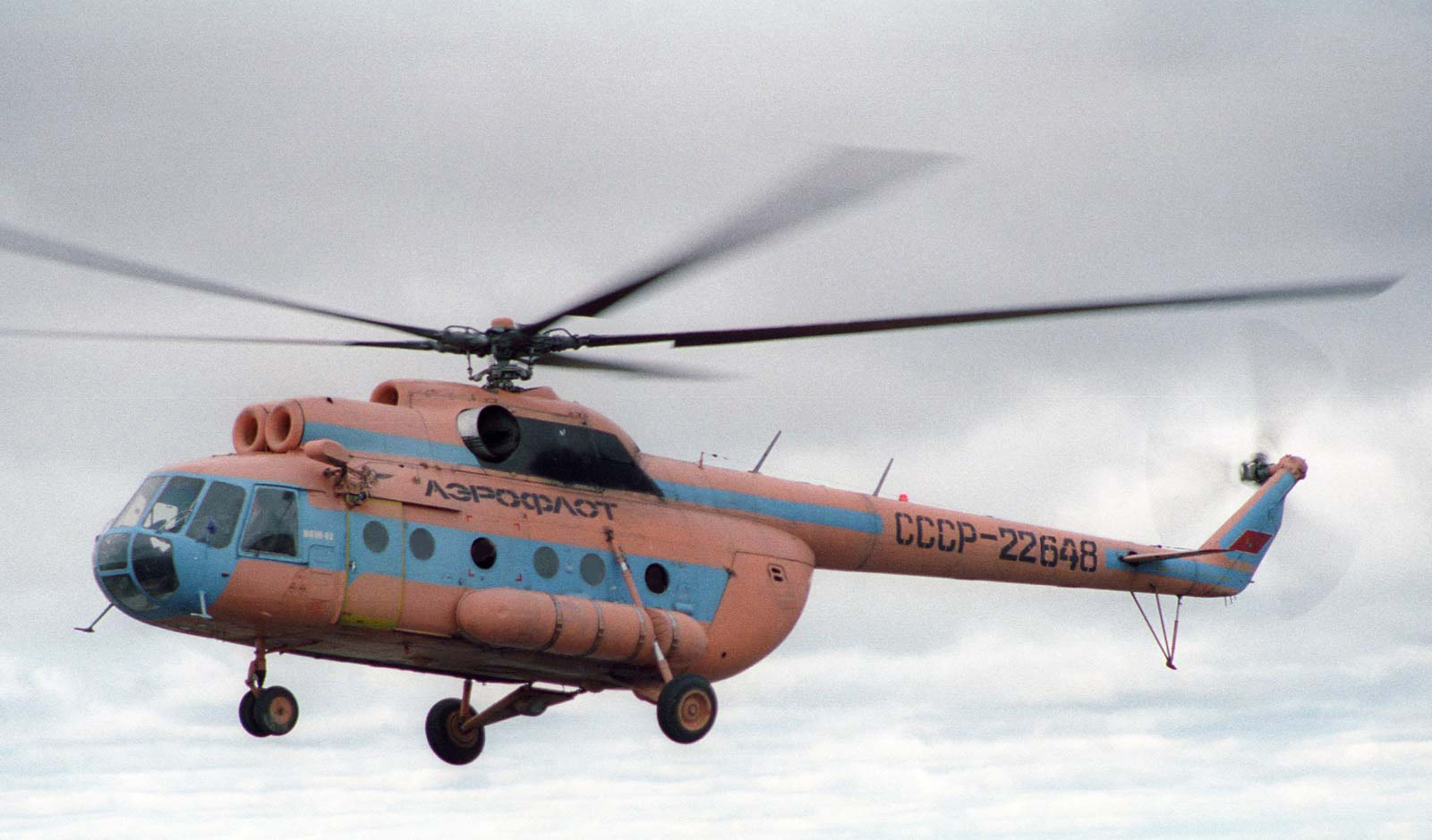

Вот такой нужно будет сделать:
https://forumupload.ru/uploads/0014/f6/ef/4/615659.jpg

0

3

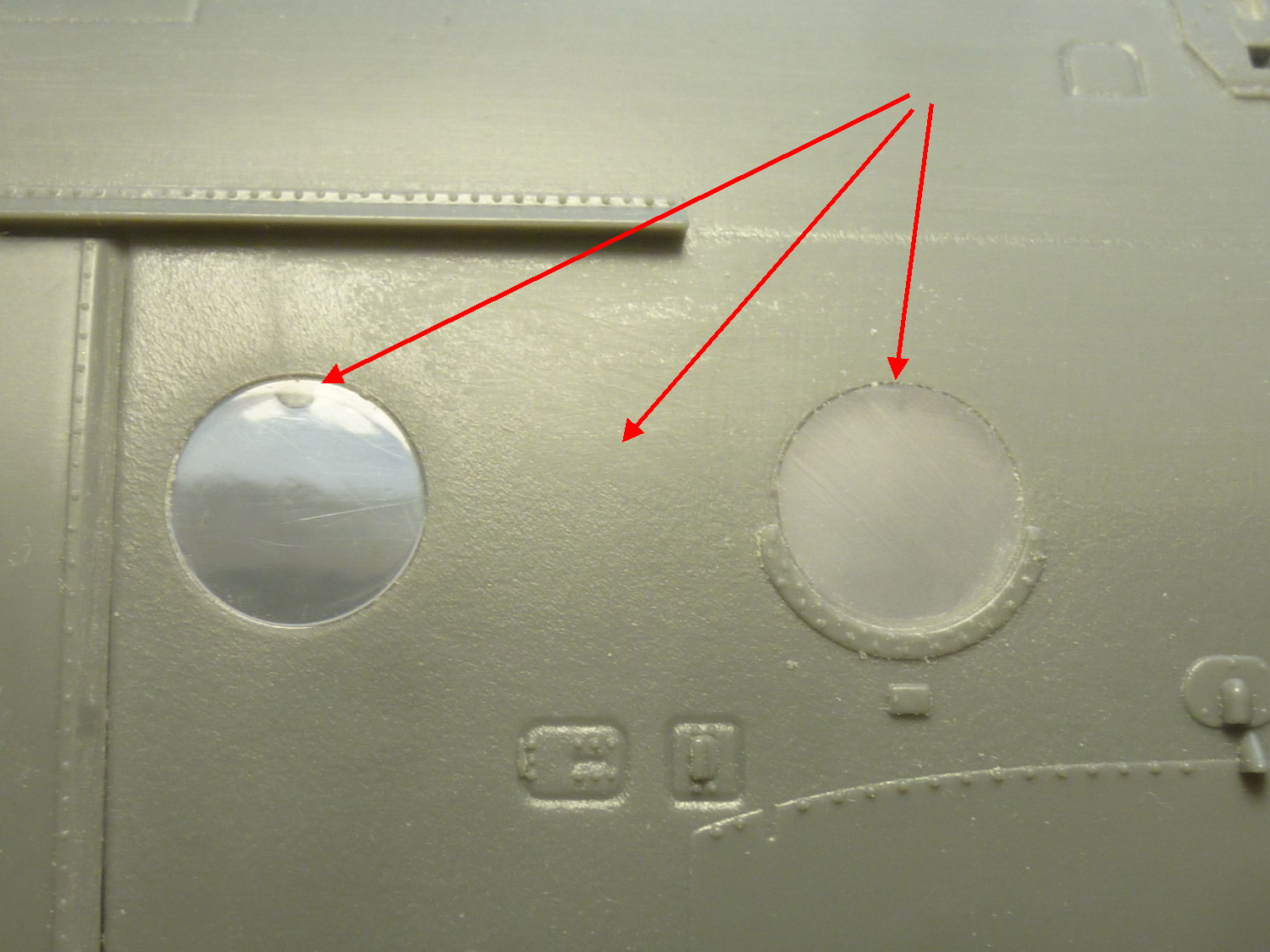

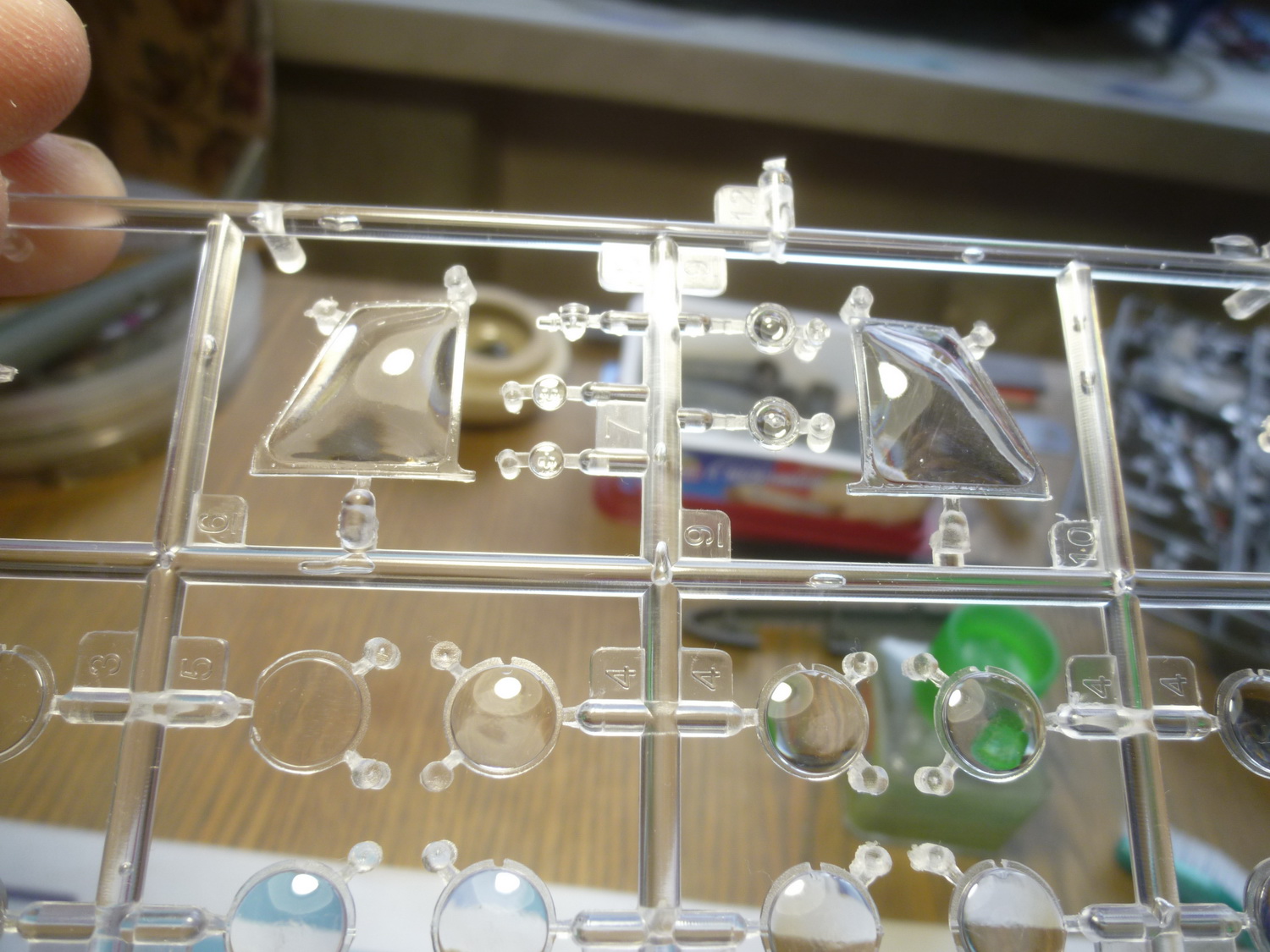

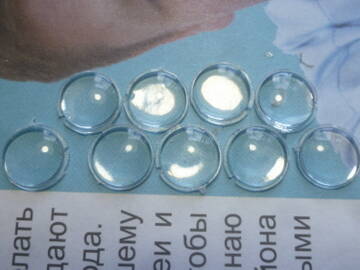

Пластик очень твёрдый, а остекление прямо "каменное"! %-)

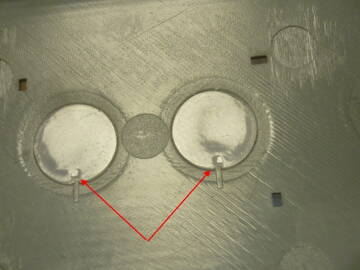

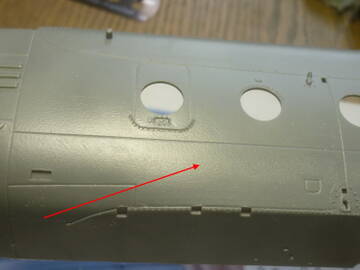

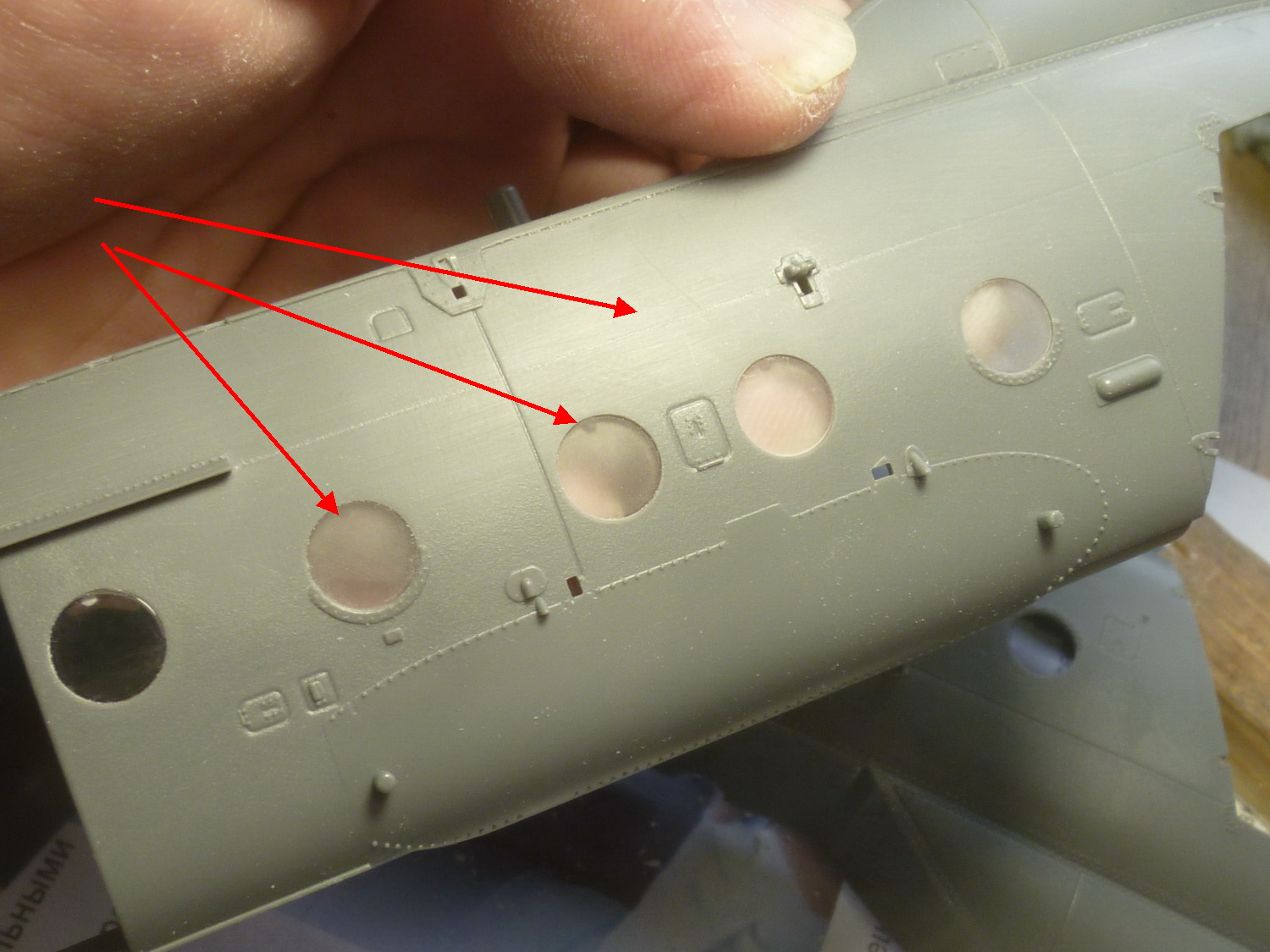

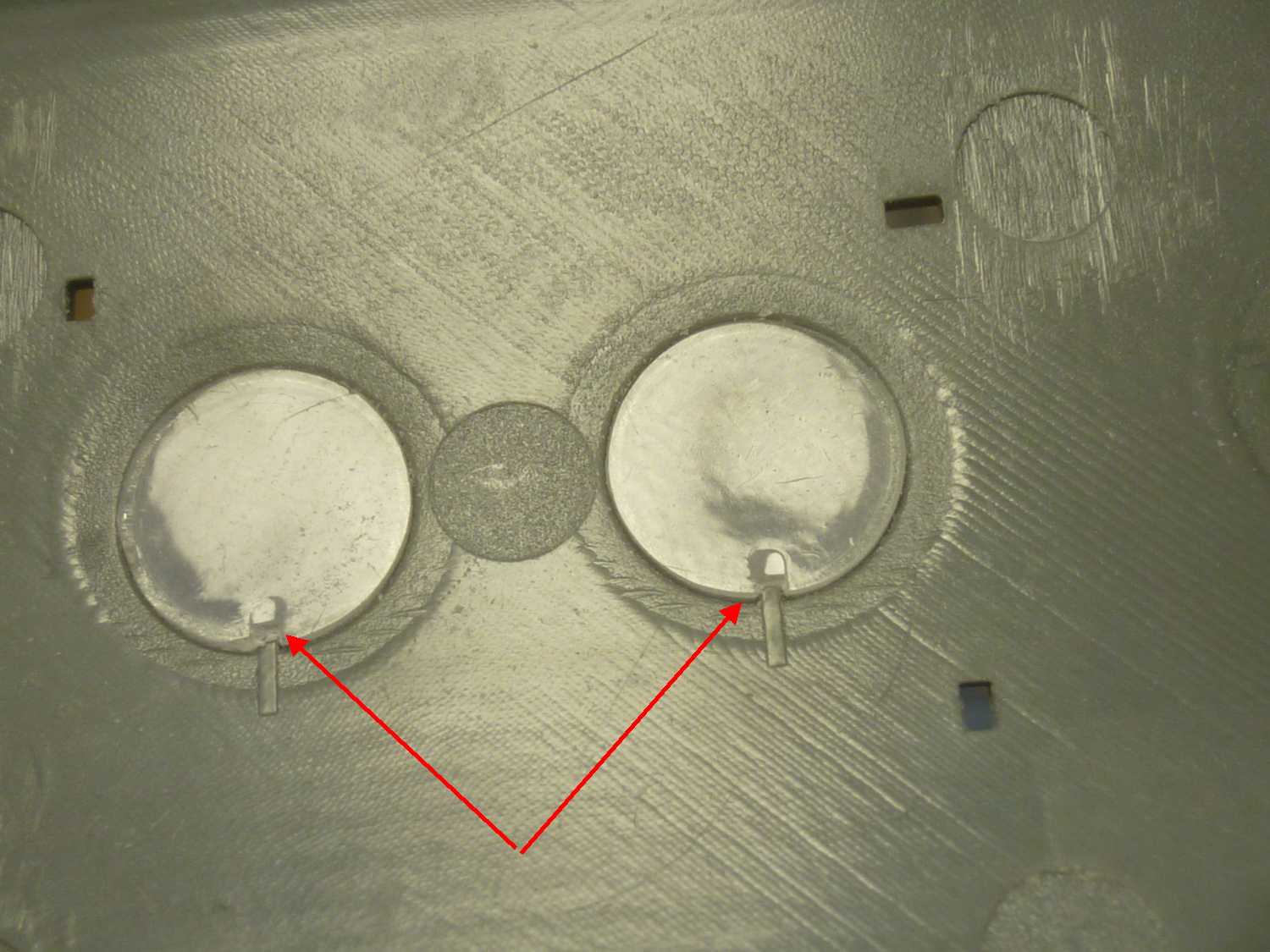

К тому же, выпуклые иллюминаторы с обратной стороны плоские и работают как линзы. Целый день угрохал на то, чтобы их сточить, подогнать по посадочному месту, заполировать и вклеить на свои места. Предварительно пришлось обработать и внешнюю поверхность фюзеля, она вся в шагрени... После высыхания придётся обрабатывать и внутреннюю сторону иллюминаторов, там не очень красивые утяжины.
https://forumupload.ru/uploads/0014/f6/ef/4/t937728.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t833818.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t765967.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t510556.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t413359.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t631047.jpg

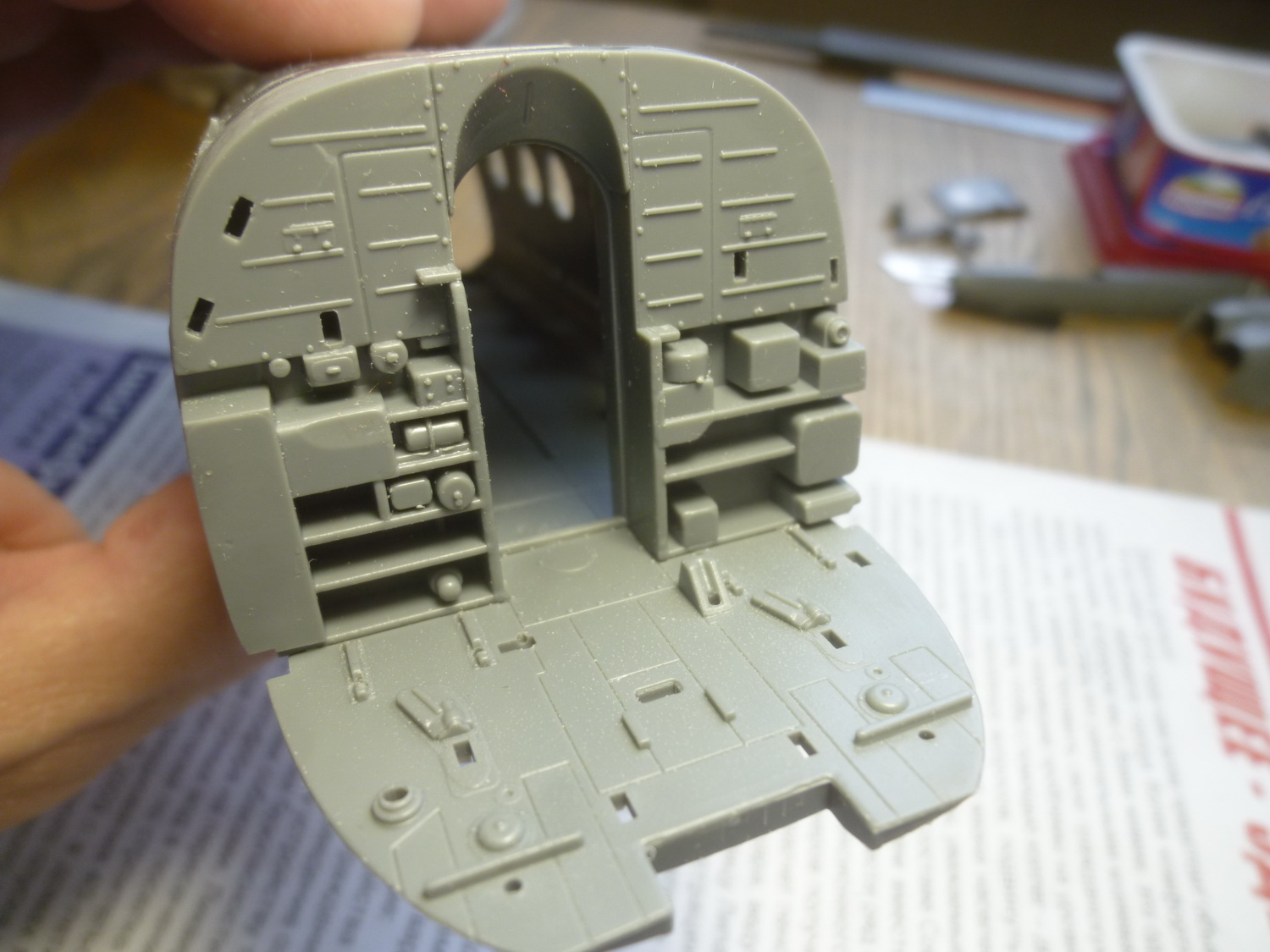

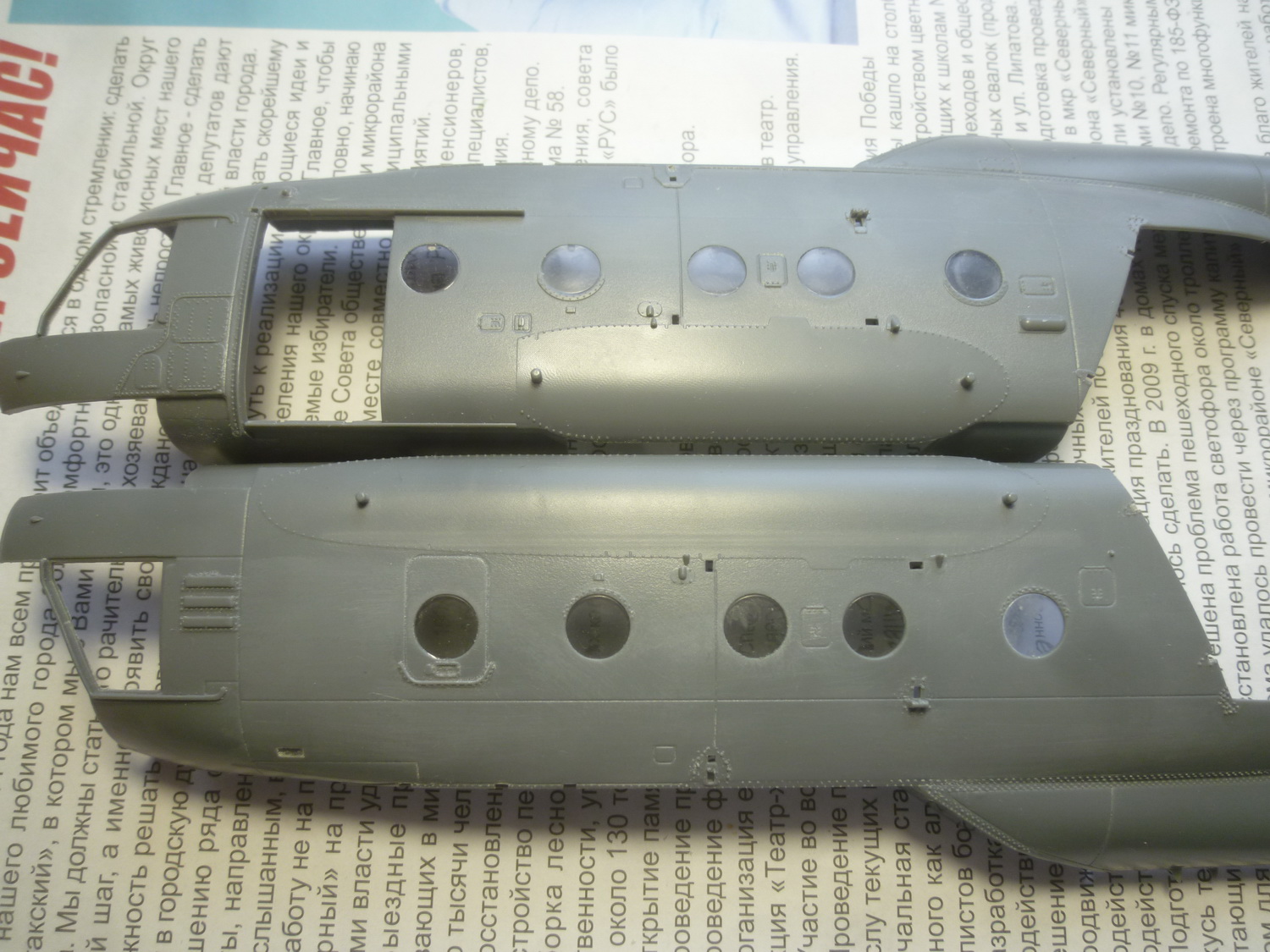

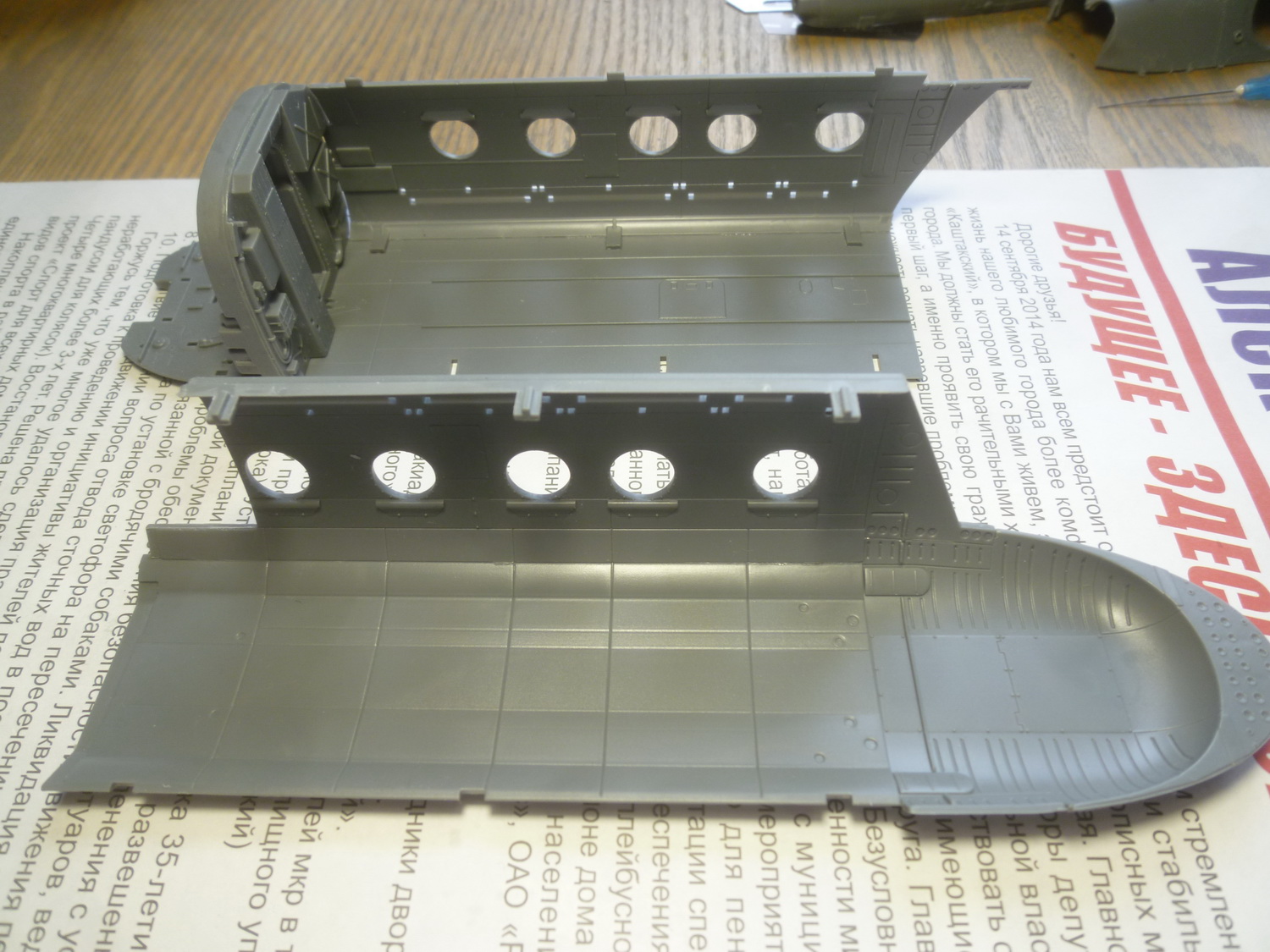

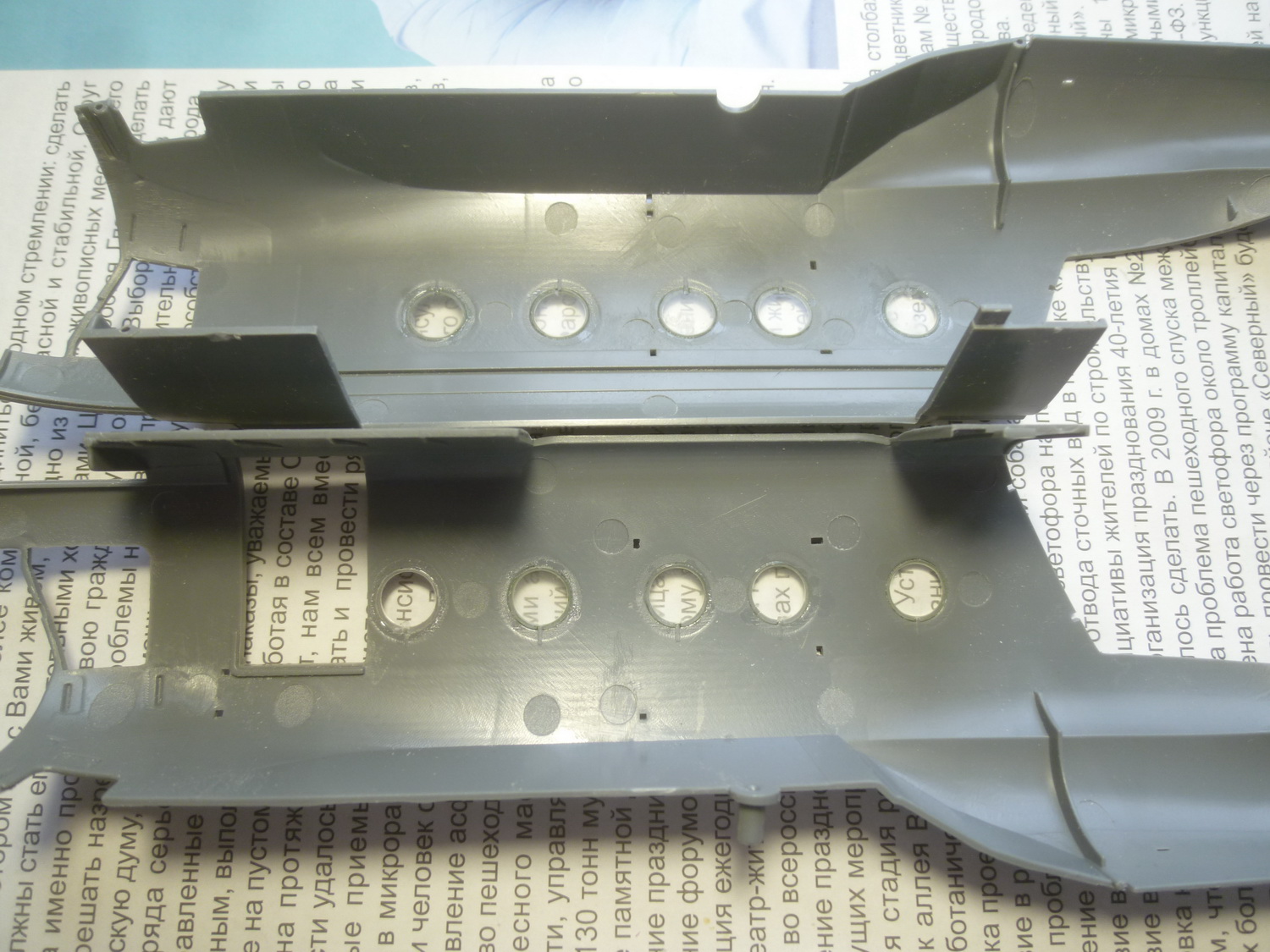

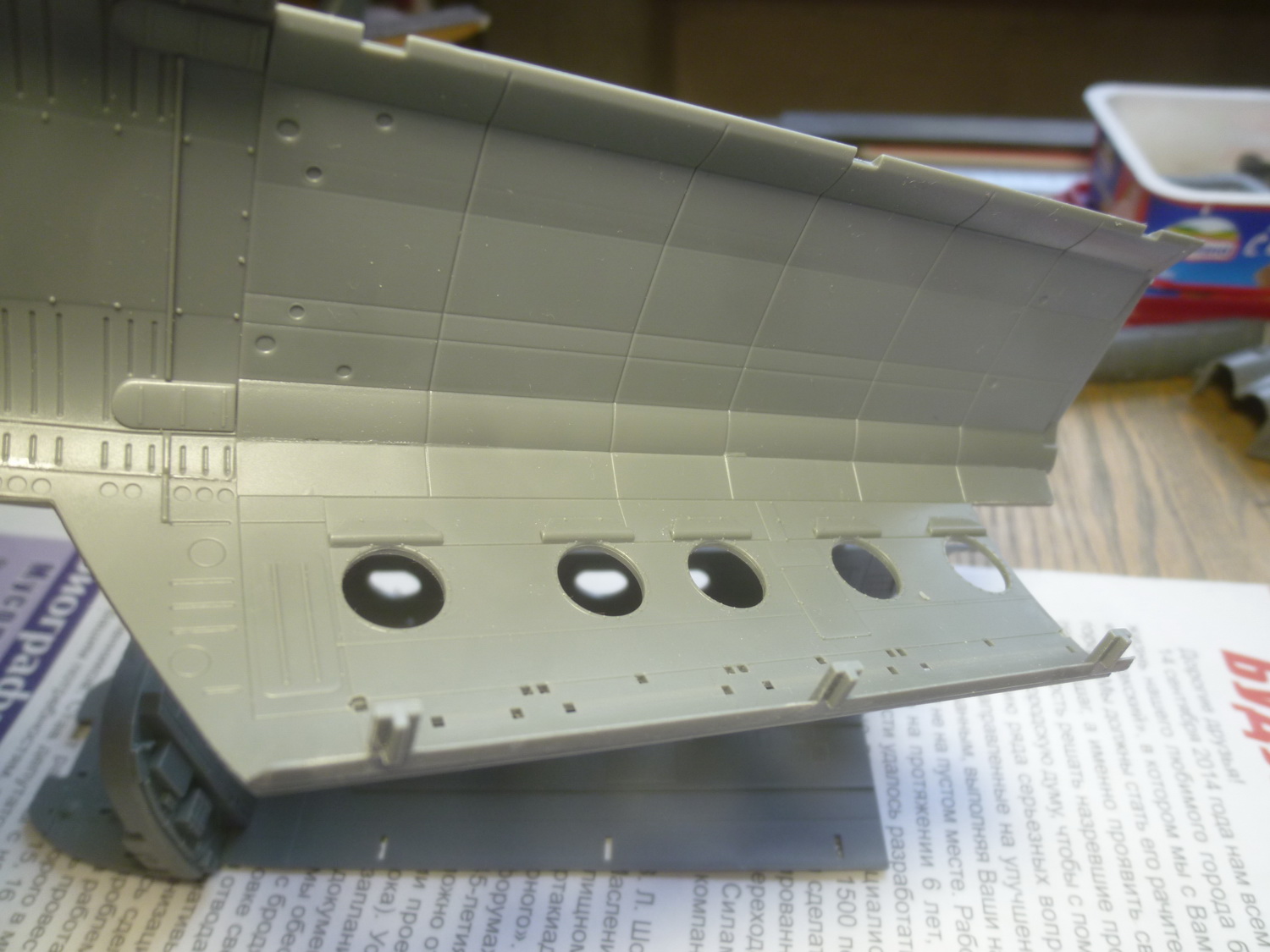

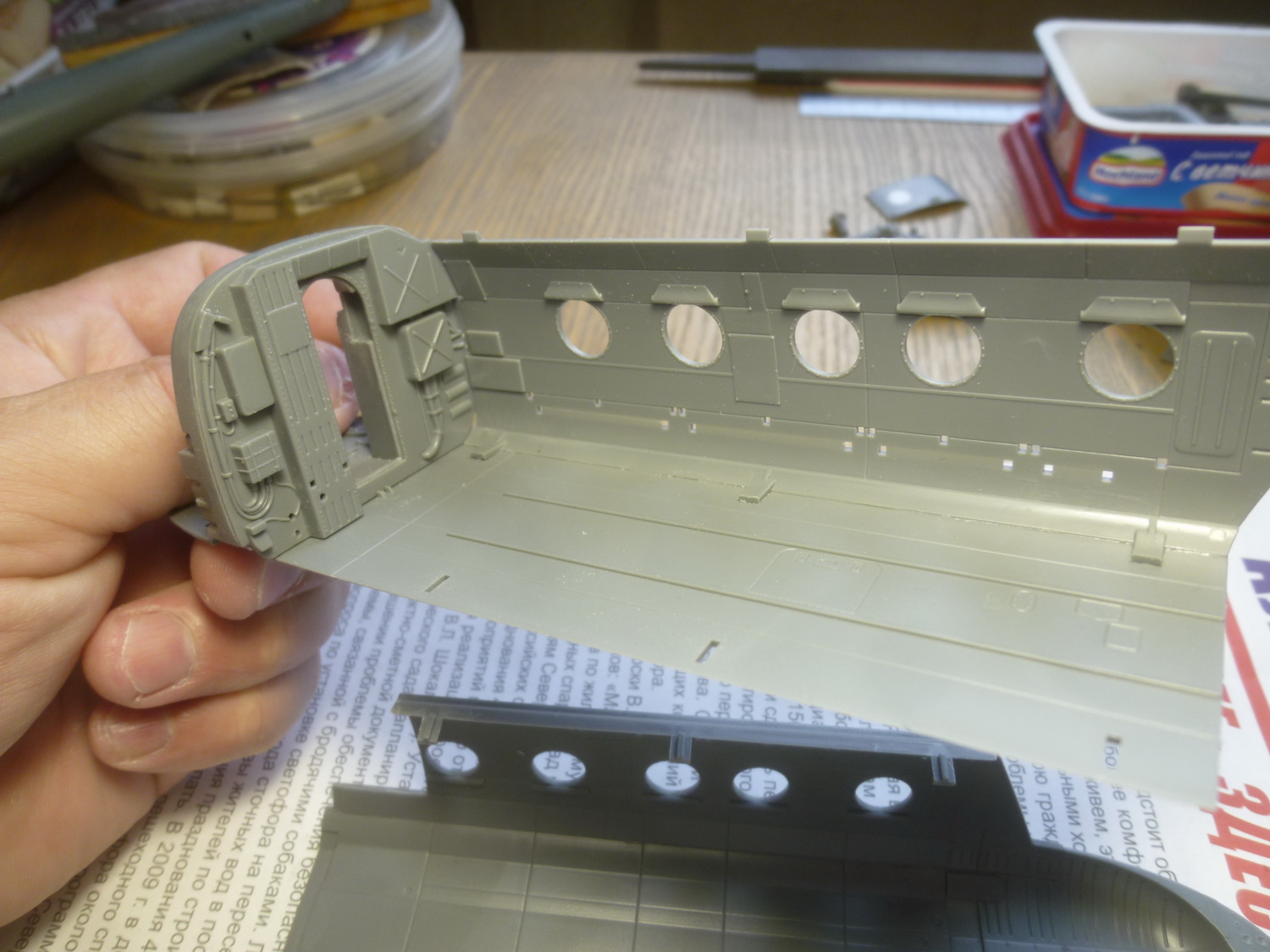

После вклеивания иллюминаторов частично собрал внутренности.
https://forumupload.ru/uploads/0014/f6/ef/4/t302691.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t286043.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t605588.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t609008.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t664636.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t785543.jpg

0

4

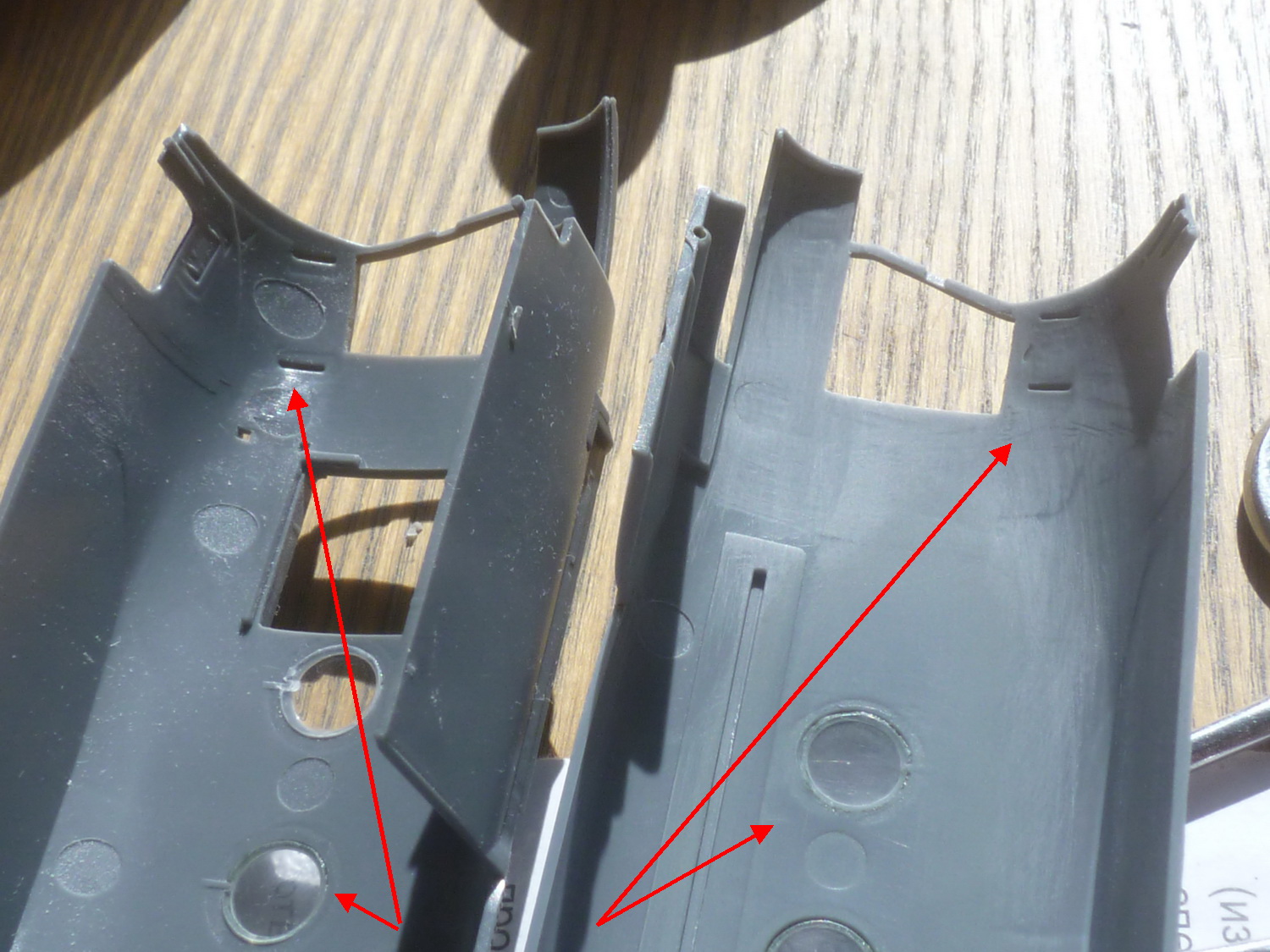

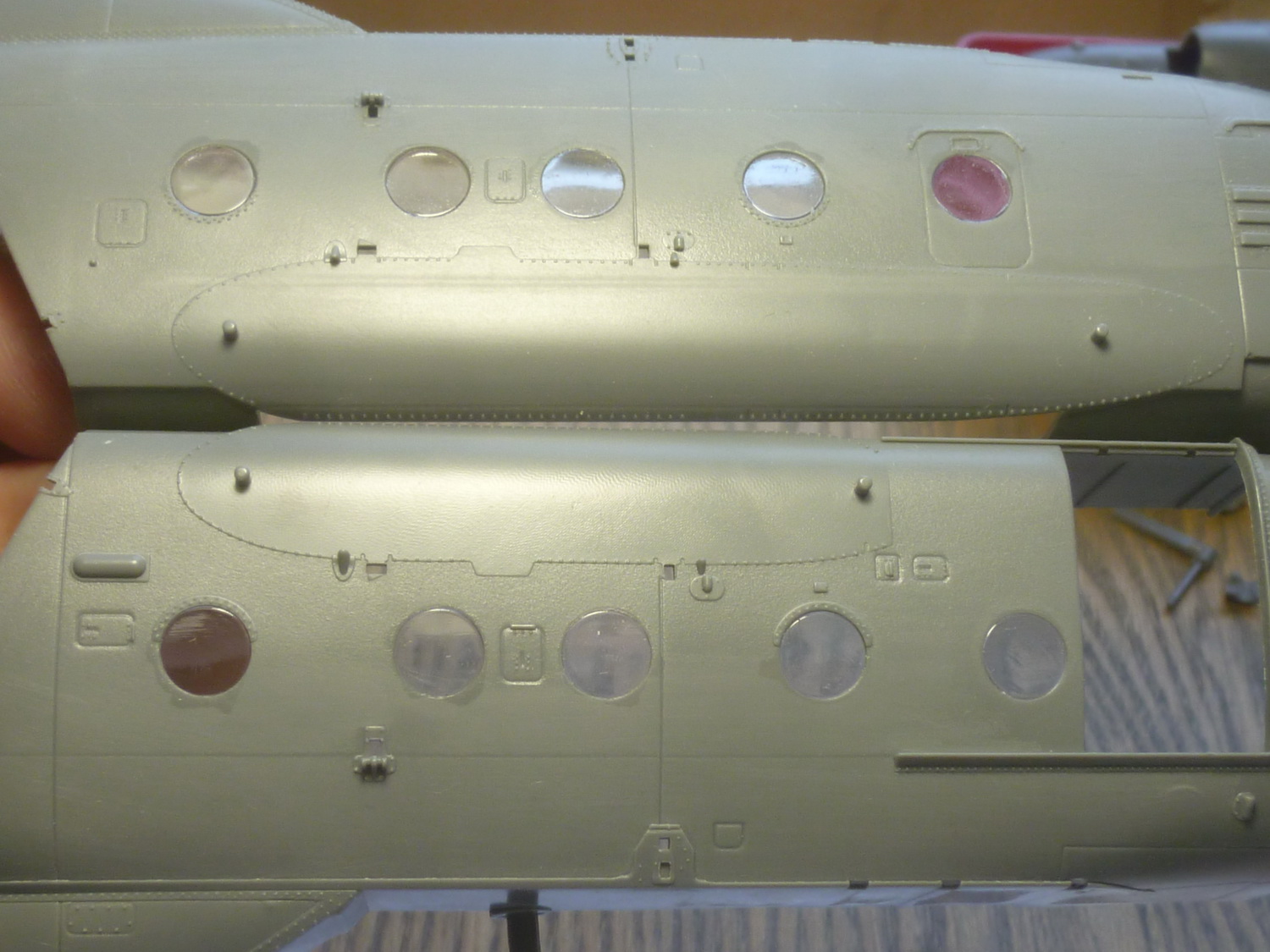

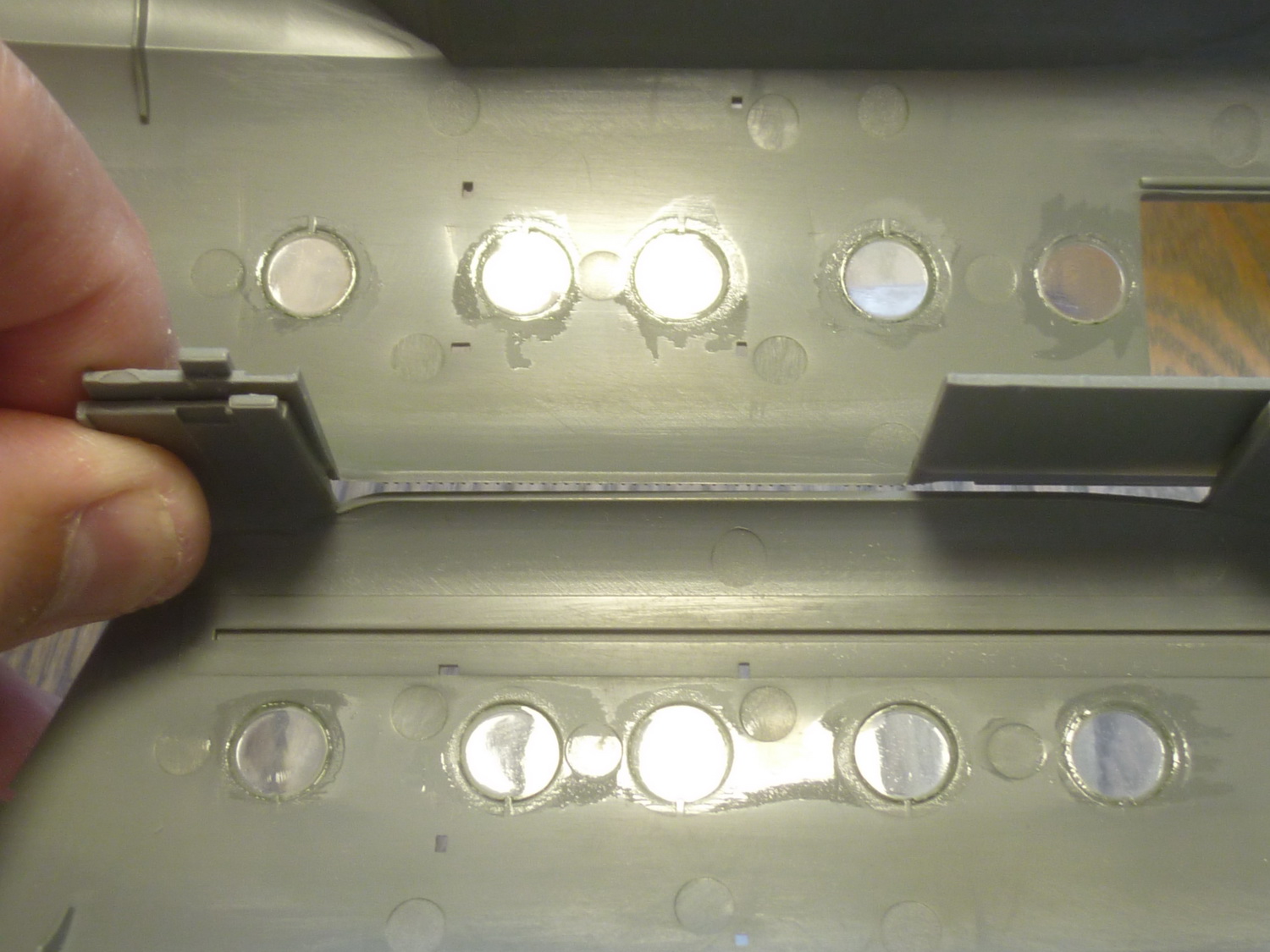

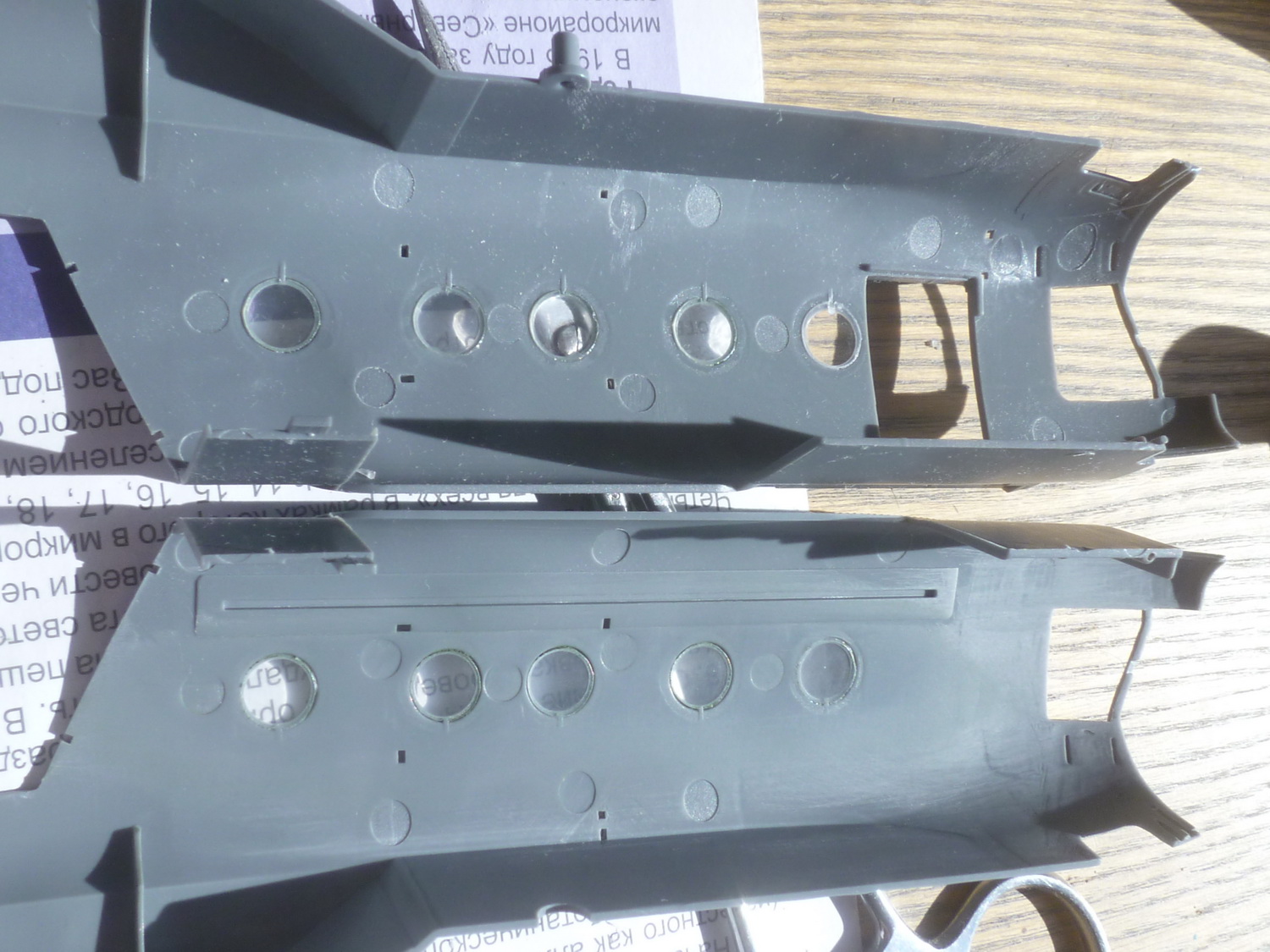

Сошлифовал внутреннюю поверхность иллюминаторов и неровности в пилотской кабине. Покрыл люмики с обеих сторон футурой.
https://forumupload.ru/uploads/0014/f6/ef/4/t578547.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t732697.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t446304.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t304032.jpg

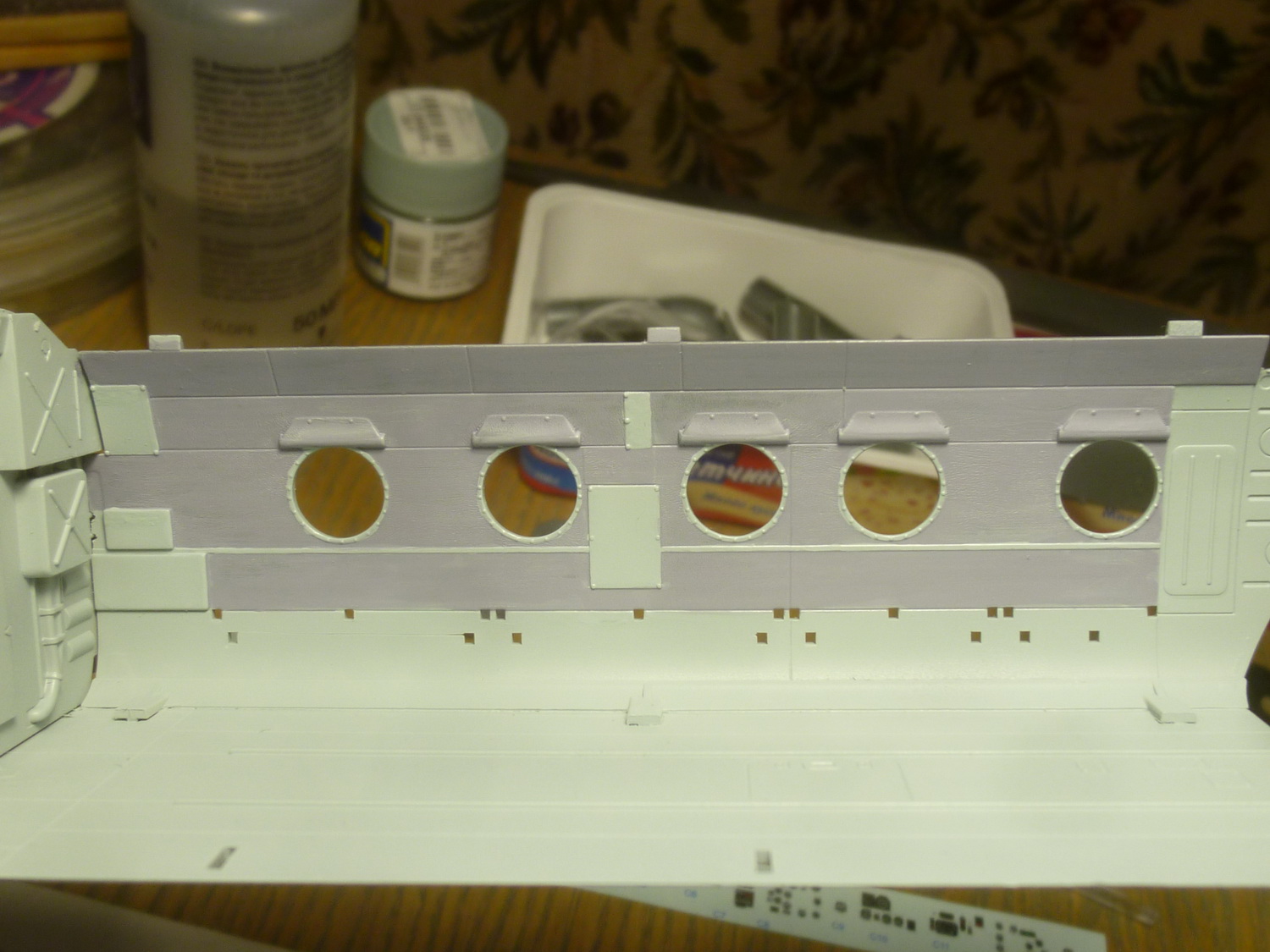

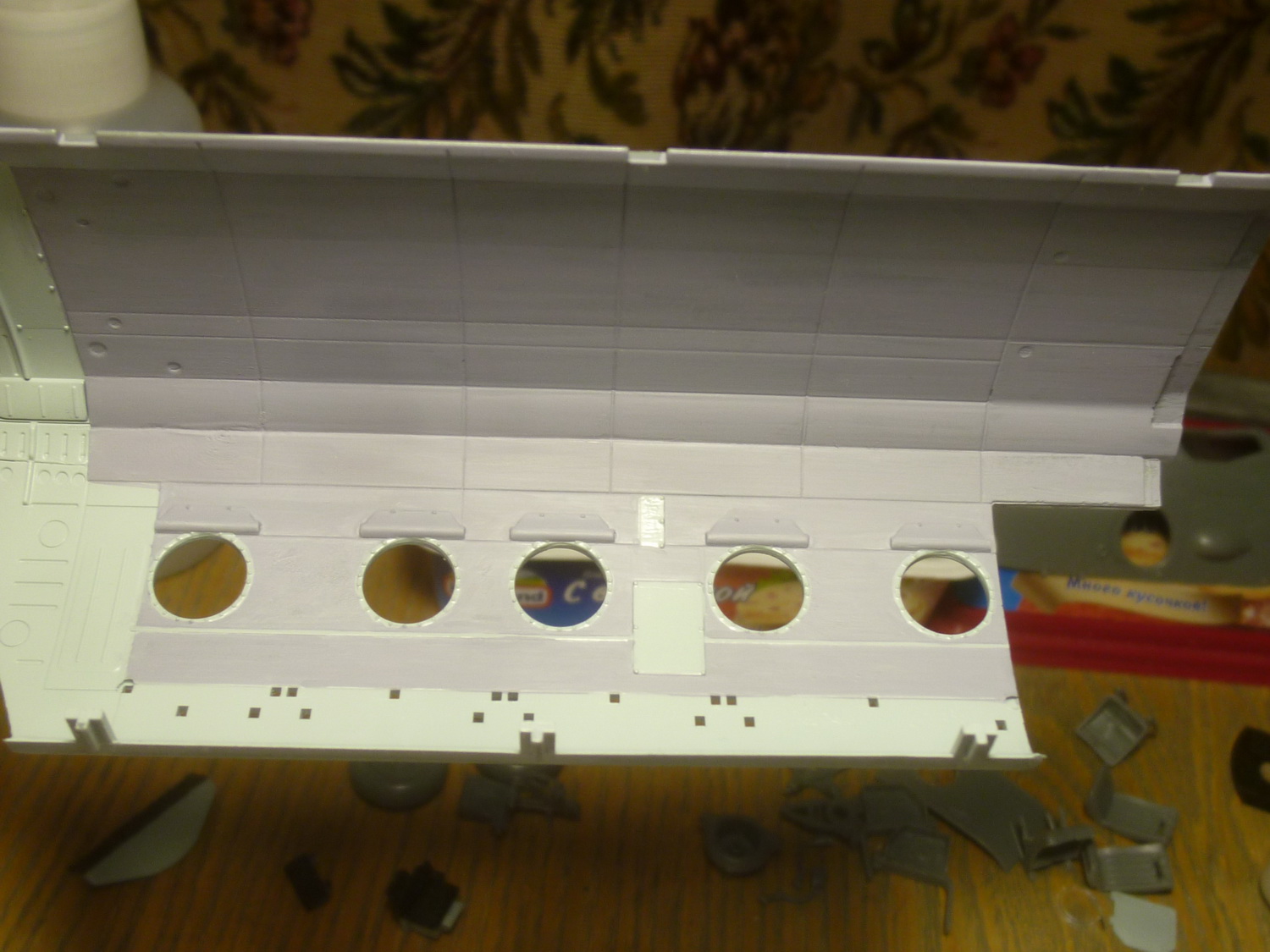

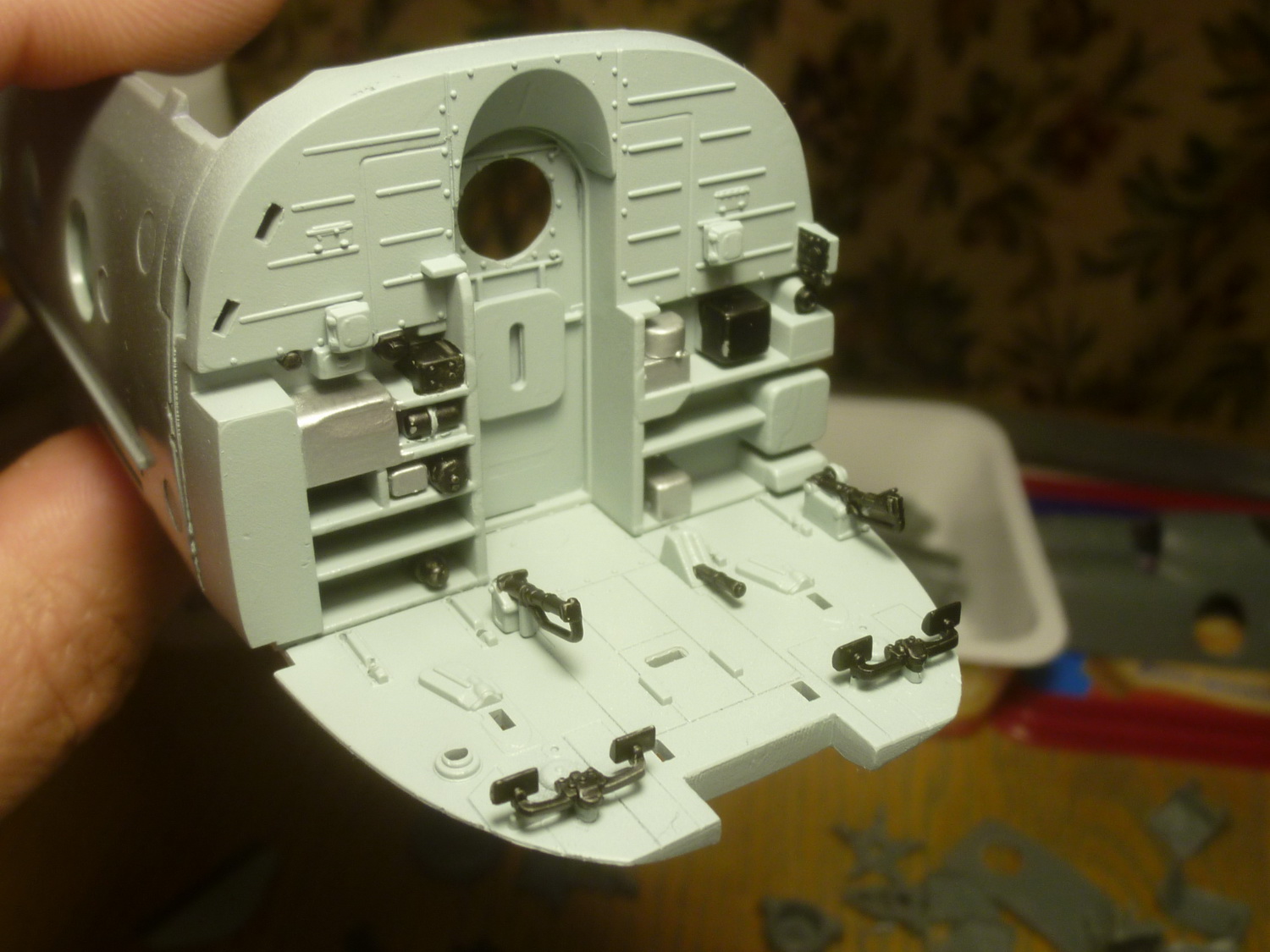

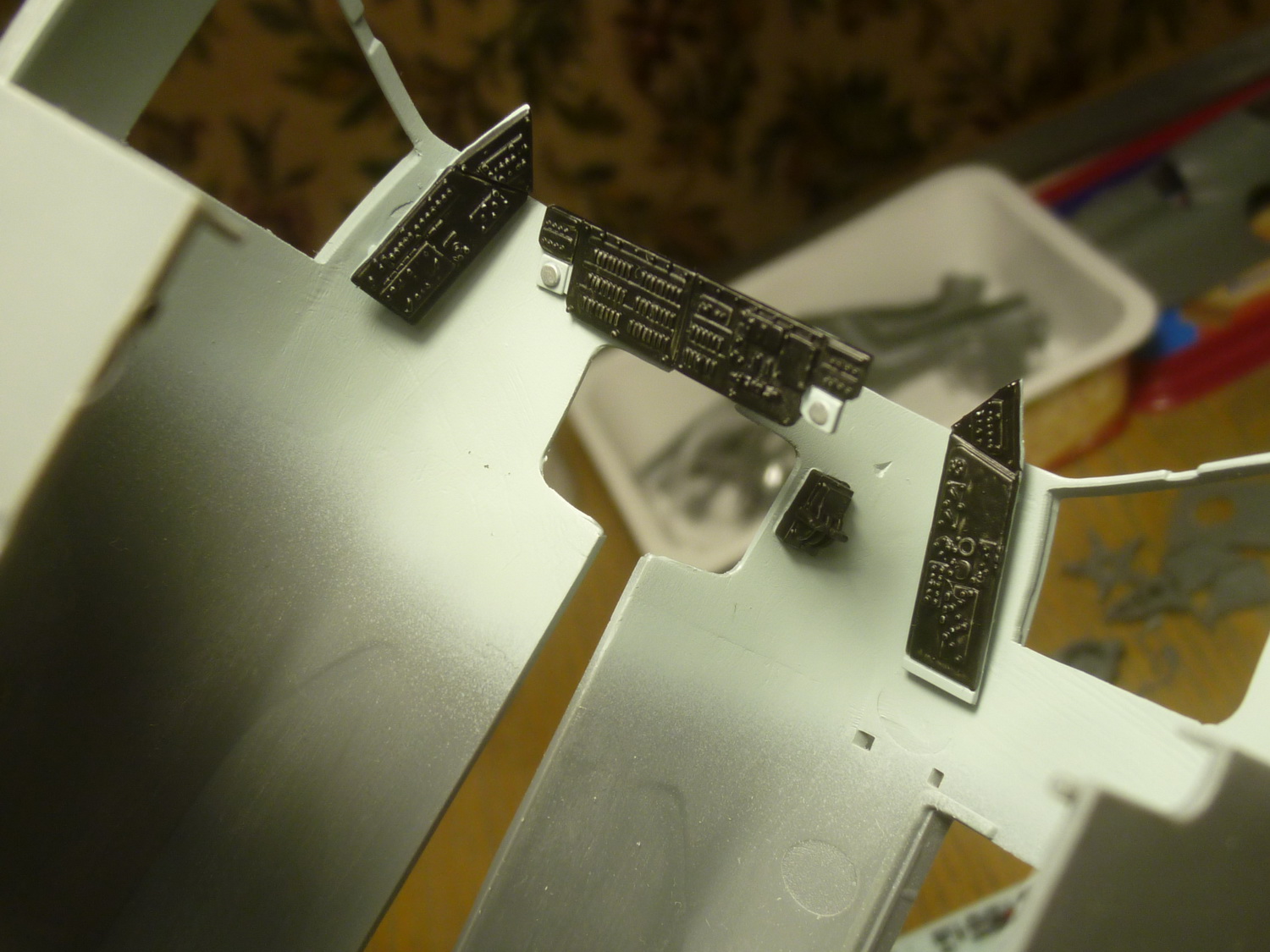

Задул в базовый светло-голубой, остальное покрасил кистью.
https://forumupload.ru/uploads/0014/f6/ef/4/t144842.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t656215.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t793061.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t590967.jpg

0

5

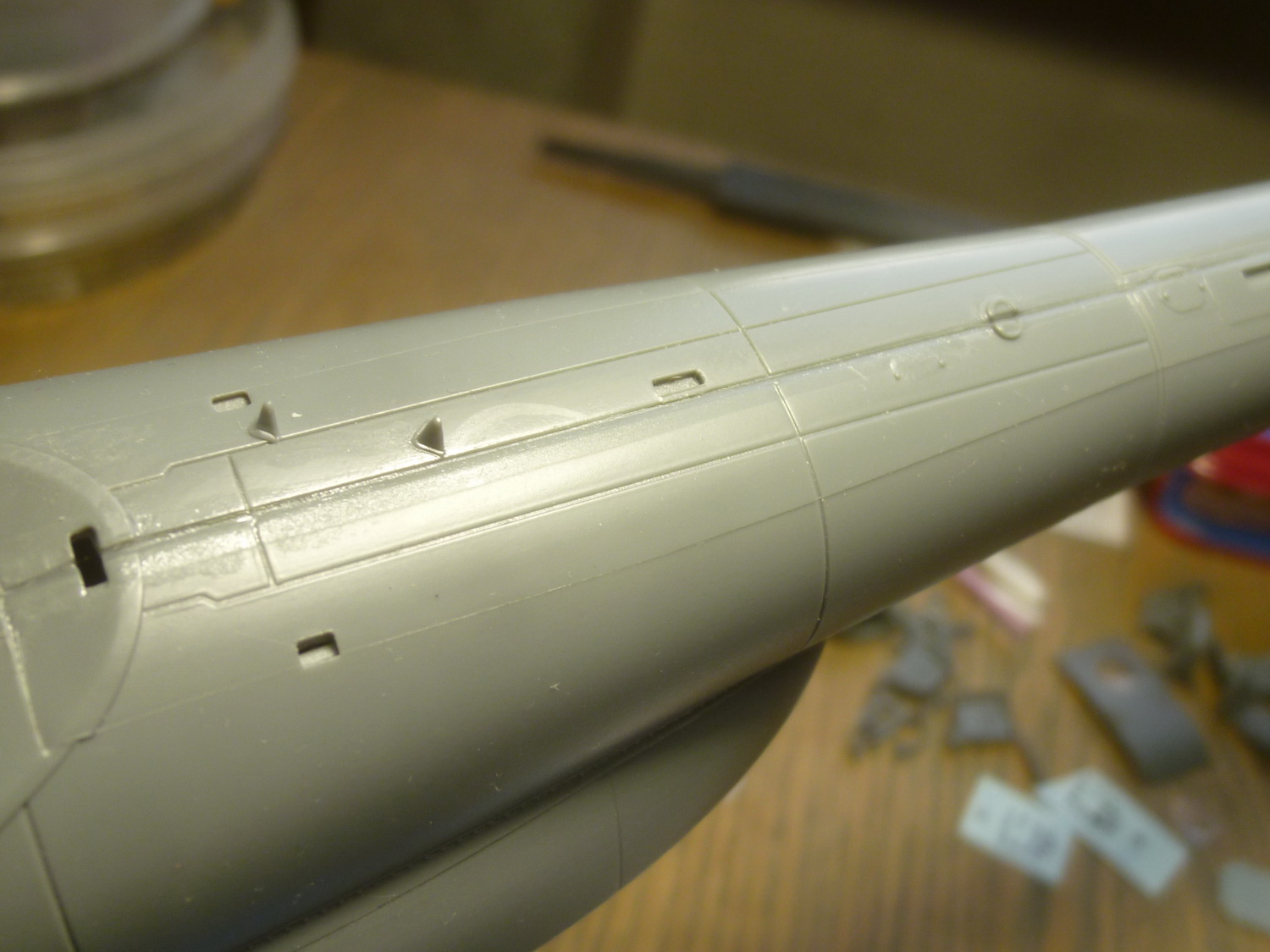

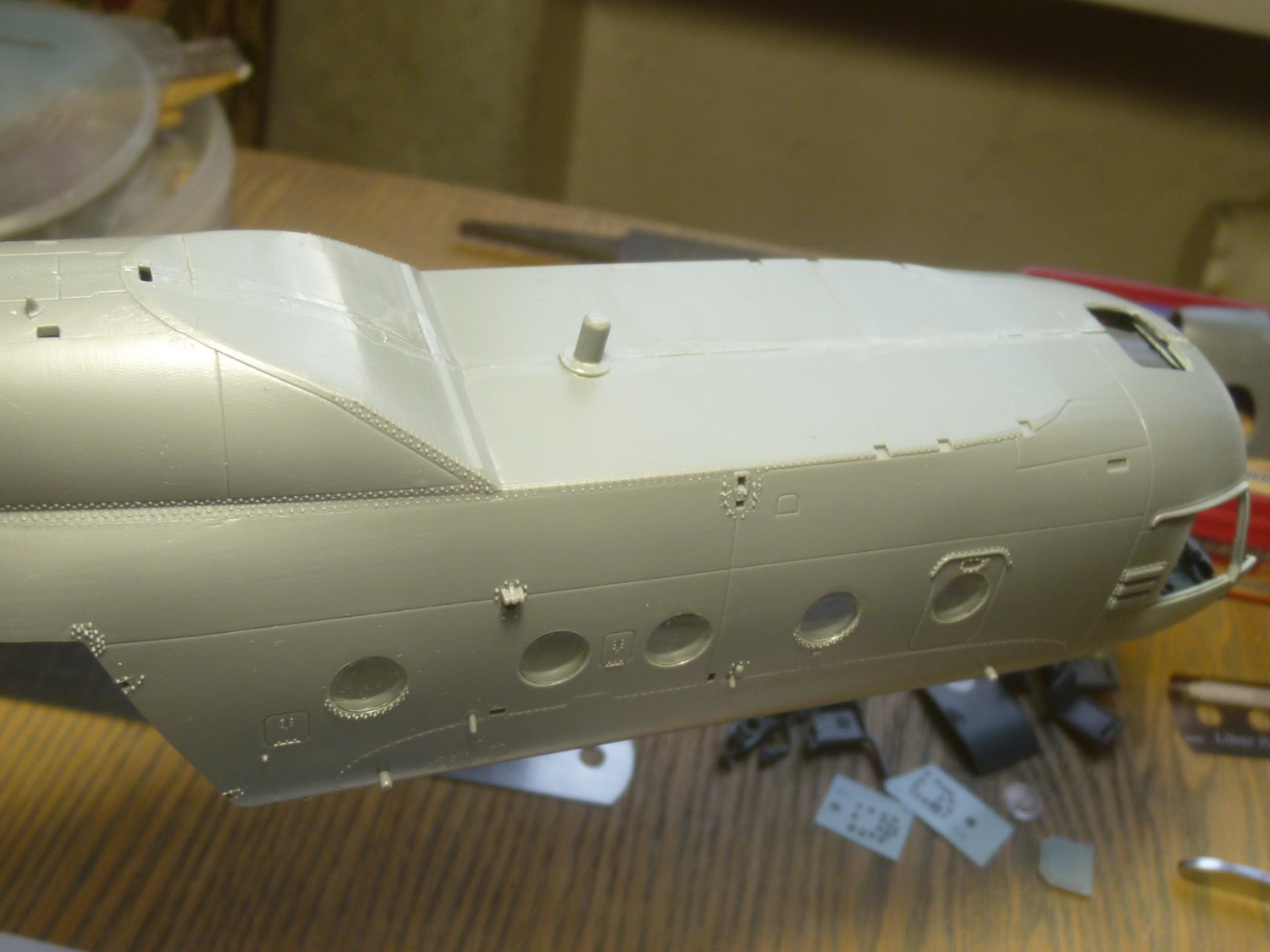

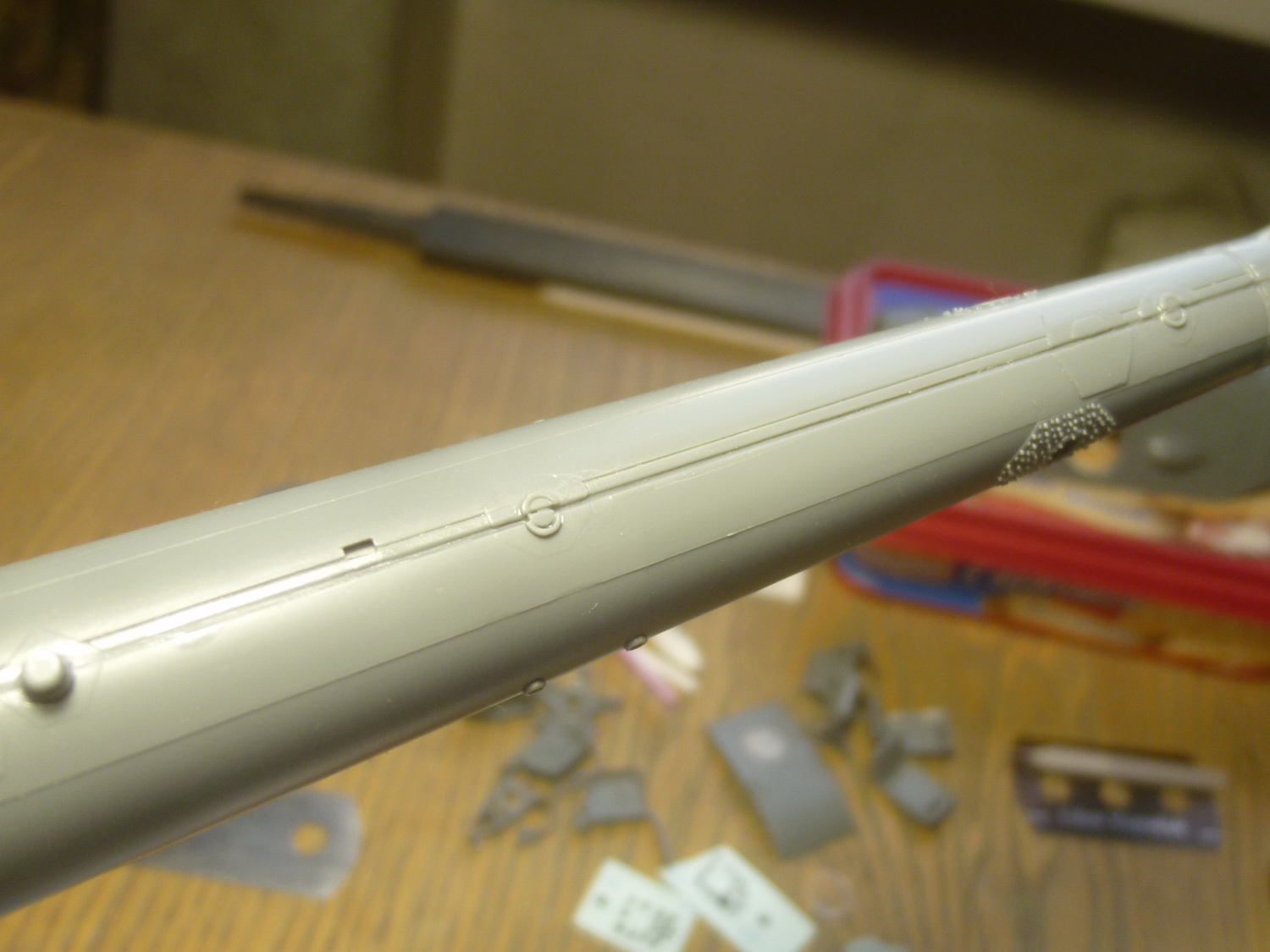

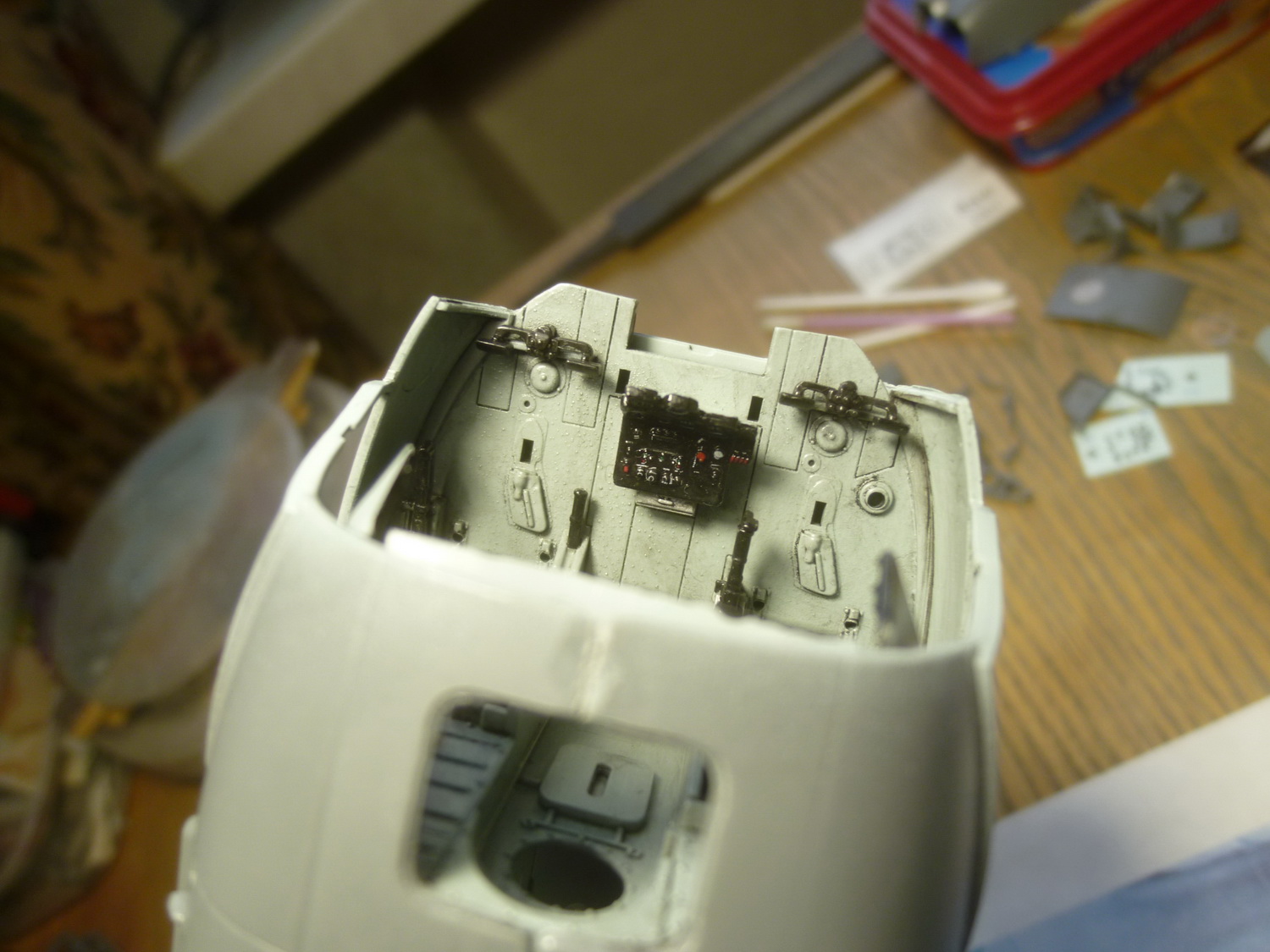

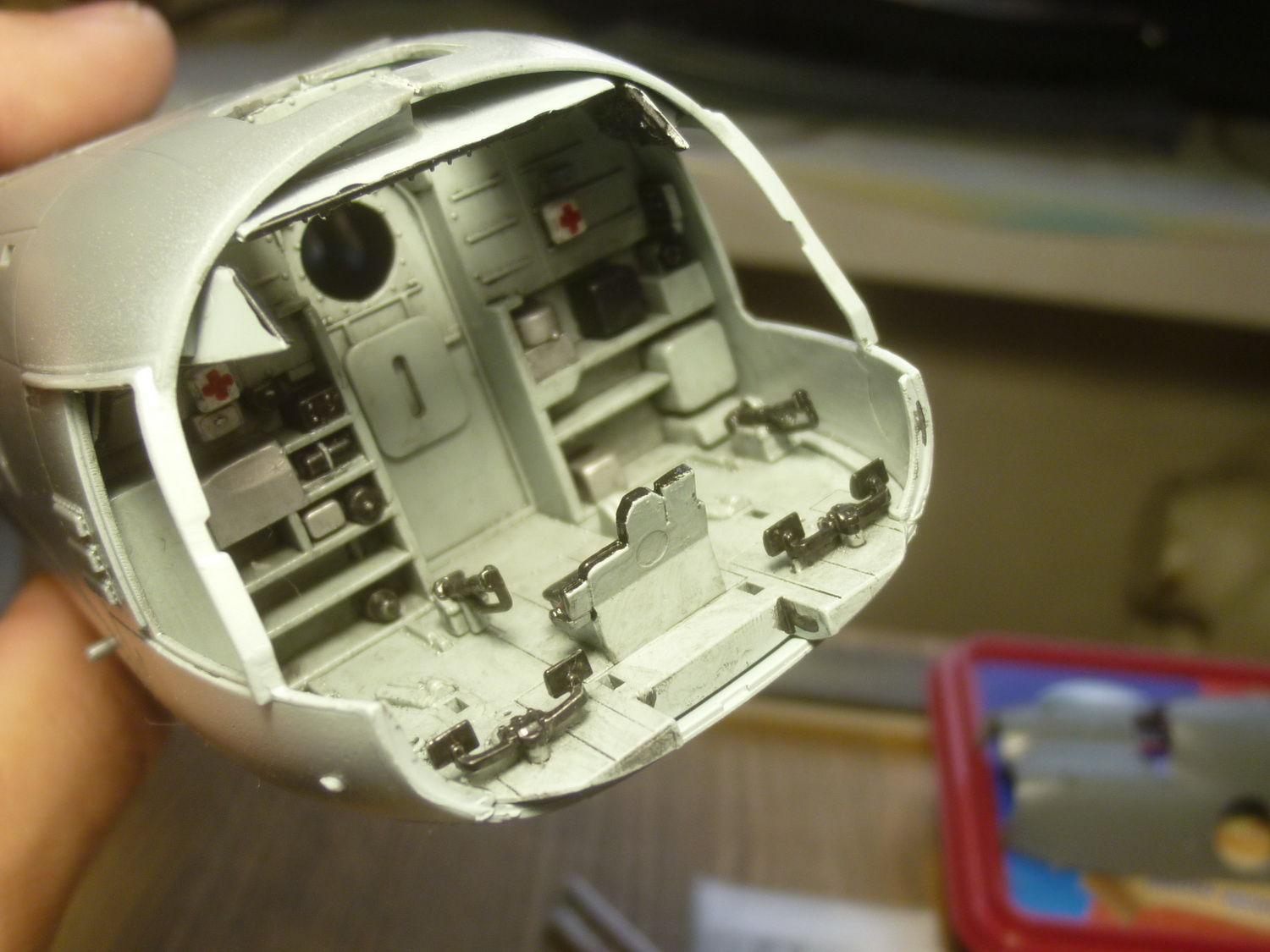

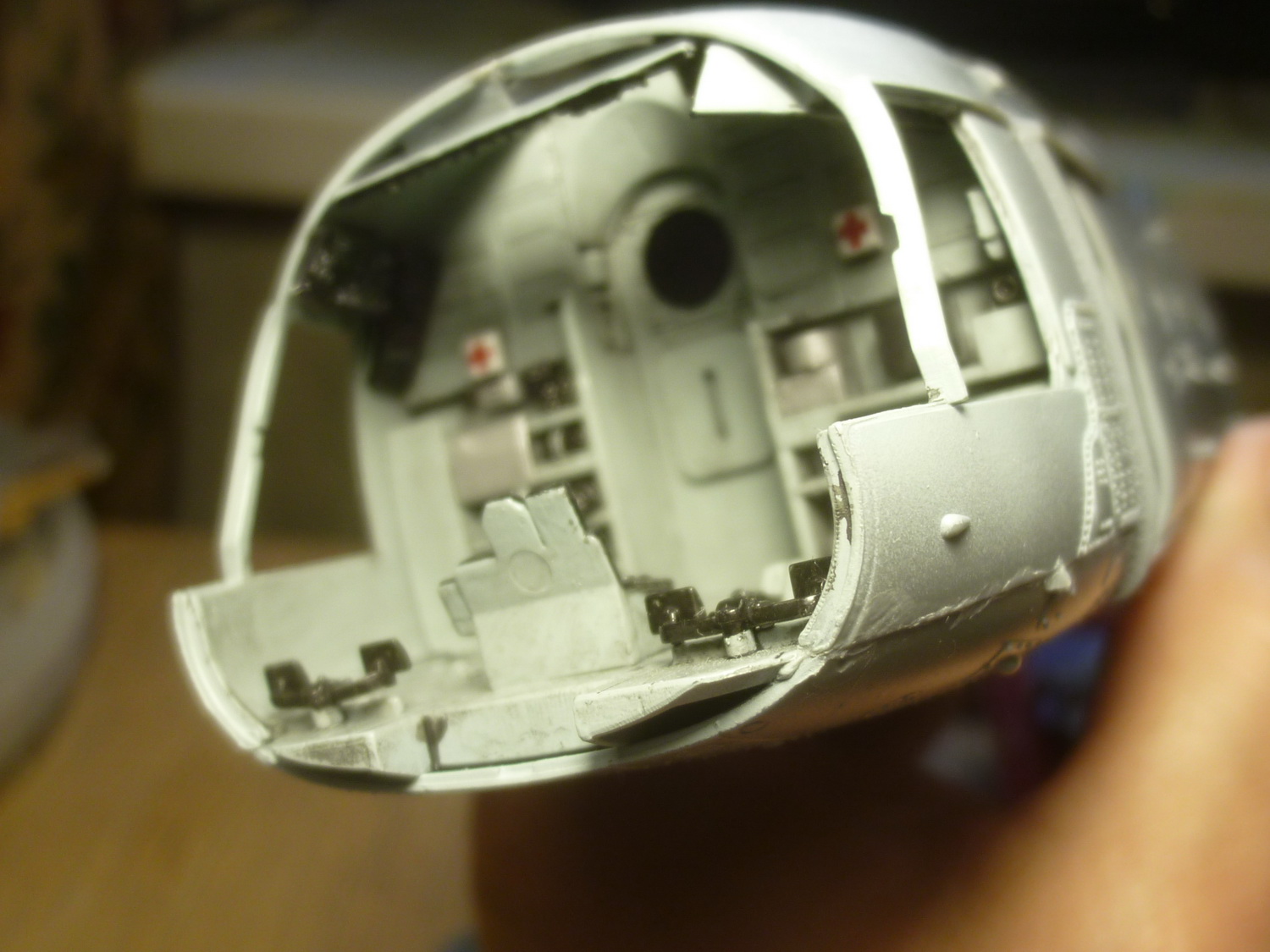

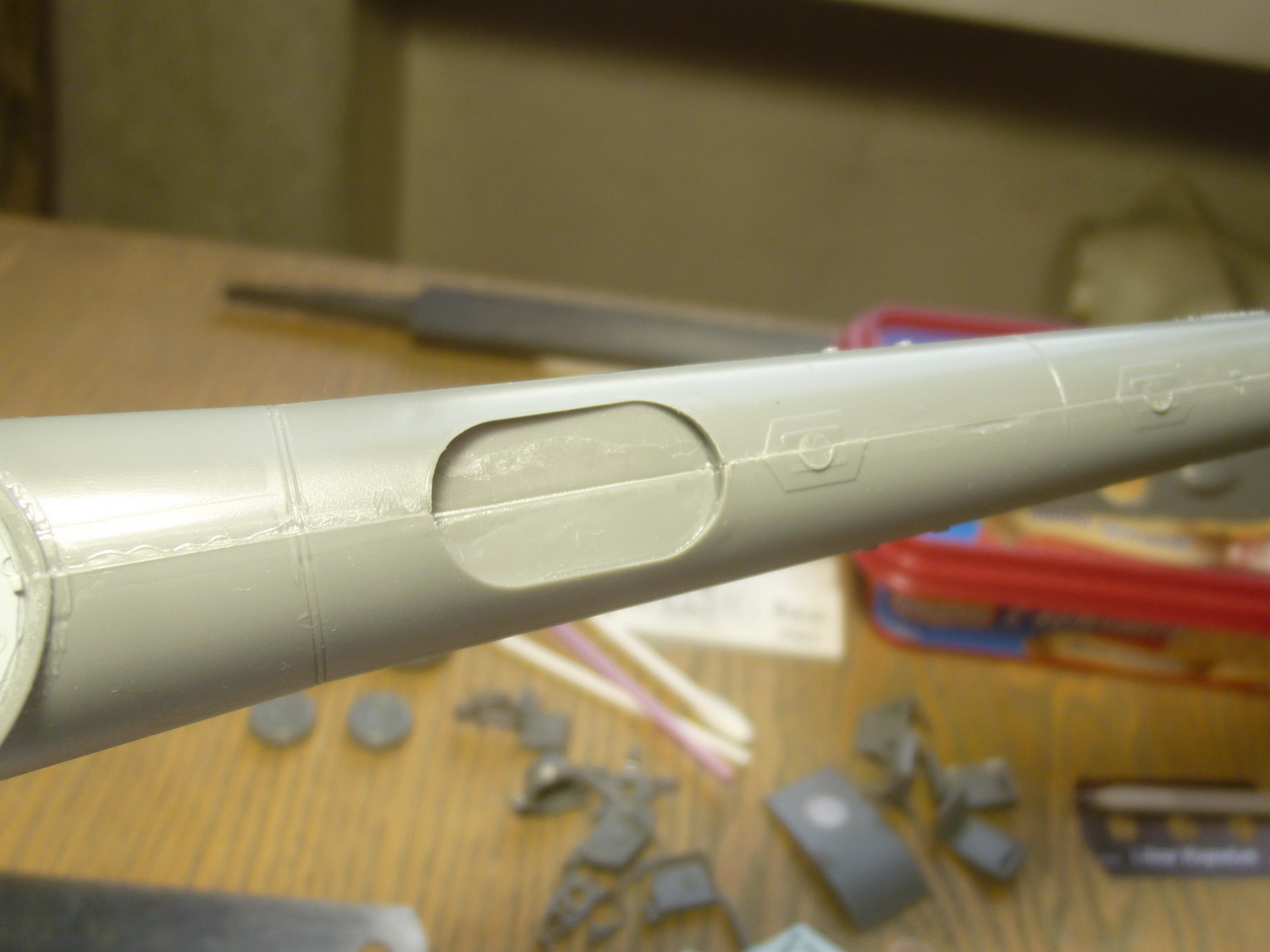

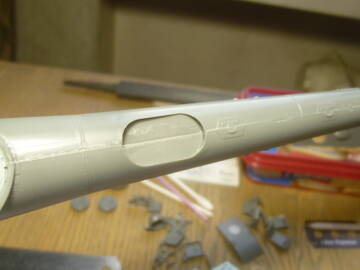

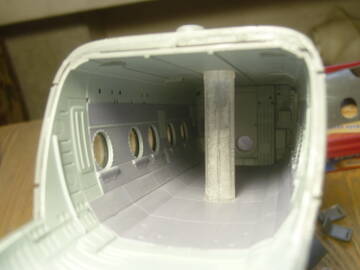

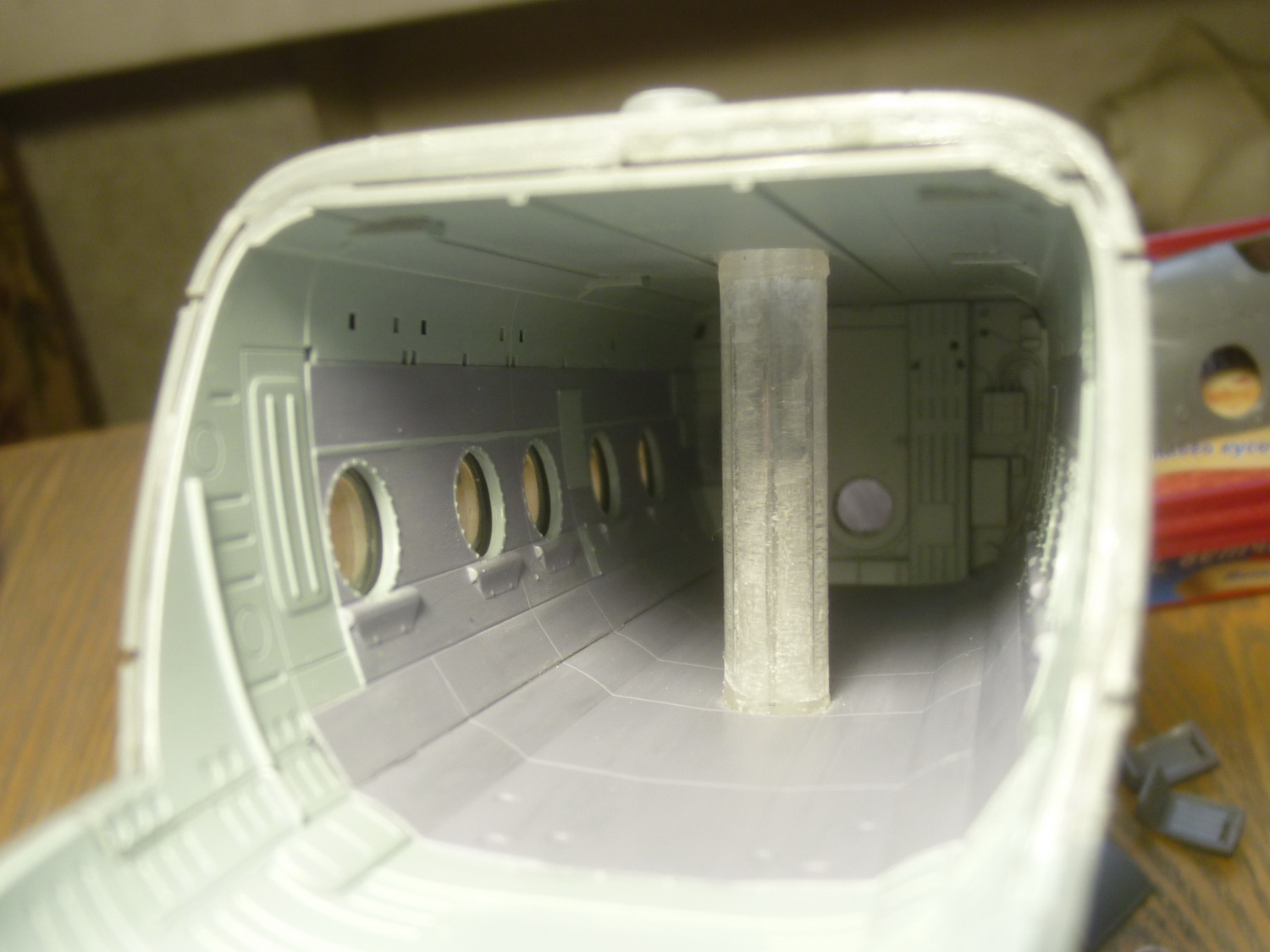

На выходные свалил из города, но перед этим успел сделать смывку в кабине, склеить фюзель, установив в нём трубку под будущую установку на подставку-штырь. В качестве трубки был использован корпус от гелевой ручки, рассверленный до 6мм - исходник имеет во внутреннем сечении шестигранник 5,5мм. На верхнем стыке хвостовой балки даже после склейки огромное углубление - придётся всё основательно зашпаклёвывать.
https://forumupload.ru/uploads/0014/f6/ef/4/t556335.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t575046.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t241335.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t924235.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t533197.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t235775.jpg
https://forumupload.ru/uploads/0014/f6/ef/4/t110976.jpg  https://forumupload.ru/uploads/0014/f6/ef/4/t519751.jpg

0

6

Выходной еще не закончился?  :)

0

7

iafman написал(а):

Выходной еще не закончился?

Давно уже закончился... :D
Поездка на Байкал, дачные дела, работа, изготовление Миг-9 для этого же заказчика пока не дают возможности продолжить с вертолётом, но "это" будет!
Самое печальное - пока что нет возможности выкладывать фото работы. Лимит по фотографиям исчерпан и пока что эта проблема не решена. :dontknow:

0

8

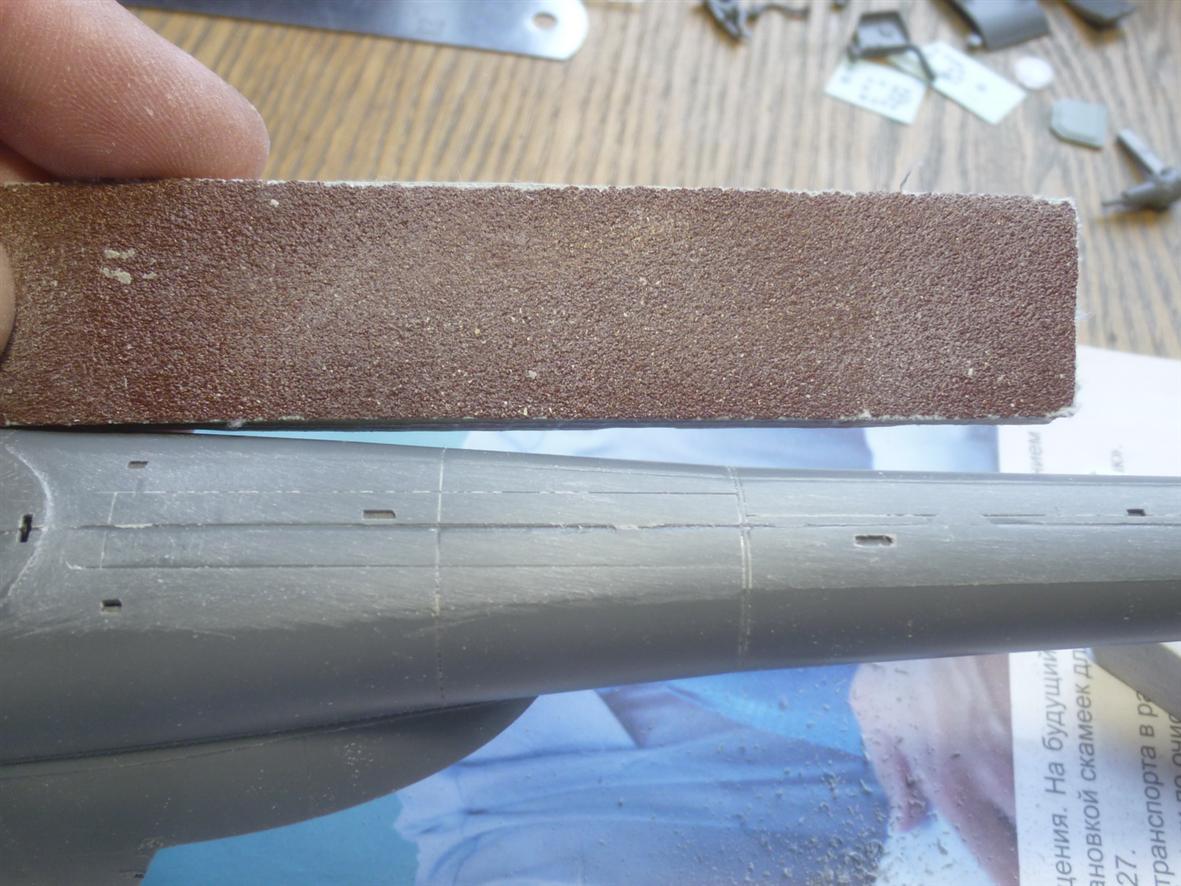

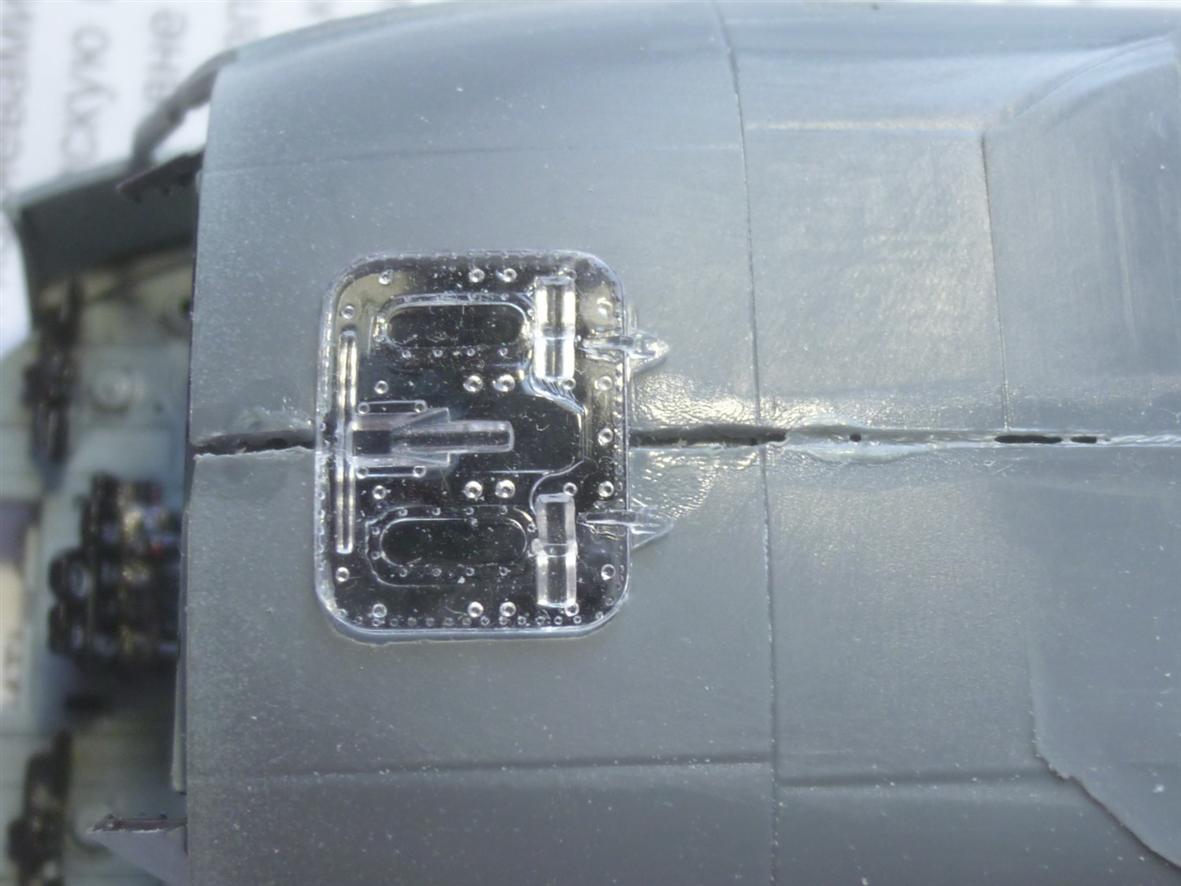

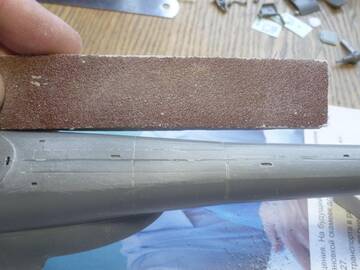

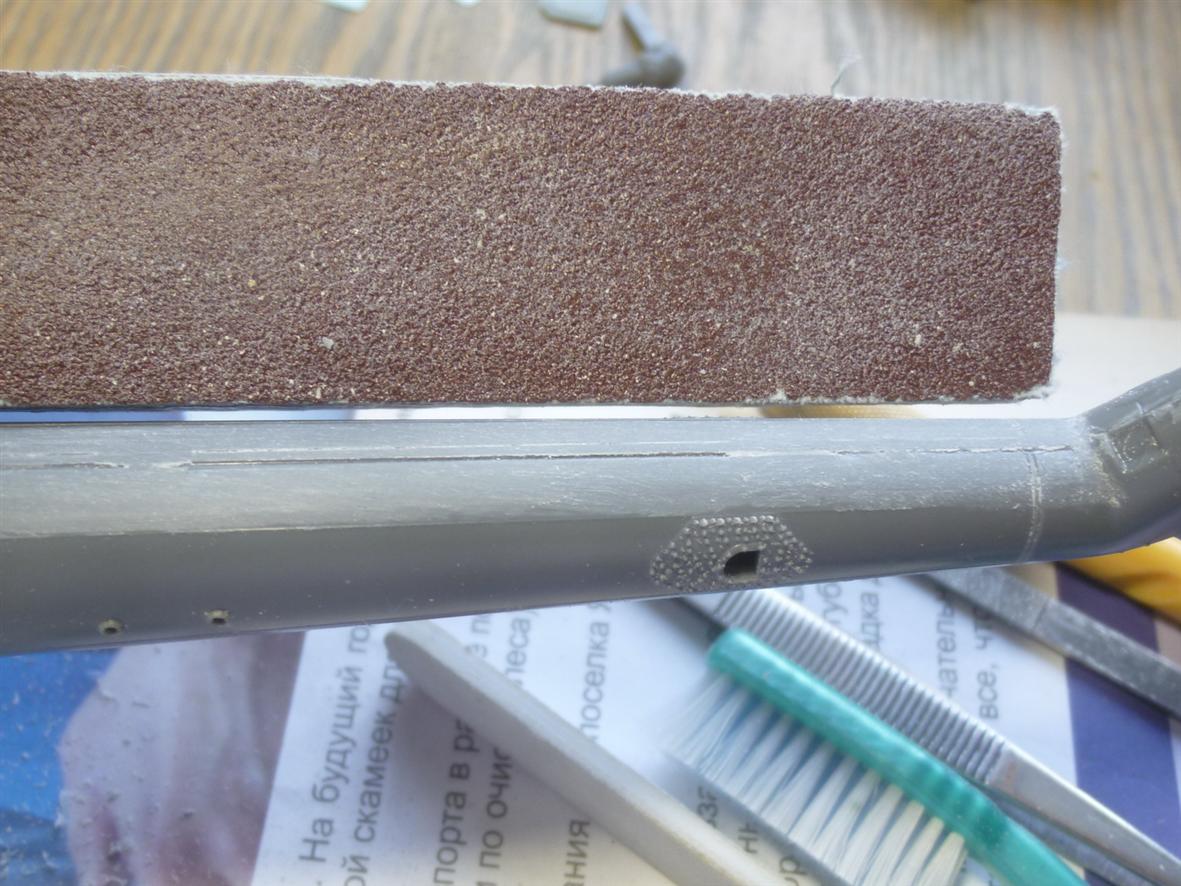

По поручения Альберта выкладываю фотофиксацию процесса подгонки пластика и обработки стыков
https://forumupload.ru/uploads/0014/f6/ef/132/t414953.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t780281.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t657121.jpg
Ага, и здесь всё правильно.

0

9

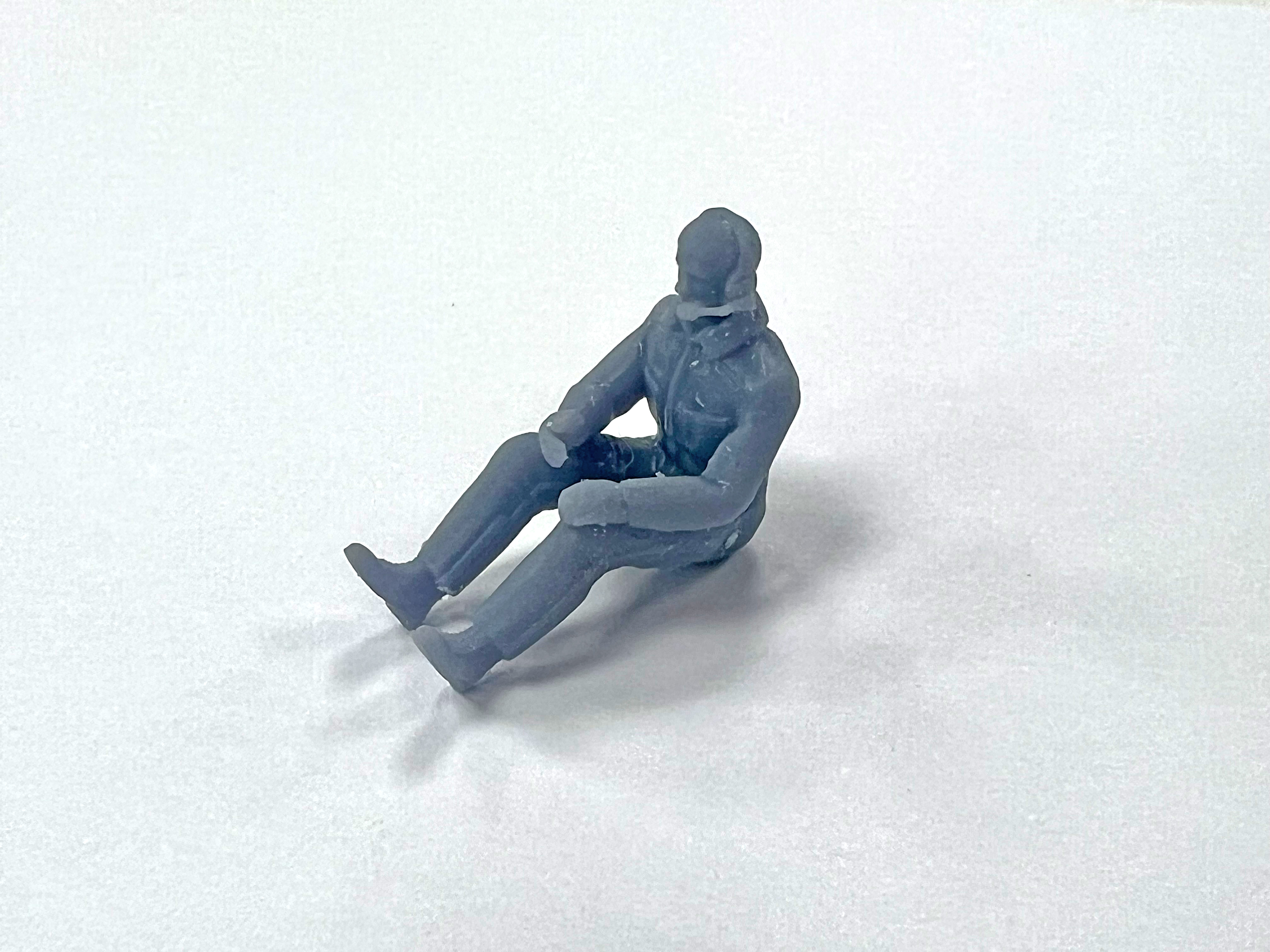

Для этой модели специально изготавливаются гражданские пилоты. Работа сейчас в завершающей стадии. Надеюсь, что скоро Альберт представит их во всей красе. Командир и второй пилот будут различаться по положению рук, состоянию курток и прочим деталям.... Если кому-то будут нужны для своих проектов, то после презентации  все вопросы к Альберту. А пока первый взгляд на прототипа "правака"

https://forumupload.ru/uploads/0014/f6/ef/132/t227409.jpg

0

10

Antoxa29 написал(а):

......А пока первый взгляд на прототипа "правака"

Ну если это только прототип, надо полагать можно внести исправления? Тогда - воротник куртки больше похож на меховой, объёмный такой, а должен быть  кожаный. И брюки надо длиннее и  штанины шире. Вообще у новых курток  был поверх кожаного ещё такой.... вельветовый воротник, как чехол, но его в 9 из 10 случаев  снимали.
Ещё - если пилотирует командир, то второй сидит как отдыхающий на лавочке - ноги под прямым углом, чтоб на педали не попасть случайно, руки на коленях, ноги слегка разведены, чтобы не мешать движению ручки управления. Почти как у фигурки, но надо ноги подогнуть и правая рука не понятно... Если он пилотирует- то  ноги на педалях,как на фигурке, правая рука на ручке управления , левая опущена вдоль туловища   немного вниз , слегка согнута в локте , держит  ручку ШАГ-ГАЗ.  Простите за занудство!
https://forumupload.ru/uploads/0014/f6/ef/45/t49246.jpghttps://forumupload.ru/uploads/0014/f6/ef/45/t618227.jpg

Отредактировано andrey - 58 (Среда, 25 октября, 2023г. 00:31:41)

0

11

Спасибо! Всё по делу. Будем править)

0

12

andrey - 58 написал(а):

можно внести исправления?

Всё правильно, конечный результат должен быть достойным! :rolleyes:

0

13

Фигурки пилотов прошли серьёзную доработку по замечанием участников форума, после чего были отправлены Альберту на примерку на "рабочие места" в кабине вертолёта.
Альберт, ждём твои комментарии.

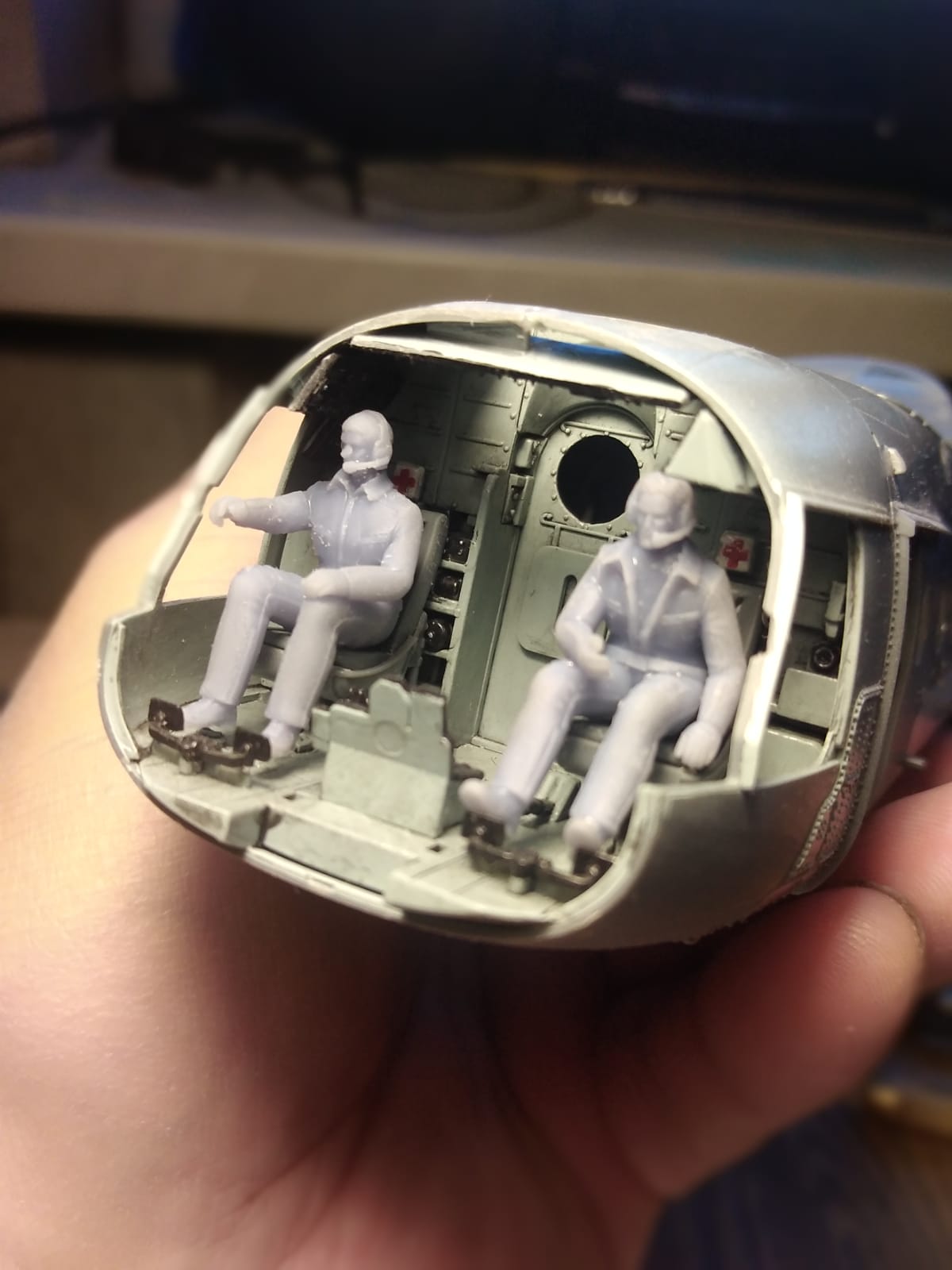

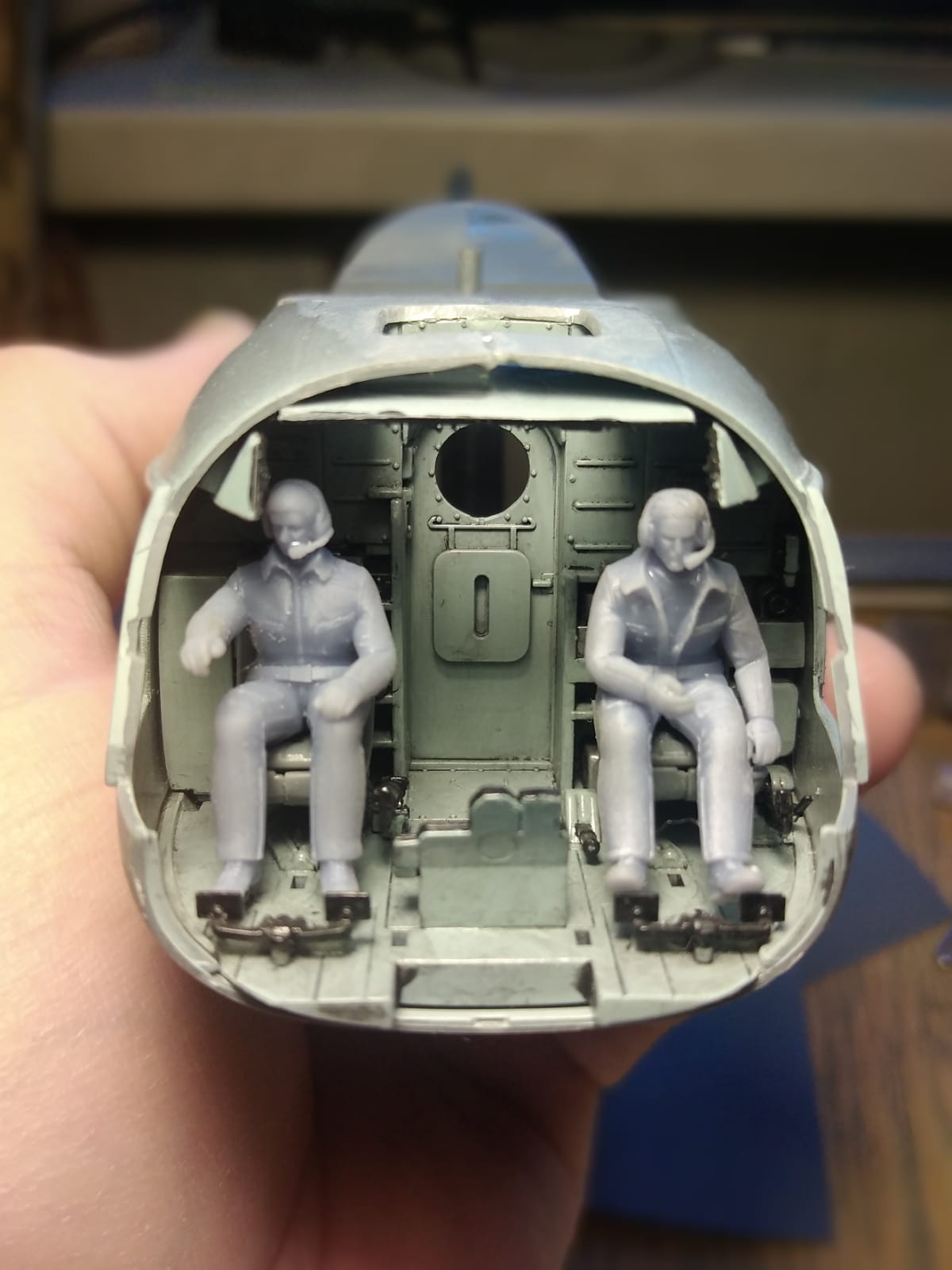

Хорошо. Пилоты достаточно крупные, "упитанные". :D Решено остановиться на вот этом варианте.
https://forumupload.ru/uploads/0014/f6/ef/132/t314816.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t940908.jpg

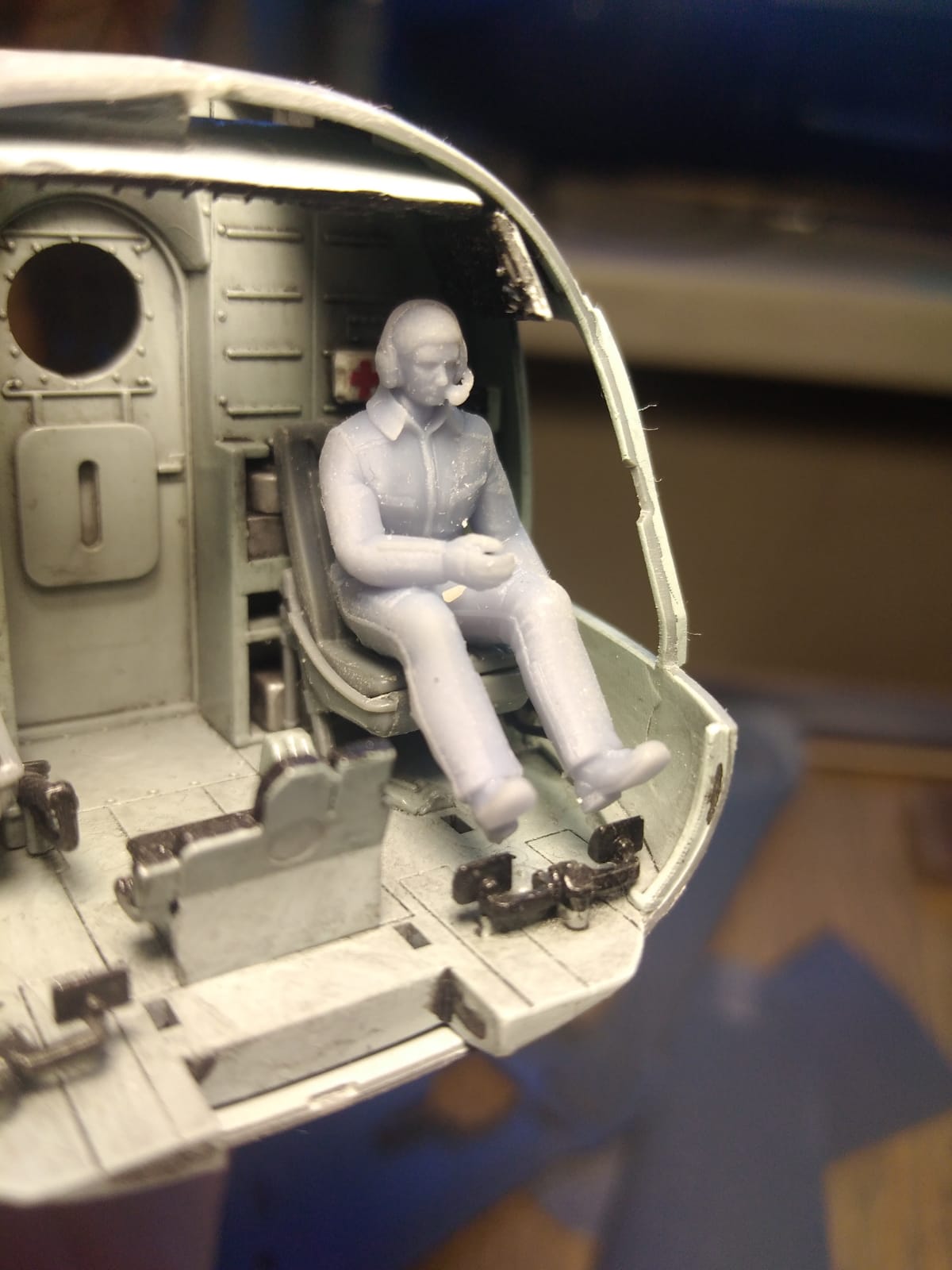

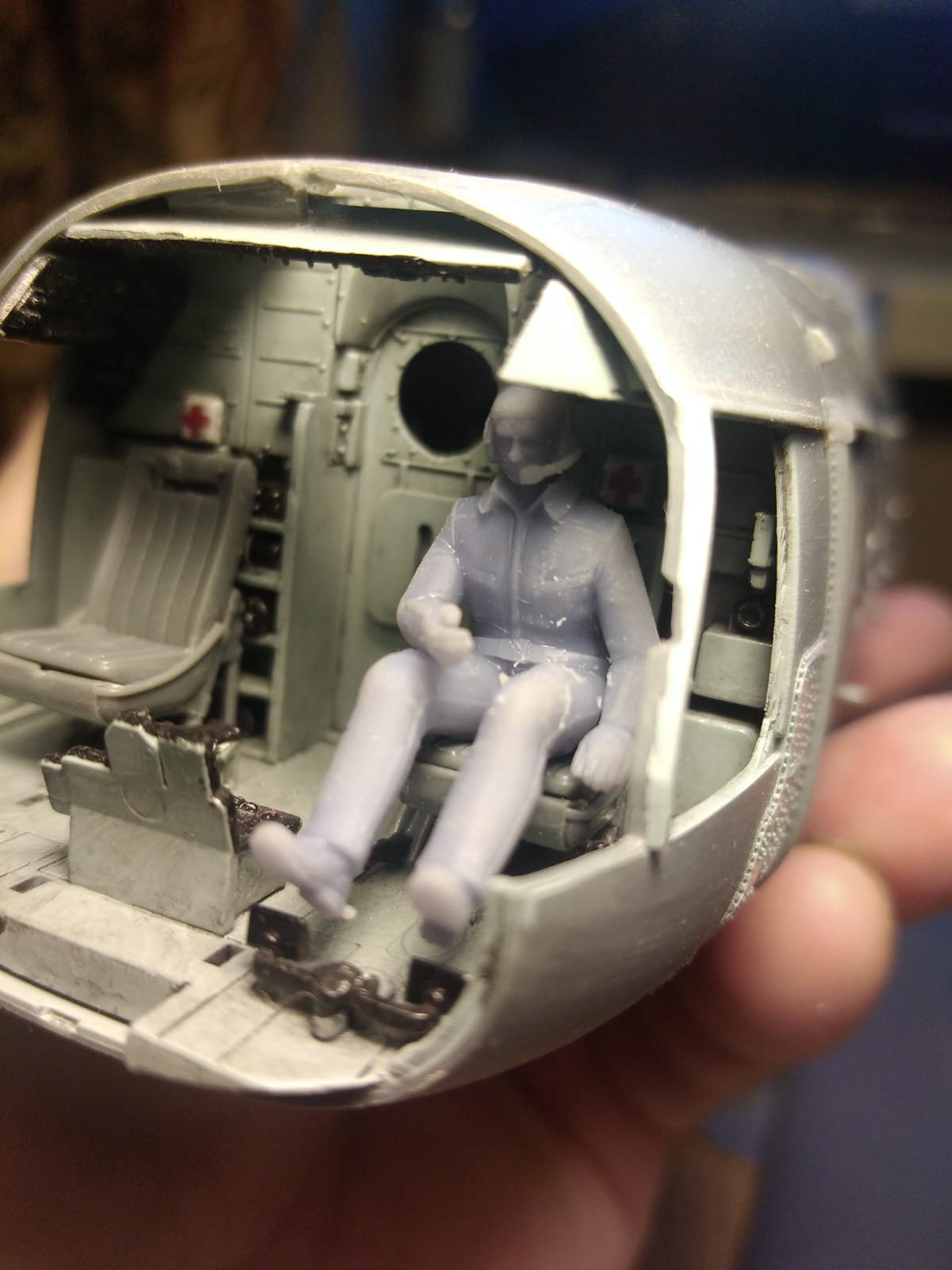

Командир с закрытой курткой не так хорошо сидит, как с приоткрытой.
https://forumupload.ru/uploads/0014/f6/ef/132/t379689.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t672092.jpg

Вначале показалось, что потребуется серьёзная доработка. Но всё обошлось. Можно было бы удлинить руки пилотов и отклонить их спины до полного откидывания на сиденья, но так даже интереснее. Создаётся ощущение динамики, как будто они наклонились слегка вперёд - правак что-то показывает, а командир в ответ начинает реагировать.

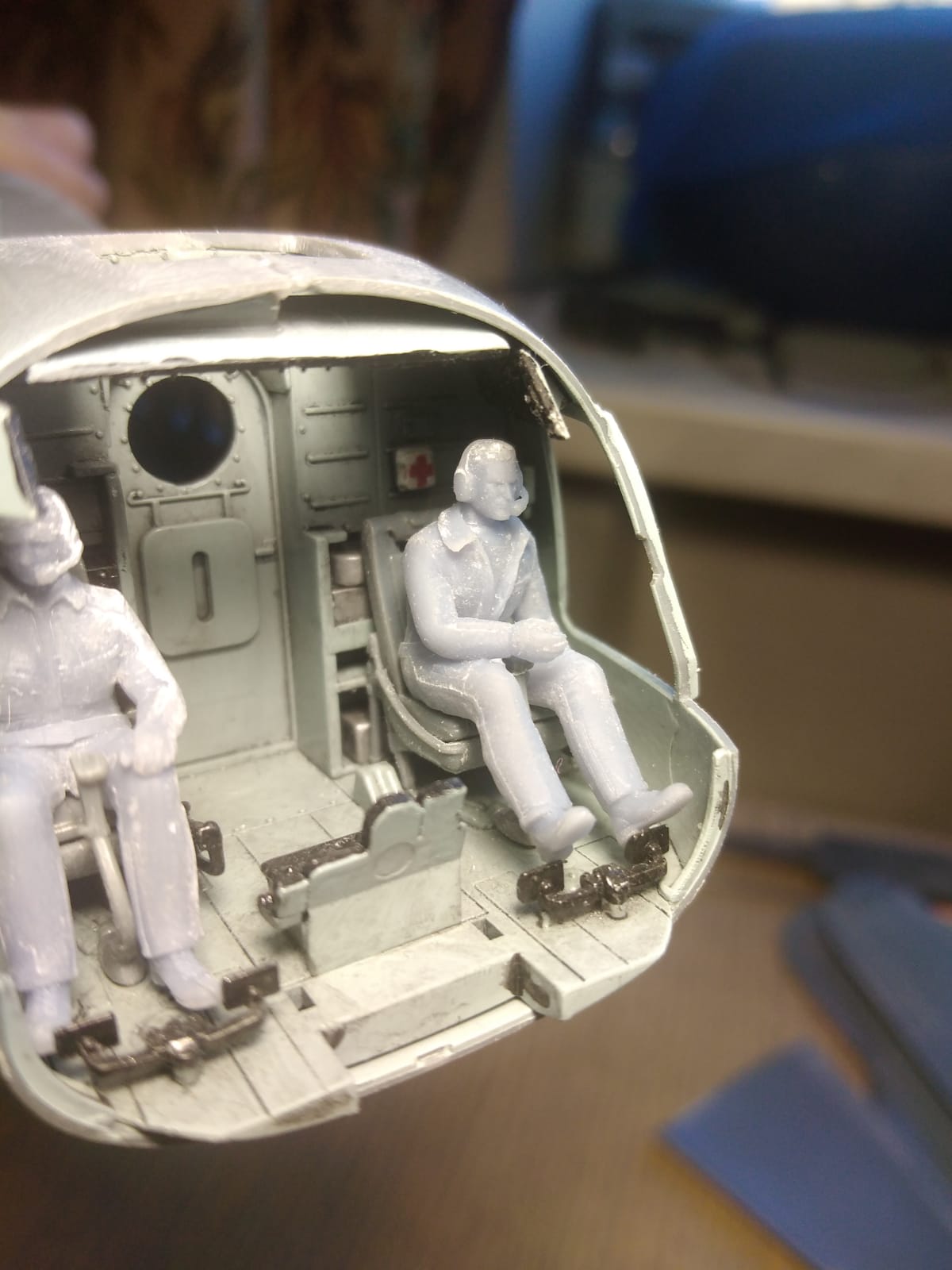

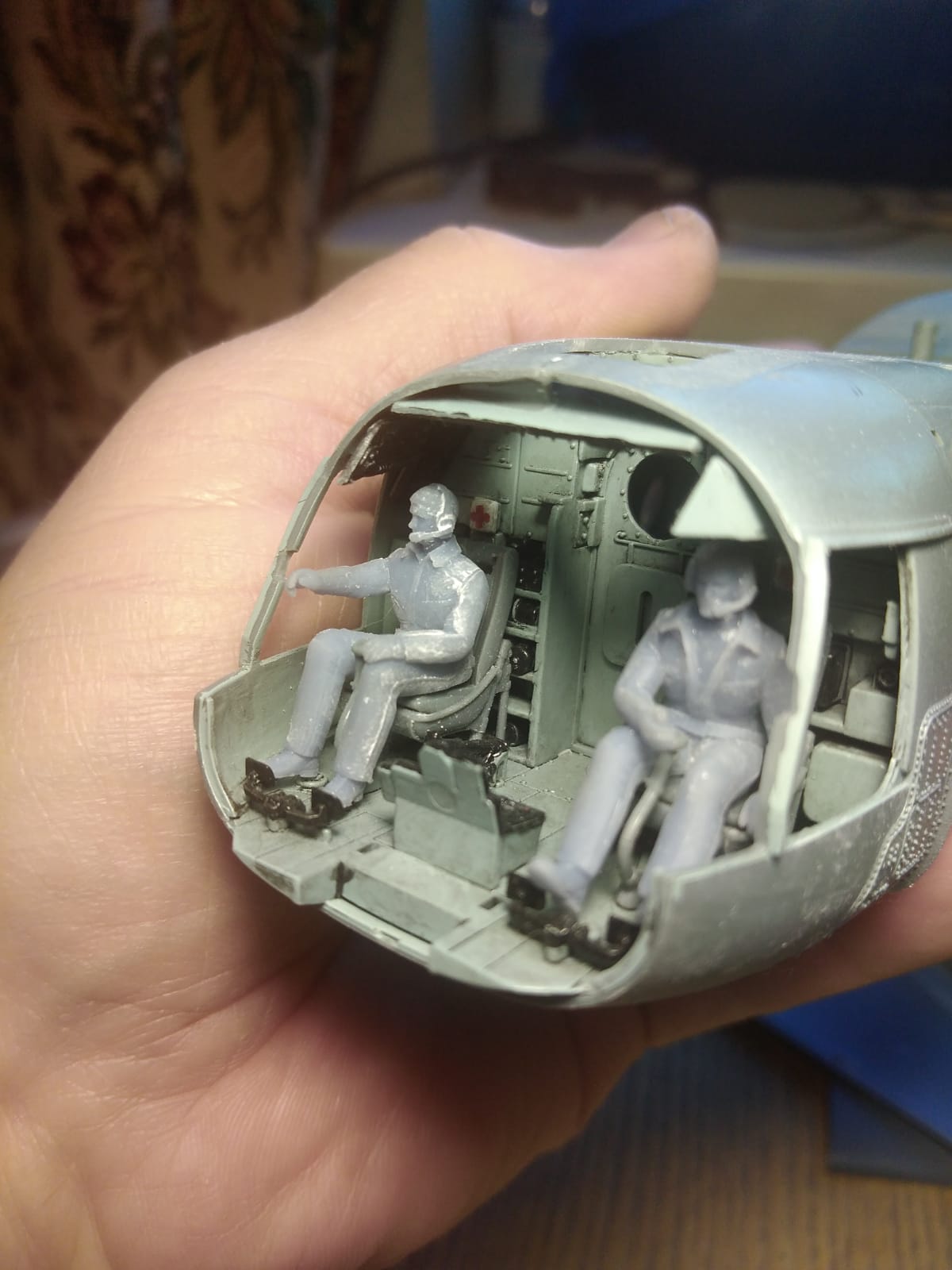

И вот так выглядит после стачивания "посадочных мест" пилотов. :glasses: Вполне достойно!
https://forumupload.ru/uploads/0014/f6/ef/132/t310241.jpg  https://forumupload.ru/uploads/0014/f6/ef/132/t721446.jpg

0

14

Командиру левую пясть надо повернуть в запястном суставе влево, тыльной стороной к борту. Он рукоятку шаг-газ должен держать. А ноги на педали?!?

0

15

Исправлю, Андрей.
Времени ни на что не хватает...
